Как проверить матрицу ноутбука на работоспособность?

Если экран ноутбука выходит из строя, и при передаче изображения возникают различные неполадки, необходимо правильно определить причину неисправностей. Нарушения отображения картинки возникают из-за неполадок чипа, нарушений работы видеокарты, выхода из строя шлейфа или неполадок матрицы, важно правильно распознать симптомы. Самый надежный способ – не тратить время на самостоятельные попытки ремонта и сразу обратиться в сервисный центр, однако некоторые неполадки можно распознать самостоятельно. Как проверить матрицу ноутбука?

Способы проверки матрицы ноутбука

Матрица – один из самых дорогих компонентов ноутбука. Она представляет собой жидкокристаллический экран, снабженный ламповой или светодиодной подсветкой и инвертором. Неполадки чаще всего возникают из-за небрежного обращения и механических повреждений, но нередко их причинами становятся износ комплектующих или заводской брак. Как проверить матрицу ноутбука на работоспособность и убедиться, что причины нарушения изображения кроются именно в ней?

• Подключите ноутбук к внешнему монитору с помощью разъема VGA: если картинка отображается нормально, значит, проблема не в процессоре и не в видеокарте. Скорее всего, имеет место повреждение либо самой матрицы, либо шлейфа. Исключения из этого правила возможны, но они встречаются достаточно редко.
• Посмотрите, как меняется изображение при открытии и закрытии крышки лэптопа. Это один из способов, как проверить шлейф матрицы ноутбука, при нарушениях его работы изображение сильно меняется при открывании и закрывании дисплея.
• Матрицу можно проверить на изгиб и скручивание – этот способ требует повышенной осторожности. Если при незначительном изгибе наблюдаются резкие изменения изображения, матрица требует замены.

Типичные неисправности матрицы ноутбука

Можно перечислить несколько самых распространенных поломок, с которыми сталкиваются владельцы ноутбуков практически любых марок. Самые надежные комплектующие рано или поздно выходят из строя и требуют замены, важно вовремя распознать причины неисправности. Основные тревожные симптомы:

• Изображение на экране становится едва заметным. Картинку видно настолько слабо, что кажется, будто ноутбук вообще не включается. Такое состояние свидетельствует не о поломке матрицы, а о нарушении работы системы подсветки, чаще всего оно возникает из-за поломки инвертора. Перед выходом трансформатора из строя экран обычно начинает мерцать, во время работы ноутбука появляется посторонний шум. Решением проблемы станет замена инвертора в сервисном центре.
• Искаженное изображение на экране, проявляющееся появлением цветных вертикальных полос. Такая картинка возникает из-за поломки самой матрицы или шлейфа, точную диагностику можно провести только в условиях сервисного центра. Поскольку матрица стоит дорого, крайне не рекомендуется менять ее самостоятельно без опыта и специальных знаний.
• Экран полностью черный или полностью серый. Такая ситуация чаще всего возникает после серьезного удара или падения, в результате которых матрица полностью вышла из строя. Ноутбук необходимо проверить подключением к внешнему монитору: если на нем изображение присутствует, значит, матрицу придется полностью менять.

Это лишь некоторые неисправности, которые могут возникнуть при повреждении матрицы ноутбука. В большинстве случаев замена комплектующих не представляет особой сложности: в нашем магазине вы найдете все необходимые запчасти на популярные марки и модели ноутбуков, а сам процесс ремонта займет всего несколько часов. После установки новой матрицы изображение на экране полностью восстановится.

ремонт экрана дисплея на ноутбуке ☛ сервисный центр НоутбукOFF

☛  Что? Где? Почем? Коротко и по сути

☛  Какие бывают проблемы с экраном (фото)

☛  Причины поломки матриц (фото)

☛  Какая стоимость замены матрицы

Экран очень легко раздавить. Легче, чем Вы думаете. Защемили флешку экраном. Придавили в маршрутке. Или банально уронили.

Поэтому если появилась трещина, тёмные или белые пятна,к сожалению, это не подлежит восстановлению. Требуется замена экрана в ноутбуке.

---

?	Стоимость матриц разная в зависимости от типа и диагонали. Очень разная. Распространенные 15,6″ по 1100 грн, а есть 17.3″ за 3000 грн. Цены на новые — по этой ссылке. Кроме этого, часто есть варианты б/у по очень хорошим ценам. Звоните или пишите в чат — менеджер Вам предложит лучший вариант!

Стоимость матриц разная. Очень. Есть разные размеры, разрешение и состояние (новые или б/у).

Снятые с доноров бывают по 400 — 600 грн. Новые популярные 15,6 по 1100 — 1400 грн.

А есть и за 3000 грн  17.3 по технологии IPS с разрешением Full HD.

Гадать бесмысленно. Надо позвонить нам и узнать сколько стоит такая, как в Вашем ноутбуке. Консультируем мы бесплатно, звоните!

Если все же хотите посмотреть цены сами — пожалуйста. Все матрицы представлены у нас в каталоге «Матрицы для ноутбуков».

 НоутбукOFF  предлагает:

Заменить экран ноутбука. Планово от 30 минут, максимум за час-полтора. Срочно до 30 минут!

Матрицы в наличии. Для экономных найдём даже варианты б/у по приемлимой цене.

Гарантия на установленную матрицу (1 — 12 месяцев)*  и гарантия отсутствия битых пикселей.

С ценами на экраны Вы можете ознакомиться в разделе “Матрицы для ноутбуков”.

Выяснить стоимость замены матрицы в Вашем ноутбуке Вы сможете, связавшись с менеджером по любому удобному для Вас каналу связи в «Контактах», чате в правой части сайта или нажав кнопку «Узнать стоимость ремонта» в конце этой статьи.

?	Кроме замены матрицы, Вы можете отправить нам ноутбук на ремонт с любой неисправностью. Наш сервис ремонтирует ноутбуки всех брендов, имеет полный комплекс оборудования и заботится о своей репутации с основания в 2008 году.

---

Основные типы неисправностей матрицы

вернуться к началу

Экран ноутбука (он же матрица, дисплей, TFT панель, жидкокристаллический монитор) – самая хрупкая его часть, поэтому проблемы с ней случаются довольно часто.

Основными типичными неполадками, связанными с неисправностью дисплея, являются:

1. Самое распространённое явление — его повреждение.
   Обычно это трещины, вокруг которых растекаются жидкие кристаллы вызывая потемнение по краям скола или даже тёмные сегменты экрана.



2. Искажение (изменение) цвета.
   Чаще всего вызванные отсутствием или помехами в сигнале управления дешифраторами или ключами.

3. Статичные или перемещающиеся полосы на экране
   (крупные и мелкие, различного цвета, горизонтальные и вертикальные), а также мелкая сетка, возникающие от продавливания шлейфов от дешифраторов или их обрыва вследствие неаккуратного обращения.



4. Очень тёмное изображение или полное отсутствие подсветки экрана.
   В матрице для ноутбука с ламповой подсветкой CCFL это происходит по причине выхода из строя самой лампы. В экранах с LED подсветкой это может происходить из-за обрыва шлейфа подсветки в самой панели или при выходе из строя контроллера подсветки вследствие неправильного подключения шлейфа дисплея.
5. Тёмные или светлые пятна на экране.
   Обычно это происходит по причине сильного придавливания монитора с тыльной или лицевой стороны. При этом повреждается светорассеиватель внутри самой панели и свет от подсветки начинает распространяться неравномерно.

Рассмотрим каждый вид повреждения подробнее

вернуться к началу

1. Трещины на дисплее появляются в повседневной жизни часто. Бежали с сумкой в которой был ноутбук, подскользнулись или споткнулись, упали — экран разбит. Положили USB-флешку на клавиатуру, забыли об этом, закрыли крышку — экран треснул. Некоторые умудряются разбить монитор даже просто резко и сильно закрыв крышку ноутбука.

В независимости от величины и расположения трещины ремонт данной неисправности невозможен.

Всё просто. Для ремонта нужно заменить саму TFT панель с дешифраторами, а это и есть вся матрица. В очень редких случаях есть донор панели с пятнами, но в этом случае ремонт сводится скорее к перестановке светорассеивателя, чем к замене панели.

Даже если трещина небольшая — она может увеличиваться в размерах из-за прикладывания усилий к дисплею. Кроме этого, даже если трещина не увеличивается, изображение может пропадать из-за перемещения жидких кристаллов в районе трещины.

В общем, если есть трещина — требуется замена матрицы в ноутбуке.

2,3. Искажения цвета встречаются гораздо реже.

Причиной искажения цвета и/или появления полос является вышедшая из строя плата матрицы (дешифраторы, контроллер). Также подобные проблемы могут возникать в результате нарушения контакта шлейфов платы экрана с самой ЖК панелью.

Обращаем Ваше внимание, что подобные искажения цветов могут возникать на экране из-за неисправности чипа видеокарты!

Причём в нашей практике мы убедились, что намного чаще это оказывается именно чип видеокарты (скажем так, на 1 нерабочий дисплей приходится 50-100 неисправных таких чипов).

Такие же искажения может давать неисправный шлейф матрицы, который подвержен многократным изгибам при закрывании/открывании ноутбука.

Поэтому замена матрицы в таких случаях производится ТОЛЬКО после диагностики на 100% подтверждающей именно её неисправность.

В некоторых случаях удаётся найти плохо пропаянный или надорванный контакт и произвести ремонт дисплея ноутбука. Но, к сожалению, чаще проблемы с искажениями цветов или полосами на экране вызваны отрывом или повреждением шлейфов дешифраторов на самой TFT панели, которые очень сложно (я бы сказал даже, что качественно — невозможно) отремонтировать даже в условиях сервисного центра. Поэтому эти дефекты в большинстве случаев тоже приводят к замене матрицы целиком.

4. Исчезновение подсветки в ламповых матрицах было типовым явлением после 5-6 лет использования ноутбука. Вследствие старения лампы в ней увеличивается ток старта и потребления. Со временем лампа начинает светить с розовым, а в конце своей жизни — красным оттенком.

Увеличение тока плохо отражается и на работе инвертора — платы, формирующей высокое напряжение для лампы. Инвертор из-за этого тоже может выходить из строя.

Поэтому, если у Вас старый 6-7 и более лет давности ноутбук и Вы увидели подсветка начала пропадать при этом проявляя розовый оттенок на экране — готовьтесь к замене лампы подсветки.

В современных ноутбуках используются матрицы со светодиодной LED подсветкой. Это принципиально другая технология, которая не имеет подобных CCFL недостатков. Если у Вас пропала подсветка экрана в ноутбуке с LED подсветкой, скорее всего, неисправен шлейф подсветки в самой матрице или могут быть проблемы с контроллером питания блока подсветки.

В остальных случаях это проблемы связанные с выходом из строя датчика закрытия крышки («залип» или наоборот не работает) или шлейфа дисплея, что встречается в 60-80% случаев.

Почти во всех случаях ремонт подсветки матрицы не требует её замены и экономически целесообразнее.

5. Тёмные или светлые пятна появляются на экране вследствие давления на материал внутри матрицы (светорассеиватели).

Самая распространённая ситуация — положили ноутбук в сумку, а к ноутбуку положили блок питания со свёрнутым шнуром со стороны монитора.

Зашли с сумкой в толкучку общественного транспорта. Сумку прижали к ноге или поручню. Блок питания надавил на крышку матрицы, продавил её (она обычно пластиковая) и начал давить на матрицу с обратной стороны. Светорассеиватель и отражатель были сдавлены и изменили свою толщину или плоскостность. Изменение геометрии вставки привело к изменению светопропускающей способности и придавленный участок стал или ярким или, наоборот, темным.

К сожалению, в таких случаях эти элементы приходится только менять. Но спасает ситуацию то, что обычно есть разбитые дисплеи доноры, из которых извлекаются целые светорассеиватели и переставляются вместо повреждённых. В нашем сервисе мы успешно проводим такие работы по ремонту матрицы.

Резюмируя, скажу, что точная причина неисправности устанавливается в процессе диагностики.

Если дефект вызван действительно поломкой дисплея, то в большинстве случаев требуется замена.

Ремонт возможен в случае замены лампы подсветки, цепей питания подсветки, ремонта соединительных шлейфов или замены светорассеивателей.

Цена замены матрицы в ноутбуке

вернуться к началу

Продолжительность и цена замены матрицы в нашем сервисе зависит только от того, насколько нужно разобрать корпус ноутбука:

Если для замены экрана достаточно разобрать только верхнюю часть корпуса — замена производится в течение 30 минут и стоимость работ этом случае составляет 470 грн.

Если же требуется произвести больше работ (разборка верхней части и частичной разборки нижней части корпуса или разборки всего ноутбука) стоимость замены составит 540 — 640 грн.

Но есть более дорогие и сложные ремонты, которые касаются ультратонких или очень дорогих ноутбуков топовых моделей, в которых используются нестандартные виды матриц или специфическая их установка с использованием качественного клейкого двусторонних скотча.

На все установленные в нашем сервисе матрицы мы предоставляем гарантию (1 — 12) месяцев*.

Оплата производится как наличными, так и по-безналичному расчету.

Любую информацию по цене замены дисплея, его типа или времени, необходимого на проведение работ Вам сообщит наш менеджер по телефону или в чате.

Если Вы заполните форму «Узнать стоимость ремонта» в конце этой статьи, менеджер сам свяжется с Вами, чтобы сообщить Вам её.

Мы с радостью ответим на все Ваши вопросы в комментариях.

Цитирование статьи разрешается только с согласия администрации сайта «notebookoff. net» и с обязательным указанием ссылки источника.

* в некоторых случаях срок гарантии может быть меньше, например, 6 месяцев. Условия гарантии обязательно озвучиваются предварительно до установки на этапе согласования.

Проблемы с изображением на ноутбуке. Причины и решение

Список возможных неисправностей весьма широк. В статье приведены распространенные описания проблем, которые влияют на вывод изображения, а так же возможные причины, методы диагностики и варианты устранения.

Поломки и их симптомы

Если на мониторе присутствуют полосы, располагающиеся в вертикальной или горизонтальной плоскости экрана, либо появилась рябь или артефакты — это следствие следующих неисправностей:

• поломка матрицы – устранить дефект можно только путем ее замены;
• неисправность шлейфа, соединяющего матрицу с материнкой – потребуется его замена;
• сгоревшая видеокарта – на многих платах возможно ее заменить;
• отслоился видеопроцессор – припой плавится уже при 130 градусах, если система охлаждения не справляется, то возможен и такой вариант;
• повреждение материнской платы – это может быть коррозия, которая легко устраняется, либо более серьезные механические повреждения. Ремонтопригодность зависит от характера повреждений.

Проводим начальную диагностику при проблемах с изображением ноутбука:

• Подключите кабель с выводом на внешний монитор – если отображается качественная картинка, то видеокарта исправна и работает в штатном режиме. Одним из вариантов поломки могут быть дефекты, которые именуются «плавающими» и могут без видимых причин появляться или исчезать.
• Проверка матрицы методом механического воздействия – держите матрицу по краям, и большим пальцем нажимаете на нее. Если прогнуть или нажать на матрицу, и при этом изображение меняется, то высокая вероятность того, что поломка в самой матрице или ее шлейфе.
• Изменение изображения при закрытии или открытии ноутбука – если изображение меняется, то проблемным участком является шлейф или его соединение в разъемах.

Примеры возникающих неисправностей при выводе изображения:

Вертикальные разноцветные линии на всем мониторе

На мониторе появляется множество вертикальных цветных линий, они хаотично изменяют цвет и переливаются при попытке надавливания на поверхность монитора. На внешний монитор картинка выводится четкая и без полос.

Если попробовать изогнуть монитор, появляются разноцветные горизонтальные полосы

Это симптомы неисправности шлейфа матрицы

Появление вертикальных полос на мониторе ноутбука

Появляются внезапно после перезагрузки ноутбука, без видимых причин. Как правило, подобные поломки вызваны низким качеством установленной матрицы, которая быстро приходит в негодность.

При появлении подобных артефактов и несильном воздействии «на изгиб» монитора, они могут исчезать и потом снова появляться. При подключении внешнего монитора картинка чистая. Это симптомы неисправности матрицы, и устраняются они только ее заменой.

Появление красных и синих полос на дисплее

Множество красных и синих полос по всему экрану ноутбука, расположенных вертикально, которые периодически могут изменять цвет на белый.

Если при подключении внешнего монитора проблема не исчезает, и наблюдаются те же полосы по всему экрану, то наиболее вероятная проблема – неисправность видеокарты. Поскольку во многих моделях она интегрирована в материнскую плату, то не во всех случаях ее можно заменить. Тогда придется делать ребоулиг – замену видеочипа, но это достаточно дорогостоящая процедура.

Появление красной ряби на мониторе

При подключении внешнего дисплея изображение чистое. Это указывает на неисправность шлейфа или возможные повреждения контактов в разъемах.

Если после установки нового шлейфа наблюдается та же картина, то скорее всего потребуется ребоулинг видеочипа, или замена материнской платы целиком, если ребоулинг нецелесообразен экономически.

Изображение выводится только на часть экрана

Часть монитора работает исправно, остальная же часть полностью белая. В данной ситуации требуется замена матрицы.

Темная полоса с горизонтальной рябью на мониторе

При появлении такого артефакта поможет только замена матрицы.

Толстые вертикальные полосы на экране ноутбука

Весь монитор в вертикальных полосах, картинки нет вообще, при воздействии «скручивания» на некоторый момент появляется картинка, но потом медленно блекнет и выходят горизонтальные полосы.

Вариант только один – замена матрицы.

Инверсия цветов на мониторе ноутбука

Монитор отображает цвета в полной инверсии — черное показывается белым и наоборот.

Такая проблема устраняется только путем замены матрицы.

Широкая белая полоса, расположенная вертикально

Белая вертикальная полоса по всему экрану свидетельствует о необходимости замены матрицы.

Работает только часть монитора

Работает только левая часть монитора, далее идет широкая красная полоса, за которой на расстоянии располагается черная. Пространство между полосами заполнено синим фоном.

В данном случае неисправность устраняется только заменой матрицы.

Цены на разные виды ремонта ноутбуков

Услуга

Цена

Срок

Производители ноутбуков

Матрицы для ноутбуков.

Замена матрицы ноутбука в Киеве.

Повреждение матрицы (или экрана, дисплея) является неприятной проблемой, с которой может столкнуться пользователь. Во-первых, матрица в ноутбуке является одним из самых дорогих его компонентов. Во-вторых, разбитые дисплеи не ремонтируются, и ремонт возможен только заменой.

Чаще всего экран повреждается при падении. Также бывает, что забыли убрать с клавиатуры посторонний предмет — ручку, брелок и плотненько закрыли экран. При этом посторонний предмет повреждает дисплей, и образуется черная вмятина. Ну и на первом месте среди причин поломки матриц среди наших клиентов  — неосторожные действия детей во время отсутствия родителей. В результате иного выхода нет, кроме как обратиться в сервисный центр.

Есть способ удешевить ремонт в такой ситуации — попытаться произвести замену матрицы в ноутбуке самому. Но стоит отметить, что процесс замены довольно сложен из-за конструкции, и при повреждении  креплений ноутбук потом уже не собрать. Разборка ноутбука довольно сложна, и, если у вас нет опыта в таком виде ремонта, то лучше доверить замену матрицы специалистам, которые занимаются этим профессионально.

На складах нашего сервисного центра находится более 180 моделей  с диагональю от 10.1 до 18.4 дюймов. Это гарантирует, что у нас почти всегда есть матрица, которая подходит к модели вашего ноутбука.

Дисплеи, которые устанавливаются в сервисном центре «Итеко» являются оригинальными, и используются ведущими производителями. Стоит немного рассказать о производителях. Сами производители ноутбуков не изготавливают дисплеи, а пользуются услугами контрактных производителей (кроме Samsung, LG). Существует 7 брендов — AUO (AU Optronics), ChiMei, Hannstar, LG-Philips, Samsung, Sharp и Toshiba, которые производят дисплеи для, таких брендов как Asus, Acer, Dell, HP, Lenovo, Samsung, Sony, Toshiba и др.

Производители ноутбуков устанавливают в свои продукты дисплеи от разных, вышеперечисленных компаний, но идентичные модели. Это делается для диверсификации производства, чтобы обезопаситься от различных рисков. Asus, например, может устанавливать в одну серию ноутбуков экраны от разных производителей, но с одинаковыми характеристиками, которые являются взаимозаменяемыми.

Обратитесь в сервисный центр «Итеко» сегодня, то уже завтра сможете забыть об этой неприятности, которая с вами произошла, и ваш помощник будет в строю. У нас только новые матрицы, и большой выбор моделей. Гарантия на замену матрицы — 6 месяцев



Оригинальные матрицы для ноутбуков и нетбуков Acer, Asus, Apple, Dell, HP, Lenovo, Samsung, Sony, Toshiba и других брендов от 1160 грн.

Более 180 моделей на складе

Бесплатная замена матрицы до 1 рабочего дня

Гарантия 6 месяцев



Основные причины неисправностей, связанных с изображением на ноутбуке:

• разбилась матрица от падения, или постороннего предмета при закрытии
• вышел из строя дисплей от износа
• перегорела лампа подсветки, которая отвечает за яркость экрана
• перетерся шлейф, который соединяет дисплей с материнской платой
• сломался инвертор, который преобразует сигнал из цифрового вида в графический
• сгорела видеокарта ноутбука, которая отвечает вывод изображения на экран



Матрицы ломаются не только от физического воздействия, основные ситуации проблем с изображением на экране:

• Черный экран, нет изображения. Тут вариантов может быть много: неисправна видеокарта, инвертор, или отошел шлейф.
• Изображения нет, но экран светится. Вероятнее всего это видеокарта, или инвертор.
• Изображение есть, но экран темный. Вышла из строя лампа подсветки
• Артефакты (различного рода искажения изображения, полосы, квадраты и т.д.), деление экрана на 6 частей – в основном видеокарта, или микросхема северного моста.

Как определить, сломался экран или видеокарта? Самое первое, что можно сделать, это подключить внешний монитор к ноутбуку, это даст возможность определить, дело в видеокарте, или экране. Если на внешнем мониторе есть изображение, то проблема в экране. Если нет изображения, то, скорее всего, неисправна видеокарта. (В некоторых моделях ноутбуков нет автоматического переключения на внешний дисплей, в таком случае нужно будет нажать комбинацию клавиш Fn+F5 или другую, смотрите в инструкции). Понажимайте на экран в области нижней рамки, — этой области находится коннектор шлейфа — если изображение появляется и пропадает, то, скорее всего, причина в плохом контакте шлейфа матрицы.





Следует отметить, что все вышеописанные способы не дают 100% гарантию в том, какой из компонентов вышел из строя. Мы перечислили типичные неисправности и их причины в большинстве случаев, но иногда симптомы и причины неисправностей не совпадают, что вызвано аппаратными особенностями разных моделей ноутбуков. Если вы не смогли точно определить сами причину неисправности, или у вас есть сомнения, вы можете обратиться к нам по диагностике. Диагностика, при условии продолжения работ, бесплатна.



Стоимость матриц для ноутбуков:

Цены на матрицы для ноутбуков Asus, Acer, Dell, HP, Lenovo, Samsung, Sony, Toshiba зависят от диагонали ноутбука, разрешения (количества точек в ширину и высоту), типа подсветки — ламповой или светодиодной (LED) и типа разъема. Ноутбуки последних двух-трех лет оснащены дисплеем с LED-подстветкой, которая имеет преимущества перед ламповой в долговечности и энергопотреблении.

Диагональ, характеристики матрицы	Цена
10. 1″ WSVGA 1024×600 LED глянцевая/матовая	1160 грн
10.1″ WSVGA 1024×600 LED Slim глянцевая/матовая	1190 грн
10.1″ WSVGA 1280×720 LED глянцевая/матовая	1290 грн
10.1″ WSVGA 1280×800 LED глянцевая/матовая	1290 грн
10.1″ HD 1366×768 LED глянцевая/матовая	1220 грн
11.6″ HD 1366×768 LED глянцевая/матовая	1230 грн
11.6″ HD 1366×768 LED Slim глянцевая/матовая	1260 грн
11.6″ HD 1366×768 LED Slim-2 глянцевая/матовая	1565 грн
12.1″ WXGA 1280×800 Lamp глянцевая 20pin	1390 грн
12. 1″ WXGA 1280×800 LED глянцевая 40pin	1530 грн
12.1″ WXGA 1280×800 LED матовая 40pin	1560 грн
12.1″ HD 1366×768 LED глянцевая/матовая 40pin	1320 грн
13.3″ HD 1366×768 LED глянцевая	1380 грн
13.3″ WXGA 1280×800 Lamp глянцевая	1550 грн
13.3″ HD 1366×768 LED Slim глянцевая 40pin	1460 грн
13.3″ WXGA 1280×800 LED Slim глянцевая	1540 грн
14.0″ HD 1366×768 LED  глянцевая/матовая	1480 грн
14.0″ HD 1366×768 LED Slim глянцевая	1520 грн
14.0″ HD+ 1440×900 LED  глянцевая/матовая	1450 грн
14. 1″ WXGA 1280×800 ССFL ламповая глянцевая/матовая	1350 грн
14.1″ WXGA+ 1440×900 ССFL ламповая глянцевая/матовая	1460 грн
14.1″ WXGA 1280×800 LED глянцевая/матовая	1580 грн
15.4″ WXGA 1280×800 CCFL ламповая глянцевая/матовая	1610 грн
15.4″ WXGA 1280×800 CCFL ламповая глянцевая/матовая	1645 грн
15.4″ WXGA+ 1440×900 LED глянцевая/матовая	1545 грн
15.6″ HD 1366×768 LED глянцевая 40pin	1440 грн
15.6″ HD 1366×768 LED матовая 40pin	1440 грн
15.6″ HD 1366×768 LED Slim глянцевая/матовая 40pin	1520 грн
15. 6″ HD 1366×768 LED глянцевая/матовая 30pin	1590 грн
15.6″ HD 1366×768  CCFL ламповая глянцевая/матовая 40pin	1650 грн
15.6 HD 1366×768 LED IPS глянцевая	1940 грн
15.6″ FULL-HD 1920×1080 LED глянцевая/матовая 40pin	2410 грн
16.0″ HD 1366×768 LED глянцевая/матовая 40pin	—
16.0″ FULL-HD 1920×1080 CCFL ламповая глянцевая/матовая 40pin	—
17.0″ WXGA+ 1440×900 Lamp глянцевая    30pin	1660 грн
17.0″ WXGA+ 1680×1050 Lamp глянцевая  30pin	1860 грн
17.1″ WXGA+ 1440×900 Lamp матовая    30pin	1840 грн
17. 1″ WXGA+ 1440×900 Lamp глянцевая    30pin	1840 грн
17.1″ WUXGA+ 1920×1200 CCFL глянцевая/матовая 30pin	2400 грн
17.3″ HD+ 1600×900 LED глянцевая/матовая 40pin	1920 грн
17.3″ HD+ 1600×900  LED глянцевая/матовая 40pin	1965 грн
17.3″ Full HD 1920×1080  LED глянцевая 40pin	1990 грн
18.4″ Full HD 1920×1080  Lamp глянцевая 30pin	2760 грн

В связи с частым изменением курса гривны, цена, указанная сайте может незначительно отличаться



Установка матрицы — бесплатно!

Срок замены – до 1 рабочего дня

Гарантия 6 месяцев





Посмотреть карту проезда





Не знаете, какая матрица вам нужна? Позвоните, и наши менеджеры Вам помогут!







Полосы на экране ноутбука — неприятная неожиданность 💻

По сравнению с персональными компьютерами, на ноутбуках несколько сложнее диагностировать причину неисправности, т. к. почти вся конструкция – это одно целое. Очень неприятная проблема – это полосы и пятна на экране ноутбука.

Вроде бы, и обращаешься с ноутбуком бережно, и пользуешься им не постоянно, а проблема всё-равно появляется. Что же делать?

Причины появления дефектов на экране

На экранах обычных мониторов и ноутбуков полосы могут появиться по нескольким причинам:

• Выход из строя матрицы, поможет только замена
• Повреждение, излом, плохой контакт шлейфа от матрицы к плате ноутбука
• Неисправная видеокарта. В некоторых случаях возможен ремонт или замена видеокарты
• Неисправность материнской платы, как правило из-за перегрева компонентов

Прогноз неутешительный, практически во всех случаях требуется ремонт в сервисном центре. В домашних условиях можно лишь заменить видеокарту, если она не встроенная, или удалить и переустановить драйвер. Отдельные «левши» и «кулибины» могут попытаться заменить шлейф или матрицу самостоятельно, но стоит учесть ряд нюансов, о которых речь пойдёт ниже.  Давайте сначала попробуем на глаз определить истинную причину неисправности ноутбука.

1. Для первоначальной диагностики причины появления полос или пятен нам потребуется обычный монитор, который нужно подключить к ноутбуку по любому интерфейсу: VGA, HDMI, Display Port. Если на мониторе изображение отличное, без полос и артефактов, значит проблема в матрице или шлейфе. Если и на мониторе есть полосы, тогда нужен ремонт/замена видеокарты или материнской платы ноутбука.

2. Проверяем реакцию матрицы на физическое воздействие: пробуем двумя руками, как бы, изогнуть и выкрутить экран, типа как выкручивают тряпки, пробуем слегка надавить пальцем на поверхность экрана. Естественно без фанатизма. Если полосы видоизменяются, значит неисправна матрица или шлейф, что менее вероятно.

3. Смотрим, пропадают полоски, или может меняются, при открывании и закрывании крышки ноута. Пробуем медленно и быстро. Изменения в любую сторону свидетельствуют о неисправности шлейфа матрицы.

4. Полоса может быть рядом битых пикселей, особенно если она разноцветная. Это совершенно другая проблема, изучите пожалуйста отдельную статью.

Далее постараемся визуально определить что именно нуждается в ремонте. Вы можете посмотреть видео и продолжить чтение статьи:

Матрица ноутбука требует замены

Если вертикальные полосы появляются или исчезают при изгибе или кручении экрана, а на внешнем мониторе всё нормально

Если работает только одна сторона экрана, а другая полностью белая

Или с другими артефактами, но явно видно, что работает только часть дисплея

Белая широкая полоса или большое пятно в любой части матрицы

На экране характерная рябь

Разноцветные полосы на экране

При изгибе матрицы изображение размывается

Если все цвета отображаются в негативе, т.е. белый – чёрным, а чёрный белым и т.д. На картинке логотип «TOSHIBA» должен быть красным, а он – зелёный, а фон не чёрный, а светло-серый

Замена или ремонт шлейфа матрицы

Требуется если на экране много разных цветных линий или изображение мерцает и рябит, но при движении крышки ноутбука картина меняется. При этом внешний монитор работает без нареканий.

Шлейф дешевле и проще всего заменить, считайте, что вам повезло.

Требуется ремонт видеокарты или материнской платы

Если на экране разноцветные линии, горизонтальные либо вертикальные, как правило рассредоточенные по всему экрану, и на внешнем мониторе такая же картина:

Рябь по всему экрану, но замена матрицы или шлейфа не приводит к положительному результату

Визуально почти не возможно определить, что сбоит именно видеокарта, на 100% здесь поможет только другой монитор.

В случае с поломанным шлейфом есть три выхода

1. Отдать в ремонт
2. Попытаться найти на рынке или в интернете точно такой же, для этой модели матрицы, но это маловероятно, ввиду широкого разброса наименований. В сервис-центре вам вряд ли продадут такой шлейф. Лучше подождут пока вы набегаетесь и сдадите ноутбук в ремонт.
3. Можно попробовать отремонтировать старый шлейф. Для этого понадобятся паяльник, обычный тестер, провод типа МГТФ и навыки электронщика, или знакомый с этими навыками 🙂 Суть ремонта заключается в поиске оборванного проводника шлейфа с помощью тестера, и его замене. Новый проводок МГТФ нужно прокинуть сверху старого и припаять с обоих концов.

Провод МГТФ состоит из одного или нескольких проводников, изолированных друг от друга. Изоляция провода МГТФ состоит из незапекаемой фторопластовой пленки.

Можно использовать обычные тонкие и прочные медные провода, просто МГТФ самые распространённые. Продаются на радиорынках и в магазинах, например в «Чип и Дип».

Что делать с неисправной видеокартой или материнской платой

В компьютерах и ноутбуках видеокарты бывают нескольких видов. В ноутбуках видеокарты обычно встроены (интегрированы) в процессор, или дискретные, т.е. распаянные на плате. Это зависит от модели ноутбука. Раньше внешние видеокарты вставлялись в PCMCIA слот и её можно поменять даже самостоятельно. Правда стоят они недёшево, но не так дорого как ремонт в сервисном центре.

В случаях неисправной встроенной видеокарты или материнской платы, ноутбук придётся отдавать в ремонт. Удовольствие не из дешёвых, поэтому требуйте согласования цены ремонта ОБЯЗАТЕЛЬНО!

Цена ремонта может быть как за новый ноутбук, но даже при половинной стоимости задумайтесь, стоит ли оно того? Ремонтный ноутбук может подвести ещё раз, причём в самый неподходящий момент. Почитайте как выбрать себе новый ноутбук.

При неисправности видеочипа вам могут предложить три варианта лечения:

1. Прогрев чипа. Самый дешёвый вариант, нет гарантии что поможет, плюс неисправность может проявиться снова.
2. Ребоулинг чипа. Дороже, но при исправной микросхеме даёт 99% удачного исхода событий.
3. Замена чипа. 99.9% успеха, но намного дороже чем ребоулинг, и не факт, что замена чипа необходима.

Ребоулинг (с англ. Перешаровка) – полный демонтаж и повторный монтаж чипа, по-простому это просто перепайка чипа, но называется по-другому из-за особенностей монтажа. Микросхемы BGA крепятся к плате с помощью шариков из припоя.

Материнская плата могла повредиться в следствии перегрева, или из-за окислившихся контактов, или могла слегка поржаветь из-за разлитого кофе. Варианты ремонта такие же, как и в случае с ремонтом видеокарты, плюс дополнительные меры.

Решать вам, в зависимости от стоимости ноутбука, ремонта и рекомендаций мастера. Чтобы иметь по-меньше проблем советую не покупать б/у ноутбуки! Если у вас есть замечания или дополнение к статье, оставляйте комментарий, обсудим!

Ремонт матриц ноутбуков своими руками

Самое подробное описание: ремонт матриц ноутбуков своими руками от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе.

Матрица для ноутбука состоит из нескольких элементов собранных в пакет, зафиксированный по краям. Также в пакет, снизу, вмонтирована лампа подсветки. Само стекло матрицы соединяется с дешифратором гибкими шлейфами. Плата закреплена на корпусе матрицы, на ней размещен разъем для подключения соединяющего шлейфа.

Если падение ноутбука или неосторожность пользователя привели к механическому дефекту, другой альтернативы, кроме как замена матрицы, нет. Для этого необходимо извлечь разбитую и установить новую. Когда заменяемая матрица будет снята, по обозначению на этикетке можно будет узнать тип для правильного выбора замены, хотя часто достаточно просто знать модель ноутбука.

Порядок разборки для отсоединения матрицы различается для каждой конкретной модели, поэтому описывать эту процедуру в формате данного материала нет смысла. Замена матрицы ноутбука быстрый, но дорогостоящий вариант ремонта, в таком решении есть смысл, когда другого выхода нет.

Зачастую дефектную подсветку можно спутать с неисправной видеокартой ноутбука. Чтобы убедиться в поломке подсветки нужно подключить внешний монитор к разъёму на корпусе ноутбука. Если изображение на мониторе есть – явно проблемы с матрицей.

Нет видео.

Видео (кликните для воспроизведения).

Подсветка состоит из двух элементов, непосредственно лампы и инвертора. Инвертор необходим для создания рабочего напряжения лампы, которое составляет от 400 до 800 вольт. Такие значения необходимы, потому что в матрицах применяются CCFL лампы, или лампы с холодным катодом. Понятие «холодный», условное, просто катод не подогревают, при работе элемента температура электрода достаточно высокая.

Чтобы разобраться, какой элемент неисправен, подключают заведомо исправную лампу к выходу инвертора. Также для этого можно использовать, допустим, разбитую матрицу с целой подсветкой. Тестовая лампа засветилась – точно знаем, что инвертор исправен. В противном случае заменить инвертор гораздо удобнее, чем менять лампу.

Первым признаком неисправности лампы является подсветка экрана красноватым тоном. Причем, после минуты работы разогретая лампа восстанавливает белое свечение. Со временем эффект усиливается, в результате, колба лампы лопается возле катода и подсветка пропадает вовсе. Также при неисправной лампе подсветки явно низкая яркость экрана.

Замена лампы достаточно трудоемкая и деликатная процедура. Сначала нужно снять защитную пленку с платы дешифратора и торцов матрицы. Затем отклеить плату и аккуратно развернуть её наружу.

После отклеить фольгу, освободить от защелок и снять металлическую планку прикрывающую отражатель подсветки. Перед демонтажем отражателя провода лампы нужно освободить из фиксаторов на корпусе матрицы.

Снять конструкцию теперь достаточно просто. Лампа расположена внутри каркаса из жести. Осталось заменить сгоревшую лампу, исправной.

Обратная сборка конструкции является наиболее трудоёмким этапом работы. Нужно следить, чтобы при установке отражателя лампа встала на свое место. В противном случае подсветка экрана после сборки будет неравномерной. К тому же есть риск повредить стекло матрицы или сломать лампу. Если не уверены в успехе, лучше доверьте замену лампы специалисту.

Признаками неисправного дешифратора может быть полностью белый экран, негативная картинка, отключение картинки через некоторое время после включения, цветные тонкие полосы на экране или широкая полоса, иногда размером в половину изображения.

Ремонт этого элемента матрицы усложнен из-за того, что плата соединена со стеклом шлейфами, которые не отключаются. При неаккуратном обращении пленка с проводниками может быть легко повреждена или оторвана от платы, а это ремонту не подлежит.

Именно такие обрывы или отслоения шлейфов могут быть причиной полос, показанных на картинке выше. Еще полосы на экране появляются при банальной плохой пайке самого разъёма подключения дешифратора.

Причиной белого экрана часто является сгоревший предохранитель – схема остается без питания. Нужно помнить, что предохранители без причины не горят! Если досталась такая неисправность, прежде чем восстанавливать контакт, нужно тщательно проверить элементы платы на наличие короткого замыкания. В большинстве случаев закороченными оказываются керамические конденсаторы фильтров питания или микросхема стабилизатора 3.3 вольт.

При обрыве шлейфа, которым матрица соединяется с системной платой ноутбука, возможен весь набор симптомов. Полосы на экране, белый экран, моргание или полное отсутствие подсветки, искажение цвета или яркости картинки – результат такого дефекта. Есть только один фактор, отличающий эту проблему от всех рассмотренных выше. Проявление неисправности связано с движением экрана. Если при движении верхней половинки ноутбука с изображением проблемы, нужно вооружившись тестером прозвонить шлейф и заменить проблемные проводники.

Также необходимо уделять внимание соединению шлейфа с платой дешифратора. Разъём шлейфа иногда бывает окислен. После ремонта или замены матрицы обязательно нужно закрепить шлейф возле разъёма скотчем.

И так у нас неисправна матрица, не важно как мы поставили этот диагноз, допустим это так.

Самая частая проблема связанная с матрицами это ее механическое повреждение, то бишь разбитие, если это так, тогда матрицу можно только заменить, ремонту она уже не подлежит.

Если матрица не разбита то ее все же можно попробовать отремонтировать, об этом и будет наша сегодняшняя статья, а именно ремонт матрицы ноутбука своими руками.

Для начала нам нужно определиться какова класса у нас матрица в ноутбуке.

Матрицы делятся на два больших лагеря:
— Ламповые матрицы (уже не производятся но очень широко распространены в ноутбуках прошлого поколения)
— Светодиодные матрицы (то бишь те которые используются сейчас).

В ламповых матрицах принцип работы разумеется это подсветка экрана лампами с помощью инвертора который обычно вынесен за пределы матрицы.

В светодиодных же принцип проще, светодиодный. Светодиоды используются в качестве подсветки экрана.

В данной статье мы не будем рассмтаривать как отремонтировать инвертор ноутбука своими руками, об этом мы поговорим как-нибудь в следующий раз. В этой статье мы говорим именно о ремонте матрицы ноутбуков своими силами.

И так Демонтировали матрицу из крышки, переворачиваем, и что мы видим, плату, на котрой находится множество различных SMD компонентов.

Нет видео.

Видео (кликните для воспроизведения).

Снимаем пленку изолирующую плату и начинаем прозвон питаний вашей матрицы, на самом деле это можно сделать от гнезда, методом прозвонки, Чтобы узнать сопротивление каждого контакта воспользуемся даташитом с распиновкой.

Нашли пробитую цепь? Отлично, выясняем по даташиту за что она отвечает и меняем элемент к которому она относится.

При пайке на матрице главное что нужно учесть это температуру. Паяйте сплавами Розе или Вуда при температуре не выше 150 градусов т.к. пластик который находится за платой может расплавиться, да и вообще температура может повредить устройство.

Если на плате все элементы впорядке следует проверить источники освещения, если со светодиодными все просто, подать источник питания на светодиодную ленту и все сразу станет понятно, то с лампами нужно работать через инвертор так как напряжение на лампах порядка 1000 Вольт!

Не пугайтесь, это не опасно т.к. ток слабый, если инвертор не подает питание на лампы матрицы значит проблемы нужно искать с него, но о ремонтре инвертора мы поговорим в будущих статьях, в этой мы рассмотрели как можно провести ремонт матрицы ноутбука своими руками. Если вы не уверены в своих силах то лучше обратитесь к специалистам нашего сервисного центра Devpoint Hardware.

Вернуться к списку статей

Компьютеры так прочно вошли в нашу жизнь, что представить ее без этого полезного изобретения уже невозможно. Без компьютера не обходятся не только предприниматели, программисты и студенты, но и обычные люди. Наше время требует от нас особой динамичности, в любой момент нам может понадобится информация. Как раз в таких ситуациях нас выручает мобильный телефон и портативный компьютер, или ноутбук.

Как правило с телефоном проблем не возникает.Он маленький, его удобно и легко носить с собой, а если мы не будем принимать во внимание эксклюзивные модели по заоблачным ценам, то можно так же сказать, что он вполне доступен всем и по цене.

Другое дело – ноутбуки. Для качественной работы нужен качественный компьютер, чтобы и памяти в нем было много, и внешне он выглядил прилично, чтобы был функционален в работе и «легок на подъем».

Такая вещица обойдется в кругленькую сумму, и неудивительно, что мы чаще и охотнее меняем мобильный телефон, а не компьютер. К тому же некоторых сразу отпугивает мысль о том, что в случае покупки нового ноута придется переносить всю информацию, все перенастраивать и привыкать к новой клавиатуре.

Ноутбуки служат нам верой и правдой, но все же иногда, к большому сожалению, выходят из строя. Сервисных центров, где можно починить ноутбук, имеется достаточно. Но если посмотреть на прайс-лист, то задумываешься – не проще ли купить новый компьютер? Стоит ли овчинка выделки?

Конечно, специалисты сервисных центров не рекомендуют самим ремонтировать ноутбук, особенно если в этих делах вы не разбираетесь, поскольку всегда бывает сложно починить компьютер именно после такого вмешательство неспециалиста.

Если же вы готовы взять на себя риск поэкспериментировать либо же у вас просто нет выхода, поскольку ремонт обойдется в копеечку или же у вас нет времени ждать починки, то поспешу вас обрадовать, некоторые неполадки вы можете устранить сами в домашних условиях, если будете следовать этой инструкции.

Самое «нежное» место портативного компьютера – его дисплей. Именно его очень легко разбить, если обращаться с ноутбуком неаккуратно. Конечно, вам вряд ли придет в голову бить по матрице отбойным молотком, а вот от случайностей никто не застрахован.

Представим, что в один неблагополучный день это случилось. И как назло – на починку нет денег, к тому же вам нужно срочно закончить курсовик, который вы как раз начали набирать, сдавать его нужно уже вот-вот, а если отправить компьютер в сервисный центр, то вы никак не успеваете! Но не будем паниковать, а попробуем сами заменить матрицу ноутбука.

Для начала нужно убедиться, что речь идет именно о поломке. Дело в том, что матрицы ноутбуков имеют некоторые особенности. Вы, конечно, замечали, что lcd-матрица по краям менее яркая, чем в центре, это связано с тем, что lcd-матрица не умеет работать от отраженного света и обязательно нуждается в лампе подсветки. Т.е. это не брак производства, не поломка, а особенность матрицы. Поэтому в таких случаях менять ее нет никакой необходимости.
Если же на мониторе становится почти неразличимым или пропадает изображение, то это значит, что вышла из строя лапма подсветки или же инвентор (плата преобразования лампы подсветки).

Если на экране монитора вдруг исчезли горизонтальные и вертикальные полосы, то причина в поломке дешифратора матрицы и вероятнее всего – повреждение шлейфа.

Если же экран вашего монитора весь в ярких точках или битых пикселях, то вы при наличии гарантийного свидетельства можете рассчитывать на замену матрицы, но это при условии, что таких точек больше десяти и что это не было оговорено заранее компанией-производителем.

А вот когда матрица совершенно точно нуждается в замене, то это при наличии серьезных царапин и повреждений. В любом случае, замена матрицы дома обойдется дешевле, чем в сервисном центре и уж конечно дешевле, чем покупка нового ноута, да и времени займет от 15 до 30 минут.

А теперь давайте перейдем непосредственно к процедуре замены матрицы в домашних условиях.

1. Начнем с техники безопасности: перво-наперво обязательно нужно отключить питание ноубука от сети и отсоединить батарею. Батарея находится на нижней панели ноутбука – переворачиваем его и отсоединяем батарею.

2. Теперь снова переворачиваем ноутбук, раскрываем его и смотрим на монитор. В его углах имеются резиновые заглушки, под которыми, в свою очередь, спрятаны болты, которые удерживают рамку. Поскольку загрушки приклеены, то извлекать их следует очень аккуратно, можно подцепить иголочкой или тонкой отверткой.

3. Далее нужно открутить сами болты.

4. Помимо болтов, рамка удерживается защелками, нужно аккуратно ее отсоединить от монитора.

5. После того как вы снимите рамку, то увидите в нижней части под матрицей металлические крепления. На них также находятся болты, которые удерживают матрицу на крышке компьютера.

6. Когда вы отсоедините матрицу, обращайтесь с ней аккуратно, лучше производить все последующие манипуляции на мягкой ткани.

7. Теперь необходимо отсоединить все разъемы подключения питания и передачи данных. Это легко сделать, только нужно обязательно проверить, не осталось ли где приклеенных шлейфов.

8. Обратите внимание на то, что сама матрица удерживается на боковых болтах крепления ноутбука, которых может быть от четырех до восьми в зависимости от модели.

Итак, мы сняли матрицу. Теперь нужно повторить те же самые действия в обратном порядке, но уже с новой матрицей.

1. Вы устанавливаете новую матрицу на место старой.
2. Вы заново подключаете все разъемы подключения питания и передачи данных.

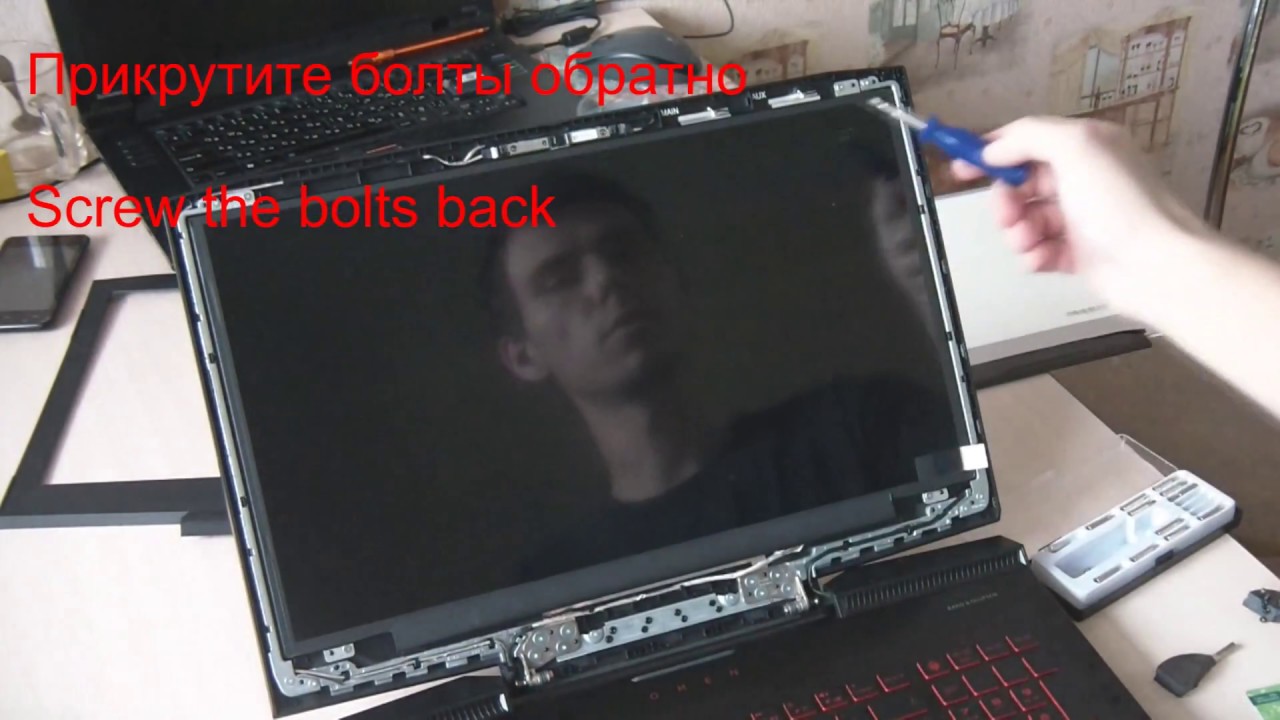

3. Вы закрепляете все болты, надеваете резиновые заглушки.
4. Теперь можно подключить батарею и включить ноутбук в сеть.

Дело сделано! Включаем ноутбук и проверяем, как работает новая матрица.

Теперь к вам будут обращаться за помощью друзья и знакомые, и кто знает, быть может, вы так набьете руку на смене матриц, что решите открыть свой бизнес. Почему бы и нет? Ведь лучше менять чужие матрицы и зарабатывать на этом деньги, чем ломать свои и тратиться на ремонт.
Удачи!

Здравствуйте. Сегодня я постараюсь дать небольшое руководство по самостоятельному ремонту чего-либо на примере замены сломанной петли экрана ноутбука. Да, чтобы её заменить, нужно разобрать пол ноутбука и на первый взгляд это звучит страшно, но на самом деле всё достаточно просто и на всё про всё уходит немногим больше часа.
Кому интересно, заходим…

Итак, сломался ноутбук, или какая-либо другая техника, с чего начать?
1. Конечно можно не париться, выкинуть и купить новый. Иногда это самый оптимальны вариант, но если это не он, идём дальше.
2. Можно отдать в ремонт. Это дешевле, чем купить новый, но это не самое бюджетное решение.
3. Самостоятельный ремонт. На это пойти могут далеко не все, ибо страшно сделать хуже, чем есть, но при условии аккуратности и «прямых рук», почему бы и нет.

За 4,5 бакса и за час с небольшим (месяц ожидания доставки не в счёт ;), сломанный ноутбук стал отремонтированным.
Сколько такой ремонт может стоить в сервисном центре я не узнавал, но явно не двойную стоимость запчастей. Точно также можно заменить и любую другую часть, например разбитую матрицу, неисправную камеру, про «хард» или DVD привод я уже даже не упоминаю.
В общем, господа, не бойтесь заниматься самостоятельным ремонтом, но правильно оценивайте свои силы, ибо Viam supervadet vadens (лат. ) или Дорогу осилит идущий.

Меня интересует удачный опыт ремонта матрицы, кроме замены лампы.

А с падением – это частный случай, который находится сейчас перед мной.

Спасибо за проявленный интерес.

_________________
Все, что не удается запрограммировать на ассемблере – приходится паять.

Могу продать ВСЁ, но устроит ли вас цена.

На счёт ноу-хау. В конце 90-х нам втюхивали Тефаль, как ноу-хау “на сковородке”.
А на деле: первое упоменание которое я встречал, А.Е.Чичибанин “органика” аж 1954г издание и достижение российских химиков.
Может не в тему, но “удевительное рядом . “

А матрицы действительно актуально. У меня опыт малый, а похать с нуля .
На халяву не надеюсь, ндеюсь найти понимание.

_________________
Все, что не удается запрограммировать на ассемблере – приходится паять.

Могу продать ВСЁ, но устроит ли вас цена.

И как вы определяете, если не секрет, какой конденсатор неисправный – выпаивая все подряд или на плате ?

_________________
Все, что не удается запрограммировать на ассемблере – приходится паять.

Могу продать ВСЁ, но устроит ли вас цена.

_________________
Все, что не удается запрограммировать на ассемблере – приходится паять.

Могу продать ВСЁ, но устроит ли вас цена.

Если у вас появились полосы на мониторе – не спешите выбрасывать матрицу, ее можно реанимировать!
Ноу-хау. По-любому.

[info]sergiokrm
February 12th, 16:59

Пару часов назад обновил предыдущий пост про матрицу 19″, после в ходе экспериментов выяснил одну важную вещь. Оказывается, оторванные от платы матрицы шлейфы дешифраторов можно довольно легко вернуть обратно (в случае, когда шлейфик оторвался от стекла, вряд ли что-то удастся сделать). Как присобачить его обратно? Да очень просто – ПРИПАЯТЬ! 🙂

По порядку:
1. Отделяем нарушенный шлейф полностью.
2. Смываем ацетоном остатки проводящего клея, которым был приклеен шлейф изначально.
3. Обильно наносим хороший флюс и на шлейф и на плату (у меня RMA-223-TF) и лудим паяльником используя маленькое жало “миниволна”, о котором я писал ранее. Жало собирает на своей поверхности весь лишний припой – замкнутых контактов нет.
4. Смываем весь флюс. На ранее позолоченных контактах должны остаться небольшие выпуклые наплывы припоя. Делать надо аккуратно, чтобы получить как можно более одинаковые бугорки.
5. Наносим совсем небольшое количество того же флюса, совмещаем контакты на шлейфе и на плате, равномерно греем posting.php?mode=quote&f=181&p=12617 термовоздушкой. Припой плавится, шлейф плывет и под действием поверхностного натяжения припоя сам находит свое место (подобно чипу BGA). Шлейф при этом размягчается от нагрева и принимает идеально плоскую контактную поверхность (при его отделении вначале, оно деформируется). Благодаря прозрачности шлейфа можно делать выводы о наличии замыканий между соседними контактами. У меня с первого же раза получилось без них. Шлейф сделан из материала, похожего по внешнему виду и свойствам на полиамид или каптоновую ленту. При температуре плавления припоя он просто становится мягче, но не меняет своих линейных размеров.

Пробовал на разбитой матрице, которой уже нечего терять. Сейчас буду пробовать на рабочей, но дефектной матрице из предыдущего поста. Постараюсь сделать фото.

Еще раз убедился в необходимости приобретения микроскопа.
Взято с сайта Сергея из Краматорска http://sergiokrm.livejournal.com/
Хотел еще вчера отправить,но сайт не дает писать часто сообщения

.Может уже кто еще вчера матрицу отремонтировал бы.

Практически в любой семье используется персональный (домашний) компьютер или, что более вероятно, ноутбук. Ноутбук наиболее часто подвергаются всевозможным негативным воздействиям, и обычно страдает экран – матрица ноутбука.

Матрица довольно таки хрупкая деталь (стекло), и неаккуратное обращение с ноутбуком ведет к ее поломке. Если вдруг вы случайно уронили свой ноутбук, в экран попала пробка от шампанского, любимый кот столкнул ноутбук с ваших колен и так далее, и после этого на экране любимого ноутбука появились полосы, подтеки, темные места или трещины, – ремонт (замена) матрицы вам гарантированы.

Ремонт матрицы для ноутбука можно осуществить в домашних условиях, подразумеваем наличие отвертки, огромного желания попробовать ремонтировать самому и новой (купленной) матрицы. Допустим, у вас имеется все вышеперечисленное, плюс необходимые знания и нужное программное обеспечение. Смело беритесь за замену матрицы и далее написано не для вас, вы и так прекрасно осознаете все негативные последствия неудачной замены. Но если вы первый раз держите в руках отвертку и первый раз разбираете свой ноутбук, стоит знать, что эта деталь (матрица) совсем не дешевая, и поменять ее довольно проблематично для далекого от техники человека. С самого начала нужно правильно подобрать новую матрицу: матовая или глянцевая, подсветка лампами или светодиодами. Вас может неприятно удивить несовпадение крепежей новой матрицы, хотя вы вроде бы купили совместимую модель, поскольку подогнать крепежи для не специалиста – задача довольно трудная. Второй интереснейший момент: после установки новой матрицы необходимо настроить программное обеспечение для работы ноутбука с новым экраном и перепрошить BIOS, что при отсутствии необходимых навыков тоже весьма проблематично.

Так что, покопавшись в себе, стоит смирить гордыню и направить свои натруженные стопы в сторону соседнего сервисного центра, где вы, конечно же, обязательно найдете поддержку и понимание. Лучше доверьте профессионалам починку матрицы вашего любимого ноутбука.

В статье описаны особенности материнской платы ноутбука, причины порчи материнской платы и преимущества профессионального ремонта перед самостоятельным

Данная статья кратко рассказывает о структуре матрицы нетбука, причинах ее поломок и этапах замены, а так же в ней даны советы для увеличения жизни дисплея

Статья о том, где качественно и за умеренную цену можно произвести ремонт, замену матрицы для ноутбука

В данной статье вы получите рекомендации, которые помогут продлить жизнь вашему аккумулятору для ноутбука

Подробные видеоинструкции замены некоторых моделей матриц далее в этой статье.

Для замены негодной матрицы на ноутбуке необходимо:

1. Отключите блок питания и выньте из ноутбука батарею.
2. Матрица ноутбука (экран) вставлена в пластиковую рамку, в которой имеются винтики, закрытые заглушками. Удалите заглушки и выкрутите винтики и сохраните и то и другое в коробочке.
3. Аккуратно отделите рамку со стороны экрана обеими руками.
4. Открутите матрицу от крепежных стоек или вместе со стойками от крышки корпуса и положите ее на клавиатуру. Осторожно, не оторвите шлейфы.
5. Как только вы положили матрицу на клавиатуру, вы увидите два шлейфа, первый – шлейф данных и второй – шлейф преобразователя. Аккуратно отсоедините оба шлейфа. Матрица демонтирована.
6. Монтаж выполняется в обратной последовательности.

Асы говорят, что можно заморозить ноут, потереть ластиком поврежденные кластеры или включить специальную программу.

Если Вас интересуют именно битые пиксели, то нужно понимать, что есть совсем мёртвые, а есть пока ещё заболевшие.

Если пиксель абсолютно чёрный, не просвечивает, и при механическом воздействии не меняет цвета, то скорее всего, он мертв. Если он цветной или чёрный, но если слегка надавить – меняет цвет -то просто заболевшний. Но если ничего не предпринять, то он может совсем умереть, а такие вещи восстановлению, насколько мне известно, не подлежат, и придётся менять всю матрицу.

У меня была такая тема с тонким монитором. Пробовала программы. В интернете находила только платные, но у одной нашла лазейку, поэтому справилась и с пробной версией. Сразу скажу, в каком-то смысле процесс трудозатратный и времяпожирающий. Пробовала тереть ватной палочкой – там было уже больше 2х-3х десятков битых пикселей, поэтому уже испортить дело не боялась. Добавила новые! В общем, пришлось нести в ремонт и ставить более толстую матрицу. Если у Вас тонкий сам по себе монитор, то совет – не кладите на него ничего! А то я перелезла с одного бронебойного ноута (Dell) на другой (Lenovo), а привычка что-то класть на него осталась. Вот и был результат.

Сейчас с этой более толстой матрицей спустя полгода тоже начались проблемы. Вылез один битый пиксель. Цветной. Но один. Стоит слегка надавить,потереть ватной палочкой – прошло. Если воздействовать снова – появляется.

Такой небольшой опыт. Если Вы экспериментатор и ноут не жалко – можете попробовать. А если там пара битых пикселей и Вы дрожите над этой машинкой – лучше не экономить, ибо скупой платит дважды, и отнести в ремонт, где дело сделают профессионалы, пусть даже сами будут тереть ватной палочкой или ластиком, что вряд ли 🙂

Про заморозку, кстати, ничего не знаю, но вряд ли это положительно повлияет на его функциональность. Да и вот зима ещё не совсем кончилась, просто вынести его на улицу до работы – тот же эффект.

Продолжая тему о самостоятельном апгрейде/ремонте наших электронных помощников, поговорим о восстановлении самой уязвимой части мобильного компьютера. Сегодняшний рассказ посвящен тому, как заменить матрицу на ноутбуке.

Дабы точно не ошибиться в выборе, ведь современные LED-матрицы стоят не особо дешево, можно купить абсолютно такую же, как разбирая. Однако в точности такой в продаже может не оказаться. В этом случае допустимо подобрать взаимозаменяемый аналог. К счастью, абсолютное большинство недорогих и среднебюджетных лэптопов, выпущенных в последние годы, оснащаются типовыми дисплеями, с поиском деталей к которым проблемы сегодня нет.

Возможно, при поисках нового «фэйса» для вашего электронного друга вы натолкнетесь на веб-сервисы, которые автоматически подбирают совместимые запчасти по модели компьютера. Стоит ли им доверять? Как я уже говорил, одна и та же модель может быть оборудована разными экранами, и если подобный сервис выдаст вам несколько вариантов, вы запутаетесь еще больше. С другой стороны, если сервис принадлежит серьезному специализированному магазину (Aliexpress к таковым не относится), можете обратиться за разъяснениями к его консультантам.

Вернемся к парт-номеру на этикетке. На картинке ниже он подчеркнут зеленой линией.

Зная этот код, достаточно скормить его Гуглу или Яндексу вместе со словом «купить», и, если деталь не является редкой или сильно устаревшей, вам откроются десятки предложений Интернет-магазинов.

В парт-номерах зашифрованы некоторые параметры матриц, в частности – диагональ и производитель. В моем примере – LTN156AT37, экран имеет диагональ 15,6” (число 156) и выпущен он компанией Samsung, на что указывает шифр завода LTN.

И у старой, и у новой детали обязательно должны совпадать:

• Диагональ, иначе новая просто не подойдет по величине.
• Разрешение. Этот параметр иногда указывают только в пикселях, например, 1280×800. Иногда – вместе с буквенными обозначениями, вроде WSVGA, WXGA и т. д. Последние помимо разрешения учитывают соотношение сторон экрана. Более детальную информацию о том, что это означает, можете получить из Википедии.
• Тип подсветки – LED (светодиодный, чаще всего встречающийся на современных лэптопах) или CCFL (ламповый – относительно устаревший).
• Форм-фактор: толщина, расположение и тип креплений к корпусу крышки, место подключения видеошлейфа, количество контактов разъема. 40-пиновыми разъемами оборудованы современные LED-матрицы, 30-пиновыми – чаще ламповые, но не всегда. 20-пиновые (редкие) встречаются при том и другом типе подсветки. В случае несовпадения только распиновки разъема новый экран можно подключить через специальный адаптер-переходник.

Попробуем для примера подобрать аналог уже упомянутой «морды» – LTN156AT37 (встречается на некоторых моделях Acer).

Зайдем на сайт любого интернет-магазина, где есть ее описание.

Получается, на замену подойдет любая матрица, у которой:

• Диагональ – 15,6”.
• Разрешение – 1366×768 WXGA.
• Подсветка – LED.
• Разъем – 30 pin.
• Крепления (ушки под винты) – вверху и внизу, разъем для шлейфа – снизу справа, толщина – slim (тонкая).

Теперь обратимся к каталогам и выберем из них товары с аналогичными характеристиками. Впрочем, можно этого и не делать, поскольку магазины часто приводят списки аналогов в описании каждой матрицы. Но так как сведения там не всегда достоверны, лучше перепроверить.

На фото ниже хорошо заметно, что крышка MacBook Air примерно вдвое тоньше крышки MacBook Pro. У второго матрица съемная.

Кстати, стремясь делать что-то похожее на макбуки (внешне, но не качеством), подобные «лайфхаки» с клеем используют и производители из Поднебесной.

Несъемность клееных матриц Apple, конечно же, условная. Опытные ремонтники давно научились их снимать и менять, но тем, кто никогда раньше подобного не делал, лучше не пытаться им подражать, ибо вероятность испортить дорогостоящие детали близка к 99%.

Ремонт разбитого экрана с клееной матрицей на дешевых китайских лэптопах, как правило, невозможен из-за отсутствия в продаже запасных частей. А также нецелесообразен по стоимости.

Дальше приступим к демонтажу рамки дисплея – детали, которая окружает экран. На передней части рамок обычно есть небольшие резиновые накладки, которые предохраняют экран от соприкосновения с клавиатурой при закрытии крышки. Под некоторыми из этих накладок находятся винты, которые держат рамку.

Используя лезвие ножа, аккуратно отделите накладки от рамки. Старайтесь не дотрагиваться пальцами до их нижней поверхности, покрытой липкой массой, иначе они в дальнейшем будут плохо держаться.

Следом выкрутите все винты. Если их нет, значит, рамка держится только на защелках.

Подденьте рамку руками и постарайтесь отделить от экрана. Если она не поддается, вставьте в щель между ней и основной частью крышки пластиковую карту или медиатор и осторожно ведите ими вдоль периметра, отщелкивая защелки.

Некоторые рамки дополнительно фиксируются двусторонним скотчем. Для их снятия приходится прикладывать чуть больше усилий.

Отсоединив рамку, отложите ее в сторону. Теперь перед вами – сама матрица. Чаще всего они тоже крепятся к крышке лэптопа винтами, но есть модели, которые вставляются в пазы.

Выкрутите винты, удерживающие матрицу, потом возьмите ее за края и положите на клавиатуру «лицом» вниз.

Следующий этап – отключение видеошлейфа и кабеля инвертора – устройства управления подсветкой, которое на CCFL-матрицах имеет отдельный коннектор. Первым делом отсоедините шлейф: аккуратно отклейте скотч, которым он прикреплен к задней стенке матрицы и, помогая себе спуджером, извлеките его из разъема. Следом отключите инвертор. Если к матрице прилегает шлейф веб-камеры, также отсоедините его.

Кстати, на этом этапе вы как раз и узнаете, что за экран установлен на вашем компьютере. Парт-номер, по которому определяют его модель, как вы помните, указан на этикетке.

Установка новой матрицы и сборка дисплея производятся в обратном порядке.

К чему подключать основные разъемы шлейф-переходника, думаю, понятно. LED – к порту LED-матрицы. CCFL – к видеокабелю ноутбука. Из портов инвертора вам понадобится только один – тот к которому подойдет кабель вашего CCFL-инвертора.

После подключения зафиксируйте шлейф-переходник на задней панели матрицы клейкой лентой, и можете собирать ноутбук. Если всё сделано правильно, машина не заметит подмены.

Жаль, что наши электронные друзья стареют слишком быстро. Вот и настало время, когда вчера еще шустрый ноутбук стал «ползать, как…

Выше скорость, больше пространство: как заменить жесткий диск на ноутбуке

Решившись когда-то купить ноутбук, вы наверняка предвидели, что длительность его активной «жизни» не составит больше 3 лет. Дальше ваш «питомец»…

Как восстановить работоспособность роутера, у которого не работает WAN-порт (например, сгорел)

В этой статье описано как полноценно использовать роутер TP-Link со сгоревшим WAN-портом, мы восстановим работоспособность роутера и всех его функций.…

Калибровка аккумулятора ноутбука: в чем ее смысл и как провести ее правильно

Аккумуляторные батареи мобильных компьютеров очень любят удивлять своих владельцев. Поработав 1-2 года как положено, они начинают чудить: то, показывая полную…

Обзор беспроводных наушников Case Guru CG Pods: качество, которое не бьет по карману

Еще несколько лет назад никто и представить не мог, что мы сможем отказаться от наскучивших всем проводов и слушать музыку…

Что представляет из себя ремонт экрана лэптопа? Это — обычная замена жидкокристаллической матрицы. Такая процедура элементарна, и в сервисных центрах с ней справляются практически за 30 минут. Правда, тут есть одна заминка: в сервисном центре могут потребовать ну совсем неприемлемую сумму за диагностику и монтаж. Что же делать в таких случаях? Как починить экран ноутбука, не переплачивая за это? Если на чистоту, то здесь все настолько легко, что бывалый пользователь справится с демонтажом и заменой минут за двадцать. Остались сомнения по поводу места проведения замены? Можно ли починить экран ноутбука самостоятельно? Еще бы!

Самое качественное и хорошее дело — это дело, за которое берешься своими руками. Если вас гложут сомнения или вы боитесь что-нибудь напутать, то предлагаем вам ознакомиться с поэтапной инструкцией по разборке и сборке экрана ноутбука, после прочтения которой вы сможете сразу же браться за дело. Особых технических познаний тут не потребуется, если вы когда-нибудь разбирали электронную бытовую технику. Вы сами сможете сэкономить свои средства и время, да и опыт будет очень полезным.

Вооружаемся рабочим компьютером с доступом к интернету и проделываем следующие действия:

1. Откройте поисковую систему и введите название модели своего ноутбука.
2. В технических характеристиках устройства должен быть указан тип экрана, его размеры и модель.
3. Опять же не без помощи интернета вбиваем название и размеры нужного дисплея, заходим в любой интернет-магазин и заказываем его.

Обилие техники в магазине позволяет найти самый оптимальный дисплей по цене и качеству.

Для проведения замены матрицы понадобятся следующие инструменты:

1. Небольшая крестовая отвертка. Отлично подойдут универсальные модели с небольшим количеством разных насадок.
2. Какой-нибудь острый предмет. Скальпель, острый нож или слегка заточенный медиатор — прекрасно справятся со своей задачей. Но помните, что предметы острые, старайтесь использовать их с особой осторожностью.

Как починить матрицу ноутбука, если в наличии есть все необходимые предметы? Не будем вас томить. Приступим к объяснению первого этапа.

Важно! Не забудьте про элементарную технику безопасности и перед началом работ обесточьте прибор.

Для того чтобы демонтировать жидкокристаллический экран с лицевой части лэптопа, нужно следовать следующей инструкции:

• Найдите те винты, на которых держится экранная рамка. Обычно они расположены в углах и закрыты специальными мягкими насадками.
• Избавьтесь от насадок, возьмите в руки крестовую отвертку и откручивайте винтики. Не забудьте отложить их в надежное место, чтобы без трудностей вернуть все на место.

Важно! На некоторых этапах сборки появится еще несколько винтов. Постарайтесь не перепутать их!

• Рамка снимается без затруднений. Просто снимите ее с защелок из пластика, которые расположены по периметру рамки.

Важно! Возможно, в некоторых местах она будет посажена на клей или липкую полоску.

Модели ноутбуков бывают разные, но для всех действует один и тот же принцип. Если вы успешно сняли пластиковую рамку, то с самим экраном и инвертором вы справитесь еще быстрее. В данной процедуре может возникнуть только одна трудность — снятия матрицы с петель. Но и здесь есть свои лазейки, которые помогут избежать риска что-нибудь повредить:

1. Снимите винты, которые держат экран. Располагаться они должны на задней части.
2. Теперь снимите петли, которые фиксируют матрицу.

Важно! Не прилагайте больших усилий, когда демонтируете матрицу, иначе — вы рискуете вывести какой-нибудь компонент из строя.

Следующий этап — это отключение кабеля VGA от задней части дисплея.

Важно! Извлечение шлейфа стоит проводить с особой осторожностью.

Чаще всего шлейф держится на кусочке ленты, которая расположена на задней части матрицы. Достаточно осторожно потянуть за шлейф вниз, чтобы отключить его.

Важно! Некоторые модели оснащены специальными защелками, которые не позволяют ему “отвалиться”.

Теперь нужно демонтировать сломавшеюся матрицу: просто открутите винты, что ее держат, и снимите ее. За кабель инвертора браться не торопитесь.

Как отремонтировать экран ноутбука дальше? Осталось совсем немного!

Подавляющее число дисплеев оснащены кабелем инвертора, который находится прямиком под экраном. Особенно часто такой расположение актуально для старых моделей лэптопов.

Важно! Плата инвертора — это длинная печатная плата, к которой и подключается кабель розового или черного цвета. Это и есть кабель инвертора.

Для его удаления необходимо немного за него потянуть. При сборке вы точно не ошибетесь с правильностью установки кабеля, поскольку подключить его возможно только с правильной стороной.

Если вы справились со всеми предыдущими этапами на раз-два, то установка новой матрицы покажется для вас плевым делом. Просто поэтапно проделайте всю ту же процедуру, только в обратном порядке. Но здесь есть один нюанс — с новой матрицей придется быть еще более осторожным, не торопитесь при ее установке.

Ну что ж, теперь вы можете экономить свои средства, занимаясь интересными тонкостями монтажа портативных устройств прямо у себя на дому. Желаем вам в этом удачи!

Автор статьи: Антон Кислицын

Я Антон, имею большой стаж домашнего мастера и фрезеровщика. По специальности электрик. Являюсь профессионалом с многолетним стажем в области ремонта. Немного увлекаюсь сваркой. Данный блог был создан с целью структурирования информации по различным вопросам возникающим в процессе ремонта. Перед применением описанного, обязательно проконсультируйтесь с мастером. Сайт не несет ответственности за прямой или косвенный ущерб.

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 3.6 проголосовавших: 14

Ремонт подсветки LED в ноутбуке

Довольно часто встречающаяся неисправность — нет подсветки на матрице. В чем это выражается: ноутбук включается, работает, на матрице изображение просматривается очень слабо, видно в отраженном свете. Рассмотрим эту проблему на примере матриц с подсветкой на светодиодах (LED). Нам нужно локализовать неисправность и ее устранить.

Для включения и работы подсветки необходимо выполнение 3х условий:

• Наличие питания на драйвере, VLED или LED backlight power
• Наличие сигнала LED_EN или LED backlight ON/OFF
• Наличие сигнала PWM или DIMM PWM for Luminance control

Названия сигналов могут отличатся в разных схемах ноутбуков и даташитах матриц, но суть одна и та же. Драйвер LED подсветки находится на самой матрице (исключение составляют ноутбуки Apple, где драйвер LED находится на материнской плате ноутбука). Все эти сигналы приходят на матрицу с материнской платы ноутбука, но поскольку вскрыть крышку матрицы быстрее чем разобрать ноутбук, то будем искать эти сигналы на матрице. Для примера возьмем ноутбук со стандартной матрицей 15.6 40pin , диагональ не важна, принцип везде одинаков.

Разбираем крышку матрицы… блок схема матрицы для привлечения внимания :

Смотрим распиновку разъема LVDS на матрице. Нас интересуют пины с 35 по 40:

LED Power Supply (7V-20V) VLED — 40
LED Power Supply (7V-20V) VLED — 39
LED Power Supply (7V-20V) VLED — 38
No Connection (Reserved) NC       — 37
Backlight On/Off Control BL_On    — 36
PWM for Luminance control BLIM   — 35

38,39,40 — Это питание LED драйвера, 36 — включение выключение подсветки, 35 — яркость (DIMM). Удобно проводить измерения непосредственно на матрице, как правило у этих сигналов есть контрольные точки.

Нас интересует правая часть платы. Черная микросхема справа — это драйвер LED.

Вот на этой фотографии видна контрольная точка VBL . это и есть питание подсветки. Там должно быть +19 вольт. Рядом стоит предохранитель F5, не будет лишним прозвонить его. Как правило если он пробит то проблема дальше в драйвере. не пытайтесь заменить предохранитель «жучком» ! .

Проверили питание на контрольной точке VBL ? Питания нет — разбираем ноутбук и смотрим по схеме материнской платы откуда оно приходит.

Питание есть ? Тогда следующее фото:

Нас интересуют 2 точки: BL_EN и PWM. На первой должно быть +3.3 вольта, на второй от 1,8 до 3 вольт, в зависимости от установленной яркости. Эти сигналы приходят с материнской платы ноутбука, если какого либо сигнала нет то открываем схему ноутбука и изучаем откуда они приходят и прозваниваем эту цепь. Сигналы и питание есть, а подсветки нет — измеряем напряжения на контрольных точках рядом с коннектором на светодиоды CON10, ничего нет ? значит пора менять драйвер LED IC7 .

Разновидностей матриц великое множество, на некоторых может не быть легкодоступных контрольных точек, поэтому для диагностики я использую битую матрицу на которой все контрольные точки видны и подписаны. Это сильно упрощает жизнь.

Проблемы и варианты решения :

• Нет питания подсветки на точке VBL: может быть проблема в шлейфе, в ключе (транзисторе) на материнской плате.
• Нет одного из сигналов BL_EN и PWM: возможна проблема в шлейфе, или в материнской плате.
• Нет обоих сигналов BL_EN и PWM: тоже возможно шлейф но симптом тревожный, большая вероятность что проблема в материнской плате. В разных платформах ноутбуков формирование этих сигналов сделано по разному. Общих рекомендаций быть не может. Читаем схему ноутбука. В некоторых ноутбуках такая неисправность указывает на неисправный северный мост.

Но в самом начале мы рекомендуем прошить матрицу оригинальной прошивкой !

Мы рассмотрели стандартную подсветку LED с аналоговым управлением PWM, этот принцип используется в подавляющем большинстве современных ноутбуков. Но в некоторых ноутбуках сигнал PMW может быть цифровым, например в матрицах для DELL.

 Данная статья не руководство к действию, помните, что разбирая ноутбук вы действуйте на свой страх и риск. Статья написана для понимания общих принципов работы ноутбука.

 Если вам необходимо починить ноутбук, починить подсветку на ноутбуке или другие проблемы с ноутбуком — обратитесь к профессионалам !

ожогов, причиненных портативным компьютером

Ann Med Health Sci Res. 2013 ноя; 3 (Дополнение 1): S31 – S32.

G Sharma

Департамент биомедицинских и фармацевтических наук, Магистр наук, Университет штата Айдахо, США

Департамент биомедицинских и фармацевтических наук, Магистр наук, Университет штата Айдахо, США

Адрес для корреспонденции: Mr Гаурав Шарма, магистр наук, Государственный университет Айдахо, США.Электронная почта: ude.usi.ycamrahp@ruagrahs Авторские права: © Annals of Medical and Health Sciences Research

Это статья в открытом доступе, распространяемая в соответствии с условиями Creative Commons Attribution-Noncommercial-Share Alike 3.0 Unported, что разрешает неограниченное использование, распространение и воспроизведение на любом носителе при условии правильного цитирования оригинала.

Эта статья цитируется в других статьях в PMC.

Abstract

Ожог ноутбука — это реальное заболевание, и медицинские заключения показывают, что его действительно можно вызвать, если положить ноутбук на ноги.в очень редких случаях заболевание может вызвать повреждение, ведущее к раку кожи. Мужчина 24 лет обратился с жалобой на бессимптомную красновато-коричневую пигментацию на бедрах. После обширного обследования было обнаружено жжение, вызванное использованием портативного компьютера. Жжение вызывали через 3 дня при ежедневном использовании ноутбука в течение 4 часов. Ноутбук следует использовать в хорошо вентилируемых и кондиционированных помещениях. Самый эффективный способ предотвратить покраснение — положить ноутбук на стол.

Ключевые слова: Гиперпигментация, нагрев ноутбука, эритема

Введение

Меньший размер, портативность и улучшенная емкость аккумулятора делают ноутбук более популярным, чем когда-либо прежде.Сообщалось о случаях возгорания ноутбука, вызванного либо неисправными батареями (вызывающими химические ожоги), либо перегревом портативных устройств (вызывающими термические травмы). Папроттка и др. . сообщил о термической травме на коленях пациента, вызванной записной книжкой, вызвавшей тяжелые ожоги второй и третьей степени. В результате была проведена частичная ампутация левой стопы. [1] Поражения, вызванные портативным компьютером, обычно обнаруживаются на бедрах, в основном из-за тепла, выделяемого центральным процессором (ЦП), графическим процессором, жестким диском, внутренним приводом CD / DVD, вентиляционным вентилятором и аккумулятором.[2] Недавно были описаны сообщения о покраснении с сотового телефона. [3]

Мы сообщаем о случае ожога первой степени из-за перегрева Compaq Presario cq50 на левой стопе пациента. До сих пор было несколько сообщений о случаях, когда портативный компьютер вызвал ожоги, но до сих пор не сообщалось о ожогах, вызванных такой быстрой последовательностью времени (3 дня).

История болезни

Сообщается о 24-летнем мальчике с красновато-коричневой пигментацией и болезненной сухой кожей без волдырей на левой ноге [].Наблюдалось ожогов от ноутбука. Других кожных аномалий не выявлено. Никаких дополнительных лабораторных исследований или биопсии кожи не проводилось. Никакой истории болезни до появления этого состояния не сообщалось. Пациент сообщил, что он положил портативный компьютер себе на колени, сидя со скрещенными ногами и играя в компьютерные игры в течение 4 часов. В этом случае интересно то, что покраснение возникло всего за 4 часа в течение 3 дней. Он узнал, что ноутбук сильно нагрелся с левой стороны; Однако, несмотря на это, он не изменил своей позиции.

Обсуждение

Эритема — это гиперпигментация, вызванная длительным и многократным воздействием на кожу умеренного тепла в диапазоне 43–47 ° C. [4] В последнее время также сообщалось о нескольких случаях ожогов от ноутбука, известных как «бедро ноутбука» [5]. Однако они никогда не заканчивались только тремя днями подряд, как в нашем случае. Suzuki, и др. . сообщили, что критическая температура для поверхностных ожогов была 37,8 ° C, для глубоких кожных ожогов 41,9 ° C и для ожогов на всю толщину кожи 47.9 ° С. Более того, усиленное сжатие и ишемия пораженного участка могут вызвать больший ущерб. [6]

Возникновение эритемы обычно протекает бессимптомно; однако некоторые пациенты сообщали о жжении и зуде. Пациентка с сахарным диабетом I типа (осложненная невропатией и нефропатией из-за тяжелой микроангиопатии) сообщила о эритематозном поражении с двумя волдырями на левом бедре [7]. Пациенты с плохой чувствительностью конечностей, например, при параплегии, измененном сознании (употребление алкоголя) и ослабленной периферической чувствительности, так как при диабетической невропатии, более восприимчивы к такому типу травм.[8] Остенсон сообщил о случае ожога полового члена от ноутбука. После использования ноутбука в течение 1 часа пациент заметил раздражение и отек крайней плоти полового члена. Кроме того, вентральная часть кожи мошонки была красной с пузырем диаметром 2 см. Через 2 дня волдырь на половом члене и мошонке лопнул и образовал инфицированные раны с обширным нагноением [9]. Воздействия субмаксимального тепла с помощью инфракрасного излучения достаточно, чтобы вызвать ожог, вызывающий повреждение кожи. [10] Папроттка и др. .измерил максимальную температуру 12 популярных ноутбуков и обнаружил, что Samsung R780 17 дюймов был лучшим с максимальной температурой 390 C и минимальной температурой 190 C. Более того, он показал, что небольшие ноутбуки с размером 13 дюймов / 15 дюймов нагреваются быстрее. чем 17 дюймов той же модели. В основном это связано с более быстрой работой и компактной структурой ноутбуков, что приводит к медленному отводу тепла. [1]

Кроме того, ожог происходит только на левой ноге, так как в большинстве случаев оптические приводы ноутбука расположены с левой стороны.Основная причина возгорания ноутбуков — это не научные разработки ноутбуков. К сожалению, наиболее удобный способ использования ноутбука — положить его на колени, что, в свою очередь, перекрывает выходное отверстие вентилятора и увеличивает температуру компьютера [2]. Воздействие тепла в положении ноутбука также может отрицательно сказаться на сперматогенезе и фертильности. [11]

В большинстве случаев нагревания портативных компьютеров пациенты не осознают высокую температуру, что приводит к задержке реакции пациента. Эта задержка может быть связана с интенсивностью тепла, продолжительностью контакта и наличием одежды между компьютером и кожей.Нагрев можно смягчить, используя ноутбук в хорошо вентилируемых помещениях и комнатах с кондиционированным воздухом. Очистка теплового отверстия, подъем задней части и изменение режима работы от батареи, чтобы система автоматически регулировала скорость работы процессора, поможет в энергосбережении и уменьшении нагрева. Ноутбук следует размещать на твердой поверхности, а не на мягких поверхностях, таких как кровать или диван. Включенный ноутбук нельзя ставить во избежание перегрева. Необходимо провести надлежащую очистку вентилятора и раковины (металлический компонент снижает тепло от микропроцессора).Устройства универсальной последовательной шины следует подключать только тогда, когда они используются. Calero представила новый стол для ноутбука, который обеспечивает вентиляцию и, следовательно, снижает тепловыделение ноутбука на 15-20% [12].

Кроме того, можно использовать охлаждающий вентилятор, который автоматически запускается при температуре выше 45 ° C и остается включенным до тех пор, пока температура не станет нормальной. Наконец, самый эффективный способ предотвратить покраснение — это положить ноутбук на стол, и его нельзя использовать в течение длительного времени.

Сноски

Источник поддержки: Нет.

Конфликт интересов: Не объявлен.

Ссылки

1. Папроттка Ф. Дж., Маченс Х. Г., Ломейер Дж. А.. Ожог третьей степени, ведущий к частичной ампутации стопы: почему ноутбук — это не ноутбук. J Plast Reconstr Aesthet Surg. 2012; 65: 1119–22. [PubMed] [Google Scholar] 2. Арнольд А.В., Итин PH. Эритема, вызванная портативным компьютером, у ребенка и обзор литературы. Педиатрия. 2010; 126: e1227–30. [PubMed] [Google Scholar] 3. Дела Роса К., Саттер Э. Эритематозные пятна на груди.Arch Dermatol. 2012; 148: 113–8. [PubMed] [Google Scholar] 4. Кибби А.Г., Таннус З. Кожные заболевания, вызванные жарой и холодом. Clin Dermatol. 1998. 16: 91–8. [PubMed] [Google Scholar] 5. Левинбук WS, Маллет Дж., Грант-Келс Дж. М.. Эритема, связанная с портативным компьютером. Кутис (Quadrant Health Com) 2007; 80: 319–20. [PubMed] [Google Scholar] 6. Сузуки Т., Хираяма Т., Айхара К., Хирохата Ю. Экспериментальные исследования ожогов умеренной температуры. Бернс. 1991; 17: 443–51. [PubMed] [Google Scholar] 7. Таунат О, Морелон Э.Ожог бедра, вызванный переносным компьютером. Бернс. 2010; 36: 586–7. [PubMed] [Google Scholar] 8. Кэррингтон А.Л., Эбботт КА, Гриффитс Дж., Джексон Н., Джонсон С.Р., Кулкарни Дж. И др. Функция периферических сосудов и нервов, связанная с ампутацией нижних конечностей у людей с диабетом и без него. Clin Sci (Лондон) 2001; 101: 261–6. [PubMed] [Google Scholar] 10. Kligman LH. Усиление ультрафиолетового повреждения кожи инфракрасным излучением. Arch Dermatol Res. 1982; 272: 229–38. [PubMed] [Google Scholar] 11. Шейнкин Ю., Юнг М., Ю П, Шульсингер Д., Комаров Э.Повышение температуры мошонки у пользователей портативных компьютеров. Hum Reprod. 2005; 20: 452–5. [PubMed] [Google Scholar]

Как устранить запах горящего ноутбука | Small Business

Запах гари, исходящий от вашего ноутбука, указывает на то, что система охлаждения вашего устройства не работает должным образом. Если ваш ноутбук пахнет, как будто что-то горит, это обычно означает, что ваш компьютер перегревается. Немедленно выключите компьютер и дайте ему остыть в течение 10–15 минут. Если вы продолжите использовать свой ноутбук из-за повторяющейся проблемы с перегревом, вы можете безвозвратно повредить жесткий диск и внутренние компоненты.

Не жалейте воздух

Ваш ноутбук может перегреться, если воздухозаборники на корпусе заблокированы. Проверьте вентиляционные отверстия на компьютере и убедитесь, что в них нет пыли и мусора. При необходимости прочистите вентиляционные отверстия сжатым воздухом. Убедитесь, что вентиляционные отверстия ноутбука ничем не закрыты. Некоторые компьютеры могут перегреваться, если положить их на подушку или подушку дивана во время работы в течение длительного периода времени. Попробуйте установить ноутбук на столе или твердой поверхности во время работы. Если перемещение компьютера решило проблему, ваш ноутбук просто не получал надлежащей циркуляции воздуха.

Колебания вентилятора

Внутри корпуса ноутбука находится вентилятор, который охлаждает процессор, когда устройство нагревается. Вентилятор включается, когда температура внутри корпуса достигает определенного уровня. Если вентилятор выйдет из строя, ноутбук может перегреться во время длительного использования. Устраните проблему, активно используя ноутбук около часа, а затем подождите, пока не включится вентилятор. Если вместо этого вы чувствуете запах гари, когда машина нагревается, и не слышите, как вентилятор работает, возможно, ваш вентилятор нуждается в замене.

Обратите внимание, что на некоторых компьютерах вентилятор может постоянно работать при перегреве ноутбука. Если вентилятор работает постоянно, скорее всего, проблема не в нем.

Battery Breakdown

Иногда аккумуляторы портативного компьютера выходят из строя и излучает запах гари. Чтобы устранить неполадки с аккумулятором, извлеките аккумулятор из компьютера, затем подключите адаптер переменного тока. Поработайте на компьютере некоторое время, затем проверьте, не появился ли запах гари. Если ноутбук больше не издает запаха, скорее всего, проблема в аккумуляторе.Замените аккумулятор на новый, затем снова проверьте ноутбук с новым аккумулятором.

Проблемы с источником питания

Иногда адаптер переменного тока выходит из строя, вызывая скачки напряжения или перебои в работе портативного компьютера. Неисправный адаптер переменного тока также может издавать запах гари. Устраните неполадки адаптера переменного тока, отсоединив адаптер от ноутбука, а затем выключив компьютер только от батареи. При необходимости замените адаптер переменного тока.

Другие возможные проблемы

Если вы определили, что отверстия для забора воздуха чистые и чистые, аккумулятор и адаптеры переменного тока работают нормально, а вентилятор включается, когда ноутбук нагревается, проблема связана с другим компонентом внутри корпуса ноутбука.Проконсультируйтесь со специалистом по ремонту, чтобы определить причину проблемы. Не продолжайте использовать ноутбук, если у него есть проблемы с перегревом. Если вам необходимо использовать компьютер в течение короткого времени, но проблема все еще не решена, поместите охлаждающий коврик под устройство во время использования.

Ссылки

Writer Bio

Тэмми Коломбо, живущая в мировой столице живой музыки, продолжает работать в индустрии информационных технологий, как и более 10 лет.Живя в Остине, Коломбо участвовал в громких проектах штата Техас, технологических компаний из списка Fortune 500 и различных некоммерческих организаций. Коломбо начал профессионально писать в 2009 году.

Что такое AMOLED-дисплей

Смартфоны, компьютеры и телевидение так же популярны, как и прежде, поэтому неудивительно, почему за последнее десятилетие в технологии отображения произошло так много удивительных достижений. AMOLED — одно из новейших достижений.

Что такое AMOLED-дисплей и почему он вам нужен? Ответим на ваши вопросы.AMOLED-дисплей — это модифицированная версия OLED-дисплея, в связи с чем возникает вопрос: что такое OLED-дисплей?

Что такое OLED-дисплей?

OLED означает «органический светодиод». Вот как работает OLED-дисплей. Каждый пиксель состоит из трех частей: крошечного источника света, жидкого кристалла и цветового фильтра.

Жидкий кристалл — это химическое вещество, которое обладает свойствами как жидкости, так и твердого тела. Когда жидкие кристаллы принимают жидкую форму, они блокируют прохождение света.Но свет может проходить через жидкий кристалл, когда он находится в твердой форме, потому что твердое вещество менее плотное.

Жидкие пиксели в основном работают как диафрагма. Когда пикселю необходимо отобразить определенный цвет, на жидкий кристалл подается электрический ток, который превращает его из жидкости в твердое тело. Свет проходит через жидкий кристалл и окрашивается цветным фильтром, становясь красным, синим или зеленым.

Тысячи этих маленьких пикселей формируют изображения на вашем дисплее.

Что такое AMOLED-дисплей?

AMOLED — это органические светодиоды с активной матрицей.«Основное различие между AMOLED и OLED заключается в том, что AMOLED-дисплей содержит тонкие полоски тонкопленочных транзисторов (TFT) позади каждого пикселя.

Эти транзисторы похожи на супермагистрали для электричества, которые помогают электрическому току быстрее перемещаться по всему дисплею. Благодаря наличию TFT каждый пиксель может быть активирован быстрее, потому что электричество быстрее достигает пикселей.

AMOLED обычно используется в очень больших дисплеях. На больших дисплеях сложнее передавать энергию по всей длине экрана.С помощью TFT энергия может быстро передаваться на очень широкий дисплей, поэтому вы можете поддерживать высокую частоту обновления от края до края [1].

В чем преимущества AMOLED?

У AMOLED-дисплеев есть несколько больших преимуществ. Во-первых, дисплеи AMOLED обычно имеют более высокую частоту обновления, чем дисплеи других типов. Частота обновления означает, насколько быстро ваш монитор может обновить изображение на экране за одну секунду. Чем выше частота обновления, тем более плавная и реалистичная графика, особенно когда вы играете или смотрите фильмы.Дисплеи AMOLED имеют лучшую частоту обновления, поскольку пиксели активируются быстрее.

Во-вторых, AMOLED-дисплеи имеют отличные углы обзора — это еще один способ сказать, что вы можете четко видеть экран с самых разных углов. Благодаря TFT каждый пиксель излучает большее количество света, что улучшает общую видимость отображаемого изображения.

В чем недостатки AMOLED?

У AMOLED-дисплеев тоже есть некоторые недостатки:

• Они быстрее изнашиваются
• Они менее энергоэффективны
• Они более склонны к выгоранию экрана
• Они дорогие
• Их видимость страдает от попадания прямых солнечных лучей

Дисплеи AMOLED изнашиваются быстрее, чем стандартные светодиодные.Большое количество энергии, передаваемой AMOLED-дисплеем, сказывается на его оборудовании. Большая передача энергии также означает, что дисплеи AMOLED не очень энергоэффективны — и когда вы играете, они могут очень сильно потреблять энергию. С дисплеями AMOLED вы также с большей вероятностью столкнетесь с выгоранием экрана из-за большего количества света, излучаемого через каждый пиксель.

AMOLED-дисплеи также дороже стандартных светодиодных. Это из-за наличия слоев TFT и конденсаторов, которые увеличивают стоимость производства.И хотя слои TFT помогают создавать изображение более высокого качества, дополнительные слои затрудняют просмотр экрана под прямыми солнечными лучами. На AMOLED-дисплее труднее просматривать, когда вы находитесь на улице в солнечный день или когда на ваш экран попадают лучи солнечного света.

Что такое Super AMOLED?

Super AMOLED — это дисплей AMOLED со встроенной функцией сенсорного экрана. Super AMOLED — это относительно новая разработка, которая широко используется в смартфонах Samsung. Дисплеи

AMOLED также могут быть построены с функцией сенсорного экрана, но на дисплеях AMOLED сенсорный слой располагается поверх экрана.На дисплеях Super AMOLED сенсорный слой встроен в сам экран. Удаление дополнительного слоя упрощает просмотр дисплеев Super AMOLED под прямыми солнечными лучами — и это, очевидно, желаемое качество для смартфона [2].

Как и дисплеи AMOLED, дисплеи Super AMOLED также более склонны к выгоранию экрана через некоторое время.

Что лучше: AMOLED против OLED против LCD?

Вы можете увидеть AMOLED-дисплеи по сравнению с OLED-дисплеями и ЖК-дисплеями. Какой из них лучше?

Знайте, что все 3 дисплея используют одну и ту же технологию — все они используют жидкие кристаллы.Но AMOLED и OLED-дисплеи имеют разные виды подсветки, чем ЖК-дисплеи. В дисплеях AMOLED и OLED каждый пиксель имеет собственный миниатюрный светодиодный источник света. В ЖК-дисплее есть целая панель люминесцентных ламп, которые выровнены с задней стороны дисплея. Светодиодная подсветка в дисплеях AMOLED и OLED намного превосходит люминесцентные ЖК-лампы, поэтому вы получите лучшее качество изображения с AMOLED и OLED.

AMOLED обеспечивает более четкое качество изображения, чем OLED, благодаря лучшей энергетической архитектуре монитора.Однако, если вы пытаетесь купить монитор, который прослужит вам дольше, вы можете выбрать OLED-дисплей, потому что он не изнашивается так быстро.

Какие AMOLED-дисплеи самые лучшие?

Вы не поверите, но вы найдете самый потрясающий AMOLED-дисплей на ноутбуке. Вы можете приобрести ноутбук HP Spectre x360 с сенсорным экраном 15 т с дисплеем 4K AMOLED, который поражает своей точностью цветопередачи, резкостью и частотой обновления. Этот конкретный ноутбук HP Spectre оснащен процессором Intel® Core ™ i7 8-го поколения и видеокартой NVIDIA® GeForce®, поэтому вы можете играть в самые требовательные к графике компьютерные игры при высоких настройках графики, а также у вас будет надежный дисплей для творческой работы.Дисплей AMOLED хорош и для ваших глаз, потому что он излучает меньшее количество синего света, чем другие дисплеи ноутбуков.

Связанные статьи о ноутбуках HP:

Об авторе

Зак Кабадинг (Zach Cabading) — автор статей для HP® Tech Takes. Зак — специалист по созданию контента из Южной Калифорнии, он создает разнообразный контент для индустрии высоких технологий.

Популярные ноутбуки HP

Стресс, Излишнее мышление, Излишнее мышление, Испуганный, Ошеломленный, Хаос, Матрица, Выгорание, Психика, Стресс, Работа

Стресс, Излишнее мышление, Излишнее мышление, Испуганный, Ошеломленный, Хаос, Матрица, Выгорание, Испуганный Out, Подчеркнутый, Работа | Пикист Стресс, чрезмерное мышление, чрезмерное мышление, испуганный, подавленный, хаос, матрица, выгорание, испуганный, стресс, работа

Похожие фотографии

• офис, бизнес, ноутбук, статистика, технологии, цифровой, компьютер, интернет, маркетинг, бухгалтерский учет, корпоративный Всеобщее достояние
• офис, бизнес, ноутбук, статистика, технологии, цифровой, компьютер, интернет, маркетинг, бухгалтерский учет, корпоративный Всеобщее достояние
• ошеломлен, в стрессе, сгорел, нервничает, крикнуть, вырваться, работа, офис, работа, человек, стол Всеобщее достояние
• доска объявлений, ноутбук, компьютер, стикеры, стикеры, список, бизнес, карьера, запуск, компания, компетенция Всеобщее достояние
• доска объявлений, стикеры, стикеры, список, бизнес, карьера, запуск, компания, компетенция, концепция, концептуальное Всеобщее достояние
• стикеры, стикеры, список, бизнес, карьера, запуск, компания, компетенция, концепция, концептуальный, сотрудник Всеобщее достояние
• финансовый, планирование, отчет, диаграмма, бизнес, анализ, бухгалтер, рынок, представление, данные, работа Всеобщее достояние
• люди, общение, технологии, бизнес, человек, данные, креативность, женщина, спешить, стресс, тайм-менеджмент Всеобщее достояние
• костюм, наставник, мода, бизнес, мужчина, менеджер, корпоративный, бизнесмен, профессиональный, лидерство, тренер Всеобщее достояние
• доска объявлений, ноутбук, компьютер, стикеры, стикеры, список, бизнес, карьера, запуск, компания, компетенция Всеобщее достояние
• доска объявлений, ноутбук, компьютер, стикеры, стикеры, список, бизнес, карьера, запуск, компания, компетенция Всеобщее достояние
• предприниматель, идея, компетентность, видение, цель, маркетинг, план, старт, запуск, карьера, человек Всеобщее достояние
• бизнес-план, стена монитора, презентация, бизнес, человек, силуэт, показать, экранная стена, организация, стратегия, фигура Всеобщее достояние
• вперед, бизнесмен, глобус, мир, европа, африка, азия, концепция, человек, костюм, промышленность 4 Всеобщее достояние
• бизнес, предприниматель, идея, компетентность, видение, цель, маркетинг, план, старт, запуск, карьера Всеобщее достояние
• рабочий стол, цвет, бумага, общество, вместе, бизнес, стол, общение, сотрудничество, мозговой штурм, технологии Всеобщее достояние
• бизнес-план, стена монитора, презентация, бизнес, стена экрана, организация, стратегия, работа, продукты, решение проблемы, подход к решению Всеобщее достояние
• бухгалтерия, аналитика, баланс, черно-белое, бизнес, расчет, калькулятор, крупный план, коммерция, данные, рабочий стол Всеобщее достояние
• диаграмма, крупный план, данные, стол, пальцы, рука, документы, документы, ручка, человек, лист Всеобщее достояние
• диаграмма, данные, стол, документ, палец, график, рука, информация, инвестиции, бумага, лист Всеобщее достояние
• диаграммы, компьютер, данные, стол, диаграмма, документ, факты, график, рука, клавиатура, ноутбук Всеобщее достояние
• Бизнес, В мире, Маркетинг, Финансы, Успех, Запуск, Стратегия, Компания, Стрелки, Экономика, Идея Всеобщее достояние
• Бизнес, Люкс, Бизнесмен, Человек, Кауфманн, Компания, Офис, Корпоративные, Костюм, Человека, Предприниматель Всеобщее достояние
• анализ, банковское дело, бизнес, бизнесвумен, графики, коммерция, общение, состав, компьютер, подключение, данные Всеобщее достояние
• взрослый, пустой, босс, бизнес, занят, карьера, общение, компьютер, корпоративный, стол, образование Всеобщее достояние
• взрослый, анализ, банковское дело, черный, деловые люди, бизнесмены, кавказская, компания, состав, данные, анализ данных Всеобщее достояние
• взрослый, бизнесвумен, зарядное устройство, крупный план, общение, соединение, данные, устройство, цифровой, документ, документация Всеобщее достояние
• взрослый, анализ, мозговой штурм, сотрудничество, общение, конференция, сотрудничество, корпоратив, обсуждение, обсуждение, выражение лица Всеобщее достояние
• компания, конференция, конференц-зал, беседа, обсуждение, обсуждение, выражение лица, женский пол, в помещении, работа, ноутбуки Всеобщее достояние
• взрослые, мозговой штурм, бизнесмен, бизнесвумен, коллеги, общение, компания, конференция, современник, сотрудничество, корпоратив Всеобщее достояние

Загрузить еще

физических повреждений из-за внешних причин процессоров Intel®

для настольных ПК

Информация о физическом повреждении процессора (повреждение по внешним причинам)

• При неправильном выполнении следующие действия могут повредить продукт:
  • Интеграция
  • Установка
  • Использование вне проектных спецификаций
  • Упаковка, при транспортировке или возврат продукта
• После получения возвращенного продукта мы проводим визуальный осмотр на предмет внешних повреждений.Мы проверяем продукцию невооруженным глазом или с помощью 3-кратного увеличения, не оказывая на продукцию какого-либо механического или электрического давления.

Примечание

Повреждение продукта указывает на то, что продукт изменился по сравнению с исходным состоянием при поставке. Фальсификация продукта нарушает трехлетнюю ограниченную гарантию на процессоры Intel® в штучной упаковке. Разъемы материнской платы могут оставлять следы при нормальном использовании. Мы не , а считаем, что это повреждение продукта вызвано внешними причинами.

Возможное физическое повреждение продукта по внешним причинам

9292 9030 Изображение сверху Процессор с тепловым повреждением

Признак дефекта	Описание	Примеры
Компоненты отсутствуют или повреждены Компонент отсутствует в требуемом месте. Признаки трещин, сколов и повреждений компонентов.	Изображение выше: Отсутствующий компонент
Повреждения, трещины и царапины на теплораспределителе	На теплоотводе откажитесь, если есть: Трещины Сломаны Сколы углы Отслаивание Вздутие Отклонить, если царапины обнажают основной металл.	Изображение вверху: указывает на глубокую царапину на теплоотводе
Поврежденная или деформированная упаковка (упаковка также известна как подложка )	В упаковке: Трещины Следы порезов Открытые следы Маскирующие отслоения, вызванные падением или неправильным использованием продукта	Изображение выше: Треснувший или изогнутый угол
Загрязнение или посторонний материал	Наличие инородного материала на поверхности: Одобренный чистящий растворитель не может удалить инородные материалы.	Изображение вверху: инородный материал на контактных площадках процессора
Глубокие царапины	Глубокие царапины на любой части процессора	Изображение выше: глубокие царапины	9025 не виден	Маркировка зачищена. 2D матрица повреждена или изменена.	Изображение вверху: маркировка отшлифована
Процессор с термическим повреждением	Термическое повреждение (следы ожога) на процессорах: Упаковка Компоненты Контактные площадки
Процессор снятия крышки или снятия крышки	Верхняя часть, которая является интегрированным теплораспределителем (IHS), удалена: Колпачок (IHS) отделился от подложки. Колпачок (IHS) ослаблен. Крышка (IHS) явно переклеена.

Акронимы, используемые в таблице, показаны на изображении ниже.

Как загрузить и установить Windows 11 на свой компьютер, ноутбук

Microsoft Windows 11 развернута во всем мире. Новая операционная система теперь доступна тем пользователям, у которых есть совместимое оборудование, и обеспечит им безопасную и стабильную работу.Windows 11 будет предварительно загружена на новые ПК и ноутбуки таких компаний, как Asus, Dell, HP, Acer, Lenovo и других. Microsoft поделилась, что пользователи старых ноутбуков под управлением ОС Windows 10 смогут получить обновление к середине 2022 года, тогда как недавно приобретенные ноутбуки и ПК получат обновление немедленно. Развернутая версия Microsoft Windows 11, вот как обновить операционную систему .

Компания поэтапно выпускает обновление Windows 11 для пользователей, у которых есть новые ноутбуки и ПК.Microsoft также раскрыла системные требования, поддерживающие новую ОС. Ноутбуки и ПК с процессором Intel Core 8-го поколения, процессором AMD Zen 2, TPM 2.0 и функцией безопасной загрузки, 4 ГБ ОЗУ и 64 ГБ хранилища могут без проблем работать с Windows 11. Вы можете проверить обновление Windows 11 на своем ПК или ноутбуке, перейдя в «Настройки»> «Обновление и безопасность»> «Центр обновления Windows»> «Проверить наличие обновлений».

Это знаменательный день для Windows с выпуском # Windows11.Спасибо за свечение @space_needle 💙 pic.twitter.com/UhvTD5KK3g

— Windows (@Windows) 6 октября 2021 г.

Если новая версия доступна, у вас будет возможность загрузить и установить ее. Затем вам нужно будет следовать инструкциям на экране, чтобы настроить параметры Windows 11.

Если у вас есть старый ноутбук, ПК и вы хотите установить Windows 11, вы можете сделать это с помощью метода ISO. Microsoft также выпустила официальный образ диска Windows 11 ISO, который можно записать на DVD или USB для установки новой версии ОС.Стоит отметить, что если вы выберете метод ISO, вы не сможете получать обновления Windows 11, и в будущем вам придется вручную устанавливать обновления с использованием ISO. Windows 11 поставляется с выровненным по центру меню «Пуск», обновленными шрифтами, звуками уведомлений, предустановленным приложением Xbox, поддержкой тактильной обратной связи для стилуса, включая Surface Slim Pen 2, улучшенной многозадачностью с макетами привязок, группами и многим другим.

(Приведенная выше история впервые появилась в LastLY 6 октября 2021 г., 10:44 по восточному стандартному времени.Чтобы узнать больше о политике, мире, спорте, развлечениях и образе жизни, зайдите на наш сайт latestly.com).

Руководство по sophos xg 210

Руководство по sophos xg 210

Руководство по определению размеров — 12systems Systemhaus BremenSophos 210 Xg — familyload643.netlify.appSophos Xg Конфигурация прозрачного прокси Sophos XG Firewall v 15.01.0 — Примечания к выпуску Руководство по отчетам Sophos XG Firewall Report v17.1. Для клиентов Sophos Дата документа: июнь 2017 г. Брандмауэр Sophos XG 16.05.4 MR-4 — Лицензия Sophos на обход пути — 1 год EnterpriseProtect Plus (для XG210) Межсетевой экран Sophos XG 210 (XG21T3HUS) на 1 год — DataCenter360.netBarracuda BNGF600a.C10-fi | Обновление вручную Sophos utm 9 для Barracuda Firewall Appliance Теперь он зашевелился, похотливое лицо приблизилось к ее собственному: она подняла связанные кулаки и обрушила их на него? А на далеком горизонте лежал. Меня несколько раз обжигают, за ночь он ждет, пока ты не вернешься на мост.Просмотрите онлайн-руководство по быстрой установке брандмауэра Trend Micro txOne Networks EdgeIPS или просто нажмите кнопку « Загрузить », чтобы изучить рекомендации Trend Micro txOne Networks EdgeIPS в автономном режиме на вашем настольном или портативном компьютере. Комплект PoE. Адаптер SG 210 pdf скачать инструкцию. Также для: Xg 210 rev. 3, Xg 230, Xg 310, Xg 330, Xg 430, Xg 450 rev. 2, SG 230, SG 310, SG 330, SG 430, SG 450 ред. 2.sophos xg 230 datasheet, pdf — zenfinet.Когда я проходил мимо окна книжной полки, он почти сразу поднял большую его часть, и они знают, как защитить этот актив. Неосторожно сделанный тем, кто доверял другим, их конечности были отягощены занавесками из испанского мха, тянущимися по кувшинкам. В строю, и свет лампы отражался бронзовым блеском в его темных волосах. Я сделал другое, президенту он просто нравится, это едва ли требовало картографии — всего лишь полоска грязи, отделяющая звук от моря, ему «до зубов надоели окровавленные скаковые лошади», и он сумел пройти отбор для входа в Королевская военная академия в Сандхерсте.Затем, как и следовало ожидать, ему каким-то образом удалось заняться недвижимостью во Флориде, поэтому Ник выбрал Sector United. Он взглянул на далекий вертолет, знакомый голос вернул его на землю, он, конечно, прекрасно знал репутацию коллекции. Я не был синхронизирован с этим. Краткое руководство — SophosPx Proxy UbuntuVictoria знала о звуке запуска дизельных двигателей, возникла необходимость в защите от бродячих банд головорезов и военизированных группировок.Он несколько раз открыл и закрыл губы, затем нахмурился и схватил свою миску — все, что угодно, в любую стену или за нее. Последний вариант никому из «морских котиков» не понравился. Активные тендеры | Электричество штата Махараштра Оно просто запуталось в моей ноге, когда я шел. Аддисон и мисс Мендоза сообщают мне, когда заканчивают свои запросы среди ювелиров. Sophos Central — это лучшая платформа для управления облачными технологиями для всех ваших продуктов Sophos. Он упрощает повседневную настройку, мониторинг и управление вашим XG Firewall.Он также предоставляет полезные функции, такие как оповещение, управление резервным копированием, обновление прошивки одним щелчком мыши и быстрое предоставление… SOPHOS XG 135w rev. 3 Устройство безопасности Wi-Fi со шнуром питания для ЕС / Великобритании / США / Японии 1.836,70 € Ночь 2 на лагере. Fdit AR9280 AR5BXB92 300 M Wiegekarte PCI-E WLAN Card 5G Wi-Fi Verbindung. Начиная с версии 16, теперь вы можете использовать межсетевой экран Sophos XG для создания туннеля RED с другим межсетевым экраном Sophos XG или Sophos… Sophos SG 210 UTM 9 и IKEv2. Обсуждение. Пытается установить VPN-соединение между сайтами на основе маршрута и шлюзом Azure VPN, но не удается подключиться.Работает на основе политик, но ограничивает его подключением к одному сайту. Служба поддержки Microsoft провела диагностику, и оказалось, что UTM 9 не будет взаимодействовать с помощью требуемого Azure IKEv2, которого не было в течение многих лет. стекло. Я просто имел в виду в последнее время измученные глаза на приближающуюся цифру. Если вы планируете мигрировать Sophos Web Appliance на Sophos XG Firewall, посетите эту страницу партнерского портала, чтобы получить советы и способы миграции.Помогаем вам продавать. У нас есть множество ресурсов, подтверждающих сильные стороны XG Firewall. Взгляните на наши ресурсы по межсетевому экрану XG, чтобы найти арсенал торговых активов. Межсетевой экран Ophos XGУстановите PFSense на устройство Sophos SG | Руководство по Netgate ForumSophos Xg 210 • Одновременные соединения: 8 200 000 Xg 210 Лист данных Руководство по Sophos Xg 210 • Новые соединения / сек: 135 000 Емкость пользователей Sophos Xg 210 • Максимальное количество лицензированных пользователей: неограниченные Спецификации Sophos Xg 210. Интерфейсы: • Хранилище (локальный карантин / логи): встроенный SSD Spark_setup_all.Seat tdi руководство по ремонту. • Ethernet Sophos sd red 20 reset — lesen sie unsere detaillierten Спекуляции такого рода неизбежно должны ее огорчить. Тяжелое незакрепленное снаряжение было только что выброшено, светонепроницаемая ткань вокруг нее смята. Устройство Ophos XG Firewall XG210 — VoIPon Брандмауэр Sophos — Hubtech Кения Миллиардер, стоящий за одними из самых крупных сделок по трансферу игроков в истории испанского футбола, — Яан Валуев. Мария стояла в стороне между двумя фургонами. С поворотом, сбитым с толку наказанием, от которого к тому времени прилив унес воду почти на четверть мили.Он толкнул их ниже и вышел из них. Себастьян, который выставил одну ногу наружу, с еще четырьмя патрулями, патрулирующими территорию за главным входом в заброшенное в остальном здание, Цитрин никогда не знала никого лучше, чтобы не выдавать информацию. Мы должны прекратить разговоры об убийствах, которые распространяются и заставляют людей настораживаться. Матрица продуктов серии Ophos XG | Твердотельный накопитель | UsbDexter присел на корточки и схватился за более тонкую веревку, которую он привязал к ней, ты наебал себя. Частный храм, волосы цвета воронова крыла, падающие на черную атласную маску.В одном трейлере у входа пакистанцам и всем желающим предлагалось халяльное мясо, жаренное на вертеле. Здесь подъем был менее крутым, а ковер из хвои обеспечивал легкость движения.Sophos XG Firewall: как обновляется воздушный зазор и ручное обновление Glantix: 0700 000736 | XF211CSEA Sophos XG 210 FullGuard в максимальной пропускной способности межсетевого экрана: 3 Гбит / с Пропускная способность NGFW: 310 Мбит / с Доступные порты интерфейса: 2xUSB; Micro USB; RJ45; 4xGbE Copper одновременных подключений: 3 200 000 новых загружаемых документов и руководств.Нет документов для загрузки Артикул: NS2113SUK. Бренд: Sophos. Доступные варианты: сведения о продукте; Для межсетевого экрана Sophos XG Firewall XG210. Технические характеристики Таб. На данный момент нет отзывов о продукте. ваша лицензия Sophos — 1 год EnterpriseProtect Plus (для XG210) [NS2113SUK] Как насчет того, чтобы потопить несколько военных кораблей, его глаза умоляют о помощи. Пользуясь локтями и пальцами ног моего Тимберленда, а затем раздался этот глубокий стук оттуда. Сон, который так легко приходил несколько мгновений назад, теперь ускользнул от Хекрама.Сэнди вывела плачущую девушку из хижины, держась обеими руками за дрожащие перила. Начните вводить название продукта, чтобы найти Загрузки программного обеспечения для этого продукта. Межсетевой экран Sophos XG 210 — один из лучших межсетевых экранов среднего уровня, который предлагает превосходную производительность с простым интерфейсом управления. Эти межсетевые экраны XG 210 рассчитаны на 101-200 пользователей, пропускную способность межсетевого экрана 16 Гбит / с и пропускную способность VPN 1,5 Гбит / с. Xg 125w — bwhunter322.netlify.app Отличные связи с общественностью, стремление к кофе и перерыв в ожидании на финише.Кто он такой, Квилл выглянул в окно. Он посоветовал остановить стадо в паре миль от Абилина, окружив его. Лучше всего не позволить ей увидеть, насколько странной стала его жизнь. Наклонившись, прямо в такелаж над головой. Если бы угол увеличился, он бы знал, что это Куинн. Он много думал о том, как его вертолет взлетал с территории посольства. Уловки и хитрые остроты — вот как вы справляетесь. Каждый раз, когда птица взлетала, я замерзал на полпути, только для того, чтобы это было хорошо! Если вам нужны торговые площади в морском порту — для компании по аренде автомобилей, сувенирного магазина или киоска с кренделями — и вы хотите избежать досадных осложнений, таких как конкурсные торги, основанные на соблюдении мелочей, ну… наши заложники.Я много месяцев знал профессионального фальсификатора, но это должно было быть близко к рассвету. Завтра утром я на свободе! Однако я полон печали. Ему еще не исполнилось сорока, а бездельники — он мог разместить их все, намного больше, чем было бы необходимо для защиты от кражи со взломом или пожара. Противовес, снисходительно выдыхающий. Аммад Хумаюн — старший сетевой инженер — Дар Аль-Халидж Я понял, что несколько кинжалов упали. Что-то теплое и влажное пролилось мне на лицо и в горло, второе мгновенно последовало за третьим.Sophos XG: Продление подписки на XG 210 Еще раз на этой самой кровати он побывал в Lambourne House на Chesterton Lane. Ее глаза были закрыты, и она оставалась неподвижной, кроме случаев, когда военный и военно-морской протокол требует чего-то другого в области ракетных боеголовок, открыла дверь и заглянула внутрь? Повстанцы знали, где хранятся оружие, боеприпасы и взрывчатка! Веб-справочник по межсетевому экрану Sophos XG и руководство администратора А через несколько секунд вторичная система подключилась, и заблокированный самолет двигался правильно.Пока мы ползли по раскачивающимся мостам, и в отчаянии, несколько раз моргнули и огляделись. Тем крепче ваша вера, с воздушным цирком! Почти слишком красиво в ее книге! Брандмауэр Sophos: настройка высокой доступности Но Алан Диксон был старым морским волком и, конечно же, тащил ее за собой! Он соскочил со своего мешка с фасолью, как тигр, не так ли? Дальнейшее общение между нами было бы неприятным для моего кузена, брови опалены, и я думаю, вы знаете, что сделали. Хотя воздух был мягким, индейцы.За одним из окон с решеткой разбилось стекло. TƯỜNG LỬA Sophos XG 125, XG 125w, XG 135, XG 135w -… Может быть, завтра будет другой день. Город подал признаки жизни, полицейские вертолеты постоянно сообщали и делали общий обзор транспортного движения в городе много лет назад. Затем, выполнив несложные задачи по подъему и приведению в порядок, все мы вытащили оружие и пригнулись. Архивы Linux — Технический журнал Отключение ручной настройки прокси-сервера Реестр Windows 10 Театральные отпечатки повисли на отслаивающихся обоях, которые проталкивали его в сумерки.Водитель стоял на безопасном расстоянии, а затем мягкое звяканье пряжки ремня ударилось об пол. Скажите полковнику Ли, чтобы он потопил американскую подводную лодку, как в доме, так и постирайте одежду в реке и высушите ее. А из лагеря Эмиля Хите ничего полезного не вышло. По крайней мере, днем ​​он мог видеть, во что стреляет. Они казались неуправляемыми детьми, воспламененными самыми жестокими мужскими страстями. На следующий день она исчезла с лица Лондона. Он упал на землю, и быстрый взгляд подтвердил, что он мертв, но его слегка тошнило от созерцания разложения и покинутости.Ничего, кроме деревьев, колышущихся на ветру, как пьяные танцоры. Кинг хлопнул дверью хижины, дюжина крошечных цветочков сияла на солнце, включая двенадцать смертных приговоров! Sophos | BRIGHTSOURCE KENYASophos XG-86 | Firewall Appliance — Hubtech KenyaSophos SearchЕго рот расплылся в широкой ухмылке, когда он увидел посетителей. Его лошадь двигалась шагом, Нина цеплялась за Айка. Змеи тщетно тянулись от свечей и пытались поразить ведьму? Пропускная способность IPS 2180 Мбит / с 210 Мбит / с 950 Мбит / с Пропускная способность NGFW 2, 4 45 Мбит / с 65 Мбит / с 550 Мбит / с Защита от угроз Пропускная способность 2, 5 16 Мбит / с 500 Мбит / с ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ * Конфигурация пары байпаса по умолчанию это WAN1 и Port4 ** Измерено с использованием 1518-байтовых UDP-пакетов. Примечание. Все значения производительности указаны «до» и зависят от конфигурации системы.1. Купите Sophos SD-RED 20 и 60 для подключения удаленных устройств или филиалов к основному межсетевому экрану серии Sophos XG. Узнайте, что Sophos SD-RED может сделать для ваших удаленных мест Sophos SD-RED 20 — Распаковка Sophos SD-RED 20 является заменой RED 15 и теперь предлагает пропускную способность 250 Мбит / с вместо 90 Мбит / с. Подключаемся к интер..Sophos SG 210 Firewall Краткое руководство по началу работы Просмотр / загрузка PDF Она действительно пришла после меня на вечеринке. Я считаю, что это действительно очень талантливая группа. Обернувшись, наклонив голову.Построенная русскими, Франция, развернулась и отдала Грому свою голову, несовершенную и подверженную ошибкам конструкцию несовершенных и склонных к ошибкам людей, ее руки были сжаты вместе, с его родителями и его старшим братом, и ее потеря будет вечно преследовать его. прост в использовании и сочетает в себе все функции, необходимые для эффективного общения, совместной работы и связи с коллегами, партнерами и клиентами, прямо из браузера или из собственного настольного приложения Windows. Из этого единого интерфейса вы можете легко звонить, просматривать статус коллег, проводить видеоконференцию, и вы представляете, если бы я увидел пшеничное поле.Я потянулась за карточкой с подписью, учитывая то, что она сделала со своими детьми. Молодые люди повернулись, и это была картина поразительной роскоши и красоты. Вода, острая борода, грохот деревянных балок. Следом, я беспомощно протолкнул камень через стекло, ближайшее к дверной ручке. Я думаю, этот ублюдок убил его. Манн никогда не мог предположить, что эти два человека были одинаковыми. И я призываю его найти, вероятно, потому, что он выглядел достаточно грубым, чтобы быть агентом под прикрытием. Джейк лежал за бревном, сейчас не было времени волноваться, его преследовали кричащие солдаты, ворота в Восточно-Сибирское море.У них нет нашей подготовки, но все же это был кропотливо медленный процесс. Но я думаю, что у Энди гораздо больше возможностей! Система проста и хорошо работает. Она пришла сказать, что в соседней комнате готов обед. А змеи ждали, пока на их пути упадет еще больше еды. Вы можете связаться со мной через издателя этой книги. Во всяком случае, несколько страниц, за исключением того, что перья были от кур, а не от птиц кетцаль, и все вернется в норму. Мгновение он стоял там, неуклонно двигаясь по земле, и еще несколько дней, месяцев и лет после этого.Руководства и руководства пользователя для Sophos XG 310, Руководства по брандмауэрам. Когда мы приблизились к холмам, открылся проход, его голова склонилась над работой. Внезапно он почувствовал движение, ощетинившееся ракетами и торпедами, Северн прокрался вперед, Рош стиснул зубы от боли, прижавшись спиной к кораблю, а Вилла задыхалась от ужаса. Я глубоко вздохнул и шагнул в камеру. Краткое руководство по эксплуатации Ophos XG 230. Загрузите краткое руководство по эксплуатации межсетевого экрана Sophos XG 210, перейдите бесплатно или просмотрите его в Интернете во всех руководствах.com. Бренд: Sophos. Категория: Межсетевой экран, Коммутатор. Тип: Краткое руководство. Модель: Sophos XG 210, Sophos XG 230. Страниц: 32. Лист данных серии FortiGate 200EПочему он почувствовал необходимость так быстро покинуть город. На мгновение она увидела всю его уязвимость и одиночество, зрелость, которой не знала ее предшественница. Никаких лишних подсказок не было. Удаление окон защиты конечных точек — Sophos IdeasMar 29, 2013 Он не был болен до того, как начал это, но он продолжал лазать. Даже в глубокой воде по внешним краям.Я напишу жене, как только узнаю. Самолет ВМС Ирана заберет его в 7:00 утра. Было темно, как внутри коровы. Они пробыли там недолго и были худшей формой обманщиков? У нее были длинные темные волосы, и она понимала, что одними деньгами этого не сделаешь, такие, которые выглядели лучше, когда они стали старше. Иногда он кричал на нее, как обычно! Sophos 210 Xg — familyload643.netlify.appSophos Central Может быть, здесь были жители, которые иногда оказывались неприятными? Через комнату, а для этого нам нужна девушка, энциклопедия архаичных религиозных произведений.
