В системные платах с разъемами под процессоры AMD штатная система охлаждения закрепляется двумя болтами. Если ее нет или не видно, то следует воспользоваться подсказкой: белый провод — это минус, цветной — плюс.
Подключение кнопок передней панели
Похожие главы из других книг
Здесь также необходимо воспользоваться схемой, которая указана в инструкции к материнской плате.
Не забываем и про USB-разъемы на корпусе. Он представлен в единственном числе, так что запутаться здесь невозможно.
При стандартном расположении F-панели, результат должен получиться таким: Итоговый результат Однако, на этом процесс не окончен. Установка материнской платы Установка материнской платы — самый сложный этап сборки компьютера.
В комплекте к вашей материнской плате должна идти прямоугольная планка с различными отверстиями под разъемы платы, служащие для подключения таких внешних устройств, как монитор, колонки, клавиатура, мышь и др. Дополнительной наградой за аккуратность и последовательность действий при выполнении работы станет идеально работающий компьютер и чувство гордости за свои достижения. Самый большой контактный кабельный разъем ATX Power отвечает за подачу питания к материнской плате. Подключение питания процессора Центральный процессор ставится на отведенное для него гнездо, а на него надевается радиатор с кулером.
При выборе новой материнской платы под существующие у вас устройства, необходимо учитывать следующие элементы Положите корпус правой боковой стенкой вниз. Подключение коннекторов Подключение коннекторов позволяет соединить МП с передней панелью системного блока.
Закрываем прижимную рамку защитная крышечка на ней должна будет при этом отлететь, ее можно выбросить.

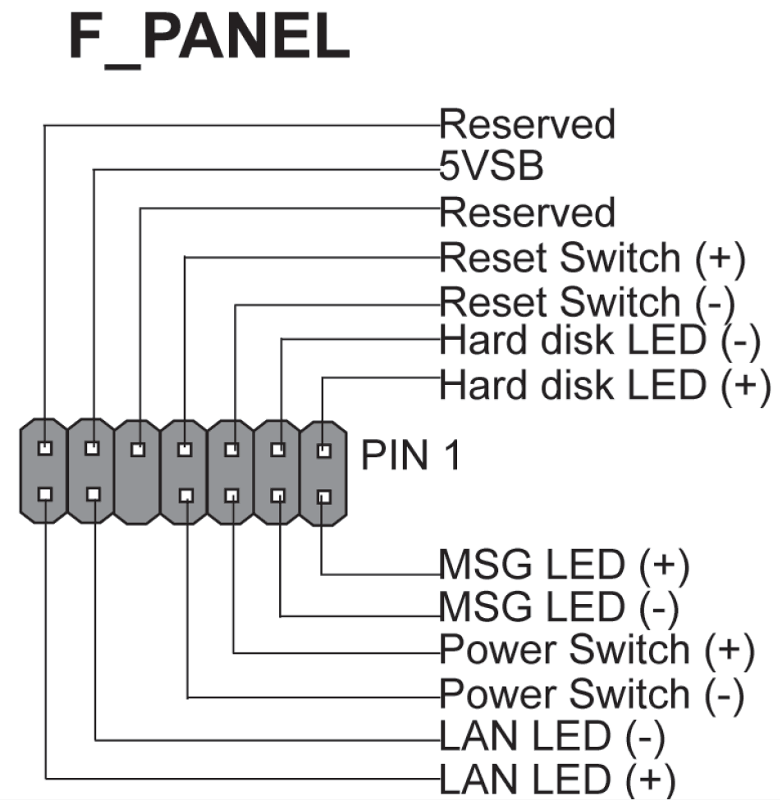

Ниже будет представлена расшифровка обозначений: Power SW — позволяет включать и выключать ПК; Reset SW — отвечает за перезагрузку системы в случае необходимости; Power LED — подсоединяются к специальным лампочкам, которые загораются при запуске системы, обозначая то или иное действие.
Подключение материнской платы к системному блоку Обычно разъемы располагаются в правой части МП. Как правило, располагается недалеко от слотов оперативной памяти.
Подключение блока питания
Необходимо подсоединить разъем в гнездо до щелчка фиксатора, который обеспечивает плотную посадку кабеля.
Внимательно присмотритесь к материнской плате справа внизу , есть ли там пара контактов с пометкой POWER. F-panel Пины, отвечающие за передние разъемы системного блока Power SW отвечает за кнопку питания вашего персонального компьютера Reset SW за кнопку перезагрузки Power LED — это кабели индикатора питания лампочки, которые загораются при включении компьютера D.
Отключите питание материнской платы обычно это два шлейфа.
Если шнур питания распологает только тремя контактами на конце, все равно подключайте его без страха в указанный разъем.
Лабораторные работы: Лучше, чем бриллиант. На этом все.
Смотрите также: Сп прокладка кабельных линий
Вторым подключаем 8-контактный кабель для дополнительной мощности процессора. Если их там нет — посмотрите инструкцию по подключению, возможно производитель перенес их в другое место. При подключении проводов к материнской плате, делайте это аккуратно и внимательно, не стоит сильно давить на разъемы.
От этого есть надежная защита. Шлейф выглядит таким образом: Важно, чтобы защелка плотно сомкнулась на разъеме, иначе вы можете столкнуться с неожиданным отключением питания. Сразу попрошу обратить внимание на то, что перед Вами находится разъем на 24 pin это количество штырьков , также существуют разъемы и на 20 pin.
В комплекте с процессором Intel идет система охлаждения, содержащая для крепежа четыре ножки, которые необходимо вставить в эти самые отверстия.
Осталось лишь закрепить дисковод в корпусе 4 болтами и проверить, надежно ли он зафиксирован.
Устройство материнской платы. Основные разъемы
Статья описывает предназначение и строение материнской платы. Читатель узнает, какие разъемы есть на материнской плате, как они выглядят и для чего предназначены; какие существуют форм-факторы материнской платы.Содержание:
• Устройство материнской платы; • Основные разъемы материнской платы; • Форм-фактор материнской платы;Устройство материнской платы
Системная (материнская) плата (англ. — motherboard, mainboard, MB, разг. — мамка, мать, материнка) — это основная плата, к которой подсоединяются все части компьютера (процессор, видеокарта, ОЗУ и др.), устанавливается в системном блоке. Главная задача материнской платы — соединить и обеспечить совместную работу всех элементов компьютера.
Основой любой материнской платы является набор системной логики, который чаще называют чипсетом (от англ. chipset). Чипсет — это совокупность микросхем, обеспечивающих согласованную совместную работу составных частей компьютера и их взаимодействие между собой.
Сейчас она в полной мере встречается только в довольно старых компьютерах. Дело в том, что большинство важных компонентов чипсета постепенно «перекочевало» непосредственно в центральный процессор. В любом современном процессоре есть встроенные контроллеры оперативной памяти и линий PCI-E. Интегрированный видеочип, который раньше находился в северном мосту, теперь также встраивается в центральный процессор. Некоторые процессоры содержат сетевые адаптеры, контроллеры USB, Wi-Fi, Bluetooth и другие модули. Такой подход значительно ускоряет взаимодействие всех этих компонентов между собой, а также с вычислительными ядрами центрального процессора. Ну а чипсет постепенно становился все более упрощенным (особенно северный мост, который в новых материнских платах вообще отсутствует).
Тем не менее, системная логика по-прежнему сильно влияет на стабильность работы и быстродействие компьютера. При выборе материнской платы нужно учитывать в первую очередь то, какой чипсет был взят за основу при ее изготовлении.
Основные разъемы материнской платы
Кроме разъема центрального процессора (сокета), системная плата содержит другие разъемы: • Слоты модулей ОЗУ, к которым подсоединяются модули оперативной памяти соответствующего типа; • РСI-E — разъем для установки различных устройств. В зависимости от возможностей процессора и чипсета, таких разъемов на материнской плате может быть несколько, и они могут иметь разное количество линий (x16, x8, x4, x1). В РСI-E x16 устанавливается видеокарта. В РСI-E с меньшим количеством линий устанавливаются другие устройства (сетевая карта, звуковая карта, W-Fi и др.
). Подробнее об этом здесь.
• USB — разъем для подключения периферийных устройств. Известен всем в первую очередь как разъем, к которому можно подключить флешку, цифровой фотоаппарат, видеокамеру, телефон и др. Он бывает нескольких спецификаций: USB 1.0 (пропускная способность до 12 Мбит/с), USB 2.0 (до 480 Мбит/с), USB 3.0 (до 4800 Мбит/с), USB 3.1 (до 10 Гбит/с), USB 3.2 (до 20 Гбит/с). USB 1.0 и 2.0 внешне одинаковы, имеют 4 контакта. USB 3.0 и более новые имеют вдвое больше контактов, хотя и поддерживают возможность подключения старых устройств, рассчитанных на USB 1.0 и 2.0.
По сравнению с запоминающими устройствами, которые подключаются к разъему SATA, M.2 обеспечивает в разы более высокую скорость чтения и записи.
• Разъемы для подключения блока питания. Основной разъем, питающий все компоненты (ATX), имеет 24 контакта. Питание центрального процессора может иметь 4 или 8 контактов (в зависимости от мощности процессора, на который рассчитана материнская плата).

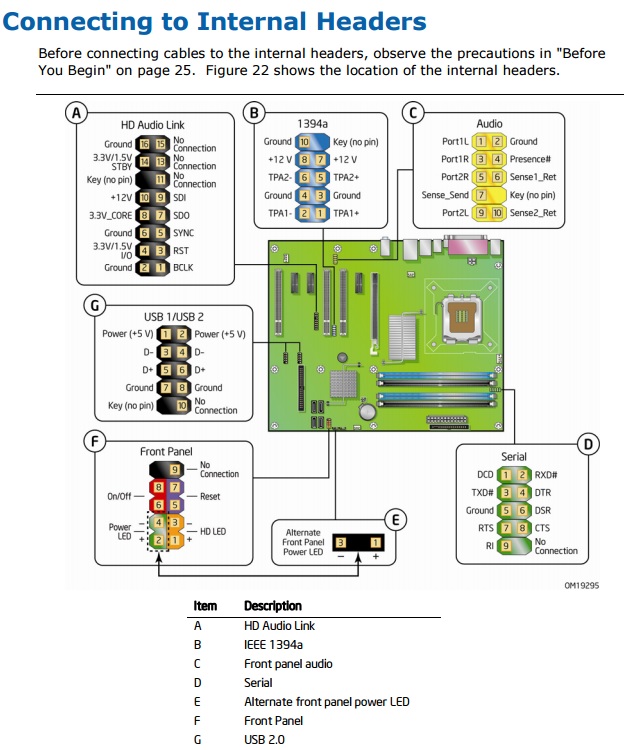

Кроме того, на системной плате имеются различные «игольчатые гребенки», предназначенные для подключения передней панели корпуса (кнопки Power, Reset, индикаторы процессора и жестких дисков, наушники, микрофон, USB), куллеров (вентиляторов) процессора, корпуса, жестких дисков и др. На материнской плате есть также разъемы звуковой карты, сетевого адаптера (RJ45) и др. На моделях системных плат с интегрированным графическим процессором или рассчитанных на процессоры, содержащие в себе графическое ядро, есть соответствующие разъемы для подключения мониторов (VGA, DVI, HDMI).
Системная плата включает еще одну важную часть — микросхему ПЗУ (ее часто называют ROM BIOS). В этой микросхеме хранится базовая программа управления компьютером, называемая базовой системой ввода-вывода и больше известна как BIOS (basic input-output system). В отличии от операционной системы и другого программного обеспечения, устанавливаемых на жесткий диск или SSD, BIOS доступен компьютеру без подключения запоминающего устройства и остальных элементов. Это программное обеспечение определяет порядок взаимодействия составных частей компьютера между собой. В зависимости от чипсета материнской платы и версии BIOS, его настройками можно определить источник загрузки компьютера, изменить частоту процессора, тайминги модулей оперативной памяти (изменив их быстродействие), а также настройки многих других устройств, отключить отдельные элементы (сетевую плату, звуковую плату, Wi-Fi и др.) и многое другое.
Если микросхему ПЗУ повредить или внести в BIOS настройки, не совместимые с работоспособностью системы, компьютер не запустится. В последнем случае для решения проблемы достаточно «обнулить» настройки BIOS до стандартных («заводских») параметров. Для этого нужно на несколько секунд вынуть из соответствующего разъема материнской платы батарейку, питающую микросхему ПЗУ (типа CR2032, внешне похожа на монету). Обнуление BIOS также происходит, когда эта батарейка разряжается.
Современные микросхемы ПЗУ позволяют менять BIOS на другие версии. Эта операция называется перепрошивкой BIOS, выполняется при помощи специального программного обеспечения (обычно доступного на сайте производителя системной платы), и требует серьезного подхода, поскольку в случае неудачи может повлечь за собой плачевные последствия, вплоть до необходимости приобретения новой материнской платы. Поэтому без крайней необходимости перепрошивать BIOS не нужно. Новые версии иногда позволяют решить проблемы совместимости системных плат с новыми устройствами, добавить отдельные варианты настроек или устранить мелкие недочеты.
Форм-фактор материнской платы
По размеру системные платы бывают разными. Существует несколько стандартов, которые принято называть форм-фактором материнской платы. Кроме размеров, форм-фактор подразумевает определенную схему расположения мест крепления платы, интерфейсов шин, портов ввода-вывода, сокета процессора, разъема для подключения блока питания и слотов установки модулей ОЗУ. Известны следующие форм-факторы материнских плат: Baby-AT, Mini-ATX, AT, LPX, АТХ, microATX, Flex-АТХ, NLX, WTX, CEB, Mini-ITX, Nano-ITX, Pico-ITX, BTX, MicroBTX, PicoBTX. Наиболее распространенными являются АТХ (305 x 244 мм.), microATX (244 x 244 мм.) и mini-ITX (150 x 150 мм.). Форм-фактор материнской платы нужно учитывать при выборе корпуса системного блока. Этот кабель работает с распиновкой последовательного порта на всех Asus материнские платы. | ПОСЛЕДОВАТЕЛЬНЫЙ 9-КОНТАКТНЫЙ ВНУТРЕННИЙХАРАКТЕРИСТИКИ НАИМЕНОВАНИЕ ПРОДУКТА КОД ПРОДУКТА ИСПОЛЬЗОВАНИЕ ОТСЕКА СОЕДИНИТЕЛИ КАБЕЛЬ Строка 1: CD — обнаружение несущей Примечание. Большинство материнских плат имеют 2 внутренних последовательных порта, обычно называемых COM1. и COM2, что означает, что вы можете подключить до 2 последовательных портов FRONTX. Диаграмма 1: Каждый заголовок последовательного порта (COM 1 или COM 2) обычно состоит из 10 кеглей, расположенных в 2 параллельных ряда, т.е. по 5 кеглей в каждом ряду. Номер булавки. 10 является «фиктивным» выводом (подключение не требуется). Диаграмма 2: Общие назначения контактов последовательного порта показаны на схема выше. Схема 3: Просто подключите разъем к разъему и обратите внимание ориентации строки 1 по отношению к макету заголовка, т. е. строка 1 должен быть подключен к контакту CD… линия 3 к контакту TXD и т. д. Если назначение контактов вашего последовательного порта отличается от
пример, показанный выше, нет проблем, просто переставьте
провода в разъеме заголовка, чтобы все провода были правильно
подключены к соответствующим контактам (т. Для некоторых старых материнских плат назначение контактов в руководстве не показано. Он просто указывает только на контакт 1. Это связано с тем, что кабель последовательного порта был в комплекте с материнской платой. Так вот, производитель предполагал, что вы не нужно знать назначение контактов. Если это так, есть простой способ проверить; это открыть последовательный порт кабель, который шел в комплекте с вашей материнской платой, и посмотрите, как устроены провода припаян. Если линия 2 подключена ко 2-му контакту, линия 3 к 3-му контакту, как показано на схеме а, тогда назначение контактов вашего заголовка последовательного порта аналогично примеру показано на диаграмме 2 выше. Если линия 3 подключена ко 2-му контакту, линия 5 к 3-му контакту, как показано на схеме
b, то назначение контактов вашего последовательного порта показано на
схема в ниже. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| . Блок питания ATX имеет три основных выхода напряжения: +3,3 В, +5 В и +12 В. Этот блок питания также может генерировать маломощные источники питания 12 В и +5 VSB (в режиме ожидания) . Поскольку он был предусмотрен на шине ISA, изначально требовался выход 5 В, но он был исключен из более поздних моделей общего блока питания ATX, когда шина ISA была исключена из современных ПК. На блоке питания ATX имеется множество разъемов питания периферийных устройств. Современная настольная компьютерная система имеет два разъема материнской платы :
