Характеристики системных плат Intel для процессоров Intel Core 2-го поколения
Системные платы Intel для процессоров Intel Core 2-го поколения имеют процессорный разъем LGA1155, основаны на чипсетах Intel 6-й серии, поддерживают до 32ГБ оперативной памяти DDR3 с частотой 1333MHz и выше. Процессоры Sandy Bridge имеют поддержку шины PCI Express 2.0. Системные платы Intel для процессоров Intel Core 3-го поколения имеют процессорный разъем LGA1155, основаны на чипсетах Intel 7-й серии, поддерживают до 32ГБ оперативной памяти DDR3 с частотой 1600MHz. Процессоры Ivy Bridge имеют поддержку шины PCI Express 3.0 с пропускной способностью 32Гб/с.
| Серия | Модель | Team | Форм Фактор | Чип- сет | ОЗУ | Диск. видео
граф. | PCIe x4 | SATA | USB | IEEE | Legacy Ports | Overclocking | |||||||||||||||||||||||
| GB | C/D | MHz | |||||||||||||||||||||||||||||||||
| Media | DH77EB | b583 | mATX | H77 | 32 | 2/4 | 1600 | + | + | + | – | – | x16 | – | 3 | 1 | – | 1 | 2 | 3 | 1 | 2/4 | 4/6 | – | – | 1 | – | – | 10 | + | – | + | + | – | |
| Media | DZ77SL-50K | ATX | Z77 | 32 | 2/4 | 1600 | – | + | – | – | – | x16 | 1 | 1 | – | 3 | 1 | 2 | 3 | 1 | 2/2 | 4/4 | – | – | – | – | 1 | 10 | + | – | + | + | + | ||
| Media | DH77KC | ATX | H77 | 32 | 2/4 | 1600 | + | + | + | – | – | x16 | 1 | 1 | 1 | 3 | 1 | 2 | 3 | 1 | 2/2 | 4/6 | – | – | – | – | 1 | 10 | + | – | + | + | – | ||
| Media | DZ77BH-55K | ATX | Z77 | 32 | 2/4 | 1600 | – | + | – | – | – | 2×16 | – | 3 | – | 2 | 1 | 4 | 3 | 1 | 4/2 | 4/6 | 1 | – | – | – | 1 | 10 | + | – | + | + | + | ||
| Extreme | DZ77GA70K | h583 | ATX | Z77 | 32 | 2/4 | 1600 | – | + | – | – | – | 2×16 | 1 | 2 | – | 2 | 2 | 4 | 4 | 1 | 4/8 | 4/6 | 1 | – | – | – | – | 10 | + | – | + | + | + | |
| Extreme | DZ77RE75K | ATX | Z77 | 32 | 2/4 | 1600 | – | + | – | – | – | 2×16 | 1 | 2 | – | 2 | 2 | 4 | 4 | 1 | 4/4 | 4/6 | 1 | – | – | – | – | 10 | + | – | + | + | + | ||
| Executive | DB75EN | b383M | mATX | B75 | 32 | 2/4 | 1600 | – | – | – | + | + | x16 | – | 1 | – | 2 | 1 | 1 | 4 | – | – | 4/4 | – | – | 1 | – | 1 | 8 | + | – | – | – | – | |
| Media | DH77DF | mini-ITX | H77 | 16 | 2/2 | 1600 | + | + | + | – | – | x16 | – | – | 1 | – | 1 | 2 | 2 | 1 | 2/2 | 4/4 | 1 | – | – | – | – | 8 | + | – | + | – | – | ||
| Extreme | DZ68BC | ATX | Z68 | 32 | 2/4 | 1600 | + | + | + | – | – | x16 | – | 2 | – | 3 | 1 | 3 | 4 | 1 | 4 | 6/8 | 1/1 | – | – | – | – | 10 | + | – | + | + | + | ||
| Extreme | DZ68ZV | ATX | Z68 | 32 | 2/4 | 1600 | – | – | – | – | – | x16 | – | 3 | – | 2 | 1 | 2 | 4 | 1 | 2 | 8/6 | 1/1 | – | – | – | – | 10 | + | – | + | + | – | ||
| Extreme | DP67BG | ATX | P67 | 32 | 2/4 | 1600 | – | – | – | – | – | x16* | – | 3 | – | 2 | 1 | 2 | 4 | 1 | 2 | 8/6 | 1/1 | – | – | – | – | 10 | + | – | + | + | – | ||
| Executive | DQ67EP | mini-ITX | Q67 | 16 | 2/2 | 1333 | + | – | + | + | – | x16 | – | – | 1 | – | 1 | 2 | 2 | 2 | 2 | 4/6 | – | 1 | – | – | – | 8 | + | + | – | + | + | ||
| Executive | DQ67SW | MicroATX | Q67 | 32 | 2/4 | 1333 | + | – | + | + | – | x16 | 1 | 1 | – | 1 | 1 | 2 | 2 | 2 | 2 | 4/8 | 1/1 | 1 | – | – | – | 8 | + | + | – | + | + | ||
| Executive | DQ67OW | MicroATX | Q67 | 32 | 2/4 | 1333 | – | – | – | + | + | x16 | 1 | 1 | – | 1 | 1 | 2 | 2 | 2 | – | 6/8 | – | 1 | 1 | 1 | 1 | 8 | + | + | – | + | + | ||
| Media | DZ68DB | h582M | ATX | Z68 | 32 | 2/4 | 1333 | + | + | + | – | – | x16 | – | 2 | – | 3 | 1 | 2 | 5 | 1 | 2 | 6/8 | 1/1 | – | – | – | – | 10 | + | – | + | + | + | |
| Media | DP67BA | h582 | ATX | P67 | 32 | 2/4 | 1333 | – | – | – | – | – | x16 | 2 | – | 3 | 1 | 2 | 2 | 2 | 2 | 6/8 | 1/1 | – | – | – | – | 10 | + | – | + | + | – | ||
| Media | DP67DE | MicroATX | P67 | 32 | 2/4 | 1333 | – | – | – | – | – | x16 | 2 | – | 1 | 1 | 2 | 2 | 2 | 2 | 6/8 | 1/1 | – | – | – | – | 10 | + | – | + | + | – | |||
| Media | DH67VR | MicroATX | H67 | 32 | 2/4 | 1333 | – | + | + | – | – | x16 | – | 2 | – | 1 | 1 | 2 | – | – | 2 | 4/8 | – | – | – | – | – | 8 | + | – | – | – | – | ||
| Media | DH67CL | ATX | H67 | 16 | 2/4 | 1333 | – | + | + | – | – | x16 | 2 | – | 1 | 2 | 2 | 2 | 2 | 6/8 | – | – | – | – | – | 10 | + | – | – | – | + | ||||
| Media | DH67GD | MicroATX | H67 | 16 | 2/4 | 1333 | + | + | + | – | – | x16 | 2 | – | 1 | 1 | 2 | 2 | 2 | 2 | 6/8 | 1/1 | – | – | – | – | 10 | + | – | – | – | + | |||
| Media | DH67BL | b582 | MicroATX | H67 | 16 | 2/4 | 1333 | – | + | + | – | – | x16 | 2 | – | 1 | 1 | 2 | 2 | 2 | 2 | 6/8 | – | – | – | – | – | 10 | + | – | – | – | + | ||
| Media | DH67CF | mini-ITX | H67 | 16 | 2/2 | 1333 | + | + | + | – | – | x16 | – | – | – | 1 | 2 | 1 | 2 | 2 | 4/6 | – | – | – | – | – | 10 | + | – | – | – | + | |||
| Media | DH61AG | mini-ITX | H61 | 16 | 2/2 | 1333 | – | + | + | – | – | – | 1 | – | 2 | – | 1 | – | 2 | 1 | 2 | 2/8 | – | – | – | – | – | 10 | – | – | – | – | |||
| Classic | DB65AL | MicroATX | B65 | 16 | 2/4 | 1333 | – | – | – | + | + | x16 | 1 | 1 | – | 1 | 1 | 1 | 3 | 2 | – | 6/6 | – | 1 | – | – | 1 | 8 | – | – | – | – | – | ||
| Classic | DH61SA | MicroATX | H61 | 8 | 2/2 | 1333 | – | – | – | – | + | – | – | 1 | – | 1 | 1 | – | 2 | – | – | 4/2 | – | 1 | 1 | – | 1 | 6 | + | – | – | – | – | ||
| Classic | DH61ZE | MicroATX | H61 | 16 | 2/2 | 1333 | – | – | – | + | + | x16 | – | 2 | – | 1 | 1 | – | 4 | – | – | 4/6 | – | 1 | 1 | – | 1 | 6 | + | – | – | – | – | ||
| Classic | DH61DL | b382 | mini-ITX | H61 | 8 | 2/2 | 1600 | – | – | – | + | + | – | – | 1 | 1 | – | 1 | – | 3 | – | 2 | 2/6 | – | 1 | 1 | – | 1 | 6 | – | – | – | – | – | |
| Classic | DH61BE | b382M | uATX | H61 | 8 | 2/2 | 1600 | – | – | – | + | + | x16 | – | 2 | – | 1 | 1 | 2 | 4 | – | 2 | 2/8 | – | 1 | 1 | – | 1 | 8 | – | – | – | – | – | |
| Classic | DH61CR | h482 | uATX | H61 | 8 | 2/2 | 1600 | – | – | – | + | + | x16 | – | 2 | – | 1 | 1 | – | 4 | – | – | 4/6 | – | 1 | 1 | – | 1 | 6 | – | – | – | – | – | |
| Classic | DH61WW | uATX | H61 | 8 | 2/2 | 1600 | – | – | – | – | + | x16 | – | 1 | – | 1 | 1 | – | 4 | – | – | 4/2 | – | 1 | 1 | – | 1 | 6 | – | – | – | – | – | ||
| материнские платы с поддержкой CPU с ядром Ivy Bridge, 22нм | ||
| Серия | Серия системных плат, определяет типовое применение для данной модели системной платы | |
| Extreme | Максимальная производительность, работа с мультимедийными материалами, современные компьютерные игры | |
| Executive | Удобство управления, безопасность, энергосбережение и производительность | |
| Media | Высокая производительность, создание, распространение и просмотр цифровых мультимедийных материалов | |
| Classic | Cтабильность, надежность, экономичность, расширенная совместимость | |
| Модель | Наименование модели системной платы | |
| Team | Модель компьютеров Team, в которых используется данная системная плата | |
| Форм Фактор | Форм Фактор системной платы | |
| ATX | 9. 6″ x 12″, 24.4см х 30.5см | |
| MicroATX | 9.6″ x 9.6″, 24.4см х 24.4см | |
| uATX | 9.6″ x 7.8“, 24.4см х 19.8см | |
| mini-ITX | 6.7″ x 6.7″, 17.0см х 17.0см | |
| Чипсет | Набор микросхем системной платы (сравнительные характеристики чипсетов 6-й серии см. в таблице ниже) | |
| P67 | Intel P67 Express Chipset | |
| H67 | Intel H67 Express Chipset | |
| Q67 | Intel Q67 Express Chipset | |
| B65 | Intel B65 Express Chipset | |
| H61 | Intel H61 Express Chipset | |
| H77 | Intel H77 Express Chipset | |
| Z77 | Intel Z77 Express Chipset | |
| ОЗУ | Характеристики поддерживаемой оперативной памяти | |
| GB | Максимальный объем поддерживаемой оперативной памяти в GB | |
| C/D | Число каналов памяти / число разъемов для установки модулей памяти | |
| MHz | Максимальная штатная рабочая частота оперативной памяти в MHz | |
| Видео-разъемы | Типы интегрированных на системной плате разъемов для передачи видео и аудио сигналов | |
| DP | Display Port — цифровой интерфейс для передачи видео и аудио сигналов с максимальным видеоразрешением 2560 x 1600 @ 60 Hz | |
| HDMI | HDMI — цифровой интерфейс для передачи видео и аудио сигналов с максимальным видеоразрешением 1920 x 1200 | |
| DVI-I | DVI-I (Dual Link) — интерфейс для передачи цифрового или аналогового видеосигнала, максимальное разрешение 2048 x 1536 @ 75 Hz | |
| DVI-D | DVI-D (Dual Link) — интерфейс для передачи только цифрового видеосигнала, максимальное разрешение 2048 x 1536 @ 75 Hz | |
| VGA | VGA — интерфейс для передачи аналогового видеосигнала, максимальное разрешение 2048 x 1536 @ 75 Hz | |
Диск. видео | Разъем для установки дискретной видеокарты | |
| x16 | Разъем PCI Express 2.0 x16 | |
| x16* | Возможна установка двух видеокарт в два разъема PCIe x8 для работы в режимах ATI Crossfire или NVIDIA SLI | |
| PCIe | Разъемы PCI Express 2.0 | |
| x4 | Количество разъемов PCI Express 2.0 x4 | |
| x1 | Количество разъемов PCI Express 2.0 x1 | |
| mini | Количество разъемов PCI Express 2. 0 x1 Half-Mini add-in card | |
| PCI | Разъемы PCI | |
| LAN | Гигабитный сетевой интерфейс (10/100/1000 Мбит/с) | |
| SATA | Количество портов SATA | |
| S6 | Внутренние порты 6 Гбит/с | |
| S3 | Внутренние порты 3 Гбит/с | |
| eS | Внутренние и внешние порты External SATA 3 Гбит/с, в отличие от «обычного» SATA разъем eSATA поддерживает «горячее» подключение | |
| USB | Количество портов USB | |
3. 0 | Порты USB 3.0 внешние на задней панели | |
| 2.0 | Порты USB 2.0 внешние на задней панели / Порты USB 2.0 внутренние на системной плате | |
| IEEE | Количество портов IEEE 1394a: внешних на задней панели / внутренних на системной плате | |
| Legacy Ports | Порты для обеспечения совместимости с предыдущими стандартами | |
| SP | Последовательный порт (Serial) на задней панели | |
| PP | Параллельный порт (Parallel) на задней панели | |
| FP | Порт для подключения флоппи-дисковода на системной плате | |
| PS2 | Порт PS/2 на задней панели для подключения мыши и клавиатуры | |
| HDA | Звуковая подсистема Intel High Definition Audio, число каналов | |
| RST | Поддержка технологии Intel Rapid Storage Technology, уровни RAID 0,1,5,10 | |
| vPro | Поддержка технологии Intel vPro | |
| Overclocking | Штатные средства для увеличения рабочей частоты и напряжения питания | |
| CPU | Центрального процессора | |
| Mem | Подсистемы памяти | |
| iGfx | Встроенной графической подсистемы | |
Полезные ссылки
- Таблица сравнительных характеристик материнских плат Intel в формате PDF (документ Intel на русском языке)
- Материнские платы Intel — спецификации и фото — в формате PDF (документ Intel на русском языке)
- Информация о системных платах для процессоров Intel Core 2-го поколения на сайте производителя
Реестр нотификаций Intel® Q67 Express Chipset (BD82Q67), Intel® Q65 Express Chipset (BD82Q65), Intel® Z68 Express Chipset (BD82Z68), Intel® B65 Express Chipset (BD82B65), Mobile Intel® HM67 Express Chipset (BD82HM67.
.. Нотификация на intel® Q67 Express Chipset (BD82Q67), Intel® Q65 Express Chipset (BD82Q65), Intel® Z68 Express Chipset (BD82Z68), Intel® B65 Express Chipset (BD82B65), Mobile Intel® HM67 Express Chipset (BD82HM67… в ФСББесплатная консультация: 8 (499) 112-48-35
НотификацияНотификация фсб на intel® q67 express chipset (bd82q67), intel® q65 express chipset (bd82q65), intel® z68 express chipset (bd82z68), intel® b65 express chipset (bd82b65), mobile intel® hm67 express chipset (bd82hm67…
Узнать о других нотификациях ФСБ в категории сервер телематических
| Наименование товара | Intel® Q67 Express Chipset (BD82Q67), Intel® Q65 Express Chipset (BD82Q65), Intel® Z68 Express Chipset (BD82Z68), Intel® B65 Express Chipset (BD82B65), Mobile Intel® HM67 Express Chipset (BD82HM67… |
| Номер нотификации | RU0000017842 |
| Изготовитель товара | Intel Corporation, 1209 Orange st., Wilmington, Delaware, 19801 USA, Tel. (408) 765-80-80 |
| Срок действия | 31.12.2024 |
| Дата аннулирования нотификации | Действует |
| Дата регистрации нотификации | 21.04.2014 |
Вы можете бесплатно проконсультироваться по телефону 8 (499) 112-48-35 узнать о сроках выдачи, стоимости.
Компании которые занимаются получение нотификаций ФСБ для юридических лиц
Экcпорт Экспресс-анализаторы на серу из стран Таможенного союза
Компания ЭкспортВ поможет разобраться с экспортом. Для примера вы можете узнать производителя — экспортера купить экспресс-анализаторы на серу оптом из России. Посчитать таможенные платежи, НДС доставку до Азии, Европы, США
Если вы знаете так же компании которые занимаются получением необходимых документов в ФСБ, просьба прислать их на почту [email protected]. Если вы хотите быть представлены в каталоге на сайте так же пишите на почту.
Готовые нотификации, список
- Система телеприсутствия (дистанционного присутствия) Huawei TP1102, комплектующие и запасные части продукции 37924
- Автоматизированная система мониторинга телекоммуникационных сетей iManager MOS5100, комплектующие и запасные части продукции 19787
- Модели сетевого оборудования беспроводной радиосвязи производства «Hewlett-Packard», запасные части к ним, аксессуары и лицензии с ключевой информацией: HP * MSM* Controller *; HP * MSM* Cntlr *, г.
.. - Программное обеспечение коммутатора S733ISK9C-****** S733ISK9C-******= символы ****** обозначают версии исполнения, не влияющие на криптографический функционал, количество символов ****** может бы… 26562
- Телефонные аппараты для сотовых сетей связи ALCATEL ONETOUCH моделей 4017X, 4017D, 4034X, 4034D, 8050X, 8050D, OT-4017X, OT-4017D, OT-4034X, OT-4034D, OT-8050X, OT-8050D и запасные части к ним, не вых…
..BC67Q Материнская плата Intel Q67 Sandy Bridge ATX поддерживает процессоры Intel Core i7, i5, i3 2-го поколения
- Дом
- Продукты
- Промышленные материнские платы
- Материнские платы АТХ
Уведомление об окончании срока службы продукта (EOL)
ЭТОТ ПРОДУКТ ВХОДИТ В СПИСОК ВЫПУСКАЕМОГО ИЗНОСА. BCM принимает ордера на покупку в последний раз (LTB) до 30 июня 2019 г.. По усмотрению BCM последний раз по заказам может быть запланирован к отправке до 31 декабря 2019 г. с неотменяемым и невозвратным (NCNR) ЗП.
Для замены продукта рассмотрите наши модели MX110H, MX110HD, MX170QD, RX110H, RX170Q, MX310H, MX370QD, RX370Q, BC370Q, ESM-KBLH. Подробнее читайте в официальном релизе.

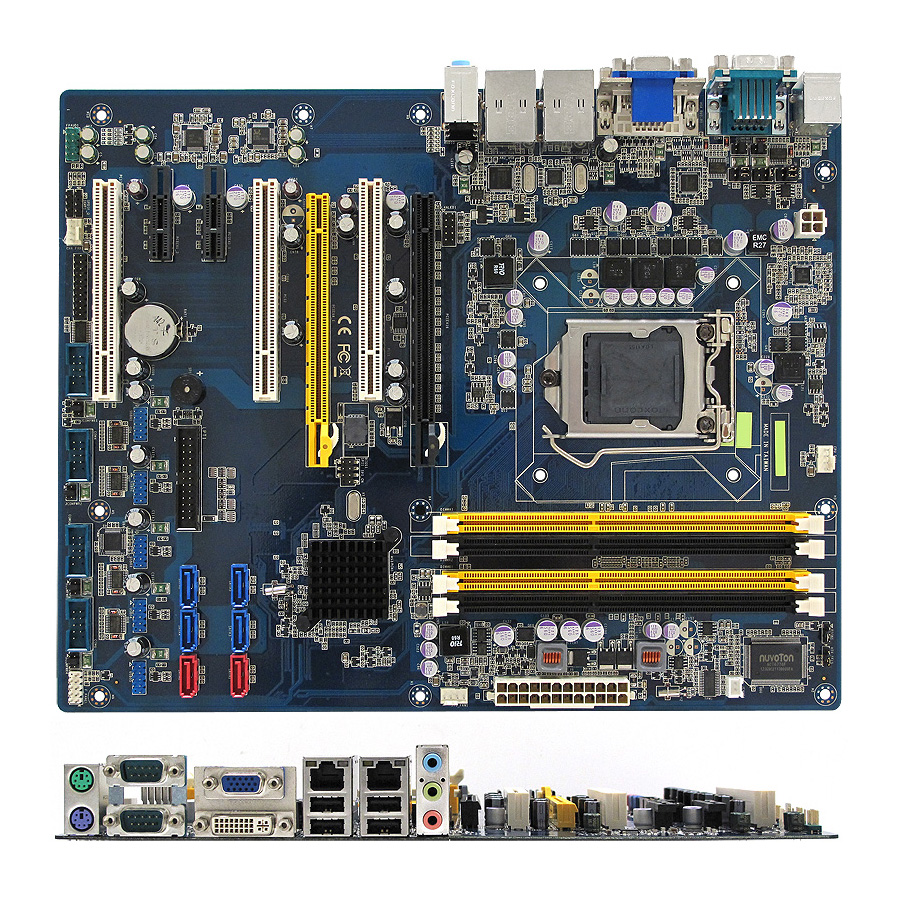

Материнская плата Intel® Q67 ATX поддерживает процессоры Intel® Core™ i7, i5, i3 2-го поколения
