Подключение power sw: Подключение передней панели к материнской плате компьютера

Содержание

Подключение блока питания

Коротко об установке блока питания мы говорили в одной из предыдущих статей. Сейчас рассмотрим подключения различных разъемов питания к периферийным устройствам компьютера и к материнской плате. На фото ниже изображены все основные разъемы питания персонального компьютера.

Большая часть из них известна нам по предыдущим статьям. Давайте еще раз их коротко разберем:

1 — 24-х контактный модуль питания, который подключается непосредственно к материнской плате и подает по разным линиям проводов на нее напряжения, в 5, 3 и 12 вольт, необходимые для функционирования различных устройств компьютера.
2 — 4-х контактный разъем питания на 12 вольт, обеспечивающий питание центрального процессора
3 — питание «SATA»
4 — питание стандарта «molex»
5 — разъем питания для дисковода

Давайте более подробно разберем два разъема питания. При установке центрального процессора не забывайте подать на него питание с помощью дополнительного разъема на 12V

Модуль имеет небольшой срез с одной стороны, совпадающий по форме с выходом питания на материнской плате. Это не дает возможности позиционировать его неправильно. При подключении необходимо добиться плотной посадки модуля питания в гнездо (до щелчка пластмассового фиксатора, изображенного на рисунке выше).

Подключение 24-х контактного разъема питания к материнской плате происходит по такому же принципу: правильно позиционируем модуль и, надавливая вниз, плотно фиксируем его до щелчка фиксатора в посадочном гнезде.

Подключаем остальные модули питания к соответствующим устройствам компьютера. Теперь нам осталось выполнить еще одну важную процедуру подключения. Подать питание с кнопки «power» (пуск) на передней панели компьютера на материнскую плату. Наш компьютер ведь должен запускаться именно по нажатии на этой кнопке?

Также нам надо будет подключить кнопку «reset» (перезагрузка) и запитать диоды индикаторов работы винчестера и напряжения, а также звуковой «спикер» (встроенный динамик — не путать со звуковой картой! :)). Но, давайте — по порядку!

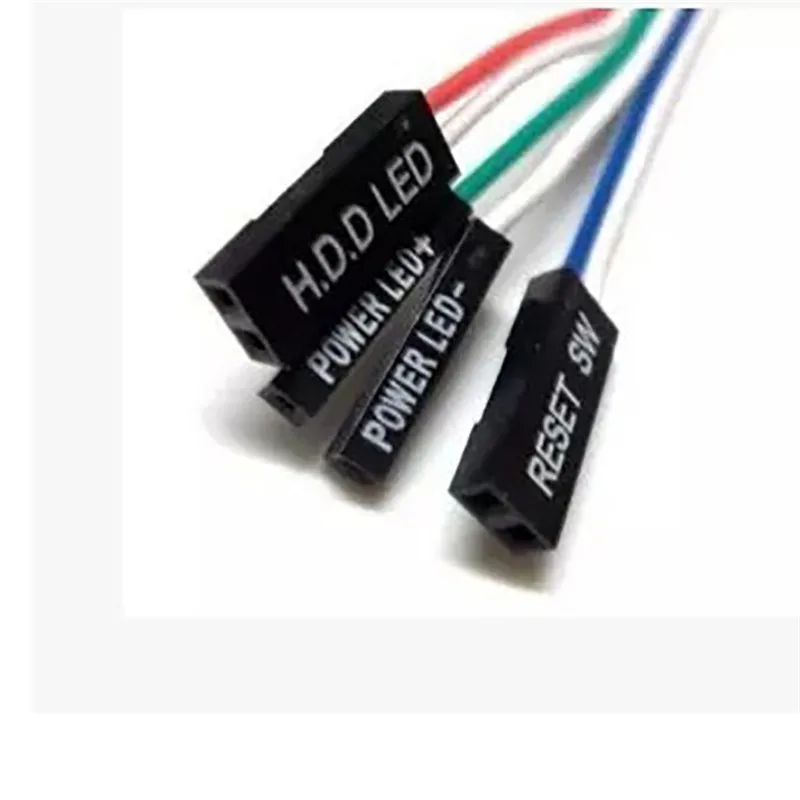

Набор проводов, идущих от кнопок на лицевой панели системного блока может выглядеть следующим образом:

На самом деле этих проводов будет больше (их набор будет немного отличаться в зависимости от производителя корпуса), но нам сейчас важно разобрать основные варианты подключения.

Самые для нас важные надписи это «POWER SW» и «RESET SW» (ее нет на фото выше). Без правильного подключения этих разъемов к материнской плате мы не сможем включать и перезагружать наш компьютер. Думаю, Вы уже догадались, что надпись «POWER SW» означает включение, а «RESET SW» — перезагрузку.

Нам надо на материнской плате (обычно в правом нижнем ее углу) найти группу штырьков с такими же (или близкими по смыслу) надписями и фактически «одеть» на них наши разъемы.

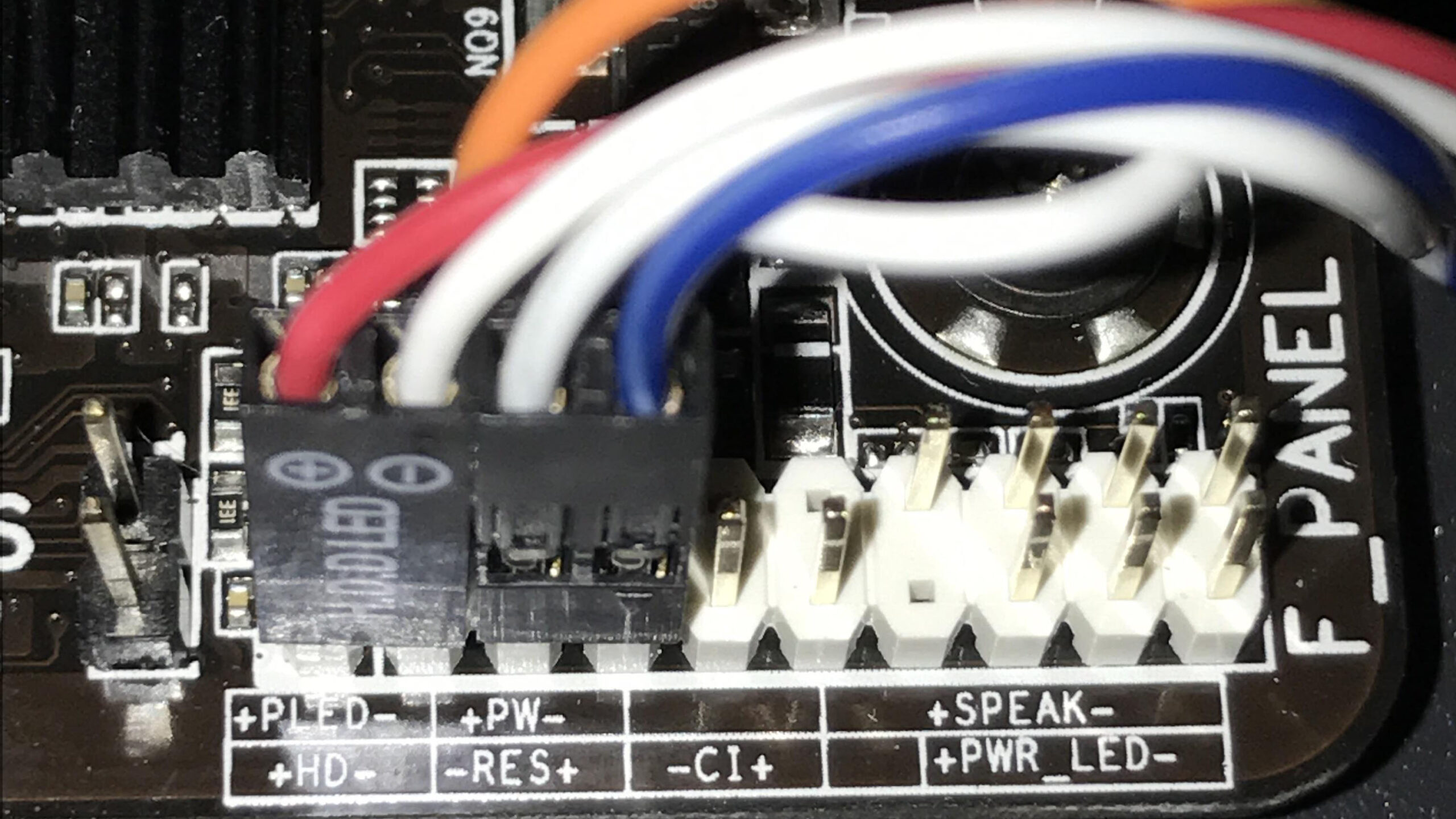

При ближайшем рассмотрении этот участок материнской платы выглядит вот так:

Помним, что на начальном этапе для нас важно подключить наши кнопки включения «POWER SW» и перезагрузки «RESET SW» компьютера. На фото выше мы видим что, для экономии места, производитель материнской платы обозначил соответствующие им пары штырьков как «PW» (от англ. «power» — запуск) и «RES» (от «reset» — перезагрузка). Поэтому здесь важно искать соответствия не буквально (такого может и не оказаться), а — по смыслу.

Примечание! Даже если Вы не уверены в своих действиях в данном случае и произведете подключение неправильно — ничего страшного не случиться (ничего не сломается и не сгорит). Вы даже можете подобрать нужный Вам штырек методом одевания модуля на все штырьки по очереди. В конце концов, у каждого — свой метод 🙂

Небольшая ремарка из практики: в нашей организации — много компьютеров и иногда бывает так, что от частого использования просто ломается сама кнопка включения, т.е. — буквально разваливается! В этом случае мы просто берем двухконтактный, разъем, который отвечает за перезагрузку («Reset Sw») и одеваем его на два штырька, предназначенные для «Power Sw» (включение системы). Таким образом компьютер начинает включаться и выключаться через кнопку «перезагрузка» 🙂

Разъем с названием «POWER LED» на рисунке выше означает подачу питания на светодиод (группу светодиодов), расположенный на передней панели системного блока и сигнализирующий о факте подачи напряжения на все элементы компьютера.

Есть разъемы, на которых написано «HDD LED» — питание светодиода (обычно — красного цвета), который визуально отмечает работу жесткого диска компьютера (мигание красной лампочки на передней части корпуса). По частоте его мигания можно приближенно говорить о загруженности винчестера в данный момент.

Примечание: аббревиатура «LED» — означает «светодиод» (англ. «light emitting diode») Поэтому если вы видите это слово, знайте что речь идет именно о светодиодах.

Надпись «SPEAK» на фото выше указывает на то, что к данному набору штырьков подсоединяется системный динамик, расположенный в корпусе компьютера. Его еще называют «PC SPEAKER».

Именно он подает звуковой сигнал при первоначальном включении компьютера. Также именно по его звуковым сигналам можно судить о различных аппаратных сбоях компьютера.

Присмотритесь и Вы обязательно увидите что-то похожее внутри Вашего системного блока:

На новых материнских платах сейчас устанавливают динамики другого вида. Они напаиваются прямо на системную плату или одеваются на штырьки для разъемов передней панели системного блока компьютера.

Теперь осталось только произвести пробный пуск нашего компьютера. И если все прошло успешно — поставить на место боковые крышки системного блока, сам блок — на отведенное для него почетное место и поздравить себя с успешной сборкой собственного компьютера!

Вот, к примеру, как выглядит, собранный мной, домашний компьютер 🙂

Также посмотрите небольшое видео о том, как выглядит процесс сборки компьютера на практике:

Подключение индикаторов передней панели компьютера к материнской плате

Home » Misc » Подключение индикаторов передней панели компьютера к материнской плате

Подключение материнской платы к корпусу

Главная Новости и обзоры Как подключить материнскую плату к передней панели корпуса?

Собираете свой первый PC самостоятельно и не знаете как подключить переднюю панель корпуса к материнской плате, то в данной статье мы постараемся максимально просто донести информацию о подключении передней панели, USB портов, вентиляторов (установленных в корпусе) к материнкой плате.

— КАК ПОДКЛЮЧИТЬ МАТЕРИНСКУЮ ПЛАТУ К ПЕРЕДНЕЙ ПАНЕЛИ —

1. Желательно заглянуть в (инструкцию) мануал от материнской платы и посмотреть подключение пинов к материнской плате.

2. Если под рукой его не оказалось или просто лень, можно зайти на сайт производителя и вбить модель материнской платы в поиск – там вы найдете мануал в электронном виде.

3. Если и на это нет времени и желания, просто следуйте указаниям, и у Вас всё получится!

Не стоит переживать, если Вы подключите что-то не так – в худшем случае разъемы и кнопки передней панели корпуса не будут работать, пока Вы их не подключите правильно.

— КОГДА НЕТ МАНУАЛА ПОД РУКОЙ —
(пользуемся указаниями на самой материнке)

На корпусе есть кнопка включения, кнопка перезагрузки, разъемы USB, «Jack 3.5» для наушников и микрофона, подсветка и предустановленные кулера — всё это нужно подключить к материнской плате. Все кабели имеют свою маркировку (надпись).

Перед началом работ рекомендуется не подключать компьютер к сети питания, чтобы избежать внезапного скачка напряжения или случайного замыкания.

Ранее все стандартные провода от корпуса шли цветные, это чуть-чуть упрощало задачу подключения.

Сейчас все кабеля идут чёрного цвета.

На всех материнских платах коннекторы подключения находятся в правом нижнем углу,
каждый разъём подписан, выше или ниже предпологаемого
месторасположения подключения.

Разъёмы бывают разделённые и совмещённые с конектором SPEAKER — всё обсалютно эдентичное (одинаковое).

Переходим к самому подключению, берём кабель в руку (я рекомендую следующую последовательность подключения):

RESET SW
H.D.D. LED
POWER SW
POWER LED —
POWER LED +
SPEAKER — если необходим

Обратите внимание на каждом из конекторов есть метка (треугольник), это плюс (+) находим на мат плате + и соедениям метку с треугольником.

Остаются ещё не подключёнными провода (слева направо):

MOLEX — кабель питания, он будет если в корпусе установлены передние кулера (до 3-х штук)
USB 3.0 и USB — кабель для питания двух разъёмов на передней панели
HD AUDIO — кабель который позволяет использовать передние разъёмы для наушников и микрафона
SATA — кабель питания подсветки корпуса

— БОНУСОМ РАЗБЕРЁМ КУДА И ЧТО ПОДКЛЮЧАТЬ —

Product: MSI MAG Z490 TOMAHAWK / БЛОК ПИТАНИЯ 600W
Manufacturer: MSI / Chieftec

Кабель MOLEX — подключаем к кабелю от блока питания (№2 картинка выше), если кулеров в корпусе 3 они все будут соеденыне один за одним, в него необходимо дать питания с БП.

- USB 3.0 — подключаем в разъём на материнской плате, он будеть подписан на самой материнской плате.
- USB — подключаем в любой разъём на материнской плате, опять же они будут подписаны.
- HD AUDIO — подключаем в разъём который находится в основном в левом нижнем углу, он тоже подписан на материнке.
- SATA(папа) — подключаем в разъём SATA(мама) который идёт от блока питания (3 разъём на картинке выше).
— Запускаем ПК и радуемся.
схема подключения, подробная инструкция| ichip.ru
Наверх
20.08.2020
Автор: CHIP
1 звезда2 звезды3 звезды4 звезды5 звезд
Как подключить переднюю панель компьютера к материнской плате
4
5
1
15
5
Это не сложно, и, даже если вы что-то сделаете неправильно, ничего страшного не произойдет.
Многие функции компьютера зависят от правильного проводного соединения комплектующих между собой. В этот список входит и передняя панель корпуса, которая позволяет пользователю управлять включением и перезагрузкой ПК. Многие пользователи считают, что процедура соединения коннекторов очень сложная и поэтому вызывают специалиста, который правильно всё подключит. Да, разъемы очень мелкие, но потратив всего несколько минут, в них можно разобраться и сделать всё самому. Даже если у вас что-то не получится, в худшем случае вы получите просто неработающие кнопки на корпусе. Но они обязательно будут функционировать, если вы воспользуетесь нашей инструкцией.
Шаг 1. Находим шлейфы
В большинстве современных корпусов кабели, которые отвечают за кнопки на передней панели являются несъемными и отходят от того места, где располагается сама панель. Если вы не можете их найти, попробуйте заглянуть внутрь корпуса поглубже. Производитель мог прикрепить их к одной из стенок, чтобы они не повредились во время транспортировки. Обнаружив провода, обратите внимание, что каждый из них промаркирован в соответствии с международными стандартами. Однако обозначения могут слегка отличаться. Зависит это от ревизии и компании производителя.
- Power SW (PWRBTN) — отвечает за включение/выключение компьютера. К коннектору всегда подведено два провода. По сути этот коннектор является перемычкой, которая замыкает два контакта на материнской плате.
- Reset SW (Reset) — коннектор, отвечающий за перезагрузку.
- HDD LED (HDLED) — индикатор, отображающий степень загрузки жесткого диска. Вы наверняка замечали, что при активном использовании компьютера на передней панели часто моргает небольшая лампочка. Это и есть этот индикатор. Чем активнее накопитель используется системой, тем быстрее моргает индикатор. Мы согласны, что функционал не далеко не самый обязательный. Поэтому, если не хотите тратить драгоценное время, то этот коннектор можно вовсе не подключать.
- Power LED (PLED) — ещё один индикатор, который загорается во время включения компьютера. Тоже далеко не самая полезная вещь, поэтому можно её проигнорировать. Однако в некоторых тестовых стендах, когда не подключается процессорный кулер и видеокарта, а блок питания имеет пассивную систему охлаждения, этот индикатор может быть полезен. Как ещё тогда определить, что ПК запустился?
- USB — отвечает за USB-порты на передней панели. Задние порты на материнской плате никак не связаны с этим коннектором.
- Speaker — небольшой динамик, который издает характерные звуки, когда ПК запускается с какой-либо ошибкой. Многие также не воспринимают его всерьез, однако он часто бывает полезен. Он имеет несколько типов сигналов, которые отличаются друг от друга продолжительностью и частотой. По ним можно определить без какой-либо диагностики, что именно мешает компьютеру нормально стартовать.
- AUDIO — аудио-разъемы на передней панели. Их, как правило, несколько.
Существуют и другие типы коннекторов. Однако встречаются они очень редко и носят второстепенный характер. Все вышеописанные шлейфы гарантированно находятся в любом современном корпусе, и для корректного функционирования передней панели достаточно подключить только их.
Шаг 2. Находим контакты на материнской плате
Большинство материнских плат распаяны таким образом, что нужные нам разъемы находятся в самом низу, причем начинаются в одном конце, а заканчиваются в другом. Стоит отметить, что вышеописанные коннекторы делятся на несколько групп. Power LED, Reset SW, HDD LED и Power LED подключаются вплотную к друг другу. Для USB, Speaker и AUDIO слоты отдельные. Схема подключения передней панели к материнской плате выглядит следующим образом:
Обратите внимание, что для удобства подключения каждый слот имеет соответствующий цвет. Также вы обнаружите под каждым слотом маркировку, которая идентична (или очень похожа) на обозначения на проводах. Рядом с интерфейсами разработчик указал полярность, так что сделать всё неправильно довольно сложно. Единственная проблема — мелкий шрифт и небольшие размеры разъемов.
Шаг 3. Осуществляем подключение
Как мы выяснили, на слотах на материнской плате производитель указал, где находится +, а где -, но как узнать полярность проводов? Здесь тоже всё просто. На каждом шлейфе вы найдете небольшой треугольник, который и будет означать +. Иногда подобную информацию можно найти в маркировке провода. Когда мы знаем всё, что нам нужно, остается вставить каждый коннектор в свой слот. Если на материнской плате отсутствуют какие-либо обозначения, нужно перейти на официальный сайт производителя и найти спецификации к вашей модели материнской платы.
Если вы всё подключаете правильно, но компьютер не включается, то можно предположить, что провода неисправны. Не расстраивайтесь, их можно купить отдельно. Пока не исправите неполадку, можно воспользоваться любым металлическим предметом и замкнуть контакты, соответствующие коннектору Power SW. Аналогичным способом можно выполнить экстренную перезагрузку компьютера с помощью замыкания контактов Reset SW.
Читайте также:
- Не надейтесь на Windows: как правильно установить драйвер для устройства
- Как выбрать материнскую плату для компьютера: лучшие модели в 2020 году
Теги материнские платы
Автор
Денис Михайлов
Была ли статья интересна?
Поделиться ссылкой
Нажимая на кнопку «Подписаться»,
Вы даете согласие на обработку персональных данных
Рекомендуем
Реклама на CHIP Контакты
Как подключить разъемы передней панели к материнской плате?
Ваша система не запустится, если вы подключите кабели передней панели корпуса ПК к неправильным разъемам на материнской плате. Разъемы, которые выходят из корпуса ПК, довольно маленькие, и подключение их к одному из контактов на материнской плате может быть сложной задачей, особенно если вы новичок.
Поэтому мы и принесли вам эту статью, чтобы вы без труда подключили разъемы передней панели к материнской плате, даже если делаете это впервые.
Содержание
Предварительные требования
Прежде чем мы начнем, необходимо помнить о нескольких вещах перед подключением проводов к передней панели.
- Заземлиться
- Если вы не можете вставить кабели, не применяйте к ним силу. Штырьки очень тонкие и их легко согнуть.
- Не включайте компьютер, если вы не уверены, что все кабели подключены правильно.
- Всегда обращайтесь к руководству пользователя материнской платы и корпуса процессора, если вы в чем-то не уверены.
Как подключить разъемы передней панели к материнской плате?
Вот пошаговое руководство по подключению разъемов передней панели к материнской плате.
Найдите необходимые кабели от корпуса ЦП
Отследите кабели, идущие от передней панели корпуса ЦП. Если у вас более тяжелый корпус процессора, кабелей будет больше. Вот список всех кабелей передней панели и как их найти.
Найдите на материнской плате разъемы на передней панели
Найдите такие записи, как F_PANEL, JFP1 или FP1 на материнской плате. Эти записи могут отличаться в зависимости от используемой материнской платы. Пожалуйста, обратитесь к руководству пользователя, если у вас возникли проблемы с поиском заголовка на передней панели. Если у вас нет руководства пользователя, загрузите его на официальной странице поддержки производителя материнской платы.

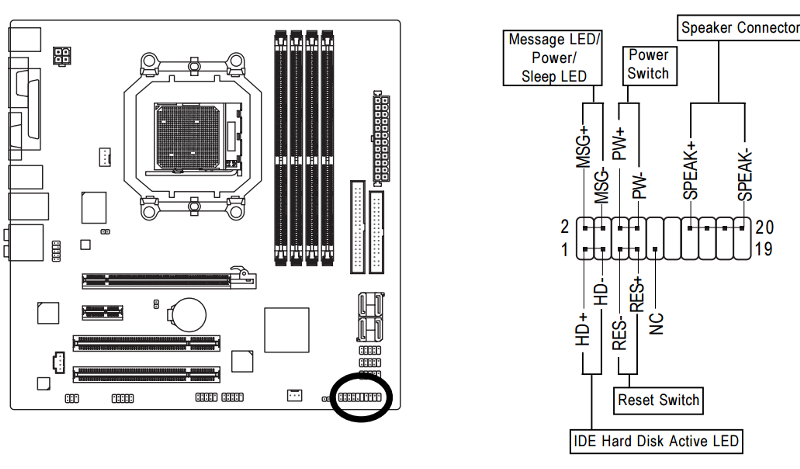

В руководстве пользователя будет подробная схема платы. Используйте это, чтобы найти заголовок передней панели.
Ваша материнская плата также будет иметь JFP2 или SPK1 . Используется для подключения кабеля динамика к корпусу процессора.
Найдите положительные и отрицательные стороны кабеля светодиода
Кабели передней панели, такие как питание и кнопка сброса, не имеют полярности (положительные и отрицательные знаки). Так что вставлять их можно как угодно. В случае светодиодных разъемов вы должны вставить положительный конец кабеля передней панели в положительный контакт на разъеме передней панели.
POWER SW и RESET SW имеют два разъема в кабеле, который необходимо вставить в разъемы на передней панели. С другой стороны, светодиод может иметь один или два слота в зависимости от компании-производителя корпуса процессора.
Если на светодиодных кабелях написано LED+ или LED-, вы можете легко вставить провода, выполнив шаги, описанные ниже. Однако, если на кабелях написано только POWER LED или HDD. LED, вы должны сначала выяснить положительные и отрицательные слоты.
Вы можете увидеть небольшой треугольник на обратной стороне светодиодных кабелей. Это указывает на положительный конец, а другой будет отрицательным.
Подсоедините кабели
На материнской плате будет два набора контактов для подключения к передней панели. Один набор контактов называется F_PANEL/JFP1/FP1 и содержит кабели питания, сброса и светодиодов. Другой предназначен для динамика/зуммера, который называется JFP2/SPK1.
Connect F_PANEL/JFP1/FP1

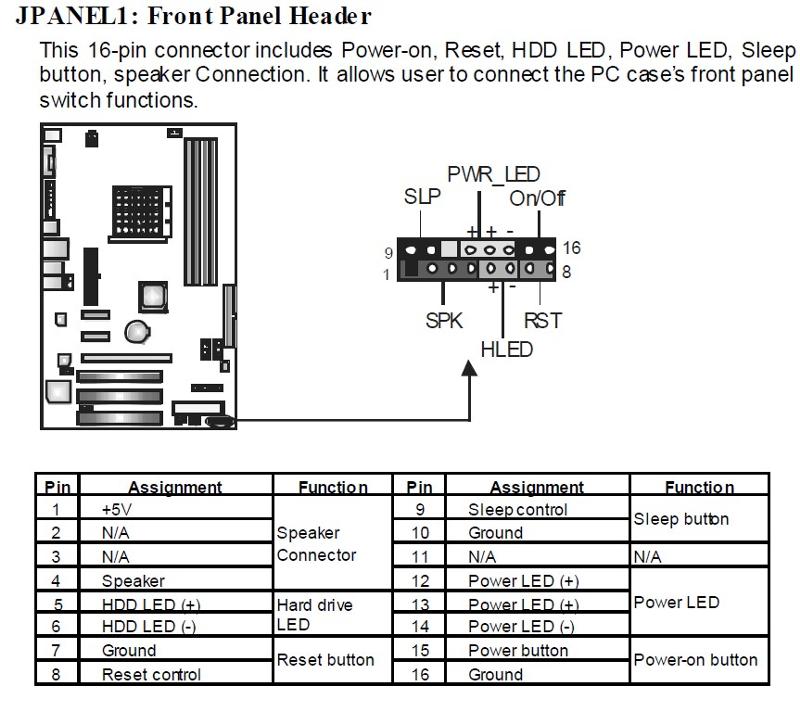

В разъеме на передней панели материнской платы будет девять контактов, как показано ниже.
Убедитесь, что на выводе написано « JFP1 » или « F_PANEL ». На вашей материнской плате также будут написаны эти номера для идентификации контактов. Штифт с одной стороны имеет нечетный номер, а штифт с другой стороны — с четным номером. Один штифт в верхней части четной стороны будет отсутствовать.
Используйте следующее руководство, чтобы вставить разъемы на передней панели.
- Контакты 1 и 3 предназначены для HDD LED+ и HDD LED- соответственно.
- Контакты 2 и 4 предназначены для светодиодов POWER+ и POWER LED- соответственно.
- Контакты 5 и 7 для RESET SW.
- Контакты 6 и 8 для POWER SW.
- Контакт 9 будет пуст.
Светодиод на передней панели не загорится, если вы не совместили положительные контакты с положительными слотами, а отрицательные контакты с отрицательными слотами. Вы можете инвертировать и снова подключить их, если светодиод не включается.
Connect JFP2/SPK1
Этот кабель поставляется с материнской платой, а не с корпусом процессора. Он подключается к небольшому динамику, который издает звуковые сигналы кодов ошибок. JFP2/SPK1 содержит один набор из четырех контактов, как показано на рисунке ниже.
Найдите положительную сторону кабеля динамика/зуммера. Положительный слот идет на четвертый контакт.
Вопросы по теме
Как подключить разъемы USB на передней панели?
Штыри USB находятся на материнской плате. Под ними будет написано слово USB. В зависимости от производителя контакты USB могут обозначаться как 9. 0033 JUSB1 или F_USB .
Если вы не можете их найти, обратитесь к руководству пользователя вашей материнской платы. Один набор разъемов USB будет иметь девять контактов.
Теперь найдите кабель от корпуса процессора, на конце которого написано USB. Этот кабель будет иметь слот для девяти контактов. Чтобы вставить, совместите контакты и кабель и аккуратно вставьте разъем в разъем.
Как подключить разъем USB 3.0 на передней панели?
В отличие от контактов USB 2.0, разъем USB 3.0 на передней панели будет иметь 19 контактов. булавки на них. Это можно найти по написанному рядом с ними JUSB2/F_USB3.0 . Чтобы найти кабели, найдите кабели с синим цветом на конце и с 20 разъемами.
Небольшая прямоугольная структура, похожая на стену, будет окружать штифты. На одной из длинных сторон стены будет небольшой зазор. Чтобы вставить кабель, совместите этот зазор с небольшой выпуклостью на кабеле.
Как подключить аудиоразъем на передней панели к материнской плате?
Чтобы найти аудиоразъем на передней панели, найдите на материнской плате JAUD1/F_AUDIO. Этот разъем будет иметь слот для десяти контактов, по пять с каждой стороны, но контакт номер 8 будет отсутствовать.
Найдите кабель HD AUDIO в корпусе процессора. На конце этого кабеля также будут отверстия/прорези для десяти контактов, по пять с каждой стороны.
В разъеме из корпуса отсутствует один штыревой разъем. Совместите контакты и кабель так, чтобы они идеально совпадали.
Как подключить разъемы передней панели к материнской плате ATX
Перейти к основному содержанию
- Компьютер BackATX Mid Tower
- Редактировать
- Полный экран
- Опции
- История
- Скачать PDF
- Перевести
- Встроить это руководство
Автор: Натан Карини (и 2 других участника)
- Избранное: 1
- Завершений: 3
Сложность
Легко
Шаги
7
Необходимое время
15 — 30 минут
Секции
1
- Как подключить разъемы передней панели к материнской плате ATX 7 шагов
Флаги
1
- Компьютер BackATX Mid Tower
- Полный экран
- Опции
- История
- Скачать PDF
- Править
- Перевести
- Встроить это руководство
Когда дело доходит до сборки компьютера, требуется много времени и упорства, чтобы собрать все воедино. Разбивая большой проект на более мелкие части, он становится намного менее сложным. В этом руководстве я подробно расскажу, как подключить разъемы передней панели корпуса компьютера к материнской плате ATX с помощью ASUS Z490 Wi-Fi (ASIN: B086QSD3M4). Другими словами, я научу вас, как заставить входы/выходы на передней панели (Reset, Power On, LED Power) работать на самом деле.
При сборке компьютера необходимо убедиться, что ваша материнская плата совместима со всеми остальными компонентами, включая корпус компьютера.
ПРЕДУПРЕЖДЕНИЕ:
- Не работайте с материнской платой на ковре. Статическое электричество может сжечь материнскую плату.
1. - Положите компьютер на бок и отвинтите барашковые винты на боковой панели. (Откройте корпус ПК)
  - ru/wp-content/uploads/8/7/0/870b0f630b2ad1320d73040e3623edf7.jpeg’ /> org/HowToDirection»>
    Для некоторых корпусов компьютеров вам может понадобиться отвертка, чтобы выкрутить настоящие винты.
  Редактировать
2. - После удаления винтов снимите боковую панель, чтобы получить доступ к материнской плате и внутренним кабелям.
  - Найдите контакты на передней панели.
  Редактировать
3. Редактировать
5. Редактировать
7. Редактировать
8. Редактировать
Почти готово!
Чтобы собрать устройство, следуйте инструкциям, шаги 1 и 2, в обратном порядке.
Заключение
Чтобы собрать устройство, следуйте инструкциям, шаги 1 и 2, в обратном порядке.
Learn more
- Samsung odin mode
- Не работает голосовой поиск на андроиде тв боксе
- Как записать телефонный звонок на андроиде
- Xpon интернет что это
- Приемник сигнала вай фай для компьютера
- Ватсап веб привязка устройства
- Ami uefi bios сигналы
- Как запустить службы windows 10 через командную строку
- Настройка доната donationalerts на обс
- Как очистить память на андроиде хонор 7а про внутреннюю телефона
- Буфер повтора obs зачем нужен
Как подключить кнопку питания к материнской плате?
Вы ищете способы подключения кнопки питания к материнской плате? Очень раздражает невозможность включить ПК из-за неработающей кнопки питания.
Не беспокойтесь, потому что я предоставлю вам простое подробное руководство о том, как подключить кнопку питания к материнской плате.
Чтобы подключить кнопку питания к материнской плате, вам необходимо найти правильные контакты PW+ и PW- на материнской плате. Подсоединение проводов кнопки питания к контактам PW+ и PW- позволяет включать и выключать материнскую плату с помощью кнопки питания.
Заголовок передней панели, где расположены контакты PW+ и PW-, расположен в нижней части материнской платы рядом с видеокартой.
Это был всего лишь обзор, так что не волнуйтесь, если вы запутались. Я собираюсь провести вас вместе с каждым шагом этой процедуры. Итак, приступим.
Избавляемся от вводного жаргона
Я буду последовательно использовать эти термины на протяжении всего руководства, так что знание их очень поможет вам. Эти термины следующие:
1. Руководство пользователя материнской платы
Руководство пользователя материнской платы представляет собой руководство по началу работы. Он поставляется со всей необходимой информацией о материнской плате и имеет ее полные характеристики.
Держите руководство к материнской плате при себе, поскольку мы будем часто использовать его для определения положения разъема на передней панели.
Печатная копия руководства пользователя материнской платы поставляется в упаковке. Однако, если у вас нет коробки с материнской платой, вы можете скачать ее программную копию.
Я расскажу вам, как вы можете скачать его позже в статье. На данный момент все, что вам нужно знать, это то, что руководство пользователя материнской платы представляет собой спецификацию, содержащую всю ее информацию, включая расположение портов.
2. Электрические контакты
Электронные компоненты, такие как печатные платы, имеют контакты. Эти штыри проводят электричество для разных задач и целей. В этой статье я буду часто использовать термин «штырь» применительно к отдельным соединениям разъема на передней панели.
Например, кабель кнопки питания будет подключен к контактам переключателя питания материнской платы или контактам SW_PW. Точно так же, как и у кнопки питания, могут быть контакты для различных подключений, например портов USB, вентиляторов материнской платы и т. д.
3. Заголовок
Заголовок — это блок, образованный комбинацией нескольких вилочных контактов. Например, в разъеме на передней панели есть контакты питания, сброса, светодиода и т. д.
Контакты в разъеме могут выполнять одну и ту же функцию или иметь несколько разных назначений. Например, контакты в колодке передней панели имеют разное назначение. В то время как контакты разъема USB 2.0 работают в тандеме для той же цели.
4. Соединительные кабели
Компоненты ПК нуждаются в способе соединения друг с другом, и это делается с помощью кабелей. Например, кабель питания ATX соединяет блок питания с материнской платой.
Некоторые разъемы, такие как кнопка питания, имеют отдельные кабели «–» и «+». Такие кабели называются соединительными кабелями.
Например, кнопка питания имеет 2 кабеля, один из которых подключается к контакту PW+, а другой — к контакту PW-.
Как подключить кнопку питания к материнской плате?
Теперь, когда мы избавились от запутанных терминов, давайте углубимся в способ подключения кнопки питания к материнской плате.
Шаг 1. Найдите разъем на передней панели
Первым шагом при подключении кнопки питания к материнской плате является поиск разъема на передней панели. Мы будем делать это, потому что контакты, к которым будет подключена кнопка питания, расположены на разъеме передней панели материнской платы.
Для краткости статьи я не буду подробно останавливаться на разъеме на передней панели. Если вам нужна дополнительная информация, обратитесь к моей подробной статье о разъемах на передней панели.
Есть два способа найти заголовок передней панели:
- Использование руководства пользователя материнской платы
- Ручной осмотр материнской платы и поиск разъема передней панели
Хотя оба они предоставят вам расположение разъема передней панели на материнской плате, лично мне нравится использовать пользователя материнской платы ручной больше, потому что это более быстрый способ.
Использование руководства пользователя материнской платы
Помните, я говорил вам ранее, что мы будем использовать руководство пользователя материнской платы, чтобы определить положение разъемов на передней панели. Что ж, я не врал.
Если у вас есть руководство пользователя вашей материнской платы – ну и ладно. В любом другом случае мы можем скачать его программную копию через сайт производителя материнской платы.
Чтобы загрузить электронную копию руководства пользователя материнской платы, выполните следующие действия.
- Зайдите на сайт производителя вашей материнской платы
- Найдите марку и номер модели вашей материнской платы
- Перейдите в раздел поддержки для вашей материнской платы
- Нажмите на руководство по материнской плате и загрузите его.
После загрузки и открытия руководства пользователя материнской платы перейдите на страницу с информацией о внутренних портах. На этой странице будет схема вашей материнской платы с четкой маркировкой заголовка передней панели.
Недостаточно места для заголовка передней панели. Нам также нужно знать, какой контакт представляет какое соединение в колодке передней панели. Для этого перейдите на страницу с конкретной информацией в заголовке передней панели.
Изображение руководства пользователя вашей материнской платы будет очень похоже на изображение внизу.
Эта страница понадобится нам снова, так что сложите ее, чтобы быстро открыть, когда она понадобится снова.
Осмотр материнской платы вручную и поиск разъема на передней панели
Если вы не можете найти руководство пользователя своей материнской платы, вам придется найти его физически, поискав на материнской плате.
Обычно разъем передней панели располагается в нижней части материнской платы. Итак, начните поиск с нижнего подбородка материнской платы и ползите вверх.
Заголовок передней панели будет помечен как F_Panel или front_panel , так что его не так сложно найти, если приглядеться.
Шаг 2. Найдите контакты, к которым также будет прикреплена кнопка питания
Чтобы найти контакты, к которым будет прикреплена кнопка питания, мы будем использовать страницу, которую мы сложили на предыдущем шаге, в руководстве пользователя материнской платы. Была причина, по которой я сказал тебе свернуть эту страницу, и теперь ты будешь меня благодарить.
Разъем на передней панели имеет следующие контакты:
- Выключатель питания
- Переключатель сброса
- Индикатор питания
- Индикатор жесткого диска
- Динамик звукового кода
Мы интересует положение контактов выключателя питания, потому что они те, которые мы будем использовать для завершения этого процесса.
Чтобы узнать это, откройте свернутую страницу руководства пользователя вашей материнской платы, на которой будет такая картинка.
Контакты переключателя питания помечены на рисунке. Соотнесите этикетку с вашей материнской платой, и вы сможете определить положение переключателя питания.
Для проверки проверьте этикетку рядом с разъемом на передней панели материнской платы. Каждый разъем на передней панели будет иметь метку, показывающую, какой контакт соответствует какому соединению.
Если этикетка, на которую вы смотрите, указывает на то же место для выключателя питания, что и руководство пользователя материнской платы, вы находитесь на правильных контактах.
Вообще говоря, третий и четвертый контакты сверху слева соответствуют выключателю питания.
Шаг 3. Подключите кабель от кнопки питания к контактам 9 переключателя питания.0009
Теперь, когда мы нашли контакты выключателя питания, все, что осталось сделать, это подключить к ним провод, чтобы соединить кнопку питания с материнской платой.
Хорошо, прежде чем вы забегаете вперед и подключаете не тот кабель, убедитесь, что на кабеле написано Power SW. Если вы подключите любой другой кабель, кроме этого, вы не получите положительного результата. Поэтому подключайте кабель Power SW только к контактам выключателя питания.
Имеет ли значение полярность (+/-) на кабелях кнопки питания?
Если вы были внимательны, то могли заметить два отдельных кабеля, выходящих из кнопки питания.
В терминологии электроники у вас всегда есть клемма + и – при работе с кабелями. Хотя силовые кабели тоже имеют клеммы + и – , полярность здесь особого значения не имеет.
Это связано с тем, что силовые кабели объединены в один кабель, и их ориентация не имеет большого значения.
Таким образом, если вы правильно соедините их с правыми контактами передней панели, у вас не возникнет никаких проблем.
Однако имейте в виду, что хотя полярность не имеет значения для перемычки кнопки питания, она имеет значение для других электрических соединений материнской платы.
Например, при подключении перемычек светодиодных индикаторов к разъему на передней панели следует уделить особое внимание правильной установке контактов + и –. Подключите положительную перемычку к выводу +, а отрицательную перемычку к выводу 9.0007 — пин на материнской плате, иначе работать не будет.
Другие способы включения материнской платы без кнопки питания
Если у вас нет кнопки питания, подключенной к материнской плате, но вы все равно хотите включить материнскую плату в крайнем случае, не беспокойтесь. Далее рассмотрим несколько удобных способов включения материнской платы без использования кнопки питания.
Быстрый запуск материнской платы
Быстрый запуск материнской платы довольно прост — здесь нет ничего сложного. Все, что вам нужно, это отвертка и ваша смекалка.
Чтобы запустить материнскую плату, выполните следующие действия.
Перейдите к разъему передней панели материнской платы.
Вставьте отвертку между двумя контактами выключателя питания. Отвертка должна соприкасаться с обоими штифтами одновременно.
Удерживайте отвертку на месте 2-3 секунды, и она должна запустить вашу материнскую плату.
При запуске материнской платы от внешнего источника убедитесь, что отвертка касается только контактов выключателя питания, а не каких-либо других контактов на передней панели. Для большей уверенности не забудьте использовать маленькую отвертку с плоской головкой, длина которой едва достаточна, чтобы коснуться двух контактов, как показано на рисунке ниже.
Используйте отдельные кабели выключателя питания
Кабель выключателя питания служит альтернативой кнопке питания. Эти кабели имитируют работу физической кнопки питания и довольно дешевы. Менее чем за 5 долларов вы можете получить комплект из трех кабелей, который прослужит вам всю жизнь.
Они довольно просты и удобны в использовании. Кабель состоит из двух концов. На одном конце есть соединительные кабели, которые подключаются к контактам выключателя питания на материнской плате. Между тем, на другом конце есть физическая кнопка, которую вы нажимаете как кнопку питания.
Подсоедините кабели выключателя питания к контактам выключателя питания материнской платы — два контакта расположены на разъеме передней панели. Как только кабели зафиксируются на месте, нажмите на кнопку, чтобы включить материнскую плату.
В отличие от запуска материнской платы от внешнего источника, этот метод намного безопаснее. Это не требует прикосновения к материнской плате, поэтому вероятность того, что что-то пойдет не так, намного меньше. Поэтому вложите 5 долларов и купите кабель выключателя питания.
Можно ли включить материнскую плату без кнопки питания?
Да, включение материнской платы без кнопки питания возможно. Включить материнскую плату без кнопки питания можно двумя способами.
Запуск материнской платы вручную
С помощью кабеля выключателя питания
Оба эти метода довольно просты и работают с гарантированным успехом. Тем не менее, я рекомендую использовать метод кабеля выключателя питания, поскольку он более безопасен и эффективен. Используйте только ручной метод запуска от внешнего источника для включения материнской платы в крайнем случае.
Где кабели кнопки питания подключаются к материнской плате?
Кабели кнопки питания подключаются к контактам PWR SW, расположенным на передней панели материнской платы. Заголовок передней панели находится в нижней части материнской платы, вдоль слота для видеокарты.
Поставляются ли материнские платы с альтернативной кнопкой питания?
Материнские платы не поставляются с альтернативными кнопками питания. Большинство основных потребительских материнских плат в наших ПК довольно просты и, следовательно, не имеют физической кнопки питания на материнской плате для их включения.
Тем не менее, корпоративные материнские платы и некоторые высококачественные потребительские материнские платы, такие как Asus ROG Maximus Extreme — лучшая высококачественная материнская плата, которую вы можете купить, поставляются с физической кнопкой питания.
Что делать, если компьютер не включается даже после подключения кнопки питания к материнской плате?
Компьютер, который не включается даже после правильного подключения кабелей кнопки питания, может иметь ослабленные разъемы или неисправный блок питания.
Чтобы решить эту проблему, выполните следующие действия.
Убедитесь, что кабели кнопки питания правильно установлены в том месте, где они соединяются в одну перемычку.
Убедитесь, что 24-контактный разъем питания ATX — кабель, соединяющий материнскую плату с блоком питания, подключен правильно. 24-контактный кабель должен плотно входить в соответствующий разъем, а все контакты должны соприкасаться.
Убедитесь, что 8-контактный разъем ЦП — кабель, соединяющий ЦП с блоком питания, надежно подключен.
Проверьте кабель кнопки питания на предмет повреждений или разрывов
Осмотрите материнскую плату на наличие признаков повреждения
Можно ли выключить материнскую плату без кнопки питания?
Да, выключение материнки без кнопки питания возможно. Процесс для него противоположен запуску материнской платы. Это выглядит следующим образом:
Возьмите отвертку
Перейдите к контактам выключателя питания на передней панели
Нажмите отверткой на два контакта выключателя питания. Отвертка должна коснуться обоих штифтов одновременно
Удерживайте отвертку на месте 4-5 секунд.
Вы должны услышать звуковой сигнал, после которого материнская плата выключится.
В качестве альтернативы вы также можете использовать кабель выключателя питания, чтобы выключить материнскую плату без кнопки питания. Это просто требует нажатия кнопки; однако сначала вам нужно будет купить кабель выключателя питания. К счастью, это очень дешево и стоит менее 5 долларов.
Ознакомьтесь с некоторыми из наших руководств по покупке материнских плат.
Лучшая материнская плата для Ryzen 5 3600
Лучшая материнская плата для Ryzen 5 5600X
Лучшая материнская плата для Ryzen 7 5800X
Лучшая материнская плата для Ryzen 9 5900X
Лучшая материнская плата для Gaming
Лучшая материнская плата B550
Ознакомьтесь с некоторыми из другие соответствующие руководства по материнской плате.
Что такое разъемы на передней панели?
Что такое стойки материнской платы?
Как подключить разъемы передней панели к материнской плате?
Что означает красный свет на материнской плате?
Что такое слоты PCIe?
Как узнать, неисправна ли материнская плата?
Заключительные мысли
Теперь, когда вся информация раскрыта, я думаю, у вас есть представление о том, как подключить кнопку питания к материнской плате.
Как показано, подключить кнопку питания к материнской плате довольно просто.
Если вы воспользуетесь подсказками из руководства пользователя вашей материнской платы и будете следовать моему руководству, вы завершите этот процесс менее чем за 30 минут.
Однако, если вы чувствуете себя запуганным или ошеломленным, не стесняйтесь ответить на свой вопрос в разделе комментариев. Я помогу вам, и вместе мы решим проблему в кратчайшие сроки.
Из этих двух способов мне больше всего нравится использовать кабель выключателя питания, потому что это намного проще и проще, чем каждый раз запускать материнскую плату от внешнего источника.
В заключение, не торопитесь, проанализируйте ситуацию и выполняйте этот процесс шаг за шагом. Я надеюсь, что вы нашли информацию в этой статье полезной. Прежде чем подписать, дайте мне знать, если вы смогли подключить кнопку питания к материнской плате.
Как подключить кнопку питания к материнской плате
Автор Ник Райли / 26 февраля 2022 г. 15 августа 2022 г.
Когда вы собираете новый настольный компьютер, последний штрих, который вам нужно сделать, это подключить кнопку питания корпуса к материнской плате. Это очень простой шаг, который занимает всего минуту или две, но вы должны знать кое-что о том, как это сделать.
В широком смысле все, что вам нужно сделать, это подключить кабель от корпуса к соответствующим контактам выключателя питания на материнской плате.
Если это звучит пугающе, не волнуйтесь. Мы рассмотрим точные шаги в следующих нескольких параграфах.
Мы поговорим о том, как найти соответствующие контакты выключателя питания на материнской плате и подключить к ним шлейф кнопки питания, а также более подробно остановимся на технических деталях задачи.
Эта статья применима ко всем системным платам для настольных ПК, независимо от их марки и модели. Итак, давайте начнем.
Родственная статья : Как подключить дополнительные вентиляторы к материнской плате
Как подключить кнопку питания к материнской плате?
Содержание
Вероятно, это самая сложная часть процесса. Вы должны найти, где именно вам нужно подключить выключатель питания на материнской плате. Чтобы сделать это немного проще, мы рассмотрим все шаги, как это сделать.
Первое, что вам нужно сделать, это найти заголовок передней панели. Если вам интересно, что это такое и почему вас это должно волновать, ответ заключается в том, что это в основном пластиковая розетка для силовых кабелей корпуса ПК, которые вы собираетесь подключать. На нем есть все контакты для кнопки сброса, кнопки питания, светодиода HD, светодиода питания и динамика корпуса.
Чтобы узнать, где именно находится этот разъем, вы можете либо посмотреть руководство по материнской плате, либо взглянуть на переднюю часть материнской платы. Где-то на передней панели мобо должна быть розетка с меткой «F_PANEL».
2. Найдите соответствующие контакты
Как уже упоминалось, разъем передней панели имеет несколько контактов; вероятно, только два предназначены для кнопки питания корпуса (может быть больше, в зависимости от модели). Как узнать, к каким контактам нужно подключить кабель?
Это просто. Точно так же, как вы это делали, чтобы найти разъемы на передней панели, вам просто нужно взглянуть либо на руководство вашей материнской платы, либо на саму материнскую плату. Контакты, к которым нужно подключить кнопку питания, называются «PW» или «PWR», и их очень легко обнаружить.
3. Найдите перемычку питания
Теперь, когда вы нашли разъем на передней панели и знаете, какие контакты нужны для подключения кабеля кнопки питания, пришло время найти сам кабель
Перемычка питания, также известная как кабель кнопки питания, входит в комплект кабелей вашего ПК. Это небольшой кабель с двухконтактными разъемами. На пластиковой части этого кабеля должна быть этикетка с надписью «POWER SW» или «PW».
В моем корпусе были готовые к подключению перемычки для всех кабелей питания
4. Подключите кнопку питания к материнской плате
Наконец, у вас есть все инструменты, и теперь пришло время для самого процесса.
Шаги очень просты. Как уже упоминалось, кабель кнопки питания имеет двухконтактный разъем, который входит в разъем на передней панели. Просто убедитесь, что этот кабель подключен к правильным двум контактам. Это очень легко сделать, потому что контакты помечены «PW» или «PWR».
Полярность этого разъема не важна. Неважно, подключите ли вы его в любом случае. Да, на этикетке разъема на передней панели есть знаки «плюс» и «минус», но все будет в порядке, если он замыкает цепь. Но имейте в виду, что для других кабелей передней панели, таких как светодиод жесткого диска и индикатор питания, вам необходимо подключить правильную полярность.
Статья по теме : Что такое стойки материнской платы и почему они важны для вашего ПК?
Часто задаваемые вопросы Раздел
Как запустить материнскую плату?
Нас много раз спрашивали, можно ли запустить материнскую плату, если не работает кнопка питания. Что ж, ответ — да, вы можете, и это очень легко сделать.
Все, что вам нужно, это канцелярская скрепка или любой провод, и коснитесь двух контактов на разъеме передней панели, к которым должна была быть подключена кнопка питания. Важно коснуться только двух контактов. Касаясь этих двух контактов, вы замыкаете цепь. Это причина, по которой вы не заботитесь о полярности, когда дело доходит до самой кнопки питания.
Что такое кнопка питания на материнской плате?
Хотя на большинстве материнских плат нет специальной кнопки питания, но есть разъем для выключателя питания, к которому подключается кабель кнопки питания, некоторые материнские платы имеют специальную кнопку питания. Это кнопка питания на материнской плате.
Где находится выключатель питания на материнской плате?
Выключатель питания материнской платы расположен на разъеме передней панели. Заголовок передней панели представляет собой небольшой пластиковый разъем с несколькими торчащими контактами и расположен на передней стороне материнской платы.
Выключатель питания находится на материнской плате?
Да, можно сказать, что выключатель питания идет на материнской плате. Выключатель питания расположен на разъеме передней панели, который, в свою очередь, находится на лицевой стороне материнской платы. Там вы можете подключить кнопку питания и другие кабели передней панели, такие как индикатор жесткого диска и индикатор питания.
Как работает выключатель питания материнской платы?
При нажатии кнопки питания происходит замыкание цепи на материнской плате. Это означает, что на блок питания отправляется сигнал, чтобы подать достаточно энергии в систему и запустить ее.
Статья по теме: Как определить неисправность материнской платы [простыми шагами]

Статья по теме : Объяснение аудиопортов материнской платы
Заключение
Если вы не знали, как подключить кнопку питания и другие кабели передней панели к вашей материнской плате, мы надеемся, что наш учебник помог вам.
