Как узнать какая материнская плата в ноутбуке: Программа для определения материнской платы на ноутбуке. Как узнать какая материнская плата, ее модель на компьютере

Содержание

Программа для определения материнской платы на ноутбуке. Как узнать какая материнская плата, ее модель на компьютере

Как узнать модель материнской платы, установленной на компьютере, средствами Windows и при помощи сторонних программ. В операционной системе Windows можно узнать модель материнской платы несколькими способами, о которых я расскажу в данной статье.

Компьютер состоит из отдельных блоков (устройств), собранных воедино для взаимодействия друг с другом. Основное устройство компьютера — материнская плата, на которой размещены различные компоненты ПК, к материнской плате (motherboard) подключены другие устройства, входящие в состав компьютера.

Для чего бывает необходимо узнать модель материнской платы на компьютере? Определение модели необходимо при апгрейде (обновлении оборудования компьютера), установке драйверов и т. п.

От модели материнской платы зависит, какой процессор можно установить на данный компьютер, модель BIOS и чипсета, поддержка типа оперативной памяти (DDR2, DDR3, DDR4), периферийных устройств и т.

д.

В случае с драйверами, от модели материнской (системной) платы зависит, какие именно драйвера следует установить на данный компьютер. Поэтому важно узнать название компании — производителя материнской платы и модель системной платы.

Определить модель материнской платы можно несколькими способами:

  • визуальным осмотром;
  • с помощью утилит и средств операционной системы Windows;
  • с помощью сторонних утилит для мониторинга системы.

Первый способ — визуальный осмотр, применим, в основном, только к стационарному компьютеру. После открытия системного блока, пользователь может увидеть обозначение марки материнской платы, нанесенное непосредственно на саму печатную плату.

Определить модель материнской платы ноутбука подобным способом очень проблематично. В этом случае, на помощь придет программное обеспечение. Далее мы рассмотрим 7 разных способов для получения сведений о модели системной платы.

Как узнать модель материнской платы с помощью «Сведения о системе» Windows

В ОС Windows 10 войдите в меню «Пуск», в списке программ откройте папку «Средства администрирования Windows», нажмите на «Сведения о системе». В Windows 7 пройдите по пути: «Все программы» => «Стандартные» => «Служебные». В Windows 8.1 для вызова «Сведения о системе» потребуется ввести команду, подробнее читайте .

В окне «Сведения о системе» отобразится подробная информация о системе, аппаратных ресурсах и программной среде. Напротив элементов «Изготовитель» и «Модель», вы увидите информацию о производителе и модели материнской платы.

Получение сведений о модели материнской платы с помощью DxDiag

Введите в окне интерпретатора командной строки следующую команду:

Wmic baseboard get Manufacturer

После выполнения команды, в окне отобразится название фирмы — производителя материнской платы (Manufacturer), в данном случае — Gigabyte.

Wmic baseboard get product

В окне командной строки появится модель (Product) материнской платы — B85M-DS3H.

Если начинающему пользователю узнать модель материнской платы через командную строку сложно, воспользуйтесь другими более простыми вариантами.

Выводы статьи

Пользователь может узнать модель материнской платы с помощью разных способов: используя утилиты и средства операционной системы Windows, или сторонние программы для мониторинга оборудования и системы.

В ответ на вопрос: «Какой у тебя компьютер?» можно услышать что угодно – от названия модели процессора до абстрактных понятий, вроде «мощный» или «черный». И лишь единицы могут сказать, из чего состоит их «железный помощник». Впрочем, правда за большинством: зачем запоминать модели и марки устройств, если знаешь, как их определить?

Необходимость узнать модель материнской платы возникает тогда, когда нужно установить какой-либо драйвер, обновить BIOS, выяснить совместимость устройств или продиагностировать поломку. Сегодня поговорим, как это сделать, если компьютер находится в рабочем и в неработоспособном состоянии (не включается).

Определяем модель материнки средствами Windows

Если ПК под управлением Windows нормально запускается и работает, определение модели его материнской платы — дело нескольких минут. И в этом вам помогут следующие системные инструменты:

  • Консольная утилита Windows Management Instrumentation Command (WMIC.exe).
  • Инструмент «Сведения о системе» (MSInfo32.exe).
  • Средство диагностики DirectX (Dxdiag.exe).

Windows Management Instrumentation Command

Windows Management Instrumentation Command работает в командной строке (cmd). Для распознавания марки и модели материнской платы компьютера выполните в ней по очереди 2 инструкции:

wmic baseboard get manufacturer

wmic baseboard get product

Первая поможет узнать производителя, вторая — конкретный продукт.

Как видно на скриншоте, на компьютере установлена материнская плата Asus A88XM-Plus.

Этот пример получен на стационарном ПК. Однако при запуске на ноутбуках консоль может показать вместо матплаты модель самого мобильного компьютера или даже линейку моделей, как, например, на картинке ниже:

Впрочем, эту же информацию на данном устройстве отображают и другие утилиты. Дело в том, что на некоторых ноутбуках и нетбуках определить точную модель материнской платы программным способом невозможно. Такова их особенность, и с этим ничего не поделаешь.

Если вы тоже наблюдаете нечто подобное, для поиска драйверов, BIOS или информации об устройстве используйте наименование самого мобильного компьютера. Как его определить, читайте .

«Сведения о системе»

Следующий инструмент Windows — «Сведения о системе», информативен примерно в половине случаев. Зачастую он показывает только производителя материнской платы, а о модели пишет «Недоступно».

Чтобы получить сведения о системе, запустите инструмент поиска Windows, введите запрос «msinfo32» (без кавычек) и кликните найденное приложение. Интересующая информация отобразится в основном окне.

Средство диагностики DirectX

Средство диагностики DirectX чаще приносит пользу владельцам мобильных аппаратов. Стационарные платформы оно распознает еще реже, чем предыдущий инструмент.

Нужные данные, если они получены, содержатся в разделе «Сведения о системе» на первой вкладке. Это «Изготовитель компьютера» и «Модель компьютера».

Чтобы запустить средство диагностики DirectX, наберите в поиске Виндовс имя утилиты — «Dxdiag», и кликните по найденному.

Все вышеперечисленные способы опознавания моделей материнских плат работают в Windows XP, Windows 7, Windows 8-8.1 и Windows 10. Но так как они не слишком удобны и не всегда информативны, возможно, вы предпочтете им сторонние программы.

Определяем модель материнки с помощью сторонних программ

CPU-Z

Простая, портабельная, бесплатная утилитка CPU-Z — одно из самых удобных решений для задач, подобных нашей. Вкладка «Mainboard» показывает все основные сведения о платформе компьютера. А именно:

  • Производителя материнской платы (Manufacturer).
  • Модель платы (Model) и ее ревизию (вторая ячейка в строке).
  • Системную логику (Chipset и Southbridge) — производителя микросхем северного и южного мостов либо хаба платформы, его микроархитектуру, название и ревизию.
  • Модель мультиконтроллера (LPCIO).
  • Производителя, версию и дату выпуска BIOS.
  • Версию и режимы работы шины PCI-express (AGP).

Самое важное обведено рамкой на скриншоте ниже.


HWiNFO32/64

— еще одна бесплатная утилита, предназначенная для сбора информации о железе и мониторинга состояния компьютера. Ее главное окно отображает сведения о процессоре, видеокарте, оперативной памяти, накопителях и, конечно, о материнской плате, а именно — о модели, версии чипсета и BIOS.

Более подробная, практически полная информация о материнке и ее компонентах собрана в разделе «Motherboard».

HWiNFO32/64 выпускается в портабельных и установочных версиях для Windows (раздельно для 32- и 64-битных систем), а также для съемных загрузочных носителей, работающих на базе DOS.

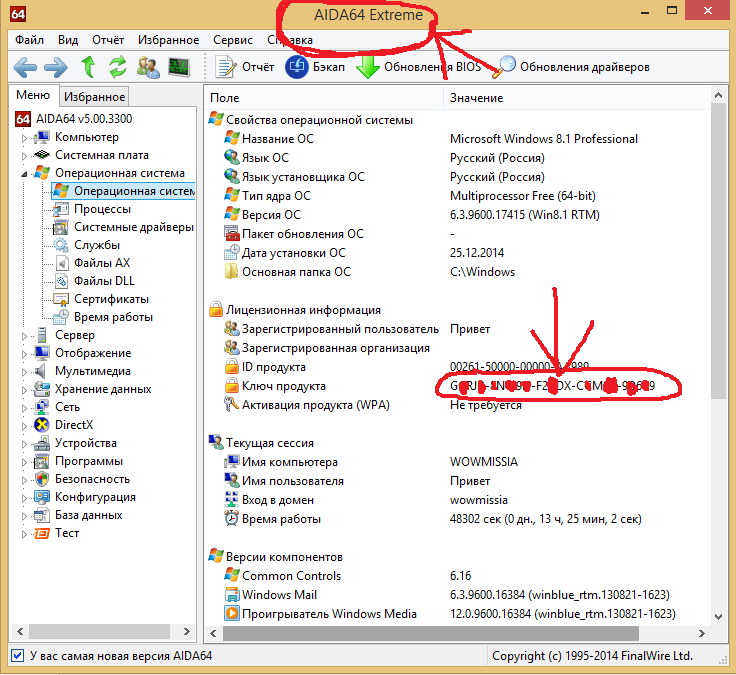

— приложение для сбора информации, мониторинга и тестирования устройств компьютера, пожалуй, лучшее в своем классе и, несмотря на платность, очень популярное у пользователей. Впрочем, чтобы узнать с его помощью модель материнской платы ПК или ноутбука, платить не обязательно — достаточно скачать и запустить триальную версию программы.

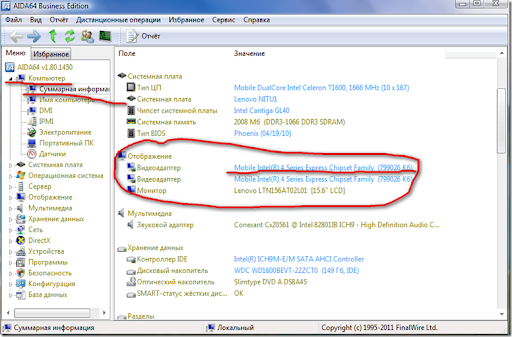

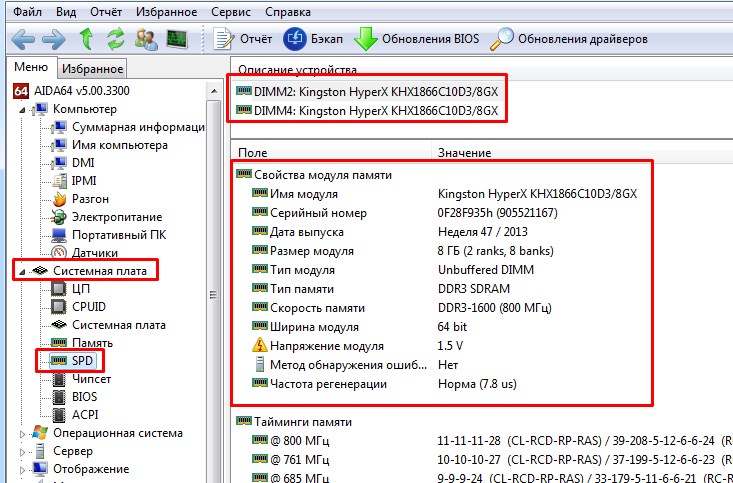

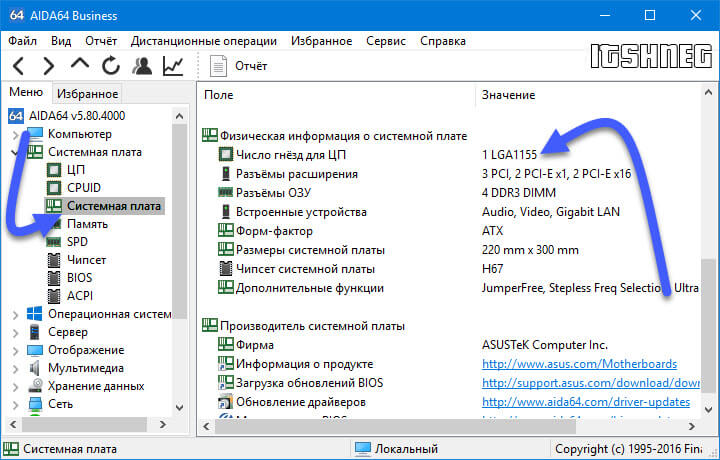

Сведения об интересующем устройстве собраны в разделе «Системная плата» (в отличие от предыдущих программ, AIDA64 имеет русскоязычный интерфейс). Помимо производителя и модели, здесь подробно расписаны все параметры и компоненты материнки.

AIDA64 тоже выпускается в установочных и портабельных версиях. Стоимость домашней лицензии (Extreme) для трех компьютеров составляет $39.95.

Как определить модель материнской платы неработающего компьютера

Если материнка ПК или ноутбука «приказала долго жить» либо аппарат не включается по каким-то иным причинам, единственная возможность опознать модель платы — информация, которая есть на ней самой. В случае со стационарным компьютером это редко вызывает затруднения, так как наименование модели «мамки» обычно нанесено крупными буквами на ее лицевую сторону.

Если названия не видно, скорее всего, оно закрыто кулером или устройствами, установленными в слоты PCI и PCI-e, например, видеокартой. Достаточно снять мешающий девайс — и всё тайное стянет явным.

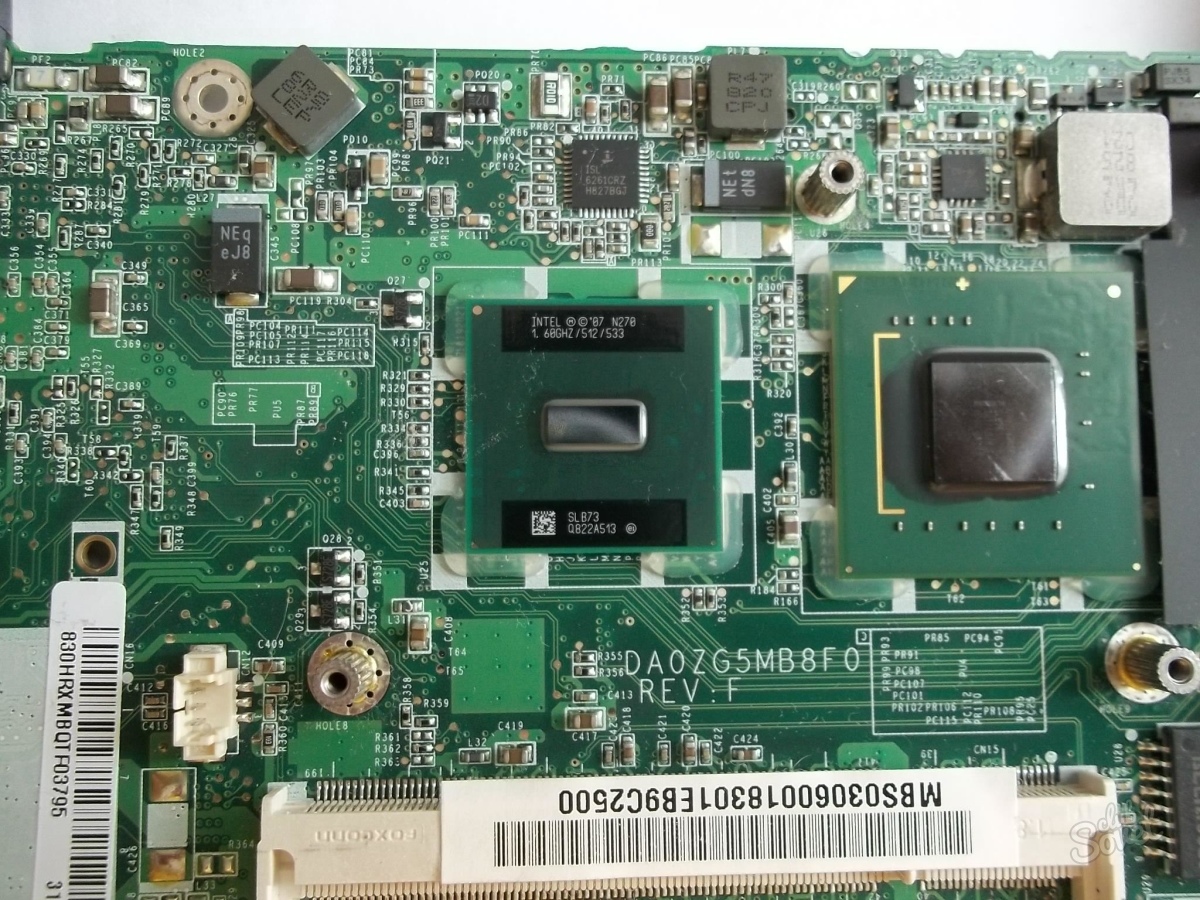

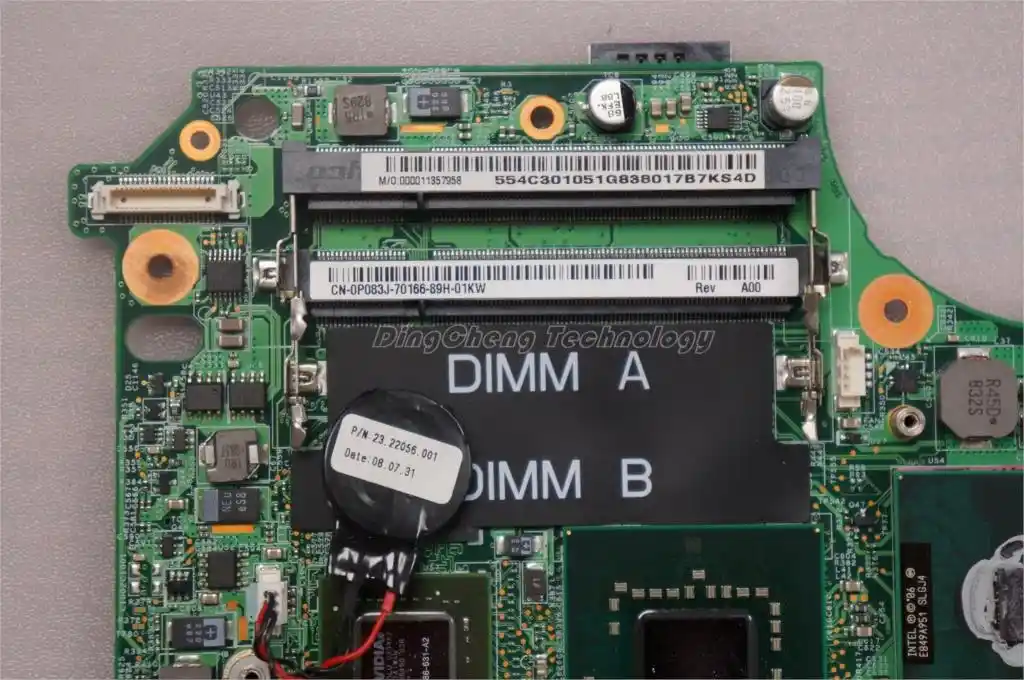

С ноутбуками дела обстоят сложнее. Наименование модели мобильного компьютера за редким исключением никак не увязано с моделью его материнской платы. Совпадения встречаются только у Asus, но тоже не всегда. Просто это один из немногих производителей, который сам выпускает и ноутбуки, и материнские платы к ним. У других компаний всё более запутано.

Ниже мы приводим опознавательные знаки наиболее распространенных мобильных платформ.

Asus

Платформы Asus имеют фирменный логотип, поэтому с опознаванием бренда сложностей быть не должно. Модель и ревизия, как правило, нанесены неподалеку от него. В данном примере это K53SD ревизии 5.1.

Кстати, материнские платы Asus встречаются не только в ноутбуках одноименной марки. Их используют производители Dell, Toshiba, Samsung, Packard Bell и прочие.

Compal

Платформы производства Compal Information встречаются в ноутбуках Acer, HP, Dell, Toshiba, Lenovo и т. д. Распознаются по характерной маркировке LA-четыре_цифры, например, LA-5911, после которых может стоять буква «P».

Inventec

Платформы Inventec устанавливают в ноутбуки HP, Acer, Tochiba и некоторые другие. На них довольно часто бросаются в глаза бренды производителей компьютеров, для которых они выпускались, а обозначение марки Inventec иногда приходится поискать. На него указывает неприметная строка из 11 цифр, разделенных буквой «А». Иногда перед ними стоит еще 4 символа, вроде VV09, что является сокращением от названия модели.

Материнские платы Quanta встречаются в ноутбуках Acer, Sony VAIO, HP, DNS и т. д. Их опознавательный признак — строка, которая начинается с букв «DA» или «DAO». Внутри этой строки скрыто имя модели, состоящее из 3-4 символов. Оно размещается между буквами «DA» («DAO») и «MB». На снимке ниже приведен фрагмент платы Quanta ZQSA от ноутбука Acer Aspire.

Это не все существующие платформы мобильных компьютеров — в реальности их гораздо больше. Однако в жизни не так много ситуаций, когда эти сведения действительно необходимы пользователю. Все нужные данные, в том числе о материнской плате, можно выяснить, зная лишь модель аппарата. А как ее определить, вы уже в курсе.

Покупая компьютер, зачастую пользователи не имеют представления какое оборудование там установлено. Но чем дольше и глубже пользователь вникает в принципы работы его настольного или портативного ПК, тем больше вероятность того, что он захочет узнать какая оперативная память, какая материнская плата и какой процессор установлены в его системный блок. Если вам понадобятся данные про вашу материнскую плату — предлагаем 4 способа узнать ее название и модель.

Как безошибочно определить модель материнской платы визуально?

Если у вас стационарный компьютер, а не портативный (ноутбук), то при открытии боковой крышки системного блока вы увидите материнскую плату и другое оборудование, подключенное к ней. На самой материнской плате будет нанесена маркировка — написана ее модель, фирма производитель, серийный номер.

При покупке в магазине, вам должны были выдать все коробки и диски от установленного оборудования. На них вы сможете прочесть название модели вашей материнской платы. На боковой наклейке на коробке как правило печатается более подробная информация и даже некоторые спецификации мат платы.

Как узнать материнскую плату, используя встроенный функционал ОС?

Следующий вариант оперделить модель материнской платы — это нажать сочетание клавиш Win+R и выполнить команду msinfo32

Откроется окно Сведения о системе. Здесь вы увидите все, что установлено в ваш системный блок, а также много другой информации, которая вам может понадобиться. Но мы ищем модель материнской платы, поэтому нажав на пункт Сведения о системе, в окне справа ищем надпись Модель – это и будет модель вашей материнской платы.

Как определить модель платы через командную строку?

В операционной системе Windows 8, как и в Windows 7, можно получить информацию о материнской плате из командной строки. Для этого нажимаем сочетание клавиш WIN+R , вводим команду CMD и жмем Enter . В открывшейся командной строке нужно последовательно ввести команду:

wmic baseboard get manufacturer – покажет кто производитель материнской платы wmic baseboard get product – эта команда покажет модель.

Вообще, существует еще несколько операторов. Вы можете написать на клавиатуре команду wmic baseboard get product,Manufacturer,version,serialnumber, чтобы дополнительно к вендору и модели материнки также узнать ее версию и серийник.

Определение модели материнской платы с помощью AIDA 64 (Everest)

Самый простой способ, который поможет узнать какая «материнка» установлена — это использовать универсальную программу Aida64 . Данное программное обеспечение не только предоставит исчерпывающую информацию о вашем «железе», включая данные температурных датчиков и скорость вращения вентиляторов, но и покажет всю информацию про установленное программное обеспечение на вашем ПК.

Также программа способна проводить некоторые тесты оборудования. Подходит как для Windows XP, так и для более поздних версий операционных систем семейства Windows, включая десятку. Имеет бесплатный аналог — утилиту Speccy от Priform. В отличие от платной Аиды, она предоставляет меньше возможностей, но необходимую информацию вам покажет.

Итак, рассмотрим принципы построения отчета о вашей системе и разберем где в отчете информация о вашей материнской плате.

После запуска программы зайдем в пункт Отчеты Мастер отчетов. Программа предложит выбрать какой отчет мы хотим построить.

  • Все разделы
  • Только суммарные данные о системе
  • Аппаратные разделы
  • Программные разделы
  • Тестовые разделы
  • по выбору пользователя
  • Загрузить из файла – если таковой иметься.

Начнется процесс поиска оборудования, а по его окончанию программа выдаст отчет.

В это отчете мы найдем все данные про аппаратное обеспечение вашего ПК. Сколько оперативной памяти установлено, фирма производитель, какой жесткий диск установлен, его фирму производителя и объем, ну и конечно же программа расскажет все про нашу материнскую плату, в отведенном для нее разделе. Если программа отработала нормально, то возможно она еще и покажет сайт производителя вашей системной платы. После, по желанию, вы сможете сохранить этот отчет, и если не будет никаких обновлений в вашем системном блоке, вы сможете пользоваться информацией, находящейся в нем.

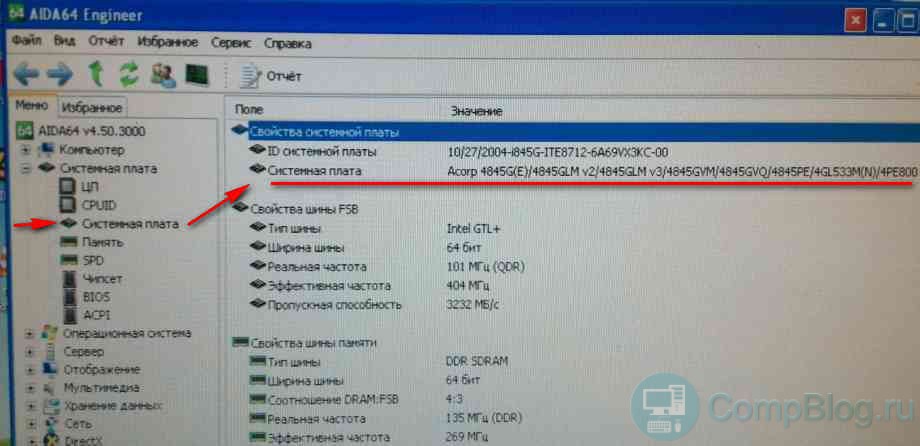

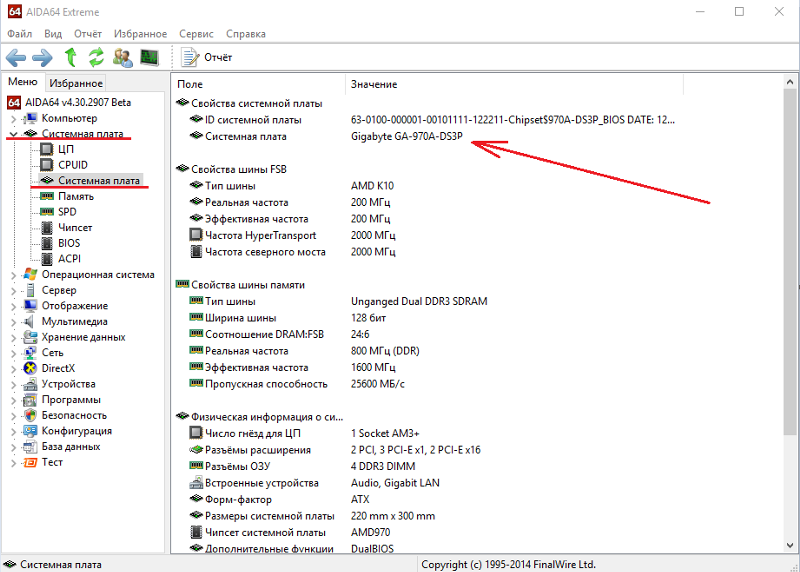

Или же вы можете перейти на вкладку mainboard (системная плата) и просто посмотреть инфо о материнке там, но без подробного исчерпывающего отчета.

Мы описали не все способы определения названия материнской платы компьютера. Также для этого подходит простая бесплатная утилита Cpu-Z. Она создана для мониторинга центрального процессора, но выводит и смежную информацию. Еще один просто способ определения МП — через настройки bios. Чтобы попасть туда, нажмите DEL или F2 во время включения ПК (на ноутбуках клавиши могут быть другими), как только услышите первый писк и на черном фоне экрана пойдут надписи. На стартовом экране Биоса — System Information должна отображаться инфа о матери, ЦП, количестве памяти ОЗУ. Для выхода из этого режима перезапустите ПК с кнопки или нажмите F10 и ОК.

Если ваш персональный компьютер или ноутбук не работает из-за отсутствия, либо устаревшей версии драйверов, или у него проблемы со звуком, это легко исправить. Но только в том случае, если вы знаете модель материнской платы и ее точное название.

Модель материнки можно найти в документах. Но если вы выбросили коробку с ними после покупки или в них нет указания модели, придется воспользоваться другими возможностями. Один из способов, перечисленных ниже, поможет вам определить модель материнской платы. Четыре способа:

  1. Используйте для определения, специально разработанные для этого утилиты или приложения;
  2. Используйте командную строку, если у вас операционная система Windows 7, 8 или 10;
  3. Откройте системный блок и осмотрите материнскую плату;
  4. Используйте системную утилиту для Windows 7, 8 или 10.

Специальные программы для просмотра характеристик ПК (в том числе материнской платы)

Разработчики создали целый ряд специальных приложений (утилит), предназначенных для определения моделей материнских плат. Рассмотреть все невозможно, они исчисляются десятками. Мы выбрали самые эффективные и легкие в использовании. Минималистский интерфейс без навороченных функций позволит даже самому неопытному пользователю определить свою модель материнской платы для ноутбука или персонального ПК.

Speccy

Эта утилита одна из самых эффективных. Вы можете на сайте разработчика скачать одну из трех версий. Она полностью бесплатна, имеет русскоязычный пользовательский интерфейс, работает во всех Win-версиях и очень проста в использовании. Найдите раздел «Системная плата » и узнаете, кто производитель вашей материской платы на нетбуке или мобильном/персональном компьютере и ее точную модель. Посмотрите на изображение ниже.


Утилита создана для удобства пользователя. Она не только находит модель материнки, но и позволяет не вводить ее номер вручную, а воспользоваться буфером обмена. Скопируйте и найдите в поисковой системе, например, обновления для устаревших драйверов.

AIDA

Эта утилита не только позволит определить изготовителя и модель платы ПК, вы также можете пользоваться и другими ее полезными функциями. Например, AIDA поможет вам найти информацию на приложение или драйвер, жесткий диск, видеокарту и другие комплектующие. С помощью этой утилиты вы можете узнать о своем мобильном или персональном компьютере практически все!

Но чтобы полноценно ею пользоваться, придется заплатить. Ознакомительная версия не имеет расширенного функционала и ограничена всего несколькими параметрами.

Визуальный осмотр материнской платы

Если вы не хотите скачивать и устанавливать специальный набор программ, осмотрите материнскую плату визуально. Если ваш компьютер — не дешевая китайская сборка, на плате должна быть выбита правильная маркировка.

Если производитель материнки, которая стоит на вашем компьютере, компания ASUS, то вы увидите, например, такую маркировку: «ASUS 970 PRO GAMING / AURA». Смело пишите это название в поисковой системе и обновляйте устаревшие драйверы.


Если производитель Gigabyte, маркировка будет выглядеть примерно так: «Gigabyte GA P110 D3 02».


Визуально осмотреть плату на персональном компьютере просто и быстро, достаточно открыть системный блок и переписать буквенно-цифровое значение. Но вот с мобильными компьютерами это не так просто. Разбирать ноутбуки — дело нелегкое. Но зато можно безошибочно определить модель.

Как узнать модель материнской платы в командной строке

Еще один способ для тех, кто не хочет устанавливать утилиты. Этот способ актуален для всего семейства Windows: 7, 8 и 10.

Командная строка открывается двумя способами:

cmd и нажмите клавишу «Enter».
cmd и нажмите клавишу «Enter»


Затем введите поочередно две команды, последовательно нажимая «Enter»:
  • wmic baseboard get manufacturer;
  • wmic baseboard get product.

Как определить модель материнской платы в Windows 7, 8 и 10 без программ?

Чтобы это узнать, вам необходимо в окне «выполнения команд» ввести следующее значение: msinfo32
Первый способ для Windows 7Нажмите в Windows «Пуск» введите значение msinfo32 и нажмите клавишу «Enter».
Второй способ для Windows 7,8 и 10Нажмите сочетание кнопок «Win+R» введите значение msinfo32 и нажмите клавишу «Enter»


Когда откроется окно, вы должны выбрать раздел «Информация об операционной системе». Там вы увидите все данные о вашем мобильном или персональном компьютере. Там несколько характеристик, касающиеся версии, модели платы и мобильного компьютера, процессора и другие.


Вот так несложно можно определить модель и изготовителя материнской платы. Вы можете воспользоваться наиболее удобным способом: с помощью утилиты или без нее.

На первый взгляд обнаружить модель материнской платы несложно – достаточно просто взглянуть на коробку устройства, либо найти необходимую информацию на самом компоненте, открыв панель системного блока. Здесь прямо на лицевой стороне платы расположено её название.

Но бывают и ситуации, когда нет возможности заглянуть во внутренности своего компьютера. Тогда приходится использовать средства, представленные операционной системой и программным обеспечением компьютера.

Первое, о чём следует рассказать – стандартные способы, которые вшиты в саму систему. Здесь собраны пошаговые инструкции, которые работают на всех версиях операционной системы Windows, независимо от особенностей конкретной сборки. Для более поздних обновлений некоторые из представленных шагов будут легче, что отображено в примечаниях.

В панели системных сведений

Начнём со стандартной программы мониторинга, заложенной разработчиками ОС. Это самый быстрый способ из всех возможных, поскольку от пользователя не требуются особые знания о функционировании системы или инсталляция дополнительных компонентов.

Последовательность действий выглядит так:


Примечание! В более поздних версиях Windows, вроде восьмой или десятой данное средство можно запустить через список стандартных программ, поиск по файлам и компонентам, или с «Панели управления».

Используя командную строку

Второй способ тоже предусматривает введение команд, однако, инструмент в данном случае более сложный. Рекомендуем этот способ для более опытных пользователей.

Строка команд – основной инструмент для манипуляций с уже установленной системой. Но необходимое для нас действие никак не изменит состояние системы при корректном вводе команд.

Данный способ работает так:


Примечание! В более поздних версиях ОС открыть командную строку стало ещё проще. Инструмент можно запустить, кликнув правой кнопкой мыши по значку Windows, и выбрав её среди других стандартных программ и компонентов. Также можно воспользоваться поиском по системе прямо с главной панели.

Специальное ПО

Для диагностики «начинки» вашего устройства также можно использовать специализированное программное обеспечение. Эти средства помогут, если система не распознаёт нужные характеристики самостоятельно, либо выдаёт не всю необходимую информацию.

Сразу следует оговориться, что подобных программ для обзора физических и виртуальных компонентов на данный момент на рынке крайне много. Мы выбрали самые проверенные годами, популярные среди профессионалов и рядовых пользователей.

DxDiag

Эту программу можно было причислить даже к стандартным, поскольку она поставляется совместно с фоновым средством для воспроизведения и обработки сложных программ (видео и игры) DirectX. Обычно данный компонент используется для более детальных процессов диагностики и сложных задач, но и простое отображение нужной информации тоже ему по силам. Утилита DxDiag – это элемент для диагностики от данной среды.

Запустить его можно так:


Speccy

Эта программа – один из самых лёгких способов проверки модели « ». Ведь для отображения нужного нам параметра её необходимо всего лишь установить и запустить.

  1. Переходим на надежный сайт и скачиваем утилиту, нажав кнопку «Скачать» или «Download».

  2. Щелкаем по скачанному файлу, тем самым запустив установку программы.

  3. Меняем язык на русский, нажимаем «Установить».

  4. После завершения установки щелкаем по кнопке «Запустить Speccy».

  5. Сразу после запуска данной программы название модели и производителя можно увидеть прямо среди основных характеристик в области просмотра.

Если требуется более подробная информация об особенностях главного элемента устройства, программа позволяет провести их диагностику, просмотрев все характеристики в специальном разделе «Системная плата». Здесь уже представлена самая исчерпывающая информация о компоненте среди всех представленных способов. Средство отображает все особенности устройства, включая текущее состояние, и даже демонстрирует актуальную температуру всех элементов.

Если вы хотите более подробно узнать, вы можете прочитать статью об этом на нашем портале.

AIDA64

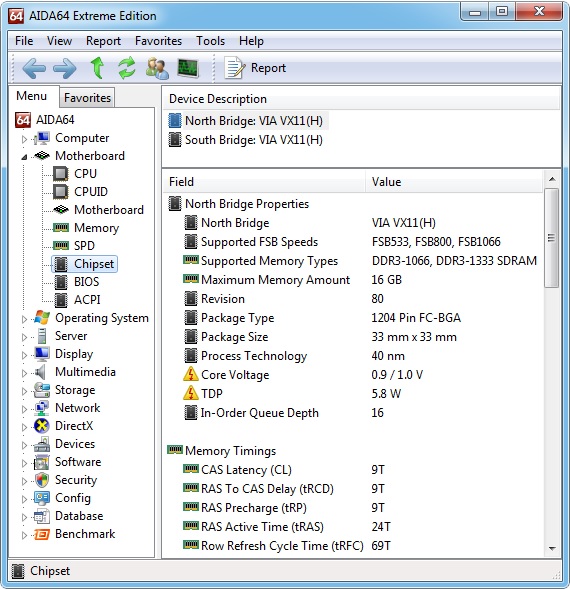

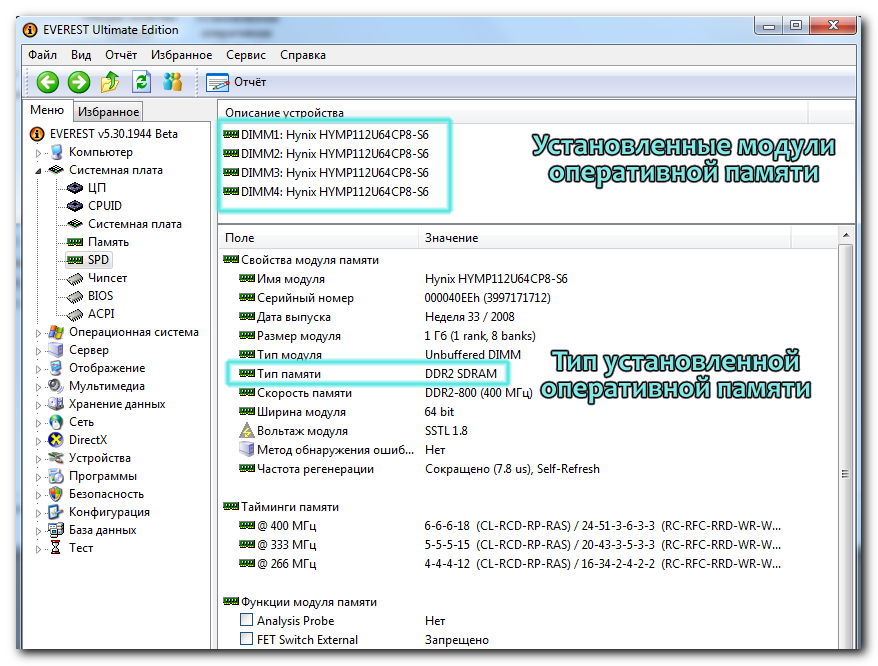

Старые версии этого софта знакомы пользователям как Everest. Данная программа настолько полюбилась широким массам, что многие авторы сборок Windows даже включают её в состав своих версий ОС.

В данной программе при открытии присутствует основной каталог, в котором и следует искать нужный элемент. Путь к нему следующий:


CPU-Z

Программа предназначена для мониторинга загрузки процессора, однако может отображать и другие основные компоненты системы. Представляет собой ещё один лёгкий способ быстро просмотреть все характеристики основы вашего компьютера.

После установки программы просто откройте её, и выберите для отображения вкладку «Mainboard», в которой первая же строка «Manufacturer» – название производителя, вторая «Model» – номер или название модели элемента.

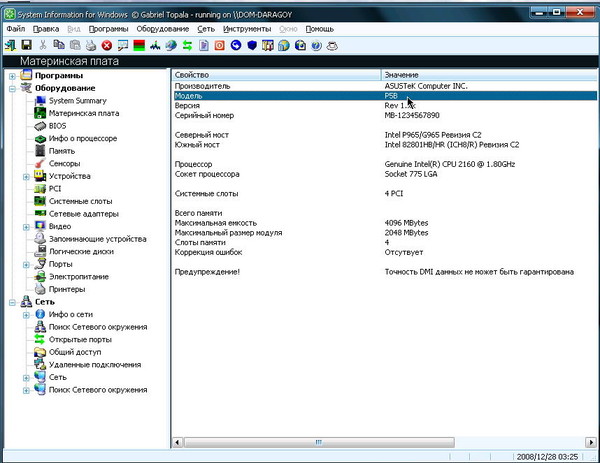

SIW

Ещё одна программа для комплексной диагностики, как физических, так и виртуальных (ПО) компонентов системы.

Определить нужные нам параметры здесь можно следующим способом:


System Spec

У данной программы масса преимуществ: небольшой объём занимаемой памяти (пригодится для портативных устройств), нет необходимости установки — нужно всего лишь распаковать архив, общая доступность. Единственный минус — отсутствие русской локализации.

Здесь найти нужный параметр можно сразу же после запуска. Характеристики модели и производителя расположены напротив параметра «Motherboard».

Если вы хотите узнать, а также ознакомиться с пошаговой инструкцией, вы можете прочитать статью об этом на нашем портале.

Заключение

Материнская плата – базовый элемент комплектации любого устройства. От его особенностей зависит совместимость новых компонентов, которые устанавливаются пользователем, дальнейший апгрейд компьютера, и его адаптация под отдельные нужды. Мы перечислили все самые надёжные способы её идентификации на вашем компьютере. Какой из них выбрать — решать уже самому пользователю.

Видео — Как узнать модель материнской платы компьютера

Диагностика материнской платы ноутбука:последовательность запуска,схемы

Диагностика неисправности материнской платы ноутбука – самый важный этап при ее ремонте. Но для диагностики платы нужно знать последовательность ее включения.

Последовательность включения ноутбука

При включении ноутбука дежурное напряжение через кнопку подается на мультиконтроллер. Чтобы он запустил контроллеры ШИМ, вырабатывающие все напряжения (их много). Если все нормально, он вырабатывает сигнал PowerGood. По этому сигналу снимается сигнал resetс процессора и он начинает выполнять программный код, записанный в BIOS с адресом ffff 0000.

Затем BIOS запускает POST (PowerOnSelfTest), который выполняет обнаружение и самотестирование системы. Во время самотестирования обнаруживается и инициализируется видеочип, включается подсветка, а также определяется тип процессора. Из данных BIOS определяется его тактовая частота, множитель, настройки. Затем определяется тип памяти, ее объем, проводится ее тестирование. После этого происходит обнаружение, инициализация и проверка накопителей – привода, жесткого диска, картридера, дисковода и др.  В дальнейшем следует проверка и тестирование дополнительных устройств ноутбука.

После завершения POST управление передается загрузчику операционной системы на жестком диске, который и загружает ее ядро.

Приводим схему последовательности включения ноутбука



Алгоритм диагностики материнской платы ноутбука

  • проверка напряжений питания на плате согласно datasheet;
  • проверка PowerGood и сигнала запуска;
  • контроль опроса BIOS;
  • проверка загрузки по посткарте, показывающий на каком этапе прекращается загрузка.

Рассматриваем 2 варианта.

Не горит индикатор питания ноутбука

1. Питание не появляется, а также его индикатор не горит.

Ищем неисправность в схеме управления питанием платы ноутбука. Проверяем Мультиконтроллер – микросхему, управляющую схемами ШИМ формирования напряжений. А также в нем встроены контроллеры периферии ноутбука. Например, контроллер клавиатуры, мыши, температуры, вентилятора, аккумулятора, тачпада и др. Иногда в мультиконтроллер входит контроллер USB. Часто это микросхема ITE.

На мультиконтроллер подается напряжение непосредственно с адаптера (обычно 19В). А дальше оно передается на другие устройства. Таким образом контроллер управляет процессом включения в ноутбуке.

За распределение питания на плате ноутбука может отвечать и схема коммутации, например, может быть чип MAXIM. Она отвечает за переключение питания с внешнего адаптера на батарею, а также контролирует зарядку и др.

В некоторых случаях в ноутбуке слетает прошивка микроконтроллера. В этом случае ноутбук не запускается, но все напряжения присутствуют и нужные сигналы подаются. Чтобы решить проблему нужно восстановить прошивку.

Горит индикатор питания, но ноутбук не включается

2. Питание в ноутбуке есть, светодиод горит, но ноутбук не включается, экран темный. Индикатор жесткого диска сначала включается и гаснет, затем не горит.

Алгоритм поиска неисправности на материнской плате ноутбука следующий.

Разбираем ноутбук, прогреваем микросхемы чипсета на плате по-очереди. После каждого прогрева пробуем плату на включение. Если ноутбук включается, то виноват конкретный чип.

Еще полезно узнать, как произошла поломка. Например, очень важна предыстория поломки. Если до поломки перестали работать USB порты, то скорее всего вышел из строя Южный мост. Но при артефактах на встроенном видео виноват Северный мост. На современных платах мостов нет, потому что вместо них чипсет.

Способы диагностики материнской платы

Чтобы подробнее ознакомиться со способами диагностики материнской платы ноутбука, прочтите здесь. Там описаны способы определения неисправного чипа, а также поиск короткого замыкания на плате.

Основные способы:

  • визуальный осмотр, если видны какие-то видимые повреждения
  • изучение истории поломки ноутбука
  • использование диагностической карты
  • прогрев чипа на плате ноутбука
  • ограничение тока питания при поиске КЗ, поиск нагретых элементов

Еще посетители интересуются статьями:

Как определить неисправность материнской платы

Абсолютно все комплектующие компьютера объединены через материнскую плату в общий узел. Если вас настораживает работа вашего персонального компьютера, то проблема может заключаться, как раз таки, в материнской плате.

Но не стоит торопить события и бежать покупать новую материнку, для начала стоит лично удостовериться в её неисправности.

1) Видеосигнал отсутствует

В ситуациях, когда на монитор не поступает изображение, проблема не всегда в видеокарте, иногда она может крыться в материнке. Что бы это проверить, вам следует подсоединить монитор к одному из выбранных выходов видеокарты или заменить ее на исправную (если таковая имеется). Если после проведения данных действий изображение все еще отсутствует, значит, проблемы в материнской плате.

2) Температура ЦП (центрального процессора) не поднимается

Также, симптомом неисправности материнки, может быть отсутствие роста температуры процессора. Включите компьютер и дайте ему поработать какое-то время (буквально пару минут) без индикатора питания и изображения, после этого выключите его из сети и аккуратно ощупайте ребра радиатора ЦП.
В ситуации, если термопакет ЦП не внушительный (до 30 Вт, данную информацию можно узнать на сайте производителя), включать систему необходимо без радиатора и не дотрагиваться до его ребер по завершении работы, а ощупать нужно тепло распределительную крышку ЦП. Если после выполненных действий крышка или ребра холодные, значит, материнка не поддерживает ЦП (в таких ситуациях иногда помогает обновление BIOS) или же материнка неисправна и на ЦП не происходит подачи питания.

3) «Молчание» материнской платы

В основной массе, при включении компьютера издается характерный звук. Если во время включения компьютера вы не слышите никаких звуков, значит, материнская плата неисправна. Однако, если ваш компьютер и до этого, при включении, не издавал никаких звуков, возможно, вы каким-то образом заблокировали уведомления BIOS.
Если это так, то просто сбросьте настройки и звук появится. Кроме этого, случаются ситуации, когда материнка, просто напросто, не оснащена спикером, тогда вам необходимо ее приобрести самостоятельно. Очень важно при присоединении спикера, что бы коннекторы были правильно прикреплены.

4) Распознавание поломки

Для более точного и надежного выявления неисправностей, советуем вам взять плату для диагностики POST с РСI или PCI-e разъемом. Данное устройство будет стоить от 8 до 32 долларов США. В данное устройство вмонтирован светодиодный индикатор, с помощью которого можно выяснить те или иные поломки, за счет отображения  POST кодов. Если же данная плата ничего не покажет, после размещения в каждом из слотов, то неисправность таится в материнке.
Если с помощью выше написанной информации вы выяснили, что ваша материнка неисправна, то во время покупки новой материнской платы, достаточно важно, что бы у вас была возможность использования всех составляющих персонального компьютера.

Что такое материнская плата или системная плата и для чего она нужна?

Подходя в плотную к вопросу что такое материнская плата, можно ответить так — это основная системная плата компьютера, имеющая разъёмы для установки дополнительных плат расширения и служащая механической основой всей электронной схемы компьютера. Благодаря материнской плате обеспечивается полное взаимодействие компонентов компьютерной системы.

Для чего может быть нужна материнская плата?

Значение системной платы недооценить просто невозможно, все составляющие системного блока компьютера взаимодействуют между собой благодаря именно материнской плате, так данные с жёсткого диска не когда не смогут быть обработаны в процессоре до того, как попадут в оперативную память, а графическому адаптеру будет нечего получит от компьютерной системы и впоследствии передать монитору. Самые обыкновенные устройства ввода информации, такие как мышь и клавиатура, также обмениваются информацией через разъёмы на материнской плате.

Хорошим примером будут уже устаревшие разъёмы IDE и все ревизии SATA, ведь к ним подключается дисковод оптических дисков, жёсткий диск или твердотельный накопитель с помощью специальных шлейфов, а впоследствии они участвуют в информационном обмене с процессором, а потом уже и другими устройствами.

Может раньше общая производительность и завесила именно от процессора, то сейчас ситуация изменилась. Нужно ориентироваться на возможности системной платы, на пропускную способность её шины, поддерживаемые объёмы и частоты оперативной памяти, возможность получения максимума производительности от современного разъёма PCI-Express x16 и видеокарты, и т.д.

Приведём список основных используемых форм – факторов системной платы:

* Mini ITX — имеет наименьшие в среднем размеры 17 на 17 см., очень часто уже имеет интегрированный процессор, самое наименьшее число интерфейсов подключения, очень редко используется в самостоятельных сборках, чаще продаётся уже в составе готового компьютера.

* mATX (Micro ATX) — достаточно полнофункциональная плата, имеющая приемлемые средние размеры, является лучшей составляющей для бюджетного компьютера, хоть и при достаточно небольшом количестве интерфейсов, для домашнего или же офисного компьютера их должно быть достаточно. Частенько на таких системных платах установлен чипсет, имеющий некоторые ограничения, но которые не главным образом отображаются на работе всего компьютера.

* ATX – также распространён, как и mATX, но имеет больший размер, такие платы могут иметь как полно функциональный чипсет, так и с небольшими ограничениями, обычно имеет наибольшее количество интерфейсов подключение, но это тоже не является обязательным, отличается более удобным монтажом и возможностями подключения. Размеры материнской платы, нужно учитывать при выборе подходящего корпуса, ведь если рассуждать логически в более крупные корпусы можно установить не большие материнские платы, а вот наоборот никак не получится.

Разъём (Socket) служит для установки центрального процессора или замены. Socket следует учитывать при правильном выборе комплектующих для компьютера.

Разнообразие разъёмов довольно велико и для каждого процессора подойдёт свой, так, например, самые свежие процессорные линейки Intel используют маркировки сокета LGA 1150 или 1155, а их конкуренты от AMD – FX2 и AM3, AM3+. Если же сокеты от AMD AM3 и AM3+ взаимозаменяемы, то есть процессоры AM3+ смогут работать на разъёмах материнских плат AM3, но производительность будет ограничиваться чипсетом, то в Intel такого нет, тут нельзя ошибиться.

Чипсет — основа возможностей материнской платы

Чипсет – это микропроцессорный комплект для взаимодействия центрального процессора с остальной электронной составляющей компьютера. Именно от чипсета зависят все возможности и дальнейшая работа материнской платы.

Сегодняшние чипсеты состоят из двух микросхем, называющиеся южным мостом и северным, их без особого труда можно будет найти, это самые крупные после процессора микросхемы, обычно скрытые под радиаторами охлаждения. Сам чипсет должен быть согласован с процессором, а это может значить то, что не каждая материнская плата сможет раскрыть потенциал процессора и наоборот.

Само знание марки и модели чипсета во многом обуславливает будущую производительность компьютерной системы поэтому при подборе материнской платы, не плохо знать её возможности. Чистоты на которых будет работать система, тоже зависят от чипсета системной платы, а также объёмы памяти, возможность установки и количество дополнительных устройств.

Что же такое BIOS и в чём его необходимость?

BIOS – считается одной из важнейших микросхем системной платы, ведь в ней находятся прямо с завода производителя важные программы, требующиеся для первичной загрузки компьютера. После включения компьютера и поступления питания к процессору, он первым делом обращается к микросхеме BIOS и уже не прекращает с ней работу до самого выключения компьютера. Что бы увидеть BIOS в работе, при старте компьютера нужно только обратить внимание на белые надписи на чёрном фоне – это и будет BIOS в работе.

Что же делает BIOS? Эта программа необходима для проверки основных систем компьютера сразу же после включения, а также обеспечивает взаимодействие с клавиатурой и мышью, а также с монитором, в случае с ноутбуком — с его дисплеем. Для восстановления по умолчанию настроек BIOS нужно извлечь батарейку независимого питания или же при помощи специальной перемычки, хоть перемычка и батарейка на разных платах могут находиться в разных местах, но вероятнее всего они находятся середине или же в правом нижнем углу.

Шины материнской платы.

Как же связывается процессор с другими устройствами компьютера? На самом деле, как и вся электроника по проводникам, на системной плате группа проводников называется шинами. Шины различаются по функциональности: шина команд, шина данных, адресная шина. Для 32 разрядных процессоров — это 32 параллельных проводника, по которым программы посылают команды для обработки их процессором через ОЗУ. Именно адресную шину нужно считать управляющей остальными, ведь она служит для выбора как данных из оперативной памяти, так и команд. Если не брать в расчёт внешние устройства, то можно сделать вывод, что процессор получает команды от оперативной памяти и обменивается с ней данными. Процессор кроме оперативной памяти считает внешними все остальные устройства, даже если они является частью системного блока. Все шины, связывающие процессор и оперативную память можно рассматривать как одну главную шину – FSB (Front Side Bus). Говоря о том, что материнская плата работает с частотой 2000 МГц, имеется ввиду именно частота главной шины, именно из неё получает свою частоту и процессор умножая её на коэффициент внутреннего умножения.

Шина plug-and-play

Основным и в тоже время важным достоинством данной шины является её высокая производительность и простота установки оборудования, благодаря ей стало возможным создание самоуправляющихся устройств (plug-and-play). Суть заключается в том, что после подключения к системной плате другой платы расширения – дочерней, происходит автоматическое определение самого устройства и выделение ему необходимых ресурсов, необходимых для его корректной работы.

Шины PCI и PCI Express

Благодаря PCI и в нынешние дни есть возможность расширить возможности своего компьютера, устанавливая тв-тюнеры для просмотра аналогово телевидения, что актуально при отсутствии постоянно подключения к интернету, или аудио плату, для увеличения звукозаписывающего функционала компьютера, а может и PCI-разветвитель увеличения количества разъёмов USB, что ещё более актуально для устаревших или бюджетных материнских плат. Но компьютерная технология развивается незамедлительными темпами, и привычной шины PCI, а если быть точнее, то именно её пропускной способности стало недостаточно для высокопроизводительных компонентов. Видеокарта, наверное, будет самым самодостаточным представителем устройств, для которого стало необходимым появление PCI Express 16x, хотя и другие устройства, такие как сетевая карта нуждались в увеличение частоты шины. Частоту шины PCI стало наращивать не выгодно, так как большому количеству параллельных проводников требовалась их высокая точность изготовления что было дорогостоящим. В связи с этим 2004 год стал началом этапа внедрения PCI Express 16X и PCI Express X1. В результате производство системных плат стало проще, а на ряду с этим и дешевле, к тому же PCI Express 16X стала единственно шиной для подключения видеокарт, а PCI Express X1 альтернативой для PCI.

Интерфейс подключения AGP

В своё время шина AGP, обеспечивала высокопроизводительный обмен данных, но со временем производителей видеокарт этот разъём перестал удовлетворять. Этот интерфейс подключения получил широкое распространение, в связи c сдерживанием компьютерной графики обыкновенным PCI. Хоть интерфейс ещё используется на устаревших компьютерах, современные производители отказались от него так же, как и в своё время от PCI в пользу PCI Express.

USB – интерфейс подключения

Каждый пользователь хочет удобства при работе за компьютером, что бы устройства очень легко устанавливались, не пренебрегая к разборке самого системного блока для его установки, это и стало причиной появления универсального последовательного порта шины USB (Universal Serial Port). Разъём USB в наши времена входит в состав любого компьютера, от стационарного, ноутбука, до планшета и смартфона, а также клавиатуры, мониторы и множество других устройств. Это разъём обуславливает простоту использования, на передней панели системных блоков для ещё большего удобства бывают выведены такие USB разъёмы. В бюджетных материнских платах бывает так, что разъёмов USB не хватает для подключения всех устройств, но для этого можно воспользоваться разветвителем или по-другому USB концентратором, портов станет значительно больше. Благодаря USB шине к системной плате подключают очень много устройств: 3g/4g модемы, принтеры и сканеры, не говоря уже о компьютерных мыши и клавиатуре. Современным читается USB 3.0, но также ещё используются USB 2.0, а сама работа USB – это функция южного моста чипсета материнской платы. Как уже стало понятно, вся работа материнской платы завязана на работе её чипсета, а с каждым годом на материнскую плату ложится всё больше и больше функциональных обязанностей.

Интегрированные компоненты материнской платы В сегодняшние дни очень много компьютеров, особенное имеющие офисную принадлежность оборудованы интегрированным видеоадаптером, что должным образом сможет сэкономить деньги на покупке техники, конечно если особая видео

производительность не будет требоваться в будущем. Благодаря этому на многих материнских платах появились VGA, DVI и HDMI, сетевая и аудио платы, так же стали интегрированной составляющей системной платы. Перед покупкой материнской платы, обязательно нужно ознакомиться с её спецификацией на сайте производителя, тогда к примеру, у вас не возникнет проблем с максимальной частотой работы и количеством разъёмов модулей оперативной памяти, а может возможность подключения нескольких видеокарт тоже будет не лишней. Теперь вопрос что такое материнская плата стал менее актуальным, ведь появилось понимание того, что системная плата — основа всего внутреннего механического мира, находящегося в системном блоке. Сами материнские платы с каждым годом меняются, дополняются, а описать все в одной статье просто не возможною, приходится ограничиваться основными моментами.

Ремонт материнских плат на дому в Москве, диагностика неисправностей

Материнская плата — это один из самых важных компонентов в ноутбуке или ПК. Материнская плата взаимодействует со всеми частями ПК или ноутбука и является основой вычислительной системой компьютера. Поэтому материнскую плату еще называют «системной». Диагностика материнской платы и ремонт — довольно трудоемкое дело, так как сложность отдельно взятых компонентов системной платы требуют высокой квалификации специалиста. Если Вы сделаете запрос в интернете «Ремонт материнских плат Москва», то увидите, какое огромное количество ремонтников-любителей предлагает свои услуги. Обращайтесь только к сертифицированным специалистам, так как данный вид ремонта требует соответствующего образования и большого опыта работы.

Если Вам нужен срочный ремонт материнской платы в Москве, обращайтесь к профессиональным мастерам по ремонту компьютеров из компании «Вежливый сервис 5+». Вызвать специалиста можно по телефону 8(495)707-05-05 каждый день с 7:00 до 23:00 или через специальную форму на сайте.

Диагностика материнской платы

Несмотря на сложность ремонта материнских плат, тем не менее, владелец ПК или ноутбука вполне может провести диагностику своего ПК или ноутбука. Определить, что есть ошибки в системной плате можно по виду ошибок. О поломке материнской платы свидетельствуют:

  • Синий экран, который приводит к перезагрузкам, или вообще частые перезагрузки компьютера. Это может свидетельствовать о слишком высоких температурах и перегреве.
  • При включении кнопкой, система сбоит, компьютер может выключиться. Из режима гибернации, т. е. «сна», или спящего режима, когда компьютер находится в экономичном режиме энергопотребления и монитор «погашен» выходит неохотно, может выключиться.
  • Компьютер не видит флешку, не читает USB.
  • Искажается картинка или звук (проблема с видеокартой, или со звуковой картой).
  • При включении система охлаждения работает (Вы слышите, как шумит кулер), но сам ПК не включается. Это может быть вызвано проблемой в блоке питания (энергия не доходит по цепям до материнской платы,) загрязнением или повреждением микросхем (пыль прекрасно провоцирует короткие замыкания), также может слететь Windows.
  • Компьютер выключается при большом количестве задач (например, вы делаете проверку на вирусы, слушаете музыку и открыли много вкладок в интернете, или же просто используете «тяжелую» программу, при этом не имея признаков перегрева.

Если наблюдается один из вышеперечисленных признаков, то, скорее всего, проблемы в материнской плате. Вы можете самостоятельно провести диагностику и выяснить причины неполадок. Возможно, есть шанс, что Вам не потребуется капитальный ремонт, или замена материнской платы. Важно понять, что же мешает нормальному функционированию Вашей системной платы. Попробовать разобраться можете и Вы сами!

Одной из самых распространенных причин поломок является перегрев. Поэтому существует несколько способов как измерить температуру материнской платы. Оптимальной температурой материнской платы считается 20-25 градусов. На практике некритичны и 40, но все значения выше уже могут всерьез повредить технику.

Для измерения температур существует множество программ, которые можно бесплатно скачать в интернете. Одна из самых известных программ AIDA, достаточно скачать ее, распаковать архив и найти в меню программы вкладку Компьютер — и перейти к «Датчику», там и будут указаны все температурные данные по Вашему ПК или ноутбуку. Но как AIDA, так и ряд других «температурных» программ, отличаются одной особенностью: они очень много весят.

Поэтому если у Вас нехватка оперативной памяти, или компьютер уже страдает от перегрева, выключаясь при малейшей нагрузке, то скорее всего, Вам не удастся воспользоваться программой и Вам потребуется дополнительное оборудование для решения Вашей проблемы. Наиболее оптимальным будет обратиться к квалифицированному специалисту с высокоточным оборудованием, который способен решить проблему за полчаса.

Как узнать какая материнская плата стоит на компьютере?

Это не так сложно. Во-первых, если у Вас ПК, то вы можете открыть крышку блока (Вам, скорее всего понадобится отвертка) и прочесть название материнской платы на ней самой. Если у Вас ноутбук и открывать его затруднительно, можно также скачать программу AIDA, которая помимо измерения температуры способна распознавать все компоненты в ПК или ноутбуке, она поможет узнать какая материнская плата стоит на компьютере.

Если Ваш ноутбук не тянет программу AIDA, или же вы не можете вскрыть корпус Вашего ПК, то есть еще несколько способов.

Во-первых, почти все материнские платы собраны компанией Intel. Вы можете зайти на сайт производителя и запустить утилиту «Идентификация ПО».

Есть еще один способ выяснить, какая материнская плата стоит у Вас в ПК при помощи Windows. Но придется быть осторожным, так как всю операцию необходимо проводить в командной строке. В Пуске нужно найти команду «Выполнить» (у ряда разных версий Windows разные способы найти командную строку). Когда Вам удастся выйти в командную строку (это простой черный экран с белым шрифтом), Вам нужно забить CMD и далее для определения материнской платы — wmic baseboard get product.

Под заголовком Product Вы увидите набор чисел и букв, это и есть ответ на вопрос какая материнская плата стоит.

Подключение и замена материнской платы

Чтобы произвести замену материнской платы, нужно обесточить все шлейфы, извлечь жесткий диск, снять видеокарту, вынуть модуль памяти, одним словом, требуется пересобрать весь компьютер. Если Вашу плату нельзя отремонтировать, то наш специалист произведет замену платы, настроит все контакты и переустановит Ваш Windows (переустановить систему придется в любом случае при замене материнской платы). Если Вы уже приобрели новую системную плату, то наш мастер произведет подключение материнской платы, с переустановкой системы.

Если Вы не хотите рисковать «здоровьем» своего компьютера и доверяете только профессиональным мастерам, наша компьютерная помощь произведет качественный ремонт материнской платы в Москве и Подмосковье можно по телефону 8(495)707-05-05 ежедневно с 7:00 до 23:00.

Ремонт и замена материнской платы ноутбука в Санкт-Петербурге в сервис-центре DICOM

Ремонт материнской платы ноутбука

Сервисный центр ДИКОМ специализируется на ремонте материнских плат ноутбуков. Наши инженеры способны выполнить ремонт с заменой чипсетов, контроллеров, видеочипов и процессоров, мы восстанавливаем схемы питания, ремонтируем разъемы и сокеты.

Ремонт «материнки», как правило, достаточно сложен. Для этого требуется специальное оборудование, опытные специалисты, техническая документация и запчасти. В условиях нашего сервисного центра все это доступно. В случае невозможности ремонта, всегда можно заменить материнскую плату.

Цены на ремонт материнской платы ноутбука

Цены на ремонт материнской платы ноутбука

Материнская плата ноутбука

Материнская плата — сложная многослойная печатная плата, на которой устанавливаются основные компоненты ноутбука: центральный процессор, северный мост, южный мост, оперативная память (ОЗУ), БИОС (ПЗУ), контроллеры интерфейсов ввода-вывода. Материнские платы ноутбуков существенно отличаются от материнских плат настольных компьютеров более высокой интеграцией и более компактными размерами. Это в свою очередь приводит к меньшей надёжности, проблемам с теплоотводом, значительному увеличению стоимости материнских плат и, как следствие, высокой квалификации инженеров для проведения ремонта платы ноутбука.


Стоимость ремонта материнской платы ноутбука

Точную стоимость ремонта материнской платы ноутбука сложно заранее определить. Вся сложность в том, что визуально неисправность не определить, тестовых приборов для диагностики элементов материнской платы не существует в принципе. Чтобы выполнить диагностику системной платы, необходимо ее отремонтировать, меняя неисправные элементы один за другим до момента, пока ноутбук не заработает.


Неисправности материнской платы ноутбука


Основные причины и элементы, подверженные выходу из строя в системной плате:
  • Элементы цепей питания, обычно вследствие некачественного питания
  • Мосты, северный и южный, хабы
  • Центральный процессор
  • Видеопроцессоры и видеопамять, обычно в следствии перегрева
  • «Слетает» прошивка BIOS или сама микросхема БИОСа.
  • Замыкания и прогары, в следствии попадания в ноутбук посторонних предметов или жидкостей.
  • Физические повреждения, последствия неквалифицированного ремонта.

Наши преимущества

  • Квалифицированные инженеры. Мы не кучка студентов, наши инженеры регулярно проходят сертификацию.

  • Наличие запчастей, наш склад насчитывает более 10 000 наименований.

  • Мы являемся авторизованным сервис-центром по многим брендам: DELL, HP, Lenovo, MSI, Digma, Prestigio…

  • Бесплатная доставка в сервис-центр. Мы заберем Вашу мелкогабаритную технику в ремонт совершенно бесплатно.

  • Без вымышленных работ. Мы не навязываем лишних услуг.

  • Гарантия на работы. На все свои услуги мы даем гарантию от 3-х месяцев.

Наши сервисные центры

Наши сертификаты

Где смотреть название материнской платы. Как узнать материнскую плату на ноутбуке

На рынке каждый год появляются новые детали для ПК, и многие пользователи в какой-то момент решают обновить систему. Перед заменой основных элементов оборудования, к примеру, процессора или видеокарты, следует узнать, какая материнская плата стоит на компьютере.

Информация о материнской плате

Не каждый пользователь в курсе, как узнать, какая материнская плата на компьютере. Информация о ней должна стать отправной точкой при обновлении конфигурации техники. На рынке сейчас представлены два главных изготовителя процессоров – Intel и AMD. Обе эти компании разработали свой собственный разъем для материнской платы (МП). Установить процессор от конкурента в него просто не получится: даже разные линейки одного и того же производителя порой требуют разных сокетов (разъемов). Для этого и следует знать, как посмотреть модель материнской платы.

Многие пользователи при обновлении стараются сэкономить на этой детали, покупая мощную видеокарту, оперативную память, процессор последнего поколения. Следует учитывать, что материнка является первоопределяющим фактором того, насколько все эти детали будут хорошо работать, взаимодействовать между собой и смогут ли раскрыть свой потенциал на 100%.

Как определить модель

У МП обязательно в состав маркировки входит компания изготовитель, которых на данном этапе существует около 5. К самым популярным маркам относятся:

  • Asus;
  • Gigabyte;
  • Biostar;
  • ASrock.

Второй частью названия устройства является модель, которая и станет идентификатором для поиска технических характеристик в интернете. Каждый производитель выкладывает документацию на своем сайте и все можно прочитать в режиме онлайн. Искать необходимо по всему названию целиком, а не только по модели или названию бренда изготовителя. Полученные сведения помогут вам при дальнейшей покупке деталей.

Где посмотреть название материнской платы

Существует несколько проверенных способов, как узнать название материнской платы. Для некоторых из них придется разобрать системный блок, а для каких-то найти коробку от комплектующих с документацией. В случаях, когда ПК был куплен в магазине уже в собранном виде, узнать маркировку МП можно только, сняв боковую панель и проведя визуальный осмотр, либо, используя специальные утилиты для отображения характеристик деталей ПК.

Как узнать, какая материнка стоит на компьютере

Для того, чтобы понять готов ли ваш ПК к обновлению, нужно понимать, как узнать, какая материнская плата на компьютере. От этого зависит, можно ли ее оставлять или следует также заменить. Для определения модели можно воспользоваться одним из способов:

  • физический осмотр;
  • данные из BIOS;
  • найти коробку или техническую документацию;
  • скачать программу для определения характеристик ПК.

Визуально

Самый простой способ, как узнать материнскую плату на компьютере – найти маркировку на самой детали. Разборка системного блока очень простая, но учтите, когда боковая крышка снята, все гарантийные обязательства производителя по корпусу (не деталям, а только корпусу) будут сняты. Для определения номера платы:

  1. Открутите на задней панели компьютера болты с одной стороны.
  2. Боковая панель должна открыться, и вы увидите все детали.
  3. Вам нужна системная плата, к которой крепятся все остальные детали.
  4. Найдите самую крупную надпись с названием производителя (Asus, Gigabyte и т.д.). Это и есть модель платы.
  5. Другие более мелкие маркировки вам не нужны.

BIOS материнской платы

Еще один простой способ узнать маркировку материнки – перезагрузить ПК. Да, нужно просто воспользоваться этим действием и вооружиться ручкой с бумагой. Во время включения ПК сразу же на экран выводит название и модель МП крупными буквами. Читать и записывать нужно быстро, потому что отображаются эти данные около 2-3 секунд. Если вы не успели переписать, то необходимо успеть нажать кнопку «del», чтобы выполнить переход в биос. Но подходит такой способ только владельцам новой версии UEFI, в ней сразу же отображается марка детали.

Программа для просмотра характеристик компьютера

По истечению некоторого времени компьютер нуждается в апгрейде. Некоторые пользователи предпочитают проводить апгрейд путем покупки нового компьютера, другие заменяют старые комплектующие на новые.

Перед покупкой новых комплектующих для ПК (видеокарты, процессора, оперативной памяти и других) необходимо знать характеристики и модель материнской платы. Это необходимо для того, чтобы избежать несовместимости компонентов.

Физический осмотр

Для физического осмотра установленной материнской платы необходимо произвести разборку системного блока.

Для того чтобы произвести разборку системного блока, необходимо:

Такой способ подходит для обладателей стационарных компьютеров.

Важно! Производители материнских плат «ASUS» пишут название модели возле разъема «PCI-E», производитель «GIGABYTE» размещает информацию о плате вблизи слота оперативной памяти», производитель «MSI» как и «ASUS» чаще всего размещают информацию вблизи разъема «PCI-E».

Стандартные средства Windows

Если пользователь по неопытности не может произвести разборку системного блока, и посмотреть, какая материнка установлена, то тогда можно воспользоваться стандартными средствами операционной системы Windows, такими как: биос и командная строка.

Также можно воспользоваться и штатными утилитами операционной системы.

Чтобы воспользоваться утилитой «Сведенья о системе», необходимо выполнить следующие действия:


Важно! Штатная утилита «Сведения о системе» может не отображать информацию о материнской платы.

Также для установления модели можно воспользоваться штатной утилитой Windows «Средства диагностики DirectX».

Чтобы воспользоваться утилитой «Средства диагностики DirectX», необходимо выполнить следующие действия:


Важно! Данные могут не отображаться. В этом случае пункт «Модель компьютера» будет содержать информацию «System Product Name».

Еще один стандартный метод определения модели является PostScreen проверка. Post проверка происходит во время старта компьютера.

Важно! Современные компьютеры проходят Post проверку практически моментально, поэтому такой экран может и не отобразиться во время старта ПК.

Видео: информация о bios, материнской плате и процессоре

Через Биос

Узнать модель материнской платы можно посредством BIOS.

Для того чтобы узнать модель материнской платы через биос необходимо:


Способ второй:


Командная строка

Один из самых простых способов узнать, какая материнская плата на компе стоит – это через командную строку. От пользователя не требуется установка дополнительного софта, достаточно вызвать окно командной строки.

Чтобы определить модель материнской платы через командую строку необходимо:


Первая команда «wmic baseboard get Manufacturer» . С помощью данной команды можно определить производителя материнской платы;

Вторая команда «wmic baseboard get product» . С помощью команды можно непосредственно определить модель материнской платы;

  • затем остается только ввести нужную команду.

Второй способ выглядит следующим образом:


Третий способ определения с помощью командной строки выглядит так:


Узнаем, какая у меня материнская плата на компьютере в Everest

Узнать модель материнки можно с помощью специализированного софта. Everest (на сегодняшний день программа носит название AIDA64) позволяет произвести глубокий анализ персонального компьютера.

С помощью Everest можно узнать о технических характеристиках пк, провести тестирование процессора (CPU), видеокарты (GPU), оперативной памяти. Everest позволяет не только узнать характеристики компьютера, но и обновить драйвера системы, предоставляя ссылки на скачивание на официальные страницы производителей.

Важно! Программа распространяется условно-бесплатно и имеет триальный срок в 30 дней.

Триал версия программы имеет существенные функциональные ограничения.

Чтобы узнать модель и характеристики материнской платы в программе необходимо:

Также определить модель платы в эверест можно:


Программа everest является наиболее эффективной при определении модели и характеристик системной платы.

В этой статье были рассмотрены способы определения модели материнской платы. Необходимо выбрать только лишь наиболее удобный способ.

>

Материнская плата — главный компонент компьютера. Основа, на которую устанавливаются остальные модули. Процессор, видео, звук, память и другие компоненты, расположены в слотах или впаяны на ней. Характеристики материнской платы показывают, какой модуль подойдет для компьютера. Номер модели и производитель устройства — это данные, которые нужны для правильного подбора драйверов для работы системы.

Зачем знать модель системной платы

Знать номер и изготовителя системной платы нужно в ситуациях когда:

  • требуется установить драйверы;
  • требуется определить возможности компьютера при оценке системных требований программ;
  • требуется определить характеристики оборудования при модернизации или выборе нового компьютера;
  • нужно узнать цену при продаже своего старого компьютера.

Совет от компьютерного мастера:

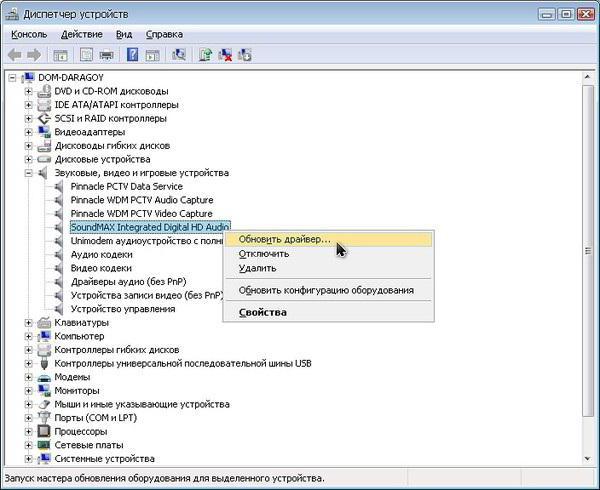

При установке драйверов на неизвестную систему, воспользуйтесь онлайн-сервисом DriversPack Solution. Для этого его нужно найти в поисковике браузера, перейти на сайт и следовать инструкциям разработчиков. Сервис абсолютно надежен в плане безопасности и работоспособности.

В случае когда Windows не удалось установить драйверы на сетевую карту или WiFi-адаптер и выход в интернет невозможен, подключите смартфон по USB-кабелю и перейдите в режим USB-модема. Появится возможность выхода в сеть через мобильного оператора.

Способы определения модели и изготовителя материнской платы

Есть много способов определения названия и модели системной платы. Их можно разделить на три группы по используемым средствам:

  1. Использовать программы для диагностики.
  2. Запустить средства Windows.
  3. Посмотреть название на самом устройстве или использовать серийные номера.

Когда вы хотите узнать характеристики, модель и ревизию своей материнки, нужно понимать, что все данные программы, операционная система и БИОС, берут из внутренней памяти устройства. Эти номера записаны в электронную начинку производителем. Китайские изготовители не обременяют себя точным указанием модели. Как правило, указывается производитель и некий номер, который не несет полезной информации.

Например, для ноутбука HP G62, все программные средства указывают на производителя Hewlett Packard, модель G62 и выдают четырехзначный код. Этого недостаточно для точной диагностики — существует пять модификаций этого ноутбука.

Поэтому для точного определения модели, не всегда достаточно просто запустить диагностическую программу и обратится к данным БИОС . Возможно, потребуется и визуальный осмотр и данные с сайта производителя оборудования.

Программные способы сбора информации о материнской плате

позволяет получить практически всю информацию о компьютере или ноутбуке. Программа платная, но есть ознакомительный период. Производитель и модель отображаются на вкладке «Компьютер» — «Суммарная информация».

Бесплатная программа CPU — Z показывает производителя и модель системной платы на вкладке «Плата» (MotherBoard). Данные также берутся из внутренней памяти устройства и могут быть неполными. Основные плюсы этой программы — ее бесплатность и небольшой размер .

Обе программы для ноутбука HP G62 определяют системную плату как «Hewlett-Packard HP G62 Notebook PC», что говорит о неполной внутренней информации зашитой производителем. Модель указана 143С, что, по сути, бесполезно.

Средства Windows для сбора информации о материнской плате

Средствами Windows можно посмотреть на экране модель и производителя системной платы без установки дополнительных утилит . Данные берутся из внутренней памяти компьютера, выдаются суммарные сведения из диспетчера устройств . Но отображается только то, что указал производитель при выпуске устройства.

Два простых способа запуска внутренних служб Windows для диагностики оборудования :

  1. Необходимо запустить утилиту MsInfo32 (запуск: WIN+R, «msinfo32», Enter). В открывшемся окне будет отражена модель, производитель и другая информация о материнской плате.
  2. В командной строке (запуск: WIN+R, «cmd», Enter) нужно ввести «SysInfo», нажать «Enter». В собранных данных будет указана модель системной платы. Сбор данных из командной строки потребует некоторого времени.

Для стационарных компьютеров информация о системной плате указывается производителем более подробно, возможно, этого будет достаточно для нужд пользователя.

Визуальный осмотр и серийные номера

Когда данных «зашитых» на системной плате недостаточно, программ или средств операционной системы не хватает для определения модели, а также в случаях, если включить компьютер невозможно, используется информация, написанная на самой материнской плате и серийные номера .

Для настольных компьютеров нужно снять крышку вашего системного блока. Номер, модель и производитель указаны, как правило, крупным шрифтом на материнской плате. Например, ASROCK G31M-GS или GA 970A-DS3P. Это полное название модели и производителя, которого достаточно для любых манипуляций с устройством.

Для ноутбуков нужны данные с нижней крышки корпуса. В случае когда этикетка затерта или отсутствует, они продублированы под аккумуляторной батареей. Необходимо отключить ноутбук от сети и снять АКБ.

Теперь нужно использовать серийный номер (S/N). для этого перейдите на сайт производителя и на странице поддержке, в строке поиска, введите серийный номер. У разных производителей разный дизайн сайтов, но логика работы одинаковая. При вводе серийного номера, отображается вся информация об устройстве.

Для ноутбука HP G62 после ввода серийного номера, взятого из-под АКБ, сайт выдает полную модель устройства — «HP G62-a84ER». Этого достаточно для установки драйверов, определения актуальной цены и возможности модернизации компьютера.

Наиболее точным и надежным способом определения модели и производителя системной платы остается визуальный осмотр. В этом случае информация написана явно или указаны серийные номера, по которым можно узнать нужные характеристики у производителя.

В некоторых случаях пользователям следует выяснить модель и разработчика материнской платы. Это может потребоваться для того, чтобы выяснить её технические характеристики и сравнить с характеристиками аналогов. Наименование модели материнки ещё необходимо знать затем, чтобы найти подходящие драйвера к ней. Давайте узнаем, как определить наименование марки материнской платы на компьютере под управлением Виндовс 7.

Наиболее очевидный вариант определить модель системной платы – это посмотреть наименование на её корпусе. Но для этого придется разбирать ПК. Мы же выясним, как это можно сделать, используя только программные средства, без вскрытия корпуса ПК. Как и в большинстве других случаев, данную задачу можно решить двумя группами методов: используя стороннее ПО и применяя только встроенный инструментарий операционной системы.

Способ 1: AIDA64

Одной из самых популярных программ, с помощью которых можно определить основные параметры компьютера и системы, является . Воспользовавшись ею, можно определить также марку материнской платы.


Недостаток этого способа заключается в том, что срок бесплатного использования AIDA64 ограничивается всего одним месяцем.

Способ 2: CPU-Z

Следующей сторонней программой, с помощью которой можно узнать интересующую нас информацию, является небольшая утилита .


В отличие от предыдущего варианта решения задачи, применение CPU-Z абсолютно бесплатно, но интерфейс приложения выполнен на английском языке, что может показаться неудобным отечественным пользователям.

Способ 3: Speccy

Ещё одним приложением, которое может предоставить интересующую нас информацию, является .


Данный метод объединяет положительные моменты двух предыдущих вариантов: бесплатность и русскоязычный интерфейс.

Способ 4: «Сведения о системе»

Искомую информацию можете узнать также с помощью «родных» инструментов Виндовс 7. Прежде всего, выясним, как это предпринять с помощью раздела «Сведения о системе» .


Способ 5: «Командная строка»

Выяснить наименование разработчика и модели интересующего нас компонента можете и путем ввода выражения в «Командную строку» . Причем, вы это можете выполнить, применив несколько вариантов команд.


Существует и иной вариант отобразить нужные нам сведения через интерфейс «Командной строки» . Он еще более актуальный в связи с тем, что на некоторых компьютерах предыдущие способы могут не работать. Конечно, таких устройств далеко не большинство, но, тем не менее, на части ПК только нижеописанный вариант позволит выяснить волнующий нас вопрос с помощью встроенных инструментов ОС.


Но можно не вводить по отдельности эти команды, а вставить в «Командную строку» сразу одно выражение, которое позволит определить не только марку и модель устройства, но и его серийный номер.


Кроме того, из «Командной строки» можно вызвать знакомое нам окно «Сведения о системе» и посмотреть там нужную информацию.


Способ 6: BIOS

Информация о материнской плате отображается при включении компьютера, то есть, когда он находится в так называемом состоянии POST BIOS. В это время отображается экран загрузки, но сама операционная система ещё загружаться не начинается. Учитывая, что экран загрузки задействован довольно непродолжительное время, после чего начинается активация ОС, нужно успеть найти необходимую информацию. Если же вы хотите зафиксировать состояние POST BIOS, чтобы спокойно найти данные о материнке, то нажмите кнопку Pause .

Кроме того, информацию о марке и модели материнской платы можете узнать, зайдя в сам BIOS. Для этого следует нажать F2 или F10 при загрузке системы, хотя бывают и другие комбинации. Правда, нужно отметить, что не во всех версиях БИОС вы найдете эти данные. Их преимущественно можно отыскать в современных версиях UEFI, а в старых версиях они зачастую отсутствуют.

В Windows 7 существует довольно много вариантов просмотреть наименование изготовителя и модели материнской платы. Это вы можете выполнить как при помощи сторонних диагностических программ, так и применив исключительно инструменты операционной системы, в частности «Командную строку» или раздел «Сведения о системе» . Кроме того, эти данные можно посмотреть в BIOS или POST BIOS компьютера. Всегда есть возможность узнать данные и путем визуального осмотра самой материнской платы, разобрав корпус ПК.

— сегодня мы рассмотрим как узнать модель материнской платы на компьютере. Обновление драйверов, проверка совместимости железа и чисто из любопытства — … использовать приведенные в заметке способы проверки модели материнской платы намного проще, чем разбирать компьютер и изучать наклейки внутри системника.

Можно смоделировать достаточно много ситуаций, в которых очень важно знать модель материнской платы: банальное обновление драйверов, покупка нового «железа» (узнать, что можно добавить в систему и есть ли для этого нужные слоты, например для расширения оперативки)…

Если у вас сохранились документы, которые выдают вместе с компьютером (или отдельные позиции по компонентам, если вы подбирали комплектующие сами) вы можете узнать ответы на свой вопрос именно там. Наверное это даже лучший способ, ведь вы можете проверить соответствие реальной ситуации с тем, что указано в ваших доках.

Я принципиально не буду рассказывать как узнать название материнской платы способом вскрытия системного блока — в современной ситуации это абсолютно не нужно, ведь программные способы дадут информации больше чем просто визуальный осмотр материнки.

Конечно же я не отрицаю что можно узнать модельку взглянув на саму плату (я не настолько упорот чтобы говорить что этого делать ни в коем случае нельзя) , а продвинутый пользователь наверняка и сам знает где и что посмотреть… ну а нам я рекомендую использовать наиболее простые и правильные методы

Способ 1.

Узнаем название материнской платы через командную строку

Если вы с удовольствием пользуетесь командной строкой Windows, то вы можете с легкостью выяснить модель материнской платы при помощи мощного инструмента WMIC Microsoft.

С WMIC мы можем выполнить запрос baseboard чтобы проверить материнскую плату и несколько дополнительных параметров таких как серийный номер, ревизия и другая подробная информация о вашей материнке. Давайте с вами попробуем на примере узнать производителя нашей материнской платы, модель и серийник с помощью WMIC.

Программа на английском, но для нас это не будет проблемой, конкретно нас интересует строка Motherboard — это и есть название нашей материнской платы.

Не смотря на столь малый размер (менее 1 мегабайта в архиве) программа может рассказать многое о вашем компьютере, но я бы не стал рекомендовать ей пользоваться… выяснить что за материнка на компьютере — она отлично подходит, для всего остального есть более удобные аналоги.

Способ 3. AIDA64 — узнаем модель системной платы

Существует несколько редакций AIDA64, нам прекрасно подойдет версия Extreme Edition (приложение стоит денег, но нам подойдет 30 дневная пробная версия, обозначенная на странице загрузки как TRIAL )

После установки AIDA64 запустите программу и в левой части найдите значок «Системная плата». В открывшемся окне во второй строчке «Системная плата» будет отображаться производитель и модель материнской платы. Как вы можете видеть в моем компьютере название материнки — Asus P8H67.

Если прокрутить окно вниз до конца, то можно найти ссылку на страницу загрузки свежего BIOS (Строка «Загрузка обновлений BIOS»). Это может быть полезным, если цель определения материнской платы прошивка новой версии микропрограммы BIOS

Способ 4. Piriform Speccy — хорошая программа от разработчиков Ccleaner

Если вы хоть раз пользовались программой Ccleaner и она оставила у вас только положительные эмоции своим результатом, то на вопрос как узнать модель материнки вам ответит маленькая программа Speccy от разработчиков той самой Cclener (Piriform). Скачать как всегда можно на официальном сайте:

Запустите приложение и в левой части перейдите на вкладку «Системная плата». В правой части в строке «Модель» и будет ответ на наш вопрос — в нашем случае это P8H67 (LGA1155)…

Мало того, что программа правильно определила название материнской платы установленной в компьютере, но и показала ее сокет (1155) и еще много полезной информации (такой как напряжение, версия BIOS и температура системы)

Способ 5. CPU-Z — расскажет не только о процессоре

CPU-Z очень популярная утилита для идентификации процессора, но отлично подойдет для определения модели материнской платы на компьютере. Программа абсолютно бесплатная и не требует установки, просто загрузите актуальную версию с официального сайта

После запуска утилиты перейдите на вкладку «Mainboard» и в строке «Model» будет название установленной материнской платы. У меня на компьютере системная плата P8H67 (пока показания всех приложений совпадают)

Для многих будет полезен блок BIOS, тут отображаются версия и производитель микропрограммы…

Способ 6.

HWiNFO32 — подробная информация о материнке

Для загрузки программы перейдите на официальный сайт (существует несколько версий программы — HWiNFO32 для 32 битных систем и HWiNFO для 64 разрядных). В моем случае я скачал HWiNFO64.

После установки соответствующей версии HWiNFO запустите ее (запуск может занять продолжительное время собирая информацию о комплектующих вашего компьютера). Программа автоматически отобразит экран «System Summary», где модель материнской платы будет показана в разделе «Motherboard»

Кстати, обратите внимание что HWiNFO корректно определила видеокарту… надо бы добавить ее в заметку о видеокартах

Способ 7. Sisoftware Sandra — недооцененная программа

Когда я искал информацию о том как посмотреть материнскую плату на компьютере, то ни разу не встретил в обзорах такое приложение как Sandra Lite (именно ее мы и будем использовать, так как конкретно Lite — распространяется бесплатно). Как обычно скачать можно на официальном сайте, избегайте левых источников…

После установки Sisoftware Sandra Lite запустите программу и перейдите на вкладку «Устройства». В появившемся окне дважды кликните по значку «Материнская плата» и подождите пока утилита соберет всю нужную информацию. В новом окне откроется подробная информация о вашей системной плате, в строке «Модель» и будет ответ на вопрос как узнать модель материнской платы?

В данном разделе отображается не только название вашей материнской платы, здесь вы найдете еще достаточно много другой полезной информации о вашей материнке. Например можно узнать сколько памяти и сколько всего слотов под нее… или модель чипсета на котором построена ваша система

БОНУС! Информация о материнской плате в HTML отчете

Данное приложение называется LookInMyPC и скачать его можно с сайта разработчиков (на английском, есть портативная версия не требующая установки)

http://www.lookinmypc.com/download.htm

После запуска можно выбрать о чем именно генерировать отчет, но мы оставляем все как есть и жмем кнопку «Generate Report»… останется только дождаться когда сформируется отчет — это быстро.

Файлик с отчетом откроется в любом браузере, в блоке «BIOS Information» в строке «Board Product ID» и будет название нашей материнской платы.

На самом деле в отчете достаточно много интересной и полезной информации, а что касается английского языка — Google Chrome замечательно все переводит.

В отчете генерируется достаточно много данных о программной части, а просмотреть его можно в любой момент без самой программы — это очень удобно

Что мы узнали о материнской плате? — Выводы

Друзья, мы с вами рассмотрели несколько способов узнать модель материнской платы. Как вы поняли из заметки, это вполне реально сделать не разбирая системный блок — существуют более цивилизованные методы.

Что делать с данной информацией? — даже если вам нужно визуально взглянуть на вашу материнку, то вполне возможно найти ее изображение и спецификации на официальном сайте по названию модели.

Как узнать производителя и модель материнской платы

Мы участвуем в программе Amazon Services LLC Associates, партнерской рекламной программе, разработанной для того, чтобы мы могли получать вознаграждение за счет ссылок на Amazon. com и связанные с ней сайты.

[nextpage title = ”Introduction”]
Рано или поздно вам нужно будет узнать производителя и точную модель вашей материнской платы, особенно если вы планируете модернизировать свой компьютер, поскольку возможности обновления вашего компьютера определяются моделью материнской платы. у тебя есть.Эта информация потребуется вам, если вы выполните обновление BIOS или загрузите руководство или драйверы для материнской платы. Обновление BIOS необходимо, чтобы ваш компьютер распознал новый ЦП, и руководство необходимо, если вы хотите, например, проверить, какой объем оперативной памяти ваш компьютер может распознать или какие ЦП он поддерживает.
Узнать эту информацию непросто, потому что многие производители не печатают свое имя или название модели на материнской плате. Кроме того, вы можете проверить, действительно ли материнская плата, установленная на вашем ПК, соответствует заказанной вами модели.Обычно гарантия аннулируется, если вы открываете свой компьютер, поэтому вам нужно будет узнать, как узнать эту информацию, не открывая компьютер.
Как можно узнать производителя материнской платы через программное обеспечение? Внутри BIOS компьютера есть серийный номер, который включает в себя код производителя. Итак, утилита идентификации оборудования считывает серийный номер BIOS и расшифровывает его за вас. Прочтите наше руководство «Расшифровка серийного номера BIOS» для подробного объяснения этого вопроса.
Мы научим вас использовать четыре очень популярных программы идентификации оборудования, чтобы узнать производителя и модель вашей материнской платы: CPU-Z, Sandra Lite, AIDA64 и HWiNFO.
После того, как вы узнаете производителя и модель материнской платы, вы можете узнать, что это за веб-сайт производителя и где вы можете загрузить последнюю версию BIOS, драйверов и руководства для вашей модели материнской платы. Чтобы это выяснить, должно быть достаточно быстрого поиска в Google.
[nextpage title = ”CPU-Z”]
CPU-Z — очень популярная утилита для идентификации ЦП, которая также может использоваться для идентификации производителя и модели вашей материнской платы.
После установки CPU-Z запустите его и щелкните вкладку «Mainboard». На появившемся экране CPU-Z сообщит вам производителя и модель вашей материнской платы, как показано на рисунке 1. Как вы можете видеть, в нашем компьютере была материнская плата ASUS P5K-E.

Рисунок 1: Идентификация производителя и модели материнской платы с CPU-Z

[nextpage title = ”Sandra Lite”]
Sandra доступна в нескольких версиях; вам следует загрузить и установить бесплатную версию под названием «Lite.
После установки Sandra запустите ее и щелкните вкладку «Оборудование». На появившемся экране дважды щелкните значок «Материнская плата».
Сандре потребуется одна минута, чтобы собрать всю информацию о вашем компьютере. На следующем экране вы можете легко найти производителя вашей материнской платы в разделе «Производитель» и его модель в разделе «Модель». Взгляните на рисунок 2, на котором мы определили нашу модель материнской платы как материнскую плату ASUS P5K-E.

Рисунок 2: Определение производителя и модели материнской платы с помощью Sandra

Просматривая эти окна, вы найдете другую полезную информацию о вашей материнской плате, например, сколько сокетов памяти у нее есть и какие из них используются, а также модель набора микросхем, на которой основана ваша материнская плата.Вы также можете найти серийный номер BIOS, о котором мы говорили, в разделе «BIOS».
[nextpage title = ”AIDA64 ″]
Существует две версии AIDA64; вам следует скачать и установить версию Extreme Edition.
После установки AIDA64 запустите его, щелкните «Материнская плата» на главном экране, а затем щелкните появившийся значок «Материнская плата». На открывшемся экране производитель и модель материнской платы вашего компьютера будут отображаться во второй строке «Имя материнской платы.См. Рис. 3. Как видите, в нашем компьютере была материнская плата ASUS P5K-E.

Рисунок 3: Определение производителя и модели материнской платы с помощью AIDA64

Если вы прокрутите вниз, вы найдете ссылку на страницу загрузки BIOS на веб-сайте производителя материнской платы в разделе «Загрузка BIOS». Это очень удобно, если вы планируете обновить BIOS.
[nextpage title = ”HWiNFO”]
HWiNFO доступен в двух версиях: HWiNFO32, который следует загрузить, если вы используете 32-разрядную операционную систему, и HWiNFO64, который следует загрузить, если вы используете 64-разрядную операционную систему. система.В нашем случае мы загрузили HWiNFO64.
После установки соответствующей версии HWiNFO запустите ее (сбор всей информации об оборудовании с вашего компьютера займет одну минуту). Программа автоматически отобразит экран под названием «Сводная информация о системе», где производитель и модель вашей материнской платы будут отображаться в правом столбце в разделе «Материнская плата». См. Рисунок 4.

Рисунок 4: Определение производителя и модели материнской платы с помощью HWiNFO64

Что такое материнская плата ноутбука? (с иллюстрациями)

Материнская плата портативного компьютера — это основная печатная плата (PCB) внутри портативного компьютера, которая содержит компоненты, обеспечивающие работу компьютера. Большинство корпусов настольных компьютеров имеют одинаковый размер и используют аналогичные конфигурации, что позволяет использовать одни и те же типы материнских плат. Ноутбуки бывают разных размеров и конфигураций, а это означает, что требуется несколько разных моделей материнских плат.

Материнская плата компьютера.

Материнская плата, которую иногда называют системной платой, входит в состав всех типов компьютеров. Материнские платы почти всегда содержат гнезда для микросхем, слоты памяти, микросхемы прошивки и разъем питания. На материнской плате выгравированы различные электрические разъемы для подключения различных компонентов системы. На материнской плате находится несколько ключевых компонентов, включая центральный процессор (ЦП), набор микросхем, основную область оперативной памяти (ОЗУ) и множество других микросхем и разъемов.

Двухъядерный процессор, установленный на материнской плате.

Ноутбуки, также называемые ноутбуками и нетбуками, созданы для мобильных устройств.Аккумулятор или адаптер питания обеспечивают электропитание ноутбука. Как правило, портативный компьютер не такой мощный или не такой простой для перенастройки с помощью обновленных компонентов, как настольный компьютер.

Материнская плата ноутбука должна быть значительно тоньше и меньше настольного компьютера. На материнской плате меньшего размера компоненты должны быть ближе друг к другу, а это означает, что конструкция материнской платы ноутбука чрезвычайно важна. Плохо спроектированная материнская плата может вызвать проблемы с перегревом или интерференцией между компонентами. Материнские платы для ноутбуков также могут иметь необычную форму или несколько выемок, позволяющих поместиться в тонкий корпус ноутбука вместе с другими необходимыми компонентами. Материнские платы для настольных ПК в основном имеют прямоугольную форму с несколькими выемками.

Материнская плата ноутбука имеет некоторые существенные отличия от материнской платы для настольных ПК.Например, на материнской плате ноутбука может не быть слотов расширения, а на системной плате для настольных ПК их может быть пять или больше. Вместо того, чтобы использовать слоты расширения и карты расширения для таких элементов, как звуковые карты или сети, материнская плата ноутбука будет включать эти компоненты непосредственно на материнской плате, и они называются интегрированными компонентами.

Для тех, кто собирает свои собственные компьютеры, поиск материнской платы, подходящей для настольного компьютера, — довольно простой процесс.Многие компании будут продавать материнские платы для настольных ПК сборщикам компьютеров своими руками, но найти материнскую плату для ноутбука на рынке DIY сложно. Отсутствие стандартизации материнских плат для ноутбуков может сделать создание портативного компьютера с нуля очень сложным процессом.

Графическая карта может использоваться для улучшения игровой производительности.

Как заменить или установить материнскую плату в компьютер

Замена материнской платы ПК требует времени и больше, чем немного пота, особенно если вы никогда не делали этого раньше. Вы можете наткнуться на любое количество мелких препятствий в процессе снятия и установки материнской платы. Но не волнуйтесь! Мы поможем вам пройти этот процесс максимально быстро и безболезненно.

Начнем с того, почему вы вообще хотите или должны заменить материнскую плату.(Если вы просто ищете инструкции по установке материнской платы на новый компьютер, прокрутите немного вниз.)

Иногда компоненты выходят из строя. Материнские платы не исключение. Я поджарил много материнских плат из-за плохих прошивок BIOS и неисправных или нестабильных блоков питания. Что-то случается, и иногда это может непоправимо повредить вашу материнскую плату.

Но замена материнской платы — это большая работа. Перед тем как начать, вы должны очень и очень убедиться, что ваша материнская плата сломана. Шаг первый: используйте одну из этих удобных схем устранения неполадок, чтобы убедиться, что ваша материнская плата действительно виновата. Предполагая, что ваша материнская плата признана мертвой, пора подумать о замене.

Томас Райан

Полностью собранная материнская плата внутри ПК.

На что обратить внимание в новой материнской плате

Производителей материнских плат много, но производителей процессоров всего два. ЦП — это ядро ​​вашего ПК, поэтому вам необходимо выбрать материнскую плату, совместимую с вашим ЦП, будь то Intel или AMD.

Затем убедитесь, что выбранная вами материнская плата совместима с вашим текущим (или новым) процессором. Обе компании имеют несколько разных процессорных сокетов для своих чипов. Например, если у вас есть один из последних APU AMD, вы захотите купить материнскую плату с сокетом FM2 +. Выполните поиск в Google по типу сокета вашего процессора, а затем поищите материнские платы, созданные на его основе.

Томас Райан

Обеспечение совместимости разъема материнской платы с вашим процессором является ключевым моментом.

Теперь у вас есть список материнских плат, совместимых с вашим процессором, и размер платы — это следующее соображение. Это решение во многом будет зависеть от размера материнской платы, которую может принять корпус вашего компьютера. Большинство корпусов предназначены для материнских плат форм-фактора ATX, но некоторые могут соответствовать меньшим материнским платам mATX, а третьи — даже меньшим системным платам ITX. Вам нужно ограничить поиск материнских плат только материнскими платами, которые могут поместиться в корпус вашего компьютера.

Следующим шагом будет выбор марки материнской платы.В наши дни материнские платы больше похожи, чем различны. Не следует ожидать серьезных различий в производительности, энергопотреблении или разгоне между материнскими платами разных производителей с одинаковой ценой. Однако они различаются по цветовой схеме, возможностям ввода-вывода и расположению слотов расширения.

Томас Райан

Выбор материнской платы с правильной цветовой схемой для вашего ПК всегда будет субъективным решением. Мы ничем вам не поможем. Но вам нужно убедиться, что выбранная вами материнская плата имеет достаточное количество USB, Ethernet и любых других портов, которые вы планируете использовать.Вам также необходимо выбрать материнскую плату с таким расположением слотов расширения, которое позволяет разместить любую видеокарту или другие карты, которые вы можете захотеть установить.

При всем этом последний вопрос, с которым нужно бороться, — это цена. Приличные, хотя и спартанские, материнские платы начинаются примерно с 80 долларов, но вы получите значительно лучшие материнские платы за свои деньги примерно до 250 долларов. Материнские платы с одинаковым набором функций от разных производителей обычно стоят в пределах 10 долларов друг от друга. Отличный (хотя и немного рискованный) способ сэкономить на новой материнской плате — это купить открытую (возвращенную) версию этого продукта.

Как установить новую материнскую плату в ваш компьютер

После того, как вы выбрали материнскую плату и получили ее, самое время ее установить. Но прежде чем мы перейдем к этому, давайте рассмотрим удаление вашей старой материнской платы.

Сначала выключите питание и отсоедините все шнуры или кабели, подключенные к компьютеру, затем откройте боковую часть корпуса компьютера, чтобы получить доступ к материнской плате. Умный трюк — сделать снимок здесь, чтобы у вас была запись всего, что нужно подключить к , прежде чем вы начнете отключать их .

В первую очередь из материнской платы могут выйти крупные элементы, такие как видеокарты и карты Wi-Fi. Затем выберите SATA или другие интерфейсные кабели, которые подключают твердотельный накопитель, жесткий диск или оптический привод к материнской плате.

Томас Райан

Кабели SATA подключены к материнской плате.

Наконец, пришло время отключить все кабели питания, подключенные к материнской плате. На большинстве материнских плат имеется 8-контактный разъем питания ЦП меньшего размера в верхней части материнской платы и более крупный 24-контактный разъем питания ATX в середине левой части материнской платы.Вам необходимо отсоединить оба этих разъема.

Томас Райан

8-контактный разъем питания материнской платы.

Пришло время выломать вашу любимую отвертку с крестообразным шлицем и вывернуть винты, которыми старая материнская плата крепится к точкам крепления в корпусе вашего ПК. Сохраните винты — они вам понадобятся позже.

Теперь ваша материнская плата должна свободно плавать в вашем корпусе — вытащите ее. Освободив старую материнскую плату, вам нужно будет снять с нее кулер ЦП, ЦП и оперативную память, чтобы можно было установить ее на новую материнскую плату.Будь осторожен! Не применяйте силу и случайно сломайте дорогое оборудование.

Томас Райан

Снятие кулера ЦП с процессора.

Как только это будет сделано, пора установить новую материнскую плату на свой компьютер. Вам просто нужно заменить все, что вы только что вытащили из своей старой материнской платы. Здесь вам может пригодиться фотография, которую вы сделали ранее.

Томас Райан

Материнская плата идет сюда.

Установите ЦП, кулер ЦП и ОЗУ в новую материнскую плату, вставьте экран ввода-вывода материнской платы в заднюю часть корпуса, затем поместите материнскую плату в пустой корпус.

Томас Райан

Экран ввода-вывода материнской платы. Поместите его на заднюю часть корпуса, прежде чем вкручивать материнскую плату, иначе вам придется делать это снова и снова.

Обязательно используйте упорные винты материнской платы, чтобы она не касалась непосредственно стенки корпуса. Если вы забудете использовать стойки, вы рискуете сжечь материнскую плату при включении компьютера. (Некоторые корпуса компьютеров поставляются с предустановленными приподнятыми точками крепления.)

Повторно используйте винты, которыми крепилась старая материнская плата, чтобы закрепить новую материнскую плату.Затем снова подключите два разъема питания (24-контактный и 8-контактный), которые вы удалили ранее. Теперь снова подключите кабели SATA и вставьте карты расширения на место. Еще раз проверьте, что все внутренние кабели вашего ПК подключены правильно и все надежно закреплены на своих местах. Снова подсоедините все внешние кабели, которые были подключены к вашему компьютеру до того, как вы его разобрали, и включите его.

Томас Райан

Готовая материнская плата в корпусе ПК.

Это момент истины. Ваш компьютер, вероятно, несколько раз перезагрузится, поскольку материнская плата приспосабливается к новой жизни. Тогда все должно вернуться на круги своя. Если после замены материнской платы у вас возникнут проблемы с загрузкой компьютера, обратитесь к производителю материнской платы или попросите помощи на одном из многочисленных форумов по сборке компьютеров в Интернете.

С новой материнской платой ваш компьютер должен быть как новый — и, надеюсь, немного более стильным при загрузке.

Примечание. Когда вы покупаете что-то после перехода по ссылкам в наших статьях, мы можем получить небольшую комиссию. Прочтите нашу политику партнерских ссылок для получения более подробной информации.

Как узнать, есть ли у вашего компьютера PCIe 3.0 слот x16

Большинство современных ПК в стандартной комплектации поставляются с материнской платой, оснащенной слотом PCIe 3.0 x16. Однако, если вашему компьютеру больше пяти лет, вам может быть интересно, действительно ли у вас есть компьютер, способный запускать устройства, для которых требуется слот PCIe 3.0 16x. Не волнуйтесь, потому что мы составили действительно быстрое и простое руководство, чтобы узнать, что упаковано в вашем компьютере и подходит ли его порт PCI Express для оплаты счета.

Через материнскую плату

Самый простой способ узнать характеристики вашей материнской платы — это поискать производителя и модель в Google.Результаты должны показать, есть ли у вас слот PCIe 3.0 x16, без необходимости открывать компьютер. Если он у вас есть, вы также можете откопать руководство, чтобы найти всю необходимую информацию.

Если вы не уверены в марке или модели, попробуйте снять корпус или боковую панель вашего ПК и посмотреть воочию, так как название производителя часто заметно напечатано на оборудовании.

Посмотрите на слот

Этот метод не может точно определять, оснащена ли ваша материнская плата PCI Express 3.0 (например, это может быть PCIe 2.0, 3.1 или 4.0), но вы можете по крайней мере определить, является ли ваш вариант x16.

Снимите корпус или боковую панель вашего ПК, чтобы найти материнскую плату. Вы увидите что-то похожее на то, что показано на изображении ниже. Если вы найдете порт, который совпадает с выделенным, то ваша материнская плата оснащена слотом PCIe x16.

Стоит отметить, что на многих материнских платах указывается, какой порт находится рядом с ним — если ваш, то вам не нужно искать дальше.Если этого нет, скорее всего, это PCIe 3.0 или выше, если он был приобретен после 2010 года.

Ваш комментарий будет первым

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
