Диагностика и ремонт компьютера по сигналам BIOS
21 Апреля 2008
Рубрика: Диагностика и ремонт ПК
Если у Вас сломался компьютер — самое главное не стоит отчаиваться.
Прежде чем позвонить нам, Вы можете сами продиагностировать свой компьютер. Прежде всего, обратите внимание на поведение вашего ПК при попытке его включения.
- Лампочки на системном блоке не загораются, и не раздается звуковой сигнал.
Причина может быть в отсутствии напряжения питания.
Проверьте наличие напряжения в сетевой розетке и надежность контакта сетевого провода в разъеме системного блока. - Лампочки на системном блоке горят, изображения на мониторе нет, раздается прерывистый звуковой сигнал.
Причина: сбой устройств при первичной проверке BIOS.
Методика поиска и устранения неполадок: подсчитайте количество сигналов, издаваемых системным блоком.
Звуковые сигналы AWARD BIOS
|
Сигналы БИОС |
Неисправность |
| 1 короткий сигнал | Система исправна |
| 1 длинный сигнал и отключение системного блока | Срабатывает система безопасности AWARD BIOS. |
| 2 коротких | Ошибка монитора. Проверьте правильность и надежность подключения его к системному блоку, а также, если имеется отдельный сетевой шнур — его подключение к розетке и к самому монитору. |
| 1 длинный, 3 коротких сигнала | Не обнаружена видеокарта или неисправна видеопамять. |
| Периодические длинные сигналы | Ошибка определения ОЗУ (оперативной памяти) |
| Частые бессистемные сигналы во время нормальной работы. | Перегрев CPU, как правило, вследствие остановки вентилятора охлаждения. |
Звуковые сигналы AMI BIOS
|
Сигналы БИОС |
Неисправность |
| 1 короткий сигнал | Система исправна |
| 2 коротких | Parity Circuit Failure или Base 64K RAM failure.
Ошибка теста памяти.  Вставьте другую память. |
| 3 коротких | |
| 4 коротких | System Timer Failure.
Неисправна материнская плата (ошибка системного таймера) |
| 5 коротких | Processor Failure.
Неисправен процессор |
| 6 коротких | Keyboard Controller / Gate A20 Failure
Ошибка контроллера клавиатуры, проверьте клавиатуру и ее кабель. |
| 7 коротких | Virtual Mode Exception Error.
Неисправна материнская плата (ошибка виртуального режима) |
| 8 коротких | Display Memory Read/Write Failure.
Неисправен видеоадаптер или ошибка теста видеопамяти, замените видеокарту. |
| 9 коротких | ROM BIOS Checksum Failure.
Ошибка контрольной суммы ПЗУ BIOS.  Необходимо перепрошить BIOS или заменить микросхему. |
| 10 коротких | CMOS Shutdown Register Read/Write Error.
Ошибка записи/чтения CMOS. |
| 11 коротких | Неисправна материнская плата (ошибка теста кэша) |
| 1 длинный 3 коротких | Video failure.
Переставьте видеокарту. Если не помогает, замените ее. |
Кроме этого BIOS, при загрузке, может выдаваемые сообщения об ошибках на экране монитора.
|
Сигналы БИОС |
Неисправность |
| CMOS BATTERY HAS FAILED. | Села батарейка. Замените батарейку. |
| CMOS CHECKSUM ERROR. | Неправильная контрольная сумма CMOS. Данные в CMOS повреждены. Возможно, батарейка села.
Проверьте батарейку и замените ее в случае необходимости. |
| DISK BOOT FAILURE, INSERT SYSTEM DISK AND PRESS ENTER. | Не найден загрузочный диск.
Загрузитесь с системной дискеты и проверьте системные файлы на жестком диске. Возможно, в дисковод вставлена несистемная дискета, удалите дискету из дисковода. |
| DISKETTE DRIVES OR TYPES MISMATCH ERROR — RUN SETUP. | Типы дисководов, фактически установленных в системе и их описания в CMOS не сходятся.
Запустите и введите правильный тип дисковода. |
| ERROR INITIALIZING HARD DRIVE CONTROLLER. | Контроллер жестких дисков не инициализируется.
Проверьте установку контроллера, и параметры жесткого диска, указанные в . Также проверьте джемпера на жестком диске. |
FLOPPY DISK CNTRLR ERROR OR NO CNTRLR PRESENT. | Невозможно инициализировать контроллер гибких дисков.
Проверьте установку контроллера, и параметры дисковода, указанные в . |
| KEYBOARD ERROR OR NO KEYBOARD PRESENT. | Невозможно инициализировать клавиатуру.
Проверьте подключение клавиатуры и ее тип. В крайнем случае отключите контроль клавиатуры при загрузке. |
| Memory Address Error at XXXX. | Ошибка памяти.
Замените память. |
| Memory parity Error at XXXX. | Ошибка контроля четности.
Замените память. |
| MEMORY SIZE HAS CHANGED SINCE LAST BOOT. | Размер памяти изменился со времени последней загрузки.
Войдите в . |
| PRESS A KEY TO REBOOT. | Сообщение возникает при обнаружении ошибок и необходимости перезагрузки.
Нажмите любую кнопку. |
| SYSTEM HALTED, (CTRL-ALT-DEL) TO REBOOT…. | Обозначает остановку процесса загрузки.
Нажмите . |
Не воспринимайте эту информацию, как абсолютно достоверную. Кодировка звуковых сигналов может меняться по мере выхода новых версий BIOS.
- Если неисправность во внешнем устройстве — проверьте правильность и надежность подключения его к системному блоку, а также, если имеется отдельный сетевой шнур — его подключение к розетке и к самому устройству. Если всё внешне в порядке — придется все-таки обратиться в сервисный центр.
инструкция проверки — ABC IMPORT
Содержание статьи:
- Как посмотреть жесткий диск в БИОСе: инструкция по предварительным действиям
- Где в БИОСе посмотреть жесткий диск
- Выбор параметров загрузки компьютера
- Важные сведения о контроллерах SATA
- Как опции использовать при установке ОС
- Что делать, если HDD в БИОСе не отображается
О том, как посмотреть жесткий диск в БИОСе, многие пользователи не знают практически ничего, считая, что параметры первичной системы, установленные по умолчанию, никогда изменять не нужно.
Но ведь иногда можно встретить достаточно специфичные ситуации, когда вам крайне необходимо определить модель собственного винчестера, выполнить установку операционной системы, воспользоваться средствами проверки состояния диска или выставить какие-то конкретные опции при подключении нового HDD или при создании RAID-массива. Об этом и многом другом читайте в ниже приведенном материале.
Как посмотреть жесткий диск в БИОСе: инструкция по предварительным действиям
Вам будет интересно:Как настроить эквалайзер на Windows 7 и выше: нюансы выбора опций и программного обеспечения

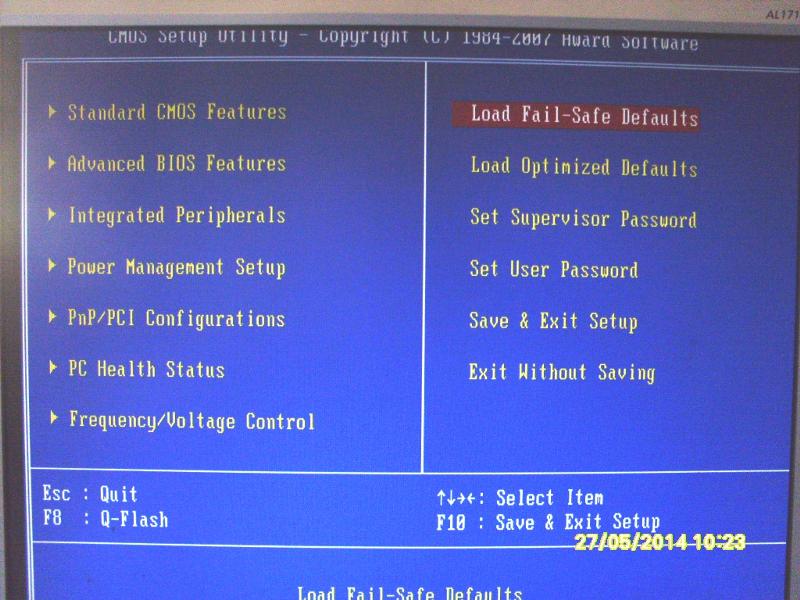

Итак, для начала вам нужно войти в интерфейс первичной системы ввода/вывода, каковой, собственно, и является BIOS (а также его усовершенствованная модификация UEFI). На стационарных терминалах класса PC для этого обычно используется клавиша Del, которую нужно нажать в момент появления стартового экрана при включении компьютера.
Вам будет интересно:Ошибка статуса VPN в «Хамачи»: способы быстрого решения проблемы
Как правило, либо внизу, либо посередине окна появится специальная строка с указанием на метод входа (Press Del to enter BIOS Setup или что-то в этом роде).
С лэптопами дело обстоит несколько сложнее, поскольку каждый производитель самостоятельно устанавливает используемые для входа клавиши или их сочетания. Чаще всего применяются функциональные кнопки (F2, F12, F9), иногда могут использоваться сочетания на основе клавиши Fn, а на некоторых моделях кнопки вызова первичной системы вообще могут быть вынесены на главную клавиатурную панель (например, кнопка ASSIST на ноутбуках линейки Sony VAIO). А вообще, лучше всего сразу обратить внимание на строку с описанием метода входа, которая была описана выше, или почитать техническую документацию к лэптопу.
Где в БИОСе посмотреть жесткий диск?

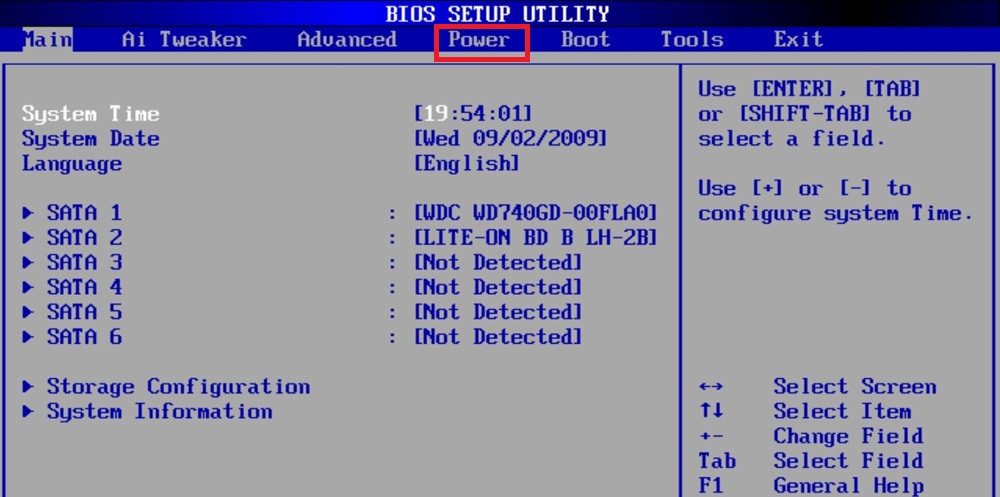

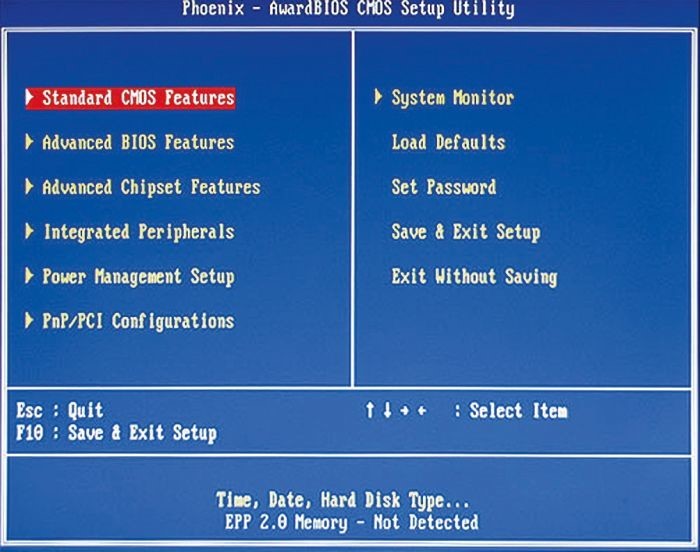

Теперь предполагаем, что вход в первичную систему выполнен. Как посмотреть жесткий диск в БИОСе на ноутбуке или стационарном ПК? Тут все просто. В главном окне с параметрами (вкладка Main), где вверху указывается системное время и дата, обратите внимание на пункт Primary IDE Master.
Он как раз и соответствует основному HDD, который установлен на компьютерном устройстве (справа от параметра обычно отображается название винчестера по производителю).
Если спуститься до этого пункта с использованием клавиатурных стрелок в момент, когда пункт окажется активным, справа можно будет видеть максимум информации по этому устройству.
Обратите внимание, что в случае подключения двух и более носителей и при установке перемычек для выставления приоритета в устаревших ПК автоматически могут быть обнаружены и вторичные носители, которым обычно соответствует пункт Primary IDE Slave или Secondary IDE Master (при установке двух и более жестких дисков они объединяются в так называемый RAID-массив).
Выбор параметров загрузки компьютера

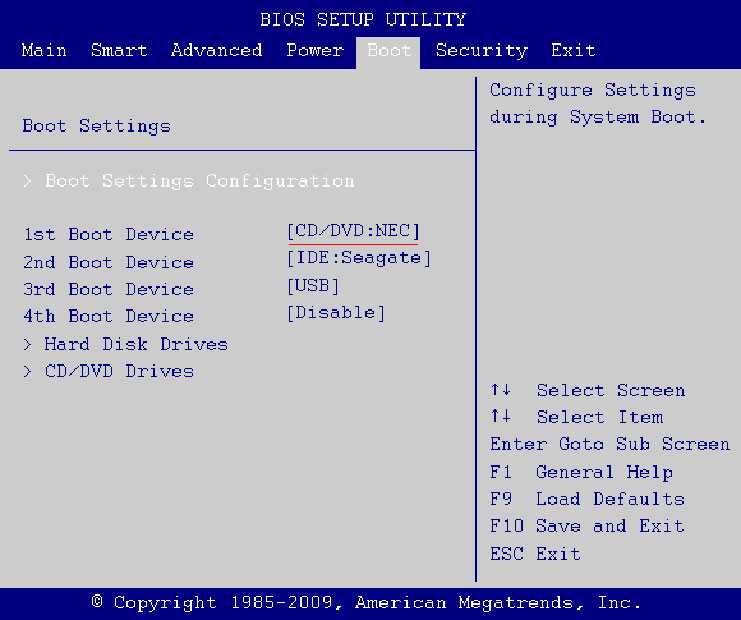

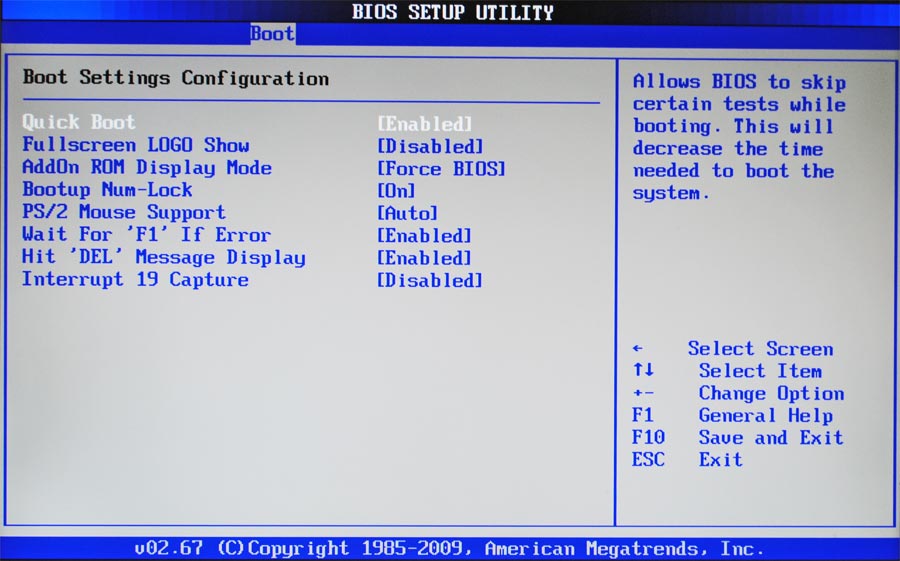

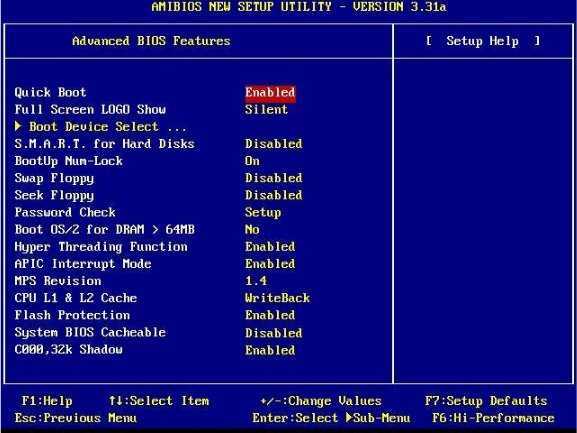

Теперь отдельно стоит сказать несколько слов по поводу того, как в БИОСе посмотреть жесткий диск, если речь идет об установке приоритетов загрузки. Например, современные UEFI-системы, подключенные к компьютерам и ноутбукам флешки автоматически выставляют первыми в качестве основных загрузочных устройств, что является очень удобным при установке операционных систем, но вызывает смятение пользователя, когда он попросту забыл вынуть флешку из USB-порта, а на стадии старта загрузки система вдруг сообщает, что системный диск с установленной на нем ОС отсутствует.
В этой ситуации необходимо проверить раздел, отвечающий за установку таких приоритетов. Обычно основной раздел называется Boot, а в нем имеются пункты Boot Sequence, Boot Device Priority и т. д., но название напрямую зависит от производителя материнской платы и разработчика интерфейса BIOS. Но как посмотреть жесткий диск в БИОСе, чтобы установить его первым устройством?

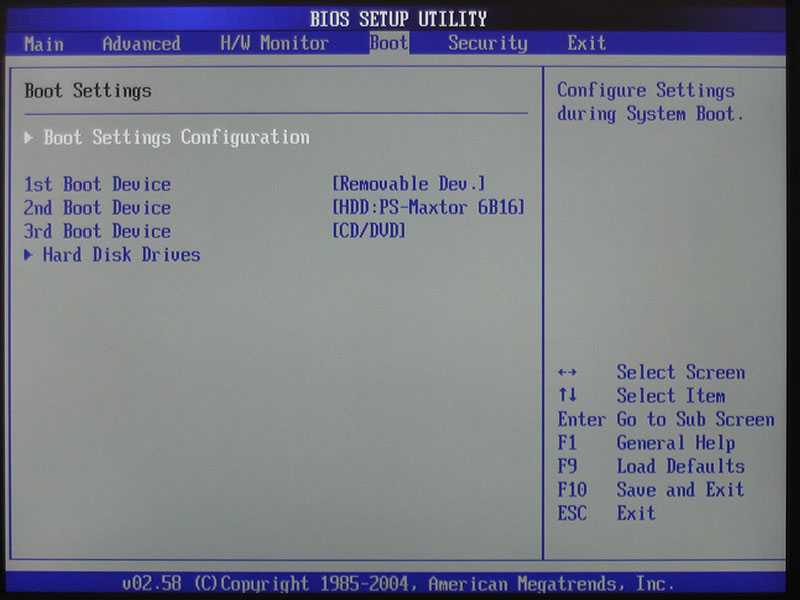

Для этого необходимо выделить пункт First Boot Device и клавишами PgUp/PgDown прокрутить список до тех пор, пока в графе не появится ваш основной HDD (но обычно по умолчанию он и без того устанавливается первым).
Важные сведения о контроллерах SATA

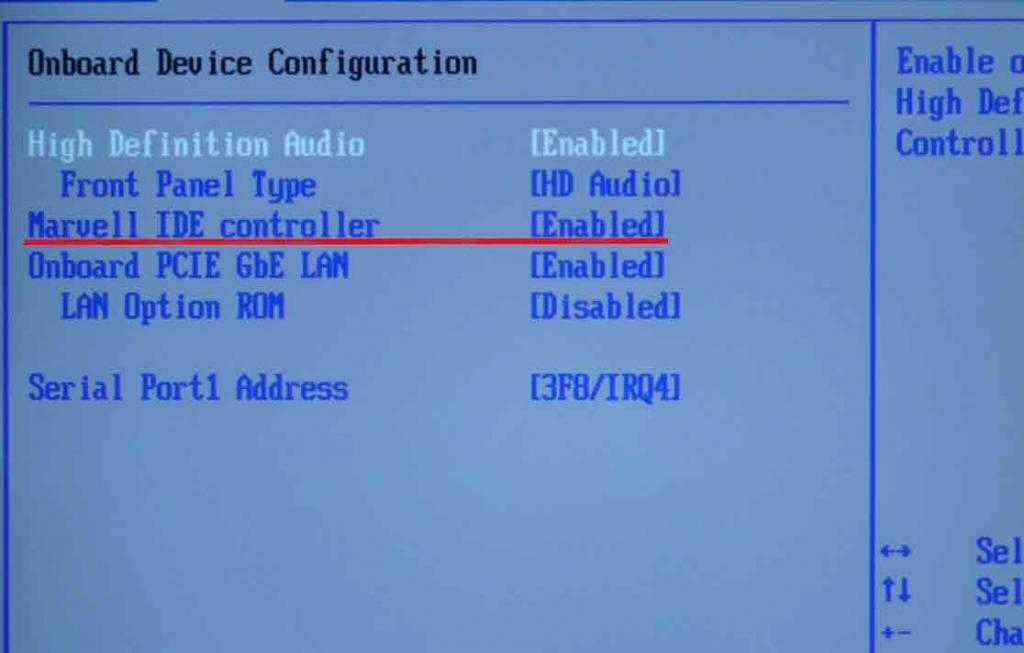

Как через БИОС посмотреть жесткий диск, немного разобрались. Теперь перейдем к некоторым специфичным параметрам, изменить которые может потребоваться в определенных ситуациях (чаще всего связанных с установкой операционной системы в устаревших ПК). Тут в дело вступают специальные контроллеры SATA.
Они могут выставляться на разные режимы работы, среди которых чаще всего используются SCSI и IDE.
Новейшие первичные системы при обнаружении загрузочных устройств (оптических дисков и флешек) переключают режимы автоматически, и, как правило, в графе опций устанавливается значение Auto. Но вот в морально устаревших компьютерных системах изменять режимы бывает необходимо самостоятельно.
Как опции использовать при установке ОС?
Так какой из режимов выбрать? Считается, что если автоматическое переключение не предусмотрено, при загрузке со съемного накопителя с последующей инсталляцией ОС на жесткий диск контроллер должен работать исключительно в режиме IDE. А вот по окончании установки, если, опять же, автоматическая смена режима не произошла, установленную ОС можно будет загрузить только при условии, что отвечающий за HDD контроллер работает в режиме SCSI.
Что делать, если HDD в БИОСе не отображается?
Это краткие сведения, касающиеся того, как в БИОСе посмотреть жесткий диск. Напоследок стоит кратко остановиться на тех плачевных ситуациях, когда HDD в первичной системе не определяется или загрузка операционной системы оказывается невозможной.
Первым делом необходимо проверить правильность подключения шлейфов винчестера к материнской плате и запитывающих проводов, а также на установку перемычек в нужные положения (Master/Slave), если это предусмотрено конструкцией жесткого диска.
С другой стороны, нередко можно встретить ситуации, когда жесткий диск не распознается только потому, что не был инициализирован (хотя в случае покупки HDD в официальной точке продажи компьютерного оборудования таких проблем быть не должно). В этом случае необходимо выполнить инициализацию диска в рабочей системе, используя хотя бы инструментарий управления дисками, который имеется в самих Windows-системах, подключив HDD к собственному ПК (при наличии основного винчестера) или присоединив к другому терминалу, на котором имеется рабочая ОС.
Наконец, еще одной проблемой может стать отсутствие драйверов материнской платы (чипсета), но такие ситуации встречаются крайне редко. Если же такая проблема появляется, сначала потребуется установить драйверы, используя для этого оригинальные носители, которые в обязательном порядке поставляются при покупке компьютера или ноутбука.
Ну и в самую последнюю очередь нельзя исключать и тот момент, что сам жесткий диск может быть неисправен, или соединительные шлейфы и кабели имеют физические повреждения.
Примечание: на некоторых компьютерах и лэптопах в BIOS можно выполнить самотестирование HDD, поэтому, если винчестер определяется, так сказать, через раз, лучше воспользоваться такими средствами диагностики.
Источник
Основы BIOS: как настроить микропрограмму вашего ПК для первого использования
Если вы купили готовый настольный ПК, можно с уверенностью сказать, что производитель оптимизировал базовые настройки системы ввода-вывода (BIOS) для аппаратного обеспечения в коробке — хотя никогда не помешает проверить их и «доверять, но проверять». Но если вы собрали свой собственный настольный ПК (будь то ваш первый или последний в вашей жизни) или модернизировали ключевой компонент, вы захотите получить как минимум маленький и испачкать свой BIOS. Действительно, у вас может не быть выбора.
Возможно, вам незнакома аббревиатура «BIOS», или вы знаете, что такое BIOS, но вас пугает множество меню типичного. Не бойтесь — в BIOS есть всего несколько мест, которые большинству пользователей ПК приходится проверять. Микросхема BIOS — это кусок кремния на материнской плате вашего ПК, в котором хранятся низкоуровневые настройки для запуска и работы оборудования, подключенного к вашему ПК, код, обычно называемый «прошивкой». Новые версии прошивки могут быть перезаписаны в чип, а содержимое BIOS сохраняется, когда ПК выключен или отключен от сети с помощью батарейки типа «таблетка» на материнской плате. Прошивка работает вне операционной системы; на самом простом уровне это то, что сообщает вашему компьютеру при загрузке, где искать диск с ОС для загрузки, как быстро должны работать ваша оперативная память и процессор, и многое другое.
Начнем с термина «BIOS». В наши дни современные платы фактически используют эволюцию того, что многие пользователи думают о классической прошивке BIOS, называемой Unified Extensible Firmware Interface (UEFI).
UEFI — это обновление последних лет, которое устраняет некоторые ограничения классических BIOS, такие как возможность загрузки с многотерабайтных дисков, и позволяет использовать графические интерактивные меню. Мы будем использовать здесь термины «BIOS» и «UEFI» как взаимозаменяемые, поскольку BIOS — это общий устаревший термин, который знаком большинству пользователей ПК. Но знайте, что ваша система, если она выпущена последние несколько лет, вероятно, использует форму UEFI. Действительно, некоторые производители материнских плат до сих пор называют свою прошивку на основе UEFI BIOS, например, MSI с ее Click BIOS или Asus с ее утилитой UEFI BIOS.
BIOS может содержать десятки поднастроек, часто в меню «Расширенный режим», с меню «Режим EZ», показывающим сводку основной информации о системе и дающим доступ к наиболее распространенным функциям BIOS. Оверклокеры и системные настройщики — это люди, которые будут копаться в эзотерических подменю BIOS, и даже тогда они, как правило, возятся с небольшой ложкой шведского стола опций.
Если вы только что собрали свой собственный ПК или обновили ключевую часть, такую как ЦП или память, имеет смысл повторно зайти в BIOS и проверить несколько ключевых настроек, даже если вы безразличны к выжиманию производительности до последней йоты из ваш ПК. Действительно, вам, возможно, придется погрузиться в BIOS просто для того, чтобы ваш компьютер распознал флэш-память или диск с установочной Windows для установки ОС.
Готовы немного разобраться в BIOS? Давайте рассмотрим четыре ключевых элемента, которые вы должны знать, как обращаться с BIOS вашего ПК, и как они могут различаться у разных производителей плат. Невозможно учитывать каждого варианта BIOS от платы к плате и от производителя к производителю. Но наше руководство подготовит вас к распознаванию ключевых элементов BIOS любой платы.
1. Как проверить и изменить порядок загрузки в BIOS/UEFI
Предположим, у вас есть новая сборка ПК с новым чистым M.2 или 2,5-дюймовым твердотельным накопителем или жестким диском.
И допустим, у вас есть пустой диск и загрузочный установочный носитель для ОС (скажем, флэш-накопитель Windows 11). В этом случае современная прошивка материнской платы должна автоматически определять, что ваш диск пуст, и пытаться загрузиться с установочного носителя. Но по разным причинам некоторые из этих вещей могут не применяться к вашей сборке, и вам, возможно, придется делать это вручную.
Материнские платы, к счастью, запрограммированы на использование функциональных клавиш для входа в меню выбора загрузочного диска: На современных платах Asus использует F8, ASRock и MSI F11 и Gigabyte F12, любую из которых можно активировать своевременным нажатием этой F -key на заставке прошивки (BIOS), которая появляется при запуске системы до , вы можете загрузить утилиту BIOS. Конечно, вы можете захотеть обозначить выбранный вами загрузочный диск как «флешку», и для этого вы захотите вместо этого использовать клавишу «Удалить» на клавиатуре, чтобы войти в сам BIOS и его графический пользовательский интерфейс (GUI).
Во-первых, примечание о входе в BIOS вашего ПК. Это может занять немного практики, в зависимости от доски. Вскоре после включения, как только появится первый экран с логотипом или обратный отсчет ОЗУ, вам нужно нажимать «Удалить» через определенные промежутки времени, чтобы запустить системный BIOS. (Некоторые платы, особенно старые, могут использовать другие клавиши для входа в BIOS, такие как F8. Начальный экран-заставка системы может сообщить вам, какую клавишу или клавиши нажать, чтобы «войти в настройки». Это то, что вам нужно.)
Мы выбрали три материнские платы, чтобы продемонстрировать широту возможностей, с которыми большинство пользователей столкнется в современной BIOS. Два поддерживают процессоры AMD, а один — Intel.

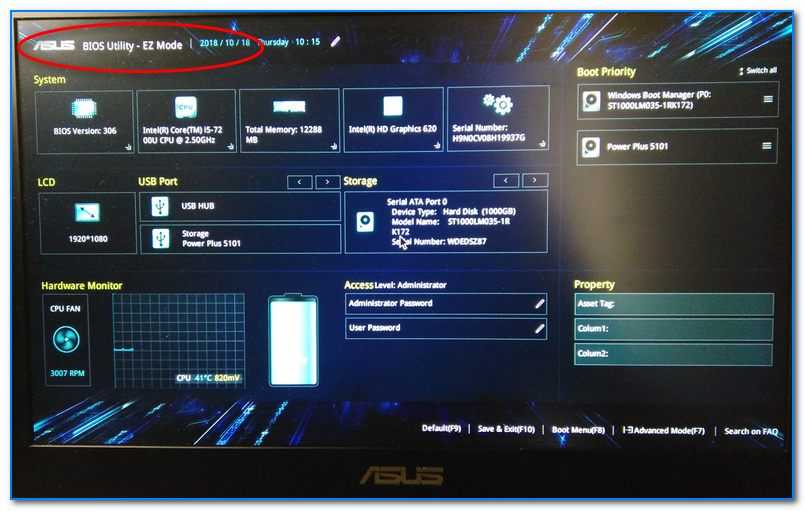

Наши первые два снимка экрана ниже показывают, что в интерфейсе BIOS по умолчанию в режиме EZ для изменения порядка загрузки у Asus и ASRock есть простые механизмы щелчка и перетаскивания в правой части меню. Очень просто.
Между тем, меню приоритета загрузки MSI с помощью щелчка и перетаскивания отображается над основным разделом EZ Menu в виде маленьких значков и показывает два обнаруженных диска (выделены розовым цветом) вместе с несколькими необнаруженными загрузочными устройствами.
Стратегия MSI одновременно ориентирована на будущее и традиционна, позволяя пользователям загружаться с портативного диска, если он будет подключен позже, или с установленного диска, когда портативный диск не подключен.
Многие другие производители убрали необнаруженные диски из меню выбора загрузки BIOS, чтобы упростить навигацию. Мы просто указываем на это, чтобы проиллюстрировать, что BIOS разных производителей плат используют разные подходы к углу необнаруженных дисков.
Как отмечалось ранее, большинство производителей также предлагают графический интерфейс расширенного режима с дополнительными функциями в дополнение к графическому интерфейсу режима EZ или EZ. Горячая клавиша на клавиатуре позволяет переключаться между этими двумя стилями интерфейса: Asus и MSI обычно используют функциональную клавишу F7, а ASRock — F6. Меню загрузки с расширенным графическим интерфейсом от Asus и ASRock находятся на вкладке «Загрузка» и снова упрощены для отображения только обнаруженных устройств.
..
Между тем, пользовательский интерфейс MSI в расширенном стиле требует, чтобы пользователь прошел через выбор настроек до загрузки (центральный пункт меню настроек) и вызвал список, который можно изменить с помощью клавиш «плюс» и «минус» на клавиатуре. Вы можете увидеть эту последовательность в серии экранов ниже…
Интерфейсы прошивки большинства других материнских плат теперь имеют формат, аналогичный формату Asus или ASRock. Короче говоря, если вы находитесь на этапе сборки своего ПК, вы можете использовать эти меню, чтобы найти загрузочное устройство (в наши дни это часто флешка с установщиком Windows 10/11 или другой ОС) и пусть BIOS сначала обнаружит это, чтобы запустить процесс установки Windows. Или, если вы находитесь после этого момента в сборке или обновлении вашего ПК, вы можете выдернуть ключ установки и использовать это меню, чтобы указать на предполагаемый конечный загрузочный диск, если система по какой-либо причине не обнаруживает его автоматически.
После того, как вы выбрали, какой диск BIOS должен искать в первую очередь для вашей загрузочной среды, не забудьте «Сохранить и выйти», чтобы зафиксировать выбор. Во многих BIOS эта функция вызывается сочетанием клавиш F10.
2. Как настроить режимы передачи загрузочного диска в BIOS/UEFI
Настройки BIOS по умолчанию большинства материнских плат оптимизированы для автоматического определения операционной системы большинства последних дисков, даже если они классические Serial ATA (SATA) диски. Но более старые операционные системы использовали более старые режимы передачи, такие как IDE (помните IDE?) и некоторые пользователи захотят использовать встроенные возможности RAID своих плат. Таким образом, им нужно знать, где получить доступ к режимам передачи диска в BIOS.
Хотя здесь мы не будем углубляться в сложности создания массива RAID, инструкции по входу и использованию меню конфигурации RAID приводятся в руководствах пользователя материнских плат с поддержкой RAID.
Но если у вас более старая система, которая требует настройки режима передачи диска в ходе сборки или когда вы установили диск другого типа, вам нужно знать, где менять режимы.
Для доступа к настройкам интерфейса накопителя обычно требуется расширенный интерфейс микропрограммы, который можно найти в подменю SATA на вкладке «Дополнительно» (для Asus), в подменю «Конфигурация хранилища» на вкладке «Дополнительно» (для ASRock) и в подменю «Интегрированные периферийные устройства» на вкладке «Настройки» ( для материнских плат MSI). Вы можете увидеть эти примеры в серии экранов ниже…
В рамках этих вариантов выбора «Режим SATA» режимы могут включать AHCI для включения современных функций SATA, IDE для поддержки устаревших режимов без AHCI и RAID.
Правильный режим для большинства системных дисков SATA — AHCI, особенно если на них установлена современная операционная система. Если вы используете старый внутренний оптический привод, ATAPI был стандартом IDE для оптических приводов.
3. Как обновить прошивку BIOS/UEFI
Хотя некоторые материнские платы высокого класса содержат специализированную интегральную схему (ASIC), позволяющую обновлять BIOS без установки совместимого оборудования, для большинства из них требуется загрузка системы перед перепрограммирование его ПЗУ с прошивкой. Раньше для выполнения этой задачи требовалось поместить новую прошивку на загрузочный носитель, но теперь все основные производители включают встроенный инструмент для прошивки, который можно выбрать с загрузочного ПК.
Зачем вам обновлять прошивку на работающем ПК? Причины включают (но не ограничиваются) расширение поддержки высокопроизводительной памяти, которая, возможно, еще не была доступна на момент производства материнской платы. Вам также может потребоваться обновить микропрограмму перед обновлением ЦП, если существующая версия микропрограммы предшествует новому чипу, который вы собираетесь установить.
Вместо того, чтобы использовать клавишу Delete для входа в BIOS, пользователи ASRock могут нажать функциональную клавишу F6, чтобы войти в ее интерфейс Instant Flash, а пользователи MSI могут попробовать нажать комбинацию клавиш Ctrl-F5 в подходящий момент.
Оба этих ярлыка вы используете во время запуска системы, когда обычно пытаетесь войти в BIOS.
Конечно, вы также можете выполнить обновление BIOS с в пределах многих BIOS. ASRock и MSI также предоставляют кнопки Instant Flash и M-Flash в пользовательском интерфейсе EZ своей прошивки, как показано на снимках экрана в разделе «Порядок загрузки» в верхней части этой статьи. Для тех, кто достаточно увлечен, чтобы использовать расширенный режим, Asus и ASRock поместили эту функцию в свои меню «Инструменты», а MSI предоставляет клавишу M-Flash прямо на своих левых боковых кнопках. Вы можете увидеть примеры всех трех здесь…
Прошивка ASRock автоматически сканирует подключенные диски и находит ПЗУ с новой прошивкой, не требуя дополнительного меню. Тем временем Asus и MSI выходят из графического интерфейса прошивки и переходят к пользовательскому графическому интерфейсу для перепрошивки BIOS, который требует от вас нажатия клавиши для выбора диска, а затем — для выбора определенного файла обновления BIOS, который вы загрузили.
В этих утилитах вы увидите меню, подобные приведенным ниже, для перехода к загруженному файлу обновления…
Рекомендовано нашими редакторами
DDR5 против DDR4: какую производительность вы получите от новейшей оперативной памяти?
Что такое DDR5? Все, что вам нужно знать о новейшем стандарте памяти ПК
Как правильно выбрать оперативную память для настольного или портативного ПК в 2021 году
Как бы вы ни выполняли обновление BIOS, придерживайтесь методичного подхода и заранее создайте резервную копию всех важных данных на вашем ПК. Обновления BIOS, как правило, безопасны, но вы должны принять меры предосторожности; что-то может пойти не так, если в процессе обновления произойдет отключение питания или другой сбой. Как всегда, никогда не прерывайте работу компьютера, пока он выполняет обновление BIOS; потерпи.
4. Как настроить профиль XMP в BIOS/UEFI
Настройки профиля экстремальной памяти (XMP) не просто легко настроить, они необходимы для достижения заявленных уровней производительности всех, кроме большинства базовые комплекты памяти.
Не более чем расширенная таблица конфигурации, встроенная в крошечное флэш-ПЗУ модуля памяти, XMP позволяет настраивать скорость передачи данных и настройки задержки (тайминга) для улучшения времени отклика, а также любое дополнительное напряжение, необходимое для обеспечения стабильности памяти на этих более высоких частотах и более низкой задержке. ценности. (Дополнительную информацию о том, как выбрать правильную память для вашего ПК, см. в нашем руководстве.)
Память DDR4 (или более старая DDR3, если уж на то пошло), привязанная к профилю XMP в BIOS, будет работать на скорости выше ее базовой частоты. (Кроме того, см. подробнее о новой памяти DDR5 и DDR4 здесь.) Думайте о XMP как о методе быстрого разгона памяти без необходимости настройки и тестирования отдельных спецификаций и характеристик памяти, чтобы убедиться, что они работают стабильно.
Если ваша система уже запущена и работает, а вы работаете в Windows, вы можете вызвать Диспетчер задач (нажмите Ctrl-Alt-Del, щелкните Диспетчер задач) и проверьте текущую скорость оперативной памяти, с которой работает система.
бег. В окне диспетчера задач перейдите к пункту 9.0003 Дополнительные сведения > вкладка «Производительность» > «Память» и просмотрите поле «Скорость».
Важное примечание: XMP — это технология Intel, и большинство материнских плат AMD используют XMP в качестве базовой линии, применяя небольшие изменения синхронизации для повышения стабильности при работе процессора AMD. Таким образом, на платах на базе AMD Asus меняет название параметра с XMP на D.O.C.P., а MSI меняет его на A-XMP. Это та же самая идея — увеличить вашу оперативную память до идеального уровня производительности, согласованного вашими модулями памяти и материнской платой.
Независимо от того, переименован ли он на некоторых материнских платах AMD, параметр XMP доступен в интерфейсе EZ встроенного ПО материнской платы, как показано в центре слева на экранах Asus и ASRock и в левом верхнем углу графического интерфейса MSI, как показано на снимке экрана. последовательность ниже…
Использование расширенного интерфейса прошивки также является опцией, и здесь XMP находится в меню разгона BIOS большинства производителей.
Asus заставляет пользователей, которые решили установить здесь режимы XMP, использовать его в качестве базовой линии разгона на вкладке Ai Tweaker в опции Ai Overclock Tuner.
Между тем расширенный графический интерфейс ASRock скрывает его за подменю DRAM Configuration на вкладке OC Tweaker…
И MSI помещает его в меню OC расширенного режима, но также оставляет настройку A-XMP на верхней панели своего режима EZ открытой, пока вы находитесь в расширенном режиме…
Все это для иллюстрации: вам нужно помнить обо всех этих именах во время охоты, если у вас есть другое сочетание платы/платформы, чем три, которые мы привели здесь.
Как только вы доберетесь до настройки, вы должны увидеть опцию отключения XMP, либо выбор одного профиля (наиболее вероятно) или нескольких профилей (возможно, с более скоростными модулями). Выберите профиль или один из профилей и выйдите из BIOS, чтобы вернуться в Windows. На главной странице BIOS, в зависимости от дизайна BIOS, вы уже можете увидеть новую настройку памяти, применяемую в считывании скорости памяти.
В любом случае выберите «Сохранить и выйти» из BIOS и посмотрите, как обстоят дела в Windows. Вы также можете перепроверить скорость памяти в диспетчере задач, чтобы убедиться, что настройка XMP сохранена.
Короче говоря, как бы ни назывался фактический всеобъемлющий режим памяти, вам нужно искать общую настройку скорости XMP между вашей памятью (в соответствии с тем, какие режимы, по словам производителя памяти, поддерживаются ее модулями) и вашей материнской платой (которая будет изложены в его спецификациях или руководстве). Общих профилей может быть только один или два. И если да, то это нормально и намного лучше, чем довольствоваться стандартной скоростью. Настройка системы на один уровень XMP, поддерживаемый обоими, а затем повышение уровня, если у вас есть несколько вариантов, до тех пор, пока работа системы не перестанет быть стабильной, — это быстрый и грязный способ оптимизировать производительность вашей памяти в BIOS.
Нравится то, что вы читаете?
Подпишитесь на информационный бюллетень Tips & Tricks , чтобы получить советы экспертов, чтобы получить максимальную отдачу от вашей технологии.
Этот информационный бюллетень может содержать рекламу, предложения или партнерские ссылки. Подписка на информационный бюллетень означает ваше согласие с нашими Условиями использования и Политикой конфиденциальности. Вы можете отказаться от подписки на информационные бюллетени в любое время.
Спасибо за регистрацию!
Ваша подписка подтверждена. Следите за своим почтовым ящиком!
Подпишитесь на другие информационные бюллетени
Объясняется, как определить чип BIOS на материнской плате: обязательный к прочтению
Ваш компьютер некоторое время загружается, прежде чем включаться при каждом включении. Во время загрузки микросхема BIOS на материнской плате взаимодействует с операционной системой системы, чтобы инициировать процесс запуска. Без чипа BIOS ваш компьютер не загрузится после режима самотестирования при включении питания (POST).
В какой-то момент вам может понадобиться заменить микросхему BIOS или вы просто хотите ее обнаружить.

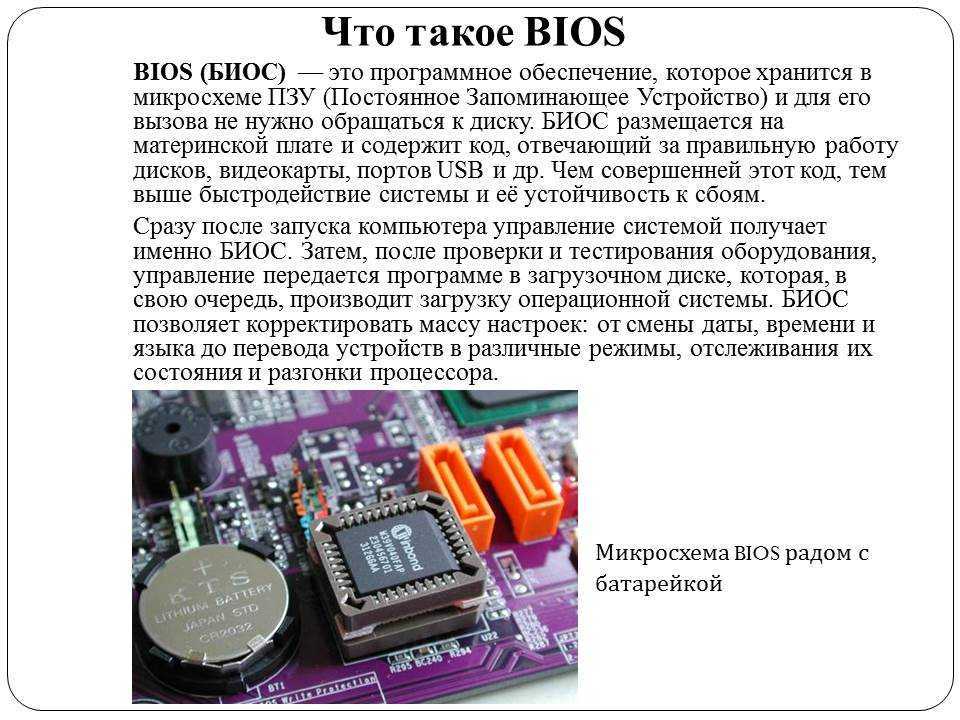

Эта статья покажет вам, как определить микросхему BIOS на материнской плате.
Существует три способа определить микросхему BIOS на материнской плате. Обычно вы найдете его в определенном месте, ища этикетку или сверяясь с руководством по материнской плате.
Расположение :Микросхема BIOS обычно располагается в крайнем правом углу материнской платы, под процессорным сокетом. Однако в некоторых моделях это может отличаться.
Этикетка :Другой способ определить микросхему BIOS — проверить наличие метки «BIOS» на материнской плате. Однако эта этикетка доступна только на более новых моделях.
Руководство :Последний и надежный способ — обратиться к руководству по эксплуатации вашего компьютера. Обычно он описывает все компоненты материнской платы и их расположение.
О BIOS
Basic Input/Output System — это компьютерная программа, которая использует информацию из операционной системы компьютера для подготовки компонентов к запуску во время загрузки.
Гэри Килдалл создал первую BIOS, которая использовалась в операционной системе CP/M в 1974 году. Килдалл использовал «BIOS» для описания компонента компьютера, который загружается и взаимодействует с другим оборудованием при запуске.
При включении компьютера он переходит в режим самотестирования при включении питания (POST). Здесь BIOS запускает самопроверку компьютера и его компонентов. Он отобразит сообщение об ошибке, если обнаружит проблему. Затем BIOS загружает операционную систему с диска в память, чтобы инициировать запуск после самопроверки.
Работа BIOS не прекращается при запуске; он также выполняет другие важные задачи. Например, он взаимодействует с периферийными устройствами, такими как мышь и клавиатура, для отображения информации на экране. Он также читает и записывает сектора на жесткий диск или дискету.
Есть много других функций BIOS, о которых мы поговорим подробнее. Но сначала посмотрим, как работает BIOS.
ПРИНЦИП РАБОТЫ BIOS Процессор активирует BIOS при загрузке компьютера.
Ваша система переходит в режим самотестирования при включении питания (POST), что позволяет BIOS инициировать последовательность проверок системы.
Команда POST указывает ЦП проверить шину (сеть соединений, которая соединяет все компоненты ПК), память (ОЗУ), периферийные устройства (клавиатуру, мышь и т. д.) и дисководы.
Обратите внимание, что проверка системы быстрая, но не тщательная. Хотя проверка обеспечивает правильное соединение всех компонентов, она не проверяет, все ли они работают правильно.
ЦП загружает операционную систему после того, как BIOS завершит проверку системы. Сначала он проверяет наличие загрузочного диска в приводе. Если он не может найти ОС, он сканирует аппаратное обеспечение и копирует ОС в память, делая ее готовой к использованию.
Функции BIOS Мы уже знаем, что BIOS выполняет проверку оборудования, когда вы включаете компьютер и после проверки загружаете операционную систему в ОЗУ. Но BIOS делает гораздо больше.
Рассмотрим другие функции BIOS.
Мы сосредоточились на самопроверке BIOS и процессе инициализации при запуске. Но BIOS также в первую очередь отвечает за загрузку системы. Это делается с помощью программы под названием Bootstrap Loader.
Задачей загрузчика начальной загрузки является поиск и запуск программы загрузки ОС. Затем программа загрузки ОС загрузит операционную систему.

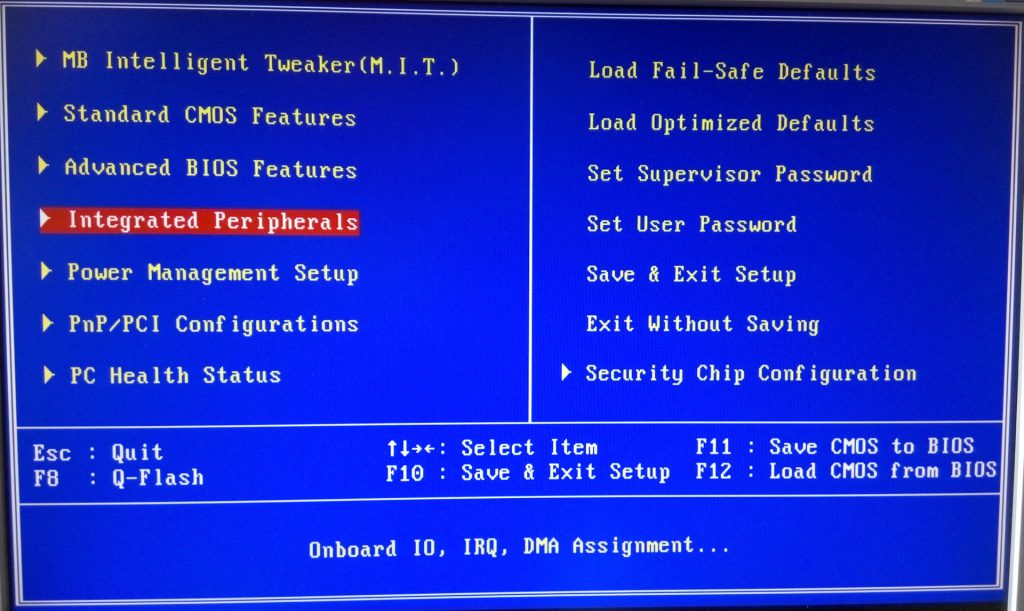

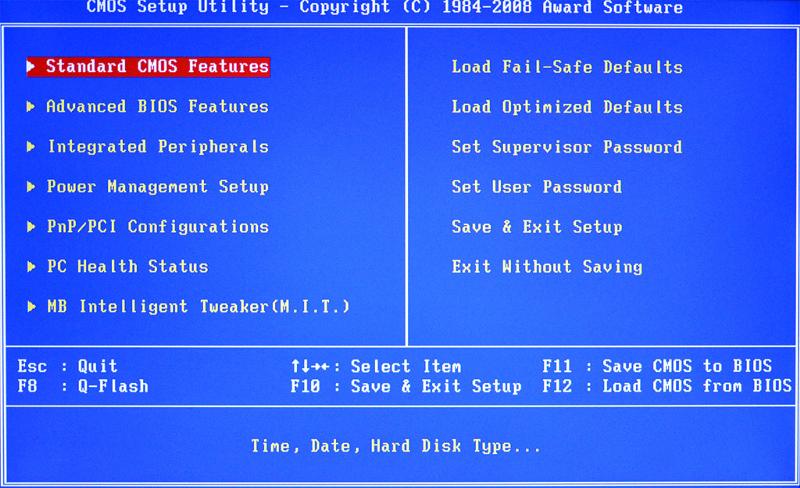

Хранение и управление информацией о настройке:BIOS играет жизненно важную роль в процессе настройки вашего компьютера. BIOS не сохраняет информацию о настройке вашей системы. Вместо этого микросхема энергонезависимой памяти (NVRAM) на основе CMOS хранит память, диск и другие настройки.
КМОП-чипы — это энергосберегающие носители данных, для работы которых требуется меньше электроэнергии. Программа настройки BIOS считывает информацию о настройке из CMOS RAM, чтобы точно выполнить процесс настройки.
Управление потоком данных: BIOS управляет потоком данных между операционной системой и подключенными устройствами, включая жесткий диск, видеокарту, мышь, клавиатуру и принтер.
После изготовления BIOS сохраняет информацию о вашей системе, такую как дата, время и информация о настройке, в микросхеме энергонезависимой памяти, которая называется Complementary Metal Oxide Semiconductor (CMOS).
BIOS также помогает компьютеру взаимодействовать с основными компонентами, такими как диски и память, для загрузки операционной системы. После загрузки основных инструкций и прохождения самопроверки компьютер теперь может загрузить операционную систему с одного из связанных дисков.
Обычные системные службы:BIOS выполняет несколько программных задач, инициированных программами более высокого уровня, такими как DOS, Windows или их программы, для выполнения различных задач.
Как правило, программы BIOS управляют задачами, требующими доступа к системному оборудованию. Это операции чтения и записи на жесткий диск и обработки данных с периферийных устройств.
Система использует программные прерывания для доступа к BIOS, не зная расположения каждой подпрограммы в памяти.
UEFI BIOS присутствует в современных системах. Он может работать с дисками размером от 2,2 ТБ и более. Эта возможность связана с таблицей разделов GUID (техника GP более новой версии BIOS вместо основной загрузочной записи (MBR).
Устаревший BIOS:Старые компьютеры используют устаревший BIOS. Устаревшие BIOS имеют некоторые ограничения, аналогичные UEFI, в том, что они контролируют взаимодействие ЦП и компонентов.Они не обнаруживают диски емкостью более 2,1 ТБ, а их инструменты настройки имеют текстовые меню9.0005
Как проверить версию BIOS вашего компьютераЗнание версии BIOS необходимо, если вы хотите выполнить обновление BIOS. Файлы BIOS относятся к моделям компьютеров и даже к номерам версий.
Существует несколько способов проверить версию BIOS вашего компьютера.
В командной строке: Чтобы проверить версию BIOS через командную строку, откройте «Пуск», введите «cmd» в поле поиска и нажмите «Командная строка».
Введите команду «wmic bios get smbiosbiosversion» и нажмите Enter. Ваша система отобразит номер версии BIOS.
Вы также можете получить номер версии BIOS в окне информации о системе. Удерживая клавиши Windows + R, введите «msinfo32» в поле «Выполнить» и нажмите Enter.
Стоит ли обновлять BIOS?Обновление BIOS может повысить производительность системы и решить проблемы. Однако обновление BIOS может быть рискованным. Ваш компьютер станет бесполезным, если что-то пойдет не так с процессом.
На веб-сайте производителя прочитайте и сравните примечания к выпуску самой последней версии с той, которая у вас установлена. В примечаниях к выпуску будут указаны важные новые функции или исправления ошибок.
Как обновить BIOSВыполните следующие действия, чтобы обновить BIOS вашей системы. Процесс одинаков как для UEFI, так и для устаревших версий.
Обратите внимание на марку и модель вашей системы : Эта информация имеет решающее значение.
Вы найдете его где-нибудь на компьютерной плате. Версии BIOS немного отличаются, и каждая из них может применяться к определенной марке и модели. Файлы BIOS также относятся к номерам ревизий, поэтому вы должны это учитывать.
Посетите веб-сайт производителя и проверьте наличие последней версии BIOS для вашей модели.
Загрузите файл последней версии, если он доступен. В старых установках BIOS установка выполнялась с USB-накопителя с помощью программы флэш-памяти в установочном файле после ввода команды. BIOS современных плат теперь включает встроенную утилиту, которая устраняет необходимость в программе для прошивки.
Таким образом, загружаемый файл содержит только обновление и текстовый файл примечаний к выпуску. Прежде чем продолжить, прочитайте инструкции по установке на веб-сайте производителя, так как они могут различаться в зависимости от разных обновлений BIOS.
Внимание: Перед обновлением BIOS сделайте резервную копию файлов компьютера.
Иногда ваш компьютер может предложить вам создать резервную копию ваших файлов во время процесса.

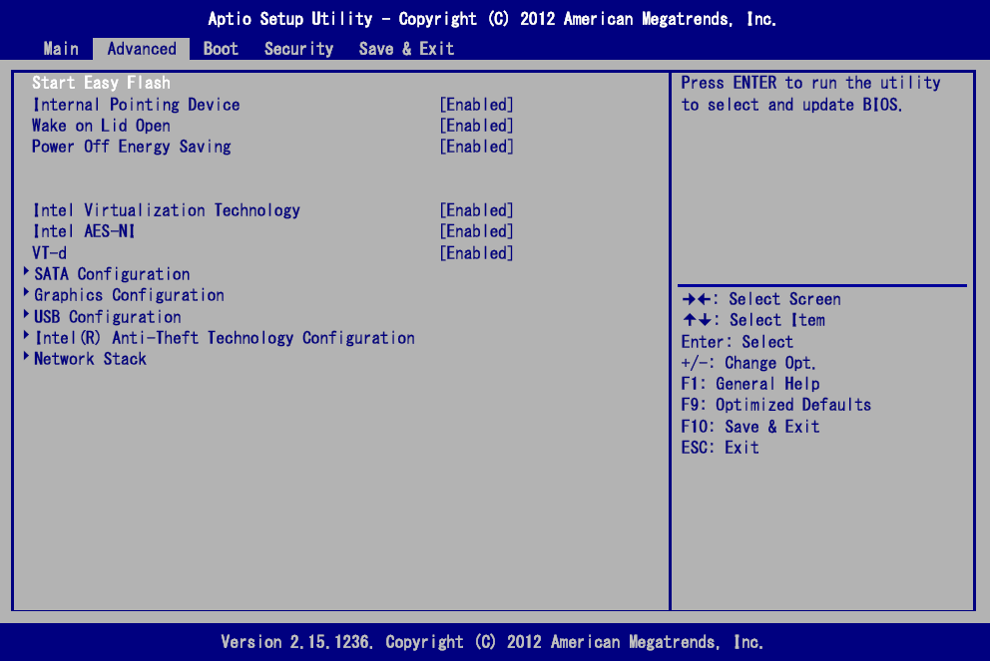

Вы не можете обновить BIOS в Windows 10 на большинстве материнских плат. Вы все еще можете обойти это. Сначала перезагрузите систему и войдите в меню BIOS. Затем найдите вариант, например M Flash Q Flash или EZ Flash. Следуйте инструкциям, чтобы завершить процесс.
Некоторые производители BIOS предоставляют файл утилиты обновления Windows, который включает возможность резервного копирования данных BIOS. После резервного копирования найдите в меню опцию онлайн-загрузки и нажмите на нее. Опция автоматического выбора доступна для переключения на другую опцию, если сервер не отвечает.
После загрузки последней версии нажмите на обновление BIOS из файла. Некоторые обновленные служебные файлы отображают последнюю страницу, на которой сравниваются старая и новая версии BIOS.
Дважды проверьте информацию и, если она вас устраивает, выполните обновление.
Ваш комментарий будет первым
