1.2. Порядок сборки и разборки

Несколько первостепенных правил. которые необходимо обязательно знать и помнить:

а.) Если вы начали работу с компьютером принесенным с улицы прекратите все действии и дайте естественным образом (в течении 2^х часов) принесённой технике набрать температуру окружающего воздуха.

б.) Ели корпус или другие части системного блока влажные запрещается включать технику в сеть до полного её высыхания.

в.) Перед снятием крышки, или других средств защиты корпуса убедитесь что, все сетевые выключатели и сетевые провода выключены и отсоединены от разбираемой техники.

г.) Знайте, что после ваших действий, направленных на ремонт, модернизацию, тестирование вашей сстемы возможна потеря всех накопленных вам данных и если вы не уверены в себе, то сохраните перед вашими действиями всю необходимую для вас информацию.

д.) Найдите для себя удобный метод запоминания настроек BIOS, перемычек, микро-переключателей – это вам пригодиться.

Достаточно часто при ремонте компьютера специалисты, осуществляя разборку и сборку системы, что-то делают машинально, а что-то забывают сделать. Как нетрудно понять из первой части этой главы, конструкции компьютеров не столь уж сложны, но ремонт, выполненный небрежно или безответственно, может принести больше вреда, чём пользы. Потерять какую-либо деталь или повредить что-либо в процессе работы — это верный способ потерять клиента или работу (а в исключительных случаях вас могут еще и привлечь к ответственности). Ниже приводятся рекомендации, цель которых — помочь вам быстрее и качественнее ремонтировать компьютеры.

1.2.1 Ценность данных

Практика показывает, что ценность данных, хранящихся на жестких дисках клиентов, обычно превышает стоимость самой аппаратуры. Если ваш заказчик является предпринимателем или корпоративным клиентом, то в его компьютере могут храниться жизненно важные для его бизнеса финансовые, технические, справочные, проектные или организационные данные. Поэтому вы должны приложить все усилия для защиты себя от возможных неприятностей, связанных с потерей информации, хранящейся в компьютере. Даже если накопитель окажется неисправным, заказчик может возложить ответственность за невозможность восстановления записанной на диске ценной информации на вас. Начните с согласования (письменного или устного) условий ремонтных работ. Оговаривая эти условия, обратите внимание на следующие моменты (их список может быть расширен).

Всегда советуйте регулярно создавать резервные копии хранящихся на жестких дисках данных. Прежде чем предлагать привезти компьютер в вашу мастерскую порекомендуйте выполнить полное резервное копирование данных, если это возможно.

Советуйте регулярно проверять резервные копии. Они окажутся бесполезными, если из них нельзя будет восстановить данные.

1.2.2 Снятие крышки системного блока

Большинство корпусов системных блоков с горизонтальной и вертикальной компоновкой состоит из металлического шасси, закрытого окрашенной крышкой, которая крепится к шасси с помощью нескольких винтов. У корпусов с горизонтальной компоновкой их обычно бывает девять — по два с каждой стороны крышки и пять с задней стороны корпуса, Встречаются и отклонения от этой схемы. Крепежные винты могут ввинчиваться, например, не со стороны боковых поверхностей крышки, а снизу. Количество винтов на задней стороне корпуса также может быть разным. На лицевой стороне корпуса, закрытой пластмассовой декоративной фальшь панелью, винты крепления крышки встречаются очень редко, поскольку это портит внешний вид системного блока.

Крышки вертикальных корпусов обычно крепятся иначе. Винтов крепления бывает от четырех до девяти — и все они располагаются на задней стороне корпуса. Нижние и верхние кромки крышки при правильной установке подгибаются внутрь и попадают в пазы на шасси и лицевой панели и фиксируются в них. Это позволяет свести к минимуму количество крепежных винтов. Если в конструкции корпуса направляющие пазы не предусмотрены, то крышка может крепиться дополнительными винтами, расположенными вдоль ее нижней и передней кромок. Как правило, производители стремятся свести к минимуму количество видимых винтов крепления, чтобы не портить внешний вид корпуса — именно по этой причине все стараются располагать их на задней стороне корпуса.

Вывинчивая винты и снимая другие крепежные детали, обратите внимание на следующее. Во-первых, постарайтесь не поцарапать окрашенную металлическую крышку. Заказчики очень трепетно относятся к потраченным ими деньгам, и царапина или щербина на крышке для них равнозначна помятому бамперу нового ”Мерседеса”. После снятия крышки уберите ее в безопасное место, где вы не сможете, например, на нее случайно сесть. Во-вторых, раскладывайте винты крепления в определенном порядке и в надежном месте. Совет раскладывать всякую мелочь в ячейки картонных коробок из-под яиц стар, как мир — но актуален и по сей день. Естественно, вы можете воспользоваться и более современными вместилищами: пластиковыми пакетами или шкафом-кассой с выдвижными ящичками.

Главное, это хранить крепежные детали подальше от рабочего места (конечно, если вы получаете удовольствие, подбирая их с пола, то это другое дело), следите за тем, откуда вы выворачиваете винты, и раскладывайте их по группам. Это поможет вам впоследствии вернуть каждый винт на свое место. Поскольку в большинстве случаев крышки крепятся винтами одинакового диаметра и длины, то на рассматриваемой сейчас стадии разборки этот совет не столь актуален. Но при демонтаже других подсистем фиксация последовательности действий и упорядочивание демонтируемых частей становится одним из важнейших условий успешного проведения работ.

Будьте осторожны при снятии крышки с шасси. Приваренные к ней металлические стойки и ребра жесткости могут зацепиться за плоские кабели и другие соединительные провода. В результате могут быть повреждены не только сами кабели, но и устройства, к которым они подключены. Правило в данном случае простое: не прилагайте никаких усилий, если вы почувствуете, что что-то вам мешает, остановитесь и выясните причину. Гораздо проще устранить помеху, чем заменить поврежденный кабель.

1.2.3 Установка крышки системного блока

После завершения модернизации или ремонта компьютера необходимо закрыть системный блок. Прежде чем устанавливать крышку на место, убедитесь в том, что все узлы и подсистемы компьютера смонтированы правильно и закреплены на своих местах, а внутри корпуса не осталось ничего лишнего. Усилия и время, потраченные на сортировку компонентов в процессе разборки системы, с лихвой окупятся именно на этом этапе работы. Не забудьте подсоединить все кабели питания и Сигнальные кабели. Каждый разъем должен быть вставлен до конца и в правильной ориентации. Аккуратно уложите сигнальные кабели. Клубок проводов в системном блоке может стать причиной многих неприятностей. В частности, в процессе сборки или при следующей разборке системы вы или ваш коллега можете повредить какой-нибудь торчащий в сторону кабель, например, зацепив его крышкой. Кроме того, при неудачном расположении сигнальных кабелей между ними могут возникнуть взаимные наводки (помехи), что приведет к нестабильному выполнению некоторых операций. Не забудь проверить, подключены ли все “второстепенные” кабели (звуковой кабель дисковода CD—ROM, двухпроводные шнуры, идущие от системной платы к динамической головке, замку блокировки клавиатуры и т. п.).

После сборки компьютера, пока еще не надевая крышку, включите его и проведите окончательную диагностику и проверку системы. Если компьютер работает нормально, то установите крышку на место (не повредив при этом провода и кабели) и зафиксируйте ее полным комплектом крепежных винтов.

1.2.4 Рекомендации по проведению работ внутри системного блока

В процессе ремонта, модернизации или сборки нового компьютера внутри корпуса системного блока приходится выполнять много ручной работы. К сожалению, о существовании многих проблем мы узнаем лишь после того, как они возникают, а некоторые — сами же и создаем. Приводимые ниже рекомендации обогатят ваш технический опыт и позволят свести к минимуму вероятность возникновения нештатных ситуаций. Остерегайтесь острых кромок металлических крышек, планок и других элементов конструкции корпуса и шасси. Производители корпусов зачастую стремятся сэкономить на технологических операциях по зачистке заусенцев и обработке кромок. Убедитесь в жесткости шасси. К сожалению, все они в этом отношении разные. Некоторые стоят, как дом, другие перекашиваются при малейшем нажиме. Если есть такая возможность, попробуйте укрепить хлипкую конструкцию (не обладая слесарными навыками, вы, к сожалению, сможете только подтянуть крепежные винты). Проверьте вентиляционные отверстия в корпусе и состояние вентиляторов и убедитесь в нормальной циркуляции воздуха внутри системного блока. Очистите от пыли, лопасти и защитные решетки вентиляторов, а также входные и выходные воздушные фильтры. Все вентиляторы в блоке должны работать.

Очистите от пыли внутренности системного блока. Пыль является теплоизолятором и обладает электрической проводимостью. Если компоненты печатных плат покрыты пылью, то нарушается их нормальный теплообмен с окружающей средой, они перегреваются, а на самих платах и в разъемах могут возникать электрические утечки и даже замыкания между проводниками.

Подходите со всей ответственностью к выбору нового шасси. Замена шасси (или сборка нового компьютера) — работа, конечно, интересная, но она отнимает много времени. Поэтому заранее продумайте перспективы наращивания системы и выберите корпус с соответствующим количеством отсеков для накопителей и проемов под слоты расширения достаточно мощным блоком питания и необходимым количеством разъемов для подачи питания на накопители.

В лекции «4.1 Основные сведения о процессорах» также много полезной информации.

Используйте стандартные корпуса, блоки питания и системные платы. Новые компьютеры практически никогда не собираются в старых корпусах типа AT (полноразмерных и Baby—AT). На сегодняшний день стандартными считаются конструктивы АТХ и NLX, стандартизация размеров гарантирует взаимную стыковку системных плат, блоков питания и корпусов.

Надежно закрепите накопители. Все они (расположенные как во внутренних, так и во внешних отсеках) должны быть закреплены, по крайней мере, четырьмя винтами. При меньшем количестве винтов накопители во время работы могут испытывать вибрации, что сократит срок их службы. Убедитесь в том, что все крепежные винты ввинчены до конца. В то же время их нельзя перетягивать, т.к. это может привести к деформации внутреннего каркаса накопителя и к его преждевременному выходу из строя.

Будьте осторожны при монтаже системной платы. Ни в коем случае не изгибайте ее ни при промежуточных манипуляциях, ни при окончательной установке на место: ее поверхность должна быть совершенно плоской, без деформаций. Следите за тем, чтобы металлические края, стойки и прочие элементы конструкции шасси не касались системной платы.

Проверьте подключение и прокладку всех кабелей внутри системного блока. Их разъемы должны быть соединены с ответными частями плотно и без перекосов. Кабели (в особенности плоские) должны быть по возможности проложены так, чтобы не мешать циркуляции воздуха в корпусе.

Осмотрите платы расширения. Каждый раз, вскрывая системный блок, проверяйте качество их установки. Адаптеры должны быть вставлены в разъемы слотов расширения без перекосов и до конца. Довольно часто при манипуляциях с внешними кабелями платы расширения выдвигаются из разъемов и перекашиваются. Это может привести к потере работоспособности системы, а иногда и к выходу ее из строя. По этой причине кронштейн каждой платы расширения должен быть надежно привинчен к шасси.

Убедитесь в том, что каждый модуль памяти типа SIMM или DIMM полностью вставлен в свое гнездо и надежно закреплен (такую проверку надо производить, в первую очередь, после их замены). Проверьте, плотно ли прижат к корпусу процессора его радиатор и работает, ли, при включении питания смонтированный на нем вентилятор охлаждения. Сам процессор также должен быть надежно вставлен в свое гнездо.

Проект на тему: Строение и сборка компьютера

Министерство образования и науки Российской Федерации

МБОУ

«Лицей №6»

«Информатика и ИКТ»

ПРОЕКТ

на тему:

«Строение и сборка компьютера»

Выполнил:	Сотников Д. Н., ученик 9 класса «А»
Проверила:	Попова Е.Г. учитель информатики

Рубцовск

2021

СОДЕРЖАНИЕ

Введение 3

I. Характеристика основных устройств компьютера 7

1.1. Блок питания 7

1.2. Материнская плата 8

1.3. Процессор и кулер 9

1.4. Оперативная память 11

1.5. Видеокарта и жёсткий диск 12

1.6. Монитор 13

1.7. Периферийные устройства 14

1.8. Справочная информация 14

II. Сборка компьютера 17

IV. Заключение 19

Список литературы и интернет источников 21

Введение

Реалии современного мира и передовые разработки в сфере компьютерных технологий, которые с каждым днем всё плотнее входят в повседневную жизнь рядового пользователя, требуют и внедрения соответствующих новых технических решений на уровне компьютерного «железа». Сегодня практически невозможно представить жизнь без компьютера, он плотно закрепился абсолютно во всех сферах жизнедеятельности человека и с каждым днем это становится все более и более заметным.

В связи с этим встает вопрос о том, как же выбрать тот самый компьютер, который будет отвечать нужным требованиям и решать те задачи, для выполнения которых он был приобретен. Так, машину в определенной конфигурации можно использовать для обычных вычислений, для программирования и отладки различных развлекательных приложений, высоконагруженных информационных систем, для развертывания серверов с базами данных для работы с информацией из раздела BigData, ну и конечно же для поддержки обычного «пользовательского софта», последних версий популярных компьютерных игр и тому подобное.

Для каждой из этих целей необходим свой, определенный набор комплектующих, которые располагают различными характеристиками и относятся к разным ценовым категориям, в связи с чем, требуют тщательного изучения в плане возможностей, совместимости с другими устройствами и целесообразности их применимости. Для подробного освещения выше поставленных задач в своей работе, я провел несколько опросов, сделал определенные выводы, а также исследовал и сравнил некоторые свойства комплектующих. Научился собирать и разбирать устройство.

Проблема выбора конфигурации очень актуальна в наши дни. Конечно, вы можете выбрать готовую конфигурацию, но это достаточно дорого и подборка комплектующих достаточно специфичная. Надеюсь, эта проектная работа поможет определиться с оптимальной конфигурацией персонального компьютера.

Я провёл опрос среди своих друзей и убедился в актуальности этой темы, что подтверждается нижеследующими ответами на вопросы:

Вопрос 1. Планируете ли вы в ближайшие время модифицировать домашний ПК?

Вопрос 2. Знаете ли вы, что существует возможность разгона процессора?

Вопрос 3. При покупке, вы приобретаете ПК в индивидуальной сборке или готовую конфигурацию?

Вопрос 4. Существуют ли проблемы при выборе конфигурации?

Вопрос 5. Владеете ли вы информацией о производителях процессоров?

Конечно же, данная тема не могла не заинтересовать общество раннее, поэтому она не является абсолютно новой и неизведанной. Но я решил провести исследование на данную тему и самому разобраться в этом вопросе. Думаю, что в этом и заключается новизна темы.

Цель работы:

• знакомство с основными техническими характеристиками устройств персонального компьютера;

• знакомство с номенклатурой и символикой; знакомство с принципами комплектации компьютера при покупке ПК;

• получение навыков в сборке и разборке компьютера и благодаря этому исследовать строение ПК.

Для достижения поставленной цели мне необходимо решить следующие задачи:

• изучить характеристики основных устройств компьютера, дать определение этим устройствам и познакомиться с особенностями их соединения;

• узнать основных производителей комплектующих;

• составить оптимальные конфигурации компьютеров для различных задач.

Практическая значимость данной работы заключаются в определении из чего собираются компьютеры и как собрать компьютер своими руками.

Объект: компьютерное устройство.

Предмет: ЭВМ – шестого поколения.

Метод проекта: поисково-аналитический с практическим применением.

Тип проекта: индивидуальный.

I. Характеристика основных устройств компьютера

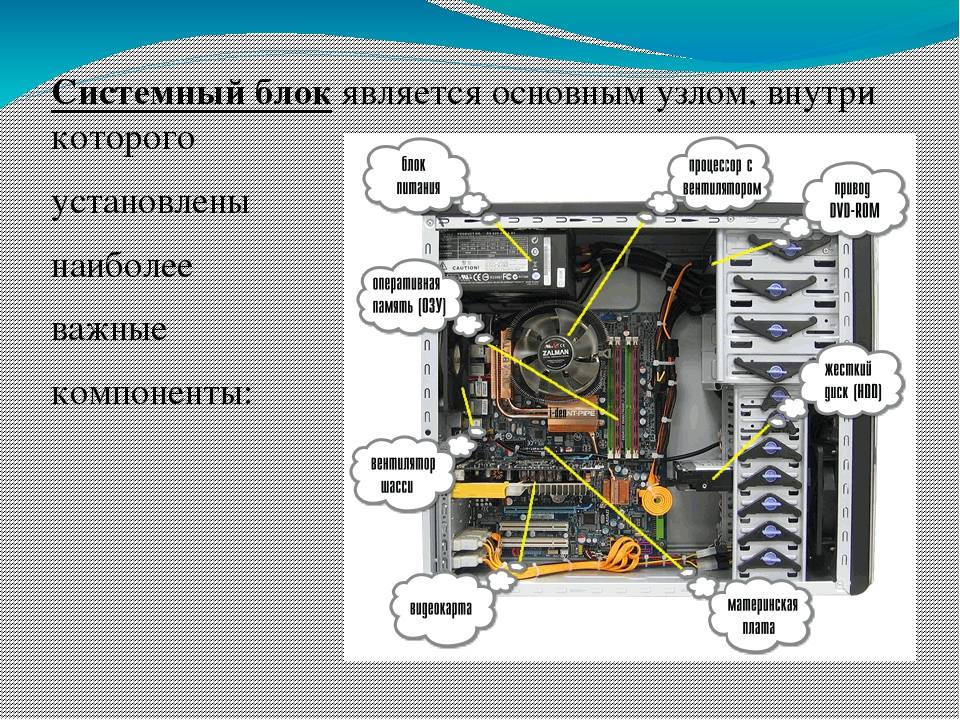

Системный блок — это центральная часть компьютера, в которой располагаются все самые важные составляющие. Всё, благодаря чему работает компьютер. Выпускаются самые разнообразные системные блоки, которые различаются по размерам, дизайну и способу сборки.

Основные элементы системного блока: блок питания, материнская плата, процессор, оперативная память, видеокарта, жёсткий диск.

1. 1. Блок питания

Блок питания снабжает электроэнергией устройства компьютера, редко продаётся вместе с корпусом. В настоящий момент производят блоки питания мощностью от 300 до 1500 Ватт.

1.2. Материнская плата

Материнская плата – это самая большая плата системного блока. На ней устанавливаются основные устройства компьютера: процессор, оперативная память, видеокарта, слоты (разъёмы), BIOS, с помощью шлейфов и кабелей к материнской плате подключаются, жёсткий диск, клавиатура, мышь и др.

Главная задача материнской платы – соединить все эти устройства и заставить их работать как одно целое. Кроме того, на ней находятся контроллеры. Контроллеры – это электронные платы, вставляемые в разъёмы (слоты) на материнской плате, они управляют устройствами, подключаемыми к компьютеру. Некоторые контроллеры входят в состав материнской платы. Такие контроллеры называются интегрированными или встроенными. Так контролёры мыши и клавиатуры всегда являются встроенными.

Добавляя и заменяя платы контроллеров можно расширять возможности компьютера и настраивать его под свои требования. Например, пользователь может добавить дополнительную звуковую карту, которая может работать с новыми многоканальными акустическими системами. На фото ниже описаны разъемы на материнской плате.

1.3. Процессор и кулер

Центральный процессор (ЦП, CPU) является главным элементом компьютера, его “мозгом”. Он отвечает за все вычисления и обработку информации. Кроме этого, он выполняет управление всеми устройствами компьютера. От его мощности зависит быстродействие компьютера и его возможности.

Основные характеристики центрального процессора: количество ядер, тактовая частота, кэш, сокет.

Количество ядер – чем больше у процессора ядер, тем большее число операций он может выполнять одновременно.

В многоядерном процессоре на вход приходят несколько отдельных потоков команд и данных и также раздельно выходят, не оказывая влияния друг на друга. За счёт параллельной обработки процессором нескольких потоков команд увеличивается производительность компьютера.

Сегодня на персональные компьютеры устанавливаются, как правило, 4-16 ядерные процессоры. Однако не все программы рассчитаны на использование нескольких ядер.

Тактовая частота – эта характеристика указывает на скорость выполнения команд центральным процессором. Такт – промежуток времени, необходимый для выполнения процессором элементарных операций.

Единицей одного такта принято считать 1 ГГц (Гига Герц), что означает ядро процессора выполняет 1 млрд. тактов.

На практике имеем ситуацию, когда процессоры с одинаковой частотой имеют разную производительность, потому что за один такт могут выполнять разное количество команд (в зависимости от конструкции ядра, пропускной способности шины, кэш-памяти). Современные процессоры работают на частотах от 3.5 до 5 ГГц (Гига Герц).

Кэш применяется для значительного ускорения вычислений. Это встроенная в корпус процессора сверхбыстрая память, содержащая данные, к которым процессор часто обращается. Кэш-память может быть первого (L1), второго (L2) или третьего (L3) уровня. Сокет (socket) – это разъём (гнездо) на материнской плате, куда устанавливается процессор. Сокет процессора – это как гнездо на материнской плате, так и поддержку данного сокета определенными моделями процессоров.

Сокет нужен для того, чтобы можно было с легкостью заменить вышедший из строя процессор или модернизировать компьютер более мощным процессором.

Кулера созданы для охлаждения процессора они различаются: медным сердечников, шумом, оборотами, воздушным потоком.

1.4. Оперативная память

Следующий важный элемент компьютера, который находится в системном блоке – оперативная память (RAM или ОЗУ- оперативное запоминающие устройство).

Именно в ней запоминаются обрабатываемая процессором информация и запущенные пользователем программы. Оперативной она называется потому, что предоставляет процессору быстрый доступ к данным.

Основные характеристики оперативной памяти: объём – измеряется в гигабайтах (Гбайт), значительно влияет на производительность компьютера. Из-за недостаточного объёма оперативной памяти многие программы или не станут загружаться, или будут выполняться очень медленно.

В современном компьютере используется как минимум 8 Гбайт памяти, хотя для удобной работы лучше иметь16 или 32 Гбайт.

Частота – измеряется в мегагерцах (МГц), также оказывает большое влияние на скорость работы компьютера. Чем она больше, тем быстрее передача данных между процессором и самой памятью.

Тип памяти – указывает на поколение, к которому относится память. На сегодняшний день можно встретить память следующих типов:

DDR3 SDRAM(1333 – 2200 МГц), DDR4 SDRAM(2200 – 5400МГц),

DDR5 SDRAM (4800 – 5666+ МГц).

1.5. Видеокарта и жёсткий диск

Видеокарта – электронная плата, обеспечивающая формирования видеосигнала и тем самым, определяет изображение, показываемое монитором. У существующих видеокарт разные возможности. Если на компьютере используются офисные программы, то особых требований к видеокарте не предъявляют.

Другое дело игровой компьютер, в котором основную работу берёт на себя видеокарта, а центральному процессору отводится второстепенная роль.

Основные характеристики видеокарты: объём видеопамяти – измеряется в гигабайтах (Гбайт), влияет на максимальное разрешение монитора, количество цветов и скорость обработки изображения. На данное время производятся модели видеокарт с объёмом видеопамяти

от 2 Гбайт до 24 Гбайт.

Разрядность шины видеопамяти – измеряется в битах, определяет объём данных, который можно одновременно передать из видеопамяти (в ОЗУ).

Частота видеопамяти – измеряется в мегагерцах (МГц), чем выше, тем больше общая производительность видеокарты.
В настоящее видеокарты производят на основе чипов nVidia GeForce и AMD Radeon недавно появилось IntelARC.

Жёсткий диск, называемый так же HDD, или SSD предназначен для долговременного хранения информации. Именно на жестком диске вашего компьютера хранится вся информация: операционная система, нужные программы, документы, фотографии, фильмы, музыка и прочие файлы. Именно он является основным устройством хранения информации в компьютере.

Для пользователя жёсткие диски различаются между собой прежде всего следующими характеристиками: ёмкостью (объёмом) – измеряется в гигабайтах (Гбайт) или терабайтах (Тбайт), определяет какой объём информации можно записать на жёсткий диск.

На данный момент объём современного жёсткого диска измеряется от 500 гигабайт до нескольких терабайт.

Быстродействием, которое складывается из времени доступа к информации и скорости чтения/записи информации. Средняя скорость чтения/записи у HDD – 150 Мбайт/с (мегабайт в секунду) у SATASSD до 500 Мбайт/с. А у NVMе накопителя и то более до 3000 Мбайт/с интерфейсом, к которому должен подключаться жёсткий диск SATA 3.

Следует отметить, что NVMe — это именно протокол, поэтому распространенное выражение «NVME накопитель/SSD» применяется не совсем корректно. Ведь под этим пользователи практически всегда понимают устройство в формате M.2, тем самым объединяя под одним названием и протокол, и форм-фактор накопителя.

1.6. Монитор

Монитор предназначен для показа изображений, поступающих от компьютера. Он относится к устройствам вывода информации. Монитор 4 : 3 (квадратный). Монитор 16 : 9 (широкоформатный).

Основные характеристики мониторов: размер экрана – измеряется в дюймах (1 дюйм=2,54 см) по диагонали. Формат экрана(соотношение сторон по вертикали и горизонтали), сейчас почти все мониторы продаются в широкоформатном исполнении 16:9.
Тип матрицы – основная часть монитора, от которой на 90% зависит его качество.

В современных мониторах применяются разные типы основных матриц: TN-film (наиболее простой, самый дешёвый и распространённый), S-IPS (обладают наилучшей цветопередачей, применяется для профессиональной работы с изображениями) разрешение экрана – число точек (пикселей) в ширину и в высоту, из которых состоит изображение. Наиболее распространённые 17 и 19-дюймовые мониторы имеют разрешение 1920 1080. Чем выше разрешение, тем детальней получается изображение.

Типы разъёмов для соединения с компьютером, аналоговый VGA (D-Sub) или цифровые разъемы DVI, HDMI, DP.

1.7. Периферийные устройства

Клавиатура — устройство для ввода данных в компьютер.
Компьютерная мышь также, как и клавиатура, является устройством ввода информации в компьютер. Компьютерные мышки бывают разные и по, дизайну и по принципу работы и по функциональности. Сегодня наиболее распространены – оптические мышки, с шестью кнопками и одним колесом прокрутки.

Компьютерные колонки — отвечают за вывод звука.

Принтер — это устройство вывода информации для печати текста и изображений на бумагу.

Сканер — устройство для считывания и ввода текстовой и графической информации в компьютер.

МФУ — Многофункциональное устройство. Объединяет в себе принтер, сканер и ксерокс.

Веб-камера — это небольшая цифровая камера, которая совместно с компьютером служит для передачи изображения при общении в интернете.

1.8. Справочная информация

При сборке компьютера из отдельных комплектующих необходимо учитывать два основных момента. Первый из них касается круга задач, для решения которых будет использоваться компьютер. Условно компьютеры можно разделить на несколько групп, в зависимости от их функционального назначения: офисные, учебные, игровые, домашние, мультимедийные и т. д. Назначение компьютера определяет тот набор устройств, из которых он должен состоять, а также их основные характеристики. Например, для офисного компьютера совершенно необходимым должно быть наличие принтера, а игровому не обойтись без мощного процессора, большого объема оперативной памяти, качественной видеокарты с достаточным объемом видеопамяти и хорошего монитора.

Второй момент касается совместимости отдельных устройств с материнской платой. Прежде всего, это относится к совместимости по интерфейсу подключения. Существует несколько различных процессорных интерфейсов, для каждого из которых выпускаются свои модели материнских плат. Для процессоров фирмы Intel, например, использовались интерфейсы Socket 1150, Socket 1155, а для процессоров фирмы AMD —Socket AM3, Socket FM2, Socket S-AM2. Поэтому при выборе материнской платы всегда, в первую очередь, следует обращать внимание на ее процессорный интерфейс.

Стандартным интерфейсом для подключения видеокарт на данный момент является шина PCI-Express (PCIe или PCI-E), PCI-Express 16x и PCI-Express 2.0 – наиболее используемые интерфейс для подключения дискретных видеокарт. Основное различием между этими версиями в том, что в версии 2.0 была увеличена максимальная пропускная способность до 8 Гбит/с в каждом направлении, а также увеличивает возможности энергоподачи до 300 Вт, для этого на видеокарты устанавливается 2 x 4-штырьковый разъем питания. PCI-Express реализован в различных версиях, отличающихся пропускной способностью: 1x, 2x, 4x, 8x, 16x и 32х. Видеоинтерфейс PCI-E 16x обеспечивает пропускную способность равную 4 Гб/с в каждом направлении. Также были реализации PCI-Exp 8x (в бюджетных SLI- или CrossFire-решениях) и PCI-E 4x (или PCI-Express Lite).

Современная оперативная память обычно имеет тип DDRIII или DDRIV и соответствующие  интерфейсы подключения к материнской плате. Иногда на одной материнской плате могут одновременно присутствовать оба этих типа разъемов.

Жесткие диски подключаются по интерфейсам Serial ATA II и Serial ATA III (SATA II и SATA III). Существуют также переносные жесткие диски, подключаемые по интерфейсу USB.

Также следует учитывать, что устройства, имеющие одинаковый интерфейс, могут отличаться по пропускной способности, которая измеряется в мегабайтах в секунду или мегабитах в секунду. Надо обращать внимание на то, какую пропускную способность имеет данное устройство, и какую пропускную способность обеспечивает выбранная материнская плата. Если они не совпадают, то либо само устройство, либо материнская плата будет работать не в оптимальном режиме, что будет влиять на быстродействие всей компьютерной системы в целом.

При комплектации компьютера необходимо также учитывать, что некоторые компоненты могут быть встроены непосредственно в материнскую плату (видеокарты, звуковые карты, сетевые карты) и приобретение дополнительных аналогичных устройств может быть оправдано только в том случае, если они имеют лучшие характеристики, чем интегрированное устройство. Наличие встроенной звуковой карты можно определить по названию кодека, обычно Realtek, а встроенной сетевой карты — по обозначению LAN, после которого обычно указывается пропускная способность в мегабитах в секунду.

II. Сборка компьютера

Сейчас почти у каждого в доме есть персональный компьютер. И время от времени его нужно обновлять (чтобы идти в ногу с современностью). Многие утверждают, что новый компьютер лучше не покупать готовым, а собирать самому или при помощи профессионалов. Для начала, нужно понять, для чего собирается компьютер. Вариантов несколько: для офиса, для игр, для работы с графическими редакторами.

Ниже перечислены все компоненты и инструменты, которые необходимы при сборке компьютера: Отвертка крестовая, набор винтов, корпус и блок питания, материнская плата, процессор, кулер, жесткий диск, видеокарта, оперативная память.

Нужно не только приобрести все компоненты, но еще они должны и подходить друг к другу.

Компьютеру «для интернета» подойдет следующее: видеокарта встроенная, жесткий диск на 500 гб, 2-х оперативной памяти по 4 гб, процессор AMD Athlon 200ge или IntelPentium G6400, блок питания на 450 Вт, материнская плата любая. У этой сборки маленькая цена, но и производительность тоже маленькая.

А вот компьютеру для игр или работы с графическими редакторами нужно примерно следующее: блок питания от 600 Вт, материнская плата премиум сегмента, жесткий диск 4 Тб, видеокарта 24 Gb, процессор core i7 12700k, 4x оперативной памяти на 16 Гб. Это будет стоить Дороже, но и по производительность станет в разы лучше.

После того, как мы выбрали нужные нам компоненты, время выбирать корпус. Его можно выбрать по различным функциям: размер, количество мест под HDD или что-то что нужно в корпусе именно вам.

Итак, если все готово к сборке – можно начинать.

Сначала в корпус ставится блок питания. В корпус затем вставляется материнская плата, в предусмотренные под неё определенные отверстия в корпусе.

После установки материнской платы, в нее устанавливается процессор. Для него есть определенные пазы. Наносим термопасту на процессор. На процессор ставится кулер. Далее, вставляем оперативную память.

Следующей идёт видеокарта, ее тоже ставим в специальный паз. завершает сборку жесткий диск. С его установкой сложно запутаться.

На этом сборка и выбор персонального компьютера завершена.
На рисунке стрелочками указано последовательность соединения.

IV. Заключение

В ходе выполнения своего исследовательского проекта, на основании проведённого мной опроса, мне удалось сделать определенные выводы о методике выбора оптимальной конфигурации компьютера.

А также я привёл основные понятия, характеристики, способы оптимизации работы некоторых устройств, то есть основную информацию для пользователя, которая может быть полезна как рекомендация при выборе своего ПК.

Подводя, итог проделанной работы, хочется ещё раз заострить внимание на актуальности поднятой проблемы и необходимости подобных и более серьезных исследований в данной сфере, так как технологии не стоят на месте, рынок комплектующих и программного обеспечения постоянно развивается, что не может не отражаться на жизни современного человека и в то же время не может не требовать от него минимальной осведомленности в подобных вопросах, которые я затронул и относительно подробно раскрыл в своем исследовании.

В ходе своей работы я узнал основные понятия и характеристики различных устройств. В моей работе доказана актуальность данной темы, так как рынок комплектующих постоянно развивается. Моя подборка будет актуальной не один год, я буду рад, если помогу с выбором конфигурации.

В результате проведенных исследований и работы по изучению строения компьютера его сборки, характеристик комплектующих я смог своими руками собрать себе личный ПК с данными комплектующими:
материнская плата-Mini-ITXASRock H97M-ITX/acна чипсете H97,
корпус – BM 639 размеромMiniITX для миниатюрных домашних ПК,
оперативная память — KingstonHyperXFury на 16 ГигаБайт, процессор-CoreI7-4770 4 ядра 8 потоков, сокет 1150Видеокарта-GTХ
750TI 2GBGDDR5, жёсткий диск — Crucial на 1000 Гбайт для
файлов и WD blue на 500 Гбайт под систему. Монитор-AOC G2590VXQ размером 25 дюймов с защитой зрения.

Я считаю, что поставленные цели и задачи осуществил.

Список литературы и интернет источников

1. А. Ватаманюк «Компьютер своими руками» 4-е издание – СПб.: Питер.

2. И.Г. Семакин Информатика. Базовый уровень: учебник для 10 класса 4-е изд. – М.: БИНОМ. Лаборатория знаний, 2017г.

3. http://www.thg.ru/cpu/cpu_hierarchy/index.html

4. https://www.scienceforum.ru/2017/2228/31099

5. https://sites.google.com/site/funkcionalnaashemapk/home/osnovnye-ustrojstva-komputera-ih-naznacenie-i-vzaimosvaz

6. https://ru.wikipedia.org/wiki/Оперативная_память

7. http://geek-nose.com/operativnaya-pamyat-chto-eto-takoe/

8. https://ru.wikipedia.org/wiki/Видеокарта

9. https://www.crn.ru/numbers/reg-numbers/detail.php?ID=2788

10. http://we-it. net/index.php/zhelezo/protsessory/82-2012-god-intel-vs-amd-kakie-protsessory-luchshe

11. https://f1comp.ru/zhelezo/kak-razognat-processor/

12. https://us—it.ru/kompyuternyj—likbez/ustrojstvo—kompyutera/

13. https://ru.wikipedia.org/wiki/Macintosh

14. https://ru.wikipedia.org/wiki/IBM_PC

Первый запуск самодельного компьютера



Момент истины настал!

Если вы пропустили предыдущую страницу, найдите время, чтобы просмотреть этот контрольный список, прежде чем подключать компьютер к источнику питания:

• Убедитесь, что основной разъем питания подключен к материнской плате. Включение источника питания без нагрузки может мгновенно вывести его из строя.
• Проверьте все вентиляторы, чтобы убедиться, что они правильно подключены. Запуск компьютера с отключенным вентилятором ЦП приведет к непоправимому повреждению процессора за считанные минуты или секунды. То же самое касается вентилятора чипсета, если он есть.
• Убедитесь, что все провода и кабели надежно закреплены вдали от вентиляторов и острых краев корпуса. Аккуратность имеет значение. Используйте пластиковые кабельные стяжки, а не металлические стяжки. Если у вас нет пластиковых кабельных стяжек, используйте изоленту.
• Убедитесь, что все кабели питания и данных правильно и надежно подключены.
• Убедитесь, что в корпусе нет инструментов, винтов или перемычек.
• Убедитесь, что все карты расширения и модули оперативной памяти надежно установлены.
• Убедитесь, что настройка напряжения на блоке питания соответствует вашему региону.



Установка правильного напряжения на блоке питания

Большинство компьютерных блоков питания имеют две настройки входного напряжения, обычно имеющие форму небольшого ползункового переключателя. Убедитесь, что этот переключатель установлен на правильное напряжение для вашей части света , прежде чем вы подключите компьютер к источнику питания.

Компьютеры и другие хрупкие электронные устройства всегда должны быть подключены, как минимум, к сетевому фильтру. Источник бесперебойного питания еще лучше.

В США правильное значение мощности составляет 110–120 вольт. В вашей части мира… Ну, я действительно понятия не имею. Спросите кого-нибудь из местных, если вы не уверены в этом.

Убедившись, что в источнике питания установлено правильное напряжение для вашего региона, подключите шнур питания к источнику питания, а другой конец — к сетевому фильтру или источнику бесперебойного питания. Подключите клавиатуру, монитор и мышь к соответствующим разъемам, если вы еще этого не сделали, и нажмите кнопку питания.

И молитесь.



Экран настройки CMOS

Если вы все сделали правильно, через несколько секунд вы услышите восхитительный звуковой сигнал, когда компьютер проходит свой самый первый POST (тест при включении питания), и вас должны поприветствовать на экране, который смутно похож на тот, что на этой картинке. Это называется экраном настройки CMOS или экраном настройки BIOS.

Если вы видите что-то похожее на картинку, показанную здесь, похлопайте себя по спине. И выдох. Ваш самодельный компьютер жив!

Если вы не видите что-то, отдаленно похожее на показанное здесь изображение, посетите эту страницу, чтобы найти идеи по устранению неполадок.

Экран настройки CMOS (или экран настройки BIOS) — это место, где вы устанавливаете все низкоуровневые настройки, которые необходимы вашему компьютеру, ну, чтобы он был компьютером. Это все, на что способен ваш компьютер, пока вы не установите на него операционную систему, а выбранные вами настройки повлияют на работу вашей ОС.

После установки операционной системы вам, возможно, придется нажать DELETE, F2, F10 или какую-либо другую клавишу, чтобы снова перейти к экрану установки, если это необходимо. Обратитесь к руководству по материнской плате, если вы не знаете, как вернуться к настройке.

Поскольку на данный момент на вашем компьютере нет операционной системы, вы также можете получить сообщение об ошибке, в котором достаточно уместно говорится что-то вроде «Операционная система не найдена», возможно, с некоторыми звуковыми сигналами просто для верности. Это не о чем беспокоиться, потому что на вашем компьютере, по сути, еще нет операционной системы. Так что считайте это наблюдением, а не ошибкой.

Большинство компьютеров поставляются с настройками CMOS, разработанными для Windows и подходящими для большинства людей, использующих эту операционную систему, поэтому вам может не потребоваться вообще ничего делать, кроме установки аппаратных часов. Параметры, с которыми поставляется компьютер, называются параметрами «по умолчанию», и они подходят для большинства пользователей.

Это хорошо для меня, потому что существует слишком много версий BIOS, чтобы я мог по-настоящему сориентировать вас на данном этапе. Вам просто нужно прочитать руководство по материнской плате и следовать приведенным там инструкциям. Но вот несколько основных советов о том, что вы можете проверить и сделать при первом включении питания.

• Начните с настроек по умолчанию. Вы можете настроить их позже, если хотите.
• Убедитесь, что время и дата установлены правильно. Вы можете использовать местное время или всемирное координированное время (время по Гринвичу). Большинство машин Windows используют местное время, а большинство машин Unix и Linux используют время по Гринвичу; но любая система будет работать в любом случае. Вы просто исправляете смещение в часах операционной системы, если это необходимо.
• Если вы не знаете, что означает сеттинг, ради всего доброго и святого, оставьте его в покое. Не меняйте никаких настроек, если вы не знаете, что делаете.
• Убедитесь, что все ваши диски отображаются. Если нет, проверьте, не отключен ли контроллер привода в BIOS.
• Если контроллеры дисков включены, но компьютер не видит ни один из дисков, выключите машину, отключите ее от сети и еще раз проверьте все подключения дисков.
• Если вы используете и диск M.2, и диск SATA, а в BIOS отображается только один из них, почти наверняка диск M.2 использует тот же заголовок SATA, который вы использовали. Выключение компьютера и перенос диска SATA на другой разъем должны решить эту проблему. Обратитесь к руководству по материнской плате, чтобы узнать, является ли канал общим и какой заголовок SATA он использует.
• Перед установкой операционной системы убедитесь, что оптический привод или USB-накопитель, в зависимости от того, как вы собираетесь устанавливать операционную систему, настроены как загрузочное устройство. Обычно это находится в разделе CMOS под названием «Параметры загрузки», «Последовательность загрузки» или «Порядок загрузки».
  Некоторые вещи просто имеют смысл.
• Если вы хотите установить операционную систему на диск M.2, а также у вас есть один или несколько дисков SATA, отключите диски SATA перед установкой операционной системы. Это заставит ОС установиться на диск M.2, что вам, вероятно, и нужно.

После завершения настройки CMOS, сохранения настроек и перезагрузки можно перезагрузиться с загрузочного носителя и установить операционную систему.

Надеюсь, вам понравилось собирать собственный компьютер. Теперь, когда ваш компьютер готов, не забудьте защитить его от вирусов и хакеров и выбрать стратегию резервного копирования. На самом деле, я предлагаю вам скачать и установить антивирусное программное обеспечение прямо сейчас, прежде чем делать что-либо еще.

Если вы хотите, чтобы ваш опыт сборки компьютеров был задокументирован на этом сайте, отправьте электронное письмо по адресу .

buymeacoffee.com/rjmweb

---

Дом

• Сборка нового компьютера
  • Подготовка
  • Установка материнской платы
  • Установка процессора
  • Установка процессорного кулера
  • Установка оперативной памяти
  • Установка карт расширения
  • Установка жестких дисков
  • Установка вспомогательных дисков
  • Установка соединителей панели
  • Разжигание (эта страница)
  • Что, если это не сработает?

Как собрать игровой ПК в 2022 году

Когда вы покупаете по ссылкам на нашем сайте, мы можем получать партнерскую комиссию.

Вот как это работает.

(Изображение предоставлено: Будущее / Алекса Маклафлин)

Если вы хотите узнать, как собрать игровой ПК в 2022 году, то вы попали по адресу. Я играю на ПК уже почти десять лет, и мне нравится думать, что я разбираюсь в одной или двух установках. С учетом сказанного, даже если вы опытный сборщик, вы заметите, что аппаратное обеспечение постоянно меняется, поэтому, являетесь ли вы потенциальным геймером, который впервые собирается собрать игровой ПК, или опытным профессионалом, который в этом нуждается. курса повышения квалификации, в нашем пошаговом руководстве есть все, что вам нужно в этом году.

Я изо всех сил старался свести технические термины к минимуму и быть максимально кратким, потому что сборка игрового ПК может оказаться сложной задачей для тех, кто не в курсе. Не каждый может освежить в памяти новейшие процессоры для игр и лучшие видеокарты, поэтому я сделал все возможное, чтобы быть как можно более иллюстративным и авторитетным для всех аудиторий.

В то время как некоторые люди могут предпочесть купить готовую установку, и это, безусловно, более чем реальный путь в игровое пространство ПК, есть что-то особенное в сборке машины своей мечты по-своему. Вы не только выберете все компоненты, которые подходят именно вам, но и адаптируете буровую установку к своему бюджету. Вот как собрать игровой ПК в этом году с помощью нашего всеобъемлющего руководства.

GamesRadar 2022 Тестовая сборка — Полная техническая техническая техника

• ЦП: Intel Core I7-12700K
• Гр -хр. 16 ГБ @ 5200 МГц
• Хранение: PNY CS1030
• Материнская плата: Gigabyte Z690 x
• CPU Cooler: Corsair ICUE H25011109 4413455: : .0009 Корпус: Corsair 5000T RGB Smart Case

Перед сборкой игрового ПК

(Изображение предоставлено Future / Aleksha McLoughlin) вещи. Во-первых, вам понадобится достаточно места для начала строительства. Это должно быть само собой разумеющимся, но как только вы разложите все свои части на столе, вы захотите, чтобы в комнате можно было перемещать вещи, а также чтобы ваши руки находились там, где они должны быть, не чувствуя себя стесненными или загроможденными. . Вам понадобится что-то вроде большого чистого игрового стола или даже стандартного деревянного кухонного стола; древесина здесь особенно важна из-за основного фактора — статичности.

Я уверен, вы слышали ужасные истории о людях, собирающих машины только для того, чтобы в последнюю минуту закоротить свои платы и получить установку, которая не работает по прибытии, даже не запустив питание. Будьте уверены, если вы будете осторожны, этого не произойдет с вами. Когда вы строите, вы накапливаете статическое электричество при движении, поэтому невероятно важно часто заземляться, прежде чем прикасаться к каким-либо чувствительным компонентам, таким как ваша материнская плата, процессор, оперативная память — почти ко всему.

Вы можете заземлиться одним из двух способов, самый простой из которых — надеть антистатический браслет. Как правило, это всего несколько долларов через Amazon (открывается в новой вкладке), и они полностью смягчают эту проблему, заземляя вас на любой металлический предмет в качестве «точки соприкосновения», который мгновенно разряжается через зажим-крокодил группы. Это то, что я настоятельно рекомендую новым сборщикам, просто чтобы быть в безопасности, и если вы читаете это, то это может означать вас.

Кроме того, вы можете заземлиться, прикасаясь к металлическим предметам каждые несколько минут, как правило, до и после выполнения каждой задачи. Это может быть что угодно, от радиатора до металлической дверной ручки или верхней части работающего крана, и это лишь несколько примеров. Однако, если вы хотите быть особенно осторожным, вы можете купить специально разработанный антистатический коврик (откроется в новой вкладке), чтобы работать поверх него, который содержит встроенную антистатическую полосу, которая также может подключаться к любому заземленному металлу. Все ваши драгоценные компоненты должны поставляться в антистатических лентах в стандартной комплектации при распаковке, и вы захотите сохранить их такими до тех пор, пока не начнется процесс сборки. Следуйте этому совету, и все будет хорошо; нечего бояться, пока вы проявляете надлежащий уход. Кроме того, само собой разумеется, всегда внимательно читайте руководства, прилагаемые к отдельным компонентам.

(Изображение предоставлено PC Part Picker)

Также важно упомянуть, что вы должны в первую очередь убедиться, что ваши детали совместимы друг с другом, то есть иметь правильную материнскую плату с сокетом для процессора, достаточное количество сока в ваш блок питания, совместимая оперативная память и т. д. Это можно легко сделать с помощью веб-сайтов, таких как PC Part Picker (открывается в новой вкладке), которые я исторически использовал сам в течение многих лет с большим успехом. В конце концов, никто не хочет садиться за оборудование только для того, чтобы на полпути понять, что вам нужно будет заменить заводские компоненты и остаться без денег.

Еще одна замечательная особенность этого веб-сайта заключается в том, что он показывает использование материнской платы при прокрутке страницы вниз. Там вы сможете точно увидеть, какие компоненты используют кабели, и их соответствующие места на плате, что всегда удобно. Вы также получите общую оценку энергопотребления, которая даст вам приблизительное представление о том, какие накладные расходы у вас есть на вашу машину для более мощной видеокарты в будущем и т. д.

Как собрать игровой ПК в 2022 году

Установка оперативной памяти на материнскую плату

(Изображение предоставлено Future / Aleksha McLoughlin)

Несмотря на то, что порядок действий не обязательно установлен, я решил сначала установить карту оперативной памяти на материнскую плату, поскольку она достает ее из способ. Поскольку это материнская плата, совместимая с DDR5, с возможностью подключения PCIe 5.0, мы используем флэш-накопитель Kingston Fury Beast 16 ГБ x 1 с частотой 5200 МГц, чтобы максимально использовать доступную полосу пропускания. На нашей материнской плате есть специальный «первый» маркер, указывающий, куда должна быть помещена одна планка ОЗУ, однако, если вы устанавливаете двухканальный комплект, вам нужно вставить ОЗУ на расстоянии друг от друга в соответствующем пронумерованном разделе.

Установка хранилища

Изображение 1 из 2

(Изображение предоставлено Future / Aleksha McLoughlin) (Изображение предоставлено Future / Aleksha McLoughlin)

Я решил установить PNY CS1030 в качестве загрузочного диска, поскольку он достаточно быстр, чтобы служить нашей ОС установить, не ломая банк. Здесь нет большой разницы в скорости между Gen 3.0 и Gen 4.0, и наша материнская плата имеет в общей сложности четыре порта NVMe M.2, которые можно будет использовать в будущем. Конечно, не стесняйтесь использовать любую модель, которую вы хотите.

Наша материнская плата Gigabyte Z690 Gaming X имеет как выделенный порт M.2 под собственным радиатором, так и теплозащитный экран, защищающий три дополнительных слота. Будьте осторожны при снятии специального теплозащитного экрана материнской платы, чтобы не повредить клейкий слой, необходимый для надлежащей теплопроводности. После извлечения просто вставьте твердотельный накопитель M.2 NVMe в порт под небольшим углом 45 градусов и осторожно нажмите на него.

Аккуратно прижмите его, чтобы закрутить на место с помощью отвертки M.2; будьте осторожны, не нажимайте на него, так как вы рискуете повредить диск. Как только он будет вставлен, вы услышите четкий щелчок, и это сигнал к повторной установке теплозащитного экрана. Важно отметить, что если у вас есть какие-либо твердотельные накопители NVMe с собственными выделенными радиаторами, вам нужно будет отключить это для очистки.

Установка ЦП , самое последнее поколение на момент написания статьи, на материнскую плату Z960 LGA 1700. Важно отметить, что для установки процессора вам потребуется соответствующий тип сокета для вашего процессора, поскольку один размер не подходит для всех.

После того, как пластиковая защита снята, вы должны осторожно поднять рычаг из защелки, которая разблокирует гнездо. Подняв, найдите, где находится ромб на вашем чипсете, он совпадет с маркировкой на самом сокете, так как есть только один способ установить процессор на место. Убедитесь, что вы не касаетесь ни одного из штифтов, так как они невероятно хрупкие и склонны к изгибу.

Слегка держите процессор за края после того, как он выровняется над слотом, и осторожно установите его. Не применяйте никакого давления, так как это также может привести к повреждению контактов. Надежно закрепив защитный кожух, поднимите его и зафиксируйте рычагом. Теперь ЦП будет успешно установлен и защищен. Все, что вам нужно сделать сейчас, это нанести небольшое количество термопасты на верхнюю часть процессора, которая может быть каплей размером с горошину посередине.

Теперь, когда наша оперативная память, твердотельные накопители и ЦП установлены, вам нужно прикрутить заднюю панель к задней части материнской платы, чтобы подготовить ее к установке в корпус нашего игрового ПК. Это делается с помощью 4 винтов с шестигранной головкой, которые крепятся сзади над местом, где находится процессор, чтобы надежно совпадать с самим корпусом.

Установка материнской платы в корпус вашего ПК

Изображение 1 из 3

(Изображение предоставлено Future / Aleksha McLoughlin) (Изображение предоставлено Future / Aleksha McLoughlin) (Изображение предоставлено Future / Aleksha McLoughlin)

несколько наших компонентов, подключенных к нашей материнской плате, пришло время прикрепить Mobo к самому корпусу. Теперь, в зависимости от цены вашей материнской платы, вам также придется иметь дело с самой пластиной-заглушкой. В некоторых случаях, например, с Gigabyte Z690 Gaming X, заглушка может быть предварительно установлена ​​вместе с устройством, но это не всегда правило. Все, что мне нужно было сделать, это совместить задний ввод-вывод с пространством в задней части корпуса, которое служило нам ориентиром, но если вам нужно установить эту пластину вручную, все может быть немного иначе. Если у вас не предустановлено, вам просто нужно проделать отверстия в листовом металле и прижать его к задней части корпуса, чтобы выровнять материнскую плату; он подходит только в одном случае, поэтому мало места для ошибки.

Большинство корпусов ПК поддерживают форматы ATX, Micro-ATX и Mini-ATX, и только корпуса Full Tower обычно подходят для EATX (наибольшего доступного размера). У нас тут стандартный ATX. В коробке с вашей материнской платой будут проставки, которые удерживают плату на месте в вашем корпусе, это четко указывает, где в вашем корпусе находятся отверстия для винтов. Просто используйте столько, сколько вам нужно, прежде чем вставлять материнскую плату на место; именно по этой причине на самой печатной плате будут соответствующие отверстия, причем углы будут первыми местами, которые начинаются в ромбовидном (противоположном) порядке.

Установка блока питания и соответствующих кабелей

Изображение 1 из 2

(Изображение предоставлено Future / Aleksha McLoughlin) (Изображение предоставлено Future / Aleksha McLoughlin)

В нашей сборке мы выбрали полностью модульный блок питания Corsair RM1000X мощностью 1000 Вт. . Это связано с тем, что мы собираемся тестировать видеокарты и другие компоненты PCIe 5. 0 следующего поколения, которым требуется много энергии. Мы выбрали полностью модульный блок питания, чтобы немного облегчить себе процесс сборки. Модульная природа относится к кабелям, что означает, что вам нужно только установить провода, которые вы собираетесь использовать, вместо того, чтобы ненужные провода загромождали вашу коробку, когда все сказано и сделано.

Вы должны начать с прокладки кабелей 6+2 PCIe и 24-контактного ATX, которые наиболее важны для основных компонентов и общей подачи питания. Оттуда, в зависимости от того, что вы устанавливаете, например, диски SATA и любые компоненты, использующие соединение SATA, также можно подключить. Разъемы будут иметь четкую маркировку с указанием ЦП на них и т. д.

Сборка и установка кулера для воды «все в одном»

Изображение 1 из 3

(Изображение предоставлено: Future / Aleksha McLoughlin) (Изображение предоставлено: Future / Aleksha McLoughlin) (Изображение предоставлено: Будущее / Алекса Маклафлин)

Собрать водяной кулер AIO, в данном случае Corsair h250i RGB Pro XT, довольно просто. Все, что вам нужно сделать, это прикрутить три прилагаемых 120-мм вентилятора к радиатору с помощью небольшой отвертки с крестообразным шлицем. После того, как это будет сделано, вам нужно будет найти место внутри корпуса, чтобы разместить радиатор там, где он не будет мешать вашей видеокарте и т. д. В этом случае я решил установить радиатор сверху. так что это было бы в стороне. Вам нужно будет удалить любую сетку или пластиковые покрытия, чтобы увидеть, где будут совмещены отверстия для винтов.

Нет определенного количества винтов, которые вам нужно использовать, но вам понадобится столько, чтобы выдержать вес радиатора. В этом случае я вставил по винту в каждый угол, а по четыре посередине для максимальной поддержки. Мы выбрали 360-мм радиатор, так как он обеспечит гораздо более эффективное и мощное охлаждение, чем некоторые меньшие размеры, плюс у нас было свободное место в корпусе Corsair 5000T. Если вы работаете над сборкой меньшего размера, вы можете вместо этого выбрать размер радиатора 120 мм или 240 мм.

Изображение 1 из 2

(Изображение предоставлено Future / Aleksha McLoughlin) (Изображение предоставлено Future / Aleksha McLoughlin)

Установка помпы на процессор накачать на ваш процессор. Имейте в виду, что разные сокеты, такие как LGA 1700 и AM4, требуют разных креплений, соответствующих отверстиям для винтов на материнской плате. В этом случае необходимое нам крепление было в коробке, что, вероятно, подойдет вам, стоит дважды проверить, нужно ли вам заказывать его отдельно.

После аккуратной сборки все, что вам нужно сделать, это аккуратно вставить четыре винта из комплекта поставки в крепление и аккуратно закрепить их на самой материнской плате. Когда все устойчиво, но не слишком туго, чтобы согнуть или деформировать доску, все готово. Вы заметите четыре винта с шестигранной головкой на верхней части нашей светодиодной головки насоса Corsair, и их можно заменить на некоторые из более продвинутых моделей компании — ваш пробег может отличаться.

Если вы устанавливаете воздухоохладитель, то процесс еще проще; все, на что вам действительно нужно обратить внимание, это последний пункт. Вообще говоря, с большим количеством штатных или неоригинальных кулеров вам просто нужно установить их на панель с разъемами четырьмя винтами, как и насос, за исключением того, что нет радиатора или дополнительных хлопот. 9

Установка видеокарты в игровой ПК — одна из самых простых вещей в сборке, и она займет у вас всего минуту или две. В зависимости от размера вашего графического процессора вам потребуется снять определенное количество крышек слотов PCIe с задней части корпуса. Если вы используете что-то маленькое, например RTX 3050, вам, возможно, потребуется удалить только одну видеокарту большего размера, например RTX 309.0 Ti (на фото в нашем руководстве) может потребоваться удалить до трех или более слотов.

Поскольку RTX 3090 Ti — самая большая и тяжелая коммерческая модель GeForce на рынке на момент написания этой статьи, я решил удалить как можно больше, чтобы дать бегемоту достаточно места. Как только это будет сделано, все, что вам нужно сделать, это аккуратно вставить плату PCIe x16 видеокарты в соответствующий порт; Вы услышите щелчок от материнской платы, что означает, что она на месте. Как только это будет сделано, закрепите его сбоку корпуса с помощью винта большого размера, который входит в комплект поставки. В зависимости от веса графического процессора вам может понадобиться усилительная скоба при традиционном, а не вертикальном монтаже, но это будет зависеть от карты, которая у вас есть.

Для питания выбранной видеокарты используются кабели адаптера питания PCIe, отходящие от материнской платы. Обычно для выбранной вами видеокарты вам потребуется максимум два таких 8-контактных разъема, хотя для некоторых более мощных моделей, таких как наш обзорный образец RTX 3090 Ti, требуется три. Если вы хотите защитить свою машину в будущем, вам нужно будет проложить три 8-контактных кабеля, чтобы выбранная вами карта могла получать необходимую мощность в зависимости от ее TDP. Как только это сделано, все готово.

Подключение и укладка кабелей

Теперь, когда все ваши компоненты успешно установлены, вам нужно все подключить. Если что-то не подключено должным образом, ваша машина не загрузится. Лучший совет, который я могу дать, — это прочитать, что говорит вам ваша материнская плата, и вы не ошибетесь. Даже базовые мобильные устройства имеют четкие очертания, какие кабели в какие слоты входят. Вообще говоря, после того, как ваш основной кабель питания ATX проложен и установлены выводы вашего графического процессора, вам нужно будет проложить соответствующие кабели питания для вашего процессора, радиатора и насоса, которые будут четко обозначены рядом с самими компонентами. а потом любые корпусные вентиляторы и контроллеры RGB тоже. Делайте все линейно и выполняйте все шаг за шагом.

Управление кабелями — необязательный шаг, в зависимости от того, кого вы спросите. В нашем корпусе Corsair 5000T RGB есть свободные места для прокладки кабелей, а также большой ремешок на липучке, чтобы вся проводка оставалась аккуратной. В зависимости от вашего терпения, вы можете почувствовать необходимость разорвать стяжки и привести все провода в порядок; в прошлом я тоже находил это эффективным.

После включения — установка Windows и драйверов

(Изображение предоставлено Future / Aleksha McLoughlin)

Надеюсь, теперь вы сможете успешно загрузить свою новую машину — поздравляем! Если ваша установка не оживает, вам, возможно, придется дважды проверить кабели, чтобы все, что болтается, было надежно подключено. Теперь вам нужно установить операционную систему, чаще всего Windows. Это можно сделать с помощью USB-накопителя или внешнего жесткого диска, если вы отказываетесь от физического носителя (который в последние годы есть у подавляющего большинства из нас), или вы можете установить его с DVD.

Установка Windows в значительной степени происходит сама собой. Подсоедините мышь и игровую клавиатуру к переднему или заднему входу-выходу и следуйте инструкциям на экране, так как мастер настройки действительно надежен. Как только это будет завершено, вам нужно будет установить драйверы вашей видеокарты. Их можно найти на соответствующем сайте AMD или Intel. Кроме того, вы можете загрузить GeForce Experience и программное обеспечение AMD Radeon, чтобы выполнить все с минимальными усилиями. Обе эти программы также автоматически установят все необходимое для Visual C++ и DirectX.

Теперь все готово для игры! Заходите и загружайте Steam, Epic Games Store, GOG Galaxy, Ubisoft Connect и все другие цифровые магазины, чтобы узнать, что вас ждет в этом году.

Сборка игрового ПК — Часто задаваемые вопросы

Дешевле ли собрать игровой ПК?

Вопрос о том, что дешевле собрать или купить игровой ПК, существует с тех пор, как существует платформа, и на него нет однозначного ответа. Однако все изменилось, когда бушевала пандемия, поскольку компоненты, такие как видеокарты, стало трудно найти, а те, которые были доступны, испытали головокружительный рост цен. В настоящее время, после того, как ставки в значительной степени вернулись к норме, сборка буровой установки, как правило, дешевле, чем выбор машины, изготовленной производителем или изготовленной в бутике, поскольку вы обычно платите дополнительно за дополнительное удобство.

Сложно ли собрать игровой ПК?

Сборка игрового ПК не обязательно сложна, но требует много времени. Как для начинающих сборщиков, так и для ветеранов, независимо от того, кто вы, требуется больше времени, чтобы положить компоненты в корпус, чем дойти до кассы на Amazon, Best Buy или Newegg. Грубо говоря, сборка игрового ПК сейчас проще, чем когда-либо, поскольку производители комплектующих по-прежнему более удобны для пользователя благодаря подробным руководствам и инструкциям, вложенным в коробки. Более того, обычно вы можете найти руководства по конкретным компонентам на веб-сайтах компаний или на специальных каналах YouTube/социальных сетей.

Стоит ли собирать игровой ПК в 2022 году?

Сборка игрового ПК — это бесценный опыт, кем бы вы ни были. Проще говоря, это дает вам новый взгляд на платформу, а также знания для замены / обновления частей в будущем, не говоря уже об устранении неполадок, когда что-то пойдет не так. Однако, возможно, главная причина для создания игрового ПК на данный момент — быть в авангарде PCIe 5.

0 — новой эры для платформы. Новые видеокарты, процессоры, оперативная память, твердотельные накопители и блоки питания используются для использования дополнительной пропускной способности, и раннее начало, пока детали доступны, — не самая плохая идея. Это будет новый стандарт на несколько лет вперед, так что вы можете оставаться на шаг впереди.

---

Получите максимум от своего нового игрового ПК с лучших игровых мониторов , лучших игровых гарнитур и лучших стоящих столов .

Получите лучшие игровые предложения, обзоры, советы по продуктам, конкурсы, новости об играх, которые нельзя пропустить, и многое другое!

Свяжитесь со мной, чтобы сообщить о новостях и предложениях от других брендов Future. Получайте электронные письма от нас от имени наших надежных партнеров или спонсоров.

Алекса Маклафлин работала редактором аппаратного обеспечения GamesRadar с июня 2021 года по август 2022 года.
