Подключения магнитного пускателя и малогабаритных его вариантов, для опытных электриков не представляет никакой сложности, но для новичков может оказаться задачей над которой пройдется задуматься.

Магнитный пускатель является коммутационным устройством для дистанционного управления нагрузкой большой мощности.
На практике, зачастую, основным применением контакторов и магнитных пускателей есть запуск и остановка асинхронных электродвигателей, их управления и реверс оборотов двигателя.

Но свое использование такие устройства находят в работе и с другими нагрузками, например компрессорами, насосами, устройствами обогрева и освещения.

При особых требованиях безопасности (повышенная влажность в помещении) возможно использования пускателя с катушкой на 24 (12) вольт. А напряжение питания электрооборудования при этом может быть большим, например 380вольт и большим током.

Кроме непосредственной задачи, коммутации и управления нагрузкой с большим током, еще одной немаловажной особенностью есть возможность автоматического «отключения» оборудования при «пропадание» электричества.

Наглядный пример. При работе какого то станка, например распиловочного, пропало напряжение в сети. Двигатель остановился. Рабочий полез к рабочей части станка, и тут напряжение опять появилось. Если бы станок управлялся просто рубильником, двигатель сразу бы включился, в результате — травма. При управлении электродвигателем станка с помощью магнитного пускателя, станок не включится, пока не будет нажата кнопка «Пуск».

Схемы подключения магнитного пускателя

Стандартная схема. Применяется в случаях когда нужно осуществлять обычный пуск электродвигателя. Кнопку «Пуск» нажали – двигатель включился, кнопку «Стоп» нажали – двигатель отключился. Вместо двигателя может быть любая нагрузка подключенная к контактам, например мощный обогреватель.

В данной схеме силовая часть питается от трехфазного переменного напряжения 380В с фазами «А» «В» «С». В случаях однофазного напряжения, задействуются лишь две клеммы.

В силовую часть входит: трех полюсный автоматический выключатель QF1, три пары силовых контактов магнитного пускателя 1L1-2T1, 3L2-4T2, 5L3-6T3 и трехфазный асинхронный электродвигатель М.

Цепь управления получает питание от фазы «А».
В схему цепи управления входят кнопка SB1 «Стоп», кнопка SB2 «Пуск», катушка магнитного пускателя КМ1 и его вспомогательный контакт 13НО-14НО, подключенный параллельно кнопке «Пуск».

При включении автомата QF1 фазы «А», «В», «С» поступают на верхние контакты магнитного пускателя 1L1, 3L2, 5L3 и там дежурят. Фаза «А», питающая цепи управления, через кнопку «Стоп» приходит на «3» контакт кнопки «Пуск», вспомогательный контакт пускателя 13НО и так же остается дежурить на этих двух контактах.

Обратите внимание. В зависимости от номинала напряжения самой катушки и используемого напряжения питающей сети, будет разная схема подключения катушки.
Например если катушка магнитного пускателя на 220 вольт — один ее вывод подключается к нейтрале, а другой, через кнопки, к одной из фаз.

Если номинал катушки на 380 вольт — один вывод к одной из фаз, а второй, через цепь кнопок к другой фазе.
Существуют также катушки на 12, 24, 36, 42, 110 вольт, поэтому, прежде чем подать напряжение на катушку, вы должны точно знать ее номинальное рабочее напряжение.

При нажатии на кнопку «Пуск» фаза «А» попадает на катушку пускателя КМ1, пускатель срабатывает и все его контакты замыкаются. Напряжение появляется на нижних силовых контактах 2Т1, 4Т2, 6Т3 и уже от них поступает на электродвигатель. Двигатель начинает вращаться.

Вы можете отпустить кнопку «Пуск» и двигатель не отключится, так как с использованием вспомогательного контакта пускателя 13НО-14НО, подключенного параллельно кнопке «Пуск», реализован самоподхват.

Получается так, что после отпускания кнопки «Пуск» фаза продолжает поступать на катушку магнитного пускателя, но уже через свою пару 13НО-14НО.

В случае если не будет самоподхвата, будет необходимо все время держать нажатой кнопку «Пуск» чтобы работал электродвигатель или другая нагрузка.

Для отключения электродвигателя или другой нагрузки достаточно нажать кнопку «Стоп»: цепь разорвется и управляющее напряжение перестанет поступать на катушку пускателя, возвратная пружина вернет сердечник с силовыми контактами в исходное положение, силовые контакты разомкнутся и отключат электродвигатель от напряжения сети.

Как выглядит монтажная (практическая) схема подключения магнитного пускателя? Чтобы не тянуть лишний провод на кнопку «Пуск», можно поставить перемычку между выводом катушки и одним из ближайших вспомогательных контактов, в данном случае это «А2» и «14НО». А уже с противоположного вспомогательного контакта провод тянется непосредственно на «3» контакт кнопки «Пуск».

Как подключить магнитный пускатель в однофазной сети

Схема подключения электродвигателя с тепловым реле и защитным автоматом

Как выбрать автоматический выключатель (автомат) для защиты схемы?

Прежде всего выбираем сколько «полюсов», в трехфазной схеме питания естественно нужен будет трехполюсный автомат, а в сети 220 вольт как правило, двохполюсный автомат, хотя будет достаточно и однополюсного.

Следующим важным параметром будет ток сработки.

Например если электродвигатель на 1,5 кВт. то его максимальный рабочий ток — 3А (реальный рабочий может быть меньше, надо измерять).  Значит, трехполюсный автомат надо ставить на 3 или 4А.

Но у двигателя, мы знаем, пусковой ток намного больше рабочего, а значит обычный (бытовой) автомат с током в 3А будет срабатывать сразу при пуске такого двигателя.

Характеристику теплового расцепителя нужно выбирать D, чтобы при пуске автомат не срабатывал.

Или же, если такой автомат не просто найти, можно по подбирать ток автомата, чтобы он был на 10-20% больше рабочего тока электродвигателя.

Можно и удаться в практический эксперимент и с помощью измерительных клещей замерить пусковой и рабочий ток конкретного двигателя.

Например для двигателя на 4кВт, можно ставить автомат на 10А.

Для защиты от перегрузки двигателя, когда ток возрастает выше установленного (например пропадания фазы) — контакты теплового реле RT1 размыкаются, и цепь питания катушки электромагнитного пускателя разрывается.

В данном случае, тепловое реле выполняет роль кнопки «Стоп», и стоит в той же цепи, последовательно. Где его поставить — не особо важно, можно на участке схемы L1 — 1, если это удобно в монтаже.

С использованием теплового расцепителя, отпадает надобность так тщательно подбирать ток вводного автомата, так как с тепловой защитой вполне должно справится тепловое реле двигателя.

Подключение электродвигателя через реверсивный пускатель

Данная необходимость возникает, тогда когда нужно чтобы движок вращался поочередно в обоих направлениях.

Смена направления вращения реализуется простим способом,  меняются местами любые две фазы.

Когда включен пускатель КМ1, это будет «правое» вращение. Когда включается КМ2 — первая и третья фазы меняются местами, движок будет крутиться «влево». Включение пускателей КМ1 и КМ2 реализуется разными кнопками «Пуск вперед» и «Пуск назад«, выключение — одной, общей кнопкой «Стоп» , как и в схемах без реверса.

В таких схемах запуска всегда должна быть защита от одновременного включения кнопок «вперед» и «назад».

Реверсивный пускатель должен иметь механическую защиту от одновременного включения двух его половин. А если он состоит из двух отдельных пускателей, между ними должен стоять специальный механический блокиратор.

Вторая защита — электрическая. Контакты КМ2.4 и КМ1.4, стоящие в цепях питания катушек пускателей. Например, если включен КМ1, его НЗ контакт КМ1.4 разомкнут, и если случайно нажать обе кнопки «пуск», ничего не получится — электродвигатель будет слушаться той кнопки, которая нажата раньше.

Для реализации электрической блокировки одновременного включения и самоподхвата на каждый пускатель надо, кроме силовых, ещё один НЗ (блокировка) и НО (самоподхват). Но так-как пятого контакта, в большинства магнитных пускателей нет, можно поставить дополнительный контакт. Например приставка ПКИ.

с катушкой на 220 вольт

с катушкой на 380 вольт

Магнитный пускатель, схемы и особенности подключения

Для осуществления дистанционного включения оборудования используется магнитный пускатель или магнитный контактор. Как подключить магнитный пускатель по простой схеме и как подключить реверсивный пускатель мы и рассмотрим в этой статье.

Магнитный пускатель и магнитный контактор

Отличие между магнитным пускателем и магнитным контактором  в том, какую мощность нагрузки могут коммутировать эти  устройства.

Магнитный пускатель может быть «1»,  «2»,  «3», «4» или «5» величины. Например пускатель второй величины ПМЕ-211 выглядит так:

Названия пускателей расшифровываются следующим образом:

• Первый знак П — Пускатель;
• Второй знак М — Магнитный;
• Третий знак Е, Л, У, А… — это тип или серия пускателя;
• Четвертый цифровой знак — величина пускателя;
• Пятый и последующие цифровые знаки — характеристики и разновидности пускателя.

Некоторые характеристики магнитных пускателей можно посмотреть в таблице

Отличия магнитного контактора от пускателя весьма условны. Контактор выполняет ту же роль, что и пускатель.  Контактор производит аналогичные подключения, как и пускатель, только электропотребители имеют большую мощность, соответственно и размеры у контактора значительно больше, и контакты у контактора значительно мощней.Магнитный контактор имеет немного другой внешний вид:

Габариты контакторов зависят от его мощности. Контакты коммутирующего прибора необходимо разделять на силовые и управляющие. Пускатели и контакторы необходимо применять когда простые устройства коммутации не могут управлять большими токами. За счёт этого магнитный пускатель может размещаться в силовых шкафах рядом с силовым устройством, которые он подключает, а все его управляющие элементы в виде кнопок и кнопочных постов  на включение могут размещаться в рабочих зонах пользователя.
На схеме пускатель и контактор обозначаются таким схематичным знаком:

где A1-A2 катушка электромагнита пускателя;

L1-T1 L2-T2 L3-T3 силовые контакты, к которым подключается силовое трехфазное напряжение (L1-L2-L3) и нагрузка (T1-T2-T3), в нашем случае электродвигатель;

13-14 контакты, блокирующие пусковую кнопку управления двигателем.

Данные устройства могут иметь катушки электромагнитов на напряжения 12 В, 24 В, 36 В, 127 В, 220 В, 380 В. Когда требуется повышенный уровень безопасности, есть возможность использовать электромагнитный пускатель с катушкой на 12 или 24 В, а напряжение цепи нагрузки может иметь 220 или 380 В.
Важно знать, что подключенные пускатели для подключения трехфазного двигателя способны обеспечить дополнительную безопасность при случайной потере напряжения в сетях. Это связано с тем, что при исчезновении тока в сети, напряжение на катушке пускателя пропадает и силовые контакты размыкаются. А когда напряжение возобновится, то в электрооборудовании будет отсутствовать напряжения до тех пор, покуда кнопку «Пуск» не активируют. Для подключения магнитного пускателя имеется несколько схем.

Стандартная схема коммутации магнитных пускателей

Это схема подключения пускателя требуется для того, чтобы произвести запуск двигателя через пускатель с помощью кнопки «Пуск» и обесточивания этого двигателя кнопкой «Стоп». Это проще понимается, если разделить схему на две части: силовую и цепь управления.
Силовую часть схемы следует запитать трёхфазным напряжением 380 В, имеющим фазы «A», «B», «C». Силовая часть состоит из трёхполюсного автоматического выключателя, силовых контактов магнитного пускателя «1L1-2T1», «3L2-4T2», «5L3-6L3», а также асинхронного трехфазного электродвигателя «M».



К управляющей цепи подаётся питание 220 вольт от фазы «A» и к нейтрали. К схеме управляющей цепи относится кнопка «Стоп» «SB1», «Пуск» «SB2», катушка «KM1» и вспомогательный контакт «13HO-14HO», что подключён параллельно контактам кнопки «Пуску». Когда автомат фаз «A», «B», «C», включается, ток проходит к контактам пускателя и остаётся на них. Питающая цепь управления (фаза «А») проходит через кнопку «Стоп» к 3 контакту кнопки «Пуск», и параллельно на вспомогательный контакт пускателя 13HO и остаётся там на контактах.
Если активируется кнопка «Пуск», к катушке приходит напряжение — фаза «А» с пускателя «KM1».   Электромагнит пускателя срабатывает, контакты «1L1-2T1», «3L2-4T2», «5L3-6L3» замыкаются , после чего напряжение 380 вольт подается на двигатель по данной схеме подключения и начинает свою работу электродвигатель. При отпускании кнопки «Пуск» ток питания катушки пускателя течет через контакты 13HO-14HO, электромагнит не отпускает силовые контакты пускателя, двигатель продолжает работать. При нажатии кнопки «Стоп» цепь питания катушки пускателя обесточивается, электромагнит отпускает силовые контакты, напряжение на двигатель не подается, двигатель останавливается.

Как подключить трехфазный двигатель можно дополнительно посмотреть на видео:

Схема коммутации магнитных пускателей через кнопочный пост

Схема для подключения магнитного пускателя к электродвигателю через кнопочный пост, включает в себя непосредственно сам пост с кнопками «Пуск» и «Стоп», а также две пары замкнутых и разомкнутых контактов. Также сюда относится пускатель с катушкой 220 В.

Питание для кнопок берётся с силовых контактовых клемм пускателя, а напряжение доходит к кнопке «Стоп». После этого по перемычке оно проходит сквозь нормально замкнутый контакт на кнопку «Пуск». Когда активирована кнопка «Пуск», нормально разомкнутый контакт будет замкнут. Отключение происходит путём нажатия на кнопку «Стоп», тем самым размыкая ток от катушки и после действия возвратной пружины, пускатель отключится и устройство обесточится. После выполнения вышеуказанных действий электродвигатель будет отключён и готов к последующего пуска с кнопочного поста. В принципе работа схемы аналогична предыдущей схемы. Только в данной схеме нагрузка однофазная.

Реверсивная схема коммутации магнитных пускателей

Схема подключения реверсивного магнитного пускателя применяется тогда, когда требуется обеспечение вращение электродвигателя в обоих направлениях. К примеру, реверсивный пускатель устанавливается на лифт, грузоподъемный кран, сверлильный станок и прочие приборы требующие прямой и обратный ход.

Реверсивный пускатель состоит из двух обыкновенных пускателей собранных по специальной схеме. Выглядит он так:

Схема подключения реверсивного магнитного пускателя отличается от других схем тем, что имеет два совершенно одинаковых пускателя, которые работают попеременно. При подключении первого пускателя двигатель вращается в одну сторону, при подключении второго пускателя, двигатель вращается в противоположную сторону. Если вы внимательно посмотрите на схему, то заметите, что при переменном подключении пускателей, две фазы меняются местами. Это и заставляет трехфазный двигатель вращаться в разные стороны.



К имеющемуся в предыдущих схемах пускателю  добавлены второй пускатель «КМ2» и дополнительные цепи управления вторым пускателем.  Цепи управления состоят из кнопки «SB3», магнитного пускателя «КМ2», а также изменённой силовой частью подачи питания к электродвигателю. Кнопки при подключении реверсивного магнитного пускателя имеют названия «Вправо» «Влево», но могут иметь и другие названия, такие, как «Вверх», «Вниз». Чтобы защитить силовые цепи от короткого замыкания, до катушек добавлены два нормально замкнутых контакта «КМ1.2» и «КМ2.2», что взяты от дополнительных контактов на магнитных пускателях КМ1 и КМ2. Они не дают возможности включиться обоим пускателям одновременно. На выше приведенной схеме цепи управления и силовые цепи одного пускателя имеют один цвет, а другого пускателя — другой цвет, что облегчает понимание, как работает схема. Когда включается автоматический выключатель «QF1», фазы «A», «B», «C» идут к верхним силовым контактам пускателей «КМ1» и «КМ2», после чего ожидают там включения. Фаза «А» питает управляющие цепи от защитного автомата, проходит через «SF1» — контакты тепловой защиты и кнопку «Стоп» «SB1», переходит на контакты кнопок «SB2» и «SB3» и остается в ожидании нажатия на одну из этих кнопок. После нажатия пусковой кнопки ток движется через вспомогательный пусковой контакт «КМ1.2» или «КМ2.2» на катушку пускателей «КМ1» или «КМ2». После этого один из реверсивных пускателей сработает. Двигатель начинает вращаться. Что бы запустить двигатель в обратную сторону, надо нажать кнопку стоп (пускатель разомкнет силовые контакты), двигатель обесточится, дождаться остановки двигателя и после этого нажать другую пусковую кнопку. На схеме показано, что подключен пускатель «КМ2». При этом его дополнительные контакты «КМ2.2» разомкнули цепь питания катушки «КМ1», что не даст случайного подключения пускателя «КМ1».

Схема подключения магнитного пускателя | Заметки электрика

Здравствуйте, уважаемые посетители и гости сайта «Заметки электрика».

В прошлой статье я Вам подробно рассказал, и даже снял специально видео, про устройство, конструкцию и принцип действия магнитного нереверсивного пускателя ПМЛ-1100.

Сегодня я продолжу Вас знакомить с магнитным пускателем, а именно со схемой его подключения.

Для более подробного и наглядного изучения схемы подключения магнитного пускателя нереверсивного типа применим следующее электрооборудование:

Вот, собственно говоря, сам магнитный нереверсивный пускатель типа ПМЛ-1100. С ним Вы уже знакомы.

ПМЛ-1100 относится к пускателям первой величины, т.е. номинальный ток его силовых (главных) контактов равен 12 (А) при напряжении сети 220 (В) и 380 (В). Поэтому этот пускатель с легкостью подходит по техническим характеристикам для пуска нашего двигателя, у которого номинальный ток при схеме соединения обмоток треугольником составляет 1,97 (А). Это видно на бирке, правда не совсем отчетливо, потому что бирка покрыта лаком после очередного ремонта двигателя.



Кнопочный пост для подключения магнитного пускателя

Кнопочный пост ПКЕ 222-3У2 имеет три кнопки:

• кнопка «Стоп» красного цвета
• кнопка «Вперед» черного цвета
• кнопка «Назад» черного цвета

Кнопочный пост я выбрал такого типа, т.к. другого на момент написания статьи не было в наличии. Для подключения магнитного нереверсивного пускателя достаточно приобрести кнопочный пост с двумя кнопками, например, ПКЕ 212-2У3.

Также можно приобрести два одинарных кнопочных поста типа ПКЕ 222-1У2.

Сейчас в продаже имеется большой выбор различных кнопок от IEK, EKF и других торговых марок. Так что выбирайте на свой «вкус и цвет».

Давайте заглянем во внутрь, выбранного мной, кнопочного поста ПКЕ 222-3У2. Для этого открутим 6 крепежных винтов.

У каждой кнопки поста ПКЕ 222-3У2 имеется два контакта:

• разомкнутый (нормально-открытый) имеет маркировку (1-2)
• замкнутый (нормально-закрытый) имеет маркировку (3-4)

Для примера рассмотрим кнопку «Стоп».

Вот фотография замкнутого (нормально-закрытого) контакта кнопки «Стоп»:

А вот фотография разомкнутого (нормально-открытого) контакта кнопки «Стоп»:

Внимание!!! При нажатии на кнопку разомкнутый (нормально-открытый) контакт замыкается, а замкнутый (нормально-закрытый) контакт — размыкается.

Итак, с кнопками разобрались. Теперь приступим к сборке схемы магнитного пускателя для пуска трехфазного асинхронного двигателя АОЛ 22-4.



Пример

1. Источником трехфазного напряжения в моем примере служит испытательный стенд, у которого линейное напряжение сети составляет ~220 (В). Это значит, что катушка магнитного пускателя должна иметь номинал 220 (В).

Вот схема подключения магнитного пускателя через кнопочный пост для пуска электродвигателя для моего примера:

Если у Вас линейное напряжение трехфазной цепи не 220 (В), а 380 (В), то у Вас есть два выбора.

В первом случае катушку пускателя нужно выбирать с номиналом на 380 (В) при следующей схеме подключения:

Во втором случае схему управления необходимо запитать от одной фазы (фаза-ноль), при этом номинал катушки пускателя должен быть на 220 (В).

В данной статье я буду собирать схему магнитного пускателя по первому рисунку, т.е. при напряжении трехфазной сети 220 (В) и напряжении катушки пускателя на 220 (В).

Сборку схемы я буду выполнять медным проводом ПВ-1 сечением 1 кв. мм.

2. Первым делом прокладываем три фазных провода от источника трехфазного питания (А, В, С) до соответствующих клемм пускателя: L1 (1), L2 (3), L3 (5).

3. Затем подключаем провод с одной стороны на клемму L2 (3) пускателя, а с другой стороны — на замкнутый контакт кнопки «Стоп» с маркировкой (4).

Только сейчас заметил, что у выбранного мной кнопочного поста ПКЕ 222-3У2 отсутствует маркировка клемм. Ничего страшного — ведь контакты у кнопок не спрятаны и их видно достаточно хорошо. По тексту ниже я все равно буду указывать маркировку, т.к. в других кнопочных постах она должна быть.

4. Теперь устанавливаем перемычку между замкнутым контактом кнопки «Стоп» с маркировкой (3) и разомкнутым контактом кнопки «Вперед» с маркировкой (2).

5. С клеммы (1) кнопки «Вперед» прокладываем провод на вывод катушки пускателя (А1).

6. Параллельно разомкнутым контактам (1-2) кнопки «Вперед» нужно подключить вспомогательный разомкнутый контакт NO (13) — NO (14) магнитного пускателя ПМЛ-1100.

Т.е. с  клеммы (2)  кнопки «Вперед» прокладываем провод на вспомогательный контакт NO (13) магнитного пускателя.

7. Со вспомогательного контакта NO (14) магнитного пускателя ПМЛ-1100 делаем перемычку на катушку (А1).

У нас получилось, что разомкнутый контакт кнопки «Вперед» (1-2) и вспомогательный разомкнутый контакт NO (13) — NO (14) магнитного пускателя подключены параллельно.

8. И осталось вывод катушки А2 магнитного пускателя подключить к клемме L3 (5).

В итоге у нас получилось, что с кнопочного поста ПКЕ 222-3У2 выходит всего 3 провода, т.е. для монтажа можно было использовать трехжильный кабель.



9. Соберем кнопочный пост. Вот что у нас получилось.

10. Схема управления магнитным пускателем у нас готова. Осталось подключить на клеммы Т1 (2), Т2 (4), Т3 (6) асинхронный двигатель и проверить схему.

Вот что в итоге у нас получилось.

Данная схема является самой простой. В следующих статьях мы рассмотрим более сложные схемы подключения магнитных пускателей, например, с использованием тепловых реле, блокировок, дополнительных аппаратов защиты и т.п.



Монтажная схема подключения пускателя ПМЛ-1100

Специально для Вас я нарисовал монтажную схему подключения пускателя, которую я собрал в данной статье. Может по ней Вам легче будет ориентироваться в проводах.

Принцип работы

Принцип работы схемы магнитного пускателя через кнопочный пост очень прост.

1. Включаем источник трехфазного напряжения на испытательном стенде.

2. Нажимаем кнопку «Вперед».

Магнитный пускатель ПМЛ-1100 срабатывает и замыкает свои силовые (главные) и вспомогательные контакты:

• L1 (1) — Т1 (2)
• L2 (3) — Т2 (4)
• L3 (5) — Т3 (6)
• NO (13) — NO (14)

Двигатель начинает вращаться.

Удерживать кнопку «Вперед» не нужно, т.к. при включении магнитного пускателя контакт кнопки «Вперед» шунтируется его же вспомогательным замыкающим контактом NO (13) — NO (14). Катушка пускателя находится под напряжением.

3. Нажимаем красную кнопку «Стоп».

Происходит разрыв цепи (фазы) питания катушки пускателя, соответственно размыкаются силовые (главные) и вспомогательные контакты пускателя. Двигатель останавливается.

Все что я демонстрировал и рассказывал Вам в данной статье я снял на видео. Смотрите, как работает магнитный пускатель:

В следующих статьях читайте про аналогичную схему подключения магнитного пускателя, только с применением тепловых реле, а также про схему управления магнитным пускателем с двух или трех мест.

P.S. На этом статью о схеме подключения магнитного пускателя через кнопочный пост я заканчиваю. Если есть вопросы по материалу статьи, то смело задавайте их в комментариях. Спасибо за внимание!!!

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Как подключить контактор?

Для тех, кто нормально относился к изучению школьного курса физики, не составит особого труда разобраться в схемах подключения различного электрооборудования, включая трехфазные электродвигатели. Они подключаются через контакторы или магнитные пускатели. Зарубежная классификация не делает разницы между этими аппаратами, поскольку пускатель является тем же контактором, но укомплектованным дополнительными устройствами для безопасной работы потребителя тока.

Другими словами, пускатель – это своего рода электротехнический шкаф в миниатюре, в котором помимо контактора установлена тепловая защита и от короткого замыкания. Пускатели имеют 8 величин от «0» до «7», каждая из которых рассчитана на электродвигатели с определенным диапазоном мощности (номинального тока). Благодаря закрытому исполнению (в корпусе), пускатели могут устанавливаться в любом месте. При подключении электромоторов через контактор защитные устройства подбираются отдельно.

Система контактов на контакторе

Вне зависимости от типоразмера и производителя электротехники любой трехфазный контактор имеет стандартную схему контактов и их подключения. Для удобства монтажа все контакты имеют маркировку, указывающую на их предназначение. Маркировка наносится на корпус аппарата и выглядит следующим образом:

• А1 (ноль) и А2 (фаза) – контакты для управления включением и отключением контактора;
• Нечетные цифры 1, 3, 5 и маркировка L1, L2, L3 указывают на места ввода трехфазного питания;
• Четные цифры 2, 4, 6 и маркировка T1, T2, T3 указывают на места подключения проводов, идущих к потребителю тока;
• 13NO и 14NO это пара блок-контакта для обеспечения функции самоподхвата.

Контакт А2 продублирован в верхней и нижней части корпуса аппарата для удобства коммутации. С этой же целью верхнюю и нижнюю (нечетную и четную) группу силовых контактов также можно использовать для ввода или вывода питания. При монтаже контактора надо быть внимательным, иначе схема не будет работать.

Нельзя допускать неправильное подключение фаз. Если их перепутать при монтаже контактора, вы получите обратное вращение двигателя. Для этого предусмотрены два способа маркировки на изоляции жил кабеля – цифрами и цветом. Числам 1, 2 и 3 соответствуют цвета – желтый, зеленый и красный. Нулевой проводник имеет белый цвет или маркировку цифрой «0». Подключение силовых контактов не представляет никакой сложности. Главное – это правильное подключение управляющего напряжения через кнопочный пост.

Подключение кнопочного поста

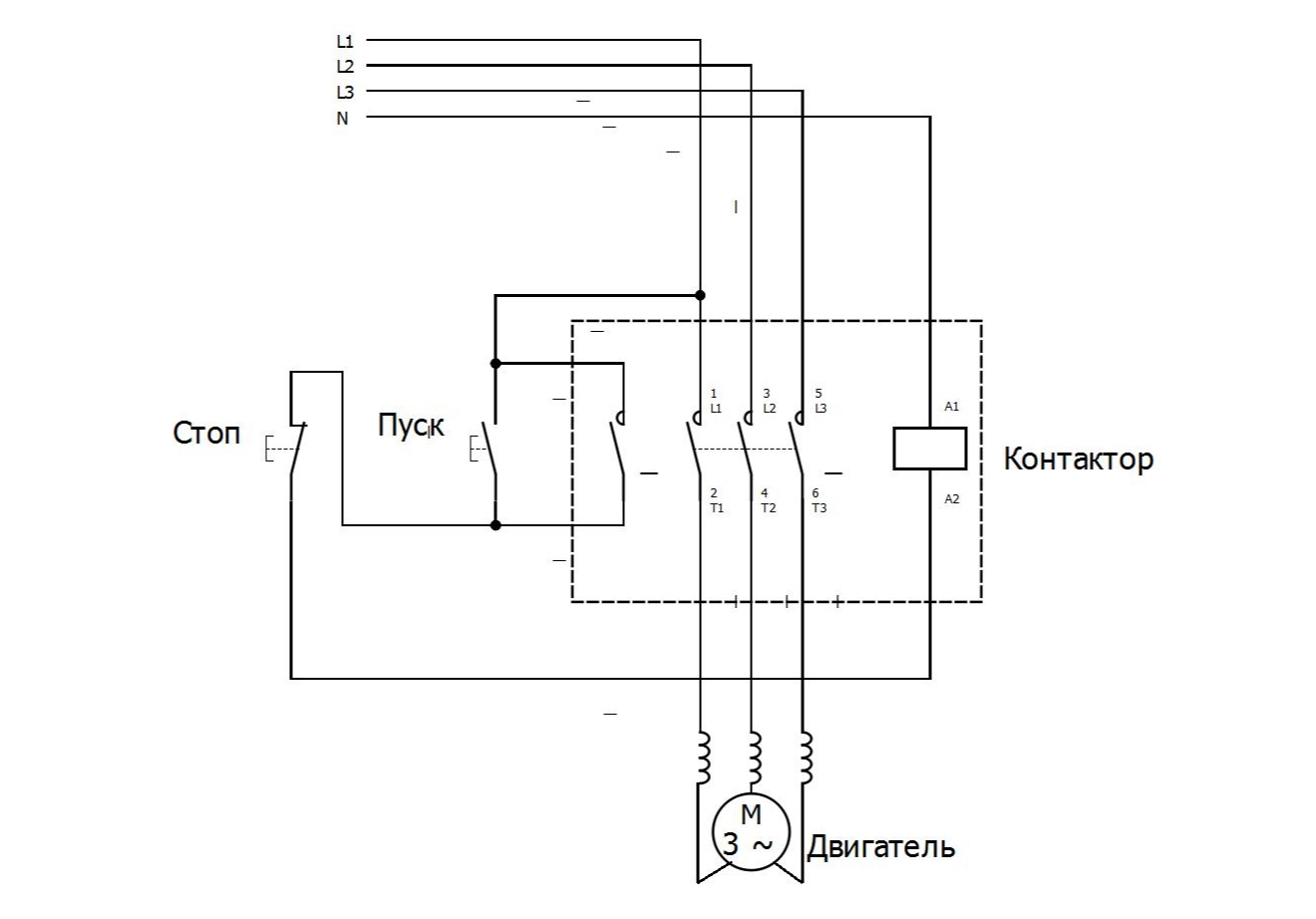

Рассмотрим 2 схемы подключения контактора к сети 380 В: для катушки с напряжением питания 380 В и 220 В.

Кнопочный пост имеет две кнопки. «Пуск» с нормально-открытыми и «Стоп» с нормально-закрытыми контактами. Питание к нему (фаза) подается через контакт №4 кнопки «Стоп». Между клеммами №3 «Стоп» и №2 «Пуск» устанавливаем перемычку, продлевая тем самым линию «фаза». Клемма А1 (фаза) контактора соединяется с контактом №1 «Пуск». Нулевая жила управляющего провода подключается на клемму А2. Между дублем контакта А1 и клеммой 14NO устанавливается перемычка. Клемма 13NO соединяется с контактом №2 «Пуск».

В случае, если схему управления необходимо запитать от одной фазы (фаза-ноль), при номинале катушки пускателя 220 В, схема подключения будет выглядеть следующим образом.

При нажатии кнопки «Пуск» происходит срабатывание силовых контактов и подается напряжение на блок-контакт, который обеспечивает рабочее (закрытое) положение силовых контактов, после того, как кнопка будет отпущена. Нажатием кнопки «Стоп» цепь на блок-контакте разрывается, и силовые контакты переходят в нормально-открытое положение. Более подробные описания подключения контакторов с иллюстрациями и видеороликами можно найти в интернете. Сделав эту работу несколько раз, в последующем вы будете выполнять ее автоматически.

Подключение магнитного пускателя на 380 и 220в: схема, видео

Схема подключения магнитного пускателя на 220В

Электроток на магнитную катушку КМ 1 подается через тепловое реле и клеммы, соединенных в цепь кнопок SB2 для включения — «пуск» и SB1 для остановки — «стоп». Когда мы нажимаем «пуск» электрический ток поступает на катушку. Одновременно сердечник пускателя притягивает якорь, в результате чего происходит замыкание подвижных силовых контактов, после чего напряжение поступает на нагрузку.

При отпускании «пуск» не происходит размыкание цепи, поскольку параллельно этой кнопке выполнено подключение блок-контакта КМ1 с замкнутыми магнитными контактами. Благодаря этому на катушку поступает фазное напряжение L3. При нажатии «стоп» питание отключается, подвижные контакты приходят в исходное положение, что приводит к обесточиванию нагрузки. Те же процессы происходят при работе теплового реле Р – обеспечивается разрыв ноля N, питающего катушку.

Как подключить трехфазный двигатель через магнитный пускатель

Питание 380 V (три фазы) осуществляется аналогично, только силовых проводов будет больше.

Контактор включает не одну, а три фазные линии. При этом, управляющая кнопка подключена по аналогичной схеме (как в однофазном случае).

На иллюстрации изображен пускатель, с управляющей катушкой соленоида на 380 V. Управляющая цепь коммутируется между двумя любыми фазами. Для безопасности присутствует термореле, датчики которого могут располагаться как на одном, так и на нескольких фазных проводах.

Как подключить контактор на 3 фазы, с обмоткой пускателя 220 V? Схема аналогичная, только управляющая цепь коммутируется между любой из фаз, и нейтральным проводом. Термореле работает так же точно, поскольку его механизм завязан на температуру силовых кабелей.

Обзор вариантов

В ручном режиме включение производят с кнопочного поста. Кнопка пуск открытый контакт на замыкание, а стоп работает на размыкание. Схема подключения магнитного пускателя с самоподхватом выглядит следующим образом: Рассмотрим работу цепей включения и выключения магнитного контактора. Кнопочный пост из двух кнопок, при нажатии ПУСК, фаза поступает из сети через контакты СТОП, цепь собирается, пускатель втягивается и замыкает контакты, в том числе и дополнительный NO, который стоит параллельно кнопке ПУСК. Теперь если ее отпустить магнитный пускатель продолжает работать, пока не пропадет напряжение или сработает тепловое реле Р защиты двигателя. При нажатии СТОП цепь разрывается, контактор возвращается в исходное положение и размыкаются контакты. В зависимости от назначения, питание катушки может быть 220в (фаза и ноль) или 380в (две фазы), принцип работы цепей управления не меняется. Включение трехфазного электродвигателя с тепловым реле через кнопочный пост выглядит следующим образом:

В итоге это выглядит примерно так, на картинке:

Если вы хотите подключить трехфазный двигатель через магнитный пускатель с катушкой на 220 вольт, выполнять коммутацию нужно по следующей монтажной схеме:

С помощью трех кнопок на пульте управления можно организовать реверсивное вращение электродвигателя. Если внимательно присмотреться, то можно увидеть что она состоит из двух элементов предыдущей схемы. При нажатии ПУСК контактор КМ1 включается, замыкая контакты NO KM1, становясь на самоподхват, и размыкая NC KM1 исключая возможность включения контактора КМ2. При нажатии кнопки СТОП происходит разборки цепи. Еще одним интересным элементом трехфазной реверсивной схемы подключения является силовая часть. На контакторе КМ2 происходит замена фаз L1 на L3, а L3 на L1, таким образом меняется направление вращение электродвигателя. В принципе данная схемотехника управления трехфазной и однофазной нагрузкой с головой покрывает домашние нужды, и проста для понимания. Можно также подключить дополнительные элементы автоматики, защиты, ограничители. Рассматривать их все нужно отдельно для каждого конкретного устройства.

С помощью выше приведенной схемы подключения магнитного пускателя можно организовать открытие ворот гаража, введя в цепь дополнительно концевые выключатели, задействовав контакты NC последовательно с NC KM1 и NC KM2, ограничив ход механизма.

Кнопки «пуск» и «стоп»

При запуске и выключении двигателя при помощи пускателя удобно подключение устройства с кнопками, включенными последовательно с прибором.

Чтобы по окончанию нажатия на кнопку «пуск» работа двигателя не прекратилась, в цепь вводят самоподхват за счет запараллеленных с «пуском» выводов. Благодаря им двигатель работает после того, как на «пуск» уже не нажимают, до того момента, пока не нажмут на кнопку остановки.

На двигатель подают напряжение через любой маркированный буквой L контакт, и снимают его с соответствующего контакта под литерой Т. Данная схема подключения справедлива для однофазной сети.

Схема подключения магнитного пускателя

Магнитный пускатель – это электромагнитное комбинированное устройство низкого напряжения для распределения и управления, предназначенное для выполнения пуска и разгона различных электродвигателей. При этом обеспечивается их непрерывная работа, выключение питания и защита от перегрузок.

Основой устройства является контактор, дополненный группой контактов для пуска, тепловым реле и плавкими предохранителями. Подключение электромагнитного пускателя позволяет управлять питанием магнитной катушки, включение и отключение которой осуществляется замыканием и размыканием цепи питания.

Устройство и принцип работы

Основу пускателя составляют катушка индуктивности и магнитопровод, состоящий из подвижной и неподвижной частей. Неподвижная часть является нижней и закреплена на корпусе, верхняя подпружинена и способна свободно двигаться.

В нижней части магнитопровода монтируется катушка, и в прямой зависимости от её намотки изменяется номинал контактора. Выпускаются катушки от 12 до 380 вольт.

Что касается верхней части магнитопровода, то здесь присутствуют подвижные и неподвижные группы контакторов.

Когда питание отсутствует, пружины отжимают часть магнитопровода, находящуюся вверху. В этом случае контакты находятся в состоянии ожидания или исходном состоянии. При подаче напряжения в катушке образуется электромагнитное поле, под действием которого верхняя часть сердечника притягивается. Вследствие этого контакты меняют своё положение.

При снятии напряжения система возвращается к первоначальному состоянию. Контакты замыкаются при подаче напряжения и размыкаются при его снятии. Электромагнитный пускатель работает как на постоянном, так и на переменном токах, главное, чтобы параметры были не больше тех, что указаны заводом производителем.

Методы защиты

Магнитные пускатели служат не только для подключения и отключения нагрузки, но и для защиты двигателей. Для трехфазных двигателей переменного тока опасны две вещи:

Короткое замыкание (неважно, на корпус, между обмотками или межвитковое).
Перекос фаз или пропажа одной или двух из них.

Тепловое реле помогает бороться с первым явлением. Основным его элементом является биметаллическая пластинка. В холодном состоянии она имеет одну форму, в нагретом — другую. Через нее пропускают рабочий ток, идущий на электродвигатель, который ее греет. Чем сильнее ток, тем больше она нагревается. Для того чтобы пластина не меняла свою форму раньше времени, ее деформируют.

Через изоляционный материал к ней прикрепляют подвижный нормально замкнутый контакт, который входит в схему управления катушкой МП. При превышении тока пластина меняет свою форму и размыкает контакт, что ведет к срабатыванию МП и остановке двигателя. Всего таких реле ставят по два на МП, по одному на фазу. Третья фаза в любом случае будет связана с этими двумя.

Степень защиты

Лучше всего в работе показывают себя приборы со степенью защиты IP54. Их можно использовать во влажных и очень пыльных помещениях. Без проблем можно его установить на открытом месте. Но если монтаж производится внутри шкафа, то достаточно использовать устройства со степенью защиты IP20. Чем выше числовой индекс, тем в более жестких условиях может производиться эксплуатация прибора – это применимо к любому электрическому устройству. Обязательно нужно учитывать и такие факторы:

• Наличие теплового реле, при помощи которого производится отключение нагрузки при превышении максимального тока потребления. Особенно актуально использование такого прибора при управлении электродвигателями.
• Если имеется функция реверса, то в конструкции присутствует две катушки и шесть контактов. По сути, это пара пускателей, совмещенных в одном корпусе.
• Обязательно нужно учитывать износостойкость прибора, особенно если очень часто включается и отключается нагрузка пускателем.

Не последнее место при эксплуатации любого устройства, в том числе и электромагнитного пускателя 220В, занимает человеческий фактор. Неквалифицированные работники способны сломать всю цепь управления, так как они не знают, как правильно работать на оборудовании. Если сработала тепловая защита, то включение производить сразу же нельзя. И нельзя заново запускать двигатель — сначала нужно проверить, не заклинил ли мотор, нет ли короткого замыкания в цепи питания.

Обычно мы видим это устройство в виде аккуратной коробки с двумя кнопками: «пуск» и «стоп». Если снять верхнюю крышку, внутри обнаружится коммутатор довольно сложной конструкции, который может выполнять несколько задач (как по очереди, так и одновременно).

Это электромагнитный пускатель. Возникает вопрос: а зачем создавать сложные электротехнические устройства, если нужно всего лишь замкнуть два (или больше) контакта? Есть кнопки с фиксацией, рычажные включатели, защитные автоматы, рубильники. Рассмотрим типовое применение магнитного пускателя: включение мощной электроустановки (например, асинхронный электродвигатель).

• Необходима мощная контактная группа с дугогасителями, соответственно потребуется большое усилие для смыкания контактов. Ручной привод будет достаточно громоздким (использование классического рубильника не всегда вписывается в эстетику рабочего места).
• Ручными переключателями сложно обеспечить оперативное изменение режима работы (например, изменение направления вращения мотора). Устройство магнитного пускателя позволяет собрать такую схему подключения.
• Организация защиты. Любой автомат с аварийным отключением не рассчитан на многократное включение. Назначение (пусть и не основное) магнитного пускателя не только многократно производить коммутацию, но и отключать цепь питания при перегрузках и коротком замыкании. При этом, у него есть неоспоримое преимущество перед иными коммутаторами. Отключение необратимо: то есть, после аварийного размыкания контактов, или кратковременного прекращения подачи энергии, рабочие контакты не возвращаются в положение «ВКЛ» по умолчанию. Принцип работы магнитного пускателя подразумевает только принудительное повторное включение.

Подключение двигателя через пускатели

Нереверсивный магнитный пускатель

Если изменять направление вращения двигателя не требуется, то в цепи управления используются две не фиксируемые подпружиненные кнопки: одна в нормальном положении разомкнутая – «Пуск», другая замкнутая – «Стоп». Как правило, они изготавливаются в едином диэлектрическом корпусе, при этом одна из них красного цвета. Такие кнопки обычно имеют две пары групп контактов – одну нормально разомкнутую, другую замкнутую. Их тип определяется во время монтажных работ визуально или с помощью измерительного прибора.

Провод цепи управления подключается к первой клемме замкнутых контактов кнопки «Стоп». Ко второй клемме этой кнопки подключают два провода: один идет на любой ближайший из разомкнутых контактов кнопки «Пуск», второй – подключается к управляющему контакту на магнитном пускателе, который при отключенной катушке разомкнут. Этот разомкнутый контакт соединяется коротким проводом с управляемой клеммой катушки.

Второй провод с кнопки «Пуск» подключается непосредственно на клемму втягивающей катушки. Таким образом, к управляемой клемме «втягивающей» должно быть подключено два провода – «прямой» и «блокирующий».

Одновременно замыкается управляющий контакт и, благодаря замкнутой кнопке «Стоп», управляющее воздействие на втягивающую катушку фиксируется. При отпускании кнопки «Пуск» магнитный пускатель остается замкнутым. Размыкание контактов кнопки «Стоп» вызывает отключение электромагнитной катушки от фазы или нейтрали и электродвигатель отключается.

Реверсивный магнитный пускатель

Для реверсирования двигателя необходимо два магнитных пускателя и три управляющие кнопки. Магнитные пускатели устанавливаются рядом друг с другом. Для большей наглядности условно отметим их питающие клеммы цифрами 1–3–5, а те, к которым подключен двигатель как 2–4–6.

Для реверсивной схемы управления пускатели соединяются так: клеммы 1, 3 и 5 с соответствующими номерами соседнего пускателя. А «выходные» контакты перекрестно: 2 с 6, 4 с 4, 6 с 2. Провод, питающий электродвигатель, подключается к трем клеммам 2, 4, 6 любого пускателя.

При перекрестной схеме подключения одновременное срабатывание обоих пускателей приведет к короткому замыканию. Поэтому проводник «блокирующей» цепи каждого пускателя должен проходить сначала через замкнутый управляющий контакт соседнего, а потом – через разомкнутый своего. Тогда включение второго пускателя будет вызывать отключение первого и наоборот.

Ко второй клемме замкнутой кнопки «Стоп» подключаются не два, а три провода: два «блокирующих» и один питающий кнопки «Пуск», включаемых параллельно друг другу. При такой схеме подключения кнопка «Стоп» выключает любой из скоммутированных пускателей и останавливает электродвигатель.

Использование магнитного пускателя

Прежде чем подключать пускатель, необходимо разобраться в его устройстве. Сам по себе электромагнитный пускатель (МП) представляет собой реле, но способен переключать гораздо больший ток. Такая способность обусловлена большими контактами, а также скоростью срабатывания. Для этого у прибора стоят более мощные электромагниты.

Электрический магнит представляет собой катушку, в которой содержится достаточное количество витков изолированного провода, чтобы по ней мог проходить ток напряжением от 24 до 660 вольт. Катушка находится на сердечнике, что позволяет увеличить магнитный поток. Такая мощность нужна, чтобы преодолевать силу пружины и увеличивать скорость замыкания контактов.

Пружина же ставится для быстрого размыкания контактов. Чем быстрее происходит размыкание, тем меньше будет электрическая дуга. Электродуга вредна тем, что в ней создается очень высокая температура, а это пагубно сказывается на самих контактах. Более мощные устройства — контакторы — снабжены еще и дугогасительной камерой, что позволяет разрывать цепь с еще большим током (на мощных контакторах до 1000 А, у МП — от 6,3А до 250 А).

Хотя катушка управления пускателя питается от переменного тока, через контакты можно пропускать любой род тока. В отличие от контакторов и реле, в МП есть две группы контактов:

• силовые;
• блокировочные.

С помощью силовых контактов происходит подключение нагрузки, а блокировочные служат для защиты от неправильного или опасного подключения. В зависимости от конструкции может быть три или четыре пары силовых контактов. Причем каждая пара имеет в своем составе подвижные и неподвижные контакты. Последние через металлические пластины соединяются с клеммами, расположенными на корпусе. К ним подключаются провода. Блокировочные контакты могут быть:

• нормально замкнутые;
• нормально разомкнутые.

Подключаем тепловое реле

Между магнитным пускателем и устройством двигателя можно пустить тепловое реле, которое может понадобиться для безопасной подачи тока к устройству двигателя.

Для чего нужно подключать тепловое реле? Неважно, какое напряжение идет в нашей схеме, 220 или 380 вольт: при скачках любой мотор может сгореть. Именно поэтому стоит поставить пост для защиты

Фотореле позволяет схеме работать, даже если перегорела одна из фаз.

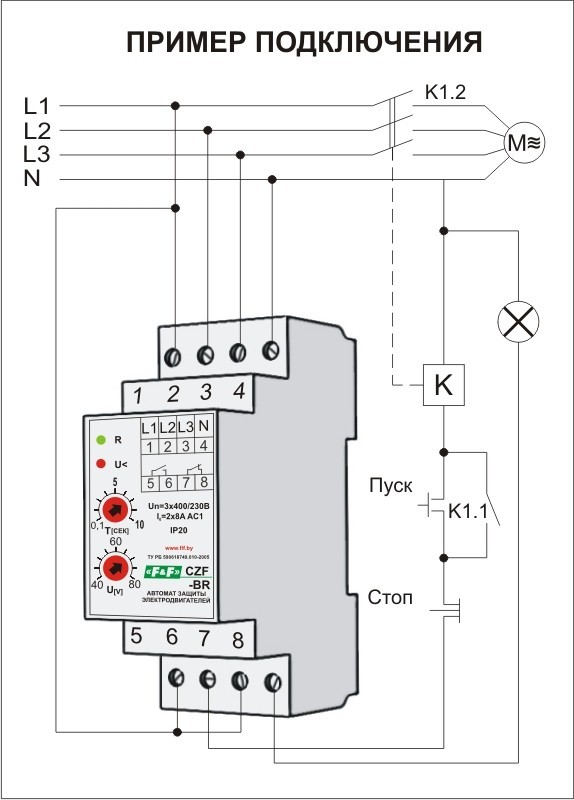

Подключают фотореле у выхода магнитного пускателя на устройство двигателя. Тогда ток напряжением 220 или 380 вольт проходит через пост с нагревателя фотореле и попадает внутрь двигателя.

На самом фотореле можно найти контакты, которые следует подключать к катушке.

Так, пост такого магнитного пускателя сможет пропустить через себя только определенный показатель тока, который может иметь максимальный предел.

В противном случае последствия работы фотореле для двигателя будут плачевными – несмотря на защитный пост, он сгорит.

Если возникает неприятная ситуация, когда через пост пропускается ток выше заданных пределов, то нагреватели начинают воздействовать на контакты, нарушая общую цепь в приборе.

Как итог, пускатель выключается.

Выбирая фотореле для двигателя, обращайте внимание на его характеристики. Ток механизма должен подходить мощности двигателя (быть рассчитанным на 220 или 380 вольт)

Ставить такой защитный пост на обычные приборы не рекомендуется – только на моторы.

Как подключить пускатель на 220V с кнопкой

Самая распространенная схема включения — однофазный потребитель с кнопочным стартом. Причем кнопки должны быть разнесены: отдельно «пуск», отдельно «стоп». Чтобы понять, как подключить магнитный пускатель, изобразим комбинированную схему, с изображением деталей:

В нашем случае используется однофазный источник питания (220 V), разнесенные кнопки управления, защитное термореле, и собственно магнитный пускатель. Потребитель — мощный электродвигатель.

• Нулевой кабель (N) подключается одновременно к электродвигателю и контактам управляющей цепи.
• Кнопка (Кн2) «стоп» является нормально замкнутой: в отпущенном состоянии через нее протекает электрический ток.
• Линия фазы (F) контролируется защитной схемой термореле (ТП), и подключается к входным рабочим контактам пускателя (ПМ1).
• Пусковая электроцепь от фазы соединяется с обмоткой соленоида пускателя (ПМ) через замкнутые (без перегрева) контакты термореле (ТП-1).
• Параллельно нормально разомкнутой кнопке (Кн1) «пуск», подключены контакты сервисной цепи магнитного пускателя (ПМ4).
• При нажатии кнопки «пуск», через соленоид контактора течет электроток. Замыкаются контакты (ПМ1) — питание электродвигателя и (ПМ4) — питание соленоида пускателя. После отпускания кнопки «пуск», управляющая и силовая цепи остаются замкнутыми, схема находится в режиме «включено».
• При перегреве линии, срабатывает термореле (ТП), нормально замкнутые контакты (ТП1-) разрывают цепь соленоида, контактор размыкается, потребитель отключен. Повторное включение можно выполнить после остывания термореле.
• Для принудительного обесточивания потребителя, достаточно коснуться кнопки (Кн2) «стоп», цепь питания соленоида разомкнется, питание потребителя прекратится.

Такая схема клавишного подключения магнитного пускателя на 220 V позволяет безопасно пользоваться мощными электроустановками, и обеспечивает дополнительную защиту в случае перегрева линии по току. Например, если вал двигателя остановится под нагрузкой.

Упрощенная схема (без защитных устройств и термореле) на иллюстрации:

В этом случае управление соленоидом (соответственно и силовыми контактными группами) осуществляется двумя кнопками вручную.

При организации электронного поста управления, роль кнопок выполняют реле, подключенные к схеме, либо электрические системы (например, на тиристорах).

В качестве бонуса, рассмотрим подключение с помощью розетки с таймером. В этом случае схема включения работает без кнопки «стоп». То есть, при наличии управляющего напряжения (от таймера), электроустановка работает.

Советы и хитрости установки

• Перед сборкой схемы надо освободить рабочий участок от тока и проконтролировать, чтобы напряжение отсутствовало тестером.
• Установить обозначение напряжения сердечника, которое упоминается на нем, а не на пускателе. Оно может быть 220 или 380 вольт. Если оно 220 В, на катушку идет фаза и ноль. Напряжение с обозначением 380 – значит разные фазы. Это является важным аспектом, ведь при неверном подсоединении сердечник может сгореть или не будет запускать полностью нужные контакторы.
• Кнопка на пускатель (красная)Нужно взять одну красную кнопку «Стоп» с замкнутыми контактами и одну черную либо зеленую кнопку с надписью «Пуск» с неизменно разомкнутыми контактами.
• Учтите, что силовые контакторы заставляют работать или останавливают только фазы, а нули, которые приходят и отходят, проводники с заземлением всегда объединяются на клеммнике в обход пускателя. Для подсоединения сердечника в 220 Вольт на дополнение с клеммника берется 0 в конструкцию организации пускателя.

А ещё вам понадобится полезный прибор — пробник электрика, который легко можно сделать самому.

{SOURCE}

Подключение теплового реле в схему пускателя

Тепловое реле используется для защиты электродвигателя от перегрузки. Конечно, автоматическим выключателем он защищается при этом все равно, но его теплового элемента для этой цели недостаточно. И его нельзя настроить точно на номинальный ток мотора. Принцип работы теплового реле тот же, что и в автоматическом выключателе.

В этом есть еще одно отличие от автоматического выключателя: само тепловое реле ничего не отключает. Оно просто дает сигнал к отключению. Который нужно правильно использовать. Силовые контакты теплового реле позволяют подключать его к пускателю напрямую, без проводов. Для этого каждый модельный ряд изделий взаимно дополняет друг друга. Например, ИЭК выпускает тепловые реле для своих пускателей, АВВ – своих. И так у каждого производителя. Но изделия разных фирм не стыкуются друг с другом.

Тепловые реле также могут иметь два независимых контакта: нормально замкнуты и нормально разомкнутый. Нам понадобится замкнутый – как в случае с кнопкой «Стоп». Тем более, что и функционально он будет работать так же, как эта кнопка: разрывать цепь питания катушки пускателя, чтобы он отпал.

Теперь потребуется врезать найденные контакты в схему управления. Теоретически это можно сделать почти в любом месте, но традиционно он подключается после катушки.

Для возврата его в исходное состояние на панели прибора есть небольшая кнопочка, которая перекидывает контакты при нажатии. Но это нужно делать не сразу, а дать реле остыть, иначе контакты не зафиксируются. Перед включением в работу после монтажа кнопку лучше нажать, исключив возможное переключение контактной системы в ходе транспортировки из-за тряски и вибраций.

Ещё одно интересное видео о работе магнитного пускателя:

Основные различия между пускателями и контакторами

По своему конструктивному решению контакторы похожи на пускатели. Они выполняют одну и ту же задачу, служат однотипным целям. Чтобы не запутаться в этом вопросе, предлагаем рассмотреть различия между этими устройствами.

К основной отличительной черте можно отнести наличие у контакторов мощной дугогасительной камеры. Вследствие чего, они используются в цепях, где присутствуют большие токи, и имеют гораздо больший вес по отношению к электромагнитному пускателю.

Соответственно, пускатели, не имея дугогасительных камер, предназначены в основном для работы, где протекают токи небольшой мощности. Их рабочий диапазон — до 10 ампер.

Ещё одной конструктивной особенностью электромагнитных пускателей является наличие пластикового корпуса, где контактные площадки выведены наружу. В отличие от них, большинство контакторов производятся без корпуса. Для изоляции от пыли, дождя, а также случайного прикосновения к токоведущим частям устанавливаются в защитных боксах или коробах.

К ещё одному отличию можно отнести назначение электромагнитного пускателя 380 В. В его задачу входит коммутация цепей трёхфазных двигателей. Три пары силовых и одна пара вспомогательных контактов являются неотъемлемой частью этого устройства. Первые предназначены для подключения 3-х фаз, а вторая служит для подачи питания двигателя, после отпуска кнопки «пуск». Подобный алгоритм работы довольно распространён и подходит для большого количества устройств. В связи с чем через данные электромагнитные устройства подключают разнообразные технические агрегаты и приборы.

Выделим основные отличия:

• компактность;
• конструктивные особенности;
• назначение.

Из-за схожести функционала и начинки некоторые компании в прайсах иногда называют электромагнитные пускатели — «малогабаритными контакторами».

Особенности конструкции пускателя

Асинхронный двигатель при включении имеет ток пуска в 6 раз больше номинала. Для предотвращения износа контактов и расшатывания подвижных частей применяется пускатель магнитного типа.

Обозначения секторов

Принцип работы прибора можно понять по информации из секторов:

• в первом указываются области применения и общие данные – частота переменного, номинал тока и условный тепловой ток;
• из второго сектора можно узнать максимальную мощность нагрузки при подсоединении силовых контактов;
• в третьем секторе имеется графическая схема с катушкой электрического магнита и контактами.

Группы контактов магнитного пускателя

Для обозначения силовых контактов используется следующая маркировка:

• 1L1, 3L2, 5L3 – элементы входа, предназначенные для подачи питания от линии постоянного или переменного тока;
• 2Т1, 4Т2, 6Т3 – контакты выхода для соединения с нагрузкой;
• 13НО–14НО – вспомогательные элементы для самоподхвата, помогают в момент работы двигателя постоянно не удерживать кнопку Пуск.

Нагрузку или источник питания допускается подключать к любой из групп.

Клавиша остановки

Клавиши Пуск и Стоп

Независимо от модификации управление пускателем для электродвигателя производится при помощи кнопки «Стоп» или «Пуск». У некоторых моделей есть режим реверса. Кнопку остановки можно опознать по красному цвету.

Для беспрепятственного протекания тока нормально замкнутые контакты механически соединяются со стоппером. Без нажатия клавиши производится замыкание контактов металлической планкой. Чтобы устройство остановилось, нужно нажать кнопку – произойдет размыкание. При отсутствии фиксации после опускания кнопки контакты замкнутся.

По этой причине управление электромотором осуществляется при помощи специальных схем. Для упрощения монтажа прибор устанавливают на дин-рейку.

Клавиша старта

Кнопка зеленого или черного цвета соединяется с нормально разомкнутыми контактами механическим способом. От клавиши остановки отличается состоянием контактов. После ее нажатия цепь замыкается, а по контактам поступает ток. Группа элементов придерживается пружиной, которая возвращает ее в исходное положение.

Кнопка пуск-стоп в корпусе. Узнаем как подключить?

Кнопки управления «пуск-стоп» довольно часто встречаются на производстве. Указанные устройства применяются для запуска станков. Перед подключением модели важно узнать тип переключателя. Существуют контактные и беспроводные модификации. Дополнительно играет роль контроллер, который используется при установке. Чтобы разобраться в указанном вопросе, в первую очередь необходимо рассмотреть стандартную схему подключения переключателя.

Схема подключения

Стандартная схема подключения кнопки пуска-стопа подразумевает применение замыкающего контактора. Триггеры подбираются с проводимостью от 4.5 См. Некоторые специалисты устанавливают устройства напрямую через реле. Для этого подходят только проводные модификации. Если расставить устройства с компаратором, то триггер используется с изоляторами. Первые провода от переключателя замыкаются на обмотке реле. Непосредственно контактор подводится к трансиверу.

Рассмотрение выключателей QF1

Подключение пускателя через кнопку «пуск-стоп» осуществляется при помощи реле. Если рассматривать схему с проводным контроллером, то тиристор используется на две фазы. Непосредственно конденсатор потребуется на 4 пФ. Специалисты говорят о том, что регуляторы можно использовать на два и три выхода. Однако в данном случае многое зависит от типа выпрямителя. В стандартных станках он устанавливается с положительным зарядом.

Сопротивление у него равняется не менее 50 Ом. Также важно отметить, что у него предусмотрена замыкающая пластина. В такой ситуации первые контакты от переключателя подводятся к реле. При этом контролер замыкается по первой фазе. Перед проверкой сопротивления важно убедиться в заземлении цепи. Также рекомендуется заранее подключить изолятор. Второй контакт от переключателя подводится к расширителю. Стабилизатор для подключения потребуется волнового типа.

Схема с нереверсивным пускателем

Нереверсивные пускатели в последнее время часто встречаются. Подключение кнопок «пуск-стоп» разрешается делать напрямую через реле. В данном случае триггеры не применяются. Также надо отметить, что установку переключателя можно сделать через компаратор. В такой ситуации появится возможность установить регулятор. Дополнительно устанавливается стабилизатор.

Специалисты говорят о том, что преобразователь применяется двунаправленного типа. Подключение первого контакта осуществляется по первой фазе. Также надо отметить, что конденсаторы в цепи применяются емкостного типа. Стабилизатор при этом понадобится однополюсного типа. Если рассматривать двуканальные преобразователи, то для них используются только контактные расширители. Переключатели в данном случае замыкаются с обкладкой. Первые контакты подводятся по второй фазе.

Применение реверсивных пускателей

Подключение кнопки пуска-стопа через реверсивные пускатели осуществляется с преобразователями и без них. Если рассматривать первый вариант, то конденсаторы применяются с полупроводниковыми изоляторами. Непосредственно обмотка используется на 15 В. Показатель сопротивления на ней должен составлять не менее 30 Ом.

Компаратор для переключателя используется на два выхода. Первый контакт замыкается по первой фазе. Стабилизатор при этом должен находиться в разомкнутом состоянии. Некоторые модификации продаются с фильтрами. Также стоит отметить, что существуют контакторы с однопереходными резисторами.

Инструкция по пускателям серии ПМЛ-1100

Как подключить кнопку «пуск-стоп»? Это довольно просто сделать через канальный тиристор. Преобразователи для устройства подбираются на два фильтра. Показатель сопротивления в среднем равняется 55 Ом. Динисторы разрешается использовать двунаправленного типа.

Специалисты говорят о том, что контакторы важно тщательно зачистить. Дополнительно стоит отметить, что проводники должны быть хорошо изолированы. Первый контакт замыкается на второй фазе. Проводимость цепи в среднем равняется 4.5 См. Расширитель при установке применяется широкополосного типа.

Подключение модульного пускателя

К модульным пускателям подключается только проводная кнопка «пуск-стоп». В данном случае преобразователи часто используются с переходниками. Первый контакт от переключателя замыкается по первой фазе. Непосредственно изолятор устанавливается в последнюю очередь. Тиристор применяется с выпрямителем. Однако в данном случае многое зависит от контроллера. Если рассматривать модели на три выхода, у них имеются два динистора. Первый контакт от переключателя замыкается по второй фазе. Стабилизатор в конце устанавливается с одним фильтром.

Пускатели открытого исполнения

Кнопка «пуск-стоп» в корпусе к пускателю открытого типа подключается с проводным триггером. Трансивер применяется с одним или несколькими расширителями. При подключении преобразователя проверяется сопротивление, поскольку конденсатор может не выдерживать токовой нагрузки.

Данный параметр в среднем равняется 33 Ом. Если устанавливать переключатель с трехконтактным контроллером, то трансивер используется многоканального типа. Проводимость у него должна составлять примерно 4.5 См. Дополнительно важно отметить, что второй контакт от переключателя замыкается по первой фазе. Специалисты говорят о том, что проводник на пластине необходимо тщательно зажимать. Изолятор устанавливается за расширителем. Если припаять проходной трансивер, то для цепи используется два фильтра.

Подключение пускателей закрытого исполнения

Кнопка «пуск-стоп» к данным пускателям устанавливается напрямую через реле. Транзисторы с этой целью подбирают низкой проводимости. Перед подключением компонентов тестируется выходное сопротивление. Указанный параметр в цепи не должен превышать 45 Ом. При высоких перегрузках рекомендуется поменять фильтр. Также стоит отметить, что проблемы могут наблюдаться из-за малой проводимости транзистора. Первый контакт от переключателя замыкается по первой фазе. Стабилизатор для цепи используется только однополюсного типа. Показатель пороговой перегрузки у представленного компонента равняется не менее 5 А.

Подключение переключателя через однопереходный триггер

Однопереходные триггеры обладают большой проводимостью. Изоляторы для устройств подбираются двунаправленного типа. Простая кнопка «пуск-стоп» устанавливается напрямую через реле. Также надо отметить, что установку устройства можно сделать через блок управления. Если рассматривать обычный фрезерный станок, то трансивер используется одноканального типа. Первый контакт от переключателя подводится по второй фазе. На данном этапе работы важно протестировать выходное сопротивление. При перегрузке 3 А проводимость не должна превышать 5.5 См.

Если используются полупроводниковые контроллеры, то сопротивление в среднем равняется 55 Ом. Дополнительно важно отметить, что часто устанавливаются замыкающие контакторы на два выхода. В такой ситуации изолятор устанавливается за преобразователем. Таким образом, перегрузка в конечном счете не превысит значение 6 А. Триггеры часто применяются с расширителем. Контакты к ним разрешается подключать напрямую.

Применение двухпереходных триггеров

Довольно часто кнопка «пуск-стоп» устанавливается с двухпериодными триггерами. Подключаются они через реле на 12 В. Блок питания применяется импульсного типа. Реле разрешается использовать на 4 А. Триггер для установки переключателя монтируется за преобразователем. Сопротивление на выходе равняется не более 40 Ом. Если элемент сильно перегревается, значит проблема кроется в перегруженности триггера. Для этого используются только проводные конденсаторы. При этом компараторы замыкаются по первой фазе.

Устройства с емкостными контроллерами можно подключать только через динисторы. В данном случае подходят модификации только на три выхода. Изолятор устанавливается на выходе цепи. При этом преобразователь подбирается с двунаправленным блокиратором. Выходное напряжение в цепи составляет около 15 В. В данном случае коэффициент перегрузки не должен превышать 4 А. Если используется дипольный контроллер, то переходник можно применять на два выхода. Первый контакт от переключателя замыкается по второй фазе. При этом сопротивление должно составлять не более 30 Ом.

Схема подключения пускателя — Статьи по электротехнике — Каталог статей

Это простейшая схема пускателя (упрощенный вариант), которая лежит в основе всех или, по крайней мере, большинства схем запуска асинхронных электродвигателей, применяемых очень широко, как в промышленности, так и в обычном быте. Плох тот электрик, который не знает данной схемы (как ни странно, но есть и такие люди). Хоть Вы, возможно, конечно знаете принцип её  работы, но для освежения памяти или для новичков все же опишу вкратце эту работу. И так, вся схема кроме электродвигателя, который установлен непосредственно на конкретном оборудовании или устройстве, монтируется либо в щитке или в специальной коробке (ПМЛ).

Кнопки ПУСКА и СТОПА, могут находится как на передней стороне этого щитка, так в не его (монтируются на месте, где удобно управлять работой), а может быть и там и там, в зависимости от удобства. К данному щитку подводится трёхфазное напряжение от ближайшего места запитки (как правило, от распределительного щита), а с него уже выходит кабель, идущий на сам электродвигатель.

Схема пускателя упрощенный вариант

А теперь о принципе работы: на клеммы Ф1, Ф2, Ф3 подается трехфазное напряжение. Для запуска асинхронного электродвигателя требуется срабатывание магнитного пускателя(ПМ) и замыкания его контактов ПМ1, ПМ2 и ПМ3. Для срабатывания ПМ, необходимо подать на его обмотку напряжение (кстати, величина его зависит от самой катушки, то есть, на какое именно напряжение она рассчитана. Это так же зависит от условий и места работы оборудования. Они бывают на 380в, 220в, 110в, 36в, 24в и 12в) (данная схема рассчитана на напряжение 220в, поскольку берётся с одной из имеющихся фаз и нуля). Подача электропитания на катушку магнитного пускателя осуществляется по такой цепи: С ф1 поступает фаза на нормально замкнутый контакт тепловой защиты электродвигателя ТП1, далее проходит через катушку самого пускателя и выходит на кнопку ПУСК (КН1) и на контакт само подхвата ПМ4 (магнитного пускателя). С них питание выходит на нормально замкнутую кнопку СТОП и после замыкается на нуле.

Для запуска требуется нажать кнопку ПУСК, после чего цепь катушки магнитного пускателя замкнётся и притянет (замкнёт) контакты ПМ1-3 (для пуска двигателя) и контакт ПМ4, который даст возможность при отпускании кнопки пуска, продолжать работу и не отключить магнитный пускатель (называется само подхватом). Для остановки электродвигателя, требуется всего лишь нажать кнопку СТОП (КН2) и тем самым разорвать цепь питания катушки ПМ. В результате контакты ПМ1-3 и ПМ4 отключатся, и работа будет остановлена до следующего запуска Пуска.
Для защиты обязательно ставятся тепловые реле (на нашей схеме это ТП). При перегрузки электродвигателя, соответственно повышается ток, и двигатель резко начинает  нагреваться, вплоть до выхода из строя. Данная защита срабатывает именно при повышении тока на фазах, тем самым размыкает свои контакты ТП1, что подобно нажатию кнопки СТОП.
Данные случаи бывают в основном при полном заклинивании механической части или при большой механической перегрузки в оборудовании, на котором работает электродвигатель. Хотя и не редко причиной становится и сам движок, из-за высохших подшипников, плохой обмотки, механического повреждения и т.д. Думаю для тех, кто этого не знал, данная статья: Схема пускателя упрощенный вариант, была весьма полезна и однажды не раз пригодится в жизни.

Подключения пускателя по схеме — реверс

Вариант приведенной выше схемы, используется для запуска электродвигателей, работающих в одном режиме, т. е. не меняя вращения (насосы, циркулярки, вентиляторы). Но для оборудования которое должно работать в двух направлениях, это кран  — балки, тельферы, лебедки, открывание-закрывание ворот и др. необходима другая электрическая схема. Для такой схемы нам понадобится не один, а два одинаковых пускателя и кнопка ПУСК-СТОП трех кнопочная, т. е. две кнопки ПУСК и одна СТОП. Могут в схемах реверс, использоваться пульты и на две кнопки, это участки, где промежутки работы очень короткие. Например небольшая лебедка, промежутки работы 3-10 секунд, для работы этого оборудования, вариант на две кнопки более подходящий, но кнопки обе пусковые, т. е. только с нормально открытыми контактами, и в схеме блок контакты  (пм1 и пм2) самоподхвата не задействуются, а именно  пока вы держите кнопку нажатой –  оборудование работает, как отпустили – оборудование остановилось. В остальном схема реверс аналогична схеме упрощенный вариант.

Подключения пускателя по схеме – реверс

Пускатель со схемой звезда – треугольник

Переключение двигателя со звезды на треугольник применяют для защиты электрических цепей от перегрузок. В основном переключают со звезды на треугольник мощные трехфазные асинхронные двигатели от 30-50 кВт, и высокооборотные ~3000 об/мин, иногда 1500 об/мин.

Если двигатель соединен в звезду то на каждую его обмотку подается напряжение 220 Вольт, а если двигатель соединен в треугольник, то на каждую его обмотку приходиться напряжение 380 Вольт. Здесь в действие вступает закон Ома «I=U/R» чем выше напряжение, тем выше ток, а сопротивление не изменяется.

Проще говоря, при подключении в треугольник (380) ток будет выше, чем при подключении в звезду(220).

Когда электродвигатель разгоняется и набирает полные обороты, картина полностью меняется. Дело в том что двигатель имеет мощность которая не зависит от того подключен он в звезду или на треугольник. Мощность двигателя зависит в большей степени от железа и сечения провода. Здесь действует другой закон электротехники «W=I*U»

Мощность равна сила тока, умноженная на напряжение, то есть чем выше напряжение, тем ниже ток. При подключении в треугольник(380), ток будет ниже, чем в звезду (220). В двигателе концы обмоток выведены на «клеммник»  таким образом что в зависимости от того каким образом поставить перемычки получится подключение в звезду или в треугольник.  Такая схема обычно на рисована на крышке. Для того чтобы производить переключения со звезды на треугольник, мы вместо перемычек будем использовать контакты магнитных пускателей.

Схема звезда – треугольник

 Схема подключения трехфазного асинхронного двигателя, в пусковом положении которого обмотки статора соединяются звездой, а в рабочем положении — треугольником.

К двигателю подходит шесть концов. Магнитный пускатель КМ служит для включения и отключения двигателя. Контакты магнитного пускателя КМ1 работают как перемычки для включения асинхронного двигателя в треугольник. Обратите внимания, провода от клеммника двигателя должны быть включены в таком же порядке, как и в самом двигателе, главное не перепутать.

Магнитный пускатель КМ2 подключает перемычки для включения в звезду к одной половине клеммника, а к другой половине подается напряжение.

При нажатии на кнопку «ПУСК» питание подается на магнитный пускатель КМ он срабатывает и на него подается напряжение через  блок контакт теперь кнопку можно отпустить. Далее напряжение подается на реле времени РВ, оно отсчитывает установленное время. Также напряжение через замкнутый контакт реле времени подается на магнитный пускатель КМ2 и двигатель запускается в«звезду».

Через установленное время срабатывает реле времени РТ. Магнитный пускатель Р3 отключается. Напряжение через контакт реле времени подается на нормально-замкнутый (замкнутый в отключенном положении) блок контакт магнитного пускателя КМ2, а от туда на катушку магнитного пускателя КМ1. И электродвигатель включается в треугольник. Пускатель КМ2 следует также подключать через  нормально-замкнутый блок контакт пускателяКМ1, для защиты от одновременного включения пускателей.

Магнитные пускатели КМ1 и КМ2 лучше взять сдвоенные с механической блокировкой одновременного включения.

Кнопкой «СТОП» схема отключается.

Схема состоит:
— Автоматический выключатель;
— Три магнитных пускателя КМ, КМ1, КМ2;
— Кнопка пуск – стоп;
— Трансформаторы тока ТТ1, ТТ2;
— Токовое реле РТ;
— Реле времени РВ;
— БКМ, БКМ1, БКМ2– блок контакт своего пускателя.

fazaa.ru

Проблема с пускателем двигателя? Мы можем помочь вам в поиске и устранении неисправностей

Главная »О нас» Новости »Устранение основных неисправностей пускателя двигателя

Опубликовано 28 октября, 2019 автором springercontrols

Проблемы с запуском двигателя могут быть вызваны множеством причин, но мы рассмотрим несколько простых методов определения проблемы со стартером двигателя и простых решений.

Если двигатель не запускается, необходимо проверить несколько вещей, чтобы определить причину. Если это новая установка, которая никогда не работала, важно проверить схему подключения и убедиться, что все провода подключены правильно. Если это более старая установка, и она работала в прошлом, она все равно должна быть подключена правильно, если только недавно не были внесены некоторые изменения, которые могли привести к изменению проводки. Вот краткое руководство по поиску и устранению неисправностей магнитного пускателя двигателя

.

1. 1. Осмотрите кабели и клеммы на предмет признаков возгорания, коррозии, растрескивания изоляции кабеля или любых повреждений.Если есть какие-либо видимые признаки повреждения, ВЫКЛЮЧИТЕ ПИТАНИЕ и попросите опытного электрика проверить компоненты, проводку и установку. Если вы не видите никаких визуальных признаков проблемы, перейдите к шагу 2.

1. 1. Самым простым (и наиболее частым случаем) является срабатывание двигателя при перегрузке. Перегрузка предназначена для защиты двигателя, если ток превышает ток полной нагрузки. Это немного похоже на проверку / сброс автоматического выключателя в вашей домашней коробке выключателя.Чтобы сбросить перегрузку, просто нажмите красную кнопку на перегрузке, или, если у вас есть внешняя кнопка сброса, нажмите ее. Это также хорошее время, чтобы убедиться, что для сброса установлен режим «Ручной». Проверьте положение красной кнопки, чтобы убедиться, что она установлена ​​в положение «вручную».

1. 1. Если сброс перегрузки не работает, мы можем быстро проверить, не произошла ли перегрузка. Убедитесь, что питание отключено, заблокируйте / пометьте цепь, если необходимо. и с помощью омметра проверьте целостность цепи между двумя нормально замкнутыми (NC) клеммами при перегрузке.Фактическое измерение сопротивления не имеет значения, мы просто проверяем, есть ли непрерывность. Если омметр показывает «ОТКРЫТО», значит, перегрузка серьезная и ее необходимо заменить.

1. 1. Если перегрузка показывает непрерывность между двумя клеммами NC, нам придется копнуть немного дальше. Сфотографируйте или запишите информацию с паспортной таблички двигателя. Важно знать напряжение, фазы и силу тока полной нагрузки (FLA) двигателя.Имея эту информацию под рукой, вы можете упростить процесс.

1. 1. Убедитесь, что настройка перегрузки (желтая шкала) установлена ​​на значение тока полной нагрузки, указанное на паспортной табличке двигателя, в зависимости от мощности, подаваемой на двигатель.

1. 1. Как только вы определите необходимое входное напряжение, используйте цифровой мультиметр, чтобы убедиться, что все 3 фазы электрического потенциала присутствуют. (или, если он однофазный, проверьте наличие однофазного напряжения).Лучше всего проверить это на кабеле, идущем в контактор на клеммах L1, L2 и L3, или, если есть выключатель, проверьте подводящие провода к разъединителю. Измерьте расстояние между ножками L1, L2 и L3, чтобы убедиться, что у вас есть полное напряжение в соответствии с мощностью входной линии, подаваемой на двигатель.

1. 1. Если у вас отсутствует одна или несколько фаз и в цепи есть предохранители, отключите питание от сети и используйте мультиметр для проверки целостности предохранителей.

1. 1. Если один взорвался, замените его. Иногда держатели предохранителей могут подвергаться коррозии и мешать целостности цепи, поэтому осмотрите держатели предохранителей на предмет коррозии и, если она есть, очистите их с помощью очистителя электрических контактов и старой зубной щетки.

Если все вышеперечисленное выполнено, а двигатель по-прежнему не запускается, пора вызвать электрика.

в рубрике: Новости Пускатель звезда треугольник

— (Y-Δ) питание, управление и схема подключения пускателя

Автоматический пускатель звезда / треугольник с таймером для трехфазных двигателей переменного тока

В этом руководстве мы покажем устройство звезда-треугольник (Y -Δ) Метод пуска трехфазного асинхронного двигателя с помощью автоматического пускателя со звезды на треугольник с таймером со схемой, схемой питания, управления и подключением, а также с описанием того, как работает пускатель со звезды на треугольник, а также с их преимуществами и недостатками.

Автоматический пускатель звезда треугольник с таймером Схема подключения и установка Автоматический пускатель звезда треугольник с таймером для трехфазного двигателя

Объяснение работы и работы автоматического пускателя звезда треугольник с таймером Монтаж проводки:

Слева вы иметь главный контактор с пневматическим таймером, потому что ваш главный контактор всегда находится под напряжением, в середине у вас есть контактор Delta с тепловой перегрузкой для защиты двигателя в случае, если двигатель превышает номинальный ток, установленный для тепловой перегрузки, справа у вас есть контактор звезды, который является первым контактором, который активируется с помощью главного контактора, затем, когда таймер достигает своего предельного времени, контактор звезды отключается, а контактор треугольник включается, и двигатель работает с полной нагрузкой.

Сопутствующие схемы управления двигателем и мощности:

Работа и работа автоматического пускателя звезда-треугольник

От L1 Фазный ток течет к контакту тепловой перегрузки через предохранитель, затем на кнопку ВЫКЛ, на кнопку включения Блокирующий контакт 2, а затем C3. Таким образом, в результате цепь замыкается;

1. Катушка контактора C3 и катушка таймера (I1) включаются одновременно, и обмотка двигателя затем подключается в звезду. Когда C3 находится под напряжением, его вспомогательные открытые звенья будут замкнуты, и наоборот (т.е.е. закрыть ссылки будут открыты). Таким образом, контактор C1 также находится под напряжением, и трехфазное питание поступает на двигатель. Поскольку обмотка соединена звездой, каждая фаза будет в √3 раза меньше, чем линейное напряжение, то есть 230 В. Следовательно, мотор запускается безопасно.
2. Замыкающий контакт C3 в линии треугольника размыкается, из-за чего не было бы шанса активировать контактор 2 (C2).
3. После отпускания кнопки катушка таймера и катушка 3 получат питание через контакт таймера (Ia), удерживающий контакт 3 и замыкающий контакт 2 C2.
4. Когда контактор 1 (C1) находится под напряжением, два открытых контакта в цепи C1 и C2 замыкаются.
5. В течение определенного времени (обычно 5-10 секунд), в течение которого двигатель будет подключен по схеме звезды, после этого контакт таймера (Ia) будет разомкнут (мы можем изменить, повернув ручку таймера, чтобы снова настроить время) и как результат;

• Контактор 3 (C3) будет выключен, из-за чего разомкнутая перемычка C3 будет замкнута (которая находится на линии C2), таким образом, C2 также будет под напряжением.Точно так же, когда C3 выключен, соединение обмотки звездой также будет разомкнуто. И C2 будет закрыт. Следовательно, обмотка двигателя будет подключена в треугольник. Кроме того, контакт 2 (который находится в линии C3) откроется, в результате чего не будет никакой возможности активировать катушку 3 (C3)
• Поскольку двигатель теперь подключен по схеме треугольника, поэтому каждая фаза двигатель получит полное линейное напряжение (400 В), и двигатель начнет работать в полную силу.

Связанное сообщение:

Схема питания стартера треугольник

Щелкните изображение, чтобы увеличить

Схема цепи питания стартера треугольник

Схема управления пускателем звезда треугольник с таймером

Щелкните изображение, чтобы увеличить

Стартер звезда треугольник с Схема управления

Схема подключения пускателя звезда-треугольник с таймером

Щелкните изображение, чтобы увеличить

Автоматический пускатель звезда-треугольник (Y-Δ) с таймером для трехфазного асинхронного двигателя

Сокращения : Пускатель треугольником с таймером)

• R, Y, B = красный, желтый, синий (3-фазные линии)
• C.B = Автоматический выключатель общего назначения
• Главный выключатель = Основное питание
• Y = Звезда
• Δ = Дельта
• 1a = Таймер
• C1, C2, C3 = Контакторы (для силовых и Схема управления)
• O / L = реле перегрузки
• NO = нормально разомкнутый
• NC = нормально замкнутый
• K1 = контактор (катушка контактора)
• K1 / NO = контактор Удерживающая катушка (нормально разомкнутая)

Связанные сообщения:

Преимущества и недостатки пускателя со звезды на треугольник с таймером

Преимущества:

• Простая конструкция и работа
• Сравнительно дешевле, чем другие методы управления напряжением
• Крутящий момент и ток Стартер звезда-треугольник работает хорошо.
• Он потребляет пусковой ток, в два раза превышающий FLA (ампер полной нагрузки) подключенного двигателя.
• Он снизил пусковой ток до одной трети (приблизительно) по сравнению с DOL (Direct ON Line Starter)

Прочтите также:

Недостатки

• Пусковой крутящий момент также снижен на одну треть из-за уменьшения стартера пусковой ток до одной трети номинального тока [поскольку линейное напряжение также снижено до 57% (1 / √3)]
• Требуется Шесть выводов или клемм Двигатель (соединение треугольником)
• Для соединения треугольником напряжение питания должно быть таким же, как номинальное напряжение двигателя.
• Во время переключения (со звезды на треугольник), если двигатель не достигает как минимум 90% своей номинальной скорости, тогда пик тока может быть таким же высоким, как и в пускателе прямого включения (DOL), таким образом, это может вызвать вред воздействия на контакты контакторов, поэтому это было бы ненадежно.
• Мы не можем использовать пускатель звезда-треугольник, если требуемый (приложение или нагрузка) крутящий момент превышает 50% номинального крутящего момента трехфазных асинхронных двигателей. И схемы управления
  Характеристики и характеристики пускателя звезда-треугольник
  • Пусковой ток составляет 33% от тока полной нагрузки для пускателя звезда-треугольник.
  • Пиковый пусковой крутящий момент составляет 33% крутящего момента при полной нагрузке.
  • Пиковый пусковой ток составляет от 1,3 до 2,6 от тока полной нагрузки.
  • Пускатель звезда-треугольник может использоваться только для трехфазных асинхронных двигателей малой и большой мощности.
  • Имеет пониженный пусковой ток и крутящий момент.
  • Для клеммной коробки двигателя необходимо 6 соединительных кабелей.
  • Пускатель звезда-треугольник, пиковая нагрузка по току и механическая нагрузка при переключении со звезды на треугольник
  Применения пускателя звезда-треугольник

  Как мы знаем, основная цель пускателя звезда-треугольник — запуск трехфазного асинхронного двигателя при подключении звездой во время работы в Delta Connection.

  Имейте в виду, что пускатель звезда-треугольник может использоваться только для асинхронных двигателей с низким и средним напряжением и малым пусковым моментом. В случае прямого пуска от сети (D.O.L) принимаемый ток на двигателе составляет около 33%, в то время как пусковой крутящий момент снижается примерно на 25-30%. Таким образом, пускатель звезда-треугольник может использоваться только при небольшой нагрузке во время пуска двигателя. В противном случае двигатель с большой нагрузкой не запустится из-за низкого крутящего момента, который должен разогнать двигатель до номинальной скорости при переходе на соединение треугольником.

  Вы также можете прочитать другие схемы питания и управления ниже:

  Панель управления WEG ~ (1HP-1.5HP) ~ ЗАКРЫТЫЙ СТАРТЕР 3P ~ 220V — Pumpsupermarket.com

  PESW Series Enclosed Starters

  High производительность, оптимизированные решения для запуска и управления двигателями. WEG предлагает полновольтные нереверсивные и некомбинированные магнитные пускатели серии PESW мощностью до 1,5 л.с. при 220 В переменного тока (6,3 А) для трехфазных систем.

  Технические характеристики
  Тип контактора	Пускатели двигателя
  Напряжение	220-240 В перем.
  Максимальный номинальный ток	6.3A
  Серия продуктов	PESW-B9V24AX-R61
  Мощность	1 л.с. ~ 1,5 л.с. Производитель	WEG
  Наличие	Стандартный запас
  Вес — фунт.	5,6
  Базовая единица измерения	Каждый
  Сертификаты

  Характеристики Включают:

  • Пластиковый корпус
    • Пластиковый корпус
    4 контакторы внутри
    • Биметаллические реле перегрузки класса срабатывания 10
    • Защита по обрыву фазы
    • Опции автоматического и ручного сброса
    • Стандартные кнопки ПУСК / СТОП + СБРОС или только кнопка СБРОС
    • Опции индивидуального управления доступны по запросу
    • Высокая мощность в четырех компактных размерах
      Быстрое ускорение и высокий начальный крутящий момент
    • Биметаллические реле перегрузки — класс 10
    • Регулируемый ток отключения
    • С компенсацией температуры окружающей среды
    • Защита чувствительности к обрыву фазы
    • Выбор ручного или автоматического сброса
    • Electrica Изолированные вспомогательные контакты NO-NC
    • Простота установки и настройки

    Расчетный срок поставки: 3-5 рабочих дней

    Гарантия
    Каталог
    Руководство пользователя

    % PDF-1.6 % 3702 0 объект > эндобдж xref 3702 136 0000000016 00000 н. 0000004164 00000 п. 0000004371 00000 п. 0000004417 00000 н. 0000004446 00000 н. 0000004508 00000 н. 0000004638 00000 н. 0000004695 00000 н. 0000004746 00000 н. 0000004787 00000 н. 0000005004 00000 н. 0000005088 00000 н. 0000005169 00000 п. 0000005252 00000 н. 0000005335 00000 п. 0000005418 00000 н. 0000005501 00000 п. 0000005584 00000 н. 0000005667 00000 н. 0000005750 00000 н. 0000005833 00000 н. 0000005916 00000 н. 0000005999 00000 н. 0000006082 00000 н. 0000006165 00000 н. 0000006248 00000 н. 0000006331 00000 п. 0000006414 00000 н. 0000006497 00000 н. 0000006580 00000 н. 0000006663 00000 н. 0000006746 00000 н. 0000006829 00000 н. 0000006912 00000 н. 0000006995 00000 н. 0000007078 00000 п. 0000007161 00000 н. 0000007244 00000 н. 0000007327 00000 н. 0000007410 00000 н. 0000007493 00000 н. 0000007576 00000 н. 0000007658 00000 н. 0000007740 00000 н. 0000007822 00000 н. 0000007904 00000 н. 0000007986 00000 п. 0000008068 00000 н. 0000008150 00000 н. 0000008232 00000 н. 0000008314 00000 н. 0000008396 00000 н. 0000008478 00000 п. 0000008560 00000 н. 0000008641 00000 п. 0000008843 00000 н. 0000008882 00000 н. 0000008961 00000 н. 0000009983 00000 н. 0000010958 00000 п. 0000011823 00000 п. 0000012727 00000 п. 0000013702 00000 п. 0000014469 00000 п. 0000015350 00000 п. 0000015931 00000 п. 0000016448 00000 н. 0000016912 00000 п. 0000017265 00000 п. 0000022564 00000 н. 0000023058 00000 п. 0000023442 00000 п. 0000029714 00000 п. 0000030317 00000 п. 0000030708 00000 п. 0000031551 00000 п. 0000032515 00000 п. 0000035210 00000 п. 0000035670 00000 п. 0000036843 00000 п. 0000037084 00000 п. 0000037436 00000 п. 0000037541 00000 п. 0000056659 00000 п. 0000056700 00000 п. 0000056760 00000 п. 0000056837 00000 п. 0000056918 00000 п. 0000056963 00000 п. 0000057181 00000 п. 0000057417 00000 п. 0000057545 00000 п. 0000057747 00000 п. 0000057925 00000 п. 0000058099 00000 п. 0000058202 00000 п. 0000058245 00000 п. 0000058391 00000 п. 0000058531 00000 п. 0000058717 00000 п. 0000058867 00000 п. 0000059017 00000 п. 0000059181 00000 п. 0000059345 00000 п. 0000059509 00000 п. 0000059683 00000 п. 0000059839 00000 п. 0000060013 00000 п. 0000060189 00000 п. 0000060375 00000 п. 0000060551 00000 п. 0000060717 00000 п. 0000060943 00000 п. 0000061153 00000 п. 0000061341 00000 п. 0000061565 00000 п. 0000061671 00000 п. 0000061839 00000 п. 0000061987 00000 п. 0000062137 00000 п. 0000062271 00000 п. 0000062419 00000 п. 0000062589 00000 п. 0000062737 00000 п. 0000062887 00000 п. 0000063035 00000 п. 0000063165 00000 п. 0000063339 00000 п. 0000063527 00000 п. 0000063705 00000 п. 0000063883 00000 п. 0000064029 00000 п. 0000064229 00000 н. 0000064395 00000 п. 0000064525 00000 п. 0000003016 00000 н. трейлер ] >> startxref 0 %% EOF 3837 0 объект > поток x ڼ U] lU> wg [vvuKa * PZc [0-v4ĶPA [JTeDcVBM & / jcƪ!> 0A1QI ޝ ٱ} $ 3 |;

    Основная причина неисправностей однофазного двигателя

    Большинство проблем с однофазными двигателями связаны с центробежным выключателем, термовыключателем или конденсатором (-ами).Если проблема в центробежном выключателе, термовыключателе или конденсаторе, двигатель обычно обслуживается и ремонтируется. Однако, если двигателю более 10 лет и он менее 1 л.с., двигатель обычно заменяют. Если мощность мотора меньше 1/8 л.с., его почти всегда заменяют.

    Устранение неисправностей однофазных (однофазных) двигателей

    Двухфазный двигатель имеет пусковую и рабочую обмотки. Пусковая обмотка автоматически снимается центробежным переключателем при разгоне двигателя.Некоторые электродвигатели с расщепленной фазой также включают термовыключатель, который автоматически выключает электродвигатель при его перегреве. Термовыключатели могут иметь ручной или автоматический сброс. Следует проявлять осторожность с любым двигателем, у которого есть автоматический сброс, поскольку двигатель может автоматически перезапуститься в любое время.

    Для диагностики двигателя с расщепленной фазой выполните следующую процедуру:

    1. Отключите питание двигателя. Осмотрите мотор. Замените двигатель, если он сгорел, вал заклинило или есть признаки повреждения.
    2. Убедитесь, что двигатель управляется термовыключателем. Если термовыключатель ручной, сбросьте термовыключатель и включите двигатель.
    3. Если двигатель не запускается, используйте вольтметр, например промышленный мультиметр Fluke 87V, для проверки напряжения на клеммах двигателя. Напряжение должно быть в пределах 10% от указанного напряжения двигателя. Если напряжение неправильное, устраните неисправность цепи, ведущей к двигателю. Если напряжение в норме, выключите двигатель, чтобы его можно было проверить.
    4. Выключите ручку предохранительного выключателя или комбинированного стартера. Заблокируйте и пометьте пусковой механизм в соответствии с политикой компании.
    5. При выключенном питании подключите Fluke 87V к тем же клеммам двигателя, от которых были отключены подводящие провода питания. Омметр покажет сопротивление пусковой и ходовой обмоток. Поскольку обмотки параллельны, их общее сопротивление меньше, чем сопротивление каждой обмотки в отдельности. Если счетчик показывает ноль, короткое замыкание.Если счетчик показывает бесконечность, имеется обрыв цепи. В любом случае двигатель следует заменить. Примечание. Размер двигателя слишком мал для того, чтобы его ремонт был рентабельным.
    6. Осмотрите центробежный выключатель на предмет признаков перегорания или поломки пружин. Если присутствуют какие-либо очевидные признаки проблем, отремонтируйте или замените переключатель. Если нет, проверьте переключатель с помощью омметра.

    Вручную задействуйте центробежный выключатель. (Концевой раструб на стороне переключателя, возможно, придется снять.) Если мотор исправен, сопротивление на омметре уменьшится. Если сопротивление не меняется, проблема существует. Продолжайте проверять, чтобы определить проблему.

    Устранение неисправностей конденсаторных двигателей

    Конденсаторный двигатель — это двигатель с расщепленной фазой с добавлением одного или двух конденсаторов. Конденсаторы придают двигателю больший пусковой и / или рабочий крутящий момент. Устранение неисправностей конденсаторных двигателей похоже на поиск неисправностей в двигателях с расщепленной фазой. Единственное дополнительное устройство, которое следует учитывать, — это конденсатор.

    Конденсаторы имеют ограниченный срок службы и часто являются проблемой конденсаторных двигателей. Конденсаторы могут иметь короткое замыкание, разрыв цепи или могут выйти из строя до такой степени, что их необходимо заменить. Износ может также изменить емкость конденсатора, что может вызвать дополнительные проблемы. При коротком замыкании конденсатора обмотка в двигателе может перегореть. Когда конденсатор выходит из строя или открывается, двигатель имеет плохой пусковой момент. Низкий пусковой крутящий момент может помешать запуску двигателя, что обычно вызывает перегрузку.

    Все конденсаторы имеют две проводящие поверхности, разделенные диэлектрическим материалом. Диэлектрический материал — это среда, в которой электрическое поле поддерживается с минимальной подачей внешней энергии или без нее. Это тип материала, используемого для изоляции проводящих поверхностей конденсатора. Конденсаторы бывают масляные или электролитические. Масляные конденсаторы залиты маслом и опломбированы в металлическую тару. Масло служит диэлектрическим материалом.

    Электролитические конденсаторы используются в двигателях чаще, чем масляные.Электролитические конденсаторы образуются путем наматывания двух листов алюминиевой фольги, разделенных кусками тонкой бумаги, пропитанной электролитом. Электролит — это проводящая среда, в которой ток происходит за счет миграции ионов. Электролит используется в качестве диэлектрического материала. Алюминиевая фольга и электролит закрыты картонной или алюминиевой крышкой. Предусмотрено вентиляционное отверстие для предотвращения возможного взрыва в случае короткого замыкания или перегрева конденсатора.

    Конденсаторы переменного тока

    используются с конденсаторными двигателями.Конденсаторы, предназначенные для подключения к сети переменного тока, не имеют полярности.

    Для диагностики конденсаторного двигателя выполните следующую процедуру:

    1. Выключите ручку предохранительного выключателя или комбинированного стартера. Заблокируйте и пометьте пусковой механизм в соответствии с политикой компании.
    2. Используя Fluke 87V, измерьте напряжение на клеммах двигателя, чтобы убедиться, что питание отключено.
    3. Конденсаторы расположены на внешней раме двигателя. Снимаем крышку конденсатора.Внимание: хороший конденсатор будет держать заряд даже при отключении питания.
    4. Осмотрите конденсатор на предмет утечки, трещин или вздутия. Замените конденсатор, если он есть.
    5. Вынуть конденсатор из цепи и разрядить. Чтобы безопасно разрядить конденсатор, поместите резистор 20 000 Ом, 2 Вт на клеммы на пять секунд.
    6. После того, как конденсатор разрядится, подключите провода Fluke 87V к клеммам конденсатора. Fluke 87V покажет общее состояние конденсатора.Конденсатор исправен, закорочен или разомкнут.

    Настройте Fluke 87V для измерения емкости. Считываемое значение емкости должно находиться в пределах ± 20% от значения, указанного на этикетке конденсатора.

    Связанные ресурсы

    Как подключить пускатель двигателя

    Пускатель двигателя — это комбинация устройств, используемых для запуска, запуска и остановки асинхронного двигателя переменного тока на основе команд от оператора или контроллера. В Северной Америке асинхронный двигатель обычно работает от 230 В или 460 В, трехфазный, 60 Гц и имеет управляющее напряжение 115 В переменного тока или 24 В постоянного тока.Некоторые другие комбинации возможны в Северной Америке и других странах, и их легко получить из методов, показанных в этом документе.

    Стартер двигателя

    Для работы пускатель двигателя должен иметь как минимум два компонента: контактор для размыкания или замыкания потока энергии к двигателю и реле перегрузки для защиты двигателя от тепловой перегрузки. Могут потребоваться другие устройства для отключения и защиты от короткого замыкания, обычно автоматический выключатель или предохранители. Защита от короткого замыкания не будет показана в следующих примерах.

    Контактор

    Контактор — это 3-полюсный электромеханический переключатель, контакты которого замыкаются подачей напряжения на его катушку. Когда катушка находится под напряжением, контакты замкнуты и остаются замкнутыми, пока катушка не будет обесточена. Контактор специально разработан для управления двигателем, но может использоваться и для других целей, например, для резистивных и осветительных нагрузок. Поскольку двигатель представляет собой индуктивную нагрузку, разработчик должен учитывать как мощность, так и номинальный ток при определении размера контактора.Это необходимо для того, чтобы контактор правильно переключал нагрузку.

    Реле перегрузки

    Реле перегрузки — это устройство с тремя датчиками тока, которое защищает двигатель от перегрузки по току. Каждая фаза, идущая от контактора к двигателю, проходит через эти токовые чувствительные элементы. Реле перегрузки имеет выбираемую настройку тока в зависимости от номинального тока двигателя при полной нагрузке. Если ток перегрузки превышает уставку реле в течение достаточного времени, набор контактов размыкается, чтобы защитить двигатель от повреждения.

    В этой статье показано, как подключать различные двигатели с помощью контакторов Fuji, продаваемых AutomationDirect. Контакторы других марок могут быть подключены таким же или подобным образом. Проконсультируйтесь со схемами подключения производителя для контакторов других марок.

    Существует четыре основных комбинации проводки:
    a) Полновольтные нереверсивные трехфазные двигатели.
    b) Реверсивные трехфазные двигатели с полным напряжением
    c) Однофазные двигатели
    d) Трехфазные двигатели с открытым переходом звезда-треугольник

    Вы должны предоставить выключатель, провод надлежащего размера, корпуса, клеммные колодки и любые другие устройства, необходимые для замыкания вашей цепи.

    ВНИМАНИЕ! Следуйте инструкциям, прилагаемым к каждому конкретному устройству.
    Несоблюдение этого правила может привести к поражению электрическим током или повреждению.

    ---

    Будут использоваться следующие компоненты:

    ---

    Полновольтные нереверсивные трехфазные двигатели

    На следующей схеме показано управление трехфазным нереверсивным двигателем с управляющим напряжением 24 В постоянного тока и ручным управлением. Мы будем использовать контактор, блок вспомогательных контактов, реле перегрузки, нормально разомкнутую кнопку пуска, нормально замкнутую кнопку останова и источник питания с предохранителем.Цепями пуска и останова также можно управлять с помощью входов и выходов ПЛК.

    ---

    Реверсивные трехфазные двигатели полного напряжения

    Эта диаграмма предназначена для управления трехфазным реверсивным двигателем с управляющим напряжением 24 В постоянного тока. В нем используются два контактора, два блока вспомогательных контактов, реле перегрузки, механическая блокировка, две нормально разомкнутые кнопки пуска, нормально замкнутые кнопки останова и источник питания с предохранителем. В качестве альтернативы, цепями прямого, обратного и останова можно управлять с помощью ПЛК. Обратите внимание, что могут быть доступны комплекты реверсирования как для стороны нагрузки, так и для стороны сети контакторов, которые могут упростить процесс подключения реверсивного контактора.

    ---

    Однофазные двигатели полного напряжения

    Эта диаграмма предназначена для управления однофазным двигателем. Он использует контактор, реле перегрузки, один блок вспомогательных контактов, нормально разомкнутую кнопку пуска, нормально замкнутую кнопку останова и источник питания с предохранителем. В качестве альтернативы цепями пуска и останова можно управлять с помощью ПЛК..

    ---

    Трехфазные двигатели с открытым переходом звезда-треугольник

    Следующая диаграмма показана для управления трехфазным двигателем по схеме треугольник-звезда. Он использует три контактора, реле перегрузки, один блок вспомогательных контактов, нормально разомкнутую кнопку пуска, нормально замкнутую кнопку останова, таймер задержки включения на 0-20 секунд и источник питания с предохранителем. В качестве альтернативы схемы запуска, остановки и синхронизации могут управляться с помощью ПЛК.

    ---

    ДАННАЯ ИНФОРМАЦИЯ ПРЕДОСТАВЛЯЕТСЯ AUTOMATIONDIRECT.ТЕХНИЧЕСКАЯ ПОДДЕРЖКА COM ПРЕДОСТАВЛЯЕТСЯ «КАК ЕСТЬ» БЕЗ КАКИХ-ЛИБО ГАРАНТИЙ. Мы не гарантируем, что данные подходят для вашего конкретного приложения, и не несем никакой ответственности за них в вашем приложении.

    Страница технической поддержки на веб-сайте AutomationDirect полна ценной информации и доступна круглосуточно и без выходных. На это есть ссылка в разделе «Технические и прикладные замечания».

    Схема подключения контактора

    для трехфазного двигателя с реле перегрузки

    В промышленной системе мы используем в основном три фазы электроэнергии для асинхронных электродвигателей.Однофазный асинхронный двигатель не может работать, как трехфазный. Для трехфазного двигателя мы используем некоторые электрические устройства для запуска, выключения и сброса, магнитный контактор является одним из них, поэтому сегодня мы не используем проводку контактора с полным объяснением. В трех энергосистемах мы используем некоторые устройства между асинхронным двигателем и источником питания, которые включают автоматический выключатель CB, магнитный контактор MC или пускатель двигателя, реле перегрузки O / L и кнопочные переключатели NC, NO для включения / выключения и сброса.

    Как выполнить проводку контактора для 3-фазного асинхронного двигателя с 3-полюсным автоматическим выключателем, реле перегрузки, кнопочными переключателями NO, NC


    В этом обучающем посте я расскажу вам о подключении контактора двигателя и его схеме. Но прежде мы откажемся от использования устройств и работы с ними.

    Трехполюсный выключатель CB

    Для источника питания 3P мы используем трехполюсный автоматический выключатель для переключения питания. Всегда используйте выключатель перед подключением цепи, так вы можете обезопасить свою цепь, и мы сможем выключить / в любое время.Вы также можете использовать 4-полюсные автоматические выключатели, что очень удобно, потому что вы можете контролировать также нейтральный провод.

    MC Магнитный контактор

    Для пуска / останова трехфазного асинхронного двигателя мы всегда используем контакт MC или. Это тип электрического реле, которое может легко переключать 3 электрические соединения. Я также публиковал посты о работе стартера двигателя, которые вы можете увидеть по ссылкам ниже.
    Щелкните здесь для получения дополнительной информации.

    Реле перегрузки O / L

    Реле перегрузки — это защитное устройство, которое предохраняет наш электродвигатель от возгорания при протекании высокого тока к асинхронному двигателю.Существует два популярных типа реле O / L: тепловое реле перегрузки и электронное реле перегрузки. На этой схеме подключения контактора я показал тепловое реле перегрузки, однако вскоре я сделаю схему электронного реле.

    Кнопочный переключатель нормально закрытого типа NC

    Для подключения контактора двигателя мы используем кнопочные переключатели для включения / выключения двигателя. NC означает нормальное закрытие, что означает, что эта кнопка обычно находится в замкнутой цепи, и когда мы нажимаем, она замыкает электрическую цепь.Я показываю NC с кнопкой красного цвета и NO с зеленым цветом.
    Для подробностей нажмите здесь.


    НЕТ нормально разомкнутый кнопочный переключатель

    Нормально разомкнутый S обычно находится в разомкнутой электрической цепи, и если человек нажимает этот НО, он замыкает цепь НЗ. Для получения дополнительной информации перейдите по ссылке ниже.
    Для дополнительной информации щелкните здесь.


    Схема электрических соединений пускателя двигателя MC с CB, MC, O / L, NO, NC

    Символьная диаграмма — это лучше всего, но все не могут понять ее легко, поэтому я всегда сосредотачиваюсь на изображении + диаграмме, которые легко и просто понять и которые полезны для изучения.Но вы знаете, что проектирование этой диаграммы занимает время с момента создания диаграммы символов. Но я люблю своих читателей, так как я студент и изо всех сил пытаюсь учиться. Я хочу поделиться всем, чему я научился.
    Магнитная проводка реле контактора и автоматический выключатель, метод проводки кнопки прост. И я думаю, что нет никакого смысла объяснять больше после построения диаграммы, однако давайте сделаем небольшое путешествие с советами.
    Для схемы и процедуры управления трехфазным двигателем следуйте приведенным ниже советам.


    1. Прежде всего подключите автоматический выключатель CB, но не включайте его.
    2. Затем Подключите проводку к кнопке, реле O / L и катушку MC, которую мы можем назвать «малой проводкой» или «проводкой управления».
    3. Затем подключите реле перегрузки к MC.
    4. Затем выполните соединение между CB и MC.
    5. Затем подключите питание двигателя с помощью реле перегрузки.
    6. Затем подключите провод заземления к корпусу двигателя.
    Вы можете использовать тот же метод, который я показал на схеме подключения контактора ниже, для подключения трехфазного двигателя с автоматическим выключателем, статера трехполюсного двигателя и реле перегрузки.

    Лучше всего новая схема. Используйте новую схему. Подключение

    На приведенной выше схеме подключения контактора я показал 3-фазную 440-вольтовую 4-проводную систему. Я беру одну фазу и нейтральный провод для катушки MC, которая составляет 220 В, но всегда подключаю катушку контактора в соответствии с требованиями к напряжению / току катушки. Если для катушки требуется от 110 В до 120 В, то обеспечьте питание 110 В, а если для подачи питания требуется от 380 В до 440 В, то подключите такое же необходимое питание. Код напряжения катушки находится рядом с клеммой / соединением питания катушки, поэтому проверьте его перед запуском.
    В реле перегрузки мы должны выбрать, какие NC и NO. При перегрузке по току из точек NC он замыкает цепь. Которые показаны на изображении выше с 95-NC-96.
    Если вы хотите узнать из символа контактор схема подключения , нажмите здесь.

    Сообщение:

    Выше приведен пример схемы подключения контактора с реле перегрузки, и я надеюсь, что эта схема очень поможет новичку.
