Как разобрать блок питания компьютера или ноутбука

Блок питания для ноутбука представляет собой уникальное устройство, обеспечивающее работу компьютерной техники при отсутствии аккумуляторной батареи или при её абсолютной разрядке. Именно БП обеспечивает корректную работу компьютера и ноутбука в любом случае, а также именно это устройство позволяет зарядить аккумулятор, чтобы иметь возможность работать вне пределов помещения.

К сожалению, в некоторых случаях блок питания может выйти со строя, поэтому перед пользователем предстанет проблема либо отремонтировать устройство, либо приобрести новое. Поскольку новый БП сопровождается немаленькой суммой, рекомендуется первоначально предпринять действия, направленные на осуществление самостоятельных ремонтных работ. Для этого, безусловно, важно сориентироваться, как разобрать блок питания ноутбука, чтобы выявить причину проблемы и попытаться её устранить.

Правила разборки БП у ноутбука

Для выявления причины пользователю очень важно проникнуть в «сердце» блока питания, поэтому первоначально совсем не помешает досконально ознакомиться с рекомендациями компьютерных гуру, как вскрыть блок питания ноутбука, тем более, что сам процесс вскрытия для разных моделей ноутбука может отличаться.

Стандартный алгоритм вскрытия

Если рассмотреть внимательно БП, можно обнаружить, что он содержит узкий шов, который опоясывает устройство по всему периметру. Именно на этом шве следует сосредоточить своё внимание, но перед этим подготовить инструменты, которые позволят разобрать блок питания без сопровождения серьёзных проблем. Для этих целей понадобятся в большинстве случаев скальпель, паяльник и отвёртка.

Осторожными движениями, с помощью скальпеля и отвертки, разрежьте шов блока питания

Держа в руках скальпель, следует аккуратно совершать надрезы по всему шву. Невзирая на то, что внутренние элементы блока питания сопровождаются дополнительной защитой от механического повреждения, проявляющейся в виде специального металлического кожуха, опытные пользователи настоятельно рекомендуют каждое действие совершать медленно.

Величина шва у разных моделей ноутбука отличается, поэтому и продолжительность проведения такого вскрытия может быть совершенно разной.

В инструкциях, как открыть блок питания ноутбука, можно встретить рекомендации, направленные на применение физической силы. В частности, специалисты советуют применять небольшие молоточки, которыми следует постукивать по скальпелю. Действительно, применение молотка в отдельных случаях оправданно, но важно только правильно рассчитать собственные силы, чтобы каждый удар молотком был направлен на разрушение шва, но при этом он не должен провоцировать повреждение металлического кожуха внутри.

Опытные специалисты для ускорения процесса разборки блока питания применяют специальные насадки для дрели. Безусловно, это значительно ускорит процесс, но при этом возрастает в разы опасность повреждения устройства при вскрытии, поэтому пользоваться таким методом позволительно только тем, кто уже «набил руку» и имеет достаточный опыт в этом направлении.

После того как шов был разрезан, в него вставляют отвёртку, которую используют далее в качестве рычага. Слегка поддевая отвёрткой, удастся раскрыть полностью БП ноутбука.

Может случиться так, что пользователь обнаружит соединение типа «паз-выступ», тогда будет достаточно поддеть места таких соединений, после чего корпус БП легко рассоединится на две половинки.

Тонким слоем нанесите клей на половинки блока питания

Правила разборки БП у компьютера

Блок питания ноутбука и компьютера отличаются даже внешним видом, поэтому и процесс проведения сборки и разборки сопровождается некоторыми характерными особенностями. По этой причине владельцу ПК следует вникнуть и в другой алгоритм, как разобрать блок питания компьютера.

Алгоритм разборки БП компьютера

Блок питания компьютера может подвергаться разборке не только, когда возникла ситуация, указывающая на его неработоспособность. Это устройство может подвергаться сильному запылению, а пыль, как известно, является наиважнейшим врагом для компьютерной техники. Своевременная чистка БП от пыли благоприятствует продолжительной эксплуатационной работоспособности ПК.

Первоначально следует отвинтить все винты, при помощи которых БП подсоединён к системному блоку. После этого прямоугольную металлическую конструкцию можно вынуть на ровную поверхность. На корпусе блока питания легко обнаружить несколько винтиков, которые также важно открутить.

После осуществления таких действий крышка вентилятора будет легко снята. Чистке вентилятора, представляющего собой устройство системы охлаждения, теперь ничто не препятствует.

Далее важно отсоединить плату, открутив вновь четыре винта. Плата легко отсоединяется и подвергается аккуратной чистке, используя мягкую кисточку.

Во время проведения чистки любых составляющих специалисты рекомендуют избегать прямого соприкосновения деталей с руками человека, поскольку засаленные места сильнее притягивают большое количество пыли. По этой причине блок питания будет загрязняться быстрее.

Собрать БП компьютера не составляет сложности, поскольку все действия, проделанные первоначально, вновь точно так же осуществляются, но только в обратной последовательности.

Итак, каждый, кто стал обладателем компьютерной техники, может при желании не только успешно использовать все её функциональные возможности, но и при необходимости самостоятельно осуществлять «реанимацию» любимого компа. Для этого всего лишь требуется внимательно изучить рекомендации опытных гуру, которые пошагово расписали, как вскрыть БП и у ноутбука, и у компьютера.

как часто это нужно, как разобрать, как отключить и подключить

Автор Акум Эксперт На чтение 6 мин Просмотров 863 Опубликовано 29.07.2022 Обновлено 29.08.2022

Блок питания – одна из важнейших деталей любого персонального компьютера. Он питает все узлы машины, обеспечивая ее бесперебойную и длительную работу. В этой статье мы выясним, как самостоятельно почистить блок питания (БП) компьютера от пыли, и нужно, а главное, можно ли это делать без обращения в сервисный центр.

Содержание

1. Как часто нужно чистить БП от пыли
2. Зачем нужна чистка
3. Техника безопасности при разборке и очистке БП
4. Пошаговая инструкция
5. Как снять и разобрать блок питания
6. Чем и как чистить от пыли
7. Смазываем кулер
8. Ищем вздувшиеся конденсаторы
9. Обратная сборка компьютера

Как часто нужно чистить БП от пыли

Тут все зависит от климата в доме и от местоположения системного блока. Если все завешено коврами, а «системник» стоит под столом, то чистить придется часто – минимум раз в два-три месяца. Если на полу ламинат, стены без ковров, а системный блок расположен на столе, то перерыв между процедурами можно увеличить до полугода и более.

Вообще же интервал между чистками – понятие относительное и индивидуальное. Тут лучше ориентироваться на осмотр. Есть пыль – чистим. Нет – не чистим.

Нужно ли разбирать БП, чтобы убедиться в наличии пыли? Отнюдь. Чаще всего достаточно взглянуть на вентиляционные отверстия на задней стенке ПК или снять боковую стенку системного блока и посмотреть на вентилятор блока питания и те же вентиляционные отверстия.

Пора было почистить еще вчера

Зачем нужна чистка

Тут все очевидно. В первую очередь пыль – отличная шуба, не дающая силовым узлам БП нормально охлаждаться. В результате перегрев и поломка. Кроме того, пыль может оказаться электропроводной. Не особо, конечно, но ее сопротивления (при высокой влажности) хватит, чтобы устроить замыкание в высоковольтных цепях БП.

Такая шуба на радиаторах вызовет перегрев силовых элементов

Не стоит преуменьшать действие пыли на блок питания и смотреть на нее сквозь пальцы. Если мы хотим, чтобы наш компьютер жил долго и счастливо, чисткой придется периодически заниматься. Причем не только БП, но и всего системного блока.

Техника безопасности при разборке и очистке БП

Поскольку блок питания является высоковольтным узлом, при чистке не нужно забывать про технику безопасности, чтобы не попасть под опасное для жизни напряжение. В первую очередь необходимо физически отключить ПК от сети, выдернув вилку из розетки или сетевой кабель из системного блока. Если мы решили досконально разобрать БП и снять плату, то в первую очередь после ее снятия обязательно разряжаем высоковольтные конденсаторы. Делаем это инструментом с изолированной ручкой, замкнув их контакты накоротко. ПРИ КАСАНИИ НОЖЕК КОНДЕНСАТОРА ЗА МЕТАЛЛИЧЕСКУЮ ЧАСТЬ ИНСТРУМЕНТА НЕ ДЕРЖИМСЯ!

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос

Поскольку обычно плата при чистке не снимается, разрядить конденсаторы бывает проблематично. В этом случае не пользуемся для чистки металлическими предметами и жидкостями. Только диэлектрики – кисть, зубочистка, сухие тампоны и пр.

Высоковольтные конденсаторы в блоке питания

Пошаговая инструкция

Итак, вы решили погонять пыль на БП. Давайте выясним, как чистить блок питания ATX с минимальными усилиями и без эксцессов.

Как снять и разобрать блок питания

Для начала блок питания нужно снять и разобрать. Наши действия:
Снимаем боковую стенку системного блока (левую, если смотреть спереди). Она крепится на двух винтах и просто сдвигается назад.
Отключаем все разъемы силовых кабелей от материнской платы, записывая, что откуда выдернули. При сборке их сложно  перепутать, но так будет быстрее и проще собирать.	Такой БП можно просто отключить от шлейфов питания
Если у вас БП с собственными разъемами, то проще отключить его от шлейфов, оставив их на материнской плате.
На задней стенке «системника» отворачиваем 4 винта, которые крепят блок питания, придерживая последний рукой.	Эти винты нужно отвернуть

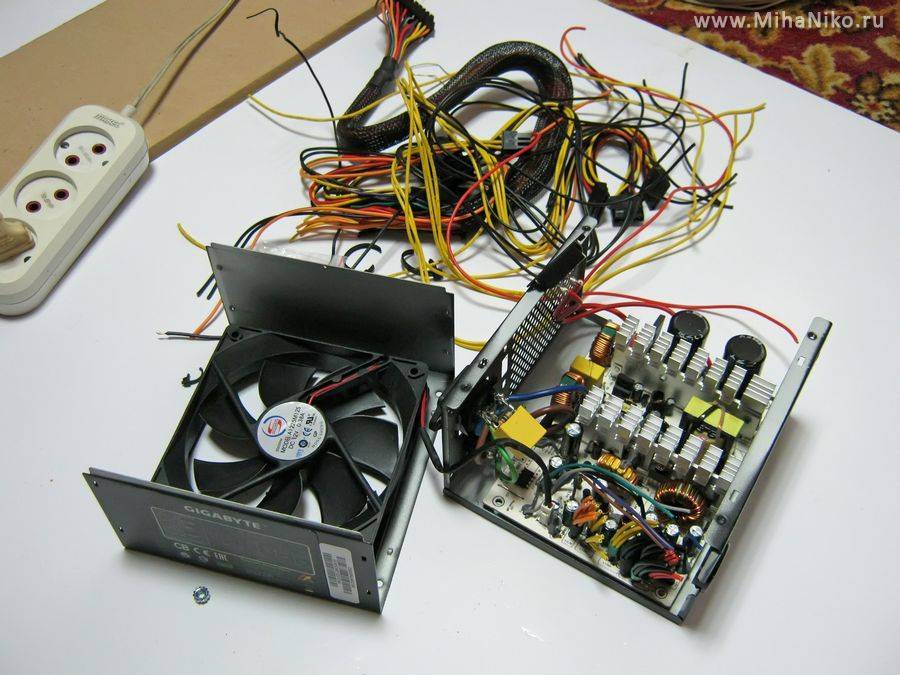

Вынимаем блок питания и отворачиваем 4 винта на его верхней крышке. Теперь крышку можно снять, но без фанатизма – она висит на шлейфе вентилятора.
Если мы решили провести генеральную уборку, то снимем и плату. Для этого отключаем разъемы кулера и сетевого гнезда и отворачиваем 4 винта по периметру платы.
Разряжаем высоковольтные конденсаторы, замкнув их выводы перемычкой. Эти выводы на фото выше помечены красными стрелками.

Чем и как чистить от пыли

Для работы нам понадобится большая художественная или небольшая малярная кисть и пылесос. Для сильных загрязнений подойдут вата и спирт, но обычно они не нужны.
Снимаем с пылесоса щетку, подносим шланг к месту очистки и кистью тщательно выметаем всю пыль. Некоторые просто эту пыль выдувают, но это плохой вариант. Она снова будет в компьютере через неделю. А так все в пылесосе. Чистим аккуратно, чтобы не снести мелкие детали с платы. Чистящие средства и мытье не используем. В крайнем случае спирт.
Кулер до Кулер после

Смазываем кулер

Но прежде чем собирать,  И шуметь будет меньше, и прослужит дольше. Все равно ведь разобрали. Здесь нам понадобится масленка и иголка. Отворачиваем 4 винта, которые держат кулер. Спутать их не с чем – они на крышке одни.	Винты, крепящие вентилятор (на фото другая конструкция БП)
Снимаем вентилятор, отклеиваем наклейку с маркировкой вентилятора. Иголкой снимаем резиновую заглушку.
Капаем маслом на ось крыльчатки, прокручиваем лопасти рукой, вставляем заглушку, клеим наклейку, устанавливаем вентилятор на место.
Если кулер уже загремел или зашумел, то простой смазкой не обойтись. Его необходимо разобрать, промыть подшипник, а потом смазывать. Как это сделать, подробно рассказывается в ролике, приведенном ниже.

Ищем вздувшиеся конденсаторы

Когда все почищено, делаем визуальный осмотр – нигде ли ничего не пригорело, не почернело ли. Особое внимание обращаем на электролитические конденсаторы. Они не должны быть вздувшимися или деформированными. Находим – меняем на тот же номинал и на рабочее напряжение не ниже, чем стояли.

Обратная сборка компьютера

Если все готово, то собираем, не забыв подключить на место вентилятор. Устанавливаем плату, надеваем крышку, закручиваем винты. Устанавливаем БП на место и подключаем все разъемы, стараясь ничего не забыть. Особое внимание обращаем на разъемы питания видеокарты, если у нее есть дополнительные.

Не пугайтесь, если у вас останутся «ненужные» разъемы. Их, как правило, больше, чем установленного в машину оборудования. Именно поэтому мы при разборке рекомендовали все записывать.

Вот и все по поводу чистки блока питания компьютера. Теперь вы знаете, для чего это нужно и как все сделать, чтобы не идти потом в сервисный центр на ремонт.

Сейчас читают:

Безопасно ли разбирать блок питания ПК без питания?

спросил 11 лет, 6 месяцев назад

Изменено 11 лет, 3 месяца назад

Просмотрено 29 тысяч раз

\$\начало группы\$

После отключения питания стандартного ПК существует ли опасность удара током при его разборке? Имеются ли обычно высокие напряжения, о которых следует знать?

контекст: снятие охлаждающего вентилятора с устаревшего, но исправного блока питания перед утилизацией.

Примечание по технике безопасности для читателей: это очень общий вопрос, и В ответах будут указаны общие рекомендации по типовым блокам питания. Соблюдайте осторожность и воздержитесь от любых действий (например, касание проводов или компонентов голой рукой), которые вы не подтверждено как безопасное в ваших обстоятельствах.

• блок питания
• мощность
• безопасность
• высокое напряжение

\$\конечная группа\$

\$\начало группы\$

Предположим: типичный блок питания ПК = питание от сети переменного тока.

Существует кратковременный риск поражения электрическим током от конденсаторов — в основном двух больших конденсаторов, используемых в схеме «полумост» во многих блоках питания ПК. Они расположены таким образом, что питание можно переключать между номинальным напряжением 230 В переменного тока 110 В переменного тока легко Эти конденсаторы с радостью убьют вас, если вы им позволите. 0005

Время разряда главных конденсаторов обычно составляет секунды, если питание рассчитано на это.

Это могут быть минуты.
В худшем случае МОЖНО ожидать несколько часов.
Через день вы вряд ли найдете их живыми. [Если вы это сделаете, обратите внимание на марку и купите их в будущем].

В любом случае, при работе с большими конденсаторами, на которые подано высокое напряжение, я закорочу их куском проволоки или наконечником отвертки и т. д.

Обратите внимание, что некоторые конденсаторы «перезаряжаются» частично из-за диэлектрического поглощения. Это может занять несколько минут и может быть захватывающим. Обычно это не является серьезной проблемой, но имейте в виду.

«В книге» сказано, что вы должны использовать резисторы, изолированные щупы и защитные очки.
Использование изолированного наконечника отвертки, поворот головы, закрытие глаз и вздрагивание обычно позволяют «безопасно» разрядить «довольно большие» конденсаторы с высоким напряжением (при условии, что источник высокого напряжения удален), но это Это может сильно действовать на нервы, вас могут забрызгать кончиком отвертки, это может затруднить откручивание винтов в будущем, а страховая компания может отказать вашей вдове в выплате.

т.е. используйте здравый смысл. (Давным-давно я сделал это с 1000 Вольт на крышке, и питание все еще подключено «не совсем специально» — определенно не рекомендуется. Наконечник отвертки нуждался в повторной заточке :-)) )

Другими заслуживающими внимания конденсаторами являются меньшие конденсаторы X между фазой и нейтралью, а также конденсаторы Y от любого сетевого провода к земле. Как правило, это высококачественные неполяризованные аккумуляторы, которые МОГУТ сохранять заряд в течение длительного времени — рекомендуется проверить их разрядку. Обычно они недостаточно велики, чтобы убить (YMMV), но могут сильно поранить, и рефлекторно дергать руку за что-то острое, горячее или живое — это риск.

\$\конечная группа\$

3

\$\начало группы\$

Это сильно зависит. Из-за этого, с точки зрения безопасности, любой конденсатор, который может ударить вас током , следует считать заряженным, если не доказано обратное (т. е. измерено заведомо исправным мультиметром или закорочено с постоянным замыканием между клеммами).

Наихудшими нарушителями являются источники питания, которые перед отключением питания находились в состоянии неисправности — перенапряжение, перегрев и т. д. — если преобразователь отключается, конденсаторам первичной обмотки больше не на что разряжаться, и разрядка до безопасного напряжения может занять много времени, особенно если источник питания имеет коррекцию коэффициента мощности и питается от внутренней шины 400 В постоянного тока.

Высоковольтные конденсаторы, такие как ЭЛТ, могут вас трясти — электронно-лучевая трубка может удерживать заряд очень-очень долго (у некоторых нет продувок, а у некоторых нет продувок, которые работают ) Количество энергии, запасенной ЭЛТ мал, так как эффективная емкость трубки порядка нанофарад, но все равно может навредить.

\$\конечная группа\$

2
