Один день из жизни Реаниматора: восстанавливаем видеокарту

Содержание материала

Страница 1 из 2

Введение

Компьютеры – что мы от них ожидаем?! Например, то, что прибыв в магазин за компьютером, мы рассчитываем на его, высокую производительность (условно) и долгую работу (ключевое словосочетание), по крайней мере, на период гарантии. Ведь не все из нас обладают большими денежными средствами/познаниями/желанием, чтобы покупать/обновлять компьютер по мере выхода нового поколения или поломки старых, скажем, видеокарт, так как компьютерная индустрия набирает обороты с каждым годом все быстрее и быстрее. И если вы купили вчера новую видеокарту, через, буквально, полгода она может морально устареть, но при этом давать достаточную вам производительность. Но не все пользователи ПК знают, что за состоянием компьютера надо следить, так же как и за состоянием автомашины, чтобы она без проблем доставляла вас из пункта А в пункт Б.

Следствием отсутствия обслуживание является выход из строя какого либо компонента, а самое обидное, например, на следующий день после окончания гарантии. Но стоит заняться вопросом профилактики, как «железка» сможет работать долгие годы.

Я занимаюсь ремонтом компьютерного «железа», потому что мне очень нравятся все эти платы, их системы охлаждения, компоновка. Мне не безразличен даже цвет текстолита, наконец. Не уверен как можно правильно характеризовать мое влечение к данному типу электронных устройств… Наверно слово ЛЮБЛЮ — самое правильное. Испытываю неописуемую радость, когда мертвая видеокарта или материнская плата возвращается к своей нормальной работе, и, бывает, очень огорчаюсь, когда ремонт, иногда занимающий целый день, не удачен (и такое бывает).

В данной статье хочу повествовать вам, уважаемые читатели, интересную, на мой взгляд, историю об одном из обычных дней, когда две видеокарты разного поколения и с разным интерфейсом подключения, доставшиеся мне, обрели новую, «рабочую» жизнь.



ASUS 7900GS 256Mb

Итак, позвольте представить вашему внимаю первую из видеокарт – ASUS 7900GS 256Mb.



Перед нами плата, выполненная на референсном дизайне, включая ужасную по уровню шума, но достаточную по производительности на высоких оборотах, на мой взгляд, систему охлаждения. Отличие заключается лишь в цвете PCB (а по идее, еще и в наклейке на кожухе кулера, но карта досталась мне именно с таким охлаждением) и соответствующими лейблами фирмы ASUS.

Так видеокарта выглядит без системы охлаждения



Прежний владелец повествовал мне, что на данной видеокарте умирает видеопамять и, соответственно карта артефачит. В чем это будто бы выражается, вы можете видеть на следующих изображениях.



Я скептически отношусь к подобным предположениям прежних владельцев «железа», так как не все хорошо в этом разбираются и зачастую принимают на веру высказывания какого-либо «мастера». Гораздо более полезной информацией может послужить описание действия пользователя приведшего к данному состоянию «железки» или описание процесса умирания комплектующего без вмешательства пользователя. Но в моем случае никакой полезной информации получено не было.

Итак, мы имеем видеокарту, выдающую на изображении артефакты даже в DOS-е. Какими могут быть причины? Предполагаем:

1) Некорректное напряжение питания памяти и/или GPU.

2) Сколы на кристалле GPU.

3) Нарушение BGA пайки памяти и/или GPU.

4) Механические повреждения элементов на PCB (сколы керамических конденсаторов и прочей мелочи).

Ну вот, это только некоторые, наиболее вероятные причины, которые могут привести к подобному состоянию видеокарты, но нам достаточно и их.



Приступаем к работе

Примечание: все действия автора, описанные в данной статье, ни в коем случае не являются указанием к применению. Все что вы делаете – Вы делаете на свой страх и риск. Автор и правообладатель данного материала не несут ответственности за возможный выход из строя ваших комплектующих.

Для начала измеряем мультиметром сопротивление выводов RGB в разъеме DVI – это даст нам примерное представление о состоянии GPU и о целесообразности проведения дальнейших процедур диагностики. Так как довольно часто сталкиваешься со случаями выгорания внутренних выводов DVI или S-Video процессора при некорректном подключении или подключении «на горячую» внешних устройств, таких как, например, телевизор, не просвещенными пользователями. Однако, тогда, чаще всего, карта даже не определяется материнской платой. В этом случае можно говорить о смерти GPU и лечиться это только путем его замены. Этот пункт относиться к общей диагностике, а не конкретно к нашему случаю, но нам нужна вся информация. Сопротивление должно быть порядка 75 Ом, что мы и имеем на практике.



Двигаемся дальше. Осматриваем плату на предмет сколотых элементов, в частности кристалла GPU, предварительно, аккуратно сняв систему охлаждения, посиневших/взорванных транзисторов и прочих компонентов. Данный этап не выявил каких-либо дефектов. Это радует, ведь скол кристалла GPU мог практически поставить жирную точку в дальнейшем ремонте, в отличие от сколотых мелких элементов, которые запросто можно допаять.

Эти пункты следуют проводить до первого включения карты, а если все нормально, то переходить к следующему пункту. Просто я изначально хотел показать вам имеющуюся проблему.

Замеряем напряжения питания памяти и GPU. Это удобно сделать на соответствующих катушках индуктивности (дросселях). Получаем округленное значение в 1,3В для процессора и 2В для памяти, которые и должны быть. Отклонение в 0,01 – 0,03В не является критическим и легко может быть списано на погрешность измерительного прибора.



Мы провели 3 пункта диагностики, результаты которых оказались отрицательными. Остается последний пункт, устранение возможных последствий которого — наиболее сложная операция.









Примечание: на самом деле диагностика отвала (нарушение BGA пайки) процессора и памяти не так уж информативна и тем более опасна на мой взгляд. Некоторые мастера рекомендуют осторожно надавливать на кулер GPU и смотреть на экран, чтобы выявить сей дефект. Однако я считаю, что такой процедурой можно запросто сколоть кристалл и, в таком случае, диагностика превратиться в умышленное добивание карты. Поэтому этот пункт диагностики я опускаю и приступаю непосредственно к работе по его устранению.

Итак, у нас осталась, условно, единственная причина, по которой наша карта «полосит» на экране. Данный дефект устраняется прогревом GPU и/или памяти. Самой вероятной причиной нарушения BGA пайки является перегрев из-за изначально хиленькой системы охлаждения (производитель сэкономил при производстве), либо из-за «валенок» в радиаторе (когда набившиеся волокна из пыли препятствуют протеканию воздуха через ребра радиатора) кулера, либо оба пункта вместе.

В нашем случае имеем достаточно производительный кулер на высоких оборотах, но очень шумный в таком режиме. Производитель установил обороты вентилятора на уровне 35% от максимальных 100% в 3D режиме. Забегая вперед, хочу сказать, что 35% оборотов явно не достаточно для чипа 7900gs на мой взгляд, даже на номинальных частотах. При тестировании температура процессора достигала 74 градусов и, прошу заметить, это на открытом стенде. Мое мнение — приемлемая температура любого ГПУ находиться в пределе 80 градусов включительно в нагрузке, плюс/минус пару градусов. Значения выше данного уровня я считаю высокими и стараюсь всячески улучшить температурные показатели. Мной были обнаружены те самые «валенки». Исходя из этого, я грешил на отвал ГПУ. Поэтому и решил прогревать его первым. Вообще я стараюсь сразу же осмотреть систему охлаждения попавшей ко мне карты и, при необходимости, почистить ее, а также смазать вентилятор, если это требуется.

Для проведения данной процедуры нам понадобится нижний подогрев, роль которого будет выполнять обычная газовая плита, на которую установлена верхняя крышка от блока питания с вырезом под 12 см вентилятор в качестве подставки для карты. Прогрев сверху будем проводить промышленным/строительным феном Makita HG650C. Нижний подогрев нам нужен для более-менее равномерного нагрева печатной платы, чтобы ее не повело. Но в любом случае нижний подогрев обязателен ввиду того, что на нашей карте используется тугоплавкий припой не содержащий свинца (свинцовый припой плавиться в разы быстрее и при меньших температурах), который довольно сложно расплавить одним феном, не перегрев при этом сам текстолит и компоненты. Ведь для этого может понадобиться до 500 градусов Цельсия, которые могут вовсе «убить», например, GPU. Также хочу заметить, что использование фенов неизвестного происхождения, а также «китайских» бытовых фенов не рекомендуется, ввиду неточности и плавания выставляемой температуры. А нам желательно, хотя бы приблизительно, соблюсти некоторый термопрофиль, то есть постепенный подъем температуры. Дешевые фены, как правило, не обладают широким диапазоном рабочей температуры и воздушного потока и чаще всего ограничиваются некоторыми двумя значениями обоих параметров.

Слегка наклонив плату, обильно заливаем спиртоканифольный флюс под подложку чипа. Это удобно делать, например, шприцем с иглой, как показано на следующем изображении.



Это нужно делать таким образом, чтобы флюс показался со всех сторон чипа и его углов в частности. Естественно чрезмерно много флюса нам не нужно, ведь нам потом еще очищать от него карту, но и жалеть его не стоит.

После того, как данная процедура была проведена, устанавливаем карту на наш «ремонтный стенд». Позиционируем карту так, чтобы конфорка находилась как можно более точно под чипом. Если рядом с ГПУ находятся электролитические конденсаторы – их рекомендуется выпаять, чтобы они не пришли в негодность от чрезмерной для них температуры. На данной карте электролитов не оказалось, а с полимерными конденсаторами ничего не случиться. В любом случае они находятся на достаточном удалении от процессора на нашей карте. Как вы можете видеть, на карте присутствует кулер – не хотелось лишний раз его снимать, чтобы ненароком не повредить кристалл. Когда дописывал статью – карта уже была отремонтирована. Тем не менее, общая мысль, я думаю, понятна.



Включаем конфорку на самый малый уровень подачи газа, так, чтобы пламя было еле видно. И ждем минуты две для прогрева текстолита под чипом. В это время спиртоканифольный раствор начнет закипать. Ждем еще чуть-чуть, чтобы прекратилось активное кипение. Теперь можно подключать основной инструмент. Выставляем начальную температуру 250 градусов и начинаем водить феном вокруг кристалла процессора на расстоянии примерно трех сантиметров. Крайне не рекомендуется дуть именно на кристалл, чтобы не привести к его перегреву и в дальнейшем к «смерти». По прошествии минут трех, можно увеличить температуру. Я не особенно плавно это делаю – градусов на 50. Просто чуть дальше отвожу фен от чипа на несколько секунд, а потом плавно приближаю к изначальному положению. Во время работы ни в коем случае не пытайтесь перемещать/дергать/трясти карту. Это чревато отвалившимися элементами поверхностного монтажа, не говоря уже о том, что вы можете получить ожог.

Таким образом, я добрался до 350 градусов, но так и не смог заставить чип поплыть на шарах. Если бы это удалось – это внушало бы большую уверенность в проделанной работе. Но большую температуру я в принципе не хотел давать из-за ранее описанных причин. Однако, как показывает моя практика, это вовсе не обязательно (но желательно), чтобы карта заработала. Примером может служить моя нынешняя 8800GTS на чипе G80, которую я также не смог до конца прогреть, но, тем не менее, она работает уже около года, причем в максимальном разгоне. Однако для этого пришлось подправить профиль турбины в BIOS-е карты, чтобы она раскручивалась до 100% при достижении температуры чипа 75 градусов.

Весь процесс прогрева занимает примерно около 15 минут. Затем выключаем плиту и даем карте остыть, хотя бы до температуры, когда ее можно будет взять в руки. Далее желательно отчистить остатки флюса каким-либо растворителем. Я использую ацетон. Остается дело за малым – нанести термопасту, и установить систему охлаждения на свое место.

Наконец, самый трепетный момент – первый старт после ремонта. Вставляем карту в компьютер, подключаем дополнительное питание, монитор, нажимаем кнопку включения, издается короткий ПИП из системного динамика об успешной инициализации всех устройств и… Экран «чистый»!!! Никакого постороннего мусора и полос не наблюдается! Однако ликовать еще рано, ведь бывают случаи, когда артефакты проявляются в операционной системе, в частности после установки видео драйвера. Еще несколько секунд давящего напряжения, пока издевательски бегает индикатор загрузки ОС…Экран светлеет, и мы вновь можем наблюдать абсолютно нормальную картинку. Устанавливаем видео драйвер, перезагружаемся – изображение отличное! Прелестно!



Можно считать ремонт успешным, правда, впереди еще ночь тестирования на стабильность в среде 3DMark! Забегая вперед, хочу сказать, что карта прекрасно перенесла «ночь без сна», но до этого я вручную выставил в 3D обороты кулера на 100%. Шумно, но зато прохладно, а это на мой взгляд важнее, тем более что карта уже была при смерти. Проверку на разгонный потенциал я не проводил, ввиду того, что видеокарта и так прилично грелась да и не ставил я целью выжать из нее все соки после ремонта. На момент написания данных строк, карта уже вступила в почетный союз SLI вместе с XFX 7900GS 256Mb. Я, удовлетворившись проделанной работой, решил помочь своему товарищу продлить жизнь его компьютеру с упомянутой выше картой от XFX, чтобы он мог провести досуг за играми с более комфортным FPS, чему он был несказанно рад.



IT Блог thinkit.ru Ремонт видеокарт.



Устройство видеокарты.

Прежде чем приступать к ремонту разберемся с устройством видеокарты.


1. Видеочип.
2. Память.
3. Импульсный преобразователь.
4. Разъем PCI-E.
5. BIOS.
6. Кварцевый генератор.
7. Мультиплексор (коммутатор).
8. Видеовыходы (DVI,VGA,S-VIDEO).



Как определить, что проблема в видеокарте
1. При включении, компьютер начинает пищать спикером, как правило, это 1 длинный и 2 коротких сигнала. Это говорит о том, что при попытке инициализации видеоадаптера происходит какой- то сбой.

2. Компьютер не реагирует на кнопку включения, или  кратковременно дрогнув вентиляторами выключается. Это говорит о том, что видеокарта находится в состоянии короткого замыкания в первичных цепях питания.

3. Компьютер работает, слышны звуки загрузки ОС, но на мониторе изображение отсутствует.

4. Компьютер работает, но на экране искажены цвета или  присутствуют графические артефакты.

Перечисленные симптомы могут быть вызваны не только неисправной видеокартой, но и неисправностью других компонентов системы. По — этому следует наверняка убедиться, что проблема действительно в видеокарте. Это можно сделать подменив видеокарту на заведомо рабочую или подключившись к встроенной видеокарте (при её наличии) предварительно изъяв внешнюю.

Далее мы расскажем об основных неисправностях графических адаптеров.



Видеочип
Проверить видеочип на предмет сгорания, можно  измерив сопротивления по отношению к земле, предварительно выпаяв сглаживающие дроссели LC фильтра. На здоровом чипе сопротивление должно быть порядка нескольких ОМ (обычно от 4 до 10 ОМ), если же  оно равно нулю, то видеочип приказал долго жить.
При старте компьютера с видеокартой со сгоревшим чипом, скорее всего он будет жужжать кулерами, но изображения вы не увидите. Похожий симптом может возникать при отпайке (отвале) видеочипа.



Нарушение BGA пайки.


Нарушение  связей между GPU или памятью и платой. В таком случае ремонт заключается в восстановлении BGA монтажа, т.е. припайке GPU или памяти обратно к плате. В некоторых случаях требуется замена шаров (реболл) на которых припаивается видеочип.
Подробней о BGA монтаже и пайке в наших статьях.
1. http://thinkit.ru/blog/viewblog/2640/
2.  http://thinkit.ru/blog/viewblog/2390/
3. http://thinkit.ru/blog/viewblog/2288/



Питание

Достаточно частой поломкой являются вышедшие из строя элементы импульсного преобразователя, задача которого преобразование напряжения из штатных 12 вольт в напряжение нужное для GPU и памяти.  Часто из строя выходят ключи (полевые транзисторы), драйверы, которые управляют ключами и ШИМ. Работоспособность этих элементов проверяется осциллографом. При отсутствии осциллографа транзисторы проверяются мультиметром. В некоторых случаях, как например на изображении выше, транзисторы отсутствуют (в их обычном понимании), а используются транзисторные сборки на  BGA монтаже (бирюзовые элементы). Такая реализация системы питания может значительно усложнить ремонт. Так же, частенько, из строя выходят SMD элементы, обычно их можно определить визуально.



Конденсаторы

Видеокарта со вспухшими, взорванными конденсаторами может либо вообще не давать компьютеру стартовать, а может и приводить к перезагрузкам или зависаниям компьютера под нагрузкой. Иногда, видеокарта продолжает стабильно работать даже с 1 – 2 взорванными конденсаторами, но как правило это ненадолго, и рано или поздно она все равно откажет.
Вспухшие или взорвавшиеся конденсаторы меняются на новые. Допускается установка конденсаторов большей емкости или напряжения, но ни в коем случае не меньшей.



БИОС
Сам по себе БИОС слетает очень редко, основные проблемы с БИОСом обычно возникают в результате пользовательских действий.
БИОС видеокарты можно восстановить, запустившись с помощью PCI видеокарты или прошить новый БИОС с помощью программатора.
Информацию о прошивке БИОС видеокарт от NVidia вы можете найти в одной из наших статей.
http://thinkit.ru/blog/viewblog/2395/



Кварцевый генератор.
Выходит из строя крайне редко. Генерацию кварца  проверяем осциллографом  или заменой на заведомо исправный кварц.  В современных видеокартах используется кварц на 27 мегагерц. Тип корпуса может различаться.







Скол кристалла GPU






Скол кристалла видеочипа обычно происходит при неаккуратном монтаже/демонтаже системы охлаждения и  почти всегда приводит к выходу из строя GPU. В некоторых случаях видеокарта продолжает работать со сколом. Видеокарта со сколотым чипом ремонтируется заменой чипа, но в большинстве случаев эта услуга не востребована из за высокой стоимости ремонта.
Многие современные видеочипы защищены от скола металлическим панцирем или окантовкой, но это остается прерогативой дорогих видеокарт, бюджетные видеочипы обычно от скола не защищены.

Видеочип защищен металлическим кожухом.



Кристалл защищен металлической окантовкой.

Сколотые SMD элементы.

 Не редко при монтаже/демонтаже комплектующих (кривыми, трясущимися руками), горе сборщики сносят SMD-элементы. В таких случаях надо внимательно осмотреть всю плату на предмет сколотых элементов и при наличии таковых заменить их на новые. Обычно  начисто снесенные элементы  можно обнаружить по неровной поверхности площадок. Но бывает и так, что площадки выглядит гладко, как будто там никогда и ни чего не стояло. В таком случае расстановку элементов желательно посмотреть на такой же  видеокарте.



Артефакты.












Вследствие нарушения BGA пайки или  неисправности GPU или памяти на экране могут появляться так называемые «артефакты». Артефакты представляют собой нежелательные особенности изображения, сгенерированного видеокартой. Внешне могут выглядеть как цветные точки, полосы, треугольники, муар, искажения цветов, негладкие линии, несовместное движение частей изображения, «щели» между полигонами и прочее.
Так же, артефакты могут возникать из- за перегрева или некорректных действий пользователя, таких как разгон, изменение таймингов, прошивка БИОС.  В редких случаях появление артефактов бывает вызвано проблемами с питание GPU или памяти.
Часто, по характеру артефактов можно определить причину их появления. Разноцветные полосы или точки обычно являются следствием нарушения BGA-монтажа. Если артефакты динамические т.е. полосы и точки находятся в постоянном движении, то скорее всего неисправен видеочип или одна из микросхем памяти.



Память
При выходе из строя микросхемы памяти ремонт осложняет тот факт, что определить мертвую память практически невозможно. В таких случаях приходится заменять микросхемы по очереди или же менять все одновременно.

Выпадение одного из цветов RGB.
Большинство современных видеокарт оснащены двумя видеовыходами, по этому первое, что надо сделать это подключить монитор в другой разъем. Если на втором выходе все в порядке, (т.е. дело не в видеочипе) то смотрим сопротивление на пинах RGB (оно должно быть равно 75 Ом) и  проверяем обвязку видеовыхода.




 Если с обвязкой все в порядке, то стоит обратить внимание на коммутатор, отвечающий за выбор разъема. Обычно коммутатор выглядит как 16 ногая микросхема, прозваниваем её на предмет пробоя на землю.



Виснет, BSOD, черный экран
BSODы обычно возникают из-за неисправного или отваливающегося GPU, перегрева, разгона. Часто бывает, что карточка стабильно работает без драйверов, но при попытке их установить вылетает BSOD или перестает грузиться ОС.



Чистка

Забитая валенком из пыли и шерсти система охлаждения, наиболее частая причина выхода видеокарты из строя. Перегрев может приводить как к временным неисправностям, (артефакты, BSOD, перезагрузки) которые исчезнут после чистки так и к необратимой поломке видеокарты.
Подробней о чистке в нашей статье http://thinkit.ru/blog/viewblog/2609/



Выводы
Прочитав эту статью вы сможете самостоятельно производить первичную диагностику видеокарты, тем самым обезопасив себя от нечестных на руку псевдо мастеров, которые, не предлагая ремонта отправят вас в магазин за новой видеокартой. Качественный ремонт видеокарты дешевле покупки нового девайса.



Статья вышла из кузницы FoxKom.

Простой способ ремонта видеокарты

Введение На сегодняшний день наблюдается все более широкое распространение микросхем, выполненных в корпусе BGA (Ball Grid Array) – матрица из шаров. Преимущества данного корпуса по сравнению с планарным исполнением – очевидны. Во-первых, на микросхеме тех же размеров можно разместить на порядок больше выводов. Во-вторых, у BGA-микросхем благодаря большому количеству контактов значительно лучше теплоотвод на плату. Ну и, в-третьих, коли вместо выводов на днище микросхемы используются круглые пятаки, то при транспортировке отломать или погнуть выводы в принципе не возможно.  Существует у микросхем данного класса и целый ряд недостатков. К ним, прежде всего, следует отнести необходимость наличия паяльной станции (термовоздушной, ИК) или хотя бы нагревательной плитки, для монтажа/демонтажа микросхем. Далее, необходимо иметь трафарет подходящих размеров и рисунка расположения апертур, а также специальной паяльной пасты. Ну и, конечно же, есть очень большая трудность в контроле пайки. В отличие от планарных микросхем, где качество пайки можно контролировать визуально, в случае BGA-микросхем нужна рентгеновская установка. Но, пожалуй, самым плохим качеством BGA-микросхем является очень низкая механическая прочность монтажа. Например, при небольшом изгибе платы под планарной микросхемой благодаря гибкости выводов нарушение пайки не происходит. В случае же BGA-корпуса произойдет либо отрыв пятаков (от платы или от микросхемы), либо более распространенное явление – отслоение шаров припоя от границы раздела пятак – припой.  Причины возникновения дефектов и их разновидности. Чтобы не слишком обобщать приводимую далее информацию, заранее оговоримся, что речь будет идти о BGA-видеочипах. Однако информация справедлива и для других аналогичных микросхем (микросхемы памяти, мосты на материнских платах и т.д.).  Будем исходить из того, что изначально на заводе выпускается нормальное рабочее устройство (видеокарта).  Рассмотрим часть цикла жизни видеочипа, когда его подстерегают наибольшие опасности. Начинается этот период, как ни странно с момента припайки чипа на заводе. Далее карту ожидают транспортировка до места продажи. Казалось бы завернули карту в специальный полиэтилен с пузырьками, положили его в коробку и тряси – не тряси с ней ничего не случится. Ничего подобного. Не забываем, что на карте все это время стоит довольно массивное металлическое охлаждение. Для того, чтобы не допустить деформацию текстолита, на многие карты с обратной стороны ставят специальные х-образные пружинные пластины. Но есть ряд фирм и ряд карт (особенно производства годичной и более давности), на которых такие пластины отсутствуют. Это, так сказать, группа риска, потому что при увеличении силы прижатия радиатора к чипу с обратной стороны происходит небольшая деформация текстолита. В результате у подобной карты часть шаров может отслоиться еще на этапе транспортировки, особено, если имело место нарушение режимов пайки на заводе-изготовителе.  Ну, что же, предположим, что нам повезло и за время транспортировки с картой ничего плохого не приключилось. В фирме ее протестировали грамотные спецы и заключили, что видеокарта рабочая. Следим дальше. Возьмем условного покупателя, который приобрел долгожданную вещь и радостный, вприпрыжку помчался скорее втыкать ее в свой компьютер. -6 [1/C].  Наконец происходит первый запуск карты. Рассмотрим самую неблагоприятную ситуацию, когда перед включением карта была на морозе и ей не дали толком прогреться. Начинается довольно резкий рост температуры. Причем мало того, что ТКР у пятаков и шаров разный, так еще и скорость нагрева не одинаковая – плата нагревается медленнее, чем видеочип. Что имеем в результате? А имеем печальную картину. На границе между шаром и пятаком, где имеется наибольшая напряженность металла, могут возникнуть микротрещины.  Счастливый пользователь расслабляется, и потекли месяцы эксплуатации устройства…  Вы думаете, что риск возникновения микротрещин был только, когда карту включили почти сразу с мороза? Ничего подобного! Т.к. для большинства современных (особенно топовых) выдеокарт температура видеочипа в 3D-приложениях 65-80*С считается нормой, то вышеуказанные термоудары карта испытывает при каждом включении. Что при этом происходит на микроуровне? – появление новых микротрещин и разрастание старых. Со временем данный процесс может привести к полной или частичной потере контакта межу платой и видеочипом. Подробнее читаем тут В первом случае неисправность будет стабильная – артефакты будут возникать сразу при включении, во втором – артефакты или черный экран будут появляться или наоборот исчезать с прогревом карты. Не надо также забывать, что будет происходить закрепление прогресса микротрещин. Т.к. чипы подобных размеров не заливают компаундом, то они подвержены атмосферному воздействию. Т.е. хотим мы этого или нет, но на поверхности шаров и по площади микротрещин будет образовываться тончайшая пленка оксида олова, которая не проводит электрический ток.  Наконец настал день Ч, когда однажды утром/вечером/ночью условный пользователь включил компьютер и увидел кучу артефактов на экране. Сразу встает вопрос: что делать человеку? Если видеокарта на гарантии, не надо заниматься шаманством или рукоприкладством по отношению к карте. Гарантийник в руки и быстрее менять карту!  Если же срок гарантии уже истек, и в кармане на данный момент мышь повесилась, а рабочий компьютер нужен кровь из носу, то можно осуществить процесс реанимации карты, который часто называют “прожаркой” карты.   Прожарка карты. Прежде чем приступить к этому процессу хорошенько подумайте и оцените свои возможности. Потому что в случае неудачи вы, скорее всего, расстанетесь с видеокартой навсегда. Помимо этогоя снимаю с себя какую-либо ответственность за то, что в результате использования данной статьи вы угробите карту.  Ладно, стандартные отмазки написал. Теперь немного порадую: я не буду описывать ничего такого, чего бы не было опробовано мной лично и не дало положительного эффекта.  Что необходимо иметь перед началом работы:  1) У вас не должны дрожать руки. Проверить довольно просто. Для этого возьмите лист бумаги, положите на него самый мелкий из имеющихся SMD-конденсаторов или резисторов, зафиксируйте его и обведите контур ручкой. Затем сдвиньте его в сторону на несколько сантиметров и постарайтесь пинцетом вернуть его в прежнее положение. Если вам это удалось, следуйте последующим пунктам. Если нет, еще раз хорошенько подумайте, стоит ли вам это делать.   2) Плитка для прогрева. На данный момент могу подтвердить успех только на керамической или обычной электрической плитке. От газовых плиток может оставаться налет.  3) Прибор для измерения температуры до 350*С. Большинство современных мультиметров поддерживают такую функцию.  4) Безотмывочный флюс/флюс для пайки BGA. (предупреждаю сразу, что ЛТИ-120 не подходит ни в каком виде, хоть нередко и пишут, что он не требует отмывки!).  5) Пару металлических стержней/профилей/уголков высотой 2-3см и длиной 12-15см. Лучше всего, чтобы они располагались не на самой плитке, а рядом с ней.  6) Пинцет, медицинский шприц на 2-5мл с иглой.    7) Вентилятор.  Паяльник на 25-40Вт.  У вас есть все вышеуказанное? Если да, то можете приступать.  Последовательность действий примерно следующая.  — Заправляете шприц флюсом примерно наполовину.  — Раздеваете видеокарту – целиком снимаете систему охлаждения.   — Перед включением плитки располагаете профиля и прикидываете как на них ляжет видеокарта.  — Включаете плитку на 70-80% от ее максимума, даете ей 7-10мин хорошенько прогреться. Замеряете температуру на поверхности. Она должна быть в районе 270-290*С. При необходимости увеличиваете/уменьшаете ее нагрев.  — Аккуратно, чтобы не сдвинуть профиля, располагаете на них видеокарту.  — По периметру видеочипа шприцем начинаете проливать флюс. Не надо пытаться засунуть иголку прямо под чип! В этом нет никакой необходимости. За счет капиллярного эффекта флюс и так засосет под чип. Проливайте столько, сколько чип сможет засосать под себя. Сильно фанатеть не надо. Нередко в плате под чипом имеются сквозные отверстия и избыточный разогретый флюс может просочиться и оказаться на плитке. Результат вполне предсказуем – дым и вонь.  — Даем карте 3-5 мин прогреться.  — Пробуем пинцетом (не прикладывая усилий) сдвинуть/снять самый крупный и легкодоступный керамический конденсатор вблизи видеочипа. Двигается? Если да, возвращаем его на место и выполняем следующие шаги, если нет, греем дальше.  — Очень аккуратно опускаем кончик пинцета на край видеочипа (не кристалла, а именно текстолита видеочипа), чтобы пинцет воздействовал на чип только своим весом. Чип реагирует на воздействия? (лучше смотреть по реакции флюса на этой кромке) Если нет, даем еще прогреться минуту-другую. Если он слегка качается, производим по 2-3 легких едва заметных качания вдоль и поперек чипа в горизонтальной плоскости. Он должен едва шевелиться на 0.1-0.15мм. Не вздумайте качать сильнее! Чуть больше усилия и он съедет на шаг шаров или даже больше. Также не вздумайте стучать по чипу пинцетом или того хуже – надавливать на чип. В этом случае почти 100% гарантия, что вы замкнете какие-нибудь шары между собой.  — Отключаем плитку. Если использовалась керамическая плитка (она остывает быстро), оставляем карту остывать на плитке. Если использовалась обычная электроплитка, то включаем вентилятор на треть максимальных оборотов и начинаем им с расстояния 70-100см обдувать плитку вместе с видеокартой. Длительность обдува 5-7 минут. После чего тряпкой или перчаткой перекладываем карту на соседнюю холодную плитку. Ждем до полного остывания.  — Внимательно осматриваем всю карту, нет ли на ней сдвинутых элементов. Если все делали правильно, то их не будет. Если есть – поправляем их паяльником.  — Вытираем с обеих сторон карты все излишки флюса.  — Берем в руки мультиметр и проверяем основные шины питания, а именно: Vgpu, Vref, Vdd_mem, Vddq_mem. Ни на одной не должно быть коротыша на землю. Проверяем не диодной пищалкой, а на минимальном диапазоне измерения сопротивления (обычно до 200 Ом). Нигде не должно быть менее 1 Ом. Если все же на какой-либо шине имеется коротыш, значит, вы переборщили с усилием, когда качали чип.  — Одеваем охлаждение на карту, при необходимости промазываем свежей термопастой.  — Производим пробный запуск видеокарты и не забудьте подключить доп. питание, если конечно оно у вас имеется.  Поделиться:     Оставьте свой комментарий! Добавить комментарий < Предыдущая   Следующая >

Как проверить, работает ли видеокарта – 8 эффективных способов

Видеокарта – одна из самых важных составляющих любого ПК или ноутбука. Она обрабатывает графический сигнал и выводит готовую картинку на экран. Иногда, при включении компьютера мы видим черный экран с сообщением «нет сигнала» или бывают перебои (подергивания экрана, резко пропадает изображение, искажаются цвета). В таких случаях, в первую очередь подозрение падает на видеоплату, однако помимо этого проблема может быть, как в самом мониторе, так и с комплектующими.

И в этой статье мы поговорим о том, как проверить работает ли видеокарта, и если окажется, что она полностью исправна и причина кроется не в ней, то, как выявить и устранить неполадку. Разберем несколько способов.

Перед тем как приступить к проверке, необходимо убедиться, что остальные комплектующие работоспособны.

Монитор

Первым делом следует проверить монитор. Возьмите его и подключите к другому ПК или ноутбуку. Если изображение на экране появится, значит, он исправен.

Если нет, осмотрите кабель подключения, возможно, он поврежден. Подключите монитор к ПК, используя новый кабель. Если это не помогло, значит, дело не в нем.

Запускаем компьютер

Убедитесь, что при включении компьютер стартует. Это можно сделать на слух, для этого нужно снять боковую крышку ПК и убедиться, что все вентиляторы крутятся. Однако если этого не происходит, и вентиляторы не крутятся, значит, двигаемся дальше.

Блок питания

Бывают случаи, когда блок питания выходит из строя или ему просто не хватает мощности. Чтобы это проверить, возьмите новый блок питания с большей мощностью и аккуратно подсоедините его к материнской плате. Если проблема решилась, тогда причина найдена.

Если нет, выполняем следующее.

Видеокарта

Аккуратно вытащите видеоплату из одного ПК и подсоедините ее к другому ПК. Если она заработает, значит, она исправна. Так же не помешало бы дополнительно проверить ее на работоспособность, чтобы исключить неполадки в целом. Но если изображения по-прежнему нет, то, скорее всего, на ней вздулись конденсаторы.

Внимательно осмотрите их и убедитесь, что они в нормальном состоянии. При нахождении хотя-бы одного вздутого конденсатора, скорее всего, проблема именно в нем. В таком случае рекомендуется отнести карту на ремонт.

Повреждение гнезда процессора

Если вы самостоятельно проводили профилактику ПК и извлекали из него процессор, возможно, при установке процессора обратно, вы повредили гнездо, а именно согнули торчащие ножки.

В таком случае рекомендуется обратиться за помощью к специалистам, чтобы аккуратно их выпрямить и не повредить случайно что-то еще.

Поломка материнской платы

Вполне возможно, что видеокарта не работает из-за неисправности материнской платы, а именно поврежден северный или южный мост, а может, вздуты конденсаторы. К сожалению, проверить работоспособность мостов самостоятельно не получится, а вот осмотреть конденсаторы всегда можно.

Как это сделать:

1. Откройте крышку системного блока и визуально осмотрите плату.
2. Убедитесь, что конденсаторы нормально формы и не вздуты.

Даже если вы найдете проблему, материнская плата все равно подлежит только профессиональному ремонту в сервисном центре.

Дополнительные средства диагностики

В том случае, если ваш компьютер или ноутбук полностью функционирует, узнать работает ли дискретная видеокарта,  не составит труда.

Первый способ:

1. Откройте диспетчер устройств.
2. Перейдите в раздел «Видеоадаптеры», затем кликните правой мышкой и выберите пункт «Свойства». Если видеоплата не отображается, попробуйте обновить драйвера, предварительно удалив старые, и попробуйте еще раз.
3. Появится окно, в котором можно увидеть текущее состояние платы.

Таким образом, мы узнаем, работает плата или нет.

Второй способ:

Чтобы проверить работает ли видеокарта, нужно скачать и запустить утилиту GPU-Z. Она полностью бесплатна. Программа покажет нам всю информацию о нашей карте.

Разберем процесс более подробно:

1. После запуска в первом же окне можно увидеть наименование карты. Это говорит о том, что она работает.
2. Во вкладке «Sensors» можно увидеть частоту ядра, текущую температуру, скорость кулера, загрузку и прочие характеристики.
3. Так же можно дополнительно протестировать ее на производительность.

Итак, мы разобрали 8 способов, которые помогут вам узнать работает ли видеокарта на ноутбуке или компьютере, а так как диагностировать и устранить неполадки. Надеюсь, информация была полезной.

Небольшое обучающее видео, рекомендуем к просмотру

Как проверить сколько работала видеокарта

Если на компьютере, часто играют в тяжелые игры, которые задействуют все ресурсы устройства, но время от времени начали появляться точки на экране, наложение красного фона или любого другого, изображение стало дергаться или тормозить, то скорее всего, видеокарте грозит выход из строя в скором времени.

Программные и визуальные признаки

Первое на что нужно обратить при выходе из строя видеоадаптера – это наличие различных артефактов на мониторе. Как и было описано выше артефакты могут проявляться точками, подергиваниями, наличием квадратов другого цвета или же половина экрана монитора меняет цвет, а потом снова приобретает оригинальные цвета. Чтобы попробовать избавиться от подобных симптомов необходимо осмотреть кулер, крутится или не крутится, прочистить радиатор, обновить драйвера. Осмотреть не вздуты ли конденсаторы, если же вздулись отпаять и заменить. Если ничего не помогло, следует попробовать прогреть процессор видеокарты, так как есть возможность его отхождения от платы.

Если изображение двоится или искажается при игре, то возможно графический процессор или видеоконтроллер уже практически вышли из строя. Следует проверить видеокарту на другом компьютере, а также протестировать подключение кабелей. Возможно они не вплотную прижаты к интерфейсу.

Если изображение на экране не появляется, а компьютер уже работает, и монитор точно не причем – видеокарта скорее всего сгорела. Однако не стоит ее выбрасывать сразу. Необходимо почистить контакты интерфейса ластиком, попробовать включить на другом компьютере.

БИОС также будет издавать определенные сигналы при включении, если неисправна видеокарта. Обычно это восемь коротких сигналов.

Если вы покупаете видеокарту бывшую в употреблении необходимо обратить внимание на цену. Хорошую карту никто не будет продавать задешево, даже если она и была бу.

Перед покупкой необходимо использовать специальные программы и проверить ее сразу на месте. Чтобы потом не оплачивать ремонт или не покупать новую. Как это сделать будет описано ниже.

Используем средства Windows

Вначале необходимо проверить наличие драйвера средствами Windows. Для этого кликните правой кнопкой мыши по «Мой компьютер» и выбрать меню «Диспетчер устройств».

Нажмите на него левой кнопкой мыши, в окне нужно найти пункт «Видеоадаптеры» и кликнуть по нему.

Если в списке отображается марка установленной карты, значит драйвер установлен.

Для того, чтобы узнать подробнее о видеоадаптере рекомендуется использовать утилиту DxDiag. Чтобы ее открыть в кнопке «пуск» найдите поиск и наберите название программы (dxdiag). В появившемся списке кликнете по ней, и она откроется. Это встроенная утилита для проверки видеокарты на исправность, поэтом не требует установки.

После запуска сразу же адаптер проверяется на различные ошибки и неполадки. Утилита показывает обычные, не критические сбои, которые выявляются в ходе работы адаптера.

Проверяем нагрузку

Для того, чтобы проверить видеокарту на работоспособность при нагрузках рекомендуется запустить игру и включить утилиту GPU Z.

Программа автоматического скачивается с расширением *.exe. Кликаем по нему ЛКМ дважды и приложение запускается.

Здесь отображается температура графического процессора, скорость вращения кулера и остальные параметры адаптера. При включении игры необходимо поиграть в нее в течении 5-10 минут, свернуть окно экрана игры с помощью кнопок «Alt+Tab» и посмотреть, как изменились значения температурного режима. Если незначительно повысилось, то все нормально. Если же температура превышает 80 градусов, то это говорит о проблеме с охлаждением. Вероятно высохла термопаста между радиатором и графическим процессором.

Программы проверки видеокарты на работоспособность

Существуют специализированные утилиты для проверки видеоадаптера на компьютерах или ноутбуках Windows 7, 8, 10. Они позволяют провести нагрузочный тест видеокарты и выявить проблемные моменты.

Furmark

Популярная утилита для проверки видеокарты. Ее еще называют «волосатый бублик», поскольку диагностика проходит с похожим изображением на экране. После того, как скачаете Furmark его необходимо установить и запустить. Для этого кликаем дважды по файлу скачанной программы, соглашаемся с условиями и лицензией и жмем кнопку «Next».

Приложение установлено. Заходите в меню «Settings» или настройки. В нем можно указать разрешение.

В настройках выставляете те пункты, которые указаны на рисунке, кроме «Xtreme burn in». Эта настройка может выведет из стоя карту, поскольку тест будет проходить при максимальных нагрузках.

Кликаете кнопку «Burn in Test».

Утилита выведет предупреждение о том, что нагрузка будет большая, что может вызвать нестабильную работу системы или вообще отключение компьютера. Однако, не обращаем на это внимания и кликаем кнопку «Go».

Итак, процесс пошел.

В результате тестирования температура может подняться слишком высоко. Поэтому не рекомендуется проводить тест более 20 минут. Утилита сразу нагружает и проводит тест GPU, что резко поднимает температуру. Тестирование с помощью данной программы не сравнимо даже с самой мощной игрой.

Если адаптер исправен, то температура станет выравниваться после двух, трех минут работы утилиты. Если видеокарта неисправна, то температура поднимется выше 100 градусов, изображение будет зависать или отключаться.

При таком поведении компьютера следует проверить кулер и радиатор карты. Если они чистые, без пыли и кулер свободно крутится, то рекомендуется отвинтить радиатор и проверить термопасту на чипе. Возможно она высохла и ее нужно заменить. Если пользователь не умеет делать ничего из перечисленного, лучше обратиться в мастерскую.

Проводим стресс-тест Aida 64

Следующей программой для тестирования видеокарты на неисправность будет Aida 64.

После скачивания необходимо установить ее также, как и в инструкции по установке Furmark. Кликаете по файлу с расширением *.exe. Соглашаетесь с условиями, кликаете по кнопке «Next». Теперь открываете утилиту и переходите во вкладку «Сервис» и заходите в пункт «Test GPGPU».

Запускаете его, выбираете ваше устройство и кликаете по кнопке «Start Benchmark».

Кроме этого вы можете провести стресс-тест для видеоадаптера. Для этого опять же заходите во вкладку «Сервис», кликаете по «Тест стабильности системы» и выбираете «Stress GPU».

При критических температурах выведется предупреждения и полоса графика будет красной, а также система может самостоятельно перезагрузится. Если с видеокартой все нормально, никаких сбоев не произойдет.

Используем Ati Tool

Несмотря на название, эта утилита может проверять и видеоадаптеры от Nvidia. После того, как скачаете Ati Tool, устанавливаете ее и запускаете.

Откроется такое окно.

Отобразится температура и частота на которой работает адаптер. Частоту можно изменять ползунками, но этого делать не стоит, без должных знаний.

Если нажать на «Show 3D» то можно увидеть количество FPS.

Программе следует тестировать видеокарту в течении десяти минут. В это время следите за температурой. Если она превысит 85 градусов, то немедленно прекратите тест. Это значит, что ваш адаптер поврежден.

Если в окне 3D появилось множество желтых точек, это значит, что карта также неисправна. Рекомендуется заменить термопасту. Если после этого ничего не поменялось в работе, то лучше купить новую.

3DMark

Скачать 3DMark можно с официального сайта.

Процедура стандартна, приложение устанавливается на компьютер и запускается диагностика, кликом по кнопке «Run 3D Mark». После проверки высветится результат теста. Будет предоставлена информация о процессоре, фильтрации текстур, памяти, рабочей частоте видеоадаптера и многое другое.

OCCT можно не устанавливать, а просто распаковать из архива на рабочий стол и запустить.

Утилита имеет набор вкладок для диагностики при стрессовых условиях, для теста стабильности видеокарты, и тестирования элементов питания. Не рекомендуется данную утилиту использовать для тестирования поврежденной видеокарты на ноутбуке или компьютере, так как возможен выход адаптера из строя.

Можно ли проверить видеокарту онлайн

По сути проверить видеокарту на стрессоустойчивость онлайн не получится. Тут играет роль не столько стабильность соединения, сколько ограничения работы приложений из браузера с компьютерными комплектующими. А вот подходит ли та или иная игрушка для вашей видеокарты можно.

Для этого заходим на официальный сайт NVidia и нажимаем на вкладку «Узнать готов ли твой компьютер к новым играм». Отобразятся все подробности о видеоадаптере.

Для более углубленной проверки лучше всего использовать вышеперечисленные программы.

Автор: Anastasia · Опубликовано Август 9, 2017 · Обновлено Август 9, 2017

Скорость работы современных компьютерных игр сильно зависит от производительности видеоадаптера. Оценить ее поможет тест видеокарты в специальной программе. Не помешает такая диагностика и при покупке с рук б/у устройства, чтобы оценить состояние видеопамяти и графического процессора. Рассмотрим лучшие программы для проверки видеокарты – от простых утилит до серьезных инструментов.

DxDiag

Быстрее всего провести проверку видеокарты на работоспособность с помощью встроенной в Windows утилиты DxDiag. Она устанавливается вместе со средством DirectX, управляющим графикой в приложениях. Доступна в Windows 7, 8 и 10, для вызова зажмите Win+R и впишите команду dxdiag.

На вкладке «Экран» вы увидите точные параметры видеоадаптера. Проверьте поле «Примечания», там будут перечислены неисправности или указано их отсутствие. При этом DxDiag покажет только очевидные сбои, которые выявляются в обычном режиме работы.

Nvidia Inspector

Видеокарты Nvidia удобно тестировать утилитой Nvidia Inspector. Она показывает подробные характеристики устройства, позволяет отслеживать частоту GPU и работу системы охлаждения, изменять напряжение и вращение вентилятора, разгонять оборудование. Работает в Windows 7, XP и выше, установка не требуется.

Проверка видеокарты в Nvidia Inspector не включает тестирования, утилита выдает статистическую информацию.

В компьютерной игре

Проверку видеокарты на производительность вы можете произвести в компьютерной игре с современной графикой. Она максимально нагрузит устройство, после чего можно оценить его работоспособность. Перед тем, как проверить производительность видеокарты, установите программу GPU-Z. Это приложение контролирует важный параметр – температуру под нагрузкой.

Скачайте и запустите GPU-Z, в нижнем левом углу установите модель видеоадаптера. Программа покажет подробные сведения о видеопамяти, версии DirectX, шейдерах, драйвере. Зайдите во вкладку «Sensors» и посмотрите на поле «GPU Temperature» – это текущая температура графического адаптера. Дважды щелкните на этом значении, чтобы показать максимальное – в уголке появится подпись Max.

Теперь запустите любимую игру, не закрывая GPU-Z. Поиграйте 30-40 минут и проверьте показатель температуры – он не должен превышать 90-95 градусов. Если при тестировании значение поднялось выше 100, устройство находится не в лучшем состоянии.

FurMark

Настоящий стресс тест видеокарты проводит программа FurMark. Эта бесплатная утилита максимально разгоняет адаптер, оценивая его стабильность и производительность. Как проверить видеокарту на работоспособность в FurMark:

• Закройте другие приложения, включая скачивание файлов из интернета.
• Запустите программу, она определит модель устройства, доступное разрешение и текущую температуру.
• Выставьте стандартное разрешение в поле «Resolution» и откройте настройки по кнопке «Settings».
• В параметрах теста поставьте галочки на «Dynamic background» и «Burn-in». Не используйте режим «Xtreme burn-in», если вы не разбираетесь в тонкостях работы компьютерного оборудования – на нем можно сжечь видеопамять.
• Вернитесь на основной экран, кликните «Burn -in test».
• Подтвердите, что вы согласны с возможными рисками – перезагрузкой ПК из-за излишней интенсивности нагрузки.
• Начнется тест производительности видеокарты.
• Вы увидите график температуры – на первых минутах она начнет резко расти, затем стабилизируется.

У исправного устройства температура не превысит 100 градусов. При более высоких показателях на экране появятся цветные артефакты, компьютер перезагрузится, отключится видеодрайвер.

При успешном завершении тестирования видеокарты на ошибки вы увидите окно с основными показателями – параметры ноутбука или ПК, максимальная температура, FPS. Для сравнения показателей с характеристиками пользователей аналогичных устройств, кликните на «Submit». Запустится браузер с таблицей, в которой вы оцените свое количество баллов.

Если диагностика видеокарты в FurMark окончилась неудачно, попробуйте устранить неисправность. Осмотрите устройство, если на радиатор налипла пыль – удалите его ватными палочками или сдуйте сжатым воздухом. Обновите термопасту на чипе самостоятельно или обратитесь в сервисный центр.

3DMark

Знаменитая программа для диагностики видеоадаптеров, которой пользуются не только геймеры, но и сами производители устройств. Ее результаты считаются эталоном и оцениваются при составлении рейтингов. Приложение платное, но есть и бесплатная версия с ограниченным количеством тестов, которой вполне хватает для личного использования.

3D Mark умеет диагностировать как устройства на компьютере Windows 10 и других версиях, ноутбуках, так и графические возможности смартфонов и планшетов на Android и iOS. Версия 3D Mark 11 предназначена для проверки видеокарт с DirectX 11.

Как протестировать видеокарту в 3D Mark: запустите программу и наблюдайте за ходом тестов. Приложение оценит поведение графического адаптера и процессора под разными типами нагрузок. Через 10-15 мин тестирование окончится, его результаты будут отображены в браузере. Их сразу можно сравнить с данными других пользователей.

Aida 64

Программа Aida 64 оценивает производительность компьютера в целом – параметры видеоадаптера, процессора, жесткого диска. Доступно проведение стресс-тестов для диагностики стабильности компонентов. Как проверить видеокарту на исправность в Aida 64: в приложении зайдите в меню «Tools», оттуда запустите «System stability test». В параметрах установите галочку напротив «Stress GPU» для тестирования видеокарты.

Отслеживайте рост температуры в течение 10 минут. У исправного устройства она не должна превысить 90-95 градусов.

Стабильность системы способна оценить программа OCCT. Она используется для разгона видеокарт и оценки возможного вреда от перегрузки устройства. OCCT выводит показатели частоты, напряжения, температуры, строит и сохраняет графики изменения параметров. Работает с версиями DirectX 9 и 11.

Как проверить работоспособность видеокарты в OCCT: зайдите во вкладку GPU и пропишите настройки:

• длительность проверки – достаточно 10-15 мин;
• разрешение;
• сложность шейдеров;
• отметьте галочкой проверку на ошибки.

Во время тестирования вы будете видеть текущее количество FPS и температуру видеоадаптера. В конце выводится сводная таблица итоговых значений параметров. Если в поле Errors указан 0, значит ошибок в процессе проверки не возникло.

Заключение

Мы разобрались, как проверить видеокарту на компьютере. Для быстрой проверки исправности устройства можно воспользоваться встроенным в Windows средством. Если вы хотите провести серьезное тестирование под нагрузкой – выбирайте из FurMark, 3D Mark и OCCT, которые помогут оценить производительность и диагностировать ошибки.

Необходимость проверить видеокарту на компьютере или ноутбуке может появиться в таких случаях:

• ухудшение производительности в играх;
• артефакты (полосы, рябь, искажения) на мониторе ;
• приобретение нового оборудования с магазина или б/у.

Чтобы не обращаться в сервисный центр, можно воспользоваться специальными программами (стресс-тесты), которые позволяют быстро и с максимальной долей точности обнаружить все неисправности и оценить состояние графического процессора. При тщательном осмотре также можно заметить повреждения, возникшие, например, вследствие несоблюдения правил перевозки.

Признаки плохой работы видеокарты

Основными производителями графических карт для ПК и лэптопов являются MSI, Gigabyte и ASUS. Независимо от высокого качества выпускаемой продукции, видеокарта любого из брендов со временем может прийти в негодность вследствие постоянных перегрузок, недостаточного охлаждения или, в наименьшей мере, заводского брака. Типичными признаками плохой работы видеокарты являются:

• Изображение на мониторе. Возникновение шумов, горизонтальных или вертикальных линий, подергивания экрана является первым сигналом, что ваш графический процессор работает некорректно.
• Звуки. При включении компьютера или ноутбука могут возникать характерные звуковые сигналы (пищание). Так видеокарта предупреждает о том, что вскоре перестанет работать. Также в процессе эксплуатации ПК могут возникать различные звуковые дефекты (зацикливание звука, например).
• Иные признаки. Различные ошибки и проблемы в работе компьютера могут быть связаны с любым комплектующим, однако видеоустройство работает постоянно от включения до выключения ПК. Поэтому вероятность его поломки в разы выше. Даже если на экране качественная картинка, стоит провести диагностическое тестирование.

Визуальный осмотр на целостность

В некоторых случаях видеокарта может быть неисправной из-за физических дефектов. Поэтому прежде, чем проводить программные тесты, тщательно осмотрите ее, обратив особое внимание на:

• Состояние конденсаторов. Они выполняют функцию сглаживания проходящего через них электрического напряжения и обеспечивают бесперебойную работу видеоустройства. Вследствие частых скачков напряжения конденсаторы могут приходить в негодность и вздуваться, что неизбежно приводит к нарушениям в работе устройства. Они располагаются на самой плате, поэтому визуальный осмотр не затруднителен. Также конденсаторы бывают твердотельными и полностью закрытыми. В сервисном центре их работоспособность проверяют с помощью мультиметра.
• Трещины и царапины. Повреждение целостности графической карты может повлечь за собой выход их строя внутренних модулей, поэтому важно проверить дискретную видеокарту на ноутбуке или ПК в сервисном центре. Трещина на корпусе, например, способна спровоцировать нарушение работы системы охлаждения, а без нее видеокарта очень быстро может сгореть. Также возможны проблемы из-за скопившейся пыли на вентиляторах, которые регулируют рабочую температуру.

Устранение неисправностей на физическом уровне, как правило, является достаточно дорогостоящим процессом. Альтернативой может стать приобретение качественного протестированного б/у видеоустройства с гарантией.

Как проверить видеокарту на ноутбуке

Чтобы проверить дискретный графический процессор, можно провести ряд дополнительных тестов. Они отобразят качество комплектующего при нагрузках разной степени и его реальные функциональные возможности.

Прежде, чем перейти к программным проверкам, стоит осмотреть видеокарту визуально. Для этого нужно снять заднюю крышку ноутбука (предварительно выключить и отключить от питания).

«Если вы плохо разбираетесь в компьютерах и периферии, не стоит самостоятельно вскрывать ноутбук. Его устройство намного сложнее, чем системного блока, поэтому неосторожное обращение может только усугубить ситуацию».

Царапины, сколы, потеки флюса негативно влияют на работу устройства. Если возникают проблемы с изображением (полосы, разводы и другие артефакты), это также может указывать на его неисправность.

С помощью специальных программ (3DMark, AIDA64) можно проверить температуру видеокарты, ее 3D-характеристики, частоты памяти, скорость вращения вентиляторов и другие важные спецификации. В случае возникновения видимых проблем, лэптоп всегда можно отнести в сервисный центр, где проведут комплексную и качественную диагностику неполадок.

Как протестировать видеокарту

Классическим вариантом проверки видеоустройства на компьютере является проведение стресс-тестов. Они позволяют с высокой точностью оценить его производительность. Это особенно актуально, если вы приобрели новую видеокарту и для сравнения проверяете свою старую. Также ее можно протестировать другим способом. Установите и поиграйте пару часов в современные игры (The Witcher 3, Battlefield 4, WOT и др.). Если удалось добиться комфортных настроек графики и высокого FPS, при этом картинка не дергается и не лагает, тогда есть основания полагать, что с видеокартой все в порядке.

Программы и бенчмарки создают определенную графическую нагрузку от минимальной до максимальной за 20-30 минут, определяют возможности графического процессора и всех его составляющих. В ходе стресс-теста на первых минутах он начинает работать на пределе своих возможностей, растет температура и увеличивается скорость оборотов вентиляторов.

При пассивной системе охлаждения (радиатор без кулера) нагрузка создает критические условия для работы. Например, температура может подниматься до 95-100 градусов, что для многих видеокарт является максимальным значением. Скачав и установив соответствующую программу, вы можете увидеть:

• точную версию своей видеокарты;
• среднюю и максимальную температуру графического процессора;
• скорость вращения кулеров;
• производительность на 2D, 3D-параметрах;
• работоспособность Direct X и другие данные.

Сегодня также можно проверить производительность видеокарты онлайн с помощью специализированных сервисов от производителей данного оборудования. Такую возможность предоставляют Nvidia (для линейки GeForce) и AMD (Radeon). Существуют и сторонние сервисы, но к их использованию стоит подходить с особой осторожностью.

Выбор программ для тестирования

Сегодня протестировать видеокарту можно разными утилитами, например, FurMark, ATITool, OCCT, 3DMark, AIDA64 и др. Бесплатной и наиболее простой для использования считается AIDA64. Кроме качественного стресс-теста, данную программу используют как комплексное решение для улучшения системы, физического наблюдения и программного анализа на всех уровнях.

В перечне функций нужно выбрать Тест GPGPU. После этого по целому ряду критериев будет оценена работоспособность и максимальные возможности видеокарты. Затем можно запустить стресс-тест.

«Для большинства ПК и ноутбуков средней производительности достаточно 10 минут стресс-теста. Искусственная нагрузка заставляет работать видеокарту на пределе, а если в ее работе имеются неполадки, длительный тест может привести к окончательной поломке оборудования».

Еще одной бесплатной программой для эффективного стресс-теста является FurMark. С ее помощью можно протестировать игровые видеокарты (с разгоном) и просто с ожидаемо высокой производительностью. Перед стартом рекомендуется отключить Xtreme burn-in, поскольку эта функция создает сверхнагрузку. Также стоит закрыть все открытые программы и приложения для получения наиболее точного результата. В случае обнаружения неисправностей, утилита уведомит о возможных причинах:

• некорректная настройка;
• нестабильное/недостаточное электропитание;
• проблемы в работе системы охлаждения.

Результаты программного тестирования

Исправность видеокарты оценивается исходя из результатов стресс-теста. Можно сделать вывод, что она в порядке, если в ходе проверок не выявлено никаких проблем (багов, зависаний, перезагрузок ПК) и в целом испытание графической нагрузкой пройдено с плавной картинкой (без миганий и искажений). Такое видеоустройство нет необходимости дополнительно проверять в сервисном центре.

Также показателем нормальной работоспособности видеокарты является температура. Средние показатели должны колебаться на уровне 60-70 градусов с периодическим повышением до 80-85. Если в процессе тестирования большую часть времени температура оборудования превышала 80 градусов, то, скорее всего, у нее низкая производительность и проблемы с охлаждением или термопастой (актуально для ноутбуков).

Воспользовавшись рекомендациями по тестированию графического устройства на работоспособность, можно уверенно приступать к выбору комплектующих. Интернет-магазин «KOROB» дает возможность своим клиентам купить видеокарту бу в отличном состоянии. На сайте представлен широкий ассортимент подержанных деталей для ПК и ноутбуков, все товарные позиции перед реализацией проходят проверку и полностью готовы к дальнейшей продуктивной работе уже на вашем устройстве.

Почему монитор не включается при включении компьютера — 9 главных причин

Привет. Мне часто поступают заявки с такой проблемой — не включается монитор. Сам компьютер включается, а вот изображение на мониторе не появляется. После приезда на место вызова я делаю диагностику и после некоторых манипуляций, монитор снова показывает. Давайте рассмотрим 9 основных причин, почему монитор не включается при включении компьютера.

Содержание статьи:

Проверяем соединение кабеля питания

В первую очередь нужно убедиться, что монитор подключен к электрической сети. Для этого проверьте соединение кабеля питания на мониторе. Кабель должен плотно сидеть в гнезде на задней стенке монитора и в самой розетке. Если индикатор на мониторе светится, это говорит о том, что питание есть — с кабелем все нормально.

Если питания нет, то возможно перегорел кабель. Такое встречается не часто, но не исключено. Проверьте кабель визуально, если заметили подозрительные места оплавления изоляции, то замените кабель на новый.

Если снаружи с кабелем все хорошо, то проверим кабель на обрыв мультиметром — это такой тестер, электроизмерительный прибор.

Для этого ставим на мультиметре режим прозвона. Один щуп вставляем в контакт штекера, а другой соединяем с вилкой кабеля, как показано на фото ниже.

Проверка кабеля монитора мультиметром — обрыва нет

Проверить нужно два крайних провода в кабеле. Центральный, как правило — это заземление и он на работу не влияет. Если мультиметр пищит и показывает меняющиеся постоянно цифры, то это говорит об исправном проводе. Также проверяем второй провод в кабеле.

Вот как будет показывать мультиметр при обрыв в кабеле. Я специально один контакт не соединил, имитировал этим обрыв внутри кабеля.

Имитация обрыва — мультиметр показывает обрыв в кабеле монитора

Если звуковой сигнал не подает тестер, и на дисплее цифры не меняются, то значит обрыв в кабеле — замените на новый.

Проверяем блок питания монитора

Если с кабелем все нормально, а индикатор на мониторе не светится, то это говорит о неисправности блока питания.

Блок питания на мониторе может быть внешним или внутренним. Внешний блок питания можно проверить мультиметром, которым мы ранее проверяли кабель питания.

На блоке питании заявлено напряжение 14 V, поэтому включаем на мультиметре режим постоянного напряжения в пределах 20 V. Соединяем щупами центральный и боковой контакты на штекере блока питания, как показано на фото ниже.

Проверка мультиметром внешнего блок питания монитора

Показания должны быть в пределах заявленного на наклейке БП, как в моем случае 14,12V что говорит об исправном блоке питания.

Если же напряжение намного меньше или около нуля, то это говорит о его неисправности. Несите блок питания на ремонт.

Внутренний блок питания проверить без разборки монитора не получится. Оставьте лучше это занятие специалисту.

Проверка соединения кабеля от монитора к компьютеру

Допустим, что монитор у вас включается, но не показывает картинку с компьютера. Следующий шаг проверяем видео кабель соединяющий монитор с системным блоком.

В компьютерах используются 4 типа видео разъемов:

1. VGA — аналоговый
2. DVI — цифровой
3. HDMI
4. Display port

Разъемы на видеокарте

На включенном компьютере отсоедините кабель и заново подключите обратно. Если появилось изображение хорошо, если нет ищем неисправность дальше.

Проверка матрицы экрана

Отключите от системника видео кабель и смотрите на монитор.

На мониторе должна появится такая картинка с текстом:

• кабель не подключен;
• или проверьте кабель;
• или проверьте сигн. каб.

Сообщение на мониторе: Check Signal Cable — проверьте сигнал кабеля

Если такое изображение появилось, это говорит о том, что монитор исправен. Значит проблема не в мониторе, а в компьютере.

Если изображения такого нет, то возможно сгорела подсветка экрана. В этом случае нужно нести монитор в ремонт.

Как проверить подсветку экрана монитора

Возьмите фонарик или включите на смартфоне и посветите на экран. Светите под углом на разные участки экрана, пытаясь увидеть ту самую картинку с текстом — кабель не подключен.

Подсвечиваем на экран монитора для проверки LED подсветки матрицы

Если вы увидите эту табличку на подсвеченном участке экрана, то это подтверждает, что сгорела подсветка. Несите монитор в сервисный центр, для замены Led подсветки.

Проверка видео переходника HDMI — VGA

Не так часто, но встречается еще проблема в видео переходнике, которые подключаются к видеокарте на компьютере.

На одной заявке у клиента была проблема в переходнике HDMI — VGA такого типа. Монитор не показывал именно из-за него.

Неисправный переходник с HDMI на VGA кабель

Так как компьютер у клиента был новый, я решил заменить на свой переходник HDMI — VGA и проверить.

Заменил на рабочий переходник HDMI — VGA

Изображение появилось.

Появилось изображение на мониторе

Проверка видеокарты на компьютере

Итак, мы проверили монитор и убедились, что монитор и все соединения исправны. Проверяем теперь компьютер.

Вынимаем видеокарту и если на материнской плате имеется видеовыход, то попробуйте подключить кабель от монитора напрямую к материнке.

Подключаем VGA кабель к видеовыходу на материнской плате

Появилось изображение? Если да, то значит дело в видеокарте. Берём ластик и чистим контакты на видеокарте и ставим на свое место.

Чистим ластиком контакты видеокарты

Подключаем кабель и запускаем компьютер. Должно появится изображение. Если нет — значит видеокарта вышла из строя. Здесь есть три варианта:

1. Оставляем монитор подключенный к материнке и пользуемся так.
2. Покупаем новую видеокарту и меняем сгоревшую.
3. Сдаем видеокарту в ремонт.

Важно! При наличии видеокарты кабель подключать к разъему 2 через видеокарту, а не к материнке 1. Показано на фото ниже.

При подключенной видеокарте подсоединять кабель нужно к видеокарте 2, а не к материнской плате 1

Часто бывает после переноса компьютера на новое место и подключения кабелей монитор не показывает именно из-за неправильного подключения кабеля.

Если на материнской плате нет видеовыхода и после чистки видеокарты изображение не появилось, то чистим контакты на оперативной памяти.

Чистка контактов оперативной памяти

Вынимаем планки оперативной памяти, чистим контакты ластиком и ставим обратно.

Для этого выключаем компьютер от сети и вынимаем планку оперативной памяти. Если планок две и больше вынимаем все.

Отщелкиваем по бокам крепления и отсоединяем планку оперативки

Чистим контакты с двух сторон ластиком.

Чистим ластиком контакты планки оперативной памяти с этой и обратной стороны

Вставляем планку оперативной памяти обратно в материнскую плату.

Включаем компьютер и смотрим, появилось ли изображение? Если да, поздравляю, значит проблема была в контактах оперативной памяти.

Если не появилось изображение, то пробуем последний вариант.

Сбрасываем биос

Отключите кабель от блока питания компьютера и вытащите батарейку из материнской платы, поддев тонкой отверткой.

Вытаскиваем батарейку из материнской платы

Подождите минуту и попробуйте запустить компьютер без батарейки. Если при запуске появилась картинка, то значит все исправно. Вставьте батарейку обратно и запускайте снова.

По своему опыту скажу, что часто изображение на мониторе пропадает из-за плохого контакта видеокарты и оперативной памяти. Чуть реже причиной является неисправность монитора и видео переходника.

Если эти советы вам не помогли значит без специалиста вам не обойтись. Возможно проблема в материнской плате, процессоре или поломка монитора.

Если вы сами не справились с данной проблемой, то оставьте заявку в группе VK — Ремонт компьютеров на дому

Помогу решить проблему с ПК или ноутбуком. Вступайте в группу VК — ruslankomp

Несколько Способов, Как Проверить Видеокарту в Аида 64 (Aida64)

В современных стационарных компьютерах и ноутбуках видеокарта представляет собой очень важный компонент всей системы. Она отвечает за правильный вывод информации на экран и обработку графики в играх и приложениях. Однако далеко не все пользователи компьютеров понимают, что, покупая новую или бывшую в употреблении видеокарту нужно иметь представление не только об её производительности, но и проверить её на стабильность работы.  В этой статье вы узнаете, как проверить видеокарту Aida64 в подобных случаях.

Если вы покупали новую видеокарту в магазине, а она оказалась бракованной, то не стоит расстраиваться, её вам поменяют по гарантийному талону. Тем не менее, вне зависимости от того, покупаете вы новую или бывшую в употреблении видеокарту, первоначального вы должны её взять в руки и осмотреть на механические повреждения, и другие дефекты базовых элементов видимые глазом.

После этого, когда вы установите видеоадаптер в свой компьютер, его желательно протестировать специальной программой Aida64, чтобы полностью быть уверенным в его работоспособности. Только после такого теста можно быть уверенным в полной работоспособности видеокарты. Кроме этого, после тестирования, если обнаружатся дефекты, вы сможете поменять видеокарту на новую и нивелировать возможность поломки других комплектующих своего компьютера. Таким образом, проведя тест стабильности видеокарты, вы примите превентивные меры для сохранения своих финансовых средств. К одной из самых надежных и точных программ для тестирования видеокарты относится аида64. Однако прежде чем начать стресс тестирование вашей видеокарты в этой программе, перейдём к её тщательному внешнему осмотру на дефекты, ведь если они будут обнаружены, то не имеет никакого смысла проводить программное тестирование.

Внешний осмотр видеокарты

Сначала осмотрите видеокарту со всех сторон. Вполне вероятно, что вы увидите физические повреждения на основной плате или на составляющих её элементах. Затем обратите внимание на конденсаторы. Эти схематические элементы сглаживают электрическое напряжение. В те моменты, когда напряжение повышенное, конденсаторы аккумулируют в себе заряд, а при нехватке энергии, они этот заряд отдают. Таким образом, в рабочем состоянии конденсаторы постоянно пропускает через себя определенное напряжение. Если вы увидите вздувшиеся конденсаторы, их необходимо заменить на аналогичные новые. Даже один вздувшийся конденсатор может привести к существенному ухудшению работы графического адаптера.

На видеокарте также могут присутствовать танталовые конденсаторы, твёрдотельные и полностью закрытые.

Твёрдотельные и полностью закрытые конденсаторы можно проверить только с помощью мультиметра. Если на поверхности основной платы видеокарты есть царапины, возможно,  ей повреждены некоторые дорожки. В этом случае целостность дорожек можно проверить с помощью мультиметра и в случае необходимости восстановить их.

Если на основной плате присутствует надлом или трещина, то в первую очередь нужно восстановить эти физические дефекты. В большинстве подобных случаев дешевле приобрести новую видеокарту, чем её восстанавливать. После того, как физические  повреждения на видеокарте устранены или не обнаружены, можно переходить к её программному тестированию и определять стабильность видеокарты.

Тестирование видеокарты в программе AIDA64

Если вы ещё не установили на свой компьютер программу Аида 64, то её можно скачать с нашего сайта. После скачивания и инсталляции программы на свой компьютер запустите её.

Важно! Перед запуском программы aida64 сохраните все данные в работающих приложениях и закройте их.

Aida64 как проверить видеокарту

После запуска программы в верхнем меню выберите раздел “Сервис”. Затем во всплывающем меню выберите раздел “Тест GPGPU”.

После этого откроется окно, в котором будут отображаться параметры, отслеживаемые в процессе тестирования видеокарты. В эти параметры входят: частота работы процессора видеокарты,  температура процессора, подаваемое напряжение, сила тока. Чтобы на экране не отражалась ненужная информация, в нижней части окна  нажмите кнопку “Preference” и настройте вывод только тех данных, которые касаются видеокарты. После изменения настроек вернитесь в главное окно и отметьте галочкой пункт ”Stress GPU(s)”. Затем в нижней части окна, с левой стороны нажмите на кнопку “Старт” и наблюдайте за изменениями параметров видеокарты.

Программа aida64 в автоматическом режиме запоминает только начало времени тестирования и окончание процедуры. Поэтому за остальными параметрами видеокарты вы должны следить самостоятельно. В данном случае самыми критичными и важными являются:

• Температура процессора видеокарты;
• Скорость вентилятора охлаждающей системы видеокарты.

Если существует необходимость, вы можете отслеживать температуру процессора и других датчиков, установленных на вашем компьютере. Обычно тест видеокарты nvidia проводят не более двадцати минут. Этого времени вполне достаточно, чтобы выявить неисправность видеоадаптера. Если в процессе тестирования нагрев видеокарты не выходил за пределы допустимых норм, то тест считается пройденным успешно. Узнать точную норму допустимой температуры процессора вашей видеокарты можно на сайте производителя.

Заключение

Подводя итоги можно сделать вывод, что теперь, когда вы знаете как протестировать вашу видеокарту и как узнать, сколько градусов в видеокарте, вы сможете преждевременно предусмотреть и предотвратить поломку других дорогостоящих компонентов компьютера. Надеюсь, что эта статья помогла вам разобраться в том, как проверить видеокарту Aida64.

Как проверить блок питания цифровым мультиметром? — Блоки питания

11 минут назад frozensun сказал:

Мне нужно проверить, подает ли мой блок питания достаточное напряжение для моего графического процессора.

Есть ли способ узнать это?

В моей предыдущей беседе я упоминал, что 12 В падает до 11,6 В, измеренных в BIOS.

я не думаю, что это нормально, но ребята написали нормально.

С видеокартой все будет нормально с 11.6v .. 12,6v (даже больше) … любой компонент должен выдерживать до 12v + 10% или 13,2v, но на самом деле вы не должны видеть больше, чем около 12,6v

Видеокарта в основном принимает это напряжение и преобразует его примерно до 1 … 1,5 В, поэтому точное напряжение не так важно, пока напряжение остается относительно стабильным … именно пульсации (колебания и падения) нарушают конвертер на видеокарте.

Напряжения недостаточно, вам также необходимо знать максимальный ток, который может подавать блок питания, но вы не можете легко измерить его с помощью мультиметра.Вы можете измерить фактическое количество энергии, потребляемой видеокартой (мощность = ток x напряжение), но это будет сложно, потому что видеокарта получает питание через слот pci-e (примерно до 75 Вт) и от дополнительного pci-e. разъемы.

Сила тока указана на этикетке блока питания, но очень дешевые блоки питания без названия часто могут находиться на этикетке.

BIOS не может точно отображать напряжения, и значения часто округляются до 50 мВ (0.05 или 0,1 шага). Они также измеряются только в одной точке, которая может быть меньше или больше нагружена, чем другие точки — если мощность проходит через провод, и вы измеряете напряжение там, напряжение будет немного меньше по сравнению с другими проводами, потому что есть некоторая потеря напряжения. на самом проводе так как провода не идеальные, есть потери.

Так, например, если материнская плата принимает 8 А через два провода 12 В в 24-контактном разъеме (65 Вт для видеокарты, 5–10 Вт для вентиляторов, 5–10 Вт для бортовых компонентов на материнской плате и т. Д.), Вы можете измерить 11.8 В, потому что эти 0,2 В теряются на двух проводах между блоком питания и 24-контактным разъемом.

Но если видеокарте требуется только 3 А через 6-контактный разъем (то есть только 1 А через каждую пару проводов), напряжение на разъеме pci-e может составлять 11,9 В, потому что меньший ток означает меньшие потери на проводах между блоком питания и видеокартой. .

Ремонт видеокарты

— Как я починил видеокарту

Умирает GPU? Проблемы с загрузкой Windows? Проблемы с отображением артефактов / искаженного / мусорного изображения на вашем мониторе? Добро пожаловать в клуб пользователей, у которых возникли проблемы с видеокартами, в том числе и со мной.

Посмотреть видео

Отказ видеокарты — Классификация и общее руководство

Признаки отказа видеокарты

1. Video TDR Failure BSOD при загрузке из режима ожидания / сна
2. Артефакты изображения во время загрузки BIOS / Windows или Live Linux
3. Отказ полностью выполнить холодную загрузку Windows с зависанием экранов, постоянными перезагрузками / сбоями и т. Д.
4. В крайних случаях: нет вывода изображения / сигнала (полностью черное изображение)
   (за исключением таких тривиальных случаев, как неисправный кабель, разъем или неисправный монитор).В этом случае карту, вероятно, будет непросто и экономично отремонтировать, но вы не потеряете ничего, чтобы попробовать!

Причины отказа видеокарты

1. Программное обеспечение / драйверы Ошибки и проблемы совместимости
2. Отказ оборудования
   • Дефекты печатной платы
   • Проблемы с паяными соединениями
   • Отказ пассивного компонента (конденсаторы / индукторы / резисторы / диоды / разъемы)
   • Отказ активного компонента (GPU / RAM / BIOS / Управление источником питания / Транзисторы)

Исправление проблем с программным обеспечением и драйверами видеокарт

• Очистить драйвер видеокарты (пере) установить
• Восстановление или обновление драйверов видеокарты
• Возврат или обновление вашей ОС
• Загрузка Live OS с USB / HDD / CD / DVD
• Переустановка свежей ОС (Windows, Linux, Mac OS)

Совет: используйте только официальные методы удаления драйверов / избегайте сторонних инструментов для очистки драйверов!

Проверка аппаратных проблем видеокарт

• Тестовая карта с другим кабелем, компьютером и монитором (на всякий случай)
• Загрузка Live OS с USB / HDD / CD / DVD
• Восстановление образа ОС из резервной копии или переустановка новой ОС

Что означает ошибка BSOD VIDEO_TDR_FAILURE?

TDR означает Timeout, Detection и Recovery .

Windows 10 — сбой видео TDR — nvlddmkm.sys BSOD

Это функция в Windows, которая обнаруживает проблемы с откликом видеокарты (например, при загрузке из режима ожидания / сна) и сбрасывает видеокарту для восстановления работоспособности рабочего стола. По умолчанию Windows ожидает ответа от видеокарты в течение 2 секунд, а затем сбрасывает карту, если ответ по какой-либо причине не удается. Таким образом, сбой TDR происходит, когда Windows не может перезагрузить видеокарту и восстановить функциональную среду рабочего стола.Проблема в том, что это может произойти из-за проблем, связанных с программным обеспечением или с аппаратным обеспечением , и само по себе это сообщение не может сказать вам, какой именно случай!

Рекомендуемая литература

Какую термопасту мне купить? Элитный или дешевый?
Руководство по выбору пасты для термопасты для ЦП / графических процессоров

GPU карты Цена Comic

КАК Я ИСПРАВЛЯЛ НЕИСПРАВНОСТЬ ГРАФИЧЕСКОЙ КАРТЫ
с вертикальными полосами и артефактами изображения

На прошлой неделе один из моих старых компьютеров, который использовался в основном как вспомогательная машина / машина для проверки и иногда для мультимедиа / Интернета, неожиданно начал показывать странное поведение дисплея.Чтобы вечеринка завершилась, добавьте в уравнение недавнее обновление Windows 10 и полностью запутайтесь, проблема в программном или аппаратном обеспечении.

Неисправная видеокарта с вертикальными полосами и артефактами изображения — ОС Windows

Проблема начала проявляться постепенно. Первоначально, в прошлом году, когда я загружал машину из режима ожидания (сна), в 10% ~ 20% случаев BSOD Windows происходил с сообщением об ошибке Video TDR и кое-что о сборе и создании отчета об ошибках:

Video TDR Failure
бла-бла-бла + код последовательности ошибок, который в моем случае оказался совершенно несвязанным / бесполезным

Я был разочарован, потому что решения в Интернете и на официальном форуме поддержки Microsoft предполагали, что это проблема с драйвером / программным обеспечением.Проблема в том, что это также может произойти из-за проблем, связанных с оборудованием, например. сбой компонентов, перегрев видеокарты (который может либо сам вызвать проблемы во время напряженной работы и / или ненормальных условий окружающей среды, либо просто быть проявлением неисправности другого компонента) и так далее.

Позже были очень короткие сбои, которые длились доли секунды, почти незаметные. Холодная перезагрузка с каждым днем ​​становилась все хуже. Я начал замечать странные искажения пикселизации повсюду внезапно, что, как мне казалось, происходило только на моем старом забытом Commodore 64, когда процессор и материнская плата сильно нагревались (из-за плохой тепловой конструкции и часов игр Manic Miner и Green Beret / Rush’n Attack).При загрузке через BIOS и различные тестовые экраны все было хорошо (сначала), но как только началась загрузка Windows 10 с узнаваемым логотипом, все стало странно. Иногда, как и совершенно случайная, последовательность загрузки Windows постоянно зависала, Windows пыталась сделать некоторую внутреннюю магию за кулисами (судя по светодиодному индикатору активности SSD / HDD), но в конечном итоге Windows 10 всегда заканчивала отображать экран BSOD знакомым сообщением о Video TDR Failure , после чего кнопки сброса или отключения питания были оставлены в качестве единственного варианта.

Неисправная видеокарта

Затем, после постоянной агонии бесчисленных отключений питания и циклов сброса / перезагрузки, сама по себе Windows 10 сделала еще одну перезагрузку, пока в конечном итоге не загрузилась полностью и не преуспела! Ха, кто бы мог подумать, что Windows 10 в конечном итоге станет такой устойчивой и успешной ОС !? В любом случае, как я позже обнаружил, это было скорее азартной удачей, чем чем-либо еще, поскольку проблема стала возникать все чаще и с каждым днем ​​становилась все хуже.

В одном из многих циклов перезагрузка-сбой-перезагрузка , что-то внезапно изменило и привлекло мое внимание.Windows 10 неожиданно сообщила, что оборудование NVIDIA 8600 GT Graphics Card было отключено, потому что оно сообщило о проблеме во время загрузки. Я избавлю вас от всех подробностей, так как это событие произошло не сразу и само по себе (это избавило бы меня от многих проблем и ненужных перезагрузок и испытаний, если бы оно произошло), пока не будет запущена консоль восстановления Windows ( вероятно, из-за множества перезагрузок и неудачных последовательностей запуска), а затем я дал указание Windows попытаться обнаружить и устранить проблему самостоятельно.Естественно, он не смог решить проблему (потому что, в конце концов, это не было связано с программным обеспечением), однако он обнаружил, что сбои при загрузке были связаны с блоком Graphics Card .

Самой большой загадкой, которая последовала за этим, был тот факт, что (по крайней мере, в течение следующих 2-3 дней) компьютер начал работать «нормально» с одной (и только) картой графического процессора , отключенной , а монитор (также один и единственный) все еще был подключен к Это!? Я подумал, что если мы отключим одну-единственную карту графического процессора в компьютере (например, в диспетчере устройств Windows), вот и все — изображения больше не будет.

Дело в том, что в Windows было отключено только . Ни BIOS, ни DOS, ни Linux, ни какой-либо другой ОС, которая может быть у нас. Видеокарта теперь использовала драйвер Microsoft Basic Display Adapter , при этом все дополнительные функции (навороты) отключены. Также пропала функция сна (в меню «Пуск» были доступны только выключение / выключение и перезагрузка).

Итак, изображение все еще правильно отображалось во время базовой загрузки системы и тестов, и да, даже в Windows 10. Он просто не использовал все аппаратные драйверы и функции, и это было с уменьшенным разрешением 1024 × 800 или около того (я позже увеличил его до макс. 1280 × 1024, но это все еще было далеко от родного 1920 × 1080 Full HD для моего монитора).Но это отстой, так как все искажалось, значки и окна растягивались, для воспроизведения нескольких клипов требовалась опция коррекции пиксельной AR-коррекции, проверенная в медиаплеере, и так далее…

Ну, по крайней мере, у меня на время был компьютер.

Я также установил локальный сервер VNC, поэтому даже без отображения изображения, вставленной или включенной видеокарты я мог удаленно подключиться к нему через локальную сеть и убедиться, что в остальном ПК работает нормально. Жесткие диски, температура процессора и тесты MEMORY проходили без ошибок, Windows теперь успешно загружалась, даже с искаженным изображением, что вселяло в меня уверенность, что компьютер в остальном работает правильно .Это должно быть связано с Graphics Card , но как и почему?

В поисках советов по поиску и устранению неисправностей и быстрому ремонту в различных онлайн-источниках я уже нашел:

• Деинсталлированная видеокарта из слота PCI-E, почистила контакты сот и вставила обратно.
• Сеанс восстановления Windows обнаруживал проблему несколько раз, но без каких-либо улучшений.
• При загрузке живого дистрибутива Linux (например, Ubuntu) в какой-то момент испытали точно такие же артефакты изображения , что явно указывает на то, что это проблема, связанная с оборудованием, а не с операционной системой.Сам по себе этот тест был для меня явным признаком того, что это не проблема программного обеспечения / драйвера, а проблема с оборудованием .
• Проверка разъемов памяти DIMM, процессора и других кабелей и компонентов также не выявила никаких проблем.

Также были предложения по ремонту оборудования:

• PCB Solder Reflow — реболлинг чипа графического процессора или всей карты в целом

Оплавление / реболлинг может использоваться для «освежения» паяных соединений. Мой быстрый визуальный осмотр карты не выявил проблем с плохим контактом, но, тем не менее, это может быть невидимая проблема, особенно в случае графического процессора с поверхностным монтажом BGA.Должен признаться, что никогда не делал такой сложной процедуры, и, наверное, не стал бы покупать дешевую использованную карту за 10 долларов (кроме практики). Вы можете либо использовать термофен и осторожно навести курсор на некоторые участки, либо положить карту в духовку и осторожно «запечь». Оба метода несут в себе риск необратимого повреждения и перегрева компонентов (но в целом термофен лучше и точнее, поскольку вы не нагреваете всю плату и все компоненты одновременно, включая неэлектрические контактные тела).

Этот компьютер никогда не использовался для игр, на самом деле, графический процессор никогда даже не тестировался и не подвергался стрессу, и даже если бы я захотел — в любом случае это был только 8600 GT, зачем мне делать что-то подобное с 8600 GT? Я имею в виду, что это не было чем-то вроде 8800 GTX , GTX 1080 , GTX 2080 или подобных. Тем не менее, я вспомнил, что в какой-то момент несколько лет назад я отключил кулер графического процессора от печатной платы видеокарты, так как меня раздражал шум, который он внезапно начал издавать, и я не был слишком уверен, что смогу его отремонтировать или заменить самостоятельно.Все было хорошо, графический процессор все еще был ниже 70 ° C , и мне было все равно, потому что я никогда не планировал сильно нагружать его играми или чем-то еще.

Затем произошла вот эта ошибка.

В прошлом и этом году у нас были периоды сильной жары, и эти волны жары причиняют вред не только нам, собратьям, но и нашим компьютерам и их компонентам. Это не то же самое, когда T окружающего воздуха составляет 25 ° C или ниже или 30 ° C и выше! Помните, что <70 ° C из предыдущего абзаца? Что ж, теперь она была близка к 78-79 ° C ! Бедняжка просто не успевала!

Статистически, даже если вентилятор не отключен, это должно в конечном итоге случиться с нетвердыми электролитическими конденсаторами низкого качества.У меня действительно есть опыт ремонта материнских плат в этом отношении, замены конденсаторов, которые показывали возраст и налет.

Я подозревал, что либо сам чип GPU (Graphics Processing Unit), либо память GDDR RAM были каким-то образом повреждены. Я не мог надежно проверить сам графический процессор, потому что, как только я включил графическую карту в диспетчере устройств, Windows 10 зависала и снова и снова вводила бесконечную последовательность перезагрузки — да, поверьте мне, я пробовал, вот откуда я знаю;)

С другой стороны, графический процессор является самой сложной технологией на самой видеокарте и обычно очень хорошо защищен (встроенное тепловое отключение и другие механизмы безопасности).Другими словами, в редких случаях должно происходить сгорание чипа при сохранении всех проверенных параметров (например, отсутствие разгона, разумные внутренние температуры / охлаждение ПК, отсутствие игр или требовательных приложений графического процессора и т. Д.).

Существовало несколько небольших утилит для тестирования и нагрузки видеопамяти , и поскольку на этом этапе изображение было почти 100% времени постоянно искаженным и бесполезным, я подключился через клиент VNC LAN и запустил его с помощью функции удаленного рабочего стола. К моему шокирующему удивлению, этот инструмент запускает пару циклов со 100% идеальным показателем здоровья! Хм, значит, это не ОЗУ графического процессора на самой карте, по крайней мере, согласно этому программному обеспечению.Значит, это должен быть графический процессор или этап компоновки выходного изображения. Что еще могло быть, что проявлялось так !?

Неисправная видеокарта — набухшие электролитические конденсаторы

Мне и в голову не приходило, что проблема может быть в блоке питания и фильтрации напряжения! Нестабильность напряжения может вызвать повреждение памяти, артефакты изображения, зависание / BSOD и другие симптомы.

Учитывая тот факт, что все электролитические конденсаторы стареют (да, даже твердотельные, хотя и в несколько раз медленнее), они обычно подозреваются в любой неисправной видеокарте, которая проявляет вышеуказанные симптомы.

Поскольку эти карты поставлялись с несколькими выходными портами DVI-I, мне даже пришла в голову идея поменять местами кабель на обоих (плюс обязательная перезагрузка), но безуспешно. Оба выхода DVI (цифровой DVI и аналоговый VGA через адаптер) демонстрировали одну и ту же постоянную проблему.

И как раз тогда, когда я подумал выкинуть его и поставить на замену красивым апгрейдом, я посмотрел на плату и заметил три вздутых ELCO s (электролитические конденсаторы) рядом с «пассивными» ребрами радиатора! Момент прозрения.Все встало на свои места, я четко представляла, что произошло, и улыбалась. Возникло скопление газообразного водорода, вероятно, из-за чрезмерного нагрева окружающей среды (несмотря на то, что эти конденсаторы были рассчитаны на температуру 105 ° C, раствор электролита был старым и, вероятно, со временем высох). Кроме того, тот факт, что они стояли рядом с индуктором, который довольно хорошо нагревается, тоже не помог.

Ладно, пора в ремонт! (видео)

ЗАКЛЮЧИТЕЛЬНЫЕ СОВЕТЫ / СЛОВА МУДРОСТИ

Существует ограниченное количество ремонтов, которые вы можете выполнить дома с помощью хобби-инструментов.Мне очень повезло, ремонт оказался несложным, и он сработал! Для комплексного ремонта требуется профессиональное оборудование, запчасти и опыт, а ремонт не всегда обходится дешево.

Вам понадобится приличный паяльник, который, вероятно, может нагреться до 300 ° ~ 400 ° C. Моему 30-ваттному паяльнику едва удалось расплавить стыки печатной платы, и это было мучительно больно. Ремонт занял пару очень долгих часов, вместо того, чтобы исправить это за 5 минут.

Удалены неисправные электролитические конденсаторы, оставившие следы электролитной жижи

Я также рекомендую использовать версии с низким ESR (низким эквивалентным последовательным сопротивлением) с соответствующими характеристиками напряжения и рабочей температурой 105 ° C (для долговечности). На самом деле это зависит от стоимости вашей видеокарты. Все современные карты приличного качества теперь используют твердотельные конденсаторы. В моем случае я использовал то, что у меня уже было: 3 новых конденсатора по 1000 мкФ / 105 ° C, которые идеально подходили для этой устаревшей бюджетной модели.В случае более дорогих поколений я бы даже выбрал твердотельные конденсаторы известных брендов (Panasonic, Nichicon и т. Д.).

Неисправный тест электролитического конденсатора — вы можете быть обмануты тем, что с этой крышкой на 1500 мкФ все в порядке!

К сожалению, вы не можете просто использовать обычный цифровой мультиметр (DMM) для проверки неисправных конденсаторов (ну , а не напрямую без какой-либо внешней вспомогательной схемы ). Они покажут почти номинальное или 30-50% уменьшенное значение емкости (обычные ELCO обычно имеют допуск от -10% и до + 50% номинальной емкости), однако вы не увидите других параметров, таких как ESR (эквивалентное последовательное сопротивление), которые могут указывает на сухой электролит, утечку или повреждение.Более того, вы не можете просто надеть измерительные провода на контакты ELCO, когда они установлены на печатной плате, потому что другие цепи, включенные параллельно, повлияют на ваши инструменты и показания. Есть еще один умный способ проверить их, когда они установлены на печатной плате: используя осциллограф и наблюдая за любыми нестабильностями и отклонениями напряжения на их выводах, которые могут указывать или обнаруживать неисправные колпачки во время ремонта ( предполагая, что они относятся к секции напряжения, ELCO также могут быть используется для блокировки сигналов постоянного и переменного тока в аудиосхемах ).

ЗАКЛЮЧЕНИЕ

После ремонта машина больше не сообщала Video TDR Failure , ни при загрузке из спящего / ждущего режима, ни при загрузке Windows.

Мне очень повезло, что это была относительно простая аппаратная проблема, которую можно было заметить и исправить. Ваш пробег может сильно отличаться. Сложный ремонт требует опыта, серьезных испытаний, запчастей и ремонтного оборудования, а не того, что у вас случайно есть дома.И, честно говоря, иногда дешевле купить другую рабочую карту (новую или бывшую в употреблении) и просто заменить ее!

Надеюсь, этот ремонтный путь, который я предпринял, поможет кому-то еще в подобной ситуации. Удачи!

Как проверить блок питания ПК? [Тестер БП, мультиметр, перемычка]

(* Этот пост может содержать партнерские ссылки, что означает, что я могу получить небольшую комиссию, если вы решите совершить покупку по предоставленным мной ссылкам (без дополнительных затрат для вас).Спасибо за поддержку работы, которую я вложил в этот сайт!)

Отказ источника питания — одна из наиболее частых проблем, с которыми сталкиваются пользователи ПК. Если у вас выйдет из строя блок питания, ваш компьютер не включится, и это может помешать вашей работе. Неисправный источник питания нелегко обнаружить, потому что его нельзя контролировать с помощью какого-либо программного обеспечения, а неисправность можно диагностировать только путем тестирования. Обнаружение неисправности может стать еще более трудным, когда источник питания включается, но одна из шин напряжения не работает должным образом и выдает неправильное напряжение, что довольно опасно и может привести к повреждению ваших внутренних компонентов.Когда ваш компьютер не запускается, первым делом нужно проверить блок питания, но большинство пользователей не знают, как проверить блок питания и диагностировать его на предмет сбоев и ошибок. Итак, чтобы помочь вам в этом вопросе, здесь я расскажу вам, как проверить блок питания на наличие ошибок или сбоев, чтобы убедиться, что ваш блок питания работает должным образом или нет.

Как проверить блок питания ПК

Вот различные методы, с помощью которых вы можете проверить или протестировать блок питания (PSU) ПК.

Базовый тест при включении (метод перемычки)

Это базовый тест при включении питания, чтобы проверить, запускается ли блок питания или нет. Это делается путем укорочения сигнального контакта Power Supply ON (PS_ON) 24-контактного или 20-контактного разъема ATX блока питания с любым из контактов заземления в разъеме. Для 24-контактного разъема это PIN 16, а для 20-контактного разъема — PIN 14. На изображениях ниже вы можете увидеть, что зеленые контакты в 24-контактном и 20-контактном разъемах обозначают «Power». Контакты датчика «Питание включено».

Этапы тестирования БП без материнской платы

1. Отключите блок питания от компьютера и электросети.

2. Удерживайте 24-контактный или 20-контактный разъем таким образом, чтобы зажим разъема был направлен вверх, а контакты — к себе.

3. Теперь посчитайте четвертый и пятый контакт слева вверху разъема. Здесь четвертый контакт — это контакт датчика «Power On», а пятый контакт — контакт заземления.

4. Вставьте канцелярскую скрепку, сплошной медный провод или небольшой провод в штырьки 4 ^-й и 5 ^-й , которые вы нашли.

5. Вставьте кабель блока питания в розетку электросети, включите сетевое питание, а также блок питания, если блок питания оборудован переключателем ВКЛ / ВЫКЛ.

6. Если вентилятор блока питания начинает вращаться, это означает, что блок питания запущен и включен.

Примечание: Некоторые блоки питания имеют функцию нулевой скорости вращения, в результате которой вентилятор вращается только на мгновение после включения блока питания. Это по-прежнему указывает на то, что блок питания работает нормально. Однако в случае пассивных блоков питания без вентилятора необходимо подключить вентилятор корпуса к 4-контактному разъему Molex блока питания, чтобы убедиться, что блок питания запустился.

Инструмент для перемычки источника питания

Если вам неудобно выполнять эту процедуру перемычки вручную, вы можете получить инструмент для перемычки источника питания, который можно подключить к 24-контактному / 20-контактному разъему блока питания, чтобы получить тот же результат. Ниже представлен такой переходник-перемычка блока питания, который поддерживает как 20-контактные, так и 24-контактные разъемы.

Инструмент для перемычки источника питания

Тестирование шин и разъемов для блоков питания

Метод перемычки может только сказать вам, что блок питания включается, но он не скажет вам, все ли шины напряжения работают должным образом, а разъемы выдают правильное напряжение.Итак, чтобы проверить шины и разъемы напряжения, вы должны использовать нижеперечисленные методы.

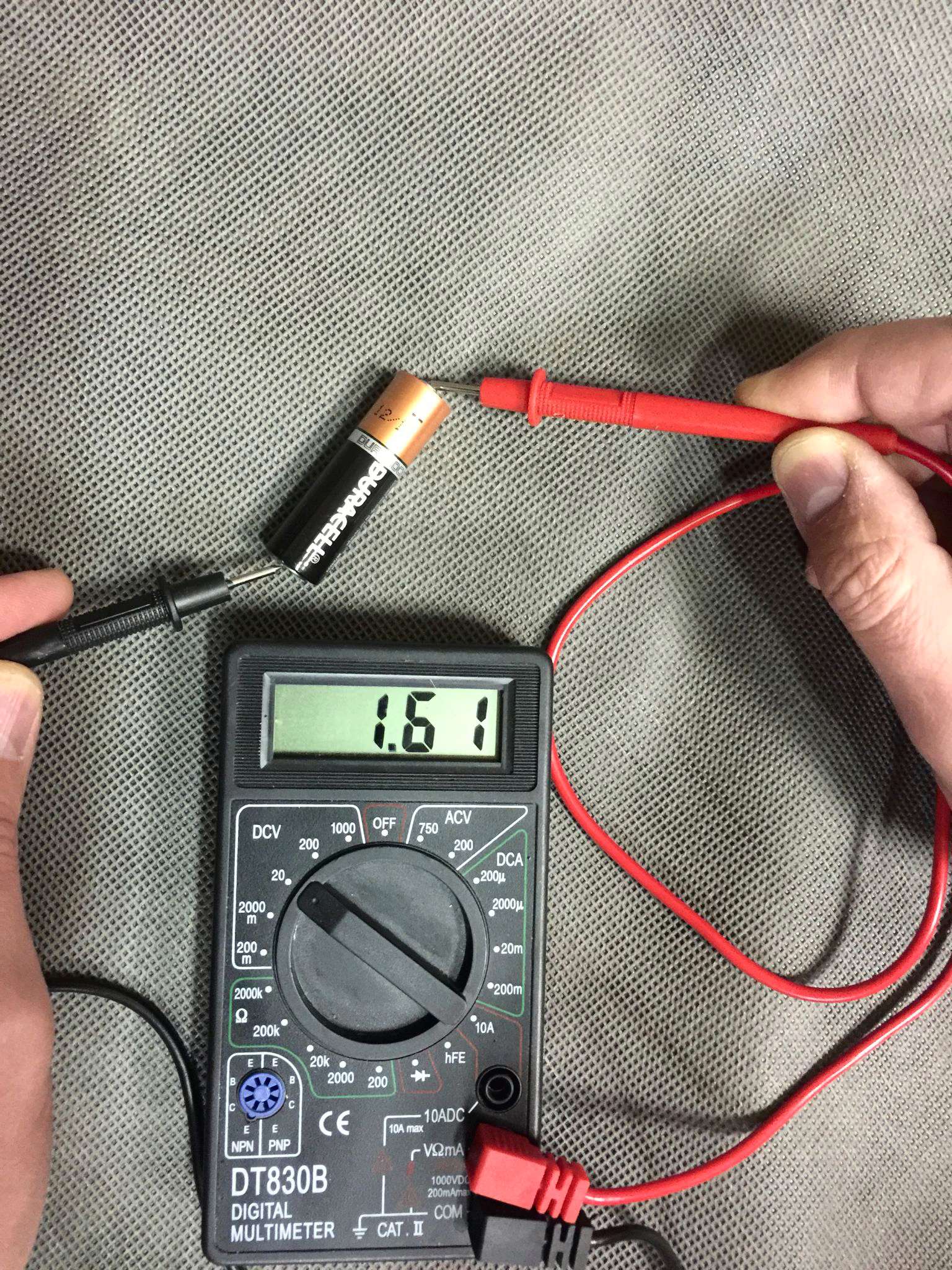

Использование мультиметра

Вы можете использовать простой и недорогой мультиметр для проверки шин блока питания путем измерения напряжений на различных разъемах блока питания. Он также используется для проверки разъемов блока питания и правильности вывода напряжения на них. Если уровни напряжения значительно ниже или выше эталонного, это может привести к повреждению компонентов, подключенных к блоку питания.Если у вас нет цифрового мультиметра, вы можете приобрести его в Интернете. Чтобы проверить различные разъемы и шины напряжения, вы должны знать схему контактов разъема и цветовую кодировку проводов для разных напряжений, чтобы получить показания мультиметра. Практически во всех блоках питания черный провод — это общий провод или заземляющий провод, желтый — для +12 В, а красный — для + 5В. Оранжевый цвет используется для + 3,3 В.

Как проверить шины и разъемы напряжения с помощью мультиметра

1.Отсоедините разъемы блока питания и убедитесь, что блок питания не подключен к электросети.

2. Запустите блок питания, укоротив контакт «Power On» с контактом заземления, следуя методу перемычки, упомянутому выше в этом посте.

3. Установите цифровой мультиметр в режим постоянного тока.

4. Теперь предположим, что вы хотите проверить 4-контактный разъем Molex, который выводит как +12 В, так и + 5 В. Сначала подключите красный провод мультиметра к контакту красного провода разъема Molex, а черный провод — к любому проводу заземления разъема Molex.Если шина напряжения +5 В работает нормально, то ваш мультиметр покажет напряжение, близкое к 5 В. Аналогичным образом, чтобы проверить напряжение +12 В, подключите красный провод мультиметра к контакту желтого провода, а черный провод — к любому контакту черного провода разъема Molex. Если он работает нормально, то ваш мультиметр покажет напряжение около 12 В с небольшим отклонением.

5. Используя тот же принцип или процедуру, вы можете проверить другие разъемы блока питания, следуя схемам расположения контактов разъемов.Ниже представлены схемы распиновки различных разъемов БП.

Показание напряжения не должно слишком сильно отклоняться от эталонного или указанного выходного напряжения шины, например, показание напряжения на шине 12 В не должно показывать 10 В или 14 В. То же самое применимо и к другим рельсам, которые включают 5 В и 3,3 В. Стандарт Intel для различных шин напряжения показан ниже:

Напряжение	Стандарт Intel
	Минимум	Максимум
+ 5В	4.75 В	5,25 В
+ 3,3 В	3,1 В	3,5 В
+ 12В	11,4 В	12,6 В
-12В	-10,8 В	-13,2 В
+ 5Всб	4,75 В	5,25 В

Примечание: Вам все равно придется замкнуть контакт «Power On» блока питания на контакт заземления, используя метод перемычки, чтобы запустить блок питания для проверки уровней напряжения на различных разъемах.

Необходимо помнить для разъема блока питания ПК

Черный провод — земля или минус

Желтый -> + 12В

Красный -> + 5В

Розовый или оранжевый -> + 3,3 В

Тестер блока питания

Тестер блока питания — это небольшое устройство, которое используется для проверки и диагностики блока питания. Он может выдавать показания напряжения на всех рельсах (+12 В / + 5 В / + 3,3 В / 5 В SB / 12 В), а также может сказать вам, что-то не так с блоком питания или он работает правильно.Обычно к тестеру источника питания прикреплен небольшой ЖК-экран, который показывает выходное напряжение на всех рельсах. Он также отображает параметр PG или «Power Good», который используется для обнаружения любых отклонений в работе блока питания. Как правило, значения Power Good часто считаются ненормальными, если обнаруживаются ниже 100 мс или выше 500 мс для большинства тестеров блоков питания, доступных сегодня на рынке.

Как использовать тестер блока питания

1. Выключите блок питания.
2. Подключите 20-контактный / 24-контактный разъем и другие разъемы (Molex / SATA / PCIe / EPS) к тестеру блока питания.
3. Включите блок питания и тестер блока питания (если на нем есть кнопка включения / выключения)
4. Показания напряжения для различных шин напряжения и значения PG (Power Good) будут отображаться на ЖК-экране тестера источника питания. В случае каких-либо отклонений от нормы раздастся звуковой или другой сигнал тревоги.

Лучшие устройства для тестирования источников питания

Вот некоторые из лучших тестеров блоков питания, которые вы можете купить для проверки и тестирования блоков питания.

Thermaltake Dr.Power II

Если вы ищете тестер блоков питания от известного и уважаемого бренда, то Thermaltake Dr.Power II — это то, что вам следует купить. Это также один из лучших тестеров блоков питания, доступных на рынке. Тестер блока питания поставляется с большим ЖК-дисплеем, который легко читается и отображает всю необходимую информацию о различных важных параметрах блока питания. Он поддерживает все блоки питания ATX до ATX12V v2.3. Тестер блока питания очень прост в использовании, вам просто нужно подключить разъемы (24-контактный, Molex, PCIe, EPS, SATA), нажать кнопку питания сбоку, а затем он отобразит напряжения для +12 В / + 5В / + 3.Рельсы 3V / 5VSB / -12V. Значение PG или «Power Good» должно находиться в пределах от 100 мс до 500 мс. Если вы получаете значение 0 мс, это означает, что блок питания не работает и не работает. Устройство имеет встроенную систему диагностики выходных разъемов, низковольтную, высоковольтную, нулевую сигнализацию, системы сигнализации PG, чтобы уведомить вас о любых ошибках, нестабильности или ненормальном поведении с источником питания.

Купить Тестер блоков питания Thermaltake Dr.Power II

Стандартный тестер блока питания ПК

Стандартный тестер блоков питания с металлическим корпусом из алюминиевого сплава.Он поставляется с 1,8-дюймовым ЖК-экраном, на котором отображаются напряжения различных шин и значение PG. Чтобы использовать устройство, просто вставьте 20-контактный или 24-контактный разъем и разъем P4, P6 или P8 в соответствующее положение тестера мощности. Если 4-контактный разъем не вставлен, тестер блока питания отображает «LL». Если значения каждой группы не мигают, это означает, что потребляемая мощность этого источника питания в норме. Если сигнал напряжения цепи не обнаружен (например, 20-контактный или 24-контактный разъем) или обнаруженное напряжение превышает нормальный диапазон, зуммер будет издавать предупреждающий звук в течение длительного времени.Если соответствующее напряжение или статус отображения значения PG мигает, это означает, что источник питания неисправен. Напряжение интерфейса SATA / P6 / P8 отображается тремя индикаторами слева от тестера мощности. Если их напряжение в норме, горят три группы ламп (+12 В, + 3,3, + 5 В). Если индикатор не горит, это означает, что группа интерфейсных линий неисправна.

Купить универсальный тестер блока питания для ПК

Программное обеспечение для стресс-тестов блока питания

Если вы хотите провести стресс-тест источника питания на предмет каких-либо слабых мест, вы можете сделать это с помощью программного обеспечения OCCT, которое является одним из лучших универсальных инструментов для проверки стабильности и стресс-тестов.Вы можете скачать его бесплатную версию по ссылке ниже.

Примечание: инструмент для стресс-тестов OCCT создает большую нагрузку на ваши компоненты, и если вы не знаете, как его использовать, он может привести к повреждению ваших компонентов и их поджариванию, если они не смогут справиться с нагрузкой во время работы. период испытания.

Загрузить OCCT Stress Test Tool

См. Также:

Запросы?

Если у вас есть вопросы относительно тестирования блока питания или устранения неполадок, вы можете задать их в разделе комментариев ниже.

Тесты мультиметра для портативных компьютеров — проверка напряжения и короткого замыкания

Ремонт компьютеров с помощью диагностических схем Начало собственного компьютерного бизнеса Рабочая тетрадь по ремонту ноутбуков Скидки на ноутбуки Авторские права, 2018 г., Моррис Розенталь Контактная информация Все права защищены

Ноутбуки — это не резисторы, это краткий способ сказать, что вы должны думать о том, что вы видите, когда пытаетесь диагностировать ноутбук с помощью мультиметра.Один из более полезных тестов, которые вы можете сделать, это измерить сопротивление между положительный контакт входа питания (обычно центральный контакт разъема) и земля. Внешняя оболочка разъема заземлена, но обычно это не так. можно вставить оба щупа мультиметра в порт, не касаясь каждого Другой. Любой открытый металлический экран на внешней стороне ноутбука, например металл вокруг USB-портов, видеовыход и т. д. должны быть подключены к грунт, который можно протестировать отдельно.Когда вы найдете хорошую почву, входное сопротивление для исправного ноутбука может составлять от нескольких сотен Ом наверху. При измерении по шкале 20 кОм этот конкретный ноутбук показал 6,48 кОм. Ом. Если вы получаете показание всего несколько Ом или меньше, это короткое замыкание. Слева проверяю входное сопротивление платы регулятора мощности. Разъем на нижнем краю платы соединен с дочерней платой. к материнской плате ноутбука в той же плоскости.Разъем слева пошел подключается непосредственно к аккумуляторному отсеку. Входное сопротивление платы, чтение 918 Ом, было то же самое при установке платы в ноутбук, с аккумулятор. Платы регулировки мощности продаются на eBay всего за 20 долларов. и они часто могут быть приобретены новыми у ликвидаторов в Интернете по разумным ценам. условия. На плате питания есть пара предохранителей, которые я перейду на другой страница. Если у вас нет мультиметра. Проверить выходное напряжение адаптера переменного тока довольно просто, если оно стандартное соединение цилиндра, чтобы вы могли получить положительный (красный) зонд внутри ствол и используйте наземный зонд снаружи, не рискуя касания двух щупов вместе и замыкания выхода.Эта проблема есть, адаптеры переменного тока ноутбука являются импульсными блоками питания, и им может потребоваться нагрузка, чтобы начать генерировать напряжение. Это не обязательно должна быть идеальная нагрузка, и мультиметра может хватить. Но, если вы заметили, что индикатор состояния на адаптере переменного тока светился, когда он был подключен к ноутбуку, и теперь, когда вы взяли счетчик и видите нулевое напряжение, он не горит, потому что он не видит достаточно нагрузки, чтобы загореться. Подключите его обратно к ноутбуку, чтобы на мгновение светодиод, вероятно, загорится, а затем останется включенным, когда вы удалите это с ноутбука.Напряжение должно быть немного выше, чем напряжение. на этикетке. Вышеуказанное значение составляет 19,8 В постоянного тока для адаптера переменного тока с маркировкой 19,0 Вольт. Если вы заменили конец постоянного тока на адаптере переменного тока, будьте очень осторожны при проверке Напряжение. Как уже упоминалось выше, адаптеры переменного тока ноутбука — это то, что они переключают режимные блоки питания. Хотя это дает им большие преимущества при небольшом весе, низкая стоимость и гибкость входного напряжения, они могут издавать некоторые слышимые высокочастотный шум, когда он не подключен к нагрузке, например, когда аккумулятор заряжается и ноутбук выключается.Как вы можете видеть на картинке, чтобы слева, мультиметр-зонд достаточно длинный, чтобы пройти весь путь вверх внутри соединительного элемента ствола и, возможно, подключите заземление. Если только ты не хотите поэкспериментировать со сваркой низкого напряжения (разрушение адаптера переменного тока) вы не хочу создавать короткие. Изготовленные (формованные) концы кабеля гораздо реже открываются, но есть нет необходимости заклинивать щуп мультиметра до конца разъема при проверке напряжение.Еще один тест, который вы можете сделать с помощью мультиметра, — это отключить Адаптер переменного тока от источника питания, настенная розетка от 110 В до 240 В и посмотрите на импедансе на обоих концах. От входа переменного тока измерение между утопленными контакты, где шнур питания переменного тока был бы подключен к блоку, если бы он был запитан вверх, вы должны увидеть сотни килом (кОм), что означает, что вам нужно переключитесь на шкалу мегаомов, чтобы получить показания. Если вы слышите звуковой сигнал о непрерывности шкала или значение меньше Ом по шкале 200 Ом, это короткое замыкание, и его не следует подключать к источнику питания.Если вы посмотрите на импеданс на стороне выхода постоянного тока (он все еще без питания) вы должны увидеть показание который продолжает двигаться, поскольку конденсатор заряжается и сопротивление увеличивается. Если вы начнете с большой шкалы, 200 кОм или более, показания могут начаться. снизившись, а затем стабилизируясь на некотором количестве кОм, но если вы начнете на более низкой шкале вы должны просто увидеть заряд конденсатора и цепь выглядят как открытые (по шкале или «1» на многих метрах).Опять же, если есть нет сопротивления, это короткое замыкание, вы не можете подключить его, пока не устраните его. Короче на конце разъема постоянного тока скорее всего в разъеме. И помните, что замыкание выхода, даже на мгновение, часто приводит к поджариванию. кирпич, так что будьте осторожны со своими датчиками!

Какая у меня видеокарта?

Хотите играть в новейшие игры, но не уверены, сможет ли ваш компьютер с ними справиться? Графика — огромная часть игрового процесса на ПК, но не каждый компьютер создан для лучших игр на рынке.Вам нужно знать, какую видеокарту вы установили, и сравнить ее с минимальными требованиями для игры, в которую вы хотите играть. Вот как в этом разобраться.

Что такое видеокарта?

Когда вы включаете компьютер, изображения, которые появляются на экране — будь то простой документ Word или сложный игровой процесс 4K — генерируются графическим процессором (или графическим процессором). Эти микросхемы могут варьироваться от простой «интегрированной графики», которая является частью материнской платы или процессора, до более крупных и мощных карт расширения.

Эти карты расширения — часто называемые «дискретными» или «выделенными» графическими картами — обычно могут выполнять более мощные задачи, чем встроенная графика, например улучшенные 3D-игры, ускоренный рендеринг видео или даже некоторые неграфические задания, такие как добыча биткойнов. Эта дополнительная утилита достигается за счет более высокого энергопотребления, большего нагрева и большего пространства на вашем компьютере, поэтому вы редко найдете выделенные видеокарты в ультратонких ноутбуках.

Как и любой другой компьютерный компонент, графические карты со временем могут устареть.Карта, которую вы купили в 2010 году, вряд ли будет играть в игры AAA 2020 года на высоких настройках, поэтому, если вы когда-нибудь не уверены, будет ли игра работать на вашем ПК, вам нужно сравнить ее минимальные или рекомендуемые требования с оборудованием, которое у вас есть в настоящее время. .

Знание того, какая у вас видеокарта может быть немного запутанным, поскольку есть два соответствующих номера модели: модель графического процессора (то есть фактический чип, который выполняет работу) и модель самой карты (которая включает другие оборудование, такое как кулер, модуль регулирования напряжения и т. д.).

Сегодня дискретные графические процессоры производят два основных производителя: Nvidia и AMD. Однако есть много других производителей, которые производят сами карты — Asus, EVGA, MSI, Gigabyte — и другие компании могут производить графические карты с использованием чипов Nvidia и AMD, добавляя свои собственные настройки, чтобы отличаться друг от друга. Версия одного производителя может иметь лучшие вентиляторы, чем другая, может поставляться с заводским разгоном или может иметь лучшую гарантию.

Итак, когда вы ищете, какая у вас видеокарта, вам нужно решить, достаточно ли знания чипсета (например, «Nvidia GeForce GTX 1060») или вам нужен фактический производитель и модель вашей видеокарты. карты (например, «EVGA GeForce GTX 1060 Superclocked», в которой используется набор микросхем Nvidia).Первое очень легко найти в Windows, а второе немного сложнее.

Узнайте, какой у вас графический процессор в Windows

Откройте меню «Пуск» на своем ПК, введите «Диспетчер устройств» и нажмите Enter. Вы должны увидеть опцию вверху для видеоадаптеров. Щелкните стрелку раскрывающегося списка, и прямо здесь должно быть указано имя вашего графического процессора. Например, на скриншоте ниже вы можете увидеть, что у меня Radeon RX 580.

Если вы не уверены, какая компания разработала этот чип, вы можете щелкнуть его правой кнопкой мыши и выбрать «Свойства», чтобы увидеть производителя — в моем случае Advanced Micro Devices или AMD.(Обратите внимание, что Диспетчер устройств использует ваши графические драйверы, чтобы определить, какой у вас графический процессор, поэтому, если вы подозреваете, что могут быть установлены неправильные драйверы, вам следует перейти к следующему разделу.)

После того, как у вас есть имя графического процессора, вы можете найти его в Google. узнайте об этом больше или сравните с минимальными требованиями к игре, в которую хотите играть. Обычно более высокое число обозначает лучшую карту, поэтому игра, для которой требуется RX 580, может не работать на RX 480, который менее мощный (хотя иногда есть способы обойти это).

Если вы сравниваете две карты, которые используют разные схемы именования — например, AMD RX 580 и их более мощную RX Vega 56 — вам, возможно, придется провести небольшое исследование, чтобы увидеть, какая карта более мощная и какова разница в цене. .

Найдите производителя и номер модели

Если по какой-то причине вам нужно точно знать , какая у вас модель видеокарты, вам придется проделать немного больше работы.

Производитель достаточно легко найти с помощью стороннего приложения под названием Speccy.Загрузите бесплатную версию, запустите ее и выберите параметр «Графика» на боковой панели. Прокрутите вниз и найдите запись Subvendor, которая должна сообщить вам, кто на самом деле сделал карту для вашего ПК — в моем случае Asus сделал именно этот RX 580. (Вы также сможете увидеть, сколько видеопамяти у вашей карты, среди других спецификаций.)

К сожалению, здесь не будет указан точный номер модели, который вам понадобится, например, при претензиях по гарантии. (Asus производит несколько разных карт RX 580, и для поддержки им потребуется точный номер модели.Для этого вам нужно будет либо найти квитанцию ​​в своей электронной почте (если вы купили карту в Интернете), либо открыть свой компьютер.

В этом случае найдите видеокарту, снимите ее и посмотрите на наклейку сбоку — на ней должен быть номер модели, которая вам нужна. Вы можете записать эту информацию где-нибудь, чтобы вам не пришлось взламывать компьютер в следующий раз — вы никогда не знаете, когда она вам может понадобиться!

Как купить новую видеокарту

Если вы обнаружите, что вам нужно обновить карту, ознакомьтесь с нашим списком лучших доступных вариантов.Или проверьте эти видеокарты для конкретных вычислительных действий и устройств. Перед покупкой всегда лучше сравнить характеристики и цены.

Этот информационный бюллетень может содержать рекламу, предложения или партнерские ссылки. Подписка на информационный бюллетень означает ваше согласие с нашими Условиями использования и Политикой конфиденциальности. Вы можете отказаться от подписки на информационные бюллетени в любое время.

Зуммер мультиметра не работает

Датчик двери или окна обычно представляет собой двухкомпонентный датчик с магнитным контактом.Когда система поставлена ​​на охрану и открывается дверь или окно, два магнитных датчика отделены друг от друга, тем самым срабатывая сигнализацию.

Шумомер

входит в четвертый набор коллекции Smart Tools. Вы когда-нибудь страдали от шума соседей? Приложение измерителя уровня звукового давления (SPL) использует встроенный микрофон для измерения уровня шума в децибелах (дБ) и показывает ссылку. ВОСПОМИНАНИЕ! Большинство микрофонов смартфонов настроены на человеческий голос (300–3400 Гц, 40–60 дБ). Для голосовых вызовов не требуются высокопроизводительные микрофоны…

Поместите щупы мультиметра на обе клеммы индуктора соответственно. Если катушка индуктивности в порядке, мультиметр подойдет. Вы даже можете сделать тестер целостности самостоятельно дома, используя батарею 9 В, резистор, зуммер или светодиод и два провода. Самый простой тестер можно сделать так, как показано на рисунке ниже.

Панели

не будут работать должным образом, если полевая проводка установлена ​​неправильно. Цель этой главы — объяснить, почему правильно установленная внешняя проводка имеет жизненно важное значение для работы системы пожарной сигнализации и как распознать правильные и неправильные установки.Этот процесс требует четырех основных шагов: ВЫБЕРИТЕ

. Если индикатор не горит или мигает, когда зарядное устройство подключено к розетке, значит, зарядное устройство неисправно. (Необходим инструмент: мультиметр). Если у вас есть мультиметр, вы можете проверить выходное напряжение зарядного устройства. Его напряжение должно быть на несколько вольт выше номинального напряжения зарядного устройства (24 В, 36 В, 48 В и т. Д.).

28 сентября 2013 г. · Если он просто перестал работать, вероятно, что-то сломалось в датчике, если он не работал все лето, он, вероятно, замерз зимой и лопнул барокамеру внутри.Спросите у дилера, распространяется ли гарантия на все механические проблемы. Манометр является механическим, а не электронным.

Используйте цифровой вольтметр для проверки клемм аккумулятора после того, как двигатель достиг рабочей температуры. Аккумулятор должен быть полностью заряжен, а счетчик должен показывать прибл. 14,0 В постоянного тока. с двигателем на 2000 об / мин. Запишите показания для справки; он будет использован на следующем шаге. Если оно больше 14,4 В постоянного тока, регулятор генератора не работает.

Мы прилагаем все усилия, чтобы защитить вашу безопасность и конфиденциальность.Наша система безопасности платежей шифрует вашу информацию во время передачи. Я верну этот мультиметр, так как он не подходит для той задачи, для которой он рекламируется. Таким образом, первый прибывает, и позиция непрерывности не будет издавать звуковой сигнал.

Действие: Действие: Если этот аварийный сигнал возникает снова, позвоните на круглосуточную горячую линию по номеру 1.800.646.4633, вариант 1. Сбросьте аварийный сигнал, нажав ESC, затем ACT. Отрегулируйте расположение инсулиновой помпы / монитора CGM, если он давит на что-то, что может вызвать тревогу.Если вы не можете сбросить сигнал тревоги: помпа не вводит инсулин.

Как проверить переключатель крышки на омывателе гидромассажной ванны

Часто первым признаком неисправности переключателя крышки является то, что машина не отжимает и не сливает воду. Как проверить переключатель крышки гидромассажной ванны. Чтобы проверить выключатель, владелец обращается к кронштейну проводки и с помощью мультиметра проверяет целостность при закрытой крышке.

Просмотрите переключатели крышки на Amazon. • Как работает стиральная машина • Стиральная машина трясется или вибрирует • Как установить стиральную машину • Руководство по покупке стиральной машины.

W10240513 Защелка замка крышки заменяет номера деталей: WPW10240513, AP4514459, 1873013, Ah3579805, EA2579805, PS2579805. Совместимость — Этот переключатель блокировки крышки W10404050 является прямой заменой стиральных машин марки Whirlpool, включая Whirlpool, Maytag, KitchenAid, Jenn-Air, Amana, Magic Chef, Admiral, Norge, Roper и других.

Датчик давления довольно сложно проверить напрямую, поэтому проще всего визуально проверить, что напорный шланг, соединяющий переключатель с баком, не пережат и не перекручен.и выполните быстрый диагностический тест Duet Washer (часть C06 быстрого теста должна заполнить шайбу до «уровня стирки».

12 августа 2013 г. · В итоге я снял крышку и перепроверил все разъемы. Я попробовал запустить его снова, и все было хорошо. Затем обнаружился F11. Я слил воду и отключил стиральную машину. Решил, что обречен платить мастеру по ремонту. Два дня спустя я вернулся, подключил его, и он работает нормально. (скрестив пальцы)

7) Перед тем, как собрать все вместе, я люблю запустить стиральную машину с выключенным корпусом и дважды проверить, нет ли утечек.Это можно сделать, используя перемычку переключателя крышки, сделанную для этой цели, или даже перемычку с зажимом типа «крокодил», осторожно вставленную в заднюю часть вилки переключателя крышки.

Проверить насос. Таймер. Проверить таймер. Переключатель крышки. Проверить выключатель крышки. Свободный терминал. Проверьте клеммные соединения на указанных выше частях. Обрыв провода в жгуте проводов. Проверьте, нет ли обрыва провода. Корзина движется медленно или не вращается. Крышка открыта. Закройте крышку. Реле уровня воды. Проверить реле уровня воды. Переключатель крышки. Проверить выключатель крышки. Переключатель запуска приводного двигателя.Проверка запуска …

Как сбросить стиральную машину Whirlpool Cabrio: выключите стиральную машину.
