Z чипсет: кому имеет смысл покупать, ее роль и особенности

Содержание

кому имеет смысл покупать, ее роль и особенности

Кому нужна материнская плата на Z чипсете и стоит ли ее покупатьКому нужна материнская плата на Z чипсете и стоит ли ее покупать

Новая материнская плата на чипсете «Z», кому имеет смысл ее покупать и для чего? Наверняка, такая проблема знакома многим пользователям. Без специальных знаний, хотя бы на начальном уровне, обойтись не получится. Потому что главное преимущество от покупки именно такого набора микросхем – возможность оверклокинга. То есть выжимание из процессора дополнительных гигагерцев, увеличение производительности.

СОДЕРЖАНИЕ СТАТЬИ:

Какую роль играет чипсет в материнской карте

Современные ПК в своем развитии, архитектуре ушли не так уж далеко от прадедушки 286. В них по-прежнему можно найти главную или материнскую плату с чипсетом, модули памяти, блок питания, центральный процессор, жесткий диск и разъемы для подключения периферии. Со временем добавились звуковая и видеокарта.

Кому нужна материнская плата на Z чипсете и стоит ли ее покупатьКому нужна материнская плата на Z чипсете и стоит ли ее покупать

Изначально конструкторы решили организовать компьютер по блочному принципу. Как видим, такая схема себя полностью оправдывает. Материнская плата (mother board) – это основа ПК, куда подключаются все без исключения устройства. По сути, это «нервная система» машины вместе с «мозгом» процессором (CPU). А специальный набор микросхем на ней (чипсет) нужен для координации сложной деятельности системы.

Раньше в чипсете выделяли северный и южный мосты, которые выполняют четко определенные функции. «Мостами» их называют условно, это контроллеры, специальные микросхемы. Северный обеспечивает взаимодействие с оперативной памятью, видеоадаптером. По внутренней шине он связан с южным. Еще «север» управляет частотой CPU. Если производителем оставлена лазейка для изменения количества операций в секунду (тактов), данный параметр можно повысить. Заставить процессор работать быстрее.

В задачу «юга» в чипсете входит управление периферией (IDE, SATA, USB), поддержка аудиокодека и Ethernet, а также специального блока, в который записывается первоначальная программа для запуска ПК, BIOS. Это энергонезависимая память, ППЗУ.

Кому нужна материнская плата на Z чипсете и стоит ли ее покупатьКому нужна материнская плата на Z чипсете и стоит ли ее покупать

В случае сбоя в любом из узлов, выходе из строя чипстета, компьютер превращается в кусок стеклотекстолита с разбросанными по нему «жучками»-микросхемами. Без нормального, работоспособного набора системных чипов ПК функционировать не будет. Это знает каждый работник сервисного центра или продвинутый юзер.

Несмотря на увеличение количества ядер в процессоре, рост частот работы памяти и переход на скоростные интерфейсы, основополагающие принципы работы материнской платы, ее взаимодействия с периферией остались прежними. Без чипсета не обойтись никак.

Особенности чипсета «Z»

Компания Intel, которая считается пионером в области различных технологий, производит не только CPU, но и чипсеты. Совместимость данных 2 компонентов – отдельная тема. Например, малейшее несоответствие в типе сокета на материнской плате и такового у процессора заведомо приведут к неудаче.

Как и попытка соединить «заклятых врагов», ближайшего конкурента Intel, AMD, с чипсетом под «интеловский» процессор. Нужно четко понимать, что при выборе «материнки», CPU мелочей не бывает. Все должно совпасть. В отношении собственно оверклокинга или разгона производители процессоров Intel продолжают играть с пользователями в «кошки-мышки».

Кому нужна материнская плата на Z чипсете и стоит ли ее покупатьКому нужна материнская плата на Z чипсете и стоит ли ее покупать

Когда-то «младшие братья» взрослых «Пентиумов», процессоры Intel Celeron, без проблем разгонялись почти до уровня первых. При этом стоили гораздо дешевле. Подобная процедура проделывалась и с продукцией конкурентов, AMD. Что и послужило причиной их популярности.

Постепенно, с ростом мегагерцев и усложнением компьютеров, необходимость в разгоне как таковом отпала. Прирост производительности не оправдывал затрат и риска. А выигрыш был иллюзорным. Ведь выжать из CPU, работающего на частоте 2 гигагерца и выше, какие-то жалкие 100-200 мегагерц – это смешно.

Как это началось

Создавая чипсеты серии «Зет», кто-то в компании Intel очевидно вспомнил про оверклокинг. Вообще производители крайне неодобрительно относятся к подобным процедурам. Но в данном случае у них на руках оказывался мощный козырь. А значит, возник шанс привлечь потенциальных клиентов к покупке материнских плат на данном чипсете.

Потому как иные маркетинговые фишки уже закончились. На утверждении «мы самые лучшие, потому что Intel» далеко не уедешь. Выпуск 33 поколений семейства i3, i5, i7, в каждом из которых потребителю предлагались еще «более надежные» изделия, тоже не мог продолжаться бесконечно. Да еще и все на разных сокетах, что заставляло при апгрейде заново покупать материнскую плату, процессор и все прочее.

Другое дело AMD. Они от разгона своих изделий не отказывались изначально. Более того, сделали данный критерий главным в рекламе процессоров (не считая их стоимости). Все CPU AMD серий Ryzen, Athlon основаны на сокете AM4. И такая ситуация наблюдается уже почти 3 года.

Кому нужна материнская плата на Z чипсете и стоит ли ее покупатьКому нужна материнская плата на Z чипсете и стоит ли ее покупать

В то время как Intel продолжает комбинировать разъемы по какой-то странной логике. Не успели пользователи привыкнуть к LGA‑1151 под CPU Intel Core 9 поколения, как пресс-центр анонсировал выпуск новых чипсетов уже под LGA‑1200. Естественно, несовместимых с предыдущими изделиями «Интел».

Характеристики серии «Зет»

Получается двойственная ситуация: у Intel шире линейка чипсетов, есть выбор в различных комбинациях. Но разгонять можно только серию «Z». В то время как AMD при меньшем ассортименте предлагает оверклокинг прямо из коробки.

Да и по факту компания Intel выпустила только 2 таких чипсета, Z370 и Z390. Далее рассмотрим их краткие характеристики:

  1. Относится к предыдущему поколению чипсетов Intel. Входит в 300 серию, выпуск начат в 2017 году. Заявленная пропускная способность системной шины – до 8 Гбит/с. На борту поддержка 2 модулей памяти на канал, работает с ревизией PCIe 3.0 (устаревшую PCI производитель исключил). Поддерживает USB 3 (совместимость с 2.0), обработку сигнала с SATA накопителей до 6 Гбит/с.
  2. Позиционируется как флагманский. По сути, мало чем отличается от чипсета Z370. Та же системная шина (по другим источникам, обещан прирост до 10 Гбит/с). До 3 одновременных дисплеев для отображения информации, количество каналов PCI Express – до 24. Добавлена спецификация USB 3.1, что дает увеличение прокачки до 10 Гбит/с.

Выходит, восторги фанатов «Интел» по поводу выхода законно разгоняемых чипсетов, материнских плат слегка преждевременны. К тому же не забываем о главной особенности всей продукции под маркой Intel – высокой цене.

Кому нужна материнская плата на Z чипсете и стоит ли ее покупатьКому нужна материнская плата на Z чипсете и стоит ли ее покупать

Эффективность и безопасность разгона

Говоря о безопасном и действенном разгоне, следует понимать, что эти понятия не всегда идентичны. Работа в экстремальном режиме не будет естественной для любого компьютера. Требует наличия мощного и надежного блока питания, хорошей системы охлаждения.

Долгое время альтернативой разгону в продукции Intel было решение Multi-Core. По сути, это тот же оверклокинг, но «правильный», безопасный. Однако любой разгон автоматически влечет увеличение тепловыделения процессора. Но и с учетом данных оговорок Multi-Core Enhancements остается надежным способом испытать на прочность свой ПК.

Говоря об эффекте, следует четко различать данные синтетических тестов и реальную картину. Производитель чипсета делает акцент, что прирост производительности происходит при небольшой нагрузке на CPU, именно тогда это безопасно.

Разгонять процессор Intel с 4, 6 ядрами, частотой около 4 Гигагерц особого смысла нет. Действующих мощностей ПК и так с лихвой хватает для учебы, работы и большинства симуляторов. Но если есть острое желание выжать все из своего «железа», чипсета и процессора, рискните. Не забывая, что расплата за разгон – резкий скачок потребляемой мощности и выделяемого тепла.

Чипсеты Z87,Q87,H87,B85 и их отличия | Процессоры | Обзоры

Введение

Intel с выпуском четвертого поколения процессоров (Haswell) и переходом на новый сокет (LGA 1150) запустили новую линейку материнских плат (Lynx Point). Теперь есть пять различных чипсетов Z87, H87, Q87, Q85, B85(не появилось приемника у Z75), поделенных, как и всегда, на два сегмента: бизнес и потребительский . Потребительский сегмент (Z87, H87) с рядом особенностей, предназначенных для повышения общей производительности. Бизнес сегмент (Q87,Q85,B85),с одной стороны, имеет меньше опций, но зато содержит много полезного для IT отделов крупных и малых компаний.

Последние процессоры Intel (включая Haswell) разработаны с целью перемещения все большего функционала с материнской платы на сам процессор. Например, встроенная графика(там где была), контролер RAM(ОЗУ), контроллеры шин PCI-E .и DMI, а так же управление питанием процессора больше не расположены на материнской плате. Это значит, что такие вещи как встроенная видеоподсистема и совместимость RAM теперь зависят в большей степени от ЦПУ, чем от чипсета конкретной материнской платы. Исходя из этого различия между чипсетами теперь будут небольшие основном в опциях, количестве поддерживаемой периферии.

Самые главные изменения по факту в новом чипсете это поддержка до шести SATA 6Gb/s и до шести USB3.0. Thunderbolt пока еще не интегрируется в чипсетах поколения Haswell, но может быть добавлен отдельным контроллером на материнской плате.

Потребительский сегмент(Z87,H87)

Z87

Набор z87 самый функционально насыщенный и единственный кто предлагает возможности для разгона процессора (K-серии процессоров). Так же чипсет имеет поддержку подключения SLI/Crossfire с тремя конфигурациями.

Что касается остальных функций, Z87 поддерживает Rapid Storage Technology, Smart Response Technology ( SSD Caching), шесть SATA 6Gb/s и шесть USB 3.0 портов. Также при использовании Smart Response Technology (SSD Caching) оптимизирует работу и электропотребление SSD.

H87

Чипсет H87 очень похож на Z87, но у него отсутствуют некоторые очень важные функции: разгон процессора и поддержка тройной конфигурации SLI/Crossfire.

H87 как и Z87 поддерживает Rapid Storage Technology, Smart Response Technology ( SSD Caching), шесть SATA 6Gb/s и все те же шесть USB 3.0. Однако, в отличии от Z87 этот чипсет имеет поддержку Small Business Advantage.

В целом H87 предоставляет почти все те же функции, что и Z87 ,да без разгона и ,но скорее всего вы выберете z87 так как производители материнских карт просто подталкивают к этому, урезая количество портов и выведенных USB.

Бизнес сегмент (Q87,Q85,B85)

Q87

Чипсет Q87 самый функционально насыщенный среди бизнес линейки, он поддерживает такие технологии как vPro, Active Management, Intel TXT. Плюс ко всему шесть SATA 6gb/s и шесть USB 3.0 в дополнении 14-и USB 2.0 . Этот чип определенно подойдет вам если вы используете vPro или AMT, или TXT или вам просто хочется иметь плату с их поддержкой.Q87

Q85

Чипсет Q85 очень похож на Q87, только не поддерживает эти замечательные бизнес-технологии. Так же чипсеты 85-х серий не поддерживают, в отличии от остальных, технологию Rapid Storage, которая позволяет сократить электропотребление и увеличить скорость работы при использовании нескольких дисков. Если вам не нужны эти технологии, вы ищете платформу подешевле но не хочет покупать самую слабую, то это выбор для вас.

B85

B85 бюджетное бизнес решение которое не только не поддерживает бизнес-технологии, но в нем еще и по четыре USB 3.0 и Serial ATA 600 портов, в отличии от шести портов в остальных версиях чипсетов. B85 это отличный вариант для бюджетных процессоров (Core i3, Pentium,Celeron).

Вывод

Примечание: для возможности работы с указанными технологиями их должен поддерживать процессор.

Можно сделать вывод - уменьшилась фрагментация, чипсетов стало меньше, но от этого выбор легче не стал, отличия минимальные, зачастую дополнительная логика на материнских платах убирает их совсем.

Как в предыдущих поколениях Z-чипсет самый насыщенный и позволяет разгонять процессоры K-серии.H87 имеет почти все те же возможности что и Z-серия но не позволяет разгонять процессоры, а B85 имеет по четыре SATA 6gb/s и USB 3.0 вместо шести у старших наборов.

Отличий у чипсетов и так не много, а производители еще и добавляют дополнительную логику на материнки и поэтому иногда появляются хорошие варианты на более дешевом чипсете, но с дополнительной логикой, например ASUS LGA1150 B85-PLUS который предоставляет даже более интересные возможности, чем многие доступные на данный момент материнки на H87.

P.S. Я прошу прощения за таблицы и не сворачивающиеся картинки, я, увы, не знаю как сделать лучше. Спасибо за внимание.

Чипсеты Intel Z390 и Z370: насколько они разные?

Выход материнских плат серии Z390, возможно, заставил вас задуматься, не упускаете ли вы что-либо, если еще не перешли на такую игровую плату с новейшим чипсетом Intel. Вопрос весьма уместный, если вы являетесь владельцем платформы Z370.


Чипсеты Z370 и Z390: краткое сравнение


Итак, давайте рассмотрим основные различия между двумя высокоуровневыми чипсетами Intel, чтобы помочь вам определиться, нужен ли апгрейд.
Список возможностей чипсетов Z370 и Z390 приведен в следующей таблице:
Процессорный разъем Z390 Z370
LGA1151 LGA1151
Поддержка памяти DDR4 DDR4
Число каналов памяти / слотов DIMM на канал 2/2 2/2
Разгон процессора Есть Есть
Поддержка беспроводных модулей CNVi Есть Нет
Количество видеовыходов 3 3
Макс. число линий PCIe 3.0 24 24
Всего USB-портов 14 14
Макс. число портов USB 3.1 Gen2 6 0
Всего SATA-портов 6 6
Поддержка RAID-массивов (0, 1, 5, 10) Есть Есть
Технология Intel Optane Есть Есть

Как видно из таблицы, основными различиями в характеристиках между чипсетами Z370 и Z390 являются поддержка технологии CNVi и интерфейса USB 3.1 Gen2. Впрочем, помимо них имеются и другие изменения, реализованные специалистами MSI в соответствующих материнских платах. Они придутся по вкусу и геймерам, и компьютерным энтузиастам. Прежде чем рассказать вам о них мы быстро пробежимся по тем инновациям, которые компания Intel воплотила в чипсете Z390.


Технология CNVi: беспроводной стандарт 802.11ac (2x2)

Технология CNVi от компании Intel позволяет ускорить передачу данных за счет того, что большая часть компонентов беспроводного модуля находится в чипсете. С практической точки зрения это означает увеличенную пропускную способность сети Wi-Fi – до 1,73 Гбит/с.

Это почти в два раза выше, чем с предыдущим стандартом Wi-Fi. Кроме того, обработка данных внутри чипсета происходит быстрее, чем во внешних беспроводных модулях.

При обычном веб-серфинге или просмотре потокового видео эти улучшения вряд ли будут заметны, а вот в динамичных онлайн-играх – да, если для подключения к интернету используется сеть Wi-Fi.

Впрочем, на качество связи во время онлайн-игры по беспроводному соединению могут влиять дополнительные факторы, такие как расстояние до маршрутизатора, планировка помещения и т.д.


Порты USB 3.1 Gen2: новейшая версия стандарта USB

Некоторые производители материнских плат наделяли свои изделия на базе чипсета Z370 интерфейсом USB 3.1 Gen2 с помощью сторонних контроллеров. Однако интеграция такого контроллера непосредственно в чипсет Z390 не только ускоряет передачу данных, но и помогает увеличить общее число соответствующих портов.

Чипсет Z390 поддерживает шесть портов USB 3.1 Gen2, а чипсет Z370 – ни одного, поэтому материнские платы серии Z390, очевидно, лучше, если у вас есть устройства, совместимые с новейшим стандартом USB.


И это все?

С технической точки зрения, да. Это все. Однако, если вы планируете использовать процессоры Intel девятого поколения, читайте дальше!

Хотя материнские платы серии Z370 совместимы с недавно вышедшим девятым поколением процессоров Intel Core, переход на платформу Z390 все равно будет неплохой идеей. Ведь, в отличие от своих предшественниц, платы с чипсетом Z390 были изначально спроектированы на работу с новыми процессорами.

Улучшения в конструкции не ограничиваются простой совместимостью. Повышенная эффективность охлаждения за счет радиатора увеличенного размера делает платы MSI серии Z390 более подходящими для новейших процессоров Intel. Мощная многофазная система питания – приятное дополнение. Все вместе это позволяет разгонять процессоры до их максимума без риска троттлинга.

Разумеется, многие пользователи встали перед сложным выбором ввиду обилия недавно вышедших продуктов с чипсетом Z390. Если вы хотите найти материнскую плату, в которой оптимально сочетаются цена, производительность, функциональность и дизайн, то мы рекомендуем вам обратить внимание на модель MAG Z390 TOMAHAWK.


MSI MAG Z390 TOMAHAWK – лучшая бюджетная материнская плата

Материнская плата MSI MAG Z390 TOMAHAWK не только обладает привлекательной ценой, но и привносит в свой ценовой диапазон множество премиальных возможностей. Так, восьмифазная система питания поможет еще лучше разгонять процессор без потери стабильности, перегрева или каких-либо иных проблем.

Многие из этих возможностей нельзя найти у других материнских плат данного ценового сегмента, что делает MAG Z390 TOMAHAWK одним из лучших предложений на базе чипсета Z390.

Давайте рассмотрим некоторые особенности этой модели, которые выделяют ее среди прочих.


Предустановленная защита портов ввода/вывода - корпусная заглушка

При установке материнской платы в корпус все мы опасаемся электростатических разрядов, которые могут повредить наше ценное «железо», и беспокоимся о том, встала ли заглушка для интерфейсных разъемов правильно на свое место.

С платой MSI MAG Z390 TOMAHAWK все эти мысли можно выкинуть из головы, потому что она поставляется с уже закрепленной корпусной заглушкой и планкой защиты, которая не только делает процесс установки более простым и безопасным, но и обеспечивает защиту от статического электричества.


Охлаждение: M.2 Shield FROZR

Даже самые лучшие твердотельные накопители будут работать плохо в случае перегрева – они замедлятся из-за троттлинга. Учитывая, что они, как правило, находятся в непосредственной близости от горячих компонентов, таких как видеокарта, процессор, блок питания, их температура частенько оказывается слишком высокой.

Система охлаждения M.2 Shield FROZR представляет собой радиатор для устройства, устанавливаемого в слот M.2. Благодаря этому твердотельный накопитель будет способен работать на максимальной скорости без риска перегрева даже во время длительных игровых сессий.


Охлаждение: радиатор увеличенного размера

Высокопроизводительные процессоры производят много тепла, вызывая рост температуры во всем системном блоке. Это может негативно сказаться на производительности. Радиатор увеличенного размера, покрывающий ключевые электронные компоненты, гарантирует достаточно низкую их температуру во время длительных игровых сессий, когда компьютер продолжительно работает на пределе своих возможностей.

Общая площадь поверхности радиатора на плате MSI MAG Z390 TOMAHAWK увеличена на 26% по сравнению с предыдущей версией. Результат – существенное уменьшение температуры компонентов материнской платы (на 8-10°).



Стабильное питание: 8- и 4-контактные разъемы питания процессора

Благодаря двум разъемам питания процессора (с 8 и 4 контактами) данная материнская плата способна справиться даже с флагманскими моделями Intel Core девятого поколения, включая монструозный Core i9-9900K.

С их помощью обеспечивается достаточное и стабильное электропитание процессора, что способствует улучшению результатов при разгоне и позволяет добиться более высокой игровой производительности. Можно выжимать из процессора все соки, не беспокоясь о его питании!

Дополнительным плюсом является цифровая система питания, которая отличается очень точной работой и дает возможность максимально тонко настроить параметры электропитания процессора. Это также поможет добиться лучших результатов при оверклокинге.


Сеть: два порта проводной сети на базе контроллеров Intel

На данной материнской плате имеется два порта Gigabit Ethernet на базе контроллеров Intel, которые прекрасно подходят для игр, в том числе и для профессионального киберспорта. Эти сетевые компоненты обеспечивают уменьшенную нагрузку на центральный процессор и высокую скорость передачи TCP- и UDP-пакетов. Что это значит для геймеров? Сниженная нагрузка на процессор позволит играм использовать процессорные ресурсы более эффективно, что выразится в более высокой частоте кадров. Сочетание двух сетевых портов с утилитой MSI Gaming LAN Manager позволит максимально уменьшить лаги при игре через интернет.


Поддержка беспроводного модуля Intel CNVi

Как и другие платы с чипсетом Z390, модель MAG Z390 TOMAHAWK совместима с технологией Intel CNVi. Это означает поддержку новейшего беспроводного стандарта 802.11ac Wave2 со скоростью передачи данных до 1,734 Гбит/с (1734 Мбит/с) – существенно выше, чем у предыдущего стандарта 802.11ac с максимальной пропускной способностью 0,867 Гбит/с (867 Мбит/с).

Заключение: следует ли покупать материнскую плату серии Z390?

Как всегда, ответ не так-то прост. С одной стороны, вы действительно сэкономите деньги, если откажетесь от апгрейда. С другой, вы упустите те улучшения с точки зрения производительности, стабильности и охлаждения, которые материнские платы серии Z390 предоставят при использовании процессора Intel Core девятого поколения.

Если вы планируете приобрести процессор Intel девятого поколения, то обеспечиваемый ими прирост производительности и эксклюзивные возможности чипсета Z390 игнорировать нельзя.

Кроме того, модель MAG Z390 TOMAHAWK представляет собой недорогое решение для геймеров без компромиссов с точки зрения качества или скорости, поскольку на ней реализованы элементы, присущие продуктам высшего класса, например предустановленная корпусная заглушка и охлаждение Shield Frozr для накопителей с интерфейсом M.2.

Итак, геймеры, которые желают получить максимум от своего процессора Intel Core девятого поколения, непременно должны приобрести материнскую плату с чипсетом Z390, даже если у них уже имеется плата с чипсетом Z370. Это не только позволит разогнать процессор до более высоких частот, но и обеспечит улучшенное охлаждение и общую стабильность компьютера.


Вот наши рекомендации для тех, кто еще не определился:

  • Если у вас старый процессор Intel, и менять его на новую модель девятого поколения вы не собираетесь.
    Продолжайте использовать материнскую плату с чипсетом Z370, которая у вас уже есть. Однако, стоит задуматься о переходе к плате с чипсетом Z390, если вам нужен улучшенный модуль Wi-Fi и интерфейс USB 3.1 Gen2 (это имеется только у чипсета Z390).
  • Если у вас есть процессор Intel восьмого поколения, и вы планируете поменять его на модель девятого поколения.
    Хватайте плату серии Z390! Даже если ваш бюджет ограничен, недорогие варианты, такие как MSI MAG Z390 TOMAHAWK, будут великолепным выбором. Они обеспечат улучшенное охлаждение и разгонные возможности для вашего нынешнего процессора, а как только у вас появится процессор Intel девятого поколения – ваш компьютер уже будет к нему готов!
Материнские платы MSI на базе чипсета Z390: https://ru.msi.com/Landing/intel-z390-gaming-motherboard

Чипсеты Intel 9-й серии

Слухов о новых чипсетах Intel 9-й серии было много. Им приписывали поддержку интерфейса SATA Express, а кроме того, был неясен вопрос совместимости существующих процессоров Haswell с новыми чипсетами. И вот, наконец-то, 11 мая компания Intel официально анонсировала эти новые чипсеты.

К сожалению, нужно констатировать, что особенно вкладываться в разработку новых чипсетов компания не стала. В сравнении с чипсетами Intel 8-й серии, практически ничего нового чипсеты 9-й серии не имеют. Фактически это те же самые чипсеты с той же функциональностью. Более того, если сравнить техническое описание чипсетов Intel 8-й серии и 9-й серии (на момент публикации данной статьи этот документ еще не был выложен на сайте компании), то создается впечатление, что второй получен из первого методом copy/paste. Конечно, мы немного утрируем, и разница в описании есть, но найти ее не так-то просто. А главное, что и по разводке, и по питанию, и по функциональным возможностям эти чипсеты практически не отличаются. Мы говорим «практически», поскольку незначительные отличия все же есть. Во-первых, чипсеты 9-й серии поддерживают разъемы PCI Express M.2, о чем мы расскажем далее, а во-вторых, новые чипсеты будут поддерживать не только существующие процессоры Haswell и Haswell Refresh, но и будущие 14-нанометровые процессоры Broadwell (процессоры Intel Core 5-го поколения), которые, как ожидается, появятся в первом квартале следующего года. Важно отметить, что чипсеты Intel 8-й серии не будут поддерживать процессоры Broadwell (только процессоры Haswell и Haswell Refresh).

В упомянутом нами техническом описании (Intel 9 Series Chipset Family Platform Controller Hub (PCH)) перечислены чипсеты Intel Z97 Express, H97 Express и мобильный HM97 Express, а потому в дальнейшем под чипсетами Intel 9-й серии мы будем понимать именно эти три чипсета. Кстати, обратите внимание, что слово «Express» никуда не исчезло из официального названия, однако для краткости его к названию чипсетов не добавляют. И далее мы также будем именовать эти чипсеты как Intel Z97, H97 и HM97.

Поддержка функций процессора

Начнем с того, что сама по себе поддержка процессоров Haswell и Haswell Refresh осталась точно такой же, как и ранее. Процессоры имеют несколько портов PEG (суммарно 16 линий PCI Express 3.0), и в зависимости от примененного на плате чипсета эти порты могут комбинироваться по-разному для реализации различных вариантов слотов PCIe. Например, чипсет Intel Z97 (как и его аналог Intel Z87) позволяет использовать порты PEG в следующих комбинациях: x16, х8/х8 или x8/x4/x4. Таким образом, на платах с чипсетом Intel Z97 может быть реализован один слот PCIe x16, два слота PCIe x8 или один слот PCIe x8 и два слота PCIe x4. Чипсет Intel H97 допускает только одну возможную комбинацию: x16 (то есть на платах с чипсетом Intel H97 может быть реализован только один слот PCIe x16).

Шины DMI и FDI

Для связи процессора с чипсетом Intel 9-й серии используется все та же полнодуплексная шина DMI (Direct Media Interface) с пропускной способностью 20 Гбит/с в каждом направлении.

Чипсеты 9-й серии поддерживают возможность одновременного подключения до трех мониторов к процессорному графическому ядру, как и в случае чипсетов 8-й серии. Для этого используется шина Intel FDI (Flexible Display Interface), по которой процессорное графическое ядро соединяется с блоком дисплейного вывода в чипсете. Как и прежде, шина FDI использует две линии с пропускной способностью 2,7 Гбит/с каждая. Для реализации аналогового интерфейса VGA в чипсете есть интегрированный RAMDAC (180 МГц), поддерживается подключение мониторов с разрешением 1920×1080 пикселей (при 24-битной глубине цвета и частоте кадровой развертки 60 Гц).

Порты PCI Express, SATA и USB

Чипсеты Intel 9-й серии поддерживают до 8 портов PCI Express 2.0 (с пропускной способностью 5,0 Гбит/с). Кроме того, имеется в новых чипсетах и интегрированный SATA-контроллер, который обеспечивает поддержку до шести портов SATA 6 Гбит/с, причем каждый из шести SATA-портов может быть реализован как порт eSATA. Естественно, поддерживается технология Intel RST (Rapid Storage Technology), которая позволяет конфигурировать SATA-контроллер в режиме RAID-контроллера с поддержкой уровней 0, 1, 5 и 10.

Как и прежде, в чипсеты Intel 9-й серии интегрирован один USB-контроллер xHCI (eXtensible Host Controller Interface), который поддерживает 14 логических портов USB 2.0 и 6 логических портов USB 3.0. В пересчете на физические порты, получаем 14 разъемов, до шести из которых поддерживают USB 3.0, а остальные — только USB 2.0. Кроме того, имеется в чипсете и два контроллера EHCI (Enhanced Host Controller Interface), один из которых поддерживает 8 портов USB 2.0, а второй — 6 портов USB 2.0 (в сумме опять-таки получаем, что имеется 14 логических портов USB 2.0). Понятно, что имеются и программно-управляемые коммутаторы, которые позволяют переключать физические порты USB между контроллерами EHCI и xHCI. Говоря проще (без привязки к контроллерам), чипсеты Intel 9-й серии, как и прежде, могут организовать 14 USB-портов, из которых до 6 портов могут быть USB 3.0, а остальные — USB 2.0.

Технология Flexible IO

Опять же, как и в чипсетах 8-й серии, в чипсетах 9-й серии реализована поддержка технологии Flexible IO, которая позволяет конфигурировать высокоскоростные порты ввода/вывода (PCIe, SATA, USB 3.0), убирая одни порты и добавляя другие.

Работает это следующим образом. Всего в чипсете имеется 18 высокоскоростных портов ввода/вывода. Причем конфигурация 14 портов строго фиксирована: 4 порта USB 3.0, 6 портов PCIe 2.0 и 4 порта SATA 6 Гбит/с. А еще 4 порта можно переконфигурировать: 2 из них могут работать либо как USB 3.0, либо как PCIe, а 2 других — как PCIe или SATA 6 Гбит/с. При этом общее количество портов PCIе не может превышать восьми.

Собственно, именно поэтому мы говорим, что чипсет поддерживает до 8 портов PCIe, до 6 портов USB 3.0 и до 6 портов SATA 6 Гбит/с, но это не значит, что их можно реализовать одновременно. Всего высокоскоростных портов ввода/вывода не может быть более 18. Поэтому если на плате реализовано 6 портов USB 3.0 и 6 портов SATA 6 Гбит/с, то на ней может быть только 6 портов PCIe. Если же реализовано 6 портов SATA 6 Гбит/с и 8 портов PCIe, то может быть только 4 порта USB 3.0. Диаграмма распределения высокоскоростных портов ввода/вывода для чипсетов Z97 и H97 показана на рисунке.

Для мобильного чипсета HM97 справедливо все то же самое, однако у него есть два портa SATA 3 Гбит/с, которые строго фиксированы. Соответственно, количество портов SATA 6 Гбит/с может меняться от 2 до 4.

Прочее

Если говорить о других функциях чипсетов 9-й серии, интересных с точки зрения пользователя, то стоит отметить наличие интегрированного сетевого гигабитного контроллера (MAC-уровня), который совместим с PHY-контроллерами i127LM/V. Естественно, имеется интегрированный аудиоконтроллер Intel HD Audio (как и ранее). Также поддерживаются все те же технологии, которые поддерживались чипсетами 8-й серии: Intel Trusted Execution Technology (Intel TXT), Intel Anti-Theft Technology (Intel AT), Intel Virtualization Technology for Directed I/O (Intel VT-d) и пр.

И единственная новая функция, которой не было в чипсетах 8-й серии — это поддержка накопителей PCIe SSD (PCIE NAND Technology for PCIE SSD support). Собственно, речь идет о поддержке чипсетом интерфейса PCIe M.2. Причем в данном случае нет никакого отдельного контроллера — данная поддержка реализована на уровне конфигурирования регистров чипсета. Отметим, что накопителей с интерфейсом PCIe M.2. пока еще на рынке очень мало, да и стоят они дорого, так что реальной пользы от наличия разъема M.2 на плате в ближайшем будущем будет немного. Это своего рода задел на будущее, но никак не востребованная необходимость.

Модельный ряд

До сих пор мы рассматривали функциональные возможности чипсетов Intel 9-й серии вообще, без привязки к конкретным моделям. Далее в сводной таблице мы приводим характеристики чипсетов Intel Z97, H97 и HM97.

Функциональные особенности чипсетаIntel Z97Intel H97Intel HM97
Технология Flexible I/Oдадада
Кол-во портов PCIe 2.06—86—86—8
Порты USBОбщее кол-во портов141414
Кол-во портов USB 3.04—64—64—6
Кол-во портов USB 2.08—108—108—10
Порты SATAОбщее кол-во портов4—64—64—6
Кол-во портов SATA 6 Гбит/с4—64—62—4
Кол-во портов SATA 3 Гбит/с002
Поддержка видеовыхода (шина FDI)дадада
Поддержка технологии Intel Wireless Display (WiDi)дадада
Intel RSTAHCIдадада
RAID 0/1/5/10дадада
Intel Smart Response Technologyдадада
PCIE NANDдадане указано
Intel Anti-Theft Technologyдадада
Intel Active Management Technology 9.0нетнетнет
Intel Small Business Advantageнетдада
Intel Rapid Start Technologyдадада
Intel Identity Protection Technology (Intel IPT)дадада
Near Field Communication (NFC)дадада
Поддержка состояния ACPI S1даданет
Поддержка чипсетом функциональных возможностей процессора
Возможная конфигурация портов PEG 3.0x16
x8/x8
x8/x4/x4
x16x16
Максимальное количество мониторов, одновременно подключаемых к графическому ядру процессора333
Максимальное количество каналов памяти222
Поддержка разгона процессора и памятиданетнет

По поводу приведенных технических характеристик можно сделать лишь одно замечание: для мобильного чипсета Intel HM97 в официальной спецификации не указывается, поддерживает ли он PCIE NAND.

Если говорить о настольных чипсетах Intel Z97 и H97, то первый — это полный аналог Intel Z87, а второй — аналог H87. Ну и чтобы стало очевидно, что нет никаких функциональных различий (за исключением поддержки PCIE NAND) между чипсетами Intel Z97 и H97 (и, соответственно, чипсетами Intel Z87 и H87), приведем таблицу характеристик чипсетов Intel 8-й серии.

Функциональные особенности чипсетаIntel Q87Intel Q85Intel B85Intel Z87Intel H87
Технология Flexible I/Oданетнетдада
Кол-во портов PCIe 2.06—8886—86—8
Порты USBОбщее кол-во портов1414121414
Кол-во портов USB 3.04—6444—64—6
Кол-во портов USB 2.08—101088—108—10
Порты SATAОбщее кол-во портов4—6664—64—6
Кол-во портов SATA 6 Гбит/с4—6444—64—6
Кол-во портов SATA 3 Гбит/с02200
Поддержка видеовыхода (шина FDI)дадададада
Поддержка технологии Intel Wireless Display (WiDi)дадададада
Intel RSTAHCIдадададада
RAID 0/1/5/10данетнетдада
Intel Smart Response Technologyданетнетдада
Intel Anti-Theft Technologyдадададада
Intel Active Management Technology 9.0данетнетнетнет
Intel Small Business Advantageдададанетда
Intel Rapid Start Technologyдадададада
Intel Identity Protection Technology (Intel IPT)дадададада
Near Field Communication (NFC)дадададада
Поддержка состояния ACPI S1дадададада

Заключение

Конечно, одна единственная новая функция в виде поддержки PCIe M.2 — этого маловато, чтобы называть чипсет новым (о поддержке процессоров Broadwell пока еще говорить преждевременно). И уж если новые процессоры назвали просто Haswell Refresh (впрочем, и в них ничего действительно нового нет), то можно было бы и для чипсетов придумать название типа Intel Z87 Refresh, а не дурить голову пользователям, говоря о новой серии чипсетов. Впрочем, оставим это на совести маркетологов Intel.

Хуже всего в этой ситуации придется производителям материнских плат, которым, с одной стороны, раз уж вышла новая серия чипсетов, нужно обновлять свой модельный ряд, а с другой стороны, сделать это не так-то просто, поскольку самим чипсетом новая функциональность не предусмотрена.

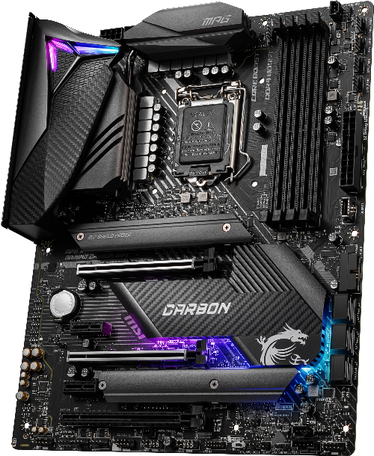

Руководство покупателя по материнским платам MSI серии Z490 | Материнские платы | Блог

К выходу процессоров Intel Core 10-го поколения производители материнских плат выпустили более 40 моделей на базе чипсета Z490. По сравнению с продуктами на базе Z390 в них можно отметить существенные улучшения, в том числе более мощные системы питания, поддержку более высоких частот оперативной памяти и передовые интерфейсы, такие как 10G и 2.5G Ethernet, Wi-Fi 6, Thunderbolt 3 и USB 3.2 Gen2x2 (20 Гбит/c).

Более мощная система питания и улучшенное охлаждение

Процессор Core i9-10900K насчитывает 10 ядер, что на два ядра больше, чем у Core i9-9900K, а его термопакет увеличен с 95 до 125 Вт. Таким образом, Core i9-10900K потребляет больше электроэнергии, что может стать проблемой для системы питания материнской платы. Вот почему производители плат стали реализовывать в своих нацеленных на оверклокеров продуктах более мощные стабилизаторы напряжения.

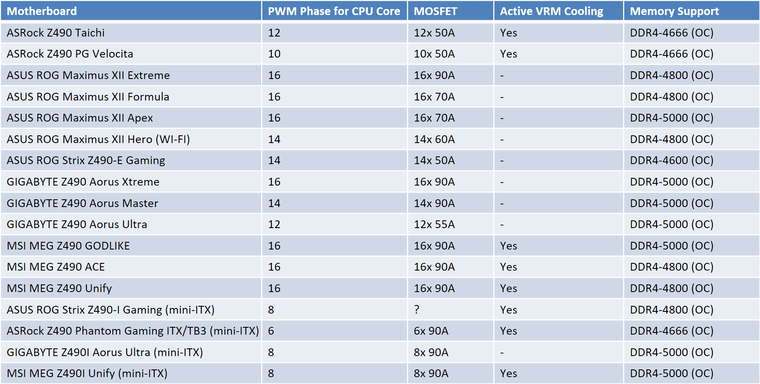

Системы питания премиальных материнских плат насчитывают от 12 до 16 фаз. Некоторые из них используют 90-амперные транзисторы. Например, модели MSI серии MEG – Z490 GODLIKE, Z490 ACE и Z490 Unify – наделены 16-фазными системами питания с транзисторами, рассчитанными на силу тока в 90 А. Мощная система питания – немаловажный фактор, который следует учитывать при выборе флагманской материнской платы для разгона процессора Core i9-10900K.

MSI MEG Z490 GODLIKE: система активного охлаждения

На некоторых моделях используется активное охлаждение силовых компонентов, причем MSI – единственный производитель, использующий активное охлаждение для всех своих моделей серии MEG. Это позволяет существенно снизить температуру элементов системы питания по сравнению  c пассивным охлаждением (с помощью одних лишь радиаторов).

Наша рекомендация – материнские платы с наиболее мощной системой питания и активным ее охлаждением.

Повышенная частота памяти

В рамках новой платформы Z490 компания Intel предложила новый вариант разводки слотов DIMM – трапециевидный. Это помогает снизить перекрестные шумы, что способствует улучшенной передаче сигнала при использовании высокочастотных модулей памяти. Как результат, платы с чипсетом Z490 позволяют использовать память на более высокой частоте, чем их предшественницы с чипсетом Z390. Разница составляет в среднем 200-300 МГц. Улучшенная поддержка оперативной памяти требует как аппаратных, так и программных (в прошивке BIOS) оптимизаций. Большинство плат на базе платформы Z490 предлагают режим DDR-4600, а некоторые даже достигают режима DDR4-5000.

MSI реализует «трапециевидную» разводку слотов памяти на своих платах с чипсетом Z490

Большинство энтузиастов готовы инвестировать в дорогие высокочастотные комплекты памяти, поэтому будет разумным выбрать материнскую плату, совместимую с такими модулями.

Шина PCIe Gen4 – для будущих апгрейдов

Большинство материнских плат на базе платформы Z490 являются совместимыми с шиной PCIe Gen4, хотя процессоры Intel Core 10-го поколения и чипсет Z490 ее не поддерживают. Это значит, что на платах используются компоненты и разводка, необходимые для работы шины PCIe Gen4, и впоследствии на них можно будет установить видеокарты и твердотельные накопители, использующие этот скоростной интерфейс.

Все материнские платы MSI серии Z490 поддерживают шину PCIe Gen4

Компании MSI, Gigabyte и ASRock уже заявили о том, что все их материнские платы на базе платформы Z490 поддерживают шину PCIe Gen4. ASUS не эту тему не распространяется, однако, судя по доступной на данный момент информации, лишь некоторые из продуктов ASUS на базе платформы Z490 поддерживают PCIe Gen4.

Итак, если в будущем вы планируете обновлять процессор, задумайтесь над покупкой материнской платы с шиной PCIe Gen4.

Скоростные интерфейсы: сетевые и периферийные

Одним из преимуществ платформы Z490 является ускоренное сетевое подключение. Большинство новых материнских плат высокого и среднего уровня оснащаются Ethernet-контроллером стандарта 2.5G, а некоторые флагманские модели – 10G. В бюджетном сегменте, однако, не все продукты поддерживают 2.5G Ethernet, но это не относится к линейке материнских плат MSI: все платы MSI серии Z490 предлагают, как минимум, 2.5G Ethernet. Что касается беспроводного сетевого подключения, то стандарт Wi-Fi 6 практически стал обязательной функцией материнских плат с чипсетом Z490.

В составе периферийных интерфейсов некоторых моделей высокого класса присутствуют Thunderbolt 3 и USB 3.2 Gen2x2 (20 Гбит/с). MSI, Gigabyte и ASRock реализуют в своих продуктах встроенные порты Thunderbolt 3, а компания ASUS предлагает для своих флагманских моделей внешнюю плату расширения Thunderbolt 3.

MSI MEG Z490 ACE: интерфейсы 2.5G Ethernet, Wi-Fi 6 и USB 3.2 Gen2x2 (20 Гбит/с)

В чипсете Z490 не реализована поддержка новейшего интерфейса USB 3.2 Gen2x2 (с пропускной способностью 20 Гбит/с), однако некоторые производители, включая MSI, ASUS и ASRock, применяют для этого отдельный контроллер ASMedia. Его пропускная способность вдвое превышает возможности интерфейса USB 3.2 Gen2 (10 Гбит/с). Компания Gigabyte на своих платах серии Z490 интерфейс USB 3.2 Gen2x2 не реализует.

Компьютерные корпуса все чаще предлагают разъем USB-C на передней панели, поэтому и материнские платы начинают оснащаться соответствующим портом. MSI – единственный производитель, предлагающий фронтальный порт USB-C во всех своих продуктах на базе чипсета Z490. Это весьма похвальное достижение оценят все, кто часто пользуется интерфейсом USB-C.

Выбираем материнскую плату высокого класса

Для пользователей, собирающих компьютер с компонентами высшего класса, ограничений в бюджете не существует. Они желают получить только самое лучшее, новое и функциональное. Поэтому выбор прост – берите материнскую плату с наилучшими характеристиками!

Самая мощная система питания + активное охлаждение

Процессор Core i9-10900K насчитывает 10 ядер, способных выполнять 20 вычислительных потоков одновременно, и для стабильной работы столь мощного чипа требуется не менее мощная система питания, включающая в себя как можно больше фаз и рассчитанных на высокие токи транзисторов.

У материнских плат высокого класса на базе чипсета Z490 насчитывается от 14 до 16 фаз питания, а транзисторы рассчитаны на ток от 50 до 90 ампер. ASUS, Gigabyte и MSI реализуют в своих флагманских моделях 16-фазную систему питания с 90-амперными транзисторами, однако MSI предлагает в рамках серии MEG сразу три таких модели, в то время как остальные платы ASUS и Gigabyte, за исключением флагманских, либо имеют меньше фаз, либо используют транзисторы, рассчитанные на меньшую силу тока. Детали можно узнать из представленной ниже таблицы.

Сверхмощная система питания платы MSI MEG Z490 GODLIKE: 16 фаз и транзисторы, рассчитанные на 90А

Компания ASRock оснащает активным охлаждением систему питания своих плат Z490 Taichi и Z490 Velocita, а также модели форм-фактора mini-ITX. ROG Strix Z490-I Gaming – единственная модель ASUS, имеющая такое охлаждение. Что касается продуктов MSI, то активным охлаждением оснащены все модели серии MEG, включая Z490 GODLIKE, Z490 ACE, Z490 Unify и компактную (mini-ITX) Z490I Unify.

*Информация актуальна на 7 мая 2020 года.

*Данные о системах питания взяты с сайта overclock.net.

*** Знак ”-“ означает «отсутствует».

Поддержка оперативной памяти

В премиальном сегменте поддерживаются режимы работы памяти от DDR4-4666 до DDR4-5000, причем последний – на флагманской модели, а также на модели форм-фактора mini-ITX. Остальные модели данного сегмента позволяют использовать частоту памяти не менее 4666 МГц. Если вы планируете приобрести высокочастотный комплект модулей, выбирайте соответствующую материнскую плату.

Высокоскоростные интерфейсы и совместимость с шиной PCIe Gen4

Как видно из сравнительной таблицы, все материнские платы высокого класса с чипсетом Z490 оснащаются как минимум двумя сетевыми контроллерами: 2.5G Ethernet и Wi-Fi 6. Флагманские модели, помимо Wi-Fi 6, предлагают сразу два Ethernet-порта: 10G и 2.5G.

Среди периферийных интерфейсов некоторых моделей присутствуют Thunderbolt 3 и USB 3.2 Gen2x2 (20 Гбит/с). MSI, Gigabyte и ASRock реализуют в своих флагманских и компактных (mini-ITX) моделях встроенные порты Thunderbolt 3, а компания ASUS предлагает для своей Maximus XII Extreme внешнюю плату расширения Thunderbolt.

MSI MEG Z490 GODLIKE: 10G + 2.5G Ethernet, Wi-Fi 6 и два порта Thunderbolt 3

Интерфейс USB новейшего стандарта USB 3.2 Gen2x2 (20 Гбит/с) доступен на платах ASRock (Taichi), ASUS (Maximus XII Extreme) и MSI (MEG ACE и Unify). Причем MSI также предлагает его почти на всех остальных своих продуктах с чипсетом Z490, в том числе в сериях среднего класса MPG и MAG. Кроме того, MSI и Gigabyte заявили, что все их материнские платы на платформе Z490 совместимы с шиной PCIe Gen4. В продуктовых линейках ASUS и ASRock такая совместимость заявлена лишь для некоторых моделей.

*Информация актуальна на 7 мая 2020 года.

Материнские платы высшего класса – выгодная покупка

Наша рекомендация по поводу материнских плат высшего класса такова: если ваш бюджет ничем не ограничен, берите MSI Z490 GODLIKE. Если же тратить $700 на материнскую плату вам не хочется, выбирайте MSI Z490 ACE или Unify.

Флагманская модель – MSI Z490 GODLIKE

  • Сверхмощная система питания
  • Поддержка невероятно высокой частоты памяти DDR4 – 5000+ МГц
  • Отличный комплект интерфейсов: 10G + 2.5G Ethernet, Wi-Fi 6, два порта Thunderbolt 3
  • Совместимость с шиной PCIe Gen4 – для будущих апгрейдов
  • Активная система охлаждения
  • Красочная и яркая подсветка

MSI Z490 ACE/Unify

  • Сверхмощная система питания
  • Хороший набор интерфейсов – 2.5G Ethernet, Wi-Fi 6, USB 20 Гбит/с
  • Совместимость с шиной PCIe Gen4 – для будущих апгрейдов
  • Активная система охлаждения

Материнская плата для игровой системы среднего уровня

Технические характеристики материнских плат в ценовом сегменте $200-300 так же вас впечатлят. Достойная система питания вполне достаточная и для Core i7, и для Core i9. Сетевой интерфейс представлен Ethernet-контроллером стандарта 2.5G или даже 1G вместо 10G, а беспроводной адаптер Wi-Fi 6 имеется у MSI Z490 Gaming Carbon WIFI и Gaming Edge WIFI.

MSI предлагает USB 3.2 Gen2x2 (20 Гбит/с) – у моделей Z490 Gaming Carbon WIFI, Gaming Edge WIFI и Tomahawk. Причем Tomahawk стоит менее $200, однако по своим параметрам вполне способна конкурировать с продуктами данного ценового сегмента.

Для пользователей с ограниченным бюджетом есть простой совет: выбирайте материнскую плату, которая подходит под ваши конкретные требования. Если вы занимаетесь разгоном, вам подойдет плата с более мощной системой питания и улучшенной поддержкой памяти. Если же оверклокинг вас не интересует, выбирайте модель с наилучшим комплектом интерфейсов.

Мощная система питания и оптимизированная поддержка памяти

Большинство материнских плат данного сегмента оснащаются 12-фазной системой питания с транзисторами, рассчитанными на силу тока от 45 до 60 А. Выбирать тут легко – платы с транзисторами на 55 или 60 А предпочтительней.

MSI MPG Z490 GAMING EDGE WIFI: 12-фазная система питания, рассчитанная на ток до 60А

На данный момент комплекты модулей памяти с частотой 3200/3600 МГц остаются самыми сбалансированными по соотношению цена/производительность. Именно их чаще всего выбирают покупатели в данном сегменте. Однако мы полагаем, что многим пользователям хотелось бы ускорить оперативную память за счет активации XMP-профилей или ручного разгона, поэтому будет неплохой идеей приобрести материнскую плату с поддержкой памяти DDR4-4800.

*Информация актуальна на 7 мая 2020 года.

**Данные о системах питания взяты с сайта overclock.net.

Интерфейсы 2.5G Ethernet и USB 3.2 Gen2x2

Каждая материнская плата в данном сегменте поддерживает 2.5G Ethernet, за исключением ASUS TUF Gaming Z490-PLUS (WIFI), Ethernet-контроллер которой соответствует стандарту Gigabit Ethernet. Поскольку на рынок выходит все больше устройств с поддержкой 2.5G Ethernet, нет смысла выбирать в этом ценовом диапазоне плату с Gigabit Ethernet. Помимо 2.5G Ethernet, компании Gigabyte и MSI предлагают беспроводной адаптер Wi-Fi 6, в то время как модель Z490 Aorus Elite AC оснащается лишь адаптером стандарта Wi-Fi AC. Плата MSI Tomahawk лишена беспроводного адаптера Wi-Fi, зато обладает двумя Ethernet-портами: 2.5G и Gigabit Ethernet.

Плата MSI MPG GAMING CARBON WIFI: 2.5G Ethernet, Wi-Fi 6 и USB 3.2 Gen2x2 (20 Гбит/с)

Платы MSI Gaming Carbon WIFI, Gaming Edge WIFI и Tomahawk предлагают интерфейс USB 3.2 Gen2x2. Еще одной полезной функцией является возможность подключения корпусного разъема USB-C – очень удобно для подзарядки смартфона и прочих гаджетов. Приятно, что каждая материнская плата в этом ценовом сегменте, за исключением ASUS Strix Z490-H Gaming, предлагает фронтальный интерфейс USB-C.

MSI реализует наиболее полный комплект сетевых и периферийных интерфейсов, включающий 2.5G Ethernet, Wi-Fi 6, USB 3.2 Gen2x2 и фронтальный USB-C.

Выгодная покупка для игровой системы среднего уровня

MSI MPG Z490 Gaming Carbon WIFI

  • Мощная система питания: 12 фаз для процессорных ядер, 60-амперные транзисторы
  • Хороший комплект интерфейсов: 2.5G Ethernet, Wi-Fi 6, USB 3.2 Gen2x2 (20 Гбит/с), фронтальный USB-C
  • Поддержка памяти DDR4-4800
  • Радиаторы Shield Frozr для обоих слотов M.2

MSI MAG Tomahawk

  • Хороший комплект интерфейсов: два Ethernet-порта (2.5G + Gigabit), USB 3.2 Gen2x2 (20 Гбит/с), фронтальный USB-C
  • Широкая функциональность по доступной цене (менее $200)
  • Поддержка памяти DDR4-4800
  • Радиаторы Shield Frozr для обоих слотов M.2

Материнская плата для бюджетной игровой системы

В бюджетном сегменте покупателей больше всего интересует соотношение цена/функциональность. Выбор сделать довольно просто – достаточно сравнить разные модели и остановиться на той, чей набор функций кажется наиболее привлекательным.

Во-первых, взглянем на интерфейсы. Даже в своих бюджетных продуктах MSI предлагает сетевой интерфейс 2.5G Ethernet. Также на всех моделях MSI имеется фронтальный интерфейс USB-C, а у модели Z490M Gaming Edge WIFI – беспроводной адаптер Wi-Fi 6.

MPG Z490M GAMING EDGE WIFI: 2.5G Ethernet, Wi-Fi 6, фронтальный интерфейс USB-C и предустановленная интерфейсная панель

Платы Z490 Gaming Plus и Z490M Gaming Edge WIFI от MSI поставляются с предустановленными интерфейсными панелями. Бюджетные модели ASUS этого элемента лишены.

Три модели MSI, а именно Z490 Gaming Plus, Z490M Gaming Edge WIFI и Z490-A Pro, выделяются среди других материнских плат бюджетного сегмента.

Системы питания в бюджетном сегменте обладают хорошей мощностью. На платах MSI они 12-фазные. MSI и ASUS используют здесь 6-слойные печатные платы, а Gigabyte для некоторых своих моделей – 4-слойные.

*Информация актуальна на 7 мая 2020 года.

**Данные о системах питания взяты с сайта overclock.net.

Выгодная покупка для бюджетной игровой системы

MSI MPG Z490 Gaming Plus

  • 2.5G Ethernet, фронтальный порт USB-C
  • Предустановленная интерфейсная панель
  • Большой радиатор системы питания
  • M.2 Shield Frozr

Новые чипсеты Intel 300 Series: разношёрстная компания

До сих пор одним из сдерживающих факторов к покупке процессоров Intel Coffee Lake-S была высокая стоимость материнских плат на оверклокерском чипсете Z370. Последний, по большому счёту, не был необходим владельцам CPU Core i7-8700, Core i5-8400 и Core i3-8100, не говоря уже о появившихся позже 17 новых процессорах для той же платформы (LGA1151). Выход альтернативных Z370 наборов системной логики h470, B360 и h410 призван сделать платформу на базе Coffee Lake-S по-настоящему массовой. Наряду с упомянутым трио микросхем, дебютировал также чипсет Q370 для систем корпоративного класса с поддержкой Intel vPro.

Среди ключевых особенностей новых наборов системной логики Intel 300 Series стоит выделить интеграцию контроллера CNVi (802.11ac, до 1,733 Гбит/с), нуждающегося во «внешнем» ИК-модуле в виде карты M.2 2230 или M.2 2216, контроллера USB 3.1 (отсутствует у h410) и поддержку новой технологии улучшения качества звука Intel Smart Sound.

Из всей 300-й серии не лучшим образом выглядит только чипсет Intel h410 для самых дешёвых плат. Он представляет собой аналог микросхемы h210 на 14-нм техпроцессе. По совокупности характеристик h470 можно рекомендовать желающим собрать связку CrossFire из двух видеокарт Radeon. В свою очередь, набор системной логики B360 подойдёт для большинства пользователей, желающих собрать современный ПК с 4- или 6-ядерным процессором Coffee Lake-S, а h410 — для тех, кто желает сэкономить. Заметим, что у многих бюджетных материнских плат на чипсете h410 отсутствуют разъёмы USB 3.1 и M.2, кроме того, производители экономят на питании гнезда LGA1151 и видеовыходах.

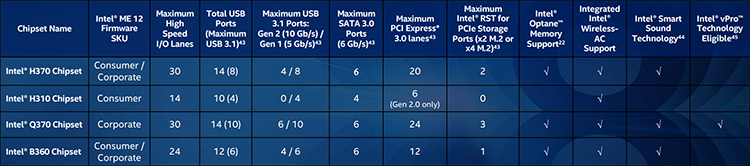

Характеристики/
чипсет
Z370¹Q370h470B360h410
Сегмент рынка
(п — потребительский;
к — корпоративный)
п к к/п к/п п
Техпроцесс, нм 22 14
Интерфейс DMI3 DMI2
Уровень TDP, Вт 6
Версия Intel ME 11 12
Линии HSIO 30 24 14
USB (всего) 14 12 10
USB 3.1 (макс.) 6 4
USB 3.0 (макс.) 10 8 10 6 4
SATA 6 Гбит/с 6 4
Линии PCI-E 3.0 (чипсет) 24 20 12
Линии PCI-E 2.0 (чипсет) 6
RST PCI-E SSD (макс.) 3 2 1
Контроллер Wi-Fi (802.11ac) нет есть
Intel Smart Sound есть нет
Поддержка разгона есть нет
Поддержка Intel Optane есть нет
Поддержка Intel vPro нет есть нет
¹— анонсирован 5 октября 2017 г.

Продажи матплат на h470, B360 и h410 уже стартовали в США, но, например, в интернет-магазине Newegg многие продукты были раскуплены за несколько часов. Минимальная цена платы на чипсете h410 в течение дня выросла с $59 до $70 (без учёта налога с продаж). В то же время некоторые модели на Z370, в частности Gigabyte Z370P D3 и Z370M DS3H, можно купить по ценам чуть выше $100.

Самые дорогие позиции

Самые дорогие позиции

Платы начального уровня

Платы начального уровня, а также раскупленные товары

Полагаем, что через несколько недель цены на новые платы нормализуются.

Если вы заметили ошибку — выделите ее мышью и нажмите CTRL+ENTER.

Эпопея с чипсетами, или как Intel с AMD нас снова обманули


Ни для кого не секрет, что любой бизнес направлен на зарабатывание денег, а крупный бизнес — на зарабатывание по-крупному. Поэтому, например, такое понятие как троттлинг прочно вошло в нашу жизнь, и уже никого не удивляет то, что в бенчмарках смартфоны показывают куда лучшие результаты, чем в реальной жизни. Также слабо удивляет то, что и AMD, и Nvidia любят заниматься переименованием видеокарт — так, некоторые решения линейки AMD HD 7000 были и в 200, и 300 серии, а видеокарта Nvidia 840M получила аж три новых жизни в виде 940M, 940MX и MX130. Но при этом немногие знают, что с чипсетами и сокетами происходит такая же чехарда, в которой производители всеми силами хотят продать старое как новое, а пользователи при желании могут даже обратить это себе во благо.

Intel Z170, Z270, Z370 и Z390 — найдите три отличия

Июнь 2015. С опозданием почти на год Intel наконец готовы представить свои первые процессоры, построенные по 14 нм техпроцессу (Broadwell), причем с виду они выглядят действительно отлично: во-первых, добавлен кэш L4 в размере 128 МБ, что должно существенно ускорить некоторые вычисления. Во-вторых, процессоры обзавелись действительно мощной интегрированной графикой Intel Iris, которая была до 2.5 раз быстрее HD Graphics в предыдущем поколении и позволяла не только плавно отрисовывать интерфейс системы и воспроизводить видео высокой четкости, но и даже играть в современные на тот момент игры, пусть и на низких настройках графики.

Увы, но на практике оказалось все печально: техпроцесс был сырой, и процессоры едва ли «брали» 4 ГГц в разгоне, так что по факту они оказывались слабее решений предыдущего, 4ого поколения Intel Core (Haswell). И даже кэш в 128 МБ не спасал — вернее, он давал некоторое преимущество, но в очень небольшом круге задач. Что касается мощной интегрированной графики, то в топовых десктопных процессорах, где большая часть пользователей использует дискретную видеокарту, она была банально не нужна. Также эти процессоры были лишены поддержки новейшей на тот момент памяти DDR4 — причем высокопроизводительные решения от Intel того времени ее все же поддерживали.

В итоге в Intel понимали, что большая часть пользователей так и осталась на 2-4 поколениях процессоров Core, и чтобы «заставить» их купить новые процессоры 6-ого поколения (Skylake), нужно сделать что-то очень классное. И, в общем и целом, Intel смогли: во-первых, в этом поколении появилась поддержка DDR4, во-вторых, если в 4-ом поколении максимальные частоты при разгоне колебались на уровне 4.3-4.5 ГГц, то теперь при особом желании удавалось даже 4.8 получить. Также стала быстрее шина DMI, связывающая чипсет и процессор — ее скорость увеличилась с 5 до 8 GT/s, что также положительно повлияло на скорость работы процессора.

Однако уже тогда пользователи стали замечать, что между чипсетами Z97 для процессоров Haswell и Broadwell и Z170 для Skylake что-то многовато сходств, да и смена сокета с LGA1155 на LGA1151 не выглядит обоснованной. Так, числа 1155 и 1151 — это количество контактов в сокете, и уменьшение их числа на 4 невольно напоминает многострадальный сокет LGA775 для процессоров Pentium 4, Core 2 Duo и Quad, который отличался от серверного LGA771 опять же 4 контактами и поворотом на 90 градусов, что после некоторых шаманств с переходником и позволяет устанавливать Xeon в десктопные платы. Увы, тут Intel такую ошибку не повторили, и никакими танцами с бубном заставить работать старые CPU на новых платах (или наоборот) нельзя. С чипсетами все еще интереснее, если взглянуть на их схемотехнику:


Во-первых, у них одинаковый техпроцесс — 22 нм. Если для Z97 это объяснимо — он подходит и для Haswell (22 нм), и для Broadwell (14 нм), да и с выходом рабочих 14 нм кристаллов тогда были проблемы, то через год выпускать 22 нм чипсет для 14 нм процессоров Skylake, когда производство было уже отлажено — достаточно странно. Остальные изменения были только количественными: более быстрая шина, больше портов USB и линий PCIe — по факту все это можно нарастить без изменений в схемотехнике чипсета.

Что в итоге получаем? Intel убрали 4 контакта в сокете только чтобы убрать совместимость с предыдущими процессорами и вынудить покупать новые, а чипсет физически вообще не изменился или изменился очень слабо. Так что единственная существенная разница между Haswell и Skylake — это поддержка DDR4 в последнем, которая на родных частотах находится на уровне серьезно разогнанной DDR3.

Дальше еще интереснее — январь 2017 года. До выхода AMD Ryzen остаются считанные месяцы, и в Intel, понимая, что они не успевают нарастить число ядер, решают брать частотой — и формально новые процессоры Kaby Lake на физическом уровне отличаются от Skylake лишь измененным размером затвора транзисторов, что позволяет увеличить частоту на 200-300 МГц и преодолеть в разгоне важную отметку в 5 ГГц. Остальные изменения просто смешные — это поддержка USB 3.1 (можно реализовать хоть на Haswell сторонними контроллерами) и поддержка новой памяти Optane (по факту дешевле купить SSD).

Разумеется, Intel представляет «новый» чипсет Z270, который отличается от Z170... фактически ничем:

Единственное (!!) изменение — стало на целых 4 линии PCI Express больше. Разумеется, техпроцесс тот же — 22 нм. Спасибо, что хоть сокет не поменяли.

Но самое смешное и грустное одновременно началось с выхода осенью 2017 года 8-ого поколения процессоров Intel (Coffee Lake). К самим процессором особых претензий нет, вопрос только — где обещанный 10 нм техпроцесс? Во всем другом Intel наконец-то, впервые с 2010 года, нарастили не несколько сотен мегагерц частоты или 5-7% производительности, а все 50%, так как в линейках i5 и i7 увеличили число ядер с четырех до шести.

То, что увеличение числа ядер в полтора раза при том же техпроцессе потребует больше контактов в сокете для питания, а заодно и для передачи данных, было вполне очевидно. Также все уже смирились с тем, что раз в два поколения Intel меняет сокет, и как раз этими двумя поколениями были Skylake и Kaby Lake. Так что если бы Intel сменила сокет, особых вопросов это бы не вызвало, но «синие» в данном случае мягко говоря неприятно удивили.

Итак, встречайте — LGA1151v2. В чем разница с LGA1151v1? Да ни в чем. В полном смысле того слова. Оказывается, в первой версии 1151 некоторая часть контактов не использовались и были зарезервированы, а теперь Intel стала их использовать и для питания, и для передачи данных:

К примеру, они расположены по диагонали в левый нижний угол от центрального прямоугольника — в v1 они серые (зарезервированные), а в v2 уже красные — используются для питания.

Чипсет Z370 для Coffee Lake вообще никак не отличался от Z270:



Отсюда можно было сделать легкий вывод: Intel специально чисто программно сделала новый сокет и чипсет, дабы гарантированно заставить пользователей покупать не только новый процессор (а этого хотели многие — шутка ли, +50% производительности за поколение), но и новую материнскую плату. Однако раз ограничение программное — то его можно обойти, что некоторые пользователи и сделали, показав, что на плате с чипсетом B150, который был выпущен вместе с Z170 под процессоры Skylake, отлично работает новый 6-ядерный i5-8400, который, по словам Intel, может работать только в чипсетах 300-ой линейки:


Конечно, сам процесс был нетривиален и требовал перепрошивки BIOS через программатор и «ковыряния» в куче программ, но он как минимум доказал, что Intel действительно мухлюет, и что пользователям плат на 100 и 200 чипсете отнюдь не обязательно покупать новую плату под процессоры Coffee Lake.

Увы — Intel это не остановило, и сейчас готовится к выпуску очередной «новый» чипсет Z390, рассчитанный на 9-ое поколение процессоров Intel и сокет LGA1151v2. Разница с Z370 по сути одна — это интегрированный модуль Wi-Fi и Bluetooth:


С учетом того, что еще во времена LGA775 десять лет назад Wi-Fi спокойно добавляли на плату сторонними контроллерами, интеграция его в чипсет — «очень нужное» нововведение, особенно если учесть, что до сих пор многие предпочитают подключать ПК по кабелю Ethernet. Во всем другом это вылитый Z370, более того — если младшие чипсеты 300-ой серии Intel все же перевела на 14 нм техпроцесс (спустя 3 года, да), то есть информация, что старший Z390, как и Z370, останется на 22 нм.

Также непонятно позиционирование чипсета — Intel говорит, что он будет позволять лучше разгонять новые 8-ядерные Core i7 и Core i9. Но, во-первых, и Z370 после обновления BIOS будет иметь поддержку новых процессоров с возможность их разгона, а за получение более высоких частот отвечает по сути только питание CPU, которое в большинстве плат на Z370 и так очень хорошее и зачастую даже лучше, чем для дешевых плат для топовой платформы X299, на которой есть и 18-ядерные решения. То есть, иными словами, разгон скорее всего будет на одинаковом уровне что на Z370, что на Z390, а наличие Wi-Fi в последнем, как я уже писал выше, не делает его «маст хэв» для покупки.

Еще забавнее (и, опять же, грустнее) выглядит то, что зарезервированных контактов на LGA1151 хватает даже для нормальной работы 8-ядерных CPU, откуда можно сделать сразу два вывода: раз на B150 смогли запустить 6-ядерные процессоры для 300-ой линейки, и последние после обновления BIOS (то есть чисто изменения ПО, без «железного» вмешательства) будут поддерживать 8-ядерные CPU, то можно сделать вывод, что даже на 100-ой линейке чипсетов для процессоров Skylake будет возможен запуск новых 8-ядерных процессоров.

Второй вывод — по сути еще во времена Skylake, то есть около двух лет назад, Intel гарантированно могли выпустить 8-ядерные десктопные процессоры, но не стали. Почему? Да потому что не было конкуренции — в то время AMD предлагали лишь процессоры серии FX, которые на практике едва ли доходили до уровня младших Core i5. А после того, как «красные» первыми сделали 8-ядерные десктопные CPU серии Ryzen, «синие» спохватились и стали быстренько увеличивать число ядер, по факту до сих пор оставаясь в догоняющих.

Чипсеты AMD 300 и 400 серий — повторение за Intel

То, что при выходе процессоров Ryzen AMD также выпустили 300-ую линейку чипсетов, было вполне закономерно — новые CPU был созданы по факту с нуля, и с предыдущими FX имели мало общего, поэтому запустить их на материнских платах со старыми чипсетами и без поддержки DDR4 было невозможно. Также на своей презентации AMD сказали, что сокет AM4 для Ryzen будет иметь возможность ставить все самые топовые CPU вплоть до 2020 года, что многих успокоило и все побежали покупать платы на дорогом X370 чипсете.

Проходит год, и «красные» представляют обновленные процессоры Ryzen — у них быстрее кэш, и из-за перевода на более тонкий 12 нм техпроцесс частоты в разгоне уже гарантированно превышают 4 ГГц и составляют около 4.1-4.3 — хороший результат, хотя и существенно ниже 5 ГГц у Intel. И все бы ничего, но компания заодно выпускает и новые чипсеты, причем разница с предыдущими схожа с таковой у чипсетов от Intel:


Оптимизации для достижения больших частот ОЗУ? Что ж, это действительно так, только вот разница начинается где-то за 3200-3400 МГц, что интересно лишь небольшому числу энтузиастов. Оптимизированное питание процессора для лучшего его разгона? Ну вообще за VRM отвечает производитель материнской платы, и по факту уже в дорогих образцах X370 питание было хорошим, и выпуская платы с X470 почти никто из производителей никак VRM не улучшал.

Меньшее потребление энергии чипсетом в простое? Во-первых, имея процессор с тепловыделением под 100 Вт экономить 1-2 Вт на чипсете выглядит странным, во-вторых, сейчас не 2010-11 годы, когда чипсеты грелись так, что на них вентиляторы ставили. Поэтому по факту такая экономия еще имела бы смысл в ноутбуках, но в ПК она просто бессмысленна.

Большее количество USB-портов? По факту их и на X370 больше 10, и никто не отменял PCI-хабы, так что по факту это нужно опять же крайне небольшому числу людей, подключающему к ПК тонны периферии. Это же касатеся возможности загрузки с RAID-массива NVMe SSD — последние стоят достаточно дорого и без того крайне быстры, чтобы ставить несколько штук вместе, поэтому опять же это понадобится единицам.

И единственная хоть сколько-нибудь интересная технология — это AMD StoreMI, которая достаточно сильно похожа на Intel Optane. Ее суть в том, что можно объединить вместе SSD и HDD в одно хранилище, и чипсет будет сам определять, какие данные куда записывать, чтобы получить и хорошую скорость работы, и большую емкость. Конечно, все это можно реализовать и программно, или же купить готовый SSHD, но все еще эта функция действительно может быть нужна хотя бы большей части пользователей, чем RAID-массив из NVMe SSD.

Что же по итогу? А по итогу мы снова видим все тоже переименование, что и у Intel. Поэтому мой совет только один — не стоит гнаться в современном мире за циферками, зачастую вы за существенную переплату купите просто воздух или абсолютно ненужные вам функции, так что будьте осторожны при выборе материнских плат.

Набор микросхем Intel® Z490 201834

Использование поиска Intel.com

Вы можете легко выполнить поиск по всему сайту Intel.com несколькими способами.

  • Имя бренда: Core i9
  • Номер документа: 123456
  • Кодовое имя: Kaby Lake
  • Специальные операторы: «Ледяное озеро», Лед и озеро, Лед ИЛИ озеро, Лед *

Быстрые ссылки

Вы также можете воспользоваться быстрыми ссылками ниже, чтобы увидеть результаты наиболее популярных поисковых запросов.

,

Набор микросхем Intel® Z390 133293

Использование поиска Intel.com

Вы можете легко выполнить поиск по всему сайту Intel.com несколькими способами.

  • Имя бренда: Core i9
  • Номер документа: 123456
  • Кодовое имя: Kaby Lake
  • Специальные операторы: «Ледяное озеро», Лед и озеро, Лед ИЛИ озеро, Лед *

Быстрые ссылки

Вы также можете воспользоваться быстрыми ссылками ниже, чтобы увидеть результаты наиболее популярных поисковых запросов.

,

Набор микросхем Intel® Z270 98089

Использование поиска Intel.com

Вы можете легко выполнить поиск по всему сайту Intel.com несколькими способами.

  • Имя бренда: Core i9
  • Номер документа: 123456
  • Кодовое имя: Kaby Lake
  • Специальные операторы: «Ледяное озеро», Лед и озеро, Лед ИЛИ озеро, Лед *

Быстрые ссылки

Вы также можете воспользоваться быстрыми ссылками ниже, чтобы увидеть результаты наиболее популярных поисковых запросов.

,

Набор микросхем Intel® Z170 90591

Использование поиска Intel.com

Вы можете легко выполнить поиск по всему сайту Intel.com несколькими способами.

  • Имя бренда: Core i9
  • Номер документа: 123456
  • Кодовое имя: Kaby Lake
  • Специальные операторы: «Ледяное озеро», Лед и озеро, Лед ИЛИ озеро, Лед *

Быстрые ссылки

Вы также можете воспользоваться быстрыми ссылками ниже, чтобы увидеть результаты наиболее популярных поисковых запросов.

,

Отправить ответ

avatar
  Подписаться
Уведомление о
