Порты мониторов и USB-C: сравнение типов подключений дисплеев

Типы портов на мониторах менялись с годами. Сегодня они могут не только передавать значительно более сложные данные, но и заряжать и обеспечивать питанием устройства, которые к ним подключены. Как и в случае с любой технологией, порты на мониторах постоянно совершенствуются с целью улучшения качества изображения и повышения энергоэффективности.

Читайте эту статью, чтобы узнать о различных разъемах для подключения на мониторах, их использовании и самом современном подключении — USB—C.

Развитие технологий не останавливается ни на один день. Кажется, что новые усовершенствованные устройства, форматы и типы медиафайлов возникают ежедневно. Чтобы за всеми ними поспевать, нужно уделять этому также много времени, как и полноценной работе. Мониторные порты — это скрытые от глаз технологические шедевры, которые позволяют по максимуму использовать возможности наших постоянно совершенствующихся устройств и медиаформатов.

Непрекращающаяся эволюция требует более быстрой и оптимизированной передачи данных. Решение кроется в более скоростных, маленьких и надежных портах подключения в мониторах, которые приходят на смену «неповоротливым» версиям прошлых лет и характеризуются более высоким качеством, а также более эффективной и совершенной передачей сигнала.

Сегодня видеоконнекторы и интерфейсы мониторов представляют собой идеальный продукт. Они универсальны в возможностях подключения, и многие из них выполняют одновременно несколько функций.

Что такое порты мониторов?

Порты монитора — это точки подключения, которые обеспечивают передачу различных данных и информации. Чтобы решить, какие интерфейсы подключения лучше всего соответствуют вашим нуждам, крайне важно понимать что из себя представляют интерфейсы подключения монитора и как они работают. Если вы будете в курсе последних достижений, то гарантированно сможете извлечь максимум пользы из своего устройства и насладиться лучшим цифровым опытом.

Сегодня на рынке доступно множество разнообразных типов интерфейсов мониторов. Порты, которые когда-то были стандартом подключения, устаревают и заменяются более быстрыми, эффективными и компактными версиями.

HDMI

Один из часто используемых портов — мультимедийный интерфейс высокой четкости (HDMI). Этот цифровой интерфейс поддерживает передачу как аудио-, так и видеосигнала. Это один из самых распространенных портов для передачи аудио и видео высокого разрешения между устройствами по одному кабелю. Такой порт представляет собой хорошее решение для подключения HD-выхода к HD-дисплею без ухудшения качества изображений и видео в высоком разрешении.

Имея правильный монитор и интерфейс подключения, вы можете решать сразу несколько задач, максимально повышая свою продуктивность на рабочем месте. Например, ViewSonic VG2755-2K оснащен портами HDMI и VGA-входом. Он предоставляет универсальные опции подключения компьютеров, ноутбуков и других мультимедийных устройств, что делает его идеальным выбором для офиса.

Очень удобный HDMI, способный передавать сигналы по недорогим кабелям, стал популярным выбором среди интерфейсов подключений. Сейчас это стандарт для подключения компьютера к телевизору.

Тем не менее, у HDMI-портов есть свои недостатки, поэтому иногда лучше использовать другие варианты. Главное ограничение HDMI-кабеля заключается в расстоянии, на которое может передаваться сигнал (15 метров считаются верхним пределом). В добавок они довольно громоздкие. По мере развития технологий для мобильных устройств и планшетов были изобретены уменьшенные HDMI-кабели, обычно именуемые «микро» или «мини», но стандартный размер подобного кабеля довольно крупноват по сравнению с другими современными кабелями.

VGA

Один из самых старых портов — Video Graphics Array (VGA). Представленный компанией IBM, этот порт подключения для мониторов на десятилетия стал стандартом коннекторов для видеокарт, компьютерных мониторов, ноутбуков, проекторов и телевизоров высокой четкости.

VGA-порты состоят из 15 контактов, расположенных по пять в три ряда, и могут передавать RGBHV-видеосигналы: красный, зеленый, синий, горизонтальную и вертикальную синхронизацию. Тем не менее, VGA ограничен возможностью передачи только аналогового сигнала, так что он транслирует на экран изображение более низкого разрешения. В последние годы он используется намного реже — его заменили более быстрые DVI и HDMI-порты, которые могут обеспечить более высокое разрешение и качество отображения.

DisplayPort

DisplayPort (DP) — это интерфейс для цифровых мониторов, который в основном используется для передачи видеосигнала на устройство отображения, например, компьютерный монитор. DisplayPort (DP) также поддерживает передачу аудио- и USB-сигналов. Порт имеет обратимую ориентацию, благодаря чему он очень эффективен и может передавать высокую мощность (до 100 Вт) по одному кабелю.

DisplayPort был разработан в качестве замены VGA, DVI и FPD-link. С помощью адаптеров он также легко подключается к другим интерфейсам, среди которых VGA, DVI и HDMI.

Благодаря поддержке передачи как аудио-, так и видеосигнала, вы можете сделать больше, чем когда-либо, используя один мощный монитор. Гибкие опции подключения делают это возможным.

Mini DisplayPort

Компактная, урезанная версия популярного DisplayPort, Mini DisplayPort (MiniDP или MDP) — это цифровой аудиовизуальный интерфейс, разработанный компанией Apple в октябре 2008 года. Эту мини-версию DisplayPort называют «маленьким портом, который меняет мир». Продвинутый, компактный и практичный порт значительно миниатюрнее своих конкурентов-предшественников, даже меньше портов mini DVI и USB, и разработан, чтобы стать универсальным решением.

Он заменяет разъемы, которым для соединения требовалось несколько громоздких винтов, на идеальное цифровое и эффективное подключение к внешним дисплеям.

DVI

Digital Visual Interface или коротко DVI — это интерфейс для видеодисплеев, который был разработан в качестве стандартного коннектора для передачи видеосигнала на устройства отображения.

Благодаря поддержке передачи сигнала в разрешении до 2560×1600, он смог обеспечить максимальное цифровое качество на плоских ЖК-мониторах и современных видеокартах.

Это был лучший выбор для HD-телевизоров и других высококачественных экранов для просмотра телевидения, фильмов и DVD, поскольку одновременно поддерживал подключение как к компьютерным мониторам, так и проекторам. Сегодня DVI стал стандартным цифровым интерфейсом на рынке компьютеров.

USB-C

Может ли один разъем стать совершенным решением и универсальным интерфейсом? Похоже, это стало возможным, когда был представлен порт универсальной последовательной шины — C (USB-C).

USB-C — это USB-система подключения с 24 контактами, которая была разработана USB Implementors Forum в 2014 году. С тех пор она стала стандартом индустрии для передачи данных и мощности. Порт довольно компактный, но при этом невероятно мощный и может похвастаться множеством продвинутых функций.

USB-C известен как универсальный разъем. Это решение, благодаря которому возможна передача питания, аудио- и видеосигнала по одному кабелю через один мощный порт.

Одна из его лучших функций — обратимая ориентация.

Данная функция упрощает его применение и избавляет от необходимости использования нескольких портов и кабелей. Она также позволяет с легкостью правильно подключить кабель к разъему с первого раза — больше не нужно пытаться найти правильное положение.

По размеру он схож с разъемом USB Micro-B, что наряду с высокой совместимостью сделало его идеальным выбором для смартфонов.

USB-C обеспечивает более высокую скорость, чем его предшественники — он почти в два раза быстрее интерфейса подключения USB 3.0. Обеспечивая питание до 100 ватт, USB-C также гораздо мощнее более старых версий USB. Например, USB 2.0 мог передавать только 2,5 ватт мощности.

Иными словами, он может питать такие небольшие устройства, как ваш смартфон, и более крупные устройства вроде компьютеров и ноутбуков, которым обычно требуется 60 Вт мощности для полной зарядки. Более того, разъем двунаправленный, то есть способен как передавать, так и принимать питание.

Благодаря своей универсальности, скорости и мощности, интерфейс USB-C — это популярное решение для компьютерных мониторов, открывающее множество возможностей для повышения офисной продуктивности и эффективности. Например, в мониторе ViewSonic серии VG2455 используется разъем USB-C, чтобы вы почувствовали удобство решения «один кабель для всего». С помощью одного мощного порта вы можете легко передавать питание, данные и видео, избавившись от беспорядка, создаваемого несколькими кабелями и портами. У вас также будет универсальный способ подключения, поскольку он также совместим с HDMI, DisplayPort, VGA и USB 3.0.

Альтернативный вариант, VP2785-4K — это мощный монитор с потрясающим разрешением 3840×2160 (4K) и несколькими портами, обеспечивающими подключение по USB 3.1 Type C, а также DisplayPort и HDMI. Эти расширенные функции и высокие стандарты цвета делают его идеальным выбором для различных профессий, связанных с дизайном, включая графический дизайн, печать, редактирование видео и фотографий.

USB-C Plus Thunderbolt

Благодаря добавлению аппаратного интерфейса Thunderbolt и без того высокопроизводительный USB-C обеспечивает еще большую скорость. Теперь это самый универсальный и мощный разъем на современном рынке. Совместимый с любой док-станцией, дисплеем или устройством передачи данных, Thunderbolt обеспечивает скорость передачи данных по USB-C до 40 Гбит/с, что в 8 раз быстрее пропускной способности портов, доступных на большинстве сегодняшних компьютеров. Кроме того, он значительно увеличивает мощность USB-C и качество изображения, позволяя хранить в 8 раз больше данных, и повышает качество изображения благодаря в четыре раза более высокой пропускной способности.

Какой порт лучше для мониторов?

Появление разъема USB-C ясно свидетельствует о развитии технологий, которые становятся более эффективными, универсальными, мощными и практичными. Выбор правильного порта для монитора зависит от ваших потребностей.

USB-C — это по-настоящему мощный порт, обладающий множеством конкретных преимуществ, а также совместимостью с другими портами. Тем не менее, DisplayPort, Mini DisplayPort, DVI, HDMI или VGA могут стать более удачным выбором в зависимости от того, чего вы хотите от своего устройства.

Принимая во внимание направление, в котором развиваются технологии, и скорость их развития, можно сказать, что мы живем в удивительное время, когда нам, как потребителям, приходится адаптироваться к новым технологиям.

Благодаря мониторным портам и множеству преимуществ, которые они предлагают, мы можем достигать с нашими устройствами больше, чем когда-либо прежде. Возможности могут быть поистине безграничными, и это случилось даже раньше, чем мы думали.

TAGS

дисплейfeaturedmonitorсправочник покупателя монитораmonitor buyer’s guideusb-cusb-c монитор

HDMI, Display Port, VGA, DVI

Существуют разъемы для кабелей четырех типов: VGA, DVI, Display Port и HDMI. Каждый из этих портов имеет свои недостатки и преимущества. Как же все-таки лучше подключить монитор и Какой вариант предпочтительней использовать – давайте разберемся.

HDMI (High Definition Multimedia Interface)

Свои стандарты существуют даже при подключении экрана к компьютеру. Что же все-таки лучше, HDMI или DVI? На сегодняшний день HDMI является наиболее популярным типом интерфейса. Он применяется для подключения большинства телевизоров и мониторов. Однако применение HDMI не ограничивается только этими устройствами. При помощи HDMI можно подключать ноутбуки, планшеты, игровые приставки и мультимедийные плееры. HDMI уже успел стать стандартом по подключению техники для вывода изображения высокого качества.

Чтобы определиться с тем, что же все-таки лучше для монитора – DVI или HDMI, необходимо перечислить преимущества каждого из представленных типов подключения. Преимущества HDMI заключаются в следующем:

• простота: изображение передается на экран посредством одного кабеля, что очень удобно и позволяет избежать использования кучи различных проводов;
• благодаря HDMI можно легко и быстро преобразовать в цифровую форму всю развлекательную мультимедийную систему;
• HDMI обеспечивает подключение множества устройств при помощи всего одного кабеля;
• совместимость: каждая новая версия разъема поддерживается и взаимозаменяется предыдущими;
• эффективность: пропускная способность соединения составляет 10. 2 Гбит/с, что позволяет обеспечить передачу видеофрагментов с разрешающей способностью 1080. Благодаря этому можно смотреть фильмы по-настоящему высокого качества, используя HDMI. Особенно важен этот момент для геймеров, ведь благодаря высокому разрешению можно увеличить игровую скорость;
• инновационность и интеллектуальность HDMI.

HDMI представляет собой полностью цифровую передачу сигнала. Он не требует преобразования или сжатия изображения. Разработчики и производители разъема данного типа в максимальной степени ориентированы на потребителя. Двустороннее подключение обеспечивает полное взаимодействие устройств друг с другом. Этот интерфейс дает возможность в автоматическом режиме определять возможности каждого типа техники, чтобы корректировать все необходимые опции. HDMI позволяет управлять разрешением и соотношением сторон изображения. Также одной из новейших разработок является технология Consumer Electronic Control, которая позволяет при помощи одной кнопки управлять записью, воспроизведением и запуском серии команд.

Display Port

Данный интерфейс был разработан специалистами компании VESA, которая в своей сфере является довольно авторитетной. Несмотря на это, многие пользователи считают, что данный разъем прекрасно подходит для соединения экрана и системного блока. Дизайнеры и программисты, думая над интерфейсом для подключения монитора, наверняка отдадут предпочтение Display Port. Это связано с тем, что главной особенностью подключения такого типа является возможность работы сразу с несколькими мониторами. Еще одним важным преимуществом интерфейса Display Port является отсутствие лицензионных отчислений. Другая особенность разъема Display Port заключается в том, что каждый цвет передается по своему персональному каналу. Данный интерфейс, в отличие от HDMI, имеет механизм в виде фиксатора. Винтовых креплений на нем нет, что также поддерживает надежность работы. Также Display Port имеет маленькиеразмеры. Если учитывать все изложенное выше, то можно смело утверждать, что основное предназначение подключения Display Port состоит в обеспечении связи между компьютером и монитором. Для подключения телевизоров Display Port – не лучший вариант.

DVI (Digital Visual Interface)

Типы DVI

Стандарт DVI в 90-х годах имел статус интерфейса для подключения мониторов. С появлением HDMI он потерял свою актуальность. Но как же все-таки лучше подключить монитор? Что лучше использовать – DVI или HDMI? Интерфейс DVI можно использовать в тех случаях, когда не требуется разрешение 4K. Этот интерфейс поддерживает несколько режимов работы: только цифровой (не передает звуковой сигнал, подходит для мониторов без колонок), только аналоговый, цифровой и аналоговый.

VGA (Video Graphics Array)

Если вы не можете определиться с тем, как лучше подключить монитор – через Display Port, HDMI, DVI или VGA, то последний вариант точно не подойдет любителям HD качества. VGA когда-то широко использовался в электронике. Сегодня данный интерфейс практически вымер. Ведущие IT-компании несколько лет назад приняли решение окончательно отказаться от данного интерфейса. Свои действия они аргументировали тем, что планируют перейти на более высокие скорости. Но даже сегодня разъем VGA еще можно встретить на старых компьютерах или проекторах. Почему стоит отказываться от них, если ими удобно пользоваться? Некоторым пользователям разъем VGA служил верой и правдой более 10 лет.

Вывод

Как же сделать правильный выбор: Display Port, DVI, VGA или HDMI? Что лучше использовать для подключения монитора? Прежде всего, необходимо обозначить назначение интерфейса для конкретного типа подключения. HDMI на сегодняшний день является универсальным интерфейсом, поэтому лучше будет использовать его. Такой тип подключения подойдет и для компьютера, и для телевизора. Если же для пользователя многофункциональность не важна, то для подключения персонального компьютера неплохим выбором станет Display Port. Сегодня данный разъем поддерживается и используется большинством производителей компьютерной техники. А вот разъемы VGA и DVI уже можно считать устаревшими. Но несмотря на это, они все равно являются проверенными типами подключения и найдут свое распространение. Наиболее технологичными, перспективными и инновационными все же являются разъемы HDMI и Display Port.

Какие существуют типы видеовходов?

Если вы подумываете о покупке монитора, всегда важно проверить, какие видеовходы поддерживаются. Давайте взглянем на некоторые из текущих основных и будущих основных интерфейсов, которые доступны сегодня.

Это перевод с японского языка статьи, опубликованной ITmedia PC USER 26 октября 2016 г. Copyright 2016 ITmedia Inc. Все права защищены.

Текущие параметры видеовхода

С момента появления Full HD старые аналоговые видеовыходы ПК (D-Sub и DVI-A/I) в основном были заменены цифровыми сигнальными интерфейсами. В AV (аудио-визуальном) оборудовании, несмотря на то, что многие аналоговые стандарты могут поддерживать высокое разрешение, из-за недостаточной защиты контента вывод высокого разрешения через аналоговый канал ограничен. Хотя причины разные, высокое разрешение и оцифровка становятся все более заметными. с различным AV-оборудованием, ТВ-вещанием и ПК.

Однако в то же время разрешения Full HD и 4K, которые обычно используются исключительно на ПК, теперь достигаются на смартфонах и планшетах меньше 6 дюймов. Помимо отображения полного потенциала видеоисточников на экранах больших размеров, кажется, что на эти небольшие устройства необходимо установить внешние интерфейсы подключения.

Из-за этого не только ПК, но и широкий спектр устройств от AV-оборудования до смартфонов теперь ограничены цифровыми сигналами. В результате защиты контента в зависимости от происхождения и требуемых функций в настоящее время доступно множество стандартов цифровых интерфейсов. Кроме того, существует множество стандартов, которые требуют дополнений, таких как разгон и дополнительные функции для модернизации системы передачи.

Поэтому перед покупкой важно учитывать, какие интерфейсы поддерживает монитор. Итак, мы собрали здесь общие видеоинтерфейсы.

27-дюймовый монитор FlexScan EV2780 оснащен разъемом USB Type-C. USB Type-C может передавать видео, звук и сигналы USB по одному кабелю. Кроме того, он также может подавать питание. USB Type-C совместим с MacBook и другими современными мобильными ПК.

HDMI (тип A) — Текущий основной видеоинтерфейс

В настоящее время основным видеоинтерфейсом является HDMI (мультимедийный интерфейс высокой четкости). Хотя существует несколько вариантов формы разъема, стандартом является тип A, D-клемма, которая представляет собой 19-контактный прямоугольный разъем шириной 14 мм с двумя вырезанными углами.

Его преимущество заключается в том, что это сравнительно компактная форма, которая передает не только видеосигналы, но и аудиосигналы. Но в настоящее время большинство интерфейсов цифрового видеовхода имеют аналогичные функции.

HDMI (тип A) — это видеоинтерфейс, который в настоящее время используется в большинстве оборудования.

В соответствии с обязательным вещанием и технологией защиты контента наземного цифрового вещания, HDMI получил широкое распространение в отрасли до такой степени, что большинство внешних входных разъемов телевизоров являются HDMI (тип A). Благодаря этому большинство телевизоров теперь можно легко подключить к ПК и отображать их. Эта широкая доступность «дисплея, совместимого с HDMI», возможно, является одной из причин, почему персональные компьютеры (маленькие ПК, которые подключаются к монитору через HDMI) стали настолько популярными.

HDMI использует TMDS (дифференциальную сигнализацию с минимальным переходом), которая имеет в общей сложности четыре протокола канала связи; один канал для каждого цвета RGB (красный, зеленый и синий) и один канал для синхронизации часов. Первоначальная «версия 1.0» совместима со скоростью передачи до 4,95 Гбит/с и разрешением до 1080 пикселей. Следующая «версия 1.2» предназначена для ПК, а следующая «версия 1. 3» совместима с разрешением вплоть до Full HD. Следующая «версия 1.4» обеспечивает совместимость с 4K (30 Гц / 24 Гц), а затем, наконец, была выпущена «версия 2.0», которая обеспечивает улучшенную скорость передачи и функции, обеспечивающие совместимость с 4K (60 Гц), а также поддержку 21:9соотношения сторон, используемые на смартфонах. Кабели также делятся по аппаратным требованиям; «стандартные» кабели для 1080i, «высокоскоростные» кабели для 1080p и «премиум» кабели для 4K (60 Гц).

С момента первоначальной разработки до «версии 2.0a» стандартная скорость передачи увеличилась на 360%. Но даже несмотря на то, что последняя версия «версия 2.0 / 2.0a» может поддерживать разрешение до 4096 x 2160 пикселей (60 Гц), кажется, что удовлетворить потребности 8K оказывается сложно.

USB Type-C — новейший стандарт передачи видео, аудио и USB по одному кабелю.

USB Type-C — это новый тип разъема, установленный USB 3.1, с размером, эквивалентным микро-USB, но с идентичным верхним и нижним концами, что означает, что он двусторонний. Хотя USB Type-C легко спутать, это новейший разъем и форма кабеля для USB 3.1, но это не обязательно означает, что он оснащен стандартом USB 3.1. USB 3.1 также доступен в традиционной прямоугольной форме USB — стандарт A и в мини-форме — стандарт B. USB Type-C совместим со всеми разъемами USB 3.1 — если у вас есть адаптер — но не все разъемы USB Type-C совместимы. оснащен USB 3.1.

Разъем USB Type-C. Нет «правой стороны вверх» — так как разъем двусторонний.

USB Type-C имеет режим под названием «Alt Mode» (альтернативный режим). Это означает, что при использовании частоты диапазона USB Type-C можно обрабатывать сигнал другого стандарта. Ниже приведены действующие стандарты, которые были сформулированы.

1. Альтернативный режим DisplayPort

Объявленный в 2014 году, он сначала поддерживал DisplayPort 1.3, но теперь поддерживает DisplayPort 1. 4

. 2. Альтернативный режим MHL

Также анонсированный в 2014 году, он изначально поддерживал MHL 3.0, но также поддерживает Super MHL, о котором было объявлено в 2015L.

3. Тандерболт

Стандарт Thunderbolt 3 теперь использует разъем USB Type-C. Обычный Thunderbolt принял форму Mini DisplayPort (обсуждается позже), но Thunderbolt 3 принял USB Type-C. Сам по себе разъем USB Type-C может или не может выводить видео, однако, если ПК заявляет о «поддержке Thunderbolt 3», тогда этот ПК сможет выводить видео через свой порт USB Type-C.

4. Альтернативный режим HDMI

Объявленный в сентябре 2016 года, он соответствует стандарту HDMI 1.4b. Однако неясно, будут ли будущие дисплеи использовать альтернативный режим HDMI.

USB Type-C — это новейший интерфейс, который быстро получает широкое распространение как с видеовходом, так и с выходом. Из-за универсальности, которую обеспечивает USB Type-C, мы можем просто обнаружить, что все будущие устройства будут использовать USB Type-C. Поэтому при покупке нового дисплея — с учетом будущего — наличие или отсутствие USB Type-C является важным фактором.

Display Port — возможность поддержки 8K

DisplayPort был разработан как преемник стандарта DVI и был объявлен VESA как «версия 1.0» в 2006 году. Это прямоугольный 20-контактный разъем шириной 16 мм с выдвинутым углом.

Разъем DisplayPort

Первоначальная «версия 1.0», созданная в 2006 году, обеспечивала скорость передачи 2,7 Гбит/с по четырем линиям (что дает эффективную максимальную скорость 8,64 Гбит/с). Затем в 2009 г.Была выпущена «версия 1.2», которая обеспечивала скорость 5,4 Гбит/с по четырем линиям (фактически 17,28 Гбит/с). И, наконец, в 2014 году была анонсирована «версия 1.3», способная развивать скорость до 8,1 Гбит/с по 4 линиям (фактически 25,92 Гбит/с). Это означает, что DisplayPort может поддерживать до 8K/30 Гц без сжатия, но в зависимости от сжатия потока отображения может соответствовать 8K UHD (7680 x 4320 пикселей)/60 Гц.

Версия DisplayPort 1.2 и более поздние версии имеют одинарный или двойной режим. Двойной режим соответствует выходному сигналу DVI/HDMI, поэтому видеосигнал можно отправить на входное устройство DVI/HDMI с помощью недорогого переходного кабеля/адаптера, который не обрабатывает сигнал. С другой стороны, одиночный режим несовместим с выходным сигналом DVI/HDMI, поэтому для преобразования сигнала в DVI/HDMI требуется активный преобразователь.

Слева: двойной режим DisplayPort. Два плюса расположены слева от логотипа. Справа: однорежимный порт дисплея. Никаких плюсов рядом с логотипом не ставится.

С DisplayPort версии 1.2 или более поздней вы можете подключать мониторы в конфигурации с несколькими мониторами, используя последовательную цепочку, которая подключает ПК к первому монитору, первый монитор ко второму монитору, второй монитор к третьему и так далее. В-четвертых, это означает, что для подключения компьютера к нескольким мониторам требуется только один порт DisplayPort.

Мини DisplayPort

Mini DisplayPort — это сжатая версия DisplayPort шириной всего 7,55 мм. Из-за небольшого размера терминала Mini DisplayPort на многих продуктах можно установить до 6 терминалов на обычной видеокарте или до 4 на низкопрофильной видеокарте.

Слева: разъем Mini DisplayPort. Справа: монтажный интерфейс Mac Pro с 6 разъемами Mini DisplayPort.

Mini DisplayPort был задуман и разработан Apple, но в 2015 году Apple решила совместно с Intel разработать Thunderbolt, который теперь используется вместо Mini DisplayPort. Thunderbolt (и Thunderbolt 2) можно использовать с разъемами Mini DisplayPort; с кабелем, отображающим не только DisplayPort, но и сигналы PCI Express. Однако в Thunderbolt 3 разъем был заменен на разъем USB Type-C, что может сбивать с толку.

DVI — цифровой выход Pioneer

Кратко коснемся DVI — пионера цифрового видеовыхода ПК.

DVI — аналоговый терминал видеовыхода для ПК, появившийся после D-Sub. Он имеет матрицу цифровых сигнальных контактов 8 x 3 с одним уникальным аналоговым сигнальным контактом сбоку.

DVI имеет 3 типа разъемов — DVI-D (цифровой) для цифрового сигнала, DVI-A (аналоговый) для аналогового сигнала и DVI-I (встроенный) для цифровых и аналоговых сигналов двойного назначения. Хотя разъемы взаимны, соединительные контакты могут различаться. Единственный контакт аналогового сигнала на DVI-D — это плоский контакт сбоку, но на DVI-A/I все контакты аналоговых сигналов подключены.

Подобно HDMI, используется система передачи TMDS. Из-за этого DVI-D/I можно преобразовать в HDMI с помощью пассивного переходного кабеля/адаптера. Канал TMDS (линия передачи) может поддерживать один или два сигнала, которые называются одинарным и двойным каналом соответственно.

Тактовая частота передачи DVI поддерживает частоту до 165 МГц; Single Link поддерживает до WUXGA (1920 x 1200 пикселей) при 60 Гц, но Dual Link может увеличить тактовую частоту до поддержки 2560 x 1600 пикселей при 60 Гц и даже до 4K 3840 x 2400 пикселей при 33 Гц. В Single Link два средних ряда цифровых сигнальных контактов не соединены, поэтому он имеет две матрицы контактов 3 x 3. Dual Link, с другой стороны, имеет полную матрицу подключенных контактов 8 x 3.

18-контактный разъем DVI-D (одноканальный) (слева) и 24-контактный разъем DVI-D (двухканальный) (справа).

В наши дни многие мониторы заменили входы DVI входными разъемами HDMI, но даже если графическая карта ПК имеет выход DVI-D/I, можно использовать адаптер для подключения выхода DVI-D/I к входу HDMI.

Интерфейсы для мобильных устройств

Mini HDMI — небольшой HDMI для видео и цифровых камер

Разъем Mini HDMI (HDMI Type C)

Интерфейс мини-HDMI или «HDMI Type C» имеет ширину всего 10 мм. Mini HDMI определяется как HDMI версии 1.3 и широко применяется в видеокамерах. HDMI Type A и Type C различаются только формой разъема, поэтому кабель или адаптер пассивного типа без преобразования сигнала можно использовать для подключения mini HDMI к HDMI Type A. Как правило, большинство кабелей mini HDMI имеют разъем mini HDMI. и конец HDMI типа A.

Micro HDMI — небольшой HDMI для компактных камер и планшетов

Разъем Micro HDMI (HDMI тип D).

Micro HDMI (HDMI Type D) еще меньше, чем mini HDMI, его ширина составляет всего 6 мм. Он определяется как HDMI версии 1.4. Как и в случае с мини-HDMI, для подключения к HDMI типа A можно использовать пассивный кабель-переходник или адаптер. Однако большинство кабелей micro HDMI продаются с разъемом micro HDMI и разъемом HDMI типа A.

MHL — микро-USB, обычно используемый в смартфонах

Разъем MHL, такой же, как micro USB.

С 2013 года количество смартфонов, использующих micro HDMI, уменьшилось, и его заменили на MHL (Mobile High-definition Link). Этот стандарт, разработанный Silicon Image, передается через разъемы micro USB.

MHL передает видео- и аудиосигналы со скоростью 2,25 Гбит/с по одной паре линий, а поскольку управляющий сигнал передается только по одной другой линии, питание может подаваться через оставшиеся 2 линии 5-контактного разъема micro USB. Например, если видео по запросу воспроизводится на смартфоне и выводится на телевизор, вам не нужно беспокоиться о батарее, несмотря на большое количество потребляемой энергии, так как устройство питается от сети.

Разъем micro USB может заряжать/передавать данные, как и оригинальный USB, но его также можно использовать для внешнего видео/аудио выхода, а его небольшой размер является большим преимуществом в условиях ограниченного пространства для установки смартфонов. Последняя версия 3.0 поддерживает до 4K/30 кадров в секунду. А в 2015 году был анонсирован последний стандарт — superMHL. Между прочим, конкурирующий с MHL стандарт под названием SlimPort также использует порт microUSB, но таких примеров немного, за исключением серии смартфонов Nexus.

USB Type-C, который вмещает все

Раньше на ПК было исключительно видео высокого разрешения, но этот барьер постепенно исчезает, поскольку устройства, способные выводить изображения в форматах Full HD и 4K, становятся все более распространенными. В то же время для смартфонов и планшетов требуются компактные видеоинтерфейсы из-за небольшой монтажной поверхности на устройствах, и поэтому до сих пор, в зависимости от потребностей, для разных рынков применялись различные политики и направления спецификаций.

Именно здесь USB Type-C совершил прорыв. С высокоскоростной связью 10 Гбит/с*; мощность блока питания до 100 Вт; нет необходимости в «полноразмерной», «мини» или «микро» миниатюризации, так как она маленькая с самого начала; реверсивный соединитель, который устраняет прежние недостатки соединителей; Type-C, кажется, имеет все, что нужно, и может превзойти все другие видеоинтерфейсы.
*Только USB 3.1 Gen 2. Gen 1 — 5 Гбит/с.

Кроме того, поскольку альтернативный режим предназначен для общего использования, как указано выше, все современные цифровые интерфейсы можно преобразовать в USB Type-C с помощью адаптера или кабеля-переходника. Однако, несмотря на то, что разъем, отличный от USB Type-C, можно подключить к USB Type-C через адаптер или кабель-переходник, при покупке монитора, несомненно, стоит обратить внимание на монитор с USB Type-C.

EIZO FlexScan EV2780, выпущенный 18 ноября 2016 года, является последней моделью EIZO FlexScan. Это 27-дюймовый монитор с портом USB Type-C (совместим с DisplayPort Alt Mode) и тонким корпусом со встроенным блоком питания, который может обеспечивать мощность до 30 Вт через порт USB Type-C.

FlexScan EV2780 имеет входы HDMI, DisplayPort и USB Type-C.

Благодаря полностью плоскому и безрамочному дизайну ранее популярного FlexScan EV2750 он оснащен многообещающим интерфейсом USB Type-C, а также современными разъемами HDMI и DisplayPort. Если вы являетесь пользователем современного мобильного ПК с портом USB Type-C, например MacBook, с помощью одного кабеля вы можете отображать свой ПК на этом большом мониторе во время зарядки устройства. Так что, конечно, FlexScan EV2780, как инвестиция в быстро популяризирующий USB Type-C, является весьма потенциальным соперником.

Кабели становятся намного проще с USB Type-C.

Технические характеристики FlexScan EV2780
Размер	27 дюймов
Резолюция	2560 x 1440 пикселей (соотношение сторон 16:9)
Видеовходы	USB Type-C x 1, DisplayPort x 1, HDMI x 1
USB-концентратор	USB 3. 1 Gen 1, нисходящий порт x 2
Регулировка подставки	Высота: 155 мм Наклон: вверх 35 градусов, вниз 5 градусов Поворот: 344 градуса Поворот: влево и вправо на 90 градусов

Руководство по различным типам портов монитора

Множество вариантов портов на современном мониторе компьютера служат для самых разных целей. Если вы ищете новый дисплей, вам нужно знать, какие соединения поддерживает ваша потенциальная покупка.

Существует 6 основных типов портов монитора. VGA, HDMI, DVI, USB-C, DisplayPort и Thunderbolt.

Прежде чем мы углубимся в каждый из различных портов монитора, вот их краткое описание.

Общий обзор интерфейсов дисплея

VGA: оригинальный видеоразъем. Все еще используется. Используйте только тогда, когда у вас нет другого выбора.

HDMI: Король мультимедиа. Лучше всего подходит для подключения телевизора к ПК. Аудио- и видеосигнал, b

HDMI-Mini:

HDMI-Micro:

DVI: этот вариант только для видео отлично подходит для более низкой частоты кадров или для использования со старым оборудованием и поддерживает разрешение экрана 1080p при 144 кадрах в секунду. второй. DVI означает цифровой визуальный интерфейс и является более старым цифровым интерфейсом, который в современных дисплеях в значительной степени вытеснен HDMI.

DVI-D: наиболее популярным разъемом для подключения карт DVI к ЖК-дисплеям является DVI-D, вариант DVI, предназначенный исключительно для цифровых сигналов. Доступны одноканальные и двухканальные варианты.

DVI-I: В отличие от стандартных соединений DVI, которые могут передавать только цифровые сигналы, кабели DVI-I могут передавать как аналоговые, так и цифровые сигналы.

Mini-DVI: цифровая замена разъема Mini-VGA, Mini-DVI используется на некоторых компьютерах Apple. Его размер находится где-то между стандартным DVI и Micro-DVI.

Micro-DVI: для вывода видео в MacBook Air первого поколения был проприетарный порт Micro-DVI. По сравнению с портом Mini-DVI, который Apple использует в своих моделях MacBook, этот порт заметно компактнее.

DisplayPort (DP): Золотой стандарт видео- и аудиоподключений. Может передавать 144 Гц до 4K.

Mini DisplayPort:

USB-C: USB-C раньше назывался USB Type C. Он заменяет ряд обычных электрических разъемов, таких как порты USB-B и USB-A, кабели HDMI и DisplayPort, а также разъемы 3,5 мм. аудиоразъемы на хостах и ​​устройствах.

Thunderbolt: кабель для подключения электронных устройств, таких как компьютеры и мониторы. Thunderbolt отличается от других типов разъемов тем, что поддерживает как данные, так и видеосигналы. Это означает, что вы можете использовать кабель Thunderbolt для подключения компьютера к монитору, а также использовать его для передачи данных между двумя устройствами.

AV (RCA): тип видеоразъема, обычно используемый в бытовой электронике. Это круглый разъем с штырями, которые входят в соответствующие отверстия в устройствах. Он принимает аудио- и видеосигналы в виде композитного видеосигнала CVBS от устройств, генерирующих AV-сигналы (AV-выход)

NDI: расшифровывается как Интерфейс сетевых устройств . Это соединение используется для передачи аудио и видео по соединению Ethernet.

SDI: последовательный цифровой интерфейс используется в производственной среде из-за большей дальности передачи сигнала.

Какие наиболее распространенные порты монитора?

Большинство современных мониторов имеют как минимум один из трех распространенных типов разъемов и кабелей: HDMI, DisplayPort или USB-C.

Вы также найдете устаревшие альтернативы, такие как VGA и DVI, для которых могут потребоваться адаптеры подключения для подключения к старым мониторам и устройствам.

Поскольку большинство мониторов не имеют всех пяти типов портов дисплея, очень важно выбрать правильный тип порта для ваших целей. Вот почему важно понимать плюсы и минусы каждого типа видеопорта на новом мониторе, а также то, какой кабель монитора нужен для какого устройства.

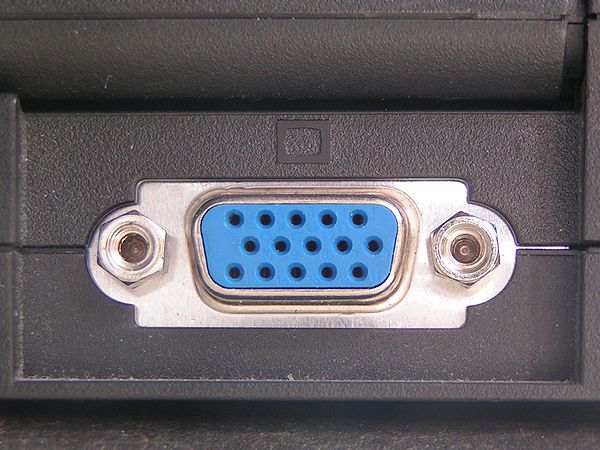

VGA

VGA расшифровывается как Video Graphics Array. Это обычный разъем для компьютерного видеовыхода. Произведенный в 1987 году 15-контактный разъем VGA использовался во всех мониторах, проекторах, телевизорах высокой четкости и ПК.

По мере развития технологий на протяжении десятилетий на смену VGA пришли такие разъемы, как HDMI, DisplayPort и DVI.

DVI-D

DVI означает цифровой визуальный интерфейс .

Рабочая группа по цифровым дисплеям создала DVI в 1999 году и с тех пор заменила разъем VGA.

DVI-D — это цифровая версия DVI, наиболее распространенный разъем для подключения карт DVI к ЖК-мониторам. Он поставляется в двух форматах: одноканальный и двухканальный.

Двухканальный формат обеспечивает большую мощность и более высокую скорость передачи данных.

HDMI – король мультимедиа

HDMI означает Мультимедийный интерфейс высокой четкости .

HDMI был создан в 2002 году и представляет собой контроллер цифрового дисплея. Самые первые устройства с поддержкой HDMI начали выпускаться на рынок в 2003 году.

Причина, по которой HDMI стал настолько популярным, заключалась в его способности отправлять несжатые видеоданные на экран компьютера, видеопроектор, цифровое телевидение или цифровое аудиоустройство. , а также сжатые или несжатые цифровые аудиоданные.

Другие преимущества:

• Сверхвысокое разрешение.
• Исключительная передача звука, исключающая необходимость во внешних динамиках.
• Небольшие разъемы, что делает его очень удобным для пользователей.
• Подставка для игровых консолей.
• Возможность 3D-изображения в сочетании с очень высоким разрешением (версии HDMI 4b и 2.0).

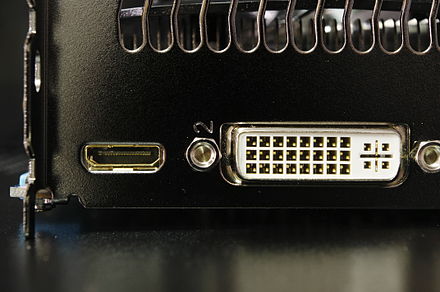

HDMI Mini

Новый стандарт HDMI Type-C, HDMI-mini, был разработан в соответствии со спецификациями HDMI Type-A. Он на 60% компактнее стандартного разъема HDMI.

Разница между ними только в размере точки. Наконечник mini HDMI имеет ширину всего 10,42 мм и глубину 2,42 мм, что делает его значительно меньше, чем наконечник Type-A.

HDMI Micro

Оригинальный MacBook Air имел уникальный разъем видеовыхода под названием Micro-DVI. По сравнению с портом Mini-DVI на моделях MacBook он меньше.

Один из самых недолговечных разъемов, производимых Apple, разъем Micro-DVI был заменен разъемом Mini DisplayPort, начиная с MacBook Air конца 2008 года.

Для отображения видео на стандартном мониторе или телевизоре необходимо использовать адаптер Micro-DVI-DVI или Micro-DVI-VGA.

Display Port

DisplayPort (DP) — это интерфейс цифрового дисплея, разработанный коллективом производителей ПК и микросхем. Затем он был стандартизирован Ассоциацией стандартов видеоэлектроники (VESA).

Интерфейс в основном используется для подключения источника видео к устройству отображения, такому как монитор компьютера, а также может передавать аудио, USB и другие формы данных.

DisplayPort был разработан для замены старых интерфейсов, таких как DVI и VGA, и способен передавать видео и аудио по одному кабелю. Его также можно использовать для последовательного подключения нескольких дисплеев к одному видеоисточнику. Он также обратно совместим с DVI и HDMI, что означает, что его можно использовать для подключения к старым дисплеям.

В настоящее время используются три различных типа кабелей DP.

DisplayPort 1. 2
Для дисплеев, способных отображать видео 4K с частотой 60 кадров в секунду (3840 x 2160), лучше всего подходит DisplayPort 1.2.

DisplayPort 1.3:
Поддерживает большинство современных видеокарт и позволяет воспроизводить видео 8K с частотой 30 Гц.

DisplayPort 1.4:
Поддерживает как 8K при 60 кадрах в секунду, так и видео с расширенным динамическим диапазоном (HDR). Новейший член семейства DP, он способен запускать самые последние игры на ультра настройках.

DisplayPort — это универсальный интерфейс, способный передавать высококачественное видео и аудио. Он становится все более популярным в качестве стандарта подключения для компьютеров и других электронных устройств.

Thunderbolt

Thunderbolt — это технология высокоскоростного ввода/вывода, разработанная Intel и Apple. Он позволяет передавать данные между устройствами со скоростью до 10 гигабит в секунду (Гбит/с).

Thunderbolt можно использовать для подключения различных устройств, включая внешние жесткие диски, мониторы и другие периферийные устройства.

В версиях Thunderbolt 1 и 2 используется разъем Mini DisplayPort (MDP), а в версиях 3 и 4 — разъем USB-C.

USB Type C

USB Type C — это новый тип USB-разъема, который постепенно становится новым стандартом для USB-подключений. USB Type C меньше по размеру и более реверсивный, чем традиционные USB-разъемы, что значительно упрощает подключение устройств.

USB Type C также обеспечивает гораздо более высокую скорость передачи данных, чем традиционный USB, что делает его идеальным для устройств с большим объемом данных, таких как внешние жесткие диски и видеокамеры.

Почти любое устройство, использующее соединение USB, может использовать USB Type C, включая телефоны, планшеты, ноутбуки и камеры.

DVI-I

Как упоминалось ранее в руководстве, DVI означает цифровой визуальный интерфейс.

Кабели DVI-I представляют собой интегрированные кабели, которые могут передавать либо аналого-аналоговый сигнал, либо цифро-цифровой сигнал.

Например: кабели DVI-I могут передавать сигналы на цифровые дисплеи, такие как ЖК-мониторы со светодиодной подсветкой. Они также могут отправлять аналоговые сигналы на дисплеи, такие как ЭЛТ-мониторы.

Mini-DVI

Mini-DVI — это цифровая альтернатива разъему Mini-VGA, используемому на некоторых компьютерах Apple.

12-дюймовый PowerBook G4, iMac на базе Intel, ноутбук MacBook, Xserve на базе Intel, Mac mini 2009 года и несколько последних моделей eMac имеют разъемы Mini-DVI, которые представляют собой уменьшенные версии разъемов DVI. .

Micro DVI

Оригинальный MacBook Air имел уникальный разъем видеовыхода, который назывался Micro-DVI. По сравнению с портом Mini-DVI на моделях MacBook он меньше.

Один из самых недолговечных разъемов, производимых Apple, разъем Micro-DVI был заменен разъемом Mini DisplayPort, начиная с MacBook Air конца 2008 года.

Mini Display Port

Mini DisplayPort — это собственный аудио/видео интерфейс, разработанный Apple Inc. в 2008 г.

Он используется в различных продуктах Apple, включая MacBook Pro, MacBook Air, iMac, Mac Mini и Мак Про.

Mini DisplayPort также совместим со стандартом DisplayPort++, что позволяет использовать двухрежимные адаптеры для подключения к дисплеям HDMI, DVI и VGA.

Mini VGA

Хотя в большинстве компьютеров используется обычный разъем VGA, в некоторых ноутбуках и других системах используются разъемы mini-VGA, которые являются запатентованной нестандартной заменой разъема VGA.

Благодаря использованию EDID порты mini-VGA имеют дополнительную возможность вывода композитных сигналов и сигналов S-Video в дополнение к сигналам VGA.

Разъемы Mini-VGA в основном были заменены разъемами mini-DVI и, совсем недавно, разъемами mini DisplayPort.

AV (RCA)

Тип видеоразъема, обычно используемый в бытовой электронике. Это круглый разъем с штырями, которые входят в соответствующие отверстия в устройствах. Он принимает аудио- и видеосигналы в виде композитного видеосигнала CVBS от устройств, генерирующих AV-сигналы (AV-выход)

NDI

Кабель NDI — это тип кабеля Ethernet, который используется для подключения устройств к сети.
