В чем разница между материнскими платами E-ATX, ATX, mATX и Mini-ITX

28 июля 2021

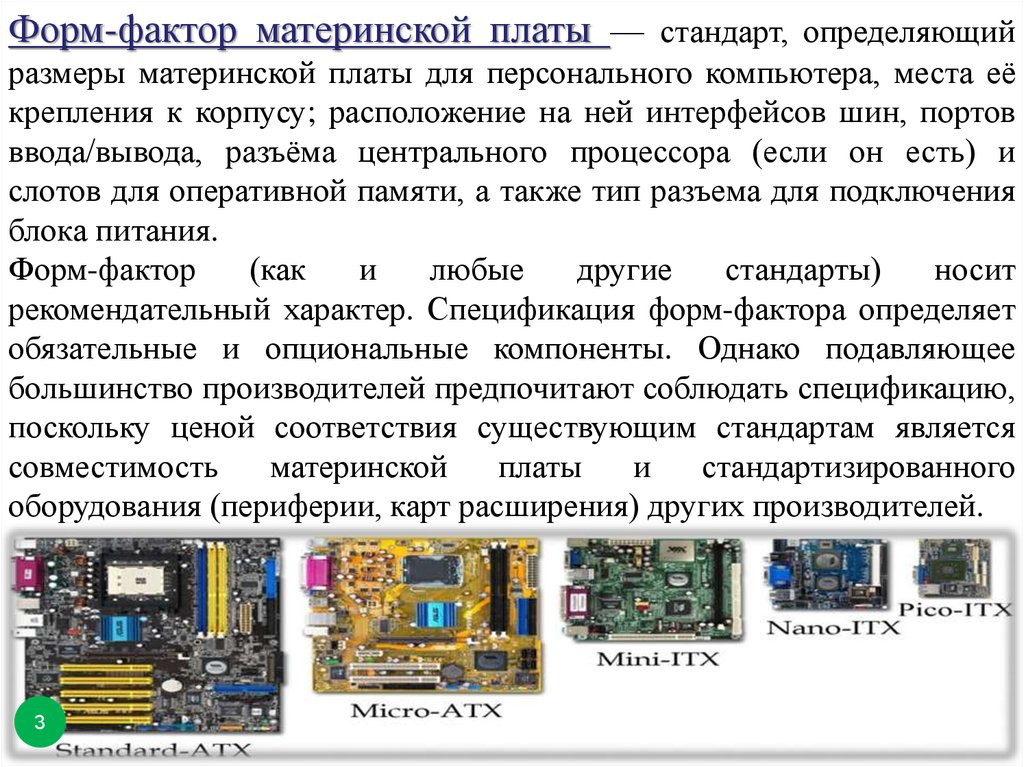

Одна из главных характеристик материнской платы — форм-фактор. Проще говоря, это физический размер самой платы, а также особенности компоновки. Самые распространенные форматы: E-ATX, ATX, mATX и Mini-ITX.

Размер

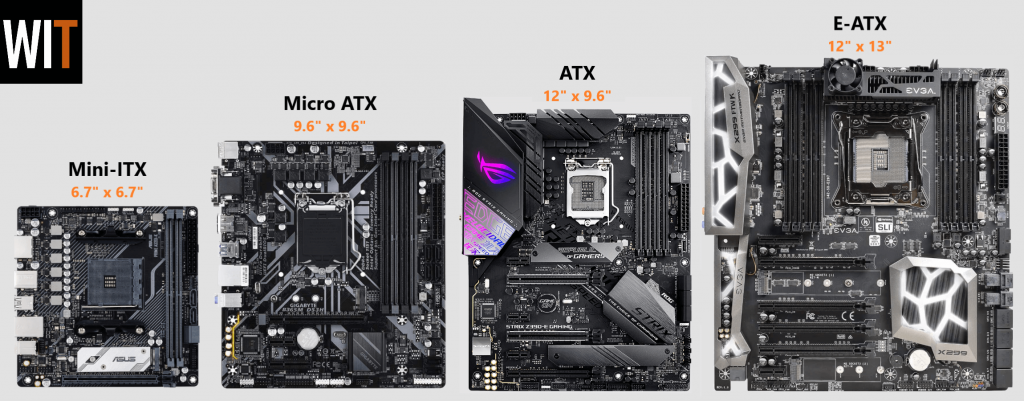

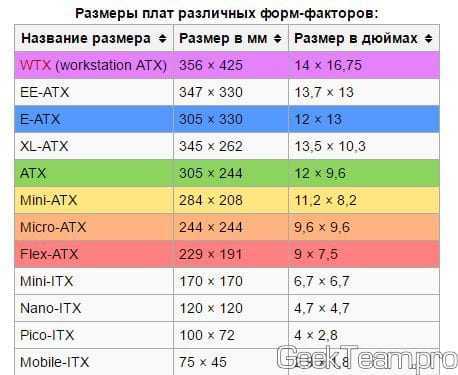

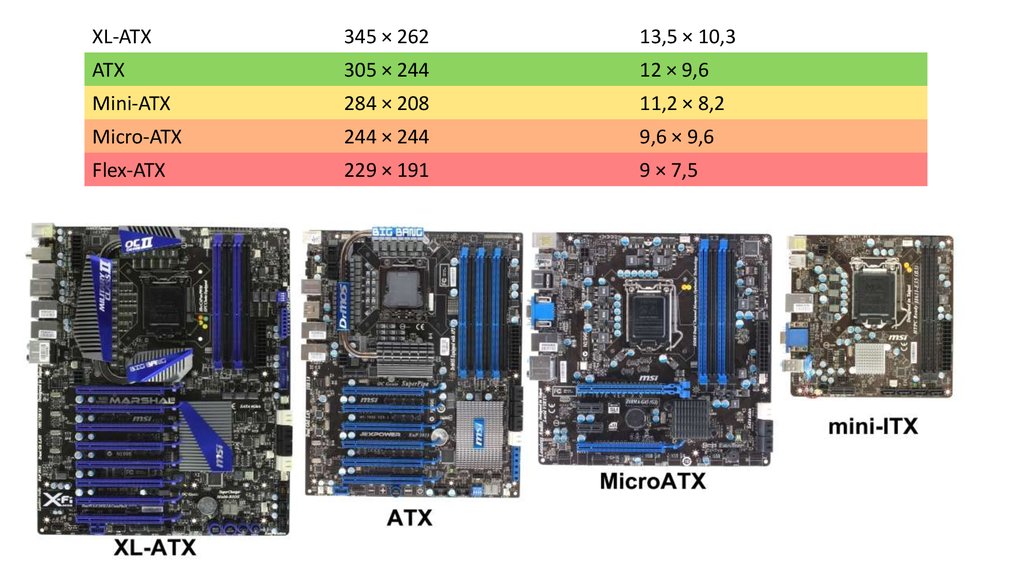

Самое очевидное и наиболее заметное отличие — физический размер платы. Наибольшие габариты имеют платы E-ATX или Extended ATX (305×330 мм), затем идут ATX (305×244 мм), Micro-ATX или mATX (244×244 мм) и самые компактные Mini-ITX (170×170 мм).

Фото: Wikimedia / CC BY 2.0

В первую очередь, важна совместимость с корпусом, которая также имеет собственную классификацию: Full Tower, Midi Tower, Mini Tower и т. д. Как правило, компьютерные корпуса поддерживают установку сразу под несколько вариантов плат. Так, в корпус формата Mini Tower помещаются как Micro-ATX, так и Mini-ITX. Но установить стандартную плату ATX уже не получится (хотя есть и такие модели).

Если вы хотите собрать компактную систему, то вам нужны материнские платы Micro-ATX или Mini-ITX. Преимущество большого корпуса заключается в лучшей вентиляции, достаточном месте для размещения плат расширения и накопителей, возможности установить высокий кулер или громоздкую систему водяного охлаждения. То есть большой корпус банально может вместить больше всего. Будь то, жесткие диски или три видеокарты.

В целом для офисного компьютера серьезное охлаждение не нужно, поэтому компактный формат отлично подойдет. А вот для мощного игрового или рабочего компьютера нужно выбирать модели с хорошей продуваемостью. Особенно если железо будет разогнано.

Функциональность

Несмотря на то, что платы меньшего размера нельзя в полной мере считать ущербными или урезанными, они все равно ограничены в функционале. В первую очередь из-за физического размера: чтобы уменьшить габариты, приходится жертвовать слотами на материнской плате.

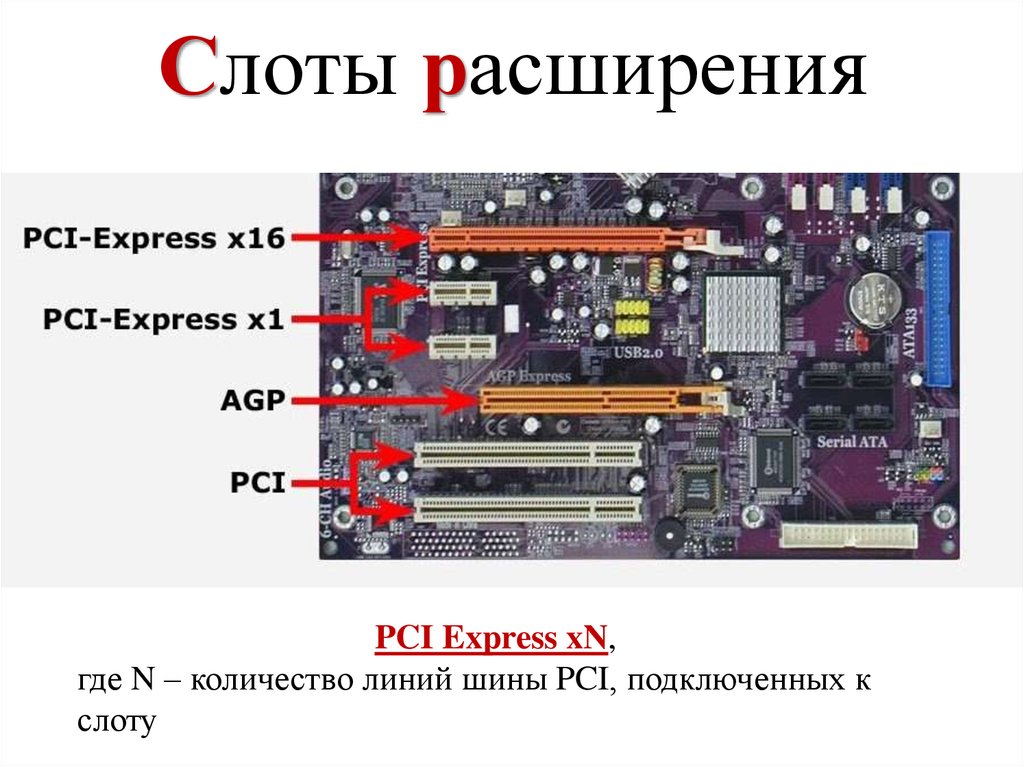

На платах Micro-ATX меньше слотов PCI-Express, более того, они могут быть расположены так, что массивная видеокарта (а современные игровые решения все такие) полностью их перекроет. И даже если установить, например, звуковую карту получится, она будет расположена близко к горячей видеокарте. Это в целом не проблема, но и хорошего тут мало.

Таким образом, получается, что платы Micro-ATX и Mini-ITX зачастую не позволяют установить ничего, кроме видеокарты. Если вам не нужно дополнительное оборудование, то недостатком это назвать нельзя. Здесь каждый выбирает индивидуально: компактный размер или дополнительные слоты.

Также среди Micro-ATX чаще встречаются варианты всего с двумя слотами под оперативную память, а на Mini-ITX четыре слота и вовсе экзотика. В то же время стандартные ATX оснащены четырьмя слотами и лишь за редким исключением двумя. Все это накладывает дополнительные ограничения на максимальный объем памяти и возможности для апгрейда.

Стоимость

Разница в цене между ATX и Micro-ATX есть, но она не всегда существенная. Тем не менее, если вы хотите собрать компьютер подешевле, скорее всего, минимальные цены будут на материнские платы Micro-ATX.

Micro-ATX и ATX платы TUF Gaming. Фото: dns-shop.ru

Что касается плат Mini-ITX, то разброс цен на них довольно большой. Можно найти как дорогие модели, так и более доступные. Другое дело, что выбор в целом меньше, чем у ATX и Micro-ATX. Дороже всего будут стоить материнские платы формата E-ATX, так как это решение преимущественно для рабочих станций.

Кроме того, стоит учитывать и стоимость корпуса. Корпуса формата Mini Tower стоят, как правило, дешевле. Во всяком случае в линейке одного производителя. Так что в целом связка Mini Tower + Micro-ATX может быть выгоднее. Корпуса Full Tower самые дорогие. Согласно e-katalog, цены на Full Tower начинаются от 6000−7000 рублей, обычный Mini Tower можно купить на Aliexpress за чуть более 1000 рублей.

Виджет Яндекс.Маркет

Возможности разгона и производительность

Сам по себе формат материнской платы не может влиять на ее качество и функционал. Все решает качество элементной базы, наличие радиаторов, особенности прошивки, количество фаз питания, используемый чипсет и т. п. Материнская плата Micro-ATX из игровой серии может быть намного лучше офисной модели стандарта ATX.

По таблице, которую составили энтузиасты на Reddit, можно быстро сориентироваться, какая материнская плата, для какого процессора AMD подойдет. Как видим, прямой зависимости производительности от форм-фактора нет. Другое дело, что флагманские и хорошо зарекомендовавшие себя модели материнских плат чаще всего выполнены в формате ATX. Это, например, Taichi от ASRock. Купив такую плату, вы не ошибетесь с выбором. Что интересно, согласно таблице, даже некоторое Mini-ITX платы вполне справляются с многоядерными процессорами в разгоне.

Какие еще есть форматы

Существуют еще и другие форматы, но они довольно редкие. Так, есть еще одна увеличенная версия ATX, которая носит название XL-ATX. Но если E-ATX шире стандартной платы, то XL-ATX длиннее (345×262 мм). Также есть удлиненная версия Mini-ITX — Mini-DTX (203×170 мм).

Виджет Яндекс.Маркет

Это тоже интересно:

Фото: Depositphotos

Автор: Тарас Сухов

лайфхаки

Подпишитесь на нас

Новости Hi-Tech Mail.ru

Нажимая «Подписаться» вы соглашаетесь с условиями использования

• Mail.Ru
• О компании
• Реклама

• Редакция
• Условия использования материалов
• Обратная связь

---

Чем игровая материнская плата отличается от обычной: и что выбрать

Здравствуйте, уважаемая публика. В этой статье мы попытаемся разобраться, чем игровая материнская плата отличается от обычной. Рассмотрим, как выглядит текстолит со всеми ключевыми элементами, для чего используется усиленная подсистема питания и какие задачи возлагаются на геймерскую МП.

Сразу хотим сказать, что наличие LED-подсветки и огромная надпись «Gaming Ultra Speed Power» еще не делает плату игровой, но к финальной стоимости подобные громкие шильдики добавляют существенно. В большинстве случаев рентабельней приобрести обычную офисную мать, поскольку функционал будет практически тот же, а цена – гораздо ниже.

Какую плату можно считать игровой

Чтобы не возникало путаницы в дальнейшем, любая МП изначально НЕ влияет на производительность установленного железа. Если оно работает в штатном режиме, то делать это будет одинаково на любой системной плате. НО если вы стремитесь разогнать железо – это уже совсем другое дело. Цель статьи – показать, как правильно выбрать плату для компьютера.

Мы, конечно, можем предложить вам ознакомиться со списком из лучших геймерских МП 2018 года, но суть донести хотелось бы не меньше.

Как было написано выше, сама плата на производительность не влияет, но от ее возможностей будет зависеть как возможность комплектующих, так и их рабочий потенциал. Иными словами: у вас есть гипотетический Intel Core i7 8700k и 2 МП:

• MSI h410M Gaming Plus;
• MSI Z370 Gaming M5.

В первом случае имеем самую бюджетную мать, на которой что-либо разогнать невозможно, ввиду особенностей чипсета. Что такое чипсет читайте здесь. Да, она симпатичная, выполнена в красно-черном дизайне, и даже с усиленным слотом PCI-E, но на этом все преимущества h410 заканчиваются.В противовес ей стоит топовый чипсет Z370, способный разгонять любой компонент системы (процессор, память, видеокарту). Дополнительно здесь усилена подсистема питания, множество портов для подключения кулеров, периферии, скоростных твердотельных накопителей и не только.

Можно ли назвать это устройство игровым? Да, поскольку оно выжимает все соки из железа, что критически важно для достижения оптимального фреймрейта.

Критерии выбора игровых плат

Всегда проверяйте предлагаемый продукт на соответствие следующим параметрам:

Сокет (процессорный разъем) – только актуальное решение на текущий момент времени. В нашем случае это s1151v2, 2066, AM4 и TR4. Под данные сокеты в течение ближайших лет будут выходить стабильные обновления в лице новых процессоров. Остальные разъемы уже считаются морально устаревшими.

Чипсет – здесь алгоритм такой же, как и в предыдущем случае. Актуальная платформа – актуальные наборы системной логики (B350, X370, X470, X399, Z370, Z299).

ОЗУ – только DDR4, работающая в 2-канальном режиме. Современная игровая плата должна обладать как минимум 4-мя слотами под оперативку, поскольку требования к ее количеству регулярно растет, и добавить пару дополнительных планок со временем не будет лишним. А у вас и место есть.

Интерфейсы – слоты SATA 3, M.2 или SATA Express. Без твердотельных SSD-накопителей нынче никуда, а для обеспечения их быстродействия, нужно иметь современное железо.Видеокарта – обязательный атрибут геймерской машины, а потому наличие хотя бы одного PCI-E x16 3.0 обязательно. Чем больше – тем лучше.

Охлаждение – важнейший элемент игрового ПК. Комплектующие греются весьма ощутимо, а под разгоном – тем более. Современные МП позволяют воткнуть 5 и более вентиляторов с возможностью регулировки частот. Больше гребенок для подключения кулеров – ниже температуры. Офисные модели позволяют установить не более 3-4 вертушек, чего критически мало.

Форм-фактор – еще одна особенность игровых материнских плат. Действительно геймерской, считается ATX или E-ATX-карта, в которой разъемы располагаются полноценно, и не перекрывают друг друга.

Порты расширения – здесь уже логика «больше – значит лучше» полностью себя оправдывает. Жертвовать второй видеокартой в угоду плате захвата не хочется? С геймерской МП таких проблем и не возникнет. Да и нехватка SATA-портов вам не грозит. Хотите знать, как выглядят и называются разъемы материнской платы? Вам сюда.

Элементы моддинга

Практика показывает, что геймерские ПК все чаще становятся визуально более интересными. Пользователи регулярно пытаются подобрать комплектующие в цвет друг друга, заморачиваются с подсветкой, приобретают корпуса с прозрачной боковой крышкой. Вроде бы и несущественная деталь, но эстетики добавляет порядочно.

А потому производители и добавляют в свои материнские платы декоративные пластиковые и алюминиевые накладки, радиаторы интересных форм, дополнительные визуальные отличительные знаки, подсветку и не только. Все чаще можно заметить, как порты подключения комплектующих располагаются на плате таким образом, чтобы при сборке можно было бы спрятать кабель максимально аккуратно.Теперь нет смысла тянуть провод через всю МП, что не только портит внешний вид системного блока, но и нередко мешает установке комплектующих.

Конструктивные особенности

А теперь поговорим о моментах, которые наверняка не учтены ни в одной материнской плате, нацеленной на офисное использование. Первый момент – система охлаждения, а точнее поддержка супер-кулеров башенного типа, высота которых может достигать под 170 мм, а вентилятор способен закрыть один, а то и несколько слотов для ОЗУ.

Геймерские решения лишены подобных недостатков в большинстве случаев, если только радиаторы DDR-памяти не обладают запредельной высотой. Здесь четко вымерен каждый миллиметр. Дополнительный момент – усилительная пластина с обратной стороны МП, которая не позволяет текстолиту выгнуться под тяжестью радиатора, масса которого может превышать 1 кг.

Раз дело коснулось усиления, то стоит обратить внимание и на армирующие элементы вокруг слотов PCI-E x16. Некоторые видеокарты весят порядка 1,3-1,5 кг, при этом в прямом смысле «висят» на текстолите материнской платы, хоть и закреплены частично винтами на корпусе.

Ремонтные мастерские знают немало случаев, когда порты PCI-E были в буквальном смысле вырваны с корнем благодаря излишне тяжелому геймерскому железу.

В принципе, это все, что мы хотели сказать насчет игровых материнских плат. Но не стоит вестись на громкие слова с обложки коробки для комплектующих. Фраза «Gaming» далеко не всегда отражает суть происходящего. На это у меня все, подписывайтесь, делитесь в соц сетях, пока.



С уважением, автор Андрей Андреев

В чем разница между материнской платой за 50 долларов и материнской платой за 350 долларов?

Материнская плата — довольно скучный компонент, если подумать. Вероятно, поэтому так много людей в конечном итоге покупают самую дешевую плату, в которой будут храниться их компоненты. Но дорогие материнские платы не зря стоят дорого. Итак, давайте посмотрим на некоторые различия между дешевым и дорогим снаряжением.

Когда вы смотрите на характеристики компьютера, который собираетесь купить, сколько времени вы тратите на материнскую плату? Если вы похожи на большинство людей, ответ, вероятно, не так уж велик, но есть длинный список причин, по которым вам следует очень заботиться о том, какой тип платы используется в вашей сборке.

Основная причина, по которой вас это должно волновать, заключается в том, что экономия на непривлекательных компонентах является одним из основных способов, с помощью которых компании снижают цены или увеличивают прибыль за ваш счет. Такие цифры, как общее количество оперативной памяти, количество ядер и характеристики графического процессора, продают компьютеры. Практически невозможно превратить то, что делает более дорогие материнские платы достойными внимания, в простые числа, где больше означает лучше.

Итак, чтобы точно проиллюстрировать, что мы имеем в виду, когда говорим, что вы получаете то, за что платите, сравните две материнские платы в очень разных ценовых категориях друг с другом.

Первый — ASUS h210M-E/M.2, который продается по цене чуть более пятидесяти баксов. Второй — Asus ROG Maximus Formula. Этот монстр продается по цене около 350 долларов.

Обе материнские платы поддерживают разъемы LGA 1151 для новейших процессоров Intel 8-го поколения. Оба с радостью вместят последнюю видеокарту GPU, так зачем вам тратить дополнительные 300 долларов на Asus? Были рады, что вы спросили!

Одним из важнейших факторов, влияющих на стоимость этих плат, являются используемые ими чипсеты материнских плат. Чипсет материнской платы — это ее мозг. Он управляет всем, что происходит внутри самой материнской платы

В наши дни многие функции, которые раньше были частью набора микросхем, теперь перенесены в центральный процессор. В частности, функции, которые раньше выполнялись компонентом, известным как северный мост, который занимался связью ЦП и обязанностями контроллера памяти. В наши дни эти функции на самом деле не находятся на материнской плате, и на самом деле на самой материнской плате находятся только задачи, делегированные старому южному мосту. На современных платах микросхема, которая управляет этим, называется концентратором контроллера платформы и подключается к интегрированному в ЦП северному мосту напрямую через DMI или интерфейс прямого контроллера. Процессоры AMD так не называют, но современные APU также интегрируют функции северного моста в сам процессор.

Тип материнской платы, которую вы выберете, очень важен с точки зрения функций, которые напрямую не связаны с коммуникационными шинами PCIe, RAM и ЦП. Другими словами, все периферийные порты, слоты SSD и встроенные периферийные устройства зависят от материнской платы.

Более дорогие материнские платы будут иметь больше портов USB, более новый стандарт производительности, больше места для дисков и так далее.

Стабильность

Более дорогие материнские платы обычно означают более качественные компоненты. Дешевые конденсаторы — частая проблема недорогих материнских плат. Более дорогие материнские платы могут иметь лучшие компоненты регулирования мощности. Фактическая печатная плата может иметь больше слоев и более прочную конструкцию.

Если вы поместите высокопроизводительные компоненты, которые сильно нагреваются и потребляют много энергии, в недорогую системную плату, вы можете получить нестабильную систему. Это особенно бесит, потому что такие системы могут работать 90% времени, а затем случайно и без видимой причины давать сбои. Не потому, что какой-то один компонент неисправен, просто несоответствие.

Расширяемость

Задача материнской платы — предоставить вам возможность соединить все различные компоненты, из которых состоит компьютер, чтобы они работали вместе. Чем дешевле становится материнская плата, тем больше она будет сосредоточена только на самых базовых функциях, необходимых для создания базового компьютера.

В случае с двумя нашими материнскими платами вы можете сразу заметить разницу. Плата MSI имеет только два слота для оперативной памяти и один полноразмерный слот PCIe. Итак, 32 ГБ ОЗУ и одна карта графического процессора — вот где веселье заканчивается. Плата Asus удваивает поддержку оперативной памяти и утраивает количество слотов PCIe. Два благодаря центральному процессору и один благодаря чипсету Z370.

Аналогично, плата MSI поддерживает только четыре устройства SATA 6 Гбит/с. Более чем достаточно для обычных пользователей, но не для профессионалов или энтузиастов. Плата Asus имеет шесть разъемов SATA и два разъема M. 2. Хотя использование портов M.2 отключает некоторые порты SATA, общий выбор и максимальный уровень производительности.

Asus также имеет всего десять USB-портов по сравнению с четырьмя на плате MSI. На самом деле нет никакого сравнения.

Разгон

Разгон — это установка рабочей частоты процессора выше номинальной. Большинству людей этого следует избегать, тем более что современные процессоры уже умеют доводить себя до предела.

Тем не менее, независимо от того, хотите ли вы получить лучшие турбо-частоты или хотите увеличить частоту самостоятельно, более дорогие материнские платы гораздо лучше справляются с дополнительной нагрузкой, чем что-то дешевое.

Что еще более важно, дешевые материнские платы вряд ли вообще имеют поддержку разгона на уровне прошивки. Это означает, что у вас действительно нет выбора, если вы хотите пойти по этому пути.

Функции

Неудивительно, что более дорогие материнские платы имеют гораздо больше функций, чем бюджетные модели.

Диагностические экраны дисплея на самой плате, лучшее аппаратное охлаждение, двойной BIOS и так далее. Хотя некоторые из них являются просто уловками, большинство из них полезны и имеют отношение к повышению производительности. Хотя никакое количество RGB-подсветки материнской платы не заставит ваш компьютер работать быстрее!

Вы получаете то, за что платите

Суть в том, что, как правило, чем дороже материнская плата, тем лучше будет ваше общее впечатление. Это не означает, что вы должны тратить деньги на функции, которые вы никогда не будете использовать. Это также не означает, что недорогие материнские платы плохие. Это означает, что вы должны выбрать материнскую плату, которая выявит все лучшее из остальной части вашей системы. Нет смысла вкладывать средства в высококачественные компоненты, а затем подключать их к материнской плате, предназначенной для офисной работы или легких мультимедийных задач. Материнская плата может быть не привлекательным компонентом, достойным маркетинга, с понятными цифрами, но стоит инвестировать в правильную плату для вас.

Вот почему вам не нужна дорогая материнская плата

Вы когда-нибудь задумывались, почему материнские платы некоторых компьютеров стоят дороже, чем ваш процессор? Было время, когда ваш выбор материнской платы мог сильно сказаться на производительности вашего ПК, но в наши дни фактической разницы почти не существует, если только вы не используете действительно низкого уровня.

Тем не менее, дорогие материнские платы, такие как MSI MEG Z690 GODLIKE, продаются за две тысячи баксов.

Дело в том, что ты на самом деле получить ощутимую выгоду от его использования? Вот несколько причин избегать дорогих материнских плат, особенно если у вас ограниченный бюджет.

Цена оправдана, но не для вас

Прежде чем понять, почему дорогие материнские платы не для вас, сначала нужно выяснить, почему эти материнские платы такие дорогие. Коротко говоря, хотя во многом это просто реклама и реклама, у дорогих материнских плат есть несколько законных преимуществ.

Во-первых, дорогие материнские платы почти всегда выбрасывают все подряд, включая кухонную раковину. Это означает, что вы часто будете видеть функции и компоненты материнской платы, такие как Thunderbolt 4, порты PCIe Gen 5 (как настоящие слоты PCI Express, так и слоты m.2), оперативная память DDR5, несколько портов USB, Wi-Fi 6E, Bluetooth 5.2, и потрясающий встроенный звук. Сама материнская плата также толще и содержит более сложные дорожки печатной платы, чтобы обеспечить более быстрое подключение по всей плате.

Конечно, вы все равно найдете много ненужной ерунды. В случае MSI MEG Z690 GODLIKE, материнская плата поставляется со встроенным ЖК-экраном, который может выдавать информацию о температурах, встроенными кнопками для перезагрузки и питания, а главное, толстым корпусом и радиаторами с лотом RGB. Когда мы говорим, что он упакован с RGB, это потому, что эта штука может поставить 757 в вашем офисе.

Эти штуки хороши, но они вам на самом деле не нужны. По крайней мере, не все. Тем не менее, для правильных людей у ​​него есть несколько полезных преимуществ, которыми вы можете воспользоваться. В случае некоторых материнских плат ASUS ROG у вас есть что-то под названием «DIMM.2», которое дает вам дополнительный слот DIMM (несовместимый с оперативной памятью), который можно использовать для дополнительных твердотельных накопителей m.2 NVMe благодаря специальному адаптеру.

Высокопроизводительные чипсеты не так необходимы, как вы думаете

Удивительно, но среди вещей, которые вам на самом деле не нужны, есть высокопроизводительные чипсеты для материнских плат, такие как Intel Z690 или AMD X570. Если вы не планируете делать определенные вещи, вам подойдет средний уровень. Да, даже с Ryzen 9 или Intel Core i9.

Нет необходимости сочетать высокопроизводительный процессор с такой же дорогой материнской платой. Пока у него есть надежные VRM и возможность подключения, у вас все будет хорошо. Технические различия между B660 и Z690 в случае Intel или материнские платы B550 и X570 в случае AMD сводятся к чипсетам более высокого уровня, поддерживающим большее количество линий PCIe Gen 5/4 и поддержку разгона. Вот и все. Вы не заметите падения производительности при использовании Core i9 или Ryzen 9 на более дешевом чипсете.

Большинство функций, о которых вы хотите позаботиться, зависят от вашего фактического выбора материнской платы или производителя, а не от вашего набора микросхем. На самом деле, если у вас есть выбор, лучше купить хорошую материнскую плату B660/B550, чем более дешевую Z69.Материнская плата 0/X570. Скорее всего, в этих сценариях вы получите лучшую и более стабильную работу с младшим чипсетом.

Когда стоит покупать дорогую материнскую плату?

Если у вас ограниченный бюджет, рекомендуется сэкономить деньги на более разумном выборе материнской платы. Тем не менее, это не значит, что дорогие материнские платы не имеют своего места. Если бы их не было, их бы, в конце концов, не существовало.

Если ваша система превышает ценовую отметку в несколько тысяч долларов, и у вас есть много передовых компонентов, таких как несколько высокоскоростных твердотельных накопителей, оперативная память премиум-класса, сверхдорогой графический процессор и мощный источник питания для резервного копирования всего. , вы можете начать рассматривать возможность добавления в вашу сборку дорогой материнской платы. Какими бы бесполезными они ни были, они лучше всего подходят для надежного и сверхбыстрого подключения, и если вы собираетесь разумно использовать абсолютно все, что у них есть, то вы можете их приобрести.

Однако большинству людей эта отметка не соответствует. Вот почему вам, вероятно, следует искать более разумный выбор материнской платы.

На что обратить внимание при покупке более дешевой материнской платы?

Покупка более дешевой материнской платы не означает покупку самой первой попавшейся под ваш бюджет материнской платы. Ранее мы говорили вам, что выбор вашей материнской платы не окажет большого влияния на производительность, но есть некоторые варианты, которых вам следует избегать из-за их других недостатков.

Вот несколько факторов, которые следует учитывать при покупке материнской платы.

VRMs/Power Delivery

Проверьте VRM любой материнской платы, которую вы планируете купить. Это полевые МОП-транзисторы, катушки индуктивности и конденсаторы, которые вы можете найти вокруг сокета ЦП, и они отвечают за надежное питание вашего ЦП. Это не самая простая вещь для проверки, особенно если у вас нет опыта, поэтому лучший способ получить мнение о VRM материнской платы — найти обзоры материнской платы в Интернете. Если вам повезет, вы сможете найти подробный обзор, в котором упоминается, насколько хороши или плохи VRM материнской платы.

Возможности подключения

Проверьте возможности подключения материнской платы. Сравните его со списком компонентов, которые вы составили, и посмотрите, все ли подходит и полностью совместимо. Если вы выбрали и графическую карту PCIe Gen 4, и твердотельный накопитель PCIe Gen 4, проверьте, есть ли у вас слот PCIe и слот m.2, совместимые с Gen 4, и достаточно ли у вас линий для запуска обоих.

Сеть

Проверьте, подходят ли сетевые параметры материнской платы для вашего конкретного случая использования. Кроме того, обязательно прочитайте отзывы о том, насколько хорош модем материнской платы.
