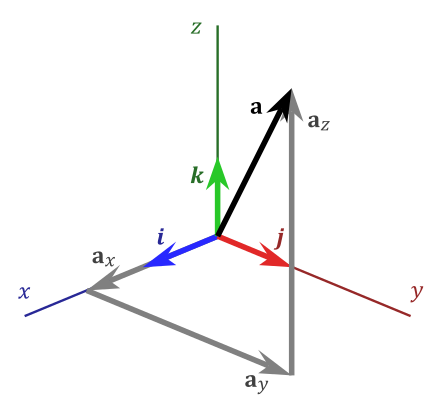

Трехмерная система координат онлайн построение: Построить трехмерный график онлайн

Системы координат растра—Справка | Документация

Важно определить корректную систему пространственной привязки для растровых данных. Приложения ArcGIS, например, ArcMap, или наборы данных, например, наборы данных мозаики, можно спроецировать на лету. Это полезно; однако, каждый раз при трансформации растра, происходит изменение ячеек при пересчете. Вы хотите свести это к минимуму для поддержания лучшего качества изображения и данных.

При определении системы пространственной привязки для набора растровых данных, вы определяете проекцию, используемую для хранения данных. Это напрямую влияет на ячейки, т.к. они постоянно пересчитываются, чтобы соответствовать проекции. Когда вы определяете систему пространственной привязки для каталога растров или набора данных мозаики, вы обычно определяете не проекцию, используемую для хранения растровых данных, а проекцию, используемую для управления данными и создания контуров, границ и других пространственных объектов.

Пространственная привязка — это пространственная привязка и система координат, присвоенная любым географическим данным, включая наборы растровых данных, каталоги растров и наборы данных мозаики.

Термины система координат и система пространственной привязки могут быть взаимозаменяемыми. Как правило, в ArcGIS, при использовании системы пространственной привязки, включены и географическая и проекционная системы координат. Существует много видов систем координат. Каждая система координат определяется следующим образом:

• Ее основа измерений, геометрическая или планиметрическая
• Единица измерения (обычно футы или метры для проекционных систем координат или десятичные градусы для широты-долготы)
• Определение проекции карты для проекционных систем координат
• Другие свойства системы измерений, такие как сфероид привязки, датум и параметры проекции, например, одна или несколько главных параллелей, центральный меридиан и возможные сдвиги в направлениях x и y

В ГИС используются два типа систем координат:

• Географическая система координат использует трехмерную, сферическую поверхность для определения местоположений на Земле (где координаты измеряются от центра Земли). Широта и долгота определяют глобальную или сферическую систему координат.
• Система координат проекции задается на двухмерной плоскости, например, распечатанной или отображенной карте, она также называется картографической проекцией. Картографическая проекция использует математические формулы для связи сферических координат на глобусе с плоскими координатами.

Некоторые растровые данные могут иметь вертикальную систему координат (или систему z-координат) в добавление к горизонтальной или системе координат проекции. Вертикальная система координат может быть основана на другом датуме, отличающемся от датума горизонтальной системы координат. Ее вертикальные измерения определяются эллипсоидом или глобусом гравитации, что иногда называется ортометрической или геоидальной высотой. Обычно вертикальная система координат также задает линейные единицы измерения, направление и сдвиг по вертикали относительно поверхности земли.

В отличие от географической системы координат, система координат проекции характеризуется постоянством длин, углов и площадей в двух измерениях. Однако все картографические проекции, представляющие поверхность Земли как плоскую карту, создают искажения в некоторых аспектах расстояния, площади, формы или направления, т.к. вы пытаетесь положить трехмерные данные в двухмерную плоскость. При выборе пространственной привязки для хранения и пересчета растровых данных, вам необходимо выбрать проекцию, которая сводит к минимуму искажение, которое вас больше всего беспокоит.

Разные проекции вызывают разные типы искажений; поэтому они разрабатываются для определенных целей. Одна картографическая проекция может использоваться для данных в крупном масштабе в ограниченной области, а другая – для карт мира в мелком масштабе. Некоторые карты разработаны для сведения к минимуму искажений одной или двух характеристик данных (расстояние, площадь, форма и направление). Проекция может сохранять площадь пространственного объекта, но изменять его форму. Например, проекция Меркатора — это цилиндрическая проекция, которая наиболее точно проецирует данные вдоль центрального меридиана (экватора). Однако, чем дальше на север или на юг вы перемещаетесь, тем более значительны искажения (приблизительно 80° на север или юг). Поэтому, если вам нужно спроецировать данные на весь мир, можно использовать проекцию Робинсона или Десятичные градусы. Если вы создаете набор данных мозаики, у которого может быть глобальный экстент или он будет использоваться в гибридных веб-сервисах, вы можете использовать проекцию WGS 1984 Web Mercator Auxiliary.

World Mercator	Робинсон
	Десятичные градусы

Более подробно о проекциях карт

Вы можете справиться с этими ограничениями с помощью картографических проекций, которые соответствуют их предполагаемому использованию, географическому расположению и экстенту.

При определении системы пространственной привязки для растровых данных, вам необходимо определить систему пространственной привязки, которая разработана, чтобы охватить все содержание данных. Например, вы можете проекцию карты мира Меркатора для набора данных мозаики. Эту проекцию разумно использовать для небольших площадей, которые не распространяются далеко в северные или южные широты. Однако могут быть более подходящие проекции, в зависимости от расположения данных. Например, при картографировании континентальных Соединенных Штатов, вы можете получить лучшие результаты, используя равновеликую проекцию Альберса. Многие страны имеют собственные проекции и, более того, даже определенные проекции для отдельных территорий или штатов для обеспечения наилучшей точности. Например, в США имеется, по крайней мере, по одной проекции для каждого штата, а часто больше, в зависимости от размера штата.

Если вы планируете создать один набор данных из нескольких наборов растровых данных, вы можете обнаружить, что наборы растровых данных охватывают несколько проекций. Например, эти наборы данных могут существовать в нескольких зонах UTM. Лучше всего определить новый набор данных (набор растровых данных, набор данных мозаики или каталог растров), используя систему пространственной привязки, которая может охватывать несколько зон UTM, вместо того, чтобы выбрать одну зону UTM, например, среднюю, т.

к. при перемещении от центрального меридиана зоны UTM искажение возрастает.

Северная Америка, спроецированная с использованием UTM Zone 12Северная Америка, спроецированная с использованием равновеликой проекции Альберса

Если вы создаете набор данных мозаики или каталог растров из разбитых на листы растровых данных, например, ортофотоснимков или топографических карт USGS, рекомендуется использовать ту же проекцию для набора данных мозаики или каталога растров, которую используют хранящиеся данные. Если это невозможно из-за смешения проекций, попробуйте использовать проекцию на основе того же датума. Например, топографические карты USGS изначально были созданы с помощью NAD27. При использовании проекции с этим датумом, листы располагаются вдоль ребер, а углы пересекаются. Но при использовании основанной на NAD83 проекции, вы обнаружите, что углы и ребра больше не выравниваются идеально.

В разделе Пространственная привязка диалогового окна Свойства набора растровых данных, набора данных мозаики или каталога растров показана картографическая проекция набора данных и перечислены параметры проекции.

Если набор растровых данных не имеет системы координат, вы можете присвоить ее, нажав кнопку Редактировать диалогового окна Свойства набора растровых данных. А также вы можете нажать кнопку Редактировать, чтобы увидеть подробную информацию о существующей системе координат, если она уже определена.

Конвертация из одной проекции в другую может привести к изменению формы и площади поверхности земли, которые отображаются ячейкой. Каждая проекция по-разному трактует отношения между трехмерным и двумерным миром. Вам следует выяснить параметры и вероятную пригодность той или иной проекции, перед тем, как применить ее.

Проекция для каталога растров или набора данных мозаики определяется при создании и не может быть изменена. Если вам нужно поменять проекцию, вам необходимо будет заново создать набор данных мозаики или каталог растров.

T-FLEX CAD 17 — Учебное пособие онлайн

Настройки и интерфейс T-FLEX CAD

---

Интерфейс рабочего окна

Видео демонстрирует основные элементы рабочего окна T-FLEX CAD, их настройку.

Навигация в рабочем окне

Видео демонстрирует навигацию в 3D сцене и чертеже.

Управление рабочим окном

Видео демонстрирует возможности по управлению рабочим окном.

Настройка системы

Видео демонстрирует настройку системы T-FLEX CAD.

Настройка параметров 3D модели и чертежа

Видео демонстрирует настройку параметров 3D модели и чертежа.

Основы T-FLEX CAD

---

Урок 2 — Создание 3D модели ролика (эскиз)

Видео демонстрирует методы и принципы создания 3D моделей в T-FLEX CAD на основе эскиза на примере 3D модели ролика

Урок 3 — Создание 3D модели

Видео демонстрирует создание простой 3D модели . Показана методика черчения на рабочей плоскости, создания операций вращение, отверстие, сглаживание.

Урок 4 — Создание чертежа по 3D модели (2D проекции)

Во данном видеоуроке вы научитесь создавать чертежи по готовой 3D модели на примере ролика из предыдущего видео.

Урок 5 — Создание чертежа по 3D модели

Видео демонстрирует создание чертежа по 3D модели с помощью 2D проекций. Показано создание простой проекции, разреза, нанесение размеров, шероховатостей, допусков, основной надписи.

Урок 6 — Создание 3D сборки ролика

В этом уроке вы научитесь создавать сборочную 3D модель ролика.

Урок 7 — Создание 3D Сборки

Видео демонстрирует создание сборки с помощью локальных систем координат. Показано задание степеней свободы и сопряжений для демонстрации работы механизма.

Урок 8 — Анимация разборки

Видео демонстрирует создание анимации разборки шарового крана.

Урок 9 — Сборочный чертёж, спецификация

Видео демонстрирует оформление чертежа по 3D сборке, работу с составом изделия, создание спецификации и простановку позиций.

Урок 10 — Фотореализм

Видео демонстрирует принцип создания фотореалистичного изображения. Доступны возможности рендеринга на видеокарте (GPU) и процессоре (CPU).

Урок 11 — Экспресс Анализ

Видео демонстрирует конечно-элементный расчёт 3D модели фланца шарового крана с помощью модуля Экспресс-Анализ.

Урок 12 — Экспорт документа в PDF/3D PDF

Видео демонстрирует экспорт документа, содержащего чертежи, спецификации, 3D модель и анимацию разборки в единый PDF документ.

Урок 13 — 3D печать: экспорт в STL, подготовка модели

Видео посвящено изучению алгоритма подготовки модели к экспорту в STL, настройке сетки, операциям прямого редактирования, наложению физической резьбы

Параметризация

---

T-FLEX CAD 17 — Создание параметрической модели ролика

В уроке продемонстрирован процесс создания параметрической модели на примере ролика.

T-FLEX CAD 17 — Создание параметрической сборки

Видео демонстрирует процесс создания параметрической 3D сборки на основе параметрической модели ролика из предыдущего урока.

T-FLEX CAD 17 — Базы данных

Видео демонстрирует процесс создания/импорта и редактирования базы данных для последующего управления параметрической моделью.

T-FLEX CAD 17 — Диалоги управления

Видео демонстрирует процесс создания специального диалога для управления параметрами (внешними переменными) модели.

T-FLEX CAD — Создание параметрической 3D модели

Видео демонстрирует создание параметрической 3D модели по чертежу — метод от 2D к 3D. Также в ролике показано создание диалога управления.

Работа в PDM

---

Запуск и настройка T-FLEX PDM 15

В уроке демонстрируется настройка коллективной работы в T-FLEX CAD через T-FLEX DOCs (PDM-система).

Cохранение сборки в T-FLEX PDM 15

В уроке демонстрируется сохранение сборки T-FLEX CAD в T-FLEX DOCs (PDM-система) для обеспечения коллективной работы над проектом.

Полезные ссылки

---

Загрузить учебное пособие

Специально для тех, кто совершает свои первые шаги в освоении T-FLEX CAD, T-FLEX Анализ.

Загрузить документацию

Руководства пользователя T-FLEX CAD и T-FLEX Динамика, пособие по 2D проектированию и 3D моделированияю в T-FLEX CAD.

Загрузить библиотеки стандартных элементов и примеров

Постоянно обновляемый и дополняемый набор библиотек стандартных параметрических элементов — все, что может пригодиться в работе.

Библиотеки производителей

Модели T-FLEX CAD от самых крупных поставщиков моделей:
TraceParts, PartSolutions, GrabCAD.

Обучающие видео

Для тех, кто уже освоил базовые навыки работы с T-FLEX CAD и хочет открыть для себя все богатство возможностей системы.

Галерея изображений и проектов

Загляните в нашу галерею проектов, и вы поймёте, что не зря выбрали именно T-FLEX CAD.

Поделиться ссылкой:

---

© 2022 Топ Системы

Геолокация трехмерной цифровой модели здания

При разработке проекта архитекторы и инженеры-строители создают цифровые модели, представляющие каждое планируемое здание. Они делают это с помощью программного обеспечения для информационного моделирования зданий (или BIM). Чтобы получить исчерпывающее представление о застроенной и природной среде, окружающей их проект, они могут затем импортировать цифровые модели в географическую информационную систему (ГИС), такую ​​как ArcGIS. Цель состоит в том, чтобы создать богатую и привлекательную 3D-сцену, в которой запланированные здания будут отображаться в их более широком контексте.

Чтобы успешно интегрироваться в ГИС-сцену, цифровые модели должны быть правильно расположены или геолокированы в реальном местоположении с использованием системы координат.

На этом уроке в качестве руководителя строительства, работающего над комплексным проектом De Zalmhaven в Роттердаме, Нидерланды, вы определите геолокацию цифровой модели, представляющей высотное здание, и интегрируете ее в трехмерную сцену, представляющую центр города Роттердам.

Последний раз этот урок тестировался 19 сентября, 2022 г., с использованием ArcGIS Pro 3.0. Если вы используете другую версию ArcGIS Pro, вы можете столкнуться с другими функциями и результатами.

Требования

• ArcGIS Pro (см. параметры доступа к программному обеспечению)

Outline

Настройка и подготовка сцены Загрузите данные BIM, запустите ArcGIS Pro и загрузите веб-сцену 3D. представляющий центр города Роттердам.	15 минут
Геолокация цифровой модели здания Осмотрите цифровую модель здания, добавьте к ней приблизительную информацию о местоположении, отобразите модель на сцене и определите ее более точную геолокацию.	30 минут

Вы начнете с подготовки всего необходимого в ArcGIS Pro, затем найдете место для проекта комплекса Де Залмхейвен на сцене и скроете из виду два старых здания, которые будет снесен, чтобы освободить место для проекта.

Загрузите данные и откройте веб-сцену

Сначала вы загрузите данные BIM, которые будете использовать в уроке. Затем вы запустите ArcGIS Pro и загрузите веб-сцену 3D, представляющую центр города Роттердам.

1. Загрузите сжатую папку De_Zalmhaven_complex.zip на свой компьютер.
2. Найдите загруженный файл De_Zalmhaven_complex.zip, щелкните его правой кнопкой мыши и извлеките содержимое в выбранное место, например в папку «Документы».

   Далее вы запустите ArcGIS Pro.

3. Запустите ArcGIS Pro. При появлении запроса войдите в систему, используя свою лицензированную учетную запись ArcGIS.
4. В разделе «Создать» нажмите «Начать без шаблона».
5. На ленте на вкладке Вид в группе Окна щелкните Область каталога.

6. На панели Каталог щелкните Портал и ArcGIS Online. В поле поиска введите Rotterdam City Center owner:Learn_ArcGIS и нажмите Enter.

7. В списке результатов щелкните правой кнопкой мыши веб-сцену Rotterdam City Center и выберите «Добавить и открыть».
8. На панели Содержание просмотрите слои, составляющие сцену Rotterdam City Center.
9. В сцене над колесиком навигатора щелкните Показать полный доступ.
10. Используйте среднее колесо навигации для наклона и вращения сцены. Вы также можете использовать колесо мыши для увеличения и уменьшения масштаба, а также можете нажимать левую кнопку мыши и перетаскивать для панорамирования.
11. Увеличьте масштаб и перемещайтесь по сцене, чтобы рассмотреть ее.

    Различные слои объединяются, чтобы создать привлекательный и информативный городской пейзаж. Теперь вы сохраните проект в той же папке, где хранятся ваши данные BIM.

12. На панели быстрого доступа нажмите Сохранить.

13. В окне «Сохранить проект как» перейдите к извлеченной папке De_Zalmhaven_complex и выберите ее. Нажмите «ОК».

В этом разделе вы загрузили данные BIM, открыли 3D веб-сцену в ArcGIS Pro и сохранили проект.

Найдите место для комплекса De Zalmhaven

Теперь вы найдете место для запланированного комплекса De Zalmhaven в пределах сцены. Вы сделаете это с помощью инструмента «Найти».

1. На ленте на вкладке Карта в группе Запрос щелкните Найти.

2. На панели «Найти» в поле «Поиск» введите адрес Vasteland 12G, 3011 BL Rotterdam, Netherlands и нажмите Enter.
3. При необходимости используйте среднее колесо навигации, чтобы наклонить сцену, пока не увидите маркер A.
4. Немного уменьшите масштаб, пока не увидите примерно такой же вид, как на следующем примере изображения.
5. Закройте панель «Найти».

В этом разделе вы нашли место для запланированного комплекса De Zalmhaven на сцене.

Скрыть старые здания

На месте будущего комплекса De Zalmhaven в настоящее время видны два старых здания. Вы скроете старые здания, чтобы освободить место для новых. Во-первых, вы должны найти идентификаторы двух зданий.

1. Щелкните первое здание, чтобы отобразить его информационное всплывающее окно, и запишите его значение ObjectID (136753) для последующего использования.
2. Закрыть всплывающее окно.
3. Аналогичным образом получите значение ObjectID для второго здания (137392) и закройте всплывающее окно.
4. На панели Содержание щелкните правой кнопкой слой Buildings и выберите Properties.

5. В окне Свойства слоя: Здания выберите Запрос определения и щелкните Новый запрос определения.

6. В разделе «Запрос 1» сформируйте запрос. Где OBJECTID не включает значения 136753, 137392.

7. Нажмите «Применить» и нажмите «ОК».
8. Нажмите Ctrl+S, чтобы сохранить проект.

Теперь, когда два старых здания скрыты, вы готовы приступить к геолокации одной из цифровых моделей здания будущего комплекса De Zalmhaven.

---

Вы сосредоточитесь на цифровой модели, представляющей высотное здание в комплексе Де Залмхейвен. После проверки цифровой модели вы добавите в нее приблизительную информацию о местоположении. Затем вы отобразите его на сцене и приступите к более точной геолокации.

Осмотрите цифровую модель здания.

Вы осмотрите структуру цифровой модели.

1. При необходимости на ленте на вкладке Вид в группе Окна нажмите Панель каталога.
2. На панели Каталог щелкните Проект. Разверните папки > De_Zalmhaven_complex > DigitalModels > Building_1_HR.
3. Расширить ZHA-B-BWK-C-HR-R18.ifc.
4. Расширьте некоторые дисциплины, чтобы изучить их.
5. Щелкните стрелку рядом с файлом ZHA-B-BWK-C-HR-R18.ifc, чтобы свернуть его обратно.
6. Щелкните ZHA-B-BWK-C-HR-R18.ifc правой кнопкой мыши и выберите «Свойства».

7. В окне «Свойства файла: ZHA-B-BWK-C-HR-R18.ifc» на вкладке «Общие» разверните узел «Пространственная привязка и преобразование файла мира».

Теперь, когда вы узнали о модели высотного здания и убедились, что она не привязана к геолокации, вы начнете процесс геолокации.

Добавление приблизительной информации о местоположении к цифровой модели

Вы назначите систему координат модели высотного здания и добавите в нее приблизительную информацию о местоположении.

1. В окне «Свойства файла: ZHA-B-BWK-C-HR-R18. ifc» щелкните вкладку «Подтвердить положение».
2. Щелкните Назначить систему координат.

3. В окне «Назначить систему координат» в поле поиска введите RD New и нажмите Enter.

4. В разделе Доступные системы координат XY разверните Система координат проекции > Национальные сетки > Европа. Нажмите «Новый RD» и нажмите «ОК».
5. В разделе «В этой модели адрес проекта не найден» нажмите «Предложить местоположение».

6. В окне «Предложить местоположение» в поле поиска введите адрес Vasteland 12G, 3011 BL Rotterdam, Netherlands и нажмите Enter. Примите вариант адреса A.
7. Нажмите OK.

   Адрес теперь указан как рекомендуемое место для высотного здания.

8. В разделе Предлагаемое местоположение: Vasteland 12G, 3011 BL Rotterdam щелкните Преобразовать в предлагаемое местоположение.
9. Нажмите OK.

   Вы проверите, созданы ли вспомогательные файлы .prj и .wld3.

10. На своем компьютере откройте окно проводника Windows и перейдите в раздел De_Zalmhaven_Complex > Цифровые модели > Building_1_HR.
11. Закройте окно проводника Windows и вернитесь в ArcGIS Pro.

В этом разделе вы назначили систему координат модели высотного здания и добавили в нее приблизительную информацию о местоположении на основе адреса улицы. Пришло время отобразить здание в сцене.

Добавьте в сцену цифровую модель и контрольные точки.

Теперь вы добавите в сцену модель высотного здания, чтобы уточнить ее геолокацию. Однако вместо того, чтобы добавлять полную модель с ее многочисленными дисциплинами и категориями, вы добавите только одну категорию для упрощения манипулирования. Вы выберете категорию «Плиты», в которой очерчены полы, и ее легко интерпретировать.

В качестве альтернативы для этой цели можно использовать категорию Стены.

1. На панели каталога разверните папки > De_Zalmhaven_complex > DigitalModels > Building_1_HR > ZHA-B-BWK-C-HR-R18.ifc > Architectural.
2. Щелкните правой кнопкой мыши Slabs и выберите Add To Current Map.
3. На панели Содержание щелкните правой кнопкой слой Slabs и выберите Properties.
4. В окне «Свойства слоя: плиты» выберите «Определяющий запрос» и нажмите «Новый определяющий запрос».
5. Сформируйте следующий запрос: Где BldgLevel меньше или равно 3.

6. Нажмите «Применить» и нажмите «ОК».

   На сцене здание перерисовывается, показывая только несколько первых этажей.

7. При необходимости используйте среднее колесо навигации, чтобы перемещать камеру по сцене и лучше видеть здание.
8. На панели каталога разверните Папки > De_Zalmhaven_complex > GroundControlPoints.
9. Щелкните правой кнопкой мыши HR_Survey_Points. lyrx и выберите «Добавить к текущей карте».
10. Уменьшите масштаб, чтобы увидеть, где находятся две контрольные точки относительно текущего местоположения здания.

В этом разделе вы отобразили строительные плиты и отфильтровали их, чтобы увидеть только нижние уровни. Затем вы добавили контрольные точки на сцену. Теперь вы готовы точно определить геолокацию здания.

Геолокация цифровой модели здания

Теперь вы будете перемещать и вращать модель высотного здания, чтобы точно определить ее геолокацию. Вы сделаете это на вкладке ленты Georeference.

1. На панели Содержание щелкните слой Slabs, чтобы выбрать его.
2. На ленте на вкладке Данные BIM в группе Выравнивание щелкните Пространственная привязка.
3. На панели Содержание отключите слой Buildings.
4. При необходимости расположите сцену так, чтобы было хорошо видно здание и контрольные точки, как на предыдущем изображении.
5. На вкладке «Географическая привязка» в группе «Подготовка» нажмите «Переместить».

   В сцене активация здания в режиме перемещения. Его поверхность становится голубовато-синей, и появляются стрелки направления (красная, темно-синяя и зеленая).

6. В сцене наведите курсор на голубую поверхность здания и перетащите здание в непосредственной близости от контрольных точек.
7. На вкладке «Географическая привязка» в группе «Подготовка» нажмите «Повернуть».
8. В сцене поверните здание против часовой стрелки, чтобы приблизительно совместить углы здания и контрольные точки.

9. Нажмите клавишу Esc, чтобы деактивировать режим поворота. Осмотрите здание, чтобы убедиться, что оно расположено, как показано на следующем изображении:

10. При необходимости продолжайте использовать инструменты «Переместить» и «Повернуть», чтобы получить это положение.
11. Переместите камеру сцены с помощью среднего колеса навигатора и увеличьте масштаб, чтобы получить крупный план здания и контрольных точек.
12. Перемещайте камеру сцены, пока не сможете полностью увидеть здание сбоку.
13. На вкладке «Географическая привязка» снова включите инструмент «Перемещение».
14. Возьмитесь за зеленую стрелку и переместите здание вниз в землю, пока оно не займет правильное вертикальное положение.
15. Переместите камеру сцены под землю, чтобы убедиться, что нижняя часть здания расположена, как показано на следующем примере изображения:

16. Переместите камеру сцены обратно вверх над землей и продолжайте перемещать ее вверх, пока не получите вид с неба. .
17. Наведите указатель мыши на голубую поверхность здания и перетащите, чтобы переместить его по горизонтали, пока его углы и контрольные точки не будут полностью выровнены.
18. Нажмите клавишу Esc, чтобы деактивировать режим перемещения.

В этом разделе вы точно совместили модель высотного здания с опорными точками.

Завершите процесс геолокации

Теперь вы завершите процесс геолокации. Во-первых, вы сохраните информацию о преобразовании.

1. На вкладке «Географическая привязка» нажмите кнопку «Сохранить».
2. Нажмите Да.
3. На вкладке «Географическая привязка» нажмите «Закрыть геопривязку».
4. На панели Содержание щелкните правой кнопкой слой Slabs и выберите Удалить.

5. На панели Каталога перейдите к Папкам > De_Zalmhaven_complex > DigitalModels > Building_1_HR.
6. Щелкните правой кнопкой мыши ZHA-B-BWK-C-HR-R18.ifc и выберите «Добавить к текущей карте».

В сцене появляется полная модель высотного здания с правильной геолокацией.

Далее вы добавите вторую цифровую модель здания и исследуете сцену.

Добавьте в сцену вторую цифровую модель здания

Используя тот же рабочий процесс, вы можете геолокировать столько цифровых моделей зданий, сколько вам нужно. Например, в комплексе De Zalmhaven есть второе здание средней этажности, которое также необходимо геолокировать. В этом уроке, в интересах экономии времени, это среднеэтажное здание уже было геолокировано для вас, и вы просто добавите его в сцену.

1. На панели Каталога перейдите к Папкам > De_Zalmhaven_complex > DigitalModels > Building_2_MR.
2. Щелкните правой кнопкой мыши ZHA-B-BWK-C-MR-R18.ifc и выберите «Добавить к текущей карте».
3. На панели Содержание разверните слой высотного здания ZHA-B-BWK-C-HR-R18 и включите дисциплину Архитектура. Сделайте то же самое для слоя средней этажности.
4. При желании вы можете включать и выключать некоторые из слоев двух зданий и наблюдать, как это влияет на их представление.
5. На панели Содержание снова включите слой Buildings и выключите слой HR_Survey_Points, так как он вам больше не нужен.
6. Исследуйте сцену и посмотрите, как два здания комплекса De Zalmhaven органично интегрируются с остальной частью сцены.

7. Нажмите Ctrl+S, чтобы сохранить проект.

На этом уроке вы успешно определили геолокацию цифровой модели здания и интегрировали ее в существующую сцену. Теперь вы можете проанализировать здание в контексте его богатой городской среды или поделиться им как частью новой веб-сцены, чтобы охватить свою аудиторию.

Вы можете найти другие уроки, подобные этому, в пути обучения BIM и ГИС.

---
