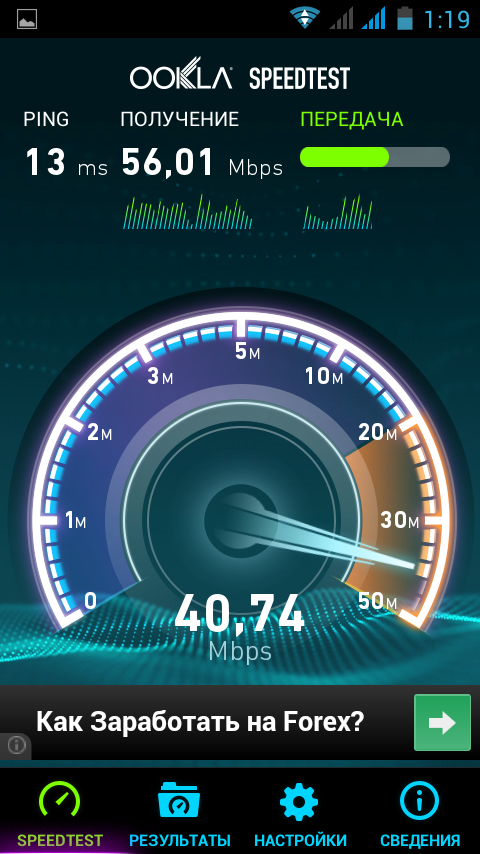

Скорость соединения: приложение для тестирования скорости мобильного Интернета для Android

Содержание

D-Link Новости

Новый адаптер поддерживает современные технологии высокоскоростной передачи данных по электропроводке – HomePlug AV2, MIMO и Beamforming, позволяя существенно увеличить стабильность PowerLine-соединения и скорость передачи данных на расстояниях до 300 м. В отличие от предыдущих устройств на основе технологии SISO, адаптер DHP-P700AV может задействовать все три провода домашней электросети и организовать одновременную передачу данных по любым двум парам. Также новые технологии позволяют минимизировать возможные проблемы передачи данных в помещениях со старой электропроводкой.

DHP-P700AV оснащен гигабитным Ethernet-портом, соответствующим скоростным возможностям стандарта HomePlug AV2, и встроенной розеткой, рассчитанной на ток до 16 А, которую можно использовать для подключения домашних электрических приборов. Встроенный фильтр минимизирует влияние фоновых помех на качество сетевого соединения и скорость передачи данных.

Установка адаптеров DHP-P700AV выполняется по принципу «подключи и работай» (Plug-and-Play), занимая не больше нескольких минут: достаточно просто подключить адаптеры к электрическим розеткам, соединить их Ethernet-кабелями с маршрутизатором и подключаемым устройством и простым нажатием кнопки Simple Connect установить надежное PowerLine-соединение. Удобная индикация на корпусе помогает выбрать розетку, обеспечивающую наилучшее качество соединения.

Новый PowerLine-адаптер DHP-P700AV доступен для заказа у официальных реселлеров компании D-Link. Рекомендованная розничная цена составляет $67.

О компании D-Link
Компания D-Link является ведущим мировым производителем сетевого оборудования, предлагающим широкий набор решений для создания локальных сетей Ethernet/ Fast Ethernet/ Gigabit Ethernet, построения беспроводных сетей и организации широкополосного доступа, передачи изображений и голоса по IP (VoIP). В 2012 году компания открыла в Российской Федерации собственное производство, сертифицированное в соответствии с требованиями ГОСТ Р ИСО 9001-2008 (ISO 9001:2008).

В РФ офисы компании D-Link открыты в Москве, Санкт-Петербурге, Архангельске, Волгограде, Воронеже, Екатеринбурге, Иркутске, Казани, Калининграде, Кемерово, Краснодаре, Красноярске, Курске, Н.Новгороде, Новосибирске, Омске, Перми, Ростове-на-Дону, Рязани, Самаре, Саратове, Таганроге, Туле, Тюмени, Уфе, Хабаровске, Челябинске и Ярославле. В Брянске работает региональный представитель компании.
Авторизованные учебные центры работают в Москве, Санкт-Петербурге, Абакане, Екатеринбурге, Ижевске, Иркутске, Красноярске, Магнитогорске, Новокузнецке, Новосибирске, Омске, Перми, Приволжском федеральном округе, Ростове-на-Дону, Рязани, Ставрополе, Челябинске и Ярославле. Портал дистанционного обучения D-Link: http://learn.dlink.ru.
Информация о продуктах, решениях, событиях и текущей деятельности D-Link публикуется на официальном сайте http://www.dlink.ru и странице компании в Facebook.

Что нужно знать о скорости интернет-соединения при использовании Wi-Fi

Скорость интернет-соединения зависит от двух основных параметров:

Скорость, с которой передает интернет-сигнал провайдер.
Здесь все зависит от выбранного тарифа. Еще нужно помнить, что технологически может допускаться небольшая погрешность, то есть скорость может быть чуть ниже или выше заявленной.
Скорость передачи сигнала Wi-Fi роутером.
Подключение к интернету посредством Wi-Fi роутера является наиболее удобным и распространенным, так как обеспечивает пользователю мобильность. Но стоит учесть несколько нюансов, от которых зависит скорость.

Количество устройств, подключенных к роутеру.

В идеале к роутеру 2,4 ГГц должно быть подключено одно-два устройства. Подключение к роутеру большего количества смартфонов, планшетов и ноутбуков приводит к тому, что все они начинают «делить» общую скорость. Кроме того, роутер автоматически подстраивается под самое «медленное» устройство и выдает примерно ту же скорость для остальных.

Модель и характеристики роутера

Беспроводное соединение чаще всего происходит на двух различных диапазонах частот – 2,4 и 5 ГГц.

Наиболее распространенным является использование роутеров с диапазоном 2,4 ГГц, так как они более дешевые. Однако они имеют недостатки:

Ограничения по количеству подключаемых устройств.
Роутер подстраивается под самое медленное подключенное устройство, ограничивая скорость и для остальных.
Создает помехи для других роутеров, работающих на той же частоте. Особенно заметна проблема в многоквартирных домах, где едва ли не в каждой квартире установлен такой роутер.

Диапазон 5 ГГц этих недостатков лишен. Роутеры нового поколения работают в двух диапазонах, что обеспечивает стабильное соединение и высокую скорость передачи сигнала.

Специалисты рекомендуют оборудование проверенных производителей. Например, модель TP-Link Archer C5 отлично себя зарекомендовала. Конечно, данный роутер стоит дороже привычных, работающих в диапазоне 2,4 ГГц, но зато он обеспечивает стабильный сигнал при минимальной потере скорости даже при подключении к нему большого количества устройств (смартфон, планшет, ноутбук и т. п.). К тому же данная модель подходит и для высокоскоростного интернета.

Расположение роутера в квартире

Нередко скорость теряется просто из-за того, что оборудование разместили неудачно. Качество работы роутера, а как следствие, его сигнала, зависит от наличия помех и различных препятствий на «пути» к вашему устройству и расстояния. Снизить скорость могут несущая стена, разделяющая устройство и роутер, зеркала, роутеры соседей, а также банально – большое расстояние.

В идеале роутер рекомендуется ставить в центре планируемой зоны покрытия. Хорошим местом для роутера можно назвать прихожую. Отсюда, как правило, имеется свободный прямой доступ почти в каждое помещение. Таким образом, роутер окружается всеми устройствами, которые, подключаясь к нему, будут принимать сигнал куда увереннее.

Как же снизить потери скорости?

При подборе Wi-Fi роутера учитывать его характеристики, количество устройств, которые будут к нему подключены, особенности использования интернета и “загруженность” среды.
Правильно расположить роутер в помещении, учитывая планировку и возможные “преграды” сигналу.

Вопрос-ответ

Как измерить скорость интернет — соединения?

Скорость Интернета — это количество передаваемых бит информации в секунду. Нельзя путать скорость соединения по локальной сети и реальную скорость подключения к Интернету. Скорость 100 Мбит/сек. вероятна лишь в границах вашей локальной сети. Скорость подключения варьируется в зависимости от множества факторов. Это вид линии связи (волоконно-оптические линии связи, кабельные линии связи и т.д.), провайдер, количество посетителей на данный момент и другие. Если полученная в результате теста скорость отклоняется от заявленной провайдером на величину, большую 10%, вероятны проблемы сети, например, авария на магистралях и основных маршрутизаторах. Если это произошло, просто повторите тест через некоторое время. Для максимально точного результата рекомендуется на время теста отключить программы для скачивания файлов (emule, flashget, bittorrent и т.

п.), интернет-радио, email-клиенты, IRC, ICQ, Google Talk и другие программы, которые используют интернет-трафик. После этого останется лишь нажать кнопку «Начать тест». В идеале лучше повторить тест несколько раз и сравнить полученные данные. Тест скорости может быть разным — можно померить скорость локальной сети внутри своего провайдера, а можно проверить внешнюю скорость для выхода в интернет.

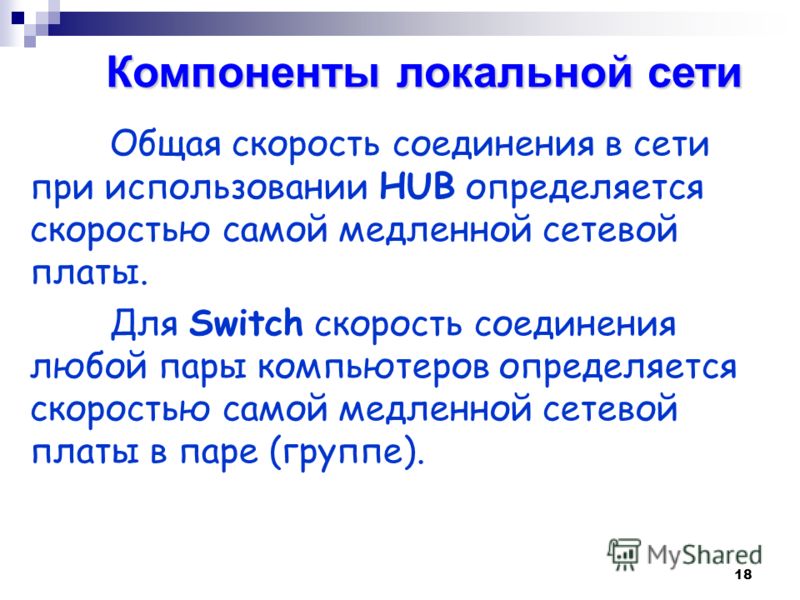

1. Скорость локальной сети:

Скорость локальной сети нужно мерить на нашем сайте freeline.ru, с правой стороны есть виджет speedtest. Нажав на нем кнопку «BEGIN TEST» запускается тестирование скорости локальной сети.

2. Скорость интернет соединения:

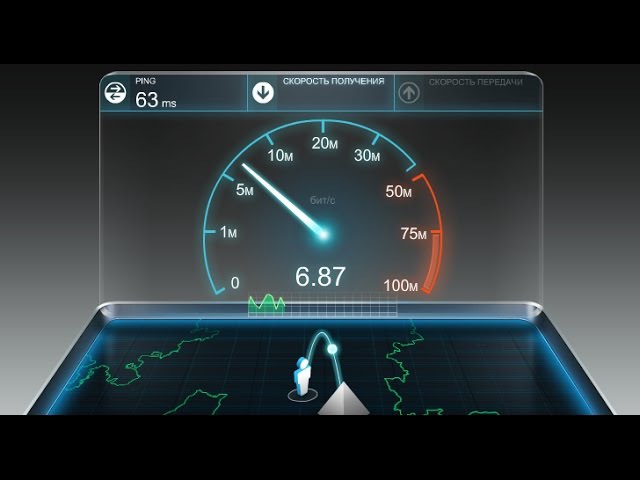

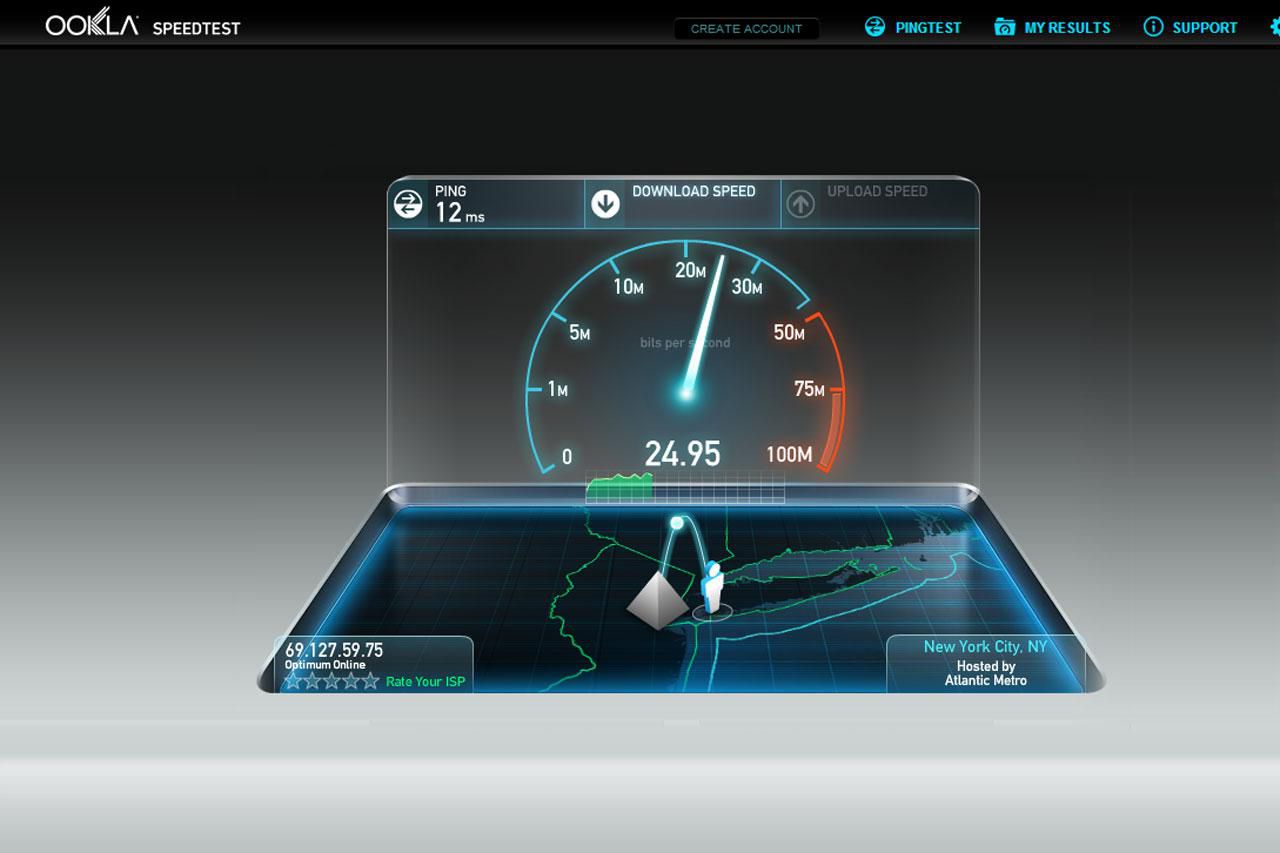

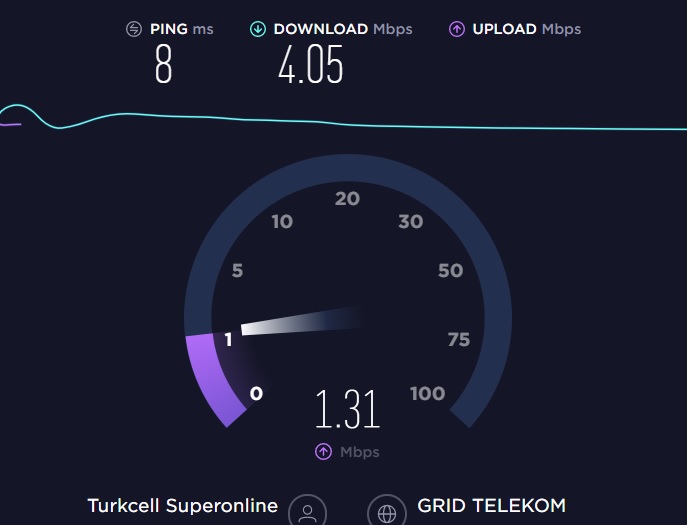

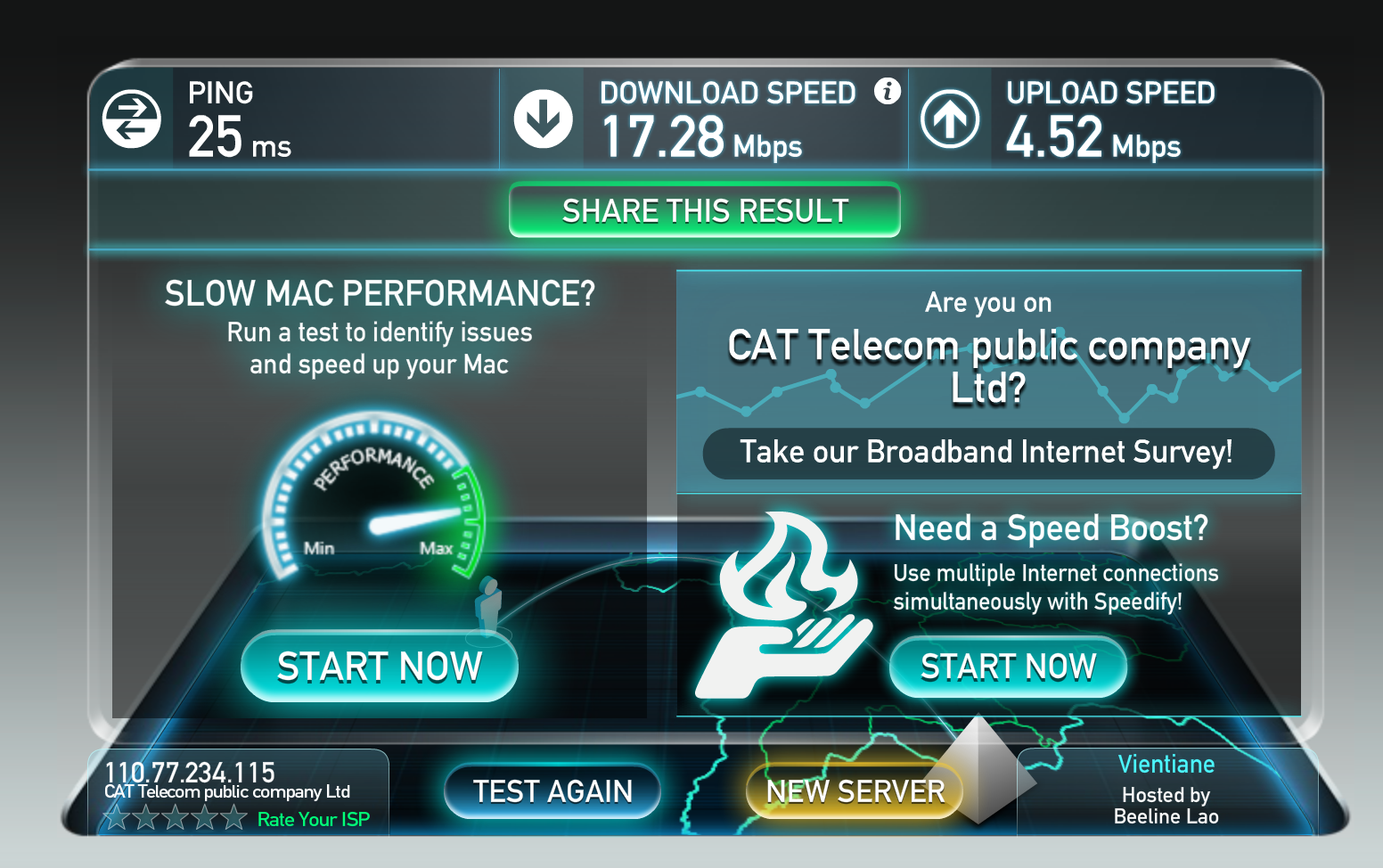

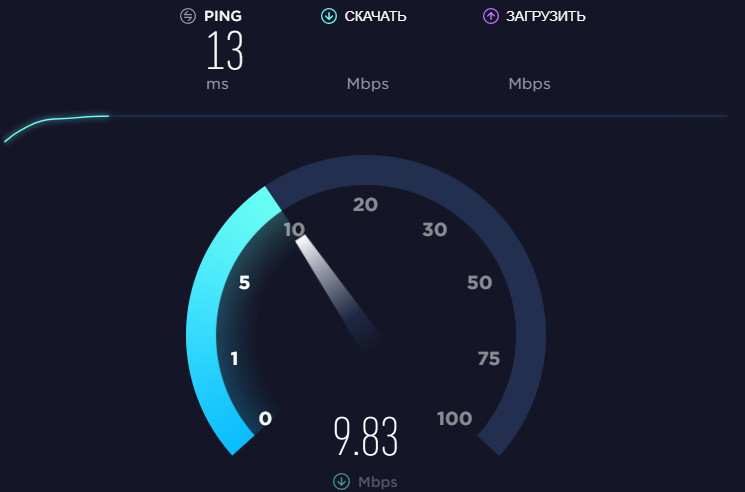

Скорость интернет соединения можно мерить на различных ресурсах, обычно используюn сайт 2ip.ru. на нем есть пункт «Скорость интернет соединения», нажав на который попадаем на страницу измерения скорости. По центру страницы находится большая синяя кнопка «ТЕСТИРОВАТЬ», которую нужно нажать для начала теста.

После окончания тестирования удобно отобразится скорость сразу в Мбитах

Скорость передачи Ethernet-соединения: 100 Мбит/с

Описание

Если подключение к Интернету по какой-либо причине может быть медленным, вашими первыми действиями должна стать установка Центра управления Intel® Killer™ Control Center,который содержит последние версии драйверов устройств, а затем сбросить сетевой стек и сетевой стек.

Вы можете обнаружить, что скорость вашего Ethernet-соединения достигает 100 Мбит/с, когда ваш поставщик интернет-услуг (ISP) или внутренний сетевой провайдер должен обеспечивать скорость передачи данных более 100 Мбит/с. Если это так, и вы уже пытались сделать два выше действия, возможно, у вас возникнут проблемы скорости соединения.

Разрешение экрана

Чтобы проверить это, проверьте скорость соединения на компьютере, о чем идет речь, следуя следующим шагам:

Панель управления с помощью поиска Windows* и нажмите Enter.
Нажмите Сеть и Интернет.
Нажмите Просмотр статуса сети и задач, которые будут ниже в Центре обмена данными и сетью.
Нажмите ссылку на соединение, представляю которое представляет подключение Ethernet к маршрутизатору или модему. Вы должны увидеть экран, который похож на это.

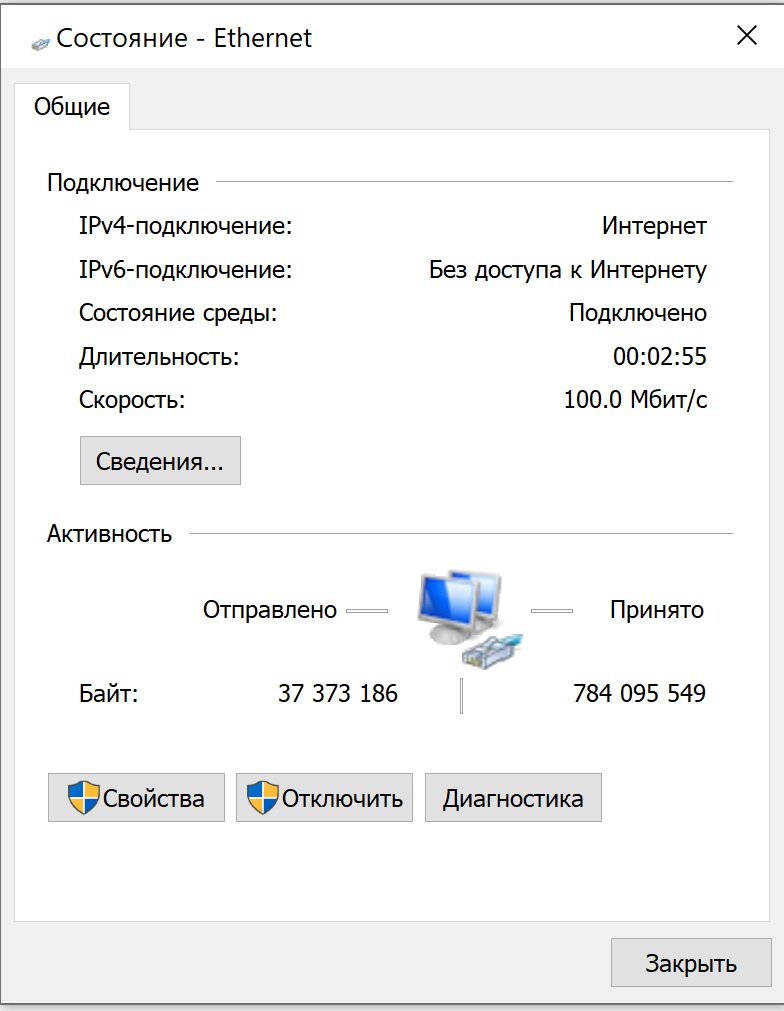

Обратите внимание, что скорость соединения здесь составляет 100 Мбит/с. Это означает, что согласованная скорость подключения адаптеров Ethernet и любого подключенного к ним устройства составляет 100 Мбит/с. Когда все работает корректно, эта скорость будет читаться как 1,0 Гбит/с.

Единственная настройка, которая вызывает опасения в отношении гигабитного подключения, — это настройка автоматического согласования адаптером. В Диспетчере устройств можно проверить, что адаптер Intel Killer настроен для автоматического согласования. Этот параметр находится на вкладке Расширенные свойства адаптер, в скорости и дуплексе — нажмите правой кнопкой мыши адаптер и выберите свойства, нажмите на вкладку Advanced и нажмите Скорость и Дуплекс, и убедитесь, что установлено на автоматическое согласование . Это настройка по умолчанию.

Мы сообщали некоторым техническим специалистам isP о том, что в этой настройке появится гигабитный вариант, если сетевой адаптер работает корректно. Это неверно. Автоматическое согласование — это правильная настройка гигабитных скоростей в скорости и дуплексе для сетевых адаптеров Killer. С нашими драйверами Ethernet нет возможности для полноразъемного дуплекса 1,0 Гбит/с. Автоматическое согласование даст вам скорость соединения 1,0 Гбит/с при условии, что ваше другое сетевое оборудование будет автоматически согласовано с вами.

Если это правильно установлено, а скорость соединения по-прежнему составляет 100 Мбит/с, проблема почти всегда является проблемой с кабелем Ethernet, хотя это может быть лишь несколькими моментами.

Перед дальнейшими поисками и устранением неисправностей проверьте подключение кабеля Ethernet к каждому оборудованию сети, а также к вашему компьютеру. Убедитесь, что каждый кабель помечен cat 6 или Cat 7. Отключите каждый Ethernet-кабель и снова подключите его. Убедитесь, что ваш кабель твердо вжат в разъем Ethernet. Вы должны услышать и ощутить очень звуковой сигнал, когда кабель находится на месте. Если вы не слышите и не слышите это, тогда этот кабель следует считать сломанным, и вы должны его заменить.

Даже если вы считаете, что ваш кабель Ethernet отлично работает, и даже если этот кабель отлично сработает до этого, заменяя его на другой проверенный кабель или новый кабель Cat 6, почти наверняка уладит проблему как минимум поисков и устранения неисправностей, и головной проблемы. Это очень распространенная проблема при поиске и устранении неисправностей гигабитного Ethernet, и она почти всегда сводится к одному кабелю, который является этот. Обратите внимание, что к ним относятся все кабели между машиной и маршрутизатором, включая любые кабели до и после любых коммутаторов, а также на другой стороне любых разъемов на стену. Однако если вы получаете гигабит с помощью конкретной установки и внезапно, без каких-либо изменений, скорость соединения теперь составляет 100 Мбит/с, тогда, вероятно, это только один кабель, который в настоящее время имеет проблемы, и вероятно, один из них подвержен.

Самый быстрый способ исключить любые проблемы кроме кабелей — подключить компьютер непосредственно в модем с помощью одного проверенного кабеля Cat 6 или более лучшего Ethernet или предпочтительно в проверенный порт с возможностью гигабитного подключения, а затем проверить скорость подключения. Если скорость соединения указывает на 1,0 Гбит/с, тогда вы знаете, что проблема где-то в том, что вы только что обходили. Использование этого метода устранения неисправностей может привести к затруднениям, если вы не имеете отношения с ноутбуком, но это может быть стоит сделать, если вам нужно решить, нужно ли вызвать подрядчика, чтобы проверить проводку у вас за стенами. Имейте в виду, что для покупки доступны длинные ethernet-шнуры длиной более 200 или 60 метров. Таким образом, если вы участвуете в нестандартной прокладке связи с техническим специалистом по скорости связи, это может быть самый простой способ предоставления временного однокабеля подключения вашего компьютера к модему.

Тем не менее, все адаптеры отличаются и по-разному справляются с кабелями или портами. Однако гигабитный адаптер, сообщающий о 100 Мбит/с, практически наверняка является физической проблемой с сетевым оборудованием.

Вы можете устранить эту неисправность, пробуя различные комбинации:

Если вы не можете подключить свой компьютер к модему с помощью одного проверенного кабеля Cat 6, возможно, вы можете подключить компьютер, скорость соединения которого в настоящее время указывает на 1 Гбит/с и кабель Ethernet, подключенный к проблемной системе. Если этот второй компьютер сейчас отображает скорость соединения 100 Мбит/с, это также подтверждает, что проблема находится где-то в кабеле или оборудовании между компьютером и точкой доступа, а не с самим оборудованием.
Включите (отключите и снова подключите) точку доступа (концентратор, коммутатор, маршрутизатор) и любое другое устройство между вашим компьютером и точкой доступа.
Cat 6 — это предпочтительный вариант Cat 5e. (хотя последний и имеет техническую возможность гигабитных подключений, он не имеет резервирования в заземке, что является распространенной ошибкой сетевых кабелей). Cat 6 устрашает эту проблему, и убедитесь, что все кабели — это cat 6 или более лучше — это обычно верный способ подключения к сети с гигабитным соединением.
Кабель Cat 5e или Cat 6 с неудачной работой обычно работает со 100 Мбит/с. Чтобы использовать кабель Cat 5e со 100 Мбит/с, у вас не так много физических проводов, поэтому многие из них не поддерживают 1 Гбит/с из пакета, даже если они будут пометки как поддерживаемые соединения 1 Гбит/с. Если вы только пробовали кабель Cat 5e, вы можете попробовать кабель Cat 6. В этом, почти наверняка, проблема. Если у вас возникли проблемы с обеспечением гигабитной скорости передачи и наличием в наборе кабелей Cat 5e, можно предположить, что эти кабели Cat 5e не способны. Это является распространенным. Такие инциденты, как перекатка по кабелю с офисным стулом или наступив на него, или закрытие на него дверцы, могут привести к тому, что кабель Cat 5e может быть со скоростью соединения 100 Мбит/с, когда он ранее работал на гигабитных скоростях.
Попробуйте разные порты на своей точке доступа (концентратор, коммутатор, маршрутизатор). Если это возможно, используйте порт, который с другой машиной может работать на гигабитных скоростях.
Если все это не удастся, вероятно, с проблемой будет подключен ethernet-разъем основной платы. Вам потребуется уточнить у производителя вашего ПК (или производителя основной платы, если вы самостоятельно собрали этот компьютер) информацию о том, какие у вас варианты гарантийной или RMA. Возможно, вам нужно выполнить физическое осмотр контактов разъема Ethernet, чтобы убедиться, что они не согнуты или не повреждены. Стоит еще раз подчеркнуть, что эта проблема почти всегда одна с кабелем между разъемом Ethernet на вашей системе и разъемом Ethernet для модема.

Не удается найти страницу | Autodesk Knowledge Network

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}}*

{{l10n_strings. ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}}/500 {{l10n_strings.TAGS}} {{$item}} {{l10n_strings.PRODUCTS}} {{l10n_strings.DRAG_TEXT}}
{{l10n_strings.DRAG_TEXT_HELP}}
{{l10n_strings.LANGUAGE}} {{$select.selected.display}}
{{article. content_lang.display}}
{{l10n_strings.AUTHOR}}
{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}
{{$select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}
Устранение неполадок и настройка автоматического согласования соединений Ethernet 10/100/1000 Мбит/с в полудуплексном и дуплексном режимах
Введение
Данный документ содержит основные указания по определению и устранению многих распространенных проблем автоматического согласования Ethernet. Он также содержит общее описание автоматического согласования и поясняет процедуру настройки и проверки функции автоматического согласования коммутаторов Catalyst, работающих под управлением программного обеспечения ОС Catalyst (CatOS).
^{В документе приведены примеры причин возникновения наиболее распространенной ошибки рассогласованности дуплексных параметров и описание настройки и проверки автоматического согласования коммутаторов Catalyst, использующих программное обеспечение Cisco IOS®.}
Примечание.Новые коммутаторы/модули Catalyst, такие как Catalyst 6500/6000, 4500/4000, 3550 и 2950 поддерживают Ethernet-интерфейсы или порты с передачей 10/100/1000 Мбит/с. Такие порты работают на скоростях 10 Мбит/с, 100 Мбит/с или 1000 Мбит/с в зависимости от того, с каким устройством они соединеня на другом конце. Эти порты 10/100/1000 Мбит/с могут быть настроены для согласования по скорости и в дуплексном режиме аналогично портам 10/100 Мбит/с на коммутаторах по управлением программного обеспечения CatOS или Cisco IOS. Поэтому настройки, описанные в данном документе для согласования портов 10/100 Мбит/с, применимы также для портов 10/100/1000 Мбит/с.
Предварительные условия
Требования
Компания Cisco рекомендует предварительно ознакомиться со следующими предметами:
Устранение проблем сетевых интерфейсных карт (NIC) 10/100 Мбит
Согласование взаимодействия со скоростью 1 Гбит/с
Эксплуатационные проблемы на определенных платформах Cisco
Эксплуатационные проблемы с определенными NIC
Таблица с отображением всех возможных параметров настройки и результатов скорости и дуплексного режима между сетевой платой и коммутатором
Обсуждение протокола автоматического согласования (включая FLP)
Примечание.См. раздел Устранение проблем совместимости коммутаторов Cisco Catalyst с сетевыми интерфейсными платами (NIC) для получения более полной информации об автоматическом согласовании.
Используемые компоненты
Сведения, содержащиеся в данном документе, касаются следующих версий программного обеспечения и оборудования:
Для создания примеров в этом документе использовалось следующее оборудование:
Данный документ был создан в изолированной лабораторной среде. При работе с реально функционирующей сетью необходимо полностью осознавать возможные результаты использования всех команд.
Примечание.Команда clear configuration all была выполнена на каждом коммутаторе, для обеспечения их стандартной конфигурации.
Условные обозначения
Дополнительные сведения об условных обозначениях см. в документе Условные обозначения технических терминов Cisco.
Различия между ПО для CatOS и Cisco IOS
Программное обеспечение CatOS в модуле Supervisor Engine и программное обеспечение Cisco IOS на плате многоуровневой коммутации (MSFC) (гибридной): можно использовать образ CatOS в качестве системного программного обеспечения для запуска процессора управляющего модуля на коммутаторах Catalyst 6500/6000. Если установлен дополнительный модуль MSFC, для его запуска используется отдельный образ программного обеспечения Cisco IOS.
Программное обеспечение Cisco IOS для модуля Supervisor Engine и для платы MSFC (встроенной): для работы модуля Supervisor Engine и платы MSCF на коммутаторах Catalyst 6500/6000 в качестве системного программного обеспечения можно использовать один образ программного обеспечения Cisco IOS.
Когда следует использовать функцию автоматического согласования Ethernet 10/100 Мбит
Автосогласование – дополнительная функция стандарта IEEE 802.3u Fast Ethernet, которая позволяет устройствам автоматически обмениваться по каналу информацией о скорости и дуплексных возможностях.
Автоматическое согласование нацелено на порты. Эти порты выделены областям, в которых к сети подключены временные пользователи и устройства. Например, многие компании предоставляют менеджерам по работе с клиентами и системным инженерам, когда они находятся в офисе, общие кабинеты или боксы. В каждом офисе или помещении расположен Ethernet-порт, постоянно подключенный к сети офиса. Поскольку нельзя быть уверенными в том, что все пользователи имеют канал Ethernet 10 Мбит/с или 100 Мбит/с, или же сетевой адаптер 10/100 Мбит/с на своих переносных ПК, порты коммутатора, которые обслуживают эти подключения, должны быть способны согласовывать свою скорость и дуплексный режим. Альтернативным решением является наличие в каждом офисе или боксе портов 10 и 100 Мбит и их соответственное обозначение.
Одна из основных причин, по которым возникают проблемы с производительностью каналов Ethernet 10/100 Мбит, заключается в том, что один порт канала функционирует в полудуплексном, а второй — в дуплексном режиме. Это происходит, если один или оба порта канала связи сброшены, а процесс автосогласования не приводит к одинаковой конфигурации обоих участников. То же самое может произойти, когда пользователи изменяют конфигурацию на одном конце канала, не сделав это на другом конце. На обоих концах канала автосогласование должно быть включено, либо же на обоих — отключено. Рекомендации Cisco заключаются в том, чтобы оставить для этих устройств автоматическое согласование в соответствии с 802.3u.
Многие обращения в службу поддержки, связанные с производительностью, будут устранены благодаря правильной настройке автосогласования. Многие коммутирующие модули Catalyst Ethernet поддерживают 10/100 Mбит, а также дуплексный и полудуплексный режимы. Исключение составляют коммутирующие модули Ethernet Group. Show port capabilities { {mod_num} | {команда {{mod_num/port_num} показывает, работаете ли модуль вы на поддержки 10/100 Мбита и полудуплекс или полнодуплексные. В данном документе используются два модуля WS-X5530 Supervisor Engine III, каждый с двумя дополнительно установленными портами каскадного подключения 10/100 BaseTX Ethernet.
Примечание. Когда модуль WS-6748-GE-TX подключен к сетевому устройству ответвителя, автоматическое согласование не работает. Для решения этого вопроса необходимо настроить автосогласование вручную. Перейдите в интерфейсный режим и выполните следующую команду:
Cat6K-IOS(config-if)#speed auto
Когда следует использовать автосогласование для Ethernet 1000 Мбит/с
В основном автосогласование в GigabitEthernet охватывает следующие элементы:
Настройки дуплекса — в то время как устройства Сisco поддерживают только полнодуплексный режим, в стандарте IEEE 802.3z действительно имеется поддержка полудуплексного GigabitEthernet. Из-за этого дуплекс согласовывается между устройствами GigabitEthernet.
Управление потоками — из-за объема трафика, который может генерировать GigabitEthernet, в GigabitEthernet встроена функция PAUSE (приостановка). Фрейм PAUSE является пакетом, который сообщает устройству на дальнем конце остановить передачу пакетов, пока отправитель не будет в состоянии обработать весь трафик и очистить его буферы. В состав фрейма PAUSE включен таймер, который сообщает устройству на дальнем конце, когда начать снова передавать пакеты. Если этот таймер истек до получения другого фрейма PAUSE, устройство на дальнем конце может затем снова передавать пакеты. Управление потоками является необязательной функцией и должно быть согласовано. Устройства могут быть способны передавать фрейм PAUSE или отвечать на него, а также по возможности не соглашаться на запрос управления потоками данных со стороны дальнего конца.
Согласование — Обычно встроенные порты Gigabit Ethernet поддерживают согласование, но в таких случаях, как модульный SFP или типы GBIC, они не выполняют согласование. Протокол линии связи не работает для порта Gigabit Ethernet при подключении к порту Fast Ethernet. Это можно проверить командой show inter gig4/3 capabilities:
Switch-A#show interface Gig4/3 capabilities GigabitEthernet4/3 Model WS-X4516-10GE-Gbic Type 1000BaseT Speed 1000 Duplex full
Предположим, существуют два устройства, A и B. Предположим, что на каждом устройстве может быть включено или отключено автосогласование. Корректное поведение статуса канала с автосогласованием в соответствии со стандартом IEEE 802.3z-1998 должно выглядеть следующим образом:
Если A включен и B включен, то статус канала следует сообщить относительно обоих устройств как работающий.
Если A отключен, а B включен, то A должен сообщить о работающем канале, а B — о неработающем.
Если A включен, а B отключен, то A должен сообщить о неработающем канале, а B — о работающем.
По умолчанию для всех устройств предполагается выполнение автосогласования. 802.3z не определяет конкретного способа отключить автосогласование, как для 1GigabitEthernet, так и для 10GigabitEthernet.
Настройка и устранение неисправностей автоматического согласования сети Ethernet 10/100 Мбит коммутаторов CatOS
В данном разделе документа рассматривается поведение Ethernet-порта 10/100 Мбит, поддерживающего автоматическое согласование. Следующая процедура продемонстрирует, как внести изменения в его стандартное поведение и как его стандартное поведение восстановить. Выполните следующие действия:
Соедините два коммутатора.
Порт Ethernet 1/1 на коммутаторе А подключен к порту Ethernet 1/1 на коммутаторе В посредством перекрестного кабеля Ethernet. См. Приложение В для получения более подробной информации о перекрестных кабелях.
Примечание.Ваши фактические mod_num/port_num номера могут отличаться.
Проверка возможностей портов.
Команда show port capabilities 1/1 отображает характеристики Ethernet-порта 10/100 BaseTX 1/1 на коммутаторе А.
Выполните эту команду для обоих портов, на которых выполняется поиск неполадок. Оба порта должны поддерживать одинаковые характеристики скорости и дуплексного режима, если на них предполагается использование автоматического согласования.
Полужирный текст в выходных данных показывает, где находится информация о скорости и возможностях дуплексного режима.
Switch-A> (enable) show port capabilities 1/1 Model WS-X5530 Port 1/1 Type 10/100BaseTX Speed auto,10,100 Duplex half,full
Настройте автосогласование для порта 1/1 на обоих коммутаторах.
Выполните команду set port speed 1/1 auto чтобы настроить на обоих коммутаторах автоматическое согласование скорости и дуплексного режима для порта 1/1. По умолчанию для портов, поддерживающих автосогласование, задан автоматический режим.
Switch-A> (enable) set port speed 1/1 auto Port(s) 1/1 speed set to auto detect. Switch-A (enable)
Примечание.Команда set port speed {mod_num/port_num} auto также устанавливает значение «auto» (автоматически) для дуплексного режима. Автокоманда «set port duplex {mod_num/port_num}» отсутствует.
Эта команда была бы лишней, так как настройки коммутаторов были сброшены до стандартных перед началом выполнения этой процедуры. Стандартным поведением портов 10/100 BaseTX является автоматическое согласование.
Определите, установлены ли скорость и дуплексный режим в автосогласование.
Выполните команду show port 1/1 для отображения статуса портов 1/1 на коммутаторах А и В.
Switch-A> (enable) show port 1/1 Port Name Status Vlan Level Duplex Speed Type ----- ------------------ ---------- ---------- ------ ------ ----- ------------ 1/1 connected 1 normal a-full a-100 10/100BaseTX Switch-B> (enable) show port 1/1 Port Name Status Vlan Level Duplex Speed Type ----- ------------------ ---------- ---------- ------ ------ ----- ----------- 1/1 connected 1 normal a-full a-100 10/100BaseTX
Полужирный текст в выходных данных показывает, где находится информация о текущем статусе порта. Большая часть обычных выходных данных команды show port {mod_num/port_num} опущена. В Приложении С содержатся дальнейшие пояснения к полям выходных данных этой команды.
Префиксы a перед «full» и «100» указывают, что данный порт не был аппаратно запрограммирован (настроен) на конкретный дуплексный режим или скорость. Таким образом, дуплексный режим и скорость согласуются автоматически, если данное устройство подключено к устройству с автоматически согласующимися дуплексным режимом и скоростью.
Оба порта имеют статус «подключен», что значит, что с другого порта был получен импульс соединения. Статус порта может иметь значение «подключен» даже если дуплексный режим был неправильно согласован или неправильно настроен.
Измените на коммутаторе А скорость порта 1/1 на значение 10 Мбит.
Для того, чтобы продемонстрировать, что произойдет если один партнер по каналу связи автоматически согласуется, а второй — нет, скорость порта 1/1 на коммутаторе А должна быть установлена в значение 10 Мбит. Выполните команду set port speed 1/1 10 для установки этой скорости.
Switch-A> (enable) set port speed 1/1 10 Port(s) 1/1 speed set to 10Mbps. Switch-A> (enable)
Примечание.При аппаратном программировании скорости порта автоматическое согласование скорости и параметров дуплексной передачи не работает.
Когда скорость порта будет настроена, дуплексный режим автоматически настроится на режим, согласованный ранее. В данном случае режим будет дуплексным. Поэтому действие команды set port speed 1/1 10 на настройку дуплексного режима порта 1/1 будет аналогично действию команды set port duplex 1/1 full. Это подробнее объясняется в шестом шаге.
Общие сведения о значении префикса a в полях статуса дуплексной передачи и скорости.
Отсутствие префикса а в полях статуса выходных данных команды show port 1/1 на коммутаторе А свидетельствует о том, что дуплексный режим настроен как полный дуплексный, а скорость настроена на 10.
Switch-A> (enable) show port 1/1 Port Name Status Vlan Level Duplex Speed Type ----- ------------------ ---------- ---------- ------ ------ ----- ------------ 1/1 connected 1 normal full 10 10/100BaseTX
Просмотрите дуплексный статус порта 1/1 на коммутаторе В.
Выполнение команды show port 1/1 на коммутаторе В показывает, что порт функционирует в полудуплексном режиме и на скорости 10 Мбит.
Switch-B> (enable) show port 1/1 Port Name Status Vlan Level Duplex Speed Type ----- ------------------ ---------- ---------- ------ ------ ----- ------------ 1/1 connected 1 normal a-half a-10 10/100BaseTX
В этом пункте показано, что для партнера по каналу связи можно определить скорость, с которой работает другой партнер, даже если этот другой партнер не настроен на автоматическое согласование. Для того чтобы определить скорость, партнер по каналу связи анализирует поступающий электрический сигнал и определяет, это 10 Мбит или 100 Мбит. Так коммутатор В определяет, что порт 1/1 работает в режиме скорости 10 Мбит.
Невозможно правильно определить дуплексный режим таким же образом, каким можно установить правильную скорость. В данном случае, когда порт 1/1 коммутатора В настроен на автоматическое согласование, а порт 1/1 коммутатора А — нет, для порта 1/1 коммутатора B принудительно выбирается стандартный дуплексный режим. На Ethernet-портах коммутаторов Catalyst стандартным режимом является автоматическое согласование. В случае сбоя автосогласования стандартным режимом является полудуплексный.
В данном примере также показано, что канал может быть успешно подключен при несовпадении режимов дуплекса. Порт 1/1 на коммутаторе A настроен на полный дуплексный режим, а порт 1/1 на коммутаторе B настроен по умолчанию на полудуплексный режим. Настройте оба партнера по каналу связи таким образом, чтобы избежать этого.
Префикс a в полях статуса дуплексного режима и скорости не всегда означает, что текущий режим работы согласован. Иногда это может означать, что для порта не настроены скоростной или дуплексный режимы.
Предыдущие выходные данные с коммутатора B содержат значение дуплексного режима a-half, а значение скорости — a-10, что указывает на то, что порт работает на скорости 10 Мбит/с в полудуплексном режиме. В данном примере, тем не менее, партнер по каналу связи этого порта (порт 1/1 на коммутаторе А) настроен на работу в дуплексном режиме и на скорости 10 Мбит. Поэтому для порта 1/1 на коммутаторе В не представляется возможным автоматически согласовывать свое поведение. Это доказывает, что префикс а означает только готовность осуществить автоматическое согласование, а не то, что это согласование уже произошло.
Общие сведения об ошибке рассогласованности параметров дуплексной передачи.
После смены скорости на порте 1/1 на 10 Мбит на коммутаторе А было отображено сообщение о рассогласованности параметров дуплексной передачи. Это рассогласование было вызвано тем фактом, что порт 1/1 коммутатора B перешел в стандартный полудуплексный режим, потому что он обнаружил, что его партнер по связи уже не выполняет автосогласование.
%CDP-4-DUPLEXMISMATCH:Full/half-duplex mismatch detected o1
Важно заметить, что данное сообщение создается протоколом обнаружения Cisco (CDP), а не протоколом автосогласования 802.3. CDP может выдавать отчет об ошибках, которые он обнаружил, но обычно не исправляет их автоматически.
Рассогласованность частот приема и передачи при дуплексной передаче может приводить или не приводить к сообщению об ошибке. Другим признаком рассогласованности параметров дуплексной передачи служит быстро возрастающее число ошибок FCS и ошибок выравнивания на стороне с полудуплексным портом и пакетов с недопустимо малой длиной на стороне с дуплексным портом. Это видно после выполнения команды show port {mod_num/port_num}.
Общие сведения о сообщениях об ошибках связующего дерева.
В дополнение к упомянутому в пункте 8 сообщению о рассогласованности дуплексных параметров при смене скорости канала связи могут также появляться следующие сообщения, касающиеся протокола связующего дерева.
%PAGP-5-PORTFROMSTP:Port 1/1 left bridge port 1/1 %PAGP-5-PORTTOSTP:Port 1/1 joined bridge port 1/1
Примечание.См. раздел Общие сведения и настройка протокола связующего дерева (STP) для коммутаторов Catalyst для получения более подробной информации связующем дереве.
Смените дуплексный режим порта 1/1 на коммутаторе A на полудуплексный.
Выполните команду set port duplex 1/1 half для того, чтобы установить полудуплексный режим порта 1/1 на коммутаторе А. Ниже показано, что произойдет, когда дуплексный режим будет настроен.
Switch-A> (enable) set port duplex 1/1 half Port(s) 1/1 set to half-duplex. Switch-A> (enable)
Команда show port 1/1 отображает изменение дуплексного режима для этого порта.
Switch-A> (enable) show port 1/1 Port Name Status Vlan Level Duplex Speed Type ----- ------------------ ---------- ---------- ------ ------ ----- ------------ 1/1 connected 1 normal half 10 10/100BaseTX
Теперь порты 1/1 обоих коммутаторов работают в полудуплексном режиме. Порт 1/1 коммутатора B, однако, все еще настроен на автосогласование, как видно в следующих выходных данных команды show port 1/1.
Switch-B> (enable) show port 1/1 Port Name Status Vlan Level Duplex Speed Type ----- ------------------ ---------- ---------- ------ ------ ----- ------------ 1/1 connected 1 normal a-half a-10 10/100BaseTX
Шаг 11 показывает, как настроить режим порта 1/1 коммутатора B в полудуплексный. Такая политика одинаковой настройки обоих партнеров по каналу связи является рекомендованной.
Задайте дуплексный режим и скорость порта 1/1 на коммутаторе B.
На этом шаге для порта 1/1 коммутатора режим устанавливается в полудуплексный, а скорость в 10 Мбит. Это делается для соблюдения политики одинаковой настройки обоих партнеров по каналу связи.
Далее приведены выходные данные команды set port duplex 1/1 half , выполненной на коммутаторе B.
Switch-B> (enable) set port duplex 1/1 half Port 1/1 is in auto-sensing mode. Switch-B> (enable)
Команда set port duplex 1/1 half не была выполнена, поскольку эта команда не работает при включенном автосогласовании. Это также означает, что данная команда не отключает автоматическое согласование. Автоматическое согласование может быть отключено только при выполнении команды set port speed {mod_num/port_num {10 | 100}}.
Далее приведены выходные данные команды set port speed 1/1 10 , выполненной на коммутаторе B.
Switch-B> (enable) set port speed 1/1 10 Port(s) 1/1 speed set to 10Mbps. Switch-B> (enable)
Теперь команда set port duplex 1/1 half работает на коммутаторе B.
Switch-A> (enable) set port duplex 1/1 half Port(s) 1/1 set to half-duplex. Switch-A> (enable)
Выполнение команды show port 1/1 на коммутаторе В показывает, что порт настроен на работу в полудуплексном режиме и на скорости 10 Мбит.
Switch-B> (enable) show port 1/1 Port Name Status Vlan Level Duplex Speed Type ----- ------------------ ---------- ---------- ------ ------ ----- ------------ 1/1 connected 1 normal half 10 10/100BaseTX
Примечание.Команда set port duplex {mod_num/port_num {half | full }} является зависимой от команды set port speed {mod_num/port_num {10 | 100 }}. Другими словами, до перехода в дуплексный режим необходимо задать скорость.
Восстановите дуплексный режим и скорость по умолчанию для портов 1/1 на обоих коммутаторах.
Выполните команду set port speed 1/1 auto для настройки портов 1/1 обоих коммутаторов на режим автоматического согласования.
Switch-A> (enable) set port speed 1/1 auto Port(s) 1/1 speed set to auto detect. Switch-A> (enable)
Примечание.После настройки режима дуплексной передачи порта на любой отличный от автоматического, единственным способом настройки порта на автоматическое распознавание дуплексного режима является команда set port speed {mod_num/port_num} auto. Автокоманда «set port duplex {mod_num/port_num}» отсутствует. Другими словами, выполнение команды set port speed {mod_num/port_num} auto равносильно сбросу как контроля скорости порта, так и дуплексного режима на автоматический.
Посмотрите изменения статуса порта на обоих коммутаторах.
Выполните команду show port 1/1 для отображения статуса портов 1/1 коммутаторов А и В.
Switch-A> (enable) show port 1/1 Port Name Status Vlan Level Duplex Speed Type ----- ------------------ ---------- ---------- ------ ------ ----- ------------ 1/1 connected 1 normal a-full a-100 10/100BaseTX Switch-B> (enable) show port 1/1 Port Name Status Vlan Level Duplex Speed Type ----- ------------------ ---------- ---------- ------ ------ ----- ------------ 1/1 connected 1 normal a-full a-100 10/100BaseTX
Теперь для обоих портов задано поведение по умолчанию, т. е. автоматическое согласование. Оба порта согласовали режим полного дуплекса на скорости 100 Мбит/с.
Автоматическое согласование в коммутаторах Catalyst, работающих под управлением ПО Cisco IOS
Команды, описанные в этом разделе, применимы к следующим типам коммутаторов: Catalyst 2900XL, 3500XL, 2950, 3550, 2948G-L3, 4908G-L3, Catalyst 4500/4000, под управлением ПО Cisco IOS (Supervisor Engine III), и Catalyst 6500/6000, под управлением ПО Cisco IOS.
Коммутаторы под управлением ПО Cisco IOS (в отличие от CatOS) имеют по умолчанию включенную функцию автосогласования скорости и режима дуплексной передачи. Выполните команду show interface slot/port status, чтобы убедиться в этом.
Следующие выходные данные получены от Catalyst 6500/6000, работающего под управлением программного обеспечения Cisco IOS выпуска 12.1(6)E. Они демонстрируют подключенный порт, который проводит автоматическое согласование с каналом связи в 100 Мбит и полудуплексный режим. Настройки, работающие на данном коммутаторе, не поддерживают команд скорости или режима дуплексной передачи под управлением интерфейса FastEthernet 3/1, потому что режим автоматического согласования для них является стандартным. Выполните команду show interface slot/port (без ключа status) для того, чтобы увидеть скорость порта и режим дуплексной передачи.
NativeIOS#show interfaces fastethernet 3/1 status Port Name Status Vlan Duplex Speed Type Fa3/1 connected routed a-half a-100 10/100BaseTX NativeIOS#show run . .. ! interface FastEthernet3/1 ip address 172.16.84.110 255.255.255.0 !--- Notice there is no speed or duplex commands under this interface because !--- it is in the default configuration of auto-negotiate speed and duplex. NativeIOS#show interfaces fastethernet 3/1 FastEthernet3/1 is up, line protocol is up Hardware is C6k 100Mb 802.3, address is 0002.7ef1.36e0 (bia 0002.7ef1.36e0) Internet address is 172.16.84.110/24 MTU 1500 bytes, BW 100000 Kbit, DLY 100 usec, reliability 255/255, txload 1/255, rxload 1/255 Encapsulation ARPA, loopback not set Keepalive set (10 sec) Half-duplex, 100Mb/s ...
Если на коммутаторе под управлением программного обеспечения Cisco IOS необходимо аппаратно запрограммировать скорость и дуплексный режим (выключив автоматическое согласование), следует воспользоваться командами speed и duplex для соответствующего интерфейса. Режим дуплексной передачи зависит от скорости в том смысле, что если скорость установлена в режим auto, то режим дуплексной передачи не может быть установлен вручную. Вы можете увидеть сообщение об ошибке контроля с помощью циклического избыточного кода (CRC) в том случае, если настройки скорости и режима дуплексной передачи аппаратно запрограммированы для обоих устройств. Его возникновение может быть вызвано тем, что одно из устройств работает под управлением более ранней версии Cisco IOS. Для того, чтобы решить эту проблему, вы можете обновить Cisco IOS или установить скорость и режим дуплексной передачи в режим auto.
NativeIOS#show run ... interface FastEthernet3/2 no ip address ! NativeIOS#configure terminal Enter configuration commands, one per line. End with CNTL/Z. NativeIOS(config)#interface fastethernet3/2 NativeIOS(config-if)#duplex full Duplex will not be set until speed is set to non-auto value !--- Error: On this platform, you must set the speed before the duplex. !--- Not all switch platforms have this command ordering requirement. NativeIOS(config-if)#speed 100 NativeIOS(config-if)#duplex full NativeIOS(config-if)#^Z NativeIOS#show interfaces fastethernet 3/2 status Port Name Status Vlan Duplex Speed Type Fa3/2 notconnect routed full 100 10/100BaseTX NativeIOS#NativeIOS#show run . .. interface FastEthernet3/2 no ip address duplex full speed 100 !--- Notice that the speed and duplex commands appear in the configuration !--- now because they have been manually set to a non-default behavior.
Приложение А: Модули коммутаторов Catalyst
В данном документе содержится информация об установке модулей Catalyst и функциональных возможностях каждого модуля. Здесь также расшифрованы значения всех светодиодных индикаторов каждого модуля. Обычно светодиодные индикаторы указывают на состояние модуля и то, какой из портов в настоящий момент активен.
Приложение Б: Перекрестные кабели Ethernet
Ethernet-порты на коммутаторах Catalyst оборудованы встроенными (установленными на материнской плате) Ethernet-трансиверами. Устройства, подключаемые к Ethernet-портам, могут иметь встроенные Ethernet-трансиверы или использовать внешние.
Для подключения к коммутатору ПК, сервера, принтера или других устройств конечного пользователя (таких как маршрутизатор) используйте прямой соединительный кабель, например кабель CAT5 10/100BaseT с неэкранированной витой парой (UTP). «Прямой» означает, что контакт 1 с одного конца кабеля подключен к контакту 1 на другом его конце, контакт 2 с одного конца кабеля подключен к контакту 2 на другом конце и так далее.
При подключении другого порта коммутатора или порта уровня 2 к Ethernet-порту коммутатора обычно используется перекрестный кабель, такой как соединительный кабель CAT5 10/100BaseT UTP. В этом случае контакты соединены следующим образом: (см. Рисунок 1 и Рисунок 2).
Наиболее удобное эмпирическое правило состоит в том, чтобы использовать перекрестный кабель, когда соединения расположены на одном уровне модели OSI. При пересечении уровней OSI используйте прямое кабельное соединение. Рассматривайте PC в качестве портов уровня 3, а концентраторы и большинство коммутаторов уровня 3 – в качестве портов уровня 2. Некоторые устройства, особенно концентраторы, снабжены кнопкой, которая выполняет переключение между прямым и перекрестным кабелем. Следовательно, это эмпирическое правило выполняется не всегда.
Примечание.При соединении двух портов одного уровня модели OSI, например «маршрутизатор — маршрутизатор» (уровень 3) или «коммутатор — коммутатор» (уровень 2), используйте перекрестный кабель. Используйте прямой кабель, если два порта находятся на разных уровнях, например маршрутизатор — коммутатор (уровни 2 и 3) или ПК — коммутатор (уровни 3 и 2). Для этого правила компьютер считается устройством уровня 3.
Перекрестные кабели CAT5 10/100BaseT UTP можно приобрести в большинстве компьютерных магазинов.
Примечание.Некоторые сетевые устройства Ethernet (концентраторы 10/100BaseT) имеют то, что называется портом с зависимым от среды интерфейсом (MDI). При активации внутренней функции перекрещивания порт такого типа обеспечивает подключение устройства к Ethernet-порту коммутатора, использующего прямой соединительный кабель. Для того, чтобы активировать эту функцию, включите коммутатор MDI. Когда коммутатор MDI выключен, порт может быть подключен к устройству конечного пользователя.
Схема четырех витых пар разделительных кабелей для портов модулей 10/100/1000 и 1000BASE-T GBIC
Перекрестные соединительные кабели CAT 5, 5e или 6 UTP можно приобрести в большинстве компьютерных магазинов.
Рекомендации по подключению волоконных кабелей
При использовании порта Ethernet на коммутаторе с волоконно-оптическим интерфейсом для подключения к другому порту коммутатора, порту маршрутизатора или другому устройству уровня 2 необходимо инвертировать подключение на одном из устройств. Изменить подключения на обратное можно путем поворота разъема на 180 градусов или перекрестным подключением отдельных оптоволоконных соединителей. Представим, что каждый оптоволоконный канал — это канал A или канал B. Если прямое соединение — это А-А и В-В, то обратным соединением будет А-В и В-А.
Приложение В: Объяснение автоматического MDIX и поддерживаемых платформ коммутации
Автоматический зависимый от среды интерфейс перекрещивания (Auto-MDIX) — это функциональность, позволяющая интерфейсу коммутатора определять необходимый тип кабельного соединения (прямой или перекрестный) и автоматически настраивать соединение соответствующим образом. При включенном Auto-MDIX можно использовать прямой либо перекрестный кабель для соединения с другим устройством и в случае неправильной разводки кабелей интерфейс исправит ее автоматически.
Приложение D: Объяснение назначения полей в команде show port {mod_num/port_num}
поля выходных данных команды show port
Поле Описание
Порт Номер модуля и порта.
Name Имя порта (если настроено).
Статус Статус порта. Для коммутаторов серий Catalyst 5500 и 2926G возможны значения: connected, notconnect, connecting, standby, faulty, inactive, shutdown, disabled или monitor; для коммутаторов серий Catalyst 4500/4000 и 2948G возможны значения: connected, notconnected, faulty, remfault, disable, remdisable, configerr, remcfgerr и disagree.
Сети VLAN VLAN, которым принадлежит порт.
Дуплекс Дуплексные настройки для порта (auto, full, fdx, half, hdx, a-half, a-hdx, a-full или a-fdx).
Скорость Параметр настройки скорости для порта (auto, 10, 100, 155, a-10, a-100, 4, 16, a-14 или a-16).
Введите Тип порта, например 100BaseFX MM, 100BaseFX SM, 10/100BaseTX или RSM.
Примечание.Данные будут отличаться в зависимости от того, какие модули установлены в коммутаторе.
Безопасность Определение состояния защиты порта (включена/выключена).
Secure-Src-Addr Защищенный MAC-адрес для порта со включенной безопасностью.
Last-Src-Addr Исходный MAC-адрес последнего пакета, полученного портом.
Отключение Статус, показывающий, был ли порт закрыт по соображениям безопасности.
Trap Статус, показывающий, включено ли системное прерывание порта.
IfIndex Номер ifIndex.
Broadcast-Limit Широковещательный порог, настроенный для порта.
Broadcast-Drop Количество широковещательных/многоадресных пакетов, отброшенных из-за превышения широковещательного порога для порта.
Send admin Администрирование управления потоками. Возможные параметры:
On указывает, что локальный порт отправляет контроль потока на дальнюю конечную станцию.
Off указывает, что локальный порт не отправляет контроль потока на дальнюю конечную станцию.
Desired указывает, что локальная конечная станция отправляет контроль потока на дальнюю конечную станцию, если та принимает его.
FlowControl oper Операция управления потоками данных. Возможное значение: параметр disagree означает, что два порта не смогли согласовать протокол передачи данных.
Receive admin Администрирование управления потоками. Возможные параметры:
On указывает, что локальный порт требует отправки контроля потока с дальней конечной станции.
Off указывает, что локальный порт не разрешает дальней конечной станции отправку контроля потока.
Desiredозначает, что локальная конечная станция разрешает дальней конечной станции отправку контроля потока.
FlowControl oper Операция управления потоками данных. Возможное значение: параметр disagree означает, что два порта не смогли согласовать протокол передачи данных.
RxPause Количество полученных фреймов Pause.
TxPause Число переданных кадров паузы.
Неподдерживаемые коды операций Количество неподдерживаемых операционных кодов.
Align-Err Количество кадров с ошибками выравнивания (кадры, которые не заканчиваются четным числом октетов и содержат недопустимый CRC), полученных на порт.
FCS-Err Число кадров допустимого размеров с ошибкой FCS, но без ошибок кадрирования.
Xmit-Err Количество ошибок передачи, которые произошли на порту (указывает, что внутренний буфер передачи заполнен).
Rcv-Err Количество ошибок приема, которые произошли на порту (указывает, что внутренний буфер приема заполнен).
UnderSize Количество полученных кадров меньше 64 октетов длиной (но, иначе, хорошо сформированных).
Single-coll Количество раз, когда произошла одна коллизия, прежде чем порт успешно передал кадр в среду.
Multi-Coll Число событий множественных конфликтов перед тем, как порт успешно передал кадр носителю.
Late-Coll Количество поздних коллизий (за пределами домена коллизий).
Excess-Col Количество избыточных коллизий, которые произошли на порту (указывает, что фрейм столкнулся с 16 коллизиями и был отклонен).
Carri-Sen Количество раз, когда порт чувствовал несущую (чтобы определить, используется ли кабель на текущий момент).
Runts Количество полученных карликовых кадров (кадры, размер которых меньше, чем минимальный размер кадра IEEE 802.3) на порте.
Giant Количество полученных портом гигантских кадров (кадров, превышающих максимальный размер для IEEE 802.3).
Last-Time-Cleared В прошлый раз счетчики порта были сброшены.
Auto-Part Количество раз, когда порт вошел в состояние auto-partition из-за избыточного числа последовательных коллизий.
Несовпадение скорости передачи данных Число кадров корректного размера превышено или недостаточно.
Src-addr change Количество раз, когда изменялся последний адрес источника.
Good-bytes Общее число октетов в кадрах, не содержащих ошибок.
Short-event Количество раз, когда было обнаружено действие с продолжительностью менее ShortEventMax (74-82-битное время).
Приложение E: Вопросы и ответы
Когда следует использовать автосогласование?
Cisco рекомендует использовать автоматическое согласование, если задействованные устройства соответствуют стандарту 802.3u. См. документ Устранение проблем совместимости коммутаторов Cisco Catalyst с сетевыми интерфейсными платами (NIC) для получения более полной информации об определенных продуктах. Автоматическое согласование очень полезно для портов, к которым регулярно подключаются и отключаются устройства с разными системными возможностями. Хорошим примером могут послужить офисы, используемые для приходящих сотрудников, которые приносят с собой свои портативные ПК.
Как настроить порт для автосогласования?
Выполните команду set port speed {mod_num/port_num} auto. При этом скорость и дуплексный режим сбрасываются в автосогласование. На платформе ПО Catalyst Cisco IOS выполните интерфейсную команду speed auto.
Как узнать настройку конфигурации порта?
Выполните команду show port {mod_num/port_num}. Найдите префикс «а-» в полях статуса. Это означает, что порт настроен для автоматического согласования. Например, a-full или a-100. Если префикс а отсутствует, значит, порт был настроен на отображаемые параметры вручную. Например, full или 100. Выполните команду show configuration [mod_num], чтобы проверить настройки коммутатора. На платформе ПО Catalyst Cisco IOS выполните команду show interfaces {mod_num/port_num} status.
Как определить характеристики порта?
Выполните команду show port capabilities {mod_num}|{mod_num/port_num}. Для ПО Catalyst Cisco IOS эквивалентной команды не существует, но можно выполнить команду show interfaces {mod_num/port_num} status для того, чтобы увидеть скоростные/дуплексные настройки.
То То То Что означает сообщение об ошибке «Порт 1/1 находится в режиме автоанализа» при попытке установить режим дуплексной передачи?
Причина сообщения об ошибках в том, что необходимо вручную настроить скорость порта, прежде чем можно будет вручную настраивать дуплексный режим.
Почему порт не обнаруживает правильный режим дуплекса, когда его партнер по каналу не настроен на автоматическое согласование?
Порт не может обнаружить его, потому что не существует метода, позволяющего это сделать.
Каким образом канал показан как подключенный, если у этих двух портов настроены разные режимы дуплекса?
Это происходит потому, что электрические сигналы, используемые в портах для проверки наличия подключения, не позволяют отслеживать состояние дуплексных режимов.
Префикс a в полях статуса дуплексного режима и скорости всегда означает, что порт находится в режиме автосогласования?
Нет, это означает, что порт способен выполнить автосогласование.
Что означает сообщение %CDP-4-DUPLEXMISMATCH:Full/half-duplex mismatch detected?
Это означает, что протокол CDP определил, что существует несогласованность двух настроек. CDP не будет устранять эту несогласованность.
Дополнительные сведения
Интерсити
Такой метод выхода в Интернет отлично подойдет любителям скачивания файлов и использования игр в он-лайне. Проводное подключение обладает большой скоростью обмена данными. Важно, что эта скорость является одинаково быстрой, как на прием, так и на передачу информации, что не позволяют сделать другие виды соединений с Интернетом.
В последнее время стали применять кабель из оптического волокна. Он позволяет достичь наиболее максимальной скорости посредством улучшения качества передачи сигнала.
Кабельное соединение чаще всего применяется для пользователей настольных компьютеров, которые не требуют постоянного перемещения, но может применяться и для пользователей переносных устройств, ноутбуков, нетбуков, имеющих соответствующие разъемы для подключения кабеля.
Данный вид соединения обладает не только высокой скоростью, но и возможностью применения безлимитных тарифов. При таком тарифе не существует предела скачиваемого трафика, поэтому можно пользоваться интернетом без ограничений и на максимальной скорости.
Такой вид проводного соединения называют аббревиатурой LAN. Так же называется разъем в ПК, к которому можно подсоединять провод, и обеспечивать проводной доступ к Интернету.
Устройство такого Интернета просто и понятно. Достаточно просто установить модем, например, на верхнем этаже дома, а уже от него тянуть кабель к квартирам дома. То есть, кабельный Интернет рассчитан на большое количество пользователей. Скорость такого Интернета разная. Например, для офисов она обычно составляет до 30Кб/с, а я для домашнего использования – до 16кб/с.
Основным условием для подключения такого Интернета – наличие хотя бы одного кабельного телеканала. Дальнейшую установку Интернета должна провести компания, которая оснащает кабельными связями весь дом. Они устанавливают необходимые драйверы, выставляют нужные параметры и так далее. Кроме того, нужно убедиться в качестве выполняемых работ. Так как при протягивании кабелей желательно их спрятать в стены или скрыть специальными элементами.
Скорость подключения, Университетский корпус в Университете Иллинойса
Измерение скорости соединения
Чтобы измерить скорость вашего соединения, вы можете использовать Ookla Speedtest на speedtest.net. Если вы используете мобильное устройство, их мобильные приложения могут оказаться для вас более удобными.
Ожидаемые скорости подключения
University Housing в партнерстве с Technology Services в штате Иллинойс обеспечивает проводное и беспроводное подключение к Интернету, достаточное для работы и развлечений во всех общежитиях.Для справки ниже приведен список типичных задач и приблизительная требуемая пропускная способность.
Потоковое видео 4K 68 Мбит / с
Потоковое HD-видео 12 Мбит / с
Потоковое воспроизведение музыки 0,5 Мбит / с
Видеозвонки 1.5 Мбит / с на человека
Голосовые звонки 0,3 Мбит / с на человека
Онлайн-игры 25 Мбит / с <100 пинг
Просмотр веб-страниц 3 Мбит / с
Хотя скорость сети будет варьироваться в зависимости от объема использования и мощности сигнала (для беспроводных подключений), ваше соединение обычно будет достаточно быстрым, чтобы использовать Интернет несколькими способами одновременно.Ниже приведен список ожидаемых скоростей сетевых подключений в общежитиях.
Беспроводные соединения ~ 20 Мбит / с
Проводные соединения ~ 8 Мбит / с
Медленные соединения
Медленное соединение может возникать в нескольких ситуациях.
Фоновые процессы
Иногда соединение может казаться медленным, потому что фоновый процесс или приложение использует полосу пропускания, которая могла быть использована в вашем активном приложении.Например, высококачественное видео, которое вы смотрите, может прерываться, пока вы загружаете слайды лекций в фоновом режиме. Некоторые процессы, такие как облачные службы резервного копирования или обновления программного обеспечения, также могут занимать полосу пропускания, даже если вы не инициировали этот процесс. Чтобы узнать больше о том, какие приложения используют полосу пропускания вашего Интернет-соединения, выполните действия для вашей операционной системы, указанные ниже. Если вам нужна дополнительная помощь в устранении неполадок с медленным сетевым подключением, отправьте запрос о помощи.
Окна
Нажмите Ctrl + Shift + Esc , чтобы открыть диспетчер задач
Выберите вкладку Производительность в верхней части окна диспетчера задач
Выберите Монитор открытых ресурсов внизу окна диспетчера задач
Выберите Сеть , чтобы развернуть список процессов, которые в настоящее время используют полосу пропускания
Вы можете отсортировать по Отправка (Б / сек) и Прием (Б / сек) , чтобы найти приложения с наибольшей пропускной способностью для загрузки и скачивания, соответственно
OS X
Нажмите Cmd + Space , чтобы открыть Spotlight
Введите Activity Monitor и нажмите Return, чтобы запустить Activity Monitor
.
Выберите вкладку Сеть в верхней части окна монитора активности
Вы можете отсортировать по отправленным байтам и байтам Rcvd , чтобы найти приложения с наибольшей пропускной способностью для загрузки и скачивания, соответственно
Тест скорости интернет-соединения
Введение и инструкции
What: Тест скорости полосы пропускания — это эффективный способ для частных лиц и предприятий измерить скорость их подключения к Интернету.Этот тест проверяет и записывает скорость интернета для округа Лаример, ища данные для лучшего понимания областей с недостаточным интернет-соединением, где нет плана по предоставлению адекватных услуг в обозримом будущем.
Кто: Этот тест скорости предназначен для жителей и предприятий в необслуживаемых и недостаточно обслуживаемых районах округа Лаример, но при этом всем жителям округа предлагается пройти тест скорости, чтобы лучше отобразить коллективные скорости соединения.
Где: Хотя этот тест скорости предназначен для проверки областей округа Лаример, в которых нет адекватного или какого-либо интернет-сервиса, всем районам рекомендуется пройти тест, чтобы сопоставить скорости по всему округу.
Почему: Для проверки существующих данных о проектах интернет-услуг, которые были завершены; чтобы лучше расставить приоритеты для ресурсов при решении проблем с подключением и узнать, насколько большими будут усилия для этого.Тест скорости поможет округу Лаример определить, каким партнером он может быть в отношении усовершенствований широкополосной связи.
Инструкции
В рамках прохождения теста скорости ответьте на вопросы анкеты, чтобы определить наличие и уровень широкополосных услуг в вашем районе / районе и во всем округе Лаример. Если вы не можете пройти тест скорости из-за технических проблем, свяжитесь с [email protected] . Проведите тест скорости со своего персонального или рабочего компьютера, общедоступного подключения или мобильного устройства.Закройте все другие приложения и потоковые мультимедиа для получения наиболее точных результатов. Если вы проходите тест через Wi-Fi, пожалуйста, встаньте ближе к маршрутизатору при выполнении теста скорости. Спасибо.
ШАГ 1 из 4 Определите свое местоположение
Пожалуйста, перезагрузите эту страницу и нажмите «Разрешить доступ к местоположению», чтобы мы могли найти ваше местоположение и записать его со скоростью вашего соединения.
Пожалуйста, заполните эти поля: Адрес Город Почтовый индекс на карте
ШАГ 2 из 4 вопросов для опроса
Является ли соединение, которое вы используете для выполнения этого теста, вашим основным местом для подключения к Интернету? Нет да
Вы сейчас находитесь в одном из следующих сельских районов, за пределами города? -Выберите-NOAllensparkAquaviewArrowheadBacon LakeBarnes DitchBartram ParkBellvueBerthoud водохранилище NorthBig BearBig Elk MeadowsBig Томпсон DitchBig Томпсон SchoolBoedecker Озеро EastBoedecker Озеро SouthBoedecker Озеро WestBonner Пик RanchBoulder RidgeBoxelder DitchBoyd LakeBuckeyeBuckskin HeightsBuffalo HornBulgerBull MountainCarriage HillsCedar CoveCedar ParkCentennialChapman ReservoirCherokee MeadowsCherokee ParkCobb LakeColeman ReservoirContinental WestCounty Дорога 59County Дорога 7Crystal LakesCrystal MountainCrystal ParkDakota RidgeDavis RanchDeer MeadowDevil в BackboneDevil-х GulchDiamond PeakDixonDixon CoveDouglas LakeDry CreekE пятидесятых StE пятьдесят седьмой StEast Вилка Рыба CreekEdson ReservoirFall RiverFort Collins AirparkFossil CreekFossil Крик ReservoirFoster ReservoirFour CornersGiant Track MountainGilmore LakesGlacier Посмотреть MeadowsGlade RoadGlen ComfortGlen HavenGoodell CornerGranite CornerGray MountainGreen MountainHertha ReservoirHidden ValleyHighway 66Honholz LakeHollowell CornerHome Suppl CornerKinikinikLady MoonLaporteLaramie долине реки у Ditch NorthHome Поставка Ditch SouthHorsetooth HeightsHorsetooth озеро EstatesIdlewildImperial EstatesIndian CreekIndian Крик RanchIndian Крик ReservoirIndian MeadowsInlet BayInlet KnollsIsh ReservoirKelimKing в SouthLazy D RanchLehala EstatesLindenmeir LakeLittle DamLittle PonderosaLittle Томпсон RiverLittle ValleyLivermoreLonetree ReservoirLong PondLoveland HeightsLower BuckhornLower Рист CanyonLower Плита PrairieLumpy RidgeMariana останцы NorthMariana останцы SouthMary в LakeMasonvilleMcGraw RanchMeadowdale HillsMill CanyonMill Гора МильнерРакетный бункерУщелье монументовМаунт СаймонГора Саймона с видом на горыМой лагерьВодохранилище Нельсон НорфолкОзеро Норт-КартерСеверное водохранилище Норт-ПудреСеверный крайПарадайз-Парк HighlandsRed перо LakesRed MountainRedmondRedstone CanyonRippleRoachRusticRyan Ущелье ВОДОЕМОВ County Road 23ES Серый ReservoirSaddle NotchSand CreekSedonaShambhala Mountain CenterSkyrockSoldier MountainSpencer HeightsSpring Каньон HeightsSpring CreekSpring Крик DamSpring GulchStorm MountainStratton ParkSunnyslope ReservoirSweck LateralTed в PlaceTerry LakeThe RetreatThunder MountainTimnath ReservoirTrilby LateralTurkey WalkUpper BuckhornUpper Рист CanyonUpper Плита PrairieVirginia DaleW.50-я улица, W County Road, 82E, Валтония, Уэверли, Weaver Ranch, Водохранилище Уэлч, Уэст-Эстес, Кит-Рок, Водохранилище Уилс ,Windcliff Estates, Windham Estates, Водохранилище Windsor, Район YMCA, Другое
Выберите тип используемого соединения: -Select-Cable (Comcast) Dial-upDSL (CenturyLink, FRII, Earthlink) Волоконно (FRII, Earthlink, CenturyLink и т. Д.) Фиксированная беспроводная связь (Rise, Ascent, FRII, Viaero, CWX и т. Д.) Оператор сотовой связи (Verizon, AT&T, T-Mobile и т. Д.) Спутник (Viasat, HughesNet) Другое / Не уверен (а)
Для чего вы используете свое интернет-соединение? Отметьте все подходящие варианты.
Личный Телеработа Бизнес Школа Медицинское
Вы заинтересованы в том, чтобы оставаться в курсе инициативы по широкополосной связи округа Лаример? Нет Да
Ваше имя
Эл. Почта
Телефон
Следующий шаг
ШАГ 3 из 4 Проверьте свою скорость

IP-адрес:
Какова хорошая скорость интернета? Почему это важно для путешественников
Когда мы говорим о скорости Интернета, мы обычно говорим о скорости загрузки; большинство людей хотят и ожидают быстрой загрузки.Вот как мы транслируем контент и скачиваем фильмы. Это особенно важно для путешественников в бегах.
Иногда нам также нужна высокая скорость загрузки. Но не часто. Чтобы сохранить полосу пропускания, многие аэропорты строят так называемые «асимметричные» сети. LAX, кстати, не входит в их число.
Например,
Atlanta имеет минимальную скорость загрузки 5 Мбит / с и скорость передачи 1 Мбит / с. По сути, это позволяет Атланте делать больше с меньшей пропускной способностью. Аэропорт срезает угол, хотя и небольшой.
Чем отличается новый бесплатный Wi-Fi Лос-Анджелеса от других аэропортов?
Следующая статистика, предоставленная Марком Паттерсоном из Boingo, провайдера интернет-системы LAX, отражает скорость загрузки и объясняет, что она требуется для различных задач.
2-4 Мбит / с : Достаточно для обычного просмотра веб-страниц, включая проверку электронной почты. Может быть достаточно для потоковой передачи видео стандартного разрешения, но аэропорты с такой низкой скоростью обычно не рекомендуют пассажирам транслировать видео или загружать контент.
4-6 Мбит / с : Обеспечит хорошее качество веб-серфинга. Часто достаточно быстро для потоковой передачи видео высокой четкости 720p, и на этой скорости можно загрузить некоторые видео в течение примерно 20 минут. Но 4 Мбит / с все еще может быть вялым.
6-10 Мбит / с : Обычно отличный опыт веб-серфинга. Обычно достаточно быстро для потоковой передачи видео 1080p (высокой четкости).
10-20 Мбит / с : больше подходит для «суперпользователя», которому нужен надежный опыт потоковой передачи контента и / или быстрых загрузок.
20+ Мбит / с : Подходит для тех, кого Паттерсон называет «просумерами», людей, которые хотят запускать множество приложений одновременно, обычно по деловым причинам. По словам Паттерсона, пользователи с такой скоростью могут «атаковать сеть».
Что означают разные скорости интернета
Как измеряются скорости широкополосного доступа?
Скорость широкополосного доступа измеряется в «мегабитах в секунду», часто сокращается до мегабит в секунду или мегабит в секунду. Биты — это крошечные единицы данных, мегабит представляет миллион из них.
Чем больше у вас количество Мбит / с (мегабит в секунду), тем быстрее должна быть ваша онлайн-активность. Большое значение должно означать, что загрузка завершается быстрее, веб-страницы загружаются быстрее, потоковая передача музыки или видео начинается быстрее, а любые видеозвонки или онлайн-игры должны отображаться плавно.
Насколько быстро работает «сверхбыстрый»?
Мы определяем сверхбыструю широкополосную связь как 24 Мбит / с или более.
Насколько быстро у вас сейчас подключение к Интернету?
Проведите тест скорости
Вы можете проверить свою текущую скорость широкополосного доступа здесь:
Или выполните поиск «тест скорости широкополосного доступа» и следуйте инструкциям.
Получение наиболее точных результатов:
подключение с помощью проводов — для получения наиболее точных результатов компьютер должен быть подключен к маршрутизатору с помощью кабеля Ethernet
отключить другие беспроводные устройства — Убедитесь, что никакие другие устройства или люди не используют широкополосное соединение во время теста скорости
Для достижения наилучших результатов закройте все другие программы и интернет-браузеры, работающие на вашем компьютере, и остановите все активные загрузки
Отлично, но что это на самом деле означает?
Приведенная ниже таблица дает приблизительное представление о том, как скорость вашего подключения повлияет на время, необходимое для выполнения задач в сети:
Скорость подключения к Интернету Время загрузки типичной веб-страницы Время загрузки стандартной 5-минутной песни Качество потокового видео
Коммутируемый модем 56k 14 секунд 12 минут 30 секунд Низкое качество
256k широкополосный 3 секунды 3 минуты
512k широкополосная связь 1.6 секунд 1 мин 30 сек
широкополосный доступ 1 Мбит / с 0,8 секунды 41 сек
широкополосный 2 Мбит / с 0,4 секунды 20 секунд Среднее качество
4 Мбит / с широкополосный 0,1 секунды 5 секунд
6 Мбит / с широкополосный Немедленно 3,5 секунды
Широкополосный 8 Мбит / с Немедленно 2.5 секунд Качество ТВ
12 Мбит / с широкополосный Немедленно 1 сек
широкополосный 24 Мбит / с Немедленно Немедленно Сверхбыстрый
широкополосная связь 50 Мбит / с Немедленно Немедленно
широкополосное соединение 100 Мбит / с Немедленно Немедленно
+ 100 Мбит / с широкополосный Немедленно Немедленно сверхбыстрый
Если вы хотите выполнить более одной из этих задач одновременно, вам нужно будет добавить, сколько Мбит / с для этого потребуется.
Какая скорость понадобится моей семье?
17 Мбит / с — идеально подходит для просмотра и загрузки
отлично подходит для небольших домашних хозяйств
подходит для нескольких устройств в сети
30 минут для загрузки HD-фильма
хорошо смотреть онлайн ТВ
38 Мбит / с — отлично подходит для многопользовательской загрузки и потоковой передачи
идеально подходит для семей с большим количеством устройств
лучше для нескольких устройств онлайн
15 мин для загрузки HD-фильма
лучше смотреть онлайн ТВ
76 Мбит / с — лучший вариант для многопользовательской загрузки и потоковой передачи
идеально подходит для семейных фанатов скорости с большим количеством устройств
лучше всего для нескольких устройств в сети
Скачать HD-фильм за 8 мин.
лучшее для потокового онлайн ТВ
Что я могу сделать, чтобы повысить скорость широкополосного доступа?
Есть несколько практических вещей, которые вы можете сделать, чтобы улучшить скорость широкополосного доступа.См .:
Ofcom — Повышение скорости широкополосного доступа
Cable.co.uk — Как сделать вашу широкополосную связь быстрее
Повысьте скорость широкополосной связи
Регулирующий орган отрасли Кампания OFCOM Boost Your Broadband включает специальный веб-сайт, на котором представлены инструкции о том, как получить лучшее широкополосное соединение для ваших нужд.
Как мне получить оптоволоконный широкополосный доступ?
Помните, что если в вашем регионе доступно широкополосное оптоволокно, скорость не улучшится автоматически. Вам нужно будет поговорить с выбранным вами поставщиком интернет-услуг (ISP) и спросить о заключении контракта на оптоволоконную широкополосную связь.
Если вы живете в Дорсете, узнайте, что доступно в вашем районе.
Как увеличить скорость вашего интернета
Нет ничего более разочаровывающего, чем ваш Интернет, движущийся со скоростью улитки. Веб-страницы загружаются бесконечно, а игры и потоковые сервисы задерживаются. Поскольку собрания Zoom становятся все более регулярным явлением, любое существенное замедление работы вашего интернета значительно усложняет работу дома.
К счастью, вам больше не придется страдать из-за низкой скорости интернета, особенно с таким количеством советов и приемов, которые помогут улучшить скорость вашего Wi-Fi.Прежде чем вы потянетесь за телефоном, чтобы обновить свои услуги, попробуйте эти советы.
Сбросьте настройки маршрутизатора
Сброс маршрутизатора имеет много преимуществ для обычной домашней сети. Это может помочь предотвратить попытки взлома, сбросить ограниченную память маршрутизатора, чтобы ускорить работу, и даже применить важные обновления, которых, возможно, ожидал ваш маршрутизатор.
Ключ к правильной перезагрузке роутера. Вы не хотите делать сброс настроек до заводских, который сотрет все ваши настройки и заставит вас начать с нуля.Избегайте проколов и кнопок сброса на маршрутизаторе; вместо этого просто отключите маршрутизатор от всех подключенных устройств, а затем от источника питания, полностью выключив его. Подождите примерно минуту, чтобы все полностью выключилось, затем снова подключите маршрутизатор к источнику питания, модему и всем остальным, что вам нужно. У нас также есть полное руководство о том, что нужно знать о сбросе настроек маршрутизатора для получения дополнительной информации.
Управляйте своими каналами Wi-Fi
В наши дни большинство маршрутизаторов двухдиапазонное, что означает, что они предлагают соединения как через 2.Частота 5 ГГц и частота 5 ГГц. Некоторые маршрутизаторы также являются трехдиапазонными, что означает наличие дополнительной полосы 5 ГГц для еще большего расширения соединений.
Эти разные каналы существуют для того, чтобы вы могли распределить соединения устройств по спектру и снизить требования к одному каналу. Это может помочь ускорить ваши соединения, особенно если диапазон 2,5 ГГц становится немного переполненным.
Как правило, диапазон 5 ГГц короче, но немного быстрее и больше подходит для устройств, расположенных близко к маршрутизатору.Диапазон 2,5 ГГц — это больший диапазон, но немного медленнее, лучший выбор для устройств в других комнатах или мобильных устройств, которые много перемещаются.
Некоторые маршрутизаторы поставляются с функциями автоматического распределения, которые могут назначать устройства различным каналам в зависимости от потребностей в подключении и переключать их на новые каналы при изменении обстоятельств. Это здорово, но у большинства маршрутизаторов по-прежнему нет этой службы, а это означает, что вам нужно зайти в настройки маршрутизатора и убедиться, что сети настроены для всех диапазонов на вашем маршрутизаторе, а затем подключить каждое устройство индивидуально к каналу, который лучше всего подходит для их.Это небольшая работа, но она действительно может повлиять на вашу скорость.
Управление устройствами в сети
Средний домашний маршрутизатор может обрабатывать около 250 подключенных устройств теоретически — на практике, когда накапливается все больше устройств, пропускная способность борется, чтобы покрыть потребности сети, и происходят замедления. В современном доме или офисе, где у каждого есть несколько мобильных устройств, и умные устройства являются обычным явлением, маршрутизаторы могут перегружаться и создавать проблемы со скоростью.
Если к вашему Wi-Fi подключено много новых устройств, и вы замечаете проблемы со скоростью, вы можете начать ограничивать количество подключенных устройств.Для более новых маршрутизаторов откройте приложение маршрутизатора и найдите список подключенных устройств. Для старых маршрутизаторов введите свой IP-адрес в браузере и выполните поиск, чтобы найти настройки администратора, где вы должны найти раздел с надписью Manage Devices , Restrict Access или что-то подобное. Хотя настройки могут отличаться, вы должны искать здесь несколько важных параметров:
Обнаружение ненужных устройств: если устройства не обязательно должны быть в вашей сети или похоже, что кто-то захватывает ваш Wi-Fi, вы можете отключить эти устройства.Вы также можете найти вариант запретить их MAC-адреса и не забудьте изменить свой пароль Wi-Fi, когда закончите. Это не идеальное решение, но с его помощью можно быстро удалить неизвестные устройства.
Регулировка пропускной способности: некоторые маршрутизаторы позволяют вам выбирать определенные соединения для ограничения или замедления их скорости. Таким образом, вы можете предоставить меньшую пропускную способность устройствам, необходимым только для простых задач, и большую пропускную способность устройствам, используемым для игр и потоковой передачи, что сокращает проблемы со скоростью.
Ограничение использования. Маршрутизаторы также могут иметь возможность ограничивать часы использования определенных устройств, что является хорошим способом убедиться, что устройства не потребляют слишком много полосы пропускания в ключевые часы дня.Это также надежный способ управления подключениями детей к Интернету для занятых семей.
Голосовые команды: мы видим все больше и больше устройств с поддержкой голосовых команд, особенно для Alexa. Сказать «Алекса, отключи это устройство» или «Алекса, отключи Wi-Fi Тимми» могут быть полезными командами. Alexa также может помочь вам быстро переключаться между режимами маршрутизатора (чат, игры, стандартный и т. Д.) Для определения приоритетов определенных действий.
Использование соединений Ethernet
До сих пор мы предполагаем, что вы должны использовать соединения Wi-Fi по всему дому.Однако, если ваш компьютер (или другое устройство) находится достаточно близко к маршрутизатору, вам следует подумать об использовании проводного подключения Ethernet к портам вашего маршрутизатора. Это очень надежный способ увеличения скорости, поскольку проводное соединение лишено многих проблем, которые могут вызвать замедление работы Wi-Fi.
«Очистите» свой DNS
Запись DNS (система доменных имен) отслеживает все адреса веб-сайтов, которые вы посещаете, чтобы улучшить качество будущих посещений. Однако записи DNS полагаются на то, что вы и веб-сайт останетесь на своих серверах.Если серверы меняются со временем, что случается со многими веб-сайтами, DNS фактически снижает скорость вашего соединения, потому что он не распознает новый сервер. Вот почему может быть хорошей идеей, как говорится, время от времени очищать свой DNS.
Этот процесс не займет много времени с правильными шагами. В Windows 10 просто найдите Командная строка в поле поиска и откройте приложение. Убедитесь, что вы работаете как администратор! Затем введите командную строку « ipconfig / flushdns » и выберите , введите .Windows сообщит вам, что DNS был очищен.
Перейти на более быстрый браузер
У вас замедление в основном происходит, когда вы используете браузер или открываете много новых вкладок? Подумайте о переходе на более минималистичный браузер, который загружает только то, что необходимо. Браузеры, такие как Brave для Mac и Opera, преуспевают в этом, особенно если вы готовы повозиться с настройками. Если вы еще не пробовали, Google Chrome также известен как один из самых быстрых вариантов браузера.
Добавьте расширение для управления кешем
Кэш вашего браузера хранит копии содержимого веб-сайтов, чтобы упростить перезагрузку сайтов. Как узнают интернет-пользователи, когда кеш становится слишком полным, это может снизить производительность в сети (файлы cookie, история и аналогичные сохраненные данные также могут иметь влияние). Очистка кеша вручную может быть проблемой, поэтому со временем она имеет тенденцию накапливаться. Мы предлагаем более простой путь: загрузите расширение Clear Cache, которое поможет вам настроить действия по очистке и немедленно очистить их с помощью простой кнопки на панели задач браузера.
Рассмотрите возможность использования VPN
Марк Коппок / Digital Trends
Если вы поищете, может ли VPN (виртуальная частная сеть) увеличить скорость вашего интернета, вы, вероятно, найдете много противоречивой информации. Дело в том, что некоторые интернет-провайдеры (поставщики интернет-услуг) будут ограничивать пропускную способность в зависимости от определенных действий, таких как ограничение мягких данных или потоковые сервисы, такие как Netflix и YouTube. Если у вас есть доказательства того, что ваш интернет-провайдер таким образом регулирует пропускную способность, VPN может помочь, скрывая вашу активность, чтобы у интернет-провайдера не было данных, необходимых для принятия решений о регулировании.
Однако во многих случаях VPN может фактически снизить скорость вашего интернета за счет комбинации шифрования и переключения между серверами. Используйте это как решение только в том случае, если вы уверены, что ваш интернет-провайдер ведет себя подозрительно. К счастью, многие VPN можно бесплатно загрузить и активировать на пробный период, если вы хотите протестировать их.
При необходимости обновите систему Wi-Fi или пропускную способность
Сейчас на рынке роутеров происходит много изменений. Среди них расширенные функции MU-MIMO для улучшения индивидуальных подключений.Вы также можете найти Wi-Fi 6, совместимые устройства и многое другое. Эти новые функции отлично подходят для повышения скорости и производительности. Загвоздка в том, что если вашему маршрутизатору исполнилось пару лет, вам, вероятно, придется купить новую версию, чтобы получить эти обновления. Вам также необходимо убедиться, что ваши новые мобильные устройства совместимы с текущими технологиями.
Вы можете найти оптимальную настройку маршрутизатора путем обновления. Вы улучшите мощность сигнала и скорость интернета, используя ячеистые маршрутизаторы, что влечет за собой размещение различных точек маршрутизатора по всему дому.
Улучшение вашего Интернет-пакета также увеличит пропускную способность. Вы действительно заплатите больше, но вы получите преимущество автоматического обновления без неудобного периода тестирования. Спросите своего поставщика о любых соответствующих продажах и специальных предложениях — просто не забудьте проверить детали, прежде чем соглашаться. Помните также, что вы можете не достичь той же скорости, о которой говорится в рекламе. Вы можете проверить качество обновления, выполнив тест скорости Интернета после установки.
Из-за пандемии COVID-19 несколько интернет-компаний избавляются от ограничений по количеству данных.Большинство интернет-провайдеров находятся в яростной гонке за удовлетворение растущего спроса на более высокую скорость интернета, поэтому оптимизация интернет-услуг должна компенсировать более высокие цены, которые ваш провайдер теперь может взимать с вас. Вы должны предпринять сознательные усилия, чтобы узнать, приводит ли повышение цены к увеличению скорости.
Рекомендации редакции
Совет: определите скорость вашего соединения и ваш контракт на широкополосную связь.
Прежде чем приступить к улучшению широкополосного соединения, важно как можно больше узнать о существующем соединении.Как подробно описано ниже, существует несколько способов оценки (или оценки) текущей скорости.
Воспользуйтесь нашим онлайн-тестом скорости
Онлайн-тесты скорости обычно являются самым простым способом оценить скорость вашего широкополосного соединения, но будьте осторожны с получением неточных результатов. Ниже представлен наш онлайн-тест скорости, предоставленный Ookla.
Как описано в нашей статье Онлайн-тесты скорости: как их использовать и какие из них являются лучшими, будьте осторожны при использовании онлайн-тестов скорости, чтобы оценить скорость вашего широкополосного соединения.Прежде чем запускать онлайн-тест скорости, пожалуйста:
Убедитесь, что в фоновом режиме не работают другие программы или приложения . Другая программа, запущенная на вашем устройстве одновременно (например, загрузка программного обеспечения), может использовать ваше интернет-соединение, пока вы пытаетесь запустить тест скорости. Закройте все программы, которые могут быть запущены на вашем устройстве, включая антивирусное программное обеспечение, одноранговые клиенты, приложения онлайн-хранилища и автоматические обновления.
Убедитесь, что никакие другие устройства в вашей сети не используют широкополосное соединение (например, мобильный телефон, планшет или телевизионная приставка в другой комнате).Многие люди теперь имеют ряд устройств, подключенных к их широкополосному соединению, включая телеприставки, игровые консоли, ноутбуки, планшеты и мобильные телефоны. Любой из них может одновременно использовать ваше широкополосное соединение.
Остерегайтесь перегруженных серверов тестирования скорости . В частности, в часы пик серверы, используемые для проведения онлайн-тестов скорости, могут быть перегружены. Попробуйте проводить тесты скорости в разное время дня и в разные дни и отметьте лучшие результаты.Как правило, самые точные результаты будут наиболее точными.
Подключите устройство напрямую к маршрутизатору с помощью кабеля Ethernet, если возможно . Старайтесь не запускать онлайн-тест скорости, если он подключен к маршрутизатору через Wi-Fi (или через адаптер Powerline). Плохое покрытие Wi-Fi или помехи часто могут вызывать резкие колебания результатов тестирования скорости.
Имейте в виду, что тесты скорости обычно определяют так называемую пропускную способность соединения, которая отличается (и значительно ниже) скорости соединения (также известной как «скорость синхронизации»).Например, когда провайдеры широкополосного доступа обычно говорят о скоростях широкополосного доступа (например, до 80 Мбит / с с оптоволоконным широкополосным доступом), они имеют в виду скорость соединения (скорость синхронизации). Скорость соединения — это скорость, с которой ваш маршрутизатор обменивается данными с оборудованием DSLAM в коммутаторе или в шкафу широкополосного оптоволокна.
Фактическая пропускная способность вашего соединения (которая является реальной скоростью для приложений, которые вы используете) будет ниже, чем скорость соединения. Это связано с накладными расходами при получении IP-пакетов от провайдера на ваш модем, что отражается в так называемом «IP-профиле».Во-вторых, IP-пакеты содержат не только полезную «полезную информацию», но и заголовки отправленной информации. Как показано в таблице ниже для широкополосного оптоволоконного кабеля VDSL, реальная пропускная способность (например, измеренная при онлайн-тесте скорости) будет значительно ниже скорости соединения.
В качестве примера, если вы можете получить максимально возможную скорость от оптоволоконного широкополосного соединения (например, вы находитесь очень близко к шкафу с оптоволоконной улицей), максимальная скорость загрузки составит 80 Мбит / с.Однако максимальная пропускная способность составит около 75 Мбит / с. Итак, онлайн-тесты скорости, которые показывают, что ваша скорость загрузки составляет около 75 Мбит / с, показывают, что вы действительно достигли максимально возможной скорости (что соответствует скорости соединения 80 Мбит / с).
Скорость нисходящего соединения Профиль IP Максимальная фактическая пропускная способность (тест скорости)
80 Мбит / с 77,35 Мбит / с 75 Мбит / с
70 Мбит / с 67.68 Мбит / с 66 Мбит / с
60 Мбит / с 58,01 Мбит / с 56 Мбит / с
50 Мбит / с 48,34 Мбит / с 47 Мбит / с
40 Мбит / с 38,68 Мбит / с 37 Мбит / с
30 Мбит / с 29,01 Мбит / с 28 Мбит / с
20 Мбит / с 19,34 Мбит / с 19 Мбит / с
10 Мбит / с 9,67 Мбит / с 9 Мбит / с
Профиль IP — 96.69% скорости соединения для линий с поддержкой G.INP
Таблица: скорость нисходящего соединения, профиль IP и фактическая пропускная способность для широкополосного оптоволокна
Определите скорость вашего соединения с помощью вашего модема
Скорость соединения — это нисходящий канал и скорости восходящего канала, с которыми ваш модем подключается (синхронизируется) к бирже BT, и устанавливаются оборудованием на бирже. Во многих случаях вы можете получить доступ к скорости соединения из одного из меню вашего модема.Вам нужно будет узнать, как это сделать, в руководстве, прилагаемом к вашему модему; многие руководства доступны в Интернете.
Даже если попытаться выяснить, как получить доступ к статистике модема, непросто, прямое определение скорости вашего соединения с вашего модема позволяет избежать неточностей в тестах скорости в сети в результате:
того факта, что скорость в сети тесты измеряют на всем протяжении соединения (что значительно ниже, чем скорость соединения)
загрузка серверов тестирования скорости
приложений на вашем устройстве, имеющих доступ к Интернету, в то время как выполняется тест скорости
другие устройства в вашем доме получают доступ Интернет во время проверки скорости.
Плохое покрытие Wi-Fi и / или помехи.
Легко представить, как можно полностью запутаться в онлайн-тестах скорости, которые показывают огромные различия в скорости в разное время.

Поле	Описание
Порт	Номер модуля и порта.
Name	Имя порта (если настроено).
Статус	Статус порта. Для коммутаторов серий Catalyst 5500 и 2926G возможны значения: connected, notconnect, connecting, standby, faulty, inactive, shutdown, disabled или monitor; для коммутаторов серий Catalyst 4500/4000 и 2948G возможны значения: connected, notconnected, faulty, remfault, disable, remdisable, configerr, remcfgerr и disagree.
Сети VLAN	VLAN, которым принадлежит порт.
Дуплекс	Дуплексные настройки для порта (auto, full, fdx, half, hdx, a-half, a-hdx, a-full или a-fdx).
Скорость	Параметр настройки скорости для порта (auto, 10, 100, 155, a-10, a-100, 4, 16, a-14 или a-16).
Введите	Тип порта, например 100BaseFX MM, 100BaseFX SM, 10/100BaseTX или RSM. Примечание.Данные будут отличаться в зависимости от того, какие модули установлены в коммутаторе.
Безопасность	Определение состояния защиты порта (включена/выключена).
Secure-Src-Addr	Защищенный MAC-адрес для порта со включенной безопасностью.
Last-Src-Addr	Исходный MAC-адрес последнего пакета, полученного портом.
Отключение	Статус, показывающий, был ли порт закрыт по соображениям безопасности.
Trap	Статус, показывающий, включено ли системное прерывание порта.
IfIndex	Номер ifIndex.
Broadcast-Limit	Широковещательный порог, настроенный для порта.
Broadcast-Drop	Количество широковещательных/многоадресных пакетов, отброшенных из-за превышения широковещательного порога для порта.
Send admin	Администрирование управления потоками. Возможные параметры: On указывает, что локальный порт отправляет контроль потока на дальнюю конечную станцию. Off указывает, что локальный порт не отправляет контроль потока на дальнюю конечную станцию. Desired указывает, что локальная конечная станция отправляет контроль потока на дальнюю конечную станцию, если та принимает его.
FlowControl oper	Операция управления потоками данных. Возможное значение: параметр disagree означает, что два порта не смогли согласовать протокол передачи данных.
Receive admin	Администрирование управления потоками. Возможные параметры: On указывает, что локальный порт требует отправки контроля потока с дальней конечной станции. Off указывает, что локальный порт не разрешает дальней конечной станции отправку контроля потока. Desiredозначает, что локальная конечная станция разрешает дальней конечной станции отправку контроля потока.
FlowControl oper	Операция управления потоками данных. Возможное значение: параметр disagree означает, что два порта не смогли согласовать протокол передачи данных.
RxPause	Количество полученных фреймов Pause.
TxPause	Число переданных кадров паузы.
Неподдерживаемые коды операций	Количество неподдерживаемых операционных кодов.
Align-Err	Количество кадров с ошибками выравнивания (кадры, которые не заканчиваются четным числом октетов и содержат недопустимый CRC), полученных на порт.
FCS-Err	Число кадров допустимого размеров с ошибкой FCS, но без ошибок кадрирования.
Xmit-Err	Количество ошибок передачи, которые произошли на порту (указывает, что внутренний буфер передачи заполнен).
Rcv-Err	Количество ошибок приема, которые произошли на порту (указывает, что внутренний буфер приема заполнен).
UnderSize	Количество полученных кадров меньше 64 октетов длиной (но, иначе, хорошо сформированных).
Single-coll	Количество раз, когда произошла одна коллизия, прежде чем порт успешно передал кадр в среду.
Multi-Coll	Число событий множественных конфликтов перед тем, как порт успешно передал кадр носителю.
Late-Coll	Количество поздних коллизий (за пределами домена коллизий).
Excess-Col	Количество избыточных коллизий, которые произошли на порту (указывает, что фрейм столкнулся с 16 коллизиями и был отклонен).
Carri-Sen	Количество раз, когда порт чувствовал несущую (чтобы определить, используется ли кабель на текущий момент).
Runts	Количество полученных карликовых кадров (кадры, размер которых меньше, чем минимальный размер кадра IEEE 802.3) на порте.
Giant	Количество полученных портом гигантских кадров (кадров, превышающих максимальный размер для IEEE 802.3).
Last-Time-Cleared	В прошлый раз счетчики порта были сброшены.
Auto-Part	Количество раз, когда порт вошел в состояние auto-partition из-за избыточного числа последовательных коллизий.
Несовпадение скорости передачи данных	Число кадров корректного размера превышено или недостаточно.
Src-addr change	Количество раз, когда изменялся последний адрес источника.
Good-bytes	Общее число октетов в кадрах, не содержащих ошибок.
Short-event	Количество раз, когда было обнаружено действие с продолжительностью менее ShortEventMax (74-82-битное время).

Потоковое видео 4K	68 Мбит / с
Потоковое HD-видео	12 Мбит / с
Потоковое воспроизведение музыки	0,5 Мбит / с
Видеозвонки	1.5 Мбит / с на человека
Голосовые звонки	0,3 Мбит / с на человека
Онлайн-игры	25 Мбит / с <100 пинг
Просмотр веб-страниц	3 Мбит / с

Беспроводные соединения	~ 20 Мбит / с
Проводные соединения	~ 8 Мбит / с

Скорость подключения к Интернету	Время загрузки типичной веб-страницы	Время загрузки стандартной 5-минутной песни	Качество потокового видео
Коммутируемый модем 56k	14 секунд	12 минут 30 секунд	Низкое качество
256k широкополосный	3 секунды	3 минуты
512k широкополосная связь	1.6 секунд	1 мин 30 сек
широкополосный доступ 1 Мбит / с	0,8 секунды	41 сек
широкополосный 2 Мбит / с	0,4 секунды	20 секунд	Среднее качество
4 Мбит / с широкополосный	0,1 секунды	5 секунд
6 Мбит / с широкополосный	Немедленно	3,5 секунды
Широкополосный 8 Мбит / с	Немедленно	2.5 секунд	Качество ТВ
12 Мбит / с широкополосный	Немедленно	1 сек	Качество ТВ
широкополосный 24 Мбит / с	Немедленно	Немедленно	Сверхбыстрый
широкополосная связь 50 Мбит / с	Немедленно	Немедленно
широкополосное соединение 100 Мбит / с	Немедленно	Немедленно
+ 100 Мбит / с широкополосный	Немедленно	Немедленно	сверхбыстрый

Скорость нисходящего соединения	Профиль IP	Максимальная фактическая пропускная способность (тест скорости)
80 Мбит / с	77,35 Мбит / с	75 Мбит / с
70 Мбит / с	67.68 Мбит / с	66 Мбит / с
60 Мбит / с	58,01 Мбит / с	56 Мбит / с
50 Мбит / с	48,34 Мбит / с	47 Мбит / с
40 Мбит / с	38,68 Мбит / с	37 Мбит / с
30 Мбит / с	29,01 Мбит / с	28 Мбит / с
20 Мбит / с	19,34 Мбит / с	19 Мбит / с
10 Мбит / с	9,67 Мбит / с	9 Мбит / с

D-Link Новости

Что нужно знать о скорости интернет-соединения при использовании Wi-Fi

Вопрос-ответ

Скорость передачи Ethernet-соединения: 100 Мбит/с

Не удается найти страницу | Autodesk Knowledge Network

Устранение неполадок и настройка автоматического согласования соединений Ethernet 10/100/1000 Мбит/с в полудуплексном и дуплексном режимах

Введение

Предварительные условия

Требования

Используемые компоненты

Условные обозначения

Различия между ПО для CatOS и Cisco IOS

Когда следует использовать функцию автоматического согласования Ethernet 10/100 Мбит

Когда следует использовать автосогласование для Ethernet 1000 Мбит/с

Настройка и устранение неисправностей автоматического согласования сети Ethernet 10/100 Мбит коммутаторов CatOS

Автоматическое согласование в коммутаторах Catalyst, работающих под управлением ПО Cisco IOS

Приложение А: Модули коммутаторов Catalyst

Приложение Б: Перекрестные кабели Ethernet

Приложение В: Объяснение автоматического MDIX и поддерживаемых платформ коммутации

Приложение D: Объяснение назначения полей в команде show port {mod_num/port_num}

поля выходных данных команды show port

Приложение E: Вопросы и ответы

Дополнительные сведения

Интерсити

Скорость подключения, Университетский корпус в Университете Иллинойса

Измерение скорости соединения

Ожидаемые скорости подключения

Медленные соединения

Фоновые процессы

Окна

OS X

Тест скорости интернет-соединения

Введение и инструкции

Инструкции

ШАГ 1 из 4 Определите свое местоположение

ШАГ 2 из 4 вопросов для опроса

ШАГ 3 из 4 Проверьте свою скорость

Какова хорошая скорость интернета? Почему это важно для путешественников

Что означают разные скорости интернета

Как измеряются скорости широкополосного доступа?

Насколько быстро работает «сверхбыстрый»?

Насколько быстро у вас сейчас подключение к Интернету?

Проведите тест скорости

Получение наиболее точных результатов:

Отлично, но что это на самом деле означает?

Какая скорость понадобится моей семье?

Что я могу сделать, чтобы повысить скорость широкополосного доступа?

Повысьте скорость широкополосной связи

Как мне получить оптоволоконный широкополосный доступ?

Как увеличить скорость вашего интернета

Сбросьте настройки маршрутизатора

Управляйте своими каналами Wi-Fi

Управление устройствами в сети

Использование соединений Ethernet

«Очистите» свой DNS

Перейти на более быстрый браузер

Добавьте расширение для управления кешем

Рассмотрите возможность использования VPN

При необходимости обновите систему Wi-Fi или пропускную способность

Рекомендации редакции

Совет: определите скорость вашего соединения и ваш контракт на широкополосную связь.

Воспользуйтесь нашим онлайн-тестом скорости

Определите скорость вашего соединения с помощью вашего модема

Ваш комментарий будет первым

Добавить комментарий Отменить ответ
