Rgb разъем на материнской плате: Нет разъёма RGB на материнской плате – как подключить

Содержание

Нет разъёма RGB на материнской плате – как подключить

Наконец-то настал тот день, когда вы собрались сделать яркое обновление вашей системы, чтобы насладиться сладостной яркой красотой RGB… только чтобы понять, что ваша материнская плата не имеет разъёма RGB.

К счастью, есть разные способы RGBифицировать ваш ПК даже без разъёма RGB на материнской плате, и это именно то, о чем мы здесь говорим!

Что такое RGB-разъём

Начнём с основ – что такое разъёмы RGB?

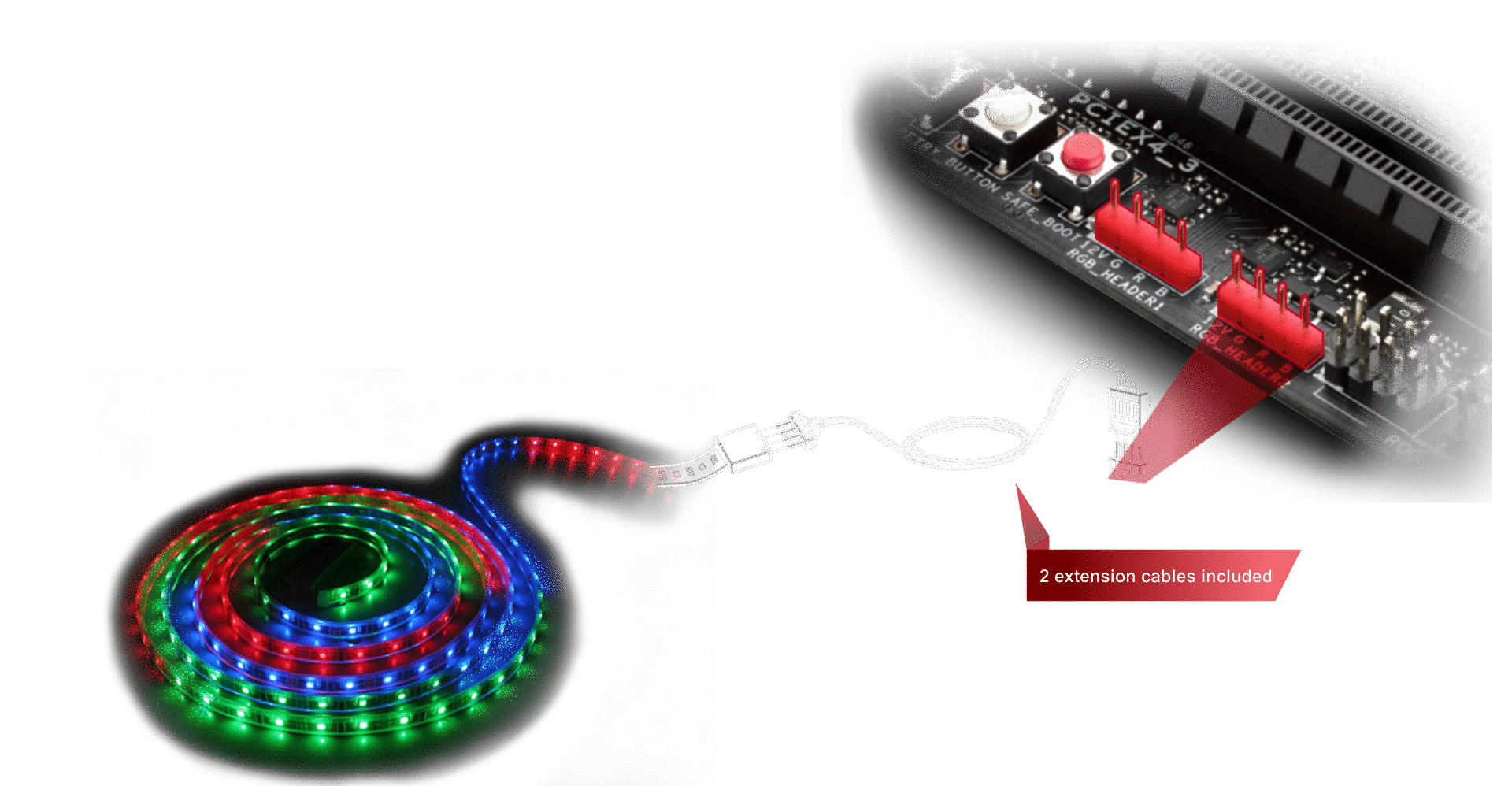

Большинство современных материнских плат имеют разъём RGB. Он используется для питания устройств RGB, таких как вентиляторы и ленты, с питанием 12 В постоянного тока и для передачи данных для каналов красного, зеленого и синего цветов.

Но, не все разъёмы RGB одинаковы. Между стандартными устройствами RGB, использующими 12 В, и адресуемыми устройствами RGB, использующими 5 В, есть существенные различия:

RGB против ARGB

ARGB (адресуемый RGB) – это более продвинутая версия RGB.

Вот ключевое различие в том, как они работают:

  • Типичная полоса RGB состоит из 50 отдельных светодиодов, но они могут воспроизводить только один и тот же цвет в любой момент времени. Вы не можете управлять ими по отдельности, а это означает, что яркие световые эффекты, такие как синхронизация звука, циклическое изменение цвета и мигание, невозможны со стандартным RGB.
  • Типичная адресная полоса RGB (ARGB) имеет 50 светодиодов, и каждый из этих светодиодов может управляться индивидуально. Вы можете настроить яркий RGB с циклическим изменением цвета, миганием, синхронизацией звука или ручными эффектами, которые управляются с помощью различного программного обеспечения.

Большинство материнских плат имеют обычные разъёмы RGB (или просто «RGB»). Эти 12-вольтовые разъёмы RGB стали стандартом за последние пару лет

.

Поскольку RGB стал настолько популярным, в отрасли был разработан более тонкий способ управления настройкой цвета, и были созданы концентраторы управления ARGB.

Однако, в последнее время мы видим всё больше и больше материнских плат с выделенными разъёмами 5v ARGB. Их можно контролировать с помощью программного обеспечения RGB вашей материнской платы, которое обычно поставляется с более дорогими материнскими платами.

Например, MSI MAG B550 Tomahawk имеет два 4-контактных разъёма RGB и два дополнительных 3-контактных разъёма ARGB, которые называются разъёмами Rainbow LED.

Как видите, устройство 5V ARGB имеет три провода и подключается к трём контактам (1, 2 и 4).

Старый стандарт 12 В имеет четыре провода и

использует все четыре контакта, 12 В постоянного тока и по три для каждого из его цветовых каналов – красного, зеленого и синего.

Будьте осторожны: если вы подключите 5-вольтовое устройство ARGB напрямую к 12-вольтовому стандартному разъёму RGB, ваше устройство может быть повреждено.

Что делать, если на материнской плате нет разъёма RGB

Но, эта информация о заголовках RGB и ARGB ничего не значит для вас, если на вашей материнской плате их нет.

Тем не менее, по-прежнему важно знать основные различия между ними, потому что обходные пути для получения RGB на плате без RGB, как правило, сбивают людей с толку.

Есть несколько способов заставить работать RGB.

Эти обходные пути не так дороги:

Контроллеры RGB с питанием от Molex/SATA/USB

Поскольку ваша материнская плата не имеет возможности управлять RGB, вам понадобится контроллер RGB со специальным пультом дистанционного управления. Контроллер RGB позволит вам подключить к нему ваши вентиляторы, а пульт дистанционного управления позволит вам управлять подсветкой вентиляторов.

Имейте в виду, что таким образом вы не можете управлять каждым отдельным вентилятором – контроллер отправляет данные о цвете всем подключенным вентиляторам.

Питание контроллера RGB осуществляется либо через Molex, либо через SATA.

Некоторые варианты допускают прямое подключение к разъёмам RGB материнской платы, что позволяет программному обеспечению материнской платы управлять данными о цвете.

Адресные контроллеры RGB

Некоторые известные игроки игровой индустрии, такие как Razer, Corsair и Cooler Master, предлагают адресуемые контроллеры RGB, которые работают без разъёмов RGB на материнской плате.

Они питаются через SATA или Molex и подключаются к материнской плате с помощью внутреннего разъёма USB.

Чтобы получить полный контроль над ARGB, вам необходимо загрузить программное обеспечение RGB вашего контроллера (если вы выберете контроллер Razer Chroma ARGB, вам понадобится Razer Synapse).

Имейте в виду, что вам понадобятся вентиляторы ARGB, чтобы получить причудливые эффекты ARGB, такие как «дыхание», циклическое изменение цвета, синхронизация со звуком и многое другое.

Вывод – как добавить управление RGB

Не все материнские платы поставляются с разъёмами RGB. Но это не значит, что вы не можете заставить RGB правильно работать в вашей системе.

Вы можете получить ленты/вентиляторы с питанием от USB с ИК-пультами дистанционного управления или концентраторами ARGB.

Ещё одна вещь, о которой следует помнить, – это разница между разъёмами RGB и ARGB. Многие платы начального уровня либо вообще не имеют разъёмов RGB, либо имеют только один или два стандартных разъёма 12 В. Подключение к ним устройств 5V aRGB не даст хороших результатов, так как они, скорее всего, «поджарятся».

Часто задаваемые вопросы об управлении RGB

Что такое разъём RGB?

Разъёмы RGB рассчитаны на подачу 12 В постоянного тока и используются для питания светодиодных лент RGB.

Если на вашей материнской плате есть этот разъём, вы можете подключить к нему светодиодные ленты.

Обратите внимание на тип разъёма вашей материнской платы, потому что подключение устройств 5V aRGB к разъёмам 12V RGB может (вероятно, так и будет) их испортить.

Есть ли на моей материнской плате разъём RGB?

Самый простой способ – проверить руководство вашей материнской платы в Интернете и найти упоминание поддержки RGB.

Если информации о ней нет, придётся искать вручную.

Если вы не можете найти фотографии своей материнской платы в высоком разрешении в Интернете, вам придётся открыть корпус вашего ПК и самостоятельно поискать разъёмы RGB на материнской плате. Убедитесь, что вы отсоединили шнур питания, прежде чем начать бродить по внутренностям вашей установки.

Все ли материнские платы поддерживают RGB?

Нет, не все материнские платы поддерживают RGB! Тем не менее, есть обходные пути, которые дают пользователям возможность добавить RGB в свою сборку, либо с помощью лент с питанием от USB с удаленными контроллерами, либо с адресными концентраторами RGB.

Могу ли я иметь RGB на материнской плате без RGB?

Да, ты можешь!

Вы можете иметь RGB на материнской плате без RGB, используя светодиодные устройства со специальными пультами дистанционного управления или контроллер (или светодиодные концентраторы), которые подключаются к вашей материнской плате через USB и дают вам доступ к элементам управления RGB.

Как подключить RGB-подсветку?

Что такое RGB?

Это 12-вольтные коннекторы, которые обычно имеют 4 контакта. Один из контактов – это 12 вольт, а 3 других управляют уровнем зеленого, красного и синего цвета нашей подсветки. Все участки RGB-лент и RGB-вентиляторов могут гореть одновременно только одним цветом.
RGB-устройство может светить разными цветами и с разной интенсивностью, но в один момент времени ВСЕ его светодиоды будут показывать ТОЛЬКО ОДИН цвет.
Стандартные разъемы RGB-вентиляторов и RGB-лент представляют четырехпиновый коннектор типа «мама». Пин, помеченный «треугольником» или «стрелочкой», соответствует пину 12 Вольт на материнской плате.

Что такое ARGB?

ARGB-разъем имеет 3 пина, а не 4. Стандартный ARGB-разъем представляет собой трехпиновый коннектор типа «мама». Пин, помеченный «треугольником», соответствует пину 5 Вольт на материнской плате.
ARGB-подсветка — это когда светодиоды устройства могут одновременно светиться разными цветами на разных участках.

Как синхронизировать RGB и ARGB?

Контроллеры и устройства RGB и ARGB несовместимы между собой. Вы не сможете подключить к неадресуемому RGB-контроллеру устройство с адресуемым разъемом ARGB и наоборот.
Что же делать, если на вашей материнской плате отсутствуют разъемы ARGB, а вы уже купили такие вентиляторы и вам так хочется красивой переливающейся всеми цветами радуги подсветки?
В этом случае можно использовать внешние ARGB-контроллеры, которые, как правило, входят в наборы из 3-5-ти ARGB-вентиляторов. Они, как правило, имеют встроенные режимы подсветки и обеспечивают подключение дополнительных вентиляторов.

Для управления подсветкой RGB и ARGB-устройств с помощью материнской платы используется специальное программное обеспечение от производителя Вашей материнки.

Это RGB-Fusion для брэнда Gigabyte, ASRock Polychrome RGB, MSI Mystic Light, Asus Aura и т.д..
При использовании сторонних контроллеров управление режимами подсветки может осуществляться, как с помощью программного обеспечения, так и с помощью пульта или кнопки на корпусе. Это уже зависит от конкретного устройства.

▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬
ИТОГИ:

▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬
1. RGB – четырехконтактный 12- вольтный разъем. Все участки RGB-устройств могут гореть одновременно ТОЛЬКО одним цветом.

2. ARGB – трехконтактный 5- вольтный разъем. ARGB-устройства могут одновременно светиться разными цветами в разных участках
3. RGB и ARGB устройства и контроллеры несовместимы между собой электрически и логически
4. Если Ваша материнская плата не имеет RGB или ARGB разъемов, то вы можете использовать внешние контроллеры от сторонних производителей.
5. Управлять подсветкой устройств, подключенных к материнской плате, можно с помощью специального программного обеспечения
6. При использовании сторонних контроллеров, входящих в состав корпуса или наборов вентиляторов, управление режимами подсветки может осуществляться, как с помощью программного обеспечения, так и с помощью пульта или кнопки на корпусе. Это уже зависит от конкретного устройства.

7. Во избежание проблем совместимости я рекомендую до покупки уточнить возможности Вашей материнской платы по управлению подсветкой, продумать, как Вы будете подключать вентиляторы и ленты и какие RGB-устройства для этого нужны.

Как подключить RGB-вентиляторы к материнской плате

Установка RGB-вентиляторов, возможно, является одним из лучших способов сделать вашу игровую систему визуально привлекательной. Однако, если у вас нет надлежащих инструкций, подключение вентиляторов RGB может быть довольно утомительным, поскольку все цвета в вентиляторах RGB должны быть синхронизированы. Невыполнение этого требования может сделать вашу установку грязной и непривлекательной.

Помня об этом, эта статья предоставит вам правильное руководство по подключению вентиляторов RGB, чтобы все они были синхронизированы.

Поддерживает ли моя материнская плата вентиляторы RGB?

Ответ на этот вопрос в основном зависит от типа приобретаемого вами RGB-вентилятора. Обычно, если у вас материнская плата без разъема RGB, вентилятор будет вращаться, но RGB может не работать.

RGB Header

Однако некоторые вентиляторы поставляются с контроллером, подключенным к кабелю Molex от блока питания. Это подаст питание на светодиодный кабель. Для вентиляторов этого типа не требуется отдельный заголовок RGB.

Подключение вентиляторов к материнской плате

В зависимости от типа RGB-вентиляторов вы можете подключить их соответствующим образом.

Статические RGB-вентиляторы

Как следует из названия, статические RGB-вентиляторы содержат статические RGB-подсветки, отображающие только один цвет за раз. Кроме того, подключение статического RGB-вентилятора довольно проблематично, так как конец его кабеля не подходит ни к одному из разъемов материнской платы.

Для подключения к материнской плате вам понадобится концентратор/шина/контроллер RGB с вентилятором RGB. Несмотря на то, что вы можете подключить к контроллеру несколько вентиляторов, он будет отображать только один запрашиваемый в данный момент цвет.

Прежде чем начать, вот список предметов, которые вам потребуются. Все эти элементы входят в комплект поставки вентилятора RGB.

  • Концентратор/шина/контроллер RGB
  • Кабель источника питания (Molex или SATA)
  • Микроразветвитель USB
Подключение RGB к контроллеру

Сначала необходимо подключить все вентиляторы Static RGB к контроллер  с вентилятором. На слотах контроллера будет написано 1, 2, 3.

К этим разъемам подключается кабель от вентиляторов RGB. Рекомендуется заполнять эти пронумерованные слоты в порядке возрастания.

Подключите контроллер к источнику питания

После того, как вы вставите вентиляторы RGB в контроллер, подключите этот контроллер к источнику питания . Вам необходимо подключить один конец кабеля питания к самому блоку питания, а другой — к контроллеру.

Этот кабель может быть 4-контактным кабелем Molex или кабелем SATA , и он будет одновременно питать как вентиляторы, так и светодиодные индикаторы.

Подключение контроллера к материнской плате

Наконец, подключите контроллер вентиляторов RGB к материнской плате с помощью USB-микроразветвителя .

  1. Подключите один конец микроразветвителя USB к разъему USB 2.0 на материнской плате.
  2. Вставьте другой конец в порт micro-USB контроллера.
  3. Разъем 2.0 будет иметь девять контактов с надписью USB/JUSB1/JUSB2 под контактами.
  4. Совместите контакт микроразветвителя USB с разъемом USB 2.0 и осторожно вставьте их.
  5. После того, как все подключено, пришло время включить систему, чтобы проверить, вращаются ли вентиляторы и горят ли индикаторы.

Примечание. Разъемы USB 2.0 и 3.0 обычно располагаются вместе на материнской плате. Вы также можете обратиться к руководству по материнской плате, чтобы найти разъемы USB

Вентиляторы с адресуемой RGB-подсветкой

Вентиляторы ARGB могут адресовать и настраивать все индикаторы внутри вентилятора отдельно, что дает нам широкий спектр цветов. В отличие от статических вентиляторов RGB, ARGB не требует отдельного контроллера.

Вентиляторы ARGB будут иметь два кабеля, которые выходят из него. Одним из них является разъем питания системного вентилятора с 4 проводами , который может иметь 3 или 4 контакта. Другим является разъем питания светодиодов , который имеет 3 провода и 4 контакта.

Некоторые разъемы питания светодиодов ARGB снова будут иметь два других конца, что помогает подключать несколько ARGB с использованием метода последовательного разветвления.

Перед подключением вентиляторов с адресуемой RGB-подсветкой следует знать, что светодиодный кабель питания вентилятора ARGB  разъемы   должны быть подключены к 3-контактному разъему 5V RGB  на материнской плате, а  не к 4-контактному разъему 12V RGB .

Светодиод вентилятора не загорится, если вы подключите питание светодиода ARGB к 4-контактному разъему 12 В.

Примечание: Если вы не можете найти разъемы на материнской плате, обратитесь к руководству пользователя материнской платы.

Найдите 3-контактный разъем 5 В на материнской плате

Найдите на материнской плате ADD_HEADER/ JRAINBOW1/ JRAINBOW2 . На контакте также будет написано +5V под одним из контактов.

Подключите
RGB к 3-контактному разъему 5 В

Выполните следующие действия, чтобы подключить разъем питания светодиода к 3-контактному разъему 5 В на материнской плате .

  1. Совместите стрелку на разъеме с +5V на материнской плате.
  2. Теперь осторожно соедините эти два кабеля.
  3. Подсоедините кабель питания вентилятора к разъему системного вентилятора на материнской плате. Заголовок системного вентилятора будет обозначен как 9.0035 SYS_FAN1, SYS_FAN2, SYS_FAN3,  и т. д.

Вентиляторы ARGB сконструированы таким образом, что их можно подключать последовательно. Гирляндная цепочка позволяет подключать один светодиод к другому, что позволяет им быть синхронизированными.

  • Кабель питания ARGB будет состоять из штыревого и гнездового разъемов при покупке вместе. Используя это, вы можете подключить все эти светодиодные фонари к одному 3-контактному разъему 5 В.
  • Кабель питания вентилятора необходимо подключить к нескольким разъемам системного вентилятора, т. е.  SYS_FAN1, SYS_FAN2, SYS_FAN3 .
  • После того, как вы все подключите, включите компьютер. Если вы все правильно подключили, настройки вашего компьютера должны светиться цветами RGB.
  • Когда все загорится, вы можете использовать переключатель или программное обеспечение контроллера RGB для управления световыми эффектами системы.

Светодиодные вентиляторы

Для тех, кто может не знать, существует другой тип вентилятора, кроме RGB. Светодиодные вентиляторы отображают только один цвет, поэтому мы не можем использовать какое-либо программное обеспечение для их управления. Как и светодиодная лента, эти вентиляторы не требуют разъема RGB на материнской плате.

Для подачи питания можно использовать 3-контактный разъем вентилятора постоянного тока, 4-контактный разъем PWM или разъем Molex.

Вы можете подключить светодиодные вентиляторы так же, как и обычные корпусные вентиляторы, поскольку светодиодные вентиляторы будут иметь только один кабель, который подает питание на вентилятор и светодиод. Вы можете выполнить следующие действия, чтобы подключить светодиодные вентиляторы к материнской плате.

Найдите разъем системного вентилятора

Материнские платы будут иметь от четырех до пяти разъемов системного вентилятора, которые питают подключенные к ним вентиляторы корпуса. Найдите на материнской плате надпись типа SYS_FAN1, SYS_FAN2 и т. д. Обозначается SYS_FAN , вы можете увидеть 4-контактный разъем.

Подключение светодиода к разъему системного вентилятора

Чтобы подключить кабель от светодиода к материнской плате, просто вставьте его в разъем системного вентилятора.

Вы можете вставлять эти кабели и разъем только определенным образом. Если вам трудно вставить кабель, просто переверните разъем и повторите попытку. Вы также можете попробовать выровнять пластиковый толчок. Однако эти выступы на разъеме светодиода бывает трудно заметить.

Внимательно осмотрите разъем светодиодного индикатора и разъем системного вентилятора, прежде чем вставлять их.

Включите систему, чтобы проверить, включаются ли вентилятор и светодиодный индикатор.

Как подключить несколько вентиляторов RGB к материнской плате?

Статические вентиляторы RGB поставляются с контроллером, который позволяет управлять подключением нескольких из них к одному разъему на материнской плате, синхронизируя их.

Цифровые вентиляторы RGB или ARGB  имеют два кабеля, которые необходимо подключить к материнской плате.

  • Кабель питания FAN
  • Кабель питания RGB

Кабель питания RGB снова имеет два конца.

  • 3-контактный разъем
  • 3-контактный разъем

Для подключения нескольких вентиляторов ARGB выполните следующие действия.

  1. Подключите 3-контактный разъем к материнской плате разъем от другого поклонника ARGB.

Мы можем подключить несколько вентиляторов ARGB в виде гирляндной цепи, выполнив эти два шага.

Подключение RGB-вентиляторов к материнской плате без RGB-подсветки

Вы можете подключить RGB-вентилятор к не-RGB материнской плате с помощью контроллера, входящего в комплект поставки RGB-вентилятора. Однако, если вы хотите подключить вентилятор ARGB к материнской плате без RGB, это может быть довольно хлопотно.

Поскольку вентилятор ARGB требует, чтобы разъем питания светодиодов подключался к 3-контактному разъему 5 В, производитель не включает этот разъем на материнскую плату без RGB.

Разница между вентиляторами со светодиодной подсветкой и вентиляторами с RGB-подсветкой

Светодиодные вентиляторы имеют только один определенный цвет, который мы не можем изменить. Вот почему приложение управления RGB не будет работать с этими вентиляторами.

В отличие от светодиодных вентиляторов, RGB-вентиляторы отображают три разных цвета: красный, зеленый или синий. Хотя вентиляторы RGB статичны, мы можем использовать приложение управления RGB, чтобы изменить их цвет. Однако мы не можем изменить каждый светодиод на RGB отдельно.

Что лучше RGB или ARGB Light?

Что касается функциональности, ARGB имеет адресную светодиодную подсветку, а статический RGB — нет. Одна только эта причина позволяет сборщикам ПК отдавать предпочтение ARGB-подсветке, а не статической RGB-подсветке. Однако у RGB-подсветки есть и свои плюсы.

Для RGB-подсветки требуется контроллер, который позволяет управлять всеми RGB-подсветками в системе. Поэтому вам не требуется стороннее приложение для управления этими огнями. Если вы хотите иметь механическое управление светом, RGB — это то, что вам нужно.

Мы также можем добавить переключатель для управления ARGB, но использование стороннего приложения для подсветки ARGB имеет больше смысла.

Кроме того, если у вас материнская плата, не поддерживающая RGB, единственный способ получить RGB в вашей системе — использовать RGB-подсветку.

Визуальная разница между RGB и ARGB

Чтобы определить, какой тип RGB вы используете, проанализируйте кабель питания, который необходимо подключить к материнской плате. Вы не можете определить, является ли это статическим RGB или ARGB, просто взглянув на конец разъема кабеля полосы RGB. Хотя конечная точка кабелей RGB и ARGB выглядит одинаково, у них будет разное количество проводов.

Static RGB будет иметь четыре провода в качестве кабеля питания, а ARGB — три.

Мы можем использовать тот же принцип, чтобы различать RGB-вентиляторы.

Похожие вопросы

Нужна ли вам материнская плата RGB для вентиляторов RGB?

Вам не обязательно нужна материнская плата RGB для вентиляторов RGB. Вентиляторы RGB поставляются с разъемом, который можно использовать для подключения к источнику питания, питающему как вентилятор, так и RGB.

Однако, если у вас есть ARGB, вам нужна материнская плата RGB.

Можно ли подключить вентилятор к разъему RGB?

Если у вас есть вентилятор ARGB, вы можете подключить его к разъему RGB. Однако заголовок RGB должен быть 3-контактным разъемом 5 В, а не 4-контактным разъемом 12 В.

Если вы пытаетесь вставить обычный корпусной вентилятор в разъем RGB, делать это не рекомендуется. Поскольку контакты несовместимы друг с другом, вентилятор может оказаться бесполезным, если мы их соединим.

Что произойдет, если вы не подключите разъем RGB?

Если не подключить разъем RGB, то вентиляторы могут крутиться, но RGB не загорится.

Вентиляторы RGB работают с любым контроллером?

Вентиляторы RGB не будут работать ни с одним контроллером. Комплект вентиляторов RGB будет использовать отдельный контроллер, предоставленный производителем вентиляторов RGB.

Могут ли вентиляторы RGB менять цвет?

Вентиляторы RGB и ARGB могут менять цвет. Однако RGB может одновременно подсвечивать только определенный цвет: красный, зеленый или синий.

В отличие от RGB, ARGB может управлять каждой светодиодной головкой на светодиодной ленте, отсюда и название Addressable RGB.

Существует третий тип вентиляторов со светодиодной подсветкой. Эти вентиляторы имеют только один цветной светодиод, а это означает, что эти вентиляторы RGB не могут менять цвет.

Нет заголовка RGB на материнской плате

СОДЕРЖАНИЕ

1

Наконец-то настал день, и вы как раз собираетесь сделать красочную модернизацию вашей системы, чтобы насладиться сладкой славой всех вещей RGB… только чтобы понять , что на вашей материнской плате нет заголовка RGB .

К счастью, есть разные способы RGBифицировать ваш компьютер даже без разъема RGB на материнской плате, и именно об этом мы и поговорим!

Что такое заголовки RGB?

Начнем с основ — что такое заголовки RGB?

Большинство современных материнских плат имеют разъем RGB. Он используется для питания RGB-устройств , таких как вентиляторы и полосы, с питанием 12 В постоянного тока и для передачи данных для каналов красного, зеленого и синего цветов.

Источник: Corsair

Но не все заголовки RGB одинаковы. Существует основных различий между стандартными устройствами RGB, использующими 12 В, и адресуемыми устройствами RGB, использующими 5 В:

RGB и ARGB

ARGB (адресуемый RGB) — более продвинутая версия RGB. Вот ключевое различие в том, как они работают:

  • Типичная лента RGB имеет 50 отдельных светодиодов, но они могут воспроизводить только один и тот же цвет в любой момент времени. Вы не можете управлять ими по отдельности, а это означает, что яркие световые эффекты, такие как синхронизация звука, циклическое изменение цвета и мигание, невозможны со стандартным RGB.
  • Типичная адресуемая RGB (ARGB) лента имеет 50 светодиодов, и каждым из этих светодиодов можно управлять по отдельности . Вы можете настроить яркий RGB с циклическим изменением цвета, миганием, синхронизацией звука или ручными эффектами, которые управляются с помощью различного программного обеспечения.

Источник: Corsair

Большинство материнских плат имеют обычные разъемы RGB (просто «RGB»). Эти разъемы

12V RGB стали стандартом за последние пару лет .

Поскольку RGB стал настолько популярным, в отрасли был разработан более тонкий способ управления настройкой цвета, и были созданы концентраторы управления ARGB .

Однако в последнее время мы видим все больше и больше материнских плат с выделенным 5v ARGB 9Заголовки 0036. Ими можно управлять с помощью программного обеспечения RGB вашей материнской платы , которое обычно поставляется с более дорогими материнскими платами.

Например, MSI MAG B550 Tomahawk имеет два 4-контактных разъема RGB и два дополнительных 3-контактных разъема ARGB , которые называются разъемами Rainbow LED.



Как видите, устройство

5V ARGB имеет три провода и подключается к трем контактам (1, 2 и 4).

Старый стандарт 12 В имеет четыре провода и использует все четыре контакта , 12 В постоянного тока и по три для каждого из своих цветовых каналов — красного, зеленого и синего.

  ARGB RGB
Номер контакта 1 5 В пост. тока 12 В пост. тока
Контакт № 2 Данные Зеленый
Контакт #3 Красный
Штифт #4 Заземление Синий

Внимание! Если вы подключите устройство ARGB 5 В напрямую к стандартному разъему RGB 12 В, ваше устройство может быть повреждено .

Что делать, если на материнской плате нет разъема RGB?

Но эта информация о заголовках RGB и ARGB ничего для вас не значит, если на вашей материнской плате их нет.

Тем не менее, важно знать основные различия между ними, потому что обходные пути для получения RGB на не-RGB плате, как правило, сбивают людей с толку.

Существует несколько способов заставить работать RGB.

Эти обходные пути не так уж и дороги:

Контроллеры RGB с питанием от Molex/SATA/USB и выделенные пульты дистанционного управления

специальный пульт. Контроллер RGB позволит вам подключить к нему ваши вентиляторы, а пульт дистанционного управления позволит вам управлять цветом вентиляторов.

Имейте в виду, что таким образом вы не сможете управлять каждым отдельным вентилятором – контроллер отправляет данные о цвете всем подключенным вентиляторам.

Контроллер RGB LED для светодиодных лент

Контроллер RGB питается от через Molex или SATA .

Некоторые варианты позволяют напрямую подключаться к разъемам RGB материнской платы, что позволяет программному обеспечению освещения материнской платы управлять данными о цвете.

Контроллеры с адресуемой RGB-подсветкой

Некоторые известные игроки игровой индустрии, такие как Razer, Corsair и Cooler Master, имеют адресуемые контроллеры RGB , которые работают без заголовков RGB на материнской плате.

Источник: Razer

Они питаются через SATA или Molex и подключаются к материнской плате с помощью внутреннего разъема USB.

Настройка адресуемого контроллера Razer Chroma RGB

Чтобы получить полный контроль над новой настройкой ARGB, вам необходимо загрузить программное обеспечение RGB вашего контроллера (если вы выберете контроллер Razer Chroma ARGB, вам потребуется Razer Synapse).

Имейте в виду, что вам понадобятся вентиляторы ARGB, чтобы получить модные эффекты ARGB, такие как дыхание, циклическое изменение цвета, синхронизация звука и многое другое.

Заключение

Короче говоря, не все материнские платы поставляются с разъемами RGB . Но это не значит, что вы не можете заставить RGB правильно работать в вашей системе.

Вы можете приобрести ленты/вентиляторы с питанием от USB с ИК-пультами дистанционного управления или концентраторами ARGB , такими как контроллер Razer Chroma Addressable RGB.

Еще одна вещь, о которой следует помнить, это разница между заголовками RGB и ARGB .

Многие платы начального уровня либо вообще не имеют разъемов RGB, либо имеют только один или два стандартных разъема 12 В. Подключение к ним устройств 5V aRGB не даст хороших результатов, так как они, скорее всего, поджарятся.

Часто задаваемые вопросы

Что такое разъем RGB LED?

Разъемы RGB рассчитаны на 12 В постоянного тока и используются для питания светодиодных лент RGB.

Если на вашей материнской плате есть этот разъем, вы можете подключать к нему светодиодные ленты.

Источник: Deepcool

Обратите внимание на тип разъема вашей материнской платы, потому что подключение устройств 5V aRGB к разъемам 12V RGB может (и, вероятно, приведет) к их выходу из строя.

Есть ли на материнской плате разъем RGB?

Самый простой способ — проверить руководство по материнской плате в Интернете и найти поддержку RGB.

Если информации о нем нет, придется искать вручную.

Если вы не можете найти фотографии материнской платы в высоком разрешении в Интернете, вам придется открыть корпус компьютера и самостоятельно поискать разъемы RGB на материнской плате. Убедитесь, что вы отсоединили шнур питания, прежде чем начать бродить по внутренностям вашей установки.

Все ли материнские платы поддерживают RGB?

Нет, не все материнские платы поддерживают RGB! Материнские платы без разъемов RGB не поддерживают RGB из коробки.

Тем не менее, существуют обходные пути, которые дают пользователям возможность RGBифицировать свои настройки либо с помощью полос с питанием от USB с пультами дистанционного управления, либо с помощью адресуемых концентраторов RGB.

Могу ли я иметь RGB на материнской плате без RGB?

Да, можно!

Вы можете иметь RGB на материнской плате без RGB, используя светодиодные устройства со специальными пультами дистанционного управления или контроллером Razer Addressable RGB (или аналогичными светодиодными концентраторами), которые подключаются к вашей материнской плате через USB и предоставляют вам доступ к элементам управления RGB.

Ваш комментарий будет первым

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
