Размеры блока питания для компьютера: Как выбрать блок питания для компьютера

Основные характеристики блока питания для компьютера

Привет, друзья! Сегодня я расскажу вам, про основные характеристики блока питания, на которые следует обратить внимание, при покупке этого девайса.

Для наглядности возьмем конкретный пример — Chieftec GPS-600A8 600W, и рассмотрим те технические характеристики, которые указаны в описании товара большинства приличных интернет-магазинов.

Мощность

В нашем случае указано 600 Вт, чего вполне достаточно для игрового компьютера. Это – основная характеристика, которой следует руководствоваться при выборе этого типа комплектующих для системного блока.

У вас может возникнуть закономерный вопрос – а что, если не указана эта характеристика в описании товара? Советую держаться подальше от такого магазина: логично предположить, что если администрация не считает важным приводить главные параметры, то и остальной рабочий процесс организован per rectum.

Связываться с такими специалистами – нажить себе лишней головной боли.

Коэффициент полезного действия

Этот параметр показывает, сколько «высосанной» из розетки электроэнергии будет преобразовано в полезную нагрузку компьютера. У хороших блоков питания этот показатель не ниже 80%, о чем свидетельствует соответствующий сертификат. Меньшим КПД страдают только дешевые некачественные блоки питания. Не рекомендую покупать такой – неизвестно, сколько он проработает. Да и экономия тут мнимая – вы, все равно, переплатите за электроэнергию, которую БП, с низким КПД, потребляет больше.

Форм-фактор и габариты

Физические размеры блоков питания для ПК, строго стандартизованы и отвечают форм-фактору. Также формфактором регламентируется выходное напряжение и типы кабелей, для питания всех потребителей энергии.

Так как самый распространенный форм-фактор сегодня ATX, рекомендую ориентироваться именно на него.

Питание

В этом разделе указываются типы коннекторов, подключения нагрузки 12В для всех устройств – материнской платы, процессора, дополнительного питания для видеокарты, а также наличие и количество штекеров SATA и/или Molex.

При несоответствии стандартов, во время сборки компьютера у вас ничего не получится подключить, даже чисто физически.

Возможность модульного подключения кабелей, обычно также указывается, хотя такая опция – уже дело личных предпочтений пользователя.

Охлаждение

Хороший тон – указать не просто наличие воздушного охлаждения, но и диаметр кулера. На основании этого, покупатель может сделать предположение об уровне шума, издаваемым блоком питания. Учитывайте, что самые шумные – устаревшие 80-миллиметровые вентиляторы, а самые тихие – новые модные 120-миллиметровые, которые шумят меньше, благодаря меньшей частоте вращения.

Наличие подсветки

Дополнительная «фича», которая никак не влияет на производительность компьютера, но может быть интересна в эстетическом плане. Из комплектующих, оборудованных светодиодами, в полупрозрачном корпусе, можно собрать компьютер, который будет светиться, как новогодняя елка.

Как опытный пользователь, повидавший всякое, могу гарантировать, что в большинстве случаев такая «елочка» умиляет владельца в течение первых нескольких недель, потом же начинает раздражать. Вообще грустно, если не предусмотрена возможность отключения подсветки.

Страна-производитель

Если вы рассчитываете, что здесь у нас широчайший выбор, могу вас разочаровать: большинство электроники, сегодня, производится в Китае. Не стоит думать, что такие комплектующие, хуже остальных деталей «желтой» сборки или «американцев» (которые уже почти не производятся и попадают к нам редко).

Такое заблуждение неактуально, как минимум, лет пять и обусловлено тем, что раньше в Поднебесной, таки массово выпускалась некачественная электроника.

Я не говорю, что она и сегодня не выпускается – на рынке, все еще можно найти лютый контрафакт, который не соответствует вообще никаким стандартам. Одновременно с этим, в продаже масса качественной китайской электроники, которая не уступает аналогам.

Во многом и от того, что аналогов попросту нет, так как 95% товаров маркируются гордой надписью Made in China. Поэтому, в первую очередь, рекомендую обращать внимание на бренд. И, если вы сомневаетесь, какому из них стоит отдать предпочтение, могу порекомендовать тот же Chieftec, устройства от которого, редко подводят своих владельцев.

Вот и вся общая характеристика блоков питания, важная при сборке компьютера самостоятельно. Некоторые магазины могут приводить чуть ли не всю спецификацию по каждому устройству, но обычному пользователю это не нужно.

Если все вышеперечисленные характеристики БП соответствуют вашим требованиям, то правильно собранный компьютер, в большинстве случаев, работает. А если не работает – он попросту собран неправильно.

Также на эту тему советую, почитать про сертификаты блоков питания и срок службы блока питания компьютера. Инструкцию как рассчитать мощность блока питания вы найдете здесь.

Спасибо за внимание и до следующих встреч! Не забудьте подписаться на новостную рассылку, чтобы не пропустить важные полезные публикации.



С уважением, автор блога Андрей Андреев

как выбрать блок питания для компьютера

Главная > Новости


Поделиться:

В первую очередь обратите внимание на габариты блока питания. Вам нужен такой, который влезет в корпус.

Иными словами, если у вас корпус форм-фактора ATX, то и блок питания должен быть такого же типа. Можно меньше. Если взять больше, то комплектующая не влезет в корпус, и её придется оставлять проветриваться снаружи. Самые популярные форм-факторы следующие:

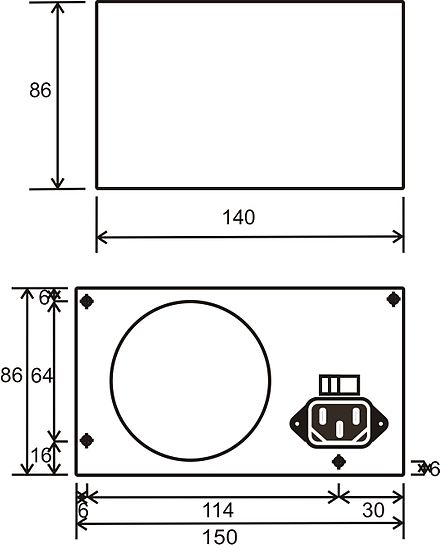

  • ATX — это самый распространенный форм-фактор блоков питания для ПК. Они имеют габариты 150x86x140 мм и бывают двух вариантов исполнения: с закрытым (80 мм) и открытым (120 мм) вентилятором.
  • SFX – компактные блоки питания с короткими проводами и размерами 125×51,5×100 мм. Это форм-фактор для компактных мультимедийных ПК или серверов.
  • TFX – форм-фактор для корпусов нестандартной формы или небольшой высоты, тоже с короткими проводами. Его размеры – 85x65x175 мм. Грубо говоря, SFX более «квадратный», а TFX более «вытянутый».
  • Внешние блоки питания вообще не предназначены для установки в корпус компьютерам. Они чаще всего имеют большую мощность и используются в профессиональном оборудовании.

Смотрим на коннекторы

Блок питания подключается практически ко всему железу в компьютере. В зависимости от типа коннектора, у вас получится запитать только определенный тип комплектующих.

  1. Основной кабель питания 20+4 pin. Версия 1.0 и выше подключается к материнской платепри помощи 20-pin разъема. Это устаревший стандарт, сейчас такие блоки питания не встречаются. Версия 2.0 и выше подключается к материнской плате при помощи 24-pin разъема. Многие из таких БП обратно совместимы со старыми материнскими платами, так как имеют разделенный разъем (20+4 pin).
  2. Кабель питания ЦПУ. Подает питание на процессор. На картинке стандартный разъем 4-pin, но существуют также вариант 4+4 pin — для особо мощных процессоров. Если на материнской плате для питания процессора располагается 8-pin коннектор, а БП имеет только 4-pin кабель, то не переживайте. У вас всё равно получится запустить систему, если просто вставить 4-pin коннектор в разъем 8-pin.
  3. Кабель питания жесткого диска SATA. Подает питание на накопители современного типа.
  4. Кабель питания периферии. В настоящее время используется редко. В основном используется для подключения подсветки, корпусных кулеров, регуляторов оборотов и т.д.
  5. Кабель питания шины PCI-Express. Предназначен для коннекта видеокарты. Чаще всего встречается в формате 6+2 pin. Но существуют и другие.
  6. Кабель питания флоппи-привода. Использовался для подачи питания на устройство для чтения дискет. Устаревший тип кабеля. Также иногда применяется в платах расширения (например, звуковая карта).

Выбирая БП, определитесь с конфигурацией комплектующих. В любом блоке питания присутствует основной кабель и хотя бы один кабель питания процессора. Если у вас несколько дисков SATA, подберите модель с соответствующим числом кабелей питания. Это касается дисков IDE, а также CD/DVD-приводов. Если у вас мощная видеокарта или несколько видеокарт, для их питания могут понадобиться дополнительные кабели PCI-Express.

В редких случаях вам понадобятся все имеющиеся кабели у блока питания. А, значит, незадействованные провода будут только мешать, закрывая воздушные потоки и задевая остальные комплектующие. В современных моделях эта проблема решается за счет модульности конструкции. Просто отключите ненужные провода и отложите их до тех пор, пока в них не возникнет необходимость.

Какой мощности блок питания выбрать для компьютера?

Мощность современных БП варьируется от 200 до 2400 Вт, кому и сколько будет достаточно?

  • Если вы ищете блок питания для офисного или домашнего ПК, вам вполне хватит мощности в 300-400 Вт — бытовое «железо» много энергии не просит. Например, можно взять недорогой блок Be Quiet:
  • Eсли вы ищете блок питания для игрового ПК, нужно присмотреться к моделям как минимум на 400-650 Вт. Игровой процесс требует куда больших мощностей — это всем известно. По соотношению цены и качества покупателям-геймерам нравятся продукты фирмы Chieftec, например, вот такой:
  • Для особо мощных конфигураций с несколькими видеокартами уже стоит рассматривать модели от 650 Вт. Вот вам в подарок блок питания AeroCool на 1200 Вт за волшебные деньги для своей мощности:

Определяемся с сертификацией

Что еще нужно учесть? Энергоэффективность. Для ее оценки существует специальная шкала сертификации 80 PLUS c шестью уровнями градации: простой, Bronze, Gold, Silver, Platinum и Titanium. Сертификат определяет КПД блока питания: отношение потребляемой мощности к выходной. На российских прилавках обычно лежат БП с простыми, бронзовыми, золотыми или платиновыми сертификатами.

← Предыдущая новостьСледующая новость →

Блоки питания

— что выбрать?

  • НАСТРОЙКА
  • Оборудование
  • ПСУ

В этой статье мы постараемся предоставить некоторую информацию, которая облегчит вам выбор подходящего блока питания для вашей следующей сборки ПК. Существует множество различных терминов, которые могут сбить с толку. Например, какая мощность вам на самом деле нужна? Мы надеемся дать ответ на этот и ряд других вопросов в этой статье.

Берлебург

20 июн. 2020 10:40

ф т

Введение. Что такое блок питания/блок питания?

Давайте начнем с самых основ и рассмотрим, что такое блок питания и для какой цели он служит в вашем компьютере. Название, конечно, весьма показательно для назначения этого компонента. Этот блок обеспечивает питание всей системы и, по сути, является тем, что приводит в действие все остальные компоненты системы, включая материнскую плату, процессор, графическую карту и жесткие диски. Все компоненты, которым требуется питание, полагаются на источник питания. Поэтому блок питания обычно считается одним из наиболее важных компонентов любой сборки ПК. Таким образом, также крайне важно выбрать надежный и заслуживающий доверия источник питания, чтобы обеспечить будущую стабильность и долговечность вашей системы.

Сегодня на рынке представлено множество брендов блоков питания, некоторые из которых явно лучше других. Мы не будем называть и осуждать какие-то конкретные бренды. Вместо этого мы упомянем те бренды, которые зарекомендовали себя как надежные производители блоков питания во всех ценовых диапазонах. Сюда входят такие бренды, как: Seasonic, Corsair, ASUS, Cooler Master, be quiet! и ЭВГА. Конечно, существует множество других прекрасных брендов, и этот список — лишь краткий список некоторых из тех брендов, с которыми у нас был положительный опыт и которые приобрели определенный уровень признания в качестве надежных производителей.

Какие типы блоков питания доступны?

В общих чертах, на рынке существует три различных типа блоков питания. Наиболее распространенным является обычный блок питания ATX, который также является самым большим из трех типов. Блок питания ATX имеет размеры 150 x 86 x «длина» (ШхВхД). Длина блока питания варьируется от модели к модели, но обычно составляет 150 мм и более. Два других типа очень похожи друг на друга как по размеру, так и по названию. Они называются SFX и SFX-L, а L-модель в основном немного длиннее.

В отличие от ATX, модели SFX и SFX-L должны соответствовать некоторым фиксированным размерам, которые нельзя изменить. Это означает, что стандартный блок питания SFX всегда имеет размеры 100 x 125 x 63,5 мм, а размер блока питания SFX-L — 125 x 125 x 63,5 мм. Конечно, существуют и другие типы блоков питания, помимо трех, которые мы упоминали до сих пор. Но они часто используются в серверных решениях или в особо компактных корпусах с очень ограниченным пространством. Они не так уж распространены, и в этой статье мы упростим их и сосредоточимся на тех, о которых уже упоминали.

Ниже фото, на котором хорошо видна разница в размерах между обычным блоком питания ATX и блоком питания SFX. Становится совершенно очевидным, что ATX используется в более крупных и распространенных компьютерах, тогда как SFX и SFX-L используются в небольших и более компактных компьютерах.

Дизайн/макет — модульный или немодульный?

Разница в размерах это одно. Также есть много вариантов, когда речь идет о дизайне и компоновке, особенно в отношении кабелей, которыми оснащен блок питания. В былые времена почти все блоки питания были тем, что мы сегодня называем немодульными. В основном это означает, что все входящие в комплект кабели компонентов были прикреплены к блоку питания. Таким образом, даже если вам может понадобиться использовать менее половины из них, вам придется иметь их все там, внутри вашей машины, поскольку вы не можете отсоединить лишние кабели. Это, конечно, привело бы к некоторым головным болям с точки зрения прокладки кабелей внутри корпуса, грязному виду и, самое главное, плохой циркуляции воздуха.

Выше мы видим кабели, которые идут в комплекте с модульным блоком питания — Fractal Design ION SFX 650G.

К счастью, ситуация изменилась, и в наши дни немодульные блоки питания вообще редко встретишь.

Часто вы получаете фиксированные кабели только с более дешевыми моделями и брендами, и, как уже упоминалось, мы рекомендуем вообще не приобретать ни один из них. Это также хороший способ отфильтровать более дешевые и нежелательные блоки питания. Современные блоки питания приемлемого качества часто имеют полу- или полностью модульную компоновку. Если вы еще не догадались, давайте просто пробежимся по этому поводу. Полумодульная компоновка означает, что блок питания имеет один или несколько постоянно подключенных кабелей, в то время как все остальные являются съемными и могут быть добавлены индивидуально в зависимости от ваших потребностей. Обычно это кабель питания процессора (EPS), а также большой 24-контактный кабель ATX для материнской платы, которые фиксируются, поскольку эти кабели в любом случае обязательны. Ниже приведен пример полумодульного блока питания, а именно MasterWatt 550 Watt от Cooler Master — блок питания, который мы уже рассматривали ранее.

На данный момент, я думаю, совершенно очевидно, что такое полностью модульный блок питания. Здесь все кабели можно отсоединить и добавить по мере необходимости, включая кабель EPS и 24-контактный кабель ATX. На изображении в начале этого абзаца показаны кабели, которые вы получите с полностью модульным блоком питания от Fractal Design. Это, безусловно, самый популярный тип блока питания в наши дни, и это здорово. Помимо значительного упрощения сборки собственного ПК, поскольку вы можете просто установить кабели, которые вам нужны, это также дает вам возможность оживить ситуацию с помощью специально изготовленных нестандартных кабелей, которые бывают разных цветов и дизайнов. Однако в этой статье мы не будем погружаться в этот огромный мир настройки. Оставим это на другой день. Ниже мы видим изображение блока питания Fractal Design ION+ 860P, который мы также рассмотрели ранее. Этот блок питания полностью модульный, и мы установили только те кабели, которые необходимы для проведения нашего теста. Как видно, есть несколько неиспользуемых портов, куда можно подключить дополнительные кабели.

Эффективность — что насчет энергопотребления?

В поисках нового блока питания вы, несомненно, столкнетесь с так называемыми этикетками 80 Plus, которые теперь доступны в шести различных версиях. По сути, этикетки 80 Plus показывают, насколько эффективен блок питания, о котором идет речь, или, другими словами, как мало энергии тратится впустую и уходит в виде тепла. Мы настоятельно рекомендуем вам всегда выбирать источник питания с максимально возможной эффективностью. Возможно, это немного дороже, чем с более низкой сертификацией 80 Plus, но если вы используете свой компьютер по много часов каждый день, дополнительные расходы будут быстро компенсированы, когда вы посмотрите на ваш счет за электроэнергию. Ниже мы добавили обзор различных сертификатов 80 Plus и их значения. Слева направо мы идем от «худшей» сертификации, которой является 80 Plus «White», к лучшей, которой является 80 Plus Titanium.

Когда блок питания изготавливается и испытывается, существуют некоторые требования к эффективности, которым он должен соответствовать, чтобы получить один из шести сертификатов 80 Plus. На изображении выше мы видим эти требования, перечисленные рядом с различными сертификатами 80 Plus. Проценты указывают количество энергии, потребляемой источником питания и преобразуемой во что-то, что система может использовать. Следовательно, вы захотите получить источник питания с максимально возможной эффективностью в рамках бюджета, который у вас может быть. Мы рекомендуем всегда использовать блок питания с сертификатом 80 Plus Gold или выше. Они имеют разумную цену от большинства вышеупомянутых производителей, а также многих других. Таким образом, вы обязательно получите максимальную отдачу от электроэнергии, потребляемой от сетевой розетки.

Как решить — что вам нужно?

Теперь вы пришли к выводу, что вам нужен блок питания ATX с модульной компоновкой и эффективностью 80 Plus Gold или выше. Но как насчет мощности, которую также может быть трудно понять. Мы часто видим, как покупатели получают блоки питания, которые намного мощнее, чем то, что им действительно нужно. Технически в этом нет ничего плохого, поскольку вашей системе не может быть нанесен вред при работе с очень мощным блоком питания или слишком слабым, если уж на то пошло. Если вы окажетесь в ситуации, когда ваш блок питания недостаточно мощный для питания вашей системы, и он будет перегружен, он просто отключится, чтобы гарантировать, что никакие компоненты не находятся под угрозой.

С другой стороны, блок питания с большой емкостью будет иметь большой запас, а это означает, что уровень шума от него будет поддерживаться относительно низким, поскольку вентилятору не придется работать так сильно, чтобы поддерживать его охлаждение. Кроме того, может быть преимуществом использование «слишком большого» источника питания, если вы хотите обеспечить максимально возможную эффективность. Более или менее все блоки питания наиболее эффективны при нагрузке около 50%. Это означает, что если ваш блок питания работает на 50% мощности, когда вы играете или выполняете другие действия на своем компьютере, вы в то же время получите максимальную отдачу от мощности, потребляемой вашей системой.

При этом не стоит бросаться на большой блок питания на 1000 Вт, если все, что вам нужно, это 400-500 Вт. Кроме того, более крупные модели зачастую довольно дороги. Вам лучше поискать менее мощный блок, который лучше подойдет для вашей системы. Большинству бюджетных игровых и офисных компьютеров хватит 400-500 Вт, так как большая часть современного железа очень энергоэффективна. Если вы собираете мощную выделенную игровую систему, возможно, вам лучше поискать блок питания мощностью 650-850 Вт, в зависимости от того, какое оборудование вы в него подключаете и планируете ли вы разгон. Конечно, также учитывается количество жестких дисков и RGB-подсветка. К счастью, некоторые производители, такие как Seasonic, предоставляют инструменты для расчета того, что вам нужно, на основе компонентов, которые вы выбрали для своей новой системы. Вы можете найти калькулятор мощности Seasonics, нажав на эту ссылку.

Хорошим практическим правилом является также посмотреть, что производитель вашей видеокарты указывает на своем веб-сайте. В качестве примера ниже мы позаимствовали фрагмент с веб-сайта Nvidia. Для RTX 2060 Nvidia рекомендует блок питания мощностью не менее 500 Вт, из которых одна только видеокарта потребует 160 Вт при полной нагрузке. Это дает вам довольно хорошую и достоверную информацию при выборе источника питания, и если вы в то же время используете калькулятор мощности, подобный тому, который мы упоминали только что, то вам должно быть весело. Мы считаем, что инструмент Seasonic является одним из лучших доступных.

Резюме

Давайте просто пробежимся по всему, что мы рассмотрели в этой статье. Прежде всего, мы установили, что такое блок питания и что он делает в вашей системе. Существует несколько различных размеров, наиболее популярными из которых являются стандартные модели ATX, а также меньшие модели SFX и SFX-L, которые часто используются в меньших и более компактных сборках и корпусах. С точки зрения внешнего вида и дизайна это может сильно различаться, поскольку разные производители могут выбирать разные цвета, решения для вентиляторов, RGB-подсветку и многое другое. Одна вещь, однако, почти всегда одинакова, и это модульный кабельный интерфейс. По крайней мере, так оно и есть, если в основном рассматривать современные блоки питания.

Если вы меньше всего беспокоитесь о счетах за электроэнергию, когда вы проводите много часов перед компьютером, возможно, стоит выбрать источник питания с высокой эффективностью. Здесь мы рекомендуем модели с сертификацией 80 Plus Gold или выше. Когда дело доходит до того, какая мощность вам понадобится, хорошее эмпирическое правило — придерживаться того, что производитель вашей видеокарты предлагает на своем веб-сайте. Если вы собираетесь разогнать или у вас много жестких дисков, вентиляторов и источников света, возможно, стоит добавить еще 100 Вт или больше. Имейте в виду, что нельзя покупать слишком большой блок питания, а только слишком маленький. Тем не менее, получите тот, который соответствует вашей сборке. Нет смысла тратить четверть своего бюджета на блок питания при создании новой системы.

Мы надеемся, что это руководство помогло пролить свет на всю тему источников питания, а также на некоторые ключевые понятия и терминологию в этой теме.

размеры блока питания atx результаты

Краткое содержание

Блоки питания

ATX обычно имеют размеры 150 × 86 × 140 мм (5,9 × 3,4 × 5,5 дюйма). 1 , при этом ширина и высота такие же, как у предыдущего форм-фактора LPX (Low Profile eXtension). 1 Глубина блока питания обычно составляет 23–24 см. Блоки питания ATX обычно используются в настольных компьютерах.
