Разгон оперативной памяти: особенности — Boiling Machine

Ускоряемся навстречу большей производительности

Несмотря на то, что на тему разгона исписаны километры интернет-форумов, рядовые пользователи ПК, в лучшем случае, слышали лишь об оверклокинге процессора, возможно, еще видеокарты. Чего таить, на эти темы мы уже успели написать два небольших материала(про процессор можно почитать здесь, а про видеокарту – здесь)

Представьте себе, разгон оперативной памяти может настолько же эффективно поднять производительность компьютера, а особенно заметна разница будет в ваших любимых требовательных играх. Мы уже писали об оптимальном объеме памяти для ПК, однако в этот раз предлагаем рассмотреть плашки оперативки более детально, и, конечно же, вместе познакомиться с таким явлением, как разгон оперативной памяти.

Самый простой способ

Иногда у пользователей ПК нет ресурсов, чтобы разобраться во всех нюансах такого непростого процесса, как разгон, а увеличить производительность очень хочется. В таких случаях вы всегда можете обратиться к специалистам Boiling Machine по вопросам будущего апгрейда. Специальный апгрейд-сервис был создан, чтобы ничего не отвлекало вас от увлекательного геймплея или важной работы. Наши специалисты помогут как с разгоном памяти, так и другими модификациями вашей игровой машины.

Но если вы все таки решитесь взяться за дело самостоятельно, то внимание следует обратить на следующие показатели. Объем памяти напрямую влияет на скорость работы компьютера, но насколько быстро планки позволяют процессору записывать и считывать данные зависит сразу от нескольких факторов.

Производители чипов и контроль качества

• Samsung
• Hynix
• Micron

Да, все бренды оперативной памяти основывают свои модули на чипах всего от трех компаний. У каждого из производителей есть несколько категорий качества, известные также как степпинги оперативной памяти. Если не погружаться в ненужные подробности, то лучшие из них – это B-die и E-die у Samsung, E-die (Rev. E) от Micron и CJR (C-die) от Hynix. Перед покупкой модуля, который вы бы хотели в будущем разогнать, стоит поискать информацию о чипах на странице товара или в отзывах бывалых оверклокеров. Также информацию о чипах вы можете узнать через Thaiphoon Burner.

Частота передачи данных

Правильно называть «Скорость передачи данных» (Data rate) – количество операций по передаче данных в секунду через выбранный канал. Обычно измеряется в гигатрансферах (GT/s) или мегатрансферах (MT/s), но для простоты восприятия производители по аналогии с процессором используют измерение в МГц. Также нужно понимать, что указанные показатели частоты – это удвоенное значение реальной скорости передачи данных. Так, у плашек на 3200 МГц реальная тактовая частота составляет 1600 МГц, в этом заключается особенность памяти формата DDR (Double Data Rate). В таких модулях данные считываются дважды за цикл: на пике сигнала и в моменте спада. По этой причине, если вы используете планки с разной частотой, то система будет ориентироваться на модуль с меньшим показателем. Также частоту выбранной вами оперативной памяти должны поддерживать процессор и материнская плата, вопросами совместимости всегда лучше озаботиться заранее.

Тайминги

CAS‑тайминги (Column Access Strobe) – количество тактов, которое модуль памяти тратит для доступа к битам данных. Чтобы получить этот доступ, модули обращаются к таблице данных, которую можно представить в виде прямоугольника с ячейками. Записываются основные тайминги в виде четырех следующих друг за другом чисел (15-16-16-35), это четыре разных параметра:

• tCL (CAS Latecy) – время, которое модуль памяти потратит на «дорогу» до считывания первого бита из открытой строки.
• tRCD (RAS to CAS Delay) – количество тактов, которое модуль тратит на открытие строки и получение доступа к столбцам
• tRP (RAS Precharge Time) – количество тактов, которое модуль тратит на закрытие одной строки и открытие следующей (или закрытие неверно-открытой строки и обращение к нужной)
• tRAS (DRAM Cycle Time tRAS/tRC) – параметр, отвечающий за быстродействие всей системы памяти, отношение интервала времени, когда строка открыта для чтения, ко времени, в течение которого чип памяти выполняет полный цикл обращения к ячейке.

Чем ниже тайминги, тем оперативная память работает быстрее, соответственно, не факт, что модули с высокой частотой и высокими таймингами будут быстрее, чем модули с низкой чистотой, но более низкими таймингами. Также одинаковые чипы разной ревизии могут показывать разные показатели. Поделите тактовую частоту на tRCD (тайминг, который не масштабируется с напряжением), чтобы оценить скорость своего комплекта и сравнить его с другими.

Второстепенные и третьестепенные тайминги тоже открыты для разгона, но о них позже.

Напряжение (Вольтаж)

Самый главный показатель напряжения – DRAM Voltage, но в документации к оперативной памяти указаны еще несколько параметров:

• Напряжение контроллера (SOC), называется по-разному у разных производителей (У Intel – VCCSA и VCCIO, AMD – VCORE SOC, Asus – VDDCR SOC, Gigabyte – Dynamic Vcore SOC, Asrock – VID, MSI – CPU NB/SOC)
• Тренировка памяти при запуске системы (DRAM Boot)
• Источник опорного напряжения (Vref)

Наиболее важный из них именно SOC.

Теперь стоит обратить внимание на нормальные и рекомендованные пиковые показатели DRAM Voltage. Чем больше напряжение, тем больше риск вывести модули из строя.

Память	Норма	Пик
DDR3	1,5 В	1,8 B
DDR4	1,2 В	1,45 B
DDR5	1,1 В	1,35 B

*показатели напряжения зависят от чипов памяти конкретного производителя, например B-die DDR4 может в 1,5 В

В большинстве микросхем от увеличения напряжения снижается tCL.

Ранг памяти

Область микросхемы шириной в 64 бита, отдельный логический модуль, образованный несколькими чипами памяти. Если модуль один, то память называется одноранговой, два – двуранговой, четыре – четырехранговой и т.д. У Kingston ранги памяти отражены в названии плашек специальными буквами: S (Single) — один ранг, D (Dual) — два, Q (Quadro) ­– четыре. Большей перспективой разгона обладает одноранговая память, двухранговые модули, как правило, работают с большей производительностью, но не так эффективны при разгоне.

Подготовка к разгону

Сперва стоит узнать, подходит ли ваша материнская плата для разгона (ведь именно на ней размещается оперативная память). Если она поддерживает оверклокинг процессора, то и разгон модулей памяти не составит проблем.

На этой странице вы можете узнать о возможностях разгона материнки для процессоров Intel, здесь – для AMD. Сразу скажем, что у первых это будут платы на чипсетах Х- и Z‑серий, у вторых – платы на базе чипсетов B350, B450, B550, X370, X470, X570.

Также стоит сразу обозначить для себя цели разгона. Он хорошо проявит себя в играх и профессиональных программах по работе с видео и фото, а вот при серфинге в интернете особых прибавок вы не заметите. Любой разгон производится на свой страх и риск, так как гарантия перестает действовать на те компоненты ПК, параметры которых вы изменили самостоятельно, поэтому еще раз подумайте, а так ли он вам нужен. Если вы настроены решительно, то можно переходить к следующему шагу.

Если давно не прибирались внутри системного блока, то сейчас отличный повод – любой разгон ведет к увеличению температуры комплектующих, а уборка поможет вашей системе охлаждения справляться чуть проще.

Также стоит заранее озаботиться всеми необходимыми программами. Утилиты расскажут о необходимых характеристиках системы, показателях памяти, а бенчмарки помогут протестировать модули до и после разгона.

Список полезного ПО:

• Thaiphoon Burner – для определения параметров памяти
• CPU‑Z – помогает уточнить характеристики памяти и системы вашего ПК
• Аida64 – показывает параметры системы и включает бенчмарки для тестирования
• Prime95 – бенчмарк для тестирования системы на стабильность работы
• MemTest86 – проверяет стабильность системы в стресс-тестах
• Karhu RAM Test – тестирует память на возникновение ошибок
• HWBot x264 Benchmark – тестирует систему в задаче перекодировки видео
• Asrock Timing Configurator –разгон памяти для Intel
• DRAM Calculator for Ryzen – помогает с разгоном памяти на основе AMD Ryzen
• Ryzen Master – разгон памяти для Ryzen 3000

Также следует обновить ваш BIOS / UEFI материнской платы, так как он, в большинстве случаев, будет работать стабильнее и поддерживать разгон (если раньше не поддерживал).

Обязательно соберите первичные данные. Выключите все фоновые программы, запустите Thaiphoon Burner, где вы сможете узнать модель установленных чипов, запустите тест кэша и памяти в Aida64, дождитесь окончания, запишите или заскриньте полученные результаты.

Разгон оперативной памяти

Основные изменения производятся в BIOS, обычно попасть в него можно по клавише F2 (реже F12, F9, DEL) при запуске компьютера. Существует два пути: настройка вручную или при помощи XMP-профиля (Extreme Memory Profile). Второй способ подразумевает обращение к уже созданным пресетам с нужными настройками, вам останется лишь выставить нужную частоту, все остальное будет сделано за вас.

Первый путь намного сложнее и тернистее. Даже если вы найдете в интернете частоту, напряжение и тайминги, подобранные опытным оверклокером для такого же комплекта памяти, здесь, как и с процессорами, все очень индивидуально, и высока вероятность, что найденные показатели не подойдут именно для ваших модулей.

Вся сложность разгона оперативной памяти заключается в том, чтобы найти идеальный баланс между высокой частотой, низким напряжением и низкими таймингами.

Если вы все-таки решились на ручной разгон, значит расчитывайте на показтели выше, чем может предложить стандартный пресет. Убедитесь, что переключились в BIOS с XMP на Manual и готовьтесь к нескольким часам работы.

Начинать стоит с напряжения DRAM и SoC. Для памяти DDR4 разгон рекомендуется проводить в пределах 1,35–1,45 В DRAM и 1,05–1,1 В SoC.

Значения основных таймингов рекомендуется выставить на пару тактов выше первоначальных значений. Когда максимально возможные для ваших чипов значения частоты будут достигнуты, а система проверена в тестах – то можно попробовать постепенно уменьшать значения основных таймингов, начиная с tCL. Не забывайте запускать тест после каждого изменения, чтобы убедиться, что производительность действительно повышается! При появлении нестабильностей возвращайтесь к предыдущим значениям. После того, как три тайминга будут подтянуты до предела, можно выставить tRAS по формуле tRAS=tCL+tRCD(RD)+2 (для Micron Rev. E следует выставлять tRAS=tCL+tRCD(RD)+4) и tRC по формуле tRC=tRP+tRAS.

Такие показатели второстепенных таймингов приводит сайт i2hard :

Тайминги	Надёжно (Safe)	Оптимально (Tight)	Предельно (Extreme)
tRRDS tRRDL tFAW	6 6 24	4 6 16	4 4 16
tWR	16	12	10



Далее tRFC в нс для наиболее распространенных чипов:

Чип	tRFC (нс)
8 Гб AFR	260-280
8 Гб CJR	260-280
8 Гб Rev. E	300-350
8 Гб B-die	160-180

Второстепенные и третьестепенные тайминги (за исключением tRFC) не сильно изменяются в частотном диапазоне.

При стабильной работе второстепенных и третьестепенных таймингов на частоте 3200 МГц, на частоте 3600 МГц и даже на 4000 МГц они продолжат работать стабильно при условии полноценной работы чипов, IMC и материнской платы.

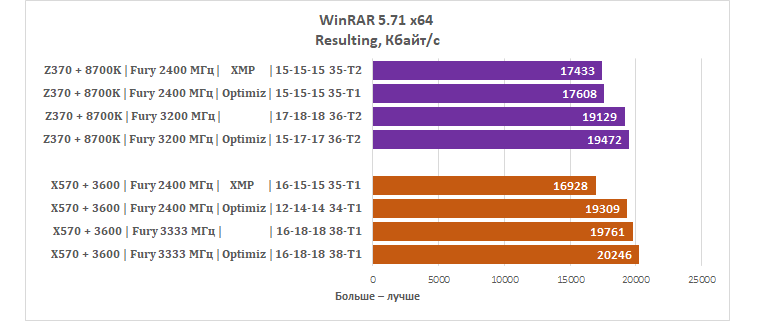

После того, как идеальные показатели были найдены, система осталась стабильной, а производительность изрядно выросла, перезагрузите компьютер, запустите тесты на пару часов, чтобы окончательно убедиться в успехе вашего разгона.

Статьи о железе и гаджетах — I2HARD — i2HARD

Гайд по разгону DDR5 на AMD Ryzen 7000

Изучаем разгон и возможности DDR5 на AMD Ryzen 7000 (AM5).

Какую видеокарту GeForce RTX 4080 купить?

Выбор NVIDIA GeForce RTX 4080 среди представленных видеокарт.

DDR5 на Intel: Ранги или частота?

Тестируем на примере плашек памяти DDR5 1×32, 2×16, 2×32 и 4×16. В стоке и разгоне.

Андервольтинг видеокарт NVIDIA. Как делать и с чего начать?

Изучаем преимущества и делаем андервольтинг видеокарт NVIDIA.

Изучаем MSI Afterburner. Программа для мониторинга системы и настройки видеокарты.

Подробный обзор софта MSI Afterburner: функциональность, возможности, особенности

Как тестировать процессор и оперативную память?

Изучаем софт для правильного стресс-теста процессора и оперативной памяти

Какую видеокарту GeForce RTX 4090 купить?

Выбор NVIDIA GeForce RTX 4090 среди представленных видеокарт.

Как правильно выбрать твердотельный накопитель (SSD)?

Рассмотрим особенности накопителей и на что стоит обращать внимание при их выборе.

Изучаем AMD Ryzen 7000: архитектура Zen 4 и AM5

Вся доступная информация об AMD Ryzen 7000 на момент выхода процессоров.

Как выбрать игровое/геймерское кресло?

Выбираем правильное игровое кресло: технологии, материалы обивки, наполнитель и эргономика.

FSR vs DLSS. — Сравниваем апскейлы от AMD и NVIDIA

Из DLSS делаем AMD FSR.

Изучаем вентиляторы. Что нужно знать для правильного выбора?

Рассматриваем вентиляторы и их особенности

Гайд по разгону оперативной памяти DDR5

Настраиваем ОЗУ нового поколения на производительный режим работы.

Разбираемся в процессорах-«мутантах» и «инженерниках», их особенностях и подготовке к работе

Есть ли жизнь в бюджетном сегменте с Али?

Как и чем охладить VRM на материнской плате?

На примере ASRock H610M-HDV/M.2 и Gigabyte H610M S2H DDR4

Какую видеокарту купить? Июнь — июль 2022

Цены на видеокарты стремятся вниз, поэтому самое время разобраться что же купить этим летом.

Анатомия. Из чего состоит видеокарта?

Разбираемся в компонентах видеокарты.

AMD Radeon Super Resolution (RSR). Что нужно знать?

Что же такое RSR, как работает и как улучшает производительность.

Какую материнскую плату купить для Intel Core 12 поколения?

Выбор материнской платы на сокете LGA1700 на чипсетах b660, z690 для Intel 12 поколения.

Как выбрать компьютерные колонки – мифы и реальность

Разберем ключевые моменты выбора колонок для персонального компьютера.

Разгон оперативной памяти DDR4 на AMD Ryzen и Intel Core

Полноценный гайд по разгону оперативной памяти: частота, настройка таймингов, полезной софт

Гайд: как начать майнить?

Краткий гайд по майнингу для новичка.

Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus

Изучаем и применяем один из полезных инструментов на платформах от AMD — DRAM Calculator for Ryzen

Разгон оперативной памяти DDR4 2400 – Laplace Ricky

LaplaceR Инжиниринг, Аппаратное обеспечение 14 сентября 2019 г. 15 сентября 2019 г. 2 минуты

Сложность разгона DRAM:

• Намного сложнее/требуется время, чтобы найти нестабильность DRAM или несовместимость между imc и DRAM (Решения: Требуются гибридные подходы к тесту стабильности, т. 0012
• Необходимо настроить VCCIO, VCCSA и VDIMM

Материнская плата: asus z170m plus

ЦП: Intel 6700k

Название модели: 2x G.Skill F4-2400C15-8GVR

Информация о кристалле: D9RGQ

Базовый профиль: 1066 19-15-15-35 1,2 В

Профиль XMP: 2400 15-15-15-35 1,2 В

Полезное программное обеспечение:

• Стресс-тест/тест стабильности Prime95
• Сравнительный анализ пропускной способности и задержки Aida/стресс-тест/тест стабильности
• memtest64 стресс-тест/тест стабильности
• thaiphoon burner проверить информацию о кристалле/проверить температуру оперативной памяти

напряжения VCCIO VCCSA VDIMM

Результат разгона: 3200-17-17-17-36 1.4V

Тест производительности до: 2400- 15-15-15-35 Чтение: 35318 МБ/с Запись: 36456 МБ/с Копирование: 34712 МБ/с Задержка: 56,1 нс задержка: 49,6 нс

Обратите внимание, что я только что потратил менее 15 минут (фактически 5 минут) на настройку значения VDIMM/частоты памяти или времени. Вместо того, чтобы тратить много времени на то, чтобы сократить время и попытаться оптимизировать все до предела. Частью стресс-теста было просто ожидание или выполнение других действий на компьютере, поэтому я не считаю это тратой времени. Конечно же, большую часть времени потратил на чтение онлайн-материалов о разгоне памяти. Самое главное при разгоне памяти — вручную настроить VCCIO и VCCSA, так как IMC — более хрупкий компонент ЦП, который не выдерживает высокого напряжения. И разные процессоры имеют разные безопасные диапазоны VCCIO и VCCSA, с этим нужно быть очень осторожным.

Что касается анализа экономической эффективности, то разгон с 2400 до 3200 гораздо более рентабельный, чем разгон с 3200 до 4600. Данные взяты с: https://www.youtube.com/watch?v=2TS4DxXBqu8&feature=youtu.be. Для большинства игр разгон с 2400 до 3200 гарантировал значительный прирост fps, тогда как разгон с 3200 до 4600 дал значительный прирост fps только для некоторых игр.

Ссылки:

• как проверить стабильность https://linustechtips. com/main/topic/898406-how-to-stability-test-memory/
• подробное руководство по разгону https://linustechtips.com/main/topic/773966-comprehensive-memory-overclocking-guide/
• DDR4 разгон 101 https://www.overclockers.com/forums/showthread.php/785102- DDR4-RAM-overclocking-101-guide
• Глубокие знания о тайминге на ryzen oc https://www.reddit.com/r/overclocking/comments/ahs5a2/demystifying_memory_overclocking_on_ryzen_oc/
• Глубокие знания о кристаллах памяти https://www.reddit.com/r/overclocking/wiki/ram/ddr4
• Дополнительные знания, необходимые для разгона памяти на ryzen https://www.youtube.com/watch?v=KOqhyVNPhaM

Нравится:

Нравится Загрузка…

• Tagged
• Разгон DDR4
• Разгон

Просмотреть все сообщения от LaplaceR

Опубликовано 14 сентября 2019 г. 15 сентября 2019 г.

Crucial Ballistix Sport 16GB Kit 4x 4GB DDR4-2400 Обзор Контрольные значения и результаты тестов

ОЗУ DDR4, обзоры оборудования, память

1. Обзор комплекта Crucial Ballistix Sport 16GB 4x 4GB DDR4-24002. Технические данные3. Характеристики и другие особенности4. Контрольные значения и результаты испытаний5. Результат и общее впечатление

Продолжим самую важную часть тестового отчета, максимально стабильную работу. Результаты теста основаны на материнской плате ASRock X99 Extreme6 LGA2011-3 с процессором Intel Core i7-5930K на разных частотах в зависимости от BCLK и тактовой частоты RAM для разных тестов памяти. В качестве операционной системы используется Microsoft Windows 7 Ultimate Edition. Стабильность проверена с помощью программы Memtest86
и SiSoft Sandra Lite используются для всех тестов, потому что они предлагают обширные настройки и быстрое сравнение результатов. КСТАТИ. последняя версия SiSoftware Sandra доступна на нашем сервере и может быть загружена очень быстро. Тесты памяти также включены в бесплатную версию Sandra Lite.

Эталонный тест DDR4 с настройками SPD …

Сначала модули памяти тестируются со значениями SPD и BCLK по умолчанию, при этом значения программируются производителем в SPD и/или XMP EEPROM IC и считываются с материнской платы. На BLCK по умолчанию тайминги с автонастройками стояли 16-16-16-392T (CAS-TRCD-TRP-TRAS).

Вот скриншот CPU-Z 1.70 на частоте 1199,40 МГц / DDR4-2400 и 16-16-16-39 2T с 1,20 В:

Вот результат тестов SiSoftware Sandra:

901 08 Частота по умолчанию ГРМ Напряжение памяти Пропускная способность ОЗУ Целое число B/F AVX2/256 Диапазон шины памяти Задержка памяти 1199,4 МГц СПД 16-16-16-39 1,20 Вольт 17,78 ГБ/с 90 111 19,19 ГБ/с 90 111 27,3 нс

Кстати, «Диапазон шины памяти» не является эталонным значением, но это значение достаточно просто вычислить по частоте и это полезно для сравнения.

Эта стандартная тактовая частота SPD при стандартном напряжении DDR4 сравнивается с двумя другими настройками:

DDR4 OC с 1,20 Вольт …

Во-первых, максимальная частота модулей памяти определяется по умолчанию 1,20 Вольт. Тактовая частота памяти с фиксированным таймингом памяти 15-15-15-36 2 T и напряжением 1,20 В увеличивается небольшими шагами, в то время как подробный тест Memtest86 по-прежнему работает без ошибок. Длительный пробный период гарантирует, что эта частота модулей работает действительно стабильно.

Максимальная частота с таймингами 15-15-15-36 2T и напряжением 1,20В была ок. 1332,6 МГц .

Вот скриншот CPU-Z 1.70 на частоте 1332,60 МГц / DDR4-2666 и 15-15-15-36 2T с 1,20 Вольт:

DDR4 OC с 1,35 Вольт …

9000 2 С другой стороны, максимально возможная частота была определена как 15-15-15-36 2T с максимально допустимым напряжением производителя, которое, однако, для этих модулей совпадает с напряжением по умолчанию 1,20 вольт. Так как разгон уже выходит за рамки спецификаций, мы решили для напряжения OC 1,35 вольта, чтобы разогнать память хотя бы немного выше.

При повышенном напряжении памяти 1,35 вольта модули памяти DDR4 на таймингах 15-15-15-36 2T удалось разогнать до 1400,60 МГц , что примерно соответствует DDR4-2800 . Официально компания Crucial указывает по умолчанию DDR4 1,20 вольта, без потери гарантии!

Вот скриншот CPU-Z 1.70 на частоте 1400,60 МГц / DDR4-2800 и 15-15-15-36 2T с 1,35 Вольт: друг друга.

Здесь значения разгона представлены на графике:

Таким образом, результаты разгона оказались ниже результатов разгона ранее протестированных модулей ADATA Premier 4 ГБ DDR4-2133 CL15, которые мы разогнали с 1,20 В до 1340,70 МГц (DDR4-2684) и с 1,35 В на частоте 1498,80 МГц (DDR4-3000). В любом случае, в отличие от этих модулей Crucial Ballistix Sport 4GB, они предлагают уже 1199,40 МГц (DDR4-2400 CL16) без дополнительного разгона.
