Какой блок питания нужен для компьютера. Как подобрать блок питания для сборного компьютера и просчитать его мощность. Видео — Как рассчитать мощность блока питания
С тех пор прошло 80 лет и я по-прежнему задаю себе этот же вопрос (прим. — Что же такое электричество? ), но не в состоянии ответить на него. © Никола Тесла
Если Вы пришли сюда только за расчётом мощности для Вашего БП, то
Значимость блока питания
Блокам питания традиционно уделяется мало внимания, а их выбор очень часто производится по остаточному принципу, если сравнивать с прочими компонентами ПК. Вместе с тем от качества и надежности этого узла зависит не только бесперебойная работа компьютера на протяжении нескольких лет, но и такой немаловажный показатель, как величина потребляемой электроэнергии, а соответственно и счёта за электричество. В этом материале мы постараемся ответить, чем так хороши дорогие блоки питания и в чем выгода их применения.Качество компонентов
Заметное влияние на конечную цену оказывает качество устанавливаемых электронных компонентов. Примером здесь могут служить используемые электролитические конденсаторы. Блок питания является узлом, существенно нагревающимся во время работы, особенно если в ПК реализована создающая разрежение внутри корпуса схема вентиляции, при которой часть горячего воздуха перемещается через БП. Самые распространенные и недорогие алюминиевые электролиты имеют максимально допустимую температуру в 85 °C, но даже несколько меньший нагрев значительно сокращает их время наработки на отказ. В надежных блоках питания добросовестные производители применяют более стойкие типы конденсаторов, но цена изделия оказывается выше. Соответствующее влияние на итоговую стоимость оказывает выбор производителя в пользу специализированных диодных сборок или дискретных элементов. В первом случае мостовому выпрямителю гарантированы идентичность рабочих характеристик обеих плеч и максимально возможная симметрия, а во втором — более высокая рентабельность производства.
Схемные решения
Современные блоки питания могут иметь по несколько независимых линий в цепях +5 и +12 В. Идеальным, хотя и дорогим, схемным решением здесь являются отдельные выпрямители (особенно синхронные), а приемлемым — индивидуальные выходные фильтры. В бюджетных же моделях нередко встречаются и самые примитивные варианты получения «параллельных» линий, реализованные простым подсоединением проводов к общему контакту. Очевидный недостаток подобного упрощения заключается в невозможности эффективно стабилизировать выходное напряжение и во взаимном влиянии потребителей.
Дешевые БП могут не иметь входных фильтров электромагнитных помех или оснащаются упрощенными одноконтурными решениями. Другими словами — с большой вероятностью они будут создавать проблемы другим электроприборам в процессе своей работы.
Если в бюджетных блока питания обычно предусматриваются два вида защиты: от кратковременного перенапряжения во внешней сети и короткого замыкания внутри блока, то качественные устройства поддерживают более продвинутый пакет безопасности. Лучшие образцы оснащаются интеллектуальной схемой на основе специального чипа и способны своевременно реагировать на чрезмерное потребление тока, перегрев и пониженное напряжение. Кроме того, недорогие блоки не имеют защиты, предотвращающей их включение без штатной нагрузки, в то время как дорогим решениям такой режим работы не страшен.
Последствия выбора
Самопроизвольная перезагрузка компьютера может вызываться не только нестабильной работой материнской платы, проблемами с памятью или программными причинами. Любой блок питания контролирует уровень выходного напряжения по всем цепям и формирует управляющий сигнал, разрешающий включение ПК. Последний представляет собой логическую единицу, которая поступает на вход соответствующего ключевого элемента материнки, ответственного за подачу команды общего сброса. Отсутствие или кратковременное пропадание сигнала Power_OK автоматически вызывает перезагрузку системы, а причиной может послужить как выход напряжений за допустимые пределы, так и некорректная работа самого блока контроля.
Еще одной характерной особенностью бюджетных блоков питания является использование минимально допустимых номиналов электролитических конденсаторов, устанавливаемых в выходных фильтрах. От их ёмкости напрямую зависит время отключения, на протяжении которого БП способен поддерживать требуемые уровни напряжения, позволяя компьютеру экстренно завершить критические операции. При кратковременном пропадании сетевого питания, возможно даже продолжение работы ПК без перезагрузки. Проще говоря, некоторые качественные модели БП имеют «встроенный источник бесперебойного питания».

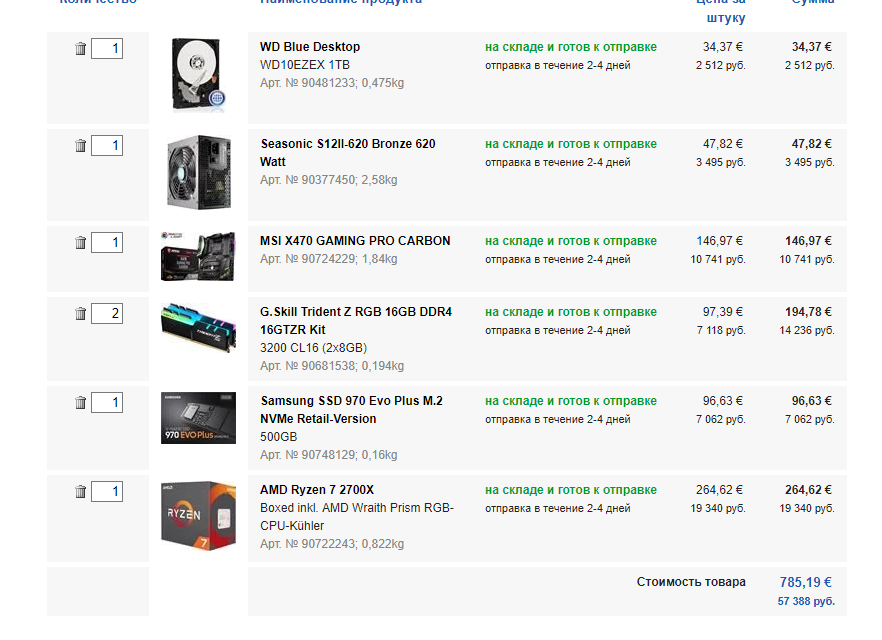

Когда Вы собираете свой компьютер, то в этом есть свои значимые плюсы, так как все комплектующие в персональном компьютере (ПК) играют свою роль с системном блоке — процессор и оперативная память для быстроты операций, видеокарта для отображения графической части, материнская плата для связи всего этого вместе. Именно поэтому важно подбирать комплектующие не только по тому, как они будут удовлетворять Ваши потребности, но и потому, как они будут взаимодействовать друг с другом.
В частности бывают ошибки когда материнская плата не «принимает» процессор или же в корпусе нет места для установки видеокарты.
Но даже если Вы вроде бы подобрали все комплектующие и они подходят друг к другу, то при выборе блока питания (БП) часто возникают вопросы. Наиболее частый — это сколько нужно мощности для того, чтобы все комплектующие «чувствовали» себя комфортно.
Для того, чтобы рассчитать мощность блока питания, можно пойти несколькими путями. Например можно спросить у консультантов в магазине и понадеяться на то, что сотрудник магазина будет достаточно осведомлён в этом и сможет проконсультировать и подобрать нужный.
Или же можно взять и купить блок питания мощностью 600-1000 Ватт и вобще не задумываться т.
к. по любому этого хватит. Да, можно так поступить и переплатить за лишние 600 Ватт т.к. на самом деле Вам могло хватить и 400 Вт например. Мне кажется что это не выход из ситуации. Если только для ленивых и кому денег не жалко.
Так же можно посмотреть в интернете сколько мощности нужно для каждого из компонентов будущего системного блока, а затем рассчитать необходимую мощность. При этом следует учитывать что суммарная мощность всех комплектующих должна быть меньше максимальной выходной мощности источника питания. Так же стоит знать и помнить, что в характеристиках указывают максимальную потребляемую мощность комплектующих т.к. во время работы энергия расходуется всеми неравномерно (включение, выключение, запись информации, запуск множества программ, сложный эпизод в игре и т.п.).

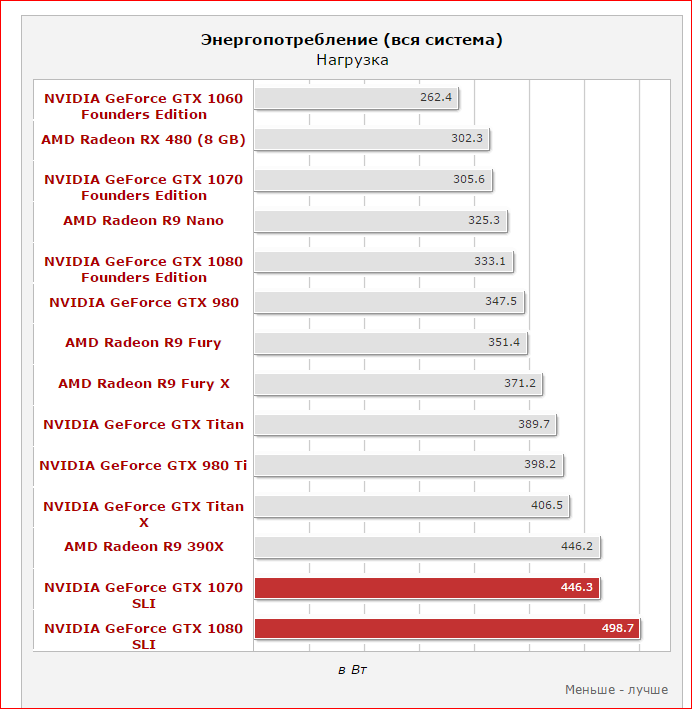

Например потребяемая мощность комплектующих выглядит примерно так:
И ещё некоторые нюансы в виде портов, флоппи-дисководов, различных периферийных устройств и т.д. Как видите — рассчитать питание компьютера для всех не получится. Это сугубо индивидуальные характеристики.
Вот это очень хороший вариант для Вас. Сейчас существует множество специализированных сайтов и программ для расчета питания в компьютере т.к. тема довольно актуальная всегда.
Есть лишь небольшая проблема в том, что не все базы данных на сайтах и в программе находятся в актуальном состоянии, но я дам Вам ссылки на те, которые действительно подходят для современных комплектующих.
Шикарный калькулятор на которой понадобятся минимальные знания английского языка.
Есть два вида калькулятора — Базовый (Basic) и Экспертный (Expert). Из названия можно догадаться для чего какой нужен. Используя второй можно так же указать сколько часов будет работать блок питания, модели для биткоинов, кулера (вентиляторы), скорость и частоту процессора, клавиатуру/мышь и т.д. В общем учесть всё более детально (для знающих).
Из особенностей данного сервиса можно отметить то, что есть возможность выбрать количество комплектующих по минимуму.
Из недостатков (или преимуществ, кому как) есть показ рекламы товара с одного известного зарубежного сайта. И при подсчете покажут рекомендуемый блок питания, который так же есть на другом сайте.
Данный сайт с одной стороны дает возможность выбрать из предложенных товаров и купить сразу блок питания, а с другой стороны он на этом заработает денег. Переходить по таким ссылкам или нет — решать Вам.
Более продвинутая версия предыдущего сервиса. Принцип схож, но появились такие дополнительные функции как: выбор языка (правда русского нет), указание вручную скорости процессора и его мощности, подключение Blue-Ray привода, TV-тюнера, звуковой карты, разъемов USB (2.0 и 3.0), кулеров (вентиляторов) с указанием их количества и размеров, мыши, клавиатуры и тому подобные мелочи. Даже есть возможность указать сколько компьютер находиться включенным.
В общем хороший такой современный сервис-калькулятор для расчёта мощности блока питания компьютера.
Сайт от известной компании MSI которая славится своими геймерскими продуктами.
Есть русский язык и вполне современные характеристики для комплектующих. В принципе всё легко и понятно.
Программа KSA Power Supply Calculator WorkStation —
Как альтернатива онлайн-калькуляторам в интернете для подсчета питания компьютера.
В общем чудо-программа для расчета мощности БП в ПК.
Не думаю что нужно описывать как и что нажимать, т.к. интерфейс очень простой и понятный. Замечу лишь то, что программа умеет так же рассчитывать мощность для Источника Бесперебойного Питания (ИБП), что так же важно для компьютера
На всякий случай прикрепляю к её к теме (версия 1.2.4.0 от 24.06.2015), потому что не хочется чтобы такая программа осталась недоступной
Думаю этого Вам хватит чтобы без труда узнать какой блок питания подойдет.
Хотелось бы подчеркнуть тот факт, что рассчитать питание компьютера нужно таким образом, чтобы был запас на будущее. Как и в случае с последующим обновлением системы, так и на различные скачки нагрузки самих комплектующих. Лучше взять с запасом на процентов 5-20 мощности. Например если Вам подходит минимум 500 Вт, то берите на 550 или 600 ВТ хотя бы.
При покупке компьютера в уже готовой конфигурации в магазине многие просто не обращают внимание на то, какой блок питания установлен в покупаемом корпусе. И совершенно напрасно. Ведь от блока питания (БП) зависит стабильность работы и долговечность Вашего компьютера. Из-за некачественного или маломощного блока питания компьютер может самопроизвольно выключаться, выдавать ошибку или просто зависать.
В конечном счете, это может привести к преждевременному выходу из строя дорогостоящих комплектующих компьютера.
Поэтому рекомендуется всегда интересоваться тем, какой блок питания установлен в системном блоке. А лучше всего самостоятельно выбрать блок питания и приобрести его уже отдельно от корпуса. На какие же немаловажные аспекты стоит обратить внимание при выборе блока питания?
Мощность блока питания
Главным параметром любого блока питания для компьютера является его мощность. Этот параметр должен рассчитываться индивидуально для каждого ПК, в зависимости от потребляемой мощности всех компонентов системы. Правильный расчет мощности БП — это один из залогов оптимального выбора блока питания для Вашего компьютера. Естественно, чтобы рассчитать какое количество энергии потребляет Ваш компьютер, необходимо сложить параметры потребления энергии всех его отдельных узлов – процессора, видеокарты и пр.
Для этого можно зайти на сайты производителей устройств, установленных в Вашем системном блоке, и узнать потребляемую мощность каждого компонента системы. После сложения потребляемой мощности всеми устройствами следует добавить к получившемуся значению еще примерно 15 – 25 процентов. Этот запас нужен для того, чтобы блок питания не работал все время на своей максимальной мощности. Тем самым, увеличится ресурс его использования.
Для автоматического подсчета мощности Вам нужно только выбрать комплектующие Вашего системного блока, включая тип процессора, материнской платы, оперативной памяти, видеокарты, винчестера, дополнительных устройств и указать количество установленных компонентов. Стоит отметить, что не все эти онлайн-калькуляторы считают одинаково и порой разница между значениями оптимальной мощности в двух разных калькуляторах может превосходить 100 Вт.
При выборе блока питания для своего ПК обращайте внимание не на его пиковую мощность, а на номинальную, то есть на ту мощность, которую блок питания может надежно обеспечивать постоянно в течение длительного времени. Еще нужно иметь в виду, что каждое из устройств в системном блоке подключается к одному или нескольким каналам напряжения, потребляя от них ток.
Блок питания выдает разное напряжение по нескольким таким линиям. Основная же нагрузка приходится на каналы +12V. Именно к этим каналам подключается процессор, видеокарта, винчестер и прочие основополагающие компоненты компьютера. Поэтому лучше всего, если таких каналов в блоке питания будет несколько (+12V1, +12V2, +12V3, +12V4 и т.д.), а их суммарная мощность будет как можно больше.
Сегодня практически для любой домашней или офисной системы потребуется блок питания на 400 — 500 Вт. Вообще, даже для средненького или уже немного устаревшего компьютера желательно приобрести средний или мощный блок питания. Для домашних и игровых систем подойдут блоки питания мощностью 450 – 550 Вт. Для более продвинутых геймерских систем или компьютеров с двумя видеокартами рекомендуется приобретать блоки питания мощностью 600 – 700 Вт. Если Вы планируете разгон комплектующих своего системного блока, то также лучше предпочесть более мощный блок питания.
Типы блоков питания для компьютера
По типу подключения отходящих линий все блоки питания можно разделить на три типа:
Стандартные
Стандартный блок питания – это дешевая и простая модель, в которой все кабели напрямую соединены с БП. Тем самым, обеспечивается меньше потерь при проводной передаче. Зато в системном блоке получается беспорядок в кабелях, что создает определенные препятствия для свободной циркуляции воздуха и эффективной работы системы охлаждения.
Модульные
В модульном блоке питания кабели соединяются с ним посредством специальных разъемов, благодаря чему пользователь имеет возможность подключать кабели по необходимости. Использование модульного блока питания позволяет избавиться от незадействованных кабелей, упорядочить их и, тем самым, обеспечить свободную циркуляцию воздуха внутри системного блока. Недостатком модульных БП считаются высокие потери при проводной передаче.
Гибридные
Такие блоки питания сочетают в себе преимущества стандартных и модульных БП.
В них наиболее важные кабели подключены напрямую к блоку питания, а дополнительные – посредством модульного решения. Таким образом, достигаются и упорядочивание кабелей внутри системного блока, и меньшие потери при проводной передаче.
Коррекция фактора мощности (PFC)
Важно, чтобы в выбираемом Вам блоке питания была так называемая коррекция коэффициента мощности или модуль PFC (Power Factor Correction). Наличие в цепи импульсных БП конденсаторов и катушек приводит к тому, что энергия сети превращается в потребляемую энергию нелинейно.
Коррекция фактора мощности (PFC) предназначена для того, чтобы сглаживать возникающие пульсации и «растягивать» их по времени. Тем самым, корректируется коэффициент мощности и стабилизируются параметры работы всей схемы электропитания. Модуль PFC в блоке питания может быть пассивным или активным:
Пассивный PFC
Пассивный модель PFC представляет собой обычную катушку (дроссель), сглаживающую пульсацию напряжения. Однако эффективность работы пассивного модуля очень низкая, поэтому его устанавливают только в недорогие, бюджетные БП.
Активный PFC
Активная система коррекции мощности представляет собой дополнительную плату, стабилизирующую входное напряжение и «глотающую» кратковременные провалы напряжения. Активный модель PFC обеспечивает практически идеальный коэффициент мощности, фильтрует помехи сети и, в целом, улучшает работу блока питания. Конечно, рекомендуется приобретать БП именно с активной системой коррекции мощности.
Другие параметры блока питания
Блок питания в идеале должен быть как можно менее шумным. Вентиляторы на блок питания обычно устанавливаются как на боковой стенке, так и снизу. В дешевых блоках питания зачастую не предусмотрено наличие системы автоматической регулировки оборотов вентилятора. Это приводит к тому, что вентилятор в БП работает на предельных оборотах, создавая повышенный шум и нередко просто перегреваясь. При выборе блока питания необходимо обратить свое внимание на вентилятор или кулер.
Желательно, чтобы он был как можно больше, например, размером 120х120 мм. Чем больше размер кулера, тем меньше шума от его работы.
Еще распространенно такое мнение, что для определения качества исполнения блока питания, необходимо поддержать его в руках и оценить его вес. Большой вес блока питания свидетельствует об отсутствии экономии на комплектующих, большом размере трансформаторов с радиаторами и оптимальном количестве дросселей.
Однако такая точка зрения уже выглядит устаревшей, ведь современные модели блоков питания для ПК могут обладать сравнительно малым весом и габаритами при феноменальной мощности. Достигается это за счет за счет снижения размеров силового трансформатора и улучшенной схемы БП.
А вот на производителя блока питания, конечно же, нужно обращать самое пристальное внимание. Блоки питания от проверенных и известных производителей, безусловно, тоже могут быть не лишены брака, однако все же их продукция изготавливается не в кустарных условиях и проходит определенный контроль качества. Среди блоков питания от неизвестных производителей, к сожалению, встречается немало изделий с отвратительным качеством сборки и несоответствием заявленным характеристикам. В числе надежных производителей можно назвать блоки питания от FSP, Cooler Master, Antec, OCZ, Zalman, Enermax, Hiper и некоторых других.
Безусловно, не стоит лишний раз экономить на покупке блока питания для своего компьютера. Ведь такая экономия может обернуться для Вас необходимостью покупки новой материнской карты или процессора, вышедших из строя из-за сбоев в работе БП. Помните, что покупка фирменного и качественного блока питания необходимой мощности – это один из залогов стабильной работы Вашего ПК.
Преобразовать переменное напряжение, поступающее из сети, в постоянное, запитать компоненты компьютера и обеспечить в них поддержание мощности на необходимом уровне – это задачи блока питания. При сборке компьютера и обновлении компонентов в нем следует внимательно посмотреть на блок питания, который будет обслуживать видеокарту, процессор, материнскую плату и другие элементы.
Правильно выбрать блок питания для компьютера вы сможете после того как ознакомитесь с материалом нашей статьи.
Чтобы определиться с блоком питания, который необходим для конкретной сборки компьютера, нужно оперировать данными о потреблении энергии каждым отдельным компонентом системы. Конечно, некоторые пользователи решают купить блок питания с максимальной мощностью, и это действительно действенный способ не ошибиться, но весьма затратный. Цена на блок питания в 800-1000 Ватт может отличаться от модели в 400-500 Ватт в 2-3 раза, а иногда ее вполне хватит для подобранных компонентов компьютера.
Некоторые покупатели, собирая компоненты компьютера в магазине, решают спросить совета в выборе блока питания у продавца-консультанта. Данный способ определиться с покупкой далеко не самый лучший, учитывая не всегда достаточную квалификацию продавцов.
Идеальным вариантом является самостоятельный расчет мощности блока питания. Сделать это можно с помощью специальных сайтов и довольно просто, но об этом речь пойдет чуть ниже. Сейчас же мы предлагаем ознакомиться с некоторыми общими сведениями о потреблении мощности каждым компонентом компьютера:
Выше перечислены основные компоненты компьютера, по которым рассчитывается мощность блока питания, достаточного для конкретной сборки компьютера. Обратите внимание, что к полученной при подобном расчете цифре необходимо прибавить 50-100 Ватт дополнительно, которые уйдут на работу кулеров, клавиатуры, мыши, различных аксессуаров и «запас» для грамотной работы системы под нагрузкой.
Сервисы для расчета блока питания компьютера
В интернете не всегда легко найти информацию о требуемой мощности для того или иного компонента компьютера. В связи с этим процесс самостоятельного расчета мощности блока питания может отнять немало времени. Но существуют специальные онлайн-сервисы, которые позволяют рассчитать потребляемую комплектующими мощность и предложить оптимальный вариант блока питания для работы компьютера.
Один из лучших интернет-калькуляторов для расчета блока питания. Среди его основных плюсов можно выделить удобный интерфейс и огромную базу комплектующих. Кроме того, данный сервис позволяет рассчитать не только «базовое» потребление мощности компонентами компьютера, но и повышенное, которое характерно при «разгоне» процессора или видеокарты.
Сервис может высчитать необходимую мощность блока питания компьютера по упрощенным или экспертным настройкам. Расширенный вариант позволяет задать параметры комплектующих и выбрать режим работы будущего компьютера. К сожалению, сайт полностью на английском языке, и пользоваться им будет удобно не всем.
Известная компания MSI, которая занимается выпуском игровых комплектующих для компьютеров, на своем сайте имеет калькулятор для расчета источника питания. Он хорош тем, что при выборе каждого компонента системы можно видеть, насколько сильно изменяется требуемая мощность блока питания. Также явным плюсом можно считать полную локализацию калькулятора. Однако используя сервис от MSI, следует помнить, что блок питания предстоит покупать мощностью на 50-100 Ватт выше, чем он порекомендует, поскольку данный сервис не учитывает при расчете потребления клавиатуры, мышки и некоторых других дополнительных аксессуаров.
Для компьютера прямо пропорционально зависит от того, какие комплектующие на нем установлены. Если мощность будет недостаточно велика, система просто не запустится.
Критерии подбора блока питания
Для начала необходимо пересмотреть установленное оборудование: материнскую плату, видеокарту, процессор, кулер для процессора, жесткий диск (если он один) и дисковой привод. Далее замерить потребление мощности каждого из них. Как рассчитать мощность блока питания, если видеокарта и процессор поддерживают разгон? Все просто — нужно замерить потребляемую мощность данных комплектующих в состоянии разгона.
Конечно, есть более упрощенный вариант — это онлайн калькулятор. Для его использования понадобится Интернет и знание собственного оборудования.
В нужные поля вводятся данные комплектующих, и калькулятор производит расчет блока питания для ПК.
Если пользователь намерен установить дополнительное оборудование, например, еще один кулер или жесткий диск, тогда расчеты придется делать, исходя из дополнительных данных.
Первым шагом к тому, как рассчитать блок питания для компьютера, будет вычисление КПД самого блока. Чаще всего бывает так, что блок в 500 Ватт может выдавать не более 450 Ватт. В этом случае нужно обратить внимание на цифры на самом блоке: самое большое значение указывает на общую мощность. Если сложить общую нагрузку ПК и температуру, получится примерный расчет мощности блока питания для компьютера.
Потребление мощности комплектующих
Второй пункт — это кулер, охлаждающий процессор. Если рассеиваемая мощность не превышает 45 Ватт, то такой кулер подходит только для офисных компьютеров. Мультимедийные ПК потребляют до 65 Ватт, а средний игровой компьютер потребует охлаждение, с рассеиваемой мощностью от 65 до 80 Ватт. Те, кто собирает самый мощный игровой компьютер или профессиональный ПК, должны рассчитывать на кулер, мощностью более 120 Ватт.
Третий пункт самый непостоянный — это видеокарта. Многие графические процессоры способны работать без дополнительного питания, но такие карты не являются игровыми. Современные видеокарты требуют дополнительного питания не менее 300 Ватт. Какая мощность у каждой видеокарты, указано в описании самого графического процессора. Также нужно учитывать возможность разгона графической карты — это тоже является важной переменной.
Внутренние пишущие приводы потребляют, в среднем, не более 30 Ватт, такой же расход энергии имеет внутренний жесткий диск.
Последний пункт списка — это материнская плата, которая потребляет не более 50 Ватт.
Зная все параметры своих комплектующих, пользователь сможет определиться, как рассчитать блок питания для компьютера.
Какая система может подойти для блока питания в 500 Ватт?
Начать стоит с материнской платы — может подойти средняя по параметрам плата.
В ней может быть до четырех планок под оперативную память, один слот под видеокарту (или несколько — это зависит только от производителя), разъем под процессор не старше поддержка внутреннего жесткого диска (размер не имеет значения — только обороты), и разъем 4-pin для кулера.
Процессор может быть как двухъядерный, так и четырех, главное — это отсутствие разгона (он обозначен буквой «К» в конце номера модели процессора).
Кулер для такой системы должен быть с четырьмя коннекторами, потому что только четыре контакта обеспечат контроль оборотов вентилятора. Чем меньше оборотов — тем меньше потребляется энергии и меньше шума.
Видеокарта, если это NVIDIA может быть от GTS450 до GTS650, но не выше, так как только эти модели могут обходиться без дополнительного питания и не поддерживают разгон.
Остальные комплектующие не сильно повлияют на потребляемую энергию. Теперь пользователь более ориентирован в том, как провести расчет блока питания для ПК.
Основные производители блоков питания на 500 Ватт
Лидерами в данной области являются EVGA, Zalman и Corsair. Эти производители зарекомендовали себя, как качественные поставщики не только блоков питания, но и других комплектующих для ПК. AeroCool тоже может похвастаться популярностью на рынке. Есть и другие производители блоков питания, но они менее известны и могут не обладать необходимыми параметрами.
Описание блоков питания
Открывает список блок питания EVGA 500W. Эта фирма давно зарекомендовала себя, как качественный производитель комплектующих для ПК. Итак, данный блок обладает бронзовым сертификатом 80 Plus — это особый гарант качества, который означает хорошую устойчивость блока от перепадов напряжения. 12 миллиметров. Все кабели имеют экранную оплетку, а штекеры имеют метки, куда и к чему относятся. Гарантия использования — 3 года.
Следующий представитель — это AeroCool KCAS 500W. Данный производитель занимается исключительно охлаждением и питанием ПК. Этот блок питания может выдержать входное напряжение до 240 Вольт.
Имеется сертификат бронзового значения 80 Plus. Экранная оплетка есть у всех кабелей.
Третий производитель блока питания для компьютера на 500w — ZALMAN Dual Forward Power Supply ZM-500-XL. Эта фирма тоже зарекомендовала себя, как производитель качественных товаров для ПК. Диаметр вентилятора 12 сантиметров, экранная оплетка есть только у основных кабелей — остальные скреплены стяжками.
Далее представлен менее известный производитель блока питания для компьютера на 500w — ExeGate ATX-500NPX. Из 500 представленных Ватт, 130 уходит для обслуживания оборудования, работающем на напряжении 3.3 Вольт, а остальные 370 Ватт предназначены для работы с 12 В оборудованием. Вентилятор, как и у предыдущих блоков, диаметром 120 миллиметров. Кабели не имеют экранной оплетки, но скреплены стяжками.
Последний в списке, но не худший — это Enermax MAXPRO, обладающий бронзовым сертификатом качества 80 Plus. Этот блок питания рассчитан на материнскую плату, размер которой соответствует маркировке ATX. Все кабели имеют экранную оплетку.
Заключение
В этой статье подробно было описано, как рассчитать блок питания для компьютера, какое оборудование оптимально подходит для таких целей, описание самих блоков ведущих производителей и их фото.
Как рассчитать какой блок питания нужен для компьютера. Как рассчитать мощность блока питания для компьютера
После успешного открытия международного форума технической поддержки, Enermax предлагает своим клиентам новый полезный „сервис -советчик“: Новый онлайн-калькулятор мощности блока питания позволяет пользователям быстро и легко подсчитать энергопотребление системы. По случаю открытия нового сервиса пользователи могут выиграть три популярных блока питания от Enermax.
Перед покупкой блока питания большинство покупателей задаются вопросом, какой уровень энергопотребления нужен для электропитания их системы. Не всегда указания отдельных производителей достаточно точны, чтобы подсчитать общую сумму энергопотребления всей системы.
Многие пользователи следуют в этом случае девизу «лучше больше, чем меньше». Результат: выбор слишком мощного и более дорогого блока питания, который будет нагружаться на полной мощности системы всего лишь на 20-30 процентов. При этом следует учитывать, что современные блоки питания, такие как Enermax достигают КПД выше 90 процентов только при нагрузке блока питания около 50 процентов.
Посчитай и выиграй
К открытию калькулятора мощности блока питания Enermax представляет эксклюзивный конкурс. Требования к участию: Enermax предлагает три различных конфигурации системы. Участники должны с помощью калькулятора мощности блока питания подсчитать энергопотребление системы. Между всеми правильными ответами Enermax разыгрывает три популярных блока питания:
Более подробная информация о конкурсе находится .
БП калькулятор экономит время и деньги
Новый калькулятор блока питания от Enermax («Power Supply Calculator») предназначен для того, чтобы помочь пользователям надежно и точно рассчитать потреблениe их системы. Калькулятор основан на обширной и постоянно обновляемой базе данных со всеми видами компонентов системы, начиная от процессора, видеокарты заканчивая мелочами, вроде корпусного вентилятора. Это избавит пользователей не только от долговременного поиска данных энергопотребления отдельных компонентов, но и во многих случаях сэкономит затраты. Так как для большинства простых офисных и игровых систем блока питания мощностью 300 — 500 Вт более чем достаточно.
Профессиональная поддержка Enermax
Более месяца назад Enermax объявил об открытии международного форума поддержки. На форуме Enermax участники имеют возможность получить квалифицированную помощь в решении технических проблем и ответы на все вопросы касательно продукции Enermax. Кроме того, новый форум предоставляет платформу для энтузиастов со всего мира, на котором они могут обмениваться опытом и советами по настройке и оптимизации их компьютеров. За профессиональную помощь на форуме отвечают менеджеры продукции и инженеры Enermax- то есть сотрудники компании, которые в первую очередь ответственные за разработку продуктов Enermax.
Для компьютера прямо пропорционально зависит от того, какие комплектующие на нем установлены. Если мощность будет недостаточно велика, система просто не запустится.
Критерии подбора блока питания
Для начала необходимо пересмотреть установленное оборудование: материнскую плату, видеокарту, процессор, кулер для процессора, жесткий диск (если он один) и дисковой привод. Далее замерить потребление мощности каждого из них. Как рассчитать мощность блока питания, если видеокарта и процессор поддерживают разгон? Все просто — нужно замерить потребляемую мощность данных комплектующих в состоянии разгона.
Конечно, есть более упрощенный вариант — это онлайн калькулятор. Для его использования понадобится Интернет и знание собственного оборудования. В нужные поля вводятся данные комплектующих, и калькулятор производит расчет блока питания для ПК.
Если пользователь намерен установить дополнительное оборудование, например, еще один кулер или жесткий диск, тогда расчеты придется делать, исходя из дополнительных данных.
Первым шагом к тому, как рассчитать блок питания для компьютера, будет вычисление КПД самого блока. Чаще всего бывает так, что блок в 500 Ватт может выдавать не более 450 Ватт. В этом случае нужно обратить внимание на цифры на самом блоке: самое большое значение указывает на общую мощность. Если сложить общую нагрузку ПК и температуру, получится примерный расчет мощности блока питания для компьютера.
Потребление мощности комплектующих
Второй пункт — это кулер, охлаждающий процессор. Если рассеиваемая мощность не превышает 45 Ватт, то такой кулер подходит только для офисных компьютеров. Мультимедийные ПК потребляют до 65 Ватт, а средний игровой компьютер потребует охлаждение, с рассеиваемой мощностью от 65 до 80 Ватт. Те, кто собирает самый мощный игровой компьютер или профессиональный ПК, должны рассчитывать на кулер, мощностью более 120 Ватт.
Третий пункт самый непостоянный — это видеокарта. Многие графические процессоры способны работать без дополнительного питания, но такие карты не являются игровыми.
Современные видеокарты требуют дополнительного питания не менее 300 Ватт. Какая мощность у каждой видеокарты, указано в описании самого графического процессора. Также нужно учитывать возможность разгона графической карты — это тоже является важной переменной.
Внутренние пишущие приводы потребляют, в среднем, не более 30 Ватт, такой же расход энергии имеет внутренний жесткий диск.
Последний пункт списка — это материнская плата, которая потребляет не более 50 Ватт.
Зная все параметры своих комплектующих, пользователь сможет определиться, как рассчитать блок питания для компьютера.
Какая система может подойти для блока питания в 500 Ватт?
Начать стоит с материнской платы — может подойти средняя по параметрам плата. В ней может быть до четырех планок под оперативную память, один слот под видеокарту (или несколько — это зависит только от производителя), разъем под процессор не старше поддержка внутреннего жесткого диска (размер не имеет значения — только обороты), и разъем 4-pin для кулера.
Процессор может быть как двухъядерный, так и четырех, главное — это отсутствие разгона (он обозначен буквой «К» в конце номера модели процессора).
Кулер для такой системы должен быть с четырьмя коннекторами, потому что только четыре контакта обеспечат контроль оборотов вентилятора. Чем меньше оборотов — тем меньше потребляется энергии и меньше шума.
Видеокарта, если это NVIDIA может быть от GTS450 до GTS650, но не выше, так как только эти модели могут обходиться без дополнительного питания и не поддерживают разгон.
Остальные комплектующие не сильно повлияют на потребляемую энергию. Теперь пользователь более ориентирован в том, как провести расчет блока питания для ПК.
Основные производители блоков питания на 500 Ватт
Лидерами в данной области являются EVGA, Zalman и Corsair. Эти производители зарекомендовали себя, как качественные поставщики не только блоков питания, но и других комплектующих для ПК. AeroCool тоже может похвастаться популярностью на рынке.
Есть и другие производители блоков питания, но они менее известны и могут не обладать необходимыми параметрами.
Описание блоков питания
Открывает список блок питания EVGA 500W. Эта фирма давно зарекомендовала себя, как качественный производитель комплектующих для ПК. Итак, данный блок обладает бронзовым сертификатом 80 Plus — это особый гарант качества, который означает хорошую устойчивость блока от перепадов напряжения. 12 миллиметров. Все кабели имеют экранную оплетку, а штекеры имеют метки, куда и к чему относятся. Гарантия использования — 3 года.
Следующий представитель — это AeroCool KCAS 500W. Данный производитель занимается исключительно охлаждением и питанием ПК. Этот блок питания может выдержать входное напряжение до 240 Вольт. Имеется сертификат бронзового значения 80 Plus. Экранная оплетка есть у всех кабелей.
Третий производитель блока питания для компьютера на 500w — ZALMAN Dual Forward Power Supply ZM-500-XL. Эта фирма тоже зарекомендовала себя, как производитель качественных товаров для ПК. Диаметр вентилятора 12 сантиметров, экранная оплетка есть только у основных кабелей — остальные скреплены стяжками.
Далее представлен менее известный производитель блока питания для компьютера на 500w — ExeGate ATX-500NPX. Из 500 представленных Ватт, 130 уходит для обслуживания оборудования, работающем на напряжении 3.3 Вольт, а остальные 370 Ватт предназначены для работы с 12 В оборудованием. Вентилятор, как и у предыдущих блоков, диаметром 120 миллиметров. Кабели не имеют экранной оплетки, но скреплены стяжками.
Последний в списке, но не худший — это Enermax MAXPRO, обладающий бронзовым сертификатом качества 80 Plus. Этот блок питания рассчитан на материнскую плату, размер которой соответствует маркировке ATX. Все кабели имеют экранную оплетку.
Заключение
В этой статье подробно было описано, как рассчитать блок питания для компьютера, какое оборудование оптимально подходит для таких целей, описание самих блоков ведущих производителей и их фото.
После успешного открытия международного форума технической поддержки, Enermax предлагает своим клиентам новый полезный „сервис -советчик“: Новый онлайн-калькулятор мощности блока питания позволяет пользователям быстро и легко подсчитать энергопотребление системы. По случаю открытия нового сервиса пользователи могут выиграть три популярных блока питания от Enermax.
Перед покупкой блока питания большинство покупателей задаются вопросом, какой уровень энергопотребления нужен для электропитания их системы. Не всегда указания отдельных производителей достаточно точны, чтобы подсчитать общую сумму энергопотребления всей системы. Многие пользователи следуют в этом случае девизу «лучше больше, чем меньше». Результат: выбор слишком мощного и более дорогого блока питания, который будет нагружаться на полной мощности системы всего лишь на 20-30 процентов. При этом следует учитывать, что современные блоки питания, такие как Enermax достигают КПД выше 90 процентов только при нагрузке блока питания около 50 процентов.
Посчитай и выиграй
К открытию калькулятора мощности блока питания Enermax представляет эксклюзивный конкурс. Требования к участию: Enermax предлагает три различных конфигурации системы. Участники должны с помощью калькулятора мощности блока питания подсчитать энергопотребление системы. Между всеми правильными ответами Enermax разыгрывает три популярных блока питания:
Более подробная информация о конкурсе находится .
БП калькулятор экономит время и деньги
Новый калькулятор блока питания от Enermax («Power Supply Calculator») предназначен для того, чтобы помочь пользователям надежно и точно рассчитать потреблениe их системы. Калькулятор основан на обширной и постоянно обновляемой базе данных со всеми видами компонентов системы, начиная от процессора, видеокарты заканчивая мелочами, вроде корпусного вентилятора. Это избавит пользователей не только от долговременного поиска данных энергопотребления отдельных компонентов, но и во многих случаях сэкономит затраты.
Так как для большинства простых офисных и игровых систем блока питания мощностью 300 — 500 Вт более чем достаточно.
Профессиональная поддержка Enermax
Более месяца назад Enermax объявил об открытии международного форума поддержки. На форуме Enermax участники имеют возможность получить квалифицированную помощь в решении технических проблем и ответы на все вопросы касательно продукции Enermax. Кроме того, новый форум предоставляет платформу для энтузиастов со всего мира, на котором они могут обмениваться опытом и советами по настройке и оптимизации их компьютеров. За профессиональную помощь на форуме отвечают менеджеры продукции и инженеры Enermax- то есть сотрудники компании, которые в первую очередь ответственные за разработку продуктов Enermax.
В свою очередь, тепловая мощность, которая выделяется при нагреве элемента блока питания, будет напрямую зависеть от силы тока, который проходит через все потребители.
Следует запомнить, что сумма всех мощностей, потребляемых комплектующими не должна превосходить выходную мощность источника питания.
Как же правильно рассчитать мощность компьютера?
При расчете мощности ПК важно учесть, что система неравномерно потребляет мощность. Максимум забирает момент включения компьютера или отдельного устройства, чтение/запись дисков, передача информации с/на жесткий диск, одновременный запуск множества программ и т.д. Для устройств, которые в силу своей специфики потребляют большое количество энергии, фирмы-производители зачастую указывают пиковое значение мощности. Отсюда следует, что максимум, который будет потреблять система в целом, можно вычислить путем простого сложения мощностей всех устройств, которые подключены к блоку питания.
Далее предложим Вам приблизительную схему потребления мощности различными компонентами компьютера:
- центральный процессор потребляет в среднем от 50 до 120 Вт. Причем, чем больше тактовая частота, тем больше потребляемая им мощность.
- материнская плата потребляет в среднем от 15 до 30 Вт. Причем, если на плате имеются интегрированные устройства, например, звуковая карта, то, соответственно, такая плата требует большего питания.
- потребляемая мощность графического редактора – от 60 до 130 Вт. И если у видеокарты есть дополнительное питание, она потребляет больше, чем те, которые оного не имеют. Соответственно: 50-70 Вт – без дополнительного питания и 100-130 с ним. В моменты максимальной нагрузки (например, во время ресурсоемких игр) потребляемая мощность современных видеокарт может возрастать и до 300-400 Вт.
- модули оперативной памяти потребляют от 5 до 20 Вт. Потребление напрямую зависит от емкости модуля. Кроме того, если на модуле памяти имеются различные «навески», типа фильтрующих конденсаторов, потребление мощности увеличивается.
- жесткие диски потребляют от 15 до 60 Вт. Причем, когда винчестер активно работает (происходит поиск файлов, копирование или запись информации), потребление питания сводится к максимуму. Также происходит во время включения компьютера, когда жесткий диск проходит диагностику, которая необходима для выявления критических ошибок.
- от 10 до 25 Вт потребляют CD/DVD-приводы. Само значение зависит от максимальной скорости вращения дисков, а также от реального режима работы. При этом если диск поцарапанный или просто плохо записанный, потребляется намного больше мощности, так как приводу постоянно приходится менять скорость вращения. Рекордсмены по потребляемой мощности являются так называемые Combo-приводы, сочетающие в себе возможности чтения CD и DVD и запись CD-RW.
- флоппи-дисководы потребляют от 5 до 7 Вт. В данном случае, потребляемая мощность зависит главным образом от производителя. Так как скорость их работы остается одинакова в любых режимах.
- звуковая карта потребляет 5-10 Вт. Тут, чем выше класс звукового устройства, тем выше показатели потребляемой мощности. Так, Hi-Fi устройства требуют на порядок больше питания, нежели звуковые карты среднего класса.
- вентиляторы системы охлаждения в среднем потребляют 1-2 Вт. Однако следует помнить, что самих вентиляторов в компьютере может быть и пять, и шесть, и даже более: на процессоре, видеокарте, винчестере, в самом блоке питания и т.д.
- порты входа/выхода потребляют 8-10 Вт. В современном компьютере таких портов обычно шесть: один COM-порт, 4 USB и один LPT. Кроме того, на звуковой карте еще добавляются линейный вход/выход, плюс вход для микрофона.
- сетевые карты в среднем потребляют 3-5 Вт.
Приведем еще некоторые факторы, на которые следует обратить внимание, когда мы рассматриваем такой вопрос, как мощность компьютера. Рассчитав приблизительные показатели мощности, перед покупкой блока питания следует учесть, что необходимо оставить некоторый запас в связи с предстоящими возможностями апгрейда системы и установкой дополнительных девайсов.
Запомним простую истину — чтобы блок питания не вышел из строя и не сгорел, не следует его перегружать. Кроме того, следует следить за чистотой, так как простая пыль может поспособствовать критическому перегреву блока питания и выходу его из строя.
Некоторые производители блоков питания предоставляют вот такие «Онлайн калькуляторы для расчета мощности блока питания », где можно произвести довольно точный расчет.
Таким образом, подытожив выше представленную информацию, познакомившись с принципом работы блока питания, а также с показателями потребляемой мощности всех основных устройств компьютера, мы надеемся, что теперь вопрос «как рассчитать питание компьютера» и выбрать оптимальный блок питания для него не покажется для Вас не решаемым. Ведь для этого необходимо всего лишь произвести несложные математические вычисления.
Если остались вопросы, как рассчитать мощность компьютера и подобрать подходящий блок питания, то вы всегда можете обратиться в центр компьютерной помощи сайт, наши инженеры проконсультируют вас по всем интересующим вопросам. Кроме этого, у нас вы можете заказать установку нового блока питания в ваш системный блок.
Привет, друзья! При сборке компьютера главный параметр блока питания – его мощность. Сегодня я приведу несколько способов как рассчитать мощность блока питания для компьютера, если вы решили собрать его самостоятельно.
Калькулятор расчета мощности БП
Это самый простой вариант, так как не нужно искать спецификацию для каждой детали. Существуют как онлайн-калькуляторы, так и специализированный софт. Лично я не рекомендую пользоваться таким вариантом, и вот почему.
Каждая программа или сайт создается программистом, который вводит эти параметры вручную. Он может располагать ошибочными данными, а при отсутствии информации взять ее «с потолка», опираясь на свой опыт и интуицию. Также не следует исключать вероятность банальной ошибки.
В сумме эти факторы приводят к тому, что разные калькуляторы в итоге демонстрируют разную потребляемость для компьютеров с одинаковой конфигурацией. Оно нам надо? Конечно, нет!
Вариант для ленивых
Самый простой способ подобрать необходимую мощность блока питания – запомнить простые правила:
- Для офисного ПК со слабой видеокартой достаточно энергии в 400 Ватт;
- Компьютеру со средней видеокартой необходим БП на 500 Ватт;
- Мощные видеокарты требуют наличия блока питания от 600 Ватт.
Еще одна подсказка – подсмотреть на сайте производителя спецификацию видеокарты: обычно производитель указывает рекомендованную мощность БП.
Считаем самостоятельно
Самый надежный способ, посчитать нужную выходную энергию – сделать это самостоятельно при помощи калькулятора (или в уме, если хорошо работает «соображалка»). Принцип прост: нужно всего лишь посчитать сумму мощности, потребляемой всеми компонентами ПК.
Задача существенно упрощается, если вы собираетесь купить все комплектующие в интернет-магазине: в описании каждой позиции обычно указывается интересующая нас характеристика.
Чтобы было более понятно, приведу пример расчета электроэнергии на конкретной конфигурации:
- Процессор Intel Core i5-7400 3. 0GHz/8GT/s/6MB (BX80677I57400) – 65 Вт;
- Материнская плата Gigabyte GA-h210M-S2 – 20 Вт;
- Оперативная память Goodram SODIMM DDR4-2133 4096MB PC4-17000 (GR2133S464L15S/4G) (2 шт) – 2х15 Вт;
- Жесткий диск Western Digital Blue 1TB 7200rpm 64MB WD10EZEX – 7 Вт;
- Видеокарта MSI PCI-Ex GeForce GTX 1060 Aero ITX (GTX 1060 AERO ITX 3G OC) – 120 Вт.
0GHz/8GT/s/6MB (BX80677I57400) – 65 Вт;Посчитав сумму, получаем на выходе 242 Ватта. То есть, блока питания мощностью 400 Ватт вполне достаточно для нормальной работы такой системы. Эту же требуемую мощность указывает и производитель в характеристиках видеокарты.
Для ПК, который будет использоваться для майнинга, а также для фермы, принцип тот же: продумав конфигурацию, следует посчитать сумму потребляемой энергии и исходя из этого выбирать блоки питания.
Почему блоки во множественном числе? Грамотно спроектированная ферма делается из нескольких кластеров, где на одну материнку навешивается 3-4 видеокарты. Каждый такой кластер требует отдельного БП.
Если вы – продвинутый юзер и решили собрать ферму для майнинга криптовалют, учитывайте, что этот способ еще несколько лет тому назад утратил актуальность. Специальные устройства – майнеры, заточенные именно под эту задачу, показывают более высокий хешрейт, при этом покупка обходится, как правило, дешевле.
Несколько примечаний
Таким вот нехитрым способом можно посчитать, хватит ли мощности блока питания для приведения системы в действие. Что будет, если не хватает мощности? В общем, ничего страшного: компьютер или не запустится вообще, или будет вырубаться во время пиковых нагрузок.
При расчете рекомендую брать БП «с запасом» — даже если вы собираете игровое устройство, способное запустить актуальные новинки, неизвестно, что будет через несколько лет и не захотите ли вы провести апгрейд, установив более мощную видеокарту. Кроме того, наилучший КПД блоки питания обычно демонстрируют при 50% нагрузке.
Также обратите внимание на то, что не все интернет-магазины указывают мощность устройств в характеристиках.
Возможно, для какой-то детали придется искать интересующие параметры на сайте производителя – уж там то они точно есть.При походе в обычный магазин не стоит уповать на то, что вам попадется компетентный консультант, который помнит наизусть все необходимые параметры и сможет безошибочно определить требуемую мощность.
Практика показывает, что на одного такого специалиста приходится 10 недоучек, с которыми лучше не связываться – они вам гарантированно попытаются втюхать устройство с избыточными характеристиками, за которое придется переплачивать.
Как выяснить, какой блок питания вам нужен для сборки вашего ПК? —
Прежде чем мы углубимся в планирование того, какой блок питания вам необходимо приобрести для вашего компьютера, мы предоставим вам некоторую информацию о блоках питания. Блок питания (PSU) — это аппаратный компонент, который преобразует переменный ток (AC) в постоянный ток (DC). Блоки питания бывают разных размеров, названные форм-факторами. Блок питания находится внутри задней части корпуса компьютера. Когда вы решите сменить блок питания, вам нужно будет открыть корпус компьютера и заменить блок питания на новый.
Существует два типа блоков питания: модульные и немодульные источники питания. В чем разница между ними? В отличие от немодульных источников питания, модульные источники питания позволяют использовать только те кабели, которые необходимы для аппаратных компонентов. Благодаря модульным источникам питания вы сэкономите место внутри корпуса компьютера и избежите путаницы кабелей.
Следующим критерием является выбор между источниками питания, которые сертифицированы, и источниками питания, которые не сертифицированы. Сертифицированные источники питания имеют сертификацию 80 Plus, которая обеспечивает лучшую эффективность. Во время этого преобразования из переменного тока в постоянный, некоторая мощность теряется и теряется в виде тепла. Если вы используете источники питания, сертифицированные по стандарту 80 Plus, им потребуется меньше энергии переменного тока для производства того же количества энергии постоянного тока, что и у менее эффективного блока, и выделяется меньше тепла.
Источники питания, которые сертифицированы, позволяют клиентам знать, какие источники питания могут обеспечить эффективность 80%. Существует четыре сертификата 80 Plus, в том числе 80 Plus Bronze, 80 Plus Bronze, 80 Plus Silver и 80 Plus Gold.
Другим важным критерием выбора источника питания является пиковая и непрерывная мощность. Итак, в чем разница между ними? Непрерывные источники питания обеспечивают количество энергии, которое источник питания может поставлять непрерывно. Пиковая мощность — это максимальная мощность, которую блок питания может обеспечить в течение короткого времени, и она называется пиковой импульсной мощностью.
Мы рекомендуем вам приобрести блоки питания, которые имеют модульную конструкцию, сертифицированы по стандарту 80 Plus и обеспечивают непрерывное питание. Следующим шагом будет выбор одного для производителя блока питания.
Если ваш блок питания перестает работать или вы собираете новый компьютер, вам необходимо приобрести соответствующий блок питания для вашего компьютера. Есть много компаний, которые производят блоки питания, в том числе Cooler Master, Newegg, Thermaltake, Corsair и другие. Итак, как вы узнаете, какой блок питания вам нужен? Почти все поставщики блоков питания предоставляют калькулятор блока питания, который поможет вам рассчитать, сколько ватт вам нужно для вашего компьютера. Мы покажем вам, как использовать калькулятор PSU, разработанный Cooler Master и Newegg. Эти инструменты помогут вам выбрать подходящий блок питания для вашего компьютера.
- открыто ваш интернет-браузер (Google Chrome, Mozilla Firefox, Edge или другие)
- открыто сайт по этой ссылке
- Кулер Мастер БП Калькулятор откроется. Чтобы выбрать источник питания с надлежащей мощностью, вам нужно будет выбрать правильные компоненты оборудования, которые вы используете или которые вы будете использовать в корпусе компьютера. После этого блок питания подсчитает, сколько ватт требуется компьютеру.
Компьютеры известных марок — это компьютеры, которые производятся HP, Dell, Lenovo, Acer, Fujitsu Siemens или другим поставщиком. Почти все аппаратные компоненты от одного производителя. Например, если вы используете HP SFF (малого форм-фактора), вы не можете купить блок питания Cooler Master. Вам нужно обратиться к местному дистрибьютору блоков питания, и он предложит вам лучший блок питания для вашего фирменного компьютера. Вам нужно будет предоставить им информацию, включая S / N (серийный номер), P / N (номер продукта) или метку обслуживания.
Давайте посчитаем, сколько ватт нам нужно для нашего компьютера. Мы подробно объясним вам, как работает этот калькулятор. Когда вы откроете Cooler Master PSU Calculator, вам нужно будет знать, какие аппаратные компоненты вы используете.
Вам нужно будет выбрать компоненты следующим образом:
- Материнская плата: Вы используете настольный ПК, сервер или мини — ITX
- Марка процессора и сокет процессора — Какой бренд вы используете, AMD или Intel? Кроме того, вам нужно знать, какой сокет процессора вы используете?
- объем памяти — Какую оперативную память вы используете, это DDR, DDR2, DDR3 или DDR4, и сколько модулей RAM установлено на вашей материнской плате?
- Видеокарты — Вы используете видеокарту NVIDIA или AMD? Сколько карт вы используете и какие модели?
- Место хранения — Используете ли вы HDD или SSD, или оба?
- Оптические Драйверы — Используете ли вы CD или DVD привод, или оба?
- PCI-Express карты — Используете ли вы дополнительные карты PCI, такие как Ethernet, Audio или другие?
- PCI карты — Используете ли вы дополнительные карты PCI, такие как Ethernet, Audio или другие?
- Клавиатуры — Используете ли вы стандартную клавиатуру или игровую клавиатуру?
- мышь — Используете ли вы стандартную мышь или игровую мышь?
- Фанаты — Вы используете дополнительных поклонников, если да, то сколько?
- Использование компьютера — сколько часов в день вы используете компьютер, 1 час, 2 часа, 4 часа, 8 часов, 16 часов или всегда (24/7)? Использование компьютера напрямую связано со старением компонентов блока питания. При интенсивном и продолжительном использовании (более 1 года) источник питания будет постепенно терять часть своей первоначальной мощности, поэтому планируйте его соответствующим образом.
При интенсивном и продолжительном использовании (более 1 года) источник питания будет постепенно терять часть своей первоначальной мощности, поэтому планируйте его соответствующим образом.Мы выберем аппаратные компоненты, которые мы используем на нашем компьютере, и на основе того, что калькулятор PSU порекомендует лучший источник питания для компьютера. Мы выбрали следующие компоненты оборудования:
- Материнская плата: Рабочий стол
- Процессор: Intel
- Разъем: Разъем LGA 1151
- Память: модуль 2 x 16 ГБ DDR4
- Видеокарты: 1 х AMD Radeon X300
- Хранение: 1 x SSD и 1 x SATA 7.2K RPM
- Оптические приводы: DVD-RW / DVD + RW Drive
- Карты PCI Express: 1 карта WLAN
- PCI-карты: высококачественная звуковая карта
- Клавиатура: 1 х игровая клавиатура
- Мышь: 1 х игровая клавиатура
- Использование компьютера: 16 часов в день
Нажмите подсчитывать. Калькулятор блока питания порекомендует лучший блок питания для вашего компьютера. Поскольку мы используем калькулятор блока питания, разработанный Cooler Master, компания Cooler Master рекомендовала блок питания Cooler Master для нашего компьютера. Как вы видите, есть две ватта, нагрузка и рекомендованная мощность блока питания. В чем разница между ними? нагрузка ваттность это максимальная мощность, которую система может потреблять в типичном реальном сценарии, таком как запуск современной 3D-игры с большинством компонентов ПК, работающих с максимальной нагрузкой. Load Wattage — это не абсолютная максимальная мощность системы. Различные синтетические тесты могут увеличить энергопотребление выше уровня нагрузки. Рекомендуемая мощность блока питания минимальная рекомендуемая мощность блока питания для выбранных компонентов. Учитывая, что блок питания имеет меньшую мощность, увеличивается риск нестабильной работы системы и возможного отключения блока питания.
Это БП Cooler Master B500.
Если вы нажмете на рекомендованный блок питания, Cooler Master B500, версия 2 для ПК-Netzteil (RS500-ACABB1-EU) — доступно на Amazon, вы будете перенаправлены на сайт Amazon, где сможете приобрести блок питания Cooler Master B500.
Если вам не нравится калькулятор блока питания Cooler Master, мы покажем еще один калькулятор блока питания, разработанный компанией Newegg.
- открыто ваш интернет-браузер (Google Chrome, Mozilla Firefox, Edge или другие)
- открыто сайт по этой ссылке
- Newegg PSU Calculator откроется. Чтобы выбрать источник питания с нужной мощностью, вам нужно будет выбрать правильные аппаратные компоненты, которые вы используете или которые вы будете использовать в корпусе компьютера. После этого блок питания подсчитает, сколько ватт требуется компьютеру.
Мы выбрали следующие компоненты оборудования:
- Процессор: Intel Core i7 (LGA1151)
- Материнская плата: Desktop MB
- Видеокарта: GeForce GTX 980 Ti x 1
- Память: 16 ГБ DDR4 x 2
- Оптический привод: DVD-RW x 1
- HDD: 7200RPM 3,5 ”HDD x 2
- SSD: 256 ГБ — 512 ГБ
После того, как вы выбрали правильные аппаратные компоненты, вам нужно будет нажать на Подсчитайте, и Ньюегг порекомендует Newegg PSU для тебя.
Если вы хотите проверить цены или купить Newegg PSU, вам нужно нажать Найти БП. Вы будете перенаправлены в интернет-магазин newegg, где сможете приобрести блок питания.
Как это сделать
ПрактикаКак это сделать
Семен Горотов | 02.11.2015Нужен ли нам ИБП
Как подобрать ИБП для ПК типовой конфигурации
Какую модель ИБП выбрать
Что важно защитить помимо системного блока
Нужен ли нам ИБП
Качество электроснабжения в отечественной электросети давно стало притчей во языцех: я повсеместно встречаюсь с последствиями сбоев, проявляющихся либо в поисках мастера для ремонта дорогостоящей
электроники, либо в продаже поврежденных приборов.
Причем страдает все: от стиральных машин до акустических систем. Разумеется, достается и персональным компьютерам, причем именно стационарным:
ноутбуки защищены в силу наличия батареи и блока питания (адаптера), рассчитанного на очень широкий перепад напряжений (от 100 до 240 В). Конечно, если по вине сантехников-сварщиков или
электриков-коммунальщиков на домашние розетки пришло 380 или более вольт — горят и ноутбучные БП; но обычно дальше адаптера дело не идет, сам ноутбук выживает.
Я дважды лишался компьютеров из-за проблем с электропитанием: в первый раз отдал в ремонт вышедший из строя источник бесперебойного питания и поплатился за это, расставшись практически со всей начинкой ПК. В живых по странной случайности остался лишь процессор и второй жесткий диск.
Нередко проблемы вызывает не только скачок напряжения, например компьютер, вырубившийся от пропадания напряжения в электросети, может уже не включиться из-за повреждения системных данных, что и произошло на другом моем компьютере. Правда, в этом случае обошлось тремя часами кропотливого восстановления работоспособности конфигурации, и примерно неделя ушла на «вылавливание» незамеченных проблем и полноценное восстановление конфигурации и настроек. Любой из этих проблем можно было бы с легкостью избежать, если бы десктоп был подсоединен к электросети через ИБП.
Как подобрать ИБП для ПК типовой конфигурации
О том, как подсчитать необходимую вам мощность ИБП, читайте во врезке. А я сразу перейду к практической части и в качестве примера рассмотрю два десктопа типовых конфигураций.
Конфигурация 1. Бюджетный ПК для семьи
Мощность блока питания (БП) в системном блоке — 400 Вт;
ЖК-монитор диагональю 19 дюймов — 40 Вт;
Акустическая система — 5 Вт;
Принтер — 17 Вт;
В сумме это составляет 462 Вт.
Рассчитываем полную мощность (в вольт-амперах). Она составит 462?1,4= 647 В·А.
Разумеется, ИБП мощностью 500 В·А, предложенного продавцом в магазине, не достаточно для обеспечения потребностей нашего бюджетного ПК.
Даже если мы исключим все, кроме компьютера и монитора
(440?1,4 = 616 В·А), его все равно не хватит. Работать он, конечно, как-то будет (мы же помним, что в основном энергопотребление меньше предельной мощности блока питания!), но долго ли и надежно —
это вопрос. На самом деле с учетом рекомендованного запаса (70%) нам потребуется ИБП с выходной мощностью — 900 В·А, или 650 Вт. Этот параметр можно смело увеличивать до 1000 В·А: наверняка к ИБП
понадобится подсоединить сканер, модем для доступа в Интернет или другое оборудование. Конечно, для такого компьютера можно приобрести и ИБП попроще: вполне достаточно, чтобы он обеспечил 5–10
минут для корректного выключения компьютера в случае пропадания электричества. Для этой цели подойдет любая модель, выполненная по технологии StandBy UPS.
Конфигурация 2. Игровая станция
Здесь мы имеем более высокое энергопотребление и повышенные требования к надежности: ведь нам потребуется не только работа в очень нагруженном (предельном) режиме, но и увеличенное время автономной работы. По своему опыту знаю, что прекратить играть мгновенно невозможно: или надо пройти уровень в игре до конца, или оповестить остальных игроков о проблеме (если это онлайн-шутер либо MMORPG). Так или иначе потребуется время, и немалое: от 15 минут до часа. Значит, и запас по мощности должен быть солидным, а сам ИБП — надежным.
Переходим к параметрам:
Мощность БП в системном блоке — 600 Вт;
ЖК-монитор диагональю 24 дюйма — 60 Вт;
Акустическая система — 40 Вт;
Дополнительно могут быть подключены специальные игровые устройства — рули, джойстики и прочие девайсы с автономным питанием, также может быть и два монитора: добавим еще 100 Вт;
Скорее всего, к системе будет подключен и лазерный принтер: известно, что большинство заядлых игроманов — студенты, а им он необходим больше, чем струйный. Прибавим 300 Вт.
В сумме это составит 1200 Вт.
Аналогично предыдущему варианту рассчитываем полную мощность (в вольт-амперах).
Она составит 1200?1,4= 1680 В·А, следовательно, учтя 70%-ный запас по мощности, необходим ИБП, рассчитанный на 2400
В·А, или 1800 Вт. Тут есть нюанс: для обеспечения длительного времени автономной работы можно приобрести более мощный ИБП (скажем, с двукратным запасом, то есть около 5000 В·А), но гораздо лучше
выбрать модель расчетной мощности, но с возможностью подключения дополнительных батарей — в итоге это обойдется значительно дешевле. Безусловно, далеко не всегда такая мощность необходима, ведь мы
сделали прикидку с весьма приличным запасом по оборудованию. В общем случае достаточно ограничится мощностью 2000 В·А.
Какую модель ИБП выбрать
Практически все вендоры выпускают примерно похожие ИБП, хотя и старательно рекламируют собственные разработки, заявляя о «революционности» их фирменных технологий. Нельзя сказать, что это совсем не так, но здесь больше маркетинга, чем реальности. Это не означает, что китайский нонейм будет столь же хорош, как продукция А-бренда: он будет неизмеримо хуже, чем любое изделие с именем. А среди производителей с именем выбирать можно из как личных предпочтений, так и руководствуясь бюджетом. Кроме того, можно обращать внимание на такие мелочи, как возможность интерактивного управления устройством (автоматическое корректное завершение и возобновление работы персонального компьютера), наличие розетки для защиты телефонной линии и локальной сети или выхода для питания USB-устройств.
Например, для первой типовой конфигурации (бюджетный ПК) неплохим выбором будет модель APC 900VA Back-UPS Pro. Помимо требуемой для наших задач мощности она
обладает возможностью защитить телефонную линию и локальную сеть, время полного заряда батарей не превышает восьми часов, а работа в автономном режиме с полной нагрузкой — 4 минуты. Если учесть,
что потребляемая мощность в момент пропадания электроэнергии будет не предельной, то это время может составить и 8–10 минут — более чем достаточно для корректного завершения работы системы и
сохранения всех важных данных.
Для игрового ПК я бы посоветовал что-либо из модельного ряда Powercom, поскольку сам отдаю предпочтение изделиям этой компании. Неплохим выбором станет модель из серии Imperial – IMD-2000AP, обладающая большим временем автономной работы — до 40 минут при максимальной загрузке. У нее очень удобно
реализована замена батарей, и есть защитный порт для локальной сети и телефонной линии. Весьма полезно и то, что время максимального заряда батарей составляет всего четыре часа, что примерно вдвое
меньше обычного. Автоматическая регулировка напряжения (AVR) допускает коррекцию выходного напряжения без переключения на батареи в диапазоне входного напряжения 162–275 В.
Что важно защитить помимо системного блока
Напоследок упомяну о том, что ИБП можно (и нужно) использовать не только для защиты системного блока (хотя многие думают именно так). В обязательном порядке должна быть подключена связка «системный блок — монитор» — это обеспечит возможность нормально завершить работу. Кроме этого, важно защитить и другие дорогостоящие приборы: принтеры, сканеры, акустические системы, сетевые устройства (точки доступа, маршрутизаторы, модемы). Это совершенно не означает, что необходимо приобрести супермощный ИБП: напротив, гораздо практичнее использовать несколько устройств для питания разных групп потребителей. Например, персональный компьютер (с монитором и принтером) — отдельно, сетевое оборудование — отдельно. Таким образом вы не только сэкономите на покупке, но и решите много других проблем. В частности, при выходе из строя одного ИБП временно можно воспользоваться другим.
Вообще, идеальным вариантом защиты бытовой электронной техники в условиях нашей системы электроснабжения можно считать только один — установку на входе в квартиру/дом мощного стабилизатора напряжения, и только потом — к каждому важному потребителю свой ИБП попроще.
Врезка 1. Как подсчитать необходимую мощность ИБП
Выбор ИБП — дело не совсем тривиальное.
Кроме того, что существует несколько их разновидностей (различающихся надежностью, качеством выдаваемого напряжения и, соответственно, ценой), есть еще и
такой важный параметр, как расчет мощности ИБП. Подбирая мощность, нельзя обойтись примерными расчетами: конечно, редко домашний стационарный ПК потребляет более 300 Вт, но это не повод приобретать
недорогой ИБП с такой же мощностью: пиковые значения энергопотребления могут быть превышены в несколько раз.
Поэтому рекомендуется выбирать бесперебойник так, чтобы максимальная нагрузка не превышала 70% от расчетной (выходной) мощности ИБП (как правило, указывается в его характеристиках), а рассчитать саму нагрузку придется самостоятельно.
Для этого не обязательно приглашать специалиста или выискивать в Интернете точные параметры каждого потребителя (центрального процессора, видеокарты, жесткого диска, нескольких кулеров и т. д.), мы воспользуемся более простой формулой.
В самом деле, предполагается, что подсчет мощности всей начинки компьютера выполнен в момент приобретения и имеет некоторый запас на пиковые нагрузки и по результатам расчетов подобран блок питания.
Так, если в процессе сборки выявились следующие значения:
Процессор — 65 Вт;
Материнская плата — 40 Вт;
Видеокарта — 170 Вт;
HDD в сумме — 40 Вт;
DVD-привод — 20 Вт;
Прочее оборудование — 30 Вт;
Потери преобразователей — 20%,
то итоговое потребление составит 365 Вт (без учета потерь), а с их учетом будет равно 438 Вт. Соответственно, выбор будет сделан минимум в пользу 500-Вт блока питания; грамотный сборщик установит
620-Вт модель. Если же расчет блока питания выполнен некорректно, без запаса или с минимальным запасом — что ж, все равно наш ПК работает, и нам необязательно вновь пересчитывать суммарную
мощность, учитывая каждый узел. Достаточно знать мощность блока питания компьютера, а также мощность всех подключенных периферийных устройств — монитора, принтера, акустической системы — того, что
планируется включать через ИБП.
При подсчете суммарной мощности оборудования (она, как правило, указана на корпусе или в паспорте устройства) важно знать, что в характеристиках мощность может
указываться как в ваттах (Вт), так и в вольт-амперах (В·А). При этом для ИБП часто приводят значения именно в В·А. Для правильного подсчета мощности можно принять упрощенную формулу, при которой 1
В·А равен 1,4 Вт.
Второй важный параметр — время автономной работы. Для большинства наиболее распространенных источников бесперебойного питания (при условии максимальной нагрузки) время автономной работы от аккумуляторов составляет от 3 до 15 минут. Разумеется, оно увеличивается, если нагрузка на ИБП меньше максимальной.
Врезка 2. Какие существуют типы ИБП
Standby UPS
Самые простые и недорогие ИБП. Они не стабилизируют выходное напряжение, повторяя на выходе все то, что на входе (амплитуду и частоту), зато обеспечивают пассивную фильтрацию входного напряжения, а при падении/повышении входного напряжения относительно определенного уровня (к примеру, падение ниже 180 В), переходят на аккумуляторы, работают от батарей несколько минут и отключают нагрузку. С их помощью можно обеспечить необходимый минимум защиты техники: от пропадания, провалов и чрезмерного повышения напряжения в электросети.
Smart UPS, или линейно-интерактивный ИБП
Свое название получил от легендарной серии линейно-интерактивных источников бесперебойного питания Smart-UPS компании APC by Schneider Electric.
Будучи одним из самых известных в мире производителей ИБП для персональных компьютеров, серверных комнат и дата-центров, компания внедрила ряд уникальных инноваций, позволяющих не только сохранять
данные, но и управлять группами розеток бесперебойника, перенаправляя электроэнергию на наиболее важные устройства, а также программировать сценарии поведения ИБП в случае отключения электричества.
И хотя устройства APC Smart-UPS больше ориентированы на поддержку серверного оборудования, для защиты домашнего ПК их тоже можно использовать, особенно если речь идет о дорогом компьютере или
оборудовании домашнего офиса.
Double conversion UPS
ИБП с максимальным классом защиты. Полностью преобразуют поступающее на вход переменное напряжение в постоянное, а затем выполняют обратное преобразование. Защищают от любых проблем в электроснабжении, но стоят очень дорого, из-за чего применяются чаще в серверных решениях.
ИБП (Источники бесперебойного питания)
Как подобрать ибп под блок питания: мощность, время, напряжение
Автор: Voltmarket
Время прочтения: 5 мин
Дата публикации: 12-08-2020
Компьютер является одним из наиболее востребованных электроприборов в современном мире. Не удивительно, что именно для него чаще всего приобретаются бытовые источники бесперебойного питания. Да, существуют ноутбуки, которые не нуждаются ни в каком отдельном ИБП благодаря встроенным аккумуляторам, однако во многих сферах ноут заменить десктопный ПК не может.
Выбор источника бесперебойного питания для компьютера нельзя назвать трудным из-за того, что на входе системного блока стоит блок питания, питающий все остальные комплектующие. А значит, формально, надо выбрать бесперебойник не для компьютера, а для его блока питания.
Несмотря на простоту процесса, многие пользователи не знают, как подобрать ИБП под блок питания.
Рассмотрим данный вопрос, чтобы Вы могли купить хороший UPS к своему ПК за адекватные деньги.
Что нужно компьютеру
И так, нам нужно подобрать ИБП под блок питания. Как и в случае с любым потребителем, нужно определить требования, предъявляемые к источнику питания. Основных требований всего два — это мощность и форма напряжения.
С мощностью бесперебойника для компьютера все просто, так как за минимальный показатель можно взять мощность самого блока питания. Несмотря на то, что рекомендуется подбирать ИБП с запасом по мощности порядка 20-30%, в случае с компьютером это не всегда актуально. Дело в том, что если в системном блоке установлен блок питания, скажем, на 600 вт, это вовсе не означает, что компьютер столько потребляет. Сам блок питания изначально подбирается со значительным запасом по мощности, и именно этот запас Вы формально обеспечиваете для своего ИБП, если его мощность будет совпадать с мощностью блока питания. Другой вопрос — это необходимость поддерживать работу не только системного блока, но и периферии. Как минимум, речь идет о мониторе. Остальными менее ценными устройствами тратить заряд аккумуляторов не стоит. В начале 2000-х мониторы подключались в компьютерный блок питания через IEC 320, сейчас же большинство мониторов оборудовано внешним блоками питания и подключаются отдельно в розетку. Таким образом, мощность ИБП для компьютера можно рассчитать как суммарную мощность блока питания системного блока и монитора. БП монитора тоже сделан с запасом по мощности, поэтому устанавливать бесперебойник, который значительно мощнее суммы мощностей БП системного блока и монитора, особого смысла нет. Можно, конечно, подобрать более мощный ИБП на случай апгрейда системы.
Теперь разберемся с формой напряжения. Многим это может показаться странным, но далеко не каждый источник бесперебойного питания способен обеспечивать на выходе привычный синусоидальный сигнал. Это касается только автономного режима, когда потребитель питается от аккумуляторов.
В этом режиме постоянный ток АКБ преобразуется в переменный инвертором. Инверторы можно разделить на две большие группы: выдающие сигнал в форме правильной синусоиды, и выдающие ступенчатую аппроксимацию синусоиды. Казалось бы, зачем нужны инверторы, которые выдают некачественный выходной сигнал? Все дело в том, что далеко не каждый потребитель требует качественный сигнал, так почему бы не сэкономить на инверторе? Такие инверторы очень доступны, а итоговая цена ИБП может быть даже вдвое ниже, чем у аналога, выдающего правильный синусоидальный сигнал.
Вернемся к компьютеру. ИБП, напомним, будет питать не компьютер, а его блок питания. Блок питания преобразует переменный ток в постоянный, который разводится на комплектующие. В таком случае, абсолютно не важно, будет ли подаваться на вход ступенчатый или синусоидальный сигнал — он все равно будет выпрямлен блоком питания. Таким образом, можно значительно сэкономить, установив источник бесперебойного питания, инвертор которого в автономном режиме выдает ступенчатую аппроксимацию синусоиды. Это справедливо практически для любой бытовой электроники.
Следовательно, подходящий для ПК бесперебойник должен иметь мощность, сопоставимую с мощностью блоков питания системного блока и монитора, а форма выходного сигнала не имеет значения (но разумнее сэкономить и взять модель с аппроксимированным выходом).
А что с автономностью ИБП для компьютера?
Основная задача ИБП для блока питания ПК — это не обеспечение долгой работы при отсутствии напряжения в центральной сети, а возможность сохранить данные и корректно выключить систему. В связи с этим большинство источников бесперебойного питания для компьютера оснащены встроенными АКБ, позволяющими обеспечить 10-15 минут автономной работы.
Запросы некоторых пользователей могут отличаться и им требуется, к примеру, ИБП для компьютера на 2 часа автономной работы. Это тоже возможно, но придется пойти на некоторые неудобства. Для достижения столь высокой автономности нужен бесперебойник с внешним подключением аккумулятора.
Соответственно, потребуется установить сам источник бесперебойного питания, а вместе с ним и внешний аккумулятор, который обеспечит желаемое время автономной работы. Емкая аккумуляторная батарея — это довольно тяжелое и массивное устройство (для 2 часов автономной работы 500-ваттной системы потребуется 12-вольтовая АКБ на 100 ампер-часов).
Для бытовой сферы рекомендуется использовать тяговые гелевые аккумуляторные батареи. Устанавливать стартерные автомобильные АКб не рекомендуется. Они не лучшим образом себя покажут при эксплуатации с ИБП, быстро выйдут из строя, да и вообще применять их в помещении небезопасно из-за выделений. Тяговые гелевые АКБ — это недорогой вариант, который отлично справится с автономным питанием компьютера и прослужит более 5 лет без необходимости какого-либо обслуживания. И хотя литиевые аккумуляторные батареи куда более продвинуты, использовать их для обычного компьютера попросту нецелесообразно.
Выбираем оптимальный блок питания для ПК
Именно от качества блока питания зависит бесперебойная работа и долговечность всех компьютерных компонентов: материнской платы, процессора, видеокарты, дисков. Пожалев несколько сотен гривен доплаты за брендовый блок питания (в дальнейшем по тексту – БП), есть риск в будущем потратить несколько тысяч на серьезный ремонт или даже полную замену сгоревшего ПК. На самом деле, отличить БП, который гарантированно прослужит пять лет, от того, который проживет от силы год, совсем не сложно – и мы расскажем как.
Первое, с чем нужно определиться, это мощность БП – актуальными являются модели от 400 Вт для простенького офисного ПК до 1,5 кВт для игрового монстра с дванадцятиядерним процессором и четырьмя видеокартами. Но с этим показателем некоторые производители БП привирают: большими буквами указывают пиковую мощность, при которой БП может работать без риска поломки лишь короткие промежутки времени, а номинальную мощность – уже более мелким, менее заметным шрифтом.
К тому же, общая мощность БП делится на мощность по линиям с разным напряжением: 12, 5 и 3,3 В. Линии на 12 В используется для питания энергоемких компонентов ПК – видеокарт. Именно поэтому в брендовых БП мощность этих линий (одной или суммарно двух-трех) составляет более чем две трети от общей мощности БП. Тогда как по линиям 5 и 3,3 В вполне достаточно мощности 100-150 Вт.
Второй признак действительно качественного БП – это сертификат энергоэффективности 80 PLUS. Сейчас самыми распространенными являются сертификаты 80 PLUS Bronze (коэффициент полезного действия 85 %) и Gold (92 %). Однако, прогресс уже дошел до 80 PLUS Titanium с КПД целых 96 %. Наклейка с даже младшим логотипом 80 PLUS Bronze является определенным гарантом качества БП. Хотя бывают надежные БП и без этого сертификата, просто они не слишком энергосберегающие.
Исторически сложилось, что в Украине самыми популярными брендами БП являются FSP и Chieftec. Эти компании действительно производят довольно качественные и БП с умеренными ценами, особенно это касается младших серий FSP Qdion и Chieftec iArena, которые продаются как отдельно, так и в составе комп’компьютерных корпусов. Однако мировыми лидерами рынка БП являются вовсе не они, а бренды Seasonic и be quiet!.
Тайваньская компания Seasonic является главным новатором комп’компьютерных БП: все последние достижения, как автоматическое регулирование скорости вентилятора БП, сертификация 80 PLUS и передовой метод коррекции коэффициента мощности ActivePFC, первой внедрила именно она. В свою очередь be quiet! – крупнейший и уважаемый европейский производитель БП, которые славятся своими бесшумными вентиляторами. Но стоит продукция Seasonic и be quiet! не дешево.
Так называемой золотой серединой является БП производства Zalman и Aerocool. Они сделаны из довольно высококачественных электронных компонентов (транзисторов, дросселей, конденсаторов), работают тихо и стоят при этом разумные деньги. А рассчитать оптимальную мощность БП для вашей конфигурации ПК можно с помощью специализированного сервиса-калькулятора.
Если вы хотите, чтобы ваш компьютер был в безопасности от перепадов электроэнергии и даже при временном ее отключении — приобретите блок питания для вашего ПК и будьте спокойны за свой компьютер.
Читайте также:
Требования к питанию ПК — Руководство по мощности блока питания компьютера
Каковы требования к питанию вашего настольного ПК? Здесь вы узнаете, как выбрать мощность блока питания вашего компьютера, от обычных офисных компьютеров до высококлассных игровых устройств.
Сколько энергии нужно моему компьютеру? Этот вопрос задают с тех пор, как пионеры компьютеров возились со своими 8086 ПК в конце 1970-х.
Простое (но грубое) решение — потратиться на источник питания высокой мощности.В то время как монстр мощностью 1500 ватт способен обеспечить достаточную мощность практически для всех мыслимых ситуаций, он прожжет глубокую дыру в ваших карманах.
Гораздо лучший метод — определить максимальное энергопотребление вашего компьютера и сопоставить его с правильной мощностью блока питания ПК. Чтобы убедиться, что источник питания может обеспечивать свою номинальную мощность, он должен быть протестирован при полной нагрузке в Ecova (сертификация 80 Plus) или на авторитетном сайте с обзорами.
По многочисленным просьбам мы также порекомендуем лучшие и наиболее подходящие блоки питания для каждого типа компьютера.
Блок питания высокой мощности не потребляет больше электроэнергии, чем блок питания с низким энергопотреблением. единица мощности. Независимо от того, есть ли у вас блок питания на 500 или 1000 Вт, он все равно будет потреблять такое же количество энергии от стены.
Бюджетный компьютер
Назначение: веб-серфинг, электронная почта, офисные приложения (Word, Excel, PowerPoint, Access), прослушивание музыки, просмотр изображений, просмотр видео.
Компоненты | |
Младший процессор (Intel Celeron) | 37 Вт |
Требования к питанию бюджетных компьютеров | 117 Вт |
5-дюймовый жесткий диск Компьютер среднего уровня
Назначение: веб-серфинг, электронная почта, офисные приложения, прослушивание музыки, просмотр изображений, просмотр видео с высоким разрешением, легкие игры, легкое редактирование графики
Компоненты | |
ЦП среднего уровня (Intel Core i5) | 95 Вт |
Требования к питанию компьютеров среднего уровня | 278 Вт |
Игровой компьютер
Назначение: тяжелые игры, тяжелое редактирование графики, разгон, умеренная виртуализация, веб-серфинг, прослушивание музыки, просмотр изображений, просмотр видео с высоким разрешением
Компоненты | |
Высокопроизводительный процессор (Intel Core i7) | 95 Вт |
Требования к питанию игрового ПК | 532 Вт |
Домашний кинотеатр ПК
Назначение: просмотр видео высокого разрешения, потоковая передача онлайн-видео, просмотр фотографий, прослушивание музыки, воспроизведение оптических дисков (CD, VCD, DVD, Blu ray)
Компоненты | |
ЦП низкого уровня (Intel Core i3) | 73 Вт |
Требования к питанию ПК домашнего кинотеатра | 182 Вт |
5-дюймовый жесткий диск Как выбрать правильный источник питания для вашего ПК
Источники питания с более высокими номиналами дороже, но также более эффективны, что означает, что они теряют меньше электроэнергии на тепло / отходы, поэтому их эксплуатация в течение длительного времени будет дешевле. бежать.Однако разница в эксплуатационных расходах между уровнями эффективности для типичного ПК может быть очень небольшой, и может потребоваться много лет, чтобы окупить первоначальные первоначальные затраты на блок питания с более высоким номиналом.
Программа 80 PLUS также не идеальна, поскольку оценки основаны на небольшом размере выборки и, за исключением Titanium, не учитывают эффективность при очень низких нагрузках. Поэтому переход на блок питания с более высоким номиналом не повредит, но обязательно взвесьте разницу в стоимости при сравнении моделей, которые в остальном соответствуют вашим потребностям.В целом, рейтинга 80 PLUS Gold достаточно.
Шина напряжения БП
Питание от блока питания подается на компоненты по шинам 3,3 В, 5 В и 12 В. Хотя шины 3,3 В и 5 В важны, они, как правило, стандартизированы среди современных источников питания, и ключевым отличительным фактором является конструкция и функциональность шины 12 В блока питания, поскольку это источник питания для требовательных устройств PCIe, таких как графические процессоры.
На базовом уровне блок питания имеет общую выходную силу тока (минимум 18 А для большинства базовых блоков питания до минимум 34 А для высокопроизводительных блоков с поддержкой нескольких графических процессоров), который доставляется к компонентам по шинам.Блок питания может использовать одну шину +12 В для передачи всей этой мощности или может разделить нагрузку между несколькими шинами +12 В.
В примере системы на 50 А использование одной шины означает, что все компоненты получают до этих полных 50 А. Если бы было две шины +12 В, каждая шина могла выдавать 25А отдельно.
В то время как конфигурация с одной направляющей обеспечивает максимальную мощность для любого данного компонента, конфигурация с несколькими направляющими предлагает дополнительную защиту от скачков напряжения или других проблем, поскольку ваши компоненты получают питание через отдельные соединения.Однако ключ к установке с несколькими направляющими — это обращать внимание на руководство к блоку питания, чтобы убедиться, что вы выполняете правильные кабельные соединения, чтобы ваши компоненты действительно находились на разных направляющих.
Вы можете найти информацию о количестве и конфигурации шин питания +12 В в технических характеристиках производителя для каждой модели. Если вы не хотите навечно останавливаться на какой-то конкретной конфигурации шины, воспользуйтесь некоторыми источниками питания, такими как be quiet! Dark Power Pro 11 позволяют пользователю вручную переключаться между одно- и многорельсовым режимами в зависимости от потребностей их компонентов и системы.
Как рассчитать блок питания, необходимый для работы ПК
Когда вы собираете компьютер или хотите его модернизировать, шрифт должен быть одним из основных пунктов в списке. Помимо обеспечения питания, необходимого для включения устройства, он также отвечает за правильное функционирование ПК. Вот как можно рассчитать идеальный шрифт для вашего компьютера.
Пошаговое руководство основано на веб-сайте, который помогает выполнять вычисления.Чтобы двигаться дальше, необходимо будет сообщить компоненты, которые будут использоваться на компьютере.
реклама
Обнаружение оборудования
Если вы уже знаете, какие части вы используете или будете использовать на своем компьютере, вы можете пропустить этот шаг учебного пособия и продолжить.
В противном случае выполните следующие действия:
- Перейдите по этой ссылке и загрузите CPU-Z Portable в варианте «ZIP — АНГЛИЙСКИЙ»;
- Распакуйте содержимое файла в папку и запустите программу в соответствии с вашей версией Windows;
- Компьютерное железо разделено на вкладки.Обратите внимание на основные элементы вкладок: ЦП, Память и Графика.
Расчет источника
Теперь, когда у вас есть список используемых компонентов оборудования, вы можете рассчитать шрифт, необходимый для правильной работы компьютера. Вот как действовать:
- Посетите сайт Калькулятор источников питания Outervision;
- В «Материнской плате» оставьте опцию «Рабочий стол». Поставьте «1» в поле «CPU» и найдите модель процессора в «Instant Search CPU».Справа внизу выберите модель памяти и количество гребней;
- В разделе «Видеокарты» в разделе «Выбрать марку» выберите марку и модель видеокарты ниже. В «Хранилище» выберите твердотельные и жесткие диски машины;
- В разделе «Другие устройства» выберите количество устройств USB 2.0 и 3.0, подключенных к аппарату. В разделах «Вентиляторы» и «Комплект жидкостного охлаждения» выберите кулеры и любую имеющуюся дополнительную систему охлаждения;
- В «Мониторе» выберите используемый дисплей, укажите время использования компьютера в «Время использования компьютера» и укажите, будет ли машина использоваться в тяжелых задачах, таких как игры или рендеринг;
- Наконец, нажмите «Рассчитать» и посмотрите результат.
Готово! Таким образом, вы уже знаете, какой источник потребуется для поддержки конфигурации вашего компьютера. Шрифт меньше указанного в результате может даже работать, но сайт учитывает загрузку ЦП не менее 90%, чтобы обеспечить вам запас прочности.
Блок питания для ПК (PSU) Руководство по покупке 2016
Блок питания ПК (PSU) часто упускается из виду в компьютерах.
Вы можете не найти название бренда и спецификации блока питания на страницах продуктов для готовых ПК.Если вы обновляете или собираете компьютер с нуля, поиск лучшего блока питания для компьютера имеет решающее значение для стабильности системы. Разобраться в некоторых основах блока питания и ответить на вопрос, какой блок питания мне нужно, довольно просто.
Что такое блок питания? Это система подачи мощности
Каждый компонент ПК потребляет определенную мощность — от видеокарты до корпусных вентиляторов требуется мощность. Блок питания ПК потребляет энергию от настенной розетки и подает ее на каждый компонент.Каждый блок питания имеет номинальную мощность (500 Вт, 750 Вт, 1000 Вт), которая обозначает, какую мощность он способен выдать.
Блок питания ПК должен иметь достаточный запас мощности для общей требуемой мощности компонентов; если выходной сигнал не соответствует требованиям ПК, система периодически отключается или не включается вообще.
Используйте калькулятор мощности, чтобы определить потребности ПК в питании
Сколько ватт нужно моему компьютеру? Калькулятор мощности ПК позволяет оценить основные компоненты, потребляющие электроэнергию.Воспользуйтесь калькулятором мощности ПК Newegg; добавьте еще 10-20% к общей мощности для буфера.
БП какой марки самый лучший?
Бренд — это основополагающий элемент вашего решения о покупке. Доверие не возникает в одночасье; это источник обещаний, качества и доверия, которые создают лояльность клиентов. Могу ли я назвать лучший бренд блоков питания для ПК? Это, вероятно, невозможно в чисто объективном смысле, но у меня есть данные, чтобы показать три самых продаваемых бренда блоков питания по классам в Newegg.Всегда проверяйте отзывы покупателей перед покупкой.
Форм-факторы блока питания ПК
Блоки питания специально созданы для соответствия корпусам компьютеров определенных размеров. У некоторых есть дополнительные разъемы для серверных материнских плат (EPS12V).
Название форм-фактора блока питания совпадает с названием форм-фактора размера корпуса. Полные и средние башни подходят для блоков питания ATX, ATX12V и ATX12V / EPS12V. Блоки питания Micro ATX / Mini ITX подходят для корпусов соответствующих размеров.
Консультационная компания по аппаратному обеспечению Ecos Plug Load Solutions (EPLS) ввела стандарт 80 PLUS для блоков питания в 2005 году.Блок питания с сертификацией 80 PLUS обеспечивает 80% энергоэффективности при работе с различной нагрузочной способностью. В среднем пользователи могут сэкономить 40,5 Вт переменного тока даже при выходной мощности 250 Вт. Эффективное использование энергии также приводит к меньшему количеству тепла и шума.
ПК и блоки питания проходят строгие испытания на безопасность государственными и частными агентствами. Неисправный блок питания представляет собой опасность возгорания, поэтому он должен соответствовать дополнительным уровням соответствия. Производители блоков питания обычно декларируют следующие нормативные требования: TUV, UL, CE, CB, RoHS и FCC.
Разъемы питания и кабели
Большинство современных блоков питания имеют 24-контактные разъемы внутреннего питания; у некоторых есть так называемые 20 + 4-контактные разъемы. Какая разница? 24-контактный разъем — это всего лишь один разъем; а 20 + 4 — это один 20-контактный разъем, в котором по крайней мере 4 контакта отсоединяются для подачи питания на определенные типы материнских плат и компонентов. Разъемы питания в дополнение к контактам 20 + 4 — это контакты 6 + 2 для компонентов в слоте PCI-E материнской платы (видеокарты, твердотельные накопители M2) и 4-контактные разъемы SATA для дисков с данными, среди прочего.Простота использования модульных блоков питания, рекомендуемых для пользовательских сборок и обновлений ПК.
Разъемы питания модульных блоков питания
Модульные блоки питания для ПК имеют разъемы, которые присоединяются к лицевой панели блока питания и отсоединяются от нее.
Это означает, что вы можете удалить ненужные разъемы питания или добавить дополнительные при обновлении ПК. Модульные блоки питания упрощают прокладку кабелей в пользовательских сборках ПК.
Надежность измеряется MTBF — средней наработкой на отказ
Средняя наработка на отказ (MTBF) — это показатель надежности, основанный на лабораторных испытаниях и инженерном анализе.Типичный параметр MTBF может составлять 100 000 часов наработки на отказ при 25 градусах Цельсия. Это среднее время отказа компонента; некоторые могут выйти из строя через час, другие могут превысить 100 000 — это просто расчет среднего.
Цена
Цена блока питания для ПК в основном зависит от его выходной мощности. Ниже представлены самые продаваемые блоки питания Newegg за первую половину 2016 года; Эти данные являются хорошим индикатором приемлемого ценового диапазона по классам блоков питания.
| Арт. | Марка | Мощность | Цена | Среднее время безотказной работы (часов) | Модульный | Главный разъем |
| 17-438-015 | EVGA 80Plus | 430 Вт | 29 долларов.99 | NA | Нет | 24-контактный |
| 17-139-026 | Corsair Bronze | 430 Вт | $ 39,99 | 100 К | Нет | 20 + 4 контакта |
| 17-438-012 | EVGA Бронза | 500 Вт | 42,99 долл. США | 100 К | Нет | 24-контактный |
| 17-139-027 | Corsair Bronze | 500 Вт | $ 49.89 | 100 К | Нет | 20 + 4 контакта |
| 17-438-053 | EVGA Золото | 550 Вт | $ 89.99 | 100 К | Полный | 24-контактный |
| 17-438-014 | EVGA | 600 Вт | $ 49,99 | 100 К | Нет | 20 + 4 контакта |
| 17-139-028 | Corsair Bronze | 750 Вт | 69,99 долл. США | 100 К | Нет | 24-контактный ATX |
| 17-139-142 | Corsair Gold | 750 Вт | $ 99,99 | 100 К | Полный | 20 + 4 контакта |
| 17-438-017 | EVGA Золото | 750 Вт | 119 долларов.99 | 100 К | Полный | 24-контактный |
| 17-438-018 | EVGA Золото | 850 Вт | $ 139,99 | 100 К | Полный | 24-контактный |
Резюме
A Высокоэффективные блоки питания экономят энергию и выделяют меньше тепла, что приводит к более прохладной среде ПК и меньшему шуму. Соответствие 80 PLUS и соответствие требованиям безопасности также являются критическими факторами, снижающими потенциальные риски перегрева, неэффективного использования энергии или любого другого отказа источника питания.Авторитетный бренд, хорошие отзывы покупателей и доступные цены подойдут мне. Что для вас приоритет в области питания ПК?
Всегда ли блоки питания потребляют 100% своей мощности? — Общий форум оборудования
Нет, но это зависит от того, насколько он эффективен.
Допустим, у вас 600 Вт PAY, но вы используете только 125 Вт. С классом 85 (80 серебряных) вы потребляете около 150 Вт.
IT также может варьироваться в зависимости от диапазона, и более 80 сертификатов сделаны на 20%, 50% и 100%
Чем больше тепла отводится, тем менее эффективен (тепло = мощность в термодинамике, поэтому тепло — это энергия, которую вы не используете)
Итак, чем ближе вы к 100%, тем эффективнее становится блок питания, но 50% — это золотая середина с точки зрения электричества.
Запутались? Хорошо, это сложно, но если вы дочитаете до этого места, то вы на правильном пути.
В идеале вам нужна общая максимальная мощность (в случае, если вы используете свой компьютер на 100% на всем), но это трудно вычислить само по себе, усугубляется тем фактом, что вы можете добавить жесткий диск в будущем, поэтому я добавьте хорошие 200 Вт (я обычно добавляю тонну позже)
Мой блок питания — 750 Вт 80 + платина.
Это было дорого, но когда я его купил, у меня было 2 GTS 250, и эти карты съедали ватты, как вода.Теперь моя система достигает 267 Вт при максимальной мощности видео на 100% и ЦП на 60%. Конечно, диски и другие функции не максимальны.
Это означает, что я могу использовать 400 Вт. Энергопотребление было бы аналогичным, если бы это была такая же сертификация, но блок питания на 400 Вт дешевле, чем на 750 Вт. Тем не менее, я сэкономил деньги в долгосрочной перспективе, потому что я получил свой блок питания в 2007 году, и с тех пор я добавлял и заменял карты как минимум 4 раза.
Если вы не собираетесь делать много изменений (возможно, добавить диск, но тяжелые системы, такие как GPU, останутся прежними), тогда лучше найти безопасный потолок и сэкономить деньги (это моя зеленая сертификация, лол).Если вы много возитесь, выберите более высокую мощность, но также используйте более высокую сертификацию.
Быстрое сравнение
80+ — это 80% 400 Вт = 80 Вт возможные потери
80+ Gold Plus — 92% при 50%, поэтому в 200 Вт блока питания мощностью 400 Вт потеря 32 Вт.
Потери ватт — это дополнительные использованные ватты, поэтому, если вам требуется ровно 320 Вт, 400 Вт PAY БУДЕТ потреблять все 400, а не 320 и 240 при 200 Вт.
Блок питания с золотым плюсом будет использовать 216 Вт при 200 Вт и 44 Вт при 100 Вт, что даст вам 370 Вт.
Теперь у всех PAY есть граница, он не перестанет работать, если ваш блок питания 400 Вт, а вы потребляете 410 Вт, но мощность не будет такой стабильной, и чем выше вы подниметесь, тем ниже будет потеря качества (также больше тепла , и это экспоненциально, а не добавлено).
Это основная причина, по которой мы всегда оставляем себе много места. Также по той же причине, по которой я не рекомендую менять оборудование в OEM-компьютерах (в основном, Dell) и добавлять дополнительный жесткий диск, является рекомендуемое максимальное изменение (маленький блок питания мощностью 200 Вт или меньше с дешевыми компонентами и без сертификата 80+)
Извините, это долго , но я решил объяснить немного больше, вместо того, чтобы просто сказать «нет».
Использует ли БП номинал как мощность? Нет, блок питания мощностью 600 Вт будет использовать то, что требуется компонентам на данный момент, плюс добавленный запас потерь, но 600 Вт можно использовать для нагрузки 50 Вт, он просто может использовать от 60 до 70 Вт для этой нагрузки.
Подумайте об этом, зачем нам устанавливать элементы управления энергопотреблением на мониторы (в ноутбуках) и отключать неактивный жесткий диск, снижать скорость процессора, спящее ядро и т.д., если блок питания всегда потребляет номинальную мощность?
Номинальная мощность — это максимальная мощность, рекомендованная для блока питания
Как правильно выбрать блок питания для вашего компьютера — выпуск 2020
Когда вы решите собрать новый компьютер, легко упустить из виду скромный блок питания (БП).
Я имею в виду, что это не самая захватывающая часть вашего нового компьютера, поскольку большая часть внимания уделяется его компонентам. Тем не менее, это одна из самых важных частей вашего построения, если не самая важная. В конце концов, ничто из того, что вы покупаете, не будет работать без него.
Несколько дополнительных минут, потраченных на принятие решения о покупке, в конечном итоге окупятся. Качественный блок питания может питать не только эту сборку, но и вашу следующую сборку, а возможно, и следующую. Видите ли, спецификация ATX для блоков питания не исчезнет в ближайшее время, и чаще всего обновляются остальные компоненты в вашей сборке.
Определите, какая мощность вам нужна
Изображение: BeQuiet!
Самый большой вопрос при выборе блока питания: «Сколько ватт мне нужно?» На этот, казалось бы, простой вопрос может быть сложно ответить, поскольку он зависит от остальных частей вашей сборки.
Как правило, чем больше компонентов в вашей системе, тем больше энергии требуется для их работы. Простая система не будет нуждаться в таком же энергопотреблении, как сложная система с несколькими видеокартами, контуром жидкостного охлаждения и компонентами более высокого уровня.
Это означает, что вам нужно определить приблизительную мощность, которую будет потреблять ваша сборка, и спланировать ее соответствующим образом. Есть несколько способов сделать это, и мы составили короткий список, который должен удовлетворить ваши потребности. Большинство из них производятся конкретными производителями блоков питания, но результат, который они дают, можно использовать с блоками питания любой марки, а не только их собственной.
- PCPartPicker: Этот удобный сайт, вероятно, должен стать вашей первой остановкой, когда вы начнете планировать сборку.У него есть большая часть оборудования, представленного на рынке, в его огромной базе данных, и как только вы внесете нужные части в список, он даст вам Расчетная мощность на основе этого выбора.
- Успокойся! Калькулятор блока питания: Этот калькулятор позволяет добавлять основные характеристики, а также включать такие вещи, как наличие у вас USB 3.1 Gen.2, который потребляет больше энергии, диапазон цен и форм-факторы ATX или SFX / ITX.
- Измеритель мощности EVGA: Калькулятор EVGA задает вам ряд вопросов о ваших компонентах, а затем предложит список подходящих источников питания из собственного ассортимента.Вы можете еще больше сузить выбор по уровню эффективности и сериям, и он хорошо справится с оценкой ваших потребностей в мощности.
- Калькулятор блоков питания CoolerMaster: Калькулятор Cooler Master позволяет вам вставлять основные части вашей сборки, от центрального процессора до материнской платы и видеокарты. Он не позволит вам учитывать такие вещи, как поклонники футляров, поэтому убедитесь, что вы добавили дополнительный запас к количеству, которое он дает. Удобно, что он также дает вам рекомендуемые блоки питания марки Cooler Master, которые подходят для ваших компонентов, позволяя решить, нужны ли вам такие вещи, как модульные кабели или предпочтительные показатели эффективности.
Форм-фактор и кабельные решения
Изображение: Джо Райс-Джонс / KnowTechie
Итак, есть два основных форм-фактора компьютерных блоков питания. В основном вы выбираете тот, который подходит для корпуса компьютера, который вы хотите встроить, но иногда вам нужен меньший форм-фактор, даже если в вашем корпусе много места, например, если вы пытаетесь втиснуть две системы в индивидуальную сборку. .
- ATX: Это наиболее распространенный форм-фактор, который вы, скорее всего, найдете на полках с компонентами в местном магазине больших коробок.Стандарт ATX указывает, что высота и ширина блока питания должны быть 86 мм x 150 мм, но глубина может быть практически любого размера, при этом блоки большей мощности должны быть глубже. Имейте это в виду, если вы строите в тесном корпусе.
- SFX: Это сокращение от Small Form Factor и предназначено для небольших корпусов, где у вас мало места, особенно тех, которые предназначены для материнских плат M-ITX. Как правило, они имеют меньшую мощность, чем ATX, и более дорогие из-за миниатюризации, при этом сохранение энергоэффективности становится дорогостоящим.
Второе, на что следует обратить внимание, это то, как вы хотите, чтобы ваши кабели были подключены на стороне блока питания:
- Немодульный: Все силовые кабели физически прикреплены к блоку питания и являются несъемными. Это может быть проблемой, если место ограничено или вы не используете все разъемы питания.
- Полумодульный: Первичные кабели физически прикреплены постоянно, а остальные периферийные кабели выполнены с помощью модульных кабелей с разъемами, поэтому вы можете использовать только те, которые вам действительно нужны.24-контактный корпус материнской платы всегда будет частью постоянно подключенных кабелей, а некоторые блоки также постоянно подключают 4/8-контактные разъемы EPS и / или некоторые разъемы PCIe.
- Модульный: Если вы могли видеть, к чему это привело, дайте себе печенье. В модульных блоках питания есть гнезда для каждого кабеля блока питания и большой мешок с кабелями, которые вы можете выбрать для питания только тех компонентов, которые у вас есть. Они немного дороже двух других вариантов, но дают больше гибкости при сборке, и если вы хотите использовать нестандартные кабели, это лучший выбор.
Соедините все вместе
Изображение: Джо Райс-Джонс / KnowTechie
Следующий шаг — выяснить, какие именно разъемы питания вам нужны для оборудования, которое вы покупаете. Все необходимые кабели будут поставляться с блоком питания, который вы решите купить, вам просто нужно выяснить, сколько штук каждого разъема необходимо.
- 24-контактная материнская плата: Он всегда будет там, будет только один, и это основной разъем питания для вашей материнской платы, и вы не можете его пропустить — он огромен.
- 4/8-контактный CPU / EPS: Этот разъем обеспечивает питание вашего ЦП и только ЦП. Некоторые блоки питания имеют два таких разъема для питания материнских плат с более чем двумя 4-контактными разъемами EPS, которые обычно предназначены для разгона. Обычно находится в верхнем левом углу материнской платы.
- 6/8-контактный разъем PCIe / GPU: Они предназначены для питания вашей видеокарты или некоторых дополнительных карт, например звуковых карт, которым требуется дополнительное питание. Обычно они разделены на 6 + 2, а не на сплошной 8-контактный, поскольку графические процессоры используют как 6-контактные, так и 8-контактные разъемы для питания в зависимости от того, сколько ватт им нужно.Убедитесь, что у вас их достаточно для покупаемого вами графического процессора.
- SATA: Эти маленькие разъемы служат для питания жестких дисков, твердотельных накопителей и таких вещей, как концентраторы вентиляторов или контроллеры RGB. Большинство блоков питания имеют несколько разъемов SATA на одном кабеле, поэтому вы можете подключить несколько устройств, не прибегая к большому количеству кабелей, идущих от блока питания.
- 4-контактный MOLEX: Они в основном были заменены SATA, но вы все равно найдете хотя бы один кабель с MOLEX, если купите модульный блок питания, например, насосы, используемые для водяного охлаждения, и некоторые старые модели с RGB-подсветкой элементы используют его вместо SATA для питания.
Большинство блоков питания имеют несколько разъемов SATA на одном кабеле, поэтому вы можете подключить несколько устройств, не прибегая к большому количеству кабелей, идущих от блока питания.Подумайте об эффективности
Изображение: Джо Райс-Джонс / KnowTechie
Хотя мощность — один из самых важных факторов при выборе блока питания, это не единственное, о чем следует думать. Неэффективная подача энергии приводит к образованию тепла, что приводит к потере энергии, увеличению счетов за электроэнергию и потенциально может сократить срок службы других компонентов.
Для блоков питания рейтинг эффективности основан на шкале «80 плюс». Блок питания с рейтингом 80 Plus должен иметь КПД не менее 80 процентов, поэтому только 20 процентов мощности теряется в виде тепла.Остальная часть шкалы основана на драгоценных металлах: бронза — 82%, серебро — 85%, золото — 87%, платина — 89%, а титан — 90%.
Все эти рейтинги эффективности основаны на 100-процентной нагрузке на блок питания. Теперь блоки питания наиболее эффективны при 50-процентной нагрузке, так что вы можете получить 94-процентную эффективность от блока питания с рейтингом Titanium при этой нагрузке. Если это важно для вас, вам нужен самый ценный металл, и вам также следует купить блок питания, который в два раза превышает мощность, необходимую для остальной части вашей системы.
Да, и пока мы говорим о нагреве — рассмотрим шум, производимый вентилятором блока питания. Многие блоки питания в настоящее время имеют «тихий» или «эко» режимы, в которых охлаждающий вентилятор не вращается, если температура блока питания не превышает определенного порогового значения.
Вам это нужно, если вам важен шум.
Принадлежности
Изображение: Джо Райс-Джонс / KnowTechie
Есть не так много вещей, которые можно купить для дополнения вашего блока питания, но наиболее распространенными являются кабели с полной оплеткой.Они заменяют скучные кабели, которые поставляются с большинством блоков питания, но вы должны убедиться, что покупаете те, которые сделаны специально для вашего блока питания, иначе вы рискуете взорвать свой дорогой компьютер.
Более безопасный способ — приобрести удлинители, которые подключаются к концам существующих кабелей, поэтому полностью закрыты рукавами только видимая часть корпуса.
Последнее слово о блоках питания
Обычно вы не видите свой блок питания, пока он находится внутри вашего корпуса, поэтому нет смысла покупать его по эстетическим причинам, как и все те, которые мы рассмотрели.Это может измениться в зависимости от вашего выбора шасси или от того, что вы создаете демонстрационную сборку и хотите, чтобы она была выставлена напоказ.
И последнее — подумайте о том, какой процент вашего бюджета вы собираетесь потратить на него. От десяти до пятнадцати процентов вашего общего бюджета — хорошее эмпирическое правило, с некоторой свободой для специальных функций или если вы хотите, чтобы этот блок питания прослужил несколько сборок.
Мы большие поклонники EVGA и их полностью модульных блоков питания, так что это хорошее место для начала, если вы не хотите проходить весь процесс.
Как вы думаете? Вы узнали что-нибудь из этой статьи о блоках питания? Какие-нибудь советы вы бы хотели добавить? Сообщите нам об этом в комментариях или перенесите обсуждение в наш Twitter или Facebook .
Рекомендации редакции:
Предупреждаем: если вы купите что-то по нашим ссылкам, мы можем получить небольшую долю от продажи. Это один из способов держать здесь свет. Щелкните здесь, чтобы узнать больше.
лучших энергоэффективных деталей для ПК
Независимо от того, покупаете ли вы стандартный компьютер для просмотра веб-страниц, для питания домашнего офиса или для развлечения всей семьи новейшими технологиями компьютерных игр, вы хотите получить лучшую систему за свои деньги.
Достижение максимальной отдачи от вычислительных средств включает не только первоначальную стоимость оборудования и программного обеспечения, но и текущие расходы на поддержание работоспособности вашей системы.
При рассмотрении того, какие компоненты включить в вашу систему, первостепенное значение для экологически сознательных пользователей компьютеров — это общее энергопотребление. Это не только влияет на ваш ежемесячный счет за электроэнергию, но и, когда вы думаете о тысячах компьютеров, используемых по всему миру, совокупное энергопотребление может существенно повлиять на ваш углеродный след.
Каковы ваши лучшие рекомендации по сборке и использованию энергоэффективного ПК? Как выбрать лучшие детали, чтобы ваша система обеспечивала высокую производительность без разряда электросети? Читай дальше что бы узнать.
Как найти наиболее энергоэффективные детали
К счастью, теперь у большинства компьютерных комплектующих четко указаны значения энергопотребления, что позволяет определить наиболее энергоэффективные модели. ОЗУ, процессоры, видеокарты и накопители обеспечивают потребляемую мощность, чтобы производители компьютеров могли рассчитать общую мощность, которая потребуется системе.
Ваши компьютерные мониторы имеют рейтинги Energy Star, которые точно указывают, какая мощность будет вам нужна с течением времени, и измеряется в киловатт-часах в год (кВтч / год). На это влияют размер экрана, разрешение и тип конструкции монитора (ЖК-дисплей, светодиод и т. Д.).
Конечно, если ваша система включает в себя несколько мониторов для бизнеса или игр, вам нужно будет учитывать совокупное энергопотребление при оценке энергоэффективности вашей системы.Выбор мониторов, которые обеспечивают наилучшие визуальные характеристики, но при этом требуют наименьшего количества энергии, — это баланс, который необходимо учитывать при выборе дисплеев.
Разумеется, портативные компьютеры обычно предварительно собираются с компонентами, которые ограничивают ваш выбор мониторов, за исключением размера экрана.
Есть еще соображения, касающиеся общего энергопотребления:
- SSD-накопитель по сравнению с жестким диском
- Размер экрана
- Мощность процессора
- Системная оперативная память установлена
- Графические процессоры и связанная с ними ОЗУ
При выборе портативного компьютера с необходимыми функциями можно по-прежнему учитывать энергоэффективность, тщательно выбирая правильные параметры.
Даже мощные игровые ноутбуки различаются по потребляемой мощности, поэтому ваш выбор систем важен при поиске правильного сочетания вычислительной мощности и энергоэффективности.
Какие детали наиболее важны для энергоэффективности?
Одна из ваших основных проблем с энергопотреблением — это основной источник энергии компьютера — ваш источник питания.
Блок питания
Выбор источника питания при построении системы может быть сложным процессом.Вы должны учитывать как эффективность самого источника питания, так и мощность, которую он должен обеспечивать каждому компоненту вашей системы.
Компоненты, которые вы включаете в свою систему, будут определять источник питания, необходимый для надежной работы всего оборудования. Сосредоточившись на наиболее энергоэффективных компонентах, доступных для вашего ПК, вы можете ограничить потребляемую мощность блока питания.
Даже при сравнении источников питания необходимо учитывать дополнительные факторы, помимо мощности:
- Внутреннее или внешнее охлаждение — некоторые блоки питания включают встроенные вентиляторы для охлаждения, в то время как другие полагаются на внешние вентиляторы для охлаждения.
- КПД блока питания — большинство блоков питания на рынке работают с КПД примерно 70%. Переходя к более сложным источникам питания с КПД 90% и выше, вы можете снизить энергопотребление. Обязательно учитывайте максимальную выходную мощность, которая потребуется вашей системе при работе на полной мощности. Это значительно отличается от того, когда ваш компьютер простаивает.
- Компоненты с низким энергопотреблением, размещенные в вашей системе, будут снижать нагрузку на ваш источник питания, повышая эффективность использования энергии.
Это значительно отличается от того, когда ваш компьютер простаивает.Включение нескольких компонентов с низким энергопотреблением в вашу систему приведет к значительному снижению общих требований к энергии.
Процессор / ЦП
Выбор материнской платы, которая лучше всего подходит для вашей системы, является важным решением при создании вашего компьютера. Это зависит от размера корпуса для вашей сборки, процессора, который вы планируете установить, и компонентов, которые вы собираетесь включить в свою систему.
Процессоры и материнские платыдоступны с разной емкостью и производительностью, а также с различными требованиями к энергии.Ваш первый выбор — это центральный процессор, который даст вашей системе вычислительную мощность, необходимую для выполнения запланированных вами задач — игр, редактирования видео, создания музыки и т. Д. После того, как вы выбрали свой ЦП, вы можете искать наиболее энергоэффективную материнскую плату, которая будет вмещать процессор.
Обратите внимание, что есть несколько процессоров и материнских плат, которые могут быть хорошими кандидатами для вашей системы. Некоторые из них уже предварительно собраны с процессором, установленным на материнской плате, что упрощает процесс сборки.
RAM
Память с произвольным доступом (RAM)бывает разных размеров и является одним из наиболее важных факторов при запуске ваших приложений и игр с максимальной производительностью.
RAM сама по себе не является огромным потребителем энергии, потребляя около 1-4 Вт, в зависимости от активности системы (меньше в режиме ожидания, больше при работе с полной нагрузкой). Поскольку это не является серьезной проблемой для рейтинга энергопотребления вашей системы, возможно, вам лучше сосредоточиться на эффективном источнике питания, чем тратить слишком много времени на изучение эффективности ОЗУ.
Хранилище
НакопительDrive — одна из самых больших возможностей для создания высокопроизводительной и энергоэффективной системы. Старая технология, используемая в жестких дисках, потребляет значительно больше энергии, чем твердотельные накопители, а также работает намного медленнее. Общая экономия энергии от хранилища SSD зависит от того, насколько активна ваша система — чем больше вы получаете доступ к дискам, тем больше энергии вы экономите от использования SSD. Помимо более высокой производительности и меньшего энергопотребления, твердотельные накопители также занимают в вашем корпусе гораздо меньше места.
Охлаждение — ваш корпус и вентиляторы
Создание мощного компьютера требует, чтобы компоненты были достаточно холодными, чтобы избежать повреждения компонентов, выделяющих тепло. Процессоры, видеокарты и другие компоненты выделяют достаточно тепла, чтобы требовать вентиляторов, предохраняющих их от перегрева. Некоторые корпуса поставляются со встроенными вентиляторами — одиночными или множественными, в зависимости от потребностей вашей системы. Чем больше у вас вентиляторов, тем больше потребляется энергии. Есть случаи, когда вентилятор не используется, но он может быть применим не ко всем системам.
Видеокарты
Особенно, если вы планируете использовать новую систему для игр или приложений с интенсивной графикой, ваша видеокарта будет основным компонентом вашего компьютера.
Видеокартыот лидеров отрасли, таких как Nvidia и MSI, обеспечат игровую мощность и энергоэффективность, необходимые для наилучшего сочетания производительности и энергопотребления.
Технические варианты повышения энергоэффективности
Если вы хотите глубже изучить энергопотребление вашей системы, есть дополнительные способы изменить вашу готовую систему для постоянного энергосбережения:
- Некоторые платы Intel можно изменить в BIOS или UEFI, чтобы изменить их состояние питания. К ним относятся активация режима ECO или режима низкого энергопотребления, что снижает потребление энергии системой.
- Пониженное напряжение может использоваться для увеличения срока службы батареи некоторых устройств и уменьшения нагрева, потребляя меньше энергии.
К ним относятся активация режима ECO или режима низкого энергопотребления, что снижает потребление энергии системой.Примечание. Будьте предельно осторожны при использовании этих технических средств для повышения энергоэффективности вашей системы. Неправильное выполнение этих операций может вызвать нестабильность и другие проблемы на вашем компьютере.
Энергоэффективные ПК уже в продаже
Если вы ищете экологически чистый компьютер, но у вас нет технической подготовки или желания создать свой собственный, у вас есть альтернативы.Существуют легко доступные системы, в которых сборщики приложили согласованные усилия для создания энергоэффективных компьютеров с тщательно отобранными компонентами. Это не только избавит вас от хлопот и домашней работы по созданию вашей собственной системы, но и гарантирует, что вы получите готовую к использованию систему без потенциального разочарования, связанного с тем, что все ваши компоненты будут жить в гармонии.
Имейте в виду, что есть дополнительные способы сэкономить электроэнергию и стать более экологически безопасными с любым компьютером — даже с самым энергоемким игровым гигантом:
- Выключайте его, если он не будет использоваться в течение длительного времени — даже если вы не на работе в течение дня
- Выключите мониторы, принтеры или другие ненужные периферийные устройства.Даже в простое они используют электричество
- Включите любые доступные вам настройки питания, например спящий режим для накопителей и мониторов
- Если вы собираетесь в поездку или уезжаете на выходные, выключите компьютер и отключите его от сети. Даже в выключенном состоянии ваша система потребляет электричество.
Помните о своих драйверах
Эффективность работы новой системы также повышается за счет своевременного обновления операционной системы и драйверов.
Ваш комментарий будет первым
