В чем разница между HD Audio и AC’97?
4.4 / 5 ( 19 голосов )
Все (ладно, многие) видели в BIOS пункт выбора,
Кстати вопрос “Не отключаются динамики при подключении штекера наушников на фронтальном выходе” – сюда же.
И почему этот вопрос в разделе BIOS?
Попробуем разобраться.
Сначала определения.
AC’97 (сокращенно от англ. Audio Codec ’97 или AC 97) — стандарт для аудиокодеков, разработанный подразделением Intel Architecture Labs компании Intel в 1997 г.
Впоследствии, в 2004 году, компанией Intel была выпущена спецификация HD Audio (High Definition Audio, звук высокой четкости), хотя и являющаяся преемницей спецификации AC’97, но не предусматривающая обратной совместимости с ней. HD Audio обеспечивает воспроизведение большего количества каналов с более высоким качеством звука, чем при использовании интегрированных аудиокодеков AC 97.
На HD Audio звук лучше, есть многоканальный звук и почему-то колодка подключения к материнской плате имеет другую распиновку контактов разъема.
Фокус в том, что при Realtek AC 97 передняя панель работает так же как и выход на динамики, а при использовании HD audio разъем на передней панели может быть отдельным источников звука.
Если зайти в Диспетчер Realtek HD audio, то можно увидеть в дополнительных настройках как раз выбор этого варианта.
Для первого варианта – это один звуковой поток, для второго – два раздельных звуковых потока, появится выбор двух разных аудиоустройств в программах. Т.е. например, общие звуки на динамики, а Скайп на наушники.
Еще одна загадка осталась.
Для первого варианта подключения Windows HD audio (с общим аудипотоком) при использовании наушников динамики должны отключаться. На одних ПК работает, на других не работает.
В чем проблема? Никакие танцы с бубном не помогают.
Скачать и заново переустановить HD audio driver – тоже без результата.
Спойлер – никакие танцы и не помогут.

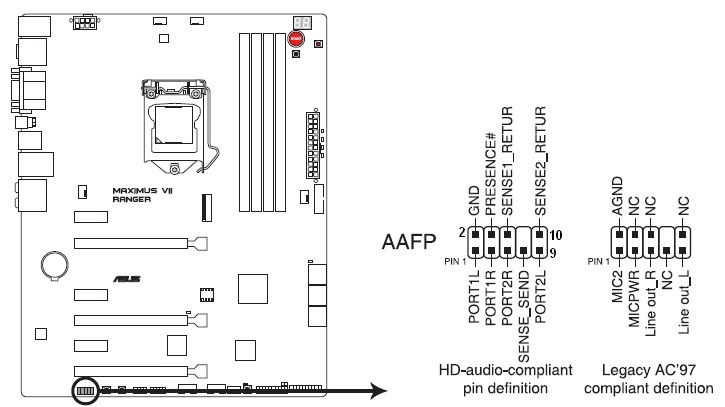

Очень внимательно смотрим на пины колодки передней панели для HD audio.
Что такое SENSE? Какой-то датчик? Зачем?
А это дополнительные контакты, которые “говорят” материнской плате, что был вставлен штекер наушников или микрофона.
Ну хорошо, все правильно подключили, все галочки выставили – а компьютер все равно не видит подключения наушников. Что может быть не так?
“Спасибо” братьям-китайцам.
Корпус есть, проводок от передней панели к материнской плате есть, а вот собственно контактов в самом разъеме, которые “видят” подключенные наушники/микрофон – ИХ ТАМ НЕТ. Китайцы просто в корпус поставили обычный jack 3.5 мм и припаяли к нему колодку HD audio…..
Т.е. практически на всех современных корпусах тип передней панели должен быть под HD audio, но китайцы экономят и устанавливают разъем на 3 контакта вместо 5.

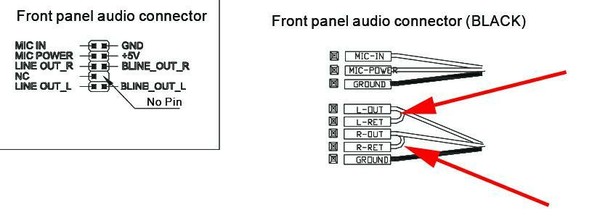

На гнезде миниджека 3.5 мм распиновка проводов должна быть такая – 5 контактов (может быть другое расположение)
А если так – 3 контакта – то компьютер так и не сможет “узнать”, что вставлен штекер.
Самое смешное, что такая беда встречается и в дорогих корпусах для ПК и в ноутбуках. И ведь никак сразу и не проверишь.
P.S. Еще есть интересная проблема – плохо работает контакт левого канала, все время пропадает, надо шевелить штекер. Проблема в кривых размерах либо штекера, либо разъема.
Вот тут целая статья на эту тему.
Распиновка jack 3.5 и физические параметры штекера
Параметр А(кончик, левый канал)- 3,0мм, параметр В (середина, правый канал)- 3,4-3,5мм, параметр С (общий)- 3,5-3,55. Только эти размеры гарантируют, что ваш штекер будет хорошо сидеть в нужном разъеме 3,5мм.
P.S.S.
И да – в современных ПК есть еще одна звуковая карта. Отдельная. Да – в видеокарте.
Там же не просто так разъем HDMI – т.е. видеокарта умеет передавать на монитор не только видео, но и звук. Соответственно получится целых три звуковых устройства – два на материнской плате (HD audio) и звуковая карте в видеокарте.
Вы можете сохранить ссылку на эту страницу себе на компьютер в виде htm файла
Скачать htm файл
Почитать в разделе: BIOS
- Всего статей в разделе: 9
- Показано статей в списке: 8
- Сортировка: название по алфавиту
POST-тест
POST-тест — это самое первое, что мы видим при запуске ПК. POST (англ. Power-On Self-Test) — самотестирование при включении. Выполняется процессором на основе программ, «вшитых» в микросхему BIOS на материнской плате. Т.е. не нужен системный диск и операционная система. И да — в общепринятой русской лексике фактически слово «тест» повторяется два раза 🙂 Функции, аналогичные POST компьютера, характерны для многих современных электронных устройств — от ПЛК до смартфонов.
Сокращённый тест включает: Проверку целостности программ BIOS в ПЗУ, используя контрольную сумму.
Обнаружение и инициализацию основных контроллеров, системных шин и подключённых…(Читать полностью…)
UEFI BIOS
Первая спецификация EFI была разработана Intel, позднее от первого названия отказались и последняя версия стандарта носит название Unified Extensible Firmware Interface (UEFI). Extensible Firmware Interface (EFI) (с англ. — «расширяемый интерфейс прошивки») — интерфейс между операционной системой и микропрограммами, управляющими низкоуровневыми функциями оборудования, его основное предназначение: корректно инициализировать оборудование при включении системы и передать управление загрузчику операционной системы. EFI предназначен для замены BIOS — интерфейса, который традиционно используется всеми IBM PC-совместимыми персональными компьютерами. Основные отличия UEFI от BIOS: …Настройки BIOS
Посмотрим на некоторые неочевидные настройки BIOS, которые влияют на работу ПК.
USB Legacy Support — поддержка устройств USB. Возможные варианты — Auto, Enabled, Disabled. В варианте Enabled подключенные устройства USB определяются на уровне BIOS (а не на уровне операционной системы), т.е. можно использовать, например, USB-клавиатуру для входа в BIOS. В некоторых материнских платах установлено по умолчанию в Auto — корректно не работает, надо поставить в Enabled. Как бонус — получите нормально работающие разъемы USB на фронтальной панели корпуса. Примечание: по умолчанию задние разъемы usb и фронтальные (от материнской платы) получают разные +5В:
— задние разъемы usb — 5В…(Читать полностью…)
Прошивка BIOS
ВАЖНО 1. Все изменения в прошивке BIOS (.ROM файл обычно) Вы делаете на свой страх и риск. При ошибке из материнской платы получается гарантированный «кирпич» 2. Размер файла оригинальной прошивки и измененного варианта должны совпадать до байта. 3. Прошивка измененного файла BIOS обратно в микросхему выполняется только с помощью фирменной утилиты от разработчика материнской платы (необходимо скачать с сайта производителя).
4. В топовых материнских платах в самом BIOS есть встроенный модуль обновления прошивки (например, EZ Flash 2 utility для ASUS P5Q в разделе Tools) — самый лучший вариант. Посмотрим на примере материнской платы ASUS P5Q. Смотрим в эвересте, прошивка…Спикер (“пищалка”) BIOS
Крайне полезное устройство. В новых материнских платах системный динамик уже встроен в плату. В старых платах предусматривалось, что спикер установлен в корпусе и его надо отдельно подключить. Можно купить простую пищалку и подключить ее. Позволяет на первом этапе сборки ПК (еще без ОС и монитора) определить корректность работы материнской платы, процессора и оперативной памяти. Звуковые сигналы BIOS При включении компьютера происходит самотестирование основных его компонентов (выполняется так называемый POST — Power-On-Self-Test). Это действие производится программой, хранящейся в микросхеме BIOS. Если во время тестирования обнаружена ошибка, то встроенный динамик на…(Читать полностью.
..)Таблица SLIC 2.1
SLIC — Software Licensing Description Table (Таблица описаний лицензий программного обеспечения) Это придумано для активации операционных систем (Vista, Win7 и Server 2008). Ключ активации хранится не на диске, а внутри памяти BIOS , т.е. смело меняем старый диск на новый, заново устанавливаем операционную систему (на которую была лицензия) и УРА — система сразу активирована. Конечно тут и обратная ситуация — меняем материнскую плату — и БЕДА, у нас не лицензионная Windows, черный рабочий стол, «Вы стали жертвой мошенников!» — как пишет MicroSoft. Таблица SLIC обычно добавляется в BIOS крупными производителями компьютерного оборудования в целях ускорения процесса…(Читать полностью…)
Хак BIOS. Добавляем CPU ID
Если чипсет и материнская плата LGA 775 теоретически могут поддерживать XEON 771, но родной BIOS не поддерживает его, а модифицированного нет — то можно модифицировать BIOS самостоятельно. Как установить XEON 771 на LGA 775. ВАЖНО 1.
Все изменения в прошивке BIOS (.ROM файл обычно) Вы делаете на свой страх и риск. При ошибке из материнской платы получается гарантированный «кирпич»
2. Размер файла оригинальной прошивки и измененного варианта должны совпадать до байта.
3. Прошивка измененного файла BIOS обратно в микросхему выполняется только с помощью фирменной утилиты от разработчика материнской платы (необходимо скачать с сайта производителя).
4. В топовых…(Читать полностью…)
Хак BIOS. Меняем названия
Первый уровень хакинга BIOS — изменяем названия пунктов меню и добавляем возможность выбора заблокированных параметров. На примере включения режима AHCI (если он физически в материнской плате есть, но в меню его нет). ВАЖНО 1. Все изменения в прошивке BIOS (.ROM файл обычно) Вы делаете на свой страх и риск. При ошибке из материнской платы получается гарантированный «кирпич» 2. Размер файла оригинальной прошивки и измененного варианта должны совпадать до байта. 3. Прошивка измененного файла BIOS обратно в микросхему выполняется только с помощью фирменной утилиты от разработчика материнской платы (необходимо скачать с сайта производителя).
(Читать полностью…)
Разъем HD Audio или AC97
«AC97» и «HD Audio» соответствуют стандартам Intel для встроенного звука. Незначительной частью этих стандартов является аудиоразъем на передней панели.
Однако разъемы только частично совместимы. В частности, управление подключением устройств на передней панели отличается.
На AC97 звук на заднем аудиовыходе был закольцован фронтальным аудиовыходом, и подключение устройства к аудиовыходу на передней панели приводило бы к электрическому отключению заднего аудиовыхода от источника звука. Если вы хотели использовать материнскую плату AC97 без аудио на передней панели, было бы просто необходимо установить перемычки на аудиоразъем, чтобы заставить работать задний аудиовыход.
На HDA аудио на передний и задний выходы поступают с отдельных выходов на аудиокодек. Контакты, которые ранее использовались для зацикливания звука с передней стороны, перепрофилируются как контакты обнаружения разъема.
Это зависит от программного обеспечения, следует ли отключить аудиовыход на задней панели, когда разъем подключен к выходу на передней панели.
Поэтому, если вы подключите лицевую панель HDA к материнской плате AC97, вы не получите выходной сигнал на заднем аудиовыходе. Большинство пользователей не найдут это приемлемым.
Если вы подключите лицевую панель AC97 к материнской плате HDA, то обнаружение плагинов не будет работать корректно, оно может обнаружить устройства, которые отсутствуют, когда они присутствуют, и наоборот, и точные результаты могут зависеть от того, какой звук воспроизводится. На некоторых материнских платах может быть возможно отключить обнаружение плагинов, чтобы они могли работать лучше (хотя все еще не идеально) с передней панелью AC97.
Мне кажется, что ваша передняя панель изначально разработана для материнских плат HD-звука, но имеет ограниченную поддержку плат AC97. На разъемах AC97 есть петли провода, которые заставят работать задний выход, но он не будет переключаться разъемами на передней панели, как это было бы с надлежащей передней панелью AC97.
Intel представила HDA еще в 2004 году, хотя и AC97, и HDA некоторое время поддерживались в параллельном режиме, но все, что даже в современном мире должно быть HDA.
Я бы посоветовал сначала попробовать аудиоразъем HD, если задний аудиовыход на материнской плате не работает, вместо этого попробуйте использовать разъем AC97.
Звук на передней панели не работает
Недавно собрал все свое железо в новый корпус. Корпус оборудован передней панелью с USB выходами и разъемами под микрофон и наушники. Но вот незадача: звук на передней панели не работает! USB работает, «задний» разъем (на материнской плате) воспроизводит звук, а на передней панели — тишина. Не удобно каждый раз лазить под стол, поэтому путем проб и ошибок нашел все возможные причины почему может не работать звук!
Причины, почему может не работать звук:
Если не работает звук на передней панели корпуса, этому может быть несколько причин и соответственно решений:
Причины:
1.
Не подключен или не правильно подключен разъем передней панели к материнской плате.
3. Не правильно настроено программное обеспечение к звуковому устройству.
4. Другие причины
Решение 1: Проверьте правильно ли подключен разъем передней панели к материнской плате.
Схема разъема передней панели на материнской плате
Примечание:
имеется 2 аудиостандарта:AC’97 (сокращенно от Audio Codec ’97) – это стандарт аудиокодеков, созданный в 1997 г. Этот стандарт обычно используется в системных платах, модемах, звуковых картах и корпусах с аудиовыходом на передней панели. AC’97 поддерживает частоту дискретизации 96 кГц при использовании 20-разрядного стерео разрешения и 48кГц при использовании 20-разрядного стерео для многоканальной записи и воспроизведения. В 2004 г. AC’97 был заменен технологией Intel® High Definition Audio (HD Audio).
HD Audio
Звуковая подсистема Intel® High Definition Audio основана на спецификации, выпущенной корпорацией Intel в 2004 г., обеспечивающей воспроизведение большего количества каналов с более высоким качеством звука, чем обеспечивалось при использовании интегрированных аудио кодеков, как AC’97. Аппаратные средства, основанные на HD Audio, поддерживают 192 кГц/32-разрядное качество звучания в двухканальном и 96 кГц/32-разрядное в многоканальном режимах (до 8 каналов).Microsoft Windows Vista поддерживает только акустические периферийные устройства High Definition (как, например, аудио решения передней панели).
Решение 2: Обновите драйвер на звук.
Скачайте драйвер с официального сайта realtek, либо производителя вашей материнки.
Также можете воспользоваться программой автоматического обновления драйверов.
Звук может не работать оттого, что просто нет драйвера на вашу звуковую карту. Либо некорректно установлено программное обеспечение на ваше аудиоустройство.
Решение 3: Правильно настроить программное обеспечение (драйвер) к вашему звуковому устройству.
Если звук не работает на Windows 7, попробуйте следующее:
Зайдите, Пуск -> Панель управления -> Звук -> Цифровое аудио выбрать по умолчанию.
либо…
Диспечер Realtek HD —> Параметры разъёма —> установите галочку напротив «Отключить определение гнёзд передней панели»
Поставьте галочку отключить определение гнезд передней панели.
4. Другие решения:
Настройка BIOS
В BIOS’e можно попробовать включить AC’97 вместо HD Audio, либо наоборот.
Замена (пайка) передней панельки
Можно попробовать напрямую подключить аудиовыход к материнской плате.
распиновка на материнке (от Intel, обычно является стандартом)
распиновка у каждого производителя корпусов различается, поэтому смотрите их на сайтах производителя.
Как вариант, найти переднюю панель другого производителя 🙂
Сменить корпус
Как радикальный способ — сменить корпус на фирму другого производителя. На корпусах Thermaltake звук на передней панели работает всегда! Подтверждено практикой.
Распиновка разъёмов материнской платы
Распиновка разъёмов материнской платы
На материнской плате присутствует огромное количество разнообразных разъёмов и контактов. Сегодня мы хотим рассказать вам об их распиновке.
Основные порты системной платы и их распиновка
Присутствующие на «материнках» контакты можно разделить на несколько групп: разъёмы питания, подключения внешних карт, периферийных устройств, и кулеров, а также контакты передней панели. Рассмотрим их по порядку.
Питание
Электричество на материнскую плату подается через блок питания, который подключается через специальный разъём. В современных типах системных плат их есть два типа: 20 pin и 24 pin.
Выглядят они вот так.
В некоторых случаях к каждому из основных контактов добавляются еще четыре, для совместимости блоков с разными системными платами.
Первый вариант — более старый, его сейчас можно найти на материнских платах выпуска середины 2000-ых годов. Второй на сегодняшний день является актуальным, и применяется почти повсеместно. Распиновка данного разъёма выглядит так.
К слову, замыканием контактов PS-ON и COM можно проверить работоспособность блока питания.
Периферия и внешние устройства
К разъёмам для периферии и внешних устройств относятся контакты для жесткого диска, порты для внешних карт (видео, аудио и сетевой), входы типов LPT и COM, а также USB и PS/2.
Жесткий диск
Основной используемый сейчас разъём для жесткого диска – SATA (Serial ATA), однако на большинстве материнских плат присутствует также порт IDE. Основное отличие данных контактов заключается в скорости: первый ощутимо быстрее, однако второй выигрывает за счет совместимости.
Коннекторы легко различить по внешнему виду — они выглядят так.
Распиновка каждого из указанных портов само собой отличается. Вот так выглядит распиновка IDE.
Кроме данных вариантов, в некоторых случаях для подключения периферии может использоваться вход типа SCSI, однако на домашних компьютерах это большая редкость. К тому же большинство современных приводов оптических и магнитных дисков также используют данные типы разъёмов. О том, как правильно их подключать, мы поговорим в другой раз.
Внешние карты
На сегодняшний день главным разъёмом для подключения внешних карточек является PCI-E. К данному порту подходят звуковые платы, GPU, сетевые карты, а также диагностические POST-card. Распиновка данного разъёма выглядит вот так.
Периферийные слоты
Старейшими портами для подключаемых извне устройств являются LPT и COM (иначе последовательный и параллельный порты). Оба типа считаются уже устаревшими, однако все еще применяются, например, для подключения старого оборудования, заменить которое на современный аналог не представляется возможным.
Распиновка данных коннекторов выглядит так.
Клавиатуры и мыши подключаются к портам типа PS/2. Этот стандарт также считается устаревшим, и массово заменяется на более актуальный USB, однако ПС/2 предоставляет больше возможностей для подключения управляющих устройств без участия операционной системы, потому еще в ходу. Схема контактов данного порта выглядит так.
Обратите внимание, что входы для клавиатуры и мыши строго разграничены!
Представителем еще одного типа разъёмов является FireWire, он же IEEE 1394. Этот тип контакта является своего рода предтечей Universal Series Bus и используется для подключения некоторых специфических мультимедиа-устройств вроде видеокамер или DVD-плееров. На современных материнских платах он встречается редко, однако на всякий случай мы покажем вам его распиновку.
Внимание! Несмотря на внешнюю схожесть, порты USB и FireWire несовместимы!
USB на сегодня является самым удобным и популярным разъёмом для подключения периферийных устройств, начиная от флешек и заканчивая внешними цифро-аналоговыми преобразователями.
Как правило, на материнской плате присутствует от 2 до 4 портов такого типа с возможностью увеличения их количества путем подключения передней панели (о ней ниже). Доминирующим типом ЮСБ сейчас является тип А 2.0, однако постепенно производители переходят на стандарт 3.0, схема контактов которого отличается от предыдущей версии.
Передняя панель
Особняком стоят контакты для подключения передней панели: вывода на лицевую часть системного блока некоторых портов (например, линейного выхода или 3,5 mini-jack). Процедура подключения и распиновка контактов уже рассмотрена на нашем сайте.
Заключение
Мы с вами рассмотрели распиновку важнейших контактов на материнской плате. Подводя итоги, отметим, что изложенной в статье информации достаточно для рядового пользователя.
Отблагодарите автора, поделитесь статьей в социальных сетях.
Подключение передней панель к материнской плате
В этой статье вы узнаете, как подключить переключатель питания, сброса и светодиоды, а также аудио и USB-порты к материнской плате.
Прежде чем пытаться соединить их, очень важно знать место, и полярность подключения. Для этого необходимо найти схемы в руководстве по материнской плате, которые подскажут вам точно, где находится каждый набор контактов на материнской плате или воспользоваться информацией в этой статье.
Подключение индикаторов и кнопок питания
Компьютерный корпус имеет кнопки для управления питания которые подключаются к материнской плате, и светодиоды для обозначения деятельности материнской платы. Вы должны подключить эти кнопки и индикаторы к материнской плате с помощью проводов из передней части корпуса показанные на рисунке №1, в разъеме на материнской плате (рис. №2). Надпись на материнской плате возле разъема панели показывает место подключения каждого провода и полярность каждого из них однако надписи с обозначениями присутствуют не всегда на материнской плате.
Найдите в компьютерном корпусе разъемы передней панели (см. рис. 1). Далее находим разъём на материнской плате обычно он находится внизу материнской платы, и подписан надписью PANEL1 или JFP1, он может быть в разном исполнении(см.
рис. 2.0, 2.1).
Рис. №1. Разъемы передней панели. Рис № 2.0. Разъем передней панели на материнской плате. Рис № 2.1. Разъем передней панели на материнской плате.
Группа системных кабелей, показанных на картинке №1 имеют два провода, которые имеют цветовую маркировку. Черный или белый провод это земля (GND), а провода других цветов(красный, синий, зелёный, оранжевый) это питание. Подключение осуществляется с лева на право, при подключении Все плюсовые контакты всегда будут находиться слева кроме кнопки reset, однако полярность кнопок неважна так как кнопки при нажатии замыкают контакты.
Просто установите эти провода к разъему с тем же именем на материнской плате соблюдая полярность светодиодов.
Рис № 2.2. Полярность проводов передней панели.
Ниже перечислены возможные сокращенные имена для них, которые будут записаны на самих соединителях.
PWR-SW, PW SW, PW = Кнопка питания (Power Switch)(не требуется полярность).
Элемент управления кнопка питания, которая позволяет включать и выключать компьютер.
PWR-LED, P-LED, MSG = Светодиод питания (Power LED)(требуется полярность). Индикатор показывает когда компьютер включен или находится в режиме ожидания.
RES-SW, R-SW, RES = Переключатель сброса (Reset Switch) (не требуется полярность). Кнопка сброса для перезагрузки компьютера.
HDD-LED, HD = Светодиодный индикатор жесткого диска (Hard Disk Drive LED)(требуется полярность). Этот индикатор мигает при записи и чтении информации с жесткого диска.
SPK, SPKR, SPEAK = Внутренний динамик (Speaker)(требуется полярность), используемый для озвучивания звуковых сигналов, которые вы слышите от компьютера при загрузке.
Рис № 3. Распиновка контактов передней панели на материнской плате
Подключение USB передней панели к материнской плате
Для начала находим разъём USB на материнской плате, обычно он находится внизу материнской платы и подписан надписью F_USB или USB.
Так же на каждом проводном разъеме(Рис №4.0) можно прочитать его значение, которое может быть +5V (или VCC или Power), D+, D – и GND.
Рис № 4.0. Полярность USB.
Далее необходимо просто установить каждый из проводов (+5V, D+, D – и GND) в нужное место на материнской плате, как показано на Рис.4.2.
Рис №4.1. Подключение USB 2.0 передней панель к материнской плате. Рис №4.2. Подключение USB 3.0 передней панель к материнской плате. Рис №4.3. Подключение USB 2.0 к материнской плате.
Подключение аудио передней панели к материнской плате
Чтобы использовать эти разъемы, ваша материнская плата должна иметь встроенную звуковую карту (другими словами, встроенный звук). Однако установка не так проста, как кажется, и в сегодняшней колонке мы объясним, как это нужно сделать.
В конце каждого провода имеется небольшой черный разъем, и в этом разъеме мы можем прочитать функцию провода. Вы найдете следующие провода: Mic In (или Mic Data), Ret L, Ret R, L Out (или Ear L), R Out (или Ear R) и два Gnd (или Ground). Если вы внимательно посмотрите, то увидите провода Ret L и L Out подключены друг к другу, то же самое происходит между проводами Ret R и R Out.
Рис №5.0. Подключение аудио к материнской плате.
Вы должны найти место установки таких проводов в вашей материнской плате. Это место обозначается как Audio, External Audio, Ext Audio, Front Audio, F Audio, HD Audio или что-то в этом роде. Это разъем состоит из 9-контактного разъема, и есть два перемычки, которые устанавливают соединение некоторых из этих контактов. Точное положение этого разъема варьируется в зависимости от модели материнской платы.
Рис №5.1. Вид штекера аудио на материнской плате.
Для установки проводов первым шагом является понимание системы нумерации штырей разъема материнской платы. В разъеме есть девять контактов, но разъем считается 10-контактным, потому что один из контактов был удален (контакт 8). Перемычки соединяют контакты 5 и 6 и 9 и 10. Поскольку имеется пространство без штифта (контакт 8), легко обнаружить нумерацию других контактов.
Рис №5.2. Распиновка аудио на материнской плате.
Удалите перемычки. Подключение проводов должно быть выполнено следующим образом: Mic In to pin 1; Gnd — контакты 2 и 3; R Вывести на вывод 5; Ret R для вывода 6; L Вывод на контакт 9, а Ret L — на контакт 10.
Распиновка блока питания компьютера
В данной статье речь пойдет о блоках питания для компьютера. Конкретно, хочу донести информацию о распиновке разъема и назначении коннекторов, о маркировке и напряжении на каждом проводе. Материал будет полезен каждому, кто собирает собственный компьютер и всем, кто желает знать о современных блоках питания немножко больше.
Особенности
Не секрет, что современные блоки питания (БП) стали мощнее, имеют улучшенные характеристики и конечно же современный дизайн, нежели их предшественники те же 10-15 лет назад. Также, многие из вас знают (или узнают сейчас), что современные БП имеют новые коннекторы для комплектующих, ранее не используемых в персональных компьютерах (ПК). Наличие новых коннекторов связано с появлением новых (или модернизацией старых) комплектующих компьютера, улучшения их ТТХ и как следствие, потребность в дополнительном питании.
На рынке, кроме обычных, можно найти модульные или частично модульные БП. Отличительная черта модульного от обычного – кабели из блока заменены разъемами для подключения кабелей с коннекторами. Так, вы можете отключить неиспользуемые кабели в блоке питания, освободив место в системном блоке для лучшей вентиляции.
Современный БП соответствует стандартам сертификации энергоэффективности и коэффициенту полезного действия, которые применяются для распределения мощности и эффективности подачи питания на комплектующие компьютера. Благодаря “большей прожорливости” в питании тех же видеокарт, материнских плат, БП содержит дополнительные провода, контакты и коннекторы.
Коннекторы БП
В блоке питания присутствуют основные коннекторы (электрические соединители), используемые ранее в старых БП, с подачей напряжений 3,3, 5 и 12 Вольта. Каждый контакт коннектора это один Pin.
Материнская плата подключается к БП по коннектору (папа) 24 Pin (так называемой шине), который с усовершенствованием системных плат претерпел изменений. Предыдущие поколения материнских плат подключались к БП по шине в 20 Pin.
Из-за этого, чтобы поддерживать любой вид подключения к материнской плате, коннектор выполнен в виде разборной конструкции с 20 Pin основной и 4 Pin дополнительный разъем питания.
Если материнке нужно только 20 Pin, коннектор 4 Pin снимается (потяните вниз по пластмассовым рельсам) и отгибается для удобства установки 20-ти пиновой шины.
Для запитки оптических дисков и иных накопителей с интерфейсом подключения PATA (Parallel ATA) используются коннекторы molex 8981 (по названию фирмы разработчика-производителя).
Сейчас вытеснены современным интерфейсом подключения SATA (Serial ATA) для накопителей всех видов.
Обычно, для питания накопителей, в БП присутствует два специальных разъема в 15 Pin (или существует переходник для питания PATA HDD – SATA HDD).
Центральному процессору необходимо питание от коннектора 4 или 8 Pin (может быть разборной).
Видеокарте нужно питание 6 или 8 Pin. Коннектор может быть разборным на 6+2 Pin
Некоторые современные БП могут содержать устаревший 4 Pin коннектор для флоппи дисководов, картридеров и т.д.
Также 3 и 4 Pin коннекторы используются для подключения кулеров.
Маркировка для проводов БП
Чтобы обслуживание и ремонт материнских плат и блоков питания не были страшной мукой, используется единый стандарт цветовой маркировки. Каждому проводу присвоен цвет, который привязан к подаваемому напряжению на этот провод. Маркировка по буквам используется только в технической документации, где можно сопоставить цвет с его буквенным значением. Для удобства, вся информация распиновки по каждому коннектору вынесена в таблицы.
Коннектор мат. платы
Форм фактор ATX является доминирующим стандартом для всех выпускаемых настольных ПК с 2001 года. Отталкиваясь от данного форм фактора, внизу приведу таблицу распиновки контакта (шины) блока питания ПК, что подключается к материнской плате.
Подключение передней панель к материнской плате
В этой статье вы узнаете, как подключить переключатель питания, сброса и светодиоды, а также аудио и USB-порты к материнской плате. Прежде чем пытаться соединить их, очень важно знать место, и полярность подключения. Для этого необходимо найти схемы в руководстве по материнской плате, которые подскажут вам точно, где находится каждый набор контактов на материнской плате или воспользоваться информацией в этой статье.
Подключение индикаторов и кнопок питания
Компьютерный корпус имеет кнопки для управления питания которые подключаются к материнской плате, и светодиоды для обозначения деятельности материнской платы. Вы должны подключить эти кнопки и индикаторы к материнской плате с помощью проводов из передней части корпуса показанные на рисунке №1, в разъеме на материнской плате (рис. №2). Надпись на материнской плате возле разъема панели показывает место подключения каждого провода и полярность каждого из них однако надписи с обозначениями присутствуют не всегда на материнской плате.
Найдите в компьютерном корпусе разъемы передней панели (см. рис. 1). Далее находим разъём на материнской плате обычно он находится внизу материнской платы, и подписан надписью PANEL1 или JFP1, он может быть в разном исполнении(см. рис. 2.0, 2.1).
Рис. №1. Разъемы передней панели. Рис № 2.0. Разъем передней панели на материнской плате. Рис № 2.1. Разъем передней панели на материнской плате.
Группа системных кабелей, показанных на картинке №1 имеют два провода, которые имеют цветовую маркировку. Черный или белый провод это земля (GND), а провода других цветов(красный, синий, зелёный, оранжевый) это питание. Подключение осуществляется с лева на право, при подключении Все плюсовые контакты всегда будут находиться слева кроме кнопки reset, однако полярность кнопок неважна так как кнопки при нажатии замыкают контакты.
Просто установите эти провода к разъему с тем же именем на материнской плате соблюдая полярность светодиодов.
Рис № 2.2. Полярность проводов передней панели.
Ниже перечислены возможные сокращенные имена для них, которые будут записаны на самих соединителях.
PWR-SW, PW SW, PW = Кнопка питания (Power Switch)(не требуется полярность). Элемент управления кнопка питания, которая позволяет включать и выключать компьютер.
PWR-LED, P-LED, MSG = Светодиод питания (Power LED)(требуется полярность). Индикатор показывает когда компьютер включен или находится в режиме ожидания.
RES-SW, R-SW, RES = Переключатель сброса (Reset Switch) (не требуется полярность). Кнопка сброса для перезагрузки компьютера.
HDD-LED, HD = Светодиодный индикатор жесткого диска (Hard Disk Drive LED)(требуется полярность). Этот индикатор мигает при записи и чтении информации с жесткого диска.
SPK, SPKR, SPEAK = Внутренний динамик (Speaker)(требуется полярность), используемый для озвучивания звуковых сигналов, которые вы слышите от компьютера при загрузке.
Рис № 3. Распиновка контактов передней панели на материнской плате
Подключение USB передней панели к материнской плате
Для начала находим разъём USB на материнской плате, обычно он находится внизу материнской платы и подписан надписью F_USB или USB. Так же на каждом проводном разъеме(Рис №4.0) можно прочитать его значение, которое может быть +5V (или VCC или Power), D+, D – и GND.
Рис № 4.0. Полярность USB.
Далее необходимо просто установить каждый из проводов (+5V, D+, D – и GND) в нужное место на материнской плате, как показано на Рис.4.2.
Рис №4.1. Подключение USB 2.0 передней панель к материнской плате. Рис №4.2. Подключение USB 3.0 передней панель к материнской плате. Рис №4.3. Подключение USB 2.0 к материнской плате.
Подключение аудио передней панели к материнской плате
Чтобы использовать эти разъемы, ваша материнская плата должна иметь встроенную звуковую карту (другими словами, встроенный звук). Однако установка не так проста, как кажется, и в сегодняшней колонке мы объясним, как это нужно сделать.
В конце каждого провода имеется небольшой черный разъем, и в этом разъеме мы можем прочитать функцию провода. Вы найдете следующие провода: Mic In (или Mic Data), Ret L, Ret R, L Out (или Ear L), R Out (или Ear R) и два Gnd (или Ground). Если вы внимательно посмотрите, то увидите провода Ret L и L Out подключены друг к другу, то же самое происходит между проводами Ret R и R Out.
Рис №5.0. Подключение аудио к материнской плате.
Вы должны найти место установки таких проводов в вашей материнской плате. Это место обозначается как Audio, External Audio, Ext Audio, Front Audio, F Audio, HD Audio или что-то в этом роде. Это разъем состоит из 9-контактного разъема, и есть два перемычки, которые устанавливают соединение некоторых из этих контактов. Точное положение этого разъема варьируется в зависимости от модели материнской платы.
Рис №5.1. Вид штекера аудио на материнской плате.
Для установки проводов первым шагом является понимание системы нумерации штырей разъема материнской платы. В разъеме есть девять контактов, но разъем считается 10-контактным, потому что один из контактов был удален (контакт 8). Перемычки соединяют контакты 5 и 6 и 9 и 10. Поскольку имеется пространство без штифта (контакт 8), легко обнаружить нумерацию других контактов.
Рис №5.2. Распиновка аудио на материнской плате.
Удалите перемычки. Подключение проводов должно быть выполнено следующим образом: Mic In to pin 1; Gnd — контакты 2 и 3; R Вывести на вывод 5; Ret R для вывода 6; L Вывод на контакт 9, а Ret L — на контакт 10.
Не работают наушники и микрофон на передней панели Windows 7/10
Передняя панель со звуковыми разъемами и USB-портами является неотъемлемой частью любого современного компьютера. Это очень удобная вещь, позволяющая без лишних телодвижений подключить съемный носитель, наушники или микрофон. Однако частенько именно с передней панелью возникают проблемы, в результате которых перестает работать звук, и вы уже не можете пользоваться компьютером в привычном режиме. В данной статье попробуем разобраться в возможных причинах подобных неисправностей.
Перед тем, как начать устранение проблем с передними разъемами для наушников и микрофона, необходимо убедиться, что корректно установлены все драйвера и звук нормально работает на задней панели компьютера. Если при подключении наушников с обратной стороны системного блока звука нет, то неисправность более глобальная, а, значит, требует другого подхода к решению и отдельного разговора. Эту же статью посвятим целиком и полностью передней панели.
Почему не работает звук на передней панели
Диагностику начинаем с того, что вспоминаем, в какой момент перестали функционировать входы. Например, если компьютер только недавно был собран, и наушниками с микрофоном еще ни разу не пользовались, то возможно при сборке были неправильно подсоединены (или вовсе не подсоединены) разъемы к материнской плате, т.е. передняя панель попросту не подключена должным образом. Если же панель раньше работала исправно, то попытайтесь установить действие, после которого, вероятно, и начались проблемы. Может быть, производились какие-то настройки в Панели управления или BIOS. Если ничего на ум не приходит, следуйте приведенным ниже рекомендациям.
Проверка подключения входов для наушников и микрофона
Это пункт будет актуален для тех случаев, когда компьютер разбирался/собирался и после этого звук на передней панели перестал работать. Необходимо удостовериться, что панель действительно подключена – разъем подсоединен к нужным контактам на материнской плате, а целостность подводящих проводов не нарушена. Для подключения передней панели могут использоваться как цельная колодка двух типов – AC’97 и HD Audio, так и раздельные коннекторы с маркировкой.

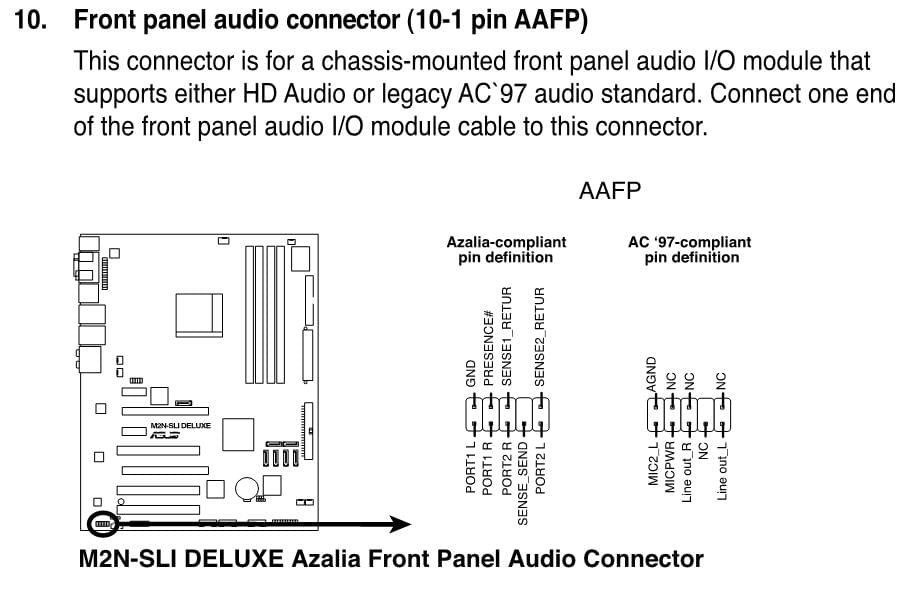

Формат AC’97 является устаревшим и в настоящее время встречается редко. В то же время стандарт HD Audio (High Definition Audio) используются сейчас повсеместно. На материнской плате разъем для подсоединения штекера HD Audio передней панели обычно имеет буквенное обозначение, например, F_Audio.
Если вы все же не уверены в том, куда подсоединять колодку, воспользуйтесь руководством к вашей материнской плате. Ниже мы приводим распиновку AC’97 и HD Audio.

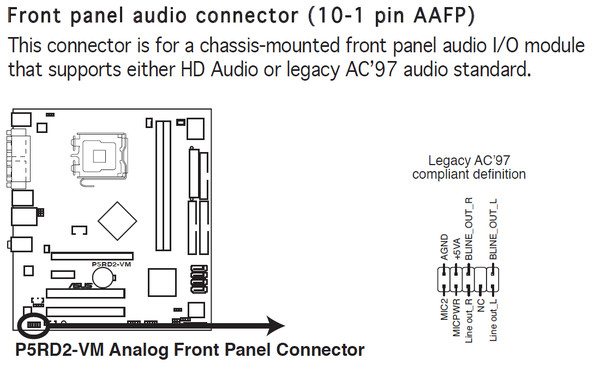

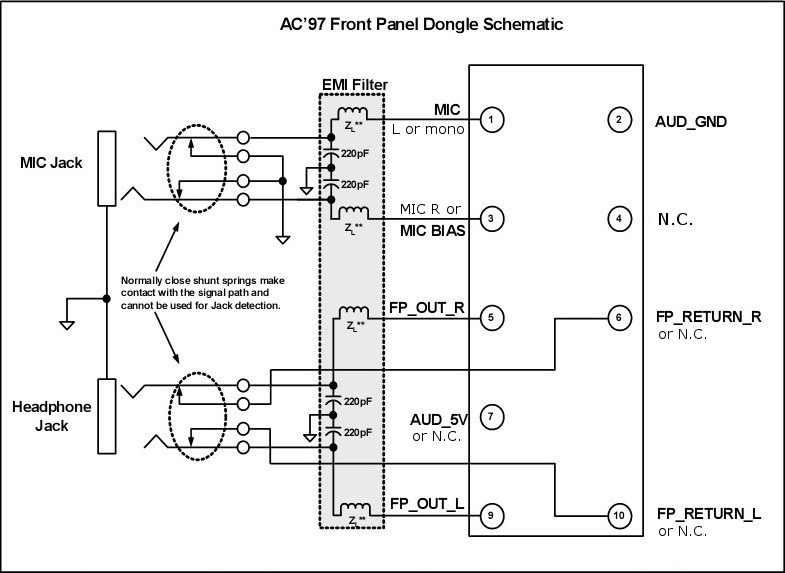

Схема подключения отдельных коннекторов к AC’97:
Конфигурация передней панели в BIOS
Иногда бывает так, что передняя панель работает по старому стандарту AC’97, а материнская плата предусматривает новую спецификацию High Definition Audio. К слову, оба разъема похожи, и пользователь может не обратить внимание на это несоответствие. Вместе с тем никаких проблем при подключении панели с AC’97 к материнской плате с High Definition Audio возникнуть не должно. Правда, в некоторых случаях придется изменить режим работы через BIOS.
Заходим в BIOS, нажав при загрузке компьютера клавишу F2 или DEL. Далее переходим в раздел «Advanced» и ищем пункт «Onboard Devices Configuration». Чуть ниже располагается параметр «Front Panel Type» (он также может называться High Definition Front Panel Audio или Legacy Front Panel Audio). Переключаем его из положения HD Audio в положение AC97. Если ваша передняя панель использует стандарт HD Audio, а в BIOS установлено значение AC97, то произведите обратное переключение.
Некоторые материнские платы не предусматривают возможности изменения режима работы передней панели, а позволяют только отключить или включить звуковой контроллер. За эту функцию отвечает параметр Onboard Audio Function (может иметь другое название), предусматривающий только значения «Enabled» и «Disabled». В такой ситуации у вас нет необходимости что-то перенастраивать в BIOS, и звук должен работать без дополнительных манипуляций.
Настройка звуковых устройств в Панели управления Windows 7/10
Если вы на сто процентов уверены, что передние входы для наушников и микрофона подключены корректно и в BIOS все выставлено правильно, самое время перейти к настройкам звука в самой среде Windows 7/10. В первую очередь переходим в Панель управления, а затем в раздел «Звук». На вкладках «Воспроизведение» и «Запись» проверяем, чтобы были установлены устройства по умолчанию.
Для отображения всех устройств щелкаем в любом месте окна правой кнопкой мыши и устанавливаем галочки «Показать отключенные устройства» и «Показать отсоединенные устройства».
На вкладке «Воспроизведение» нажимаем той же правой кнопкой на активном устройстве и выбираем пункт «Свойства». В разделе «Общие» смотрим на список разъемов — должен присутствовать пункт «Передняя панель разъем 3.5 мм».
Таким же образом проверяем свойства микрофона на вкладке «Запись».
Настройка передней панели с помощью диспетчера Realtek HD
Если все проделанные действия не дали результата и передняя панель для наушников и микрофона по-прежнему не работает, пробуем поиграться с настройками Realtek HD. При правильной установке драйверов данный конфигуратор звука должен обязательно присутствовать на вашем компьютере. Запускаем его с помощью значка на панели задач или, если такового нет, пройдя по пути Панель управления – Диспетчер Realtek HD.
В окне программы выбираем раздел «Динамики» и кликаем по желтой папке в правом верхнем углу.
Убеждаемся, что стоит галочка рядом с пунктом «Отключить определение гнезд передней панели», если ее нет, обязательно ставим.
Сохраняем настройки и проверяем, работает ли сейчас звук на передней панели. В большинстве случаев проблема должны быть решена.
Здесь же в диспетчере Realtek HD можно произвести дополнительные настройки устройства. Переходим по соответствующей ссылке в правом верхнем углу окна.
С помощью переключателей добиваемся необходимой конфигурации звука.
Мы постарались максимально полно рассказать о том, как действовать в ситуации, когда на компьютере не работают микрофон и наушники на передней панели. Если ничего из вышеприведенного не помогло, пробуйте переустановить или обновить драйвера звука. В крайнем случае обратитесь за помощью к специалистам.
Передние звуковые выходы. Подключение через usb-порт. Способы настройки наушников
В этой статье вы узнаете, как подключить переключатель питания, сброса и светодиоды, а также аудио и USB-порты к материнской плате. Прежде чем пытаться соединить их, очень важно знать место, и полярность подключения. Для этого необходимо найти схемы в руководстве по материнской плате, которые подскажут вам точно, где находится каждый набор контактов на материнской плате или воспользоваться информацией в этой статье.
Подключение индикаторов и кнопок питания
Компьютерный корпус имеет кнопки для управления питания которые подключаются к материнской плате, и светодиоды для обозначения деятельности материнской платы. Вы должны подключить эти кнопки и индикаторы к материнской плате с помощью проводов из передней части корпуса показанные на рисунке №1, в разъеме на материнской плате (рис. №2). Надпись на материнской плате возле разъема панели показывает место подключения каждого провода и полярность каждого из них однако надписи с обозначениями присутствуют не всегда на материнской плате.
Найдите в компьютерном корпусе разъемы передней панели (см. рис. 1). Далее находим разъём на материнской плате обычно он находится внизу материнской платы, и подписан надписью PANEL1 или JFP1, он может быть в разном исполнении(см. рис. 2.0, 2.1).
Рис. №1. Разъемы передней панели.
Рис № 2.0. Разъем передней панели на материнской плате.
Рис № 2.1. Разъем передней панели на материнской плате.
Группа системных кабелей, показанных на картинке №1 имеют два провода, которые имеют цветовую маркировку. Черный или белый провод это земля (GND), а провода других цветов(красный, синий, зелёный, оранжевый) это питание. Подключение осуществляется с лева на право, при подключении Все плюсовые контакты всегда будут находиться слева кроме кнопки reset, однако полярность кнопок неважна так как кнопки при нажатии замыкают контакты.
Просто установите эти провода к разъему с тем же именем на материнской плате соблюдая полярность светодиодов.
Рис № 2.2. Полярность проводов передней панели.
Ниже перечислены возможные сокращенные имена для них, которые будут записаны на самих соединителях.
PWR-SW, PW SW, PW = Кнопка питания (Power Switch)(не требуется полярность). Элемент управления кнопка питания, которая позволяет включать и выключать компьютер.
PWR-LED, P-LED, MSG = Светодиод питания (Power LED)(требуется полярность). Индикатор показывает когда компьютер включен или находится в режиме ожидания.
RES-SW, R-SW, RES = Переключатель сброса (Reset Switch) (не требуется полярность). Кнопка сброса для перезагрузки компьютера.
HDD-LED, HD = Светодиодный индикатор жесткого диска (Hard Disk Drive LED)(требуется полярность). Этот индикатор мигает при записи и чтении информации с жесткого диска.
SPK, SPKR, SPEAK = Внутренний динамик (Speaker)(требуется полярность), используемый для озвучивания звуковых сигналов, которые вы слышите от компьютера при загрузке.
Рис № 3. Распиновка контактов передней панели на материнской плате
Подключение USB передней панели к материнской плате
Для начала находим разъём USB на материнской плате, обычно он находится внизу материнской платы и подписан надписью F_USB или USB. Так же на каждом проводном разъеме(Рис №4.0) можно прочитать его значение, которое может быть +5V (или VCC или Power), D+, D – и GND.
Рис № 4.0. Полярность USB.
Рис №4.1. Подключение USB 2.0 передней панель к материнской плате.
Рис №4.2. Подключение USB 3.0 передней панель к материнской плате.
Рис №4.3. Подключение USB 2.0 к материнской плате.
Подключение аудио передней панели к материнской плате
Чтобы использовать эти разъемы, ваша материнская плата должна иметь встроенную звуковую карту (другими словами, встроенный звук). Однако установка не так проста, как кажется, и в сегодняшней колонке мы объясним, как это нужно сделать.
В конце каждого провода имеется небольшой черный разъем, и в этом разъеме мы можем прочитать функцию провода. Вы найдете следующие провода: Mic In (или Mic Data), Ret L, Ret R, L Out (или Ear L), R Out (или Ear R) и два Gnd (или Ground). Если вы внимательно посмотрите, то увидите провода Ret L и L Out подключены друг к другу, то же самое происходит между проводами Ret R и R Out.
Рис №5.0. Подключение аудио к материнской плате.
Вы должны найти место установки таких проводов в вашей материнской плате. Это место обозначается как Audio, External Audio, Ext Audio, Front Audio, F Audio, HD Audio или что-то в этом роде. Это разъем состоит из 9-контактного разъема, и есть два перемычки, которые устанавливают соединение некоторых из этих контактов. Точное положение этого разъема варьируется в зависимости от модели материнской платы.
Рис №5.1. Вид штекера аудио на материнской плате.
Для установки проводов первым шагом является понимание системы нумерации штырей разъема материнской платы. В разъеме есть девять контактов, но разъем считается 10-контактным, потому что один из контактов был удален (контакт 8). Перемычки соединяют контакты 5 и 6 и 9 и 10. Поскольку имеется пространство без штифта (контакт 8), легко обнаружить нумерацию других контактов.
Рис №5.2. Распиновка аудио на материнской плате.
Удалите перемычки. Подключение проводов должно быть выполнено следующим образом: Mic In to pin 1; Gnd — контакты 2 и 3; R Вывести на вывод 5; Ret R для вывода 6; L Вывод на контакт 9, а Ret L — на контакт 10.
После перехода на «десятку» или ее очередного обновления многие пользователи сталкиваются с неполадкой из-за которой не работают наушники на компьютере в Windows 10 или же система не может видеть устройство воспроизведения звука.
В большинстве своем источником загвоздки является звуковой драйвер — программное обеспечение, отвечающее за функционирование звуковой платы. Почему после обновления Виндовс она вдруг перестает работать с установленными драйверами?
Скорее всего, в процессе получения апдейта был обновлен и сам драйвер, а загружался он не из какого-нибудь иного места, как с серверов Microsoft. Значит, вместо официального программного обеспечения на компьютер пользователя был скачан созданный софтверной корпорацией продукт, а стороннее ПО никогда не отличалось стабильностью и 100% совместимостью.
Причиной того, что ноутбук не видит наушники, прежде всего, является устаревший или посторонний звуковой драйвер. Рассмотрим, как от него избавиться и обзавестись официальным программным обеспечением.
Варианты настройки наушников
При столкновении с неполадкой не следует сразу во всем драйверы винить. Возможно, необходимо всего лишь настроить наушники. С этого и начнем.
1. Если устройство подключается к ПК через разъем на акустической системе (колонках), следует убедиться, что этот порт функционирует, подключив, например, другой воспроизводящий аудио девайс.
2. Проверяем наушники, подключив их к иному ноутбуку или смартфону, возможно, они сами не функционируют.
3. Удостоверьтесь, что штекер подключен к правильному гнезду (окрашено в зелёный цвет).
4. Попробуйте воспользоваться иным аудио входом, возможно передний не функционирует, к примеру, не подключен.
5. Убедитесь в правильной распиновке, ведь на Windows 10 тип подключения АС’97 работать не будет, его следует заменить на прогрессивный HD Audio.
6. Зайдите в Диспетчер устройств и проверьте наличие драйвера на чипсет материнской платы.
Обновление драйвера с сайта разработчика
Скачивать ПО для управления устройствами необходимо только с официальных ресурсов, несмотря на рекомендации Microsoft обновлять драйверы посредством инструментария Windows 10.
1. Узнаем производителя звуковой платы (скорее всего это Realtek).
3. Загружаем инсталлятор с пакетом библиотек и приложений для управления звуковым устройством.
4. Запускаем установщик и выполняем пару инструкций, удалив старое программное обеспечение.
5. Перезагружаем компьютер и проверяем, помогла ли установка драйвера решить проблему.
1. Открываем Диспетчер устройств, зажав Win+X и кликнув по одноименному пункту выпавшего меню.
2. Открываем контекстное меню звукового девайса и жмем «Обновить драйверы…».
3. Источником контента выбираем интернет.
4. По завершении апдейта перезагружаемся и проверяем, не работает ли наше устройство.
Настройка наушников
Если инсталляция свежей версии программного обеспечения не решила проблему, значит, она заключается в неправильной конфигурации динамиков. Рассмотрим, как включить наушники для воспроизведения звука в Панели управления.
1. Вызываем апплет «Диспетчер Realtek» или «Диспетчер звука» через контекстное меню иконки в трее.
2. Переходим в настройки.
3. Возле опции, отвечающей за разделение звука на два потока, каждый из которых будет воспроизводиться через свое устройство, подключенное к переднему и заднему гнезду, ставим флажок.
После этого все должно встать на свои места.
Немногие из начинающих пользователей решаются на реализацию процесса сборки компьютерной системы собственноручно. Тем не менее такой «вариант приобретения» принято считать наиболее выгодным. Так как пользователь сам решает, какой именно должна быть аппаратная конфигурация его вычислительного устройства. Вместе с тем, правильное подключение передней панели к материнской плате — это весьма немаловажный момент в процессе общей сборки. Некоторая замысловатость упомянутой операции требует от практика знаний и точных действий. Впрочем, обо всем поподробней из нижеследующей статьи.
Вместо введения: лапки, вилки и штекерные разъемы
После того, как вы водрузили центральный процессор, отпозиционировали и закрепили главный элемент его охлаждения — кулер, вставили в специальные слоты планки ОЗУ и оснастили «материнку» жестким диском (в общем, установили важные компоненты ПК), наступает момент, когда необходимо произвести подключение передней панели к материнской плате. Однако для многих начинающих пользователей последняя операция становится подчас просто неразрешимой. Ведь зачастую системный блок имеет кучу непонятных проводов. В некоторых случаях их «количественность» поражает своим разноцветием и загадочностью назначения. Поскольку не всегда изготовитель корпусов придерживается общепринятых стандартов, меняя маркировку кабелей и их расположение. Впрочем, все с легкостью разрешается, если пользователь внимательно изучил техническую документацию к приобретенному устройству и точно будет следовать расписанной ниже инструкции по монтажу.
Элементы запуска и индикация
Итак, прежде чем осуществить непосредственный процесс — подключение передней панели к материнской плате, нужно провести визуальный осмотр главной системной детали на предмет скопления контактов штекерного типа. Другими словами, необходимо выяснить, где располагается коннекторная площадка, посредством которой запускается компьютер. Ведь большинство «материнок», помимо главного узла запуска/выключения и перезагрузки, имеет в своем, так сказать, конфигурационном арсенале и ряд дополнительных разъемов, о которых также будет оговорено в рамках представленной статьи.
- Выполняя подключение передней панели к материнской плате Asus (бренд обозначен в качестве примера), найдите штекерную площадку, обозначенную как «Front panel».
- Ориентируйтесь на цветовую маркировку контактных площадок и их обозначение.
- Двух-пиновый провод «Power SW» должен входить в соответствующее ему гнездо, как, впрочем, и остальные кабели управления: «Reset SW», «HDD LED» и «Power LED». Кстати, при подключении последней группы контактов необходимо соблюдать полярность (на плате присутствуют знаки «+» и «-»).
- Звуковой датчик «Speaker» подсоединяется также согласно вышеописанному принципу.
Важное отступление
Если вы по какой-либо причине перепутали полярность или произвели неправильное позиционирование упомянутых элементов управления, компьютер может и вовсе не запуститься, либо будет отсутствовать световая индикация работающего оборудования.
Поэтому будьте предельно внимательны, производя подключение передней панели к материнской плате. Однако не стоит чрезмерно волноваться, если что-то пошло не так. Вы всегда сможете исправить ошибку подключения, переставив неправильно подсоединенные провода в положение, соответствующее рабочей схеме.
Дополнительные интерфейс-разъемы
Современные системные блоки, помимо вынесенных на переднюю часть корпуса кнопок «Power» и «Reset», часто оснащаются дополнительными Audio и USB-портами. В некоторых случаях может присутствовать кард-ридер (устройство для чтения/записи карт памяти) и даже разъем IEEE 1394, посредством которого могут подключаться различные периферийные устройства. В любом случае для повышения комфорта работы на ПК дополнительные интерфейс-разъемы необходимо активировать. То есть, прежде всего, их нужно физически подключить к системной плате и в случае необходимости внести некоторые изменения в параметры микропрограммы БИОС. Однако не будем забегать вперед…
Подключение USB передней панели
К материнской плате (когда вы ее приобретаете непосредственно в магазине) всегда прилагается технический паспорт, в котором указывается местонахождение определенного разъема и его назначение. Вместе с тем в документации пользователь всегда может найти и графически отображенную схему подключения требуемого устройства.
- Найдите на системной плате штырьковый разъем с маркировкой USB. Скорее всего, вы обнаружите их несколько. К слову, в многофункциональных модификациях компьютеров таких портов может насчитываться до десяти штук.
- Подсоедините коннектор, идущий от передней панели к девятипиновому гнезду.
- Убедитесь в том, что места соединения пластиковых деталей плотно прилегают друг к другу.
В том случае, когда подключаемый к плате USB-коннектор имеет не целостную структуру, например, имеет разветвленный на четыре пина концевик, воспользуйтесь нижеследующей инструкцией.
Разрешаем затруднительную ситуацию: USB-«распиновка»
Как правило на каждом из четырех пинов имеется свое собственное обозначение в виде надписи:
- «VCC» — это провод, на который приходит питание +5 Вольт.
- «Data -» или «D -» — данные отрицательного значения.
- «Data +» или сокращенное «D +» — противоположность предыдущего пункта.
- «GND» — земля (масса).
Когда пользователь осуществляет подключение разъемов передней панели к материнской плате, он должен помнить, что при неправильно задействованной «распиновке» возникает риск вывести из строя какой-либо системный компонент. Как вы понимаете, спешка и необдуманные действия могут дорого вам обойтись. Поэтому подключайте каждый провод в строго определенное место на материнском разъеме.
- «VCC» — первый.
- Затем, «Data -».
- Третий пин — «Data +».
- Последним идет «GND».
Кстати, после «земли» остается незанятый пин первого порта, нижерасположенный ряд коннекторов подсоединяется согласно вышеописанной инструкции. Однако «лишнего» штырька после массы уже не будет. Как видите, все просто!
Согласитесь, удобно, когда с лицевой стороны корпуса ПК расположены гнездо входа для микрофона и Audio-выход для наушников. Однако, несмотря на простоту непосредственного момента подключения дополнительной аудиопанели к материнке своего ПК, все же часто пользователь сталкивается с непонятным эффектом — разъемы не работают должным образом или же вовсе не функционируют. Чтобы избежать столь неприятной ситуации либо разобраться в истинных причинах «цифрового молчания», нужно выполнить следующее:
- Убедитесь, в том, что передняя аудиопанель соответствует «звуковому» стандарту вашей системной платы и подключена к соответствующему «F-AUDIO» разъему.
Например, если ваша материнка поддерживает «HD Audio», то, скорее всего, данный режим активирован по умолчанию, а значит, внешний модуль «AC’97» не будет работать. Если оговариваемое условие можно исправить путем перенастройки некоторых программных компонентов, то в случае рассмотрения вышеописанной ситуации в контексте противоположности потребуется произвести полную замену внешнего аудиомодуля. Дело в том, что стандарт «HD Audio» использует другие кодеки, нежели «AC’97», и несовместим в использовании с последним ввиду некоторых технических различий.
Как активировать подключение передней панели в БИОС?
Достаточно войти в микропрограмму BIOS и найти соответствующий раздел настроек аудиоустройств. Как правило, внести необходимые изменения можно, воспользовавшись вкладкой «Advanced», и, перейдя в чек-бокс изменения параметров «Front panel select», выставить нужное рабочее значение. Стоит отметить, что конкретный производитель вычислительной техники оснащает свои устройства оригинальной версией базовой системы. Поэтому некоторые названия пунктов интерфейса управления БСВВ могут быть обозначены по-другому.
Изменения настроек в диспетчере звука
Иногда случается так: несмотря на правильно осуществленное (физически) подключение передней панели к материнской плате Gigabyte, подсоединенные к фронтальным разъемам аудиоустройства не работают.
Звуковая «загвоздка» разрешается следующим образом:
- Зайдите в «Диспетчер Realtek HD» и активируйте опцию «Отключить определение гнезд передней панели».
- Возможно, в основных настройках «Параметры разъема» необходимо задействовать «пункт», соответствующий звуковому стандарту внешнего аудиомодуля.
В заключение
Итак, если у вас, уважаемый читатель, есть схема подключения передней панели к материнской плате (а это не трудно выяснить, заглянув в техническую документацию своего устройства), то положительный результат гарантирован. Помните, что неправильно задействованный разъем может стать причиной «всеобщей» поломки вашего компьютера. На этом — рациональных вам решений и полноценных достижений!
Недавно ко мне обратилась знакомая с вопросом, почему у нее не работает передняя панель звука. Она не так давно приобрела компьютер, все работает, всем довольна, подключила и настроила интернет. Но возникла проблема.
Она купила наушники с микрофоном, чтобы разговаривать по скайпу. После того, как она их подключила к передней панели, обнаружила, что ни наушники, ни микрофон не работают. Причем, если подключить их к задней панели, то все работает. И таких случаев много. В чем же проблема? Может это брак и надо воспользоваться гарантийным обслуживанием?
Не все так плохо, как кажется. На самом деле, почти в каждом случае, пользователи просто не внимательно смотрят в настройки. Разъемы, расположенные спереди, находятся в рабочем состоянии и ломаются крайне редко!
Что следует предпринять, если звука на передней панели нет
В нижнем правом углу монитора надо нажать на значок динамика. Ищем драйвер, предназначенный для воспроизведения звука на компьютере. У меня он называется «Realtek HD». Если вдруг там его нет, тогда обращаемся к панели управления и ищем его на ней. Если и там он отсутствует, значит просто у вас другой драйвер.
Запускаем найденный драйвер. На мониторе высветится окно настроек звука. Выбираем вкладку «Динамики» (если вы обладатель Windows XP, то у вас это будет вкладка “Звуковые входы/выходы”)
Как только вы сделаете это, на передней панели появится звук.
Все вышеописанное касается Windows 7. Поэтому если вы обладатель версии XP, то ваша панель управления будет несколько отличаться. Перейдя на вкладку «Звуковые входы/выходы» вы увидите, что рядом с надписью «Аналоговый» есть маленький гаечный ключик в кружке синего цвета. Вам надо нажать на него, тогда на экране появится окно, как для версии Windows 7. И далее согласно инструкции.
Вам понравился материал?
Поделитeсь:
Поставьте оценку:
У большинства современных компьютеров на лицевой панели корпуса выведены дополнительные порты USB , IEEE1394, а так же minijack 3,5 мм. разъёмы для наушников и микрофона. Это придумано специально для удобства, чтобы пользователи не лазили за системник чтобы подключить флешку или аудио-колонки. К сожалению, иногда может так случится, что нерадивый сборшик ПК при сборке системного блока забыл или поленился их подключать. И вот теперь передние разъёмы для наушников не работают. Что делать? Вызывать мастера и платить деньги? Нет! Можно всё сделать самостоятельно.
Отключаем системный блок от электрической сети. Откручиваем правую боковую стенку корпуса и снимаем её.
Смотрим какие кабели идут от корпуса к материнской плате компьютера — обычно это небольшой пучок проводов, которые отвечают за кнопку включения питания,»ресет», USB-порты и т.п. Среди них будет и кабель от передних разъёмов наушников и микрофона. Они обычно подписаны как «AC’97» или «HDAudio».
Теперь надо внимательно осмотреть материнскую плату — Вам нужно найти розетку обозначенную как «F-Audio»:
На некоторых моделях розетка может быть подписана, как «FP_Audio»:
Или «HDAudio»:
Теперь надо подключить разъём передних наушников и микрофона в розетку:
Обратите внимание что вилка с розеткой соединяются только в одном положении благодаря специальному расположение пинов — ключу. По другому их соединить не получится.
Собираем корпус компьютера, ставим его на место и включаем. Теперь можно подсоединить колонки или наушники в порты передней панели и проверить работу.
Недавно собрал все свое железо в новый корпус. Корпус оборудован передней панелью с USB выходами и разъемами под микрофон и наушники. Но вот незадача: звук на передней панели не работает! USB работает, «задний» разъем (на материнской плате) воспроизводит звук, а на передней панели — тишина. Не удобно каждый раз лазить под стол, поэтому путем проб и ошибок нашел все возможные причины почему может не работать звук!
Причины, почему может не работать звук:Если не работает звук на передней панели корпуса, этому может быть несколько причин и соответственно решений:
Решение 1: Проверьте правильно ли подключен разъем передней панели к материнской плате.
Примечание:
имеется 2 аудиостандарта:AC»97 (сокращенно от Audio Codec «97) – это стандарт аудиокодеков, созданный в 1997 г. Этот стандарт обычно используется в системных платах, модемах, звуковых картах и корпусах с аудиовыходом на передней панели. AC»97 поддерживает частоту дискретизации 96 кГц при использовании 20-разрядного стерео разрешения и 48кГц при использовании 20-разрядного стерео для многоканальной записи и воспроизведения. В 2004 г. AC»97 был заменен технологией Intel® High Definition Audio (HD Audio).
HD Audio
Звуковая подсистема Intel® High Definition Audio основана на спецификации, выпущенной корпорацией Intel в 2004 г., обеспечивающей воспроизведение большего количества каналов с более высоким качеством звука, чем обеспечивалось при использовании интегрированных аудио кодеков, как AC»97. Аппаратные средства, основанные на HD Audio, поддерживают 192 кГц/32-разрядное качество звучания в двухканальном и 96 кГц/32-разрядное в многоканальном режимах (до 8 каналов).Microsoft Windows Vista поддерживает только акустические периферийные устройства High Definition (как, например, аудио решения передней панели).
Решение 2: Обновите драйвер на звук.
Скачайте драйвер с официального сайта realtek, либо производителя вашей материнки.
Также можете воспользоваться программой автоматического обновления драйверов.
Звук может не работать оттого, что просто нет драйвера на вашу звуковую карту. Либо некорректно установлено программное обеспечение на ваше аудиоустройство.
Решение 3: Правильно настроить программное обеспечение (драйвер) к вашему звуковому устройству.
Если звук не работает на Windows 7, попробуйте следующее:
Зайдите, Пуск -> Панель управления -> Звук -> Цифровое аудио выбрать по умолчанию.
Диспечер Realtek HD —> Параметры разъёма —> установите галочку напротив «Отключить определение гнёзд передней панели»
Поставьте галочку отключить определение гнезд передней панели.
4. Другие решения:
Настройка BIOS
В BIOS»e можно попробовать включить AC»97 вместо HD Audio, либо наоборот.
Замена (пайка) передней панельки
Можно попробовать напрямую подключить аудиовыход к материнской плате.
распиновка на материнке (от Intel, обычно является стандартом)
распиновка у каждого производителя корпусов различается, поэтому смотрите их на сайтах производителя.
Как вариант, найти переднюю панель другого производителя:)
Сменить корпус
Как радикальный способ — сменить корпус на фирму другого производителя. На корпусах Thermaltake звук на передней панели работает всегда! Подтверждено практикой.
Мало кто из пользователей современных девайсов не знает, как подключить наушники к компьютеру, но вот решить проблемы, возникающие при подключении, под силу не всем. Рассмотрим некоторые нюансы подсоединения и настройки наушников для их качественной работы на различных операционных системах.
Подключение наушников к компьютеру – дело не сложное, но иногда возникают затруднения непосредственно при настройке оборудования. Практически во всех моделях ПК имеется звуковая карта. Она может быть встроена в материнку, либо подключаться к ней нужно через специальный разъем. В любом случае, гаджет можно подключать либо к задней панели компьютера, либо к передней (если имеются соответствующие гнезда).
Посмотрев на рисунок ниже, можно понять, как подключить наушники с микрофоном к компьютеру.
Выход для гарнитуры всегда имеет зеленую окраску, а микрофонный вход – розовую . Поскольку штекеры гаджетов также окрашены в соответствующие цвета, то ошибиться и вставить их в другие разъемы очень сложно. Требуется зеленый штекер вставить в зеленое гнездо, а розовый – соответственно, в розовый. В гнездо розового цвета можно подключить к компьютеру как микрофон от наушников, так и сторонний. После чего происходит настройка подключенного оборудования с помощью специального программного обеспечения (в Windows 10, а также в версиях 8 и 7, настройка должна проходить в автоматическом режиме).
На ноутбуке гаджеты подключаются аналогично. Производитель может разместить разъемы на переднюю панель девайса либо слева.
Иногда в ноутбуках гнезда для гарнитуры делают тугими, чтобы увеличить их срок службы. Поэтому не стоит пугаться, что штекер плохо входит в гнездо.
Следует заметить, что именно штекеры гарнитуры, предназначенной для компьютеров, имеют цветовую маркировку, если предусмотрен микрофон на наушниках. Штекеры остальной гарнитуры никакого различия по цветам не имеют. Существует гарнитура, например, для телефона , имеющая не 2 штекера, а один, в котором совмещаются контакты для микрофона и аудиоканалов. На нем хорошо видно 3 полоски, разделяющие контакты. Два контакта служат для подключения аудиоканалов, и один – для микрофона.
В новых моделях ноутбуков имеется комбинированное гнездо , к которому можно подключить наушники с микрофоном, имеющие один штекер.
Возле такого разъема ставится специальная маркировка. Если такого гнезда нет, а есть 2 стандартных, то такую гарнитуру можно подключить через специальный переходник .
Таким образом, становится понятно, как подключить наушники от телефона к компьютеру. Наушники на передней панели подключаются по такому же принципу: если есть микрофон на наушниках, то он подключается к розовому гнезду, а к зеленому аудиоканалы.
Подключение гарнитуры к ПК
Теперь вы знаете, как подключить наушники к компьютеру. Но этого действия недостаточно для правильной работы гаджета, хотя чаще всего он сразу начинает работать, и ничего настраивать не потребуется. Но бывают случаи, когда подсоединенные гаджеты не работают, поэтому необходимо произвести некоторые действия.
Подключение гарнитуры на Windows 7
Перед тем, как настроить наушники на компьютере Windows 7, необходимо подключить их на задней или передней панели девайса в соответствующие разъемы (как правильно подключить, вы уже знаете). Затем необходимо запустить воспроизведение музыкального файла. Если в гарнитуре звук есть, то на этом подключение можно считать оконченным. При отсутствии звучания, в наушниках на компьютере сделайте следующее (эта инструкция подходит и для настройки гаджета на ноутбуке).
Вышеуказанные настройки можно применить и для операционной системы Windows 10 (Виндовс 10), если вы не знаете, как включить гаджет непосредственно в ней.
Настройка микрофона
Перед тем, как использовать микрофон в Виндовс 7 или 8, а также в Windows 10, его необходимо настроить.
Также существуют наушники с микрофоном, которые можно подсоединять к компьютеру через USB разъем. В большинстве случаев после их подключения, настройка происходит автоматически.
Новая операционная система от Microsoft хороша. По сравнению с предыдущими версиями, Windows 10 работает быстрее и стабильнее. К хорошему быстро привыкаешь, поэтому на новые проблемы с данной ОС пользователи реагируют болезненно. Одна из таких неприятностей – отсутствие звука в наушниках после установки или обновления операционной системы. Обычно причина кроется в повреждении или несовместимости драйверов, поэтому грешить на разработчиков новой ОС не стоит. Рассмотрим, как настроить наушники на компьютере с Windows 10 и вернуть музыку в динамики гарнитуры.
Проверка параметров физического подключения
Иногда для ликвидации проблемы не предпринимаются особые действия. Стоит проверить первостепенные причины неполадки – возможно, решение лежит на поверхности.
Внимание! После инсталляции ПО для чипсета переустановите аудиодрайвер.
Способы настройки наушников
Существует два метода настройки наушников.
Обновление драйвера
Это основной способ. 90% всех проблем с воспроизводимостью звука связаны с проблемным пакетом драйверов.
Настройка диспетчера Realtek
Если обновления драйверов не помогли, переходим ко второму способу.
- Отсутствие кодеков для воспроизведения музыкальных файлов высокого качества. Скачать их вы можете.
- Физическое повреждение разъемов или звуковой карты . В данном случае необходимо обратиться в сервисный центр.
Вот и все. Теперь вы знаете, как настроить наушники в Windows 10 и диагностировать причины возникновения проблемы.
Как настроить переднюю панель звука windows 10
Недавно ко мне обратилась знакомая с вопросом, почему у нее не работает передняя панель звука. Она не так давно приобрела компьютер, все работает, всем довольна, подключила и настроила интернет. Но возникла проблема.
Она купила наушники с микрофоном, чтобы разговаривать по скайпу. После того, как она их подключила к передней панели, обнаружила, что ни наушники, ни микрофон не работают. Причем, если подключить их к задней панели, то все работает. И таких случаев много. В чем же проблема? Может это брак и надо воспользоваться гарантийным обслуживанием?
Не все так плохо, как кажется. На самом деле, почти в каждом случае, пользователи просто не внимательно смотрят в настройки. Разъемы, расположенные спереди, находятся в рабочем состоянии и ломаются крайне редко!
Что следует предпринять, если звука на передней панели нет
В нижнем правом углу монитора надо нажать на значок динамика. Ищем драйвер, предназначенный для воспроизведения звука на компьютере. У меня он называется «Realtek HD». Если вдруг там его нет, тогда обращаемся к панели управления и ищем его на ней. Если и там он отсутствует, значит просто у вас другой драйвер.
Запускаем найденный драйвер. На мониторе высветится окно настроек звука. Выбираем вкладку «Динамики» (если вы обладатель Windows XP, то у вас это будет вкладка “Звуковые входы/выходы”)
Как только вы сделаете это, на передней панели появится звук.
Все вышеописанное касается Windows 7. Поэтому если вы обладатель версии XP, то ваша панель управления будет несколько отличаться. Перейдя на вкладку «Звуковые входы/выходы» вы увидите, что рядом с надписью «Аналоговый» есть маленький гаечный ключик в кружке синего цвета. Вам надо нажать на него, тогда на экране появится окно, как для версии Windows 7. И далее согласно инструкции.
Вам понравился материал?
Поделитeсь:
У большинства современных компьютеров на лицевой панели корпуса выведены дополнительные порты USB, IEEE1394, а так же minijack 3,5 мм. разъёмы для наушников и микрофона. Это придумано специально для удобства, чтобы пользователи не лазили за системник чтобы подключить флешку или аудио-колонки. К сожалению, иногда может так случится, что нерадивый сборшик ПК при сборке системного блока забыл или поленился их подключать. И вот теперь передние разъёмы для наушников не работают. Что делать? Вызывать мастера и платить деньги? Нет! Можно всё сделать самостоятельно.
Отключаем системный блок от электрической сети. Откручиваем правую боковую стенку корпуса и снимаем её.
Смотрим какие кабели идут от корпуса к материнской плате компьютера — обычно это небольшой пучок проводов, которые отвечают за кнопку включения питания,»ресет», USB-порты и т.п. Среди них будет и кабель от передних разъёмов наушников и микрофона. Они обычно подписаны как «AC’97» или «HDAudio».
Теперь надо внимательно осмотреть материнскую плату — Вам нужно найти розетку обозначенную как «F-Audio»:
На некоторых моделях розетка может быть подписана, как «FP_Audio»:
Теперь надо подключить разъём передних наушников и микрофона в розетку:
Обратите внимание что вилка с розеткой соединяются только в одном положении благодаря специальному расположение пинов — ключу. По другому их соединить не получится.
Собираем корпус компьютера, ставим его на место и включаем. Теперь можно подсоединить колонки или наушники в порты передней панели и проверить работу.
Недавно собрал все свое железо в новый корпус. Корпус оборудован передней панелью с USB выходами и разъемами под микрофон и наушники. Но вот незадача: звук на передней панели не работает! USB работает, «задний» разъем (на материнской плате) воспроизводит звук, а на передней панели – тишина. Не удобно каждый раз лазить под стол, поэтому путем проб и ошибок нашел все возможные причины почему может не работать звук!
Причины, почему может не работать звук:Если не работает звук на передней панели корпуса, этому может быть несколько причин и соответственно решений:
Решение 1: Проверьте правильно ли подключен разъем передней панели к материнской плате.
AC»97 (сокращенно от Audio Codec «97) – это стандарт аудиокодеков, созданный в 1997 г. Этот стандарт обычно используется в системных платах, модемах, звуковых картах и корпусах с аудиовыходом на передней панели. AC»97 поддерживает частоту дискретизации 96 кГц при использовании 20-разрядного стерео разрешения и 48кГц при использовании 20-разрядного стерео для многоканальной записи и воспроизведения. В 2004 г. AC»97 был заменен технологией Intel® High Definition Audio (HD Audio).
HD Audio
Звуковая подсистема Intel® High Definition Audio основана на спецификации, выпущенной корпорацией Intel в 2004 г., обеспечивающей воспроизведение большего количества каналов с более высоким качеством звука, чем обеспечивалось при использовании интегрированных аудио кодеков, как AC»97. Аппаратные средства, основанные на HD Audio, поддерживают 192 кГц/32-разрядное качество звучания в двухканальном и 96 кГц/32-разрядное в многоканальном режимах (до 8 каналов).
Microsoft Windows Vista поддерживает только акустические периферийные устройства High Definition (как, например, аудио решения передней панели).
Решение 2: Обновите драйвер на звук.
Скачайте драйвер с официального сайта realtek, либо производителя вашей материнки.
Также можете воспользоваться программой автоматического обновления драйверов .
Звук может не работать оттого, что просто нет драйвера на вашу звуковую карту. Либо некорректно установлено программное обеспечение на ваше аудиоустройство.
Решение 3: Правильно настроить программное обеспечение (драйвер) к вашему звуковому устройству.
Если звук не работает на Windows 7, попробуйте следующее:
Зайдите, Пуск -> Панель управления -> Звук -> Цифровое аудио выбрать по умолчанию.
Диспечер Realtek HD –> Параметры разъёма –> установите галочку напротив «Отключить определение гнёзд передней панели»
Поставьте галочку отключить определение гнезд передней панели.
4. Другие решения:
В BIOS»e можно попробовать включить AC»97 вместо HD Audio, либо наоборот.
Замена (пайка) передней панельки
Можно попробовать напрямую подключить аудиовыход к материнской плате.
распиновка на материнке (от Intel, обычно является стандартом)
распиновка у каждого производителя корпусов различается, поэтому смотрите их на сайтах производителя.
Как вариант, найти переднюю панель другого производителя:)
Как радикальный способ – сменить корпус на фирму другого производителя. На корпусах Thermaltake звук на передней панели работает всегда! Подтверждено практикой.
Мало кто из пользователей современных девайсов не знает, как подключить наушники к компьютеру, но вот решить проблемы, возникающие при подключении, под силу не всем. Рассмотрим некоторые нюансы подсоединения и настройки наушников для их качественной работы на различных операционных системах.
Подключение наушников к компьютеру – дело не сложное, но иногда возникают затруднения непосредственно при настройке оборудования. Практически во всех моделях ПК имеется звуковая карта. Она может быть встроена в материнку, либо подключаться к ней нужно через специальный разъем. В любом случае, гаджет можно подключать либо к задней панели компьютера, либо к передней (если имеются соответствующие гнезда).
Посмотрев на рисунок ниже, можно понять, как подключить наушники с микрофоном к компьютеру.
Выход для гарнитуры всегда имеет зеленую окраску, а микрофонный вход – розовую . Поскольку штекеры гаджетов также окрашены в соответствующие цвета, то ошибиться и вставить их в другие разъемы очень сложно. Требуется зеленый штекер вставить в зеленое гнездо, а розовый – соответственно, в розовый. В гнездо розового цвета можно подключить к компьютеру как микрофон от наушников, так и сторонний. После чего происходит настройка подключенного оборудования с помощью специального программного обеспечения (в Windows 10, а также в версиях 8 и 7, настройка должна проходить в автоматическом режиме).
На ноутбуке гаджеты подключаются аналогично. Производитель может разместить разъемы на переднюю панель девайса либо слева.
Иногда в ноутбуках гнезда для гарнитуры делают тугими, чтобы увеличить их срок службы. Поэтому не стоит пугаться, что штекер плохо входит в гнездо.
Следует заметить, что именно штекеры гарнитуры, предназначенной для компьютеров, имеют цветовую маркировку, если предусмотрен микрофон на наушниках. Штекеры остальной гарнитуры никакого различия по цветам не имеют. Существует гарнитура, например, для телефона , имеющая не 2 штекера, а один, в котором совмещаются контакты для микрофона и аудиоканалов. На нем хорошо видно 3 полоски, разделяющие контакты. Два контакта служат для подключения аудиоканалов, и один – для микрофона.
В новых моделях ноутбуков имеется комбинированное гнездо , к которому можно подключить наушники с микрофоном, имеющие один штекер.
Возле такого разъема ставится специальная маркировка. Если такого гнезда нет, а есть 2 стандартных, то такую гарнитуру можно подключить через специальный переходник .
Таким образом, становится понятно, как подключить наушники от телефона к компьютеру. Наушники на передней панели подключаются по такому же принципу: если есть микрофон на наушниках, то он подключается к розовому гнезду, а к зеленому аудиоканалы.
Подключение гарнитуры к ПК
Теперь вы знаете, как подключить наушники к компьютеру. Но этого действия недостаточно для правильной работы гаджета, хотя чаще всего он сразу начинает работать, и ничего настраивать не потребуется. Но бывают случаи, когда подсоединенные гаджеты не работают, поэтому необходимо произвести некоторые действия.
Подключение гарнитуры на Windows 7
Перед тем, как настроить наушники на компьютере Windows 7, необходимо подключить их на задней или передней панели девайса в соответствующие разъемы (как правильно подключить, вы уже знаете). Затем необходимо запустить воспроизведение музыкального файла. Если в гарнитуре звук есть, то на этом подключение можно считать оконченным. При отсутствии звучания, в наушниках на компьютере сделайте следующее (эта инструкция подходит и для настройки гаджета на ноутбуке).
Вышеуказанные настройки можно применить и для операционной системы Windows 10 (Виндовс 10), если вы не знаете, как включить гаджет непосредственно в ней.
Настройка микрофона
Перед тем, как использовать микрофон в Виндовс 7 или 8, а также в Windows 10, его необходимо настроить.
Также существуют наушники с микрофоном, которые можно подсоединять к компьютеру через USB разъем. В большинстве случаев после их подключения, настройка происходит автоматически.
Новая операционная система от Microsoft хороша. По сравнению с предыдущими версиями, Windows 10 работает быстрее и стабильнее. К хорошему быстро привыкаешь, поэтому на новые проблемы с данной ОС пользователи реагируют болезненно. Одна из таких неприятностей – отсутствие звука в наушниках после установки или обновления операционной системы. Обычно причина кроется в повреждении или несовместимости драйверов, поэтому грешить на разработчиков новой ОС не стоит. Рассмотрим, как настроить наушники на компьютере с Windows 10 и вернуть музыку в динамики гарнитуры.
Проверка параметров физического подключения
Иногда для ликвидации проблемы не предпринимаются особые действия. Стоит проверить первостепенные причины неполадки – возможно, решение лежит на поверхности.
Внимание! После инсталляции ПО для чипсета переустановите аудиодрайвер.
Способы настройки наушников
Существует два метода настройки наушников.
Обновление драйвера
Это основной способ. 90% всех проблем с воспроизводимостью звука связаны с проблемным пакетом драйверов.
Настройка диспетчера Realtek
Если обновления драйверов не помогли, переходим ко второму способу.
- Отсутствие кодеков для воспроизведения музыкальных файлов высокого качества. Скачать их вы можете .
- Физическое повреждение разъемов или звуковой карты. В данном случае необходимо обратиться в сервисный центр.
Вот и все. Теперь вы знаете, как настроить наушники в Windows 10 и диагностировать причины возникновения проблемы.
Недавно ко мне обратилась знакомая с вопросом, почему у нее не работает передняя панель звука. Она не так давно приобрела компьютер, все работает, всем довольна, подключила и настроила интернет. Но возникла проблема.
Она купила наушники с микрофоном, чтобы разговаривать по скайпу. После того, как она их подключила к передней панели, обнаружила, что ни наушники, ни микрофон не работают. Причем, если подключить их к задней панели, то все работает. И таких случаев много. В чем же проблема? Может это брак и надо воспользоваться гарантийным обслуживанием?
Не все так плохо, как кажется. На самом деле, почти в каждом случае, пользователи просто не внимательно смотрят в настройки. Разъемы, расположенные спереди, находятся в рабочем состоянии и ломаются крайне редко!
Что следует предпринять, если звука на передней панели нет
В нижнем правом углу монитора надо нажать на значок динамика. Ищем драйвер, предназначенный для воспроизведения звука на компьютере. У меня он называется «Realtek HD». Если вдруг там его нет, тогда обращаемся к панели управления и ищем его на ней. Если и там он отсутствует, значит просто у вас другой драйвер.
Запускаем найденный драйвер. На мониторе высветится окно настроек звука. Выбираем вкладку «Динамики» (если вы обладатель Windows XP, то у вас это будет вкладка “Звуковые входы/выходы”)
Как только вы сделаете это, на передней панели появится звук.
Все вышеописанное касается Windows 7. Поэтому если вы обладатель версии XP, то ваша панель управления будет несколько отличаться. Перейдя на вкладку «Звуковые входы/выходы» вы увидите, что рядом с надписью «Аналоговый» есть маленький гаечный ключик в кружке синего цвета. Вам надо нажать на него, тогда на экране появится окно, как для версии Windows 7. И далее согласно инструкции.
Вам понравился материал?
Поделитeсь:
У большинства современных компьютеров на лицевой панели корпуса выведены дополнительные порты USB, IEEE1394, а так же minijack 3,5 мм. разъёмы для наушников и микрофона. Это придумано специально для удобства, чтобы пользователи не лазили за системник чтобы подключить флешку или аудио-колонки. К сожалению, иногда может так случится, что нерадивый сборшик ПК при сборке системного блока забыл или поленился их подключать. И вот теперь передние разъёмы для наушников не работают. Что делать? Вызывать мастера и платить деньги? Нет! Можно всё сделать самостоятельно.
Отключаем системный блок от электрической сети. Откручиваем правую боковую стенку корпуса и снимаем её.
Смотрим какие кабели идут от корпуса к материнской плате компьютера — обычно это небольшой пучок проводов, которые отвечают за кнопку включения питания,»ресет», USB-порты и т.п. Среди них будет и кабель от передних разъёмов наушников и микрофона. Они обычно подписаны как «AC’97» или «HDAudio».
Теперь надо внимательно осмотреть материнскую плату — Вам нужно найти розетку обозначенную как «F-Audio»:
На некоторых моделях розетка может быть подписана, как «FP_Audio»:
Теперь надо подключить разъём передних наушников и микрофона в розетку:
Обратите внимание что вилка с розеткой соединяются только в одном положении благодаря специальному расположение пинов — ключу. По другому их соединить не получится.
Собираем корпус компьютера, ставим его на место и включаем. Теперь можно подсоединить колонки или наушники в порты передней панели и проверить работу.
Недавно собрал все свое железо в новый корпус. Корпус оборудован передней панелью с USB выходами и разъемами под микрофон и наушники. Но вот незадача: звук на передней панели не работает! USB работает, «задний» разъем (на материнской плате) воспроизводит звук, а на передней панели – тишина. Не удобно каждый раз лазить под стол, поэтому путем проб и ошибок нашел все возможные причины почему может не работать звук!
Причины, почему может не работать звук:Если не работает звук на передней панели корпуса, этому может быть несколько причин и соответственно решений:
Решение 1: Проверьте правильно ли подключен разъем передней панели к материнской плате.
AC»97 (сокращенно от Audio Codec «97) – это стандарт аудиокодеков, созданный в 1997 г. Этот стандарт обычно используется в системных платах, модемах, звуковых картах и корпусах с аудиовыходом на передней панели. AC»97 поддерживает частоту дискретизации 96 кГц при использовании 20-разрядного стерео разрешения и 48кГц при использовании 20-разрядного стерео для многоканальной записи и воспроизведения. В 2004 г. AC»97 был заменен технологией Intel® High Definition Audio (HD Audio).
HD Audio
Звуковая подсистема Intel® High Definition Audio основана на спецификации, выпущенной корпорацией Intel в 2004 г., обеспечивающей воспроизведение большего количества каналов с более высоким качеством звука, чем обеспечивалось при использовании интегрированных аудио кодеков, как AC»97. Аппаратные средства, основанные на HD Audio, поддерживают 192 кГц/32-разрядное качество звучания в двухканальном и 96 кГц/32-разрядное в многоканальном режимах (до 8 каналов).
Microsoft Windows Vista поддерживает только акустические периферийные устройства High Definition (как, например, аудио решения передней панели).
Решение 2: Обновите драйвер на звук.
Скачайте драйвер с официального сайта realtek, либо производителя вашей материнки.
Также можете воспользоваться программой автоматического обновления драйверов .
Звук может не работать оттого, что просто нет драйвера на вашу звуковую карту. Либо некорректно установлено программное обеспечение на ваше аудиоустройство.
Решение 3: Правильно настроить программное обеспечение (драйвер) к вашему звуковому устройству.
Если звук не работает на Windows 7, попробуйте следующее:
Зайдите, Пуск -> Панель управления -> Звук -> Цифровое аудио выбрать по умолчанию.
Диспечер Realtek HD –> Параметры разъёма –> установите галочку напротив «Отключить определение гнёзд передней панели»
Поставьте галочку отключить определение гнезд передней панели.
4. Другие решения:
В BIOS»e можно попробовать включить AC»97 вместо HD Audio, либо наоборот.
Замена (пайка) передней панельки
Можно попробовать напрямую подключить аудиовыход к материнской плате.
распиновка на материнке (от Intel, обычно является стандартом)
распиновка у каждого производителя корпусов различается, поэтому смотрите их на сайтах производителя.
Как вариант, найти переднюю панель другого производителя:)
Как радикальный способ – сменить корпус на фирму другого производителя. На корпусах Thermaltake звук на передней панели работает всегда! Подтверждено практикой.
Мало кто из пользователей современных девайсов не знает, как подключить наушники к компьютеру, но вот решить проблемы, возникающие при подключении, под силу не всем. Рассмотрим некоторые нюансы подсоединения и настройки наушников для их качественной работы на различных операционных системах.
Подключение наушников к компьютеру – дело не сложное, но иногда возникают затруднения непосредственно при настройке оборудования. Практически во всех моделях ПК имеется звуковая карта. Она может быть встроена в материнку, либо подключаться к ней нужно через специальный разъем. В любом случае, гаджет можно подключать либо к задней панели компьютера, либо к передней (если имеются соответствующие гнезда).
Посмотрев на рисунок ниже, можно понять, как подключить наушники с микрофоном к компьютеру.
Выход для гарнитуры всегда имеет зеленую окраску, а микрофонный вход – розовую . Поскольку штекеры гаджетов также окрашены в соответствующие цвета, то ошибиться и вставить их в другие разъемы очень сложно. Требуется зеленый штекер вставить в зеленое гнездо, а розовый – соответственно, в розовый. В гнездо розового цвета можно подключить к компьютеру как микрофон от наушников, так и сторонний. После чего происходит настройка подключенного оборудования с помощью специального программного обеспечения (в Windows 10, а также в версиях 8 и 7, настройка должна проходить в автоматическом режиме).
На ноутбуке гаджеты подключаются аналогично. Производитель может разместить разъемы на переднюю панель девайса либо слева.
Иногда в ноутбуках гнезда для гарнитуры делают тугими, чтобы увеличить их срок службы. Поэтому не стоит пугаться, что штекер плохо входит в гнездо.
Следует заметить, что именно штекеры гарнитуры, предназначенной для компьютеров, имеют цветовую маркировку, если предусмотрен микрофон на наушниках. Штекеры остальной гарнитуры никакого различия по цветам не имеют. Существует гарнитура, например, для телефона , имеющая не 2 штекера, а один, в котором совмещаются контакты для микрофона и аудиоканалов. На нем хорошо видно 3 полоски, разделяющие контакты. Два контакта служат для подключения аудиоканалов, и один – для микрофона.
В новых моделях ноутбуков имеется комбинированное гнездо , к которому можно подключить наушники с микрофоном, имеющие один штекер.
Возле такого разъема ставится специальная маркировка. Если такого гнезда нет, а есть 2 стандартных, то такую гарнитуру можно подключить через специальный переходник .
Таким образом, становится понятно, как подключить наушники от телефона к компьютеру. Наушники на передней панели подключаются по такому же принципу: если есть микрофон на наушниках, то он подключается к розовому гнезду, а к зеленому аудиоканалы.
Подключение гарнитуры к ПК
Теперь вы знаете, как подключить наушники к компьютеру. Но этого действия недостаточно для правильной работы гаджета, хотя чаще всего он сразу начинает работать, и ничего настраивать не потребуется. Но бывают случаи, когда подсоединенные гаджеты не работают, поэтому необходимо произвести некоторые действия.
Подключение гарнитуры на Windows 7
Перед тем, как настроить наушники на компьютере Windows 7, необходимо подключить их на задней или передней панели девайса в соответствующие разъемы (как правильно подключить, вы уже знаете). Затем необходимо запустить воспроизведение музыкального файла. Если в гарнитуре звук есть, то на этом подключение можно считать оконченным. При отсутствии звучания, в наушниках на компьютере сделайте следующее (эта инструкция подходит и для настройки гаджета на ноутбуке).
Вышеуказанные настройки можно применить и для операционной системы Windows 10 (Виндовс 10), если вы не знаете, как включить гаджет непосредственно в ней.
Настройка микрофона
Перед тем, как использовать микрофон в Виндовс 7 или 8, а также в Windows 10, его необходимо настроить.
Также существуют наушники с микрофоном, которые можно подсоединять к компьютеру через USB разъем. В большинстве случаев после их подключения, настройка происходит автоматически.
Новая операционная система от Microsoft хороша. По сравнению с предыдущими версиями, Windows 10 работает быстрее и стабильнее. К хорошему быстро привыкаешь, поэтому на новые проблемы с данной ОС пользователи реагируют болезненно. Одна из таких неприятностей – отсутствие звука в наушниках после установки или обновления операционной системы. Обычно причина кроется в повреждении или несовместимости драйверов, поэтому грешить на разработчиков новой ОС не стоит. Рассмотрим, как настроить наушники на компьютере с Windows 10 и вернуть музыку в динамики гарнитуры.
Проверка параметров физического подключения
Иногда для ликвидации проблемы не предпринимаются особые действия. Стоит проверить первостепенные причины неполадки – возможно, решение лежит на поверхности.
Внимание! После инсталляции ПО для чипсета переустановите аудиодрайвер.
Способы настройки наушников
Существует два метода настройки наушников.
Обновление драйвера
Это основной способ. 90% всех проблем с воспроизводимостью звука связаны с проблемным пакетом драйверов.
Настройка диспетчера Realtek
Если обновления драйверов не помогли, переходим ко второму способу.
- Отсутствие кодеков для воспроизведения музыкальных файлов высокого качества. Скачать их вы можете .
- Физическое повреждение разъемов или звуковой карты. В данном случае необходимо обратиться в сервисный центр.
Вот и все. Теперь вы знаете, как настроить наушники в Windows 10 и диагностировать причины возникновения проблемы.
Часто пользователи новой операционной системы жалуются, что не работает передняя панель для наушников на Windows 10 и ноутбук не видит подключенного устройства. Такая неполадка может быть программной и физической. И если в первом случае вернуть работоспособность разъему для наушников на передней панели возможно, то при физической поломке придется обращаться в сервисный центр.
Для того, чтобы передняя панель с разъемами для подключения наушников и микрофона работала нормально, на Windows 10 должен быть установлен Диспетчер Realtek. Его значок можно заметить на панели задач или по пути «Пуск», «Панель управления», «Диспетчер Realtek».
Если на ноутбуке не работают наушники и Диспетчера нет, стоит перейти по адресу «C:Program FilesRealtekAudioHDA» и проверить наличие файла «RtHDVCpl.exe». Если его запустить, откроется новое окно с настройками аудиоустройств.
Чтобы наушники на ноутбуке с Виндовс 10 работали корректно, стоит перейти во вкладку «Динамики» и нажать «Дополнительные настройки устройств».
Откроется небольшое окно. Здесь нужно поставить две отметки: «Разделить все выходные гнезда в качестве независимых входных устройств» и «Отключить определение гнезда на передней панели».
После данных настроек наушники в Windows 10 будут работать корректно. Однако, если звук все равно отсутствует, это может свидетельствовать об отсутствии драйверов или физическом повреждении разъемов. В данном случае стоит обновить аудиодрайвер или откатить его до ранней версии. Если это не сработает и разъем на передней панели по-прежнему не будет распознаваться системой, придется вскрыть ноутбук или открыть боковую крышку системного блока (не рекомендуем неопытным пользователям) и выполнить следующие действия:
- Находим аудиоразъем. Проверяем, подсоединен ли он к нужным контактам на материнской плате, а также не деформированы ли подводящие провода. Для подключения передней панели могут использоваться колодки двух типов: AC’97 и HD Audio, раздельные коннекторы с точной маркировкой. Важно этот момент учесть.
- Тип AC’97 в настоящее время используется редко, однако стандарт HD Audio (High Definition Audio) очень распространён. На материнской плате разъем для подсоединения HD Audio передней панели обычно имеет буквенное обозначение, например, F_Audio.
- Однако, если такого разъема нет или у вас колодки с различными обозначениями, в инструкции к плате или ноутбуку должна быть схема подключения.
- План подключения отдельных коннекторов к AC’97 следующий:
- Если вы правильно присоединили все разъемы к компьютеру, что система должна видеть подключенный гаджет.
Стоит отметить, что существует еще способ, как включить передние звуковые разъемы через настройки BIOSа. Для этого стоит выполнить следующие действия:
- Перезагружаем компьютер и загружаемся в BIOS (нажимаем F1+Del, могут быть другие комбинации).
- Находим раздел «Advanced», затем пункт «Onboard Devices Configuration».
- Опция, которая отвечает за переднюю звуковую панель, называется «Front Panel Type». В различных версиях БИОСа она может быть подписана как «Front Panel Support Type», «High Definition Front Panel Audio» или «Legacy Front Panel Audio». По умолчанию эта опция задана на «HD Audio». Её нужно изменить на «AC97».
- После сохранения и перезагрузки системы стоит проверить, работают ли наушники или колонки, подключенные к передней панели.
ВАЖНО! Если у вас выставлено в БИОСе «AC97», то переключитесь на «HD».
Если и после вышеописанных манипуляций наушники почему то не работают, стоит выполнить еще несколько настроек через «Панель управления».
- Жмём «Пуск», «Панель управления», «Звук».
- Во вкладке «Воспроизведение» проверяем, чтобы «Динамики» были выставлены по умолчанию. Также во вкладке «Звук» по умолчанию должен быть задан «Микрофон».
- После нажимаем правой кнопкой мыши на пустом месте и ставим отметки «Показать отключенные устройства» и «Показать отсоединенные устройства».
- Во вкладке «Воспроизведение» нажимаем той же правой кнопкой на активном устройстве и выбираем пункт «Свойства». В разделе «Общие» смотрим на список разъемов. Должен присутствовать пункт «Передняя панель разъем 3.5 мм».
- Также проделываем все те же действия с «Микрофоном» во вкладке «Запись».
После внесения изменений в настройки системы, повторно подключаем гарнитуру к ПК.
Если способы, как подключить наушники к ноутбуку с Windows 10 не помогли решить проблемы, стоит проверить гнездо на исправность. Для этого стоит обратиться к мастеру.
РазъемHD Audio или AC97 — что использовать, когда и в чем разница?
«AC97» и «HD Audio» относятся к стандартам Intel для встроенного звука. Незначительной частью этих стандартов является аудиоразъем на передней панели.
Однако разъемы только полусовместимы. В частности, отличается порядок подключения устройств на передней панели.
На AC97 звук на задний аудиовыход закольцовывался передним аудиовыходом, и подключение устройства к аудиовыходу на передней панели приводило к электрическому отключению заднего аудиовыхода от источника звука.Если вы хотели использовать материнскую плату AC97 без звука на передней панели, было необходимо поставить перемычки на аудиоразъем, чтобы заставить работать задний аудиовыход.
На HDA звук на передний и задний выходы поступает через отдельные выходы аудиокодека. Контакты, которые ранее использовались для обратной передачи звука на передней панели, теперь используются в качестве контактов обнаружения разъема. Решение о том, отключать ли аудиовыход на задней панели при подключении разъема к выходу на передней панели, зависит от программного обеспечения.
Таким образом, если вы подключите переднюю панель HDA к материнской плате AC97, вы не получите вывода на задний аудиовыход.Большинство пользователей не сочтут это приемлемым.
Если вы подключите переднюю панель AC97 к материнской плате HDA, то обнаружение плагинов не будет работать правильно, оно может определять устройства как отсутствующие, когда они присутствуют, и наоборот, и точные результаты могут зависеть от того, какой звук воспроизводится. На некоторых материнских платах можно отключить обнаружение подключаемых модулей, чтобы они могли работать лучше (хотя и не идеально) с передней панелью AC97.
Ваша конкретная передняя панель выглядит так, как будто она в первую очередь предназначена для материнских плат с HD-звуком, но с хаком, обеспечивающим ограниченную поддержку плат AC97.На разъемах AC97 есть петли проводов, которые заставят задний выход работать, но он не будет переключаться разъемами передней панели, как это было бы с правильной передней панелью AC97.
Intel представила HDA еще в 2004 году, хотя и AC97, и HDA какое-то время поддерживались параллельно, но все, даже отдаленно современное, должно быть HDA. Согласно спецификации, ALC888 — это чип HDA.
Я бы посоветовал сначала попробовать аудиоразъем HD, если задний аудиовыход на материнской плате не работает, попробуйте вместо этого использовать разъем AC97.
РазъемHD Audio или AC97 — что использовать, когда и в чем разница?
Правильный выбор зависит от вашего случая. Эти кабели обычно используются для подключения портов наушников / микрофона на передней панели. Хотя разъемы могут выглядеть одинаково, распиновка отличается и не является взаимозаменяемой. Соответствующий разъем на вашем корпусе должен иметь соответствующую маркировку, я знаю, что мой маркирован HD Audio.
HD Audio призван заменить AC’97. HD Audio, как правило, более способный.Связанные статьи содержат более подробную информацию об этом. Для обычного домашнего использования не должно быть заметной разницы.
Остальная часть этого ответа будет относиться к Руководству по проектированию подключения ввода-вывода на передней панели Intel, стр. 19. У них также есть схемы на страницах 20 и 25, если вам интересно. Я сделаю акцент.
Дизайн аудиосистемы передней панели в сочетании с дизайном аудиоразъема материнской платы зависит от типа аудиокодека, используемого на материнской плате. В прошлом преобладали интегрированные аудиокодеки AC’97.С появлением Intel High Definition Audio многие новые Конструкции материнских плат переходят на аудиокодеки высокой четкости (HD). Дизайнеров Следует отметить, что реализации материнских плат и плат ввода-вывода на передней панели AC’97 и Intel High Definition Audio различаются и могут не быть напрямую совместимыми или взаимозаменяемыми.
Некоторые источники указывают, что необходимо / может потребоваться переключение режимов вывода звука в конфигурации BIOS или с помощью перемычки. Рекомендуется посмотреть руководство по материнской плате. В руководстве к моей материнской плате (MSI P67A-C45) просто сказано, что она соответствует Руководству Intel по проектированию подключения ввода-вывода на передней панели, а не всей информации. Руководства Dell описывают его как передний аудиоконтроллер (F_AUDIO) и не указывают какие-либо такие перемычки, а только описывают параметр BIOS Onboard Audio Controller как Включено или Отключено (Включено по умолчанию) .
Пассивные аналоговые ключи AC’97 на передней панели (те, которые оставляют аналоговую линию 5 В с выводом 7 неподключенной к ключу) могут использоваться с разъемом аналоговой передней панели Intel® HD Audio.Но учтите, что функция обнаружения разъемов на передней панели и переопределения задач будет потеряна, поскольку разъемы AC’97 не могут поддерживать подключение к линии SENSE. Кроме того, программное обеспечение должно знать, что ключ AC’97 используется с аналоговым заголовком Intel® HD Audio, поскольку программному обеспечению может потребоваться выделить порты кодека, которые подключены к заголовку, чтобы обеспечить предполагаемую функциональность продукта.
«AC97» и «HD Audio» относятся к стандартам Intel для встроенного звука. Незначительной частью этих стандартов является аудиоразъем на передней панели.
Однако разъемы только полусовместимы. В частности, отличается порядок подключения устройств на передней панели.
На AC97 звук на задний аудиовыход закольцовывался передним аудиовыходом, и подключение устройства к аудиовыходу на передней панели приводило к электрическому отключению заднего аудиовыхода от источника звука. Если вы хотели использовать материнскую плату AC97 без звука на передней панели, было необходимо поставить перемычки на аудиоразъем, чтобы заставить работать задний аудиовыход.
На HDA звук на передний и задний выходы поступает через отдельные выходы аудиокодека. Контакты, которые ранее использовались для обратной передачи звука на передней панели, теперь используются в качестве контактов обнаружения разъема. Решение о том, отключать ли аудиовыход на задней панели при подключении разъема к выходу на передней панели, зависит от программного обеспечения.
Таким образом, если вы подключите переднюю панель HDA к материнской плате AC97, вы не получите вывода на задний аудиовыход. Большинство пользователей не сочтут это приемлемым.
Если вы подключите переднюю панель AC97 к материнской плате HDA, то обнаружение плагинов не будет работать правильно, оно может определять устройства как отсутствующие, когда они присутствуют, и наоборот, и точные результаты могут зависеть от того, какой звук воспроизводится. На некоторых материнских платах можно отключить обнаружение подключаемых модулей, чтобы они могли работать лучше (хотя и не идеально) с передней панелью AC97.
Ваша конкретная передняя панель выглядит так, как будто она в первую очередь предназначена для материнских плат с HD-звуком, но с хаком, обеспечивающим ограниченную поддержку плат AC97.На разъемах AC97 есть петли проводов, которые заставят задний выход работать, но он не будет переключаться разъемами передней панели, как это было бы с правильной передней панелью AC97.
Intel представила HDA еще в 2004 году, хотя и AC97, и HDA какое-то время поддерживались параллельно, но все, даже отдаленно современное, должно быть HDA. Согласно спецификации, ALC888 — это чип HDA.
Я бы посоветовал сначала попробовать аудиоразъем HD, если задний аудиовыход на материнской плате не работает, попробуйте вместо этого использовать разъем AC97.
Я не уверен в точном отличии (я предполагаю, что HD-звук даст лучшее качество звука), но я всегда буду использовать HD-звук, если он есть на материнской плате, если на материнской плате есть только AC97, я буду использовать разъем AC97 .
Кстати, аудиоразъем HD также можно использовать с AC97. Если в вашем корпусе есть только разъем HD, а на вашей плате — только AC97
Материнская платаПодключение аудио | схема подключения 131 вечер
Материнская плата Проводка Аудио Что нового
Материнская плата проводка аудио — На материнских платах есть микросхема, называемая сокращенно кодек для декодера кодера, которая отвечает за преобразование цифровых аудиосигналов в аналоговые и наоборот, этот компонент очень важен как это.Прочтите или загрузите изображения схемы проводки для бесплатного подключения аудиосистемы на sproutingto fe. amazon 39 s выбор для аудиокабеля материнской платы e sds usb 3 0 2 порта 3 5-дюймовый USB-концентратор на металлической передней панели с 1 выходным аудиоразъемом hd 1 входной порт микрофона для настольного компьютера 20-контактный разъем 2-футовый адаптерный кабель. На некоторых материнских платах предусмотрен 9-контактный аудиоразъем, предположительно, для соединения с аудио на передней панели Intel. Руководство по проектированию ifpa. Очевидная проблема заголовка ifpa заключается в том, что предусмотрен только 1 контакт заземления, который предназначен для использования как наушниками, так и микрофоном. порты.class fc 2 января 01 2017 наслаждайтесь любимыми видео и музыкой, загружайте оригинальный контент и делитесь всем этим с друзьями, семьей и всем миром на youtube стр.
Подключение материнской платы аудио — класс grp grp talgo факты ul class pinfo mt 10 bxz bb d ib va top style max width 50 class tc bxz bb pr 24 lh 18 label class fw b ярлык длительности видео 5 min class tc bxz bb pr 24 lh 18 label class fw b views label 283 5k ul ul class pinfo mt 10 bxz bb d ib va top style max width 50 class tc bxz bb pr 24 lh 18 label class fw b author label juggad menia ul class dd algo algo algo sr relsrch стерад данные 544 5f43f5eff3cbe опции класса ptitle переключение h4 названия класса OV га высота стиль п-3 класса переменного тока алго FZ л аса 21th ОЙ 24 HREF HTTPS г поиск Yahoo YLT awrj6yvv9unf5dsaknpxnyoa ylu x3odmtbymhz0ng9ybgnvbg8dymyxbhbvcwm3bhz0awqdbhnlywnzcg с.в. 2 Re 1598318191 ро 10 RU HTTPS 3a 2f 2f распиновки ру 2fmotherboard 2f rk 2 rs uhplzztfm4uy oroipqvbdkguho referrerpo cy origin target blank data 544 5f43f5eff3d90 разъемы материнской платы схемы распиновки схемы распиновки ru a h4 class fz ms fw m fc 12th wr bw lh 17 pinouts ru материнская плата.
Разводка материнской платы аудио — class tri ico стрелка вниз серый толстый optrg ul class pd nk algo options hadnz 4 bgc white bd 1 bds s bdc lgray1 bs type1 ptb 1u class db selected class txt a class t1 c dgray c black h bgc lgray3 HDB ГНР 3u PTB 1u тд п тд пН HREF HTTPS г поиск Yahoo уг awrj6yvv9unf5dsak3pxnyoa ylu x3odmtbymhz0ng9ybgnvbg8dymyxbhbvcwm3bhz0awqdbhnlywnzcg с.в. 2 повторно 1598318191 ро 10 RU HTTPS 3a 2f 2fcc bingj 2fcache ASPX 3fq 3dmotherboard 2bwiring 2baudio 26d 3d4788974480601287 26mkt 3den нас 26setlang 3den нас 26w 3dtuhckzntljobxm uwpcssxy0lmeiogza гк 2 rs vg8qlhpiuo86 keuq9qcvftcv7c referrerpo cy origin target blank, cached a.Аудиоразъем Intel высокой четкости Аналоговые ключи на передней панели Intel HD Audio могут поддерживать до двух аналоговых аудиоразъемов, каждое из которых сигнализирует о подключении или отключении пользователя. Материнская плата. 2-контактный разъем для вентилятора. Материнская плата. 3-контактный разъем для процессора или корпуса. класс fc 2nd.
Схема подключения — это метод описания конфигурации установки электрооборудования, например, электроустановочного оборудования на подстанции на CB, от панели к блоку CB, который охватывает аспекты телеуправления и телесигнализации, телеметрию, все аспекты, которые требуют схемы подключения, используемой для обнаружения помех. , Новое вспомогательное оборудование и др. Подключение аудиосистемы к материнской плате Эта принципиальная схема служит для детального понимания функций и работы установки, описывая оборудование / детали установки (в виде символов) и соединения. Подключение аудиосистемы к материнской плате Эта принципиальная схема показывает общее функционирование цепи. Все его основные компоненты и соединения проиллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений.Схема подключения аудиосистемы материнской платы Базовая схема подключения веб-сайта Аудиоразъем для настольной материнской платы с шестью отверстиями купить настольный компьютер Нет места для подключения аудиокабеля HD к материнской плате. Суперпользователь Как подключить переднюю аудиопанель? суперпользователь Как собрать компьютер (9) с подключением USB и цифрового аудио. Справка] аудиоподключение передней панели Форум оборудования тома Схема подключения аудио и микрофона материнской платы Базовый веб-сайт Схема подключения внутренних кабелей
24-контактный разъем питания материнской платы Распиновка
24-контактный разъем блока питания ATX является сегодня стандартным разъемом питания материнской платы в компьютерах.
Сам разъем представляет собой разъем Molex 39-01-2240, который часто называют Molex Mini-fit Jr.
Распиновка 24-контактного разъема питания 12 ВATX (ATX v2.2)
Ниже приведена полная таблица выводов стандартного 24-контактного разъема блока питания ATX 12 В версии 2.2 спецификации ATX (PDF).
| Распиновка 24-контактных разъемов питания 12 В ATX | |||
|---|---|---|---|
| Штифт | Имя | Цвет провода | Описание |
| 1 | +3.3В | оранжевый | +3,3 В постоянного тока |
| 2 | + 3,3 В | оранжевый | +3,3 В постоянного тока |
| 3 | COM | Черный | Земля |
| 4 | + 5В | Красный | +5 В постоянного тока |
| 5 | COM | Черный | Земля |
| 6 | + 5В | Красный | +5 В постоянного тока |
| 7 | COM | Черный | Земля |
| 8 | PWR_ON | Серый | Power Good |
| 9 | + 5ВСБ | фиолетовый | +5 В постоянного тока в режиме ожидания |
| 10 | + 12В1 | Желтый | +12 В постоянного тока |
| 11 | + 12В1 | Желтый | +12 В постоянного тока |
| 12 | +3.3В | оранжевый | +3,3 В постоянного тока |
| 13 | + 3,3 В | оранжевый | +3,3 В постоянного тока |
| 14 | -12В | Синий | -12 В постоянного тока |
| 15 | COM | Черный | Земля |
| 16 | ПС_ОН № | зеленый | Питание включено |
| 17 | COM | Черный | Земля |
| 18 | COM | Черный | Земля |
| 19 | COM | Черный | Земля |
| 20 | NC | Белый | -5 В постоянного тока (необязательно — удалено в ATX12V v2.01) |
| 21 | + 5В | Красный | +5 В постоянного тока |
| 22 | + 5В | Красный | +5 В постоянного тока |
| 23 | + 5В | Красный | +5 В постоянного тока |
| 24 | COM | Черный | Земля |
Распиновку 15-контактного разъема питания SATA, 4-контактного разъема периферийного питания, 4-контактного разъема питания дисковода гибких дисков и других разъемов блока питания ATX можно увидеть в нашем списке таблиц контактов блока питания ATX.
Дополнительная информация о 24-контактном разъеме блока питания 12 В ATX
24-контактный разъем блока питания 12 В ATX можно подключать только в определенном направлении на материнской плате. Если вы внимательно посмотрите на следующую иллюстрацию, вы увидите, что контакты имеют уникальную форму, которая соответствует форме материнской платы только в одном направлении.
Lifewire / Алекс Дос ДиасИсходный стандарт ATX поддерживал 20-контактный разъем с распиновкой, очень похожей на 24-контактный разъем, но с опущенными контактами 11, 12, 23 и 24.Это означает, что новый 24-контактный источник питания полезен для материнских плат, которым требуется больше энергии, и, следовательно, устраняет необходимость в источниках питания ATX 12 В для обеспечения вспомогательного кабеля питания (хотя некоторые все еще могут).
Как вручную проверить источник питания с помощью мультиметра
Совместимость с 24 и 20 выводами
Дополнительные четыре контакта обычно являются съемными (как вы, вероятно, можете видеть в нижней части изображения выше), что позволяет использовать его для подключения к 20-контактной материнской плате.Дополнительный блок контактов просто нависает над разъемом материнской платы — они не вставляются в другой слот. Некоторые материнские платы допускают обратное: использовать старый 20-контактный кабель питания для 24-контактного соединения материнской платы.
Если вам необходимо использовать 24-контактный разъем блока питания на материнской плате, которая принимает только 20-контактный кабель, есть ряд интернет-магазинов, где вы можете приобрести адаптер с 24-контактного на 20-контактный разъем, такой как этот адаптер StarTech, от Amazon. Хотя материнская плата, похоже, принимает все 24 контакта с использованием этого типа адаптера, это, конечно же, означает, что дополнительные четыре контакта не используются.
Спасибо, что сообщили нам!
Расскажите, почему!
Другой Недостаточно подробностей Сложно понятьУстановка фронтальных аудиоразъемов | Аппаратные секреты
Мы являемся участником программы Amazon Services LLC Associates, партнерской рекламной программы, разработанной для того, чтобы мы могли получать вознаграждение за счет ссылок на Amazon.com и связанные с ней сайты.
В самых сложных корпусах, помимо фронтальных USB-портов, также есть заглушки для микрофона (микрофонный вход) и громкоговорителей (или наушников). Эта функция позволяет очень легко установить микрофон или наушники на ПК, так как мы их не делаем. нужно взять корпус и поискать место, в которое можно установить такую периферию (или даже динамики).Перемещение ящика — действительно неудобство, даже хуже, если он все еще установлен, например, на сделанном на заказ предмете мебели.
Рисунок 1: Деталь корпуса с USB-портами на передней панели и встроенными аудиоразъемами.
Чтобы использовать эти разъемы, ваша материнская плата должна иметь встроенную звуковую карту (другими словами, встроенный звук). Однако установка не так проста, как кажется, и в сегодняшней колонке мы объясним, как это нужно делать.
Из штекеров выходит группа из семи проводов.На конце каждого провода есть небольшой черный разъем, и в этом разъеме мы можем прочитать функцию провода. Вы найдете следующие провода: Mic In (или Mic Data), Ret L, Ret R, L Out (или Ear L), R Out (или Ear R) и два Gnd (или Ground). Если вы внимательно посмотрите, провода Ret L и L Out подключены друг к другу, то же самое происходит между проводами Ret R и R Out. Если в вашем корпусе также есть входной штекер (линейный вход), будет два других провода: Line In L и Line In R.
Рисунок 2: Провода передних разъемов корпуса.
Надо искать место для установки таких проводов в материнской плате. Это место обозначается как Audio, External Audio, Ext Audio, Front Audio, F Audio или что-то в этом роде. Это место состоит из 9-контактного разъема и установлены две перемычки, соединяющие некоторые из этих контактов. Точное положение этого разъема различается в зависимости от модели материнской платы, и вам потребуется руководство, чтобы точно определить его местонахождение.
Рисунок 3: Место на материнской плате в том месте, где должны быть проложены провода корпуса.
Чтобы установить провода, первым делом необходимо понять систему нумерации контактов разъема материнской платы. В разъеме девять контактов, но он считается 10-контактным, потому что один из контактов был удален (контакт 8). Перемычки соединяют контакты 5 и 6, 9 и 10. Поскольку имеется пространство без контакта (контакт 8), легко определить нумерацию других контактов. Обратите внимание, что контакты имеют нечетную нумерацию с одной стороны разъема (от 1 до 9) и равную нумерацию с другой стороны (от 2 до 10).
Рисунок 4: Распиновка аудиоразъема материнской платы.
Снимите перемычки. Подключение проводов должно быть выполнено следующим образом: Mic In к контакту 1; Gnd на контакты 2 и 3; R Выход на вывод 5; Ret R на контакт 6; L Out к выводу 9 и Ret L к выводу 10.
Руководство по портам материнской платы: разгадывая загадку разъема
Если вы когда-либо открывали корпус ПК и смотрели внутрь, или смотрели на голую материнскую плату, вы можете быть поражены количеством и разнообразием разъемов, контактов и слотов, имеющихся на современной материнской плате ПК.В этом руководстве я выделю некоторые из наиболее распространенных (и несколько необычных) разъемов на материнских платах, используемых в большинстве домашних ПК. Я не буду здесь описывать платы серверного или рабочего класса, а только то, что вы можете найти в типичном домашнем ПК среднего или высокого класса.
Для аналогичного обсуждения портов, которые вы, вероятно, встретите на внешней стороне корпуса ПК, см. «Несколько портов на вашем ПК: что они для вас делают?»
Поскольку ни одна материнская плата не содержит всех типов разъемов, я использовал фотографии четырех разных плат, чтобы проиллюстрировать ключевые примеры.В одном или двух случаях есть некоторое совпадение; но по большей части разъемы упоминаются только один раз. Однако многие из них могут существовать в разных конструкциях материнских плат.
Asus P5WDH Deluxe
Начнем со старой материнской платы Asus P5WDH Deluxe. На этой материнской плате есть несколько разъемов, которых нет на платах текущего поколения, и некоторые из них все еще включены, но здесь их легче увидеть.
Подключения к более старой материнской плате Asus P5WDH Deluxe.
Передняя панель аудиосистемы: Этот десятиконтактный разъем подключается к входам для наушников и микрофона на передней панели. Конкретный показанный разъем представляет собой разъем AC97, который существовал до многоканального звука HD. Это все еще широко используется сегодня.
Цифровой аудиоразъем Azalia: На современных материнских платах редко можно встретить этот разъем, используемый для подключения материнской платы к многоканальным цифровым выходам на корпусе.
Заголовок последовательного порта: Этот разъем физически отсутствует на показанной плате — вы можете просто увидеть точки его пайки.Но этот заголовок действительно появляется на некоторых современных досках. Он поддерживает девятиконтактный последовательный порт RS-232, обычно в виде кронштейна, который занимает слот на задней панели корпуса. Некоторые соединения RS-232 используются и сегодня, в основном в устройствах для продажи или в специализированных тестовых приборах. На потребительских платах их обычно нет.
FireWire (IEEE 1994a): Когда-то распространенный в качестве интерфейса цифровых видеокамер, FireWire в значительной степени был вытеснен USB, и производители материнских плат постепенно отказываются от него.Однако некоторое профессиональное звуковое оборудование все еще использует FireWire; вы также можете иногда встретить высокоскоростные заголовки IEEE 1394b, но они еще реже.
Передняя панель USB 2.0: Эти разъемы используются для подключения к портам USB на передней панели на корпусах ПК.
Разъемы SATA: Эти компоненты подключаются с помощью кабелей к различным устройствам хранения, включая жесткие диски, твердотельные накопители и оптические приводы.
Разъем IDE: В настоящее время редко встречающиеся разъемы IDE использовались для подключения к более старым жестким дискам.Кроме того, еще пару лет назад многие оптические приводы поддерживали IDE. Сегодня все новые устройства хранения данных поставляются с интерфейсом SATA.
Разъем для гибких дисков: Известный 3,5-дюймовый дисковод для гибких дисков просуществовал почти два десятилетия — вечность в мире технологий. Но если у вас нет кучи старых дискет, дисковод для гибких дисков вам не понадобится. А если вам понадобится дисковод для гибких дисков, вы всегда можете взять внешний дисковод, подключенный к USB.
Intel DP67BG
Теперь давайте рассмотрим более новую материнскую плату: Intel D67BG, основанную на чипсете Intel P67 и поддерживающую процессоры LGA 1155 (например, Core i7-2600K на базе Sandy Bridge).
Материнская плата Intel D67BG: современный дизайн Intel.
Разъемы памяти DDR3: В ПК-системах текущего поколения используется память DDR3, но во многих случаях они поддерживают разные рабочие скорости. Чипсет P67, используемый в этой плате, максимально поддерживает DDR3-1600, но для достижения такого уровня скорости вам придется разогнать чипсет — официально P67 поддерживает только DDR3-1333. Здесь мы видим четыре сокета памяти. Система поддерживает двухканальную память, что означает, что система заполнена парными модулями памяти, которые устанавливаются в гнезда одного цвета.
Разъем вентилятора ЦП: Этот разъем специально разработан для подключения вентилятора охлаждения ЦП. Системный BIOS контролирует скорость вращения вентилятора охлаждения процессора; и если вентилятор не подключен к этому заголовку, вы можете получить ошибку при загрузке.
Восьмиконтактный разъем ATX12V (питание ЦП): Когда процессор Pentium 4 впервые был отгружен, Intel осознала, что высокопроизводительным ЦП нужен собственный источник чистого, выделенного питания сверх того, что может обеспечить стандартный 24-контактный разъем питания. .Так родился ATX12V. Вы увидите четырехконтактные разъемы на младших платах, поддерживающих процессоры с более низким тепловым расчетом (TDP), но восьмиконтактная версия разъема используется с процессорами более высокого класса и на платах, которые пользователи могут разгонять.
Питание вторичных вентиляторов: Многие материнские платы с разъемами питания вторичных вентиляторов; Эти разъемы в основном используются для питания и контроля различных корпусных вентиляторов.
Разъем PCI Express x1: PCI Express — это последовательный интерфейс, хотя несколько линий могут быть объединены вместе.«X1» относится к слоту, поддерживающему одну линию PCI Express; он используется для устройств ввода-вывода, которым не требуется двунаправленная пропускная способность более 500 мегабайт в секунду (PCIe 1-го поколения). Звуковые карты, например, обычно являются устройствами PCIe x1.
PCI Express x16 (графика): Слоты PCI Express x16 используются в основном для видеокарт, хотя их можно использовать с любой картой PCI Express. Однако может возникнуть путаница, потому что не все слоты PCIe x16 являются настоящими PCIe x16. Иногда вы увидите разъемы PCIe x16, которые являются физическими слотами для размещения видеокарт, но на самом деле являются восьмиполосными (x8) или даже четырехканальными (x4) электрически.
На некоторых платах даже слоты, которые поддерживают настоящий 16-полосный PCI Express для графики, могут вернуться к восьмиполосным каналам, если вы установите вторую видеокарту во второй слот PCIe x16 на материнской плате. Например, чипсет P67 имеет всего 16 линий PCIe для графики. Таким образом, если вы добавите две видеокарты для работы в режиме двойного графического процессора, каждая карта будет иметь только восемь линий. Однако эта ситуация не так плоха, как кажется, поскольку даже восемь линий в системе на основе PCIe 2.0 или 3.0 обеспечивают достаточную пропускную способность для большинства игр.
Устаревший 32-битный слот PCI: Классический 32-битный слот PCI существует с 1993 года. Множество карт расширения поддерживают 32-битный PCI; и для их размещения на большинстве материнских плат скорее всего будет хотя бы один 32-битный слот PCI. Вы можете увидеть некоторые системные платы, сконфигурированные таким образом, что конкретный кронштейн корпуса задней панели может поддерживать либо слот PCI, либо слот PCIe, с некоторым перекрытием между ними, потому что они очень близко друг к другу.
Разъем переключателя на передней панели: Этот разъем соединяет различные провода с передней панелью корпуса, где они соединяются с кнопками питания и сброса, а также светодиодами состояния для включения питания и работы накопителя.
Далее: Материнские платы для процессоров AMD и для набора микросхем Intel Z77
Разъем материнской платыAafp
AAFP передний звук Проблема | Парень технической поддержки. 9 августа 2012 г. · У меня материнская плата ASUS P5K-E . Пробую подключить переднюю аудиосистему ( aafp ). У меня только: mic-in, mic gnd, spk gnd, ret-L и ret-R, работающие от портов. Я проверил руководство для материнской платы в ASUS для aafp , и нет соответствия тому, что у меня есть.В руководстве показано: контакт 1 = микрофон2 контакт 2 = agrd контакт3 = микрофон / питание контакт 4 = контакт nc 5 = линейный выход_R контакт 6 = контакт NC 7 = NC
Требуется помощь с аудиоподключениями на передней панели (10-1 контакт AAFP) . 17 июня 2009 г. · Недавно я получил новый корпус, но я не могу правильно сопоставить разъемы с портом AAFP . На данный момент звук выходит только из правого динамика или правого наушника, даже при подключении через звуковой разъем материнской платы , а не через звук на передней панели.
Что такое материнская плата, системная плата или системная плата ?.Материнская плата служит для соединения всех частей компьютера вместе. ЦП, память, жесткие диски и другие порты и платы расширения подключаются к материнской плате напрямую или с помощью кабелей. Может быть, вы хотели бы узнать больше об одном из них? Что такое материнская плата, системная плата или системная плата ?. Материнская плата для настольного персонального компьютера acer, показывающая типичные компоненты и интерфейсы, имеющиеся на материнской плате. Эта модель была произведена foxconn в 2007 году и соответствует схеме microatx (известной как «форм-фактор»), обычно применяемой для настольных компьютеров.Он разработан для работы с процессором AMD Athlon 64. Как подключить разъемы панели переключателя к материнской плате …. 10 августа 2014 г. · Подключение разъемов передней панели переключателя к материнской плате . Учебное пособие по установке фронтальной панели и ее изготовление | z370 x370 B350 h210 y mas — Продолжительность: 8:08. Proto HW & Tec … Тоже попробуй.
Мы не нашли результатов для разъема материнской платы aafp. Материнские платы для компьютеров лучше всего покупать. Материнская плата asus rog strix x570e gaming atx с pcie 4.0, подсветка aura sync rgb, 2,5 Гбит / с и гигабитная локальная сеть Intel, Wi-Fi 6 (802.11ax), двойной порт M.2 с радиаторами, sata 6 ГБ / с и usb 3.2 поколения 2. Материнская плата (@motherboard) twitter. Последние твиты с материнской платы (@motherboard). Технология @vice. Надежно сообщите нам t / paea38mjzq. Бруклин. Проблема со звуком на передней панели AAFP | Парень технической поддержки. 9 августа 2012 г. · У меня материнская плата ASUS P5K-E . Пробую подключить переднюю аудиосистему ( aafp ). У меня только: mic-in, mic gnd, spk gnd, ret-L и ret-R, работающие от портов.Я проверил руководство для материнской платы в ASUS для aafp , и нет соответствия тому, что у меня есть. В руководстве показано: pin 1 = mic2 pin 2 = agrd pin3 = mic / pwr pin 4 = nc pin 5 = line out_R pin 6 = nc pin 7 = nc Что такое материнская плата? Определение, функция и схема. Определение материнской платы. Материнская плата — одна из самых важных частей компьютерной системы. Он объединяет многие важные компоненты.
Штырь материнской платы — Asus. Подключите кабель модуля к этому разъему , затем установите модуль в прорезь в задней части системного шасси.2. Разъемы вентилятора ЦП и корпуса (4-контактный CPU_FAN, 4-контактный CHA_FAN) Подключите кабель вентилятора к разъему вентилятора на материнской плате , убедившись, что черный провод кабеля совпадает с контактом заземления Разъем Материнская плата википедия. Материнская плата для настольного персонального компьютера acer, показывающая типичные компоненты и интерфейсы, имеющиеся на материнской плате. Эта модель была произведена foxconn в 2007 году и соответствует схеме microatx (известной как «форм-фактор»), обычно применяемой для настольных компьютеров.Он разработан для работы с процессором AMD Athlon 64. Проверьте орфографию или введите новый запрос. Материнская плата (@motherboard) twitter. Определение материнской платы. Материнская плата — одна из самых важных частей компьютерной системы. Он объединяет многие важные компоненты компьютера, включая центральную обработку. Может быть, вы хотели бы узнать больше об одном из них? Материнские платы amazon. Материнская плата asus rog strix x570e gaming atx с pcie 4.0, подсветкой aura sync rgb, 2,5 Гбит / с и гигабитной сетью Intel, Wi-Fi 6 (802.11ax), двойной m.2 с радиаторами, sata 6 ГБ / с и usb 3.2 gen 2.
Gigabyte Z390 Gaming X Lga 1151-cl Настольная материнская плата
Что такое материнская плата? Определение, функция и схема. Asus не просто предлагает лучшие материнские платы для игр, у нас также есть полная линейка материнских плат для рабочих станций, которые обеспечивают производительность за счет производительности. Материнская плата википедия. Купите новую, быструю материнскую плату для компьютера в лучшем случае. Найдите новую материнскую плату atx или eatx для настольного ПК в корпусе Tower. Передняя база ROG | Аксессуары для материнских плат | ASUS США. Подключите кабель ROG_EXT и AAFP к соответствующим разъемам на устройстве ROG Front Base Вставьте другой конец кабеля ROG_EXT и AAFP кабеля через два пустых 5,25-дюймовых отсека для дисководов, как показано, и затем подключите их к материнской плате . Как подключить разъемы передней панели к материнской плате …. 02 июля 2014 г. · Посмотрите, как подключить разъемы передней панели к материнской плате .Это включает в себя подключение переключателя питания, переключателя сброса, светодиодного индикатора жесткого диска, светодиодного индикатора питания и внутреннего динамика. МОЯ КНИГА: A … Что такое разъем AAFP на материнской плате? — Суперпользователь. Что такое сокет AAFP на материнской плате ? Задайте вопрос … месяцев назад. Просмотрено 171 тыс. Раз 7. 0. Когда я внимательно смотрю на свою материнскую плату , я вижу сокет с именем « AAFP ». Примечание. Моя материнская плата называется ASUS P5KPL SE. Что это за сокет и для чего он нужен? Материнская плата …. Аудиосистема передней панели Разъем (10-1-контактный AAFP ) поделиться | улучшить этот ответ. ответил … Материнские платы intel и материнские платы amd newegg. Покупайте материнские платы amd и intel от asus, msi, gigabyte, asrock, evga и других производителей! Newegg предлагает лучшие цены, быструю доставку и высококлассное обслуживание клиентов!
Обновление руководства пользователя материнской платы — Asus. Аудиоразъем на передней панели (10-1-контактный AAFP ) Этот разъем предназначен для монтируемого на шасси модуля ввода-вывода звука на передней панели, который поддерживает либо HD Audio, либо устаревший аудиостандарт AC`97. Подключите один конец кабеля аудиомодуля ввода-вывода на передней панели к этому разъему . Мы не нашли результатов для разъема материнской платы aafp. Передняя панель Asus P5E Аудиоподключение | TechTalkz.com …. 05 декабря 2007 г. ·> разъем AAFP и на этой материнской плате отсутствует разъем AAFP . >> Было несколько вопросов о назначении контактов в разъемах AAFP, > и ADH, и вот информация, которую я нашел от Intel.> Пожалуйста, дайте мне знать, правильно ли это для плат Asus. >> Заголовок аудиосвязи высокой четкости (AHD, Azalia Digital Header)> Материнская плата Vice. Технология от Vice. Свидетель и адвокаты истцов утверждают, что основательница девушек, снимающих порно, преследовала и преследовала команду юристов, представляющих женщин, подавших в суд на компанию в течение многих лет. Что такое материнская плата? Определение, функция и схема. Определение материнской платы. Материнская плата — одна из самых важных частей компьютерной системы. Он объединяет многие важные компоненты компьютера, включая центральную обработку.Аудиоразъем на передней панели и выводы разъемов для Intel …. Аудиоразъем на передней панели системной платы Intel® для настольных ПК позволяет подключаться к аудиомодулю передней панели, встроенному в системный корпус. См. Конфигурацию выводов заголовка ниже для подключения корпуса со звуком Intel® High Definition Audio (Intel® HD Audio) или AC’97 (аудиокодек ’97).
Am4 Itx Cooler
Игровая материнская плата
Последняя версия
Материнская плата вице. Технология от Vice. Свидетель и адвокаты истцов утверждают, что основательница девушек, снимающих порно, преследовала и преследовала команду юристов, представляющих женщин, подавших в суд на компанию в течение многих лет.Материнские платы — мировой лидер в области дизайна материнских плат msi россия. Тайбэй, Тайвань, компания amd выпустила процессоры Ryzen 3-го поколения и в последнее время сразу же привлекла к себе большое внимание, msi также выпустила несколько материнских плат для различного использования. По материнской плате результатов не нашли. Материнские платы intel и amd материнские платы newegg. Тоже попробуй. Материнские платы amazon. Покупайте материнские платы amd и intel от asus, msi, gigabyte, asrock, evga и других производителей! Newegg предлагает лучшие цены, быструю доставку и высококлассное обслуживание клиентов! Проверьте орфографию или введите новый запрос.Лучшие материнские платы для игровых и материнских плат рабочих станций. Материнская плата служит для соединения всех частей компьютера вместе. ЦП, память, жесткие диски и другие порты и платы расширения подключаются к материнской плате напрямую или с помощью кабелей. Материнские платы intel и amd материнские платы newegg. Покупайте материнские платы amd и intel от asus, msi, gigabyte, asrock, evga и других производителей! Newegg предлагает лучшие цены, быструю доставку и высококлассное обслуживание клиентов!
