Подключение передних аудио разъемов к материнской плате

Опубликовано 4.01.2019 автор Андрей Андреев — 4 комментария

Привет, друзья! На фронтальной панели у многих моделей корпусов можно увидеть не только порты USB, но и пару аудио выходов. Такая компоновка удобна тем, что можно быстро подключить наушники и микрофон, и при этом не нужно искать их на задней панели (что особенно актуально если системный блок расположен не слишком удачно).

Однако при сборке системного блока эти порты, как и все прочее, нужно правильно подключить, иначе нормально функционировать они не будут. Вопреки заблуждению, сделать это гораздо проще, чем кажется.

Сегодня я расскажу о подключении передних аудио разъемов к материнской плате производства ASUS, Gigabyte, MSI, Asrock и других популярных брендов. Хочу сразу же уточнить, что несмотря на обилие моделей, распиновка здесь стандартизирована, а непонятные моменты можно уточнить в инструкции к материнке.

Порт на материнской плате

Чаще всего он обозначается AAFP или Front Audio и расположен рядом с портами для подключения USB и интерфейсами САТА. Большинство производителей материнок размещают эти компоненты в нижнем правом углу детали.

Состоит такой порт из 9 длинных штырьков, куда можно насадить специальные коннекторы. Вообще то их должно быть 10, но штырек с порядковым номером 8, расположенный вторым справа в верхнем ряду, отсутствует. На коннекторе, идущем к фронтальной панели, на этом месте отсутствует отверстие.

Хотя размерами эти коннекторы похожи на USB, перепутать их невозможно, из-за разного положения отсутствующих штекеров.

При подключении передней панели, следует аккуратно насадить коннекторы на штырьки без отклонений влево-вправо, чтобы не погнуть или не сломать их (последнее ведет к тому, что эксплуатировать такой порт в дальнейшем невозможно и придется довольствоваться тыльными аудио разъемами).

Коннекторы и их маркировка

Сегодня большинство корпусов укомплектовано готовым коннектором, который обычно маркируется AC’97 или HD Audio (зависит от используемого материнской платой драйвера). Однако это не всегда так: в некоторых корпусах каждый кабель идет отдельно и имеет соответствующую маркировку:

Mic In (Mic Data) + Gnd – спаренный, сигнал микрофона;
Mic Power – одиночный, питание микрофона;
R Out (Ear R) + R Ret – правый канал, спаренный;
L Out (Ear L) + L Ret – левый канал, спаренный;
Пара одиночных Gnd или Ground – заземление.

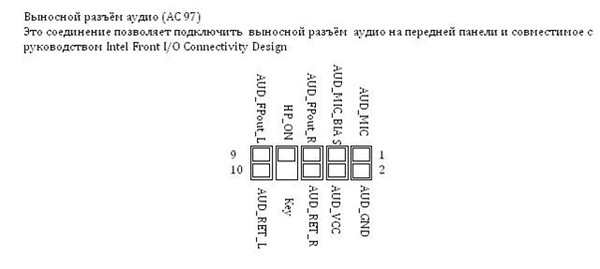

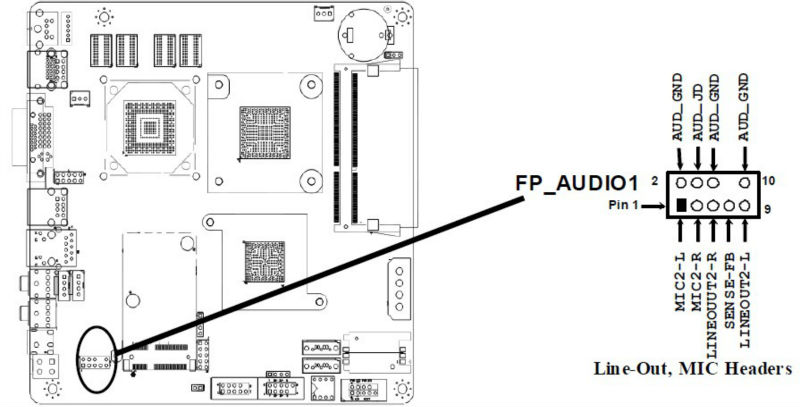

Распиновка всегда указана в инструкции к материнской плате. Схема подключения коннекторов может отличаться у разных брендов, но чаще всего она стандартизирована и отвечает распиновке, упомянутых ранее штекеров AC’97 или HD Audio.

При неправильном подключении, ничего страшного с вашим ПК не случится, просто не будут работать аудио разъемы на передней панели. Также учитывайте, что для использования такой функции в компьютере, материнская плата должна быть оборудована интегрированной звуковой картой.

Как видите, в подключении передних аудио выходов, нет ничего сложного, и если вы при сборке компьютера добрались уже до этого этапа, он не вызовет особых затруднений. Также советую ознакомиться как подключить правильно жесткий диск и кулер к материнской плате, если нет свободных разъемов.

Про подключение ДВД привода к материнской плате, можно прочитать тут.

Спасибо за внимание, друзья, и до завтра! Не забудьте подписаться на новостную рассылку и расшарить этот пост в социальных сетях.

С уважением, автор блога Андрей Андреев

Друзья, поддержите блог! Поделитесь статьёй в социальных сетях:

Распиновка разъемов материнской платы

На материнской плате присутствует огромное количество разнообразных разъёмов и контактов. Сегодня мы хотим рассказать вам об их распиновке.

Основные порты системной платы и их распиновка

Присутствующие на «материнках» контакты можно разделить на несколько групп: разъёмы питания, подключения внешних карт, периферийных устройств, и кулеров, а также контакты передней панели. Рассмотрим их по порядку.

Питание

Электричество на материнскую плату подается через блок питания, который подключается через специальный разъём. В современных типах системных плат их есть два типа: 20 pin и 24 pin. Выглядят они вот так.

В некоторых случаях к каждому из основных контактов добавляются еще четыре, для совместимости блоков с разными системными платами.

Первый вариант — более старый, его сейчас можно найти на материнских платах выпуска середины 2000-ых годов. Второй на сегодняшний день является актуальным, и применяется почти повсеместно. Распиновка данного разъёма выглядит так.

К слову, замыканием контактов PS-ON и COM можно проверить работоспособность блока питания.

Читайте также:
Подключение блока питания к материнской плате
Как включить блок питания без материнской платы

Периферия и внешние устройства

К разъёмам для периферии и внешних устройств относятся контакты для жесткого диска, порты для внешних карт (видео, аудио и сетевой), входы типов LPT и COM, а также USB и PS/2.

Жесткий диск
Основной используемый сейчас разъём для жесткого диска – SATA (Serial ATA), однако на большинстве материнских плат присутствует также порт IDE. Основное отличие данных контактов заключается в скорости: первый ощутимо быстрее, однако второй выигрывает за счет совместимости. Коннекторы легко различить по внешнему виду — они выглядят так.

Распиновка каждого из указанных портов само собой отличается. Вот так выглядит распиновка IDE.

А вот так SATA.

Кроме данных вариантов, в некоторых случаях для подключения периферии может использоваться вход типа SCSI, однако на домашних компьютерах это большая редкость. К тому же большинство современных приводов оптических и магнитных дисков также используют данные типы разъёмов. О том, как правильно их подключать, мы поговорим в другой раз.

Внешние карты
На сегодняшний день главным разъёмом для подключения внешних карточек является PCI-E. К данному порту подходят звуковые платы, GPU, сетевые карты, а также диагностические POST-card. Распиновка данного разъёма выглядит вот так.

Периферийные слоты
Старейшими портами для подключаемых извне устройств являются LPT и COM (иначе последовательный и параллельный порты).

Оба типа считаются уже устаревшими, однако все еще применяются, например, для подключения старого оборудования, заменить которое на современный аналог не представляется возможным. Распиновка данных коннекторов выглядит так.

Клавиатуры и мыши подключаются к портам типа PS/2. Этот стандарт также считается устаревшим, и массово заменяется на более актуальный USB, однако ПС/2 предоставляет больше возможностей для подключения управляющих устройств без участия операционной системы, потому еще в ходу. Схема контактов данного порта выглядит так.

Обратите внимание, что входы для клавиатуры и мыши строго разграничены!

Представителем еще одного типа разъёмов является FireWire, он же IEEE 1394. Этот тип контакта является своего рода предтечей Universal Series Bus и используется для подключения некоторых специфических мультимедиа-устройств вроде видеокамер или DVD-плееров. На современных материнских платах он встречается редко, однако на всякий случай мы покажем вам его распиновку.

Внимание! Несмотря на внешнюю схожесть, порты USB и FireWire несовместимы!

USB на сегодня является самым удобным и популярным разъёмом для подключения периферийных устройств, начиная от флешек и заканчивая внешними цифро-аналоговыми преобразователями. Как правило, на материнской плате присутствует от 2 до 4 портов такого типа с возможностью увеличения их количества путем подключения передней панели (о ней ниже). Доминирующим типом ЮСБ сейчас является тип А 2.0, однако постепенно производители переходят на стандарт 3.0, схема контактов которого отличается от предыдущей версии.

Передняя панель
Особняком стоят контакты для подключения передней панели: вывода на лицевую часть системного блока некоторых портов (например, линейного выхода или 3,5 mini-jack). Процедура подключения и распиновка контактов уже рассмотрена на нашем сайте.

Урок: Подключаем к материнской плате переднюю панель

Заключение

Мы с вами рассмотрели распиновку важнейших контактов на материнской плате. Подводя итоги, отметим, что изложенной в статье информации достаточно для рядового пользователя.

Мы рады, что смогли помочь Вам в решении проблемы.
Опишите, что у вас не получилось. Наши специалисты постараются ответить максимально быстро.

Помогла ли вам эта статья?

ДА НЕТ

Разъемы все виды. Разъем

На материнской плате есть множество разъемов для подключения различных устройств. Это процессор, видеокарта, оперативная память и другие. Иногда также, по каким либо причинам, предпочитают пользоваться не встроенными звуковой и сетевой картой, а отдельными устанавливаемыми в PCI и PCI-E разъемы. С их подключением обычно проблем не возникает, достаточно установить карту в свой слот. Но иногда возникает надобность полной разборки компьютера и самостоятельной замены материнской платы с целью апгрейда, либо сгоревшей платы на аналогичную новую. Сверхсложного в этом ничего нет, но есть, как и везде, свои нюансы.

Для работы материнской платы и установленных в неё устройств к ней нужно подключить питание. В материнских платах, выпускаемых до 2001-2002 года питание на материнские платы подавалось с помощью разъема 20 pin .

Разъем питания 20-пин гнездо

Такой разъем имел на корпусе специальную защелку для исключения самопроизвольного извлечения разъема, например в случае тряски, при перевозке. На рисунке она находится снизу.

С появлением процессоров Pentium 4 добавился второй 4-х пиновый разъем 12 вольт, подключаемый отдельно к материнской плате. Называются такие разъемы 20+4 pin . Примерно с 2005 года стали поступать в продажу блоки питания и материнские платы 24+4 pin

. В таком разъеме добавляются еще 4 контакта (не путать с 4 pin 12 вольт). Они могут быть, как соединены с общим разъемом и тогда 20 pin превращаются в 24 pin , так и подключаться отдельным 4 pin разъемом.

Это сделано для совместимости по питанию со старыми материнскими платами. Но для того чтобы компьютер включился, мало подать питание на материнскую плату. Это в древних компьютерах, в которых стояли материнские платы формата АТ, компьютер включался после подачи питания на блок питания, выключателем или силовой кнопкой с фиксацией. В блоках питания формата АТХ для их включения нужно замкнуть выводы блока питания PS-ON и СОМ . Кстати, таким способом можно проверить блок питания формата АТХ, замкнув проволочкой или разогнутой канцелярской скрепкой эти выводы.

Включение блока питания

При этом блок питания должен включиться, начнет вращаться кулер и появится напряжение на разъемах. Когда мы нажимаем кнопку включения, на лицевой панели системного блока, мы подаем на материнскую плату своего рода сигнал, что компьютер нужно включить. Также если мы нажмем во время работы компьютера эту же кнопку и подержим её около 4-5 секунд, компьютер выключится. Такое выключение нежелательно, потому что может наступить сбой в работе программ.

Разъем Power switch

Кнопка включения компьютера (Power ) и кнопка сброса (Reset ) подключаются к материнской плате компьютера с помощью разъемов Power switch и Reset switch . Выглядят они как двухконтактные черные пластмассовые разъемы, имеющие два провода белый (или черный) и цветной. Подобными разъемами, к материнской плате подключаются индикация питания, на зеленом светодиоде, подписанная на разъеме как Power Led

и индикатор работы винчестера на красном светодиоде HDD Led.

Разъем Power Led часто бывает разделен на два разъема по одному пину. Это сделано из за того, что на некоторых материнских платах эти разъемы находятся рядом, также как у HDD Led, а на других платах они разделены местом под пин.

На рисунке выше изображено подключение разъемов Front panel или передней панели системного блока. Разберем более подробнее подключение Front panel . Нижний ряд, слева, красным (пласмассой) выделены разъемы для подключения светодиода винчестера (HDD Led), дальше идет разъем SMI , выделенный голубым, затем разъем для подключения кнопки включения, выделен светло зеленым (Power Switch), после идет кнопка сброса выделена синим (Reset Switch). Верхний ряд, начиная слева, светодиод питания, темно зеленым (Power Led), Keylock коричневым, и динамик оранжевым (Speaker). При подключении разъемов светодиодов Power Led, HDD Led и динамика Speaker нужно соблюдать полярность.

Также много вопросов возникает у начинающих при подключении на переднюю панель USB разъемов . Аналогично подключаются планка разъемов, размещаемая на задней стенке компьютера и внутренний кардридер.

Как видно из двух вышеприведенных рисунков кардридеры и планки подключаются с помощью 8 контактного слитного разъема.

Но подключение USB разъемов на переднюю панель иногда бывает затруднено тем, что пины этого разъема бывают разъединены.

Подключение USB к материнской плате — схема

На них нанесена маркировка, подобной той которую мы видели на разъемах подключения передней панели. Как всем известно, в USB разъеме используются 4 контакта: питание +5 вольт, земля и два контакта для передачи данных D- и D+. В разъеме подключения к материнской плате мы имеем 8 контактов, 2 порта USB.

Если разъем все же будет состоять из отдельных пинов, цвета подключаемых проводов видно на рисунке выше. Помимо кнопок включения, сброса, индикации и USB разъемов, на переднюю панель выводятся гнезда подключения микрофона и наушников. Эти гнезда также подключаются к материнской плате отдельными пинами.

Подключение гнезд организовано таким образом, чтобы при подключении наушников отключались колонки, подключенные к разъему Line-Out в задней части материнской платы. Разъем, к которому подключаются гнезда на передней панели, называется FP_Audio , или Front Panel Audio . Этот разъем можно видеть на рисунке:

Распиновку или расположение контактов на разъеме видно на следующем рисунке:

Подключение fp audio

Здесь есть один нюанс, если вы пользовались корпусом с гнездами для микрофона и наушников, а после захотели поменять на корпус без таких гнезд. Соответственно не подключая разъемы fp_audio на материнскую плату. В таком случае при подключении колонок к разъему Line-Out материнской платы звука не будет. Для того чтобы встроенная звуковая карта заработала, нужно установить две перемычки (джампера) на 2 пары контактов, как на рисунке далее:

Такие джамперы — перемычки используются для установки на материнских платах, видео, звуковых картах и других устройствах для задания режимов работы.

Устроена перемычка внутри очень просто: в ней два гнезда, которые соединены между собой. Поэтому, когда мы одеваем перемычку на два соседних штырька — контакта, мы их замыкаем между собой.

Также на материнских платах встречаются распаянные разъемы LPT и COM портов. В таком случае для подключения используется планка с выводом соответствующего разъема на заднюю стенку системного блока.

При установке нужно быть внимательным и не подключить разъем неправильно, наоборот. Ещё на материнских платах находятся разъемы для . Их количество бывает, в зависимости от модели материнской платы равным двум, в дешевых моделях плат, до трех в более дорогих. К этим разъемам подключаются кулер процессора и кулер на выдув, расположенный на задней стенке корпуса. К третьему разъему можно подключить кулер, устанавливаемый на передней стенке системного блока на вдув, либо кулер устанавливаемый на радиатор чипсета.

Все эти разъемы взаимозаменяемы, так как они идут в основном трехпиновые, исключение составляют четырехпиновые разъемы подключения кулеров процессора.

Из этой статьи Вы узнаете про то, что такое внешние разъемы компьютера, где они находятся и для чего они надо, а также познакомитесь с такими понятиями как разъём-«мама» и разъём-«папа». Перед началом прочтения статьи рекомендую ознакомиться с материалами:

Устройства в компьютере обмениваются данными, «мозг» и распределитель потоков данных находится в системном блоке. В статье, посвящённой его Вы могли увидеть кабели питания и кабели для передачи данных, которые используются для внутренних устройств. С внешними всё то же самое. Вообще, чтобы соединить одно устройство с другим, обычно используется кабель. Почему обычно? Потому что есть технологии беспроводной передачи данных: возможно Вы уже видели компьютерную мышь или клавиатуру, от которых не тянется провод. А если не видели, то полюбопытствуйте в компьютерном магазине. Однако удовольствие не использовать провода достаточно дорогое на данный момент. Поэтому возникает вопрос, куда же эти провода подсоединять. На задней и передней внешней панели системного блока компьютера Вы можете увидеть множество разнообразных отверстий, некоторые круглые или неправильной формы с дырочками, некоторые вытянутые — всё это разъёмы (или гнезда). Они-то и надо для того, чтобы подключать внешние устройства. Давайте воспользуемся жаргонными, но весьма полезными для понимания словами, как разъём-«мама» — с дырочками под штырьки разъёма-«папы» .

Разъёмов, конечно, много, разных видов , но запутаться и подключить что-то не туда практически нереально. Во-первых штырьки «папы» должны совпадать с гнездами «мамы», во-вторых форма самого гнезда часто подсказывает как надо, чтобы мы не перепутали верх и низ, а в третьих некоторые разъёмы «мама» и «папа» помечены одинаковым цветом, чтобы опять же облегчить нашу с вами жизнь. К последним относятся как правило разъёмы клавиатуры и мыши старого типа (круглые, про подключение клавиатуры и мыши поговорим отдельно, на всякий случай), а также наушников и микрофона. Ещё одной особенностью разъёмов является то, что для каждого устройства они находятся на собственной металлической полоске. Давайте взглянем на фотографию:

снизу вверх идут полоски с разъёмами разных плат. Сначала сетевой, потом видеокарты, у кого есть звуковая карта, будет ещё полоска. Помните, мы заглядывали внутрь и видели эти платы? Потом есть большая полоска сверху, там кучками разъёмы для клавиатуры и мыши (сверху), усилителей (наушников) и микрофона снизу. Также там есть такие плоские разъёмы, где-то я встретил их сравнение с клювиком уточки и оно мне очень понравилось, поэтому можете запомнить и так.

Из этой статьи Вы узнали:

Что такое разъем компьютера
Где находятся разъемы
Что такое разъем «мама» и разъем «папа»

Приветствую всех, уважаемые читатели блога сайт! В предыдущих своих статьях, а конкретно — , я упоминал про некие порты или разъемы, которыми буквально «нашпигована» любая современная материнская плата. Так вот, в этой статье попытаемся вместе с вами разобраться в назначении этих разъемов.

Разъемы на материнских платах могут располагаться, как внутри корпуса компьютера (их мы не видим), так и снаружи — на задней и передней части системного блока. Последние — зачастую дублируют друг друга для удобства подключения различных устройств. Вся информация, которая пойдет ниже, актуальна и в том случае, если у вас ноутбук, потому что его порты ничем не отличаются от таковых на обычном ПК.

И это является первой категорией разъемов, пожалуй, самой обширной из всех. В неё входит большое количество разъемов на материнской плате компьютера. Если вы уже знакомы с устройством компьютера, то должны знать, что материнская плата является самой главной «платой» в компьютере, ведь к ней подключаются все остальные компоненты, такие как: процессор, видеокарта, оперативная память и другие. Поэтому, для всех этих устройств предусмотрены свои разъемы.

Процессор

Процессорный разъем на материнской плате компьютера еще часто называют «сокетом» (от англ. — «socket»). Давайте представим, что сокет — замок, а процессор — ключ от него. Получается, что для отдельно взятого замка подойдет лишь свой ключ. Только в нашем случае, к условному «замку» может подойти одновременно несколько «ключей» (процессоров). Понимаете о чём я? Каждый сокет ограничивает количество процессоров, которые могут быть в него установлены. У меня уже была отдельная , рекомендую почитать.

Определить местоположение сокета легко, он выглядит как большой квадрат с множеством «дырок», либо «штырьков», и находится практически в самом центре платы — ближе к её верху. Для разных фирм процессоров используются свои сокеты, например, для Intel подходят следующие типы сокетов:

Socket 1150
Socket 1155
Socket 1356
Socket 1366
Socket 2011

А вот процессоры от AMD используют вот такие сокеты:

Socket AM3
Socket AM3+
Socket FM1
Socket FM2

ОЗУ

Для оперативной памяти на материнской плате также предусмотрен свой разъем, а точнее несколько. Они имеют продолговатую форму и располагаются чуть правее процессора, а их количество, как правило, не превышает 4-х штук. На момент написания этой статьи, в мире повсеместно уже используется память типа DDR3, хотя кое где еще встречаются и DDR2. Про все их отличия можно почитать .

Сейчас же, нас интересует только то, что для DDR2 и DDR3 предусмотрены свои порты. И нельзя просто так взять и установить память DDR2 в порт для DDR3, она просто туда не войдет. К слову, эти различия в портах заметны даже визуально. А еще, при взгляде сверху можно заметить различный окрас этих разъемов, например из 4-х портов под ОЗУ — два из них окрашены в один цвет, а два других — в другой цвет. Это так называемый «двухканальный» режим.

Видеокарта

Существует и для видеокарты свой разъем на материнской плате. Когда-то, давным давно, для подключения видеокарты активно использовался интерфейс «AGP», который затем был успешно заменен на «PCI e x16» или «PCI express x16». В данном случае цифра 16 — количество линий. Бывают еще x4 и x1, но в них видеокарту уже не установишь.

Разъемы видеокарты располагаются в нижней части материнской платы, причем их может быть несколько, я имею в виду PCI express x16. Правда, такое встречается не часто, лишь на «игровых» материнский платах, а все это нужно для создания SLI, либо Cross Fire. Это когда несколько видеокарт, часто не более двух, подключаются к материнке и работают параллельно, то есть их мощность объединяется, грубо говоря.

Жесткий диск

В качестве интерфейса для подключения жесткого диска к материнской плате очень часто используют кабель «SATA», который подключается к соответствующему разъему. Есть и другие варианты подключения, такие как: IDE и FDD, например. FDD уже не используется, раньше он служил для подключения Floppy дисковода, куда вставлялись дискеты. А вот IDE в прошлом был основным вариантом подключения жестких дисков, пока ему на замену не пришел разъем «сата».

Сейчас даже дисководы оптических дисков (компакт-дисков) подключаются к материнской плате при помощи сата разъема. Есть различные поколения Sata, которые выглядят одинаково, но отличаются скоростью передачи данных. Также, существуют разновидности разъема Sata — «eSata», «mSata», которые отличаются уже конструктивно. Кроме того, некоторые HDD можно подключать и через USB порт, не говоря уж про «SCSI», или не менее экзотический «Thunderbolt».

Питание

На материнской плате разъемы питания находятся в двух местах: рядом с оперативной памятью (24-х контактный разъем) и чуть выше процессорного сокета (питание процессора — видно на схеме в самом начале статьи). Если хотя бы один из этих разъемов не подключить — компьютер не будет работать. На старых материнских платах (до 2001–2002 г.) этот разъем имел всего 20 контактов, сейчас же их количество может быть в диапазоне 24–28. Это и есть основной разъем питания материнских плат.

Охлаждение

Без охлаждения ни один компьютер не сможет работать длительное время, поэтому для эффективного охлаждения в компьютере установлены кулеры (вентиляторы), самый главный из них предназначается для охлаждения процессора и установлен прямо на нем. Для питания этих вентиляторов на материнской плате предусмотрены специальные разъемы, имеющие два, три или четыре контакта:

2 контакта — это обычный кулер;
3 контакта — вентилятор с тахометром;
4 контакта — кулер, использующий широтно-импульсный преобразователь, который позволяет изменять скорость его вращения. Процессорный кулер подключается как раз к этому разъему.

При желании обычные вентиляторы (без возможности контроля оборотов) можно запитать от разъема «Molex» блока питания. Такое может понадобиться в том случае, если на материнской плате нет свободных разъемов для кулеров.

Дополнительные устройства

В это число входят разнообразные дополнительные платы расширения: аудиокарты, сетевые карты, RAID-контроллеры, ТВ-тюнеры и так далее. Все они могут подключаться к материнской плате через PCI разъем, но не который «express», а обычный. Сюда же надо отнести разъем круглой формы для батарейки «CMOS», из-за которой время на компьютере не сбивается каждый раз при выключении, как не сбиваются и настройки биоса.

Обратите внимание на штекер разъема CD IN на материнской плате, он необходим для подключения CD приводов с возможностью прослушивания компакт дисков и управлением — переключением треков вперед\назад. Где-то рядом торчат штырьки, подписанные как «SPDIF» — этот разъем можно использовать для подключения домашнего кинотеатра, например. Для этого заказывается специальная планка с этим портом, которая крепится к задней стенке системного блока, планка соединяется с материнкой посредством кабеля.

Порт SPDIF, как правило, присутствует на дорогих материнских платах. На бюджетные модели он не ставится, однако на самой плате можно найти контакты, предназначенные для подключения этого порта.

На передней панели системного блока

На передней панели любого современного (и не очень) компьютера для удобства расположены несколько USB разъемов, а также вход для подключения наушников и микрофона — последний, обычно окрашен в розовый цвет. Но, как вы понимаете, эти разъемы сами по себе работать не будут, их необходимо подключить с помощью проводов к материнской плате. Для этого не ней предусмотрены контакты, которые подписаны соответствующим образом.

Те же манипуляции необходимо проделать и с аудио выходами (группа контактов «FP Audio» или «Front Panel Audio»), а так же с картридером — если он установлен на передней панели. Картридер — это крайне удобное устройство для чтения карт памяти и его нужно присоединить с помощью проводов к штырькам, предназначенным для подключения USB портов.

А еще на передней панели частенько можно встретить порт IEEE 1394 (FireWire), используемый для подключения цифровых устройств типа фото или видео камеры. И для него на материнской плате так же предусмотрены контакты, которые подписаны. Вообще, о том, куда что и как подключать — всегда пишут в инструкции к материнской плате, но, как видите, разобраться вполне реально и самому.

Ну вроде все (шучу), есть же еще кнопки включения\выключения компьютера и светодиодные индикаторы его работы. Для их подключения на материнской плате выделена особая область с контактами, расположенная ближе к нижней её части (рядом с батарейкой) . Сразу оговорюсь, единого стандарта нет, поэтому вид и расположение этих контактов на каждой материнской плате может быть своим.

Итак, кнопка включения компьютера (Power) и кнопка перезагрузки (Reset) подключаются к материнской плате с помощью коннекторов Power switch и Reset switch — соответственно. С помощью похожих коннекторов подключается индикатор работы компьютера (Power Led) и индикатор загрузки жесткого диска (HDD Led). Выглядят эти коннекторы как небольшие пластмассовые «колодки» с двумя проводами (2 «пина»), один из них — плюс, другой — минус.

Широкое
Малое

Существует два типа подключения (2 разновидности) контактных площадок на материнской плате, отведенных под кнопки и индикаторы фронтальной панели:

широкое подключение — самый удобный вариант;
малое подключение;
вообще без надписей. Например, многие платы фирмы MSI вообще не указывают обозначения, и разобраться с подключением там можно лишь с помощью инструкции.

На задней стенке системного блока

На задней части системного блока расположено множество разъемов, некоторые из которых полностью дублируют те, что расположены спереди. Их количество может быть абсолютно разным, опять же, все зависит от модели материнской платы.

PS/2

На сегодняшний день этот разъем считается устаревшим, однако на многих материнках он до сих пор присутствует и неплохо себя чувствует, так сказать. Используется для подключения мыши или клавиатуры. Примечательно, что существуют переходники с USB на PS/2.

COM порт

На современных материнских платах встретить разъем COM практически невозможно. Ранее, он использовался для подключения всяких принтеров и других периферийных устройств, которые сейчас уже подключаются по USB. У COM порта есть аналог — LPT, который еще менее распространен, он имеет продолговатую форму и окрашен в розовый цвет.

USB порты

Как правило, если спереди этих разъемов 4 штуки, то сзади — их как минимум не меньше. Опять же, все сделано для того, чтобы вы могли подключить одновременно как можно больше устройств к своему компьютеру. И если передние порты обычно заняты всякого рода флешками, то к задним чаще подключают «долгоиграющие» устройства, то есть которые вы не будете постоянно присоединять\отсоединять. Ну, например, это может быть клавиатура с мышью, а также принтеры, сканеры.

Есть две основных разновидности этих портов:

USB 2. 0
USB 3.0

Конечно же, третья версия — предпочтительнее по причине более высокой пропускной способности, такой порт даже помечается другим цветом — синим.

USB 2.0 и 3.0 — совместимы между собой.

Сеть и интернет

За сеть и за интернет отвечает один единственный разъем — «Ethernet», который еще иногда называют «RJ 45». Если присмотреться, то можно заметить, что на этом разъеме есть маленькие «окошки» — это индикаторы работы сети, когда идет передача данных они сигнализируют об этом. Если индикаторы не горят, скорее всего коннектор перестал работать и его необходимо переобжать (с помощью специальной обжимки).

Видео

Любой монитор соединяется с компьютером (материнской платой) с помощью видео разъемов, которые как раз располагаются сзади. Их разновидностей довольно много, про каждый рассказывать здесь будет не совсем уместно, тем более, что на сайте уже имеется отдельная статья про . По моему мнению, самыми востребованными видео портами можно назвать только три из них:

аналоговый порт VGA
цифровой DVI
цифровой HDMI

Остальные — не столь популярны и встречаются редко.

Аудио

Обычно — три или шесть входов для подключения нескольких колонок и микрофона. На платах бюджетного сегмента количество аудио разъемов обычно не превышает трех, но при этом, весь необходимый функционал присутствует, а это:

Красный — для микрофона;
Зеленый — для колонок;
Голубой — для подключения внешних источников, типа телевизора, плеера или радио.

Если на вашей материнской плате шесть аудио выходов, то знайте, что остальные три используются для подключения дополнительных колонок и сабвуфера.

Характерные для ноутбука

Стоит пару слов сказать про редкие, я бы даже сказал «экзотические» разъемы, которые встречаются в ноутбуках или каких-то других устройствах, но которые не встретить на обычном ПК. Это два разъема: PCMCIA (ExpressCard) и Kensington Lock. Последний используется для защиты устройства от кражи. В разъем «Kensington Lock» вставляется специальный шнур с замком и привязывается к любому предмету, будь то стол или батарея, например. Естественно, ключи от замка есть только у вас.

ExpressCard
Kensington Lock

А вот «ExpressCard» представляет собой узкую прорезь, прикрытую заглушкой, в которую вставляется некая карта расширения, на которой могут размещаться порты для подключения иных устройств. С помощью такой карты вы запросто можете добавить себе немного USB 3.0 портов в ноутбук, хотя бы потому, что на любом ноутбуке ощущается их нехватка.

Ну а на этом все, мы с вами разобрали все виды разъемов, которые только могут встретиться в компьютере, если я что-то вдруг упустил (статья то длинная, сами понимаете) — напишите об этом в комментариях.!

Сегодня я расскажу про разъемы на системном блоке, какие бывают и для чего они там нужны. Со времен когда появились первые компьютеры, многие разъемы ушли в небытие, а много других появилось совсем недавно. Как разобраться какой разъем для чего нужен и нужны ли они вообще?

На самом деле нет ничего сложного. И если вы когда либо сталкивались со сборкой системного блока или подключением к нему кабелей, то наверняка задавались вопросом для чего их так много и что туда нужно подключать.

И так приступим к изучению разъемов системного блока. Для этих целей я буду использовать изображение среднестатистического системного блока

А теперь рассмотрим каждый разъем подробнее. Начнем сверху вниз по порядку. Первым в списке будет гнездо для подключения кабеля питания :

Стандартный кабель питания , таким кабелем подключаются все компьютерные устройства начиная от принтеров и сканеров, заканчивая факсами и мониторами.

Очень удобный кабель, различается между собой только длиной провода и толщиной сечения провода. Соответственно чем толще кабель, тем большую нагрузку он может выдержать.

Разъем PS/2 используется для подключения мышки и клавиатуры . По своему визуальному виду они абсолютно одинаковы, различие только в их окраске. Зеленый порт – для подключения мышки, фиолетовый порт – для подключения клавиатуры.

В современных материнских платах можно встретить один порт PS/2 который окрашен сразу двумя цветами, зеленым и фиолетовым, это говорит о том, что к нему можно подключить либо мышку, либо клавиатуру.

COM порт – некогда был задействован для подключения мышки, модемов, сканеров. Сейчас этот порт практически не используется.

За последние 7 лет, приходилось пользоваться этим портом несколько раз. Для подключения к нему датчиков температуры. Именно через этот порт считывались накопленные на нем данные. Так же через этот порт подключал приставку для спутниковых антенн (обновлял прошивку).

VGA порт – для подключения монитора . Порт очень похож на предыдущий, однако имеет три ряда контактов и всегда выкрашен в синий цвет. Много лет этим портом пользуются для подключения мониторов.

Сейчас очень активно внедряются новые видеокарты с портом DVI (фото справа). При выборе монитора с таким кабелем советую внимательно проверять какой именно DVI порт у вас в материнской плате, так как их бывает не менее пяти разных видов.

LPT порт – раньше использовался для подключения принтера или сканера. Сейчас этот порт морально устарел и им никто не пользуется.

На смену устаревшему LPT порту пришел новый, более функциональный – USB порт. В современных материнских платах этот порт не устанавливается за ненадобностью.

USB порт – самый широко используемый разъем в любом современном компьютере. К этому разъему можно подключить мышку, клавиатуру, фотоаппарат, флэшку, принтер, сканер, видеокамеры и много чего еще.

Различаются два вида USB портов – USB 2.0 и USB 3.0. У USB 3.0 внутри порт окрашен в синий цвет, этот порт имеет большую пропускную скорость. USB 2.0 порты имеют белый и черный цвет.

Сетевой порт – для подключения сетевого кабеля . В этот порт подключается кабель от провайдера, который вам предоставляет услугу интернет.

Такие же порты присутствуют в вашем роутере (если вы его используете). С помощью этого порта можно .

Разъемы для подключения аудио устройств . Для подключения колонок, наушников, микрофонов и т.д.

Красный разъем для подключения микрофона, зеленый разъем для подключения колонок (наушников), голубой разъем – линейный выход (для передачи звукового сигнала на другое устройство).

Описаны самые основные разъемы, которые присутствуют практически на каждом системном блоке. Возможно на вашем системном блоке есть разъемы, которые не описаны в этой статье, если это так и вы не знаете для чего нужны эти разъемы, прикрепляйте фото к комментарию, я обязательно вам помогу.

С необходимостью разобраться с подключением к компьютеру того или иного устройства сталкивается каждый, ведь сегодня ПК (ноутбук, планшет) есть у всех. А у компьютера есть много разных разъёмов для подключения множества различных устройств: клавиатуры, мышь, принтеры, питание, модемы, монитор, джойстик и многое другое.

Всё это дело иногда нуждается в ремонте (обрыв провода внутри кабеля или перегиб возле штекера), а купить новый не всегда есть возможность. Да и при отключении всех проводов от компьютера при плановых чистках, может возникнуть сомнение «что там куда было всунуто».

Чтоб раз и навсегда собрать воедино всю необходимую и исчерпывающую информацию и распиновках, цоколёвках и назначении всех гнёзд/штекеров — редакция 2 Схемы. ру подготовила этот справочный материал. В таблицах, ниже приведены цоколёвка и распиновка внутренних и внешних разъёмов персонального компьютера и ноутбука.

Блок питания компьютера

Распиновка разъема БП формата AT

Распиновка разьема БП формата ATX

Распиновка разъемов дополнительного питания: АТХ разъёмы, SerialATA (или просто SATA, для подключения приводов и хардов), Разъёмы для дополнительного питания процессора, Разъём для флоппи дисковода, MOLEX(для подключения хардов и приводов):

Другой вариант:

Ещё один вариант для БП видеокарт:

Подробнее про распиновку разъемов питания компьютера

Распиновка разъемов материнской платы

Подключение периферии на корпусе ПК

Кодовое (условное) обозначение разъёмов

Распиновка разъема вентилятора

Подробнее о подключении кулеров от процессоров, видеокарт и БП

Разъемы для подключения звука

Количество этих разъемов может быть разным. Кроме этого они могут быть продублированы на компьютере и находиться как сзади корпуса, так и на передней панели. Эти разъемы обычно сделаны разных цветов.

Салатовый — служит для подключения одной пары стерео-колонок.
Розовый — подключение микрофона.
Голубой — линейный вход для подключения других аудиоустройств и записи с них звука на компьютер.

При этом, если у вас два или три зеленых разъемов на компьютере, вы можете одновременно подключить к ним и колонки и наушники и в настройках компьютера выбирать на какое устройство выводить звук. Программное обеспечение звуковых карт может предоставлять возможность переопределять назначение звуковых разъемов. Звуковые разъемы остальных цветов служат для подключения дополнительных колонок.

Разъемы данных (Южный мост)

IDE (Integrated Drive Electronics)

По правильному называется — ATA/ATAPI — Advanced Technology Attachment Packet Interface, используется для подключения хардов и приводов.

SATA и eSATA разъёмы

Одно и то-же, разница только в форме разъёма, это разъём данных, для подключения хардов и приводов.

DVD slim sata

DVD slim sata (распиновка стандарта мини сата).

Распиновка USB-разъемов в ПК

Распиновка USB-разъемов 1.0-2.0 (Universal Serial Bus).

USB 2.0 серии A, B и Mini

USB 2.0 Микро USB

USB 2.0 на материнке

Распиновка разъёма материнской платы для передней панели USB 2.0

Схема USB-разъемов 3.0

Распиновка USB-разъемов 3.0 (Universal Serial Bus).

USB 3.0 серии A, B, Micro-B и Powered-B. Серия Powered-B отличается от серии B, тем, что у него есть в наличии 2 дополнительных контакта, которые служат для передачи дополнительного питания, таким образом, устройство может получить до 1000 мА тока. Это снимает надобность в дополнительном источнике питания для маломощных устройств.

USB 3.0 на материнке

Распиновка разъёма материнской платы для передней панели USB 3.0

Подробнее про микро USB

Распиновка AT клавиатуры

Цвета у производителей ПК не унифицированы. Например, у одних разъём подключения клавиатуры может быть фиолетовый, у других – красный или серый. Поэтому обращайте внимание на специальные символы, которыми помечены разъёмы. Эти разъемы служат для подключения мыши (салатовый разьем) и клавиатуры (сиреневый разьем). Бывают случаи когда разъем один, наполовину окрашен в салатовый цвет, другая половина — в сиреневый — тогда в него можно подключать как мышь, так и клавиатуру.

Распиновка COM, LPT, GAME, RJ45, PS/2

Распиновка COM, LPT, GAME, RJ45, PS/2 порта и схема заглушки (COM, LPT).

Схема заглушки для тестирования COM-порта.

RS-232 модемный кабель

Раскладка IEE 1394 на материнке

IEEE 1394 — последовательная высокоскоростная шина данных. Разные компании используют для её названия бренды Firewire у Apple, i.LINK у SONY и т.д. К разработке приложила руку компания Aplle. По своей сути разъем похож на USB. Данный порт, по всей видимости, не получит широкого распространения из-за лицензионных выплат на каждый чип для этого порта в пользу компании Apple.

Распиновка разьёма IEE 1394

Разъемы данных (Северный мост)

PCI Express: x1, x4, x8, x16

Если заклеить лишние контакты, то видеокарта PCI Express станет работать в режиме всего x1 PCI Express. Пропускная способность составляет 256 Мбайт/с в обоих направлениях.

Разъемы данных (Общее)

Контакты VGA, DVI, YC, SCART, AUDIO, RCA, S-VIDEO, HDMI, TV-ANTENNA.

Соединение разъёма RJ45

Обжим сетевого кабеля с разъёмом RJ45 (PC-HUB, PC-PC, HUB-HUB). Подробнее про распиновку витой пары сети 8 проводов

Почти каждый разъём очень трудно или вообще невозможно подключить неправильно. За редкими исключениями, вы не сможете подключить устройство «не туда».

Небольшие заметки и информация по аудио-теме

Расшифровка цветов гнезд подключения. На примере материнской платы Asus P7P55D-E Premium.

Периодически встречается вопрос «а как узнать куда подключить устройство XXX, в какое гнездо воткнуть штекер?«. Ниже приведена расшифровка цветов гнезд ввода/вывода для аудио устройств. В качестве образца взята материнская плата Asus P7P55D-E Premium. Цветовая маркировка должна совпадать с приведенной ниже (пока не встречал материнки с другой маркировкой, но не исключаю, что славная фирма «Богу-Янг» все таки сумела выпустить что-то отличное от стандарта).

Выход	2 канала	4 канала	6 каналов	8 каналов
Оранжевый	не используется	не используется	Центр / Сабвуфер	Центр / Сабвуфер
Черный	не используется	Тыловые колонки	Тыловые колонки	Тыловые колонки
Серый	не используется	не используется	не используется	Боковые колонки
Голубой	Линейный вход	Линейный вход	Линейный вход	Линейный вход
Салатовый	Линейный выход	Фронтальные колонки	Фронтальные колонки	Фронтальные колонки
Розовый	Микрофон	Микрофон	Микрофон	Микрофон

Соответственно подключая гарнитуру, нужно подключить штекер микрофона в розовое гнездо, а штекер наушников в салатовое.

При подключении акустической системы (> 2.1) маркировка подключаемых каналов указана на колонках. Стандартные сокращения приведены ниже:

Line In — Линейный вход

Line Out — Линейный выход

Mic In — Микрофон

Rear Out — Тыловые колонки

Center / Subwoofer — Центр / Сабвуфер

Side Out — Боковые колонки

Не работает передняя звуковая панель

Частая проблема среди пользователей ОС Виндовс – нет звука после переустановки системы даже при условии, что до переустановки она функционировала. Возможны случаи, когда производители просто забывают подключить разъемы. К основным причинам относят также отсутствие или неправильно подобранные драйвера, поломки.

Разделы статьи

Как включить наушники через переднюю панель компьютера

Итак, чтобы добиться результата, рекомендуется следовать ниже представленной последовательности действий:

Для начала желательно найти инструкцию, что прилагается в комплекте с материнской платой при приобретении. В ней же, на первых страницах, можно найти схему. Она необходима для того, чтобы обнаружить специальный вход — отверстие для аудиоразъёмов. Обычно он находится снизу, рядом с USB.
Далее следует убедиться в правильности. Для этого можно обратиться к подсказке, где написаны наименования. Тот, что вы искали, называется «коннектор для подключения аудио».
После чего можно брать необходимый кабель. На нём должна быть маркировка «hd audio».

ВНИМАНИЕ. Если у вас старый ПК, то, возможно, понадобится другой, с надписью «AC’97».

Потом надо найти тот же разъём, но уже только непосредственно на самой панели. Опираясь на схему, его можно застать в самой нижней части с левой стороны. Конечно, месторасположение порой отличается от других, так как производители разные.

ВАЖНО. Не перепутайте углубление с другими похожими на него. Часто бывает так, что пользователи соединяют изделие с USB. Рекомендуется обращать внимание на маркировку, поскольку она есть на каждой системе.

На детали есть определённый слот, который закрыт. Это сделано специально для того, чтобы вы не смогли неправильно его подключить. Таким образом, если кабель не подходит, не нужно прилагать особых усилий. Достаточно проверить верность своих действий, обратиться ещё раз к схеме и самому оборудованию.

Следовательно, после вышеописанных манипуляций, в дальнейшем звук должен автоматически воспроизводиться. Однако стоит зайти в настройки и внимательно изучить параметры.

Способ №Устранение неполадок

Если у Вас возникли проблемы со звуком или устройствами записи и воспроизведения звука, то первым делом попробуйте траблшутер. Запустить его можно 2мя способами:

Нажмите ПКМ по иконке звука в трее и выберите “Устранение неполадок со звуком”;

Долгий способ. Откройте Параметры Windows и пройдите в настройки “Обновление и безопасность”. Откройте вкладку Устранение неполадок и запустите траблшутер “Воспроизведение звука”.

Если после этого windows 10 всё еще не определяет наушники, то переходим к более действенному варианту — обновление драйверов.

Причины возникновения проблемы

Можно выделить три ключевых фактора, способных стать причиной тому, что ПК не реагирует на подключение наушников к разъёмам в лицевой части системного блока:

В настройках звука выбрано неверное устройство воспроизведения.
Разъёмы на панели работают по устаревшему стандарту АС’97, а материнская плата предусматривает более современный High Definition Audio.
Не выполнено подключение к материнской плате.

Предложим несколько вариантов действий, направленных на исправление ошибки – последовательно попробовав каждый их них, вы сможете найти причину неисправности и вернуть переднюю панель в рабочее состояние.

Варианты распиновок

У большинства моделей распиновка является стандартной и подробно описывается в инструкции к устанавливаемому оборудованию. При работе следует соблюдать важное правило: штыри насаживаются на коннекторы только прямо, они не должны отклоняться влево или вправо. В противном случае дальнейшая эксплуатация порта станет невозможной, и нужно будет использовать менее удобные тыльные разъемы для наушников.

Установка драйверов для звука на Windows 10

Не работает микрофон Windows 7 — почему не видит в системе

Если система не видит переднюю звуковую панель Windows 10, вероятно, на компьютере не установлены драйверы звука, или же они установлены, но работают неправильно, поэтому не распознают панель.

Чтобы установить звуковые драйверы, необходимо:

Зайти в диспетчер устройств, выбрать раздел со звуковыми устройствами.
Вызвать контекстное меню, выбрать обновление драйверов звука.
Провести автоматический поиск драйверов.
Нажать «Ок», когда система предложит установить найденные драйверы, и отключиться, выполнив выход из настроек.

После этого необходимо перезагрузить компьютер.

Важно! Периодически система будет предлагать обновления, нужно соглашаться.

Решаем проблему

Диагностику нужно начинать с попытки вспомнить тот момент, когда ПК перестал воспринимать нужные разъёмы. Например, если проблема возникла после повторной сборки ПК, то стоит обратить внимание на правильность подключения. Если же сбой возник после проведения манипуляций с BIOS, системный блок можно не вскрывать – причина точно носит программный характер.

Проверяем подключение

При появлении проблемы после сборки ПК первым делом нужно убедиться, что панель подключена. Для подключения используется колодка AC’97 или HD Audio, цельная или раздельная. Формат AC’97 устарел. Сейчас используется HD Audio, разъём которого на материнской плате обычно обозначается как «F_AUDIO» или нечто подобное.

Распиновку для раздельных колодок можно найти в руководстве к материнской плате. Обычно вся необходимая информация выкладывается на официальном сайте производителя.

Настраиваем BIOS

Зачастую нужная панель работает по AC’97, но при этом плата предусматривает функционирование с HD. Разъёмы схожи, поэтому обычный пользователь может не заметить различий между ними. Панель с AC’97 будет прекрасно взаимодействовать с материнской платой под HD Audio, но иногда для нормального функционирования нужно изменить некоторые параметры в BIOS.

Необходимые настройки выполняются следующим образом:

Перезагружаем ПК и в момент начала запуска системы нажимаем на клавишу, ответственную за открытие BIOS. Обычно нужная кнопка указана на стартовом экране.
Перемещаемся в раздел «Advanced», находим блок «Onboard Devices Configuration».
Находим графу «Front Panel Type» (в названии может содержаться словосочетание «High Definition»), меняем значение на «AC97».
Нажимаем на F10, чтобы применить изменения.

Если панель работает по стандарту HD, а в BIOS выставлено значение «AC97», сделайте обратную манипуляцию – переведите в положение «HD Audio».

Проверяем параметры звуковых устройств

Если предложенные выше действия выполнены, но результат не получен, нужно попробовать проверить параметры звука в самой операционной системе:

Открываем «Панель управления», находим раздел «Звук». Убеждаемся в том, что во вкладке «Воспроизведение» устройства по умолчанию выставлены верно.
Нажимаем правой кнопкой в любом пустом месте окна, активируем «Показать отключенные и отсоединённые устройства».
Переходим в свойства активного устройства воспроизведения, находим строку «Передняя панель 3,5 мм». Если нужная строка отсутствует, значит разъёмы не определены системой.

Дополнительно можно проверить параметры «Диспетчера Realtek» (если используется соответствующая звуковая карта):

Переходим в «Панель управления», открываем «Диспетчер Realtek».
Раскрываем раздел «Динамики», нажимаем по иконке папки в правом углу.
Активируем пункт «Отключить определение гнёзд…».

Мнение эксперта

Василий

Если проблема носила программный характер, то после перезагрузки разъёмы передней панели начнут работать. Если ничего не помогло, стоит обратить внимание на физические повреждения оборудования.

Realtek на Windows 10

Одним из самых распространенных звуковых драйверов, совместимых с Виндовс 10, является Realtek. Чтобы запустить его, необходимо:

После включения компьютера войти в диспетчер задач, выбрать автозагрузку.
Включить диспетчер Realtek, если он деактивирован.
Перезагрузить систему.
Обновить звуковые драйверы, если система предложит такой вариант.

Важно! Во время обновлений и переустановки Реалтека нельзя выключать компьютер, потому что это может привести к сбоям в работе операционной системы. Если пренебречь этим правилом и выключить устройство в неподходящий момент, возможно, придется вызывать специалиста для устранения неполадок и восстановления старых настроек.

Если модель компьютера или ноутбука старая, необходимо выбрать в выпадающем списке установку старого устройства с другими разъемами. Далее следует разрешить поиск с автоматической установкой оборудования для саундбара, а потом заново включить компьютер после перезагрузки. В большинстве случаев после выполнения этой манипуляции проблема с использованием устаревшего оборудования успешно решается.

Что значит «Отключить определение гнезд передней панели» в

Windows 10

Если пользователь отключает определение гнезд передней панели, это значит, что звук работать не будет даже в случае правильной установки драйверов и корректного подключения наушников. Система не будет распознавать переднюю панель до тех пор, пока пользователь не деактивирует опцию «Отключить определение гнезд».

Определение гнезд передней панели можно деактивировать

Способы очистки разъёма для наушников в телефоне

Существует два способа очистки разъёма для наушников и его починки.

Первый вариант

Прежде чем приступать к очистке, потребуется подготовить материалы и инструменты. К ним относятся:

зубочистка или острая маленькая деревяшка;
вата;
спирт в небольшом количестве.

Процедура содержит несколько шагов. Владельцу устройства нужно:

Вставить конструкцию в разъём.
Сделать несколько вращательных движений и вытащить зубочистку. Поменять ватку.
Повторять второй шаг до полной очистки. При этом важно менять зубочистку с ватой. Прекратить действие стоит тогда, когда материал останется белым после очередного повторения.

При желании можно использовать зубочистку без ваты. Маленькая острая палочка отлично удаляет мелкие загрязнения в виде волокон или ворса. Обычно такой мусор попадает туда, когда телефон находится в кармане.

Способ №2.Обновление драйвера Bluetooth

Другой случай, если ноутбук не видит блютуз наушники windows 10. Ситуация похожая с прошлой. Только в этом случае, а определение оборудования отвечает чип Bluetooth. В зависимости от Вашего устройства и используемого модуля, в Диспетчере устройств модуль может отображаться в разных разделах — Bluetooth, если это отдельный модуль на плате или отдельный USB-модуль; Сетевые адаптеры — если это сдвоенный модуль на ноутбуках.

Но это не основная причина, почему ноутбук не видит bluetooth наушники windows 10. Рассмотрим настройку звуковых устройств и их подключение.

Способы решения неполадки с нерабочей передней аудиопанелью ноутбука

Для того, чтобы передняя панель с разъемами для подключения наушников и микрофона работала нормально, на Windows 10 должен быть установлен Диспетчер Realtek. Его значок можно заметить на панели задач или по пути «Пуск», «Панель управления», «Диспетчер Realtek».

Если на ноутбуке не работают наушники и Диспетчера нет, стоит перейти по адресу «C:\Program Files\Realtek\Audio\HDA» и проверить наличие файла «RtHDVCpl.exe». Если его запустить, откроется новое окно с настройками аудиоустройств.

Чтобы наушники на ноутбуке с Виндовс 10 работали корректно, стоит перейти во вкладку «Динамики» и нажать «Дополнительные настройки устройств».

Находим аудиоразъем. Проверяем, подсоединен ли он к нужным контактам на материнской плате, а также не деформированы ли подводящие провода. Для подключения передней панели могут использоваться колодки двух типов: AC’97 и HD Audio, раздельные коннекторы с точной маркировкой. Важно этот момент учесть.

Тип AC’97 в настоящее время используется редко, однако стандарт HD Audio (High Definition Audio) очень распространён. На материнской плате разъем для подсоединения HD Audio передней панели обычно имеет буквенное обозначение, например, F_Audio.

Однако, если такого разъема нет или у вас колодки с различными обозначениями, в инструкции к плате или ноутбуку должна быть схема подключения.

План подключения отдельных коннекторов к AC’97 следующий:

Если вы правильно присоединили все разъемы к компьютеру, что система должна видеть подключенный гаджет.

Стоит отметить, что существует еще способ, как включить передние звуковые разъемы через настройки BIOSа. Для этого стоит выполнить следующие действия:

Перезагружаем компьютер и загружаемся в BIOS (нажимаем F1+Del, могут быть другие комбинации).
Находим раздел «Advanced», затем пункт «Onboard Devices Configuration».

Опция, которая отвечает за переднюю звуковую панель, называется «Front Panel Type». В различных версиях БИОСа она может быть подписана как «Front Panel Support Type», «High Definition Front Panel Audio» или «Legacy Front Panel Audio». По умолчанию эта опция задана на «HD Audio». Её нужно изменить на «AC97».

После сохранения и перезагрузки системы стоит проверить, работают ли наушники или колонки, подключенные к передней панели.

ВАЖНО! Если у вас выставлено в БИОСе «AC97», то переключитесь на «HD».

Если и после вышеописанных манипуляций наушники почему то не работают, стоит выполнить еще несколько настроек через «Панель управления».

Жмём «Пуск», «Панель управления», «Звук».

Во вкладке «Воспроизведение» проверяем, чтобы «Динамики» были выставлены по умолчанию. Также во вкладке «Звук» по умолчанию должен быть задан «Микрофон».

После нажимаем правой кнопкой мыши на пустом месте и ставим отметки «Показать отключенные устройства» и «Показать отсоединенные устройства».

Во вкладке «Воспроизведение» нажимаем той же правой кнопкой на активном устройстве и выбираем пункт «Свойства». В разделе «Общие» смотрим на список разъемов. Должен присутствовать пункт «Передняя панель разъем 3.5 мм».

Также проделываем все те же действия с «Микрофоном» во вкладке «Запись».

После внесения изменений в настройки системы, повторно подключаем гарнитуру к ПК.

Если способы, как подключить наушники к ноутбуку с Windows 10 не помогли решить проблемы, стоит проверить гнездо на исправность. Для этого стоит обратиться к мастеру.

Способ №Настройка звука

Одна из причин, почему ноутбук не видит наушники windows 10 — ошибка настройки. Чтобы переключиться на другое устройство воспроизведение, нажмите на иконку звука, переключитесь на нужный динамик или гарнитуру.

Но, что если одно из устройств просто отключено. Чтобы узнать выполните следующие действия:

Нажмите ПКМ на иконку звука и выберите пункт “Звуки”;

Откройте вкладку “Воспроизведение” и поставьте галочку на всех двух пунктах — показывать отсоединенные и отключенные устройства;

Если один из пунктов был выключен, то список может немного преобразиться — появятся другие устройства.

В этой ситуации довольно сложно определиться с bluetooth наушниками — они либо будут в списке отсоединенных, либо их не будет в списке. Дальше разберём случай, когда система не находит блютуз наушники в windows 10.

Почистите разъем для наушников

Как вы можете себе представить, много пыли, а также пуха может со временем проникнуть в гнездо для наушников. Это может быть причиной проблемы, так как грязь может фактически заблокировать соединение между наушниками и разъемом.

Первое, что вы должны сделать, это просто взглянуть на домкрат, чтобы увидеть, насколько он действительно грязный. Фонарик может пригодиться для этого. Следующим шагом будет попытаться очистить его и надеяться, что это решит проблему. Есть много разных способов сделать это, некоторые из которых работают лучше, чем другие. Один из вариантов – просто продуть в разъем для наушников, который должен позаботиться, по крайней мере, о части пыли и ворса, которые находятся внутри. Вы также можете использовать баллончик со сжатым воздухом, если он есть рядом.

Отличным вариантом является использование ватного тампона. Вставьте его в домкрат и слегка закрутите вокруг, чтобы удалить пыль и пух. Будьте очень осторожны, когда делаете это, так как последнее, что вы хотите сделать, это нанести еще больший ущерб устройству. Вы также можете смочить ватный тампон спиртом, но убедитесь, что вы не используете его слишком много.

После того, как вы закончите, посмотрите в разъем для наушников еще раз, чтобы увидеть, сколько пыли и ворса вы смогли вытащить. Если все выглядит лучше, подключите наушники, чтобы проверить, все ли работает, как должно сейчас.

Способ №Подключение через bluetooth

Если компьютер windows 10 не видит bluetooth наушники, то нужно помочь ему в этом. Для этого нужно:

Откройте Параметры Windows и пройдите в Устройства;

Во вкладке “Bluetooth и другие устройства” проверьте есть ли нужное оборудование;

Если его нет, то нажмите на кнопку добавления нового устройства;

Выберите поиск через Bluetooth.

Если поиск не дал результатов, то попробуйте поиск через панель управления, иногда он может обнаружить больше оборудования.

На вкладке “Bluetooth” в конце страницы нажмите на “Устройства и принтеры”;

В этой окне будут отображены подключенное оборудование. Нажмите на кнопку “Добавление устройства”;

Попробуйте добавить наушники, если они появятся в новом окне.

Но если после всех выполненных действий, всё ещё не отображаются наушники windows 10, попробуйте другие быстрые действия.

Как подсоединить фронтальную панель к мат плате

Для подключения используется схожий по форме с USB штекер. Перед подсоединением рекомендуется изучить инструкцию, в которой присутствует схема всех разъемов. Два коннектора обозначены следующими надписями:

Если корпус старый, то подсоединять нужно коннектор с наименованием AC97 при условии, что коннектор HD_AUDIO отсутствует. С новым корпусом подключать следует штекер с маркировкой HD_AUDIO. Требует воткнуть его в разъемы мат платы с соответствующим обозначением и контактами. Присоединить неправильно не выйдет. Если после правильного подсоединения наушники не работают следует перепроверить параметры устройств и наличие драйвера.

Дополнительно

Краткие советы, которые могут помочь, если комп не видит наушники виндовс 10.

В ситуации с ПК, может быть, что передняя панель не видит наушники windows 10. Убедитесь, что к материнской плате подключены кабели от передней панели, как на изображении. Также, в настройках BIOS некоторых материнских карт, есть возможность включения/отключения разъемов передней панели.

Также, может влиять некорректная настройка разъемов в приложении Realtek, а именно логическое объединение входных разъемов. Их лучше разделить.

Если пк не видит usb наушники виндовс 10, то нужно попробовать обновить драйвер USB-контроллера. Именно он будет отвечать за корректное обнаружение USB-устройств.

Сюда же относится проблема, когда ноутбук не видит беспроводные наушники windows 10.

Самое время идти в сервис

Если ни одно из решений, перечисленных выше не работает, это означает, что проблема боле значительная, чем ожидалось.

Если ваш телефон все еще находится на гарантии, лучше всего просто связаться с продавцом или производителем, объяснить проблему и отправить его для ремонта или замены. В некоторых случаях это может занять продолжительное время, но, по крайней мере, это бесплатно.

Второе решение, безусловно, самое худшее, заключается в том, чтобы вернуть устройство производителю или кому-то еще, кто знает, что он делает.

Вам нужно будет заплатить, чтобы проблема была исправлена, но, по крайней мере вы снова сможете использовать разъем для наушников.

В противном случае вы можете просто выбрать беспроводные Bluetooth-наушники, что также решит проблему. Ну, вроде как.

Вот некоторые из решений, которые, как мы надеемся, помогут решить проблему, возникшую у вас с разъемом для наушников на вашем смартфоне.

Сегодня сложно представить человека без наушников. Современный мир наполнен громкими звуками. Вряд ли получится уйти в свои мысли и побыть наедине с собой, если не иметь под рукой наушников.

Наверное, вы часто сталкивались с подобной проблемой? Данная статья поможет вам её решить.

Проверка подключения входов для наушников и микрофона

Это пункт будет актуален для тех случаев, когда компьютер разбирался/собирался и после этого звук на передней панели перестал работать. Необходимо удостовериться, что панель действительно подключена – разъем подсоединен к нужным контактам на материнской плате, а целостность подводящих проводов не нарушена. Для подключения передней панели могут использоваться как цельная колодка двух типов – AC’97 и HD Audio, так и раздельные коннекторы с маркировкой.

Формат AC’97 является устаревшим и в настоящее время встречается редко. В то же время стандарт HD Audio (High Definition Audio) используются сейчас повсеместно. На материнской плате разъем для подсоединения штекера HD Audio передней панели обычно имеет буквенное обозначение, например, F_Audio.

Если вы все же не уверены в том, куда подсоединять колодку, воспользуйтесь руководством к вашей материнской плате. Ниже мы приводим распиновку AC’97 и HD Audio.

Схема подключения отдельных коннекторов к AC’97:

Разъемы и выводы блока питания

Лист данных стандартного разъема заголовка ATX с шагом 4,2 мм

ATX 24-контактный разъем основного кабеля питания

24-контактный основной разъем питания был добавлен в ATX12V 2.0 для обеспечения дополнительного питания, необходимого для слотов PCI Express. В старом 20-контактном главном кабеле питания имеется только одна линия на 12 В. Новый 24-контактный разъем добавил по одной линии для заземления, 3,3, 5 и 12 вольт. Дополнительные контакты сделали вспомогательный кабель питания ненужным, поэтому большинство ATX12V 2.x их нет. 24-контактный разъем поляризован, поэтому его можно вставлять только в правильном направлении.

Распиновка
Контакты с 1 по 12			Контакты с 13 по 24
Описание	Цвет провода	Номер контакта	Номер контакта	Цвет провода	Описание
+3,3 В	оранжевый	1	13	оранжевый	+3.3 вольта
+3,3 В	оранжевый	2	14	синий	-12 вольт
земля	черный	3	15	черный	земля
+5 В	красный	4	16	зеленый	ПС_ОН №
земля	черный	5	17	черный	земля
+5 В	красный	6	18	черный	земля
земля	черный	7	19	черный	земля
PWR_OK	серый	8	20	белый	-5 вольт (опционально)
VSB +5 В	фиолетовый	9	21	красный	+5 вольт
+12 В	желтый	10	22	красный	+5 вольт
+12 В	желтый	11	23	красный	+5 вольт
+3.3 вольта	оранжевый	12	24	черный	земля

Некоторые линии напряжения на разъеме могут иметь меньшие измерительные провода, которые позволяют источнику питания определять, какое напряжение на самом деле видит материнская плата. Они довольно часто встречаются на линии 3,3 В на выводе 13, но иногда используются и для других напряжений. Линия -5 В на выводе 20 была сделана необязательной в ATX12V 1.3 (введен в 2003 году), потому что -5 редко использовался в течение многих лет. Новые материнские платы практически никогда не требуют -5 вольт, в отличие от многих старых материнских плат. Большинство новых блоков питания не обеспечивают -5 вольт, и в этом случае белый провод отсутствует.

Номера деталей разъема
Разъем материнской платы	Кабельный разъем	Клеммы	Максимальный ток на цепь
Молекс 39-28-1243	Молекс 39-01-2240	Molex 39-00-0168, Molex 44476-1111	6 ампер

Неофициальная максимальная мощность кабеля / разъема для главных рельсов
Шина напряжения	Количество линий	Максимальный ток	Максимальная мощность
+3.3 вольта	4	24 А	79,2 Вт
+5 В	5	30 ампер	150 Вт
+12 В	2	12 ампер	144 Вт

Если у вас есть блок питания ATX с 24-контактным основным кабелем, его можно подключить к материнской плате с 20-контактным разъемом.Он был разработан, чтобы работать именно так. Вы можете увидеть пример на картинке выше. Дополнительные 4 контакта на кабеле просто нависают над концом разъема материнской платы. 24-контактный кабель подходит только к 20-контактному разъему на одном конце, поэтому вы не сможете подключить его неправильно. Дополнительные 4 контакта были добавлены к 24-контактной версии кабеля, чтобы обеспечить один дополнительный провод для заземления, 3,3, 5 и 12 вольт. Но можно оставить эти 4 контакта отключенными, потому что материнской плате с 20-контактным разъемом они не нужны. Единственная проблема, с которой вы можете столкнуться (буквально), — это то, что что-то блокирует место, где 24-контактный кабель свисает с конца.Или иногда конец 20-контактного разъема материнской платы слишком толстый, чтобы поместиться между контактами 24-контактного кабеля. Вы можете решить эту проблему, аккуратно срезав один конец 20-контактного разъема материнской платы. Это просто пластик. Вы его не пропустите. Если у вас не получается совместить их вместе, вы можете приобрести переходной кабель, который заставит их работать. 24-контактный кабель подключается к одному концу адаптера, а затем адаптер подключается к 20-контактной материнской плате. Но вам следует по возможности избегать использования такого адаптера, потому что дополнительный провод и разъем — это всего лишь дополнительные вещи, которые могут выйти из строя.Адаптеры также немного увеличивают падение напряжения, чего стоит избегать. Лучше сначала посмотреть, сможете ли вы получить 24-контактный кабель для подключения к 20-контактной материнской плате, прежде чем прибегать к адаптеру.

ATX 20 + 4-контактный разъем основного кабеля питания

Материнские платы

могут поставляться либо с 20-контактным основным разъемом питания, либо с 24-контактным основным разъемом питания. Многие блоки питания поставляются с кабелем 20 + 4, который совместим как с 20, так и с 24-контактными материнскими платами.Кабель питания 20 + 4 состоит из двух частей: 20-контактного и 4-контактного. Если вы оставите две части отдельно, вы можете подключить 20-контактную часть к 20-контактной материнской плате, а 4-контактную часть оставить отключенной. Обязательно оставьте 4-контактный элемент отключенным, даже если он подходит к другому разъему. 4-контактный разъем не совместим с другими разъемами. Если вы подключите два куска кабеля питания 20 + 4 вместе, у вас будет 24-контактный кабель питания, который можно подключить к 24-контактной материнской плате.

8-контактный разъем EPS +12 В для кабеля питания

Этот кабель был первоначально разработан для рабочих станций, чтобы обеспечить 12 В для питания нескольких процессоров.Но с течением времени многим процессорам требуется больше 12-вольтного питания, и 8-контактный 12-вольтовый кабель часто используется вместо 4-контактного 12-вольтного кабеля. В зависимости от источника питания, разъем может содержать одну шину 12 В на всех 8 контактах или две шины 12 В, занимающие по 4 контакта каждая. Его часто называют кабелем «EPS12V».

8-контактный 12-вольтовый кабель поляризован, поэтому его можно правильно подключить только к 8-контактному разъему материнской платы. Если вы внимательно посмотрите на картинку выше, вы увидите, что четыре штифта имеют квадратную форму, а четыре других имеют закругленные углы.Разъемы материнской платы также имеют квадратное и закругленное расположение, поэтому кабель питания подходит только для одной стороны. По крайней мере, это правда, если вы не очень сильно пытаетесь вставить его в разъем. С достаточным усилием иногда можно вставить кабель с небольшим количеством контактов в несовместимый разъем. У 8-контактного кабеля достаточно контактов, поэтому довольно сложно вставить его в неправильном направлении, но люди, полные решимости, могут это сделать. Если вы посмотрите внимательно, вы также можете увидеть, что квадратный и закругленный узор соответствует различным положениям на других разъемах материнской платы, таких как 20-контактный основной разъем питания и 24-контактный основной разъем питания.Если вам не нравится запах жареной электроники, вам следует подключать только 8-контактный 12-вольтовый кабель к разъему на материнской плате, которому он принадлежит.

Вы также можете подключить 8-контактный 12-вольтный кабель к 4-контактному 12-вольтовому разъему материнской платы. У меня нет фотографии этого, но он похож на этот. Четыре контакта на 8-контактном кабеле входят в разъем материнской платы, а другие четыре контакта свешиваются с конца. 8-контактный кабель подходит только к одному концу 4-контактного разъема материнской платы, если только вы не попытаетесь принудительно вставить его в неправильное положение.8-контактный кабель электрически совместим, но он может не подходить к 4-контактной материнской плате. Часто есть компонент, который блокирует область, где 4 штифта свисают с конца. Иногда пластиковый конец 4-контактного разъема оказывается слишком толстым, чтобы поместиться между контактами 8-контактного кабеля.

Убедитесь, что вы не пытаетесь подключить 8-контактный 12-вольтовый кабель к 8-контактному разъему питания PCI Express на видеокарте. Два кабеля выглядят очень похожими, поэтому их легко спутать. 8-контактные кабели питания PCI Express обычно имеют маркировку, чтобы отличать их от 8-контактных 12-вольтных кабелей.Кабель PCI Express обычно имеет маркировку «PCI-E» на разъеме. Если этикеток нет, обычно можно использовать цвета проводов, чтобы различить два типа кабелей. Кабель с 8 контактами на 12 В имеет желтые провода на той же стороне, что и зажим разъема. Кабель 8 Pin PCI Express имеет черные провода со стороны зажима. Два кабеля питания также имеют разные ключи, поэтому вы не можете подключить один кабель питания к разъему другого типа. Но, как и в случае с этим типом разъема, иногда вы можете вставить кабель неправильного типа в разъем, если надавите на него достаточно сильно.Перед подключением убедитесь, что у вас правильный кабель. Эти два кабеля определенно несовместимы друг с другом.

Распиновка
Контакты с 1 по 4			Контакты с 5 по 8
Описание	Цвет провода	Номер контакта	Номер контакта	Цвет провода	Описание
земля	черный	1	5	желтый	+12 вольт (12В1)
земля	черный	2	6	желтый	+12 В (12В1)
земля	черный	3	7	желтый	+12 В (12В1 или 12В2)
земля	черный	4	8	желтый	+12 В (12В1 или 12В2)

Номера деталей разъема
Разъем материнской платы	Кабельный разъем	Клеммы	Максимальный ток на цепь
Молекс 39-28-1083	Молекс 39-01-2080	Molex 39-00-0168, Molex 44476-1111	7 ампер

Максимальная мощность неофициального кабеля / разъема
Шина напряжения	Количество линий	Максимальный ток	Максимальная мощность
+12 В	4	28 ампер	336 Вт

Если у вас нет 8-контактного 12-вольтного кабеля, вы можете использовать адаптер, показанный выше.Он преобразует пару 4-контактных кабелей периферийного питания в 8-контактный кабель на 12 В. Если вы используете один из этих адаптеров, обязательно подключите 4-контактные разъемы периферийных устройств к отдельным кабелям, идущим от источника питания. Если вы подключите их оба к одному и тому же кабелю питания, вы потянете всю мощность 8-контактного 12-вольтового разъема через один провод 18 калибра. Часто это может сойти с рук, но нет причин для этого.

4 + 4-контактный разъем +12 В для кабеля питания

Материнские платы

могут поставляться с 4-контактным разъемом на 12 В или 8-контактным разъемом на 12 В.Многие блоки питания поставляются с кабелем на 12 В с 4 + 4 контактами, который совместим как с 4, так и с 8-контактными материнскими платами. Кабель питания 4 + 4 состоит из двух отдельных частей с 4 контактами. Если вы подключите два куска кабеля питания 4 + 4 вместе, у вас будет 8-контактный кабель питания, который можно подключить к 8-контактному 12-вольтовому разъему. Если вы оставите две части отдельно, вы можете подключить одну из 4-контактных частей к 4-контактному 12-вольтовому разъему и оставить другой 4-контактный элемент отключенным.

Если вы внимательно посмотрите на изображение выше, вы увидите поляризацию контактов, которая не позволяет вам неправильно подключить кабель.Некоторые штифты имеют квадратную форму, а некоторые имеют закругленные углы. Разъемы материнской платы имеют одинаковые квадратные и закругленные углы, чтобы предотвратить неправильное подключение кабеля. Но если вы внимательно посмотрите на правую половину этого конкретного кабеля, а затем посмотрите на 8-контактный 12-вольтовый кабель, изображенный выше, вы заметите, что они не совпадают. Обычный 8-контактный кабель имеет четыре квадратных контакта и четыре закругленных, но показанный выше кабель 4 + 4 имеет два квадратных контакта и 6 закругленных.Левая половина 4 + 4 соответствует левой половине 8-контактного кабеля, но правая половина отличается. Хммм … И это тоже не какой-то диковинный кабель. Я видел много 4 + 4, которые похожи на этот. А есть другие кабели 4 + 4, которые выглядят так же, как 8-контактный кабель, разделенный на две части (что имеет смысл). Поскольку закругленные контакты входят в квадратные отверстия в разъемах материнской платы, этот конкретный кабель идеально подходит для 8-контактного 12-вольтового разъема материнской платы. Но обе половинки этого 4 + 4 поместятся в 4-контактный 12-вольтовый разъем материнской платы.Вы должны использовать левую половину кабеля, показанного выше, при подключении его к 4-контактному разъему материнской платы, но правая половина также подойдет. Как это бывает, любая половина будет нормально работать на 4-контактной материнской плате, потому что обе половины 4 + 4 просто обеспечивают 12 вольт. Распиновка одинакова для обеих половин, поэтому подойдет любая из них. Я не уверен, почему они делают такие кабели, потому что можно подумать, что кабель 4 + 4 будет просто 8-контактным кабелем, который разделяется на две части. И вам понадобится только половина кабеля 4 + 4 для подключения к 4-контактной материнской плате.Другая половина не используется. Но тип кабеля 4 + 4, показанный выше, довольно распространен, поэтому не позволяйте ему сбивать вас с толку.

6-контактный разъем кабеля питания PCI Express (PCIe)

Этот кабель используется для подачи дополнительного питания 12 В на карты расширения PCI Express. Слоты материнской платы PCI Express могут обеспечить максимальную мощность 75 Вт. Многие видеокарты потребляют значительно больше 75 Вт, поэтому был создан 6-контактный кабель питания PCI Express.Эти мощные карты потребляют большую часть своей энергии от шины 12 вольт, поэтому этот кабель обеспечивает только 12 вольт. Иногда их называют «кабелями PCI Express». Их также иногда называют «кабелями PEG», где «PEG» означает графику PCI Express. Если в вашем источнике питания нет 6-контактного кабеля PCI Express, вы можете использовать адаптер, показанный выше справа, для преобразования двух 4-контактных периферийных кабелей в кабель PCI Express. Если вы используете адаптер, обязательно подключите 4-контактные периферийные разъемы к отдельным кабелям, идущим от источника питания.Если вы подключите их оба к одному и тому же кабелю питания, вы потянете всю мощность разъема PCI Express через один провод 18 калибра. Обычно это может сойти с рук, но нет причин для этого. 6-контактный разъем PCI Express поляризован, поэтому его можно вставлять только в правильном направлении. Но, как и в случае с разъемами этого типа, иногда вы можете вставить их в неправильный разъем, если будете достаточно стараться. Если он не вставляется легко, вероятно, вы вставили его не в то место.

Некоторые видеокарты поставляются с 8-контактным разъемом питания PCI Express для поддержки более высокой мощности, чем 6-контактный разъем PCI Express. Можно подключить 6-контактный кабель питания PCI Express к 8-контактному разъему PCI Express. Он предназначен для работы таким образом, но будет ограничен меньшей мощностью, обеспечиваемой 6-контактной версией кабеля. Шестиконтактный кабель подходит только к одному концу 8-контактного разъема, поэтому вы не можете вставить его неправильно, но иногда вы можете неправильно вставить 6-контактный кабель, если приложите достаточно усилий.Видеокарты могут определять, подключили ли вы 6-контактный или 8-контактный кабель к 8-контактному разъему, поэтому видеокарта может накладывать какие-то ограничения при работе только с 6-контактным кабелем питания. Некоторые карты отказываются работать только с 6-контактным кабелем в 8-контактном разъеме. Другие будут работать с 6-контактным кабелем на обычных скоростях, но не позволят разгоняться. Ознакомьтесь с документацией к видеокарте, чтобы узнать правила. Но если у вас нет другой информации, просто предположите, что если ваша видеокарта имеет 8-контактный разъем, вы должны подключить 8-контактный кабель.

Распиновка
Контакты с 1 по 3			Контакты с 4 по 6
Описание	Цвет провода	Номер контакта	Номер контакта	Цвет провода	Описание
+12 В	желтый	1	4	черный	земля
+12 В или не подключено	желтый или не подключен	2	5	черный	земля
+12 В	желтый	3	6	черный	земля

Номера деталей разъема
Разъем видеокарты	Кабельный разъем	Клеммы	Максимальный ток на цепь
Molex 45558-0002	Молекс 45559-0002	Molex 39-00-0168, Molex 44476-1111	8 ампер

Официальная максимальная мощность кабеля / разъема при поставке
Шина напряжения	Количество линий	Максимальный ток	Максимальная мощность
+12 В	3	2.083 ампер	75 Вт

Спецификация PCI Express, к сожалению, не является бесплатной общедоступной спецификацией. Так что большинство людей никогда этого не видели. Включая меня. Спецификация ATX: бесплатный доступ для всех. Спецификация PCI Express: дорогая, поэтому ее почти никто не видел. ATX: хорошо. PCI Express: плохо. Обидно, когда широко используемый стандарт не доступен для широкой публики. Тем не менее, информация утекает из спецификации, и 6-контактный кабель питания PCI Express фактически рассчитан на чрезвычайно консервативные 75 Вт.Я понятия не имею, почему мощность такая низкая, потому что спецификации Molex явно допускают значительно большую мощность. Частично причина может заключаться в том, что контакт 2 (указанный выше как линия 12 В) может быть указан как не подключенный в спецификации. Я никогда не видел 6-контактного кабеля питания PCI Express с не подключенным контактом 2. Все они имели 12-вольтовую линию, подключенную к контакту 2. Я также встречал утверждения о том, что в спецификации могут быть нереализованные сенсорные линии. Добро пожаловать в неопределенность, которая возникает, когда у вас нет свободно доступных спецификаций.Даже с двумя линиями на 12 вольт в стандартной реализации силовых кабелей PCI Express используется провод достаточно большого сечения и достаточно хороший разъем, чтобы обеспечить гораздо больше, чем три ампера на провод, необходимые для обеспечения мощности 75 Вт. Тем не менее официально 6-контактный кабель питания PCI Express обеспечивает мощность всего 75 Вт. Однако, по всей вероятности, реальные реализации этого силового кабеля могут обеспечить гораздо более 75 Вт.

8-контактный разъем кабеля питания PCI Express (PCIe)

PCI Express 2.0, выпущенная в январе 2007 года, добавила 8-контактный кабель питания PCI Express. Это просто 8-контактная версия 6-контактного кабеля питания PCI Express. Оба в основном используются для обеспечения дополнительного питания видеокарт. Старая 6-контактная версия официально обеспечивает максимум 75 Вт (хотя неофициально она обычно может обеспечить гораздо больше), тогда как новая 8-контактная версия обеспечивает максимум 150 Вт. Очень легко спутать 8-контактную версию с очень похожим на вид 8-контактным 12-вольтовым кабелем EPS.

8-контактный разъем PCI Express и 8-контактный разъем EPS на 12 В имеют разную поляризацию, поэтому вы не сможете подключить один кабель к другому. То есть вы не сможете подключить не тот кабель, если не очень сильно постараетесь. К сожалению, разъемы Molex Mini-fit Jr., используемые в обоих типах силовых кабелей, иногда могут быть вставлены в разъем с другой поляризацией, если у них всего несколько контактов и вы нажимаете достаточно сильно. Если кабель не вставляется легко, вероятно, вы пытаетесь вставить не тот кабель.8-контактный разъем PCI Express имеет небольшую пластиковую перемычку, которая не позволяет подключить его к 8-контактному разъему EPS на 12 В на материнской плате. Вы можете увидеть перемычку на изображении выше между двумя крайними правыми контактами в верхнем ряду разъема. Но нет такой защиты, чтобы предотвратить подключение 8-контактных 12-вольтных кабелей EPS к 8-контактному разъему PCI Express на видеокарте. Эта комбинация может подойти, если вы будете толкать достаточно сильно. А если вы подключите не тот кабель, ждите фейерверк.Некоторые из заземляющих проводов и 12-вольтовых проводов для EPS 8-контактного 12-вольтового разъема поменяны местами по сравнению с 8-контактным PCI Express. К счастью, большинство 8-контактных разъемов PCI Express имеют маркировку «PCI-E», поэтому люди не перепутают их с 8-контактными 12-вольтовыми кабелями EPS. Если на разъемах нет маркировки, вы можете отличить 8-контактный кабель питания PCI Express от 8-контактного 12-вольтового кабеля EPS, проверив цвет проводов, которые подключаются к зажимной стороне разъема. На 8-контактном кабеле EPS желтые провода (провода 12 В) входят в разъем со стороны зажима.На 8-контактном кабеле PCI Express все провода со стороны зажима черные (заземление). То же самое, что и с 6-контактным кабелем питания PCI Express. Конечно, ничто из этого не поможет, если в вашем кабеле используется модная конструкция проводов одного цвета, которая популярна в модных источниках питания. В этом случае вам просто нужно быть очень осторожным или надеяться, что разъемы помечены.

Распиновка
Контакты с 1 по 3			Контакты с 4 по 6
Описание	Цвет провода	Номер контакта	Номер контакта	Цвет провода	Описание
+12 В	желтый	1	5	черный	земля
+12 В	желтый	2	6	черный	земля
+12 В	желтый	3	7	черный	земля
земля	черный	4	8	черный	земля

Номера деталей разъема
Разъем видеокарты	Кабельный разъем	Клеммы	Максимальный ток на цепь
?	?	?	?

Официальная максимальная мощность кабеля / разъема при поставке
Шина напряжения	Количество линий	Максимальный ток	Максимальная мощность
+12 В	3	4.167	150 Вт

6 + 2-контактный разъем кабеля питания PCI Express (PCIe)

Некоторые видеокарты имеют 6-контактные разъемы питания PCI Express, а другие — 8-контактные разъемы питания PCI Express. Многие блоки питания поставляются с кабелем питания 6 + 2 PCI Express, совместимым с обоими типами видеокарт. Кабель питания 6 + 2 PCI Express состоит из двух частей: 6-контактного и 2-контактного.Если соединить эти две части, то получится полноценный 8-контактный кабель питания PCI Express. Но если вы разделите разъем на две части, вы можете подключить 6-контактную часть к более старому 6-контактному разъему PCI Express и оставить 2-контактную часть отключенной. Таким образом, ваш блок питания должен иметь только один кабель 6 + 2, чтобы быть совместимым как с 6-контактными, так и с 8-контактными разъемами PCI Express.

4-контактный разъем кабеля питания для периферийных устройств

Четырехконтактный кабель питания для периферийных устройств восходит к оригинальному ПК.Он использовался для дисководов и жестких дисков. Он все еще существует и теперь также используется для всех видов вещей, включая дополнительные вентиляторы, дополнительное питание видеокарты, дополнительное питание материнской платы и освещение корпуса. Он стар, как холмы, но до сих пор очень широко используется. Коннектор имеет такую форму, что он подходит только одним способом. Вам не нужно беспокоиться о том, что он вставлен неправильно. Люди часто используют термин «4-контактный кабель питания Molex» или «4-контактный кабель Molex» для обозначения четырехконтактного кабеля питания для периферийных устройств. Это технически бесполезный термин, потому что 4-контактный кабель на 12 В также является 4-контактным кабелем Molex (Molex делает много разъемов), но «4-контактный Molex» в любом случае обычно используется для обозначения периферийных кабелей.

Распиновка
Номер контакта	Цвет провода	Описание
1	желтый	+12 В
2	черный	земля
3	черный	земля
4	красный	+5 вольт

Номера деталей разъема
Корпус гнезда	Гнездо	Корпус штыря	Штырь	Максимальный ток на цепь
AMP 1-480424-0	AMP 60619-1	AMP 1-480426-0	AMP 60620-1	13 ампер

Я не знаю официального определения максимального тока, допустимого для периферийного кабеля.По заявлению производителя, разъем может выдерживать ток 13 ампер. Но обычно вы найдете провод 18 AWG в периферийных кабелях. Если у вас есть 18-дюймовый кабель (около полуметра) и вы пропускаете 13 ампер через провод 18 калибра, то вы получите падение напряжения около 0,25 вольт, считая как провод питания, так и землю (он должен идти в обе стороны) и рассеиваемая мощность составляет около 3,3 Вт. Это не хорошо. Я просто рискнул и указал максимальный ток как 5 ампер.

Максимальная мощность неофициального кабеля / разъема
Шина напряжения	Количество линий	Максимальный ток	Максимальная мощность
+5 В	1	5 ампер	25 Вт
+12 В	1	5 ампер	60 Вт

Текущие источники питания обычно имеют как минимум два отдельных кабеля питания для периферийных устройств, каждый из которых имеет два или более разъема для периферийных устройств.Когда вы подключаете несколько мощных устройств, рекомендуется распределить нагрузку между всеми вашими кабелями. Не подключайте все свои устройства к одному кабелю, если только они не относительно малонагруженные. Распространение тока между кабелями снижает падение напряжения и потери мощности. Если это относительно слаботочные устройства, такие как вентиляторы, или это просто диск или два, это не имеет особого значения. Но если вы вставляете много жестких дисков в компьютер (некоторые из них могут потреблять почти 3 А при 12 В при выполнении некоторых операций) или подключаете вспомогательное питание видеокарты, то распределите нагрузки между кабелями периферийного питания.Также полезно использовать разъем как можно ближе к блоку питания, а не наклеивать что-то на конец кабеля. Дополнительный провод означает большее падение напряжения. И если вы используете периферийный разъем для адаптера PCI Express, обязательно подключите каждый из периферийных разъемов адаптера к отдельному кабелю блока питания. Не зря дали вам два периферийных разъема. Подключение их обоих к одному и тому же кабелю блока питания заставляет вашу видеокарту потреблять питание 12 В через один провод 18 калибра. Это увеличивает падение напряжения и рассеиваемую мощность в кабеле.Некоторые современные видеокарты высокого класса могут потреблять более 10 ампер при напряжении 12 вольт, большая часть которого проходит через разъем PCI Express, поэтому стоит быть осторожным. Вероятно, это сработает, если вы не распределите нагрузку, но нет оправдания тому, что вы не сделаете это должным образом. Они дали вам несколько кабелей. Вы могли бы также использовать их. К тому же есть что-то жуткое в том, чтобы иметь теплые провода, даже если они не плавятся.

Иногда вы будете сталкиваться с периферийными разъемами, у которых нет всех четырех проводов.Обычно это 12-вольтовые кабели, предназначенные для вентиляторов. Никогда не подключайте один из них к дисководу. Приводы рассчитаны на питание как на 5, так и на 12 вольт. Некоторые из двухпроводных периферийных разъемов предназначены для вентиляторов с регулируемой скоростью. Это означает, что напряжение меняется в зависимости от желаемой скорости вращения вентилятора. Разъем будет обеспечивать только 12 вольт, когда вентилятор работает на полной скорости, а напряжение уменьшается, чтобы замедлить вентилятор. Определенно не подключайте его ни к чему, кроме вентилятора! Обычно на таком периферийном разъеме есть напечатанный «вентилятор», чтобы предупредить вас.Если у периферийного разъема четыре провода: один желтый, два черных и один красный, и к нему не прикреплено какое-то печатное предупреждение, это стандартный периферийный кабель, и вы можете подключить его к чему угодно.

Разъем кабеля питания SATA

SATA был представлен для обновления интерфейса ATA (также называемого IDE) до более продвинутого дизайна. SATA включает в себя кабель для передачи данных и кабель питания. Кабель питания заменяет старый 4-контактный периферийный кабель и добавляет поддержку 3.3 вольта (при полной реализации). Коннектор имеет такую форму, что вставлять его можно только правильным образом.

Распиновка
Номер контакта	Номер провода	Цвет провода	Описание
1	5	оранжевый	+3,3 В
2	5	оранжевый	+3,3 В
3	5	оранжевый	+3.3 вольта
4	4	черный	земля
5	4	черный	земля
6	4	черный	земля
7	3	красный	+5 вольт
8	3	красный	+5 вольт
9	3	красный	+5 вольт
10	2	черный	земля
11	2	черный	земля
12	2	черный	земля
13	1	желтый	+12 В
14	1	желтый	+12 В
15	1	желтый	+12 В

Номера деталей разъема
Кабельный соединитель	Клеммы	Максимальный ток на цепь
Molex 67582-0000	Molex 67581-0000	1.5 ампер

Официальная максимальная мощность кабеля / разъема при поставке
Шина напряжения	Количество линий	Максимальный ток	Максимальная мощность
+3,3 В	3	4,5 ампер	14,85 Вт
+5 В	3	4,5 ампер	22.5 Вт
+12 В	3	4,5 ампер	54 Вт

Будьте осторожны с кабелями питания SATA. У некоторых из них отсутствует провод на 3,3 В. Люди со старыми блоками питания часто используют адаптеры, которые преобразуют периферийные 4-контактные кабели в силовые кабели SATA. Но поскольку 4-контактные периферийные разъемы подают только 5 и 12 вольт, на разъеме SATA не хватает 3,3 вольт (оранжевого провода нет).Есть также несколько старых блоков питания, в которых по необъяснимым причинам есть кабели питания SATA, в которых отсутствует провод на 3,3 В. В настоящее время диски SATA редко используют 3,3 вольта. Это может быть связано с тем, что слишком много людей используют адаптеры, поэтому производители приводов не хотят головной боли, связанной с использованием 3,3 вольт. Но в будущем накопители на 3,3 вольта могут стать обычным явлением, поэтому вам нужно быть осторожным при использовании кабелей питания SATA, которые не реализуют 3,3 вольта.

Теги:

и как их проверить
какой блок питания имеет 24 контакта
Схема подключения разъема питания
в распиновке блока питания
Распиновка блока питания ПК
Спецификация 6-контактного разъема питания

Цветовые коды звуковой карты

Почти все звуковые карты используют стандартные коды цветов для гнезд входных / выходных разъемов.

На многих картах разъем для микрофона будет розовым, линейный выход или наушников будет зеленым, а стерео линия в будет голубым. Дополнительные разъемы могут присутствовать на новых звуковых картах для тыловых и средних динамиков объемного звучания.

Существует широко распространенный стандарт цвета для входных и выходных разъемов компьютерной звуковой карты, но цвета разъемов могут различаться у разных производителей. Если вы считаете, что у вас нестандартная карта, обратитесь к руководству по звуковой карте или на веб-сайте производителя, прежде чем выполнять какие-либо подключения.

Код цвета звуковой карты:
Цвет Разъем
Желто-зеленый Линейный выход, передние динамики, наушники
Розовый Микрофон
Голубой Линейный вход стерео
Оранжевый Сабвуфер и центральный выход
Черный Задние динамики объемного звучания для систем 5.1 и 7.1
Серые Средние динамики объемного звучания для 7.1 системы
Gold Midi / Game порт (джойстик)
Примечание: Количество разъемов jack, которые вы найдете на вашей звуковой карте, будет зависеть от количества аудиоканалов:
Стереокарты с двумя аудиоканалами будут иметь только зеленый (выход), синий (вход) и розовый (микрофон) гнезда.
Некоторые звуковые карты с 8 (7.1) аудиоканалами не имеют серого разъема (средние динамики объемного звучания).Если ваш компьютер оснащен картой этого типа и вы хотите использовать все 8 каналов, вам необходимо подключить материнскую плату к системе домашнего кинотеатра 7.1 с помощью цифрового разъема SPDIF .
На некоторых материнских платах с 4 или 6 каналами нет черного (тыловой объемный звук) и оранжевого (сабвуфер и центральный) разъемов. Эти карты будут использовать синий разъем для линии в и тыловых громкоговорителей объемного звучания , а также розовый разъем для обоих микрофонных входов и для сабвуфера / центрального выхода .Поэтому, если вы захотите использовать любое из этих гнезд для другой функции, вам придется вручную удалить один разъем и подключить другой.
Руководство по внутреннему питанию, SATA и разъемам
Что такое внутренние разъемы?
Внутренние разъемы находятся внутри корпуса компьютера. Внутри есть два основных типа разъемов: разъемы розетки и разъемы питания. Гнездовые разъемы предназначены для использования с плоским ленточным кабелем и обычно используются для передачи данных между устройствами.Разъем розетки стыкуется с контактами, расположенными в заголовке. Обычно заголовок встроен в часть печатной платы или интегрирован в электронное устройство. Розетки удерживаются на месте за счет трения штифтов. Большинство интерфейсов сокета / заголовка построены с аналогичными размерами; Штифты заголовка имеют ширину 0,025 дюйма и расположены на расстоянии 0,10 дюйма друг от друга. Разъемы питания используются для подачи и распределения питания на внутренние устройства внутри компьютера. Обычно они используют трение корпусов соединителей, чтобы оставаться на месте.
Выберите внутренний разъем, о котором вы хотите узнать больше:
Доступны другие разъемы:
10-контактное гнездо
Гнездо:
изображение для расширения
Этот разъем имеет два ряда по пять контактов и обычно используется для подключения внешнего порта к контактам заголовка на материнской плате. Этот разъем обычно используется для портов USB или последовательного (DB9) порта.
Магазинная 10-контактная розетка
26-контактная розетка
Гнездо:
изображение для расширения
Этот разъем обычно используется для добавления интерфейса параллельного порта DB25.Большинство современных материнских плат не имеют такого типа подключения.
Магазин 26-контактный разъем
40-контактный разъем
Женский:
изображение для расширения
Этот интерфейс все еще широко используется. Он находится на жестких дисках IDE / ATA, оптических приводах и ленточных накопителях. Многие материнские платы поставляются с парой 40-контактных контроллеров (называемых первичными и вторичными). Каждый контроллер может работать с одним или двумя дисками, поэтому на большинстве стандартных ПК может быть до четырех дисков IDE.Несколько лет назад стандарт IDE / ATA для жестких дисков был улучшен, и был указан новый кабель. Этот новый стандарт имеет множество названий — Ultra ATA, Ultra-DMA, Ultra-66/100/133 и т. Д. В кабелях для жестких дисков Ultra ATA используется 80-жильный ленточный кабель, хотя тот же 40-контактный интерфейс разъема / заголовка используется. все еще используется.
50-контактный разъем
Мужской:
Женский:
изображение для расширения
50-контактные разъемы используются для основных внутренних шин SCSI.Разъем выглядит идентично 40-контактному интерфейсу IDE, только с большим количеством контактов. 50-контактный интерфейс используется для старых узких шин SCSI.
Магазинная 50-контактная розетка
68-контактная розетка
Штекер:
изображение для расширения
Внутреннее соединение 68-контактного разъема имеет тот же размер и форму, что и внешний интерфейс MD68, используемый для устройств SCSI и кабели. Однако версия с внутренней плоской лентой не использует винты с накатанной головкой или защелки для удержания разъема на месте; он удерживается исключительно за счет трения разъема и контактов.68-контактный плоский ленточный соединитель уникален тем, что разъемы на кабеле — вилочные, а интерфейсы на дисках SCSI и хост-контроллерах — розеточные. Этот разъем очень часто используется для широких шин SCSI.
Магазин 68-контактный разъем
4-контактный разъем питания (5,25 дюйма)
Штекер:
Женский:
изображение для расширения
Обычный 4-контактный разъем питания 5,25 дюйма невозможно пропустить внутри Корпус ПК. Блок питания компьютера обычно имеет несколько таких разъемов, которые подходят к штыревым интерфейсам на жестких дисках, приводах CD / DVD и других внутренних устройствах.Поскольку эти диски часто имеют форм-фактор 5,25 дюйма, сам разъем питания стал известен как разъем «5,25». Штекер также обычно называют соединением «Molex» в честь известного производителя соединителя. Разъем обычно белого цвета и изготовлен из твердого нейлона или аналогичного пластика.
Магазин 4-контактный источник питания
Serial ATA (SATA) Power
Женский:
изображение для расширения
Разъем питания Serial ATA (SATA) имеет 15 контактов и немного больше, чем разъем данных SATA.Одним из основных преимуществ разъема питания SATA по сравнению с 4-контактным разъемом питания является контакт, обеспечивающий питание 3,3 В. Некоторые диски SATA предъявляют особые требования к питанию.
Товары в магазине
Serial ATA (SATA)
Гнездо:
изображение для расширения
Разъем Serial ATA или SATA используется в качестве интерфейса для подключения адаптера главной шины к запоминающему устройству или оптическому приводу . Этот разъем был разработан для замены старых разъемов, 34-контактных, 40-контактных и т. Д.Этот тип подключения разработан для обмена данными на гораздо более высоких скоростях, чем это было возможно при старых стилях подключения. Это соединение иногда называют SATA «L» из-за формы разъема.
Магазин SATA
Внешний последовательный интерфейс ATA (eSATA)
Гнездо:
изображение для расширения
Подобно стандартному разъему SATA, разъем eSATA экранирован и предназначен для подключения внешних запоминающих устройств или оптических приводов. порт eSATA.Этот разъем иногда называют разъемом SATA «I» из-за формы разъема.
Магазин eSATA
4-контактный разъем питания (3,5 дюйма)
Менее распространенным 4-контактным разъемом питания является разъем 3,5 дюйма. Этот разъем меньше по размеру, чем 5,25 дюйма, и не так широко используется. Его можно найти в основном на 3,5-дюймовых дисководах для гибких дисков.
Магазинный 4-контактный блок питания (3,5 дюйма)
ATX 20-контактный блок питания
Это 20-контактный интерфейс, который обеспечивает питание материнской платы компьютера.Он имеет два ряда по 10 контактов с фиксатором, который надежно удерживает его на месте после подключения.
Shop ATX 20-контактный
3-контактный вентилятор
3-контактный разъем питания вентилятора находится на блоках питания в корпусе компьютера. Этот разъем обеспечивает питание охлаждающих вентиляторов.
Магазинный 3-контактный вентилятор
4-контактный вентилятор
4-контактный разъем питания вентилятора находится на материнских платах в корпусе компьютера. Этот разъем обеспечивает питание охлаждающих вентиляторов и обычно используется для вентилятора, охлаждающего процессор.В этом разъеме используется то же расположение питания, что и в 3-контактном разъеме, поэтому 3-контактный разъем можно использовать для 4-контактного вентилятора. 4-й контакт — это датчик, который позволяет управлять скоростью вращения вентилятора и может дать возможность включать или выключать вентилятор. Если вы используете 3-контактный разъем в 4-контактном слоте, вы не сможете управлять вентилятором, поскольку он всегда будет включен.
Магазинный 4-контактный вентилятор
6-контактный разъем PCI Express
6-контактный разъем PCI Express имеется на некоторых видеокартах PCI Express.Этот разъем используется для вспомогательного питания.
Магазин 6-контактный разъем PCI Express
4-контактный Pentium
^® 4 power
4-контактный разъем питания Pentium 4 находится на материнских платах Pentium 4. Этот разъем обеспечивает выделенное питание для ЦП.
Shop 4-контактный Pentium ^® 4
32-контактный Serial Attached SCSI (SAS)
Гнездо:
изображение для расширения
32-контактный разъем SAS обычно находится на платах контроллеров SAS.Технология SAS заменяет SCSI и обычно используется для подключения жестких дисков в приложениях центра обработки данных. Однако этот разъем можно использовать для подключения расширителя SAS. Этот разъем также называется разъемом SFF-8484. Во многих случаях 32-контактный разъем заменяется разъемами mini-SAS из-за меньшего форм-фактора mini-SAS.
34-контактное гнездо
Гнездо:
изображение для расширения
34-контактное гнездо используется для кабелей дисковода гибких дисков.Контроллер гибких дисков на материнской плате представляет собой 34-контактный разъем, как и разъемы на 3,5-дюймовых дисководах гибких дисков. В «старинных» 5,25-дюймовых дисководах гибких дисков для подключения кабеля гибких дисков использовалось соединение на краю карты, поэтому многие кабели для гибких дисков будут иметь как гнезда, так и разъемы на краю карты. Для многих современных компьютеров дисководы гибких дисков больше не являются стандартным оборудованием.
29-контактный последовательный интерфейс SCSI (SAS)
Гнездо:
образ для расширения
29-контактный разъем SAS обычно находится на дисках SAS.Этот разъем действительно похож на разъем для передачи данных и питания SATA. Однако у этого разъема есть 4 дополнительных контакта. Этот разъем также называется разъемом SFF-8482.
24-контактный разъем питания ATX
В новых компьютерах с материнскими платами форм-фактора ATX используется 24-контактный разъем питания. В новом более крупном разъеме нет шины -5 В и добавлены дополнительные шины + 3,3 В и + 12 В.
Все еще не уверены?
Мы здесь, чтобы помочь, просто свяжитесь с нами!
Используйте SAVE20NOW при оформлении заказа, чтобы получить скидку 20% на
весь ваш заказ.Только цена рекомендованной розничной цены,
без учета налогов и доставки.
Извините, не сегодня Закройте
OT:? Аудиосистема на передней панели — требуется гуру!
RJK сказал:
О, спасибо, Пол .. HUUUUUUUUUUUGE количество похвалы идет отсюда к вам

… вы действительно гуру ПК!
Я думаю, вы подтвердили то, о чем я размышлял, относительно смещения Mic VCC: —
… (две трети вниз по странице — некоторые примеры распиновки Asrock)
http: //www.driverheaven. net / audio-g … 0-creative-x-fi-pinout-antec-lanboy-case.html
… что говорит о том, что Asrock обычно хочет этот микрофон. хвост смещения подключен к
Pin3.
но мне не нравится неопределенность, где 5в? летает!
… большое спасибо за ответ.
С уважением, Ричард

MIC_BIAS — это ограниченный по току источник питания для электретных микрофонов.
Раньше MIC_BIAS мог быть источником питания 5 В с резистором 2 кОм в
. серии. Это означает, что электрет может выдерживать ток не более 2,5 мА.
Вы можете безопасно замкнуть MIC_BIAS, даже не увидев искры или не получив
повреждать.
На разъеме AC’97 был также контакт с необработанным питанием 5В.
Этот был бы опаснее, и я бы держался от него подальше. Теперь у этого
вполне может быть предохранитель для его защиты, или это может быть даже исходящий от
небольшой трехконтактный регулятор на 5 В, и в этом случае он имеет тепловую защиту от перегрузки
. На действительно дешевой материнской плате я бы больше нервничал,
, поскольку они, возможно, пытались сэкономить несколько копеек, вообще не имея никакой защиты
.
Если вы перейдете на страницу 20, то увидите старый стандарт заголовков AC’97.
Контакт 3 (MIC_BIAS) безопасен. Для контакта 4 я бы не подключал. Контакт 4
обычно используется, если, скажем, на печатной плате аудиоинтерфейса
установлен 2-ваттный усилитель, а затем контакт 4 является более мощным источником питания
.
http://web.archive.org/web/20040407…org/developer/specs/fpio_design_guideline.pdf
Распиновка заголовка AC’97 предыдущего поколения
MIC2 XX AGND
MIC_PWR XX 5V_analog (предназначен для питания наушников усилителя на передней панели)
Line_out_R XX Return_R (X — X перемычка, если не используется)
NC X
Line_out_L XX Return_L (X — X перемычка, если не используется)
Следующая спецификация в серии может быть чем-то нравится.На странице 20
они решают переопределить заголовок AC’97. Обратите внимание, как для
они изменили определение нескольких выводов, что не всегда является таким умным решением для
. На странице 23 показана распиновка HDaudio, а на странице
переопределение на странице 20 имеет немного больше смысла.
(Они пытаются приспособить оба метода к одному и тому же заголовку.)
http://www.formfactors.org/developer/specs/A2928604-005.pdf
Теперь документы формфакторов написаны Intel, а некоторые из
их идеи дословно скопированы в аппаратное обеспечение, а другие
претерпевают небольшие изменения из фактической практики.Этот
— типичное определение заголовка Asus для материнской платы, которая
поддерживает настройку BIOS для распиновки AC’97 или HDaudio.
На самом деле, все, что делает HDaudio, — это считывание
контактов, которые являются четырьмя дополнительными. Поскольку кажется, что микросхемы
имеют измерение импеданса (второй способ определения вилки — вставка
), эти четыре контакта на самом деле не так необходимы.
AC’97 HDAUDIO
MIC2 XX AGND PORT1_L XX AGND
MIC_PWR XX NC PORT1_R XX Присутствие # *
Line_out_R XX NC PORT2_R XX Sense1_return *
NC X * Sense_Send000 X
Line_out2_LXX определение разъема HDaudio основано на
переключателе бокового контакта внутри каждого разъема.
По умолчанию они являются необязательными.
Причина, по которой используется соглашение об именах «порт1» и «порт2», —
, поскольку HDaudio можно переназначать. Это означает, что вы можете подключить микрофон
к порту для наушников или наушники к порту микрофона
, и программное обеспечение позаботится обо всех деталях. Все порты имеют программируемое смещение микрофона
, поэтому электрет может подключаться к любому порту. Источник power
может быть немного слабее, чем старый способ.
Обратите внимание, что «Return_R» и «Return_L» не используются в новом определении
.Это связано с тем, что кодек HDaudio имеет больше каналов,
и напрямую управляет внутренним разъемом Lineout, без необходимости для
получать сигнал от переднего аудиосигнала. Отключение звука реализовано в программном обеспечении
, поэтому пользователь может контролировать, отключает ли подключение передних наушников
Lineout на задней панели компьютера. При старом способе работы с
вам нужно было подключить Line_out_R к Return_R и
Line_out_L к Return_L, чтобы заставить работать задний зеленый Lineout.
Единственный раз, когда у меня есть небольшая озабоченность по поводу аудио проводки, это для
тех компьютерных корпусов, которые имеют корпус 2×5 со всеми вставленными проводами.
Метод незакрепленного провода лучше, потому что тогда мне будет проще сказать
людям, чтобы они просто подключили пять необходимых проводов. Если вы используете корпус
2×5 и оставляете все провода на месте, а затем подключаетесь к материнской плате HDaudio,
, это означает, что сенсорные провода могут подключаться к аудиосигналам. Наверное,
не смертельно опасен, но и не так уж хорош. (Возможно, вы услышите больше щелчка
или хлопка при подключении чего-либо.) Корпуса 2×5 можно перемонтировать, подняв
язычок на корпусе и вытащив провод.Но когда вы это сделаете,
, то следующий человек, который будет использовать чехол, не будет знать, что, черт возьми, происходит
Просто некоторые мелочи на будущее,
Paul
Руководство по портам материнской платы
: разгадывая тайну вашего разъема
Если вы когда-либо открывали корпус ПК и заглядывали внутрь, или смотрели на голую материнскую плату, вы можете быть ошеломлены количеством и разнообразием разъемов, контактов и слотов, имеющихся на современной материнской плате ПК. В этом руководстве я выделю некоторые из наиболее распространенных (и несколько необычных) разъемов на материнских платах, используемых в большинстве домашних ПК.Я не буду рассматривать здесь платы серверного или рабочего класса, а только то, что вы можете найти в типичном домашнем ПК среднего или высокого класса.
Для аналогичного обсуждения портов, которые вы, вероятно, встретите на внешней стороне корпуса ПК, см. «Несколько портов на вашем ПК: что они для вас делают?»
Поскольку ни одна материнская плата не содержит всех типов разъемов, я использовал фотографии четырех разных плат, чтобы проиллюстрировать ключевые примеры. В одном или двух случаях есть некоторое совпадение; но по большей части разъемы упоминаются только один раз.Однако многие из них могут существовать в разных конструкциях материнских плат.
Asus P5WDH Делюкс
Начнем со старой материнской платы Asus P5WDH Deluxe. На этой материнской плате есть несколько разъемов, которых нет в платах текущего поколения, а также некоторые из них, которые есть, но здесь их легче увидеть.
Подключения на более старой материнской плате Asus P5WDH Deluxe.
Передняя панель аудиосистемы: Этот десятиконтактный разъем подключается к входам для наушников и микрофона на передней панели.Конкретный показанный разъем представляет собой разъем AC97, который существовал до многоканального звука HD. Он все еще широко используется сегодня.
Цифровой аудиоразъем Azalia: На современных материнских платах редко можно встретить этот разъем, используемый для подключения материнской платы к многоканальным цифровым выходам на корпусе.
Заголовок последовательного порта: Этот разъем физически отсутствует на показанной плате — вы можете просто увидеть точки пайки для него. Но этот заголовок действительно появляется на некоторых современных досках.Он поддерживает девятиконтактный последовательный порт RS-232, обычно в виде кронштейна, который занимает слот на задней стороне корпуса. Некоторые соединения RS-232 используются и сегодня, в основном в устройствах для продажи или в специализированных тестовых приборах. У потребительских советов их обычно нет.
FireWire (IEEE 1994a): Когда-то распространенный в качестве интерфейса цифровых видеокамер, FireWire в значительной степени был вытеснен USB, и производители материнских плат постепенно отказываются от него. Однако некоторое профессиональное звуковое оборудование все еще использует FireWire; вы также можете иногда встретить высокоскоростные заголовки IEEE 1394b, но они еще реже.
Передняя панель USB 2.0: Эти разъемы используются для подключения к портам USB на передней панели корпусов ПК.
Разъемы SATA: Эти компоненты подключаются с помощью кабелей к различным устройствам хранения, включая жесткие диски, твердотельные накопители и оптические приводы.
Разъем IDE: В настоящее время редко встречаются, разъемы IDE использовались для подключения к более старым жестким дискам. Кроме того, еще пару лет назад многие оптические приводы поддерживали IDE. Сегодня все новые устройства хранения данных поставляются с интерфейсом SATA.
Разъем для гибких дисков: Известный 3,5-дюймовый дисковод для гибких дисков просуществовал почти два десятилетия — вечность в мире технологий. Но если у вас нет стопки старых дискет, вам не понадобится дисковод. А если вам понадобится дисковод для гибких дисков, вы всегда можете взять внешний дисковод, подключенный к USB.
Intel DP67BG
Теперь давайте рассмотрим более новую материнскую плату: Intel D67BG, основанную на чипсете Intel P67 и поддерживающую процессоры LGA 1155 (например, Core i7-2600K на базе Sandy Bridge).
Материнская плата Intel D67BG
: современный дизайн Intel.
Разъемы памяти DDR3: В ПК-системах текущего поколения используется память DDR3, но во многих случаях они поддерживают разные рабочие скорости. Чипсет P67, используемый в этой плате, максимально поддерживает DDR3-1600, но для достижения такого уровня скорости вам придется разогнать чипсет — официально P67 поддерживает только DDR3-1333. Здесь мы видим четыре сокета памяти. Система поддерживает двухканальную память, что означает, что система заполнена парными модулями памяти, которые устанавливаются в гнезда одного цвета.
Разъем вентилятора ЦП: Этот разъем специально разработан для подключения вентилятора охлаждения ЦП. Системный BIOS контролирует скорость вращения вентилятора охлаждения процессора; и если вентилятор не подключен к этому заголовку, вы можете получить ошибку при загрузке.
Восьмиконтактный разъем ATX12V (питание ЦП): Назад, когда процессор Pentium 4 был выпущен впервые, Intel осознала, что высокопроизводительным ЦП нужен собственный источник чистого выделенного питания сверх того, что может обеспечить стандартный 24-контактный разъем питания.Так родился ATX12V. Вы увидите четырехконтактные разъемы на младших платах, поддерживающих процессоры с более низким тепловым расчетом (TDP), но восьмиконтактная версия разъема используется с процессорами более высокого уровня и на платах, которые пользователи могут разогнать.
Питание вторичных вентиляторов: Многие материнские платы с разъемами питания вторичных вентиляторов; Эти разъемы в основном используются для питания и контроля различных корпусных вентиляторов.
Разъем PCI Express x1: PCI Express — это последовательный интерфейс, хотя несколько линий могут быть объединены вместе.«X1» относится к слоту, поддерживающему одну линию PCI Express; он используется для устройств ввода-вывода, которым не требуется двунаправленная пропускная способность более 500 мегабайт в секунду (PCIe 1-го поколения). Звуковые карты, например, обычно являются устройствами PCIe x1.
PCI Express x16 (графика): слота PCI Express x16 используются в основном для видеокарт, хотя их можно использовать с любой картой PCI Express. Однако может возникнуть путаница, потому что не все слоты PCIe x16 являются настоящими PCIe x16. Иногда можно встретить разъемы PCIe x16, которые являются физическими слотами для установки видеокарт, но на самом деле являются восьмиполосными (x8) или даже четырехканальными (x4) электрически.
На некоторых платах даже слоты, которые поддерживают настоящий 16-полосный PCI Express для графики, могут вернуться к восьмиполосным каналам, если вы установите вторую видеокарту во второй слот PCIe x16 на материнской плате. Например, чипсет P67 имеет всего 16 линий PCIe для графики. Таким образом, если вы добавите две видеокарты для работы в режиме двойного графического процессора, каждая карта будет иметь только восемь линий. Однако эта ситуация не так плоха, как кажется, поскольку даже восемь линий в системе на базе PCIe 2.0 или 3.0 обеспечивают достаточную пропускную способность для большинства игр.
Устаревший 32-битный слот PCI: Классический 32-битный слот PCI существует с 1993 года. Множество карт расширения поддерживают 32-битный PCI; и для их размещения на большинстве материнских плат, вероятно, будет как минимум один 32-битный слот PCI. Вы можете увидеть некоторые системные платы, сконфигурированные таким образом, что конкретный кронштейн корпуса задней панели может поддерживать либо слот PCI, либо слот PCIe, с некоторым перекрытием между ними, поскольку они расположены очень близко друг к другу.
Заголовок переключателя на передней панели: Этот разъем соединяет различные провода с передней панелью корпуса, где они соединяются с кнопками питания и сброса, а также светодиодами состояния для включения питания и активности накопителя.
Далее: Материнские платы для процессоров AMD и чипсета Intel Z77
гигабайт 990FXA-UD7
Далее мы обратим внимание на материнскую плату, поддерживающую процессоры AMD. Обратите внимание, что платы на базе чипсетов AMD поддерживают многие из тех же функций, что и платы на базе Intel, — это отличная особенность отраслевых стандартов.
Материнская плата, совместимая с AMD: Gigabyte 990FXA-UD7.
24-контактный разъем питания ATX: Этот разъем существует на всех современных материнских платах на базе ATX и является стандартным средством подключения питания от блоков питания.Этот разъем обеспечивает питание всех интерфейсов, включая 3 В, 5 В и 12 В. Типичный блок питания ATX12V версии 2.3 обеспечивает до 75 Вт для видеокарт PCI Express; но многим современным видеокартам требуется больше, поэтому вы часто найдете вторичные 6- или 8-контактные разъемы питания на самих видеокартах.
ATX4P: Этот необычный элемент на самом деле представляет собой разъем питания SATA для подачи питания на твердотельные накопители, жесткие диски или оптические приводы от самой материнской платы.
Разъем TPM: Некоторые стандартные ПК и ноутбуки используют разъем Trusted Platform Module для связи с модулем криптографического процессора для хранения ключей шифрования и выполнения специальных операций шифрования, таких как шифрование жесткого диска и определенные типы управления цифровыми правами. (DRM) расшифровка.
Передняя панель USB 3.0: Этот разъем используется для подключения разъемов USB 3.0 на передней панели. Для этого требуется больше контактов, чем для разъемов USB 2.0, но он управляет двумя USB 3.0 портов вместо одного. Если в корпусе вашего ПК отсутствует внутренний кабель USB 3.0, вы не сможете его использовать. Как и разъемы на задней панели, порты USB 3.0 на передней панели часто имеют синий цвет.
Разъем ЦП AMD: Я называю этот компонент, потому что его стиль отличается от современного сокета ЦП Intel. У процессоров AMD все еще есть контакты, тогда как Intel переместила контакты в разъем материнской платы.
Intel DZ77GA-70K
Я использую фотографию только одной секции этой платы, чтобы обозначить некоторые конкретные разъемы и подойти немного ближе.Материнская плата Intel DZ77GA-70K разработана с учетом новейшего набора микросхем Intel Z77.
Является частью Intel DZ77GA-70K — материнской платы, на которой установлен новейший набор микросхем Intel Z77.
Разъем для вентилятора на корпусе: Как отмечалось ранее, на большинстве материнских плат более высокого класса есть несколько таких разъемов для вентиляторов, разбросанных по всей плате. Если их достаточно, вам следует подключить к ним свои вентиляторы, чтобы BIOS мог контролировать и управлять скоростью вращения вентиляторов — если вы не являетесь серьезным оверклокером, использующим отдельные модули управления вентиляторами.
Слот PCI Express x4: Этот относительно редкий физический и электрический слот PCIe x4 используется для высокопроизводительных сетевых карт и некоторых карт контроллеров памяти.
Цифровое аудио S / PDIF: Этот старый тип разъема изначально использовался для подключения к приводам CD-ROM. Сегодня он все еще используется для подключения к некоторым оптическим приводам и другим аудиоустройствам, поддерживающим цифровой звук S / PDIF (Sony / Philips Digital Interface).
Передняя панель USB 3.0: Материнская плата DZ77GA поставляется с двумя портами USB 3 на передней панели.0, подключая до четырех портов USB 3.0 на передней панели корпуса.
Сильноточный Передняя панель USB 2.0: Это немного другой тип разъема USB 2.0. Хотя он действует как обычный порт USB 2.0 при отправке или получении данных, он может подавать дополнительный ток, чтобы обеспечить быструю зарядку мобильных устройств, и он может даже заряжать устройства (например, Apple iPad), которым требуется больше тока, чем обычно обеспечивает стандартный USB 2.0.
Consumer IR: Этот разъем используется для подключения инфракрасных приемников на передней панели, которые позволяют пользователям управлять ПК с помощью стандартного программируемого пульта дистанционного управления.
Диагностические светодиоды: Большинство материнских плат имеют простые светодиоды, которые загораются или меняют цвет при возникновении проблем с платой. Однако на некоторых платах более высокого уровня есть эти светодиоды состояния, которые мигают буквенно-цифровым кодом, который помогает пользователю сузить источник проблемы с загрузкой.
На этом мы завершаем наш обзор различных разъемов, контактов и портов материнской платы. Хотя я никоим образом не рассмотрел все возможности, перечисленные здесь составляют подавляющее большинство разъемов, с которыми вы встретитесь на современных материнских платах.
Редко вы будете использовать каждый разъем на плате, но понимание этих разъемов должно помочь вам выбрать корпус ПК, который соответствует вашим потребностям или который вмещает новые устройства, которые вы планируете добавить при обновлении. Кроме того, если у вас есть особые потребности, вам будет удобнее приобрести материнскую плату, способную работать с вашим приложением.
Общие сведения о переключателях аудиоразъемов и схемах
Аудиоразъемы
существуют уже несколько десятилетий и используются в самых разных приложениях.Несмотря на простоту своих основных функций, они могут использоваться в сложных системах. Чтобы лучше понять некоторые из их возможностей, мы углубимся в «внутренности» этих разъемов и посмотрим, что они могут предложить. Глядя на, казалось бы, простую таблицу данных для аудиоразъемов, вы часто найдете множество схем с различными переключателями и соединениями. В этом посте мы рассмотрим, как читать эти схемы, описать различные доступные типы переключателей и обсудить, как они реализованы в аудиоприложениях.
Что такое коммутатор?
По своему основному определению, относящемуся к электрическим соединителям, выключатель — это устройство для создания и разрыва соединения в электрической цепи. Аудиоразъемы доступны без переключателей, с простыми переключателями или со сложной системой переключения. Эти переключатели часто представлены на схеме разъема, доступного в таблице данных. Ниже приведены некоторые типовые схемы, показывающие некоторые из этих вариантов переключения.
Типовая схема аудиоразъема с различными вариантами переключения
Как читать схему аудиоразъема
Прежде чем мы перейдем к функции переключателя, сначала нам нужно понять, как читать схему аудиоразъема.Аудиоразъемы могут иметь от 2 до 6 и более проводов. В этом примере мы остановимся на стандартном стереоразъеме с 3-мя проводниками. Ниже представлена схема штекера и базовая схема, включая типовые обозначения клемм. Этот конкретный пример не включает переключатели.
Базовый чертеж схемы звукового штекера и разъема
При чтении схемы представьте, что штекер вставляется слева направо для совмещения с соответствующими клеммами ответного разъема.
Пример сопряженного аудиоразъема и штекера
Теперь мы собираемся добавить переключатель в положение клеммы 2 (наконечник). Переключатель слева, показанный ниже, классифицируется как нормально замкнутый, потому что в неподключенном состоянии клемма 10 находится в прямом контакте (замкнутом) с клеммой 2. Обычно его называют «концевым переключателем», поскольку переключатель является расположен на «наконечнике» терминала. Теперь мы снова визуализируем вставку ответной заглушки слева направо. Когда наконечник контактирует с выводом 2, он отталкивает эту пружину от вывода 10, делая контакт между этими выводами «разомкнутым».
Пример, показывающий разомкнутый контакт между клеммами 2 и 10
Аналогичным образом, несколько переключателей могут присутствовать на разных контактах. Ниже приведен пример 4-проводной вилки с 3 переключателями, расположенными на наконечнике, кольцевом 1 и кольцевом 2 клеммах.
Схема 4-проводного аудиоразъема с 3 переключателями
Несмотря на то, что он выглядит более сложным, он по-прежнему имеет те же базовые функции, что и вариант с одним переключателем, за исключением наличия 2 дополнительных переключателей.
Все переключатели, которые мы рассмотрели до сих пор, были нормально замкнутыми.Некоторые другие функции переключения могут быть классифицированы как нормально разомкнутые, однополюсные, двойные (SPDT) и двухполюсные, двойные (DPDT). Многие из этих переключателей будут изолированы от аудиосигналов и могут использоваться для управления другими частями схемы.
Примеры дополнительных функций переключения
Нужны ли переключатели аудиоразъемов?
Приложение определяет, сколько и какого типа переключателей необходимо. Если вы просто подключаете наушники к MP3-плееру для прослушивания музыки, вам не обязательно понадобится аудиоразъем с переключателями.Однако, если вам нужно переключить звук между динамиками и наушниками, определить, когда вставлен штекер, использовать вставленный штекер для управления другими частями вашей схемы или использовать плату микширования звука, вы, вероятно, захотите использовать разъем с функцией переключения. Ниже приведены некоторые концептуальные примеры, которые можно применить к нескольким приложениям.
Переключение звука между динамиками и наушниками
На первом рисунке вилка не вставлена, поэтому переключатели клемм 10 и 11 замкнуты, направляя звук в динамик.На втором рисунке вставлен штекер, который размыкает контакты 10 и 11, таким образом направляя звук на наушники.
Пример переключения звука между динамиками и наушниками
Определить, когда вставлен штекер
Аналогичным образом, эта установка задействует функцию обнаружения, когда контакт клеммы 10 размыкается путем вставки вилки.
Пример опции обнаружения при вставке вилки
Управление другими частями цепи независимо от аудиосигналов
В этом примере клеммы 4 ~ 6 электрически независимы от аудиосигналов 1 ~ 3.При этом используется переключатель SPDT, в котором клеммы 4 и 5 подключаются в неподключенном состоянии, а затем клеммы 5 и 6 должны быть подключены в закрытом состоянии. Это можно использовать для переключения между функциями цепи «A» или «B» при вставленном штекере.
Пример переключателя SPDT, управляющего другими частями схемы независимо от аудиосигналов
Понимая, как использовать различные конфигурации переключателей в аудиоразъеме и их функции, вы можете использовать эти устройства межсоединения в широком спектре приложений для выполнения задач разной сложности.
Дополнительные ресурсы
У вас есть комментарии к этому сообщению или темам, которые вы хотели бы, чтобы мы освещали в будущем?
Отправьте нам письмо по адресу [email protected]
.

Цвет	Разъем
Желто-зеленый	Линейный выход, передние динамики, наушники
Розовый	Микрофон
Голубой	Линейный вход стерео
Оранжевый	Сабвуфер и центральный выход
Черный	Задние динамики объемного звучания для систем 5.1 и 7.1
Серые	Средние динамики объемного звучания для 7.1 системы
Gold	Midi / Game порт (джойстик)
