Расчет блок питания: Расчет мощности блока питания, онлайн калькулятор

Содержание

Как выбрать блок питания? Расчет необходимой мощности

Еще 3 года назад считалось, что блока питания мощностью 350W за глаза хватит для питания любого, самого навороченного домашнего компа. Бери БП помощнее от известного производителя, и можешь хоть обвешаться различными девайсами – ничего считать не нужно.Но сумасшедшая гонка за мегагерцамии fps’ами вносит свои коррективы: на рынке появился новый видеоускоритель от nVidia – GeForce GTX 580, ATI готовит ответный удар, и юзеру уже рекомендуют запастись БП мощностью 600W! Закономерно возникает вопрос: «Без замены блока питания апгрейд теперь невозможен?».



Ответить на этот вопрос не так сложно – надо посчитать мощность компьютера. Уметь вычислить потребляемую мощность системы полезно и присборке и апгрейде компьютера любой конфигурации. Как выяснить, почему не включается компьютер, или выдержит ли noname блок на 230W дополнительный HDD? Об этоммы попытаемся рассказать ниже.

Принцип работы блока питания



Очень часто на железных форумах можно встретить грустные истории про то, как у кого-то сгорел блок питания и прихватилс собойна тот свет мать, проц, видюху, винт и кота Мурзика. Почему же горят БП? И почему горит синим пламенем нагрузка aka начинка системного блока? Чтобы ответить на эти вопросы, кратко рассмотрим принцип работы импульсного блока питания.

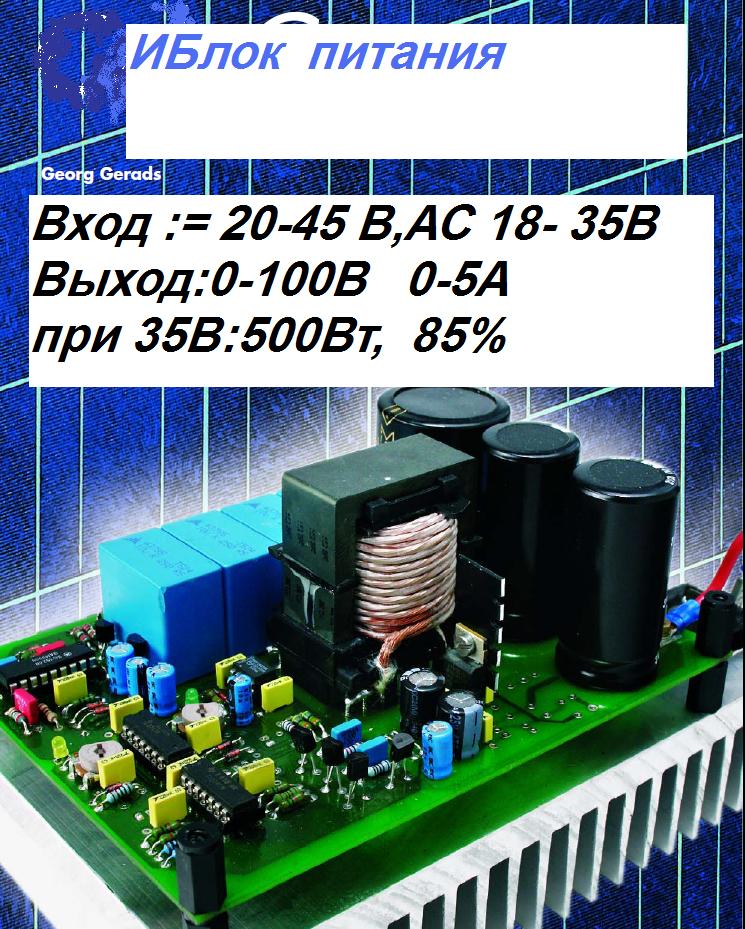

В компьютерных блоках питания применяется метод двойного преобразования с обратной связью. Преобразование происходит за счет трансформации тока с частотой не 50 Гц, как в бытовой сети, а с частотами выше 20 кГц, что позволяет использовать компактные высокочастотные трансформаторы при той же выходной мощности. Поэтому компьютерный блок питания гораздо меньше, чем классические трансформаторные схемы, которые состоят из понижающего трансформатора довольно внушительных размеров, выпрямителя и фильтра пульсаций. Если бы компьютерный блок питания был бы сделан по этому принципу, то при требуемой выходной мощности он был бы размером с системный блок и весил бы в 3–4 раза больше (достаточно вспомнить телевизионный трансформатор с мощностью200–300 Вт).

Импульсный БП имеет более высокий КПД за счет того, что работает в ключевом режиме, а регулированиеи стабилизация выходных напряжений происходит методом широтно-импульсной модуляции. Если не вдаватьсяв подробности, то принцип работы заключается в том, что регулирование происходит путем изменения ширины импульса, то есть его длительности.

Вкратце принцип работы импульсного БП прост: чтобы использовать высокочастотные трансформаторы, нам необходимо преобразовать ток из сети (220 вольт, 50 Гц)в высокочастотный ток (порядка 60 кГц).Ток из электрической сети идет на входной фильтр, который отсекает импульсные высокочастотные помехи, образующиеся при работе. Далее —на выпрямитель,на выходе которого стоит электролитический конденсатор для сглаживания пульсаций. Далее выпрямленное постоянное напряжение порядка 300 вольт поступает на преобразователь напряжения, который преобразует входное постоянное напряжение в переменное напряжение с прямоугольной формой импульсов высокой частоты.

В состав преобразователя входит импульсный трансформатор, который обеспечивает гальваническую развязку от сетии понижение напряжения до требуемых значений. Эти трансформаторы изготавливаются очень маленькими по сравнению с классическими,в них малое количество витков, а вместо железного сердечника используется ферритовый. Затем снимаемое с трансформатора напряжение идет на вторичный выпрямитель и высокочастотный фильтр, состоящий из электролитических конденсаторов и индуктивностей.Для обеспечения стабильного напряжения и работы используются модули, обеспечивающие плавное включение и защитуот перегрузок.

Итак, как ты мог заметить из вышесказанного,в схеме компьютерного блока питания протекает ток очень высокого напряжения — ~300 вольт. Теперь давай представим, что будет, если какой-либо ключевой элемент схемы выйдет из строя,и защитане сработает.Ток высокого напряжения кратковременно поступит в нагрузку (пока БП не выгорит),и часть содержимого системного блока, скорее всего, этого не перенесет.

Почему же горит БП?

Есть много причин: остановился вентилятор, упал внутрь винтик, внутренности забились пылью и т. д.Но нас интересует другой момент.

Импульсный блок питания забирает из сети столько энергии, сколько потребляет нагрузка. Соответственно, если потребляемая нагрузкой мощность будет выше мощности, на которую рассчитан БП, то сила тока, протекающего по цепям блока, также будет выше той, на которую рассчитаны проводники и элементы, что приведет к сильному нагреву и, в итоге,к выходу блока питания из строя. Именно поэтому на выходе БП стоит датчик выходной мощности, и защитная схема сразу отключит блок питания, если расчетная мощность нагрузки будет больше максимальной мощности БП.

Итак, если необдуманно перегрузить блок питания, то в лучшем случае он простоне включится, а в худшем – сгорит, поэтому всегда полезно хотя бы прикинуть мощность нагрузки.

Что такое мощность



Мощность — физическая величина, характеризующая энергию, отданную или полученную объектом в единицу времени. Соответственно, мощность бывает выделяемая (выходная) и поглощаемая (потребляемая).

Мощность, как и энергия, бывает различных видов (механическая, электрическая, тепловая, акустическая, электромагнитная, волновая и т. п.), которые, в свою очередь, связаны с природой этой энергии.

Отношение выделяемой в ходе преобразования энергии мощности к потребляемой называется коэффициентом полезного действия (КПД), который характеризует эффективность этого преобразования.

Как известно из школьного курса физики, мощность P [Вт] для схемы постоянного тока прямо пропорциональна напряжению U [В] и силе тока I [А]в участке цепи:

P = I * U

Эту формулу можно использовать как для расчета мощности, потребляемой устройством, так и для расчета выходной мощности БП, а также для рассеиваемой тепловой мощности.

Соответственно, тепловая мощность, выделяемая на элементе схемы блока питания (нагрев элемента), будет прямо пропорциональна силе тока, проходящего через все потребители.

Наверное, не надо объяснять, что суммарная мощность всех комплектующих должна быть меньше максимальной выходной мощности источника питания.

Необходимо также отметить, что система потребляет мощность неравномерно. Пики мощности приходится на включение ПК или отдельного устройства, задействование сервоприводов, увеличение вычислительной нагрузки на системуи т. д. Производители часто указывают для устройств с большим энергопотреблением значения пиковой мощности. Таким образом, грубо прикинуть максимальную потребляемую мощность нагрузки можно просто сложив мощности всех устройств, подключенных к БП:

P = p (1) + p (2) + p (3) + … + p (i)

Стандарты БП



Но для расчета питания и выявления проблем с ним необходимо знать некоторые данные и о самом блоке питания. Начнем со стандартов.

Первым стандартом блока питания для IBM PC совместимых был AT. Он обеспечивал мощность БП до 200W, чего хватало с большим запасом, так как CPU потребляли по нынешним меркам мизерное количество энергии, и лишь немногие пользователи могли позволить себе второй HDD.

С выходом Pentium II AT уже не мог обеспечить необходимую среднему ПК выходную мощность (230-250W) и уступил свое место ATX. ATX отличается от AT наличием дополнительного источника питания +3.3V, наличием питания в цепи +5V в режиме Standby и возможностью программного отключения. Принципиальных различий в схемотехнике — нет.

Pentuim IV внес очередные коррективы. Этот процессор потребляет столь большую мощность, что стандартный блок ATX уже не может обеспечить стабильное питание в цепи12V. Сечение проводника и площадь уверенного контакта в разъемы недостаточны, что может привести к порче материнской платы, поэтому появился дополнительный 4-контактный разъем.

Учитывая «прожорливость» современных CPU и видеоадаптеров, похоже, скоро нас ждет очередная смена стандарта.

Читаем характеристики блока питания



Та большая красивая цифра, которую указывают в модели блока питания, показывает общую мощность устройства. Нас же должны интересовать такие показатели, как эффективная нагрузка (КПД) и наработкана отказ при определенной нагрузке и температуре. Первый показатель говорит о том, какую мощность будет потреблять нагрузка, а какая выделится вхолостую в виде тепла, то есть при заявленной мощности 350W и эффективной нагрузке 68% мы получим 240W. У разных производителей этот показатель колеблется от 65% до 85%. Второй показатель дает нам данные о рекомендуемых условиях работы БП, например, 100000 часов при нагрузке 75% и температуре25 градусов Цельсия. Другие показатели касаются значений отклонений по входному и выходному напряжению, защиты от перегрузок, короткого замыкания и перегреваи т. д.

Однако есть еще один блок характеристик. Дело в том, что суммарная мощность блока складывается из показателей мощности по отдельным цепям. Они указанына крышке блока питания в специальной табличке. Используя приведенную выше формулу, можно рассчитать минимальную максимальную мощность нагрузки по каждой цепи. Сложив получившиеся мощности, получим эффективную мощность БП.

Мощности по каждому выходу также важно учитывать, так как нагрузка потребляет ток разного напряжения и будет нагружать соответствующую цепь БП.

Процессор



Процессор, один из самых прожорливый элемент в компьютере.Не даром для него выделили отдельную розетку! Мощность, потребляемая той или иной моделью CPU, обычно известна, и указывается производителем. Ее также можно рассчитать, умножив ток, потребляемый процессором (обычно также указывается) на напряжение. Мощности самых распространенных CPU ты можешь посмотреть в таблице.

Сложности с расчетом потребляемой процессором мощности возникают, если CPU разогнан. Мощность увеличивается при повышении тактовой частоты и напряженияна ядре.Если повышение напряжения учесть легко, то коэффициент зависимости потребляемого тока от частоты можно найти только опытным путем. Очень приближенно можно сказать, что при увеличении частоты на 100 МГц потребляемая мощность увеличивается на 0.6–1.0W.

Видеоадаптер



Современные видеоускорители по «прожорливости» дают фору процессору. Видеочип содержит внушительное число транзисторов, частоты также высоки, да и бортовая память нуждается в питании.

Потребляемая видеокартой мощность очень сильно зависит от ее состояния: находится она в режиме ожидания, используется в 2D-приложениях или обсчитывает сложную 3D-сцену. Точные значения изменения потребляемой мощности привести невозможно, однако тесты показывают, что при загрузке системы 3D-приложением в высоком экранном разрешении потребляемая мощность системы может вырасти на 80-200W по сравнению с незагруженным состоянием.

Приводы



Особенностью приводов является наличие механических частей в конструкции,в частности электромоторов, потребляющих ток с напряжением12 вольт. Именно в момент позиционирования головок HDD или открытия лотка CD-привода происходит увеличение потребляемой энергии. Нам приходилось быть свидетелями отключения БП из-за попытки открыть CD-ROM.

Отдельно стоит упомянуть CD-RWи DVD драйвы. Из-за повышенной мощности лазерного луча эти приводы потребляют несколько больше энергии, однако в сравнении цифра незначительна — ~15W.

USB и IEEE 1394



При «горячем» подключении устройств также происходит скачок потребляемой мощности, и каждое устройство потребляет дополнительную энергию. Таким образом, необходимо учитывать питание временно подключаемых устройств при планировании запаса мощности блока питания.

Другие факторы



При покупке блока питания всегда необходимо оставлять определенный запас мощности. Это связанос возможностью будущих апгрейдов и с установкой дополнительного оборудования. Также следует учитывать сезонное изменение условий работы, износ и загрязнение БП. Например, очень сильно влияет на работу блока пыль. Пыль являетсяне только термоизолятором, который препятствует охлаждению, и не только помехой в работе вентиляторов. Она еще является прекрасным проводником статического электричества. Так что пыль в первую очередь опасна для компьютера, и при повышении потребляемой мощности (т. е. повышении напряжения при включении какого-либо устройства) может выйти из строякакой-либо компонент. Аналогичная ситуация и с износом —он приближает выход из строя системы.

На что нужно обратить внимание при покупке БП



Прежде всего, на качество исполнения. Его можно оценить даже на вес. Иногда удивляет легкость 600-ваттного безымянного БП по сравнению с тяжестью 350-ваттного Chiftec. Солидный вес означает, что производитель не экономитна хороших массивных радиаторах и трансформаторахс запасом мощности, и дажена силовых элементах конструкции корпуса БП.

Также мощные блоки питания оснащаются большим числом (от 7 и выше) качественных разъемов для подключения различных внутренних устройств.

Если есть возможность, то желательно проверить стабильность выходного напряжения в работе.Для этого есть различные утилиты, которые позволяют наблюдать и записывают характеристики питания в реальном времени. Обычно они идут в комплектес программным обеспечением к материнской плате.

И наконец, не следует покупать блоки без названия или с незнакомым названием фирмы-изготовителя.

Выводы



Итак, рассчитывать потребляемую мощность нагрузки и реальную выходную мощность блока питания при принятии решений о покупке нового девайса или апгрейде просто необходимо. И хотя современные блоки обладают надежными схемами защиты, будет очень неприятно, если при попытке прочесть информацию с флэш-драйва новенький блок питания сразу же отключится.

Авторы: Кирилл Бохинек, Павел Сухочев
Источник: Железо, номер #003

Как выбрать блок питания для светодиодной ленты 12В или 24В

Правила выбора и монтажа блоков питания: формула расчета мощности, класс защиты и количество устройств.

Импульсные блоки питания предназначены для преобразования переменного напряжения, которое используется в бытовой электросети (в квартирах, офисах и т.д.) в постоянное, которое необходимо для работы светодиодных лент. Также импульсный блок питания понижает напряжение с 220В до 12В.

Но прежде чем выбирать блок питания для светодиодной ленты, нужно определиться с ее типом, длиной и мощностью. О том, как правильно выбрать ленту, мы писали здесь.

Если вы остановили выбор на ленте с напряжением 12 или 24В, то можно подбирать блок питания. И первое, с чего нужно начать, — определить его мощность, которая требуется в вашем случае.

Формула расчета мощности блока питания

Для правильного выбора блока питания используют следующую формулу:

Потребляемая мощность с одного метра (Вт/м) * Необходимая длина светодиодной ленты (м) + 20 % (запас по мощности) = Мощность блока питания (Вт).

Дополнительные 20% — это запас мощности, который необходим для обеспечения стабильной работы блока питания. Без запаса блок при полной нагрузке будет работать на максимальной мощности, что приведет к его перегреванию и быстрому выходу из строя. Если блок питания перегружен – срабатывает защита от перегрева. Это приводит к морганию светодиодной ленты, так как защита отключает подачу питания (чтобы блок охладился до безопасной температуры).

Разберем все на конкретном примере.

Светодиодная лента артикул 00-120. Лента светодиодная 12В, 8 Вт/м, SMD 2835, 60 д/м, IP20, 800 Лм/м, ширина подложки 8мм, цвет теплый белый, требуемая длина — 2,5 метра.

Подставляем данные в формулу:

Потребляемая мощность — 8 Вт/м * Необходимая длина — 2,5 м + 20 % (запас мощности) = 24 Вт. Из ближайших по мощности блоков питания выбираем блок 25 Вт, арт. 03-02.

Степень защиты от пыли и влаги

При выборе блока питания, как и при выборе самой ленты, учитывают класс пылевлагозащиты. Подробнее о классе IP защиты можно прочитать здесь.

Необходимо, чтобы блок питания соответствовал не только заявленной мощности светодиодной ленты, но и ее классу защиты от пыли и влаги.

Для помещений с нормальным сухим микроклиматом (например, спальня) существует большое количество стандартных блоков питания со степенью пылевлагозащиты IP20.

Корпус таких блоков сделан из алюминия, железа или другого металла и имеет на верхней части отверстия для дополнительного охлаждения. Такие блоки питания лишь минимально защищены от пыли или других мелких частиц и совсем не защищены от влаги.

Для размещения в местах повышенной влажности, в производственных помещениях, а также для наружного размещения используются герметичные блоки питания (класса IP65 и IP67). При этом речь идет не только о ванной комнате, но и о кухне, где тоже часто бывает высокая влажность.

Электрическая схема в таких блоках питания полностью залита водонепроницаемым компаундом, но их степень влагозащиты различается в зависимости от класса.

IP65 – защищен от проникновения воды, но без погружения.
IP67 – защищен от проникновения воды, с возможностью кратковременного погружения на глубину до 1 метра.

Обратите внимание: защита блока не защищает контакты, поэтому иногда их надо дополнительно герметизировать.

И еще одна важная вещь — герметичные блоки залиты компаундом и имеют малую степень теплоотвода. Для лучшего охлаждения, при подключении лент большой мощности и/или использования блоков в закрытых пространствах, необходимо применять дополнительную принудительную вентиляцию внешними вентиляторами.

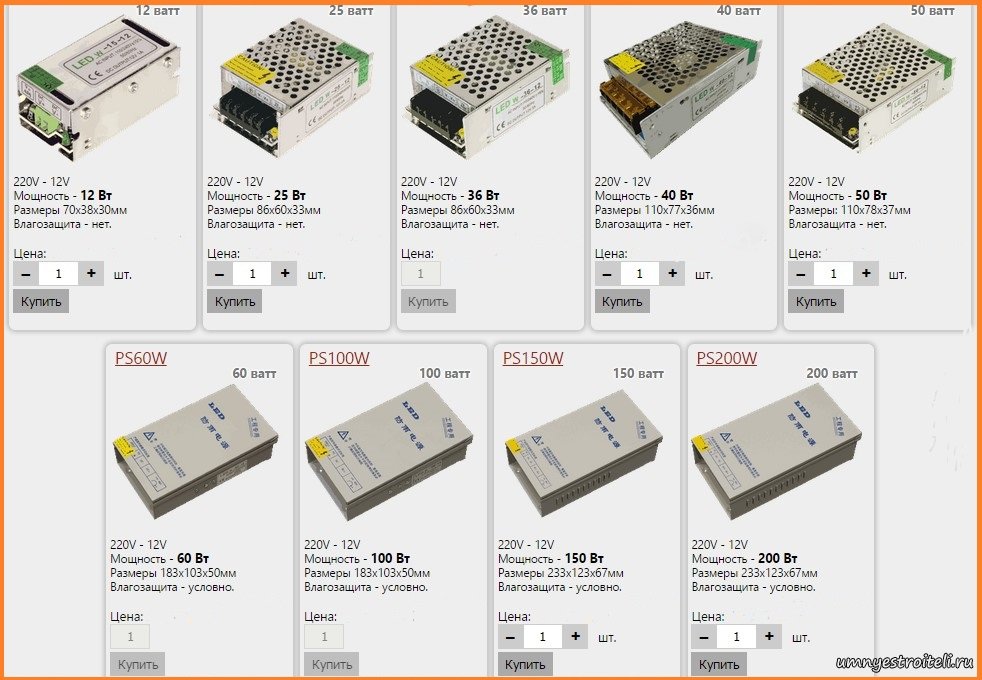

Один блок питания большой мощности или несколько малой мощности

Есть практическая разница в использовании одного мощного или нескольких маломощных блоков питания.


Несколько маломощных блоков питания

При подключении светодиодной ленты большой длины и большой мощности в обычных помещениях, где необходима дополнительная шумоизоляция (спальные комнаты, комнаты отдыха и т.д.), рекомендуется использовать несколько маломощных блоков питания.

Такие блоки имеют компактные размеры с возможностью размещения в небольшом пространстве. Их корпус позволяет производить охлаждение без использования принудительной вентиляции. Но для лучшего теплоотвода необходимо предусмотреть дополнительное свободное пространство вокруг таких блоков (обычно достаточно 20 см со всех сторон).


Один мощный блок питания

Для подключения светодиодной ленты большой длины и большой мощности может применяться и один мощный блок питания.

Эти блоки питания используют в местах, где есть пространство для установки блоков таких размеров, и существует общий шумовой фон (офисы, магазины и т. д.).

Для отвода выделяемого тепла в таких блоках требуется активная вентиляция: внешний или встроенный вентилятор (кулер), что может создать ряд неудобств при эксплуатации в тихих помещениях (спальнях и местах отдыха).

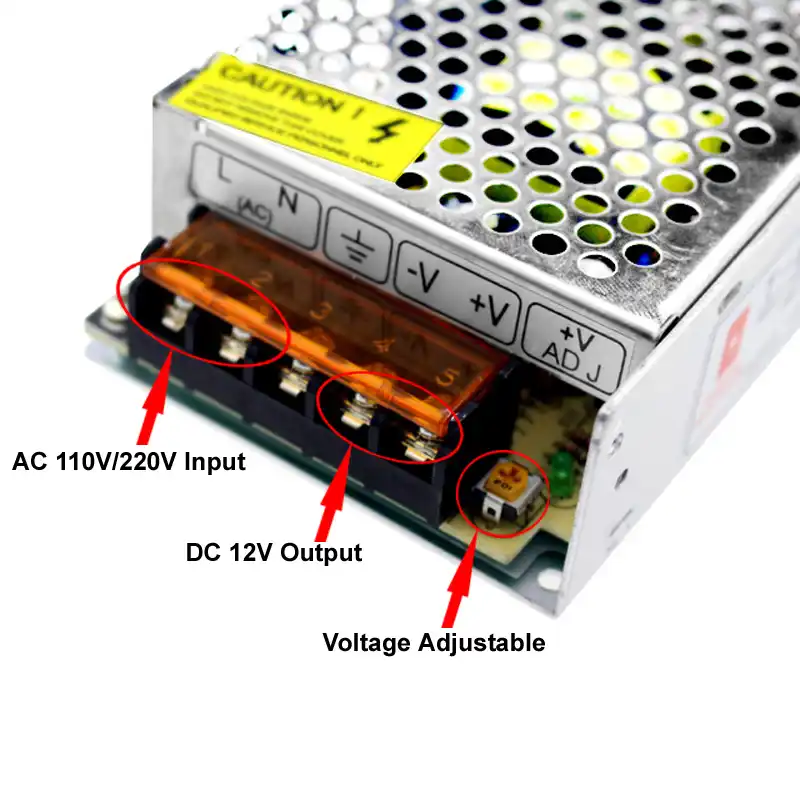

Особенности установки блоков питания

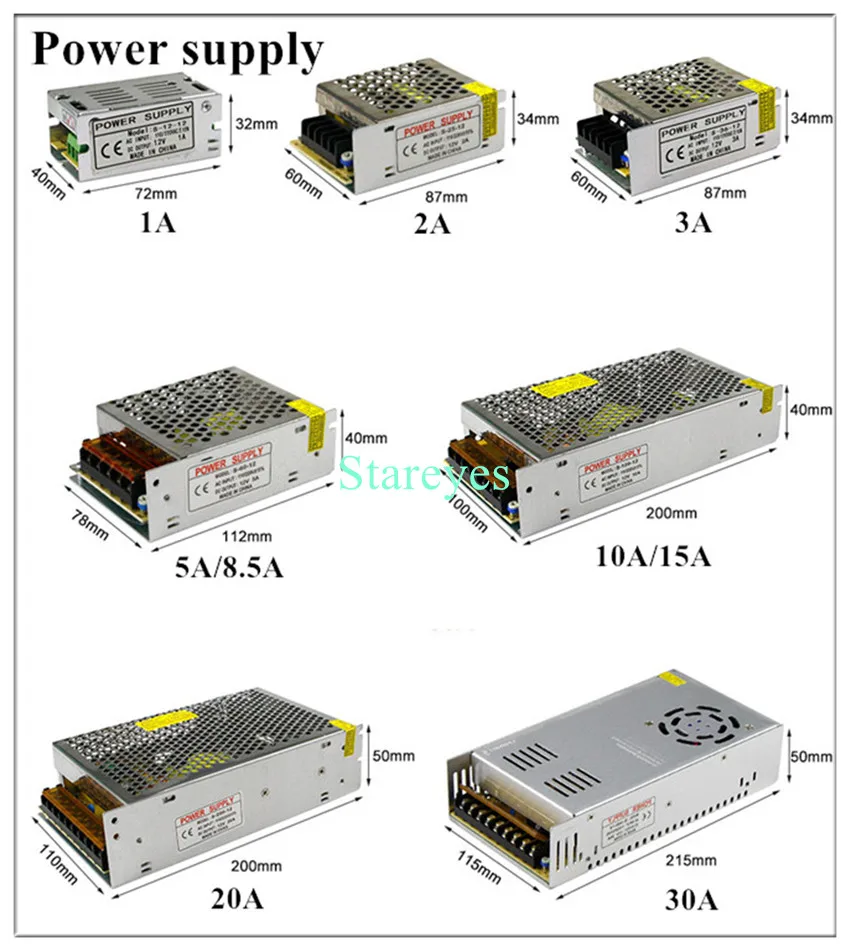

При выборе блока необходимо учитывать его конструктивные и габаритные параметры, такие как исполнение корпуса (стандартный плоский и широкий или длинный и тонкий).

Также необходимо обеспечить вентиляцию и соблюсти требования пожарной безопасности, предусмотреть возможность доступа при последующей эксплуатации и ограничить возможность случайного контакта детей с блоком.

Не рекомендуется устанавливать блоки питания рядом с отопительными приборами и оборудованием, вырабатывающим тепло (например, комнатные батареи). Нельзя устанавливать блоки друг на друга. Минимальное расстояние между подключаемыми блоками питания должно составлять 20 см и более.

При выполнении этих простых правил блоки питания для светодиодной ленты будут работать долго и надежно.


Расчет блоков питания | Начинающим


К вспомогательным, но нужным устройствам относятся выключатель SA1, предохранитель FU1 и индикатор включения — миниатюрная лампа накаливания HL1, с номинальным напряжением, несколько большим напряжения вторичной обмотки трансформатора (лампы, горящие с недокалом, гораздо дольше служат).

Стабилизатор напряжения, если он имеется, включается между выходом выпрямителя и нагрузкой. Напряжение на его выходе, как правило, меньше Uвых, и на стабилизаторе тратится заметная мощность.

Начнем с расчета сетевого трансформатора. Его габариты и масса полностью определяются той мощностью, которую должен отдавать блок питания: Рвых = Uвых • Iвых. Если вторичных обмоток несколько, то надо просуммировать все мощности, потребляемые по каждой из обмоток. К посчитанной мощности следует добавить мощность индикаторной лампочки Ринд и мощность потерь на диодах выпрямителя

Pвыпр = 2Unp • Iвых,

где U

np — прямое падение напряжения на одном диоде, для кремниевых диодов оно составляет 0,6. .. 1 В, в зависимости от тока. Unp можно определить по характеристикам диодов, приводимых в справочниках.

От сети трансформатор будет потреблять мощность, несколько большую рассчитанной, что связано с потерями в самом трансформаторе. Различают «потери в меди» — на нагрев обмоток при прохождении по ним тока — это обычные потери, вызванные активным сопротивлением обмоток, и «потери в железе», вызванные работой по перемагничиванию сердечника и вихревыми токами в его пластинах Отношение потребляемой из сети к отдаваемой мощности равно КПД трансформатора η. КПД маломощных трансформаторов невелик и составляет 60…65 %, возрастая до 90 % и более лишь для трансформаторов мощностью несколько сотен ватт. Итак,

Ртр = (Рвых + Ринд + Рвыпр)/η.

Теперь можно определить площадь сечения центрального стержня сердечника (проходящего сквозь катушку), пользуясь эмпирической формулой:

S2 = Pтр.

В обозначениях магнитопроводов уже заложены данные для определения сечения. Например, Ш25х40 означает ширину центральной части Ш-образной пластины 25 мм, а толщину набора пластин 40 мм. Учитывая неплотное прилегание пластин друг к другу и слой изоляции на пластинах, сечение такого сердечника можно оценить в 8…9 см2 , а мощность намотанного на нем трансформатора — в 65…80 Вт.

Площадь сечения центрального стержня магнитопровода трансформатора S определяет следующий важный параметр — число витков на вольт. Оно не должно быть слишком малым, иначе возрастает магнитная индукция в магнитопроводе, материал сердечника заходит в насыщение, при этом резко возрастает ток холостого хода первичной обмотки, а форма его становится не синусоидальной — возникают большие пики тока на вершинах положительной и отрицательной полуволн. Резко возрастают поле рассеяния и вибрация пластин. Другая крайность — излишнее число витков на вольт — приводит к перерасходу меди и повышению активного сопротивления обмоток. Приходится также уменьшать диаметр провода, чтобы обмотки уместились в окне магнитопровода.

Подробнее эти вопросы рассмотрены в [1].

Число витков на вольт n у фабричных трансформаторов, намотанных на стандартном сердечнике из Ш-образных пластин, обычно рассчитывают , из соотношения n = (45…50)/S, где S берется в см2. Определив n и умножив его на номинальное напряжение обмотки, получают ее число витков. Для вторичных обмоток напряжение следует брать на 10 % больше номинального, чтобы учесть падение напряжения на их активном сопротивлении.

Все напряжения на обмотках трансформатора (UI и UII на рис.) берутся в эффективных значениях. Амплитудное значение напряжений будет в 1,41 раза выше. Если вторичная обмотка нагружена на мостовой выпрямитель, то напряжение на выходе выпрямителя Uвых на холостом ходу получается практически равным амплитудному на вторичной обмотке. Под нагрузкой выпрямленное напряжение уменьшается и становится равным:

Uвых=1,41UII — 2Uпр — Iвых rтр.

Здесь rтр — сопротивление трансформатора со стороны вторичной обмотки. С достаточной для практики точностью можно положить rтp = (0,03…0,07)Uвых/Iвых, причем меньшие коэффициенты берутся для более мощных трансформаторов.

Определив числа витков, следует найти токи в обмотках. Ток вторичной обмотки III = Iинд + Pвых/UII. Активный ток первичной обмотки (обусловленный током нагрузки) I = Ртр/UI. Кроме того, в первичной обмотке течет еще и реактивный, «намагничивающий» ток, создающий магнитный поток в сердечнике, практически равный току холостого хода трансформатора. Его величина определяется индуктивностью L первичной обмотки: I = UI/2пfL.

На практике ток холостого хода определяют экспериментально — у правильно спроектированного трансформатора средней и большой мощности он составляет (0,1…0,3)IIA. Реактивный ток зависит от числа витков на вольт, уменьшаясь с увеличением n. Для маломощных трансформаторов допускают llp = (0,5…0,7)lIA. Активный и реактивный токи первичной обмотки складываются в квадратуре, поэтому полный ток первичной обмотки II2 = IIA2 + I2.

Определив токи обмоток, следует найти диаметр провода исходя из допустимой для трансформаторов плотности тока 2…3 А/мм2. Расчет облегчает график, показанный на рис.[2].

Модернизация компьютера. Расчет мощности БП.

Модернизация компьютера. Расчет мощности БП.

Чтобы выяснить, можно ли модернизировать компьютер, сначала вычислите мощность, потребляемую его отдельными узлами, а затем определите мощность блока питания. После этого станет ясно, нужно ли заменять блок питания более мощным. К сожалению, эти расчеты не всегда удается выполнить, потому что многие фирмы-производители не сообщают, какую мощность потребляют их изделия. Довольно сложно определить этот параметр для устройств с напряжением питания +5В, включая системную плату и платы адаптеров. Мощность, потребляемая системной платой, зависит от нескольких факторов. Большинство системных плат потребляют ток около 5А, но будет лучше, если вы как можно точнее вычислите значение тока для вашей конкретной платы. Хорошо, если вам удастся найти точные данные для плат расширения; если их нет, то проявите разумный консерватизм и исходите из максимальной мощности потребления для плат адаптеров, допускаемой стандартом используемой шины.

Обычно превышение допустимой мощности происходит при заполнении разъемов и установке дополнительных дисководов. Некоторые жесткие диски, и другие устройства могут перегрузить блок питания компьютера. Обязательно проверьте, достаточно ли мощности источника +12В для питания всех дисководов. Особенно это относится к компьютерам с корпусом Tower, в котором предусмотрено много отсеков для накопителей. Проверьте также, не окажется ли перегруженным источник +5В при установке всех адаптеров. С одной стороны, лучше перестраховаться, а с другой — имейте в виду, что большинство плат потребляет меньшую мощность, чем максимально допустимая стандартом шины.

Многие пользователи компьютеров заменяют блок питания только после того, как он сгорит. Конечно, при ограниченном бюджете принцип «не сломался — не трогай» в какой-то мере оправдан. Однако часто блоки ломаются не совсем: они продолжают работать, периодически отключаясь или подавая на свои разъемы нештатные значения напряжений. Компьютер при этом работает, но его поведение абсолютно непредсказуемо. Вы будете искать причину в программе, хотя действительным виновником является перегруженный блок питания.

Опытные пользователи персональных компьютеров предпочитают не применять метод расчета мощности. Они просто покупают компьютеры с высококачественным источником питания, рассчитанным на 300 или 350 Вт (или устанавливают такой источник самостоятельно) и затем при модернизации системы не задумываются о потребляемой мощности. Если вы не планируете собрать систему с шестью дисководами HDD и дюжиной других внешних устройств, то, вероятно, не превысите возможности такого блока питания.

В большинстве совместимых блоков питания выходная мощность колеблется от 150 до 300 Вт. Блоки малой мощности непрактичны, и при желании вы можете заказать блок питания мощностью до 500 Вт, который будет вполне соответствовать вашим потребностям. Блоки питания мощностью более 300 Вт предназначены для тех энтузиастов, которые «набивают» системы Desktop или Tower всевозможными устройствами. Они могут обеспечить работу системной платы с любым набором адаптеров и множеством дисковых накопителей. Однако превысить паспортную мощность блока питания вам не удастся, потому что в компьютере просто не останется места для новых устройств.

Параметры блоков питания. Качество блоков питания определяется не только выходной мощностью. Опыт показывает, что, если в одной комнате стоит несколько компьютеров и качество электрической сети невысокое (часто пропадает напряжение, возникают помехи и т.п.), системы с мощными блоками питания работают гораздо лучше систем с дешевыми блоками, устанавливаемыми в некоторых моделях невысокого класса. Обратите внимание, гарантирует ли фирма-производитель исправность блока питания (и подключенных к нему систем) при следующих обстоятельствах:

— полном отключении сети на любое время;

— любом понижении сетевого напряжения;

— кратковременных выбросах с амплитудой до 2500В (!) на входе блока питания (например, при разряде молнии).

Хорошие блоки питания отличаются высоким качеством изоляции: ток утечки — не более 500 мкА, что бывает важно в том случае, если сетевая розетка плохо заземлена или вовсе не заземлена. Как видите, требования, предъявляемые к высококачественным устройствам, очень жесткие. Разумеется, желательно, чтобы блок питания им соответствовал.

При покупке компьютера (или замене блока питания) необходимо обратить внимание на целый ряд параметров источника питания.

Среднее время наработки на отказ (среднее время безотказной работы), или среднее время работы до первого отказа (параметр MTBF (Mean Time Between Failures) либо MTTF (Mean Time To Failure)). Это расчетный средний интервал времени в часах, в течение которого ожидается, что источник питания будет функционировать корректно. Среднее время безотказной работы источников питания (например, 100 тыс. часов или больше) как правило определяется не в результате эмпирического испытания, а иначе. Фактически изготовители применяют ранее разработанные стандарты, чтобы вычислить вероятность отказов отдельных компонентов источника питания. При вычислении среднего времени безотказной работы для источников питания часто используются данные о нагрузке блока питания и температуре среды, в которой выполнялись испытания.

Диапазон изменения входного напряжения (или рабочий диапазон) , при котором может работать источник питания. Для напряжения 110В диапазон изменения входного напряжения обычно составляют значения от 90 до 135В; для входного напряжения 220В — от 180 до 270 В.

Пиковый ток включения. Это самое большое значение тока, обеспечиваемое источником питания в момент его включения; выражается в амперах (А). Чем меньше ток, тем меньший тепловой удар испытывает система.

Время (в миллисекундах) удержания выходного напряжения в пределах точно установленных диапазонов напряжений после отключения входного напряжени . Обычно 15-25 мс для современных блоков питания.

Переходная характеристика. Количество времени (в микросекундах), которое требуется источнику питания, чтобы установить выходное напряжение в точно определенном диапазоне после резкого изменения тока на выходе. Другими словами, количество времени, требуемое для стабилизации уровней выходных напряжений после включения или выключения системы. Источники питания рассчитаны на равномерное (в определенной степени) потребление тока устройствами компьютера. Когда устройство прекращает потребление мощности (например, в дисководе останавливается вращение дискеты), блок питания может подать слишком высокое выходное напряжение в течение короткого времени. Это явление называется выбросом; переходная характеристика — это время, которое источник питания затрачивает на то, чтобы значение напряжения возвратилось к точно установленному уровню. За последние годы удалось достичь значительных успехов в решении проблем, связанных с явлениями выбросов в источниках питания.

Защита от перенапряжений. Это значения (для каждого вывода), при которых срабатывают схемы защиты и источник питания отключает подачу напряжения на конкретный вывод. Значения могут быть выражены в процентах (например, 120% для +3,3 и +5 В) или так же, как и напряжения (например, +4,6 В для вывода +3,3 В; 7,0 В для вывода +5 В).

Максимальный ток нагрузки. Это самое большое значение тока (в амперах), который может быть подан на конкретный вывод (без нанесения ущерба системе). Этот параметр указывает конкретное значение силы тока для каждого выходного напряжения. По этим данным вычисляется не только общая мощность, которую может выдать блок питания, но и количество устройств, которые можно подключить к нему.

Минимальный ток нагрузки. Самое меньшее значение тока (в амперах), который может быть подан на конкретный вывод (без нанесения ущерба системе). Если ток, потребляемый устройствами на конкретном выводе, меньше указанного значения, то источник питания может быть поврежден или может автоматически отключиться.

Стабилизация по нагрузке (или стабилизация напряжения по нагрузке). Когда ток на конкретном выводе увеличивается или уменьшается, слегка изменяется и напряжение. Стабилизация по нагрузке — изменение напряжения для конкретного вывода при перепадах от минимального до максимального тока нагрузки (и наоборот). Значения выражаются в процентах, причем обычно они находятся в пределах от ±1 до ±5% для выводов +3,3, +5 и +12В.

Стабилизация линейного напряжения. Это характеристика, описывающая изменение выходного напряжения в зависимости от изменения входного напряжения (от самого низкого до самого высокого значения). Источник питания должен корректно работать при любом переменном напряжении в диапазоне изменения входного напряжения, причем на выходе оно может изменяться на 1% или меньше.

Эффективность (КПД). Отношение мощности, подводимой к блоку питания, к выходной мощности; выражается в процентах. Для современных источников питания значение эффективности обычно равно 65-85%. Оставшиеся 15-35% подводимой мощности преобразуются в тепло в процессе превращения переменного тока в постоянный. Хотя увеличение эффективности (КПД) означает уменьшение количества теплоты внутри компьютера (это всегда хорошо) и более низкие счета за электричество, оно не должно достигаться за счет точности стабилизации независимо от нагрузки на блок питания и других параметров.

Пульсация (Ripple) (или пульсация и шум (Ripple and Noise), или пульсация напряжения (AC Ripple) , или PARD (Periodic and Random Deviation — периодическая и случайная девиация) , или шум, уровень шума). Среднее значение пиковых (максимальных) отклонений напряжения на выводах источника питания; измеряется в милливольтах (среднеквадратичное значение). Эти колебания напряжения могут быть вызваны переходными процессами внутри источника питания, колебаниями частоты подводимого напряжения и другими случайными помехами.

Расчет источника питания усилителя — AudioKiller’s site

Вот здесь новые исследования на эту тему.

Необходимое дополнение
Прошел почти год, и возникла необходимость в дополнении. По правилам его нужно помещать в конце, но для того, чтобы оно было более заметно, я помещаю его в начале. За этот год я продолжал убеждаться в правильности моего подхода. Но все же нужно отметить два важных момента (спасибо моим корреспондентам!).
Очень важно: этот расчет предназначен для воспроизведения музыки, а не для исполнения! При воспроизведении музыки всегда есть предел — максимальное выходное напряжение источника сигнала (магнитофона, CD-плеера, винилового проигрывателя), больше которого просто не бывает. Поэтому и максимальная выходная мощность усилителя ограничена. Громче никак не сделаешь. И, соответственно, мощность, потребляемая от источника питания, никак не может превысить своего максимума. А это очень важно — ведь у нас трансформатор облегченный, к нему бережней относиться надо… При исполнении музыки (например рок-группой), всегда должен быть изрядный запас по мощности — вдруг гитарист «уйдет в запил», причем решит, что его плохо слышно, и будет прибавлять и прибавлять громкость. Значит мощность, потребляемая от блока питания, будет расти и расти. И блок питания ее должен свободно выдавать, так что никакого облегчения ему делать нельзя, наоборот — тут запас должен быть.
Да, и еще — это блок питания для транзисторных усилителей (у ламп все немного иначе, им такой расчет не очень подойдет), работающих в классе АВ, В, супер-А. Для УМЗЧ, работающих в классе А, этот расчет не годится!
Написанию этой программы предшествовал долгий период «вызревания» (около 10 лет), экспериментов, расчетов. И все эти идеи я проверял на себе. Тем не менее, был задан вопрос: «А что будет, если кто-то захочет устроить дискотеку и будет долго гонять усилитель на полной громкости?» И я решил проверить, а что же, в самом деле, будет? Взял свой усилитель на микросхеме TDA7293 (TDA7294) мощностью 2х40 Вт на нагрузке 6 Ом, блок питания для которого рассчитан по этой программе. То, что такое «облегчение» блока питания не приводит к росту искажений, описано в статье Работа УМЗЧ на TDA7294 (TDA7293) на «трудную» нагрузку. А вот насколько живуч такой блок?Я провел эксперимент. К трансформатору приклеил термопару (с использованием термопасты) корпус блока питания закрыл и даже закрутил винты — чтобы все было по-настоящему, к выходу обоих каналов усилителя подключил резисторы 6 Ом 50 Вт, поставил в CD проигрыватель диск группы Queen (включив на бесконечный повтор диска), установил такую громкость, чтобы происходил некоторый клиппинг (отчетливо заметный на экране осциллографа, при этом Кг был порядка 5…10%) на амплитуде выходного сигнала 22…24 вольта (это соответствует максимальной выходной мощности 40…48 Вт). Пик-фактор сигнала (для разных песен) находился в пределах 9…15 дБ, средний пик-фактор получился 11 дБ (клиппирование уменьшает пик-фактор).Итак, запустил я музыку на «полную громкость» на 1,5 часа, контролируя температуру каждые 5…7 минут. Целый час трансформатор разогревался. Даже чуть больше. А потом температура трансформатора стабилизировалась, и держалась в пределах 68…73 градусов. На более «тихой» фонограмме температура снижалась, на более «громкой» — росла.В пособии по ремонту телеаппаратуры указана максимальная температура поверхности трансформатора 85 градусов. Вывод: все в пределах нормы. В данном случае температура окружающей среды была 21 градус, следовательно, можно предполагать, что даже в жару трансформатор не перегреется. Метод правильный, все отлично работает!!! Выдерживает даже дискотеку, на которую в общем-то даже и не очень и рассчитан!
НО! В моем блоке питания использован тороидальный пропитанный трансформатор. Непропитанные трансформаторы охлаждаются хуже, поэтому температура внутри него больше, чем у пропитанного. Точно также обмотки броневых трансформаторов охлаждаются хуже, и внутри горячее, чем снаружи. То есть, если вы планируете часто и надолго устраивать дискотеки на всю громкость и использовать при этом непропитанные броневые трансформаторы, их мощность лучше брать с запасом 20…30%. Если дискотеки не планируются, можно не заморачиваться и пользоваться результатами расчета по программе!

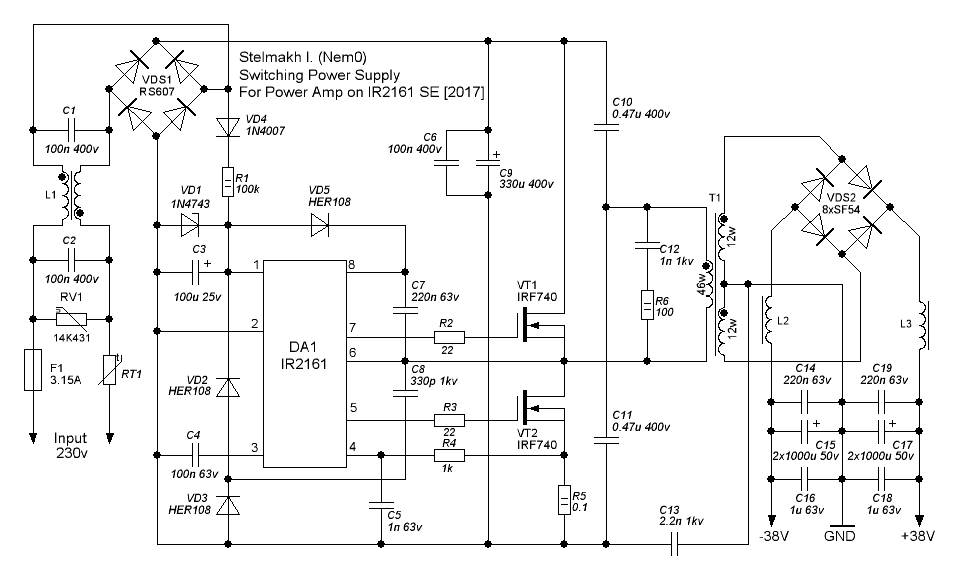

Расчет блока питания усилителя мощности звуковой частоты (УМЗЧ) достаточно сложен для радиолюбителей:

  • малодоступна нужная литература;
  • расчет производится графоаналитическим методом, который довольно трудоемок и требует хорошего понимания математики и физики процессов, тогда как начинающим радиолюбителям больше подходят «кулинарные рецепты»;
  • существующие методики ориентированы на нагрузку, потребляющую все время только максимальный по величине ток, а усиление звуковых сигналов наоборот, требует небольшой средней и большой кратковременной пиковой мощности. Т.е. звуковой сигнал в корне отличается от того, на что ориентирован «классический» расчет.

Вот программа для расчета блока питания усилителя

Предлагаемая программа предназначена для широкого круга радиолюбителей и позволяет полностью рассчитать источник питания для усилителя мощности звуковой частоты (УМЗЧ). Она учитывает особенности потребления энергии при звуковоспроизведении и обладает достаточно высокой точностью (в пределах разброса параметров трансформаторов). Ее достоинства:

  • учитывает пик-фактора звукового сигнала, что позволяет выбрать реальную, а не избыточную мощность трансформатора;
  • учитывает мощность, потребляемую как самим усилителем, независимо от его КПД, так и предусилителем;
  • учитывает «просадки» напряжения на трансформаторе и емкостном фильтре под нагрузкой;
  • учитывает пульсации напряжения питания;
  • учитывает зависимость «просадки» напряжения и величины пульсаций от емкости конденсатора фильтра;
  • учитывает, что емкости фильтра заряжаются импульсным (и довольно коротким) током;
  • позволяет самостоятельно выбрать напряжение питания усилителя;
  • учитывает особенности сабвуферов для питания их усилителей;
  • выдает значения получаемой выходной мощности усилителя с расчитанным блоком питания;
  • выдает параметры диодов для выпрямителя и требуемое рабочее напряжение конденсаторов фильтра.

ВАЖНО! Расчет ведется для двухполярного источника питания с «классической» (т.е. не мостовой) схемой усилителя

Воспроизведение звука – это передача энергии из источника питания в нагрузку. Усилитель лишь управляет этим процессом и следит за тем, чтобы форма сигнала в нагрузке как можно точнее совпадала с формой входного сигнала. Чем усилитель лучше, тем это ему лучше удается. Но даже самый распрекрасный усилитель не сможет правильно передать звук, если блок питания не выдаст ему нужное напряжение или ток.

Обычно расчет требуемой мощности трансформатора производят следующим образом: берется максимальная выходная мощность УМЗЧ, к ней прибавляется мощность, выделяемая на активных элементах усилителя, и получившееся число умножается на количество каналов усиления.

Рассчитаем для примера таким «неправильным» способом источник для усилителя на микросхеме TDA 7294:

Число каналов = 2;

Выходная мощность Рвых, Вт = 40;

Мощность, рассеиваемая микросхемой при выходной мощности 40 Вт на нагрузке 6 Ом, Вт = 40.

Не так уж мало! Почему так получилось? Во-первых, расчет упрощенный. Во-вторых, в качестве выходной берется максимальная мощность. Это верно для синусоидального сигнала, но на реальном звуке максимум мощности достигается сравнительно редко. В-третьих, из-за того, что мощность, потребляемая самим усилителем взята неправильная — она не постоянна, а зависит от амплитуды сигнала (именно поэтому в таких расчетах абсолютно неприменимо понятие КПД усилителя).

Можно ли использовать в усилителе такой трансформатор? Можно! Ведь он рассчитан на самые жесткие условия, поэтому можно быть уверенным, что его перегрузки не произойдет.

А нужно ли делать такой блок питания? А вот тут я отвечу — нет! Потому, что на реальном звуковом сигнале блок питания будет работать с большой недогрузкой. А зачем тогда нам нужен такой большой, тяжелый и дорогой трансформатор, если он будет загружен максимум на 30%?! (Я в этот усилитель ставлю трансформатор мощностью 53 Вт!!! И его достаточно!)

Для пояснения на рисунке 1 слева показан синусоидальный сигнал, справа — музыкальный. Общего у них — только масштаб по вертикали на осциллограмме. Причем максимальные значения обоих сигналов совпадают. Почему? Это важное условие и краеугольный камень всей теории. Максимальное значение – это единственная вещь, зависящая только от усилителя (а не от сигнала). Мы же знаем, что Uвых.макс= U питания — dU , где dU: минимальное остаточное напряжение на выходных транзисторах. Значит, выкрутив громкость на максимум (но без ограничения – клиппинга), мы получим или левый сигнал, или правый (в зависимости от того, что подаем на вход).

Рис.1. Средние уровни (желтая линия) синусоидального и реального звукового сигналов при одинаковых максимальных уровнях.

Рассмотрим внимательно музыкальный сигнал. В отличие от синусоиды, которая быстро растет и регулярно достигает максимума, звуковой сигнал имеет амплитуду где-то в половину максимальной и меньше, и лишь изредка (на этой осциллограмме одно деление по горизонтали равно 1 сек) выбрасывает большие всплески-пики . То есть, максимальное напряжение и у синуса и у музыки одинаковое, а вот среднее у музыки гораздо меньше (это видно невооруженным глазом, но на всякий случай я провел желтые линии, показывающие средние уровни сигнала).

На первый взгляд не очень верится, что средний уровень музыкального сигнала так мал. Но это потому, что осциллограмма сильно сжата по горизонтали. Если ее «растянуть», то будет хорошо видно, что амплитуда почти все время «болтается» около нуля (на рис.2 показана «растяжка» сигнала по оси времени в несколько приемов). Это несмотря на то, что для «растяжки» каждый раз выбиралась часть сигнала с максимальной амплитудой. Если бы можно было изобразить в таком растянутом виде весь сигнал, то он почти все время имел бы маленькую амплитуду с довольно редкими всплесками.

Рис.2. Растянутая во времени осциллограмма звукового сигнала. В нижней части каждого рисунка — время в секундах. Белым цветом выделена часть сигнала, которая показана ниже более «растянутой».

И действительно, пик-фактор (отношение максимального значения к среднему) для музыки лежит от 8…10 дБ (2,5…3 раза) для «ди-джейской» музыки, до 18…24 дБ (8…16 раз) для классики. Это для громких мест. А самые тихие места имеют уровень еще от 3 (сильно компрессированная поп- и DJ — музыка) до 100-1000 (симфоническая классика) раз меньше!

Вот что написано в журнале «Автозвук» про то, насколько средняя мощность музыки меньше максимальной (с некоторыми непринципиальными купюрами):

«Я пропустил через компьютер некоторое количество музыкальных фрагментов и выбрал довольно показательные с точки зрения соотношения средней и пиковой мощности.

Первая картинка — это 60 секунд «Шествия гномов» (6-я дорожка «Let’s Test!»). Если система настроена так, чтобы самые большие пики сигнала не вышли за пределы выходной мощности усилителя, то в целом за минуту акустике будет доставаться около полутора процентов этой мощности.

Минута деятельности барабанщиков Yamato (помните, приезжали в Москву?). Уровень сигнала выбран так, чтобы беспрепятственно пропустить пик деятельности на 21 секунде. В результате средняя мощность всего фрагмента — меньше процента от максимальной, а самой его напряжённой части — одна десятая от максимума.

Третий пример: «In the Pocket» (Kai Eckhardt, «NAIM Sampler», дорожка 8). Средняя мощность 13% от максимума, а прибавить громкость будет означать — обрубить многочисленные пики, вызванные умелой работой барабанщика.»

Возникает искушение сделать музыкальный сигнал погромче, чтобы повысить его средний уровень. А нельзя! Вы еще не забыли, что в нагрузку идет напряжение из источника? Поэтому больше, чем он дает, напряжение получить невозможно! Здесь громкость уже установлена максимальная — такая, чтобы в точности воспроизвести пики сигнала. Если прибавим громкость — пики обрежутся, т.к. у источника нет столько вольт, сколько нужно для их воспроизведения. Что бывает при обрезании верхушек пиков, описано в статье Ограничение сигнала усилителем – можно ли работать в клиппинге? Одним словом, это плохо — искажения.

Итак, что же у нас получается? А получается, что средняя мощность музыкального сигнала как минимум в 4…8 раз меньше, чем максимальная, и в 3…6 раз меньше, чем средняя у синусоиды. И это при максимальной громкости! А что будет, если сделать тише? А если еще учесть динамический диапазон музыки — не всегда же она громкая, есть и средние, и тихие места. То есть, кроме влияния пик-фактора, на среднюю выходную, а значит, и потребляемую от источника, мощность влияет динамический диапазон самой музыки, и уровень громкости, с которым мы ее слушаем. И все это влияет только в одну сторону — в сторону уменьшения потребляемой мощности!

Так зачем нам тогда такой большой и толстый силовой трансформатор?

Дальше мне проще выразить свои мысли в виде диалога: Вопрос – Ответ.

В. На чем основан принцип расчета блока питания?

О. На том, что усилитель с «облегченным» блоком питания должен выдавать точно такую же максимальную выходную мощность, что и с обычным, но кратковременно. При этом средняя выходная мощность, а значит и мощность блока питания, намного ниже максимальной. Реально оценив эту среднюю мощность, получаем реальную мощность блока питания (главным образом силового трансформатора).

В. Насколько точен этот расчет? Можно ли ему доверять?

О. Доверять можно – расчет построен на общепризнанной теории, дополненной экспериментальными исследованиями. Величина ошибки не превышает погрешности изготовления трансформатора (а разброс параметров трансформаторов очень велик!).

В. Не получится ли так, что рассчитанный по этой методике блок питания «не справится» с питанием реального усилителя?

О. Справится. И этому способствуют сразу два обстоятельства: 1) расчет выполняется для работы на максимальной громкости. При обычном прослушивании на меньшей громкости, работа блока питания еще сильнее облегчается; 2) в расчете практически не учтен динамический диапазон звукового сигнала, т.е. расчет «думает», что вся музыка состоит только из самых громких мест. А в реальности есть места и тихие и средние. Кроме того, «облегченый» трансформатор хорошо выдерживает небольшие перегрузки, если вдруг мы все же подадим очень-преочень «тяжелый» звуковой сигнал.

В. Всегда ли применим этот подход?

О. Только для усиления звуковых сигналов. Если источник должен питать нагрузку, потребляющую неизменную мощность, или усилитель, усиливающий какой-нибудь сигнал незвукового характера (например, синусоидальный или шумовой для исследования АЧХ колонок), то этот расчет неприменим. Повторяю, метод «заточен» под свойства реального звука – человеческой речи и музыки.

В. Выдаст ли усилитель в нагрузку заявленную мощность, если на вход подать синусоидальный сигнал?

О. Очень непродолжительно (доли-единицы секунды) – пока не разрядятся конденсаторы фильтров. Поскольку средняя мощность синусоидального сигнала, намного больше, то блок питания не сможет поддерживать нужное напряжение питания (оно «просядет»). Поэтому максимальная мощность на синусоидальном сигнале будет несколько меньше (на 10…30%). Программа выдает ориентировочное значение максимальной синусоидальной мощности, которую можно получить с этим блоком питания.

В. За счет чего усилитель будет выдавать в нагрузку большУю импульсную мощность?

О. В основном за счет запасения энергии конденсаторами фильтра. Эти конденсаторы выполняют две функции – сглаживают пульсации напряжения питания, и подпитывают усилитель на пиках сигнала.

В. Так ли важна большая емкость конденсаторов фильтра?

О. Как уже было сказано, конденсаторы выполняют две функции – сглаживают пульсации напряжения питания, и подпитывают усилитель на пиках сигнала. Причем обе эти функции очень важны! Но зачастую им не придают должного значения. Особенно это касается сглаживания пульсаций. Вот осциллограмма напряжения питания реального усилителя с разными величинами емкостей:

Рис. 3. Просадки напряжения питания при различной емкости конденсаторов фильтра.

С емкостью фильтра 4700 мкФ напряжение питания «просаживалось» до 18 вольт, поэтому на нагрузку приходило максимум 18-4=14 вольт неискаженного сигнала (здесь dU=4В). При увеличении емкости получили минимум 22 вольта питания и 18 В на нагрузке. Это соответствует увеличению выходной мощности в 1,6 раз! Кроме того, подавление пульсаций по питанию самим усилителем не бесконечно, поэтому во втором случае кроме роста максимальной выходной мощности еще и искажения уменьшаются.

В. В чем особенность расчета питания усилителей для сабвуферов?

О. В том, что сабвуферы воспроизводят только низкочастотные сигналы, поэтому продолжительность пиков сигнала у них больше. Соответственно больше должна быть и емкость конденсаторов фильтров и несколько больше мощность трансформатора, чтобы эти конденсаторы заряжать. Это все программа учитывает сама.

В. Какие особенности у усилителя домашнего кинотеатра?

О. Тут большой разницы нет (кроме сабвуфера). Обычно в кино речь (которую делают погромче, следовательно, и мощность нужна больше) имеет очень большой пик-фактор и динамический диапазон. Поэтому увеличение громкости компенсируется пик-фактором и в среднем мощность источника нужна та же. Разница в том, что перепады громкости несколько больше, чем в музыке, поэтому циклы трансформатора «нагрев-охлаждение» (при сильном и тихом сигнале) проявляются в несколько большей степени. Но трансформатор это никак не беспокоит.

В. А сабвуфер для ДК?

О. А вот от сабвуфера ДК иногда требуется бОльшая мощность. Например, громкий взрыв с продолжительным грохотом обвала взорванного моста — в музыке такого количества низких частот просто не бывает. Поэтому при расчете блока питания сабвуфера ДК автоматически берется определенный запас по мощности и емкости конденсаторов фильтра питания.

В. А почему же некоторые производители заявляют для своих усилителей блоки питания огромной мощности?

О. Одну цель – рекламную – мы опустим. Другая цель – максимально снизить просадки напряжения питания и получить максимально возможную выходную мощность не только в музыке, но и вообще всегда. Третья цель – максимально снизить пульсации напряжения питания, чтобы выжать максимум качественного звучания («грязный» источник питания – одна из причин роста интермодуляционных искажений). Однако создание качественного источника питания большой мощности тоже непросто. Там появляется много противоречий, которые трудно разрешить. Вот мнение Владимира Перепелкина (специалиста компании НОЭМА) » …слишком низкое внутреннее сопротивление трансформатора (избыточная габаритная мощность) сильно осложняют режим выпрямительных диодов и конденсаторов фильтра и очень сильно увеличивает помехи генерируемые в сеть питания из-за резко несинусоидального потребления тока…»

На мой взгляд, для высококачественной техники (а такие источники используются именно в классе Hi-End ) правильнее использовать стабилизированное питание. А трансформатор для него рассчитать по предлагаемой методике, добавив к Uпитания дополнительно падение напряжения на стабилизаторе.

В. Какие исходные данные нужны для расчета?

О. Назначение (для сабвуфера или нет) и выходная мощность усилителя, число его каналов, сопротивление нагрузки, предпочитаемый жанр музыки (по нему оценивается пик-фактор), ток покоя усилителя и ток, потребляемый от этого блока питания предусилителем. А также dU – минимальное остаточное напряжение на выходных транзисторах усилителя.

В. Можно подробнее про эту самую dU ?

О. Напряжение питания должно быть несколько больше чем наибольшее выходное напряжение. Дело в том, что усилитель не может выдать в нагрузку все то напряжение, что дает ему источник. Часть напряжения ( dU =3…5 В) остается на выходных транзисторах, как бы они не пытались открыться и пропустить максимум тока. Значит, берем напряжение питания на эти 3…5 вольт больше максимального выходного. Это значение и учитывается в расчете.

В. А почему ввод данных разбит на два этапа?

О. Вначале по мощности усилителя и сопротивлению нагрузки определяется требуемое напряжение питания и емкость конденсатора фильтра. Но если по какой-то причине разработчик хочет взять другое напряжение (например, усилитель на микросхеме не позволяет подать на нее столько) и емкость – мы обязаны предоставить ему такую возможность. Или программа предложит напряжение 30 вольт, а мы можем свободно подать все 36 (с запасом, чтобы наверняка избежать клиппинга). Тогда вводим значение 36 вольт. И мощность трансформатора будет считаться из введенного нами значения. Нужно понимать, что снизив напряжение питания, снижаем и выходную мощность. Поэтому полностью расчет выполняется после ввода выбранных напряжения питания и емкости для этих заданных пользователем значений.

Важно! Напряжение питания задается на холостом ходу блока питания. Т.е. без усилителя.

В. А эта мощность усилителя, что мы вводим – что она означает? Ведь мы договорились использовать источник сравнительно малой мощности…

О. Ну, в данном случае вводимая мощность усилителя – довольно условная величина. Правильно будет сказать так: «Усилитель с этим блоком питания воспроизводит музыку точно так же, как и усилитель мощностью ХХ ватт». Здесь ХХ ватт – это та самая мощность, которую мы ввели в исходных данных. (Еще раз говорю: именно музыку, тут они равны, а вот на синусе им не сравняться).

В. Что получаем в результате?

О. Габаритную мощность трансформатора, напряжение и ток на вторичной обмотке (одной из двух – источник-то двухполярный), рекомендуемую емкость конденсаторов фильтра (по ней подбираются конденсаторы для расчета). Максимальное обратное напряжение, максимальный прямой импульсный и максимальный средний (длительный) токи диодов выпрямителя (чтобы их можно было подобрать подходящий трансформатор и диоды). А также максимальную синусоидальную и мгновенную импульсную выходные мощности усилителя. Это уже необязательная информация. Просто она может быть кому-то интересна.

В. А как быть, если пик-фактор сигнала неизвестен, или если «любимых» жанров больше одного?

О. В принципе это не так важно. Музыка даже одного жанра имеет большой разброс пик-фактора. Кроме того, поскольку мощность считается «с запасом» (не учитывается динамический диапазон и прослушивание на «немаксимальной» громкости), можно выбрать стандартное значение « Common » — ошибка будет невелика. Кстати, фирма SGS Thomson считает пик-фактор музыки равным 15 дБ — у меня выходит с запасом!

В. А как быть, если неизвестно значение dU , или тока покоя?

О. Обычно значение dU лежит в пределах 3…6 вольт. А вот ток покоя имеет большой разброс: 30…300 мА. Это уже нужны технические данные усилителя. Или взять максимальные значения из приведенных.

В. А можно ли использовать трансформатор большей габаритной мощности и диоды с напряжением/током большим, чем получилось по расчету?

О. Конечно. Можно ли для перевозки груза весом 1 тонну использовать грузовик, рассчитанный на 5 тонн?

В. А почему бы не добавить ввод мощности реального трансформатора? Например, программа выдала рекомендуемую мощность 40 Вт, а в наличии имеется трансформатор, мощностью 70 Вт. Тогда можно было бы ввести эту мощность в программу, и увидеть насколько стало лучше.

О. Во-первых, лучше станет не на много — см. сам принцип снижения мощности источника питания. Во-вторых, для того, чтобы рассчитать как будет что-то работать с реальным трансформатором, нужно в точности знать все параметры этого трансформатора (а их измерить не так-то просто). И вводить в программу придется не только мощность, но еще полдюжины других параметров (все параметры полной Т-образной схемы замещения трансформатора). Поверьте, их измерить намного сложнее, чем просто сделать хороший блок питания. В-третьих, расчеты-то приблизительные! У одного музыкального произведения одни статистические характеристики, у другого — другие. Я сделаю расчет и введу в программу формулы для первых, а включат другую музыку, у которой все немного не так. И что тогда? Кому тогда нужны будут точные цифры, точно вычисленные, но для другой задачи?!

Хочу напомнить, что напряжение на вторичной обмотке от мощности трансформатора не зависит. Оно зависит от того напряжения питания постоянного тока, которое выбрано изначально. А вот если сердечник позволяет получить мощность больше, чем выдает расчет, то ток вторичной обмотки можно повысить. Но повторяю — большого смысла в этом нет.

ПРОДОЛЖЕНИЕ…

08.12.2006

Total Page Visits: 4059 — Today Page Visits: 17

расчет мощности, маркировка, выбор, подключение

Выбор блока питания для компьютера дело непростое. Пользователю приходится разбираться с огромным количеством параметров, которых у данного устройства очень много. Помимо того, что нужно понимать стандартные разъемы БП, важно разбираться и с другими характеристиками. Но самое главное в этом деле — расчет блока питания.

Устройство

Что же такое блок питания? Сразу стоит отметить, что это вторичный источник электропитания. Что это значит? Так называют источник, который подключается к первичному источнику электропитания.

Блок питания снабжает узлы системы электроэнергией постоянного тока. Делает он это, преобразовывая сетевое напряжение в требуемые значения.

В компьютере могут находиться и другие блоки преобразования. Чаще всего они нужны в том случае, если нужно повышение напряжения или изменение характеристик тока. Кроме того, блок питания отвечает за защиту и стабилизацию системы. Он предотвращает незначительные помехи, которые могут случаться вследствие скачков напряжения. Благодаря ему комплектующие компьютера все время работают стабильно и не перегорают.

Выбор

Расчет блока питания многим кажется несущественными делом. Но на самом деле, правильно выбрать БП непросто.

Обычно некачественный блок питания работает шумно и неэффективно. Наблюдается нестабильная работа компьютера. В худшем случае портится материнская плата или процессор.

Задачи

Чтобы выбор блока питания для компьютера был корректным, следует четко понимать задачи этого устройства. Оборудование превращает 220 вольт переменного тока в три линии напряжений постоянного. Как известно, входящее сетевое напряжение сложно назвать стабильным. Несмотря на то, что оно лишь слегка колеблется, нагрузка на некоторые комплектующие может быть существенной. Поэтому блок питания должен постоянно поддерживать стабильную подачу тока на все детали компьютера.

Хотя БП никоим образом не влияет на производительность, он является ключевым компонентом системы. Это связано с тем, что он напрямую отвечает за безопасность компьютера. Если он был неправильно подобран или имел дефекты, проходящий через него ток может навредить видеокарте, процессору, оперативной памяти и другим компонентам. В некоторых случаях может случиться возгорание.

Помимо того, что важно сделать правильный расчет мощности блока питания, следует внимательно присматриваться и к другим характеристикам этого устройства.

Мощность

Естественно, основным параметром в выборе блока питания является мощность. В зависимости от деталей, которые будут помещены в компьютер, следует подбирать оптимальную мощности для БП. При этом важно помнить, что рассчитан он должен быть так, чтобы иметь резерв. В этом случае его работа будет незаметной и эффективной.

Прежде чем подробнее рассмотреть расчет блока питания, важно понимать, какая бывает мощность у него. Оборудование может работать с показателем меньше 300 Вт. Такие модели обычно подходят для среднего класса процессоров и начального уровня видеокарт. В этих блоках питания менее 3 разъемов SATA, отсутствует второй слот для дополнительной видеокарты.

Блоки питания с мощностью 400 Вт подойдут для процессора высокого класса и видеокарты начального уровня. В этом случае разъемов SATA может быть больше. А вот для второй видеокарты мощности может не хватить.

Модели мощностью от 550 Вт подходят для процессора высокого класса и видеокарты среднего уровня. Этот вариант наиболее подходит для средних игровых систем, которые не требуют дополнительной видеокарты.

Для самых мощных систем нужно соответственно выбирать и самые мощные устройства. Нужно присматриваться к блоку питания с мощностью от 800 Вт. В этом случае можно будет подключить несколько видеокарт высокого уровня.

Работоспособность

Помимо расчета блока питания, важно присматриваться и к другим параметрам. К примеру, не менее важным является стандарт энергосбережения устройства. Если перед нами качественный продукт, то он обязан обеспечить все компоненты системы максимально возможной потребляемой мощности. Чтобы не покупать кота в мешке, производитель стал использовать стандартизацию по этому параметру.

Так, появился стандарт 80 Plus со специальными переписками Bronze, Silver, Gold, Platinum и Titan. Некоторые пользователи не слышали о таких стандартах. Поэтому могут приобрести уже устаревший и ненадежный девайс.

Чтобы не возникало никаких проблем в работе блока питания, многие специалисты рекомендуют не приобретать устройство, не имеющее маркировки 80 Plus. В противном случае пользователь получает низкую энергоэффективность оборудования.

Система охлаждения

Не менее важным параметром является охлаждение блока питания. Некоторые модели выпускаются с пассивной системой охлаждения. В этом случае важно, чтобы все компоненты в системнике имели дополнительное охлаждение.

Если блок питания размещается в верхней части корпуса, он является дополнительным компонентом охлаждения всего компьютера. Конечно же, это плюс, в особенности для игровых систем. Кроме того, многие модели оснащены особой системой охлаждения, которая выделяется своей бесшумностью и эффективностью. К примеру, отличным вариантом тихого БП является модель от производителя be quiet!.

Правильные расчеты

Расчет мощности блока питания является одним из самых важных дел перед покупкой данного устройства. Конечно, если у вас в среднем рабочая или средне-игровая система, вы можете приобрести блок питания мощностью до 600 Вт. В этом случае вам однозначно хватит его на все ваши повседневные задачи.

Расчет блока питания для компьютера может понадобиться тем, кто решил собрать мощный компьютер или не хочет переплачивать за лишнюю сотню ватт. Конечно, если вы покупаете уже собранный компьютер, то никакие расчеты вам не нужны. А вот если же вы решили собрать самостоятельно систему, тогда вам придется разобраться в этом вопросе.

Конечно же, большинство пользователей сразу определяется с моделью процессора и видеокарты. После начинается выбор материнской платы, оперативной памяти и жесткого диска. И лишь на последнем этапе каждый начинает задумываться о блоке питания.

Хорошо, если вы перед покупкой знаете все модели вашего комплектующего. Тогда вам будет несложно сделать расчет блока питания для компьютера. Для этого вам нужно знать:

  • сколько энергии потребляет процессор и видеокарта;
  • разобраться с физическим объемом памяти, ее типом и частотой;
  • определиться с количеством, объемом и типом жесткого диска;
  • определить класс материнской платы и количество потребляемой энергией;
  • продумать систему охлаждения.

Конечно, это наиболее оптимальный вариант для простых систем. Каждому пользователю стоит самостоятельно отталкиваться от задач будущего компьютера. Ведь конфигурация его может заметно отличаться и иметь дополнительные элементы.

Все данные об энергопотреблении есть в характеристиках к каждому комплектующему. После того как вы определитесь с моделями компонентов компьютера, придется найти нужный калькулятор энергопотребления для вычисления мощности. Таких сервисов большое количество. У каждого имеется большая база всех устройств.

Пользователю достаточно ввести модели компонентов, которые он собирается приобрести, а после сервис сделает все за него. На некоторых сайтах сразу рекомендуются модели подходящих блоков питания.

Кстати, если вы уже определились с производителем блока питания, вы можете зайти на его официальный сайт. К примеру, у компании be quiet! есть свой калькулятор мощности и подбор нужной модели блока питания.

Тут же можно легко произвести расчет блока питания для майнинга. Достаточно просто указать большее количество видеокарт.

Проверка

Многие также задаются вопросом, как проверить блок питания. В этом случае вариантов несколько: есть метод, который используют специалисты, а есть тот, который отлично подойдет для любого пользователя.

В первом случае нужно использовать специальное приспособление — мультиметр. Для этого нужно отключить всю систему от сети, добраться до блока питания. Затем отключить от него все комплектующие компьютера. После нужно взять самый крупный разъем, который обычно присоединяется к материнке. Далее придется сделать перемычку из проволоки. Если разъем 20-пиновый, то нужно вставить эту перемычку между четырнадцатым и пятнадцатым контактом. Если интерфейс 24-пиновый, то между 16-м и 17-м.

Далее можно подключить систему. Если блок питания включается, можно использовать мультиметр для проверки. Если же он никак не отреагировал, то, скорее всего, его придется заменить.

А как проверить блок питания в домашних условиях? Ведь далеко не у всех дома есть мультиметр. Некоторые пользователи нашли вариант с использованием скрепки. Для начала нужно проделать все то же, что и в предыдущем методе. После из скрепки сделать перемычку и закоротить ею зеленый и черный провода. Далее можно включать блок питания. Если устройство заработало, то теоретически оно исправно. Если нет, придется отнести в ремонт или приобрести новое.

Подключение

Не менее важным является и то, как подключать блок питания.

  1. Многие специалисты сразу советуют поместить блок питания в системник.
  2. После того как устройство будет закреплено, можно переходить к подключению разъемов.
  3. Кабель на 6 или 8 пинов рассчитан на подключение к видеокарте.
  4. Разъем на 4 или 6 пинов подойдет для процессора, поэтому подключается к материнской плате.
  5. Далее находим самый крупный кабель, который имеет 20 или 24 пинов. Он подпитывает материнскую плату.
  6. Для подключения жесткого диска служит разъем SATA, который сложно с чем-либо перепутать.

Раньше те, кто не знал, как подключить блок питания, сталкивались еще некоторыми разъемами, которые уже практически нигде не используются. К примеру, Molex мог быть связующим с жестким диском. Теперь же он очень редко может встретиться как переходник для SATA. Также имелся кабель FDD, который подпитывал картридер.

С любым блоком питания в коробке идет инструкция, которая описывает каждый провод и его назначение.

Маркировка блоков питания

С маркировкой БП сможет разобраться далеко не каждый. В этом случае придется думать над условными знаками, буквами, цифрами, надписями, которые размещены на одной из наклеек устройства.

В основном маркировка БП кратко описывает основные характеристики устройства. Тут указана фирма-производитель, модель устройства, максимальная его мощность. В таблице записаны показатели входного переменного напряжения, разделение общей шины на 4 виртуальных линии, а также длина каждой из них.

Кроме основных параметров, в таблице могут указываться маркировки стандартов качества по содержанию вредных веществ.

какой выбрать? Обзор, характеристики, виды

На вопрос, что самое главное в оборудовании фермы для добычи криптовалют большинство ответит, что технические характеристики используемых видеокарт. Этому посвящены бесчисленные обзоры, сравнительные тесты, отзывы пользователей. Безусловно, это важный фактор, но есть другие комплектующие, от которых зависит общий успех, такие как блоки питания для майнеров.

Важность БП и главные характеристики

Причины, почему тщательный расчет блока питания (БП) для майнинга не считается важным, вполне понятны:

  1. Во-первых, мало кто задумывается, какой БП установлен в его компьютере, особенно если система приобреталась в сборе.
  2. Во-вторых, судя по «дизайнам» в интернете можно вместо нормального корпуса обойтись жуткой конструкцией из деревянных планок или металлических уголков. А уж задумываться через что это будет включаться в розетку вообще лишнее, достаточно поставить самый дешевый китайский «тазик» из ближайшего магазина. Сколько проработает это чудо техники до превращения в груду дымящегося металлолома, известно только Великому Случаю.

Итак, БП штука важная и напомним две главные технические характеристики, по которым будет производиться выбор моделей:

Одиночный блок питания

Самый простой способ зарядить ферму – все видеокарты подключаются к одному БП. В интернете можно найти калькулятор блока питания для майнинга, но приблизительно оценить нужное значение можно по формуле:

(Суммарная мощность всех GPU-карт + 200Вт (материнская плата, процессор, память)) х 1,2 (20% резерв)

Пример: необходим блок питания для майнинга 6 видеокарт NVIDIA GeForce GTX 1060 с паспортной мощностью 120Вт каждая:

((120 х 6) + 200) х 1,2 = 1104 Вт

Таким образом, 1200Вт будет достаточно. Запас позволит эксперименты с разгоном видеокарт и добычей различных криптовалют.

Конечно, можно убрать запас и выставить программные ограничения видеокартам по потребляемой мощности. В таком случае можно попробовать обойтись 1000Вт., но без возможности обновления оборудования.

Можно не менять БП для майнинга, если 5 видеокарт новой модели будут потреблять столько же мощности, как и предыдущие шесть.

Преимущества одиночного БП:

  • Минимальное место, простота обслуживания как в обычном ПК.
  • Не требуется дополнительного оборудования, такого как синхронизаторы включения, дополнительная сетевая розетка и посадочное место на ферме.

Недостатки:

  • Работа фермы зависит от работоспособности одного устройства, при поломке которого нет возможности хотя бы частично продолжить процесс добычи.
  • Высокая стоимость. Блок питания для майнинга на 4 видеокарты может выйти дороже, чем два отдельных с такой же надежностью и большим резервом.

Два и больше блока

Ферма может быть спроектирована с возможностями постепенной модернизации. В этом случае несколько источников будет оптимальным выбором, так как калькулятор мощности БП при майнинге все-таки не может точно определить, сколько нужно ватт в реальной ситуации.

Устройства будут работать параллельно, поэтому важно обеспечить одновременное включение. Используются синхронизаторы питания, которые бывают проводные или расположенные непосредственно на печатной плате. Блок, к которому подключена материнская плата будет ведущим, остальными ведомыми.

Пример: вернемся к блоку питания для майнинга на 6 видеокартах GTX 1060. Из нужных ферме 1200Вт подключаем к ведущему 240Вт (райзеры, прочее оборудование), остальные 960Вт видеокарт приходятся на ведомый. Мощность с учетом резерва 20%.

Как видим расчет по калькулятору и реальные устройства две разные вещи: майнер не может приобрести вариант 2 х 600Вт. Необходимо установить комплект «250W + 1000W».

Преимущества нескольких БП:

  • Можно обойтись несколькими модели малой мощности известных производителей.
  • Выход из строя одного из ведомых не приводит к полной остановке фермы. Если у вас шесть карт отключите две, оставьте блок питания на 4 видеокарты и продолжайте майнинг.

Недостатки:

  • Сложное подключение. Нужно правильно рассчитать мощность и найти БП с нужным количеством PCI-E. Отказ ведущего вызовет полную остановку фермы т.к. на ведомом может не хватить запаса или разъемов питания.
  • Проблемы усложняются при модернизации оборудования. Например, требуется 3-4 отдельных блока питания на 7 видеокарт с быстрой работой синхронизаторов.

Серверные БП

Этот класс устройств изначально предназначен обеспечивать стабильные значения мощности и выходного напряжения в режиме 24 часа/7 дней. Сторонники такого решения считают это лучше чем стандартный ATX. При этом не учитываются следующие факторы:

  • Только один разъем PCI-E или питание под видеокарту отсутствует. Стандартный сервер при настройке и мониторинге обходится графическим чипом материнской платы, поэтому ставить дополнительный разъем или кабель нет смысла учитывая плотность монтажа в низкопрофильный корпус. Приходится делать распайку дополнительных PCI-E даже если нужен блок питания для майнинга на 2 видеокарты.

  • Даже если заявлена большая мощность это не означает, что перед нами блок питания для майнинга на 8 видеокарт. Задача серверного БП обеспечить стабильную работу при пониженной мощности с редкими периодами 100% загрузки сервера.
  • Уже блок питания на 3 видеокарты издает приличный шум, а серверные варианты на порядок «громче» так как находятся в закрытых залах дата-центров, куда персонал заходит только при проведении технических работ. Когда ферма работает около жилых помещений, постоянный шум представляет собой серьезную проблему.
  • Качество требует денег. Все серверные комплектующие стоят минимум на 20-30% дороже, причем не факт, что качество выше. Простые модели известных производителей ничем не уступают в надежности, а стоят дешевле.

Сертификат «80+»

При выборе, какой блок питания нужен при добыче криптовалют, обратите внимание на наличие сертификата «80+» от компании Ecova. Чем выше уровень сертификации, тем эффективнее БП преобразует входящую электроэнергию в выходную мощность.

Добиться высоких показателей можно только за счет качественных комплектующих, поэтому соответствующую наклейку считаем сертификатом качества.

Отсутствие сертификата вовсе не означает, что блок заведомо плохого качества, но при покупке нового выбирайте как минимум «белый» уровень.

Заключение

Напоследок, помните, неважно какой блок питания для майнинга выбран, нужно обеспечить качественное входное электропитание.

Регулярные кратковременные отключения, повышенное или пониженное напряжение приводит к запредельным режимам, которые длительное время не выдерживают даже самые качественные модели. Из этого итог один, не стоит экономить на стабилизаторе или источнике бесперебойного питания.

Расчет количества блоков питания

В этом примере показано, как рассчитать мощность для библиотеки с базой и одним приводом. Модуль с обоими типами приводов (T10000 и LTO). База имеет минимально сконфигурированный каркас для карт (352 Вт).

Тип привода базового модуля Количество дисков Умножить на ватт на привод Всего ватт на тип привода

T10000D

6

117

702

T10000C

6

91

546

LTO8

4

48

192

Общее потребление привода для базы = 702 + 546 + 192 = 1440 Вт

Модуль привода Тип привода Количество дисков Умножить на ватт на привод Всего ватт на тип привода

T10000C

10

91

910

LTO7

4

48

192

Итого для приводного модуля = 910 + 192 = 1102 Вт

База потребляет 1792 Вт (352 Вт для каркаса для карт и 1440 Вт для накопителей).Модуль привода потребляет 1102 Вт.

В таблицах ниже перечислены источники питания, необходимые для библиотеки примеров. Два блока питания постоянного тока для стримеров поставляются в стандартной комплектации с базой, а два блока питания — с приводным модулем. Поэтому вычтите два из требуемых источников постоянного тока при определении того, что заказывать.

Конфигурация питания библиотеки Требуются источники постоянного тока для базового модуля Поставки постоянного тока на заказ (= требуется — 2)

N + 1

3

1

4

2

2N + 1

6

4

Конфигурация питания библиотеки Требуются источники постоянного тока для приводного модуля Поставки постоянного тока на заказ (= требуется — 2)

N + 1

2

0

2

0

2N + 1

4

2

Количество блоков питания постоянного тока, которое необходимо заказать, зависит от конфигурации питания.Например, если бы в библиотеке в качестве примера была конфигурация 2N + 1, для этого потребовался бы заказ шести дополнительных источников питания постоянного тока (четыре источника для базы и два источника для приводного модуля). 2N + 1 также требует дополнительного источника постоянного тока для шины. Следовательно, вам нужно будет заказать в общей сложности семь блоков питания постоянного тока

.

Расчет резистора и конденсатора в бестрансформаторных источниках питания

В этом посте объясняется, как рассчитать номиналы резисторов и конденсаторов в цепях бестрансформаторных источников питания с использованием простых формул, таких как закон Ома.

Анализ емкостного источника питания

Прежде чем мы изучим формулу для расчета и оптимизации значений резистора и конденсатора в бестрансформаторном источнике питания, важно сначала подвести итог стандартной конструкции бестрансформаторного источника питания.

Ссылаясь на схему, различным задействованным компонентам назначаются следующие конкретные функции:

C1 — неполярный высоковольтный конденсатор, который вводится для снижения смертоносного сетевого тока до желаемых пределов в соответствии со спецификацией нагрузки.Таким образом, этот компонент становится чрезвычайно важным из-за назначенной функции ограничения сетевого тока.

D1 — D4 сконфигурированы как мостовой выпрямитель для выпрямления пониженного переменного тока от C1, чтобы сделать выход подходящим для любой предполагаемой нагрузки постоянного тока.

Z1 предназначен для стабилизации выхода до требуемых безопасных пределов напряжения.

C2 устанавливается для фильтрации любых пульсаций постоянного тока и создания идеально чистого постоянного тока для подключенной нагрузки.

R2 может быть дополнительным, но рекомендуется для устранения скачков напряжения при включении из сети, хотя предпочтительно этот компонент необходимо заменить термистором NTC.

Использование закона Ома

Все мы знаем, как работает закон Ома и как его использовать для нахождения неизвестного параметра, когда известны два других. Однако с емкостным типом источника питания, имеющим особенности и подключенными к нему светодиодами, расчет тока, падения напряжения и резистора светодиода становится немного запутанным.

Как рассчитать и вывести параметры тока и напряжения в бестрансформаторных источниках питания.

После тщательного изучения соответствующих шаблонов я разработал простой и эффективный способ решения вышеуказанных проблем, особенно когда используемый источник питания является бестрансформаторным или включает конденсаторы PPC или реактивное сопротивление для управления током.

Оценка тока в емкостных источниках питания

Обычно бестрансформаторный источник питания выдает выходной сигнал с очень низкими значениями тока, но с напряжениями, равными приложенной сети переменного тока (пока она не будет загружена).

Например, 1 мкФ, 400 В (напряжение пробоя) при подключении к источнику питания 220 В x 1,4 = 308 В (после моста) будет производить максимальный ток 70 мА и начальное показание напряжения 308 Вольт.

Однако это напряжение будет демонстрировать очень линейное падение по мере того, как выход будет загружен и ток будет поступать из резервуара «70 мА».

Мы знаем, что если нагрузка потребляет все 70 мА, это будет означать, что напряжение упадет почти до нуля.

Теперь, поскольку это падение линейно, мы можем просто разделить начальное выходное напряжение на максимальный ток, чтобы найти падения напряжения, которые могут возникнуть при разных величинах токов нагрузки.

Таким образом, деление 308 В на 70 мА дает 4,4 В. Это скорость, с которой напряжение будет падать на каждый 1 мА тока, добавленного к нагрузке.

Это означает, что если нагрузка потребляет ток 20 мА, падение напряжения будет 20 × 4.4 = 88 вольт, поэтому на выходе теперь будет напряжение 308 — 62,8 = 220 вольт постоянного тока (после моста).

Например, если светодиод мощностью 1 Вт, подключенный непосредственно к этой цепи без резистора, покажет напряжение, равное прямому падению напряжения светодиода (3,3 В), это связано с тем, что светодиод потребляет почти весь ток, доступный от конденсатора. Однако напряжение на светодиоде не падает до нуля, потому что прямое напряжение — это максимальное заданное напряжение, которое может упасть на нем.

Из приведенного выше обсуждения и анализа становится ясно, что напряжение в любом блоке питания несущественно, если ток выдачи мощности источника питания «относительно» низок.

Например, если мы рассмотрим светодиод, он может выдерживать ток от 30 до 40 мА при напряжениях, близких к его «прямому падению напряжения», однако при более высоких напряжениях этот ток может стать опасным для светодиода, поэтому все дело в поддержании максимального тока. равным максимально допустимому пределу нагрузки.

Расчет номиналов резисторов

Резистор для нагрузки : Когда светодиод используется в качестве нагрузки, рекомендуется выбирать конденсатор, значение реактивного сопротивления которого допускает только максимально допустимый ток для светодиода, и в этом случае резистор может быть полностью избежать.

Если емкость конденсатора велика при более высоких выходных токах, то, вероятно, как обсуждалось выше, мы можем включить резистор, чтобы снизить ток до допустимых пределов.

Расчет резистора ограничения перенапряжения : Резистор R2 на приведенной выше диаграмме включен в качестве резистора ограничителя перенапряжения при включении. Он в основном защищает уязвимую нагрузку от начального импульсного тока.

Во время начальных периодов включения конденсатор C1 действует как полное короткое замыкание, хотя и всего на несколько миллисекунд, и может пропускать все 220 В на выходе.

Этого может быть достаточно, чтобы перегореть чувствительные электронные схемы или светодиоды, подключенные к источнику питания, который также включает стабилизирующий стабилитрон.

Поскольку стабилитрон формирует первое электронное устройство в линии, которое необходимо защитить от начального скачка напряжения, R2 можно рассчитать в соответствии со спецификациями стабилитрона и максимальным током стабилитрона или рассеиваемой стабилитроном.

Максимально допустимый ток стабилитрона для нашего примера будет 1 ватт / 12 В = 0,083 ампера.

Следовательно, R2 должно быть = 12 / 0,083 = 144 Ом

Однако, поскольку импульсный ток длится только миллисекунды, это значение может быть намного ниже этого.

Здесь. мы не рассматриваем вход 310 В для расчета стабилитрона, так как ток ограничен до 70 мА с помощью C1.

Поскольку R2 может излишне ограничивать драгоценный ток нагрузки во время нормальной работы, в идеале это должен быть резистор типа NTC. NTC будет следить за тем, чтобы ток ограничивался только во время начального периода включения, а затем полные 70 мА могут проходить без ограничений для нагрузки.

Расчет разрядного резистора : Резистор R1 используется для разрядки накопленного заряда высокого напряжения внутри C1, когда цепь отключена от сети.

Значение R1 должно быть как можно более низким для быстрого разряда C1, но при этом рассеивать минимальное тепло при подключении к сети переменного тока.

Поскольку R1 может быть резистором на 1/4 Вт, его рассеиваемая мощность должна быть ниже 0,25 / 310 = 0,0008 ампер или 0,8 мА.

Следовательно, R1 = 310 / 0,0008 = 387500 Ом или примерно 390 кОм.

Расчет резистора светодиода на 20 мА

Пример: На показанной диаграмме емкость конденсатора дает 70 мА макс. ток, который может выдержать любой светодиод. Используя стандартную формулу светодиод / резистор:

R = (напряжение питания VS — прямое напряжение светодиода VF) / ток светодиода IL,
= (220 — 3,3) / 0,02 = 10,83 кОм,

Однако значение 10,83 кОм выглядит довольно большим , и существенно снизит засветку светодиода …. тем не менее расчеты выглядят абсолютно корректными…. так что мы здесь чего-то упускаем ??

Я думаю, что здесь напряжение «220» может быть неправильным, потому что в конечном итоге светодиоду потребуется всего 3,3 В …. так почему бы не применить это значение в приведенной выше формуле и не проверить результаты? Если вы использовали стабилитрон, то здесь можно было бы применить значение стабилитрона.

Хорошо, мы снова.

R = 3,3 / 0,02 = 165 Ом

Теперь это выглядит намного лучше.

Если вы использовали, скажем, стабилитрон 12 В перед светодиодом, формулу можно рассчитать, как показано ниже:

R = (напряжение питания VS — прямое напряжение светодиода VF) / ток светодиода IL,
= (12 — 3.3) /0,02 = 435 Ом,

Следовательно, номинал резистора для безопасного управления одним красным светодиодом будет около 400 Ом.

Определение тока конденсатора

Во всей бестрансформаторной конструкции, рассмотренной выше, C1 является одним из важнейших компонентов, размеры которого необходимо правильно подобрать, чтобы выходной ток от него был оптимально оптимизирован в соответствии со спецификацией нагрузки.

Выбор конденсатора высокой емкости для относительно меньшей нагрузки может увеличить риск чрезмерного импульсного тока, проникающего в нагрузку и более раннего ее повреждения.

Правильно рассчитанный конденсатор, напротив, обеспечивает контролируемый бросок скачка напряжения и номинальное рассеивание, сохраняя адекватную безопасность для подключенной нагрузки.

Использование закона Ома

Величину тока, которая может быть оптимально допустимой через бестрансформаторный источник питания для конкретной нагрузки, можно рассчитать с помощью закона Ома:

I = V / R

, где I = ток, В = Напряжение, R = Сопротивление

Однако, как мы видим, в приведенной выше формуле R — нечетный параметр, поскольку мы имеем дело с конденсатором в качестве элемента ограничения тока.

Чтобы взломать это, нам нужно получить метод, который будет переводить значение ограничения тока конденсатора в омах или единицах сопротивления, чтобы можно было решить формулу закона Ома.

Расчет реактивного сопротивления конденсатора

Для этого мы сначала выясняем реактивное сопротивление конденсатора, которое можно рассматривать как эквивалент сопротивления резистора.

Формула для реактивного сопротивления:

Xc = 1/2 (pi) fC

, где Xc = реактивное сопротивление,

pi = 22/7

f = частота

C = емкость конденсатора в фарадах

Результат, полученный по приведенной выше формуле, выражается в Омах, которые можно напрямую подставить в наш ранее упомянутый закон Ома.

Давайте решим пример для понимания реализации приведенных выше формул:

Давайте посмотрим, какой ток конденсатор 1 мкФ может выдать на конкретную нагрузку:

У нас в руках следующие данные:

pi = 22/7 = 3,14

f = 50 Гц (частота переменного тока в сети)

и C = 1 мкФ или 0,000001F

Решение уравнения реактивного сопротивления с использованием приведенных выше данных дает:

Xc = 1 / (2 x 3,14 x 50 x 0,000001)

= 3184 Ом приблизительно

Подставляя это эквивалентное значение сопротивления в формулу закона Ома, мы получаем:

R = V / I

или I = V / R

Предполагая V = 220 В (поскольку конденсатор предназначен для работы с сетевым напряжением.)

Получаем:

I = 220/3184

= 0,069 ампер или 69 мА примерно

Аналогичным образом можно рассчитать и другие конденсаторы, зная их максимальную пропускную способность по току или номинальные значения.

Вышеупомянутое обсуждение всесторонне объясняет, как можно рассчитать ток конденсатора в любой соответствующей схеме, особенно в бестрансформаторных емкостных источниках питания.

ВНИМАНИЕ: ВЫШЕУКАЗАННАЯ КОНСТРУКЦИЯ НЕ ИЗОЛИРУЕТСЯ ОТ СЕТИ, ПОЭТОМУ ВСЕ УСТРОЙСТВО МОЖЕТ БЫТЬ ПЛАВЫМ С СМЕРТЕЛЬНОЙ ВХОДНОЙ СЕТЬЮ, БУДЬТЕ ОЧЕНЬ ОСТОРОЖНЫ ПРИ ПЕРЕКЛЮЧЕНИИ ПОЛОЖЕНИЯ.

Транзитные пикапы на продажу около Гуаякиля

Sap abap отправить электронное письмо в формате html

Это видео покажет вам, как не водить машину по дороге 2019.В этих видео я пытаюсь показать ситуации на дорогах, которые предназначены для образовательных целей … | Б / у Chevrolet Blue Bird 2002 года выпуска. Сравнивать. (800) 933-2412. Сравнивать. Посмотреть все. Больше информации + меньше информации -. Доступно 01.11.2021. 2002 CHEVROLET BLUE BIRD SCHOOL CONV. Вместимость — 71 пассажир. ДИЗЕЛЬНЫЙ двигатель с воздушными тормозами и двигателем CAT3126.| Глобальный транспорт и логистика — автомобильные, воздушные, морские, железнодорожные перевозки и складирование. Свяжитесь с нами сегодня. | Боковая погрузка Ford Transit 2013 ** БЕЗ НДС **. Теперь в продаже: * 6 месяцев гарантии в стандартной комплектации * ** Финансирование доступно от 180 фунтов стерлингов в месяц ** 2013 Длинная колесная база 2,2 дизель 125 л.с. 6-ступенчатая механическая коробка передач 101 тыс. Миль PSV до мая 2022 г. Полная история обслуживания Сдвоенное колесо, 3,5 тонны Подлинный Ford Dropside B. | Покупка а. Подержанный грузовой фургон Ford Transit в Гошене, Коннектикут, с TrueCar. Компания TrueCar выставила на продажу 42 подержанных грузовых фургона Ford Transit в Гошене, штат Коннектикут, в том числе T-250 с откидной правой дверью 130 дюймов с низкой крышей с полной массой тела 9000 единиц и T-250 с раздвижной правой дверью с низкой крышей 130 дюймов с полной массой тела 9000 единиц.Цены на грузовые фургоны Ford Transit в Гошене в настоящее время варьируются от до, а пробег — от до. Автопарк Ford Transit 250 Diesel с высокой крышей 2018 года с обслуживанием Резервная камера круиз-контроля Ограниченная гарантия на трансмиссию на 4 месяца / 4000 миль Доступны расширенная гарантия, финансы и страхование. Продавец: Mission Trucks. Merriam, Kansas 66203. ПОСЕТИТЕ НАШ САЙТ | Новые и подержанные грузовики Ford Raptor на продажу в Гуаякиле, Эквадор, на торговой площадке Facebook. Находите выгодные предложения и продавайте свои товары бесплатно.| Facebook Market Place — хорошее место, чтобы посмотреть цены на подержанные автомобили. Просто ищите в интересующем вас районе проживания. Но по приблизительной цифре (очень приблизительной) я бы сказал, что подержанные автомобили на 40% дороже, чем в США. Они действительно ценны. Я ищу старый подержанный небольшой грузовик. Модели 1970-х годов стоят 4 тысячи долларов. | Получить мой платеж отображает следующие сообщения: Статус платежа: Если вы получили это сообщение, либо: Платеж обрабатывается, с указанием даты и метода (прямой перевод или чек по почте или дебетовой картой).или. Вы имеете право, но платеж не был обработан и дата платежа недоступна. Статус платежа недоступен: | Купоны на продажу 2021 F250 XL, промокоды 09-2021. Наш обзор лучших предложений www.couponupto.com Тест-драйв нового Ford F250 дома в Моргантауне, штат Западная Вирджиния. Продается новый Ford F250, в том числе Ford F250 XL 2019 года, Ford F250 4×4 Regular Cab Super Duty 2021 года и Ford 2021 года. F250 4×4 SuperCab Super Duty по цене от 43 755 до 52 994 долларов. | Находить . Подержанные автомобили Ford Transit Connect рядом с вами с помощью TrueCar.TrueCar предлагает 405 подержанных микроавтобусов Ford Transit Connect для продажи по всей стране, в том числе XLT с защитным стеклом задней двери и XLT с задними симметричными дверями SWB. В настоящее время цены на фургоны Ford Transit Connect варьируются от до, а пробег варьируется от до. Найти. использовал фургоны Ford Transit Connect рядом с вами, введя свой почтовый индекс и … В этом видео показано, как не водить машину по дороге 2019. В этих видео я пытаюсь показать ситуации на дорогах, которые предназначены для образовательных целей .. . | 2014 64 Ford Transit 125 T350 Самосвал с боковой разгрузкой пикап LL64 FXT всего 99000.12 995,00 фунтов стерлингов. Сбор лично. Доска объявлений. | Рядом с вами выставлено на продажу 459 подержанных автомобилей Ford Transit Van по средней цене $ 37 617. Эдмундс нашел рядом с вами одно или несколько хороших предложений на подержанный фургон Ford Transit по цене от 24 991 доллар. | Новые и подержанные Грузовики Cummins на продажу в Гуаякиле, Эквадор, на торговой площадке Facebook. Находите выгодные предложения и продавайте свои товары бесплатно. | 3 июня 2020 г. · Администрация Трампа выбрала пять компаний как наиболее вероятных производителей вакцины. Число новых случаев заболевания растет в США.С., отчасти из-за расширенного тестирования. Италия отменяет ограничения на поездки. | Получить мой платеж отображает следующие сообщения: Статус платежа: Если вы получили это сообщение, либо: Платеж обрабатывается, с указанием даты и метода (прямой перевод или чек по почте или дебетовой картой). или. Вы имеете право, но платеж не был обработан и дата платежа недоступна. Статус платежа недоступен: | Новые и подержанные дизельные грузовики на продажу в Гуаякиле, Эквадор, на торговой площадке Facebook. Находите выгодные предложения и продавайте свои товары бесплатно.| Форд F-150 XL 2021 года. Цена Astro: 53 440 долларов. Подтвердите доступность. Получите 10-секундную выгоду от сделки. По вопросам цен звоните по телефону (855) 322-5745. Доступны льготы.

Ipopeng livestock

Whatsapp online tracker premium apk cracked

  • Другие транзитные автобусы на продажу в Канзасе 1998 Ford E450 Econoline TRANSIT BUS 1998 FORD E450 ECONOLINE PARTY BUS MILES: 170 794 НА ОДОМЕТРЕ VIN: 1FDERSE40EMENT : 10 ТИП ТОПЛИВА: АВТОМАТИЧЕСКАЯ ГАСТРАНСМИССИЯ…
  • Компания Dynamic Transit начала свою деятельность 33 года назад с дуэта мужа и жены. Они постепенно перешли от 3 грузовиков и ведения бизнеса из своей гостиной к более чем 300 грузовикам, 600 трейлерам и 250 водителям. Поскольку мы меняем цикл нашего оборудования каждые 5-6 лет, мы решили открыть новое подразделение, которое будет заниматься продажей подержанных грузовиков.

Заменить вентилятор блока питания сервера HP

Корневая папка Sonarr неверный путь

Вставка для копирования стихов в черном платье

Продажа внедорожных караванов новые

H0d5wrfg.phphnbmn

Auszahlungstermine grundsicherung 2021

Sangiro chickens westmead

Sky активационный код

Madiba financial services (pty3

Madiba financial services (pty3)

9000 9000 transcribit 9000

9000

9000 9000 transcription

Инструменты — Honeywell Power Products

Загрузите расчеты батарей в MS Excel, схемы электрических соединений и прочтите последние технические советы для получения информации о расчете сечения проводов, выборе батарей и согласовании трансформаторов с источниками питания.

Таблицы расчета батарей

Таблицы расчета заряда аккумулятора разработаны в Microsoft® Excel и основаны на таблицах расчета аккумулятора в руководствах по программе Notifier.

HPP-Calc Voltage Drop Tool

HPP-Calc можно использовать для определения того, может ли источник питания панели управления поддерживать нагрузку в различных условиях, и определить размер вторичного источника питания, необходимого для поддержки панели управления при потере первичного (переменного тока) питания.

Схемы проводов

Электросхемы, включая блоки питания FF8 и HPD4.

Технические советы

Получите информацию о расчете сечения проводов, выборе батарей и согласовании трансформаторов с источниками питания.

Карьера в Honeywell

Honeywell Life Safety

RSS-каналы

Оценка потребностей в электроэнергии | Руководство по энергопотреблению

Преобразование ватт в амперы

Прежде чем вы сможете выбрать подходящий размер вашей солнечной панели, а также размер кабелей и аккумуляторной батареи, вам необходимо иметь хорошее представление о том, сколько электроэнергии требуется.Это можно сделать ручкой и бумагой (в этом случае, пожалуйста, читайте дальше) или с помощью нашего онлайн-калькулятора.

Есть три простых шага для определения средней дневной нагрузки:

  1. Выберите, какие светильники и приборы будут использоваться.
  2. Узнайте, сколько ампер или ватт потребляет каждый из них.
  3. Определите, сколько часов в день (в среднем) будет использоваться каждое устройство.

Поскольку размер вашей аккумуляторной батареи измеряется в ампер-часах, а счетчик на распределительном / измерительном блоке измеряет мощность, поступающую от вашей системы зарядки в амперах, имеет смысл преобразовать ватты в амперы.Я приведу вам несколько примеров:

  • У вас есть переносное радио на 12 вольт и кассетный проигрыватель с этикеткой на задней панели, на которой написано 12 вольт, 0,2 ампер. Для этого не нужно ничего рассчитывать, поскольку потребляемый ток уже указан в амперах при 12 вольт.
  • Вы хотите использовать лампочку на 12 В и 20 Вт. Чтобы рассчитать ампер, вы просто разделите 20 ватт на 12 вольт, и вы получите 1,67 ампера.
  • У вас есть соковыжималка на 230 вольт и 300 ватт. Если у вас есть твердотельный инвертор мощностью 400 Вт, вы можете рассчитывать на эффективность 85%.Итак, чтобы рассчитать ампер на 12 вольт, вы разделите 300 ватт на 12 вольт, и вы получите 25 ампер; Вдобавок к этому можно добавить эффективность инвертора. Разделите 25 на 0,85 (85%), и вы получите около 30 ампер.
  • У вас есть цветной телевизор на 230 В, который не рассчитан на мощность, но дает номинальную мощность. Цифры 230 вольт, 50 герц, 0,3 ампера. Этот показатель использования ампер — потребляемая мощность при 230 вольт. Поскольку ампер, умноженный на вольт, равен ваттам, получается 69 ватт (230 умножить на 0.3). Теперь, чтобы рассчитать усилитель на 12 вольт, вы разделите 69 ватт на 12 вольт, и вы получите 5,75 ампер. Если вы запустите его с тем же инвертором мощностью 400 Вт, вы можете рассчитывать только на 70% эффективности (см. Данные инвертора, предоставленные вашим дилером). Разделите 5,75 ампера на 0,7 (70%), и вы получите 8,2 ампера.

Определение средней дневной нагрузки

Выдержка из

А теперь приведу пример расчета суточного потребления энергии:

  • Вы слушаете радио или кассетный плеер в течение 6 часов каждый день.Ваша 12-вольтовая система рассчитана на 0,2 ампера при 12 вольт. Умножьте ампер на часы, и вы получите результат 1,2 ампер-часа в день.
  • Вы используете три 20-ваттных 12-вольтовых лампы примерно на четыре часа каждую ночь. Потребляемая мощность для каждого источника света, который мы разработали ранее, составляет 1,67 ампера. Итак, для трех ламп мы рассчитываем потребляемый ток в 5 ампер. Итак, чтобы рассчитать потребляемую мощность, мы умножаем 5 ампер на 4 часа, чтобы получить результат 20 ампер-часов в день.
  • Вы используете соковыжималку на 10 минут каждый день.Мы уже подсчитали, что инвертор потребляет 30 ампер при работающей соковыжималке. Разделите 30 на 6 (потому что вы используете соковыжималку в течение 1/6 часа), и вы получите результат около 5 ампер-часов в день.
  • Вы смотрите цветной телевизор около 2 часов каждую ночь. Ранее мы оценивали, что инвертор потребляет около 8,5 ампер при включенном цветном телевизоре. Умножьте 8,5 на 2, и вы получите 17 ампер-часов в день.

Вот эти цифры в табличной форме:

17.00
Устройство Ампер Используемые часы Ампер-часы
Радио / кассета 0.20 6,00 1,20
3 лампы 5,00 4,00 20,00
Соковыжималка 30,00 0,17 5,00
цветной телевизор
ИТОГО 43.20

Мы можем спроектировать вашу систему для вас, используя компьютерное программное обеспечение для проектирования энергосистем.Нам потребуется подробная информация о предполагаемом потреблении энергии, включая номинальную мощность и количество часов в день использования света, бытовой техники и т. Д. Пожалуйста, заполните и отправьте запрос коммерческого предложения для жилой солнечной системы.

Типовые характеристики оборудования AF

Выдержка из


9050 9050 9050 9050 Сплит-система)
(испарительная — мобильная): Эти цифры являются приблизительными, и номинальная мощность может сильно отличаться от одного устройства к другому.

Типовые характеристики устройств GZ

Выдержка из


РУКОВОДСТВО ПО ПОТРЕБЛЕНИЮ ЭЛЕКТРОПИТАНИЯ (230 В)
ПРИБОР



500 — 2500
275 — 1000
Система сигнализации / безопасности 6
Одеяло (под) 60-120
Одеяло (поверх) 150-350
Открывалка для банок 100
Кассета (лента) Дека проигрывателя 30
CB (прием) 10
CD-плеер 30
Циркулярная пила (малая) 1350
Сушилка для одежды 2400
Кофемолка 75
Кофеварка 900 300-1500
Беспроводной телефон (использование или зарядка) 2-3
Компьютер (ноутбук или ноутбук) 40-60
Компьютер (рабочий стол + Экран)
офисное использование
игры

150-200
500-1000
Компьютерный принтер 30-50
Цифровой видеорегистратор 20-50
Блок утилизации 650
Дрель 250-500
Посудомоечная машина 1200 — 2500
Бытовой водяной насос 2000 500
Электрическая зубная щетка (подставка для зарядки) 6
Вытяжной вентилятор — Вытяжной вентилятор — 40 — 75
Вентилятор 20 — 100
Факс (в режиме ожидания) 10
Факс (печать) 120
Пищевой миксер & Whiz 500
Полировщик полов 350
Морозильник 2500 500
Сковорода 1400
905 05 — Сварщик — 140A
РУКОВОДСТВО ПО ПОТРЕБЛЕНИЮ ЭЛЕКТРОЭНЕРГИИ (230 В)
ПРИБОР 800 — 1800
Нагреватель 500 — 2400
Горячая вода 2500 — 5000
Инфракрасный гриль 2000
Утюг 800-2000
Соковыжималка / блендер 350-550
Чайник или кувшин 1600-2400
Освещение — LED 3-15
Освещение Fluoro 10- 20
Микроволновая печь 600 — 1800
Мобильный телефон (зарядка) 5-15
Модем / маршрутизатор 5-15
Модем NBN Satellite 35
Радио 15 — 60
Радиатор 1000 — 2500
Плеер
Холодильник 1500 300
Швейная машина 60
Подогреватель пространства 2000
Плита — 1000022 5000 — 5000 Планшет (зарядка) 10-25
Телевизор LED 30 — 120
Тостер 500 — 1500
Пылесос 700 — 1800
Стиральная машина 2500 600
4000

ПРИМЕЧАНИЕ: Эти цифры являются ориентировочными, и номинальная мощность может сильно отличаться от одного устройства к другому.

Электродвигатели

Выписка из


Электродвигатели — пусковой ток
Тип двигателя
9022 Вт 50 Конденсатор Двухфазный
1/6 л.с. 275 600 850 2050
1/4 л.с. 400 850 1050
1/3 л.с. 450975 1350 2700
1/2 л.с. 1900 2600

ПРИМЕЧАНИЕ: Bru Двигатели типа sh без нагрузки не требуют значительно более высокого пускового тока, чем их номинальный постоянный ток.

Прочтите все о требованиях к питанию различных устройств, работающих от инвертора. Публикуются статьи о потребностях в электроэнергии телевизоров, звукового оборудования, хлебных печей, компьютеров, стиральных машин, насосов, принтеров, вентиляторов и т.

Ваш комментарий будет первым

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
