Клавиатура и назначение ее клавиш

Мы с вами уже неплохо освоили работу с мышкой. Пришла пора поближе познакомиться с клавиатурой. Возможно, обилие клавиш слегка пугает начинающего пользователя, ведь кроме знакомых клавиш с цифрами и буквами на клавиатуре есть еще множество дополнительных клавиш. Но ничего в них нет страшного, и мы сейчас с ними разберемся.

Думаю, для вас не является секретом, что клавиатура в основном используется для ввода данных в компьютер. Но кроме этого клавиатуру применяют и для осуществления различных операций по управлению компьютером.

• Назначение клавиш классической клавиатуры
• Рабочие области клавиатуры
• Функциональные и вспомогательные клавиши
• Символьные клавиши
• Клавиши модификаторы
• Курсорные клавиши
• Дополнительный блок клавиш
• Еще по теме:

к оглавлению ↑

Сейчас мы с вами разберем самую обычную (классическую) клавиатуру и составим список наиболее важных для нас клавиш.

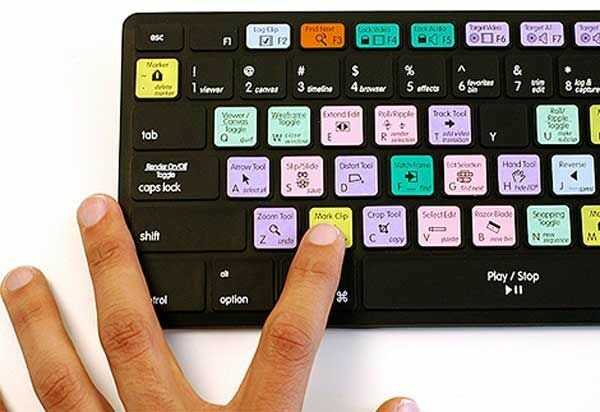

Я сказал «самую обычную» потому, что в продаже вы можете найти клавиатуры, которые имеют дополнительные клавиши, выполняющие вспомогательные функции. Производители клавиатур постоянно придумывают новые конструкции, порой имеющие очень причудливый вид.

к оглавлению ↑

Рабочие области клавиатуры

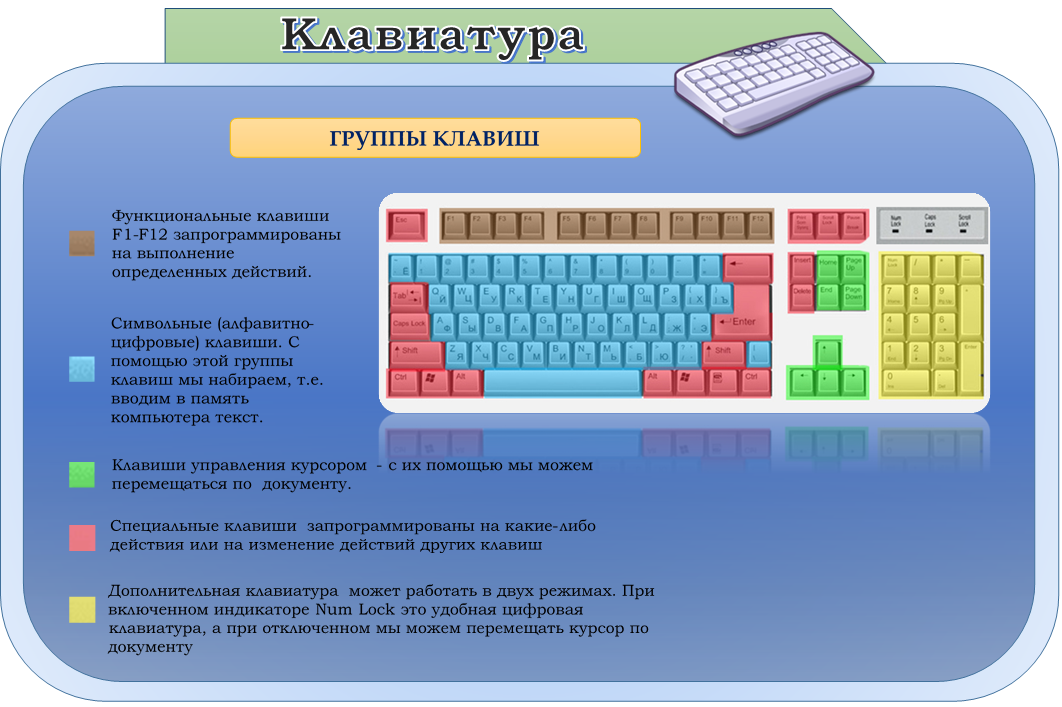

Обычную клавиатуру можно условно разделить на несколько областей.

Давайте подробно рассмотрим все эти области и выделим те клавиши, которые нам понадобятся при ежедневной работе на компьютере.

к оглавлению ↑

Функциональные и вспомогательные клавиши

В самой верхней области клавиатуры находятся клавиши, которые не используются для ввода данных в компьютер. Эти клавиши выполняют вспомогательные действия, которые приведены в таблице ниже.

к оглавлению ↑

Символьные клавиши

Под областью функциональных клавиш находится область символьных клавиш, в которой размещаются клавиши для ввода цифр, букв и других символов. На многих клавишах изображено по два или три символа. На буквенных клавишах изображены русские и латинские буквы и при переключении языка ввода на английский язык, будут вводиться латинские буквы, а при переключении на русскую раскладку клавиатуры — русские буквы.

к оглавлению ↑

Клавиши модификаторы

В этой области есть клавиши, которые называют клавишами модификаторами (клавиши Ctrl, Alt и Shift). Эти клавиши получили такое название за то, что они позволяют изменять значения символьных клавиш. Например, если на клавише изображено три символа (рис.81), то один из них вводится при простом нажатии клавиши (это символ «3»), второй – при одновременном нажатии символьной клавиши и клавиши Shift (это символ «№», при условии, что выбрана русская раскладка клавиатуры), третий символ – при переключении раскладки клавиатуры на другой язык и одновременном нажатии символьной клавиши с клавишей Shift (это символ «#», если выбрана английская раскладка клавиатуры).

Мы еще не рассматривали ввод текста, но думаю, что следует ввести понятие текстового курсора, так как следующая группа клавиш связана именно с ним. Текстовым курсором называется мигающая вертикальная или горизонтальная черточка, которая указывает на экране местоположение вновь вводимого с клавиатуры символа. Наверняка вы видели его, если запускали какую-нибудь программу для ввода текста.

к оглавлению ↑

Курсорные клавиши

Итак, клавиши управления текстовым курсором:

Чуть повыше клавиш управления курсором обычно размещаются дополнительные клавиши, которые также имеют отношение к управлению курсором. Действия, выполняемые этими клавишами сложно описать без приведения практических примеров. Поэтому в таблице ниже я привожу краткое описание этих клавиш, и вы можете пользоваться данной таблицей в дальнейшем как справочником. Вернитесь к ней, когда мы будем изучать работу в текстовых редакторах.

к оглавлению ↑

Дополнительный блок клавиш

Как я уже упоминал ранее, в правой части клавиатуры находится дополнительная клавиатура, на которой расположены цифровые клавиши и клавиши математических действий, а так же дополнительная клавиша Enter. Дополнительная клавиатура включается клавишей NumLock. При отключенном режиме NumLock дополнительную клавиатуру можно использовать для управления курсором — на цифровых клавишах есть дополнительные надписи, указывающие на функциональность клавиши.

На многих (но не на всех) клавиатурах есть область, в которой находятся индикаторы режимов (рис.80). Эти индикаторы загораются при нажатии соответствующей клавиши:

Источник.

Поделиться.

к оглавлению ↑

Как правильно работать на клавиатуре? Использование клавиатуры.

Здравствуйте, дорогие друзья!
В сегодняшней статье на блоге мы поговорим с вами о том, как правильно работать на клавиатуре. При написании письма или вводе числовых данных клавиатура является основным средством ввода информации в компьютер. Но знаете ли вы, что клавиатуру можно использовать и для управления компьютером? Изучение всего нескольких простых команд клавиатуры поможет более эффективно работать на компьютере.

Как правильно работать на клавиатуре?

В нашем современном мире наверное нет ни одного человека, который бы не знал что такое компьютер и клавиатура. Тем более все знают для чего нужна клавиатура и как печатать на нем. Многие пользователи печатают информацию по работе, студенты, школьники  по учебе, некоторые просто переписываются в социальных сетях, сидя за компом в свободное время, а уж блогеру и подавно нужно знать, как правильно работать на клавиатуре и хорошо печатать на клавиатуре.

Правда, не все пользователи знают, как правильно работать на клавиатуре и быстро печатать на ней, но многим хотелось бы овладеть данными навыками. Поэтому в этой статье мы рассмотрим с вами основы работы с клавиатурой, как правильно работать на клавиатуре.

Расположение клавиш.

Клавиши на клавиатуре можно разделить на несколько групп в зависимости от выполняемых ими функций.

• Клавиши для ввода данных (буквенно-цифровые). Это клавиши с буквами, цифрами, знаками препинания и символами, аналогичные клавишам традиционной пишущей машинки.
• Клавиши управления. Эти клавиши используются отдельно или в сочетании с другими клавишами и служат для выполнения определенных действий. Чаще всего используются клавиши управления CTRL, ALT, клавиша с логотипом Windows и клавиша ESC.
• Функциональные клавиши. Эти клавиши используются для выполнения особых задач. Они имеют названия F1, F2, F3 и т.д. до F12. Функции, выполняемые этими клавишами, зависят от используемой программы.
• Клавиши перемещения. Эти клавиши используются для перемещения по документу или веб-странице и при редактировании текста. В их число входят клавиши со стрелками, клавиши HOME, END, PAGE UP, PAGE DOWN, DELETE и INSERT.
• Цифровая клавиатура. Цифровую клавиатуру удобно использовать для быстрого ввода чисел. Клавиши на ней сгруппированы в блок, как на обычном калькуляторе или арифмометре.

На рисунке ниже показано, как эти клавиши расположены на обычной клавиатуре. На используемой вами клавиатуре раскладка может быть другой.

Ввод текста.

Когда вы пишете электронное письмо, вводите какие-либо данные в программу или в текстовое поле, отображается мигающая вертикальная линия ( | ), которая называется курсором или точкой вставки. Он показывает, где будет отображаться вводимый вами текст. Вы можете переместить курсор, щелкнув необходимое расположение мышью или воспользовавшись клавишами перемещения.

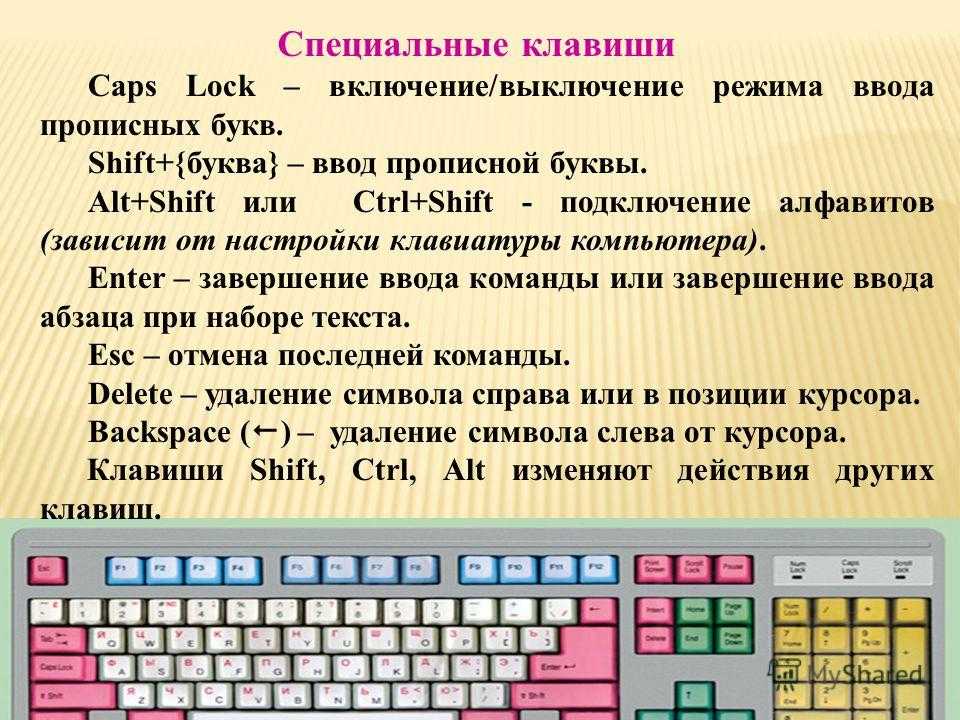

В дополнение к буквам, цифрам, знакам препинания и символам при вводе данных используются клавиши SHIFT, CAPS LOCK, TAB, ВВОД (ENTER), ПРОБЕЛ и BACKSPACE.

SHIFT — Буквы, вводимые при нажатой клавише SHIFT, становятся прописными. Если при нажатой клавише SHIFT нажимать другие клавиши, будут вводится символы, отображенные в верхней части этих клавиш.

CAPS LOCK — Чтобы можно было вводить прописные буквы, нажмите клавишу CAPS LOCK один раз. Повторное нажатие клавиши CAPS LOCK выключает эту функцию. На используемой вами клавиатуре может быть световой индикатор, сигнализирующий о том, нажата ли клавиша CAPS LOCK.

TAB — С помощью клавиши TAB можно переместить курсор на несколько позиций вперед. Кроме того, с помощью клавиши TAB можно перейти на следующее текстовое поле в форме.

ВВОД (ENTER) — С помощью клавиши ВВОД можно переместить курсор в начало следующей строки. В диалоговом окне с помощью клавиши ВВОД можно нажать выделенную кнопку.

ПРОБЕЛ — При нажатии клавиши ПРОБЕЛ курсор перемещается на один пробел вперед.

BACKSPACE — С помощью клавиши BACKSPACE можно удалить символ, расположенный перед курсором, или выделенный текст.

Использование сочетаний клавиш.

Сочетания клавиш используются для выполнения различных действий с помощью клавиатуры. Они ускоряют работу с компьютером. Фактически почти все действия или команды, которые вы выполняете с помощью мыши, можно выполнить быстрее, используя одну или несколько клавиш на клавиатуре.

Примечание. Знак «плюс» (+) между двумя и более клавишами говорит о том, что нужно нажимать эти клавиши одновременно. Например, CTRL+A означает, что необходимо нажать клавишу CTRL и, не отпуская ее, нажать клавишу A. CTRL+SHIFT+A означает, что необходимо нажать клавиши CTRL и SHIFT и, не отпуская их, нажать клавишу A.

Поиск сочетаний клавиш для программ.

В большинстве программ можно выполнять действия с помощью клавиатуры. Чтобы узнать, для каких команд можно использовать сочетания клавиш, откройте меню. Сочетания клавиш (если можно их использовать) отображаются рядом с элементами меню.

Сочетания клавиш отображаются рядом с элементами меню.

Выбор меню, команд и параметров.

С помощью клавиатуры вы можете открывать меню и выбирать команды и другие параметры. В программе, в которой есть меню с подчеркнутыми буквами, нажмите клавишу ALT и подчеркнутую букву, чтобы открыть соответствующее меню.

Нажмите подчеркнутую букву в пункте меню, чтобы выбрать соответствующую команду. В приложениях, в которых используется лента, например в Paint или WordPad, при нажатии клавиши ALT буквы, которые можно нажать, накладываются на ленту (а не подчеркиваются).

Нажмите клавиши ALT+Ф, чтобы открыть меню «Файл», а затем клавишу «П», чтобы выбрать команду «Печать».

Этот прием работает и в диалоговых окнах. Если рядом с каким-либо пунктом в диалоговом окне отображается подчеркнутая буква, это означает, что можно нажать клавишу ALT и клавишу с этой буквой, чтобы выбрать этот пункт.

Полезные сочетания клавиш.

Ниже перечислены некоторые из самых полезных сочетаний клавиш.

Клавиша с логотипом Windows — Открывает меню «Пуск».

ALT+TAB — Переключение между открытыми программами или окнами.

ALT+F4 — Закрытие активного элемента или выход из активной программы.

CTRL+S — Сохранение текущего файла или документа (это сочетание клавиш работает в большинстве программ).

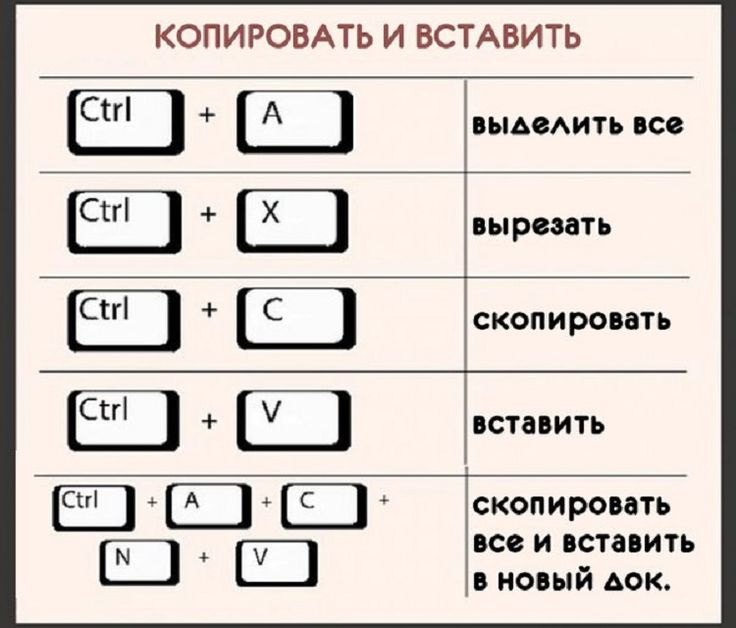

CTRL+C — Копирование выбранного элемента.

CTRL+X — Вырезание выбранного элемента.

CTRL+V — Вставка выбранного элемента.

CTRL+Z — Отмена действия.

CTRL+A — Выбор всех элементов в документе или окне.

F1 — Отображение Справки программы или Windows.

Клавиша с логотипом Windows+F1 — Отображение Справки и поддержки Windows.

ESC — Отмена текущей задачи

Клавиша приложения — Открывает меню команд, связанных с выделением в программе. Аналогичное действие выполняется при щелчке выделения правой кнопкой мыши.

Использование клавиш перемещения.

С помощью клавиш перемещения можно перемещать курсор, перемещаться по документу или веб-странице и редактировать текст. Ниже перечислены ряд стандартных функций этих клавиш.

СТРЕЛКА ВЛЕВО, СТРЕЛКА ВПРАВО, СТРЕЛКА ВВЕРХ или СТРЕЛКА ВНИЗ — Перемещение курсора или выделение на один символ или строку в направлении стрелки, или прокрутка веб-страницы в направлении стрелки.

HOME — Перемещение курсора в начало строки или в верхнюю часть веб-страницы.

END — Перемещение курсора в конец строки или в нижнюю часть веб-страницы.

CTRL+HOME — Перемещение курсора в начало документа.

CTRL+END — Перемещение курсора в конец документа.

PAGE UP — Перемещение курсора или страницы на один экран вверх

PAGE DOWN — Перемещение курсора или страницы на один экран вниз.

DELETE — Удаление символа, расположенного после курсора, или выделенного текста. В Windows — удаление выбранного элемента и перемещение его в корзину.

INSERT — Включение и выключение режима вставки. Если режим вставки включен, вводимый вами текст будет вставляться в позиции курсора. Если режим вставки выключен, вводимый вами текст заменять уже имеющиеся символы.

Использование цифровой клавиатуры.

На цифровой клавиатуре клавиши 0–9, арифметические операторы + (сложение), — (вычитание), * (умножение), и / (деление), а также десятичная запятая расположены как на калькуляторе или арифмометре. Конечно же, эти символы есть и на других клавишах, но с помощью этой клавиатуры можно одной рукой быстро вводить числовые данные или математические операции.

Чтобы использовать цифровую клавиатуру для ввода чисел, нажмите клавишу NUM LOCK. На большинстве клавиатур имеется световой индикатор, сигнализирующий о том, включена ли клавишу NUM LOCK.

Если клавиша NUM LOCK выключена, то цифровая клавиатура работает в качестве дополнительного набора клавиш перемещения (эти функции напечатаны на клавишах рядом с цифрами или символами).

Вы можете использовать цифровую клавиатуру для выполнения простых вычислений с помощью приложения Калькулятор.

Три странные клавиши.

На данный момент я рассказал вам почти обо всех клавишах, которые вы используете. Но для полной картины давайте рассмотрим три самые загадочные клавиши на клавиатуре: PRINT SCREEN, SCROLL LOCK и PAUSE.

PRINT SCREEN

Давным-давно эта клавиша делала то, что на ней написано — печатала текстовое содержимое экрана на принтере. Сейчас же при нажатии клавиши PRINT SCREEN делается снимок всего экрана, который затем копируется в буфер обмена в памяти компьютера. Из буфера его можно вставить (CTRL+V) в Microsoft Paint или другую программу и при желании распечатать его из этой программы.

На некоторых клавиатурах на одной клавише с функцией PRINT SCREEN имеется еще более непонятная функция SYS RQ. Исторически клавиша SYS RQ была предназначена для выполнения «запросов к системе», но в ОС Windows такой команды нет.

Совет. Чтобы сделать снимок только активного окна, а не всего экрана, нажмите клавиши ALT+PRINT SCREEN.

SCROLL LOCK.

В большинстве программ при нажатии клавиши SCROLL LOCK ничего не происходит. В некоторых программах при нажатии клавиши SCROLL LOCK изменяется поведение клавиш со стрелками и клавиш PAGE UP и PAGE DOWN. При нажатии этих клавиш выполняется прокрутка документа без изменения позиции курсора или выделения. На используемой вами клавиатуре может быть световой индикатор, сигнализирующий о том, нажата ли клавиша SCROLL LOCK.

PAUSE.

Этот клавиша используется редко. В некоторых старых программах при нажатии этой клавиши приостанавливается выполнение программы. Кроме того, если при этом нажата клавиша CTRL, работа программы будет прервана.

Другие клавиши.

На некоторых современных клавиатурах имеются отдельные клавиши или кнопки для быстрого доступа к программам, файлам или командам. На других клавиатурах есть клавиши для регулировки громкости, колеса прокрутки или масштабирования, а также другие органы управления. Дополнительные сведения об этих функциях смотрите в документации для соответствующей клавиатуры или компьютера, или на веб-сайте производителя.

Советы по безопасному использованию
клавиатуры.

При правильном использовании клавиатуры можно избежать болезненных ощущений в запястьях, руках и кистях рук, а также травм, особенно при работе с компьютером в течение продолжительного времени.  Вот несколько советов, которые помогут решить вопрос, как правильно работать на клавиатуре и оптимально использовать клавиатуру.

• Разместите клавиатуру на уровне локтей. Ваши плечи должны быть расслаблены.
• Выровняйте клавиатуру по центру перед собой. Если на клавиатуре есть цифровая клавиатура, при центровке клавиатуры ориентируйтесь на клавишу ПРОБЕЛ.
• При печати на клавиатуре ваши руки и запястья должны «плавать» над клавиатурой, чтобы вы могли перемещать руки к самым удаленным клавишам, а не тянуться к ним пальцами.
• При печати на клавиатуре не кладите кисти рук или запястья ни на какую поверхность. Если клавиатура оснащена упором для кистей рук, используйте его только во время перерывов в печати.
• При печати на клавиатуре нажимайте клавиши легкими касаниями, при этом ваши запястья должны быть выпрямлены.
• Если вы не печатаете, дайте рукам и кистям рук отдохнуть.
• Через каждые 15–20 минут работы на компьютере устраивайте себе перерывы.

Клавиатурные тренажеры.

Если вы хотите качественно и эффективно решить вопрос о том, как правильно работать на клавиатуре и научиться быстро печатать на ней, то можно воспользоваться специальными программами, так называемыми клавиатурными тренажерами. Вот наиболее популярные из них.

«Stamina» (скачать можно на официальном сайте stamina.ru) — бесплатный клавиатурный тренажер, который поможет вам научиться печатать слепым десятипальцевым методом.

«СОЛО на клавиатуре» — обучающая программа, автором которой является преподаватель факультета журналистики МГУ, известный журналист и психолог Шахиджанян В.В. Как заверяют на официальном сайте (ergosolo.ru), этот клавиатурный тренажер в достаточно короткий срок поможет вам освоить навык быстрой печати.

«VerseQ» (verseq.ru) — еще одна популярная в народе программа для освоения метода слепой печати. Вот, что пишут создатели этого тренажера: «Уже буквально через час после того, как вы начнете упражняться на нашем тренажере, Вы сможете печатать слепым методом, а через восемь-пятнадцать часов — печатать на уровне выпускника курсов слепой машинописи».

Тренажеров и онлайн сервисов очень много, но, думаю, для обучения вам хватит и этих трех, тем более, что эти программы самые популярные среди других программ. Они помогут вам в кратчайшие сроки решить вопрос, как правильно работать на клавиатуре.

На этом пока все! Надеюсь, что вы нашли в этой заметке что-то полезное и интересное для себя. Если у вас имеются какие-то мысли или соображения по этому поводу, то, пожалуйста, высказывайте их в своих комментариях. До встречи в следующих заметках! Удачи!  😎

Как пользоваться компьютерной клавиатурой

Всякий раз, когда вы пользуетесь компьютером, вы, вероятно, будете использовать клавиатуру

Наиболее распространенный тип клавиатуры называется QWERTY-клавиатурой после клавиш в верхнем ряду букв. Он был изобретен С. Л. Скоулзом в 1860-х годах, когда он разрабатывал лучшее место для размещения клавиш на ручной пишущей машинке.

Следуйте этим пошаговым инструкциям, чтобы узнать, на что способна ваша клавиатура

Чтобы выполнить приведенные ниже простые упражнения, вам понадобится документ, открытый для ввода. Прочтите наши руководства Что такое WordPad? и Как открыть WordPad. Затем создайте документ WordPad и выполните следующие шаги.

Шаг 1: Внимательно посмотрите на свою клавиатуру. Наиболее важные клавиши отмечены на приведенной ниже диаграмме:

Щелкните здесь, чтобы просмотреть увеличенную версию приведенной выше диаграммы, которую можно распечатать для удобства.

Некоторые клавиатуры, особенно на ноутбуках, имеют немного другую раскладку. Например, у вас может не быть цифровой клавиатуры или клавиша удаления может находиться в другом месте. Но практически на всех клавиатурах где-то есть эти важные клавиши.

Шаг 2: Основными клавишами являются буквенные клавиши. Когда вы печатаете только с их помощью, вы получаете строчные буквы. Однако, если вы удерживаете клавишу Shift (есть две на выбор) одновременно с вводом текста, вы получите буквы ЗАГЛАВНОГО РЕГИСТРА.

Попробуйте ввести свое имя, включая заглавные буквы (ВЕРХНИЙ РЕГИСТР) и пробелы. Клавиша «пробел» (которую вы кратко нажимаете, чтобы создать пробел) — это широкая клавиша в нижней части клавиатуры.

Шаг 3: Если вы допустили ошибку при наборе текста, всегда есть решение.

Чтобы удалить букву, поместите курсор (указатель мыши) сразу после буквы и щелкните. Затем кратко нажмите Backspace . (Всегда нажимайте кратковременно, иначе вы получите повторяющиеся удаления, пробелы, буквы или что-то еще.) Или поместите курсор прямо перед буквой, щелкните и нажмите Удалить .

Шаг 4: Теперь попробуйте ввести предложение:

Это предложение полезно для практики, поскольку оно содержит большинство букв алфавита.

Шаг 5: Вы можете перемещать курсор вдоль этого предложения, ничего не удаляя, используя клавиши со стрелками:

Попробуйте перемещать курсор вперед и назад по предложению.

Шаг 6: Теперь попробуйте использовать цифровую клавиатуру, если она у вас есть.

Чтобы использовать это для ввода чисел, вы должны нажать клавишу Num Lock . В верхней части клавиатуры или на самой клавише «Num Lock» может быть индикатор, показывающий, что она включена.

Шаг 7: Вы также можете печатать с помощью цифр на основной клавиатуре. Вы найдете их в ряду клавиш над верхней строкой букв.

Над этими номерами находятся различные символы, в том числе «£», «&», «!». Чтобы использовать их, удерживайте нажатой клавишу Shift во время ввода. Таким образом, если вы нажмете «7» отдельно, вы получите «7», но если вы нажмете «7», удерживая нажатой клавишу «Shift», вы получите «&».

Попробуйте ввести:

Вы найдете подобные дополнительные символы в других местах на клавиатуре:





Они действуют точно так же, как и те, что указаны выше.

Шаг 8: Если вы хотите, чтобы все отображалось в верхнем регистре, нажмите клавишу Caps Lock , а затем введите:

Снова может загореться индикатор, показывающий, что ваши прописные буквы «заблокированы». Не забудьте нажать эту клавишу еще раз, когда закончите, чтобы отключить «Caps Lock».



Шаг 9: Клавиша «Windows» имеет несколько различных дизайнов, таких как пример справа.

Делает то же самое, что и кнопка Windows на панели задач на экране вашего компьютера. Вы можете открыть меню «Пуск», нажав эту клавишу или нажав кнопку на панели задач с помощью мыши.

Шаг 10: Существует несколько способов перемещения по веб-странице. Попробуйте использовать клавиши ниже, чтобы увидеть, куда они вас приведут:

Шаг 10: Вам будет предложено использовать клавиши «Control» (Ctrl) и «Alternate» (Alt) для некоторых операций. Когда вы это сделаете, продолжайте удерживать нажатой одну или другую клавишу или обе клавиши, нажимая любые другие клавиши.

Например, если одновременно нажать Ctrl , Alt и Удалить , откроется меню. Чтобы он исчез, нажмите клавишу «Escape» ( Esc ) в верхнем левом углу клавиатуры.

Шаг 11: Некоторые действия, для которых вы используете мышь, можно выполнять с помощью сочетаний клавиш. Они требуют, чтобы вы удерживали одну клавишу, нажимая другую, и часто включают использование клавиш «Ctrl» и/или «Alt». Некоторые люди предпочитают использовать их вместо использования мыши. Есть много ярлыков — ознакомьтесь со списком, предоставленным службой поддержки Microsoft.

Последнее обновление: май 2022 г.



Insight — Как работает компьютерная клавиатура



Клавиатура компьютера — это устройство, используемое для преобразования нажатий клавиш в электрические сигналы, понятные компьютеру. Для этого существуют специальные типы переключателей и цепей. Когда мы нажимаем клавишу, она замыкает соответствующую цепь, и электрический сигнал поступает на внутренний процессор клавиатуры, который определяет нажатую клавишу.

Рис. 1: Изображение клавиатуры компьютера

Клавиатура содержит собственный внутренний процессор, который принимает электрические сигналы при нажатии клавиш.

Рис. 2: Внутренний процессор клавиатуры и плунжеров

Каждая клавиша имеет специальную форму внизу, известную как плунжер.

Плунжер и схема



Рис. 3. Куполообразные резиновые кнопки внутри задней крышки клавиатуры



Открутив винты, снимите заднюю крышку клавиатуры. Мы можем взглянуть на резиновые кнопки в форме купола, которые нажимаются плунжером в нижней части ключа.

Рис. 4: Изображение, показывающее внутренний процессор клавиатуры

Схема, показанная на изображении выше, работает как внутренний процессор.

Процессор и кнопки



Рис. 5: COB IC клавиатуры для обработки сигналов



COB IC используется для обработки сигналов. Эта микросхема получает электрические сигналы от нажатия клавиш и отправляет информацию о нажатой клавише на компьютер.





Рис. 6: Куполообразные резиновые кнопки под клавишами клавиатуры 9, вид вблизи0005



На изображении выше показаны куполообразные резиновые кнопки, которые нажимаются при нажатии клавиш.

Два слоя пластиковых листов со встроенными схемами. Два слоя ведут себя как миниатюрные переключатели, которые соединяют/отключают две электрические точки. Оба слоя разделены третьим тонким пластиковым слоем.





Рис. 7: Пластиковые листы и их встроенная схема

Пластиковые листы и обработка

Мы видим, как резиновая кнопка при нажатии нажимает на круглую точку, которая соединяет верхний и нижний слой.

Рис. 8: Точки соединения под пластиковыми листами





Рис. 9: Расположение цепей клавиатуры под пластиковыми листами

.





Рис. 10. Тонкая пластиковая полоса, разделяющая два слоя цепей



Мы можем взглянуть на средний тонкий пластиковый лист, который расположен между двумя слоями с круглым вырезом под каждой клавишей. Эта пластиковая полоска помогает разделить две цепи, и при нажатии клавиши две точки обоих слоев соединяются друг с другом.





Рис. 11. Нижний слой контура компьютерной клавиатуры



На изображении показан нижний слой.



Работает: Клавиатура работает от питания 5 В, которое она получает от компьютера через последовательный кабель или USB. Когда мы нажимаем клавишу на клавиатуре, она нажимает на резиновую кнопку в форме купола, которая, в свою очередь, электрически соединяет верхний и нижний слои в этой точке, и сигнал отправляется на COB IC. Микросхема обрабатывает сигнал и отправляет его на компьютер через порт PS2 или USB.
