Как соединить телефонный кабель при обрыве? | Полезные статьи

Каждый домашний мастер должен знать, как соединить телефонный кабель. Такая необходимость может возникнуть в любой момент, например, если внезапно произойдет обрыв кабеля или если телефонную розетку придется переставить в другое место, и кабель нужно будет немного удлинить.



Для того чтобы произвести соединение телефонного кабеля, понадобятся кусачки, изолента и резиновые перчатки. Успешное выполнение работы зависит от точного соблюдения некоторых несложных рекомендаций.

Если в доме имеется параллельный телефон, оставшийся в сети после обрыва кабеля, с него необходимо снять трубку, чтобы избежать удара напряжением вызывного сигнала. Если же все аппараты вышли из строя одновременно или к линии подключен всего один телефон, работу в целях безопасности обязательно вести в резиновых перчатках.

Необходимо найти место, где произошел обрыв телефонного кабеля. Если поврежденный участок нельзя определить визуально, можно воспользоваться специальным прибором, так называемым бесконтактным искателем повреждений.

В случае отсутствия прибора, на том участке, где возможны повреждения, производится замена телефонного кабеля полностью.

Если телефонный кабель представляет собой так называемую «лапшу», то есть двухпроводной плоский кабель, для его сращивания кабель раздваивают таким образом, чтобы линия разреза оказалась точно посредине. Концы аккуратно зачищают.

Провода одного конца кабеля соединяют с проводами другого конца кабеля. Места соединений необходимо тщательно заизолировать, а также убедиться в том, что телефоны, вышедшие из строя, снова работают.

Если производится ремонт кабеля телефонного, который имеет новую конструкцию, внешнюю оболочку кабеля снимают без риска повредить изоляцию проводников. Двухпроводной кабель сращивают так же, как и кабель ТРП. Если же кабель четырехпроводной, важно соединить между собой жилы, расположенные посредине. Крайние жилы трогать необязательно, так как они не задействованы.

В случае выхода из строя телефонного аппарата, предназначенного для работы с несколькими линиями, крайние провода также необходимо правильно соединить, сращивая между собой проводники одинаковых цветов.

На этом работа по соединению телефонного кабеля закончена. Убедившись в том, что все телефоны функционируют, не забудьте положить трубку на том телефоне, с которого сняли, начиная работу.



Почему никогда нельзя пользоваться чужой зарядкой для смартфона

«Есть такие вещи, которые просто нельзя одалживать, — говорит Чарльз Хендерсон, управляющий партнер и руководитель X-Force Red в IBM Security. — Если бы вы путешествовали и спохватились, что забыли взять с собой нижнее белье, вы бы не стали просить спутников одолжить вам его? Вы бы пошли в магазин и купили новое».

Хендерсон руководит командой хакеров, которых клиенты нанимают, чтобы те взламывали их компьютерные системы и выявляли уязвимые места. С тех пор как хакеры поняли, как внедрять в провода для зарядки вирусы, которые позволяют удаленно захватывать мобильные устройства и компьютеры, его команда иногда пользуется этой уловкой, чтобы отучить клиентов доверять чужим проводам. «Мы посылаем кому-нибудь классный провод для iPhone по почте.

Может, мы подписываем его как-то безобидно, например, именем поставщика или партнера, которого они указали на своем сайте. Мы отправляем провод и смотрим, воспользуется ли им человек», — говорит он.

В августе на ежегодной DEF CON Hacking Conference в Лас-Вегасе (Хендерсон называет ее «летним лагерем для хакеров»), хакер, известный как MG, продемонстрировал провод от iPhone, который он доработал. Подключив с помощью этого провода iPod к компьютеру Mac, MG удаленно узнал IP-адреса провода и через него получил контроль над компьютером. MG отметил, что позднее он мог бы удаленно «убить» внедренный вирус и стереть все следы его существования. У предприимчивого хакера был запас так называемых проводов O.MG, которые он продавал по $200.

Реклама на Forbes

Сейчас вредоносные провода слабо распространены, говорит Хендерсон. «В основном, потому что атаку такого рода трудно масштабировать, — продолжает он. — В общем, если вы столкнулись с подобным, это была прицельная атака».

«Но даже если мы еще не наблюдали масштабную атаку, нельзя думать, будто такого и не случится, потому что схема точно работает, — говорит Хендерсон. — Технология компактна и стоит дешево… и будет становиться только дешевле, и это не то, о чем среднестатистический потребитель узнает раньше, чем атака станет возможной в крупных масштабах».

По словам Хендерсона, еще более серьезная угроза, чем зараженные провода, – это станции для подзарядки через USB, которые встречаются в общественных местах вроде аэропортов. «Мы знаем о паре случаев, когда станции для подзарядки взламывали. Я говорю не об электрических розетках. Я говорю о станциях для подзарядки с USB-портами».

«Осторожность в отношении всего, что вы подключаете к своим устройствам, – это просто хорошая IT-гигиена, — говорит Хендерсон. — Считайте, что это то же самое, как открывать вложения к письмам или передавать пароли. В случае с компьютерами передать провод — это как передать пароль, потому что именно такой уровень доступа вы предоставляете».

Многие путешественники знают, что в трудную минуту на ресепшене гостиницы часто можно найти ящик с проводами, которые забыли другие постояльцы. Не поддавайтесь искушению, говорит Хендерсон. «Если бы на ресепшене был ящик нижнего белья, вы бы его надели?»

Перевод Натальи Балабанцевой

Домашний телефон шнуры, кабели и адаптеры — огромный выбор по лучшим ценам

Home Telephone Cords, Jacks and Plugs

Home phone systems require many different components to operate effectively. If you want to augment or upgrade your home phone system, youll need to acquire special accessories. When you need parts for your home phone system, you may find what you need in this collection.

What types of home phone cords and accessories are there?

There are many components that you may need to set up, repair, or augment your home phone system. Here are a few of the parts that are most commonly purchased for these purposes:

  • Phone line cords: These phone cords connect directly from the telephone cord to the telephone. Phone cords come in a variety of lengths, and longer lengths are usually sold on a wheel for convenience. Every cord of this type has two male ends that fit standard telephone jacks. Telephone line cords come in a variety of different colors to match your home decor.
  • Handset cords: Handset cords connect your handset to the telephone base. While many types of telephones are now wireless, some models still make use of these lines to connect handsets to bases. These phone cords are usually stretchy and coiled, which means that they are short while at rest but can be extended across the room if necessary. These phone cords have two male ends that fit standard jacks.
  • Splitters: If you have multiple telephones in the same room or you only have one jack that is readily accessible, you may need to invest in a telephone cord splitter. These devices plug into a jack on one side and can have up to four female jacks on the other side. This means that you can transform a single telephone cord into a connection point that services up to four phones.
  • Coupler jacks: These devices are used to extend phone lines across long distances. They consist of two female jacks installed in a small rectangular box. When you plug one phone cord into one end of the box and another phone cord into the other end, youre able to cover more distance with your line without needing to invest in a longer telephone cord.
  • Wall plates: Wall plates are rectangular plates that are attached directly to the telephone cord wall socket. These plates generally have one jack in the center that can admit a standard phone cord. Some wall plates have multiple jacks that are used to connect to phone or DSL cables.
  • Detanglers: Stretchy telephone cords can sometimes get tangled. Detanglers are used to remove the tangles from your cord.
  • Suction cup phone call recorders: If you want to record your phone calls, you can purchase a simple device that will do the trick. These types of devices generally attach to your phone with a suction cup and are equipped with a cord that ends in standard 3. 5mm audio jack. Plug this jack into a recording device to covertly record your calls.

10 приспособлений, чтобы не запутаться в проводах / AdMe

Наши дома заполнены различной техникой и приборами, а также мотками проводов, тянущихся по всем комнатам: спутавшиеся зарядки, кабели, наушники и вечно перегибающиеся контакты.

Чтобы помочь хоть как-то скрыть все это безобразие, AdMe.ru делится 10 крутыми штуками, созданными из подручных материалов, которые помогут организовать рабочее место так, чтобы быстро отыскать нужный кабель.

Станция для зарядки

Здесь делятся прекрасной идеей, как из хлебницы сделать станцию для зарядки мобильных телефонов и не только.

Коробка с секциями

Хранить провода станет в разы удобнее, если коробку разделить на секции и подписать, где и что находится, как показано в этом блоге.

Конвертик для USB-кабеля

Если у вас есть провод, который нужен ежедневно, и прятать его далеко в коробки нет смысла, то этот вариант подойдет вам идеально.

Втулка как органайзер для проводов

У вас тоже часто путаются провода? Тогда возьмите эту идею на вооружение.

Втулки можно собрать в контейнере таким образом.

Держатель для сотового телефона

Подробную инструкцию, как из флакончика сделать держатель для телефона, можно найти здесь.

Бусы вместо проводов

Когда нельзя спрятать — можно украсить! Инструкция тут.

Пенал

Для путешествий идеально подойдет такой пенал для наушников и кабелей. Главное, делается он в два счета!

Держатели для кабелей

Избавиться от валяющихся на полу зарядок и переходников помогут эти канцелярские зажимы для бумаги.

Чехол для хранения проводов

Подробную инструкцию, как самостоятельно сшить чехол для проводов, вы найдете здесь.

Маркировка кабелей

При наличии одинаковых кабелей подпишите их, чтобы не путаться. Пример здесь.

Как упорядочить технику, добавив ярких красок удлинителю, можно узнать, пройдя по ссылке.

телефонный провод — это… Что такое телефонный провод?

телефонный провод
телефо́нный про́вод

электрический провод, предназначенный для стационарной скрытой и открытой проводки телефонной и радиотрансляционной сети внутри помещений и по наружным стенам зданий. Представляет собой две медные жилы сечением обычно 0.4 ммІ, уложенные параллельно в полиэтиленовую изоляцию с разделительным основанием.

Энциклопедия «Техника». — М.: Росмэн. 2006.

.

  • телефонный аппарат
  • температурный шов

Смотреть что такое «телефонный провод» в других словарях:

  • ПРОВОД — ПРОВОД, провода, мн. провода, муж. Металлическая проволока (проволочный шнур, кабель или стержень), служащая для передачи электрической энергии для освещения, для движения машин, для связи и т.п. (тех.). Перегорел провод. Электрические провода.… …   Толковый словарь Ушакова

  • провод — сущ., м., употр. сравн. часто Морфология: (нет) чего? провода, чему? проводу, (вижу) что? провод, чем? проводом, о чём? о проводе; мн. что? провода, (нет) чего? проводов, чему? проводам, (вижу) что? провода, чем? проводами, о чём? о проводах 1.… …   Толковый словарь Дмитриева

  • ПРОВОД — ПРОВОД, а, мн. а, ов, муж. Металлическая проволока, служащая для передачи электрического тока. Изолированный п. Телефонный п. На проводе кто н. (у телефона, слушает; разг.). | прил. проводной, ая, ое (спец.). Проводная связь (осуществляемая по… …   Толковый словарь Ожегова

  • ПРОВОД — ПРОВОД, а, мн. а, ов, муж. Металлическая проволока, служащая для передачи электрического тока. Изолированный п. Телефонный п. На проводе кто н. (у телефона, слушает; разг.). | прил. проводной, ая, ое (спец.). Проводная связь (осуществляемая по… …   Толковый словарь Ожегова

  • Телефонный распределительный провод — Конструкция телефонного распределительного провода: 1  токопроводящая медная жила; 2  полиэтиленовая изоляция. Телефонный распределительный провод (ТРП)  двух или четырёхжильный телефонный кабель, предназначенный для стационарной… …   Википедия

  • кабель телефонный — Изолированный провод в герметизированной оболочке, служащий для передачи слабого электрического тока в установках телефонной связи [Терминологический словарь по строительству на 12 языках (ВНИИИС Госстроя СССР)] Тематики кабели, провода … EN… …   Справочник технического переводчика

  • КАБЕЛЬ ТЕЛЕФОННЫЙ — изолированный провод в герметизированной оболочке, служащий для передачи слабого электрического тока в установках телефонной связи (Болгарский язык; Български) телефонен кабел (Чешский язык; Čeština) telefonní kabel (Немецкий язык; Deutsch)… …   Строительный словарь

  • Самоанализ (Дианетика) — Возможно, эта статья содержит оригинальное исследование. Добавьте ссылки на источники, в противном случае она может быть выставлена на удаление. Дополнительные сведения могут быть на странице обсуждения …   Википедия

  • лапша — 1. [48/18] Телефонный распределительный провод или ТРП – двух или четырёх жильный телефонный провод, предназначенный для стационарной скрытой и открытой абонентской проводки телефонной или трансляционной распределительной сети внутри помещений.… …   Cловарь современной лексики, жаргона и сленга

  • тянуть — глаг., нсв., употр. часто Морфология: я тяну, ты тянешь, он/она/оно тянет, мы тянем, вы тянете, они тянут, тяни, тяните, тянул, тянула, тянуло, тянули, тянущий, тянувший, тянутый; св. вытянуть, потянуть, протянуть 1. Если вы тянете …   Толковый словарь Дмитриева

Книги

  • Эта странная Дроздова, Алиса Лунина. «Варвара Дроздова вышла из лифта на свою лестничную площадку и остолбенела – дверь её квартиры и примыкающую стену парадного разукрасили надписями, из которых самой приличной было требование… Подробнее  Купить за 19. 99 руб электронная книга

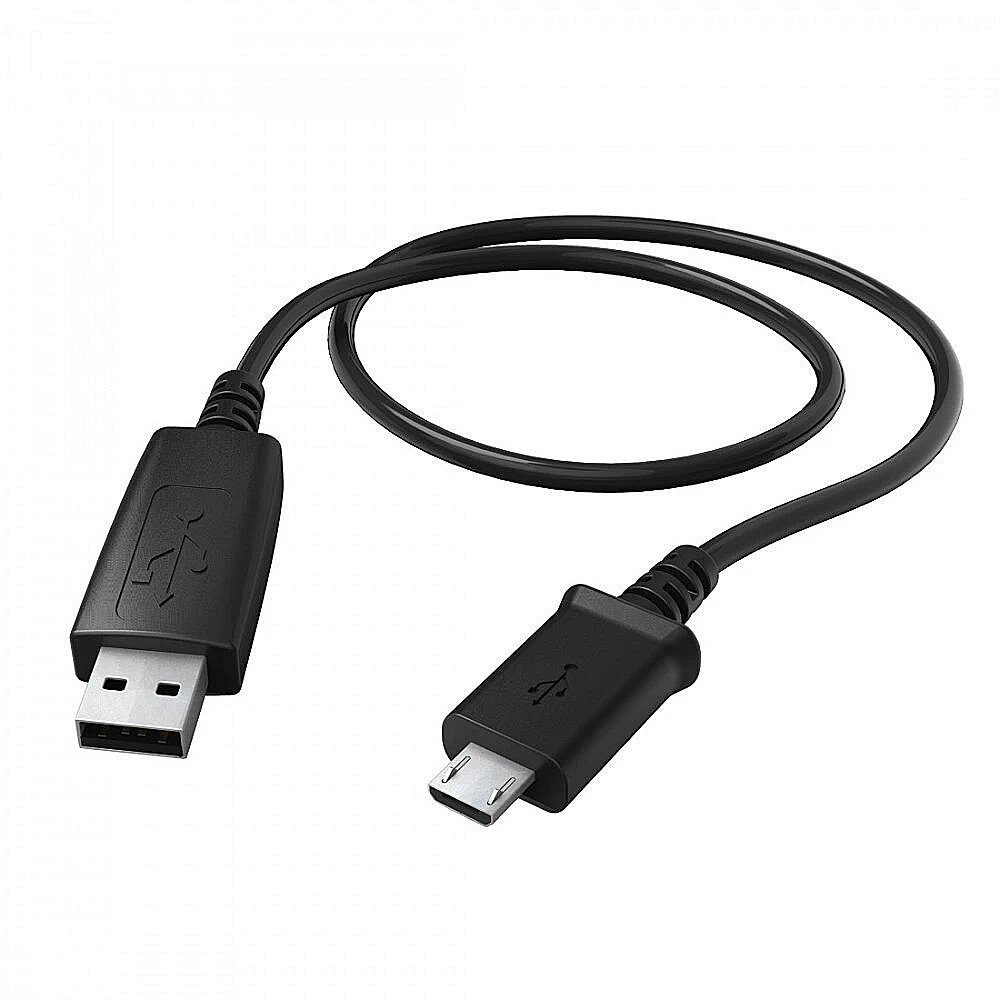

Ремонт кабеля USB — Micro USB своими руками


Хороший кабель, с хорошим, прочным штекером для зарядки телефона подобрать в магазине крайне не просто. Зачастую, заявленное на упаковке качество товара не соответствует действительности. Если сам штекер micro usb, который подключается к разъёму Вашего телефона, или другого гаджета, выполнен из некачественной стали, он очень скоро разболтается, или погнётся, и будет неплотно сидеть в разъёме, вызвав тем самым сбои при зарядке аккумулятора. Или же перестанет передавать и принимать файлы с других устройств, например, с компьютера или флэш-накопителя. И очень неприятно, когда имеющийся у Вас кабель с хорошим штекером вдруг перестал работать по причине разрыва жил кабеля, возле этого самого штекера. Это случается от постоянных перегибов кабеля при использовании. Когда это произойдёт – вопрос времени. В зависимости от интенсивности использования. Можно пойти, и купить новый, а можно отремонтировать старый – это дело каждого индивидуальное. Лично мне, более по душе второй вариант. Не столько из-за суеты выбора и хождениям по салонам связи, сколько ради собственного интереса. Да и тратиться, опять же, не придётся… В общем, недавно мне принесла такой неисправный кабель дочь. Уж не знаю, что она с ним делала, но повреждён он оказался у оснований сразу обоих штекеров – usb, и micro usb.

Взялся я за это дело, ещё и потому, что этот кабель был «родной» от её телефона, который шёл в комплекте с телефоном, зарядкой и наушниками. Пользоваться другим она категорически отказалась, из-за боязни испортить телефон. И покупать оригинальный кабель тоже не захотела. Пришлось отдать ей свой (благо, у нас телефоны одинаковые), а себе ремонтировать сломанный. Работа заняла у меня около часа.

Понадобится


  • Паяльник, олово и флюс.
  • Ножницы.
  • Нож канцелярский.
  • Секундный клей.
  • Термоусадочная трубка (желательно под цвет кабеля).
  • Зажигалка.
  • Маленькие кусачки.


Ремонт кабеля


Для начала, не церемонясь, отрезаем повреждённый штекер от кабеля. В моём случае оба штекера.

Далее, при помощи канцелярского ножа, разрезаем штекер по шву. У меня корпусы штекеров были спаянные по шву, по этому, мне пришлось повозиться. Но бывают штекеры с разборным корпусом – тут кому как повезёт. Тем не менее, проведя несколько раз новым лезвием канцелярского ножа по швам корпуса, я отделил его довольно легко и быстро. Сняв корпус, разбираем штекер на составляющие части.


Тут надо быть внимательным. В плане контактов штекера: к какому из них припаян какой провод. Чтобы не запутаться, можно помечать контакты разноцветными маркерами, в цвет проводов. Мне это ни к чему, я давно знаю раскладку usb наизусть… Вот на всякий случай:

Теперь займёмся кабелем. Замеряем от края расстояние в длину резинового уплотнителя, а так же плюсуем сюда длину до контактов штекера. Срезаем с кабеля оплётку по вычисленной длине.

Надеваем на провода резиновый уплотнитель, припаиваем цветные провода к соответствующим контактам и вставляем блок с контактами в металлический штекер.

Убедившись, что всё находится на своих местах, ничего и нигде не торчит, приклеиваем секундным клеем пластмассовый корпус к штекеру. Внимательно следим, чтобы клей не попал на контакты штекера.

Далее, надеваем на кабель (с другого конца) термоусадочную трубку, и усаживаем её зажигалкой. Ещё одно примечание: если Вы ремонтируете только один штекер, позаботьтесь о том, чтобы термотрубка оказалась надета на кабель раньше, чем Вы припаяете штекер к кабелю и приклеите корпус, иначе потом, придётся всё заново разбирать, чтобы исправить этот недосмотр. После усадки, трубка плотно обхватит кабель вместе с резиновым уплотнителем; получится почти монолитная оплётка, как раньше.


Теперь второй штекер – micro usb. Продеваем заранее термотрубку на кабель, чтобы потом не забыть. Разбираем штекер. Так же, как и предыдущий: при помощи канцелярского ножа.

Тут конструкция оказалась ещё проще, чем у usb-штекера – проводки просто втыкаются в верхнюю часть штекера прямо в своей оплётке, и при соединении с нижней частью штекера, эта оплётка прокалывается зазубринами, имеющимися на контактах, которые расположены на нижней части штекера. Тут главное не перепутать раскладку цветных проводков.

Далее собираем штекер воедино, как и предыдущий.

Надеваем на нарушенную оплётку кабеля термотрубку, которую мы заранее продели на кабель. Усаживаем трубку.

Вот и всё – сломанный кабель снова в строю, с теми же функциями, для которых он и предназначен инструкцией. Причём без каких-либо внешних и видимых нарушений оплётки, типа намотанной изоленты. Выглядит как новый. Подключаем к телефону, и пользуемся с удовольствием!

Смотрите видео


Телефонный провод: основы подключения к телефонной линии

Провода, вилки и сетевой интерфейс

Основы подключения к телефонной линии довольно легко понять. Большинство телефонных проводов представляют собой одну или несколько витых пар медных проводов. Самый распространенный вид — 4-жильный (2 витые пары). Он состоит из красного и зеленого проводов, составляющих пару, и желтого и черного проводов, составляющих вторую пару.

Для одной телефонной линии требуется только два провода. Следовательно, четырехжильный телефонный провод может нести две отдельные телефонные линии.Скручивание не дает стропам мешать друг другу. ЕСЛИ вам нужно провести больше линий, чем две, вы можете просто использовать 6-ти стойку или выше. Телефонный провод бывает двух размеров: 22 и 24; Калибр 24 сегодня является стандартом.

Есть два типа стандартных модульных заглушек; RJ-11 и RJ-14. Наиболее распространенным является RJ-11, в котором используются только два телефонных провода в четырехжильном (или более) проводе. Это тот же штекер, который вы используете для подключения телефона к стене: вилка на 1 линию.RJ-14 использует четыре провода и используется для обработки двухлинейных или двухлинейных телефонов.


Первый шаг

Первый шаг к работе с небольшим телефонным проводом — выяснить, с чем телефонная компания оставила вам работать. Какой у вас сетевой интерфейс? Вероятно, они оставили вам либо блокировку, либо блок сетевого интерфейса. Если есть перфорированный блок, и вы не можете заставить телефонную компанию установить модульное гнездо для каждой обычной старой телефонной службы (POTS) или линии центрального офиса (CO), тогда вам понадобится инструмент для перфорации, чтобы подключить внутреннюю часть. телефонный провод к интерфейсу.Большинство новых установок состоит из блока сетевого интерфейса. Он имеет модульные тестовые гнезда (куда вы можете подключить телефон, чтобы проверить, находится ли телефонная линия под напряжением) и клеммную колодку, от которой вы запускаете свой внутренний телефонный провод.


Проводка телефонной линии

В сетевом интерфейсе вы хотите спланировать, как должна быть проводка в вашем месте. Метод «звезды» (или «гомерун») — наиболее распространенный метод телефонной разводки. Каждый добавочный номер или телефонное гнездо запускается непосредственно через сетевой интерфейс или телефонную систему, если вы их устанавливаете. Другой тип подключения называется последовательным (или циклическим) методом. В этом методе 1-линейный телефонный провод соединяет все добавочные номера в серии. Этот метод цикла больше не используется широко. Как и в случае с рождественскими гирляндами старого типа, если один погаснет, погаснут все.

Используя звездообразный метод, вам, очевидно, понадобится несколько проводов, идущих от вашего сетевого интерфейса, поскольку у вас будет один провод для каждой вилки. Вы можете упростить электромонтаж и сократить расходы на провода, если несколько проводов несут более одной линии или удлинителя.

В качестве примера возьмем двухпроводную установку. Каждая пара, составляющая каждую из ваших линий POTS, должна быть помечена. См. Схему телефонной проводки ниже

Один из проводов вашей линии POTS называется концевым проводом, а другой — кольцевым проводом. Есть довольно много возможных комбинаций цветов, которые могут составить вашу пару. Чтобы подключить вашу линию к модульному разъему, вам необходимо подключить концевой провод линии POTS к концевому проводу разъема, а кольцевой провод линии POTS — к кольцевому проводу разъема.

В модульном домкрате у вас есть красный / зеленый и желтый / черный. В большинстве случаев вы используете только пару красный / зеленый. Зеленый провод — это наконечник, а красный провод — это кольцо. Используя таблицу, выясните, какой из проводов POTS является кольцом, а какой — наконечником, и подключите их соответствующим образом.

Если вы не используете телефонную систему и просто хотите подключить свои телефонные разъемы непосредственно к линиям POTS, все, что вам нужно сделать, это проложить провод от сетевого интерфейса к разъемам внутренних линий. Это работает точно так же, когда вы подключаете разъемы внутренней линии вашей телефонной системы к своим внутренним номерам.Просто подключите правильные цвета, чтобы проложить провод. Снова соедините наконечник с наконечником, а кольцо — с кольцом. Пока вы следуете правилу от кончика к кончику, тот факт, что вы подключаете белый провод с коричневыми полосами к зеленому, а коричневый провод с белыми полосами к красному проводу, не должен сбивать с толку.

Помните, что для сокращения объема работ и материалов вы можете провести две или более линий в одном телефонном проводе. В конце провода вы можете разорвать две линии с помощью адаптера, который позволяет подключить линию 1 к вилке RJ-11, а линию 2 — к другой вилке RJ-11; или, если у вас телефон с 2 линиями, вы можете просто подключить к нему штекер RJ-14.

Если вы используете небольшую УАТС или телефонную систему, скорее всего, линии POTS (обычно называемые магистральными линиями) подключены к системе с помощью разъемов RJ-11. Если ваш сетевой интерфейс заканчивается модульным разъемом, то задача проста: просто подключите телефонную систему с помощью разъемов RJ-11. Если в вашем сетевом интерфейсе есть клеммная колодка (место, где пары, составляющие каждую линию POTS, заканчиваются на стыке, где вы напрямую подключаете цветные провода), тогда вам нужно будет либо подключить линии напрямую к УАТС, либо подключить модульный джек к каждой из линий POTS на полосе.Затем, чтобы подключить телефонные разъемы, выполните ту же процедуру, которая описана выше для подключения линий POTS непосредственно к телефонным разъемам.

Для справки, приведенная ниже схема подключения телефона.

Основные сведения о телефонных проводах и цветах проводов для правильного подключения

Кажется, есть все эти цвета, и это действительно сбивает с толку!

Телефонная проводка имеет цветовую маркировку …

В обычном доме телефонные кабели, соединяющие ваши телефоны внутри вас. дома содержат четыре провода… красный, зеленый, желтый и черный. Они используются в пары для каждой телефонной линии. Ремонтники на самом деле относятся к проводам в терминах «пар», так что технически стандартный четырехпроводной телефон линия имеет две пары.

ЛИНИЯ 1 использует красно-зеленую пару. В строке 2 используется желто-черная пара. В кабель очень маленький, как и провода внутри, и его не следует путать с электрические провода, которые намного больше. Сами провода почти похожи на волосы, в отличие от электрических проводов, которые довольно тяжелые и трудные согнуть.

FYI, при покупке многопроволочного кабеля с 4 парами (8 цветных проводов) на четыре линий, схема подключения такая же, как и выше, с ЛИНИЕЙ 3 используется СИНИЙ + БЕЛЫЙ и ЛИНИЯ 4 — ОРАНЖЕВЫЙ + КОРИЧНЕВЫЙ.

Все телефоны, домашние телефоны, розетки, разъемы и т. Д., Которые вы можете купить сегодня, следуя этой схеме подключения. ВСЕ ОНИ!! НО НЕ ОБЯЗАТЕЛЬНО ПРОВОДКА …

Почему цвета вашей проводки не совпадают с моими цвета …

Это, конечно, не означает, что это та ситуация, в которой вы находитесь. домашняя проводка! Если домовладелец испортил провода, вы можете найти вещи немного перемешались.Я часто нахожу отсоединенные провода в телефонных розетках, все участки проводов к телефонным розеткам отключены в соединительном блоке, и обратная проводка.

В некоторых многоквартирных домах и в старых домах проводка может не следовать цветовые обозначения современных разъемов и телефонной аппаратуры. Это особенно актуально в некоторых кондоминиумах, где обслуживают большие жгуты проводов. через ваше устройство может пройти более одного покупателя! Это действительно имеет смысл. У вас не может быть двадцати проводов, обслуживающих десять единиц, использующих четыре цвета.

Я знаю, что где-то есть подвальный склад, в котором хранятся секретная правительственная информация об этих кодах проводки, несомненно, рядом с останки космических пришельцев в Розуэлле. Вам, однако, не нужно взламывать проводку. код.

Вы можете определить подходящие цвета для вашей конкретной ситуации, просто наблюдение за тем, что идет к чему. Если вы откроете телефонную розетку и увидите, что КРАСНЫЙ подключается к СИНЕ-БЕЛОМУ разноцветному проводу, запишите это. так что вы не запутаетесь при повторном подключении нового позже! Так что это на самом деле не так сложно, как кажется.Просто следуйте правилам подключения, которые работают, и проблем возникнуть не должно!

Вернуться к статьям по поиску и устранению неисправностей телефона

Как спланировать и установить телефонные кабели Провода и разъемы

Профессиональное руководство для самостоятельной покупки и установки телефонных линий и разъемов с советами по преобразованию проводных разъемов, четырехконтактных разъемов, модульных разъемов и т. Д. и проводные телефоны.

Типы шнуров

Если вы настраиваете новую телефонную систему, добавляете линию или просто ремонтируете линию, полезно знать гайки и болты телефонной проводки.

Сетевой шнур. Этот плоский, часто серый шнур подключается к разъему на одном конце и к телефону на другом. Хотя вы никогда не должны сращивать линейные шнуры, вы можете соединить «двухжильные» шнуры вместе, используя небольшую муфту.

Двухлинейный означает, в основном, подведение второй или отдельной телефонной линии к дому, где уже есть соединение; это удобно для «подростковых» телефонов или при создании домашнего офиса с факсимильной линией. Важно помнить, что телефоны работают при очень низком напряжении, поэтому, если вы планируете разместить телефон на расстоянии более 25 футов от существующей розетки, лучше проложить станционный провод в более близкое место и установить там новую розетку.

Шнур телефонной трубки. Плотно свернутый шнур, соединяющий телефонную трубку с базой подключенного телефона, соответственно называется шнуром телефонной трубки. Если вы заменяете один, убедитесь, что вы выбрали правильный тип для своего телефона, так как для разных телефонов требуются разные кабели для телефонных трубок.

Станционный провод. Этот многожильный провод подключается к разъему сетевого интерфейса, через который провода от вашего поставщика услуг телефонной связи входят в дом. Его никогда не следует запускать на открытом воздухе, если его не поместили в кабелепровод или, что еще лучше, заменили его версией с твердым сердечником, специально предназначенной для использования на открытом воздухе.

Провод станции бывает двухпарный (четыре проводника), трехпарный провод (шесть проводников) и четырехпарный провод (восемь проводников). Каждый провод изолирован специальной цветной оболочкой. Одна пара проводов предназначена для телефонной связи; другие предназначены для резервного копирования на случай выхода из строя основных служебных проводов по какой-либо причине, для заземления или для добавления дополнительных телефонных линий в будущем.

Соединения проводов. Место встречи для нескольких телефонных линий, разветвления проводов бывают нескольких вариантов.Есть блок 42A, 4-проводное соединение, или вы можете придумать свой собственный, используя стандартную распределительную коробку и проволочные гайки.

Домкраты модульные. Телефонное гнездо соединяет линейный шнур с проводом станции. Есть несколько вариантов на выбор, включая одинарные, двойные и комбинированные домкраты для скрытого и открытого монтажа. Подробнее об этом ниже.

Домкраты для скрытого монтажа обычно используются в новом строительстве, потому что их можно прикрепить непосредственно к стойкам стены перед установкой гипсокартона или других типов стеновых покрытий.Если вы проводите реконструкцию, вы можете просто вставить специальный кронштейн в отверстие в стене, а затем прикрутить крышку домкрата к кронштейну. Самый простой способ — прикрепить домкраты для открытого монтажа к плинтусам с помощью коротких шурупов.

Чтобы добавить еще одну линию к разъему, используйте адаптер с двумя розетками; Адаптер триплекса вмещает две другие линии.

Сколько домкратов вам нужно? Учитывая наш современный спрос на легкодоступные телефоны, факсы, компьютеры, системы безопасности и спутниковые развлекательные системы, строители нередко устанавливают от 15 до 20 разъемов в новом доме.По крайней мере, в доме должно быть одно гнездо на комнату и два или более в тех комнатах, которые служат развлекательными центрами, домашними офисами и т.п.

Основы телефонной проводки

Когда вы ознакомитесь с основными компонентами домашней телефонной системы, вы готовы разработать стратегию маршрутизации. Начните с составления плана этажа вашего дома, показывая текущее расположение всех домкратов. Затем укажите место, где вы хотите разместить новые домкраты. Это поможет вам определить самую простую систему для установки.

Подключение телефонных систем

Существует два основных способа подключения телефонной системы, каждый со своими достоинствами, поэтому подумайте, какой из них подойдет вам лучше всего. MorgueFile

Гирляндная проводка. Этот метод подключает несколько телефонных розеток к одной цепи. В этой системе проводка начинается с разветвления проводов, подключенного к разъему сетевого интерфейса вашего поставщика услуг телефонной связи, а затем проходит от разъема к разъему. Система гирляндной проводки устанавливается легко и быстро.

Самонаводящаяся электропроводка. Эта система телефонной проводки подключает каждое гнездо отдельно к общему разветвлению проводов. Установка немного более трудозатратна и требует большего количества оборудования, чем последовательная проводка, но у нее есть два очевидных преимущества: повреждение ограничивается одним разъемом, поэтому проблема легко обнаруживается и устраняется, а систему можно легко модернизировать по своему усмотрению. меняющиеся потребности требуют.

Советы по безопасности при использовании телефона

Хотя в телефонных линиях присутствует слабый ток, при работе с ним все же следует соблюдать меры предосторожности.

  • Никогда не работайте на телефонной линии, пока не отключите ее. Для звонка телефона требуется более высокий уровень тока; если вы получите входящий звонок во время работы на линии, это может вызвать неприятный шок. Простое снятие трубки позволит избежать подобных ситуаций. Если на вашем телефоне есть подсвеченный циферблат, найдите источник питания, обычно небольшой трансформатор, и отключите его.
  • Всегда беритесь за изолированную часть проводов, а для дополнительной защиты используйте изолированные инструменты.
  • Узнайте прогноз погоды. Молния может вызвать опасный скачок напряжения по телефонной линии.
  • Если у вас есть кардиостимулятор или дефибриллятор, обратитесь к профессионалу, чтобы он поработал с телефонной проводкой.

Планирование маршрутов электропроводки

Электропроводку можно продлить от гнезд или от соединения, где электропроводка входит в дом. Практическое правило состоит в том, чтобы использовать метод — или комбинацию методов — который дает самый короткий отрезок провода. Телефонный провод продается в катушках (эта длина 100 футов) с присоединенными разъемами.Steren

Телефонная проводка тонкая, поэтому ее легко прокладывать, но при этом легко повредить. Из-за этого не прокладывает провода и не устанавливает домкраты:

• Рядом с источниками тепла, такими как водопроводные трубы и воздуховоды, которые могут вызвать коррозию проводки.

• В пределах нескольких дюймов от электрических розеток, что может вызвать помехи на телефонной линии.

• В том же кабелепроводе или в той же распределительной коробке, что и провода электрической розетки, поскольку короткое замыкание может вызвать скачок тока в телефонном проводе.

• Рядом с кранами, раковинами, бассейнами, ваннами, душевыми, гидромассажными ваннами и любым другим источником влаги (включая сырые подвалы), где использование телефона может представлять опасность поражения электрическим током.

• Слишком близко к крупным заземленным приборам на кухне.

Способы прокладки проводов

Есть несколько вариантов прокладки новой проводки при расширении телефонной системы. Самый простой — просто оставить его незащищенным, хотя это не только некрасиво, но и делает проводку уязвимой для повреждения.Ниже приведены некоторые альтернативы:

Скрытие оголенной проводки. Чтобы защитить новую проводку и сделать ее как можно более незаметной, осмотрите соседние шкафы, стеллажи, стеллажи, дверные и оконные рамы, плинтусы и другую отделку. С помощью зажимов для телефонных проводов или скоб можно закрепить провод вдоль любой из этих функций, что делает его почти незаметным. А еще лучше, если у вас есть ковровое покрытие, просто удалите крепеж по краям, проложите провод под ним, а затем снова закрепите ковер

Прокладка провода через стены. Если стены вашего дома сделаны из гипсокартона (в отличие от планки и штукатурки), очень легко просверлить стену, чтобы провести телефонные провода из одной комнаты в другую. Найдите место между стойками (использование электронного поисковика делает это надежным) и просверлите стену прямо над накладкой сверлом на 1/4 дюйма длиной не менее 5 дюймов. Если вставить проволоку в соломинку, ее можно будет легко пропустить через стену.

Межэтажная разводка. Хотя для прокладки телефонного провода между комнатами почти всегда требуется вырезать отверстие в стене, провести вертикальную линию на самом деле проще, чем проложить ее по горизонтали.Вы просто протягиваете провод через одну стену, вниз под черным полом, а затем обратно в дыру в стене соседней комнаты.

Установка модульных телефонных разъемов

Все современные телефоны предназначены для использования с модульными разъемами, поэтому перед расширением вашей телефонной системы вам придется перейти на модульные разъемы, если у вас их еще нет. для установки в стандартную электрическую коробку. Leviton

Преобразователи телефонных розеток

Проводные разъемы. Телефонные соединения, установленные до 1974 г., называются «проводными», потому что телефон нельзя было отключить от сети. Так называемый «блок» крепился непосредственно к стене или обшивке, а «скрытый монтаж» фактически размещался в стене и прикрывался лицевой панелью круглой или прямоугольной формы.

Соединения блочного и скрытого монтажа легко заменяются. Просто снимите крышку с помощью отвертки и замените ее соответствующим модульным преобразователем домкрата.

Домкраты с четырьмя контактами.В портативных телефонах часто используется четырехконтактный разъем, установленный на стене или на панели, или разъем для скрытого монтажа в корпусе, закрытом лицевой панелью. Вы можете заменить четырехконтактный разъем на модульный или использовать переходник, который подходит к четырехконтактному разъему.

Проводные телефоны. Настольные телефоны с проводным подключением — это телефоны с постоянным соединением между линией и телефоном. Чтобы преобразовать их, просто снимите корпус телефона и установите преобразователь сетевого шнура.

Настенные телефоны с проводным подключением не могут быть преобразованы.Вместо этого вы должны сначала снять телефон, так как провода останутся оголенными. Не позволяйте им упасть обратно в стену, потому что они понадобятся вам для установки нового модульного домкрата.

Установка модульных телефонных разъемов

После того, как у вас есть проводка, самое время установить новые модульные разъемы. Этот быстрый и простой процесс требует всего лишь отвертки.

Три наиболее распространенных типа модульных разъемов — это гнезда для скрытого монтажа, гнезда для настенного телефона и гнезда для открытого монтажа.

Обратитесь к инструкции того, который вы выбрали, чтобы убедиться, что вы правильно подключили каждый провод к правильной клемме; провода имеют цветовую маркировку, чтобы облегчить установку.Также ищите качественные разъемы со специальными клеммами для размещения дополнительной проводки, позволяющей проложить еще один разъем, если вам это понадобится в будущем.

После того, как вы выполнили подключения, еще раз проверьте, чтобы убедиться, что вы не вставили более одного проводника в один слот терминала.Mconors | MorgueFile

Установка второй телефонной линии

Если вы добавляете только одну линию, просто позвоните своему оператору телефонной связи и попросите его дать вам номер этой линии. Стандартный телефонный провод состоит из четырех жил; в доме только с одним телефонным номером обычно используются только два провода, оставив два других для отдельной линии.

В некоторых старых домах нет четырех проводов; если это ваш случай, вам нужно будет добавить провода к существующему разъему или, при необходимости, добавить новый разъем.

Если вы хотите иметь телефон с несколькими линиями, как это часто бывает в домашних офисах, вам понадобится разъем RJ-14, то есть он подключен к двум линиям, вместо разъема RJ-11, который предназначен для одна линия.Если у гнезда только одна розетка, вы можете подключить адаптер, у которого несколько розеток.

Добавление нескольких линий

Если вы хотите добавить более одной телефонной линии, ваш поставщик услуг телефонной связи должен будет выполнить соединения через гнездо сетевого интерфейса. Если вам понадобится интерфейсный разъем большего размера, специалист по обслуживанию должен его установить. После установки провод станции необходимо подвести к разветвлению проводов, корпусной коробке или коммутационной панели, в зависимости от того, какая у вас есть, и провода для новых телефонных линий будут выходить оттуда.

Стандартный провод станции имеет три пары проводов, поэтому на нем можно разместить три дополнительных провода. Кабель связи категории 5 имеет четыре пары проводов, которые, помимо обычных телефонных соединений, могут также управлять передачей компьютерных данных со скоростью до 100 мегабит в секунду. Имеются в наличии модульные разъемы и линейный шнур для работы с тремя телефонными линиями.

Если вы хотите добавить более четырех телефонных линий, возможно, лучше проконсультироваться со специалистом относительно размещения кабеля станции, сетевого шнура и разъемов.

Расширение вашей телефонной системы

Независимо от того, добавляете ли вы одну линию или несколько, шаги по расширению вашей телефонной системы одинаковы — подключение к существующей системе, прокладка проводов к новым местоположениям разъемов и установка новых разъемов. Самый простой способ. для расширения телефонной системы необходимо проложить новый провод от существующей телефонной розетки или соединения проводов. Телефонные гнезда и соединения с легкостью соединяют провода. Вы просто откручиваете разводку проводов, вставляете проводники в пазы и затягиваете блок, который также стягивает проводники.

Если нет домкрата или разветвления, где вы хотите установить новую проводку, поищите ближайший провод станции вдоль плинтусов и балок, внутри туалетов и шкафов. Когда вы найдете один, если вы обнаружите в нем провисание на 3 дюйма, вы можете отрезать его и прикрепить к телефонной розетке или соединению проводов.

Если вы не можете найти провис в каком-либо проводе станции, вы можете отрезать один рядом с желаемым местом и установить два разъема или соединения проводов на расстоянии 2 дюймов друг от друга. Концы отрезанной проволоки можно прикрепить по одному к каждому стыку, а затем отдельный кусок проволоки может перекрыть короткое расстояние между ними.

О Доне Вандерворте

Дон Вандерворт развивал свой опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по благоустройству дома и автором бесчисленных статей в журналах. Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Подробнее о Доне Вандерворте

Домашняя телефонная проводка своими руками


Электропроводка Дом> Телефонная проводка

Эта страница поможет в понимании телефонной проводки для вашего дома и даст вам советы по установке и поиску и устранению неисправностей в домашних условиях. Самостоятельная телефонная проводка.

На первый взгляд все цветные провода, связанные с вашей телефонной проводкой, могут показаться запутанными. На самом деле сделать это самому очень просто, даже если в кабеле может быть много проводников, вам понадобится только два проводника или то, что считается «парой» для одной жилой телефонной линии. Хотя существует отраслевой стандарт на использование цветных проводов, правда в том, что любые два проводника, независимо от их цвета, будут работать, пока те же самые два подключены на каждом конце.Сказав это, я рекомендую всегда, когда это возможно, придерживаться стандартного отраслевого цветового кода.

Цветовой код стандартной телефонной проводки.

Существует возможность двух цветовых кодов, которые вы можете найти в своем доме, я расскажу обо всех из них, но только до 4-х парного кабеля, который состоит из 8 проводов. Кабель в вашем доме может состоять всего из 2 пар, 3 пар или может быть 4-парным. Несмотря на то, что производятся более крупные кабели, вряд ли вы найдете их в своем доме.

Color Code One — это старый сплошной цветовой код. (Больше не используется в новых установках.)

Первая пара — зеленый и красный — используется для телефонной линии 1

Пара два — желтый и черный — используется для телефонной линии 2

Пара три — белый и синий — используется для телефонной линии 3

Пара четыре — коричневый и оранжевый — используется для телефонной линии 4

Color Code Two — это новый отраслевой стандарт, используемый сегодня.

Каждую пару можно использовать в качестве телефонной линии, поэтому в этом примере вы можете использовать этот кабель для подключения до четырех телефонных линий.

Основной цвет проводника — это первый цвет в списке, второй цвет — индикатор. В качестве примера с использованием проводника Белый / Синий белый — основной цвет, а синий — индикатор.

Установка домашней телефонной линии

При установке дополнительной телефонной линии в вашем доме самая большая проблема, с которой вы столкнетесь, — это проложить кабель от точки A до точки B. новый кабель.Для каждого дома и желаемого места это будет отличаться. Хотя вы можете соединить кабель с другим кабелем или с другой телефонной розеткой, всегда лучше проложить новый кабель обратно к разметке телефонной компании.

Вам также нужно будет решить, какой тип телефонной розетки будет использоваться при установке, поверхностный или скрытый. Гнездо для скрытого монтажа выглядит лучше, для его установки требуется больше работы, чем для простого гнездового домкрата.

Следующим шагом в планировании установки будет количество телефонных линий в новом месте.Если это только одна телефонная линия, я бы предложил двухпарный телефонный кабель, который оставит вам место для добавления еще одной линии. Если требуется 2 или более линий, я бы посоветовал использовать 4-парный кабель. Это будет поддерживать до 4 телефонных линий.

Подключение телефонного разъема

В то время как на приведенных выше деталях показано гнездо для установки на поверхность, проводка аналогична гнезду для скрытого монтажа.

По какой-то причине в большинстве современных телефонных розеток по-прежнему используется старый цветовой код, поэтому, если у вас нет телефонной розетки с новым цветовым кодом, применяются указанные выше сведения и следующие правила.

1) К клеммам, к которым подключены красный и зеленый провода, относится 1-я телефонная линия. Если у вас есть один с новым цветовым кодом, белые / синие и синие / белые терминалы являются первой телефонной линией.

2) Вторая пара терминалов — желтый и черный или белый / оранжевый и оранжевый / белый — это вторая телефонная линия.Это используется только в том случае, если вы используете 2-х линейный телефон, и продолжает использовать цветовой код для 3-х и 4-х линейных телефонов.

3) Если вам нужны 2 линии в месте для 2 отдельных устройств, таких как телефон и факс или компьютерный модем, вам потребуется 2 отдельных разъема, используя красный и зеленый или белый / синий и синий / белый на каждое гнездо для каждой линии.

4) Вы можете использовать анализатор телефонной линии чтобы проверить свою работу.

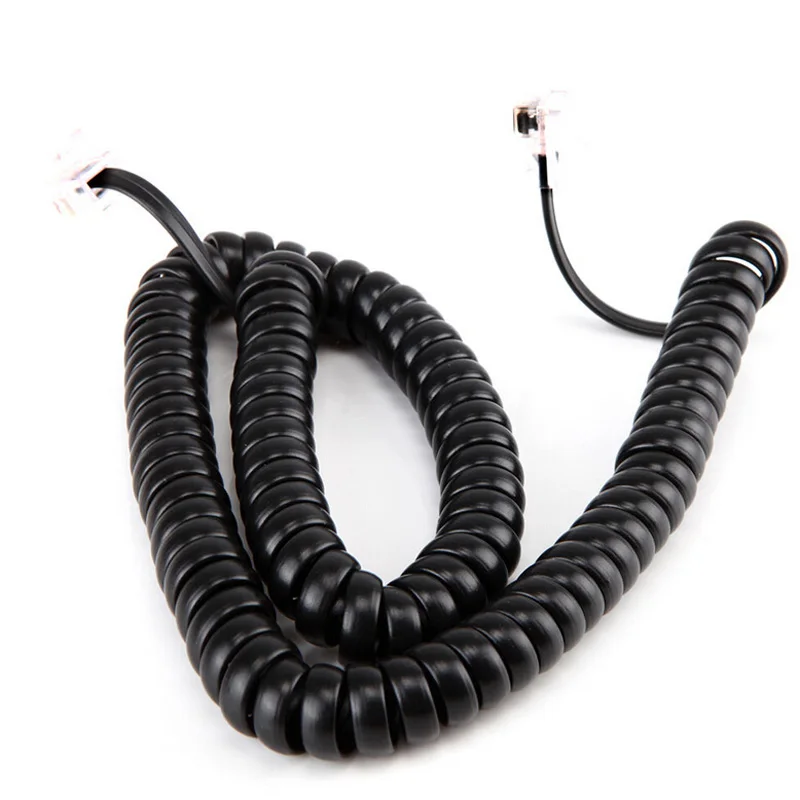

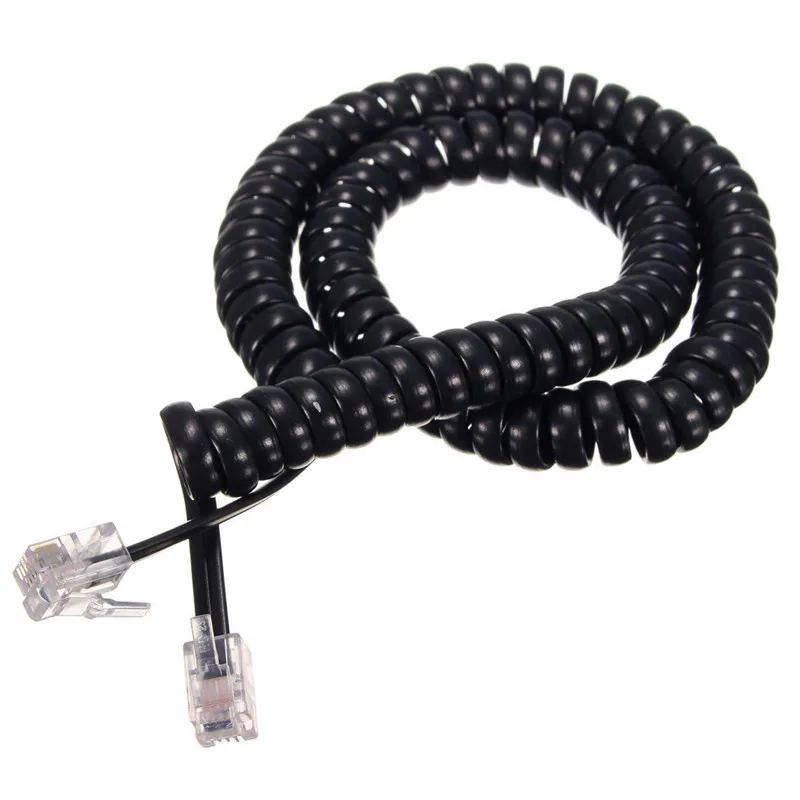

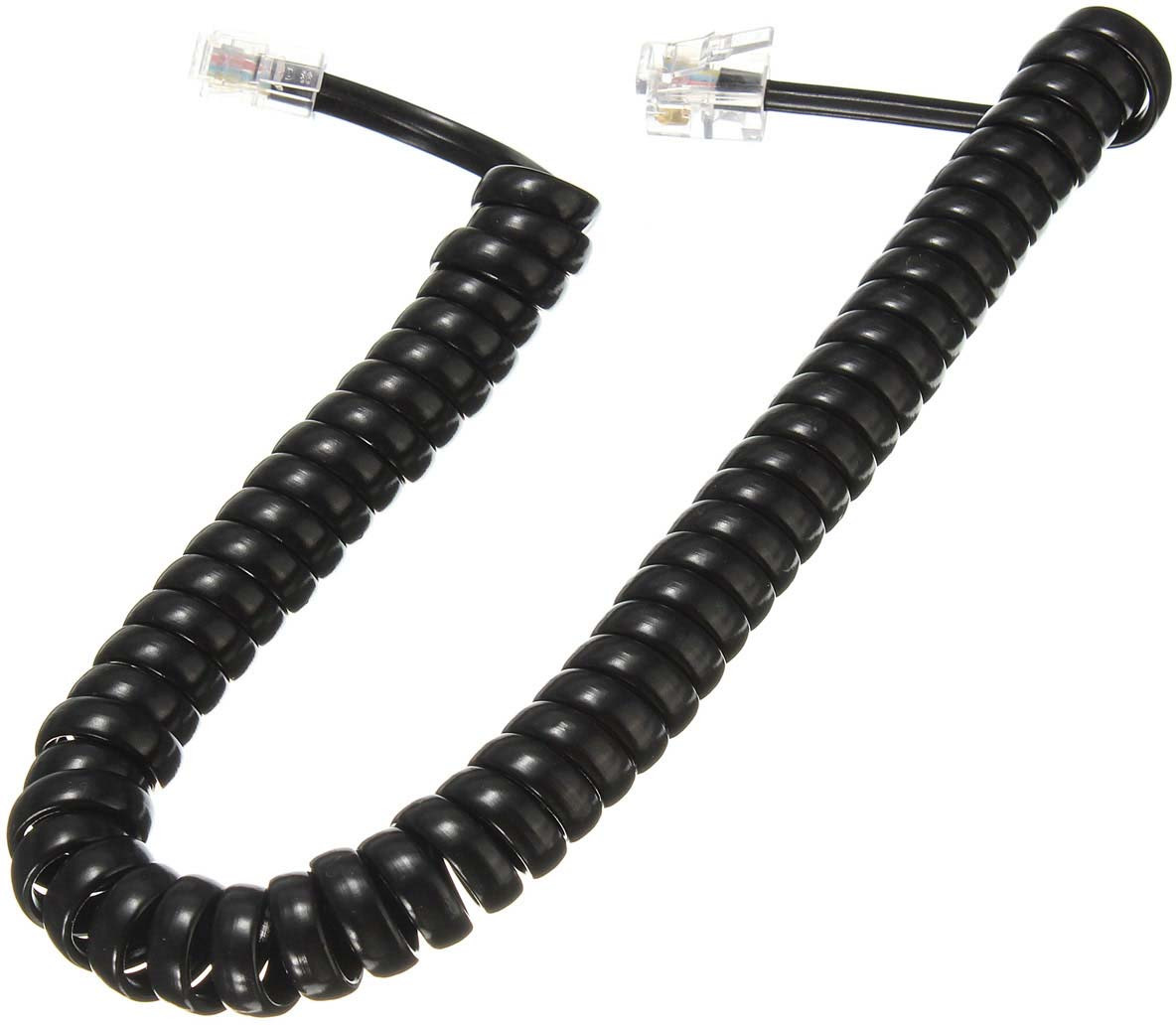

Линейные шнуры

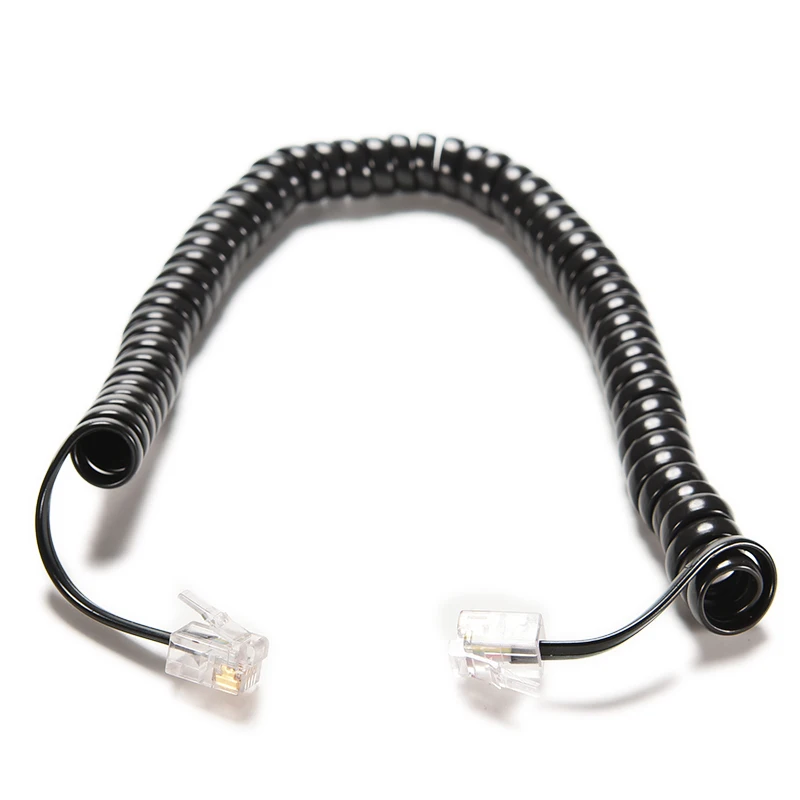

Линейный шнур — это шнур, который соединяет телефон с телефонной розеткой.Главное, что вам нужно знать о линейных шнурах, — это то, что бывают одиночные телефонные шнуры и два линейных шнура.

Вам нужно будет внимательно присмотреться к модульному разъему на конце шнура. Если у него только 2 золотых контакта, его можно использовать только для телефона с одной линией. Если он имеет четыре золотых контакта, его можно использовать для телефона с одной линией или с телефоном с двумя линиями.

Подключение к телефонной компании demark

Подключение к разметке телефонной компании — простой процесс, это не что иное, как подключение через винтовой зажим.Вам нужно знать лишь несколько вещей.

1) У телефонного демарка есть две стороны. Со стороны клиента и со стороны телефонной компании. Вам нужно будет убедиться, что вы подключаетесь на стороне клиента. Следует четко указать, что является стороной покупателя.

2) Вам необходимо убедиться, что терминалы, к которым вы подключаетесь, находятся под напряжением с телефонной линией, к которой вы хотите подключиться. Это должно быть отмечено в демаркации, но иногда это не так. Вы можете отсоединить модульный разъем внутри демарка и подключить обычный телефон, чтобы проверить, подходит ли он для терминала.

Наконечник — А Phone Butt-Set — большое подспорье при работе с телефонной разводкой.

Наконечник — Используйте B-коннектор для сращивания телефонных проводов.

Устранение неполадок телефона

Проблемы с телефоном могут быть неприятными и дорогостоящими для ремонта, если вы нанимаете подрядчика. Чаще всего возникают статические проблемы на линии или отсутствие обслуживания. Я собираюсь предложить вам несколько простых шагов, которые вы можете предпринять, чтобы решить вашу проблему.

1) Первым делом отключите каждый телефон в доме непосредственно от телефонной розетки. Если телефонный или линейный шнур неисправен, это может быть источником вашей проблемы. Как только вы их все отключите, найдите телефон и сетевой шнур, которые, как вы точно знаете, хороши. Если вам нужно проверить телефон и линейный шнур дома у друга, чтобы убедиться, что он работает правильно.

2) Убедившись, что у вас есть единственный рабочий телефон и шнур, подключите его и проверьте свою телефонную линию. Если это сработало, выясните, какой телефон или шнур вызывает вашу проблему.Если проблема не исчезла, переходите к следующему шагу.

3) Не отключая все свои телефоны от сети, определите местонахождение телефонной компании снаружи вашего дома. Откройте его и отсоедините модульный разъем рядом с винтовыми клеммами, к которым подключены ваши телефонные линии. Подключите телефон, который, как вы уверены, исправен, прямо к демаркации и проверьте линию. Если линия работает, то проблема внутри вашего дома. Если линия по-прежнему не работает, это проблема телефонной компании.Вам нужно будет позвонить своему поставщику услуг и сказать им, что вы уже проверили свою линию, и она не работает по размеру. Они не взимают с вас плату за исправление их внешних линий, но вы должны убедиться и сообщить им, что ваши внутренние линии уже были проверены. Если ваша линия действительно работала на демарке, у вас проблема с вашими внутренними линиями, и вам нужно будет перейти к шагу 4.

4) Теперь ваша проблема немного сложнее, посмотрите на винтовые клеммы в демарке, если каждый разъем бежит обратно к вашему демарка, у вас будет провод для каждого гнезда.Отключите их все и подключите только один из них, возьмите свой хороший телефон и проверьте свои телефонные разъемы, чтобы увидеть, какой из них работает. Повторите этот процесс, подключаясь только по одному, пока не выясните, какой из них вызывает проблему. Если у вас есть только одна пара проводов, подключенных к разметке, и несколько телефонных разъемов, у вас есть точка сращивания внутри дома. Вам нужно будет найти его и выполнить описанный выше процесс с этого момента.

5) Как только вы сузите круг до того, какой кабель или разъем вызывает вашу проблему, вы можете либо отремонтировать, либо заменить его.

Заявление об ограничении ответственности: Вы понимаете, что несете личную ответственность за собственную проводку, и что ваша проводка должна соответствовать Национальному электротехническому кодексу. Представленная информация является общими советами по установке. Мы не делаем никаких заявлений относительно полноты или точности информации, поскольку она может относиться к бесконечному количеству полевых условий. Лицо или лица, использующие эту информацию, обязаны связаться со всеми заинтересованными сторонами, владельцами, местными властями и т. Д.перед установкой. Пользователи этой информации соглашаются защищать Wireityourself. com или любого из его агентов от ответственности любого рода, связанной с использованием этой информации. Вы также соглашаетесь с условиями, изложенными в наших условиях.


Вернуться к началу> Электромонтаж> Телефонная проводка Copyright © Wireityourself.com, — Все права защищены. Телефонная проводка

— Сопряжение и разводка контактов разъемов

4-х парный Cat и 2-х парный традиционный телефон

При обсуждении телефонной проводки принято называть провода парами, а не цветами.На изображении выше вы можете увидеть метки T1, R1, T2 и R2. Буквы T и R относятся к терминам «Наконечник» и «Кольцо». Не беспокойтесь о терминах «Наконечник» и «Кольцо», кроме белого основного провода всегда является наконечник, а сплошным основным цветом всегда является кольцо.

Более важно помнить, что пара 1 всегда является синей парой, пара 2 всегда является оранжевой парой, пара 3 всегда является зеленой парой, а коричневая всегда является четвертой парой.

Пара 1 = Синяя пара
Пара 2 = Оранжевая пара
Пара 3 = Зеленая пара
Пара 4 = Коричневая пара

Распиновка телефонного разъема

Распиновка 4-проводного модульного штекера

Использование кабеля CAT для питания или управления

Когда вам нужно использовать кабель CAT 5/6 для питания или других средств управления, лучше всего работать последовательно. Ниже приведены несколько примеров того, какие цвета / пары использовать в различных ситуациях.

Использование CAT5 / 6 для камер с балунами и питанием

Синяя пара используется для сигнала балуна.

Используйте бело-синий провод для положительного (+) и синий / белый для отрицательного (-) на балуне.

Если вам необходимо использовать CAT5 / 6 для питания камеры, используйте оранжевую пару для плюса и коричневую пару для земли. Оставив зеленую пару запасной.

Положительный — используйте оба провода

Отрицательный — используйте оба провода

Использование CAT5 / 6 для общего питания и управления

Используйте белый базовый провод пары для положительного полюса и сплошной провод в качестве заземления.

Белый / Синий = Положительный

Синий / Белый = отрицательный

Если вам нужно сдвоить провода, используйте следующие пары:

Пара 1 для положительного
пара 3 для отрицательного

Пара 2 для положительного
Пара 4 для отрицательного

НИКОГДА не разделяйте пары проводов и не используйте смешанные белые базовые провода или смешанные твердые тела для создания единого пути. Каждая пара на самом деле имеет разную физическую длину из-за разной скорости скручивания, и в зависимости от использования вы можете получить нежелательные результаты.Это чрезвычайно важно для клавиатур, устройств чтения карт и других устройств для передачи данных.

25 Пара

По мере продвижения вверх в парах основной цвет меняется. Пары 6–10 используют красную основу, 11–15 используют черный цвет и так далее, как показано на изображении ниже. Когда вы достигнете 50 пар, цветовая схема начнется заново, но каждая пара 25, известная как связующая группа, обернута майларовой лентой с цветовой кодировкой. Первая группа связующего обернута бело-синей лентой, вторая группа связующего обернута бело-оранжевой лентой.Этот процесс распространяется на 600 пар, и начинается все сначала.

25 пар цветовой код

Телефонный кабель | Электрический мир

Сортировать по категориям … 3 жилы и кабель заземления Батареи СИЗ 9 ВБатареи AAАккумуляторы AAAКонтроль доступаКлеи и герметикиВоздушные инструменты и крепленияСигнализация и поверхностные контактыСигнальные звонки, звуковые оповещатели и динамикиКомплекты сигнализацииБронированный кабельКабели AVДети и детиBQBlenders Connectors Пошатываясь и SpoolingCable SleevingCable Связи и MountsCamerasCamping & TentsCaravan & Camping CablesCatenary Wire & FixingsCCTV AccessoriesCCTV камеры & KitsCeiling LightingChargers & StartersChristmasCleaning & PaintingClearance Caravan Ведет & AccessoriesClearance сада FurnitureClearance LED BulbsClearance освещения FittingsClearance Электропроводка AccessoriesClips и CleatsCoaxial (Coax) CableConduit Электропроводка CableConnection BoxCookers & HobsCovers & CanopiesD BatteriesDehumidifiers И очистители воздухаДетекторыСистемы убежищ и туалетов для инвалидовРаспределение и управление аксессуарыНаборы видеонаблюдения своими рукамиКупола Блоки ticДверные звонкиНаучные светильникиDVR и сетевые видеорегистраторыЗаземлениеЭлектрические одеялаАварийное освещениеПредложения новой бытовой техникиEW ПРЕДЛОЖЕНИЯ БАТАРЕЙНЕВЫЕ ПРЕДЛОЖЕНИЯ ДЛЯ БАРБЕКЮНОВИНКИ ПРЕДЛОЖЕНИЯ ДЛЯ РАЗЪЕМОВ ДЛЯ КАБЕЛЯ LeadsExtinguishersExtractor FansFire & Убежище AccessoriesFire & Убежище OffersFire кабель (Эквивалент FP100) Пожары и StovesFlat Тарелка RangesFlexible CableFloodlight BracketsFloodlightsFloor & Таблица LightingFluorescent BulbsFly KillersFoodFridges & Freezer OffersFridges & FreezersFuelFurnitureFusesGarden FurnitureGarden LightingGift VouchersGiftsGlandsGrommetsGully Сетки & Софит ventsHalogen BulbsHand ToolsHeat, Light & General Control OffersHeat, Light & General Средства управленияПредложения по обогревуПылесосыШланги, краны и аксессуары Лампы накаливанияПромышленные вилки и носки etsInfrared HeatersIronsIsolators, стартеры и ContactsJunction коробки, шкафы и JointsKettle и тостер OffersKettles и ToastersLadders и StepsLasers, уровни и MeasuringLED BulbsLetterboxesLighting Монтаж AccessoriesLocks и двери FurnitureMains питания LeadsMCBs — Circuit BreakersMetal Clad RangesMicrowavesMirrors & Бритва LightsMonitorsMotion SensorsNight LightsNuts и BoltsOther BatteriesOther Внутренние CableOther IndoorOther OutdoorPackagingPanelsPanic ButtonsPatch CablesPattress, Металлические ящики и коробки для сухой футеровки Корм ​​для домашних животныхПереключатели для вилокТаймеры для розетокВерхности для розетокПортативные вентиляторы, вилки И скамейкиБезопасное хранениеАксессуары для обеспечения безопасностиКабель безопасностиУслугиОдноядерный и заземление C ablesSolar LightingSoup MakersSpace HeatersSpeaker CableSpecialist CableStorage HeaterStrip & Rope LightingTapesTelephone CableTelephonesTest EquipmentTool StorageTorchesTowel RailsTransformersTravel AdaptersTrunking, Трубы и TrayTubular HeatersTV Антенны и BoostersTVsTwin & Earth CableUnder CabinetUnderfloor HeatingVentilation AccessoriesWall LightingWater HeatersWeatherproof RangesWhite RangesWorktop Диапазоны

Узнайте о телефонных кабелях и их непонятных описаниях

«Дедушка, а когда ты рос, телефоны действительно были привязаны к проводам?»

«Конечно, Билли. И единственное, что вы могли с ними сделать, — это поговорить с другими людьми ».

Все больше и больше людей отказываются от традиционных проводных телефонных систем и полагаются исключительно на свои смартфоны. Однако, возможно, не раньше поколения Билли людям потребуется объяснение того, что «были» телефонными кабелями и что они «делали».

В большинстве домов все еще есть проводные телефоны, подключенные к телефонным кабелям, и, как и в случае любого электронного, электрического или компьютерного оборудования, бывают случаи, когда эти кабели необходимо модернизировать или заменять.Бывают также случаи, когда необходимо установить новые телефонные системы.

Итак, эта статья из учебного центра не предназначена для Билли и его друзей. Он предназначен для объяснения часто сбивающей с толку терминологии, используемой для описания современных телефонных кабелей, а также для объяснения того, как выбрать кабели и модульные разъемы, соответствующие вашим потребностям.

Почему трудно понять описания телефонных кабелей

Телефонные кабели обычно обозначаются как RJ11, RJ12 или RJ45 — или как 6P4C, 6P6C или 8P8C. Как вы скоро поймете, это вообще не описывает кабели; в нем описываются модульные разъемы, используемые на обоих концах.Кроме того, некоторые кабели Ethernet выглядят точно так же, как телефонные кабели, и имеют аналогичные разъемы на каждом конце; их очень легко спутать.

Первое, что нужно учитывать, — это приобретаете ли вы объемный телефонный кабель для проводки в доме (или делаете несколько кабелей меньшего размера) или покупаете готовый шнур, который уже имеет модульные разъемы и готов к подключению. вроде RJ11 или 6P4C важны. Если вы просто покупаете телефонный провод на длительный срок, выбор становится проще, хотя в конечном итоге вам все равно придется иметь дело с модульными разъемами.

Мы начнем с того, что посмотрим на кабель, используемый для соединения телефонов и телефонных систем.

Типы и характеристики телефонных кабелей

Голосовая связь не требует большой полосы пропускания, поэтому тонкие плоские телефонные кабели, которые вы видите в большинстве домов, идеально подходят для так называемых POTS-соединений (что означает «старая простая телефонная связь»). Эти кабели обычно содержат многожильные проводники из серебра / атласа 24AWG или 26AWG или твердой меди, чего более чем достаточно для обработки голосового трафика и низкоскоростных данных, таких как сигналы, отправляемые на факсимильный аппарат.Это чрезмерное упрощение, но если кабель поставляется качественным производителем (например, Cmple), все телефонные кабели, как правило, одинаковы.

Более важный вопрос — сколько проводников находится внутри кабеля. Четыре, шесть и восемь проводов являются наиболее распространенными для домашнего использования (ярлыки 6P4C, 6P6C и 8P8C начинают звонить? — буква «C» означает проводники), хотя некоторые большие телефонные кабели для коммерческого использования могут содержать столько же в виде 25 витых пар жил. Когда вы покупаете объемный кабель, провода, как правило, не скручиваются и не скручиваются, потому что нет реальной проблемы с потерей сигнала при такой низкой полосе пропускания.Некоторые готовые телефонные кабели могут иметь внутри витые пары или экранирование, хотя обычно в этом нет необходимости. Телефонные кабели обычно покрыты прочной оболочкой из ПВХ.

Итак, сколько проводов нужно, чтобы подключить телефон? На самом деле вам нужно всего два, но четыре уже давно являются стандартом для американских телефонных систем (в Великобритании и других странах до сих пор используются двухпроводные модульные разъемы). «Дополнительные» два провода часто используются для второй телефонной линии или для подачи питания на освещение или дополнительные функции на некоторых телефонах.Шесть проводов необходимы для трех телефонных линий, для некоторых специальных функций, имеющихся во многих современных телефонах, или для телефонов, подключенных к более сложным телефонным системам с питанием.

По этим причинам модульные разъемы 6P4C и 6P6C чаще всего используются в США, и они являются наиболее часто встречающимися типами готовых телефонных кабелей.

Если вас интересует деталь «6P», это просто означает, что на разъеме есть шесть «позиций» для проводки. Вам не о чем беспокоиться, если вы не прокладываете свой собственный кабель.Что еще более важно, количество позиций определяет размер разъема, поэтому любой разъем 6P будет одинакового размера независимо от того, сколько проводников используется. Вот почему, когда вы вставляете разъем 6P4C в разъем 6P6P (или наоборот), он обычно работает. (К трубке телефона подключается шнур 4P4C, поэтому его нельзя использовать для подключения телефона к стене.)

Хорошо, мы еще не упомянули восемь проводников. Телефонные кабели 8P не очень распространены в домах, но их можно использовать для четырех телефонных линий, соединений ISDN или некоторых частных телефонных систем с питанием.Они толще, чем «обычные» телефонные кабели, потому что у них больше проводников внутри, и в них используются модульные разъемы 8P8C, которые больше, чем 6P4C и 6P6C.
А вот с разъемами 8P8C вы наверняка знакомы. Они являются стандартом для соединений Ethernet по четырем витым парам кабелей Cat5e или Cat6.

Так что же такое RJ Stuff All About?

Во всем этом есть еще один непонятный элемент, а затем мы резюмируем все с точки зрения покупателя.
Модульные разъемы (или готовые телефонные кабели) часто обозначаются как RJ11, RJ12 или RJ45. Аббревиатура RJ (что означает «зарегистрированный разъем») имеет долгую историю, и на самом деле неправильно использовать этот термин для описания телефонных кабелей. Фактически он определяет конфигурацию схемы, утвержденную правительством.

На практике, однако, номера RJ обычно используются для описания модульных разъемов. Разъем RJ11 обычно совпадает с 6P4C, RJ12 — с 6P6C, а RJ45 — с 8P8P.

Это было не так уж сложно, правда? (Конечно, мы не говорили вам, что некоторые производители называют 6P4C RJ12 вместо RJ11 — это просто запутает ситуацию.)

УЖЕ УЖЕ! КАКОЙ ТИП ТЕЛЕФОННОГО КАБЕЛЯ МНЕ НУЖЕН?

Успокойся. Вот шпаргалка.

  • Если вам нужен объемный телефонный кабель без модульных разъемов, определите, сколько проводников вам нужно, а затем просто поищите качественный кабель; Как мы упоминали ранее, если вы имеете дело с таким уважаемым производителем, как Cmple, у вас все будет хорошо.
  • Если вам нужен простой телефонный кабель с модульными разъемами, возьмите RJ11 / 6P4C, а если у вас более одной линии или наворотов на вашем телефоне, приобретите RJ12 / 6P6C, но не беспокойтесь об этом слишком сильно, потому что либо один подойдет вам в большинстве случаев. Если в вашем телефоне / стене есть разъем, который выглядит так, как будто в него подходит кабель Ethernet, вам понадобится RJ45 / 8P8C.

Это было не так уж плохо, правда?

.
