Проверка блока питания компьютера замкнуть: Как включить блок питания без компьютера

Содержание

Как включить блок питания без компьютера

Навык запуска блока питания без компьютера и материнской платы может пригодиться не только системным администраторам, но и обычным пользователям. Когда возникают неполадки с ПК, важно проверить на работоспособность отдельные его части. С этой задачей под силу справиться любому человеку. Как же включить БП?

Как включить блок питания без компьютера (без материнской платы)

Раньше были блоки питания (сокращённо БП) стандарта АТ, которые запускались напрямую. С современными устройствами АТХ такой фокус не получится. Для этого понадобится небольшой провод или обычная канцелярская скрепка, чтобы замкнуть контакты на штекере.

Слева — штекер на 24 контакта, справа — более старый штекер на 20 контактов

В современных компьютерах используется стандарт АТХ. Существует два вида разъёмов для него. Первый, более старый, имеет 20 контактов на штекере, второй — 24. Чтобы запустить блок питания, нужно знать, какие контакты замыкать.

Чаще всего это зелёный контакт PS_ON и чёрный контакт заземления.

Обратите внимание! В некоторых «китайских» версиях БП цвета проводов перепутаны, поэтому лучше ознакомиться со схемой расположения контактов (распиновкой) перед началом работы.

Пошаговая инструкция

Итак, когда вы ознакомились со схемой расположения проводов, можно приступать к запуску.

  1. Если блок питания находится в системнике — отключите все провода и вытащите его. Аккуратно вытащите БП из системного блока
  2. Старые 20-контактные блоки питания очень чувствительны, и их ни в коем случае нельзя запускать без нагрузки. Для этого нужно подключить ненужный (но рабочий) винчестер, кулер или просто гирлянду. Главное, чтобы БП не работал вхолостую, иначе его срок службы сильно сократится. Подключите к блоку питания что-нибудь для создания нагрузки, например, винчестер

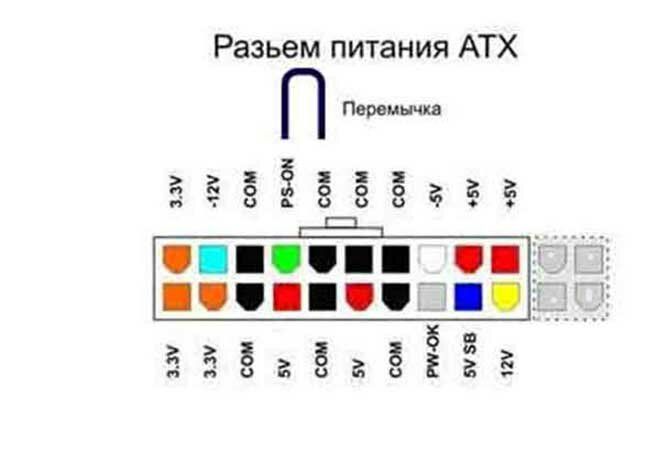

  3. Внимательно посмотрите на схему контактов и сравните её с вашим штекером.
    Нужно замкнуть PS_ON и COM. Так как их несколько, выберите наиболее удобные для себя. Внимательно сравните расположение контактов на своем штекере и на схеме
  4. Изготовьте перемычку. Это может быть короткий провод с оголёнными концами или канцелярская скрепка. Изготовьте перемычку

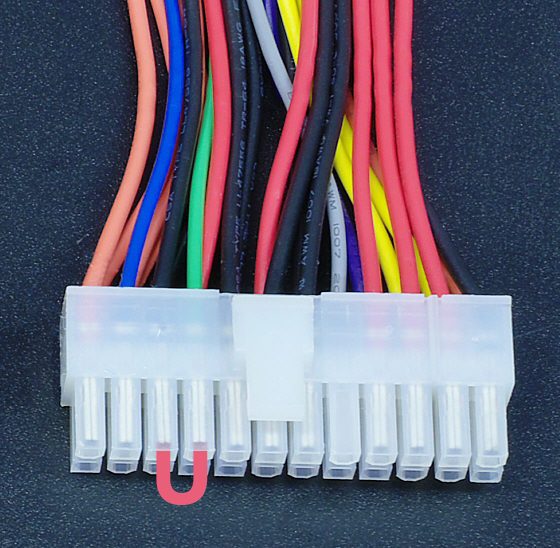

  5. Замкните выбранные контакты. Замкните контакты PS_ON и COM
  6. Включите блок питания. Лампочка горит, вентилятор шумит — блок питания работает

Как запустить компьютерный блок питания — видео

Проверка работоспособности блока питания — простая задача, с которой справится обычный пользователь ПК. Достаточно только внимательно следовать инструкции. Удачи!

Начинающий копирайтер и переводчик. Оцените статью:

(91 голос, среднее: 4. 5 из 5)

Поделитесь с друзьями!

Как включить компьютерный блок питания без компьютера

Все компьютерные компоненты предназначены для работы в связке друг с другом, но есть один элемент системы, который в некотором роде самодостаточный и может работать сам по себе. Речь идет о блоке питания компьютера. Действительно, не смотря на то, что его проектируют для совместной работы с другими комплектующими компьютера, их наличие вовсе не является обязательным для его работы в отличии, например от видеокарты.

С другой стороны возникает вопрос, а зачем вообще включать компьютерный блок питания без подсоединения к компьютеру. Есть две основные причины. Во первых, чтобы проверить его работоспособность. Допустим, вы нажимаете на кнопку включения на корпусе компьютера, а он не включается. Самое простое, что можно сделать в такой ситуации, убедиться в работоспособности блока питания.

Так же можно проверить выдаваемые напряжения под нагрузкой, если есть сбои в работе компьютера и подозрение падает на блок питания.

Во вторых, его можно использовать как мощный универсальный источник питания с разными напряжениями. Таким образом, старому блоку питания компьютера можно найти новое применение.

Зачем нам может понадобиться запустить компьютерный блок питания без помощи компьютера мы разобрались, осталось выяснить, как это сделать. Кажется логичным просто включить его в электрическую розетку. Мысль конечно верная, но этого недостаточно, он не заработает, поскольку управляется материнской платой компьютера.

Значит, нам нужно сымитировать команды от материнки, благо делается это элементарно. Для этого нам потребуется кусочек провода или кусочек гибкого металла, например канцелярская скрепка. Наша задача замкнуть два контакта в колодке, которая подает питание на материнку. Это и будет для блока питания компьютера командой на запуск.

Берем разъем для питания материнской платы и замыкаем зеленый провод (PS_ON) с любым проводом черного цвета (COM) с помощью перемычки. Штекер бывает в двух вариантах: 20-ти контактный (старый стандарт) и  24-х контактный (бывает разборным 20+4). В данном случае это не на что не влияет, однако в блоках питания от неизвестных производителей цвета проводов могут оказаться перепутанными. Поэтому рекомендуем на всякий случай свериться со схемой ниже, чтобы случайно не замкнуть что-нибудь другое.

Нужно отметить, что компьютерные блоки питания не любят работать без нагрузки, поэтому рекомендуется всегда подключать какого-нибудь потребителя. Проще всего взять кулер, ненужный винчестер или лампочку соответствующего напряжения и мощности. Подключаем к блоку питания нагрузку, в данном случае корпусной кулер и кусочком красного провода с зачищенными концами соединяем зеленый и соседний черный провода.

Теперь если включить блок питания в розетку, то он сразу заработает. Чтобы отключить блок питания можно не выключать его из розетки, а просто разомкнуть сделанную нами перемычку. Тем людям, кто собирается использовать блок питания компьютера в качестве отдельного источника питания, рекомендуется обеспечить надежный контакт в колодке с помощью пайки, ответной колодки или иным способом. Так же для повышения удобства использования в перемычку можно встроить кнопку, которая будет управлять включением и выключением блока питания.

Как проверить блок питания замкнуть контакты. Как проверить блок питания домашнего компьютера

Очень частой причиной неисправности персонального компьютера является выход из строя блока питания. Основным симптомом будет являться тот факт, что ваш компьютер не включается.

Для того чтобы подтвердить факт поломки этой части компьютера нужно протестировать блок питания. Рассмотрим несколько способов такой проверки (они не сложнее, чем способы ).

Основная функция блока питания — преобразование входящего напряжения до требуемого значения.

Проверка с помощью скрепки

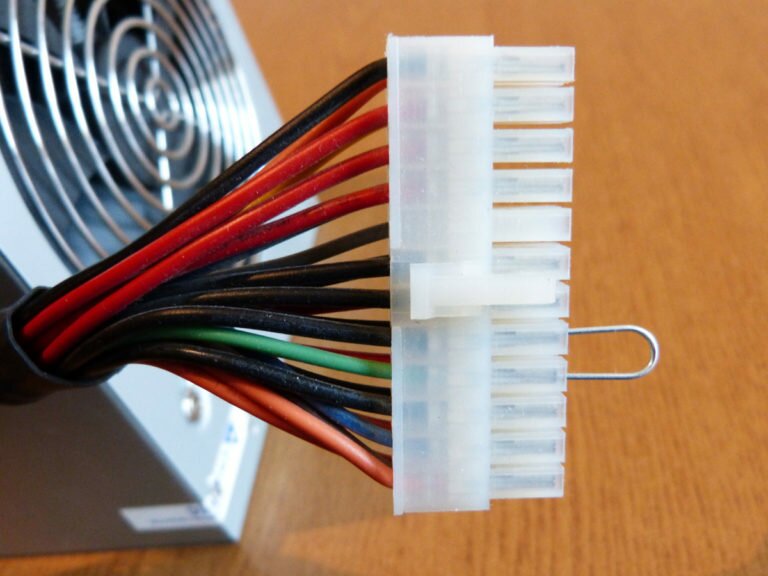

Самый простой способ проверки блока питания заключается в применении обычной канцелярской скрепки. В рамках этого способа мы попробуем включить блок питания без компьютера и проверить, работает ли он.

Для этого потребуется непосредственно скрепка, блок питания и устройство для нагрузки. Предварительно отключив компьютер от сети, необходимо снять блок питания. В качестве нагрузки можно использовать стандартный 80-милиметровый кулер или же оптический привод. (если такой имеется в системном блоке). Возможно также их совместное использование.

Подключаем блок питания и в самом большом 24-контактном разъеме ищем контакт с зелёным и чёрным проводом. Чёрный провод там не один, поэтому можно использовать любой. Обычно используют контакт, который находится рядом.

Замыкание нужно произвести накоротко. Если блок питания всё-таки исправен, то вентилятор самого блока питания, а также 80-милиметровый начнут вращаться. Подключенный привод, просигналит зелёной лампочкой. Если же ничего этого не произошло, то блок питания неисправен.

Визуальный осмотр

Если гарантийный срок блока питания уже закончился, то можно провести внутренний визуальный осмотр, который может явно подтвердить неисправность этого устройства.

Перед началом разборки нужно обязательно отключить блок питания от сети! Сняв крышку, можно увидеть такую картину:

В этом случае никаких дополнительных устройств не нужно, чтобы определить неисправность. В последние часы работы такого БП можно было услышать запах горения. Перегрев и последующий выход из строя может быть вызван и неисправностью системы охлаждения. Как правило, это характерная болезнь дешёвых китайских блоков питания.

Наличие одного или нескольких «вздутых» конденсаторов также подтвердят неисправность. Но не всегда их замена может вернуть работоспособность. Нужно обратить внимание при таком осмотре на элемент защиты – предохранитель. Если он перегорел, то блок питания может запуститься, лишь после его замены.

Блок неисправен:

Проверка при помощи дополнительного оборудования

Существуют более сложные способы проверки. Первый способ характерен использованием мультиметра, для замера выходных напряжений. Подойдёт самый простой стрелочный или цифровой измерительный прибор, которым нужно уметь пользоваться.

Помимо этого нужно знать допустимые напряжения выходов блока питания. Найти их в интернете не составит особого труда. В зависимости от полученных показателей можно будет определить исправность блока питания. Особое внимание стоит уделить дежурному напряжению. Это клемма красного провода.

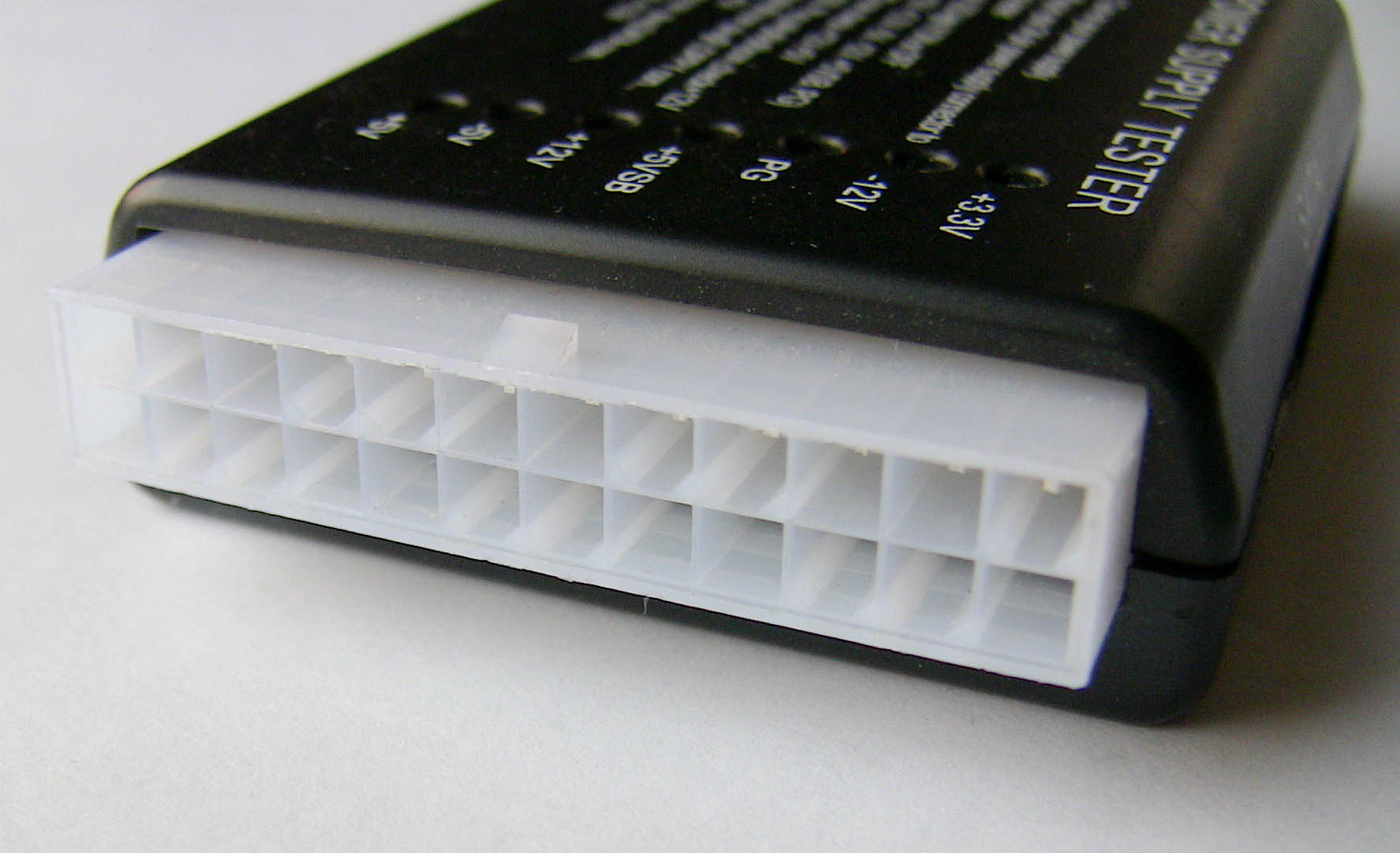

На рынке относительно недавно появилось устройство для тестирования блоков питания. (тестер) Оно существенно облегчает получение показаний напряжений. Нужно лишь подсоединить все основные разъемы и на дисплее устройства будут показаны фактически выдаваемые показатели.

При этом работать с таким устройством нужно аккуратно. В случае неправильного подключения разъемов блок питания возможно и не пострадает, но вот тестер может гарантированно выйти из строя. Нужно быть предельно внимательным. Полученные данные сравниваем с номинальными показателями, что в итоге и подтвердит работоспособность блока питания или её отсутствие.

Если ваш компьютер часто зависает или постоянно требует перезагрузку, или не включается совсем, то возможная причина таких неполадок — неисправность блока питания.

Блок питания снабжает электроэнергией все компоненты корпуса компьютера. Он трансформирует поступающее переменное напряжение в постоянное.

Симптомы неисправности

Можно выделить ряд признаков, характерных для неисправной работы элемента питания. Блок питания не работает в нужном режиме при следующих условиях:

  • Нажатие кнопки включения не приводит к началу работы системного блока. Нет светового и звукового ответа на включение. Кулеры не вращаются. В такой ситуации возможна неисправность блока питания или вероятно наличие разрывов в проводах, слабой подачи переменного тока из сети;
  • Компьютер не включается с первого раза . Проблема либо в блоке питания, либо в неплотном соединении разъемов, либо в неисправности кнопки включения;
  • Компьютер без видимой причины выключается на этапе загрузки операционной системы . Поводом для этого может служить прерывистая передача напряжения от блока питания на другие компоненты компьютера. Эта неисправность также может говорить о перегреве блока питания и, как следствие, происходит его принудительное отключение.
  • Наличие «синего» экрана .
  • Присутствие запаха гари .

Осмотр блока

Внимание!

Проверка правильности работы блока питания компьютера предполагает проведение определенных манипуляций под напряжением. Будьте предельно осторожными во избежание несчастных случаев. Перед началом проверки осмотрите целостность каждого кабеля. Не касайтесь деталей мокрыми незащищенными руками.

1 Визуальная проверка блока питания.

Это первый и самый простой способ проверки.

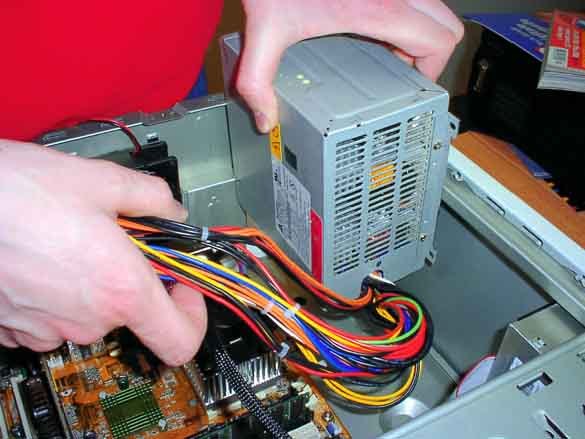

  • Открутите 4 (или 6) винтов, отсоедините блок от корпуса компьютера;
  • Открутите винты, которые находятся в корпусе блока, и разберите его;
  • Тщательно осмотрите микросхему блока питания. Обратите пристальное внимание на конденсаторы.

Если среди них есть вздутые, то защита блока питания неисправна. Необходима срочная замена деталей.

Если неполадки в конденсаторах не найдены, то рекомендуем удалить пыль из блока питания, смазать вентилятор и собрать устройство, а после попробовать подключить компьютер.

Проверка питания

Эта проверка осуществляется путем включения блока питания без присоединения к материнской плате.

  • Отключите компьютер . Затем выключите переключатель на задней стенке блока питания компьютера.
  • Уберите крышку компьютера . Отключите блок питания от других частей компьютера. Отсоедините каждый кабель. Обязательно запомните или сфотографируйте порядок присоединения всех элементов, чтобы потом подключить все кабели обратно.
  • Возьмите кабель питания материнской платы, который идет от блока питания. Найдите зеленый провод .

  • Его необходимо замкнуть с любым из черных проводов . Сделайте это с помощью скрепки или небольшого куска провода.

  • Подключите к блоку питания какое-либо устройство . К примеру, старый ненужный жесткий диск. Это нужно для придания блоку питания определенной нагрузки, отсутствие которой может привести к поломке блока.
  • Подключите блок питания к сети и нажмите кнопку включения на корпусе блока .

Если вентилятор начал вращаться, значит, блок питания работает.

Даже если этот способ проверки показал, что блок питания работает, это не значит, что он полностью исправен .

Проверка с помощью мультиметра

Теперь необходимо проверить, передает ли блок питания постоянное напряжение в полном объеме. Для этого:

  • Отключите блок питания и с помощью скрепки или кусочка провода замкните кабель материнской платы. Так вы приведете блок в рабочее состояние.
  • Придайте блоку питания любую внешнюю нагрузку. Подключите к нему дисковод, жесткий диск или кулер;
  • Возьмите мультиметр — это универсальный тестер, замеряющий силу тока. Выставите тестер в режим проверки напряжения постоянного тока.
  • Проверьте напряжение между оранжевым и черным проводом, между красным и черным, а также между желтым и черным.
  • Черный щуп мультиметра втыкаем в разъем напротив черного провода, красный щуп тестера по очереди подключаем к контактам разъема, к которым подходят провода нужных нам цветов.

Работоспособный блок питания будет выдавать следующие значения напряжения:

  • 3 Вольт для оранжевого провода ;
  • 5 Вольт для красного провода ;
  • 12 Вольт для желтого провода .

Если проведенный тест выдал вам неисправность блока питания, то его можно разобрать и починить. После завершения работ соберите все контакты и произведите правильную их установку.

Если проведенный тест показал, что ваш блок питания исправен, но трудности с компьютером продолжаются, то, скорее всего причина в чем-то другом.

Блок питания в компьютере служит для обеспечения всех комплектующих необходимым для их правильной работы током. Если компьютер вообще не подаёт признаков жизни и не включается, первым делом необходимо провести проверку. Ниже будет рассказано, как проверить блок питания компьютера (далее БП) в домашних условиях.

Важно! При проверке любых электронных устройств, во избежание поражения электрическим током, необходимо отключить их от розетки. Соблюдайте правила безопасности при работе с электронными приборами.

При проверке под напряжением не касайтесь одновременно корпуса и любого заземлителя (в первую очередь батареи).

До проверки

Современный импульсный блок питания редко выходит из строя. Чаще всего причиной молчания персонального компьютера является неплотная стыковка шнура.

В присутствии Card-Reader процедура сильно упрощается. Даже в спящем режиме, при гибернации, при наличии сетевого напряжения 220 В импульсный блок питания формирует напряжение по шине USB для работы мышки и некоторых других устройств, способных по задействованию включить системный блок для загрузки операционной системы. Поэтому здесь будут наблюдаться различные световые сигналы.

Перечисленные шаги являются обязательными до проверки.

Проверка напряжение импульсного источника питания

Обратите внимание, что проверка производится без демонтажа источника. Это делается по той причине, что процесс изъятия блока питания сопровождается трудоёмкими процедурами. Эта проверка выполняется только в том случае, если отсутствует Card-Reader, и нет никакой световой сигнализации. Следовательно, нельзя с точностью определить факт наличия или отсутствия напряжения. В противном случае блок питания снимается и уносится на ремонт.

Проверка ведётся по:


Здесь цветовая маркировка следующая:

  1. Чёрный – схемная нейтраль (нуль).
  2. Жёлтый – +12 В.
  3. Красный – +5 В.

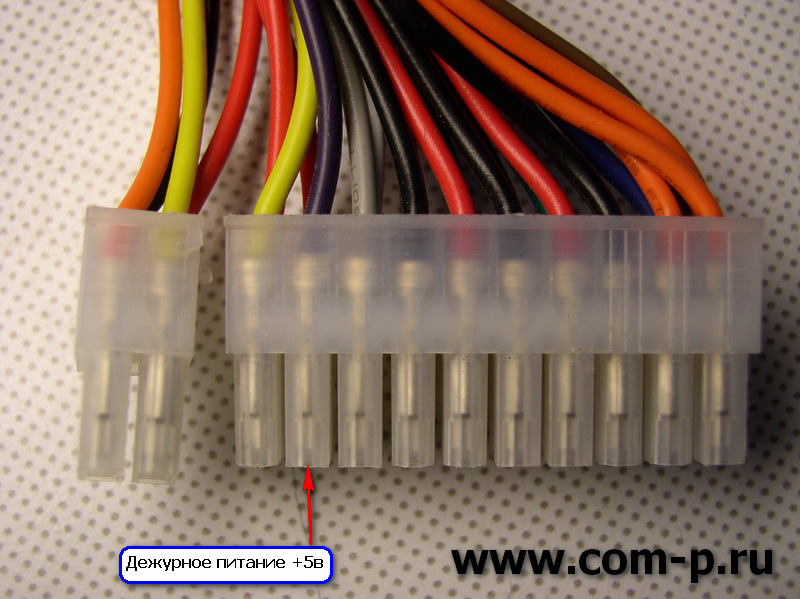

Нас интересуют жёлтая и красная линия. Даже в выключенном состоянии при наличии питания 220 В на входе и исправном блоке питания в этой области наблюдаются напряжения порядка +0,45 В. MOLEX 88751 проверять несколько сложнее, потому что некуда вставить щуп. Но тестирование все же осуществимо. Придерживайте щупы пальцами. Во вторую очередь обращаем внимание на разъёмы USB материнской платы. Сюда приходит 5 В для подсветки. Во вторую – потому что проверить этот разъем малоподготовленному пользователю сложнее.

Наблюдаемое напряжение должно составлять порядка +4,98 В. В сервисных центрах для проверки используются специальные муфты вместо привычных щупов тестера. Но, наклоняя щуп, можно и без этого добиться нужного результата. Прислоняйте его с наружной стороны, чтобы не замкнуть питание на информационные линии разъёма. Крайний левый вывод не подсоединён, к нему чёрный щуп прислонять можно. В результате проверка упрощается максимально.

Демонтаж

Если указанное не помогло выявить исправность, то предполагается какая-то поломка. Производим демонтаж импульсного блока питания для дальнейшей проверки. Разстыкуйте питающие разъёмы материнской платы, выкрутите винты и снимайте модуль.

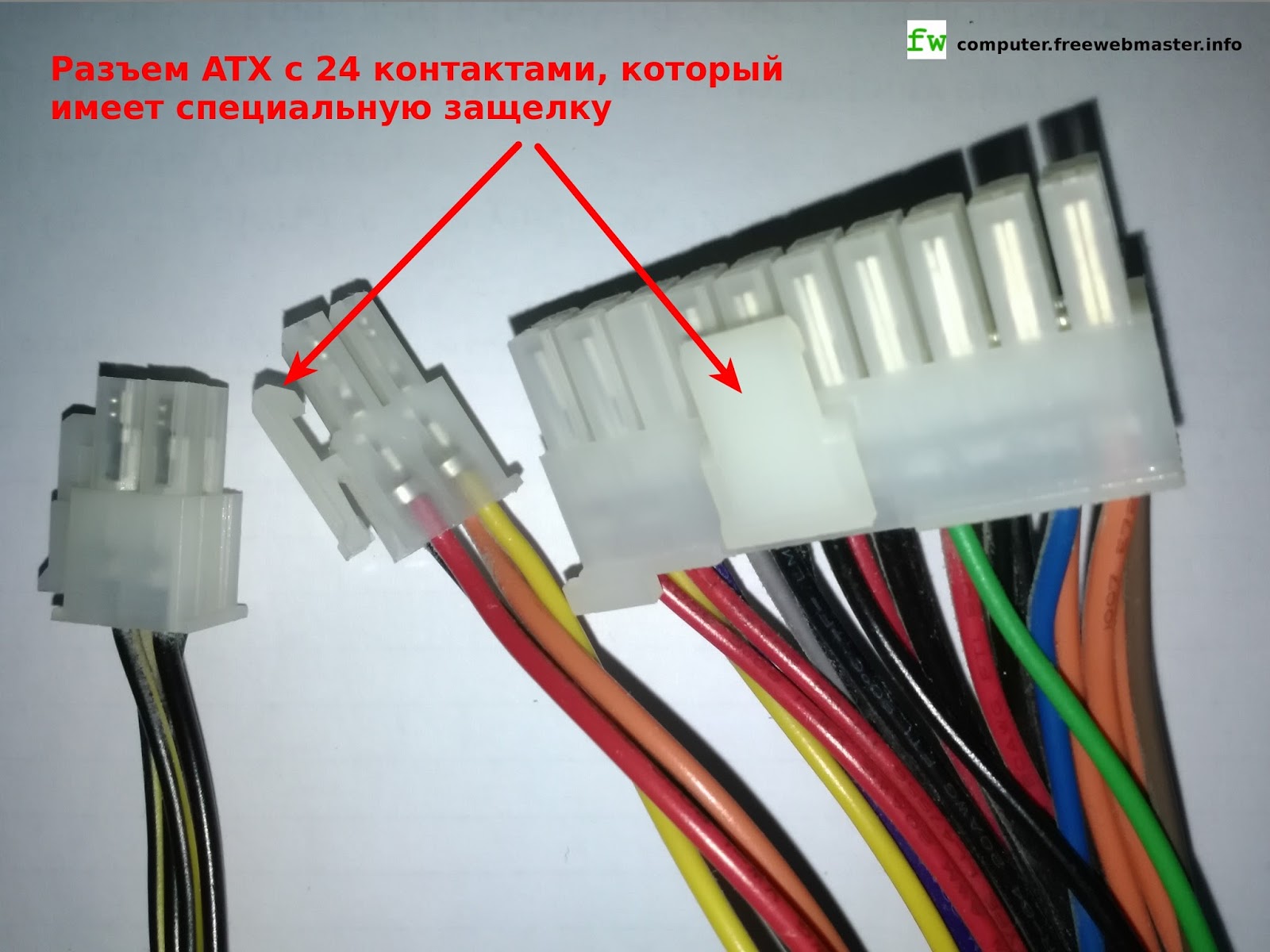

На штекерах цепей питания имеются защёлки. Больше всего проблем с ATX на 20 пинов. Нажмите на защёлку и, покачивая из стороны в сторону вилку, аккуратно тащите на себя. Это не быстрый процесс, требующий известного терпения.

На малом штекере ATX 12 В тоже имеется защёлка. Она не попала на снимок, так как находится с оборотной стороны.

Литература говорит, что нельзя включать импульсные блоки питания компьютера без нагрузки. Но мы не занимается ремонтом, а всего лишь ведём проверку.


Результат

Если проверка выявила, что напряжения не имеется, то проверять предохранитель внутри импульсного блока питания не рекомендуется.

А всё потому, что после выключения питания на конденсаторах входного фильтра все-таки остаётся напряжение порядка 650 В, которое может больно ударить экспериментатора.

Импульсный блок питания отдаётся в ремонт.

Для экспериментаторов: как включить изъятый блок питания

Мы не рекомендуем делать этого самостоятельно, но всегда найдутся те, кто захочет сам. В таком случае, хотя бы произведите все так, как надо. Среди штекеров, имеющихся у нас, выбираем АТХ, имеющий 20 или 24 контакта. Цветовая дифференциация проводов позволит не перепутать провода при проведении измерений. Первым делом следует подключить любую нагрузку к блоку питания, т.к. производители не рекомендуют включать его без нагрузки. Данные при включении без нагрузки могут быть немного завышены, либо блок питания не включится вообще.

  • В качестве нагрузки достаточно использовать вентилятор или DVD-привод, который стоит в корпусе вашего ПК. Но при этом блок питания так просто не включится, для включения необходимо подать специальный сигнал. Для его воспроизведения необходимо замкнуть массу (GND, COM, общий провод, «земля») и управляющий провод, который окрашен зелёным цветом. Масса всегда чёрного цвета.
  • Замкнуть кратковременно эти два провода можно простой скрепкой. Удержание не долее 3-х секунд. Не стоит бояться потому что, если вы подключите зелёный провод к любому другому – блок питания просто не включится, такой же результат будет, если подключить чёрный провод к любому другому. После того как скрепка вставлена, можно включить блок питания в розетку, если заработали вентиляторы – значит он выходные каскады исправны, и можно переходить к следующему шагу проверки. Если не включился – дефект внутри блока питания. Туда не стоит лезть, не имея соответствующих навыков.

Номиналы напряжений блока питания компьютера

Проверяем напряжение на выходе. Для этого шага вам понадобится такой прибор, как мультиметр (он же вольтметр или тестер). Принцип проверки напряжения на клеммах такой: красным щупом касаемся необходимой клеммы, черным щупом касаемся массы (всегда чёрный провод). Первым делом проверим провод серого цвета, его назначение в том, чтобы материнская плата «поняла» подаётся ли на неё напряжение. Он называется Power Good, что говорит само за себя. Напряжение, при проверке на нем должно быть +5 вольт (см. выше). Далее перейдём к проводу голубого или синего цвета.

При проверке, как описано выше, напряжение на нем должно составлять -12 вольт, обратите внимание, что напряжение должно быть с отрицательным знаком. Если используется аналоговый вольтметр, тогда следует поменять щупы местами. Синий кабель даёт питание для интерфейса «RS232» (COM-порт), а также некоторым PCI платам. Далее перейдём к проводу белого цвета, напряжение на нем должно быть -5 вольт. В настоящее время данный провод не используется.

Следующим этапом проверим клемму с фиолетовым цветом. Напряжение должно быть +5 вольт, данный провод называется «5V Standby» или дежурное напряжение (т.е. даже при выключенном БП, напряжение на нем будет составлять +5 вольт). Используется в некоторых случаях, например, удалённое включение компьютера через сеть (если данная опция поддерживается). Далее следует проверить все кабели оранжевого цвета, напряжение на них должно быть +3,3 вольта. Кабели жёлтого и красного цветов используются, собственно, для питания систем компьютера и должны иметь +12 вольт на любом жёлтом и +5 вольт на любом красном кабеле.

Так проходит полная проверка БП компьютера, если при этом десктоп все равно не включается (но все напряжения в норме), то причиной поломки могут быть вздувшиеся (или даже вытекшие) электролитические конденсаторы, либо неисправность самой материнской платы. Электролитические конденсаторы можно заменить самостоятельно, купив новые с такими же параметрами в магазине и перепаяв их. Но для этого уже требуются знания электроники.

Диагностика компьютерного блока питания — это первый этап в поиске неисправностей в системном блоке, если тот вообще не подает сигналов жизни.

В жизни каждого радиолюбителя рано или поздно наступает момент, когда ему приходится начинать осваивать мелкий ремонт техники. Это могут быть настольные компьютерные колонки, планшет, мобильный телефон и еще какие-нибудь гаджеты. Не ошибусь, если скажу, что почти каждый радиолюбитель пробовал чинить свой компьютер. Кому-то это удавалось, а кто-то все таки нес его в сервис-центр.

В этой статье мы с вами разберем основы самостоятельной диагностики неисправностей блока питания ПК.

Давайте предположим, что нам в руки попался блок питания (БП) от компьютера. Для начала нам надо убедиться, рабочий ли он?Кстати, нужно учитывать, что дежурное напряжение +5 Вольт присутствует сразу после подключения сетевого кабеля к блоку питания.


Если его нету, то не лишним будет прозвонить шнур питания на целостность жил мультиметром в режиме звуковой прозвонки. Также не забываем прозвонить кнопку и предохранитель. Если с сетевым шнуром все ОК, то включаем блок питания ПК в сеть и запускаем без материнской платы путем замыкания двух контактов: PS-ON и COM . PS-ON сокращенно с англ. — Power Supply On — дословно как «источник питания включить» . COM сокращенно от англ. Сommon — общий. К контакту PS-ON подходит провод зеленого цвета, а «общий» он же минус — это провода черного цвета.


На современных БП идет разъем 24 Pin. На более старых — 20 Pin.

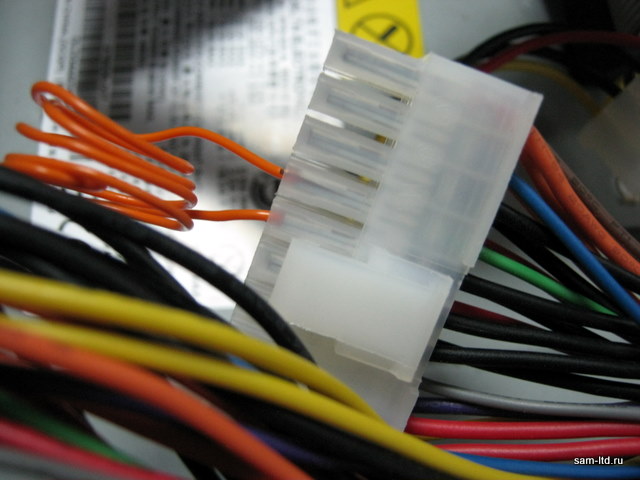

Замкнуть эти два контакта проще всего разогнутой канцелярской скрепкой



Хотя теоретически для этой цели сгодится любой металлический предмет или проводок. Даже можно использовать тот же самый пинцет.


Исправный блок питания у нас должен сразу включиться. Вентилятор начнет вращаться и появится напряжение на всех разъемах блока питания.

Если наш компьютер работает со сбоями, то нелишним будет проверить на его разъемах соответствие величины напряжения на его контактах. Да и вообще, когда компьютер глючит и часто вылазит синий экран, неплохо было бы проверить напряжение в самой системе, скачав небольшую программку для диагностики ПК. Я рекомендую программу AIDA. В ней сразу можно увидеть, в норме ли напряжение в системе, виноват ли в этом блок питания или все-таки «мандит» материнская плата, или даже что-то другое.

Вот скрин с программы AIDA моего ПК. Как мы видим, все напряжения в норме:

Если есть какое-либо приличное отклонение напряжения, то это уже ненормально. Кстати, покупая б/у компьютер, ВСЕГДА закачивайте на него эту программку и полностью проверяйте все напряжения и другие параметры системы. Проверено на горьком опыте:-(.

Если же все-таки величина напряжения сильно отличается на самом разъеме блока питания, то блок надо попытаться отремонтировать. Если вы вообще очень плохо дружите с компьютерной техникой и ремонтами, то при отсутствии опыта его лучше заменить. Нередки случаи, когда НЕисправный блок питания при выходе из строя “утягивал” за собой часть компьютера. Чаще всего при этом выходит из строя материнская плата. Как этого можно избежать?


Рекомендации по выбору блоков питания для ПК

На блоке питания экономить никогда нельзя и нужно всегда иметь небольшой запас по мощности. Желательно не покупать дешевые блоки питания NONAME.


и POWER MAN


Как быть, если вы слабо разбираетесь в марках и моделях блоков питания, а на новый и качественный мамка не дает денег))? Желательно, чтобы в нем стоял вентилятор 12 См, а не 8 См.

Ниже на фото блок питания с вентилятором 12 см.


Такие вентиляторы обеспечивают лучшее охлаждение радиодеталей блока питания. Нужно также помнить еще одно правило: хороший блок питания не может быть легким . Если блок питания легкий, значит в нем применены радиаторы маленького сечения и такой блок питания будет при работе перегреваться при номинальных нагрузках. А что происходит при перегреве? При перегреве некоторые радиоэлементы, особенно полупроводники и конденсаторы, меняют свои номиналы и вся схема в целом работает неправильно, что конечно же, скажется и на работе блока питания.

Самые частые неисправности

Также не забывайте хотя бы раз в год чистить свой блок питания от пыли. Пыль является «одеялом» для радиоэлементов, под которым они могут неправильно функционировать или даже «сдохнуть» от перегрева.


Самая частая поломка БП — это силовые полупроводнки и конденсаторы . Если есть запах горелого кремния, то надо смотреть, что сгорело из диодов или транзисторов . Неисправные конденсаторы определяются визуальным осмотром. Раскрывшиеся, вздутые, с подтекающим электролитом — это первый признак того, что надо срочно их менять.



При замене надо учитывать, что в блоках питания стоят конденсаторы с низким эквивалентным последовательным сопротивлением (ESR) . Так что в этом случае вам стоит обзавестись ESR-метром и выбирать конденсаторы как можно более с низким ESR. Вот небольшая табличка сопротивлений для конденсаторов различной емкости и напряжений:


Здесь надо подбирать конденсаторы таким образом, чтобы значение сопротивления было не больше, чем указано в таблице.

При замене конденсаторов важны еще также два параметра: емкость и их рабочее напряжение. Они указываются на корпусе конденсатора:


Как быть, если в магазине есть конденсаторы нужного номинала, но рассчитанные на большее рабочее напряжение? Их также можно ставить в схемы при ремонте, но нужно учитывать, что у конденсаторов, рассчитанных на большее рабочее напряжение обычно и габариты больше.

Если у нас блок питания запускается, то мы меряем напряжение на его выходном разъеме или разъемах мультиметром. В большинстве случаев при измерении напряжения блоков питания ATX, бывает достаточно выбрать предел DCV 20 вольт.



Существуют два способа диагностики:

— проведение измерений на “горячую” во включенном устройстве

— проведение измерений в обесточенном устройстве

Что же мы можем померять и каким способом проводятся эти измерения? Нас интересует измерение напряжения в указанных точках блока питания, измерение сопротивления между определенными точками, звуковая прозвонка на отсутствие или наличие замыкания, а также измерение силы тока. Давайте разберем подробнее.

Измерение напряжения

Если вы ремонтируете какое-либо устройство и имеете принципиальную схему на него, на ней часто указывается, какое напряжение должно быть в контрольных точках на схеме. Разумеется, вы не ограничены только этими контрольными точками и можете померять разность потенциалов или напряжение в любой точке блока питания или любого другого ремонтируемого устройства. Но для этого вы должны уметь читать схемы и уметь их анализировать. Более подробно, как измерять напряжение мультиметром, можно прочитать в этой статье.

Измерение сопротивления

Любая часть схемы имеет какое-то сопротивление. Если при замере сопротивления на экране мультиметра единица, это значит, что в нашем случае сопротивление выше, чем предел измерения сопротивления выбранный нами. Приведу пример, например, мы измеряем сопротивление части схемы, состоящей условно, из резистора известного нам номинала, и дросселя. Как мы знаем, дроссель — это грубо говоря, всего лишь кусок проволоки, обладающий небольшим сопротивлением, а номинал резистора нам известен. На экране мультиметра мы видим сопротивление несколько большее, чем номинал нашего резистора. Проанализировав схему, мы приходим к выводу, что эти радиодетали у нас рабочие и с ними обеспечен на плате хороший контакт. Хотя поначалу, при недостатке опыта, желательно прозванивать все детали по отдельности. Также нужно учитывать, что параллельно подключенные радиодетали влияют друг на друга при измерении сопротивления. Вспомните параллельное подключение резисторов и все поймете. Более подробно про измерение сопротивления можно прочитать .

Звуковая прозвонка

Если раздается звуковой сигнал, это означает, что сопротивление между щупами, а соответственно и участком цепи, подключенных к её концам, рано нулю, или близко к этому. С её помощью мы можем убедиться в наличии или отсутствии замыкания, на плате. Также можно обнаружить есть контакт на схеме, или нет, например, в случае обрыва дорожки или непропая, или подобной неисправности.

Измерение протекающего тока в цепи

При измерениии силы тока в цепи, требуется вмешательство в конструкцию платы, например путем отпаивания одного из выводов радиодетали. Потому что, как мы помним, амперметр у нас подключается в разрыв цепи. Как измерить силу тока в цепи, можно прочитать в этой статье.


Используя эти четыре метода измерения с помощью одного только мультиметра можно произвести диагностику очень большого количества неисправностей в схемах практически любого электронного устройства.

Как говорится, в электрике есть две основных неисправности: контакт есть там, где его не должно быть, и нет контакта там, где он должен быть . Что означает эта поговорка на практике? Например, при сгорании какой-либо радиодетали мы получаем короткое замыкание, являющееся аварийным для нашей схемы. Например, это может быть пробой транзистора. В схемах может случится и обрыв, при котором ток в нашей цепи течь не может. Например, разрыв дорожки или контактов, по которым течет ток. Также это может быть обрыв провода и тому подобное. В этом случае наше сопротивление становится, условно говоря, бесконечности.

Конечно, существует еще третий вариант: изменение параметров радиодетали. Например, как в случае с тем же электролитически м конденсатором, или подгорание контактов выключателя, и как следствие, сильное возрастание их сопротивления. Зная эти три варианта поломок и умея проводить анализ схем и печатных плат, вы научитесь без труда ремонтировать свои электронные устройства. Более подробно про ремонт радиоэлектронных устройств можно прочитать в статье «Основы ремонта «.

От правильной работы этой составной части компьютера зависит функционирование всех остальных его компонентов. А если блок питания испортился, это может повлечь за собой выход из строя любого из элементов ПК. Поэтому очень важно вовремя выявить его неисправность и устранить ее.

Блок питания запитывает следующие компоненты ПК:

  • материнская плата;
  • процессор;
  • твердотельные накопители и жесткие диски;
  • дисководы;
  • видеокарты.

Обычно блок питания имеет несколько различных выходов, для каждого из которых у него отдельный провод:

  • четырех- или восьмипиновый выход для подачи тока на процессор;
  • двадцати- или двадцатичетырехпиновый выход для питания материнской платы;
  • Sata-выход;
  • шести- или восьмипиновый выход для питания видеокарты;
  • молексы для запитывания различных устройств, например, дополнительного кулера.

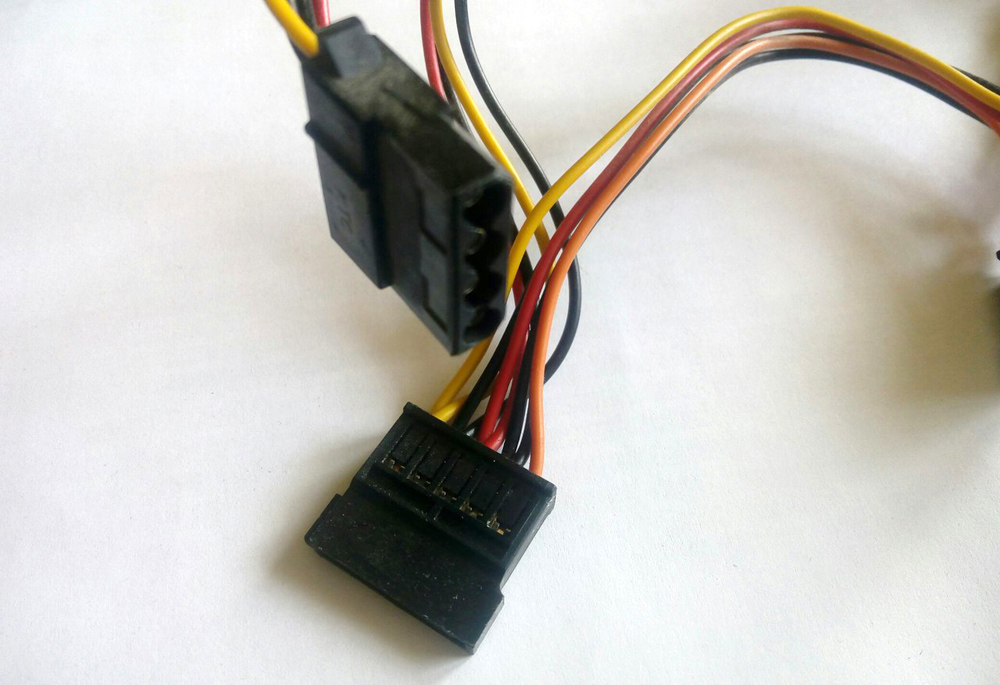

Вот так выглядят эти разъемы.

Если блок питания неисправен, это можно узнать по следующим внешним признакам:

  • ПК не включается;
  • компьютер зависает или выключается;
  • ПК самостоятельно перезагружается;
  • блок питания сильно греется.

На заметку! Следует отметить, что такие признаки, как перегрев или самопроизвольное выключение не обязательно говорит о поломке. Иногда перегрев происходит, когда на относительно слабый блок подается высокая нагрузка. Например, если подключить к блоку мощностью 350 Вт. Комплектующие с высоким энергопотреблением, он не будет с ними справляться, что приведет к сильному перегреву, а потом к срабатыванию защиты и выключению.

Проверка подручными средствами

Проверить, работает блок питания или нет, можно подручными средствами без какой-либо специальной техники. Посмотреть, нормальное ли напряжение на контактах устройства, не получится, проверка покажет только то, запускается блок питания или нет.

Сводится механизм проверки к следующем. Компьютер включается, когда пользователь нажимает кнопку на передней панели. Кнопка эта посылает электроимпульс на материнскую плату, а та, в свою очередь, замыкает два контакта на двадцатичетырехпиновом разъеме блока питания, после чего он запускается и вслед за ним стартует весь ПК. Таким образом, чтобы запустить блок, необходимо замкнуть эти контакты. Найти их очень просто: к одному из них подходит зеленый провод, а к другому черный.

Для замыкания подойдет любой металлический предмет, который войдет в узкий паз штепселя. Чаще всего их замыкают простой канцелярской скрепкой.

Для проверки нужно:


Блок должен включиться. Если этого не произошло, он неисправен.

Также можно разобрать блок и визуально его осмотреть. Обращать внимание следует прежде всего:

  • на катушки из медной проволоки, перемычки. Они должны быть целыми;
  • на конденсаторы. Они не должны быть вздувшимися.

Вот так устройство выглядит изнутри.

Вот так выглядят вздувшиеся конденсаторы, которые могут стать причиной неисправности.

Важно, чтобы у включенного блока питания крутился кулер. Если этого не происходит может произойти перегрев элементов блока и их дальнейший выход из строя.

Проверка мультиметром

Если у вас дома есть мультиметр, можно проверить блок питания с его помощью. Дело в том, что каждый из контактов любого разъема исправного блока имеет свое напряжение. Вот схематическое изображение этих напряжений.

Буквами «GND» на картинке обозначена «земля» (от английского «ground»).

Например, если мы разместим один контакт мультиметра на черном проводе («земля») двадцатичетырехпинового разъема, а другой на красном (+5 В), то показания прибора должны составить 5 В. Таким образом нужно «прощупать» каждый из проводов этого коннектора и сравнить показанный мультиметром результат с правильными цифрами на рисунке. Если все данные совпадают, значит, блок питания исправен. Если же нет, он нуждается в ремонте.

В случае, когда напряжение на контактах блока, нет ничего страшного для комплектующих. Они будут хуже работать, но из строя вряд ли выйдут. А вот если напряжение повышено, они могут сгореть, поэтому блок питания, имеющий такое напряжение нужно сразу удалить из ПК.

Кроме того, для проверки блоков питания существуют специальные устройства. Выглядят они вот так.

По сути дела они представляют собой не что иное, как вольтметр, однако имеют стандартные контакты-щупы, а разъемы для подключения коннекторов питания. Когда они будут соединены с прибором, а блок питания включен, на экране появятся сведения о напряжении, которое выдает блок по каждой из линий.

Вот видео, посвященное процедуре проверки блока питания мультиметром.

Видео — Проверка работоспособности блока питания

Проверка с помощь специальных программ

Проверить блок питания можно и с помощью специальных тестовых программ. Одна из них – ОССТ Perestroika. Скачать ее можно бесплатно на официальном сайте разработчиков по адресу: http://www.occt.ru/download.

Для проверки понадобиться:


Важно! Помните, что проверят блок питания с помощью ОССТ Perestroika на неисправности лучше не стоит. Этот софт сильно нагружает компьютерное «железо», а оно, в свою очередь, сильно нагружает блок питания. Поэтому если вы полагаете, что блок на грани «смерти», лучше не подвергать его риску. Программа предназначена не для выявления поломок, а для теста производительности и стабильности работы системы.

Кроме того, можно протестировать блок питания и с помощью других программ, например, AIDA64. Эта программа тоже при тесте дает очень сильную нагрузку на все комплектующие компьютера, поэтому к тестированию надо подойти ответственно и проводить его с осторожностью.

Ремонт блока питания

Если вы хотя бы немного владеете пайкой, можно попробовать самостоятельно заменить вздувшиеся конденсаторы на его плате. Также можно попробовать самому заменить неработающий вентилятор.

Для замены конденсаторов нужно:

  1. Отсоединить блок питания от корпуса компьютера. Для этого нужно открутить винты в задней части корпуса, отсоединить коннекторы от комплектующих и аккуратно извлечь блок.

  2. Отсоединить плату от корпуса блока питания, открутив удерживающие ее шурупы. Учтите, что на разных моделях блоков их местоположение может отличаться.

  3. Аккуратно отпаять вздувшийся конденсатор с ее обратной стороны. Для этого нужно перевернуть плату обратной стороной, нанести на оловянные шарики флюс и нагреть их паяльником. Если у вас нет флюса, можно обойтись и без него. Когда олово расплавится, аккуратно извлеките вышедший из строя компонент.

  4. Впаять на его место новый. Для этого в отверстия, оставшиеся от старой запчасти, вставьте ножки нового конденсатора и закрепите его с помощью паяльника и припоя.

  5. в обратной последовательности.

Для замены вентилятора понадобиться:

  1. Отсоединить блок питания от корпуса компьютера, как было описано в предыдущей инструкции.

  2. Открутить винты, удерживающие крышку, и снять ее.

  3. Открутить от крышки вентилятор.

  4. Отсоединить его коннектор от платы.

  5. Заменить его на новый.

  6. Собрать прибор в обратной последовательности.

Если вы не очень хорошо разбираетесь в электронике, лучше не пытаться отремонтировать блок самостоятельно, а отдать его в сервисный центр.

Чтобы пользователь не столкнулся с такими проблемами, как поломка или некорректная работ компьютерного блока питания, нужно соблюдать несколько простых правил при покупке этого устройства:


Эти советы помогут избежать выхода из строя блока питания. Если им следовать при выборе этого устройства, оно прослужит долго и будет радовать пользователя стабильной работой.

Видео — Как делать диагностику блока питания ПК своими руками

Как включить блок питания без компьютера » Компьютерная помощь

Навык запуска блока питания без компьютера и материнской платы может сгодиться не только системным менеджерам, но и обыкновенным пользователям. Когда появляются неполадки с ПК, главно проверить на работоспособность отдельные его части. С этой задачей под силу совладать любому человеку. Как же включить БП?



Как включить блок питания без компьютера (без материнской платы)



Прежде были блоки питания (сокращённо БП) эталона АТ, которые запускались напрямую. С современными устройствами АТХ такой фокус не получится. Для этого потребуется маленький провод либо обыкновенная канцелярская скрепка, дабы замкнуть контакты на штекере.



В современных компьютерах применяется стандарт АТХ. Существует два вида разъёмов для него. 1-й, более старый, имеет 20 контактов на штекере, 2-й — 24. Дабы запустить блок питания, надобно знать, какие контакты замыкать. Чаще всего это зелёный контакт PS_ON и чёрный контакт заземления.



Обратите внимание! В некоторых «китайских» версиях БП цвета проводов перепутаны, следственно лучше ознакомиться со схемой расположения контактов (распиновкой) перед началом работы.



Пошаговая инструкция
Итак, когда вы ознакомились со схемой расположения проводов, дозволено приступать к запуску.



 1. Если блок питания находится в системнике — отключите все провода и вытянете его.

 2. Старые 20-контактные блоки питания дюже чувствительны, и их ни в коем случае невозможно запускать без нагрузки. Для этого надобно подключить непотребный (но рабочий) винчестер, кулер либо примитивно гирлянду. Основное, чтобы БП не работал вхолостую, иначе его срок службы крепко сократится.



Подключите к блоку питания что-нибудь для создания нагрузки, скажем, кулер


 3. Внимательно посмотрите на схему контактов и сравните её с вашим штекером. Надобно замкнуть PS_ON и COM. Так как их несколько,выберите наиболее комфортные для себя.



  Наблюдательно сравните расположение контактов на своем штекере и на схеме



 4. Изготовьте перемычку. Это может быть короткий провод с оголёнными концами либо канцелярская скрепка.

 5. Замкните выбранные контакты.



Замкните контакты PS_ON и COM



 6.Включите блок питания.
 Вентилятор шумит — блок питания работает.



Проверка работоспособности блока питания — простая задача, с которой совладает обыкновенный пользователь ПК. Довольно только внимательно следовать инструкции.

Как включить блок питания без материнской платы

Случаются в жизни моменты, когда необходимо включить блок питания, не подключив его к материнской плате. Причин такого включения несколько. Например, проверить на работоспособность блок питания или узнать уровень шума его кулера своими руками.

Сейчас все блоки питания относятся к стандарту АТХ. Такие блоки имеют несколько «косичек» с SATA и Molex разъёмы для подключения дисков, несколько разъёмов для подачи питания на видеокарту, 4-pin или 8-pin питание процессора, а также 24-pin (возможно 20-pin) питание материнской платы.

Присмотревшись к блоку можно узнать о нем информацию.

Кроме того, на разъеме подключения к материнке, есть ключ-защелка. Так вот возле нее находится черный провод, с шестиугольным контактом. Если повернуть шлейф ключом-фиксатором вниз и отсчитать справа на лево пятый контакт (может быть подписан как COM или GND), то это будет именно он. Возле этого COM-контакта находится зеленый провод, в том же ряду. Это единственный провод и может называется на шлейфе как PS-ON. Если сомневаетесь, то снова повернуть шлейф ключом-фиксатором вниз и отсчитать справа на лево четвертый контакт.

Читайте также: Как поменять оперативную память своими руками

Данный способ нахождения нужного контакта универсальный и не зависит от количества контактов на шлейфе. Будь-то 24-pin или 20-pin. Кстати, есть шлейфы питания с отстежными 4-pin. Их еще маркируют 20+4-pin.

Может быть, что у вас китайский блок питания неизвестного производителя и отсутствует зеленый провод. Не волнуйтесь. Порядок проводов не меняется от этого.

Теперь нужно взять небольшой кусочек провода или скрепку, оголить его края. Один конец подключают к четвертому pin-контакту, а другой к пятому pin-контакту. Хотя можно подключить и другой контакт в любой из тех, что имеют черный провод. Например, к третьему pin-контакту.

Теперь можно включить блок питания подключив его к сети. Блок питания будет сразу работать. Вы это узнаете по вращению его кулера. Если же блок питания имеет управляемую систему охлаждения, при которой кулер на малых нагрузках не вращается, то попробуйте подключить кулер с системного блока или оптический привод. Это тоже поможет убедиться в том, что блок питания в рабочем состоянии.

Как включить компьютерный блок питания без компьютера?

Работать в таком режиме может не больше 5 минут. Ведь такой режим работы, без нагрузки, должен быть коротким. Так что перед включением в сеть, все-таки подключите или кулер или дисковой привод, или же жесткий диск. Проверьте что волнует и выключайте его. Читайте больше интересных советов в рубрике Компьютеры

Включение бп атх без материнской платы. Как запустить блок питания ATX без компьютера? Как включить компьютерный блок питания без компьютера

Иногда для проверки работоспособности блока питания, при условии, что материнская карта больше не работоспособна, необходимо запустить его без неё. К счастью, это несложно, но все же требуется соблюдение определённой техники безопасности.

Чтобы запустить блок питания в автономном режиме, помимо него вам понадобятся:

  • Медная перемычка, которая дополнительно защищена резиной. Её можно сделать из старого медного провода, отрезав от него определённую часть;
  • Жёсткий диск или дисковод, которые можно подключить к БП. Нужны для того, чтобы блок питания мог что-то снабжать энергией.

Включаем блок питания

Если ваш БП находится в корпусе и подключён к нужным компонентам ПК, отключите их (все, кроме жёсткого диска). При этом блок должен оставаться на месте, его демонтировать не нужно. Также не нужно отключать питание от сети.

Пошаговая инструкция выглядит следующим образом:


Если у вас что-либо подключено к блоку питания, то он будет работать определённое количество времени (обычно 5-10 минут). Этого времени достаточно, чтобы проверить БП на работоспособность.

Бывает такое, что возникает необходимость включения БП (блока питания) компьютера без участия самого компьютера, точнее — без подключения к материнской плате.

В основном такая потребность возникает тогда, когда, к примеру, необходимо проверить исправность блока питания или для того, чтобы запитать какое-то устройство напряжением 5 В или 12 В.

Вот мне как-то пришлось БП АТХ использовать в качестве блока питания для своего модема D-Link.

Также можно блок АТХ использовать в качестве блока питания для старой магнитолы ну и для многого другого.

Включение блока питания без нагрузки

Опишу два варианта.

Первый способ

Для того чтобы запустить блок АТХ необходимо просто замкнуть зелёный и любой чёрный провода на разъеме блока питания (выводы PS-ON и GND соответственно смотрим рисунок ниже).

Вот как это выглядит в жизни:

Бывает и такое что на некоторых блоках питания эти провода могут оказаться разных цветов (сами понимаете — китайцы), то ж рекомендую повнимательней посмотреть какой провод у вас является выводом PS-ON.

Второй способ

Если под рукой не оказалось кусочка проводка, тогда эти же действия можно сделать с помощью обычной канцелярской скрепки . Замыкаем все те же цвета проводков.

Читайте также:

Почему нельзя включать компьютерный блок питания без нагрузки?

Теперь немного предосторожностей.

Если вы этого не сделаете, цепь преобразования напряжения может выйти из строя и понадобится дорогостоящий ремонт блока питания ATX , а может быть и его полная замена ввиду экономической нерациональности ремонта.

Кстати, бывает такое, что некоторые блоки питания просто могут и не запустится без нагрузки.

Добрый день, в этой статье расскажу вам, как запустить, включить блок питания стандарта ATX без компьютера . Эта непростая задача, решается довольно просто, всего лишь замыканием контактов на одном из штекеров блока питания. Блоки питания стандарта ATX выдают напряжение: 3,3 V, 5 V и 12 V. Старые блоки питания, стандарта AT запускаются без каких либо замыканий.

Перед началом эксперимента, отключите блок питания от материнской платы, жестких дисков, и от всего к чему он подключен. После чего, откручиваем его от системного блока и вытаскиваем (если конечно вам это нужно).

Совет: не запускайте БП в холостую, это может сократить его срок службы. Перед запуском желательно дать на него небольшую нагрузку, подключив старый хард, либо кулер.

А теперь собственно как запустить БП без компьютера. Для этого нужно замкнуть между собой 2 контакта, PS_ON и ноль. В основном PS_ON зеленого цвета, а ноль черного. Рекомендую сначала изучить распиновку, которая на изображении ниже. Слева — штекер нового стандарта на 24 контакта, а справа — более старого на 20 контактов. Чтобы не перепутать контакты, обратите внимание на защелку на штекере, она будет ориентиром, с какой стороны что находится.

В нашем случае будет показан более старый стандарт (20 контактов). Цветовая маркировка у меня не нарушена.

Для запуска делаем вот такую перемычку из проволоки.

Вот так замыкаем наши контакты.

Для удобства можно сделать вот такую кнопку.

Компьютерные блоки питания приводятся в действие благодаря подключению к материнской плате. Однако в некоторых ситуациях такой возможности нет. Иногда пользователям необходимо проверить работоспособность старого или нового БП без использования компьютера, подключить второй блок к ПК или диагностировать неполадку. В сегодняшней статье вы узнаете о том, как включить блок питания без компьютера с помощью перемычки контактов.

Чтобы полностью разобраться в вопросе, не пропускайте данное видео. В нем описываются и показываются все действия из инструкции.

К ремонту и управлению компонентами компьютера необходимо подходить максимально ответственно. Если у вас нет практики в подобных процедурах, то выполняйте все действия из нашего руководства в строгой последовательности:

  1. Если блок питания установлен в компьютере, то его необходимо отсоединить и извлечь. Для этого полностью отключите системный блок от сети, отсоедините кабель 20-pin или 24-pin от материнской платы, а также все дополнительное оборудование (жесткие диски, видеокарты, кулеры и так далее).
  2. Приготовьте к подключению оборудование, которое даст нагрузку на блок питания. В этой роли может выступать винчестер, DVD-привод, кулер или даже обычная лампочка. Главное, чтобы устройство было исправным.
  3. Также потребуется короткий провод для перемычки контактов. В качестве заготовки подойдет кусок кабеля с оголенными концами или обычная скрепка, согнутая в нужной форме.

В современных персональных компьютерах используются блоки типа ATX. Они подключаются к материнской плате с помощью штекера на 20 или 24 контакта в зависимости от конкретной модели и производителя. Суть перемычки двух контактов заключается в имитации сигнала от материнской платы. В результате чего блок питания запустится без стороннего оборудования. Ниже представлены схемы расположения контактов и их цвет. Чтобы пользователю было проще ориентироваться, на рисунке отображена защелка штекера.

Теперь переходим к самому главному – процедуре включения БП. Но перед этим нужно подробно разобраться в устройстве штекера питания и контактах. Для замыкания необходимо соединить заготовленным проводом контакт PS_ON, который выделен зеленым кабелем, с любым контактом COM черного цвета. Удобнее перемыкать PS_ON с соседним контактом.

Если на вашем блоке питания перепутаны цвета, то не рискуйте и ориентируйтесь по расположению нужных проводов. Если защелку штекера считать верхней частью, то PS_ON располагается в верхнем ряду четвертым слева. Пятым находится черный COM, который и соединяется проводком.

Если вы хотите запустить старый блок питания стандарта AT, то данная схема не подойдет. Вам необходимо использовать две перемычки одновременно. Одна соединяет голубой и один из черных контактов, а вторая используется для моста между белым и коричневым проводами.

Перед включением блока питания необходимо обезопаситься от возможной поломки. Дело в том, что большинство современных БП отказываются запускаться «вхолостую». Для включения необходима минимальная нагрузка, поэтому вы должны подключить кулер, жесткий диск или дисковод. Подключите устройство через Molex.

Теперь все готово к запуску и проверке работоспособности блока питания. Необходимо подключить оборудование к источнику электричества с помощью обычного сетевого кабеля, который используется в работе системного блока.

Запустите питание тумблером на задней части БП. Если вы подключили кулер, то он должен заработать при полностью исправном оборудовании. Если блок питания запустится без дополнительной нагрузки, то это приведет к снижению срока эксплуатации устройства.

Заключение

Итак, теперь вы знаете, как включается блок питания без компьютера с помощью перемычек. В данной процедуре нет ничего сложного, поэтому в экстренной ситуации вы сможете провести простую диагностику оборудования. Если вам непонятны какие-либо моменты и шаги из инструкции, то пишите вопросы в комментариях. Мы оперативно находим решения проблем и отвечаем каждому посетителю!

Навык запуска блока питания без компьютера и материнской платы может пригодиться не только системным администраторам, но и обычным пользователям. Когда возникают неполадки с ПК, важно проверить на работоспособность отдельные его части. С этой задачей под силу справиться любому человеку. Как же включить БП?

Как включить блок питания без компьютера (без материнской платы)

Раньше были блоки питания (сокращённо БП) стандарта АТ, которые запускались напрямую. С современными устройствами АТХ такой фокус не получится. Для этого понадобится небольшой провод или обычная канцелярская скрепка, чтобы замкнуть контакты на штекере.

Слева — штекер на 24 контакта, справа — более старый штекер на 20 контактов

В современных компьютерах используется стандарт АТХ. Существует два вида разъёмов для него. Первый, более старый, имеет 20 контактов на штекере, второй — 24. Чтобы запустить блок питания, нужно знать, какие контакты замыкать. Чаще всего это зелёный контакт PS_ON и чёрный контакт заземления.

Обратите внимание! В некоторых «китайских» версиях БП цвета проводов перепутаны, поэтому лучше ознакомиться со схемой расположения контактов (распиновкой) перед началом работы.

Пошаговая инструкция

Итак, когда вы ознакомились со схемой расположения проводов, можно приступать к запуску.

  • Если блок питания находится в системнике — отключите все провода и вытащите его.

    Аккуратно вытащите БП из системного блока

  • Старые 20-контактные блоки питания очень чувствительны, и их ни в коем случае нельзя запускать без нагрузки. Для этого нужно подключить ненужный (но рабочий) винчестер, кулер или просто гирлянду. Главное, чтобы БП не работал вхолостую, иначе его срок службы сильно сократится.

    Подключите к блоку питания что-нибудь для создания нагрузки, например, винчестер

  • Внимательно посмотрите на схему контактов и сравните её с вашим штекером. Нужно замкнуть PS_ON и COM. Так как их несколько, выберите наиболее удобные для себя.

    Внимательно сравните расположение контактов на своем штекере и на схеме

  • Изготовьте перемычку. Это может быть короткий провод с оголёнными концами или канцелярская скрепка.

    Изготовьте перемычку

  • Замкните выбранные контакты.
  • Как проверить БП на работоспособность? Исправность блока питания.

    Поводом задуматься о необходимости ремонта БП является ситуация, в которой компьютер не включается с первого раза. Признаком неисправности блока питания также является выключение ПК на этапе загрузки операционной системы.

    Такая проблема свидетельствует о перегреве БП, в результате которого происходит принудительное отключение компьютера.

    Ремонт компьютера также понадобится, если он беспричинно выключается в любой момент времени. Еще один «симптом» неисправной работы блока питания является сильный нагрев. Это свидетельствует о возможных проблемах с кулером.

    Поводом обратиться за профессиональной помощью также может быть появление «синего экрана смерти» или присутствие запаха гари при запуске ПК.

    Как проверить БП: конденсаторы, питание, кулер.

    Диагностика блока питания всегда начинается с его визуального осмотра. В ходе осмотра можно определить самые банальные причины поломки. К таковым стоит отнести неисправности кабелей. Если с ними все порядке, нужно отсоединить блок от корпуса ПК и разобрать его.

    В ходе осмотра разобранного БП нужно обратить особое внимание на электролитические конденсаторы. Они могут быть вздуты. Эта проблема свидетельствует от неисправности защиты блока питания. Вздутые конденсаторы подлежат срочной замене.

    Причиной поломки также может быть неисправная работа кулера. Об этой проблеме свидетельствуют странные звуки, возникающие в процессе работы БП. Они говорят об изношенном подшипнике кулера и необходимости замены этого элемента. Перед тем, как собрать блок питания обратно, также рекомендуется удалить пыль из БП и смазать вентилятор.

    Неполадки в работе БП также могут быть обусловлены проблемами с питанием. Чтобы убедиться в этом необходимо включить блок питания, но присоединить его к материнке. Для этого нужно отключить компьютер от электросети, а БП от других элементов ПК.

    Далее следует взять кабель питания материнки, идущий от БП, и найти зеленый провод. Его нужно замкнуть с любым из черных кабелей. Для этого можно использовать обычную скрепку. Как показано на фото выше.

    Теперь к БП необходимо подключить, например, старый жесткий диск. Затем блок нужно подключить к электросети и запустить его в работу. Если вентилятор начал вращаться, то поломка БП обусловлена не проблемами с питанием.

    Проверка блока питания мультиметром, напряжение.

    Для определения причин неисправной работы блока питания также может использоваться мультиметр. Это устройство позволяет выполнить проверку вольтажа по различным линиям питания. Для этого снова нужно отключить БП и посредством скрепки замкнуть кабель материнки.

    Далее к БП нужно снова подключить какое-либо устройство (можно тот же ненужный жесткий диск). В процессе проверки напряжения мультиметром необходимо учитывать рекомендованные значения:

    • напряжение между оранжевым и черным кабелем – 3,14-3,47 В;
    • напряжение между фиолетовым и черным кабелем – 4,75-5,25 В;
    • напряжение между желтым и черным кабелем – 11,4-12,6 В;

    Если полученные значения существенно отличаются от рекомендованных, то блок питания неисправен и требует скорейшего ремонта.

    Если визуальная проверка БК не принесла результатов, в причинах неисправности этого устройства можно убедиться посредством специализированных программ, которые выполняют проверку уровня температуры и силы напряжения. Для индикации необходимых значений специальные утилиты используют внутренний термодиод ПК.

    При проверке блока питания посредством специализированного программного обеспечения стоит помнить, что такие утилиты чрезмерно нагружают процессор и видеокарту.

    В результате такой нагрузки нередки случаи перегрева БП.

    Подобная проблема особенно актуальна для компьютеров с низкокачественными комплектующими. Поэтому эти программы лучше не использовать, если блок питания уже находится на грани «смерти». Они могут его только добить.

    Стоит понимать, что данное ПО предназначено не для определения неполадок, а для тестирования стабильности и производительности работы ПК.

    Учитывая все перечисленные сложности, возникающие в результате диагностики блока питания, пользователям ПК рекомендуется доверять эту работу специалистам сервисных центров. Самостоятельную диагностику желательно закончить на этапе визуального осмотра БП на предмет явных неисправностей.

    Как правильно использовать БП. Советы по эксплуатации.

    Чтобы не сталкиваться с такой проблемой, как поломка блока питания, пользователю необходимо соблюдать несколько важных правил еще в процессе покупки этого устройства. Во-первых, всегда нужно покупать БП с определенным запасом мощности (в пределах 150 Вт).

    Во-вторых, не стоит гнаться за дешевизной. Поэтому возможность покупки БП от неизвестных производителей следует категорически исключить. Желательно делать выбор в пользу блоков питания от ведущих производителей, которые гарантируют серьезный контроль качества и наличие всех необходимых сертификатов.

    Также следует придерживаться определенных правил уже после покупки блока питания. Самое важное правило – БП нужно надежно и жестко закрепить. Также следует убедиться в том, что проводниковые и полупроводниковые компоненты не будут перегреваться в результате роста нагрузки на БП.

    Пользователь также должен обеспечить постоянство переменного напряжения и защиту от случайного выключения. Для этих целей достаточно установить блок бесперебойного питания.

    Регулярная профилактика позволяет исключить возникновение самых распространенных неисправностей в работе БП. Она заключается в постоянном мониторинге работы вентилятора. Эта небольшая комплектующая обеспечивает охлаждение и работоспособность блока питания. В целях профилактики также рекомендуется систематически чистить и менять смазку в системе питания.

    Но даже все перечисленные профилактические меры не гарантируют защиту блока питания от возможных поломок. Избежать возникновение проблем в работе БП могут помочь регулярные тестирования.

    Надеюсь, статья на нашем сайте была вам полезна!

    Компьютер случайно отключается | Устранение распространенных проблем ПК

    Компьютер выключается без причины? Какое разочарование! Случайные отключения могут испортить матч вашей любимой видеоигры или испортить несохраненную работу.

    Вот наш совет экспертов по устранению неполадок , чтобы решить эту проблему и предотвратить ее появление в будущем!

    Почему мой компьютер выключается сам?

    Есть много вещей, из-за которых компьютер может выключиться сам по себе — от аппаратных сбоев до программных сбоев.Следуйте этому руководству, чтобы найти наиболее распространенные причины, по которым компьютер может выключиться без экрана с ошибкой.

    Проверка источника питания на отказ

    Одной из наиболее распространенных и простых для устранения компьютерных проблем являются проблемы с источником питания. Эти проблемы могут вызвать выключение компьютера. Прежде чем делать что-либо еще, проверьте шнур питания. Шнуры питания можно легко вытащить из розетки при чистке вокруг компьютеров.

    Проблема может быть более сложной, если шнур подключен, но все еще не получает питание.

    Обязательно подключите другое устройство, чтобы убедиться, что розетка работает. Если на компьютере есть сигнальные лампы, убедитесь, что они правильно мигают.

    Проверьте среду компьютера

    Следующее, что вы должны проверить после блока питания, — это температура компьютера. Большинство современных компьютеров имеют термометры, установленные внутри ПК. Компьютеры чувствительны к определенным диапазонам температур и не должны превышать 60 градусов по Цельсию. Если температура компьютера превышает 60 градусов по Цельсию, он выключится и, скорее всего, приведет к необратимому повреждению.Если вы используете настольный компьютер, вам следует обновить систему охлаждения, если вы испытываете отключение по температуре.

    Информация о температуре вашего компьютера доступна через BIOS (базовая система ввода-вывода) . Обычно вы можете получить к нему доступ, перезагрузив компьютер и нажав любую клавишу, которую использует ваш компьютер. Обычно это F8, F12 или Del.

    .

    Имейте в виду, что не все модели компьютеров хранят эту информацию в BIOS, но ее стоит проверить.

    Если температура вашего компьютера слишком высока, вы должны очистить его от пыли.Чрезмерное скопление пыли — одна из наиболее частых причин выключения компьютера. Скопление пыли легко устранить и предотвратить. Просто держите компьютер в чистоте и очищайте от пыли как можно чаще, это обеспечит бесперебойную работу компьютера и предотвратит его перегрев.

    Перегрев может вывести компьютер из строя и в конечном итоге стоить вам больших денег. Очистка вашего компьютера от пыли стоит затраченных усилий и может сэкономить вам много денег в долгосрочной перспективе.

    Обновление жизненно важных компьютерных драйверов

    Наличие устаревших драйверов устройств, пожалуй, наиболее вероятная причина выключения компьютера.Эту проблему можно решить, обновив драйверы Windows 10 вручную, но этот процесс чрезвычайно утомителен. Автоматические обновления драйверов намного удобнее, и вам не нужно беспокоиться о том, когда обновлять драйверы в будущем. Программное обеспечение, такое как Driver Support, позаботится об этом автоматически и регулярно обновляет все драйверы ваших устройств.

    Как свидетельствуют форумы Microsoft, случайное выключение вашего компьютера, скорее всего, может быть вызвано устаревшими драйверами, и их можно исправить, автоматически обновив их с помощью программного обеспечения, такого как поддержка драйверов.

    Вы можете попробовать настроить DNS-серверы вручную. Однако настоятельно рекомендуется выбрать установку автоматического устройства

    .

    Имейте в виду, что выполнение обновления устройства вручную — утомительный и трудоемкий процесс, который может привести в ярость, если попытаться выполнить его самостоятельно. Вы не только упускаете значительный отрезок времени, но и можете разочароваться, когда процедуры ручного обновления не работают.

    Попробуйте этот ярлык для экономии времени
    Начать использование поддержки драйверов | ONE сегодня и сэкономьте время и нервы, решая типичные проблемы с устройствами Windows.Программа проведет инвентаризацию вашего компьютера для всех активных типов устройств, которые мы поддерживаем при установке. После полной регистрации сервис автоматически обновит драйверы.
    Загрузить драйверы поддержки

    Установка поддержки драйверов — лучший выбор, который вы можете сделать для своего компьютера. Это не только решит такие проблемы, как выключение компьютера, но и сохранит ваш компьютер в хорошем состоянии на долгие годы.

    Driver Support обеспечивает оптимизацию компьютеров с 1996 года и является надежным лидером в области программного обеспечения для обновления драйверов.Невозможно превзойти цену в 9,99 доллара в месяц, а удобство автоматического обновления драйверов значительно упрощает жизнь, и никто не должен оставаться без нее.

    Загрузите поддержку драйверов и никогда не беспокойтесь о том, что ваш компьютер снова выключится, с этой беспрецедентной услугой и программным обеспечением.

    Была ли эта статья полезной?

    Как проверить блок питания на вашем ПК — важный шаг перед его обновлением

    Блок питания вашего компьютера подключается к основному шнуру питания.AngiePhotos / Getty Images

    • Вы можете проверить блок питания на своем ПК, сняв боковую панель его корпуса.

    • Если вы купили предварительно собранный ПК, вы также можете проверить источник питания в руководстве к компьютеру или связавшись с производителем.

    • Знание источника питания вашего ПК может помочь вам обновить другие части компьютера, например графическую карту.

    • Посетите справочную библиотеку Insider Tech Reference, чтобы узнать больше.

    Независимо от того, работаете ли вы или играете, каждый хочет оптимизировать свой ПК, и источник питания вашего ПК играет решающую роль в его работе. Если у вас недостаточно энергии для запуска всех частей вашего компьютера, вы можете увидеть некоторые катастрофические системные сбои и сбои.

    Итак, если вы хотите модернизировать свой компьютер — например, установить ультрасовременную видеокарту, которой требуется больше энергии, но которая может увеличивать количество кадров в секунду, — вам необходимо убедиться, что блок питания вашего компьютера соответствует этой задаче.

    К сожалению, проверить блок питания не так просто, как другие задачи. Вы не можете проверить это с помощью приложения — вместо этого вам нужно открыть корпус вашего ПК и посмотреть на блок питания напрямую.

    Совет: Если вы купили предварительно собранный ПК, вы можете найти свой блок питания в руководстве, прилагаемом к компьютеру, или напрямую связавшись с производителем.

    Если у вас есть ноутбук, просто посмотрите, какой у него тип батареи.

    Как проверить источник питания на вашем ПК

    Перед тем, как начать, вам понадобится отвертка с крестообразным шлицем.Среднечастотный размер №2, скорее всего, подойдет. Вы также хотите найти плоскую, сухую, чистую от пыли поверхность для работы.

    1. Полностью выключите компьютер. Вы можете нажать «Пуск», «Питание», а затем «Выключение». Как только он выключится, отключите его.

    2. Осторожно снимите боковую панель компьютера, которая является частью корпуса. Некоторые корпуса можно отстегнуть, в то время как для других потребуется взять отвертку и вывернуть от двух до восьми винтов, в зависимости от модели и размера.

      Количество винтов, которые вам нужно вывернуть — если они вообще потребуются — будет зависеть от модели и размера вашего компьютера.Эмма Уитман / Business Insider

    3. Найдите источник питания. Он будет рядом с портом для шнура питания компьютера, который вы ранее отключили.

      Порт питания ПК будет рядом с источником питания. Эмма Уитман / Business Insider

    Найдя источник питания, вы можете осмотреть его, чтобы получить любую относящуюся к делу информацию, например, максимальную выходную мощность, измеренную в ваттах, и его рейтинг эффективности.

    История продолжается

    «Золотой» — это высокий показатель эффективности для вашего блока питания.Эмма Уитман / Business Insider

    Если вы не можете найти точную информацию, которую хотите, по крайней мере, попробуйте найти название модели источника питания, которое затем можно будет найти в Google.

    Как установить видеокарту на ПК с Windows и повысить ее производительность Как обновить или переустановить драйверы в Windows 10, чтобы ваш компьютер работал бесперебойно Как загрузить драйверы Nvidia, чтобы графика вашего компьютера работала плавно и ярко Руководство для начинающих по DPI, stat, который измеряет, насколько быстро ваша компьютерная мышь может двигаться

    Прочтите оригинальную статью в Business Insider

    Как проверить шум на выходе блока питания

    1.Предисловие:

    В настоящее время импульсные источники питания заменили традиционные линейные источники питания, став источником питания большинства электронного оборудования. Он используется в настольном компьютере, мониторе, принтере, ноутбуке, факсимильном аппарате, копировальном аппарате и т. Д. Причина в том, что его преимущества заключаются в меньшем размере, меньшем весе и высокой эффективности, однако его недостатком является шумный выход . В этой статье речь пойдет о шумах в импульсном блоке питания с выходом постоянного тока.

    1.1. Определение:

    Определение выходного шума: шум выглядит как синусоидальная волна, которая перекрывается на выходе постоянного тока, эта синусоида содержит шум PARD (периодическое и рандомизированное отклонение), и она выглядит как волна на рисунке 1.


    Рис.1.Шум на выходе импульсного источника питания.

    Поскольку импульсный источник питания использует высокую частоту переключения (> 20 кГц) в сочетании с ШИМ (широтно-импульсной модуляцией) и схемой выходной фильтрации, он может преобразовывать бытовую электроэнергию (переменный ток) в постоянное напряжение, необходимое для схемы IC, например, + 5В, + 12В. , -5В, -12В, +3.3В и так далее. Единственная проблема с импульсным источником питания — это синусоида на выходе постоянного тока. Если эта синусоида (с этого момента будет называться шумом) достаточно велика, это вызовет неисправность в схеме приложения. Мы используем, например, 5 В, если шум составляет 1,0 В (размах), он превысит допуск 4,75-5,25 В (нормальное рабочее напряжение для логической ИС), что может вызвать неисправность или отключение системы, поэтому выходной шум имеет много влияние. Обычно выходной шум импульсного источника питания контролируется ниже 1% от выходного напряжения, например, для + 5В, + 12В, его характеристики выходного шума должны быть 50 мВпик-пик и 120 мВпик-пик.

    1.2. Контроль выходного шума:

    При разработке импульсного источника питания выходной шум должен быть установлен в пределах определенной спецификации. Во время производства такие вещи, как детали (например, трансформатор, диод, фильтрующий конденсатор и т. Д.) Из другого материала, неправильная сборка, недостающие детали и т. Д., Которые вызывают уровень шума выше спецификации. Чтобы избежать этих проблем, во время контроля качества необходимо проверять выходной шум каждого импульсного источника питания.


    2. Тестирование выходного шума:

    Испытательное оборудование может быть осциллографом или измерителем пульсаций / шума, различия описываются следующим образом:

    2.1. Осциллограф:

    Это наиболее популярное оборудование для тестирования, но обратите внимание на следующие условия, иначе результат теста будет неточным.

    2.1.1. Избегайте возврата на землю: следует использовать осциллограф с дифференциальным входом, потому что отрицательный вход BNC в обычном осциллографе подключен к корпусу осциллографа, а корпус осциллографа подключен к внешней линии заземления. Если использовать зонд для измерения выхода постоянного тока, это может вызвать возвратный ток заземления, который повлияет на измерение. Из-за этого следует избегать возврата на землю. Использование дифференциального осциллографа или осциллографа с внешним дифференциальным усилителем является правильным методом тестирования соединения, см. Рисунок 2, рекомендуемый компанией INTEL метод тестового соединения., рис. 3, HP предлагает способ подключения для проверки. И INTEL, и HP предлагают использовать дифференциальный осциллограф; Дифференциальный усилитель высокого давления показан на рисунке 4, а дифференциальный пробник Tek показан на рисунке 5.

    Примечание: плагин 7A13 — дифференциальный усилитель

    Рисунок 2 Схема подключения тестовой схемы PARD в дифференциальном режиме, предложенная INTEL


    Рис.3 Схема подключения для тестирования дифференциального режима PARD, предложенная HP

    Рисунок 4 Дифференциальный пробник HP 1141A с источником питания HP 1142A

    Рисунок 5 Активная дифференциальная система Tek P6046

    2.1.2. Условия тестирования:

    При добавлении конденсатора к клемме во время испытания следует указать конденсатор, который включает его материал, емкость и т. Д., Как показано на рисунке 2, на котором INTEL добавляет конденсатор 10 мкФ и 0,1 мкФ для имитации емкости на основной плате. Для этой процедуры тестирования нет набора правил, все зависит от условия. Следует указать конденсатор, если он используется во время испытания, как показано на рисунке A и рисунке B, рекомендуемый способ подключения, в противном случае результаты теста будут сильно отличаться.

    2.1.3. Полоса частот:

    Полоса пропускания осциллографа будет влиять на результат теста, обычно стандарт составляет 20 МГц или 30 МГц (требование тестирования INTEL), частота дискретизации цифрового осциллографа должна быть более чем в два раза больше частоты PARD.

    2.1.4. Входное сопротивление:

    Обычно мы используем 50 Ом.Для низкого входного сопротивления, например 50 (осциллограф можно установить на 1 МОм) на клемме с целью устранения помех сигнала. Особых требований к этой части нет, но следует указать входное сопротивление, иначе результаты тестов тоже будут сильно отличаться.

    2.2 Измеритель пульсаций и шума:

    Из-за того, что большая часть осциллографов имеет только два канала, было бы трудно контролировать источник питания с большим количеством выходных сигналов, дополнительный недостаток, такой как необходимость человеческого глаза для наблюдения и сравнения, и высокая стоимость.Поэтому, используя Prodigit 4030 (до 4 каналов) с измерителем пульсаций шума, он может выполнять тест за один раз с указанием верхнего и нижнего пределов, плюс разумная стоимость (намного дешевле, чем у осциллографа), так что это очень хорошее испытательное оборудование. , Функциональная блок-схема 4030 показана на рисунке 6. Его основные технические характеристики описаны ниже:

    4030 Блок-схема измерителя пульсаций / шума (от пика до пика)

    Рисунок 6 Функциональная блок-схема 4030 (большое изображение)

    2.2.1. Структура ввода:

    Как и в описании осциллографа, соединение должно избегать возврата на землю, поэтому необходимо использовать дифференциальный режим, а входное сопротивление обычно составляет 50 Вт (что может эффективно устранить входной шум).

    2.2.2. Диапазон ввода:

    Обычно заданный шум для выхода импульсного источника питания постоянного тока составляет 1% от его выхода постоянного тока, например, выход 5 вольт постоянного тока, его выходной шум должен быть менее 50 мВпик-пик, для выхода 12 вольт постоянного тока шум должен быть ниже 120 мВпик- п.Prodigit 4030 имеет 3 варианта входного диапазона на выбор при заказе: 3,0 В (размах), 1,5 В (размах), 0,75 В (размах) соответственно. Обычно для системного напряжения 5 В, 12 В выбора варианта с входным диапазоном 0,75 В (размах) должно быть достаточно, для системного напряжения 24 В, 48 В следует выбирать вариант 1,5 В (размах) или 3,0 В (размах).

    2.2.3. Полоса частот:

    Prodigit 4030 Ripple / Noise meter включает 3 полосы частот на выбор пользователя: 20 Гц ~ 200 кГц, 20 Гц ~ 2 МГц и 20 Гц ~ 50 МГц.20 Гц ~ 50 МГц предназначены в основном для проверки выходного шума, 20 Гц ~ 200 кГц или 20 Гц ~ 2 МГц предназначены для проверки пульсаций выходного сигнала или перегрузки или недовыработки динамической нагрузки. Диапазон частот 20 Гц ~ 50 МГц означает, что измеритель 4030 может измерять отклик от пика до пика частотного диапазона входного сигнала (шума). Обычно это означает диапазон частот -3 дБ (0,707 X). Например, если входной сигнал составляет 100 мВ (размах), на частоте 50 МГц 4030 будет измерять 70,7 мВ или более. Классический частотный отклик 4030 Ripple / Noise meter показан на рисунке 7.

    Рис.7 Типичная частотная характеристика измерителя пульсационного шума 4030

    2.2.4. Частотный спектр выходного шума блока питания:

    Выходной шум источника питания включает множество различных частот (например, пульсацию 50 Гц, 60 Гц при отключенной частоте) и другие шумы. Если выходной шум имеет узкий и острый полевой транзистор с пиковым включением / выключением, он будет содержать много высоких частот, мы можем использовать анализатор спектра, чтобы наблюдать, какая частота содержится, на рисунках 8, 9 показаны форма волны и спектр выходного шума источника питания. При использовании измерителя пульсаций / шума 4030 для измерения шума выбор другой полосы частот приведет к изменению ее значения.Обычно высокая полоса частот (20 Гц ~ 50 МГц) дает более высокое значение, чем использование низкой полосы частот.

    Рисунок 8: типичный выходной шум источника питания


    Рисунок 9 Типичный спектр выходного шума блока питания

    2.2.5. Как определить годен / не пройден с помощью 4030

    4030 может измерять и сравнивать верхний и нижний предел.В каждом отдельном канале измерения PARD, когда значение измерения находится в пределах верхнего и нижнего пределов, будет выдан GO или Pass, если значение измерения выходит за пределы верхнего и нижнего предела, будет выдано NG или Fail; если все четыре канала измерения PARD пройдены, на панели загорится зеленый светодиод, показывающий PASS, в случае сбоя на панели загорится красный светодиод, показывающий FAIL, чтобы показать, что тест не прошел. Каждый измерительный канал 4030 PARD имеет свое собственное верхнее и нижнее предельное значение, оператор может установить его значение индивидуально, его функциональная блок-схема сравнения PASS / FAIL показана на рисунке 10.

    Примечание: панель 4030 загорится зеленым светодиодом PASS при прохождении, красный светодиод FAIL загорится при неудаче.

    Если для представления используется логический символ, результат будет следующим:

    PASS = (PARD1L ≦ PARD1 ≦ PARD1H) AND (PARD2L ≦ PARD2 ≦ PARD2H) И (PARD3L ≦ PARD3 ≦ PARD3H) И (PARD4L ≦ PARD4 ≦ PARD4H)

    FAIL = (PARD1L > PARD1) OR (PARD1 > PARD1H) OR (PARD2L > PARD2) OR (PARD2 > PARD2H) OR (PARD3L > PARD3) OR (PARD3 > PARD3H) OR (PARD4L > PARD4) OR (PARD4) > PARD4H

    Рисунок 10 Блок-схема сравнения функций 4030 PASS / FAIL (Большое изображение)

    2.2.6. Проверка соединительного кабеля:

    4030 включает восемь высокочастотных кабелей SMB и шестнадцать разъемов SMB, обеспечивающих соединение между измерителем пульсаций / шума 4030 и тестовым источником питания, способ его подключения можно найти в руководстве по эксплуатации 4030. Компания Prodigit также подготовила дополнительное устройство модели 9951 (P / N: 65233005) стоимостью 10,00 долларов США за шт., Которое показано на рисунке 11 для блока питания ПК, чтобы пользователь немедленно подключил блок питания к 4030.


    Рисунок 11: Крепление для ПК 9951 с разъемом SMB


    3.Вывод:

    3.1. Пригодность:

    Измеритель пульсации / шума 4030 включает четыре канала схемы измерения шума, он может одновременно измерять четыре выхода от источника питания. Если на выходе блока питания больше четырех наборов, два 4030 могут обеспечить до 8 наборов измерения шума одновременно, поэтому это решит проблему недостаточного входного канала.

    3.2. Структура ввода:

    Оборудование 4030 / 3600A с дифференциальной входной структурой, которая может избежать проблем с заземлением, дополнительным преимуществом, таким как низкая стоимость и простота использования. Это может решить проблему дорогостоящего дифференциального пробника, сложного в использовании.

    3.3. Определение:

    Оборудование 4030 / 3600A с PASS / FAIL определяет механизм, который упрощает определение прохождения и отказа с помощью осциллографа.Это очень удобно для контроля качества и проверки на производственной линии.

    3.4. Расширение системы:

    Оборудование 4030 с интерфейсом RS-232C и GPIB и оборудование 3600A с интерфейсом RS-232C, которое может использовать программу для управления. Он подходит для ручного, компьютерного или автоматического контроля.

    Как устранить неполадки в блоке питания вашего компьютера

    Само собой разумеется, что в ПК много компонентов, и все они могут выйти из строя по-разному.Мы уже рассмотрели немало проблемных вопросов, будь то жесткие диски, твердотельные накопители, видеокарты, материнская плата и другие компоненты. Однако не стоит забывать об одном элементе — это блоки питания. Поскольку они обеспечивают работу вашего ПК, они довольно быстро изнашиваются и, в зависимости от производителя, изготовившего ваш блок питания, могут выйти из строя по интересным причинам.

    В этой статье мы покажем вам, как диагностировать и устранять неисправности источника питания. К сожалению, на самом деле нет способа «спасти» эти компоненты от неминуемой смерти, поэтому их почти всегда нужно заменять.Но если вы последуете инструкциям ниже, мы постараемся помочь вам решить проблему!

    Предупреждения

    Когда компонент выходит из строя, иногда вы можете заранее увидеть предупреждающие знаки. Например, если жесткий диск вышел из строя, есть некоторые очевидные признаки, такие как частые синие экраны, отсутствие файлов и т. Д. Источники питания также проявляют довольно очевидные симптомы, но их не так много. Вот два, на которые следует обратить внимание:

    1. Частые отключения: Поскольку ваш PSU (блок питания) подает питание на все ваши компоненты, вы можете заметить, что это плохо, если вы будете видеть частые отключения.Не перезагрузки, а полные выключения. К сожалению, это сложно проверить, если вы не можете найти способ увидеть, что было на выходе во время выключения.
    2. Запах гари: Еще один частый случай гибели БП — это почти запах гари. По правде говоря, вы не должны чувствовать запаха, исходящего от вашего блока питания, поэтому, если вы почувствуете запах гари или что-то похожее на него, немедленно выключите его и обязательно поверните переключатель на самом блоке питания в положение OFF .

    Как мы уже говорили, у приближающегося отказа источника питания не так много симптомов, поскольку в основном это ситуация, когда он работает или нет; однако, что касается частых отключений, это может быть другой компонент, который полностью выходит из строя, поэтому важно, чтобы мы провели поиск и устранение неисправностей, прежде чем определять, что источник питания является проблемой.

    Поиск и устранение неисправностей

    В качестве предупреждения: будьте очень осторожны в процессе, так как вы можете очень легко получить шок.Хотя вас могут шокировать только напряжением максимум 24 вольта, этого все же лучше избегать. Также ничего не стоит пытаться вскрыть блок питания, чтобы что-то исправить. Если вы сделаете это, есть вероятность разряда конденсатора, и если вы не знаете, как это сделать безопасно, это не очень хорошо. В случае с блоком питания, если он сломан, выбросьте его и купите замену. Не стоит рисковать себе вредом.

    Если ваш компьютер не включается, существует не так много способов проверить блок питания.Если ваш компьютер не включается, вам нужно отключить все ваши компоненты от блока питания. По возможности полностью извлеките блок питания из корпуса компьютера для лучшего доступа. Перед этим убедитесь, что переключатель на блоке питания находится в положении OFF . Затем снова подключите блок питания к стене.

    Теперь возьмите 20- или 24-контактный разъем и найдите зеленый провод. Зеленый провод всего один, так что его будет довольно легко найти. Рядом должен быть черный провод. Возьмите скрепку и согните ее в форме U .Теперь вставьте один конец скрепки в прорезь для зеленого провода, а другой конец — в любой черный провод. Теперь установите разъем на землю и, подключив блок питания к стене, поверните переключатель на самом блоке питания в положение ON . Если вентилятор включается, скорее всего, проблема не в вашем блоке питания, но если у вас есть мультиметр, вы можете проверить, какова выходная мощность блока питания, на всякий случай.

    Если вам не нравится трюк со скрепкой, существует множество тестеров блоков питания, которые можно купить примерно за 35 долларов или меньше.Thermaltake Dr. Power II особенно удобен, потому что он имеет встроенную сигнализацию, сигнализирующую о ненормальной активности источника питания. Но независимо от того, используете ли вы тестер источника питания или мультиметр, необходимо обратить внимание на четыре конкретных напряжения постоянного тока:

    1. +3,3 В постоянного тока
    2. +5 В постоянного тока
    3. +12 В постоянного тока
    4. -12 В постоянного тока

    Первые три могут иметь диапазон +/- 5%. Последний может иметь диапазон +/- 10%. Однако, если вы начинаете видеть, что ваши номинальные напряжения постоянного тока выходят за пределы этого диапазона, ваш источник питания неисправен и его необходимо заменить.

    Стоит отметить, что если вы почувствуете запах гари, исходящий от блока питания, немедленно замените его. Или, по крайней мере, немедленно прекратите его использовать, так как ваш блок питания не должен издавать каких-либо странных запахов. И хорошо бы поймать его как можно раньше, чтобы не повредить другие компоненты.

    Теперь, это единственные конкретные шаги, которые вы можете предпринять для проверки целостности вашего источника питания. Если вы добились хороших результатов, выполнив описанные выше действия, скорее всего, проблема не в источнике питания.Если вы не можете включить свою систему, возможно, вы столкнулись с неисправностью материнской платы (прочтите наше руководство по диагностике здесь) или ваша оперативная память может даже выйти из строя (руководство по диагностике здесь).

    Другой возможный вариант — ваш жесткий диск или SSD. Вы можете найти наши соответствующие руководства для этих компонентов здесь и здесь, но чтобы запустить быстрый тест, просто запустите несколько тестов с помощью DiskPart или другой сторонней дисковой утилиты. Windows выполняет автоматическое обслуживание, поэтому вы должны быть заранее уведомлены об ошибках жесткого диска или SSD.Но для проверки вручную вы также можете зайти в Мой компьютер , щелкнуть правой кнопкой мыши на одном из дисков и выбрать Свойства . Оттуда перейдите на вкладку Tools и в подзаголовке «Проверка ошибок» выберите Check . Система выполнит быструю первоначальную проверку на наличие ошибок, и, если их нет, сообщит, что сканировать диск не нужно, хотя при желании вы все равно можете это сделать.

    Закрытие

    Вот и все! К сожалению, когда блок питания выходит из строя, спасти его невозможно.Итак, если вы обнаружили, что это действительно плохой блок, вам нужно будет его немедленно заменить. И, возможно, здесь мы избиваем мертвую лошадь, но убедитесь, что вы провели свое исследование и купили источник питания качества . Даже некоторые из более дорогих могут быть от ненадежных производителей и доставить вам проблемы вскоре после покупки или когда-нибудь в будущем.

    Мы надеемся, что это руководство по устранению неполадок помогло вам найти компонент, вызывающий проблемы. Но если вы все еще застряли, обязательно зайдите на форум PCMech и опубликуйте свою проблему, чтобы получить дополнительную помощь от сообщества PCMech!

    Расширенное устранение неполадок для события с идентификатором 41 — «Система была перезагружена без предварительного завершения работы» — Windows Client Management

    • 6 минут на чтение

    В этой статье

    Домашние пользователи Эта статья предназначена для использования агентами службы поддержки и ИТ-специалистами.Если вам нужна дополнительная информация о сообщениях об ошибках синего экрана, посетите страницу Устранение ошибок синего экрана.

    Предпочтительный способ выключить Windows — выбрать Пуск , а затем выбрать вариант выключения или выключения компьютера. Когда вы используете этот стандартный метод, операционная система закрывает все файлы и уведомляет запущенные службы и приложения, чтобы они могли записать любые несохраненные данные на диск и очистить все активные кеши.

    Если ваш компьютер неожиданно выключается, Windows регистрирует событие с кодом 41 при следующем запуске компьютера.Текст события выглядит следующим образом:

    Идентификатор события: 41
    Описание: Система была перезагружена без предварительного завершения работы.

    Это событие означает, что некоторая непредвиденная активность помешала правильному завершению работы Windows. Такое отключение может быть вызвано перебоями в электроснабжении или ошибкой Stop. Если возможно, Windows записывает все коды ошибок при завершении работы. Во время фазы ядра при следующем запуске Windows Windows проверяет наличие этих кодов и включает все существующие коды в данные события Event ID 41.


    EventData BugcheckCode 159

    BugcheckParameter1 0x3 BugcheckParameter2 0xfffffa80029c5060
    BugcheckParameter3 0xfffff8000403d518
    BugcheckParameter4 0xfffffa800208c010
    SleepInProgress ложные
    PowerButtonTimestamp 0Converts к 0x9F (0x3, 0xfffffa80029c5060, 0xfffff8000403d518, 0xfffffa800208c010)

    Как использовать событие с кодом 41 при устранении неполадок при неожиданном завершении работы или перезапуске

    Само по себе событие с кодом 41 может не содержать достаточной информации, чтобы явно определить, что произошло.Как правило, необходимо также учитывать, что происходило во время неожиданного отключения (например, отказ источника питания). Используйте информацию в этой статье, чтобы определить подход к устранению неполадок, подходящий для ваших обстоятельств:

    • Сценарий 1. Компьютер перезагружается из-за ошибки Stop, а событие с кодом 41 содержит код ошибки Stop (проверка ошибки)
    • Сценарий 2. Компьютер перезагружается из-за нажатия и удерживания кнопки питания
    • Сценарий 3: компьютер не отвечает или случайно перезагружается, и событие с идентификатором 41 не регистрируется, или в записи с идентификатором события 41 указаны значения кода ошибки, равные нулю

    Сценарий 1. Компьютер перезагружается из-за ошибки Stop, а событие с кодом 41 содержит код ошибки Stop (проверка ошибки)

    Когда компьютер выключается или перезагружается из-за Stop-ошибки, Windows включает данные Stop-ошибки в событие с идентификатором 41 как часть дополнительных данных о событии.Эта информация включает код ошибки Stop (также называемый кодом проверки ошибки), как показано в следующем примере:

    EventData
    BugcheckCode 159
    BugcheckParameter1 0x3
    BugcheckParameter2 0xfffffa80029c5060
    BugcheckParameter3 0xfffff8000403d518
    BugcheckParameter4 0xfffffa800208c010

    Примечание

    Event ID 41 включает код проверки ошибки в десятичном формате. В большей части документации, описывающей коды проверки ошибок, эти коды называются шестнадцатеричными, а не десятичными значениями.Чтобы преобразовать десятичное число в шестнадцатеричное, выполните следующие действия:

    1. Выберите Start , введите calc в поле Search , а затем выберите Calculator .
    2. В окне Calculator выберите View > Programmer .
    3. Убедитесь, что в левой части калькулятора выделено Dec .
    4. Используйте клавиатуру для ввода десятичного значения кода проверки ошибки.
    5. В левой части калькулятора выберите Hex .
      Теперь калькулятор отображает шестнадцатеричный код.

    При преобразовании кода проверки ошибок в шестнадцатеричный формат убедитесь, что за обозначением «0x» следуют восемь цифр (то есть часть кода после «x» включает достаточно нулей для заполнения восьми цифр). Например, 0x9F обычно документируется как 0x0000009f, а 0xA документируется как 0x0000000A. В случае данных примера в этой статье «159» преобразуется в 0x0000009f.

    После определения шестнадцатеричного значения используйте следующие ссылки для продолжения поиска и устранения неисправностей:

    Сценарий 2: компьютер перезагружается из-за нажатия и удерживания кнопки питания

    Поскольку этот метод перезагрузки компьютера мешает завершению работы Windows, мы рекомендуем использовать этот метод только в том случае, если у вас нет альтернативы.Например, вам, возможно, придется использовать этот подход, если ваш компьютер не отвечает. Когда вы перезагружаете компьютер, нажав и удерживая кнопку питания, компьютер регистрирует событие с идентификатором 41, которое включает ненулевое значение для записи PowerButtonTimestamp .

    Для получения помощи при поиске и устранении неисправностей не отвечающего компьютера см. Справку Windows. Рассмотрите возможность поиска помощи, используя такие ключевые слова, как «зависнуть», «отвечать» или «пустой экран».

    Сценарий 3: компьютер не отвечает или перезагружается случайным образом, и событие с идентификатором 41 не записывается, или запись с идентификатором события 41, или перечисляются нулевые значения кода ошибки

    Этот сценарий включает следующие обстоятельства:

    • Вы отключаете питание неотвечающего компьютера, а затем перезагружаете компьютер.
      Чтобы убедиться, что компьютер не отвечает, нажмите клавишу CAPS LOCK на клавиатуре. Если индикатор CAPS LOCK на клавиатуре не меняется при нажатии клавиши CAPS LOCK, возможно, компьютер полностью не отвечает (также известное как жесткое зависание ).
    • Компьютер перезагружается, но не генерирует событие с кодом 41.
    • Компьютер перезагружается и генерирует событие с кодом 41, но значения BugcheckCode и PowerButtonTimestamp равны нулю.

    В таких случаях что-то мешает Windows генерировать коды ошибок или записывать коды ошибок на диск.Что-то может заблокировать доступ для записи на диск (как в случае неотвечающего компьютера), или компьютер может выключиться слишком быстро, чтобы записать коды ошибок или даже обнаружить ошибку.

    Информация в событии с идентификатором 41 дает некоторое представление о том, с чего начать поиск проблем:

    • Идентификатор события 41 не записан или код проверки ошибки равен нулю . Такое поведение может указывать на проблему с источником питания. Если питание компьютера будет прервано, компьютер может выключиться без генерации Stop-ошибки.Если он выдает Stop-ошибку, возможно, он не завершит запись кодов ошибок на диск. При следующем запуске компьютера он может не записать событие с идентификатором 41. Или, если это произойдет, код проверки ошибки равен нулю. Причиной могут быть следующие условия:

      • В портативном компьютере аккумулятор был удален или полностью разряжен.
      • В случае настольного компьютера компьютер был отключен от сети или в нем отключено электричество.
      • Источник питания недостаточен или неисправен.
    • Значение PowerButtonTimestamp равно нулю . Такое поведение может возникнуть, если вы отключили питание компьютера, который не отвечал на ввод. Причиной могут быть следующие условия:

      • Процесс Windows заблокировал доступ для записи на диск, и вы выключаете компьютер, нажав и удерживая кнопку питания не менее четырех секунд.
      • Вы отключили питание неотвечающего компьютера.

    Обычно симптомы, описанные в этом сценарии, указывают на проблему с оборудованием.Чтобы локализовать проблему, сделайте следующее:

    • Отключить разгон . Если на компьютере включен разгон, отключите его. Убедитесь, что проблема возникает, когда система работает с правильной скоростью.
    • Проверить память . Используйте средство проверки памяти, чтобы определить состояние и конфигурацию памяти. Убедитесь, что все микросхемы памяти работают с одинаковой скоростью и что каждая микросхема правильно настроена в системе.
    • Проверить блок питания .Убедитесь, что блок питания имеет достаточную мощность для надлежащей работы с установленными устройствами. Если вы добавили память, установили новый процессор, установили дополнительные диски или добавили внешние устройства, таким устройствам может потребоваться больше энергии, чем может обеспечить постоянно текущий блок питания. Если компьютер зарегистрировал событие с кодом 41, потому что питание компьютера было прервано, подумайте о приобретении источника бесперебойного питания (ИБП), такого как резервный источник питания от батареи.
    • Проверить на перегрев .Проверьте внутреннюю температуру оборудования и проверьте компоненты на предмет перегрева.

    Если вы выполняете эти проверки и по-прежнему не можете изолировать проблему, установите для системы конфигурацию по умолчанию и проверьте, возникает ли проблема по-прежнему.

    Примечание

    Если вы видите сообщение об ошибке Stop, которое включает код проверки ошибки, но идентификатор события 41 не включает этот код, измените поведение перезапуска для компьютера. Для этого выполните следующие действия:

    1. Щелкните правой кнопкой мыши My Computer , затем выберите Properties > Advanced system settings > Advanced .
    2. В разделе Startup and Recovery выберите Settings .
    3. Снимите флажок Автоматически перезапускать .

    Как увеличить продолжительность жизни

    В идеальном мире ваш компьютер прослужит столько, сколько вам нужно, и единственная причина для приобретения нового — повышение производительности. К сожалению, жизнь несправедлива. Детали ПК умирают. Замена может быть дорогостоящей, поэтому имеет смысл максимально использовать каждую деталь, которую вы можете.

    Самое важное, что вы можете сделать, — это правильно обслуживать компоненты вашего ПК.Долговечный ПК начинается и заканчивается с хороших привычек обслуживания, особенно когда вы собираете ПК самостоятельно. Для начала ознакомьтесь с этими советами о том, как продлить срок службы компонентов вашего ПК.

    1.Материнские платы

    Есть несколько причин, по которым вам следует обновить материнскую плату.Однако будем надеяться, что вы сделаете это добровольно, а не сломанной материнской платой. Как и следовало ожидать, надежность материнской платы увеличивается с каждым поколением.

    Почему материнские платы умирают так быстро?

    Несмотря на отсутствие движущихся частей, материнские платы имеют очень сложный и тонкий дизайн.Поскольку в вашей системе сосредоточено внимание на всем остальном, небольшие сбои могут иметь катастрофические последствия.

    Срок службы материнской платы также трудно измерить, поскольку практически невозможно учесть индивидуальные привычки пользователей и местную среду.Тем не менее, исследование Puget Systems, проведенное в 2018 году, показало, что «хотя материнские платы, кажется, становятся все более и более сложными», общая частота отказов составила всего «2,1%, или примерно 1 из каждых 49 материнских плат». Важно отметить, что эта цифра составляет «примерно половину того, что мы видели в 2017 году».

    HardWare 2016 года выпуска.Отчет fr дал аналогичные результаты: материнские платы ASRock заняли 1,45%, а MSI — 2,36%.

    Самая большая причина отказа материнской платы заключается в том, что конденсаторы со временем изнашиваются и выходят из строя.Иногда конденсаторы даже протекают, что может привести к повреждению других компонентов оборудования. Вы можете заменить конденсатор, но это нетривиальная операция, которую вам может быть неудобно выполнять самостоятельно.

    Другие причины выхода из строя материнской платы включают тепло, статическое электричество и влажность.

    Советы по продлению срока службы материнской платы

    Держите компьютер подальше от опасностей окружающей среды, таких как избыточная влажность или слишком сухой воздух, которые могут способствовать накоплению статического электричества.Избыточное тепло может иногда вызывать деформацию материнской платы, что приводит к короткому замыканию и поломке компонентов.

    Но лучшее, что вы можете сделать, чтобы предотвратить поломку материнской платы, — это никогда не прикасаться к материнской плате.Это преувеличение — очевидно, что для установки или замены деталей необходимо прикоснуться к нему. Но постарайтесь ограничить воздействие материнской платы за пределы корпуса ПК.

    Когда вам нужно прикоснуться к материнской плате, обязательно сначала заземлите себя, чтобы случайно не ударить и не поджарить саму материнскую плату.

    2.Накопители данных

    Накопители данных бывают двух основных форм: жесткие диски (HDD) и твердотельные накопители (SSD).Компьютер не может работать без него, потому что там находится операционная система. Это очень важно для вашей системы. Если он умрет, вам нужно будет получить замену как можно скорее.

    Почему жесткие и твердотельные диски так быстро умирают?

    И жесткие диски, и твердотельные накопители подвержены выходу из строя, но по разным причинам.

    Жесткие диски являются механическими — у них есть движущиеся части — и со временем они физически выходят из строя.Блюдо может поцарапаться, голова может перестать читать, или части могут быть «парализованы» из-за скачка напряжения.

    SSD-накопители основаны на микросхемах флэш-памяти, поэтому у них нет движущихся частей.Однако у них ненадежное долгосрочное хранение данных, они более восприимчивы к экстремальным температурам, а перебои в подаче электроэнергии могут привести к повреждению данных.

    Советы по продлению срока службы накопителя данных

    Независимо от того, какой у вас диск с данными, всегда полезно приобрести хороший сетевой фильтр.Скачки напряжения могут нанести большой вред всем устройствам, а не только деталям ПК.

    По возможности избегайте экстремальных температур.Информацию о безопасных рабочих температурах см. В руководстве к вашему накопителю данных. Это означает очистку компьютера от пыли для обеспечения хорошей циркуляции воздуха и предотвращения перегрева!

    Помимо этого, в основном речь идет о покупке хорошей модели от известного бренда.В следующий раз, когда вы будете покупать диск с данными, ознакомьтесь с нашими статьями о некоторых вещах, которые следует учитывать при покупке жесткого или твердотельного диска.

    3.RAM

    Оперативная память жизненно важна для приятного взаимодействия с компьютером, и это одна из первых частей, которую вам следует обновить, если вы хотите повысить производительность своего ПК.Сколько тебе нужно? Ну это как, но 8гб сейчас норма.

    Из всех аппаратных компонентов компьютера ОЗУ имеет самый низкий относительный уровень отказов.Однако в зависимости от модели и марки ОЗУ, который вы покупаете, срок службы модуля ОЗУ может варьироваться. Мертвые модули RAM бывают!

    Почему оперативная память так быстро умирает?

    В идеальных условиях оперативная память действительно имеет очень долгий срок службы.В том же исследовании HardWare.fr 2016 года было обнаружено невероятно низкое количество возвратов оперативной памяти: всего 0,20% для Kingston и до 1,08% для Corsair. Учитывая ошеломляющий объем оперативной памяти, используемой во всем мире, эти цифры чрезвычайно низкие.

    Но две вещи могут убить работающий модуль оперативной памяти в мгновение ока: температура и скачки напряжения.

    Большинство модулей RAM имеют рабочую температуру от 0 до 85 градусов Цельсия.Если вы выйдете за пределы этих температурных ограничений, вы можете повредить оперативную память. Это не произойдет мгновенно, и было бы лукавством предполагать иное. Но длительное воздействие «экстремальных» температур сокращает срок службы вашей оперативной памяти.

    Скачки напряжения из-за неисправных материнских плат, неисправных источников питания и скачков напряжения также могут вызвать сбой.

    Советы по продлению срока службы ОЗУ

    Самый главный совет — покупать качественный модуль от известного производителя.Авторитетные производители включают Kingston, Crucial, G.Skill и Corsair, хотя доступны и другие производители. Обязательно ознакомьтесь с отзывами о товарах перед покупкой.

    В противном случае убедитесь, что у вас есть соответствующая защита от перенапряжения.Ознакомьтесь с лучшими сетевыми фильтрами, которые вы можете купить прямо сейчас.

    4.Блоки питания

    Блок питания (PSU) обеспечивает питание всех компонентов вашего компьютера.При покупке блока питания, подходящего для ваших нужд, следует учитывать ряд факторов, но срок службы — один из наиболее важных.

    Почему блоки питания умирают так быстро?

    Несмотря на это мнение, блоки питания лишь немного хуже модулей оперативной памяти с точки зрения срока службы оборудования в идеальных условиях.HardWare.fr указывает частоту отказов от 0,49% для наиболее производительного блока питания (Fortron) до 2,41% на другом конце шкалы (Cougar).

    Опять же, отчет Puget Systems подтверждает частоту отказов блока питания с «общим количеством отказов, равным 1».15% «.

    При нормальном использовании по назначению блок питания должен прослужить долгое время — по крайней мере, пять лет, возможно, до 10 лет, если вам повезет.Но если вы начнете подвергать блок питания высоким нагрузкам в течение длительного времени, он может получить чрезмерную нагрузку.

    Советы по продлению срока службы блока питания

    Как всегда, начните с качественной модели от известного бренда.Многие универсальные модели переоценены и плохо переносят стресс. Плохое качество сборки также может привести к более быстрому старению и преждевременной смерти.

    Еще одна вещь, которую следует учитывать, — это то, что некоторые бренды не производят блоки питания собственными силами.Вместо этого некоторые блоки питания поставляются OEM-производителями. Этот процесс означает, что качество моделей блоков питания может различаться даже в пределах одной марки.

    Единственный эффективный способ продлить срок службы блока питания — это сократить нагрузки, вызывающие повышенный стресс.Например, майнинг криптовалюты — очень трудоемкий процесс. Разгон вашего процессора или графического процессора также может оказать дополнительную нагрузку на ваш блок питания, хотя вы можете смягчить это, используя оборудование с соответствующим рейтингом.

    Если вы хотите новый блок питания и не знаете, с чего начать, обратите внимание на лучшие блоки питания для сборщиков ПК.

    5.Вентиляторы охлаждения

    Вы, вероятно, не особо задумывались о своих поклонниках ПК.Они раскручиваются, когда они вам нужны, и замедляются, когда вам это не нужно. Иногда мы даже не замечаем, когда человек перестает работать (по крайней мере, не сразу!). К счастью, замена большинства охлаждающих вентиляторов корпуса обходится сравнительно недорого.

    Ситуация меняется, если принять во внимание вентиляторы охлаждения процессора, которые могут быть дороже, чем их аналоги для охлаждения корпуса, и аналогично графические процессоры.

    Почему охлаждающие вентиляторы так быстро умирают?

    Это действительно просто.Как и в случае с жесткими дисками, охлаждающие вентиляторы являются механическими — у них есть движущиеся части, которые подвержены общему износу. Со временем, когда вентиляторы крутятся, крутятся и крутятся, они с большей вероятностью сломаются.

    Но этот процесс ускоряется пылью и частицами, которые накапливаются на лопастях вентилятора и во вращающемся механизме.Под воздействием тепла и влаги пыль может даже налипнуть и превратиться в мусор, что может вызвать большее трение и напряжение.

    Советы по продлению срока службы охлаждающего вентилятора

    Первый совет по поддержанию эффективной работы любого типа охлаждающего вентилятора — это чистка.Это означает удаление лишней пыли и отложений с лопастей вентилятора, а также пыли с корпуса ПК, которая усугубляет проблему.

    Вы также можете подумать о том, где находится ваш компьютер в вашем доме.Например, если вы оставите компьютер на толстом ковре, это может привести к дополнительному нагреву и дополнительному проникновению пыли, что, в свою очередь, приведет к тому, что ваши вентиляторы будут усерднее работать для охлаждения вашей системы.

    Итак, как часто нужно чистить охлаждающие вентиляторы? Если вы никогда раньше не чистили их, хорошенько почистите все, что находится в вашем чемодане.Затем вернитесь через месяц и посмотрите, сколько пыли и отложений скапливается на лопастях охлаждающего вентилятора. Отсюда вы можете оценить график очистки вашего ПК.

    Если ваш процессор выходит из строя, прочтите наше руководство по выбору подходящего процессора Intel Core.Как вариант, обратите внимание на лучшие игровые процессоры на любой бюджет.

    Не допускайте износа деталей вашего ПК

    Несомненно, одни детали ПК изнашиваются быстрее других.Вы можете управлять общим износом вашего компьютера, используя советы, изложенные в этой статье. Если ваша система будет прохладной, чистой и свободной от пыли, аппаратное обеспечение вашего ПК будет обслуживаться намного дольше. Кроме того, уход за вашим оборудованием снижает затраты, так как вам не придется заменять сломанные биты.

    Конечно, если вы хотите обновиться, сделайте это! Просто сначала задайте себе эти важные вопросы.

    Кредит изображения: Майкл Уик / Shutterstock

    Что такое загрузчик? Как работает загрузчик?

    Как ваш компьютер переходит в операционную систему, когда вы нажимаете кнопку питания?

    Читать далее

    Об авторе Гэвин Филлипс (Опубликовано 826 статей)

    Гэвин — младший редактор отдела Windows and Technology Explained, постоянный участник Really Useful Podcast и редактор дочернего сайта MakeUseOf, посвященного криптографии, Blocks Decoded.У него есть степень бакалавра (с отличием) в области современного письма с использованием методов цифрового искусства, разграбленных на холмах Девона, а также более десяти лет профессионального писательского опыта. Он любит много пить чая, настольные игры и футбол.

    Более От Гэвина Филлипса
    Подпишитесь на нашу рассылку новостей

    Подпишитесь на нашу рассылку, чтобы получать технические советы, обзоры, бесплатные электронные книги и эксклюзивные предложения!

    Еще один шаг…!

    Подтвердите свой адрес электронной почты в только что отправленном вам электронном письме.

    Портативные компьютеры Apple: устранение неполадок адаптеров MagSafe

  • Убедитесь, что используется заведомо исправная розетка.

    Убедитесь, что используемая розетка работает правильно. Подключите заведомо исправный прибор, например лампу, телевизор или часы, и убедитесь, что он правильно включается.

  • Убедитесь, что для портативного компьютера используется адаптер соответствующей мощности.

    Выберите соответствующий адаптер питания для портативного компьютера Apple.Вы можете использовать адаптер питания с большей мощностью, но вы не можете использовать адаптер с меньшей мощностью без потенциальных проблем в работе.

  • Определите проблемы с шумом в линии.

    Отсоедините адаптер питания от стены, дайте ему постоять 60 секунд, затем снова подключите адаптер.

    • Если адаптер работает после этого 60-секундного «отдыха», у вас, скорее всего, возникла проблема с линейным шумом в источнике питания. Вам следует периодически перезагружать адаптер, повторяя этот момент отдыха. Эта проблема возникает, когда функция «защиты от перенапряжения» адаптера переменного тока определяет шум заземления и затем выключает адаптер.
    • Некоторые возможные источники линейного шума включают лампы с балластами, холодильники или мини-холодильники, которые находятся в той же электрической цепи, что и ваш компьютер. Это может не произойти, если вы подключите адаптер питания к источнику бесперебойного питания (ИБП) или подключите его к другой цепи.
    • Если адаптер не продолжает проявлять такое поведение на заведомо исправной розетке, его не нужно заменять.
  • Убедитесь, что вы используете адаптер в хорошо вентилируемом месте.

    Адаптер питания может сильно нагреваться при нормальном использовании, так как тепло, выделяемое во время работы, исходит от корпуса адаптера.Всегда подключайте адаптер питания непосредственно к розетке или кладите его на пол в хорошо вентилируемом месте. Если вы используете адаптер MagSafe в плохо вентилируемом помещении, например на диване, на толстом ковровом покрытии, на постельном белье или подушке, или если адаптер MagSafe накрыт одеялом или другой изоляцией, он может выключиться. во избежание повреждения адаптера. В этом состоянии адаптер может быть достаточно теплым, и перед обращением с ним необходимо дать ему остыть.

  • Проверьте, нет ли проблем с вилкой переменного тока (также известной как «утиная голова») или двух- или трехконтактным шнуром переменного тока.

    Если вы используете вилку переменного тока (также известную как «утиная голова») с адаптером питания, замените ее на входящий в комплект двух- или трехконтактный шнур переменного тока, или если вы используете двух- или трехконтактный шнур. с вилкой переменного тока, заменив вилку на вилку переменного тока. К адаптеру можно легко подключить любой разъем, как показано ниже.

    • Если адаптер теперь заряжает компьютер и светятся светодиоды в разъеме MagSafe, значит, вилка переменного тока «утиная голова» или шнур переменного тока, который использовался изначально, больше не работает, и использование этого разъема следует прекратить до замены разъема. получается.Обратитесь к разделу «Дополнительные сведения» в нижней части этой статьи для получения дополнительной помощи.
    • Если светодиоды не работают или адаптер питания не заряжает компьютер, вам следует продолжить поиск и устранение неисправностей, используя действия, описанные в этой статье. Проверьте, нет ли проблем с разгрузкой от натяжения, застрявших контактов и грязных разъемов.

    Следуйте этим советам для оптимальной работы вашей вилки переменного тока или трехконтактного кабеля:

    • Перед использованием адаптера питания с вилкой переменного тока или трехконтактным кабелем убедитесь, что в вилке нет посторонних предметов и мусора, которые могли скопиться с момента последнего использования.
    • Периодически проверяйте вилку переменного тока или трехконтактный кабель, чтобы убедиться, что они находятся в хорошем рабочем состоянии, как описано в этой статье.
    • При хранении адаптера питания убедитесь, что электрические штыри (ножки переменного тока) на вилке переменного тока сложены для хранения.
    • При использовании вилки переменного тока плотно вставьте вилку так, чтобы лезвия были загнуты на адаптер питания, затем защелкните лезвия переменного тока в полностью выдвинутом положении, прежде чем подключать адаптер к розетке.

    Если вы заметили что-либо из следующего, прекратите использование вилки переменного тока или трехконтактного кабеля:

    • Лезвия переменного тока погнуты (не выпрямляйте погнутые лезвия).
    • Ножи переменного тока не фиксируются на месте (только вилка переменного тока).
    • Ножи качаются (из стороны в сторону), когда они заблокированы в открытом положении на вилке переменного тока или кажутся ослабленными на трехконтактном кабеле.
    • На лезвиях переменного тока есть черные отметины или другие видимые повреждения.
    • Адаптер не включается или включается с перебоями, если он надежно подключен к заведомо исправной сетевой розетке.
    • На трехконтактном кабеле виден износ или разрыв изоляции.
    • Лопающий звук из вилки переменного тока или из любого места на трехконтактном кабеле.
  • Проверить, не мешает ли разгрузка от натяжения.

    Разгрузка от натяжения — это состояние, при котором кабель постоянного тока (тонкий шнур, который соединяет разъем MagSafe с адаптером питания) отделяется от конца разъема MagSafe или от другого конца тонкого кабеля на адаптере питания. При продолжительном использовании кабель может обесцветиться, а резиновая накладка может деформироваться. Еще одним признаком возможного снятия напряжения, который не всегда виден глазом, является прерывистое электрическое соединение.Вы часто можете проверить это состояние, покачивая кабель взад и вперед возле разъема MagSafe и наблюдая, мигает ли светодиодный индикатор (который становится желтым или зеленым) в зависимости от положения кабеля.

    Пример снятия натяжения на Т-образном адаптере MagSafe.

    Дополнительные сведения о снижении разгрузки от натяжения см. В следующих статьях:

    Не следует использовать адаптеры питания с повреждением устройства снятия натяжения или без изоляции или резины.Не пытайтесь ремонтировать переходной кабель в этом состоянии.

  • Проверьте, не застряли ли контакты на разъемах MagSafe.

    Иногда вы можете обнаружить, что адаптер MagSafe для вашего компьютера не работает должным образом, потому что контакты внутри разъема MagSafe застряли.

    Например, контакты на разъеме адаптера MagSafe, показанного ниже, застряли.

    Пример подключения заземляющих штырей при залипании адаптера. Это может привести к тому, что адаптер будет виден, но он может не зарядиться.

    Пример заедания измерительного штифта на адаптере. Это может привести к зарядке адаптера, но его нельзя будет увидеть, а также может привести к тому, что светодиод на адаптере останется темным.

    Если вы считаете, что штифт застрял, попробуйте отключить адаптер MagSafe и снова подключить его к порту питания. Штифты должны переместиться и вернуться в нейтральное положение. Если вы обнаружите, что штифт не сбрасывается, аккуратно нажмите на штифт в сторону кончиком пальца или другой мягкой не царапающей поверхностью, чтобы проверить, сбросится ли штифт сам.Если PIN-код не сбрасывается, обратитесь к разделу «Подробнее» в нижней части этой статьи.

  • Проверка и очистка разъемов MagSafe от мусора

    Обязательно регулярно проверяйте и очищайте разъем адаптера MagSafe и порт питания портативного компьютера Apple на предмет загрязнения или признаков повреждений.

    Пример разъема MagSafe на компьютере Apple, который необходимо очистить для удаления мусора.

    Чтобы очистить порт MagSafe на ноутбуке Mac, отключите адаптер от розетки.Осторожно удалите мусор ватным тампоном или зубной щеткой с мягкой щетиной. Будьте осторожны, чтобы волокна хлопка не застряли в порте MagSafe. Примечание. Извлеките аккумулятор из компьютера, если вы используете ноутбук Mac со съемным аккумулятором.

    Чтобы очистить разъем MagSafe и область контактов, отсоедините адаптер от розетки и от компьютера. Осторожно удалите мусор ватным тампоном или зубной щеткой с мягкой щетиной. Будьте осторожны, чтобы волокна хлопка не застряли в гнезде для булавок, а также не погните или не повредите какие-либо булавки.

  • Проверить наличие обновлений программного обеспечения.

    В некоторых случаях для вашего компьютера могут быть доступны обновления операционной системы или прошивки, которые улучшают связь с адаптером питания. Чтобы проверить наличие обновлений программного обеспечения, перейдите в меню Apple () и выберите параметр «Обновление программного обеспечения».

  • Ваш комментарий будет первым

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
