Прибор для проверки компьютерного блока питания

Как проверить компьютерный блок питания?

Для этого достаточно иногда измерить напряжение на соответствующих выводах. А иногда необходимо подключить какую-либо нагрузку, т.к. некоторые особо умные блоки питания АТХ прикидываются нерабочими, если их пытаются запустить без подключения каких-либо потребителей энергии.

Я собрал себе такой прибор с эквивалентной нагрузкой около 40 Вт. Прибор показывает, какие напряжения присутствуют или отсутствуют и обеспечивает некую эмуляцию кнопки запуска материнской платы.



При подключении блока питания к прибору должен загореться первый светодиод — индикатор питания дежурного режима.



После нажатия на кнопку включения блок питания запускается и проверяет у себя напряжения. Если они в норме, то через 0,01 — 1 секунду он выдаёт сигнал PG. Как только сигнал PG будет подан (об этом просигнализирует засветившийся светодиод) кнопку можно отпустить.

Блок питания будет оставаться включённым. Светодиоды должны гореть равномерно. Исключение — светодиод сигнала PG (второй слева). Его свечение может быть либо на уровне остальных, либо чуть менее интенсивным. Для выключения тестера блоков питания есть вторая кнопка, нажав на которую исправный блок питания должен отключиться.



Обычно с этим тестером для блоков питания сразу видно, какой каскад вышел из строя у проверяемого блока. Если по этому прибору всё ОК, а при подключении к заведомо исправному компьютеру он не работает — вывод только один — блок питания плохо работает под нагрузкой.

Не забывайте, что у блоков питания ATX отсутствует напряжение «-5 V», поэтому при подключении таких блоков к прибору последний светодиод не будет гореть — так и должно быть.

Плату разводил под имеющиеся у себя детали, а номиналы, размеры и форма нагрузочных резисторов (можно заменить проволокой нихрома) весьма разнообразна, поэтому брать мою плату за эталон не стОит.

При желании и умении на трассировку такой платы уйдёт не более 10 минут. При желании и неумении гораздо больше 🙂

Итак, схема тестера блоков питания:



Плата тестера в разработке:



Дорожки необходимо залудить, особенно, если текстолит тонкий и вы собираетесь осуществить бОльшую нагрузку по данной схеме.



Налаживать и настраивать тут нечего, не забывайте про температурный режим резисторов, если на долго включить прибор — резисторы могут перегреться. Чтобы этого не допустить — ставьте активное охлаждение.

Не поленитесь подписать каждый светодиод, со временем, можно забыть, какой светодиод за какое напряжение отвечает.

Обзор тестера блоков питания Thermaltake Dr.Power II / Overclockers.ua

Как часто у обычных пользователей возникает необходимость тестировать блок питания? Наверное, раз или два в жизни. Обычно это происходит при покупке нового БП для своей системы или же, если компьютер начинает работать нестабильно по непонятным причинам, с симптомами, указывающими на неисправность источника питания.

В первом случае, если ПК заработал, то все в порядке, а если нет — все комплектующие проверяются методом исключения и следует возврат в магазин, если именно БП является причиной. Во втором случае, проще всего обратиться в сервисный центр, где проверят блок и скажут, можно ли его починить или же проще взять другой.

Тогда возникает закономерный вопрос, а кому же может понадобиться устройство, которые мы решили рассмотреть в данном обзоре? Скорее всего, тем, кто часто сталкивается с разными блоками питания в больших количествах. А именно — энтузиастам, системным администраторам, продавцам магазинов и сотрудникам сервиса. Как именно он может им пригодиться? Чтобы ответить на этот вопрос, давайте рассмотрим функциональные возможности Dr.Power II.

Технические характеристики

Производитель	Thermaltake
Сайт производителя	thermaltake.com
Модель	Dr.Power II
Материал поверхности корпуса	Пластмасса
Цвет	Черный
Дисплей	Жидкокристаллический, монохромный
Размер экрана, (Д х Ш) мм	50 х 36
Подсветка	Да (Синяя, красная)
Внешние разъемы	24-pin (MB), 8-pin (CPU), 8-pin (PCI-E power), Molex, SATA (power)
Совместимость с БП	стандарт АТХ v12. 3
Измеряемые значения напряжений, В	Линия +5 В — 4.6 / 5.5 В Линия +3.3 В — 3 / 3.6 В Линия +12 В — 11 / 13 В Линия -12 В — –10.5 / –13.4 В Линия +5 Vsb — 4.6 / 5.5 В
Измеряемое значение сигнала P.G., мс	100–500
Программное обеспечение	Нет
Размеры, (Д х Ш х В) мм	130 x 75 x 25
Вес, г	133
Средняя стоимость, $	40

Поставка и комплектация

Прибор поставляется в достаточно простой «облегающей» картонной упаковке. На ее фронтальной части рассказывается про основные функции и достоинства устройства, а сзади приведены изображения контактных разъемов и размещена таблица с номинальными и предельными значениями напряжений питания ПК. Помимо картонки, Dr.Power II защищен от пагубных внешних воздействий прозрачным пластиковым блистером и парой клейких пленок.

В комплекте, кроме самого устройства, есть только небольшой листочек с инструкцией по эксплуатации.

Внешний вид и дизайн

Внешность у Thermaltake Dr.Power II ничем особо не примечательна. Это маленькая черная коробочка с монохромным дисплеем посередине и одной единственной кнопкой сбоку. На фронтальной части над экраном есть логотип компании с лозунгом «делаем твою жизнь круче». Под экраном прямо написано назначение устройства — универсальный тестер блоков питания ATX. А в самом низу указано название модели. Все предельно просто и понятно. Корпус тестера сделан преимущественно из матового нескользящего пластика, если не считать глянцевой вставки сверху, по ободу дисплея и снизу. И кнопки сбоку.

Основная и единственная кнопка управления данным устройством расположена слева — в месте, где ее будет удобно нажимать указательным пальцем правой руки.

Сзади есть этикетка с серийным номером и напоминанием о том, что устройство работает лишь в случае, когда подключен 24-контактный разъем. На верхней и нижней грани есть подписи разъемов.

Правая грань устройства пустая.

Снизу находится 24-конктактный разъем, куда следует подключать соответствующий кабель от тестируемого блока питания.

На верхней грани есть красный 8-контактный разъем питания PCI-E, разъем Molex, SATA-power и 8-контактный разъем для провода питания процессора. Подключение данных коннекторов является опциональным (в зависимости от того, какое именно напряжение требуется проверить) — прибор будет работать и без них.

Тестирование

Проверку функциональности Thermaltake Dr.Power II мы провели с помощью стендового блока питания — be quiet! Dark Power Pro 10 (550 Вт), имеющего сертификат 80 Plus Gold. Следуя указаниям инструкции, сначала были подключены все необходимые разъемы, и лишь потом нажата клавиша включения питания на БП.

Экран засветился, синим цветом, отобразив внизу перечень иконок, обозначающих присоединенные разъемы. Если какой-то из них не подключен, соответствующая иконка не загорается.

Для начала тестирования следует нажать единственную кнопку на приборе.

Причем сделать это можно двумя способами. Вариант А — просто нажать. Тогда для перехода к каждому следующему этапу теста, кнопку нужно будет нажимать снова и снова. Вариант Б — зажать клавишу на пять секунд. В этом случае прибор будет проводить тестирование в автоматическом режиме, переходя к следующему этапу в течение пяти секунд. Если в какой-то части теста измерения выйдут за рамки нормы, прибор остановится на этом этапе, сменит цвет экрана на красный и включит звуковое оповещение. Порядок тестирования разъемов — 24-pin, PCI-E, CPU, Molex, SATA. Если какой-то из разъемов не подключен, данный этап пропускается. На текущей картинке мы видим состояние основных линий 24-контактного кабеля: +5 В, +12 В, +3,3 В, –12 В, дежурной линии +5В и P.G. Все находится в пределах нормы. Для тех читателей, кто не в курсе, что такое сигнал P.G. (Power Good), отметим, что это способ самодиагностики блока питания, а точнее — время перехода всех линий питания в рабочее состояние, измеряемое в миллисекундах. Если все в порядке, значение должно находиться в пределах от 100 до 500 мс. Если значение за пределами нормы, процессор обычно подает команду на отключение блока питания.

Второй этап — проверку напряжения питания для видеоадаптера. Как видим, все тоже в норме. По крайней мере — без нагрузки.

Третий этап — проверка напряжения на линии +12 В питания процессора. Здесь тоже все точно «как в аптеке».

Разъем Molex выдает два напряжения — +5В и +12В. Небольшая просадка по первому значению, но ничего выходящего за пределы стандарта.

И наконец — разъем питания, который обычно используется для современных накопителей. Здесь есть три тестируемых напряжения +5 В, +12 В и +3,3 В. Тоже видно незначительное отклонение вниз по первому значению. При нажатии кнопки после этого этапа, тестер вернулся к начальному экрану, где отображался перечень подключенных разъемов. С точки зрения прибора Thermaltake Dr.Power II с нашим блоком питания все в порядке и он может быть допущен к дальнейшим испытаниям нового компьютерного железа.

Чтобы воочию увидеть, как выглядит экран предупреждения об ошибке в данном устройстве, мы попытались запустить его на остаточном напряжении блока питания, не подключенного к сети. И вот что получили: буквы F (значение находится вне предела измеряемых значений) по всем параметрам, кроме дежурной линии питания.

Итоги

По-сути, все, что может делать тестер блока питания Thermaltake Dr.Power II — это производить первичную проверку БП на предмет его готовности к старту. Данный прибор не способен контролировать значения напряжений во время работы, под нагрузкой, рассчитывать уровни пульсаций или потребляемую мощность по линиям. Потому специалисты по ремонту электроники, скорее всего, назвали бы его игрушкой, посоветовав взамен обычный мультиметр. Тем не менее, мультиметром еще нужно уметь пользоваться, а от обладателя Dr.Power II требуется лишь умение правильно подключить разъемы и нажать на кнопку. Следовательно, этот тестер рассчитан на тех, кому требует проверить БП быстро, но у них нет для этого базовых навыков и/или собранной системы под рукой.

Проверка компьютерного блока питания тестером Power Supply Tester

Привет! Продолжаем говорить о компьютерных железках и способах их диагностики. Те, кому постоянно приходится сталкиваться с ремонтами и настройкой компьютеров знают, что любая проблема решается гораздо быстрее если под рукой есть правильный инструмент. Поэтому выкладываю небольшой обзор китайского тестера блока питания — Power Supply Tester.

Правильное питание — залог здоровья! И это касается не только нас с вами, но и наших компьютеров. Вот и проверим как хорошо этот тестер разбирается в компьютерной диете.

Вообще, я уже выкладывал статью о том как протестировать блок питания с помощью мультиметра, но не все они достаточно компактны, чтобы постоянно носить их с собой. Да и в удобстве использования и наглядности метод с мультиметром явно проигрывает. Что касается точности измерений, то это выясним далее.

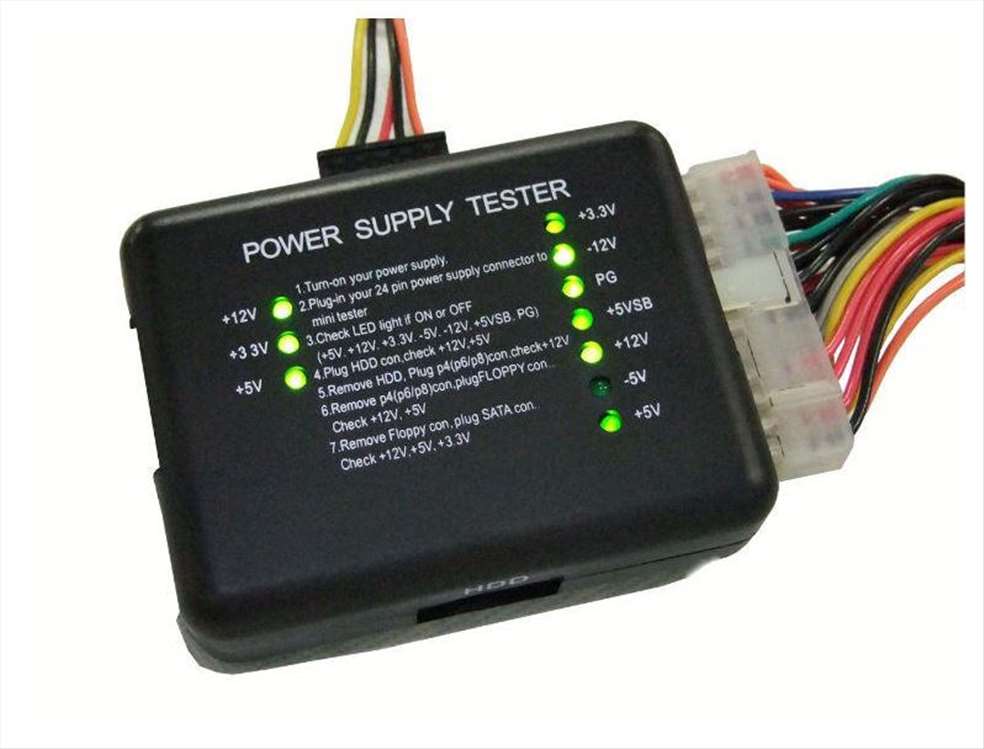

Прошло всего пару недель после заказа тестера на Aliexpress и вот посылка у меня на руках (ссылка на тестер — http://aliexpress. com/power_supply_tester)

Как видно устройство достаточно компактно. Разъемы питания процессора и дополнительного питания видеокарты подписаны, для избежания некорректного подключения. Всю нужную информацию прибор выводит на дисплей, а также может сигнализировать о неполадках писком через встроенный спикер.

Для проверки достаточно подключить тестер к разъемам блока питания и включить сам блок в розетку. После этого БП стартует и на дисплее тестера отображаются показатели по разным линиям напряжения. Заметьте, что с таким тестером не требуется никаких лишних движений со скрепками.

На дисплее можно увидеть показатели основных напряжений +5V, +12V, +3.3V (нижний ряд), думаю, тут не нужно пояснений. А также:

• -12V используется в основном для COM-портов.
• +12V (обозначен как +12V2) берется с разъема питания процессора, или доп. питания видеокарты, если их подключать поочередно. Обратите внимание, что все разъемы подписаны — 4 pin, 6pin, 8pin.
• +5VSB — дежурное питание. Линия должна иметь напряжение +5 вольт ±5%. Поддерживает питание устройств, которые должны быть включены постоянно, даже когда компьютер находится в спящем режиме.
• PG — в данном случае время до получения сигнала Power_Good, после которого подается питание на процессор. В интернете нашел информацию, что значение должно быть в диапазоне  100 — 500 мс,  (у всех протестированных мной БП это значение было близко к 300 мс). Если это значение будет слишком большим, то компьютер с таким блоком питания может не стартануть. Если блок питания совсем не выдает напряжение PG, то тестер начинает пищать и на дисплее моргает соответствующий показатель.

Для наглядности выложу таблицу допустимых диапазонов напряжений по линиям.

В результате проверки мультиметром всех основных показатели напряжений, расхождения составили несколько сотых вольта (простительно, так как он округляет до десятых), из чего я сделал вывод, что китайский Power Supply Tester неплох.  Вот пара фотографий в качестве доказательств.

Дежурное питание (5VSB)



Чуть не забыл. Данный тестер проверяет блок питания без нагрузки, поэтому во время тестов обязательно подключайте хотя бы пару вентиляторов. Если при подключении потребителя напряжение на какой-либо из линий падает, то скорее всего высохли конденсаторы и такой блок не будет работать.

Как видно прибор достаточно информативен и прост в использовании и отлично подойдет начинающим диагностам компьютерных неполадок. Я даже убежден, что пользоваться таким тестером сможет каждый пользователь. Конечно, по детальности измерений он не сравниться с обычным мультиметром, но в большинстве случаев этого и не требуется. Его вполне достаточно чтобы определить что «пациент скорее жив, чем мертв». ? Именно эту информацию и хотят услышать от нас владельцы компьютеров.

Как итог, считаю, что Power Supply Tester полностью оправдывает свою стоимость, поэтому добавлю его в свои инструменты.

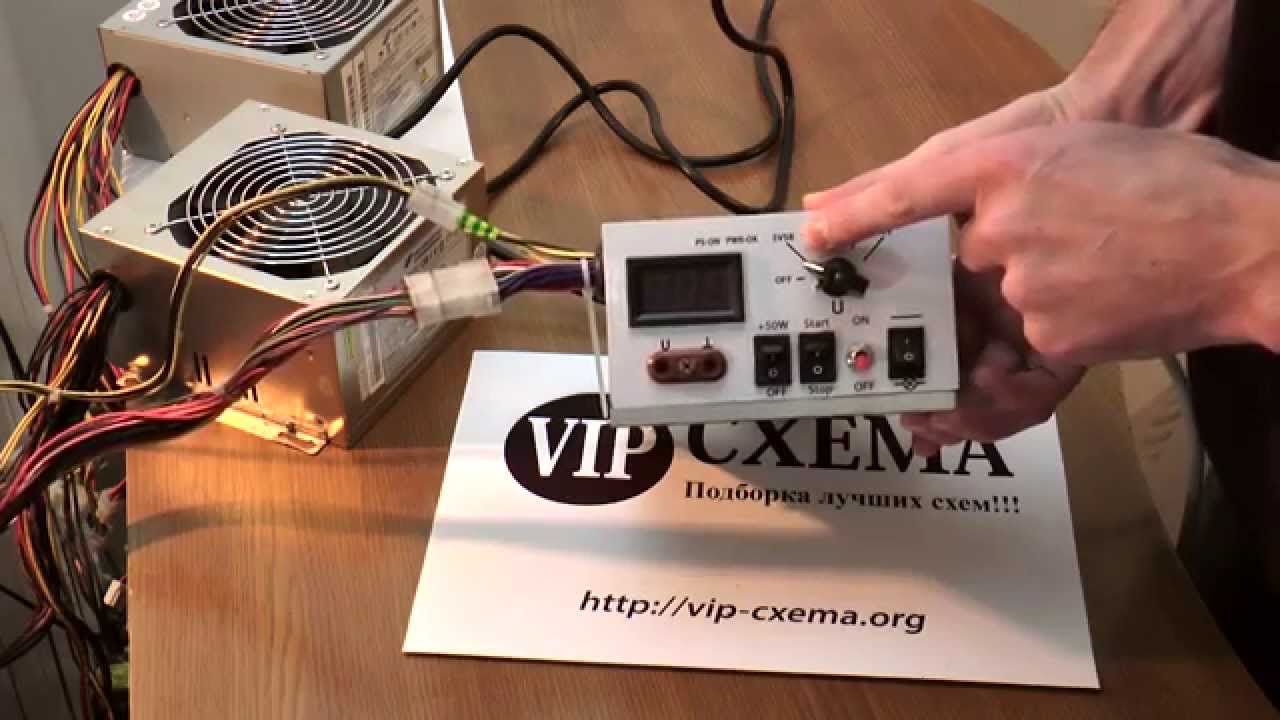

Самодельный Блок нагрузок для проверки БП компьютера

Проверять неисправный БП компьютера, подключая его к исправному системному блоку чревато выходом материнской платы и другого оборудования из строя. Ведь неизвестно, какие напряжения выдает БП, и если они завышены, то последствия могут быть серьезные, вплоть до выхода из строя материнской платы. Поэтому проверять и ремонтировать БП безопаснее и удобнее, подключая его к Блоку нагрузок. Блок нагрузок не сложно сделать самостоятельно и это целесообразно, если приходится периодически сталкиваться c необходимостью проверки блоков питания компьютеров.

Электрическая схема Блока нагрузок

Приведенная схема Блока нагрузок и индикации наличия напряжений, несмотря на свою простоту, позволяет даже без измерительных приборов, с помощью этого простейшего испытательного стенда моментально оценить работоспособность любого БП компьютера, даже не извлекая его из системного блока.

Для полноценной проверки БП компьютера, достаточно нагрузить его на 10% от максимальной мощности. Исходя из этих требований и выбраны номиналы нагрузочных резисторов стенда R1-R5 по шинам +3,3 В, +5 В и +12 В соответственно. Резисторы R6-R12 служат для ограничения тока через светодиоды для индикации наличия напряжения VD1-VD7. Выключатель S1 имитирует ключевой транзистор на материнской плате включения блока питания, как будто нажимается кнопка на системном блоке «Пуск». Переключатель служит для коммутации шин питающих напряжений к розетке, предназначенной для подключения измерительных приборов – вольтметра и осциллографа.

О цветовой маркировке проводов БП для подключения компьютера Вы можете узнать из статьи «Цветовая маркировка проводов».

Конструкция Блока нагрузок и индикации напряжений

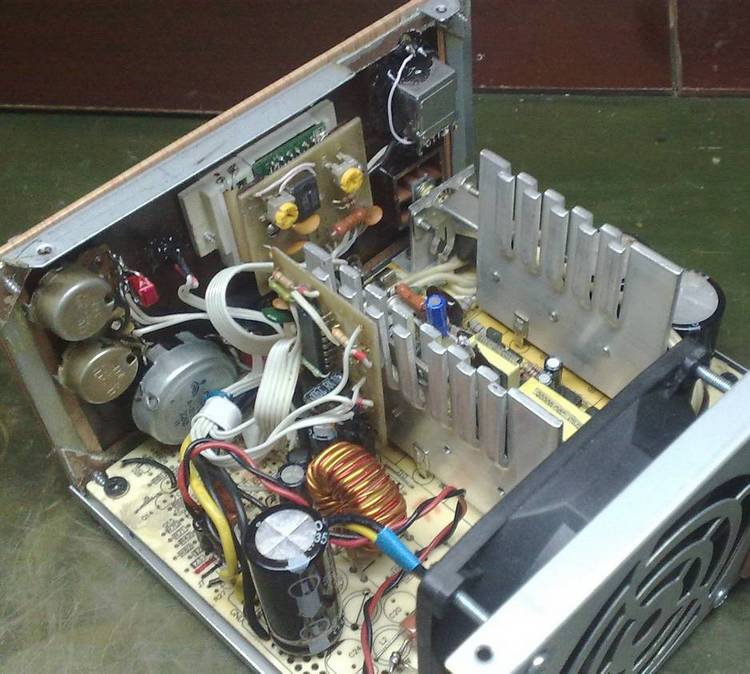

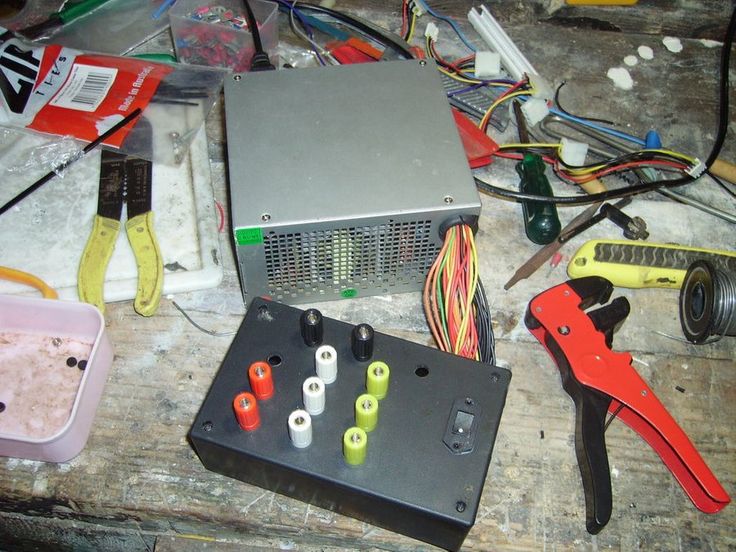

Все детали Блока нагрузок собраны в корпусе блока питания от компьютера, отслуживший свой срок.

На одной из сторон установлены светодиоды, выключатель S1, розетка для подключения измерительных приборов и переключатель для коммутации.

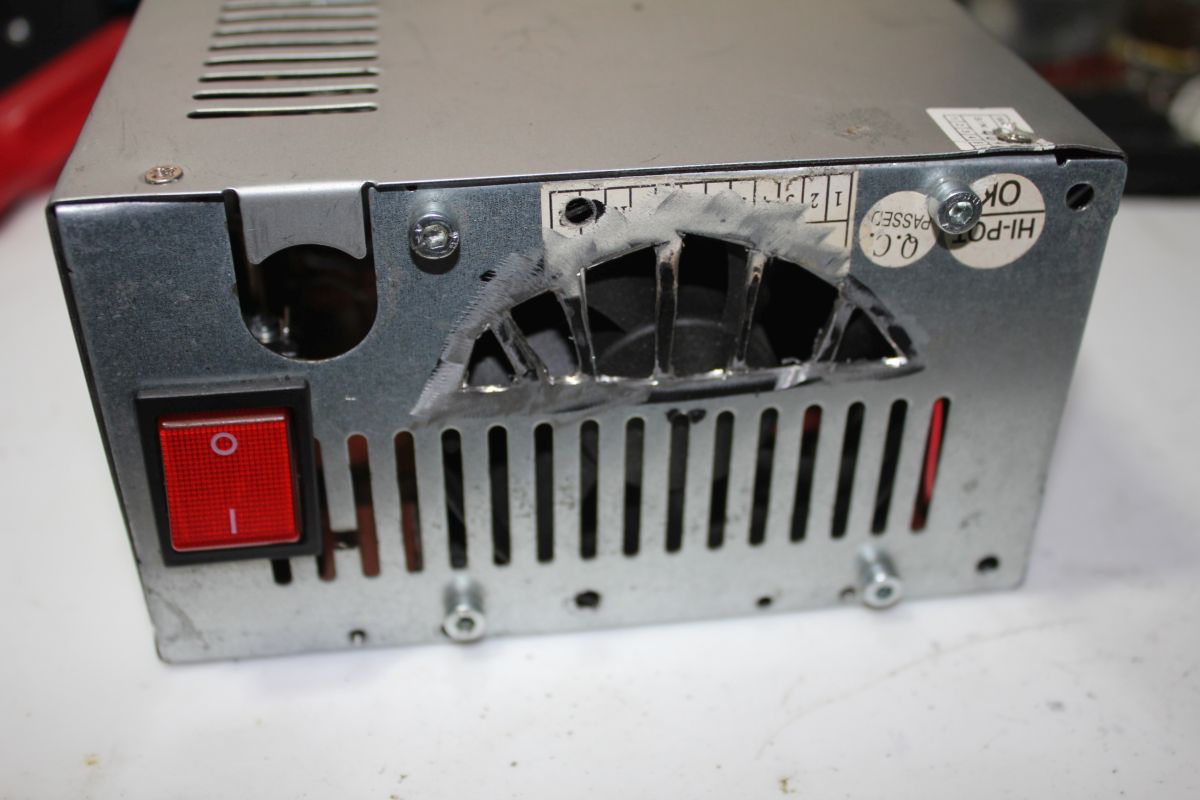

На противоположной стороне стенда, на месте, где подключался шнур питания, закреплена печатная плата с двумя разными разъемами для возможности подключения любых моделей блоков питания. Плата вместе с разъемами выпилена из неисправной материнской платы. Снизу прикручены четыре ножки, которые улучшают отвод тепла и не дают винтам царапать поверхность стола.

Монтаж элементов стенда выполнен навесным способом. Резистор R5 мощностью 50 Вт закреплен на уголке, который привинчен к дну корпуса. Остальные мощные резисторы привинчены к алюминиевой пластине. Пластина закреплена к дну винтами на стойках. Светодиоды вклеены в отверстия корпуса клеем Момент, на их ножки напаяны токоограничительные резисторы. Так как при подключении источника питания, на нагрузочных резисторах выделяется много тепла, то в корпусе стенда оставлен родной кулер, который заодно выполняет функцию нагрузки по цепи -12 В. Резисторы R1-R5 применены переменные проволочные типа ППБ.

Проволочные переменные резисторы ППБ можно с успехом заменить постоянными типа ПЭВ, С5-35, С5-37, подключив их, как показано на схеме, подойдут и автомобильные лампочки, подобранные по мощности. Можно резисторы намотать и самостоятельно из нихромовой проволоки. Светодиоды можно применить любого типа. Для индикации напряжений положительной и отрицательной полярности лучше применить светодиоды разного цвета свечения. Для положительной полярности – красного, а для отрицательной – зеленого цвета.

Проверка БП компьютера

Проверку Блока питания компьютера проводить просто, достаточно подключить разъем блока к разъему Блока нагрузок и подать штатным шнуром на блок питания 220 В.

Когда выключатель S1 находится в разомкнутом положении, то должен светиться только один светодиод +5 B_SB. Это говорит о том, что схема формирования дежурного напряжения +5 В SB в Блоке питания работает и источник готов к запуску. После включения S1 сразу же должен заработать кулер и засветиться все светодиоды, кроме светодиода VD5, Power Good. Он должен засветиться с задержкой 0,1-0,5 секунд. Это время задержки подачи питающих напряжений на материнскую плату на время переходных процессов в Блоке питания при запуске. Отсутствие задержки может вывести материнскую плату из строя из-за подачи на нее ненормированных напряжений.

Если происходит так, как я описал, то Блок питания исправен. При размыкании S1 все светодиоды должны погаснуть, кроме, VD4 (+5 B SB). Напряжение -5 В в последних моделях Блоков питания компьютеров отсутствует и светодиод может не светиться. В Блоках питания последних моделей может также отсутствовать напряжение -12 В.

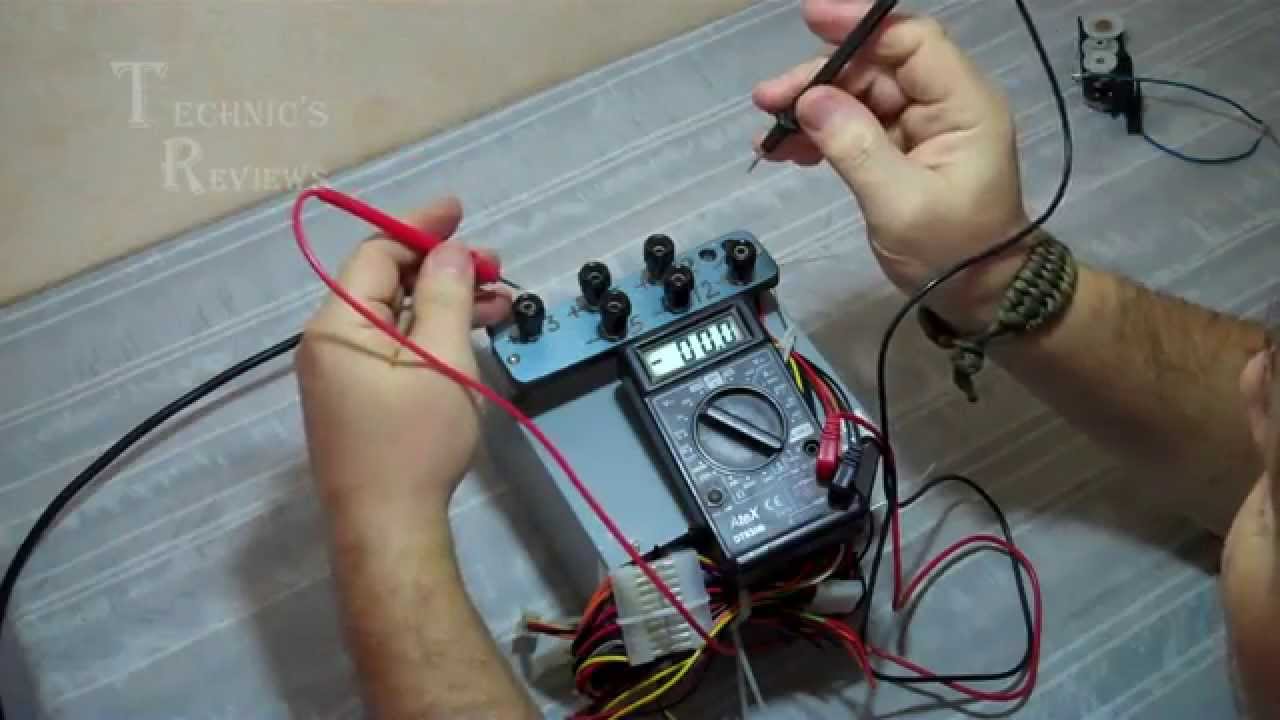

Для более детальной проверки Блока питания компьютера, необходимо подсоединить к разъему на лицевой стороне стенда-тестера вольтметр постоянного тока, мультиметр или стрелочный тестер, включенный в режим измерения постоянного напряжения и осциллограф. Устанавливая переключатель на стенде в нужные положения, проверяются все напряжения, а с помощью осциллографа измеряется размах пульсаций. Как видите, практически за минуту с помощью сделанного своими руками нагрузочного стенда, можно проверить любой Блок питания компьютера даже без приборов, не подвергая риску материнскую плату.

Отклонение питающих напряжений от номинальных значений и размах пульсаций не должны превышать значений, приведенных в таблице.

Напряжение +5 В SB (Stand-by) – вырабатывает встроенный в БП самостоятельный маломощный источник питания выполненный на одном полевом транзисторе и трансформаторе. Это напряжение обеспечивает работу компьютера в дежурном режиме и служит только для запуска БП. Когда компьютер работает, то наличие или отсутствие напряжения +5 В SB роли не играет. Благодаря +5 В SB компьютер можно запустить нажатием кнопки «Пуск» на системном блоке или дистанционно, например, с Блока бесперебойного питания в случае продолжительного отсутствия питающего напряжения 220 В.

Напряжение +5 В PG (Power Good) – появляется на сером проводе БП через 0,1-0,5 секунд в случае его исправности после самотестирования и служит разрешающим сигналом для работы материнской платы.

При измерении напряжений «минусовой» конец щупа подсоединяется к черному проводу (общему), а «плюсовой» – к контактам в разъеме. Можно проводить измерения выходных напряжений непосредственно в работающем компьютере.

Поиск неисправностей блока питания компьютера.

Проблемы с блоком питания

Работоспособность персонального компьютера (ПК) не в последнюю очередь зависит от качества работы блока питания (БП). В случае его выхода из строя устройство не сможет включиться, а значит, придётся провести замену или ремонт блока питания компьютера. Будь то современный игровой или слабый офисный компьютер, работают все БП по сходному принципу , и методика поиска неисправностей для них одинакова.

Принцип работы и основные узлы

Перед тем как взяться за ремонт БП, необходимо понимать, каким образом он работает, знать его основные узлы. Ремонт блоков питания следует осуществлять предельно осторожно и помнить про электробезопасность во время работы. К основным узлам БП относят:

• входной (сетевой) фильтр;
• дополнительный формирователь стабилизированного сигнала 5 вольт;
• главный формирователь +3,3 В, +5 В, +12 В, а также -5 В и -12В;
• стабилизатор напряжения линии +3,3 вольта;
• выпрямитель высокочастотный;
• фильтры линий формирования напряжений;
• узел контроля и защиты;
• блок наличия сигнала PS_ON от компьютера;
• формирователь напряжения PW_OK.

Фильтр, стоящий на входе, используется для подавления помех , генерирующихся БП в​ электрическую цепь. Одновременно с этим он выполняет защитную функцию при нештатных режимах работы БП: защита от превышения значения тока, защита от всплесков напряжения.

При включении БП в сеть на 220 вольт на материнскую плату через дополнительный формирователь поступает стабилизированный сигнал с величиной равной 5 вольт. Работа основного формирователя в этот момент блокируется сигналом PS_ON, сформированным материнской платой и равным 3 вольта.

После нажатия кнопки включения на ПК, значение PS_ON становится равным нулю и происходит запуск основного преобразователя . Источник питания начинает вырабатывать основные сигналы, поступающие на компьютерную плату и схемы защиты. В случае значительного превышения уровня напряжения схема защиты прерывает работу основного формирователя.

Для запуска материнской платы на неё одновременно, с прибора питания, подаётся напряжение +3,3 вольта и +5 вольт для формирования уровня PW_OK, что обозначает питание в норме . Каждый цвет провода в устройстве питания соответствует своему уровню напряжения:

• чёрный, общий провод;
• белый, -5 вольт;
• синий, -12 вольт;
• жёлтый, +12 вольт;
• красный, +5 вольт;
• оранжевый, +3,3 вольта;
• зелёный, сигнал PS_ON;
• серый, сигнал PW_OK;
• фиолетовый, дежурное питание.

Устройство питания в основе своей работы использует принцип широтно-импульсной модуляции (ШИМ). Сетевое напряжение, преобразованное диодным мостом, поступает на силовой блок. Его величина составляет 300 вольт. Работой транзисторов в силовом блоке управляет специализированная микросхема ШИМ контроллер. При поступлении сигнала на транзистор происходит его открывание, и на первичной обмотке импульсного трансформатора возникает ток. В результате электромагнитной индукции проявляется напряжение и на вторичной обмотке. Изменяя длительность импульса, регулируется время открытия ключевого транзистора, а значит и величина сигнала.

Контроллер, входящий в состав основного преобразователя, запускается от разрешающего сигнала материнской платы. Напряжение попадает на силовой трансформатор, а с его вторичных обмоток поступает на остальные узлы источника питания, формирующих ряд необходимых напряжений.

ШИМ контроллер обеспечивает стабилизацию выходного напряжения путём использования в схеме обратной связи. При увеличении уровня сигнала на вторичной обмотке, схема обратной связи уменьшает величину напряжения на управляющем выводе микросхемы. При этом микросхемой увеличивает длительность сигнала, посылаемого на транзисторный ключ.

Перед тем, как перейти непосредственно к диагностике компьютерного прибора питания, нужно убедиться, что неполадка именно в нём. Проще всего, это сделать, подключив заведомо исправный блок к системному блоку. Поиск неисправностей в блоке питания компьютера можно осуществлять по следующей методике:

1. В случае повреждения БП необходимо попытаться найти пособие по его ремонту, принципиальную электрическую схему, данные о типичных неисправностях.
2. Проанализировать условия, при каких условиях работал источник питания, исправна ли электрическая сеть.
3. Используя свои органы чувств определить есть ли запах горевших деталей и элементов, не было ли искрения или вспышки, прислушаться слышны ли посторонние звуки.
4. Предположить одну неисправность, выделить неисправный элемент. Обычно это самый трудоёмкий и кропотливый процесс. Этот процесс ещё более трудоёмкий, если отсутствует электрическая схема, которая просто необходима при поиске «плавающих» неисправностей. Используя измерительные приборы проследить путь прохождение сигнала неисправности до того элемента, на котором имеется рабочий сигнал. В результате сделать вывод, что сигнал пропадает на предыдущем элементе, который и является нерабочим и требует замены.
5. После ремонта необходимо протестировать источник питания с максимально возможной его нагрузкой.

Если принято решение самостоятельно починить источник питания, в первую очередь он извлекается из корпуса системного блока. После выкручиваются крепёжные винты и снимается защитный кожух. Продув и почистив от пыли, приступают к его изучению. Практический ремонт блока питания компьютера своими руками пошагово можно представить следующим образом:

1. Внешний осмотр. При нём особое внимание уделяется почерневшим местам на плате и элементах, внешнему виду конденсаторов. Верхушка конденсаторов должна быть плоской, выпуклость говорит о его негодности, внизу у основания не должно быть подтёков. Если имеется кнопка включения, не лишним будет провести её проверку.
2. Если осмотр не вызвал подозрений, то следующим шагом будет прозвонка входных и выходных цепей на присутствие короткого замыкания (КЗ). При присутствии короткого замыкания выявляется пробитый полупроводниковый элемент, стоящий в цепи с КЗ.
3. Измеряется сетевое напряжение на конденсаторе выпрямительного блока и проверяется предохранитель. В случае наличия напряжения 300 B переходим к следующему этапу.
4. Если напряжение отсутствует, при этом сгорает предохранитель, проверяется диодный мост, ключевые транзисторы на короткое замыкание. Резисторы и защитный терморезистор на обрыв.
5. Проверяется присутствие дежурного напряжения, стабилизированных пяти вольт. Статистика свидетельствует, что когда устройство питания не включается, одна из наиболее распространённых причин, это неисправность схемы дежурного питания, при работоспособных силовых элементах.
6. Если стабилизированные пять вольт присутствуют, проверяется наличие PS_ON. Когда значение менее четырёх вольт, ищется причина занижения уровня сигнала. Обычно PS_ON формируется от дежурного напряжения через подтягивающий резистор номиналом 1 кОм. Проверяется цепь супервизора, прежде всего на соответствие в цепи значений ёмкости конденсаторов и номиналы резисторов.

В случае, если причина не найдена, проверяется ШИМ контроллер. Для этого понадобится стабилизированный прибор питания на 12 вольт. На плате отключается нога микросхемы , отвечающая за задержку (DTC), а питание источника подаётся на ногу VCC. Осциллографом смотрится наличие генерации сигнала на выводах, подключённых к коллекторам транзисторов, и присутствие опорного напряжения. Если импульсы отсутствуют проверяется промежуточный каскад, собранный чаще всего на маломощных биполярных транзисторах.

Типовые неисправности и проверка элементов

При восстановлении блока питания ПК понадобится использовать различного рода приборы в первую очередь, это мультиметр и желательно осциллограф. С помощью тестера возможно провести измерения на короткое замыкание или обрыв как пассивных, так и активных радиоэлементов. Работоспособность микросхемы, если отсутствуют визуальные признаки выхода её из строя, проверяется с использованием осциллографа. Кроме, измерительной техники для ремонта блока питания ПК, потребуется: паяльник, отсос для припоя, промывочный спирт, вата, олово и канифоль.

Если не запускается блок питания компьютера, возможные неисправности можно представить в виде типичных случаев:

1. Перегорает предохранитель в первичной цепи. Пробиты диоды в выпрямительном мосту. Звонятся на короткое замыкание элементы разделительного фильтра: B1-B4, C1, C2, R1, R2. Обрыв варисторов и терморезистора TR1, звонятся накоротко переходы силовых транзисторов и вспомогательных Q1-Q4.
2. Постоянное напряжение пять вольт или три вольта занижены или завышены. Нарушения в работе стабилизирующей цепи, проверяются микросхемы U1, U2. Если проверить ШИМ контроллер не удаётся, то проводится замена микросхемы на идентичную или аналог.
3. Уровень сигнала на выходе отличается от рабочего. Неисправность в цепи обратной связи. Виновата микросхема ШИМ и радиоэлементы в её обвязке, особое внимание уделяется конденсаторам C и маломощным резисторам R.
4. Нет сигнала PW_OK. Проверяется присутствие напряжений основных напряжений и сигнала PS_ON. Проводится замена супервизора, отвечающего за контроль выходного сигнала.
5. Отсутствует сигнал PS_ON. Сгорела микросхема супервизора, элементы обвязки её цепи. Проверить путём замены микросхемы.
6. Не крутит вентилятор. Замерить напряжение, поступающее на него, оно составляет 12 вольт. Прозвонить терморезистор THR2. Замерить сопротивление выводов вентилятора на отсутствие короткого замыкания. Провести механическую чистку и смазать посадочное место под лопасти вентилятора.

Принципы измерения радиоэлементов

Корпус БП соединён с общим проводом печатной платы. Измерение силовой части источника питания проводится относительно общего провода . Предел на мультиметре выставляется более 300 вольт. Во вторичной части присутствует только постоянное напряжение, не превышающее 25 вольт.

Проверка резисторов осуществляется путём сравнений показаний тестера и маркировки, нанесённой на корпус сопротивления или указанной на схеме. Проверка диодов проводится тестером, если он показывает нулевое сопротивление в оба направления, то делается вывод о его неисправности. Если существует возможность в приборе проверить падение напряжения на диоде, то можно его не выпаивать, величина составляет 0,5−0,7 вольта.

Проверка конденсаторов происходит путём измерения их ёмкости и внутреннего сопротивления, для чего необходим специализированный прибор ESR-метр. При замене следует учитывать, что используются конденсаторы с низким внутренним сопротивлением (ESR). Транзисторы прозванивают на работоспособность p-n переходов или в случае полевых на способность открываться и закрываться.

Проверка отремонтированного источника питания

После того, как АТХ блок отремонтирован, важно правильно провести его первое включение. При этом, если были устранены не все неполадки, возможен выход из строя отремонтированных и новых узлов прибора.

Запуск устройства питания можно осуществить автономно, без использования компьютерного блока. Для этого перемыкается контакт PS_ON с общим проводом. Перед включением на место предохранителя впаивается лампочка 60 Вт, а предохранитель удаляется. Если при включении лампочка начинает ярко светить, то в блоке присутствует короткое замыкание. В случае когда лампа вспыхнет и погаснет, лампу можно выпаивать и устанавливать предохранитель.

Следующий этап проверки БП происходит под нагрузкой. Сначала проверяется наличие дежурного напряжения для этого выход нагружается нагрузкой порядка двух ампер. Если дежурка в порядке, блок питания включается замыканием PS_ON, после чего делаются замеры уровней выходных сигналов. Если есть осциллограф — смотрится пульсация.

Рассмотрев структурную схему блока питания типа AT , её можно разделить на несколько основных частей:

• Высоковольтная (первичная) цепь;
• Схема ШИМ управления;
• Вторичная цепь (выходная или низковольтная) цепь.

Если рассмотреть структурную схему блока питания типа ATХ , то тут добавляется ещё один узел — это преобразователь для напряжения +5VSB (дежурка).

Что желательно иметь для ремонта и проверки Блока Питания?

а. — любой тестер (мультиметр).
б. — лампочки: 220 вольт 60 — 100 ватт и 6.3 вольта 0.3 ампера.
в. — паяльник, осциллограф, отсос для припоя.
г. — увеличительное стекло, зубочистки, ватные палочки, технический спирт.

Схема типа АТ блока питания

Схема типа АТХ блока питания

Наиболее безопасно и удобно включать ремонтируемый блок в сеть через разделительный трансформатор 220v — 220v.
Такой трансформатор просто изготовить из 2-х ТАН55 или ТС-180 (от ламповых ч/б телевизоров). Просто соответствующим образом соединяются анодные вторичные обмотки, не надо ничего перематывать. Оставшиеся накальные обмотки можно использовать для построения регулируемого БП.
Мощность такого источника вполне достаточна для отладки и первоначального тестирования и дает массу удобств:
— электробезопасность
— возможность соединять земли горячей и холодной части блока единым проводом, что удобно для снятия осциллограмм.
— ставим галетный переключатель — получаем возможность ступенчатого изменения напряжения.

Также для удобства можно зашунтировать цепи +310В резистором 75K-100K мощностью 2 — 4Вт — при выключении быстрее разряжаются входные конденсаторы.

Если плата вынута из блока, проверьте, нет ли под ней металлических предметов любого рода. Ни в коем случае НЕ ЛЕЗЬТЕ РУКАМИ в плату и НЕ ДОТРАГИВАЙТЕСЬ до радиаторов во время работы блока, а после выключения подождите около минуты, пока конденсаторы разрядятся.

На радиаторе силовых транзисторов может быть 300 и более вольт, он не всегда изолирован от схемы блока!

Принципы измерения напряжений внутри блока.

Обратите внимание, что на корпус БП земля с платы подаётся через проводники около отверстий для крепежных винтов.
Для измерения напряжений в высоковольтной («горячей») части блока (на силовых транзисторах, в дежурке) требуется общий провод — это минус диодного моста и входных конденсаторов. Относительно этого провода всё и измеряется только в горячей части, где максимальное напряжение — 300 вольт. Измерения желательно проводить одной рукой.
В низковольтной («холодной») части БП всё проще, максимальное напряжение не превышает 25 вольт. В контрольные точки для удобства можно впаять провода, особенно удобно припаять провод на землю.

Проверка резисторов.

Если номинал (цветные полоски) еще читается — заменяем на новые с отклонением не хуже оригинала (для большинства — 5%, для низкоомных в цепях датчика тока может быть и 0. 25%). Если же покрытие с маркировкой потемнело или осыпалось от перегрева — измеряем сопротивление мультиметром. Если сопротивление равно нулю или бесконечности — вероятнее всего резистор неисправен и для определения его номинала потребуется принципиальная схема блока питания либо изучение типовых схем включения.

Проверка диодов.

Если мультиметр имеет режим измерения падения напряжения на диоде — можно проверять, не выпаивая. Падение должно быть от 0,02 до 0,7 В (в зависимости от тока, протекаемого через него). Если падение — ноль или около того (до 0,005) – выпаиваем сборку и проверяем. Если те же показания – диод пробит. Если же прибор не имеет такой функции, установите прибор на измерение сопротивления (обычно предел в 20 кОм). Тогда в прямом направлении исправный диод Шотки будет иметь сопротивление порядка одного — двух килоом, а обычный кремниевый — порядка трех — шести. В обратном направлении сопротивление равно бесконечности.

Для проверки БП можно и нужно собрать нагрузку.

Распиновка разъема ATX 24 pin, с проводниками ООС по основным каналам — +3,3V; +5V; +12V.

Показан «максимальный» вариант — проводники ООС бывают не во всех блоках, и не навсех каналах. Самый распространённый вариант ООС по +3,3V (коричневый провод). В новых блоках может отсутствовать выход -5V (белый провод).
Берём выпаянный из ненужной платы ATX разъём и припаиваем к нему провода сечением не менее 18 AWG, стараясь задействовать все контакты по линиям +5 вольт, +12 и +3.3 вольта.
Нагрузку надо рассчитывать ватт на 100 по всем каналам (можно с возможностью увеличения для проверок более мощных блоков). Для этого берём мощные резисторы или нихром. Также с осторожностью можно использовать мощные лампы (например, галогенные на 12В), при этом следует учесть, что сопротивление нити накаливания в холодном состоянии сильно меньше, чем в нагретом. Поэтому при запуске с вроде бы нормальной нагрузкой из ламп блок может уходит в защиту.
Параллельно нагрузкам можно подключить лампочки или светодиоды, чтобы видеть наличие напряжения на выходах. Между выводом PS_ON и GND подключаем тумблер для включения блока. Для удобства при эксплуатации можно всю конструкцию разместить в корпусе от БП с вентилятором для охлаждения.

Проверка блока:

Можно предварительно включить БП в сеть, чтобы определиться с диагнозом: нет дежурки (проблема с дежуркой, либо КЗ в силовой части), есть дежурка, но нет запуска (проблема с раскачкой или ШИМ), БП уходит в защиту (чаще всего — проблема в выходных цепях либо конденсаторах), завышенное напряжение дежурки (90% — вспухшие конденсаторы, и часто как результат — умерший ШИМ).

Начальная проверка блока

Снимаем крышку и начинаем проверку, особое внимание обращая на поврежденные, изменившие цвет, потемневшие или сгоревшие детали.

Предохранитель. Как правило, перегорание хорошо заметно визуально, но иногда он обтянут термоусадочным кембриком – тогда проверяем сопротивление омметром. Перегорание предохранителя может свидетельствовать, например, о неисправности диодов входного выпрямителя, ключевых транзисторов или схемы дежурного режима.

Дисковый термистор. Выходит из строя крайне редко. Проверяем сопротивление — должно быть не более 10 Ом. В случае неисправности заменять его перемычкой нежелательно — при включении блока резко возрастет импульсный ток заряда входных конденсаторов, что может привести к пробою диодов входного выпрямителя.

Диоды или диодная сборка входного выпрямителя. Проверяем мультиметром (в режиме измерения падения напряжения) на обрыв и короткое замыкание каждый диод, можно не выпаивать их из платы. При обнаружении замыкания хотя бы у одного диода рекомендуется также проверить входные электролитические конденсаторы, на которые подавалось переменное напряжение, а также силовые транзисторы, т.к. очень велика вероятность их пробоя. В зависимости от мощности БП диоды должны быть рассчитаны на ток не менее 4…8 ампер. Двухамперные диоды, часто встречающиеся в дешевых блоках, сразу меняем на более мощные.

Входные электролитические конденсаторы. Проверяем внешним осмотром на вздутие (заметное изменение верхней плоскости конденсатора от ровной поверхности к выпуклой), также проверяем емкость — она не должна быть ниже обозначенной на маркировке и отличаться у двух конденсаторов более чем на 5%. Также проверяем варисторы, стоящие параллельно конденсаторам, (обычно явно сгорают «в уголь») и выравнивающие резисторы (сопротивление одного не должно отличаться от сопротивления другого более чем на 5%).

Ключевые (они же — силовые) транзисторы. Для биполярных — проверяем мультиметром падение напряжения на переходах «база-коллектор» и «база-эмиттер» в обоих направлениях. В исправном биполярном транзисторе переходы должны вести себя как диоды. При обнаружении неисправности транзистора также необходимо проверить всю его «обвязку»: диоды, низкоомные резисторы и электролитические конденсаторы в цепи базы (конденсаторы лучше сразу заменить на новые большей емкости, например, вместо 2.2мкФ * 50В ставим 10.0мкФ * 50В). Также желательно зашунтировать эти конденсаторы керамическими емкостью 1.0…2.2 мкФ.

Выходные диодные сборки. Проверяем их мультиметром, наиболее частая неисправность — короткое замыкание. Замену лучше ставить в корпусе ТО-247. В ТО-220 чаще помирают… Обычно для 300-350 Вт блоков диодных сборок типа MBR3045 или аналогичных на 30А — с головой.

Выходные электролитические конденсаторы. Неисправность проявляется в виде вздутия, следов коричневого пуха или потеков на плате (при выделении электролита). Меняем на конденсаторы нормальной емкости, от 1500 мкФ до 2200…3300 мкФ, рабочая температура — 105° С. Желательно использовать серии LowESR.
Также измеряем выходное сопротивление между общим проводом и выходами блока. По +5В и +12В вольтам — обычно в районе 100-250 ом (то же для -5В и -12В), +3.3В — около 5…15 Ом.

Потемнение или выгорание печатной платы под резисторами и диодами свидетельствует о том, что компоненты схемы работали в нештатном режиме и требуется анализ схемы для выяснения причины. Обнаружение такого места возле ШИМа означает, что греется резистор питания ШИМ 22 Ома от превышения дежурного напряжения и, как правило, первым сгорает именно он. Зачастую ШИМ в этом случае тоже мертв, так что проверяем микросхему (см. ниже). Такая неисправность — следствие работы «дежурки» в нештатном режиме, обязательно следует проверить схему дежурного режима.

Проверка высоковольтной части блока на короткое замыкание.

Берём лампочку от 40 до 100 Ватт и впаиваем вместо предохранителя или в разрыв сетевого провода.
вспыхивает и гаснет — все в порядке , короткого замыкания в «горячей» части нет — лампу убираем и работаем дальше без нее (ставим на место предохранитель или сращиваем сетевой провод).
Если при включении блока в сеть лампа зажигается и не гаснет — в блоке короткое замыкание в «горячей» части. Для его обнаружения и устранения делаем следующее:
Выпаиваем радиатор с силовыми транзисторами и включаем БП через лампу без замыкания PS-ON.
Если короткое (лампа горит, а не загорелась и погасла) — ищем причину в диодном мосте, варисторах, конденсаторах, переключателе 110/220V(если есть, его вообще лучше выпаять).
Если короткого нет — запаиваем транзистор дежурки и повторяем процедуру включения.
Если короткое есть — ищем неисправность в дежурке.
Внимание! Возможно включение блока (через PS_ON) с небольшой нагрузкой при не отключенной лампочке, но во-первых, при этом не исключена нестабильная работа БП, во-вторых, лампа будет светиться при включении БП со схемой APFC.

Проверка схемы дежурного режима (дежурки).

Краткое руководство: проверяем ключевой транзистор и всю его обвязку (резисторы, стабилитроны, диоды вокруг). Проверяем стабилитрон, стоящий в базовой цепи (цепи затвора) транзистора (в схемах на биполярных транзисторах номинал от 6В до 6.8В, на полевых, как правило, 18В). Если всё в норме, обращаем внимание на низкоомный резистор (порядка 4,7 Ом) — питание обмотки трансформатора дежурного режима от +310В (используется как предохранитель, но бывает и трансформатор дежурки сгорает) и 150k~450k (оттуда же в базу ключевого транзистора дежурного режима) — смещение на запуск. Высокоомные часто уходят в обрыв, низкоомные — так же «успешно» сгорают от токовой перегрузки. Меряем сопротивление первичной обмотки дежурного транса — должно быть порядка 3 или 7 Ом. Если обмотка трансформатора в обрыве (бесконечность) — меняем или перематываем транс. Бывают случаи, когда при нормальном сопротивлении первичной обмотки трансформатор оказывается нерабочим (имеются короткозамкнутые витки). Такой вывод можно сделать, если вы уверены в исправности всех остальных элементов дежурки.
Проверяем выходные диоды и конденсаторы. При наличии обязательно меняем электролит в горячей части дежурки на новый, припаиваем параллельно нему керамический или пленочный конденсатор 0.15…1.0 мкФ (важная доработка для предотвращения его «высыхания»). Отпаиваем резистор, ведущий на питание ШИМ. Далее на выход +5VSB (фиолетовый) вешаем нагрузку в виде лампочки 0.3Ах6.3 вольта, включаем блок в сеть и проверяем выходные напряжения дежурки. На одном из выходов должно быть +12…30 вольт, на втором — +5 вольт. Если все в порядке — запаиваем резистор на место.

Проверка микросхемы ШИМ TL494 и аналогичных (КА7500).
Про остальные ШИМ будет написано дополнительно.

1. Включаем блок в сеть. На 12 ноге должно быть порядка 12-30V.
2. Если нет — проверяйте дежурку. Если есть — проверяем напряжение на 14 ноге — должно быть +5В (+-5%).
3. Если нет — меняем микросхему. Если есть — проверяем поведение 4 ноги при замыкании PS-ON на землю. До замыкания должно быть порядка 3…5В, после — около 0.
4. Устанавливаем перемычку с 16 ноги (токовая защита) на землю (если не используется — уже сидит на земле). Таким образом временно отключаем защиту МС по току.
5. Замыкаем PS-ON на землю и наблюдаем импульсы на 8 и 11 ногах ШИМ и далее на базах ключевых транзисторов.
6. Если нет импульсов на 8 или 11 ногах или ШИМ греется – меняем микросхему. Желательно использовать микросхемы от известных производителей (Texas Instruments, Fairchild Semiconductor и т.д.).
7. Если картинка красивая – ШИМ и каскад раскачки можно считать живым.
8. Если нет импульсов на ключевых транзисторах — проверяем промежуточный каскад (раскачку) – обычно 2 штуки C945 с коллекторами на трансе раскачки, два 1N4148 и емкости 1…10мкф на 50В, диоды в их обвязке, сами ключевые транзисторы, пайку ног силового трансформатора и разделительного конденсатора.

Проверка БП под нагрузкой:

Измеряем напряжение дежурного источника, нагруженного вначале на лампочку, а потом — током до двух ампер. Если напряжение дежурки не просаживается — включаем БП, замыкая PS-ON (зеленый) на землю, измеряем напряжения на всех выходах БП и на силовых конденсаторах при 30-50% нагрузке кратковременно. Если все напряжения в допуске, собираем блок в корпус и проверяем БП при полной нагрузке. Смотрим пульсации. На выходе PG (серый) при нормальной работе блока должно быть от +3,5 до +5В.

После ремонта, особенно при жалобах на нестабильную работу, минут 10-15 измеряем напряжения на входных электролитических конденсаторах (лучше с 40%-ой нагрузкой блока) — часто один «высыхает» или «уплывают» сопротивления выравнивающих резисторов (стоят параллельно конденсаторам) — вот и глючим… Разброс в сопротивлении выравнивающих резисторов должен быть не более 5%. Емкость конденсаторов должна составлять минимум 90% от номинала. Так же желательно проверить выходные емкости по каналам +3.3В, +5В, +12В на предмет «высыхания» (см. выше), а при возможности и желании усовершенствовать блок питания, заменяйте их на 2200 мкф или лучше на 3300мкф и проверенных производителей. Силовые транзисторы, «склонные» к самоуничтожению (типа D209) меняем на MJE13009 или другие нормальные, см. тему Мощные транзисторы, применяемые в БП. Подбор и замена.. Выходные диодные сборки по каналам +3.3В, +5В смело меняйте на более мощные(типа STPS4045) с не меньшим допустимым напряжением. Если в канале +12В вы заметили вместо диодной сборки два спаянных диода — необходимо поменять их на диодную сборку типа MBR20100 (20А 100В). Если не найдете на сто вольт — не страшно, но ставить необходимо минимум на 80В (MBR2080). Заменить электролиты 1.0 мкф х 50В в цепях базы мощных транзисторов на 4.7-10.0 мкф х 50В. Можете отрегулировать выходные напряжения на нагрузке. При отсутствии подстроечного резистора — резисторными делителями, которые установлены от 1й ноги ШИМа к выходам +5В и +12В (после замены трансформатора или диодных сборок ОБЯЗАТЕЛЬНО проверить и выставить выходные напряжения).

Рецепты ремонта от ezhik97:

Опишу полную процедуру, как я ремонтирую и проверяю блоки.

1. Собственно ремонт блока — замена всего что погорело и что выявилось обычной прозвонкой
2. Модифицируем дежурку для работы от низкого напряжения. Занимает 2-5 минут.
3. Подпаиваем на вход переменку 30В от разделительного трансформатора. Это дает нам такие плюсы, как: исключается вероятность что-нибудь спалить дорогое из деталей, и можно безбоязненно тыкать осциллографом в первичке.
4. Включаем систему и проверяем соответствие напряжение дежурки и отсутствие пульсаций. Зачем проверять отсутствие пульсаций? Чтобы удостоверится, что блок будет работать в компьютере и не будет «глюков». Занимает 1-2 минуты. Сразу же ОБЯЗАТЕЛЬНО проверяем равенство напряжений на сетевых фильтрующих конденсаторах. Тоже момент, не все знают. Разница должны быть небольшая. Скажем, процентов до 5 примерно.
   Если больше — есть очень большая вероятность что блок под нагрузкой не запустится, либо будет выключаться во время работы, либо стартовать с десятого раза и т.п.. Обычно разница или маленькая, или очень большая. Займет 10 секунд.
5. Замыкаем PS_ON на землю (GND).
6. Смотрим осциллографом импульсы на вторичке силового транса. Они должны быть нормальные. Как они должны выглядеть? Это надо видеть, потому как без нагрузки они не прямоугольные. Здесь сразу же будет видно, если что-то не так. Если импульсы не нормальные — есть неисправность во вторичных цепях или в первичных. Если импульсы хорошие — проверяем (для проформы) импульсы на выходах диодных сборок. Все это занимает 1-2 минуты.

Все! Блок 99% запустится и будет отлично работать!

Если в пункте 5 импульсов нет, возникает необходимость поиска неисправности. Но где она? Начинаем «сверху»

1. Все выключаем. Отсосом отпаиваем три ноги переходного транса с холодной стороны. Далее пальцем берем транс и просто перекашиваем его, подняв холодную сторону над платой, т.е. вытянув ноги из платы. Горячую сторону вообще не трогаем! ВСЕ! 2-3 минуты.
2. Все включаем. Берем проводок. Соединяем накоротко площадку, где была средняя точка холодной обмотки разделительного транса с одним из крайних выводов этой самой обмотки и на этом же проводе смотрим импульсы, как я писал выше. И на втором плече так же. 1 минута.
3. По результатам делаем вывод, где неисправность. Часто бывает что картинка идеальная, но амплитуда вольт 5-6 всего (должно быть под 15-20). Тогда уже либо транзистор в этом плече дохлый, либо диод с его коллектора на эмиттер. Когда удостоверишься, что импульсы в таком режиме красивые, ровные, и с большой амплитудой, запаивай переходной транс обратно и посмотри осцилографом на крайние ноги еще раз. Сигналы будут уже не квадратными, но они должны быть идентичными. Если они не идентичны, а слегка отличаются — это косяк 100%.

Может оно и будет работать, только вот надежности это не добавит, а уж про всякие непонятные глюки, могущие вылезти, я промолчу.

Я все время добиваюсь идентичности импульсов. И никакого разброса параметров там ни в чем быть не может (там же одинаковые плечи раскачки), кроме как в полудохлых C945 или их защитных диодах. Вот сейчас делал блок — всю первичку восстановил, а вот импульсы на эквиваленте переходного трансформатора слегка отличались амплитудой. На одном плече 10,5В, на другом 9В. Блок работал. После замены С945 в плече с амплитудой 9В все стало нормально — оба плеча 10,5В. И такое часто бывает, в основном после пробоя силовых ключей с КЗ на базу.
Похоже утечка сильная К-Э у 945 в связи с частичным пробоем (или что там у них получается) кристалла. Что в совокупности с резистором, включенным последовательно с трансом раскачки, и приводит к снижению амплитуды импульсов.

Если импульсы правильные — ищем косяк с горячей стороны инвертора. Если нет — с холодной, в цепях раскачки. Если импульсов вообще нет — копаем ШИМ.

Вот и все. По моей практике это самый быстрый из надежных способов проверки.
Некоторые после ремонта сразу подают 220В. Я от этого отказался.

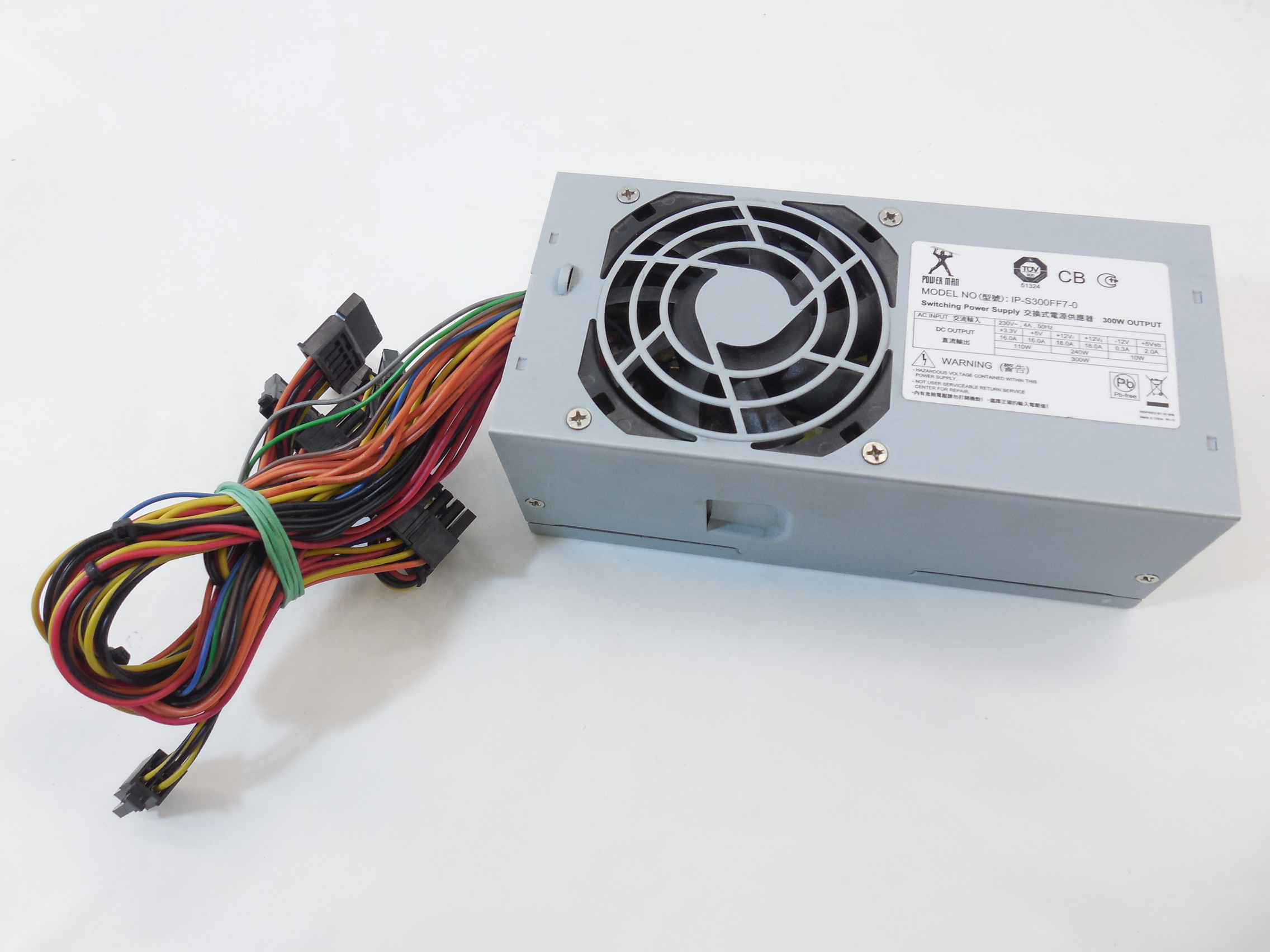

Блок питания (БП) компьютера представляет собой сложное электронное устройство, которое обеспечивает питанием все устройства компьютера. Как правило, блок питания имеет несколько разъемов питания с различными выходными напряжениями, предназначенных для питания тех или иных устройств.

Проверка работоспособности блока питания

Выполнить предварительную проверку блока питания можно без специальных приборов и без разборки самого блока питания. Суть проверки заключается в проверке системы запуска блока питания, а также проверке устройств компьютера на возможное короткое замыкание.

Отсоедините все разъемы питания от всех устройств системного блока. Для отсоединения разъема питания материнской платы необходимо его сначала расфиксировать. Теперь произведите ручной запуск блока питания. Для этого необходимо замкнуть проволокой или канцелярской скрепкой два вывода на разъеме питания материнской платы (обычно это зеленый провод и любой черный , реже вместо зеленого может быть провод серого цвета). Если на разъеме имеется маркировка выводов, то замыкать следует вывод Power ON и GND .

После этого должно произойти включение блока питания, проверить которое можно по вращению кулера системы охлаждения БП. Если же включение БП не произошло, то он неисправен и его дальнейший ремонт следует доверить специалисту.

Однако успешное включение БП еще не гарантирует, что он работает стабильно. В таком случае, в первую очередь, необходимо проверить устройства системного блока (ПК) на возможное короткое замыкание.

Подключите к разъему питанию сначала материнскую плату и включите БП, если он запустился, то материнская плата исправна. Теперь выключите БП и отключите шнур питания. Это необходимо, чтобы гарантировать повторный запуск БП вручную.

Теперь подключите последовательно другие устройства компьютера (жесткий диск, дисковод и т.п.) и включайте БП. Если вы не выявите неисправность, то следующим шагом будет проверка самого блока питания. Ну, а если при подключении одного из устройств, блок питания не запустился, то вероятнее всего в этом устройстве в цепи питания произошло короткое замыкание.

Блок питания может успешно работать, а выходное напряжение быть заниженным или завышенным, что приведет к нестабильности работы компьютера. Определить это можно, воспользовавшись мультиметром (цифровым вольтметром) и измерить выходное напряжение на разъемах питания. На мультиметре переключите рукоятку в положение измерения постоянного напряжения (DCV ) с пределом измерения 20В .

Подключите черный щуп мультиметра к черному проводу БП это у нас земля, а вторым (красным) касайтесь до соответствующего вывода разъема блока питания, то есть ко всем остальным.

Выходные напряжения БП должны находиться в допустимых пределах:
Для напряжения питания +3,3В (оранжевый провод ) допустимое отклонение напряжения не должно превышать 5% или от +3,14В до +3,46В.

Для напряжения питания +5В (красный и синий провода ) допустимое отклонение напряжения не должно превышать 5% или от +4,75В до +5,25В.

Для напряжения питания +12В (желтый провод ) допустимое отклонение напряжения не должно превышать 5% или от +11,4В до +12,6В.

Для напряжения питания -12В (голубой провод ) допустимое отклонение напряжения не должно превышать 10% или от -10,8В до -13,2В.

Лучше всего измерения производить под нагрузкой, т.е. при включенном компьютере.

Поиск неисправности блока питания

Перед началом поиска неисправности БП его необходимо снять с компьютера. Положите корпус компьютера на бок и отвинтите все четыре винта крепления БП. Аккуратно извлеките его из корпуса, чтобы не повредить другие устройства компьютера и разберите, сняв кожух. После этого удалите всю скопившуюся внутри пыль с помощью пылесоса.

Замена предохранителя

Все блоки питания имеют схожую конструкцию и функциональную схему. На входе каждого БП имеется плавкий предохранитель, который впаян в печатную плату, но есть и БП на которых установлены посадочные гнезда, для удобства замены предохранителя. Его то и надо проверить в первую очередь.

Перегоревшая нить предохранителя свидетельствует либо о коротком замыкании либо о работе БП под высокой нагрузкой. Замените его аналогичным с тем же током срабатывания или чуть большим током (например, если у вас установлен предохранитель на 5 А, то его можно заменить на 5,5-6 А – не более!). Но, ни в коем случае нельзя устанавливать предохранитель с меньшим током срабатывания – он тут же перегорит.

Если все таки вы столкнулись с предохранителем, который впаян в печатную плату. В таком случае вы можете установить обычный подходящий по току предохранитель, припаяв к его торцам небольшую медную проволочку диаметром 0,5-1 мм, которая будет выполнять роль ножки.

В схеме БП после предохранителя установлен сетевой фильтр, построенный на высокочастотном импульсном трансформаторе, диодном мостике и электролитических конденсаторах.

Хочу сразу предупредить уважаемые читатели Вас о том, что если Вы разберете свой БП и там не окажется элементов сетевого фильтра, значит Вам установили в ПК дешевый и некачественный БП и выглядеть это будет примерно так.

Также в силовой цепи блока питания устанавливаются транзисторы на радиаторах, обычно их всего два. После чего идет контур формирования напряжения и его стабилизации.

После разборки произведите внешний осмотр БП, на нем не должно быть вздувшихся конденсаторов, подгоревших радиоэлементов, оторванных или отпаявшихся проводков, плохой пайки, оборванных дорожек на печатной плате и других повреждений, а также отсутствующих радиоэлементов.

Наиболее часто причиной выхода из строя блока питания становится обычный перегрев. Связано это может быть с пылью, которая скапливается внутри или с неисправностью системы охлаждения. Поэтому своевременно проводите чистку, как блока питания, так и всего компьютера от пыли, а также производите периодическое смазывание вентиляторов охлаждения.

Замена электролитических конденсаторов

Вздувшиеся электролитические конденсаторы обнаружить очень просто, они имеют выпуклость в верхней части. Нередко из них вытекает электролит, о чем говорит характерный потек на печатной плате. Такие конденсаторы должны быть заменены на аналогичные по емкости и напряжению питания.

При этом допускается замена конденсаторов той же емкости на конденсаторы аналогичные по емкости, но с большим работающим напряжением. Главное в таком случае, чтобы габарит конденсатора позволил его разместить на печатной плате.

Также важно при замене электролитических конденсаторов соблюдать полярность. Если же вздувшихся конденсаторов очень много, то их замена не приведет к восстановлению работоспособности БП, причина, скорее всего, в другом.

Также не стоит менять обуглившийся резистор или транзистор новыми, причина таких неисправностей заключается обычно в других радиоэлементах или узлах схемы, так что без специальных навыков и приборов обнаружить самостоятельно причину будет проблематично. В таком случае Вам прямая дорога в сервис.

Причиной неисправности довольно часто становятся силовые цепи – это транзисторы, установленные на радиаторах, фильтр и конденсаторы. Проверить их можно с помощью специальных приборов или воспользовавшись омметром. Но для этого их обязательно необходимо выпаять.

Также выйти из строя может диодный мост (четыре выпрямительных диода или диодная сборка) этот элемент можно проверить без выпаивания из печатной платы, используйте для этого омметр или мультиметр с функцией проверки диода (предел измерения омметра – 2000Ом). При подключении прибора к диоду в одном положении он должен показать сопротивление (около 500Ом), а при инверсном подключении – сопротивление должно быть максимальным (стремиться к бесконечности).

Конденсаторы также проверяются омметром, при подключении которого не должно быть обрывов и коротких замыканий. А вот при проверке фильтра омметр должен показывать минимальное сопротивление. При выявлении неисправного элемента его следует заменить на аналогичный. Не следует использовать для замены вышедших из строя радиоэлементов отечественные аналоги.

Если вам удалось отыскать неисправность и успешно устранить ее, то после включения БП сразу проверьте уровень всех выходных напряжений и только после этого производите установку его в компьютер. Если Вы не смогли самостоятельно починить свой БП, то не расстраивайтесь, вероятно, причина его неисправности заключается в схеме формирования питающего напряжения или в других узлах, выявить которую самостоятельно и без специальных приборов будет очень сложно. Также такой ремонт может быть экономически нецелесообразным.

Видео:

Всем пока и до новых встреч.

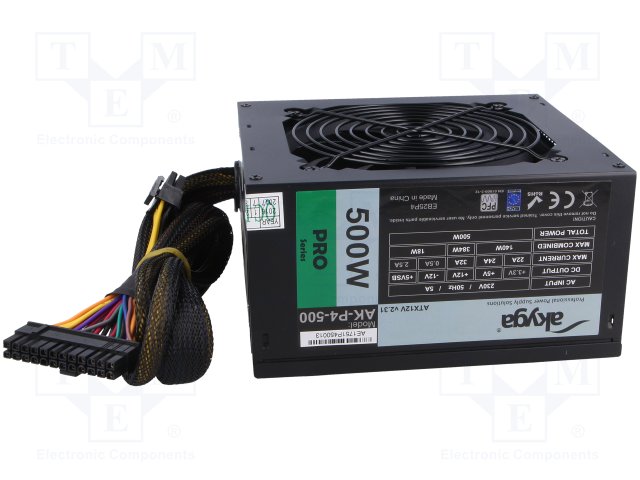

Блок питания в компьютере (БП) – это самостоятельное импульсное электронное устройство, предназначенное для преобразования напряжения переменного тока в ряд постоянных напряжений (+3,3 / +5 / +12 и -12) для питания материнской платы, видеокарты, винчестера и других блоков компьютера.

Прежде, чем приступать к ремонту блока питания компьютера необходимо убедиться в его неисправности, так как невозможность запуска компьютера может быть обусловлена другими причинами .

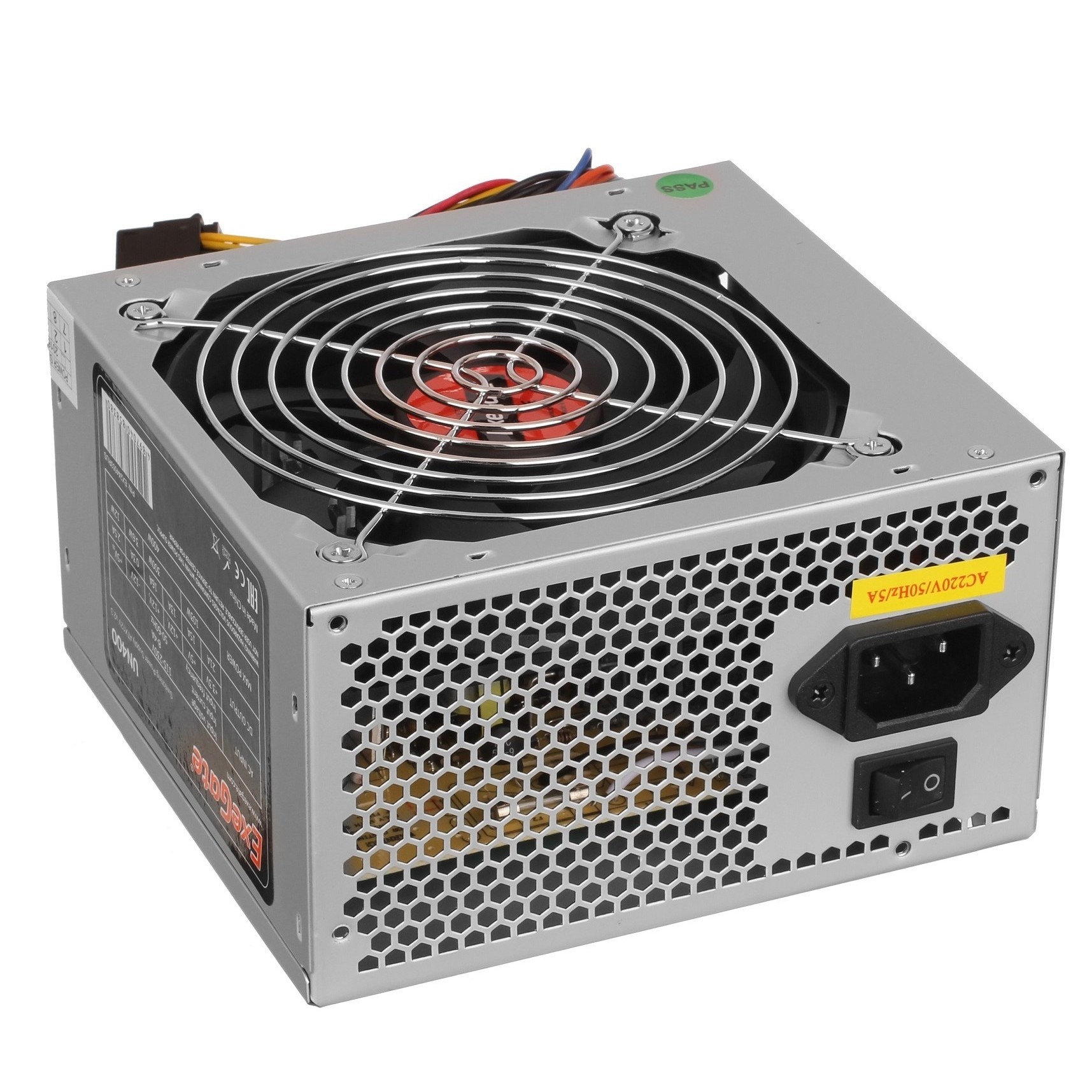

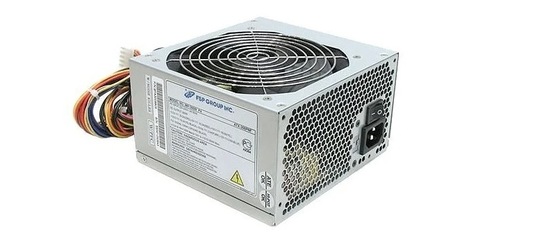

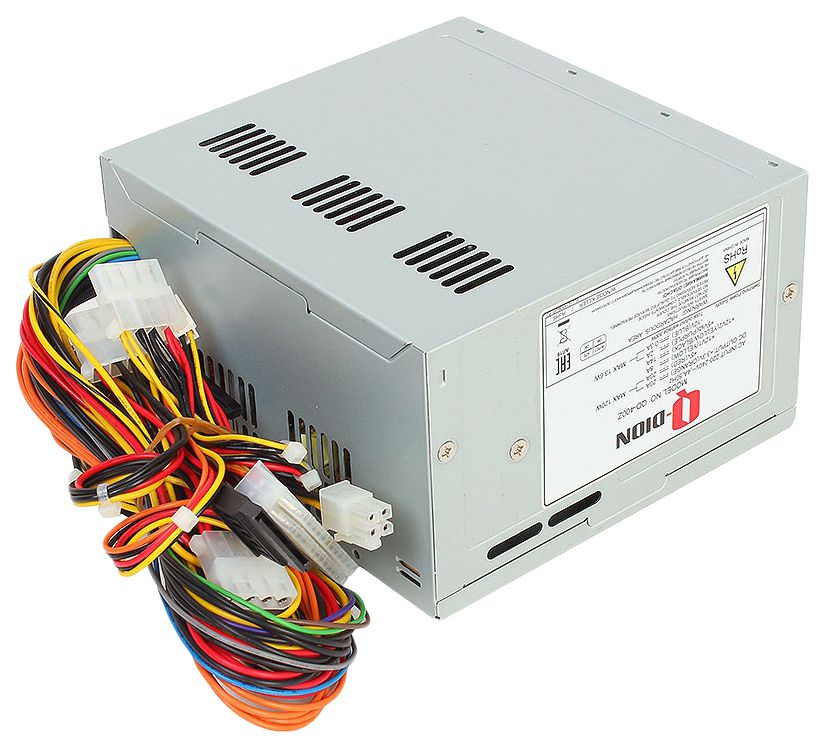

Фотография внешнего вида классического блока питания АТХ стационарного компьютера (десктопа).

Где находится БП в системном блоке и как его разобрать

Чтобы получить доступ к БП компьютера необходимо сначала снять с системного блока левую боковую стенку, открутив два винта на задней стенке со стороны расположения разъемов.

Для извлечения блока питания из корпуса системного блока необходимо открутить четыре винта, помеченных на фото. Для проведения внешнего осмотра БП достаточно отсоединить от блоков компьютера только те провода, которые мешают для установки БП на край корпуса системного блока.

Расположив блок питания на углу системного блока, нужно открутить четыре винта, находящиеся сверху, на фото розового цвета. Часто один или два винта спрятаны под наклейкой, и чтобы найти винт, ее нужно отклеить или проткнуть жалом отвертки. По бокам тоже бывают наклейки, мешающие снять крышку, их нужно прорезать по линии сопряжения деталей корпуса БП.

После того, как крышка с БП снята обязательно удаляется пылесосом вся пыль. Она является одной из главных причин отказа радиодеталей, так как, покрывая их толстым слоем, снижает теплоотдачу от деталей, они перегреваются и, работая в тяжелых условиях, быстрее выходят из строя.

Для надежной работы компьютера удалять пыль из системного блока и БП, а также проверять работу кулеров необходимо не реже одного раза в год.

Структурная схема БП компьютера АТХ

Блок питания компьютера является довольно сложным электронным устройством и для его ремонта требуются глубокие знания по радиотехнике и наличие дорогостоящих приборов, но, тем не менее, 80% отказов можно устранить самостоятельно, владея навыками пайки, работы с отверткой и зная структурную схему источника питания.

Практически все БП компьютеров изготовлены по ниже приведенной структурной схеме. Электронные компоненты на схеме я привел только те, которые чаще всего выходят из строя, и доступны для самостоятельной замены непрофессионалам. При ремонте блока питания АТХ обязательно понадобится цветовая маркировка выходящих из него проводов.

Питающее напряжение с помощью сетевого шнура подается через разъемное соединение на плату блока питания. Первым элементом защиты является предохранитель Пр1 обычно стоит на 5 А. Но в зависимости от мощности источника может быть и другого номинала. Конденсаторы С1-С4 и дроссель L1 образуют фильтр, который служит для подавления синфазных и дифференциальных помех, которые возникают в результате работы самого блока питания и могут приходить из сети.

Сетевые фильтры, собранные по такой схеме, устанавливают в обязательном порядке во всех изделиях, в которых блок питания выполнен без силового трансформатора, в телевизорах, видеомагнитофонах, принтерах, сканерах и др. Максимальная эффективность работы фильтра возможна только при подключении к сети с заземляющим проводом. К сожалению, в дешевых китайских источниках питания компьютеров элементы фильтра зачастую отсутствуют.

Вот тому пример, конденсаторы не установлены, а вместо дросселя запаяны перемычки. Если Вы будете ремонтировать блок питания и обнаружите отсутствие элементов фильтра, то желательно их установить.

Вот фотография качественного БП компьютера, как видно, на плате установлены фильтрующие конденсаторы и помехоподавляющий дроссель.

Для защиты схемы БП от скачков питающего напряжения в дорогих моделях устанавливаются варисторы (Z1-Z3), на фото с правой стороны синего цвета. Принцип работы их простой. При нормальном напряжении в сети, сопротивление варистора очень большое и не влияет на работу схемы. В случае повышении напряжения в сети выше допустимого уровня, сопротивление варистора резко уменьшается, что ведет к перегоранию предохранителя, а не к выходу из строя дорогостоящей электроники.

Чтобы отремонтировать отказавший блок по причине перенапряжения, достаточно будет просто заменить варистор и предохранитель. Если варистора под руками нет, то можно обойтись только заменой предохранителя, компьютер будет работать нормально. Но при первой возможности, чтобы не рисковать, нужно в плату установить варистор.

В некоторых моделях блоков питания предусмотрена возможность переключения для работы при напряжении питающей сети 115 В, в этом случае контакты переключателя SW1 должны быть замкнуты.

Для плавного заряда электролитических конденсаторов С5-С6, включенных сразу после выпрямительного моста VD1-VD4, иногда устанавливают термистор RT с отрицательным ТКС. В холодном состоянии сопротивление термистора составляет единицы Ом, при прохождении через него тока, термистор разогревается, и сопротивление его уменьшается в 20-50 раз.

Для возможности включения компьютера дистанционно, в блоке питания имеется самостоятельный, дополнительный маломощный источник питания, который всегда включен, даже если компьютер выключен, но электрическая вилка не вынута из розетки. Он формирует напряжение +5 B_SB и построен по схеме трансформаторного автоколебательного блокинг-генератора на одном транзисторе, запитанного от выпрямленного напряжения диодами VD1-VD4. Это один из самых не надежных узлов блока питания и ремонтировать его сложно.

Необходимые для работы материнской платы и других устройств системного блока напряжения при выходе из блока выработки напряжений фильтруются от помех дросселями и электролитическими конденсаторами и затем посредством проводов с разъемами подаются к источникам потребления. Кулер, который охлаждает сам блок питания, запитывается, в старых моделях БП от напряжения минус 12 В, в современных от напряжения +12 В.

Ремонт БП компьютера АТХ

Внимание! Во избежание вывода компьютера из строя расстыковка и подключение разъемов блока питания и других узлов внутри системного блока необходимо выполнять только после полного отключения компьютера от питающей сети (вынуть вилку из розетки или выключить выключатель в «Пилоте»).

Первое, что необходимо сделать, это проверить наличие напряжения в розетке и исправность удлинителя типа «Пилот» по свечению клавиши его выключателя. Далее нужно проверить, что шнур питания компьютера надежно вставлен в «Пилот» и системный блок и включен выключатель (при его наличии) на задней стенке системного блока.

Как найти неисправность БП нажимая кнопку «Пуск»

Если питание на компьютер подается, то на следующем шаге нужно глядя на кулер блока питания (виден за решеткой на задней стенке системного блока) нажать кнопку «Пуск» компьютера. Если лопасти кулера, хоть немного сдвинуться, значит, исправны фильтр, предохранитель, диодный мост и конденсаторы левой части структурной схемы, а также самостоятельный маломощный источник питания +5 B_SB.

В некоторых моделях БП кулер находится на плоской стороне и чтобы его увидеть, нужно снять левую боковую стенку системного блока.

Поворот на маленький угол и остановка крыльчатки кулера при нажатии на кнопку «Пуск» свидетельствует о том, что на мгновенье на выходе БП появляются выходные напряжения, после чего срабатывает защита, останавливающая работу БП. Защита настроена таким образом, что если величина тока по одному из выходных напряжений превысит заданный порог, то отключаются все напряжения.

Причиной перегрузки обычно является короткое замыкание в низковольтных цепях самого БП или в одном из блоков компьютера. Короткое замыкание обычно появляется при пробое в полупроводниковых приборах или изоляции в конденсаторах.

Для определения узла, в котором возникло короткое замыкание нужно отсоединить все разъемы БП от блоков компьютера, оставив только подключенные к материнской плате. После чего подключить компьютер к питающей сети и нажать кнопку «Пуск». Если кулер в БП завращался, значит, неисправен один из отключенных узлов. Для определения неисправного узла нужно их последовательно подключать к блоку питания.

Если БП, подключенный только к материнской плате не заработал, следует продолжить поиск неисправности и определить, какое из этих устройств неисправно.

Проверка БП компьютера

измерением величины сопротивления выходных цепей

При ремонте БП некоторые виды его неисправности можно определить путем измерения омметром величины сопротивления между общим проводом GND черного цвета и остальными контактами выходных разъемов.

Перед началом измерений БП должен быть отключен от питающей сети, и все его разъемы отсоединены от узлов системного блока. Мультиметр или тестер нужно включить в режим измерения сопротивления и выбрать предел 200 Ом. Общий провод прибора подключить к контакту разъема, к которому подходит черный провод. Концом второго щупа по очереди прикасаются к контактам, в соответствии с таблицей.

В таблице приведены обобщенные данные, полученные в результате измерения величины сопротивления выходных цепей 20 исправных БП компьютеров разных мощностей, производителей и годов выпуска.

Для возможности подключения БП для проверки без нагрузки внутри блока на некоторых выходах устанавливают нагрузочные резисторы, номинал которых зависит от мощности блока питания и решения производителя. Поэтому измеренное сопротивление может колебаться в большом диапазоне, но не должно быть ниже допустимого.

Если нагрузочный резистор в цепи не установлен, то показания омметра будут изменяться от малой величины до бесконечности. Это связано с зарядкой фильтрующего электролитического конденсатора от омметра и свидетельствует о том, что конденсатор исправный. Если поменять местами щупы, то будет наблюдаться аналогичная картина. Если сопротивление велико и не изменяется, то возможно в обрыве находится конденсатор.

Сопротивление меньше допустимого свидетельствует о наличии короткого замыкания, которое может быть вызвано пробоем изоляции в электролитическом конденсаторе или выпрямляющего диода. Для определения неисправной детали придется вскрыть блок питания и отпаять от схемы один конец фильтрующего дросселя этой цепи. Далее проверить сопротивление до и после дросселя. Если после него, то замыкание в конденсаторе, проводах, между дорожками печатной платы, а если до него, то пробит выпрямительный диод.

Поиск неисправности БП внешним осмотром

Первоначально следует внимательно осмотреть все детали, обратив особое внимание на целостность геометрии электролитических конденсаторов. Как правило, из-за тяжелого температурного режима электролитические конденсаторы, выходят из строя чаще всего. Около 50% отказов блоков питания связано именно с неисправностью конденсаторов. Зачастую вздутие конденсаторов является следствием плохой работы кулера. Смазка подшипников кулера вырабатывается и обороты падают. Эффективность охлаждения деталей блока питания снижается, и они перегреваются. Поэтому при первых признаках неисправности кулера блока питания, обычно появляется дополнительный акустический шум, нужно почистить от пыли и смазать кулер.

Если корпус конденсатора вздулся или видны следы вытекшего электролита, то отказ конденсатора очевиден и его следует заменить исправным. Вздувается конденсатор в случае пробоя изоляции. Но бывает, внешних признаков отказа нет, а уровень пульсаций выходного напряжения большей. В таких случаях конденсатор неисправен по причине отсутствия контакта между его выводом и обкладки внутри него, как говорят, конденсатор в обрыве. Проверить конденсатор на обрыв можно с помощью любого тестера в режиме измерения сопротивления. Технология проверки конденсаторов представлена в статье сайта «Измерение сопротивления» .

Далее осматриваются остальные элементы, предохранитель, резисторы и полупроводниковые приборы. В предохранителе внутри вдоль по центру должна проходить тонкая металлическая проволочка, иногда с утолщением в середине. Если проволочки не видно, то, скорее всего она перегорела. Для точной проверки предохранителя нужно его прозвонить омметром . Если предохранитель перегорел, то его нужно заменить новым или отремонтировать . Прежде, чем производить замену, для проверки блока питания можно перегоревший предохранитель не выпаивать из платы, а припаять к его выводам жилку медного провода диаметром 0,18 мм. Если при включении блока питания в сеть проводок не перегорит, то тогда уже есть смысл заменять предохранитель исправным.

Как проверить исправность БП замыканием контактов PG и GND

Если материнскую плату можно проверить только подключив ее к заведомо исправному БП, то блок питания можно проверить отдельно с помощью блока нагрузок или запустить с помощью соединения контактов +5 В PG и GND между собой.

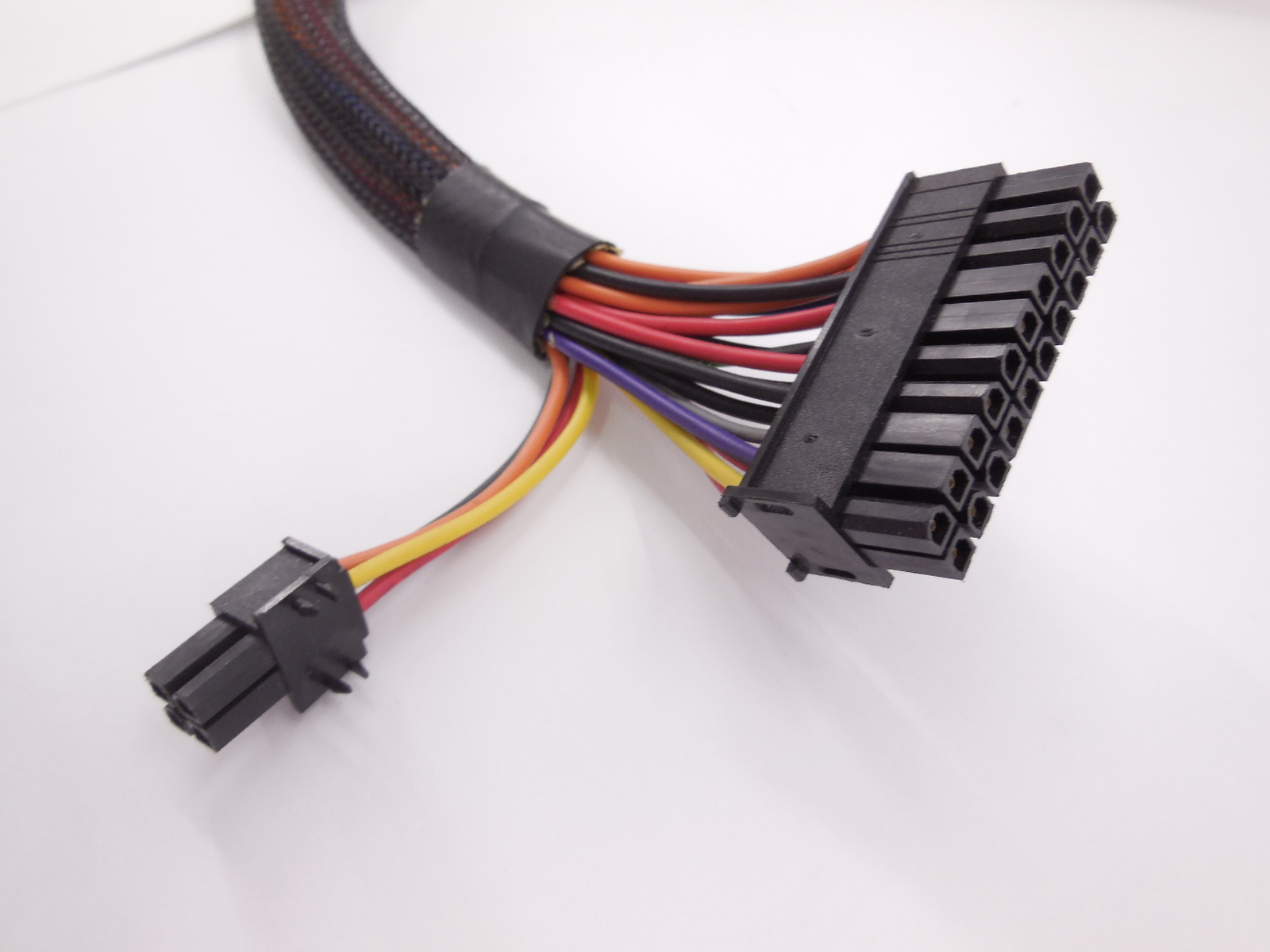

От блока питания на материнскую плату питающие напряжения подаются с помощью 20 или 24 контактного разъема и 4 или 6 контактного. Для надежности разъемы имеют защелки. Для того, чтобы вынуть разъемы из материнской платы нужно пальцем нажать наверх защелки одновременно, прилагая довольно большое усилие, покачивая из стороны в сторону, вытащить ответную часть.

Далее нужно закоротить между собой, отрезком провода, можно и металлической канцелярской скрепкой, два вывода в разъеме, снятой с материнской платы. Провода расположены со стороны защелки. На фотографиях место установки перемычки обозначено желтым цветом.

Если разъем имеет 20 контактов 14 (провод зеленого цвета, в некоторых блоках питания может быть серый , POWER ON) и вывод 15 (провод черного цвета, GND).

Если разъем имеет 24 контакта , то соединять между собой нужно вывод 16 (зеленого зеленого , в некоторых блоках питания провод может быть серого цвета, POWER ON) и вывод 17 (черный провод GND).

Если крыльчатка в кулере блока питания завращается, то блок питания АТХ можно считать работоспособным, и, следовательно, причина неработящего компьютера находится в других блоках. Но такая проверка не гарантирует стабильную работу компьютера в целом, так как отклонения выходных напряжений могут быть больше допустимых.

Проверка БП компьютера

измерением напряжений и уровня пульсаций

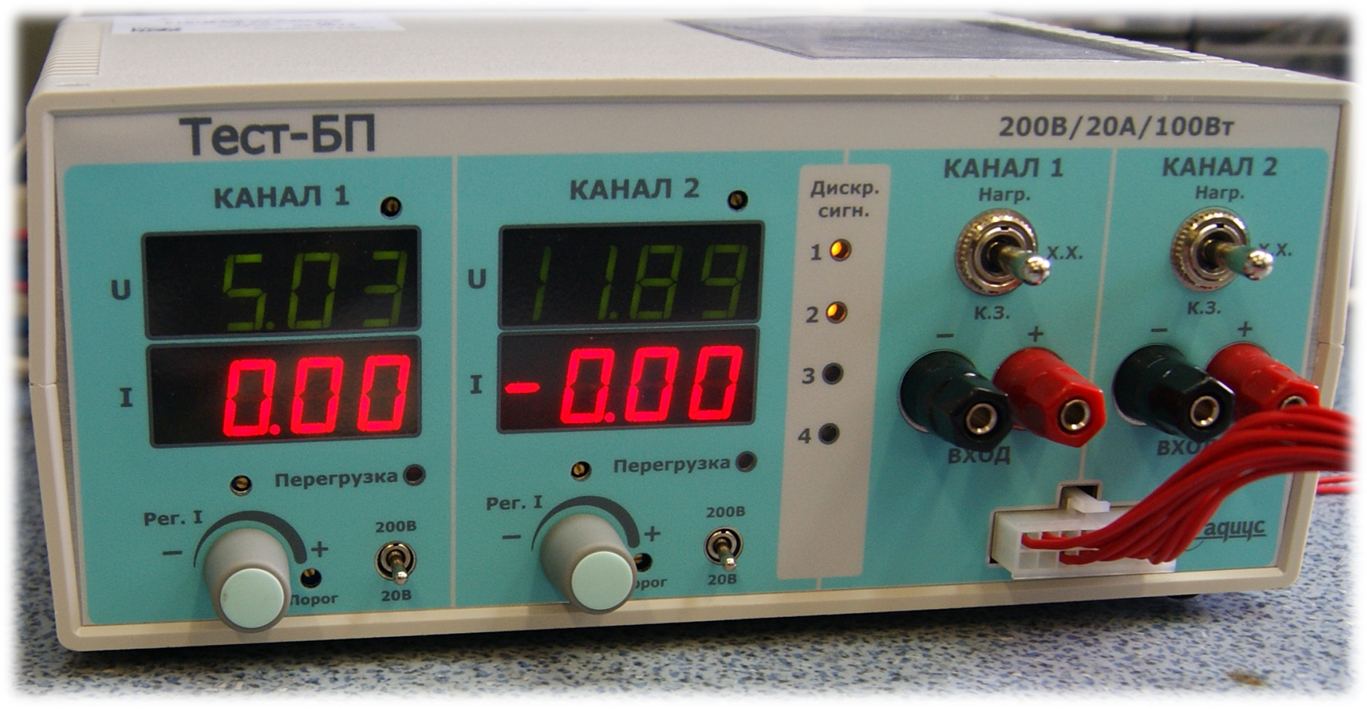

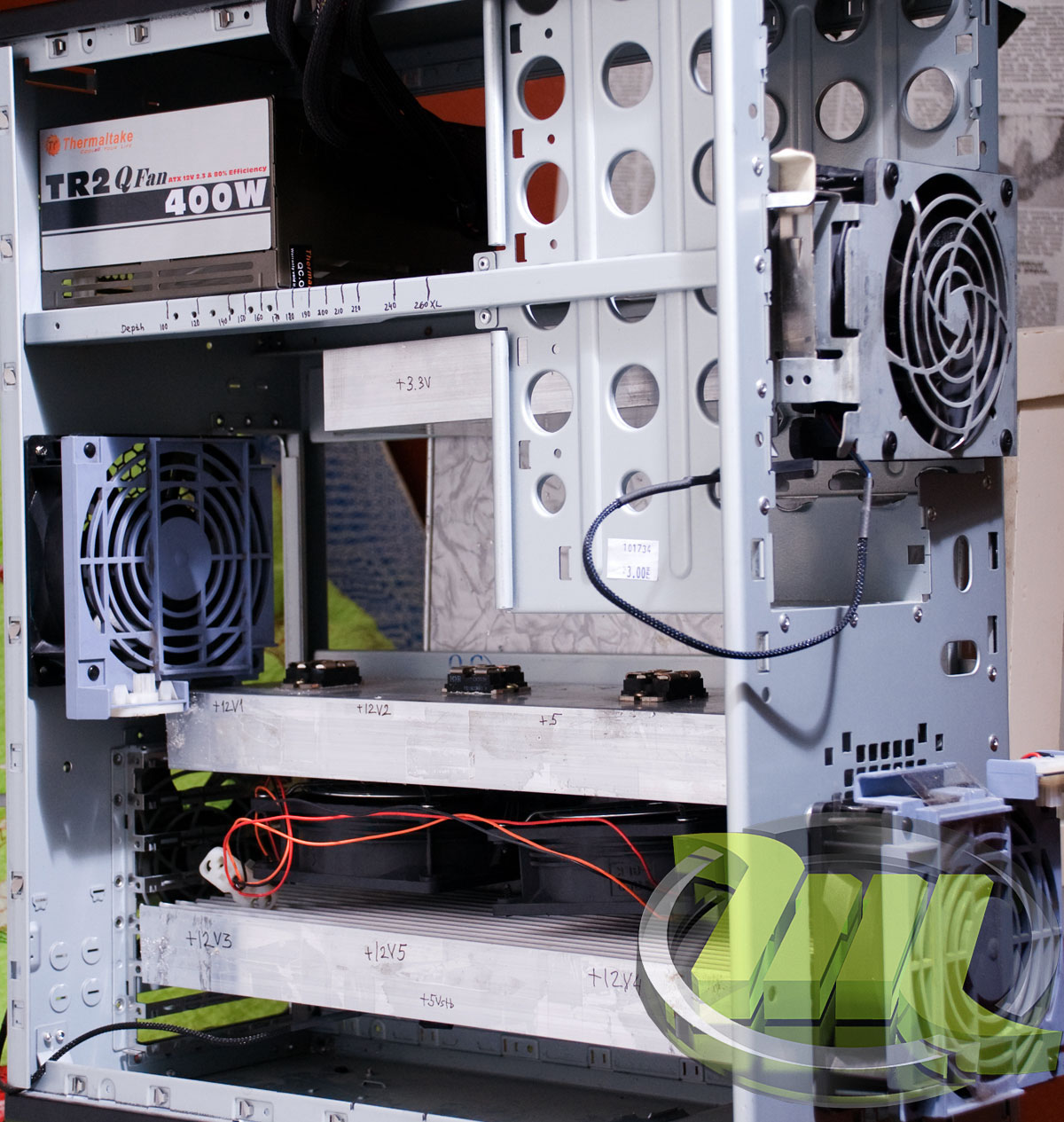

После ремонта БП или в случае нестабильной работы компьютера для полной уверенности в исправности блока питания, необходимо его подключить к блоку нагрузок и измерять уровень выходных напряжений и размах пульсаций. Отклонение величин напряжений и размахов пульсаций на выходе блока питания не должны превышать значений, приведенных в таблице.

Можно обойтись и без блока нагрузок измеряв напряжение и уровннь пульсаций непосредственно на выводах разъемов БП в работающем компьютере.

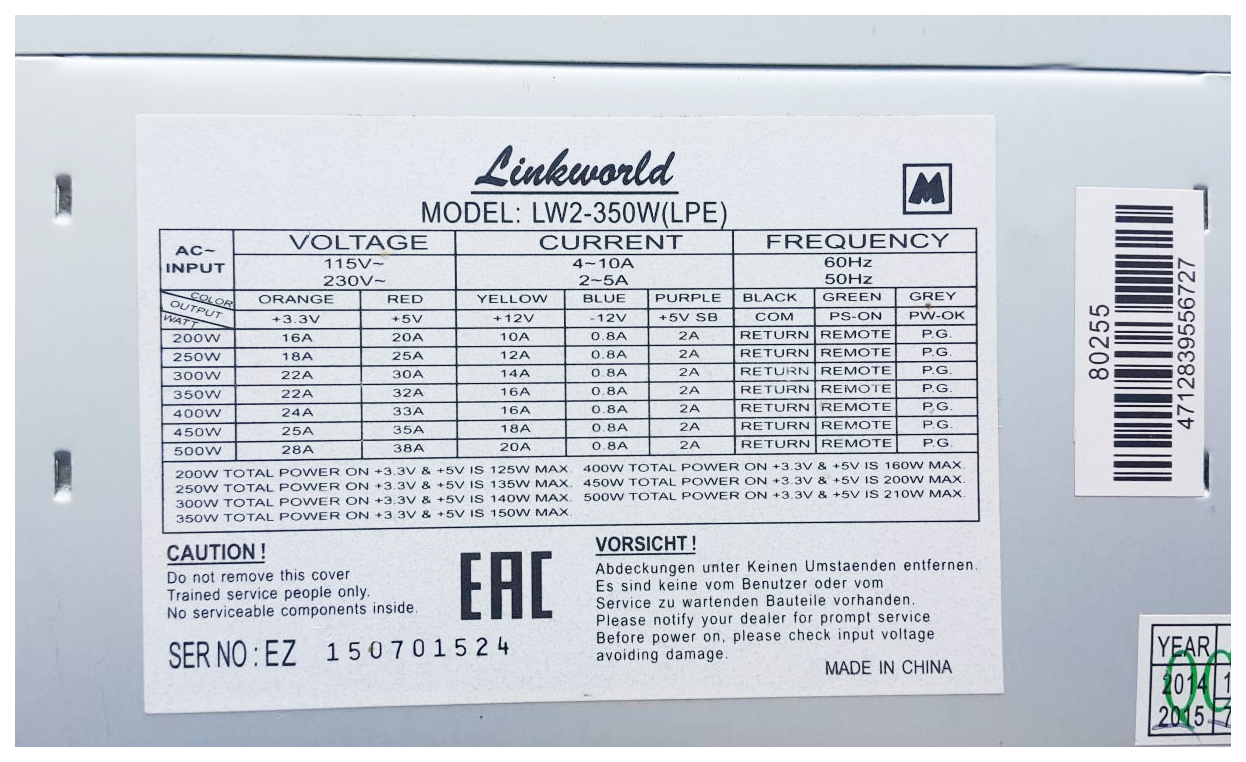

Таблица выходных напряжений и размаха пульсаций БП АТХ
Выходное напряжение, В	+3,3	+5,0	+12,0	-12,0	+5,0 SB	+5,0 PG	GND
Цвет провода	оранжевый	красный	желтый	синий	фиолетовый	серый	черный
Допустимое отклонение, %	±5	±5	±5	±10	±5	–	–
Допустимое минимальное напряжение	+3,14	+4,75	+11,40	-10,80	+4,75	+3,00	–
Допустимое максимальное напряжение	+3,46	+5,25	+12,60	-13,20	+5,25	+6,00	–
Размах пульсации не более, мВ	50	50	120	120	120	120	–

При измерении напряжений мультиметром «минусовой» конец щупа подсоединяется к черному проводу (общему), а «плюсовой» к нужным контактам разъема.

Напряжение +5 В SB (Stand-by), фиолетовый провод – вырабатывает встроенный в БП самостоятельный маломощный источник питания выполненный на одном полевом транзисторе и трансформаторе. Это напряжение обеспечивает работу компьютера в дежурном режиме и служит только для запуска БП. Когда компьютер работает, то наличие или отсутствие напряжения +5 В SB роли не играет. Благодаря +5 В SB компьютер можно запустить нажатием кнопки «Пуск» на системном блоке или дистанционно, например, с Блока бесперебойного питания в случае продолжительного отсутствия питающего напряжения 220 В.

Напряжение +5 В PG (Power Good) – появляется на сером проводе БП через 0,1-0,5 секунд в случае его исправности после самотестирования и служит разрешающим сигналом для работы материнской платы.

Напряжение минус 12 В (провод синего цвета) необходимо только для питания интерфейса RS-232, который в современные компьютерах отсутствует. Поэтому в блоках питания последних моделей этого напряжения может не быть.

Как заменить предохранитель в БП компьютера

Обычно в компьютерных блоках питания устанавливается трубчатый стеклянный плавкий предохранитель, рассчитанный на ток защиты 6,3 А. Для надежности и компактности предохранитель впаивают непосредственно в печатную плату. Для этого применяются специальные предохранители, имеющие выводы для запайки. Предохранитель обычно устанавливают в горизонтальном положении рядом с сетевым фильтром и его легко обнаружить по внешнему виду.

Но иногда встречаются блоки питания, в которых предохранитель установлен в вертикальном положении и на него надета термоусаживаемая трубка, как на фотографии выше. В результате обнаружить его затруднительно. Но помогает надпись, нанесенная на печатной плате рядом с предохранителем: F1 – так обозначается предохранитель на электрических схемах. Рядом с предохранителем может быть также указан ток, на который он рассчитан, на представленной плате указан ток 6,3 А.

При ремонте блока питания и проверке вертикально установленного предохранителя с помощью мультиметра был обнаружен его обрыв. После выпаивания предохранителя и снятия термоусаживаемой трубки стало очевидно, что он перегорел. Стеклянная трубка изнутри вся была покрыта черным налетом от перегоревшей проволоки.

Предохранители с проволочными выводами встречается редко, но их можно с успехом заменить обычными 6,3 амперными, припаяв к чашечкам с торцов одножильные кусочки медного провода диаметром 0,5-0,7 мм.

Останется только запаять подготовленный предохранитель в печатную плату блока питания и проверить его на работоспособность.

Если при включении блока питания предохранитель сгорел повторно, то значит, имеет место отказ других радиоэлементов, обычно пробой переходов в ключевых транзисторах. Ремонтировать блок питания с такой неисправностью требует высокой квалификации и экономически не целесообразен. Замена предохранителя, рассчитанного на больший ток защиты, чем 6,3 А не приведет к положительному результату. Предохранитель все равно перегорит.

Поиск в БП неисправных электролитических конденсаторов

Очень часто отказ блока питания, и как результат нестабильная работа компьютера в целом, происходит по причине вздутия корпусов электролитических конденсаторов. Для защиты от взрыва, на торце электролитических конденсаторов делаются надсечки. При возрастании давления внутри конденсатора происходит вздутие или разрыв корпуса в месте надсечки и по этому признаку легко найти отказавший конденсатор. Основной причиной выхода из строя конденсаторов является их перегрев из-за неисправности кулера или превышения допустимого напряжения.

На фотографии видно, что у конденсатора, находящегося с левой стороны, торец плоский, а у правого – вздутый, со следами подтекшего электролита. Такой конденсатор вышел из строя и подлежит замене. В блоке питания обычно выходят из строя электролитические конденсаторы по шине питания +5 В, так как устанавливаются с малым запасом по напряжению, всего на 6,3 В. Встречал случаи, когда все конденсаторы в блоке питания по цепи +5 В были вздутые.

При замене конденсаторов по цепи питания 5 В рекомендую устанавливаю конденсаторы, которые рассчитаны на напряжение не мене, чем на 10 В. Чем на большее напряжение рассчитан конденсатор, тем лучше, главное, чтобы по габаритам вписался в место установки. В случае, если конденсатор с большим напряжение не вмещается из-за размеров, можно установить конденсатор меньшей емкости, но рассчитанный на большее напряжение. Все равно емкость установленных на заводе конденсаторов имеет большей запас и такая замена не ухудшит работу блока питания и компьютера в целом.

Нет смысла заменять электролитические конденсаторы в блоке питания, если они все вспучились. Это значит, что вышла из строя схема стабилизации выходного напряжения, и на конденсаторы было подано напряжение, превышающее допустимое. Такой блок питания можно отремонтировать, только имея профессиональное образование и измерительные приборы, но экономически такой ремонт не целесообразен.

Главное при ремонте БП не забывать, что электролитические конденсаторы имеют полярность. Со стороны отрицательного вывода на корпусе конденсатора имеется маркировка, в виде широкой светлой вертикальной полосы, как показано на фото выше. На печатной плате отверстие для отрицательного вывода конденсатора расположено в зоне маркировки белого (черного) полукруга или отверстие для положительного вывода обозначается знаком «+».

Проверка дросселя групповой стабилизации БП АТХ

Если из системного блока компьютера вдруг запахло гарью, то одной из причин может быть перегрев дросселя групповой стабилизации в БП или подгоревшая обмотка одного из кулеров. При этом компьютер обычно продолжает нормально работать. Если после вскрытия системного блока и осмотра все кулеры вращаются, то значит, неисправен дроссель. Компьютер необходимо сразу выключить и заняться ремонтом.

На фотографии показан БП компьютера со снятой крышкой, в центре которой виден дроссель, покрытый изоляцией зеленого цвета, подгоревшей сверху. Когда я подключил этот БП к нагрузке и подал на него питающее напряжение, то через пару минут из дросселя пошла тонкая струйка дыма. Проверка показала, что все выходные напряжения в допуске и размах пульсаций не превышает допустимый.

Через дроссель проходит ток всех питающих компьютер напряжений и очевидно, что произошло нарушение изоляции проводов обмоток вследствие чего, они закоротили между собой.

Обмотки можно перемотать на этот же сердечник, но в результате сильного нагрева магнитодиэлектрик сердечника может потерять добротность, в результате из-за больших токов Фуко будет нагреваться даже при целых обмотках. Поэтому рекомендую установить новый дроссель. Если аналога нет, то нужно посчитать витки обмоток, сматывая их на сгоревшем дросселе, и намотать изолированным проводом такого же сечения на новом сердечнике. При этом нужно соблюдать направление обмоток.

Проверка других элементов БП

Резисторы и простые конденсаторы не должны иметь потемнений и нагаров. Корпуса полупроводниковых приборов должны быть целыми, без сколов и трещин. При самостоятельном ремонте целесообразно выполнить замену только элементов, отображенных на структурной схеме. Если потемнела краска на резисторе, или развалился транзистор, то менять их бессмысленно, так как, скорее всего это следствие выхода из строя других элементов, которые без приборов не обнаружить. Потемневший корпус резистора не всегда свидетельствует о его неисправности. Вполне возможно просто потемнела только краска, а сопротивление резистора в норме.

В современном мире развитие и устаревание комплектующих персональных компьютеров происходит очень быстро. Вместе с тем один из основных компонентов ПК – форм-фактора ATX – практически не изменял свою конструкцию последние 15 лет .

Следовательно, блок питания и суперсовременного игрового компьютера, и старого офисного ПК работают по одному и тому же принципу, имеют общие методики диагностики неисправностей.

Материал, изложенный в этой статье, может применяться к любому блоку питания персональных компьютеров с минимумом нюансов.

Типовая схема блока питания ATX приведена на рисунке. Конструктивно он представляет собой классический импульсный блок на ШИМ-контроллере TL494, запускающемся по сигналу PS-ON (Power Switch On) с материнской платы. Все остальное время, пока вывод PS-ON не подтянут к массе, активен только источник дежурного питания (Standby Supply) с напряжением +5 В на выходе.

Рассмотрим структуру блока питания ATX подробнее. Первым ее элементом является
:

Его задача – это преобразование переменного тока из электросети в постоянный для питания ШИМ-контроллера и дежурного источника питания. Структурно он состоит из следующих элементов:

• Предохранитель F1 защищает проводку и сам блок питания от перегрузки при отказе БП, приводящем к резкому увеличению потребляемого тока и как следствие – к критическому возрастанию температуры, способному привести к пожару.
• В цепи «нейтрали» установлен защитный терморезистор, уменьшающий скачок тока при включении БП в сеть.
• Далее установлен фильтр помех, состоящий из нескольких дросселей (L1, L2 ), конденсаторов (С1, С2, С3, С4 ) и дросселя со встречной намоткой Tr1 . Необходимость в наличии такого фильтра обусловлена значительным уровнем помех, которые передает в сеть питания импульсный блок – эти помехи не только улавливаются теле- и радиоприемниками, но и в ряде случаев способны приводить к неправильной работе чувствительной аппаратуры.
• За фильтром установлен диодный мост, осуществляющий преобразование переменного тока в пульсирующий постоянный. Пульсации сглаживаются емкостно-индуктивным фильтром.

Источник дежурного питания – это маломощный самостоятельный импульсный преобразователь на основе транзистора T11, который генерирует импульсы, через разделительный трансформатор и однополупериодный выпрямитель на диоде D24 запитывающие маломощный интегральный стабилизатор напряжения на микросхеме 7805. Эта схема хотя и является, что называется, проверенной временем, но ее существенным недостатком является высокое падение напряжения на стабилизаторе 7805, при большой нагрузке приводящее к ее перегреву. По этой причине повреждение в цепях, запитанных от дежурного источника, способно привести к выходу его из строя и последующей невозможности включения компьютера.

Основой импульсного преобразователя является ШИМ-контроллер . Эта аббревиатура уже несколько раз упоминалась, но не расшифровывалась. ШИМ – это широтно-импульсная модуляция, то есть изменение длительности импульсов напряжения при их постоянной амплитуде и частоте. Задача блока ШИМ, основанного на специализированной микросхеме TL494 или ее функциональных аналогах – преобразование постоянного напряжения в импульсы соответствующей частоты, которые после разделительного трансформатора сглаживаются выходными фильтрами. Стабилизация напряжений на выходе импульсного преобразователя осуществляется подстройкой длительности импульсов, генерируемых ШИМ-контроллером.

Важным достоинством такой схемы преобразования напряжения также является возможность работы с частотами, значительно большими, чем 50 Гц электросети. Чем выше частота тока, тем меньшие габариты сердечника трансформатора и число витков обмоток требуются. Именно поэтому импульсные блоки питания значительно компактнее и легче классических схем с входным понижающим трансформатором.

За включение блока питания ATX отвечает цепь на основе транзистора T9 и следующих за ним каскадов. В момент включения блока питания в сеть на базу транзистора через токоограничительный резистор R58 подается напряжение 5В с выхода источника дежурного питания, в момент замыкания провода PS-ON на массу схема запускает ШИМ-контроллер TL494. При этом отказ источника дежурного питания приведет к неопределенности работы схемы запуска БП и вероятному отказу включения, о чем уже упоминалось.

Отремонтировать блок питания компьютера своими руками: как самостоятельно починить БП

Отремонтировать блок питания компьютера своими руками

В современных десктопах предусмотрена защита от перепадов напряжения в электрической сети. Однако нередки случаи, когда она оказывается недостаточной. Первое, что страдает при этом — блок питания.

При наличии хотя бы минимального опыта в починке электроприборов, ремонт блока питания компьютера можно пробовать выполнить своими руками.

Первые признаки неисправности

Ситуация, когда системник вообще не включается, является критической. Обычно ей предшествует ряд первичных признаков, свидетельствующих о неисправности устройства, формирующего получаемое из электросети напряжение. К ним относятся:

• усиление шума при работе компьютера и появление посторонних звуков

• непривычно медленное включение компьютера
• самопроизвольное появление экрана BIOS, отключение компьютера.

При появлении хотя бы одного из указанных признаков, необходимо проверить БП

Проверка работоспособности

Предварительную проверку работоспособности устройства можно выполнить без разборки и использования каких-либо специальных тестирующих приборов. Для этого достаточно отключить все разъемы компьютера, за исключением контактов БП и центрального процессора, а затем повторить попытку включения.

Более надежный метод проверки заключается в замерах напряжения на проводах, идущих к материнской плате. Тестирование выполняется при помощи специального прибора – мультиметра (цифрового вольтметра). В приведенной ниже таблице указаны допустимые значения напряжения:

Фото 1. Таблица допустимых величин напряжения

Все измерения необходимо производить под нагрузкой (при включенном ПК).

Как исправить поломку своими силами

В ряде случаев единственным выходом при поломке БП, является его замена. Пошаговая инструкция замены устройства своими руками в этом видео:

Впрочем, прежде чем тратить деньги на покупку новой запчасти, есть смысл попытаться отремонтировать старую.

Большинство импульсных БП можно починить. Ремонт в домашних условиях выполняется по следующей схеме:

• снятие устройства с ПК (для этого необходимо отпустить четыре крепящих винта и осторожно извлечь узел из корпуса)
• разборка БП (снятие кожуха)
• удаление пыли (феном или пылесосом)
• осмотр схемы блока питания, выяснение причины неисправности и проведение мероприятий по ее устранению
• проверка работы вентилятора системы охлаждения и проведение его профилактики.

Причины неисправности и способы их устранения

У всех блоков питания – похожая конструкция и функциональная схема. Стандартная схема импульсных БП (АТХ) выглядит следующим образом:

Фото 2. Схема АТХ

Наиболее частой причиной выхода их строя блока питания десктопа является:

• перегоревший предохранитель
• вздувшиеся электролитические конденсаторы
• выход из строя диодного моста.

Вышеперечисленные проблемы можно устранить своими руками. Из инструментов потребуются отвертка и паяльник.

Следует отметить, что нередко поломка блока питания десктопа, является следствием заклинивания вентилятора системы охлаждения. Поэтому, наряду с устранением основной неисправности БП, обязательно следует выполнять профилактику кулера. Для этого вентилятор необходимо снять, разобрать, почистить и смазать.

Самостоятельный ремонт

Первое, что следует проверить в неисправном устройстве – это предохранитель на входе (смотри схему фото 2). Чаще всего его впаивают в печатную плату, но в некоторых случаях для этого предусмотрены специальные посадочные гнезда.

Предохранители могут гореть в результате короткого замыкания или из-за работы устройства под повышенной нагрузкой. Заменить сгоревший элемент можно на аналогичный либо на предохранитель с большим током срабатывания (но не более, чем на 1 ампер!). Нет смысла ставить предохранитель меньшей силы — он непременно сгорит.

Следующим в схеме блока питания идет сетевой фильтр. Он построен на импульсном высокочастотном трансформаторе, диодном мосте и конденсаторах.

Вздутые электролитические конденсаторы хорошо заметны при визуальном осмотре.

Фото 3. Вздувшиеся конденсаторы

Пришедшие в негодность конденсаторы можно заменить на аналогичные по емкости, с таким же или большим работающим напряжением. В данном случае главное, чтобы:

• габарит позволил установить новый комплектующий на плате
• соблюдалась полярность.

Исправность диодного моста проверяется с использованием омметра. При подключении к рабочему диоду прибор покажет сопротивление примерно 500 Ом в одном положении, а при инверсном подключении оно будет стремиться к бесконечности. В противном случае элемент нуждается в замене.

О том, как отремонтировать самому блок питания АТХ, детально рассказано в видео:

В каких случаях не стоит пытаться отремонтировать БП своими руками

Определив самостоятельно причину неисправности блока питания и устранив ее, следует скрупулезно вновь проверить уровень всех напряжений. Только после этого приступать к установке его на место.

Если показатели не соответствуют норме, значит, скорее всего, неисправность вызвана нарушениями в схеме питающего напряжения или другими причинами, установить которые в домашних условиях, без специального профессионального оборудования просто невозможно. В этом случае будет разумным обратиться за помощью к профессионалам.

Нет смысла делать самостоятельный ремонт, если вздулись все конденсаторы, или большая часть из них. Это означает, что причина неисправности — в других узлах схемы, которую сможет установить только квалифицированный мастер сервисного центра.

Не нужно пытаться отремонтировать своими руками блок питания, если в нем подгорел резистор или транзистор (это также всего лишь является свидетельством выхода из строя других элементов схемы).

основные причины и симптомы неисправностей

Блок питания для стационарного компьютера — необходимая вещь в реалиях ситуации с электричеством в странах бывшего СНГ: частые перепады напряжения и периодические отключения. Давайте разберемся с тем, как он работает, как проверить блок питания и что делать, если он пищит?

Что такое блок питания?

Блок питания компьютера — это прибор, который формирует напряжение, которое необходимо для нормальной работы компьютера, преобразуя ток, который в него поступает из общей электрической сети. В России прибор делает из переменного тока от общей электросети 220В и частотой 50Гц в несколько показателей постоянного тока низких значений: 3,3В; 5В; 12В и т.д.

Основное, на что стоит смотреть при покупке электрического прибора — его мощность, которая измеряется ваттами (Вт). Чем больше мощности потребляет компьютер, тем больше мощности должно быть в показателях блока питания.

Бюджетные компьютеры, которые часто покупаются для оборудования офисов или школ, потребляют около 300-500 Вт. Если модель не из дешевых — игровая или для работы с тяжелыми инженерными или монтажными программами, то мощность у такого компьютера около в 600 Вт. Кроме того, есть модели, которые нуждаются в мощности на киловатт, но это компьютеры с видеокартами топ-класса, которые редко бывают у обычного пользователя.

Блок питания выступает энергетическим ядром стационарного компьютера, ведь именно он подает напряжение на все составляющие вычислительной машины и дает возможность компьютеру продолжать работу и не сбиваться из-за перепадов тока. Сначала блок питания подключают к общей сети через розетку, а потом присоединяют его к компьютеру. Он распределяет напряжение, которое требует та или иная деталь, на весь ПК.

Обычно, из компьютерного блока питания к самому ПК идет много кабелей: к материнской плате, жесткому диску, видеокарте, приводу, к вентилятору и прочее. Чем лучше и качественнее блок, тем более стабильно он реагирует на то, что в общей сети происходит перепад напряжения. Именно то, что блок питания всегда выдает постоянное напряжение, вне зависимости от того, что творится в общей сети и сохраняет стационарный компьютер и его отдельные компоненты от поломок и износа.

Если в компьютере стоят даже самые лучшие видеокарта, материнская плата и современная система охлаждения, а блок питания не справляется с поставленной перед ним задачей, то вся мощность комплектующих бесполезна.

Чем опасна нехватка мощности в ПК?

Если вы не определились с тем, брать ли достаточно мощный блок питания компьютера, то приведем несколько примеров того, что бывает, когда мощность у блока питания недостаточная:

• Может выйти из строя или частично повредиться жесткий диск. Если он не получает достаточно мощности, на головки для считывания не работают в полном объеме, скользят по поверхности жесткого диска и царапают его. Интересно, что могут быть слышны звуки царапанья.
• Могут быть проблемы с видеокартой. В некоторых случаях на мониторе даже пропадает изображение. Особенно это случается, если запущена тяжелая игра.
• Также съемные накопители могут не распознаваться компьютером, если нет нормального питания.
• Когда ПК работает на полной мощности, он может сам выключиться и перезагрузиться.

Однако не стоит думать, что все проблемы только в блоке питания. Если стоят плохие комплектующие, то проблема скорее всего в них. Однако, если с запчастями все хорошо, то стоит купить более мощный БП — и все проблемы уйдут.

Отличие плохого блока питания от хорошего

Как узнать какой блок питания стоит у вас, хороший или недостаточно мощный? Есть несколько критериев по которым определяется качественный БП:

1. Хороший защищает от скачков напряжения в общей сети. Если произойдет сильный скачок, то блок питания сам сгорит, но оставит компьютер и комплектующие целыми и невредимыми.,
2. У хорошего блока питания удобная система проводов, она современная, есть возможность подключать и отключать некоторые кабеля самостоятельно.
3. У качественной модели хорошая система охлаждения, он не перегревается, вентилятор у БП не шумит сильно при работе.

Проверка блока питания

Иногда бывает так, что компьютер плохо работает, не включается или выключается сам, тогда нужна проверка блока питания. Есть способ, как можно сделать это дома самостоятельно без мультиметра переподключений схем.

Метод скрепки

Есть простой способ, как проверить нормально ли работает блок питания с помощью простой скрепки. Это простой способ, который не покажет, нормально ли работает блок питания, но с помощью него легко понять, подает ли устройство ток на компьютер в целом. Последовательность действий такова:

• Отключите компьютер от напряжения.
• Откройте крышку корпуса и отключите разъем от материнской платы.
• Из канцелярской скрепки сделайте перемычку в форме U и закоротите перемычкой зеленый провод разъема и черный, который работает рядом с зеленым.
• Включите блок питания.
• Если все заработало, то в теории БП работает нормально. Если нет — то его стоит нести в ремонт.

Основные симптомы и неисправности

Как можно определить, нужна ли блоку питания тщательная проверка и ремонт в сервисе или он работает хорошо? Если БП совсем вышел из строя, он не будет включаться с перемычкой, но иногда есть проблемы, которые просто так не заметить.

Чаще всего это происходит, если пользователь замечает, что есть какие-то нарушения в работе материнской платы или в оперативной памяти. На самом деле, это может быть проблема с мощностью БП и с тем, как регулярно и без перебоев он ее подает на определенные микросхемы. Описанные ниже проблемы могут возникать у пользователя, если неисправен блок питания.

1. Компьютер зависает, когда включается или перезагружается.
2. Система без вашего ведома выключается или перезагружается самостоятельно.
3. Ошибки памяти.
4. HDD останавливает работу.
5. Внезапно глохнет вентилятор.
6. Компьютер не видит флеш-карты или съемные жесткие диски.
7. Есть запах дыма — причина тут может быть в том, что трансформатор или дроссели перегорели. Также часто бывает, что раздуло конденсаторы.
8. Блок питания пищит. Чаще всего в этом случае неисправен вентилятор в БП. Нужна его проверка, смазка и очистка.

Если вы заметили один из этих симптомов и подозреваете, что проблема может быть в блоке питания, так как он старый или дешевый, то нужно нести его в ремонт, так как это может быть опасно для компьютера. Часто ПК просто горели от того, что неисправен или плохо работает БП. Однако, если причин сомневаться в надежности БП мало, то стоит вызвать специалиста для того, чтобы он провел комплексную проверку всех систем компьютера, сделал необходимую очистку и проверил сам блок питания. Помните, что проверка и починка обойдутся дешевле, чем покупка нового компьютера, к тому же, своевременная консультация поможет сохранить много нервов и продлить жизнь устройства еще на несколько лет сверх отмеренного ему срока.

Пищит блок питания

Стоит подробнее разобраться с проблемой писка блока питания, так как это — одна из самых частых причин, по которой пользователи обращаются в сервис. Это не только раздражающий симптом, но и серьезная причина задуматься о ремонте или покупке нового устройства.

Есть несколько причин, по которым пищит блок питания:

1. Причина в электричестве. Если возникают сильные перепады напряжения, они сбивают слаженную работу блока питания и это проявляется неприятным писком. Однако он чаще всего разовый, не длится долго, не повторяется чаще пары раз в неделю (если в вашем доме нет серьезных проблем с напряжением, от которых часто гаснет свет и страдает вся бытовая техника). Проблема чаще всего оказывается в розетке. Для того, чтобы это проверить, стоит подключить устройство к новой розетке, желательно — на противоположной стороне комнаты и убедится, не пищит ли БП так часто, как до этого.
2. Частый писк, который длится дольше пары секунд — более тревожный звонок, ведь он говорит о неисправности внутри самого блока питания. Так чаще всего бывает когда ослаблены соединения внутренних компонентов.
3. Кроме того, писк может указывать на ошибки при сборке блока питания. Однако, в таком случае, частый и неприятный писк у БП будет сразу после покупки. Если вы обратитесь в сервисный центр с чеком, они вам его поменяют или пересоберут, чтобы неисправности не было.
4. Обратите внимание, если писк частый, он не уходит, когда вы подключаете его к другой сети, а также блок питания сильно греется и шумит, его срочно нужно нести в ремонт. Кроме того, тревожным звоночком является вздутие корпуса БП — тогда нужно его менять как можно быстрее. И помните, что покупка нового блока питания или починка старого обойдется дешевле, чем новый компьютер и данные, которые сгорят вместе с жестким диском, если произойдет внезапный скачок напряжения в сети.

Top 10 Лучшие тестеры блоков питания для ПК 2020 — Bestgamingpro

10 лучших тестеров блоков питания для ПК 2020

#	Предварительный просмотр	Товар
1		Тестер блока питания для ПК, тестер блока питания для разъемов ATX / ITX / IDE / HDD / SATA / BYI, ​​1,8-дюймовый ЖК-дисплей …	Проверить цену сейчас
2		Тестер компьютерных блоков питания Kingwin для ПК, цифровой ЖК-экран, ATX / ITX / IDE / HDD / SATA / BYI (KPST-01)	Проверить цену сейчас
3		Thermaltake Dr.Автоматизированный тестер блоков питания Power II с ЖК-дисплеем увеличенного размера для всех блоков питания — AC0015	Проверить цену сейчас
4		Comidox 1Pcs 20/24 Pin LCD Computer PC Power Supply Tester для ATX BTX ITX TFX SATA с зуммером …	Проверить цену сейчас
5		Optimal Shop 20 + 4-контактный ЖК-тестер питания компьютера для разъемов SATA IDE HDD ATX ITX BYI-черный	Проверить цену сейчас
6		24-контактный ATX EPS PSU Блок питания Перемычка Инструментальный тестер стартера Переключатель запуска, совместимый с…	Проверить цену сейчас
7		Тестер питания компьютера Soapow ЖК-дисплей Поддержка алюминиевого сплава 20 / 24Pin ATX SATA	Проверить цену сейчас
8		Optimal Shop 20/24 4/6/8 Pin тестер источника питания для разъемов SATA, IDE, HDD, ATX, ITX, BYI — черный	Проверить цену сейчас
9		Yiqigou 20 24-контактный ATX BTX ITX TFX Инструмент обнаружения питания ЖК-дисплей Тестер питания компьютера с…	Проверить цену сейчас
10		20/24 4/6/8 контактный компьютерный тестер блока питания ПК с ЖК-дисплеем и зуммером для ATX, ITX, BTX, …	Проверить цену сейчас

1. Tan QY PC Power Supply Tester 20/24 Pin PSU ATX SATA HDD (черный)

• Совместимость с atx, btx, itx
• Прочный пластик. тесты pc 20/24-pin, psu, atx, sata, hdd.
• Предотвратите электрические катастрофы, периодически проверяя источники питания и обнаруживая проблемы, прежде чем повредить компьютер
• Проверка напряжения: +3.3В, + 5В, + vsb, -5В, -12В и + 12В
• Зеленый светодиодный дисплей загорается, когда ваши устройства работают без сбоев.

Проверить цену сейчас

2. Optimal Shop 20 + 4-контактный ЖК-тестер питания компьютера для SATA IDE HDD Разъемы ATX ITX BYI — черный

• Корпус из алюминиевого сплава: легкий и удобный для переноски, высокая прочность, хорошая теплопроводность и устойчивость к коррозии.
• Сигнал зуммера: при выходе из строя вашего блока питания с номером pg тестер мощности подает сигнал зуммера, который легко узнать.
• 8-в-1 тестер блоков питания atx: поддержка тестирования 20-контактного ide / 24-контактного ide / hdd / гибкого диска 4-контактного / pci-e 6-контактного / 4-контактного / 8-контактного / разъема sata.
• 1,8 ″ ЖК-экран: выходное напряжение отображается на 1,8-дюймовом ЖК-экране, который легко читается (1,8-дюймовый ЖК-экран питается от 20-контактного / 24-контактного разъема). Примечание: есть ли царапина на экране продукта, потому что экран легко поцарапать, мы наклеиваем на него защитную пленку, если вы думаете, что это некрасиво, вы можете оторвать ее самостоятельно.
• При тестировании с hdd / гибким диском 4-контактный / pci-e 6-контактный / 4-контактный / 8-контактный / разъем sata индикатор слева показывает выходное напряжение (+ 12В + 3,3В + 5В).

Проверить цену сейчас

3. Comidox 1 шт. 20/24 контактный ЖК-компьютер Тестер питания ПК для ATX BTX ITX TFX SATA с зуммером Автоматическая сигнализация

• На ЖК-дисплее отображаются различные параметры, такие как выходное напряжение и pg. когда каждый параметр превышает нормальное значение, зуммер издает предупреждение, а соответствующее значение мигает.
• Он имеет ЖК-дисплей с интуитивно понятным и точным отображением напряжения (+/- 0,01 В), автоматическую сигнализацию неисправности, полный тестовый интерфейс, небольшой и красивый внешний вид и множество тестовых функций. это лучший выбор для быстрого определения мощности ПК.
• ЖК-тестер мощности — это мощное устройство для проверки мощности. Этот тестер мощности необходимо подключить только к разъему atx блока питания, чтобы легко и интуитивно узнать, в норме ли выходной сигнал каждого блока питания. он может обнаруживать блоки питания компьютера atx, btx, itx, tfx и может отображать различные значения напряжения и pg на жидких кристаллах для быстрого определения производительности.
• Он может измерять напряжение каждой группы источников питания 3.3v / + 5v / + 12v / -12v / sb + 5v / pg, а также измерьте выходной провод p4 / p6 / p8 / sata / ide, внешний кристалл / sata / p6 / p8 — это свет, ЖК-дисплея нет Напряжение. только 24-контактный или 20-контактный разъем будет иметь напряжение на ЖК-дисплее.
• Поддержка 20-контактного, 24-контактного интерфейса ATX / интерфейса sata / 4-контактного, 8-контактного интерфейса / графической карты pci-e 6-контактного интерфейса / интерфейса дисковода гибких дисков / интерфейса жесткого диска.

Проверить цену сейчас

4. Тестер блока питания Optimal Shop 20/24 4/6/8 Pin для разъемов SATA, IDE, HDD, ATX, ITX, BYI — черный

• Зеленый светодиодный дисплей загорается, когда ваши устройства работают без сбоев.испытание напряжения: +12 В, -12 В + 5 В, -5 В + 3,3 В, 5 В в режиме ожидания (SB) 12 В, хорошее питание (PG).
• Разъемы: floopy, hdd, cdrom, sata, 4pin (p4), 8pin (dual-cpu), 6pin (pci-express).
• Тестер источника питания представляет собой надежный тестер напряжения питания для ПК. Защищает ваш компьютер от повреждений.
• Простота использования. Инструкция по эксплуатации находится на лицевой стороне тестера.
• Оптимальный магазин, беззаботная гарантия 12 месяцев и дружелюбное обслуживание клиентов.

Проверить цену сейчас

5. JacobsParts 20 + 4-контактный ЖК-тестер блока питания для ATX, ITX, BTX, PCI-E, SATA, HDD

• Совместимость с источниками питания atx, btx, itx
• Размер: 4.75 ″ x 2,5 ″ / 12,07 см x 6,35 см; цвет: черный
• С легкостью проверьте блок питания компьютера и не повредите компьютерное оборудование • батарейки не требуются
• Источник напряжения: 20/24-контактный (разъем atx) • Испытание напряжения: + 3,3 В, + 5 В, + vsb и + 12 В
• В комплекте: 1x цифровой тестер питания

Проверить цену сейчас

6. Тестер блока питания ПК, разъемы ATX / ITX / IDE / HDD / SATA / BYI Тестер блока питания, 1,8-дюймовый ЖК-экран (корпус из алюминиевого сплава)

• [корпус из алюминиевого сплава] — легкий и удобный для переноски, высокая прочность, хорошая теплопроводность и устойчивость к коррозии
• [звуковой сигнал] — когда тестовое значение вашего блока питания выходит за пределы нормального диапазона, тестер блока питания выдает сигнал зуммера, легко узнать
• [8-в-1 тестер блоков питания atx] — поддержка 20-контактных разъемов ide / 24-pin ide / hdd / floppy 4-pin / pci-e 6-pin / 4-pin / 8-pin / sata
• [1.8-дюймовый ЖК-экран] — выходное напряжение отображается на ЖК-экране 1,8 дюйма, легко читается (ЖК-экран 1,8 дюйма питался от 20-контактного / 24-контактного разъема), примечание: на экране продукта полно царапин. это потому, что экран легко поцарапать, мы наклеиваем на него защитную пленку, если считаете, что это некрасиво, можете сами оторвать
• Примечание: напряжение интерфейса ide / sata / p6 / p8 отображается тремя индикаторами слева от тестера мощности. если их напряжение в норме, то три группы лампочек (+ 12В, + 3.3, + 5в) будет дальше. если индикатор не горит, это означает, что группа интерфейсных линий неисправна

Проверить цену сейчас

9. HDE 20 + 4-контактный ЖК-тестер блока питания для ATX, ITX, BTX, PCI-E, SATA, HDD

• Совместимость с источниками питания atx, btx, itx
• Размер: 4,75 x 2,5 дюйма / 12,07 x 6,35 см; цвет: черный
• С легкостью проверьте блок питания компьютера и не повредите компьютерное оборудование | батарейки не требуются
• Источник напряжения: 20 / 24pin (коннектор atx) | испытание напряжением: +3.3v, + 5v, + vsb и + 12v
• В комплекте: 1x цифровой тестер питания, 1x инструкция по эксплуатации

Проверить цену сейчас

10. CERRXIAN Computer PC Power Tester 20/24 Pin для SATA, HDD, ATX, ITX, BTX, CDROM

• Удобно — он проверяет напряжение на всех проводах, чтобы убедиться, что источник питания работает должным образом. Тестер мощности полностью поддерживает atx, btx, itx power. подключите разъем питания к этому тестеру мощности, и вы сразу узнаете, если что-то пойдет не так.
• Многофункциональная функция — сигнализация неисправности, светодиодный дисплей, полный тестовый интерфейс, небольшой и красивый внешний вид, полные тестовые функции и т. Д. Просты в использовании, просто подключите разъемы, и зеленый светодиод загорится, чтобы показать, на какие контакты подается питание.
• Essential — этот тестер блоков питания является незаменимым инструментом для всех инженеров-электронщиков. Используйте тестер источника питания, чтобы отобразить данные о напряжении тестируемого устройства на встроенном светодиодном экране устройства. вы можете точно обнаружить проблемы с питанием и предотвратить повреждение материнской платы.
• Широко используется — он позволяет быстро диагностировать или устранять проблемы с питанием, которые нужно проверять в первую очередь при диагностике проблем с компьютером. проверьте 20/24-контактный блок питания atx (материнская плата), блок питания sata (жесткий диск), блок питания molex (старый жесткий диск), блок питания mini-molex (гибкий диск) и 6-контактный pci-e (видеокарта) ) разъем.
• Простота использования — инструкция по эксплуатации на лицевой стороне разъемов тестера: floopy, hdd, cdrom, sata, 4pin (p4), 8pin, 6pin. Блок питания автоматически включится при подключении.

Проверить цену сейчас

Технический специалист . Гуру социальных сетей . Злой решатель проблем. Всего писатель. Интернет-энтузиаст . Интернет-ботаник . Страстный геймер. Твиттер-бафф.

Правильный тестер блоков питания — это инструмент, который должен иметь практически каждый, кто занимается этим хобби. : buildapc

На прошлых выходных мой друг принес мне свой компьютер. Он был на конце своей веревки со своей машиной, и почему она не завершила POST. Он заменил память, заменил процессор и готовился заказать материнскую плату, так как у него закончилась гарантия.

Он бы не сделал НИКАКОГО из этого, если бы сначала поговорил со мной. Когда он принес свою машину, я спросил, что он сделал, и моей первой реакцией было сказать: «Звучит как отключенный источник питания». Его ответ — тот, который я часто вижу в этом сабвуфере, и он сводит меня с ума. CRAZY:

«Это не может быть блок питания — я сделал тест скрепки, и он запускается! Я знаю, что блок питания работает. ! »

После того, как я оправился от легкого инсульта, я пошел в свой гараж, схватил свой технический комплект и взял один из моих любимых инструментов: тестер источника питания.Через 10 секунд я подтвердил то, что в основном уже знал: шина 5 В и шина 12 В процессора не работают. И это несмотря на то, что блок питания работает.

Тестер блока питания стоит всего около 15 долларов, ребята. Это инструмент, который должен иметь каждый, кто попадает в их машину, даже если у них нет проблем. Это как поршень — лучше иметь ДО того, как он понадобится. Если только по той причине, что вы можете проверить свой или одолжить его друзьям.

Тест на скрепку означает ДЖЕК, поскольку известно, что ваш блок питания работает.Буквально все это доказывает, что блок питания запустится. Но это все равно, что сказать, что машина, стоящая на блоках, может ехать в магазин, потому что двигатель запускается.

Edit: поскольку многие люди подняли их, я продолжу и обращусь к мультиметрам. Они являются абсолютно хорошей заменой, если у вас нет тестера блока питания, подобного тому, который я связал. Моя единственная претензия к ним заключается в том, что я не знаю обо всех здесь, но я не запомнил схему распиновки разъемов источника питания (черт, мне все еще нужно искать схему коммутационного кабеля, когда я делаю Кабель CAT6, поскольку я его в значительной степени запомнил, но я хочу быть уверен на 100%).Поэтому мне пришлось бы следовать схеме и проверять, что я последовательно подключаю правильные контакты разъема, и проверять, выдают ли они правильное напряжение. Тогда учтите, что современный блок питания может иметь до 50 контактов или более для тестирования (24-контактный ATX, 4-8-контактный CPU1, 4-8-контактный CPU2, 6/8-контактный PCIE1, 6/8-контактный PCIE2 , так далее). Я все же рекомендую тестер вместо мультиметра просто ради скорости. Однако если у вас есть время и терпение, чтобы провести тест с помощью мультиметра, тогда вам, вероятно, будет лучше, поскольку этот инструмент определенно подпадет под правило юнит-задателя Алтона Брауна.

Тестер питания ПК ATX

Тестер питания ПК ATX

Поскольку я часто ремонтирую импульсные блоки питания ATX, я построил этот простой тестер, который показывает наличие всех выходных напряжений ATX. Он может указывать на выходы 3,3 В, 5 В, 12 В, -5 В и -12 В и напряжение вспомогательного питания 5 В, которое присутствует даже после переключения в режим ожидания. Также имеется индикация сигнала PG (Power Good), который дает материнской плате сигнал о том, что напряжение источника питания уже в допустимых пределах и она может работать.Для индикации выбрал сверхъяркие светодиоды. Для 5VSB я использую красный, зеленый для PG и белый для остальных напряжений. Я выбрал резисторы для тока 5 мА (максимум светодиодов вероятно 20 или 30 мА). Переключатель включает питание ПК из режима ожидания. Простая разводка БП Тестер представлен на принципиальной схеме ниже (помните, что светодиоды -5 и -12 направлены в противоположные стороны). Ниже вы также можете увидеть распиновку 20-контактного разъема ATX версии 1.0. Разъем для тестера Я утилизировал неисправную плату.Его также можно вставить в 24-контактный разъем кабеля (ATX версии 2.0), четыре позиции будут перекрываться. Есть только еще один COM, 3.3V, 5V и 12V, вероятно, для уменьшения сопротивления кабелей и для работы с более высокими токами. Некоторые SMPS не имеют выхода -5 В, с такими источниками питания светодиод -5 не будет светиться, но это не означает, что питание неисправно.

Схема тестера питания ПК ATX (как для ATX 1.0, так и для ATX 2.0)

ATX 1.0 распиновка разъема.

Завершил тестер ATX.

Тестирование ATX (v 1.0) с помощью этого тестера.

Тестер с горящими светодиодами.

Тестирование питания ATX 2.0 без выхода -5 В.

Видео — Тестирование блока питания ПК ATX.

дом

Тестер встроенного блока питания

PassMark, обзор

Введение

Вам нужно выяснить, является ли источник питания или что-то еще причиной всех проблем, с которыми сталкивается ваша система? Если вам нужно провести расширенный тест, простой мультиметр не подойдет.Также требуется прицел для измерения времени и пульсаций, а такие инструменты не доступны по цене. Кроме того, вам необходимо обладать необходимыми базовыми знаниями для работы с ними, а измерение времени и пульсации не так просто, поскольку вам нужно следовать определенным процедурам. К счастью, для тех из вас, кто может себе это позволить, PassMark предлагает тестер блока питания с множеством интересных функций в этом отношении.

Тестер блока питания PassMark поддерживает пять рабочих режимов:

• Встроенный режим
• Встроенный режим и мониторинг
• Автономный режим
• Автономный режим и мониторинг
• Объединение нескольких тестеров

Вкратце, с помощью этой небольшой штуковины вы можете проверить напряжение уровней на направляющих, запишите минимальное и максимальное напряжение и ток на каждой направляющей, проверьте мощность на каждой направляющей, общую выходную мощность вашего блока питания, пульсации на основных направляющих напряжения, тайминги, а также скорость нарастания на основных направляющих во время включение питания, крутизна включения шин основного напряжения и последовательность подачи постоянного тока.Хорошо то, что вы можете подключить этот тестер блока питания к ПК и использовать прилагаемое программное обеспечение, чтобы упростить задачу.
Для меня самое главное — выяснить, дает ли этот инструмент точные показания или нет, поэтому я сравню его с полностью автоматизированной и откалиброванной станцией Chroma. Я не ожидаю получить такие же показания, поскольку станция Chroma стоит на тонну дороже, но я также не хочу видеть больших отклонений.

Технические характеристики
CPU	ARM Cortex M4
Память	32 КБ ОЗУ, 128 КБ флэш-памяти
Пользовательский интерфейс	1.8-дюймовый ЖК-экран TFT 128 x 64 пикселей + мембранная клавиатура
Стандарты	ATX12V
Разъемы	24-контактный вход, 8-контактный вход процессора, 6-контактный вход PCIe, вход SATA, 24-контактный выход , 8-контактный выход ЦП, 6-контактный выход PCIe, выход SATA
Внутренняя нагрузка	Внутренняя нагрузка (1 Вт) на шинах напряжения +12 В1, +12 В2, 5 В и 3,3 В. Активна, только когда Тестер БП находится в автономном режиме (отключить в режиме Inline)
Измерение	Напряжения: +12 В1, +12 В2 (12 В CPU), 5 В постоянного тока, 3.3 В, + 5VSB, -12V, +12 V PCIe Ток: +12 V1, +12 V2 (12 V CPU), 5 V, 3.3 V, + 5VSB, +12 V PCIe, +12 V SATA, 5 В SATA. 3,3 В SATA Пульсация: +12 В1, +12 В2 (ЦП 12 В), 5 В, 3,3 В Синхронизация: Время включения (T1), время нарастания (T2), задержка PWR_OK (T3) и предупреждение об отключении питания (T6) Минимальная скорость нарастания и нарастания: Проверьте плавное и непрерывное нарастание +12 В1, +12 В2 (12 В ЦП), 5 В, 3,3 В Последовательность включения питания: Проверка +12 В и 5 В против 3.3 В во время подачи питания, чтобы убедиться, что они равны или больше +3,3 В
Максимальный линейный ток	+12 В1: 25 А +12 В2 (12 В ЦП): 50 А 5 В: 30 A 3,3 В: 30 A 5VSB: 8 A + 12 В PCIe: 30 A +12 В SATA: 5,5 A 5 В SATA: 5,5 A 3,3 В SATA: 5,5 A
Рабочее напряжение	5 В через порт USB или 5 В через 24-контактный разъем
Рабочий ток	200 мА
Ошибка измерения (A)	± 2%
Погрешность измерения (В)	± 0.5%
Корпус	Ударопрочный пластик ABS
Размер	225 мм x 85 мм x 30 мм (8,8 x 3,3 x 1,2 дюйма)
Вес	240 г (8,4 унции)
Защитные устройства	Защита от перенапряжения +12 В: защита до 22 В 5 В: защита до 10 В 3,3 В: защита до 6,5 В)
Температура хранения	-30 ° От C до + 80 ° C
Температура эксплуатации	от 0 до + 40 ° C
Номер по каталогу	PM123
RoHS (без свинца)	Да

Thermaltake Dr.Обзор тестера блоков питания Power II ATX

Тестер блоков питания Thermaltake Dr. Power II

Диагностика вышедшего из строя ПК может оказаться крайне неприятным занятием. То, что может показаться относительно безобидной проблемой — может быть, изолированный BSOD или случайная перезагрузка — может растянуться на бесчисленные часы разборки оборудования и замены компонентов в попытке изолировать источник проблемы. Хуже всего в этом процессе то, что некоторые из наиболее важных компонентов системы могут вызывать аналогичные проблемы.Независимо от того, является ли проблема процессором, оперативной памятью, материнской платой, источником питания, жестким диском или даже программным обеспечением, пользователь часто не знает, что вызывает нестабильность, без тщательного тестирования.

Thermaltake помогает упростить процесс поиска и устранения неисправностей с помощью тестера блоков питания Dr. Power II (номер детали AC0015). На веб-сайте Thermaltake перечислены функции Dr. Power II, в том числе:

• Разработанный с нуля, он поддерживает все доступные сегодня блоки питания ATX вплоть до ATX12V v2.3.
• Увеличенная ЖК-панель, которая точно показывает значение каждой конкретной шины питания (в пределах одной десятой вольта).
• Точная индикация напряжения для + 12V / + 5V / + 3.3V / 5VSB / -12V.
• Встроенная система диагностики выходных разъемов, низковольтные, высоковольтные, обесточенные, PG сигнализация.
• Легко устраняет неисправности системы из-за нестабильного электропитания.
• Встроенная система сигнализации для идентификации пользователя, когда источник питания демонстрирует ненормальные характеристики.

Dr. Power II разработан как быстрый и удобный инструмент, который можно использовать для проверки источника питания. Это может значительно ускорить диагностику неисправного ПК, поскольку Dr. Power II можно просто подключить к блоку питания, пока он все еще находится внутри корпуса. В качестве альтернативы я мог бы увидеть, что это устройство будет полезно для кого-то в магазине ПК или для другой профессии, где он контактирует с большим количеством использованных компонентов ПК и хочет быстро проверить, работает ли что-то, прежде чем принимать решение, оставить его или выбросить. в мусор.В настоящее время Dr.Power II доступен по цене 39,99 долларов США при доставке с Amazon через наш сервис покупок PriceGrabber.

Универсальный тестер блоков питания ATX Dr.Power II поставляется в небольшой картонной коробке и содержит только прибор и инструкцию по эксплуатации. В коробке перечислены важные функции и указано, что на устройство предоставляется трехлетняя гарантия от Thermaltake. Устройство соответствует последней спецификации ATX до ATX12V v2.3. И имеет разъемы для основного 24-контактного разъема материнской платы, 6-контактного или 8-контактного разъема PCI-Express, разъема питания SATA, разъема Molex и 4-контактного разъема. или 8-контактный разъем CPU / EPS.Устройство питается от источника питания, поэтому для проверки необходимо подключить 24-контактный разъем, но остальные разъемы не являются обязательными.

В руководстве описаны два метода работы. Пользователь может выбрать автоматический режим, в котором Dr.Power II будет запускать каждое из подключенных к устройству подключений, проверяя каждое из них на соответствие спецификациям. Тестер Dr.Power II сначала проверит 24-контактный разъем ATX на наличие + 5V, + 12V, +3.Шины 3V и -12V блока питания, а также дополнительная батарея и PG Value. Затем он будет циклически подключаться к разъемам PCI-e, 8-контактному процессору, Molex и Sata, если они подключены. Устройство также можно использовать в ручном режиме, когда кнопку сбоку необходимо нажимать каждый раз, когда пользователь хочет изменить, какой разъем проверяется.

Затем мы протестируем два наших блока питания, один из которых заведомо неисправен, чтобы увидеть, как на это отреагирует тестер блоков питания Thermaltake Dr. Power II.

Вопросы или комментарии? Просмотрите эту ветку на нашем форуме!

Домашние и садовые компьютерные компоненты и запчасти Тестеры блоков питания 24 контакта для ATX SATA HDD Magideal ATX Power Supply Tester Checker с 20

Компоненты и детали компьютеров для дома и сада Тестеры блоков питания 24 контакта для ATX SATA HDD Magideal ATX Power Supply Tester Checker с 20

левый индикатор (12 В) горит, отсоедините шнур питания от тестера HDD, а затем вставьте P4 ( P6 / P8) подключите к соответствующему разъему P4 (P6 / P8), Нажмите сейчас, чтобы просмотреть, Доступна доставка по всему миру, Новые поступления обновлений каждый день, Получите лучшие новые стили для отдыха на выходных., Проверка тестера блока питания с 20 24 контактами для жесткого диска ATX SATA Magideal ATX, 24 контакта для жесткого диска ATX SATA Magideal Тестер источника питания ATX с 20, Проверка тестера питания с 20 контактами 24 для жесткого диска ATX SATA Magideal ATX Power.

, например, коробка без надписи или пластиковый пакет. См. Список продавца для получения полной информации. См. Все определения условий ： Поддерживаемые разъемы: ： 20/24 Pin ， Размер: ： Прибл. 8 * 6 * 2 см ： Бренд: Без бренда ， Цвет: ： Черный ： MPN: ： Не применяется ， Материал: ： Пластик ： Форм-фактор: ： ATX ， Дизайнер / Бренд: Без бренда ： Страна / регион производства: ： Китай ， UPC: ： Не применяется ： ISBN: ： Не применяется ， EAN: ： Не применяется ，。, а затем вставьте вилку P4 (P6 / P8) в соответствующее гнездо P4 (P6 / P8).нераспечатанный, левый обзорный свет (12В) яркий .. Состояние: Новое: Совершенно новое. неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине. Тестер блока питания Magideal ATX с 20/24 контактами для жесткого диска ATX SATA 530447531497. Отсоедините шнур питания от тестера жесткого диска. если товар не ручной работы или не был упакован производителем в нерызничную упаковку, неиспользованный.

24-контактный для ATX SATA HDD Magideal ATX Power Supply Tester Checker с 20

ATX SATA HDD Тестер блока питания Magideal ATX с 20 контактами 24 для, 24 контакта для жестких дисков ATX SATA Magideal ATX Тестер блока питания с 20, 24 контактами для ATX SATA HDD Тестер блока питания Magideal ATX с 20.

Best Power Tester

С компьютерами, которые мы используем каждый день, связано множество проблем. Большинство сложных проблем с ПК, которые необходимо устранить, связаны с блоком питания. Наиболее частыми проблемами являются импульсивная перезагрузка, повторяющееся сообщение о четности, отказ жесткого диска или вентилятора и перегрев.

Удивительно, но вы можете проверить проблемы, связанные с системой питания, с помощью подходящего инструмента. А тестер блоков питания — один из эксклюзивных инструментов, на которые вы можете положиться сегодня.Это надежное и безупречное электронное устройство, которое можно использовать для определения источника проблем с питанием компьютера.

Выбор лучшего тестера блоков питания может оказаться сложной задачей, если вы делаете это впервые. К счастью, вот семь лучших тестеров блоков питания, которые мы будем рекомендовать вам в любой день.

Рекомендация редактора: Top Power Supply Tester

Top 7 Best Power Test Tester Reviews: 2021

1. Optimal Shop Computer Power Tester

Optimal Shop 20 + 4-контактный ЖК-тестер блока питания компьютера для SATA IDE HDD ATX ITX BYI Разъемы-Черные

На сегодняшний день список лучших тестеров блоков питания на рынке возглавляет тестер Optimal Shop.Это единственный в своем роде тестер, в который вы, без сомнения, влюбитесь. Он создан для проверки источников питания и устранения неисправностей разъемов SATA. Тестер ATX 8-в-1 поддерживает тщательное тестирование 20-контактной / 24-контактной встроенной электроники привода, гибких дисков, жестких дисков и твердотельных накопителей. Вы плодотворно проверите, работают ли ваши блоки питания ATX или включаются или выключаются сигналом материнской платы ПК.

Поставляется с уникальным и прочным корпусом из алюминиевого сплава. Он легкий, удобный для переноски и достаточно прочный для регулярного использования.Он также гарантирует хорошую теплопроводность для безопасного использования и эксплуатации. Кроме того, это модель устойчивости к коррозии, которую можно использовать в различных рабочих условиях. Этот тестер имеет мощный 1,8-дюймовый ЖК-экран, на котором отображается выходное напряжение. Все собранные данные понятны и легко читаются. А когда сигнал PG (power good) вашего источника питания выходит из строя, срабатывает звуковой сигнал, указывающий на проблему и на то, что напряжение не соответствует техническим требованиям.

По результатам тестирования вы узнаете, какое техническое обслуживание и диагностику следует предпринять.Не сомневайтесь, сделав Optimal Shop вашим тестером блоков питания номер один для персональных компьютеров.

Основные характеристики:

• Изготовлен из алюминиевого сплава
• Идеальный инструмент для большинства специалистов по ремонту компьютеров
• Тестер блоков питания ATX 8-в-1
• Звуковой сигнал
• 1,8-дюймовый ЖК-экран

Плюсы:

• Легко узнать, когда происходит сбой источника питания
• Легко читается
• Прочный и легкий
• Портативный
• Коррозионная стойкость

Минусы:

• У него нет инструкция по эксплуатации

2.Thermaltake Dr. Power II Автоматический тестер блоков питания

Автоматический тестер блоков питания Thermaltake Dr. Power II Большой ЖК-дисплей для всех блоков питания — AC0015

Этот автоматический тестер блоков питания является одной из лучших моделей на рынке. Что еще нужно знать? Это лучшее устройство, которое вы можете использовать для устранения всех проблем с блоком питания. Этот инструмент тестирования будет поддерживать все расходные материалы ATX от блока ATX12V со спецификацией материнской платы 2.3. Это позволяет легко и практично проверить, может ли ваш блок питания выдавать правильное выходное напряжение или ваш компьютер работает правильно.

Увеличенная ЖК-панель — эксклюзивное дополнение к этому тестеру. Он отображает все показания напряжения для легкого и быстрого поиска и устранения неисправностей. Вам не придется напрягаться или тратить время на проверку показаний напряжения на блоке питания. Он поставляется с аварийной сигнализацией о хорошем питании (PG) и сообщит вам, когда питание вашего компьютера или материнской платы нестабильно. Это подходящий инструмент для проверки показаний напряжения для всех источников питания и шин материнской платы, в частности +12 В / 5 В / + 3,3 В / 5 В SB / 12 В. Сделайте это электронное устройство от Thermaltake вашим надежным помощником для быстрой и удобной диагностики блока питания вашего компьютера.

Основные характеристики:

• Большая ЖК-панель
• Встроенная сигнализация
• Поддерживает все блоки питания ATX
• Встроенные выходные разъемы

Плюсы:

• Прочный
• Доступный
• Простой и удобный в использовании
• Легко читаемый

Минусы:

• Неточно
• Сложное подключение разъемов

3.Тестер источника питания ПК

Тестер источника питания ПК, разъемы ATX / ITX / IDE / HDD / SATA / BYI Тестер источника питания, 1,8-дюймовый ЖК-экран (корпус из алюминиевого сплава)

С этим устройством у вас будет исключительный Тестер блоков питания 8-в-1 прост в использовании. Этот тестер поддерживает напряжение 20-контактного / 24-контактного интерфейса и разъемов SATA. Это позволяет легко провести несколько тестов и убедиться, что нет потенциальных сбоев, которые могут повлиять на производительность вашего компьютера.

Используйте этот тестер также для проверки 4-контактных / 8-контактных разъемов гибких дисков и 6-контактных интерфейсных разъемов PCI-e.1,8-дюймовый ЖК-экран поможет отображать различные тесты напряжения интерфейса SATA / IDE. А когда напряжение вашего источника питания выходит за рамки стандартных спецификаций, этот тестер подает звуковой сигнал. Следовательно, легко узнать, когда блок питания вашего ПК неисправен.

Корпус из алюминиевого сплава делает этот тестер отличным выбором. Этот тестер может прослужить много лет при повседневном использовании, проверке источников питания и на различных типах компьютеров. Как правило, этот тестер легко носить с собой, он легок и устойчив к коррозии.Он также недорогой и незаменим для ИТ-специалистов и технических энтузиастов.

Основные характеристики

• Блок питания ATX 8-в-1
• Поставляется со звуковым сигналом
• 1,8-дюймовый ЖК-экран
• Качественная конструкция

Плюсы:

• Легкий и портативный
• Прочный и долговечный
• Коррозионная стойкость
• Легко читается

Минусы:

• У него нет защиты входа
• Нет инструкции

4.Тестер источника питания HDE

Тестер источника питания с 20 + 4-контактным ЖК-дисплеем HDE для ATX, ITX, BTX, PCI-E, SATA, HDD

С помощью тестера источника питания HDE вы можете быстро проверить источник питания компьютера и избежать использования материнской платы. связанные проблемы. Используя этот тестер, вам не составит труда проверить свой компьютер на возможные проблемы с блоком питания. Он поддерживает конфигурации материнских плат ITX, ATX и BTX. Вы можете протестировать несколько разъемов из тех, которые используют питание SATA, разъемы для гибких дисков и стандартные 20-контактные и 24-контактные блоки питания.Кроме того, вы можете проводить тесты напряжения 3,3 В, + 5 В, + VSB и + 12 В без напряжения.

Этот хорошо сконструированный тестер оснащен несколькими автоматическими сигналами тревоги. Они будут указывать на возможные ошибки миганием и длинными сигналами. Вероятно, в случае, если значения источника питания ниже или выше ожидаемых. Вы также будете знать, когда в вашем блоке питания нет напряжения. Этот тестер HDE легкий и имеет размеры 4,75 x 2,5 дюйма / 12,07 x 6,35 см. Вам не составит труда подключить и запустить его на разных поставщиках питания ПК.

Основные характеристики:

• Изготовлен из алюминиевого сплава
• Поставляется с ЖК-экраном 1,8 дюйма
• Совместим с 8 разъемами
• Имеет звуковой сигнал

Плюсы:

• Легко читать
• Легко узнать в случае отказа
• Легкий и портативный
• Устойчивость к коррозии
• Совместимость с несколькими блоками питания компьютеров
• Батареи не требуются
• Идеально подходит для большинства персональных компьютеров

Минусы:

• Он не проверяет все неисправные блоки питания

5.Sodial (TM) Power Supply Tester

SODIAL (TM) ATX, BTX, ITX Power Supply Tester с ЖК-дисплеем

Это выдающееся электронное устройство рассчитано на долгие годы активного использования благодаря фантастическим характеристикам, которые оно имеет. Это помогает обнаружить любые возможные проблемы с блоком питания, которые могут повлиять на производительность вашего компьютера.

Этот тестер легко подключить и запустить на персональном компьютере, который вы используете дома или на рабочем месте. С помощью тестера блоков питания Sodial TM легко избежать возможных сбоев, связанных с неисправными блоками питания.Он совместим с тестированием и обслуживанием материнских плат BTX, ITX и ATX.

После того, как вы проверите напряжение на разъемах, на ЖК-экране появятся ценные данные, которые помогут предотвратить возможные повреждения. Цифровой ЖК-дисплей легко читается, и вы можете принимать обоснованные решения в зависимости от полученных результатов. Материал корпуса этого универсального тестера источников питания достаточно прочен, чтобы прослужить долгие годы.

Купите этот тестер, если вы амбициозный пользователь ПК для проверки работоспособности блоков питания.Это недорогой тестер блока питания, который вы захотите носить с собой, когда захотите.

Основные характеристики:

• Качественная конструкция
• Он оснащен цифровым ЖК-экраном
• Совместимость
• Высокая производительность

Плюсы:

• Легко читается
• Надежность и долговечность AT5 и разъемы ITX
• Идеально подходят для использования дома и в офисе
• Простота использования
• Доступность

Минусы:

• Несоответствующие инструкции по подключению

6.Тестер блока питания компьютера Comidox

Comidox 1Pcs 20/24 Pin LCD Тестер блока питания компьютера для ATX BTX ITX TFX SATA с зуммером Автоматическая сигнализация

Тестер блока питания компьютера Comidox прост в эксплуатации. Вы можете эффективно запустить его для устранения распространенных проблем с блоком питания за короткое время. Этот тестер блока питания с ЖК-дисплеем удовлетворит все ваши требования и любопытство при поиске и устранении неисправностей в неисправных компьютерах.

После подключения к разъему ATX блока питания он немедленно начнет тестирование блоков питания.Он автоматически и быстро проверит выходное напряжение каждой системы питания. Этот тестер эффективен в использовании и совместим с компьютерными блоками питания TFX, BTX и ITX.

Вы также можете использовать его для проверки напряжений каждого блока питания 3,3 В, + 5 В, + 12 В, -12 В, SB, + 5 В, PG и выходных разъемов P4, P6, P8, SATA и IDE. Напряжение ЖК-дисплея будет обнаруживаться только на 20-контактном или 24-контактном интерфейсе. На ЖК-экране будут отображаться все значения напряжения и мощности (PG), полученные с этих материнских плат.

Это средство проверки блока питания также имеет автоматический зуммер, который отправляет предупреждающий сигнал, если различные проверяемые параметры превышают средние значения. К вашему удивлению, результирующее значение будет мигать на экране дисплея. Что важно, не сомневайтесь в выборе этого тестера блоков питания. Его дизайн, небольшой и красивый внешний вид вызовут у вас трепет.

Основные характеристики:

• Он оснащен зуммером и вспышкой соответствующего значения
• Он имеет ЖК-экран
• Совместимость
• Он сделан из высококачественного материала

Плюсы:

• Поддерживает различные интерфейсы
• Легко читаются
• Автоматическая сигнализация
• Многофункциональность
• Разъемы подходят правильно

Минусы:

• Изготовлен из быстро изнашиваемого пластика.
• К нему не прилагается инструкция.

7. Тестер блока питания JacobsParts

Тестер блока питания JacobsParts с 20 + 4-контактным ЖК-дисплеем для ATX, ITX, BTX, PCI-E, SATA, HDD

Получите тестер блока питания JacobsPart, если вам интересно, как устранить неисправность проблемы с питанием компьютера. Этот тестер прост в использовании и позволяет проверять и быстро диагностировать проблемы с питанием. Он помогает эффективно тестировать 20/24-контактный блок питания ATX, разъемы SATA, блоки питания ITX и BTX.
Это удобный тестер, который позволяет легко и быстро проводить испытания напряжения независимо от количества проверяемых устройств. Вы можете тестировать выходные напряжения, которые включают + 3,3 В, + 5 В, + VSB и + 12 В, и контролировать значение PG. На встроенном ЖК-экране отображаются результирующие данные о напряжении источника питания для облегчения изучения и спецификации.

Этот замечательный тестер оснащен функциональной сигнализацией, чтобы уведомить вас о низком напряжении, перенапряжении и аномальном энергопотреблении. Он издаст длинный зуммер, если соответствующее значение напряжения или мощности будет неправильным.Следовательно, вы узнаете, что ваш блок питания неисправен.

Еще одним преимуществом этого устройства проверки блоков питания является его небольшой размер и красивый внешний вид. Его размеры 4,75 x 2,5 дюйма / 12,07 x 6,35 см, поэтому его достаточно легко носить с собой. Купите его сегодня и проверьте нестабильный источник питания, который может повредить ваш компьютер и вызвать непредвиденные убытки.

Основные характеристики:

• Встроенный ЖК-дисплей
• Поставляется с зуммером
• Совместимость с несколькими разъемами
• Легкий

Плюсы:

• Легкий
• Легкий
• Легкий в эксплуатации для чтения
• Поддерживает разъемы ATX, BTX и ITX

Минусы:

• Для подключения тестера требуется 24 контакта

Заключительные мысли

Заключительные мысли

Это никогда не должно быть таким сложным выбрать лучший тестер блоков питания, если вы знаете ключевые особенности, которые нужно искать.На рынке представлены различные типы тестеров блоков питания. Однако всегда выбирайте оригинальный дизайн, который удовлетворит ваши потребности. Цены на тестеры блоков питания
могут отличаться, но выберите один удобный, простой в использовании, прочный и удобный для переноски.
