Как подобрать блок питания для светодиодной ленты?

Как подобрать блок питания для светодиодной ленты?

Светодиодная лента питается низким выпрямленным и стабилизированным напряжением и не может быть подключена напрямую к сети 220В (это выведет её из строя), поэтому необходим блок питания. Но и они бывают разные, и возникает вопрос: какой нужен блок питания? Ответим на него в данной статье.

Блок питания должен подбираться в зависимости от параметров устанавливаемой светодиодной ленты, а именно: напряжения питания и мощности, а также от места установки.

Выходное напряжение блока питания

Светодиодные ленты чаще всего питаются напряжением 12, 24 или 36 вольт и выходное напряжение блока питания должно соответствовать напряжению питания ленты.

Расчет мощности блока питания

Остановимся подробнее на вопросе как рассчитать мощность блока питания. Для этого нужно знать мощность, потребляемую светодиодной лентой. Приведем таблицу мощности наиболее распространенных светодиодных лент.

Тип ленты	Напряжение (В)	Количество светодиодов на метр	Мощность на метр (Вт)
RT-5000 3528	12	60	4,8
RT-5000 2x 3528	12, 24, 36	120	9,6
RT-5000 2×2 3528	24, 36	240	19,6
RT-5000 5060	12	30	7,2
RT-5000 2x 5060	12, 24, 36	60	14,4
RT-5000 2×2 5060	24, 36	120	32
ULTRA-5000 5630	12	30	16
ULTRA-5000 2Х 5630	24	60	30
RS-5000 335 бок. свеч.	12	60	4,8
RS-5000 2x 335 бок.свеч.	12, 24	120	8,4

Чтобы рассчитать мощность блока питания необходимо умножить длину подключаемой ленты на мощность, потребляемую одним метром. Необходимо учитывать, что блок питания должен иметь запас по мощности, поэтому получившийся результат нужно увеличить на 10-25%. Получается следующая формула:

длина (м)  Х  мощность (Вт на 1м)  Х  25%

Рассчитаем мощность блока питания на примере светодиодной ленты RT-5000 2x 5060 при подключении 15 метров ленты. Один метр такой ленты потребляет 14,4 Вт, катушка из 5 метров – 72 Вт, а 15 метров – 216 Вт.

14,4 Вт х 15 м = 216 Вт

К получившемуся результату прибавим 25%.

 216 х 1.25 = 270 Вт

Таким образом, для 15 метров ленты RT-5000 2x 5060 нужен блок питания мощностью 270 Вт. Но т.к. блоков питания с именно такой  мощностью нет, то выбираем блок с ближайшей большей мощностью, например, 300 Вт.

Либо можно пойти другим путем и использовать для каждого отдельного отрезка ленты свой блок питания, например, для каждой катушки по 5 метров.

14,4 х 5 м = 72 Вт; 72 х 1.25 = 90 Вт

Соответственно, для 3 отрезков светодиодной ленты нужны 3 блока питания по 100 Вт.

При подключении светодиодной ленты важно помнить и про влияние соединительного кабеля между блоком питания и лентой – необходимо правильно подобрать его сечение. Оно зависит от напряжения питания, мощности ленты и длины провода. Если выбрать провод слишком маленького сечения, на нём может упасть часть питающего напряжения и до ленты дойдёт уже не 12 или 24 вольта, а меньше. В результате лента будет светить слабее и возможно неравномерное свечение. Особенно чувствительна к напряжению питания, а соответственно и сечению кабеля, цветная лента. При понижении напряжения питания спектр её свечения смещается в красную область. Для расчета оптимального сечения провода можно воспользоваться удобным калькулятором на нашем сайте.

Герметичность (влагозащищенность) блока питания

Выбор блока питания зависит, в том числе, и от места его размещения. Блоки питания могут быть негерметичными – в защитном кожухе, либо герметичными – в пластиковом или металлическом корпусе. Для сухих и непыльных помещений и конструкций подойдут блоки питания в защитном кожухе.

А для пыльных, грязных и влажных помещений и для размещения на улице подойдут только герметичные блоки питания.

Но блоки питания в защитном кожухе отличаются от герметичных не только влагозащищенностью. Герметичные блоки гораздо компактнее, благодаря чему их можно располагать в ограниченных пространствах, например, нишах. Блоки питания в защитном кожухе не рекомендуется устанавливать в закрытые и плохо вентилируемые помещения, т.к. рассчитаны на охлаждение воздухом, герметичные же блоки питания могут работать и при более высоких температурах. Блоки питания в защитном кожухе рассчитаны на постоянную нагрузку, поэтому при диммировании (изменении яркости) и изменении цветов свечения светодиодной ленты обычно появляется неприятный писк. Поэтому в жилых помещениях рекомендуется устанавливать герметичные блоки питания. Преимуществом блоков питания в защитном кожухе по сравнению с герметичными является их большая мощность и меньшая стоимость. Но следует учесть, что для охлаждения негерметичных блоков питания мощностью более 200 Вт используется встроенный вентилятор, который при работе создаёт дополнительный шум.

В рассмотренном нами ранее примере нам необходимо было использовать блок питания мощностью 300 Вт. Дешевле в таком случае применить один блок питания в защитном кожухе соответствующей мощности.

Но если вместо одного открытого использовать два герметичных блока питания мощностью по 150 Вт или 3 блока по 100 Вт, мы можем избавиться от неприятных призвуков при работе системы подсветки.  Кроме этого в такой системе зачастую проще расположить блоки питания в нишах, т.к. меньшие по мощности блоки имеют меньшие габаритные размеры.

При подборе блоков питания часто совершают ошибку, предполагая, что мощность блоков питания можно наращивать параллельным соединением. Стабилизированные блоки питания, которые не имеют специальной дополнительной функции объединения, соединять параллельно ни в коем случае нельзя. Связано это с тем, что напряжение на выходе двух или более соединяемых блоках питания хоть и очень близко, но никогда не бывает абсолютно одинаковым. При параллельном соединении схема стабилизации напряжения каждого из блоков начнёт «перетягивать» в свою сторону. В результате будет происходить дополнительный нагрев блоков и через некоторое время они выйдут из строя. Иногда при таком соединении блоки питания даже не могут нормально включиться в работу, в результате чего получаем моргающую ленту.

Но, несмотря на это, при использовании 24-х вольтовой ленты всё же существует возможность объединения двух блоков питания для увеличения мощности. При этом используются два блока питания с выходным напряжением 12 вольт и их выходы соединяются последовательно. При таком соединении максимальный ток, которые могут выдать блоки питания остается прежним, а напряжение и, соответственно мощность, удваиваются.

Использованию блоки питания таким образом следует только в крайних случаях, т.к. в некоторых моделях блоков иногда возникают проблемы при диммировании ленты – может появиться слегка заметное мерцание.

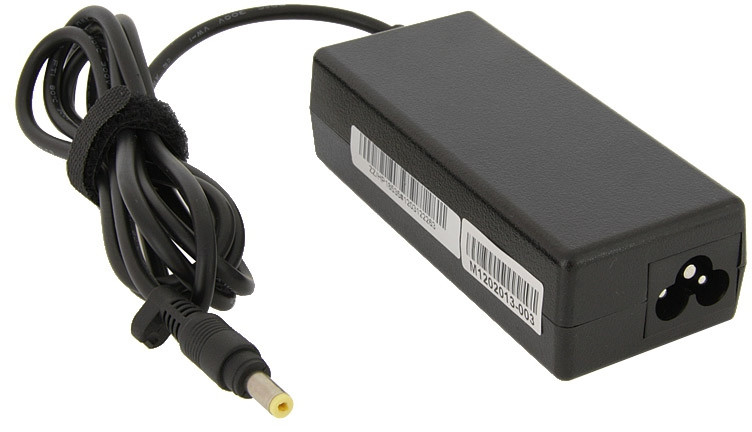

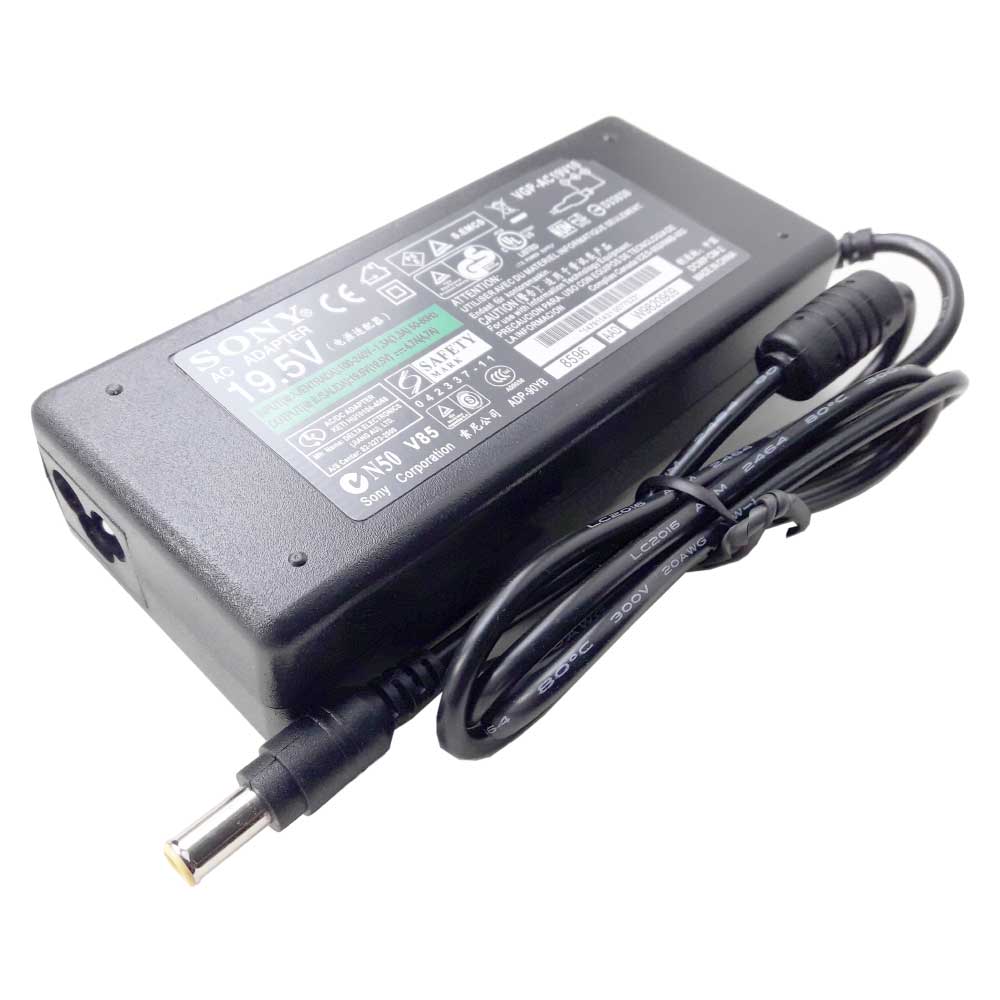

Как правильно подобрать блок питания, зарядное устройство для ноутбука

Правила подбора блока питания, зарядного устройства для ноутбука

Для того, чтобы правильно выбрать блок питания для ноутбука не обязательно искать его по модели (Model), партномеру (P/N) или еще каким-либо символам указанным на Вашем блоке питания.

Так как эти показатели могут меняться при дальнейшем производстве, смене модельного ряда ноутбуков и как следствие блоков питания…

— Самое важное в первую очередь определить бренд Вашего ноутбука:

Acer, Apple, Asus, Dell, eMashines, FujitsuSiemens, Gateway, HP, IBM, Lenovo, Microsoft, MSI, Packard Bell, Samsung, Sony Vaio, Toshiba, Xiaomi

— Затем найти на наклейке блока питания или на наклейке на самом ноутбуке, он, как правило, находится снизу, такой параметр как input — на ноутбуке или output — на блоке питания. Это напряжение («V» — Вольт), которое необходимо для Вашего ноутбука, этот параметр самый важный. Нельзя покупать блок питания с другим значением этого параметра. В основном эти значения могут быть 18.5, 19v, 19.5v, 20v… но и бывают другие, полный список Вы сможете найти в нашем Фильтре справа

— Следующий важный параметр для

правильного подбора ноутбуков — это сила тока («а» — Ампер). Этот параметр указан следующим после параметра V, например Блок питания для ноутбука Acer 19v 4.74a 90W. Этот параметр не менее важен для правильной работы ноутбука. Если он будет меньше того,что указан на блоке питания или ноутбуке, то он будет работать, но будет сильно греться и быстро выйдет из строя. Если он будет больше чем на 2-2.5а, то тоже может навредить цепи питания компьютера или аккумулятору. Этот параметр должен быть такой же, либо на 1а-1,5а больше. Например если у Вас в комплекте с ноутбуком был Блок питания для ноутбука Asus 19v 3.42a 65W, то его вполне может заменить либо такой же блок, либо Блок питания для ноутбука Asus 19v 4.74a 90W.

— Мощность блока питания («W» — Ватт). После того как определились с выбором Бренда, его параметром uotput, на этот параметр можно уже не обращать внимание так как этот параметр вытекает автоматически. Из курса физики мы помним, что Напряжение (V — Вольт) умножаем на силу тока (А — Апмер) получаем мощность (W — Ватт)

— И последний, не менее важный, но более сложный параметр для верного подбора ноутбука — это разъем блока питания. Их на сегодняшний день очень большое разнообразие. Но и эти все параметры можно посмотреть в фильтре

— Как правильно подобрать аккумуляторную батарею для ноутбука

— Как правильно подобрать матрицу для ноутбука

Если пролил воду на ноутбук: 3 совета по реанимации устройства…

Одна из самых частых причин неисправности ноутбука пролитые жидкости: кола, кофе, чай, вода, сок и многое другое. Может показаться, что страшного ничего не случилось, однако это не так. По сравнению с клавиатурой обычного ПК, клавиатура у ноутбука гораздо чувствительнее. Эти устройства обладают тонкой организацией, и требует аккуратного с собой обращения.Что же делать, когда это все-таки произошло? Просто протереть его сухой тряпочкой вряд ли поможет. Поэтому стоит сразу же обратиться в сервисный центр. Но не всегда можно сделать это немедленно. Поэтому вот 3 совета от специалистов — как реанимировать залитый ноутбук:

1. Незамедлительно выключите устройство. Отсоедините батарею питания ноутбука. Не упускайте ценные секунды, выключая устройство стандартным способом или пытаясь сохранить какие-то файлы. Они подвергаются восстановлению, ноутбук при промедлении можно потерять навсегда.

2. Протрите жидкость влажной салфеткой при этом, вытирая ее не только снаружи, но и максимально пытаясь извлечь изнутри жидкость. Переверните и потрясите устройство. Положите его на ровную поверхность и приоткройте крышку.

3. Чтобы спасти залитый ноутбук как можно скорее обратитесь в сервисный цент! Так как устройство нуждается в том, чтобы его разобрали и просушили, а сделать это самостоятельно будет непросто. Не стоит заблуждаться в том, что если ноутбук после высыхания включился то проблемы больше нет. После попадания влаги на клавиатуру жидкость начинает разрушать устройство. Особенно это опасно потому, что под клавиатурой располагается материнская плата самая важная и дорогая деталь ноутбука…

Надеемся, что вашему ноутбуку эти советы не понадобятся!

Как подобрать блок питания для сервера? — ИА «Орелград»

Блок питания — очень важный агрегат в любой технической установке. Особенно, если речь идет о компьютерах и серверах. Сегодня блоки питания и другие компьютерно-серверные компоненты — ОЗУ, жесткие диски и многое другое — можно купить через интернет.

Компания PartsMall.kz — является официальным поставщиком оригинальных серверных комплектующих и серверного оборудования на рынке Казахстана таких производителей как HPE, IBM (Lenovo), DELL EMC, Fujitsu, Huawei, NetApp, Cisco, Oracle, Supermicro Купить блок питания, ОЗУ и многое другое можно по ссылке на официальном сайте компании.

Блоки питания серверов, как и все остальное «железо», должны быть весьма надежными. Они могут иметь повышенную — до 1 кВт и более — мощность. Почти всегда имеется резервирование, которое осуществляется различными путями. Может устанавливаться дополнительный питающий блок, который в нормальном режиме не принимает участия в работе, но пребывает «начеку».

Как только с основным блоком питания начинаются проблемы, схема управления отключает его и подключает другой, который до этого был «настороже».

Коммутация происходит таким образом, что перебоев в подаче энергии не происходит. Может применяться другая схема резервирования — когда оба блока питания работают, но «вполсилы». Когда один из них выходит из строя, другой тащит на себе «весь воз».

Серверные питающие блоки обычно битком набиты всякими «железками». Емкости конденсаторов и их число увеличены по сравнению с обычными блоками. Никаких проволочных перемычек вместо дросселей (как это бывает в дешевых поделках) там не бывает. Серверные блоки питания позиционируются со сроком службы более 100 000 часов. Если учесть, что в сутках 24 часа, то БП будет кормить сервер «диетическими блюдами» не менее 4167 дней. Это более 11 лет.

На серверных системных блоках картина совсем другая. В зависимости от того, в каких целях используется серверный блок, можно различить несколько серверных систем – хранения данных, вычислительный центр и WEB-сервер. У всех этих систем разные аппетиты, и в зависимости от назначения и конфигурации системы подбирается блок питания соответствующей мощности.

Как выбрать блок питания для компьютера: параметры, производители, мощность

Блок питания — одна из важнейших составляющих компьютера. Можно сказать, что это “сердце” системного блока, без которого остальные комплектующие не будут работать. Правильный выбор блока питания — это не только гарантия, что все комплектующие компьютера будут работать без сбоев из-за отсутствия или недостаточного питания, но и тихая, стабильная работа самого системного блока. В рамках данной статьи изучим, на что обращать внимание, чтобы правильно подобрать блок питания.

---

Оглавление:
1. Почему важно правильно выбрать блок питания
2. Как правильно выбрать блок питания

---

Почему важно правильно выбрать блок питания

Рекомендуем прочитать:
Как подключить блок питания к компьютеру

От того, насколько грамотно энергия от блока питания поступает на комплектующие компьютера, зависит в целом их стабильная и бесперебойная работа. Как известно, любой компонент, будь то жесткий диск, видеокарта, материнская плата или другой, может выйти из строя, если мгновенно отключить его от питания. Соответственно, блок питания должен работать таким образом, чтобы энергия подавалась на детали системного блока и не возникал неожиданный сбой.

Сперва разберемся с задаче блока питания. Он должен занимается тем, что преобразует поступающий от розетки переменный ток (напряжение 220 Вольт) в три различных напряжения постоянного тока. Блок питания должен постоянно поддерживать нужное напряжение на видеокарте, процессоре и прочих компонентах, тогда как ему приходится сталкиваться с двумя проблемами:

• Запросы от комплектующих компьютера разнятся, в зависимости от нагрузки;
• Поступающее сетевое напряжение меняется из-за несовершенства сети.

Соответственно, если блок питания некачественный или подобран неправильно, он не справится с возложенными на него задачами, что приведет к подаче излишнего или недостаточного напряжения на компоненты. В первом случае возможно перегорание комплектующих, а во втором случае их неправильная работа (вплоть до самопроизвольной перезагрузки компьютера).

Обратите внимание: При этом хороший блок питания должен не только правильно работать, но и быть тихим, чтобы в целом системный блок не сильно шумел при работе.

Как правильно выбрать блок питания

Рекомендуем прочитать:
Как проверить блок питания компьютера самостоятельно

Первое, на что нужно обращать внимание при покупке блока питания, это мощность. Если блок питания недостаточно мощный для тех комплектующих, которые установлены в системном блоке, компьютер вовсе не включится.

Обратите внимание: Если речь идет об игровом компьютере, лучше приобретать блок питания, который будет по мощности немного выше рекомендуемой для всех компонентов в сумме.

Для расчета необходимой мощности блока питания можно использовать различные сервисы, в которые вводятся комплектующие, после чего становится известен результат, насколько мощный компонент требуется. Приведем некоторые усредненные значения для общего понимания:

• Блок питания мощностью до 300 Ватт. Такой используется для “офисных” компьютеров, в которых установлен процессор среднего класса и слабая видеокарта;
• Блок питания мощностью в 400 Ватт. В отличие от прошлого варианта, такой блок питания может справиться с процессором высокого класса, но только если видеокарта не будет дополнительно его нагружать.
• Блок питания мощностью в 550 Ватт. Стандартный блок питания для компьютеров высокого класса, которые могут использоваться для игр, создания видео, работы с графикой и так далее. Такой блок питания сможет запитать мощный процессор и среднюю видеокарту;
• Блок питания мощностью в 800 Ватт. Такого блока питания в текущий момент хватит для самых производительных домашних компьютеров. Подобный блок питания справится с мощный процессором и мощной видеокартой (или с несколькими видеокартами).

Определившись с мощностью, рекомендуем заострить внимание на маркировке “80 Plus”. Все современные блоки питания проходят специальную сертификацию по стандарту энергосбережения, о чем и говорит данная маркировка. Крупные производители проводят сертификацию всех своих моделей блоков питания по данному стандарту, и им присваивается уровень: бронзовый, серебряный, золотой, платиновый или титановый. Чем лучше качество компонентов в блоке питания, тем выше уровень. Но даже бронзовые модели лучше, чем те, которые вовсе не имеют маркировки “80 Plus”.

Следующий момент, на который нужно обращать внимание при подборе блока питания, это система охлаждения. Блоки с небольшой мощностью могут оснащаться только радиатором для охлаждения. Соответственно, такие модели очень тихие. Более мощные блоки питания оснащаются вентилятором для охлаждения, который более эффективен, но издает шум при работе. Самые современные варианты используют гибридную систему охлаждения, то есть в повседневных задачах тепло рассеивается за счет радиатора, а при высоких нагрузках подключается вентилятор.

Немаловажный момент в выборе блока питания — это подбор производителя устройства. Можно выделить следующие фирмы, которые уже давно себя зарекомендовали как качественные производители блоков питания:

• Enermax;
• Cooler Master;
• Corsair;
• be quietl;
• Thermaltake Xilence.

Также при выборе блока питания обращайте внимание на то, какие штекеры требуются конкретно в вашем случае для питания всех комплектующих. Например, в продаже можно встретить модели без питания для SATA-устройств, тогда как многим подобный штекер требуется.

Загрузка…

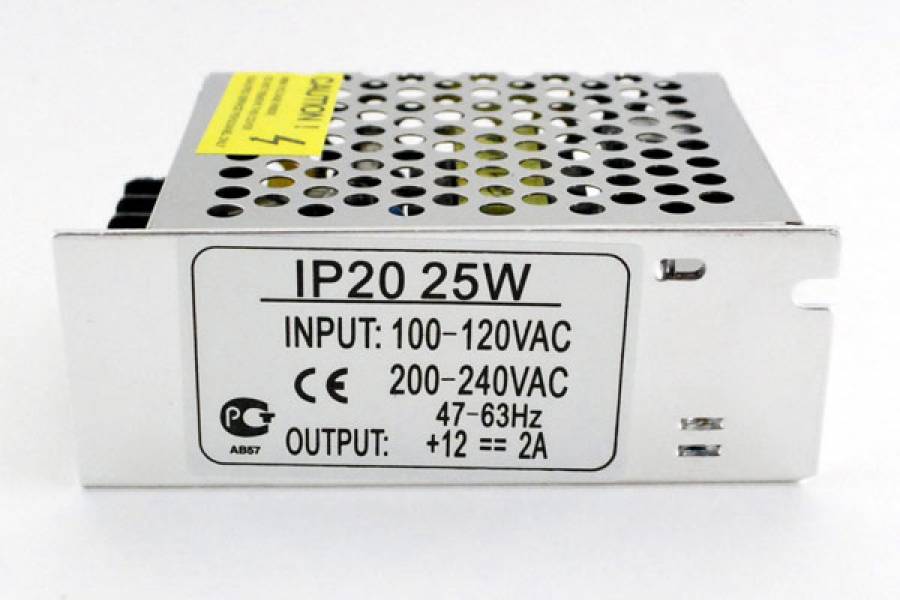

Как правильно подобрать необходимый Вам блок питания для светодиодов (12 V)

Многие клиенты при выборе светодиодной продукции спрашивают какой им при этом необходимо приобрести источник питания. Сегодня мы попробуем осветить этот вопрос на примере светодиодной ленты.

Для начала нам нужно определиться, в каких условиях будет эксплуатироваться наша светодиодная подсветка. Если в сухой комнате, то наш выбор — блоки питания в защитном кожухе (по сути «интерьерные», корпус таких блоков изрешечен множеством отверстий для хорошего теплообмена). Если же мы планируем использовать нашу подсветку в условиях доступа влаги или большого перепада температур, то в данном случае нужны влагозащищенные блоки питания. Делаются они, как правило, в герметичных пластиковых или металлических корпусах, а их провода скрыты в толстом изоляционном материале.

Далее нужно выяснить сколько светодиодной ленты мы собираемся подключить на один блок питания. Предположим, что у нас имеется комната с неглубокой гипсокартонной нишей по периметру. Периметр данной ниши — 20 метров. Для подсветки этой ниши целесообразно использовать светодиодную ленту с 60 диодами на метр. Мощность данной ленты — 4.8 Вт на метр. Мощность необходимого блока питания следует рассчитывать по следующей формуле:

P0 = P1*n * 1,2, где

P0 — искомая мощность блока питания,
n — количество метров ленты
P1 — мощность одного метра светодиодной ленты.
1,2 — 20% необходимого запаса мощности. Данный коффициент может быть увеличен при необходимости (например при использовании большого количества провода и т.п.), но не может быть ниже 1,2

в нашем случае получается, что нам нужен блок питания мощностью P = 4.8*20 + 0.2*(4.8*20) = 96 + 19.2 = 115.2Вт. Ближайший по номиналу блок — 150Вт.

Особенно следует обратить внимание на запас мощности тем, кто использует ленту и блок питания в различных условиях перепада температур. Дело в том, что при сильном понижении или повышении окружающей температуры эффективная мощность источника питания может падать, что в итоге может привести, например, к тому что ваша конструкция (например световая вывеска) при сильном холоде перестанет работать. Поэтому всегда оставляйте как минимум 20% запас по мощности.

Герметичный блок питания для наружного применения. Обратите внимание на заливку внутри проводов.



Кроме того, перед покупкой блоков питания необходимо всегда помнить об одном важном моменте — от качества источника напряжения напрямую зависит срок жизни светодиодов, а значит и вашей подсветки.

СМОТРИТЕ ТАКЖЕ:

1. Блоки для светодиодной продукции 12V
2. Что делать, если приобретенный (у нас) блок питания/контроллер вышел из строя в течение гарантийного срока?

❓Как подобрать блок питания компьютера| Сектор-ПК

Опубликовано в Выбор блока питания

Сердцем компьютера всегда считался блок питания, обеспечивающий стабильную и надежную работу всей системы. Для того, чтобы подобрать блок питания не нужно подробно изучать технические характеристики блоков питания, достаточно знать основные понятия и применять несколько базовых правил.

Использование специализированных калькуляторов по расчету мощности блока питания

Чтобы подобрать блок питания под свою собственную систему, необходимо зайти на один из доступных сайтов, онлайн калькуляторов расчета мощности блоков питания. В самом калькуляторе необходимо будет ввести запрашиваемые данные, такие как модель процессора и его мощность, а также мощность и марку видеокарты и т.д. После чего калькулятор выдаст оптимально необходимую мощность для функционирования работы всей системы.

Проверка сертификатов качества и защиты

При выборе самой модели стоит также обратить внимание на такие элементы, как дополнительные защиты от перегрузок, перепадов напряжения и короткого замыкания. Также стоит обратить внимания на то, есть ли сертификаты качества. Очень часто случаются инциденты, когда блок питания не просто сгорает, но ещё вредит всей подключённой системе.

Разъёмы под питание и подключение к материнской плате

Не стоит забывать и о разъёмах под питание и подключении к материнской плате. Важно пересчитать наличие всех необходимых кабелей подключения. Например, при создании майнинг фермы, блок питания должен быть оснащён дополнительными кабелями питания под видеокарты.

• Просмотров: 5412

Похожие материалы

Блоки питания для тату машинки — Как выбрать?

Прежде чем купить блок питания для тату машинки, определитесь с бюджетом, который вы готовы на него потратить. Если средства ограничены, обратите внимание на небольшие блоки питания с со скромным функционалом. Новичку больше подойдет блок питания с дисплеем, так как для подстройки вольтажа без выведения его значения нужен опыт.

Если же ваш бюджет не ограничен, изучите функционал более дорогих моделей. Как мы сказали ранее, даже самый простой и бюджетный блок питания выполняет основную задачу — преобразование напряжения, подаваемого на тату машинку, все остальное — дело ваших личных предпочтений.

Еще один довольно важный момент, который стоит учитывать при выборе блоков питания — это тип вашей тату машинки. Индукционные тату машинки не «капризничают» и вообще требуют немного, а вот роторные тату машинки могут создать некоторые неудобства. Точнее, мощные роторы, которые не сможет «завести» обычный блок питания. Так что для мощных роторов потребуется так называемый «Jump Start» — функция, которая запускает тату машинку сразу на повышенном вольтаже.

Для тату мастеров, которые используют в работе много тату машинок, очень полезными окажутся функция памяти, а также возможность подключения к блоку питания сразу нескольких тату машинок (в основном 2-х, но бывают и «прокаченные» блоки для 3 и более тату машинок).

Еще одна важная рекомендация по выбору блока питания: не покупайте дешевые китайские варианты. Помимо того, что они с огромной вероятностью не будут работать стабильно, вы вообще рискуете «убить» вашу тату машинку. Запомните: важно купить надежный блок питания известного производителя. Кстати, провода, которыми вы будете подключать комплектующие к блоку питания, тоже очень важны. Дешевые китайские провода значительно снизят КПД и не будут подавать на тату машинку тот вольтаж, который показывает блок питания.

Amazon.com: Блок питания 850 Вт, полностью модульный, сертифицирован 80+ Gold с адресуемой подсветкой RGB

Ваш браузер не поддерживает видео в формате HTML5.

Моим первым блоком питания Gamemax был блок питания мощностью 500 Вт 80+ Bronze, который я использовал для семейного игрового ПК начального уровня. Работает безупречно и очень тихо. У меня очень положительный опыт работы с Gamemax, поэтому я купил этот 850watts 80+ Gold для игрового ПК моего сына, на котором будет работать энергоемкий графический процессор Radeon Vega 64.

Пакет был большим, когда он прибыл.Но этот блок питания имеет длину 170 мм и может не поместиться в некоторых корпусах ПК, у которых есть отсек для дисководов перед установкой блока питания, так что имейте это в виду и дважды проверьте. В комплект поставки входит достаточно кабелей для работы с двумя 8-контактными графическими процессорами, несколькими жесткими дисками / твердотельными накопителями, а также с любыми другими периферийными устройствами, такими как RGB-подсветка и т.д. он может стать горячим или насколько громким он будет. Удивительно, но здесь очень тихо и большую часть времени оставалось прохладным.Я попытался запустить его бок о бок с некоторыми охлаждающими вентиляторами Thermaltake, и звук от охлаждающих вентиляторов более слышен, чем от вентилятора от блока питания, что определенно является большим плюсом, поскольку этот блок питания будет работать в спальне 24 часа в сутки, 7 дней в неделю. Мы пробовали запускать игры AAA с процессором Ryzen 7 и Radeon Vega 64 в течение 5 часов подряд, и этот блок питания показал себя хорошо. Остается прохладно и тихо. В электронике для меня очень важна низкая температура, так как это важный фактор в долговечности компонентов. Если у меня есть только одна проблема, то это то, что кабели очень тугие при подключении к блоку питания.Это нормально, если вы планируете установить это один раз и забыть о нем на долгие годы, но для таких людей, как я, которые часто обновляются, отсоединять кабели — боль. Но я уверен, что позже он износится и ослабнет. Светильники RGB не адресуются, но вы можете настроить их, циклически нажимая кнопку на задней панели устройства. Вы также можете выключить свет RGB, если хотите.

Пока что впечатлен этим БП. Мы знаем, что, поскольку он имеет сертификат 80+ Gold, он будет работать очень хорошо.Но больше всего мне нравится, насколько холодный (как при низких температурах) и тихий этот БП. Hihgly рекомендуется.

Источник бесперебойного питания: как выбрать подходящий

Источник бесперебойного питания (ИБП) предлагает простое решение: это аккумулятор в коробке с емкостью, достаточной для работы устройств, подключенных к его розеткам переменного тока, в течение нескольких минут или часов, в зависимости от ваших потребностей и набора оборудования. Это может позволить вам поддерживать работу интернет-службы во время длительного отключения электроэнергии, дать вам пять минут, необходимых вашему настольному компьютеру с жестким диском для автоматического выключения и избежать потери работы (или, в худшем случае, запуска программного обеспечения для восстановления диска) .

С точки зрения развлечения, это может дать вам достаточно времени, чтобы сохранить вашу игру после отключения электроэнергии или, что еще более важно, уведомить других в командной многопользовательской игре о том, что вам нужно выйти, чтобы вы не оценили штраф за досрочное прекращение игры.

ИБП также выполняет функцию устройства защиты от перенапряжения и помогает вашему оборудованию и увеличивает время безотказной работы, компенсируя временные провалы напряжения и другие капризы электрических сетей, некоторые из которых могут повредить блоки питания компьютера. При цене от 80 до 200 долларов для большинства систем ИБП может обеспечить замечательное спокойствие в сочетании с дополнительным временем безотказной работы и меньшими потерями.

ИБП не новые. Они датируются десятилетиями. Но цена никогда не была ниже, и изобилие возможностей никогда не было больше. В этом введении я помогу вам понять, что может предложить ИБП, разобраться в ваших потребностях и дать предварительные рекомендации по покупке. Позже в этом году TechHive предложит обзоры моделей ИБП, подходящих для дома и небольших офисов, из которых вы сможете сделать осознанный выбор.

Обновлено 24 декабря 2020 г. , чтобы добавить наш обзор резервного ИБП CyberPower SL700U.Это отличный резервный источник питания для домашнего сетевого оборудования, но он производит смоделированную или ступенчатую синусоидальную волну, которая может вызвать проблемы с компьютерами, оснащенными активной коррекцией коэффициента мощности (PFC). Как вы помните, мы критиковали источник бесперебойного питания Tripp Lite AVR900U по той же причине. Какая разница? Продукт Tripp Lite дороже, так как он также является линейно-интерактивным ИБП, что обеспечивает более быстрое переключение и постоянное регулирование мощности.Эти функции хороши, когда вы хотите обеспечить резервное питание для ПК, но они просто не добавляют большой ценности ИБП, который будет использоваться исключительно для домашнего сетевого оборудования.

Ключевое слово — бесперебойность работы.

ИБП возник в эпоху, когда электроника была хрупкой, а приводы легко выбрасывались из строя. Они были разработаны для обеспечения непрерывного — или «бесперебойного» питания для предотвращения множества проблем. Впервые они были обнаружены в серверных стойках и использовались с сетевым оборудованием, пока цена и формат не упали, чтобы их можно было использовать с оборудованием для дома и небольшого офиса.

Amazon

Этот недорогой резервный ИБП AmazonBasics (80 долларов США) имеет 12 розеток с защитой от перенапряжения, но только шесть из них также подключены к внутренней батарее для резервного питания.

Любое принадлежащее вам устройство, которое внезапно потеряло питание и , имело жесткий диск внутри, могло закончиться повреждением каталога или даже физическим повреждением из-за того, что головка диска врезалась в другую часть механизма. Другое оборудование, которое загружало свою прошивку с микросхем и работало с использованием энергозависимой памяти, также могло потерять ценные кеши информации и потребовать некоторое время для ее повторной сборки.

Упоминается в статье

ИБП Cyberpower CP800AVR Жесткие диски

эволюционировали, чтобы лучше управлять сбоями питания (и ускорением в ноутбуках), и все портативные устройства и большинство новых компьютеров были переведены на твердотельные накопители (SSD) без движения, которые не имеют внутренних шпинделей и головок чтения / записи. Встроенные устройства — от модемов и маршрутизаторов до интеллектуальных устройств и цифровых видеорегистраторов — стали более устойчивыми и быстрее загружаются. Большинство продаваемых сегодня устройств имеют SSD, флэш-память или карты.

Это все еще возможно, если ваш настольный компьютер без батареи внезапно потеряет питание, что он может остаться в состоянии, которое приводит к повреждению документа, теряет последнее состояние электронной таблицы или происходит в такой неподходящий момент, вы должны восстановить свой диск или переустановить Операционная система.Избегание этих возможностей, особенно если вы регулярно сталкиваетесь с небольшими проблемами с питанием дома, может сэкономить вам как минимум время на восстановление потерянной работы и, возможно, стоимость программного обеспечения для восстановления диска, даже если ваше оборудование остается нетронутым.

Более частая проблема может возникнуть из-за сетевого оборудования, которое требует умеренного питания. Потеря питания означает потерю доступа к Интернету, даже если ваша кабельная, DSL или оптоволоконная линия остается под напряжением или активна от физического объекта интернет-провайдера или от точки подключения по соседству, а не от трансформатора в вашем здании или блоке. ИБП может поддерживать вашу сеть в рабочем состоянии, пока энергокомпания восстанавливает энергию, даже если на это уходит часы.

При отключении электричества включается аккумулятор ИБП. Он подает ожидаемые количества энергии на все подключенные устройства до тех пор, пока батарея не разрядится. Современный ИБП также может сигнализировать компьютеру о ряде факторов, включая оставшееся время или инициировать выключение с помощью встроенного программного обеспечения (как в случае с Energy Saver в macOS) или установленного программного обеспечения.

CyberPower

В случае отключения электроэнергии программное обеспечение CyberPower корректно завершит работу компьютера, пока он работает от батареи ИБП CP800AVR.

Одним из ключевых отличий ИБП, предназначенных для дома и отдельных устройств в офисе, является емкость аккумулятора. Вы можете покупать блоки с батареями самых разных размеров, и чем больше емкость батареи, тем дольше вы получите время работы или большее количество оборудования, которое вы сможете поддерживать с помощью одного ИБП. В некоторых случаях может иметь смысл приобрести два или более ИБП, чтобы покрыть все необходимое оборудование, которое у вас есть, и каждый из них соответствует нужной мощности.

Упоминается в статье

Резервный ИБП AmazonBasics 800 ВА 450 Вт Устройство защиты от перенапряжения Резервное питание от батареи

Батарейки необходимо заменить, хотя это может быть сделано через очень долгий период времени.ИБП обычно имеет световой индикатор или будет использовать звук, чтобы указать на батарею, которую необходимо заменить, и это может указывать на это с помощью программного обеспечения, запущенного на компьютере, к которому он подключен.

Обладая большой мощностью, поставляется с отличным преобразованием мощности.

ИБП для потребителей и малого бизнеса выпускаются в версиях для режима ожидания и линейно-интерактивного режима. В резервных модулях аккумулятор остается готовым к автоматическому использованию по требованию, но в остальном он находится в режиме ожидания, как следует из названия. Линейно-интерактивная версия подает питание через инвертор от стены к подключенным устройствам, а также заряжает аккумулятор.Он может регулировать мощность, сглаживать максимумы и минимумы и переключаться на батарею в течение нескольких миллисекунд. (Другие варианты намного дороже или предназначены для критически важных систем и с более высоким энергопотреблением.)

Несколько лет назад разница в цене была достаточно высокой, и вам приходилось действительно балансировать между необходимостью конкретных функций и стоимостью. Теперь вы можете выбрать ИБП с линейным взаимодействием из-за его преимуществ, которые включают меньший износ батареи и продление ее срока службы.Батареи относительно дороги в замене и составляют значительную долю от первоначальной закупочной цены, поэтому их более длительное поддержание в исправном состоянии снижает общую стоимость владения.

ИБП предназначен не только для подачи питания в случае сбоя, это еще одно место, где различаются подходы к резервному и линейному интерактивному режиму.

Гленн Флейшман / IDG Веб-сайт

APC предлагает удобный инструмент, который поможет вам решить, какие из ИБП соответствуют вашим требованиям, исходя из общего энергопотребления и времени, в течение которого вам потребуется питание от батарей для ваших компонентов.

Эти три колебания напряжения могут происходить регулярно или нечасто при питании от электросети:

• Скачки : У коммунальных служб иногда бывают кратковременные скачки напряжения, которые могут повлиять на электронику, иногда сгорая блок питания или поджаривая все устройство. Защита от перенапряжения эффективно снижает напряжение выше определенного безопасного диапазона.
• Sags : В вашем доме или офисе может наблюдаться кратковременное падение напряжения, когда включается что-то с большим двигателем, например сушилка для одежды или тепловой насос, иногда даже в соседней квартире, доме или здании.
• Пониженное напряжение («понижение напряжения») : В некоторых случаях с высоким потреблением электроэнергии в районе коммунальное предприятие может снизить напряжение на длительный период, чтобы избежать полного отключения электроэнергии. Это может вызвать проблемы с промышленным и домашним оборудованием с моторным приводом — многие приборы имеют двигатели, часто приводящие в действие компрессор, как в холодильнике или морозильной камере. В случае электроники продолжительное пониженное напряжение может привести к повреждению некоторых источников питания.

Резервная модель обычно полагается на работу с избыточным напряжением за счет наличия встроенных металлооксидных варисторов (MOV), как и в автономных устройствах защиты от перенапряжения.Эти MOV переключают питание на землю, но в конечном итоге сгорают после длительного использования. В этот момент все модели ИБП, которые я проверял, перестали пропускать питание. (Это в отличие от большинства устройств защиты от перенапряжения, которые гаснут «защищенный» светодиод на своей передней панели, но продолжают пропускать энергию.)

В случае провалов питания и пониженного напряжения модель в режиме ожидания отключает аккумулятор. Если это происходит часто или в быстрой последовательности, ваш ИБП может не справиться с задачей и обеспечить достаточную задержку, чтобы настольный компьютер или жесткий диск теряли питание достаточно долго, чтобы остановить его операционную систему или дать сбой.

Упоминается в статье

Tripp Lite Smart1500LCDT

Линейно-интерактивный ИБП непрерывно подает питание через кондиционер, который заряжает аккумулятор и регулирует мощность. Это автоматическое регулирование напряжения, известное как AVR, может преобразовывать напряжение по мере необходимости, чтобы обеспечить чистое питание подключенных розеток, не полагаясь на батарею. В линейно-интерактивной модели аккумулятор используется только в крайнем случае.

Есть одна последняя характеристика мощности ИБП, которую можно найти как в резервных, так и в линейно-интерактивных моделях: плавность генерации переменного тока, вырабатываемого моделью за счет постоянного тока, выдаваемого ее батареей. Переменный ток плавно меняет направление потока мощности 60 раз в секунду, и ИБП должен имитировать этот поток, который можно представить в виде волнообразной синусоидальной волны.

Tripp Lite

Tripp Lite Smart1500LCDT — это линейно-интерактивный ИБП, то есть он подает согласованное питание на подключенные устройства и одновременно заряжает батарею. В случае отключения электроэнергии он переключится на питание от батареи в течение нескольких миллисекунд.

ИБП может генерировать чистую синусоидальную волну, которая увеличивает стоимость, или ступенчатую волну, при которой мощность изменяется более резко вверх и вниз по мере ее чередования.Грубая смоделированная синусоида может стать препятствием для определенных типов компьютерных блоков питания, компоненты которых плохо взаимодействуют с изменениями напряжения. Это может вызвать преждевременный износ компонентов или привести к их полному отключению или вызвать дополнительные повреждения.

Если ваше устройство имеет активную коррекцию коэффициента мощности (PFC) или содержит хрупкую или чувствительную электронику, особенно для записи звука, вам, вероятно, понадобится чистая синусоида. Не всегда легко определить, есть ли в вашем устройстве активная коррекция коэффициента мощности; в случае сомнений выберите чистую синусоидальную волну — дополнительные расходы значительно снизились.

Даже для оборудования, которое не подвержено проблемам с питанием, ступенчатая синусоида может привести к тому, что источник питания будет издавать пронзительный вой, когда он работает от батареи.

Еще одна последняя функция ИБП, которая также может быть полезна: менее дорогие модели имеют один или несколько светодиодов для индикации определенных элементов состояния, таких как работа от резервного источника питания или необходимость замены внутренней батареи. В других есть ЖК-экран (иногда с подсветкой), который предоставляет различную информацию, иногда чрезмерную, которую можно просмотреть с помощью программного обеспечения, установленного на подключенном компьютере.

Все ИБП имеют встроенную звуковую сигнализацию об отключении питания, некоторые из них довольно громкие.

БТР

ИБП, излучающий чистую синусоиду, такой как APC SMC1000, — ваш лучший выбор, если вы работаете с чувствительным оборудованием, например, с аудиозаписывающим оборудованием. ЖК-дисплей также полезен для мониторинга состояния ИБП.

Определение потребностей вашего ИБП

У большинства из нас есть два основных сценария, которые нужно спланировать: поддерживать работоспособность сети и предотвращать внезапное выключение наших компьютеров с питанием от переменного тока.Сюда входит очень разный выбор оборудования и конфигурации.

Однако у обоих есть один общий элемент: наличие достаточного количества розеток, правильно разнесенных для прямого подключения всех ваших устройств. Большинство ИБП имеют как розетки с резервным питанием от батареи, так и розетки с защитой от перенапряжения, которые не подключены к батарее. Вам необходимо изучить количество и расположение, так как настоятельно не рекомендуется подключать удлинитель или другие удлинители к розеткам ИБП любого типа, так как это увеличивает риск электрического пожара.

Это может быть особенно сложно, если у вас есть большие сетевые адаптеры переменного тока в стиле «бородавки» или вилки переменного тока шире, чем обычно.

Сценарий 1. Поддержание сети в рабочем состоянии

Упоминается в этой статье

APC Smart-UPS C 1000 ВА (модель SMC1000)

Изучите все устройства, составляющие вашу сеть. Это может быть широкополосный модем, адаптер VoIP для телефонных звонков, один или несколько маршрутизаторов Wi-Fi, один или несколько коммутаторов Ethernet и / или концентратор для умного дома. Поскольку они могут быть распределены по всему дому или офису, вам может потребоваться два или более ИБП для поддержания работы сети.

Если у вас есть модем, маршрутизатор и коммутатор (плюс адаптер VoIP, если он вам нужен), все они находятся в непосредственной близости, вы можете жить без других частей вашей сети, работающих во время сбоя. Также вероятно, что это оборудование уже подключено к сетевому фильтру. (Эти устройства, как правило, не получают выгоды от помощи ИБП при провисании / понижении напряжения, поскольку их адаптеры постоянного тока, как правило, обеспечивают питание в более широком диапазоне обстоятельств.)

Возможно, у вас уже есть простой резервный аккумулятор, встроенный или включенный в одну или несколько частей оборудования.Многие концентраторы для умного дома имеют встроенные резервные батареи. А поскольку государственные регулирующие органы обычно требуют многочасовой резервной батареи для службы VoIP, ваш широкополосный модем или адаптер VoIP может включать в себя внутреннюю батарею по этой причине.

Чтобы узнать размер ИБП, который вам нужен, проверьте характеристики всего вашего оборудования. Обычно он отлит из пластика с четырьмя точками черного на черном на нижней стороне редуктора или на преобразователе постоянного тока, который вы подключаете непосредственно к розетке, или который состоит из двух частей с блоком между адаптером и вашим устройством. и стандартный шнур питания переменного тока.Значения, которые вы ищете, — это либо напряжение постоянного тока и сила тока, например, 12 вольт и 1,5 ампер, либо общая мощность, например, 18 Вт.

Сложите эти количества, и вы сможете использовать инструменты планирования для поиска нужной единицы. Например, APC предлагает расширенную диаграмму времени работы, в которой указаны мощность и время работы для каждого из своих устройств. Вы также можете использовать калькулятор на сайте, на котором вы добавляете устройства или ватты, и он дает представление о том, какие устройства необходимо приобрести и сколько времени каждое из них может работать при этой нагрузке.

Для большинства комбинаций оборудования и доступных по цене устройств у вас должна быть возможность поддерживать сетевое оборудование в работе не менее часа полностью от батареи. Потратьте больше или купите несколько единиц, и вы можете увеличить это время до двух-восьми часов.

Гленн Флейшман / IDG

Чтобы определить размер ИБП, который вам понадобится, сложите количество ватт, которое потребляет каждое устройство. Вы можете найти эту информацию на каждом блоке питания или адаптере переменного тока.

Сценарий 2: Прерывание питания и выключение компьютера

Ваша цель состоит в том, чтобы убедиться, что все ваши устройства, которые должны продолжать работать, имеют достаточно энергии для этого при кратковременном отключении питания и для выключения — предпочтительно автоматически — во время любого отключения это длится более нескольких минут.

Необходимо учитывать две отдельные проблемы с питанием: электрическая нагрузка, которую добавляют устройства, подключенные к розеткам ИБП с резервным питанием от батарей, и емкость внутренней батареи ИБП, которая определяет, как долго мощность может протекать через данное подключенное устройство. нагрузка. (Розетки, защищенные только от скачков напряжения, имеют гораздо более высокий предел нагрузки, который компьютерное оборудование не может превышать.)

Начните с расчета общей мощности для всего оборудования, которое вы собираетесь подключить, точно так же, как с сетевым оборудованием.На большинстве аппаратных средств будет отображаться единое число ватт или максимальное потребляемое количество ватт; если он показывает только амперы (или амперы), умножьте на 120 (для вольт) указанные значения ампер, чтобы получить ватт. В моем офисе у меня есть iMac, внешний дисплей, USB-концентратор и два внешних жестких диска. В сумме получается около 250 Вт.

С помощью этого числа вы можете проверить максимальную нагрузку на ИБП, которая часто приводится в недоумении, используя либо вольт-амперы (ВА), либо ватты, либо и то, и другое. Хотя вольт, умноженный на ампер и ватт, должны быть равны, производители ИБП используют другую формулу, что, вероятно, является плохой идеей.Ватты на ИБП — это вольт, умноженное на ампер, умноженное на коэффициент мощности, или эффективность, с которой блок питания на компьютере или другом устройстве обеспечивает питание от входа переменного тока к его компонентам.

AmazonBasics

ИБП использует USB-кабель для связи с подключенным компьютером, запуская программное обеспечение на машине для плавного отключения при работе от батареи.

На практике вы все равно можете сложить все свои устройства в ваттах и ​​использовать это в качестве меры, чтобы найти ИБП, который превышает это количество с некоторым запасом: вы не можете превысить коэффициент нагрузки ИБП с вашим оборудованием, иначе он выиграет » t функция.(Если ИБП рассчитан только на ВА, умножьте это число на коэффициент мощности 0,6 или 60%, чтобы получить нижний уровень в ваттах.)

Имея это число под рукой, вы можете просмотреть время автономной работы, доступное на моделях, которые может поддерживать вашу общую нагрузку, сверяясь с приведенными выше цифрами, таблицами или калькуляторами, которые производители предоставляют для оценки того, сколько минут вы получаете при питании только от батареи.

С моим iMac, установленным выше 250 Вт, у меня есть несколько вариантов в диапазоне от 100 до 150 долларов, которые имеют максимальную мощность нагрузки намного выше этого числа и которые могут обеспечить пять или более минут работы.

Также очень важно выбрать модель ИБП, которая имеет USB-соединение с вашим настольным компьютером, а также программное обеспечение, совместимое с вашей операционной системой. Хотя в macOS и Windows есть встроенные параметры управления питанием, которые могут автоматически распознавать совместимое оборудование ИБП, вам может потребоваться дополнительное программное обеспечение для настройки параметров ИБП (например, звуковых сигналов) или для предоставления подробных отчетов и диаграмм о качестве электроэнергии и происшествиях.

Инструменты управления питанием ОС и программное обеспечение от производителей ИБП позволяют создавать безопасные условия автоматического отключения.Вы можете определить такой сценарий: «Если отключение длится более трех минут или если заряд батареи менее 50 процентов, начать немедленное безопасное отключение».

Также важно убедиться, что все ваши запущенные приложения могут выйти без потери данных и не останавливать завершение работы. Например, несохраненный файл Word может помешать завершению завершения работы Windows. В macOS приложение «Терминал» по умолчанию отказывается завершать работу, если есть активный удаленный сеанс, но его можно настроить так, чтобы это игнорировать.

Выбор правильного ИБП

С учетом всего этого, вот контрольный список, который нужно пройти при оценке ИБП:

• Какое время работы при отключении электроэнергии вам требуется? Давно по сетевому оборудованию; сокращение от выключения компьютера.
• Сколько ватт потребляет ваше оборудование? Рассчитайте общее энергопотребление ваших подключенных устройств.
• У вас бывают частые или продолжительные просадки питания? Выберите интерактивную линию вместо режима ожидания.
• С компьютером, полагается ли он на активный PFC? Если это так, выберите модель с выходом чистой синусоидальной волны.
• Сколько розеток вам нужно для резервного питания? Подойдут ли все ваши текущие штекеры к имеющейся схеме?
• Нужно ли вам проверять состояние ИБП достаточно часто или подробно, что требуется ЖК-экран или подключенное программное обеспечение?

Мы находимся в процессе проверки нескольких источников бесперебойного питания и будем обновлять эти истории со ссылками на эти обзоры по мере их завершения. Ждите продолжения.

Примечание. Когда вы покупаете что-то после перехода по ссылкам в наших статьях, мы можем получить небольшую комиссию.Прочтите нашу политику в отношении партнерских ссылок для получения более подробной информации.

Лучший источник бесперебойного питания (ИБП)

Фото: Майкл Мерто

Выбор для обновления

CyberPower CP1500PFCLCD

Этот ИБП имеет самую высокую пиковую выходную мощность и время работы среди всех протестированных нами моделей, поэтому он может работать с большим количеством оборудования дольше, чем что-либо другое . Кроме того, его высококачественная мощность совместима даже с самой чувствительной электроникой.

Варианты покупки

* На момент публикации цена составляла 200 долларов.

Если вам нужно больше энергии, более длительное время работы или возможность защитить чувствительную электронику, например, бытовую аудиовизуальную аппаратуру или медицинское оборудование, в случае отключения электроэнергии, CyberPower CP1500PFCLCD — ваш лучший выбор. Он стоит примерно вдвое дороже чем-то вроде Tripp Lite AVR750U, но он может поддерживать питание домашней сети Wi-Fi в четыре раза дольше, его пиковая выходная мощность выше, чем у любой другой протестированной нами модели, и у него есть ЖК-дисплей. экран, чтобы вы могли внимательно следить за мощностью, временем автономной работы и другими переменными.Кроме того, когда вы не отключены, вы можете использовать два порта USB-A для зарядки телефона и еще одного небольшого устройства.

Благодаря наличию синусоидального инвертора и автоматического регулирования напряжения (AVR), это устройство может работать даже с самой чувствительной электроникой. В нашем тестировании у нас закончились 10-, 50- и 100-ваттные устройства, которые пытались проверить пиковую выходную мощность CP1500PFCLCD, и мы провели окончательный тест, когда подключили микроволновую печь — не пытайтесь это делать дома, так как ИБП не предназначен для использования с тепловыделяющими устройствами, и его максимальная выходная мощность составляет 930 Вт.

Точно так же CP1500PFCLCD оставил наших соперников в тени, когда дело дошло до емкости батареи, поскольку он проработал четыре часа при нагрузке 20 Вт и 16 минут при нагрузке 300 Вт. Независимо от того, насколько массивна ваша установка — может быть, у вас есть полная рабочая станция, потребляющая 300 Вт или более, или, может быть, у вас просто подключены модем и маршрутизатор общей мощностью около 20 Вт — этот ИБП должен сэкономить вам много времени, чтобы сэкономить вашу работу и закройте все свои программы.

CP1500PFCLCD имеет всего 10 розеток, включая пять розеток с батарейным питанием, что несколько разочаровывает.И только два из них (включая одну розетку с батарейным питанием) расположены достаточно далеко друг от друга, чтобы можно было разместить очень большую вилку, в то время как у других наших выборок, по крайней мере, столько же. Но этого достаточно, чтобы создать резервную копию компьютера, монитора, внешнего жесткого диска, модема и маршрутизатора. Кроме того, две розетки USB-A на передней панели (которые имеют общую мощность 13 Вт по нашим измерениям) могут помочь освободить одну из обычных розеток с защитой от перенапряжения, которую в противном случае могло бы занять настенное зарядное устройство.

Какой бы объемной ни была ваша установка, этот ИБП даст вам достаточно времени, чтобы сохранить вашу работу и закрыть все ваши программы.

По форме больше похожий на небольшую башню настольного компьютера, чем на словарь, CP1500PFCLCD является самым большим устройством, которое мы тестировали. Вы, вероятно, захотите поставить его рядом со своей башней, а не класть под стол или вешать на стену.

CP1500PFCLCD — одна из двух протестированных нами моделей с дисплеем. (Другая модель, APC BR1000MS, аналогична по цене и функциям, но в наших тестах у нее было меньшее время работы.) Он большой и ярко освещенный, с легко читаемым текстом и изображениями. Он загорается, когда вы включаете ИБП (с помощью кнопки питания вверху), и показывает текущий входной ток, текущий выход, состояние заряда батареи, какую максимальную нагрузку используют ваши устройства, расчетное время работы. (в минутах), если произошел сбой, и была ли отключена громкость сигнала тревоги. На экране также отображается, когда ИБП использует свою функцию AVR, и отслеживается, сколько было отключений — вариантов, которых нет ни у кого из других наших выборов.

Под экраном находятся кнопка Display для переключения между различными параметрами, кнопка Silence Alarm и кнопка Control для проверки батареи. Прилагаемое программное обеспечение, которое работает на Mac или Windows, если вы подключаетесь к нему через USB, позволяет вам запланировать включение и выключение компьютера в определенное время, выполнить резервное копирование определенных данных и многое другое.

Как и любое другое устройство, которое мы тестировали, CP1500PFCLCD имеет небольшой индикатор, который загорается красным, если возникает проблема. Но на его экране отображается дополнительная информация, например, возникла ли проблема изнутри, из-за неисправной проводки в стене или из-за перегрузки аккумулятора.А на задней панели устройства вы найдете красную кнопку, которую можно нажать для сброса автоматического выключателя, поэтому вам не придется отключать и снова включать ИБП при возникновении проблемы.

В дополнение к двум разъемам для стационарного телефона, последовательному порту и порту USB-B, CP1500PFCLCD имеет два коаксиальных разъема, которые можно использовать для подключения кабельной приставки или модема. Эти порты защиты от перенапряжения в основном не нужны большинству людей, но они не занимают много места и их удобно иметь, если вас беспокоят скачки напряжения, возникающие по этим линиям.

5-футовый шнур этого устройства на фут короче, чем у CP800AVR и AVR750U, поэтому перед покупкой обязательно измерьте расстояние между вашей рабочей станцией и ближайшей розеткой. Никогда не подключайте сетевой фильтр или ИБП к другому удлинителю — это угроза безопасности.

Как и другие наши соперники (кроме моделей AmazonBasics), на CP1500PFCLCD предоставляется достаточно продолжительная трехлетняя гарантия.

Лучший резервный аккумулятор для ИБП для игр на ПК в 2021 году

Наличие оптимального резервного источника бесперебойного питания защитит ваш игровой компьютер от неожиданных перебоев в подаче электроэнергии.Источники бесперебойного питания — это часто упускаемый из виду компонент, который действительно необходим для сборки игрового ПК высокого класса. Если вы живете в месте, подверженном отключениям электроэнергии или скачкам напряжения, это может быть спасением для вашей установки, и они даже предлагают защиту от мельчайших колебаний в розетке. Если он соединен с одним из лучших блоков питания для ПК, наличие хорошего ИБП гарантирует, что ваш компьютер будет работать на электрическом эквиваленте Premium Unleaded.

На случай потери мощности во внутренних батареях ИБП накоплено достаточно энергии, чтобы обеспечить стабильный поток энергии в течение ограниченного периода времени — достаточно времени, чтобы сохранить вашу работу или добраться до точки сохранения, прежде чем безопасно выключить компьютер. .Он также действует как сетевой фильтр, что дает вам дополнительное спокойствие — если вы один из немногих счастливчиков, которым удалось заполучить Nvidia Geforce RTX 30-й серии, вы не хотите, чтобы этот ребенок был убит, тем более что заменить его на данный момент практически невозможно.

Лучший ИБП также защитит ваши периферийные устройства и аксессуары, подключенные к вашему ПК. Так что, если вы недавно приобрели новый игровой монитор с разрешением 4K, вы сможете защитить и его. В первую очередь, защита, которую предлагает ИБП, распространяется на все, что к нему подключается, будь то один из лучших игровых маршрутизаторов или даже ваша любимая игровая консоль.

Лучший ИБП для игровых ПК

Изображение 1 из 3

(Изображение предоставлено Cyberpower) Изображение 2 из 3

(Изображение предоставлено Cyberpower) Изображение 3 из 3

(Изображение предоставлено Cyberpower)

1. Cyberpower CP1500PFCLCD

Лучший ИБП для большинства геймеров

Истинный синусоидальный ИБП

Постоянная подача энергии 900 Вт

Полезный ЖК-экран для мониторинга

CyberPower CP1500PFCLCD 1500 ВА — один из лучших ИБП на рынке. Несколько факторов способствуют тому, что это наш лучший выбор для большинства геймеров.Во-первых, у него достаточно энергии для работы с большинством игровых машин на рынке, даже если вы используете два графических процессора. Если у вас нет систем с десятью жесткими дисками, четырехпроцессорными графическими процессорами и другими аксессуарами, CP1500PFCLCD должен иметь достаточно заряда, чтобы работать 10-20 минут (дольше, если у вас более умеренная установка) в случае сбоя питания.

Одной из наиболее важных особенностей CP1500PFCLCD является его истинный синусоидальный выходной сигнал. Большинство резервных копий ИБП в их ценовом диапазоне обеспечивают только синусоидальную симуляцию производства, ступенчатую синусоиду, которая приблизительно соответствует тому, что вы получаете от сетевой розетки.Некоторая электроника чувствительна к симулированным синусоидальным волнам и ведет себя ненормально. При цене 214 долларов, наличие истинного синусоидального выхода является неслыханным делом, поэтому спасибо CyberPower за качественный результат.

Изображение 1 из 4

(Изображение предоставлено Cyberpower) Изображение 2 из 4

(Изображение предоставлено Cyberpower) Изображение 3 из 4

(Изображение предоставлено Cyberpower) Изображение 4 из 4

(Изображение предоставлено Cyberpower)

2. Cyberpower EC650LCD

Лучший ИБП для вашей сети и аксессуаров

Хороший резерв мощности для своего размера

ЖК-экран для мониторинга нагрузки

Режим ECO для управления розетками

Для небольших аксессуаров и сетевого оборудования CyberPower EC650LCD является лучшим лучший выбор для большинства.EC650LCD стоит чуть более 70 долларов за 390 Вт / 650 ВА и обладает достаточным запасом мощности, чтобы поддерживать работоспособность средней домашней сети более 15 минут, что достаточно для выхода из игры / приложений, сохранения всей вашей работы через сеть и изящно отключите все при отключении электроэнергии.

EC650LCD достаточно мал, чтобы спрятаться, занимая очень мало места на рабочем столе для блока 390 Вт. Одна из моих любимых особенностей EC650LCD — это набор портов ECO. Этими портами можно управлять и устанавливать время для включения или выключения, в зависимости от вашего расписания или варианта использования.Порты ECO также отключают аксессуары, такие как динамики, и отображают, находится ли ваш компьютер в спящем режиме или выключен.

Лучший игровой ПК | Лучший игровой ноутбук | Лучшие игровые материнские платы | Лучший SSD для игр | Лучшая оперативная память DDR4 | Лучшие корпуса ПК

Изображение 1 из 3

(Изображение предоставлено APC) Изображение 2 из 3

(Изображение предоставлено APC) Изображение 3 из 3

(Изображение предоставлено APC)

3. APC BE600M1

Лучший ИБП для небольших аксессуаров

Достаточно энергии для аксессуаров и маршрутизаторов

Может питать игровые консоли

Маленький и удобный размер

Название APC является синонимом высококачественных ИБП.Дома я использую три профессиональных ИБП Smart-UPS компании: два блока на 1000 ВА для сети и NAS и один на 1500 ВА для ПК и дисплеев.

APC BE600M1 превосходно обеспечивает защиту как от аккумулятора, так и от перенапряжения для устройств, которые вы используете чаще всего. Это ваш телефон и, возможно, планшет. Однако у него достаточно резервов мощности, чтобы вы могли подключить хотя бы маршрутизатор и один дисплей. Если вы планируете использовать BE600M1 только для питания маршрутизатора Wi-Fi, в устройстве будет достаточно энергии, чтобы вы могли спокойно пользоваться Интернетом в течение нескольких часов, даже если в остальной части вашего дома нет электричества.Приоритеты.

Лучшее в BE600M1 — это его размер. Большинство ИБП имеют большие размеры и подходят для установки на полу, но компания APC рекомендует ставить BE600M1 на стол. Устройство предоставляет один USB-порт на 1,5 А для зарядки телефона или планшета, поэтому вам не нужно использовать адаптер питания вашего устройства, который неизбежно представляет собой стенную бородавку, которая потенциально перекрывает еще одну или две розетки, поэтому вы освобождаете розетки для других устройств.

Лучший ИБП для игр на ПК. Часто задаваемые вопросы

В: Какой тип ИБП я ​​должен купить?

A: Существует два типа источников бесперебойного питания, на которые следует обратить внимание при покупке игрового ПК: синусоидальный и имитированный синусоидальный.

Синусоидальное резервное копирование ИБП обеспечивает плавное и стабильное изменение мощности переменного тока непосредственно на ваш блок питания. Часто это единственный тип ИБП, который вы можете рекомендовать для игровых ПК из-за их эффективности и чистой подачи энергии.

В: Что такое имитируемый синусоидальный ИБП?

ИБП с имитацией синусоидальной волны выдают ступенчатую приближенную форму волны с использованием широтно-импульсной модуляции (ШИМ). Эта же концепция используется для управления оборотами вентилятора корпуса ПК. Они часто намного дешевле, чем чистые синусоидальные ИБП, и могут быть полезны для периферийных устройств, небольших устройств и мониторов.Однако, поскольку форма сигнала не всегда точна, они могут не работать должным образом с блоками питания, требующими стабильного и последовательного входа.

Обзор лучших предложений на сегодня

Почему мои педали гудят и гудят — может ли это быть причиной источника питания? — Custom Boards Finland

Давайте сначала посмотрим на печальные факты: любая гитарная установка должна иметь дело с гудением и шумом. Те же проблемы можно найти среди молодых гаражных групп, а также среди мега-успешных стадионов.

Каждый раз, когда ваша установка гудит, легко обвинить некачественную проводку на месте проведения мероприятия. В конце концов, однако, всем придется усвоить — а некоторые усвоят это на собственном горьком опыте — что плохо спроектированная сигнальная цепочка, построенная вокруг дешевого и ненадежного блока питания (БП), является верным рецептом для проблем со звуком, а также ненадежность.

Вы не можете особо подчеркнуть этот момент, но подавляющее большинство проблем из-за посторонних шумов вызвано плохим или недостаточным питанием, а не неисправной педалью.Хорошее практическое правило заключается в том, что если педаль шумит, даже если эффект отключен, скорее всего, виноват источник питания. В худшем случае ваши педали будут шуметь, и сигнал, выходящий из педалборда, будет лишь тенью самого себя. Если вы страдаете от шума педалборда (или педалей), первое, что нужно сделать, это проверить наличие проблем с источником питания. Вы используете дешевый блок питания или блок питания с недостаточной мощностью? Если это так, вам следует переключиться на что-то подходящее для вашей установки и оставить в прошлом гудение и жужжание.

Разрушая мифы об электрике

Время от времени вы будете сталкиваться с электриком, пытающимся скармливать вам малоизвестные мифы о причинах шумовых помех и возможных средствах их устранения. В то время как некоторые из этих мифов могут содержать зерно правды, когда вы устанавливаете наземные опоры электропередач, большинство из них бессмысленно, когда дело доходит до устранения неисправностей педалбордов и усилителей.

Переключение горячего и холодного

Некоторые утверждают, что просто вставив вилку Schuko в обратном направлении, можно заткнуть шум.Даже не пытайся это делать.

Индуктивность между кабелями

Если электрик обнаружит катушку с кабелями рядом с вашим усилителем или параллельные провода, пересекающие каскад, индуктивность будет упомянута далее. Крайне редко любой кабель питания переменного тока, проложенный рядом с аудиокабелем в кабельной змейке, вызывает шум в вашей системе. Гитарные установки работают на слишком малом токе (в амперах), чтобы возникла индукция между кабелями. Чтобы кабели реагировали таким образом, вам потребуется очень сложная система проводки и гораздо большие токи.

Наиболее частые причины шума, вызванного блоком питания

1) Гул трансформатора

В основе педали вау-вау лежит катушка индуктивности, которая реагирует на трансформатор, используемый в аналоговом источнике питания, улавливая гул 50/60 Гц. Блок питания педалборда никогда не следует располагать непосредственно под вау-вау, а скорее как можно дальше от него. То же самое касается близости трансформатора усилителя и резервуаров пружинной реверберации к источнику питания.Если вы поместите источник питания прямо на усилитель, главный трансформатор усилителя и его источник питания, скорее всего, начнут взаимодействовать и гудеть.

Классическим примером гудения трансформатора, вызываемого источником питания, являются педали Line 6 Stompbox Modeller (представленные еще в 2000 году). Эти эффекты все еще звучат актуально сегодня, но их заводские блоки питания были дешевой конструкции, очень склонные улавливать и вызывать гудение и гудение в гитарной установке.

Тест на индуцированный фон

• Не отключайте гитару, но полностью выключите звук на инструменте.
• Для этой цели также можно использовать так называемую заглушку. Эта фиктивная вилка имеет заземление, припаянное к горячему наконечнику, заставляя эффект вести себя так, как если бы гитара была подключена с регулятором громкости, установленным на ноль.
• Возьмите эффект и поместите его на блок питания. Гудит ли педаль эффекта, когда ее кладут на блок питания? Если это так, эту педаль следует отметить как чувствительную к индуцированному гудению и поместить как можно дальше от источника питания на педалборде.

Поскольку вау-вау используют катушку индуктивности для создания своего эффекта, их следует размещать как можно дальше от любого традиционного источника питания с трансформатором. Важно выяснить, какие педали вызывают гудение, чтобы они не находились рядом с источником питания педалборда.

2) Гул трансформатора в сигнальных кабелях

Трансформатор источника питания также может вызывать гудение непосредственно в соединительных кабелях, особенно если ваша сигнальная цепь находится в сложной форме.Гитарный сигнал изначально на удивление слабый, а наличие трансформатора в непосредственной близости может вызвать проблемы с шумом. На хорошо сделанном педалборде все аудиокабели следует прокладывать как можно дальше от источника питания. При планировании педалборда очень полезно взглянуть на внутренности изготовленных вручную ламповых усилителей, поскольку качественные ламповые усилители используют те же принципы в пути прохождения сигнала.

Если у вас есть несколько аудиокабелей на педалборде — например, при использовании обходного лупера для переключения эффектов — опасность индукции шума возрастает.В общем, если у вас есть сигнал, идущий по одинаковому пути на двух разных уровнях сигнала, есть вероятность, что некоторый шум будет улавливаться и распространяться по педалборду. Это тип паразитных цепей, которых вы должны стараться избегать любой ценой на вашей плате. В большинстве случаев проблему шума можно решить, переместив некоторые сигнальные кабели.

3) Дешевые импульсные блоки питания

За последние несколько лет маленькие «бородавки», напоминающие зарядные устройства для смартфонов, стали все более обычным явлением для питания гитарных педалей.Импульсный блок питания легко отличить от традиционного дизайна благодаря очень компактному размеру, небольшому весу и этикетке с надписью «110–230 В», что означает, что блок питания работает по всему миру.

Дешевые импульсные блоки питания потребительского уровня (также известные как переключаемый режим или переключаемый режим) склонны к высокочастотному гудению или даже визгу в вашей гитарной системе, даже если они используются только с одним аналоговым или цифровым педаль. Не используйте для педальных эффектов блок питания, предназначенный для цифровой фоторамки, поскольку устройство не предназначено для использования со звуком.

Большинство импульсных блоков питания являются продуктами OEM, причем блоки питания одной и той же марки могли производиться разными производителями на протяжении многих лет. Это означает, что никогда не знаешь, что получишь. Многие производители педалей также имеют в своем ассортименте переименованный китайский OEM-блок питания с переключаемым режимом.

Импульсный источник питания может выдавать большой ток (в амперах), но его недостатком является шумность, особенно при использовании для питания цифровых эффектов.Этот тип источника питания нарушает внутреннюю тактовую частоту эффектов цифровой модуляции, что вызывает резкое жужжание. Эти эффекты включают эффекты модуляции, такие как педали хоруса, а также цифровые задержки и ревербераторы. Эти устройства могут нормально работать с одной педалью, но шлейфовое соединение определенно приведет к шумному сигналу.

Реальный вариант — заменить дешевый импульсный блок питания на качественный современный импульсный блок питания. Блоки питания этого типа не создают вокруг себя магнитного поля и имеют отличную звуковую фильтрацию для избавления от лишних шумов.

4) Дешевые аналоговые источники питания

Есть много способов преобразовать переменный ток электросети в любое напряжение, необходимое для педалирования. Вы даже можете купить блоки питания с регулируемыми выходами в любом хозяйственном магазине. Однако эти блоки питания не подходят для аудиоприложений, поскольку они не оснащены достаточными шумовыми фильтрами. Многие из этих блоков питания также не имеют гальванической развязки и могут даже повредить ваши педали, поэтому мы настоятельно не рекомендуем их использовать на педалборде.

5) Педалборды со встроенными блоками питания

Мы также не будем трогать дешевые формованные пластиковые педалборды со встроенными блоками питания и штангой для баржи. Их качество ниже номинального без исключения, поэтому мы не можем их рекомендовать. В большинстве этих конструкций используется встроенный дешевый импульсный блок питания, который не предназначен для использования со звуком, что всегда приводит к проблемам с шумом. Для нас создание и продажа такого барахла аморально — вы обречены на провал, как бы сильно вы ни старались.Такой дизайн будет шумным, что бы вы ни делали. Кроме того, если блок питания сломается, вы застрянете с педалбордом, который невозможно отремонтировать и в котором нет места для замены блока питания.

*****

Если вы приобрели все детали и компоненты, но чувствуете, что в конце концов, возможно, вы не справитесь с этой задачей, мы можем изготовить ваш педалборд для вас, используя компоненты, которые вы купили у нас. Не волнуйтесь, мы ничего не пропустим.

НАЧНИТЕ СОЗДАТЬ ПЕДАЛЬНЫЙ ПУЛЬТ СЕГОДНЯ.

Ознакомьтесь с нашими услугами

Система бесконтактного питания (CPSS)

Система бесконтактного питания

Все основное силовое оборудование, используемое в наши дни, питается от вилки и розетки. Так что проблем с питанием движущегося оборудования было много.До сих пор мы использовали ползунковые контакты, такие как тележка, для подачи энергии, и распространенный метод, используемый для обеспечения движения на такие устройства, как возвратные автомобили, — это оснащение автомобиля аккумулятором. Метод подачи с использованием скользящего контакта, износ из-за трения из-за пыли и железа, меди, свинцовой пыли и плохого контакта и т. Д. Может создать серьезные проблемы в таких областях, как полупроводниковая промышленность, где требуется чистая среда, и эта проблема на самом деле очень существенная проблема в реальности. Для решения этих проблем разработан бесконтактный источник питания.Это происходит без прямого электрического соединения или физического контакта, передача электрической энергии посредством явления магнитной индукции. Эта бесконтактная мощность обеспечивается за счет передачи мощности на нагрузку через приемную катушку, которая может перемещаться с использованием комбинации механической бесконтактной передачи электрического тока от преобразователя к линии электрического тока и обеспечивает надежную подачу питания в чистом виде. окружающей среде, даже в экстремальных средах, таких как влажность, исключая риск опасного поражения электрическим током (поражения электрическим током), короткого замыкания (короткого замыкания).

Принципы бесконтактного источника питания

Бесконтактные системы питания обеспечивают подачу энергии по принципу магнитной индукции. По троллейбусу протекает высокочастотный ток, создающий магнитное поле. Это магнитное поле улавливается принимающим сердечником, который преобразует магнитную энергию в электричество, которое подается на движущееся устройство.Система Simple Wiring с Clean Energy Supply обеспечивает бесконтактный источник питания для постоянно движущихся устройств, таких как конвейерные машины, используемые на заводах.

Характеристики

• Вследствие бесконтактности отсутствует опасность пыли, шума, трения.
• Он показывает превосходные характеристики в суровых условиях.
• Затраты на обслуживание ниже.
• Это выгодно при скоростной езде.

Технологии питания педалей эффектов

В этой статье мы более подробно рассмотрим технологии питания педалей.Чтобы понять их различия, как они работают, а также преимущества и недостатки каждого из них. И если вы хотите узнать, какой блок питания наиболее подходит для вашей платы, мы также сделали эту статью, чтобы помочь вам!

батарея 9в

Аккумулятор был первым решением для педалей питания, которым требуется небольшой ток. Мы находим их во многих педалях. И кроме быстрой разрядки он обладает всеми преимуществами хорошего блока питания. Благодаря батареям у нас есть хороший изолированный источник питания для каждой педали, нет контура заземления, который мог бы улавливать внешние помехи, идеально непрерывное напряжение, отсутствие цикла 50/60 от сети, которая могла бы излучать рядом с педалями … Идеально решение в условиях шума!

Некоторые производители, такие как Danelectro, даже развлекались созданием блоков питания с батарейным питанием.Сначала это кажется бесполезным, но позволяет держать доску неподвижной. Старайтесь не нажимать и не открывать педали для замены батареек или отключать кабели для экономии батарей, когда вы не играете. При этом избегая проблем с шумом источников питания, подключенных к сети!

Danelectro Battery Billionaire, который просто включает в себя 4 батареи по 9 В, каждая из которых подключена к выходу.

блок питания в педали

Чтобы избежать использования батареек, некоторые производители решили запитать свои педали непосредственно от сетевой розетки.В то время педали эффектов были гораздо более объемными. Да и огромных педалбордов с десятками педалей мы тоже не видели. В результате педали той эпохи также интегрировали всю силовую электронику. Все, что у вас было, — это выходящий из педали кабель для прямого подключения к розетке.

Первые педали Electro-Harmonix с длинным кабелем питания, встроенным в педаль.

Проблема с питанием педали от сети в том, что для этого требуется дополнительная электроника.Мы должны преобразовать высокое напряжение переменного тока из сети в более низкое напряжение постоянного тока для питания педали. Но это позволяет избежать разряженной батареи и создает другие напряжения, чем обычные 9 В, чтобы обеспечить больший запас и сохранить лучшую динамику в цепочке эффектов.

Наконец, при миниатюризации компонентов из педали была удалена цепь питания, включая всю электронику непосредственно в корпусе вилки. Вот почему сегодня у нас есть источники питания, такие как 1 Spot.И, по крайней мере, если силовая часть сломана, вам нужно только заменить ее на 1 Spot, что намного дешевле, чем замена всей педали.

от сетевой вилки до педали эффектов

Давайте перейдем к теории. Мы собираемся шаг за шагом увидеть, как перейти от сети 230 В переменного тока (или 110 В переменного тока) к нескольким вольтам постоянного тока, чтобы создать простой источник питания.

трансформатор

Это первый шаг! Это снизит напряжение, поступающее от сети.Сеть представляет собой переменное напряжение, то есть оно периодически меняется и меняет направление на противоположное с течением времени, колеблясь 50/60 раз в секунду (знаменитый цикл 50/60).

Трансформатор представляет собой железное кольцо, вокруг которого намотаны вход и выход. Напряжение, которое поступает в первую катушку, которая подключена непосредственно к сети, создает магнитное поле, которое циркулирует через железное кольцо. С другой стороны, произойдет обратный эффект: магнитное поле, проходящее через вторую катушку, будет генерировать напряжение на ее выводах.

Между входом и выходом нет прямой электрической связи: трансформатор создает гальваническую развязку.

Магнитное поле возникает только при изменении напряжения, поэтому трансформатор работает только с переменным напряжением. Если обе катушки идентичны, то выходное напряжение будет точно таким же. Но, регулируя количество витков катушек, можно снизить напряжение!

выпрямитель

Мы снизили напряжение, теперь нужно сделать его постоянным! Делаем это в несколько этапов, и первый — исправление.Используя диоды, которые пропускают сигнал только в одном направлении, мы получаем напряжение, которое всегда будет положительным, путем выпрямления отрицательных частей сигнала.

• полный мостовой выпрямитель
• сигнал после полного мостового выпрямителя

фильтрация

Затем применяем фильтрацию, чтобы максимально приблизить сигнал постоянного тока. Мы можем использовать простой конденсатор, который будет накапливать и восстанавливать заряды, или гораздо более сложную и эффективную фильтрацию.

Источник: openclassrooms.

регулятор напряжения

Наконец, для получения идеально плавного напряжения используется стабилизатор. Это компонент, который снижает и поддерживает постоянное выходное напряжение, отводя излишки тепла. Не обращайте внимания на ток, который устройство запрашивает у системы!

Наконец-то у нас есть идеально постоянное напряжение! В конце концов, мы преобразовали сетевое напряжение в 4 этапа, чтобы можно было включить педаль.

несколько блоков питания

Мы видели, как создать блок питания для педали. Но если вы хотите использовать несколько из них, вы можете выбрать одну из нескольких технологий.

гирляндная цепь

Самое простое решение — подключить все педали параллельно к выходу блока питания. Это очень хорошо работает с 3 или 4 аналоговыми педалями, но вы быстро столкнетесь с проблемами шума, если будете использовать их больше или если у вас есть цифровые педали.

Схема гирляндной цепи, подключенной к простому источнику питания.

При гирляндной цепи между педалями нет изоляции. Цифровые педали могут вызывать небольшие нарушения в питании. И эти возмущения будут переданы на другие педали, подключенные к той же гирляндной цепи.

Кроме того, есть шлейфы на землю и 9В между каждой педалью. Каждая петля действует как антенна, поэтому электрические устройства рядом с педалями могут создавать возмущения, которые улавливаются и преобразуются в шум.

Наконец, поскольку регулятор напряжения также не может обеспечивать очень высокие токи, количество педалей можно быстро ограничить.

источник питания FX: псевдоизолированный источник питания

Источник питания FX работает по тому же принципу, но с фильтрующими каскадами и регулятором напряжения для каждого выходного каскада.

Внутренняя схема источника питания FX: цикл 50/60 остается вне блока питания, и каждая ступень фильтруется и регулируется напряжение.

Наличие регулятора на каждом выходе изолирует их друг от друга на 9В. Это позволяет избежать проблем с шумом, связанных с цифровой педалью, которая генерирует возмущения. Кроме того, преобразование переменного / постоянного тока выполняется во внешнем корпусе. Это позволяет избежать прохождения слышимого цикла 50/60 сети, ответственного за «гудение», вблизи педалей.

Шлейфы на 9В тоже убираем, но между педалями еще есть шлейф массы. И у нас все еще есть ограниченные токи на каждом выходе из-за регулятора, даже если этого достаточно для большинства педалей.С выходным током до 200 мА этот блок питания может правильно питать до 90% педалей, имеющихся на рынке.

циокс: гальваническая развязка

Решение для полной изоляции каждого выхода и исключения контуров заземления: установите трансформатор на каждый выход! Это то, что Cioks делает на большинстве своих блоков питания.

Внутренняя часть Cioks упрощена: выходы идеально изолированы, но цикл 50/60 циркулирует по всему устройству, что может создавать шум.

Но, как уже упоминалось, трансформатору для работы требуется переменное напряжение. Итак, у нас будет 50/60 циклов, проходящих через источник питания, что может мешать выходным сигналам из-за электромагнитного излучения. И все еще есть ограничение по току на выходах.

Это решение необходимо, если у вас есть педали с плюсовым заземлением, которые не могут работать с общей массой.

K +: импульсный источник питания

Мы подошли к последнему решению и к тому, которое мы решили интегрировать в K +, — к импульсному источнику питания! Вместо регулятора мы собираемся использовать технологию переключения, которая будет обрезать и оставлять прохождение сигнала на очень высокой частоте (несколько десятков кГц, чтобы его не было слышно).Это создаст высокочастотный прямоугольный сигнал.

Затем, контролируя соотношение между временем прохождения сигнала и временем его отсутствия, мы можем изменять выходное напряжение. Который будет снова отфильтрован, чтобы снова преобразовать его в постоянное напряжение.

Мы переключаем сигнал источника питания на высокую частоту, которая затем снова преобразуется в сигнал постоянного тока с фильтрацией.

Преимущество этой технологии в том, что она позволяет снижать и поддерживать стабильное напряжение, просто управляя переключением.Никакого тепловыделения, как у регулятора, мы можем предложить до 2А на выходе!

Всегда 50/60 циклов от блока питания, и мы контролируем включение каждого выхода, чтобы получить стабильные и мощные выходы.

Как и в случае с источником питания FX, весь участок сети питания 50/60 циклов преобразован во внешний корпус для предотвращения помех. Таким образом, внутри блока K + нет помех. Выходы также изолированы от 9В благодаря переключающим микросхемам.Но сохраняется общая почва, которая не создает большого шума даже в очень сложных системах. Очень пристальное внимание было уделено фильтрации любого цикла 50/60 и его гармоник, чтобы избежать шума внутри ваших устройств.

вывод

Мы видели различные технологии, а также их преимущества / недостатки.
Ни один из них не идеален, но у каждого есть своя полезность в зависимости от типа платы, которую вы хотите построить.

Если вам нужен блок питания, адаптированный к вашей плате, вы можете прочитать нашу статью о выборе блока питания.
Чтобы убедиться, что вы выбрали модель и технологию, которые подходят именно вам!

.
