Разъемы на материнской плате компьютера:какие бывают, назначение

Приветствую всех, уважаемые читатели блога Pc-information-guide.ru! В предыдущих своих статьях, а конкретно — в этой, я упоминал про некие порты или разъемы, которыми буквально «нашпигована» любая современная материнская плата. Так вот, в этой статье попытаемся вместе с вами разобраться в назначении этих разъемов.

Схема

Разъемы на материнских платах могут располагаться, как внутри корпуса компьютера (их мы не видим), так и снаружи — на задней и передней части системного блока. Последние — зачастую дублируют друг друга для удобства подключения различных устройств. Вся информация, которая пойдет ниже, актуальна и в том случае, если у вас ноутбук, потому что его порты ничем не отличаются от таковых на обычном ПК.

Содержание

• 1 Для комплектующих
  • 1.1 Процессор
  • 1.2 ОЗУ
  • 1.3 Видеокарта
  • 1.4 Жесткий диск
  • 1.5 Питание
  • 1.6 Охлаждение
  • 1.7 Дополнительные устройства
• 2 На передней панели системного блока
• 3 На задней стенке системного блока
  • 3.1 PS/2
  • 3.2 COM порт
  • 3.3 USB порты
  • 3.4 Сеть и интернет
  • 3.5 Видео
  • 3.6 Аудио
• 4 Характерные для ноутбука

Для комплектующих

И это является первой категорией разъемов, пожалуй, самой обширной из всех. В неё входит большое количество разъемов на материнской плате компьютера. Если вы уже знакомы с устройством компьютера, то должны знать, что материнская плата является самой главной «платой» в компьютере, ведь к ней подключаются все остальные компоненты, такие как: процессор, видеокарта, оперативная память и другие. Поэтому, для всех этих устройств предусмотрены свои разъемы.

Процессор

Процессорный разъем на материнской плате компьютера еще часто называют «сокетом» (от англ. — «socket»). Давайте представим, что сокет — замок, а процессор — ключ от него. Получается, что для отдельно взятого замка подойдет лишь свой ключ. Только в нашем случае, к условному «замку» может подойти одновременно несколько «ключей» (процессоров). Понимаете о чём я? Каждый сокет ограничивает количество процессоров, которые могут быть в него установлены. У меня уже была отдельная статья про сокеты, рекомендую почитать.

Определить местоположение сокета легко, он выглядит как большой квадрат с множеством «дырок», либо «штырьков», и находится практически в самом центре платы — ближе к её верху.

Для разных фирм процессоров используются свои сокеты, например, для Intel подходят следующие типы сокетов:

• Socket 1150
• Socket 1155
• Socket 1356
• Socket 1366
• Socket 2011

А вот процессоры от AMD используют вот такие сокеты:

• Socket AM3
• Socket AM3+
• Socket FM1
• Socket FM2

ОЗУ

Для оперативной памяти на материнской плате также предусмотрен свой разъем, а точнее несколько. Они имеют продолговатую форму и располагаются чуть правее процессора, а их количество, как правило, не превышает 4-х штук. На момент написания этой статьи, в мире повсеместно уже используется память типа DDR3, хотя кое где еще встречаются и DDR2. Про все их отличия можно почитать вот здесь.

Сейчас же, нас интересует только то, что для DDR2 и DDR3 предусмотрены свои порты. И нельзя просто так взять и установить память DDR2 в порт для DDR3, она просто туда не войдет. К слову, эти различия в портах заметны даже визуально. А еще, при взгляде сверху можно заметить различный окрас этих разъемов, например из 4-х портов под ОЗУ — два из них окрашены в один цвет, а два других — в другой цвет. Это так называемый «двухканальный» режим.

Видеокарта

Существует и для видеокарты свой разъем на материнской плате. Когда-то, давным давно, для подключения видеокарты активно использовался интерфейс «AGP», который затем был успешно заменен на «PCI e x16» или «PCI express x16». В данном случае цифра 16 — количество линий. Бывают еще x4 и x1, но в них видеокарту уже не установишь.

Разъемы видеокарты располагаются в нижней части материнской платы, причем их может быть несколько, я имею в виду PCI express x16. Правда, такое встречается не часто, лишь на «игровых» материнский платах, а все это нужно для создания SLI, либо Cross Fire. Это когда несколько видеокарт, часто не более двух, подключаются к материнке и работают параллельно, то есть их мощность объединяется, грубо говоря.

Жесткий диск

В качестве интерфейса для подключения жесткого диска к материнской плате очень часто используют кабель «SATA», который подключается к соответствующему разъему. Есть и другие варианты подключения, такие как: IDE и FDD, например. FDD уже не используется, раньше он служил для подключения Floppy дисковода, куда вставлялись дискеты. А вот IDE в прошлом был основным вариантом подключения жестких дисков, пока ему на замену не пришел разъем «сата».

Сейчас даже дисководы оптических дисков (компакт-дисков) подключаются к материнской плате при помощи сата разъема. Есть различные поколения Sata, которые выглядят одинаково, но отличаются скоростью передачи данных. Также, существуют разновидности разъема Sata — «eSata», «mSata», которые отличаются уже конструктивно. Кроме того, некоторые HDD можно подключать и через USB порт, не говоря уж про «SCSI», или не менее экзотический «Thunderbolt».

Рекомендую почитать: интерфейсы жесткого диска

Питание

На материнской плате разъемы питания находятся в двух местах: рядом с оперативной памятью (24-х контактный разъем) и чуть выше процессорного сокета (питание процессора — видно на схеме в самом начале статьи). Если хотя бы один из этих разъемов не подключить — компьютер не будет работать. На старых материнских платах (до 2001–2002 г.) этот разъем имел всего 20 контактов, сейчас же их количество может быть в диапазоне 24–28. Это и есть основной разъем питания материнских плат.

Охлаждение

Без охлаждения ни один компьютер не сможет работать длительное время, поэтому для эффективного охлаждения в компьютере установлены кулеры (вентиляторы), самый главный из них предназначается для охлаждения процессора и установлен прямо на нем. Для питания этих вентиляторов на материнской плате предусмотрены специальные разъемы, имеющие два, три или четыре контакта:

• 2 контакта — это обычный кулер;
• 3 контакта — вентилятор с тахометром;
• 4 контакта — кулер, использующий широтно-импульсный преобразователь, который позволяет изменять скорость его вращения. Процессорный кулер подключается как раз к этому разъему.

При желании обычные вентиляторы (без возможности контроля оборотов) можно запитать от разъема «Molex» блока питания. Такое может понадобиться в том случае, если на материнской плате нет свободных разъемов для кулеров.

Дополнительные устройства

В это число входят разнообразные дополнительные платы расширения: аудиокарты, сетевые карты, RAID-контроллеры, ТВ-тюнеры и так далее. Все они могут подключаться к материнской плате через PCI разъем, но не который «express», а обычный. Сюда же надо отнести разъем круглой формы для батарейки «CMOS», из-за которой время на компьютере не сбивается каждый раз при выключении, как не сбиваются и настройки биоса.

Обратите внимание на штекер разъема CD IN на материнской плате, он необходим для подключения CD приводов с возможностью прослушивания компакт дисков и управлением — переключением треков вперед\назад. Где-то рядом торчат штырьки, подписанные как «SPDIF» — этот разъем можно использовать для подключения домашнего кинотеатра, например. Для этого заказывается специальная планка с этим портом, которая крепится к задней стенке системного блока, планка соединяется с материнкой посредством кабеля.

Порт SPDIF, как правило, присутствует на дорогих материнских платах. На бюджетные модели он не ставится, однако на самой плате можно найти контакты, предназначенные для подключения этого порта.

На передней панели системного блока

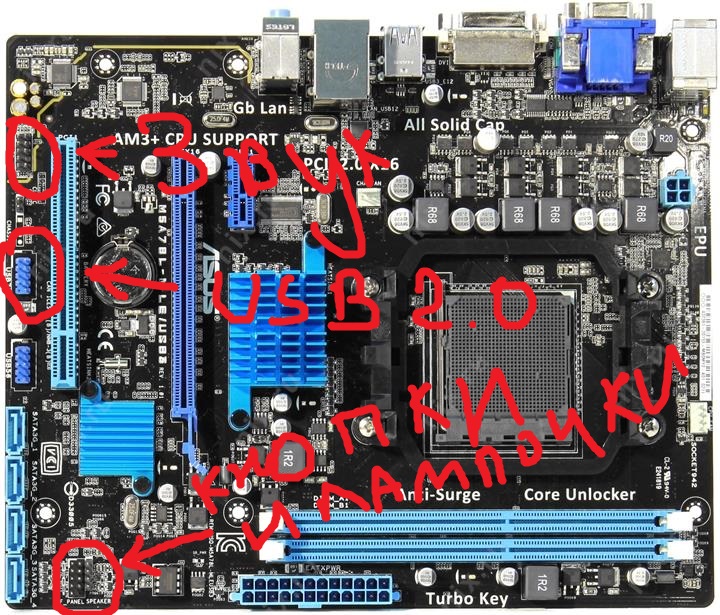

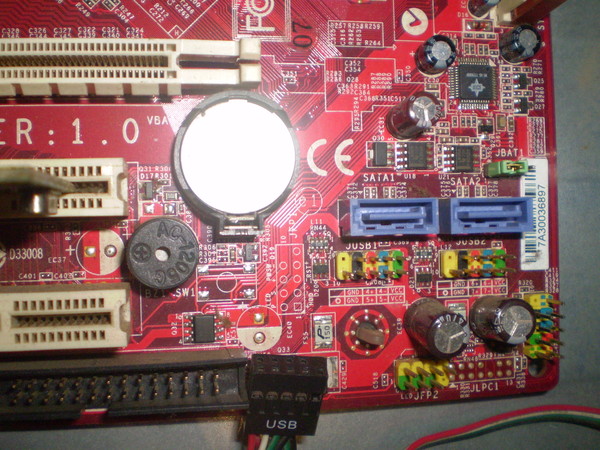

На передней панели любого современного (и не очень) компьютера для удобства расположены несколько USB разъемов, а также вход для подключения наушников и микрофона — последний, обычно окрашен в розовый цвет. Но, как вы понимаете, эти разъемы сами по себе работать не будут, их необходимо подключить с помощью проводов к материнской плате. Для этого не ней предусмотрены контакты, которые подписаны соответствующим образом.

Те же манипуляции необходимо проделать и с аудио выходами (группа контактов «FP Audio» или «Front Panel Audio»), а так же с картридером — если он установлен на передней панели. Картридер — это крайне удобное устройство для чтения карт памяти и его нужно присоединить с помощью проводов к штырькам, предназначенным для подключения USB портов.

А еще на передней панели частенько можно встретить порт IEEE 1394 (FireWire), используемый для подключения цифровых устройств типа фото или видео камеры. И для него на материнской плате так же предусмотрены контакты, которые подписаны. Вообще, о том, куда что и как подключать — всегда пишут в инструкции к материнской плате, но, как видите, разобраться вполне реально и самому.

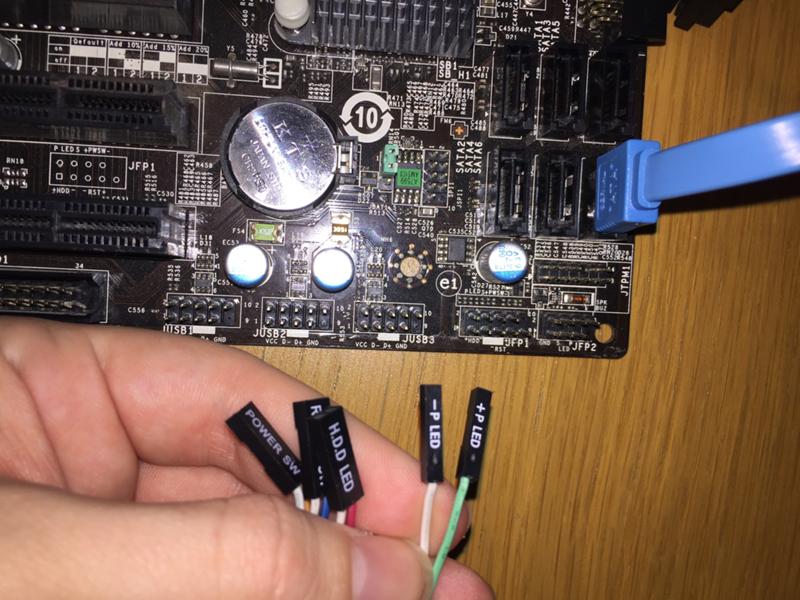

Ну вроде все (шучу), есть же еще кнопки включения\выключения компьютера и светодиодные индикаторы его работы.

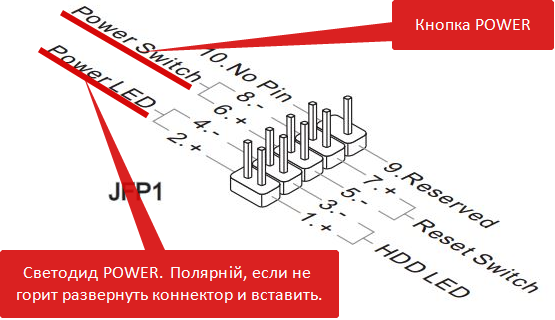

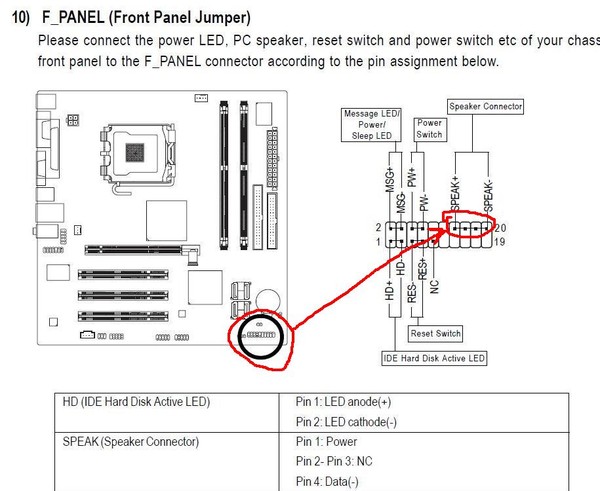

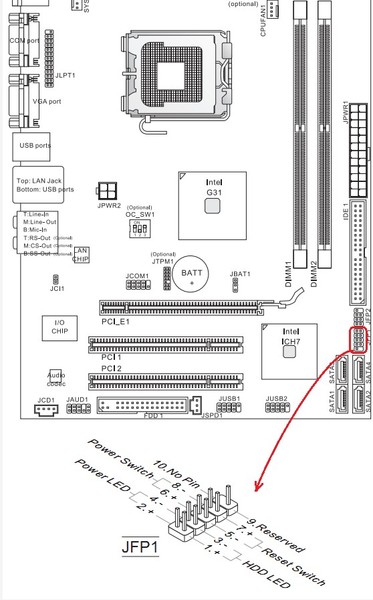

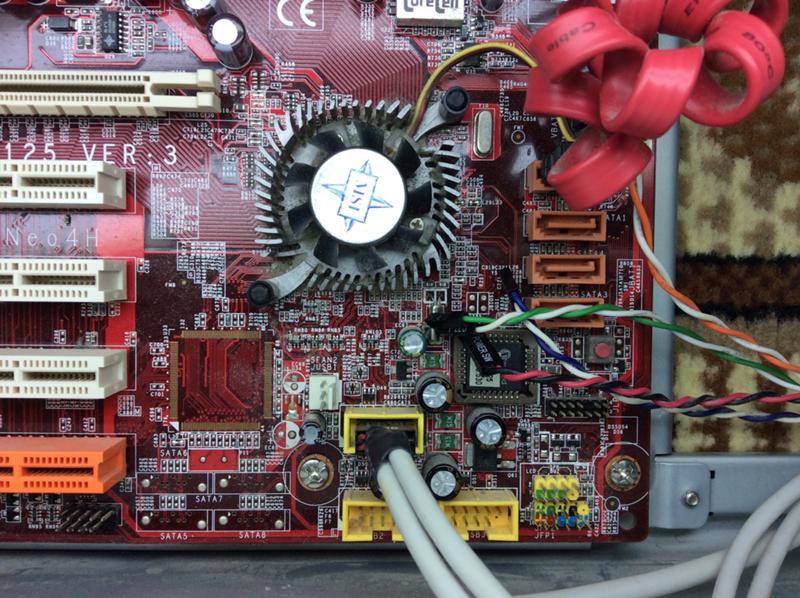

Для их подключения на материнской плате выделена особая область с контактами, расположенная ближе к нижней её части (рядом с батарейкой). Сразу оговорюсь, единого стандарта нет, поэтому вид и расположение этих контактов на каждой материнской плате может быть своим.

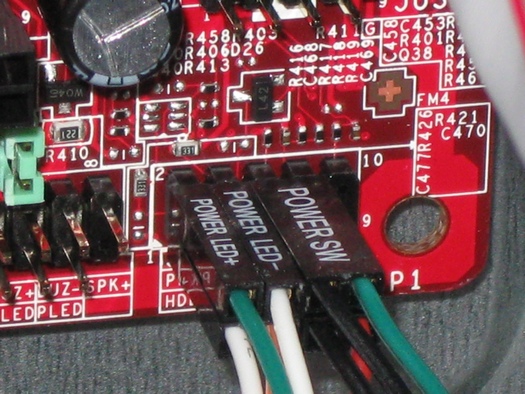

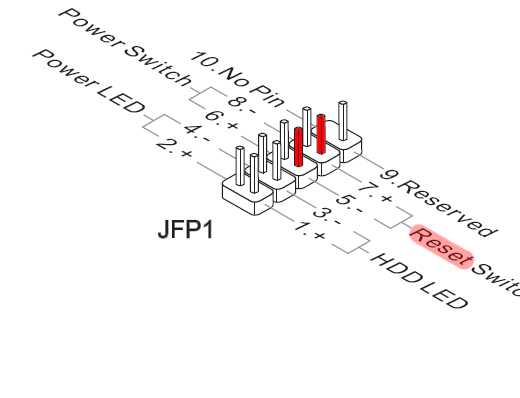

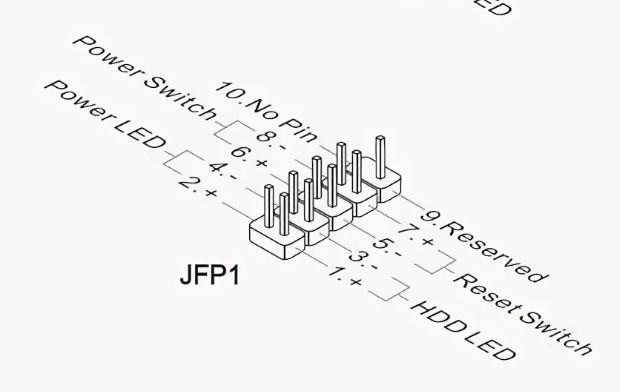

Итак, кнопка включения компьютера (Power) и кнопка перезагрузки (Reset) подключаются к материнской плате с помощью коннекторов Power switch и Reset switch — соответственно. С помощью похожих коннекторов подключается индикатор работы компьютера (Power Led) и индикатор загрузки жесткого диска (HDD Led). Выглядят эти коннекторы как небольшие пластмассовые «колодки» с двумя проводами (2 «пина»), один из них — плюс, другой — минус.

Широкое Малое

Существует два типа подключения (2 разновидности) контактных площадок на материнской плате, отведенных под кнопки и индикаторы фронтальной панели:

• широкое подключение — самый удобный вариант;
• малое подключение;

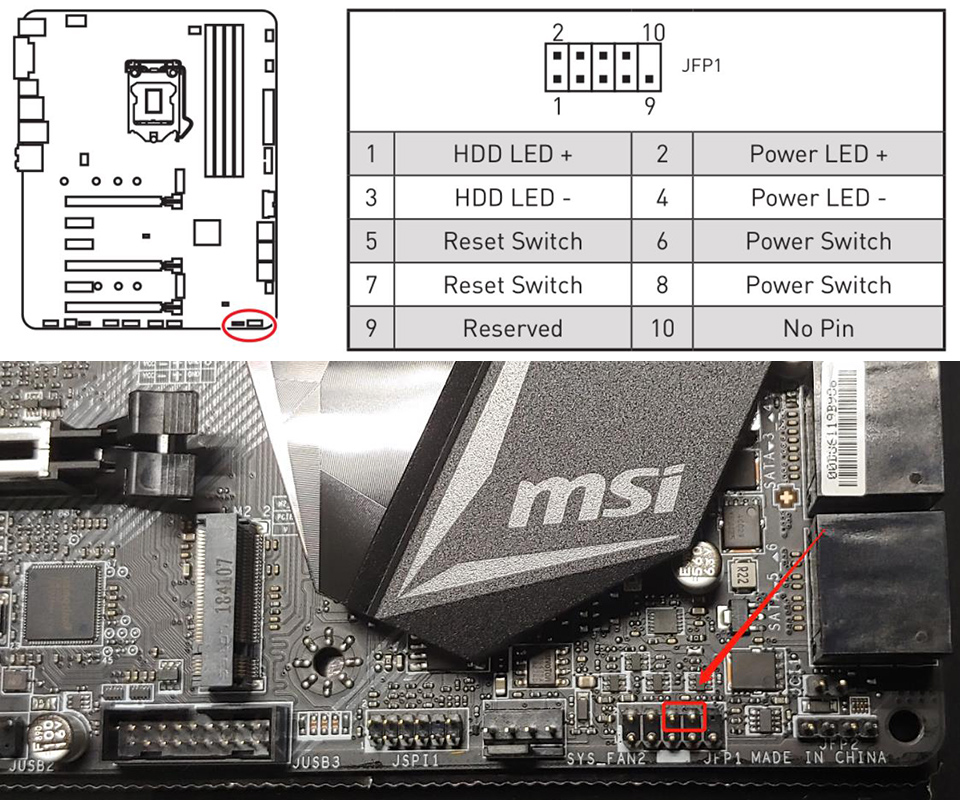

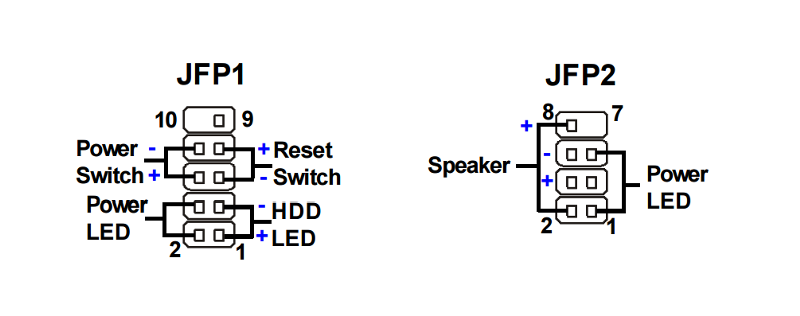

• вообще без надписей. Например, многие платы фирмы MSI вообще не указывают обозначения, и разобраться с подключением там можно лишь с помощью инструкции.

На задней стенке системного блока

На задней части системного блока расположено множество разъемов, некоторые из которых полностью дублируют те, что расположены спереди. Их количество может быть абсолютно разным, опять же, все зависит от модели материнской платы.

PS/2

На сегодняшний день этот разъем считается устаревшим, однако на многих материнках он до сих пор присутствует и неплохо себя чувствует, так сказать. Используется для подключения мыши или клавиатуры. Примечательно, что существуют переходники с USB на PS/2.

COM порт

На современных материнских платах встретить разъем COM практически невозможно. Ранее, он использовался для подключения всяких принтеров и других периферийных устройств, которые сейчас уже подключаются по USB. У COM порта есть аналог — LPT, который еще менее распространен, он имеет продолговатую форму и окрашен в розовый цвет.

USB порты

Как правило, если спереди этих разъемов 4 штуки, то сзади — их как минимум не меньше. Опять же, все сделано для того, чтобы вы могли подключить одновременно как можно больше устройств к своему компьютеру. И если передние порты обычно заняты всякого рода флешками, то к задним чаще подключают «долгоиграющие» устройства, то есть которые вы не будете постоянно присоединять\отсоединять. Ну, например, это может быть клавиатура с мышью, а также принтеры, сканеры.

Есть две основных разновидности этих портов:

1. USB 2.
   0
2. USB 3.0

Конечно же, третья версия — предпочтительнее по причине более высокой пропускной способности, такой порт даже помечается другим цветом — синим.

USB 2.0 и 3.0 — совместимы между собой.

Сеть и интернет

За сеть и за интернет отвечает один единственный разъем — «Ethernet», который еще иногда называют «RJ 45». Если присмотреться, то можно заметить, что на этом разъеме есть маленькие «окошки» — это индикаторы работы сети, когда идет передача данных они сигнализируют об этом. Если индикаторы не горят, скорее всего коннектор перестал работать и его необходимо переобжать (с помощью специальной обжимки).

Видео

Любой монитор соединяется с компьютером (материнской платой) с помощью видео разъемов, которые как раз располагаются сзади. Их разновидностей довольно много, про каждый рассказывать здесь будет не совсем уместно, тем более, что на сайте уже имеется отдельная статья про видео разъемы. По моему мнению, самыми востребованными видео портами можно назвать только три из них:

• аналоговый порт VGA
• цифровой DVI
• цифровой HDMI

Остальные — не столь популярны и встречаются редко.

Аудио

Обычно — три или шесть входов для подключения нескольких колонок и микрофона. На платах бюджетного сегмента количество аудио разъемов обычно не превышает трех, но при этом, весь необходимый функционал присутствует, а это:

1. Красный — для микрофона;
2. Зеленый — для колонок;
3. Голубой — для подключения внешних источников, типа телевизора, плеера или радио.

Если на вашей материнской плате шесть аудио выходов, то знайте, что остальные три используются для подключения дополнительных колонок и сабвуфера.

Характерные для ноутбука

Стоит пару слов сказать про редкие, я бы даже сказал «экзотические» разъемы, которые встречаются в ноутбуках или каких-то других устройствах, но которые не встретить на обычном ПК. Это два разъема: PCMCIA (ExpressCard) и Kensington Lock. Последний используется для защиты устройства от кражи. В разъем «Kensington Lock» вставляется специальный шнур с замком и привязывается к любому предмету, будь то стол или батарея, например. Естественно, ключи от замка есть только у вас.

ExpressCard Kensington Lock

А вот «ExpressCard» представляет собой узкую прорезь, прикрытую заглушкой, в которую вставляется некая карта расширения, на которой могут размещаться порты для подключения иных устройств. С помощью такой карты вы запросто можете добавить себе немного USB 3.0 портов в ноутбук, хотя бы потому, что на любом ноутбуке ощущается их нехватка.

Ну а на этом все, мы с вами разобрали все виды разъемов, которые только могут встретиться в компьютере, если я что-то вдруг упустил (статья то длинная, сами понимаете) — напишите об этом в комментариях. Удачи вам и до скорых встреч на страницах pc-information-guide.ru!

Вентиляторы

RGB — Как подключиться к материнской плате MSI — LiquidSky.com

RGB-подсветка стала одним из основных элементов игровых ПК, а с программным обеспечением MSI Mystic Light управлять RGB-подсветкой вашей системы стало еще проще.

Первое, что вам нужно сделать, это определить заголовок RGB на материнской плате MSI. Это будет 4-контактный разъем с надписью «RGB» или «RGB LED». После того, как вы нашли разъем, подключите 4-контактный разъем вашего RGB-вентилятора.

Если ваша материнская плата MSI не имеет разъема RGB, но вы все равно можете подключить вентиляторы RGB с помощью переходника с 3 контактов на 4 контакта. Подключите 3-контактную сторону адаптера к разъему вашего вентилятора, а затем подключите 4-контактную сторону к доступному 4-контактному разъему на материнской плате.

Теперь, когда ваш RGB-вентилятор подключен, вы можете открыть программу MSI Mystic Light и приступить к настройке световых эффектов. Программное обеспечение Mystic Light позволяет выбирать из различных предустановленных световых эффектов или создавать собственные световые эффекты.

Что такое программное обеспечение RGB?

С помощью RGB Fusion пользователи могут управлять всей доской с различными узорами и световыми эффектами, придавая ей индивидуальность. Еще один способ использовать базовый режим — загрузить приложение для управления всеми его функциями прямо на мобильное устройство.

Синхронизируйте RGB-подсветку с программным обеспечением Mystic Light

Программное обеспечение Mystic Light также можно использовать для синхронизации RGB-подсветки с другими совместимыми устройствами, такими как светодиодные ленты RGB, для создания еще более захватывающего освещения. Хороший ответ на этот вопрос обычно зависит от типа выбранного вами RGB-вентилятора. Установленные на вентиляторе RGB-подсветки представляют собой статические RGB-подсветки, отображающие один цвет за раз. Вам понадобится вентилятор RGB для подключения концентратора/шины/контроллера RGB к материнской плате.

Если вы этого не сделаете, ваша установка будет беспорядочной и непривлекательной. У нас есть широкий спектр цветов, потому что поклонники ARGB могут обращаться и настраивать все источники света внутри отдельно. ARGB отличается от статических вентиляторов RGB тем, что не требует контроллера. Микроразветвитель USB должен подключать контроллер вентиляторов RGB к материнской плате.

Этот кабель может одновременно включать вентиляторы и светодиодные фонари, будь то 4-контактный кабель Molex или SATA. Светодиодные вентиляторы можно подключить к компьютеру, как и любой другой вентилятор. Поскольку светодиодные вентиляторы имеют только один цвет, мы не можем изменить его. Вам нужно будет подключить два кабеля к материнской плате, чтобы использовать цифровой вентилятор RGB или ARGB.

Материнская плата без RGB

Материнская плата без RGB может быть подключена к вентилятору RGB с помощью контроллера. Адресуемые светодиодные индикаторы в ARGB, а не статические RGB-индикаторы, являются адресуемыми. Если у вас нет материнской платы RGB, единственный способ получить RGB в вашей системе — это использовать RGB-подсветку.

Конец разъема полосового кабеля RGB не показывает, является ли он статическим RGB или ARGB. Вам не нужна материнская плата RGB для вентилятора RGB. Когда мы не подключаем разъем RGB, вентиляторы могут вращаться, но RGB не включается.

Третий тип вентилятора называется вентилятором со светодиодной подсветкой. Из-за одноцветного светодиода они не могут менять свой цвет.

Для управления RGB и AIO на верхней части корпуса рядом с портами USB находится контроллер с несколькими предустановленными шаблонами. Их настройка требует использования различного программного управления. Если у вас есть ASUS MB, вы можете использовать Aura Sync, чтобы перенаправить их в заголовок ARGB в корзине Armory.

Как подключить RGB-вентиляторы к материнской плате MSI?

Кредит: linustechtips.com

Чтобы подключить RGB-вентиляторы к материнской плате MSI, вам понадобится разъем RGB на материнской плате. Этот разъем обычно расположен рядом с разъемом ЦП и имеет контакты +12 В, R, G и B.

Лучше всего подключить провод RGB вентилятора к соответствующему контакту на разъеме. После того, как все соединения выполнены, вы можете использовать программное обеспечение MSI Mystic Light для управления световыми эффектами вентиляторов RGB.

Я не могу найти разъем ни для одного из вентиляторов, показанных ниже. Эти кабели рекомендуется подключать к материнской плате SYS_FAN или CHA-FAN. Разъем вентилятора подходит только к одной стороне этих разъемов благодаря гребням вдоль одной стороны, которые подходят к язычку, торчащему из-под разъема. Пин 4 в списке нет.

Кроме того, этот тип вентилятора классифицируется как более старый тип с регулируемым напряжением . Метод, с помощью которого разъем может контролировать свою скорость, отличается от того, который используется в новом 4-контактном вентиляторе PWM. В результате большинство разъемов вентиляторов материнской платы теперь имеют параметр конфигурации в программе настройки BIOS, который можно настроить в соответствии с этим требованием. У каждого заголовка вентилятора, который вы используете, должна быть своя опция.

Можно ли подключить вентиляторы RGB к материнской плате?

Подключите вентилятор к материнской плате с помощью Y-кабеля RGB. Используйте 4-контактный разъем RGB для разъема RGB и 4-контактный разъем Fan для разъема вентилятора на материнской плате.

Как подключить вентиляторы RGB к материнским платам без разъема RGB

Кредит: linustechtips.com

Если ваша материнская плата не поддерживает RGB, вы должны приобрести контроллер RGB со специальным пультом дистанционного управления. Вы можете использовать контроллер RGB для подключения к нему своих вентиляторов, и пульт дистанционного управления изменит цвет вентиляторов.

Вы можете воспользоваться преимуществами светодиодных мониторов Acer X34P 34″ и LG 34″ 34UC88-B (в штабеле). Helor 360 — идеальное транспортное средство для этой цели. Корсар К9Клавиатура 5 RGB PLATINUM доступна в этой коллекции. Razer выпускает мышь Basilisk.

Доступны динамики Sound BlasterX Kaita. Операционная система — Windows 10 (64-разрядная версия). LG (изогнутый светодиодный монитор 34UC88-B) и ACER (изогнутый светодиодный монитор 34P) представляют собой стекированные панели. Процессорный кулер в данном случае — Helor 360 от Cooler Master.

Клавиатура CORSAIR K95 RGB PLATINUM доступна в следующих цветах: черный, белый и зеленый. Это мышь Razer Basilisk. Sound BlasterX Казань Windows 10 (64-разрядная версия) — это операционная система.

Процессор i9 основан на конфигурации 10850k. Материнская плата ASUS Z490-A оснащена графической картой GIGABYTE RTX 3080 GAMING OC 10G, а корпус Cooler Master H500P оснащен твердотельным накопителем на 1 ТБ, жестким диском на 8 ТБ и твердотельным накопителем на 500 ГБ. Блок питания должен быть тихим.

Я подключил контроллер к старой светодиодной ленте, а в качестве источника питания использовал бочку. Я направил ИК-датчик от контроллера к окну корпуса, скрытому от глаз, но видимому через окно корпуса, и это сработало. Провода были обработаны не совсем обычным способом (я скрутил их вместе и заклеил изолентой, чтобы они не касались друг друга и не создавали проблем).

Различные типы разъемов RGB для вашей материнской платы

При установке вентиляторов RGB на материнскую плату вы должны знать о различных доступных разъемах. Большинство материнских плат оснащены разъемами RGB LED , тогда как для достижения того же эффекта к обычным вентиляторам можно добавить рамки RGB-вентиляторов. Если вы используете контроллер, нажмите переключатель, чтобы получить доступ к следующему режиму материнской платы.

С его помощью можно настроить скорость и цвет вентилятора. Поскольку RGB и ARGB плохо работают вместе, вам следует использовать альтернативные разъемы для подключения вентиляторов к разъему RGB на материнской плате.

RGB-вентиляторы Cooler Master не требуют контроллера для поддержки RGB, потому что должен присутствовать разъем RGB вашей материнской платы, или вы можете добавить корпус вентилятора RGB, такой как Phanteks Halo, к обычному вентилятору и получить RGB.

Как подключить вентиляторный концентратор RGB к материнской плате

Большинство концентраторов вентиляторов RGB подключаются к материнской плате через 4-контактный или 3-контактный разъем, а некоторые концентраторы даже поставляются с адаптером для подключения. к стандартному 4-контактному разъему питания Molex. Если на вашей материнской плате нет разъемов RGB, вы можете использовать контроллер RGB для подключения концентратора к материнской плате.

Разъемы для вентиляторов — это разъемы на материнской плате, которые позволяют подключать множество охлаждающих вентиляторов. Это позволяет вам контролировать вентиляторы вашего компьютера и управлять ими. Существует три разъема для вентиляторов материнской платы: стандартный, расширенный и гибридный. Коннектор системного вентилятора — единственный концентратор вентиляторов, совместимый с корпусными вентиляторами, сплиттерами и концентраторами вентиляторов ПК.

Четырехконтактные системные разъемы распространены на большинстве современных материнских плат. 4-контактный и 3-контактный системные разъемы различаются, поскольку 4-контактный разъем поддерживает вентиляторы корпуса с ШИМ, тогда как 3-контактный разъем поддерживает только выходы вентиляторов корпуса постоянного тока. Количество разъемов для вентиляторов и их тип можно определить, осмотрев материнскую плату или прочитав руководство.

Для начала очень важно понять, как настроить разветвитель заголовка вентилятора. Штыревые концы разветвителя имеют конец, соединяющий их с корпусными вентиляторами. В зависимости от конфигурации концентратора вентиляторов к нему обычно можно подключить до десяти вентиляторов с ШИМ или постоянным током. Эти продукты более высокого класса включают встроенный контроллер RGB, который энтузиасты могут приобрести менее чем за 100 долларов.

Концентраторы вентиляторов не контролируются индивидуально. Скорость вентилятора задается подключением одного вентилятора к главному разъему. Адресная RGB-подсветка, как следует из названия, позволяет менять светодиод на вентиляторе в режиме реального времени. Если Разъемы Molex питают ваш блок питания, а не SATA, вы также можете получить концентратор вентиляторов Molex.

Решения для подключения RGB-вентилятора

Существует несколько вариантов, если у вас уже есть RGB-вентилятор и вы хотите подключить его к материнской плате без использования разъема RGB. Если вы хотите разделить сигнал RGB, можно приобрести кабель-разветвитель RGB RGB, который можно использовать для передачи его от материнской платы к вентилятору.

Также возможно использование RGB-ленты с питанием от USB с пультом дистанционного управления. Кроме того, некоторые производители материнских плат включают в свои материнские платы адресуемый концентратор RGB, что позволяет вам контролировать все ваши RGB-светодиодов из одного места на вашем вентиляторе.

Программное обеспечение контроллера вентиляторов RGB

Для управления скоростью и цветом вентиляторов RGB можно использовать множество различных программ. Некоторые программы разработаны специально для вентиляторов RGB, а другие могут управлять любым вентилятором. Некоторые  популярных контроллеров вентиляторов RGB включают программное обеспечение Corsair iCUE, программное обеспечение Razer Chroma RGB и программное обеспечение Asus Aura Sync.

Каждая программа имеет уникальные функции и преимущества, поэтому выберите ту, которая лучше всего соответствует вашим потребностям. важно

В результате, хорошее приложение для управления вентиляторами значительно упрощает настройку вентиляторов процессора и графического процессора, что приводит к повышению производительности и уменьшению шума. Программное обеспечение для управления вентиляторами рекомендуется для Windows и Mac из нашего списка, который не указан в определенном порядке. С Corsair iCUE вы можете синхронизировать RGB-подсветку на всех своих устройствах Corsair.

iQUE — фантастическое бесплатное приложение для управления вентиляторами. Mac Fan Control — это приложение для Mac, которое можно использовать для мониторинга и управления вентиляторами. SpeedFan — популярное приложение, отслеживающее температуру системы, старое, но впечатляющее. Zotac Firestorm позволяет вам полностью контролировать любой компонент ZOTAC, подключенный к материнской плате.

Dragon Center можно использовать для настройки любого продукта MSI, подключенного к вашей материнской плате. Если вы хотите максимизировать производительность графической карты ZOTAC, вы также можете настроить конфигурацию кривой вентилятора.

С помощью Dragon Center вы можете начать с простого программного обеспечения для управления вентиляторами графического процессора и процессора MSI. Секции материнской платы контролируют скорость процессора и вентилятора корпуса вашего компьютера. Разгон BIOS также можно использовать для настройки производительности вашего компьютера.

Вот краткое руководство по подключению RGB-вентиляторов к материнской плате MSI.

Могу ли я управлять RGB-вентиляторами с помощью программного обеспечения?

Вы можете полностью контролировать свое освещение с помощью контроллера RGB LED и программного обеспечения Cooler Master, которые поднимут ваш игровой опыт на новый уровень. У вас есть возможность создавать десятки цветовых и световых эффектов в различных предустановленных и полноцветных комбинациях.

RGB-память Corsair: отличное дополнение к любой сборке

Память Corsair RGB — отличный выбор, если вам нужна отличная игровая память. Материнская плата служит системой управления, позволяющей избежать неприглядных кабелей. Каждый разъем RGB на типичной материнской плате рассчитан на питание 12 вольт. Даже если вы не на работе, вы можете легко управлять памятью RGB таким образом.

Какое программное обеспечение можно использовать для управления RGB?

С помощью JackNet RGB Sync вы можете легко управлять своими RGB-компонентами и периферийными устройствами из одного места. Это просто и может использоваться с большинством существующих программ RGB.

Как подключить RGB-подсветку и вентиляторы к компьютеру

При использовании RGB.RGB для подключения подсветки и вентиляторов к компьютеру следует помнить о нескольких вещах. RGB становится все более популярным методом подключения источников света и вентиляторов к компьютеру, но он не является универсальным. Существует несколько способов подключения, в том числе проприетарные подключения.

RGB имеет различные требования к напряжению в зависимости от источника. Некоторые контроллеры Corsair могут работать с одним или шестипозиционным контроллером, а другие — с несколькими вентиляторами.

Вы можете синхронизировать свой компьютер с RGB, щелкнув гигантский значок плюса, соответствующий заголовку ARGB на материнской плате, и выбрав световую ленту, вентилятор или контроллер из предоставленного списка. Кроме того, введите количество светодиодов, которыми вы хотите управлять для пользовательских записей, в разделе «Количество светодиодов», а затем нажмите «Создать».

Как управлять RGB-вентилятором ПК?

Для этого снимите заднюю боковую панель с корпуса и найдите контроллер RGB/вентилятора. Переключатель можно найти на верхнем краю контроллера, сзади рядом с удлинительным кабелем питания и на ТУРБО. Теперь, когда RGB в системе отреагировал на пульт, все должно работать.

Плюсы и минусы RGB-подсветки

Благодаря своей реалистичности RGB-подсветка становится все более популярной среди геймеров. RGB-подсветка позволяет персонализировать компьютер или ноутбук и помогает людям с ОКР идентифицировать себя с внешним видом своего компьютера. Правда, RGB-подсветка не улучшает производительность вашего компьютера.

RGB-подсветка используется в эстетических целях и не влияет на производительность компьютера. Если вы хотите повысить свой FPS, не полагайтесь исключительно на RGB-освещение; Есть множество других факторов, которые следует учитывать при игре.

Установка RGB-вентиляторов

В большинстве случаев установка -контактных RGB-вентиляторов не представляет труда. Большинство вентиляторов с RGB-подсветкой поставляются с контроллером, который позволяет последовательно подключать вентиляторы друг к другу. Это означает, что вы можете подключить свои RGB-вентиляторы к одному контроллеру, что значительно упрощает процесс установки. Иногда вам может потребоваться подключить контроллер к материнской плате, чтобы получить полный эффект RGB. Однако, как правило, это также очень простой процесс.

Как синхронизировать вентиляторы ARAB с материнской платой?

Вы можете подключить разъем ARGB LED к материнской плате или контроллеру с помощью трехконтактного разъема ARGB LED. Если вы подключаете контроллер к материнской плате, нажмите и удерживайте переключатель в первый раз в режиме слежения за материнской платой, а затем снова нажмите и удерживайте переключатель, чтобы выключить вентилятор.

Плюсы и минусы использования Y-кабеля RGB

Разъемы материнской платы могут управлять более холодными вентиляторами RGB, но использование Y-кабеля RGB обеспечивает больше контроля и гибкости. A 4-контактный разъем RGB можно подключить к разъемам RGB материнской платы, тогда как 4-контактный разъем вентилятора можно подключить к разъемам вентилятора материнской платы. В результате у вас больше контроля над цветами и узорами вашего RGB-вентилятора.

Как подключить кабели блока питания к материнской плате — руководство по кабелям блока питания

СОДЕРЖАНИЕ

1

Подключение кабелей блока питания может показаться сложной задачей.

Их немного, но все они разного дизайна и длины и, в зависимости от модели и производителя, окрашены во всевозможные цвета.

К счастью, нет причин для беспокойства: подключение кабелей блока питания — чрезвычайно простой процесс, который также редко меняется!

Вам достаточно испытать этот процесс один раз , и вы будете в порядке долгие годы! Плюс, это только кажется устрашающим на первый взгляд.

Как только вы поймете, какой кабель делает что , вы поймете, насколько все просто и понятно на самом деле!

Итак, с этим небольшим введением, давайте начнем!

Кабели питания блока питания — Что есть что

В частности, в этой части мы сосредоточимся на вашем обычном, стандартном блоке питания — типа, который вы можете купить со склада в ваш местный ИТ-магазин.

Вы открыли упаковку, вынули блок питания и теперь смотрите на кучу разных кабелей и разъемов.

Итак, какова цель каждого кабеля, проложенного перед вами?

24-контактный разъем питания ATX

24-контактный разъем, пожалуй, самый важный, поскольку он обеспечивает питание всей материнской платы, необходимое для правильной работы.

Для старых материнских плат требовался 20-контактный разъем, а для более новых — дополнительные четыре контакта. Поэтому этот разъем разделен на две части — 20-контактный и 4-контактный сегменты (чтобы обеспечить максимальную аппаратную совместимость).

Самый простой способ подсоединить 24-контактный кабель блока питания — сначала вставить меньшую часть (4-контактную), затем соответствующим образом выровнять более широкую часть и протолкнуть ее до упора, чтобы она полностью выровнялась.

После подключения он должен выглядеть как единый разъем — ничего не должно торчать или смещаться.

Как и большинство других разъемов в этом списке, 24-контактный имеет ключи и , что означает, что он может работать только в одном направлении. Короче говоря, это отлично подходит для начинающих сборщиков ПК.

Соответствующий разъем для этого конкретного кабеля почти всегда расположен с правой стороны материнской платы. Другими словами: нельзя пропустить.

Вот как я устанавливаю блок питания:

А вот как это выглядит с моим 24-контактным кабелем питания ATX и кабелем питания ЦП:

Подробнее о кабеле питания ЦП ниже:

8-контактный (4+4) Разъем ЦП

Этот конкретный разъем обеспечит процессор всей необходимой ему мощностью. Это его основная функция, и она настолько важна, насколько вы можете себе представить.

Различные процессоры имеют разные требования к питанию, что также отражается на выбранной вами материнской плате.

Ваша материнская плата будет иметь один из следующего:

• один четырехконтактный разъем
• одиночный восьмиконтактный разъем
• восьмиконтактный разъем и четырехконтактный разъем
• или двойной восьмиконтактный разъем .

Материнские платы более высокого класса — те, которые позволят вам разогнаться до нужного уровня — обеспечивают большую гибкость и, в свою очередь, могут вмещать более мощные процессоры (те, которым требуется чрезмерное количество «сока»).

Теперь, поскольку некоторые процессоры не такие уж и энергоемкие, этот кабель также разделен на две части, вернее, два 4-контактных разъема, если быть точнее.

Вы всегда должны соединять и , даже если ваш процессор не требует такой большой мощности. Если, конечно, ваша материнская плата не имеет только один четырехконтактный разъем.

Один четырехштырьковый разъем обеспечивает мощность процессора до 155 Вт; комбинированный восьмиконтактный разъем обеспечивает мощность до 235 Вт.

Этот разъем , а также с выемками и ключами, поэтому подключение его к материнской плате не должно вызвать особых проблем. Сам разъем почти всегда находится с левой стороны материнской платы, в самом верху.

6/8-контактный разъем графического процессора

Видеокарты различаются по размеру и мощности.

Модели начального уровня могут потреблять менее 75 Вт, поэтому они не требуют дополнительного питания — они получают всю необходимую «сочность» через материнскую плату и ее слот PCIe x16.

Умеренно мощные видеокарты потребляют более 100 Вт, поэтому они требуют дополнительного питания от блока питания.

Для этих моделей (а они , самые распространенные) придется подключать соответствующий 6-контактный (+75Вт) или 8-контактный разъем (+150Вт).

Самые мощные графические процессоры на рынке требуют двух 8-контактных разъемов , а некоторые модели NVIDIA поставляются даже с 12-контактным разъемом.

8-контактные разъемы часто делятся на две части: 6-контактную и 2-контактную. Это сделано для того, чтобы обеспечить максимальную совместимость.

Заголовок (в единственном или во множественном числе) всегда находится на самой видеокарте.

Здесь я устанавливаю графический процессор и подключаю 6-контактный кабель питания графического процессора (на конце):

SATA (разъем питания Serial ATA)

Эти кабели предназначены для подачи питания на различные типы оборудования. включая жесткие диски, твердотельные накопители, внутренние оптические приводы CD/DVD, концентраторы вентиляторов, полосы RGB и т. д.

Их легко подключить, так как они имеют ключи только с одной стороны, что означает, что они являются одними из «самых простых» доступных разъемов.

В зависимости от вашей сборки, вы либо будете подключать несколько из них, либо ни одного . Большинство людей перешли на формат M.2 SSD (по целому ряду причин).

Чтобы узнать больше об этом интересном переходе, обязательно нажмите на следующую ссылку.

Вот я подключаю кабель питания SATA к твердотельному накопителю SATA, установленному сзади моего корпуса (кабель данных SATA уже подключен):

Разъемы Molex

Разъемы Molex довольно архаичны, но все еще используются для определенных (старых) периферийных устройств.

Эти разъемы когда-то играли очень ту же роль, что и SATA, но с тех пор их использование было прекращено.

Тем не менее, в зависимости от вашей сборки и компонентов, с которыми вы работаете, вам могут понадобиться разъемы Molex (крайне маловероятно, но все же возможно), поэтому они определенно заслуживают небольшого внимания.

Если в вашем конкретном блоке питания нет кабелей/разъемов Molex, вы всегда можете купить адаптер SATA-to-Molex и таким образом обойти проблему.

Старый разъем Molex, который вы, вероятно, больше не найдете в более современных ПК. Обзор кабелей Графика

Часто задаваемые вопросы

Давайте рассмотрим несколько вопросов, которые могут у вас возникнуть относительно вашего блока питания и множества кабелей и разъемов, выходящих из него:

Нужно ли мне подключать все кабели блока питания?

На самом деле нет. Немодульные блоки питания поставляются с множеством различных кабелей и разъемов, но не все из них необходимо подключать для правильной работы компьютера.

должен быть подключен к : 24-контактный кабель для питания материнской платы, 4/8-контактный кабель для питания процессора, 6/8-контактный для видеокарты и, возможно, — несколько кабелей SATA.

Вот и все.

Для чего нужен мой блок питания?

Его цель довольно проста: обеспечить ваши компоненты (и, по доверенности, ваш компьютер) питанием.

Без него ваш компьютер — каким бы красивым или дорогим он ни был — будет примерно таким же полезным, как мешок с кирпичами (если даже так). Каждый компонент в вашей сборке имеет определенное энергопотребление.

Они могут варьироваться от нескольких ватт (например, в случае твердотельных накопителей) до многих сотен в случае вашей видеокарты и процессора.

Итак, естественно, чтобы передать электричество от розетки к вашим компонентам, ваш блок питания должен быть подключен с помощью ряда кабелей, каждый из которых имеет очень специфическое назначение.

К счастью, их количество ограничено, и поэтому их легко классифицировать.

Должен ли я приобрести модульный блок питания?

Ну, это зависит от ваших личных предпочтений и общего бюджета. Модульные блоки питания

намного проще в использовании, поскольку они позволяют сборщикам ПК подключать только те кабели, которые им нужны, и ничего больше.

Однако они делают дороже. Если вы хотите, чтобы сборка вашего ПК была максимально «чистой» и имела наименьшее количество кабелей, то модульный блок питания не только рекомендуется , но и необходим .

Это их самое большое преимущество, но если у вас нет боковой панели из закаленного стекла и вам все равно, как выглядит внутренности вашего корпуса, то вы можете сэкономить несколько долларов/евро и пойти с немодульный БП.

В качестве альтернативы вы можете использовать полумодульный блок питания. К ним постоянно подключены только самые важные кабели, так что это очень хорошая золотая середина.

Также стоит отметить, что полумодульные и полностью модульные блоки питания имеют более высокое качество.

Если вы собираете «обычный» ПК, т. е. такой, который можно отнести к категории «бюджетных», то немодульный блок питания определенно подойдет вам.

Если, однако, вы не жалеете средств и хотите получить самые лучшие компоненты, которые можно купить за деньги, то полу- или полностью модульный блок питания (тот, который энергоэффективен и имеет достаточное количество ватт) определенно должен быть на вершине. из вашего списка приоритетов.

Являются ли кабели питания ЦП и ГП одинаковыми?

Абсолютно нет! Они могут выглядеть одинаково, но они обеспечивают разную мощность и имеют совершенно разные варианты использования.

Помните, что разъем ЦП разделен на две части одинакового размера с 4 контактами .

Разъем графического процессора, с другой стороны, разделен на две неровные части: 6-контактный и 2-контактный сегменты, что позволяет легко отличить этот конкретный разъем от всех остальных.

Неправильно ли подключены кабели питания?

Не совсем так. Кабели блока питания (или, скорее, разъемы) хороши тем, что все они разработаны совершенно по-разному.

Другими словами: все они имеют разный дизайн и никак не взаимозаменяемы.

Просто убедитесь, что все ваши разъемы полностью вставлены в соответствующие разъемы, и все готово!

Over to You

Подключение кабелей питания может оказаться непростой задачей для непосвященных.
