Автор Павел Николаев October 12, 2015

Немногие из начинающих пользователей решаются на реализацию процесса сборки компьютерной системы собственноручно. Тем не менее такой «вариант приобретения» принято считать наиболее выгодным. Так как пользователь сам решает, какой именно должна быть аппаратная конфигурация его вычислительного устройства. Вместе с тем, правильное подключение передней панели к материнской плате — это весьма немаловажный момент в процессе общей сборки. Некоторая замысловатость упомянутой операции требует от практика знаний и точных действий.

Впрочем, обо всем поподробней из нижеследующей статьи.

Вместо введения: лапки, вилки и штекерные разъемы

После того, как вы водрузили центральный процессор, отпозиционировали и закрепили главный элемент его охлаждения — кулер, вставили в специальные слоты планки ОЗУ и оснастили «материнку» жестким диском (в общем, установили важные компоненты ПК), наступает момент, когда необходимо произвести подключение передней панели к материнской плате. Однако для многих начинающих пользователей последняя операция становится подчас просто неразрешимой. Ведь зачастую системный блок имеет кучу непонятных проводов. В некоторых случаях их «количественность» поражает своим разноцветием и загадочностью назначения. Поскольку не всегда изготовитель корпусов придерживается общепринятых стандартов, меняя маркировку кабелей и их расположение. Впрочем, все с легкостью разрешается, если пользователь внимательно изучил техническую документацию к приобретенному устройству и точно будет следовать расписанной ниже инструкции по монтажу.

Элементы запуска и индикация

Итак, прежде чем осуществить непосредственный процесс — подключение передней панели к материнской плате, нужно провести визуальный осмотр главной системной детали на предмет скопления контактов штекерного типа. Другими словами, необходимо выяснить, где располагается коннекторная площадка, посредством которой запускается компьютер. Ведь большинство «материнок», помимо главного узла запуска/выключения и перезагрузки, имеет в своем, так сказать, конфигурационном арсенале и ряд дополнительных разъемов, о которых также будет оговорено в рамках представленной статьи.

Выполняя подключение передней панели к материнской плате Asus (бренд обозначен в качестве примера), найдите штекерную площадку, обозначенную как «Front panel».
Ориентируйтесь на цветовую маркировку контактных площадок и их обозначение.
Двух-пиновый провод «Power SW» должен входить в соответствующее ему гнездо, как, впрочем, и остальные кабели управления: «Reset SW», «HDD LED» и «Power LED». Кстати, при подключении последней группы контактов необходимо соблюдать полярность (на плате присутствуют знаки «+» и «-»).
Звуковой датчик «Speaker» подсоединяется также согласно вышеописанному принципу.

Важное отступление

Если вы по какой-либо причине перепутали полярность или произвели неправильное позиционирование упомянутых элементов управления, компьютер может и вовсе не запуститься, либо будет отсутствовать световая индикация работающего оборудования.

Поэтому будьте предельно внимательны, производя подключение передней панели к материнской плате. Однако не стоит чрезмерно волноваться, если что-то пошло не так. Вы всегда сможете исправить ошибку подключения, переставив неправильно подсоединенные провода в положение, соответствующее рабочей схеме.

Дополнительные интерфейс-разъемы

Современные системные блоки, помимо вынесенных на переднюю часть корпуса кнопок «Power» и «Reset», часто оснащаются дополнительными Audio и USB-портами. В некоторых случаях может присутствовать кард-ридер (устройство для чтения/записи карт памяти) и даже разъем IEEE 1394, посредством которого могут подключаться различные периферийные устройства. В любом случае для повышения комфорта работы на ПК дополнительные интерфейс-разъемы необходимо активировать. То есть, прежде всего, их нужно физически подключить к системной плате и в случае необходимости внести некоторые изменения в параметры микропрограммы БИОС. Однако не будем забегать вперед…

Подключение USB передней панели

К материнской плате (когда вы ее приобретаете непосредственно в магазине) всегда прилагается технический паспорт, в котором указывается местонахождение определенного разъема и его назначение. Вместе с тем в документации пользователь всегда может найти и графически отображенную схему подключения требуемого устройства.

Найдите на системной плате штырьковый разъем с маркировкой USB. Скорее всего, вы обнаружите их несколько. К слову, в многофункциональных модификациях компьютеров таких портов может насчитываться до десяти штук.
Подсоедините коннектор, идущий от передней панели к девятипиновому гнезду.
Убедитесь в том, что места соединения пластиковых деталей плотно прилегают друг к другу.

В том случае, когда подключаемый к плате USB-коннектор имеет не целостную структуру, например, имеет разветвленный на четыре пина концевик, воспользуйтесь нижеследующей инструкцией.

Разрешаем затруднительную ситуацию: USB-«распиновка»

Как правило на каждом из четырех пинов имеется свое собственное обозначение в виде надписи:

«VCC» — это провод, на который приходит питание +5 Вольт.
«Data -» или «D -» — данные отрицательного значения.
«Data +» или сокращенное «D +» — противоположность предыдущего пункта.
«GND» — земля (масса).

Когда пользователь осуществляет подключение разъемов передней панели к материнской плате, он должен помнить, что при неправильно задействованной «распиновке» возникает риск вывести из строя какой-либо системный компонент. Как вы понимаете, спешка и необдуманные действия могут дорого вам обойтись. Поэтому подключайте каждый провод в строго определенное место на материнском разъеме.

«VCC» — первый.
Затем, «Data -».
Третий пин — «Data +».
Последним идет «GND».

Кстати, после «земли» остается незанятый пин первого порта, нижерасположенный ряд коннекторов подсоединяется согласно вышеописанной инструкции. Однако «лишнего» штырька после массы уже не будет. Как видите, все просто!

Подключение передней панели аудио к материнской плате

Согласитесь, удобно, когда с лицевой стороны корпуса ПК расположены гнездо входа для микрофона и Audio-выход для наушников. Однако, несмотря на простоту непосредственного момента подключения дополнительной аудиопанели к материнке своего ПК, все же часто пользователь сталкивается с непонятным эффектом — разъемы не работают должным образом или же вовсе не функционируют. Чтобы избежать столь неприятной ситуации либо разобраться в истинных причинах «цифрового молчания», нужно выполнить следующее:

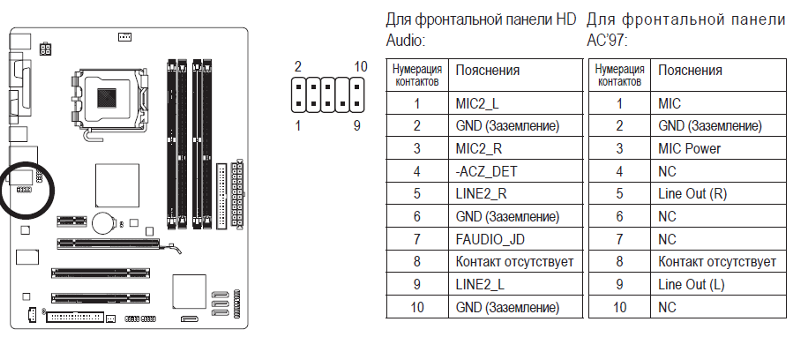

Убедитесь, в том, что передняя аудиопанель соответствует «звуковому» стандарту вашей системной платы и подключена к соответствующему «F-AUDIO» разъему.

Например, если ваша материнка поддерживает «HD Audio», то, скорее всего, данный режим активирован по умолчанию, а значит, внешний модуль «AC’97» не будет работать. Если оговариваемое условие можно исправить путем перенастройки некоторых программных компонентов, то в случае рассмотрения вышеописанной ситуации в контексте противоположности потребуется произвести полную замену внешнего аудиомодуля. Дело в том, что стандарт «HD Audio» использует другие кодеки, нежели «AC’97», и несовместим в использовании с последним ввиду некоторых технических различий.

Как активировать подключение передней панели в БИОС?

Достаточно войти в микропрограмму BIOS и найти соответствующий раздел настроек аудиоустройств. Как правило, внести необходимые изменения можно, воспользовавшись вкладкой «Advanced», и, перейдя в чек-бокс изменения параметров «Front panel select», выставить нужное рабочее значение. Стоит отметить, что конкретный производитель вычислительной техники оснащает свои устройства оригинальной версией базовой системы. Поэтому некоторые названия пунктов интерфейса управления БСВВ могут быть обозначены по-другому.

Изменения настроек в диспетчере звука

Иногда случается так: несмотря на правильно осуществленное (физически) подключение передней панели к материнской плате Gigabyte, подсоединенные к фронтальным разъемам аудиоустройства не работают.

Звуковая «загвоздка» разрешается следующим образом:

Зайдите в «Диспетчер Realtek HD» и активируйте опцию «Отключить определение гнезд передней панели».
Возможно, в основных настройках «Параметры разъема» необходимо задействовать «пункт», соответствующий звуковому стандарту внешнего аудиомодуля.

В заключение

Итак, если у вас, уважаемый читатель, есть схема подключения передней панели к материнской плате (а это не трудно выяснить, заглянув в техническую документацию своего устройства), то положительный результат гарантирован. Помните, что неправильно задействованный разъем может стать причиной «всеобщей» поломки вашего компьютера. На этом — рациональных вам решений и полноценных достижений!

Подключение передней панели к материнской плате: инструкции и рекомендации

Особенность передней панели в том, что данный элемент системного блока не связан с иным компонентами системы. В чем последствия этого? Если вы вручную отключаете элемент для его последующей очистки, самостоятельно заменяете материнскую плату, то подсоединять к ней переднюю панель в дальнейшем вам придется самостоятельно. Как это сделать, вызывает затруднение у большинства пользователей. Оттого мы считаем важным пошагово разобрать подключение передней панели к материнской плате для читателей. Переходим к первому этапу действий.

Шаг № 1: шлейф и штекеры

Как происходит подключение передней панели к материнской плате? Первым делом на ней (панели) следует найти шлейф с 4-6 разноцветными штекерами — их количество зависит от конкретной модели устройства. Названия, цвета элементов также могут незначительно варьироваться.

Все вышеперечисленное не является проблемой, если перед вами инструкция к материнской плате. Документ поможет подключить штекеры быстро и безошибочно. Если же инструкции у вас не сохранилось, то предлагаем ниже разобраться с цветами, названием и назначением этих элементов.

Шаг № 2: назначение штекеров

Продолжаем разбирать подключение к материнской плате передней панели. Рассмотрим штекеры:

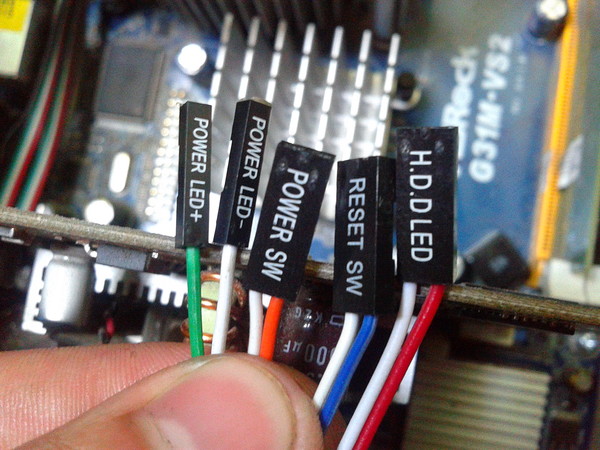

POWERSW, PWRBTN. Данный элемент будет активировать ваши действия с клавишей включения/отключения на корпусе системного блока.
H.D.D.LED, HDLED. Та самая лампочка, что мигает при функционировании жесткого диска.
POWERLED + и –, PLED. Лампочка, которая загорается рядом с кнопкой активации и дезактивации системы. Соответственно, светится при работе системы. В некоторых моделях представлена отдельным штекером.
RESTARTSW, RESET. Элемент, который будет активировать клавишу перезагрузки персонального компьютера.
SPEAKER. Это небольшой динамик, который издает сигнал-писк при определенных неполадках в работе компьютера.

Надо отметить, что многие даже опытные пользователи при подключении передней панели к материнской плате зачастую игнорируют последний штекер. И зря. Этот звуковой эффект предупреждает пользователя о важных неисправностях:

Неправильное подключение одного из штекеров материнской платы.
Подсоединение какого-либо из штекеров в неверное гнездо.
Критические проблемы, связанные с материнской платой.
Контроль общего состояния системы.

Шаг № 3: главное руководство к действиям

В зависимости от модели «материнки» названия штекеров могут различаться. Однако это не сильное расхождение: например, вместо RESTARTSW производитель указывает RES, а POWERSW нередко бывает заменено на более краткое PW. Но даже в таком случае, сравнивая первые буквы наименований, логически вы сможете распознать «кто есть кто».

Обратим также внимание и на цветовую раскраску элементов при подключении передней панели к материнской плате компьютера. Идентичные кабели и гнезда нередко помечаются производителем одинаковыми оттенками. Но мы все же рекомендуем вам сначала обращать внимание на названия, а уж затем сравнивать цвета.

Шаг № 4: подсоединение в гнездо

И далее о подключении передней панели к материнской плате компьютера. Все вышеуказанные штекеры подсоединяются к одному большому гнезду, которое вы увидите на «материнке». Его «официальное название» — FRONTPANEL или F_PANEL. Обычно расположено на крае компонента.

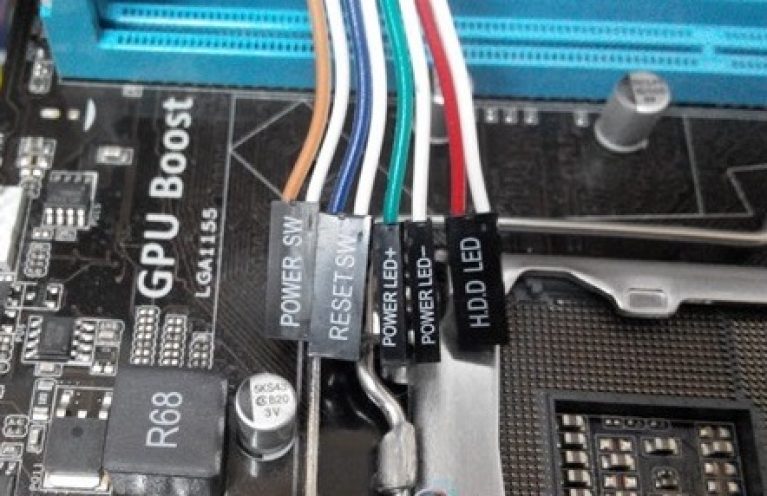

Разъемы на гнезде помечены разноцветными участками — по оттенку подсоединяемых кабелей для удобства пользователя. Как подсоединить провода к ним правильной стороной? Взгляните на сам штекер. Если в нем не хватает одного контакта (видна железная «спица»), то эта часть подсоединяется к подходящему разъему на материнской плате.

Нередко в ориентации помогают и боковые крепления (наблюдаются как на самих штекерах, так и на разъемах). Они, соответственно, должны быть на одной стороне. Дополнительно мастера при подключении передней панели к материнской плате Gigabyte ориентируются по оттенку разъемов, блестящим контактам, как визуальным подсказкам. Штекеры будут подсоединяться надписью «на себя» в сторону надписей, нанесенных на саму материнскую плату.

Если же ничего из вышеуказанного нет, то штекер подсоединяется к гнезду любой стороной. Однако при этом процессе стоит отказаться от применения грубой физической силы. Действия производятся плавно и аккуратно. Если при подключении проводов передней панели к материнской плате недостаточно небольших усилий, то вывод только один. Именно — вы соединяете неподходящие друг к другу разъемы и штекеры.

Шаг № 5: помощь сопроводительной документации

Вы производите подключение разъемов передней панели к материнской плате. На что можно опираться еще при проведении работ?

Зачастую под цветными разъемами на «материнке» подписываются или схематически указываются места, куда следует подключать штекеры. Такой вот пример: штекер, отвечающий за включение компьютера (его название — POWERSW), необходимо подсоединить в гнездо на материнской плате красного цвета. Допустим, верхнее, второе с левой стороны. Оно будет определяюще подписано: PW. По такой схеме мастер подсоединяет и все другие провода.

Обратите внимание также на сопроводительную документацию к материнской плате. В частности, на руководство пользователя. Нередко в документ помещают подробную схему, по которой легко произвести подключение кнопок передней панели к материнской плате. Нередко изображения настолько детально, что изготовитель помечает даже расшифровку предназначения того или иного штекера.

Шаг № 6: подключение USB-штекеров

Сегодня большинство передних панелей системных блоков оборудованы для удобства пользователей USB-разъемами. Подключение их происходит немного иначе и даже несколько проще.

Давайте определимся с наименованиями разъемов для подобного вида штекеров:

USB1 или USB2.
F_USB1 или F_USB2.
Все подходящие для подключения штекера гнезда обозначены одинаково — USB.

Шаг № 7: особенности подключения USB 3.0

При подключении передней панели к материнской плате «Асус» важно знать следующее: все USB-гнезда идентичны, поэтому нет разницы, куда вы подсоедините тот или иной штекер.

Исключением будет более скоростной (нежели стандартный 2.0) интерфейс USB 3.0. Если на передней панели вашего системного блока имеется подобный штекер, то подключать нужно его к соответствующему «высокоскоростному» гнезду на материнской плате. Чаще всего его просто найти — оно имеет схожее название. Например, USB 3.0. Иногда может быть прописано похожее: F_USB30.

Тут у читателя может возникнуть вопрос. А что будет в случае, если подсоединить штекер 3.0 к стандартному 2.0? Позже подключенное устройство будет исправно работать — заряжаться от компьютера или синхронизировать данные. Разница видна только в «оборотах» передачи информации — обмен данными осуществится на стандартной, а не на высокой скорости. Кстати, такая особенность USB-разъемов помогает подключать к материнской плате штекеры 3.0 даже в том случае, если для них не предназначены отдельные гнезда.

Шаг № 8: подключение аудиовыхода

Переходим уже к заключительному этапу подключения. Это подсоединение штекеров аудиовыходов — динамика и/или наушников. Процесс аналогичен выше указанным: определяетесь с названием, цветом кабеля штекеров, затем ищете подходящий разъем на гнезде материнской платы, опираясь на его оттенок, название, схематическое изображение в инструкции.

Как обнаружить разъем для аудиовыхода? Его может выделять следующее название:

AUDIO.
A_AUDIO.
AAFP.

Шаг № 9: устранение неисправностей при подключении аудиовыходов

И важный момент, который отмечают многие пользователи. Если вы верно соединили необходимые порты, звук все равно может не появиться. Проблема кроется в неверных настройках меню БИОС. Поступаем следующим образом:

Перезагрузите компьютер.
С помощью необходимой клавиши при запуске системы (у каждой модели своя — узнайте ее название в руководстве пользователя) зайдите в меню БИОС.
Здесь следует проверить как состояние самой фронтальной панели, так и заданные ее характеристики. Частая проблема: при подключении штекера HDAUDIO система распознает его в качестве АС 97. Из-за этого звук «не идет».
Как разрешить проблему? Все просто: измените в настройках БИОС неправильно выбранный драйвер на тот, что соответствует подключаемому к разъему на фронтальной панели устройству.

Видео, что мы поместили далее, наглядно представляет все описанные выше действия. Стоит отметить, что стандартная инструкция подходит для материнских плат всех распространенных на сегодня производителей. Различие только в написании названий, цветовой раскраске, особенностях расположения гнезд.

Вы убедились, что подключить фронтальную панель системного блока к материнской плате возможно самостоятельно. Главная сложность: разобраться, как правильно соотнести штекеры и соответствующие им разъемы на «материнке».

Что такое разъемы на передней панели (заголовок)?

Разъемы передней панели, также известные как разъем передней панели или FPanel, представляют собой блок разъемов на материнской плате, который управляет включением питания , сбросом питания, звуковым кодовым динамиком и светодиодными индикаторами на корпусе/шасси вашего ПК.

Все материнские платы имеют разъемы на передней панели, к которым подключается корпус ПК. Кабели, которые подключаются к материнской плате, идут от корпуса ПК.

В следующем тексте мы подробно поговорим о том, что такое разъемы на передней панели, как они выглядят, для чего служат и как подключаются к корпусу ПК.

СОДЕРЖАНИЕ

Что такое разъемы на передней панели?

Как упоминалось ранее, разъемы на передней панели выполняют основную функцию подключения переключателя питания, переключателя сброса и светодиодных индикаторов корпуса ПК к материнской плате.

Разъемы передней панели состоят из небольших штырей, которые служат для определенной электрической цели. Например, для выключателя питания есть два специальных контакта для подключения кабеля корпуса.

Точно так же есть два специальных контакта для переключателя сброса.

Как упоминалось ранее, существует 5 основных функций , которые есть почти у ВСЕХ разъемов на передней панели:

Контакты переключателя питания корпус ПК.
Контакты переключателя сброса — это 2 контакта, которые подключаются к переключателю сброса на корпусе ПК.
Контакты светодиода питания — это 3 контакта, которые подключаются к светодиодному индикатору на корпусе ПК, который указывает, включен ли ПК, выключен или находится в спящем режиме.

Штырьки индикатора жесткого диска – это 2 штырька, которые многократно мигают, указывая на активность жесткого диска.
Контакты динамика – это 4 контакта для динамика звукового кода. Многие корпуса ПК поставляются с динамиком с кодовым звуковым сигналом . Обратите внимание, что динамик с кодовым звуковым сигналом — это НЕ то же самое, что стереодинамик.

Однако, как вы увидите ниже, некоторые разъемы на передней панели могут иметь больше, чем только вышеупомянутые 5 функций.

Читайте также: Что такое USB-разъемы?

Как выглядят разъемы на передней панели?

На следующем рисунке показано, как выглядит стандартный блок разъемов на передней панели.

Контакты разъемов передней панели заключены в белый прямоугольный блок.
Как видите, он состоит из нескольких контактов, каждый из которых предназначен для определенной цели.
На некоторых материнских платах разъемы передней панели могут не иметь защитного блока.
Как найти разъемы на передней панели?
Расположение разъемов на передней панели довольно простое. Вы можете использовать два метода:
Используйте руководство по материнской плате
Физическое чтение этикеток на материнской плате
1. Использование руководства по материнской плате

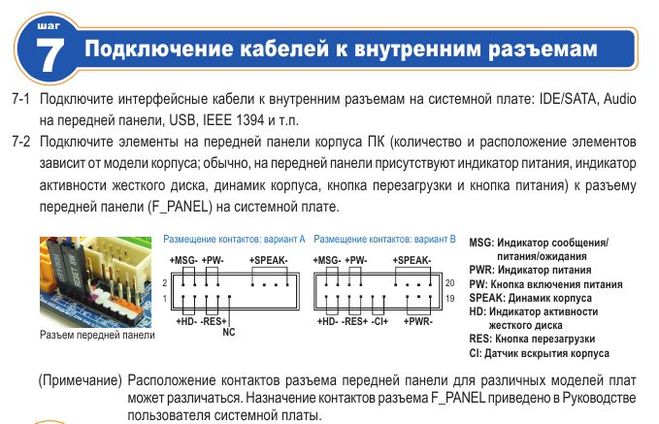

Руководство часто содержит полную схему с указанием расположения различных разъемов, слотов и разъемов на материнской плате.
Например, на следующем рисунке показано расположение разъемов передней панели на моей материнской плате Gigabyte GA P67A UD3:
Источник: Руководство Gigabyte
Еще раз обратите внимание, что на некоторых материнских платах разъемы передней панели могут называться разъемами передней панели. По сути, это одно и то же.
Читайте также: Насколько сложно собрать ПК?
2. Прочтите этикетки физически на материнской плате
Все материнские платы имеют этикетки рядом с разъемами или разъемами, как и разъемы на передней панели.
Например, на моей материнской плате разъемы передней панели выделены меткой «F_Panel».
Как узнать, какие контакты для чего использовать?
Опять же, есть два способа выяснить это. Либо вы читаете физические этикетки для каждого контакта разъема передней панели на материнской плате, либо обращаетесь к руководству по материнской плате.

На следующем изображении показаны метки, указывающие на функцию контактов на моей панели F_Panel.
На следующем рисунке показаны те же контакты, но в руководстве по материнской плате:
Очень важно проконсультироваться с вашей материнской платой, что на самом деле обозначают физические метки, потому что в некоторых случаях, например, с моей материнской платой выше, могут быть какие-то уникальные соединители, которые могут вас запутать.
Например, моя панель F_Panel также имеет контакты для следующих функций: наряду с типичными функциями, которые я уже упоминал выше :
+ MSG – Светодиод сообщения (светодиод сообщения/питания/спящего режима, желтый/фиолетовый светодиод) – показывает состояние питания ПК.

+ CL — Заголовок обнаружения проникновения в корпус (серый светодиод) — определяет, снята ли крышка корпуса ПК. Для этого требуется корпус ПК со специальным датчиком проникновения в корпус.
Вам нужно будет подключить кабели от корпуса ПК к правильным контактам. На следующем изображении показаны два контакта на моей панели F_Panel, которые будут подключаться к кнопке выключателя питания.
Подсветка контактов переключателя питания
Читайте также: Как подключить кнопку питания к материнской плате?
Кабели поставляются с корпусом ПК
Кабели, которые подключаются к разъемам на передней панели, поставляются с корпусом ПК.
Корпус моего ПК поставляется со следующими кабелями:
В корпусе ПК могут быть НЕ ВСЕ кабели. Таким образом, вам НЕ НУЖНО заполнять все контакты разъемов на передней панели.
Например, если на корпусе вашего ПК отсутствует динамик звукового кода, как у меня, возможно, у него нет кабеля для него.
Аналогичным образом, если в корпусе вашего ПК отсутствует датчик вскрытия корпуса, то контакты вскрытия корпуса (+CL- на моей материнской плате) останутся пустыми.
Следующим шагом является простое подключение кабелей к нужным контактам:
Ориентация некоторых кабельных соединений имеет значение
Для разъемов светодиодного освещения, в частности, имеет значение ориентация соединения.
Другими словами, вы должны убедиться, что вы подключаете клемму + кабеля к контакту +, а клемму – кабеля к контакту –.
Возьмем, к примеру, следующий кабель светодиодного индикатора жесткого диска. Здесь красный кабель указывает на клемму +, а белый кабель указывает на клемму –.
Вы должны совместить это с ориентацией, указанной на этикетке на передней панели.
Для переключателя Power и Reset ориентация кабеля НЕ имеет значения.
Читайте также: В чем разница между системным вентилятором и процессорным вентилятором?
Разъемы питания на передней панели можно использовать для ПРЫЖКА материнской платы
Одной из очень важных функций разъемов на передней панели является возможность запуска материнской платы от внешнего источника в случае, если у вас нет кнопки включения питания.
Если с помощью точной отвертки коснуться обоих контактов переключателя включения питания, компьютер включится.
Используйте маленькую точную отвертку, чтобы переместить контакты переключателя включения питания, чтобы запустить ПК вне корпуса.
Читайте также: Как перезагрузить материнскую плату? – Очистка CMOS
Вы можете приобрести запасной динамик звукового кода для контактов динамика
Как уже упоминалось, все разъемы на передней панели имеют контакты, которые поддерживают динамик звукового кода. Большинство корпусов ПК поставляются с динамиком Beep Code.
В случае, если у вашего ПК нет корпуса, то вы можете купить его отдельно и подключить к соответствующим разъемам на передней панели.

Динамик звукового кода, также известный как динамик материнской платы, динамик ПК, является очень важным средством устранения неполадок вашего ПК.
Читайте также: Как подключить внутренний динамик материнской платы?
Количество звуковых сигналов, которые он издает, указывает, где в аппаратном обеспечении кроется определенная проблема.
Например
1 гудок указывает на проблему с оперативной памятью
4 сигнала указывают на определенную проблему с материнской платой
5 звуковых сигналов указывают на проблемы с ЦП
и так далее.
Полный список звуковых сигналов и их значение можно найти здесь.
Читайте также: Что такое фазы питания материнской платы?
Заключительные слова
Хотя на первый взгляд разъемы на передней панели могут показаться тривиальными, они являются основным каналом, через который система и кнопки на корпусе/шасси взаимодействуют с материнской платой.
Среди наиболее важных функций, которые он предлагает, — выключатель питания, к которому подключается кнопка корпуса.
Тем не менее, важно ознакомиться с руководством по материнской плате для получения подробной информации о различных контактах разъемов на передней панели.
Читайте также: Почему на материнских платах до сих пор есть порты PS2?
Как подключить разъемы передней панели материнской платы
Длинный стандартный разъем передней панели
Неопытные сборщики боролись с комбинацией кнопки/светодиода на передней панели с тех пор, как существовали собственные ПК. , но самой большой проблемой для опытных строителей является наблюдение за тем, как менее опытные раздают плохие советы. Большая часть этой борьбы бесполезна, так как большинство производителей приняли стандарт Intel для разъемов передней панели, впервые опубликованный в конце 19-го века.90-е.
Заголовок Intel «помечен» за счет отсутствия одного контакта в верхнем ряду, что противоположно более знакомому разъему USB 2. 0, который также имеет девять контактов. Здесь нечего бояться, так как светодиоды поляризованы и просто не работают при обратном подключении. Кнопки питания и сброса перемыкают свои два контакта, поэтому полярность не имеет значения. Выполнив несколько из них, мы узнали, что текст, напечатанный на светодиодных разъемах, обычно направлен вниз (то есть положительный контакт обычно находится слева, когда текст направлен вниз).

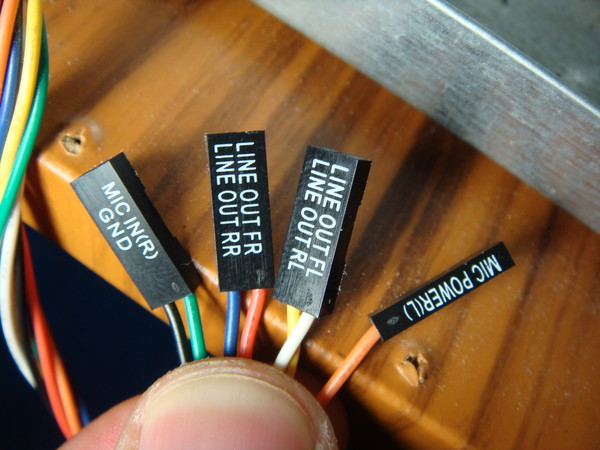

Некоторым строителям даже посчастливилось найти на своих корпусах кабель с одним проводом. Это не ошибка и не USB-разъем на передней панели, и при его использовании для , а не требуется переходник… если только у вас не странная материнская плата, как мы обсудим ниже. Отверстие, соответствующее отсутствующему штифту, обычно заглушено или заблокировано, чтобы предотвратить его вставку неправильным образом.
Краткая история
Intel представила разъем ATX для передней панели в эпоху, когда большинство корпусов были разработаны для поддержки материнских плат форм-факторов ATX и его предшественника Baby AT. Вот как выглядит набор кабелей AT:
Материнские платы Baby AT имели разъем индикатора питания с 3-контактным интервалом, тогда как Intel использовала 2-контактный интервал. Из-за этого ранние потребительские корпуса ATX обычно поставлялись с разъемом для светодиодного индикатора питания, совместимым с Baby AT. Но это все уже позади.
Asus развернулся и вернулся
Asus был одним из первых сторонних производителей, поддержавших разъем Intel на передней панели, когда проводка в большинстве случаев не поддерживалась. Строители пожаловались, и Asus вернулась к своему исходному нестандартному разъему на передней панели, подождав несколько лет, прежде чем повторно представить компоновку Intel на расширенном разъеме на передней панели, который также , поддерживаемые устаревшие кабели:

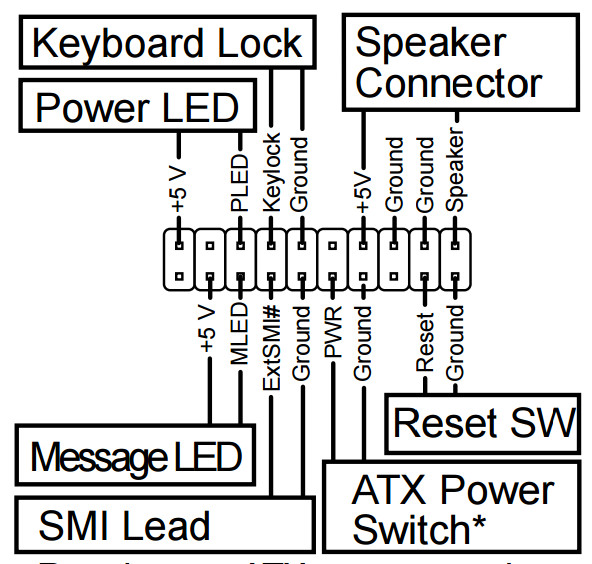

Обратите внимание, что 9-контактный шаблон Intel находится в левой части текущего заголовка Asus и что дополнительный раздел к справа этих стандартных контактов теперь включает устаревший (AT) набор контактов светодиодного индикатора питания и набор контактов динамика ПК для диагностики звукового кода.
Gigabyte предлагает дополнительные возможности
Gigabyte использует стандарт Intel для левой стороны своего разъема , но с бесконтактным контактом, переназначенным для тех, кому нужен разъем для вскрытия корпуса. Цельный кабель передней панели Intel по-прежнему подходит к ее левой стороне. Как и в случае с Asus, контакты динамика и резервного светодиода питания расположены справа от стандартной секции.
ASRock, MSI… даже ECS, EVGA, Colorful и NZXT!
Каждый крупный игрок уже много лет использует разъемы Intel для передней панели, как и множество менее крупных брендов. Мы даже проверили некоторые старые платы Sapphire и Abit, и все еще нашли 9-контактный разъем Intel на передней панели! На самом деле, Supermicro — единственный оставшийся бренд, с которым мы работали. или не используют по крайней мере восемь подключенных контактов 9-контактного разъема Intel на передней панели, поскольку фирма решила поместить все свои заземляющие контакты на один строка.
А как же Биостар?
Biostar представила заголовки Intel в 2020 году со своими материнскими платами Z490. Материнские платы X570, последний известный бренд, сделавший переход, к сожалению, были разработаны до этого перехода. Поскольку эти модели 2019 года все еще продаются как текущие, мы считаем важным подробно описать это исключение:
Обратите внимание, что восемь необходимых контактов, выдвинутых к правому краю разъема, расположены в том же порядке, что и стандартный разъем Intel. Обычно мы рекомендуем подвешивать правый край цельного разъема передней панели к правому краю разъема передней панели, но Biostar решила поместить пластиковую рамку вокруг разъема передней панели.
Использование корпуса с цельным разъемом означает надежду на то, что между пластиковой рамкой и кабелем передней панели будет достаточно места, чтобы повесить его за правый край. Менее привлекательные варианты включают обрезку ключевых контактов этого разъема (которые вы никогда не вернете при обновлении материнской платы), обрезку правого края пластикового корпуса (аннулирование гарантии на материнскую плату) или покупку переходника для переднего разъема. панельный кабель.
Прочие разъемы на передней панели
Порты USB и аудиоразъемы обслуживаются другими стандартными разъемами на передней панели. Слева направо — кабели Gen2 и Gen1 USB3, USB 2.0 и HD-Audio. Разъем Gen2 имеет ключ снаружи с металлическими выступами на краях, так что, если он не может подключиться одним способом, он будет другим, разъем Gen 1 имеет внешний пластиковый ключ в середине, который входит в соответствующий слот на внешняя оболочка заголовка. Хотя они кажутся похожими на цельный разъем на передней панели, девятиконтактные разъемы USB 2.0 и HD-Audio имеют уникальное заблокированное расположение контактов, которое предотвращает их случайное подключение к неправильному разъему.

TLDR: Причина, по которой мы обычно говорим «USB3» или «USB 3.x», заключается в том, что число после запятой постоянно обновляется с новой версией, включающей предыдущие стандарты. Новый разъем слева в настоящее время поддерживает передачу данных USB 3.
