Подключение передней панели к материнской плате asus: Подключение передней панели компьютера к материнской плате

Подключение передней панели к материнской плате: инструкции и рекомендации

Особенность передней панели в том, что данный элемент системного блока не связан с иным компонентами системы. В чем последствия этого? Если вы вручную отключаете элемент для его последующей очистки, самостоятельно заменяете материнскую плату, то подсоединять к ней переднюю панель в дальнейшем вам придется самостоятельно. Как это сделать, вызывает затруднение у большинства пользователей. Оттого мы считаем важным пошагово разобрать подключение передней панели к материнской плате для читателей. Переходим к первому этапу действий.

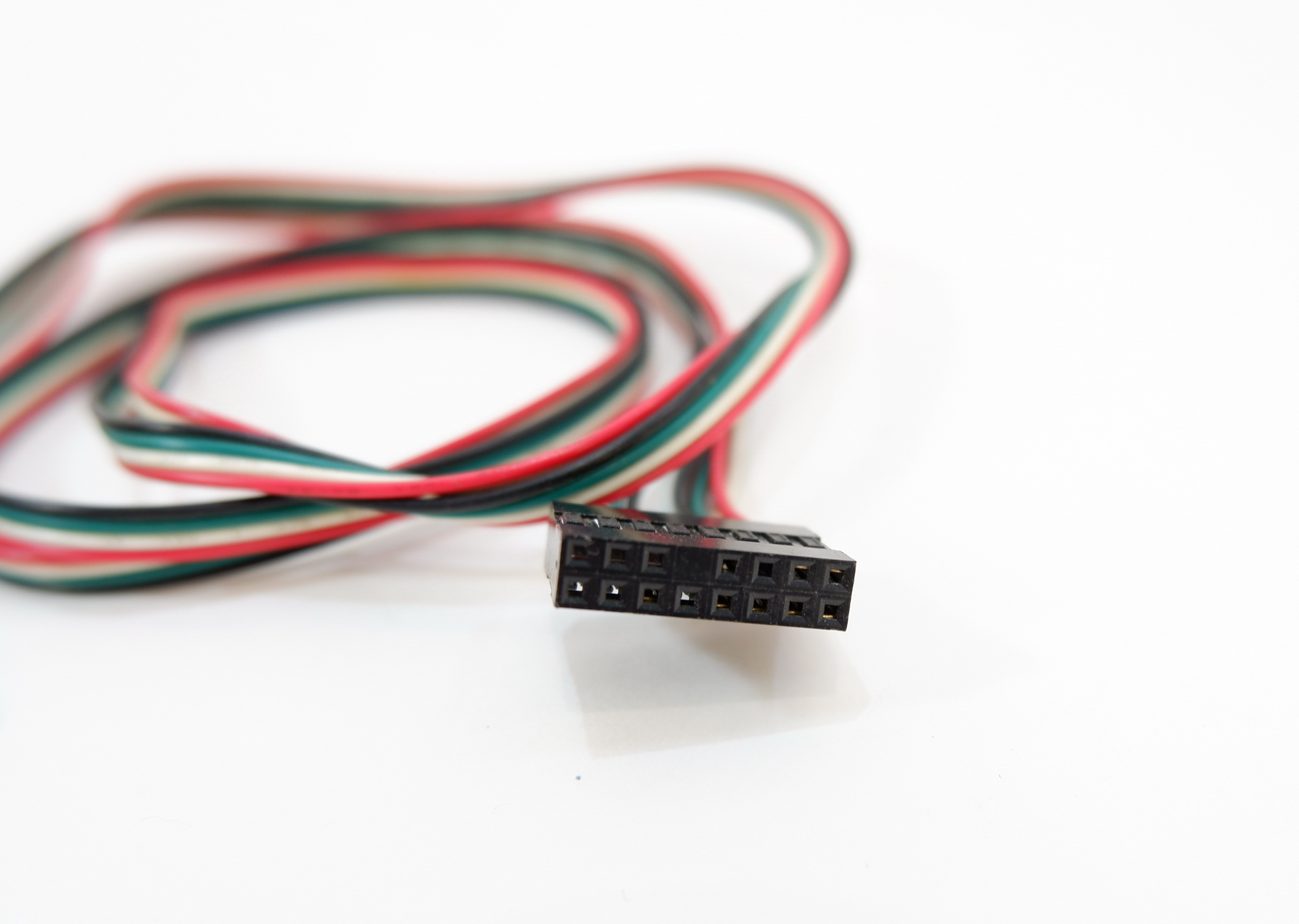

Шаг № 1: шлейф и штекеры

Как происходит подключение передней панели к материнской плате? Первым делом на ней (панели) следует найти шлейф с 4-6 разноцветными штекерами — их количество зависит от конкретной модели устройства. Названия, цвета элементов также могут незначительно варьироваться.

Все вышеперечисленное не является проблемой, если перед вами инструкция к материнской плате. Документ поможет подключить штекеры быстро и безошибочно. Если же инструкции у вас не сохранилось, то предлагаем ниже разобраться с цветами, названием и назначением этих элементов.

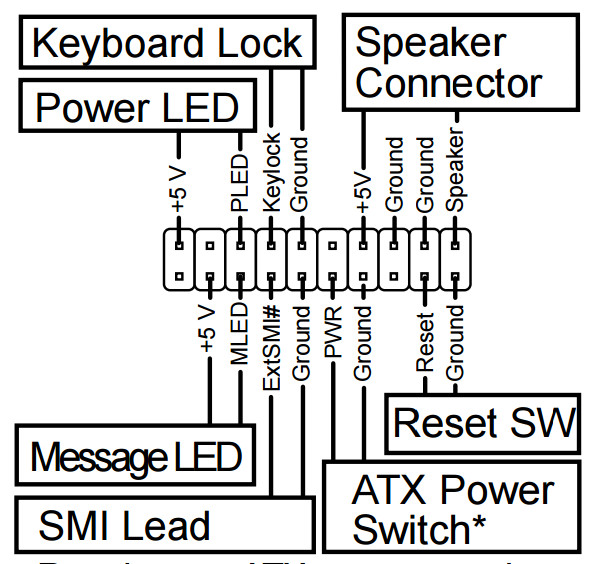

Шаг № 2: назначение штекеров

Продолжаем разбирать подключение к материнской плате передней панели. Рассмотрим штекеры:

• POWERSW, PWRBTN. Данный элемент будет активировать ваши действия с клавишей включения/отключения на корпусе системного блока.
• H.D.D.LED, HDLED. Та самая лампочка, что мигает при функционировании жесткого диска.
• POWERLED + и –, PLED. Лампочка, которая загорается рядом с кнопкой активации и дезактивации системы. Соответственно, светится при работе системы. В некоторых моделях представлена отдельным штекером.
• RESTARTSW, RESET. Элемент, который будет активировать клавишу перезагрузки персонального компьютера.

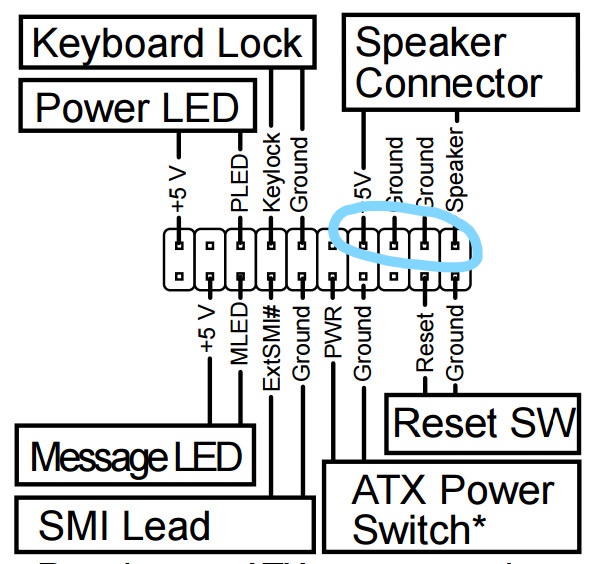

• SPEAKER. Это небольшой динамик, который издает сигнал-писк при определенных неполадках в работе компьютера.

Надо отметить, что многие даже опытные пользователи при подключении передней панели к материнской плате зачастую игнорируют последний штекер. И зря. Этот звуковой эффект предупреждает пользователя о важных неисправностях:

• Неправильное подключение одного из штекеров материнской платы.
• Подсоединение какого-либо из штекеров в неверное гнездо.
• Критические проблемы, связанные с материнской платой.
• Контроль общего состояния системы.

Шаг № 3: главное руководство к действиям

В зависимости от модели «материнки» названия штекеров могут различаться. Однако это не сильное расхождение: например, вместо RESTARTSW производитель указывает RES, а POWERSW нередко бывает заменено на более краткое PW. Но даже в таком случае, сравнивая первые буквы наименований, логически вы сможете распознать «кто есть кто».

Обратим также внимание и на цветовую раскраску элементов при подключении передней панели к материнской плате компьютера. Идентичные кабели и гнезда нередко помечаются производителем одинаковыми оттенками. Но мы все же рекомендуем вам сначала обращать внимание на названия, а уж затем сравнивать цвета.

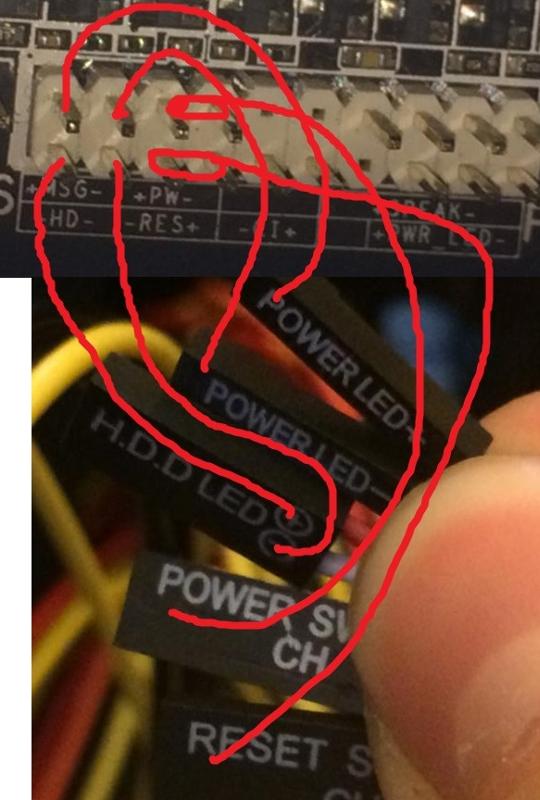

Шаг № 4: подсоединение в гнездо

И далее о подключении передней панели к материнской плате компьютера. Все вышеуказанные штекеры подсоединяются к одному большому гнезду, которое вы увидите на «материнке». Его «официальное название» — FRONTPANEL или F_PANEL. Обычно расположено на крае компонента.

Разъемы на гнезде помечены разноцветными участками — по оттенку подсоединяемых кабелей для удобства пользователя. Как подсоединить провода к ним правильной стороной? Взгляните на сам штекер. Если в нем не хватает одного контакта (видна железная «спица»), то эта часть подсоединяется к подходящему разъему на материнской плате.

Нередко в ориентации помогают и боковые крепления (наблюдаются как на самих штекерах, так и на разъемах). Они, соответственно, должны быть на одной стороне. Дополнительно мастера при подключении передней панели к материнской плате Gigabyte ориентируются по оттенку разъемов, блестящим контактам, как визуальным подсказкам. Штекеры будут подсоединяться надписью «на себя» в сторону надписей, нанесенных на саму материнскую плату.

Если же ничего из вышеуказанного нет, то штекер подсоединяется к гнезду любой стороной. Однако при этом процессе стоит отказаться от применения грубой физической силы. Действия производятся плавно и аккуратно. Если при подключении проводов передней панели к материнской плате недостаточно небольших усилий, то вывод только один. Именно — вы соединяете неподходящие друг к другу разъемы и штекеры.

Шаг № 5: помощь сопроводительной документации

Вы производите подключение разъемов передней панели к материнской плате. На что можно опираться еще при проведении работ?

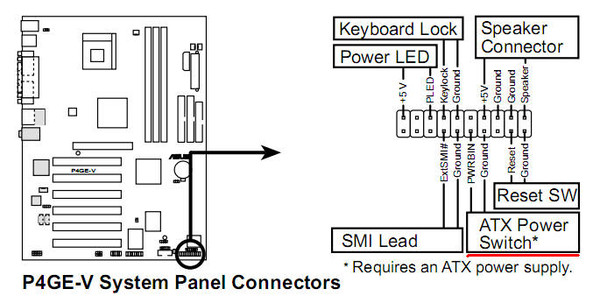

Зачастую под цветными разъемами на «материнке» подписываются или схематически указываются места, куда следует подключать штекеры. Такой вот пример: штекер, отвечающий за включение компьютера (его название — POWERSW), необходимо подсоединить в гнездо на материнской плате красного цвета. Допустим, верхнее, второе с левой стороны. Оно будет определяюще подписано: PW. По такой схеме мастер подсоединяет и все другие провода.

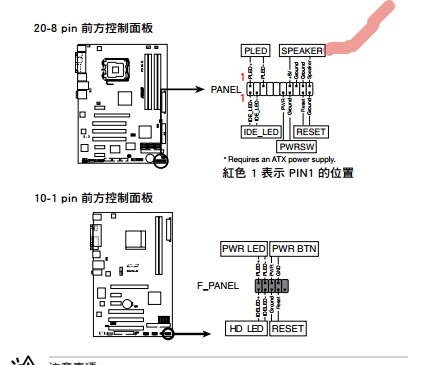

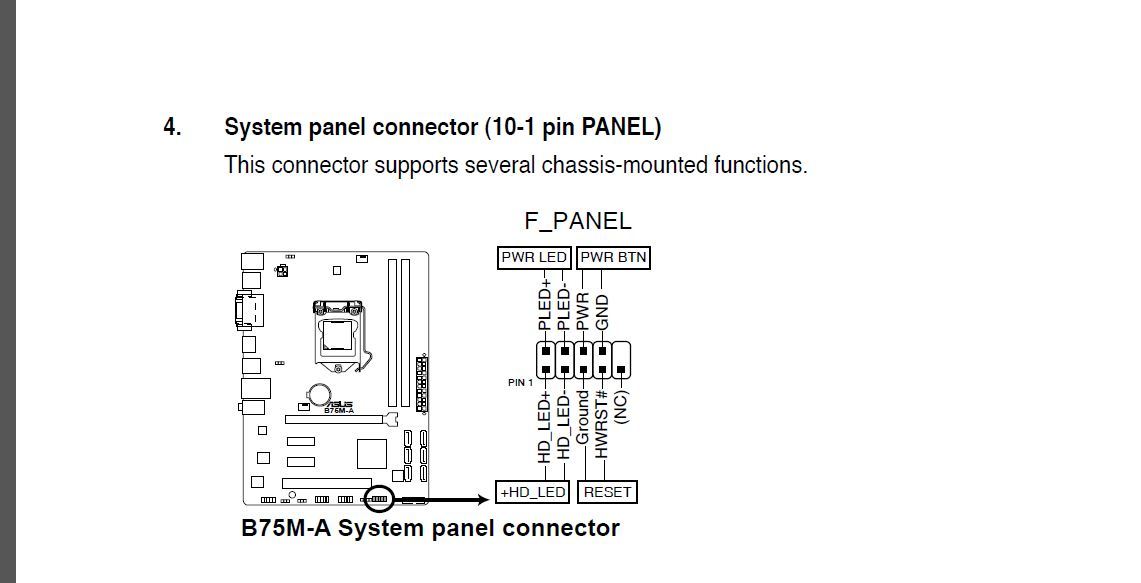

Обратите внимание также на сопроводительную документацию к материнской плате. В частности, на руководство пользователя. Нередко в документ помещают подробную схему, по которой легко произвести подключение кнопок передней панели к материнской плате. Нередко изображения настолько детально, что изготовитель помечает даже расшифровку предназначения того или иного штекера.

Шаг № 6: подключение USB-штекеров

Сегодня большинство передних панелей системных блоков оборудованы для удобства пользователей USB-разъемами. Подключение их происходит немного иначе и даже несколько проще.

Давайте определимся с наименованиями разъемов для подобного вида штекеров:

• USB1 или USB2.
• F_USB1 или F_USB2.
• Все подходящие для подключения штекера гнезда обозначены одинаково — USB.

Шаг № 7: особенности подключения USB 3.0

При подключении передней панели к материнской плате «Асус» важно знать следующее: все USB-гнезда идентичны, поэтому нет разницы, куда вы подсоедините тот или иной штекер.

Исключением будет более скоростной (нежели стандартный 2.0) интерфейс USB 3.0. Если на передней панели вашего системного блока имеется подобный штекер, то подключать нужно его к соответствующему «высокоскоростному» гнезду на материнской плате. Чаще всего его просто найти — оно имеет схожее название. Например, USB 3.0. Иногда может быть прописано похожее: F_USB30.

Тут у читателя может возникнуть вопрос. А что будет в случае, если подсоединить штекер 3.0 к стандартному 2.0? Позже подключенное устройство будет исправно работать — заряжаться от компьютера или синхронизировать данные. Разница видна только в «оборотах» передачи информации — обмен данными осуществится на стандартной, а не на высокой скорости. Кстати, такая особенность USB-разъемов помогает подключать к материнской плате штекеры 3.0 даже в том случае, если для них не предназначены отдельные гнезда.

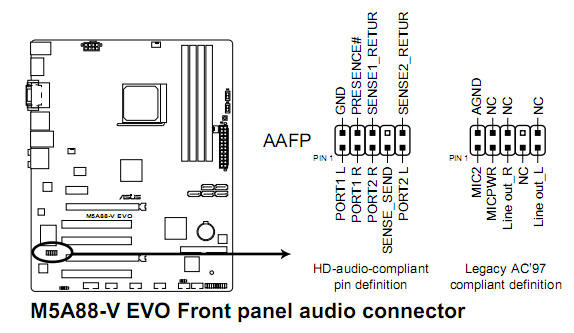

Шаг № 8: подключение аудиовыхода

Переходим уже к заключительному этапу подключения. Это подсоединение штекеров аудиовыходов — динамика и/или наушников. Процесс аналогичен выше указанным: определяетесь с названием, цветом кабеля штекеров, затем ищете подходящий разъем на гнезде материнской платы, опираясь на его оттенок, название, схематическое изображение в инструкции.

Как обнаружить разъем для аудиовыхода? Его может выделять следующее название:

Шаг № 9: устранение неисправностей при подключении аудиовыходов

И важный момент, который отмечают многие пользователи. Если вы верно соединили необходимые порты, звук все равно может не появиться. Проблема кроется в неверных настройках меню БИОС. Поступаем следующим образом:

1. Перезагрузите компьютер.
2. С помощью необходимой клавиши при запуске системы (у каждой модели своя — узнайте ее название в руководстве пользователя) зайдите в меню БИОС.
3. Здесь следует проверить как состояние самой фронтальной панели, так и заданные ее характеристики. Частая проблема: при подключении штекера HDAUDIO система распознает его в качестве АС 97. Из-за этого звук «не идет».
4. Как разрешить проблему? Все просто: измените в настройках БИОС неправильно выбранный драйвер на тот, что соответствует подключаемому к разъему на фронтальной панели устройству.

Видео, что мы поместили далее, наглядно представляет все описанные выше действия. Стоит отметить, что стандартная инструкция подходит для материнских плат всех распространенных на сегодня производителей. Различие только в написании названий, цветовой раскраске, особенностях расположения гнезд.

Вы убедились, что подключить фронтальную панель системного блока к материнской плате возможно самостоятельно. Главная сложность: разобраться, как правильно соотнести штекеры и соответствующие им разъемы на «материнке».

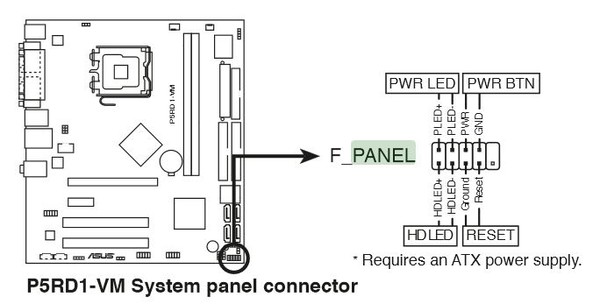

Схема подключения разъёмов передней панели компьютера (F_PANEL, F_AUDIO и F_USB)

Доброго времени суток всем читателям моего блога! На связи Федор Лыков. Сегодня хотелось бы разобрать актуальный вопрос, а именно «как подключить переднюю панель к материнской плате».

Данным вопросом рано или поздно задается каждый, кто решил самостоятельно собрать себе компьютер в первый раз, потому, считаю, что данная статья будет очень актуальна.

Рекомендую статью для тех, кто не умеет подбирать процессор к материнской плате.

Предназначение передней панели

Если вы хоть раз видели системный блок компьютера, то знаете, что на его фронтальной части располагаются:

1. кнопка включения компьютера
2. кнопка перезагрузки
3. индикаторы работы жесткого диска
4. дополнительные USB порты
5. порты для звуковых устройств ввода и вывода (наушники и микрофон)

Для их полноценной работы необходимым условием является соединение панели с материнской платой. Разумеется, инженеры компаний-производителей предусмотрели этот момент и на платах размещены специальные разъемы.

Сложности подключения в первую очередь связаны с незнанием назначения тех или иных разъемов и пинов. Сейчас мы и будем разбираться, как правильно подключить панель к материнской плате от различных компаний-производителей.

Предлагаю начать рассмотрение вопроса со взгляда на наиболее распространенные провода от передней панели, которые нам и нужны, чтобы разобраться в вопросе. Приятного чтения!

Установка накопителей и дисководов

Опять же, здесь все наоборот. Поместите свои диски в соответствующие отсеки, либо прикрутите напрямую, либо прикрепив к их контейнерам. (Вам понадобятся кейджи, которые прилагались к новому футляру, а не те, которые вы вынули из старого.)

Затем подключите кабели данных SATA к задней части дисководов и подключите их к дискам SATA материнской платы. Установите их на плате в том же порядке (порт 1, 2, 3 и так далее), чтобы избежать проблем с загрузкой.

Таблица

Как я уже и сказал, на передней панели могут располагаться самое разное количество вспомогательных разъемов и других интерфейсов, которые подключаются на прямую к материнской плате.

Давайте посмотрим на самые распространенные их виды в ПК.

Название	Фото	Назначение
Power SW\Reset SW	Предназначены для работы кнопок питания и перезагрузки. Power SW – кнопка включения, а Reset SW –перезагрузки.
HDD Led	Необходим для работы светового индикатора работы жесткого диска на фронтальной панели корпуса системного блока. На своем компьютере вы можете заметить на фронте мигающую лампочку при включенном ПК. Так вот, это тот самый индикатор.
Power Led	Необходим для работы индикатора питания на фронтальной панели. Как правило, он синего цвета и статично горит при включенном питании компьютера.
HD Audio	Нужен для подсоединения передней звуковой панели. Обычно она нужна для подключения наушников и использует одну звуковую карту, что и задние порты на материнской плате
USB	Обеспечивает работу передних USB 2.0 портов.
USB 3.0	Осуществляет подключение передних USB 3.0 портов. Штекер более увесистый и мощный USB 3.0 нежели его младшая версия выше так как данные порты обладают более высоким стандартом скорости передачи и чтения данных.
Speaker	Системный динамик. Данная «пищалка» была распространена раньше и использовалась в качестве основного динамика, но сейчас с ее помощью система сообщает об ошибках при прохождении POST.

Все эти разъемы являются унифицированным стандартом, и любая материнская плата поддерживает их подключение. Различаться может только расположение разъемов на самой материнской плате, но сам способ подсоединения идентичен.

Организация внутренней подсветки корпуса

С чего начать?

Для начала стоит определиться, какую подсветку вы хотите получить и это один из ключевых пунктов, на самом деле. Один из самых простых приемов — это подключение светодиодной ленты непосредственно к БП, а если иметь и «прямые руки», то можно организовать полноценную RGB-подсветку, включая каждый из цветов через отделенную кнопку, способ описан уже не одну сотню раз и я на нем даже и останавливаться не буду.Так же часто применяемый способ организации подсветки — использование штатных контроллеров в корпусах или контроллеров вентиляторов с поддержкой RGB. К примеру, в моем Cooler Master MasterCase Maker 5t есть возможность подключения до четырех фирменных светодиодных лет Cooler Master. Вообще, решение очень простое, но есть несколько недостатков: светодиодную ленту придется заказывать из Европы, а это, само собой, понимаете, дорого и как правило, мы ограниченны возможностями контроллера, которые не всегда отличаются разнообразием.

Самый стремительно развивающийся способ сделать подсветку легко и в то же время очень красиво — подключение светодиодной ленты к соответствующему коннектору на материнской плате. Хочу сразу предупредить — этот коннектор есть далеко не на каждой материнской плате, а по настоящему получил распространение на материнских платах с актуальными чипсетами Intel(B250/h370/Z270) и AMD (B350/X370), так что советую ознакомиться со спецификациями своей материнской платы и сразу обратить на это внимание, если вы только планируете сделать сборку. Плюсами данного способа является гибкость настройки режимов подсветки через программное обеспечение промо в Windows(зависит от производителя материнской платы) и простота подключения.

Если ваша материнская плата поддерживает подключение светодиодных лент, первое, что вас будет подстерегать — проблема подключения светодиодной ленты. Дело в том, что обычная светодиодная RGB лента не имеет соответствующего коннектора подключения и заканчивается четырьмя контактными площадками, а комплектный провод для подключения светодиодной ленты заканчивается четырехпиновой «гребенкой».

Как решить проблему подключения светодиодной ленты?

Первый способ самый быстрый но непродуманный и неудобный. Припаять пины фирменного кабеля подключения к светодиодной ленте напрямую, но это вносит сразу несколько проблем: соединение быстро не разберется, есть риск повредить фирменный провод подключения, отсутствие гибкости в месте подключения. Этот способ мы не рассматриваем.

Второй способ самый легкий, затратный и подойдет, если вы не умеете паять. Покупка готового набора для установки, например, DeepCool RGB 100 Plus или более продвинутых наборов. В таком случае, у вас будет возможность легкого и безболезненного монтажа светодиодной ленты, которая, гарантированно, подойдет.

У данного способа тоже есть недостаток — лента стандартного размера и она элементарно может не вписаться в размеры вашего корпуса.

Самый сложный в реализации способ, но в то же время самый удобный, гибкий и дешевый, распаять коннектор для подключения самостоятельно и об этом мы поговорим дальше.

Необходимые материалы и инструменты

На деле нам пригодиться совсем не много:

• паяльник — подойдет любой, но желательно, что бы он был маломощным, так как при слабом навыке пайки можно просто спалить контактную площадку светодиодной ленты;
• припой — особых требованний к нему нет, но желательно использовать нить толщиной до миллиметра, с таким проще будет работать;
• флюс — в роли флюса отлично подойдет жидкая канифоль, она легко наносится, стоит недорого и полностью подходи под наши цели;
• малярный нож — для зачистки проводов;
• кусачки — для удобной подгонки проводов под нужную длину;
• ножницы — пригодятся для подгонки ленты под размер;
• лак для ногтей — да, я снова разоряю жену ради своих экспериментов;
• термоусадочная трубка — пригодится для изоляции и аккуратной «упаковки» проводов;
• светодиодная лента — здесь выбор, как никогда, большой в магазинах чего только не встретишь; что могу порекомендовать, так это покупать светодиодную ленту обязательно IP67(то есть в силиконе) с типом светодиода 5050 и выбирать средней мощности, так как самые мощные варианты самые яркие и будут освещать всю вашу комнату, а не только ПК;
• два патрона для лампочки с цоколем типа G4 — неотъемлемая часть в нашем случае.

Для чего нужен патрон под лампочку G4?

Основная проблема подключения — это создать простое разъединяемое соединение светодиодной ленты и штыкового коннектора для подключения светодиодной ленты.В этом сложном деле нам поможет патрон для лампочки с цоколем типа G4. Дело в том, что один патрон содержит две клеммы, которые достаточно легко вытащить, если загнуть соответствующий язычок.

В итоге, с двух таких патронов мы получаем четыре готовых провода с отличной маленькой удобной клеммой на одном из концов, которые подойдут для создания удобного подключения.

Начинаем работу

Важно! Это не обучение пайке, если вы не знакомы с пайкой, то в интернете найдете большое количество информации по этому поводу.

Для начала мы должны зачистить край светодиодной ленты, на котором находится контактная площадка для пайки.

После следует залудить контактную площадку. Подогнать под нужный размер провода полученные с патрона 4G, аккуратно зачистить их край и так же залудить.

Далее процесс предельно прост — припаять полученные провода к контактным площадкам светодиодной ленты.

После пайки следует проверить, не перемыкаются ли у вас контакты между собой и после проверки покрываем место пайки лаком. Следует помнить, что лента гибкая и при небольшом перегибе контакты, не покрытые лаком, могут замкнуть между собой.

После высыхания лака следует «упаковать» провода и клеммы в термоусадочную трубку. Для дальнейшего удобства подключения советую каждый отдельный провод отвечающий за определенный цвет «упаковать» в термоусадочную трубку соответствующего цвета, а линию 12В отметить, например, черной трубкой. После всех этих несложных манипуляций мы получаем отличный легко съемный коннектор.

Как организовать подсветку в корпусе?

Как бы это было не странно, об этом мы поговорим в следующем выпуске. Этот фактор очень зависит от используемого железа, корпуса и внутренней его компоновки, про это все мы поговорим совсем скоро и я покажу наглядно правильно поставленную красивую подсветку.

А пока я могу с вами поделиться готовой светодиодной лентой, которая у меня получилась.

Подключение передней панели к материнской плате

Первым делом, я порекомендую открыть руководство пользователя и поискать схему соединения там. Если нет бумажного, то можете найти его в электронном виде на официальном сайте производителя (как правило, в верхней части сайта переходите на вкладку «Продукты», там находите категорию материнских плат и уже оттуда ищите свою модель).

Прилагаю ссылки на официальные сайты:

Так же, на текстолите самой платы чаще всего написаны подсказки для помощи в подсоединении. На примере ниже отличный показатель правильных подсказок для того, чтобы разобраться как подключить переднюю панель к материнской плате.

Возьмем для примера популярную и актуальную материнскую плату и рассмотрим разъемы подключения на них.

Начнем

Первым делом рассмотрим модель материнской платы Gigabyte B450M DS3H с сокетом AM4 для подключения процессоров от компании AMD. Эта материнская плата достаточно популярна для недорогих сборок на Ryzen, а значит пример будет актуален.

Самым распространенным местом для размещения пинов подключения фронтальной панели является самый низ платы. Рассмотрим подключение на данной плате.

1. USB 2.0 (на плате два разъема. Если шнур один, то подключайте в любой из них)
2. USB 3.0
3. Power Led
4. HDD Led
5. Power SW
6. Reset SW
7. CI (датчик вскрытия корпуса, не настолько распространен, как остальные)
8. Speaker

Самые внимательные из вас уже могли заметить отсутствие разъема HD Audio, но не переживайте. Просто он находится в другой части платы, а именно слева.

Официальная документация говорит нам все то же самое, что я рассказал и вам.

Заметьте, что рядом с названием пина стоит знак + или — . Соблюдайте полярность и подключайте только идентичные знаки. На самих штекерах указаны знаки полярности, а также знак полюса на проводе можно понять по его цвету (красный – плюс, черный – минус).

А теперь давайте для сравнения возьмем похожую, но чуть более дешевую плату от той же компании – Gigabyte B450M S2H.

Данная плата обладает меньшим количеством слотов оперативной памяти, разъемов подключения и в принципе предназначена на чуть более дешевый сегмент. Пины здесь располагаются ближе к середине, давайте рассмотрим их подробнее.

1. HD Audio
2. USB 2.0 (на плате два разъема. Если шнур один, то подключайте в любой из них)
3. Speaker
4. Power Led
5. Power SW
6. HDD Led
7. Reset SW
8. USB 3.0

Заметьте, что в этой модели отсутствует разъём CI (датчик вскрытия корпуса), который присутствовал в предыдущем примере. Это не большая проблема, так как он, как уже упоминалось, не слишком распространен.

В официальной документации можем увидеть вот такую схему.

Теперь вам будет куда проще ориентироваться в системной документации, когда увидели это на примере, не так ли?

Абсолютно такие же обозначения на текстолите платы и схемы в руководстве пользователя будут выглядеть практически таким же образом будь это хоть китайская плата Killsre X79 для Intel Xeon на LGA2011, хоть старая MSI N1996 K9N для AMD на AM2.
