Выбираем Wi-Fi адаптер | Адаптеры Wi-Fi | Wi-Fi оборудование | Wi-Fi роутеры и оборудование для малых сетей | Офис и сеть | Каталог

Wi-Fi адаптер поможет подключить персональный компьютер к беспроводной сети или повысить скорость подключения ноутбука с устаревшим модулем Wi-Fi к сети.

Если вместе с адаптером выбираете и роутер, проверяйте совместимость стандартов.

Интерфейс подключения

• PCI. Для стационарных персональных компьютеров. Некогда популярный интерфейс, слоты которого встречаются в устаревших моделях материнских плат;
• PCI-E. Современный тип подключения для стационарных компьютеров. Разъемы интерфейса бывают короткие (PCI Express х1) и длинные (PCI Express х16). Wi-Fi адаптеры с коротким разъемом можно подключать и в длинный PCI-E — будет работать;
• M.2. Одна из вариаций интерфейса PCI-E (PCI Express х4) с новым типом разъема, который встречается на современных материнских платах и в ноутбуках. Максимальная скорость интерфейса — 4 Гбит/с;
• USB. Простой и быстрый вариант подключения без необходимости разбирать компьютер. Устройства USB работают и с ноутбуками и со стационарными компьютерами. Часто поставляются с подставкой-удлинителем для комфортного размещения на рабочем столе;
• USB 3.0. Максимально теоретическая скорость 5 Гбит/с. Полезно в высокоскоростных сетях стандарта 802.11ac. Лучшую скорость обеспечит многоканальная передача данных (MIMO), которую должны поддерживать и адаптер, и роутер.

Использование интерфейсов PCI, PCI-E и М.2 подразумевает установку адаптера внутрь компьютера. Выясните заранее тип свободных разъемов на материнской плате компьютера.

USB-адаптеры работают и с ноутбуками, и с обычными ПК, без разборки для установки.

Тип антенны

В адаптерах используется либо внутренняя, либо внешняя антенна. Внешние в свою очередь бывают съемными и несъемными.

Встраиваемые адаптеры всегда оснащаются внешними антеннами или разъемами для их подключения, а устройства, подключаемые по USB, могут иметь как внутренние, так и внешние антенны.

Внутренние антенны хорошо работают в помещениях со стабильным сигналом беспроводной сети.

Внешняя антенна обычно более мощная и нужна в зоне неуверенного приема сигнала от роутера, но имеет узкую направленность и требует настройки положения.

У внешней антенны узкая направленность, но она «бьет» дальше.

Стандарт Wi-Fi

Главный параметр выбора. Это протокол общения, который должен совпадать с возможностями роутера, иначе «общения» не будет.

• 802.11a — родоначальник стандартов беспроводной передачи данных. Обеспечивает подключение на скорости 54 Мбит/с, что в современном цифровом мире — очень мало. Новых роутеров, работающих исключительно в этом стандарте, не производится, но он поддерживается устройствами 802. 11ac, поскольку оба типа адаптеров работают на частоте 5 ГГц;
• 802.11ac — на данный момент наиболее высокоскоростной стандарт в диапазоне 5 ГГц, обеспечивающий скорость обмена на уровне 433 Мбит/с для одного канала;
• 802.11b — стандарт для устройств, работающих в диапазоне частоты 2,4 ГГц. Скорость до 11 Мбит/с;
• 802.11g — стандарт пришел на смену 802.11 b, адаптеры работают в диапазоне 2,4 ГГц. Скорость обмена данными ограничена 54 Мбит/с;
• 802.11n — устройства способны обеспечить скорость обмена данными на уровне 150 Мбит/с по каждому каналу. Многие модели поддерживают многоканальную передачу данных в диапазоне 2,4 ГГц.
• 802.11b/g/n — самое распространенное семейство протоколов, работающих на частоте 2,4 ГГц. Особенностью адаптеров данного типа является их универсальность и совместимость с более ранними версиями Wi-Fi. Такие адаптеры без проблем смогут обеспечить работу в беспроводных сетях, построенных практически на любом оборудовании;

Стандарты «общения» адаптера и роутера должны совпадать.

Скорость беспроводного соединения

Это максимальная теоретическая скорость, которая сильно зависит от:

• настройки роутера или точки доступа;
• наличия препятствий и заграждений на пути беспроводного сигнала;
• загруженности используемого диапазона частот сигналами от других передающих устройств.

Каждый из стандартов Wi-Fi имеет свое максимальное значение скорости для одного канала. В большинстве современных адаптеров Wi-Fi при обмене данными используется несколько каналов, сумма которых и дает максимальное значение скорости соединения.

К примеру, максимальная скорость одного канала в стандарте 802.11 n составляет 150 Мбит/с. За счет увеличения числа каналов, путем использования технологии MIMO, получают большие значения скорости, кратные числу каналов — 300 Мбит/с, 450 Мбит/с, 600 Мбит/с и т. д.

Если адаптеры работают в двух диапазонах (2.4 и 5 ГГц), то в характеристиках указывается максимальная суммарная скорость сразу двух диапазонов частот, которая недостижима в реальных условиях. К примеру, для адаптера, поддерживающего стандарты 802.11n (2,4 ГГц) и 802.11ac (5 ГГц), в характеристиках максимальная скорость может быть указана 1167 Мбит/с (300 Мбит/с + 867 Мбит/с), хотя «потолком» для этого устройства будет значение 867 Мбит/с.

Суммарная максимальная теоретическая скорость по всем каналам и диапазонам — недостижимый идеал.

Диапазон частот

У Wi-Fi оборудования есть два диапазона рабочих частот: 2,4 ГГц и 5 ГГц. Диапазон 5 ГГц «чище», поскольку в нем работает не так уж много устройств. Из-за увеличения рабочей частоты, адаптеры на 5 ГГц имеют меньший радиус действия, которого, впрочем, вполне достаточно для работы в условиях квартиры.
Диапазон 2,4 ГГц привычнее, но большое количество «соседей» создает помехи, которые влияют на максимальную скорость и дистанцию приема.

Особый интерес представляют Wi-Fi адаптеры, поддерживающие работу в двух диапазонах частоты. Они более универсальны и полезны в поездках или путешествиях, когда неизвестно, к какому типу сетей придется подключаться.

Для поездок и путешествий лучше подойдут адаптеры, которые работают в обоих диапазонах: в 2,4 и в 5 ГГц.

Многопотоковая передача данных

Наличие в адаптере технологии MIMO (Multiple Input, Multiple Output) позволяет реализовать обмен данными с устройством в несколько потоков в пределах одного канала. Данное решение позволяет кратно увеличить скорость и пропускную способность канала передачи данных.
Существуют адаптеры, поддерживающие различные вариации технологии:

• MIMO — устройства, поддерживающие многопоточный обмен данными в принципе;
• MU-MIMO — рассчитаны на работу с роутерами, которые умеют одновременно работать на прием и передачу с несколькими устройствами. Такие маршрутизаторы имеют большое количество антенн и похожи на ежика, а еще развивают скорость до 2,53 Гбит/с.

MIMO работает только если и роутер, и адаптер поддерживают такую технологию. Иначе взаимодействовать они будут только по одному потоку.

Модуль Intel® Wi-Fi 6 AX200 (Gig+) Спецификации продукции

Вся информация, приведенная в данном документе, может быть изменена в любое время без предварительного уведомления. Корпорация Intel сохраняет за собой право вносить изменения в цикл производства, спецификации и описания продукции в любое время без уведомления. Информация в данном документе предоставлена «как есть». Корпорация Intel не делает никаких заявлений и гарантий в отношении точности данной информации, а также в отношении характеристик, доступности, функциональных возможностей или совместимости перечисленной продукции. За дополнительной информацией о конкретных продуктах или системах обратитесь к поставщику таких систем.

Классификации Intel приведены исключительно в информационных целях и состоят из номеров классификации экспортного контроля (ECCN) и номеров Гармонизированных таможенных тарифов США (HTS).

Классификации Intel должны использоваться без отсылки на корпорацию Intel и не должны трактоваться как заявления или гарантии в отношении правильности ECCN или HTS. В качестве импортера и/или экспортера ваша компания несет ответственность за определение правильной классификации вашей транзакции.

Формальные определения свойств и характеристик продукции представлены в техническом описании.

‡ Эта функция может присутствовать не во всех вычислительных системах. Свяжитесь с поставщиком, чтобы получить информацию о поддержке этой функции вашей системой или уточнить спецификацию системы (материнской платы, процессора, набора микросхем, источника питания, жестких дисков, графического контроллера, памяти, BIOS, драйверов, монитора виртуальных машин (VMM), платформенного ПО и/или операционной системы) для проверки совместимости с этой функцией. Функциональные возможности, производительность и другие преимущества этой функции могут в значительной степени зависеть от конфигурации системы.

Анонсированные артикулы (SKUs) на данный момент недоступны. Обратитесь к графе «Дата выпуска» для получения информации о доступности продукции на рынке.

Ремонтируем Wi-Fi модуль на Apple iPhone 7

Все мы привыкли к тому, что смартфон — это не только средство телефонной связи, но и возможность выходить в Интернет. Для подключения к беспроводным сетям в Айфоне установлен Wi-Fi модуль, который позволяет находить сеть, передавать и получать данные. Однажды вы можете столкнуться с ситуацией, когда ваш iPhone перестал видеть любые сети, кнопка включения Вай-Фай неактивна, значительно снизилась скорость подключения. В большинстве случаев, причина данной неполадки кроется в поломке Wi-Fi микросхемы. А значит требуется ее ремонт или замена. В этой статье мы расскажем как происходит ремонт в нашем сервисном центре.

Модуль беспроводной связи представляет из себя отдельный чип распаянный на системной плате. Зачастую, причинами его выхода из строя становятся механические поломки после падения смартфона, удара, резких перепадов температуры. Или из-за попадания внутрь корпуса влаги. Определить неисправность Вай-Фай можно по таким признакам:

К нам в руки попадаю устройства с разными поломками и неисправностями, один из них – это Apple iPhone 7 с неработающим W-Fi. Для владельца смартфона оказалась критичными проблема с невозможностью подключится к сетям w-fi. Поэтому для ремонта своего гаджета он обратился к нам, посмотрим как это было.

Диагностика iPhone

Чтобы точно понять, что проблема именно в микросхеме, достаточно заметить, что пропал значек Wi-Fi. iPhone не видит ни одну из сетей или переключатель в Настройках вовсе не работает. Способ для продвинутых — проверить, определяется ли Mac-адрес Wi-Fi в настройках. Для этого заходим Настройки –> «Основные» –> «Об этом устройстве» –> Находим пункт адрес Wi-Fi. Если в строке «Адрес Wi-Fi» значение не указано, скорее всего, модуль работает некорректно. Владелец признался – айфон падал неоднократно. 🙂

В строке «Адрес Wi-Fi» значение N/A, значит с микросхемой есть проблема.

Разборка смартфона

Для ремонта Wi-Fi модуля производится полный разбор телефона, извлекается системная плата для последующей диагностики и выполнения ремонтных работ.

Материнская плата с обратной стороны. В верхней части – микросхема Wi-Fi Murata 339S00199.

Демонтаж чипа

Поврежденный чип Вай-Фай демонтируется с системной платы. Осматриваем микросхему, контактные площадки оторваны. Так чип просто перепаять (реболл) не получится. Принимаем решение о замене на новую микросхему.

Инженер приступает к демонтажу микросхемы.

Микросхема демонтирована и имеет повреждения контактов.

Поврежденные контакты.

Подготовка к установке новой микросхемы

Контактные площадки на плате зачищаются для последующей пайки, удаляется заводской компаунд.

Зачищаем контакты на плате.

Демонтаж флеш-накопителя NAND

После подготовки материнской платы можно установить новый модуль Wi-Fi. Но здесь есть один важный момент. На iPhone 6s и новее микросхема Wi-Fi привязана по серийному номеру, который хранится в памяти NAND. Чтобы заработал новый чип wi-fi, необходимо внести его данные в NAND, обычно это mac-адрес. Поэтому мы демонтируем модуль памяти, далее на программаторе записываем новые данные и устанавливаем чип. Как-то мы уже показывали этот процесс, поэтому сильно заострять внимание на этом не будем.

NAND-флеш чип демонтирован.

Запись данных нового чипа Wi-Fi во флеш-память

Пайка Wi-Fi модуля и Флеш-памяти

Здесь всё идет по стандартному сценарию. Сначала припаивается Wi-Fi чип, затем флеш-память на плату.

Обе микросхемы установлены на плате.

Тестирование и финальная проверка

Производится запуск платы на лабораторном блоке без периферии и проверяется режимы загрузки и энергопотребление. Затем приступаем к обратной сборке айфона. Запускаем его и смотрим в Настройках – Адрес Wi-Fi появился, тестируем подключение к сетям Wi-Fi и работу интернет соединения.

Адрес W-Fi появился.

Устанавливаем гарантийные пломбы.

Сигнал вай-фай стабильный.

Мы описали процесс ремонта Wi-Fi на iPhone в нашем сервисном центре. Вы всегда можете обратиться к нам для восстановления работы Вай-Фай на вашем iPhone любой модели. Услуга предоставляется быстро, по доступной стоимости, с гарантией.

что это и зачем она

В мире технического прогресса и глобальной компьютеризации стремительно развивающиеся технологии коснулись каждого современного пользователя. Доступ к Всемирной паутине теперь не ограничивается использованием одного только компьютера.

 Сегодня в каждом доме практически у всех членов семьи от мала до велика имеются по одному или несколько различных устройств с доступом к сети. Очень удобно в таком случае установить точку доступа Wi-Fi и раздавать сигнал на любое подключаемое оборудование. Современные устройства, такие как ноутбуки, планшеты, телефоны, обладают встроенными приёмниками Wi-Fi, благодаря чему их легко объединить в сеть.

Сетевая карта, или сетевой адаптер, является составляющей частью компьютера, которая обуславливает его взаимодействие с сетью. За исключение устаревших моделей устройств многие ноутбуки и компьютеры снабжены сетевым адаптером ещё при производстве. Это обеспечивает возможность подключения к интернету без покупки отдельного элемента. Но, несмотря на встроенный адаптер, можно и нужно приобрести дополнительно внешнее устройство, расширив возможности обмена данными.

Сетевая карта может быть интегрированная в материнскую плату или внешняя. Независимо от разновидности ей присваивается Mac-адрес, благодаря которому осуществляется идентификация компьютера, подключённого к сети.

Сетевая карта Wi-Fi

Компьютер можно подключить к интернету физическим образом с помощью кабеля, подсоединённого к сетевому порту ПК, или же беспроводным, для которого использование разъёмов не требуется.

Сетевая карта Wi-Fi обуславливает приём сигнала компьютером от беспроводной сети. Она может подключаться в PCI разъём материнской платы или USB-порт компьютера, реже к Ethernet (в основном такой вид подключения применим к старым устройствам). Карта Wi-Fi, подключаемая в USB-порт ПК или ноутбука наиболее удобна в плане мобильности, её легко при необходимости подсоединить к другому устройству.

Кроме способа подключения и внешнего вида, существуют различия в скорости, мощности адаптера. Одни карты способны только принимать сигналы, другие ещё и передавать. Адаптеры, оснащённые функцией Soft AP, обеспечивают создание точки доступа Wi-Fi.

Диапазон приёма-передачи сигнала может осуществляться как на большие расстояния до сотни метров, так и ограничиваться небольшой зоной доступа. Как и в случае с роутером, для домашнего пользования незачем применять слишком мощные сетевые карты, если вы, конечно, не собираетесь раздавать Wi-Fi всем соседям или перенимать чужой сигнал. К тому же от мощности модели будет зависеть и цена, а переплачивать за карту, которая будет работать на небольшой площади, нецелесообразно. Более дюжие модели адаптеров применимы на большой территории офисов или предприятий.

Принцип работы Wi-Fi-адаптера

Доступ к интернету по беспроводной сети осуществляется благодаря совместной работе сетевой карты и роутера или модема. Технология Wi-Fi работает на определённом частотном диапазоне. Обмен данными с сетью осуществляется посредством роутера либо модема, который сообщается с эфиром радиоволнами. Для восприятия компьютером радиосигнала служит сетевая карта, которая считывает и преобразовывает сигнал в электронный. Все устройства, оснащённые адаптером и находящиеся в радиусе действия передатчика роутера, получат поступивший сигнал. Чтобы оцифровать данные для распознавания их устройством, адаптер оснащён микросхемой и специальным программным обеспечением, руководящим работой модуля. Для правильного процесса эксплуатации обязательно устанавливаются необходимые драйверы.

Виды адаптеров

Подразделяются все адаптеры на две основные категории:

• Внешние. Подключаются такие сетевые устройства через порт USB компьютера или ноутбука. Они не отличаются высокой скоростью передачи данных, но приятно компенсируют этот недостаток ценой, из-за чего являются самыми популярными на сегодня. С виду такие адаптеры похожи на USB-накопители. Чтобы начать работу, необходимо вставить устройство в свободный порт и подключиться к беспроводному соединению.

  Внешний Wi-Fi адаптер

• Внутренние, или встроенные. Подключаются к PCI разъёму материнской платы. Для установки такого вида адаптера придётся снимать крышку системного блока. Размеры встроенной сетевой карты больше, чем у внешней. Такой вариант устройств обладает хорошей пропускной способностью, обуславливая высокую скорость передачи данных. Цена вопроса будет значительно выше, чем у внешних адаптеров.

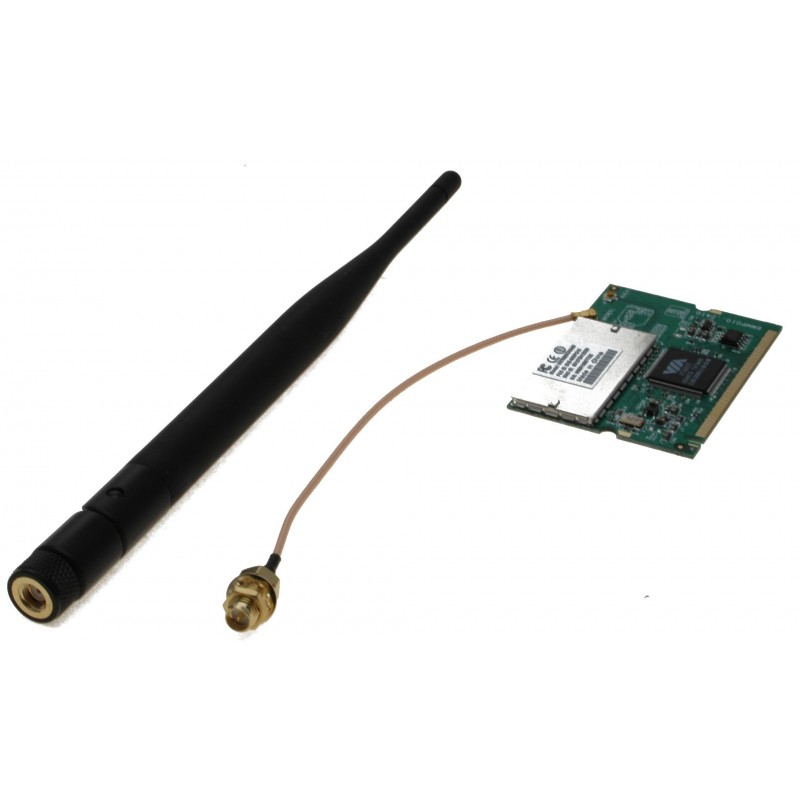

  Внутренний Wi-Fi адаптер

Существует ещё один, не получивший большого распространения вариант устройств — карточные (Card-Bus). Такого типа адаптеры подключаются к карточному слоту PC Card, если таковой имеется в наличии у вашей компьютерной техники.

Беспроводные сетевые карты можно подключать не только к компьютерам и ноутбукам. Отдельную нишу занимают внешние адаптеры для телевизоров. Они могут быть как универсальными, так и предназначенными для конкретных моделей. Если телевизор не оснащён приёмником Wi-Fi, но имеет соответствующий разъём, можно приобрести совместимый с ним адаптер, чтобы подключить к источнику сети.

Антенны сетевых карт

Устройство, оснащённое внешней антенной, лучше принимает сигнал. Конечно, не всегда габариты приёмника способствуют комфорту, поэтому можно выбрать адаптер со съёмной антенной или с разъёмом, куда при надобности можно будет её вставить.

Антенна сетевой карты

Мощность антенны при выборе устройства должна соответствовать условиям местонахождения, где требуется установить сеть.

Количество антенн влияет на скорость передачи информации. Модели, оснащённые съёмными антеннами, очень удобны в случае дальнего расположения роутера, при необходимости есть возможность установить более мощную конструкцию приёма радиоволн. Внешние антенны обеспечивают большую дальность действия.

Установка и настройка Wi-Fi-адаптера

Несмотря на существенные различия сетевых карт по видам и типу подключения, настраиваются они все по аналогичному принципу.

Установка сетевой карты Wi-Fi

Сначала необходимо подключить адаптер физически в нужный разъём компьютера или ноутбука. Система Windows обнаружит новое оборудование. Хотя в системном наборе программ всегда найдутся совместимые, всё же для корректной работы лучше выполнить установку драйверов с диска, который прилагается к сетевому устройству. Можно также скачать необходимое программное обеспечение с официального сайта производителя. Обмен данными через адаптер происходит благодаря драйверу, именно поэтому лучше ставить ПО, подходящее конкретно вашей модели устройства.

После установки Wi-Fi-карты появится значок сетевого подключения, нажмите на него и в свойствах беспроводного сетевого соединения найдите протокол интернета TCP/IP. Здесь необходимо ввести настройки параметров сети, их нужно выяснить, обратившись в техподдержку вашего провайдера, и внести в поля для заполнения. Настройки также могут назначаться автоматически. Когда вы выбрали нужные параметры и точки доступа, остаётся присвоить карте Mac-адрес. Эта задача выполняется сетевым администратором, для этого позвоните в техподдержку и оповестите о смене адаптера и необходимости изменения Mac-адреса.

При выборе сетевого устройства обращайте внимание не только на функционал, потому как не всеми возможностями карты вы будете пользоваться, а цена за широкий набор функций увеличится в несколько раз. Обратите внимание на некоторые факторы, такие как габариты вашего помещения, в котором будет использоваться сеть Wi-Fi, расстояние между роутером и компьютером, толщина стен. Немалую роль в надёжности изделий играет и производитель, лучше выбрать проверенного, зарекомендовавшего себя качеством производимой продукции, таких на рынке компьютерной техники с избытком. Желательно приобретать адаптеры того же производителя, что и роутер или модем, обеспечив тем самым лучшую совместимость устройств.

Модуль 802.

11ac (Wi-Fi 5) 1200mbps для ноутбука, который оказался не тем, кем кажется Небольшой обзор-предупреждение для желающих заменить старый wi-fi модуль в ноутбуке на что-то более современное.

Немного предыстории. В начале года у меня появилась необходимость в ноутбуке помимо основного стационарного компьютера (с linux’ом), для подключения различного оборудования, завязанного на windows и не только. На барахолке за две тысячи деревянных был найден в хорошем состоянии Dell Vostro 1400 с процессором intel T5460, HDD 160 ГБ, 2 ГБ RAM, GPU Nvidia 8400M. Затем я за малые деньги сделал апгрейд — процессор был заменен на более мощный и экономичный T8300, а оперативная память увеличена до 4 ГБ. Ноутбуком уже стало возможно пользоваться.

Вот только встроенный wi-fi адаптер от Broadcom, работающий на стандартах b/g, уже никуда не годился. Скорость скачивания составляла всего пару мегабит. У меня в запасах есть несколько USB-адаптеров, поэтому старый модуль перекочевал в дальний ящик к остальному барахлу, а вместо него использовался USB-свисток.

Со временем, на ноутбук легла обязанность выступать в роли minidlna-сервера и тут уже «свистков» начало не хватать — возникали сложности с одновременной скачкой и отдачей контента во внутреннюю сеть, а при долгом проигрывании контента с высоким битрейтом usb-адаптер начинал перегреваться, что приводило к «тормозам» во время воспроизведения. Также не лучшим образом сказывалась «загаженность» эфира на частоте 2.4 GHz. Я решил, что пора поискать что-нибудь с 802.11ac и наконец-то избавиться от вечно торчащих usb-адаптеров.

Требования к адаптеру были следующие:
1) mini PCIe формат
2) поддержка 80211ac
3) хорошая работа в Windows и Linux
4) минимальная цена

Из-за третьего пункта сразу же отпали адаптеры с чипами Broadcom и Realtek. Оставались по-большому счету только Mediatek, Intel и Qualcomm. Модули Mediatek оказались дороже за схожий набор параметров и менее распространенные, поэтому тоже выбыли из гонки.

После некоторого изучения форумов, модули intel предстали не в самом лучшем свете, и упор был сделан на поиск модулей Qualcomm. И о чудо! Один из поисковых запросов выдал очень мощные и современные модули всего по 8 долларов.

Кто же ты, мистер AW-QCA6174A?

После чтения немногочисленных на тот момент отзывов на товар, стало ясно, что вместо QCA6174A продаются QCA9377, которые ровно вдвое хуже по заявленным характеристикам. Но даже так, это был самый дешевый модуль с поддержкой 80211ac.
www.qualcomm.com/products/qca6174a

www.qualcomm.com/products/qca9377

Взвесив все за и против, было решено брать. Спустя три недели модуль добрался до меня. После установки в ноутбук и проверки логов было однозначно ясно, что надписи на этикетке модуля — не соответствуют действительности, и созданы чтобы ввести покупателей в заблуждение.

Фото модуля (скриншоты с видео)

Я записал видео с доказательствами и открыл спор, продавец отпирался, но aliexpress встал на мою сторону, и присудил вернуть половину стоимости модуля.

Модуль QCA9377 уже недавно был на обзоре (WiFi+BT miniPCI-E карта Qualcomm QCA9377 стандарта 802.11ac — добавь скорости ноуту), сейчас его можно найти в районе 7$, то есть даже дешевле, чем продается этот «поддельный» QCA9377. Поэтому если не планируется открывать и выигрывать спор, то лучше покупать сразу «оригинальный».

Bluetooth не определился в системе — подозреваю, что на моем разъеме mini PCIe ноутбука нет USB, из-за чего модуль и не работает. Других ноутбуков для проверки у меня нет.

В работе модуль у меня около месяца, нареканий не возникало, работает стабильно. Немного тестов при мощности сигнала 70% (-59dBm), ноутбук и роутер находятся в одной комнате, iperf сервер запущен на ноутбуке, на ПК — клиент:

Замеры

iw list

Wiphy phy0
	wiphy index: 0
	max # scan SSIDs: 16
	max scan IEs length: 195 bytes
	max # sched scan SSIDs: 16
	max # match sets: 16
	max # scan plans: 2
	max scan plan interval: 7200
	max scan plan iterations: 100
	Retry short limit: 7
	Retry long limit: 4
	Coverage class: 0 (up to 0m)
	Device supports RSN-IBSS.
	Device supports AP-side u-APSD.
	Device supports T-DLS.
	Supported Ciphers:
		* WEP40 (00-0f-ac:1)
		* WEP104 (00-0f-ac:5)
		* TKIP (00-0f-ac:2)
		* CCMP-128 (00-0f-ac:4)
		* CMAC (00-0f-ac:6)
		* CMAC-256 (00-0f-ac:13)
		* GMAC-128 (00-0f-ac:11)
		* GMAC-256 (00-0f-ac:12)
	Available Antennas: TX 0x1 RX 0x1
	Configured Antennas: TX 0x1 RX 0x1
	Supported interface modes:
		 * IBSS
		 * managed
		 * AP
		 * monitor
		 * mesh point
		 * P2P-client
		 * P2P-GO
		 * P2P-device
	Band 1:
		Capabilities: 0x196f
			RX LDPC
			HT20/HT40
			SM Power Save disabled
			RX HT20 SGI
			RX HT40 SGI
			RX STBC 1-stream
			Max AMSDU length: 7935 bytes
			DSSS/CCK HT40
		Maximum RX AMPDU length 65535 bytes (exponent: 0x003)
		Minimum RX AMPDU time spacing: 8 usec (0x06)
		HT TX/RX MCS rate indexes supported: 0-7
		Bitrates (non-HT):
			* 1. 0 Mbps
			* 2.0 Mbps (short preamble supported)
			* 5.5 Mbps (short preamble supported)
			* 11.0 Mbps (short preamble supported)
			* 6.0 Mbps
			* 9.0 Mbps
			* 12.0 Mbps
			* 18.0 Mbps
			* 24.0 Mbps
			* 36.0 Mbps
			* 48.0 Mbps
			* 54.0 Mbps
		Frequencies:
			* 2412 MHz [1] (20.0 dBm)
			* 2417 MHz [2] (20.0 dBm)
			* 2422 MHz [3] (20.0 dBm)
			* 2427 MHz [4] (20.0 dBm)
			* 2432 MHz [5] (20.0 dBm)
			* 2437 MHz [6] (20.0 dBm)
			* 2442 MHz [7] (20.0 dBm)
			* 2447 MHz [8] (20.0 dBm)
			* 2452 MHz [9] (20.0 dBm)
			* 2457 MHz [10] (20.0 dBm)
			* 2462 MHz [11] (20.0 dBm)
			* 2467 MHz [12] (20.0 dBm) (no IR)
			* 2472 MHz [13] (20.0 dBm)
			* 2484 MHz [14] (disabled)
	Band 2:
		Capabilities: 0x196f
			RX LDPC
			HT20/HT40
			SM Power Save disabled
			RX HT20 SGI
			RX HT40 SGI
			RX STBC 1-stream
			Max AMSDU length: 7935 bytes
			DSSS/CCK HT40
		Maximum RX AMPDU length 65535 bytes (exponent: 0x003)
		Minimum RX AMPDU time spacing: 8 usec (0x06)
		HT TX/RX MCS rate indexes supported: 0-7
		VHT Capabilities (0x33907132):
			Max MPDU length: 11454
			Supported Channel Width: neither 160 nor 80+80
			RX LDPC
			short GI (80 MHz)
			SU Beamformee
			MU Beamformee
			RX antenna pattern consistency
			TX antenna pattern consistency
		VHT RX MCS set:
			1 streams: MCS 0-9
			2 streams: not supported
			3 streams: not supported
			4 streams: not supported
			5 streams: not supported
			6 streams: not supported
			7 streams: not supported
			8 streams: not supported
		VHT RX highest supported: 0 Mbps
		VHT TX MCS set:
			1 streams: MCS 0-9
			2 streams: not supported
			3 streams: not supported
			4 streams: not supported
			5 streams: not supported
			6 streams: not supported
			7 streams: not supported
			8 streams: not supported
		VHT TX highest supported: 0 Mbps
		Bitrates (non-HT):
			* 6. 0 Mbps
			* 9.0 Mbps
			* 12.0 Mbps
			* 18.0 Mbps
			* 24.0 Mbps
			* 36.0 Mbps
			* 48.0 Mbps
			* 54.0 Mbps
		Frequencies:
			* 5180 MHz [36] (20.0 dBm)
			* 5200 MHz [40] (20.0 dBm)
			* 5220 MHz [44] (20.0 dBm) (no IR)
			* 5240 MHz [48] (20.0 dBm)
			* 5260 MHz [52] (20.0 dBm) (no IR, radar detection)
			* 5280 MHz [56] (20.0 dBm) (no IR, radar detection)
			* 5300 MHz [60] (20.0 dBm) (no IR, radar detection)
			* 5320 MHz [64] (20.0 dBm) (no IR, radar detection)
			* 5500 MHz [100] (20.0 dBm) (no IR, radar detection)
			* 5520 MHz [104] (20.0 dBm) (no IR, radar detection)
			* 5540 MHz [108] (20.0 dBm) (no IR, radar detection)
			* 5560 MHz [112] (20.0 dBm) (no IR, radar detection)
			* 5580 MHz [116] (20.0 dBm) (no IR, radar detection)
			* 5600 MHz [120] (20.0 dBm) (no IR, radar detection)
			* 5620 MHz [124] (20.0 dBm) (no IR, radar detection)
			* 5640 MHz [128] (20. 0 dBm) (no IR, radar detection)
			* 5660 MHz [132] (20.0 dBm) (no IR, radar detection)
			* 5680 MHz [136] (20.0 dBm) (no IR, radar detection)
			* 5700 MHz [140] (20.0 dBm) (no IR, radar detection)
			* 5720 MHz [144] (20.0 dBm) (no IR, radar detection)
			* 5745 MHz [149] (20.0 dBm) (no IR)
			* 5765 MHz [153] (20.0 dBm) (no IR)
			* 5785 MHz [157] (20.0 dBm) (no IR)
			* 5805 MHz [161] (20.0 dBm) (no IR)
			* 5825 MHz [165] (20.0 dBm) (no IR)
			* 5845 MHz [169] (disabled)
			* 5865 MHz [173] (disabled)
	Supported commands:
		 * new_interface
		 * set_interface
		 * new_key
		 * start_ap
		 * new_station
		 * new_mpath
		 * set_mesh_config
		 * set_bss
		 * authenticate
		 * associate
		 * deauthenticate
		 * disassociate
		 * join_ibss
		 * join_mesh
		 * remain_on_channel
		 * set_tx_bitrate_mask
		 * frame
		 * frame_wait_cancel
		 * set_wiphy_netns
		 * set_channel
		 * set_wds_peer
		 * tdls_mgmt
		 * tdls_oper
		 * probe_client
		 * set_noack_map
		 * register_beacons
		 * start_p2p_device
		 * set_mcast_rate
		 * connect
		 * disconnect
		 * channel_switch
		 * set_qos_map
		 * set_multicast_to_unicast
	Supported TX frame types:
		 * IBSS: 0x00 0x10 0x20 0x30 0x40 0x50 0x60 0x70 0x80 0x90 0xa0 0xb0 0xc0 0xd0 0xe0 0xf0
		 * managed: 0x00 0x10 0x20 0x30 0x40 0x50 0x60 0x70 0x80 0x90 0xa0 0xb0 0xc0 0xd0 0xe0 0xf0
		 * AP: 0x00 0x10 0x20 0x30 0x40 0x50 0x60 0x70 0x80 0x90 0xa0 0xb0 0xc0 0xd0 0xe0 0xf0
		 * AP/VLAN: 0x00 0x10 0x20 0x30 0x40 0x50 0x60 0x70 0x80 0x90 0xa0 0xb0 0xc0 0xd0 0xe0 0xf0
		 * mesh point: 0x00 0x10 0x20 0x30 0x40 0x50 0x60 0x70 0x80 0x90 0xa0 0xb0 0xc0 0xd0 0xe0 0xf0
		 * P2P-client: 0x00 0x10 0x20 0x30 0x40 0x50 0x60 0x70 0x80 0x90 0xa0 0xb0 0xc0 0xd0 0xe0 0xf0
		 * P2P-GO: 0x00 0x10 0x20 0x30 0x40 0x50 0x60 0x70 0x80 0x90 0xa0 0xb0 0xc0 0xd0 0xe0 0xf0
		 * P2P-device: 0x00 0x10 0x20 0x30 0x40 0x50 0x60 0x70 0x80 0x90 0xa0 0xb0 0xc0 0xd0 0xe0 0xf0
	Supported RX frame types:
		 * IBSS: 0x40 0xb0 0xc0 0xd0
		 * managed: 0x40 0xb0 0xd0
		 * AP: 0x00 0x20 0x40 0xa0 0xb0 0xc0 0xd0
		 * AP/VLAN: 0x00 0x20 0x40 0xa0 0xb0 0xc0 0xd0
		 * mesh point: 0xb0 0xc0 0xd0
		 * P2P-client: 0x40 0xd0
		 * P2P-GO: 0x00 0x20 0x40 0xa0 0xb0 0xc0 0xd0
		 * P2P-device: 0x40 0xd0
	WoWLAN support:
		 * wake up on disconnect
		 * wake up on magic packet
		 * wake up on pattern match, up to 22 patterns of 1-134 bytes,
		   maximum packet offset 114 bytes
		 * wake up on network detection, up to 16 match sets
	software interface modes (can always be added):
		 * monitor
	valid interface combinations:
		 * #{ managed } <= 2, #{ AP, mesh point, P2P-client, P2P-GO } <= 2, #{ P2P-device } <= 1,
		   total <= 4, #channels <= 1
		 * #{ managed } <= 2, #{ P2P-client } <= 2, #{ AP, mesh point, P2P-GO } <= 1, #{ P2P-device } <= 1,
		   total <= 4, #channels <= 2
		 * #{ managed } <= 1, #{ IBSS } <= 1,
		   total <= 2, #channels <= 1
	HT Capability overrides:
		 * MCS: ff ff ff ff ff ff ff ff ff ff
		 * maximum A-MSDU length
		 * supported channel width
		 * short GI for 40 MHz
		 * max A-MPDU length exponent
		 * min MPDU start spacing
	Device supports TX status socket option.
	Device supports HT-IBSS.
	Device supports SAE with AUTHENTICATE command
	Device supports scan flush.
	Device supports AP scan.
	Device supports per-vif TX power setting
	Driver supports full state transitions for AP/GO clients
	Driver supports a userspace MPM
	Driver/device bandwidth changes during BSS lifetime (AP/GO mode)
	Device supports static SMPS
	Device supports configuring vdev MAC-addr on create.
	Device supports randomizing MAC-addr in scans.
	Device supports randomizing MAC-addr in net-detect scans.
	Maximum associated stations in AP mode: 32
	Supported extended features:
		* [ VHT_IBSS ]: VHT-IBSS
		* [ RRM ]: RRM
		* [ SET_SCAN_DWELL ]: scan dwell setting
		* [ FILS_STA ]: STA FILS (Fast Initial Link Setup)
		* [ CQM_RSSI_LIST ]: multiple CQM_RSSI_THOLD records
		* [ CONTROL_PORT_OVER_NL80211 ]: control port over nl80211
		* [ TXQS ]: FQ-CoDel-enabled intermediate TXQs
		* [ AQL ]: Airtime Queue Limits (AQL)
		* [ CONTROL_PORT_NO_PREAUTH ]: disable pre-auth over nl80211 control port support
		* [ DEL_IBSS_STA ]: deletion of IBSS station support

Реальная скорость около 300Mbps, что очень хорошо.

Всем хороших покупок и не давайте себя обмануть!

как работает, типы, как выбрать

Технология Wi-Fi соединения становится популярной и востребованной среди различных категорий потребителей. Современные марки телевизоров, планшетов и смартфонов поддерживают возможность доступа к беспроводному интернету.

Как работает Wi-Fi адаптер

Wi-Fi адаптеры представляют собой специальные устройства, которые используются для подсоединения к беспроводной сети в установленном частотном диапазоне, через радиосвязь широкополосного типа, для приёма и передачи пакетных данных.

Приборы используются для приёма и передачи сигнала посредством беспроводной сети на устройствах, в которых не предусмотрена функция Wi-Fi. Одни модели настроены только на приём сигнала, другие – на приём и передачу.

Для передачи сигнала они могут быть оснащены внешней антенной кругового типа. Для увеличения радиуса действия Wi-Fi адаптера, требуется установка дополнительной антенны всенаправленного действия.

Для корректной оцифровки радиоволн через адаптер, используется специальное программное обеспечение – драйверы, которые устанавливаются на стационарный ПК, ноутбук, планшет или телевизор.

Типы Wi-Fi адаптеров

Современные сетевые адаптеры представлены трёх типов: внешние, встроенные и карточные. Каждый из них отличается по техническим параметрам и функциональным особенностям.

Внешние

Такие приборы конструктивно схожи со стандартным USB – накопителем, он эргономичен, надёжен и прост в эксплуатации. Внешние модули подключаются к системному блоку, ноутбуку или планшету через USB порт или кабель.

Для начала работы его нужно вставить в свободный порт и подключиться к беспроводному соединению. Приборы такого типа обеспечивают невысокую скорость передачи интернет данных, что компенсируется приемлемой ценой. Они не имеют явных недостатков, поэтому являются самыми востребованными.

Встроенные (внутренние)

Встроенные адаптеры предназначаются для подсоединения к материнской плате, поэтому для монтажа требуется сноровка и небольшой опыт в разборке техники.

Обладают повышенной пропускной способностью, обеспечивающей надёжное подключение к сети и высокую скорость передачи данных.

Стоимость оборудования для внутреннего подключения гораздо выше, чем у внешних аналогов и зависит от модели и производителя.

Карточные (Card-Bus)

Приборы карточного типа предназначаются для компьютерной техники со специальным карточным слотом PCCard. Такое оборудование оснащено встроенной антенной для приёма и передачи сигнала, отличаются эргономичным корпусом, лаконичным дизайном, надёжностью эксплуатации и простотой настройки. Распространения такие устройства ещё не получили, хотя завоевали свою часть рынка.

Как выбрать Wi-Fi адаптер

При покупке сетевых приборов Wi-Fi стоит обратить внимание на следующие параметры: совместимость, стандарт, частота, мощность передатчика, шифрование и дальность.

Совместимость

Сетевой модуль предназначается для подключения к компьютерной и телевизионной технике. Для подключения приборов к стационарным компьютерам и ноутбукам используется установочный драйвер и другое программное обеспечение.

В случае выбора интернет оборудования для телевизора, параметр совместимости важен.

Совместимость можно проверить, используя спецификацию к оборудованию, в которой указаны все марки телевизоров, подходящие под конкретную модель техники.

Если нет желания покупать фирменное оборудование, под конкретную марку телевизора или для подключения к ПК, ноутбуку или планшету, тогда рекомендуется отдать предпочтение универсальным моделям.

Стандарт

Стандарт Wi-Fi связи – важный параметр выбора оборудования для беспроводного соединения от которого зависит скорость передачи. Приборы поддерживают следующие стандарты: 802.11n, 802.11g, 802.11b и 802.11а.

Максимально возможная скорость передачи данных составляет 300 Мбит/с, и обеспечивается стандартом 802.11n. Стандарт 802.11а передаёт данные на скорости до 54 Мбит/с.

Рекомендуется выбирать модуль с таким же показателем, который поддерживается Wi-Fi роутером. Если роутер 802.11а, адаптер должен иметь схожие показатели. Выбор устройства стандартом ниже, чем у роутера, чреват ограничением скорости интернета.

Важно помнить, что реальная скорость беспроводного модуля гораздо ниже максимальной, заявленной производителем. Поэтому не нужно выбирать высокоскоростные модели, лучше отдать предпочтение модулям со средней скоростью, которой достаточно для комфортного использования Интернета.

Частота

Рабочая частота модуля беспроводной связи – следующий параметр выбора устройства. Этот показатель зависит от стандарта вай фай связи, на который рассчитан модуль. Основные модели работают на частоте 2,5–5 ГГц.

Для 802.11а используется частота в 5 ГГц, для 802.11n – от 2,5 до 5 ГГЦ. Остальные стандарты работают на начальных частотах в 2,5 ГГц.

Если предполагается совместное использование роутера и адаптера, то рабочие частоты у таких приборов должны быть одинаковыми. Так, если у роутера частота – 2,5 ГГц, то и модуль будет работать на такой же частоте, в противном случае возможны сбои в работе.

Мощность передающего модуля

Этот параметр отвечает за стабильное и качественное соединение. Единицы измерения – дБм. Чтобы обеспечить хорошую беспроводную связь, рекомендуется выбирать модели мощностью: 16–20 дБм.

Шифрование доступа

Характеристика выбора, которая обеспечивает надёжную защиту от взлома и несанкционированного доступа других пользователей.

Такие устройства поддерживают специальные протоколы шифрования типа WAP и WAP2.

Дальность действия

Этот параметр определяет максимальное расстояние, на котором работает прибор. Единицы измерения – метры. В спецификации к устройству указаны два значения – дальность в помещениях и на открытых площадях.

Для использования в домашних условиях подойдут модели с дальностью до 5 метров, обеспечивающие полное покрытие и бесперебойную связь.

Блиц–советы

• Выбирая оборудование для подключения к интернету, рекомендуется определиться с типом, функционалом и техническими характеристиками устройства, почитать отзывы о выбранных моделях.
• Стабильная работа модуля и надежное беспроводное соединение зависит от правильно выбранного стандарта передачи данных.
• Рекомендуется покупать устройство, оснащённое внешней антенной или возможностью установки.
• Для домашнего использования подойдут модели с антенной, у которой мощность передачи интернет данных составляет не менее 20 дБм.
• Надёжное и безопасное устройство поддерживает современные протоколы для шифрования личных данных – WPA (WPA2), WPA (WPA2) / PSK.
• Модуль подключения устанавливается и настраивается по инструкции пользователя, предложенной производителем.

Адаптеры Wi-Fi – это функциональные устройства, которые обеспечивают надёжное беспроводное интернет–соединение к точке доступа.

Реклама от спонсоров: // // //

Новая жизнь старого Wi-Fi модуля / Хабр

   Начнем, пожалуй, с того, что производители многих материнских плат премимум сегмента комплектуют их встроенными Wi-Fi модулями. Из тех, что мне встречались — это были в основном материнские платы производства Asus и Asrock.
   На днях мне отдали «на детальки» Asus P5N32 SLI Premium.

   Повозившись некоторое время с пациентом и поняв, что реанимации он не подлежит (слава чипсетам Nvidia), решено было отправить его на стеллаж с другими «донорами». Заинтересовал лишь беспроводной модуль. Держался он только за счет разъема и металлического уголка, прикрученного к материнке, поэтому был легко извлечен.

На обратной стороне

    Беглое гугление и Форум Asus выдали распиновку сей железки.

   Видно, что модуль рассчитан на работу по USB шине. Для его полноценной работы потребуется задействовать USB+5, D0-, D0+, GND и +3VSB. Первые четыре можно напрямую получить с разъема USB. А вот для получения +3VSB т.е. +3 вольт используем линейный преобразователь питания, например AMS 1117 3.3, которые позволит получить 3.3в из 5в, сделав наше устройство независимым от материнской платы и полностью питающимся от USB.

   Поскольку не люблю необратимых изменений, решил сделать шнурок USB в котором с другой стороны будет так называемая «гребенка», которая будет соединятся с разъемом модуля.
   Для этого из мертвой материнской платы был выпаян разъем с подходящим шагом пинов, преобразователь питания, и парочка конденсаторов 22мкФ 25в, которые будут припаяны на вход и выход преобразователя для облегчения его жизни.

   Для начала, надеваем на преобразователь кусочек термоусадки для изоляции. Это позволит разместить его между выводами гребенки для получения минимальных размеров. Подпаиваем к преобразователю Ground (к Ground), +5в (к V_in), +3.3в (к V_out). Также между +5в — Ground и 3.3в — Ground припаиваем конденсаторы, соблюдая полярность. В итоге получилась такая вот штуковина.

   На другой конец провода припаиваем USB разъем.

   Подключаем это творение к модулю и компьютеру.

   Качаем драйвера с сайта производителя, устанавливаем…

   Для более эстетичного вида можно надеть на USB разъем и «гребенку» термоусадку.
   В итоге получаем USB Wi-Fi модуль для всяких экспериментов или повседневного пользования.

WiFi-модуль

— ESP8266 (4 МБ флэш-памяти) — WRL-17146

WiFi-модуль ESP8266 — это автономный SOC со встроенным стеком протоколов TCP / IP, который может предоставить любому микроконтроллеру доступ к вашей сети WiFi. ESP8266 может либо размещать приложение, либо выгружать все сетевые функции WiFi с другого процессора приложений. Каждый модуль ESP8266 поставляется с предварительно запрограммированной прошивкой с набором команд AT, что означает, что вы можете просто подключить его к своему устройству Arduino и получить примерно столько возможностей WiFi, сколько предлагает WiFi Shield (и это просто из коробки)! Модуль ESP8266 — это чрезвычайно экономичная плата с огромным и постоянно растущим сообществом.

Этот модуль обладает достаточно мощными встроенными возможностями обработки и хранения, что позволяет интегрировать его с датчиками и другими устройствами для конкретных приложений через GPIO с минимальной предварительной разработкой и минимальной нагрузкой во время выполнения. Его высокая степень интеграции на кристалле позволяет использовать минимальные внешние схемы, включая интерфейсный модуль, который занимает минимальную площадь на печатной плате. ESP8266 поддерживает APSD для приложений VoIP и сопутствующие интерфейсы Bluetooth, он содержит самокалиброванный радиочастотный модуль, позволяющий ему работать в любых рабочих условиях, и не требует внешних радиочастотных компонентов.

Существует почти безграничный источник информации, доступной для ESP8266, и вся эта информация была предоставлена ​​замечательной поддержкой сообщества. В разделе Documents ниже вы найдете множество ресурсов, которые помогут вам в использовании ESP8266, даже инструкции о том, как преобразовать этот модуль в решение IoT (Интернет вещей)!

Примечание: Модуль ESP8266 не поддерживает логический сдвиг 5–3 В и требует внешнего преобразователя логического уровня. Пожалуйста, не подключайте его напрямую к плате разработки на 5 В.

---

Нужна нестандартная плата? Этот компонент можно найти в конструкторе плат SparkFun À La Carte. Вы можете изготовить индивидуальный дизайн с этим компонентом — и на ваш выбор сотни других датчиков, исполнительных механизмов и беспроводных устройств — доставить вам всего за несколько недель.

Arduino MKR WiFi 1010 | Официальный магазин Arduino

Arduino MKR WiFi 1010 — это самая простая точка входа в базовый дизайн приложений IoT и пикосетей. Если вы планируете построить сенсорную сеть, подключенную к вашему офису или домашнему маршрутизатору, или если вы хотите создать устройство BLE, отправляющее данные на мобильный телефон, MKR WiFi 1010 — это универсальное решение для многих базовых приложений Интернета вещей. сценарии.

Посмотрите, что Массимо Банци, соучредитель Arduino, говорит об этой плате в следующем видео.

Основным процессором платы является 32-разрядный SAMD21 Arm® Cortex®-M0 с низким энергопотреблением, как и на других платах семейства Arduino MKR. Связь по Wi-Fi и Bluetooth® осуществляется с помощью модуля от u-blox, NINA-W10, чипсета с низким энергопотреблением, работающего в диапазоне 2,4 ГГц. Кроме того, безопасная связь обеспечивается криптографическим чипом Microchip® ECC508.Кроме того, вы можете найти на борту зарядное устройство и направляемый светодиод RGB.

Облако Arduino IoT

Используйте свою плату MKR в облаке Интернета вещей Arduino — простой и быстрый способ обеспечить безопасную связь для всех ваших подключенных вещей.

ПОПРОБОВАТЬ ARDUINO IOT CLOUD БЕСПЛАТНО

(Открывается в новой вкладке)

Официальная WiFi-библиотека Arduino

В Arduino мы сделали подключение к сети Wi-Fi таким же простым, как мигание светодиода. Вы можете подключить свою плату к любой существующей сети Wi-Fi или использовать ее для создания собственной точки доступа Arduino.Конкретный набор примеров, которые мы предоставляем для MKR WiFi 1010, можно найти на справочной странице библиотеки WiFiNINA.

Совместимость с другими облачными сервисами

Также можно подключить вашу плату к различным облачным сервисам, в том числе к собственному Arduino. Вот несколько примеров того, как подключить MKR WiFi 1010 к:

• Blynk: простой проект нашего сообщества, подключающийся к Blynk для управления вашей платой с телефона с небольшим кодом
• IFTTT: см. Подробный пример создания интеллектуальной розетки, подключенной к IFTTT
• AWS IoT Core: мы сделали этот пример того, как подключиться к Amazon Web Services
• Azure: посетите этот репозиторий github, объясняя, как подключить датчик температуры к облаку Azure
.
• Firebase: вы хотите подключиться к Google Firebase, эта библиотека Arduino покажет вам, как

Bluetooth® и BLE

Коммуникационный набор микросхем на MKR WiFi 1010 может быть как клиентом, так и хост-устройством BLE и Bluetooth®.Что-то довольно уникальное в мире микроконтроллерных платформ. Если вы хотите увидеть, насколько просто создать центральное или периферийное устройство Bluetooth®, изучите примеры в нашей библиотеке ArduinoBLE.

Мы открываем для вас возможность взламывать

MKR WiFi 1010 — это двухпроцессорное устройство, которое приглашает к экспериментам. Взлом модуля WiFiNINA позволяет, например, одновременно использовать на плате как WiFi, так и BLE / Bluetooth®. Еще одна возможность — иметь сверхлегкую версию linux, работающую на модуле, в то время как основной микроконтроллер управляет устройствами низкого уровня, такими как двигатели или экраны.Эти экспериментальные методы требуют продвинутого взлома с вашей стороны. Это возможно путем модификации прошивки модуля, которую вы можете найти в наших репозиториях на github.

ОСТОРОЖНО: этот вид взлома нарушает сертификацию вашего модуля WiFiNINA, делайте это на свой страх и риск.

Питание от аккумулятора

Его порт USB может использоваться для подачи питания (5 В) на плату. Он имеет схему зарядки Li-Po, которая позволяет Arduino MKR WiFi 1010 работать от батареи или внешнего источника 5 В, заряжая батарею Li-Po при работе от внешнего источника питания.Переключение с одного источника на другой происходит автоматически.

Связанные платы

Если вы хотите обновить предыдущие разработки Arduino или просто заинтересованы в платах с аналогичной функциональностью, в Arduino вы можете найти:

• Arduino Uno WiFi rev2: образовательная версия MKR WiFi 1010 с разъемом USB-B и встроенным акселерометром. Подробнее читайте здесь.
• Nano 33 IoT: , если вам нужен еще меньший форм-фактор, эта плата жертвует разъемом для батареи, но базовая функциональность по существу такая же.Посетите страницу продукта здесь.
• MKR WiFi 1000: может запускать только приложения WiFi, поскольку он включает в себя другой набор микросхем, чем MKR WiFi 1010. Подробнее об этом здесь.

Начало работы

Раздел «Начало работы» содержит всю информацию, необходимую для настройки платы, использования программного обеспечения Arduino (IDE) и начала возиться с кодированием и электроникой.

Нужна помощь?

Посетите форум Arduino, чтобы узнать о языке Arduino или о том, как создавать свои собственные проекты с помощью Arduino.Если вам нужна помощь с вашей платой, свяжитесь с официальной службой поддержки пользователей Arduino, как описано на нашей странице контактов.

Гарантия

Здесь вы можете найти информацию о гарантии на вашу плату.

WIFI-ESP8266 — Аппаратная плата с открытым исходным кодом

MOD-WIFI-ESP8266 https://www.olimex.com/Products/IoT/ESP8266/MOD-WIFI-ESP8266/open-source-hardware

Цена	3,45 EUR
10 — 49 шт	3.28 EUR
50 — 10000 шт.	3,11 EUR

MOD-WIFI-ESP8266 — это оборудование с открытым исходным кодом, сертифицированное OSHW, с UID BG000013

MOD-WIDI-ESP8266 — это модуль расширения UEXT со знаменитым ESP8266 UART to WIFI IC. С помощью этого модуля вы можете добавить возможности WIFI к другим платам разработки Olimex с разъемом UEXT. В нашем модуле установлено 2 МБ флэш-памяти SPI.

Идея MOD-WIFI-ESP8266 заключается в использовании его в качестве простого аппаратного расширения существующих плат Olimex.Поэтому у него есть разъем UEXT. Вы подключаете его к другой плате с разъемом UEXT, и аппаратные соединения завершены. На схемах видно, что MOD-WIFI-ESP8266 использует только первые 4 контакта UEXT — # 1 (3.3 Vcc), # 2 (GND), # 3 (RXD), # 4 (TXD). Это означает, что доступен только интерфейс UART для передачи данных. Остальные контакты микросхемы не маршрутизированы для облегчения доступа — если вам нужно больше сигналов, рассмотрите MOD-WIFI-ESP8266-DEV или ESP8266-EVB. Чтобы обновить прошивку платы, вам необходимо изменить положение перемычек SMT.

MOD-WIFI-ESP8266 рекомендуется для людей, которые уже имеют некоторый опыт работы с ESP8266. Рассмотрите ESP8266-EVB, если вы полный новичок. Если вы хотите добавить возможности WIFI на свою плату, рассмотрите также MOD-WIFI-ESP8266-DEV.

ОСОБЕННОСТИ

• Основная микросхема: EPS8266EX
• 2 МБ (16 МБ) флэш-память SPI
• Разъем UEXT
• Индикатор питания
• Программируемый пользователем светодиод
• Перемычки SMT для разных режимов загрузки (FLASH, UART, SDO)
• PCB антенна
• Пэды для U.Разъем антенны FL (если вы хотите использовать внешнюю антенну)
• OSHW дизайн
• Размеры: (1,38 x 0,69) «~ (3,50 x 1,75) см

FAQ

• Как отправить AT-команды на плату?

• Вам необходимо установить соединение UART с платой (используя RX, TX, GND). Лучше всего использовать кабель USB-последовательный порт с 3.Преобразователь 3В TTL и источник питания 3,3 В. Перемычки платы должны быть в режиме FLASH по умолчанию. Вам нужно будет либо использовать кабель, который может питать цели, либо разделить линию GND. Причина в том, что блоку питания нужна линия GND, а кабелю нужна линия GND, но на плате есть только один GND на разъеме (вывод UEXT # 2). Вы можете использовать MOD-USB-RS232 для простого подключения к персональному компьютеру (вам нужно будет изменить перемычки MOD-USB-RS232, чтобы иметь возможность питать MOD-WIFI-ESP8266 и связываться с ним; как только это будет сделано становится установкой plug-and-play)

• Я хочу отправить на плату базовые AT-команды, но не получаю ответа.Странно то, что при включении модуля я получаю «готово». В чем проблема?

• Все AT-команды должны заканчиваться возвратом каретки и переводом строки — «/ r / n». В программном обеспечении вашего терминала может быть такая новая опция строки — передача CR + LF в конце каждой команды. Если это не так — либо используйте другое программное обеспечение терминала, либо попробуйте отправить команды с помощью комбинации клавиш «CTRL» + «J» вместо «ENTER».

ESP32 WIFI / BLE Board | Интернет-магазин Elecrow

ESP-WROOM-32 — это мощный универсальный модуль MCU Wi-Fi + BT + BLE, предназначенный для широкого спектра приложений, от сетей датчиков с низким энергопотреблением до самых сложных задач, таких как кодирование голоса, потоковая передача музыки и MP3. расшифровка.Плата для разработки включает все контакты модуля на 0,1-дюймовые разъемы и предоставляет последовательный адаптер CP2102 USB-TTL, кнопки программирования и сброса, а также регулятор мощности для обеспечения ESP32 стабильным напряжением 3,3 В. Espressif удвоил ресурсы процессора. для ESP32 с двухъядерным процессором, работающим на частоте 160 МГц и множеством дополнительных контактов и периферийных устройств. Интеграция Bluetooth, Bluetooth LE и Wi-Fi гарантирует, что широкий спектр приложений может быть выбран, и что модуль является перспективным: использование Wi-Fi обеспечивает большой физический диапазон и прямое подключение к Интернету через Wi-Fi. маршрутизатор, при этом использование Bluetooth позволяет пользователю удобно подключаться к телефону или транслировать маяки с низким энергопотреблением для его обнаружения.Ток в спящем режиме микросхемы ESP32 составляет менее 5 мкА, что делает ее пригодной для приложений с батарейным питанием и носимой электроники. ESP-WROOM-32 поддерживает скорость передачи данных до 150 Мбит / с и выходную мощность 22 дБмВт на PA для обеспечения самого широкого физического диапазона. Таким образом, чип действительно предлагает лучшие в отрасли характеристики и лучшую производительность для электронной интеграции, диапазона, энергопотребления и подключения.

Характеристики

• Поддержка SD-карты, UART, SPI, SDIO, I2C, LED PWM, Motor PWM, I2S, I2C, IRUSB-UART
• Интегрированный 802.Приемопередатчик WiFi за 11 лв. И двухрежимный Bluetooth (классический и BLE)
• Аппаратное ускорение шифрования (AES, SHA2, ECC, RSA-4096)
• Встроенное зарядное устройство LiPo.
• 10-электродная емкостная сенсорная панель
• Тактовая частота до 240 МГц и внутренняя SRAM 520 КБ
• Станция поддержки / SoftAP / SoftAP + Station / P2P
• Поддержка WPA / WPA2 / WPA2-Enterprise / WPS
• включает в себя мост, кнопки сброса и режима загрузки, регулятор LDO и разъем micro-USB.
• Поддержка AES / RSA / ECC / SHA

Технические характеристики

• FCC / CE / IC / TELEC / KCC / SRRC / NCC
• Wi-Fi: 802. 11 b / g / n / e / i (802.11n до 150 Мбит / с)
• Агрегация A-MPDU и A-MSDU и поддержка защитного интервала 0,4 мкс
• Диапазон частот: 2,4 ~ 2,5 ГГц
• Bluetooth: v4.2 BR / EDR и спецификация BLE
• Радио: приемник NZIF с чувствительностью -98 дБм, передатчик класса 1, класса 2 и класса 3
• Аудио: CVSD и SBC
• Встроенные часы: кварцевый резонатор 40 МГц
• Рабочее напряжение: 2.2 ~ 3,6 В
• Рабочий ток: Средний: 80 мА
• Диапазон рабочих температур: -40 ° C ~ 85 ° C

Список пакетов

Wiki и внешние ссылки

Franzininho WIFI Board — Hackster.io

Проект Franzininho был создан для развития навыков у людей в области электроники и программирования посредством деятельности в формате DIY и в сочетании с культурой производителей в Бразилии.

Через форум «Сделай сам» Franzininho мы достигаем тысяч людей в Бразилии.Многие впервые столкнулись с электроникой, собрав собственную плату, совместимую с Arduino, а затем перешли к ее программированию и созданию собственных приложений. Завершение этого путешествия было отличием мастерских Franzininho DIY, когда участники прошли несколько этапов электронного проекта.

Во время семинаров и с учетом отзывов участников мы заметили потребность в платформе с большим количеством ресурсов и возможностей программирования для начинающих, особенно общественности в области образования, учителей, а также учащихся начальной и старшей школы.Некоторые знаки, разработанные нами недавно, были созданы с учетом этого сценария и помогли разработать материалы и семинары для этой целевой аудитории.

Теперь мы делаем еще один шаг в эволюции проекта. При поддержке Espressif Systems с ESP32-S2 мы разработали новую плату под названием Franzininho WIFI, которая позволит нам исследовать возможности этой новой SoC Espressif, а также разрабатывать инструменты программирования и приложения, ориентированные на образование, перед проектированием оборудования. предназначен для применения в классе учителями и учащимися начальной и средней школы, а также для других приложений.

Почему ESP32-S2?

ESP32-S2 поставляется с одноядерным 32-битным процессором LX7 Xtensa, который работает на частоте до 240 МГц, с 320 КБ SRAM и 128 КБ ПЗУ. Он имеет следующие особенности:

Что в Franzininho WIFI?

Поскольку на рынке не так много плат с ESP32-S2 SoC, мы разработали Franzininho WIFi, который служит платформой разработки ESP32-S2 и помогает нам оценивать и проверять приложения с этой SoC.

Размер платы такой же, как у Franzininho DIY.Сохраняем размеры разъема USB A и печатной платы.

Дизайн Franzininho WIFI относительно прост, мы оставили все контакты, доступные пользователю, в дополнение к светодиоду RGB и разъему JTAG.

Проект является открытым оборудованием и выполнен в Kicad. Ниже я представляю более подробную информацию о проекте.

Схема

печатной платы

Платы в сборе

Лицензия

Проект представляет собой оборудование с открытым исходным кодом и доступен по открытой аппаратной лицензии ЦЕРН: Github: Franzininho WIFI

Мы очень рады этому проекту и надеемся, что следующий шаг в проекте Franzininho может помочь многим производителям в Бразилии. .

Не стесняйтесь разветвлять проект и оставлять отзывы.

Wi-Fi на борту — как оставаться на связи в море

Энди Джонсон знает обо всем, что вам нужно, чтобы оставаться на связи в море

Любой, кто заменит свое электронное навигационное оборудование или добавит новый комплект к своей лодке, обнаружит, что прокладка всех кабелей и разъемов на сегодняшний день является самой большой головной болью. Силовые кабели проще по сравнению с кабелями для передачи данных, которые невозможно разрезать и повторно соединить с большой легкостью, и производители не рекомендуют этого делать.Именно здесь беспроводное передающее оборудование становится бесценным, особенно когда оно работает от солнечной энергии.

БЕСПРОВОДНАЯ ТЕХНОЛОГИЯ

Обычно используются две технологии: Wi-Fi и Bluetooth. Оба являются системами радиочастотной передачи.

Bluetooth обычно используется для управления звуковым оборудованием и Wi-Fi для передачи больших объемов данных между оборудованием, таким как радары, эхолоты и дисплеи.

Wifi работает по принципу «точки доступа» (AP) и «станции», когда точка доступа эффективно собирает данные, передаваемые ей с удаленных станций, например, радара, передавая их в соответствующую сеть, которая затем контролирует распределение данных по всему другие дисплеи и картплоттеры в системе.

Bluetooth работает по принципу, когда главное устройство (например, музыкальная система) управляет передачей данных от семи устройств, таких как картплоттер, iPhone, планшет Android и т. Д., Которые можно использовать для удаленного выбора и управления Музыка.

СОПРЯЖЕНИЕ

В каждом случае точки доступа Wi-Fi должны быть сопряжены с правильной станцией, а устройства Bluetooth должны быть сопряжены с «мастером», чтобы обеспечить передачу данных в нужное место.В Wi-Fi точка доступа выдает SSID (имя), которое выбирает станция, а затем может быть пароль для дополнительной безопасности.

Для Bluetooth необходимо обнаружить другие устройства и установить соединение. После сопряжения соединения устанавливаются автоматически.

Ряд производителей начали внедрять беспроводные версии существующих продуктов. После приобретения компании Tacktick несколько лет назад у Raymarine самый широкий ассортимент продукции. Большинство из них также работают от солнечной энергии, что еще больше упрощает установку.Raymarine также имеет радар Quantum и несколько пультов дистанционного управления, которые можно добавить в список беспроводных устройств. Simrad и B&G предлагают беспроводной телефон для своей радиостанции VHF / DSC, что является отличным решением.

GARMIN

Топовый флюгер Garmin, работающий на солнечной энергии, gWind, взаимодействует с прибором GNX Wind (питание от магистрали NMEA2000 через раскрывающийся кабель) или напрямую с картплоттерами со встроенным Wi-Fi.

Если у вас уже есть сеть NMEA2000, отличная от Garmin, вместо нее можно использовать переходной кабель с раскрывающимся списком (от DeviceNet до
STNG или Micro-C).

Прибор gWind и GNX можно использовать как автономный набор, предоставляющий информацию о ветре, однако вам потребуется настроить минимальную магистраль NMEA2000 с двумя терминаторами и, по крайней мере, двумя раскрывающимися кабельными разъемами, одно для кабеля GNX и одно для кабеля. Питание 12В.

Одна компания, Actisense, уже подумала об этом, предложив свой стартовый комплект A2K-RSK RIB.

НАСА МОРСКИЕ ПРИБОРЫ

Эта компания производит хороший ассортимент простого в использовании оборудования.Компания представила два беспроводных продукта: сначала Clipper Wireless Wind, а затем Bluetooth-монитор BM-1.

Ветровой прибор состоит из передатчика на мачте, работающего на солнечной энергии, который по беспроводной связи обменивается данными с базовым блоком, установленным под палубой (питается от 12 В и «спарен» с мачтовым блоком на заводе).

Базовый блок подключается к дисплею прибора (и дисплею ретранслятора, если требуется) и выводит предложение данных NMEA0183, содержащее данные о ветре.

Монитор батареи BM-1 измеряет ток заряда / разряда и вычисляет состояние заряда батареи для одного банка свинцово-кислотных аккумуляторов (обычно бытового банка) и отображает информацию на вашем планшете / телефоне через Bluetooth. Приложения доступны как для iOS, так и для Android.

CTEK

Его Bluetooth-монитор аккумулятора также отображает состояние заряда свинцово-кислотного аккумулятора на устройстве iPhone / Android с помощью соответствующих приложений.

Способ, которым он вычисляет состояние заряда, сильно отличается от устройства НАСА, хотя он полагается на напряжение на клеммах батареи, температуру и некоторое чрезвычайно умное программное обеспечение, что приводит к еще более простой установке, поскольку не требуется шунтирующий резистор.

Датчик просто прикрепляется к клеммам аккумулятора, и данные передаются на ваш телефон / планшет через Bluetooth.

RAYMARINE

Многие продукты этой компании имеют встроенную беспроводную связь. Все многофункциональные дисплеи картплоттеров (MFD) имеют Bluetooth и, за исключением версии начального уровня, также имеют Wi-Fi. Набор беспроводных инструментов и преобразователей позволяет отображать ветер, глубину, скорость, направление и вращение мачты на широком спектре дисплеев, работающих от солнечной энергии.

Датчики ветра и поворота мачты также работают от солнечной энергии и передают свои данные по беспроводной сети, что значительно упрощает их установку (провода не требуются).

Датчики глубины корпуса и скорости лодки, а также электронный компас
жестко подключены к корпусу передатчика, который затем передает их общие данные.

Эти три датчика могут быть расположены близко друг к другу и к корпусу преобразователя с отдельным питанием, поэтому прокладка кабеля не составит труда.

Ассортимент беспроводных продуктов представляет собой фактически закрытую систему, использующую протокол данных «микронет», отличный от протокола MFD и STNG (NMEA2000), таких как продукты i50, 60 и 70. Внедрение «Micro-Talk Wireless Gateway» завершает работу, обеспечивая двунаправленную передачу данных между STNG и беспроводной сетью Micronet и питанием через выпадающий кабель NMEA2000.

КВАНТОВЫЙ РАДАР RAYMARINE

Радар

Quantum может работать в проводном режиме, для которого требуется кабель типа Ethernet вместе с кабелем питания 12 или 24 В, или в беспроводном режиме только с кабелем питания.

После установки Quantum на собственном судне потребовалось около двух минут, чтобы принять решение о подключении к беспроводной сети, поскольку прокладка кабеля Ethernet и его разъема обратно к картплоттеру представляла собой значительную проблему. Процесс сопряжения был простым, каждый радар имел уникальный SSID и код доступа, и вы должны сохранить их на случай, если вам понадобится снова завершить процесс сопряжения.

ДРУГИЕ КОНТРОЛЛЕРЫ RAYMARINE

«RCU-3» — это контроллер Bluetooth, который настраивается пользователем.Он взаимодействует с картплоттером / МФД и может быть настроен на увеличение или уменьшение дальности (масштабирование) как в режиме карты, так и в режиме радара, переключение между приложениями с главного экрана, управление музыкальным приложением или, что наиболее полезно для любителей рыбалки,
«сбросьте» путевые точки во время движения, чтобы вы могли снова вернуться на эти позиции. Его можно закрепить на рулевом колесе или привязать к запястью.

УКВ РАДИО ЧЕРЕЗ WIFI

Чрезвычайно полезно иметь радиостанцию ​​VHF на рулевом посту, а также внизу.Simrad / B&G предлагает беспроводные пульты дистанционного управления для некоторых из своих радиостанций, что значительно упрощает жизнь.

Версия Simrad — это HS35 для использования с радиомодулями RS35 VHF / AIS, а для B&G — это H50 для радиостанций V50 и V90. Функции включают в себя встроенный динамик и микрофон, функцию внутренней связи с базовым радиоприемником, дисплей AIS и функцию MOB. Батареи хватает на восемь часов работы без подзарядки.

АВТОПИЛОТ

B&G также имеет беспроводной пульт дистанционного управления автопилотом WR10 для пилотов Triton и H5000.Он связывается через Bluetooth с базовой станцией, которая подключена к магистрали NMEA2000. К одной базовой станции можно подключить до четырех пультов дистанционного управления.

AIS BY WIFI

Во-первых, транспондер Vesper Marine XB-8000 AIS: как и все транспондеры AIS, XB-8000 требует антенны GPS (входит в комплект) и антенны VHF. Если у вас уже есть фиксированная радиостанция VHF / DSC на борту, вы можете установить антенный разветвитель, также доступный в Vesper, который использует одну антенну между устройствами VHF и AIS.В качестве альтернативы вы можете подключить отдельную антенну, подключенную напрямую к XB-8000. Затем данные AIS и GPS отображаются по беспроводной сети на телефоне или планшете (iOS и Android) вместе с функцией наблюдения за якорем, чтобы предупредить о перетаскивании якоря. Доступно в Великобритании через дистрибьютора в Плимуте, Cactus Ltd.

.

С транспондером AMEC CAMINO-108W AIS, опять же, это транспондер класса B.

В этом случае GPS-антенна
не входит в комплект, но может быть приобретена отдельно
, хотя некоторые дилеры будут упаковывать их вместе.

европейских дистрибьюторов перечислены на веб-сайте AMEC (alltekmarine.com) в раскрывающемся меню в разделе «Контакты» и «Где купить». Убедитесь, что вы запрашиваете версию на 108 Вт для функции Wi-Fi — доступны приложения для iOS и Android.

Приемник iAIS Digital Yacht — это приемник AIS, а не транспондер — для него требуется только УКВ-антенна. Digital Yacht при необходимости делает также антенный разветвитель. Приложения доступны для всех последних моделей телефонов и планшетов.

ЗАКЛЮЧЕНИЕ

Есть много вариантов, которые помогут вам оставаться на связи с электроникой в ​​море — вам просто нужно определить требования к тому, как далеко вы хотите путешествовать.

WIFI Eight Relay Board: 3 ступени

Предупреждения по безопасности

Если вы подумываете о покупке этого предмета, вы, вероятно, уже все это знаете, но в интересах вашей безопасности мы считаем необходимым заявить все это четко. Поэтому перед покупкой внимательно прочтите его.

Сети переменного тока очень опасны — даже 50 В переменного тока более чем достаточно, чтобы вас убить. Пожалуйста, отключите сеть перед выполнением или изменением подключений, будьте очень осторожны.Если вы не уверены ни в чем, связанном с линиями питания переменного тока, позвоните электрику и попросите его помочь вам с этим. Не пытайтесь подключиться к сети, если у вас нет соответствующей подготовки и доступа к соответствующему защитному оборудованию. Никогда не работайте при высоком напряжении в одиночестве. Всегда убедитесь, что у вас есть друг / партнер, который может вас видеть и слышать и который знает, как быстро отключить питание в случае аварии. В качестве меры безопасности используйте предохранитель на 1 А последовательно со входом на плату.Базовая схема подключения доступна на нашей странице с инструкциями и на github. Пожалуйста, ознакомьтесь с ней

Пожарная опасность: неправильное подключение, потребление мощности, превышающей номинальную, контакт с водой или другим проводящим материалом и другие виды неправильного использования / чрезмерного использования / неисправности могут все вызвать перегрев и риск возгорания. Тщательно проверьте свою схему и среду, в которой она развернута, прежде чем оставлять ее включенной и без присмотра. Всегда соблюдайте все меры пожарной безопасности.

Релейная плата Armtronix Wifi Eight является платой IOT.
