Pci устройство: PCI устройство — что это?

PCI устройство — что это?

PCI устройство — оборудование, которое подключается по шине PCI к материнской платы для увеличения аппаратной функциональности ПК.

Важный момент. Вы можете в диспетчере заметить непонятное устройство PCI, что это может быть? Скорее всего было подключено какое-то устройство, но Windows его не смогла определить. Что делать? Нужно посмотреть в свойствах оборудование ИД и по этой информации поискать в интернете что это может быть за устройство.. также проверьте что вы установили драйвера на чипсет.

PCI это специальная шина для подключения устройств к материнской плате. Раньше была просто PCI, сегодня уже присутствует обновленная версия — PCI-Express.

Я не буду вникать в детали как работает шина, а напишу более простыми словами. PCI это по факту разьемы, они расположены в нижней части материнской платы, внешне длинные, но есть и короткие. Чем короче размер тем меньше пропускная способность (скорость). Максимальная скорость нужна для видеокарты.

А например для звуковой карты, сетевой, Wi-Fi адаптера достаточно и низкой скорости. PCI позволяет добавить в ПК новые устройства, тем самым расширив функциональность.

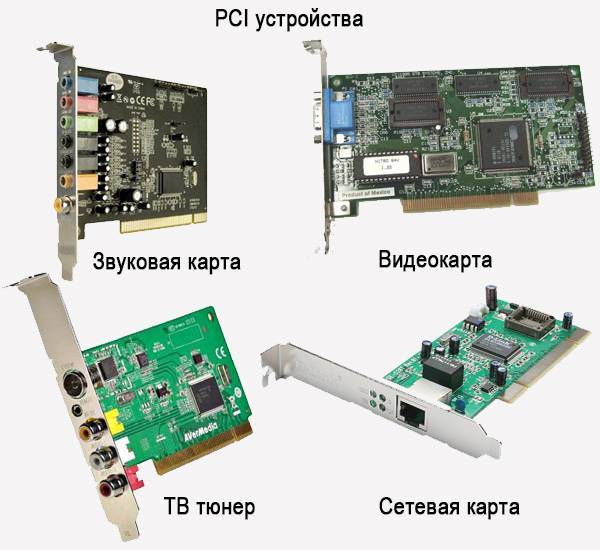

Но что именно можно установить на ПК через PCI, какие именно платы? Давайте посмотрим:

1. ТВ-тюнер.
2. Звуковая карта (может дать звук лучше качества).
3. Сетевая карта. Если встроенная вышла из строя или если нужна еще одна — можно добавить, установив карту в PCI-слот.
4. Конечно видеокарта. Можно установить даже несколько, это зависит от материнки.
5. Wi-Fi адаптер.
6. Дополнительные USB-порты, SATA-разьемы.

Это только пример того, что можно добавить. Устройств существует много, разные, при помощи PCI можно добавить новые возможности компьютеру.

Важно понимать — устройства PCI и PCI-Express несовместимы. Первый вариант — это устаревшая версия, а вторая — современная.

Старую версию PCI можно встретить на материнках 478, 775 сокета. Также относительно современные материнки тоже могут содержать этот разьем для поддержки старых устройств.

Видеокарт именно на PCI — очень и очень мало (потому что в те времена видеокарты подключались через разьем AGP). А вот на PCI-E — большинство (это современный интерфейс подключения видеокарты).

Примеры устаревших разьемов PCI (они идут одинаковы, нет разделения по скоростям):

Вверху видим AGP — именно в этот слот раньше устанавливалась видеокарты.

Примеры разьемов PCI-E современной материнки:

РЕКЛАМА

Зелеными стрелочками — это и есть современные PCI-E (те что синие имеют максимальную пропускную способность). А остальные — это устаревшие PCI. Некоторые модели содержат сразу два вида.

Еще раз — устаревшая версия PCI и современная PCI-E никак не совместима, вообще. Они физически отличаются ключом.

Пример сетевой карты для просто PCI:

РЕКЛАМА

А вот пример уже сетевой карты для PCI-E:

Второй пример — плата больше, но размер контактов такой же, потому что для сетевой, как и для звуковой, Wi-Fi адаптеров. . большой пропускной способности не нужно:

РЕКЛАМА

А вот для видеокарты (GPU) — пропускная способность важна, именно поэтому она содержит много контактов и устанавливается соответственно с длинный разьем PCI-E:

РЕКЛАМА

PS: выше на картинке — современная видеокарта, игровая, стоит недешево, греется тоже прилично и потребляет энергии много, на уровне процессора, а то и больше))

В названии PCI-E может быть цифра, например x1, что она значит? Это просто указывает на скорость. Чем больше цифра, тем больше пропускная способность:

Надеюсь данная информация оказалась полезной. Удачи и добра, до новых встреч друзья!

На главную! 22.11.2021

Ctrl+C Ctrl+V — что это значит? (контрл+ц контрл+в)
Grizzly папка — что это?
Mb3install — что за папка?
PORT. IN на музыкальном центре — что это?
Windows10UpgraderApp — что это?
scoped_dir — что это за папка?
Windows10Upgrade — можно ли удалить?

im_temp — что за папка?

Драйвер PCI-устройства для Windows 7

Приветствую вас, дорогие читатели.

После переустановки операционной системы некоторые пользователи (в том числе и я) встречались с ситуацией, когда в «Диспетчере устройств» показывает, что необходим драйвер PCI-устройства для Windows 7. И чаще всего такое встречается на ноутбуках, хоть и на ПК также можно увидеть проблему. В некоторых случаях можно заметить определенные негативные моменты в работе устройства, проявляющиеся скоростью обработки информации, «паузами», а иногда и «остановками». В статье я постараюсь рассказать, как справиться с недугом.

Содержание статьи

• Что это?
• Установка определенных драйверов
• Программа
• Поиск по ID
• Диск

Что это?( к содержанию ↑ )

Сразу нужно сказать, что PCI-устройство не имеет конкретного назначения. Эта маркировка указывает на шину, с помощью которой подключается компонент. Само по себе оборудование может иметь разное назначение – модем, сетевая карта, cardreader и многое другое. А потому решить так сразу проблему не всегда удастся.

Установка определенных драйверов( к содержанию ↑ )

Узнать, какой именно драйвер необходимо искать, можно несколькими способами. Для начала необходимо попасть в «Панель управления», а затем в «Диспетчер устройств».

В большинстве случаев проблемы встречаются в разделе «Другие устройства». Если нажать на это пункт, откроется выпадающий список, в левой части которого будет желтый восклицательный знак, а далее идти надпись.

Так, например, необходимо найти драйвер PCI-контроллер Simple Communications. Это означает, что на компьютере не найдено специального интерфейса между хостом и микропрограммой Management Engine от Intel.

Еще одной популярной проблемой считается наличие ошибки в Nvidia nforce PCI Management. Она указывает на недуг с программным обеспечением чипсета. Для решения нужно зайти на официальный сайт и найти соответствующее ПО. Важно разыскать именно подходящее обеспечение (должны совпадать версии Windows, разрядность и даже выпуск БИОСа). Далее вы можете просто обновить драйвер или установить, если его не было. Иногда требуется перезагрузка.

Программа( к содержанию ↑ )

Существует масса программ, позволяющих автоматически находить в Интернете и затем устанавливать не хватающие или более новые драйвера. Совсем недавно я как раз об одной такой рассказывал. Подробную информацию о ней и ее работе можно найти, перейдя по ссылке.

Поиск по ID( к содержанию ↑ )

Иногда случаются ситуации, когда вы не можете так сразу определить, какое именно оборудование не работает. Кроме того, не помогает маркировка в «Диспетчере устройств». Что же делать в таком случае?

Чтобы для Windows 7 найти нужное программное обеспечение, нужно проделать несколько движений:

1. Заходим в «Панель управления» и «Диспетчер устройств».

2. Далее разыскиваем не установленное оборудование и вызываем на нем «Свойства».

3. Откроется окно, где мы переходим на вкладку «Сведения».

4. В выпадающем списке «Свойство» выбираем «ИД оборудования».

5. Выделяем и копируем первую строку, а далее отправляемся в Интернет, где и находим нужное ПО, отталкиваясь от полученных данных.

6. После этого устанавливаем программное обеспечение любым удобным способом.

Кстати, этот способ подходит и для устройств PCI Windows XP. Лучше всего искать на проверенных сайтах, чтобы ненароком себе не установить вирус.

Диск( к содержанию ↑ )

Нередко вместе с ПК или ноутбуками (будь то Asus, HP, Lenovo или любая другая компания) в комплекте предоставляется переносное устройство со всеми необходимыми драйверами. Именно здесь и можно попробовать поискать нужное обеспечение.

Кроме того, смело обращайтесь в официальную техническую поддержку клиентов. Здесь часто помогают пользователям, указывая не только на название компонента, но и где можно скачать соответствующие небольшие программы.

Надеюсь, вам удастся разобраться с проблемой. Подписывайтесь, и вы узнаете еще много нового.

Материалы по теме

Назначение устройства PCI виртуальной машине

Дата публикации: 22 мая 2023 г.

1 Среда #



Этот документ относится к следующим продуктам и версиям продуктов:

• SUSE Linux Enterprise Server 15 SP3, 15 SP2, 15 SP1, 15 GA, 12 СП5, 12 СП4, 12 СП3

2 Введение #



libvirt — это унифицированный интерфейс для различных решений виртуализации. Виртуальные машины libvirt обычно управляются одним или другим из двух инструменты: virsh , утилита командной строки, или Virtual Machine Manager, приложение с графический пользовательский интерфейс.

Назначение PCI-устройства хост-сервера виртуальной машины гостевой виртуальной машине, также известное как PCI Pass-Through — выделяет ресурсы PCI-устройства гостевой виртуальной машине. После назначено устройство PCI, оно не может использоваться хост-сервером виртуальной машины или каким-либо другой гость виртуальной машины на том же хост-сервере виртуальной машины.

В этой статье вы узнаете, как назначить PCI-устройство VM Host Server на Гость виртуальной машины, использующий как virsh , так и Virtual Machine Manager.

3 Требования #



• Клиентская машина на базе SUSE Linux Enterprise с libvirt-client и установлен вирт-менеджер.

• По крайней мере, одно подключение к действующему хост-серверу виртуальных машин, настроенному диспетчером виртуальных машин или вирш .

• Существующая виртуальная машина на основе libvirt на хост-сервере виртуальной машины.

4 Назначение устройства PCI с помощью

virsh #



Чтобы назначить PCI-устройство хост-сервера виртуальной машины гостевой виртуальной машине с virsh , выполните следующие действия. шаги:

1. Определите хост-устройство PCI для назначения гостевой виртуальной машине. Следующее Пример определяет сетевую карту DEC:

    >  судо   lspci-nn
   [...]
     03:07.0  Контроллер Ethernet [0200]: Digital Equipment Corporation DECchip \
   21140 [FasterNet] [1011:0009] (версия 22)
   [...]

   Запишите идентификатор устройства (в данном случае 03:07.0 ).

2. Собрать подробную информацию об устройстве с помощью вирш nodedev-dumpxml ID . Чтобы получить ID , замените двоеточие и точку в идентификатор устройства ( 03:07.0 ) с подчеркиванием.

   Префикс результата с «pci_0000_»: pci_0000_03_07_0 .

   >  sudo   вирш nodedev-dumpxml pci_0000_03_07_0
   <устройство>
     <имя>pci_0000_03_07_0
     <путь>/sys/devices/pci0000:00/0000:00:14.4/0000:03:07.0
     pci_0000_00_14_4
     <драйвер>
       тюльпан

     <тип возможности='pci'>
         <домен>0
       <автобус>3
       <слот>7
       <функция>0
       DECchip 21140 [FasterNet]
       Корпорация цифрового оборудования
       <номер узла='0'/>



   Запишите значения домена, шины и функции.

3. Отсоедините устройство от хост-системы:

    >  sudo   вирш nodedev-detach pci_0000_03_07_0
     Device pci_0000_03_07_0 detached

   Совет: Многофункциональные устройства PCI

   При использовании многофункционального устройства PCI, не поддерживающего FLR (сброс функционального уровня) или сброс PM (управление питанием), необходимо отсоединить все его функции с хост-сервера виртуальной машины. Все устройство должно быть сброшено для причины безопасности. libvirt откажется присваивать устройство, если одна из его функций все еще используется хост-сервером виртуальной машины или другой гость виртуальной машины.

4. Преобразуйте значения домена, шины, слота и функции из десятичных в шестнадцатеричный. В этом примере домен = 0, шина = 3, слот = 7 и функция = 0. Убедитесь, что значения вставлены в правильном порядке:

    >  printf "
   \n" 0 3 7 0

   Это приводит к:

    <адресный домен='0x0' шина='0x3' слот='0x7' функция='0x0'/>

5. Запустите virsh edit в своем домене и добавьте следующее: запись устройства в разделе с помощью результат предыдущего шага:


     <источник>





   Совет: управляемый по сравнению с неуправляемый

   libvirt распознает два режима работы с PCI устройства: управляемый или неуправляемый .

   Если устройство управляемое, libvirt обрабатывает все сведения о добавлении или удалении устройства. Перед запуском домена libvirt отвязывает устройство от существующего драйвер, если это необходимо, сбрасывает устройство и привязывает его к vfio-PCI . При прекращении действия домена или устройство удалено из домена, libvirt отвязывает устройство от vfio-pci и перепривязывает его к оригинальному драйверу.

   Если устройство неуправляемое, вы должны вручную управлять этими задачами, прежде чем назначение устройства в домен, и после того, как устройство больше не используется по домену.

   В приведенном выше примере параметр manage='yes' означает что устройство управляется. Чтобы переключить режим устройства в неуправляемый, установите управляемый='нет' . Если вы это сделаете, вам нужно позаботиться о соответствующий драйвер с virsh nodedev-detach и virsh nodedev-reattach команды. Перед началом VM Guest вам нужно отсоединить устройство от хоста, запустив

    >  sudo  virsh nodedev-detach  pci_0000_03_07_0

   Когда гостевая виртуальная машина не запущена, вы можете сделать устройство доступным для хост, запустив

    >  sudo  virsh nodedev-reattach  pci_0000_03_07_0

6. Выключите гостевую виртуальную машину:

    >  sudo  shutdown -h сейчас

7. Если SELinux работает на хост-сервере виртуальной машины, вам необходимо разрешить управление интерфейсом PCI. конфигурация устройства:

    >  sudo   setsebool -P virt_use_sysfs 1

8. Запустите гостевую виртуальную машину, чтобы сделать назначенное устройство PCI доступным:

    >  sudo   virsh start  VM_NAME

Важно: SLES11 SP4 KVM-гости

На более новом типе машины QEMU (pc-i440fx-2. 0 или выше) с SLES11 SP4 Гости KVM, модуль acpiphp не загружается по умолчанию в гостевой системе. Этот модуль должен быть загружен, чтобы включить горячее подключение дисковых и сетевых устройств. Чтобы загрузить модуль вручную, используйте команда modprobe acpiphp . Также возможно автозагрузить модуль, добавив установить acpiphp /bin/true в файл /etc/modprobe.conf.local .

Важно: гости KVM, использующие QEMU Q35 тип машины

Гости KVM, использующие тип машины QEMU Q35, имеют топологию PCI, включает контроллер pcie-root и семь Контроллеры pcie-root-port . Контроллер pcie-root не поддерживает горячее подключение. Каждый Контроллер pcie-root-port поддерживает горячее подключение одного PCIe-устройство. Контроллеры PCI не могут быть подключены в горячем режиме, поэтому планируйте соответствующим образом и добавить еще pcie-root-port s, если более семи устройств PCIe будет горячее подключение. Контроллер pcie-to-pci-bridge может быть добавлены для поддержки горячего подключения устаревших устройств PCI. Видеть https://libvirt.org/pci-hotplug.html для получения дополнительной информации информация о топологии PCI между типами машин QEMU.

5 Назначение устройства PCI с помощью Virtual Machine Manager #



Чтобы назначить PCI-устройство хост-сервера виртуальной машины гостевой виртуальной машине с диспетчером виртуальных машин, выполните следующие действия. шаги:

1. Дважды щелкните запись VM Guest в диспетчере виртуальных машин, чтобы открыть ее консоль, затем переключитесь в представление «Подробности» с помощью «Просмотр» › «Подробности».

2. Нажмите «Добавить оборудование» и выберите хост PCI. Категория устройства на левой панели. Список доступных PCI устройства появится в правой части окна.

   Рисунок 1. Добавление устройства PCI #



3. Из списка доступных устройств PCI выберите то, на которое вы хотите передать Гость. Подтвердите с помощью Готово.

6 Сводка #



После того, как вы успешно назначите PCI-устройство хост-сервера виртуальной машины гостю виртуальной машины, VM Guest может использовать только свои ресурсы.

7 Устранение неполадок #



Не удалось назначить устройство PCI.

Убедитесь, что устройство не назначено другому гостю ВМ и что оно правильно отсоединен от хост-сервера виртуальной машины.
