Пакетный выключатель: назначение, устройство, схема подключения

В электрических сетях до 660 В переменного тока и цепях напряжением до 440 В под постоянным током, наряду с другими коммутационными устройствами применяются пакетники. В отличие от автоматического выключателя они управляются только с помощью механизма ручного отключения. Хотя пакетный выключатель по некоторым функциям уступает современным автоматам, он не утратил своей актуальности. В отдельных случаях трудно найти полноценную замену использованию коммутационных пакетов.

Назначение

Коммутационные аппараты с ручным управлением предназначены для включения/отключения незначительных нагрузочных токов.

Они применяются:

  • в сетях переменного и постоянного тока, выполняя функции вводных выключателей;
  • в распределительных устройствах с целью распределения электроэнергии в различных электроустановках;
  • в качестве ручных переключателей для дистанционного управления работой асинхронных электромоторов.
  • Пакетные выключатели незаменимы на подстанциях, где их применяют с целью коммутации измерительных приборов. Они облегчают управление электросиловыми агрегатами в электрических цепях, что упрощает работу машинистам.

Раньше пакетные выключатели стояли в каждом из распределительных щитов многоквартирного дома. Их назначение – ручные отключения электроэнергии на время выполнении ремонтных работ или при обслуживании линий.

Несмотря на вытеснение пакетных выключателей современными автоматами, их довольно часто можно увидеть в квартирном электрическом щите среди более совершенных коммутационных электрических приборов, используемых для защитного отключения проводов нагрузки. Этому способствует низкая цена выключателей и простота их обслуживания.

Различные модели кулачковых переключателей можно встретить на пультах переключения нагрузки. С их помощью удобно совершать дистанционное управление электрическими механизмами.

Преимущества

  • К достоинствам пакетников относятся:
  • компактность;
  • высокая скорость подавления электрической дуги;
  • минимальные требования к уходу;
  • устойчивость к механическим повреждениям.

Недостатки

Устройства не выдерживают частых коммутаций повышенных нагрузок. В случае выхода из строя они не подлежат ремонту. Пакетники не способны защитить электрическую проводку от коротких замыканий, они не чувствительны к дифференциальным токам, что ограничивает их применение в качестве защитных аппаратов.

Устройство и принцип работы

Конструкция пакетного электрического аппарата проста и надёжна. Пакетный выключатель состоит из следующих деталей заключенных в корпусе прибора (см. рис.1):

  • пружинного механизма переключения, обеспечивающего скачкообразный процесс включения/выключения;
  • неподвижных контактов, расположенных по кругу;
  • подвижных контактов в форме ножей;
  • пакета искрогасительных шайб.

Клеммы неподвижной группы контактов находятся с внешней стороны корпуса. К ним подсоединяются провода. Подвижные контакты расположены на изоляционной втулке квадратного сечения, которая приводится в действие пружинным механизмом, накапливающим энергию от усилия, приложенного к рукоятке.

Рис. 1. Устройство пакетника

Рукоятка выключателя может занимать 4 положения. Два из них соответствуют позиции «Включено», а другая пара – положению «Отключено».

Пакетные переключатели по конструкции очень схожи с выключателями, но в отличие от них имеют только одно положение рукоятки в отключённом состоянии. Все остальные положения (их может быть несколько) соответствуют разным способам коммутации.

Клеммы пакетника, соединённые с неподвижными контактами, расположены на корпусе выключателя так, чтобы удобно было подсоединять провода. Достигается это следующим образом: контакты сдвигаются относительно друг друга, а клеммы от каждого контакта располагаются диаметрально противоположно. Таким образом, провода, идущие от сети, подключаются с одной стороны, а нагрузка – с другой.

Промышленность поставляет на рынок однополюсные, двухполюсные, трёх- и четырёхполюсные пакетные выключатели. Их строение отличается количеством контактов в одной контактной группе и, соответственно, числом искрогасительных шайб.

На рисунке 2 показаны схемы разных типов переключателей.

Рис. 2. Схемы распространённых пакетников

Бывают выключатели открытого и закрытого типа. В открытых пакетных выключателях отсутствует защитный корпус. Такие устройства применяются для коммутации безопасных напряжений и обязательно в помещениях.

Защищённые пакетники закрытого типа оборудованы пластиковым либо алюминиевым корпусом. Устройства хорошо защищены от пыли, а их клеммы прикрыты от прикосновений. Их можно устанавливать в помещениях вне щитовой.

Герметичные модели (см. см. рис. 3) находятся в герметичных корпусах из негорючего, противоударного пластика. Этот класс защиты позволяет монтаж устройств даже на открытом пространстве.

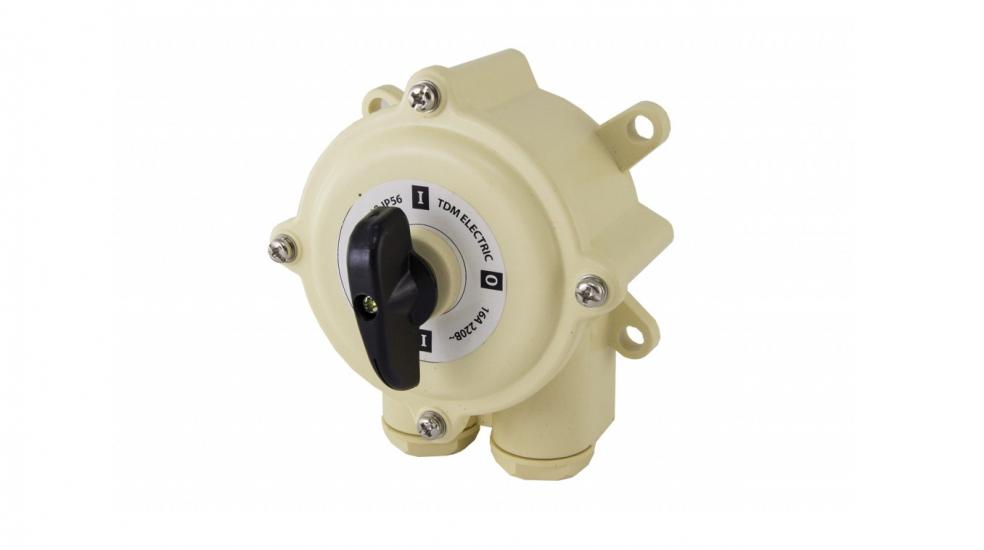

Рис. 3.  Внешний вид герметизированного пакетника

Принцип работы

Усилия от рукоятки передаются на пружинный механизм выключателя. Пружина, взаимодействующая с фигурной шайбой, заводится. В определённый момент её энергия высвобождается, резко поворачивая шайбу, увлекающую за собой втулку с подвижными контактами. Сделав четверть оборота, шайба останавливается на одном из упоров, расположенных на верхней крышке. Подвижные контакты, в зависимости от положения рукоятки, замыкают, либо размыкают контакты.

Благодаря тому, что контакты укреплены в фибровых пластинах, испаряющихся при искрообразовании, происходит быстрое гашения дуги продуктами испарения. Кроме того, пластины из фибры также выполняют функции направляющих, обеспечивая точную траекторию движения контактов.

Одно- и двухполюсные пакетные выключатели рассчитаны на напряжения 220 В и нагрузки от 10 до 25 А. Трёхполюсные выключатели выдерживают разницу потенциалов на уровне 380 В, но токовые нагрузки для них снижены – до 6 либо 15 А, в зависимости от модели выключателя.

Срок службы пакетного выключателя зависит от условий его работы. На количество циклов влияют параметры номинальных токов и напряжений. Качественные зарубежные переключатели, работающие в щадящих режимах,  достигают предела 20000 коммутаций, при условии, что частота переключений составляет меньше 300 операций в час.

Структурное обозначение (маркировка)

Общепринятая маркировка пакетных выключателей выполняется в виде структуры: ПХ X XXX XX XX хххх х. Расшифровывается надпись следующим образом:

Таблица 1

№ позиции структура Расшифровка
1 ПХ ПВ – пакетный выключатель; ПП – пакетный переключатель
2 Х Количество полюсов:



1 – однополюсный;

2 – двухполюсный;

3 – трёхполюсный;

4 – четырёхполюсный.

3 XXX Условное обозначение параметров номинального тока:



16 – 16 А;

40 – 40 А;

63 – 63 А;

100 – 100 А;

160 – 160 А.

4 XX Количество направлений (для переключателей) электрических цепей:



h3 – два направления;

h4 – три направления;

h5 – 4 направления;

P – для реверса мотора.

5 XX Шифр климатического исполнения и категории размещения по ГОСТ 16708-84
6 xxxx Шифр степени защиты и материала корпуса:



IP00 – открытый;

IP30 – карболитовый корпус;

IP56 пл. – пластиковый;

IP56 сил. – силуминовый.



7 x Способ крепления:



1 – передней скобой, за 4 мм панелью;

2 – передней скобой за 25 мм панелью;

3 – крепление задней скобой внутри шкафа;

4 – крепление за корпус (для выключателей со степенью защиты IP30, IP56).

Чем заменить?

Если пакетный выключатель (переключатель) вышел из строя его необходимо заменить новым устройством такого же типа с аналогичными (или с более высокими) параметрами. Для замены выключателя можно использовать защитный автомат, который рассчитан на работу с токами и номинальным напряжением, соответствующим нагрузкам данной цепи. Разумеется, количество полюсов необходимо соблюдать.

Для ориентации по параметрам приводим таблицу с параметрами.

Таблица 2.

Название Количество
полюсов
Номинальный ток А Число
коммутаций
Степень защиты
220В 380В
ПВ1-16-М3 1 16 10 1 IP00
ПВ2-16-М3 2 16 10 1 IP00
ПВ3-16-М3 3 16 10 1 IP00
ПВ2-40-М3 2 40 25 1 IP00
ПВ3-40-М3 3 40 25 1 IP00
ПВ4-40-М3 4 40 25 1 IP00
ПВ2-100-М3 2 100 60 1 IP00
ПВ3-100-М3 3 100 60 1 IP00
ПВ4-100-М3 4 100 60 1 IP00
ПВ1-16-М1 IP56 пластик 1 16 10 1 IP56
ПВ2-16-М1 IP56 пластик 2 16 10 1 IP56
ПВ3-16-М1 IP56 пластик 3 16 10 1 IP56
ПВ2-40-М1 IP56 пластик 2 40 25 1 IP56
ПВ3-40-М1 IP56 пластик 3 40 25 1 IP56
ПВ4-40-М1 IP56 пластик 4 40 25 1 IP56
ПВ2-100-М1 IP56 пластик 2 100 60 1 IP56
ПВ3-100-М1 IP56 пластик 3 100 60 1 IP56
ПВ4-100-М1 IP56 пластик 4 100 60 1 IP56
ПП1-16-h3-М3 1 16 10 2 IP00
ПП2-16-h3-М3 2 16 10 2 IP00
ПП3-16-h3-М3 3 16 10 2 IP00
ПП4-16-h3-М3 4 16 10 2 IP00
ПП2-40-h3-М3 2 40 25 2 IP00
ПП3-40-h3-М3 3 40 25 2 IP00
ПП4-40-h3-М3 4 40 25 2 IP00
ПП2-100-h3-М3 2 100 60 2 IP00
ПП3-100-h3-М3 3 100 60 2 IP00
ПП4-100-h3-М3 4 100 60 2 IP00
ПП2-16-h3-М2 IP56 пластик 2 16 10 2 IP56
ПП3-16-h3-М2 IP56 пластик 3 16 10 2 IP56
ПП4-16-h3-М2 IP56 пластик 4 16 10 2 IP56
ПП2-40-h3-М2 IP56 пластик 2 40 25 2 IP56
ПП3-40-h3-М2 IP56 пластик 3 40 25 2 IP56
ПП4-40-h3-М2 IP56 пластик 4 40 25 2 IP56
ПП2-100-h3-М2 IP56 пластик 2 100 60 2 IP56
ПП3-100-h3-М2 IP56 пластик 3 100 60 2 IP56
ПП3-16-h4-М3 3 16 10 3 IP00
ПП3-40-h4-М3 3 40 25 3 IP00
ПП4-40-h4-М3 4 40 25 3 IP00
ПП2-100-h4-М3 2 100 60 3 IP00
ПП3-100-h4-М3 3 100 60 3 IP00
ПП4-100-h4-М3 4 100 60 3 IP00
ПП2-16-h4-М2 IP56 пластик 2 16 10 3 IP56
ПП3-16-h4-М2 IP56 пластик 3 16 10 3 IP56
ПП4-16-h4-М2 IP56 пластик 4 16 10 3 IP56
ПП2-40-h4-М2 IP56 пластик 2 40 25 3 IP56
ПП3-40-h4-М2 IP56 пластик 3 40 25 3 IP56
ПП4-40-h4-М2 IP56 пластик 4 40 25 3 IP56
ПП2-100-h4-М2 IP56 пластик 2 100 60 3 IP56
ПП3-100-h4-М2 IP56 пластик 3 100 60 3 IP56
ПП1-16-h5-М3 1 16 10 4 IP00
ПП2-16-h5-М3 2 16 10 4 IP00
ПП3-16-h5-М3 3 16 10 4 IP00
ПП4-16-h5-М3 4 16 10 4 IP00
ПП2-40-h5-М3 2 40 25 4 IP00
ПП3-40-h5-М3 3 40 25 4 IP00
ПП4-40-h5-М3 4 40 25 4 IP00
ПП2-100-h5-М3 2 100 60 4 IP00
ПП3-100-h5-М3 3 100 60 4 IP00
ПП4-100-h5-М3 4 100 60 4 IP00
ПП2-16-h5-М2 IP56 пластик 2 16 10 4 IP56
ПП3-16-h5-М2 IP56 пластик 3 16 10 4 IP56
ПП4-16-h5-М2 IP56 пластик 4 16 10 4 IP56
ПП2-40-h5-М2 IP56 пластик 2 40 25 4 IP56
ПП3-40-h5-М2 IP56 пластик 3 40 25 4 IP56
ПП4-40-h5-М2 IP56 пластик 4 40 25 4 IP56
ПП2-100-h5-М2 IP56 пластик 2 100 60 4 IP56
ПП3-100-h5-М2 IP56 пластик 3 100 60 4 IP56
ПП3-16-P-М3 3 16 10 Реверсивный IP00
ПП3-40-P-М3 3 40 25 Реверсивный IP00
ПП3-100-P-М3 3 100 60 Реверсивный IP00
ПП3-16-P-М2 IP56 пластик 3 16 10 Реверсивный IP56
ПП3-40-P-М2 IP56 пластик 3 16 10 Реверсивный IP56
ПП3-100-P-М2 IP56 пластик 3 100 60 Реверсивный IP56

Схема подключения

Пакетники разрабатывались для использования их в качестве вводных выключателей. Исходя из этого, их целесообразно устанавливать перед электросчётчиком, чтобы в случае необходимости можно было отключить всю квартирную сеть. Эти устройства не защищают электропроводку и оборудование от КЗ. Для этих целей используют защитные автоматы.

На рисунке 4 показан пример схемы электропроводки в однокомнатной квартире, наглядно демонстрирующий принцип подключения пакетного выключателя.

Рис. 4. Подключение пакетного выключателя

Разумеется, вместо пакетного выключателя можно применять вводный автомат, однако это не целесообразно. Во-первых – он дорогой, во-вторых – такие аппараты быстро изнашиваются при частых отключениях нагрузок, а в-третьих – автомат может сработать в том случае, если в одной из цепей появится КЗ. Тогда весь дом или квартира останется без электричества. Проблема решается путём точных расчётов и регулировок уставок вводного автомата.

Видео по теме

Список использованной литературы

  1. Буль Б.К. «Основы теории электрических аппаратов» 1970
  2. Е.Д. Тельманова «Электрические и электронные аппараты» 2010
  3. Розанов Ю.К. «Основы силовой электроники» 1992
  4. Е.Г. Акимов «Выключатели-переключатели пакетные»

Пакетный выключатель – назначение. Как устроены пакетные выключатели и переключатели серии ПВ

В советские времена на лестничных клетках для распределения электроэнергии ставились пакетные выключатели. Они обеспечивают возможность полного отключения электричества в квартире.

Тем не менее, сам пакетник отключить от сети невозможно. В то время как ряд недостатков, которые имеет его конструкция, приводят к быстрому повреждению даже при небольших нагрузках по току.

Это делает пакетный выключатель самым уязвимым звеном в цепи. На сегодняшний момент столь низкая износостойкость и небольшая пропускная способность тока являются причинами замены их на двухполюсные автоматы, которые ставятся уже не в подъездных щитках жилых домов, а непосредственно в каждой квартире.

Назначение пакетных выключателей

Пакетный выключатель это ручной аппарат, который предназначен для коммутации (включения/отключения) небольших нагрузочных токов. Пакетники применяются в электрических сетях переменного тока до 660 В и постоянного – до 440 В.

Устанавливают их на панелях распределительных щитов, а также в шкафах как вводные выключатели.

Пакетный выключатель представляет собой приспособление для коммутации электрического тока в сетях. Он имеет ручной привод с переключающим устройством в виде изоляционной платы, на которой закреплены изолированные друг от друга подвижные контакты и неподвижные контакты с клеммами.

Для того чтобы включить или отключить пакетный выключатель необходимо повернуть его рукоятку на 90°. Данная манипуляция фиксирует подвижные контакты в нужном положении с помощью пружинного механизма.

Благодаря наличию фиксирующих выступов, ограничивающих разворот пружинного механизма и вместе с ним подвижных контактов, пакетный выключатель имеет четкую фиксацию положений при повороте рукоятки на 90°.

В зависимости от степени защиты, пакетные выключатели классифицируют на три типа изготовления:

  • 1) открытое;
  • 2) защитное;
  • 3) герметичное.

Пакетный выключатель открытого исполнения предназначен исключительно для установки в сухих не запыленных помещениях с отсутствием вероятности пожара и других защищенных местах (щиты, ящики, ниши), препятствующих случайному прикосновению к неподвижным контактам.

Защищенное исполнение пакетного выключателя подразумевает наличие пластмассовой оболочки. Она защищает пакетник не только от случайного прикосновения, но и от попадания посторонних предметов на токоведущие части.

Герметическое исполнение пакетника реализовано путем его защиты алюминиевым или пластмассовым корпусом, который препятствует попаданию влаги внутрь него.

Структурное обозначение пакетников

Сокращенно пакетные выключатели обозначаются буквами ПВ, а переключатели – ПП. Цифра, следующая за сокращением – число полюсов, а после дефиса – отключаемый ток в амперах при напряжении 220 В.

По виду крепления пакетные выключатели выпускаются в следующих исполнениях:

  1. I) крепление пакетника размещается за панелью толщиной до 4 мм и выполняется передней скобкой, внешние провода подсоединяются сзади;
  2. II) крепление размещается за панелью толщиной до 24 мм и выполняется передней скобкой, внешние провода подсоединяются так же сзади;
  3. III) крепление размещается внутри шкафа и выполняется задней скобкой, внешние провода подсоединяются спереди;
  4. IV) крепление осуществляется за корпус.

Конструкция пакетного выключателя состоит из двух главных узлов: механизма переключения и контактной системы. В зависимости от числа рабочих полюсов (1-4) он имеет в своем составе несколько коммутационных пакетов.

Отдельный пакет содержит подвижные и неподвижные соединения с фибровыми шайбами, которые способствуют гашению дуги. Подвижные пружинящие контакты расположены на поворотном штыре.

Он в свою очередь выполнен из изолирующего материала, при повороте которого происходит фиксация по 90 градусов за каждый оборот. Неподвижные контакты, имеющие вид ножей, расположены в пластмассовых шайбах.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



принцип работы и целевое назначение, схема подключения в разных местах и необходимость замены, ремонта

Пакетные выключатели популярны в производственных цехах, ранее использовались и в бытовых нуждах. Компактные, не требуют особых знаний для установки.
Со временем каждый сталкивается с пакетным выключателем, который еще встречается в подъездах. Чаще использовались как рубильник для включения света. Сейчас заменены современными аналогами, но в некоторых подъездах еще остались.

Для чего нужен пакетный включатель: назначение

Прибор используется для управления небольшими нагрузочными токами. Часто используется для отключения электрических машин, силовых цепей, нагрузки за счет набранных в одном корпусе коммутаторов.

Второй название пакетного включателя – дисковой рубильник, который используется для переключения нагрузки между питающими цепочками.

Как работает: принцип работы

Машинист, который проворачивает рукоятку, запускает работу подвижных шайб. Движение передается на контактную группу и размыкает или замыкает цепь.

У пакетников только два положения – включено и выключено. Если же выбрать кулачковый вариант, то можно воспользоваться возможностью программирования, переключение контактов в таком случае зависит от положения переключателя.

Область применения

  1. В электрических ящиках и подъездных щитах – контролируют нагрузку, включая и выключая ее. Некоторые модели с прозрачными окошками, чтобы визуально увидеть контакты.
  2. Устанавливаются в пультах управления, на подстанциях, чтобы было проще снять показания.
  3. Активно используется машинистами электросиловой техники (краны, эксковаторы) . Скорость, направление работы контролируется этим прибором.

Как устроены пакетные выключатели и включатели?

Конструкция предполагает наличие механизма переключения и группы контактов. Все они находятся в оболочке. Клеммы контактов выходят из корпуса и по форме похожи на ножи. Пружина соединяет и разъединяет контакты. С помощью рубильника и происходит контроль пружины.

Проворачивая рукоятку, пружина начинает влиять на механизм. Проворачивается шайба и подвижные контакты. Упор расположенный в крышке блокирует ход шайбы. Пластины, изготовленные из фибры, к ним и крепятся подвижные контакты. Из-за того, что материал нагревается, выделяется газ сквозь отверстия пакета. В это же время в корпус попадает неионизированный воздух, что гасит дугу.

Простота конструкции и удобство в эксплуатации определяет назначение выключателя. Выбор модели зависит от условий, в которых будет использоваться прибор – при повышенной влажности, в сухих помещениях, для щитков.

Классификация и маркировка

Классификация зависит от разных признаков:

  • в зависимости от места крепления кабелей – делятся на переднее, заднее подключение.
  • по степени защиты от внешних факторов – открытые, защищенные, герметичные устройства.
  • по ключевым особенностям конструкции – пакетно-кулачковые, барабанные.

Несмотря на существующее разнообразие выключателей, все они обладают общими эксплуатационными характеристиками.

Пружинный механизм выдерживает 130 переключений. Износостойкие модели выдерживают до 200 переключений. Но при этом частота срабатывания не должна быть больше 50 раз в час.

Маркировка позволяет определить уровень защиты, тип размещения, номинальный ток. В остальном можно наткнутся и на такие обозначения: «П» – переключатель, «П» – пакетный, «Г» – герметичный; 1-4 – указанное количество полюсов; «Н» – направление; «сил.» (силуминовый) и «пл.» (пластиковый) – используются для указания материал корпуса.

Почему стоит отказаться от пакетного щитового распределителя?

Пакетный вариант не настолько надёжный, как многие другие аналоги компании. Стоит учитывать существующие недостатки:

  1. В случае перегрузки отсутствует система автоматического обеспечения.
  2. Частые перепады напряжения – причина, по которой приборы часто ломаются.
  3. Требуют постоянной замены, не подлежат ремонту.

Схема подключения

Компактность позволяет установить пакетный выключатель в щитке. Для этого необходима дин-рейка. Если модель старая, то придется воспользоваться даже саморезами. Современные же модели предусматривают другие крепления. Фаза и ноль от электрощетка подключаются к двум входным клеммам пакетного выключателя. К автоматам в щетке подключаются выходные клеммы.

При подключении ознакомьтесь с технической документацией  производителей.

Не рекомендуется экспериментировать вслепую. На старых отечественных схемах синим обозначается фаза, а ноль красным цветом. У импортных производителей могут быть другие обозначения. В сети представлено множество видеороликов, где продемонстрирована схема подключения.

Раз в полгода пакетники чистятся и проверяются на работоспособность.

Когда потребуется замена?

Срок эксплуатации зависит от того, как выглядит фиксирующая шайба.  Это главная деталь выключателя, при выходи из строя, устройство требует замены.

Пакетные выключатели не ремонтируются. При поломке требуется немедленная замена. Зато отлаживать прибор на всем периоде эксплуатации не придется.

Несмотря на снижение популярности таких моделей, производители все же радуют новыми разработками. Каждый раз продукция совершенствуется, устраняются недостатки.

И если в бытовом плане пакетные выключатели встречаются реже, то на производстве без них просто не обойтись. Компактность и простота установки, устойчивость к повреждениям, простота в обслуживании – главные преимущества пакетного выключателя.

Недолгий срок службы – главный недостаток выключателя.

Стоит обратить внимание на модели: Legrand (Франция), Iek (Россия), АВВ (Швеция, Швейцария). Продукция этих компаний характеризуется надёжность и качество.

Полезное видео

Пакетные выключатели. Устройство и применение

Автор Alexey На чтение 4 мин. Просмотров 281 Опубликовано Обновлено

Пакетные выключатели и переключатели («пакетники») раньше использовались как основные вводные устройства в распределительных щитах и щитах управления. Сейчас в качестве вводных устройств они практически не используются.

некоторые виды «пакетников»

Их заменили более удобные автоматические выключатели. Однако, универсальность и гибкость конструкции пакетников обеспечивает им всё еще достаточную популярность. Они могут применяться для управления электродвигателями, в схемах автоматики и управления, для включения и отключения питающей электросети, переключения и отключения измерительных электроцепей.

Как правило, пакетники выпускаются для использования в сетях переменного тока напряжением до 500 В и постоянного тока напряжением до 220 В. Наиболее распространённые токовые номиналы – 10 А, 16 А и 25 А.

https://youtu.be/Z3iqH8UROmc

Пакетники выпускаются в различных конструктивных исполнениях, возможны различные способы крепления пакетного выключателя (за панелью, внутри шкафа, установка на стене или конструкции), правда, пакетники с креплением на ДИН-рейку пока выпускаются достаточно редко.

Выпускаются закрытые пакетники в пластиковых и силуминовых корпусах (рис. 1). Достаточно широко используются пакетные выключатели во взрывозащищённом исполнении (например, на опасном производстве, на газовых автозаправочных станциях).

Пакетные выключатели и переключатели имеют в основе конструкции набор пакетов. В зависимости от конструкции пакета переключатели могут быть более традиционное («галетные») выключатели (рис. 2) и так называемые «кулачковые» пакетные выключатели (рис. 3).

Рассмотрим сначала конструкцию галетного выключателя (рис. 4). В этом случае пакет – это пластмассовый изолирующий диск (3), к которому жестко прикреплены неподвижные контактные выводы или ножевые вставки (2). Подвижный контакт или контактный мостик (1) представляет из себя металлическую пластину, жестко связанную с переключающим механизмом (валом).

В промежутке между неподвижными контактами в пакете находятся искрогасительные фибровые шайбы (4). Благодаря этим шайбам, а также двойному разрыву контакта (а, стало быть, и электрической дуги) в каждом полюсе пакетника обеспечивается возможность коммутации значительных токов при малых габаритах аппарата.

Положение подвижных контактов задаётся механическим поворотом вала. Для управления положением вала имеются рукоятка и пружинный механизм. Благодаря пружинному механизму обеспечивается практически мгновенное замыкание и размыкание контактов.

Вал может вращаться на все 360 градусов, но при этом имеется ограниченное количество (обычно 4) фиксированных устойчивых его положений. Каждому такому положению соответствует определённый набор замкнутых или разомкнутых пар неподвижных контактов. Количество таких пар (полюсов) определяет количество пакетов в пакетнике.

Количество пакетов конструктивно, вообще говоря, неограниченно. На рисунке 5 показаны возможные варианты комплектации и схем пакетных выключателей и переключателей. При использовании простейшей схемы – 1-полюсного выключателя используется лишь один пакет. Такой выключатель имеет два положения – включено или выключено, причем положения вала, отличающиеся на 180 градусов, функционально одинаковы.

Для 4-полюсного переключателя на три направления необходимо 12 пакетов (двенадцать пар контактов). Такой переключатель имеет 4 функционально отличных положения вала (рукоятки), один из которых соответствует положению «выключено». Собирая различные комбинации пакетов можно формировать самые разные коммутационные схемы. На рисунке 6 показана структура обозначения пакетника.

Пример использования пакетного переключателя для подключения трёхфазного электродвигателя с возможностью реверса показан на рис. 7.

Рассмотрим теперь пакетные кулачковые переключатели (рис. 3). Они тоже формируются на базе набора пакетов. Однако в этом случае конструкция самого пакета другая (рис. 8). Здесь также имеются неподвижные контактные пластины, конструктивно связанные с корпусом пакета (4).

На этих пластинах имеются контактный вывод с внешней стороны пакета (1) и неподвижный контакт внутри его (8). Подвижные контакты выполнены в виде подпружиненного контактного мостика (7). Положением контактного мостика управляет шток (5), перемещающийся под воздействием кулачка (3). Положение кулачка задаётся вращающимся валом (2) с ручкой. Так же, как в случае галетного переключателя, вал имеет ограниченное количество фиксированных положений (от двух до восьми).

Понятно, что при такой конструкции для каждого пакета количество коммутируемых линий уже не одна, поэтому кулачковые пакетники компактней традиционных галетников. Гибкость конструкции кулачковых переключателей очень велика.

Под заказ возможно изготовление переключателей в соответствии с сотнями стандартных и задаваемых заказчиком схем. Например, переключатель ПК16-11Л3015 УХЛ3 ТУ 3424-012-03965790-2010 – это переключатель на 16А, защита – IP00, установка за панелью (способ Л), номер схемы 3015.

https://youtu.be/NGGsS6Rqkps

Пакетные выключатели и переключатели | Низковольтное оборудование

Подробности
Категория: Низковольтное оборудование

Пакетные выключатели и переключатели являются многоступенчатыми аппаратами, предназначенными для нечастых коммутаций в цепях с небольшой мощностью (токи до 400 А, постоянное напряжение 220 В и переменное напряжение 380 В). Пакетные переключатели применяются в распределительных устройствах и слаботочных цепях автоматики. Они используются также для пуска и реверсирования электродвигателей, переключения соединения обмоток трехфазных двигателей со «звезды» на «треугольник». Такие аппараты состоят из одинаковых пакетов в виде колец и различаются между собой нагрузочной способностью. Число переключаемых цепей определяет схему и конструкцию пакетного переключателя (рис. 1).
Выключатель серии ПВМ (рис. 2) состоит из отдельных связанных вместе пакетов 1 и приводного механизма. Пакет образует один полюс выключателя. Каждый полюс имеет два контактных соединения (разрыва). Неподвижные контакты 2 представляют собой массивные пластины из латуни. Подвижный контакт (нож) 1 насажен на квадратный изолированный вал выключателя и может вращаться вместе с ним. Нажатие контактов создается за счет упругих свойств губок подвижного контакта 3.
К подвижному контакту прикреплены щечки 4 (по две с каждой стороны) из фибровых пластин. Расстояние между парой щечек немного больше толщины неподвижного контакта, что позволяет подвижному контакту свободно вращаться внутри пакета. Движение подвижного контакта осуществляется с помощью приводного механизма. При вращении рукоятки сначала затягивается (заводится) пружина, которая затем обеспечивает необходимую скорость перемещения контакта.
При расхождении подвижного и неподвижных контактов дуга загорается в двух разрывах. Это обстоятельство обеспечивает надежное гашение дуги переменного тока за счет околокатодной электрической прочности. Дуга гаснет при первом прохождении переменного тока через нуль. Гашение дуги постоянного тока обеспечивается благодаря тому, что она горит в пространстве между фибровыми щечками. Соприкосновение дуги со стенками из фибры вызывает выделение газа. Поскольку внутренняя полость пакета достаточно герметична, в ней повышается давление, что ведет к подъему вольт-амперной характеристики и, как следствие, к успешному гашению дуги.

Рис. 1. Схема переключателя ПК2, подключающего нагрузку к одной из трех линий

При двухполюсной схеме цепь должна обязательно отключаться двухполюсным выключателем.
Недостатками выключателя серии ПВМ являются малая износостойкость (до 20 • 10+5 переключений) и ненадежность механизма привода. Более совершенным является кулачковый пакетный выключатель серии ПКВ (рис. 2). На его валу 1 укреплены кулачки 3 (по одному на пакет). Каждая цепь имеет два разрыва, образуемые мостиковым контактом 6 и неподвижными контактами 2. При вращении вала кулачок поворачивается и шток 4 попадает в его углубление. При этом цепь замыкается. Нажатие контактов обеспечивает стальная пружина 5. Для повышения износостойкости используют металлокерамические контакты. Вместо малонадежного привода ПВМ применяют фиксатор положения, аналогичный по конструкции фиксатору командоконтроллера (см. рис. 2). Наибольший ток выключателя серии ПКВ — 160 А; электрическая износостойкость — (1… 2) • 105 коммутационных циклов.

Рис. 2. Пакетный выключатель серии ПВМ:
1 — пакет; 2 — неподвижные контакты; 3 — подвижный контакт; 4 — щечка

Рис. 3. Пакетный кулачковый выключатель серии ПКВ
Пакетные выключатели и переключатели обладают большими преимуществами по сравнению с рубильниками. Они удобны при монтаже, имеют малые габаритные размеры, высокую вибро- и ударостойкость. Дуга гасится в замкнутом объеме без выброса пламени и газов, контактная система позволяет управлять одновременно большим числом цепей.

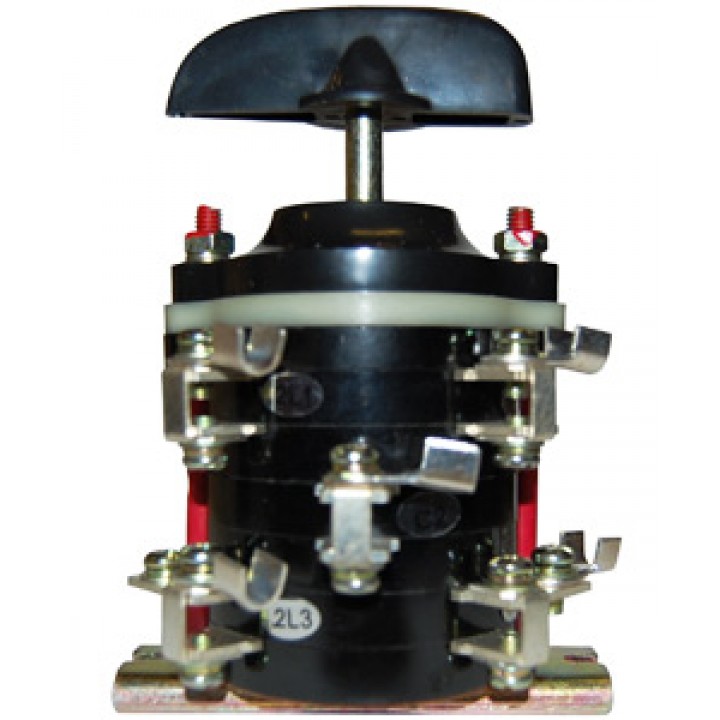

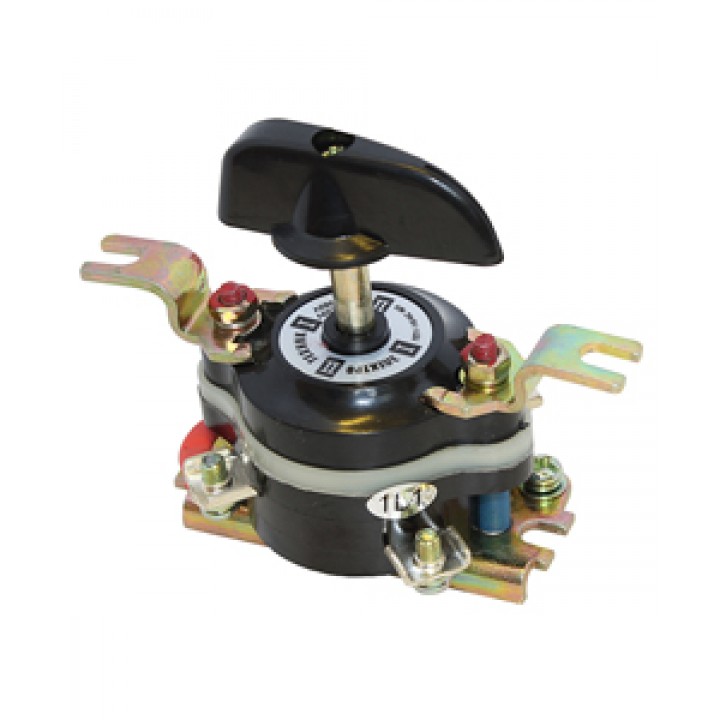

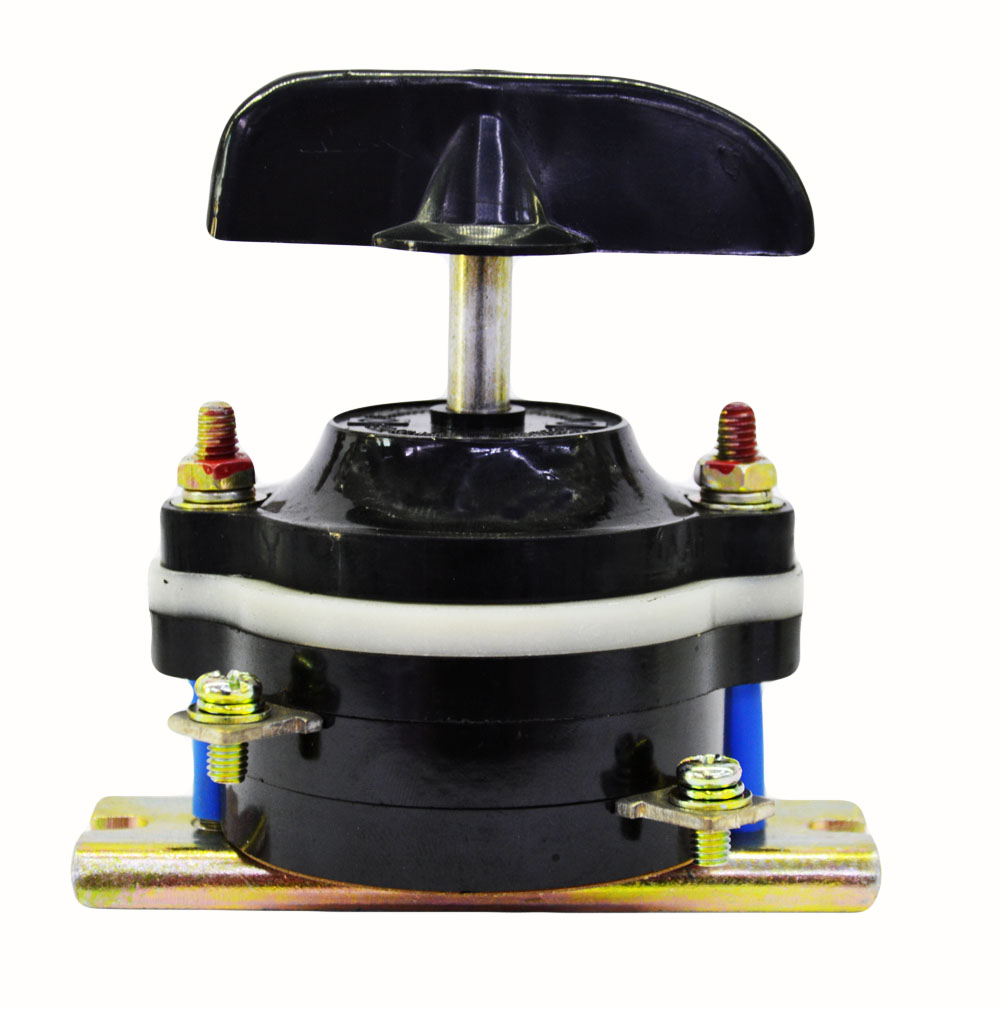

Пакетный выключатель ПВ, пакетный переключатель ПП

Главная \ Аппаратура ручного управления, зажимы \ Пакетный выключатель ПВ, пакетный переключатель ПП

Назначение:

Пакетный выключатель ПВ, переключатель ПП предназначены для работы в электрических цепях напряжением до 380В переменного тока частотой 50, 60Гц и 400Гц и до 220В постоянного тока в качестве:

— вводных выключателей и переключателей в цепях управления электроустановок распределения энергии;

— коммутационных аппаратов с ручным приводом для нечастых включений и отключений;

— для ручного управления асинхронными электродвигателями в электрических цепях переменного тока.

Ассортимент, краткие технические характеристики и упаковка

 Наименование           Ном. рабочий ток, напряжение Степень защиты Материал корпуса защиты Кол-во в транспортной упаковке, шт. Объем транспортной упаковки, куб. м. БРУТТО транспортной упаковки, кг.
Пакетные выключатели
ПВ1-16 М3 исп.1

16А ~220В,

10А ~380В

IP00 120 0,048 14,5
ПВ1-16 М3 исп.3 IP00 120 0,048 13,2
ПВ1-16 М1 пл.56 IP56

ударопрочный негорючий пластик

45 0,074 15,3
ПВ2-16 МЗ исп.1 IP00 120 0,048 16,3
ПВ2-16 МЗ исп. 3 IP00 120 0,048 15
ПВ2-16 МЗ кар.IP30 IP30 карболит 45 0,072 26
ПВ2-16 М1 пл.56 IP56 ударопрочный негорючий пластик 45 0,071 15,7
ПВ2-16 М1 сил.56 IP56 силумин 35 0,071 24,2
ПВ3-16 М3 исп.1 IP00 120 0,048 18,2
ПВ3-16 М3 исп.3 IP00 120 0,048 17
ПВ3-16 М3 кар.IP30 IP30 карболит 96 0,072 26,5
ПВ3-16 М1 пл.56 IP56 ударопрочный негорючий пластик 45 0,071 16,2
ПВ3-16 М1 сил.56 IP56 силумин 35 0,071 24,4
ПВ4-16 М3 исп.1 IP00 120 0,048 20,2
ПВ4-16 М3 исп. 3 IP00 120 0,052 17,6
ПВ4-16 М1 пл.56 IP56 силумин 40 0,065 15
ПВ2-40 М3 исп.1

40А ~220В,

25А ~380В

IP00 45 0,065 18,9
ПВ2-40 М3 исп.3 IP00 45 0,065 18
ПВ2-40 М1 пл.56 IP56 ударопрочный негорючий пластик 14 0,062 12
ПВ2-40 М1 сил.56 IP56 силумин 8 0,052 14
ПВ3-40 М3 исп.1 IP00 45 0,065 21,2
ПВ3-40 М3 исп.3 IP00 45 0,065 20,8
ПВ3-40 М1 пл.56 IP56 ударопрочный негорючий пластик 14 0,062 13
ПВ2-40 М1 сил. 56 IP56 силумин 8 0,052 14,5

 Наименование

Ном. рабочий ток, напряжение

Степень защиты

Материал корпуса защиты

Кол-во в транспортной упаковке, шт.

Объем транспортной упаковки, куб. м.

БРУТТО транспортной упаковки, кг.

ПВ4-40 М3 исп.1

40А ~220В,

25А ~380В

IP00

45

0,065

24

ПВ4-40 М3 исп. 3

IP00

45

0,065

23

ПВ4-40 М1 пл.56

IP56

ударопрочный негорючий пластик

14

0,062

15

ПВ2-63 МЗ исп.1

63А ~220В,

40А ~380В

IP00

40

0,061

22

ПВ2-63 МЗ исп.3

IP00

40

0,061

21,3

ПВ2-63 М1 пл. 56

IP56

ударопрочный негорючий пластик

10

0,052

11

ПВ2-63 М1 сил.56

IP56

силумин

8

0,052

14,5

ПВ3-63 М3 исп.1

IP00

35

0,061

24,5

ПВ3-63 М3 исп.3

IP00

35

0,061

24

ПВ3-63 М1 сил.56

IP56

силумин

8

0,052

17,2

ПВ2-100 М3 исп. 1

100А ~220В,

60А ~380В

IP00

16

0,057

17,5

ПВ2-100 М3 исп.3

IP00

16

0,057

16,6

ПВ2-100 М1 пл.56

IP56

ударопрочный негорючий пластик

6

0,058

12,3

ПВ2-100 М1 сил.56

IP56

силумин

ПВ3-100 М3 исп.1

IP00

16

0,057

20

ПВ3-100 М3 исп. 3

IP00

16

0,057

19,5

ПВ3-100 М1 пл.56

IP56

ударопрочный негорючий пластик

6

0,058

12,7

ПВ3-100 М1 сил.56

IP56

силумин

ПВ4-100 М3 исп.1

IP00

16

0,052

20

ПВ4-100 М3 исп.3

IP00

16

0,052

19,2

ПВ2-160 М3 исп. 1

160А ~220В,

100А ~380В

IP00

16

0,057

19,2

ПВ2-160 М3 исп.3

IP00

16

0,057

18,3

ПВ2-160 М1 пл.56

IP56

ударопрочный негорючий пластик

6

0,058

13

ПВ3-160 М3 исп.1

IP00

16

0,057

22,7

ПВ3-160 М3 исп. 3

IP00

16

0,057

22

ПВ3-160 М1 пл.56

IP56

ударопрочный негорючий пластик

6

0,058

14,5

ПВ4-160 М3 исп.1

IP00

16

0,057

26

ПВ4-160 М3 исп.3

IP00

16

0,057

25,2

Пакетные переключатели на 2 направления

ПП1-16/Н2 М3 исп. 1

16А ~220В,

10А ~380В

IP00

120

0,048

15,2

ПП1-16/Н2 М3 исп.3

IP00

120

0,048

14

ПП2-16/Н2 М3 исп.1

IP00

120

0,048

17,5

ПП2-16/Н2 М3 исп.3

IP00

120

0,048

16,1

ПП2-16/Н2 М2 пл.56

IP56

ударопрочный негорючий пластик

45

0,071

16

ПП2-16/Н2 М1 сил. 56

IP56

силумин

35

0,071

23,9

ПП3-16/Н2 М3 исп.1

IP00

120

0,048

20

ПП3-16/Н2 М3 исп.3

IP00

120

0,048

18,3

ПП3-16/Н2 М2 пл.56

IP56

ударопрочный негорючий пластик

45

0,071

18,8

ПП3-16/Н2 М1 сил.56

IP56

силумин

35

0,071

33

ПП4-16/Н2 М3 исп. 1

IP00

120

0,048

22

ПП4-16/Н2 М3 исп.3

IP00

120

0,048

20,8

ПП4-16/Н2 М2 пл.56

IP56

ударопрочный негорючий пластик

40

0,071

17,7

ПП2-40/Н2 М3 исп.1

40А ~220В,

25А ~380В

IP00

45

0,065

20,1

ПП2-40/Н2 М3 исп. 3

IP00

45

0,065

19,3

ПП2-40/Н2 М2 пл.56

IP56

ударопрочный негорючий пластик

14

0,062

14

ПП2-40/Н2 М1 сил.56

IP56

силумин

8

0,052

14,5

ПП3-40/Н2 М3 исп.1

IP00

45

0,065

23,2

ПП3-40/Н2 М3 исп.3

IP00

45

0,065

21,9

 Наименование            Ном. рабочий ток, напряжение Степень защиты Материал корпуса защиты Кол-во в транспортной упаковке, шт. Объем транспортной упаковки, куб. м. БРУТТО транспортной упаковки, кг.
ПП3-40/Н2 М2 пл.56

40А ~220В,

25А ~380В

IP56

ударопрочный негорючий пластик

14 0,062 14,7
ПП3-40/Н2 М1 сил.56 IP56 силумин 8 0,052 16,4
ПП4-40/Н2 М3 исп.1 IP00



45 0,065 26,2
ПП4-40/Н2 М3 исп. 3 IP00 45 0,065 25,3
ПП4-40/Н2 М2 пл.56 IP56 ударопрочный негорючий пластик 14 0,062 15,6
ПП2-63/Н2 М3 исп.1

63А ~220В,

40А ~380В

IP00 40 0,065 24,4
ПП2-63/Н2 М3 исп.3 IP00 40 0,061 23,8
ПП2-63/Н2 М2 пл.56 IP56 ударопрочный негорючий пластик 10 0,052 11,7
ПП2-63/Н2 М1 сил.56 IP56 силумин 8 0,052 16,6
ПП3-63/Н2 М3 исп. 1 IP00 35 0,061 25,8
ПП3-63/Н2 М3 исп.3 IP00 35 0,061 27,3
ПП3-63/Н2 М1 сил.56 IP56 силумин 8 0,053 18
ПП2-100/Н2 М3 исп.1

100А ~220В,

60А ~380В

IP00 8 0,035 12,5
ПП2-100/Н2 М3 исп.3 IP00 8 0,035 12,2
ПП2-100/Н2 М2 пл.56 IP56 ударопрочный негорючий пластик 6 0,058 13,2
ПП2-100/Н2 М1 сил. 56 IP56 силумин
ПП3-100/Н2 М3 исп.1 IP00 16 0,064 22,2
ПП3-100/Н2 М3 исп.3 IP00 16 0,057 21,5
ПП3-100/Н2 М2 пл.56 IP56 ударопрочный негорючий пластик 6 0,058 14,6
ПП3-100/Н2 М1 сил.56 IP56 силумин
ПП4-100/Н2 М3 исп.1 IP00 16 0,057 25,4
ПП4-100/Н2 М3 исп.3 IP00 16 0,057 24,8
ПП2-160/Н2 М3 исп. 1

160А ~220В,

100А ~380В

IP00 16 0,064 21,4
ПП2-160/Н2 М3 исп.3 IP00 16 0,064 20,5
ПП2-160/Н2 М2 пл.56 IP56 ударопрочный негорючий пластик 6 0,058 14,8
ПП3-160/Н2 М3 исп.1 IP00 16 0,064 25,8
ПП3-160/Н2 М3 исп.3 IP00 16 0,063 25
ПП3-160/Н2 М2 пл.56 IP56 ударопрочный негорючий пластик 6 0,058 15,3
ПП4-160/Н2 М3 исп. 1 IP00 16 0,063 30
ПП4-160/Н2 М3 исп.3 IP00 16 0,063 29,4
Пакетные переключатели на 3 направления
ПП1-16/Н3 М3 исп.1

16А ~220В,

10А ~380В

IP00 120 0,048 17,1
ПП1-16/Н3 М3 исп.3 IP00 120 0,048 15
ПП2-16/Н3 М3 исп.1 IP00 120 0,048 21,4
ПП2-16/Н3 М3 исп. 3 IP00 120 0,048 20,2
ПП2-16/Н3 М2 пл.56 IP56 ударопрочный негорючий пластик 40 0,054 17,3
ПП2-16/Н3 М1 сил.56 IP56 силумин 45 0,071 33,4
ПП3-16/Н3 М3 исп.1 IP00 60 0,048 14,1
ПП3-16/Н3 М3 исп.3 IP00 80 0,052 17,4
ПП4-16/Н3 М3 исп.1 IP00 80 0,052 21
ПП4-16/Н3 М3 исп. 3 IP00 80 0,052 20,4
ПП2-40/Н3 М3 исп.1

40А ~220В,

25А ~380В

IP00 40 0,065 23,5
ПП2-40/Н3 М3 исп.3 IP00 40 0,065 23
ПП2-40/Н3 М2 пл.56 IP56 ударопрочный негорючий пластик 14 0,062 15,4
ПП2-40/Н3 М1 сил.56 IP56 силумин 8 0,052 16,6
ПП3-40/Н3 М3 исп. 1 IP00 35 0,065 25,6
ПП3-40/Н3 М3 исп.3 IP00 35 0,065 25
ПП2-63/Н3 М3 исп.1 IP00
 Наименование            Ном. рабочий ток, напряжение Степень защиты Материал корпуса защиты Кол-во в транспортной упаковке, шт. Объем транспортной упаковки, куб. м. БРУТТО транспортной упаковки, кг.
ПП2-63/Н3 М3 исп. 3

63А ~220В,

40А ~380В

IP00
ПП2-63/Н3 М1 сил.56 IP56 силумин
ПП3-63/Н3 М3 исп.1 IP00



ПП3-63/Н3 М3 исп.3 IP00
ПП3-63/Н3 М1 сил.56 IP00 силумин
ПП2-100/Н3 М3 исп.1

100А ~220В,

60А ~380В

IP00 8 0,035 12,7
ПП2-100/Н3 М3 исп.3 IP00 8 0,035 12,5
ПП2-100/Н3 М2 пл. 56

100А ~220В,

60А ~380В

IP56 ударопрочный негорючий пластик 5 0,058 12,3
ПП3-100/Н3 М3 исп.1 IP00 8 0,035 16
ПП3-100/Н3 М3 исп.3 IP00 8 0,035 15,5
ПП2-160/Н3 М3 исп.1

160А ~220В,

100А ~380В

IP00 8 0,035 17,3
ПП2-160/Н3 М3 исп.3 IP00 8 0,035 16,8
ПП3-100/Н3 М3 исп.1 IP00 8 0,035 18,4
ПП3-100/Н3 М3 исп.3 IP00 8 0,035 17,9

Выключатели (переключатели) обеспечивают работу в следующих режимах: продолжительном, прерывисто-продолжительном и повторно-кратковременном. Частота переключений не более 120 раз в час.
Механическая износоустойчивость пакетных выключателей (переключателей) определяется числом переключений.

Пакетные выключатели (переключатели) должны выдерживать при номинальном токе и номинальном напряжении количество переключений, приведенное в таблице:

Номинальный ток, А Количество переключений
В цепях тока при коэффициенте мощности

В цепях постоянного тока с отношением L/r

0,8 0,3 0,0025 0,1
16 — 160 20000 10000 20000 10000

Где: L – индуктивность цепи, Гн. r – омическое сопротивление, Ом.

Выключатели рассчитаны для работы при температуре окружающей среды от –40°С до + 45°С и относительной влажности воздуха не более 95+3% при температуре +25+3°С и не более 80+3% при температуре +40+3°С.
Выпускаются в климатическом исполнении – М.

Электрические схемы и положения рукоятки пакетных переключателей и выключателей

Структура условного обозначения

Габаритные размеры

Габаритные и установочные размеры и масса
пакетных выключателей и переключателей со степенью защиты IP00

Номинальные токи 16А, 40А, 63А.

Номинальные токи, 100А, 160А.



Модель

Исполнение по способу  присоедине-ния

Номер рисунка

Размеры, мм

Масса, не более

Н ±2

 L

h2, не менее

h3, не более

D

d

d1

C ±0,5

B

 Пакетные выключатели

ПВ 1-16

1

1

49

45

16

15

60

6

71

87

0,10

3

2

49

16

55

65

0,09

ПВ 2-16

1

1

55

17

71

87

0,11

3

2

55

16

55

65

0,10

ПВ 3-16

1

1

60

17

71

87

0,13

3

2

60

16

55

65

0,12

ПВ 4-16

1

1

65

17

71

87

0,14

3

2

65

16

55

65

0,13

ПВ 2-40

1

1

78

78

22

22



 92





 8



6

103

117

0,35

3

2

78

22

90

100

0,33

ПВ 3-40

1

1

88

22

103

117

0,4

3

2

88

22

90

100

0,38

ПВ 4-40

1

1

98

22

103

117

0,47

3

2

98

22

90

100

0,45

ПВ 2-63

1

1

128

22

103

117

0,47

3

2

128

22

90

100

0,45

ПВ 3-63

1

1

140

22

103

117

0,57

3

2

140

22

90

90

0,55

ПВ 2-100

1

1

103

113

17

30

130

 9

137

153

0,93

3

2

103

16

125

140

1,9

ПВ 3-100

1

1

118

20

137

153

1,09

3

2

118

20

125

140

1,06

ПВ 4-100

1

1

133

20

137

152

1,26

3

2

133

20

125

140

1,22

ПВ 2-160

1

1

109

30

137

153

1,03

3

2

109

30

127

143

1,00

Модель

Исполнение по способу присоедине-ния

Номер рисунка

Размеры, мм

Масса, не более

Н ±2

 L

h2, не менее

h3, не более

D

d

d1

C ±0,5

B

 ПВ 3-160

1

3

127



30









 127

153

1,25

3

4

127

30

 137

143

1,22

ПВ 4-160

1

3

145

30

 127

153

1,46

3

4

145

30

 137

143

1,43

Пакетные переключатели на 2 направления

ПП 1-16/Н2

1

1

48

45

17

15

60

5

55

65

0,13

3

2

48

16

71

87

0,11

ПП 2-16/Н2

1

1

55

17

55

65

0,09

3

2

55

16

71

87

0,12

ПП 3-16/Н2

1

1

60

17

55

65

0,11

3

2

60

16

71

87

0,14

ПП 4-16/Н2

1

1

65

17

55

65

0,13

3

2

65

16

71

87

0,16

ПП 2-40/Н2

1

1

78

22

22

92

8

6

103

117

0,37

3

2

78

22

90

100

0,35

ПП 3-40/Н2

1

1

89

22

103

117

0,44

3

2

89

22

90

100

0,42

ПП 4-40/Н2

1

1

97

22

103

117

0,51

3

2

97

22

90

100

0,49

ПП 2-63/Н2

1

1

128

22

103

117

0,52

3

2

128

22

90

100

0,5

ПП 3-63/Н2

1

1

140

22

103

117

0,62

3

2

140

22

90

100

0,60

ПП 2-100/Н2

1

3

102

113

29

30

130

9

137

153

1,02

3

4

102

29

127

143

0,99

ПП 3-100/Н2

1

3

117

30

137

153

1,23

3

4

117

30

127

143

1,18

ПП 4-100/Н2

1

3

133

30

137

153

1,43

3

4

133

30

127

143

1,4

ПП 2-160/Н2

1

3

145

30

137

153

1,08

3

4

145

30

127

143

1,05

ПП 3-160/Н2

1

3

145

30

 137

153

 1,28

3

4

145

30

 127

143

 1,25

 Пакетные переключатели на 3 направления

ПП 1-16/Н3

1

1

 50

 45

 17

 15

60

6

5

 71

87

 0,11

3

2

 50

 16

 55

65

 0,10

ПП 2-16/Н3

1

1

 57

 17

 71

87

 0,12

3

2

 57

 16

 55

65

 0,11

ПП 3-16/Н3

1

1

 62

 17

 71

87

 0,14

3

2

 62

 16

 55

65

 0,13

ПП 4-16/Н3

1

1

 67

 17

 71

87

 0,16

3

2

 67

 16

 55

65

 0,15

ПП 2-40/Н3

1

1

 81

78

 22

22

92

8

6

 103

117

 0,43

3

2

 81

 22

 90

100

 0,41

ПП 3-40/Н3

1

1

 92

 22

 103

117

 0,48

3

2

 92

 22

 90

100

 0,45

ПП 2-100/Н3

1

1

 106

113

 29

30

130

9

 137

153

 1,02

3

2

 106

 29

 125

143

 0,99

ПП 3-100/Н3

1

1

 121

 29

 137

153

 1,23

3

2

 121

 29

 125

143

 1,18

ПП 2-160/Н3

1

1

 114

 29

 137

153

 1,13

3

2

 114

 29

 125

143

 1,10

ПП 3-160/Н3

1

1

 129

 29

 137

153

 1,35

3

2

 129

 29

 125

143

 1,32

Габаритные и установочные размеры и масса пакетных выключателей и переключателей со степенью защиты IP56 в корпусе из ударопрочного негорючего пластика



Модель Номер рисунка Размеры, мм Масса, не более, кг

Схема расположения сальников

L L1 L2 H h2 h А C1 C2 C3 Dc
Пакетные выключатели
ПВ 1-16 М1 пл. 56 5 120 120 70 81 65 20 46 80 60 36 15 0,27 1
ПВ 2-16 М1 пл. 56 0,28
ПВ 3-16 М1 пл. 56 0,29
ПВ 4-16 М1 пл. 56 6 140 90 73 0,35 2
ПВ 2-40 М1 пл. 56 5 160 140 92 120 97 20 75 100 100 40 20 0,71 1
ПВ 3-40 М1 пл. 56 0,74
ПВ 4-40 М1 пл. 56 6 185 128 103 0,87 2
ПВ 2-63 М1 пл. 56 1,05
ПВ 2-100 М1 пл. 56 5 190 120 160 130 34 82 130 130 57 32 190 1,73 1
ПВ 3-100 М1 пл. 56 1,84
ПВ 2-160 М1 пл. 56 1,78
ПВ 3-160 М1 пл. 56 1,75
Пакетные переключатели на 2 направления
ПП 2-16/Н2 М2 пл. 56 5 120 102 70 85 65 20 46 80 60 36 15 0,28 1
ПП 3-16/Н2 М2 пл. 56 0,35
ПП 4-16/Н2 М2 пл. 56 6 140 90 73 0,36 2
ПП 2-40/Н2 М2 пл. 56 5 160 140 92 120 97 20 75 100 100 40 20 0,83 1
ПП 3-40/Н2 М2 пл. 56 0,89
ПП 4-40/Н2 М2 пл. 56 6 185 128 103 0,95 2
ПП 2-63/Н2 М2 пл. 56 1,15
ПП 2-100/Н2 М2 пл. 56 6 190 120 160 130 34 82 130 130 57 32 190 1,86 2
ПП 3-100/Н2 М2 пл. 56 1,83
ПП 2-160/Н2 М2 пл. 56 1,95
ПП 3-160/Н2 М2 пл. 56 1,92
Пакетные переключатели на 3 направления
ПП 2-16/Н3 М2 пл. 56 5 120 102 70 85 65 20 46 80 60 36 15 0,29 2
ПП 2-40/Н3 М2 пл. 56 160 140 92 120 97 20 75 100 100 40 20 0,85
ПП 2-100/Н3 М2 пл. 56 6 240 190 120 160 130 34 82 130 130 57 32 1,87

Схемы расположения сальников:

Габаритные и установочные размеры и масса пакетных выключателей и переключателей со степенью защиты IP56 в силуминовом корпусе





Модель Номер рисунка Размеры, мм Масса, не более, кг

Схема расположения сальников

L L1 H h2 А h C1 C2
ПВ 2-16 М1 сил. 56 7 150 105 90 70 40 22 80 60 0,59 1
ПВ 3-16 М1 сил. 56
ПП 2-16/Н2 М1 сил. 56
ПП 3-16/Н2 М1 сил. 56 8 140 105 108 88 57 28 80 60 0,85 2
ПП 2-16/Н3 М1 сил. 56 105 0,86
ПВ 2-40 М1 сил. 56 7 200 130 150 120 60 35 100 100 1,54 1
ПВ 3-40 М1 сил. 56
ПП 2-40/Н2 М1 сил. 56
ПП 3-40/Н2 М1 сил. 56 8 180 140 150 120 67 35 100 100 1,78 2
ПП 2-40/Н3 М1 сил. 56 1,83

Габаритные и установочные размеры и масса пакетных выключателей и переключателей со степенью защиты IP30 в карболитовом корпусе



Модель Номер рисунка Размеры, мм Масса, не более, кг
H L L1 В В1
ПВ 2-16 М3 кар. 30 9 89 65 78 78 65 0,23
ПВ 3-16 М3 кар. 30

Схема расположения выводов:

Пакинг


Пакетные выключатели и переключатели | Судовые электрические станции и сети

Страница 35 из 53

§ 40. ПАКЕТНЫЕ ВЫКЛЮЧАТЕЛИ И ПЕРЕКЛЮЧАТЕЛИ
Для включения и переключения электрических цепей постоянного тока напряжением 220 В и переменного — до 380 В служат пакетные выключатели и переключатели.
Наиболее характерный тип переключателя, применяемого на судах, — кулачковый с контактами мостикового типа двух- и трехполюсными с переключением на два и три направления в открытом и герметическом исполнении (тип ПК). Конструктивное исполнение выключателей и переключателей обеспечивает полную безопасность их обслуживания.
На рис. 80, а показан трехполюсный выключатель ПКЗ-25 на ток 25 А, на рис. 80, б, в — трехполюсные переключатели ПК2-60/Н2, ПК2-100/Н2 на два направления на ток 60 и 100 А.
Пакетный выключатель (или переключатель) состоит из неподвижных контактов и подвижных фиксированных кулачковых контактов, установленных на квадратном изоляционном валике. Для управления валиком ключом вращают его ось в обе стороны. Неподвижные контакты помещены между плоскими пластмассовыми изоляторами, набранными в пакет и стянутыми между основанием и крышкой при помощи шпилек и гаек.


Для одновременного и быстрого перемещения подвижных контактов служит пружинный механизм мгновенного действия, который обеспечивает надежную и четкую фиксацию положения контактов и сокращает время горения электрической дуги, т. е., следовательно, предохраняет обгорание контактов.
Пакетные выключатели и переключатели являются коммутационными аппаратами ручного управления мгновенного действия •с моментным отключением. Их изготовляют на различные значения отключаемых токов (табл. 23). номинальный ток зависит от его рода и напряжения судовой сети.
При выборе аппаратов следует учитывать предельную коммутационную, электродинамическую и термическую способность и износоустойчивость.
Выключатели и переключатели исполняют с передним присоединением внешних проводов для крепления на передней стороне панели щита и с задним присоединением.
На ГРЩ монтируют универсальные переключатели УП и пакетные контакторы-фиксаторы КФ, применяемые в электрических установках для ручного включения и переключения электрических цепей переменного и постоянного тока, а также в качестве командоаппаратов в контрольных цепях, контакторов, магнитных станций, вольтметровых и амперметровых переключателей, переключателей постов управления и т. д.
В зависимости от исполнения аппараты УП и КФ различают по следующим признакам: числу секций (или пакетов) и схем внутренних соединений; форме рукоятки; защищенности.

Число разрывов цепей

Допустимый ток размыкании контактов переключателей, А, при напряжении, В

24

43

по

220

380

440

500

Неиндукционные цепи (ток переменный): один





50

40-

30



20

два

150

120

60

50

То же (ток постоянный): один

30

15

3

1,25



0,3

0,25

два

50

40

20

3

1,0

0,75

Индукционные цепи (ток постоянный) : один

10

5

0,4

0,3



0,1

0,1

два

20

15

2,5



0,5

0,5

0,35

Примечание. При редких включениях (до 10 в час) коммутируемый ток должен быть не более 80% указанного в таблице, а при частых (до 100 в час) — не более 50%.
На рис. 81 приведены контактные системы переключателей УП и КФ (виды а и б соответственно), диаграммы и схемы включений двух контактов УП (в и г). Пластмассовые кулачковые шайбы размыкают и замыкают контакты внутри каждой секции: получаются различные варианты электрических соединений. На диаграммах включение контактов УП для различных углов поворота рукоятки отмечено крестом.
Переключатели УП в зависимости от назначения и исполнения на судах применяют нескольких серий: УП5100, УП5400 п др. (цифра после букв определяется числом положений, последние три цифры обозначают номер электросхемы). Их используют в цепях переменного тока напряжением до 500 В, с частотой 50 Гц н в цепях постоянного тока напряжением до 400 В. Замкнутые контакты допускают нагрузку 20 А в длительном режиме с кратковременными перегрузками в течение 10 с до 75 А и в течение 3 с — до 150 А.
В зависимости от схемы электрических соединений контакты переключателей УП имеют одно-, двух- или четырехкратный разрыв тока. Предельная разрывная способность контактов зависит от напряжения, рода тока, характера нагрузки и числа разрывов цепи (табл. 24).
Схемы соединений, технические данные и диаграммы универсальных выключателей УП приведены в заводских каталогах и технических условиях.
Переключатели могут состоять из 2, 4, 6 и 8 секций и более, схемы могут быть выполнены с фиксацией рукоятки (овального и револьверного типов) в каждом положении и с самовозвратом ее в нулевое положение.


Примечания: I. Направление вращения рукоятки по часовой стрелке считается положительным (+), против—отрицательным (—).
2. В схемах Г, Д и Е рукоятка в положениях +45 и —45° не фиксируется, в схеме Ж она не фиксируется в положении 0.
Переключатели характеризуются фиксированным положением рукоятки для каждого буквенного обозначения схемы. Положения, при которых происходят фиксация и самовозврат рукоятки в нулевое положение, указаны в табл. 25.
Контакты КФ, работающие без разрыва тока, применяют в качестве амперметровых и вольтметровых переключателей, переключателей синхронизации и др. (см. рис. 81). Они предназначены для цепей постоянного и переменного тока напряжением до 230 В (допускается их применение в цепях переменного тока до 380 В с нагрузкой не свыше 0,1 А).
Длительная нагрузка для постоянно включенных контактов составляет 10 А.
Предельные (аварийные) значения коммутирующих токов контакторов, в зависимости от напряжения, рода тока и характера нагрузки, приведены в табл. 26.

Таблица 26


Род тока, А, и характер нагрузки

Коммутирующий ток, А. при напряжении, В

Род тока, А, и характер нагрузки

Коммутирующий ток, А, при напряжении, В

220

127

но

220

127

110

Переменный ток:







Постоянный ток:



—•а



активная

40

45

активная

4

10

индуктивная

15

23

индуктивная

2

;—

7

Что такое коммутация пакетов? Определение и часто задаваемые вопросы

Определение коммутации пакетов

Пакетная коммутация передает данные по цифровым сетям, разбивая их на блоки или пакеты для более эффективной передачи с использованием различных сетевых устройств. Каждый раз, когда одно устройство отправляет файл другому, оно разбивает файл на пакеты, чтобы определить наиболее эффективный маршрут для отправки данных по сети в это время. Затем сетевые устройства могут направлять пакеты в пункт назначения, где принимающее устройство повторно собирает их для использования.

Часто задаваемые вопросы

Что такое коммутация пакетов?

Коммутация пакетов — это передача небольших фрагментов данных по различным сетям. Эти фрагменты данных или «пакеты» обеспечивают более быструю и эффективную передачу данных.

Часто, когда пользователь отправляет файл по сети, он передается небольшими пакетами данных, а не целиком. Например, файл размером 3 МБ будет разделен на пакеты, каждый с заголовком пакета, который включает IP-адрес источника, IP-адрес назначения, количество пакетов во всем файле данных и порядковый номер.

Типы коммутации пакетов

Существует два основных типа коммутации пакетов:

Коммутация пакетов без установления соединения . Этот классический тип коммутации пакетов включает несколько пакетов, каждый из которых маршрутизируется индивидуально. Это означает, что каждый пакет содержит полную информацию о маршрутизации, но это также означает, что возможны разные пути передачи и доставки вне очереди, в зависимости от колеблющихся нагрузок на узлы сети (адаптеры, коммутаторы и маршрутизаторы) в данный момент.Такой тип коммутации пакетов иногда называют коммутацией дейтаграмм.

Каждый пакет при коммутации пакетов без установления соединения включает следующую информацию в своем разделе заголовка:

  • Адрес источника
  • Адрес назначения
  • Общее количество пакетов
  • Порядковый номер (Seq #) для повторной сборки

Как только пакеты достигнут своего назначения по различным маршрутам, принимающие устройства переупорядочивают их, чтобы сформировать исходное сообщение.

Пакетная коммутация, ориентированная на соединение .При коммутации пакетов с установлением соединения, также называемой коммутацией виртуальных каналов или коммутацией каналов, пакеты данных сначала собираются, а затем нумеруются. Затем они последовательно перемещаются по заранее определенному маршруту. Информация об адресе не требуется при коммутации каналов, потому что все пакеты отправляются последовательно.

Что такое потеря пакетов?

Иногда пакеты могут возвращаться от маршрутизатора к маршрутизатору много раз, прежде чем достигнут своего IP-адреса назначения. Большое количество таких «потерянных» пакетов данных в сети может привести к перегрузке сети, что приведет к снижению производительности.Пакеты данных, которые слишком часто передаются по сети, могут быть потеряны.

Счетчик переходов решает эту проблему, устанавливая максимальное количество отказов на пакет. «Возврат» просто относится к невозможности определить местонахождение IP-адреса конечного пункта назначения и, вместо этого, к результирующей передаче от одного маршрутизатора к другому. Если определенный пакет достигает максимального числа переходов или максимального числа разрешенных переходов, прежде чем он достигнет пункта назначения, маршрутизатор, от которого он отправляется, удаляет его. Это вызывает потерю пакетов.

Коммутация каналов и коммутация пакетов

Коммутация пакетов и коммутация каналов являются основными моделями для облегчения сетевых соединений предприятия. У каждого режима есть свое место, в зависимости от фактов и потребностей пользователя.

Коммутация каналов чаще всего используется для систем голосовой и видеосвязи — систем связи, которые требуют, чтобы пользователи устанавливали выделенный канал или канал, прежде чем они смогут подключиться. Канал коммутации каналов всегда зарезервирован и используется только тогда, когда пользователи общаются.

Соединения с коммутацией каналов могут выделять один или два канала для связи. Те, у которых есть один канал, называются полудуплексными. Те, у которых два канала, являются полнодуплексными.

Коммутация каналов отличается от коммутации пакетов, поскольку она создает физический путь между местом назначения и источником. В коммутации пакетов нет физического пути, вместо этого пакеты отправляются по множеству маршрутов.

Преимущества коммутации пакетов над коммутацией каналов

Преимущества коммутации пакетов над коммутацией каналов:

Эффективность .Повышенная эффективность означает меньшую потерю пропускной способности сети. Отсутствие необходимости резервировать цепь, даже если она не используется, означает, что система более эффективна. Постоянно зарезервированный канал приводит к потере пропускной способности сети, поэтому эффективность сети имеет тенденцию повышаться с использованием коммутации пакетов.

Скорость . Оптимальная скорость передачи, минимальная задержка.

Повышенная отказоустойчивость . Во время частичных отключений или других проблем с сетью пакеты могут быть перенаправлены и следовать другим путям.Используя сеть с коммутацией каналов, единичный сбой может произойти по назначенному маршруту для связи.

Бюджет . Сравнительно рентабельно и просто в реализации. За коммутацию пакетов обычно выставляется счет только на основе продолжительности соединения, тогда как за коммутацию каналов счета выставляются как на продолжительности соединения, так и на расстоянии.

Цифровой . Коммутация пакетов хорошо работает для передачи данных, передавая цифровые данные непосредственно к месту назначения. Передача данных в сети с коммутацией пакетов обычно имеет высокое качество, поскольку в такой сети используется обнаружение ошибок и проверка распределения данных с целью передачи без ошибок.

Недостатки коммутации пакетов по коммутации каналов:

Надежность . Процесс коммутации пакетов надежен в том смысле, что место назначения может идентифицировать любые пропущенные пакеты. Однако сети с коммутацией каналов доставляют пакеты по одному и тому же маршруту, и поэтому вероятность пропуска пакетов в первую очередь снижается.

Сложность . Протоколы коммутации пакетов сложны, поэтому коммутационные узлы требуют большей вычислительной мощности и большого объема оперативной памяти.

Размер файла . Коммутация пакетов более полезна для небольших сообщений, а коммутация каналов — для более крупных передач. Это связано с множественными задержками перенаправления, риском потери нескольких пакетов и другими проблемами.

Коммутация ячеек и пакетная коммутация

Коммутация ячеек или реле ячеек использует сеть с коммутацией каналов и имеет функции переключения каналов. Основное отличие состоит в том, что в технологии коммутации пакетов пакеты имеют переменную длину, но при коммутации ячеек пакеты имеют фиксированную длину 53 байта с 5-байтовым заголовком.

Преимущества коммутации ячеек включают динамическую полосу пропускания, высокую производительность, масштабируемость и возможность использовать поддержку мультимедиа с общей архитектурой LAN / WAN. Коммутация ячеек обеспечивает высокую производительность с помощью аппаратных переключателей. Нет необходимости резервировать ресурсы в компьютерных сетях для подключения, поскольку технология использует виртуальные, а не физические цепи. А после создания виртуального канала вы можете достичь более высокой пропускной способности сети за счет минимального времени переключения.

Что такое сеть с пакетной коммутацией?

Сеть с коммутацией пакетов следует сетевым протоколам, которые разделяют сообщения на пакеты перед их отправкой.Технологии пакетной коммутации являются частью основы для большинства современных протоколов глобальной сети (WAN), включая Frame Relay, X.25 и TCP / IP.

Сравните это со стандартной услугой наземной телефонной сети, которая основана на технологии коммутации каналов. Сети с коммутацией каналов идеально подходят для передачи большей части данных в реальном времени, тогда как сети с коммутацией пакетов одновременно эффективны и более эффективны для данных, которые могут допускать некоторые задержки передачи, таких как данные сайта и сообщения электронной почты.

Сравнение сетей с коммутацией пакетов и сетей с коммутацией каналов | Computerworld

Определения: Сети с коммутацией пакетов перемещают данные отдельными небольшими блоками — пакетами — в зависимости от адреса назначения в каждом пакете. При получении пакеты повторно собираются в правильной последовательности, чтобы составить сообщение. Сети с коммутацией каналов требуют выделенных двухточечных соединений во время вызовов.

Сети с коммутацией каналов и сети с коммутацией пакетов традиционно занимали разные пространства внутри корпораций.Сети с коммутацией каналов использовались для телефонных звонков, а сети с коммутацией пакетов обрабатывали данные. Но из-за доступности телефонных линий, эффективности и низкой стоимости сетей передачи данных эти две технологии уже много лет выполняют одну и ту же работу.

Разработанные в 1878 году сети с коммутацией каналов резервируют выделенный канал для всей связи.

Основным оборудованием для сети с коммутацией каналов является система частной телефонной станции (PBX). Компьютерные серверы питают сети с коммутацией пакетов.

В современных сетях с коммутацией каналов электронные сигналы проходят через несколько коммутаторов до установления соединения. И во время разговора никакой другой сетевой трафик не может использовать эти коммутаторы.

В пакетных сетях, однако, сообщение разбивается на небольшие пакеты данных, которые ищут наиболее эффективный маршрут по мере того, как каналы становятся доступными. Каждый пакет может идти своим маршрутом; его адрес в заголовке сообщает ему, куда идти, и описывает последовательность повторной сборки на конечном компьютере, говорит Джоэл Малофф, президент консалтинговой компании Maloff Group International Inc.в Анн-Арборе, штат Мичиган

Technologies Converge

Раньше цифровые сети с коммутацией пакетов подключались к портам с коммутацией каналов для получения доступа к компьютерным сетям в разных местах. Но в настоящее время удаленный коммутируемый доступ к корпоративным компьютерам обычно осуществляется через Интернет с использованием глобальных интернет-провайдеров (ISP), — говорит Рон Вестфолл, аналитик Current Analysis Inc. в Стерлинге, штат Вирджиния.

«Для крупной организации: результат очевиден », — говорит Вестфол.»Если вы можете перейти от оплаты одного междугороднего звонка из отеля в Сингапуре к (оплате) одного местного звонка к провайдеру в Сингапуре и другого звонка к провайдеру рядом с вашей штаб-квартирой в Нью-Йорке, вы платите только за две платы за местный доступ «.

Аналитики прогнозируют постепенный отход от сетей с коммутацией каналов с расширением использования Интернета для передачи голоса и видео.

«Сеть с коммутацией каналов хороша для определенных типов приложений с ограниченным количеством точек доступа.Если вы делаете только голосовые приложения, это здорово, — говорит Малофф. — Но если у вас есть несколько мест, куда нужно добраться, и большие объемы данных для передачи, лучше разбить их на пакеты ».

Voice-over- Поставщики IP отмечают, что IP-вызовы дешевле, чем телефонные, но аналитики говорят, что пройдет еще много времени, прежде чем корпорации откажутся от проверенных систем PBX и будут использовать пакетные сети для передачи данных, голоса и видео. Самое большое препятствие для передачи голоса -over-IP — это плохое качество передачи голоса и задержка вызова, говорит аналитик Майкл Ареллано из Degas Communications Group Inc.в Вестпорте, штат Коннектикут. «Что произойдет в сетях с коммутацией пакетов, если пакеты, содержащие голосовые сигналы, поступят в разное время или в другом порядке? (Перегруженная сеть) также может отбрасывать пакеты».

«В настоящее время в доме есть АТС, а в доме — ИТ», — говорит Вестфолл. «Но если вы опросите ИТ-менеджеров, они не прыгают туда-сюда, чтобы передать голос в сети передачи данных. У них достаточно проблем с обслуживанием сети передачи данных».

«УАТС — проверенная технология. Несмотря на свою собственность, она эффективна для доставки голосового трафика и предлагает такие функции, как голосовая почта», — говорит Вестфолл.

«Коммутация пакетов более эффективна», — соглашается Малофф. «Но в ближайшие несколько лет у нас будут гибридные системы».

См. Дополнительные Computerworld QuickStudies

Copyright © 2000 IDG Communications, Inc.

Сравнение пакетной коммутации и коммутации каналов

Apposite Technologies — лидер на рынке эмуляции WAN для более быстрого и надежного тестирования производительности приложений. Узнайте больше об устройствах эмуляции WAN от Apposite.

Посетите наш блог Зачем мне нужен сетевой эмулятор? чтобы узнать о преимуществах эмуляции реальных сетей и о том, как Apposite помог тысячам предприятий, разработчикам сетевых приложений, правительственным и военным организациям, а также операторам связи по всему миру.

В чем разница между коммутацией пакетов и коммутацией каналов?

Внутри сети коммутация пакетов разбивает потоки данных на более мелкие блоки. Затем каждый из этих небольших блоков отправляется независимо по общей сети.

Пакетная коммутация отличается от коммутации каналов, которая лежит в основе традиционных телефонных сетей. Некоторые из вас, возможно, помнят, как заказывали пиццу со стационарного телефона в своем доме до того, как сотовые технологии стали доминировать в повседневной связи. Когда вы позвонили, чтобы заказать эту пиццу, коммутатор цепи создал временный выделенный канал с фиксированной пропускной способностью между взаимодействующими конечными узлами. Эта ссылка действовала только до завершения вызова. Если бы было недостаточно доступных сетевых ресурсов, звонок не был бы установлен или «завершен как набранный».«Коммутация каналов может гарантировать качество за счет выделенной полосы пропускания, но большая часть этой полосы тратится на« мертвый эфир ». Поскольку все сложности, связанные с совершением звонка, решаются централизованными средствами телефонной компании, коммутация каналов позволяет самому телефону быть относительно простым устройством.

Пакетная коммутация позволяет пользователям в равной степени распределять ресурсы полосы пропускания, но не дает никаких обещаний относительно качества или задержки. Это полезно для передачи данных, которые не требуют оперативности в реальном времени.Коммутация пакетов размещает интеллект в конечных узлах, а не в помещениях телефонной компании, с простой базовой сетью, которая направляет пакеты только с одной стороны на другую.

Коммутация пакетов проще и доступнее, чем коммутация каналов. Поскольку всю полосу пропускания можно использовать одновременно, коммутация пакетов более эффективна, поскольку ей не нужно иметь дело с ограниченным количеством соединений, которые могут не использовать всю эту полосу пропускания. Коммутация пакетов также требует менее сложной инфраструктуры, которая может легко реагировать в случае отказа части сети, что ускоряет и снижает затраты на добавление новых узлов, когда они необходимы.

Узнайте больше об устройствах эмуляции WAN от Apposite для более быстрого и надежного тестирования производительности.

Какие процессы используют коммутацию пакетов? | Small Business

Коммутация пакетов — это метод сетевой передачи, при котором данные передаются небольшими блоками, называемыми пакетами, а не непрерывным потоком. Такая отправка данных помогает повысить надежность и эффективность сетей по сравнению с телефонной технологией коммутации каналов. Знание того, как работает коммутация пакетов и когда она используется, может быть полезно при устранении неполадок в сети вашего предприятия.

Процесс коммутации пакетов

Первым шагом в процессе коммутации пакетов является разбиение передаваемых данных на блоки размером около нескольких сотен байтов. Затем каждому пакету присваивается IP-адрес назначения и он пересылается на маршрутизатор, который находится ближе к этому месту назначения, который пересылает данные на другой маршрутизатор и т. Д. В конце концов, пакеты достигают своего маршрутизатора назначения, где пересылаются нужному клиенту. Затем они повторно собираются в читаемые данные.

Коммутация каналов

Коммутация каналов — основная альтернатива коммутации пакетов. При коммутации каналов два клиента совместно используют выделенную линию до тех пор, пока им необходимо обмениваться данными. Это обеспечивает быструю передачу данных, но делает сети уязвимыми для сбоев, так как отключение линии между этими двумя клиентами завершит сеанс передачи. Это также затрудняет расширение сети, поскольку для каждого нового клиента необходимо устанавливать новую выделенную линию. Аналоговая телефонная система является примером технологии коммутации каналов.

Данные

Пакетная коммутация чаще всего встречается в сетях передачи данных, включая LAN, WAN и Интернет. Он хорошо подходит для передачи данных, так как позволяет сетям быстро адаптироваться к меняющимся условиям. Например, если один из маршрутизаторов сети выходит из строя, пакеты могут быть автоматически перенаправлены, чтобы избежать этого устройства. Он также обеспечивает масштабируемость сетей передачи данных, поскольку позволяет множеству пользователей передавать данные одновременно. Это контрастирует с коммутацией каналов, когда только два клиента могут общаться по данной линии одновременно.

Голос

Развитие таких технологий, как передача голоса по Интернет-протоколу (VoIP), означает, что коммутация пакетов теперь может использоваться для передачи голосового трафика, а также данных. Это может иметь большие экономические преимущества для предприятий, поскольку это означает, что им не нужно устанавливать отдельные сети с коммутацией пакетов для своих данных и системы с коммутацией каналов для своих телефонов. Использование технологии коммутации пакетов для голосового трафика также дает многие из преимуществ надежности и масштабируемости, присущих трафику данных с коммутацией пакетов в телефонной сети.

Источники

Биография писателя

Энди Уолтон (Andy Walton) с 2009 года занимается технологией и специализируется на сетевых технологиях и мобильной связи. Ранее он был ИТ-специалистом и менеджером по продукту. Уолтон живет в Лестере, Англия, и имеет степень бакалавра информационных систем в Университете Лидса.

Что такое коммутация пакетов? — Определение с сайта WhatIs.com

От

Пакетная коммутация описывает тип сети, в которой относительно небольшие блоки данных, называемые пакетами, маршрутизируются через сеть на основе адреса назначения, содержащегося в каждом пакете.Разделение связи на пакеты позволяет использовать один и тот же путь данных для множества пользователей в сети. Этот тип связи между отправителем и получателем известен как без установления соединения (вместо выделенный ). Большая часть трафика в Интернете использует коммутацию пакетов, и Интернет в основном представляет собой сеть без установления соединения.

В отличие от коммутации пакетов, это тип сети с коммутацией каналов, такой как обычная телефонная сеть для голосовой связи, в которой канал связи (путь) для вызова настроен и выделен для участников этого вызова. На время соединения все ресурсы в этом канале недоступны для других пользователей. Возможны голосовые вызовы с использованием Интернет-системы с коммутацией пакетов. Каждый конец разговора разбивается на пакеты, которые собираются на другом конце.

Другой тип цифровой сети, использующей коммутацию пакетов, — это сеть X.25, широко распространенный коммерческий протокол глобальной сети. Пакеты Интернет-протокола могут передаваться в сети X.25. Сеть X.25 также может поддерживать виртуальный канал, в котором логическое соединение устанавливается для двух сторон на выделенной основе в течение некоторого времени.Постоянный виртуальный канал (PVC) резервирует путь на постоянной основе и является альтернативой для корпораций системе выделенных линий. Постоянный виртуальный канал — это выделенное логическое соединение, но фактические физические ресурсы могут совместно использоваться несколькими логическими соединениями или пользователями.

Последнее обновление было выполнено в апреле 2007 г.

Продолжить чтение о пакетной коммутации
Узнайте больше о сетевой инфраструктуре

Разница между коммутацией каналов и коммутацией пакетов

Разница между коммутацией каналов и коммутацией пакетов

Коммутация каналов Пакетная коммутация
В коммутации каналов есть 3 фазы:
Установка соединения.
ii) Передача данных.
iii) Соединение разорвано.
В пакетной коммутации происходит прямая передача данных.
При коммутации каналов каждому блоку данных известен полный адрес пути, который предоставляется источником. При коммутации пакетов каждый блок данных просто знает, что промежуточный путь конечного адреса назначения определяется маршрутизаторами.
При коммутации каналов данные обрабатываются только в исходной системе При пакетной коммутации данные обрабатываются на всех промежуточных узлах, включая исходную систему.
Задержка между блоками данных при переключении каналов одинакова. Задержка между блоками данных при коммутации пакетов неодинакова.
Резервирование ресурсов — это функция переключения каналов, поскольку путь для передачи данных фиксирован. Ресурсы не зарезервированы, поскольку полоса пропускания распределяется между пользователями.
Коммутация цепи более надежна. Коммутация пакетов менее надежна.
Потеря ресурсов больше при коммутации каналов Меньшая потеря ресурсов по сравнению с коммутацией каналов
Это не метод промежуточного хранения. Это техника с запасом хода.
Передача данных осуществляется источником. Передача данных осуществляется не только источником, но и промежуточными маршрутизаторами.
Перегрузка может возникнуть во время установления соединения, может быть случай, когда будет запрашиваться канал, который уже занят. Перегрузка может возникнуть на этапе передачи данных, большое количество пакетов приходит мгновенно.
Коммутация каналов неудобна для обработки двустороннего трафика. Пакетная коммутация подходит для обработки двустороннего трафика.
В коммутации каналов заряд зависит от времени и расстояния, а не от трафика в сети. При коммутации пакетов оплата зависит от количества байтов и времени соединения.
Запись пакета никогда не возможна при коммутации каналов. При этом возможна запись пакета при коммутации пакетов.

Пожалуйста, напишите комментарий, если вы обнаружите что-то неправильное, или если вы хотите поделиться дополнительной информацией по теме, обсуждаемой выше.

Коммутация каналов и пакетная коммутация: что лучше?

Полное понимание того, как ваша сеть связана вместе, лучше подготовит вас к реагированию на проблемы с подключением, а также к устранению более крупных и критических сетевых проблем.

Двумя основными методами ускорения сетевых подключений являются коммутация каналов и коммутация пакетов.Эти две модели облегчают отправку и получение пакетов данных.

В этой статье мы разберем разницу между коммутацией каналов и коммутации пакетов и расскажем о преимуществах каждого метода.

Что такое переключение цепей?

Коммутация каналов была разработана специально для голосовой связи и не идеальна для передачи данных. При коммутации каналов необходимо создать выделенный канал между отправителем и получателем, прежде чем они смогут общаться друг с другом.

Коммутация каналов чаще всего встречается в телефонных системах, которым требуется выделенный физический тракт.

Коммутация каналов, которая устанавливается на физическом уровне, отправляет все сообщение через выделенный канал. Этот тип переключения не идеален для передачи данных, потому что данные отправляются и принимаются потоками, а это означает, что линия будет оставаться в режиме ожидания в промежутках между всплесками передачи. Это было бы пустой тратой полосы пропускания.

Преимущества коммутации каналов по сравнению с коммутацией пакетов:

  • Уменьшает задержку, которую испытывает пользователь до и во время вызова
  • Вызов будет выполняться с постоянной полосой пропускания, выделенным каналом и постоянной скоростью передачи данных
  • Пакеты всегда доставляются в правильном порядке

Недостатки коммутации каналов:

  • Отлично подходит только для голосовой связи
  • Не использует ресурсы эффективно
  • Выделенные каналы для коммутации каналов недоступны для любого другого использования
  • Выделение одного канала за одно использование требует более высоких затрат

Что такое коммутация пакетов?

В отличие от коммутации каналов, коммутация пакетов не требует использования выделенного канала.Пакетные сети разбивают сообщение на более мелкие пакеты данных, которые затем ищут наиболее эффективный из доступных маршрутов. Ради эффективности каждый пакет данных может идти своим маршрутом. Адрес заголовка содержит исходный и целевой узлы. Как только все пакеты данных достигают правильного места назначения, пакеты извлекаются и повторно собираются, чтобы создать исходное сообщение отправителя.

Пакетная коммутация чаще всего используется для данных и голосовых приложений, которые не зависят от времени.

Преимущества коммутации пакетов над коммутацией каналов:

  • Более эффективен, чем коммутация каналов
  • Пакеты данных могут найти место назначения без использования выделенного канала
  • Уменьшает потерю пакетов данных, поскольку коммутация пакетов позволяет повторно отправлять пакеты
  • Более экономически выгодно, поскольку нет необходимости в выделенный канал для передачи голоса или данных

Недостатки коммутации пакетов:

  • Не идеально подходит для приложений, которые постоянно используются, например, для голосовых вызовов с большой громкостью.
  • Сети с большим объемом данных могут терять пакеты данных во время высокого трафика; эти пакеты данных не могут быть восстановлены или повторно отправлены во время передачи
  • Отсутствуют протоколы безопасности для пакетов данных во время передачи

Хотя коммутация каналов и коммутация пакетов являются наиболее распространенными методами передачи данных по сетям, выбор правильного зависит от потребности вашего бизнеса в передаче голоса и данных.

Если вашей целью является создание четких и надежных каналов голосовой связи, лучшим вариантом может быть коммутация каналов. Если вашей целью является одновременная поддержка нескольких приложений для передачи голоса и данных, то лучшим вариантом может быть коммутация пакетов.

Хотите начать работу с управляемой сетью как услугой?

Datto Networking — это наиболее ориентированная на MSP линейка сетевых продуктов в мире. От ценообразования до развертывания и постоянного управления в облаке — Datto Networking была создана для модели управляемых услуг.

Эта линейка продуктов была создана в облаке и включает установку «просто подключаемый модуль», автоматическую оптимизацию и непрерывность сети. От точек беспроводного доступа до коммутаторов с облачным управлением и граничных маршрутизаторов Datto Networking обеспечивает бесперебойную работу в сети.

Чтобы узнать больше о коммутации каналов по сравнению с коммутацией пакетов и о том, какой из них лучше всего подходит для сетевых нужд вашего бизнеса, свяжитесь с Datto.

.

Ваш комментарий будет первым

Добавить комментарий

Ваш адрес email не будет опубликован.
