Лучшие охлаждающие подставки для ноутбука

Ваш ноутбук греется? Попробуйте снизить температуру с помощью охлаждающей подставки.

Производители ноутбуков и инженеры постоянно раздвигают границы возможного, делая ноутбуки тоньше и, одновременно с тем, мощнее – последнее особенно актуально для создания легких и портативных игровых машин.

И в последнее время индустрия достигла больших успехов в области создания игровых ноутбуков, оборудованных видеокартами, эквивалентными тем, что устанавливаются в настольные ПК. В то же время это привело к очевидным проблемам нехватки пространства для отведения тепла (учитывая тесное расположение компонентов).

Становится всё сложнее внедрять инновации в системы охлаждения, сложные настройки вентиляторов и сверхэффективные тепловые трубки для охлаждения мощных процессоров и видеокарт. В противном случае, компоненты могут быть дросселированы, то есть их производительность сокращается аппаратно-программным способом, чтобы снизить температуру, то есть они уже не могут достичь производительности настольных аналогов.

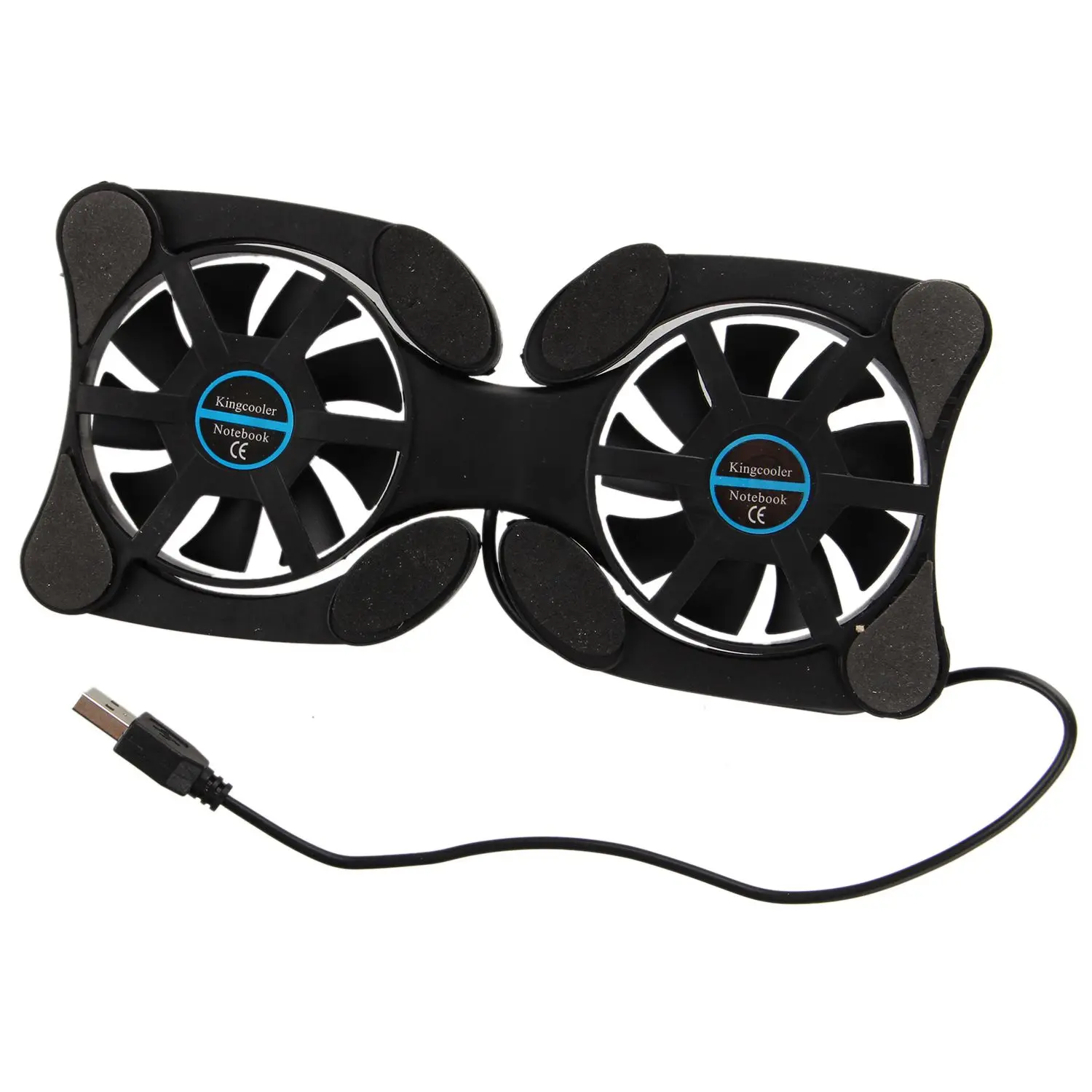

Но охлаждение не обязательно является внутренним процессом, оно может быть внешним. И мы говорим не о том, чтобы направлять ваш домашний вентилятор на ноутбук, мы говорим об охлаждающих подставках для ноутбука. Как следует из названия, это подставка, на которой установлен ваш ноутбук, способная обеспечить охлаждение вентиляторами, направленными вверх (а иногда и дополнительным отведением тепла через металлические накладки на шасси).

Любое дополнительное охлаждение может помочь в борьбе с дросселированием и, возможно даже, что использование подставки для ноутбука может увеличить срок службы вашего ноутбука. Центральный и графический процессоры смогут работать дольше, если не будут постоянно работать на экстремально высоких температурах. Таким образом, есть вероятность, что в некоторых случаях, потратив немного денег на дополнительное охлаждение, вы сможете избежать выхода из строя дорогого ноутбука.

Ещё одним преимуществом охлаждающей подставки становится то, что она может предоставить удобное место для установки вашего ноутбука в тех случаях, когда вы используете его на коленях, предотвращая неприятный разогрев ваших ног.

Обратите внимание, что эффективность и опыт, который вы получаете от любой охлаждающей подставки, может варьироваться в зависимости от количества вентиляционных отверстий в нижней части ноутбука, а также их соответствию положению вентиляторов ноутбука. Как подсказывает здравый смысл, имеет смысл выравнивать вентиляционные отверстия ноутбука в соответствии с вентиляторами подставки (примерно).

И пока некоторые охлаждающие подставки для ноутбуков работают с одним большим вентилятором – или несколькими вентиляторами поменьше – это всё ещё эффективно, а ведь есть модульные подставки, которые позволяют перемещать вентиляторы.

Даже самые странные ноутбуки без вентиляционных отверстий на дне ноутбука, могут получать выгоду от охлаждения нижней части корпуса, что помогает управляться с температурой внутри ноутбука.

В любом случае, несмотря на то, что ваш опыт может несколько отличаться в зависимости от конкретной модели ноутбука, вы, вероятно, сможете извлечь выгоду из охлаждающей подставки – и, возможно, значительную, если решите выбрать одну из лучших подставок для ноутбука.

Именно здесь мы подходим к нашему рейтингу лучших подставок в самых разных категориях: от охлаждающих монстров, предназначенных для больших ноутбуков, к самым портативным решениям, а ещё есть модели с изящными интегрированными аксессуарами, как встроенные динамики.

Мы также выбрали лучшие игровые ноутбуки 2019 года.

ЛУЧШИЕ ОХЛАЖДАЮЩИЕ ПОДСТАВКИ ДЛЯ НОУТБУКОВ 2019 ГОДА

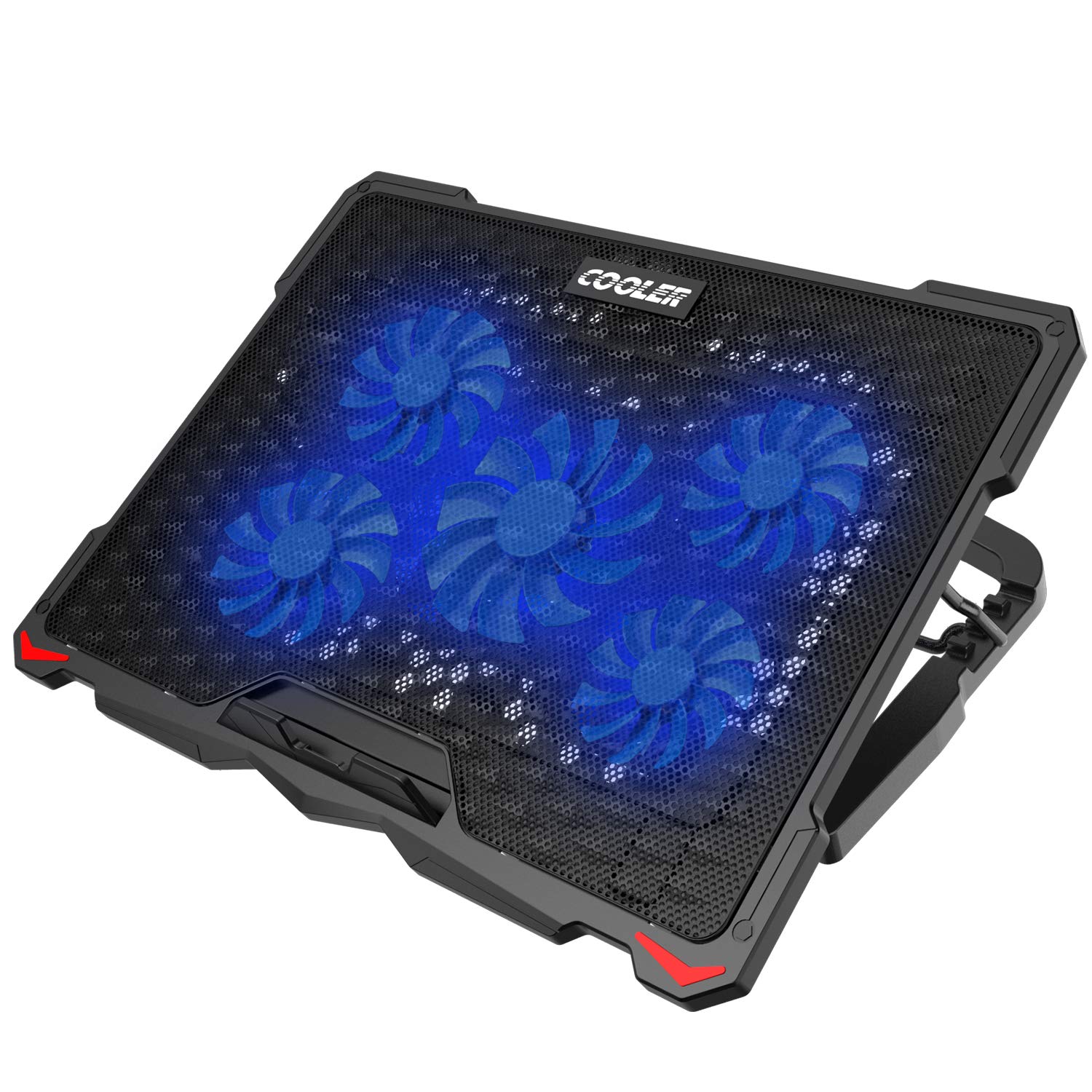

1 | KOOTEK COOLER PAD CHILL MAT 5

Лучшая охлаждающая подставка для ноутбука в целом.

Вентиляторы: х4 70 мм, х1 120 мм | Размер подставки: 380 х 300 х 35 мм.

Плюсы:

  • Впечатляющий уровень охлаждения;
  • Можно выбрать, какие вентиляторы включены;
  • Шесть различных настроек высоты;

Ребята из Kootek разработали впечатляющую охлаждающую подставку для ноутбука, в которой работает сразу пять вентиляторов (один из которых в середине, большой 120-мм вентилятор, окруженный решениями поменьше – 70 мм) для реализации огромного охлаждающего потенциала – при этом подставка работает достаточно тихо.

Chill Mat легко переигрывает конкурентов с точки зрения универсальности, так как вы можете выключить некоторые вентиляторы (можно оставить один рабочим, четыре или все пять), плюс его можно поднять (используя храповой механизм) в шесть разных положений, в зависимости от ваших предпочтений (вы можете, например, приподнять ноутбук во время просмотра фильма).

Эта охлаждающая подставка может разместить ноутбуки с диагональю от 12 до 17 дюймов, поэтому она поддерживает все распространенные модели, предлагает два сторопа спереди, чтобы ноутбук не соскальзывал. Есть также концентратор с двумя портами USB 2.0.

Короче говоря, это высококачественная охлаждающая подставка для ноутбука с предельной гибкостью, а ещё она выгодно отличается разумной ценой среднего уровня, что делает подставку лучшим выбором в поисках универсальности, не неся большого ущерба вашему кошельку.

2 | COOLER MASTER NOTEPAL XL

Лучшая тихая и мощная охлаждающая подставка для ноутбука.

Вентиляторы: х1 230 мм | Размер подставки: 305 х 379 х 47 мм.

  • Плюсы: Мощное охлаждение | Комфортно тихая работа;
  • Минусы: Не так универсальна, как некоторые конкуренты;

Cooler Master знает об охлаждении всё, а Notepal XL от компании – лидер общего зачета. Полагаясь только на один 230-миллиметровый вентилятор, который на удивление тихо работает, подставка оснащается регулятором скорости вращения вентилятора и предназначена для обеспечения «оптимального воздушного потока» на ноутбук. Действительно, вентилятор подставки перемещает внушительное количество воздуха, 2,5 кубических метра в минуту, если быть точными; это очень эффективный уровень охлаждения.

Эта подставка также облагает эргономичным наклоном, целью которого становится лучший угол для использования клавиатуры вашего ноутбука, а также нескользящие ножки для устойчивого размещения на поверхности.

В качестве дополнительного бонуса, сзади вы найдете три USB-порта.

Notepal XL может размещать ноутбуки до 17 дюймов диагональю, а также предлагает изрядно сэкономить на разумной цене за высокую эффективность охлаждения. Эта подставка очень близка к продукту Kootek, просто немного уступает в универсальности. Если вы не сможет найти Kootek в России – в некоторых городах их просто нет – тогда Cooler Master станет прекрасной альтернативой.

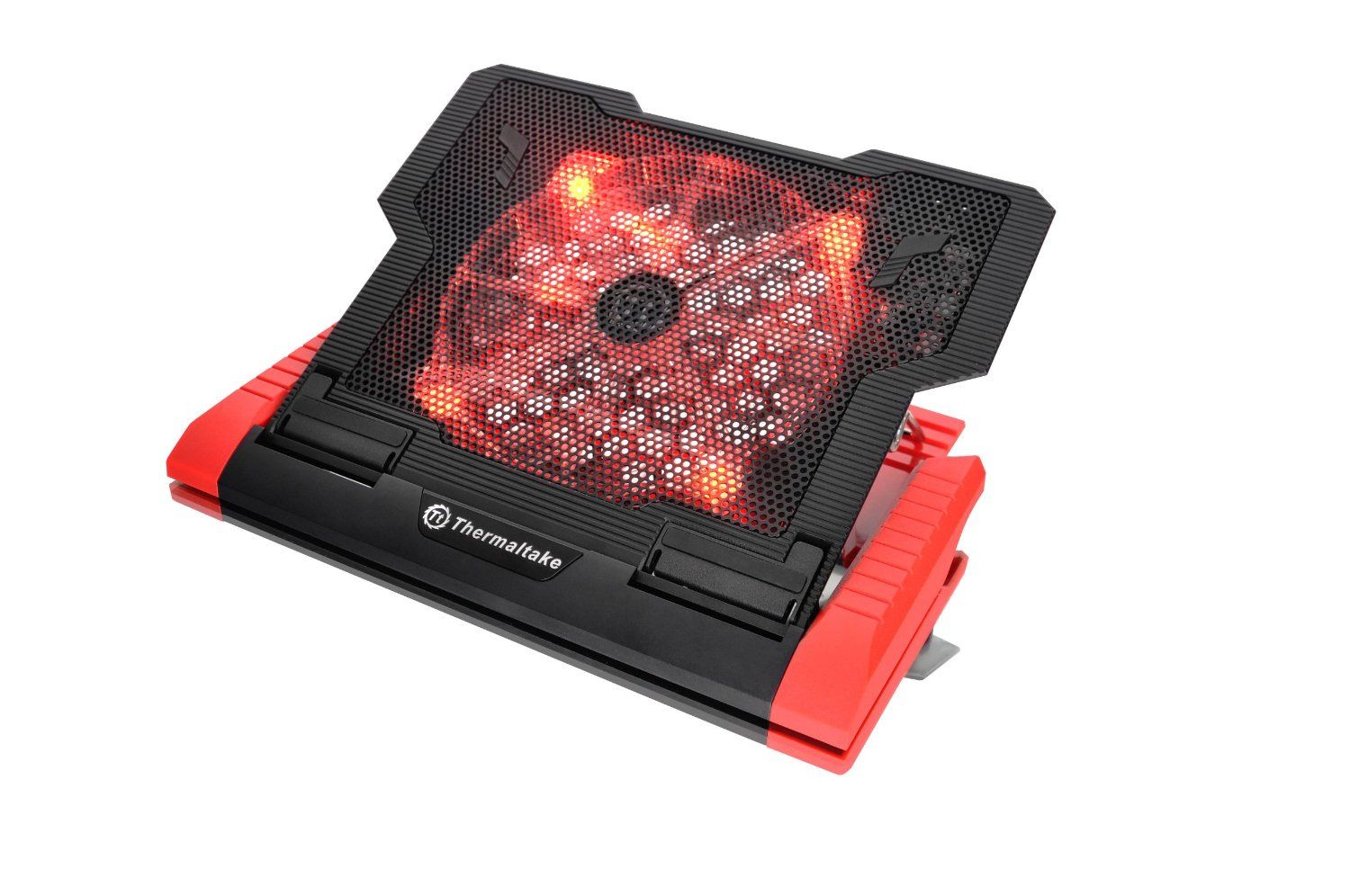

3 | THERMALTAKE MASSIVE 20 RGB

Лучшая охлаждающая подставка для большого ноутбука.

Вентиляторы: х1 200 мм | Размер подставки: 471 х 354,5 х 46,5 мм.

  • Плюсы: Большой вентилятор = хорошее охлаждение | RGB-подстветка;
  • Минусы: Дороже конкурентов;

Если вам нужна охлаждающая подставка, которая подойдет для большого ноутбука, то перед вами лучшее предложение Thermaltake, подставка, способная справится с большим ноутбуком, как следует из названия – охлаждающая подставка не позволит вспотеть 17-дюймовому ноутбуку, но может работать и с игровыми ноутбуками диагональю 19 дюймов.

Thermaltake полагается на один 200-миллиметровый вентилятор для охлаждения (скорость вращения вентилятора регулируется), есть также три разных высоты (до 13 градусов угла). Большой вентилятор обеспечит эффективное охлаждение для больших ноутбуков, плюс вы также получаете RGB-подсветку по краям подставки в разных режимах (пульсирующий, мигающий или статичный с разными цветами).

Подставка изготовлена из пластика, а качество сборки, возможно, не самое лучшее, доступное среди охлаждающих подставок, но она достаточно прочна, чтобы работать с большим игровым ноутбуком. Обратите внимание, что цена соответствует размерам этой подставки.

4 | ENERMAX TWISTERODIO 16

Лучшая подставка для ноутбука с встроенными динамиками.

Вентиляторы: х1 120 мм | Размер подставки: 352 х 270 х 52 мм.

  • Плюсы: Достойный звук | Надежное охлаждение;
  • Минусы: Маловата для 17-дюймовых ноутбуков;

Если подумать об охлаждающих подставках для ноутбуков, которые делают что-то помимо охлаждения, первым решением станет аксессуар, который не только защищает ваш ноутбук от перегрева, но и приходит с интегрированными динамиками.

Поскольку помимо борьбы с температурой, ещё одним недостатком большинства ноутбуков становится звук и громкость, подобное решение кажется очевидным.

Enermax TwisterOdio может работать с ноутбуками до 16 дюймов в диагонали, но встроенная пара динамиков «DreamBass» 2Вт работает на удивление прилично (и обеспечивает некоторый бас, как следует из названия).

Охлаждающая подставка достаточно толстая, что вполне естественно, учитывая встроенные динамики (которые расположены в цилиндре в задней части подставки), но остается удивительно легкой и предлагает надежное охлаждение, наряду с неплохим качеством звука. Кстати, вы сможете включить и отключать динамик, а также вручную регулировать скорость вращения вентилятора.

Эту подставку определенно следует учитывать тем, кто недоволен качеством динамиков своего ноутбука, и теперь ищет решение этой проблемы, а также вопросов охлаждения одним махом.

5 | TARGUS CHILL MAT

Лучшая подставка для ноутбука с USB-концентратором.

Вентиляторы: х2 на 2500 об / мин | Размер подставки: 354 х 260 х 25 мм.

Плюсы:

  • USB-концентратор с 4 портами USB;
  • Стройный и привлекательный дизайн;

Если вы хотите, чтобы охлаждающая подставка для ноутбука также обеспечила некоторые возможности для подключения периферийных устройств, познакомьтесь с подставкой Targus Chill Mat, которая похожа на док-станцию для вашего ноутбука, оборудованную вентиляторами.

Chill Mat отличается встроенным USB-концентратором на 4 порта (USB 2.0), а также обеспечивает охлаждение с помощью пары вентиляторов (хотя Targus не указывает, какого они размера – вместо этого производитель обещает 2500 оборотов в минуту).

Это хорошо собранная подставка, которая может похвастаться удивительно тонкой конструкцией, а также позволяет регулировать ноутбук в четырех уровнях высоты. Если вы пользователь ноутбука с парой USB-портов, она может стать полезным решением всех проблем.

6 | COOLER MASTER MASTERNOTEPAL MAKER

Лучшая модульная подставка для ноутбука.

Вентиляторы: х2 80 мм | Размер подставки: 384,6 х 270 х 59,6 мм.

Плюсы:

  • Алюминиевая поверхность для лучшего отведения тепла;
  • Полностью настраиваемое расположение вентиляторов;
  • Отличное управление кабелями;

Минусы:

  • Дорогая подставка;

Помните, как в начале этого рейтинга мы упоминали важность расположения вентиляторов на подставке относительно вентиляционных отверстий вашего ноутбука? Ну, одним из доступных вариантов обеспечения оптимального позиционирования, становится размещение вентиляторов вручную – и это возможно с модульной охлаждающей подставкой Cooler Master.

Модульность означает, что вентиляторы можно перемещать в любое место охлаждающей подставки, чтобы направить воздух именно туда, куда вам нужно.

MasterNotepal Maker также обладает превосходным качеством сборки и алюминиевой поверхностью пескоструйной обработки, чтобы помочь пассивному рассеиванию тепла, а ещё вы можете устанавливать подставку в пяти разных углах.

Есть и другие преимущества, среди которых удобная прокладка кабелей, подключенных в USB-концентратор и съемные ограничители (чтобы предотвратить соскальзывание ноутбука с подставки). Однако недостатком этой охлаждающей подставки Cooler Master становится то, что она не из дешевых, но, если вы хотите полностью адаптировать подставку под ноутбук, решение может окупиться.

Ещё одна вещь, которую следует иметь в виду, доступность этой подставки для ноутбука довольно ограничена, так что, если вы хотите купить эту подставку, следует действовать быстро.

7 | TREE NEW BEE COOLING PAD

Лучшая бюджетная охлаждающая подставка для ноутбука.

Вентиляторы: х4 110 мм | Размер подставки: 408 х 287 х 28 мм.

  • Плюсы: Настройка вентиляторов | Низкая цена;
  • Минусы: Только один уровень высоты;

Если вы ищите в первую очередь доступное решение для охлаждения ноутбука, вот оно. Подставка Tree New Bee оснащена четырьмя 110-мм вентиляторами с регулируемой скоростью (синие светодиодные индикаторы тускнеют с уменьшением скорости вращения – вы можете отключить два из четырех вентиляторов).

Эта охлаждающая подставка приходит по привлекательной цене, работает достаточно тихо и обеспечивает достойное охлаждение, вы можете установить подставку на пару ножек позади, поскольку производитель утверждает, что это наиболее эргономичный угол наклона для набора текста (и обеспечивает улучшенное охлаждение через увеличение потока воздуха).

Недостатком этой подставки для ноутбука становится единственное положение высоты. Как вы, вероятно, уже видели, другие подставки этого рейтинга предлагают разную высоту подъема.

Тем не менее, это не мешает охлаждающей подставке Tree New Bee стать прекрасным выбором, получив похвальный баланс между ценой и производительностью.

8 | TECKNET N8 LAPTOP COOLING PAD

Лучшая бюджетная охлаждающая подставка для ноутбука.

Вентиляторы: х3 118 мм | Размер подставки: 380 х 280 х 28 мм.

  • Плюсы: Низкая цена | Достойное охлаждение;
  • Минусы: Не лучшее качество сборки;

Если вы не хотите тратиться на охлаждающую подставку для ноутбука, у TeckNet есть отличное решение, которое стоит так же дешево, как и многие малоизвестные подставки, но предлагает достойное охлаждение.

N8 приходит с тремя вентиляторами 118-мм, которые обеспечивают достойный уровень охлаждения, плюс подставка имеет достаточно тонкий и портативный дизайн. У него есть пара ножек, которые можно удлинить, чтобы приподнять подставку, а порт USB позволяет подключить дополнительное устройство (N8 подключается и получает питание через USB, между прочим).

Качество сборки, возможно, не самое лучшее, но N8 работает невероятно тихо, подставка просто делает свою работу – и делает это действительно дешево.

9 | COOLER MASTER NOTEPAL X-SLIM

Лучшая тонкая и портативная охлаждающая подставка для ноутбука.

Вентиляторы: х1 160 мм | Размер подставки: 380 х 270 х 27,5 – 46 мм.

  • Плюсы: Тонкая и легкая | Бесшумная | Управление кабелями;

Если вам нужна охлаждающая подставка, которую вы сможете носить с собой, X-Slim ответит вашим требованиям. Подставка измеряется 27,5 мм в самом тонком месте, а также характеризуется низким весом в 700 грамм.

Существуют и другие продукты, близкие к уровню мобильности Cooler Master, например, охлаждающая подставка от 12 до 17 дюймов от Havit, но усилия Cooler Master получают признание за качество сборки. Подставка также способна управляться с ноутбуками до 17 дюймов, а один 160-миллиметровый вентилятор обеспечивает надежный воздушный поток, работая достаточно тихо. X-Slim также может похвастаться изящным решением управления кабелями, обеспечив удобство и портативность.

И пока NotePal X-Slim очень компактна, если вы ищите действительно портативное решение для охлаждения вашего ноутбука, ознакомьтесь с последней записью рейтинга.

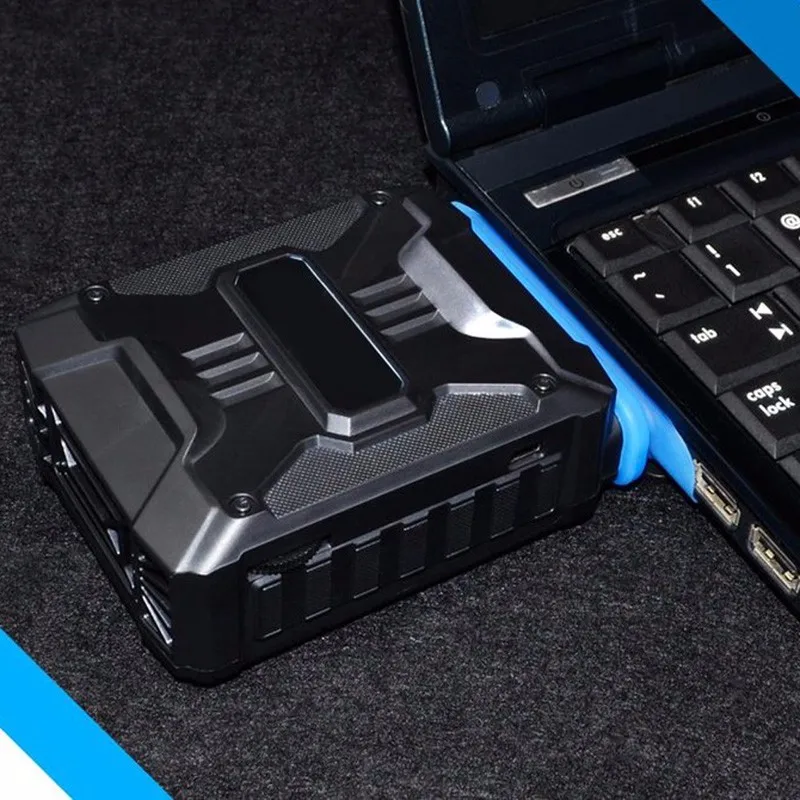

10 | KLIM COOL

Лучшее охлаждение для портативных ноутбуков.

Вентиляторы: х1 4200 об / мин | Размер: 155 х 82 х 36 мм.

Плюсы:

  • Разумная цена;
  • Автоматическая регулировка скорости вентилятора;
  • Замечательная портативность;

Минусы:

  • Работает не со всеми ноутбуками;

Итак, мы некоторое время думали, чем закрыть наш рейтинг, хотелось включить что-нибудь не традиционное. Дело в том, что это не охлаждающая подставка для ноутбука как таковая, это аксессуар с вентилятором, который делает то же самое (хотя и через всасывание воздуха, а не нагнетание воздушного потока). И для тех, кто ищет действительно портативное решение, это по-настоящему компактный аксессуар, с которым не может спорить ни одна подставка для ноутбука, учитывая, что они (неизбежно) имеют площадь ноутбука.

Обратите внимание, что есть некоторые ограничения: вашему ноутбуку необходимо вентиляционное отверстие сбоку или сзади для подключения такого устройства. Если у вас есть вентиляционные отверстия на основании ноутбука, вам не повезло, данный продукт просто не подходит.

Как уже упоминалось, вместо того, чтобы подавать воздух в ноутбук для охлаждения, идея так называемого «вакуумного охладителя» заключается в том, чтобы всасывать воздух, что имеет тот же охлаждающий эффект. Некоторые даже утверждают, что это решение более эффективно, чем традиционная охлаждающая подставка.

И в этом случае наша рекомендация – Klim Cool, очень эффективный кулер, который поставляется с несколькими различными насадками, чтобы вы могли использовать решение независимо от размеров вентиляционного отверстия, к которому подключаете устройство. Аксессуар также измеряет температуру внутри вашего ноутбука, а затем автоматически регулирует скорость вентилятора для соответствующего уровня охлаждения – действительно, изящное решение.

Производитель сопровождает продукт пятилетней гарантией и 30-дневной бесплатной политикой возврата, поэтому вы можете в полной мере оценить, как работает аксессуар с вашим ноутбуком. Ещё один бонус – это низкая стоимость кулера, что соответствует ценам на более доступные охлаждающие панели.

Проверьте лучшие ноутбуки в мире.

Как охладить ноутбук в домашних условиях? 5 способов охлаждения!

Всех приветствую, друзья! Сегодня я расскажу вам о том, как охладить ноутбук в домашних условиях. Ноутбук является достаточно мощным компьютером. Порой у пользователей возникают проблемы с охлаждением ноутбука, то есть он перегревается. При перегреве горячим становится корпус, нагревается стол и прочие предметы поблизости, что вызывает неприятные ощущения. Также у ноутбука может снизиться производительность, могут появляться зависания, перезагрузки, и вообще он может выходить из строя.

Проблемы с охлаждением ноутбука

Перед тем как приступать к охлаждению ноутбука выясните причины появления проблем с охлаждением. Вы можете выявить одну из следующих причин:

  1. Система охлаждения функционирует слабо. Работа системы охлаждения в каждом ноутбуке различна. У некоторых ноутбуков больше проблем, а некоторые их совсем не имеют. Учитывайте это при выборе ноутбука для себя. Рассмотрите отзывы, обзоры и прочую информацию о том или ином ноутбуке.
  2. Наличие пыли. Пыль настигает как настольный компьютер, так и ноутбук. Так что вполне возможно, что она собралась в системе охлаждения, и функция охлаждения существенно ослабилась.
  3. Поломка системы охлаждения. Это, конечно же, приводит к перегревам ноутбука. К примеру, теплопроводная поверхность может отделиться от поверхности процессора по причине возникновения вибраций, ударов или же просто брака изделия.
  4. Ошибки в эксплуатации ноутбука. Проблемы с охлаждением вполне могут возникнуть, если ноутбук использовался в неправильных условиях.

При возникновении у вас подозрений о перегреве ноутбука используйте «HWmonitor» для проверки температуры. Она отличается от других программ подобного рода надёжностью и простотой. К тому же, она ещё и бесплатна.

После запуска программы следует создать нагрузку, к примеру, сыграв в игру, требующую больших ресурсов.

  • Допускаемые значения для процессора – до 75 градусов,
  • для видеокарты – до 85,
  • а для жёсткого диска – до 50.

При превышении этих температур нетрудно догадаться, что у вас перегрев ноутбука и проблемы с охлаждением.

Как охладить ноутбук в домашних условиях

  • Верная установка. При установке не должны возникать всевозможные помехи всасыванию и выдуванию воздуха, так как в большинстве всасывание производится из-под нижней поверхности ноутбука. Ноутбук должен стоять на твёрдой поверхности. Также проследите, чтобы выходные отверстия ноутбука не были закрыты посторонними предметами.
  • Приподнимание ноутбука. Для улучшения охлаждения попробуйте приподнять ноутбук с поверхности стола. К примеру, положите что-либо под низ ноутбука, чтобы он стоял под углом. Предполагается, что так улучшится охлаждение. Можете еще узнать как ускорить работу куллера, чтобы быстрее охлаждать ноутбук.

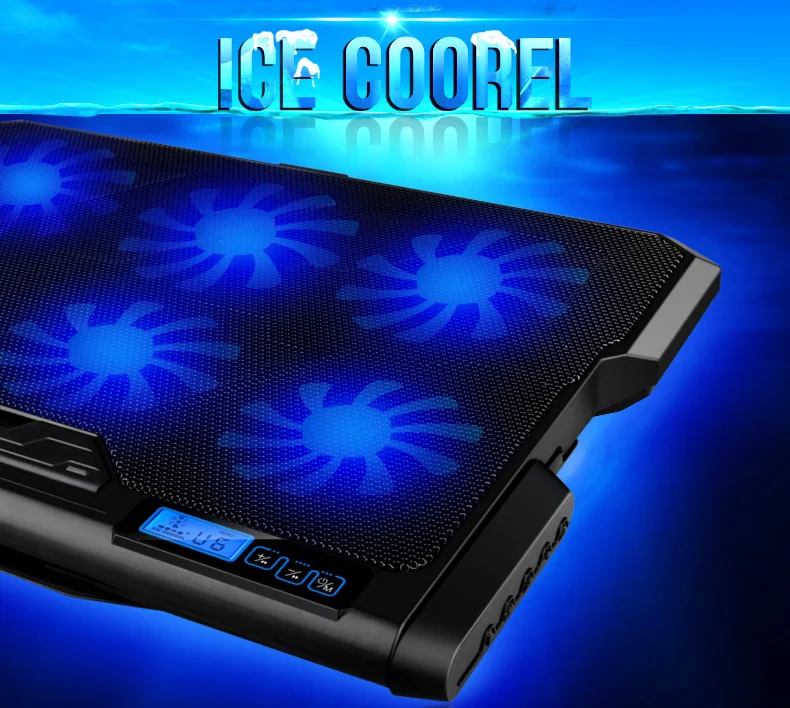

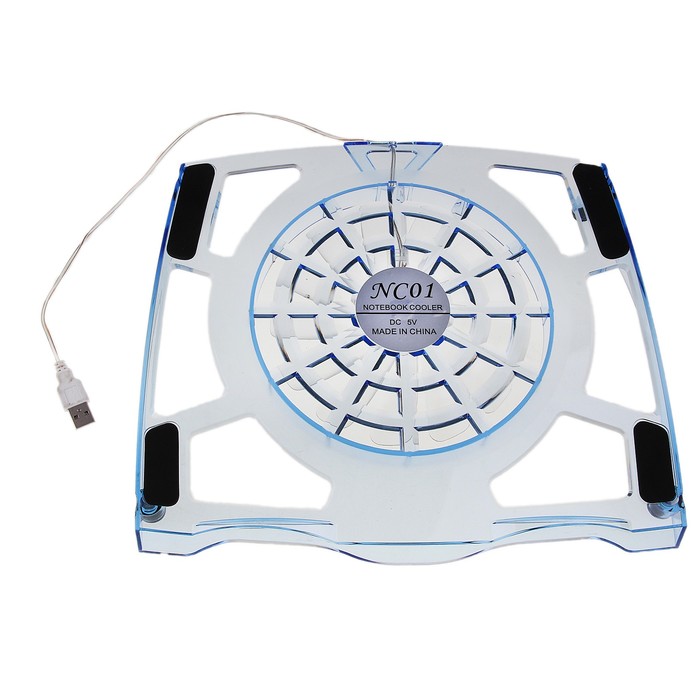

  • Специальная подставка. Отыщите и приобретите специальную подставку для охлаждения, оснащённую одним или несколькими кулерами, обдувающими днище.
  • Очистка от пыли системы охлаждения. Для избавления от пыли разберите ноутбук или лучше отдайте его квалифицированному специалисту, чтобы не навредить устройству.
  • Диагностика и ремонт. Вышеперечисленные способы не помогли? Конечно, остаётся ремонт и диагностика ноутбука.

Минутку внимания, друзья! Хочу вам предложить прочитать парочку полезных статей на тему почему не работает wifi на ноутбуке или как подключить ноутбук к ноутбуку через wifi, а так же как переустановить виндовс 7 на ноутбуке. Ну и обязательно не пропустите узнать как сделать ярче экран в ноутбуке или как включить клавиатуру на ноутбуке, а так же как вывести изображение с ноутбука на телевизор.

Заключение

Теперь вы знаете, как охладить ноутбук в домашних условиях. На самом деле сложного ничего нет, нужно лишь ознакомиться с инструкцией описанной выше и всё! Если у вас есть вопросы или еще какие-нибудь способы охлаждения — напишите мне в комментариях. Спасибо вам за внимание и мира вам!

Рейтинг подставок для ноутбуков с охлаждением 2020 года: лучшие охлаждающие подставки

Автор Андрей Семенов На чтение 5 мин.

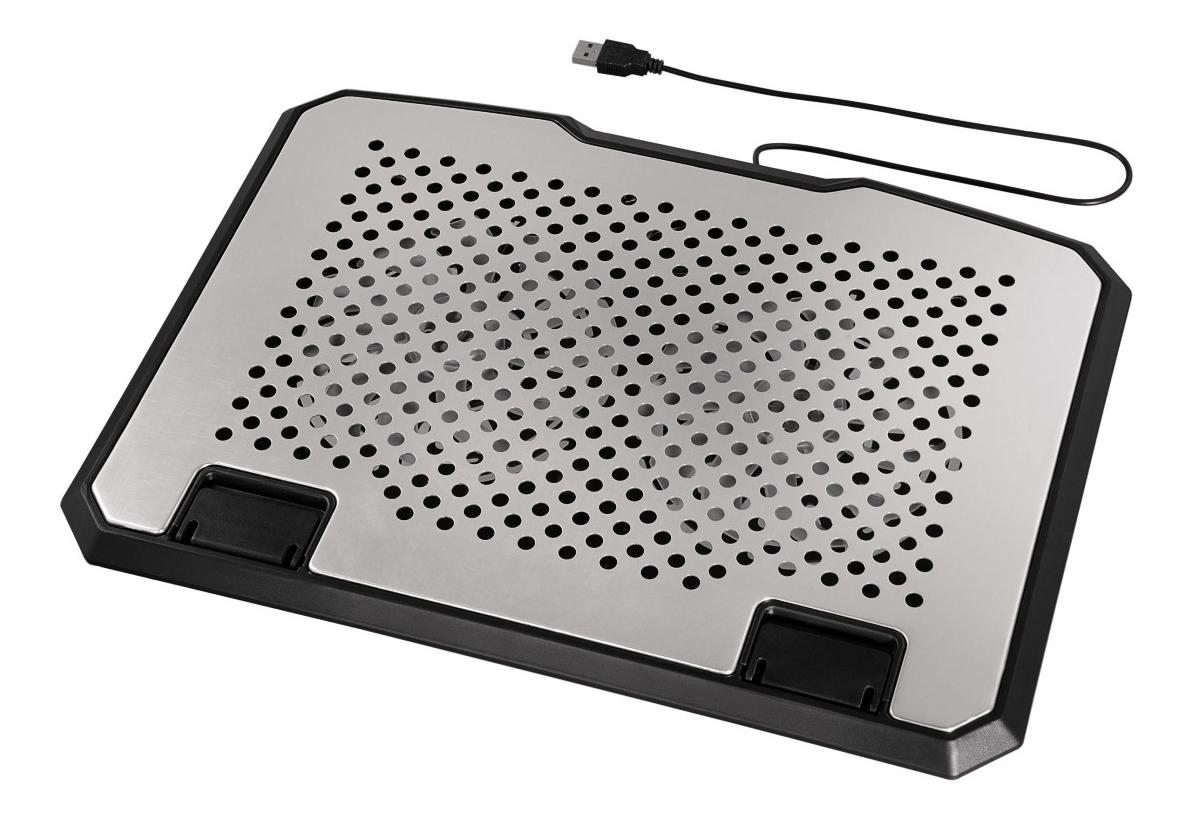

Все внутренние узлы компактного переносного компьютера размещены плотно друг к другу, при работе нагреваются. Разработчики позаботились о разрешении этой проблемы. Лучшие подставки для охлаждения ноутбука великолепно справляются с отведением лишнего тепла, при работе не шумят. В продаже имеется множество моделей разных производителей.

Для ноутбуков с диагональю до 16 дюймов

Buro BU-LCP156-B214H

Плюсы

  • Компактная
  • Хорошо охлаждает
  • Работает тихо
  • Приятная синяя подсветка
  • Регулировка скорости кулеров
  • Изменяемый наклон
  • Дешёвая

Минусы

  • Нет кнопки отключения

Топ лучших подставок для ноутбука 2020 года открывает Buro BU-LCP156-B214H. Это устройство со скромным дизайном имеет 2 вентилятора. Для комфортной работы на компьютере предусмотрена ступенчатая регулировка угла наклона, упоры для фиксации корпуса охлаждаемого аппарата и подсветка. Питание подаётся через USB-порт.

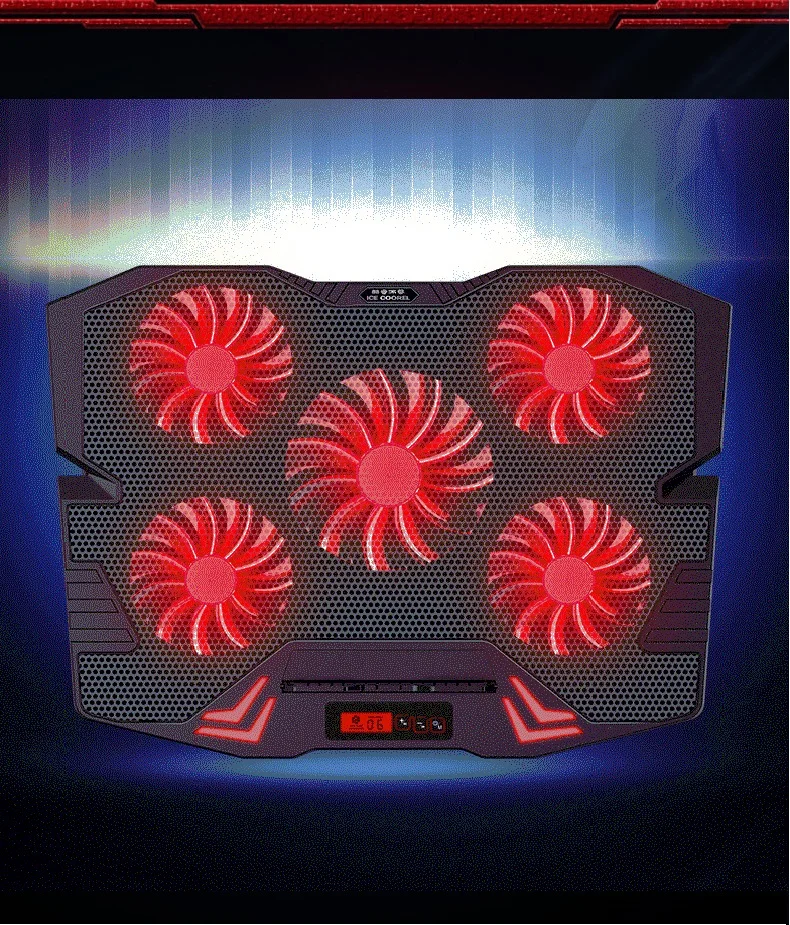

CROWN MICRO CMLC-1105

Плюсы

  • Лёгкая
  • Хороший дизайн
  • Верхняя часть из металла
  • 5 вентиляторов
  • Удобные ножки
  • Отлично охлаждает
  • Каждый вентилятор подсвечивается

Минусы

  • Заметно шумит

Эта универсальная подставка с охлаждением поддержит необходимый температурный режим ноутбука. Верхняя перфорированная поверхность изготовлена из металлического сплава. Отверстия выполнены так, чтобы воздушные потоки равномерно распределялись по всему компьютеру. Опорные ножки создают наклон для удобной работы. На задней грани расположены 2 разъёма USB и регулятор скорости вентиляторов.

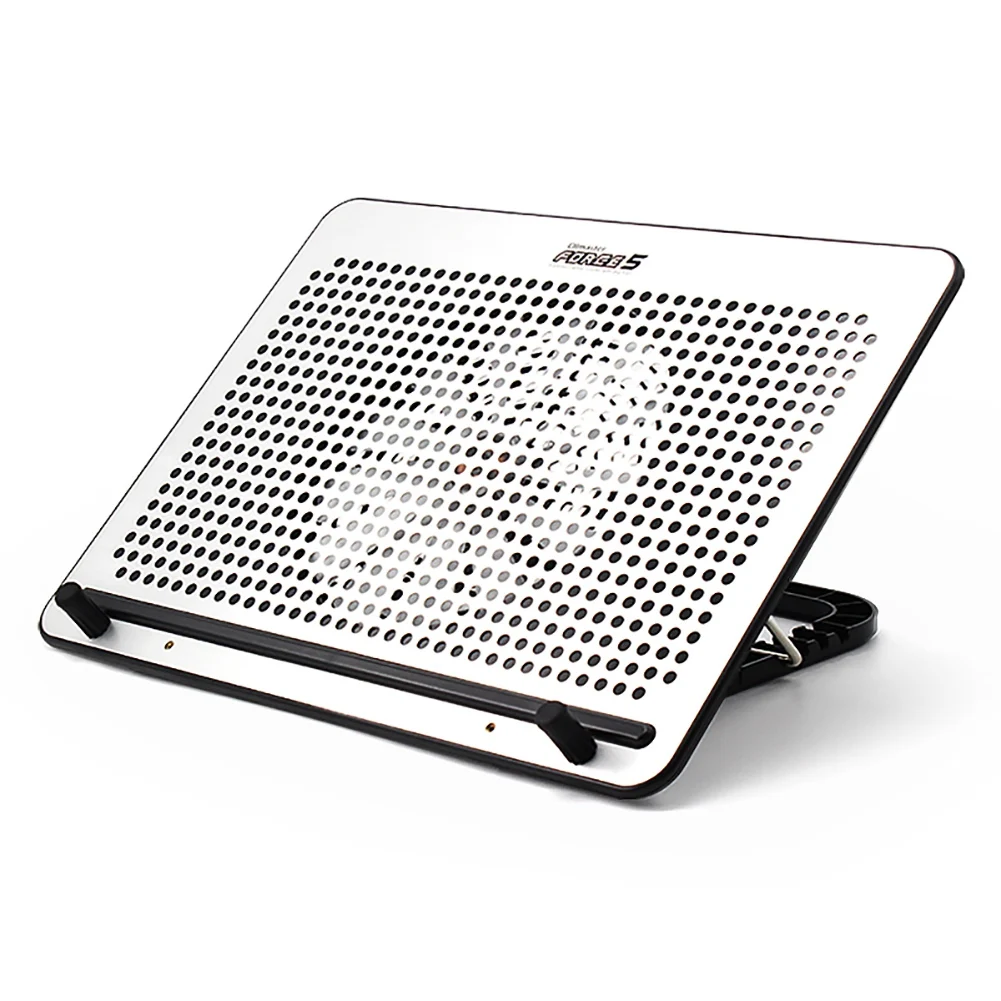

Deepcool N17

Плюсы

  • Корпус тонкий и лёгкий
  • Удобно подключать
  • Устойчивая, ноутбук не скользит
  • Цена

Минусы

  • Охлаждение посредственное
  • Хлипкий провод
  • Шумит

Корпус стильной и тонкой охлаждающей подставки Deepcool N17 сделан из пластика, верхняя площадка – из металла. Встроенный вентилятор диаметром 140 мм создаёт поток воздуха, который через отверстия направляется на нижнюю часть ноутбука. Это усиливает отвод тепла от нагретых деталей. Устройство имеет вес 465 г и окрашено в чёрный матовый цвет. Благодаря маленьким размерам, подставка не занимает много места при хранении.

Для ноутбуков с диагональю от 17 дюймов

CROWN MICRO CMLC-1101

Плюсы

  • Качественный материал корпуса
  • Большие вентиляторы
  • Предусмотрена кнопка включения и выключения
  • Мощный обдув
  • Тихо работает
  • Дешёвая

Минусы

  • Полностью пластиковая
  • Большая толщина

Охлаждающая подставка CROWN MICRO CMLC-1101 обеспечит не только охлаждение ноутбука, но и удобное положение его при работе. Антискользящая поверхность и специальный упор предотвратят сползание корпуса устройства. На подставке можно размещать переносной компьютер с экраном до 17 дюймов. Активная система охлаждения состоит из двух кулеров.

Deepcool WIND PAL

Плюсы

  • Цена и дизайн
  • Достаточная площадь охлаждения
  • Регулируется скорость вращения вентиляторов
  • Можно использовать как расширитель USB
  • Аккуратно сделана
  • Лёгкая

Минусы

  • Кулеры низкого качества
  • Слабенькие ножки и упоры

К ноутбуку для дома можно выбрать охлаждающую подставку Deepcool WIND PAL. Кроме отвода тепла, она выполняет функцию USB-разветвителя, для этого имеется 4 соответствующих разъёма. Восходящий воздушный поток создаётся двумя большими вентиляторами, частоту вращения которых можно регулировать.

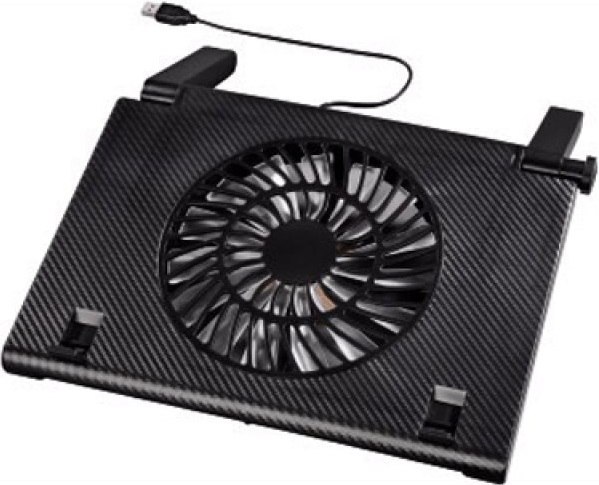

HAMA H-53070

Плюсы

  • Лёгкая
  • Хороший дизайн
  • Не шумит
  • Можно ставить на кровать
  • Заметен эффект охлаждения

Минусы

  • Дует не очень сильно

Такая подставка доступна любому владельцу переносного компьютера. Её чёрный корпус сделан из пластика, а вес составляет всего 454 г. Единственный осевой вентилятор при работе подсвечивается синим цветом, не создаёт шума. Электроэнергия подаётся на устройство через кабель с USB-разъёмом, поэтому оно может перемещаться вместе с ноутбуком в любое место. Благодаря высоким ножкам создаётся достаточное свободное пространство для подвода охлаждающего воздуха.

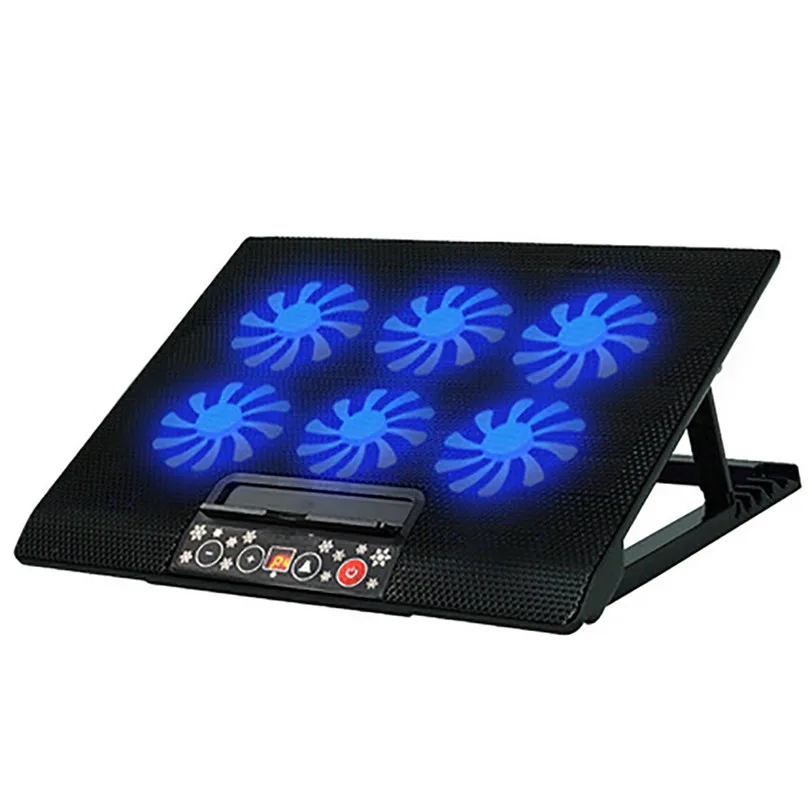

С большим количеством вентиляторов

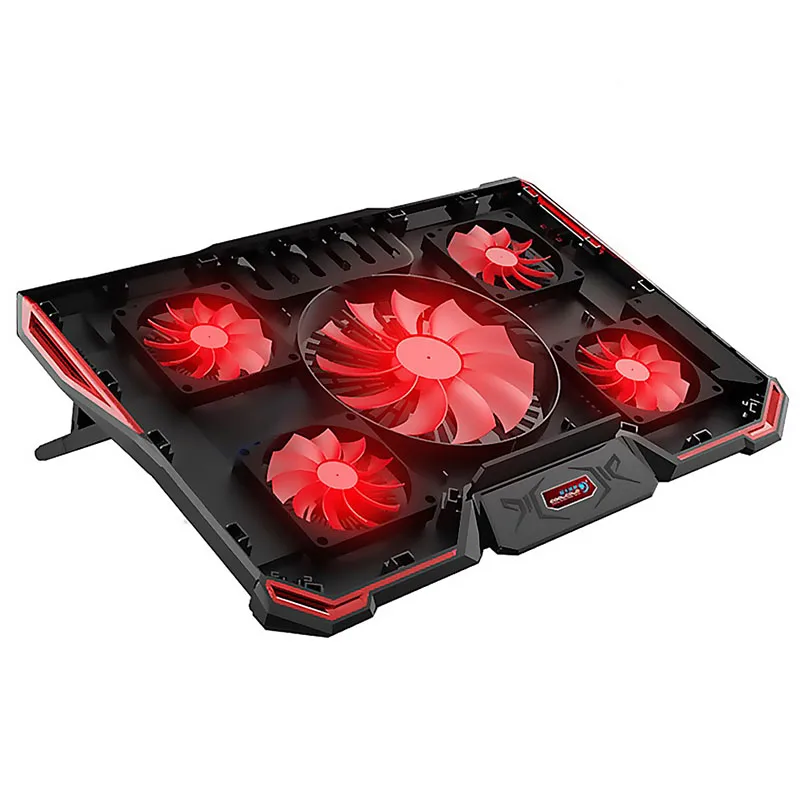

Trust GXT 278

Плюсы

  • Хороший стиль
  • Эффективна
  • Регулируется скорость вращения
  • Раздельное включение кулеров
  • Работает бесшумно

Пользователи отмечают высокую эффективность отвода тепла этой подставкой. Её можно использовать при работе за столом, опирая на коленки или диван. В любом положении охлаждение обеспечивается. Предусмотрена возможность регулировка их оборотов группами.

Deepcool MULTI CORE X8

Плюсы

  • Верхняя панель из металла
  • Переключение режимов работы
  • Устойчивая
  • Четыре вентилятора
  • Строгий дизайн без вычурных деталей

Минусы

  • Большая высота
  • Неудобный переключатель режимов

Профессиональная подставка, которая справится с охлаждением даже массивных и игровых устройств. Разработчики установили 4 вентилятора, создающих равномерный воздушный поток. Это решение позволяет забирать тепло от всей нижней поверхности установленного компьютера. Гаджет имеет 2 USB-порта и переключатель режимов работы.

STM IP31

Плюсы

  • Тихая, красивая
  • Хорошо фиксируется на столе
  • Эффективно отводит тепло
  • Удобно пользоваться
  • Оригинальная подсветка

Минусы

  • Высокая цена
  • Ножки слабенькие, самостоятельно складываются

Рейтинг подставок для ноутбука с охлаждением закрывает модель STM IP31. Для изготовления корпуса использованы металл и пластик, которые устойчивы к нагреву и надёжно защищают внутренние узлы от повреждений при эксплуатации. Эта модель может использоваться для охлаждения ноутбуков с диагональю экрана до 17,3 дюйма. Четыре встроенные вентиляторы создают мощный восходящий поток воздуха.

Understanding what goes into designing an efficient laptop cooling solution

Данная статья предоставлена сайтом Notebookcheck.

Проектирование и реализация эффективной системы охлаждения для ноутбука требует больших ресурсов разработчиков и тщательного отбора каждого отдельного ее элемента. Только в этом случае аппаратные компоненты устройства смогут продемонстрировать весь свой скоростной потенциал. В данной статье мы рассмотрим каждый этап данного процесса, узнаем, как производители создают прототипы и тестируют свои системы охлаждения с целью достижения максимально эффективной их работы. В качестве примера мы возьмем флагманский ноутбук от MSI, модель GT76, процессор которого может работать на частоте в 5 ГГц при задействовании всех ядер. (спонсорская статья)



Система охлаждения должна обеспечивать максимальную производительность ноутбука в течение длительного периода времени без троттлинга.


Вступление

Итак, вы заполучили настоящего монстра среди ноутбуков: в тонком корпусе, но с мощной конфигурацией, которая в теории должна обеспечить ту самую частоту кадров, которая нужна для господства в игровом мире. Настроив его, вы радостно запускаете игру в надежде остаться единственным победителем на поле боя, однако уже через полчаса видите, что скорость упала, а ноутбук стал горячим, словно раскаленная печка. Похоже, что характеристики устройства не вполне совпадают с его реальными возможностями. То, что случилось, – это результат «троттлинга», падения частоты из-за перегрева.


Важность надлежащего охлаждения для ноутбуков трудно переоценить. Постоянные читатели сайта Notebookcheck знают, что во многих своих статьях мы вновь и вновь подчеркиваем необходимость правильной оценки систем охлаждения мобильных компьютеров с флагманскими компонентами и, в частности, риска падения частоты из-за перегрева («троттлинга»). Плохое охлаждение может привести к значительному падению скорости, так что в результате вы заплатите больше за ноутбук, который в действительности будет работать хуже, чем более дешевые модели.


При покупке ноутбука одним из способов оценить его потенциал является понимание того, какую систему охлаждения реализовал в нем производитель. Охладить ноутбук – сложнее, чем стационарный компьютер, поэтому разработчики прибегают к инновационным методам, чтобы максимально снизить температуру и гарантировать беспроблемную работу полноценных компонентов десктопного класса, таких как процессор Intel Core i9-9980HK и видеокарта NVIDIA GeForce RTX 2080.


В данной статье мы рассмотрим, что необходимо для создания эффективной системы охлаждения, включая выбор ее элементов и тестирование прототипов, а также те улучшения, которые производители ноутбуков придумали в последнее время. Хотите узнать. каким образом ноутбук вроде MSI GT76 способен обеспечить работу восьми процессорных ядер на частоте 5 ГГц? Скоро узнаете!


Проектирование эффективной системы охлаждения

Проектирование хорошей системы охлаждения, которая бы удовлетворила запросы ключевых компонентов, таких как процессор, видеокарта и стабилизатор напряжения, является нетривиальной задачей. Чтобы понять, сколько тепла производят чипы и насколько хорошо они подходят для конкретного форм-фактора, необходимо оценить множество факторов и провести множество тестов.


Проектирование системы охлаждения ноутбука является важной частью всего процесса разработки и исследований. Обычно оно происходит так, как описано в деталях ниже. Следует учесть, что у каждого производителя будет свой собственный способ достижения максимальной производительности системы охлаждения, однако основные концепции, связанные с применением термомодулей, тепловых трубок, радиаторов и вентиляторов, будут иметь силу во всех случаях.


Система охлаждения ноутбука MSI GP75 Leopard 9SD.



Элементы системы охлаждения

Взгляните на «внутренности» ноутбука MSI GP75 Leopard, показанные на иллюстрации. Это весьма мощная модель, предназначенная для игры в разрешении 1080p. В ее конфигурацию входят процессор Intel Core i7-9750H и видеокарта NVIDIA GeForce GTX 1660 Ti. На картинке мы видим несколько медных тепловых трубок, которые отходят от центрального и графического процессоров к вентиляторам. При ближайшем рассмотрении можно заметить, что эти трубки выходят из медных блоков, присутствующих на обоих процессорах. Этот медный блок (или «термомодуль») контактирует с чипом посредством термопасты. Таким образом, передача тепла осуществляется по цепочке процессор/видеокарта > термопаста > термомодуль > тепловые трубки. Цель – обеспечить максимально быстрый перенос тепла от чипа до термомодуля. Почему это так важно?



Ноутбук Apple MacBook Pro 2018-го года с процессором Core i9-8950HK заслужил дурную славу из-за проблем с перегревом, вызванных недостаточным охлаждением. (Источник: Дейв Ли на YouTube)
  Вкратце, каждый чип рассеивает определенное количество тепла при работе в рамках установленного для него термопакета. Между производителями электронных чипов нет единого мнения о том, как именно следует рассчитывать термопакет, поэтому разработчики ноутбуков проводят свои собственные тесты, чтобы понять, как именно будет вести себя конкретный чип в корпусе определенного размера. Если тепло не отводится от чипа достаточно быстро, то тот, чтобы избежать повреждения от перегрева, сбрасывает свою частоту, чтобы выделять меньше тепла, а это сказывается на производительности. Примером является модель Apple MacBook Pro 2018-го года. Из-за плохого охлаждения ее процессор Core i9 не мог поначалу достичь даже Boost-частоты, указанной в его же спецификациях.

Избыток тепла означает, что чип будет работать менее эффективно. Его производительность будет скомпрометирована, даже если кажется, что он достиг требуемой частоты. Возможность разгона будет сильно ограничена.


A generic vs. a CNC-polished
copper block used in the MSI GT76.
(Image courtesy: MSI)



Таким образом, очень важно отводить от чипа тепло максимально быстро и эффективно. Для изготовления термомодулей предпочитают использовать медь, поскольку она обладает высокой теплопроводностью. В большинстве ноутбуков медная поверхность термоблока является шершавой, что на микроскопическом уровне препятствует контакту с термопастой. Поэтому, чтобы увеличить теплопроводность еще больше, в наиболее мощных игровых ноутбуках, таких как MSI GT76, термомодуль шлифуется для получения идеально ровной поверхности в месте его соприкосновения с процессором.




Хорошее охлаждение невозможно без тепловых трубок


Принцип работы тепловой трубки (источник: Wikipedia)


Отведенное от чипа тепло необходимо направить подальше от центрального и графического процессоров с помощью тепловых трубок. Такая трубка состоит из испарительной и конденсирующей секций и с технической точки зрения представляет собой двухфазную систему переноса тепла. Внутри нее находится жидкость, обычно – вода, которая поглощает тепло от термомодуля и превращается в пар (испарительная секция). Пар переходит по полости трубки в область с более низкой температурой (конденсирующая секция), где конденсируется в жидкость. Та впитывается фитилем и возвращается в начальное положение под действием капиллярности. А тепло рассеивается снаружи.



Схема переноса тепла (источник: Calyos)


В качестве примера давайте рассмотрим приведенную выше схему. Мы видим, что жидкость в тепловой трубке нагревается до состояния пара, переходит в область переноса тепла, отдает тепло и конденсируется обратно в жидкую форму. Область, отмеченная как «Испарение», аналогична термомодулю, который мы рассматривали выше, а область «Перенос тепла» – ребрам радиатора, о которых мы расскажем чуть позже. Именно таким образом тепло от термомодуля передается на ребра радиатора, откуда рассеивается с помощью вентиляторов.



Тепловая трубка со спеченной металлической крошкой в разрезе. (источник: Frosty Tech)


Тепловые трубки обычно изготавливаются из меди или алюминия, а внутренняя фитильная структура представляет собой желобки, проволочную сетку, спеченный порошок или волокно. Самые дорогие в производстве – трубки со спеченным фитилем, однако именно они обеспечивают великолепную передачу тепла от фитиля до стенок и обратно.


Фитильная структура – ключевой параметр при выборе правильной тепловой трубки, однако имеются и другие, которые также влияют на ее эффективность. Первым из них является количество – чем больше трубок, тем лучше передается тепло от термоблока. Конкретное число будет зависеть от объема тепла, поступающего от термоблока, и доступного пространства внутри корпуса.


Длина и диаметр трубки непосредственно влияют на скорость движения пара внутри ее полости. Чем больше диаметр, тем быстрее перемещается пар. Трубка не должна быть слишком длинной. Короткие трубки могут переносить больше тепла, чем длинные, а также обладают большим капиллярным пределом – жидкость быстрее возвращается по ним из конденсирующей в испарительную секцию.



Отдельные тепловые трубки для центрального и графического процессоров в ноутбуке MSI GT76.


Во многих ноутбуках тепловые трубки обслуживают и центральный, и графический процессоры одновременно. Такое решение дешевле, но менее эффективно. Часть трубки между процессорами будет относительно холоднее, что может привести к преждевременной конденсации жидкости. Вот почему во флагманских игровых ноутбуках, таких как MSI GT76, процессоры обслуживаются отдельными тепловыми трубками и вентиляторами.


Поскольку в ноутбуке недостаточно места для укладки цилиндрических тепловых трубок, их делают сплющенными. При этом трубка должна оставаться ровной и не быть чересчур плоской, потому что иначе жидкость будет с трудом перемещаться по фитилю. Также следует избегать слишком резких изгибов. Впрочем, как показывает практика, работа трубки не ухудшится, если радиус изгиба остается в три раза больше, чем диаметр самой рубки.



Хорошая вентиляция способствует хорошему охлаждению


На иллюстрации показано, как в обычный ноутбук входит холодный воздух (синие стрелки) и как затем из него выходит горячий (красные стрелки). (Источник: Inyes.org)


Успешный отвод тепла от процессора – лишь половина дела. Полный вывод тепла из корпуса ноутбука – тоже непростая задача. Тут в работу вступают радиаторы и вентиляторы. Если говорить упрощенно, то радиатор увеличивает площадь поверхности для тепла, поступающего с тепловой трубки, а вентилятор прогоняет это тепло прочь, забирая холодный воздух снаружи корпуса.



Типичная система охлаждения ноутбука с термоблоком,
тепловыми трубками и радиатором. (Источник: Any PC Part с редактированием)


Выбор вентиляторов и радиаторов не сводится к отбору лучших из доступных компонентов. Дело в том, что в вентиляторе должен быть баланс между числом лопастей и пространством между ними. Если поместить слишком много лопастей в малое пространство, то между них будет проходить мало воздуха. В то же время, если лопастей мало и расположены они редко, то эффективность вентилятора упадет. Так какой же вариант будет оптимальным?



Радиаторы в ноутбуке MSI GT76 обладают большим числом ребер и снабжены дополнительными вентиляторами.


Здесь приходит на помощь моделирование. Многие производители используют специальное программное обеспечение для оценки вентиляции внутри того или иного корпуса. Суть моделирования – выяснить, какая конфигурация вентиляторов будет оптимальной для конкретной задачи, вместо того, чтобы просто взять самый быстрый (и, вероятно, самый громкий) вентилятор из имеющихся. Программное обеспечение учитывает множество факторов, в том числе то, как именно воздух входит в ноутбук и выходит из него, какое пространство имеется внутри корпуса, какой объем воздуха прокачивают вентиляторы, площадь радиаторов и т. д. В результате мы получаем прогноз распределения температур внутри ноутбука под различными вариантами нагрузки. Эта информация помогает инженерам оптимизировать систему охлаждения для достижения максимальной эффективности.


В видеоролике модельных испытаний, представленном ниже, можно увидеть, как моделирование воздушных потоков помогает понять тот или иной результат реализации системы охлаждения. В данном конкретном случае горячий воздух всасывался обратно внутрь корпуса, что приводило к повышению температуры.




Произведя необходимые поправки в правой части, мы видим, что горячий воздух теперь выводится вентиляторами и распределение температуры стало более единообразным. Таким образом, подобное моделирование позволяет вносить изменения в конструкцию системы охлаждения еще на стадии прототипа. Оно также помогает выявить проблемы, которые было бы невозможно обнаружить при тестировании физического образца.




Давайте теперь рассмотрим, как это все работает на практике, взяв ноутбук MSI GT76. Данная модель стремится обеспечить долговременную работу всех ядер процессора Core i9-9900K на частоте 5 ГГц. Как видно на картинке, система охлаждения GT76 насчитывает не менее 11 тепловых трубок, пару медных термоблоков, отшлифованных на фрезерном станке, оптимизированные радиаторы и четыре вентилятора. Радиаторы расположены по всей длине корпуса устройства, а наличие четырех вентиляторов позволяет рассеивать тепло на протяжении всей задней панели, а не только лишь по углам.



В ноутбуке GT76 тепло рассеивается по всей длине корпуса.
  По заявлению компании MSI, многочисленные модельные испытания помогли создать новую систему охлаждения, которая обеспечивает в 2,25 раза более сильный воздушный поток по сравнению с конкурирующими решениями: вентиляторы ноутбука GT76 обладают мощностью в 96 кубических футов, а обычные – 42,6. Большая площадь оребренного радиатора также способствует защите процессора 9900K от троттлинга. Общая площадь ребер радиатора, обслуживающего процессор в GT76, составляет 252 910 мм2, что в 2,3 раза больше, чем у модели GT75 Titan (110 045 мм2).


Вентиляторы GT76 перекачивают на 125% больше воздуха,
чем в конкурирующих системах охлаждения.

Площадь поверхности ребер радиатора в GT76 на 130% больше,
чем у прошлогодней модели GT75.



В нашем обзоре ноутбука GT76 мы выяснили, что тот вообще не использует троттлинг даже при запуске 60-минутного стресс-теста FurMark и Prime95, пусть даже температура его компонентов была выше нормы. Ноутбук также смог без проблем поддерживать постоянную частоту процессора в 4,7 ГГц в закольцованном тесте Cinebench R15.




Заключение

Как вы уже могли понять к данному моменту, проектирование хорошей системы охлаждения, которая бы позволила компонентам ноутбука проявить весь свой потенциал, представляет собой одну из важнейших инженерных задач. При этом приходится оценивать множество факторов, начиная от конфигурации воздушных потоков внутри корпуса и заканчивая выбором правильных материалов. И все это – чтобы вы могли работать и играть на ноутбуке без компромиссов с точки зрения производительности.


В данной статье мы рассмотрели некоторые аппаратные аспекты охлаждения, однако их дополняют программные, ведь нужно, чтобы ноутбук мог реагировать на изменения в температуре компонентов. Надеемся, что мы смогли расширить ваши знания о том, как проектируются системы охлаждения, которые представляют собой весьма важный, но зачастую упускаемый из виду фактор, влияющий на выбор той или иной модели ноутбука.


Представители MSI сообщили нам, что именно улучшенное охлаждение станет основным приоритетом в моделях, которые готовятся к новому школьному году, поэтому мы ожидаем увидеть новые решения во всей продуктовой линейке компании.
