Настройка роутера без кабеля: Можно ли настроить роутер без кабеля. Возможно ли настроить роутер без компьютера? Настраиваем Wi-Fi роутер Tp-Link с планшета, или смартфона

Можно ли настроить роутер без кабеля. Возможно ли настроить роутер без компьютера? Настраиваем Wi-Fi роутер Tp-Link с планшета, или смартфона

Беспроводные сети настолько укоренились в нашей повседневной жизни, что многим уже трудно себе представить ее без Wi-Fi-сетей. Этот стандарт утилизируется практически во всех устройствах - начиная от персональных компьютеров и заканчивая системами видеонаблюдения . Сейчас у многих в семье есть свой личный компьютер, а также смартфон, электронная книга и прочие гаджеты, работа которых зависит от интернета. Поэтому Wi-Fi-маршрутизаторы или как некоторые их называют роутеры в наше время имеются почти в каждой квартире.

С развитием IT-технологий маршрутизаторы можно настраивать с любого девайса

Многие уже умеют настраивать свои Wi-Fi-устройства, для этого достаточно подключить их и компьютер к LAN-разъёмам и выполнить установки, согласно руководству, которое почти всегда идёт в комплекте. Но что можно сделать, если электронной вычислительной машины под рукой нет? В данной статье мы рассмотрим, как можно настроить роутер с телефона или планшета, когда под рукой нет ПК или ноутбука.

Прежде чем начать настраивать маршрутизатор, его надо, конечно же, включить. Соединяем адаптер питания с электророзеткой и подключаем основной интернет-кабель с разъёмом роутера WAN, обычно он выделен синим цветом.

Далее необходимо сбросить установки прибора на заводские. Не важно, купили ли вы новый в магазине или до этого им уже пользовались, это сделать нужно, потому что если его уже подключали и настраивали, то на нём могли быть сохранены параметры, неподходящие для вашей сети. Чтобы сбросить настройки, необходимо в задней части девайса отыскать небольшую дырочку, рядом с которой будет надпись «Reset», внутри которой есть кнопка. Возьмите что-нибудь острое наподобие иголки или булавки и нажмите, удерживая эту кнопку некоторое время. Примерно через 10 секунд световые индикаторы на маршрутизаторе должны моргнуть, и он, перезагрузившись, восстановит заводские параметры.

Содержание

Подключаем телефон к роутеру

Если вы сбросили параметры по умолчанию, то пароля к Wi-Fi-сети вашего прибора не будет, она будет общедоступной. Зайдите в настройки вашего телефона, включите Wi-Fi и в списке беспроводных сетей найдите свою сеть. Она может иметь стандартное имя, в котором будет название фирмы, изготовившей устройство, а также у этой сети должен быть самый лучший уровень сигнала. Если вы сомневаетесь, что именно это и есть сеть вашего маршрутизатора, то попробуйте выключить и включить девайс, при этом на телефоне ваша сеть должна пропасть из списка и после снова появиться. Нажмите на «подключиться», и при успешном подключении в верхней части экрана вашего гаджета высветится статус сети в виде иконки, извещающей о том, что Wi-Fi активен.


Настраиваем роутер

Процесс наладки прибора через телефон такой же, как и в случае с эксплуатацией компьютера или ноутбука. Для настройки откройте любой web-браузер, установленный на телефоне, например, google chrome, и в адресной строке введите стандартный для всех гаджетов адрес 192.168.0.1 либо 192.168.1.1, нажмите на кнопку «Перейти». В открывшемся окошке появится 2 пустых поля, где нам надо будет указать логин и код для доступа к админке роутера . Так как все установки мы скинули на стандартные, то и эти данные будут стандартными, чаще всего указанное имя юзера admin и пароль admin. Если эти данные не подходят, посмотрите на нижнюю часть самого прибора либо в инструкцию, там всё это должно быть написано. Когда вы введёте эти сведения, вы должны перейти к самому веб-интерфейсу маршрутизатора.


Собственно, сама настройка роутера состоит из трёх шагов.

Настраиваем подключение к интернету

Главный шаг - это указание параметров вашего провайдера, в админ-панели маршрутизатора эти настройки чаще всего выполняются во вкладке WAN. Здесь надо указать тип подключения к всемирной паутине (например, самый часто используемый в России PPPoE), а также имя юзера и пароль провайдера. Эта пара логина с паролем выдавалась вам при подключении. Попробуйте найти свой договор, который выдавался вам при подключении к интернету, в нём всё должно быть написано. После указания этих настроек сохраняем их. Можно также попробовать выполнить автоматическую пошаговую настройку прибора, некоторые девайсы умеют выполнять всё на автомате, а также определять тип сети, через которую ваш маршрутизатор подключается к провайдеру. В данном случае вам останется указать исключительно свои логин и пароль.


Настраиваем Wi-Fi

Если вы не хотите, чтобы вашей беспроводной сетью пользовались посторонние люди, тем самым урезая вашу скорость подключения к интернету, то можно настроить Wi-Fi, установив для него пароль. Тогда доступ к глобальной сети через ваш роутер смогут получить только те, кому вы этот пароль скажете.


Переходим в раздел админ-панели Wireless, и в строке Wireless Network Name указываем н

Как настроить роутер без помощи специалиста? | Роутеры (маршрутизаторы) | Блог

Подключить к Интернету все проводные и беспроводные устройства в доме? Легко! Для этого есть волшебная «коробочка» под названием роутер (или маршрутизатор). Часто сами провайдеры устанавливают такие «коробочки» и настраивают. А что делать, если нужно настроить роутер с нуля? А перенастроить после предыдущих жильцов или при смене провайдера? Сменить пароль на Wi-Fi с восьми единиц на что-то более надежное? Можно вызвать специалистов за отдельную плату, но лучше попробовать разобраться самостоятельно. Тем более, что «коробочка» вовсе не волшебная, а очень даже простая.

Подключение роутера

Все роутеры выглядят примерно одинаково: провода сзади, лампочки спереди. На задней стороне есть разъем питания и несколько разъемов Ethernet (он же RJ-45). Один из них предназначен для кабеля от Интернет-провайдера. Подписан как Internet или WAN (внешняя сеть). Остальные порты — локальные (LAN), для подключения домашних компьютеров, телевизоров и прочих устройств по кабелю. На задней панели есть еще кнопка reset, которая сбрасывает абсолютно все настройки и пароли к заводским значениям. Чтобы случайно ее не задеть, кнопка обычно утоплена и нажать ее можно только разогнутой скрепкой или другим тонким предметом.

На лицевой панели маршрутизатора есть несколько индикаторов, которые отображают состояние устройства. У каждой фирмы и модели — свой набор и порядок индикаторов.

Если роутер будет раздавать интернет только на беспроводные устройства, достаточно подключить два кабеля (питание и WAN-интернет), включить «коробочку» и дождаться, когда загорится индикатор беспроводной сети Wi-Fi.

Если компьютер будет подключаться кабелем, нужно подключить его в разъем LAN и дождаться, когда загорится соответствующий индикатор.

Роутер подключили, теперь будем подключаться к роутеру.

Подключаемся к роутеру

Для настройки роутера вам понадобится подключиться к нему с компьютера, ноутбука, планшета или смартфона.

Если есть ноутбук или компьютер с сетевой картой, то проще подключиться по кабелю. Поищите в коробке из-под роутера патч-корд — это кусок кабеля с двумя разъемами RJ-45. Один конец кабеля подключаем в компьютер, другой — в LAN-порт.

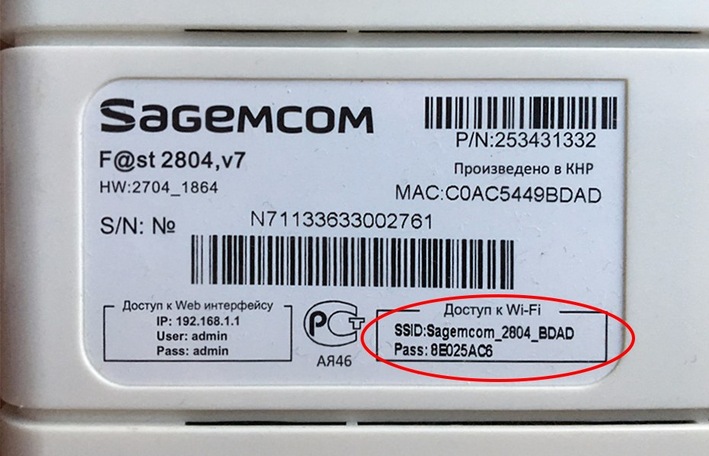

Чтобы подключиться по Wi-Fi, переверните роутер и изучите наклейки — там могут быть название сети и пароль к ней. Если их нет, поищите в списке беспроводных сетей новую, с названием, похожим на название роутера. Вполне возможно, что пароля для подключения к этой сети не потребуется.

При подключении кабелем никаких паролей и сетей указывать специально не нужно — все должно заработать автоматически.

Проверьте статус сетевого подключения. Если вдруг все подключилось, то вам повезло и можно переходить сразу к настройке

. А вот если подключиться не получается, вылезает окошко с требованием пароля или не находится сеть с нужным именем, тогда разбираемся дальше.

Сброс к заводским настройкам

Если роутер не новый с магазина, то, вероятно, кто-то уже менял настройки Wi-Fi, поэтому вам и не удается подключиться. Если узнать пароль сети не удается, то настройки нужно сбросить. Для этого возьмите разогнутую скрепку и нажмите ей кнопку reset при включенном роутере.

Лучше подержать кнопку несколько секунд (для защиты от случайных нажатий на некоторых моделях сброс происходит только через 3-15 секунд непрерывного нажатия). При сбросе настроек название Wi-Fi сети и пароль к ней также сбросятся на заводские. Теперь можно попробовать подключиться еще раз.

Не удается подключиться кабелем

Особые настройки самого роутера могут мешать подключению по кабелю. В этом случае также поможет сброс к заводским настройкам. Если и после сброса не удается подключиться, что-то не так с настройками компьютера. Зайдите в окно сетевых подключений панели управления и проверьте свойства активного сетевого подключения (щелкнув по его значку правой кнопкой мыши и выбрав пункт «Свойства» из выпадающего меню). Для протокола интернета IPv4 должны быть настроены автоматическое получение IP-адреса и DNS-сервера.

Если подключиться все еще не удается, попробуйте повторить те же действия с другого компьютера.

Настройка роутера

Маршрутизатор настраивается через панель администратора. Она выглядит как обычный сайт и заходить в эту панель нужно так же. Открывайте браузер и вводите в адресной строке (прямо там, где полагается писать google.com, yandex.ru и другие адреса) адрес веб-интерфейса роутера — как правило, его можно найти на корпусе устройства или в документации. Обычно это адрес 192.168.0.1 или 192.168.1.1.

У каждого производителя и каждого роутера «сайт» настройки выглядит по-разному. Проще всего изучить инструкцию к роутеру, но можно использовать и «метод научного тыка» — если что-то пойдет не так, вы всегда сможете сбросить настройки к заводским.

Важно в панели администрирования найти следующие разделы:

  • Быстрая настройка (быстрый старт, мастер настройки и т. д.) — позволит пошагово внести все необходимые параметры для настройки интернета и беспроводной сети.
  • Беспроводная сеть (Wi-Fi, беспроводной режим и т. д.) — страница расширенных настроек Wi-Fi для смены названия сети, пароля, дополнительных опций, включения гостевой сети.
  • Безопасность (администрирование, контроль доступа или подобное) — на этой странице можно будет сменить пароль на вход в панель администрирования и запретить изменение настроек извне.
  • WAN (сеть, интернет, соединение или что-то подобное) — раздел, где настраиваются параметры соединения с провайдером. Обычно мастер быстрой настройки справляется, но иногда приходится что-то менять дополнительно.

Быстрая настройка

Опцию быстрой настройки имеют все современные роутеры — мастер настройки запросит все нужные параметры, не акцентируя внимание на дополнительных настройках.

Подготовьте следующие данные, которые мастер быстрой настройки наверняка у вас запросит:

- тип соединения определяет способ, которым ваш провайдер осуществляет подключение клиентов к Интернету, он указан в договоре или в приложении к нему.

- логин и пароль для входа в Интернет также можно найти в договоре. Не надо путать эти логин и пароль с учетными данными для доступа к настройке роутера или для доступа к личному кабинету на сайте провайдера (они тоже могут встречаться в договоре).

- шлюз — при некоторых типах соединения мастер может потребовать и этот параметр, который в этом случае тоже нужно узнать у провайдера. Обычно это четыре числа, разделенные точками (например, 88.12.0.88). Именно так его и следует ввести.

- имя сети Wi-Fi (SSID) — под этим именем ваша сеть будет видна в списке беспроводных сетей. Здесь многие дают волю своей фантазии. В многоквартирных домах можно найти образчики наподобие «sosed_s_pianino_dostal» или «Wifi_za_edu» — сразу становится ясно, что первый сосед не любит громкую музыку, а второй голоден. Никто не мешает и вам использовать SSID для того, чтобы донести какую-то информацию до окружающих, но следует быть осторожным — не так уж и сложно выяснить, из какой именно квартиры раздается Wi-Fi с определенным именем. Самый нейтральный вариант для SSID — никак не связанное с вами и номером квартиры словарное бытовое слово. Например, bulavka или tarelka.

- пароль (ключ) доступа к Wi-Fi — будет затребован у любого устройства, пытающегося подключиться к вашей беспроводной сети. Постарайтесь выбрать пароль посложнее, чем «11111111», «88888888» или ваша дата рождения — даже если вы уверены, что хакерам вы абсолютно неинтересны, лишние «гости» снизят скорость подключения. Задайте пароль, состоящий вперемешку из цифр, специальных символов (*, !, % и т. д.), заглавных и строчных букв — тогда юным «взломщикам» для подбора пароля к вашей сети понадобится лет двести. Чтобы не забыть эту мешанину символов самому, пароль надо написать на бумажке, а бумажку приклеить прямо к роутеру. Все равно на каждом устройстве этот пароль можно запомнить и не вводить каждый раз.

- MAC-адрес — может потребоваться, если провайдер осуществляет привязку кабеля к конкретному устройству. Здесь не вам нужно вводить информацию, а наоборот — найти МАС-адрес вашего устройства (на его корпусе или в панели настроек) и сообщить провайдеру.

Бывает, что первоначальные настройки провайдера предполагали выход в Интернет непосредственно с вашего компьютера, а теперь вы хотите подключить к кабелю роутер. В этом случае в качестве МАС-адреса роутера следует задать МАС-адрес сетевой карты того компьютера, с которого ранее осуществлялся выход в интернет.

Многие роутеры позволяют клонировать МАС-адрес сетевой карты компьютера, с которого вы зашли в веб-интерфейс — если ранее в Интернет вы выходили именно с этого компьютера, то опция клонирования МАС-адреса может заметно ускорить его установку.

Дополнительные настройки Wi-Fi

В разделе настройки беспроводной сети можно сменить пароль на Wi-Fi, имя сети (SSID) и установить некоторые дополнительные параметры.

Учтите, если вы, находясь в панели администрирования, сами подключены к роутеру через Wi-Fi, то после смены имени или пароля сети вам придется заново к нему подключиться (к сети с новым именем и паролем).

Можно скрыть SSID из доступного всем списка сетей — правда вам, чтобы подключить к ней новое устройство, имя сети придется вбивать вручную. Опция капризная и пользоваться ей лучше с осторожностью — не все устройства нормально подключаются к «невидимой» сети.

Обратите внимание на используемые технологии аутентификации — общепринятым для домашних сетей на сегодняшний день является стандарт аутентификации WPA2-PSK с шифрованием по алгоритму AES.

Можно также настроить используемый новой сетью радиочастотный канал — но большинство роутеров автоматически выбирают наименее загруженный.

Внутри раздела настройки беспроводной сети (или отдельно — зависит от производителя) есть еще два параметра: WPS и гостевая сеть.

WPS — это технология автоматической защищенной настройки соединения, в которой обнаружилось несколько уязвимостей. Если вы не хотите, чтобы к вашей сети подключались чужие пользователи, в обход даже самого сложного пароля, эту функцию нужно отключить. И не включать.

Гостевая сеть пригодится, если вы готовы делиться с гостями Интернетом, но не хотите давать им доступ к своей локальной сети (к устройствам, подключенным кабелем LAN и по Wi-Fi). При включении гостевой сети создается отдельная Wi-Fi точка, с отдельным именем и паролем, которые можно смело называть гостям.

Дополнительные настройки безопасности

Обратите внимание на удаленный доступ — по умолчанию он должен быть выключен, но были случаи, когда провайдеры поставляли роутеры с настроенным удаленным доступом. Делалось это, вроде как, для удобства настройки роутеров пользователей техподдержкой, но надо понимать — при этом техподдержка может получить полный доступ к локальным сетям пользователей. Убедитесь, что в этой вкладке нет никаких IP-адресов, и что удаленный доступ с внешних хостов запрещен.

Когда удаленный доступ отключен, из «внешнего мира» никто доступ к роутеру не получит, чего нельзя сказать о вашей локальной сети. Если вы хотите, чтобы и из локальной сети доступ к настройкам роутера был только у вас, то стандартный пароль нужно сменить.

Имейте в виду, если вы сами забудете пароль в панель администрирования, роутер придется сбрасывать и производить всю настройку заново. Наверняка никто из домочадцев не будет намеренно «взламывать» маршрутизатор, так что особо сложный пароль здесь не нужен.

Чек-лист

Если что-то не получается, проверьте еще раз, что вы все сделали правильно и в нужной последовательности:

  • У вас есть роутер и кабель «с Интернетом» от провайдера.
  • Вы правильно подключили кабели к роутеру и включили его в сеть.
  • Роутер новый или вы выполнили сброс к заводским настройкам.
  • Вы подключаетесь кабелем / Вы подключаетесь по Wi-Fi
  • Компьютер, подсоединенный к роутеру, настроен на автоматическое получение IP-адреса / Вы нашли имя сети (SSID) и пароль для входа
  • Вы нашли адрес веб-интерфейса, логин и пароль или воспользовались наиболее распространенными (192.168.0.1 или 192.168.1.1, пароль/логин: admin/admin)
  • Вы успешно зашли в веб-интерфейс, нашли и запустили быструю настройку
  • Вы задали полученные от провайдера параметры: тип соединения, логин и пароль для входа в Интернет.
  • Вы задали параметры вашей сети Wi-Fi: имя сети (SSID) и пароль для входа в неё.

Если вы все это сделали, но доступа к Интернету у вас так и не появилось, остается только обратиться в техподдержку провайдера.

Как настроить Wi-Fi роутер (зайти в настройки) без интернета

Часто проходится видеть примерно такие вопросы: "как зайти в настройки роутера, если нет подключения к интернету", или "как настроить маршрутизатор без интернета". В этой небольшой статье, я постараюсь подробно ответить на эти вопросы. Разберемся, что же делать, если отсутствует подключение к интернету, и из-за этого не получается зайти в настройки роутера, ну и настроить его.

Если вам интересно, то советую сразу почитать что такое роутер. Если коротко и просто, то это устройство, которое объединяет разные устройства, которые подключены по Wi-Fi и по кабелю в одну сеть, с выходом в интернет (если он подключен). Мы подключаем к роутеру интернет, и он раздает его на множество устройств. Если бы не роутер, то мы дома смогли бы подключить к интернету только одно устройство. Правда, в зависимости от способа подключения.

Маршрутизатор, это автономное устройство. Оно может работать без подключения к компьютеру, и без подключения к интернету. И самое важное, для входа в настройки роутера, подключение к интернету не нужно. Ведь в большинстве случаев, мы заходим в web-интерфейс роутера для того, что бы настроить на нем подключение к провайдеру. Поэтому, при первом подключении к роутеру (до настройки), доступа к интернету конечно же может не быть, но в настройки мы зайти можем.

Вход в веб-интерфейс и настройка роутера без подключения к интернету

Скорее всего, у вас возникли именно проблемы с входом в настройки маршрутизатора. Так как если вы уже зашли в панель управления, то сможете его без проблем настроить. Могу с уверенностью сказать, что отсутствие интернета на компьютере никак не может помешать доступу к странице с настройками. Ведь мы заходим на IP-адрес роутера, а компьютр (или другое устройство) напрямую подключен к роутеру по кабелю, или по Wi-Fi сети.

Поэтому, подключаемся к маршрутизатору, смотрим на самом устройстве адрес, по которому можно зайти в веб-интерфейс (192.168.1.1, или 192.168.0.1 точно должен подойти), вводим этот адрес в любом браузере, и переходим по нему. Скорее всего появится страница авторизации. Вводим имя пользователя и пароль (заводские так же указаны на самом устройстве), и попадаем в настройки.

Вход в настройки роутера без интернета

Причем, совсем не важно какой фирмы у вас маршрутизатора: TP-LINK, ASUS, D-LINK, ZyXEL и т. д.

Если не получается, то смотрите подробную инструкцию по входу в настройки маршрутизатора, или статью с решениями самых популярных причин: https://help-wifi.com/oshibki-i-polomki/chto-delat-esli-ne-zaxodit-v-nastrojki-routera-na-192-168-0-1-ili-192-168-1-1/

Если же вы интернет (кабель от провайдера) и компьютер подключили к роутеру, и вас беспокоит отсутствие подключения к интернету, то скорее всего, так и должно быть. Потому что, нужно зайти в панель управления маршрутизатором, и настроить там подключение к провайдеру. Я уже писал об этом в статье: при настройке роутера пишет «Без доступа к интернету», или «Ограничено» и нет соединения с интернетом.

Это нормально. Интернет сразу может заработать лишь при условии, что роутер уже настроен, или ваш интернет-провайдер использует технологию соединения "Динамический IP". Во всех остальных случаях, придется настраивать. Можете посмотреть инструкцию для своего руотера на нашем сайте. Воспользуйтесь поиском по сайту.

Выводы

Для того, что бы зайти в настройки маршрутизатора, подключение к интернету не нужно. В большинстве случаев, мы заходим в панель управления именно для настройки интернета. Можно вообще не подключать интернет к маршрутизатору. Тогда все устройства будут просто находится в локальной сети без выхода в интернет.

Думаю, мне удалось полностью ответить на поставленный вопрос, и эта информация вам пригодилась. Всего хорошего!

Можно ли подключить роутер без компьютера: как выполнить подключение

можно ли подключить роутер без компьютераУстановить и настроить маршрутизатор с помощью персонального компьютера довольно просто. Если даже вы не имеете навыков настройки роутеров, то в комплекте с ним всегда идет детальная инструкция. Но иногда бывают ситуации, когда нет рядом ноутбука или ПК, а вызывать специалиста по настройке это довольно долгий процесс. И в результате получается, что нет возможности воспользоваться интернетом.

В этой статье мы вам в подробностях расскажем, как настроить роутер своими руками.

Содержание статьи

Как подключить роутер без компьютера

Для этого вам понадобится смартфон с операционной системой ios или андроид, который имеет функцию подключения к беспроводной сети.

Что понадобится для подключения

Если вы будете использовать наши рекомендации по настройке роутера без ПК, то процедура займет у вас максимум 1 час времени. Для настройки нам понадобится маршрутизатор с блоком питания, интернет кабель от провайдера и телефон, который можно подключить в WiFi сети.

как подключить

Важно! Перед настройкой роутера убедитесь в том, что ваш смартфон способен корректно работать с беспроводными сетями.

Для этого подключитесь к любой WiFi-точке доступа. В случае если открытых точек не оказалось рядом, то на телефоне родственника или знакомого включите точку доступа, а затем подключитесь к ней. Если вам удалось успешно подключиться, тогда при конфигурации маршрутизатора у вас не возникнет трудностей.

Подключение роутера

Первым делом нужно подключить маршрутизатор, чтобы в дальнейшем мы могли его настраивать. Подключается маршрутизатор следующим образом.

подключение роутера

  • Подключите кабель интернета, идущий от провайдера в порт WAN (чаще всего порт имеет голубой или синий цвет). Особых усилий во время подключения прилагать не нужно. Штекер в разъем нужно вставлять до тех пор, пока вы не услышите характерный щелчок.
  • Если на роутере имеется кнопка вкл/выкл, то переведите ее в положения «выкл». Затем подключите кабель питания в соответствующий разъем. Далее блок питания необходимо вставить в розетку.
  • Включите роутер с помощью кнопки управления питанием. Теперь он работает, и можно приступать к настройке интернета.

Внимание! Если ваш провайдер предоставляет вам доступ в интернет по телефонной линии, то необходимо подключить телефонный кабель в порт line.

Настройка роутера без компьютера

  • Если маршрутизатор не был настроен ранее или совершались безуспешные попытки сделать интернет, то прежде всего необходимо сбросить настройки. Для этого на корпусе предусмотрена специальная кнопка reset. Пальцем ее не получится нажать, разработчики расположили ее глубже в корпус устройства в целях предотвращения случайного нажатия.
  • Для активации сброса на заводские настройки возьмите стержень от ручки и обратной стороной стержня зажмите кнопку reset.

кнопка reset.

Важно! На многих роутерах зажимать кнопку нужно на 5 секунд. Но мы советуем уточнить данную информацию в руководстве пользователя.

  • Когда сброс настроек произойдет, на роутере загорятся все индикаторы. Далее настраивайте роутер по предоставленной инструкции.
Инструкция по настройке
  • Включите вай-фай на смартфоне и просканируйте сети. После этого подключитесь к беспроводной сети, которую начал транслировать роутер. Если сеть закрыта паролем, то введите пароль, который указан на задней крышке маршрутизатора.
  • Откройте браузер и впишите в адресную строку 192.168.1.1 или 192.168.0.1. Эти адреса для доступа к конфигурации используются на большинстве роутеров. Когда у вас не получается войти по обоим адресам, то стоит обратиться к руководству по эксплуатации. Возможно, по умолчанию на устройстве стоит другой адрес.
  • Если вы ввели верный адрес, то на экране появится окно для ввода логина и пароля. Введите стандартные параметры логин admin и пароль admin.
  • Теперь нужно перейти в настройки локальной сети. Для заполнения полей позвоните в поддержку провайдера. С помощью оператора вы сможете заполнить поля правильно. Попросите также оператора о помощи в заполнении раздела беспроводной сети.
  • В завершение перейдите в настройки безопасности и смените стандартный пароль для доступа к роутеру на более сложный.

Важно! Обязательно запишите пароль на листочек и спрячьте в секретное место, после этого не забудьте сохранить настройки.

Дело в том, что бывают случаи, когда злоумышленники подключаются к роутеру. Тогда они смогут украсть ваши данные для осуществления различных мошеннических планов.

  • Когда настройки будут сохранены, перейдите в раздел обслуживание и нажмите «перезагрузка». После этого можно без проблем пользоваться интернетом.

Как подключить интернет к компьютеру без роутера

Если у вас есть интернет на телефоне, то его легко можно сделать и на компьютере. Подключение интернета на ПК без роутера занимает 3 минуты. После этого вы сможете удобнее пользоваться интернетом с компьютера.

подключение от телефона

Для этого нам понадобится:

  • компьютер;
  • смартфон с мобильным интернетом или домашним;
  • Usb — кабель.

Порядок подключения

Подключение происходит следующим образом.

  • Включите интернет-соединение на смартфоне.
  • Подключите телефон с помощью usb-кабеля к компьютеру. Подождите 1–2 минуты для установки драйверов на компьютер. После этого появится окно о подключении нового устройства.
  • Перейдите в смартфоне по следующему пути: «меню» — «настройки» — «еще» — «режим модема» — «USB-модем». Переведите ползунок в положение включения. После этого у вас появится интернет на компьютере.

Мы надеемся, что статья была полезной для вас. И теперь вы знаете, как можно подключить интернет на роутере без использования компьютера. Желаем вам успехов!

Подпишитесь на наши Социальные сети

Возможно ли настроить роутер без компьютера? Настраиваем Wi-Fi роутер Tp-Link с планшета, или смартфона

Очень долго, я собирался написать эту инструкцию, но все никак не получалось. И вот, наконец-то настал долгожданный момент 🙂 .

Настройка маршрутизатор с планшета (телефона) Настройка маршрутизатор с планшета (телефона)

В этой статье, я расскажу, и все подробно покажу на картинках, как настроить Wi-Fi роутер без компьютера. Имея только сам роутер и планшет. Ну, или смартфон. Причем, не важно, на какой операционной системе работает ваш планшет (смартфон). Это может быть Android, iOS, или Windows Phone. Можно настраивать с iPad, или iPhone.

Меня очень часто в комментариях спрашивали, возможно ли настроить роутер, имея только телефон, или планшет. Что делать, если в доме нет компьютера, ноутбука, нетбука и т. п. Да и не сложно представить случай, когда у вас нет компьютера, но зато, есть много мобильных устройств, которые могут подключатся к интернету по Wi-Fi. И вы решили купить роутер, что бы раздавать интернет на свои устройства.

Но, тут возникает проблема: “А как же я настрою этот роутер, если у меня нет ноутбука. А есть например только планшет. Где же найти инструкцию, и можно ли вообще это сделать?” Да, можно. Сейчас расскажу. Вы можете конечно же одолжить ноутбук, например у друзей, и провести настройку по этой инструкции “Как подключить и настроить Wi-Fi роутер TP-Link TL-WR841N? “. Но, это совсем не обязательно.

Что нам понадобится?

Нам нужен сам роутер, и какое-то мобильное устройство, которое умеет подключатся к беспроводной сети. С которого мы и будет проводить настройку. Ну, и интернет должен быть в вашем доме, это я думаю понятно дело.

Я все проверил, и все работает. Весь процесс, я буду показывать на примере все того же маршрутизатора Tp-Link WR841N, и планшета ASUS MeMO Pad FHD 10, который работает на Android. У вас же, может быть другое устройство, например смартфон. Просто на планшете намного удобнее, за счет большего экрана.

Что касается самого маршрутизатора, то это может быть любой, не обязательно Tp-Link. Если у вас например Asus, D-Link, ZyXEL и т. п., то будет отличатся только панель управления. А так, в общем, все будет так же, как и в этой инструкции.

Подготовка: подключаем маршрутизатор

Прежде всего, я советую сделать полный сброс настроек на вашем роутере. Не важно, новый он с магазина, или уже где-то работал, настройки нужно очистить. Возможно, его уже настраивали, и какие-то старые настройки нам не нужны. Из-за них, может возникнуть много проблем. Поэтому, смотрим статью “Как сбросить пароль и настройки на Wi-Fi роутере?“, и делаем, как там написано. Сделали? Отлично, продолжаем. Если что-то не получилось, так же продолжаем, будем надеяться, что там нет не нужных нам настроек.

Прикручиваем к маршрутизатору антенны (если они съемные), затем подключаем кабель питания и включаем его в розетку. В синий WAN разъем подключаем сетевой кабель, интернет. Который в ваш дом провел провайдер (хорошо бы быть уверенным, что интернет работает и оплачен. А то, в процессе настройки могут возникнуть проблемы, и вы будете думать, что во всем виновен маршрутизатор, или способ настройки).

Подключаем маршрутизатор к интернету и питаниюПодключаем маршрутизатор к интернету и питанию

Подключили, индикаторы замигали, все отлично. Если после включения в сеть, индикаторы на маршрутизаторе не засветились, то возможно, что он выключен кнопкой, которая возможно есть на корпусе самого маршрутизатора. Проверьте.

Теперь берем в руки планшет, смартфон, телефон (что там у вас), и переходим к следующему пункту нашей инструкции.

Приступаем к настройке роутера с планшета

По умолчанию, защита на Wi-Fi не установлена, и ваша сеть открыта. Сейчас мы к ней подключим планшет (это в моем случае, когда я дальше буду писать планшет, то буду иметь введу устройство, с которого проводим настройку).

Заходим в настройки сетевых подключений (нам нужно включить Wi-Fi).

Включаем Wi-Fi на планшетеВключаем Wi-Fi на планшете

Дальше, включаем Wi-Fi сеть и справа в списке ищем нашу сеть.

Здесь, внимание! Она будет иметь стандартное название и будет открытой. Важно, выбрать именно нашу сеть. Если вы сомневаетесь, то просто выключите свой роутер с розетки (выключите и включите Wi-Fi на самом устройстве), и посмотрите, пропадет ли сеть. Если да, то значит, это ваша сеть, выбираем ее.

Подключаемся к незащищенной сетиПодключаемся к незащищенной сети

Появится окно. Просто, нажимаем Подключится.

Подключаемся к новому маршрутизатору для настройкиПодключаемся к новому маршрутизатору для настройки

Если все хорошо, то возле сети появится статус “Подключено“, а вверху появится иконка с делениями сети.

Сеть подключенаСеть подключена

Возможно, вам еще пригодится статья по подключению Android устройств к Wi-Fi.

Все, наш планшет подключен к нашей беспроводной сети. Можно приступать к настроек.

Настраиваем маршрутизатор через браузер на планшете

Нам нужно запустить любой браузер. Он точно есть на вашем устройстве. Это может быть Google Chrome, или какой-то другой, стандартный.

В браузере, нажимаем пальцем на адресную строку и вводим IP адрес нашего руотера. Обычно, это 192.168.1.1, или 192.168.0.1. Вы можете посмотреть этот адрес, и стандартные логин/пароль, снизу вашего маршрутизатора. Они там должны быть указаны.

Смотрим IP адрес маршрутизатораСмотрим IP адрес маршрутизатора

Значит, набираем этот адрес в браузере, на планшете, и нажимаем кнопку Перейти (открыть, и т. п.).

Заходим в настройки роутера с планшетаЗаходим в настройки роутера с планшета

Появится окно с запросом логина и пароля. Вводим стандартные, обычно это admin и admin, и нажимаем Войти.

Вводим пароль для доступа к настройкамВводим пароль для доступа к настройкам

Вот мы и попали в настройки нашего нового маршрутизатора. Пол дела, уже сделали 🙂 .

Задаем параметры для подключения к интернету

Первым делом, нам нужно настроить маршрутизатор, на работу с ваши провайдером. Что бы он смог подключатся к интернет и раздавать его по Wi-Fi. Для этого, нам нужно знать параметры, которые выдал вам, ваш провайдер. Нужно знать технологию, которую он использует (Статический IP, Динамический IP, PPPoE, L2TP), и уже в зависимости от технологии, необходимые параметры. Все эти данные, вы можете уточнить у поддержки провайдера. Заодно, уточните, делает ли провайдер привязку по MAC адресу.

Внимание! Если провайдер делает привязку по MAC адресу, то вам необходимо позвонить в поддержку вашего провайдера, и попросить, привязать интернет к MAC адресу маршрутизатора. Посмотреть MAC-адрес маршрутизатора, можно снизу, на наклейке.

Это самый главный пункт. Если вы здесь допустите ошибку, то ваши устройства будут подключатся к Wi-Fi, но интернет работать не будет.

Еще, возможно, вам пригодится статья по настройке маршрутизатора под провайдера.

Эти параметры, нужно задать на вкладке Network – WAN. Напротив WAN Connection Type выбираем необходимую технологию. И уже исходя из определенной технологии, задаем все необходимые параметры: имя, логин, статический IP, или DNS.

Затем, когда все настройки будут указаны и проверены, нажимаем кнопку Save для сохранения настроек.

Задаем настройки WANЗадаем настройки WAN

Уделите особое внимание, настройкам, о которых я писал выше. Как я уже говорил, они самые важные.

Настройка Wi-Fi сети

Дальше, переходим на вкладку Wireless.

Напротив пункта Wireless Network Name, задаем имя вашей Wi-Fi сети (пишите только английскими буквами, можно цифры). Это имя будет отображаться на всех устройствах.

Напротив Region, укажите страну, где вы живете.

Нажмите кнопку Save, что бы сохранить все изменения.

Настраиваем Wi-Fi с планшетаНастраиваем Wi-Fi с планшета

Если появится окно, то просто нажмите Ok.

Подтверждаем сохранениеПодтверждаем сохранение

Устанавливаем защиту на беспроводную сеть

Открываем пункт Wireless – Wireless Security.

Выбираем WPA/WPA2 – Personal(Recommended).

Напротив пункта PSK Password придумайте и запишите пароль. Он будет использоваться для подключения к вашему Wi-Fi. Используйте английские буквы и цифры. Сделайте пароль минимум в 8 символов. Придерживайтесь регистра букв, он имеет значение.

Обязательно, запишите пароль на бумажку и поставьте его в надежное место, что бы не забыть. А то придется сбрасывать все настройки и настраивать заново.

Устанавливаем пароль на Wi-FiУстанавливаем пароль на Wi-Fi

Не забудьте сохранить настройки, нажав на кнопку Save.

Изменяем пароль на доступ к настройкам

Нам нужно сменить стандартные admin и admin, которые используются для того, что бы зайти в настройки маршрутизатора. Что бы никто, кроме нас, не смог получить доступ к настройкам.

Перейдите на вкладку System Tools – Password.

Задайте стандартные имя пользователя и пароль. А ниже, задайте свои, новые данные. Имя пользователя я так и оставил admin, я вот пароль, придумал свой.

Этот пароль так же запишите, чтобы не забыть.

Изменяем данные для доступа к настройкамИзменяем данные для доступа к настройкам

После нажатия на кнопку Save, снова появится окно с запросом логина и пароля. Нужно указать уже новые данные (которые вы указали выше), и нажать на кнопку Войти.

Повторный вход в панель управленияПовторный вход в панель управления

Мы снова попадем в панель управления.

Настройка почти закончена. Осталось только перезагрузить наш роутер.

Для этого, перейдите в пункт меню System Tools – Reboot, и нажмите на кнопку “Reboot“.

Пойдет статус перезагрузки.

Перезагружаем маршрутизаторПерезагружаем маршрутизатор

После того, как процесс перезагрузки закончится, на планшете, скорее всего, появится ошибка, что невозможно открыть адрес 192.168.1.1… Это нормально. Просто наш планшет отключится от роутера, а подключится автоматически уже не сможет (в дальнейшем, он будет подключатся автоматически). Так как мы установили защиту на сеть, и после перезагрузки, она уже заработала.

Необходимо, заново подключить планшет к нашей сети, введя пароль. Что бы уже можно было пользоваться интернетом.

Для этого, снова открываем панель быстрого доступа к настройкам, и нажимаем на значок настройки сетей.

Настройка сетей на планшетеНастройка сетей на планшете

Включаем Wi-Fi, и выбираем нашу сеть. Она уже будет с тем именем, которое мы указали в процессе настройки.

Выбираем беспроводную сетьВыбираем беспроводную сеть

Вводим пароль к Wi-Fi (который мы так же указывали в процессе настройки), и нажимаем Подключится.

Указываем ключ безопасности к сетиУказываем ключ безопасности к сети

Все готово! Заходим в браузер и открываем сайт!

Открываем f1comp.ru на планшетеОткрываем f1comp.ru на планшете

Можете подключать к сети другие устройства!

Если  устройства подключаются, но интернет не работает, то в первую очередь, нужно проверить настройки на вкладке WAN. И почитайте эту статью https://f1comp.ru/internet/android-smartfon-planshet-k-wi-fi-podklyuchaetsya-no-internet-ne-rabotaet/.

Может возникнуть например ошибка «Сохранено, защита WPA\WPA2», или проблема аутентификации. Об этом, я так же писал.

Послесловие

Огромная статья получилась, много скриншотов, но по-другому – никак. Я старался, что бы статья была максимально понятной и простой.

Как видите, настроить маршрутизатор можно и без компьютера, а просто с мобильного телефона, или планшета. Я думаю, что даже с телевизора можно настроить. И в этом нет ничего сложного. Главное, придерживаться инструкции, и проверять настройки, которые указываете, что бы потом не было разных проблем.

Если у вас остались вопросы, замечания, или пожелания, то с радостью выслушаю их в комментариях!

Как Подключить Вай Фай Роутер Без Кабеля ~ NET.Гаджет

как подключить Wi-Fi маршрутизатор?

Если у вас несколько человек в квартире, и у каждого в их числе бывают устройство, способное получить доступ к Интернету, вам просто нужно установить маршрутизатор Wi-Fi. Это поможет обеспечить доступ к существующим гаджетам в сеть без прокладки проводов во многих комнатах.

Чтобы иметь беспроводной Интернет дома, необходимо правильно подключиться

Wi-Fi маршрутизатор

, однако как это сделать, узнайте из этой статьи.

Как Подключить Вай Фай Роутер Без КабеляКак Подключить Вай Фай Роутер Без Кабеля

Пошаговое подключение маршрутизатора

Первое, что обязательно нужно сделать. это узнать от технической поддержки вашего провайдера, что они рекомендуют покупать модель, чтобы не иметь проблем с получением сигнала. Приобретая рекомендованные маршрутизатор или сделать выбор самостоятельно, он должен быть подключен. Если вы вообще не понимаете компьютеры, лучше пригласить специалиста из компании, предоставляющей вам эту услугу. Но это не сложно сделать самому.

Практически все модели маршрутизаторов имеют одинаковое подключение к компьютеру и интернет-источнику (модем, провод и т. Д.):

  1. Использование встроенного кабельный маршрутизатор к питанию.
  2. В слоте «Интернет» мы вставляем провод, который дает вам Интернет.
  3. В любом свободном слоте вставьте кабельный патч-корд и подключите его к компьютеру (это делается через разъем сетевой карты).

Поскольку осталось еще 3 гнезда, вы можете перейти к маршрутизатору подключить Еще 3 устройства по вашему выбору: ноутбук, телевизор, принтер, нетбук и т. Д. Меньшие устройства, такие как планшет или смартфон, лучше подключаются к Интернету через Wi-Fi.

Как подключиться маршрутизатор в Интернет?

Подключив все устройства, чтобы вы могли использовать беспроводной Интернет, вам необходимо настроить

Wi-Fi маршрутизатор

.

В некоторых случаях обнаружение Беспроводная сеть автоматически. В этом случае, чтобы получить доступ к Интернету, вы должны сделать следующее:

  1. Нажмите на значок, указывающий беспроводные соединения (он находится в правом углу панели задач).
  2. В открывшемся диалоговом окне найдите и выберите, дважды щелкнув по левой кнопке мыши интересующую сеть.
  3. В окне введите свой ключ безопасности и нажмите «ОК».

Чтобы убедиться, что подключение к интернет-маршрутизатору прошло успешно, вы можете использовать тот же значок. Цвет стержней должен измениться на зеленый.

Если автоматическое соединение отсутствует, а ваша сеть не определена после нажатия кнопки, расположенной на панели задач, вы должны выполнить следующие действия:

  1. Щелкните правой кнопкой мыши по тому же значку.
  2. Выберите «Центр управления сетями и общим доступом».
  3. Мы нажимаем «Изменение настроек адаптера».
  4. Щелкните правой кнопкой мыши «Подключение по локальной сети».
  5. В открывшемся диалоговом окне выберите «Свойства».
  6. В раскрывающемся списке обратите внимание на «Протокол Интернета 4 (TCP / IPv4)», а напротив «Протокол Интернета 6 (TCP / IPv6)» отметьте галочкой, нажмите «Свойства», а затем «ОК».
  7. Мы автоматически устанавливаем флажок «Получить IP-адрес автоматически» и «Получить DNS-сервер автоматически», а затем нажмите «ОК».

Настройка маршрутизатора TP-Link без компьютера

Обзор и настройка маршрутизатора TP-Link TL-WR740N с использованием планшета Купить маршрутизатор TP-Link.

?? Как настроить маршрутизатор через WiFi через телефон

Настройка маршрутизатора на Вай-фай. Как настроить маршрутизатор через ваш телефон или планшет без кабеля а также связь к.

Для дальнейшего использования сети Wi-Fi в вашем доме,Atomic однажды вводит пароль доступа на всех устройствах, которые будут подключаться к Интернету. Затем, когда вы включаете их, это произойдет автоматически.

Иногда возникает необходимость подключения двух маршрутизаторов одновременно. Это делается в случае, когда необходимо увеличить площадь зоны доступа wai-faia. Они соединены последовательно двумя способами: проводным или беспроводным.

Поскольку вы заинтересованы в подключении беспроводного Интернета, обратите внимание на такую ​​новинку, как телевизор с Wi-Fi.

Как настроить роутер без помощи специалиста

В меню роутера можно увидеть до сотни различных настроек. Но эта инструкция охватывает лишь самые важные из них, которые позволят вам быстро подготовить маршрутизатор к работе. Если в процессе вы наткнётесь на неизвестные настройки, не упомянутые в тексте, просто игнорируйте их.

Названия и расположение параметров в интерфейсе зависят от производителя и модели роутера. Поэтому мы опишем общий принцип настройки, который должен помочь вам вне зависимости от устройства.

1. Подключите роутер к интернету и компьютеру

Для начала подключите маршрутизатор к розетке. Если на устройстве есть кнопка питания, нажмите на неё. Затем подождите две‑три минуты, чтобы роутер успел загрузиться.

Вставьте кабель провайдера в порт WAN (или Internet) вашего маршрутизатора, чтобы он получил доступ к интернету.

Теперь подключите устройство к компьютеру. Для этого вставьте один конец сетевого кабеля в любой LAN‑порт роутера, а второй — в разъём сетевой карты на ПК.

Как настроить роутер: подключите роутер к интернету и компьютеруФото: Лайфхакер

Вместо LAN‑кабеля для подключения маршрутизатора к компьютеру можно использовать Wi‑Fi. В таком случае откройте меню Wi‑Fi на ПК и запустите поиск беспроводных сетей.

Когда устройство обнаружит сеть вашего роутера, подключитесь к ней. Её название должно совпадать с моделью маршрутизатора. Если понадобится ввести пароль, поищите его на нижней стороне роутера. Но, скорее всего, беспроводная сеть будет незащищённой.

Сейчас читают 🔥

2. Войдите в настройки роутера

Откройте любой браузер. Введите 192.168.1.1 или 192.168.0.1 и нажмите Enter. Один из этих IP‑адресов должен вести к меню настроек маршрутизатора.

Как настроить роутер: войдите в настройки роутера

Если оба варианта не срабатывают, поищите нужный адрес на нижней панели роутера или в документации к нему. Там же вы найдёте логин и пароль, необходимые для входа в настройки.

3. Настройте подключение к интернету

Большинство провайдеров передаёт настройки роутеру автоматически сразу после подключения интернет‑кабеля. Проверьте, так ли это в вашем случае. Откройте новую вкладку браузера и попробуйте зайти на несколько сайтов. Если они загружаются, всё уже настроено. Тогда можете пропустить этот пункт.

Если интернет пока не работает, придётся настроить подключение вручную. Для этого необходимо зайти в раздел WAN, «Интернет» или с подобным названием — зависит от модели роутера — и указать нужные параметры. Обычно это логин, пароль и сетевой протокол (например, PPPoE или L2TP), которые требует провайдер.

Настройка роутера: настройте подключение к интернету

Все необходимые настройки должны быть указаны в вашем договоре на подключение интернета. Их также можно уточнить, обратившись в службу поддержки провайдера. Кроме того, нужные параметры могут быть перечислены на его сайте — в личном кабинете пользователя.

Если вы купили роутер с рук или уже использовали его с другим провайдером, сначала лучше сбросить старые настройки. Это можно сделать с помощью кнопки Reset на корпусе. Чаще всего для сброса нужно зажать её на несколько секунд.

4. Настройте беспроводную сеть

Теперь остаётся настроить сеть Wi‑Fi, чтобы роутер безопасно и быстро раздавал интернет на все ваши беспроводные устройства.

Для этого нужно открыть раздел «Сеть Wi‑Fi», «Беспроводная сеть» или с похожим названием. Здесь можно установить пароль на домашнюю сеть, а также выбрать её имя, стандарт и диапазон.

Установите пароль на Wi‑Fi (сетевой ключ)

По умолчанию сеть Wi‑Fi нового роутера не защищена паролем. Поэтому к ней может подключиться любой человек, который находится в зоне покрытия.

Если не хотите, чтобы соседи использовали ваш интернет, включите защиту паролем. Выберите надёжный стандарт шифрования WPA2‑PSK и введите комбинацию, которую легко запомнить, но сложно угадать.

Как настроить роутер: установите пароль на Wi-Fi (сетевой ключ)

Выберите стандарт Wi‑Fi

Максимальная скорость беспроводной сети зависит от используемого стандарта Wi‑Fi. Если ваше устройство поддерживает 802.11ac, выберите его. Это самый современный и быстрый стандарт. Но некоторые старые гаджеты могут быть с ним несовместимы.

Если не увидите 802.11ac в списке, выберите 802.11n — более медленный, но тоже актуальный стандарт. Его поддерживают все современные устройства.

Настройка роутера: выберите стандарт Wi-Fi

Для удобства введите новое имя сети, которое позволит вам быстро находить её среди других подключений.

Выберите диапазон Wi‑Fi

Если у вас двухдиапазонный роутер, в настройках будут доступны два беспроводных режима: 2,4 ГГц и 5 ГГц. Можете выбрать любой из них. Но частота 5 ГГц обычно меньше загружена, а потому обеспечивает более высокую скорость Wi‑Fi, чем 2,4 ГГц. В то же время радиус её покрытия ниже и не все устройства поддерживают диапазон 5 ГГц.

Выберите диапазон Wi-Fi

При желании вы можете активировать оба режима, тогда роутер создаст две беспроводные сети в разных диапазонах. Не забудьте поставить пароль на каждую из них.

5. Смените пароль для входа в настройки роутера (пароль администратора)

Поставить пароль только на беспроводную сеть недостаточно. Не менее важно защитить сам роутер. Стандартный пароль для входа в настройки маршрутизатора, указанный на нижней панели, обычно слишком простой. Посторонние могут его угадать. Чтобы этого не произошло, придумайте более сложную комбинацию.

Смените пароль для входа в настройки роутера (пароль администратора)

Установить новый пароль можно в разделе настроек, который называется «Система», «Устройство», «Системные инструменты» или похожим образом.

6. Установите маршрутизатор в оптимальном месте

Поставьте роутер как можно ближе к центру зоны, в которой вы хотите использовать Wi‑Fi. Тогда сигнал будет примерно одинаково доступен всем подключённым устройствам.

Настройка роутера: установите маршрутизатор в оптимальном местеИллюстрация: annca / Pixabay

По возможности учтите физические преграды. Чем меньше стен, мебели и других объектов между устройством‑приёмником и маршрутизатором, тем лучше работает беспроводная сеть.

Этот материал впервые был опубликован в феврале 2017 года. В апреле 2020‑го мы обновили текст.

Читайте также 💻📡🌐

Кабели Cisco Devices Guide

В этом руководстве представлено руководство по подключению последовательных и консольных интерфейсов устройств Cisco. Узнайте, что такое устройства DCE и DTE и как преобразовать последовательный интерфейс в устройство DCE.

Маршрутизатор

Маршрутизатор поддерживает множество интерфейсов. Среди них Serial, Ethernet и Console являются наиболее распространенными интерфейсами. Обычно каждый маршрутизатор имеет эти интерфейсы. В этой части мы разберемся, как работают последовательные и консольные соединения.Мы обсудим соединение Ethernet в следующей части этой статьи.

Последовательный интерфейс

Последовательный интерфейс соединяет маршрутизатор с сетью WAN. В сети WAN связь происходит между двумя типами устройств; DTE и DCE.

DTE

DTE означает Терминальное оборудование данных . Устройство, которое завершает линию связи, называется устройством DTE. Он преобразует поток данных в сигналы и наоборот.

DCE

DCE означает Оборудование для передачи данных .Устройство, которое работает в середине линии связи и обеспечивает путь для связи, называется устройством DCE.

Давайте рассмотрим простой пример. Предположим, вы хотите получить доступ к веб-сайту. Для этого вы подключаете компьютер к интернету через модем. Модем подключает ПК к провайдеру. Далее интернет-провайдер устанавливает соединение с хост-сервером.

На следующем рисунке показан этот пример.

В этом примере: -

    ПК и сервер
  • являются устройствами DTE, поскольку они заканчивают линию связи на обоих концах соответственно.
  • Модем и Интернет-провайдер являются устройствами DCE, поскольку они создают путь для связи.

При связи устройство DCE обеспечивает тактовую частоту и полосу пропускания. Тактовая частота - это скорость передачи данных. Устройство DTE получает значения тактовой частоты и полосы пропускания от устройства DCE.

Последовательный интерфейс маршрутизатора может работать как DCE, так и DTE. По умолчанию он настроен на работу в качестве интерфейса DTE.

В рабочей среде при подключении последовательного кабеля к последовательному интерфейсу маршрутизатора, скорее всего, другой конец этого кабеля будет подключен к устройству CSU / DSU.Устройство CSU / DSU (модуль обслуживания канала / модуль обслуживания данных) подключает маршрутизатор к цифровой цепи (Wan Network). Он работает как устройство DCE.

Поскольку по умолчанию последовательный интерфейс маршрутизатора работает как устройство DTE, а CSU / DSU работает как устройство DCE, вам вряд ли придется настраивать тактирование в течение срока службы.

Но в лабораторной среде ситуация немного другая. Для моделирования WAN-сети обычно инструкторы подключаются два маршрутизатора вплотную на последовательных интерфейсах, используя последовательный кабель.Поскольку по умолчанию все последовательные интерфейсы работают как устройства DTE, Чтобы установить связь между двумя последовательными интерфейсами, один из них должен быть настроен как устройство DCE. Чтобы настроить последовательный интерфейс в качестве устройства DCE, из режима интерфейса используются команды «тактовая частота» и «полоса пропускания» .

На следующем рисунке показано, как эти команды используются в режиме интерфейса.

Соединительный последовательный кабель

Обычно последовательный кабель имеет четкую маркировку на обоих концах.На следующем изображении показан последовательный кабель с маркировкой.

Если оба конца четко обозначены, подключите сторону DCE к устройству DCE, а сторону DTE к устройству DTE. Например, если вы хотите подключить маршрутизатор и CSU / DSU, подключите сторону DTE и сторону DCE кабеля к маршрутизатору и CSU / DSU соответственно.

Аналогичным образом, если вы хотите соединить два маршрутизатора через последовательные интерфейсы, подключите сторону DCE кабеля к интерфейсу, который вы настроили для работы в качестве устройства DCE.

Зная, как настроен последовательный интерфейс

Чтобы узнать, как настроен последовательный интерфейс, и узнать, какая сторона кабеля подключена к интерфейсу, Вы можете использовать команду «show controller» из привилегированного режима exec.

На следующем рисунке показана эта команда с примером вывода.

В третьей строке выходного сигнала указывается, является ли подключенная сторона кабеля DCE или DTE.

Консольный интерфейс

Интерфейс консоли используется для подключения маршрутизатора или коммутатора к системе для целей управления.На следующем рисунке показан интерфейс консоли от коммутатора и маршрутизатора.

Для подключения ПК с консольным портом используется специальный кабель, известный как «кабель опрокидывания» . Этот кабель специально разработан для устройства Cisco. Помимо этого, он также является собственностью Cisco. Это означает, что он не будет работать для других типов соединений. На следующем рисунке показан кабель опрокидывания.

Опрокидывающийся кабель доступен в двух вариантах; RJ-45-к-DB-9 и RJ-45-к-DB-25.Эти изменения дают нам возможность подключить кабель к любому доступному COM-порту. В основном, есть 2 типа COM-портов; 9-контактный COM-порт и 25-контактный COM-порт. Если ваша система имеет 9-контактный COM-порт, выберите кабель RJ-45 – DB-9. Или, если ваш компьютер имеет 25-контактный COM-порт, выберите кабель RJ-45 – DB-25.

Чтобы подключить маршрутизатор Cisco или коммутатор к ПК, подключите конец RJ-45 к консольному порту, а другой конец - к COM-порту вашего ПК.

После того, как оба подключены, используйте любую стандартную программу эмуляции терминала, такую ​​как PuTTY и Tera Term, для настройки подключенного устройства Cisco.

Вот и все для этого урока. В следующей части этого руководства мы подробно обсудим соединения Ethernet. Если вам нравится этот учебник, не забудьте поделиться им с друзьями через ваш любимый социальный канал.

,
Почему мой маршрутизатор TP-Link не может получить параметры WAN от моего модема?

Условие: Убедитесь, что интернет работает нормально, если вы подключаете компьютер напрямую к модему, минуя маршрутизатор TP-Link.

Описание проблемы:

После установки маршрутизатора TP-Link нет доступа в Интернет, а на странице состояния маршрутизатора отсутствует IP-адрес WAN.

Примечание. Если вы не уверены, как войти в веб-интерфейс маршрутизатора для проверки IP-адреса WAN, нажмите здесь.

Решение 1 Проверьте физическое соединение между модемом и маршрутизатором.

Если вы видите красное сообщение «Порт WAN отключен» на странице состояния маршрутизатора, это означает, что модем НЕ подключен к порту WAN маршрутизатора должным образом. Пожалуйста, подключите его и убедитесь, что красное сообщение пропало ,

Solution 2 Клонируйте MAC-адрес вашего ПК.

Некоторые интернет-провайдеры зарегистрируют MAC-адрес вашего компьютера при первом подключении к Интернету через кабельный модем . Если вы добавите в свою сеть маршрутизатор для совместного использования подключения к Интернету, интернет-провайдер не примет его в качестве MAC-адреса. адрес изменился, поэтому нам нужно клонировать MAC-адрес вашего компьютера к маршрутизатору.

1) Убедитесь, что вы подключены к маршрутизатору TP-Link с компьютером, который был первоначально подключен к кабельному модему, затем войдите в систему управления, щелкнув Сеть-> MAC Clone с левой стороны.

2. Нажмите Clone MAC Address, эта функция клонирует MAC-адрес вашего ПК в WAN MAC-адрес маршрутизатора.

Solution 3 : Измените IP-адрес локальной сети маршрутизатора.

Большинство маршрутизаторов TP-Link используют 192.168.1.1/192.168.0.1 в качестве IP-адреса локальной сети по умолчанию, это может конфликтовать с диапазоном IP-адресов существующего модема / маршрутизатора ADSL. Если это так, маршрутизатор не может связаться с вашим модемом, и вы не можете получить доступ к Интернету.Чтобы решить эту проблему, нам нужно изменить IP-адрес локальной сети маршрутизатора, чтобы избежать такого конфликта, например, 192.168.2.1.

Нажмите Network-> LAN в боковом меню слева, затем измените IP-адрес на другой (например, 192.168.2.1), затем нажмите « Сохранить ».

Решение 4 : Модем и маршрутизатор с циклическим питанием .

Маршрутизаторы TP-Link

могут подключаться и работать с большинством модемов, но иногда нам необходимо выполнить «Power Cycle» для восстановления соединения:

1) Выключите модем и маршрутизатор TP-Link, оставьте их выключенными на 1 минуту;
2) Сначала включите маршрутизатор
3) Включите модем, подождите около 2 минут, пока он не получит надежный кабель или индикатор Интернета;
4) Подождите еще 1 или 2 минуты и проверьте доступ в Интернет.

Решение 5: Дважды проверьте тип подключения WAN.

1) Обратитесь по этой ссылке за рекомендациями по выбору правильного типа WAN-соединения с маршрутизатором. При необходимости обратитесь к вашему провайдеру.

2) Нажмите Сеть-> WAN в левом меню, чтобы настроить правильный тип соединения WAN -> Сохранить.

3. Включите и снова включите модем и маршрутизатор.

Если маршрутизатор получает WAN IP-адрес от модема, но по-прежнему не может подключиться к Интернету, обратитесь к:

,
Подключение двух маршрутизаторов в одной сети: расширение Wi-Fi, общие ресурсы

Прочтите эту статью, чтобы узнать, как подключить два или более маршрутизатора к одной сети, , как повысить сигнал сети Wi-Fi или создать еще одну точку доступа в существующей сети . Мы рассмотрим два способа сделать это - с помощью кабельного или Wi-Fi соединения.

Connecting Two Routers Within One Network: Boosting Wi-Fi, Shared Resources

Зачем вам объединять несколько маршрутизаторов в одну сеть?

В некоторых ситуациях одного маршрутизатора может быть недостаточно для построения сети или обеспечения высококачественного покрытия Wi-Fi.Это означает, что он может быть не в состоянии обеспечить желаемую зону покрытия Wi-Fi или может не иметь количества портов, требуемых для устройств, которые подключены к такой сети. Некоторые комнаты или помещения могут находиться за пределами диапазона сигнала Wi-Fi вашего маршрутизатора. Эта ситуация хорошо известна людям, которые занимались созданием сети Wi-Fi в большом доме, квартире или офисе, состоящем из множества комнат. В этом случае необходимо установить дополнительное оборудование, чтобы расширить сеть до требуемого покрытия.И это не так сложно, как может показаться.

Есть несколько способов сделать это, которые мы собираемся обсудить в этой статье:

  • Первый вариант - это подключение двух или более маршрутизаторов с помощью кабеля. Вам нужно будет проложить кабель от одного маршрутизатора к другому. Делать это не всегда удобно, но это самый стабильный и надежный способ их подключения. Если вы хотите стабильно работающую сеть с высокой скоростью для ряда устройств, маршрутизаторы должны использовать кабельное соединение.
  • Второй вариант - подключение роутеров по Wi-Fi. В этом случае используется мостовое соединение (WDS) или режим повторителя. На самом деле они одинаковы, но эти настройки по-разному реализованы в роутерах разных производителей.
Why Would You Combine Several Routers Into One Network?

Итак, вот отправная точка. У нас есть основной маршрутизатор, подключенный к Интернету, и он транслирует сеть Wi-Fi. Нам нужно установить еще один маршрутизатор, например, в другой комнате или на другом этаже.Этот второй маршрутизатор как бы увеличивает сеть Wi-Fi, предоставляемую основным маршрутизатором, и помогает расширить ту же сеть, чтобы охватить более отдаленные помещения.

Второй маршрутизатор можно подключить к основному маршрутизатору с помощью кабеля или Wi-Fi.

Давайте подробнее рассмотрим оба способа подключения.

Как подключить роутеры по Wi-Fi?

Чаще всего маршрутизаторы подключены по Wi-Fi, и это кажется естественным, поскольку избавляет вас от усилий по прокладке кабелей и сверлению отверстий в стенах.

В моем случае основным маршрутизатором является TP-link TL-WR841N. Он транслирует сеть Wi-Fi с именем hetmansoftware.

TP-link TL-WR841N

Имейте в виду, что маршрутизатор, к которому мы собираемся подключиться в режиме моста, уже должен быть настроен. То есть подключение к Интернету должно быть запущено и сеть Wi-Fi транслируется.

Существует специальная статья о том, как настроить маршрутизатор, и подробное видео руководство, которое поможет вам разобраться в этом процессе.Вы можете просмотреть эти материалы для лучшего понимания.

TP-link TL-WR841N

Прежде чем перейти к настройке второго маршрутизатора, необходимо изменить настройки беспроводной сети основного маршрутизатора, чтобы канал для этой сети был статическим, а не автоматическим.

Например, если вашим основным маршрутизатором является другой TP-Link, вы можете изменить канал в настройках, посетив вкладку Wireless . В поле Канал укажите статический канал.Например: 1 или 9, что угодно. Сохраните настройки.

TP-link TL-WR841N

Теперь, когда статический канал установлен, вы можете выйти из настроек основного маршрутизатора.

Давайте настроим маршрутизатор, который будет работать в режиме WDS. В моём случае используется конкретная модель TР-Link Archer C20. Зайдите в настройки роутера.

TP-link Archer C20

Для начала вам нужно изменить IP-адрес второго маршрутизатора. Вы должны избегать ситуации, когда в одной сети есть два устройства с одинаковыми IP-адресами.Например, если основной маршрутизатор имеет IP-адрес 192.168.0.1, а другой маршрутизатор также имеет адрес 192.168.0.1, оба адреса будут конфликтовать. Перейдите на вкладку Сеть / LAN. В поле IP-адрес измените последнюю цифру - скажем, поставьте 2 вместо 1. Или, как в моем случае, измените ее с 192.168.1.1 на 192.168.0.2. Сохраните измененные настройки.

TP-link Archer C20

Зачем тебе это делать? Вам необходимо знать IP-адрес основного маршрутизатора, к которому вы собираетесь подключиться.Если он имеет адрес 192.168.1.1, то адрес для маршрутизатора, к которому вы хотите подключиться через WDS, должен быть изменен на 192.168.1.2. Если основной маршрутизатор имеет адрес 192.168.0.1, вы должны назначить другому маршрутизатору следующий адрес: 192.168.0.2. Важно иметь оба маршрутизатора в одной подсети.

Снова зайдите в настройки, но на этот раз IP-адрес будет другим - 192.168.0.2. Тот, который вы указали ранее.

TP-link Archer C20

Перейдите на вкладку Wireless / Основные настройки. В поле Имя беспроводной сети вы можете указать имя второй беспроводной сети. В поле Канал, убедитесь, что вы указали тот же канал, который вы указали в настройках основного маршрутизатора. В моем случае канал 9.

TP-link Archer C20

Теперь установите флажок рядом с Включить WDS, и нажмите Сканирование .

TP-link

В списке выберите сеть, к которой ваш маршрутизатор будет подключен к Интернету.Нажмите на ссылку Connect рядом с выбранной вами сетью.

TP-link

Теперь осталось только дать пароль основной сети в поле Пароль . Введите его и нажмите кнопку Сохранить .

TP-link

После перезагрузки снова зайдите в настройки второго роутера. Пока вы находитесь на главной странице (вкладка Status ), посмотрите раздел Wireless . Стоит сказать Включено в строке Состояние WDS. Это означает, что второй маршрутизатор уже подключен к основному маршрутизатору, и теперь он должен транслировать Wi-Fi.

TP-link

Однако подключение к Интернету будет доступно только по Wi-Fi, и если вы подключите устройства к маршрутизатору (работающему в режиме WDS) с помощью кабеля, они не смогут подключиться к Интернету.

Для правильной настройки этой функции вы должны отключить DHCP-сервер для маршрутизатора, для которого настроен мост WDS, то есть для маршрутизатора, который является второстепенным в моем случае.Также необходимо иметь его локальный IP-адрес в той же подсети, к которой принадлежит основной (основной) маршрутизатор.

Вот почему вы должны войти в меню DHCP вторичного маршрутизатора и отключить эту функцию.

TP-link

Это последний шаг в подключении двух маршрутизаторов по Wi-Fi.

Найдите правильное место для размещения второго маршрутизатора, чтобы он находился в пределах эффективного диапазона основного маршрутизатора. Установите желаемое имя для беспроводной сети и пароль.Мы уже подробно описали этот шаг в нашей статье о настройке режима Wi-Fi для маршрутизатора.

Как построить сеть из нескольких маршрутизаторов с кабельным соединением?

Существует два способа подключения нескольких маршрутизаторов в одну сеть с помощью кабеля. Они следующие:

  • Так называемое LAN / LAN соединение. То есть построение сети, состоящей из нескольких маршрутизаторов, путем подключения их портов локальной сети с помощью сетевого кабеля.

    LAN/LAN connection
  • И LAN / WAN соединение. То есть построение сети, состоящей из нескольких маршрутизаторов, путем подключения сетевого порта основного маршрутизатора к порту WAN / Internet дополнительного маршрутизатора с помощью сетевого кабеля.

    LAN/LAN connection

Давайте рассмотрим каждый из них подробно.

LAN / LAN Connection

В случае соединения ЛВС / ЛВС возьмите два маршрутизатора и решите, какой из них вы хотите использовать в качестве основного устройства.Обычно это маршрутизатор, который получает кабель подключения к Интернету от вашего интернет-провайдера.

Используйте сетевой кабель для подключения портов LAN основного маршрутизатора к дополнительному (дополнительному) маршрутизатору.

Use a network cable to connect LAN ports of the main router with the additional (secondary) router.

Use a network cable to connect LAN ports of the main router with the additional (secondary) router.

Давайте предположим, что мы уже настроили подключение к Интернету для первого маршрутизатора, поэтому я пропущу этот шаг. Если основной маршрутизатор еще не подключен к Интернету, устраните эту проблему - просто прочитайте нашу статью об основных настройках маршрутизатора Wi-Fi.

Подключиться к первому устройству

  • и проверьте, включен ли DHCP-сервер. По умолчанию он обычно включен. Для этого перейдите в меню DHCP / DHCP Settings.

    TP-link. DHCP / DHCP Settings
  • Если DHCP-сервер отключен, включите его.

  • Не забудьте сохранить изменения.

Затем подключитесь к другому устройству,

  • И отключите DHCP-сервер, потому что он будет получать все адреса от основного маршрутизатора.Для этого перейдите в меню DHCP / Настройки DHCP.

    TP-link. DHCP / DHCP Settings
  • Если DHCP-сервер включен, отключите его.

  • В разделе Сеть / ЛВС измените IP-адрес, чтобы он не совпадал с адресом основного маршрутизатора. Например, измените его на 192.168.0.2. Потому что основной маршрутизатор имеет 192.168.0.1

  • Сохранить.

    TP-link

После перезагрузки вторичного маршрутизатора он должен работать в одной сети с первой (основной / основной), получать от него интернет-соединение и работать в качестве точки доступа.

LAN / WAN соединение.

Второй способ объединения двух маршрутизаторов в одну сеть - это сетевой кабель.

В случае подключения LAN / WAN используйте сетевой кабель для подключения порта LAN основного маршрутизатора к порту WAN / Internet другого (дополнительного) маршрутизатора.

In case of a LAN/WAN connection, use a network cable to connect the LAN port of the main router with the WAN/Internet port of the other (secondary) router. .

In case of a LAN/WAN connection, use a network cable to connect the LAN port of the main router with the WAN/Internet port of the other (secondary) router.

Подключиться к первому устройству:

  • и проверьте, включен ли DHCP-сервер. По умолчанию он обычно включен. Для этого перейдите в меню DHCP / Настройки DHCP.

    TP-link. DHCP / DHCP Settings
  • Если DHCP-сервер отключен, включите его.

  • Не забудьте сохранить изменения.

Затем подключитесь к другому устройству,

  • Для другого устройства перейдите в раздел Сеть / WAN и установите тип соединения Динамический IP. Сохраните изменения.

    TP-link. Dynamic IP
  • В разделе DHCP оставьте включенным DHCP-сервер.

    DHCP
  • Если вы планируете использовать порты LAN вторичного маршрутизатора, убедитесь, что их IP-адреса не вступают в конфликт с соответствующими адресами первичного маршрутизатора.

    То есть, если ваш основной маршрутизатор работает в диапазоне от 192.168.0.100 до 192.168.0.199, лучше иметь диапазон дополнительного маршрутизатора от 192.168.0.200 до 192.168.0.299, но всегда в пределах основной подсети.

  • Сохранить.

После этого для каждого из маршрутизаторов может быть запущена отдельная точка доступа. Если вы все сделали правильно, оба маршрутизатора будут иметь подключение к Интернету, работать в одной сети и иметь доступ к сетевым устройствам.

Это были все способы подключения нескольких маршрутизаторов к одной сети, беспроводной или проводной.

Если у вас есть какие-либо вопросы, когда вы объединяете несколько маршрутизаторов в одну сеть, вы можете задать их, оставив комментарий.

.Руководство по подключению модема-маршрутизатора

- Cisco

В этом документе объясняется, как настроить маршрутизаторы Cisco и серверы доступа для внешних модемов, подключенных к асинхронным портам и портам AUX. В нем объясняется, как настроить модем для правильной работы при подключении. В этом документе рассматривается подключение к консольному порту, но только со ссылкой на концепции, а не на практические методы установки.

Примечание: Этот документ , а не , является ссылкой для модемов Microcom или MICA, используемых внутри маршрутизаторов AS5200, AS5300, AS5800, Cisco 2600 или Cisco 3600.Этот документ также не является справочным материалом для синхронных модемов, хотя может быть несколько сходств. Этот документ является справочным только для асинхронных модемов. Хотя большая часть информации здесь может относиться к синхронным модемам, не полагайтесь на нее при настройке.

Требования

Для этого документа нет особых предпосылок.

Используемые компоненты

Информация в этом документе основана на версиях программного и аппаратного обеспечения, приведенных ниже.

Примечание: Этот документ не касается платформ, которые достигли состояния окончания срока службы, таких как ASM, MSM, CSM, STS-10 или 500-CS.

Информация, представленная в этом документе, была создана на устройствах в определенной лабораторной среде. Все устройства, используемые в этом документе, были запущены с очищенной (по умолчанию) конфигурацией. Если вы работаете в действующей сети, убедитесь, что вы понимаете потенциальное влияние любой команды, прежде чем использовать ее.

Конвенции

См. Технические рекомендации Cisco для получения дополнительной информации об условных обозначениях.

Первым шагом для подключения модема к маршрутизатору является установка оборудования. Основная проблема заключается в том, какие кабели использовать, и почему или почему не следует использовать консольный порт для модема.

Проблемы с кабелями

Важно подключить модем к маршрутизатору перед настройкой модема, чтобы проверить связь между ними. Если кабели неверны, остальная часть процесса завершается неудачно.

Как правило, внешние модемы имеют порт DB-25 для оборудования передачи данных (DCE) для подключения к управляющему устройству, такому как ПК или маршрутизатор.Эта таблица поможет вам выбрать подходящие кабели для соединения между маршрутизатором и модемом. В таблицу также включена информация о необходимых кабелях и типах физических портов на маршрутизаторах Cisco, к которым можно подключить модем.

Порт маршрутизатора Примеры, где найдено Требуемые кабели
DB-25 DTE Мужской DB-25 AUX на Cisco 4000, 7000, 7200 и 7500. Прямой кабель DB-25F - DB25M RS-232.
DB-25 DCE Женский консольный порт DB-25 на Cisco серии 4000 и 7000. Нуль-модемный кабель DB-25M - DB25M RS232. Свернутый RJ-45 - RJ-45 с адаптерами CAB-25AS-MMOD на обоих концах будет работать.
DB-60 Синхронизация / асинхронные интерфейсы. Cisco 1005, 1600 и 2500; сетевые модули на Cisco 2600, 3600 и 4000. Cisco-специфический кабель, CAB-232MT (=).
RJ-45 AUX или CON на Cisco 2500s, 2600, 3600, AS5200 и AS5300. Прокатанный кабель RJ-45 - RJ-45 с адаптером с маркировкой «MODEM» (номер по каталогу CAB-25AS-MMOD).
68-контактный Cisco 2509-2512; сетевые модули на Cisco 2600 и 3600. Cisco разделяет CAB-OCTAL-ASYNC (=) (с разъемами, помеченными как «MODEM») и CAB-OCTAL-MODEM (=).
"Smart Serial" WAN интерфейсная карта (WIC) на 1720 и 2600-х. часть Cisco CAB-SS-232MT (=).

Примечание. Для интерфейсов Sync / async требуется асинхронная команда конфигурации физического уровня для работы в асинхронном режиме.

Примечание: Cisco 1005 требуется набор функций IP / ASYNC или IP / IPX / ASYNC программного обеспечения Cisco IOS, чтобы разрешить асинхронный режим на своем последовательном интерфейсе.

Проблемы консольного порта

Существует несколько преимуществ подключения модема к консольному порту маршрутизатора вместо порта AUX. Однако недостатки существенны.

Преимущества подключения модема к консольному порту:
  • Вы можете восстановить пароли удаленно. Вам все еще может понадобиться кто-то на месте с маршрутизатором для переключения питания. Кроме того, это то же самое, что быть там с маршрутизатором.

  • Это удобный способ подключения второго модема к маршрутизатору без асинхронных портов.Это полезно, если вам требуется доступ к маршрутизатору для настройки или управления и оставить порт AUX свободным для маршрутизации по требованию (DDR).

  • Некоторые маршрутизаторы (например, Cisco 1600s) не имеют портов AUX. Если вы хотите подключить модем к маршрутизатору и оставить последовательный порт (-ы) свободным для других подключений, консоль - единственный вариант.

Недостатки подключения модема к консольному порту:
  • Консольный порт не поддерживает управление модемом RS232 (набор данных готов / Обнаружение несущей данных (DSR / DCD), терминал данных готов (DTR)).Поэтому, когда сеанс EXEC завершается (выход из системы), модемное соединение не прерывается автоматически. Пользователь должен вручную отключить сеанс.

  • Более серьезно, если модемное соединение прерывается, сеанс EXEC не сбрасывается автоматически. Это может создать дыру в безопасности, так как последующий вызов в этот модем может получить доступ к консоли без ввода пароля. Вы можете сделать отверстие меньшим, если на линии установлен жесткий тайм-аут exec.Однако, если безопасность важна, используйте модем, который может предоставить запрос пароля.

  • В отличие от других асинхронных линий, консольный порт не поддерживает аппаратное управление потоком (Очистить для отправки / Готов к отправке (CTS / RTS). Cisco рекомендует не использовать управление потоком данных. Однако, если встречаются переполнения данных, можно включить программное (XON / XOFF) управление потоком

  • Консольные порты в большинстве систем поддерживают скорость до 9600 бит / с.

  • Консольный порт не имеет возможности обратного Telnet.Если модем теряет сохраненную строку инициализации, единственным выходом является физическое отключение модема от маршрутизатора и его подключение к другому устройству (например, к порту AUX или ПК) для повторной инициализации. Если модем на порте AUX теряет строку инициализации, вы можете удаленно использовать обратный Telnet для устранения проблемы.

  • Нельзя использовать консольный порт для маршрутизации по требованию, поскольку у него нет соответствующего асинхронного интерфейса.

Примечание: В оставшейся части этого документа рассматриваются неконсольные соединения.

Важно, чтобы вы настроили линию TTY до того, как вы настроите или инициализируете сам модем. Две основные причины:

  • Чтобы разрешить обратный доступ Telnet к модему.

  • Если вы измените скорость линии после инициализации модема, модем больше не будет связываться с маршрутизатором, пока ему снова не сообщат, с какой скоростью устанавливать связь с маршрутизатором.

В целом, эта конфигурация линии работает лучше всего:

линия "х" TTY #.Порт AUX - это строка 1 на маршрутизаторе, last_tty + 1 на сервере доступа, строка 65 на Cisco 2600s и 3620 и линия 129 на Cisco 3640.
скорость "ххххх" Установите наивысшую общую скорость между модемом и портом. Это значение обычно составляет 115200 бод. Смотрите информацию о битрейте.
стопбит 1 Повышение пропускной способности за счет сокращения накладных расходов на асинхронное кадрирование (по умолчанию стоп-битов 2 ).
FlowControl Hardware RTS / CTS контроль потока.
модем в Отключение соединения при потере DCD (DSR). Цикл DTR для соединения близко. Эта команда также разрешает исходящие соединения с модемом.
транспортный ввод все | Телнет Разрешить исходящие подключения к этой линии. Необходим для того, чтобы разрешить обратный Telnet к модему.

Эта конфигурация предполагает, что модем всегда говорит с нами на «скорости» (именно поэтому вы должны БЛОКИРОВАТЬ СКОРОСТЬ на модеме), что ведущий CD модема отражает фактическое состояние носителя, и что модем зависает, когда роутер сбрасывает DTR. Избегайте замены autobaud на скорости , если это вообще возможно, поскольку это обычно приводит к снижению пропускной способности.

Информация о битрейте

Максимальная скорость Поддерживающие платформы и интерфейсы
38400 Большинство портов AUX
115200 Cisco 1005, 1600 и 2509–2512 AUX на модулях Cisco 2600 и 3600 и WIC, поддерживающих внешние асинхронные модемы (например, NM-16A, WIC-2A / S)

Примечание: Если вы маршрутизируете через порт AUX, обратите внимание, что каждый символ генерирует прерывание процессора.Вы можете решить проблему чрезмерно высокой загрузки ЦП, если используете более низкую скорость порта AUX.

Cisco рекомендует использовать команду типа автоконфигурации модема (представлена ​​в ПО Cisco IOS версии 11.1) для настройки модемов, подключенных к асинхронным линиям. Если вы используете версию программного обеспечения Cisco IOS более раннюю, чем 11.1, вы можете использовать сценариев запуска и сброса сценария для настройки модемов через скрипт чата.

Для большинства приложений настройте современный модем, как показано в этом списке:

  • Сброс до заводских настроек по умолчанию (если возможно, используйте аппаратный шаблон управления потоком).

  • Использовать аппаратное (RTS / CTS) управление потоком.

  • Используйте обычное управление модемом (зависание при падении DTR; сброс DCD при падении носителя).

  • Включить, но не требовать контроля ошибок (LAP-M [V.42] и MNP).

  • Включить, но не требовать, сжатие данных (V.42bis).

  • Включить все модуляции, поддерживаемые модемом.

  • Блокировка скорости DTE на максимальной скорости, поддерживаемой как модемом, так и асинхронной линией.

  • Включить автоответчик при необходимости. Когда вы находитесь в режиме автоответчика, игнорируйте escape-последовательность (+++).

Обратитесь к документации, предоставленной вашим поставщиком, или перейдите на страницу www.56k.com для получения списка ссылок на эту документацию для получения подробной информации о наборе команд, используемом вашим модемом.

Модемные колпачки и автоконфигурация модема

Программное обеспечение Cisco IOS поддерживает набор встроенных модемных колпачков для различных внутренних и внешних модемов.Эти выходные данные показывают модемный колпачок из программного обеспечения Cisco IOS версии 11.3 (9) T:

Маршрутизатор
 show modemcap

дефолт
codex_3260
usr_courier
usr_sportster
hayes_optima
мировая деревня
устный
telebit_t3000
microcom_hdms
microcom_server
nec_v34
nec_v110
nec_piafs
cisco_v110
слюда

Если вы считаете, что подходит один из этих встроенных модемных колпачков, вы можете использовать тип автоконфигурации модема <имя-модема> или команду discovery автоконфигурации модема:

 async-1 #  терминал монитор
async-1 #  отладочный confmodem
Отладка базы данных конфигурации модема включена
async-1 #  настроить терминал
Введите команды конфигурации, по одной на строку.Конец CNTL / Z.
async-1 (config) #  строка 1
async-1 (config-line) #  обнаружение автоконфигурации модема
Асинхр-1 (конфигурации строки) #

* 3 марта: 03: 02: 19.535: TTY1: скорость обнаружения (38400), отклик --- ОК ---
* 3 марта: 03: 02: 24.727: TTY1: тип модема по умолчанию
* 3 марта: 03: 02: 24.731: TTY1: команда модема: --AT & F & C1 & D2SO = 1H0--
* 3 марта: 03: 02: 25.259: TTY1: настройка модема выполнена успешно
* 3 марта: 03: 02: 25.259: TTY1: обнаруженная скорость модема 38400
* 3 марта: 03: 02: 25.259: TTY1: выполнено с настройкой модема

Примечание: Встроенный модемный колпачок mica состоит из и F .Вы можете использовать его со многими модемами, чтобы восстановить заводские настройки по умолчанию.

Примечание: Cisco не гарантирует пригодность или актуальность встроенных модемных колпачков для модемов не-Cisco.

Вы также можете определить свой собственный modemcap и использовать команду автоконфигурирования модема типа :

 async-1 #  терминал монитор
async-1 #  отладочный confmodem
Отладка базы данных конфигурации модема включена
async-1 #  настроить терминал
Введите команды конфигурации, по одной на строку.Конец CNTL / Z.
async-1 (config) #  editcc editmc MyTest misc & FSO = 1
async-1 (config) #  строка 1
async-1 (config-line) #  тип автоконфигурации модема MyTest
Асинхр-1 (конфигурации строки) #

* 3 марта: 03: 06: 30.931: TTY1: скорость обнаружения (38400), отклик --- ОК ---
* 3 марта: 03: 06: 30.963: TTY1: Команда модема: --AT & FSO = 1--
* 3 марта, 03: 06: 31.483: TTY1: настройка модема выполнена успешно
* 3 марта: 03: 06: 31.487: TTY1: обнаруженная скорость модема 38400
* 3 марта: 03: 06: 31.487: TTY1: выполнено с настройкой модема

Создать модемный колпачок

Используйте эту команду глобальной конфигурации для определения вашего собственного modemcap:

  modemcap edit  разное <строка инициализации>


Modemcap применяется к конфигурации линии с помощью этой команды:

 Тип автоконфигурации модема  <имя_модема_папки>


Вот некоторые полезные специфичные для производителя команды модема.

Примечание: Строка инициализации в команде modemcap edit вводится без перед AT и без завершающей & W .

Примечание: Имя modemcap_name в этих командах должно совпадать с , а не , как одна из предопределенных записей, перечисленных командой show modemcap .

Примечание: Строка инициализации должна начинаться с команды сброса на значения по умолчанию (обычно & F или & F1 ).

Примечание: Для работы этого метода модем должен быть настроен с включенными кодами echo и response response. Модемы обычно поставляются с завода с этими значениями. Однако может потребоваться вручную переключить Telnet на модем и выполнить команду, чтобы включить эхо и ответ. Обычная команда для этого - ATE1Q0 . Проверьте документацию вашего модема.

Создать скрипт чата

Используйте эту команду глобальной конфигурации для настройки сценария чата для настройки модема:

  chat-script  AT OK "строка инициализации" OK


Сценарий чата может быть вызван вручную для одной строки с помощью этой команды:

  start-chat <имя-скрипта> <номер-строки>


Сценарий чата также может быть вызван автоматически.Добавьте эту команду в конфигурацию линии:

 Запуск сценария  <имя-сценария>
  сброс сценария <имя-сценария>


Скрипт чата вызывается каждый раз, когда система перезагружается, строка сбрасывается по окончании сеанса или строка очищается вручную.

Используйте команду debug chat , чтобы убедиться, что скрипт чата работает правильно.

Примечание: Для работы этого метода необходимо настроить модем с включенными кодами echo и response response.Модемы обычно поставляются с завода с этими значениями. Но вам может потребоваться вручную переключить Telnet на модем и выполнить команду, чтобы включить эхо и ответ. Обычная команда для этого - ATE1Q0 . Проверьте документацию вашего модема.

обратный Telnetting

Выполните эту команду, чтобы установить обратное соединение Telnet:

  телнет x.x.x.x 2гг или [2000 + ггг]


х.x.x.x представляет IP-адрес любого интерфейса up / up на маршрутизаторе Cisco (например, Ethernet или Loopback), а yyy - номер линии, к которой вы хотите подключиться. Если вы уже настроили линию TTY, вы можете выполнить команду telnet из любой точки сети, которая может пропинговать интерфейс x.x.x.x .

Порт AUX любого маршрутизатора - это номер последней асинхронной строки + 1. Вы можете использовать команду show line или show line aux 0 , чтобы увидеть, какой это номер строки.

Если в вашем соединении отказано, это обычно означает, что к этому порту уже подключено или на этом порту запущено EXEC (приглашение). Причиной может быть то, что модему не удается опустить компакт-диск после отключения вызова. Это приводит к EXEC, который остается после разъединения. Чтобы принудительно вернуть линию в свободное состояние, вы можете очистить ее от консоли и повторить попытку. Если это не помогло, убедитесь, что вы установили модем на и транспортный вход все | Команды telnet для этой линии.Также убедитесь, что модем не настроен на переопределение DTR (например, как модемы USR могут делать с настройками DIP-переключателя). Если у вас нет управления модемом (как в портах AUX до 9.21), обязательно установите команду no exec на линии перед выполнением обратного соединения. Вы также можете попробовать настроить модем с помощью внешнего терминала. В крайнем случае отключите модем, очистите линию, установите соединение Telnet и , затем подключите модем. Это предотвращает неправильно настроенный модем от запрета доступа к линии.

Всегда вводите команды инициализации для модема, начиная с AT , и выполняйте их со скоростью, с которой вы хотите, чтобы модем говорил с маршрутизатором Cisco. Это гарантирует, что модем всегда говорит с ожидаемой скоростью независимо от скорости любого входящего модемного соединения (если вы устанавливаете модем для блокировки скорости DTE, которая составляет , то требуется ).

  • Если ваше коммутируемое соединение EXEC перестает отвечать на запросы, введите ^ U (очистить линию) и ^ Q (XON), затем несколько раз нажмите Return .

  • Когда вы набираете номер, если вы набираете , выйдите из и модем не зависает, то либо он не наблюдает за DTR, либо неправильно настроено управление модемом на маршрутизаторе Cisco, либо неправильная разводка.

  • Если вы входите в чужой сеанс (т. Е. При включении или запросе настройки), когда вы набираете номер, либо модем не сбрасывает CD при отключении, либо вы не настроили управление модемом на маршрутизаторе Cisco.

  • Если вы наберете +++ на модеме для набора номера, а затем выполните команду ATO и обнаружите, что ваше соединение не отвечает, отвечающий модем интерпретировал +++, когда оно было передано вам. Это ошибка отвечающего модема, которая наблюдалась на многих модемах. Возможно, есть переключатель, чтобы победить это, но он варьируется от модема к модему.

  • Если в конфигурации линии включен автоматический выбор , для перехода в EXEC требуется возврат каретки.

  • Если вы решите управлять аппаратным потоком (RTS / CTS) (что настоятельно рекомендует Cisco), убедитесь, что он включен как на линии маршрутизатора / сервера доступа (DTE), так и на модеме (DCE). Если один из них включен, а другой выключен, это приводит к потере данных.

  • Если у вас есть разъем MDCE, превратите его в разъем MMOD, переместив контакт 6 на контакт 8. Это связано с тем, что большинство модемов используют CD, а не DSR, чтобы указать наличие носителя. Если нет, некоторые модемы могут быть запрограммированы для предоставления информации о носителе через DSR.

Рекомендованные строки инициализации предоставлены здесь для некоторых распространенных модемов, но имейте в виду, что Cisco не гарантирует их пригодность или актуальность. В случае сомнений обратитесь к документации поставщика модема или технической поддержки.

Модем Марка Строка инициализации Примечания
3Com / USRobotics & F1S0 = 1 & F1 Заводские аппаратные настройки управления потоком по умолчанию В дополнение к строке инициализации модемы 3Com / USR требуют правильной установки DIP-переключателей.Переключатели 3 и 8 должны быть с по , а все остальные должны быть с до .
AT & T / Paradyne & FS0 = 1 & C1 & D3 \ Q3 \ N7% C1
Best Data Smart One & FS0 = 1 & C1 & D3
Diamond / Supra и FS0 = 1
Global Village & FS0 = 1 & C1 & D3 \ Q3 \ J0 \ N3% C1
Hayes Optima & FS0 = 1 & Q9 & C1 & D3

Примечание: Не используйте встроенную модемную крышку hayes_optima .Он устанавливает и Q6 , что отключает контроль ошибок.

Микроком & FS0 = 1 & C1 & D3 \ Q3 \ J0 \ N6% C1

Примечание: Эта информация , а не , предназначенная для использования с внутренними модемами на платформах AS5200, Cisco 2600 или Cisco 3600. Эта информация предназначена для автономных модемов Microcom.

Motorola ModemSurfr & FS0 = 1 & C1 & D3 \ J
Motorola / Codex & FS0 = 1 & C1 & D3 * FL3 * SC1 * SM3 * DC1
Мультитех & FS0 = 1 & C4 & D3 $ SB115200

Совет: Для многозадачных модемов : Скорость DTE должна быть явно объявлена ​​с помощью команды $ SB .Установите его на любую скорость линии, которую вы настроили. Невыполнение этого требования приводит к несоответствию скорости.

,

Отправить ответ

avatar
  Подписаться
Уведомление о
