как подобрать наиболее подходящую модель — Intel
Формфактор и параметры кабелей
Как и для большинства компонентов аппаратного обеспечения ПК, существует огромное количество вариантов, определяющих внешний вид блока питания.
При выборе формфактора блока питания необходимо учитывать физический размер устройства. Для большинства пользователей настольных ПК подойдут стандартные блоки питания ATX, но все же убедитесь, что блок подходит для вашего корпуса, проверив соответствующие зазоры.

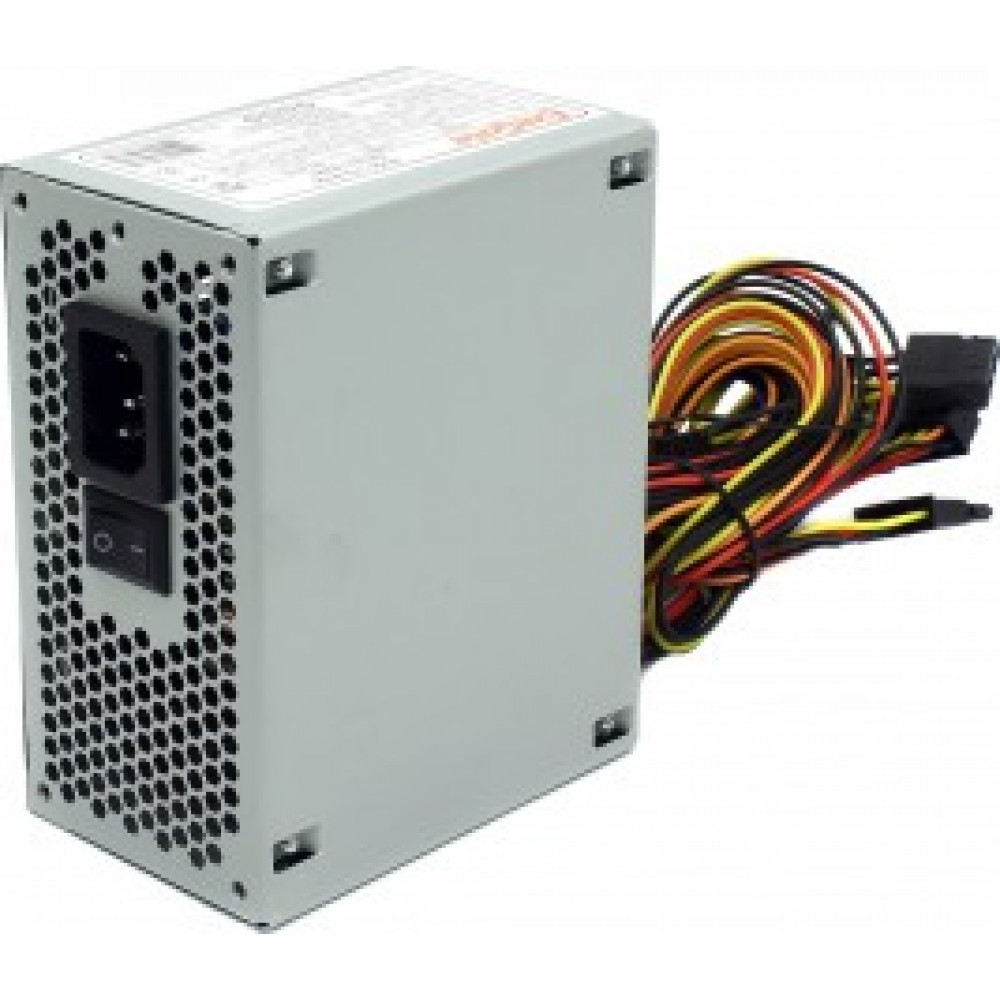

Если вы являетесь приверженцем ПК малого формфактора (SFF), вам необходимо убедиться в том, что блок питания подходит по габаритам. Существует большое разнообразие размеров блоков питания SFF, например SFX, CFX и др., поэтому убедитесь, что выбран блок питания, подходящий для вашего корпуса, независимо от размера вашего ПК.
Еще одно важное различие в физических характеристиках блоков питания связано с их конструкцией: они бывают модульные или немодульные.
Блок питания работает, преобразуя электроэнергию из розетки и направляя ее к каждому отдельному компоненту системы по различным кабелям. В немодульных источниках питания эти кабели припаяны к печатной плате, то есть вам не придется выбирать кабели, которые будут использоваться в вашей сборке. Все они, даже те, которые не используются, должны будут разместиться в корпусе.
С функциональной точки зрения в этом нет ничего страшного, хотя из-за неудачного расположения проводов может снизиться эффективность воздушного потока, поэтому убедитесь, что эти дополнительные кабели не мешают работе.

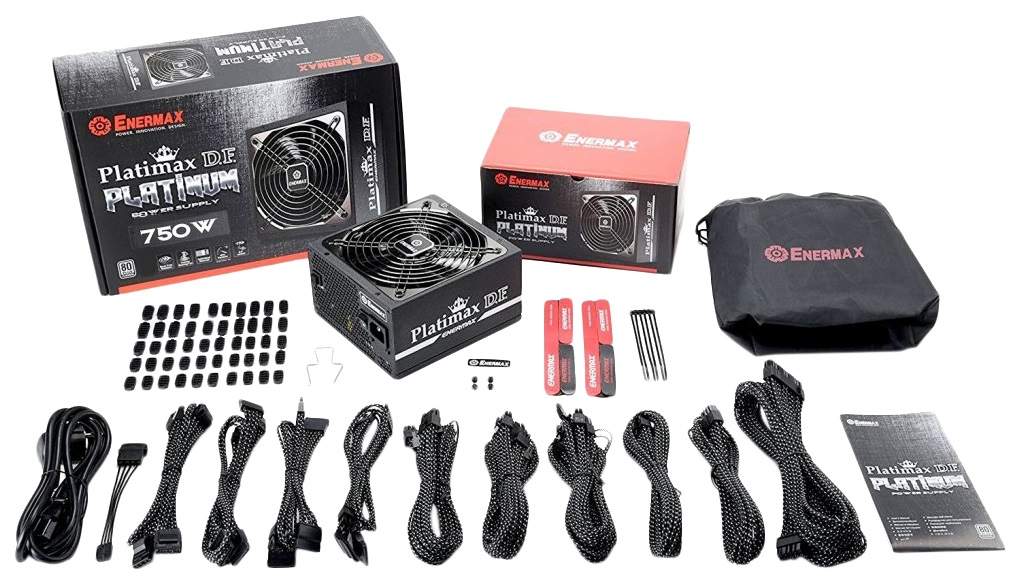

С другой стороны, модульные источники питания поставляются без определенных кабелей. Это изменяет процесс установки, так как необходимо подключить каждый кабель к блоку питания и компоненту, на который подается питание, зато появляется возможность оптимизировать систему за счет использования меньшего количества кабелей. Сборка становится более совершенной, устраняются препятствия для воздушного потока.
Кроме того, существует третий — промежуточный — вариант с оригинальным названием: полумодульный блок питания. Это действительно так: некоторые наиболее часто используемые кабели подключены к блоку питания, другие вы подсоединяете к нему самостоятельно.
Помните, что для модульных и полумодульных блоков не следует подбирать или использовать кабели других производителей или даже от других моделей того же производителя, если не указано иное. Кабельные наконечники, которые подключаются к компонентам вашей сборки, стандартизированы, в отличие от разъема, подключаемого к блоку питания. Это означает, что у разных производителей могут быть разные соединения. Поэтому следует использовать только те кабели, которые входят в комплект поставки блока питания.
Почему важна мощность блока питания для ПК
К сожалению, немало пользователей при выборе блока питания проявляют большую халатность, хотя это одна из важнейших составляющих компьютера.
Кое-кто приобретает корпус, в котором БП уже встроен. А кто-то, наоборот, покупает блок питания с «максимальным запасом», хотя не имеет реального представления о том, как много будет потреблять энергии его компьютер.
Такое устройство, как блок питания, предназначено для того, чтобы питать постоянным током комплектующие компьютера. И стабильность работы компьютера во многом определяется тем, какой блок питания будет выбран.
Желание сэкономить на покупке блока приводит к тому, что компьютер не запускается или запускается, но с десятого раза. Да и остальные детали изнашиваются быстрее. Скажем, жесткие диски после того, как сгорел дешевый блок питания, сами выходят из строя.
Как выбирать блок питания
При выборе блока питания нужно исходить из того, сколько тока потребляют детали компьютера.Нередко рекламируются персональные компьютеры высокой производительности для специалистов: верстальщики, дизайнеры, работа с графикой (3D), геймеры. В подобные системы нет возможности установить слабые процессоры или видеокарты.
Тем не менее, недобросовестные сборщики систем желают получить существенную экономию и дополнительную прибыль за счет применения недорогих блоков питания, у которых мощность недостаточная.
Дешевый блок питания в дорогом компьютере представляет большую угрозу для общей стабильности системы. Но не только. И для срока эксплуатации комплектующих – тоже.
Прежде всего, это относится к тем, кто берет компьютер в сборке. И тем самым он пропускает выбор блока питания, который является важным компонентом. Значит, надежные модели, работой которых вы будете удовлетворены долгие годы, нередко не могут претендовать на первенство в ваших предпочтениях. И лишь потому, что они дороже стоят. Однако тот, кто покупал более дорогой блок питания, никогда еще не жалел.
Что влияет на выбор БП
Покупатель должен знать тонкости выбора блока питания. Ему нужно уметь определять мощность и специфику в той или другой конфигурации. Ему нужно проверить, какой блок питания предоставлен, когда пользователь оформляет заказ на сборку компьютера.
Проще всего для этого посмотреть, что пишут в глобальной сети о выбранном БП. Этим нужно заниматься самому. То есть нет смысла перекладывать выбор комплектующих на менеджера магазина в интернете или на ближайшей улице.
Может быть, для геймерского компьютера нужен блок питания только в 1000 Вт? Нет! Все зависит в целом от конфигурации. Как правило, на энергопотребление влияет процессор, видеоадаптер и необходимость запаса, если желаешь дальнейшего оверклокинга. БП компьютера выдает одновременно несколько напряжений постоянного тока. Он содержит системы защиты по току, температуре, фильтры и прочее.
Чтобы подсчитать мощность блока питания, необходимую вашему компьютеру, следует начать с 100 W. Потом добавляем 50 W для DVD/Blu-Ray дисковода и каждого жесткого диска. Добавляем еще по 80-100 W для процессора и каждой видеокарты. А еще по 65 W – за каждый Гб памяти.
Важно выбрать блок питания с такой мощностью, которая лучше всего соответствует потребностям компьютера.
Нехватка мощности чревата аппаратными неисправностями, а также неоправданными затратами на потребление лишней энергии.
Стандартные компьютеры хорошо работают, если блок питания на 500 Вт. Если мощность их больше, то необходим блок питания от 500 Вт и выше. Для компьютера в офис вполне подойдет БП на 300 Вт. Для геймерского компьютера хватит и блока питания на 500-600 Вт. Для самых мощных игровых компьютеров с двумя-тремя видеокартами понадобится блок на 600 или более 800 Вт. БП для компьютера некоторые выбирают и на вес. Он должен быть намного тяжелее недорогих аналогов.
Тихий или шумный?
Вентилятор блока питания своим шумом всегда напоминает о себе. И потому есть смысл поискать БП с более тихими вентиляторами, покупка которых обойдется дороже, чем покупка обычных.Есть расхожее мнение, что блоки питания, которые оснащены 120-мм вентиляторами, тихие по определению. Это верно, но не совсем. Понятно, что уровень шума будет избыточен как на холостом, так и на и малонагруженном ходу.
Однако если есть 120-мм вентилятор, расположенный на дне питателя, то этот вариант лучше. Ведь в корпусе классической конструкции таким образом можно частично обеспечить воздушный отток. Этот воздух отработан кулером процессора. В этом случае нужно лишь, чтобы ножки корпуса предоставляли возможность отводить тепло.
Выбирать блок питания для будущего компьютера необходимо очень ответственно. Особенно, когда вы геймер или дизайнер-верстальщик, который ведет обработку больших объемов графической информации.
Все потому, что этот компонент оказывает влияние на все. На срок эксплуатации компонентов, стабильность работы системы, вентиляцию корпуса и возникающий шум. Уверяем, что даже система, не отличающаяся своей мощностью, сможет работать лучше, когда ее построишь в качественном корпусе и запитаешь от хорошего блока питания.
Как узнать и увеличить мощность блока питания компьютера
Блок питания компьютера — это очень важный элемент, представляющий собой источник электропитания.
Без него невозможно обеспечение компьютера необходимой ему энергией. Его работа заключается в преобразовании напряжения сети до нужного уровня. Важнейшей составляющей блока питания является мощность, ведь именно от неё зависит, насколько стабильно будет работать ПК. Например, при недостаточном значении мощности, ПК просто выключится. Неисправности подобного рода случаются нечасто, но, если случаются, приносят массу неудобств пользователю. В этой статье подробно рассмотрим, как узнать и увеличить мощность блока питания компьютера. Давайте разбираться. Поехали!
В этой статье мы расскажем, как узнать и увеличить мощность блока питания вашего ПК
Для начала необходимо узнать: сколько ватт в блоке питания. Как это сделать? Вы можете рассчитать этот показатель самостоятельно либо (что гораздо проще) воспользоваться специальным сервисом на сайте casemods.ru, который всё сделает за вас. Вам же останется только указать нужную для расчёта информацию, а именно:
Как только все перечисленные параметры будут заданы, сервис автоматически посчитает и выведет на экран значения средней и пиковой мощностей.
Помимо casemods.ru, вы можете воспользоваться другими сервисами, которых в интернете немало.
Если перед вами стоит выбор БП для компьютера, то обращайте особое внимание на компанию-производителя. Не стоит приобретать блоки питания малоизвестных марок, так как их продукция, как правило, не отличается высоким качеством, а характеристики могут быть завышены вполовину. Всё это может являться причиной поломок и неисправностей в процессе эксплуатации.
Рекомендуется делать выбор в пользу продукции марок:
- Termaltake;
- Zalman;
- CoolerMaster;
- PowerMan;
- Hiper.
К сожалению, так же легко определить мощность уже установленного блока питания нельзя. Но существуют другие способы, позволяющие это сделать. Например, вы можете снять крышку с системного блока и поискать специальную наклейку, содержащую всю необходимую информацию.
Теперь перейдём к тому, как увеличить мощность блока питания.
Эта операция поможет вам несколько улучшить работоспособность ПК. Чтобы повысить мощность БП, выполните следующие действия:
- Откройте БП.
- Измерьте трансформатор. Размеры должны быть не менее чем 3х3х3 см. В противном случае лучше ничего не делать.
- Заменить большие высоковольтные конденсаторы. Рекомендуется установить их номиналом не менее 470 микрофарад / 200 вольт. Также обратите внимание, что дроссели ставят исключительно в низковольтную область БП. Изготовить их можно по-разному.
- Вы можете сами намотать провод с лаковой изоляцией на ферритовое кольцо. Также можно снять дроссели со старых блоков питания.
- Распаять сглаживающие конденсаторы.
- Произвести замену диодной сборки.
- Снизьте напряжение канала +12, чтобы обезопасить ПК. Для этого нужно впаять диод большой мощности в разрывы жёлтых проводов.
На иллюстрации показано, из чего состоит БП ПК
Проводить подобные операции стоит только опытным пользователям, понимающим устройство компьютера.
Придётся потратить и время, и силы, но, в итоге, вы получите более надёжный и мощный БП, который долго прослужит вам. Пишите в комментариях, была ли полезна для вас эта статья, и задавайте интересующие вопросы по рассмотренной теме.
Три совета по выбору блока питания компьютера
Приветствую, друзья!
Вы хотите модернизировать компьютер и уже присмотрели себе материнскую плату, винчестер и видеокарту? Сделайте и второй шаг. Внимательно отнеситесь к выбору блока питания!
Обычно на него обращают внимание в последнюю очередь (если обращают вообще). Между тем, неправильно выбранный или некачественный блок питания непосредственно влияет на срок службы компьютера и на его надежность.
Как же правильно его выбрать? Первым делом обратите внимание на
Мощность блока питания
Современные процессоры могут потреблять мощность более 100 Вт.
Потребляют энергию и материнская плата, и память, и винчестер, и видеокарта, и привод DVD.
Фирмы — производители могут писать завышенную мощность на этикетке, чтобы опередить конкурентов.
Если у вас установлена обычная (не игровая) видеокарта, то можно остановиться на мощности 400 — 460 Вт. Буква «W» после цифр обозначает активную мощность.
Активная мощность – это та, которая производит полезную работу (переключает транзисторы процессора, крутит приводы и вентиляторы, зажигает индикаторы и т.п.)
Если же установлена (и именно игровая), то мощность должна быть еще выше. Мощные видеокарты можно узнать по большим радиаторам охлаждения и дополнительному питающему разъему на плате.
Современный даже электромеханический винчестер потребляет обычно не более 10 Вт. Поэтому этой мощности с лихвой хватит еще для 2 — 3 дополнительных винчестеров (больше обычно и не надо). Такой винчестер содержит вращающийся информационный диск (диски). Основная часть потребляемой мощности расходуется на управление двигателем, вращающим диск.
SSD накопитель не содержит вращающихся частей, поэтому потребляет энергии на порядок меньше.
Правда, если в одном корпусе установлено несколько электромеханических винчестеров, их «жужжание» может доставить некоторый дискомфорт. Шум может быть и от вентилятора, установленного в питающем блоке. Поэтому внимательно посмотрите на
Вентилятор блока питания
Дешевые блоки обычно имеют один вентилятор диаметром 80 мм, установленный на задней стенке.
Такой вентилятор имеет небольшую производительность.
Поэтому он должен вращаться с большой скоростью, чтобы успевать отводить тепло от греющихся компонентов. При этом он достаточно сильно шумит.
Чем больше диаметр вентилятора (и размер его лопастей), тем больше его производительность.
При одинаковой производительности по сравнению с вентилятором меньшего диаметра его шум будет меньше.

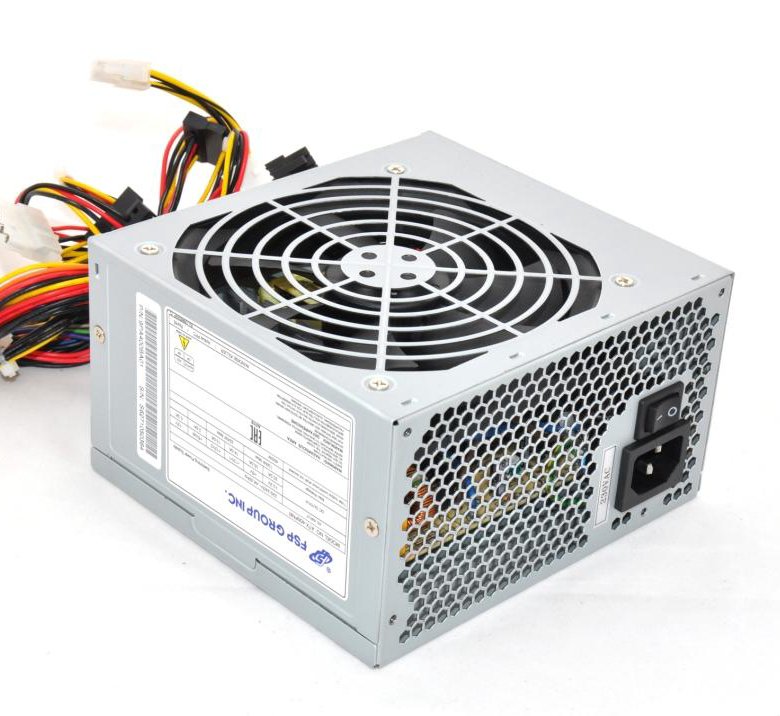

Блоки питания даже среднего качества имеют вентилятор диаметром 120 — 130 мм, установленный горизонтально.
В мощных блоках могут ставить вентиляторы диаметром 140 мм, обладающие повышенной производительностью (и, соответственно, толщиной).
Качественные блоки имеют «интеллектуальную» схему управления, которая управляет оборотами вентилятора в зависимости от температуры внутри источника. Чем больше нагрев — тем быстрее вращается вентилятор.
Большой вентилятор и «умная» схема позволяют сильно уменьшить шум, что повышает комфортность работы. Но это еще не все! Посмотрев на вентилятор, обратите внимание и на
Вес блока питания
Не секрет, что производители экономят на каждой мелочи, стремясь снизить цену и опередить конкурентов.
Экономят обычно на элементах встроенных входного и выходных фильтров.
Фильтры эти состоят из индуктивных и емкостных элементов.
Индуктивные элементы состоят из сердечника (из феррита) и медных проводов.
Их отсутствие приводит к повышению пульсаций выходных напряжений, что, в свою очередь, приводит к повышенному нагреву компонентов материнской платы.
Это сокращает срок ее службы!
Кроме того, такой «облегченный» блок питания отдает в сеть повышенный уровень помех, что может сказаться на работе радиоприемника или аудиосистемы.
Могут экономить и на сердечнике и обмотках основного трансформатора.
Берут сердечник меньшего размера (и веса) и пишут на этикетке завышенную мощность.
Блок питания даже среднего качества должен иметь вес не ниже 1,5 — 2 кг.
Отметим, что серверные питающие блоки могут быть еще тяжелее. Они битком набиты «железом». Легкие (и дешевые) блоки питания не покупайте!
Резюме
Блок питания (без учета особых условий) должен:
- иметь мощность не ниже 400 — 460 Вт,
- вентилятор диаметром 120 — 130 мм,
- «умную» схему, управляющую оборотами двигателя в зависимости от температуры,
- обладать достаточным весом.
Удачной модернизации! В следующей статье мы продолжим тему питания компьютера и познакомимся с тем, как устроен UPS (источник бесперебойного питания) компьютера.
Хотите прослушать звуковой подкаст этой статьи? Прослушайте и не пожалеете! Крепче запомнится…
С вами был Виктор Геронда.
Всего наилучшего!
Понравилась? Подпишитесь на обновления, чтобы не пропустить интересную статью!
P.S. Текст был озвучен Игорем Козловым — известным блоггером, диктором и музыкантом. Игорь ведет несколько блогов. Самый, пожалуй, известный из них — это «Блогопрактика», который лично мне очень нравится. Рекомендую!
Выбор блока питания: что нужно знать? — Статьи и Обзоры
Как подобрать блок питания? Сколько потребляет современный компьютер? Что значат цифры и характеристики БП? Какие блоки питания подойдут для офисного компьютера, а какие — для игрового? Читайте подробное руководство по выбору блока питания!
- Что означает мощность БП?
- Как подобрать нужную мощность?
- Другие важные характеристики БП
- Какие разъемы бывают на БП?
- За что не стоит переплачивать?
Любой компьютерный источник питания имеет несколько шин, иными словами, выдает разные напряжения.
Это 12, 5 и 3.3 В, плюс несколько вспомогательных линий. Опять же понятно, что каждая шина имеет какой-то максимальный ток, ограничивающий ее мощность. Также ясно, что именно суммарная мощность всех шин и формирует итоговое значение. Данные цифры указываются практически всегда, причем не только финальное значение, но и формула распределения, поясняющая происхождение цифры 500 Вт, например. Казалось бы – все максимально просто. Но нет, именно здесь производители пытаются немного приукрасить возможности своего продукта.
По сути, компьютерный блок питания является универсальным продуктом, подходящим для питания систем, построенных на различных платформах, что выполняется только в случае производства по жестким стандартам. Такой стандарт есть, на сегодняшний день это ATX Specification v2.2. До него была версия 2.03, еще раньше – 1.3, и так далее. Версии меняются в зависимости от аппетитов компьютеров тех или иных времен. Изначально персональные машины потребляли достаточно малые мощности, а бОльшая часть нагрузки ложилась на шины +5V и +3.
3V. С годами росла производительность, совершенствовался тех.процесс, естественно, возрастали потребляемые токи. В определенный момент возможностей пяти- и трехвольтового напряжения стало не хватать и профилирующей шиной стала +12V. Почему, понятно: при одинаковом токе – мощность больше в два раза.
Все эти изменения четко отражены в стандарте АТХ. Касаясь только мощности, в двух словах можно сказать так: любой более-менее современный компьютер нагружает блок питания в основном по шине +12V, потребление тока от шин +5V и +3.3V сравнительно мало, и суммарной мощности более 100 Вт от этих линий не требуется. Производители хитрят так: они указывают общую мощность, делая вклад шин +5V и +3.3V под 200 Вт. Если вы видите такой трюк, то смело отнимайте от предложенного значения всё, что в сумме гипотетических возможностей названных выше двух линий превышает 120…130 Вт. Иногда такая «корректировка» делает из заявленных 500 чуть ли не 400 Вт. Итак, мы сделали первый шаг: мощность пусть уже выбранного блока заявлена верно, и похоже, что он действительно соответствует свежей спецификации АТХ 2.
2. Но сколько ватт-то надо?
Как подобрать нужную мощность?
Мы провели ряд тестов, ведь нет ничего лучше, чем измерять реальное энергопотребление. За эталон был взят источник питания Floston LXPW560W, который имеет одну интересную «фишку», а именно, показывает сколько ватт потребляет нагрузка, подключенная к нему. Для начала мы проверили точность индикатора, и убедились, что разница между действительным значением и показанием не отличается на 10…15 Вт, что абсолютно не принципиально в нашем вопросе.
|
Как выбрать мощность? |
|
|
Тип компьютера |
Рекомендуемый БП |
|
Современный офисный |
300…350 Вт |
|
Современный домашний |
400…450 Вт |
|
Современный игровой |
600…750 Вт |
Итак, первая система – офисная.
Материнская плата: ASUS P5KPL-CM
Процессор: Intel Pentium Dual-Core E2200
Кулер процессора: Floston FCI7751S-4P
Жесткий диск: Hitachi «Deskstar P7K500 500 GB
ОЗУ: Hynix DDR2 SDRAM 1 GB
Привод: NEC DDU1675S
Как правило, для подобных компьютеров выбираются бюджетные корпуса с блоками питания мощностью 300…350 Вт. Замеры показывают, что даже такие источники здесь можно считать избыточными. В режиме простоя индикатор LXPW560W показывает всего 60 Вт. Максимальная нагрузка – 83 Вт! Использование дополнительного вентилятора, кард-ридера, и т.д. добавит еще 10, максимум 20 Вт. Совершенно очевидно, что для подобных бюджетных конфигураций оптимально использовать блоки питания начального уровня, даже источники на 300 Вт будут работать вполсилы.
Вторая система более мощная: продвинутая офисная или домашняя.
Материнская плата: ASUS M4A79 Deluxe
Процессор: AMD Athlon 64 X2 5600+
Видеокарта: GeForce 9500 GT 512 MB
Кулер процессора: GlacialTech Igloo 7321 TC
Жесткий диск: Samsung EcoGreen F2 HD103SI 1000GB
ОЗУ: Hynix DDR2 SDRAM 2 GB
Привод: NEC DDU1675S
Несмотря на наличие хорошего процессора и не самой плохой видеокарты, данный компьютер потребляет порядка 90 Вт в режиме простоя, максимальная нагрузка приводит к значительному росту энергопотребления, но все равно максимальное зафиксированное значение составляет 152 Вт.
Получается, что даже этот неплохой по своим характеристикам ПК запросто может работать в паре с БП на 300…350 Вт. Даже если предположить, что будет установлена более мощная видеокарта или даже две, плюс множество дополнительных вентиляторов и прочего, источник питания свыше 400…450 Вт не требуется.
Наконец, соберем продвинутую игровую систему.
Материнская плата: Intel DG965RYCK
Процессор: Intel Core 2 Quad Q9550
Видеокарта: Gainward GTX 285 1024МВ
Кулер процессора: Scythe Katana III SCKTN-3000
Жесткий диск: Western Digital WD RE3 WD1002FBYS 1000 GB
ОЗУ: Hynix DDR2 SDRAM 4 GB
Привод: NEC DDU1675S
В режиме простоя и легких нагрузок подобный компьютер потребляет 320 Вт, максимальная нагрузка приводит к увеличению аппетитов до 495 Вт. Вуаля! Итого: собирая даже очень мощный компьютер, можно смело ограничится блоком питания на 750 Вт, получив при этом хороший запас «на вырост».
Покупать БП на 1000, 1200, 1300, и т.д. Вт следует лишь в случае построения неординарной системы с хорошими разгонами или же просто для морального удовлетворения.
С полным текстом публикации Вы можете ознакомиться на сайте www.ferra.ru
Также рекоммендуем Вам посетить страницу нашего каталога, где Вы сможете выбрать подходящий блок питания.
Влияние блока питания на работу компьютера
Блок питания ATXЧто нужно для стабильной работы компьютера? Хорошая видеокарта, процессор, системная плата, но многие забывают добавить к этому списку качественный и мощный блок питания.
Блок питания, как центр электроснабжения всех комплектующих компьютера должен справляется со всеми своими задачами на все 100% иначе о стабильной работе компьютера, будет можно только мечтать.
Как все мы знаем, у блока питания есть его главная характеристика, это его мощность, и чем больше комплектующих установлено в вашем компьютере и чем они мощнее, тем пропорционально мощнее блок питания должен быть установлен.
К чему может привести нехватка мощности блока питания в компьютере
Если для компьютера не хватает мощности блока питания, то это может привести, как к небольшим неполадкам, так и вплоть до невозможности включить компьютер.
1. Есть опасность вывода из строя и повреждение жестких дисков, в связи с тем, что жесткому диску не будет хватать мощности, его считывающие головки просто не смогут нормально функционировать и станут корябать по поверхности диска, при этом будут слышны характерные щелчки.
2. Могут наблюдается проблемы с видеокартой, особенно в компьютерных играх.
3. Флеш накопители, подключаемые к USB и другие устройства без автономного питания, могут, не определятся виндовс или теряется в процессе работы.
4. Могут возникнуть проблемы с любыми другими комплектующими компьютера.
Как все это исправить? Ответ прост, поставить более мощный блок питания.
Примечание: Все вышесказанные проблемы, могут присутствовать и не по вине блока питания, а по вине самого комплектующего которое «глючит», этим и сложна диагностика подобных проблем.
Качество блока питания залог долгой работы компьютера
Большая мощность блока питания, это конечно хорошо. Но от его качества зависит срок службы других комплектующих. Покупая дешевый блок питания, вы подвергаете риску все другие дорогостоящие части компьютера.
Сертификат 80 PLUS

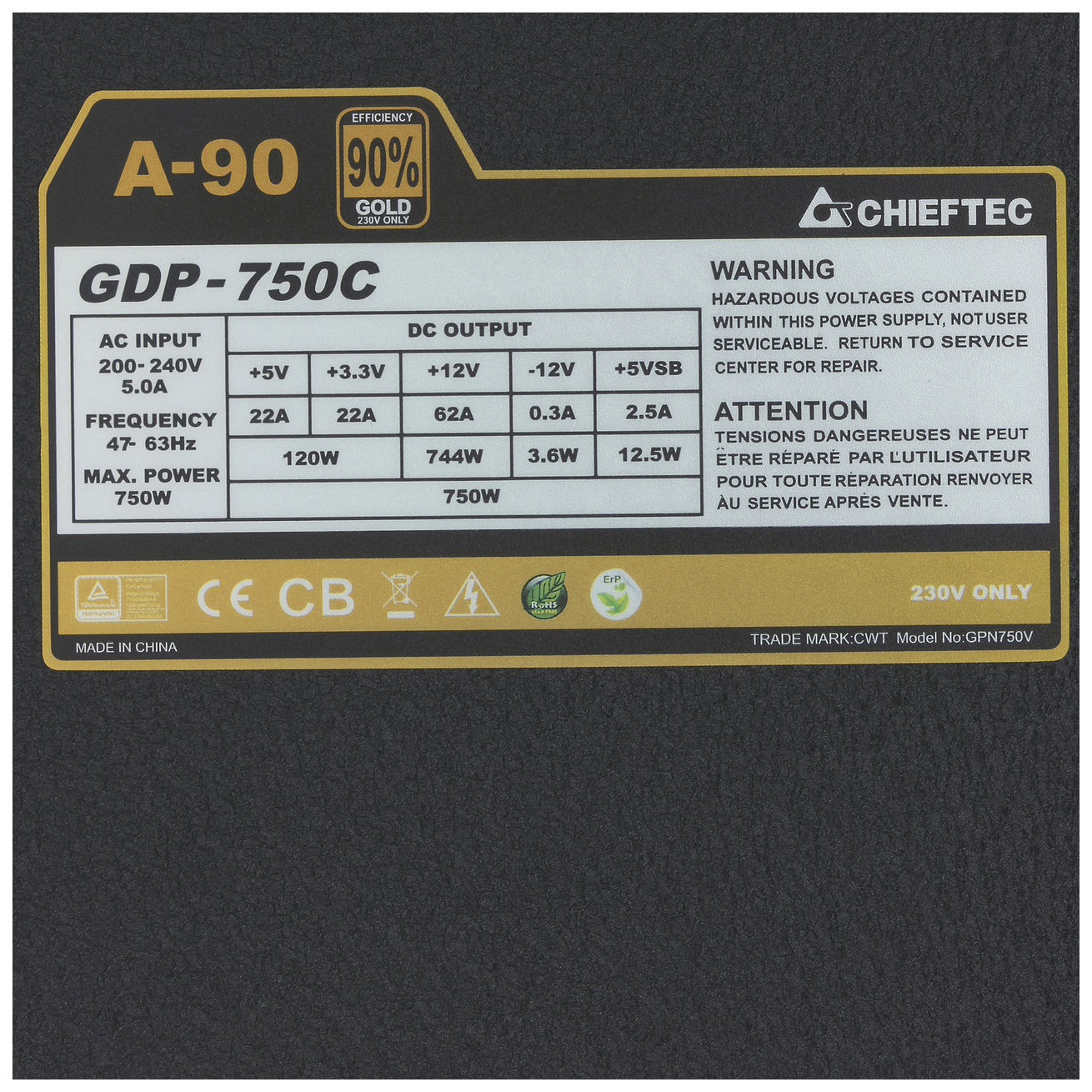

Качественный блок питания обязательно должен иметь сертификат 80 PLUS. Эти сертификаты бывают разного уровня.
- Certified, Standard – блоки питания начального класса
- Bronze, Silver – блоки питания среднего класса
- Gold – блоки питания высокого класса
- Platinum, Titanium – топовые блоки питания
Чем выше уровень сертификата, тем выше качество стабилизации напряжения и другие параметры блока питания. Для офисного, мультимедийного или игрового компьютера среднего класса достаточно обычного сертификата. Для мощного игрового или профессионального компьютера желательно брать блок питания с бронзовым или серебряным сертификатом. Для компьютера с несколькими мощными видеокартами – с золотым или платиновым.
Качественный блок питания — работает долго
- Качественный блок питания должен обеспечить защиту от скачков напряжения и даже если он выйдет из строя сам, он не должен «потащить» за собой другие устройства компьютера.
- Он должен обладать хорошо продуманной системой охлаждения, быть защищённым от перегрева, и при этом не издавать сильно громкий шум.
- Обеспечить пользователя удобной и современной системой кабелей питания. Очень хорошо, когда каждый кабель питания отсоединяется от блока, тем самым освобождает приличное количество места для вентиляции и охлаждения всего компьютера.
Всё о компьютерном блоке питания
Компьютерный блок питания — вторичный источник электропитания, предназначенный для снабжения узлов компьютера электроэнергией постоянного тока путём преобразования сетевого напряжения до требуемых значений.
Во всех современных компьютерах используются блоки питания стандарта ATX. Ранее использовались блоки питания стандарта AT, в них не было возможности удаленного запуска компьютера и некоторых схемотехнических решений.
Введение нового стандарта было связано и с выпуском новых материнских плат. Компьютерная техника стремительно развивалась и развивается, поэтому возникла необходимость улучшения и расширения материнских плат. С 2001 года и был введен этот стандарт.
Давайте рассмотрим, как устроен компьютерный блок питания ATX.
Расположение элементов на плате
Для начала взгляните на картинку, на ней подписаны все узлы блока питания, далее мы кратко рассмотрим их предназначение.
Чтобы вы поняли, о чем пойдет речь дальше, ознакомьтесь со структурной схемой боока питания.
А вот схема электрическая принципиальная, разбитая на блоки.
На входе блока питания стоит фильтр электромагнитных помех из дросселя и ёмкости (1 блок). В дешевых блоках питания его может не быть. Фильтр нужен для подавления помех в электропитающей сети возникших в результате работы импульсного источника питания.
Все импульсные блоки питания могут ухудшать параметры электропитающей сети, в ней появляются нежелательные помехи и гармоники, которые мешают работе радиопередающих устройств и прочего.
Поэтому наличие входного фильтра крайне желательно, но товарищи из Китая так не считают, поэтому экономят на всём. Ниже вы видите блок питания без входного дросселя.
Дальше сетевое напряжение поступает на выпрямительный диодный мост, через предохранитель и терморезистор (NTC), последний нужен для зарядки фильтрующих конденсаторов. После диодного моста установлен еще один фильтр, обычно это пара больших электролитических конденсаторов, будьте внимательны, на их выводах присутствует большое напряжение. Даже если блок питания выключен из сети следует предварительно их разрядить резистором или лампой накаливания, прежде чем трогать руками плату.
После сглаживающего фильтра напряжение поступает на схему импульсного блока питания она сложная на первый взгляд, но в ней нет ничего лишнего. В первую очередь запитывается источник дежурного напряжения (2 блок), он может быть выполнен по автогенераторной схеме, а может быть и на ШИМ-контроллере. Обычно – схема импульсного преобразователя на одном транзисторе (однотактный преобразователь), на выходе, после трансформатора, устанавливают линейный преобразователь напряжения (КРЕНку).
Типовая схема с ШИМ-контроллером выглядит примерно так:
Вот увеличенная версия схемы каскада из приведенного примера. Транзистор стоит в автогенераторной схеме, частота работы которой зависит от трансформатора и конденсаторов в его обвязке, выходное напряжение от номинала стабилитрона (в нашем случае 9В) который играет роль обратной связи или порогового элемента который шунтирует базу транзистора при достижении определенного напряжения. Оно дополнительно стабилизируется до уровня 5В, линейным интегральным стабилизатором последовательного типа L7805.
Дежурное напряжение нужно не только для формирования сигнала включения (PS_ON), но и для питания ШИМ-контроллера (блок 3). Компьютерные блоки пиатния ATX чаще всего построены на TL494 микросхеме или её аналогах. Этот блок отвечает за управление силовыми транзисторами (4 блок), стабилизацию напряжения (с помощью обратной связи), защиту от КЗ. Вообще 494 – это культовая микросхема используется в импульсной технике очень часто, её можно встретить и в мощных блоках питания для светодиодных лент.
Вот её распиновка.
На приведенном примере силовые транзисторы (2SC4242) из 4 блока включаются через «раскачку» выполненную на двух ключах (2SC945) и трансформаторе. Ключи могут быть любыми, как и остальные элементы обвязки – это зависит от конкретной схемы и производителя. Обе пары ключей нагружены на первичные обмотки соответствующих трансформаторов. Раскачка нужна, поскольку для управления биполярными транзисторами нужен приличный ток.
Последний каскад – выходные выпрямители и фильтры, там расположены отводы от обмоток трансформаторов, диодные сборки Шоттки, дроссель групповой фильтрации и сглаживающие конденсаторы. Компьютерный блок питания выдаёт целый ряд напряжений для функционирования узлов материнской платы, питания устройств ввода-вывода, питания HDD и оптических приводов: +3.3В, +5В, +12В, -12В, -5В. От выходной цепи запитан и охлаждающий кулер.
Диодные сборки представляют собой пару диодов соединенных в общей точки (общий катод или общий анод).
Это быстродействующие диоды с малым падением напряжения.
Дополнительные функции
Продвинутые модели компьютерных блоков питания могут дополнительно оснащаться платой контроля оборотов кулера, которая подстраивает их под соответствующую температуру, когда вы нагружаете блок питания, кулер крутится быстрее. Такие модели более комфортны в использовании, поскольку создают меньше шума при малых нагрузках.
В дешевых источниках питания кулер подключен напрямую к линии 12В и работает на полную мощность постоянно, это усиливает его износ, в результате чего шум станет еще больше.
Если ваш блок питания имеет хороший запас по мощности, а материнская плата и комплектующие довольно скромные по потреблению – можно перепаять кулер на линию 5В или 7В припаяв его между проводами +12В и +5В. Плюс кулера к желтому проводу, а минус к красному. Это снизит уровень шума, но не стоит так делать, если блок питания нагружен полностью.
Еще более дорогие модели оснащены активным корректором коэффициента мощности, как уже было сказано, он нужен для уменьшения влияния источника питания на питающую сеть.
Он формирует нужные напряжения на входных каскадах ИП, при этом сохраняя изначальную форму питающего напряжения. Достаточно сложное устройство и в пределах этой статьи подробнее рассказывать о нем не имеет смысла. Ряд эпюр отображает примерный смысл использования корректора.
Проверка работоспособности
К компьютеру ИП подключается через стандартизированный разъём, он универсален в большинстве блоков, за исключением специализированных источников питания, которые могут использовать ту же клеммную колодку, но с иной распиновкой, давайте рассмотрим стандартный разъём и назначение его выводов. У него 20 выводов, на современных материнских платах подключается дополнительных 4 вывода.
Кроме основного 20-24 контактного разъёма питания из блока выходят провода с колодками для подключения напряжения к жесткому диску, оптическому приводу SATA и MOLEX, дополнительное питание процессора, видеокарты, питание для флоппи-дисковода. Все их распиновки вы видите на картинке ниже.
Конструкция всех разъёмов таков, чтобы вы случайно не вставили его «вверх ногами», это приведет к выходу из строя оборудования. Главное, что стоит запомнить: красный провод – это 5В, Жёлтый – 12В, Оранжевый – 3.3В, Зеленый – PS_ON – 3…5В, Фиолетовый – 5В, это основные которые приходится проверять до и после ремонта.
Помимо общей мощности блока питания большую роль играет мощность, а вернее ток каждой из линий, обычно они указываются на наклейке на корпусе блока. Эта информация станет очень кстати, если вы собрались запускать свой блок питания ATX без компьютера для питания других устройств.
При проверке блока желательно его отключить от материнской платы, это предотвратит превышение напряжений выше номинальных (если блок всё же не исправен). Но на холостом ходу запускать его не рекомендуют, это может привести к проблемам и поломке. Да и напряжения на холостом ходу могут быть в норме, но под нагрузкой значительно проседать.
В качественных блоках питания установлена защита, которая отключает схему при отклонении от нормальных напряжений, такие экземпляры вообще не включатся без нагрузки.
Далее мы подробно рассмотрим, как включать блок питания без компьютера и какую можно повесить нагрузку.
Использование блока питания без компьютера
Если вы вставите вилку в розетку и включите тумблер на задней панели блока, напряжений на выводах не будет, но должно появиться напряжение на зеленом проводе (от 3 до 5В), и фиолетовом (5В). Это значит, что источник дежурного питания в норме, и можно пробовать запускать блок питания.
На самом деле всё достаточно просто, нужно замкнуть зеленый провод на землю (любой из черных проводов). Здесь всё зависит от того как вы будете использовать блок питания, если для проверки, то можно это сделать пинцетом или скрепкой. Если он будет включен постоянно или вы будете выключать его пол линии 220В, то скрепка, вставленная между зеленым и черным проводом рабочее решение.
Другой вариант – это установить кнопку с фиксацией или тумблер между этими же проводами.
Чтобы напряжения блока питания были в норме при его проверке нужно установить нагрузочный блок, можно его сделать из набора резисторов по такой схеме.
Но обратите внимание на величину резисторов, по каждому из них будет протекать большой ток, по линии 3.3 вольта порядка 5 Ампер, по линии 5 вольт – 3 Ампера, по линии 12В – 0.8 Ампер, а это от 10 до 15Вт общей мощности по каждой линии.
Резисторы нужно подбирать соответствующие, но не всегда их можно найти в продаже, особенно в небольших городах, где малый выбор радиодеталей. В других вариантах схемы нагрузки, токи еще больше.
Один из вариантов исполнения подобной схемы:
Другой вариант использовать лампы накаливания или галогеновые лампы, на 12В подойдут от автомобиля их можно использовать и на линиях с 3.3 и 5В, стоит только подобрать нужные мощности. Еще лучше найти автомобильные или мотоциклетные 6В лампы накаливания и подключить несколько штук параллельно. Сейчас продаются 12В светодиодные лампы большой мощности. Для 12В линии можно использовать светодиодные ленты.
Если вы планируете использовать компьютерный блок питания, например, для питания светодиодной ленты, будет лучше, если вы немного нагрузите линии 5В и 3.
3В.
Заключение
Блоки питания ATX отлично подходят для питания радиолюбительских конструкций и как источник для домашней лаборатории. Они достаточно мощные (от 250, а современные от 350Вт), при этом можно найти на вторичном рынке за копейки, также подойдут и старые модели AT, для их запуска нужно лишь замкнуть два провода, которые раньше шли на кнопку системного блока, сигнала PS_On на них нет.
Если вы собрались ремонтировать или восстанавливать подобную технику, не забывайте о правилах безопасной работы с электричеством, о том, что на плате есть сетевое напряжение и конденсаторы могут оставаться заряженными долгое время.
Включайте неизвестные блоки питания через лампочку, чтобы не повредить проводку и дорожки печатной платы. При наличии базовых знаний электроники их можно переделать в мощное зарядное для автомобильных аккумуляторов или в лабораторный блок питания. Для этого изменяют цепи обратной связи, дорабатывают источник дежурного напряжения и цепи запуска блока.
Ранее ЭлектроВести писали, что глава Tesla подтвердил, что после внедрения полного автопилота Tesla больше не будет считаться автомобилем. Это будет прибыльный бизнес роботакси, так что стоить электрокары будут в несколько раз дороже «обычных» машин. Вероятно, индивидуальным покупателям их и вовсе продавать не будут.
По материалам: electrik.info.
Компьютерные блоки питания | Newegg.com
Компьютерные блоки питания преобразуют переменный ток из розеток в вашем доме в постоянный ток, который использует ваш компьютер. Они также обеспечивают питание различных компонентов компьютера, таких как жесткие диски, вентиляторы и оптические приводы.
Блоки питанияATX работают с материнскими платами ATX
Блоки питания ATX подходят для материнских плат ATX и корпусов компьютеров. Они могут обеспечить мощность 300 Вт и более. В отличие от старых компьютерных блоков питания, у них есть программный переключатель вместо физического, что позволяет включать и выключать их с помощью программного обеспечения.
Большинство моделей имеют разъемы SATA для питания жестких дисков и оптических приводов. В них используется 20-контактный разъем питания.
ATX12V Используйте 4-контактный разъем для процессора
Блоки питанияATX12V выглядят почти так же, как блоки питания ATX, но имеют разные разъемы питания. В моделях ATX12V v1.0 используется 20-контактный основной разъем, 4-контактный разъем 12 В для процессора и 6-контактный вспомогательный разъем. Источники питания ATX12V v2.0 используют 24-контактный основной разъем и 4-контактный разъем для процессора.Эти блоки питания являются наиболее распространенными в современных компьютерах.
Источники питания с активным и пассивным PFC помогут вам сэкономить на счетах за электроэнергию
Источники питания с коррекцией коэффициента мощности (PFC) уменьшают количество реактивной мощности, производимой вашим компьютером. Компоненты вашего ПК не могут использовать реактивную мощность, но энергетические компании по-прежнему взимают с вас плату.
В активных источниках питания с коррекцией коэффициента мощности используются электронные схемы, а в пассивных источниках питания с коррекцией коэффициента мощности используются катушки индуктивности и конденсаторы. Оба механизма PFC также более эффективно распределяют мощность между компонентами вашего компьютера.
Немодульные источники питания, как правило, дешевле и содержат несколько кабелей, припаянных к одной печатной плате. Такая конструкция может препятствовать потоку воздуха и вызывать перегрев внутри корпуса компьютера. Немодульные блоки питания также могут выглядеть некрасиво, если в корпусе вашего ПК есть окно. В полумодульных источниках питания меньше проводных кабелей, поэтому они меньше перегреваются, избегая повреждения компонентов компьютера.В модульных источниках питания нет проводных кабелей, поэтому вы можете выбрать, какие из них вы хотите подключить. Они, как правило, дороже других типов.
Резервные блоки питания предотвращают простои
Резервная система питания позволяет вашему ПК использовать два или более блоков питания.
Каждый блок питания может питать только весь компьютер. Если один из них перестанет работать, компьютер продолжит работать в обычном режиме. Это сводит к минимуму время простоя и предотвращает повреждение внутренних компонентов ПК.Резервные источники питания подходят для центров обработки данных и бизнес-сред, где время безотказной работы имеет важное значение.
Защита от перенапряжения и сверхтока Защитите ваш компьютер от повреждений
Многие качественные компьютерные блоки питания используют механизмы защиты для предотвращения повреждения компонентов вашего ПК. Защита от перенапряжения отключает PCU, если оно превышает указанный предел напряжения. С другой стороны, защита от перегрузки по току отключает PCU при чрезмерном токе.
Выбор правильного источника питания: что нужно знать — Tom’s Hardware
доставлено вам бабушкой радио
Эта статья предназначена для тех, кто хотел бы больше узнать о фактах, технологиях и терминологии, лежащих в основе блоков питания для ПК.
Если вы действительно хотите покопаться, мы предлагаем также ознакомиться с нашей статьей о PSU 101.
Объяснение должно быть простым
Не волнуйтесь, это не будет сложно или скучно. Мы просто быстро объясним, как работает импульсный блок питания, а затем воспользуемся примерами, чтобы проиллюстрировать некоторые из наиболее распространенных технических проблем. Мы объясним, что означают эффективность, потери и реактивная мощность, и почему эти слова имеют отношение к вам. Затем мы рассмотрим возможные и (что более важно) необходимые защитные меры, прежде чем применять теоретические знания к практическим примерам.
Практические примеры
Большой против малого, эффективный против высокопроизводительного; Мы собираемся изучить три разных ПК на основе трех различных моделей использования, рассчитать блоки питания, которые им действительно нужны, а затем объяснить, какой класс блоков питания использовать в них, исходя из качества и долгосрочного воздействия на окружающую среду.
Уловка частоты
Помните те древние радиоприемники с электронными лампами? Они были массивными и имели тенденцию быть неуклюжими и тяжелыми.Однако на их вес повлияла не только деревянная рама. Массивные трансформаторы внутри также были важным фактором.
Уже тогда умные инженеры использовали изящный физический трюк, который позже стал использоваться в каждом современном импульсном блоке питания. Чтобы преобразовать высокий переменный ток в низкий и добиться гальванической развязки токов, использовали обычные, хотя и мощные трансформаторы с сердечником из железных пластин.
В то время как частота сети 60 Гц требовала сравнительно большого трансформатора, так называемые выходные трансформаторы, которые доставляли гораздо более высокие низкочастотные сигналы в диапазоне от 100 Гц до 16 кГц, могли быть построены намного меньшего размера при той же мощности.Агрессивно ограничивая частоты в нижнем конце спектра, можно было увеличить мощность, с которой мог справиться трансформатор того же размера.
С изобретением и последующим внедрением новых компонентов, таких как мощные переключающие лампы и, позднее, полупроводники, использующие тот же основной физический принцип, это преимущество было перенесено в другие области.
И как это применимо к моему ПК?
Из-за требований современных компьютеров обычный трансформаторный блок питания больше не может преобразовывать сетевое питание в низкое напряжение, необходимое для компонентов ПК.Трансформатор, необходимый для работы, будет слишком большим и, следовательно, слишком тяжелым. Вместо этого мы используем импульсные блоки питания, которые используют тот же частотный трюк, что и старые добрые ламповые радиоприемники. Их задача — максимально эффективно обеспечивать требуемые напряжения и токи, а также надежно поддерживать эти уровни. Аналоговые (линейные) решения больше не жизнеспособны. Вместо этого мы теперь полагаемся на транзисторы в качестве переключателей для преобразования мощности сети в более высокие частоты, что позволяет нам использовать трансформаторы меньшего размера для передачи высоких уровней мощности.
Действительно, отсюда и появился термин «импульсный источник питания». Не волнуйтесь, это проще, чем кажется.
SilverStone DA1650-G
Лучшие на сегодняшний день предложения SilverStone DA1650
SilverStone DA1650-G предлагает потрясающие уровни мощности по хорошей цене. Для пользователей, у которых нет денег на покупку Corsair AX1600i, EVGA SuperNOVA 1600 T2 или be quiet! Dark Power Pro 12 1500W, предложение SilverStone выглядит как выгодная сделка. Помимо высокой мощности, его качество сборки хорошее, а общая производительность находится на достаточно высоком уровне, что обеспечивает хорошую производительность за доллар.SilverStone DA1650-G — один из лучших блоков питания в своем классе.
Мощные блоки питания снова выходят на передний план, благодаря новым графическим процессорам Ampere от Nvidia, которые довольно энергоемкие. Если у вас есть деньги, чтобы купить пару RTX 3090, которым для полной загрузки нужен такой же мощный процессор, вы скоро поймете, что даже блок питания мощностью 1000 Вт будет бороться при полной нагрузке.
Именно здесь вступают в игру блоки питания чудовищной емкости, такие как новый SilverStone DA1650-G, предлагая достаточно мощности для поддержки нескольких энергоемких графических процессоров.
Фотографии продукта
Изображение 2 из 11 (Изображение предоставлено: Tom’s Hardware) Изображение 3 из 11 (Изображение предоставлено: Tom’s Hardware) Изображение 4 из 11 (Изображение предоставлено: Tom’s Hardware) Изображение 5 из 11 (Изображение предоставлено: Tom’s Hardware) Изображение 6 из 11 (Изображение предоставлено: Tom’s Hardware) Изображение 7 из 11 (Изображение предоставлено: Tom’s Hardware) Изображение 8 из 11 (Изображение предоставлено: Tom’s Hardware) Изображение 9 из 11 (Изображение предоставлено: Tom’s Hardware) Изображение 10 из 11 (Изображение предоставлено: Tom’s Hardware) Изображение 11 из 11 (Изображение предоставлено: Tom’s Hardware) SilverStone DA1650-G имеет сертификат 80 PLUS Gold, а по шкале Cybenetics он достигает ETA-A (средняя эффективность 88-91%) и LAMBDA-Standard + (средний уровень шума 35-40 дБА).
Учитывая рейтинг LAMBDA, это не тихий блок питания, но вы не можете ожидать тишины, когда блок питания выдает мощность более 1500 Вт.
Бегло взглянув на спецификации, вы легко заметите разницу с другими предложениями высокого класса от Corsair, EVGA, Seasonic и других. Предоставляемая гарантия ограничена тремя годами, что не так уж и мало, учитывая огромные уровни мощности, которые может обеспечить этот блок питания. Это просто другие бренды, которые пошли на «гарантийное» соревнование, и в конце концов им пришлось предоставить смехотворно длительные периоды, что нереально, когда речь идет о блоках питания.Одна из причин, по которой этот продукт предлагается по более низкой цене, чем другие устройства в этой категории, — это предоставленный гарантийный срок. Совершенно разумно, чтобы покрыть стоимость возможных проблем из-за продленных гарантийных периодов, вам необходимо применить другую ценовую политику.
Изображение 1 из 6 (Изображение предоставлено: Tom’s Hardware)Фотографии продукта
Изображение 2 из 6 (Изображение предоставлено: Tom’s Hardware) Изображение 3 из 6 (Изображение предоставлено: Tom’s Hardware) Изображение 4 из 6 (Изображение предоставлено: Tom’s Hardware) Изображение 5 из 6 (Изображение предоставлено: Tom’s Hardware) Изображение 6 из 6 (Изображение предоставлено: Tom’s Hardware)Технические характеристики
Производитель (OEM) | Высокая мощность |
Макс. | 1650 Вт |
КПД | 80 PLUS Gold, ETA-A (88-91%) |
Шум | LAMBDA-S + (35-40 дБ [A]) |
Модульный | ✓ (Полностью) |
Поддержка состояния питания Intel C6 / C7 | ✓ |
Рабочая температура (длительная полная нагрузка) | 0-50 ° С |
Защита от перенапряжения | ✓ |
Защита от пониженного напряжения | ✓ |
Защита от превышения мощности | ✓ |
Защита от перегрузки по току (+12 В) | ✓ |
Защита от перегрева | ✓ |
Защита от короткого замыкания | ✓ |
Защита от перенапряжения | ✓ |
Защита от пускового тока | ✓ |
Защита от сбоя вентилятора | ✗ |
Работа без нагрузки | ✓ |
Охлаждение | 135-мм вентилятор с гидравлическим динамическим подшипником (RL4Z S1352512HH) |
Полупассивный режим | ✓ |
Размеры (Ш x В x Г) | 150 x 88 x 180 мм |
Масса | 2. |
Форм-фактор | ATX12V v2.4, EPS 2.92 |
Гарантия | 3 года (Северная Америка) |
Выход постоянного тока
11 кг (4,65 фунта)Характеристики питания
| Направляющая | 3,3 В | 5 В | 12 В | 5VSB | -12V | А | 25 | 25 | 137,5 | 3 | 0,3 |
|---|---|---|---|---|---|---|
| Ватт | 130 | 1650 | Макс. Мощность (Вт) | 1650 | ||
Кабели и разъемы
| Модульные кабели | Количество кабелей | Количество разъемов (общее) | Калибр | В кабельных конденсаторах | 1 | 1/1 | 16-22AWG | Нет | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4 + 4 контакта EPS12V (750 мм) | 2 | 2 | 16AWG | 6 + 2-контактный разъем PCIe (610 мм + 150 мм) | 4 | 8 | 16-18AWG | Нет | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8-контактный разъем PCIe (610 мм) | 4 | 4 | 16AWG | SATA (600 мм + 150 мм + 150 мм + 150 мм) | 4 | 16 | 18AWG | Нет | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4-контактный Molex (600 мм + 150 мм + 150 мм) | 1 | 3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4-контактный Molex (600 мм + 150 мм + 150 мм) / FDD (+ 150 мм) | 1 | 3/1 | 18-22AWG | Нет | ||
|---|---|---|---|---|---|---|
| Адаптер FDD (105 мм) | 1 | 1 | 1 | 1 90 | 22AWG | № |
| Шнур питания переменного тока (1680 мм) — соединитель C19 | 1 | 1 | 16AWG | — |
Вы получаете огромное количество кабелей и разъемов с этим устройством легко справиться с максимальной выходной мощностью 1650 Вт.
Все кабели длинные, и приятно видеть выделенные кабели PCIe, на каждом из которых находится по одному разъему. Кроме того, расстояние между периферийными разъемами составляет 150 мм.
Фотографии кабеля
Изображение 2 из 8 (Изображение предоставлено: Tom’s Hardware) Изображение 3 из 8 (Изображение предоставлено: Tom’s Hardware) Изображение 4 из 8 (Изображение предоставлено: Tom’s Hardware) Изображение 5 из 8 (Изображение предоставлено: Tom’s Hardware) Изображение 6 из 8 (Изображение предоставлено: Tom’s Hardware) Изображение 7 из 8 (Изображение предоставлено: Tom’s Hardware) Изображение 8 из 8 (Изображение предоставлено Tom’s Hardware)Анализ компонентов
Мы настоятельно рекомендуем вам ознакомиться с нашей статьей о блоках питания 101, в которой содержится ценная информация о блоках питания и их работе, , позволяющая лучше понять компоненты, о которых мы говорим.
обсуждать.
| Общая информация | — | ||
| Производитель (OEM) | High Power | ||
| Тип печатной платы | Двухсторонний | ||
| Первичный фильтр | 1 колпачки, 2x колпачки, 2x дросселя CM, 1x MOV | ||
| Защита от пускового тока | Термистор NTC (SCK-057) (5 Ом) и реле | ||
| Мостовой выпрямитель (и) | 2x HY GBJ5006 (600 В При 100 ° C) | ||
| МОП-транзисторы APFC | 2x Infineon IPW60R060P7 (650 В, 30 А при 100 ° C, Rds (вкл.): 0.06Ohm) | ||
| APFC Boost Diode | 2x Infineon IDH06G65C5 (650V, 6A @ 145 ° C) | ||
| Удерживающая крышка (и) | 2x Nippon Chemi-Con (400V, 820uF, 400V, 820uF CE) | ||
| Главные переключатели | 2x Infineon IPW60R080P7 (650 В, 23 А при 100 ° C, Rds (вкл.): 0,08 Ом) | ||
| Контроллер APFC | Infineon ICE3PCS01G | Контроллер Champion | |
| Топология | Первичная сторона: чередующийся APFC, полумостовой преобразователь и LLC Вторичная сторона: синхронное выпрямление и преобразователи постоянного тока в постоянный | ||
| Вторичная сторона | — | ||
+ 12 В MOSFETs TPHR8504PL (40 В, 150 А при 175 ° C, Rds (вкл. ): 0.85 мОм) | |||
| 5 В и 3,3 В | Преобразователи постоянного тока в постоянный: 8x Infineon BSC0906NS (30 В, 40 А при 100 ° C, RDS (вкл.): 4,5 мОм) Контроллеры ШИМ: ANPEC APW7159C 901 901 | 9011 | Электролитический: 3x Nippon Chemi-Con (105 ° C, Вт), 11x Nippon Chemi-Con (4-10 000 ч при 105 ° C, KY) Полимер: 23x FPCAP, 6x United Chemi-Con |
| Supervisor IC | SITI PS232S (OCP, OVP, UVP, SCP, PG) | ||
| Микроконтроллер | STC15W408AS | ||
| Модель вентилятора | Globe Fan RL4Z S1352512HH (135 мм, 12 В, 0.45A, вентилятор с динамическим подшипником) | ||
| Цепь 5VSB | — | ||
| Выпрямитель | 1x PFC P10V45SP SBR (45 В, 10 A) и 2 Infineon BSC0906NS (30 В, 40 A при 100 ° C) 4,5 мОм) | ||
| Резервный ШИМ-контроллер | Excelliance MOS EM8569D |
Общие фотографии
Изображение 2 из 4 (Изображение предоставлено Tom’s Hardware) Изображение 3 из 4 (Изображение предоставлено: Tom’s Hardware) Изображение 4 из 4 (Изображение предоставлено: Tom’s Hardware) High Power предоставляет эту платформу, и, хотя она не использует передовые технологии, она имеет высокое качество сборки и использует качественные комплектующие.
Обычно мы встречаем полумостовую топологию в блоках питания большой емкости, но DA1650-G использует полумостовую топологию. По крайней мере, они пошли с чередованием PFC. На вторичной стороне фильтрующие конденсаторы хорошего качества. Мы также обнаружили MCU на вторичной стороне, для которой у нас нет никакой информации о том, что именно он делает.
Фильтр переходных процессов
Изображение 2 из 6 (Изображение предоставлено: Tom’s Hardware) Изображение 3 из 6 (Изображение предоставлено: Tom’s Hardware) Изображение 4 из 6 (Изображение предоставлено: Tom’s Hardware) Изображение 5 из 6 (Изображение предоставлено: Tom’s Hardware) Изображение 6 из 6 (Изображение предоставлено: Tom’s Hardware) Переходный фильтр имеет все необходимые компоненты для эффективной фильтрации EMI.Также есть MOV для защиты от скачков напряжения. Защита от пускового тока осуществляется термистором NTC, который поддерживается реле байпаса.
Мостовые выпрямители
Изображение 2 из 2 (Изображение предоставлено: Tom’s Hardware)Пара мостовых выпрямителей может выдерживать ток до 100A! Это безумно высокий уровень даже для БП на 1650 Вт.
Изображение 1 из 6 (Изображение предоставлено Tom’s Hardware)Преобразователь APFC
Изображение 2 из 6 (Изображение предоставлено: Tom’s Hardware) Изображение 3 из 6 (Изображение предоставлено: Tom’s Hardware) Изображение 4 из 6 (Изображение предоставлено: Tom’s Hardware) Изображение 5 из 6 (Изображение предоставлено: Tom’s Hardware) Изображение 6 из 6 (Изображение предоставлено: Tom’s Hardware) PFC с чередованием обеспечивает более высокий уровень эффективности и минимизирует пульсации входного / выходного тока.Емкость объемных крышек мала, поэтому блок питания не может достичь времени удержания 17 мс, как того требует спецификация ATX.
Эти крышки стоят дорого, поэтому крышки большей емкости заметно повлияют на цену продукта.
Основные полевые транзисторы и первичный трансформатор
Изображение 2 из 4 (Изображение предоставлено: Tom’s Hardware) Изображение 3 из 4 (Изображение предоставлено: Tom’s Hardware) Изображение 4 из 4 (Изображение предоставлено Tom’s Hardware)Infineon предоставляет два основных коммутирующих полевых транзистора, и они мощные, с низким сопротивлением Rds (on), что играет огромную роль в потерях энергии.Резонансный преобразователь LLC также используется для повышения эффективности. Резонансным контроллером является микросхема Champion CM6901X.
Изображение 1 из 5 (Изображение предоставлено: Tom’s Hardware)Полевые транзисторы 12 В и VRM
Изображение 2 из 5 (Изображение предоставлено: Tom’s Hardware) Изображение 3 из 5 (Изображение предоставлено: Tom’s Hardware) Изображение 4 из 5 (Изображение предоставлено: Tom’s Hardware) Изображение 5 из 5 (Изображение предоставлено: Tom’s Hardware) Десять полевых транзисторов Toshiba регулируют шину 12 В.
Все они устанавливаются на стороне пайки основной платы.Шина 12 В также питает два преобразователя постоянного тока, которые генерируют второстепенные шины.
Крышки фильтрации
Изображение 2 из 3 (Изображение предоставлено: Tom’s Hardware) Изображение 3 из 3 (Изображение предоставлено: Tom’s Hardware)Все ограничения фильтрации установлены Японские производители и хорошего качества. Помимо электролитов, также используется большое количество полимерных колпачков.
Изображение 1 из 3 (Изображение предоставлено Tom’s Hardware)Передняя часть модульной платы
Изображение 2 из 3 (Изображение предоставлено: Tom’s Hardware) Изображение 3 из 3 (Изображение предоставлено Tom’s Hardware)На модульной плате размещается много полимерных колпачков для уменьшения пульсации на всех рельсах.
Изображение 1 из 7 (Изображение предоставлено Tom’s Hardware)Качество пайки
Изображение 2 из 7 (Изображение предоставлено: Tom’s Hardware) Изображение 3 из 7 (Изображение предоставлено: Tom’s Hardware) Изображение 4 из 7 (Изображение предоставлено: Tom’s Hardware) Изображение 5 из 7 (Изображение предоставлено: Tom’s Hardware) Изображение 6 из 7 (Изображение предоставлено: Tom’s Hardware) Изображение 7 из 7 (Изображение предоставлено: Tom’s Hardware) Мы не К качеству пайки претензий не имею.
Компания High Power хорошо поработала в этом разделе.
Схема 5VSB
Изображение 2 из 4 (Изображение предоставлено: Tom’s Hardware) Изображение 3 из 4 (Изображение предоставлено: Tom’s Hardware) Изображение 4 из 4 (Изображение предоставлено Tom’s Hardware)Схема 5VSB использует SBR и два полевых транзистора вместе с контроллером Excelliance MOS PWM.
Изображение 1 из 2 (Изображение предоставлено Tom’s Hardware)SuperVisor и MCU
Изображение 2 из 2 (Изображение предоставлено Tom’s Hardware)ИС супервизора — это SITI PS232S.Мы также обнаружили микроконтроллер на вторичной стороне, для чего мы не имеем ни малейшего представления, для чего он используется.
Изображение 1 из 2 (Изображение предоставлено Tom’s Hardware)Вентилятор охлаждения
Изображение 2 из 2 (Изображение предоставлено: Tom’s Hardware) Вентилятор охлаждения производства Globe Fan, и, согласно официальным спецификациям, он использует гидродинамический подшипник.
БОЛЬШЕ: Лучшие блоки питания
БОЛЬШЕ: Как мы тестируем блоки питания
БОЛЬШЕ: Все компоненты блока питания
Блоки питания для ПК — NeweggBusiness — NeweggBusiness
Стандарты размеровКомпьютерные блоки питания доступны в различных размерах и форм-факторах.Очень важно, чтобы выбранный вами блок питания (БП) соответствовал требованиям к размеру вашего корпуса и материнской платы. Например, если у вас есть корпус Mini ITX, вы не можете использовать стандартный блок питания ATX. Дополнительные сведения о форм-факторах блоков питания см. Ниже.
- ATX
Стандартный размер блока питания, который подходит для большинства средних и полноразмерных корпусов Tower. Некоторые корпуса micro ATX также могут использовать блоки питания ATX. - Mini ITX
Источники питания Mini ITX разработаны специально для систем mini ITX, но могут также соответствовать другим компьютерным корпусам малого форм-фактора.
- SFX
Компьютерные блоки питания SFX меньше стандартных блоков питания ATX и предназначены для корпусов micro ATX и других компьютерных корпусов малого форм-фактора. - TFX
Другой компьютерный блок питания небольшого форм-фактора, который тоньше, чтобы соответствовать micro ATX, Mini ITX и другим системам меньшего размера.
Мощность
Номинальная мощность блока питания компьютера — это мера того, сколько мощности он может предоставить оборудованию.При покупке блока питания необходимо учитывать, сколько энергии требуется вашей компьютерной системе. Чтобы рассчитать требуемую мощность вашей системы, сложите потребляемую мощность для всех компонентов.
Начните с материнской платы и процессора, а затем включите графические карты, системную память, устройства хранения и другие карты расширения. Для еще более точной оценки вы должны включить USB-устройства, внутренние вентиляторы и другие аксессуары.
Как только вы получите свою оценку, попробуйте найти компьютерный блок питания, способный хотя бы на это.Для большего запаса прочности вы должны получить блок питания, который намного превышает этот минимум.
Кабельный органайзер
Существует два варианта размещения кабелей для блоков питания компьютеров: модульный и немодульный. Модульная разводка кабелей позволяет подключать и отключать внутренние кабели питания от самого источника питания, чтобы избежать свисания неиспользуемых кабелей и разъемов внутри корпуса. Компьютерные блоки питания с модульной разводкой кабелей обычно стоят дороже, чем без них.
КПД
КПД блока питания компьютера — это соотношение мощности, которую он обеспечивает, и того, сколько энергии он потребляет. Например, блок питания, который обеспечивает мощность 200 Вт, но потребляет 400 Вт от розетки, имеет коэффициент полезного действия 200/400 или 50%. Чем эффективнее блок питания вашего компьютера, тем меньше вам будет стоить его эксплуатация.
Один показатель, который вы можете использовать для измерения эффективности, — это уровень сертификации 80 PLUS® у источника питания, если таковой имеется.Различные уровни сертификации 80 PLUS включают 80 PLUS, 80 PLUS Bronze, 80 PLUS Silver, 80 PLUS Gold, 80 PLUS Platinum и 80 PLUS Platinum. Самая основная сертификация — 80 PLUS, которая указывает рейтинг эффективности не менее 80%. Другие сертификаты ранжируются от бронзы до титана, причем последний является наивысшим из возможных. Если эффективность блока питания компьютера вызывает у вас большую озабоченность, попробуйте найти тот, который имеет высокий уровень сертификации 80 PLUS.
Что такое блок питания? Что такое блок питания ATX?
Блок питания — это аппаратное обеспечение, которое преобразует мощность, подаваемую из розетки, в полезную мощность для многих частей внутри корпуса компьютера.
Он преобразует переменный ток из розетки в постоянную форму мощности, называемую постоянным током, которая требуется компонентам компьютера.
Он также регулирует перегрев, контролируя напряжение, которое может изменяться автоматически или вручную в зависимости от источника питания.
Блок питания является важной частью, потому что без него остальное внутреннее оборудование не может работать. Материнские платы, корпуса и блоки питания бывают разных размеров, называемых форм-факторами.Все три должны быть совместимы, чтобы правильно работать вместе.
CoolMax, CORSAIR и Ultra — самые популярные производители блоков питания, но большинство из них входят в комплект поставки компьютера, поэтому при замене блока питания вы имеете дело только с производителями.
Блок питания обычно не обслуживается пользователем. Для вашей безопасности никогда не открывайте блок питания.
Описание блока питания
Блок питания Corsair Enthusiast TX650 V2 ATX12V EPS12V. © Корсар Блок питания установлен прямо внутри задней части корпуса.Если вы проследите за кабелем питания компьютера, вы обнаружите, что он присоединяется к задней части блока питания.
Это задняя сторона, как правило, единственная часть блока питания, которую когда-либо увидит большинство людей.

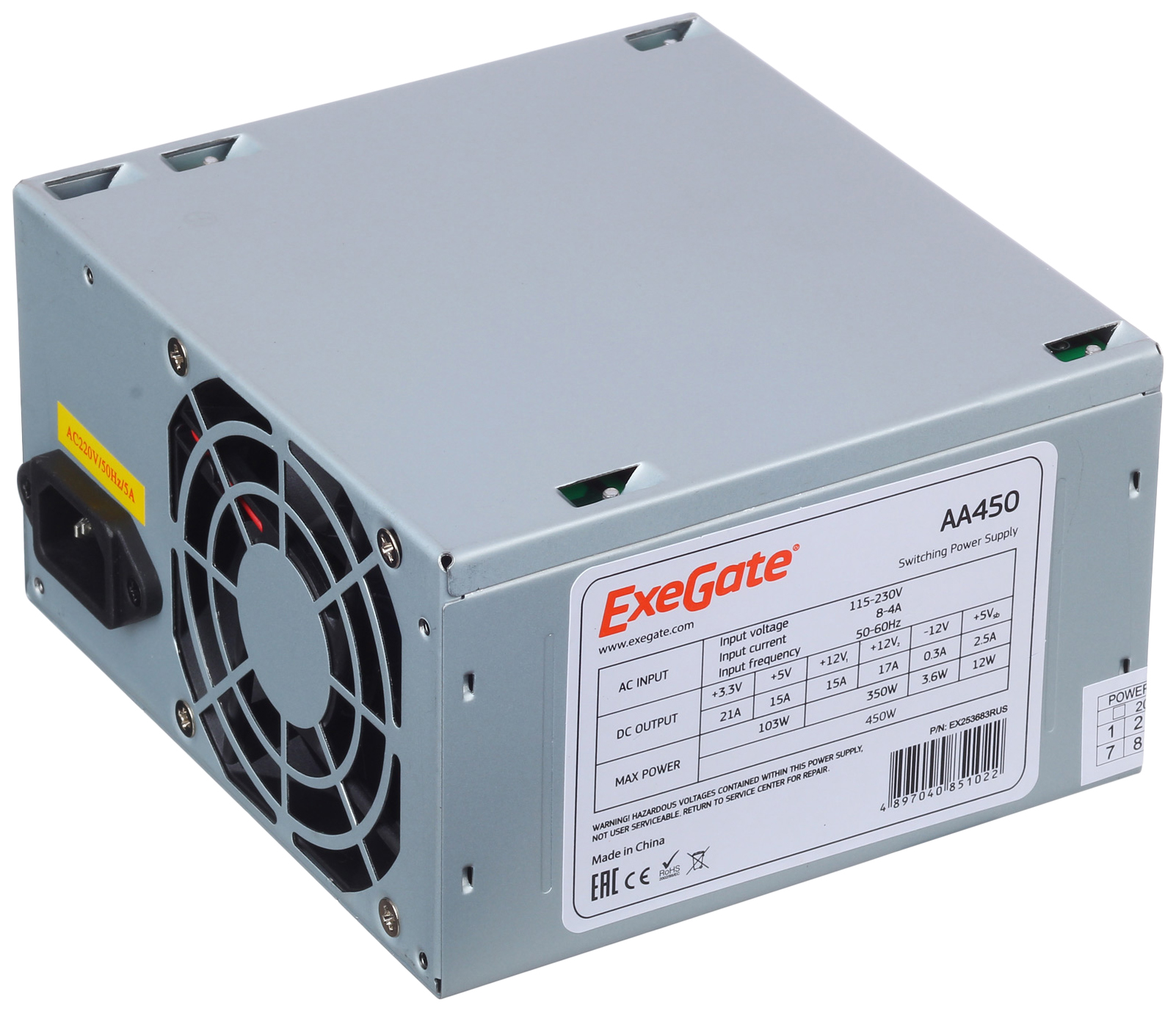

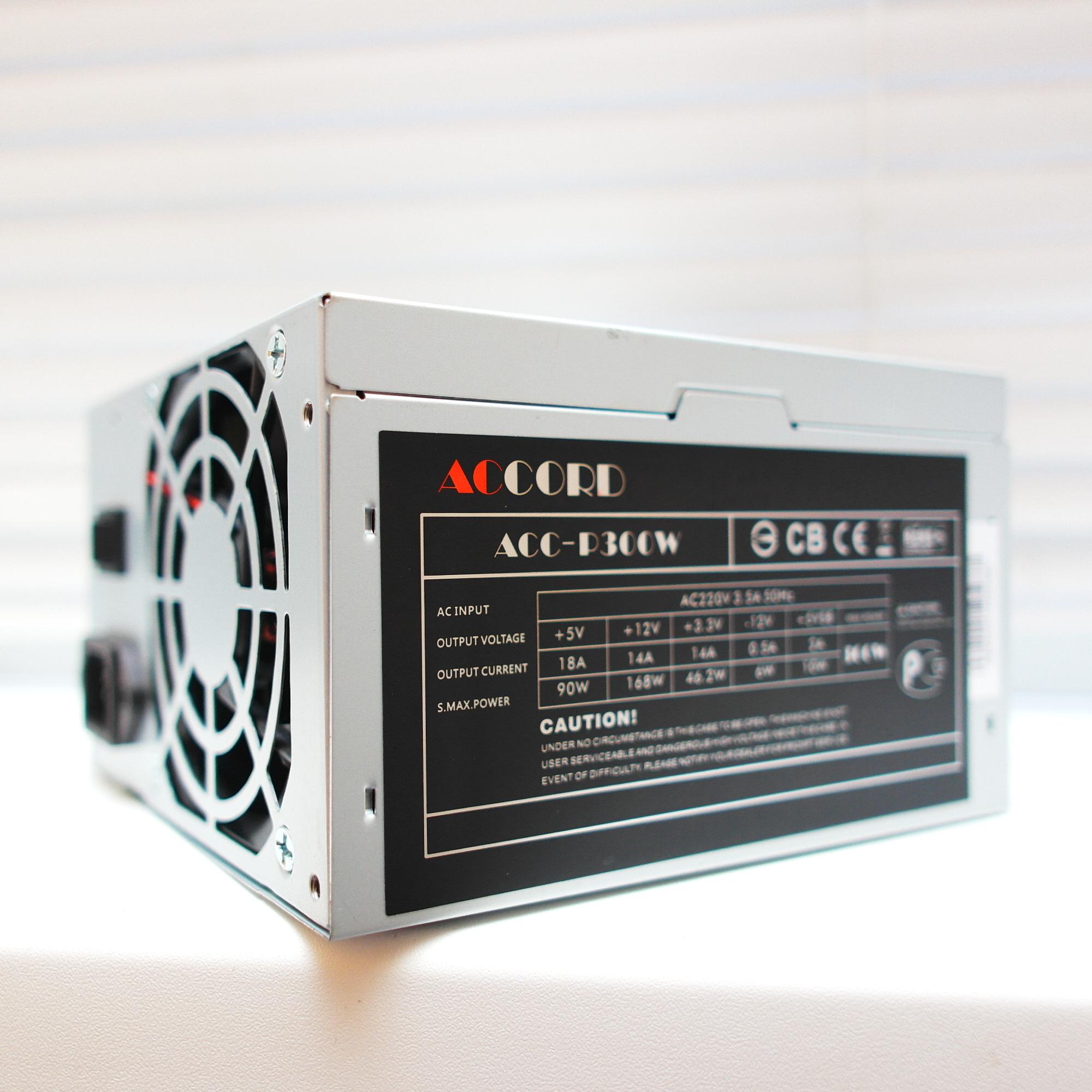

В задней части блока питания также есть отверстие для вентилятора, через которое воздух выходит из задней части корпуса компьютера.

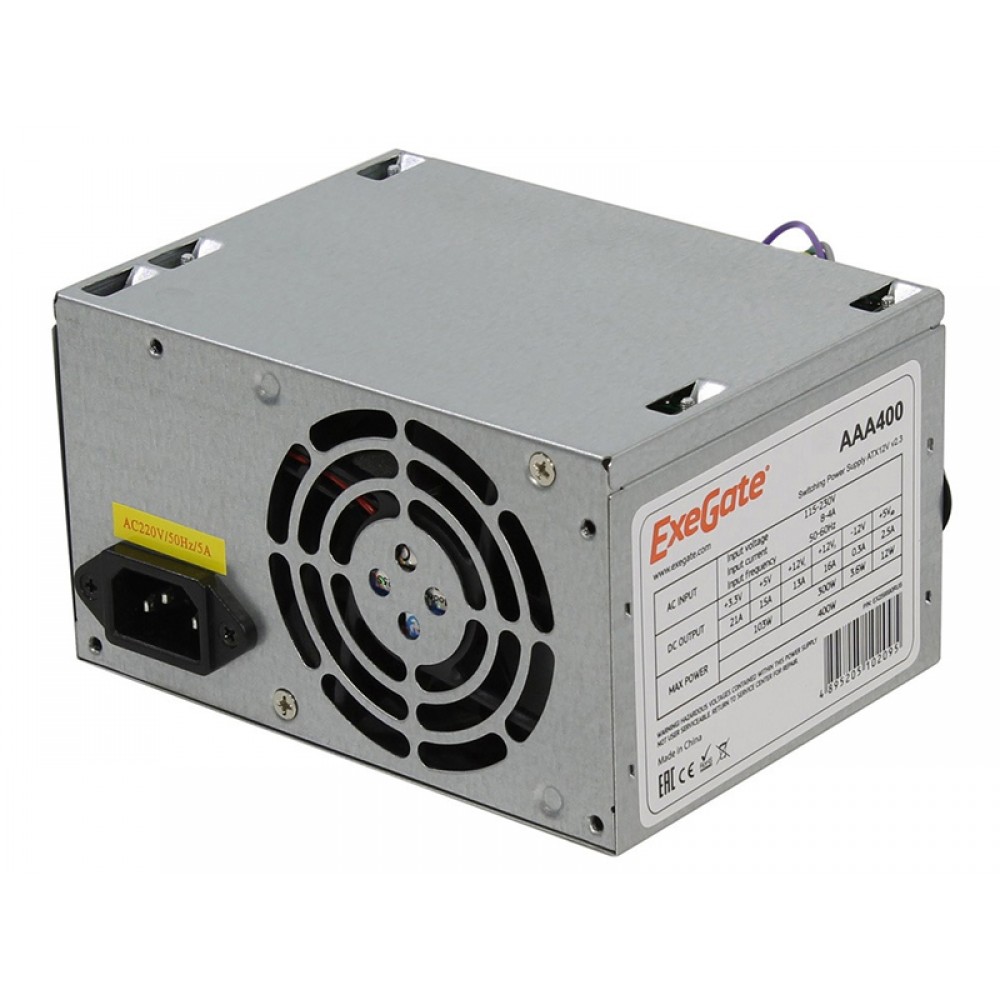

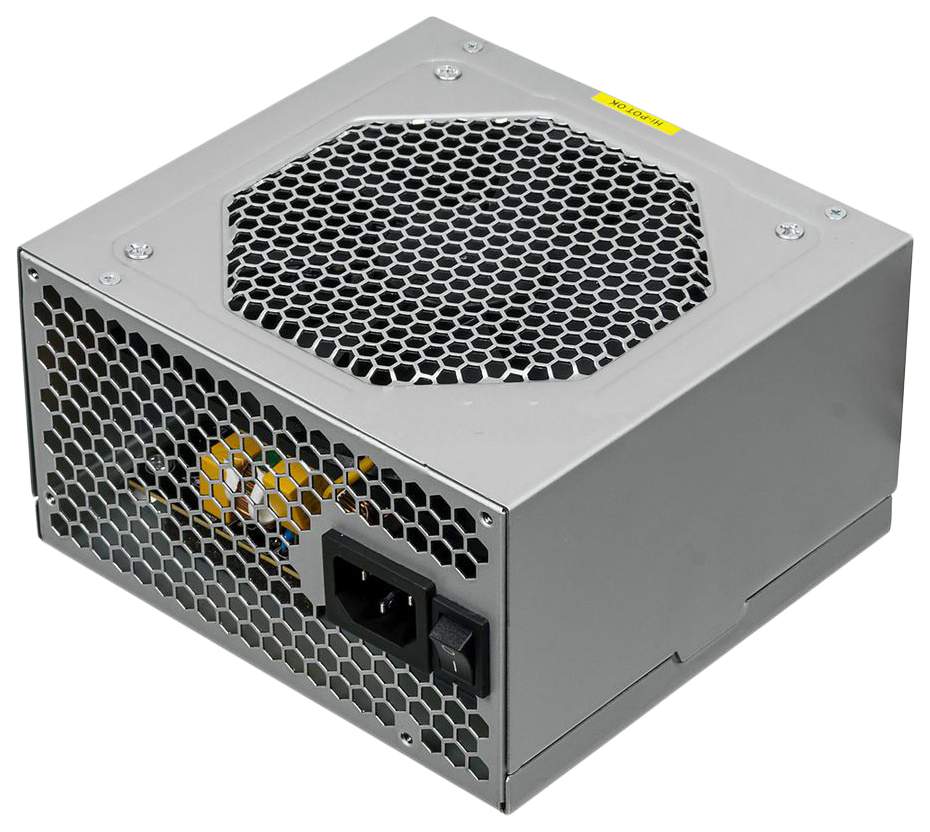

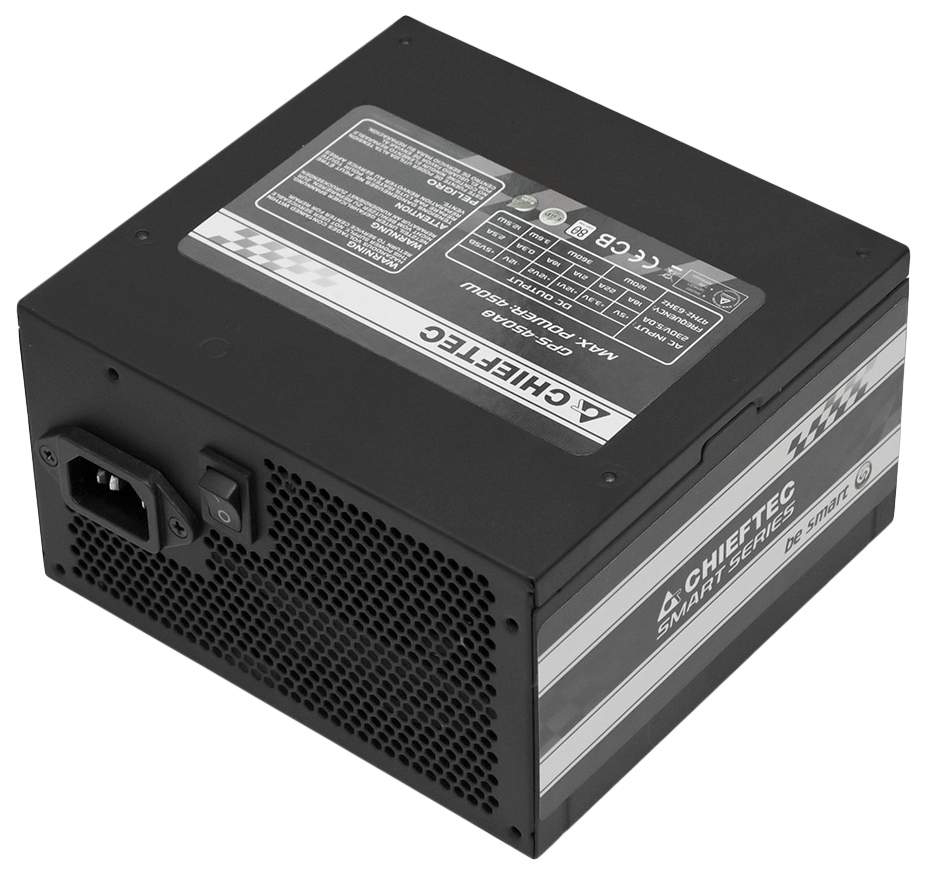

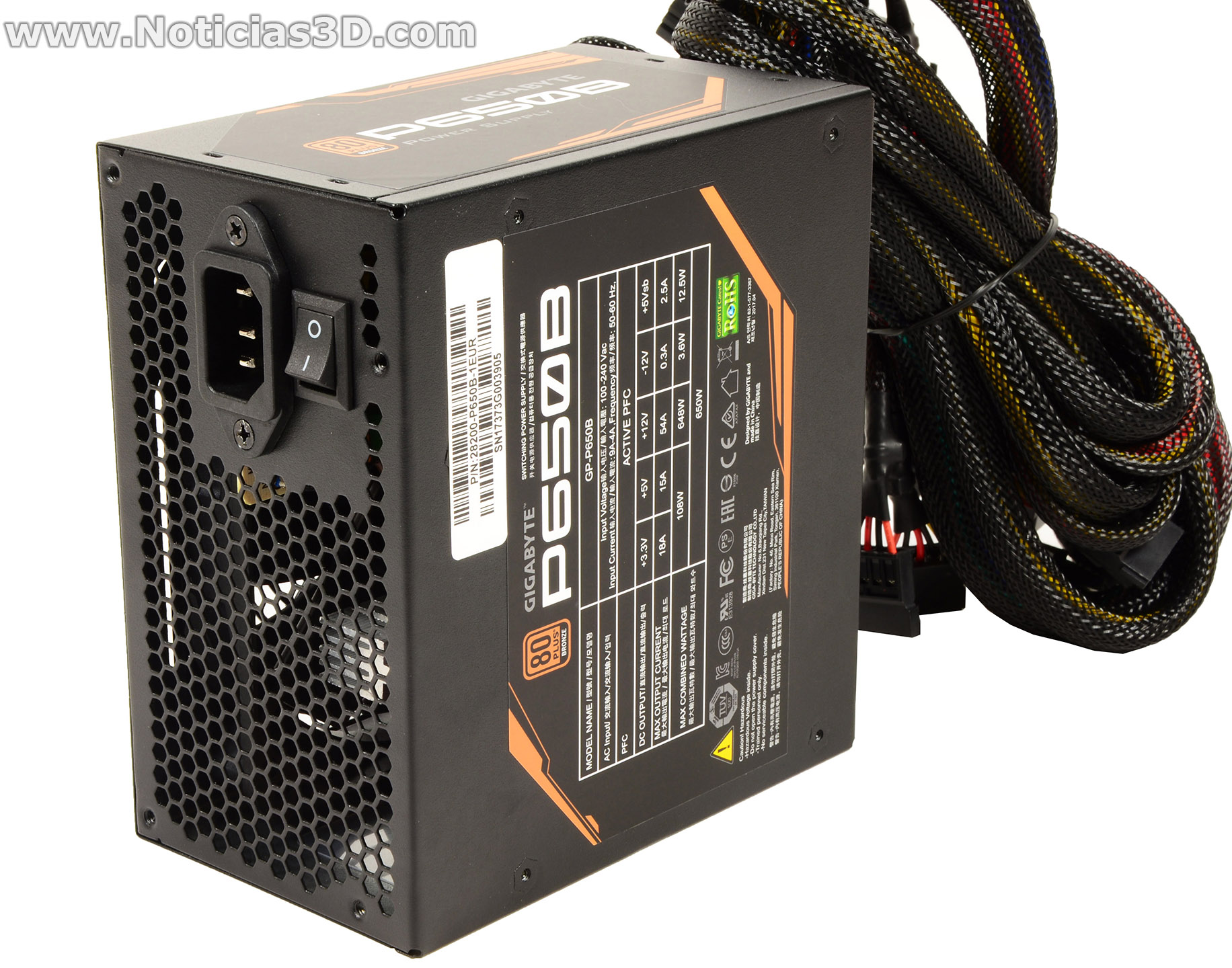

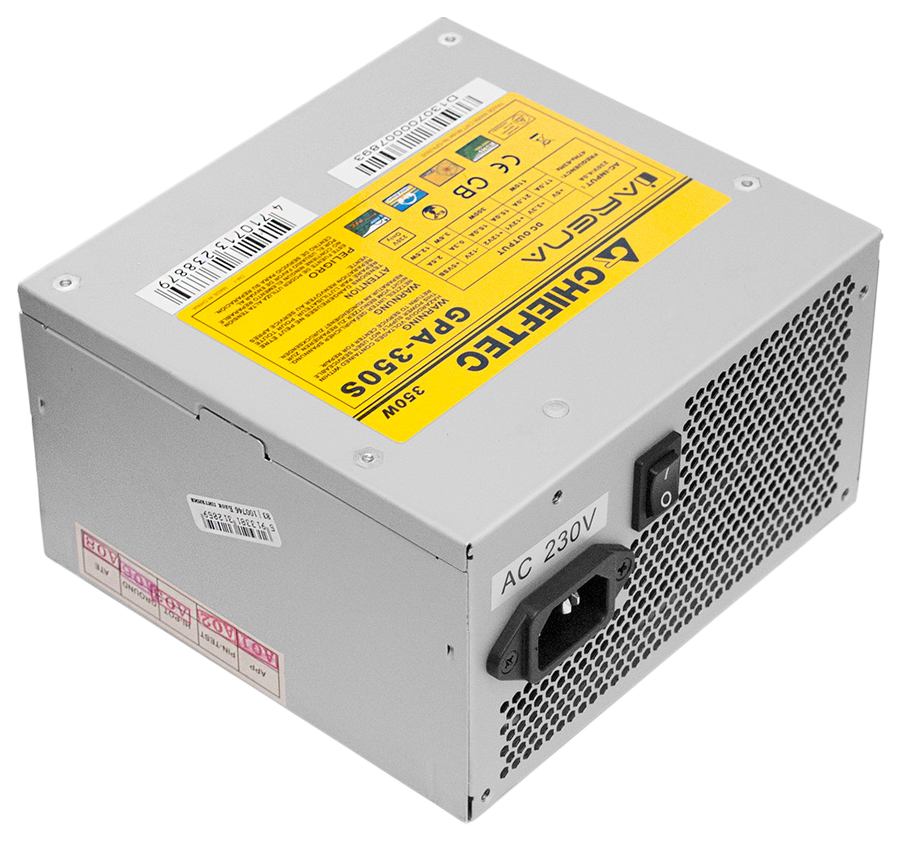

Сторона блока питания, обращенная за пределы корпуса, имеет трехконтактный штекерный порт, к которому подключается кабель питания, подключенный к источнику питания. Также часто есть переключатель питания и переключатель напряжения источника питания.

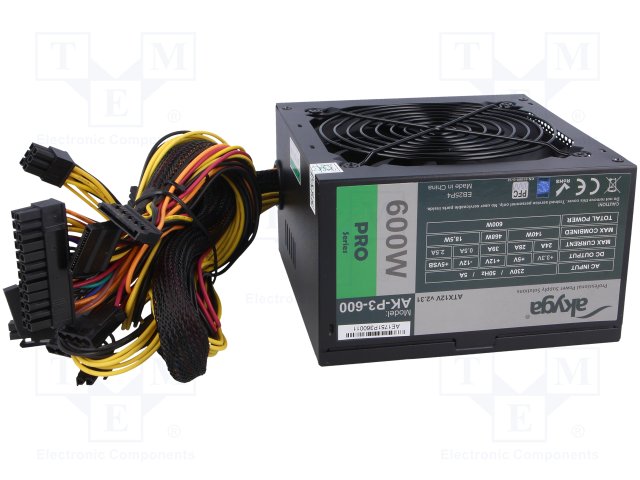

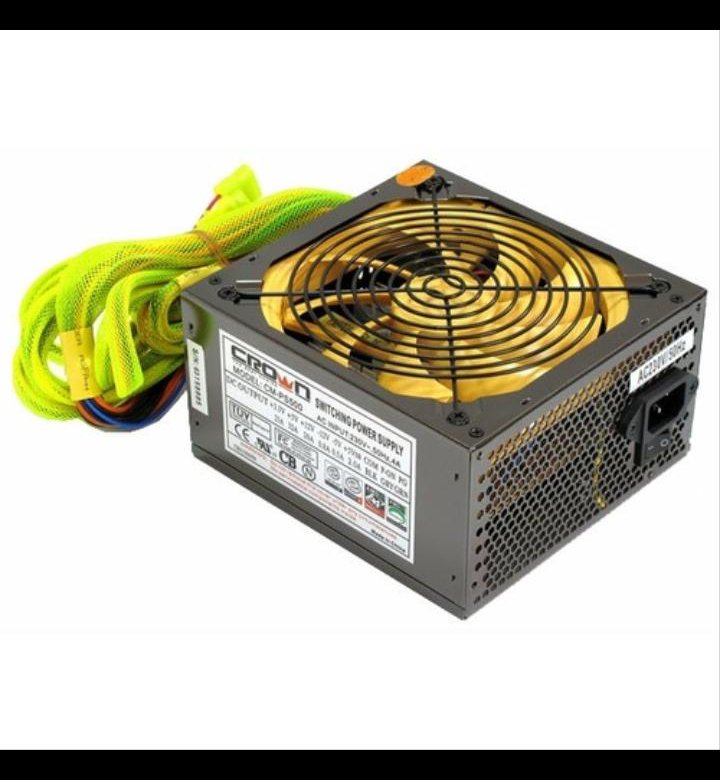

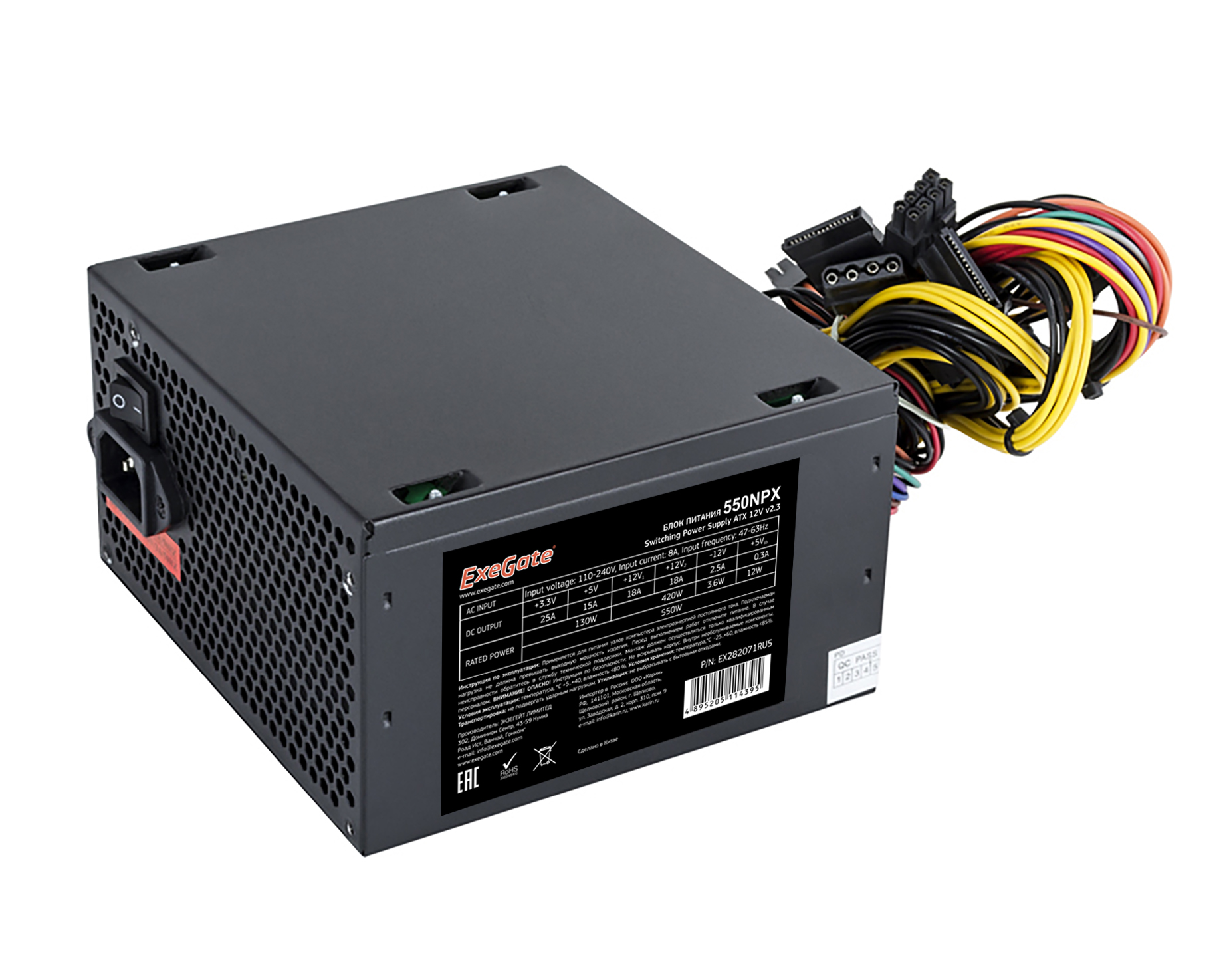

С противоположной стороны блока питания в компьютер выходят большие пучки цветных проводов. Разъемы на противоположных концах проводов подключаются к различным компонентам внутри компьютера для подачи на них питания. Некоторые специально предназначены для подключения к материнской плате, в то время как другие имеют разъемы, которые подходят для вентиляторов, дисководов гибких дисков, жестких дисков, оптических приводов и даже некоторых мощных видеокарт.

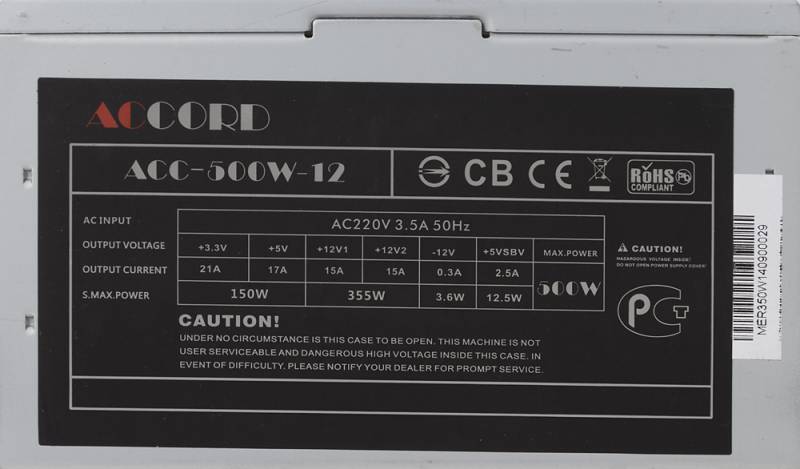

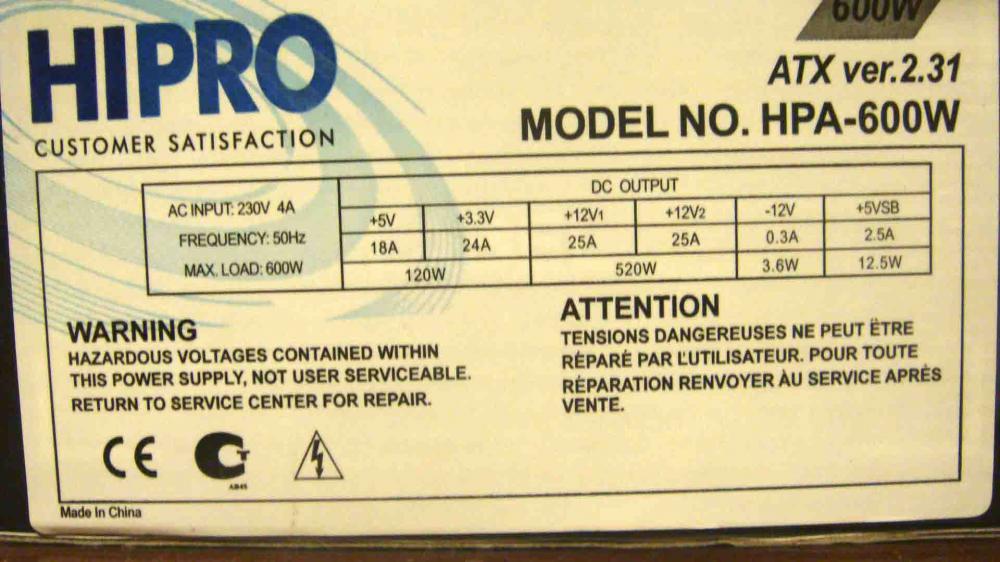

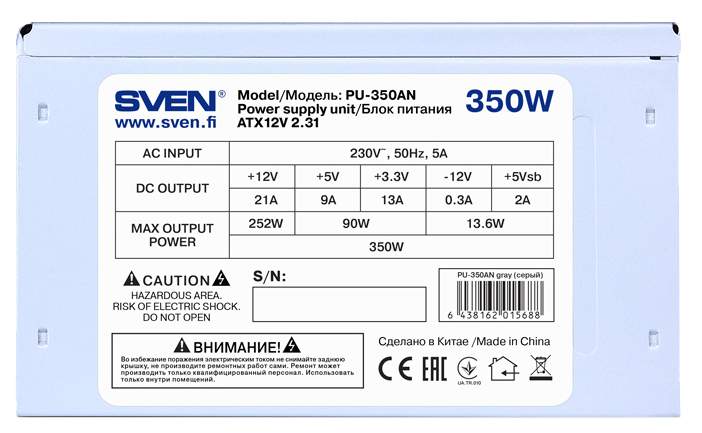

Блоки питания имеют номинальную мощность, чтобы показать, какую мощность они могут обеспечить компьютеру.
Поскольку для правильной работы каждой части компьютера требуется определенное количество энергии, важно иметь блок питания, который может обеспечить нужное количество. Очень удобный калькулятор Cooler Master Supply Calculator может помочь вам определить, сколько вам нужно.
ATX против блоков питания ATX12V
ATX и ATX12V — это спецификации конфигурации, которые важно различать при работе с источниками питания. Для большинства людей заметные различия просто связаны с физическим разъемом на материнской плате.Выбор одного из них зависит от типа используемой материнской платы.
Новейший стандарт ATX12V v2.4 используется с 2013 года. Материнские платы, использующие ATX12V 2.x, используют 24-контактный разъем. Материнские платы ATX используют 20-контактный разъем.
Одна из ситуаций, когда в игру вступает количество выводов, — это когда вы решаете, работает ли конкретный блок питания с вашей системой. Блоки питания, совместимые с ATX12V, хотя и имеют 24 контакта, на самом деле могут использоваться на материнской плате ATX с 20-контактным разъемом.
Оставшиеся неиспользуемые четыре контакта просто отсоединятся от разъема. Если в корпусе вашего компьютера есть место, это вполне выполнимая установка.
Однако это не работает наоборот. Если у вас есть блок питания ATX с 20-контактным разъемом, он не будет работать с более новой материнской платой, требующей подключения всех 24 контактов. Дополнительные четыре контакта были добавлены в эту спецификацию для подачи дополнительного питания через шины 12 В, поэтому 20-контактный блок питания не может обеспечить достаточную мощность для работы такой материнской платы.
Еще кое-что, что отличает блоки питания ATX12V и ATX, — это разъемы питания, которые они предоставляют. Стандарт ATX12V (начиная с версии 2.0) требует 15-контактного разъема питания SATA. Если вам нужно использовать устройство SATA, но в блоке питания нет разъема питания SATA, вам понадобится адаптер Molex с 4 контактами на 15 контактов SATA (например, этот).
Еще одно различие между ATX и ATX12V — это рейтинг энергоэффективности, который определяет, сколько мощности снимается со стены по сравнению с выходной мощностью компьютера.
Некоторые старые блоки питания ATX имеют рейтинг эффективности ниже 70 процентов, в то время как стандарт ATX12V требует минимального рейтинга 80 процентов.
Другие типы источников питания
Описанные выше блоки питания — это те, которые находятся внутри настольного компьютера. Другой тип — внешний источник питания.
Например, на некоторых игровых консолях блок питания подключен к кабелю питания, который должен проходить между консолью и стеной. Вот пример блока питания Xbox One, который выполняет ту же функцию, что и блок питания для настольного компьютера, но является внешним и, следовательно, полностью подвижным, и его гораздо проще заменить, чем блок питания для настольного компьютера:
Блок питания Xbox One.Другие похожи, например, блок питания, встроенный в некоторые внешние жесткие диски, которые необходимы, если устройство не может потреблять достаточно энергии от компьютера через USB.
Внешние источники питания выгодны, потому что они позволяют устройству быть меньше и привлекательнее.
Однако некоторые из этих типов блоков питания присоединяются к кабелю питания и, поскольку они обычно довольно большие, иногда затрудняют размещение устройства у стены.
Источник бесперебойного питания (ИБП) — еще один тип источника питания.Они похожи на резервные источники питания, которые обеспечивают питание, когда основной блок питания отключен от обычного источника питания. Поскольку блоки питания часто становятся жертвами скачков напряжения и скачков напряжения из-за того, что устройство получает электроэнергию, вы можете подключить устройство к ИБП (или сетевому фильтру).
Спасибо, что сообщили нам!
Расскажите, почему!
Другой Недостаточно подробностей Сложно понять| Ищете конкретный блок питания для компьютера? Перекрестная ссылка на источник питания для настольных ПК Ищете конкретный источник питания для ноутбука? Перекрестная ссылка на источники питания для ноутбуков | ||
| Блок питания Flex ATX мощностью 90 Вт — FSP090-50PL
| Безвентиляторный блок питания Flex ATX FSP FSP120-50GNF
| 0854JE Обновление блока питания Dell Optiplex GX 150
|
59 долларов США. 99 | 69,99 долл. США | $ 94,99 |
| Блок питания Dell Optiplex — P2721
| Gateway E2000, модернизация источника питания мощностью 180 Вт
| 1N405 Обновление блока питания Dell Dimension
|
39 долларов США. 99 | 69,99 долл. США | $ 39,99 |
| Блок питания Compaq 185 Вт — 308617-001
| Блок питания Flex ATX 200 Вт для компьютеров Shuttle
| Тонкий блок питания мощностью 200 Вт
|
59 долларов США. 99 | $ 24,99 | 29,99 долл. США |
| Блок питания atx мощностью 200 Вт FSP200-60SPV-D
| Athena AP-MP4ATX20B Блок питания 200 Вт
| Замена источника питания челнока — FSP200-50PLA2
|
54 доллара США. 99 | 45,99 долл. США | $ 49,99 |
| Замена блока питания HP Slimline — FSP200-50PLA2-SL
| N1238 Обновление блока питания Dell Optiplex
| Блок питания SFX 220 Вт — FSP220-60PLA
|
54 доллара США. 99 | $ 49,99 | $ 49,99 |
| Блок питания Dell Optiplex N220P-01 R8038 NPS-220BB A
| Блок питания Bestec TFX0250D5W Rev X4
| FSP FSP250-60LG Блок питания Flex ATX 250 Вт
|
69 долларов США. 99 | $ 39,99 | 59,99 долл. США |
| Shuttle PC35I2402 Замена источника питания
| Замена блока питания Delta серии DPS-100LB-1
| Замена блока питания Delta DPS-150BB-1 серии A
|
| 59 долларов США. 99 | 69,99 долл. США | 69,99 долл. США |
| NPS-180DB A Замена блока питания
| Lotustronics Macron MPT-350 ATX-350SD Блок питания для замены
| Замена блока питания NPS-180EB A и NPS-225AB A
|
99 долларов США. 99 | 99,99 долл. США | 99,99 долл. США |
| Замена источника питания NPS-200PB-121 B и NPS-200PB-121 A
| SPI2501UH Блок питания 1U | Compaq 244166-001 Совместимый блок питания
|
| 99 долларов США. 99 | 79,99 долл. США | 69,99 долл. США |
| Блок питания AT — SPI-250G
| SPI250EP-MC Блок питания 250 Вт для MPC
| Блок питания Flex ATX, 250 Вт, Athena AP-MFATX25
|
69 долларов США. 99 | 59,99 долл. США | $ 49,99 |
| Deer DR-150FLEX Замена блока питания
| FSP200-601UR FSP150-601UR Замена блока питания
| Замена блока питания Delta DPS-220UB серии A
|
79 долларов США. 99 | 79,99 долл. США | 89,99 долл. США |
| Dell L235P-01 Блок питания
| FSP300-50GLV Блок питания TFX на 270 Вт
| Блок питания 270 Вт — FSP270-60LE
|
99 долларов США. 99 | 62,99 долл. США | 57,99 долл. США |
| Обновление блока питания HP Slimline 270 Вт
| Блок питания 270 Вт для HP MediaSmart EX470 EX475
| Замена блока питания Sony MJPC-270A1
|
64 доллара. 99 | 99,99 долл. США | $ 49,99 |
| MP4ATX30 Блок питания Micro ATX мощностью 300 Вт
| FSP300-60GHS FSP300-60GHS (80) Блок питания Micro ATX
| Bestec ATX-300-12EB3 Блок питания 300 Вт
|
24 доллара США. 99 | $ 39,99 | 54,99 долл. США |
| Bestec ATX-300-12ED Блок питания 300 Вт
| Bestec ATX-300-12ZCDR Блок питания 300 Вт
| FSP250-50NWV Обновление источника питания
|
51. 99 | 54,99 долл. США | 99,99 долл. США |
| Искра 300 Вт гибкий блок питания АТКС СПИ300Ф4ББ
| Compaq PDP-121 PDP-121P 308615-001 Замена блока питания
| Sparkle SPI300T8HNB Блок питания TFX 300 Вт
|
71 доллар США. 99 | $ 36,99 | 29,99 долл. США |
| Блок питания 300 Вт 80+ TFX Sparkle SPI300T8AB
| FSP300-60GHT Блок питания TFX мощностью 300 Вт
| Блок питания TFX — универсальный, 300 Вт
|
49 долларов США. 99 | $ 39,99 | 99,99 долл. США |
| Блок питания Dell PowerEdge 1500SC
| AT Блок питания 300 Вт SPI-300G
| FSP300-60GNF-R Безвентиляторный блок питания ATX мощностью 300 Вт
|
99 долларов США. 99 | 69,99 долл. США | 59,99 долл. США |
| Блок питания HP DC7800 SFF
| Бесшумный источник питания мощностью 350 Вт — внесен в список UL
| Блок питания CFX мощностью 350 Вт
|
129 долларов США. 99 | $ 24,99 | 69,99 долл. США |
| Dell F5114 Обновление блока питания мощностью 400 Вт
| Замена блока питания Dell Dimension 8100 — FSP400-60PFB-M
| Блок питания ATX 400 Вт — LPM2-20-P4
|
49 долларов США. 99 | 81,99 долл. США | 33,99 долл. США |
| FSP400-60GLN Блок питания 400 Вт
| FSP400-60THN Блок питания 400 Вт
| Athena Apollo Блок питания Micro ATX 400 Вт
|
79 долларов США. 99 | 67,99 долл. США | $ 39,99 |
| Обновление блока питания Sony Vaio MJPC-300A2
| Athena AP-MPS3ATX40 Блок питания 400 Вт
| Sparkle SPI4001UG Блок питания 1U
|
34 доллара США. 99 | 51,99 долл. США | $ 94,99 |
| Замена блока питания HP Compaq DC7800 — 437800-001
| FSP ZEN400 Блок питания 400 Вт без вентилятора
| Shuttle PC55 Блок питания
|
| 99 долларов США.99 | 129,99 долл. США | 69,99 долл. США |
| Блок питания на 460 Вт — FSP460-60GLC
| LPZ18 Блок питания ATX 500 Вт
| Sparkle SPI500U4BG-ZTG SPI500U4BG 1U Блок питания
|
89 долларов США. 99 | 69,99 долл. США | $ 132,99 |
| Блок питания ATX мощностью 500 Вт — встроенный адаптер с 20 контактов на 24 контакта
| Shuttle PC63 Блок питания мощностью 500 Вт
| Резервный компьютерный блок питания ATX FSP TWINS500 500 Вт
|
38 долларов США. 90 | 119,99 долл. США | 399,99 долл. США |
| Блок питания 550 Вт i3 i5 i7 ATX-550
| Блок питания Antec Basiq 550 Вт BP550 PLUS
| Блок питания 550 Вт — FSP550-60PLNR-MPC-1
|
34 доллара США. 99 | 82,60 долл. США | 54,99 долл. США |
| FSP600-80GHN Блок питания ATX мощностью 600 Вт
| Тихий блок питания ATX мощностью 630 Вт
| Блок питания Dell PowerEdge 1950
|
| 82. 99 | 44,99 долл. США | 259,99 долл. США |
| Блок питания i3 i5 i7 700 Вт ATX-700
| FSP FSP750-80EPN Блок питания ATX 750 Вт
| Блок питания Antec Signature 850 Вт SG-850
|
59 долларов США. 99 | 89,99 долл. США | $ 277.20 |
| Блок питания Antec на 850 Вт CP-850
| Тестер блока питания ПК
| Тестер блока питания ЖК-дисплея
|
| 148,40 долл. США | $ 5,00 | $ 14,99 |
| Кабель питания компьютера
| Кабель питания компьютера с переключателем
| |
0 руб. 68 | 4,99 долл. США | |
2 с PCI Express
3 В, 5 В, -5 В и PG5 признаков неисправности блока питания вашего компьютера
Блок питания является важным компонентом компьютера. Независимо от марки или операционной системы, все компьютеры имеют источник питания. Он предназначен для преобразования переменного тока (AC) из сетевой розетки в постоянный ток (DC) для отдельных компонентов компьютера.Как узнать, что блок питания вашего компьютера точно вышел из строя? Ниже приведены пять признаков, которые могут указывать на сбой источника питания.
# 1) BSoD
Предполагая, что ваш компьютер работает под управлением Windows, синий экран (BSoD) является возможным признаком неисправности источника питания. BSoD — это экран ошибки в операционной системе Windows.
Обычно это происходит в ответ на серьезную или «фатальную» ошибку. Хотя вы можете столкнуться с BSoD по другим причинам, причиной этого часто является отказ источника питания.
# 2) Случайные отключения
Блок питания вашего компьютера может выйти из строя, если он отключится в случайном порядке без ручного вмешательства.Блок питания, конечно же, обеспечивает питание отдельных компонентов вашего компьютера. От центрального процессора (ЦП) до накопителя и оперативной памяти (ОЗУ) каждому компоненту требуется питание. Когда один или несколько компонентов не получают необходимое питание, они не могут работать, и в этом случае ваш компьютер может случайно выключиться.
# 3) Дым
В некоторых случаях неисправный блок питания может задымить. Источники питания вырабатывают тепло, поскольку через них проходит электричество.Во время нормальной работы они ограничивают количество электричества, чтобы избежать перегрева. Однако при выходе из строя источника питания через него может проходить чрезмерное количество электричества.
Все это электричество нагреет вышедший из строя блок питания до точки, где он задымится.
# 4) Зависание
Еще один очень распространенный симптом сбоя источника питания — зависание. Иногда сбой источника питания вызывает BSOD. В других случаях он просто замораживает компьютер, на котором он установлен.Когда ваш компьютер зависает, вы увидите статичное изображение на мониторе или мониторах. К сожалению, ваш компьютер перестанет отвечать, а это значит, что изображение не изменится при нажатии клавиш или перемещении курсора мыши.
# 5) Не запускается
Если ваш компьютер не запускается, возможно, блок питания сработал. В таких случаях вам следует перепроверить, чтобы убедиться, что ваш компьютер подключен к розетке. Вы также можете проверить сетевую розетку с помощью отдельного устройства, например зарядного устройства для телефона, чтобы убедиться, что оно активно.Если сетевая розетка работает, а ваш компьютер подключен к розетке, источник питания может быть неисправен, если ваш компьютер не загружается по команде.
Ваш комментарий будет первым
