Куда подключать speaker на материнской плате: Как подключить спикер к материнской плате

Установка материнской платы

После установки планки, обычно и переходят к креплению материнки. Здесь самое важное – материнская плата должна влезать в ваш корпус. Это легко можно определить и на глаз, но можно и сравнить форм факторы корпуса и материнки (например, форм-фактор ATX). Вот здесь я бы и не хотел останавливаться на всех возможных размерах – буду надеяться, что вы корпус и плату подобрали друг под друга грамотно, и все влезает.

Плата садится на обычные комплектные винты на ножки в корпусе. Обычно, в корпусе уже вкручено несколько ножек в базовые пазы. Но как правило, если ваша материнка чуть больше, она вылезет за пределы этих ножек. И тут на самом корпусе можно заметить пустые дырки и обозначения форм-факторов:

Конечно, можно оставить плату «висеть» в воздухе в некоторых местах, но как правило в комплекте идут дополнительные ножки, которые вы уже ставите самостоятельно в эти разъемы. И проще определить нужные пазы как раз на глаз – посмотрели на прорези в материнке, совместили с существующими ножками в корпусе, в недостающих местах закрутили свои. Иногда комплектных ножек почему-то не хватает для полной фиксации – в неважных местах можно их и пропустить (например, правый нижний угол обычно не используется под что-то важное).

Процесс фактической установки очень простой – «надели» разъемы платы в планку, совместили дырки, прикрутили крестовой отверткой. Возможно, понадобится небольшой надавливание на плату для совмещения (помним про упирающуюся планку разъемов). Но обычно все проходит гладко, ломать и крушить здесь ничего не нужно.

Итого – на этом шаге нужно установить планку, докрутить нужные ножки, зафиксировать плату.

Шаг 2 – Подключение питания

Некоторые сразу переходят к установке процессора, но бывают случаи, когда после его установки к тому же питанию процессора уже будет сложно подобраться. Поэтому лично я предпочитаю запитать все сразу.

Вытягиваем косу материнки – обычно это самая широкая «шашечка» от блока питания. Как правило сейчас используется 20+4 пиновка. Обе части соединяем (иногда их разделения вообще не видно, но можете посчитать, чтобы было 24 пина) и находим такой же самый широкий разъем на материнке. Вставляем до щелчка (с направлением не промажете, есть защита на ориентацию):

Далее переходим к питанию процессора. Применяются обычно 8-пиновые контакты (4+4 пин, могут разделяться). Старые платы использовали чистый 4-пиновый контакт, новые – два по 8. Т.е. здесь главное, чтобы хватало разъемов на блоке питания, но эта статья не про это. Нашли такой же контакт на плате и подключили:

Конечно, нам нужно будет запитать позже жесткие диски и видеокарту, но об этом поговорим уже в соответствующих разделах. Пока с питанием закончили, переходим к следующему разделу.

Шаг 3 – Процессор

Очень важный, и зачастую самый долгий шаг в сборке (не уступает даже подключению передней панели, если все инструкции по распиновке есть на руках). Поэтому здесь его снова разобью на этапы.

Ставим процессор в сокет

Сокетов сейчас уже развелось прилично – т.е. в одной статье все варианты не описать, поэтому больше ориентируемся по ситуации. Суть – открываем защелку сокета:

Здесь действуем очень аккуратно!!! Не повредите ножки на сокете. Прикидываем как правильно ставить сам процессор в сокет – он может стоять там только в одной позиции, перед установкой сверяем пазы. Если не влезло – давить и ломать ничего не нужно!!!

Вставили сокет по пазам, зафиксировали защелкой. Выдохнули. Больше сюда лучше не лезть до глобальной замены процессора или платы.

Термопаста

Это чтобы не забыли! Не забудьте перед установкой кулера нанести термопасту (разумеется, очень тонким слоем). Новые кулеры сейчас зачастую уже идут с термопастой – так что можно и пропустить этот этап. Но для полного чеклиста установки пропустить такое было бы для меня греховно.

Охлаждение

Установка водянки не влезает в формат этой статьи. Но там тоже все решается головой.

И снова вспоминаем сказку с репкой – сокеты бывают разные, кулеры бывают разные, способы крепления бывают разные. Т.е. или смотрите инструкцию к кулеру, или ищите видео установки конкретно под свою модель. Но ломать ничего не нужно!

Если очень коротко – при уже собранном кулере его можно закрепить как правило двумя способами:

• Ножками. Есть 4 дырки на плате, есть 4 ножки на кулере. Ножки раздвивагаются, поворачиваются по часовой стрелке (фиксируются, взводятся) и методом защелкивания вставляются в дырки. Если все сделали правильно, защелкивается все просто, никуда обратно не вылетают. Если нужно вытащить – ножки проворачиваются против часовой стрелки и спокойно вытаскиваются. Давить очень сильно не нужно. А еще рекомендую хотя бы посмотреть, попадаете ли вы в разъемы – а то пластиковые ножки очень легко гнутся.

• Платформой и защелкой. И снова коротко – сначала в те же дырки крепится платформа, а уже на нее как-то защелкивается сам кулер. Тут уже важна специфика конкретной модели. У меня лично сейчас именно такой:

Питание кулера

Если ваша охлаждалка идет с вентилятором – нужно его запитать. Обычно где-то возле процессора должна быть распиновка как раз под него. Обычно используется 4-пиновое решение с подписью вроде «CPU FAN» или даже просто «CPU». Если есть сомнения по принадлежности конкретного гнезда именно под вентилятор CPU – лучше заглянуть в инструкцию. В свое время успешно спалил гнездо не тем вентилятором. Как дополнение – если у вас 3-пиновый вентилятор, или наоборот 3-пиновое гнездо – разъемы обратно совместимы, имеется защита от установки, перепутать размещение нельзя.

С процессором закончили, едем дальше.

Шаг 4 – Оперативная память

Оперативная память – еще один важный элемент, без которой ваш компьютер не заведется. Видели свои планки оперативно памяти? Ищем такие же разъемы на материнке:

Обычно сейчас количество разъемов идет или 2, или 4. Если у вас 2 плашки памяти одной частоты и размера и 4 разъема – ставим плашки через один (обычно так подключается дуал-режим). В остальных случаях – ставьте как захочется.

Плашки ломать тоже не нужно – перед установкой защелки разводятся:

Плашка вставляется в паз (не путаем ориентацию) и легким надавливанием эти фиксаторы защелкиваются.

Иногда следует оперативную память установить перед установкой кулера, т.к. могут возникнуть сложности из-за размеров башни. Но как правило, лучше планки ставить уже после – меньше риска их повреждения. По этой же причине возможно придется отсоединить какую-нибудь “косу” питания. В моем случае не фото выше питание процессора явно неудобно сидит прямо над планками оперативы.

В моем случае получилось «ложное» защелкивание. Вроде бы все встало по опыту на свои места, но компьютер упорно не заводился. Пришлось лезть за спикером и подключать его – показал на уверенную проблему с памятью. Полез проверять – а она, оказывается, при продавливании щелкает во второй раз и точно садится в паз. И даже после включения провел проверку – а заработали только 8 Гб из 16 Гб. Пришлось разбирать второй раз и еще раз продавливать. Это история про опыт – главное не паниковать.

Шаг 5 – Подключение передней панели

Внутри у нас уже почти все готово, но пока еще место не занято видеокартой и проводами под жесткие диски, лучше сразу подключить переднюю панель вашего системного блока. Да, если ее не подключить, то эти разъемы не будут работать сами. Что там обычно важно:

• USB разъемы
• Аудио – передние наушники и микрофон
• Кнопка включения
• Кнопка перезагрузки
• Подсветка
• Лампочка работы жесткого диска

И вот здесь самое время найти инструкцию к вашей материнской плате (или скачать ее через поиск по модели) – может быть не совсем очевидно. Если честно, даже у меня получается подсоединить все идеально порой не с первого раза. Основная причина – разнообразие обозначений разъемов на плате (с этим проще, если есть инструкция) и разнообразие обозначения разъемов на проводах от корпуса (вот здесь полный беспорядок у разных производителей). Суть – не получилось с первого раза, знаете где копать. Здесь простые провода – если что, всегда можно переставить. Попробую показать на своем примере.

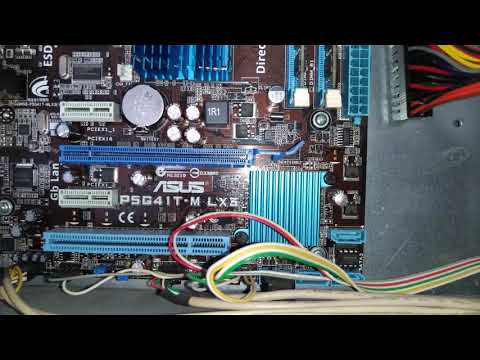

USB и AUDIO

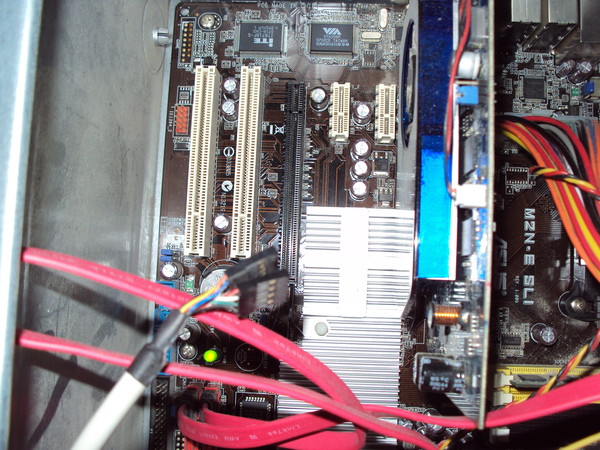

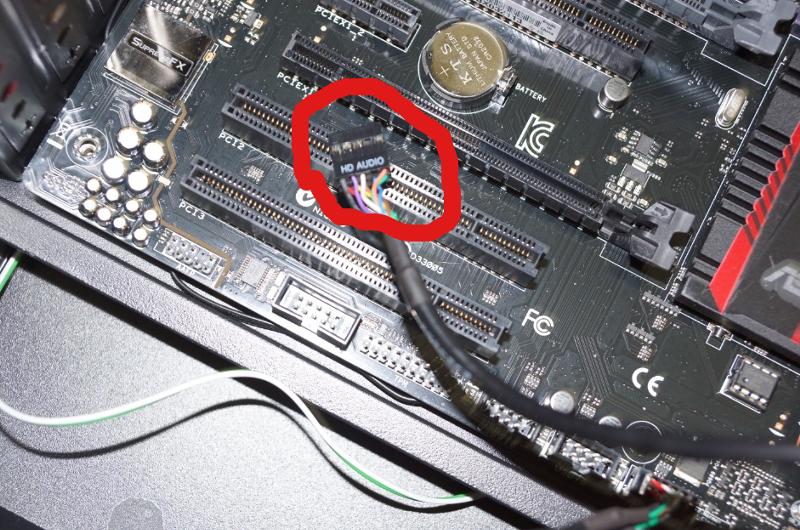

С этими разъемами все просто. Как вы догадались, подключают на передней панели USB и аудио- разъемы. Как правило имеют толстые «шашечки» и понятные обозначения на самой плате:

Промахнуться здесь сложно, перепутать положение тоже нельзя – справитесь без проблем.

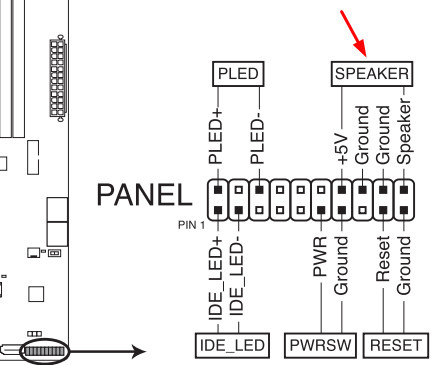

SPEAKER

Спикер – это динамик корпуса. Та штука, которая издает противный или не очень «пик» во время нажатия кнопки питания, та штука, которая пищит при какой-то ошибке подключения. Если не нравится – не подключаем. Иногда ее нет в корпусе, но производитель складывает отдельное устройство – лично я предпочитаю его выкидывать до худших времен. Но если вдруг что-то откажется включаться – лучше держать его где-то в заначке, чтобы по сигналам произвести диагностику ошибки.

Остальные разъемы

Про кнопку питания во всех производителях плат на текущий день мы очень подробно писали ЗДЕСЬ. Но данный материал лучше понять фундаментально, т.к. каждый раз происходят какие-то неожиданные изменения.

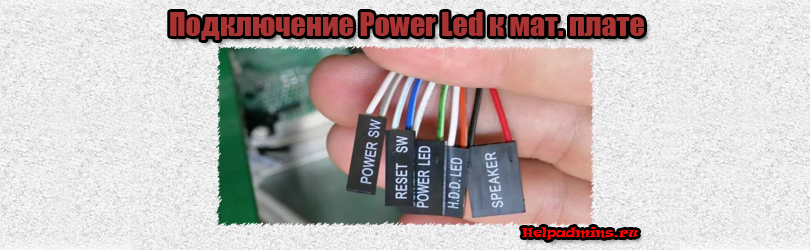

Теперь переходим к самому сложному – мы имеем россыпь всяких разъемов и один единственный разъем на материнке. Нам нужно собрать все воедино и воткнуть в правильном порядке.

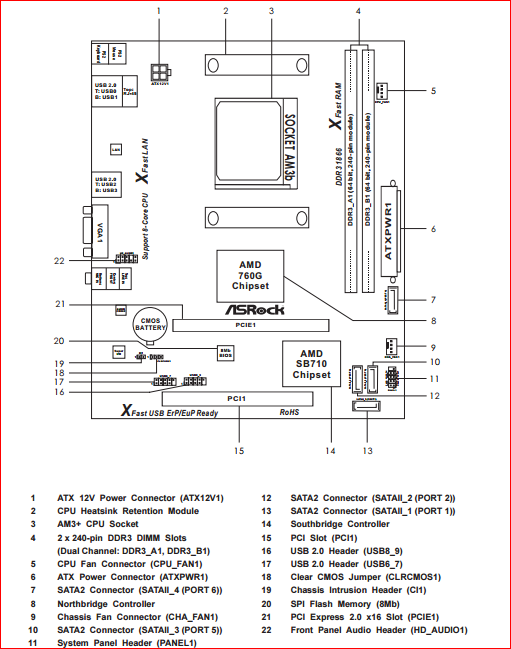

Сначала открываем инструкцию платы (можно иногда ориентироваться на самой плате в обозначениях при хорошем зрении, но иногда производитель попросту не делает дополнительную разметку). Круче инструкции – руководство по быстрой установке (тонкий буклет с надписями вроде Quick Installation Guide). И ищем там что-то подобное, что должно нам подсказать куда подключать нужные провода:

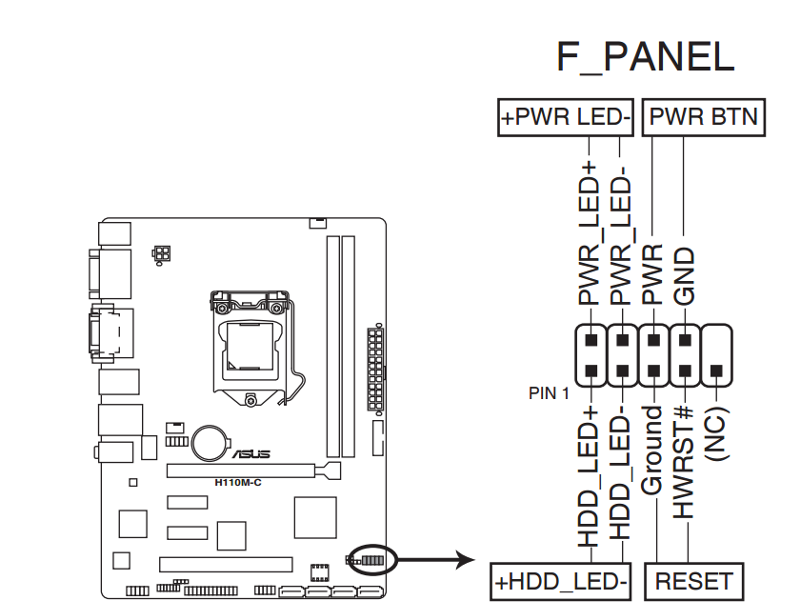

Специально вырезал так много, кто знает английский, проблем вообще не будет. Что можно ожидать на разъемах передней панели:

• PWR_BTN – Кнопка питания. Обычно есть плюс и земля. На схеме можете присмотреться и увидеть. На контактах обычно тоже есть обозначения «+» и «-».
• PWR_LED – Подсветка питания. Тоже есть плюс и минус.
• RESET – Кнопка перезагрузки. И снова плюс и минус.
• HDD_LED – Индикатор активности жесткого диска (та самая мигающая лампочка на системнике, когда компьютер начинает «думать»). Опять же плюс и минус.

Здесь представлен обычный джентельменский набор разъемов: обычно нужно в правильном порядке воткнуть около десяти этих штекеров. На плате же как правило находится больше разъемов – около 10. Лишние два – как правило один закрыт, а второй просто нужно оставить свободным, он не используется (на схеме выше – NC).

Самое простое здесь – грамотно оценить положение разъемов и их назначений (проще найти закрытый разъем и плясать от него) согласно предложенной схемы. Бонусом – обозначения могут отличаться, например, вместо RESET – RST, думаем и исключаем лишнее. Чуть сложнее – все воткнуть в свои места. Дома и руками это сделать не просто. Но главное начать – очень быстро привыкаете. Это самый сложный этап в установке платы. Если все сделали грамотно – молодцы!

Шаг 6 – Жесткие диски

Если обобщить, сейчас есть два типа носителей, которые можно подключить к плате – М.2 и традиционные диски (HDD или SSD). Главное отличие – в способе подключения. Смотрите ниже.

Традиционные диски

Если у вас старый добрый «большой» жесткий диск HDD или SSD – тоже неплохо. Сам диск закрепляем в зависимости от предложенного корпусом способа (иногда винты, иногда защелки), а далее делаем два момента:

1. Подключаем диск к плате. Как правило подключение идет через кабель SATA – относительно тонкие разъемы на диске и плате.
2. Подключаем к диску питание от блока питания.

После этого диск точно определится в системе. Т.е. с традиционными дисками главное подключить к питанию и подключить к плате.

M.2 диски

Современные диски в виде «платы». Для их размещения на плате должен быть соответствующий разъем М.2 (сейчас и на доступных бюджетных платах их порой вставляют по две штуки). Сложно тоже ничего нет – с одного края вставляем в разъем, а с другого закрепляем или болтом или какой-нибудь вот такой стяжкой:

Порой плата предлагает к М.2 еще и радиатор. Он же сразу идет с креплением (обычно под винт). Зачастую при таких решениях разъем может быть от вас спрятан этим радиатором, но вы то теперь знаете, что для установки нужно его предварительно снять:

Шаг 7 – Видеокарта

И вот мы уже и близки к завершению. Обычно, видеокарта занимает больше всего места, поэтому оптимально ее устанавливать в самом конце, чтобы было удобно проводить в корпусе другие мероприятия. Обычно она устанавливается очень просто – ищем разъем PCI-E и вставляем в него видеокарту до щелчка.

Вся сложность может возникнуть здесь лишь с выводом видеокарты на заднюю панель – здесь уже нужно внимательно смотреть за реализацией самого корпуса. Порой нужно будет что-то открутить, порой отломать несколько плашек для разъемов – тут уже смотрите по ситуации, т.к. корпуса разные и видеокарты тоже. В конечном итоге видеокарта фиксируется на винт изнутри ИЛИ снаружи (тоже смотрим на реализацию корпуса).

Иногда видеокарту нужно дополнительно запитать (у меня питание не требовалось – и это нормально). Стандартные разъемы на блоке питания – 6+2 пин. На видеокарте же может быть просто 6-пин – тогда лишние два разъема просто отсоединяем и не подключаем. А иногда бывает и пара разъемов. Вот пример с видеокартой под 6 пин:

Шаг 8 (опционально) – Другое оборудование

Выше было описано все, что необходимо помнить при подключении материнской платы. Но мир же развивается, да и случаи бывают разные. Поэтому просто как дополнение к общей инструкции. Все опционально:

• Дисководы и кардридеры – при установке убираются с передней панели защелки, а изнутри эти устройства подключаются как и жесткие диски – сначала питание от блока питания, затем кабель до материнки (сейчас обычно используется та же SATA).
• PCI-расширения – речь идет про разные сетевые карты, карты видеозахвата, аудиокарты, Wi-Fi карты и прочее. Обычно для них предназначен отдельный разъем PCI примерно ПОД видеокартой. А установка такая же как и для видеокарт – выломали заглушку сзади корпуса под выходы, вставили в разъем. Единственно, здесь обычно нет фиксирующей защелки.
• Вентиляторы корпуса – для внешних вентяляторов используют разъемы на материнке FAN или CH_FAN (или аналоги, не путать с CPU FAN – для процессора). Но бывают еще вентиляторы, которые без регулятора подключаются напрямую к питанию с блока питания.
• Подсветка – есть решения и для платы, и для блока питания. Смотреть по ситуации.

Тестируем сборку

После успешной сборки переходим к тестированию. Очень нормально, если что-то не заработает. Просто слушаем звуки (если подключили спикер) или читаем с переводчиком сообщения на экране – тоже отличный вариант. Главное здесь – не пугаемся.

Общий порядок тестирования:

1. Включаем блок питания в сеть – в некоторых случаях лампочки на плате загораются. Значит плату к питанию подключили правильно.
2. Нажимаем кнопку питания спереди. Если не работает – идем в раздел подключения передней панели и возимся с тем самым мелким разъемом. Но обычно подсветка начинает гореть, а вентиляторы вращаться.
3. Сразу проверяем вращение вентиляторов: процессор, видеокарта, корпусные. Если что-то не работает – ищем причину.
4. Пока проверяли, уже должна была загрузиться система (или хотя бы BIOS) – если ничего не пишет плохого или все загрузилось, идем дальше. Как пример, здесь может быть написана информация об отсутствующих дисках (проверяем кабель и питание) или необходимости подключить питание к видеокарте. Иногда начинаются писки – слушаем как пищит спикер, открываем инструкцию к своей плате и только там считываем коды ошибок (если грубо, системы различаются, инструкции от других плат могут не подходить). Бывает совсем не понятно – у меня один оказалось, что процессор вышел уже после платы, и плата в стоке не знала о его существовании и выдавала ошибку. Пришлось искать старый процессор, который она знает, прошивать биос, и уже после этого все успешно стартовало. Смотреть, не бояться, если что договариваться с любым сервисом, где есть железо под рукой.
5. В свойствах системы проверяем количество оперативной памяти – все должно соответствовать установленному.
6. Смотрим на количество жестких дисков – если не было логической разбивки на разделы, все должно соответствовать установленному.
7. Подключаем в передний разъем USB – например, мышь или клавиатуру. Проверяем работу.
8. Подключаем к переднему разъему наушники.
9. Жмем кнопку перезагрузки.

Проверки можно расширять и дальше, но это лучше провести до окончательного закрытия корпуса, чтобы потом снова не лезть внутрь. Я еще здесь дополнительно прогоняю систему той же AIDA64 на стресс-тест – проверить работу охлаждения, но это на любителя.

Завершение

В завершение обычно лишние провода как-то пытаются убрать через любое отверстие под заднюю крышку корпуса, при этом мотки провода убирают в стяжки. А далее все просто – боковые крышки закрываются, а компьютер уходит на последний тест – слуховой. Просто запускаем и слушаем, чтобы ничего не дребезжало о корпус. Иногда дребезжание слышно еще до закрытия, но большая часть вибраций идет именно по этим крышкам.

За сим заканчиваю наш супер-обзор. Если что-то не понятно, или есть чем дополнить – пишите обязательно в комментарии. Если вы уже решили свою проблему еще до того, как я успел ответить – напишите свое решение в комментариях. Возможно, кому-то другому это будет очень полезно. Ведь много очевидное может быть вполне неочевидным и важным дополнением для других наших читателей. Спасибо!

Как подключить внутренний динамик материнской платы?

Написано Оджаш Рассмотрено Редакционная коллегия

Обновлено 28 февраля 2023 г.

Внутренний динамик материнской платы, динамик звукового кода, системный динамик или зуммер необходимы для выявления и устранения неполадок оборудования вашего ПК. Но если вы новичок в сборке ПК, вы можете запутаться в правильном подключении внутренних динамиков материнской платы.

Внутренний динамик материнской платы необходимо подключить к соответствующим разъемам на материнской плате. Их будет довольно легко заметить по 4 торчащим штифтам.

Разъемы для внутреннего динамика материнской платы часто обозначаются как «SPEAKER» или «SPK» и находятся рядом с разъемом

Чтобы найти точное расположение разъемов для внутреннего динамика, вам придется обратиться к спецификации материнской платы.

В следующем тексте я расскажу, как подключить внутренний динамик материнской платы и как подключить динамик звукового кода материнской платы.

СОДЕРЖАНИЕ

Типы динамиков с кодовым звуковым сигналом

Хотя все динамики с кодовым звуковым сигналом выполняют одну и ту же функцию, вы можете найти их в двух популярных физических профилях.

Динамические динамики большого профиля

Эти выдающиеся динамики материнских плат более или менее0011 снят с производства. Они были основаны на динамическом дизайне и часто встречались в кейсах.

Если у вас есть динамик со звуковым кодом, который поставляется вместе с чехлом, то, скорее всего, это заметный динамический динамик.

Найти корпус ПК со встроенным динамиком звукового кода практически невозможно.

В наши дни внутренний динамик материнской платы нужно покупать отдельно.

Крошечный подвижный железный динамик

Крошечные динамики, как показано выше, — это встроенные динамики, используемые в наши дни на материнских платах.

Они маленькие, дешевые, не занимают драгоценного места внутри корпуса материнской платы и выполняют те же функции, что и их более крупные аналоги.

В большинстве случаев они не поставляются вместе с корпусом или материнской платой. Вы должны приобрести их отдельно самостоятельно. К счастью, они не стоят больше доллара.

Как подключить внутренний динамик материнской платы?

Существует три основных шага для подключения внутреннего динамика материнской платы:

1. Расположение разъема динамика с звуковым кодом на материнской плате
2. Обратите внимание на полярность (направление подключения)
3. Совмещение положительной клеммы динамика с контактом Speaker+ на материнской плате

Шаг 1. Расположение разъема динамика с кодом звукового сигнала на материнской плате

Стандартные динамики материнской платы имеют 4-контактный разъем.

Их необходимо подключить к четырем соответствующим контактам на материнской плате.

Таким образом, чтобы подключить внутренние динамики материнской платы, вы должны сначала определить, где они должны находиться на материнской плате.

Обнаружение разъемов динамика материнской платы путем физического осмотра

Часто можно определить точное расположение 4 контактов, предназначенных для динамика звукового кода, путем визуального осмотра материнской платы.

На большинстве материнских плат, если не на всех, контакты внутреннего динамика четко обозначены. Штыри для внутреннего динамика часто расположены либо внутри разъема на передней панели, либо рядом с ним.

Возьмем, к примеру, мою материнскую плату (Gigabyte GA P67A UD3). На моей материнской плате четыре контакта для динамика расположены в разъеме на передней панели.

Расположение разъемов для динамиков с помощью руководства

Также настоятельно рекомендуется обратиться к руководству по материнской плате, чтобы найти точное расположение разъемов для внутренних динамиков.

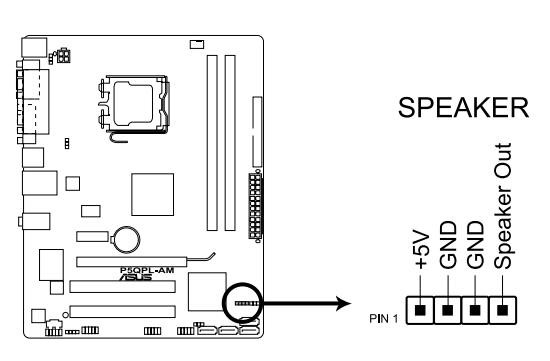

Например, изображение выше является выдержкой из руководства к моей материнской плате. На нем показано расположение 4 контактов, предназначенных для внутреннего динамика. Итак, здесь контакты № 14, 16, 18 и 20 соответствуют динамику материнской платы.

Шаг 2. Обратите внимание на полярность (направление подключения)

Важным аспектом, на который следует обратить внимание, является полярность контактов. Вы должны убедиться, что ориентация разъема динамика звукового кода совпадает с ПРАВИЛЬНЫМИ контактами на материнской плате.

Другими словами, вы должны подключить клемму + динамика к положительному контакту на материнской плате, а клемму – к отрицательному контакту.

Лучший способ выяснить, какой контакт на материнской плате является опасным, а какой положительным, — это снова обратиться к руководству, особенно к схеме контактов.

• Положительный контакт часто обозначается как SPEAK+ или VCC (в данном случае №14)
• Отрицательный контакт помечен как SPEAK- (в данном случае #20)

Следовательно, на моей материнской плате контакт № 14 соответствует тому месту, где я подключаю положительный вывод динамика звукового кода, а контакт № 20 — месту, где я подключаю отрицательный разъем.

Часто на материнских платах есть знаки, этикетки и индикаторы, указывающие на положительные клеммы при физическом осмотре.

Например, положительный вывод имеет на моей плате знак + .

Шаг 3. Совмещение положительного контакта динамика с контактом Speaker+ разъем на правильные контакты.

На следующем рисунке показано, как совместить разъем внутреннего динамика материнской платы с контактами:

Несколько ключевых моментов, на которые следует обратить внимание:

• Динамики материнской платы имеют положительный знак (+), вырезанный сверху. указывает, какой разъем/провод подключается к контакту Speaker+ или VCC на материнской плате.
• Красный провод обычно и в соответствии с электрическими стандартами подключается к положительной стороне, т. е. к контакту Speaker+ (VCC).
• Черный провод обычно и в соответствии с электрическими стандартами подключается к отрицательной стороне или контакту динамика.
• Хотя есть четыре контакта и 4 разъема, имеют значение только два на концах . Два в центре не имеют связи.

Читайте также: Как проверить материнскую плату без процессора?

Коды звуковых сигналов и устранение неполадок

Динамик материнской платы — это, по сути, инструмент для устранения неполадок с оборудованием.

После правильной установки динамика перезагрузите компьютер. Он будет издавать короткие звуковые сигналы, если обнаружит какие-либо проблемы при запуске и во время POST.

Количество звуковых сигналов и их продолжительность указывают на проблему. Например

• Один короткий сигнал: проблемы с оперативной памятью
• Короткие сигналы FiveFive: проблемы с процессором
• Один длинный сигнал, два коротких сигнала — проблемы с видеокартой

Вот список всех звуковых кодов и их значение.

Читайте также: Как перезагрузить материнскую плату?

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

1.

Вы можете найти динамик звукового кода, встроенный в материнскую плату или внутри корпуса ПК в единичных случаях.

Однако, как правило, его необходимо покупать отдельно.

2. Может ли динамик материнской платы воспроизводить аудио/музыку?

Нет, нельзя. Внутренние динамики материнской платы не могут воспроизводить сложные звуки.

Еще в ранние годы (90-е годы) он использовался для очень простой по звучанию полифонической музыки и звуковых эффектов для игр.

Но, по сути, вы не можете воспроизводить звук с этих динамиков. Никакая настройка в ОС не позволяет переключаться на внутренний динамик для звука.

3. Как подключить двухконтактный двухпроводной внутренний динамик?

В некоторых редких случаях вы могли столкнуться с внутренними динамиками с двумя проводами с одним контактом на каждом.

Здесь следует использовать тот же принцип, что и в шаге 3 выше.

На динамиках выгравирован знак +, соответствующий положительному проводу. Вы подключите его к положительному контакту динамика + (Vcc), а другой — к отрицательному контакту динамика на материнской плате.

Остальные два контакта между ними можно оставить неподключенными.

Дополнительные руководства:

• Что такое заголовок передней панели?
• Как подключить кнопку питания к материнской плате?
• Как подключить дополнительные вентиляторы к материнской плате?

Категории Материнские платы

Автор:

Оджаш

Оджаш Ядав — ведущий технический писатель и постоянный технический гуру в PCGuide101. Он выпускник компьютерных наук с более чем 8-летним опытом работы в области ИТ и обширными знаниями о компьютерной периферии. Он страстно любит разбирать сложные технические концепции, и его цель — убедиться, что наши читатели понимают технические детали интересующих их продуктов, не теряясь в жаргоне. Оджаш имеет более чем десятилетний опыт написания статей о последних достижениях в мире технологий, его статьи публиковались во многих популярных технических изданиях, и он известен своими подробными и непредвзятыми обзорами. Он проводит обширные исследования и испытания новейших продуктов, чтобы наши читатели всегда получали максимально достоверную информацию.

Как подключить динамик к материнской плате?

Получить наилучшее качество звука с вашего игрового ПК может быть сложной задачей. В этом блоге мы рассмотрим, как подключить динамики к компьютеру.

Наскучили наушники? Хотите просматривать контент дальше от своего ПК? Подключение динамиков к компьютеру — отличный способ слушать музыку, отдыхать во время игры или даже играть вместе с друзьями. Они могут даже подать звуковой сигнал почтового индекса для поиска неисправностей! Какой бы ни была причина подключения динамика к игровому ПК, вам нужно знать, как это сделать.

3,5 м? USB? Bluetooth?

С таким количеством различных типов разъемов вам сначала нужно определить, какие разъемы есть у ваших динамиков. Эту информацию можно получить, прочитав спецификации продуктов, которые можно найти в прилагаемом буклете или на веб-сайте соответствующего производителя. В качестве альтернативы, если вы относительно хорошо разбираетесь в технологиях, просто взгляните на разъем.

Материнская плата Asus ROG Maximus Z790 Hero (LGA 1700) DDR5 ATX

На приведенном выше рисунке показаны некоторые распространенные разъемы, которые вы, вероятно, найдете на большинстве современных материнских плат. На некоторых игровых ноутбуках вы можете обнаружить, что у вас есть комбинированный аудиоразъем для наушников и микрофона. Они позволяют подключать некоторые игровые гарнитуры со встроенными микрофонами всего одним кабелем. Этот комбинированный аудиоразъем 3,5 мм будет работать так же, как традиционный разъем для подключения динамика.

Разъемы 3,5 мм и передней панели

Эти разъемы есть почти на всех материнских платах и ​​часто на передней панели корпуса ПК. К сожалению, на телефонах больше нет 🙁

Чаще всего на корпусах ПК и ноутбуках эти разъемы на передней панели разделены на аудиовыход и микрофонный вход. Для 2-канальных или 2.1-канальных динамиков вы можете подключить их непосредственно к аудиовыходу.

Золотые разъемы материнской платы 3,5 мм

Однако разъемы 3,5 мм на материнской плате могут немного сбивать с толку. Поскольку они должны поддерживать несколько различных применений, таких как объемный звук с несколькими динамиками, существуют разные конфигурации в зависимости от того, что вы подключаете. Приведенная выше таблица должна помочь объяснить все различные конфигурации.

Колонки Edifier Studio R1600T III 2.0 60 Вт (клен)

Идеальные для прослушивания музыки во время игры или даже для просмотра фильмов, эти колонки Edifier Studio поставляются с пультом дистанционного управления для простоты управления и невероятной кленовой отделкой.

Динамики USB

USB, вероятно, является вторым наиболее распространенным типом подключения динамиков ПК. Настройка относительно проста. Фактически, все, что вам нужно сделать, это подключить USB-кабель динамика к свободному USB-порту.

Razer Leviathan V2 Gaming 2.1 Bluetooth USB RGB Панель динамиков

Эта панель динамиков Razer с возможностью подключения через USB и Bluetooth идеально подходит для игр с комфортом. Более того, благодаря встроенной RGB-подсветке и сабвуферу, а также THX Spatial Audio вы можете наслаждаться играми, как никогда раньше.

Динамики Bluetooth

Большинство современных игровых ноутбуков оснащены Bluetooth, что упрощает подключение этих динамиков. Для настольных ПК Bluetooth не так распространен. Однако не стоит паниковать, так как подключить динамики Bluetooth к компьютеру так же просто, как подключить USB-адаптер. Примечательно, что если вам нужен более сильный сигнал Bluetooth, вы также можете использовать адаптер PCIe Bluetooth.

TP-Link Archer TXE75E Wi-Fi 6E Bluetooth 5.2 Адаптер PCIe

• Непревзойденная трехдиапазонная скорость2402 Мбит/с+2402 Мбит/с+574 Мбит/с Радиус действия — Наслаждайтесь стабильным соединением через гарнитуру Bluetooth с дальностью передачи до 20 м на открытом пространстве

Купить

Адаптер TP-Link UB500 Bluetooth 5. 0 Nano USB

• Bluetooth 5.0 — обратная совместимость с устройствами Bluetooth 4.0
• Нано-дизайн — небольшой, ненавязчивый дизайн позволяет вам подключить его и забыть, что он там вообще есть
• Универсальное беспроводное подключение — обеспечивает беспроводную связь с компьютерами, телефоны, гарнитуры, динамики, клавиатуры и многое другое

Купить

Параметры Windows

После физического подключения динамиков к правильному разъему их необходимо установить в качестве устройства по умолчанию в Windows.

Windows 10   Звуковая панель Windows 10

Windows 11 Звуковая панель Windows 11

Как в Windows 10, так и в Windows 11 вы можете выбрать динамики на звуковой панели. Стоит отметить, что именно здесь вы выбираете микрофон.

Внутренние динамики и разъемы материнской платы

вы хотите, чтобы разъемы на передней панели работали.
