Калибровка проектора или телевизора в домашних условиях (часть 1) • Stereo.ru

Все началось с того, что мне разонравилось изображение на проекторе, перед которым я раньше стоял на коленях. Не знаю, возможно, старческое, или просто лампа «плывет», но какими-то грязноватыми сделались тени. Мысль о видеотерроре калибровкой не раз посещала меня долгими зимними вечерами. Тем более в доме давно хотелось единообразия картинки дисплеев.

Оговорюсь сразу, профессиональные инсталляторы с Klein за полмиллиона могут дальше не читать. Этот разговор продолжится в сугубо бытовом поле — как дилетантам контролировать свои видеоустройства с минимальными вложениями?

Для самых нищих различные тестовые программы и диски предлагают это сделать на глазок: «Выставите яркость так, чтобы все серые, а затем белые клинышки были видны…», ну и так далее. Будем считать, что подобными процедурами все уже наигрались, останавливаться на них не будем. Калибровкой дисплеев также интересуются граждане-фотографы и цветокорректоры. Для этих нужд они используют специальные колориметры, как правило, производства Spider или X-Rite. На ebay мною была выбрана модель X-Rite ColorMunki Display за 150 долларов. Устройство, внешним видом напоминающее компьютерную мышку с грузиком, вешается на экран и считывает изображение шаблона, сравнивая его с генерированными цветовыми координатами. О каких координатах идет речь?

Система цветопостроения RGB (красный-зеленый-синий) взята не с потолка. Светочувствительные колбочки в наших глазах работают с тремя длинами волн. Прямо как радиоприемник! Коротковолновое излучение относится к фиолетово-синему спектру. Среднюю волну демонстрирует зелено-желтый раздел. Самые длинные волны у красного, а дальше в инфракрасном диапазоне мы уже не видим, равно как и в коротком ультрафиолете. Сочетание в разных долях красного, зеленого и синего цветов образует все богатство красок, которое нас окружает.

Колориметр передает управляющему софту увиденное. Серые и цветные квадратики оказываются не в полной мере серыми и цветными, на основании чего строятся графики отклонений от эталонных значений.

Протокол RGB представляет цвета сухим языком цифр: в виде системы координат с тремя осями XYZ. Каждому базовому цвету дозволено иметь значение интенсивности (яркости) от 0 до 255. Соответственно, абсолютно черный цвет в данной модели будет описан как 0; 0; 0, а чистый белый как 255; 255; 255.

Стандартом точки баланса белого принято считать значение цветовой температуры дневного света 6500 Кельвин, вокруг которой пляшет фото- и видеопроизводство. Выше 6500К цвета делаются холоднее, а ниже —теплее. Почему зима и лето получаются «наоборот»? Имеется в виду не погода, а цвет накаливания условной вольфрамовой спирали — от красного к белому.

Все происходит довольно просто, если вы калибруете монитор или проектор, источником видео в котором является собственно компьютер. После замеров софт колориметра насильно прописывает видеокарте новый профиль, где учитываются штатные перекосы цвета, яркости и контраста. Понятное дело, не всем это помогает на 100%. Например, у большинства ноутбуков, включая тот, на котором пишутся эти строки, матрицы далеки от совершенства и физически не в состоянии адекватно охватить весь диапазон цветов и яркостей.

Сами отклонения характеристик очень редко носят линейный характер. Часто бывает, что темные участки матрицей отображаются в холодном, а светлые — в теплом спектре, или наоборот. Это как у птички — вытащила клюв, хвост застрял, выдернула хвост — теперь клюв увяз. Программа-калибратор утрясает эти несчастья как может, формируя более-менее приемлемую картинку, как правило, за счет снижения яркости.

Но что делать, если источником видео у вас является медиаплеер и о ISF-калибровке остается только мечтать? Тогда придется учиться интерпретировать полученные данные замеров, а дальше лезть в доступные настройки и ручками-ручками…

Штатное ПО к модели ColorMunki Display проводит автокалибровку, но при этом не имеет обратной связи — не рисует графиков цветового локуса, кривых и прочего аналитического добра, над которым хочется поразмыслить. Подобные возможности присутствуют в софте старшей модели X-Rite i1Display Pro, использующей аналогичный оптический блок, но стоит на сто долларов дороже. Мир не без добрых людей — среди энтузиастов популярна бесплатная программа ColorHCFR, из которой можно получить исчерпывающие отчеты возможностей дисплеев и проекторов. К слову сказать, ее часто используют в тестах видеотехники. Итак, приступаем к ее загрузке.

В ColorHCFR прошиты собственные шаблоны, но желательно все-таки ориентироваться на тот источник, с которым в дальнейшем будет работать наш дисплей или проектор. Сами разработчики рекомендуют в качестве внешнего носителя “Digital Video Essentials: HD Basics” на Blu-ray. В сети несложно найти как копию, так и куски этого издания с соответствующими тестовыми изображениями.

При запуске ColorHCFR уточнит этот момент (использовать внешние или собственные тестовые изображения?), а также процедуру замера. В случае с телевизором следует повесить на него колориметр, чтобы он прижимался прямо к поверхности дисплея. В моем случае с проектором, колориметр был закреплен на штативе перед экраном таким образом, чтобы не считывать собственную тень. Для наибольшей точности последующих измерений, в разделе “Digital Video Essentials: HD Basics” запускался шаблон 100% белого. В это время ColorHCFR в реальном режиме через колориметр снимал и показывал величину светового потока — больше-меньше, пока не определялось наилучшее (в плане максимальной светоотдачи) размещение штатива с колориметром. Теперь можно было приступать к серым клинышкам.

Программа ColorHCFR просит запустить по очереди образцы от 0 (черного) до 100 (белого) с шагом 10IRE, т.е. добавляя по 10%. На каждом шаге производятся замеры яркости и уровня трех цветов, что впоследствии ляжет в основу нескольких наглядных графиков. Рассмотрим, что получилось. High-end проектор выглядел более-менее благополучно, поэтому для наглядности артефактов я специально привожу измерения базовых показателей дисплея немолодого, но мощного ноутбука Sony.

Первый график (Luminance) показывает световую отдачу при увеличении уровня белого в сигнале (ось Х). Референсный график обозначен белым пунктиром, и мы можем сравнить с ним фактические значения желтой кривой. На первый взгляд, все в порядке: реальный отклик матрицы всего чуть-чуть не дотягивает до референсного уровня и соответствует ему на максимуме белого. Графики дисплеев с проблемами динамического диапазона выглядят как сколиозный позвоночник: не спешат светлеть в тенях, зато с ростом яркости, наоброт, рано перебарщивают и клиппируют детали в светлых участках. Но и этот Sony хвалить рано.

Если включить на этом графике раздельную отдачу по трем каналам, виден крепкий избыток по синему и недосвет красного. Типичная ситуация с современными дисплеями, да и вообще с любыми источниками света вплоть до LED-лампочек — ведь в холодном спектре проще обеспечить требуемую яркость. Обратите внимание, что зеленый цвет находится в балансе: он вообще считается опорным и даже на совсем кривых дисплеях никогда не имеет серьезных отклонений.

График (Gamma) описывает контроль яркости картинки, т.е. насколько быстро кривая яркости выходит из темных участков. В теле- и киноиндустрии классическим значением гаммы мониторов является 2.

2. Если кривая гаммы вашего дисплея будет выше — значит и само изображение будет ярче, черный глубже, но за счет потери деталей. При низком значении гаммы детали в тенях останутся, но сами тени будут недостаточно темными, а картинка начнет выглядеть плоской и малоконтрастной. Как видим, более-менее дисплею Sony это удается. Смотреть, что происходит по каналам, здесь не будем, нагляднее это сделать на следующей диаграмме — RGB levels.

Этот график показывает разбаланс трех основных цветов в зависимости от яркости, а величину суммарного отклонения от референсного значения 6500 К описывает пурпурная кривая. Вы видите, что творится? Красный ниже ватерлинии, синий улетел куда-то в космос. Нам же надо, чтобы они максимально близко совпадали друг с другом, а величина ошибки не превышала значения 10, а в идеале 3-4. А то получается, что формально общая гамма хорошая, но рассчитывать на правильный баланс белого не приходится.

Диаграмму цветового охвата любят приводить при тестированиях телевизоров, но вообще, чтобы толком судить об отклонениях от референса, следует увеличивать координатную сетку. В любом случае, информация для наших целей там избыточная, и я даже не буду тратить на это время. Повторюсь, самый важный фидбек для нас дает предыдущий график уровней RGB. Вот опираемся на него и стремимся к максимальной близости к значениям координат X = 0,313 и Y = 0,329 на всем промежутке от черного до белого. Запомните эти цифры. Это и есть наш Грааль — точка белого 6500 Кельвин.

Продолжение следует

Калибровка проектора своими руками: настраиваемые параметры, простые способы

Содержание

  1. Параметры, которые необходимо настроить
  2. Основы калибровки проектора: по каким принципам происходит этот процесс
  3. Как самостоятельно провести калибровку проектора
  4. Простая подгонка параметров под стандарты, указанные фирмой-производителем
  5. Этапы определения приоритетных характеристик
  6. Компьютерный вариант калибровки проектора
  7. Улучшение насыщенности цветовой гаммы кадров при помощи MS Power Point

После покупки и подключения проектора необходимо провести его калибровку. Причиной этому является то, что зачастую, изображение при стандартных настройках далеко не идеально. Правильно настроенный прибор позволяет весь доступный контент рассмотреть в гораздо лучшем качестве. Во избежание излишних затрат времени и финансов на вызов мастера, можно выполнить настройку самостоятельно. Результатом правильной калибровки проектора станет значительный прирост в качестве изображений и выводимой информации в целом.

Выбор хорошего устройства также может значительно влиять на качество итоговых кадров. Проверенными, сертифицированными приборами являются проекторы фирм: epson, wzatco, benq.

Не рекомендуется использовать устройства, которые попадают на наши рынки из Китая, так как, зачастую, это ширпотреб.

Параметры, которые необходимо настроить

Как настроить проектор? Ответ на данным вопрос будет дан ниже.

Существует несколько типов проекторов. Отличаться данные устройства могут принципами воспроизведения необходимого контента и качеством оного. Стандартный перечень характеристик и настроек может отличаться в зависимости от фирмы-производителя. Калибровка проектора поспособствует достижению наилучшего качества изображений и видео, в случае, если изначально оно не соответствует вашим пожеланиям.

Точная настройка проектора является кропотливым процессом, требует внимательности и концентрации на этой филигранной работе. Для настройки проектора вам потребуются некоторые инструменты, такие как: специально предназначенное программное обеспечение, изображение, которые послужат образцом, колориметр и спектрофотометр.

Рекомендуемая последовательности проведения калибровки такова:

  • Показатель резкости (настраивается в первую очередь, так как это поможет в настройке дальнейших показателей и параметров)
  • Чистота изображений (предотвращает различные неточности в передаче картинки, возможные помехи)
  • Точность цветовой гаммы
  • Показатель контраста изображений и видео
  • Разрешение выдаваемой проекции

Изменения в уровне цветовой гаммы также имеют определённую последовательность:

  • Контраст тёмных и светлых тонов
  • Области улавливания серых оттенков
  • Цветовая гамма

Для грамотного улучшения работы проектора настоятельно рекомендуется обратиться к специалисту, но при желании это можно сделать и своими руками. В процессе настройки вам могут потребоваться некие узконаправленные знания и специализированные, довольно-таки дорогие, приборы. Более широкий спектр возможностей для настройки вам может предоставить платное ПО, но для первого раза можно использовать и бесплатный софт.

Основы калибровки проектора: по каким принципам происходит этот процесс

У фирм-производителей указаны некие эталоны характеристик, к которым следует стремиться при настройке проекторов и прочих, подобных им, устройств. Данные, соответствующие стандартам утверждённым производителем, можно отыскать в специализированных настроечных таблицах.

Существует два способа калибровки:

  1. Аппаратный способ. Процесс осуществляется изменением настроек самого прибора. Достоинством аппаратного способа калибровки является возможность откалибровать различные устройства, к примеру проектор, телевизор. Также позволяет добиться меньшего количества недостатков, при воспроизведении изображений и видео и увеличить яркость проектора. Из недостатков данного способа стоит отметить то, что результат может определяться лишь техническими характеристиками прибора.
  2. Программный способ. Программный способ предлагает подобрать подходящую конфигурацию настроек, связанную с конкретным монитором. Громадным плюсом данного метода является то, что процесс калибровки проходит полностью автоматизировано, за редким исключением. Однако, использование этого метода требует наличие компьютера или же схожего устройства с ОС, которое позволит заняться настройкой цветовой гаммы.
СпособСущностьДостоинстваНедостатки
Аппаратныйвариант осуществляется путем изменения параметров самого приборапозволяет откалибровать разные устройства: проектор, телевизоррезультат определяется техническими возможностями устройства
вызывает меньше дефектов на картинке, чем программный способтрудный метод: при изменении одного показателя – меняются другие параметры
Программныйпредполагает для определенной модели создание оптимального профиля (цветового), связанного с конкретным мониторомв большинстве случаев процесс проходит автоматическипри наладке необходимо иметь компьютер, либо другое устройство с операционной системой, совместимой с имеющейся моделью, позволяющей работать с цветом

Важно знать! При настройке различных устройств, квалифицированные профессионалы используют оба метода калибровки для достижения наилучшего эффекта.

Как самостоятельно провести калибровку проектора

Для одноразовой настройки проще всего будет пользоваться одним из этих методов:

  1. Ручной настройкой характеристик и параметров проектора, отталкиваясь от данных, которые соответствуют эталону.
  2. Использовав стандартную форму калибровки проекторов в свойствах экрана, предварительно подключив его к компьютеру или альтернативному устройству, которое поддерживает возможность настройки цветовой гаммы.

Если часто в семейном кругу просматриваются фотографии (слайды, презентации), то для улучшения картинки можно воспользоваться на компьютере встроенными в программу Power Point средствами.

Простая подгонка параметров под стандарты, указанные фирмой-производителем

С помощью этого способа можно настроить параметры насыщенности, контраста и слияния цветов. Как образец нужно использовать тестовое изображение, подаваемое с компьютера.

Для более качественной и точной настройки рекомендуется отключить дополнительные источники света, которые могут вызвать неточности и затруднить процесс калибровки подручными средствами. На проекторе следует выбрать режим пользовательской настройки.

Кроме освещения, на результат также могут повлиять: количество зрителей, уровень освещения в помещении, характеристики самого монитора, личные предпочтения пользователей.

Этапы определения приоритетных характеристик

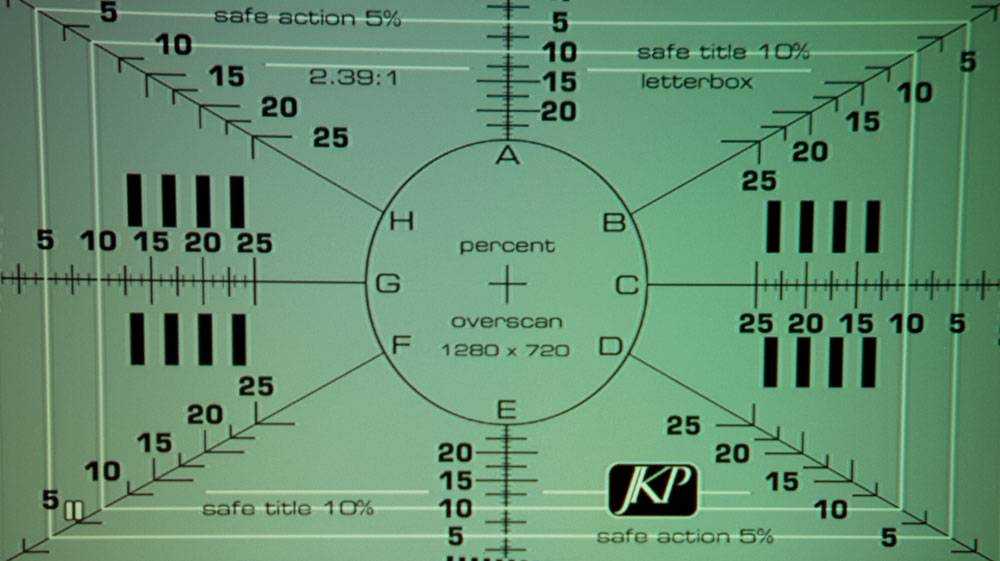

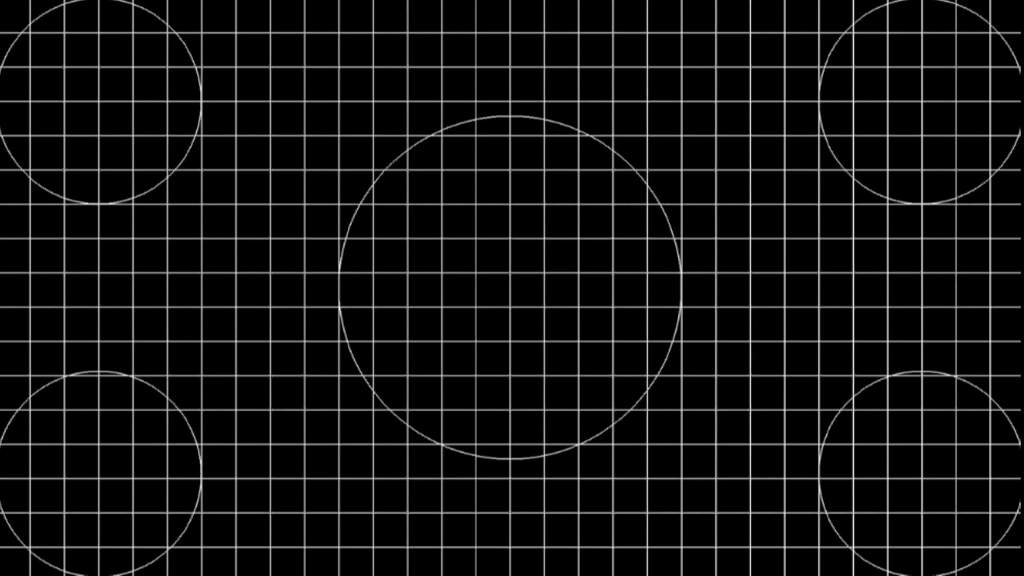

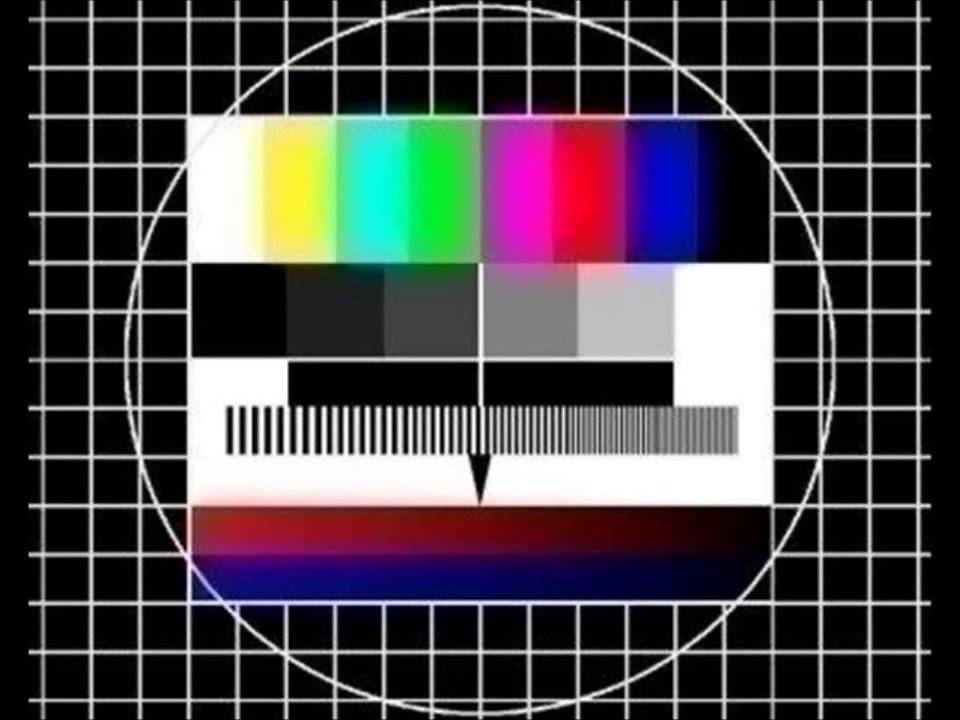

  1. Первым делом, необходимо выбрать картинку, которая будет служить нам эталоном. Предпочтительно выбирать изображение и в светлых, и в тёмных тонах, в котором будут содержаться некрупные текстуры и мелкие детали.
  2. Обнуляем значения всех параметров до состояния заводских.
  3. Подбираем значения характеристик, до совпадения изображения на экране с эталонным.
  4. Проводим настройку яркости.
  5. Сохраняем значения, когда достигнем желаемого результата.

Критериями правильности настройки можно считать подобные признаки:

  1. Глаза не напрягаются при длительных сеансах работы с данным экраном и проецирование изображения проходит равномерно.
  2. Сравнивая результат с эталонными показателями, значения близки к идеалу.
  3. Изображение, воспроизводимое проектором, не оказывает пагубного влияния на глаза при разных расстояниях от экрана.

Подобная работа всегда выполняется на «глаз». Результат является лишь личностными предпочтениями индивидуума. Иногда, характеристики, полученные при настройке, могут не совпадать со стандартизированными эталонными значениями, указанными фирмой-изготовителем. Тем не менее, это совсем не означает, что они вам не подойдут и следует что-то изменять. Отталкивайтесь лишь от собственного комфорта.

Компьютерный вариант калибровки проектора

При помощи проектора, при желании, можно заменить компьютерный монитор, но также его можно использовать в сочетании с последним, в качестве дополнительного экрана.

Подключив устройство к компьютеру, необходимо провести его калибровку.

Для этого придётся использовать некоторые программы для улучшения качества изображения. Например, очень удобно брать изображение в сетку и улучшать по деталям, используя именно такой софт.

Довольно часто, чтобы соединить два 2 прибора, требуется VGA-DVI кабель, а также различные дополнительные переходники (их тип определяется необходимыми для синергии разъёмами).

Когда компьютер уже подключен к проектору с помощью соответствующих портов и проводников, необходимо открыть окно, позволяющее настроить новое оборудование, подключенное к вашему персональному компьютеру.

Процесс настройки выглядит таким образом:

  • Открываем «Панель управления» через меню «Пуск» или иным, удобным вам способом.
  • В разделе «Оформление», переходим в пункт «Экран».
  • Открываем меню, позволяющее управлять настройками экрана.
  • Если ПК уже определил новое подключенное к нему устройство, то вы должны увидеть несколько рабочих столов (скорее всего, два), и пункт, указывающий на наличие этих самых дополнительных экранов.
  • На этом этапе необходимо обозначить требуемое разрешение экрана, так как в дальнейшем это облегчит процесс настройки параметров проектора.

В процессе дублирования изображения, могут возникать различные ошибки. Это означает, что разрешение не соответствует подходящим параметрам и его следует изменить.
Если же всё-таки выскочила ошибка, в которой говорится о том, что сигнал невозможно опознать или же изображение на проекторе стало мутным, некачественным, теряется фокус – опять же требуется сменить разрешение на вашем персональном компьютере, дабы разгладить картинку. Каждый проектор имеет чётко установленный, необходимый ему показатель разрешения. Эту информацию можно извлечь из пособия по эксплуатации или же инструкции, которая идёт в комплекте.

Помимо этого, специалист также может провести юстировку, что также значительно улучшит итоговый результат.

Сам процесс компьютерной настройки происходит следующим образом:

  • Открываем вкладку «Экран» на панели управления.
  • Переходим в раздел меню «Калибровка»
  • Открывшееся окно состояния переносим в удобное для вас место на экране.
  • Следуем инструкциям, указываемым вам в данном окне.
  • Компьютер автоматически подберёт наиболее оптимальную и подходящую вам палитру цветов, настроит яркость и контрастность изображения.

Главным и наибольшим плюсом компьютерного метода калибровки мониторов является его самостоятельное проистечение. Вам необходимо лишь запустить процесс и наслаждаться полученным, наиболее приятным глазу, результатом настройки.

Улучшение насыщенности цветовой гаммы кадров при помощи MS Power Point

В дополнение к двум вышеописанным методам, некое улучшение визуальных параметров картинки можно достигнуть при помощи стандартных инструментов Power Point.

Действовать при этом необходимо таким образом:

  • Запускаем программу MS Power Point
  • Находим вкладку «Показ слайдов»
  • В данной вкладке находим пункт «Воспроизведение изображений при помощи проектора»
  • Изменяем качество кадров, использую при этом пункт меню «Разрешение»

Важно! Результат, который удастся достичь в итоге, является лишь отображение личностных предпочтений и вкусов. Если данным устройством пользуетесь не только вы, то следует проводить эту настройку совместно с теми, кто также будет использовать сей проектор.

Настройка проектора подобным образом, является, пожалуй, единственным средством, которое помогает сделать кадры более реалистичными, наполнить изображения глубиной.

При калибровке лишь своего проектора будет невыгодным приобретение специализированного оборудования. Исходя из этого, для экономии средств и времени, настоятельно рекомендуется обратиться к квалифицированному специалисту, или же попытаться откалибровать проектор самостоятельно, подручными средствами, одним из предложенных в этой статье способов.

Помните, качественная калибровка всегда будет радовать глаз и предоставлять пользователю максимальный комфорт.

Как откалибровать фронтальный проектор



Как откалибровать фронтальный проектор? Фронтальные проекторы физически ограничены в некоторых дисциплинах, таких как цветовая гамма и контрастность. Чтобы получить нейтральные оттенки серого и наилучшую детализацию в тенях и светах, вам нужно настроить передний проектор так же хорошо, как вы это сделали с монитором. Но есть что-то особенное в калибровке фронтального проектора.

Ознакомьтесь с самым быстрым, точным и простым в использовании инструментом калибровки монитора, когда-либо созданным Datacolor >


Общие сведения о калибровке проектора





  • Выполняйте калибровку фронтального проектора в полностью темной комнате.
    Имейте в виду, что черный цвет на экране вашего проектора настолько темный, насколько темны стены рядом с экраном или вокруг него.
  • Требуется штатив для крепления SpyderXELITE.
    В корпус датчика SpyderX входит крепление для штатива. Он такого же размера, как у вашей камеры внизу, поэтому подойдет любой штатив для камеры.





Калибровка экрана проектора



Калибровка проектора SpyderX Калибровка проектора SpyderX Калибровка проектора SpyderX Калибровка проектора SpyderX



  • Запустите SpyderX ELITE и выберите «Проектор» в меню «Тип дисплея».
  • В окне «Настройки калибровки» выберите «Гамма 2.2», «родная точка белого» (не регулировать — рекомендуется) и для параметра «Яркость» также «Не регулировать — рекомендуется».
    В качестве альтернативы вы также можете выбрать белую точку 6500 Кельвинов, но имейте в виду, что это снизит яркость вашего фронтального проектора, потому что один или два цветовых канала будут обрезаны после коррекции точки белого.
  • В «Дополнительных настройках» выберите «Калибровка баланса серого» «Выкл. — рекомендуется», которая требуется для фронтальных проекторов, использующих технологию DLP. На фронтальных проекторах, использующих другую технологию, вы также можете выбрать опцию «Быстрее».

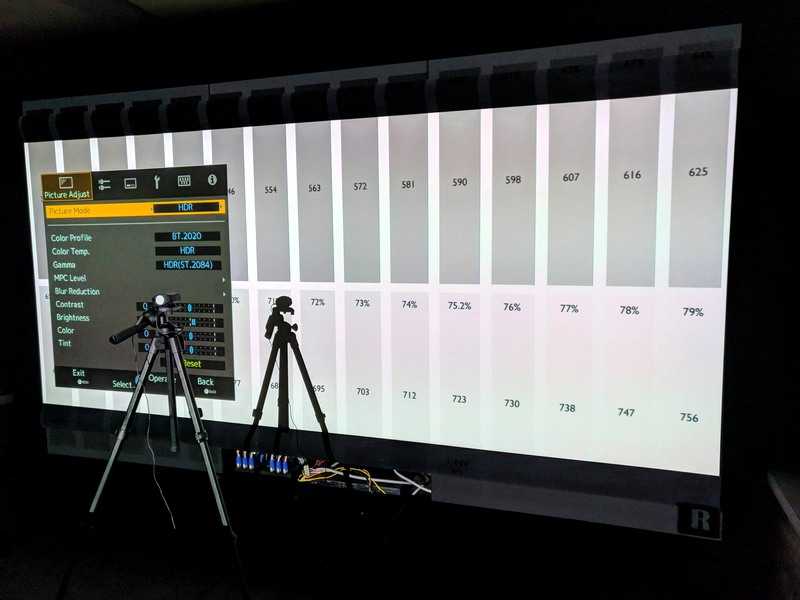

  • Установите SpyderX ELITE на штатив и разместите датчик на расстоянии 30 см от экрана. Линза сенсора должна быть обращена к экрану. Программное обеспечение SpyderX ELITE компенсирует тень, создаваемую SpyderX ELITE на экране.
  • Датчик SpyderX Elite измеряет очень сфокусированное пятно. Направьте датчик немного влево или вправо, чтобы датчик не измерял тень, которую он создает на экране
  • Обеспечьте полную темноту в комнате во время процесса калибровки проектора, чтобы получить наилучшие результаты.


Посмотрите самый быстрый, точный и простой в использовании инструмент для калибровки монитора, когда-либо созданный Datacolor >





Часто задаваемые вопросы о калибровке проектора



Нужно ли калибровать проектор в темной комнате?

Во время калибровки проектора в комнате должно быть как можно меньше света.


Ваш проектор работает нормально, но не показывает свет?

Выньте лампу из проектора, чтобы убедиться, что она не взорвалась, не треснула и не потемнела.


Нужен ли штатив для установки SpyderX для калибровки?

Штатив для крепления SpyderXELITE требуется, но не входит в комплект оборудования. Не беспокойтесь! Датчик SpyderX имеет крепление для штатива, встроенное в его корпус. Крепление имеет тот же размер, что и ваша камера внизу, поэтому вам будет удобно работать с любым штативом для камеры. Просто поместите SpyderX на штатив и следуйте инструкциям, указанным выше, для калибровки фронтального проектора.


Datacolor предлагает продукт, который откалибрует ваш проектор в SpyderX 9.0010

Со SpyderX вы можете быть уверены, что то, что вы видите на экране, является наиболее точным представлением изображения. Когда вы начинаете редактирование и знаете, что цвета на вашем проекторе точны, вы можете уверенно контролировать каждый аспект вашего изображения. Ваш результат будет соответствовать тому, что вы видите на экране, и лучше отражать ваше творческое видение.





Вот несколько отзывов клиентов SpyderX после калибровки с помощью нашего продукта для калибровки проектора


«Datacolor Я приветствую вас, SpyderX Pro — это новый эталон, который полностью меняет правила игры». — Дэниел Вретам, фотограф-пейзажист

«Это невероятно точно и быстро. Я думаю, что SpyderX максимально близок к правильному решению. Я был впечатлен — так просто, так легко, так надежно». -Robert Smith

«Мне нужно что-то простое — я хочу подключить его и знать, что оно откалибровано, чтобы я мог ожидать отличных результатов». -Гленн Куянсуу





Кто такой Datacolor?




У Datacolor американское сердце, швейцарская душа и международное видение. Наша компания, базирующаяся в Лоренсвилле, штат Нью-Джерси (США), зарегистрирована на швейцарской фондовой бирже, имеет офисы и представителей более чем в 100 странах. Наши решения для управления цветом создаются и поддерживаются увлеченными своим делом сотрудниками и сертифицированы по нескольким отраслевым стандартам.

Наша миссия состоит в том, чтобы предоставить нашим клиентам возможность принимать объективные, экономичные и разумные решения по цвету, которые идеально подходят для индивидуальных рабочих процессов. Решениям Datacolor доверяют более миллиона клиентов, работающих в области текстиля и одежды, лакокрасочных материалов, пластмасс, фотографии, дизайна и многих других отраслей:


  • Более 1 миллиона фотографов и творческих специалистов используют продукты Datacolor SpyderX.
  • Более 80 из 100 ведущих брендов текстиля и одежды выбрали решения Datacolor.
  • Более 10 000 бизнес-клиентов ежедневно полагаются на приборы и программное обеспечение Datacolor.


Готовы откалибровать фронтальный проектор? Нажмите здесь, чтобы найти правильное решение >

Что вам нужно для калибровки телевизора или проектора — простой домашний кинотеатр ручная калибровка на телевизоре или проекторе. Я бы также порекомендовал эту статью тем, кто использует автокалибровку, потому что важно проверять результаты автокалибровки вручную постфактум.

Необходимое оборудование

Сенсор

Вы можете использовать множество различных сенсоров с HCFR, и они сгруппированы в две категории:

  1. Колориметры
  2. Спектрометры

Колориметры, как правило, намного лучше калибровки и калибровки цвета по гамма-черному поэтому они необходимы для современных высококонтрастных дисплеев.

Спектрометры, как правило, лучше определяют цвет, но они не очень хороши при измерениях с низкой яркостью.

Для калибровки дисплея необходим качественный колориметр. Если вам нужна большая точность, вы можете использовать спектрометр для настройки колориметра на дисплей, а затем использовать этот профиль с колориметром для калибровки.

Ниже приведены высококачественные колориметры, которые вы можете использовать:

  1. Colorchecker Display
  2. Colorchecker Display Pro
  3. Colorchecker Display Plus
  4. Spyder X

также получить следующие:

  1. Colormunki Display
  2. i1 Display Pro 3
  3. i1 Display Pro
  4. i1 Display Pro Plus

Я бы не рекомендовал другие старые колориметры потребительского класса. Те, которые я подчеркнул, подходят для HDR-дисплеев с яркостью выше 1000 нит. Однако, если у вас нет денег на них, начните с более дешевого колориметра, поскольку любой из вышеперечисленных приборов будет выгодным вложением.

Все вышеперечисленные модели имеют герметичную оптику, поэтому они не изнашиваются так быстро, как более старые модели. На самом деле, я бы не беспокоился, если бы вы купили на рынке подержанных инструментов в качестве своего первого инструмента.

Подставка

При калибровке проектора вам может понадобиться подставка для микрофона или камеры. Просто гораздо проще настроить и направить датчик, если вы установите его на подставке. Я использую подставку для микрофона, которая поставляется с небольшим зажимом для микрофона, чтобы установить на нее нестандартные микрофоны. Он идеально подходит для удержания и наведения моего колориметра.

Компьютер

Вам понадобится компьютер, желательно ноутбук. Но это может быть любой компьютер, который вы можете иметь в непосредственной близости от дисплея.

Необходимое программное обеспечение

Windows

Вам потребуется установить Windows на компьютер. Если у вас есть ПК, это не должно быть проблемой. Любая установка Windows, начиная с Windows 8, будет работать нормально, возможно, даже раньше.

Для Mac с чипом Intel можно использовать Bootcamp. Однако вы можете установить Windows на виртуальную машину как на чипы Intel, так и на чипы M1/M2. Вы даже можете сделать это бесплатно, используя Virtual Box, который работает даже на Linux и Solaris 9. 0010 , так что вы можете установить Windows и необходимые вам инструменты прямо на свой рабочий стол, если на вашем компьютере достаточно места.

Платные альтернативы для Mac, такие как Parallels Desktop, лучше с точки зрения удобства использования, если вы не против заплатить за них. Но я использовал Virtual Box в течение многих лет, и у меня никогда не было проблем.

HCFR

Хотя исходный сайт проекта находится здесь, последняя версия на июль 2022 года фактически находится на GitHub здесь. Вам нужно взять exe-файл и запустить его в Windows. Он должен установить все, что вам нужно.

Разумеется, существуют и платные программные пакеты, такие как ColorSpace, ChromaPure и Calman. Однако вам не нужно платить за них, так как HCFR обладает большинством функций дорогих пакетов и идеально подходит для обучения калибровке.

Драйверы датчиков

Большинство вышеперечисленных датчиков автоматически устанавливаются Windows, а затем становятся доступными с помощью программного пакета под названием ArgyllCMS в HCFR. HCFR создан с использованием ArgyllCMS, поэтому вам не нужно его загружать.

Если датчик установлен Windows, но не отображается в HCFR, в папке установки HCFR есть папка драйвера с ini-файлом, содержащим пакеты драйверов. Вам нужно будет зайти в Диспетчер устройств в Windows и указать его на этот файл инициализации, чтобы увидеть, загружен ли оттуда драйвер.

Если датчик совсем новый, а драйвер недоступен в HCFR, вы можете загрузить последнюю версию ArgyllCMS и посмотреть, поддерживает ли датчик этот пакет. Установка драйвера от Argyll такая же, как я описал выше — поэтому ее нужно делать вручную.

Шаблоны

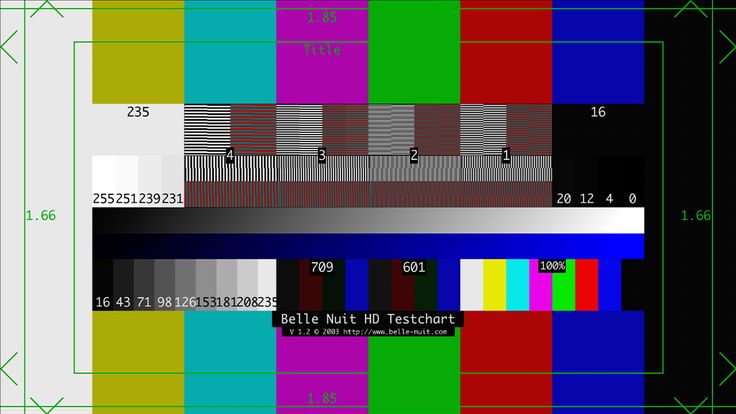

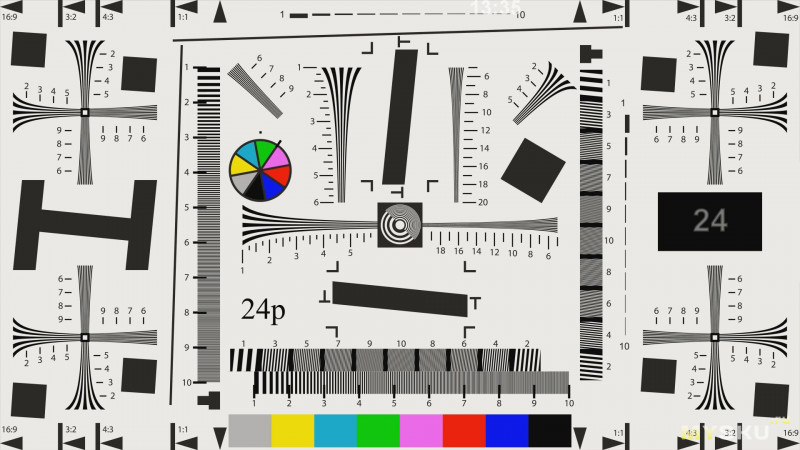

У вас есть возможность запускать шаблоны с диска или с компьютера, с которого вы запускаете HCFR.

Для SDR может быть проще запускать шаблоны с компьютера.

Для HDR может быть проще запускать шаблоны с диска, так как настроить компьютер для создания шаблонов HDR немного сложнее, особенно с телевизором. Это связано с тем, что обычно вы можете принудительно перевести проектор в режим HDR вручную, но обычно вы не можете сделать это на телевизоре. Следовательно, для телевизора требуется проигрыватель UHD Blu Ray или медиаплеер либо с диском UHD, либо с файлами шаблонов UHD MP4.

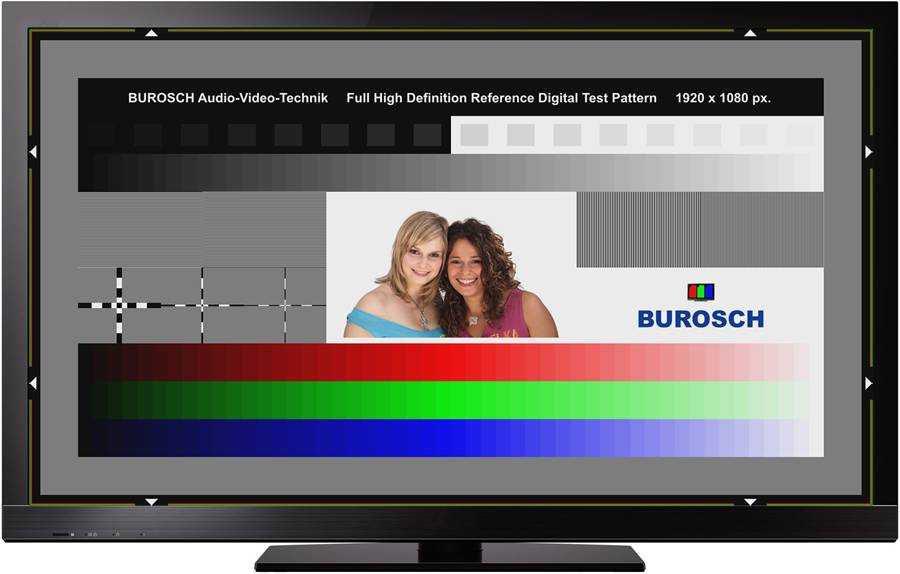

  1. Бесплатные шаблоны SDR: AVSHD
  2. Бесплатные шаблоны HDR: шаблоны Mehanik HDR10, шаблоны DVS HDR10

Если вы хотите запускать шаблоны HDR со своего ПК, это также возможно. Вашему компьютеру не нужно выводить сигнал HDR — на самом деле он будет путаться с шаблонами, которые он делает. Он должен быть в режиме SDR. Для проекторов вы принудительно переводите дисплей в режим HDR после настройки HCFR для стандартных параметров HDR (без вывода). Для телевизоров вам нужно устройство HDFury для ввода правильных метаданных HDR в сигнал, чтобы телевизор интерпретировал сигнал SDR как HDR. HCFR позаботится обо всем остальном.

Требуемые знания

Существуют бесплатные справочники, такие как этот. Они являются отличной отправной точкой.

Однако бесплатные руководства представляют собой только общий обзор калибровки и не охватывают все различные варианты калибровки оттенков серого, гаммы и гаммы (CMS).

Ваш комментарий будет первым

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
