Как выбрать блок питания для компьютера — Журнал Ситилинк

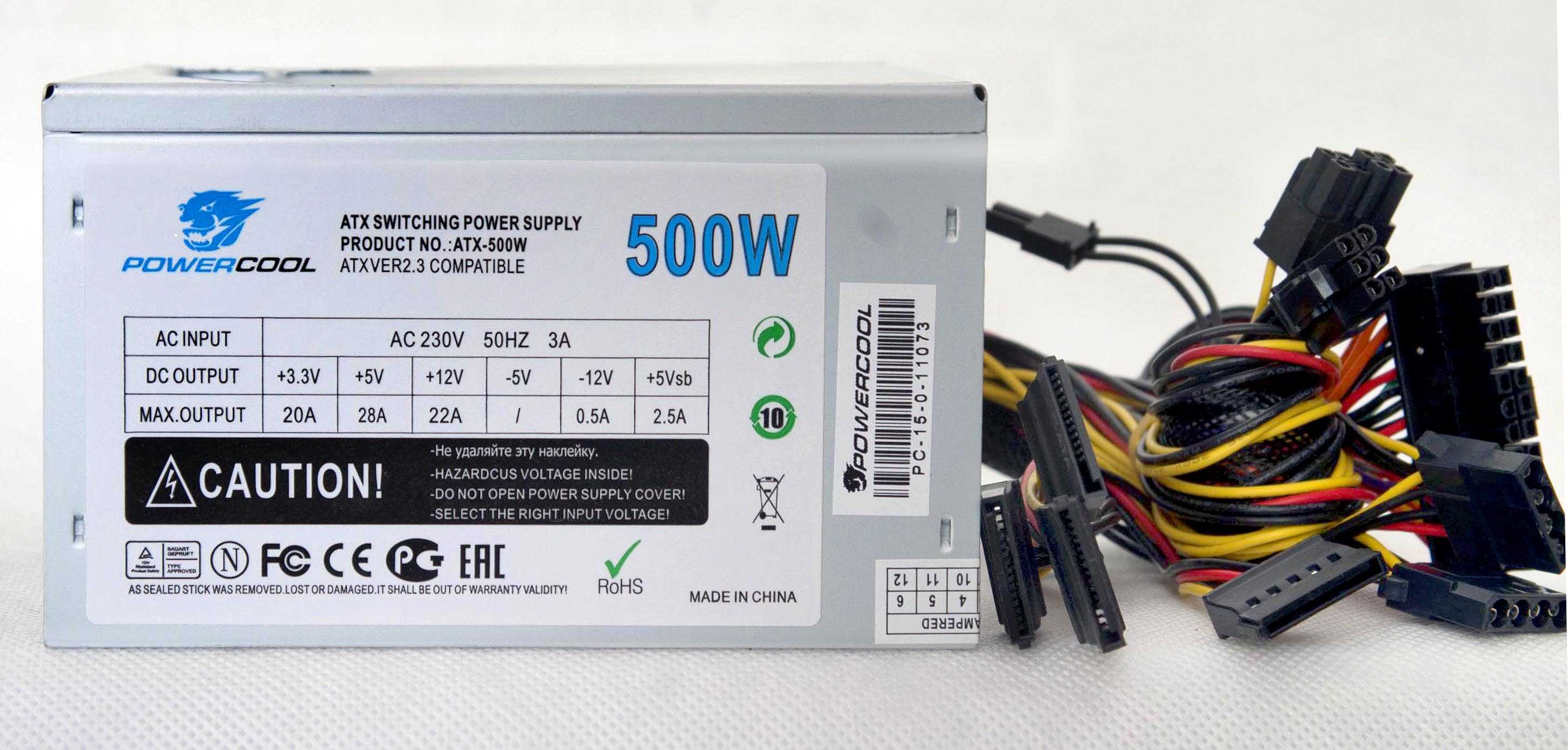

Чтобы блок питания можно было подключить к компьютеру, у него должны быть кабели питания для всех компонентов.

Материнская плата. У всех современных материнских плат разъем стандарта 24-pin.

Раньше встречались блоки питания с коннектором 20+4-pin — у них была обратная совместимость со старыми материнскими платами, которые подключались кабелем 20-pin. Материнские платы и блоки питания с таким коннектором больше не выпускают.

Контакт для питания процессора. Процессор подключается к блоку питания не напрямую, а через разъем на материнской плате. У этого контакта может быть 4-pin или 8-pin разъем.

Чтобы не ошибиться, покупайте блок питания с 4+4-pin разъемом, который подойдет и для коннектора 8-pin, и для 4-pin.

Видеокарта. Разъемы на видеокартах бывают 6-pin, 6+2-pin, 8-pin или 12+4-pin — он же 16-pin. В большинстве случаев подойдут универсальные блоки питания с разъемом 6+2-pin. Двух-трех таких разъемов хватит для топовых моделей NVIDIA или AMD, а для младших и средних линеек хватит двух или даже одного разъема.

Есть исключения. К топовым NVIDIA RTX 4080 или 4090 лучше купить сразу купить блок питания с разъемом 16-pin — он еще называется 12VHPWR. Видеокарты можно подключить к блоку питания в три-четыре стандартных разъема 6+2-pin через переходник. Но учтите, что коннектор капризный, — при использовании переходника есть риск, что он оплавится.

Если нет подходящего блока питания с коннектором 16-pin, лучше использовать комплектный переходник от производителя видеокарты и подключать кабель питания по всем правилам. NVIDIA даже выпустила отдельную инструкцию с рекомендациями для этих моделей.

Жесткий диск. Для жестких дисков используются 15-пиновый SATA-разъем. У него есть три версии: SATA 1.0, SATA 2.0 и SATA 3.0. Отличаются они скоростью передачи данных, которая не зависит от блока питания. А интерфейс у них одинаковый, поэтому подойдет любой БП, у которого есть SATA-разъем.

Периферия. Есть 4-pin коннектор Molex — раньше он использовался для подключения жестких дисков, но для современных моделей он уже не подойдет. Сейчас Molex нужен, когда на материнской плате не хватает разъемов для подключения дополнительного оборудования вроде кулеров, RGB-подсветки, передних панелей корпусов.

Если на материнской достаточно разъемов для всего дополнительного оборудования, лишние Molex-кабели у блока питания будут мешать. В большинстве корпусов их можно спрятать в нижней части, но если нужно больше пространства для кабель-менеджмента, то покупайте БП с модульными коннекторами — у таких лишние провода можно снять.

Блок питания HIPER HPB-700FMK2, 700Вт, 120мм, черный, retail

• Форм-фактор:ATX
• Мощность:700 Вт
• Сертифицирован в стандарте:80 PLUS GOLD
• Цвет:черный
• Питание материнской платы:24+4+4 pin
• Питание видеокарты:4х(6+2) pin
• Разъемы SATA:6 шт
• Разъемы Peripheral (Molex):4 шт
• Размер вентилятора(ов):120мм
• Тип поставки:retail

8750 ₽

Выбираем подходящий источник питания в 2023 году вместе с Суперайс

---

Очень часто встречается вопрос, — какой блок выбрать для электропитания усилителя, LED-подсветки, регулируемого преобразователя и других, не менее полезных устройств. Выбор источника питания — задача трудная, потому давайте обсудим, чем они различаются и как выбрать «тот единственный».

Материал обновлён 17.04.2023
Время чтения: 17 минут

Автор статьи — Андрей Кириченко

• Отличия блоков питания
  • Тип источника питания: импульсный или линейный
  • Диапазон входного напряжения
  • Выходное напряжение
  • Мощность
  • Защита от перенапряжения и короткого замыкания
  • КПД блока питания
  • Количество каналов
  • Конструкция
  • Охлаждение
  • Производитель
• Источники питания AC/DC в корпусе
  • Маломощные блоки питания
  • Ультратонкие блоки питания
  • Источники питания средней мощности
  • Блоки питания с большой мощностью
  • Ультраплоские блоки питания
  • Блоки питания для светодиодов с защитой от влаги
  • Сфера применения
• Источники питания AC/DC компании Hongwei
• Источники питания AC/DC компании Mean Well
• Топ качественных блоков питания AC/DC

Отличия блоков питания

Начать стоит с пояснения, как они вообще различаются, так лучше определить требования к ним с учетом поставленной задачи.

Тип источника питания: импульсный или линейный

«Обычные» блоки отошли даже не на второй, а скорее на третий план, потому есть большая вероятность купить импульсный БП, а точнее

ИИП — импульсный источник питания. Это не значит, что трансформаторные БП не нужны, они применяются там, где необходим, например, пониженный уровень помех или повышенная электробезопасность.

Тип источника питания: импульсный или линейный

Диапазон входного напряжения

БП обычно имеют либо «широкий» диапазон 85 (100)-265 Вольт, либо «узкий» 198-265, при этом чаще в «широком» диапазоне работают маломощные БП, а у мощных ставят переключатель 115/230 Вольт.

Диапазон входного напряжения на примере маломощного и БП с большей нагрузкой

Выходное напряжение

Обычно у ИП с такими значениями: 3.3, 5, 9, 12, 15, 24, 36, 48, 60 Вольт — из этого ряда подбирают подходящий.

• 5В — адресные светодиодные ленты, USB устройства, светодиодные экраны;
• 12-24В — обычные светодиодные ленты, усилители, мониторы, радиостанции, 3D принтеры;
• 36В — подходят для питания различных преобразователей;
• 48В — PoE устройства, понижающие преобразователи.

Допускается регулировка в небольших пределах, около +\-10%, максимально же можно регулировать до 15-20%, дальше могут начаться проблемы. Для регулировки используют подстроечный резистор.

Регулировка выходного напряжения при помощи подстроечного резистора

Мощность

С большей вероятностью вам понадобятся источники от 5-10 Вт до 500-600, но существуют гораздо более мощные модели. С вольтажом, здесь есть условное деление на группы — 10, 25, 35, 50 (60), 100, 150, 200, 240 Вт.

Если ваша нагрузка имеет кратковременный характер, то номинальную нагрузку можно брать почти без запаса, но если речь о длительной работе, то лучше брать запас порядка 20-25% для недорогих, 10-15% для фирменных, это увеличит их ресурс.

Входное/выходное напряжение и мощность указывается на наклейке, которую вы можете найти на корпусе.

При этом часто мощность и выходное напряжение можно понять даже из названия модели, например, справа S-120-24, 120 это его номинальная нагрузка, а 24 это выходное напряжение.

Пример отображения мощности и выходного напряжения из названия модели на корпусе прибора

Защита от перенапряжения и короткого замыкания

Защита от перенапряжения и короткого замыкания – важная характеристика, которая может избежать повреждение нагрузки. Хорошие источники электропитания имеют механизмы защиты от перегрузки, короткого замыкания, перенапряжения.

КПД блока питания

КПД (коэффициент полезного действия) прибора указывает на эффективность преобразования электроэнергии из сети переменного тока в постоянный , который используется другим устройством. Чем выше КПД, тем меньше энергии теряется в виде тепла, и тем меньше энергозатраты и счет за электроэнергию. Выбирайте источники электроснабжения с КПД не менее 80%, чтобы снизить потери энергии.

Количество каналов

Преобладают одноканальные БП, но есть варианты с несколькими значениями вольтажа, например, 12 и 5 Вольт. Есть блоки, совмещенные с функцией ИБП (источник бесперебойного электроснабжения).

Конструкция

Источники бывают в виде платы, в пластиковом корпусе, металлическом перфорированном, обычные, уменьшенной толщины (низкопрофильные), для монтажа на панель или DIN рейку, узкие для LED-светильников. Популярными стали ИП в алюминиевом корпусе с кожухом.

Конструктивное исполнение источников питания AC/DC

Охлаждение

Бывает пассивное, активное, при помощи вентилятора. Лучше использовать с пассивным охлаждением, при этом его корпус работает как радиатор, а так как вентилятора нет, то нечему забиваться пылью. Мощность БП с пассивным охлаждением часто ограничена на уровне 200-250 Ватт, блоки более 300-350 Ватт идут уже с вентилятором.

Блок питания AC/DC с активным охлаждением

Производитель

Конечно, лучше брать что-то фирменное, например, известный многим Mean Well или Hongwei, но если задача не сильно критичная, то подойдет что-то от менее известных производителей, цена там будет пониже.

Источники питания AC/DC в корпусе

В статье будут описаны популярные блоки, особенно в среде радиолюбителей.

Речь пойдет о БП в кожухе. Они имеют хорошее соотношение мощность/цена, удобное подключение клеммниками, большой выбор моделей.

Блоки питания с небольшой мощностью

Начнем с самых маломощных моделей, одна из них показана слева, имеет номинальную нагрузку 12 Ватт при выходном напряжении в 12 Вольт.

Но заметно более интересна целая линейка блоков 25-60 Ватт, так как выпускается она с разными выходными напряжениями, соответственно, токами. Внутри это часто неплохие ИП, работают в широком диапазоне вольтажа, что хорошо при больших колебаниях напряжения в сети.

Как пример, модели:

• Блок питания, 12В, 2А, 25Вт
• Блок питания, 12В, 3А, 36Вт
• Импульсный блок питания, 12В, 5А, 60Вт
• Блок питания S-36-24

Внешне они почти не отличаются, разобраться можно по маркировке, где первое число — это мощность, а второе, выходное напряжение. Они удобны для электропитания различных зарядных устройств, камер видеонаблюдения, светодиодных лент, вентиляторов.

Пример маломощных ИП

Ультратонкие блоки питания

Отдельную группу занимают ультратонкие БП, но, наверное, корректнее их называть ультраузкими, так как они имеют малый размер в сечении, но большие в длину.

Такие БП также имеют стандартное выходное напряжение в 12 или 24 Вольт, а номинальная нагрузка обычно порядка 12-48 Ватт, хотя существуют более мощные модели.

Сфера применения понятна уже из форм-фактора, LED-освещение, но конечно никто не мешает использовать их для других потребителей.

Источники питания AC/DC серии LF-CB

Маркировка здесь немного отличается, первое число также обозначает мощность, а вот второе это выходной ток, потому выходной вольтаж можно узнать либо из полной маркировки, либо разделив первое число на второе.

Ниже пример маркировки на корпусе для LF-CB48-4А, который соответственно имеет на выходе 12 Вольт при токе до 4 Ампер.

Данная серия БП рассчитана на «узкий» диапазон входного напряжения, от 180 до 260 Вольт.

Пример маркировки на корпусе блока питания LF-CB48-4А

К той же серии относятся источники NeonPro производства Hyrite, а то, что они выпускаются только на напряжение 12 и 24 Вольт как раз говорит про преимущественное использование для светодиодных лент, которые также чаще делают на 12 и 24 Вольт. Они также имеют отличие в маркировке, первое число — это вольтаж, а второе, номинальная нагрузка.

Естественно, как у предыдущих имеется полный комплекс защит, от перегрева, перегрузки, короткого замыкания.

Источники питания NeonPro производства Hyrite

Источники питания средней мощности

Не безынтересны БП, имеющие некий средний размер между совсем большими и показанными выше. Здесь также корпус является радиатором, есть варианты большей мощности, имеющие активное охлаждение. Применяют их там, где есть ограничение по ширине корпуса.

Как пример можно привести популярные модели S-75-24, S-120-12 имеющие мощность 75, 120 Ватт соответственно.

Маркировка стандартная, первое число мощность в Ваттах, второе, выходное напряжение.

Источник питания AC/DC SOMPOM S-120-12

Мощные блоки питания

Отдельно стоит выделить ИП мощностью от 600 Ватт. Например, источник с вольтажом 12 Вольт, номинальным током 50 Ампер. Такие блоки заметно крупнее, имеют внутри более мощный вентилятор, или два, отдельное электроснабжение ШИМ контроллера, радиаторы увеличенной площади.

Рассмотрим три ИИП мощностью 1,2 киловатт с разным напряжением:

Импульсный блок питания, 12В, 100А, 1200Вт

1200-ваттный источник применяется для рекламных стендов. Имеет встроенную защиту от перенапряжения, перегрузки по току, короткого замыкания. В качестве достоинств данного ИБП выделяют – небольшой вес, высокий КПД, допуск большого интервала питающего напряжения.

Блок питания, 24В, 50А, 1200Вт

AC-DC преобразователь пригодится в проектировании освещения большой мощности, например, для LED-лент, работающих от напряжения в 24 вольта.
Многие камеры видеонаблюдения питаются от пониженного напряжения, для их работы тоже нужен источник электропитания.

Импульсный блок питания, 48В, 25А, 1200Вт

Данный прибор имеет 48-вольтное напряжение при номинальном токе 25 Ампер. В его конструкции используются высокочастотные трансформаторы небольших размеров, номинальная нагрузка которых не уступает тяжелым, большим НЧ трансформаторам. Этим объясняются небольшие вес, габариты стабилизатора

Также стоит упомянуть про некоторые новинки БП от производителя Kejian.

Ниже сравним несколько преобразователей AC/DC.

Наименование модели	S-600-24	S-600-36	S-800-36	S-800-48
Выходное напряжение	24 В	36 В	36 В	48 В
Выходной ток	25 А	16 А	22 А	16,6 А
Мощность	600 Вт	600 Вт	800 Вт	800 Вт

Сравнительная таблица технических характеристик источников питания AC/DC

Ультраплоские блоки питания

Еще полезным классом являются ультраплоские блоки, которые используются для встраиваемых решений, номинальная нагрузка таких ИП обычно от 120 до 400 Ватт.

При этом большая часть моделей имеет пассивное охлаждение, хотя у моделей мощностью более 300 Ватт уже стоит вентилятор.

Например, Импульсный блок питания, 12В, 20А, 250Вт и Fengshuo 12V300W с пассивным охлаждением. А вот модель 12V300W имеет уже активное охлаждение, так как чем ниже выходное напряжение, тем ниже КПД прибора.

Источники питания AC/DC фирмы Fengshuo

Блоки питания для светодиодов с защитой от влаги

Сейчас часто на БП пишут — LED Power supply, соответственно покупатели интересуются, они предназначены только для светодиодного освещения? Конечно нет, такие абсолютно спокойно можно использовать для любых других нагрузок вплоть до аудио усилителей. Фактически это самые обычные БП, просто с дополнительной надписью.

А вот если нужен именно драйвер, при помощи которого питают мощные светодиодные матрицы, то следует искать надпись — LED driver, также обычно выходной вольтаж у них указан в виде диапазона, например, 24-36, 30-49 Вольт, хотя бывают варианты с фиксированным вольтажом.

Ключевое различие между блоком и драйвером в том, что для драйвера режим работы с непрерывным ограничением тока является штатным, а для БП, аварийным.

Примеры блоков LED Power supply и LED driver

Сфера применения

Помимо светодиодного освещения большую популярность набирают 3D принтеры, где большая мощность требуется для подогрева стола, напряжение при этом чаще 12 или 24 Вольт.

В таких случаях неплохим вариантом будет применение БП в кожухе использующих пассивное охлаждение. Обусловлен такой выбор тем, что вентилятор — это лишний шум, а принтер работает по много часов, также вентилятор является потенциальным узлом отказа, если он остановится, то источник, скорее всего, выйдет из строя. Требуемая номинальная нагрузка при этом находится в диапазоне 150-200 Ватт, потому лучше использовать блоки мощностью 240 Ватт, например, Блок питания, 12В, 20А, 240Вт.

ИП мощностью 240 Ватт

Еще одна сфера применения, электропитание светодиодных экранов, адресных светодиодных лент. Особенность заключается в том, что им требуется напряжение 5 Вольт, большой ток, порядка 30-50 Ампер и более. В таких случаях требуются уже приборы с активным охлаждением, так как кроме большой мощности у них часто ниже КПД из-за небольшого вольтажа.

Есть вариант обойти эту особенность путем разделения нагрузки на несколько групп, запитав их от менее мощных блоков, но стоимость такого решения выше.

ИП с активным охлаждением

Пример применения блока 5 Вольт в качестве источника для многоканальной зарядной станции или небольшой «майнинг фермы».

Источник питания AC/DC с напряжением 5 Вольт

Более мощные БП применяются для станков с ЧПУ, а также регулируемых преобразователей напряжения. Здесь требуемый вольтаж находится в диапазоне 48-60 Вольт, а номинальная нагрузка 800 Ватт и более.

Эти ИП заметно крупнее, имеют внутри более мощный вентилятор, а может два, отдельное электроснабжение ШИМ контроллера, радиаторы увеличенной площади. Как пример, Kejian S-800-48, Kejian S-1200-48 с мощностью соответственно 800, 1200 Ватт, напряжением 48 Вольт, также есть модели на другое напряжение — Kejian S-1000-24 (1000 Ватт, 24 Вольт), Kejian S-1200-12 (1200 Ватт, 12 Вольт).

Источник питания AC/DC фирмы Kejian

В некоторых ситуациях приходится устанавливать блок на улице, часто в этом случае применяют БП в герметичном корпусе. Если необходимы большая мощность, активное охлаждение, то применяют решение с нижней установкой вентилятора. Подобные источники не являются герметичными, но корпус спроектирован так, что они нормально работают в уличных условиях, хотя для электробезопасности нужно все равно использовать корпус.

Хорошим примером является NeonPro RLDV-12E600C на 600 Ватт, с 12 Вольт.

Источник питания NeonPro RLDV-12E600C мощностью 600 Ватт

Источники питания AC/DC компании Hongwei

Бюджетный вариант мощного источника электропитания закрытого типа представляет фирма Hongwei. Для примера сравним несколько из них.

Для примера сравним несколько анализаторов. Рассмотрим модель HW-12V-500W – недорогой БП импульсного типа с одним выходным каналом, степенью влагозащиты IP20. Также в нем реализована защита от перегрузок, перенапряжения, короткого замыкания. На панели подключения находятся 9 клеммных колодок, в том числе колодка заземления. Благодаря специальному потенциометру производится тонкая подстройка вольтажа.

Блок питания Hongwei HW-12V-500W (12В, 40А, 500Вт)

Взглянем на другую модель с регулируемым выходным напряжением до 48 Вольт — HW-48V-500W. Внутри прибора встроена интеллектуальная система охлаждения, которая позволяет не превышать уровень пульсаций, шумов более 280 милливольт. Коэффициент полезного действия составляет более 88%.

Данные приборы предназначены, прежде всего, для запитывания светодиодных лент, модулей, линеек, а мощности в 500 Ватт хватит для обеспечения энергией большого количества элементов одновременно.

Блок питания Hongwei HW-48V-500W (48В, 10А, 500Вт)

Источники питания AC/DC компании Mean Well

Конечно, отдельно стоит сказать про одного из самых крупных производителей, фирму Mean Well. Она производит настолько большой ассортимент блоков, светодиодных драйверов, преобразователей, что они просто не влезут в формат обзорной статьи, потому придется кратко о ключевых моделях.

Очень долгое время популярной была модель серии NES, как пример NES-350-24, также часто использовали модели серии RS, отличающейся повышенной надежностью. Но фирма Mean Well выпустила серию LRS, которая при такой же ширине и длине как у NES имеет меньше высоту, потому считается низкопрофильной. Изменения коснулись «начинки», которая стала более современной, потому получилось сделать их компактнее.

Модели серии LRS выпускаются как с пассивным охлаждением, например, LRS-100-12, LRS-150-12 мощностью 100, 150 Ватт, так и с активным у LRS-350-12. При этом первое число обозначает мощность, а второе, выходное напряжение.

Источники питания AC/DC LRS-100-12, LRS-150-12, LRS-350-12

В продаже есть большое количество очень похожих БП под другими названиями, но что примечательно, часто они настолько похожи снаружи и внутри, что можно их даже перепутать. По большому счету другие производители копируют фирму Mean Well, качество обычно при этом немного ниже, но стоят они дешевле.

Примеры аналогов блоков питания фирмы Mean Well

Топ качественных блоков питания AC/DC

Чтобы выбрать прибор для преобразования переменного тока (AC) в постоянный ток (DC), мы отобрали для вас лучшие ИП 12, 24 и 48 Вольт:

Блок питания, 12В, 3А, 36Вт	Основные характеристики: Выходное напряжение: 12 В Выходной ток: 3 А Мощность: 36 Вт Защита от: перегрузки по току
Блок питания, 12В, 1А, 12Вт	Основные характеристики: Выходное напряжение: 12 В Выходной ток: 1 А Мощность: 12 Вт Защита от: перегрузки по току
Блок питания Hongwei HW-12V-500W (12В, 40А, 500Вт)	Основные характеристики: Выходное напряжение: 12 В Выходной ток: 41,7 А Мощность: 500 Вт Защита от: перегрузки по току, короткого замыкания
Блок питания, 12В, 30А, 360Вт	Основные характеристики: Выходное напряжение: 12 В Выходной ток: 30 А Мощность: 360 Вт Защита от: перенапряжения, перегрузки по току, короткого замыкания
Блок питания, 12В, 15А, 180Вт	Основные характеристики: Выходное напряжение: 12 В Выходной ток: 15 А Мощность: 180 Вт Защита от: перегрузки по току, перегрева
Блок питания, 24В, 10А, 240Вт	Основные характеристики: Выходное напряжение: 24 В Выходной ток: 10 А Мощность: 240 Вт Защита от: перегрузки по току
Блок питания, 24В, 20А, 500Вт	Основные характеристики: Выходное напряжение: 24 В Выходной ток: 20 А Мощность: 180 Вт Защита от: перегрузки по току, короткого замыкания
Блок питания, 24В, 15А, 360Вт	Основные характеристики: Выходное напряжение: 24 В Выходной ток: 15 А Мощность: 360 Вт Защита от: перенапряжения, перегрузки по току, короткого замыкания
Блок питания Hongwei HW-48V-500W (48В, 10А, 500Вт)	Основные характеристики: Выходное напряжение: 48 В Выходной ток: 10,4 А Мощность: 500 Вт Защита от: перенапряжения, перегрузки по току, короткого замыкания

Также стоит выделить основные моменты, которые надо учесть при выборе источника электропитания.

• Входное напряжение — для нормальных условий не имеет значения, для мест с нестабильной сетью лучше взять блок с широким диапазоном, но мощность их обычно ограничена на уровне 100-150 Ватт.
• Выходное напряжение — зависит от задачи, кроме того часто его можно немного подкорректировать.
• Выходной ток — не менее требуемого, можно больше, хуже нагрузке от этого не будет.
• Выходная мощность — лучше с запасом примерно на 20-30% в зависимости от производителя, особенно если предполагается длительная работа с полной нагрузкой.
• Охлаждение — предпочтительнее пассивное, но обычно мощность таких БП ограничена, кроме того они стоят больше. Из преимуществ, нет механических узлов, они гораздо меньше забиваются пылью.
• Производитель — Mean Well, Kejian, Sanpu, NeonPro, Fengshuo.

Относитесь к выбору источника питания ответственно, так как от этого зависит надежная, длительная работа ваших устройств.

Что такое блок питания и как он работает?

Быстрый переход:

1. Что такое блок питания?
2. Что делает блок питания?
3. Как работает блок питания?
4. Части источника питания и их функции
5. Как блок питания преобразует переменный ток в постоянный?
6. Что такое конденсаторный фильтр?
7. Как работает регулируемый блок питания?
8. Как работает линейный регулируемый источник питания?
9. Что такое регулируемый импульсный источник питания?
10. Какая польза от источника питания?
11. Кому нужны блоки питания?

Источники питания появляются повсюду, и знание того, как они работают, поможет вам выбрать наилучшие варианты для ваших приложений. Нужен ли вам источник питания высокого напряжения на борту корабля или нужно подключить ноутбук для зарядки, вам нужен блок питания. Поскольку не все модели одинаковы, вам необходимо знать, что делает блок питания переменного/постоянного тока уникальным, как выбрать лучшие блоки питания для ваших электрических устройств и многое другое. Если у вас когда-либо возникали вопросы о том, как работает источник питания, его определение или назначение, найдите ответы на свои вопросы здесь.

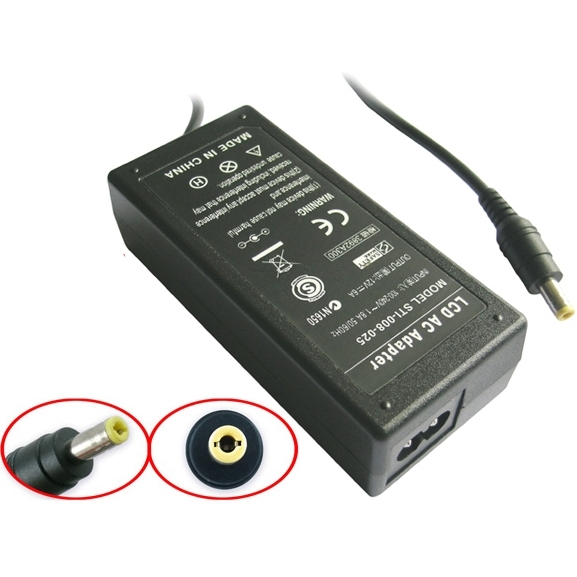

Что такое блок питания?

Не путайте блок питания с источником питания. Источником является источник поступающего электричества. В большинстве случаев источником электроэнергии является розетка, аккумулятор или генератор. Блок питания работает, чтобы преобразовать мощность от источника в правильный формат и напряжение. Поскольку существует множество вариантов, конкретная функция источника питания зависит от того, нужно ли ему регулировать энергию или преобразовывать энергию. Чтобы понять источник питания и то, как он работает, вы должны знать его части и их вклад в работу устройства, что обсуждается ниже.

Обзор продуктов с блоками питания

Что делает блок питания?

Блоки питания имеют основные функции, присущие всем моделям, а дополнительные операции добавляются в зависимости от типа устройства. Источникам питания может потребоваться повышать или понижать напряжение, преобразовывать мощность в постоянный ток или регулировать мощность для более плавного выходного напряжения. Эти функции помогут вам выбрать, какой источник питания вам нужен для ваших электрических нужд. Приобретение устройства со слишком большим количеством функций может стоить вам больше денег, чем вам нужно потратить, но если вы не получите нужные вам функции, вы можете повредить устройства, которые вам нужны для питания.

Изменение напряжения источников питания

Изменение напряжения является основным назначением источников питания. Источник питания имеет стабильную мощность, независимо от типа устройства, которое должно его использовать. Для предотвращения перегрузки источники питания понижают или, наоборот, повышают напряжение в соответствии с требованиями устройства.

Слишком большая мощность, выходящая из источника питания, может серьезно повредить устройство, но если источник питания не обеспечивает достаточное напряжение, устройство не будет работать должным образом. Изменение энергии является основной задачей источников питания, и основная часть их конструкции состоит из трансформатора, используемого для повышения или понижения напряжения по мере необходимости.

Преобразование энергии в источниках питания

Преобразование энергии изменяет поступающее электричество в формат, который может использовать электрическое устройство. Существует два типа источников питания: DC-DC и AC-DC. Источники питания постоянного тока позволяют подключать электрические устройства к автомобильным розеткам или аналогичным источникам, которые обеспечивают постоянный ток или питание постоянного тока. Однако эти блоки питания не являются наиболее часто используемыми.

Перейти к источникам питания постоянного тока

Несмотря на то, что существуют источники питания постоянного тока, наиболее распространенным типом является тип переменного тока постоянного тока. Электрические розетки подают переменный ток или мощность переменного тока. Большинству электрических устройств для работы требуется постоянный ток. Блок питания преобразует переменный ток в постоянный. Во время этого преобразования выходной сигнал может колебаться, что иногда требует регулирования. Однако для общего использования вам могут не понадобиться регулируемые блоки питания.

Блоки питания регулируют мощность

Для большинства электронных устройств требуется регулируемая мощность. Когда источник питания меняет напряжение и тип мощности, результатом не всегда является стабильный выходной сигнал. Хотя он не включается и не выключается полностью, колебания выходного напряжения все же происходят без регулирования. Нерегулируемый источник питания может обеспечить большую мощность, чем ожидалось. Такой импульс, подаваемый на хрупкую электронику, такую ​​как компьютеры и телевизоры, может привести к серьезному повреждению деталей или даже к необратимому повреждению, которое может привести к повреждению, не поддающемуся ремонту.

Добавленная функция регулирования мощности увеличивает стоимость устройства, но позволяет сэкономить на покупке новой электроники взамен испорченной нерегулируемым напряжением. Чтобы сэкономить деньги при питании устройств с нагрузками, близкими к выходной мощности источника питания, используйте нерегулируемые источники питания. А электронике нужна регулируемая мощность. Не совершайте ошибку, выбрав не тот источник питания.

Как работает блок питания?

Базовые блоки питания изменяют напряжение и преобразуют их в питание постоянного тока. Эти стандартные операции посылают нестабилизированное напряжение из блока питания, но если вам нужна регулируемая мощность, в устройствах есть дополнительная ступень регулирования напряжения для сглаживания волн. Чтобы узнать больше о том, как работает блок питания (блок питания), читайте дальше, чтобы узнать об отдельных частях и их функциях, которые прояснят ваше представление о работе блока питания в целом.

Части блоков питания и их функции

Базовые блоки питания состоят из нескольких частей. Эти компоненты помогают устройству повышать или понижать напряжение, преобразовывать мощность и уменьшать пульсации напряжения, которые являются остаточными колебаниями напряжения и приводят к потере мощности и перегреву.

• Трансформатор:  Трансформатор изменяет входное напряжение на необходимый уровень выходного напряжения. Эти устройства могут повышать или понижать напряжение. Как правило, требуемое постоянное напряжение намного меньше, чем входящее переменное напряжение от основного источника питания.
• Выпрямитель:  Для преобразования поступающей мощности из переменного тока в постоянный в источнике питания используется выпрямитель, который может быть однополупериодным, двухполупериодным или мостовым.
• Фильтр:  Когда питание переменного тока меняется на постоянное, в нем все еще есть отчетливые волны, которые необходимо сгладить. Фильтр не сглаживает волны полностью, но значительно уменьшает их. Выход этой части — нерегулируемая мощность.
• Регулятор:  Регулятор напряжения уменьшает пульсации напряжения, оставленные фильтром, избавляя от скачков или падений напряжения, которые могут повредить устройства, подключенные к источнику питания.

Компоненты источника питания необходимы для конкретной функции блока питания. В результате не все блоки питания будут состоять из одних и тех же частей.

Трансформаторы питания

Трансформатор питания повышает или понижает напряжение по мере необходимости. Большинству устройств требуется пониженное напряжение от стандартных розеток переменного тока, которые выдают от 100 до 240 вольт, до гораздо меньшей величины. Однако некоторые трансформаторы повышают напряжение и изолируют входящие и исходящие цепи.

Входящая мощность поступает в трансформатор через первичную обмотку. Исходящее электричество подключается ко вторичной обмотке. Эти две обмотки не имеют физической связи между собой. Такая изоляция обмоток обеспечивает безопасность трансформатора. Закон Фарадея позволяет индуцировать электромагнитную энергию во вторичной обмотке из первичной обмотки без необходимости контакта между этими частями.

После завершения повышения или понижения напряжения трансформатор направляет выходную мощность на выпрямитель для преобразования переменного тока в постоянный.

Как блок питания преобразует переменный ток в постоянный?

Частью работы источника питания переменного тока в постоянный является выпрямитель в блоке, который изменяет тип тока. Создатели блоков питания выбирают один из трех типов выпрямителей на кремниевых диодах для преобразования мощности переменного тока в постоянный. Каждая модель имеет свою работу и преимущества.

• Половина волны: В самом дешевом выпрямителе используется один кремниевый диод, но он преобразует только половину волны переменного тока. Это полуволновое преобразование приводит к большей пульсации, которую сложнее устранить с помощью регулятора. Кроме того, однополупериодные выпрямители работают не так эффективно, как другие модели, и работают только для питания маловажных устройств.
• Полнополупериодный: Для двухполупериодного выпрямителя требуется центральное отвод во вторичной обмотке. Поскольку для этих выпрямителей требуется специальный трансформатор, они обычно появляются в более дорогих, хотя и более эффективных источниках питания. Эти модели также производят меньшую пульсацию после преобразования в мощность постоянного тока, которую регулятору легче устранить.
• Мост: Самый эффективный выпрямитель сочетает в себе лучшее из двухполупериодного и двухполупериодного типов. В мостовой модели используются четыре диода для преобразования полной волны переменного тока без необходимости в специальном трансформаторе с отводом от средней точки.

См. наш блок питания 28 В переменного/постоянного тока

Что такое конденсаторный фильтр?

После преобразования большая часть мощности постоянного тока все еще будет иметь выходную пульсацию. Конденсатор напрямую отфильтровывает самые сильные пульсации, когда электричество покидает выпрямитель.

Конденсаторы удерживают электроны до тех пор, пока они не понадобятся. Когда ток проходит через конденсатор, он движется волнами. Пики уже содержат достаточно электронов, но впадины представляют меньшее количество электричества, соответствующее более низким уровням электронов. Когда волны тока падают, потребность в дополнительных электронах возрастает. Конденсатор подает электроны в ток, делая волны более плавными. Более плавные волны обеспечивают более равномерное электричество без приливов и скачков.

Хотя конденсаторы не обеспечивают абсолютно ровное питание, они уменьшают высокие и низкие частоты, которые выходят из выпрямителя. Если вам нужен постоянный поток электроэнергии, у вас должен быть регулируемый источник питания. Эти устройства заполняют оставшиеся впадины, оставшиеся после выхода тока из конденсатора. Блоки питания, которые подключаются к электронике, требуют регуляторов для защиты чувствительных схем таких устройств.

Как работает регулируемый источник питания?

После выхода тока из фильтра задача блока питания заканчивается в нерегулируемой модели. В то время как нерегулируемых источников питания достаточно для общего использования, когда вам нужно полностью стабильное электричество, которое не меняется при изменении нагрузки, вам нужна регулируемая мощность. Регулируемые источники питания бывают двух видов в зависимости от того, как они регулируют энергию — линейные и импульсные.

Как работает линейный регулируемый источник питания?

Линейный источник питания имеет простой и понятный метод работы для преобразования электроэнергии и почти полного устранения пульсаций напряжения. Конструкция начинается с трансформатора для снижения напряжения. Затем устройство преобразует переменный ток в постоянный. Затем питание постоянного тока проходит через регулятор, который очищает его, уменьшая пульсации напряжения.

Этот регулируемый блок питания весит больше из-за большого трансформатора, который должен понижать мощность. К счастью, линейные блоки питания работают с низким уровнем шума, что делает их лучшим выбором, когда вам нужно маломощное и чистое, стабильное питание. Медицинские учреждения, лаборатории и средства связи получают наибольшую выгоду от этого типа регулируемого источника питания.

Что такое регулируемый импульсный источник питания?

Импульсные источники питания более эффективны, имеют большую мощность и меньше по размеру, чем их линейные аналоги. Однако эти модели создают шум во время использования, особенно при переключении питания. В отличие от линейных источников питания, которые лучше всего подходят для конкретных приложений, импульсные источники питания более универсальны. Причина гибкости этих устройств заключается в использовании ими широтно-импульсной модуляции (ШИМ).

Использование ШИМ делает импульсные источники питания намного более эффективными, чем линейные источники питания, и позволяет быстро переключаться на различные источники электроэнергии. Выбирайте импульсные стабилизирующие источники питания, если вам требуется более высокая выходная мощность и большая эффективность при меньших размерах, чем вы можете получить от линейного стабилизированного источника питания.

Какая польза от источника питания?

При использовании в персональных компьютерах блоки питания чаще всего выходят из строя из-за частых колебаний температуры и интенсивного использования. Конечно, электроника, такая как компьютеры и телевизоры, требует источников питания и требует замены этих частей чаще, чем другие компоненты. Однако это не единственное применение источников питания.

Блоки питания не только обеспечивают электроэнергией электронику. Эти устройства могут быть внутренними или внешними и обеспечивать энергией приборы, освещение и многое другое. Если у вас есть часть, которая требует электричества, вероятно, у вас есть источник питания или он подключен к этому устройству.

Кому нужны блоки питания?

Любой, кто пользуется электричеством, нуждается в источниках питания. Типы источников питания будут зависеть от того, нужны ли вам преобразователи переменного тока в постоянный или постоянный ток, а также от того, требуется ли вам регулируемая или нерегулируемая мощность. Высокое или низкое напряжение — это еще один выбор, который вам нужно будет сделать. Если вам нужны атмосферостойкие или ударопрочные блоки питания, вам также необходимо добавить их в список требований.

Узнайте о применении источников питания

Источники питания ежедневно используются в нескольких отраслях промышленности. Здесь перечислены лишь некоторые отрасли, в которых можно использовать разнообразные блоки питания военного класса, которые предлагает ACT.

• Военные:   Военным часто требуются прочные блоки питания, способные выдерживать любые условия окружающей среды.
• Корабли и лодки (подводные лодки):   Судовые источники питания предъявляют особые требования к правильной работе с электричеством без традиционной основной розетки, питаемой от линий электропередач.
• Аэрокосмическая промышленность:   Для питания инструментов, используемых в аэрокосмической области, часто требуются устройства, которые могут работать с электричеством в удаленных местах.
• Средства связи:   Тихие и адекватные источники питания, обеспечивающие стабильное питание компьютеров и других устройств связи, имеют строгие требования к своим характеристикам и использованию.
• Многие другие:   Если вы не видите свою отрасль в списке, не беспокойтесь. Скорее всего, вам по-прежнему нужны блоки питания, и мы можем помочь вам в этом.

Вопрос не в том, нужен ли вам блок питания, а в том, какой тип требуется в вашей ситуации. Вот где мы в ACT можем вам помочь.

Найдите подходящие блоки питания

Свяжитесь с нами сегодня Если вам нужны преобразователи AC-DC или DC-DC для высокого или низкого напряжения, вы можете найти нужные вам блоки питания в ACT. Поскольку мы обслуживаем широкий спектр приложений, предъявляющих бесчисленные требования к источникам питания, у нас, вероятно, есть подходящие продукты для вашего использования. Однако некоторые из тех, с кем мы работаем, не могут найти то, что им нужно, в наших списках. К счастью, у нас есть ресурсы для создания пользовательских блоков питания, адаптированных к их потребностям. Если вам нужно индивидуальное решение, свяжитесь с нами через нашу форму или сделайте запрос продукта. Мы готовы помочь вам с любыми потребностями в электроэнергии, от простых до сложных.

Какой блок питания мне нужен для RTX 4080?

Последнее обновление 27 апреля 2023 г.

Если вы хотите обновить свою видеокарту до RTX 4080, вам может быть интересно, какой блок питания вам понадобится. В этой статье мы рассмотрим минимальные и рекомендуемые требования к питанию для этой карты, а также некоторые другие важные факторы, которые следует учитывать при выборе блока питания.

Согласно официальной информации Nvidia, для правильной работы RTX 4080 требуется блок мощностью не менее 750 Вт. Nvidia заявляет в своей таблице спецификаций, что один только графический процессор потребляет до 320 Вт энергии. По сравнению с другими графическими процессорами предполагаемые 320 Вт, которые потребляет 4080, довольно низки. Совершенно новый RTX 4090 потребляет до 450 Вт и требует минимальной мощности блока питания 850 Вт, настоящего бегемота графической карты.

---

Лучшие на сегодня предложения модемов!

Выбор редакции

Скидка 13%

ARRIS SURFboard SBG7600AC2 Кабельный модем DOCSIS 3.0

*Цены могут быть изменены. Руководство для ПК поддерживается читателями. Когда вы покупаете по ссылкам на нашем сайте, мы можем получать партнерскую комиссию. Узнать больше

902 50

GPU	Мощность видеокарты	Требуемая мощность системы
RTX 4070 Ti	285 Вт	750 Вт
RTX 4080	320 Вт	750 Вт
RTX 4090	450 Вт	850 Вт
RTX 3080 (12 ГБ памяти)	350 Вт	750 Вт
RTX 3080 Ti	350 Вт	750 Вт

Требуемая мощность для топовых видеокарт

Достаточно ли мощности 750 Вт для RTX 4080?

Хотя 750 Вт — это минимальная рекомендуемая мощность для RTX 4080, всегда предпочтительнее, чтобы она была намного выше, учитывая потребление ЦП и других компонентов всей установки.
