Как зайти в настройки роутера (общая инструкция) вход в меню и интерфейс

Без использования точки доступа не получится создать даже самую простую домашнюю сеть. Настройки по умолчанию, заданные производителем, могут не соответствовать ее функциональности и безопасности. Изменить конфигурацию, настроить защиту и другие опции возможно через панель управления маршрутизатором, но для этого сначала нужно туда войти.

Зайти в настройки роутера и установить необходимые параметры одинаково просто для устройств разных производителей. У начинающих пользователей могут возникнуть некоторые сложности, но воспользовавшись данной инструкцией найти способы их решения не составит труда.

Подключение

Зайти в настройки можно двумя путями, с помощью беспроводной сети или при помощи кабеля. Я все же советую использовать прямое подключение через провод – так будет надёжнее.

Итак, вам нужен стандартный Ethernet кабель. Он обычно идёт в комплекте в коробке с аппаратом. Достанете его оттуда. Если у вас есть другой кабель – то можете использовать и его.
Включите устройство в розетку питания.

Теперь найдите сзади LAN порт, он обозначен жёлтым цветом и воткните туда один конец провода до щелчка.

Теперь второй кончик вставьте в комп или ноут. Сетевая карта у компьютера обычно находится сзади, а на ноуте этот разъём расположен сбоку. Всё, теперь можно переходить к следующей стадии.

На роутере, если есть индикаторы подключения к ЛАН портам, должна загореться лампочка. Также замигает и сетевая карта на ноуте или ПК. Ничего страшного нет, если в трее будет гореть компьютер с жёлтым треугольником и будет надпись «Без доступа к интернету» – скорее всего он ещё не настроен.

Пятый шаг. Установка пароля на беспроводную сеть

Снова зайдите в директорию «Wireless» – «Wireless_Security».
Поставьте галочку на пункте «WPA/WPA-2» – «Personal (Recommended)».
Там, где написано «PSK_Password» будет поле — в него необходимо ввести пароль, который, разумеется, вы должны придумать самостоятельно. Данный пароль в дальнейшем будет использовать при каждой новой сессии при подключении к сети. Пароль должен состоять не менее чем из восьми символов, должен быть чувствителен к регистру и иметь набор английских букв либо цифр (либо цифр и букв вперемешку). Лучше всего сделать пароль запоминающимся.
Ставим галочку на пункте «WPAWPA-2» – «Personal Recommended» и вводим пароль в «PSK Password»
Рекомендация! Пароль, если вы на 100% не уверены, что точно его не забудете, рекомендуется записать отдельно, так как он может понадобиться вам в будущем. Делать регулярные сбросы — это достаточно утомительное дело.
После повторной проверки всех параметров, сохраните их, кликнув по кнопке «Save».

Заходим в управление роутером через браузер

Теперь достаточно просто запустить браузер (Google Chrome, Internet Explorer, Opera и т. д.) и в адресной строке прописать IP или DNS адрес роутера. Если IP адрес не изменялся, то его можно найти на этикетке под девайсом. Там же будет логин и пароль для аутентификации в админке.

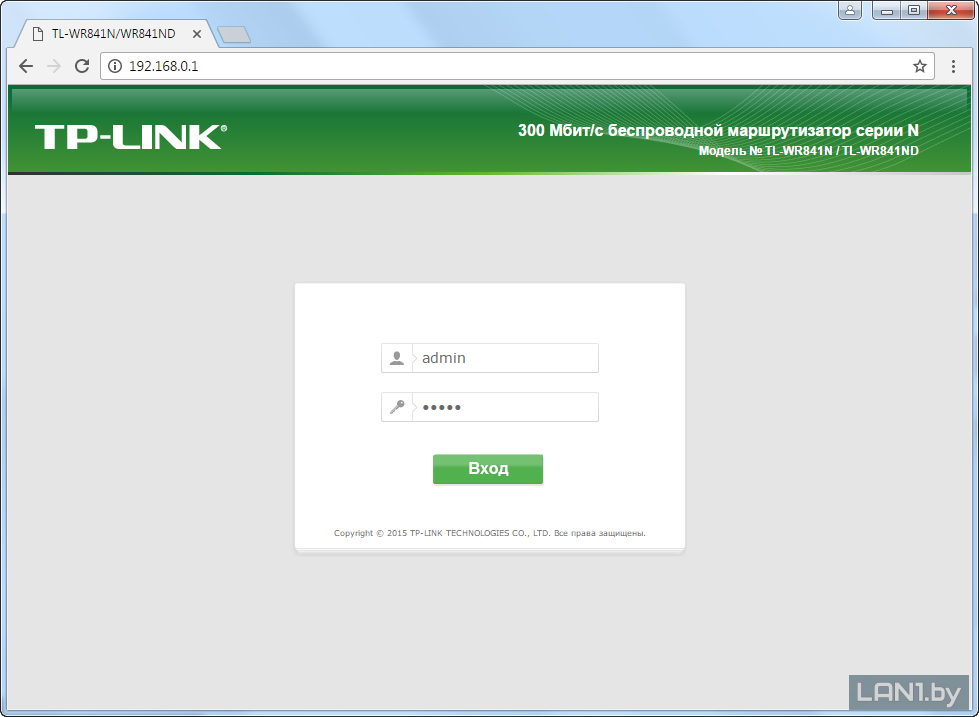

Вписываем сначала IP или DNS адрес в адресную строчку браузера. Жмём Enter.
Далее вводим данные Username и Password от вашей модели.
После этого вы должны увидеть страницу конфигурации роутера.

Если наклейки или этикетки нет

Мало ли, мог кто-то оторвать этикетку для безопасности. Ничего страшного нет, сейчас я приведу все возможные варианты для входа.

Фирма	Адрес для входа	Login	Password
Любые модели	192.168.1.1 192.168.0.1	admin	Admin или пустая строчка
Tp-Link	https://tplinklogin.net	admin	admin
D-Link	dlinkrouter.local	admin	admin
Asus	https://router.asus.com 192. 168.50.1	admin	admin
Linksys	192.168.1.1	admin	admin
Zyxel Keenetic	my.keenetic.net	–	–
Netis	netis.cc	guest	смотрим на этикетку
Tenda	tendawifi.com tenda.cn 192.168.0.254	admin	admin

В основном IP-адрес у всех интернет-центров одинаковый: 192.168.1.1 или 192.168.0.1. Если пароль не подходит, то попробуйте комбинации 1234 или qwerty. Вообще на новых моделях при загрузке уже не ставят паролей, чтобы пользователь сам смог его установить при первой настройке.

Типовые проблемы, возникающие в процессе

Если при выполнении предыдущего пункта пошаговых действий что-то пошло не так, то есть несколько способов решения проблемы:

Если не грузит сам сайт роутера, причиной может быть несколько разных ошибок. Первая — глюк самого оборудования, с которым проводятся манипуляции. В этой ситуации достаточно просто его перезагрузить. Вторая причина — неверно указанный IP-адрес. В такой ситуации настоятельно рекомендуется сверить введенный набор цифр и адрес со стикера на корпусе и убедиться, что все введено в точном соответствии.
Один из возможных вариантов решения проблемы — переподключение патч-корда (кабеля) в следующий порт. Можно попробовать все желтые порты по порядку, один из них точно среагирует.
Неисправность и ошибка коннекта со стороны компьютера/ноутбука, выставленными в сетевых параметрах. Здесь все достаточно просто: если выполнение пункта данной инструкции «Первичная настройка устройства в параметрах компьютера» не сработало, то нужно в этом же окне выбрать статический вариант подключения:

Аналогично выбираем DNS-сервер и, введя комбинацию 192.168.1.1, заставляем его подключиться принудительно.

Если появляется сообщение об ошибке «конфликт IP-адреса», то прописываем 192.168.1.3 или 192.168.1.4 и далее. Если и данная последовательность не помогла, то нужно открыть командную строку комбинацией клавиш на клавиатуре win+R и ввести следующую команду: ping IP-адрес роутера -t. Например, для стандартной модели команда будет записана следующим образом: ping 192.168.0.1 -t. После нажатия кнопки Enter запустится данная команда, позволяющая отправлять пакеты непрерывно для соединения. Далее переподключаем патч-корд в каждый из желтых портов последовательно — один из них точно окажется нужным.

Заходим в конфигурацию со смартфона, планшета

Большинство роутеров новых моделей при первой запуске уже активируют свободную Wi-Fi сеть, с которой можно зайти и настроить маршрутизатор по воздуху. И это довольно удобно, так как не всегда есть под рукой ноутбук или компьютер. А иногда просто лень искать провод и подключать его к маршрутизатору.

Для начала попробуем подключиться в автономном режиме. Возьмите телефон или планшет и включите на нём поиск сети Wi-Fi.
Название сети по умолчанию будет как полное название роутера. Подключаемся к этой сети как обычно.
Если он запросит пароль, то его можно найти на той же самой этикетке.

Если вы не видите этой сети, то присмотритесь к аппарату, если не горит лампочка Wi-Fi, то значит беспроводная сеть не запущена. Для этих случаев есть специальная кнопочка WPS. Она расположена с задней стороны маршрутизатора – там, где порты. Она может также находится на верхней части и иметь значок ключика или волны. Зажимаем кнопку на 3 секунды.
После смотрим доступные сети. Должно появиться новое подключение, попытаемся приконнектится. Если запросит пароль, то ищем его на этикетке. Если его нет, то просто подойдите и нажмите ещё раз на кнопку WPS – один раз. И пароль не потребуется.
После того как мы подключились к вай-фай сети, запускаем браузер и вводим адрес. Вы уже знаете, как это делается. После этого вы попадёте на внутренний сайт или в меню модема.

Уфанет — Поддержка, Инструкции — г. Уфа

Достаточно подключить роутер к компьютеру. Так же, сразу к роутеру подключите интернет в WAN порт. Вот схема подключения.

По Wi-Fi:

В этом случае достаточно включить питание роутера, подключить к нему интернет, и подключить свое устройство к Wi-Fi сети, которая будет иметь заводское название.

Чтобы подключится к этой сети, понадобится пароль. Заводской пароль (PIN), название Wi-Fi сетей (на частоте 5GHz, и 2.4GHz), MAC-адрес, IP-адрес роутера и заводские имя пользователя и пароль указаны снизу роутера на наклейке.

3.Настройка соединения с интернет.

Далее сразу можно поменять язык на русский и перейти во вкладку Базовая настройка. Выбираем тип подключения Динамические IP-адрес, выбираем Не клонировать MAC-адрес нажимаем кнопку сохранить.

Настройка Wi-Fi соединения

Переходит во вкладку Дополнительные настройки. Слева выбираем пункт «Беспроводной режим» и так же делаем все то что показано на скриншоте. После заполнение всех полей и пунктов, в верхнем правом углу нажимаем кнопку «Перезагрузка». Пока роутер перезагружается можете убедится что кабель интернета подключен в синий порт (WAN) на роуторе.

Источник: https://www.ufanet.ru/ufa/pages/ufa_mp_router_tp_linknew_ipoe_ufa/

Приложение для телефона

Крупные компании, занимающийся выпуском сетевых устройств, стали массово выпускать приложения для быстрой настройки роутера. Это такие фирмы как Zyxel Keenetic, Tp-Link и т.д.

Для того чтобы установить программку по быстрой настройке на свой смартфон или планшет, надо зайти в Google Play или App Store.
Далее в поисковике вводим название кампании, выпустившей роутер. Например – Zyxel Keenetic.
Если приложение есть, то оно сразу же высветится, и вы сможете скачать и установить его на устройство.
При первом же запуске будет инструкция по подключению. Все шаги расписаны очень легко, так что не запутаетесь.

ВНИМАНИЕ! Не все компании имеют подобное ПО. Также такие приложения поддерживают не всю продукцию той или иной фирмы. Так что, если у вас старый аппарат, то велика вероятность, что программа работать именно с этим устройством не будет.

Четвёртый шаг. Настройка Wi-Fi соединения

Следующая вкладка, которая на заинтересует — это «Wireless».
Напротив строки «Wireless_Network_Name», в пустом поле, запишите название вашей будущей вай-фай сети. Название должно состоять из английских букв и (по желанию) цифр. Данное название будет отображено на любых устройствах: хоть на мобильных, хоть на стационарных.
Далее строка «Region», напротив которой, как понятно из названия, необходимо указать страну вашего проживания.
После того как все поля заполнены, нажмите кнопку «Сохранить» и продолжите.
После того как все поля заполнены, нажимаем кнопку «Сохранить»
В некоторых случаях открывается окно с предупреждением. Его можно пропускать, просто кликнув «ОК».
В некоторых случаях открывается окно с предупреждением. Его можно пропускать, просто кликнув «ОК»

Как узнать и определить IP?

Если знаете пароль и логин, но не помните IP адрес, потому что сами меняли его – узнать заветные цифры очень легко:

В меню пуск запускаем командную строку. В строчке поиска вписываем «cmd.exe».
Два раза кликаем по найденному приложению.
Далее вы увидите черное окошко, просто впишите команду – ipconfig и нажмите Enter.
В строчке «Основной шлюз» будет адрес нашего интернет-центра. Его и используйте для входа. Если там ничего нет, а строка пустая, переходите к следующей главе моей инструкции.

Краткий теоретический экскурс

Необходимо отметить, что сама формулировка вопроса в корне неверна, но именно так его задают большинство пользователей.
Все настройки хранятся и находятся в программном обеспечении самого роутера, а ПК служит только для их отображения и возможности ввода и изменения параметров в меню настроек.

Перед началом процедуры настроек маршрутизатор следует правильно подключить и обеспечить себя всеми необходимыми сведениями для входа в веб-интерфейс прибора (IP, логин, пароль).

Действия почти полностью идентичны, вне зависимости от функционирующей в ПК «Виндовс». Вход в интерфейс точки доступа осуществляется посредством интернет-обозревателя, при этом совершенно не имеет значения, какой браузер будет при этом применен.

Хозяин беспроводной сети полностью на свое усмотрение может использовать как стандартный майкрософтовский Internet Explorer, так и предпочитаемый им обозреватель от стороннего разработчика, который обычно работает значительно быстрее установленного в Windows по умолчанию.

Не подключается и возможные ошибки входа

Иногда бывает, что при вводе стандартных данных можно увидеть окно с ошибкой подключения. Тогда есть несколько вариантов, которые смогут вам помочь. Рассмотрим самые популярные решения.

Роутером ранее пользовались

В этом случае бывший пользователь мог изменить IP-адрес машины, ну и понятное дело придумал свой пароль, чтобы соседи не смогли взломать маршрутизатор. В этом случае мы не будет взламывать пароли, так как это довольно сложно, да и не факт, что получится. Просто сбросим конфигурацию до заводских настроек, а с ними сбросятся пароль и адрес. Но учитывайте, что настраивать интернет и Wi-Fi надо будет заново.

Для этого находим на задней части роутера кнопочку «RESET» или «СБРОС». Она может быть внутренней и иметь форму маленькой дырочки или совмещена с WPS. Зажимаем её на 9-13 секунд. Аппарат должен начать мигать, а потом перезагрузится. Теперь по идее вы должны зайти по стандартным данным.

Не заходит после сброса настроек

Итак, в этом случае есть два варианта, есть конечно и третий – что роутер сломан, но это бывает крайне редко. Если вы подключаетесь по вайфай сети, то подключитесь напрямую с провода. В случае прямого коннекта по витой паре, проверьте что провод целостный и не переломлен. Визуально он должен быть целым. Если у вас есть животные дома, они могут его легко перегрызть или он мог переломиться в месте коннектора. Такое часто бывает, если роутер постоянно переставляют с места на место.

Далее смотрим на индикаторы роутера. Тот порт, в который подключен ПК, должен гореть или мигать, что означает – обмен данными между девайсом и компом. На картинке снизу горит первый ЛАН порт, что означает нормальную работу.

Если лень ходить, просто загляните за системник или посмотрите на разъём сетевой карты ноута. Там есть лампочка, которая должна гореть. Если этого нет, то поменяйте кабель.

Также в нижней части экрана вы можете лицезреть красный крест, что говорит о разрыве соединения.

Если всё мигает и горит, вы сбросили настройки роутера, но по стандарту зайти не можете, а в нижней части экрана вы видите локальное соединение с жёлтым треугольником (без интернета), то скорее всего проблема в настройках сети на вашем компьютере. Не пугаемся – это всё очень легко решается.

Нажмите на вкладку “Пуск” в нижнем левом углу рабочего стола.
Теперь переходим в панель управления, устанавливаем просмотр по категориям «Крупные значки». Ищем и переходим в «Центр управления сетями и общим доступом».
В левой части найдите ссылку «Изменения параметров адаптера».
Посмотрите на активное подключение. На ноутах обычно идёт одна сетевая карта, а второй Wi-Fi модуль. Выберите именно тот вариант, с которого идёт коннект, нажмите правой кнопкой и выберите свойства. Здесь нам понадобится 4 версия IP. Выберите, а потом опять нажмите «Свойства».

Если компьютер будет находиться в одной подсети, а роутер в другой, то зайти на него будет невозможно. Поставьте флажок для поиска IP в автономном режиме, как показано на верхней картинке. Для DNS также можно установить автоматический поиск, тогда ПК будет использовать ДНС вашего провайдера, но лучше поставьте адреса от Google – они надёжнее: 8. 8.8.8 и 8.8.4.4.
Нажимаем два раза «ОК» и пытаемся вновь зайти в настройки Wi-Fi коробки.

Первичная настройка в параметрах компьютера

Как правило, компьютер, к которому подключен роутер, самостоятельно выставляет все необходимые конфигурации. Но, лучше проверить и убедиться, чтобы избежать дальнейших проблем и ошибок с доступом. Для этого необходимо:

В нижнем углу с правой стороны панели задач есть значок сети:
Необходимо открыть его путем нажатия на правую клавишу мыши — откроется небольшое меню, где нужно перейти к пункту «Центр управления сетями и общим доступом»:
В появившемся диалоговом окне в списке слева нужно выбрать «Изменение параметров адаптера»:
Далее, правой кнопкой мыши запускаем свойства подключения по локальной сети:
В появившемся окне нужно открыть свойства компонента «Протокол TCP/IPv4», и установить автоматический выбор IP и DNS серверов:

Устройство готово к работе, можно переходить к настройке самого маршрутизатора.

Всё равно не работает

Если и это не поможет, то скорее всего роутер сломан. Если старая модель и ею раньше кто-то пользовался, а вам его просто отдали, то придётся покупать новый маршрутизатор. Но если роутер только из коробки и пахнет свежим пластиком, то позвоните в техническую поддержку компании выпустившей эту машину.

Фирма	Телефоны
Zyxel Keenetic	Россия – 8 800 5551632 Украина – 044 3643292 Казахстан – 8 727 3567702 Москва и Московская область – 74951206676 78122456676
Tp-Link	8 8002505560 РФ +74952285560 для Москвы и Московской области
D-Link	8 800 7005465

Другие номера телефонов можно найти в интернете на официальных сайтах. Также вы можете отнести модель по гарантии, в магазин, где покупали. Там его должны проверить на наличие поломки.

Личный кабинет Wi-Fi роутера МТС: как зайти в веб-интерфейс?

Привет! Задали мне тут немного странный вопрос – как попасть в личный кабинет роутера МТС? Немного непривычное обозначение для веб-интерфейса, ну да ладно – есть вопрос, будет ответ.

Зачем вообще это может понадобиться? Например, вы хотите сами настроить маршрутизатор, или поменять пароль от Wi-Fi-сети. В подобных ситуациях нужно получить доступ к настройкам.

Если вы попали на эту страницу по запросу «личный кабинет МТС», наберите в поисковой строке login.mts.ru. Подобная услуга доступна также в мобильном приложении «Мой МТС» (ищите в Play Market и App Store).

Wi-Fi роутер от МТС – это устройство, которое обеспечивает доступ к интернету для нескольких компьютеров, ноутбуков, смартфонов, планшетов, принтеров и т. д. Хороший маршрутизатор дает сигнал в помещениях до 50 кв. м.

Одним из роутеров, который заслужил доверие у абонентов домашнего интернета МТС, D-Link DIR-615. Провайдер дает возможность выкупить оборудование сразу, либо взять в аренду с возможностью дальнейшего выкупа.

А теперь опишу вход в личный кабинет (но все-таки правильнее будет сказать, веб-интерфейс):

В адресной строке любого браузера набираем IP адрес устройства – 192. 168.0.1,
Откроется окно для авторизации в админ-панели, где нужно заполнить поля «Имя пользователя» и «Пароль» по умолчанию это admin/admin,
Нажимаем «Вход».

Хочу отметить, что для разных прошивок может быть разный веб-интерфейс.

Если вы хотите выполнить первоначальную настройку доступа в интернет, найдите договор – могут понадобиться данные оттуда.

О том, как настроить роутер D-Link DIR-615, мы писали тут.

4G Wi-Fi роутер

Второе по популярности устройство от МТС – мобильный роутер. Естественно, многих пользователей интересует, как попасть в личный кабинет 4G Wi-Fi роутера от МТС:

Модель 874FT. Вот данные для входа: connect.manager/ или 192.168.1.1. На странице авторизации в строках «Имя пользователя» и «Пароль» необходимо ввести admin/admin. Затем нажать кнопку «Войти».
Модель 8213FT, 8212FT. IP адрес – 192.168.8.1, имя пользователь и пароль – admin в обе строки. Для авторизации жмем «Вход».

Для доступа к личному кабинету Wi-Fi модема от МТС в адресной строке наберите connect. manager/ или 192.168.1.1. Если зайти в настройки не получилось, попробуйте 192.168.8.1.

У нас есть отличная статья с обзором и настройкой 4G роутера от МТС. Читайте тут.

Другие модели

В этом разделе я приведу IP адреса для других роутеров, которые также могут работать с провайдером МТС. Вот данные для входа в веб-интерфейс:

ASUS – 192.168.1.1,
HUAWEI – 168.100.1,
PARADYNE – 192.168.1.1,
ZTE – 192.168.0.1,
ZyXEL Keenetic – 192.168.1.1 или keenetic.net,
Acorp – 168.1.254 или 192.168.1.1,
B-Focus – 192.168.1.251,
Billion BIPAC – 19168.1.254,
LA Fonera – 192.168.10.1,
Linksys – 192.168.1.1,
NETGEAR – 192.168.1.1,
TP-Link – 192.168.1.1 или 192.168.0.1, если не подходят – tplinklogin.net,
TRENDNET – 192.168.10.1,
ИНТЕРКРОСС – 192.168.1.1.

Кроме IP адреса, конечно понадобятся данные для авторизации – имя пользователя (логин) и пароль. В большинстве случаев это – admin/admin. Иногда в качестве логина производитель указывает root. Также встречается пароль, отличный от admin. Пробуйте – 0000, 1234.

Точные данные для входа в веб-интерфейс маршрутизатора всегда можно посмотреть на самом устройстве – на задней стороне есть наклейка с информацией.

О том, как узнать IP адрес роутера, рассказывается в следующем видео:

На этом все. Если остались вопросы или нужна помощь в настройке роутера, обязательно напишите в комментарии! Всегда рады помочь нашим читателям!

Как войти в графический интерфейс пользователя (GUI) маршрутизатора Cisco Business Router

анг = «eng»>

Цель

Целью этого документа является объяснение вариантов поиска IP-адреса и доступа к графическому пользовательскому интерфейсу (GUI) на маршрутизаторе Cisco Business. Если маршрутизатор находится в сети и вы знаете его IP-адрес, вы можете перейти к разделу «Доступ к графическому интерфейсу» этой статьи.

Если вам необходимо найти IP-адрес маршрутизатора в существующей сети, вы можете использовать командную строку, FindIT Discovery Tool (простое приложение) или Cisco FindIT. Подробности будут выделены в отдельной (будущей) статье и связаны ссылками, когда они будут доступны.

При настройке нового маршрутизатора Cisco Business рекомендует выполнить настройку перед подключением его к сети. Это поможет избежать потенциальных проблем и конфликтов.

Введение

Один из самых простых способов настройки параметров и внесения изменений в маршрутизатор — доступ к его графическому интерфейсу. Графический пользовательский интерфейс также называется веб-интерфейсом, веб-руководством, веб-утилитой, веб-страницей конфигурации или веб-утилитой настройки.

Каждый маршрутизатор Cisco серии RV поставляется с графическим интерфейсом пользователя. Этот тип интерфейса, который вы видите на своем экране, показывает варианты для выбора. Вам не нужно знать какие-либо команды для навигации по этим экранам. Графический пользовательский интерфейс предоставляет администратору инструмент, содержащий все возможные функции, которые можно изменить для изменения производительности маршрутизатора.

Применимые устройства | Версия программного обеспечения

Все маршрутизаторы Cisco Business серии RV | все версии (загрузить последнюю версию)

Подключение к маршрутизатору

Подключите один конец кабеля Ethernet к пронумерованному порту на маршрутизаторе, а другой конец — к компьютеру. Убедитесь, что роутер подключен к сети. В зависимости от модели может потребоваться адаптер для компьютера.

Определите IP-адрес

Для доступа к графическому интерфейсу вам необходимо знать IP-адрес маршрутизатора. Для простоты выберите один из следующих вариантов:

Если ваш маршрутизатор Cisco Business новый, IP-адрес по умолчанию — 192. 168.1.1.
Если вы не можете вспомнить IP-адрес или у вас нет специальной конфигурации, используйте открытую канцелярскую скрепку, чтобы нажать кнопку сброса на маршрутизаторе не менее 10 секунд, когда он включен. Это вернет маршрутизатор к настройкам по умолчанию и IP-адресу по умолчанию 192.168.1.1.
Если вы установили статический IP-адрес для маршрутизатора, вы можете ввести этот IP-адрес вместо адреса по умолчанию. Это не рекомендуется, так как могут быть конфликтующие конфигурации, которые могут создать проблемы в вашей существующей сети.

Доступ к графическому интерфейсу

Теперь, когда вы знаете IP-адрес маршрутизатора, вы можете получить доступ к графическому интерфейсу.

Шаг 1. Дважды щелкните веб-браузер , чтобы открыть адресную строку (поиск).

Шаг 2. Введите 192.168.1.1 или другой назначенный IP-адрес и нажмите . Введите на клавиатуре. Это должно открыть экран графического интерфейса маршрутизатора. Отсюда у вас есть доступ ко всем параметрам конфигурации.

При доступе к маршрутизатору этот IP-адрес по умолчанию применяется только в тех случаях, когда маршрутизатор не подключен к существующей сети, а ваш компьютер подключен непосредственно к маршрутизатору. Если устройство подключено к сети, протокол динамической конфигурации хоста (DHCP) по умолчанию назначает IP-адрес, и он может быть другим.

Шаг 3. Вы увидите экран входа в систему. Введите имя пользователя и пароль . Учетные данные по умолчанию — cisco как для имени пользователя, так и для пароля в первый раз. В целях безопасности настоятельно рекомендуется изменить пароль на более сложный. Щелкните Войти .

Заключение

После того, как вы войдете в свой маршрутизатор, вы увидите экран графического интерфейса, который включает панель навигации внизу слева. Он содержит список функций верхнего уровня. Панель навигации также иногда называют деревом навигации, панелью навигации или картой навигации.

Цвета этой страницы могут различаться, как и функции верхнего уровня, в зависимости от оборудования и версии прошивки. Категории и параметры различаются в зависимости от маршрутизатора.

Вот пример:

Теперь у вас есть доступ к графическому интерфейсу вашего маршрутизатора, и вы должны иметь возможность настраивать параметры или вносить изменения, подходящие для вашего бизнеса.

Как настроить маршрутизатор на флешке

Если вы знакомы с коммутаторами и виртуальными локальными сетями, вы можете знать, что вам нужен маршрутизатор, если вы хотите обмениваться данными между виртуальными локальными сетями. В этом уроке я покажу вам, как можно использовать маршрутизатор, подключенный к одному коммутатору, в качестве «маршрутизатора на палке».

Вот топология, которую мы будем использовать:

На коммутаторе у нас есть VLAN 10 и VLAN 20, и есть только один кабель между маршрутизатором и коммутатором. Маршрутизатору необходим доступ к обеим сетям VLAN, поэтому канал между маршрутизатором и коммутатором будет магистральным!

На маршрутизаторе можно создать подинтерфейсов . Это виртуальные интерфейсы и на каждом суб-интерфейсе мы можем настроить IP-адрес, в основном это выглядит так:

Вы можете выбрать любой номер, который вам нравится, но я решил использовать номера VLAN, один подинтерфейс для VLAN 10 и другой для VLAN 20.

Вот как выглядит конфигурация на маршрутизаторе:

 R1 (config)#  интерфейс fastEthernet 0/0
R1(config-if)#  без выключения
R1(config-if)#  выход

R1(config)#  интерфейс fastEthernet 0/0.10
R1(config-subif)#  инкапсуляция dot1Q 10
  R1(config-subif)#  IP-адрес 192. 168.10.254 255.255.255.0
R1(config-subif)#  выход

R1(config)#  интерфейс fastEthernet 0/0.20
R1(config-subif)#  инкапсуляция dot1Q 20
R1(config-subif)#  ip address 192.168.20.254 255.255.255.0

Выше вы можете увидеть два моих подинтерфейса и назначенные им IP-адреса. IP-адрес 192.168.10.254 будет шлюзом по умолчанию для компьютеров в сетях VLAN 10 и 19.2.168.20.254 для компьютеров в VLAN 20.

Одной из важных команд является инкапсуляция dot1Q. Наш маршрутизатор не может узнать, какая VLAN принадлежит какому подинтерфейсу, поэтому мы должны использовать эту команду. Fa0/0.10 будет принадлежать VLAN 10, а Fa0/0.20 — VLAN 20. Проверим таблицу маршрутизации:

 R1#  show ip route
Коды: C - подключенный, S - статический, R - RIP, M - мобильный, B - BGP
       D — EIGRP, EX — внешний EIGRP, O — OSPF, IA — межобластной OSPF
       N1 — внешний тип 1 OSPF NSSA, N2 — внешний тип 2 OSPF NSSA
       E1 — внешний OSPF типа 1, E2 — внешний OSPF типа 2
       i - ИС-ИС, su - сводка ИС-ИС, Л1 - ИС-ИС уровень-1, Л2 - ИС-ИС уровень
       ia - IS-IS между областями, * - вариант по умолчанию, U - статический для каждого пользователя
       o - ODR, P - периодически загружаемый статический маршрут

Шлюз последней инстанции не установлен

  C 192. 168.10.0/24 подключен напрямую, FastEthernet0/0.10
C 192.168.20.0/24 подключен напрямую, FastEthernet0/0.20

Оба подинтерфейса видны в таблице маршрутизации. Это позволяет маршрутизатору маршрутизировать между двумя VLAN. Вот и все! Настройте свои компьютеры так, чтобы IP-адрес маршрутизатора для соответствующей VLAN был их шлюзом по умолчанию, и вы готовы к работе.

Конфигурации

Хотите убедиться в этом сами? Здесь вы найдете окончательную конфигурацию каждого устройства.

 имя хоста R1
!
интерфейс FastEthernet0/0
 нет IP-адреса
 дуплекс авто
 скорость авто
!
интерфейс FastEthernet0/0.10
 инкапсуляция dot1Q 10
 IP-адрес 192.168.10.254 255.255.255.0
!
интерфейс FastEthernet0/0.20
 инкапсуляция dot1Q 20
 IP-адрес 192.168.20.254 255.255.255.0
!
конец

SW1

 имя хоста SW1
!
интерфейс FastEthernet0/1
 инкапсуляция магистрали коммутатора dot1q
 магистраль режима switchport
!
интерфейс FastEthernet0/2
 доступ к порту коммутатора vlan 10
 доступ в режиме switchport
!
интерфейс FastEthernet0/3
 доступ к порту коммутатора vlan 20
 доступ в режиме switchport
 !
 конец

HOST1

 имя хоста HOST1
!
нет ip-маршрутизации
!
интерфейс FastEthernet0/0
 IP-адрес 192.

Как зайти в интерфейс роутера: Как зайти в настройки роутера | Как зайти в меню своего вай фай роутера
