Как выглядит материнская плата в ноутбуке: Устройство материнской платы ноутбука.

Узнаем чем материнские платы для ноутбука отличаются от плат стационарного ПК?

Прежде чем перейти к ответу на вопрос, что такое материнские платы для ноутбука и чем они отличаются от основных плат стационарных компьютеров, сначала следует разобраться с самим определением рассматриваемого понятия.

Фундамент компьютера

Материнская, или как еще ее называют системная (основная), плата – второй по значению элемент системного блока компьютера. Это своего рода основа, которая координирует и объединяет работу многих комплектующих компьютера, таких как оперативная память, плата расширения, процессор и разного рода накопители.

Кроме того, именно в унифицированные слоты (разъемы) материнской платы вставляются дополнительные платы, которые содержат в себе схемы, управляющие контроллерами и адаптерами, то есть внешними устройствами ПК (монитор, клавиатура, мышь). Теперь же рассмотрим более подробно, чем отличается, скажем, материнская плата для ноутбука Asus от системной платы стационарного Macintosh?

Узнаем как собрать ноутбук самому из комплектующих: полезные советы. ..

Особенности материнских плат ноутбуков

Ноутбук можно назвать уменьшенной копией обычного компьютера. Действительно, они оба призваны выполнять одни и те же функции, и имеют похожее внутреннее устройство. Однако материнские платы для ноутбука отличаются от системных плат обычного ПК. Как уже было указано выше, основные платы стационарных компьютеров благодаря наличию дополнительных слотов отличаются большей мобильностью. В любой момент человек может заменить пришедшую в негодность или устаревшую звуковую или видеокарту, а также видеоконтроллер и многое другое. Главное, чтобы сама материнка работала при этом исправно.

Материнские платы для ноутбука отличаются своей миниатюрностью и компактностью. А значит, они должны интегрировать в себе максимальное число всех необходимых для полноценной работы компьютера комплектующих. Иными словами, в случае поломки какой-то из составляющих ноутбука (например, видеокарты или звукового контроллера) осуществить ее замену будет крайне затруднительно. Поэтому особенно важно учитывать эти нюансы, если вы еще не определились с тем, какой именно тип компьютера вы хотите приобрести.

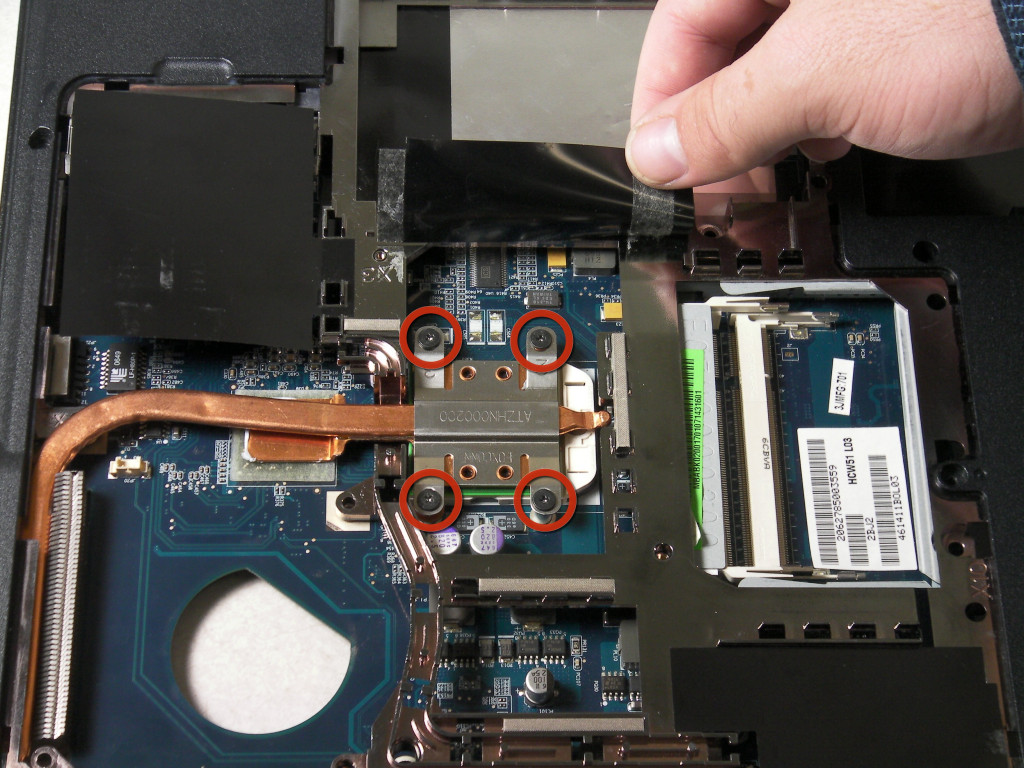

Этапы замены процессора ноутбука на более мощный: пошаговая инструкция

Материнские платы для ноутбука: достоинства и недостатки

Неоспоримым достоинством системных карт ноутбуков является способность занимать как можно меньше места. Однако этот же пункт можно отнести и к их недостаткам, так как миниатюрность обеспечивается за счет интеграции большого числа компьютерных комплектующих (сетевой адаптер, контроллеры, модем, ТВ-тюнер и прочие).

Это означает, что цена на такие карты и их ремонт будет гораздо выше, чем у их «стационарных» аналогов. Кроме того, материнские платы для ноутбука отличаются плохим теплоотводом. Однако при этом они потребляют меньше электроэнергии.

Как избежать частого ремонта системных плат ноутбука

Имейте в виду: самые передовые материнские платы — для ноутбуков Samsung, Acus, HP, Dell, Acer и многих других — будут встроены, соответственно, в самые новые модели. Поэтому не стоит экономить на приобретении компьютера сейчас, чтобы спустя год или два потратиться на ее замену, так как она уже не будет соответствовать современным техническим требованиям.

Как определить неисправность материнской платы — Журнал Ситилинк

Сбои материнской платы трудно диагностировать, поскольку они имеют много общих симптомов с неполадками других компонентов.

Признаки, говорящие о проблемах с материнской платой, аналогичны тем, что возникают при неисправности процессора: не загружается операционная система, появляется код ошибки, при запуске раздается писк, компьютер самостоятельно перезагружается, регулярно появляется «синий экран смерти» (BSOD). Кроме того, полная и частичная неработоспособность плат расширения также может вызываться поломкой материнской платы, а не самих подключаемых устройств.

Чаще всего материнские платы выходят из строя вследствие перегрева, ведь нагрев со временем вызывает износ любых аппаратных компонентов. Особенно это актуально для системных блоков с неправильно функционирующей системой охлаждения.

Проводим диагностику системной платы

Поскольку на материнской плате расположены различные компоненты, причин для сбоя может быть очень много. POST (самотестирование при включении) — одно из самых полезных средств для распознавания неполадок.

Система POST проверяет внутреннее аппаратное обеспечение ПК и совместимость установленных компонентов с материнской платой перед запуском, чтобы избежать некорректной загрузки и последующих ошибок. Если компьютер проходит POST-тест, материнская плата может издавать один звуковой сигнал (некоторые системы издают два звуковых сигнала) при запуске, после чего загрузка продолжится.

Однако если компьютер не проходит POST, он либо вовсе не издает звуковой сигнал, либо генерирует звуковой код, сообщающий пользователю об источнике проблемы. А современные материнские платы выводят POST-коды еще и на встроенные дисплеи, облегчая пользователю поиск ошибок. Загрузка в этом случае не происходит.

• Если на материнской плате есть диагностические светодиоды и дисплей для вывода POST-кодов, проверьте их на наличие кода ошибки, а затем уточните по этому коду в документации к материнской плате источник проблемы и способ ее решения. Этот же совет применим к звуковым сигналам.
• Если появляются сразу несколько кодов ошибок POST, устраняйте их в том порядке, в котором они представлены.
• Если при запуске ПК из системного блока раздается продолжительный писк — проверьте, не залипла ли у вас кнопка на клавиатуре. Иногда причинами звукового сигнала от системной платы могут становиться неполадки и механические повреждения на стороне устройства ввода. Попробуйте отключить клавиатуру и мышь, а затем перезагрузить ПК.

Шесть простых шагов помогут определить большинство неисправностей.

1. Проверьте, подается ли питание на материнскую плату

Убедитесь, что питание от силового блока поступает ко всем компонентам системы. Светодиодные индикаторы должны гореть, а вентиляторы охлаждения — крутиться. Если после запуска ПК хоть один кулер остается неактивным — проблема обнаружена.

Внимание: хорошо бы еще убедиться в исправности блока питания, подключив его к заведомо рабочим компонентам. Либо подключить другой блок питания, в исправности которого вы уверены, к потенциально неисправной материнской плате.

2. Осмотрите детали платы

Осмотрите материнскую плату: есть ли вздутые конденсаторы, следы горения и протечки электролита. Конденсаторы выглядят как цилиндрические детали, распаянные на плате. Они не должны быть гнутыми, неровными, раздутыми до формы овала и лопнувшими у основания. Если обнаружили такие повреждения хотя бы на одном из конденсаторов, материнскую плату следует заменить.

Внимание: если материнская плата находится на гарантии, не стоит пытаться устранять повреждения самостоятельно.

3. Проверьте батарею BIOS или замкните перемычку CMOS

Вспомните, не экспериментировали ли вы с настройками BIOS/UEFI в ближайшее время? Причиной, из-за которой ПК не желает загружаться, могут стать сбои, вызванные изменениями в этой микропрограмме (например, когда выставили слишком высокие тайминги для оперативной памяти). В любом случае нелишним будет сбросить BIOS до заводских настроек перед началом загрузки. Самый простой способ сделать это — через интерфейс BIOS/UEFI, но в случае, когда ПК не загружается, потребуется вмешательство извне.

Вариантов сброса два: либо вытащить из материнской платы батарейку CR2032 на 5–10 минут, а затем вставить ее обратно, либо воспользоваться перемычкой CLRTC/CLR CMOS, замкнув ее контакты на пару секунд.

4. Осмотрите центральный процессор

Процессор — основной элемент материнской платы, повреждение которого повлечет за собой схожие симптомы. Убедитесь в его работоспособности. Чтобы провести визуальную проверку, снимите CPU с системной платы и осмотрите основание чипа, не погнуты ли контакты. Если одна из контактных ножек повреждена, можете быть уверены, что проблема именно в этом.

Внимание: погнутые контакты процессора можно выгнуть обратно, но делать это нужно с осторожностью. Контактная ножка очень хрупкая и может сломаться при попытке отогнуть ее в исходное положение. Если это произойдет, вам придется покупать новый процессор.

5. Убедитесь, что компьютер не перегревается

Если компьютер начал самопроизвольно выключаться или перезагружаться, отключите его от питания и дайте остыть. Затем заново запустите, сняв боковую крышку с корпуса системного блока. Установите сервисную утилиту для измерения температур системных компонентов (например, AIDA64 или HWMonitor) и попробуйте проследить за тем, как изменяется нагрев чипсета системной платы и установленного на нее процессора: не достигает ли он критических параметров?

Внимание: диапазон поддерживаемых рабочих температур для чипсета и процессора можно найти на сайте производителя материнской платы и непосредственно CPU (также об этом вам сообщит и сервисное ПО).

6. Вытащите все микросхемы расширения

Звуковые карты и платы расширения, которые не требуются для запуска компьютера, лучше отключить. Если в процессоре есть интегрированное видеоядро, можно вытащить и дискретную видеокарту. То же самое можно проделать с планками оперативной памяти, попробовав запуститься с одной микросхемой DRAM. Если ПК запустится без ошибок — вы быстро определите неисправный компонент, подключая платы расширения обратно после каждого цикла запуска-выключения.

Внимание: если при подключении одной из планок оперативной памяти и PCI-e карты системный блок снова откажется запускаться, можно считать, что вы нашли слабое звено в компонентах или же обнаружили неработающий разъем платы.

Если ничего не помогло и обнаруженные поломки невозможно устранить самостоятельно

Чаще всего при выполнении одного из этих действий проблему удается устранить. Но разумеется, всегда бывают исключения.

Если материнская плата находится на гарантии, вы можете отнести ее в гарантийный сервис и претендовать на бесплатную замену и восстановление неработоспособных элементов устройства. Даже когда гарантия закончилась, в сервисе всё равно могут заменить детали. Но стоимость ремонта может оказаться сравнимой со стоимостью новой платы — тогда, конечно, смысла в нем нет.

Тем не менее, прежде чем тратить деньги, важно продиагностировать текущую плату и убедиться, что ошибка появляется именно вследствие износа системной платы, а не из-за несовместимости или выхода из строя подключенных к ней компонентов.

Что такое материнская плата ноутбука?

21 октября 2021 г.

Ноутбуки

становятся все более популярными. Тем не менее, существует много путаницы в отношении материнских плат для ноутбуков. Что это такое? В чем разница между материнской платой настольного компьютера и материнской платой ноутбука?

Эта статья ответит на эти и другие вопросы! Давайте начнем с того, что такое материнская плата.

Содержание

Переключатель

Что такое материнская плата ноутбука?

Материнская плата ноутбука — это основная печатная плата вашего компьютера, которая соединяет все ваши компоненты вместе и позволяет им работать синхронно друг с другом. Материнская плата состоит из трех основных частей: процессора, набора микросхем (северный и южный мосты) и слотов расширения.

Северный мост отвечает за обмен данными между процессором, оперативной памятью, шиной PCI-E (видеокартой) и т. д. Южный мост отвечает за все остальное, включая порты USB, звуковые карты, последовательные порты и т. д.

Все изменения, сделанные на одной стороне, должны быть обработаны либо ЦП, либо графической картой, прежде чем их можно будет использовать на другой, потому что эти два чипа обмениваются данными очень быстро.

Однако, если сдача не передается с одной стороны на другую, обе стороны могут работать независимо.

Материнская плата является центральным компонентом вашего ноутбука, поэтому ее называют «материнской» платой. Однако существует множество различных типов материнских плат!

В некоторых ноутбуках две материнские платы установлены друг на друга! Да, они укладывают эти платы, потому что должно быть место для всех ваших компонентов, чтобы они поместились внутри вашей машины. Это звучит безумно, но на самом деле это уже делали HP и Toshiba.

Материнские платы для настольных ПК и материнские платы для ноутбуков

Теперь давайте сравним материнскую плату с настольным компьютером. В настольном компьютере у вас есть больший корпус, в котором могут разместиться ваш процессор и оперативная память. Эти элементы находятся в передней части устройства, и к ним легко получить доступ, отвернув всего один или два винта.

У вас также есть больше слотов расширения, которые принимают различные типы карт, таких как видеокарты, звуковые карты и т. д. Это позволяет лучше рассеивать тепло, поскольку появляется больше места для воздушного потока, что облегчает выход тепла из компьютера через вентиляционные отверстия. сзади.

Однако ноутбуки обычно не позволяют получить доступ к этим компонентам, не разбирая всю машину! В основном это связано с тем, что ноутбуки должны быть очень тонкими, чтобы они легко помещались в сумках и портфелях, но ноутбуки также дороже, чем настольные компьютеры, поэтому вы платите за что-то компактное и работающее должным образом.

Что касается нагрева, то большинство ноутбуков теперь оснащены внутренней системой вентиляторов, которая регулирует поток воздуха вокруг материнской платы, что помогает охлаждать машину, чтобы вы могли использовать ее в течение более длительного периода времени, не отключая ее из-за перегрузки. -обогрев.

Заключение

В целом, материнская плата вашего ноутбука позволит всем компонентам вашего ноутбука работать вместе и создать мощную машину! Тем не менее, как у настольных компьютеров, так и у ноутбуков есть свои плюсы и минусы.

Если вам нужен быстрый компьютер, но вам все равно, насколько он толстый или тонкий, тогда вам может подойти обычный непортативный настольный компьютер! Если для вас важна портативность, то пришло время приобрести ноутбук!

Как выглядит материнская плата?

Материнскую плату сложно не заметить. В конце концов, это самая обширная по размеру плата на компьютере. Вы можете спросить, «как выглядит материнская плата», если вы новичок в ПК и сборке ПК.

Опять же, материнская плата представляет собой большую плату с различными наборами микросхем, слотами, портами и разъемами для ЦП, плат расширения, оперативной памяти, накопителей и периферийных устройств.

Материнская плата является основой ПК , поскольку она скрепляет остальные компоненты.

Также существует множество различных форм-факторов и размеров материнских плат. Хотя материнские платы могут быть другого размера, они служат той же цели.

В следующем тексте я подробно расскажу о том, как выглядит материнская плата, ее составные части и назначение.

Читайте также: Почему материнская плата называется материнской платой?

СОДЕРЖАНИЕ

Так как же выглядит материнская плата?

Как уже упоминалось, трудно не заметить материнскую плату на ПК. Материнская плата — это большая печатная плата со специализированными микросхемами, интерфейсами, разъемами и портами.

Они также имеют множество подкомпонентов электрических цепей, таких как маленькие и большие конденсаторы и катушки индуктивности, на которые следует обратить внимание.

На следующем рисунке показано, как выглядит материнская плата без подключенных компонентов.

Изображение: Материнская плата ATX

Таким образом, материнская плата служит каркасом, к которому подключаются остальные компоненты.

Если процессор — это мозг компьютера, то материнская плата — это тело, скелет и нервная система.

Он не только удерживает вместе остальные компоненты, как скелет удерживает наше тело, но также служит основной сетью или каналом, через который взаимодействуют различные части, как нервная система.

Читайте также: Сколько стоит материнская плата?

Различные форм-факторы материнских плат

Обратите внимание, что существует четыре общих форм-фактора для материнских плат:

• ATX — 12 x 9,6 дюймов (305 x 244 мм)
• Micro ATX – 9,6 x 9,6 дюйма (244 x 244 мм)
• Mini ITX — 6,7 x 6,7 дюймов (170 x 170 мм)
• E-ATX – 12 x 13 дюймов (305 x 330 мм)

Три общих фактора для ПК потребительского уровня. Источник изображения: Википедия

Форм-факторы служат разным целям.

Читайте также: Где находится материнская плата в компьютере?

ATX — для большинства игровых и профессиональных сборок

ATX — наиболее значимый форм-фактор. Материнская плата такого размера часто имеет наибольшее количество слотов расширения. Обычно он предназначен для энтузиастов и профессионалов.

ATX также является наиболее распространенным форм-фактором, который вы можете найти на рынке.

Micro ATX — бюджетные сборки

Отлично подходит для большинства пользователей с ограниченным бюджетом или пользователей с умеренными потребностями в расширении.

Самые дешевые материнские платы в этой категории.

Mini ITX — для портативности

Младший форм-фактор с минимальными возможностями расширения. Обычно предлагает только один слот x16.

Редкие. Зачастую они дороже, чем Micro ATX (если учитывать ту же функцию), но предназначены для портативных сборок.

E-ATX — для рабочих станций

E-ATX расшифровывается как Extended ATX. Это специализированные платы, предназначенные для рабочих станций. Они обладают наибольшим потенциалом расширения.

Материнские платы для таких процессоров, как Ryzen Threadripper, Intel X и Intel Xeon, часто имеют форм-фактор E-ATX.

Читайте также: Что делает материнскую плату хорошей?

Из каких частей состоит материнская плата?

Одно дело знать, как выглядит материнская плата; вы также должны понимать, как выглядят различные части платы и для чего они предназначены.

На следующем изображении показаны различные компоненты и части материнской платы. Подробная информация об особенностях приведена ниже.

Изображение: Материнская плата с различными частями, помеченными

Знание того, что означает каждое слово, позволит вам понять, как выглядит материнская плата и ее различные части.

1. Основные разъемы питания

Имеется два разъема питания — один для ЦП, а другой для материнской платы.

Разъем питания ЦП имеет восемь контактов, тогда как разъем питания материнской платы имеет 24 контакта.

Оба подключаются к блоку питания.

2. Сокет процессора

Изображение: ЦП заблокирован в разъеме ЦП

Разъем ЦП — это то место, куда вы подключаете ЦП. Разные материнские платы имеют разные сокеты ЦП, и они не являются кросс-совместимыми.

Другими словами, вы не можете подключить ни один ЦП ни к какой розетке. Показанный выше разъем LGA1155 для процессоров Intel второго поколения.

Читайте также:

• Как проверить разъем на материнской плате?
• Как проверить, какой ЦП совместим с моей материнской платой?

3. Слоты оперативной памяти

Изображение: ОЗУ DDR3 вставляется в слоты ОЗУ, помеченные на материнской плате выше . Слоты

ОЗУ или слоты DIMM — это места, куда вы вставляете модули ОЗУ.

Опять же, я хотел бы отметить, что слоты оперативной памяти также не совместимы между поколениями. Вы не можете разместить оперативную память DDR3 в пространстве DDR4 и наоборот.

Читайте также:

• Как определить, будет ли оперативная память работать с вашей материнской платой?
• Почему оперативная память называется энергозависимой?

4.

Слоты PCIe Существуют разные размеры слотов PIe. Обратите внимание, что нижний слот x16 имеет только четыре полосы. Вы можете понять это, прочитав спецификацию материнской платы.

PCIe — это интерфейс для подключения устройств высокоскоростного ввода-вывода (HSIO) к вашему компьютеру.

PCIe — это важнейший интерфейс, благодаря которому системные платы и ПК имеют модульную конструкцию. Слоты PCIe предназначены для установки карт расширения, таких как видеокарты, карты Wi-Fi, карты видеозахвата и т. д.

Читайте также: что такое слоты PCIe?

5. Слоты SATA

SATA — это интерфейс для добавления накопителей, таких как жесткие диски, оптические приводы и твердотельные накопители SATA, к материнской плате.

Их часто можно найти в изобилии на данной материнской плате.

По сравнению с PCIe этот интерфейс намного медленнее и поэтому поддерживает только компоненты с низкой скоростью передачи данных.

Читайте также: Для чего используются порты SATA?

6.

Чипсет

Чипсет является сердцем материнской платы. Набор микросхем определяет, какой ЦП будет поддерживать материнская плата, количество линий PCIe, компоненты, порты, устройства и версию, которую может поддерживать ваш ПК.

7. VRM

Модули регулятора напряжения или VRM — это небольшие, но важные и часто упускаемые из виду компоненты, которые обеспечивают чистое и нужное количество энергии для вашего ЦП.

Чем больше VRM у вашей материнской платы и выше качество, тем лучше подача питания на ваш ЦП и ОЗУ.

Они очень важны для оверклокеров.

Читайте также: Что такое фазы питания материнской платы и VRM?

8. Задняя панель ввода/вывода

Изображение: Задние порты ввода/вывода. Изображение: ASRock AMD A320M-HDV R4.0

На задней панели ввода-вывода имеются встроенные порты USB, Video, Ethernet и другие порты подключения. Задняя панель ввода-вывода отличается от материнской платы к материнской плате.

9. Батарея CMOS

Изображение: батарея CMOS

Батарея CMOS питает BIOS вашего ноутбука. Если эта батарея садится, вы часто сталкиваетесь с проблемами, когда ваш компьютер не включается.

Удаление этого приведет к сбросу BIOS.

Читайте также: Почему в материнских платах есть батареи?

10. Разъем передней панели

Разъем передней панели имеет необходимые контакты для:

• Выключатель питания на корпусе
• Сброс переключателя на корпусе
• Светодиод, подсветка HDD на корпусе
• Динамик звукового кода материнской платы

11. Разъемы USB

Они часто предназначены для передних портов USB на корпусе.

12. Разъемы для вентиляторов

Существуют различные типы разъемов для вентиляторов. Два важнейших из них заключаются в следующем.

1. CPU_FAN: для процессорного кулера
2. SYS_FAN: предназначен для корпусных вентиляторов

13.

Другие разъемы

На материнской плате можно найти различные другие разъемы, например передний аудиоразъем для подключения аудиопортов, расположенных на вашем ПК.

Прочие устройства/детали

i. Слот M.2

Как и более старая плата, указанная выше материнская плата не имеет слота M.2.

Почти все новые платы имеют по крайней мере один слот M.2 для подключения твердотельного накопителя M.2 NVMe.

ii. Wi-Fi

Изображение: материнская плата со встроенным Wi-Fi

Некоторые материнские платы оснащены встроенными модемами WiFi (которые также включают Bluetooth).

Заключительные слова

Так как же выглядит материнская плата? Ну, это печатная плата, но гораздо более продвинутая, чем голая плата. Они имеют несколько интегральных схем и контроллеров, что делает их гораздо более совершенными, чем пассивные объединительные платы, использовавшиеся в прежние времена.

Но, как правило, материнская плата ПК — это гигантская плата. Существуют различные форм-факторы, такие как mini ITX, micro ATX и ATX, но все они, в конце концов, служат одной и той же цели, т. е. облегчают связь между всеми подключенными компонентами.

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

1. Как меняется внешний вид материнской платы с развитием технологий и появлением новых функций?

Внешний вид материнской платы может меняться с течением времени благодаря развитию технологий и появлению новых функций.

Ранние материнские платы были большими и сложными, на поверхность платы устанавливалось множество компонентов.

По мере совершенствования технологий материнские платы становились меньше и более обтекаемыми, а компоненты устанавливались с обеих сторон платы.

Современные материнские платы часто отличаются элегантным дизайном, разъемами с цветовой кодировкой и этикетками, упрощающими установку и устранение неполадок.

2. Какие материалы обычно используются при изготовлении материнских плат и как они влияют на долговечность и производительность?

Материнские платы обычно изготавливаются из различных материалов, включая стекловолокно, пластик и металл.

Наиболее распространенным материалом является стекловолокно, которое легкое, прочное и обладает хорошими электрическими свойствами.

Пластик также используется в некоторых компонентах, таких как соединители и кожухи, благодаря его гибкости и простоте формования.

Металл используется для радиаторов и других компонентов, требующих высокой прочности и теплопроводности.

3. Существуют ли какие-либо меры предосторожности или меры безопасности, которые необходимо соблюдать при обращении с материнской платой или ее установке?

При обращении с материнской платой или ее установке необходимо соблюдать ряд мер предосторожности и безопасности.

Во-первых, важно заземлиться, чтобы предотвратить повреждение компонентов статическим электричеством.

Это можно сделать, надев антистатический браслет или прикоснувшись к заземленному предмету, например к металлической ножке стола.

Кроме того, следует соблюдать осторожность при обращении с материнской платой, чтобы не сгибать и не сгибать ее, что может привести к повреждению дорожек и разъемов.
