Как узнать какой SATA в ноутбуке

ГлавнаяНоутбук

Жесткие и твердотельные диски могут работать в разных режимах, в зависимости от того, к какому интерфейсу материнской платы они подключены. Режимы работы именуются как SATA и от того, через какую версию работает устройство, зависит очень многое. Например, при режимах SATA II и SATA III, значительно отличается максимальная скорость, с которой может работать устройство. Причем разница может достигать показателя в полтора-два раза.

Способов проверить, в каком режиме на данный момент работает ваш жесткий диск, есть несколько. Рассмотрим все последовательно и в отдельности.

Как узнать какой SATA в ноутбуке

Содержание

• Разборка корпуса
• Как определить SATA с помощью программ
  • HWiNFO
    • Установка утилиты HWiNFO
    • Определение SATA с помощью утилиты HWiNFO
  • CrystalDiskInfo
  • Видео — Установка SSD в ноутбук

Разборка корпуса

Самый прямой вариант – это разобрать корпус ноутбука и проверить, к какому интерфейсу устройство подключено.

1. Для начала, проверьте, поддерживает ли материнская плата последнюю версию SATA. Это можно установить по наличию такой надписи.

   Находим надпись SATA на материнской плате

2. Обратите внимание на гнездо, к которому через кабель подключен ваш твердотельный носитель. А точнее, обратите внимание на надпись возле него. Возле гнезда должно быть обозначение интерфейса SATA. Понять, какая именно это версия очень просто: 3G – это вторая, а 6G – третья.

   Рядом с гнездом находим обозначение интерфейса SATA

Важно! Но тут есть одна проблема. Этот способ больше подходит для стационарных компьютеров, чем для ноутбуков. В разборке корпуса ноутбука необходимо соблюдать особую осторожность, чтобы не повредить микросхемы. Поэтому не каждый пользователь решается на такую операцию.

К счастью, справиться с поставленной задачей можно и не разбирая устройство. Достаточно использовать специальное программное обеспечение.

На заметку! Существует способ проверить подключение, не разбирая корпус и не используя посторонние программы. Найдите в сети характеристики вашего ноутбука и узнаете, поддерживают ли материнская плата и жесткий диск работу через SATA III. Но на этом можно закончить только в том случае, если один из компонентов SATA III не поддерживает. В обратном случае, мы все еще не знаем, через какой интерфейс идет подключение.

Как определить SATA с помощью программ

Определяем подключение SATA с помощью сторонних утилит

Существует несколько программ, с помощью которых можно проверить характеристики и режим работы ноутбука. В том числе и жесткого диска. Например, следующие:

• HWiNFO;
• CrystalDiskInfo.

HWiNFO

Программа HWiNFO считается одной из лучших. На, то есть две причины:

• удобный и доступный интерфейс;
• самая подробная характеристика устройства.

Заметка! Есть у программы и недостаток – отсутствие русификатора. Однако она не сложная и в ней можно разобраться, даже не зная английского языка. Интерфейс понятен интуитивно.

Установка утилиты HWiNFO

1. Скачиваем программу с официального сайта разработчика.

   Переходим на официальный сайт разработчика HWINFO, нажимаем «Free Download»

2. В открытом окне под версией «HWiNFO Installer» щелкаем по кнопке «Download Installer».

   Выбираем версию «HWiNFO Installer», щелкаем по кнопке «Download Installer»

3. В раскрывшемся меню щелкаем по ссылке «FossHub (Fast CDN)».

   Щелкаем по ссылке «FossHub (Fast CDN)»

4. Вас перебросит в другое окно, где нужно щелкнуть по ссылке «Download HWiNFO Installer».
   Щелкаем по ссылке «Download HWiNFO Installer»

5. Запускаем скаченный файл.

   Щелкаем левой кнопкой мышки по скаченному файлу

6. Появится окно установочника, нажмите «Next».

   Нажимаем «Next»

7. Примите условия лицензионного соглашения, установив галочку на соответствующий пункт, нажмите «Next».

   Ставим галочку на пункт «I accept the agreement», нажимаем «Next»

8. Оставьте все параметры по умолчанию и в следующих окнах нажмите «Next».

   Программа определит по умолчанию место сохранения программы, нажимаем «Next», для изменения щелкаем по кнопке «Browse»

   Щелкаем по кнопке «Next»

   На заметку! Можно изменить место хранения файла в системе, для этого нужно нажать кнопку «Browse» и выбрать другой путь.

9. Нажмите кнопку «Install».

   Нажимаем «Install»

10. В появившемся окне нажимаем «Run». После недолгой загрузки программа открывается.

    Нажимаем «Run»

Определение SATA с помощью утилиты HWiNFO

Слева есть меню, на котором можно увидеть перечень всех внутренних устройств. Нас интересует материнская плата, то есть «Motherboard».

1. Нажимаем на строку «Motherboard» и в правой части окна видим характеристики устройства. В данном случае, мы видим целых два порта SATA с маркировкой 6G. Одного такого порта хватило бы, чтобы утверждать, что устройство поддерживает подключение через SATA III.

   Нажимаем на пункт «Motherboard», в правой части окна мы увидим в соответствующих пунктах какие версии SATA на нашей материнской плате

2. Проверяем к какому порту подключен жесткий диск на данный момент. Для этого слева щелкаем по строчке «Drives» открывается ветка, в которой нужно выбрать свой жесткий диск. В самой верхней строчке отражено, какой интерфейс доступен для накопителя и через какой он на деле подключен. Разделяются эти два параметра значком «@». В данном случае, мы видим, что накопитель поддерживает SATA III (6G), но подключен, почему-то через SATA II (3G).
   В пункте «Drives», щелкаем по названию жесткого диска, в строчке «Drive Controller» находим информацию через какой SATA подключен диск

Если вы не знаете, как называется ваш жесткий диск, посмотрите в интернете, какая модель должна быть установлена на вашем ноутбуке.

Узнайте, подробную информацию с пошаговой инструкцией, как посмотреть комплектующие своего компьютера, в новой статье на нашем портале

CrystalDiskInfo

Еще одна программа – CrystalDiskInfo.

Утилита не дает подробной характеристики всех составляющих, но для того чтобы понять, через какой SATA подключен диск, подойдет.

Кроме того, CrystalDiskInfo дает нам еще одну важную информацию. Окно программы показывает, какой диск установлен SSD или HDD. Это важная информация, потому что HDD в принципе не способен работать быстрее, чем на SATA II. Поэтому не важно, через какой интерфейс его подключать. А вот для SSD разница принципиальна.

Открываем программу и видим два интересующих нас значения: скорость вращения и режим передачи.

• в первом мы найдем информацию о том, какой же у нас стоит диск. В данном случае, стоит SSD;

  Пункт «Скорость вращения» показывает, какой диск подключен

• второй расскажет о потенциальном и фактическом подключении. Эти два значения разделяет знак «|». Слева от знака указана маркировка интерфейса, через которую диск на данный момент работает. Справа обозначен интерфейс, который поддерживается диском. В данном случае, мы видим, что по факту подключение происходит через SATA II, хотя способен накопитель выдержать скорость SATA III.

  В пункте «Режим передачи» слева от знака «-» фактическое подключение диска, справа, которое он поддерживает

С помощью этих способов вы сможете узнать, на полную ли скорость работает ваш жесткий диск. Если он ограничен недостаточно мощным интерфейсом, это повод обратиться в сервисный центр, чтобы вам его переподключили.

Видео — Установка SSD в ноутбук

Понравилась статья?
Сохраните, чтобы не потерять!

Рекомендуем похожие статьи

Как узнать Sata 2 или Sata 3 на материнской плате?

Здравствуйте, дорогие читатели моего блога! В этом посте я расскажу, как узнать sata 2 или sata 3 установлен на материнской плате — самые простые способы определить данную информацию.

Зачем знать версию САТА на системной плате? Чтобы проверить, поддерживает ли она самое новое оборудование. Так, максимум скорости передачи данных у SATA II не превышает 300 Мбайт/с, тогда как у SATA III этот показатель достигает уже 600 Мбайт/с.

Если же подключить к системной плате старого образца новый винчестер формата САТА 3, ограничения будут по скорости самого медленного элемента цепи. Аналогично и при подключении к современной «матери» устаревшего жесткого диска.

Как-нибудь смухлевать и поднять скорость, к сожалению, не выйдет. Не поможет даже если впаять более новый разъем, так как ограничения идут со стороны чипсета, и он попросту не определит порт. Да и, по сути, они почти одинаковые с виду.

И единственный способ ускориться — провести апгрейд, то есть установить компоненты поновее, HDD или же системную плату. О том, что такое ACHI и поддерживает ли его ваш компьютер, можно почитать здесь.

Упаковка и документация

Необходимая информация обычно указана на упаковке (если это BOX версия, а не ОЕМ). Впрочем, в любом случае на упаковке должен быть наклеен шильдик, дублирующий технические характеристики. Если и шильдика нет, то это явный контрафакт.

Согласно нормативам, производитель в числе прочих параметров обязан указать и версию портов САТА на материнской плате. И кстати, их может быть несколько разного типа, что встречается у некоторых моделей системных плат.

Визуальный осмотр

В случае с десктопным ПК ситуация проще: достаточно снять боковую крышку и посмотреть. Ноутбук разобрать сложнее, поэтому не советую пользоваться таким способом.

Интересующая вас информация указана рядом с портами, куда подключен винчестер, дисковод и, возможно, что-то еще. Как правило, наносится маркировка типа SATA 6Gb/s. Так вот, 6G — это третья версия порта, а 3G — вторая.

Некоторые производители указывают прямо: САТА II или III припаяны к системной плате.

Сервисные утилиты

В работающем режиме можно определить нужные параметры с помощью диагностических приложений — например, CPU-Z, Sandra, Speccy или AIDA64. Искомые параметры находятся в разделе Motherboard или «Системная плата».

Если программа подглючивает и не определяет корректно эти данные, то модель она уж точно может определить. В таком случае можно нагуглить характеристики по модели на сайте производителя. Аналогично можно воспользоваться коробкой: там модель материнской платы тоже всегда указана.

Также для вас будут полезными статьи про виды RAID и какой выбрать sata mode — ide или ahci. Подпишитесь на новостную рассылку, чтобы своевременно получать уведомления о новых публикациях. До следующих встреч на страницах моего блога!



С уважением, автор блога Андрей Андреев.

Как определить SATA 1 2 3 на материнской плате и диске?

SATA — один из основных интерфейсов для установки накопителей. В некоторых случаях версия интерфейса SATA имеет значение при установке диска (особенно для твердотельных накопителей SATA). В этой статье я расскажу об определении версий SATA 1 2 3 на вашей материнской плате и жестком диске.

Существует три способа определить версию SATA материнской платы или жесткого диска. Вы можете проверить его спецификацию; для этого метода вам нужно знать марку и модель материнской платы и жесткого диска.

В качестве альтернативы можно выполнить физический осмотр компонентов. Наконец, вы можете определить версию SATA с помощью стороннего программного обеспечения.

Ниже я подробно расскажу об этих методах. В то же время я кратко расскажу об интерфейсе SATA, терминологии, используемой для обозначения различных версий SATA, и о том, почему версия SATA имеет значение.

СОДЕРЖАНИЕ

Кратко что такое интерфейс SATA?

SATA или Serial ATA — один из двух основных интерфейсов (второй — PCIe) для добавления основных компонентов к вашему ПК.

В то время как PCIe используется для различных высокоскоростных устройств, интерфейс SATA используется в основном для добавления устройств хранения, в том числе:

• Жесткие диски
• Твердотельные накопители SATA
• Оптические приводы, т. е. приводы CD/DVD/Blu-Ray

Порты SATA можно легко идентифицировать на любой материнской плате. Типичная материнская плата может легко иметь от 4 до 6 портов SATA.

Порты SATA имеют Г-образный разъем. Типичная материнская плата имеет несколько из них, расположенных близко друг к другу.

Читайте также: Как выглядит кабель SATA?

Версии SATA и номенклатура, используемая для идентификации различных версий SATA

SATA имеет разные версии. Последняя версия SATA — 3 . Интерфейс SATA удваивает свою пропускную способность (скорость передачи) с каждой новой версией. Таким образом:

• SATA 1 имеет пропускную способность 1,5 Гбит/с или 187,5 МБ/с
• SATA 2 имеет пропускную способность 3,0 Гбит/с или 375 МБ/с.
• SATA 3 имеет пропускную способность 6,0 Гбит/с или 750 МБ/с.

Следует отметить, однако, что различных спецификаций используют разные соглашения об именах для интерфейса SATA , такие как:

• SATA 1 может быть помечен как SATA 1.5G, SATA 1.5 Гбит/с или SATA 150
• SATA 2 может быть помечен как SATA 3G, SATA 3 Гбит/с или SATA 300
• SATA 3 может быть помечен как SATA 6G, SATA 6 Гбит/с или SATA 600

Кроме того, Гбит/с (Гигабит в секунду) НЕ совпадает с ГБ/с (Гигабайт в секунду) . В байте 8 бит. Следовательно, 6 Гбит/с = 0,75 ГБ/с.

Читайте также: Совместим ли SATA 3 с портами SATA 2?

Как определить SATA 1 2 3 на материнской плате?

Имея в виду основы SATA и его версии, определите, какой версии SATA соответствует ваша материнская плата.

Есть три простых способа определить это:

1. Физическое чтение этикеток на материнской плате
2. Проверка спецификации материнской платы
3. Использование стороннего программного обеспечения

1. Физическое чтение этикеток на материнской плате

Если у вас настольный компьютер, один из самых простых способов физически определить версию SATA ваших портов — проверить их этикетки.

На большинстве системных плат порты SATA четко обозначены версией и идентификационным номером системы.

Сначала определите, где расположены порты SATA. Опять же, они выглядят как разъемы L-образной формы, часто встречающиеся в кластере.

Порты SATA на GA-P67A-UD3-B3

Далее читаем, что обозначают их метки:

Метки портов SATA могут идентифицировать версию

Здесь вы можете видеть, что есть два набора портов SATA, идентифицированных их цветовым кодом, а также их метками.

• Синий Порты SATA: соответствуют SATA 2. Их метки имеют «SATA2» четко выделено.
• Белый Порты SATA: соответствуют SATA 3. На их этикетках четко выделено «SATA3» .

Итак, эта материнская плата имеет 4 порта SATA 2 и 2 порта SATA 3. В идеале я бы сначала занял слоты SATA 3 из-за их более высокой скорости передачи.

Однако этот метод определения версии SATA может оказаться неприменимым для ноутбуков, поскольку их сложнее разобрать, чем настольные компьютеры.

Порты SATA могут соответствовать разным версиям SATA на одних и тех же материнских платах

Одной из особенностей показанной выше материнской платы является то, что вы можете найти порты SATA, соответствующие разным версиям на одной и той же материнской плате, в основном, если она старая.

В этом случае материнские платы будут иметь порты с цветовой маркировкой, чтобы указать, какой версии соответствует каждая из них.

2. Просмотр технических характеристик материнской платы

Если вы знаете марку и модель своей материнской платы, то определить, какой версии SATA соответствует ваша плата, несложно.

Спецификация GA-P67A-UD3-B3 для портов SATA

Здесь вы можете увидеть, что предлагает материнская плата:

• 2 x SATA 6 Гбит/с (разъемы SATA 3)
• 4 разъема SATA 3 Гбит/с (разъемы SATA 2)

Вот так просто.

3. Использование стороннего программного обеспечения

Последний и еще один относительно простой способ — использование стороннего программного обеспечения.

Этот метод отлично подходит, если вы работаете с ноутбуком и вам нужно знать номер модели вашей материнской платы.

Я рекомендую два популярных бесплатных сторонних программного обеспечения:

• Crystal Disk Info
• HWInfo

Идентификация с помощью Crystal Disk Info

После загрузки и установки Cyrstal Disk Info запустите его, при этом должно открыться окно, подобное показанному ниже:

Главное окно Crystal Disk Info

Хотя программа показывает полезные сведения о вашем жестком диске, включая его марку, модель и технические характеристики, нас интересует поле с надписью «Режим передачи».

Здесь вы можете видеть, что режим передачи для моего единственного диска — SATA 600, что является просто другим названием SATA 3.

Следовательно, это помогает подтвердить, что интерфейс SATA моего ПК соответствует версии 3.0.

Идентификация с помощью HWInfo

Другое популярное программное обеспечение, которое может помочь вам определить не только версию SATA вашей платы, но и предоставить исчерпывающую информацию об аппаратном обеспечении вашего ПК, — это HWInfo .

После загрузки программного обеспечения запустите его, при этом должно открыться несколько окон, в том числе окно, подобное показанному ниже:

Главное окно HWInfo

Найдите раздел с надписью «Диски», а затем поле с пометкой « Интерфейс ». Это должно помочь вам определить версию вашего интерфейса SATA.

Мой читает SATA 6 Гбит/с, что является другим названием SATA 3.

Опять же, использование стороннего программного обеспечения лучше всего, если вы хотите определить, поддерживает ли ваша материнская плата SATA 3, но хотите использовать наименее инвазивный метод.

Типичный вращающийся жесткий диск НЕ загружает интерфейс SATA 3.

То, что интерфейс SATA 3 работает на скорости 6 Гбит/с (750 МБ/с), не означает, что подключенный жесткий диск также будет иметь скорость передачи 750 МБ/с!

В лучшем случае типичный жесткий диск имеет максимальную скорость передачи данных 200 МБ/с. Стандартный жесткий диск едва может заполнить интерфейс SATA 2, не говоря уже об интерфейсе SATA 3.

Как определить версию SATA вашего жесткого диска?

Помимо чтения технических характеристик, лучший и рекомендуемый мной способ проверить версию SATA вашего жесткого диска — использовать популярное бесплатное программное обеспечение HWInfo , о котором я говорил ранее.

С установленным программным обеспечением вы могли бы запустить его? Программное обеспечение откроет несколько окон, в том числе одно, похожее на окно, показанное ниже:

. Определение контроллера накопителя в HWInfo

. В меню слева перейдите к Drives -> SATA/ATAPI Drives -> Select Your Drive .

У вас будет больше дисков для работы, если у вас их несколько. У меня установлен только один диск; следовательно, в раскрывающемся меню слева отображается только один диск.

После выбора привода вы должны увидеть соответствующие сведения о нем с правой стороны, включая контроллер , который использует привод .

В описании «Контроллер накопителя» указывается версия накопителя с интерфейсом SATA. В пояснении к моему диску указано Serial ATA 6 Гбит/с, то же, что и SATA 3.

Опять же, как упоминалось ранее, только потому, что диск имеет контроллер SATA 3 и подключается к порту SATA 3, НЕ означает, что он будет работать при передаче скорость 750 МБ/с!

Читайте также: Можно ли использовать жесткий диск ноутбука на настольном компьютере?

Когда версия порта SATA имеет значение?

Версия интерфейса SATA может иметь существенное значение для коммерческого ПК только при установке твердотельного накопителя SATA.

Твердотельные накопители SATA подключаются к портам SATA, в отличие от твердотельных накопителей NVMe, которые относятся к интерфейсу PCIe. Твердотельные накопители SATA бывают форм-фактора 2,5 дюйма или форм-фактора M.2.

Например, твердотельный накопитель SATA 3 ДОЛЖЕН подключаться к порту SATA 3 для обеспечения наилучшей производительности.

Твердотельный накопитель SATA 3 имеет типичную скорость передачи данных 550 МБ/с. Если вы установите его в порт SATA 2, его скорость передачи уменьшится вдвое!

Я уже подробно объяснял эту тему: Имеет ли значение, какие порты SATA вы используете?

Читайте также:

• Как добавить больше портов SATA на материнскую плату?
• Сколько портов SATA вам нужно?

Final Words

Короче говоря, существует несколько способов идентификации SATA 1 2 3 в вашей системе. Например, если вы недавно купили компьютер (совершенно новый), то есть большая вероятность, что он будет иметь порты SATA 3.

Если вы не хотите устанавливать твердотельные накопители SATA, не имеет большого значения, подключаете ли вы жесткий диск или оптический дисковод к портам SATA 2 или SATA 3.

К сожалению, из-за того, что твердотельные накопители NVMe (на основе PCIe) работают с более высокой скоростью передачи данных, чем твердотельные накопители SATA, твердотельные накопители SATA потеряли свое предназначение и нуждаются в более быстром интерфейсе SATA.

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

1. Можно ли подключить диск SATA 3 к материнской плате, которая поддерживает только SATA 1 или 2?

Да, вы можете подключить диск SATA 3 к материнской плате, поддерживающей SATA 1 или 2. Однако максимальная скорость передачи будет ограничена максимальной скоростью передачи версии SATA, поддерживаемой материнской платой.

2. Есть ли преимущество в производительности при использовании диска SATA 3 на материнской плате, которая поддерживает только SATA 1 или 2?

Нет, нет преимущества в производительности при использовании диска SATA 3 на материнской плате, которая поддерживает только SATA 1 или 2. Максимальная скорость передачи будет ограничена максимальной скоростью передачи версии SATA, поддерживаемой материнской платой.

3. Можно ли использовать кабель SATA 3 с диском SATA 1 или 2?

Да, вы можете использовать кабель SATA 3 с диском SATA 1 или 2. Кабели SATA 3 обратно совместимы с дисками SATA 1 и 2. Однако максимальная скорость передачи будет ограничена максимальной скоростью передачи версии SATA, поддерживаемой накопителем и материнской платой.

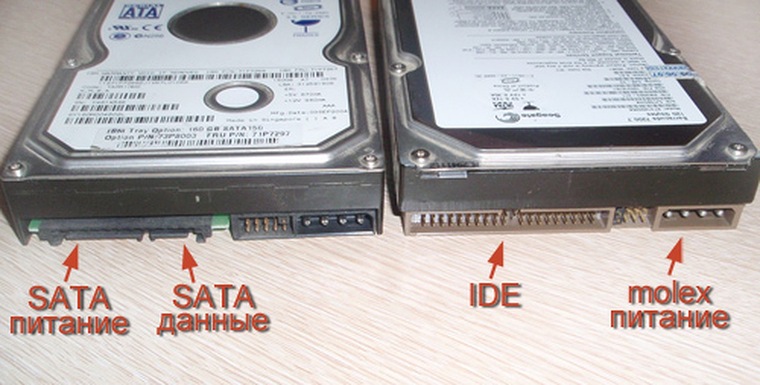

Как узнать, является ли жесткий диск вашего ноутбука SATA или PATA | Small Business

Автор: Alan Sembera

При замене жесткого диска на вашем старом ноутбуке вам необходимо знать, какой тип подключения используется для диска — Serial ATA или Parallel ATA. Если ноутбуку всего несколько лет, ему почти наверняка потребуется диск SATA, который начал заменять более медленный стандарт PATA в 2003 году. Но если у вас старый ноутбук или вы хотите быть абсолютно уверенным, один из вариантов — открыть свой ноутбук и физически просмотреть соединение. Вы также можете пойти более простым путем и найти информацию о модели вашего жесткого диска в Windows.

Физический осмотр

1. Выключите ноутбук, затем снимите крышку корпуса или снимите панель, обеспечивающую доступ к жесткому диску.

2. Отсоедините кабели от интерфейса жесткого диска. Основной кабель может быть ленточным кабелем или круглыми проводами. В большинстве случаев ленточный кабель указывает на то, что вы используете диск PATA, и наоборот, но это не всегда так.

3. Сосчитайте штыри или контакты на кабелях. Для диска PATA требуется 39или 40 отверстий в кабеле передачи данных и четыре контакта на разъеме питания. Для диска SATA требуется два разъема щелевого типа, с семью контактами на разъеме данных и 15 контактами на разъеме питания.

Диспетчер устройств Windows

1. Откройте апплет диспетчера устройств Windows. В Windows 8 нажмите «Windows-X» на клавиатуре и выберите «Диспетчер устройств». В более ранних версиях Windows нажмите кнопку «Пуск», введите «диспетчер устройств» в поле поиска, а затем выберите «Диспетчер устройств» в результатах поиска.

2. Щелкните стрелку рядом с «Диски», чтобы отобразить список дисков, установленных на вашем ноутбуке. Ваш жесткий диск указан по номеру модели. Запишите это число.

3. Введите номер модели в поисковую систему Интернета. Отсканируйте результаты на наличие страницы от производителя жесткого диска, такого как Western Digital, Seagate или Toshiba. Большинство производителей хранят спецификации для каждой из своих моделей жестких дисков в Интернете. Вы также можете найти спецификации на другом веб-сайте, хотя информация может быть не такой надежной. Кроме того, найдите номер модели в онлайн-базе данных жестких дисков (ссылка в разделе «Ресурсы»).

4. Найдите опцию «Интерфейс» в спецификациях. Диски SATA обычно называются «SATA», «S-ATA» или «Serial ATA», тогда как диски PATA могут называться «PATA», «Parallel ATA», «ATA» или, на более старых дисках, просто как «IDE» или «EIDE». База данных

5. Seagate: жесткие диски для ноутбуков
6. Служба поддержки Western Digital: база знаний
7. Toshiba: внутренние жесткие диски

Writer Bio

Алан Сембера начал писать для местных газет в Техасе и Луизиане.
