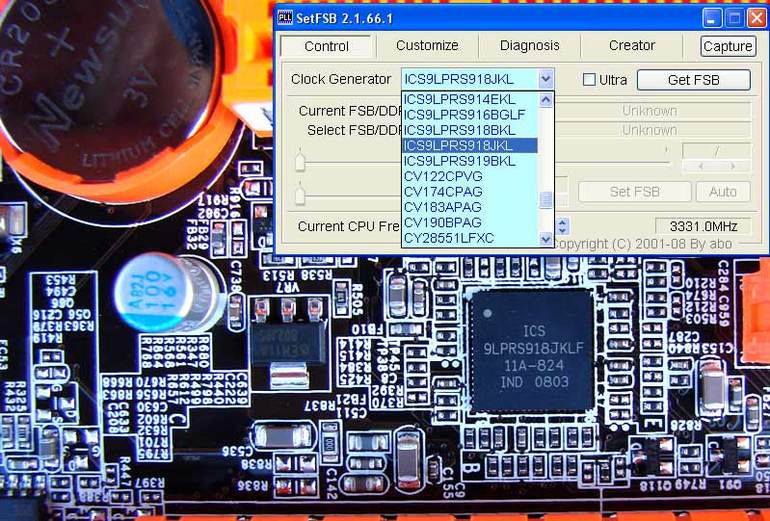

Как узнать модель чипа pll на ноутбуке: Как узнать модель Clock Generator на материнской плате ноутбука

Что такое «пониженное напряжение»? Пониженное напряжение означает снижение напряжения, которое получает компонент.

Почему это важно? Снижение напряжения, даже относительно небольшое, снижает энергопотребление компонентов (в данном случае ЦП) и, таким образом, уменьшает выделяемое тепло при одновременном увеличении срока службы батареи.

В чем подвох? На самом деле риск практически отсутствует. Худшее, что может случиться, это то, что если слишком сильно снизить напряжение, компьютер может дать сбой, и вам придется снижать андервольт (то есть отдавать чуть больше напряжения обратно).

Хотя я никогда не слышал, чтобы чей-либо компьютер когда-либо был поврежден программным понижением напряжения, обратите внимание, что мы никоим образом не несем ответственности за какие-либо странные действия Бога или межпространственных подводных существ, которые могут повредить ваш компьютер, если вы продолжите. Опять же, несмотря на то, что это безопасный процесс, практически исключающий возможность повреждения каких-либо компонентов (на самом деле, это должно увеличить их срок службы, поскольку они будут работать медленнее), действуйте на свой страх и риск!

Дроссель Стоп! Перейдите к руководству ThrottleStop и получите последнюю версию из первого поста. Unclewebb — разработчик, который работает над ThrottleStop уже много лет (я использую его уже более 5 лет, а он существует гораздо дольше) и до сих пор добавляет новые функции. Он активен в треде и помогает с любыми проблемами — просто убедитесь, что вы искали и прочитали документацию, прежде чем обращаться к нему за помощью.

Вам также понадобится программа Prime95, чтобы нагрузить вашу систему и проверить наличие проблем со стабильностью при новом напряжении.

Примечание. Пониженное напряжение также можно выполнить с помощью XTU, однако из-за влияния программного обеспечения/службы на производительность во время работы, а также из-за множества ошибок с повторным применением/идентификацией данных ЦП я рекомендую вместо этого ThrottleStop.

Разархивируйте ThrottleStop в каталог по вашему выбору и запустите его от имени администратора. После нажатия «ОК» на предупреждение об отказе от ответственности вас должен приветствовать главный экран:

Обратите внимание, что мои настройки по умолчанию здесь не совпадают с вашими, поэтому не изменяйте свои настройки, чтобы они соответствовали моим — это только референсное фото.

Эти параметры могут показаться немного громоздкими и сложными, но мы здесь, чтобы сделать конкретную вещь: пониженное напряжение. Я доберусь до других функций этого программного обеспечения позже.

Основы, которые вам нужно знать, это то, что, во-первых, ThrottleStop поддерживает 4 разных профиля, которые можно выбрать с помощью переключателей с номерами 1-4 на скриншоте выше. Поймите, что большинство изменений, которые вы вносите в TS, относятся только к выбранному вами профилю. Поэтому, если вы будете использовать более 1 профиля (и я рекомендую вам это сделать, о чем я расскажу после того, как мы понизим напряжение), вы захотите установить все и для других профилей. В противном случае, когда вы переключитесь на другой профиль, вы вернетесь к тем настройкам, которые были по умолчанию. Тем не менее, давайте сначала понизим напряжение: чтобы перейти к настройкам пониженного напряжения, нажмите кнопку «FIVR».

Обратите внимание на переключатели с номерами 1-4, соответствующие 4 профилям, которые позволяет TS.

Совет по экономии времени : Если у вас популярная модель/ЦП, попробуйте поискать в Google название вашего компьютера/ЦП вместе с «undervolt». Посмотрите, чего другие смогли стабильно добиться, и используйте это в качестве отправной точки. Ваш процессор может быть даже более способным к понижению напряжения или даже меньше. Вам нужно будет немного повозиться, чтобы найти стабильный андервольт.

Потребуется некоторое время, чтобы добиться идеального результата, так как все чипы разные. Например, Core-i7 4720HQ в моем Razer Blade 14” может обрабатывать только смещение -58,6 мВ на ЦП и кэш-памяти и смещение -32 мВ на iGPU. Если больше -60 мВ, я получу случайный перезапуск BSOD. Напротив, на моем Core-i5 6300HQ в моем XPS 15 я могу снизить напряжение до -125 мВ на ядре/кэше и -100 мВ на графическом процессоре Intel.

Чтобы запустить пониженное напряжение в этом профиле, выполните следующие действия. Помните, что вам нужно будет сделать это для трех вещей: CPU Core, CPU Cache, и Intel GPU.

1. Установите флажок «Разблокировать регулируемое напряжение» в разделе «Напряжение ядра процессора».
2. Убедитесь, что всегда выбран вариант «Адаптивный».
3. Переместите ползунок Offset Voltage на небольшое значение, например -50 мВ.
4. В разделе «Сохранить изменения напряжения в ThrottleStop.ini» установите значение «Сохранить напряжения после выхода ThrottleStop». Это гарантирует, что в случае серьезного сбоя из-за чрезмерного пониженного напряжения те же настройки не будут повторно применены автоматически.
5. Нажмите «Применить». Запишите эти числа, потому что в случае сбоя значения обнулятся.
6. Сделайте то же самое для кэша ЦП. По моему опыту, допуски на пониженное напряжение ЦП и кэш-памяти всегда одинаковы. Для графического процессора Intel я обнаружил, что они, как правило, менее подвержены понижению напряжения, поэтому я использую более консервативные значения.
7. Используйте Prime95 или интенсивную игру в течение нескольких часов. Ваш компьютер зависал или перезагружался в любое время? Андервольт на 5мВ меньше на каждом компоненте (т.е. если он застыл на -60мВ, уменьшите УФ до -55мВ) и пробуйте снова, пока не станет стабильно.
8. Если после нескольких часов тестирования в системе не возникло проблем, тогда еще немного уменьшите смещение напряжения (например, если -60 мВ было стабильным, попробуйте -65 мВ).

Чем выше пониженное напряжение, тем холоднее будет работать процессор и тем меньше энергии он будет потреблять. Это может привести к падению температуры при полной нагрузке на 5–15°C, а это означает, что ваш компьютер сможет работать быстрее и дольше, выделяя при этом меньше тепла. Это абсолютно стоит затраченных усилий.

На этом этапе, как только вы настроили пониженное напряжение, вы можете использовать планировщик заданий, чтобы запустить ThrottleStop на своем компьютере, и пониженное напряжение сохранится. Однако, если вы хотите настроить немного больше, есть еще несколько вещей, на которые способен ThrottleStop, например…

В зависимости от качества конструкции вашего компьютера у вас могут возникнуть проблемы с дросселированием, нагревом, шумом вентилятора или, возможно, со всеми тремя факторами.

Многие, многие ноутбуки просто не предназначены для компонентов, которые они содержат в наши дни. Показательный пример: я впервые начал использовать ThrottleStop много лет назад из-за мощного, но недостаточного размера Acer 3830TG, который снижал частоту с 2,3 ГГц до 800 МГц в качестве отказоустойчивого BIOS примерно после 10 минут игры. 13,3-дюймовое шасси и недостаточное охлаждение означали, что ЦП быстро достигнет 95C, и в этот момент система перейдет к аварийным мерам по снижению нагрева. Решение? Я использовал ThrottleStop и его возможности профиля для динамического ограничения пиковых частот компьютера в зависимости от температуры процессора. Ограничив тактовую частоту до 1,8 ГГц вместо 2,3 ГГц по умолчанию, он смог стабильно играть в игры без какого-либо снижения производительности из-за уменьшения выделяемого тепла.

Более свежим примером необходимости сделать это могут быть 14-дюймовые мощные ноутбуки, которые я рассмотрел, P34W v3 и 14-дюймовый Razer Blade, которые используют процессор Core-i7 4720HQ и GeForce 9. 70M GPU.

Без флажка обе эти машины столкнулись с проблемами из-за высокой температуры процессора. P34W должен был бы снизить свой GPU и CPU примерно на 30%, чтобы избежать аварийного отключения из-за перегрева (происходит в большинстве чипов Intel при 100C), в то время как Razer Blade не будет дросселировать, но остается неудобно близким к своему тепловому пределу 100C и становится почти слишком жарко, чтобы прикоснуться.

Эти типы температур ужасны для долговечности компонентов, включая графический процессор, твердотельный накопитель и особенно батарею… Не говоря уже о том, что такие температуры приводят к тому, что вентиляторы вашего ноутбука во время взлета звучат как Боинг-747.

Итак, допустим, у вас есть горячий ноутбук, и вы хотите, чтобы температура не вышла из-под контроля, или, возможно, вентиляторы разогреваются выше 80°C и отвлекают вас — вы можете использовать ThrottleStop для решения этих проблем. Мы собираемся сделать это, настроив 3 разных профиля для использования TS, каждый с разными настройками часов и разными триггерами температуры. На главном экране TS нажмите «Параметры», и вы найдете это окно:

В разделе «Имена профилей» вы можете выбрать «1» для профиля максимальной производительности, «2» для профиля с небольшим понижением частоты и « 3» профиль «о, черт, мой компьютер тает». Вы можете называть их как хотите, но просто помните, что вы устанавливаете их в порядке убывания силы. Прежде чем мы сможем продолжить, нам нужно проверить опцию «Nvidia GPU», а затем перезапустить TS (я не уверен, что здесь делать, если у вас нет карты ATI. 9).0004

Если параметр «GPU °C» неактивен для вас, то вы будете ограничены двумя профилями температуры вместо трех. Итак, если у вас есть карта Nvidia, установите флажок, выйдите и перезапустите TS, затем вернитесь в меню опций. На этом этапе поле «GPU» под «Тревога» больше не должно быть серым.

Тревога

Установите флажок «Тревога». Есть 2 колонки. Первый столбец, «DTS», относится к количеству градусов, не превышающих тепловой предел вашего процессора, чтобы вызвать тревогу. Например, на ЦП Intel это, вероятно, будет 100C, поэтому установка «DTS» 8 означает, что, когда ваш ЦП достигает 92C, он переключится на любой профиль, который вы под него поместите (в моем случае это вызывает переключение на профиль 2). *Обратите внимание, что мы еще не настроили наши профили, поэтому переключение профилей не будет иметь никакого эффекта, пока мы это не сделаем.*

В столбце графического процессора в верхнем поле отображается фактическая температура выделенного графического процессора, а не ЦП. Я установил это значение на 89, поскольку графические процессоры не рассчитаны на такую ​​же горячую работу, как процессоры, и, кроме того, установил профиль запуска 3.

Что именно мы только что сделали? Мы настроили 2 отдельных температурных триггера для 2 отдельных профилей ThrottleStop (которые мы вскоре создадим).

Установка DTS на 8 означает, что примерно при 92C ваш компьютер переключится на профиль 2, который мы настроим немного медленнее. Установка GPU на 89C означает, что если ваш GPU достигнет 89C, ваш компьютер переключится на профиль 3 (который будет самым медленным, предназначенным для снижения температуры). Я настроил такие профили, потому что современные графические процессоры, такие как 970m/980m, обычно меньше нагреваются, чем современные процессоры. Мобильный четырехъядерный процессор рассчитан на работу при температуре 95°C без проблем, но графические процессоры, как правило, работают примерно на 10°C холоднее. По сути — 9Процессор 2C (DTS 8) не имеет большого значения для высокопроизводительного ноутбука, но мы хотим избежать использования графического процессора 89C.

• Установите флажок «Профиль AC» и установите его на «1». Установите профиль батареи на 4. Хотите ли вы, чтобы TS управлял вашим процессором при работе от батареи, зависит от вас. Если вы хотите использовать TS при работе от батареи, не забудьте позже настроить профиль 4.
• Установите флажок «Не сбрасывать FID/VID при выходе», чтобы значения, установленные TS, сохранялись даже при выходе из программы.
• Проверьте «Контроль батареи».
• Установите флажок «Начать в свернутом виде».
• Установите флажок «Сворачивать при закрытии».
• Нажмите «ОК», чтобы закрыть экран параметров и начать настройку наших профилей.

Начнем с основного профиля, профиля 1. Это профиль, который ваша машина будет использовать по умолчанию (каждый раз, когда вы подключаетесь к сети переменного тока, если выбрана эта опция) . Я рекомендую для всех профилей проверить «энергосбережение», «спидстеп», «C1E» и «BD PROCHOT». «Энергосбережение» просто позволяет вашему процессору понижать тактовую частоту до режима пониженного энергопотребления, когда он не используется, в то время как C1E также экономит энергию. Отключение их по сути то же самое, что и принудительное увеличение минимальной скорости процессора до 100% в параметрах питания Windows: это пустая трата энергии и выделение тепла.

Что касается тактовой частоты, профиль 1 должен быть самым быстрым, с которым ваша машина может работать под нагрузкой, оставаясь при этом в комфортных для вас пределах температуры/шума. Если вам нужна максимальная производительность, оставьте все остальное не отмеченным. Не проверяйте настройки модуляции часов и не устанавливайте множитель.

Настройки, которые мы только что установили, будут означать, что ваш компьютер будет работать в профиле 1, пока не сработает один из двух установленных нами температурных сигналов тревоги.

Профиль 2 должен быть настроен так же, как профиль 1, за исключением множителя, «отключить турбо» или того и другого.

Если вы отметите «отключить турбо» в этом профиле, это гарантирует, что ваш ЦП, как только он достигнет поджаренной температуры 92 ° C (при условии, что в параметрах установлено значение 8 DTS — вы можете настроить этот профиль для срабатывания при более консервативной температуре). если хотите) отключит его турбо и будет работать на максимальной базовой частоте.

Например, на i7 4720HQ частота в турборежиме будет увеличена до 3,6 ГГц с одним ядром, но если вы отключите режим турбо, максимальная частота составит 2,6 ГГц. Это хорошо, потому что он будет поддерживать низкую температуру, однако он может быть либо слишком консервативным для вас (он будет работать прохладно и может работать быстрее), либо недостаточно консервативным (если температура все еще становится высокой без турбо), в зависимости от вашей системы. .

Если ваша система по-прежнему работает при температуре выше 92C на ваших тактовых частотах в профиле № 2, вам следует использовать функцию «установить множитель» на меньшее число. Цель состоит в том, чтобы найти частоту, которую ваш процессор может поддерживать при комбинированной нагрузке CPU+GPU, при которой температура не превысит 88C или около того. Точная температура зависит от вашего оборудования и вашего вкуса, просто помните, что более высокая температура означает более короткий срок службы компонентов.

Вы можете использовать встроенный инструмент «TS Bench» для проверки температуры процессора, но Prime 95 или ваша любимая интенсивная игра будут лучшими тестами. Просто помните, что часы, которые вы выбираете для этого профиля, должны позволить вашему компьютеру немного остыть и уйти от тех жарких температур 90C+, которые вы можете достичь в своем профиле производительности.

Это профиль, который будет запущен, если ваш GPU (который, помните, должен быть холоднее, чем ваш CPU) достигает уровня, установленного вами в параметрах (89C).

В основном, если ваш GPU достигает 89C, то вам нужно приобрести кулер, включить кондиционер или снизить частоту процессора, потому что какое бы решение для охлаждения вы ни использовали в своем ноутбуке, оно перегружено. Таким образом, профиль 3 должен иметь самую низкую тактовую частоту из 3.

Я установил множитель 20 (2,0 ГГц с 4 ядрами) на своем Razer Blade, но это зависит от ваших температурных характеристик. Этот профиль должен быть настроен таким образом, чтобы самые ресурсоемкие задачи ЦП и ГП могли выполняться на вашем компьютере в течение нескольких часов без повышения температуры до 80°C.

Это ваш отказоустойчивый профиль для ваших компонентов, чтобы сделать передышку, если они действительно в ней нуждаются, так что вы хотите быть консервативным. Если что-то пошло не так или вы играете в пустыне Сонора, TS должен работать в профилях 1 или 2.

Помните, что пониженное напряжение, которое вы установили в параметрах FIVR, до сих пор устанавливалось только для первого профиля. Просто пройдите и скопируйте одни и те же настройки во все профили, которые вы будете использовать. Следуя этому руководству до сих пор, вы снизите температуру процессора и энергопотребление, настроите температурные профили, и в результате ваш компьютер будет работать быстрее и дольше без перегрева и радикального дросселирования.

В части 2 мы снизили энергопотребление и нагрев наших процессоров за счет понижения напряжения и настроили профиль ThrottleStop на основе температуры. Теперь, когда мы снизили тепловую нагрузку на систему охлаждения от ЦП, мы можем использовать этот дополнительный температурный запас для разгона графического процессора и получения еще большей производительности.

Мы только что приложили немало усилий, чтобы снизить температуру, так почему же мы сейчас занимаемся разгоном? Ну, снижение тепла от вашего процессора означает, что система охлаждения может более эффективно работать с графическим процессором.

Большинство ноутбуков имеют решение для охлаждения с двумя вентиляторами, но тепло, создаваемое одним компонентом (обычно процессором), распространяется на другой компонент (графический процессор), что приводит к снижению производительности обоих. Графический процессор, в конечном счете, более важен для игровой производительности, чем ЦП, поэтому увеличение частоты его ядра/памяти даст более высокий прирост производительности с меньшим повышением температуры, чем увеличение тактовой частоты ЦП.

Примечание о риске — небольшой разгон довольно безопасен и не должен сильно влиять на срок службы вашей карты. Как правило, если вы попытаетесь слишком сильно разогнаться, самое худшее, что может случиться, — это сбои или визуальные артефакты. Если это произойдет, уменьшите часы и повторите попытку. Тем не менее, будьте осторожны и будьте консервативны. В наши дни основным показателем производительности графических процессоров является не тактовая частота, а количество ядер CUDA. Это не то, что вы можете изменить, но, увеличив тактовую частоту, вы обычно можете бесплатно повысить производительность примерно на 10% — а кому не нравится бесплатность?

Вот что вам понадобится: NVIDIA Inspector и FurMark. Насколько мне известно, для Windows не существует более легкого приложения для разгона графического процессора «установил и забыл». Загрузите и распакуйте nvidia Inspector.exe в каталог по вашему выбору. Откройте его, и вы увидите экран, идентифицирующий ваш процессор с различной статистикой. В правом нижнем углу есть кнопка для отображения параметров разгона. Нажмите эту кнопку и примите диалог. Теперь вы должны увидеть экран, как показано ниже:

Как и в случае пониженного напряжения, рекомендуется выполнить поиск в Google по комбинации модели вашей видеокарты/ноутбука + «разгон». Это даст вам представление о том, какой диапазон вы можете ожидать. Нашел средний разгон по ядру своей 970m будет +140Mhz, а средний разгон памяти будет +400Mhz. Поскольку я не хочу слишком акцентировать внимание на таком важном компоненте, я выбрал +110 МГц для ядра и +270 МГц для памяти. Когда вы будете готовы к тестированию, нажмите «Apply Clocks & Voltage». Пока не выходите из инспектора Nvidia.

Как и при пониженном напряжении, необходимо проверить стабильность и температуру. Используйте FurMark, чтобы нагрузить вашу систему на несколько минут и проверить наличие визуальных артефактов (если да, то уменьшите частоту памяти) или сбоев (уменьшите частоту ядра). Также следите за своей температурой с помощью ThrottleStop.

Как только вы найдете часы, которые работают на вас, вы захотите, чтобы они шли. Ручной способ — щелкнуть левой кнопкой мыши «Создать ярлык часов» и создать ярлык, который будет применять эти часы к вашему графическому процессору всякий раз, когда вы его запускаете. Однако существует автоматический способ применения этих часов при запуске, выходе из спящего режима и т. д. Для этого потребуется немного хитрости с планировщиком заданий:

1. Щелкните правой кнопкой мыши «Создать ярлык часов» и выберите «Обновить задачу запуска часов». Это сделает так, что ваш компьютер будет автоматически устанавливать эти часы при запуске через планировщик заданий. Однако эти часы, как правило, сбрасываются при выходе из режима гибернации/сна, поэтому мы хотим это исправить.
2. Открыть планировщик заданий
3. Развернуть «Библиотека планировщика заданий». Вы должны увидеть папку с названием «nvidia Inspector». Это задача запуска, которую мы только что создали с помощью Nvidia Inspector.
4. Дважды щелкните эту задачу и перейдите на вкладку «Триггеры».
5. Создайте новый триггер, как показано:

1. Нажмите «ОК»!

Теперь вы действительно закончили. Ваши часы будут установлены при запуске/входе в систему или при выходе из спящего режима.

В первой части этого руководства мы рассмотрели некоторые общие настройки энергосбережения, которые, мы надеемся, продлят срок службы батареи и повысят вашу продуктивность.

Во второй части этого руководства я провел вас через понижение напряжения вашего процессора и настройку различных профилей производительности в зависимости от температуры с помощью ThrottleStop.

Наконец, мы использовали NVIDIA Inspector для установки разгона графического процессора, а затем использовали планировщик заданий, чтобы убедиться, что часы применяются.

Хотя кажется, что это много, на самом деле мы изучили лишь некоторые из множества возможностей этого программного обеспечения. Мы снизили нагрев, шум и энергопотребление, увеличив производительность с помощью программного обеспечения, но есть еще один мир аппаратных изменений, которые вы можете внести для дальнейшей настройки вашего ноутбука.

Рассмотрите возможность повторной оклейки процессора/графического процессора высококачественной термопастой, обновления твердотельного накопителя или, если у вас есть разъем TB3, подключения внешнего графического процессора.
