Как подключить второй монитор

Подключить второй монитор бывает необходимо для работы или развлечений. Но сделать это непросто. Важно знать нюансы и учитывать характеристики собственного ноутбука. Как подключить второй монитор – читайте в обзоре Aport.ru.

Периодически у тех, кто часто использует ПК и ноутбук по работе или для игр, возникает необходимость подключить к устройству два монитора. Однако как воплотить подобный тип соединения оперативно и корректно, знают немногие. Чтобы разобраться, как подключить второй монитор, нужно быть достаточно опытным юзером – владеть определенными знаниями. Это связано с индивидуальным «железом», которым оборудована техника разных марок. Если некий алгоритм действий подошел для одной машины, нет никакой гарантии, что это сработает на всех остальных.

Прежде чем разобраться, как подключить два монитора к одному компьютеру, нужно выяснить, какие именно типы соединений поддерживают аппараты. Чаще всего приходится иметь дело с такими портами:

• DVI – обеспечивает цифровое соединение с самым большим разрешением 2560*1600 точек;
• VGA – устаревший аналоговый разъем, который чаще всего встречается на несовременных ноутбуках и ПК;
• HDMI – такой порт зачастую применяется при подключении цифровой техники; доступные для него форматы – 4K, 8K, 10K.

Выяснив, какие именно разъемы имеются у ваших гаджетов, можно смело приступать к настройке.

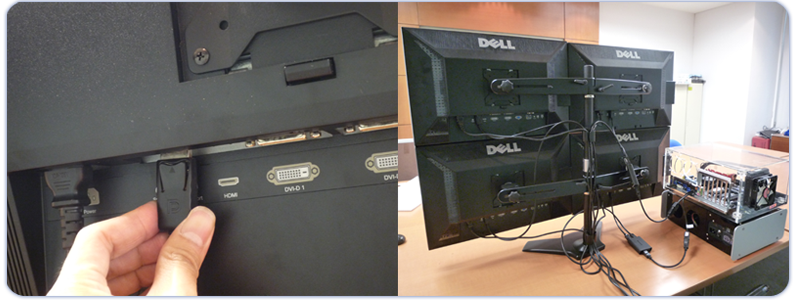

Подключение двух мониторов к персональному компьютеру

Два монитора на ПК присоединяются тремя способами. Какой вариант предпочесть, будет зависеть от конфигурации деталей.



• Подключение двух мониторов к одной видеокарте. Современные дискретные видеодрайверы оборудованы несколькими разъемами выхода видеосигнала. Следовательно, подключить два монитора на ПК можно при наличии определенных типов кабелей под отдельный вид порта.
• Подключение двух мониторов к встроенной видеокарте.
  Исходим из того, что на материнских платах есть видеопорты. Они отличаются между собой, потому если один из мониторов подключить через кабель HDMI, а второй – через VGA, пользователь может наблюдать нечеткость, отставание картинки на каком-нибудь из использованных дисплеев.
• Подключить 2 монитора VGA. Если требуется присоединить парочку старых мониторов, а на системнике присутствуют лишь выходы DVI и HDMI, тогда придется отдельно докупить специальные переходники DVI-to-VGA и HDMI-to-VGA.



Присоединение монитора к лаптопу

Ввиду того, что ноутбуки комплектуются значительно меньшим количеством разнообразных выходов под периферийные устройства, порой подсоединить экран бывает проблематично. В некоторых случаях без покупки вспомогательных средств и вовсе не обойтись. Рассмотрим основные способы присоединения мониторов к этим портативным девайсам. Первый способ – прямое подключение второго монитора к ноутбуку. Для реализации этого соединения вполне достаточно иметь стандартный кабель VGA или HDMI.

Если аппарат оборудован одновременно двумя разъемами, тогда сможете подключить 2 монитора к ноутбуку. Второй – подключение двух мониторов к ноутбуку с одним видеовыходом. Чтобы осуществить подобного типа соединения, неизбежно понадобится сплиттер или внешняя видеокарта. Обратите внимание, что подключив таким образом 2 монитора к ноутбуку, качество изображения на выходе существенно ухудшится.

Как подключить второй монитор к ноутбуку на Windows 7

Если подключение второго монитора к ноутбуку на Windows 7 реализовали правильно, ОС осуществит все настройки автоматически. По умолчанию, картинка на обоих экранах будет дублироваться. Для изменения параметров демонстрации выполните следующие настройки:

• на «Рабочем столе» нужно вызвать контекстное меню и в открывшемся списке выбрать пункт «Разрешение экрана»;
• в появившемся окне выбираем пункт «Несколько экранов», подбираем необходимый параметр демонстрации изображения: «Дублирование», «Расширение» или отображения только на одном из мониторов.
• для быстрой настройки поможет нажатие комбинации из клавиш «Win» + «P».

Как подключить второй монитор на Windows 10

Несмотря на то, что подключение второго мотора на Windows 10 схоже с «Семеркой», все же некоторые отличия в регулировке имеют место. Так, чтобы зайти в меню главных настроек дисплеев, выполните такой алгоритм действий:

• нажмите на кнопку «Пуск»;
• выберете значок шестеренки, приводящий на главное окно «Параметров»;
• клацайта на иконку с подписью «Система»;
• нажмите на открывающийся список под надписью «Несколько дисплеев» и подберите необходимый параметр отображения изображения.

Соединить два монитора с одним компьютером – легко, если знать, как это правильно делать. Достаточно обладать минимальными навыками работы с ПК, следовать представленным рекомендациям и все получится. Один момент, который желательно запомнить: используемые для подсоединения экраны должны обладать одинаковыми техническими характеристиками и типами подключения к ПК.

Выбрать монитор и сравнить цены удобно на Aport.ru.

Опубликовано: 2018-02-26 Автор:

Рейтинг статьи:

10

на основании 2 голосов

Поделиться статьей с друзьями:

Как подключить второй монитор к ноутбуку через кабели HDMI и VGA

Содержание:

• 1 Определяемся с разъемами
• 2 Последовательность подключения монитора к ноутбуку через HDMI
• 3 Управление режимами проецирования в Windows 10
• 4 Настройки дисплеев в Windows 7

Мы уже рассказывали подробно о том, как подключить к ноутбуку телевизор кабельным и беспроводным способами. В данной статье приведем еще одну пошаговую инструкцию, но на этот раз будем подсоединять к нашему ноутбуку внешний монитор, т.е. обычный монитор от стационарного компьютера. Возможность подключения большого экрана может быть очень полезной в целом ряде случаев, например, при прохождении компьютерных игр, просмотре видео с высоким разрешением, показе презентаций или выполнении сложных задач в графических приложениях, когда необходима более качественная прорисовка выводимых изображений. С какой бы целью вам не требовалось подключить второй монитор к ноутбуку, сделать это можно буквально за несколько минут, и при этом не нужно обладать особыми знаниями.

Определяемся с разъемами

Первым делом следует выбрать тот интерфейс, с помощью которого два устройства – монитор и ноутбук – будут соединены между собой. Самые популярные на сегодня интерфейсы – HDMI, VGA и DVI. Легко их распознать поможет приведенная ниже картинка.

Современные мониторы могут оснащаться всеми тремя вариантами портов. А вот у ноутбуков, в силу их компактных размеров, имеются только некоторые разъемы. Как правило, это HDMI и VGA. В принципе, любого из них уже достаточно для подключения внешнего монитора.

Итак, осматриваем внимательно свой портативный компьютер и находим нужный разъем, а потом проверяем, чтобы такой же разъем имелся и на мониторе. В том случае, если одинаковых портов нет (что маловероятно) или же какие-то порты не работают, можно воспользоваться специальными переходниками. Например, есть переходники с HDMI на DVI (смотрите на фото ниже).

Наверняка, есть варианты конвертации и для других интерфейсов. У нас проблем с разъемами не возникло – и монитор, и ноутбук были оснащены портами VGA и HDMI. Выбор пал на второй интерфейс, как более продвинутый и современный.

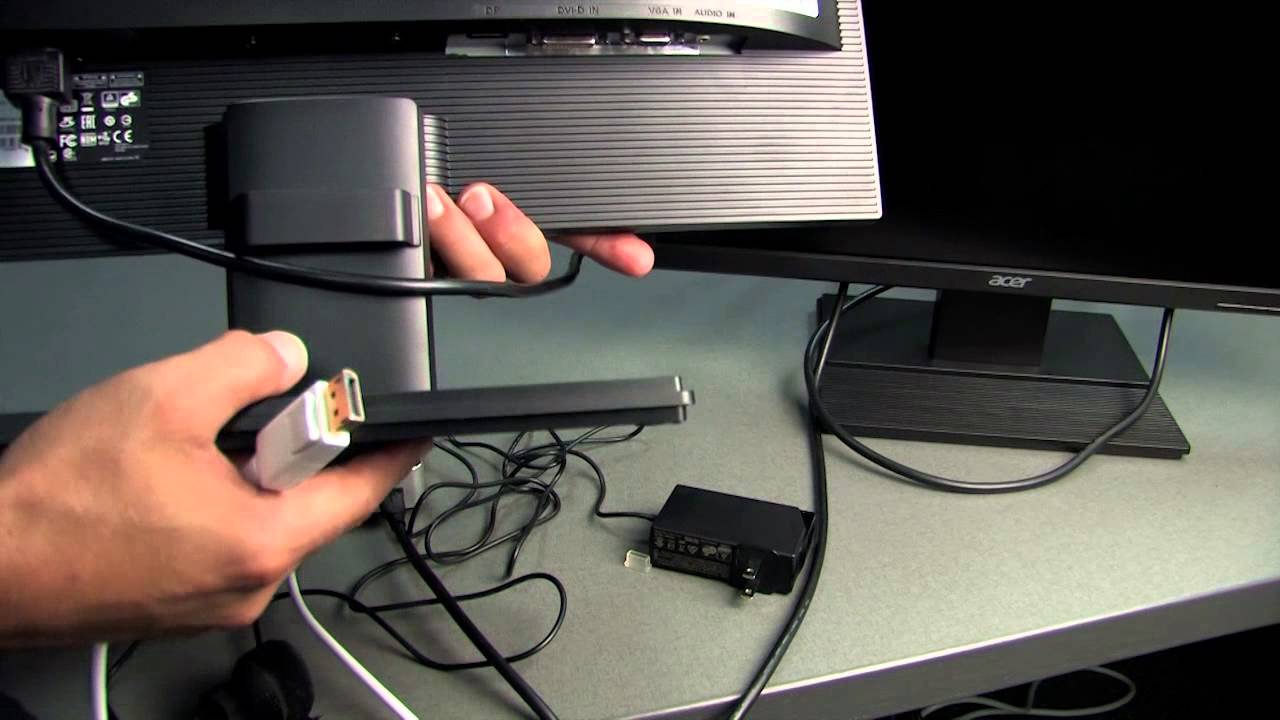

Последовательность подключения монитора к ноутбуку через HDMI

Собственно, сама процедура подключения до безобразия проста. Необходимо один конец кабеля подсоединить к монитору, другой – к ноутбуку. Лучше это делать при выключенных устройствах, хотя и при включенных осложнений возникнуть не должно.

Далее на обоих экранах отобразится одна и та же картинка, только, скорее всего, в разных разрешениях.

Появление рабочего стола ноутбука на подключенном через разъем HDMI мониторе будет свидетельствовать о том, что все выполнено правильно и никаких сбоев не произошло. Теперь осталось произвести необходимые настройки в Windows 7/10.

Управление режимами проецирования в Windows 10

После подключения второго монитора к ноутбуку по умолчанию активен режим дублирования экранов. Т.е. на мониторе мы видим то же самое, что и на дисплее ноутбука. Однако Windows 7 и Windows 10 предусматривают и другие схемы трансляции изображения. На нашем ноутбуке установлена «десятка», поэтому сначала все дальнейшие действия будут расписаны применительно к этой версии Windows. В конце же приведем несколько скриншотов, относящихся к Windows 7.

Для перехода к настройкам экрана в Windows 10 кликаем по рабочему столу правой кнопкой мыши и выбираем в контекстном меню пункт «Параметры экрана».

Откроется соответствующий раздел утилиты «Параметры». Здесь мы увидим несколько настроек, но нас интересует в первую очередь пункт «Несколько дисплеев» и выпадающий список под ним.

Этот список позволяет выбирать между четырьмя вариантами проецирования изображения.

– Дублировать эти экраны – на мониторе и ноутбуке отображается одна и та же картинка;

– Расширить эти экраны – окна программ можно перетаскивать с одного экрана на другой, так что на каждом дисплее показывается своя информация. Таким образом, производится расширение рабочего пространства, и это очень удобно в том случае, когда открыто множество приложений и становится проблематично быстро переключаться между ними в рамках одного дисплея.

– Показать только на 1 – картинка будет транслироваться только на экране ноутбука;

– Показать только на 2 – изображение будет выводиться только на монитор, дисплей ноутбука погаснет.

Выбрав нужный режим проецирования, нажимаем кнопку «Применить». При определенных схемах вывода изображения появляется возможность изменять приоритет экранов. Осуществляется это с помощью чекбокса «Сделать основным дисплеем», который становится активным после выбора нужного экрана.

Для задания каждому из дисплеев своего разрешения (функция доступна не во всех режимах) необходимо перейти по ссылке «Дополнительные параметры экрана».

Оптимальные значения помечены как «рекомендуется».

Настройки дисплеев в Windows 7

В «семерке» управление схемами проецирования реализуется через Панель управления. В нужный раздел можно попасть, кликнув ПКМ по рабочему столу и выбрав пункт «Разрешение экрана».

Настройки здесь по сути те же, что и в Windows 10, только немного отличается интерфейс. Повторно рассказывать обо всех режимах трансляции изображения не имеет смысла. Предлагаем вам самим поэкспериментировать с конфигурациями.

На этом заканчиваем нашу статью. Надеемся, что вы почерпнете из нее полезную для себя информацию, которая поможет без проблем подключить монитор к ноутбуку через HDMI или другие разъемы. Если у вас есть что рассказать по данной теме, пишите в комментариях.

Как подключить мониторы последовательного подключения?

Если вам нужно больше места для монитора для различных нужд, у вас есть только два варианта. Один из них — получить монитор побольше, но это далеко не все. Другой — подключение нескольких мониторов, и, к счастью, это стало проще благодаря последовательному подключению. По сути, используя метод гирляндной цепи, вы получаете несколько мониторов, работающих с вашим ноутбуком или настольным компьютером, через один порт DisplayPort или, в случае мониторов для устройств Mac

® , видеовыход Thunderbolt. Все, что вам нужно, это один кабель для первого монитора, а затем один дополнительный кабель для каждого дополнительного монитора.



С последовательным подключением DisplayPort или Thunderbolt вы получаете возможность иметь несколько дисплеев для всех ваших потребностей в работе или развлечениях. Вы можете дублировать дисплеи или посвятить каждый из них другому приложению или задаче, это полностью зависит от вас. Как мы уже говорили, вся идея последовательного подключения заключается в простой гибкости при минимальном количестве кабелей.

• Как организовать гирляндное подключение через Thunderbolt
• Как выполнить последовательное подключение через DisplayPort

ПРИМЕЧАНИЕ. MacBook поддерживает только последовательное подключение через Thunderbolt. Гирляндное соединение не поддерживается через версии HDMI ниже 2.1 или базовые порты USB на любом устройстве.

Существует два типа портов, позволяющих последовательно подключать мониторы: DisplayPort и Thunderbolt. Убедитесь, что ваш компьютер оснащен портом вывода любого типа, а мониторы оснащены портами ввода и вывода одного и того же типа.



Обратите внимание, что MacBook 9Компьютер 0003 ® поддерживает только последовательное подключение через Thunderbolt. Гирляндное соединение не поддерживается через HDMI или обычные USB-порты на любом устройстве. Кроме того, вы можете подключить только один внешний дисплей, используя устройство Mac с чипами M1 или M2. Дополнительные сведения о подключении различных моделей устройств Mac к внешним дисплеям см. на веб-сайте Apple.

Для последовательного подключения через Thunderbolt порт Thunderbolt на всех ваших устройствах должен быть версии 3 или выше, а для всех подключений необходимо использовать кабели Thunderbolt 3 (или выше).

Для последовательного подключения через Thunderbolt:

1.      Включите все мониторы.

2.     Подключите выход Thunderbolt на ноутбуке к входу Thunderbolt на мониторе 1.

3.     Подключите выход Thunderbolt на мониторе 1 к входу Thunderbolt на мониторе 2.

4.     Повторите шаг 3 для всех последующих мониторов. .

Thunderbolt поддерживает более высокую пропускную способность по сравнению с DisplayPort в гирляндной цепочке, что позволяет использовать 4K при 60 Гц для двух мониторов и до шести мониторов при 1080p при 60 Гц. Посетите официальный веб-сайт Thunderbolt, чтобы узнать о характеристиках поддержки нескольких экранов.



*Используйте сертифицированные кабели Thunderbolt 3 с показанным значком Thunderbolt 3.

{{title}}

Мы сообщим вам, когда у нас будет больше.

Имя

Электронная почта * Необходимый. Неверный формат электронной почты.

Обязательно.

Мы отправим вам электронное письмо, когда продукт станет доступен. Ваш адрес электронной почты не будет передан никому другому.

К сожалению, наш магазин в настоящее время закрыт на техническое обслуживание. Мы скоро вернемся. Спасибо за ваше терпение!

Для последовательного подключения через DisplayPort DisplayPort на всех ваших устройствах ДОЛЖЕН быть версии 1.2 или выше и поддерживать многопотоковую транспортировку (MST).

Для последовательного подключения через DisplayPort:

1.     Включите все мониторы.

2.     Включите DisplayPort 1.2 и/или MST в меню настроек каждого монитора.

3.     Подключите ноутбук к монитору 1:

• . Подсоедините выход DisplayPort на ноутбуке к входу DisplayPort на мониторе с помощью кабеля DisplayPort.
• Или подключите DisplayPort через USB-C от ноутбука с помощью DisplayPort через USB-C (альтернативный режим DisplayPort) к монитору с помощью кабеля USB-C.

4.     Подключите выход DisplayPort на мониторе 1 к входу DisplayPort на мониторе 2 с помощью кабеля DisplayPort.

5.     Повторите шаг 4 для всех последующих мониторов.

Из-за ограничений полосы пропускания подключение более двух мониторов через DisplayPort может привести к снижению разрешения на одном или всех мониторах. Проверьте характеристики графического оборудования вашего ноутбука или настольного компьютера, чтобы узнать, поддерживает ли оно добавление нескольких мониторов.

Expand Mac® Devices
Color Perfection

Выглядит идеально, как и следовало ожидать

Помимо последовательного подключения существует еще один способ сделать ваше рабочее пространство более эффективным, известный как KVM-переключатель или клавиатура, видео и переключатель мыши. KVM-переключение позволяет управлять несколькими операционными системами с помощью одной клавиатуры и мыши. Таким образом, вы можете работать над проектированием одной системы и проверкой галерей на другой, не переключая клавиатуру и мышь.

Mac ^® и MacBook ^® являются товарными знаками Apple Inc.

Как подключить несколько мониторов к ноутбуку

Многие владельцы компьютеров находят функции нескольких мониторов чрезвычайно полезными. Функция нескольких мониторов существует уже много лет и доступна на компьютерах Macintosh, Linux и операционных системах Windows, особенно в Windows 98, ME, XP и Vista.

Добавить к компьютеру один или несколько мониторов довольно просто, однако, как правило, доступны только два режима. Это зеркальный режим и режим нескольких мониторов.

Зеркальный режим

Первый режим называется зеркальным. В зеркальном режиме второй монитор, который вы добавляете, будет точной копией изображения на экране вашего ноутбука. Например, многие ноутбуки имеют отдельный порт монитора, так что вы можете просматривать зеркальное изображение с экрана вашего монитора и отправлять его на проектор для просмотра того же самого изображения на большом серебряном экране. Важно отметить, что все видеокарты, которые включают в себя отдельный порт монитора в ноутбуках, позволяют зеркально отображать изображение на втором экране или проекторе.

Следует отметить, что если экран вашего ноутбука более совершенен, чем экран, на который вы отправляете зеркальное изображение, зеркальное изображение будет хуже. Хотя у каждого монитора могут быть разные настройки, включая разрешение, глубину цвета и частоту обновления, качество изображения не гарантируется. Еще один момент, на который следует обратить внимание, заключается в том, что изображение не только реплицируется в зеркальном режиме, но и если вы используете мышь на исходном экране, оно также будет реплицировано. Таким образом, вы можете легко использовать зеркальное изображение, чтобы контролировать местоположение мыши и, таким образом, управлять своим компьютером.

Режим нескольких мониторов

Режим нескольких мониторов сильно отличается от стандартного зеркалирования. В многомониторном режиме один или несколько мониторов могут быть подключены к уже установленной в вашем ноутбуке видеокарте и образуют один рабочий стол. Например, используя мультирежим с четырьмя мониторами, вы можете создать огромный рабочий стол, где каждый монитор будет занимать только 1/4 часть экрана. Хотя эта настройка может не подходить для обработки текстов, она может быть идеальной для некоторых видеоигр.

Microsoft Windows поддерживает режим нескольких мониторов, однако эта поддержка зависит от типа вашей видеокарты.

Как подключить несколько мониторов к ноутбуку

Существует несколько способов подключения нескольких мониторов к ноутбуку; однако для всех них требуется операционная система, поддерживающая несколько мониторов, и видеокарта, поддерживающая режим нескольких мониторов. Вот несколько советов.

Использование второго выхода VGA портативного компьютера

На большинстве портативных компьютеров можно легко найти порт VGA для подключения внешнего монитора. Следует отметить, что настройка по умолчанию для любого устройства, подключенного к порту VGA, — это зеркальное отображение экрана, а не мультирежим.

Если ваш ноутбук поставляется с установленной видеокартой или набором микросхем, способным поддерживать несколько мониторов, вы можете легко выбрать этот параметр вместо параметра зеркала по умолчанию.

Добавление монитора через USB

Вы можете добавить один или несколько мониторов к своему портативному компьютеру через порты USB. Некоторые продаваемые сегодня мониторы могут подключаться через USB, а не через более крупный порт VGA. Однако для реализации изображений с несколькими мониторами ваш чипсет или видеокарта должны поддерживать работу в нескольких режимах.

Добавление видеокарты PCMCIA

Поскольку практически все ноутбуки имеют поддержку PCMCIA, обычно можно добавить поддержку нескольких мониторов, установив видеокарту PCMCIA с этой возможностью. Помните, что с картой PCMCIA вам просто нужно легко вставить карту в слот PCMCIA ноутбука. Следует отметить, что для правильной работы видеокарты с вашей операционной системой может потребоваться загрузка актуального драйвера.

Использование док-станции с видеокартой

Если у вас есть доступ к док-станции для вашего ноутбука и она включает в себя видеокарту с возможностью работы в нескольких режимах, вы, очевидно, можете использовать док-станцию ​​для подключения вашего ноутбука к дополнительным мониторам. Например, одна док-станция со встроенной видеокартой с поддержкой нескольких режимов называется EasiDock 1000EV. Некоторые док-станции имеют возможность добавления или установки видеокарты с возможностью работы в нескольких режимах. В этом случае вы можете легко установить видеокарту на док-станцию, а затем подключить свой ноутбук, чтобы получить возможность работы в нескольких режимах.

Добавление внешней видеокарты

К вашему ноутбуку можно подключить устройства с внешней видеокартой. Некоторые устройства можно подключить через карту PCMCIA; другие могут быть подключены через USB.

Использование второго ноутбука или другого ПК в качестве дополнительного монитора

В определенных ситуациях вы можете использовать экран второго ноутбука или монитор настольного ПК, чтобы добавить возможность работы в нескольких режимах. Второй ноутбук или настольный ПК можно подключить к ноутбуку через сетевое соединение. Вы можете сделать это либо через Ethernet, либо даже через WiFi. Следует отметить, что вам понадобится как минимум Windows 2000, XP или Vista. Кроме того, вам может понадобиться специальное программное обеспечение. Одно программное приложение, которое может дать вам эту возможность, — MaxiVista.

Важное примечание о зеркальном отображении (один и тот же дисплей) на нескольких мониторах

Следует отметить, что в настоящее время нет встроенной поддержки зеркального отображения более чем одного монитора. Например, если у вас есть один ноутбук и вы хотите, чтобы один и тот же экран отображался на трех мониторах в комнате, вам потребуется приобрести дополнительное программное обеспечение. Одно программное решение называется UltraMon и работает с Windows 2000 и XP.

Микросхемы, поддерживающие многорежимный режим

• ЯРОСТЬ МОБИЛЬНОСТЬ
• RAGE LT PRO
• ATI МОБИЛЬНОСТЬ RADEON
• Nvidia GeForce Go
• Трейдент Кибер 9525DVD

Сколько мониторов можно подключить

Теоретически фактическое количество мониторов, которые можно подключить, неизвестно; однако большинство экспертов называют ограничение равным 10 при использовании Windows 2000 или XP.
