Как проверить блок питания компа: 3 простых способа как проверить блок питания компьютера

Содержание

Как проверить блок питания компьютера

В сегодняшней статье речь пойдет о компьютерных блоках питания. Блок питания служит для обеспечения питания компьютерных компонентов, которые находятся в системном блоке. Он преобразует сетевое напряжение до необходимых значений. Кроме этого блок питания (БП) снижает влияние помех сетевого напряжения. Поэтому блок питания для компьютера является ключевой составляющей, без которой невозможна работа ни оперативной памяти, ни видеокарты, ни жесткого диска. Кроме этого некорректная работа БП или его выход из строя могут повлечь за собой поломку более дорогих составляющих компьютера, например таких, как материнская плата. Исходя из выше сказанного, становится понятным, какое значение для всего ПК имеет выбор качественного и надежного блока питания.

Выбрать блок питания для своего компьютера задача не такая простая, как может показаться на первый взгляд.  При выборе БП необходимо учитывать целый ряд критериев, которым он должен соответствовать. И первым в этом списке стоит мощность БП.

Мощность блока питания

Мощность БП выбирается исходя из компонентов системного блока. Чем больше энергии они требуют для своей работы, тем более мощный блок питания вам понадобится. Если проследить историю развития БП, то еще лет пять назад мощности блока питания в 250 Вт вполне хватало для работы среднего домашнего компьютера. На сегодняшний день уже и мощности в 450 Вт иногда не хватает для нормальной работы современных процессоров и высокопроизводительных видеокарт. Поэтому, выбирая блок питания, следует покупать модель, которая обеспечит необходимый запас по мощности с перспективой на пару-тройку лет. Ведь, возможно, через год вы захотите установить более мощную графическую карту или центральный процессор, не покупать же после этого новый БП.

Производитель блока питания

При учете этого критерия однозначный совет дать довольно трудно. Если смотреть с одной стороны, то покупка дорогого блока питания от известного производителя с мировым именем даст вам больше уверенности в качестве БП. Но с другой стороны, цена на брэндовые блоки питания заметно выше и иногда стоит в два раза дороже, чем БП от менее известного производителя. По моему личному опыту, выходят из строя и те, и другие, это только вопрос времени. Просто у дорогих блоков питания все таки немного больше запас прочности. В моей практике были случаи, когда  БП FSP работал с заклинившим кулером (без охлаждения) всю ночь, и при этом выдавал стабильное напряжение на выходе. Если бы на его месте оказался дешевый блок питания, то, скорее всего он вышел бы из строя уже через час после прекращения охлаждения. Ниже приведем список фирм-производителей, разделенных по категориям качества (возможно, это субъективное мнение автора статьи):

Производители качественных БП: Antec, FSP, AcBel, Corsair, 3R, ASUS, OCZ,  BeQuiet, Seasonic, Chieftec, Thermaltake, Delta, Enermax, XFX, Enlight, Epsilon, Gigabyte, PowerMan Pro, HEC, HiperTopower, ZIPPY, Zalman,.

Блоки питания среднего соотношения цена – качество: Microlab, CoolerMaster, HiPro,  Hercules, MEC, INWIN, Tsunami.

Наименее качественные БП: SparkMan, GoldenPower, Colors-It, Gembird, Microlab (дешевые модели), PowerBox, SuperPower (Codegen), Linkworld.

Качество блока питания

Отличить качественный блок питания от его некачественного собрата можно по нескольким внешним признакам. Во-первых, качественные БП практически всегда поставляются в коробке. Технический паспорт, инструкция по применению и крепежные элементы в комплекте – это три обязательных условия. Во-вторых, коэффициент полезного действия (КПД) качественного БП должен быть не менее 80% (обычно все характеристики написаны на БП). В-третьих, хороший блок питания весит не менее двух килограмм (зависит это в основном от количества и размеров дросселей, радиаторов и материалов изготовления внутренних компонентов БП).

Система охлаждения блоков питания

БП комплектуется вентилятором для охлаждения температуры внутренних компонентов блока. В современных блоках питания используются кулеры размерами 80х80 мм и 120х120 мм. Первые устанавливаются на боковой стенке сзади, вторые – на нижней стенке блока питания. Лучше выбирать БП с вентиляторами размером 120х120 мм, так как они лучше охлаждают и при этом менее шумные. К тому же у качественных блоков питания есть функция регулировки скорости вращения вентилятора охлаждения. Подобная регулировка позволяет блоку питания уменьшать или наоборот увеличивать скорость вращения вентилятора в зависимости от мощности, которую в данный момент потребляет компьютер.

Наличие необходимых коннекторов

При помощи различных коннекторов осуществляется питание компонентов ПК. Поэтому, выбирая блок питания, необходимо  обратить внимание на наличие коннекторов необходимого размера и количества, а также длину его кабелей. Количество коннекторов должно быть никак не меньше числа компонентов, на которые вам нужно будет подавать питание. Длина проводов должна быть 35 сантиметров и более.

Тип блока питания

Блоки питания различают по типу. Это может быть либо модульный, либо стандартный БП. Модульные блоки питания стоят дороже, но в то же время позволяют подключать или отключать провода от БП в зависимости от необходимости в их использовании. Такой подход освобождает место в системном блоке, что в свою очередь ведет к лучшей циркуляции воздуха внутри системника. В стандартных блоках питания все кабеля делают несъемными.

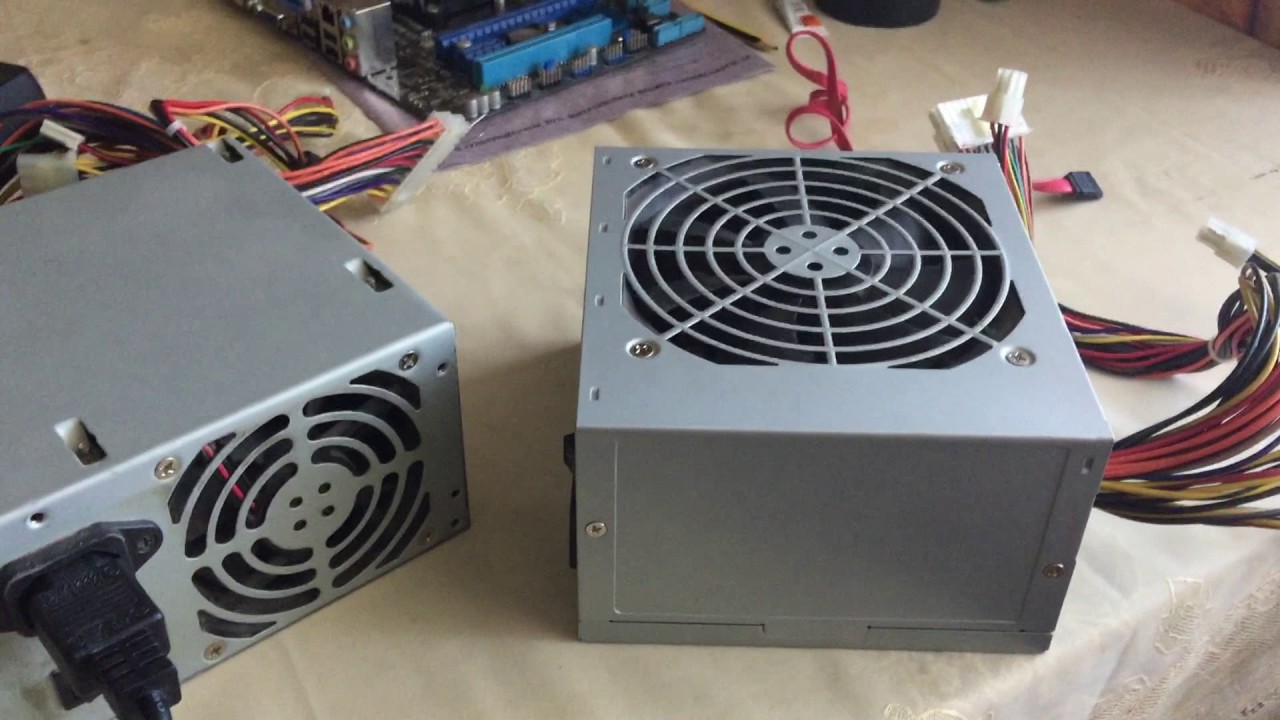

На первом рисунке приведен стандартный блок питания, на втором – модульный.

Конструктивные особенности блоков питания

У блока питания могут иметься в наличии несколько разъемов, переключателей, индикаторов, присутствие которых не обязательно, но позволяет расширить его функционал. Это может быть индикатор напряжения в сети, кнопка переключения режимов вентилятора, кнопка переключения напряжения 110 / 220В или разъем для подключения питающего кабеля монитора и т.п.

Теперь, когда мы немного разобрались с конструктивными особенностями блоков питания, время переходить к основной теме статьи – как проверить блок питания компьютера.

Проверка блока питания с помощью мультиметра

Вначале вам необходимо извлечь блок питания из корпуса вашего ПК. После этого вам необходимо подключить к нему какую-то нагрузку, а затем замерить напряжение на выходе. Нагрузка во-первых нужна для того, чтобы результаты, которые вы получите, не были неточными (немного завышенными). А во-вторых, необходимо следовать рекомендациям стандарта для БП, в которой четко говорится, что без подключенной нагрузки блок питания вообще не должен запускаться. В качестве нагрузки для блока питания возьме обычный 80х80 внешний вентилятор охлаждения на 12V (для чистоты эксперемента можете использовать два вентилятора). Подключите вентилятор к БП, как показано на рисунке.

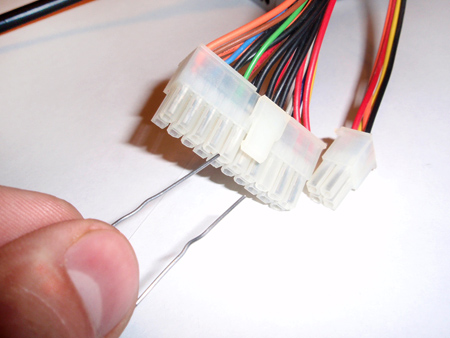

Запустить блок питания можно при помощи замыкания двух контактов одного из разъемов. Замыкаются зеленый и черный провод. Волноваться вам не стоит, да же если вы допустите ошибку и не правильно замкнете, с блоком питания ничего не случится, просто он не включится.

После того, как вы зафиксирует перемычку (это может быть обычная скрепка), можете подключать кабель питания к БП и включать его в розетку. Если вами сделано все правильно, то оба вентилятора (вентилятор нагрузки и внутренний вентилятор охлаждения) начнут вращаться.

Теперь нам следует перед началом измерений немного отойти в сторону. Рассмотрим сами разъемы компьютерного блока питания. Ну а если говорить точнее, то нас больше интересуют напряжения, которые находятся на каждом из них. На предыдущем рисунке мы видим, что в состав разъема входят 20 (есть варианты с 24 контактами) проводов различного цвета.

Разная окраска проводов, как вы понимаете, используется не для предания блоку питания привлекательного внешнего вида. Каждый цвет провода означает вполне определенное напряжение.

  •    Черный цвет обозначает “землю” (COM или общий провод,масса)
  •    Желтый провод: + 12V
  •    Красный провод: + 5V
  •    Оранжевый провод: +3,3V

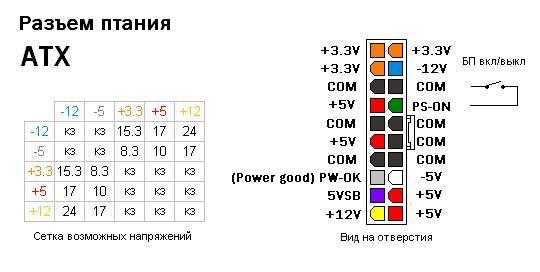

Предлагаем провести проверку каждого пин по отдельности:

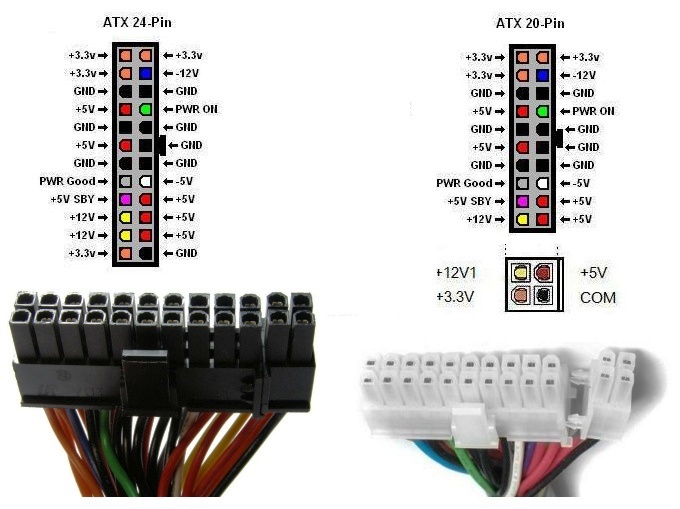

Ну вот, глядя на этот рисунок намного проще разбираться. Напряжение проводов, окрашенных в черный, красный, оранжевый и желтые цвета вы запомнили. Это основа, без которой самостоятельно начинать проверку БП нельзя. Но в разъеме присутствуют еще парочка контактов, которые мы должны рассмотреть.

В первую очередь нас интересуют следующие провода:

Провод зеленого цвета PS-ON – во время замыкания его с “массой” БП запускается. На рисунке вверху это показано, как «БП Вкл.». Поэтому мы и замыкаем именно эти два контакта при помощи куска провода (скрепки). Напряжение на этом проводе должно быть 5V.

Следующий провод, который мы рассмотрим – серого цвета. Сигнал, который по нему передается Power Good» или – «Power OK». Напряжение на этом проводе так же, как и в предыдущем случае 5V.

За ним сразу находится фиолетовый провод, имеющий маркировку 5VSB (5V Standby). Это так называемое дежурное напряжение (дежурка), значение которого также 5V. Данное напряжение с этого провода постоянно подается на ПК при включенном кабеле питания блока в сеть 220V. Необходимость в нем есть в нескольких случаях. К примеру тогда, когда отправляется команда на включение удаленного компьютера с помощью команды «Wake On Lan».

Белый провод (-5V) в настоящее время практически не используется. Ранее этот провод служил в качестве источника напряжения, которым запитывали платы расширения, устанавливаемые в ISA слот.

Еще один провод имеет голубой цвет (-12V). Этим напряжением питают интерфейсы «RS232» (COM порт), а также «FireWire» и отдельные PCI платы.

Перед началом проверки блока питания с помощью мультиметра, нужно еще рассмотреть два его разъема. Первый из них, это дополнительный на четыре контакта для процессора. Второй – «Molex» разъем, который используется для подключения жесткого диска и оптического привода.

На рисунке изображены провода, имеющие уже знакомые нам цвета: красный, черный и желтый (напряжение на них, как мы знаем + 12 и + 5V).

Теперь, для подтверждения полученных теоретических знаний взглянем повнимательнее на заводской стикер (наклейку), который нанесен на один из компьютерных блоков питания стандарта ATX.

Просьба обратить внимание на подчеркнутые красным значения.

  1. «DC OUTPUT» (Direct Current Output – выходная величина постоянного тока).
  2. +5V=30A (RED) – плюс пять вольт, обеспечивает силу тока в 30 Ампер (провод, обозначенный красным цветом).
  3. +12V=10A (YELLOW) – по плюс двенадцать вольт БП выдает силу тока, равную десяти амперам (провод желтого цвета)
  4. +3.3V=20A (ORANGE) – линия три и три десятых вольта способна выдерживать силу тока, равную двадцати амперам (провод оранжевого цвета)
  5. -5V (WHITE) – минус пять вольт – аналог провода белого цвета, описанного ранее
  6. -12V (BLUE) – минус двенадцать вольт (провод голубого цвета)
  7. +5Vsb (PURPLE) – плюс пять вольт дежурного напряжения (Standby), соответствует проводу фиолетового цвета
  8. PG (GRAY) – сигнал Power Good (провод серого цвета).

В последней записи сообщается о том, что максимальная выходная мощность БП  равна 400W, при этом суммарная мощность каналов 3V и 5V составляет 195 ватт.

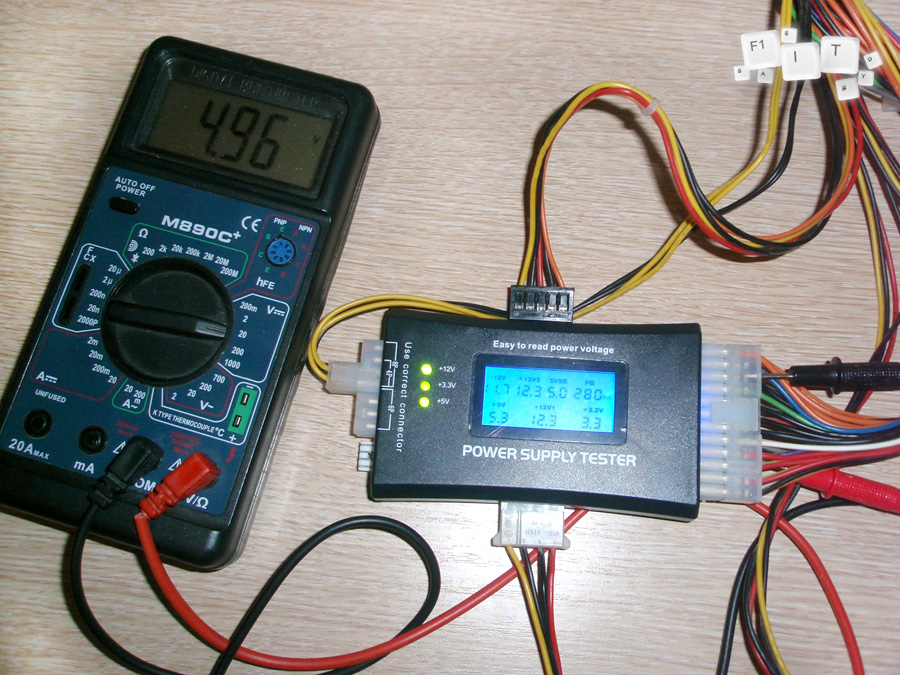

Вот теперь, после изучения теоретической части, мы можем приступить к практической части, где расскажем, как проверять блок питания компьютера.

Черный “щуп” мультиметра вставляется в гнездо, к которому подходит черный провод, красный “щуп” будем тыкать во все оставшиеся. Здесь необходимо отметить, что неверно выбранные контакты на БП для измерения к фатальным последствиям не приведут. Единственное, на что это повлияет – результаты измерений.

Зафиксировав щупы тестера, смотрите на экран мультиметра.

Наши данные показывают, что в канале +12V мы имеем напряжение в 11,37V. Минимально допустимое напряжение питания по этой линии должно составлять 11,40V.

Хотелось бы обратить ваше внимание на две кнопки, обведенные на фото красной линией. Это кнопка “Hold”, которая удерживает показания измерения при ее нажатии. А также кнопка  “Back Light”, которая включает подсветку экрана при плохом освещении.

Дальше нам необходимо замерить величину напряжения на «Molex» разъеме с провода в +12V.

Как видно на фото, тестер показывает те же 11,37V.

Теперь, что бы иметь полную картину состояния БП, нам необходимо сделать проверку соответствия номиналу остальных значений. Тестируем 5V на разъеме «Molex».

Как видно, этот показатель находится в норме. Теперь пройдемся и измерим напряжение на всех остальных контактах и сверим результаты с номиналами. По результатам наших замеров мы сделали следующий вывод: блок питания выдает сильно заниженное (относительно номинального значение) напряжение по линии +12V, все остальные показатели соответствуют норме.

Теперь, для наглядности можно замереть это же напряжение (желтый цвет на дополнительном 4-х контактном разъеме) на полностью исправном блоке питания.

У исправного БП показатель 12V находится в норме (допустимое значение 11,40V, тестер показывает 11,92V). Аналогичным способом можете замерить все остальные линии и сверить полученные результаты с номинальными значениями.

Ниже в дополнение к сказанному приведено видео «Проверка блока питания компьютера»

Как проверить работу и заменить блок питания компьютера

Вы привычно подсаживаетесь к компьютеру, нажимаете кнопку включения питания и понимаете, что ничего не происходит. Если при этом электроэнергия в помещении не отключена, а шнур питания воткнут в розетку, то наиболее вероятной причиной становится выход из строя блока питания самого компьютера. Можно, конечно, проверить соединения и провода, но основная причина не в этом. Причин для того, чтобы сломался блок питания компьютера, несколько. Среди них:

  • перегрев: это может произойти и из-за посторонних предметов, лежащих сверху на системном блоке, и пыли, которую годами не удаляли с блока;
  • скачки напряжения в электросети;
  • перегрузка.

Для чего нужен блок питания

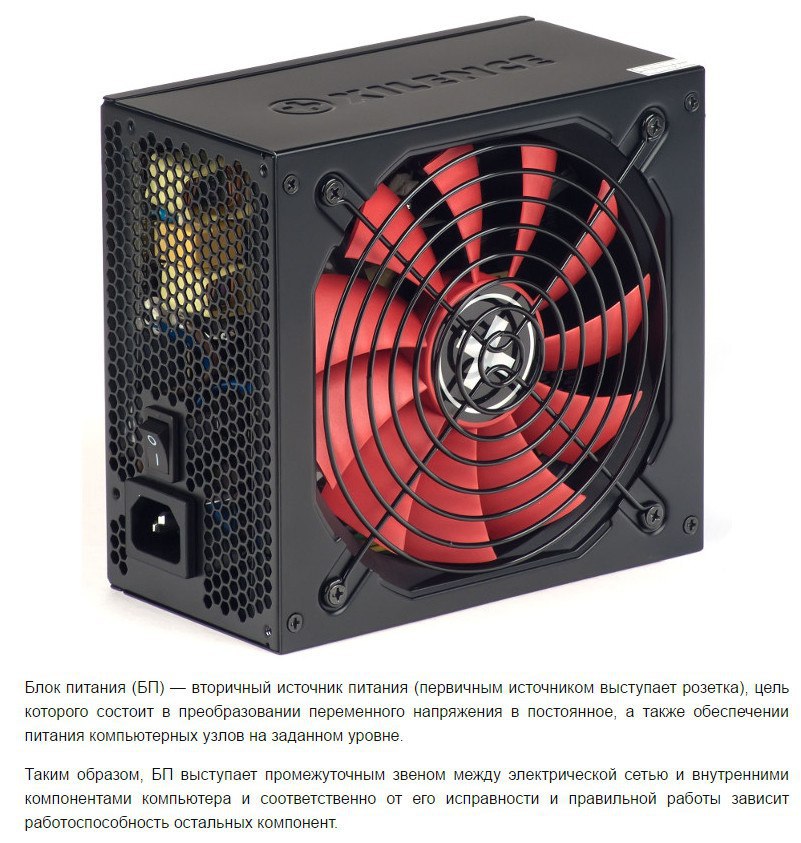

Блок питания — небольшое по размерам устройство, отвечающее за электроснабжение компьютера. Зачем оно нужно, если можно напрямую подключить к розетке? Не получится из-за того, что для разных составляющих процессорного блока, в частности, материнской платы, вентиляторов, дисководов, видеокарты и жесткого диска нужно разное напряжение. Различные требования к напряжению обусловлены и разницей в материалах, из которых они изготовлены, и функциональным назначением. Если решиться убрать блок питания, считая, что он не нужен, то вентилятор, требующий не более 12V для работы при напряжении 220V сгорит немедленно. Еще быстрее расплавятся USB-устройства. Им для нормальной работы требуется не более 5V.

Экспериментировать с материнской платой и жестким диском, отключая блок питания, не стоит. Они хоть и относятся к устройствам, для которых нужно самое большое напряжение, но без соответствующего распределения и регулирования также работать нормально не будут.

Лучше задуматься о том, как проверить блок питания на работоспособность. Сделать это можно двумя способами:

  • отнести системный блок в ремонтную мастерскую, там точно скажут, виноват ли блок питания в том, что компьютер не работает;
  • подключить другой блок питания. Если работа нормализуется, то можно считать, что вы выяснили, как проверить блок питания компьютера, и что или кто виноват в том, что поработать за компьютером сегодня не удастся.

Почему блок питания может сгореть

Основной причиной того, что блок питания выходит из строя, является нестабильное напряжение в электрической сети. И совсем необязательно, чтобы скачки достигали 50V. Достаточно изменения в 10V, чтобы блок сгорел. При этом не стоит полностью полагаться на то, что предохранитель, имеющийся в значительном количестве моделей блоков питания, поможет сберечь материнскую плату от перегрева. Предохранители перегорают также под скачком напряжения.

Плохую шутку может сыграть и экономия производителя. Следуя по пути удешевления модели, многие компании ставят так называемую упрощенную электрическую схему, экономя на предохранителях и фильтрах. На практике же эта экономия оборачивается тем, что нужно либо ставить выносной стабилизатор напряжения, либо очень скоро выяснять, как заменить блок питания компьютера, который выйдет из строя при первом же скачке напряжения.

Сгореть блок может и из-за неработающего или плохо работающего вентилятора. В этом случае блок становится беззащитным перед пылью и грязью, которые притягиваются, как магнитом. Хорошие производители беспокоятся об установке дополнительной защиты от перегрева. Производитель, который скрывает и свое имя, и место производства БП, об этом думать не будет, что сделает перегорание блока неизбежным. Пыль будет накапливаться, создавать статическое электрическое поле. Результатом станет скорый ремонт или замена компьютера в целом или отдельных его компонентов.

Как заменить блок питания

Если замены не избежать, то необходимо делать это в четкой последовательности:

  1. Обесточьте компьютер. Отключите из розетки все компоненты, включая монитор и прочее. Отсоедините все периферийные устройства от системного блока. Это нужно сделать не только с точки зрения безопасности, но и для удобства работы.
  2. Далее нужно снять боковую крышку.
  3. На следующем этапе необходимо отсоединить от блока питания все провода, ведущие к нему внутри корпуса.
  4. Открутите крепежные винты блока питания. В большинстве случаев его располагают в верхней задней части системного блока. После этого можно вынимать сам блок.
  5. Если вы не знаете точно, какой блок вам нужен, лучше прихватить с собой в магазин старый и купить такой же. Можно обратиться не в магазин, а в сервисную мастерскую, где знают, как проверить работу блока питания компьютера профессионально, и, возможно, его отремонтируют.

Установка блока питания производится в обратной последовательности тому, как блок вынимался, т.е. сначала поместить блок в корпус, потом закрутить наружные винты, затем подсоединить провода и установить боковую крышку.

Компьютерный блок питания как. Как проверить блок питания компьютера без материнской платы? Почему нельзя включать компьютерный блок питания без нагрузки

Если вы хотите проверить работоспособность блока питания, однако у вас отсутствует компьютер, то есть один способ, позволяющий это сделать. Все, что вам понадобится, это пара проводов и однополюсный выключатель, который остается включен или выключен при смене положения. Ниже мы расскажем, как это сделать.

Стандартные блоки питания ATX не предназначены для включения вхолостую, если они не будут должным образом подключены к материнской плате. Это гарантирует, что они не смогут повредить компоненты компьютера, если разъем не полностью подключен или подключен неправильно.

Примечание: ни в коем случае не включайте блок питания без нагрузки! Это может привести к полному выходу его из строя. Нагрузкой может служить либо резистор, либо подключенные привод, флоппи-дисковод, жесткие диски.

Еще одна проблема в том, что если вы подключите блок питания к электросети, то он попросту не инициализируется. Он будет ожидать сигнала запуска от материнской платы, чтобы включиться (как правило, сигнал контролируется с помощью кнопки на передней панели компьютера). Статья описывает прямую инициализацию блока питания, путем замыкания соответствующих разъемов.

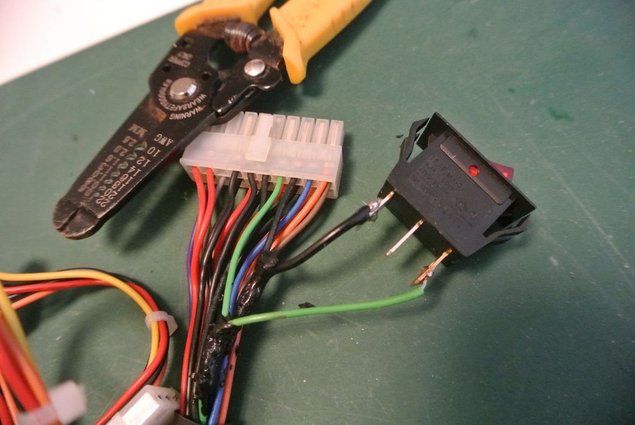

Подготовьте два длинных отрезка провода, чтобы подключить их выключателю и разъему питания (20- или 24 контактный разъем).

Снимите изоляцию с обоих концов каждого провода, оставляя достаточное количество провода, чтобы обернуть его вокруг кнопки включения (или припаять). На другом конце оголите полосу, достаточную для уверенного контакта с 20- или 24-контактным разъемом вашего блока питания.

Оберните длинный конец неизолированного провода вокруг выключателя и повторите этот процесс с другим проводом. Установите переключатель в положение «ВЫКЛ».

Отключите питание компьютера и извлеките разъем блока питания.

Держите 20- или 24-контактный штекер блока питания в одной руке. Найдите зеленый провод (материнская плата ATX сигнализирует команду на запуск блока питания через «PS_ON #», который обозначен зеленым проводом). Это контактный номер 16 на 24 контактном разъеме и контактный номер 14 на 20 контактном разъеме. На 20/24 контактном разъеме необходимо найти черный провод (GND). Обычно он находится рядом с зеленым.

Примечание: в каждом ряду есть один зеленый провод, не имеет значения какой из них использовать, они оба выполняют одинаковую функцию.

Вставьте один конец заранее подготовленного провода от выключателя в контакт с зеленым проводом. Вставьте другой провод контакт с черным проводом.

Подключите блок питания к сети, а затем переведите переключатель в положение «ВКЛ». Блок питания включится, и теперь вы сможете использовать его для питания устройств или в целях тестирования.

Чтобы убедиться в том, что блок питания работает правильно, вы можете измерить выходное напряжение с помощью мультиметра. Чертеж выше показывает выходное напряжение каждого вывода (+12 В, +3,3 В, +5 В, COM). Контакт 13 может быть либо +3,3В питания или может быть использован в качестве датчика от источника питания, чтобы измерить потери в кабелях.

Этим нехитрым способом вы сможете легко, а главное, безопасно включить ваш блок питания без компьютера.

В современном мире развитие и устаревание комплектующих персональных компьютеров происходит очень быстро. Вместе с тем один из основных компонентов ПК – форм-фактора ATX – практически не изменял свою конструкцию последние 15 лет .

Следовательно, блок питания и суперсовременного игрового компьютера, и старого офисного ПК работают по одному и тому же принципу, имеют общие методики диагностики неисправностей.

Материал, изложенный в этой статье, может применяться к любому блоку питания персональных компьютеров с минимумом нюансов.

Типовая схема блока питания ATX приведена на рисунке. Конструктивно он представляет собой классический импульсный блок на ШИМ-контроллере TL494, запускающемся по сигналу PS-ON (Power Switch On) с материнской платы. Все остальное время, пока вывод PS-ON не подтянут к массе, активен только источник дежурного питания (Standby Supply) с напряжением +5 В на выходе.

Рассмотрим структуру блока питания ATX подробнее. Первым ее элементом является
:

Его задача – это преобразование переменного тока из электросети в постоянный для питания ШИМ-контроллера и дежурного источника питания. Структурно он состоит из следующих элементов:

  • Предохранитель F1 защищает проводку и сам блок питания от перегрузки при отказе БП, приводящем к резкому увеличению потребляемого тока и как следствие – к критическому возрастанию температуры, способному привести к пожару.
  • В цепи «нейтрали» установлен защитный терморезистор, уменьшающий скачок тока при включении БП в сеть.
  • Далее установлен фильтр помех, состоящий из нескольких дросселей (L1, L2 ), конденсаторов (С1, С2, С3, С4 ) и дросселя со встречной намоткой Tr1 . Необходимость в наличии такого фильтра обусловлена значительным уровнем помех, которые передает в сеть питания импульсный блок – эти помехи не только улавливаются теле- и радиоприемниками, но и в ряде случаев способны приводить к неправильной работе чувствительной аппаратуры.
  • За фильтром установлен диодный мост, осуществляющий преобразование переменного тока в пульсирующий постоянный. Пульсации сглаживаются емкостно-индуктивным фильтром.

Источник дежурного питания – это маломощный самостоятельный импульсный преобразователь на основе транзистора T11, который генерирует импульсы, через разделительный трансформатор и однополупериодный выпрямитель на диоде D24 запитывающие маломощный интегральный стабилизатор напряжения на микросхеме 7805. Эта схема хотя и является, что называется, проверенной временем, но ее существенным недостатком является высокое падение напряжения на стабилизаторе 7805, при большой нагрузке приводящее к ее перегреву. По этой причине повреждение в цепях, запитанных от дежурного источника, способно привести к выходу его из строя и последующей невозможности включения компьютера.

Основой импульсного преобразователя является ШИМ-контроллер . Эта аббревиатура уже несколько раз упоминалась, но не расшифровывалась. ШИМ – это широтно-импульсная модуляция, то есть изменение длительности импульсов напряжения при их постоянной амплитуде и частоте. Задача блока ШИМ, основанного на специализированной микросхеме TL494 или ее функциональных аналогах – преобразование постоянного напряжения в импульсы соответствующей частоты, которые после разделительного трансформатора сглаживаются выходными фильтрами. Стабилизация напряжений на выходе импульсного преобразователя осуществляется подстройкой длительности импульсов, генерируемых ШИМ-контроллером.

Если вдруг ваш компьютер перестал реагировать на кнопку включения, то первое, с чего стоит начать поиск причины это блок питания.

Итак, первое, что нужно сделать это выключить и полностью обесточить компьютер, вытащив вилку из электрической розетки.

Расположение блока питания в корпусе компьютера

Для его проверки и для вашего удобства можете его выкрутить и положить на стол, но можно этого и не делать. Все, что нам потребуется для его запуска без материнской платы легкодоступно.

Теперь нужно отключить от материнской платы два конектора. Первый это 24 либо 20 пиновый.

24 пиновый конектор питания

Второй — 4 либо 8 пиновый, идущий на питание процессора.

4 пиновый конектор питания процессора

Также лучше отключить разъемы питания жестких дисков и если есть дополнительное питание видеокарты.

Важно! Если у вас есть дисковод, то его питание отключать не нужно. Так как блок питания крайне не рекомендуется включать без нагрузки. Если же у вас дисковода нет, то нужно оставить разъем питания жесткого диска.

Теперь берем 20 (24) пиновый разъем блока питания, повернув его к себе стороной защелки проводами вверх.

После того, как провод найден берем обычную канцелярскую скрепку и разгибаем ее в дугу или кусок проволоки с оголенным от изоляции концами.

Важно! Перед следующим действием провод питания, идущий из розетки в блок все еще должен быть отсоединен от БП.

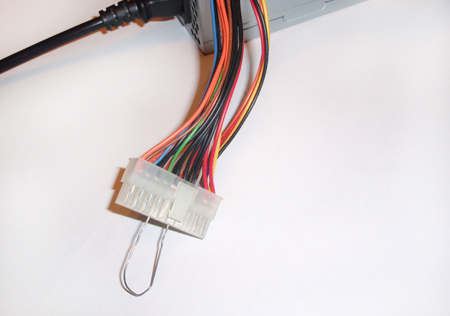

Соединяем 4-ый контакт с соседним черным. Получаем что — то типа этого:

Соединение 4 и 6 -ого контактов 20-ти контактного разъема БП

Если в вашем блоке питания сзади возле разъема для провода есть кнопка включения, то ее нужно поставить в выключенное положение (положение 0).

Кнопка включения на блоке питания

Теперь остается лишь вставить кабель питания в блок и включить кнопку. Если вентилятор на блоке начал крутиться, значит БП запустился, в противном же случае блок питания можно признавать неисправным и главным виновником отсутствия реакции на кнопку включения компьютера.

Важно!

Далеко не всегда запуск блока питания без материнской платы означает рабочее состояние БП. Так как в таком случае нагрузка на него небольшая. 1 жесткий диск или дисковод не дают даже приближенной нагрузки, которую блок питания испытывает при включении компьютера. Может быть такое, что при малой нагрузке БП запускается, а при более серьезной уже нет.

У многих энтузиастов компьютерного дела возникает вопрос: «Как включить блок питания без компьютера?» Такая необходимость вызвана разными причинами, чаще всего речь идет о проверке на работоспособность катодных ламп или новых кулеров.

К чему такие сложности?

Включить блок питания без компьютера просто необходимо в случае его ремонта, ведь если постоянно выключать-включать компьютер, это негативно скажется на комплектующих ПК, по причине преждевременной поломки элементов питания. Кроме того, любые эксперименты с компьютером могут повлечь нестабильную работу операционной системы.

Первый запуск

Как гласит компьютерная мудрость, если вы смогли найти блок питания ПК, как включить его - понять и того проще. Все современные компьютерные блоки соответствуют АТХ (особому международному стандарту). Таким образом, 20-pin разъем имеет контакт, который отвечает за активное состояние любого такого агрегата. Речь идет о четвертом слева контакте (считать нужно от фиксатора крепления). Чаще всего необходимый нам контакт бывает зеленого цвета. Провод этот нужно попробовать замкнуть с землей (т. е. любым черным). Удобнее всего применить соседний, 3-й контакт. Если все сделано верно, моментально оживет блок питания, и зашумит кулер.

Как включить блок питания без компьютера: подробности

Устройства стандарта ATX могут выдавать следующие напряжения: 3,3, 12 и 5 В. Кроме того, они имеют неплохую мощность (от 250 до 350 Вт). Но вот вопрос: «Как включить компьютерный блок питания?» Выше мы уже, так сказать, в двух словах изложили процедуру, а теперь попробуем разобраться подробнее.

В прежние времена проще было

Любопытно, что старые блоки, которые относятся к стандарту AT, можно было запустить напрямую. Со стандартом ATX все намного сложнее. Однако решение огромной проблемы сводится к маленькому проводку, который нужно определенным образом подключить. Как включить блок питания без компьютера, мы уже описали, однако просим вас отключить все провода, идущие к материнской плате, жестким дискам, приводам и прочим комплектующим. А еще лучше - изъять необходимый нам элемент из системного блока и работать вдалеке от него.

Еще один важный момент, который не стоит упускать из виду: не заставляйте блок питания работать вхолостую. Вы таким образом можете укоротить ему жизнь. Обязательно нужно давать нагрузку. С этой целью можно подключить старый винчестер или вентилятор. Как уже отмечалось, для запуска понадобится черный и зеленый контакты. Однако помните, что некоторые производители по непонятным причинам отказываются следовать установленной цветовой маркировке. В таком случае целесообразно сначала внимательно изучить распиновку. Если ваши знания позволяют, можете сделать специальную кнопку для включения блока питания.

Непонятные проблемы с питанием компьютера: ПК перестал включаться

Для начала проверим наличие на входе БП первичного электропитания ~220V. Среди причин отсутствия можно назвать неисправность сетевого фильтра, розетки, вилки, обрыв кабеля. Также проблема может крыться в источнике На задней стороне многих блоков расположен выключатель электропитания - он также может быть неисправен или выключен.

В случае подачи первичного питания, даже если компьютер выключен, на выходе БП имеется напряжение +5V (если все исправно). Это можно проверить, тестером испытав контакты разъема БП. Нас интересует контакт 9, который имеет провод фиолетового цвета (+5VSB).

Часто материнская плата располагает светодиодом индикации дежурного напряжения. В случае если он активен, присутствует и дежурное, и первичное питание.

Если компьютер все равно не включается, ищем другие источники неполадки. Наиболее распространенные причины мы рассмотрим ниже.

1. Обрыв цепи в кнопке включения. Чтобы это проверить, замкните пинцетом контакты, отвечающие за включение электропитания на вашей материнской плате, либо запустите БП вне системного блока (о том, как включить блок питания без компьютера, мы подробно описали выше).

2. Короткое замыкание, которое происходит на выходе БП. Попробуйте отключить от питания все устройства, и все адаптеры удалить на время из слотов. Кроме того, следует отключить все USB-устройства. Еще можно деактивировать 4-8-контактный разъём питания для процессора Power Connector +12V.

3. Неисправность материнской платы или БП. Если к блоку питания подключена лишь материнская плата, однако он не включается, вероятно, неисправен именно сам блок. Что касается неисправности "материнки", которая приводит к невозможности включения электропитания компьютера, то заметим, что теоретически это возможно, однако на практике крайне редко встречается. Чтобы это проверить, включите не подключая разъем к вашей материнской плате. Если БП включился - неисправна именно материнская плата.

Привет читателям этого блога.

Сейчас мы поговорим о том, как запустить блок питания компьютера без системного блока. Это, пожалуй, единственное его комплектующее устройство, который можно включить отдельно, причем не обязательно иметь специальные навыки.

Считаете, что вам это не пригодиться? Не спешите делать выводы. Прочитайте статью, и вы узнаете о том, какую пользу может принести даже старый и зачем его запускают автономно от остального железа.

Зачем включать БП без компа?

Причин может быть несколько:

  • У вас не работает компьютер? Возможно, проблема в блоке питания. Проверьте эту версию сами, прежде чем нести ПК в ремонт.

  • Железо включается, но бывают сбои? Отследите выдаваемые блоком напряжения под нагрузкой.

  • Вы постоянно слышите шум от системного блока? Проверьте уровень шума кулера, включив его вместе с энергоблоком отдельно.

  • Лежащему без дела рабочему БП со старого компа можно дать вторую жизнь. Он является сильным и универсальным устройством с различными напряжениями.

И вы получите двойную мощность (повышенный запас в ваттах). Это особенно актуально для геймеров или тех, кто собирается установить дополнительные охлаждающие устройства или неоновую подсветку.
Либо вы можете запитать от энергоблока другие девайсы, например, если их родные адаптеры сломались.

С чем имеем дело?

Блок питания преобразовывает сетевое напряжение до того значения, которое требуется вашему железу, стабилизирует его от помех и обеспечивает энергией все другие компоненты компа.

Раньше эти устройства выпускались в стандарте АТ, который можно было запускать напрямую, без каких-либо специальных манипуляций. Но современные блоки представлены в более совершенном стандарте - АТХ. Они имеют несколько «косичек» из проводов с SATA и Molex разъёмами, чтобы подключать жесткие диски и видеокарту, 4-pin или 8-pin питание для процессора, и 24-pin (в некоторых моделях 20-pin) под материнскую плату, с которой работают сообща.

Но пусть вас не пугает эта сложная схема. Запустить энергоблок без материнки возможно, и сделать это легко.

Алгоритм действий

Перед началом естественно ваше устройство нужно вытащить из системного блока. Включение БП автономно требует следующих действий:

  • Подготовьте обычную канцелярскую скрепку, чтобы замкнуть провода.
  • Вне зависимости от того, какая в вашем источнике питания распиновка, найдите провод зеленого цвета, называется он PS_ON.
  • Теперь выберите любой черный проводок.
  • Вставьте один конец скрепки в первый «выход», а другой - во второй.

Вот и весь процесс. Теперь вы можете запускать энергоблок отдельно.

Вот в принципе и всё, ваш блок питания при таком трюке запуститься без нагрузки.

Также если вы собираетесь запитать от БП, к примеру, автомобильную магнитолу, то для этого вам понадобится желтый проводок, под которым подается напряжение в 12 Вольт. «Откусите» его и любой черный контакт от разъема и подсоедините к питающим проводам магнитолы.

Не сомневаюсь, что у вас все получится;).

Как проверить блок питания компьютера на работоспособность

Содержание

  • 1. Причины и признаки неисправности блока питания
  • 2. Проверка подачи напряжения блоком питания
  • 3. Проверка правильности работы БП
  • 4. Визуальный осмотр блока питания

Если после нажатия кнопки включения ваш компьютер не подает признаков жизни, то, вполне вероятно, проблема кроется в блоке питания. Но не спешите идти в магазин за новым устройством, сперва неплохо бы убедиться в том, что имеющийся прибор действительно неисправен.

Данная статья посвящена вопросу как проверить блок питания компьютера самостоятельно с помощью подручных средств. Надеемся, она сбережет нашим читателям время и деньги, а также расширит кругозор и даст стимул к более детальному знакомству с внутренностями ПК.

Причины и признаки неисправности блока питания

Блок питания (БП) – прибор, преобразующий переменное напряжение в постоянное, и обеспечивающий питание различных узлов компьютера. Данный девайс выступает связующим элементом между электрической сетью и составными частями ПК, а потому в случае неисправности БП, вся ваша домашняя платформа выходит из строя. Причины неисправности могут быть следующими:

  • Перепады напряжения в сети и его выход за пределы рабочего диапазона блока питания. Это крайне распространенная проблема в нашей стране, а потому рекомендуем дополнительно приобрести блок бесперебойного питания, который при падении или скачке напряжения убережет ваши комплектующие от преждевременной кончины;
  • Низкое качество самого БП, что свойственно дешевым экземплярам. Многие считают блок питания вторичным элементом, что отчасти является правдой, а потому выбирают его по остаточному принципу, но помните, что без данного узла ваш компьютер функционировать не может, а при его низком качестве под угрозу попадают более дорогостоящие элементы вроде видеокарты или материнской платы.

Если вы не знаете, что именно стало причиной неполадок в работе компьютера, то в пользу проблем с блоком питания говорят следующие признаки:

  • Нажатие на кнопку включения не приводит ни к каким последствиям – нет световой индикации и звукового сопровождения, вентиляторы, расположенные внутри корпуса, не начинают вращаться;
  • Так же компьютер может включаться не каждый раз. Причиной такого поведения могут быть и не связанные с БП проблемы, например, запавшая кнопка включения, но насторожиться при повторении подобной ситуации все же стоит;
  • ПК может включаться, но спустя несколько секунд отключаться, не дождавшись загрузки операционной системы. Такая модель поведения так же свойственна компьютеру при перегреве;
  • Чрезмерно высокая температура системного блока. Опять же это может так же говорит в пользу перегрева, но обе эти проблемы весьма опасны для целостности и работоспособности компьютера.

Способов проверки работоспособности данного устройства несколько, они сводятся к проверке напряжения, его диапазона, а также визуальному осмотру узла. Поговорим о каждом из них немного подробнее и приведем пошаговую инструкцию по их реализации, дабы вы смогли самостоятельно проверить состояние БП.

Проверка подачи напряжения блоком питания

Помните, что несмотря на то, что компьютер не подает признаков жизни, первым делом необходимо его отключить от сети, так как блок питания работает с напряжением 220 вольт, которое для человека опасно.

Далее в строгой последовательности и максимально аккуратно проделываем следующие шаги:

  • Открываем крышку системного блока и отсоединяем БП. Прежде чем проделать эту операцию рекомендуем сфотографировать подключенные блок, иначе подсоединить его обратно будет непросто и вам придется вызывать специалиста или нести системный блок в сервисный центр, а соответственно весь смысл самостоятельной ликвидации проблемы будет утерян.
  • Теперь нам понадобится обычная канцелярская скрепка или любая схожая по диаметру проволока, ее мы сгинаем в виде буквы «U» и держим под рукой.
  • Находим жгут из 20 или 24 проводов, с помощью которых БП подключается к материнской плате и вставляем нашу скрепку в разъемы зеленого и черного проводов. Зафиксируйте ее надежно, дабы контакт был плотным, иначе вы можете преждевременно списать блок в утиль, не получив желаемого результата вследствие своей невнимательности.
  • Сейчас необходимо подать питание на БП и включить его, если он рабочий – должен завертеться вентилятор внутри данного устройства.

Даже если вентилятор заработал – это не гарантирует исправность блока питания, но он как минимум включается. Для проверки полноценной работоспособности необходимо провести следующий тест.

Проверка правильности работы БП

Напоминаем, что компьютер должен находиться в выключенном состоянии! Далее:

  1. Открываем крышку системника, отсоединяем БП, все как в предыдущем методе.
  2. Снова находим наш 20/24 разъем, но теперь нам понадобятся разъемы черного, красного, розового и желтого проводов.
  3. Запускаем наш блок питания и пытаемся измерить выходное напряжение с помощью тестера, в качестве которого подойдет вольтметр. Эталонные напряжения проводов следующие: черный и розовый – 3,3 В, черный и красный – 5 В, черный и желтый – 12 В. Допустимая погрешность – 5% в обе стороны. Если данные показатели достигаются, значит блок питания находится в исправном состоянии и причина неполадок не в нем.

Визуальный осмотр блока питания

После отключения питания ПК и отсоединения БП как в предыдущих способах нам теперь понадобится его открутить, посажен он, как правило, на четыре винта. Следом за этим разбираем сам блок питания, выкручивая 4 винта на его корпусе, соединяющие две крышки БП.

Сейчас важно тщательно осмотреть блок, на нем не должно быть вздутых конденсаторов, вентилятор должен иметь свободное пространство для хода, а если в БП скопилась пыль – ее необходимо удалить c помощью пылесоса. Если конденсаторы все же вышли из строя, вы можете самостоятельно их перепаять на новые с тем же номиналом, а вентилятор можно попробовать смазать или заменить в случае неудачи. Помните, что если вы не имели до этого опыта работы с паяльником или использованием термопасты, то ваши попытки починить блок питания могут оказаться для него более разрушительными, чем первичные причины неработоспособности.

Если ни один из данных способов не дал желаемого результата, то, вполне вероятно, блок вышел из строя с концами. Но если вы являетесь счастливым обладателем блока питания огромной мощности, а соответственно и стоимости, то стоит все же обратиться в сервисный центр и попросить о его ремонте, а впоследствии озаботиться вопросом безопасности вашего устройства от перепадов напряжения в сети. Повышенная осторожность всегда способна сберечь немало денег, помните об этом.

Как проверить блок питания компьютера?

– Автор: Игорь (Администратор)

Возникла проблема с компьютером? Он не включается или же постоянно при старте перезапускается? Тогда первым делом вам стоит проверить блок питания, а уже потом браться за остальные части. Если компьютеру не хватает мощности, подаваемой от блока питания, то все остальные проверки просто бессмысленны.

Поэтому в рамках данной статьи я рассмотрю как проверить блок питания компьютера обычному пользователю. Хотел бы сразу предупредить, что для большинства обычных пользователей доступными будут всего два метода, о коих и пойдет речь ниже.

Примечание: В статью умышленно не включены методы с проверкой выходных напряжений на различных контактах, так как это чревато проблемами в неумелых руках. Тем не менее, если вы неплохо ладите с вольтметром, то стоит знать, что выходные напряжения и их диапазоны обычно указаны на одной из сторон блока питания. В крайнем случае вы всегда можете посмотреть в документации раздел диагностики.

Примечание: В статью так же не включены программы для просмотра характеристик (такие как HWiNFO), некоторые из которых позволяют так же сканировать данные с датчиков напряжения. Причина проста, в большинстве случаев с недостатком мощности - это либо слишком большое количество аппаратуры (суммарно требуется больше мощности), либо выдаваемая мощность блока питания не соответствует заявленной (нередкое явление, что фактическая выходная мощность блока питания ниже процентов на 20).



Как проверить блок питания компьютера - метод скрепки

Начну с первого метода как проверить блок питания компьютера, а именно с метода скрепки. Суть данного метода заключается в том, чтобы проверить запускается ли вентилятор при замыкании одних из управляющих контактов. Если же по какой-то причине этого не происходит, то значит блок питания поврежден. И вот что необходимо сделать:

1. Отключите компьютер от сети.

2. Откройте корпус и достаньте блок питания (возможно потребуется открутить пару винтов).

Совет: Если вы не очень хорошо разбираетесь в компьютерах, то имеет смысл фотографировать каждое свое действие и приготовить отдельное блюдце, куда вы будете складывать винты, что бы они не запропастились куда-нибудь.

3. Отключите все провода, ведущие от блока питания к аппаратным устройствам компьютера.

4. Теперь, возьмите косу с 20/24 разъемом - контактный разъем с 20 или 24 проводами, входящими в колодку. Такая коса у блока питания одна, так что вы его не перепутаете.

5. Найдите скрепку и сделайте из нее перемычку в виде буквы "U", как показано на рисунке выше. Если скрепки под рукой не оказалось, то вам необходимо найти небольшой кусок проволоки. Важно, чтобы проволока была схожа по длине и диаметру.

6. Найдите в колодке зеленый и рядом с ним черный провод. Вставьте изготовленную перемычку (см. рисунок). Убедитесь, что скрепка не болтается.

7. Желательно, одеть резиновые перчатки или что-то подобное, если вы в первый раз или нечасто имеете дело с техникой.

8. Теперь, подключите блок питания к сети и убедитесь, что переключатель на самом блоке так же включен.

9. Если ток проходит, то вентилятор должен крутится.

Учтите, что данный метод не гарантирует полной исправности блока питания, он позволяет проверить, что блок питания включается. Если же вентилятор не включился, то отключите блок питания от сети и проверьте, что изготовленная перемычка из крепки не болтается. После чего повторите проверку. Если же вентилятор по прежнему не крутится, то на лицо проблема с блоком питания.



Как проверить блок питания компьютера - внешний осмотр



Следующий метод как проверить блок питания компьютера - это проведение внешнего осмотра внутренностей. И вот как его можно сделать:

1. Отключите компьютер от сети.

2. Достаньте блок питания, соблюдая все те же условия, что и в предыдущем методе.

3. Раскрутите винты и аккуратно вскройте короб блока питания.

4. Если внутри есть скопления пыли, то пропылесосьте ее. Кстати, будет не лишним так же почистить компьютер от пыли - достаточно полезное действие, учитывая что у обычных пользователей системные блоки не открываются годами.

5. Внимательно осмотрите схему. На схеме не должно быть черных горелых пятен, не должно торчать никаких оголенных проводов. Проверьте конденсаторы (с виду круглые полные трубки), их верхняя часть не должна быть выпуклой. Например, на рисунке выше стоит восклицательный знак на поврежденных конденсаторах. Единственный же нормальный конденсатор имеет плоскую головку.

Если вы обнаружили проблемы, то скорее всего блок питания либо "вот-вот накроется медным тазом", либо уже неисправен. Если проблема только в конденсаторах и вы умеете обращаться с паяльником, то вы всегда можете их перепаять, предварительно найдя аналогичные конденсаторы.

Несмотря на то, что методы проверки исправности блока питания компьютера достаточно простые их зачастую достаточно для определения неисправности блока питания.

И на закуску, тематическое видео:

☕ Хотите выразить благодарность автору? Поделитесь с друзьями!

  • Как включить блютуз на компьютере с Windows
  • Как поменять пароль на роутере tp-link
Добавить комментарий / отзыв

Как проверить блок питания компьютера

Иногда наш ПК или ноутбук ломаются, и мы не знаем, что стало причиной неисправности. В сегодняшней статье мы продолжим эту тему и расскажем, как проверить блок питания компьютера. При этом сразу, не откладывая, приступаем к делу.

Мнение эксперта

Дарья Ступникова

Специалист по WEB-программированию и компьютерным системам. Редактор PHP/HTML/CSS сайта os-helper.ru.

Спросить у Дарьи

Как вы уже могли понять, данная инструкция подойдет для любых компьютеров в независимости от того, какое программное обеспечение на них установлено. Мощность блока питания также в данном случае не играет роли.

Причины и признаки неисправности

Рассмотрим ряд основных причин, которые могут послужить факторами, приведшими к неисправности:

  • Перепады в сети (повышенное или пониженное напряжение, его скачки).
  • Низкое качество компонентов блока питания и самого устройства в целом.
  • Неаккуратное обращение пользователя. Например, при вставке кабеля питания вы можете банально повредить пайку на разъеме.
  • Наружный температурный режим (когда очистка лопастей кулера и внутренних деталей блока питания производится несвоевременно).

Признаки, по которым можно определить наличие неисправностей в блоке питания сводятся к следующему:

  • компьютер вообще не включается;
  • ПК включается и сразу отключается;
  • происходит внезапное отключение питания при нагрузке;
  • в районе блока питания слышен посторонний звук;
  • ощутим посторонний запах.

Как только один из признаков будет выявлен вам нужно немедленно отключить питание и переходить к ремонту блока. Например, в последнем случае, который мы описали выше, это все может привести даже к пожару.

Проверяем наличие питания

Для того чтобы убедиться, в том, что наш блок питания не работает, и исключить вероятность поломки других аппаратных частей ПК делаем следующие шаги:

  1. Выключаем компьютер из розетки и отсоединяем шнур питания от блока.
  2. Открутив винты крепления крышки системного блока, снимаем ее. Запоминаем расположение всех разъемов блока питания на материнской плате. Также провода могут быть подключены к видеокарте и другим устройствам. Зажав защелку фиксатора, отсоединяем каждый из них делая это очень аккуратно.
  3. Откручиваем четыре винта, крепящие сам блок питания, и аккуратно вынимаем его из системного блока. Находим обычную канцелярскую скрепку и изгибаем ее в виде английской буквы U.
  4. На блоке питания находим наиболее широкий 24 (иногда 20) контактный разъем (он самый широкий) и при помощи скрепки перемыкаем контакты, которые обозначены на картинке ниже (при этом блок питания должен быть по-прежнему отключен от сети). Включаем сетевой шнур. В результате наше устройство должно запустится и его вентилятор начать вращаться. Если этого не произошло, значит, девайс сломан.

  1. Если вентилятор вращается переходим к замеру рабочих напряжений. Для этого нам, естественно, понадобится вольтметр. Производим замер напряжения согласно изображению, которое мы поместили ниже.

  1. Получаемый результат должен точно соответствует заявленному значению или хотя бы отклоняться от него не более чем на 5%. Если расход более широкий, блок питания нужно нести в ремонт.

Если устройство повреждено незначительно, мы можем попробовать исправить его в домашних условиях. То, как это делается, показано немного ниже.

Пытаемся исправить блок питания в домашних условиях

Все что мы можем сделать, это визуально осмотреть наш девайс, и попытаться выявить повреждение. Пробуйте найти повреждение пайки со стороны платы и, если таковое имеется, восстановить его при помощи простого паяльника. Для этого расплавляете олово до тех пор, пока оно не соединит в единое целое ножку детали и плату.

Внимание: во время такой процедуры ваш блок питания должен обязательно быть отключен от сети! Тут используется напряжение 220 В, которое может нанести серьезный ущерб человеку вплоть до смерти! Отключите устройство от сети и только после этого переходите к ремонту.

Видеоинструкция

Для наглядности рекомендуем просмотреть обучающее видео, в котором автор подробно рассказывает и на собственном блоке питания показывает, как найти и устранить его неисправности.

Подводим итоги

Это все, что мы хотели вам сказать по поводу проверки блока питания компьютера. Теперь вы самостоятельно можете приступать к практике. Как мы уже говорили, будьте осторожны, избегайте поражение электрическим током. Перед тем как начать обязательно отключите устройство.

Если после прочитанной статьи и просмотренного видео у вас все же останутся вопросы задавайте их в комментариях. Именно для этого и нужна обратная связь на нашем сайте. Пользователь приходит с проблемой, а мы помогаем ему дельным советом.

Как проверить блок питания на работоспособность

Если вдруг случилась неприятность и ваш компьютер по каким-то причинам перестал включаться (от отключения электричества до замыкания и других неприятностей), вы наверняка попытаетесь определить, в чем дело, прежде чем покупать новый компьютер или менять комплектующие. В конце концов, надо знать, какие комплектующие надо заменить. Если компьютер перестал включаться и не подает никаких признаков жизни от слова «вообще», обратите внимание первым делом на блок питания, поскольку именно этот компонент отвечает за подачу должного количества энергии из ближайшей розетки на вашу материнскую плату, а затем уже на процессор, память, видеокарту, накопители, карты расширения и так далее. Проверить блок питания компьютера на работоспособность надо в первую очередь, поскольку вы не сможете проверить остальные элементы, если сломан блок питания.

Эта инструкция также расскажет вам, как проверить блок питания компьютера без материнской платы, что будет полезно не только в попытках определить поломку, но и при покупке бывшего в использовании блока, к примеру.

Как проверить блок питания компьютера без материнской платы

Если компьютер не включается, откройте корпус достаньте из него блок питания, предварительно отключив его от питания. Да, вас не ударит током, если вы коснетесь даже работающего исправного блока, но вот вышедший из строя блок питания может повести себя непредсказуемо. Возьмите себе за правило всегда обесточивать любую электронику, если надо заглянуть внутрь, изменить конфигурацию, что-то переподключить и так далее.

Предупреждение: мы не несем ответственности за вред, нанесенный человеку или имуществу при самостоятельной проверке работоспособности блока питания или любых других компонентов. Если вы не знаете, что делаете, или не уверены в своих силах, обратитесь к квалифицированному специалисту. Ответственность за свои действия, жизнь и имущество, несете только вы.

Итак, вы вытащили из компьютера блок питания, что дальше?

  1. Возьмите обычную канцелярскую скрепку и найдите на блоке самый большой 24-пиновый коннектор. Он также бывает в конфигурации 20+4 пин. Также найдите Molex (4 круглых отверстия) или SATA-коннектор (ровный коннектор с небольшой засечкой на одном из концов). Они вам понадобятся для подключения компонентов компьютера, чтобы блок не работал вхолостую.
  2. Подключите любую периферию к Molex или SATA-кабелю. Лучше всего подойдет жесткий диск, поскольку он издаст звук при подаче питания. Это послужит вам сигналом, что блок живой. Если жесткого диска нет, можно использовать любой другой компонент компьютера. Очень важно подключить к блоку хоть что-нибудь, чтобы он не пытался подавать питание на несуществующие устройства.
  3. Возьмите скрепку и согните ее так, чтобы получилась буква U. Один конец вставьте в отверстие, к которому подключен зеленый кабель, а другой в заземляющий провод (как на фото ниже). При правильном подключении током вас не ударит, поскольку вы лишь сообщаете блоку о необходимости включиться. Если же вы супер-неосторожны, то в худшем случае вы получите удар 24 В (но тогда лучше не лезть к блоку вообще).
  4. Подключите силовой кабель к блоку и воткните его в розетку. Убедитесь, что рубильник блока переведет в состояние «ВКЛ».
  5. После соединения двух кабелей вы должны увидеть, что вентилятор блока питания начал вращаться. Это послужит вам сигналом о работоспособности блока (частичной, стоит отметить). Также должен ожить подключенный жесткий диск.

Здесь стоит отметить, что дорогие модели блоков питания с большим уровнем эффективности (обычно те, что имеют платиновую сертификацию) не раскручивают вентиляторы до тех пор, пока нагрузка не достигнет определенного уровня. В таком случае простое включение не покажет, работает ли блок (разве что вы услышите, как раскручивается диск). Вам понадобится подключить блок к компьютеру, который точно исправен или же воспользоваться мультиметром. Последний также понадобится для того, чтобы убедиться в полной работоспособности блока, поскольку сам по себе вращающийся вентилятор охлаждения еще не означает, что «мозги» блока питания подают достаточное количество энергии на все линии.

Как проверить блок питания компьютера мультиметром

Подключите черный провод мультиметра к любому пину заземления на 24-пиновом коннекторе (Ground или GND). Красный подключите к линии, которую надо протестировать. Разъем питания ATX имеет линии +3. 3 В (оранжевый кабель), +5 В (красный), -5 В (белый) +12 В (желтый), -12 В (синий). Обязательно убедитесь, что к блоку питания подключено какое-то устройство, иначе показания могут быть неправильными.

Запишите значения мультиметра (он должен быть переведен в режим 20 В) и сверьте их с допустимыми значениями вашего блока. Они зачастую указаны на наклейке на самом блоке питания. Если значения находятся в пределе допустимых, значит блок работает исправно. Точно так же вы можете проверить остальные линии согласно распиновке коннекторов блока питания на рисунке ниже.

После проверки подключите все обратно, предварительно убрав скрепку из 24-пинового коннектора. Ее не должно быть внутри вашего компьютера.

Визуальный осмотр

Если вы достаточно храбрый пользователь, чтобы вскрывать блок питания, можете попытаться провести визуальный осмотр внутренностей блока. Выкрутите винты и снимите кожух блока. Учтите, что подобное действие автоматически лишает вас гарантии (вам придется снять пломбу). Если ваш блок еще на гарантии, не пытайтесь починить его или диагностировать собственноручно. Обратитесь в магазин или сервисный центр, где квалифицированный специалист сделает все как положено. Это не лишит вас гарантии и даже может закончиться гарантийным ремонтом или полной заменой блока без финансовых затрат.

Если же блок уже не на гарантии, вы уверены, что сможете собрать блок обратно, и вам уже нечего терять, посмотрите, нет ли внутри вздутых конденсаторов или большого количества пыли. Если блок забит пылью, прочистите его внутренности сжатым воздухом. Вздутые конденсаторы придется перепаять.

Как проверить блок питания компьютера с помощью программы

К сожалению, пока не существует приложений, которые могут проверить работоспособность вашего блока, а значит вам придется воспользоваться методами выше. Материнские платы и некоторые приложения могут мониторить напряжение на линиях, но этих показателей недостаточно для диагностики блока питания.

Как вручную проверить источник питания с помощью мультиметра

Правильно выполненный тест блока питания с помощью мультиметра должен подтвердить, что блок питания находится в хорошем рабочем состоянии или его необходимо заменить.

  • Прочтите важные советы по безопасности при ремонте ПК из-за опасностей, связанных с этим процессом. Ручное тестирование источника питания предполагает тесную работу с электричеством высокого напряжения.

    Не пропускайте этот шаг! Безопасность должна быть вашей первоочередной задачей во время проверки источника питания, и есть несколько моментов, о которых вы должны знать, прежде чем начинать этот процесс.

  • Откройте корпус вашего компьютера. Короче говоря, это включает в себя выключение компьютера, отключение кабеля питания и отключение всего остального, подключенного к внешнему компьютеру.

    Чтобы упростить тестирование источника питания, вам также следует переместить отключенный и открытый корпус компьютера в удобное место для работы, например, на столе или другой плоской нестатической поверхности.

  • Отсоедините разъемы питания от каждого внутреннего устройства .

    Самый простой способ убедиться, что каждый разъем питания отключен, - это работать от связки кабелей питания, идущих от блока питания внутри ПК. Каждая группа проводов должна подключаться к одному или нескольким разъемам питания.

    Нет необходимости снимать сам блок питания с компьютера, а также нет причин отсоединять какие-либо кабели данных или другие кабели, не исходящие от блока питания.

  • Сгруппируйте все силовые кабели и разъемы вместе для облегчения тестирования.

    Когда вы собираете силовые кабели, мы настоятельно рекомендуем их изменить и вытащить как можно дальше от корпуса компьютера. Это максимально упростит проверку соединений источника питания.

  • Замкните контакты 15 и 16 на 24-контактном разъеме питания материнской платы с помощью небольшого отрезка провода.

    Вам, вероятно, потребуется взглянуть на таблицу выводов 24-контактного блока питания 12 В ATX, чтобы определить расположение этих двух контактов.

  • Убедитесь, что переключатель напряжения блока питания, расположенный на блоке питания, правильно настроен для вашей страны.

    В США необходимо установить напряжение 110/115 В. Обратитесь к Руководству по розеткам для других стран, чтобы узнать о настройках напряжения для других стран.

  • Подключите блок питания к действующей розетке и нажмите переключатель на задней панели блока питания. Предполагая, что источник питания хотя бы минимально исправен и что вы правильно закоротили контакты на шаге 5, вы должны услышать, как вентилятор начинает работать.

    У некоторых источников питания нет переключателя на задней панели устройства. Если тестируемый блок питания не работает, вентилятор должен начать работать сразу после подключения блока к стене.

    Просто потому, что вентилятор работает, это не означает, что ваш блок питания правильно подает питание на ваши устройства. Вам нужно будет продолжить тестирование, чтобы подтвердить это.

  • Включите мультиметр и поверните циферблат в положение VDC (Вольт постоянного тока).

    Если используемый вами мультиметр не имеет функции автоматического выбора диапазона, установите диапазон на 10. 00V.

  • Проверьте 24-контактный разъем питания материнской платы:

    Подключите отрицательный щуп мультиметра (черный) к любому контакту заземления и подключите положительный щуп (красный) к первой линии питания, которую вы хотите проверить. 24-контактный основной разъем питания имеет линии +3,3 В постоянного тока, +5 В постоянного тока, -5 В постоянного тока (опционально), +12 В постоянного тока и -12 В постоянного тока через несколько контактов.

    Мы рекомендуем проверять каждый контакт 24-контактного разъема, на который подается напряжение. Это подтвердит, что каждая линия подает правильное напряжение и что каждый вывод правильно подключен.

  • Задокументируйте номер, который показывает мультиметр для каждого проверенного напряжения, и убедитесь, что указанное напряжение находится в пределах утвержденного допуска. Вы можете обратиться к допускам по напряжению источника питания, чтобы получить список подходящих диапазонов для каждого напряжения.

    Есть ли напряжения за пределами утвержденного допуска? Если да, замените блок питания. Если все напряжения находятся в пределах допуска, ваш источник питания исправен.

    Если ваш блок питания прошел тесты, настоятельно рекомендуется продолжить тестирование, чтобы убедиться, что он может правильно работать под нагрузкой.Если вы не заинтересованы в дальнейшем тестировании блока питания, переходите к шагу 15.

  • Выключите выключатель на задней панели блока питания и отсоедините его от стены.

  • Подключите все ваши внутренние устройства к источнику питания. Кроме того, не забудьте удалить короткое замыкание, которое вы создали на шаге 5, перед тем, как снова подключить 24-контактный разъем питания материнской платы.

    Самая большая ошибка, сделанная на этом этапе, - это то, что вы забыли все снова подключить. Помимо основного разъема питания на материнской плате, не забудьте подключить питание к жесткому диску (-ам), оптическому дисководу (-ам) и гибкому диску. водить машину.Для некоторых материнских плат требуется дополнительный 4-, 6- или 8-контактный разъем питания, а некоторым видеокартам также требуется выделенное питание.

  • Подключите блок питания, нажмите переключатель на задней панели, если он у вас есть, а затем включите компьютер, как обычно, с помощью переключателя питания на передней панели ПК.

    Да, ваш компьютер будет работать со снятой крышкой корпуса, что совершенно безопасно, если вы будете осторожны.

    Это нечасто, но если ваш компьютер не включается при снятой крышке, вам, возможно, придется переместить соответствующую перемычку на материнской плате, чтобы это было возможно.В руководстве к вашему компьютеру или материнской плате должно быть объяснено, как это сделать.

  • Повторите шаги 9 и 10, проверяя и документируя напряжения для других разъемов питания, таких как 4-контактный разъем питания для периферийных устройств, 15-контактный разъем питания SATA и 4-контактный разъем питания для гибких дисков.

    Как и в случае с 24-контактным разъемом питания материнской платы, если какое-либо напряжение выходит за пределы указанного напряжения, вам следует заменить блок питания.

  • После завершения тестирования выключите и отсоедините компьютер от сети, а затем снова закройте корпус крышкой.

  • Предполагая, что ваш блок питания прошел тестирование или вы заменили его на новый, теперь вы можете снова включить компьютер и / или продолжить устранение возникшей проблемы.

    Как определить размер блока питания, который использует компьютер

    Самостоятельно собрать компьютер или даже модернизировать его - несложно, но для этого нужно хотя бы базовое понимание того, как все составляющие работают вместе. Чтобы построить или обновить одну из них, вам необходимо понимать, какие видеокарты совместимы с вашей материнской платой, какие типы процессорных сокетов совместимы с вашей материнской платой и, что, возможно, наиболее важно, сколько энергии потребуется, чтобы все это работало. В конце концов, если вы не купите правильный блок питания, ваш компьютер вообще не сможет работать. Если установлен неправильный блок питания, включите компьютер, и он немедленно выключится.

    Итак, как узнать, какой источник питания в настоящее время установлен в вашей системе? Если вы собираете ПК, как определить, сколько мощности потребуется для его работы? Или, если вы обновляете компонент ПК, вам также нужно обновить блок питания, чтобы учесть добавленное энергопотребление? Все эти вопросы мы рассмотрим ниже.Давай прямо сейчас!

    Текущий блок питания

    В большинстве случаев, чтобы узнать, какой у вас блок питания, вам придется открыть корпус компьютера. Обычно это всего несколько винтов вокруг задней части системы, а затем сторона легко соскользнет. Затем вам просто нужно посмотреть, какая мощность у вашего блока питания. Сам источник питания обычно сообщает вам с этикеткой на одной из его сторон, которая дает вам некоторые общие характеристики. Обычно вы указываете на этикетке столбец с надписью MAX LOAD: 500W или любой другой источник питания вашей модели.Если вы этого не видите, значит, номер модели всегда указан на этикетке, что упрощает поиск в Интернете и поиск в Google.

    Если вы не видите этикетку, возможно, она находится на невидимой стороне блока питания. Все блоки питания имеют идентификационную этикетку в соответствии с требованиями UL, ранее называвшуюся Underwriters Laboratories. Тем не менее, чтобы найти этикетку, вам нужно будет осторожно извлечь блок питания из вашей системы. Прежде чем приступить к извлечению его из компьютера, убедитесь, что вся система отключена от питания - вы даже не хотите, чтобы он был включен в розетку или удлинитель.В качестве меры безопасности не забудьте также установить блок питания в положение OFF . Обычно на это указывает значок O либо на задней стороне корпуса, либо на самом блоке питания внутри корпуса.

    Когда вы вытащите блок питания, вы должны увидеть этикетку на невидимой стороне. Если вы этого не сделаете, мы не рекомендуем вставлять этот блок питания обратно в ваш компьютер - блоки питания без этикеток опасны в использовании и являются признаком некачественного компонента, который потенциально может сжечь все части вашего компьютера.

    К сожалению, вы, как правило, не можете определить, какой у вас блок питания, с помощью программного обеспечения. Это связано с тем, что большинство блоков питания не интеллектуальны, а это означает, что вы не можете использовать программное обеспечение для уточнения его характеристик.

    Вам нужно обновить блок питания, если вы обновляете деталь?

    Если вы обновите компонент на своем компьютере до более мощного, вам может понадобиться новый блок питания, а может и нет. Если у вас уже есть блок питания, мощность которого намного больше, чем вам уже нужно, все в порядке.Тем не менее, вы всегда должны быть уверены, что не превышаете рекомендованную мощность вашего источника питания. Поэтому рекомендуется дважды проверить, на какую максимальную нагрузку ваш блок питания может выдержать - просто выполните шаги, описанные выше, - а затем сделайте так, чтобы, скажем, ваша видеокарта не перебивала вас.

    Как мне узнать, сколько блока питания купить?

    А теперь мы подошли к самому сложному - покупке блока питания. Какая мощность - или максимальная нагрузка - требуется вашему источнику питания? Это не то, на что мы можем ответить, потому что на каждом компьютере будет свой случай.К счастью, есть несколько бесплатных онлайн-инструментов, которые помогут вам подобрать необходимую мощность.

    Калькулятор источника питания OuterVision и программа PCPartsPicker помогут вам определить необходимую мощность источника питания. Они работают так: вы вводите компоненты ПК, которые есть на вашем ПК, или части ПК, которые вы планируете покупать, и затем он рассчитывает потребляемую мощность всех этих компонентов. Затем он сообщит вам, какая мощность вам нужна для вашего источника питания, в зависимости от потребляемой мощности этих компонентов.В качестве дополнительного бонуса PCPartsPicker может показать вам, собираете ли вы машину со всеми совместимыми компонентами, чтобы вы не купили неправильное оборудование во время сборки ПК.

    Теперь, когда вы знаете, какую мощность вы должны поддерживать, вы готовы пойти и купить новый блок питания (или остаться со старым, в зависимости от ваших результатов)! Однако нужно иметь в виду еще одну вещь…

    Держитесь подальше от некоторых производителей

    Покупать блок питания, ничего не зная о них и производителях, которые их производят, - все равно что играть в русскую рулетку.Это не та игра, в которую вы хотите играть, особенно если в вашей машине есть действительно дорогие компоненты. Честно говоря, существуют источники питания, которые смертельно опасны, и их следует избегать любой ценой. Источник питания может быть буквально жизнью или смертью вашей машины.

    Итак, как узнать, у какого производителя или производителя блока питания покупать? Мы немного поработали за вас и составили список всех брендов, от которых стоит держаться подальше, а также показали вам некоторые из лучших брендов, которым вы можете доверять.Здесь, как обычно, можно следовать правилу «вы получаете то, за что платите».

    Поставщики, чтобы держаться подальше от:
    • Diablote
      Apevia
      Coolmax
      Logisys
      Sparkle
      Raidmax
      NZXT
      Enermax
      Cougar
      Bitfenix Trust
      FSP

    Топ поставщиков можно заказать

    XFX
    Superflower
    EVGA
    Corsair
    Cooler Master
    Antec

    И в соответствии со стандартами, если вы не видите этикетки или какой-либо маркировки на блоке питания, не вставляйте его в свой компьютер! Если вы получите один без идентификации от одного из ведущих брендов - отправьте его обратно, и они будут рады отправить вам новый.

    Закрытие

    Как видите, выяснить, какой у вас блок питания, а также сколько мощности вам нужно для вашего недавно построенного ПК или модернизированных компонентов, может быть непростой задачей. К счастью, выяснить, сколько вам нужно, не так сложно, как раньше. Теперь у нас есть большие базы данных компонентов компьютера, где мы можем легко добавить их мощность с помощью магии программного обеспечения.

    Есть ли у вас блок питания, который может удовлетворить все ваши потребности? Что это такое? Начните обсуждение в разделе комментариев ниже - мы будем рады услышать от вас!

    Как проверить блок питания компьютера на передачу напряжения и перегорания

    Блок питания - важный компонент системы, и ни один компьютер не сможет работать без него.Он обеспечивает всех потребителей внутри корпуса компьютера необходимой электрической энергией, преобразуя переменное напряжение, поступающее из розетки, в постоянное. Выбирая блок питания для компьютера, нужно ориентироваться на его мощность, исходя из количества потребителей, которые будут к нему подключены. При выходе из строя источника питания весь компьютер не сможет работать. Вот почему блок питания должен быть первым, кто проверяет, не запускается ли ваш компьютер, и есть несколько способов сделать это.


      Содержание:
    1. Признаки неисправности блока питания
    2.  Как проверить блок питания
    - Шаг 1: проверка передачи напряжения
    - Шаг 2: как проверить блок питания мультиметром
    - Шаг 3: как визуально проверить блок питания


    Признаки неисправности блока питания

    Нет конкретного признака, который указывал бы на то, что из всех компонентов компьютера неисправен именно блок питания. В «поведении» вашего компьютера есть несколько довольно характерных событий, которые могут указывать на то, что блок питания не работает должным образом. Можно констатировать, что блок питания не работает в надлежащем режиме (или существует другая проблема), если вы заметили следующие «симптомы» на своем компьютере:

    • При нажатии на кнопку включения ничего не происходит, то есть не горит ни свет, ни звуковая индикация и не начинают вращаться кулеры. Поскольку блок питания - это компонент, который подает постоянное напряжение на другие элементы, очень вероятно, что он вышел из строя или возникли другие проблемы с передачей мощности на элементы вашего компьютера - обрывы в проводах, нестабильная подача переменного тока. напряжение от сети;
    • Ваш компьютер не всегда сразу включается.В такой ситуации может быть сбой блока питания, плохое соединение или неисправность кнопки включения;
    • Ваш компьютер самопроизвольно выключается во время загрузки операционной системы. Это может произойти из-за прерывистой передачи напряжения от источника питания к другим компонентам вашего компьютера. Также такая проблема может свидетельствовать о перегреве блока питания и принудительном отключении.

    Блок питания - один из самых надежных компонентов компьютера, и он редко выходит из строя.Если блок питания выходит из строя, причина кроется в его низком качестве или в постоянных колебаниях напряжения в электросети. Кроме того, блок питания может выйти из строя, если был произведен неверный расчет, когда он был выбран для конкретной конфигурации компьютера.

    Как проверить блок питания

    Если у вашего компьютера есть один из перечисленных выше симптомов, не стоит сразу винить блок питания. Неисправность может возникнуть по многим другим причинам. Чтобы точно убедиться в наличии проблем с блоком питания системы, необходимо выполнить некоторую диагностику.Есть 3 способа проверить блок питания компьютера самостоятельно.

    Шаг 1: проверка передачи напряжения

    Чтобы убедиться, что блок питания действительно может включиться, необходимо выполнить следующий тест:

    1. Снимите боковую крышку корпуса компьютера, чтобы получить доступ к внутренним компонентам.
    2. Полностью отключите компьютер от электросети - рекомендуем не только вытащить шнур питания из розетки, но и нажать кнопку отключения питания на блоке питания, установив ее в положение «выключено» (0).
    3. Отключите от источника питания все компоненты компьютера - материнскую плату, жесткие диски, видеокарту и другие.
    4. Возьмите скрепку, которая может действовать как перемычка, и замкните контакты. Его нужно согнуть в П-образную форму.
    5. Найдите самый большой жгут проводов с 20- или 24-контактным разъемом, который идет от блока питания. Эти провода при нормальной работе компьютера подключаются к материнской плате, и определить их несложно.
    6. На разъеме определите два контакта, замыкание которых для блока питания является сигналом для подключения к материнской плате.Эти контакты очень легко найти. Они могут быть обозначены цифрами 15 и 16 или к ним можно подойти по расположенным рядом зеленым и черным проводам от блока питания. Учтите, что на разъеме может быть несколько черных проводов, тогда как зеленый чаще всего является единственным в этом цвете.
    7. Вставьте скрепку в обнаруженные контакты, чтобы имитировать подключение к материнской плате источника питания. Убедитесь, что скрепка вставлена ​​плотно и плотно прижимает оба контакта.Если это так, отпустите скрепку (т. К. Через нее может пройти напряжение) и включите питание компьютера (не забывайте, что его можно отключать не только от розетки, но и своим выключением / включением. кнопка).
    8. Если вы все сделали правильно, кулер блока питания должен заработать при подаче напряжения из розетки. Значит, нет ничего плохого в том, чтобы включить компьютер.

    Следует отметить, что данная проверка указывает на возможность включения блока питания.Но даже если кулер блока питания начал вращаться, это еще не значит, что устройство полностью безупречно. Перейдите к следующим шагам, чтобы проверить работоспособность вашего блока питания

    .

    Шаг 2: как проверить блок питания мультиметром

    Если вы уверены, что блок питания получает напряжение от электрической сети и при этом работает, необходимо проверить, выдает ли он необходимое напряжение постоянного тока. Вот как это сделать:

    1. Подключить к блоку питания любое внешнее устройство сопротивления - диск, жесткий диск, кулеры;
    2. Теперь возьмите мультиметр для измерения напряжения и подключите отрицательный провод диагностического прибора к черному контактному проводу 20/24-контактного разъема источника питания.При таком подключении черный контакт будет считаться заземлением. Подключите положительный провод мультиметра к контактам разъема с помощью проводов следующих цветов и сравните числа с идеальным напряжением:
      • Розовый провод - напряжение 3,3 В;
      • Красный провод - напряжение 5 В;
      • Желтый провод - напряжение 12 В.

    При измерении допустимы погрешности ± 5%.

    Если измеренные значения отличаются от идеальных значений, можно быть уверенным, что блок питания неисправен и его необходимо заменить.

    Шаг 3: как визуально проверить блок питания

    Если у вас нет мультиметра (или требуется дополнительная диагностика), есть возможность визуально проверить ваш блок питания на предмет неисправности. Это то, что вам нужно сделать:

    1. Отсоедините блок питания от корпуса компьютера, открутив 4 (или 6) винта, которые его крепят;
    2. Разобрать блок питания, открутив все винты на его корпусе;
    3. Осмотрите микросхему блока питания. Стоит обратить внимание на конденсаторы. Если они вздулись, то, скорее всего, именно их выход из строя стал причиной поломки блока питания. В такой ситуации (при желании) можно спаять конденсаторы, заменив их на аналогичные.

    Если вы не видите проблем с конденсаторами, рекомендуется удалить всю пыль с блока питания, смазать вентилятор и собрать устройство обратно, а затем попробовать подключить его снова.

    Как определить, что блок питания настольного компьютера вышел из строя

    Может быть время, когда ваш настольный компьютер не запускается.Может быть несколько причин, по которым он не запускается. Первое, что приходит в голову - вышедший из строя блок питания. Вот как проверить блок питания вашего настольного компьютера.

    Живя в Фениксе, у нас есть одна вещь, которая сильно сказывается на настольном компьютере. Нет, это не жара; это пыль. Поскольку наша среда здесь настолько сухая, мы получаем много пыли.

    Как очистить компьютер от пыли

    А поскольку пыль действительно проводит электричество, блоки питания часто выходят из строя.Даже если вы регулярно чистите свой настольный компьютер, он все равно прослужит от 3 до 5 лет.

    Итак, если вы нажмете кнопку питания, ваш настольный компьютер не запустится и индикаторы не загорятся, значит, у вас неисправный блок питания.

    Теперь, если вам неудобно работать с электричеством или внутри настольного компьютера, обратитесь к местному специалисту по компьютерам.

    Как проверить блок питания настольного компьютера

    1. Отсоедините шнур питания, идущий от розетки к источнику питания.
    2. После того, как вы отсоединили шнур питания, откройте корпус и коснитесь любой металлической части блока питания или корпуса, чтобы разрядить оставшуюся энергию.
    3. Запишите или сделайте снимки соединений, ведущих от источника питания к устройствам. После того, как вы задокументировали все провода питания, удалите все разъемы (SATA, Molex, PCI-e, ATX, MB и т. Д.), Которые ведут ко всем различным устройствам и материнской плате.
    4. Сделайте перемычку из куска тонкой проволоки или скрепки.
    5. Подключите шнур питания обратно к разъему на задней панели источника питания.
    6. Используя созданную перемычку, соедините контакт 16 с контактом 17 или контактом 18.

      Если вентилятор блока питания начинает работать, блок питания имеет выходное напряжение и находится в хорошем состоянии. Если вентилятор блока питания не вращается, пора его заменить.

    Если ваш блок питания вышел из строя, запишите, какой тип и сколько разъемов имеет ваш существующий блок питания.

    Также проверьте заявленную мощность вашего существующего источника питания на этикетке сбоку.

    Я также рекомендую вам использовать рулетку или линейку для измерения размеров блока питания (ширина x высота x глубина ), так как вы захотите приблизиться к ним как можно ближе к ним для замены блока питания.

    Найдите информацию об оборудовании блока питания для ПК с помощью командной строки Ubuntu

    Как упоминалось в ответе с наибольшим количеством голосов, требуется специальный канал связи с источником питания.На моем ноутбуке есть концентратор USB 3 с автономным питанием, подключенный к ИБП (источник бесперебойного питания). Хотя у вас нет такого источника питания, концепция связи будет аналогичной:

      $ sudo pwrstat -status

    Информация об ИБП отображается следующим образом:

        Характеристики:
            Название модели ................... CP550HGa
            Номер прошивки .............. BFBB104 # BI1.g
            Номинальное напряжение ............... 120 В
            Номинальная мощность ................. 330 Вт

        Текущее состояние ИБП:
            Состояние........................ Нормальный
            Электропитание от .............. от электросети
            Напряжение электросети ... 121 В
            Выходное напряжение ... 121 В
            Емкость аккумулятора . ............ 100%
            Оставшееся время работы ............ 33 мин.
            Нагрузка ......................... 72 Вт (22%)
            Результат теста .................. Неизвестно
            Последнее событие питания ............. Нет


    Текущая нагрузка составляет 72 Вт, а максимальная нагрузка составляет 330 Вт.

    Чтобы установить pwrstat , перейдите на страницу программного обеспечения Linux на веб-сайте Cyber ​​Power Systems.Вы найдете 32-разрядные и 64-разрядные загрузки, доступные для всех дистрибутивов Linux, но убедитесь, что вы выбрали один для Debian ( .deb ), на котором основана Ubuntu.

    После загрузки установите его, используя:

      судо dpkg -i powerpanel_132_amd64.deb


    Чтобы узнать больше об использовании pwrstat , используйте:

      man pwrstat #, чтобы узнать больше об интерфейсе терминала.
    man pwrstatd # чтобы узнать о фоновом демоне с сигналами тревоги, автоматическим отключением и т.  д.

    Старый проверенный метод - это проверить этикетку безопасности на блоке питания. По закону в большинстве стран этот ярлык должен существовать. Для моего старого ноутбука это так же просто, как смотреть на блок питания. На вашем настольном ПК он может быть сзади, или вам, возможно, придется открыть его и заглянуть внутрь:

    На этикетке указано:

    • Выходная мощность 130 Вт (Ватт = Вольт x Ампер)
    • Вход 100-240 В ~ 2,5 А, 50-60 Гц
    • Выход 19.5 В ~ 6,7 А

    Вы можете попросить кого-нибудь из присутствующих сделать для вас снимок. Если это невозможно, найдите марку и модель компьютера и погуглите спецификации блока питания. Общие характеристики ПК из этой статьи:

    • Малый форм-фактор - 15 А (250 Вт)
    • Мини-башня - 25 А (300-350 Вт)
    • Mid-Tower - 35A (400-500 Вт)
    • Полная башня - 40A (600-650 Вт)
    • Двойная видеокарта (SLI) - 50A (750 Вт +)

    Обратите внимание, что сила тока указана для выхода на шину 12 В. Итак, 15А = 180 Вт, а 50А ( для сдвоенных видеокарт ) = 600 Вт. Мощность = Сила тока * Напряжение.

    Как проверить блок питания цифровым мультиметром? - Блоки питания

    11 минут назад frozensun сказал:

    Мне нужно проверить, подает ли мой блок питания достаточное напряжение для моего графического процессора.

    Есть ли способ узнать это?

    В моей предыдущей беседе я упоминал, что 12 В падает до 11,6 В, измеренных в BIOS.

    я не думаю, что это нормально, но ребята написали нормально.

    Видеокарта будет в порядке с 11,6 В .. 12,6 В (даже больше) ... Предполагается, что любой компонент выдерживает до 12 В + 10% или 13,2 В, но на самом деле вы не должны видеть больше, чем около 12,6 В.

    Видеокарта в основном принимает это напряжение и преобразует его примерно в 1 ... 1,5 В, поэтому точное напряжение не так важно, пока напряжение остается относительно стабильным ... это пульсация (колебания и падения), которые нарушают конвертер на видеокарте.

    Напряжения недостаточно, вам также необходимо знать максимальный ток, который может подавать блок питания, но вы не можете легко измерить его с помощью мультиметра. Вы можете измерить фактическое количество энергии, потребляемой видеокартой (мощность = ток x напряжение), но это будет сложно, потому что видеокарта получает питание через слот pci-e (примерно до 75 Вт) и от дополнительного pci-e. разъемы.

    Сила тока указана на этикетке блока питания, но очень дешевые блоки питания без названия часто могут находиться на этикетке.

    BIOS не может точно отображать напряжения, и значения часто округляются до 50 мВ (с шагом 0,05 или 0,1). Они также измеряются только в одной точке, которая может быть меньше или больше нагружена, чем другие точки - если мощность проходит через провод, и вы измеряете напряжение там, напряжение будет немного меньше по сравнению с другими проводами, потому что есть некоторая потеря напряжения. на самом проводе так как провода не идеальные, есть потери.

    Так, например, если материнская плата принимает 8 А через два провода 12 В в 24-контактном разъеме (65 Вт для видеокарты, 5–10 Вт для вентиляторов, 5–10 Вт для бортовых компонентов на материнской плате и т. Д.), Вы можете измерить 11.Там 8В, потому что эти 0,2В теряются на двух проводах между блоком питания и 24-контактным разъемом.

    Но если видеокарте требуется только 3 А через 6-контактный разъем (то есть только 1 А через каждую пару проводов), напряжение на разъеме pci-e может составлять 11,9 В, потому что меньший ток означает меньшие потери на проводах между блоком питания и видеокартой. .

    Как проверить блок питания: самые безопасные методы

    Блок питания - это сердце современных игровых ПК, постоянно обеспечивающее необходимое питание для своих компонентов.Наши блоки питания работают при больших нагрузках и могут выйти из строя. Неисправный источник питания является большим препятствием, потому что он может привести к отказу других компонентов и даже стать причиной возгорания.

    Самый очевидный признак отказа источника питания - внезапная перезагрузка. Если напряжение недостаточно, система защитит себя перезагрузкой или выключением. Если вы испытываете эти симптомы, если сообщения об ошибках появляются постоянно или ваш компьютер просто не работает должным образом, вам следует протестировать блок питания.

    Если вы решите, что вам нужен новый блок питания, обратитесь к лучшим источникам питания для игр, чтобы найти замену.


    Как проверить блок питания

    Есть два основных способа проверить блок питания самостоятельно. Первый способ - сделать это вручную с помощью мультиметра. Этот подход дешев, потому что все, что вам нужно, - это отвертка и мультиметр, которые должны стоить около 30 долларов. Хотя эта процедура не так опасна, как переналадка всего дома, она требует возиться с электричеством, поэтому будьте осторожны и обратитесь за помощью к специалисту, если вы не уверены, что сможете сделать это безопасно.

    Второй метод выполняется с помощью тестера блока питания, который представляет собой удобное устройство, которое может автоматически и безопасно тестировать блок питания - и по цене примерно такой же, как у мультиметра. Тестер блока питания стоит от 10 до 40 долларов, но он даст вам более точный результат за меньшее время, и это более безопасный вариант для неопытных мастеров.

    Оба метода должны дать одинаковый результат при правильном выполнении, поэтому выбор полностью за вами. Мы расскажем, как протестировать ваш блок питания в обоих направлениях.


    Метод № 1: Ручная проверка с помощью мультиметра

    Сначала выключите компьютер, отсоедините его от источника питания и откройте корпус компьютера. Затем проложите каждый кабель от источника питания и отсоедините силовые разъемы от всех компонентов.

    [embedyt] https://www.youtube.com/watch?v=ac7YMUcMjbw[/embedyt]

    Нет необходимости извлекать блок питания из корпуса компьютера. Сгруппируйте и разложите кабели питания вне корпуса компьютера, чтобы упростить тестирование.Кроме того, если вы думаете, что вам, возможно, придется заменить блок питания, приобретение модульного блока питания упростит тестирование и общий беспорядок в кабелях.

    1. На 24-контактном разъеме питания материнской платы найдите 15 и 16 контактов и замкните их куском провода. Если вы не уверены, какие контакты - №15 и №16, посмотрите эту таблицу, чтобы лучше согласовать их.
    2. Убедитесь, что напряжение на вашем блоке питания соответствует стандартам вашей страны. Вот удобное руководство, которое поможет вам определить стандарт напряжения.Напряжение вашего блока питания должно быть указано на наклейке блока питания или в коробке / руководстве.
    3. Подключите блок питания к розетке и включите переключатель на блоке питания. Переключатель находится на боковой стороне блока питания.
    Тестирование блока питания

    Если вы внимательно выполнили шаги и ваш блок питания не полностью неисправен, вы должны заметить, что вентилятор на блоке питания работает. Ваш блок питания прошел первую проверку, но это еще не означает, что он работает нормально.

    Затем включите мультиметр и установите его на Вольт постоянного тока.Если у него нет функции автоматического выбора диапазона напряжения, установите его на 10,00 В

    • Сначала проверьте 24-контактный разъем материнской платы.

    Прикоснитесь отрицательным щупом мультиметра к заземленному контакту и подключите положительный щуп к контакту, который вы хотите проверить. Проверьте все контакты по отдельности и убедитесь, что они работают правильно. Вы должны знать напряжения, которые должны иметь каждый вывод, и сравнивать их с измеренными.

    • Выключите блок питания и отключите его от электросети.
    • Удалите провод, который вы использовали для замыкания контактов 24-контактного разъема.
    • Подключите все разъемы питания к соответствующим компонентам ПК.
    • Подключите блок питания снова, включите его и включите компьютер, но оставьте корпус компьютера открытым.

    Проверьте контакты каждого из других разъемов питания так же, как вы это делали для 24-контактного разъема питания. Запишите напряжения и сравните их с допустимыми значениями.

    После завершения теста выключите компьютер и верните крышку на корпус компьютера.

    Если вы заметили во время тестирования, что любое из зарегистрированных напряжений выходит за допустимые пределы, замените блок питания.Не пытайтесь исправить, просто замените.


    Метод № 2: Автоматический тест с помощью тестера источника питания

    • Выключите компьютер, отсоедините его от электрической розетки, отсоедините все от компьютера и откройте корпус компьютера.
    • Отсоедините все разъемы питания внутри компьютера.

    Следуйте за проводами от источника питания и убедитесь, что ни один из них не подключен к компонентам компьютера. Вынимать блок питания из корпуса компьютера не нужно.

    • Организуйте и сгруппируйте кабели от источника питания вне корпуса компьютера для облегчения работы и доступа.
    • Убедитесь, что напряжение источника питания соответствует напряжению вашей страны. Переключатель должен находиться сбоку от источника питания.
    • Подключите основной 24-контактный разъем питания материнской платы к тестеру источника питания вместе с любыми 4-контактными, 6-контактными или 8-контактными разъемами материнской платы.
    • Подключите блок питания к розетке и включите его.
    • Нажмите кнопку питания на тестере блока питания.

    Теперь вы должны услышать, как работает вентилятор блока питания. Однако это не означает, что тест завершен - нужно сделать еще одно.

    Тестирование блока питания

    Посмотрите на экран тестера блока питания и убедитесь, что он горит и что с него можно считывать числа. Тестер измеряет напряжения на разъеме питания материнской платы и сравнивает их с желаемыми значениями. Если какое-либо напряжение станет слишком высоким или слишком низким, экран не загорится.Если он горит, продолжите тест. В противном случае, остановите и замените блок питания.

    • Проверьте допустимые значения для каждого напряжения и убедитесь, что они совпадают с измеренными значениями.
    • Также убедитесь, что задержка PG имеет значение от 100 до 500 мс. Если это не так, замените блок питания.
    • Выключите блок питания и отсоедините его от сети.
    • Оставьте разъемы питания материнской платы подключенными до конца теста.
    • Подключайте по очереди каждый из разъемов питания периферийных устройств вместе с разъемами материнской платы и не забывайте выключать источник питания каждый раз, когда вы меняете проверяемое периферийное устройство.

    Выполните измерения для каждого кабеля и сравните результаты измерений с допустимыми диапазонами, как вы это делали с разъемами материнской платы. Если они находятся в заданном диапазоне, они работают правильно. Если нет, замените блок питания. По завершении теста выключите блок питания, затем отключите его от источника электроэнергии и отсоедините тестер блока питания.

    Если ваш блок питания прошел проверку, можно безопасно снова подключить все кабели питания и вернуть компьютер в нормальное состояние.

    Ваш комментарий будет первым

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
