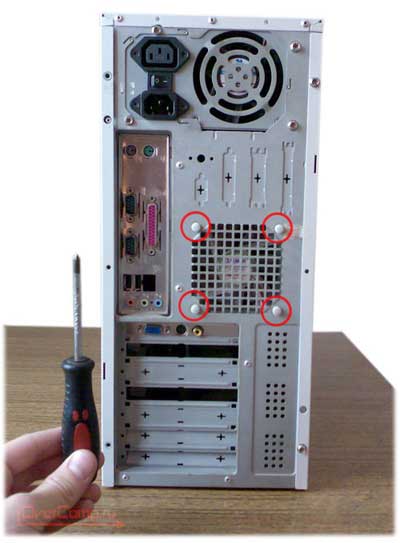

Как правильно подключить системный блок компьютера: Как можно подключить системный блок к телевизору — 6 способов

Звуковые устройства, подключаются через круглые разъёмы небольшого размера, наружным диаметром 7 мм. В разъём зелёного цвета подключают звуковые колонки или наушники. В разъём красного или розового цвета подключают микрофон. Разъём синего цвета называется линейный вход и предназначен для подвода звукового сигнала от различных звуковых устройств, например магнитола, аналоговая видеокамера, внешний CD/DVD плейер и другие.

Разъёмы USB это универсальный последовательный интерфейс передачи данных. Большинство современных внешних устройств (принтеры, сканеры, мфу, флэшки и другое) подключают через USB. Подключение устройств через USB порты можно производить, не выключая компьютера.

Без выключения к системному блоку можно также подключать монитор, звуковые колонки, микрофон и другие звуковые устройства.

Обязательно выключать системный блок нужно при подключениях к порту параллельной передачи данных (LPT), порту последовательной передачи данных (COM) и портам PS/2 для мыши и клавиатуры. Порты параллельной передачи данных (LPT) на современных компьютерах часто отсутствуют как устаревшие и заменённые на USB. Последовательные (COM) порты также уходят из употребления.

Во многих современных системных блоках порты USB, а также звуковые имеют разъёмы на передней панели, по фронту или сбоку. Из личного опыта могу предупредить, что порты USB на передней и задней панели системного блока не совсем равноценны и некоторые устройства отказываются работать при подключении к передним портам. В тоже время при подключении сзади всё прекрасно работает. Для вывода портов USB вперёд, существуют специальные кабели (USB удлинители) длиной от 1,2 до 3 м. Существует ограничение на длину USB кабелей это 3 метра, после которой могут быть проблемы.

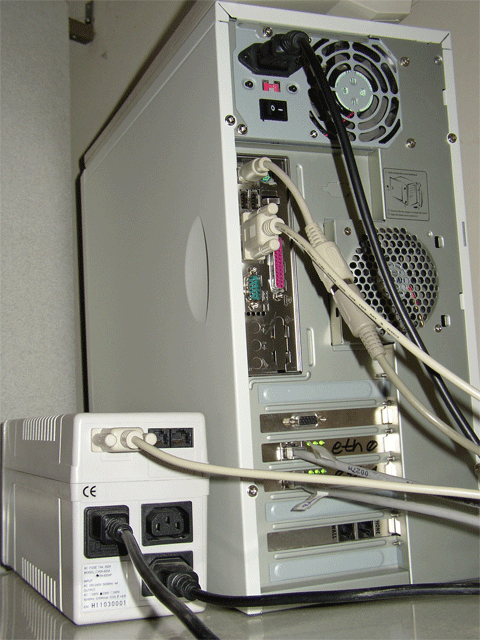

Подключение системного блока к сети должно быть по возможности трёхпроводным, то есть с заземляющим проводом, поэтому в трёхпроводной сети не используйте двухпроводных удлинителей. Желательно также подключать системный блок и монитор через сетевой фильтр с выключателем. В целях предупреждения выхода из строя компьютера в случае неполадок в электросети, лучше отключать его с помощью выключателя на фильтре (удлинителе) или вытаскивать вилку из розетки.

Порт IEEE 1394 (Firewire) чаще всего используется для подключения видеокамер, хотя его также можно использовать для создания локальной сети между компьютерами.

Источник: com-p.ru

Теги этой статьи

Близкие по теме статьи:

Спустя несколько месяцев после релиза графических ускорителей GeForce RTX 30-й серии компания NVIDIA по-прежнему не может справиться с дефицитом, обеспечив достаточный объём поставок компонентов для производства…

Управляющий директор и глобальный вице-президент Xiaomi India Ману Кумар Джайн (Manu Kumar Jain) на своей страничке в социальной сети Twitter представил новый ноутбук Xiaomi Mi Notebook 14 IC. Xiaomi Mi…

Выпущена очередная стабильная версия программы Victoria 5. 29 HDD/SSD для тестирования и мелкого ремонта жёстких дисков, SSD-накопителей, карт памяти, а также любых других накопителей в операционной системе…

Как подключить монитор к компьютеру. Кабели для монитора

Правильно подключить монитор (и другие компоненты) к системному блоку компьютера (ПК, PC) обязан уметь каждый пользователь. Необходимость в этом возникает при покупке нового монитора (дисплея) вместо старого, и при элементарной уборке или перестановке рабочего места. Чтобы лучше разбираться в составляющих компьютера, предлагаем прочитать статью про то, как устроен компьютер. Для подключения на системном блоке есть разъёмы с отверстиями для подключения кабелей от дисплея. Оконечные разъёмы таких кабелей имеют штырьки вместо отверстий для сочленения с ними. (Эти две конструктивные разновидности разъёмов в обиходной технической речи часто называют «папа» и «мама»).

От разъёмов следует отличать обозначаемые теми же буквами интерфейсы. Строго говоря, разъёмы – не более чем коммутаторы. Интерфейсы – понятие более широкое. Они имеют разные технические характеристики. Один и тот же интерфейс может быть коммутирован с помощью разных разъёмов.

Читайте про виды разъемов компьютера.

Перед рассмотрением разных разъёмов и интерфейсов важно запомнить несколько важных правил. Первое – обязательная совместимость видеокарты, монитора и соединяющего их кабеля. Второе – длинные кабели с усилителями могут иметь направленность. Поэтому их нельзя подключать произвольно. И, наконец, во избежание неприятностей, перед подключением дисплея к компьютеру оба устройства должны быть отсоединены от сети.

Виды разъёмов компьютера и интерфейсов

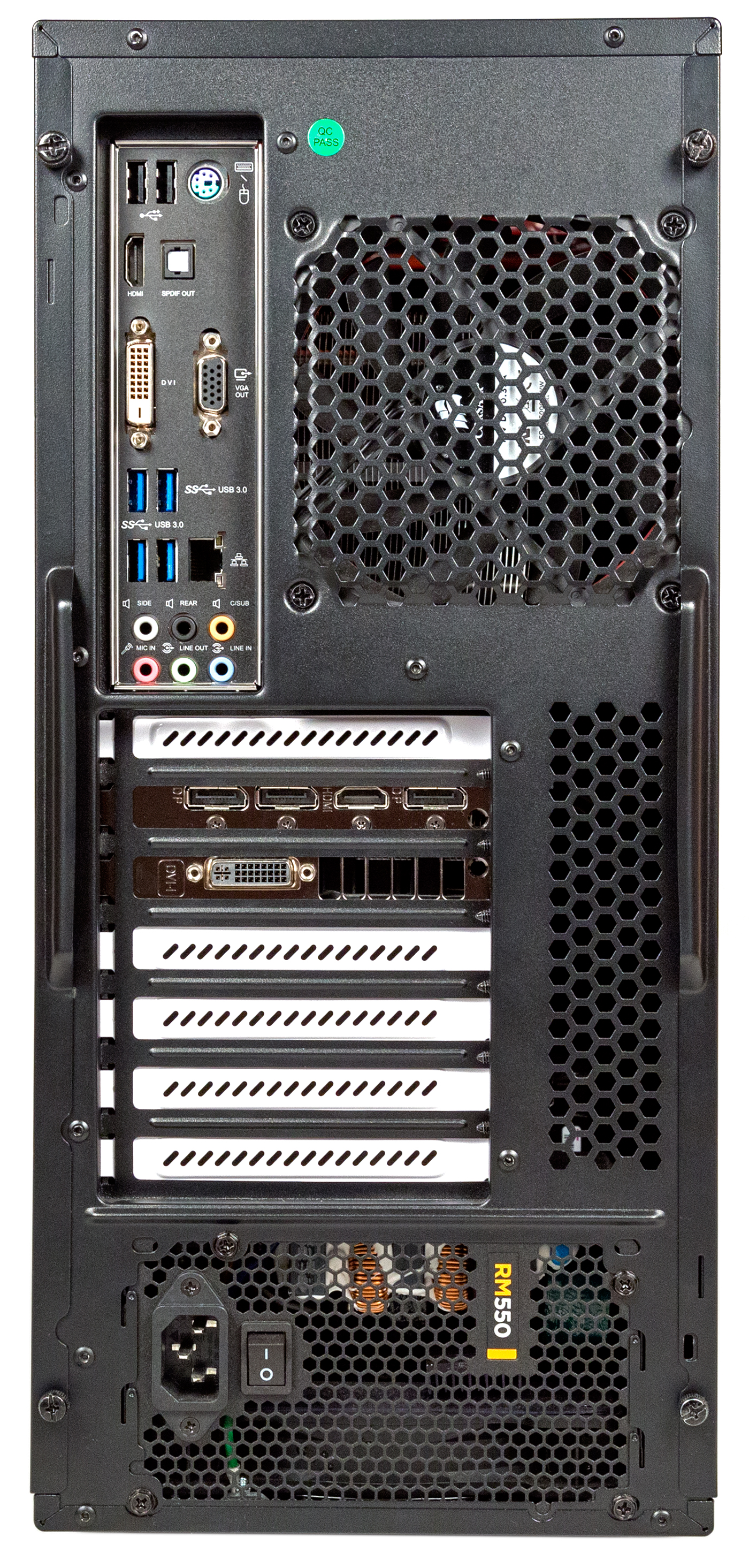

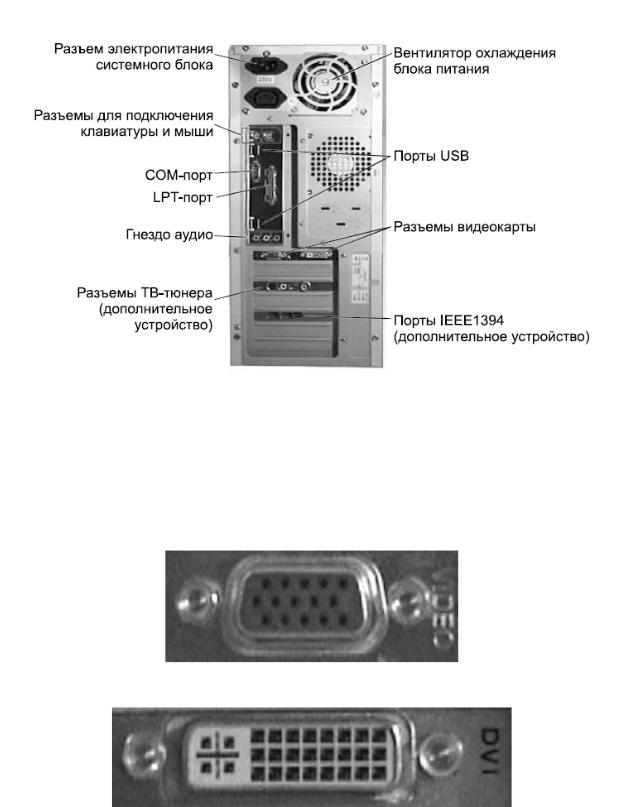

На современном системном блоке бывают следующие специализированные разъёмы для связи с дисплеем:

• VCA;
• DVI;
• HDMI;
• Display Port.

Соединение может быть произведено также посредством универсального разъёма USB 3.1 Type C.

Разъёмы видеокарты (видеоадаптера) для связи с монитором располагаются на задней стенке системного блока. Их позиция зависит от типа установленной в компьютер видеокарты. Как известно, она может быть встроенной в системную (материнскую) плату или автономной (дискретной). Если она дискретная, то соответствующие разъёмы для вставки в них кабеля от монитора следует искать в нижней части задней стенки системного блока. В случае интегрированной в материнскую плату видеокарты, её разъёмы находятся в верхней части.

При вставке разъёмов со штырьками в разъёмы с пазами необходима внимательность, но никак не физическая сила.

Подключение монитора через VGA

Интерфейс VIdeo Graphics Adapter, используемый в основном в старых мониторах – единственный, использующий аналоговый способ передачи информации. Она реализуется с помощью непрерывных электрических сигналов, которые критичны к внешним помехам. Интерфейс VGA и его разъём считаются морально устаревшими, хотя о полном вытеснении их более совершенными цифровыми говорить преждевременно.

Cуть подключения одна: подключение монитора к компьютеру надо делать аккуратно, чтобы штырьки вошли в пазы. Никакой лишней физической силы. Форма гнезда тоже подсказывает как нужно подключать, ведь, если Вы присмотритесь, то увидите, что на схеме внизу у него края более скругленные, чем вверху.

После того, как гнездо «село» необходимо аккуратно закрутить 2 винтика по краям по часовой стрелке, слишком туго зажимать не стоит. После этого надо убедиться, что в гнезда монитора тоже подключены оба кабеля и подключить кабель питания в розетку. Готово, все шнуры подключены.

Технические характеристики интерфейса VGA – передача картинки разрешением до 2048*1500 пикселей и частотой 60 Гц. Поскольку интерфейс аналоговый, по параметры кабеля (включая длину) и условия эксплуатации часто вызывают помехи.

Подключение монитора через DVI

Все остальные интерфейсы связи монитора и компьютера – цифровые. Передача информации основана на дискретных электрических сигналах в виде последовательности единиц (есть сигнал) и нулей (нет сигнала). Они гораздо лучше защищены от помех. Сравнительно недавно россияне могли убедиться в этом при переходе на цифровое телевидение.

Первый «Цифровой визуальный интерфейс» DVI обеспечивает более качественную картинку на экране характеристики, чем VGA, но эти оба интерфейса не поддерживают передачу видео. Оба разъёма имеют и общий конструктивный недостаток – необходимость фиксации не очень прочными боковыми винтиками.

Разъём DVI бывает нескольких разновидностей.

Фото: www.the-home-cinema-guide.com

DVI-A поддерживает только аналоговую передачу данных. Две другие разновидности – цифровые. Дополнительные контакты DVI-D делают его совместимым и с разъёмом HDMI. А разновидность DVI-I совместима и с морально устаревшим разъёмом VGA. Обе эти разновидности выпускаются в вариантах Single Link и Dual Link, отличающихся максимальным разрешением экрана. Для Single-link она доходит до 1920*1600, а для Dual-link – до 2560*1600. Пропускная способность DVI – до 3,4 Гбит/c. Для сохранения качества картинки длина кабеля не должна превышать 10 метров.

Подключение монитора через HDMI

Следующее поколение цифровых интерфейсов – HDMI. Этот интерфейс поддерживает передачу не только видеоизображения, но и звука. Его разъём надёжно коммутируется без боковых винтиков. Существуют три версии HDMI – 1.4, 2.0 и 2.1. Их основные технические характеристики, а также разновидности используемого кабеля в той же последовательности приведены ниже.

• Полоса пропускания в Гбит/с – 10,2, 18 и 48.
• Разрешение экрана при частоте кадров в fps –2560*1440*, 3840*2169 и 7680*4320.
• Частота в кГц и количество аудиоканалов – 768/8, 1536/32 и 1536/32.
• Рекомендуемыйкабель – High speed, Premium и Ultra high speed.

В двух последних версиях интерфейс поддерживает соотношение сторон экрана 21:9 и несколько видеопотоков. Длина кабеля при отсутствии усилителей сигнала ограничена 10 метрами.

Разъём HDMI совместим с DVI-D и DVI-I, а совместимость с VGA достигается с помощью переходника с цифро-аналоговым преобразователем.

Разъёмы HDMI выпускаются в трёх форм-факторах – стандартном A, мини C и микро В. Первый применяется в стационарных компьютерах, а уменьшённые – в мобильных устройствах.

Подключение монитора через DisplayPort

Современные мониторы и видеокарты оснащаются разъёмом DisplayPort (DP) для реализации наиболее совершенного на сегодняшний день одноимённого интерфейса.

Он способен с большой скоростью передавать несколько автономных видеопотоков через единственное соединение. На практике это означает возможность через него подключить к компьютеру нескольких мониторов.

Интерфейс DisplayPort имеет четыре версии, обозначаемые 1.2, 1.3, 1.4 и 2.0. Их основные технические характеристики представлены ниже в той же последовательности.

• Полоса пропускания в Гбит/с – 21,6, 32,4, 32,4 и 80.
• Разрешение экрана при частоте кадров в fps – 3840*2160, 5120*2880, 5120*2880 и 10240×4320.
• Частота в кГц и количество аудиоканалов – 768/8, 768/8, 1536/32 и 1536/32.

Нетрудно видеть, что технические характеристики DisplayPort лучше, чем у HDMI. Единственное исключение – длина кабеля, при которой реализуется заявленное быстродействие. Оно составляет три метра против пяти у HDMI. Конструктивно кабели DisplayPort выпускается двух размеров – стандартном и mini. Для повышения надёжности коммутации в кабелях DisplayPort предусмотрен специальный фиксатор.

На практике к порту DisplayPort можно подключать два монитора с разрешением 4K или четыре с 2K при частоте кадров 60 fps.

Подключение монитора через USB 3.1 Type C

Новейший универсальный интерфейс USB Type-C с отличными техническими характеристиками имеет три режима работы – стандартный, alternate mode и Thunderbolt 3. Стандартный режим непригоден для передачи изображений на Monitor. Зато это можно сделать в двух других режимах.

Альтернативный режим USB Type-C совместим с интерфейсами DisplayPort и HDMI. Правда, подключаемый источник должен поддерживать режим alternate mode интерфейса USB Type-C. Ещё одно ограничение – длина кабеля не должна превышать метр.

Гораздо проще задействовать USB Type-C для передачи изображений в режиме Thunderbolt 3. В него встроен интерфейс DisplayPort, поэтому никаких осложнений быть не может.

Использование USB Type-C для подключения монитора к компьютеру имеет хорошие перспективы в рамках наблюдающейся тенденции к универсализации.

Множественные соединения

Под таковыми понимаются подключение нескольких мониторов к одному компьютеру, или нескольких компьютеров к единственному монитору.

Несколько мониторов

Режим работы компьютера с несколькими мониторами позволяет иметь много открытых окон. Такой режим востребован графическими дизайнерами, инженерами-конструкторами и фотохудожниками. Программистам будет удобно наблюдать, как выглядит разработанная ими программа в разных браузерах. В образовательных учреждениях наличие нескольких дисплеев вместо компьютеров уменьшит затраты. Несколько (игровых) мониторов пригодятся и геймерам.

Фото: www.manchesterspecialty.com

Реализация режима нескольких мониторов, прежде всего, требует наличия достаточного количества видеовыходов. Их, как правило, современные дискретные видеокарты имеют. Второй вариант – установка дополнительного встроенного видеоадаптера в резервный свободный слот системной платы. Самый малозатратный способ – использование разветвителя (сплиттера) на видеовыходе. Правда, он негативно влияет на качество изображения.

После подключения к компьютеру необходимого количества дисплеев, операционная система обычно без проблем обнаруживает и настраивает их. Иногда ей приходится помогать.

Несколько компьютеров

Обычно монитор имеет несколько выходных разъёмов для подключения к компьютеру. В этом случае дисплей напрямую соединяется с двумя системными блоками. Подключение монитора к тому или иному компьютер может производиться программно или вручную. В первом случае используется меню работы монитора, а во втором – функциональная кнопка на корпусе дисплея.

Если монитор имеет единственный видеовыход, то придётся докупить специальное устройство – KVM (keyboard-video-mouse)-свитч.

Беспроводное подключение

Эволюция компьютерной техники приводит к повышению удельного веса беспроводной аппаратуры. Она реализуется по трём технологиям – Bluetooth, Wi-Fi и инфракрасное соединение.

Фото: www.thephoblographer.com

Мониторы без проводов также существуют, но качество изображения на их экране довольно часто оставляет желать лучшего. Дело в том, что большинство видеокарт не может полноценно передать сформированный видеосигнал по беспроводному каналу. Один из немногих беспроводных мониторов, отображающий качественную картинку – Dell 23 S2317HWi. В нём используется встроенный Wi-Fi.

Настройка параметров экрана

Предпочтительный способ настройки – программный, посредством окна параметров Windows 10. Он не зависит от используемой видеокарты.

1. Щёлкаем кнопку «Пуск», затем знак шестерёнки (пункт «Параметры»).  Более подробно читайте в статье про меню Пуск.
2. В окне «Параметры» щёлкаем раздел «Система».

В появившемся окне отображены регулируемые характеристики дисплея для конкретного случая настройки единственного дисплея стационарного компьютера. При наличии нескольких мониторов окно будет выглядеть иначе, и предварительно нужно будет выбрать настраиваемый дисплей. Незначительные изменения будут и в случае ноутбука.

Первый (сверху) настраиваемый параметр «Ночной свет». Если пользователь регулярно работает за компьютером в тёмное время суток, то он может активировать эргономический параметр, позволяющий придать цветам экрана «тёплый» оттенок. Регулируемые «Параметры ночного света» представлены в одноимённом окне.

Следующие – «Настройка Windows HD Color», активируются только на подходящем для этого дисплее.

Гораздо более востребованы следующие настройки – масштаба, разрешения и ориентации экрана (см. скриншот выше).

Проблемы и их решения после подключения монитора

Перед подключением к компьютеру монитора необходимо инсталлировать его программное обеспечение с оптического диска, входящего в комплект покупки. При его отсутствии драйверы устанавливаются или обновляются вручную. Для этого в контекстном меню кнопки «Пуск» сначала щёлкаем раздел «Диспетчер устройств».

Затем в появившемся окне открываем раздел «Видеоадаптеры» и в контекстном меню видеокарты (Graphics Intel) обновляем драйвер и/или конфигурацию оборудования.

Если после соединения нет изображения, и экран монитора не включается, остался чёрным, то следует активировать на нём кнопку источника сигнала. Она называется Source или Input.

Есть некоторые нюансы соединения компьютера и дисплея по интерфейсу HDMI. Изначально он был разработан для бытовой (тогда ещё аналоговой) техники, а не компьютерной. Поэтому при связи по этому интерфейсу не самых современных видеокарты и монитора возможны некоторые проблемы.

В частности, при подключении к монитору драйверы видеокарты могут перейти в режим компенсации искажений изображения по краям (свойственных аналоговым телевизорам). В результате изображение по углам дисплея будет отсутствовать. Чтобы этого избежать, потребуется тонкая специальная настройка драйверов видеокарты (должен быть отключён режим Overscan).

Возможны также цветовые искажения – резкие, или, наоборот, блёклые цвета, и ограниченный диапазон цветов. Все они – следствие разницы диапазона цветов в телевизоре и компьютере. Для компенсации таких искажений нужно будет настроить диапазон RGB, что предусмотрено в драйверах видеокарт NVidia и AMD.

Заключение

Как видно, тривиальная на первый взгляд задача соединения компьютера с его монитором имеет множество особенностей и нюансов. Их необходимо знать для выбора наилучшего способа в каждом конкретном случае. Вы научились подключать монитор к компьютеру, теперь предлагаем изучить статью о том, как подключить клавиатуру и мышь к компьютеру.

Автор статьи:  Аркадий Георгиевич Мовсесян. Преподаватель курсов компьютерной грамотности.

Насколько вам была полезна статья?

Кликните по звездочке, чтобы оставить оценку!

Средний рейтинг / 5. Оценок:

Нам очень жаль, что статья вам не понравилась!

Помогите нам ее улучшить!

Отправить ответ

Спасибо за обратную связь!

Сборка компьютера часть 3 подключение проводов

Продолжаем собирать компьютер, начатой в первой и второй части . В этой части будем подключать провода от всех комплектующих к материнской плате. Первое подключим провода идущие от кнопки включения, перезагрузки, питание светодиодов, индикаторы работы компьютера и работы жесткого диска.

Подробно о проводах корпуса было описано в статье «описание коннекторов корпуса». У каждой материнской платы подключение проводов корпуса сугубо индивидуальное поэтому откройте руководство к вашей материнской плате и найдите там схему подключения. Далее следуя схеме подключите провода корпуса.

Если же инструкции нет, то ее всегда можно найти в интернете на сайте производителя материнской платы.

Приведу ниже фотографию подключенных проводов корпуса.

Далее подключаем провода внешних usb и внешних аудио входов/выходов здесь так же сверяемся с инструкцией к материнской плате.

Теперь подключаем дополнительный разъем питания процессора. В блоке питания есть специальный выход с 4-мя проводами вот его и подключаем в дополнительное гнездо питания процессора.

 На рисунке виден белый четырех контактный разъем. На нем сделан специальный ключ предотвращающий неправильное подключение.

Далее подключаем основной питающий кабель к материнской плате. На современных материнских платах  необходимо подключать еще и дополнительный  четырех контактный разъем который как правило отдельно от основного. Для того что бы легче было подключить возьмите в руки основной разъем и совместите с дополнительным и уже потом всю конструкцию подключите к материнской плате.

рисунок

Подключаем все это целиком должно выйти так что специальная защелка защелкнется на выступе сделанном на разъеме материнской платы.

Далее подключаем оперативную память. Для этого отодвигаем специальные зажимы на слотах смотрите рисунок ниже. Описания типов оперативной памяти.

Теперь вставляем в специальную прорезь планку оперативной памяти, следите за ключом, вырез на планке.

Аккуратно нажимаем сверху на планку до защелкивания зажимов, будьте внимательны не стоит уж сильно нажимать, так что бы прогнулась материнская плата.

Далее подключаем сигнальные кабели sata и ide устройств .Жесткий диск  подключаем через Sata кабель к разъему sata 1 на материнской плате а оптический привод через Ide шлейф.

Подключение шлейфа к материнской плате.

Теперь подключаем питание жесткого диска.

и питание оптического привода

 Осталось только вставить в разъем видео карту рисунок ниже

Прикручиваем винтом к корпусу.

Если необходимо то подключаем к видео карте дополнительное питание ( в зависимости от модели видео карты)

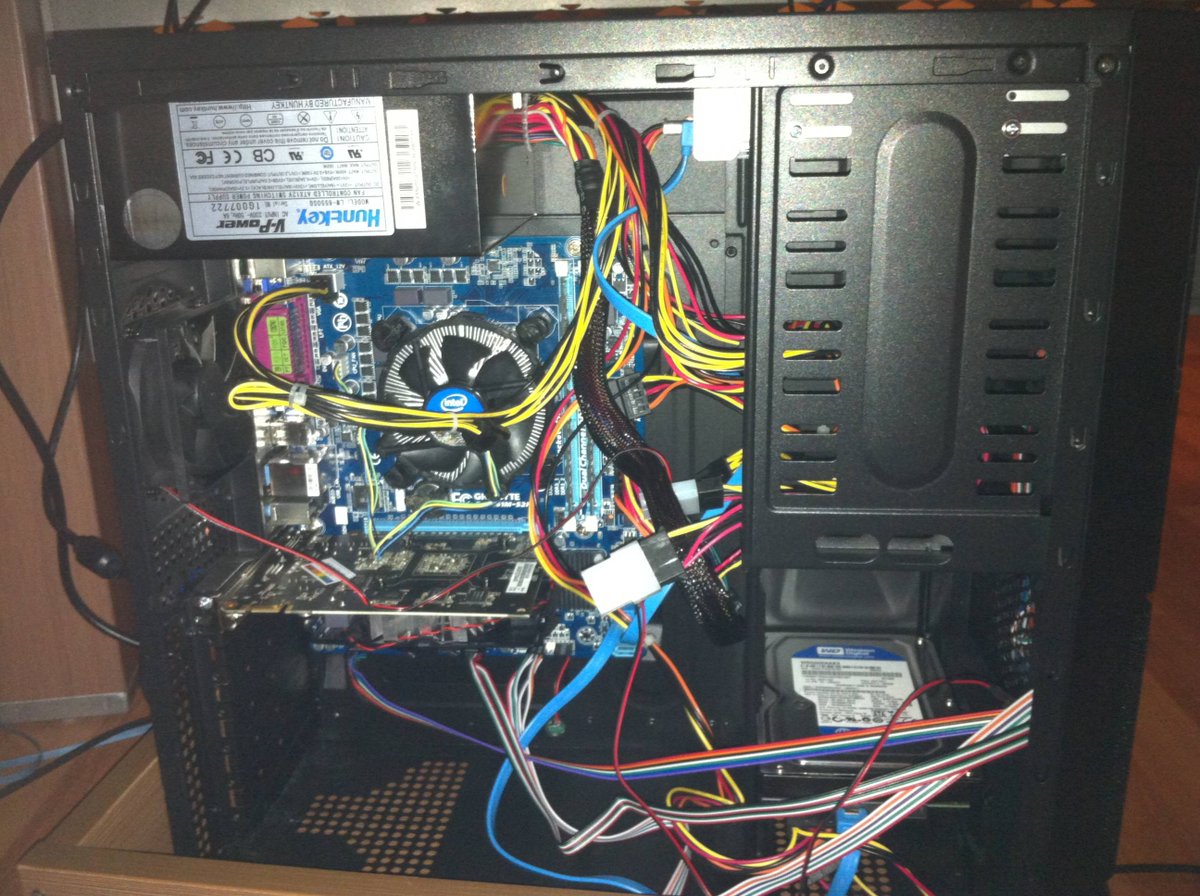

Теперь все у нас в сборе , еще раз закрепим все висящие провода, проверим надежность подключения и можем смело закрывать боковую крышку и подключать компьютер к монитору . клавиатуре ,мышке. Подключаем кабель питания для розетки и нажимаем на кнопку запуска компьютера .Если у вас на жестком диске не стоит операционная система то компьютер пройдет POST тест и выдаст вам информацию что не может найти загрузочного устройства.

На этом закончу статью о сборке компьютера самому.​ Можно приступать к установке операционной системы Windows.

Системный блок. Домашний компьютер

Системный блок

Не секрет, что среди покупателей новых компьютеров найдется не так уж много людей, которые всерьез задумываются – а для чего, собственно, они покупают его? А зря! Только правильно очертив круг своих реальных потребностей, можно с достаточной точностью определиться с ценой, не переплачивая за производительность, которая никогда не будет востребована. Не стоит забывать и о том, что компьютер – это сложная комплексная система, эффективность работы которой определяется оптимальным сочетанием всех ее составляющих, а не только мощностью процессора (как в одной известной рекламе).

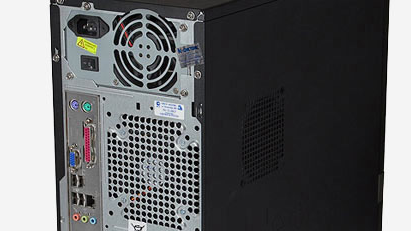

Самым главным компонентом компьютера является системный блок (а не монитор и клавиатура, как считают некоторые). В его недрах располагается ряд устройств, которые крепятся на материнскую плату (рис. 1.1). Материнская плата, в свою очередь, прикручивается к стенке системного блока. Плата представляет собой основу, через которую совершенно непохожие друг на друга части могут с легкостью «общаться» между собой. На ней располагаются разъемы, одни из которых имеют выход наружу, а другие – нет. Те разъемы, которые выходят из компьютера (их можно увидеть на задней стенке корпуса), предназначены для подключения внешних устройств. Они, как правило, имеют тот же цвет, что и штекеры (клавиатуры, мыши, принтера, монитора и др.). «Скрытые» разъемы нужны для подключения основных деталей, которые отвечают за работу компьютера в целом.

Рис. 1.1

Самая важная деталь, конечно же, процессор (рис. 1.2). Наверное, в наши дни трудно встретить человека, не слышавшего слово «процессор». Так вот, он имеет множество ножек-иголочек в несколько рядов, с помощью которых вставляется в специальный разъем материнской платы. Перепутать и вставить его как-то не так невозможно, потому что его ножки (контакты) расположены определенным образом. От частоты работы процессора (количество операций в секунду) зависит быстрота работы компьютера. Сверху на процессор устанавливается кулер (вентилятор) – вещь тоже немаловажная, так как процессор без него просто-напросто сгорит. Кулер поддерживает температуру процессора в допустимых пределах.

Оперативная память компьютера отвечает за то, какое количество программ может выполняться одновременно. Наиболее распространенные на сегодняшний день размеры оперативной памяти – 128 Мб, 256 Мб, 512 Мб, 1 Гб. Оперативная память хранит в себе информацию, с которой компьютер работает на данный момент, тем самым сокращая время выполнения заданных операций. На материнской плате под оперативную память выделено несколько разъемов: когда со временем возникает нехватка памяти, можно будет вставить дополнительную. По внешнему виду оперативная память похожа на планку с микросхемами от картриджей игровых приставок: если кто разбирал пластмассовую коробочку, то наверняка видел ее. Вставляется она в специальные разъемы материнской платы {слоты) очень просто – до характерного щелчка, и закрепляется специальными зажимами по бокам.

Видеокарта нужна для связи монитора с материнской платой. Современные видеокарты – это не просто переходники, а целые устройства, напоминающие маленький компьютер. Они имеют собственный процессор с кулером и память. «Продвинутые» видеокарты нужны рядовому пользователю, главным образом, для новых игр, имеющих все более и более высокие системные требования. По большому счету, для работы с текстами и самыми распространенными программами будет достаточно и «средненькой» видеокарты, но, с другой стороны, это означает лишить себя всех прелестей современных компьютерных технологий, воплощенных как раз в играх. Ведь иной раз до того хочется поразвлечься! В таком случае недостаточная мощность видеокарты может ощущаться. Следует учитывать, что для «навороченной» видеокарты нужен такой же «навороченный» монитор. Но об этом – в отдельной главе.

Звуковая карта так же, как и видеокарта, является посредником между материнской платой, колонками и микрофоном. Довольно распространенное явление – встраивать средненькую по возможностям звуковую карту в материнскую плату, потому что для обычных задач (просмотр фильмов, прослушивание музыки, игры) ее оказывается вполне достаточно. А вот для профессиональной работы со звуком понадобится более мощная звуковая карта.

Неотъемлемые устройства компьютера – дисководы. Флоппи-дисковод работает с квадратными пластмассовыми дискетами на протяжении уже многих-многих лет без каких-либо изменений. Если разобрать пластмассовый корпус дискеты, то в нем окажется гибкий диск, на который и записывается информация. Среди пользователей дискеты все еще популярны, но в основном для хранения и передачи текстовой информации. «Минус» их в том, что записать на дискету можно лишь 1,38 Мб информации, а по нынешним меркам это очень мало.

CD– или DVD-дисковод (CD-ROM или DVD-ROM)  – позволяют работать с такими носителями информации, как компакт-диски. С каждым днем все больше и больше в нашу жизнь входят носители информации в виде компакт-дисков (CD-R, CD-RW, DVD±R, DVD±RW). На них могут храниться программы, игры, музыка, фильмы. К примеру DVD±R или DVD±RW – это чистые компакт-диски (болванки), на которые можно легко записать любую информацию объемом до 4,7 Гб. Диск с пометкой RW можно перезаписывать много раз. Для записи таких дисков потребуется дисковод, поддерживающий запись DVD±RW.

Жесткий диск (винчестер) имеет прямоугольную форму и похож на CD-ROM, но располагается внутри системного блока и, в отличие от CD-ROMa, не имеет выхода наружу системного блока. Изнутри жеский диск имеет вид «слоеного пирога» – нескольких дисков, расположенных друг над другом. Объем жесткого диска может составлять несколько сотен гигабайт.

Блок питания — устройство, через которое все вышеописанное хозяйство питается от сети.

По мнению автора, подавляющее большинство задач, для выполнения которых приобретаются ПК, можно отнести к одной из четырех категорий:

•  Системы Low-End-уровня (начальный уровень) для дома или офиса. Сюда можно отнести компьютеры, возможностей которых достаточно для нормальной работы с офисными документами, посещения Интернета, просмотра DVD-фильмов или прослушивания музыки. На таких компьютерах, конечно, можно и в игры поиграть, но только в простенькие. Про модные ныне 3D-«красивости» можно вообще забыть: процессор и видеокарта такого компьютера просто не «потянут» 3D (трехмерные) изображения.

•  Системы среднего уровня — своего рода компьютерные «универсалы», оптимальные для дома и офиса – могут работать практически с любыми приложениями и играми (за исключением «тяжелых» режимов самых современных игр) с хорошим качеством графики и нормальной скоростью.

•  «Продвинутые» компьютеры High-End-уровня могут делать все, что душе угодно. Основные области применения этой категории компьютеров – рабочие станции экстра-класса, однако чаще всего такие системы служат в основном показателем уровня «крутизны» своего владельца, демонстрируя непревзойденную производительность разве что в компьютерных играх (или в тестовых лабораториях компьютерных изданий).

• Особняком в этой классификации стоят так называемые «оверклокерские» системы, сочетающие в себе дешевизну компьютеров чуть ли не начального уровня с производительностью систем среднего уровня (а кое в чем – сочетание с системами высшего уровня). Но собрать (и, главное, правильно настроить) такой компьютер под силу лишь самим «оверклокерам», квалификация которых существенно превосходит средний уровень, не говоря уже о дилетантах. Рассмотрим каждый класс компьютеров отдельно.

Low-End уровень. Платформа AMD

Об оптимальном соотношении компонентов компьютера начального уровня можно говорить лишь тогда, когда выбрана базовая платформа – AMD или Intel. Следует отметить, что времена реального преимущества той или иной компьютерной платформы над конкурирующей (как в техническом плане, так и по стоимости), остались позади. Так что приверженность к процессорам того или иного производителя на сегодняшний день определяется лишь исключительно идеологическими соображениями.

Начнем с платформы AMD, в которой в качестве базового элемента системы начального уровня наилучшим выбором может стать процессор Sempron 2800+ (90 нм ядро Palermo) в исполнении Socket 754. Данные процессоры имеют одноканальный контроллер памяти, поддерживают шину (канал передачи данных) HyperTransport с частотой 800 МГц и отличаются от «старшего брата» Athlon 64 урезанным до 256 Кб кэшем (внутренней памятью процессора) L2 и отсутствием поддержки технологии энергосбережения СооГп’ Quiet. Системная плата для этого процессора может базироваться на одном из интегрированных чипсетов (наборов микросхем) от VIA – К8М800 или от SiS – SiS760GX (по большому счету, они практически одинаковые). Этот выбор определяется, в первую очередь, низкой ценой платы – менее чем 60 $ (впрочем, этот аргумент является определяющим при выборе любого компонента для компьютера начального уровня). Оба эти чипсета без проблем могут работать со всеми современными процессорами (оснащенными разъемом Socket 754), имеют шестиканальный звук, графический интерфейс AGP 8х, поддерживают приличный объем оперативной памяти, несколько каналов АТА133 и SerialATA, имеют сетевой контроллер 10/100 Ethernet, а также до 8 портов (разъемов) USB 2. 0 для подключения внешних периферийных устройств. Возможностей их интегрированной графики ( UniChrome Pro и Mirage 2 для VIA и SiS соответственно) вполне достаточно для того, чтобы сэкономить средства за счет отказа от приобретения внешней видеокарты.

Что касается памяти, то ее минимальный объем, обеспечивающий комфортную работу Windows ХР, не должен быть меньше 512 Мб. Вот на таком объеме и остановимся, поставив один модуль памяти РС3200 стоимостью 50 $ (процессоры Sempron в исполнении Socket 754 имеют одноканальный контроллер памяти DDR400). В 80 $ обойдется и жесткий диск объемом в 160 Гб – минимально необходимый (и, в то же время, – вполне достаточный) для хранения и программ, и музыки, и фильмов. В качестве оптического накопителя вполне подойдет недорогой DVD-ROM привод от Samsung, LG или Toshiba за символическую сумму 20 $.

Что мы имеем в конечном итоге? Вышеперечисленные комплектующие обойдутся примерно в 285 $. Прибавив к ним 45–50 $ за корпус с 350-ваттным блоком питания от приличного производителя (подразумевается, что процессорный кулер и кабели для системной платы входят в состав соответствующих комплектов, а флоппи-дисковод в настоящее время уже не актуален), получаем системный блок для компьютера начального уровня примерно за 350 $. По-моему, неплохо. Особенно если учесть, что описанные выше конфигурации вполне допускают дальнейший апгрейд, так что, впоследствии, когда возможности компьютера перестанут удовлетворять пользователя, можно будет в два раза повысить производительность системы начального уровня, затратив не такие уж большие средства. Процессоры AMD и Intel можно заменить более мощными, добавить еще одну планку памяти и, главное, существенно увеличить возможности видео, установив недорогую внешнюю видеокарту типа NVIDIA GeForce 6200 или, в крайнем случае ATI Radeon 9600 Pro с интерфейсом AGP. Такая карта обойдется еще как минимум в 80 $, тем не менее, после такой модернизации, вам не будет страшен даже такой «монстр», как ожидающаяся к концу года новая операционная система Microsoft Vista. Однако, как мы уже упоминали, серьезная 3D-графика даже для такой модернизированной системы Low-End-уровня окажется «трудноперевариваемой».

Low-End уровень. Платформа Intel

Платформа начального уровня Intel по стоимости (да и по своим основным возможностям) мало чем отличается от платформы AMD. Новыми будут лишь процессор Intel Celeron D 330 формата Socket 478 (рабочая частота – 2667 МГц, размер кэша – 256 Кб) и системная плата на базе одного из интегрированных чипсетов VIA РМ800 или SiS 661 FX/GX; все остальные компоненты можно оставить неизменными.

Для удобства читателей приводим таблицу примерных цен на комплектующие устройства компьютеров платформ AMD и Intel.

Средний уровень. Платформа AMD

Всегда считалось, что системы среднего уровня просто обязаны иметь производительность чуть ли не на порядок больше, чем компьютеры начального уровня. Однако в последнее время производительность процессоров для ПК росла столь стремительно, что уже сейчас практически любой современный процессор (включая самые дешевые, «бюджетные» модели), будь то Intel или AMD, замечательно справляется с 99 % задач, которые могут встать перед домашними пользователями.

Систему среднего уровня на платформе AMD лучше всего строить на базе полноценного 64-битного Athlon 64 3000+ в корпусе Socket 939. Он базируется на ядре Venice и имеет двухканальный контроллер памяти DDR, шину Hyper-Transport частотой 1 ГГц, кэш-память второго уровня объемом 512 Кб.

Для такого компьютера подойдет системная плата на базе чипсета NVIDIA nForce 4 Ultra. Цены на болыиинство из них не превышают 100 $. Приличная плата от серьезного производителя, например, MSI K8N Neo4-FI, может похвастаться гигабитным сетевым контроллером, содержащим программно-аппаратный брандмауэр Active Armor, который обеспечивает защиту системы от вирусов или атак из Интернета, 10-ю портами USB 2.0, 4-мя каналами SerialATA 2 с возможностью создания RAID-массивов, интегрированным контроллером IEEE 1394 (FireWire). В качестве графического интерфейса используется шина PCI-Express х16.

Двухканальный контроллер памяти процессоров AMD в исполнении Socket 939 требует двух модулей памяти, желательно с минимальным разбросом параметров. Поэтому целесообразно остановить внимание на наборе 2×512 Мб РС3200 от Kingston, Kingmax или Patriot – любой из них обойдется не более чем в 100–110$.

По критерию «эффективность/стоимость» для видеосистемы компьютера среднего уровня наилучшим образом подойдут видеокарты в ценовом диапазоне до 150 $ – ATI Radeon Х700 Pro или NVIDIA GeForce 6600 GT. Производительность и функциональные возможности у них примерно одинаковы, и кому отдать предпочтение – ATI или NVIDIA – определяется лишь вашими личными пожеланиями.

Компьютер по определению является «мастером на все руки», поэтому можно подумать и об организации RAID-массива жестких дисков, хотя бы простейшего двухдискового типа RAID 0 или RAID 1, тем более, что пару весьма достойных винчестеров Samsung объемом 250 Гб (с интерфейсом SATA2) можно приобрести за 220 $. Но это не обязательно: вполне можно обойтись одним накопителем объемом 200 Гб. Само собой разумеется, что оптический накопитель должен быть DVD-рекордером (то есть не только читать, но и записывать DVD), с выбором конкретной модели которого могут возникнуть проблемы. Дело в том, что к настоящему времени цены на них упали до уровня себестоимости (около 50 $), но вместе с ценами заметно снизилось и качество изготовления накопителей. Это касается и признанных брендов, и производителей «второго эшелона». Разумеется, качество не всех без исключения DVD-рекордеров низкое – если повезет, любой DVD±RWnpHBOfl практически любого производителя будет служить вам долго и верно, а если нет – сами понимаете, дорога в сервис-центр. Обычно продавцы рекомендуют изделия производителей NEC или ASUS, хотя вы можете отдать предпочтение другим маркам.

Средний уровень. Платформа Intel

В отличие от систем начального уровня разница между платформами AMD и Intel заключается не только в процессоре и системной плате, но еще и в памяти – платформа Intel нынче ориентируется только на память типа DDR2. Впрочем, пара модулей РС2-4300 точно такой же организации (2×512 Мб) от тех же производителей стоит не более 110 $.

Что касается системной платы, то сегодня за 100 $ можно подобрать вполне приличную плату на чипсете i915P, например, ASUS P5GD2-X или ЕРоХ EP-5EDAI.

Если не особо гнаться за высокой производительностью, можно ограничиться процессором Celeron D 341 (2930 МГц, кэш – 256 Кб) за 100 $ или работающим на такой же частоте процессором Pentium 4 516 за 150 $, но оба они имеют FSB 533 МГц, что не позволяет полностью раскрыться (учитывая высокую латентность памяти типа DDR2) частотному потенциалу памяти РС2-4300, функционирующей в двухканальном режиме. Для такой памяти оптимальным будет процессор с частотой FSB 800 МГц, однако в этом случае за «коробочную» версию Pentium 4 630 (3 000 МГц, кэш – 2 048 Кб) придется выложить около 200 $ (цены, к сожалению, растут не только на процессоры от AMD). Примерные цены на комплектующие для компьютеров среднего класса указаны в следующей таблице.

Подведем итог: 800 $ только за один системный блок – не мало. Причем блок «голый»: подразумевается, что система среднего уровня отличается от начального как производительностью, так и дополнительными «наворотами», повышающими ее функциональность. К их числу можно отнести телевизионный тюнер, модуль беспроводной сети Wi-Fi, ADSL (быстрый модем, не занимающий телефонную сеть) и т. п.

High-End уровень

Честно говоря, писать о компьютерах высшего уровня – не самое интересное занятие. Стоимость комплектующих в этом сегменте превосходит все разумные пределы: один только системный блок, укомплектованный по максимуму, стоит не меньше, чем иной автомобиль. Так что конфигурации таких систем для подавляющей части читателей представляют исключительно теоретический интерес. Поэтому в данном разделе попробуем заострить ваше внимание не на безоговорочном высшем уровне с его космическими ценами, а на чуть более скромной, более «приземленной» системе, доступной (пусть и с определенными оговорками) для пользователей.

В настоящее время лидирующие позиции в гонке производительности процессоров занимают двуядерньге процессоры AMD из серии Athlon 64 Х2. Поэтому в данном разделе остановимся только на одной платформе – AMD. Младшая модель из серии «двуядерников» – Athlon 64 Х2 3800+ стоит около 370 $. Двуядерньге процессоры Athlon 64 Х2 так же, как и их одноядерные собратья, имеют двухканальный контроллер памяти DDR, шину HyperTransport с частотой до 1 ГГц и поддерживают набор инструкций SSE3. Объем кэш-памяти второго уровня (на каждое из ядер) составляет 2×512 Кб, или 2×1 024 Кб в случае чипов Athlon 64 Х2 с ядром Toledo.

Выбор системной платы для этого процессора, как и в предыдущем случае, однозначен – NVIDIA nForce 4, только уже не Ultra, a SLI, позволяющий установить одновременно 2 видеоадаптера с интерфейсом PCI Express. Идеальный вариант – системная плата ASUS A8N-SLI Premium (почти 200 $ за все ее «навороты» и бренд производителя – не так уж и дорого).

Для чипсета от NVIDIA грех выбирать что-то иное, нежели «родную» видеокарту NVIDIA. Подойдут, к примеру, две 256-мегабайтные видеокарты Gain ward GF7800GTX на чипе NVIDIA GeForce 7800GTX менее чем за 1100 $. Поддержка работы двух GPU, реализованная в технологии SLI, обеспечивает современному High-End компьютеру вполне приличную производительность графической системы даже через два года (правда, тогда это будет уже система среднего уровня). Зато весь этот срок заядлые игроманы будут уверены, что они смогут играть в самые современные 3D-игры с высоким разрешением и полным набором визуальных спецэффектов.

С учетом поистине чудовищных «аппетитов» приближающейся ОС Microsoft Vista, не стоит экономить на памяти. Двух гигабайтных модулей РС3200 от Corsair за 200 $ сегодня будет достаточно, а в будущем, конечно же, придется докупать.

Но даже у самого завзятого видео– или меломана вряд ли хватит фантазии придумать – чем же заполнить 0,5 Тб дискового пространства, которое имеется в системе среднего уровня, так что ее без всяких изменений можно использовать и для High-End. Тем более, что в случае необходимости добавить в имеющийся RAID-массив еще парочку дисков – не проблема. Что же касается оптического накопителя – современные DVD-рекордеры уже достигли наивысшего уровня своего развития и «застыли» на нем, а такие перспективные системы, как HD-DVD или Blue-Ray, будут реально доступны не раньше, чем через год. Так что в системе высшего уровня пока останется DVD-рекордер. Разве что DVD±RW рекордер класса BenQ, DW1640 со стареющим параллельным интерфейсом АТА можно заменить на «продвинутый» SATA, к примеру, Plextor РХ-716SA/T3K.

В системе высшего класса интегрированный звуковой контроллер, вполне допустимый даже в системах среднего уровня (не все же профессиональные музыканты), будет совершенно неуместен, поэтому готовьтесь выложить еще минимум 50 $ за звуковую карту Creative AUDIGY-4 или более 100 $ за X-Fi. По таким же соображениям, а также, чтобы все, увидев ваш компьютер, сразу понимали, с чем имеют дело, стоит выделить сумму порядка 300 $ на элегантный корпус (рис.  1.3) с мощным, но очень тихим блоком питания – Thermaltake Kandalf будет в самый раз.

Суммируем, смотрим и получаем всего 2 500 $, что, в принципе, не так уж дорого (см. таблицу ниже). Поверьте, хороший компьютер того стоит! Цены на комплектующие компьютеров класса High-End

Данный текст является ознакомительным фрагментом.

Как подключить компьютер — установка компьютера

У вас есть новый компьютер, и вы готовы установить его, но не знаете как. Вам может показаться, что это сложная и невыполнимая задача для новичков. На самом деле все очень просто. И не важно, какой фирмы ваш компьютер, потому что схема подключения у всех компьютеров аналогичная.

Если вы хотите подключить только что купленный компьютер, который возможно еще находится в коробке, то вы, вероятно найдете в ней инструкцию с описанием процесса подключения. Даже если инструкции нет, вы можете подключить компьютер и периферийные устройства, сделав всего несколько простых действий. В этом уроке шаг за шагом узнаете как это делается.

Также вам будет интересно: Из чего состоит компьютер, а также Устройство компьютера: системный блок изнутри.

Ноутбук

Если у вас ноутбук, то процесс подключения крайне прост: просто откройте его и нажмите кнопку включения питания. Если аккумулятор не заряжен, то к ноутбуку нужно подключить внешнее питание. Вы можете пользоваться ноутбуком во время зарядки.

Если у ноутбука есть какие-то периферийные устройства, например, внешние колонки, то вы можете прочитать инструкции ниже, так как схема подключений ноутбука и настольного компьютера в основном совпадают.

Установка и подключение настольного компьютера

Шаг 1

Распакуйте монитор и системный блок из коробки. Удалите все пластиковые защитные пленки. Разместите монитор и системный блок на столе.

Подумайте о том, где будет располагаться ваше рабочее место, где будет стоять монитор, системный блок, периферийные устройства. Рекомендуется расположить системный блок в хорошо проветриваемом месте. Это поможет избежать перегрев.

Шаг 2

Найдите кабель монитора. Обычно это либо VGA, либо DVI кабель. Он может выглядеть примерно так же как на изображении, или синего цвета. (Если у вас моноблок, то вы можете перейти к шагу 4).

Шаг 3

Подключите один конец кабеля к порту монитора на задней панели системного блока, а второй – к монитору. Крепко закрутите пластиковые болты, чтобы закрепить кабель.

Многие компьютерные кабели соединяются только с определенными портами. Поэтому, если кабель не вставляется, не прилагайте силы, чтобы не сломать разъем. Убедитесь, что штекер подходит к порту, а затем соединяйте их.

Чтобы понять какие кабели принадлежать к каким портам, изучите наш урок Порты компьютера, разъемы и кнопки.

Шаг 4

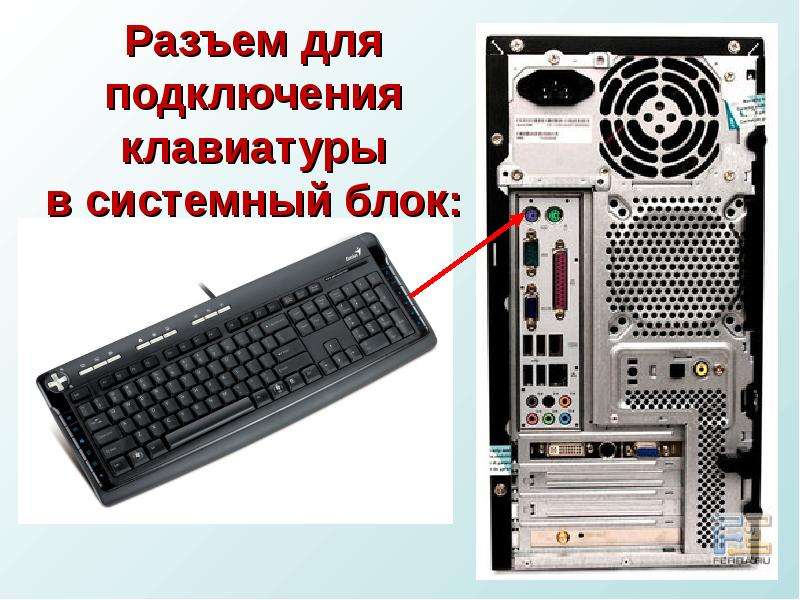

Распакуйте клавиатуру и определите, какой разъем у ее кабеля: USB (прямоугольный) разъем или PS/2 (круглый). Если используется USB разъем, то соедините его с любым USB портом на задней панели системного блока. Если используется PS/2 разъем, то вставьте его в фиолетовый порт клавиатуры на задней панели системного блока.

Шаг 5

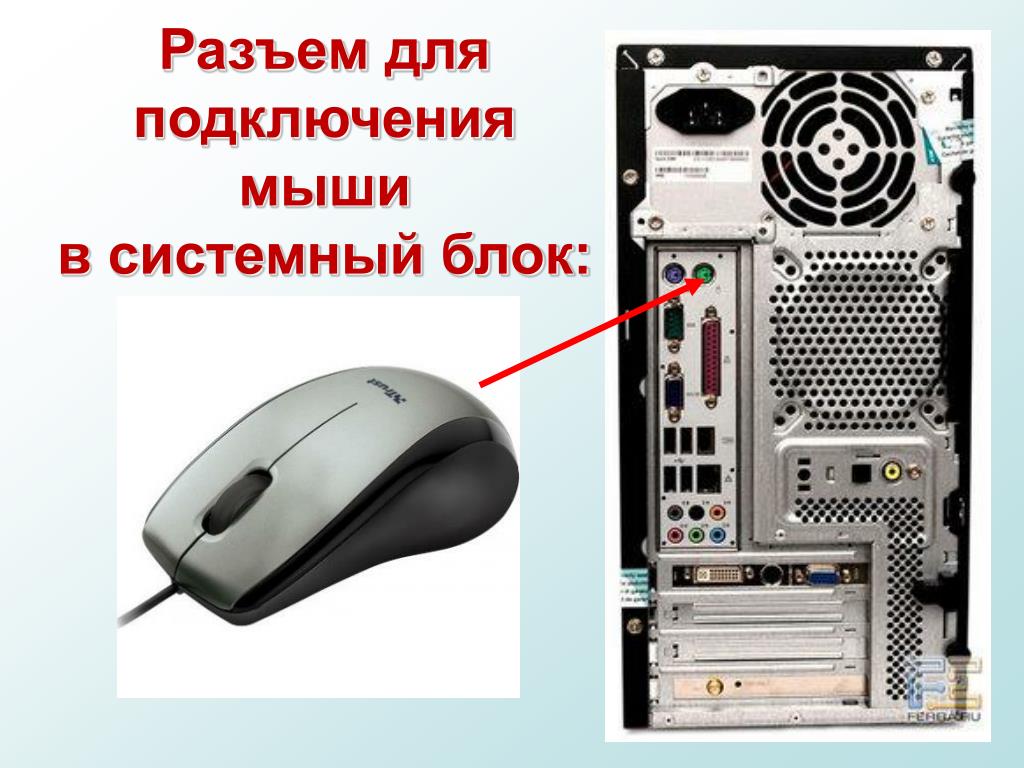

Распакуйте мышь и определите, какой разъем у ее кабеля: USB (прямоугольный) разъем или PS/2 (круглый). Если используется USB разъем, то соедините его с любым USB портом на задней панели системного блока. Если используется PS/2 разъем, то вставьте его в зеленый порт мыши на задней панели системного блока.

Если у вашей клавиатуры есть USB порт, то вы можете подключить мышь через него, а не напрямую к компьютеру.

Если у вас беспроводная мышь или клавиатура, то вам может быть нужно подсоединить к компьютеру Bluetooth адаптер (через USB). Однако многие компьютеры имеют встроенный Bluetooth, поэтому адаптер может и не понадобиться.

Шаг 6

Если у вас внешние колонки или наушники, то вы можете подсоединить их к аудио порту (на передней или задней панели системного блока). На многих компьютерах порты обозначаются цветами. Колонки или наушники подключаются к зеленому порту, а микрофон – к розовому. Синий порт – это вход линии, который предназначен для других типов устройств.

У некоторых колонок, наушников и микрофонов есть USB штекеры вместо обычных аудио. Их можно подсоединить к любому USB порту. Кроме этого, во многих мониторах есть встроенные колонки и микрофоны.

Шаг 7

Возьмите 2 кабеля питания, которые идут вместе с компьютером. Подключите первый кабель сзади к системному блоку и к сетевому фильтру. Затем подключите второй кабель к монитору и к сетевому фильтру.

Шаг 8

И наконец, подключите сетевой фильтр в настенную розетку. Возможно вам надо будет еще включить сам сетевой фильтр, если у него есть выключатель.

Если у вас нет сетевого фильтра, то можно подключить компьютер прямо в розетку. Однако, так делать не рекомендуется, так как скачок напряжения может привести к поломке компьютера.

Установка и подключение компьютера завершена

Сейчас ваши базовые компьютерные устройства готовы к работе. Перед включением компьютера, потратьте немного времени на организацию рабочего места. Хорошо организованное рабочее место может повысить производительность труда и укрепить здоровье.

Читайте также:

Как правильно чистить компьютер — FAQHard.RU

Системный блок

Для чего?

Компьютер, как и любое устройство, требует бережного обращения и периодического обслуживания.

Обслуживание необходимо проводить, прежде всего, с целью очистки от грязи и пыли.
Периодичность — желательно не реже одного раза в полугодие.

В процессе эксплуатации системный блок компьютера очень похож на пылесос в части воздушных потоков.

Основной воздушный поток в системном блоке компьютера определяет вентилятор (кулер) блока питания.

Воздух, окружающий системный блок и содержащий пылевые включения, засасывается через вентиляционные и другие отверстия в системном блоке, омывает внутренние устройства системного блока, проникает в блок питания и выбрасывается через выходную решетку блока питания.

При этом пылевые включения оседают на внутренних частях системного блока, в основном по причине электростатики, и образуют слой грязи, резко ухудшающий теплосъем и тормозящий работу движущихся частей, а так же могущий привести к нежелательным электрическим соединениям.

Дополнительные кулеры мало влияют на образование пылевого слоя, если их входные части не расположены непосредственно на корпусе системного блока.
Их основное назначение, повысить скорость воздушного потока в местах, требующих наибольшего охлаждения.
При повышении скорости воздушного потока, согласно законам термодинамики, происходит более интенсивный теплосъем с омываемой поверхности.

С чего начать?

Прежде всего, необходимо подготовить рабочее место и инструмент.

Рабочее место для процесса очистки должно быть застелено бумажными листами или старыми газетами.
Из инструмента потребуется крестовая отвертка (можно воспользоваться плоской, с шириной рабочей поверхности ~ 4мм), кисточка или зубная щетка, пылесос и ветошь (хорошо подходят куски старого, чистого постельного белья), лист бумаги, карандаш или ручка (для записей).
Запаситесь временем (1,5 — 3 часа) и терпением.
Всю работу необходимо проводить без суеты, соблюдая максимум аккуратности.

Итак, если готовы, приступаем…

Прежде всего, отключаем компьютер от сети электропитания.
ЭТО ВАЖНО И ОБЯЗАТЕЛЬНО для Вашей безопасности и для безопасности компьютера!
Отсоединяем от системного блока все внешние кабеля, при этом, если Вы сомневаетесь в Вашей способности правильно подключить эти кабели назад, подробно запишите, какой кабель, куда был подключен.

1. Переносим системный блок на место, определенное для чистки.

2. Включаем пылесос и обрабатываем им все видимые отверстия на системном блоке, стараясь не наносить системному блоку механических повреждений.

3. Отворачиваем винты крепления металлической панели, на которой установлена материнская плата, снимаем ее и откладываем в сторону.

4. Снимаем выключатель питания с лицевой панели.
Для этого достаточно отвернуть верхний саморез, а нижний можно только ослабить.

5. Отсоединяем кабели блока питания от всех устройств.

6. Отворачиваем винты крепления блока питания к корпусу системного блока, придерживая блок питания, вынимаем блок питания и откладываем в сторону.

7. Снимаем дополнительные кулеры с лицевой панели системного блока.

8. Отворачиваем саморезы крепления лицевой панели к системному блоку, снимаем лицевую панель и откладываем в сторону.

9. Кистью или щеткой очищаем все доступные части системного блока и установленных на нем устройств.
Обрабатываем пылесосом рабочее место (эту операцию необходимо проводить как можно чаще, этим мы исключим распространение пыли и грязи по помещению и на уже чистые части системного блока).
Протираем влажной (не мокрой!) ветошью доступную поверхность системного блока.

10. Протягиваем все доступные винты и саморезы системного блока средним усилием. Берем системный блок двумя руками и осторожно встряхиваем.
При обнаружении «бряка» — устраняем его.
Отставляем чистый системный блок в сторону.

1 2

как соединить части компьютера вместе

Соединение различных частей компьютера — это первое, что вам нужно сделать в процессе настройки компьютера. Многие пользователи находят это пугающей или утомительной работой. Это случается, когда вы не знаете, какая часть должна быть связана с какой частью. На практике задача проще, чем кажется, поскольку большинство компьютеров можно настроить в соответствии с одной и той же процедурой, независимо от марки и / или модели.

Если вы не можете просто сделать это должным образом или не имеете хорошего представления о деталях, это руководство может быть очень полезным, поскольку оно включает в себя все детали, чтобы вы могли понять, как соединить части компьютера вместе.

Как соединить компоненты компьютера вместе при первом использовании?

Ниже приводится пошаговое руководство, в котором кратко обсуждается вся процедура, гарантируя, что вы не пропустите ничего важного. Обратите внимание, что это руководство предполагает, что вам нужно сделать это для настольного компьютера.

Шаг 1. Распаковка предметов и их правильная установка

Откройте коробку и распакуйте корпус компьютера и монитор. Они могут быть обернуты какой-нибудь защитной / пластиковой лентой или крышкой.Избавьтесь от всего этого. Убедитесь, что место, где вы проводите сборку, хорошо вентилируется и пропускает воздух. Вы не хотите работать в условиях низкой освещенности и / или чтобы ваш компьютер перегревался.

Шаг 2: Подключение кабеля монитора

Начать следует с кабеля монитора. Кабели для мониторов бывают разных типов с разным уровнем прочности и долговечности. Для начинающих пользователей компьютера найти кабель монитора может быть сложно. В этом случае вы можете проверить инструкцию или спросить кого-нибудь из друзей.

Эти кабели обычно имеют одинаковый тип конца; Это означает, что один конец кабеля должен быть подключен к порту монитора, который расположен на задней части корпуса компьютера, а другой конец кабеля — к монитору.

С кабелем VGA надо поработать винтами. Просто немного затяните их, чтобы закрепить кабель. Некоторые компьютерные кабели обычно подходят определенным образом. Увидев, что кабель не вставлен должным образом, не прилагайте к нему усилия, потому что это приведет только к повреждению его разъемов.Вилка должна быть идеально выровнена с портом, когда вы пытаетесь его подключить.

Шаг 3. Подключение некоторых периферийных устройств (клавиатуры и мыши)

Распакуйте клавиатуру и мышь. Затем проверьте, есть ли у них разъемы PS / 2 (круглый) или USB (прямоугольный). Ваш ЦП имеет несколько портов PS / 2 и USB. И клавиатура, и мышь могут иметь разъем PS / 2 или USB. Итак, не забудьте использовать порты PS / 2 для разъемов PS / 2 и порты USB для разъемов USB.

Иногда наличие клавиатуры и мыши с разъемами USB или PS / 2 может стать проблемой.Одни и те же разъемы могут работать не на всех компьютерах. Итак, один разъем USB и один разъем PS / 2 должны быть правильной комбинацией для вашей клавиатуры и мыши.

С беспроводной клавиатурой или мышью вам придется применить другой подход. Беспроводные устройства обычно поставляются с адаптером Bluetooth или USB-адаптером. Подключите этот USB к передним портам вашего компьютера.

Затем вы можете использовать это беспроводное устройство. Если ваш компьютер оснащен встроенной системой Bluetooth, вам не понадобится никакой адаптер.Достаточно установить соединение Bluetooth с помощью специальной процедуры.

Шаг 4: Подключение аудиоустройств

Возможно, вы захотите использовать внешние наушники или динамики. С этими гаджетами вам нужно найти аудиопорты вашего компьютера, которые доступны либо на передней, либо на задней части корпуса компьютера.

Порты обычно имеют цветовую кодировку, чтобы вы могли понять, какой порт принимает какое гнездо. Наушники или колонки можно подключить к зеленому порту.Микрофоны можно подключить к розовому порту. Есть еще один порт синего цвета. Его можно использовать для других устройств.

Возможно, вы заметили USB-разъемы на некоторых микрофонах, динамиках и наушниках, а также отсутствие аудиоразъема. Вы можете подключить эти устройства к любому из USB-портов. Некоторые компьютеры имеют встроенные микрофоны или динамики, встроенные в монитор компьютера.

Шаг 5: Подключение кабелей питания

Блок питания встроен в корпус процессора.Все, что вам нужно сделать, это подключить кабели питания к процессору. У вас должна быть пара кабелей питания. Подключите один кабель к обозначенной части на задней стороне корпуса компьютера. Затем подключите его к сетевому фильтру. Используйте другой кабель для подключения монитора к сетевому фильтру.

Многие пользователи полагаются на системы бесперебойного питания (ИБП), которые предназначены для работы в качестве устройств защиты от перенапряжения. Они обеспечивают компьютерную систему временным питанием в случае отключения электроэнергии.Затем подключите сетевой фильтр к ближайшей розетке. Вы можете попробовать включить этот сетевой фильтр, только если он оснащен выключателем питания.

Не имея сетевого фильтра, единственное, что вам нужно сделать, это включить компьютер в розетку. Вам следует избегать этой практики, потому что частые скачки напряжения могут повредить компьютер. Так что сетевой фильтр — это хорошо.

Шаг 6. Подключение других периферийных устройств

Некоторые устройства не являются обязательными для работы вашего компьютера, но они могут быть обязательными для определенных людей.Например, в офисах принтеры и сканеры обычно нужны ежедневно. Если вас интересует видеосвязь, вам пригодится веб-камера.

Большинство этих периферийных устройств являются версиями plug-n-play. Это означает, что ваш компьютер должен распознать их сразу после того, как вы их подключите. Для некоторых из них может потребоваться установка специального программного обеспечения, прежде чем вы сможете с ними работать. Эти устройства поставляются с подробными инструкциями по процедурам настройки. Чтобы правильно завершить процесс, внимательно следуйте им.

До сих пор вы узнали, , как соединять компоненты компьютера вместе , но вам может понадобиться нечто большее, особенно если вы мало или не имеете представления о работе компьютера. Существует список других задействованных корректировок, установок, настроек и настроек. Если вы знаете о них, этого руководства должно быть достаточно, чтобы вы начали работать с компьютером.

Свяжитесь с отделом ремонта мобильных компьютеров сегодня, чтобы получить дополнительную информацию о настройке и установке компьютера или бесплатное предложение наших услуг по ремонту.

Basics 10: Настройка компьютера

Настройка компьютера

У вас есть новый компьютер и вы готовы его настроить. Хотя это может показаться непосильной и сложной задачей, на самом деле это очень просто. Не имеет значения, какой у вас компьютер марки, так как большинство компьютеров настроены очень похожим образом.

Если вы настраиваете только что приобретенный компьютер, который все еще находится в коробке, вы, вероятно, найдете в упаковке практическое руководство , которое включает пошаговые инструкции .Однако, даже если в нем нет инструкций, вы все равно можете настроить компьютер , выполнив несколько простых шагов . В этом уроке мы рассмотрим различные шаги, необходимые для настройки обычного компьютера.

Посмотрите видео, чтобы узнать, как настроить настольный компьютер.

Настройка портативного компьютера

Если у вас есть ноутбук, настройка должна быть очень простой: просто откройте его и нажмите кнопку питания. Если аккумулятор не заряжен, вам необходимо подключить адаптер переменного тока .Вы можете продолжать использовать ноутбук, пока он заряжается.

Если в вашем ноутбуке есть какие-либо периферийные устройства , например внешние динамики , вы можете прочитать приведенные ниже инструкции, поскольку ноутбуки и настольные компьютеры обычно используют одни и те же типы подключений.

Настройка настольного компьютера

Шаг 1

Распакуйте монитор и корпус компьютера из коробки. Удалите пластиковое покрытие или защитную ленту. Разместите монитор и корпус компьютера в любом месте на столе или в рабочей зоне.

Подумайте, где вы хотите разместить свой стол или рабочее место, а также где вы хотите, чтобы ваш монитор, корпус компьютера и другое оборудование. Обязательно поместите корпус вашего компьютера в зону с хорошей вентиляцией, и с хорошей циркуляцией воздуха. Это поможет предотвратить перегрев.

Шаг 2

Найдите кабель монитора . Обычно это кабель VGA или DVI.Кабели VGA часто имеют синих разъемов , чтобы их было легче идентифицировать. (Если у вас есть компьютер all-in-one , встроенный в монитор, вы можете перейти к шагу 4 ).

Шаг 3

Если у вас есть внешние динамики или наушники , вы можете подключить их к аудиопорту компьютера (на передней или задней панели корпуса компьютера).Многие компьютеры имеют порты с цветовой кодировкой. Динамики или Наушники подключаются к зеленому порту , а микрофон можно подключать к розовому порту . Синий порт — это линия в , которую можно использовать с другими типами устройств.

Некоторые динамики, наушники и микрофоны имеют разъемы USB вместо обычного аудиоразъема. Их можно подключить к любому USB-порту. Кроме того, многие компьютеры имеют встроенные в монитор динамики или микрофоны.

Шаг 7

  Содержание:
1.Как отключить блок питания
2. Как подключить блок питания к компьютеру


Во всех ленточных кабелях, используемых в современных и новейших системах, используется соединитель с штыревым разъемом , аналогичный показанным на рис. 2-6 и 2-7 . (В очень старых системах, которые со времен 5,25-дюймовых дисководов для гибких дисков использовался другой тип разъема, называемый разъемом на краю карты, но этот разъем не использовался в новых системах более десяти лет.) Штыревые разъемы используются на кабелях для жестких дисков, оптических приводов, ленточных накопителей и подобных компонентов, а также для подключения портов встроенной материнской платы к внешним разъемам на передней или задней панели.

Гнездовой коннектор на кабеле имеет два параллельных ряда отверстий, которые сопрягаются с соответствующим набором контактов на штыревом разъеме на материнской плате или периферийном устройстве. На всех дисках и других периферийных устройствах, кроме наименее дорогих, эти контакты заключены в пластиковую розетку, предназначенную для гнездового разъема.На недорогих материнских платах и ​​платах адаптеров штекерный разъем может быть просто голым набором контактов. Даже высококачественные материнские платы и адаптеры часто используют голые контакты для вторичных разъемов (например, USB-портов или функциональных разъемов).

Рисунок 2-7 показывает кабель жесткого диска Ultra-ATA, сравнивая 80-жильный кабель, показанный здесь, с 40-жильным кабелем, показанным на предыдущем изображении, и двумя интерфейсами ATA на материнской плате. Этот кабель использует два метода кодирования. Поднятый язычок, видимый в верхней части разъема кабеля, соответствует разъему, видимому на нижнем крае кожуха разъема синего первичного интерфейса ATA на материнской плате.Заблокированное отверстие в нижнем ряду отверстий на разъеме кабеля совпадает с отсутствующим контактом, видимым в верхнем ряду контактов на разъеме материнской платы. Хотя проводников 80, контактов все равно 40. 80-жильные кабели имеют заземленный провод, проходящий между каждой парой сигнальных проводов, что снижает электрические перекрестные помехи, тем самым обеспечивая более высокие скорости передачи данных с большей надежностью.

Рисунок 2-7: 80-жильный кабель Ultra-ATA и два интерфейса материнской платы, показывающий кодирование

Также обратите внимание на расположение ключей для черного вторичного разъема материнской платы ATA.Как и основной разъем материнской платы, на вторичном разъеме отсутствует штифт. Но на вторичном разъеме отсутствует прорезь в основном разъеме материнской платы, а это означает, что этот кабель нельзя вставить во вторичный разъем. Это по замыслу. Хотя 80-жильный кабель будет нормально работать со вторичным разъемом, ASUS решила использовать этот кабель Ultra-ATA, чтобы его можно было подключать только к интерфейсному разъему ATA первичной материнской платы, который обычно используется для подключения жесткого диска.Разъем ATA вторичной материнской платы, который обычно используется для подключения оптического привода, требует кабеля, у которого нет язычка для ключей, например, тот, что показан на Рис. 2-6 .

Некоторые штыревые разъемы, вилка и розетка, не имеют шпонки. Другие используют шпонку корпуса разъема, штифт / отверстие или и то, и другое. Это разнообразие означает, что вполне возможно обнаружить, что вы не можете использовать тот или иной кабель с разъемами по назначению. Например, однажды мы попытались использовать кабель ATA, поставляемый с диском, для подключения этого диска к вторичному разъему штыря ATA на материнской плате.Конец этого кабеля на материнской плате был заблокирован отверстием, но в разъеме с штыревым разъемом на материнской плате были все контакты, которые препятствовали установке кабеля. К счастью, кабель, поставляемый с материнской платой, правильно подходит как к материнской плате, так и к разъемам дисковода, что позволяет нам завершить установку.

Если вы столкнетесь с такой проблемой ввода, есть четыре возможных решения:

В IDE и других кабелях с штыревыми контактами, которые продаются в большинстве компьютерных магазинов, используются разъемы, в которых не используются ни корпус разъема, ни штырьки / отверстия.Вы можете использовать один из этих кабелей подходящего размера для подключения любого устройства, но отсутствие каких-либо ключей означает, что вы должны быть особенно осторожны, чтобы не подключать его в обратном направлении.

Если у вас нет кабеля без ключа, вы можете извлечь ключ из существующего кабеля. В большинстве кабелей с ключом используется небольшой кусочек пластика, чтобы заблокировать одно из отверстий. Вы можете использовать иглу, чтобы вытащить блок достаточно далеко, чтобы его можно было извлечь с помощью тонких плоскогубцев. Как вариант, попробуйте вставить штифт в блок под углом, затем согните верх штифта и вытащите оба изогнутых штифта и блок плоскогубцами.Если ключ является твердой неотъемлемой частью кабеля (что бывает редко), вы можете использовать нагретую иглу или штифт, чтобы выплавить ключ из отверстия на достаточно большое расстояние, чтобы штифт вошел в седло.

Нагрейте иглу с помощью плоскогубцев над пламенем и осторожно вставьте ее на глубину 3/8 дюйма, чтобы открыть заглушку, вызывающую нарушение.

Иногда у вас нет выбора. Если магазины закрыты, единственный кабель, который у вас есть, использует штыревой / дырочный ключ со сплошным блоком, который вы не можете вытащить, и вы должны подключить этот кабель к коннектору с заглушкой, у которого есть все штыри, вам нужно идти с тем, что у вас есть.Вы можете использовать диагональные кусачки, чтобы отрезать штифт, который мешает вам подсоединить кабель. Очевидно, это решительно. Если вы защелкните не тот контакт, вы разрушите материнскую плату или карту расширения или, по крайней мере, сделаете этот интерфейс непригодным для использования. Перед тем как вырезать, посмотрите, можете ли вы поменять местами кабели внутри ПК, чтобы получить кабель без ключа для проблемного разъема. В противном случае вы можете иногда слегка согнуть проблемный штифт на достаточно, чтобы гнездовой разъем частично прижался. Этого может быть достаточно для временного подключения до замены кабеля.Если все остальное не помогает и вам нужно отрезать штырь, перед этим выровняйте гнездовой разъем с ключом с набором штырей и проверьте, какой штифт нужно разрезать. Кроме того, обратитесь к руководству для получения подробного списка назначений сигналов / контактов на этом интерфейсе. Пин, который вы собираетесь удалить, в этом списке должен иметь пометку «Нет подключения» или «Н / З». Используйте здесь старую поговорку плотника: измерьте дважды и один раз отрежьте.

Не говоря уже о проблемах с разъемом и ключом, наиболее распространенная ошибка с разъемами с штыревыми контактами возникает, когда вы устанавливаете кабель со смещением на столбец или ряд.Кожаные штекерные разъемы, используемые на большинстве приводов, делают это невозможным, но штекерные разъемы, используемые на некоторых дешевых материнских платах, представляют собой не закрытый двойной ряд контактов, что очень упрощает установку разъема с смещенными контактами и отверстиями. Работая в темном ПК, очень легко надеть коннектор на набор штырьков разъема, и в результате получится пара неподключенных контактов на одном конце и пара неподключенных отверстий на другом. Так же легко сместить разъем в другую сторону, и в результате останется целый ряд контактов и отверстий, не подключенных.Один из наших обозревателей сделал это и поджарил жесткий диск клиента. Если вам нужны очки для чтения, сейчас не время выяснять это на собственном опыте.

Установочный штифт 1

Если при обновлении системы она не загружается или новое устройство не работает, скорее всего, вы подключили ленточный кабель в обратном порядке. Этого не может произойти, если все разъемы и кабели снабжены ключами, но во многих системах есть хотя бы некоторые разъемы без ключей. Хорошая новость заключается в том, что обратное соединение ленточных кабелей почти никогда ничего не повредит.У нас есть искушение сказать «никогда» без оговорок, но все бывает впервые. Если ваша система не загружается после обновления, вернитесь и проверьте соединения для каждого кабеля. А еще лучше проверьте их перед перезапуском системы.

Чтобы не подключать ленточный кабель в обратном направлении, найдите контакт 1 на каждом устройстве, а затем убедитесь, что контакт 1 на одном устройстве соединяется с контактом 1 на другом. Иногда этот шаг легче сказать, чем сделать. Почти на всех ленточных кабелях для обозначения контакта 1 используется цветная полоса, поэтому вероятность путаницы здесь небольшая.Однако не все устройства маркируют контакт 1. Те, которые это делают, обычно используют цифру 1 на самой печатной плате. Если вывод 1 не имеет цифровой маркировки, иногда можно определить, какой вывод 1, одним из следующих способов:

• Вместо цифры некоторые производители печатают маленькую стрелку или треугольник для обозначения контакта 1.
• Компоновка некоторых печатных плат не допускает места для метки рядом с контактом 1. На этих платах производитель может вместо этого пронумеровать последний контакт . Например, вместо того, чтобы помечать контакт 1 на разъеме ATA, контакт 40 может быть помечен на другой стороне разъема.
• Если на передней панели платы нет обозначения контакта 1, переверните его (это сложно для установленной материнской платы) и осмотрите обратную сторону. Некоторые производители используют круглые паяные соединения для всех контактов, кроме 1, и квадратные паяные соединения для контакта 1.
• Если ничего не помогает, вы можете сделать обоснованное предположение. На многих дисках контакт 1 располагается ближе всего к разъему источника питания. На материнской плате контакт 1 часто является ближайшим к памяти или процессору. Мы открыто признаем, что иногда используем этот метод, чтобы избежать необходимости извлекать диск или материнскую плату, чтобы точно определить местонахождение контакта 1.Мы никогда не повреждали компоненты этим быстрым и грязным методом, но мы используем его только для дисков ATA, разъемов портов на задней панели и других кабелей, на которые не подается питание. Не пытайтесь делать это с SCSI, особенно с дифференциальным SCSI.

Как только вы обнаружите немаркированный или нечетко помеченный штифт 1, используйте лак для ногтей или другое прочное средство, чтобы пометить его, чтобы вам не пришлось повторять процесс в следующий раз. Wite-Out действительно удобен для этого. Сделайте одну полоску на кабельном разъеме и вилке, и вы получите визуальное подтверждение правильности их совмещения.

В течение многих лет в большинстве ПК использовались только те типы кабелей, которые мы уже описали. В 2003 году начались поставки материнских плат и накопителей, в которых использовался новый стандарт Serial ATA (часто сокращенно S-ATA или SATA ). Для ясности, накопители ATA старого типа теперь иногда называют Parallel ATA ( P-ATA или PATA ), хотя формальное название старого стандарта не изменилось.

Очевидное различие между устройствами ATA и SATA заключается в том, что они используют разные кабели и разъемы для питания и данных.Вместо привычного широкого 40-контактного разъема для передачи данных и большого 4-контактного разъема питания Molex, используемых устройствами ATA (показано на Рис. 2-8 ), SATA использует тонкий плоский 7-контактный разъем для передачи данных и аналогичный 15-контактный разъем питания (показан на Рисунок 2-9 ).

Рисунок 2-8: Разъем данных PATA (слева) и разъем питания

Рисунок 2-9: Разъем питания SATA (слева) и разъем данных

Отсутствие напряжения

Кабель питания SATA, показанный на Рисунок 2-9 подает только + 5 В на красный провод и + 12 В на желтый провод с двумя черными заземляющими проводами.Полностью совместимый разъем питания SATA добавляет оранжевый провод + 3,3 В.

Возможно, случайно, 15-контактный разъем питания SATA точно такой же ширины, как и 4-контактный разъем питания Molex PATA, хотя разъем питания SATA значительно тоньше. При ширине 8 мм 7-контактный разъем данных SATA намного уже, чем 40-контактный разъем данных PATA. Уменьшение общей ширины и толщины сделало SATA естественным для 2,5-дюймовых жестких дисков ноутбуков, которые также становятся все более распространенными в настольных системах.

ХРУПКИЕ РАЗЪЕМЫ

Будьте очень осторожны при установке или отключении кабелей данных и питания SATA. Тонкость разъемов SATA означает, что они хрупкие, хотя последние разъемы SATA кажутся более надежными, чем ранние модели. Не перекручивайте и не перекручивайте разъем при его установке или снятии. Установите разъем, совместив разъем кабеля с разъемом устройства и нажав прямо внутрь, пока разъем не встанет на место. Снимите разъем, потянув его прямо наружу, не прикладывая к нему боковых усилий.В противном случае вы можете оторвать разъем.

Относительно большое количество контактов в разъеме питания SATA соответствует двум целям проектирования SATA. Во-первых, необходимы дополнительные разъемы для поддержки горячего подключения, установки или извлечения дисков без выключения системы, что является частью стандарта SATA. Во-вторых, разъемы питания SATA предназначены для обеспечения напряжений + 3,3 В, + 5 В и + 12 В, а не только + 5 В и + 12 В, обеспечиваемых разъемом питания PATA. Нижний +3.Напряжение 3 В — это перспективное решение для меньших, более тихих и холодных приводов, которые будут представлены в ближайшие годы.

Рисунок 2-10: Группа из четырех разъемов данных SATA на материнской плате с L-образным ключом

Хотя все разъемы питания PATA имеют ключ, этого нельзя сказать о разъемах данных PATA. Одной из целей разработки SATA было использование однозначной клавиатуры. SATA использует L-образные контактные тела, как показано на Рис. 2-10 , что предотвращает установку кабеля вверх ногами или наоборот.(Хотя здесь нет контакта 1, о котором стоит беспокоиться, вам может быть удобно использовать ручку Wite-Out, чтобы обозначить ВЕРХНЕЕ положение кабеля SATA и разъема, или провести полосу по обоим.)

SATA отличается от PATA еще в двух отношениях. Во-первых, PATA позволяет подключать два устройства к каждому интерфейсу, одно с перемычкой в ​​качестве ведущего, а другое — как ведомого. Интерфейс SATA поддерживает только одно устройство, что избавляет от необходимости настраивать устройство как ведущее или ведомое. Фактически, все устройства SATA являются ведущими устройствами.Во-вторых, PATA ограничивает длину кабелей данных до 18 дюймов (45,7 см), а SATA допускает длину кабелей данных до 1 метра (39,4 дюйма). Тонкость и дополнительная длина кабелей данных SATA значительно упрощают прокладку и укладку кабелей в корпусе, особенно в корпусе с полной башней, и способствует улучшенному воздушному потоку.

Платы расширения — это печатные платы, которые вы устанавливаете в ПК для обеспечения функций, которые материнская плата ПК не предоставляет. Рисунок 2-11. На показаны графический адаптер ATI All-In-Wonder 9800 Pro AGP и карта видеозахвата, типичная карта расширения.

Рисунок 2-11: ATI All-In-Wonder 9800 Pro, типичная карта расширения

Несколько лет назад на большинстве ПК было установлено несколько карт расширения. Типичный ПК 2000 года выпуска мог иметь видеокарту, звуковую карту, адаптер LAN, внутренний модем и, возможно, какой-либо адаптер связи или хост-адаптер SCSI. В то время для ПК не было ничего необычного в том, что все слоты расширения были заполнены.

Сейчас все по-другому. Почти все современные материнские платы включают встроенное аудио и сетевые адаптеры.Многие включают встроенное видео, а некоторые включают менее распространенные функции, такие как встроенный FireWire, модемы, хост-адаптеры SCSI и другие устройства. Поскольку в современные материнские платы обычно встроено так много функций, на относительно новом ПК нет ничего необычного в том, чтобы вообще не устанавливать карты расширения.

Тем не менее, установка карты расширения — это простой и недорогой способ обновить старую систему. Вы можете, например, установить видеокарту AGP для обновления встроенного видео, карту видеозахвата, чтобы превратить ваш компьютер в цифровой видеорегистратор, контроллер SATA для добавления поддержки дисков SATA, адаптер USB для добавления дополнительных USB 2.0 или карту 802.11g для добавления беспроводной сети.

Каждая плата расширения вставляется в слот расширения , расположенный на материнской плате или на переходной плате , которая присоединяется к материнской плате. На задней панели корпуса ПК есть вырез для каждого слота расширения, обеспечивающий внешний доступ к карте. Вырезы для свободных слотов расширения закрыты тонкими металлическими заглушками для слотов , которые крепятся к корпусу. Эти крышки предотвращают попадание пыли через вырез, а также сохраняют поток охлаждающего воздуха, создаваемый вентилятором блока питания и любыми дополнительными вентиляторами, установленными в системе.

Не оставляйте дыр в чемодане

В дешевых ящиках иногда есть заглушки, которые необходимо открутить, чтобы снять, и которые при этом уничтожаются. Если в таком случае вам нужно закрыть открытый слот и у вас нет крышки для запасного разъема, обратитесь в местный компьютерный магазин, у которого, вероятно, есть их стопка сзади. Или просто закройте зазор изолентой. (Поместите его на внешнюю сторону корпуса, чтобы он не забивал слот, который вам может понадобиться позже.) Если вас беспокоит утечка радиочастоты, 3M делает некоторые металлические ленты, которые проводят через клей, но вам, конечно, придется положить их в футляр, чтобы воспользоваться этим.

Чтобы установить карту расширения, снимите крышку слота, которая может быть закреплена маленьким винтом или просто штампована на окружающем металле. В последнем случае осторожно открутите крышку гнезда с помощью отвертки или тонких плоскогубцев. (Будьте осторожны! Края могут быть довольно острыми.) Если вам потребуется заменить крышку гнезда позже, прикрепите ее к шасси с помощью небольшого винта, который входит в паз в верхней части крышки гнезда. Задняя часть платы расширения образует скобу, которая напоминает крышку слота и таким же образом крепится к корпусу.В зависимости от назначения карты этот кронштейн может содержать разъемы, позволяющие подключать к карте внешние кабели.

При работе на ПК часто возникает необходимость в установке и извлечении карт расширения. Даже если вы не работаете с определенной платой расширения, вам иногда необходимо удалить ее, чтобы предоставить доступ к той части ПК, с которой вам действительно нужно работать. Установка и извлечение карт расширения могут быть трудными или легкими в зависимости от качества корпуса, материнской платы и самой карты расширения.Высококачественные корпуса, материнские платы и карты расширения имеют жесткие допуски, что упрощает установку и извлечение карт расширения. Дешевые корпуса, материнские платы и карты расширения имеют такие слабые допуски, что иногда приходится буквально сгибать листовой металл, чтобы заставить их поместиться.

Люди часто спрашивают, имеет ли значение, какая карта в какой слот входит. Помимо очевидного, существуют разные типы слотов расширения, и карта может быть установлена ​​только в слот того же типа, есть четыре соображения, которые определяют ответ на этот вопрос:

В зависимости от размера карты и конструкции материнской платы и корпуса данная карта может физически не соответствовать конкретному слоту.Например, конструкция корпуса может препятствовать тому, чтобы конкретный слот принимал полноразмерную карту. Если это произойдет, вам, возможно, придется подтасовывать карты расширения, перемещая более короткую карту из полноразмерного слота в короткий, а затем используя освободившийся полноразмерный слот для новой карты расширения. Кроме того, даже если карта физически подходит к определенному слоту, разъем, выступающий из этой карты, может мешать работе другой карты, или может не хватить места для прокладки кабеля к нему.

Существует несколько переменных, включая тип слота, тип карты, BIOS и операционную систему, которые определяют, является ли карта чувствительной к положению.

По этой причине, хотя это не всегда возможно, рекомендуется переустановить карту в тот же слот, из которого вы ее извлекли. Если вы все же установите карту в другой слот, не удивляйтесь, если Windows заставит вас переустановить драйверы. Если вам действительно повезет, вы, возможно, даже получите удовольствие снова пройти активацию продукта.

Два — это толпа

Вместо того, чтобы устанавливать две платы расширения в соседние слоты, постарайтесь разнести их как можно дальше, чтобы улучшить воздушный поток и охлаждение, а также сделать любые разъемы или перемычки на платах как можно более доступными.

НА ЗАХВАТНОЙ РУКЕ

Хотя конфликты прерываний для материнских плат PCI и современных операционных систем возникают редко, они могут возникать. В частности, материнские платы PCI с более чем четырьмя слотами PCI совместно используют прерывания между слотами, поэтому установка двух карт PCI, которым требуется один и тот же ресурс, в два слота PCI, которые совместно используют это прерывание, может вызвать конфликт. В этом случае конфликт можно устранить, переместив одну из конфликтующих карт расширения в другой слот.Даже в системе, где все слоты ПК заняты, мы часто устраняли конфликт, просто меняя карты местами. Подробности см. В руководстве к материнской плате.

Хотя в настоящее время это относительно редко, некоторые комбинации материнской платы и источника питания могут обеспечить достаточное питание для энергоемких карт расширения, таких как внутренние модемы, только в том случае, если эти карты установлены в слоты, ближайшие к источнику питания. Это была обычная проблема много лет назад, когда блоки питания были менее надежными, а карты требовали большей мощности, чем сейчас, но вряд ли вы столкнетесь с этой проблемой с современным оборудованием.Единственное исключение — видеокарты AGP. Многие современные материнские платы поддерживают только видеокарты AGP 2.0 1,5 В и / или видеокарты AGP 3.0 0,8 В, что означает, что старые карты AGP на 3,3 В несовместимы с этим слотом.

Другая проблема, которая встречается гораздо реже с современным оборудованием, заключается в том, что некоторые карты расширения генерируют достаточно радиочастот, чтобы создавать помехи для карт в соседних слотах. Несколько лет назад в руководствах для некоторых карт (особенно для контроллеров дисков, модемов и сетевых адаптеров) описывалась эта проблема и предлагалось установить их карту как можно дальше от других карт.Мы не видели такого рода предупреждения на новой карте годами, но вы все равно можете столкнуться с ним, если ваша система включает более старые карты.

Рисунок 2-12: Пять белых слотов PCI и темно-коричневый слот AGP

Рисунок 2-13: Два белых слота PCI, два слота PCI Express X1, еще два белых слота PCI и черный слот для видеокарты PCI Express X16

Рисунок 2-14: Установите плату расширения, равномерно надавив на нее

Чтобы установить плату расширения, действуйте следующим образом:

1. Прочтите инструкции, прилагаемые к карте.В частности, внимательно прочтите все инструкции по установке программных драйверов для карты. Для некоторых карт необходимо установить драйвер перед установкой карты; для других карт сначала необходимо установить карту, а затем драйвер.
2. Снимите крышку с корпуса и осмотрите материнскую плату, чтобы определить, какие слоты расширения свободны. Найдите свободный слот расширения того типа, который требуется для карты расширения. Современные ПК могут иметь несколько типов доступных слотов расширения, включая 32- и 64-битные слоты расширения PCI общего назначения, слот для видеокарты AGP, один или два слота для видеокарт PCI Express x16 и один или несколько слотов для функций PCI Express x1. .Если более одного слота подходящего типа свободны, вы можете снизить вероятность проблем, связанных с нагревом, выбрав тот, который поддерживает расстояние между картами расширения, а не тот, который объединяет карты в кластер. Рис. 2-12. На показано стандартное расположение разъемов для материнской платы AGP: пять белых 32-битных разъемов PCI в верхнем левом углу и один темно-коричневый разъем AGP ниже и справа от разъемов PCI. Рисунок 2-13. показывает стандартное расположение разъемов для материнской платы PCI Express: слева направо два белых 32-разрядных разъема PCI; два коротких слота PCI Express X1 черного цвета; еще два белых слота PCI; и один длинный черный слот PCI Express X16 для видеоадаптера.’
3. Отверстие для доступа к каждому разъему расширения имеется на задней стороне корпуса. Для незанятых слотов это отверстие заблокировано тонкой металлической крышкой слота, закрепленной винтом, который ввинчивается в корпус. Определите, какая крышка слота соответствует выбранному слоту. Это может быть не так просто, как кажется. Некоторые типы слотов расширения смещены, и крышка слота, которая кажется совмещенной с этим слотом, может быть неподходящей. Вы можете проверить, какая крышка слота соответствует слоту, выровняв саму плату расширения со слотом и посмотрев, с какой крышкой слота соответствует скоба карты.
4. Выверните винт, фиксирующий крышку гнезда, выдвиньте крышку гнезда и отложите ее вместе с винтом в сторону.
5. Если внутренний кабель блокирует доступ к слоту, осторожно отодвиньте его в сторону или временно отсоедините, отмечая правильность подключения, чтобы вы знали, куда его снова подключить.
6. Осторожно установите плату расширения на место, но еще не устанавливайте ее. Визуально убедитесь, что язычок в нижней части кронштейна платы расширения входит в соответствующий зазор в корпусе и что секция разъема шины платы расширения правильно совмещена со слотом расширения.В качественном корпусе все должно быть правильно выровнено без каких-либо усилий. В дешевом футляре вам, возможно, придется использовать плоскогубцы, чтобы немного согнуть скобу карты, чтобы выровнять карту, шасси и слот. Вместо этого мы предпочитаем заменить корпус ».
7. Если вы уверены, что все правильно выровнено, поместите большие пальцы на верхний край карты, по одному пальцу с каждого конца слота расширения под картой и осторожно нажмите прямо вниз на верхнюю часть карты, пока она вставляются в прорезь, как показано на Рисунок 2-14 .Приложите усилие к разъему расширения под картой, избегая скручивания или затяжки карты. Некоторые карты легко устанавливаются с небольшой тактильной отдачей. Другие требуют небольшого давления, и вы можете почувствовать, как они встали на место. После выполнения этого шага кронштейн платы расширения должен правильно совместиться с отверстием для винта в корпусе.
8. Вверните обратно винт, которым крепится скоба платы расширения, и замените все кабели, которые вы временно отсоединили при установке платы.Подключите любые внешние кабели, необходимые для новой карты, пока не затягивайте винты с накатанной головкой, а быстро осмотрите систему, чтобы убедиться, что вы ничего не забыли сделать.
9. Включите компьютер и убедитесь, что новая карта распознается и работает должным образом. Как только вы это сделаете, выключите систему, закройте крышку и снова подсоедините все. Храните неиспользуемую крышку слота вместе с запасными частями.

Чтобы извлечь карту расширения, действуйте следующим образом:

1. Снимите крышку системы и найдите карту расширения, которую нужно снять.Удивительно, насколько легко удалить не ту карту, если вы не будете осторожны. Неудивительно, что хирурги иногда ошибаются.
2. Убедившись, что вы нашли нужную карту, отсоедините все подключенные к ней внешние кабели. Если к карте подключены внутренние кабели, отключите и их. Вам также может потребоваться временно отключить или перенаправить другие несвязанные кабели, чтобы получить доступ к карте. Если да, пометьте тех, кого вы отключили.
3. Выверните винт, которым крепится скоба карты, и отложите ее в сторону.
4. Крепко возьмитесь за карту за оба конца и потяните вверх с умеренным усилием. Если карта не освобождается, осторожно, покачайте ее спереди назад (параллельно разъему слота), чтобы разорвать соединение. Будьте осторожны, беря карту. Некоторые карты имеют острые точки пайки, которые могут сильно порезаться, если вы не примете меры предосторожности. Если нет безопасного места, чтобы взять карту и у вас нет под рукой тяжелых перчаток, попробуйте использовать плотный гофрированный картон между картой и кожей.
5. Если вы планируете сохранить карту, поместите ее для хранения в антистатический пакет. Рекомендуется промаркировать сумку с датой, маркой и моделью карты для использования в будущем. Если у вас есть диск с драйверами, бросьте и его в сумку. Если вы не устанавливаете новую плату расширения в освободившийся слот, установите крышку слота, чтобы обеспечить надлежащий поток воздуха, и закрутите винт, фиксирующий крышку слота.

Опасно, Уилл Робинсон!

Когда-нибудь вы можете встретить карту расширения, которая установлена ​​так плотно, что кажется, что она приварена к материнской плате.Когда это происходит, возникает соблазн получить преимущество, нажав большим пальцем вверх на разъем на задней стороне держателя карты. Не делай этого. Края корпуса, по которым сиденья кронштейна могут быть острыми как бритва, вы можете сильно порезаться, когда карта наконец поддастся. Вместо этого оберните два отрезка шнура вокруг карты к передней и задней части самого слота и используйте их, чтобы «вывести» карту из слота, как показано на Рис. 2-15 . Ваши шнурки будут работать, если под рукой больше ничего не будет.Для карты, которая хорошо и действительно застряла, вам может понадобиться вторая пара рук, чтобы оказать давление на саму материнскую плату, чтобы предотвратить ее чрезмерное изгибание и возможное растрескивание, когда вы вытаскиваете карту из слота.

Рисунок 2-15: Барбара безопасно извлекает непокорную карту расширения

Будьте особенно осторожны, если вы извлекаете видеокарту AGP или PCI Express. Многие материнские платы включают в себя механизм удержания видеокарты, показанный на Рис. 2-16 , который физически фиксирует плату на месте.При извлечении видеокарты отпустите защелку и осторожно потяните карту вверх, пока она не освободится. Если вы попытаетесь сделать это с силой, вы можете повредить видеокарту и / или материнскую плату.

Рисунок 2-16: Удерживающая скоба AGP физически фиксирует карту AGP в слоте

иногда используются для установки опций оборудования на ПК и периферийных устройствах. Перемычки позволяют подключать или отключать одно электрическое соединение, которое используется для настройки одного аспекта компонента. В настройках перемычки или переключателя указываются такие параметры, как скорость внешней шины процессора, функция PATA-накопителя в качестве ведущего или ведомого устройства, включение или отключение определенной функции на плате расширения и т. Д.

Старые материнские платы и карты расширения могут использовать десятки перемычек для установки большинства или всех параметров конфигурации. На последних материнских платах используется меньше перемычек, и вместо этого для настройки компонентов используется программа настройки BIOS. Фактически, на большинстве современных материнских плат есть только одна или несколько перемычек. Эти перемычки используются при установке материнской платы для настройки статических параметров, таких как скорость процессора, или для включения нечастых действий, таких как обновление BIOS.

Более правильно называемый блоком перемычек , перемычка представляет собой небольшой пластиковый блок со встроенными металлическими контактами, который может соединять два контакта для образования электрического соединения.Когда блок перемычек соединяет два контакта, это соединение называется включено, замкнуто, закорочено или включено . Когда блок перемычек удаляется, это соединение называется выключено, открыто или отключено . Сами контакты также называются перемычкой, обычно сокращенно JPx, где x — это номер, который идентифицирует перемычку.

Перемычки с более чем двумя контактами могут использоваться для выбора более чем двух состояний. Одна из распространенных схем, показанная на Рис. 2-17 , представляет собой перемычку, которая содержит ряд из трех контактов, пронумерованных 1, 2 и 3.Вы можете выбрать одно из трех состояний, закоротив контакты 1 и 2, контакты 2 и 3 или полностью удалив перемычку. Обратите внимание, что вы не можете переставить контакты 1 и 3, потому что перемычку можно использовать для замыкания только соседней пары контактов. В этом примере перемычки USBPW12 и USBPW34 позволяют вам установить конфигурацию Wake-on-USB для четырех портов USB с номерами от 1 до 4. Эти перемычки показаны для замыкания контактов 1 и 2, которые настраивают материнскую плату на использование + 5 В для пробуждения. -на-USB. Если мы переместим эти перемычки в положение 2 3, Wake-on-USB будет использовать + 5Vsb.

Рисунок 2-17: Две перемычки, замыкающие 1 2 контакта 3-контактных блоков перемычек

Для установки и снятия изолированных перемычек часто можно использовать пальцы, но обычно лучше всего подходят тонкие плоскогубцы. Однако иногда перемычки сгруппированы так плотно, что даже тонкие плоскогубцы могут оказаться слишком большими, чтобы захватить только перемычку, над которой вы хотите работать. В этом случае используйте кровоостанавливающий зажим или противомоскитные щипцы (можно приобрести в любой аптеке). Если вам нужно открыть перемычку, не удаляйте блок перемычки полностью.Вместо этого установите его только на один штифт. Это оставляет соединение открытым, но гарантирует, что перемычка будет удобна, если вам позже понадобится закрыть это соединение.

Перемычки бывают как минимум двух размеров, которые не взаимозаменяемы:

• Стандартные блоки имеют больший и наиболее часто используемый размер и часто имеют темно-синий или черный цвет. (Перемычки, показанные на рис. , рис. 2-17, стандартного размера.)
• Мини-блоки перемычек используются на некоторых дисках и платах, которые используют компоненты для поверхностного монтажа, и часто бывают белого или голубого цвета.

Новые компоненты всегда поставляются с достаточным количеством перемычек для их настройки. Если вы удалите один при настройке устройства, прикрепите его к удобной плоской поверхности устройства для возможного использования в будущем. Также неплохо иметь под рукой несколько запасных частей на тот случай, если вам нужно перенастроить компонент, из которого кто-то удалил все «лишние» блоки перемычек. Каждый раз, когда вы выбрасываете плату или дисковод, сначала снимайте с него блоки перемычек и храните их в тубусе с деталями. (Если у вас нет официального тюбика с запасными частями, сделайте то, что делаем мы: используйте старую бутылку аспирина с защелкивающейся крышкой.)

Мы планировали написать здесь обзорный раздел, чтобы описать, как устанавливать и настраивать диски. К сожалению, мы обнаружили, что невозможно сжать эту информацию до общего уровня. Процедуры физической установки значительно различаются, а процедуры настройки даже больше, в зависимости от множества факторов, в том числе:

• Тип накопителя
• Физический размер накопителя: и высота, и ширина, и (иногда) глубина
• Внутренний (жесткие диски) и внешний доступ (гибкие, оптические и ленточные накопители)
• Монтажные механизмы, предусмотренные конкретным случаем
• Интерфейс накопителя (ATA или Serial ATA)

Конкретную информацию об установке и настройке различных типов накопителей, включая иллюстрации и примеры, см. В разделе, посвященном этому типу устройств, будь то жесткие диски, оптические приводы или внешние запоминающие устройства.
