Как поменять usb порт на ноутбуке: Как заменить USB порт на ноутбуке самому

Содержание

Как заменить USB разъем на материнской плате самостоятельно

Поломка любой части материнской платы — это во всех случаях неприятная ситуация, особенно если она касается неисправности микросхем. Каждая часть платы требует во время ремонта индивидуального подхода. Например, чтобы заменить USB разъем, необходимо для начала разбавить бессвинцовый припой с помощью сплава Розе, а затем при взаимодействии с флюсом отпаять связывающие контакты. Более подробно об этом пойдет речь в сегодняшней статье, но для начала разберемся, почему же ломается USB-порт и как можно все исправить без замены устройства.

Причины неисправности USB-порта

Среди причин поломки в первую очередь отмечают механические повреждения и попадание жидкости в разъем. Механические причины могут возникнуть вследствие повреждения контактных проводов в разъеме. Данная проблема может возникнуть по причине неосторожного подключения периферийных устройств. В этом случае при повторной попытке подключить устройство его не будет видеть компьютер.

Также причиной неполадки может стать падение устройства. После него может быть поврежден порт или сама часть материнской платы, которая, в свою очередь, будет негативно влиять на USB-порт.

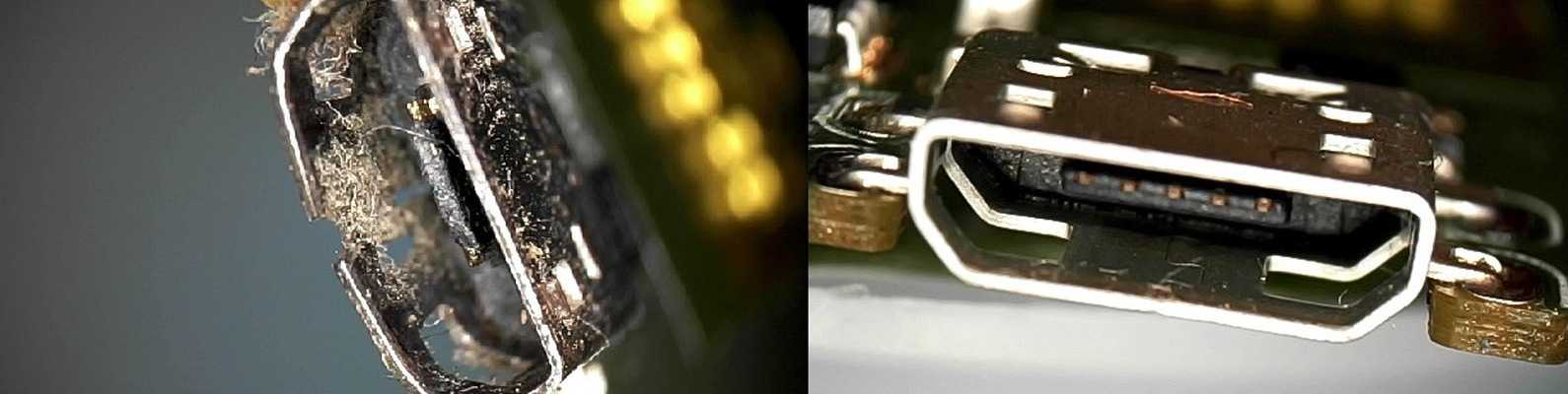

Сломанные USB-порты

При попадании воды или другой жидкости непосредственно в USB-порт окисляются контакты, так что подключаемые устройства не смогут отобразиться. Также в этом случае может возникнуть более серьезная проблема, связанная с неполадкой материнской платы. Для ее решения нужно будет затратить намного больше средств. Таким образом, если вы пролили жидкость на ноутбук, то рекомендуется сразу обратиться за помощью к специалистам. Если устройство было подключено к разъему, но при этом не видно никаких изменений, но вы знаете, что ноутбук или компьютер работает исправно, то причиной этому может быть программный сбой.

Советы по устранению неисправностей USB-порта

Хоть наша статья и подразумевает полное решение проблемы, вы все же можете попробовать исправить USB-порт и другими более простыми способами. Если же они не помогут, то стоит переходить к полной замене порта, о чем мы поговорим чуточку позднее. Вот некоторые советы, которые могут быть полезны:

  1. В случае наличия симптомов, указывающих на неисправность порта, обследуйте разъем на наличия посторонних предметов. Далее изучите контакты самого разъема. Сравните их с рабочими разъемами. Если расположение проводов внутри отличается от других портов, то попробуйте их выровнять с помощью тоненькой иголки.
  2. При попадании влаги в порт, попробуйте аккуратно протереть его тряпочкой. Это нужно делать сразу после происшествия, так как в этом случае время играет существенную роль.
  3. В случае программной неисправности первым делом перезагрузите устройство. Попробуйте обновить драйвера или просто перезапустить. Данные действия проводятся через свойства компьютера в диспетчере устройств.

Причины неисправностей USB-порта могут быть самыми разными. От них зависит и решение проблемы. Если вам не удалось установить причину неисправности, то стоит задуматься о замене USB разъема.

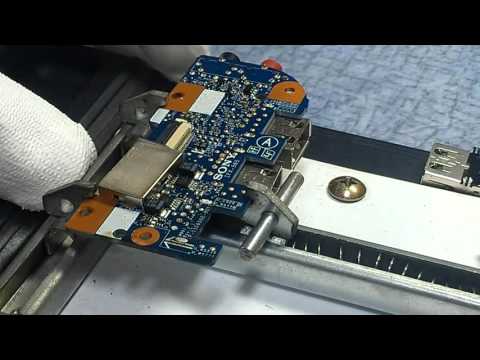

Как поменять USB-порт

Перед заменой порта ознакомьтесь с инструментами, которые нам понадобятся в ходе работы:

  1. Паяльник
  2. Паяльная оплетка
  3. Флюс
  4. Сплав Розе
  5. Нагревающий фен
  6. Новый USB разъем
  7. Спрей-очиститель Flux-Off

Инструкция:

  1. Полностью откручиваем материнскую плату и кладем ее в удобное расположение. Далее находим неисправный порт и наносим на его контакты флюс.

    Добавляем немного флюса

  2. Следующим шагом берем небольшой кусочек сплава Розе и кладем его на контакты порта. Затем берем паяльник и разбавляем бессвинцовый припой. Данным методом можно выпаять любой разъем.

    Разбавляем бессвинцовый припой

  3. Далее берем нагревающий фен и с помощью него окончательно открепляем USB разъем.

    Завершаем снятие старого порта

  4. Завершаем снятие старого порта.

    Готово!

  5. Теперь подготавливаем место для нового разъема. Для этого снова берем флюс и добавляем его на контакты.

    Снова добавляем немного флюса

  6.  Затем проходимся по всем местам паяльником вместе с оплеткой.

    Обходим все контакты. Хорошо прогреваем все контакты и зачищаем их

  7. Аналогичным образом проходимся и на обратной стороне платы. Не забываем добавить сплав Розе для разбавки бессвинцового припоя.

    Еще раз проходимся по всем контактам с обратной стороны

  8. Берем Flux-Off и прочищаем рабочее место с помощью щетки.

    Прочищаем контакты

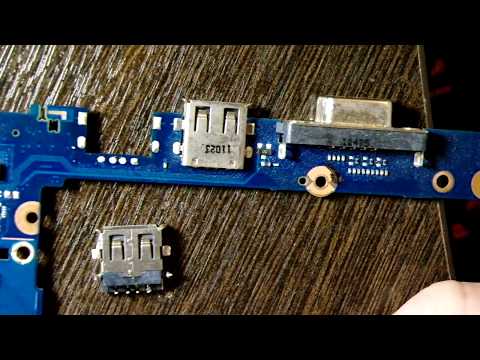

  9. Теперь берем новый разъем и вставляем его на место старого.

    Прикрепляем новые USB разъем к материнской плате

  10. Немного проходимся по контактам паяльником вместе с припоем, затем добавляем немного флюса.

    Добавляем флюса

  11. Проходимся по каждому контакту паяльником с припоем. Добиваемся максимального результата.

Припаиваем новенький разъем

Таким образом происходит замена USB разъема на материнской плате. Не забудьте в конце немного подождать, пока все остынет, а затем тщательно прочистите все разъемы.

Post Views: 409

Как настроить юсб порт на ноутбуке

Включить порты USB на ноутбуке можно через BIOS, диспетчер устройств, редактор реестра или редактор групповых политик. Если доступ к разъемам ЮСБ был запрещен намеренно с помощью специального софта, то разблокировать его можно в программе, где интерфейс заблокирован. Все способы доступны обычным пользователям и не требуют специальной подготовки.

Отключение лишних устройств

Если порты USB вдруг перестали работать, и вы теперь ищете, как их включить, то первым делом посмотрите, не много ли устройство подключено к ноутбуку. При использовании USB-хаба лэптоп может оказаться не в состоянии обеспечить питанием все устройства, в результате чего разъемы USB перестанут отвечать.Прежде чем выполнять настройку USB в BIOS, отключите от ноутбука лишнее оборудование и проверьте, заработают ли порты. Если ничего не поменялось, то перезагружайте лэптоп и заходите в BIOS.

Включение портов в BIOS

Для входа BIOS при загрузке нажимайте на Delete, F2 или другую клавишу в зависимости от модели системной платы.

Посмотреть её можно на стартовом экране.

В случае с ноутбуком этот экран не появляется, потому что активирована функция быстрой загрузки. Отключить на время эту технологию можно в параметрах электропитания:

  1. Откройте «Действия кнопок питания».
  2. Перейдите к изменению недоступных параметров.
  3. Уберите отметку «Включить быстрый запуск».

Перезагрузите компьютер. Без быстрого запуска вы увидите все стадии загрузки Windows и сможете попасть в BIOS. Если на Windows 8 или 10 с BIOS UEFI это не сработает, попробуйте следующий метод:

  1. Откройте параметры, перейдите в «Обновление и восстановление».
  2. Зайдите на вкладку «Восстановление» и нажмите «Перезагрузить сейчас» в поле «Особые варианты загрузки».

После перезагрузки выберите пункт «Диагностика», затем перейдите в «Дополнительные параметры» и откройте параметры встроенного ПО UEFI. Нажмите «Перезагрузить», при следующем запуске появится интерфейс BIOS UEFI.

Для настройки портов USB в UEFI необходимо перейти на вкладку «Peripherals» и установить параметру «Legacy USB Support» значение «Enabled». Если требуется поддержка портов USB 3.0, активируйте соответствующий пункт (USB 3.0 Support).

В AMI BIOS, то зайдите в раздел «Integrated Peripherals» и поставьте значение «Enabled» для четырех опций:

  • USB EHCI Controller.
  • USB Mouse Support.
  • USB Keyboard Support.
  • Legacy USB Storage Detect.

В Phoenix AwardBIOS необходимо перейти на вкладку «Advanced» и зайти в раздел «USB configuration». Все находящиеся внутри параметры должны иметь значение «Enabled», чтобы порты ЮСБ работали.

Во всех версиях BIOS для сохранения конфигурации необходимо нажать клавишу F10 и подтвердить выбор, написав «Y».

Настройка Windows

Если в BIOS порты включены, но подключенные через интерфейс USB устройства не определяются системой, то проверьте редактор реестра, диспетчер устройств и редактор групповых политик. Возможно, через них в систему были внесены изменения, из-за которых порты теперь не работают. Начать следует с редактора реестра.

  1. Вызовите меню «Выполнить», нажав на клавиатуре Win+R. Впишите в строке «regedit» и нажмите «ОК».
  2. Перейдите на ветку HKEY_LOCAL_MACHINE SYSTEM CurrentControlSet Services USBSTOR.
  3. Кликните дважды по параметру «Start». Установите для него значение 3 (как показано на скриншоте). Любое другое значение будет приводить к тому, что порты перестанут функционировать.

Если в редакторе реестра поддержка интерфейса USB включена, то проверьте драйверы контроллеров диспетчере устройств.

  1. Кликните правой кнопкой по значку «Компьютер». Откройте инструмент «Управление».

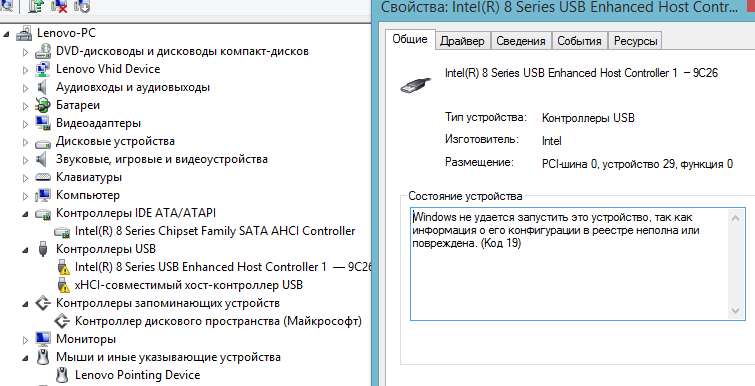

  2. Перейдите в раздел «Диспетчер устройств». Раскройте список «Контроллеры USB».

Если вы видите возле контроллера значок в виде восклицательного знака, при этом вы уверены, что в редакторе реестра интерфейс поддерживается, то это значит, что существуют проблемы с драйверами. Сначала попробуйте обновить программное обеспечение:

  1. Щелкните правой кнопкой по неработающему контроллеру, откройте свойства. ,
  2. Зайдите на вкладку «Драйвер» и нажмите «Обновить». Выберите автоматический поиск.

Если обновление программного обеспечения контроллера не помогло, обновите драйвер материнской платы. Скачайте его на сайте производителя и установите вручную. Еще один способ обновить драйверы сразу всех контроллеров – удалить их из системы. Щелкайте по контроллерам правой кнопкой и выбирайте «Удалить». После перезагрузки система автоматически установит драйверы контроллеров, так что вам больше не придется думать, как включить порты USB – они и так будут работать.

Если не работают только подключенные через USB съемные устройства, то проверьте в редакторе групповых политик, не установлен ли запрет на чтение.

  1. Нажмите Win+R, выполните «gpedit.msc».
  2. Перейдите в раздел Конфигурация компьютера/Административные шаблоны/Система/Доступ к съемным запоминающим устройствам.

Найдите параметр «Съемные устройства: запретить чтение» и установите для него значение «Отключить». Проблема с определением флешек и внешних дисков должна исчезнуть.

Аппаратное повреждение портов

Если у ноутбука повреждены порты USB или южный мост на материнской плате, то никакие способы не помогут включить интерфейс. Поэтому если разъемы перестали работать после механического воздействия, попадания жидкости внутрь корпуса, короткого замыкания или других негативных факторов, то следует нести лэптоп в сервис для диагностики.

В случае с системным блоком некоторые порты USB можно заменить самостоятельно, в ноутбуке же такой возможности нет, потому что все разъемы припаяны к материнской плате.

Причины проблем, из-за которых не работают USB порты на ноутбуке, могут быть совершенно разными – от поломки аппаратной части до «слетевших» драйверов материнской платы или самих контроллеров.

Однако обычно справиться с большинством неполадок пользователь может своими силами, не обращаясь к специалистам – если знает, как это сделать.

Если USB-портов на ноутбуке много (например, 3 или 4) проблема может оказаться не такой критичной, и её решение можно отложить.

Тем более что на некоторые способы придётся потратить не больше нескольких минут.

Содержание:

Первые шаги по устранению неполадок

Появляющееся на экране сообщение о прекращении работы USB-портов или отсутствии реакции со стороны ноутбука на установленный в соответствующий разъём накопитель могут свидетельствовать о проблемах с драйверами.

Иногда решить их можно обычной перезагрузкой – существует небольшая вероятность, что исправление произойдёт автоматически.

Увеличить вероятность положительного эффекта перезагрузки, которая, действительно, иногда помогает, можно не совсем обычным способом:

Извлечение АКБ лэптопа.

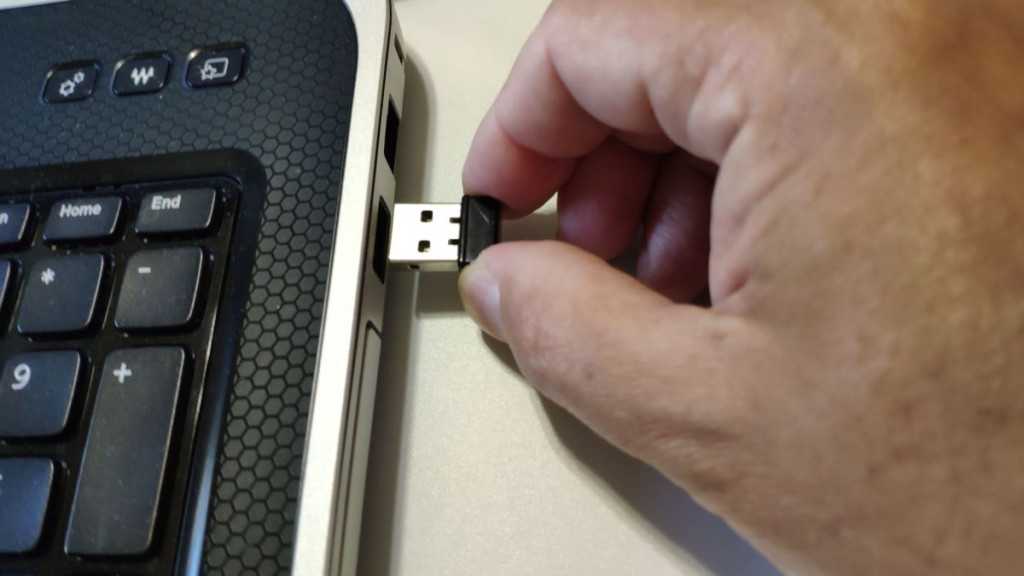

Предположение проверяется путём подключения гаджетов к другим портам лэптопа – или к ещё одному компьютеру.

Другие USB устройства

Ещё одна проблемная ситуация с USB-портами возникает при одновременном подключении к ноутбуку большого количества внешних устройств.

Например, к четырём портам пользователь уже подключил три гаджета (планшет, телефон и внешний HDD), после чего пытается поставить ещё и флешку.

Иногда такой накопитель просто не будет обнаруживаться системой – а проверить предположение позволяет выключение 1–2 периферийных устройств.

Одновременное подключение к ноутбуку большого количества USB-устройств и переходников.

Решить проблему можно, уменьшив количество подключённых устройств – а ещё лучше, убрав концентратор и подключив все гаджеты напрямую.

Неправильная конфигурация BIOS

В списке способов решения проблемы с портами USB можно найти проверку BIOS.

Иногда с помощью этого интерфейса получается включить на системной плате самостоятельно отключающиеся контроллеры.

Для активации требуется выполнить несколько действий:

  • Перезагрузить систему, одновременно нажимая функциональные клавиши для входа в БИОС (для некоторых ноутбуков это F1 или F2 , для других – Del или Esc ).
  • Выбрать раздел Advanced или Integrated Peripherals .
  • Перейти к пункту меню USB Configuration и изменить значение параметра в разделе USB Controller (их может быть несколько и с разными названиями) на Enabled .

Настройки интерфейса БИОС.

Теперь следует сохранить изменения интерфейса (обычно F10 ) и выйти.

После перезагрузки конфигурация оборудования на ноутбуке изменится, и не распознаваемые до этого системой порты USB могут оказаться работающими.

Читайте также:

Настройки системы

Работающий от аккумулятора ноутбук может автоматически отключать некоторые контроллеры и для экономии энергии – особенно, если заряд батареи приближается к критическим значениям.

В этой ситуации, в первую очередь, следует подключить лэптоп к сети, а затем изменить параметры электропитания, выполнив следующие шаги:

Если проблема заключалась в неправильных настройках потребления энергии, из-за которых ноутбук автоматически отключал порты, здесь будет установлена галочка на пункте, разрешающем отключение питания концентратора.

Убрав её, можно вернуть работоспособность портов.

Запрет системе отключать USB-порты с целью экономия электроэнергии.

Проблема с драйверами

Проблема может заключаться – и в большинстве случаев так оно и есть –

в проблемах с драйверами USB.

Обнаружить проблему можно, снова перейдя к Диспетчеру устройств (через свойства компьютера или путём набора в командной строке mmc devmgmt.msc).

Не исключено, что один из портов отмечен в списке специальным значком – жёлтым треугольником с восклицательным знаком, сигнализирующим о неправильной работе оборудования.

Проблему можно попробовать решить одним из 2 способов:

  • Попробовать обновить драйвера (желательно подключение к Интернету) в свойствах USB-контроллера.
  • Удалить отмеченное жёлтым треугольником устройство из Диспетчера и перезагрузить ноутбук.

При использовании второго варианта перезагрузившаяся система попытается установить новое программное обеспечение для обнаруженного «нового» оборудования. Иногда при этом работа порта восстанавливается.

Определение ID USB-порта.

Проблему, которая заключается в неправильной работе драйверов материнской платы (обычно это происходит с устаревшими ноутбуками, выпущенными несколько лет назад), решают скачиванием и установкой соответствующего программного обеспечения.

Для этого пользователю лэптопа требуется сначала узнать модель системной платы – например, воспользоваться приложением AIDA64, которое является платным, но работает и без ввода подтверждающего оплату ключа в течение определённого пробного периода.

Название устройства поможет определить и команда msinfo32, введённая в форме «Выполнить» (вызывается клавишами Win + R ).

Определение названия материнской платы.

Драйвера на соответствующую плату можно попробовать найти на сайте её производителя – или на ресурсе компании, разработавшей чипсет.

В дальнейшем рекомендуется хранить это программное обеспечение на диске лэптопа – чтобы не тратить время на поиски при повторном появлении проблемы.

Утилита для поиска и обновления управляющих программ и других приложений.

Некорректная работа операционной системы

Сбои операционной системы Windows тоже могут стать причиной проблем с USB-портами (хотя не работать по этой же причине они могут и на ноутбуках с другими платформами – от Unix до MacOS).

Для восстановления работоспособности концентраторов, скорее всего, придётся переустанавливать программное обеспечение.

Хотя перед этим стоит убедиться, что проблема заключается именно в системе:

Читайте также:

Если ничего не помогло

В тех ситуациях, когда ни один из способов не помог решить проблему, придётся обратиться в сервис. Самыми распространёнными поломками, с которыми не справится обычный пользователь, являются физические повреждения южного моста материнской платы.

Замена этой детали возвращает порт (или несколько разъёмов сразу) в обычное состояние.

Также стоит включить автоматическую установку обновлений в соответствующем разделе Виндоус – обычно это позволяет системе самостоятельно решать проблемы с драйверами.

Богдан Вязовский

«Мы живем в обществе, где технологии являются очень важной частью бизнеса, нашей повседневной жизни. И все технологии начинаются с искр в чьей-то голове. Идея чего-то, чего раньше не существовало, но однажды будет изобретено, может изменить все. И эта деятельность, как правило, не очень хорошо поддерживается»

Причины проблем, из-за которых не работают USB порты на ноутбуке, могут быть совершенно разными – от поломки аппаратной части до «слетевших» драйверов материнской платы или самих контроллеров.

Однако обычно справиться с большинством неполадок пользователь может своими силами, не обращаясь к специалистам – если знает, как это сделать.

Если USB-портов на ноутбуке много (например, 3 или 4) проблема может оказаться не такой критичной, и её решение можно отложить.

Тем более что на некоторые способы придётся потратить не больше нескольких минут.

Содержание:

Первые шаги по устранению неполадок

Появляющееся на экране сообщение о прекращении работы USB-портов или отсутствии реакции со стороны ноутбука на установленный в соответствующий разъём накопитель могут свидетельствовать о проблемах с драйверами.

Иногда решить их можно обычной перезагрузкой – существует небольшая вероятность, что исправление произойдёт автоматически.

Увеличить вероятность положительного эффекта перезагрузки, которая, действительно, иногда помогает, можно не совсем обычным способом:

Извлечение АКБ лэптопа.

Предположение проверяется путём подключения гаджетов к другим портам лэптопа – или к ещё одному компьютеру.

Другие USB устройства

Ещё одна проблемная ситуация с USB-портами возникает при одновременном подключении к ноутбуку большого количества внешних устройств.

Например, к четырём портам пользователь уже подключил три гаджета (планшет, телефон и внешний HDD), после чего пытается поставить ещё и флешку.

Иногда такой накопитель просто не будет обнаруживаться системой – а проверить предположение позволяет выключение 1–2 периферийных устройств.

Одновременное подключение к ноутбуку большого количества USB-устройств и переходников.

Решить проблему можно, уменьшив количество подключённых устройств – а ещё лучше, убрав концентратор и подключив все гаджеты напрямую.

Неправильная конфигурация BIOS

В списке способов решения проблемы с портами USB можно найти проверку BIOS.

Иногда с помощью этого интерфейса получается включить на системной плате самостоятельно отключающиеся контроллеры.

Для активации требуется выполнить несколько действий:

  • Перезагрузить систему, одновременно нажимая функциональные клавиши для входа в БИОС (для некоторых ноутбуков это F1 или F2 , для других – Del или Esc ).
  • Выбрать раздел Advanced или Integrated Peripherals .
  • Перейти к пункту меню USB Configuration и изменить значение параметра в разделе USB Controller (их может быть несколько и с разными названиями) на Enabled .

Настройки интерфейса БИОС.

Теперь следует сохранить изменения интерфейса (обычно F10 ) и выйти.

После перезагрузки конфигурация оборудования на ноутбуке изменится, и не распознаваемые до этого системой порты USB могут оказаться работающими.

Читайте также:

Настройки системы

Работающий от аккумулятора ноутбук может автоматически отключать некоторые контроллеры и для экономии энергии – особенно, если заряд батареи приближается к критическим значениям.

В этой ситуации, в первую очередь, следует подключить лэптоп к сети, а затем изменить параметры электропитания, выполнив следующие шаги:

Если проблема заключалась в неправильных настройках потребления энергии, из-за которых ноутбук автоматически отключал порты, здесь будет установлена галочка на пункте, разрешающем отключение питания концентратора.

Убрав её, можно вернуть работоспособность портов.

Запрет системе отключать USB-порты с целью экономия электроэнергии.

Проблема с драйверами

Проблема может заключаться – и в большинстве случаев так оно и есть – в проблемах с драйверами USB.

Обнаружить проблему можно, снова перейдя к Диспетчеру устройств (через свойства компьютера или путём набора в командной строке mmc devmgmt. msc).

Не исключено, что один из портов отмечен в списке специальным значком – жёлтым треугольником с восклицательным знаком, сигнализирующим о неправильной работе оборудования.

Проблему можно попробовать решить одним из 2 способов:

  • Попробовать обновить драйвера (желательно подключение к Интернету) в свойствах USB-контроллера.
  • Удалить отмеченное жёлтым треугольником устройство из Диспетчера и перезагрузить ноутбук.

При использовании второго варианта перезагрузившаяся система попытается установить новое программное обеспечение для обнаруженного «нового» оборудования. Иногда при этом работа порта восстанавливается.

Определение ID USB-порта.

Проблему, которая заключается в неправильной работе драйверов материнской платы (обычно это происходит с устаревшими ноутбуками, выпущенными несколько лет назад), решают скачиванием и установкой соответствующего программного обеспечения.

Для этого пользователю лэптопа требуется сначала узнать модель системной платы – например, воспользоваться приложением AIDA64, которое является платным, но работает и без ввода подтверждающего оплату ключа в течение определённого пробного периода.

Название устройства поможет определить и команда msinfo32, введённая в форме «Выполнить» (вызывается клавишами Win + R ).

Определение названия материнской платы.

Драйвера на соответствующую плату можно попробовать найти на сайте её производителя – или на ресурсе компании, разработавшей чипсет.

В дальнейшем рекомендуется хранить это программное обеспечение на диске лэптопа – чтобы не тратить время на поиски при повторном появлении проблемы.

Утилита для поиска и обновления управляющих программ и других приложений.

Некорректная работа операционной системы

Сбои операционной системы Windows тоже могут стать причиной проблем с USB-портами (хотя не работать по этой же причине они могут и на ноутбуках с другими платформами – от Unix до MacOS).

Для восстановления работоспособности концентраторов, скорее всего, придётся переустанавливать программное обеспечение.

Хотя перед этим стоит убедиться, что проблема заключается именно в системе:

Читайте также:

Если ничего не помогло

В тех ситуациях, когда ни один из способов не помог решить проблему, придётся обратиться в сервис. Самыми распространёнными поломками, с которыми не справится обычный пользователь, являются физические повреждения южного моста материнской платы.

Замена этой детали возвращает порт (или несколько разъёмов сразу) в обычное состояние.

Также стоит включить автоматическую установку обновлений в соответствующем разделе Виндоус – обычно это позволяет системе самостоятельно решать проблемы с драйверами.

Богдан Вязовский

«Мы живем в обществе, где технологии являются очень важной частью бизнеса, нашей повседневной жизни. И все технологии начинаются с искр в чьей-то голове. Идея чего-то, чего раньше не существовало, но однажды будет изобретено, может изменить все. И эта деятельность, как правило, не очень хорошо поддерживается»

Как исправить неисправный или неисправный USB-порт

Универсальная последовательная шина (USB) сегодня широко распространена, и, как следует из названия, ее можно использовать для подключения самых разных устройств и периферийных устройств. Таким образом, порт USB используется гораздо чаще, чем любой другой разъем или интерфейс.

После длительного и продолжительного использования это может привести к проблемам с USB-портом из-за износа. Иногда сам USB-порт может быть сломан. Потеря использования даже одного USB-порта может быть проблематичной, особенно если учесть, что многие современные тонкие и легкие ноутбуки поставляются с очень небольшим количеством USB-портов.

Если вы находитесь в похожей ситуации, мы надеемся помочь вам с помощью этого руководства о том, как починить неисправный или неисправный USB-порт.

Оглавление

Причины неисправности или поломки USB-порта

Давайте рассмотрим причины, по которым USB-порт может перестать работать, чтобы иметь представление о том, как проводить диагностику, определить причину, а затем применить соответствующее исправление.

Ваш USB-порт мог перестать работать по одной из следующих причин:

  • Отключенное устройство
  • Устаревший, поврежденный или несовместимый драйвер
  • Включена функция выборочной приостановки USB.
  • Неисправность периферийного устройства USB
  • Грязь и пыль в порту USB.
  • Порт USB поврежден.

Порт USB не работает из-за проблем с драйвером, Windows или управлением питанием

Причина, по которой ваш порт USB не работает, может быть связана с проблемами драйвера, необходимостью обновления Windows или проблемами управления питанием. Эти диагнозы просты, и исправления легко.

Если вы точно не знаете, что USB-порт физически поврежден, вам следует попробовать исправить проблемы, описанные в этой статье, для неработающих USB-портов, прежде чем продолжить.

USB-порт физически поврежден

Прежде всего осмотрите USB-порт снаружи. Имеются ли на штифтах следы износа или они шатаются? При физическом повреждении USB-порта возможны две возможности: либо поврежден сам USB-разъем, либо ослабла пайка.

В любом случае вам потребуется открыть компьютер и открыть материнскую плату, чтобы оценить ситуацию и исправить ее.

Вам потребуется некоторый опыт разборки и сборки компонентов вашего ПК или ноутбука. Если нет, мы настоятельно рекомендуем вместо этого обратиться за профессиональной помощью.

Ниже мы представили общую схему того, как снять материнскую плату с вашего ПК или ноутбука. Однако в зависимости от вашей системы некоторые шаги могут отличаться. Таким образом, обратитесь к производителю или руководству пользователя за подробным обзором того, как снять материнскую плату.

Внимание! Не забывайте снимать статическое электричество и использовать антистатический браслет при работе с внутренними компонентами компьютера.

Мы рекомендуем иметь под рукой набор инструментов и магнитный лоток, чтобы облегчить удаление винтов. Затяжка неподходящего винта при повторной сборке системы может привести к повреждению гнезда для винта. Поэтому, пожалуйста, следите за винтами и тем, куда они идут. Это особенно важно, если имеются винты разной длины.

Снимите материнскую плату

Порты USB припаяны к материнской плате. Таким образом, вам нужно будет снять материнскую плату с вашего ПК или ноутбука, чтобы получить доступ, прежде чем вы сможете приступить к выявлению проблемы и ее устранению.

Пользователи ПК:
  1. Выключите компьютер и отсоедините кабели питания от настенной розетки.
  2. Нажмите и удерживайте кнопку питания в течение 10-20 секунд, чтобы разрядить схему.
  3. Положите Корпус ПК с плоской стороной и откройте заднюю панель.
  4. Отсоедините разъем питания и другие кабели от материнской платы.
  5. Снимите подключенное оборудование , такое как видеокарта, радиатор, ЦП, сетевая карта и т. д.
  6. Отверните винты , соединяющие материнскую плату с корпусом процессора.
  7. Осторожно извлеките материнскую плату из корпуса.
Пользователи ноутбуков:
  1. Выключите ноутбук и отсоедините зарядное устройство от сетевой розетки.
  2. Если в вашем ноутбуке есть внешний аккумулятор , удалите его.
  3. Нажмите и удерживайте кнопку питания в течение 10-20 секунд, чтобы разрядить схему.
  4. Переверните ноутбук и открутите винты на задней панели . Предпочтительно использовать магнитный лоток для удержания винтов.
  5. Аккуратно подденьте заднюю панель отдельно от корпуса ноутбука с помощью плоской отвертки или медиаторов.
  6. Извлеките жесткие диски , твердотельные накопители, память и карту WiFi. Сфотографируйте, если нужно, для дальнейшего использования.
  7. Снимите радиатор .
  8. Переверните ноутбук правильной стороной вверх.
  9. Снимите крышку шарнира и клавиатуру .
  10. Поднимите пластиковый язычок под клавиатурой и отсоедините ленточный кабель клавиатуры . Там могут быть другие шлейфы, отключите их все. Опять же, было бы неплохо сделать снимок, прежде чем приступить к удалению кабелей.
  11. Открутите винты на щитке под клавиатурой и осторожно снимите его.
  12. Отсоедините кабели антенны, дисплея и веб-камеры , отслеживая точки их крепления для дальнейшего использования.
  13. Определите винты, которые необходимо открутить, чтобы снять сборку материнской платы . На некоторых материнских платах они помечены, в противном случае обратитесь к обычному руководству или онлайн-документации, чтобы определить эти винты.
  14. Осторожно снимите материнскую плату с места ее установки. Он должен выйти без особого сопротивления.

После вскрытия материнской платы определите порты USB и осмотрите ее визуально.

  • Припой отошел?
  • Погнуты ли штифты?

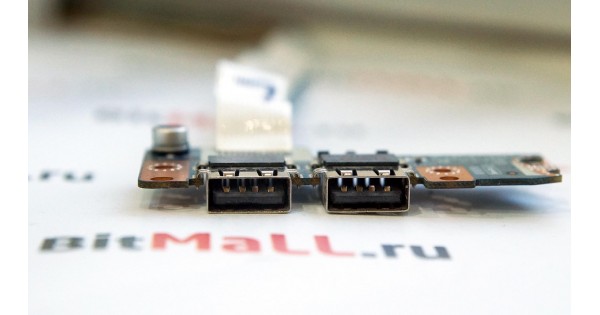

В случае физического повреждения самого USB-порта (например, чрезмерного износа или погнутых и сломанных штырьков) вам потребуется заменить порт. Приобретите совместимый порт USB-разъема в местном или интернет-магазине.

Исправление поврежденного USB-порта

Теперь, когда вы сняли материнскую плату и обнажили поврежденный USB-порт, мы можем приступить к ремонту. Однако вам понадобятся следующие инструменты:

  • Комплект паяльника.
  • Изопропиловый спирт 90% или более крепкий.
  • Чистая зубная щетка.
  • Чистая салфетка из микрофибры.

Убедитесь, что эти предметы готовы. Выберите подходящее жало паяльника и соблюдайте меры предосторожности. Наденьте защитные очки и включите вытяжной вентилятор. Затем выполните исправление ниже.

  1. С помощью паяльника и фитиля расплавьте существующий припой на USB-порту и отсоедините его.
  2. Расплавьте также весь существующий припой в точках крепления штырьков USB.
  3. Очистите плату с помощью изопропилового спирта, щетки и салфетки из микрофибры. Если есть труднодоступные места, можно также использовать ватный тампон.
  4. Возьмите сменный порт USB и выровняйте его , затем вставьте его в материнскую плату. Если ваш старый USB-порт не работал только из-за поломки припоя, вы можете просто использовать его.
  5. Аккуратно припаяйте USB-порт и точки соединения USB-штырьков
  6. Отрежьте лишний провод

После того, как вы исправили поврежденный USB-порт, вы можете выполнить процесс разборки в обратном порядке, чтобы собрать компьютер или ноутбук.

Замена USB-порта Dell Inspiron 1545

Автор: Натан Лемей (и 4 других участника)

  • Избранное: 3
  • Завершений: 6

Сложность

Умеренная

Шаги

27

Требуемое время

30 минут

Секции

10

  • Батарея 3 шага
  • Крышка центрального управления 3 шага
  • Базовая крышка 2 шага
  • Радиатор процессора 2 шага
  • Накопитель на оптических дисках 2 шага
  • Клавиатура 4 шага
  • Подставка для рук 5 шагов
  • Дочерняя плата 1 шаг
  • Системная плата 3 шага
  • Порт USB 2 шага

Флаги

1

Боевые выстрелы

Будь героем боевиков! В этом руководстве нужны изображения, которые лучше демонстрируют, как выполнять определенные действия.

  • BackDell Inspiron 15 (1545)
  • Полный экран
  • Опции
  • История
  • Скачать PDF
  • Править
  • Перевести
  • Встроить это руководство

Введение

Это руководство, скорее всего, будет использоваться, если один из USB-портов или вспомогательных портов не отвечает. Это будет охватывать удаление плат, чтобы можно было заменить всю плату, а не отпаивать каждый отдельный порт.

    • Отвертка Phillips #1
    • Инструмент для открывания iFixit
    • Спуджер
    • Порт расширения Dell Inspiron 1545 (PP41L)

      6,99 $

      Купить

    1. Редактировать

    2. Редактировать

    3. Редактировать

    4. Редактировать

    5. Редактировать

      • Крышка центрального блока управления ОЧЕНЬ хрупкая, будьте осторожны при использовании инструментов для взлома.

      • Подденьте крышку центрального блока управления ноутбука. Справа есть небольшая выемка, рекомендуется начинать снимать панель отсюда.

      • Осторожно снимите крышку центрального блока управления с ноутбука.

      Редактировать

    6. Редактировать

      • Ослабьте 5 винтов (4 мм, Phillips #1), которыми радиатор ЦП крепится к материнской плате.

      • Эти винты удерживаются на месте шайбой, поэтому вы не сможете полностью выкрутить винты.

      Редактировать

    7. Редактировать

    8. Редактировать

    9. Редактировать

      • Выдвиньте клавиатуру из ноутбука и поднимите ее, чтобы получить доступ к разъему клавиатуры.

      • Не тяните сильно за клавиатуру при ее извлечении, вы можете повредить клавиатуру или разъем клавиатуры.

      Редактировать

    10. Редактировать

    11. Редактировать

    12. Редактировать

    13. Редактировать

      • Переверните ноутбук в исходное положение и протяните черный и белый провода, ранее подключенные к WLAN, через отверстие.

      • Удалите 4 меньших винта (5 мм с крестообразным шлицем № 1) и один винт слева вверху (3 мм с крестообразным шлицем № 1) с упора для рук.

      Редактировать

      • Отсоедините кабель карты Bluetooth, кабель Wed, кабель Camera1, кабель питания и кабель сенсорной панели от соответствующих разъемов материнской платы, как отмечено. Для кабеля Bluetooth и кабеля Camera1 потяните штекеры к экрану. Для сенсорной панели и кабеля питания поднимите черный язычок, а затем вытащите их. Для кабеля Wed потяните синий язычок вверх.

      • Отсоедините провода от направляющих, чтобы они свободно держались.

      • Потяните пластиковые защелки на каждом разъеме, чтобы не повредить разъемы.

      Редактировать

    14. Редактировать

    15. Редактировать

    16. Редактировать

    17. Редактировать

      • Чтобы снять материнскую плату, потяните ее вверх от основания ноутбука.

      • Вместе с извлечением материнской платы, если вы еще этого не сделали, вместе с ней снимается и крышка вспомогательного порта на передней панели.

      Редактировать

    18. Редактировать

    19. Редактировать

    Почти готово!

    Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.

    Заключение

    Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.

    Отменить: я не завершил это руководство.

Ваш комментарий будет первым

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
