Как подключить блок питания к светодиодной ленте?

светодиод

Главный нюанс при подключении светодиодной ленты в различии напряжений. Светодиодная лента рассчитана на постоянное напряжение 12В, в то время как в розетке(или щитке) 220В переменного напряжения. Для преобразования напряжения сети до 12В постоянного тока, необходимо использовать блок питания 220В-12В.

Светодиодная лента представляет из себя цепочки из трех последовательно соединенных светодиодов. Данная конструкция позволяет отрезать необходимое количество ленты и каждый отрезок может работать независимо друг от друга.

Для подключения ленты к блоку питания можно использовать провод сечением порядка 1,5 мм², этого будет вполне достаточно, так как светодиодные ленты потребляют относительно небольшую мощность.

Концы проводов одной стороной припаивают к ленте (там, где это отмечено на схеме), а другой стороной соответственно полярности подключают к выводу блока питания.

Блок питания подключается к сети 220В тремя проводами (часто двумя). Коричневый провод это фазный, а синий нулевой. Желтый провод заземления. Конечно, можно обойтись и без него, но крайне желательно использовать его для собственной безопасности. Красный (+) и черный (-) провода питают саму ленту.

Также на блоке питания обычно имеется регулировочный винт, вращая который можно изменять постоянное напряжение на выходе, то есть на ленте. С помощью мультиметра, определяем величину выходного напряжения и вращением винта стараемся добиться значения около 12В. Если напряжение будет выше, то срок работы ленты может сократится из за повышенного тока.

Важно! Соблюдайте меры предосторожности при работе с электрическими установками. Если у вас не имеется опыта в электромонтажных работах, доверьте это дело специалисту.

Схема подключения светодиодной ленты к блоку питания

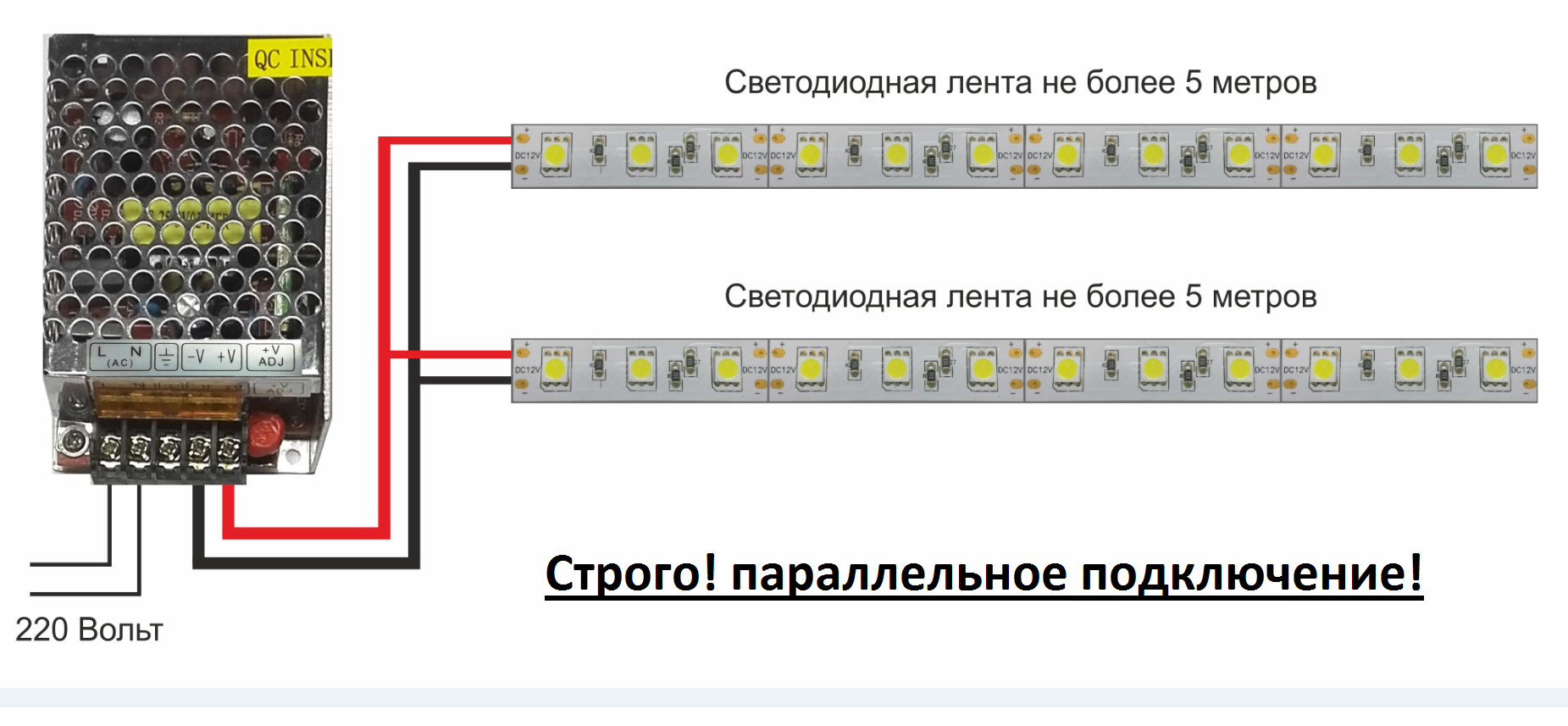

Для подключения небольшого количества ленты, подойдет схема представленная ниже.

Два или более отрезка ленты подключаются параллельно друг другу.

При подключении мощных светодиодных лент по данной схеме, возникает падение напряжение, вследствие чего, на концах ленты снижается яркость свечения, а у RGB лент может изменяться цвет свечения. Чтобы этого избежать лента подключается к блоку питания с обоих концов, как показано на схеме ниже.

Светодиодная лента в бухте имеет длину не более 5м. Это связано с тем, что производитель ленты изначально рассчитывают ту максимальную длину, при которой токопроводящие дорожки ленты смогут работать исправно. Отсюда вытекает одна распространенная ошибка при подключении светодиодных лент.

На схеме показаны правильный и неправильный варианты подключения ленты. Правильный уже рассматривался выше, а неправильный способ как раз и может привезти к выходу из строя токопроводящих дорожек, так как при последовательном соединении длина ленты может быть больше 5м, поэтому так подключать ленту не рекомендуется.

Подключение светодиодной ленты на реальном примере

Допустим, что имеется блок питания мощностью 60 Вт и два отрезка светодиодной ленты с диодами 5050. Мощность ленты 4,8 Вт/м, а длина отрезков по 0,5м. Следовательно, потребляемая мощность ленты будет приблизительно равна 4,8 Вт.

В данном случае мощности блока питания хватает с большим излишком. При необходимости мы могли бы подключить к нему 60/4,8=12,5 м такой ленты. Но важным условием долгой работы блока питания является выбор мощности блока на 30% больше, чем потребляет лента. То есть, наш блок питания будет долго работать с 8,75 м такой ленты.

Помните, что еще одним обязательным условием долгой работы ленты является хороший теплоотвод. Для этого ленту прикрепляют к алюминиевому профилю, который выполняет роль своеобразного радиатора и отводит тепло, не давая светодиодам перегреться. Это особенно касается лент, имеющих силиконовую оболочку. В данном случае это не требуется, так как лента маломощная (4,8 Вт/м).

Просмотров:

Как подключить светодиодную ленту к блоку питания: схемы и правила

Сегодня светодиодные ленты очень активно используются в дизайне интерьеров, архитектурной подсветке, ландшафтном дизайне. Они позволяют легко создавать замысловатые световые конструкции, выделять функциональные зоны, расставлять визуальные эффекты. Но вот монтаж таких лент, сборка всей конструкции, пайка проводов – задачи, которые могут стать серьезным затруднением для домашних мастеров. Сама по себе работа не сложная, но она предполагает знание многих нюансов, от которых зависит и эффективность работы, и безопасность эксплуатации светотехнической продукции. Рассмотрим более подробно, как выполняется подключение светодиодной ленты к блоку питания, а также основные способы подключения изделия к сети. Эта информация будет полезна домашним мастерам, которые хотят самостоятельно выполнить работы по установке Led ленты.

Особенности подсоединения светодиодной ленты к блоку питания

Напрямую подключение светодиодной ленты к 220В без блока питания невозможно. Исключение – светотехническая продукция, производимая специально под работу с электросетью 220 В. Но большинство лент, представленных сегодня на рынке, требуют питания 12 В. Реже встречаются модели на 24, 36 В. Энергия от электросети предполагает наличие 220 В переменного напряжения. Если подключить напрямую, полоса просто сгорит. Напряжение надо понижать. Предотвратить это и призваны блоки питания (БП). Они преобразуют напряжение 220 В в 12 В (24 В, 36 В), обеспечивая тем самым возможность безопасного и надежного подсоединения.

Обратите внимание: разрезать светодиодную ленту в процессе монтажа можно только по намеченным линиям. Конструктивно она состоит из цепочки трех последовательно соединенных кристаллов. И если ее разорвать, то изделие просто не будет работать. Чтобы исключить такие неприятности в процессе монтажа производители светотехнической продукции наносят на полосу соответствующие метки, по которым ее можно разрезать безопасно. В этом случае каждый отдельный отрезок будет работать, как полноценное изделие.

Прежде, чем подключить блок питания к светодиодной ленте надо подобрать соответствующий кабель. Провода, сечением 1,5 мм² будет вполне достаточно. Кабеля одной стороной подсоединяются к клеммам полосы согласно схеме, нанесенной на ее поверхность. Второй стороной их необходимо подвести к блоку питания. В процессе подсоединения преимущественно применяются методом пайки. Также следует подключить сам блок к электросети 220 В. Здесь рекомендуется использовать 3 провода:

1. Коричневый – фазный.
2. Синий – нулевой.
3. Желтый – заземление.

Питание светотехнического изделия обеспечивается двумя кабелями: красным (+) и черным (-).

На БП предусмотрен винт регулировки. Его поворот позволяет корректировать уровень напряжения на выходе (то, которое будет идти на ленту). Теперь следует подсоединить мультиметр. Он позволит установить имеющийся уровень выходного напряжения. Теперь надо задать значение 12 В (или 24 В, 36 В, если применяется изделие с подобными характеристиками). Более высокий показатель приведет к существенному сокращению срока работы изделия, а более низкий – уменьшит яркость свечения.

Наиболее элементарная схема подключения блока питания к светодиодной ленте – параллельное подключение отдельных участков. Но она подходит только для работы с небольшими по длине участками. В случае применения более мощных модификаций эту схему использовать нельзя. На конечных участках цепи будет уменьшаться яркость светового потока, а у разноцветных моделей – меняться оттенок свечения. Исключить подобное явление можно путем двустороннего подключения полосы к БП.

В любом случае, подсоединение к одному блоку изделия, длиной выше 5 м (ленты выпускаются на рынок в стандартных бобинах длиной по 5 м) не представляется возможным. Это наибольшая длина, способная обеспечить максимально корректную работу токопроводящих дорожек. В случае, когда требуемая длина светотехнической конструкции окажется свыше 5 м, в систему рекомендуется включать еще один блок питания.

Варианты подключения светодиодной ленты: основные схемы

При подключении диодной ленты к блоку питания и электросети используются стандартизированные схемы. Обеспечить работоспособность контура поможет учет требуемой мощности. На ее основании подобрать контролеры и блоки питания, кабель определенного сечения. А еще очень важно правильно выполнить соединение всех компонентов. И этот момент во многом зависит от того, на каких элементах будет основываться светотехническая конструкция.

Так, рассмотрим более подробно три варианта схем подключения светодиодных лент:

1. Подключение Led ленты с диммером.
2. Подключение питания способом пайки припоем.
3. Подключение RGB-ленты с контроллером.

Подключение Led ленты с диммером

При обустройстве светодиодной подсветки или основного освещения на основании Led ленты часто используются диммеры. Это небольшие приборы, предназначенные для регулировки яркости светового потока, нагрузки или мощности.

Они предназначены исключительно для работ с монохромными модификациями. Диммеры также необходимо подключать к контуру, как и саму ленту.

Описанный вариант подсоединения идентичен для 12-вольтных, и 24-вольтных приборов. Выполняется в несколько этапов:

1. Изначально подключают Led ленты к блоку питания, соединяя выходные контакты «плюс» и «минус» самого блока с соответствующими контактными выводами на светодиодном изделии. Провода, выходящие с ленты, можно удлинить либо соответствующими клеммными разъемами или путем припаивания к ним дополнительного отрезка кабеля. Если конечная длина светотехнического контура не будет более 5 метров, то можно использовать последовательное подсоединение. Если этим пренебречь, в ходе эксплуатации прояви себя неравномерность свечения на концах цепи. Решить такую проблему повышением тока в цепи нельзя, ведь это спровоцирует повышение температуры и токопроводящие цепочки на печатных платах прогорят, что приведет к поломке контура и его полной непригодности к последующей эксплуатации. В случае, когда суммарная длина светодиодной цепи превысит 5 м, потребуется выполнить параллельное подключение блоков питания к ленте. Рекомендация: для мощных кристаллов одного источника может быть мало. И дело здесь не только в его недостаточной мощности, но и в больших размерах прибора, что усложняет его скрытый монтаж. Поэтому более эффективным и удобным решением будет подключение к сети нескольких блоков питания. Их можно будет установить как в самом электрощитке, так и возле ленты.
2. Подсоединение диммера. Наличие этого прибора несколько усложняет цепочку. Устанавливается этот прибор на участке после БП и самой Led-полосой. Подключение диммера к светодиодной ленте выполняется точно так же, как и к самому БП. Надо просто соединить соответствующие выводы. Наиболее простое решение – применение соответствующих коннекторов. Они работают по типу защелки: плотно прижимают провода, не требуют пайки.
3. Подсоединение усилителя. Устройство стоит включать в каждый контур, где используется свыше одного блока питания и более. Усилитель играет роль повторителя сигнала. У этого прибора 3 выхода. Получается, к его входу подключается блок питания второй линии, а к выходам – диммер и сама лента.
4. Подсоединение многозональной регулировки. Такой вариант используется в случае, если светодиодная лента подключается параллельно и на каждую линию идет свой диммер. Он будет удобным тогда, когда в одной комнате надо обустроить несколько зон освещения. Все эти устройства подсоединяются к одному пульту, что повышает удобство управления ими. Управлять работой всех линий можно индивидуально, независимо от других.

Подсоединения блока питания методом пайки припоем

Подключение полосы к БП либо другим приборам контура с использованием коннекторов – удобное и быстрое решение. Но оно не всегда эффективное. Наиболее часто этот метод применяется в случае монтажа светодиодных лент повышенной мощности. Получается, что после защелкивания формируется маленькая площадь контакта, что приводит к точечному перегреву. Те диоды, которые ближе всего будут находиться к коннектору, будут более интенсивно деградировать, терять яркость, выделяться в общем потоке. Еще один недостаток использования коннекторов – окисление контактов со временем. Это может спровоцировать самопроизвольные мигания, затухания светового потока. Поэтому многие специалисты сходятся во мнении, что при монтаже светодиодной ленты к блоку питания 12 В стоит применять метод пайки.

Для выполнения работ потребуется паяльник, тонкие медные кабели, канифоль, оловянно-свинцовый припой и нейтральный флюс-гель. Далее изучаем маркировку, определяем контакты «плюс» и «минус». Обратите внимание: в случае работ с многоцветными лентами, у них будет один «+» и три «-». Кончики проводов зачищаются от изоляционного слоя. Выполняется пайка:

• окунаем кабельный провод в канифоль, подносим наконечник паяльника с оловом;
• повторяем процедуру 2-3 раза, пока медная часть провода не будет полностью покрыта;
• проводим лужение контактной площадки на ленте при помощи флюса;
• переносим на ленту часть припоя разогретым паяльником;
• соизмеряем диаметр бугорков олова на плате и длину зачищенного участка провода: лишний провод обрезаем;
• сопоставляем проводник и бугорок припоя, подносим паяльник на несколько секунд, пока олово растопится и провод погрузится в жидкий расплав.

Аналогичные работы проводятся и со вторым проводником. Место соединения дополнительно можно залить термоклеем, надеть поверх термоусадку. Такое решение обеспечит более высокую стойкость соединения к изгибам. Внимание: ленты, которые влагозащищены силиконом, требуют несколько других монтажных работ.

Подсоединение RGB-ленты с контроллером

В сложных светотехнических конструкциях на основе RGB лент применяются контроллеры. Это управляющие блоки, обеспечивающие возможность корректировать яркость, чередование оттенков, режим мигания, цвет. С их помощью можно создавать всевозможные оттенки. Управляется этот прибор пультом ДУ.

Обязательное условия монтажа RGB-ленты – строгое соблюдение полярности проводов. Если этого не будет, подаваемые сигналы будут восприниматься некорректно. Подключение компонентов системы выполняется в такой последовательности:

1. Блок питания.
2. Контроллер.
3. Светодиодная лента.

Подключение компонентов может выполняться пружинными коннекторами, или пайкой. Процесс ничем не отличается от рассмотренного ранее. Единственное отличие – подключить надо не 2, а 4 провода: один «плюс» и бри цветных «минуса»: красный, зеленый, голубой. При параллельном монтаже отрезков ленты можно применять усилитель. Если планируется подключение многозонального управления, то стоит установить отдельные контроллеры на каждую из линий.

На какой бы схеме последовательного, последовательного подключения блока питания и светодиодной ленты вы не остановились, надо правильно подобрать все необходимые компоненты. Покупатели из России с удобством и выгодой могут это сделать в каталоге интернет-магазина группы компаний «Промэлектроника». Получить консультации и помощь в выборе можно по телефону или через форму обратной связи.

Как установить полностью модульный блок питания

Модульные блоки питания — это недавняя инновация, которая делает установку блока питания проще, чем когда-либо. Вместо того, чтобы все ваши внутренние кабели выходили из одного порта в вашем блоке питания, модульные блоки питания позволяют пользователю вручную подключать каждый кабель. Это означает, что у вас не будет лишних бесполезных кабелей, извергающихся в ваш корпус, как с немодульными блоками питания. Хотя установка модульного блока питания — это простой процесс, есть некоторые моменты, на которые следует обратить внимание, чтобы убедиться, что ваш компьютер получает необходимую мощность. Ниже приведено руководство по установке полностью модульного блока питания.

Установка блока питания

Первым шагом в установке полностью модульного блока питания является прикрепление блока питания к корпусу ПК. Для этого вам нужно разместить блок питания в предназначенном для него месте и правильно сориентировать.

Чтобы найти специальный слот для блока питания, проверьте наличие большого отверстия в задней части корпуса. Другой способ найти слот — проверить наличие вентиляционных отверстий в нижней части корпуса. Место, которое вам нужно для установки блока питания, будет над вентиляционным отверстием. Убедитесь, что выключатель питания и гнездо кабеля питания обращены в сторону от компьютера.

Изображение Cooler Master через Amazon

При размещении блока питания убедитесь, что его вентилятор направлен вниз, чтобы он мог всасывать холодный воздух через вентиляционное отверстие. Однако, если в вашем корпусе нет вентиляционного отверстия, поместите вентилятор блока питания вверх. Вы поймете, что находитесь в правильном месте, когда ваш блок питания совпадет с отверстиями для винтов на задней панели.

Фото Ника Уилсона

После размещения блока питания на предназначенном для него месте закрепите его винтами на задней стороне корпуса. Для большинства блоков питания необходимо установить четыре винта.

При установке модульного блока питания вы часто не будете использовать все доступные кабели. Вот почему важно сначала подключить каждый кабель к вашим компонентам, чтобы избежать дополнительных проводов, подключенных к блоку питания.

Прокладка кабелей

Перед подключением блока питания к внутренним устройствам важно помнить о прокладке кабелей. Правильное расположение кабелей помогает компьютеру эффективно проталкивать воздух, сохраняя его прохладным.

Отличный способ проложить кабели для улучшения воздушного потока — использовать пространство между материнской платой и боковой панелью. В большинстве корпусов для ПК есть секция между задней стороной материнской платы и боковой стороной корпуса, чтобы облегчить прокладку кабелей. Используйте эту область, чтобы вплетать кабели в кабельные втулки и из них, связывать их вместе и использовать стяжку для закрепления.

Фото Ника Уилсона

Если в вашем корпусе нет отверстий для укладки кабелей, вы все равно можете обеспечить правильную укладку кабелей, сгруппировав кабели как можно дальше от вентиляторов и скрепив их вместе.

Материнская плата

Первый кабель, который необходимо подключить, — это кабель материнской платы. Это 24-контактный кабель, который вставляется в большой слот на правой стороне платы.

Фотография Cable Matters через Amazon

Поскольку этот слот является самым большим на плате, его легко найти. Однако из-за большого размера для надежного крепления может потребоваться небольшое усилие.

Фото Ника Уилсона

После этого подключите противоположный конец 24-контактного разъема к блоку питания. Обратите внимание, что порт материнской платы часто обозначается сокращенно «MB» и обычно располагается в левом верхнем углу блока питания.

ЦП

Кабель между ЦП и блоком питания похож на стандартный кабель PCIe, поэтому при установке блока питания важно убедиться, что вы используете правильный кабель. Чтобы отличить их, обратите внимание на штекеры на концах кабелей. Разъем ЦП будет помечен как «ЦП» на штуцере, который вставлен в материнскую плату, в то время как кабель PCIe часто бывает пустым.

Фото TeamProfitcom через Amazon

Когда у вас есть правильный кабель, подключите штекер к порту ЦП на материнской плате, который часто находится в верхней левой части платы.

Фото Ника Уилсона

Для материнских плат с новой передовой технологией eXtended потребуются все восемь контактов, подключенных к материнской плате, в то время как для старых процессоров потребуется только четыре контакта. Если вам нужны только четыре контакта, вы можете разделить разъем посередине, отделив штекеры. Подсоединив кабель к ЦП, подключите другой конец к разъему блока питания с маркировкой «ЦП 1».

GPU

Подключение видеокарты к блоку питания — самый простой шаг в процессе установки. Для питания видеокарты вам понадобятся ранее упомянутые кабели PCIe, также известные как кабели VGA. Кабели PCIe имеют восьмиконтактное соединение, но для более мощных видеокарт часто требуется два кабеля PCIe.

Изображение предоставлено XIWU через Amazon

Надежно вставьте кабели в карту зажимом вниз. Продолжайте нажимать на кабель, пока не услышите щелчок. Это защелка, которая фиксирует кабель, сигнализируя о том, что он закреплен правильно.

Фото Ника Уилсона

Затем подключите противоположный конец кабеля к блоку питания в слоте PCIe/VGA 1. Для нескольких видеокарт повторите эти шаги, но подключите кабель к разъему PCIe/VGA 2.

Жесткие и твердотельные накопители

Кабели SATA имеют плоские разъемы на концах и используются для питания жестких и твердотельных дисков.

Изображение StarTech через Amazon

Эти кабели подключаются непосредственно к вашему устройству хранения данных через соответствующее отверстие. Существует только одна ориентация для подключения кабеля, поэтому переверните его, если он сразу не подходит.

Фото Ника Уилсона

Процесс подключения кабеля к блоку питания такой же, как и для других кабелей в этом списке. Разница лишь в том, что они подключаются к порту SATA.

Вентиляторы и другие принадлежности

Кабели Molex используются для питания контроллеров вентиляторов и других принадлежностей. В наши дни большинство корпусных вентиляторов питаются непосредственно от материнской платы, но многие компьютерные аксессуары, такие как контроллеры RGB, по-прежнему используют Molex. Кабели Molex отличаются наличием четырех маленьких контактов на вилке.

Изображение StarTech через Amazon

Эти кабели должны быть идеально выровнены для подключения к вентиляторам и другим устройствам, что может быть неудобно при установке. Но кабели достаточно прочны, чтобы вы могли перемещать штырьки, чтобы получить плотную посадку. Обратите внимание, что многие кабели Molex имеют несколько разъемов на одном кабеле, которые можно использовать для разных устройств.

Об авторе

Николас Уилсон

Другие истории Николаса Уилсона

Как подключить руководство по кабелю питания?

Блок питания вашего настольного компьютера является одним из его наиболее важных компонентов. Блок питания и подсоединенные к нему кабели питания являются важными компонентами персонального компьютера, которые обеспечивают необходимое электропитание для работы всех аппаратных компонентов. И если они несовместимы с приложением или блоком питания, это повлияет на все ваши компоненты и их производительность. Без надлежащего источника питания ваш графический процессор также может работать неэффективно и вызывать нарушения на дисплее, такие как заикание или случайные зависания.

Поэтому покупка правильного блока питания для вашей системы чрезвычайно важна. Блок питания гарантирует, что напряжение, подаваемое на компоненты ПК, остается стабильным и находится в установленных пределах. Колебания или неравномерность напряжения могут повредить чувствительные компоненты, такие как материнская плата, процессор и устройства хранения данных. Надежный блок питания обеспечивает стабильное регулирование напряжения, защищая компоненты от потенциального повреждения.

А поскольку почти все блоки питания на рынке в настоящее время имеют модульную конструкцию, вы также можете найти множество кабелей питания аналогичного качества для вашего устройства. Но прежде чем выбрать комплект силовых кабелей для своего БП, необходимо тщательно разобраться, как выбрать идеальный вариант. А для этого необходимо понимать общую конструкцию и функционирование блока питания, а также то, как на него может повлиять ваш выбор.

Краткое описание

Что такое блок питания и как он работает?

Блок питания преобразует поступающую из розетки электроэнергию в соответствующие уровни напряжения и подает ее на компоненты устройства. Его основная функция заключается в обеспечении стабильного и надежного источника питания для правильной работы устройства.

Итак, чтобы найти наиболее совместимый вариант комплекта кабелей питания для вашего блока питания, вы должны сначала понять, как работает блок питания. Электроэнергия, поставляемая коммунальными предприятиями, представлена ​​в виде переменного тока. Однако для работы электронных устройств, включая компьютеры, требуется постоянный ток.

Итак, первая задача блока питания — преобразовать мощность переменного тока из настенной розетки в мощность постоянного тока, которую может использовать компьютер. Блок питания использует трансформатор для понижения высокого напряжения от стандартной настенной розетки до более низкого, более безопасного уровня. Это более низкое напряжение обычно составляет около 12 вольт. После трансформатора блок питания использует выпрямитель для преобразования мощности переменного тока в пульсирующую мощность постоянного тока. Выпрямитель позволяет току течь только в одном направлении, эффективно преобразовывая форму волны переменного тока в серию положительных и отрицательных импульсов напряжения.

Пульсирующая мощность постоянного тока, создаваемая выпрямителем, все еще содержит пульсации или колебания. Чтобы устранить эти пульсации и добиться более плавного выхода постоянного тока, блок питания включает конденсаторы, которые действуют как фильтры. Конденсаторы накапливают электрический заряд и высвобождают его в периоды низкого напряжения, помогая сгладить форму волны постоянного тока. Отфильтрованное питание постоянного тока может немного отличаться по напряжению, что может повредить чувствительные электронные компоненты. Схемы регулирования напряжения в блоке питания гарантируют, что выходное напряжение останется стабильным в заданных пределах, независимо от изменений входного напряжения или условий нагрузки. Эта стабильность имеет решающее значение для правильного функционирования и долговечности устройства.

Многие современные блоки питания имеют несколько выходных шин для питания различных компонентов внутри устройства. Например, компьютерный блок питания может иметь отдельные направляющие для материнской платы, видеокарты, устройств хранения и периферийных устройств. Каждая шина предназначена для подачи соответствующего напряжения и тока для определенных компонентов, которые она питает. Блоки питания включают в себя различные функции безопасности для защиты устройства и его компонентов. Эти функции включают в себя защиту от перенапряжения (OVP), защиту от пониженного напряжения (UVP), защиту от короткого замыкания (SCP), защиту от перегрузки по току (OCP) и защиту от перегрева (OTP). Эти средства защиты защищают от скачков напряжения, недостаточной мощности, коротких замыканий, чрезмерного потребления тока и перегрева.

Как подключить кабели питания?

Теперь, когда вы понимаете конструкцию и работу блока питания, давайте перейдем к кабелям. В этом разделе обсуждается, как вы можете подключить кабели питания к вашей системе. Кроме того, вы также должны знать, какие кабели предназначены для какого компонента.

Подключение кабелей питания может различаться в зависимости от конкретного устройства или системы, с которой вы работаете. Однако общие шаги по подключению кабелей питания к настольному компьютеру практически не отличаются.

1. Подключение к (24-контактному)

Самый большой разъем набора кабелей питания, 24-контактный разъем питания, является одним из наиболее важных кабелей, поскольку он обеспечивает питание материнской платы. Без этого материнская плата не загрузится, что приведет к сбою всей системы. В отличие от старых материнских плат с 20-контактным разъемом, вам потребуется 24-контактный блок питания почти для всех вариантов нового поколения.

Поскольку контактов много, подключение 24-контактного разъема может быть немного сложнее, чем вы думаете. Мы рекомендуем сначала вставлять меньший (4-контактный), а затем этот разъем в 20-контактный разъем. Это позволяет сохранить более обширную секцию идеально ровной во время вставки. После того, как штифт полностью вставлен, он должен выглядеть как единый кабель, обеспечивающий правильное соединение. Кроме того, помните, что контакты на 24-контактном разъеме снабжены ключами и обрезаны. Таким образом, если вы неправильно выровняете контакты, принуждение к контактам может привести к необратимому повреждению вашей материнской платы.

2. Подключение к (8 (4+4) контакта)

8-контактный или 4+4-контактный разъем комплекта кабелей питания предназначен для питания ЦП. А поскольку ЦП также является одним из основных компонентов вашей системы, вы должны быть очень осторожны при подключении этого контакта. Поскольку сейчас на рынке доступно множество моделей для ЦП, производители материнских плат также разработали различные конструкции сокетов для удовлетворения требований ЦП. Прямо сейчас вы можете найти 4-контактный, 8-контактный, 8+4-контактный или даже 8+8-контактный. В то время как более поздние варианты обычно доступны на материнских платах высокого класса, предназначенных для разгона, вы в основном найдете 4 + 4 контакта на стандартной материнской плате.

3. Подключение к (6/8-контактному)

Материнская плата с 6/8-контактным разъемом обычно относится к разъемам питания, используемым для подачи питания на ЦП на материнской плате компьютера. Эти разъемы часто называют разъемами EPS (Extra Power Supply). Стандартный 8-контактный разъем EPS состоит из двух отдельных 4-контактных разъемов, которые можно соединить вместе, чтобы сформировать 8-контактный разъем. Это обеспечивает дополнительную мощность ЦП, обеспечивая стабильную и надежную работу, особенно для высокопроизводительных процессоров.

Иногда для материнской платы может потребоваться только 6-контактный разъем EPS вместо полного 8-контактного разъема. Это часто встречается на маломощных или бюджетных материнских платах с более низкими требованиями к мощности процессора. Стоит отметить, что конкретные требования к разъему питания могут различаться в зависимости от используемой материнской платы и процессора. Очень важно ознакомиться с руководствами или спецификациями материнской платы и процессора, чтобы определить правильные разъемы питания, необходимые для вашей системы.

4. Подключение к (4-контактным) разъемам Molex

4-контактный разъем Molex, также известный как периферийный разъем, представляет собой тип разъема питания, обычно используемый в компьютерных системах. Он широко использовался в старых системах, но стал менее распространенным в современных системах по мере развития технологий. 4-контактный разъем Molex имеет квадратный пластиковый корпус с четырьмя контактами, расположенными по прямоугольной схеме. Он обеспечивает питание и напряжение для различных компонентов, таких как жесткие диски, оптические приводы, вентиляторы и другие периферийные устройства. Разъем предназначен для обеспечения безопасного и надежного соединения.

Контакты 4-контактного разъема Molex обычно помечены как +12 В, +5 В и два заземления (GND). Контакты +12 В и + 5 В обеспечивают необходимое питание подключенных устройств, а заземление замыкает электрическую цепь. Этот тип разъема может подавать 12 вольт и 5 вольт постоянного тока. Важно отметить, что, хотя когда-то широко использовались 4-контактные разъемы Molex, их использование сократилось из-за популярности разъемов Serial ATA (SATA) для питания устройств хранения и внедрения более эффективных разъемов питания. Однако вы все еще можете найти 4-контактные разъемы Molex в старых блоках питания и компонентах или в составе адаптеров или преобразователей для устаревших устройств.

5. Подключение к кабелю SATA

Кабель SATA (Serial ATA) соединяет устройства хранения данных с материнской платой, такие как жесткие диски и твердотельные накопители (SSD). Кабели SATA передают данные и обеспечивают питание подключенных устройств хранения.

Кабели SATA имеют небольшой Г-образный разъем на каждом конце. Один конец подключается к порту SATA на материнской плате, а другой конец подключается к порту SATA на устройстве хранения. Разъемы спроектированы таким образом, чтобы обеспечить надежную посадку и предотвратить случайное разъединение. Современные материнские платы обычно имеют несколько портов SATA, что позволяет одновременно подключать несколько устройств хранения данных. Количество портов SATA может варьироваться в зависимости от модели материнской платы, от четырех до десяти и более. Каждый порт SATA обычно помечен номером или именем (например, SATA0, SATA1, SATA2 и т. д.) для идентификации.

При подключении кабеля SATA к материнской плате важно правильно совместить разъемы, чтобы обеспечить правильное соединение. Г-образный разъем на кабеле должен соответствовать Г-образному разъему порта SATA на материнской плате. Кабели SATA широко используются в современных компьютерных системах и являются стандартным методом подключения устройств хранения данных к материнским платам.

6. Подключение к (3-контактному)

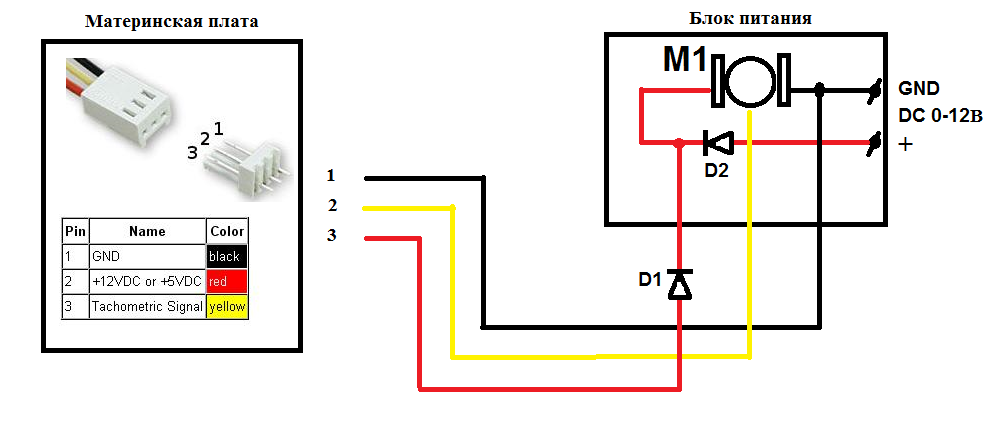

3-контактный адаптер вентилятора — это кабель, используемый для подключения вентилятора компьютера к разъему материнской платы. Адаптер обычно имеет 3-контактный разъем «мама» на одном конце и 3-контактный разъем «папа» на другом конце. 3-контактный разъем для вентилятора является распространенным типом разъема, используемого для компьютерных вентиляторов. Он состоит из трех контактов, которые обеспечивают питание, массу и сигнал тахометра (RPM). При подключении к разъему материнской платы вентилятор может получать питание от материнской платы и отправлять сигнал тахометра для контроля скорости вращения вентилятора.

Чтобы подключить вентилятор к материнской плате, обычно необходимо совместить 3-контактный разъем на адаптере вентилятора с соответствующим 3-контактным разъемом на разъеме материнской платы. Разъем на разъеме материнской платы обычно помечен как «CHA_FAN» или «SYS_FAN» (сокращение от «вентилятор корпуса» или «системный вентилятор») вместе с номером, указывающим конкретное расположение разъема вентилятора (например, CHA_FAN1, SYS_FAN2). Важно отметить, что 3-контактные разъемы для вентиляторов обеспечивают основные функции, такие как питание и контроль скорости вращения вентилятора. Однако они не поддерживают расширенные функции, такие как управление скоростью вращения вентилятора или управление ШИМ (широтно-импульсной модуляцией). Для вентиляторов, поддерживающих эти функции, вам потребуется использовать 4-контактный разъем вентилятора PWM на материнской плате или соответствующий адаптер.

7. Подключение к (6-контактному)

6-контактный разъем PCIe на материнской плате обычно обеспечивает дополнительное питание карт расширения PCI Express, таких как графические карты или другие устройства высокой мощности. Разъем предназначен для подачи дополнительной мощности, помимо той, которая может подаваться только через слот PCIe.

6-контактный разъем PCIe состоит из шестиконтактного штекерного разъема на одном конце и обычно подключается к соответствующему гнездовому разъему на видеокарте или другом устройстве PCIe. Целью 6-контактного разъема PCIe является обеспечение адекватного удовлетворения требований к питанию устройства PCIe. Например, высокопроизводительные графические карты могут потреблять значительную мощность, а один слот PCIe может не обеспечивать достаточную мощность для их надежной работы. Дополнительное питание, подаваемое через 6-контактный разъем PCIe, помогает обеспечить стабильную работу.

8. Подключение к (4-контактному)

4-контактный разъем дисковода гибких дисков, также известный как разъем Берга, использовался в старых компьютерных системах для подключения дисковода гибких дисков к материнской плате. Однако этот разъем устарел в современных системах, поскольку дисководы для гибких дисков больше не используются. 4-контактный разъем дисковода гибких дисков состоит из 4-контактного гнездового разъема на кабеле дисковода и соответствующего 4-контактного штекерного разъема на материнской плате. Он обеспечивал подключение питания и данных для дисковода гибких дисков.

Разъем был помечен как «Floppy» или «FDD» на материнской плате и обычно располагался рядом с портами IDE или SATA. Кабель дисковода гибких дисков имел скрученный участок, что позволяло правильно сориентировать разъем на материнской плате. Поскольку дисководы для гибких дисков редко встречаются в современных системах, большинство новых материнских плат не имеют разъема для дисковода гибких дисков. Вместо этого они выделяют ресурсы и разъемы для более современных устройств хранения, таких как жесткие диски, твердотельные накопители и оптические приводы.

Кабель питания – часто задаваемые вопросы

1. Как узнать, какие кабели мне нужны для питания?

Ответ: Чтобы выбрать кабели, необходимые для вашего блока питания, сначала определите марку и модель вашего блока питания и проверьте его характеристики, чтобы увидеть типы и количество доступных разъемов. Оцените компоненты вашей системы и их требования к питанию, а затем сопоставьте их с доступными разъемами на вашем блоке питания. Вам также следует рассмотреть возможность использования адаптеров или дополнительных кабелей, если это необходимо, и убедиться, что длина кабелей соответствует компоновке вашей системы. Если вы не уверены, обратитесь к руководству по блоку питания или к производителю за информацией о конкретном кабеле.

2. Кабель питания какого сечения мне нужен?

Ответ: Размер кабеля питания, который вам нужен, зависит от требований к напряжению и току вашего устройства. Убедитесь, что кабель питания соответствует номинальному напряжению (например, 110–120 В или 220–240 В) и имеет номинальный ток, соответствующий или превышающий требования вашего устройства. Кроме того, рассмотрите тип вилки, необходимой для вашего устройства, и выберите длину кабеля, соответствующую расстоянию между вашим устройством и источником питания. Обратитесь к документации вашего устройства или свяжитесь с производителем, чтобы получить конкретные рекомендации по правильному размеру кабеля питания.

3. Имеет ли значение, какой кабель питания я использую?

Ответ: Да, имеет значение, какой кабель питания вы используете. Правильный кабель питания, разработанный для вашего конкретного устройства и источника питания, имеет решающее значение для обеспечения совместимости, безопасности и оптимальной производительности. Использование неправильного или несовместимого кабеля питания может привести к проблемам с электричеством, перегреву или даже повреждению вашего устройства или блока питания. Всегда используйте кабели, специально предназначенные для вашего источника питания, и следуйте рекомендациям производителя, чтобы обеспечить безопасную и надежную работу.

4. Сколько контактов должно быть у блока питания?

Ответ: Количество контактов блока питания зависит от конкретной модели блока питания и его совместимости с материнской платой. Наиболее распространенным разъемом блока питания является 24-контактный разъем ATX, который обеспечивает питание материнской платы. Кроме того, блоки питания могут иметь дополнительные разъемы, такие как 4-контактные или 8-контактные разъемы EPS для питания процессора, разъемы PCIe для видеокарт, разъемы SATA для накопителей и разъемы Molex для периферийных устройств. Точное количество и типы разъемов, необходимых для блока питания, зависят от компонентов вашей системы и их требований к питанию. Важно проверить спецификации материнской платы и компонентов, чтобы определить подходящее количество и тип разъемов, необходимых для вашего блока питания.

Заключение

Блок питания (PSU) — это важнейший компонент компьютерной системы, который преобразует электроэнергию от настенной розетки в полезную мощность для внутренних компонентов.
