Куда, как и в какой разъём подключить наушники или динамики к материнской плате?
На первый взгляд задача простая и не вызывает много проблем. Однако бывают такие случаи, когда на материнской плате много разнообразных разъёмов. Может быть установлена внешняя звуковая плата, на которой нет обозначений в виде символов и цвета.
Что же делать в таком случае:
1. Самый простой метод – перебор.
Включите на компьютере музыку и просто вставляйте колонки/наушники в разные гнезда. Перед проверкой убедитесь, что звук не выключен. Проверьте бегунок громкости.
2. Подключите наушники в разъём Line Out.
Если нужно подключить микрофон, то штекер надо вставить в разъём Line In.

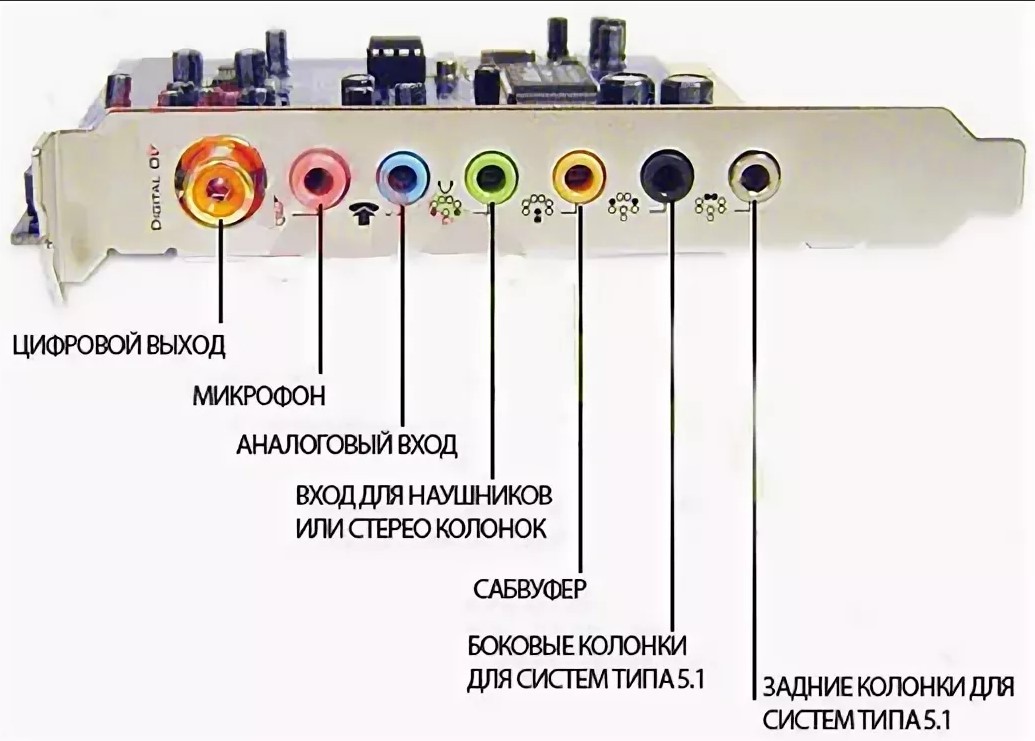

3. На большинстве материнских плат все гнезда разных цветов, каждый цвет выполняет свои функции, а именно:
— синий разъём — линейный вход. Отвечает за подключение внешних звуковых устройств.
Например, CD проигрывателя или электрогитары;
— красный или розовый цвет — разъём для подключения микрофона;
— зеленый или салатовый разъём — линейный выход. Он предназначен для подключения колонок / наушников, акустических систем 2.0/2.1. Если нужно подключить колонки, то вставляйте штекер именно в этот разъем. Разъём предназначен для использования фронтальных колонок;
— белый порт – программно-управляемый порт. При подключении в этот разъем, система спросит, какое устройство запустить. Для подключения звука выберите линейный выход.
В программном обеспечении аудиокарты можно переназначить каждый разъем на своё усмотрение. Если настройки сбиты, то верните их по умолчанию, чтобы восстановить стандарты.
4. Скачайте мануал / инструкцию для своей материнской платы.
Узнайте из данного справочника важную информацию по подключению внешних устройств к разъёмам материнской платы.
5. Что делать, если всё подключено правильно, но нечего не работает, и звука нет?
— Если используются колонки с усилителем, то проверьте, чтобы устройство было запитано от сети 220 Вольт или по разъему USB.
— Проверьте, работают ли сами наушники / колонки.
— В правильном ли положении находится регулятор громкости на колонках.
— Для проверки самих колонок можно использовать мобильный телефон /смартфон / планшет.
— Проверьте настройки драйвера и правильность его работы.
— Проверьте настройки специализированного программного обеспечения для вашего чипа звуковой карты / сбросьте настройки по умолчанию.
— Проверьте, включен ли звук в микшере.
Возможно, до начала проблем со звуком вы меняли настройки в BIOS и случайно отключили звуковые настройки? В данном случае нужно вернуть настройки по умолчанию. За настройки звука в биосе отвечают пункты Onboard Devices Configuration. Необходимо заменить Disabled (отключено) на Enabled (включено).
Проверьте контакт / надёжность подключения штекеров колонок и сам разъём. Если звук работал, но потом резко исчез, то попробуйте перезагрузить компьютер.
Переустановите драйвера. Скачайте их для своей материнской платы с официального сайта или в надёжном источнике.
Желательно установить свежую версию драйверов. В материнской плате могут использоваться разные аудио-чипы, поэтому скачивайте драйвера для своей ревизии.
Зайдите в настройки звука. Пуск > Панель управления > Звук или введите в поиске «Звук» и перейдите в новое окно, отвечающее за воспроизведение. Проверьте правильность выбранного устройства. Для воспроизведения звука на колонках необходимо выбрать по умолчанию — «Динамики». Не забывайте, что при подключении телевизора по HDMI звук с компьютера может перенаправиться в звуковые колонки телевизора автоматически.
Надеюсь, что после перепроверки, по моим вышеизложенным рекомендациям, у вас получилось вернуть нормальный звук динамиков/наушников на компьютере. Если же что-то не получилось или вы решили проблему по-своему, то оставляйте комментарии. Я думаю, что они будут полезны для других людей, которые столкнулись с подобной ситуацией.
Желаю Вам добра и хорошего настроения. Спасибо за внимание!
Уважаемые пользователи!
Если у вас возникли вопросы по данному материалу — оставьте свой комментарий, помощь рядом.
С уважением, Администратор сайта snapcomp.ru
Дорогой друг! Возможно, тебе будут интересны следующие статьи:
- Почему компьютер «сам просыпается».
- Что делать, есть происходит полное зависание компьютера.
- Лучшие бесплатные антивирусы на русском языке
- Создание загрузочной флешки с помощью программы Ultraiso
- Не работает кнопка Print Screen не сделать скриншот
Аудиопорты и гнёзда материнской платы – куда и что подключать
Если вы когда-либо подключали что-либо, связанное со звуком, к вашей материнской плате, я уверен, вы видели множество аудиопортов, разбросанных по бокам вашей материнской платы.
Для чего они вообще? Зачем их так много? И это именно то, что я объясню в этой статье.
Основные аудиопорты материнской платы
Это основные три аудиопорта, которые вы найдёте практически на каждой материнской плате.
Они обеспечивают все необходимые звуковые функции.
Голубой – линейный вход
Светло-голубой порт, или порт «Line-In», как его называют технически, – это порт, который вы используете, когда хотите подключить какой-либо звук к ПК.
Это означает, что всё, от CD/DVD-плееров, усилителей, микшеров, определенных инструментов, микрофонов и почти всего, что может выводить звук, может быть подключено к порту линейного входа.
Однако то, что вы можете, не означает, что вы должны.
Например, вы можете подключить микрофон к вашему линейному входу, и он, скорее всего, будет работать, но ваш линейный порт, вероятно, не будет иметь того же уровня усиления, что и реальный микрофонный вход.
Таким образом, вы, скорее всего, получите очень тихий звук при использовании порта линейного входа по сравнению с использованием порта микрофонного входа.
Зелёный лайм – линейный выход, передний динамик и наушники
Светло-зеленый порт, или порт «Line-Out», как он технически известен, – это порт, который вы используете, когда хотите получить какой-то звук из ПК.
Таким образом, к линейному выходу можно подключить всё, от наушников, динамиков и всего, что может воспроизводить звук.
В системе объёмного звучания к порту линейного выхода также следует подключать фронтальные динамики.
Розовый – микрофон
И завершает «главную тройку» розовый порт или порт «Mic-In», как его называют с технической точки зрения.
Как следует из названия, это порт, который следует использовать, когда хотите подключить какой-либо микрофон к ПК.
Всё так просто.
Звуковые порты материнской платы объёмного звучания
Это аудиопорты, которые есть на большинстве материнских плат, но некоторые материнские платы «предпочитают их не использовать».
Они обеспечивают возможности объёмного звучания, позволяя разделить звук между передней, задней и боковой частями для более полного погружения.
Оранжевый – CS-Out: центр и сабвуфер
Оранжевый порт или порт «CS-Out» – это порт, который нужно использовать, когда у вас есть выделенный сабвуфер или центральный динамик в вашей аудиосистеме, и вы хотите отправить на него изолированный сигнал центрального/басового канала, который вы получаете в объёмном звучании.
Если у вас есть какие-либо передние динамики, звуковая панель или отдельный сабвуфер, вы должны подключить их к этому порту.
Чёрный – RS-Out: тыловые динамики
Черный порт или порт «RS-Out» – это порт, который следует использовать, когда у вас есть задние динамики в вашей аудиосистеме, и вы хотите отправить на них изолированные сигналы заднего канала.
Если у вас есть какие-либо задние динамики, вы должны подключить их к этому порту.
Серый/белый – SS-Out: боковые динамики
Серо-белый порт или порт «SS-Out» – это порт, который используют, когда нужно подключить боковые динамики аудиосистемы, и отправить на них изолированные сигналы бокового канала.
Если у вас есть какие-либо боковые динамики (слева и справа от вас, а не спереди), вы должны подключить их к этому порту.
Другие аудиопорты материнской платы
Это более экзотические аудиопорты, они встречаются нечасто, потому что не так много людей используют эти порты.
Выход высокой мощности 6,35 мм
Это аудиопорт, который можно найти только на нескольких материнских платах высокого класса. По сути, это линейный выход, но он может выдавать гораздо больше мощности для работы с наушниками высокого класса.
Большинство людей с такими высококачественными наушниками обычно выбирают выделенные ЦАП и усилители, поэтому такой порт, по сути, бесполезен, но всё же довольно круто видеть его на материнской плате.
Выход S/PDIF
S/PDIF или «Sony/Philips Digital Interconnect Format» – это ещё один тип аудиопорта, который вы можете найти на материнской плате.
Он похож на порт линейного выхода, но вместо вывода аналоговых сигналов он выводит цифровые сигналы прямо с вашего ПК без их преобразования.
Он, в основном, используется для приложений домашнего кинотеатра и других аудиоприложений, где требуется высококачественная передача звука.
Порт S/PDIF может пригодиться, если у вас есть система объёмного звучания для домашнего кинотеатра с портом S/PDIF.
В этой ситуации вы можете просто соединить их одним кабелем вместо того, чтобы по отдельности подключать все ваши динамики к аналоговым портам.
Коаксиальный выход
Коаксиальный выход – это то же самое, что и порт S/PDIF, только с другим разъёмом.
Что делать, если на материнской плате нет аудиопортов с цветовой маркировкой или только один?
Если на вашей материнской плате нет цветовой кодировки и символов, показывающих, какой порт к чему подключать, лучшее, что вы можете сделать, – это заглянуть в руководство по материнской плате.
Если у вас нет физического руководства, просто введите модель материнской платы в Яндексе, и вы найдёте руководство для загрузки на веб-сайте производителя.
И если на вашей материнской плате выделен только один порт, скорее всего, это порт линейного выхода.
Это должно дать вам хорошую систему отсчета, чтобы выяснить, где находятся остальные порты, но всё же лучше посмотреть в вашем руководстве, чтобы точно определить, какой порт какой.
Часто задаваемые вопросы об аудиопортах
К какому порту(ам) подключать систему с двумя динамиками?
Если у вас есть установка из двух динамиков с двумя кабелями RCA или оголенными медными кабелями для каждого динамика, вам сначала понадобится усилитель.
Подключите динамики к усилителю, а затем подключите усилитель к порту линейного выхода.
Если у вас есть активные динамики, которые соединяются друг с другом с помощью штекерного разъёма 3,5 мм, просто подключите их к порту линейного выхода.
К какому порту(ам) подключать систему 3.1?
Подключите динамики к усилителю, а затем подключите соответствующий вход (задний, боковой или передний) к портам RS-Out / SS-Out / Line-Out.
Затем подключите центр/сабвуфер к порту CS-Out.
К какому порту(ам) подключать систему 5.1?
Это так же, как если бы у вас была установка 3.1. Просто убедитесь, что вы подключаете правильный набор динамиков к правильному порту.
К какому порту(ам) подключать систему 7.
1?Подключите динамики к усилителю, а затем подключите задние динамики к порту RS-Out, боковые динамики к порту SS-Out, центральный/сабвуфер к порту CS-Out, а передние боковые динамики к линейному выходу.
К какому порту(ам) подключать наушники?
Вы должны подключить наушники к порту линейного выхода.
Если у вас наушники со штекером 6,35 мм, а на вашей материнской плате также есть порт 6,35 мм, я бы посоветовал вам вместо этого подключиться к нему.
Все ли аудиопорты на материнских платах одинаковы?
Расположение и количество аудиопортов материнской платы не стандартизированы, но большинство производителей материнских плат следуют руководству по проектированию систем ПК, созданному Microsoft и Intel в 90-х годах.
Таким образом, большинство материнских плат имеют от 6 до 5 аудиопортов, как правило, в одном месте (на одной стороне задней панели ввода-вывода) с одинаковым расположением портов.
Но есть несколько необычных материнских плат, которые могут иметь больше или меньше портов и странную компоновку.
Это не должно вас беспокоить, если только вы не покупаете чрезвычайно экзотическую материнскую плату.
Надеюсь, это объясняет всё, что вам нужно знать о каждом возможном аудиопорте, который вы можете найти на своей материнской плате!
Разъем AAFP на материнской плате
СОДЕРЖАНИЕ
1
На вашей материнской плате (независимо от ее размера) имеется множество различных разъемов и разъемов, каждый из которых имеет единственную цель: помочь вам подключить множество устройств и периферийных устройств к твой компьютер.
Ниже мы рассмотрим один такой разъем — разъем AAFP — для чего он нужен, как его использовать, а также объясним, как лучше всего использовать его потенциал.
Впереди много интересного, так что начнем!
Что такое разъем AAFP?

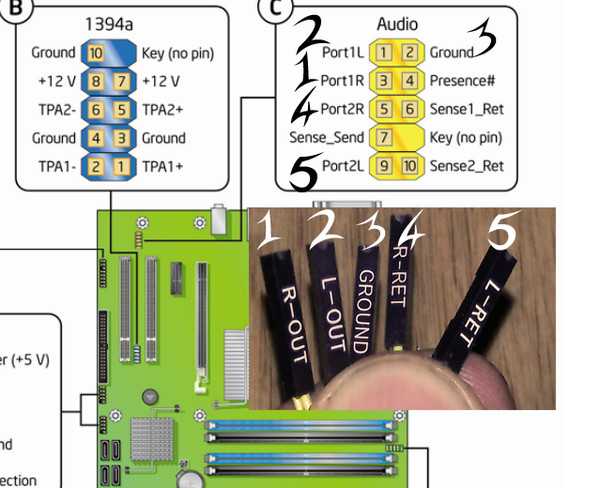

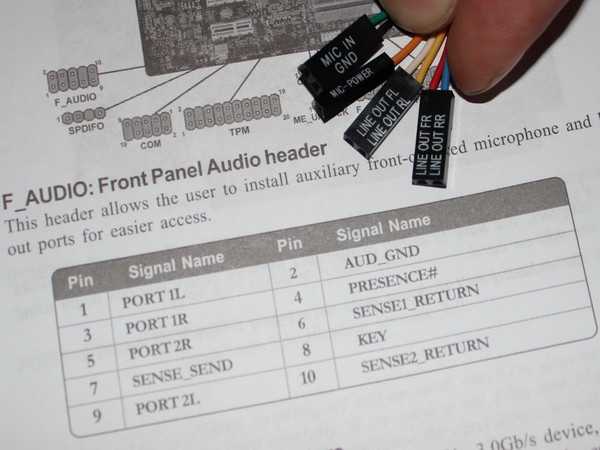

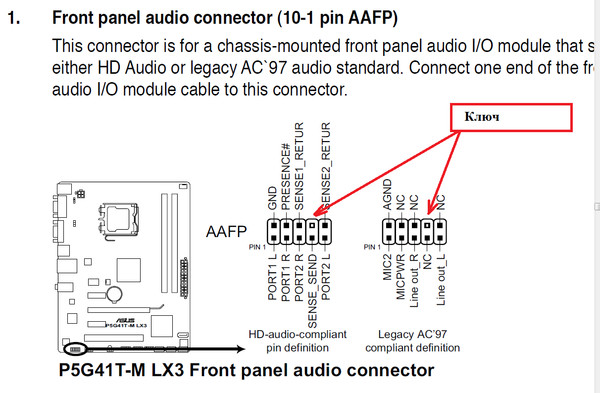

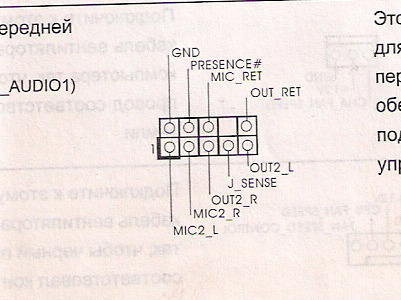

Разъем AAFP (сокращение от A nalog A udio F ront P anel) представляет собой 10-1-контактный разъем, который позволяет подключать передние аудиопорты на корпусе ПК непосредственно к звуковая карта/чип материнской платы.
Большинство корпусов имеют разъем для микрофона/наушников 3,5 мм спереди, рядом с портами USB и кнопками сброса и питания. Вы можете заставить эти аудиоразъемы работать, подключив разъем AAFP к материнской плате.
Другими словами, : разъем AAFP обеспечивает удобство использования этих передних портов для подключения наушников/микрофона вместо использования труднодоступных аудиопортов на панели ввода-вывода материнской платы на задней панели корпуса. .
Где он расположен на материнской плате?

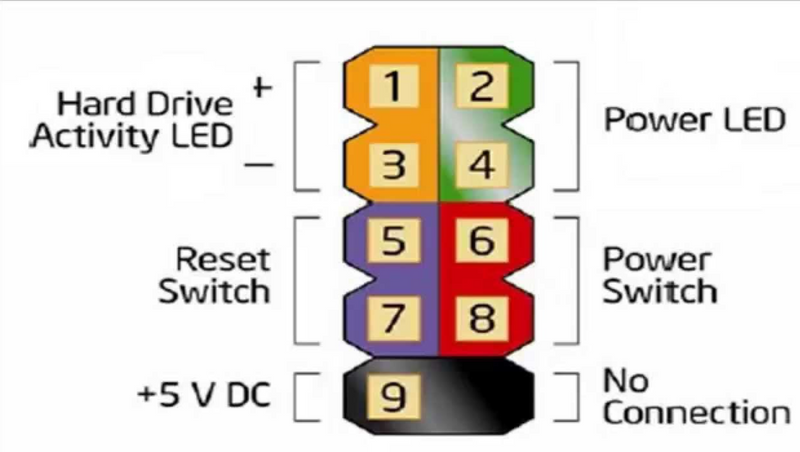

Как правило, разъем AAFP находится в самом низу материнской платы — под слотами PCI-e, рядом с разъемами основного корпуса (питание, сброс, индикатор питания и индикатор жесткого диска).

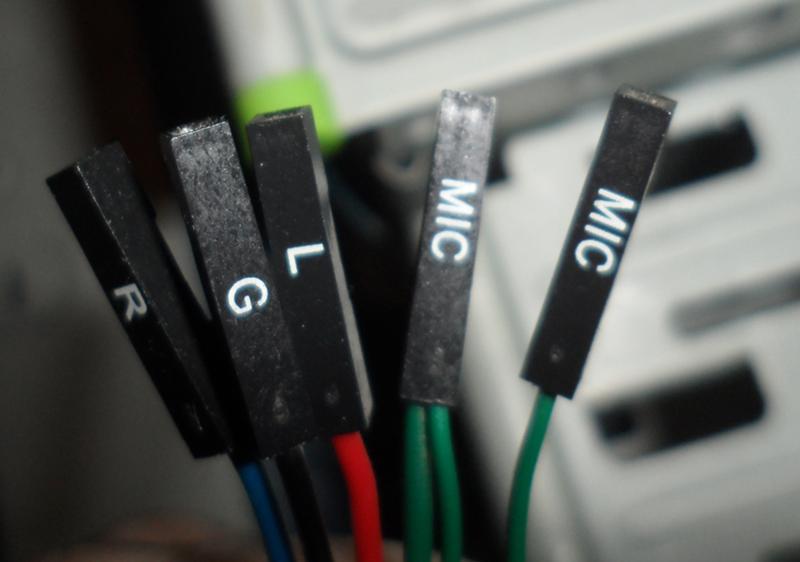

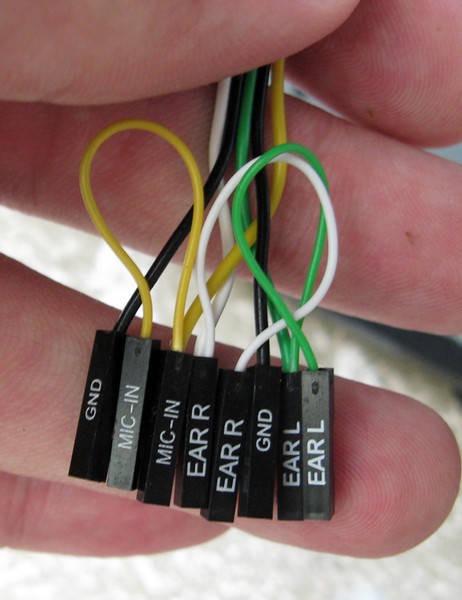

Кабель, соединяющий разъем AAFP с передней частью корпуса, чаще всего обозначается как HD Audio. Если у вас старый корпус, он может быть оснащен кабелем AC’97 или, возможно, даже и . Но об этом позже.
Процедура чрезвычайно проста: все, что вам нужно сделать, это подключить вышеупомянутый кабель HD Audio корпуса ПК к разъему AAFP на материнской плате, и все готово! (Обязательно совместите штифты правильно, так как они подходят только в одну сторону)
Существует также очень небольшая вероятность того, что разъем AAFP будет помечен по-другому, например, JAUD1 или F_Audio.

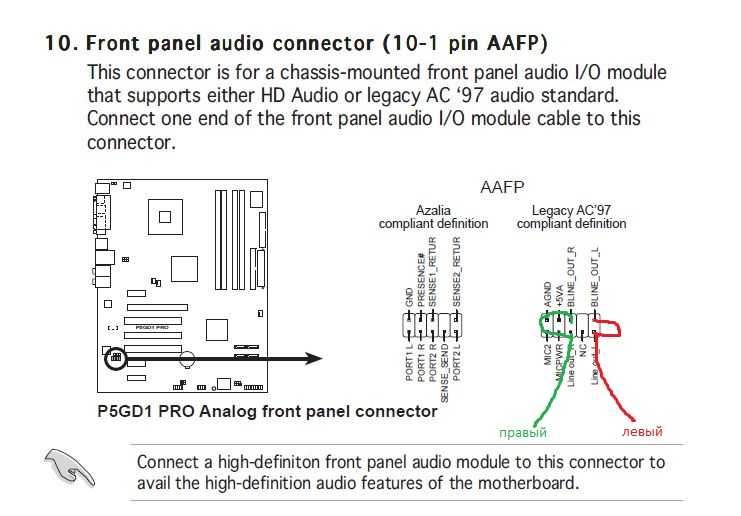

Разъем AC’97 или HD Audio?

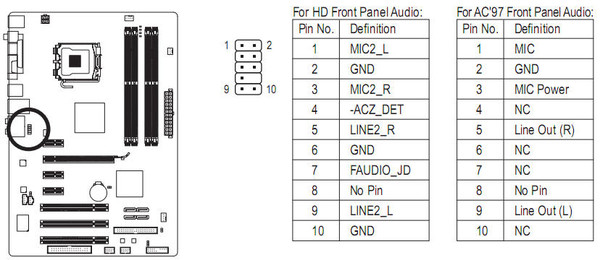

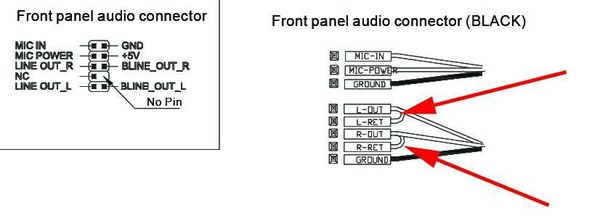

Разъемы AC’97 и HD Audio могут выглядеть одинаково, но их распиновка совершенно различна; следовательно, вы не можете использовать их взаимозаменяемо.
Например, включение разъема HD Audio в разъем AC’97 AAFP может привести к тому, что задний звук перестанет работать.
Это связано с тем, что в отличие от AC’97, разъем HD Audio имеет разные передние и задние выходы на аудиокодеке. Он также имеет возможности обнаружения разъема, которые позволяют определить, свободен ли разъем.
С другой стороны, подключение разъема AC’97 к разъему HD Audio может вызвать определенные проблемы с обнаружением , поскольку AC’97 использует контакты, которые закольцовывают звук от передней панели к разъемам на задней панели.
Эти контакты также отвечают за отключение задних аудиоразъемов, когда устройство подключено к передней панели.
Какой лучше?
HD Audio призван заменить устаревшее аудио AC’97 и, следовательно, имеет больше преимуществ по сравнению с последним.
Во-первых, разъем HD Audio имеет 30-битное разрешение в дополнение к более высокой частоте дискретизации.
Разъем AC’97, с другой стороны, обеспечивает аудиовыход с 20-битным стереофоническим разрешением и более низкой частотой дискретизации.
Итак, если в вашем корпусе есть и то, и другое, нет причин выбирать AC’97 вместо его более многофункционального преемника.
Передняя аудиосистема, задняя аудиосистема или отдельная звуковая карта: что лучше для вас?
Ответ…. это зависит. Если вы время от времени используете наушники и не беспокоитесь о качестве звука, вы можете выбрать передние аудиоразъемы или даже разъем для наушников на мониторе.
Аудиопорты на передней панели не используют экранированные кабели и часто имеют общий кабель заземления с разъемами USB на передней панели. Это делает их склонными к интерференции сигналов и, таким образом, может вызывать минимальное жужжание/статический шум при использовании.
Для большинства пользователей лучше всего использовать задние аудиоразъемы, так как они обеспечивают лучшее качество звука с поддержкой настройки стереодинамиков, но это не так удобно, так как вам понадобится более длинный кабель, особенно для наушников.
Хотя звуковые карты были более популярны в старые времена, качество встроенного звука стало намного лучше благодаря экранирующим компонентам, которые устраняют помехи сигнала для задних аудиопортов.
Таким образом, вы вряд ли заметите повышение качества звука, даже если вы подключите специальную звуковую карту.
Меломанам и создателям контента рекомендуется приобрести внешние ЦАП/усилители, поскольку они обеспечивают лучшее качество звука, а также универсальность и отсутствие необходимости в драйверах.
Часто задаваемые вопросы
Как убрать треск, который появляется при использовании разъема для наушников?
Потрескивание может быть связано с ослаблением контактов в разъеме AAFP.
Перепроверьте их, чтобы убедиться, что все в порядке. В противном случае, как упоминалось выше, это может быть связано с электромагнитными помехами, вызванными плохим экранированием.
В качестве обходного пути вы можете вообще отказаться от передней панели и подключить наушники к разъемам на задней панели.
Вы можете купить удлинитель 3,5 мм, если ваш кабель слишком короткий.
Если треск по-прежнему не прекращается, вы можете использовать следующие программные исправления:
- Щелкните правой кнопкой мыши значок громкости на панели задач и выберите «Звуки».
- Нажмите на вкладку Воспроизведение. Вы увидите список устройств воспроизведения; один из них может быть виновником треска/жужжания. Щелкните правой кнопкой мыши устройства и нажмите «Отключить». Продолжайте делать это до тех пор, пока не останется включенным только одно устройство воспроизведения.
- Затем щелкните его правой кнопкой мыши и выберите «Свойства».
- Перейдите на вкладку «Дополнительно» и выберите в раскрывающемся меню 16-бит, 44 100 Гц (качество компакт-диска). Кроме того, снимите все параметры ниже этого параметра.
- Наконец, щелкните вкладку Пространственный звук и убедитесь, что она отключена.

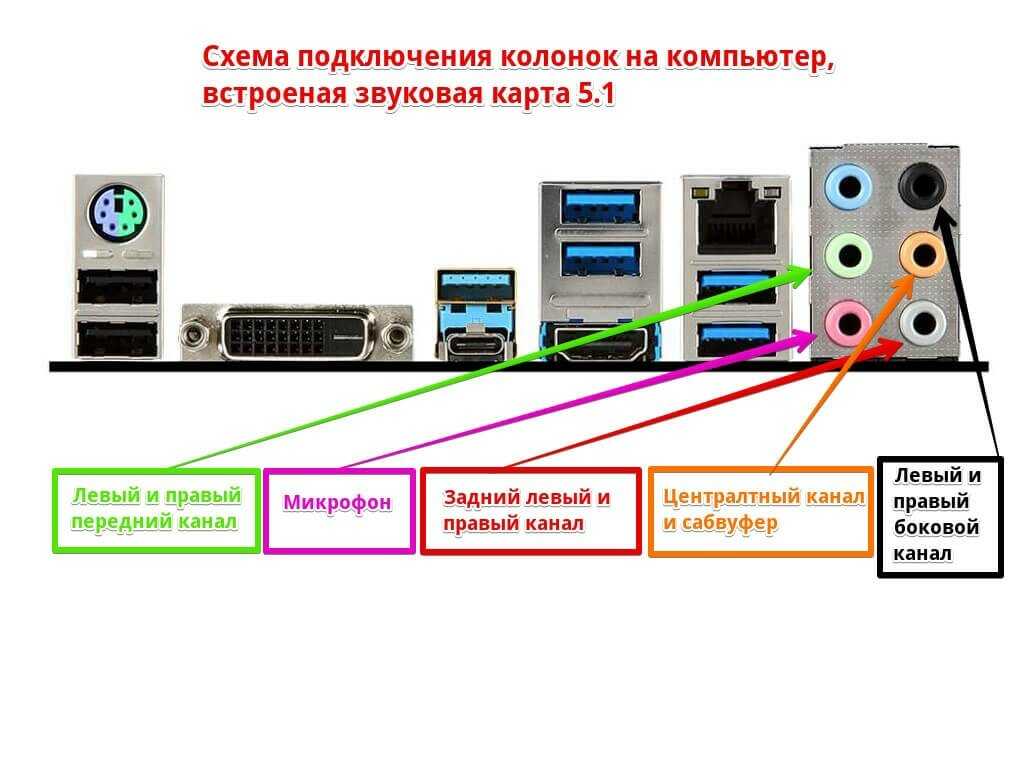

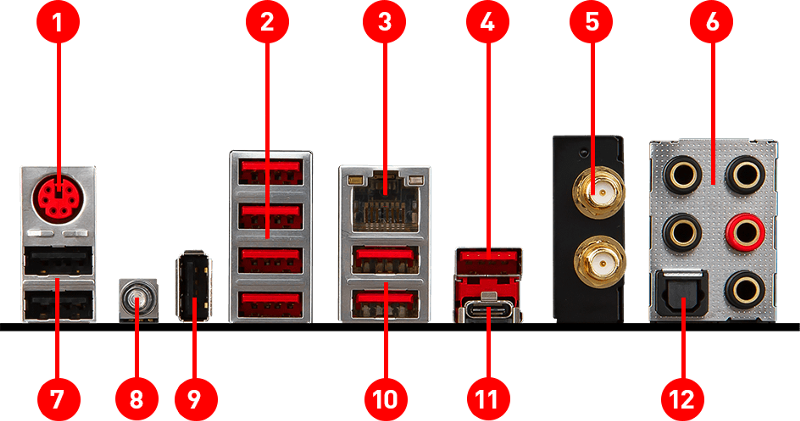

Как настроить систему объемного звучания?
Материнская плата должна иметь шесть задних аудиоразъемов.
Они имеют цветовую маркировку, и вы должны подключить разъемы к правильным портам, чтобы получить наилучшее качество звука от передних, задних и боковых динамиков.
Источник: MSI
В этой статье очень подробно рассматриваются аудиоразъемы, так что обязательно прочтите ее!
Вам
Надеюсь, эта статья предоставила вам всю необходимую информацию о разъемах AAFP и способах их использования.
Если у вас есть какие-либо вопросы, не стесняйтесь комментировать ниже! И, если вам нужна помощь, зайдите на наш форум и спросите!
CGDirector поддерживает Reader. Когда вы покупаете по нашим ссылкам, мы можем получать партнерскую комиссию.
Как работает встроенный звук — аппаратные секреты
[название следующей страницы = «Введение»]
Сегодня все материнские платы имеют встроенную звуковую карту (эта функция имеет несколько разных названий, например встроенный звук, встроенный звук, встроенный звук или встроенный звук).
Некоторые материнские платы очень высокого класса поставляются не с аудиоразъемом на материнской плате, а с дополнительной картой, которая поставляется вместе с изделием и устанавливается в слот PCI Express x1 или в специальный разъем на материнской плате. Этот вариант используется только потому, что у некоторых high-end материнских плат уже так много разъемов на задней панели материнской платы, что аудиоразъемы туда не помещаются, и использование дополнительной карты решает эту проблему, так как разъемы теперь будут доступна в одном из слотов корпуса компьютера.
| Предварительный просмотр | Продукт | |
|---|---|---|
| Звуковая карта Creative Sound Blaster Audigy FX PCIe 5.1 с высокопроизводительным усилителем для наушников | Купить на Амазоне |
1 Sound Card with High Performance Headphone Amp» data-aawp-geotargeting=»true»> Аудио может быть доступно в двух различных форматах: аналоговом или цифровом. Компьютеры — это цифровые системы, поэтому они могут воспроизводить звук и управлять им только в цифровом формате. Проблема, однако, в том, что в реальном мире звук является аналоговой сущностью. Динамики ожидают аналогового сигнала, чтобы они могли воспроизводить звуки; вы не можете подавать на динамики цифровой сигнал — так называемые «цифровые динамики» на самом деле являются аналоговыми динамиками с цифро-аналоговым преобразователем (ЦАП), преобразующим цифровой сигнал, отправляемый компьютером, в аналоговый сигнал.
На материнских платах имеется микросхема, называемая кодеком (сокращение от coder/decoder), которая отвечает за преобразование цифровых аудиосигналов в аналоговые и наоборот. Этот компонент очень важен, так как он определяет качество звука звуковой карты, и мы поговорим о нем позже.
Процесс преобразования цифрового сигнала, посылаемого компьютером, в аналоговый сигнал, чтобы вы могли слышать звук в динамиках, например при воспроизведении файла MP3 или видеофайла, называется преобразованием цифрового сигнала в аналоговый. аналоговое преобразование или ЦАП для краткости. Обратный процесс, т. е. преобразование аналоговых звуков, посылаемых на компьютер через микрофон или через его «линейный» вход, в цифровые — например, когда вы подключаете кассетную деку или проигрыватель к компьютеру для преобразования старой музыки в файлы MP3 — называется аналого-цифровым преобразованием или сокращенно АЦП.
На любой звуковой карте, в том числе встроенной в материнскую плату, можно найти два типа разъемов: аналоговый и цифровой.
Аналоговые разъемы (обычно мини-джеки 3,5 мм) позволяют подключать звуковую карту напрямую к динамикам (то есть «аналоговым динамикам»). Это самый дешевый и простой способ подключения колонок к компьютеру.
Это соединение позволяет подключать звуковую карту к ресиверам домашнего кинотеатра и цифровым динамикам. Как мы уже объясняли, громкоговорители — это аналоговые устройства. Ресиверы для домашнего кинотеатра и цифровые динамики имеют внутри цифро-аналоговый преобразователь, который преобразует полученный цифровой сигнал в аналоговый, а затем отправляет сигнал на динамики.
Цифровое соединение имеет некоторые преимущества по сравнению с аналоговым соединением. Во-первых, обычно в ресиверах для домашнего кинотеатра и цифровых колонках используется лучший кодек, чем тот, который используется на материнской плате, и из-за этого качество звука выше (в основном, более низкий уровень шума).
Во-вторых, ресиверы для домашнего кинотеатра и цифровые динамики могут предоставлять функции, отсутствующие в аналоговых динамиках, такие как Dolby Pro Logic, который имитирует объемный звук, когда исходный источник звука является просто стереофоническим (т. е. только два канала). имеют такую функцию, если используемое вами программное обеспечение предоставляет их.
И, в-третьих, при цифровом подключении вам понадобится всего один кабель для подключения компьютера к домашнему кинотеатру или цифровым колонкам, а при аналоговом подключении вам понадобится по одному кабелю на каждую пару колонок (в системе 5.1 вам понадобится три кабеля). , например).
Недостатком цифрового подключения является цена, так как компоненты, связанные с цифровым подключением, более дорогие (стоимость ресивера для домашнего кинотеатра и набора динамиков намного выше, чем стоимость набора аналоговых динамиков для вашего ПК), причиной является использование более дорогого кодека, а также стоимость декодеров для нескольких дополнительных улучшений, таких как вышеупомянутый Dolby Pro Logic.
На рис. 1 вы можете видеть разъемы на задней панели материнской платы (ASUS P5K-E), а также цифровые (рис. 2) и аналоговые (рис. 3) аудиоразъемы.
Рисунок 1: Разъемы на задней панели материнской платы (ASUS P5K-E).
Рис. 2. Цифровые аудиоразъемы (коаксиальный вверху, оптический внизу).
Рис. 3: Аналоговые аудиоразъемы .
Количество аналоговых разъемов, которые вы найдете на вашей материнской плате, будет зависеть от того, сколько аудиоканалов у вашей материнской платы (2, 4, 6 или 8) — кстати, «каналы» означают «выходы для отдельных динамиков», а 5.1 и 6 — синонимы, так как 7.1 и 8 — тоже синонимы; это разные способы сказать одно и то же. В лучшем случае (восемь каналов — формат 7.1) у вас будет шесть разъемов, как показано на рисунке 3. Цветовой код, используемый аналоговыми аудиоразъемами, следующий:
- Розовый: микрофон в
- Синий: линия в
- Зеленый: выход передних динамиков
- Черный (или темно-синий на некоторых старых платах): выход на задние динамики
- Оранжевый: центральный/сабвуферный выход
- Серый: средние динамики выведены
На материнских платах всего с двумя аудиоканалами вы найдете только розовый, синий и зеленый разъемы.
На некоторых материнских платах с четырьмя или шестью каналами вы не найдете черные и оранжевые разъемы. В этом случае синий разъем используется как для линейного входа, так и для выхода на тыловые динамики, а розовый разъем используется как для микрофонного входа, так и для выхода на центральные/сабвуферные динамики.
Конечно, эта конфигурация не идеальна, так как всякий раз, когда вы хотите использовать любой из этих разъемов для другой функции (например, подключить микрофон для разговора по Skype), вам придется вручную отсоединить один штекер (штекер динамика). и установите другой штекер (штекер микрофона) и снова включите их позже (после того, как вы закончите пользоваться Skype).
Также некоторые материнские платы с восемью аудиоканалами не имеют разъема серого цвета, что позволяет напрямую подключать к материнской плате только аналоговые динамики 5.1. В этом случае, если вы хотите использовать все восемь каналов, вам нужно будет подключить материнскую плату к ресиверу домашнего кинотеатра 7.
1 или цифровым динамикам, используя соединение SPDIF (то есть цифровое).
[nextpage title=»Чип южного моста»]
С технической точки зрения есть два способа интеграции звука на материнскую плату. Наиболее распространенным является использование системного ЦП для обработки звука в соответствии с методом, называемым HSP (Host Signal Processing), при этом южный мост из набора микросхем обеспечивает необходимую схему взаимодействия с внешним миром.
Второй способ, который в настоящее время встречается только на нескольких материнских платах очень высокого класса, заключается в использовании выделенного контроллера для управления и обработки звука и, следовательно, без использования системного ЦП для этих задач.
Но и микросхема южного моста, и выделенные контроллеры не способны работать с аналоговым звуком, а только с цифровым звуком, для чего требуется внешняя микросхема — кодек — для обеспечения интерфейса между микросхемой и аналоговыми разъемами.
Чип южного моста, также называемый Intel ICH или I/O Controller Hub, управляет большинством периферийных портов, расположенных на материнской плате, таких как порты USB и соединения x1 PCI Express.
Это большой чип, и обычно он расположен далеко от процессора на материнской плате, обычно с пассивным радиатором сверху. Большая микросхема рядом с процессором — это микросхема северного моста.
Рисунок 4: Расположение чипа южного моста на материнской плате.
Рис. 5: Микросхема южного моста с пассивным радиатором.
Рис. 6: Микросхема южного моста со снятым пассивным радиатором.
На рис. 7 показана часть блок-схемы микросхемы южного моста. Поскольку эта блок-схема была слишком большой, мы показываем только ту часть, которая представляет интерес для наших пояснений: аудиоинтерфейс («Intel High Definition Audio» на рис. 7). Эта блок-схема взята из Intel ICH9.микросхема южного моста, используемая в нескольких популярных чипсетах, таких как P965 и P35 (изображена на рисунках выше).
Рисунок 7: Блок-схема микросхемы южного моста.
Как видите, аудиоинтерфейс очень простой, всего несколько контактов, которые подключаются к аудиокодеку, расположенному на материнской плате.
[nextpage title=»Аудиокодек»]
Микросхема южного моста или аудиоконтроллер не может работать с аналоговым звуком. Им нужен небольшой чип, называемый аудиокодеком (сокращение от кодер/декодер), чтобы выполнять надлежащие цифро-аналоговые (ЦАП) и аналого-цифровые преобразования (АЦП).
Цифро-аналоговое преобразование выполняется, когда компьютер посылает звуки на динамики, а аналого-цифровое преобразование выполняется, когда вы подаете на компьютер внешний аналоговый источник звука (например, при подключении магнитной ленты). деку или проигрыватель на ПК для преобразования музыки в MP3 или CD).
Физически аудиокодек представляет собой очень маленькую микросхему размером ¼ кв. дюйма (7 мм2), обычно расположенную на задней кромке материнской платы (см. рис. 8). Двумя наиболее популярными производителями этого чипа являются Realtek (RTC), названия чипов которых начинаются с букв ALC, и Analog Devices (ADI, также известная как «SoundMax»), названия чипов которых начинаются с букв AD.
На рисунках 9и 10 мы покажем вам примеры кодеков от этих двух производителей.
Рисунок 8: Расположение аудиокодека на материнской плате.
Рис. 9: Кодек Realtek ALC888S.
Рис. 10: Кодек Analog Devices AD1988B.
На рис. 11 показана небольшая диаграмма, объясняющая взаимосвязь микросхемы южного моста, кодека и аудиоразъемов на материнской плате.
Рисунок 11: Как работает встроенный звук.
[nextpage title=»Качество звука»]Поскольку за цифро-аналоговое и аналого-цифровое преобразование отвечает кодек, качество аналогового звука зависит исключительно от качества кодека, используемого на материнской плате. Существует несколько параметров, по которым можно судить о качестве аудиокодека.
Ниже мы перечислили основные параметры, которые следует использовать для сравнения кодеков (и, следовательно, качества встроенного звука материнской платы), а также наиболее распространенные значения для каждого параметра.
Чем выше число, тем лучше.
- Каналы: 2, 4, 6 (5.1), 8 (7.1) или 10 (8+2).
- Разрешение: 16-, 18-, 20- или 24-битное.
- Частота дискретизации: 44,1, 48, 96 или 192 кГц.
- Отношение сигнал/шум (SNR): от 80 до более 100 дБ.
Важно отметить, что некоторые кодеки предлагают одно значение для своих входов и другое значение для своих выходов – например, предлагая частоту дискретизации до 192 кГц для своих выходов, но только до 96 кГц для своих входов (что имеет место кодека Realtek ALC888S, изображенного, кстати, на рис. 8).
Это происходит потому, что, хотя все пользователи используют аудиовыход материнской платы и могут судить о качестве звука, прослушивая звук, воспроизводимый его или ее ПК, лишь немногие используют линейный вход материнской платы (некоторые пользователи используют «микрофонный вход»). in» для таких приложений, как Skype, но, поскольку этот вход используется только для человеческого голоса, качество не обязательно должно быть самым лучшим).
Исходя из этого, производители кодеков предлагают более дешевые кодеки с более низкими характеристиками для своих входов, которые производители материнских плат выбирают для снижения затрат. На самом деле вы найдете кодеки высокого качества только на нескольких очень дорогих (и очень дорогих) материнских платах.
Кстати, в описании кодека или на странице спецификаций на веб-сайте производителя выходы обычно обозначаются как «ЦАП», а входы — как «АЦП». Это поможет вам узнать характеристики данного кодека.
Теперь давайте подробно объясним каждый пункт из нашего списка выше.
Каналы — это количество независимых выходов, предлагаемых кодеком. Раньше звуковые карты могли обеспечивать только два канала — левый и правый, т. е. стандартный стереофонический звук. Затем появился базовый объемный звук с четырьмя каналами, с двумя динамиками (левый и правый) спереди и двумя динамиками (левый и правый) сзади. В настоящее время эти две опции можно найти только на очень старых материнских платах или на очень недорогих.
Минимальное количество каналов, которое вы найдете сегодня, равно шести, также известному как 5.1. Это тот же аудиостандарт, который используется в DVD. Здесь у нас есть два фронтальных динамика, два задних динамика, один центральный динамик (используется в основном для голоса; например, в выпуске новостей или в фильме, когда персонажи разговаривают, звук будет исходить из этого динамика) и один канал сабвуфера — также известный как LFE (низкочастотные эффекты), который отвечает за создание более реалистичного впечатления за счет усиления низкочастотных (басовых) звуков.
Восьмиканальный звук, также известный как 7.1, обеспечивает те же характеристики звука 5.1, но с добавлением двух дополнительных динамиков между передним и задним динамиками, по одному с каждой стороны (слева и справа). Эти динамики также известны как средние динамики. Это тот же стандарт, который используется для дисков высокой четкости, т. е. HD-DVD и Blu-Ray.
И, наконец, последнее дополнение — 10-канальный звук, который является неправильным названием, поскольку он не добавляет еще два канала к системе объемного звучания, а предоставляет два независимых канала (левый и правый) для наушников.
Эту систему лучше описать как 8+2.
Во всех других системах разъем для наушников, расположенный на передней панели корпуса, подключен параллельно линейному выходу (передние динамики) и, таким образом, обеспечивает точно такой же звук, который передается на передние динамики. В системе 8+2 передний разъем для наушников не зависит от выхода передних динамиков, и программы могут посылать другой аудиосигнал в наушники при воспроизведении другого звука на передних динамиках.
Вспомните игры, в которых используется технология VoIP, например Battlefield, где пользователи могут разговаривать друг с другом через наушники и микрофон, и вы быстро увидите преимущества этой системы: пользователи не будут слушать в наушниках звуки игры. как взрывы и выстрелы, только их разговор с другими пользователями, при этом звуки игры воспроизводятся одновременно на всех динамиках.
Разрешение и частота дискретизации — это два параметра, для объяснения которых нам потребовалось бы много времени.
Мы уже написали учебник под названием «Как работает аналого-цифровой преобразователь (АЦП)», где мы подробно объяснили их. Если вы не хотите читать это руководство, все, что вам нужно знать, это то, что чем выше эти цифры, тем лучше качество звука.
И, наконец, отношение сигнал/шум, также называемое SNR, измеряет уровень шума, создаваемого кодеком. На наш взгляд, это один из параметров, на который обычные пользователи не обращают особого внимания, но им следует.
Имейте в виду, что здесь речь идет о шуме, создаваемом кодеком, а не о шуме, уже встроенном в источник звука. Этот параметр не имеет ничего общего с шумом, который уже есть внутри видеофайла или файла MP3, который у вас может быть.
Чтобы понять, о чем мы говорим, сделайте простой опыт. Дома найдите звуковую систему, в которой все еще есть кассетная дека. Поставьте ленту на воспроизведение, нажмите клавишу паузы и увеличьте громкость. Вы услышите много шума (технически называемого белым шумом), который создается кассетной декой и не находится внутри воспроизводимой ленты (поскольку лента остановлена).
Именно о таком шуме мы говорим. Конечно, вам не нужна материнская плата, которая вносит шум в ваш звук.
Отношение сигнал/шум измеряется в децибелах (дБ). Чем выше это число, тем лучше. В идеале у вас должна быть материнская плата с кодеком, который имеет отношение сигнал/шум не менее 100 дБ для наилучшего возможного качества звука. Кодеки основного потока предлагают отношение сигнал/шум 95 дБ или 97 дБ, что «почти соответствует» и обеспечит очень хорошее качество звука для Среднего Джо.
Проблема, однако, заключается в соотношении сигнал/шум для аудиовходов. Заявленное производителем материнской платы или кодека отношение сигнал/шум относится только к аналоговым выходам кодека (DAC SNR). Как мы объясняли, производители материнских плат обычно выбирают кодек с более низкими входными характеристиками, чем выходные.
Если вы планируете профессионально заниматься записью и редактированием аналогового аудио — преобразованием лент VHS в DVD, преобразованием лент и LP в MP3 или CD и другими подобными задачами — вам следует приобрести материнскую плату (или дополнительную звуковую карту), которая использует кодек, обеспечивающий отношение сигнал-шум не менее 95 дБ.
Ваш комментарий будет первым
