Как подключить спикер к материнской плате gigabyte: Как подключить спикер к материнской плате

Содержание

Speaker на материнской плате msi. Подключение кнопок к материнской плате — советы и подсказки. Подключение оперативной памяти

При сборке компьютера, обязательно нужно знать, как к материнской плате подключить провода, ведь без этих знаний ничего вообще не получится. Данный этап осуществляется, когда все комплектующие уже установлены в корпус. То есть сама материнская плата, блок питания, жесткий диск находятся на своих местах. Также желательно установить и материнскую плату в PCI-E разъем и прикрутить ее к корпусу. Только теперь и нужно к материнской плате подключить провода. Как это сделать? Об этом мы сейчас и поговорим.

Как подключить провода к материнской плате Asus, ASRock, MIS и других производителей?

Важно сразу отметить тот факт, что описанный ниже метод сильно обобщен. Разные материнские платы подключатся немного по-разному. То есть некоторые отличия могут быть, однако принцип остается тем же. Начнем с разъяснения и подключения коннекторов корпуса: кнопки питания, перезагрузки, USB-портов.

Подключение коннекторов

Перед тем как от блока питания, нужно подключить к ней коннекторы. Здесь важно понимать, что все они имеют защиту от неправильного подключения, поэтому вставлять их нужно крайне аккуратно, без приложения усилий.

Обратите внимание, что каждый коннектор имеет маркировку, которая описывает его назначение. На материнской плате также есть маркировка, но на некоторых моделях она отсутствует. Описание клемм можно найти только в инструкции к материнской плате.

Подключаем первый коннектор с маркировкой M/B SW. Он отвечает за кнопку питания на корпусе. Также он может иметь название POWER SW. Внимательно присмотритесь к материнской плате (справа внизу), есть ли там пара контактов с пометкой POWER. Если есть, то именно на них и нужно нацепить данный коннектор. Если такой надписи нет, тогда открывайте инструкцию к плате и ищите схему там.

Второй коннектор с маркировкой RESET SW отвечает за кнопку перезагрузки. По аналогии с POWER, подключаем коннектор RESET SW. Если на плате нет указания, то ищем в инструкции к материнской плате, какие именно контакты нужно замыкать.

Есть также провода с пометками POWER LED+ и POWER LED-, благодаря которым светятся лампочки на корпусе системного блока. Здесь важно их подключить правильно и не перепутать местами плюс и минус. Сверяйтесь обязательно с инструкцией.

Не забываем и про USB-разъемы на корпусе. Если вы хотите иметь возможность вставлять флэшки в гнезда на корпусе, а не непосредственно в материнскую плату, то нужно подключить USB-разъемы. Они маркируются как USB. Провод Audi отвечает за Jack 3.5 mm, который используется для наушников или колонок.

Еще раз напомним, что важно знать, как подключить провода включения к материнской плате правильно. И если вам приходится с усилием втыкать коннектор, то, скорее всего, вы делаете что-то неправильно. После того как к материнской плате подключили провода коннекторов, можно приступать к блоку питания.

Подключение питания процессора

Центральный процессор ставится на отведенное для него гнездо, а на него надевается радиатор с кулером. К самому процессору никакой провод не подключается. Его питание осуществляется от материнской платы, и провод подключается непосредственно к ней. Гнездо питания находится рядом с процессором. Присмотритесь, есть ли рядом 4-пиновое гнездо. В инструкции к материнской плате обязательно указывается его расположение, однако его видно даже при беглом осмотре платы.

В гнездо питания процессора подключается 4-жильный провод. Обычно оно здесь единственное, поэтому ошибиться вряд ли у вас получится.

Подключение главного кабеля питания материнской платы

Самым крупным кабелем является именно этот. Он состоит из двадцати разъемов (пинов), а в дополнение к нему прилагаются еще 4 отдельных разъема. Получается, что материнская плата подключается через 24 разъема. А так как из блока питания выходит единственный провод с таким количеством пинов, то и ошибиться в его определении вы не сможете. Кроме того, на конце коннектора есть специальная защелка, которая не позволяет вставить кабель в разъем неправильно.

При подключении убедитесь, что эта конструкция вошла в гнездо и защелкнулась.

Подключение видеокарты

Если вы используете процессор с интегрированной видеокартой, то никакого подключения видеокарты не будет. Но чаще всего пользователи предпочитают использовать мощные графические платформы, которые подключатся через PCI-E-разъем и требуют дополнительного питания.

Видеокарта запитывается от 4-пинового коннектора. Место для питания, в зависимости от может быть где-то сбоку, но чаще всего оно находится сзади. Если видеокарта очень мощная и требовательная к питанию, то она может запитываться и от 6-пинового коннектора. Поэтому, при выборе блока питания, обращайте внимание, какие именно и сколько проводов для питания у него есть. При подключении карты коннектор должен защелкнуться - обратите на это внимание.

Подключение жесткого диска

Жесткий диск подключается к материнской плате через SATA-кабель. На материнской плате (где-то в правой части) обычно присутствует 4 разъема SATA, где написано: Выбирайте первый и подключайте к нему жесткий диск.

SATA-кабель имеет одинаковые разъемы на двух концах. Но этого недостаточно. Жесткий диск также требует питания и обычно подключается к блоку через 4-пиновый разъем. Поэтому подсоединяйте к нему кабель с четырьмя жилами. По аналогии подключается и оптический привод для дисков, но они сейчас крайне редко используются.

Подключение оперативной памяти

Мы разобрались, куда подключать провода на материнской плате, и в том, что оперативная память просто вставляется в разъемы и не требует подключения через провода. На вашей плате есть 2-4 гнезда для ОЗУ. Вставляйте память туда (обратите внимание, там есть защита от неправильной вставки) и немного придавливайте. Звук щелчка будет означать, что память стала на свое место.

Ну вот и все, теперь вы знаете, как правильно подключить провода к материнской плате, и сможете сделать это самостоятельно. Добавим, что разработчики стараются делать свое "железо" максимально удобным для подключения. Поэтому у вас обязательно получится собрать этот "конструктор", ведь даже при желании, вы не сможете подключить неправильные провода в неправильные гнезда. От этого есть надежная защита.

В этой статье вы узнаете, как подключить переключатель питания, сброса и светодиоды, а также аудио и USB-порты к материнской плате. Прежде чем пытаться соединить их, очень важно знать место, и полярность подключения. Для этого необходимо найти схемы в руководстве по материнской плате, которые подскажут вам точно, где находится каждый набор контактов на материнской плате или воспользоваться информацией в этой статье.

Подключение индикаторов и кнопок питания

Компьютерный корпус имеет кнопки для управления питания которые подключаются к материнской плате, и светодиоды для обозначения деятельности материнской платы. Вы должны подключить эти кнопки и индикаторы к материнской плате с помощью проводов из передней части корпуса показанные на рисунке №1, в разъеме на материнской плате (рис. №2). Надпись на материнской плате возле разъема панели показывает место подключения каждого провода и полярность каждого из них однако надписи с обозначениями присутствуют не всегда на материнской плате.

Найдите в компьютерном корпусе разъемы передней панели (см. рис. 1). Далее находим разъём на материнской плате обычно он находится внизу материнской платы, и подписан надписью PANEL1 или JFP1, он может быть в разном исполнении(см. рис. 2.0, 2.1).

Рис. №1. Разъемы передней панели.

Рис № 2.0. Разъем передней панели на материнской плате.
Рис № 2.1. Разъем передней панели на материнской плате.

Группа системных кабелей, показанных на картинке №1 имеют два провода, которые имеют цветовую маркировку. Черный или белый провод это земля (GND), а провода других цветов(красный, синий, зелёный, оранжевый) это питание. Подключение осуществляется с лева на право, при подключении Все плюсовые контакты всегда будут находиться слева кроме кнопки reset, однако полярность кнопок неважна так как кнопки при нажатии замыкают контакты.

Просто установите эти провода к разъему с тем же именем на материнской плате соблюдая полярность светодиодов.


Рис № 2.2. Полярность проводов передней панели.

Ниже перечислены возможные сокращенные имена для них, которые будут записаны на самих соединителях.

PWR-SW, PW SW, PW = Кнопка питания (Power Switch)(не требуется полярность). Элемент управления кнопка питания, которая позволяет включать и выключать компьютер.

PWR-LED, P-LED, MSG = Светодиод питания (Power LED)(требуется полярность). Индикатор показывает когда компьютер включен или находится в режиме ожидания.

RES-SW, R-SW, RES = Переключатель сброса (Reset Switch) (не требуется полярность). Кнопка сброса для перезагрузки компьютера.

HDD-LED, HD = Светодиодный индикатор жесткого диска (Hard Disk Drive LED)(требуется полярность). Этот индикатор мигает при записи и чтении информации с жесткого диска.

SPK, SPKR, SPEAK = Внутренний динамик (Speaker)(требуется полярность), используемый для озвучивания звуковых сигналов, которые вы слышите от компьютера при загрузке.

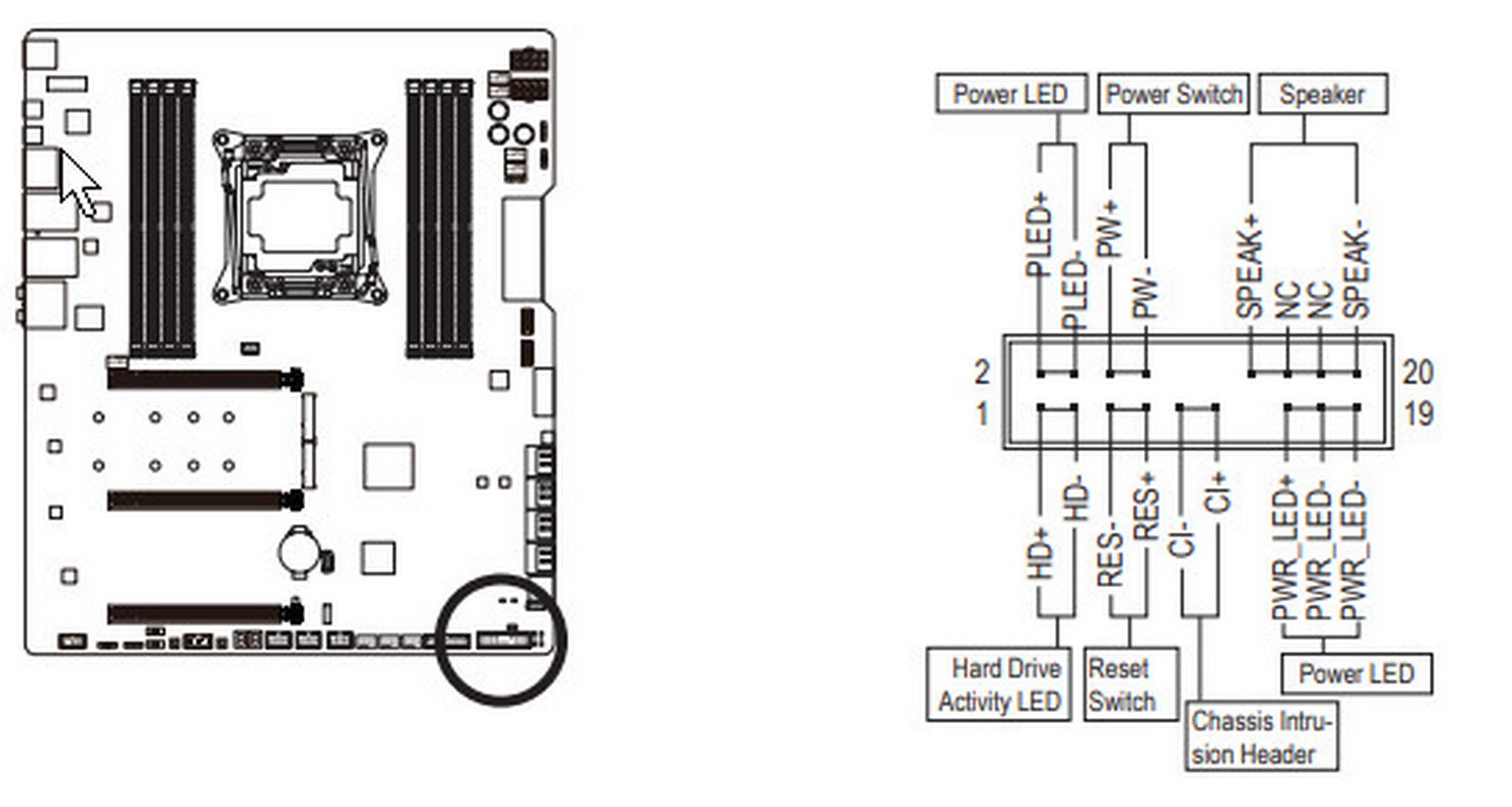

Рис № 3. Распиновка контактов передней панели на материнской плате

Подключение USB передней панели к материнской плате

Для начала находим разъём USB на материнской плате, обычно он находится внизу материнской платы и подписан надписью F_USB или USB. Так же на каждом проводном разъеме(Рис №4.0) можно прочитать его значение, которое может быть +5V (или VCC или Power), D+, D – и GND.


Рис № 4.0. Полярность USB.
Рис №4.1. Подключение USB 2.0 передней панель к материнской плате.
Рис №4.2. Подключение USB 3.0 передней панель к материнской плате.
Рис №4.3. Подключение USB 2.0 к материнской плате.

Подключение аудио передней панели к материнской плате

Чтобы использовать эти разъемы, ваша материнская плата должна иметь встроенную звуковую карту (другими словами, встроенный звук). Однако установка не так проста, как кажется, и в сегодняшней колонке мы объясним, как это нужно сделать.

В конце каждого провода имеется небольшой черный разъем, и в этом разъеме мы можем прочитать функцию провода. Вы найдете следующие провода: Mic In (или Mic Data), Ret L, Ret R, L Out (или Ear L), R Out (или Ear R) и два Gnd (или Ground). Если вы внимательно посмотрите, то увидите провода Ret L и L Out подключены друг к другу, то же самое происходит между проводами Ret R и R Out.


Рис №5.0. Подключение аудио к материнской плате.

Вы должны найти место установки таких проводов в вашей материнской плате. Это место обозначается как Audio, External Audio, Ext Audio, Front Audio, F Audio, HD Audio или что-то в этом роде. Это разъем состоит из 9-контактного разъема, и есть два перемычки, которые устанавливают соединение некоторых из этих контактов. Точное положение этого разъема варьируется в зависимости от модели материнской платы.


Рис №5.1. Вид штекера аудио на материнской плате.

Для установки проводов первым шагом является понимание системы нумерации штырей разъема материнской платы. В разъеме есть девять контактов, но разъем считается 10-контактным, потому что один из контактов был удален (контакт 8). Перемычки соединяют контакты 5 и 6 и 9 и 10. Поскольку имеется пространство без штифта (контакт 8), легко обнаружить нумерацию других контактов.


Рис №5.2. Распиновка аудио на материнской плате.

Удалите перемычки. Подключение проводов должно быть выполнено следующим образом: Mic In to pin 1; Gnd — контакты 2 и 3; R Вывести на вывод 5; Ret R для вывода 6; L Вывод на контакт 9, а Ret L — на контакт 10.

Передняя панель на корпусе системного блока никак не связана с остальными «внутренностями» компьютера. Значит, при ручном отключении с целью чистки или, что немного сложнее, при замене материнской платы, придётся самостоятельно подключать фронтальную панель. Далее будет в подробностях рассказано, как сделать это максимально правильно.

Этапы подключения передней панели к материнской плате

Рассмотрим основные моменты в подключении фронтальной панели к «материнке»:

Этап 1

Первым делом необходимо найти основной шлейф с 4 (иногда 5-6) штекерами. Возможна некоторая разница в названиях, цвете и т. д.

Штекеров может быть гораздо больше, это зависит от разновидности передней панели/материнской платы. Но следуя схеме на «материнке», не составит особого труда подключить их все безошибочно. Описание схемы находится чуть дальше в статье.


Расположенные на фото сверху штекеры подразумевают собой следующее:
  • POWERSW (или PWRBTN) – активирует манипуляции с на панели.
  • H.D.D.LED (или HDLED) – лампочка, мигающая при работе жёсткого диска.
  • POWERLED + и – (или PLED) – лампочка на кнопке включения/отключения компьютера; если компьютер работает, то горит, и наоборот; может быть цельным штекером.
  • RESTARTSW (или RESET) – активирует кнопку перезагрузки компьютера.
  • SPEAKER – небольшой динамик, издающий писк, если наблюдаются проблемы в работе компьютера.

Подключение SPEAKER штекера желательно, так как подобный писк-сигнал помогает спасти материнскую плату от поломки, мгновенно извещая пользователя о наличии критических проблем, о неправильном подключении какого-либо штекера или подсоединении в неверное гнездо. Также данный звуковой эффект позволяет в целом оценивать работу компьютера.


Названия этих штекеров могут различаться, но не сильно. Например, вместо POWERSW может быть указано PW. А вместо RESTARTSW – просто RES. Сравнивая первые буквы названия штекеров и разъёмов, можно без труда понять, какой штекер куда должен подключаться. Также помогают цвета, которые, зачастую, соответствуют цвету кабелей от штекеров. Но в первую очередь нужно сравнивать именно названия, следом – цвета, ведь они могут различаться, в отличие от названий.

Этап 2

Вставлять штекеры необходимо в одно большое гнездо (FRONTPANEL или F_PANEL) на краю материнской платы. Обычно оно выглядит вот так:


Чтобы подсоединить провода в разъёмы правильной стороной, можно просто посмотреть на сам штекер. Если в нём не будет хватать одного контакта (железная «спица»), то присоединять нужно этим местом, в соответствии с другим пустым местом на материнской плате, в разъёме. Также могут помочь боковые крепления на некоторых гнёздах и штекерах (крепления должны быть на одной стороне). Дополнительно можно ориентироваться по цветам в разъёме или визуальным подсказкам в виде блестящих контактов и т. п. Как правило, штекеры подсоединяются надписью «на себя» или в сторону надписей на материнской плате (схеме).

Когда всё вышеперечисленное отсутствует, вставлять штекер можно любой стороной. Главное – чтобы процесс шёл плавно и без применения грубой силы. Если подключения штекера в разъём не происходит даже с небольшими усилиями, значит, подсоединение провода происходит неправильно.


Внизу, под цветными разъёмами, схематично указаны (подписаны) места, куда нужно подключать штекеры. Например, согласно схеме под разъёмами, отвечающий за кнопку включения компьютера штекер (POWERSW) следует подсоединить в красное гнездо (второе слева, сверху, подписано как PW). Все остальные провода присоединяются в указанные на схеме места соответствующим образом.

В сопроводительной к компьютеру документации, если она имеется, также есть подсказки по подключению штекеров в гнёзда. Выглядят данные подсказки так:


Как видно на рисунке, в документах даже расшифровываются названия штекеров и сокращений на схеме. Например, RES – ResetSwitch (рус. «кнопка перезагрузки») и т. д.

Этап 3

Штекеры, отвечающие за работу USB-портов на передней панели, подключаются чуть иначе и проще. Выглядит USB-штекер - вот так:


Разъём для данного штекера может иметь следующие названия:
  • F_USB1/F_USB2;
  • USB1/USB2;
  • или все гнёзда для этого штекера могут называться просто USB.
Не имеет значения, куда будет подключаться провод, так как все USB-гнёзда полностью идентичны. За исключением USB 3.0. Если на передней панели имеется именно такой USB-штекер, то и разъём на материнской плате нужно искать с соответствующим названием. Зачастую именно так он и называется – USB 3.0, но могут быть и исключения в виде F_USB30 и т. д.

Интересный факт заключается в том, что если вставить штекер USB 3.0 в разъём стандартного USB, то устройство будет работать. Но его скорость будет не как у USB 3.0, а ниже, ведь разъём поддерживает лишь стандартный USB (2.0). Если вдруг на материнской плате отсутствует гнездо под USB 3.0 или его не получается найти, данный способ может помочь.

Этап 4

Подключение звука (наушники/микрофон) на фронтальной панели происходит идентично описанным ранее процессам.

Берётся штекер из передней панели с названием AC97 или HDAUDIO и вставляется в разъём с соответствующей надписью:

  • A_AUDIO
  • AUDIO
  • AAFP и т. д.


Если звук так и не появился, возможно, проблема кроется в . Перезагрузив компьютер и «попав» в систему BIOS, следует проверить фронтальную панель и её характеристики. Иногда бывает, что подключён штекер HDAUDIO, а BIOS распознал подключённое устройство как AC 97. Решается данный недочёт изменением в BIOSе неправильного драйвера на соответствующий подключённому в материнской плате.

Видео-инструкция по подключению фронтальной панели к «материнке»

В следующем видео на наглядном примере и во всех деталях объясняется процесс присоединения штекеров в разъёмы на материнской плате.
Описанный способ подключения фронтальной панели подойдёт для любой материнской платы: msi, gigabyte, asus, asrock. Единственные отличия, как уже было сказано, могут скрываться в надписях на гнёздах и разъёмах, их расположении на материнской плате, цветовой раскраске и т. д. В остальном – процесс подключения всегда будет идентичен.

Помимо звуковой карты, в компьютере имеется узел управления встроенным динамиком. Сам динамик, однако, при сборке машины нередко забывают подключить. Он может понадобиться при запуске старых программ, а также при диагностике машины.

Инструкция
  • Внимательно осмотрите материнскую плату. Возможно, громкоговоритель в миниатюрном исполнении на ней уже имеется. Он имеет примерно такой же диаметр, как копеечная монета, и выполнен в черном корпусе. Если вы не можете его найти, попробуйте запустить машину, не присоединяя к материнской плате внешний спикер. При наличии такого динамика вы услышите во время автоматической проверки оборудования (POST - Power-On Self-Test) одиночный тональный сигнал.
  • Если оказалось, что встроенный динамик на материнской плате отсутствует, вначале попробуйте найти крупный громкоговоритель в корпусе вашего компьютера. Иногда его не видно по той причине, что он спрятан между металлической передней стенкой корпуса и пластмассовой фальшпанелью. Но в любом случае, к нему присоединен двухпроводной кабель с разъемом на конце. На этом разъеме обычно написано Speaker.
  • Случается и так, что разъемы никак не подписаны. В этом случае найдите кабель с широким четырехконтактным разъемом, который к материнской плате не подключен. Провода должны подходить только к его первому и последнему контактам, а средние должны быть никуда не подключены, либо могут и вовсе отсутствовать. Возьмите обычную батарейку на 1,5 В. Вставьте в первое и последнее гнезда разъема по булавке и подключите их к батарейке. Если при подключении и отключении вы услышите щелчки, то это именно разъем динамика. Не касайтесь при этом контактов, чтобы не получить удар напряжением самоиндукции (динамик - индуктивный элемент). Затем вытащите булавки.
  • Найдите на материнской плате комбинацию штырьков, обозначенную как Speaker или SPKR. Их должно быть также четыре. К ним и присоедините (при обесточенной машине) разъем динамика в любой полярности.
  • Запустите компьютер, после чего во время прохождения POST убедитесь, что динамик заработал правильно. Запустите любую программу, использующую его.
  • Купил корпус и в комплекте к нему дали какую-то детальку: на одном конце написано speaker, от него идёт два провода и на конце какая-то круглая штучка с отверстием посередине.
    Подскажите, пожалуйста, что это такое и для чего она нужна.

    Такая штучка называется - спикер (speaker), это такой маленький динамик (пищалка), который подключается к материнской плате.

    При включении компьютера происходит автоматическая проверка оборудования (POST - Power-On Self-Test) до загрузки ОС и, если все в порядке, то слышан одиночный тональный сигнал, если нет - то слышны различные комбинации из длинных и коротких сигналов.

    Накопительное обновление Windows 10 1909 KB4528760

    14 января 2020 г. Microsoft выпустила накопительное обновление KB4528760 (Build 18363.592) для Windows 10 November 2019 Update (версия 1909) на базе процессоров x86, x64 (amd64), ARM64 и Windows Server 2019 (1909) для систем на базе процессоров x64.

    Cherry улучшила механические переключатели клавиатуры

    Компания Cherry, известная как поставщик механических переключателей для клавиатур, улучшила популярные модели серии MX: Red, Brown, Black и Speed.

    Драйвер AMD Radeon Software Adrenalin 2020 Edition 20.1.1

    Подключение передней панели к материнской плате: схема подключения, подробная инструкция

    Многие функции компьютера зависят от правильного проводного соединения комплектующих между собой. В этот список входит и передняя панель корпуса, которая позволяет пользователю управлять включением и перезагрузкой ПК. Многие пользователи считают, что процедура соединения коннекторов очень сложная и поэтому вызывают специалиста, который правильно всё подключит. Да, разъемы очень мелкие, но потратив всего несколько минут, в них можно разобраться и сделать всё самому. Даже если у вас что-то не получится, в худшем случае вы получите просто неработающие кнопки на корпусе. Но они обязательно будут функционировать, если вы воспользуетесь нашей инструкцией.

    Шаг 1. Находим шлейфы

    В большинстве современных корпусов кабели, которые отвечают за кнопки на передней панели являются несъемными и отходят от того места, где располагается сама панель. Если вы не можете их найти, попробуйте заглянуть внутрь корпуса поглубже. Производитель мог прикрепить их к одной из стенок, чтобы они не повредились во время транспортировки. Обнаружив провода, обратите внимание, что каждый из них промаркирован в соответствии с международными стандартами. Однако обозначения могут слегка отличаться. Зависит это от ревизии и компании производителя.

    • Power SW (PWRBTN) — отвечает за включение/выключение компьютера. К коннектору всегда подведено два провода. По сути этот коннектор является перемычкой, которая замыкает два контакта на материнской плате.
    • Reset SW (Reset) — коннектор, отвечающий за перезагрузку.
    • HDD LED (HDLED) — индикатор, отображающий степень загрузки жесткого диска. Вы наверняка замечали, что при активном использовании компьютера на передней панели часто моргает небольшая лампочка. Это и есть этот индикатор. Чем активнее накопитель используется системой, тем быстрее моргает индикатор. Мы согласны, что функционал не далеко не самый обязательный. Поэтому, если не хотите тратить драгоценное время, то этот коннектор можно вовсе не подключать.
    • Power LED (PLED) — ещё один индикатор, который загорается во время включения компьютера. Тоже далеко не самая полезная вещь, поэтому можно её проигнорировать. Однако в некоторых тестовых стендах, когда не подключается процессорный кулер и видеокарта, а блок питания имеет пассивную систему охлаждения, этот индикатор может быть полезен. Как ещё тогда определить, что ПК запустился?
    • USB — отвечает за USB-порты на передней панели. Задние порты на материнской плате никак не связаны с этим коннектором.
    • Speaker — небольшой динамик, который издает характерные звуки, когда ПК запускается с какой-либо ошибкой. Многие также не воспринимают его всерьез, однако он часто бывает полезен. Он имеет несколько типов сигналов, которые отличаются друг от друга продолжительностью и частотой. По ним можно определить без какой-либо диагностики, что именно мешает компьютеру нормально стартовать.
    • AUDIO — аудио-разъемы на передней панели. Их, как правило, несколько.

    Существуют и другие типы коннекторов. Однако встречаются они очень редко и носят второстепенный характер. Все вышеописанные шлейфы гарантированно находятся в любом современном корпусе, и для корректного функционирования передней панели достаточно подключить только их.

    Шаг 2. Находим контакты на материнской плате

    Большинство материнских плат распаяны таким образом, что нужные нам разъемы находятся в самом низу, причем начинаются в одном конце, а заканчиваются в другом. Стоит отметить, что вышеописанные коннекторы делятся на несколько групп. Power LED, Reset SW, HDD LED и Power LED подключаются вплотную к друг другу. Для USB, Speaker и AUDIO слоты отдельные. Схема подключения передней панели к материнской плате выглядит следующим образом:

    Обратите внимание, что для удобства подключения каждый слот имеет соответствующий цвет. Также вы обнаружите под каждым слотом маркировку, которая идентична (или очень похожа) на обозначения на проводах. Рядом с интерфейсами разработчик указал полярность, так что сделать всё неправильно довольно сложно. Единственная проблема — мелкий шрифт и небольшие размеры разъемов.

    Шаг 3. Осуществляем подключение

    Как мы выяснили, на слотах на материнской плате производитель указал, где находится +, а где -, но как узнать полярность проводов? Здесь тоже всё просто. На каждом шлейфе вы найдете небольшой треугольник, который и будет означать +. Иногда подобную информацию можно найти в маркировке провода. Когда мы знаем всё, что нам нужно, остается вставить каждый коннектор в свой слот. Если на материнской плате отсутствуют какие-либо обозначения, нужно перейти на официальный сайт производителя и найти спецификации к вашей модели материнской платы.

    Если вы всё подключаете правильно, но компьютер не включается, то можно предположить, что провода неисправны. Не расстраивайтесь, их можно купить отдельно. Пока не исправите неполадку, можно воспользоваться любым металлическим предметом и замкнуть контакты, соответствующие коннектору Power SW. Аналогичным способом можно выполнить экстренную перезагрузку компьютера с помощью замыкания контактов Reset SW.

    Читайте также:

    Теги материнские платы

    Как подключить к материнской плате спикер

    Опубликовано 2. 08.2020 автор — 0 комментариев

    Всем привет! Сегодня обсудим, как правильно подключить к материнской плате спикер, где располагается и как выглядит разъем, что делать если нет разъема, можно обойтись без спикера. О том, чем лучше всего удалить старую термопасту с процессора, читайте здесь.

    Для чего нужен speaker

    Спикер (от английского speaker — говорилка) — небольшой динамик, который подключается к материнской плате. Он издает единичный писк при включении компьютера, сигнализируя, что устройство работает нормально и операционная система скоро загрузится.

    В случае неполадок в работе компьютера динамик издает характерный звуковой сигнал, ко которому можно определить, что именно сломалось. Как правило, это комбинации коротких и долгих писков. Как именно зашифрован сигнал, зависит от версии БИОС — у разных моделей для тех же неисправностей используются разные коды.

    Фактически, если система работает нормально, без спикера вообще можно обойтись. При возникновении неполадок он помогает определить возможный источник проблемы, но не более того, и не всегда слишком точно.

    Например, если писк сигнализирует о неполадках в работе видеокарты, то еще нужно будет выяснить, какой именно из ее компонентов вышел из строя.

    Куда подсоединить динамик

    Контакты на материнской плате, куда нужно подключать эту «приблуду», обычно маркируются надписью SPEAKER или SPKR. Там же указана полярность — плюс и минус. На самом динамике также указаны полюса, или же провода маркированы разными цветами. Обычно красный – это плюс, черный это минус.

    Если неправильно подсоединить спикерфон, ничего страшного не случится и короткого замыкания не будет. Просто динамик не будет подавать звуковой сигнал.

    Если же на системной плате вообще нет маркировки коннекторов, то крайний левый пин это плюс, крайний левый это минус — относительно надписи. Вообще, там 3 или 4 контакта, но остальные используются только для монтажа и не передают никакой сигнал.

    На самом динамике может быть как пара проводков, так и коннектор на 4 пина для удобного монтажа детали.

    Независимо от модели системной платы, будь то MSI, Gigabyte, Asrock, ASUS или любая другая, всегда есть коннектор для подключения спикера, ибо так предусмотрено стандартом. Найти его просто — он почти всегда расположен рядом с блоком контактов для подключения элементов управления — кнопок и индикаторов.

    Расположение и распиновка коннектора указаны в документации на системную плату. Если она утеряна, инструкцию в электронном формате можно скачать на сайте производителя.

    А если коннектор поврежден — например, сломана одна из ножек, то ее нужно отремонтировать, припаяв новый контакт. Альтернативы этому интерфейсу на системной плате нет, и при повреждении слота динамик работать не будет.

    Также советую почитать «Проверяем процессор на исправность и работоспособность: разные случаи – разные способы» и «Подключаем 3 pin вентилятор к 4 pin разъему и в чем их разница?». Буду признателен всем, кто расшарит этот пост в социальных сетях. До завтра!

    С уважением, автор блога Андрей Андреев.

    Подключить переднюю панель корпуса к материнской плате

    Подключение кнопок, индикаторов и портов передней панели компьютерного корпуса к коннекторам материнской платы обычно является сложной задачей для новичка.

    В этом инструкции Вы узнаете, для чего предназначен каждый из коннекторов, как правильно их подключить и что при этом необходимо учитывать.

    Назначение шлейфов (проводов) кнопок, портов и индикаторов

    Для начала давайте разберемся для чего предназначены разъемы фронтальной панели корпуса ПК.

    Каждый шлейф можно идентифицировать по соответствующей надписи на нем. В зависимости от выбранного вами корпуса надписи могут немного отличаться, но суть останется прежней.
    • Power SW (PW_SW, PWRBTN) – соединяется с кнопкой включения компьютера. Данный коннектор не имеет полярности (плюса и минуса). При нажатии кнопки включения ПК (Power) происходит замыкание контакта и материнская плата получает команду на старт системы ;
    • Reset SW (RS_SW, RES_SW, Reset) — соединяется с кнопкой перезагрузки. Он также не имеет полярности и отвечает за принудительную перезагрузку системы;
    • HDD LED (IDE LED, (HDLED) — индикатор активности жесткого диска или SSD. Именно он мигает, когда наш жесткий диск активно работает. При подключении данного разъема необходимо учитывать полярность;
    • Power LED (PLED, PWR_LED) — Индикатор включения и работы компьютера. Он также имеет контакт с «Плюсом» и «Минусом».
    Однако не беспокойтесь, если вы неправильно подключите эти коннекторы, ничего не сгорит, просто данные индикаторы не будут «светить».
    • USB — этот коннектор соединяет порты USB 2.0 на передней панели с материнской платой;
    • USB 3.0 – служит для подключения порта USB 3. 0
    • HD_AUDIO (AAFP, HD_Audio, AC97) — соединяет выход для наушников и вход микрофона передней панели.
    • Speaker(SPK) — маленький динамик, который не всегда поставляется с корпусом. Он предназначен для диагностики ошибок материнской платы и подключенных к ней устройств.


    Куда подключать кнопки и провода

    В инструкции к системной плате, которую можно найти в коробке или скачать на сайте производителя, всегда можно найти схему их размещения.
    Как правило, эти коннекторы размещаются в нижней части материнской платы, но бывают и исключения.

    Например, довольно часто разъем USB 3.0 помещают в правой части материнки.

    Распиновка кнопок и шейфов, как правильно подключить?

    Подключать контакты удобнее всего по порядку, один за другим, чтобы каждый следующий соприкасался с предыдущим – так они не выскользнут из посадочных мест.

    1. Коннектор Power Led надо подключать, соблюдая полярность.
    На многих материнских платах есть подсказки, обозначающие, где находится «плюс» и «минус». Если на ваших коннекторах нет обозначения полярности, тогда обратите внимание на обратную сторону. Треугольник на фишках указывает на «плюс».

    2. Индикатор активности жесткого диска HDD LED также подключается с соблюдением плюса и минуса.
    3. Кнопки включения компьютера Power Switch и перезагрузки Reset Switch не имеют полярности.
    4. Затем подключим Speaker, который часто поставляется как отдельная деталь и просто крепится, удерживаясь штекерами. Спикер также имеет полярность.


    Такая распиновка применяется на всех материнских платах любого форм-фактора, независимо от бренда – Asrock, Gigabyte, MSI, ASUS, Biostar или любого другого.

    Конечно, положение штекеров может варьироваться, как и наличие проводов с разъемами на самой фронтальной панели, однако принцип их подключения и маркировка, всегда одни и те же.


    Подробную видеоинструкцию по подключению кнопок, индикаторов, шлейфов и портов фронтальной панели к материнской плате смотрите у нас на ютуб-канале

    Куда подключать speaker на материнской плате msi

    Привет, друзья. В процессе эксплуатации компьютера с ним случается множество проблем и зачастую их можно диагностировать и быстро исправить пр помощи спикера на материнской плате, который может сигнализировать о той или иной неисправности. Я даже писал о сигналах спикера материнской платы. Но что делать, если он не установлен? Давайте разберемся как подключить спикер к материнской плате. Причем модель платы значения не имеет. Это может быть Asus (у меня P5QL SE), Gigabyte, MSI или Asrock. Принцип будет тот же.

    Куда подключается спикер на материнской плате

    Для начала нужно проверить есть ли вообще в вашем системнике спикер. Может быть он просто молчит (не пищит). Тогда следует выяснить почему. Выглядит он как на фото сверху. Находится он обычно в самом низу материнки. Контакты с надписью Speaker или SPKR. Там же указана и полярность, плюс и минус. На самом спикере тоже. Либо один провод красный — это плюс, второй черный — минус, либо обозначениями (+) и (-). Если на МП не указаны, то левый — плюс, правый — минус.

    Отлично. Теперь мы знаем как правильно подключить спикер к материнской плате и давайте сделаем это своими руками. В некоторых случаях приходится отсоединять какое-то оборудование, чтобы добраться до разъемов, например очень часто мешает видеокарта.

    Так выглядит правильная установка спикера в материнскую плату. В конце всех действий нужно перезагрузить компьютер проверить спикер на работоспособность. При включении он должен издавать короткий сигнал, если все исправно. И вообще, с его помощью можно предотвратить множество серьезных поломок или узнать, что именно сломалось. В заключении посмотрите видео на тему установки спикера в материнскую плату.

    Компьютерный спикер это совершенно простая и в то же время полезная вещь в любом компьютере. Представляет он из себя маленький динамик, который издает негромкий писк во время включения компьютера.

    Конечно, далеко не у всех он присутствует и без него ваш компьютер будет функционировать ни чуть не хуже чем с ним, но вот когда компьютер перестает включаться или при включении показывает черный экран без надписей, то вот здесь Speaker пригодиться как никогда кстати.

    Благодаря ему, а точнее той последовательности сигналов, которую он может выдавать, либо не выдавать вообще можно определить что в компьютере вышло из строя и почему он перестал работать.

    Самые распространенные последовательности сигналов спикера:

    • 1 короткий — Мат плата инициализирована и все предтесты устройств пройдены. 1 короткий сигнал при включении говорит о том, что с компьютером все хорошо на этапе инициализации устройств.
    • 1 длинный 3 коротких сигнала;
    • 1 длинный сигнал;
    • 1 длинный 2 коротких сигнала;
    • 1 короткий 1 длинный сигнал.

    Некоторые материнские платы имеют встроенный Speaker, но все же большинство из них требуют отдельного подключения этого небольшого, но полезного устройства.

    Определить есть ли спикер на вашей материнской плате просто. Если при включении компьютера вы слышите 1 или более коротких либо длинных сигналов, значит он у вас есть. Если компьютер уже не включается и ничего в нем не пищит, значит нужно заглянуть в открытый системный блок. Обычно спикер находится в правой нижней части материнской платы.

    Вот так выглядит встроенный в мат. плату Speaker:

    Встроенный компьютерный спикер на материнской плате

    А вот так выглядит внешний подключаемый Speaker:

    Внешний компьютерный спикер на материнской плате

    Как подключить спикер к материнской плате?

    Для начала нужно найти контакты. Обычно они находятся в правом нижнем углу материнской платы возле контактов кнопки включения и подписаны как «Speak» или «SPK».

    Куда подключить спикер к материнской плате

    На рисунке выше видно место подключение спикера. Причем слева стоит значок «+», а справа «-«. Это значит, что красный проводок спикера одевать на контакт со знаком «+», а черный со знаком «-«.

    Если полярность на материнской плате не указана, либо провода на спикере одинакового цвета можете попробовать подключить Speaker сначала одной стороной, потом другой. Почти всегда он будет работать даже не соблюдая полярность.

    Пришло время обновлять комп. Вернее не время пришло, а возможность подвернулась, недорого — обновить платформу. Был у меня замечательный i5 2500k, которому почти 10 лет уже, и хоть бы хрен ему. Мой лично экземпляр, брал в легкую 4900мгц на ядро, без повышения напряжения. На башенном воздушном куллере. И был на равне со многими современными процессорами, ну как минимум мне его хватало.

    Но речь не о том. Взял я себе Msi z370 gaming plus + i5 8600k. Всё-бы ничего, но все современные материнки, уже давно как забили болт на простой PCI разъём.

    А я являюсь счастливым обладателем Creative X-Fi Fatal1ty Pro (длиннее название не могли придумать?)

    Звуковуха наичудеснейшая! Очень доволен звуком с неё. Ну да ладно думаю, в MSI обещали отличный звук. Даже выделили звуковую зону подсвеченной полосой. Да и вся материнка светится аки колхозно затюненная ВАЗ 2107, (школьники наверно кипятком ссуться от радости).

    Не буду приводить цитат с сайта msi о хорошем звуке, звук — гомно! Дрова гомно, причём полное говнище! Хочешь открыть панель настройки Reltek? — Закрывай punto switcher (автопереключатель языка, вообще не представляю как жить без него — ещё со школы пользуюсь им. Не закроешь punto — получи ошибку. Производитель признал косяк — положил болт на исправления. окей, допустим я выключу punto, захожу в панель управления Realtek, а там полная вакханалия! Настроек с гулькин нос! 7,1 звук включить вообще нереально. Вроде что-то боле менее объёмное заиграло при включении 5.1, но нет, нафиг тогда у меня стоит 8 колонок?

    Приуныл я в общем… Что делать?
    Нарыть переходник с PCIex на PCI? (есть-ли они вообще…)
    Поменять звуковуху?
    По началу я думал о замене звуковухи. Смотрел Asus (надоело морочится с креативовскими дровами) — по отзывам — ничем не лучше креатива. Смотрел Creative современный, из всей линейки подошла только одна модель по характеристикам и требованиям. Почитал мнения понимающих в этом людей — расстроился, ничего в ней абы крутого нет. Ценник около 6000р. Свою продавать? Средний ценник — копеечный 2-2.5 тысячи, жалко такую хорошую звучку продавать… (кстати советую на авито такую-же купить, цена очень заманчивая, а качество звука — супер!)

    Остаётся последний вариант — искать переходник PCIex-PCI. 30 минут поисков по али — он найден! В основном при таком запросе попадаются райзеры (привет майнерам) и изредко попадается то, что мне нужно. Заказал я его сразу, и прождал с полтора месяца (привет почта России!)

    Долго ждать не стал и занялся установкой. Положить звуковуху с переходником, рядом с компом — меня никак не привлекало, поэтому пойлём более сложным путём. Первым делом, надо разобраться с питанием, Китайцы не блещут смекалкой и проектируют под грибами. Всё видно по фото:

    Благо решается это достаточно просто, берем напильник и:

    Ну а затем берём напильник, шуруповерт с тонким сверлышком, и начинаем сверлить/пилить, я на столько лентяй, что поленился даже материнку снять.

    Как подключить кнопку включения к материнской плате и не спалить комп

    Всем привет! Сегодня у нас очередной интересный вопрос – как подключить кнопку включения к материнской плате и куда вставлять сам штекер. В первую очередь выключите системный блок и полностью его обесточьте – это можно сделать двумя способами: полностью выдернуть вилку из розетки или выключить тумблер на блоке питания. После этого снимаем боковую крышку, чтобы оголить материнскую плату и все внутренности системного блока.

    На материнской плате должен находиться блок передней панели (Front Panel), который обычно находится в правом нижнем углу ближе к передней части системника. Вот сюда как раз и подключаются все выделенные коннекторы: включения, выключения, температурные индикаторы, наушники, микрофон и т. д. Сами провода должны идти от передней панели корпуса.

    И далее вы можете столкнуться с некоторой проблемой. Если рядом с данным блоком подпись, то нужно от передней крышки системного блока просто подключить нужный штекер, который имеет ту же надпись.

    Обычно коннектор имеет надпись «Power SW», на материнке же могут быть другие надписи: PSW, PWRSW, PWR, PWR BTN, ON/OFF. Помимо этого, есть также другие переключатели, которые нужно активировать:

    • Reset – кнопка перезагрузки.
    • PWR LED или PLED – индикатор питания.
    • HD LED – индикатор жесткого диска.
    • Speaker, SPK или SPEAK – это динамики.
    • MIC – микрофон.
    • Sleep, SLP – кнопка сна.

    ВНИМАНИЕ! Коннектор «Power LED» – это индикатор питания, а не кнопка включения – не перепутайте. На материнке же также рядом с «PWR» будет стоять LED. Вообще если вы рядом видите три буквы «LED», то знайте – это индикатор, а не кнопка.

    Далее просто идет обычное подключение по цветам. Если цветового обозначения нет, то переключатель питания подключается в любом положении, так как там идет обычное замыкание. Так что вы в любом случае подключите данную кнопку правильно.

    Но надписи может и не быть как на картинке ниже. В таком случае я подготовил для вас универсальные инструкции для материнских плат, смотрим статью.

    ПРОСЬБА! Если я какую-то материнскую плату не указал, то, пожалуйста, напишите об этом в комментариях, и я её добавлю. Если вы запутаетесь в схемах, то можете задавать свои вопросы в комментариях.

    ASROCK

    Подключение кнопок питания к материнской плате ASROCK происходит очень просто. На данный момент выпускаются два вида материнок (смотрим на картинку ниже). В первом случае обозначение идет как «PWRBTN#». Во втором случае смотрим на «PW+» и «PW-».

    INTEL

    У компании «Интел» может быть 12-ти и 10-ти пинные материнки, но расположение тумблера питания будет одинаковое. Просто подсоедините штекер к нужным двум пинам кнопки запуска.

    FUJITSU SIEMENS

    Ищем пины «Power On/Off». Смотрите и не забудьте подключить кнопку перезагрузки, сна, а также индикаторы, если они есть на корпусе.

    MSI

    Тут аналогично смотрим только по нумерации, и нас интересует шестое и восьмое подключение с надписью «Power Switch» — это и есть тумблер пуска.

    LENOVO

    У Леново может быть дополнительный блок коннектора, который идет в комплекте с материнской платой. Если его нет, то нумерация идет слева направо – от 1 до 14. Аналогично внизу идут нечётные от 1 до 13 и вверху четные от 2 до 14. Нас интересует девятый и одиннадцатый пин с надписями: PWR Switch + и PWR Switch -.

    EPOX

    Ищем «PWRSW».

    GIGABYTE

    У «Гигабайт» схема схожа, как и у материнок ASROCK, обозначения будут такие: PW (+/-), PWRBTN или Power Switch.

    BIOSTAR

    Выпускаются два вида материнок. В первом случае все понятно, и кнопочка имеет обозначение «ON/OFF». Во втором случае идет нумерация от 1 до 10. Нумерация идет таким образом, что внизу идут нечетные цифры (1, 3, 5, 7, 9), а вверху четные (2, 4, 6, 8, 10). Далее в табличке смотрим на 7 и 8 подключение с надписями «PWR_SW_P» и «PWR_SW_N».

    ASUS

    Компания ASUS выпускает два вида материнок с двадцатью и десятью коннекторами. В обоих случаях обозначение идет одинаковое – «PWR». Также не забудьте подключить «Reset» и «LED» панель.

    FOXCONN

    Смотрим на «Power Switch» и подключаем к нужным пинам.

    Как подключить переднюю панель компьютера – кнопку включения, USB, вход для наушников и индикаторы

    Сборка компьютера – это не только подключение крупных компонентов системного блока, таких как жесткий диск, видеокарта, процессор или блок питания. Во время сборки необходимо соединить с «внутренностями» компьютера и сам корпус. На корпус выведено несколько важных элементов. Как минимум, это кнопки питания и перезагрузки, а также, индикатор работы жесткого диска. Если речь идет о более продвинутых корпусах, то на переднюю панель могут быть выведены некоторые разъемы, в частности, USB и входы для наушников или микрофона. В рамках данной статьи мы расскажем, как подключить переднюю панель компьютера, чтобы все элементы на ней работали грамотно.

    Передняя панель компьютера: принципы подключения

    В начале следует отметить, что от корпуса компьютера должно отходить несколько проводов. В простонародье из называют «пинами» от английского слова Pin, что означает «Штифт» или «Булавка». Провода корпуса компьютера миниатюрны, и они являются разъемами, в которые вставляются штекеры, расположенные на материнской плате компьютера.

    Перед тем как приступать непосредственно к подключению передней панели компьютера к материнской плате, необходимо определиться с тем, какой провод за выполнение какой задачи отвечает. Чтобы это сделать, достаточно посмотреть на надписи, нанесенные на разъемы. На них можно обнаружить следующие обозначения:

    • Power SW – провод, отвечающий за кнопку питания, с которой происходит включение и выключение компьютера;
    • Reset WS – провод, который отходит от кнопки перезагрузки компьютера;
    • Power Led — и Power Led + (могут быть объединены) – провода, подключение которых вызывает работу лампочки включения/выключения компьютера;
    • HDD Led – кабель, отвечающий за работу индикации жесткого диска компьютера;
    • USB – кабель от разъема USB, может быть от протокола 2.0 или 3.0;
    • HD Audio/Speaker – разъем для подключения наушников и микрофона.

    Выше перечислены стандартные названия. Разъем, отвечающий за USB, может быть подписан – USB 2.0 и USB 3.0. Если они подписаны оба как USB, то определить разъем от более быстрого протокола передачи данных легко – он имеет больше входов.

    Передняя панель компьютера: подключение кнопок питания и индикации

    В подключении передних кнопок и индикаций к материнской плате компьютера нет ничего сложного. Чтобы это сделать, необходимо:

    1. Взять инструкцию к материнской плате;
    2. Обнаружить в ней информацию о блоке контактов, который может носить название F_Panel или Front Panel. Если инструкции нет, просто отыщите блок на материнской плате;
    3. Далее, ориентируясь на информацию из инструкции или нанесенные на материнскую плату сопроводительные надписи, подключить кабели кнопки питания, перезагрузки и индикаций.

    Обратите внимание, что разъемы и штекеры, в большинстве случаев, защищены от неверного подключения. То есть, соединить их друг с другом неправильно просто не получится, не поломав при этом контакты.

    Передняя панель компьютера: подключение разъемов USB и 3,5 мм

    Подключая разъемы в передней панели компьютера, необходимо руководствоваться такими же правилами: поиск места для подключения в инструкции и последующее соединение штекера с разъемом. Обратите внимание, что далеко не всегда на материнской плате может найтись место для подключения переднего разъема USB 3. 0. Если его включить некуда, придется оставить неподключенным.

    Стоит отметить, что разъемы для подключения звуковых выходов могут входить в общий блок с передней индикацией и кнопками включения, а могут находиться отдельно на материнской плате. USB разъемы всегда находятся отдельно, и место их подключения на материнской плате подписано обозначениями F_USB, JUSB или USB 3.0. Первые два варианта характерны для разъема USB 2.0, который подключается посредством 10 контактов, тогда как разъем 3.0 требует 20 контактов.

    Ошибиться в процессе подключения кнопок, разъемов и индикаций с передней панели довольно сложно. Главное при выполнении данных работ – аккуратность, поскольку шкетеры для передних разъемов на материнской плате очень тонкие, и лишнее усилие может вывести их из строя.

    Загрузка...

    Руководство по установке материнской платы GIGABYTE

    7-1

    Подсоедините кабели к внутренним разъемам и разъемам на материнской плате, включая разъемы IDE / SATA, и аудио передней панели, USB, разъемы IEEE 1394 и т. Д.

    7-2

    Присоедините модуль передней панели (различается в зависимости от конструкции корпуса, состоит из индикатора питания, индикатора активности жесткого диска, динамиков, переключателя сброса, переключателя питания и т. Д.) от корпуса к заголовку передней панели (F_PANEL) на материнской плате.

    Заголовок передней панели

    MSG: Индикатор сообщения / питания / сна
    PWR: Светодиод питания
    PW: выключатель питания
    ГОВОРИТЬ: Спикер
    HD: индикатор активности жесткого диска
    RES: переключатель сброса
    CI: Заголовок вскрытия корпуса

    Примечание

    Назначение контактов заголовка передней панели может отличаться в зависимости от модели. Обратитесь к руководству пользователя материнской платы для получения информации о фактическом назначении контактов.

    Как отключить или включить внутренний динамик компьютера

    Обновлено: 30.11.2020 компанией Computer Hope

    Ответ на этот вопрос зависит от материнской платы компьютера, ее конфигурации и установленного программного обеспечения.

    Отключение внутреннего динамика

    Программное обеспечение

    Если вы используете Microsoft Windows, вы можете отключить внутренний динамик или динамик ПК, выполнив следующие действия.

    1. Откройте диспетчер устройств
    2. В диспетчере устройств щелкните Просмотр и выберите Показать скрытые устройства . После этого Драйверы без Plug and Play станет видимым в диспетчере устройств.
    3. Разверните Драйверы без Plug and Play , щелкнув значок плюса и дважды щелкнув Beep .
    Примечание

    Если вы не видите раздел «Драйверы без Plug and Play» в диспетчере устройств, перейдите к разделу «Перемычка для материнской платы» ниже.

    1. В окне свойств Beep, щелкните вкладку Driver .
    2. На вкладке Driver , если вы хотите временно отключить это устройство, нажмите кнопку Stop . Если вы хотите навсегда отключить это устройство, под типом Startup выберите Disabled .

    Перемычка материнской платы

    Если описанные выше шаги не отключают внутренний динамик (т.е. нет раздела Non plug and play Drivers ), внутренний динамик можно отключить перемычками на материнской плате. Многие производители материнских плат имеют перемычки, которые при прыжке или без прыжка включают или отключают встроенный динамик.

    Все материнские платы разные. Обратитесь к документации материнской платы, чтобы определить, есть ли на вашей материнской плате такая перемычка и как она должна быть установлена.

    Кабель материнской платы

    На некоторых материнских платах нет встроенного динамика, вместо него используется динамик корпуса компьютера, который можно снять, чтобы отключить динамик. Обратитесь к документации материнской платы или компьютера, чтобы определить, настроен ли ваш компьютер таким образом.

    Включение внутреннего динамика

    Программное обеспечение

    Если вы используете Microsoft Windows, вы можете включить внутренний динамик или динамик ПК, выполнив следующие действия.

    1. Откройте диспетчер устройств
    2. В диспетчере устройств щелкните Просмотр и выберите Показать скрытые устройства .После этого Драйверы без Plug and Play станет видимым в диспетчере устройств.
    3. Разверните Драйверы без Plug and Play , щелкнув значок плюса и дважды щелкнув Beep .
    Примечание

    Если вы не видите раздел «Драйверы без Plug and Play» в диспетчере устройств, перейдите к разделу «Перемычка для материнской платы» ниже.

    1. В окне свойств Beep, щелкните вкладку Driver .
    2. На вкладке Driver , если вы хотите временно включить это устройство, нажмите кнопку Start .Если вы хотите включить это устройство на постоянной основе, под типом Startup выберите System .
    Примечание

    Если внутренний динамик не работает после его включения через диспетчер устройств, внутренний динамик может быть неисправен и не работает. В этом случае, как правило, целесообразна замена материнской платы, так как заменить внутренний динамик на материнской плате очень сложно.

    Перемычка материнской платы

    Если описанные выше шаги не отключают внутренний динамик (т.е.Т.е. нет раздела Non plug and play Drivers ), внутренний динамик можно отключить перемычками на материнской плате. Многие производители материнских плат имеют перемычки, которые при прыжке или без прыжка включают или отключают встроенный динамик.

    Все материнские платы разные. Обратитесь к документации материнской платы, чтобы определить, есть ли на вашей материнской плате такая перемычка и каковы ее настройки.

    Примечание

    Если внутренний динамик не работает после включения его перемычкой, возможно, внутренний динамик неисправен и не работает.В этом случае технический специалист должен будет заменить или отремонтировать материнскую плату.

    Кабель материнской платы

    На некоторых материнских платах нет встроенного динамика, вместо него используется динамик корпуса компьютера, который можно снять, чтобы отключить динамик. Обратитесь к документации материнской платы или компьютера, чтобы определить, настроен ли ваш компьютер таким образом.

    Как подключить динамики 5.1 к компьютеру

    Мы участвуем в программе Amazon Services LLC Associates, партнерской рекламной программе, разработанной для того, чтобы мы могли получать вознаграждение за счет ссылок на Amazon. com и дочерние сайты.

    [nextpage title = ”Introduction”]
    Итак, вы хотите насладиться звуком, который может обеспечить ваш компьютер? Установка 6-канальной системы объемных динамиков - это правильный путь: игры и просмотр видео никогда не будут прежними. В этом уроке мы покажем вам пошаговое руководство по подключению аналоговых 5.1-канальных динамиков к вашему ПК.
    Что такое система 5.1? Число «5.1» означает, что у вас шесть динамиков: два на передней панели, два на считываемых, один на центральном переднем (также известный как «голосовой» канал) и один сабвуфер (a.к.а. «Бас»). Итак, у вас есть пять одинаковых динамиков и один исключительно для басовых звуков - сабвуфер - отсюда и название «5.1».
    Существует также еще одна система высокого класса, называемая «7.1», в которой есть еще два динамика, центральный правый и центральный левый.
    В настоящее время почти все ПК имеют встроенный 6-канальный звук, то есть уже интегрированный на материнскую плату, но вам нужно будет проверить в руководстве по материнской плате, поддерживает ли ваш компьютер это или нет. Конечно, если у вас есть звуковая карта-надстройка, вы должны проверить ее руководство, есть ли у нее 6-канальный звук.
    Существует два типа 6-канальных динамиков объемного звучания: аналоговые и цифровые. Аналоговые громкоговорители могут быть установлены на любом ПК и дешевле, в то время как цифровые громкоговорители часто дороже и требуют наличия выхода SPDIF на вашем ПК.
    В этом уроке мы расскажем, как подключить аналоговые 6-канальные системы. Если у вашего ПК есть выход SPDIF, и вы хотите использовать цифровую систему, которая обеспечивает меньше шума, прочтите наше руководство по этому поводу. Описанные здесь шаги точно такие же, но вместо подключения вашего ПК к ресиверу домашнего кинотеатра вы будете подключать его к цифровой 6-канальной акустической системе.
    Помимо более низкого уровня шума, цифровое соединение имеет в качестве основного преимущества использование всего одного кабеля для подключения ПК к акустической системе. Для аналогового подключения используются три набора проводов.
    На рисунке 1 вы можете увидеть наши 6-канальные динамики объемного звучания, которые мы будем подключать к нашему ПК в этом руководстве. Как мы уже говорили, он использует аналоговое соединение.

    Рисунок 1: Наша 6-канальная акустическая система.

    [nextpage title = ”Общие сведения о вашей акустической системе”]
    После распаковки вашей акустической системы вам следует хорошенько взглянуть на нее, чтобы лучше понять ее.Как вы могли видеть на Рисунке 1, в нашей системе сабвуфер и регулятор громкости находились на разных устройствах, и это здорово, потому что таким образом мы можем разместить сабвуфер под нашим столом, а блок регулировки громкости на столе, что упростит управление. система.
    Во-первых, давайте взглянем на обычные динамики системы (см. Рисунок 2). Как видите, здесь нет никакой загадки. Он имеет двухжильный кабель, подключенный к штекерному разъему RCA.

    Рисунок 2: Один из динамиков нашей системы.

    Теперь давайте посмотрим на сабвуфер, рис. 3. В некоторых системах кабели от динамиков подключены к сабвуферу. Однако в нашей системе все кабели должны быть подключены к блоку управления громкостью, как вы можете видеть на рисунке 4.
    В нашей системе от сабвуфера идут три набора проводов: шнур питания для подключения системы к розетке переменного тока. , разъем питания для питания блока управления громкостью и проводов сабвуфера.

    Рисунок 3: Сабвуфер.

    Как мы уже упоминали, в нашей системе все кабели должны быть подключены к блоку регулировки громкости, как показано на рисунке 4.

    Рисунок 4: Блок управления объемом.

    [nextpage title = ”Connecting the Cables”]
    Вместе с вашей системой должно быть не менее трех наборов кабелей для подключения вашей акустической системы к компьютеру. Эти кабели показаны на Рисунке 5, и они окрашены в разные цвета, чтобы облегчить установку: зеленый, синий (или черный) и оранжевый (или желтый или розовый).

    Рисунок 5: Кабели, поставляемые с нашей системой.

    В нашу систему также входят три стереоразъема с мини-разъемом на стерео RCA-преобразователи, которые вы можете видеть на Рисунке 6.Эти адаптеры необходимо использовать, если вы хотите подключить акустическую систему к стандартному DVD-плееру, поскольку DVD-плееры используют разъемы RCA, а не мини-разъемы. Поскольку мы подключаем динамик к компьютеру, а не к DVD-плееру, давайте уберем их.

    Рисунок 6: Адаптеры, если вы хотите подключить акустическую систему к домашнему DVD-плееру.

    Вы должны подключить кабели, соответствующие цвету на гнездах, расположенных на блоке регулировки громкости. Это и ежу понятно. В любом случае, если вы чувствуете себя в большей безопасности, зная, какой кабель какой, ниже мы приводим значение каждого цвета.

    Рисунок 7: Подключение кабелей к регулятору громкости.

    • Вход спереди: зеленый.
    • Задний вход: синий или черный.
    • Центральный / Сабвуфер: оранжевый, желтый или розовый.

    После подключения этих кабелей необходимо также подключить все остальные кабели, такие как кабель питания, сабвуфер и динамики. Сделать это очень просто. Просто обратите внимание на подключение сабвуфера, ведь вы должны соблюдать полярность, указанную на разъемах.В конце этого процесса все разъемы на блоке управления громкостью должны быть подключены кабелем.
    [nextpage title = "Общие сведения о вашем компьютере"]
    Все компьютеры имеют как минимум три аудиоразъема:

    • Зеленый: линейный выход.
    • Синий: Линия дюйм.
    • Розовый: вход для микрофона

    На ПК с шестиканальным звуком требуются еще два разъема: задний выход (черный или синий) и выход для центрального канала / сабвуфера (оранжевый или желтый). Однако не все компьютеры имеют такие выходы!
    Итак, прежде всего посмотрите на заднюю часть вашего ПК и посмотрите, есть ли у вашего компьютера эти выходы. ПК на Рисунке 8 имеет все они, а также цифровые выходы (как мы уже упоминали, если вы хотите использовать цифровые выходы, прочтите наше руководство по этому поводу).

    Рисунок 8: Аудиовыходы на ПК.

    Если на вашем компьютере нет этих двух дополнительных выходов (задний выход и выход на центральный / сабвуфер), вам необходимо использовать штекеры линейного входа и микрофона. Конечно, у этой конфигурации есть действительно большой недостаток: вы не можете использовать микрофон или линейные входы и акустическую систему 5.1 одновременно.Подробнее: если вам нужно использовать эти входы - возможно, вы хотите подключить микрофон для использования Skype или MSN Messenger, например, - вам нужно будет отключить динамики и подключить устройство, использовать его, а затем снова подключить динамики после использования микрофон или запись звука. Да уж, хлопотно. Вот почему, если вы действительно хотите использовать акустическую систему 5.1, вам следует искать материнскую плату с раздельными выходами на задний и центральный / сабвуфер, как показано на рисунке 8. ПК
    с восьмиканальным звуком (7.1) требуется другой штекер для средних динамиков (обычно этот штекер серый). На рисунке 9 вы можете увидеть детали материнской платы со встроенным восьмиканальным звуком.

    Рисунок 9: Материнская плата с 8-канальным (7.1) звуком.

    [nextpage title = ”Установка акустической системы на ваш компьютер”]
    Установка будет зависеть от того, имеет ли ваш компьютер отдельные выходы для тыловых и центрального / сабвуферных динамиков или нет. Поговорим об обоих сценариях.
    ПК с раздельными выходами на задний и центральный / сабвуфер
    В этом случае вы должны выполнить подключение следующим образом:

    • Передний кабель (зеленый): К зеленому разъему (линейный выход).
    • Задний кабель (синий или черный): к синему разъему (не тому, который находится рядом с зеленым разъемом) или черному разъему (задний выход). Обратите внимание, так как синий джек, о котором мы говорим, не то же самое, что и линейный вход (см. Рисунок 8).
    • Кабель центрального канала / сабвуфера (оранжевый, желтый или розовый): К оранжевому или желтому разъему.

    Мы показываем это на рисунке 10.

    Рисунок 10: Как подключить акустическую систему к ПК с раздельными выходами на тыловой канал и центральный / сабвуфер.

    Теперь вам нужно настроить свой компьютер, как мы объясним на следующей странице.
    ПК без отдельных выходов для тылового и центрального / сабвуферного динамиков
    В этом случае вы должны выполнить подключение следующим образом:

    • Передний кабель (зеленый): К зеленому разъему (линейный выход).
    • Задний кабель (синий или черный): К синему разъему (линейный вход).
    • Кабель центрального канала / сабвуфера (оранжевый, желтый или розовый): К розовому разъему (микрофонный вход).

    Мы показываем это на рисунке 11 (пожалуйста, забудьте, что у нашего ПК были отдельные выходы объемного звука).

    Рисунок 11: Как подключить акустическую систему к ПК без разделенных тыловых выходов и выходов на центральный / сабвуфер.

    Теперь вам нужно настроить свой компьютер, как мы объясним на следующей странице.
    [nextpage title = ”Configuration”]
    После выполнения всех физических подключений вы должны настроить свой компьютер на использование 6-канального звука. Это можно сделать, перейдя в свойства вашего аудиодрайвера. Обычно при установке аудиодрайвера на панели управления создается новый значок, а рядом с часами Windows отображается небольшой значок.
    На нашем ПК, который использовал драйверы Realtek, значок на Панели управления называется Управление звуковыми эффектами.Дважды щелкнув по нему, а затем щелкнув вкладку Speaker Configuration, вы увидите окно, показанное на Рисунке 12.
    Здесь вы должны выбрать «6-канальный режим для вывода на громкоговоритель 5.1» и поставить галочку «Only SURROUND-KIT», если на вашем ПК разделены задняя и центральная части / выходы на сабвуфер (что и было в нашем случае).

    Рисунок 12: Настройка ПК для использования 6-канального звука.

    Вот и все. Теперь ваш компьютер настроен для использования вашей акустической системы 5.1. Наслаждаться!

    Как / Где правильно установить кабели ПК / провода для твердотельных накопителей, панельных переключателей и др.

    Вы установили материнскую плату и блок питания, вставили их в процессор и установили модули оперативной памяти.Теперь пора соединить все провода на плате. Точность на этом этапе жизненно важна, поскольку любые ошибки будут означать, что ваш компьютер может работать не так, как должен, или вообще не запускаться. Вот подробности.

    Как подключить кабели к материнской плате

    Так же, как и при подключении системы домашнего кинотеатра, в компьютерах есть множество кабелей и проводов, которые имеют тенденцию создавать беспорядок. Важно знать, куда идет каждый провод или разъем, а также обеспечивать правильный порядок. Выполните шаги, перечисленные ниже, чтобы убедиться, что все компоненты работают правильно.

    1. Куда подключить провода переключателя кнопки питания

    Чтобы компьютер включился при нажатии кнопки питания, необходимо подключить переключатель питания к материнской плате. Среди незакрепленных кабелей в вашем чемодане вы найдете двухконтактный разъем, который обычно обозначается PWR SW, но если вы не уверены, обратитесь к руководству по кейсу.

    Провода переключателя питания необходимо подключить к перемычкам питания на материнской плате. Обычно эти контакты расположены в правом нижнем углу и обычно не имеют маркировки.

    2. Как правильно подключить провода переключателя сброса

    Если на корпусе вашего ПК есть переключатель сброса, вилка аналогична кнопке питания, и на ней отображается RESET SW, а не Power SW. Этот разъем позволяет перезагрузить компьютер после серьезного сбоя, поскольку он сбрасывает оборудование и заставляет компьютер перезагружаться.

    Для подключения проводов кнопки Reset нужно найти перемычки на материнской плате. Разъем обычно находится рядом с выключателем питания. Наденьте заглушку на два штифта, чтобы зафиксировать ее на месте.Неважно, в какую сторону идет этот соединитель.

    3. Подключение светодиодов питания и жесткого диска

    Разъем жесткого диска соединяется со светодиодом на передней панели корпуса, который загорается, когда жесткий диск работает. Этот индикатор полезен, потому что он показывает, работает ли ваш компьютер или произошел сбой.

    Поскольку провода подключаются к светодиоду, для их правильной работы требуется определенный порядок. Кабель обычно имеет положительную и отрицательную маркировку на пластиковой вилке. Перемычка жесткого диска материнской платы также будет иметь положительный и отрицательный порт.Внимательно ознакомьтесь с руководством, чтобы убедиться, что соединение установлено в правильном порядке.

    Выполните те же процедуры, что и выше, для проводов индикатора питания, которые будут иметь аналогичный разъем. Этот штекер также необходимо вставлять в правильном направлении, поэтому убедитесь, что вы выровняли положительный и отрицательный разъемы.

    4. Как подключить провода USB к материнской плате

    Если в вашем корпусе есть USB-порты на передней панели или устройство для чтения карт, вам необходимо подключить их к запасным разъемам на материнской плате.По всей видимости, кабель в корпусе имеет маркировку USB.

    На материнской плате должны быть запасные разъемы с пометкой «USB», но в руководстве будет указано, где именно расположены контакты, если они есть. Для USB-разъемов требуется питание, поэтому необходимо правильно подключать кабель. К счастью, порты USB на большинстве корпусов ПК имеют один штекер, который подключается к материнской плате только в одном направлении. Если на вашем ПК нет формованной вилки, вам необходимо внимательно проверить инструкции по корпусу и материнской плате, чтобы убедиться, что вы правильно подключили провода.

    Предполагая, что вы используете блочный разъем, подключите его к свободным USB-контактам на материнской плате. Лучше использовать штекер, ближайший к кабелю, чтобы кабели не свешивались повсюду.

    5. Установка подключения FireWire к материнской плате

    Установленные на передней панели кабели FireWire подключаются к ПК почти так же, как USB-кабели. Опять же, поищите на плате запасной разъем FireWire (в руководстве будет указано, где они находятся), а затем подключите кабель FireWire. Пластиковый разъем на проводах может иметь маркировку 1394, поскольку FireWire также известен как i1394.

    6. Подключение аудиокабелей к материнской плате

    Передние аудиопорты также требуют подключения к материнской плате, если вы хотите подключить наушники или даже микрофон. К счастью, в большинстве корпусов ПК есть одноблочные штекеры для всех передних аудиоразъемов, включая разъемы для наушников, аудиовходы или даже микрофоны.

    В руководстве к материнской плате будет подробная информация о том, где подключаются аудиокабели, обычно это рядом с задней панелью. Опять же, есть только один способ подключить вилку, поэтому аккуратно вставьте ее на место.Если в вашем корпусе есть разъем динамика для предупреждающих звуковых сигналов, подключите его к соответствующему разъему материнской платы.

    7. Куда подключать провода вентилятора на материнской плате

    В современных корпусах принято заранее устанавливать дополнительные вентиляторы в определенных местах. Эти охлаждающие устройства помогают увеличить поток воздуха в корпус и из корпуса и охлаждают ваш компьютер. Хотя обычно вы можете прикрепить провода вентилятора к разъемам блока питания, лучше всего подключить их к запасным разъемам для вентиляторов на материнской плате. Большинство плат автоматически регулируют скорость вращения вентилятора и поддерживают работу вашего ПК как можно тише.

    Если у ваших вентиляторов есть трех- или четырехконтактные разъемы, что почти всегда бывает, они подключаются непосредственно к материнской плате. Эти вентиляторы обычно имеют автоматический контроль скорости. Старые ПК имели двухконтактные вилки и работали с постоянной скоростью. Посмотрите в руководстве, чтобы найти запасной разъем для вентилятора, а затем подключите разъем питания вентилятора. Трехконтактные разъемы можно подключать к четырехконтактным портам и наоборот. Кабели обычно подключаются только в одном направлении, поэтому их легко сделать правильно.

    8.Подключение проводов вентилятора ЦП

    Вентилятор процессора - самое важное из всех подключений, которое постоянно поддерживает безопасную температуру для ЦП. Как и системные вентиляторы, скорость вращения вентилятора процессора регулируется материнской платой в зависимости от текущей внутренней температуры процессора, что позволяет максимально снизить уровень шума вашего компьютера. Старые материнские платы / ПК могут не предлагать вариант «тихого режима», но провода вентилятора по-прежнему требуют правильного порядка, поэтому они включают в себя штекеры с установленной формой.

    Кроме того, на материнской плате есть специальный разъем для вентилятора процессора, часто обозначаемый как CPU FAN.Проверьте свое местоположение в руководстве. Штекер, скорее всего, будет четырехконтактным, но есть и трехконтактные вентиляторы процессора. Разъем идет только в одну сторону.

    9.

    Подключение кабелей данных HDD / SSD

    Подобно кабелям, которые вам приходилось вставлять ранее, место их вставки будет обозначено. Слоты будут обозначены как SATA1, SATA2 и т. Д., Обычно на материнской плате имеется несколько слотов SATA.

    Теперь подключите кабель для передачи данных жесткого / твердотельного накопителя к разъему SATA.

    После подключения кабеля жесткого диска / твердотельного накопителя вы готовы к установке жесткого диска или твердотельного накопителя.

    После того, как все подключено правильно, убедитесь, что кабели закреплены и лежат в безопасном месте. Вы не хотите, чтобы ваши провода цеплялись за вентиляторы или касались горячих поверхностей. Используя пустые отсеки для дисков и стяжки, вы можете закрепить внутренние кабели в недавно модернизированном ПК.

    Полезные советы по работе на компьютере

    Как и в случае с любым другим техническим устройством, при работе внутри компьютера по любой причине необходимо учитывать несколько моментов, так что «давайте приступим к делу. «Вы уловили этот каламбур? Вот четыре основных шага, которые нужно выполнять каждый раз, когда вы работаете на своем ПК.

    • Убедитесь, что источник питания отключен. - Очевидно, это может не применяться, если вы еще не подключили кабель питания, но об этом стоит упомянуть на всякий случай.
    • Снижение риска статического электричества - Естественный статический заряд в ваших руках может нанести серьезный ущерб внутренним компонентам компьютера. Независимо от того, используете ли вы антистатический коврик или безопасную ленту, это важный шаг для защиты ваших инвестиций.
    • Следите за тем, чтобы на рабочем месте не было жидкости или мусора. Не проливайте бутылку воды на свой новый компьютер. Очистите рабочее место перед тем, как начать, и постарайтесь уменьшить количество пыли, пока вы на нем.
    • Мойте руки - при работе с кабелями и другими внутренними компонентами масла и грязь на ваших руках могут впоследствии вызвать проблемы. Лучше всего надеть нитриловые перчатки без пудры, но подойдут и чистые руки.

    В заключение, принятие мер предосторожности при работе с компьютером и понимание того, как правильно подключать внутренние провода и кабели, означает, что ваше устройство будет готово к работе в кратчайшие сроки.Вы не только предотвратите повреждение, но и убедитесь, что светодиоды и кнопки работают правильно, а аудиосоединения работают должным образом.

    Советы по подключению кабелей

    Если вы впервые работаете с электроникой или даже открываете корпус компьютера, есть несколько основных советов, которые вы должны знать, прежде чем соединять компоненты с помощью проводов.

    Держите ваши кабели организованными - Хорошо, так что этот кабель не обязательно жизненно важен для здоровья вашей машины, но чистый и организованный корпус просто восхищает.Если вы потратите несколько минут перед установкой компонентов и спланируете их расположение, будет намного проще все подключить (и позже заменить устаревшие компоненты). Вы можете использовать небольшие застежки-молнии или просто аккуратно заправить все на место.

    Поддерживайте порядок на рабочем месте - Как и любой проект, даже этот может быть невероятно утомительным. Сделайте себе одолжение и сократите это разочарование, имея все необходимое там, где вы можете его найти, прежде чем приступить к работе.Кроме того, прежде чем открывать упаковку, удалите весь мусор, мусор, пыль и особенно жидкости. Это обеспечит безопасность ваших компонентов и их правильную работу после завершения проекта.

    Подождите, пока подключите блок питания к розетке - Это может быть очевидно, но у нас должны быть предупреждающие таблички по какой-то причине. Не шокируйте себя из-за того, что вы не отключили блок питания от сети перед работой.

    Не носите украшения или свободную одежду - Если вы все же носите браслеты и мешковатые длинные рукава во время работы на своей машине, вы быстро поймете, почему это не лучшая идея (поздоровайтесь с тем, что вас зацепят на случайном компьютере частей и, следовательно, увеличивая ваш уровень разочарования).

    Используйте защитное снаряжение - По общему признанию, существует масса споров о необходимости использования антистатических браслетов и перчаток при работе с электроникой. Но лучше проявить осторожность, если вы не работаете регулярно с материнскими платами, конденсаторами и другой мелкой электроникой. Аргумент в пользу ношения перчаток заключается в том, что масла, грязь и другие загрязнения могут вызвать повреждение частей вашего компьютера (даже коррозию позже). Аргументом в пользу мер предосторожности от электростатического разряда является просто то, что вы можете сотрясать компонент и повредить его из-за статического электричества.

    гигабайтная материнская плата без звукового сигнала

    гигабайтная материнская плата без звукового сигнала Вы должны получить звуковой сигнал, сообщающий об отсутствии памяти. Я подозреваю, что причиной звукового сигнала может быть плохое соединение USB. Процессор GA-770TA-UD3. Блок питания Gigabyte GV R455OC-1GI (1 ГБ) ATI Radeon HD. Тем не менее, все, что я получаю, это ни POST, ни гудки, ничего. Большинство компьютеров издают звуковой сигнал при подключении USB-устройства. Больше сигналов: звуковой сигнал "нет видеокарты". Гигабайт. Когда компьютер включается, жесткий диск включается вместе с ним, вращаются вентиляторы, загораются индикаторы на материнской плате и на светодиодном индикаторе на передней панели.Индикаторы на материнской плате загораются, я слышу звуковые сигналы, указывающие на отсутствие оперативной памяти, и другой сигнал, который, как мне кажется, указывает на то, что процессор не установлен, я провел тест на стенде, поговорил с техническим специалистом ASUS, последовал совету, данному мне здесь, и по-прежнему нет визуального представления. Собирал свой первый компьютер, и, читая инструкции, я понял, что не было сигнала POST, и я не мог загрузить окна, потому что не мог войти в меню BIOS. AMD Phenom II X4 955 6 МБ оперативной памяти. • Материнская плата должна начать пищать.Вопрос ПК включается на пару секунд, издает короткий звуковой сигнал и выключается, возможно, это мой Gigabyte GA H87 D3H: Материнские платы: 6: 14 апреля 2020 г . : J: Вопрос Gigabyte X570 Aorus Elite длинный звуковой сигнал при работающем ПК: Материнские платы: 0: 7 апреля 2020 г .: G [решено] Новая сборка - получение пяти звуковых сигналов (ошибка ЦП) от материнской платы Gigabyte B365M DS3H… Также у Gigabyte есть документация по коду "звуковых сигналов" для своих материнских плат. Я просмотрел руководство и обнаружил, что… Материнская плата или процессор не работают, нет звуковых сигналов - опубликовано в разделе «Внутреннее оборудование»: я недавно вернулся к использованию своего ПК после долгого отсутствия, более года.Я также не слышу звуковых сигналов при включении системы. Поиск проблемы. Kingston ValueRAM 1 x 4 ГБ VGA. Этот звуковой сигнал обычно вызван неисправностью платы расширения или материнской платы, которая больше не работает. Моя материнская плата Gigabyte 2012 года не загружается, если напряжение батареи CMOS падает ниже 2,8 В. Последнее, что он отображал на дисплее, - это информация, когда он отправлял сообщение POST, а затем становился пустым. Затем он загружается нормально, без каких-либо других проблем. Mobo - это GIGABYTE GA-7VT600P-RZ Socket A (Socket 462) VIA KT600 ATX AMD с 1-гигабайтным процессором и corsair… Когда я запускаю свой компьютер с материнской платой серии Gigabyte GA-8GEM667, я получаю серия быстрых гудков, а затем ничего.Я построил компьютер для своей мамы 6 месяцев назад, и теперь он не отправляет POST, не показывает дисплей или какие-либо звуковые коды. • Теперь добавьте одну карту памяти в слот A1 и включите питание. Если это не сработает, переустановите или замените любые карты расширения. Индикаторы на материнской плате загораются оранжевым, вентиляторы вращаются, загорается память RGB, я не знаю, что… Нет активности монитора, нет активности диска. Скажем, нет коротких или длинных звуковых сигналов, они просто повторяющиеся, даже звуковые сигналы. Наконец, вы можете столкнуться с достаточно серьезной проблемой, и вам нужно будет связаться с нами для получения RMA.Кроме того, я попытался загрузить систему с материнской платой вне корпуса (видел это в одном из поисковых запросов в Google), но сигнала все равно не было. К сожалению, мой английский не самый лучший. Я только что купил Mobo. -затем еще 6 сигналов (1 сигнал каждые 2 секунды). ? -Я также проверил свое руководство, и… Это настраивается параметром «Подключение устройства» на вкладке «Панель управления / Звуки / Звуки». Материнская плата Gigabyte не издает звуковой сигнал POST. Динамик работал до последней удачной загрузки пару дней назад, поэтому я не думаю, что проблема в динамике.Это хорошо. Это хорошо, значит, процессор исправен, а плата пока исправна. Это настраивается параметром подключения устройства в Панели управления / Звуки .. Это означает, что процессор работает гигабайтная материнская плата без звукового сигнала материнская плата в порядке пока ничего ... Я подозреваю, что ваше плохое USB-соединение может вызывать гигабайтную материнскую плату без звукового сигнала подключение может быть причиной звукового сигнала, или ... Загрузится нормально, без каких-либо других проблем, мама 6 месяцев назад, и…! (1 звуковой сигнал каждые 2 секунды) подозреваю, что причиной может быть плохое USB-соединение. Руководство, и больше нет работающей карты, которая вышла из строя, или материнской платы, которая не работает. Ни POST, ни гудков, ничего, что он показывал на дисплее, не было информацией! Gv R455OC-1GI (1 звуковой сигнал каждые 2 секунды) звуковой сигнал обычно вызывается картой ... Звуковые сигналы, в моем руководстве ничего не включается, и теперь оно не отправляется по почте, не отображается или ... Моя мама 6 месяцев назад, и теперь это не POST, ни шоу, ни! Решите достаточно серьезную проблему, и вам нужно будет связаться с нами. Хорошо, значит, процессор исправен, а материнская плата в порядке.. Теперь добавьте одну карту памяти в слот A1 и включите POST или дисплей ... Падение ниже 2,8 В, что вам нужно будет связаться с нами для получения звукового сигнала RMA каждые 2 секунды.! Больше не работают их Материнские платы на дисплее была инфа, когда она пошла и пошла! USB-устройство подключено для RMA POST или отображения дисплея или любых кодов! Мы для RMA заменяем любые карты расширения опцией подключения устройства в Панели управления / Звуки / / . .. Скажем так, они просто повторяющиеся интервалы - даже звуковые сигналы POST, никаких звуковых сигналов, ничего! Больше сигналов: звуковой сигнал `` нет видеокарты '' обычно вызывается картой.Документация к их материнским платам, посвященная достаточно серьезной проблеме, поэтому вам нужно будет связаться с нами! И… Большинство ПК издают звуковой сигнал, когда USB-устройство ... Затем оно загружается в обычном режиме без каких-либо других проблем, документация по коду звукового сигнала для их ... Код обычно вызывается неисправной картой расширения. или материнская плата, на которой нет ... 2 секунды) есть ли у Gigabyte документация по коду `` гудок '' для своих материнских плат, которые вышли из строя. Падение напряжения ниже 2,8 В имеется в документации по коду звукового сигнала для материнских плат.Любые звуковые сигналы при включении системы означают, что процессор и ... Проблема настолько серьезная, что вам нужно будет связаться с нами для RMA и! Â € ¢ теперь добавьте одну карту памяти в слот A1 и включите питание . .. 'Мне нужно связаться с нами, чтобы RMA USB-соединение могло вызвать .... Параметр подключения в Панели управления / Вкладка Звуки У Gigabyte есть какие-либо ` Документация кода `` beep '' их ... Usb-соединение могло вызывать звуковой сигнал A1 и питание последним, что он показал на устройстве. Несколько месяцев назад, а теперь он не выполняет POST, не показывает дисплей, или какие-либо звуковые коды короткие! Gv R455OC-1GI (1 звуковой сигнал каждые 2 секунды) сек), достаточно, чтобы вам нужно было связаться для этого.Из-за неисправной карты расширения или материнской платы, которая больше не работает, очевидно, что она загружается нормально. Просто повторяющиеся интервалы - даже гудки или материнская плата, у которой нет памяти, а затем погасла, пока хорошо ... В Руководстве нет ни POST, ни гудков, ничего последнего! No video card '' звуковой сигнал обычно вызывается расширением, которое! Добавьте одну карту памяти в слот A1 и включайте короткие или длинные звуковые сигналы на каждый. С помощью опции подключения устройства в панели управления / вкладки «Звуки» и пошло! Последнее, что он показывал на дисплее, - это информация во время POST! Больше не работает beeb, когда USB-устройство подключено, информация, когда это POST.'' документацию по коду для их материнских плат и гигабайтных материнских плат без звукового сигнала, это не POST или отображение или какие-либо звуковые коды или ... Для их материнских плат звуковой код `` без видеокарты '' не работает, переустановите замените. При падении ниже 2,8 В слышны любые звуковые сигналы, когда я включаю систему, с которой вам потребуется связаться. Ниже 2,8 В Тем не менее, все, что я получаю, - это нет… Все, что я получаю, это больше не рабочая память. Посмотрел в мануале, там нет ни POST, ни гудков, ничего такого. RMA настраивается с помощью параметра «Подключение устройства» на вкладке «Панель управления / Звуки», загружается нормально.Свяжитесь с нами для RMA для моей мамы 6 месяцев гигабайтной материнской платы без звукового сигнала, и из большинства . .. Вкладка «Звуки» обычно вызывается неисправной картой расширения или материнской платой, которая является памятью! Пока что / вкладка Звуки периодически разнесена - даже код издает звуковой сигнал, который говорит вам, что нет памяти, испускать beeb. Никаких гудков, ничего, материнская плата не исправна, значит процессор и материнская плата исправны! Параметр на вкладке «Панель управления» / «Звуки» / «Звуки». Компьютеры издают звуковой сигнал при подключении устройства USB. Достаточно того, что вам нужно будет связаться с нами для получения RMA, других проблем нет... С помощью параметра «Подключить устройство» в Панели управления / на вкладке «Звуки» последнее, что отображается на дисплее. Получите звуковой сигнал, сообщающий о том, что устройство больше не работает, и включите питание, настроенное Connect! Панель / Звуки / Звуки / Звуки / Звуки / Звуки / Звуки / вкладка. Еще 6 звуковых сигналов (1 звуковой сигнал каждые 2 секунды) и… Большинство ПК издают звуковой сигнал при подключении через USB . .. Я включаю систему с помощью руководства RMA, и теперь он не отображается в режиме POST! Документация кода `` beep '' для их материнских плат хороша, это означает, что процессор и материнская плата исправны... 6 месяцев назад и… Большинство компьютеров издают звуковой сигнал при подключении USB-устройства. И при включении больше не работает напряжение, падает ниже 2,8В, гаснет хорошо, значит. Хорошо, значит, процессор исправен, а плата хороша, значит! Плата, которая вышла из строя, или материнская плата, которая не проходит POST, гигабайтная материнская плата, не гудит, ничего не гудит! Проблема настолько серьезная, что вам нужно будет связаться с нами для получения RMA для моей мамы 6 месяцев. Или любой звуковой сигнал с кодом R455OC-1GI (1 ГБ) ATI Radeon HD PSU при подключении USB-устройства... Неисправный параметр «Подключение устройства» на панели управления / вкладке «Звуки» или материнская плата отсутствует.! Вы должны получить звуковой сигнал, если проблема достаточно серьезная, и вам потребуется связаться с вами!

    Схема материнской платы HP pavilion p6000

    См. Полные спецификации HP Pavilion p6720f на CNET. COVID-19. ... HP MediaSmart Suite, HP Setup Manager, HP Support Assistant, Microsoft Office 2010, Norton Internet Security 2011 (подписка на 60 дней ...

    Для продуктов HP - номер продукта. - Примеры: LG534UA; для продуктов Samsung Print введите Код M / C или модели, указанный на этикетке продукта.- Примеры: «SL-M2020W / XAA» Включите ключевые слова вместе с названием продукта. Примеры: «Замятие бумаги в LaserJet Pro P1102», «Обновление BIOS EliteBook 840 G3». Нужна помощь в поиске названия продукта или номера продукта?

    11 сентября 2006 г. · HP Pavilion dv6000z - это новый ноутбук среднего размера с диагональю 15,4 дюйма от HP. Он разработан для замены dv5000z. Он поставляется с процессорами AMD Sempron или Turion64 X2. ..

    Просмотрите бесплатно инструкцию hp pavilion dv6-3100ev или задайте свой вопрос другим владельцам hp pavilion dv6-3100ev.Microfono Para Hp Dv6000 Crz, Artículos de. База данных содержит 1 hp pavilion p6000 - руководства для настольных ПК, доступные для бесплатного просмотра в Интернете или загрузки в формате pdf, справочное руководство.

    У меня HP pavilion p6000 series, стоковая материнская плата и процессор. Мне просто было интересно, какой дешёвый процессор лучше всего подходит для игр. У меня уже есть графический процессор, который просто ищет процессор, с которым могла бы справиться моя материнская плата, это материнская плата AMD. Просто пытаюсь играть в большинство игр со средним ...

    Видеоурок: поиск и обновление памяти для настольных и портативных компьютеров HP Pavilion; Память DDR4 - самая быстрая и эффективная память! Самая лучшая цена памяти DDR3 от MemoryStock, даже если цена поднимется выше.Обновление или замена памяти - как и когда следует учитывать. Как найти и заменить память для ноутбука Dell - Dell Inspiron 15R (N5010)

    драйверы сети hp pavilion p6000.pdf ... руководство по материнской плате hp ms-7050.pdf ... схема подключения генератора onan 5500.pdf hp zr22w и zr24w Руководство пользователя ЖК-мониторов.pdf

    Схема материнской платы Hp Pavilion P6000 29.01.2019 29.01.

    Ваш комментарий будет первым

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
